Термостат для теплого пола: критерии выбора и правила установки

При решении установить теплый пол в доме, покупка термостата обязательна. Он является регулятором температуры системы «теплого пола». Его установка дает шанс уменьшить перерасход электроэнергии, путем отслеживания необходимой температуры, заданной для комфорта. Если прибор не будет установлен, то функцию поддержания комфортных условий возьмет на себя один из членов семьи, включая и выключая систему вручную.

Датчики управления температурой

Работа устройства заключается в регулировании тепла с помощью датчиков, которые встроены в пол. Они замеряют температуру пола и воздуха в помещении, регулируют ее, поддерживая заданные параметры. Датчики входят в комплект термостата при покупке, но не всегда они подходят. Поэтому при их установке, следует изучить виды, подобрать нужный.

Датчики бывают двух видов:

• Двухуровневый, который считается самым оптимальным. Это обусловлено тем, что датчики крепятся к полу и над полом. Они контролируют температуру элементов нагревания воздуха в данном месте. При достижении комфортных условий, датчик подает сигнал термостату, а тот автоматически отключается. Процесс включения происходит в таком же порядке.
• Инфракрасные датчики могут крепиться на далеком расстоянии от термостата, так как их сигнал выше. Поэтому их устанавливают для мест с высокой влажностью воздуха. Это — сауны, душевые и ванные комнаты.

По начинке, датчики бывают аналоговые и цифровые, второй вариант считается оптимальнее, так как они имеют высокую точность и защищены от различного вида помех. По методу установки, делятся на внутренние и внешние, первые крепятся в толще пола, передают сигналы о температуре на термостат.

Виды термостатов

Встраиваемые — для них необходима ниша, или углубление в стене и накладные, которые могут устанавливаться в любом месте, без дополнительных монтажных работ. На сегментном рынке теплых полов, предоставлен огромный выбор приборов любого цвета, вида и начинки.

В общей сложности они бывают трех видов, отличительной чертой их выступает цена на термостат для теплого пола:

1. Электромеханические — недорогие, простые в использовании, что делает их лидером среди продаж. Управление происходит путем нажатия кнопок на панели, а также можно выбрать определенный уровень температуры, процесс похож на принцип работы утюга. Такой вид является самым долговечным, в случае поломки легко поддается ремонту. Выбор термостата — процесс довольно сложный, поэтому всегда необходимо учитывать отрицательные стороны. У механических это:
   • отсутствие управления с помощью пульта, или через Wi — Fi;
   • невозможность понять и увидеть точную температуру пола, это можно сделать только прикосновением к нему.

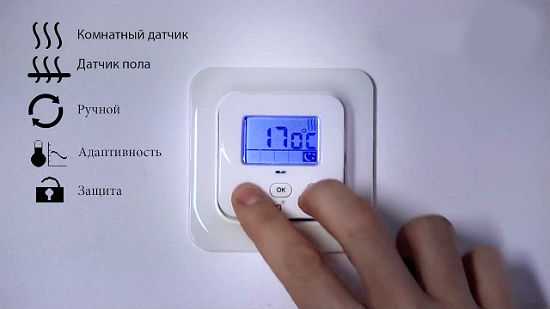

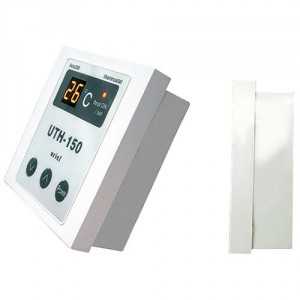

2. Цифровые, которые относятся к более дорогим моделям. Управление происходит кнопками сенсорного или тактильного вида, что определяет стоимость самого термостата. Обычно на них имеется небольшой экран, который показывает текущую и заданную температуру, или же один из этих показателей. Этот вид считается более продвинутым, имеет ряд положительных и отрицательных моментов. К плюсам относятся:
   • возможность регулировать дату и время работы прибора с периодическим подогревом. Это очень хорошо, если на некоторое время люди уезжают, теплый пол им не нужен, но хотят при приезде иметь определенные условия комфорта;
   • температуру можно регулировать на 0,5 градусов, чего невозможно сделать в аналоговом терморегуляторе. Но очень важно, так как терморегулятор для пленочного теплого пола такого типа поможет избежать расплавления, или деформации поверхности.

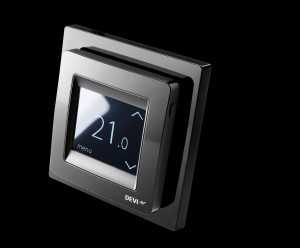

   На рынке приобретает популярность «терморегулятор devi для теплого пола», который относится к виду цифровых. Они имеют три качественных подвида, обладающие высоким качеством.

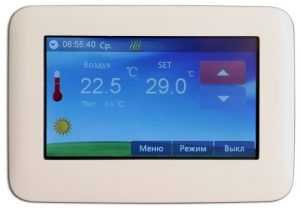

3. Программируемые терморегуляторы являются самыми новыми и усовершенствованными, но при этом самыми дорогими. Они отличаются большим сенсорным экраном, на котором можно выставлять различные функции. В таких устройствах температуру можно запрограммировать на целую неделю с почасовой установкой градусов. Управляется программируемый терморегулятор для теплого пола, как пультом, так и с помощью планшета или компьютера. К положительным сторонам еще относят:
   • регулятор управляет всей системой обогрева, и при виде какой-либо неисправности, он подает сигнал;
   • встроенный Wi — Fi роутер, при работе которого настройка терморегулятора теплого пола возможна на расстоянии.

Программаторы пола могут задавать необходимые условия в нескольких комнатах одновременно. Но стоит отметить, что некоторые помещения нельзя совмещать одинаковой температурой. Это касается, например, ванной комнаты и кухни. Те условия, что в ванной являются комфортными, для кухни может быть слишком жарко, или наоборот. На помощь могут прийти двухканальные терморегуляторы, позволяющие задавать разные параметры для комнат.

Основные критерии выбора

Остается вопрос, как выбрать терморегулятор для теплого пола, если решение уже принято и покупка прибора запланирована. Стоит обратить внимание какой терморегулятор выбрать для теплого пола, на критерии, которые помогут выбрать необходимую модель:

1. Технические характеристики:
   • механические, цифровые, или программируемые виды термостата, от которых будет зависеть цена;
   • встроенный, или выносной датчик, который будет подавать данные о температуре пола, или воздуха одновременно, или по отдельности;
   • немаловажную роль при выборе терморегулятора является распределение тепла равномерно по всему полу. Лидером на рынке выступает терморегулятор energy для теплого пола, в основе которого лежат тонкие нагревательные маты, способствующие перераспределению и удержанию температуры.
2. Мощность терморегулятора, которая указывается на приборе. Ее нужно подбирать процентов на 20 выше, чем того требует устройство, так он будет работать дольше и без сбоев.
3. Способ установки. Если деревянный дом, не советуют выбирать встраиваемые виды термостата, ведь подразумевается сверление отверстий для укладки проводов и прибора. Самым оптимальным способом является накладной терморегулятор для теплого пола, он подходит для всех видов стен, так как монтируется в распределительный щиток.
4. Оформление и дизайн — дают возможность выбора цвета, вида, подходящие под любой интерьер. Этот критерий полностью предоставлен фантазии покупателя.
5. Число каналов, помогает достичь неплохой экономии в доме:
   • если один термостат для теплого пола контролирует два помещения, их стоит грамотно совмещать, чтобы комфорт был в двух зонах;
   • два одноканальных прибора в общей коробке удобны тем, что дети не доберутся к пульту управления. В этом будет экономия на ремонт, ведь дети могут по неосторожности нанести ущерб;
   • такой канал, как двухзонный терморегулятор для теплого пола, которому позволяет управлять двухходовой термостатический клапан для теплого пола двумя режимами: термостат для теплого водяного пола и электрического.
6. Управление и программирование устройства:
   • если в семье есть дети, то стоит задуматься приобрести механический терморегулятор для теплого пола, он удобен в использовании, менее привлекателен для детей и легок в ремонте;
   • если напольное покрытие из ламината или линолеума, стоит приобретать цифровое устройство. Так как максимальная температура нагрева данных видов пола не выше 26 градусов, а их можно будет точно установить только на цифровом терморегуляторе;
   • высоту установки термостата следует тоже планировать заранее, ведь некоторые виды имеют определенные параметры высоты установки, но и низко не каждому захочется, наклоняясь устанавливать режимы. Еще один фактор — маленькие дети, которые могут легко достать до устройства.

Установка термостата

Если выбор сделан, то монтаж терморегулятора теплого пола можно произвести самому без вызова мастера. Как это сделать? Первым делом необходимо выбрать место его установки, высоту, которая будет строго прописана в инструкции. Самая оптимальная высота — 90 сантиметров от пола.

Не рекомендуемым местом установки являются комнаты с повышенной влажностью, их стоит избегать, или же модель должна иметь высокий класс защиты.

При установке прибора нужно учитывать его мощность. Если это стандарт — 220-300 Вт, то подойдет ближайшая розетка. При мощности выше указанной, устройство необходимо подключать напрямую к щитку. Рабочая температура прибора также должна соблюдаться, не стоит его устанавливать в помещениях с перепадами тепла.

После определения с местом установки, стоит задуматься, как установить терморегулятор для теплого пола, и учесть его этапы:

• монтировка коммутационной коробки, если он не накладной;
• резка борозд под прокладку проводов в стене и полу;
• проведение провода электропитания к коробке, а также проверка подачи напряжения;
• датчик пола устанавливается в гофрированную или монтажную трубу, после чего прокладывается провод от датчика до коробки термостата;
• провода соединяются согласно имеющейся схеме в инструкции;
• установка термостата, его защитной крышки.

Перед укладкой напольного покрытия необходимо провести такое действие, как проверить теплый пол без терморегулятора и убедиться, что система работает исправно. Пробный тест, как подключить теплый пол без терморегулятора, происходит таким образом. Для этого нужно выставить самую минимальную температуру около 30 градусов, провести подключение одножильного теплого пола к терморегулятору, после нескольких минут нагревающие элементы должны потеплеть. Если так и произошло, можно укладывать напольное покрытие.

Если система не заработала, то необходимо проводить ремонт терморегулятора теплого пола, зачастую бывает, неисправен датчик, его необходимо поменять. Вторым вариантом неисправности может быть электрическая система, в этом случае желательно вызвать электрика, он сможет правильно проложить всю электросеть, во избежание замыканий.

Установка должна быть сделана качественно, ведь никому не захочется производить монтаж терморегулятора теплого пола заново.

Теплый пол, как один из видов систем отопления в последнее время пользуется спросом, ведь он дает экономию и легкое управление даже на расстоянии. Такое руководство может быть только с помощью термостата, выбор которого станет легче после ознакомления с данной статьей.

spetsotoplenie.ru

Терморегулятор для теплого пола: как и какой выбрать

Терморегуляторы для теплого пола позволяют контролировать уровень нагрева помещения. Датчики устанавливаются в каждом помещении отдельно или объединяются в одном корпусе, но осуществляют контроль над отведенным для него участком.

Теплый пол может работать и без регулятора температуры, но это приведет к порче напольного покрытия и пересушиванию воздуха в помещении. В этой статье рассмотрим, как выбрать терморегулятор для теплого пола, виды, функции, достоинства и недостатки, способы монтажа своими руками.

Виды терморегуляторов

Без терморегулятора невозможно отрегулировать температуру нагрева помещения.

Классификация терморегуляторов для теплого пола:

1. Современный программируемый термостат для теплого пола способен контролировать заданные параметры температуры и выполнять набор программ. Например, включение и выключение в определенное время (к приходу хозяев с работы), экономичный обогрев ночью и во время отсутствия жильцов.
2. Электронно-цифровой датчик поддерживает заданную температуру в помещении, управляется при помощи сенсорного экрана или кнопок на корпусе.
3. Электронно-механический выполнен по принципу регулятора в утюге. С помощью колесика устанавливается заданная температура, которая поддерживается при включенной системе.

Датчик можно установить внутри помещения или снаружи

Термодатчик для теплого пола может монтироваться внутри помещения или снаружи. Нельзя устанавливать в комнатах с повышенной влажностью.

Если теплый пол используется, как основной отопительный прибор, то лучше выбирать термостаты, которые регулируют степень нагрева воздуха в помещении.

Но если на полу уложено покрытие, которое боится перегрева, тогда нужно использовать датчик нагрева пола.

Для системы обогрева, которая используется, как основная, лучше всего применять устройства с возможностью подключения двух датчиков.

Принцип работы

Терморегулятор поддерживает установленные параметры обогрева

Терморегулятор для теплого пола представляет собой электрический прибор, требующий подключения к нагревательной системе, термодатчику и электрической сети.

Работает по принципу:

• принимает от термодатчика параметры температуры нагрева пола или воздуха;
• сравнивает с данными, выставленными в настройках;
• при превышении заданной температуры отключает систему обогрева;
• если температура ниже, чем заданная, включает систему.

На показания температуры влияет вид напольного покрытия.

Но что обратить внимание при выборе прибора

Рассмотрим, какой терморегулятор выбрать для теплого пола.

Практически все датчики подходят для регулировки работы любого вида обогревательных элементов: кабельного и инфракрасного теплого пола.

Можно выбирать систему нагревательных элементов и датчик от разных производителей.

Критерии выбора:

1. Покупать регулятор температуры для монтажа теплого пола нужно с запасом от указанной в инструкции мощности на 10-20%. В помещениях с большой площадью обогревательные элементы укладываются отдельными блоками, каждый из них подключается к своему датчику.

   Ищите удобный регулятор

2. В комплекте с нагревательными элементами чаще всего идет более простой регулятор, не всегда отвечающий требованиям владельцев. Можно приобрести электронный терморегулятор с наиболее подходящими для вас характеристиками, например, датчики, контролирующие температуру пола и воздуха по отдельности или одновременно.
3. Обращаем внимание на количество каналов: один прибор контролирует только одно помещение или несколько комнат; в одном корпусе размещены два одноканальных датчика.

Для помещений небольшой площади лучше выбрать более простую механическую или электронную модель. При выборе рекомендуется посоветоваться со специалистами, которые подскажут, какой регулятор для теплого пола лучше приобрести.

Монтаж

Инструкции по самостоятельной установке терморегулятора можно найти в интернете

Для установки термостата лучше пригласить электрика. Если решили выполнить монтаж своими руками, нужно хорошо изучить инструкцию, которая прилагается к прибору.

Часто на корпусе устройства зарисована схема подключения. Подключение происходит одинаково, независимо от того кабельный или инфракрасный теплый пол. Для водяной системы обогрева подключение датчика возможно, но он будет регулировать температуру нагрева всей системы.

Подготовительные работы

Устанавливайте датчики рядом с электророзеткой

Сначала подготавливаем место для монтажа регулятора температуры. Желательно, чтобы рядом находилась розетка, поскольку это облегчит процесс подведения электричества. Стандартная высота размещения прибора на расстоянии от 600 мм до 1 м от пола.

В стене необходимо сделать отверстие по размеру корпуса термостата. Выпускаются накладные датчики, которые закрепляются на стене, но смотрятся они менее эстетично.

Затем штробим от места расположения коробки к полу отверстие для укладки кабеля.

Установка датчиков

Управление работой обогревательных элементов теплых полов происходит при помощи датчиков температуры пола или воздуха. Гофрированная труба с датчиком температуры пола закрывается заглушкой во избежание попадания цементного раствора. Устанавливается она между нагревательными элементами на расстоянии до 1 м от регулятора нагрева. Подробности монтажа смотрите в этом видео:

Терморегулятор приобретается в комплекте с датчиком температуры.

Подключение термостата

Подключение осуществляется одинаковым способом как для кабельного, так и инфракрасного теплого пола. Терморегулятор подключаем согласно схеме.

Находим кабель с фазой черного или коричневого цвета, напряжение проверяем тестером. Нулевой кабель обычно синего цвета. Разница между ним и фазой составляет 220 В. Подсоединяем кабели к устройству.

Маркировка проводов:

• L–фаза коричневого, черного, белого цвета;
• N–ноль синего цвета;
• заземляющий кабель, как правило, зеленый, желтый или в комбинации этих оттенков.

Схема подключения:

1. К гнезду № 1 присоединяем фазу.
2. К контакту № 2 подводим нулевой кабель.
3. Греющий провод подсоединяем к контактам № 3, 4.
4. К гнезду № 3 ведем ноль, к № 4—фазу.
5. Через контакты № 6, 7 подводим датчик регулировки температуры без соблюдения полярности.

Теперь можно подключать терморегулятор для пола, укладываем его в гофрированную трубу для защиты от повреждений так, чтобы он адекватно передавал данные нагрева. Кабели термодатчика подключаем к термостату.

Подключение одножильного греющего кабеля

Под изоляцией одножильного кабеля проходят два провода. Первый проводит ток (белого цвета), второй выполняет функцию заземления (зеленый). Подробнее о подключении кабелей смотрите в этом полезном видео:

Схема подключения одножильного кабеля:

1. К контактам № 3, 4 подводим токопроводящий провод.
2. К контакту № 5 подсоединяем заземляющий кабель.

На этапе проектирования, составляя схему раскладки обогревательных элементов, нужно учесть, что одножильный греющий кабель подключают к терморегулятору с двух концов.

Подключение двужильного греющего кабеля

При подключении понадобится клемма для заземляющего кабеля. Если она не включена в комплект, нужно будет купить ее отдельно.

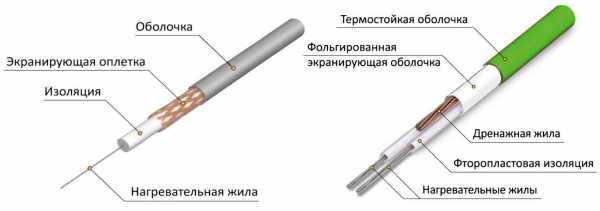

Устройство двужильного и одножильного кабелей

Под изоляцией двужильного кабеля проходят два токопроводящих провода и один заземляющий.

Схема подключения двужильного кабеля:

1. Коричневый провод с фазой подсоединяем к контакту № 3.
2. Нулевой синий провод соединяем с гнездом № 4.
3. Зеленый заземляющий провод соединяем с контактом № 5.

Двужильный кабель более легко подсоединять, так как он не требует подключения с двух концов.

Проверка работоспособности системы

Выбранный датчик с терморегулятором устанавливаем в корпус очень аккуратно, чтобы не повредить комплектующие элементы. Закрываем крышкой. Проверяем работоспособность:

1. Устанавливаем минимальную температуру нагрева. При переключении на максимальную температуру теплого пола должен послышаться щелчок.
2. На программируемых теплых полах с терморегулятором устанавливаем время включения и выключения системы, задаем температуру. В течение суток следим за выполнением заданной программы.

Включать систему теплых полов можно только после полного высыхания стяжки.

Инфракрасный теплый пол чаще всего используется для локального обогрева. Кабельный электрический и водяной пол используют, как основной элемент отопительной системы. Выбирая обогревательные элементы и датчик с терморегулятором, нужно учесть параметры отапливаемого помещения и требования к функциональности системы.

gurupola.ru

Терморегулятор для теплого пола: монтаж и выбор

Когда мы планируем различные версии устройства полов, то совершенно забываем о комфорте и сохранении температуры в комнатах. Содержит ее терморегулятор для теплого пола, он является одним целым с тем, что подразумевается под теплым полом.

Понятие терморегулятор для теплого пола

Как только вы присоедините к электрической сети теплый пол, то тут же увидите, что он уже готов к работе. Однако есть и существенные недостатки. Полностью отсутствуют удобства. А вот терморегулятор для теплого пола или термостаты) придадут комфорт и увеличат срок службы.

Терморегуляторы для теплого пола бывают различных видов. При том они совершенно не похожи друг на друга, но одинаково эффективны. Систематизируют их по типу, по размещению, по используемым датчикам, по принципу действия. Представим вам некоторые классификации терморегуляторов для полов:

– Электронно – механический. Он схож с регулятором, который используется на утюге. С такой комбинацией невозможно обозначить точное значение температуры. Принцип работы механического терморегулятора заключается в следующем: указывается температура, которая вам необходима (регулируется вращением колеса), далее нужная температура сохраняется. Ее можно сделать выше или ниже (как вам будет удобно). Электронно-механический терморегулятор отличается простотой и доступной ценой.

– Электронный терморегулятор для теплого пола ( цифровой ). Работает так же как и предыдущий терморегулятор. Единственное отличие: наличие сенсоров и кнопок, для контроля, а также регуляции температуры.

– Терморегулятор для тёплого пола программируемый. Главное отличие терморегулятор для теплого пола: способность выполнять различные функции. При отсутствие хозяев в квартире, обогрев может как и находиться в выключенном состоянии, так и до прихода хозяев согреть помещение. Это очень важно при установка инфракрасного теплого пола.

Терморегулятор для теплого пола разновидности

Существует еще множество принципов, по которым можно отличить терморегулятор для теплого пола. Например, месторасположение. Их можно расположить в комнатах, а так же снаружи помещения (на электрическом щитке). Терморегуляторы привыкли располагать в любом удобном месте. Но это не правильно.  Существует некая рекомендация:

Не размещайте термостаты теплого пола там, где присутствует влажная среда. Для подогрева ванной комнаты необходимо прикрепить терморегулятор снаружи.

По конструкции данные механизмы совершенно различны: встроенные, а так же накладные терморегуляторы для теплого пола. Вы можете выбрать место расположения и модель самостоятельно. Но только обратите внимание на то, что если вы захотите расположить терморегулятор очень низко, то вам нужно будет неоднократно ложиться на пол для того, чтобы управлять им или запрограммировать.

Это еще не все. Список ограничений для таких устройств немал. Для самого обычного терморегулятор для теплого пола. Необходимо как минимум 3 кВт. Будьте внимательны при оценке мощности уложенных нагревателей. Можно так же воспользоваться специально предназначенным двухзонным терморегулятором для тёплого пола.

Данный прибор применим и в другом направлении. Для каждого теплого пола предназначено свое устройство. А вот двухзонный терморегулятор для тёплого пола способен обогревать сразу две соседние комнаты. К примеру: туалет и ванная комната, гостиная и соседняя комната. Но в двух комнатах мощность не должна превосходить поставленного размера.

Разновидности датчиков теплого пола

Обращаю внимание на том, что допустимо взаимодействие данных приборов с датчиками. Самый обычный терморегулятор оборудуют одним датчиком, который задействован в измерении температуры пола. Но этот способ не актуален. Требуется все больше и больше сложного контроля температуры из-за того, что система обогрева теплых полов используется в различных условиях. Если же теплый пол – это единичная система обогрева, то нужно вести контроль общей температуры в помещении. Здесь необходим датчик для нагрева пола, но не датчик нагрева воздуха. Ознакомитесь, как установить водяной теплый пол.

Если же на полу у вам лежит паркет, ламинат или линолеум, то необходимо следить за тем, чтобы не было перегрева ( рекомендуемая температура не должна превышать 26°С). И тут советуем вам приобрести датчик, который способен замерять температуру пола. Этот датчик необходимо снабдить терморегулятор для пола. Вот маленькая классификация терморегулятор для теплого пола:

– со встроенным внутрь датчиком температуры;

– с возможностью подключения наружных датчиков температуры.

Несколько подключенных датчиков способны обеспечить работу обогрева пола как важнейшего порядка отопления.  Необходимо контролировать температуру в вашей квартиры, для этого приобретите терморегулятор для тёплого пола с датчиком его температуры. Так же вы можете добавочно вести контроль температуры напольного покрытия. Но это в том случае, если перед вами цифровой терморегулятор.

Аналогичный выбор – датчик температуры и  терморегулятор для тёплого пола производит хорошее впечатление  на большое число покупателей и рекомендации специалистов, которые утверждают, что этот выбор оптимален.

Подключение теплого пола к терморегулятору

Как подключить терморегулятор к теплому полу видео:

Мы уже говорили раннее о том, что терморегулятор для теплого пола производства находится в двух вариантах ( встроенный и накладной ). Инструкция по выполнению терморегулятора тёплого пола зависит от типа устройств. Например, для встроенного терморегулятора необходимо подготовить нишу в стене. То есть место его размещения. Затем к нему нужно подключить все составляющее теплого пола. В схеме все указано ( она расположена на обратной стороне регулятора ). Далее необходимо подключить прибор к сети. Чтобы выполнить этот пункт плана, достаточно найти розетку. Если же вы решили воспользоваться специальным кабелем, то не забудьте дополнительно установить УЗО на электрощите.

Рассмотрим основные моменты:

1

2

Установка датчиков для теплого пола

Данный пункт рассмотрим отдельно. Ведь контроль над работой теплого пола происходит по сигналам от датчиков. И значительно подчиняется экономичность и действенность работы всего порядка обогрева. Множество разных вариантов существует для того, чтобы поставить полы. Но все же регулярнее всего снабжается исключительно нагревательный кабель или термомат. Не исключено, что в продаже вы натолкнетесь на комплект тёплого пола с  терморегулятор для теплого пола – еще один вариант. Его также можно приобрести и установить.

Гофрированная трубка – незаменимая вещь для монтажа датчика. Чтобы разместить ее на стене, необходимо пробить штробу. В этой трубке размещены датчик и провода к регулятору ( необходимо это для замены терморегулятора тёплого пола, если он вдруг “подведет” ) Благодаря этой трубке все компоненты легко извлекаются. Даже если пол залит цементом.

Находится датчик соответственно между спиралями кабеля на расстоянии до 1 метра от регулятора. Отдельно от регулятора датчик не используется, поэтому при покупке терморегулятора не забывайте приобрести и датчик.

Помимо описанных выше требований, каких-то других определенных требований к монтажу данных изделий не применяется, соответственно ими можно руководствоваться при управлении обычными регуляторами различных видов полов, таких как пленочные полы например. Особое требование при выполнении всех видов монтажных работ по установке и эксплуатации теплых полов, термостатов, датчиков – это соблюдение необходимых мер безопасности.

Подключение терморегулятора к теплому полу не могут восприниматься как отдельный элемент от системы управления, в качестве которой выступает термостат для теплого пола. Эксплуатация теплого пола именно с применением терморегуляторов в качестве системы управления поможет достичь максимального эффекта, обеспечить надежность работы и сэкономить на потреблении энергии, а разнообразие видов и возможностей терморегуляторов сможет удовлетворить любые потребности человека, задавшегося целью установить систему теплых полов в помещении.

Рекомендуем к прочтению: виды теплых полов.

vse-elektrichestvo.ru

Принцип работы терморегулятора для теплого пола

Терморегулятор для теплых полов предназначен для поддержания заданной температуры в помещении. Рассмотрим принцип работы терморегулятора.

Как работает терморегулятор теплого пола

Принцип работы терморегулятора заключается в замыкании и размыкании электрической цепи при достижении заданной температуры. По команде одного из температурных датчиков срабатывает реле, и терморегулятор начинает или прекращает подавать электропитание на нагревательные элементы. Для управления электрическими теплыми полами необходимо применять терморегуляторы с выносным датчиком температуры. Подробнее узнать о принципе работы выносного датчика можно в нашей статье.

Например, Вы установили на терморегуляторе температуру +26 °С. Терморегулятор подает на нагревательные элементы питание, теплый пол нагревается. По достижению +27 °С терморегулятор прекращает нагрев и теплый пол остывает. Когда температура пола опускается до +25 °С, терморегулятор вновь подает напряжение на нагревательные элементы. Теплый пол будет работать циклами: включаться на +25 °С и отключаться на +27 °С.

Отклонение от заданной температуры (+26 °С) на 1 °С называется гистерезисом терморегулятора. Значение гистерезиса может отличаться в зависимости от модели терморегулятора. По умолчанию, в большинстве терморегуляторов гистерезис равен 1 °С. Продвинутые модели терморегуляторов позволяют задавать в настройках свое значение гистерезиса.

На графике наглядно продемонстрирован принцип работы системы обогрева теплого пола с подключенным терморегулятором.

График расхода электроэнергии пленочным полом*

* – приведены примерные значения, чтобы показать принцип работы теплого пола. Значения времени нагрева будут зависеть от вида теплых полов, мощности, теплоизоляции и других внешних условий.

Возврат к списку

heating-film.ru

Какой терморегулятор для инфракрасного теплого пола выбрать и поставить

Содержимое:

1. Нужен ли терморегулятор для ИК пола
2. Какой терморегулятор подойдет для ИК пола
3. Куда правильно монтировать датчик
4. Как проверить датчик температуры

Чтобы обеспечить равномерный нагрев помещения с помощью пленочного пола, используют терморегулятор. Но функция регулятора не ограничивается исключительно поддержанием стабильной температуры в комнате.

На самом деле терморегулятор для инфракрасного теплого пола дополнительно содействует безопасности, автономности и экономичности выбранной системы отопления.

Нужен ли терморегулятор для ИК пола

Допускается укладывать плёночный тёплый пол без терморегулятора. Но такое решение имеет несколько недостатков. Выключать и включать систему отопления придется вручную. В результате этого происходит перерасход электроэнергии.

Еще одной причиной целесообразности установки регулятора является возможность с его помощью обеспечить полную автономность работы системы отопления. К тому же, как показывает практика, стоимость прибора окупается уже через несколько месяцев использования ИК полов.

При установке термодатчика можно сэкономить, установив один регулятор сразу на два помещения. Двухзонный датчик позволяет поддерживать независимый температурный режим в смежных помещениях.

Какой терморегулятор подойдет для пленочного ИК пола

При выборе прибора крайне важно учитывать несколько факторов. В первую очередь в расчет принимается мощность регулятора для инфракрасного тёплого пола. Если отапливается большое помещение, устанавливается два и больше регуляторов.

Второй фактор, который будет необходимо учитывать, связан с видом терморегуляторов. Потребителю предлагают несколько видов этого оборудования:

• Механические регуляторы – самое простое оборудование. В основном используется для небольших помещений: балконов, санузлов и т.д. Отсутствует возможность точной настройки температуры. Регулировать ИК теплый пол можно с помощью механического колесика и клавиши вкл/выкл.

• Электронные – эти типы терморегуляторов оборудованы дисплеем и кнопочным управлением. Рекомендуется эксплуатация оборудования для всех типов инфракрасных и электрических полов. Используются для небольших помещений, не разделенных на зоны.
  Электронный регулятор позволяет выставить более точную температуру и несколько сэкономить затраты на электроэнергию.

• Программируемые. Цифровой терморегулятор с инфракрасным датчиком температуры для теплого пола позволяет сэкономить до 70% расхода электроэнергии. Регулировка осуществляется с помощью сенсорного дисплея. Особенностью программируемого регулятора является возможность установки сразу четырех временных режимов.
  Более дорогие системы, также имеют встроенный недельный программатор, позволяющий заранее установить температуру нагрева для семи дней. Если необходимо выбрать терморегулятор для плёночного тёплого пола больших площадей, то программируемое оборудование является оптимальным вариантом.


Существуют также регуляторы, предназначенные для систем типа «умный дом». Их устанавливают на DIN-шину в шкафу управления. Некоторые производители для удобства потребителей поставляют сразу комплект с терморегулятором, который является полностью совместимым и может выполнять все необходимые функции.

Куда правильно монтировать датчик

Конечно, важно правильно подобрать программируемый или механический регулятор температуры на ИК теплый пол, но также потребуется определиться, где правильно ставить датчик температуры, а также какой вид устройства выбрать.

Все зависит от типа устройства, а также используемого принципа работы.

1. Для мягкого покрытия. ИК датчик температуры воздуха для тёплого пола выглядит как пластиковый сосуд небольших размеров. Обычно он подкладывается непосредственно на месте подключения пленки.

2. Для твердого покрытия. Размеры датчика больше. В устройстве присутствует гелевая защита, предотвращающая повреждения от механического воздействия, а также от агрессивного влияния растворов и клеевых составов.


Инфракрасный беспроводной датчик температуры лучше всего устанавливать в большом помещении. Устройство будет точно считывать температуру нагрева и передавать информацию в блок управления.

Монтажные работы проводятся следующим образом:

1. Устанавливается терморегулятор. Его следует монтировать на глухой стене вдали от прямого попадания солнечных лучей. Несоблюдение этой рекомендации одна из основных причин отключения терморегулятора без должного нагрева помещения.

2. Укладываются датчики. Существуют разные типы терморегуляторов. Некоторые считывают информацию непосредственно о нагреве поверхности теплого пола, другие одновременно анализируют степень прогрева воздуха.
   Для пленочной ИК системы отопления лучше всего использовать системы последнего типа. Датчики укладываются на пленку в месте подключения. Производитель обязательно предоставляет схему терморегулятора. План позволяет проверить правильность выполнения электромонтажных работ.


При укладке ламината или паркетной доски непосредственно над датчиком, в покрытии можно с тыльной стороны вырезать небольшую выемку. Это облегчит монтаж покрытия.

Как проверить датчик температуры пленочного пола

После того как датчики удалось подсоединить к терморегулятору, еще до начала укладки финишного напольного покрытия, выполняют проверку с помощью тестера. Показатели должны полностью соответствовать указанным производителем данным. Если расчет мощности терморегулятора был выполнен правильно, в течение приблизительно 30 мин работы должно произойти автоматическое отключение системы.

Наиболее удобными являются регуляторы, в которых встроена система сигнализации и самодиагностики. После установки и подключения датчиков, если допущены ошибки будет включен сигнал и с помощью системы индикаторов указана причина отказа в работе.

Рекомендуется выполнить проверку работоспособности сразу после того, как датчик температуры в теплом пленочном поле будет расположен в подходящем месте, еще до заливки и укладки финишного покрытия.

Подключение датчика к терморегулятору, является рекомендуемым требованием, без соблюдения которого система отопления быстрее выйдет из строя. Рекомендации распространяются на любой вид теплых полов: инфракрасный и электрический.

avtonomnoeteplo.ru

Терморегулятор для теплого пола: как выбрать и подключить?

На сегодняшний день используется несколько разновидностей теплых полов: водяные, электрические, инфракрасные. Они имеют различия в конструкции и принципе работы, но в каждой конфигурации применяется регулятор температуры. Это устройство, осуществляющее контроль температуры электрических систем обогрева пола. Обычно его приобретают отдельно, а выбор модели зависит от назначения и опций системы.

Принцип работы и основные преимущества устройства

Температурный регулятор соединен с датчиком температуры, что находится возле нагревательного кабеля. Его принцип работы заключается в определении отклонений от заданных значений. Если они есть, то термостат передает сигнал на повышение или понижение температуры. После того как на терморегуляторе было установлено определенное значение температуры, к кабелю поступает требуемое количество теплоносителя.

Основной функцией устройства является поддерживание заданной температуры с помощью включения или выключения нагревающих элементов. Прибор существенно экономит затраты на электричество, поскольку система начинает работать только тогда, когда температура опускается ниже заданной.

При эксплуатации системы теплого пола следует помнить об её инертности: чтобы в покрытии поменялась температура, должно пройти какое-то время.

Регуляторы температуры считаются незаменимой вещью для теплых полов ввиду большого количества преимуществ. Среди них:

• небольшая цена, зависящая от типа термостата;
• управление осуществляется с помощью нескольких клавиш;
• существенная экономия электрической энергии;
• устройство имеет небольшие размеры;
• высокая степень надёжности прибора.

Разновидности и возможные функции термостатов

Существует большое количество типов таких устройств. Классифицировать их принято по нескольким характеристикам, однако наиболее понятной является классификация по принципу действия. Согласно ей, можно выделить следующие виды приборов:

Механические терморегуляторы для теплого пола

Считаются наиболее простыми в управлении и доступными по цене. Все настройки выставляются и изменяются вручную. Основным недостатком такого вида устройства является неточность показателей температуры, которые могут отличаться реальных на 3-5°C.

Электронные терморегуляторы для теплого пола

Стоимость таких приборов выше, но они имеют больший функционал. В таких устройствах можно задать понижение или увеличение температуры пола на определённое время суток. Если за окном изменилась температура, то корректировать показатели не нужно. Управление можно осуществлять с помощью дистанционного пульта.

Как подключить теплый пол к терморегулятору?

Установка термостата при четком понимании каждого этапа не является сложным процессом, однако при этом нужно знать о некоторых нюансах. Монтаж прибора нужно осуществлять на высоте примерно 80-90 см от пола, но если термостат должен диагностировать температуру воздуха и пола, то разместить его лучше в другом месте.

Процесс монтажа состоит из нескольких этапов:

Подготовка к работе

Перед тем, как приступить к подключению, необходимо ознакомиться со спецификой прибора. Все необходимые требования содержатся в инструкции. Особое внимание следует уделить разделу, где описывается установка терморегулятора, поскольку процесс монтаж устройства для различных систем может иметь некоторые отличия. Перед стартом установки обязательно отключите подачу электричества в распределительном щитке.

Для выполнения работы приготовьте следующие приспособления:

• индикационную отвертку;
• тестер;
• винты для крепления;
• уровень.

Подключение проводов

Чтобы выполнить подключение температурного регулятора к полу, сначала необходимо провести провода питания. При помощи индикационной отвертки определите фазный провод, который может быть черным или коричневым. Провод с рабочим нулем окрашен в синий цвет, заземление – в желто-зелёный.

С помощью тестера замерьте напряжение между фазой и нулем. Прибор должен показывать напряжение 220 В. На тыльной стороне прибора либо в инструкции находится схема подключения. Для различных термостатов схема отличается, поэтому перед подключением проводов обязательно уточните этот момент.

Далее подключите датчик температуры, который находится в гофрированной трубке к клеммам sensor. Если датчик не вставлен в нее, то понадобится сделать это своими руками.

Установка лицевой панели терморегулятора

Используя винты из комплекта, зафиксируйте лицевую панель. Используя уровень, убедитесь, что термостат установлен ровно. После этого закройте крышку прибора и восстановите подачу электрической энергии. Если все сделано правильно, то его экран должен загореться. Установку терморегулятора теплого пола можно считать завершенной, после этого можно приступать к его настройке.

Проверка корректности работы

После установки термостата необходимо проверить корректность его работы. Для этого нужно выполнить такие действия: сначала нужно выставить время включения и выключения, параметры температуры прибора. После этого нужно запустить пробный суточный цикл его работы.

Замечания

Так как терморегулятор является сложным электронным прибором, то его установку можно выполнять только при наличии опыта проведения электромонтажных работ. Ошибки в процессе монтажа регулятора температуры могут привести к повреждению теплого пола

Если вы решили устанавливать терморегулятор самостоятельно, то перед проведением работ проконсультируйтесь с электриком, который обладает практическим опытом.

Схема подключения терморегулятора к теплом полу

Настройка терморегулятора теплого пола

В зависимости от возможностей настройки существует два вида терморегуляторов: непрограммируемые и программируемые.

Первый тип является более простым и дешёвым, отлично подходит для небольших помещений. После включения прибора потребуется лишь установить требуемую температуру пола с помощью кнопок. Основным недостатком непрограммируемых регуляторов температуры является долгое время нагрева пола. В зависимости от его вида, нагрев пола может занять от 10 минут до часа.

Программируемые термостаты намного удобнее, поскольку вы можете установить время, когда пол будет нагреваться. Проще говоря, после настройки пол будет нагреваться утром, когда вы просыпаетесь, и вечером, ко времени прихода с работы. В остальное время он будет отключён. Основное преимущество программируемых регуляторов заключается экономии электроэнергии: каждый раз перед уходом вам не нужно будет задумываться о выключении обогрева пола. Стоимость таких термостатов, в сравнении с обычными, существенно выше.

Чтобы корректно настроить терморегулятор теплого пола, нужно соблюдать последовательность действий. Ниже описана только общая схема, для некоторых моделей устройств последовательность может быть другой. Для настройки нужно:

• задать текущее время и дату;
• в настройках рекомендуется включить датчик пола, поскольку это позволит точнее настроить температуру;
• в настройках периодов времени установите время включения и выключения подогрева пола, после чего задайте требуемую температуру;
• если на вашем устройстве предусмотрена данная опция, то задайте параметры для выходных дней.

Смотрите видео по настройке прибора:

Можно ли подключить теплый пол без регулятора температуры?

Теоретически использовать теплый пол без термостата можно. При этом каждый опытный мастер, имеющий дело с такими приборами, скажет, что использование терморегулятора просто необходимо. Существует множество причин, по которым требуется установка данного прибора. Наиболее важными являются следующие:

• Теплый пол, который был установлен без регулятора температуры, просто не обеспечит комфорта во время эксплуатации. Например, если температура теплого пола будет слишком велика, то именно с помощью термостата можно будет отрегулировать нагрев и установить комфортные показатели. Если на протяжении продолжительного времени температура будет слишком высока, то это приведёт к выходу из строя нагревательного элемента.

• При постоянной работе теплого пола существенно увеличивается расход электроэнергии. Монтаж регулятора температуры позволит сэкономить значительные материальные средства, следовательно, окупится через небольшой промежуток времени. Еще больше сэкономить электроэнергию поможет программируемый терморегулятор.

• Наличие терморегулятора позволит существенно продлить срок эксплуатации теплого пола. Также это касается и напольного покрытия, которое в случае постоянного подогрева быстро придет в негодность.

Как выбрать термостат для теплого пола?

Сегодня на рынке представлено большое количество регуляторов температуры разных ценовых категорий. К выбору данного устройства нужно отнестись с ответственностью, поскольку правильно подобранный терморегулятор может существенно сэкономить материальные средства.

Особое внимание при выборе нужно уделить типу монтажа датчика температуры, который может быть:

• Выносным. Такой датчик монтируется в полу комнаты между нагревательными элементами. Его помещают в трубку, вмонтированную в пол. Температуру пола можно настроить точнее, поскольку датчик будет находиться в близости от поверхности пола. Такие терморегуляторы стоит покупать в тех случаях, когда теплый пол не планируется использовать в качестве основного источника тепла.

• Встроенным. Такой датчик выполняет измерения температуры воздуха в комнате. Если теплый пол будет основным источником тепла, то приобретать стоит приборы со встроенным датчиком температуры.

Чтобы в случае поломки теплого пола избежать отказа в его гарантийном ремонте, рекомендуется приобретать терморегулятор того же производителя, что и нагревательные элементы.

В среднем гарантийный срок регулятора температуры системы теплого пола составляет 2 года.

ТОП-5 лучших терморегуляторов

Если вы всё еще сомневаетесь насчёт модели терморегулятора для теплого пола, то мы подготовили список из 5 лучших приборов:

Devireg 530

Устройство является оптимальным вариантом в тех случаях, когда планируется дополнительная обогревательная система. Прибор отличается высокой степенью надежности, поскольку он оснащен контролем на случай обрыва провода, который идет на датчик.

Priotherm PR-119

Чтобы задать нужные настройки, вы можете выбрать один из 6 режимов. Заданные параметры сохраняются в памяти настроек. Корпус терморегулятора выполнен из пластика высокого качества.

Danfoss ECtemp Next Plus

Благодаря возможности программирования, обеспечивается экономия электроэнергии. Современный дизайн позволит Danfoss ECtemp Next Plus вписаться в любой интерьер.

SET 09

Терморегулятор имеет большой графический дисплей. Благодаря суточному и недельному циклу обеспечивается постоянное поддержание комфортной температуры.

Electrolux Thermotronic Touch

Высококачественные температурные датчики позволяют настроить температуру с точностью до 0,5 градуса Цельсия. Доступна установка до 6 временных режимов на каждый день.

Терморегулятор нельзя воспринимать отдельно от системы теплого пола, так как благодаря ему обеспечивается оптимальный уровень комфорта, снижаются материальные затраты на электроэнергию. Разнообразие видов термостатов обеспечивает множество вариантов реализации такого управления. Установку термостата рекомендуется выполнять только при наличии опыта в проведении электромонтажных работ, так как неправильное его подключение может вывести из строя всю систему теплого пола.

chudovanna.ru
