Термостат для теплого пола: подключение и особенности

Термостат для теплого пола управляет режимом отопления. В простой системе можно обойтись без него, если температура теплоносителя на входе не превышает 500С. В большинстве случаев котел частного дома нагревает воду значительно больше и здесь терморегулятор (термостат) необходим, чтобы предотвратить перерасход тепла и перегрев помещения.

Основной принцип его работы заключается в выключении обогрева, как только температура пола или в помещении достигнет определенной величины. После того как пол чуть остынет, снова начинается обогрев.

Особенности работы приборов

Терморегуляторы бывают следующих видов.

  1. Программируемые - для выполнения программ разных уровней сложности. С их помощью можно устанавливать температуру в помещениях, изменять ее в разное время суток в зависимости от потребности и с целью экономии. Настройка производится сенсорными кнопками. Стоимость таких устройств является самой высокой, но со временем окупается за счет экономии энергоресурсов.

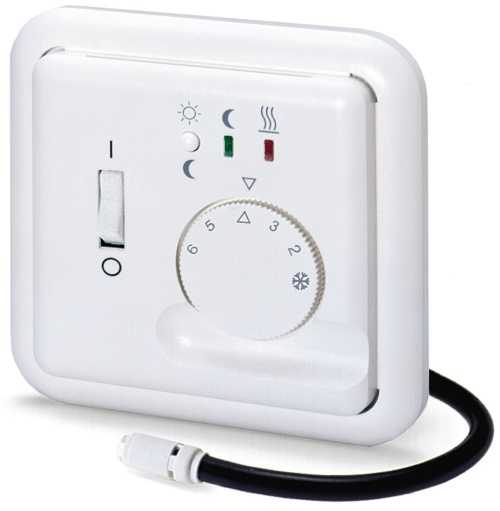

  2. С ручной установкой и поворотом рукоятки регулятора. Устройство характеризуется простотой и надежностью, но функций у него значительно меньше.
  3. Цифровое регулирование - температура выставляется нажатием кнопки.

Термостат для теплого пола может размещаться открытым способом, когда его корпус крепится к стене. Его также можно скрыть в углублении стены, где находится остальное отопительное оборудование.

Прибор может быть с ручным или автоматическим управлением. В первом случае температуру пола задают поворотом диска со шкалой. Способ является не очень удобным, так как требуется постоянный контроль и ручная регулировка от воздействия внешних факторов. Отключение теплого пола при достижении заданной температуры происходит, но не очень точно.

Автоматика производит непрерывный контроль и регулирование. Параметры настраиваются на сенсорной панели или с дистанционного пульта.

Термостат для теплого пола (водяного) работает только в комплексе с датчиками температуры и сервоприводом, где функции распределяются следующим образом:

  1. Датчики находятся в стяжке пола, наиболее удобном месте комнаты, корпусе термостата или применяются одновременно. Они передают сигналы о величине температуры по проводам или радио. Датчики бывают простыми, инфракрасными, выносными или двойными (одновременное измерение температуры воздуха в комнате и напольного покрытия).
  2. Термостат обрабатывает данные и подает команду на открывание или закрывание подачи горячей воды.
  3. Сервоприводы изменяют расход теплоносителя через регулирующие клапаны.

Монтаж термостата с системой теплого пола

Схема подключения гидравлического теплого пола с термостатом требует монтажа всех необходимых элементов.

  1. Устанавливается датчик температуры. Он может быть помещен в стяжку. Удобно также размещать его рядом с регулятором, чтобы уменьшить влияние инерционности теплого пола. Стена должна быть без обогрева, так как при этом система не будет правильно работать.
  2. В систему отопления устанавливается сервопривод, отвечающий за подачу в контуры теплой воды. Он представляет собой термоголовку, накрученную на регулирующий клапан (двух- или трехходовой) или подключенную к контуру подающего коллектора. Внутри нее размещается сильфон, заполненный термочувствительной жидкостью. По сигналу термодатчика замыкается цепь подогрева контактами термостата. При этом включаются элементы, расположенные вокруг сильфона. Жидкость расширяется и поток теплоносителя перекрывается.
  3. После всех подключений производится настройка схемы на определенный режим.

Сравнение терморегуляторов

Термостат для теплого пола прежде всего выбирают в зависимости от цены, выполняемых функций и удобства эксплуатации. Простые и недорогие приборы механического типа выпускает немецкая фирма Eberle. Более дорогие контроллеры с функциями программирования производят также германские фирмы Legrand, Kermi и др. У них также можно найти устройства проще и дешевле. Как подключить к теплому полу термостат Kermi, Devireg, "Теплолюкс", "Джитуар" и многие другие зависит от выбранной модели. В инструкциях по монтажу и эксплуатации все пошагово расписано и следует только выполнять указания. Особых различий по настройке нет.

Целесообразно приобрести смесительный узел со встроенным термостатом, управляющим температурой теплоносителя посредством смешивания потоков горячей и обратной воды. Его используют для больших систем. При наличии всего одного или двух контуров в этом нет необходимости и схему можно легко настраивать вручную.

Заключение

Термостат для теплого пола следует выбирать и подключать в зависимости от используемой системы. Он работает в комплексе с датчиками температуры и сервоприводом. При монтаже простых систем работу можно сделать самостоятельно. Сложные схемы собираются и настраиваются специалистами.

fb.ru

Терморегуляторы для теплого пола: разновидности датчиков,установка, монтаж

В направлении по ходу стройке часто забывается, про стройку, выбора теплого пола важный существенный вопрос, каковой объединено с предоставлением и продолжение уютных градусов в комнате. Предоставляет терморегулятор для тёплого пола. Термостат является очень важной частью дома при постройке уюта и тепла.

Термостат для теплого пола — данное отдельное устройство, при помощи которого вы сможете управлять и наблюдать уровень тепла пола, и температуру воздуха в помещении.

Термостат для теплого пола — данное отдельное устройство, при помощи которого вы сможете управлять и наблюдать уровень тепла пола, и температуру воздуха в помещении.

Что бы увеличить работу обогрева и практичности используют терморегулятор (термостат). При помощи этого устройства сможете сэкономить электричество. Главная часть при выборе термостата обязательно смотрите на мощность, она необходима, соотноситься с наивысшей мощностью обогрева вашего пола, для практичной работы.

И так, какие действия должен исполнять данное устройство. Значимое назначения контроля теплого пола, это поддерживания заданных градусов в помещение. В связи с этим он должен: включать и выключать обогрев, учитывая во внимание смены температуры в помещение, учитывая или не учитывая температуры воздуха. Также должен включать эконом функцию нагрева в темное время дня или в пустующем помещении, и обязан включать или выключать установку в нежное время.

Также многие задаются вопросом, все ли данные устройства совместимы с теплой установкой тепла. В исполнения комплекса теплой установки: тонких и электрических, с установкой матов или сложенного провода, выбираются в основном все виды производительных терморегуляторов. Они разнообразны и годится к разным типам управления.

Главная часть при выборе термостата обязательно смотрите на мощность, она необходима, соотноситься с наивысшей мощностью обогрева вашего пола, для практичной работы.

«Факт» При выборе нагревательного кабеля или мата одного производителя вообще не обязательно приобретать терморегулятор того же производителя.

При водяном теплом поле используются термостаты, но условия для дома, а не для отдельных апартаментов.

Разновидность термостатов

Термостатов много на рынке, при этом можно выбирать по модели, цвету, и функциональным возможностям.

Термостат для теплой установки существуют виды, механизированные и электронные. Также есть электронные термостаты, которым вы сможете контролировать градусов при помощи пульта или экрана. В других электронных термостатах есть возможность программирования, а есть обычные с клавишами включить и выключить.

Имеются устройства со шкалой подбора необходимой температуры и с монитором, на котором высвечивается на данный момент.

Термостатов много на рынке, при этом можно выбирать по модели, цвету, и функциональным возможностям.

Не затратные механические термостаты меньше ломаются, а в случае неисправности легко можно починить. Но минус в том, что нельзя определить, сколько градусов в системе, только дотронувшись, не имеет такой функции, что бы вам показать уровень нагрева.

Факт. Самыми покупаемые термостаты, это обычные электронные терморегуляторы с дисплеем и датчиком тепла пола, поскольку они не затратные, качественны и легки в регулирование.

Разновидность температурных датчиков

Двухуровневый (в наличии два вида датчика) термостат зачастую экономен, поскольку он не допускает помещению прогреться, из-за контроля градусов и обогревательных частей устройства, но и градусы в комнате, и выключается в виду наличии желаемых градусах каким угодно из измерителя.

Инфракрасные измерители неплохи тем, словно нет необходимости их прикреплять к полу, есть возможность устанавливать на большую дистанцию от устройства и пользоваться с целью настроек системы. Желательно устанавливать, в помещениях с большим уровням влажности.

Факт. Инфракрасные измерители желательно устанавливать в помещениях с завышенной влажностью, а прибор устанавливать в сухом месте, дабы из-за влаги не испортился устройства.

Инфракрасные измерители неплохи тем, словно нет необходимости их прикреплять к полу

Измерители бывают: по методу установки — внутренние и внешние, по принципу работы — цифровые и аналоговые.

Цифровые измерители более точны, мало подаются влиянию иных посторонних электромагнитных шумов.

Измерители для проверки градусов в комнате или устройства с встроенным измерителем устанавливают желательно в темноватом месте, и далеки от греющихся приборов, где не попадает солнце на устройство, и на 1,5 метра от пола.

Внутренние измерители, устанавливаются в глубине пола непосредственно с обогревательным проводом, матами или пленкой. Полученная информация с измерителя переносятся на блок прибора.

Присоединить измерители градусов непосредственно к устройству или установить посредине них коммутационную коробку.

Цифровые измерители более точны, мало подаются влиянию иных посторонних электромагнитных шумов.

Необходимость терморегулятора

Возможно, не использовать термостат, но это рентабельно, включением или отключением системы придется заниматься ручной регулировкой термостата.

При поломке термостата или недоступность устройства, тут же вследствие чего к большому расходу электроэнергии, а иногда и к неисправности в самой установке прогревания.

При этом правильнее наперед определить дальнейшие функции работы теплого пола и купить в каждое помещение прибор с нужным вам набором возможностей.

Малозатратность устройства

Малозатратность энергии при установке терморегулятора относится от вида устройства и становится более 70%.

Как правило, для малых комнат, приобретают стандартный механизированный или электронный термостат с минимальным набором назначений. Помещение обогреваются не по расписанию, там необходимо действия устройства круглосуточно.

Малозатратность энергии при установке терморегулятора относится от вида устройства и становится более 70%.

В масштабных комнатах более продуктивно устанавливать программируемый терморегулятор, выполняющий управление по некоторым значениям в разное время суток.

При увеличенном использование количество параметров, тем выгоднее, что результате имеет возможность извлечь экономию электроэнергии.

По результатам исследований можно сделать вывод, что термостаты предоставляют различную экономию: непрограммируемые — до 30%, программируемые — до 70%.

Главные факторы подбора термостата

Некоторые фирмы предоставляют устройства в наборе с установкой.

Естественно в набор идет простой вариант прибора, который имеет минимум функций и некрупную цену. Но возможно, этого будет мало, учитывая, что греющая территория мала.

Некоторые фирмы предоставляют устройства в наборе с установкой.

По потребности приобретать иной прибор, выгодно считаться с его несколькими характеристикам:

  1. Свойства устройства: механические или электронные, или настраиваемая электроника, перемещаемые или в монтированные измерители, измерители градусов установки или воздуха комнаты по одному или вместе. Мощность устройства: на устройстве сказана максимальная мощность теплого пола, каковую он может позволить.

Но в действительности стоит приобретать устройство, предназначенный на увеличенную выработку, чем теплый пол в комнате. Увеличение требуется сопоставить 15-20%, в свою очередь устройство довольно долго нести вам службу.

Для габаритных комнат теплый пол укладывается в шахматном порядке, каждый квадратик подключается к своему устройству.

  • Метод установки: накладные — устанавливается специализированная коробка на вертикальной части комнаты, годиться для классов стен. Вмонтированные: предпочтительно для них необходимо проделать дорожки для скрытия шнуров и продырявить стену для установки рабочей коробки для крепления устройства. Не делают такого в деревянных домах. Для присоединения с шнура от устройства измерителя: эти устройства встраиваются в коробку распределительного щитка.
  • Цветовая гамма, оформление термостата, цвет, их различное множество и вы сможете подобрать к дизайну самой комнаты.
  • Количество блоков: одно устройство регулирует два помещения — требуется учитывать ряд состояний, из которых, два одноблочных устройства в один блок, один блок двух погодное устройство.
  • Контроль и настройка. Учитывая года абонентов и их предпочтений, и какое предпочтение «погоды в доме», можно поискать по доступности к пониманию устройство.
Для габаритных комнат теплый пол укладывается в шахматном порядке, каждый квадратик подключается к своему устройству.

Установка

Участок для прикручивания устройства решается до покупки, учитывая их продуктивности теплых полов и самого устройства.

Как присоединить установку к устройству?

Изредка присоединение выполняют прямо к электрощиту, при этом для него обязательно надобно приобрести выключатель-автомат — при продуктивности 2 КВт.

В большинстве присоединяют устройство через сетевую розетку, учитывая общее количество работающих устройств от этой розетке.

Стандартно устройство устанавливается в 80-90 см от пола, но если работают измеритель воздуха, не ценно, по одному или в паре с измерителем пола, то присоединять стоит делать согласно инструкции и на той высоте, которую указала изготовляющая фирма.

В большинстве присоединяют устройство через сетевую розетку, учитывая общее количество работающих устройств от этой розетке.

Монтаж устройства и измерителя

Как уже писалось выше, по частному сооружению некоторые устройства таких, двух видов, вмонтированный и наложенный устройства. От вида устройства исходит, как делать установка устройства тёплого пола. Для вмонтированного устройства понадобиться снарядить участок (нишу) в вертикальной части комнаты, где он и пристроен. К устройству присоединяется все части установки, предположительно схема, позволит это сделать, имеется на обратной стороне управляющей части.

Присоединение к системе, вероятно, происходит напрямую от розетки, или для этого, наложен специальный кабель. Но при этом в последнем случае нужно на электрощите дополнительно установить УЗО.

Монтаж датчиков

Собственно по импульсам от измерителя выполняется контроль деятельности тёплого пола, и зависит экономности и продуктивности выработки установки обогревания.

Присоединение к системе, вероятно, происходит напрямую от розетки, или для этого, наложен специальный кабель

Обязательно, для поставки измерителя берут гофрированную трубку. Для установки в вертикальной части комнаты сверлится чоп. Измеритель и шнур к контролеру устанавливаются в этой трубке. Устанавливается это для шанса его поменять при поломке или не функционирует устройства тёплого пола. Вследствие этого приспособления все части, легко изъять после зацементированные рабочей части всех установки.

Находится измеритель непринужденно среди греющейся запчастей (спиралями шнура) на маленьком промежутке (до 1м) от управляющей части. Вразбивку, от других сам, измеритель не функционирует, и если вы надумали взять устройство для обогрева, то заодно возьмете и измеритель.

Каких-то новых запросов, кроме тех, что сказаны выше, к этим устройствам не показываются, поэтому использовать их для управления обогревателями. Главное – исполнить прописанные правила по безопасности.

Терморегулятор для теплого пола

couo.ru

критерии выбора и принципы монтажа :: SYL.ru

Производители теплового оборудования оснащают свою продукцию современными системами контроля и управления. Регуляторы прежних поколений с односложными настройками давно уступили место технологичным панелям с термостатами, которые дают возможность комплексного управления возможностями отопительной системы. Пример такого подхода демонстрирует термостат для теплого пола, позволяющий осуществлять всесторонний контроль как основных, так и второстепенных рабочих параметров.

Основные параметры выбора

В первую очередь нужно брать в расчет температурные нагрузки, с которыми в принципе должен будет работать термостат. Это диапазон конкретных температурных пределов, в рамках которых пользователь сможет осуществлять настройку. Большинство типовых моделей для домашнего применения регулируются в двух интервалах – или от 5 до 35 °C, или от 0 до 60 °C. Если же требуется захват и отрицательной температуры, то придется обращаться к мощным многофункциональным моделям. Широкими диапазонами настройки характеризуется термостат для теплого пола электрического с нагревательными матами. Такие модели располагают шкалой регулятора от -10 до 60 °C в среднем. Специализированные терморегуляторы, предназначенные для работы с высокотемпературными системами теплого пола, могут поддерживать и 150 °C.

Еще один существенный параметр выбора – показатель гистерезиса. Он обозначает пределы запуска и отключения обогрева. В частности если гистерезис составляет 2 °C, то при температуре 18 °C устройство будет поддерживать рабочий режим, пока значение термометра не достигнет 20 °C. Но эта функция присутствует не во всех моделях, а только в программируемых модификациях.

Электронный или механический прибор?

Модели с механической системой регуляции управляются вручную. Это недорогие устройства с простым функционалом без возможности программирования. Чаще всего такие термостаты представлены в виде панелей с поворотной ручкой, которая устанавливается на нужное значение по температурной шкале. Впрочем, и подобные модели не лишены современных опций. Наличие светодиодного индикатора и установка обогрева по таймеру – распространенный набор инструментов, которым оснащается термостат механический. Теплые полы с электронными регуляторами отличаются высокой эргономикой. Термостаты этого типа могут иметь кнопочные или сенсорные элементы управления, но главное их преимущество заключается в наличии ЖК-дисплея, на котором отражается полная информация о работе теплого пола. К слову, помимо температуры и основных настроек на панель могут выводиться сведения об уровне влажности, скорости ветра и других показателях, на которые хоть и не влияет система обогрева, но их может фиксировать выносной датчик.

Модели с возможностью программирования

Электронные модели могут поддерживать возможность программирования режима обогрева от нескольких часов до недель и даже месяцев. Данная функция позволяет составлять подробные расписания на включение теплого пола в определенные дни недели с указанием точного времени. Кроме того, указывается и температурный уровень, который будет поддерживать система. В этом сегменте тоже есть свои отличия. К примеру, современный программируемый термостат для теплого пола может настраиваться на самостоятельное определение температурного режима. Это значит, что в зависимости от погодных условий он будет работать с теми или иными параметрами. Информацию для такой саморегуляции будет предоставлять тот же датчик. От пользователя при этом требуется более кропотливая работа с настройками. Он должен будет через соответствующую программу термостата прописать алгоритмы действия системы в разных условиях.

Нюансы выбора датчика

Уже несколько раз подчеркивалась функция датчика в комплексе термостата, что вполне оправдано. Его главная задача заключается в фиксации температуры, на основе которой или сам пользователь, или терморегулятор будет принимать решения об изменении текущих параметров обогрева. Датчик может поставляться как в комплекте с термостатом, так и отдельно. В его выборе следует учитывать два аспекта – способ коммуникации с регулятором и место установки. Наиболее удобен термостат теплого пола с датчиком беспроводного типа. Такой способ организации взаимодействия между компонентами системы исключает потребность в прокладке провода для датчика, а также дает возможность располагать чувствительный элемент в любом месте. И здесь можно перейти ко второму критерию выбора – по месту расположения. Принципиальным является разделение моделей на комнатные и уличные. Первые могут интегрироваться в конструкцию термостата, а вторые размещаются на улице, что и позволяет им регистрировать целый комплекс климатических параметров.

Оптимальный класс защиты

Как раз для уличных датчиков особенно важна высокая степень защищенности, поэтому в их выборе следует учитывать наличие прочной и герметичной изоляции. Но и сам термостат должен иметь соответствующую защиту, уровень которой будет определяться условиями эксплуатации. Например, для жилой комнаты, которой не грозят неблагоприятные внешние воздействия можно приобрести термостат для теплого пола с классом защиты IP30. Это будет стандартный прибор с пластиковым корпусом, который убережет чувствительную начинку от случайных физических воздействий. Если же речь идет об установке в технических помещениях, в ванной или на кухне, то класс должен быть не менее IP44. Модели с такой защитой имеют пылевлагозащитные корпуса, препятствующие проникновению воды и грязи внутрь устройства. Для тех, кто хочет максимально обезопасить прибор, стоит предусмотреть наличие класса защиты IP54. Такие модели можно устанавливать даже на улице, как и выносной датчик.

Особенности работы термостатов для водяной системы

Модели термостатов для водяного напольного обогрева имеют несколько другое устройство и в целом принцип работы. В данном случае управление осуществляется через коллектор, который подсоединяется к трубам. На этот прибор заводятся два контура труб – от подающей гребенки и от обратной линии водообеспечения. Причем на оба входа в процессе эксплуатации будет осуществляться подача теплоносителя с одинаковой температурой. Непосредственно регулировку пользователь может осуществлять через систему запорной фурнитуры, которой оснащается термостат для водяного теплого пола. Механическая инфраструктура регуляции будет включать ручной термостат и воздушный клапан. В то же время важно предусмотреть возможность управления циркуляционным насосом для изменения нагрузок на контурах. В отличие от термостатов для электрических систем, водяные аналоги также включают в свою структуру манометр, позволяющий отслеживать и параметры давления в системе.

Что еще учесть в выборе?

Среди второстепенных критериев выбора можно отметить мощность и количество каналов. Мощностный потенциал не является существенным параметром по той причине, что нагрузки на этот прибор незначительны и сама его функция требуется минимум энергозатрат. Тем более что большинство стандартных моделей полностью охватывают максимальную мощность данной системы обогрева. И все же в случае риска колебаний нагрузок в сети стоит предусмотреть силовой потенциал на 15-20 % больше номинального для конкретного оборудования. Что касается количества каналов, то, в зависимости от модификации, термостат для теплого пола может подключаться к одной или двум системам. Вторые также называются двухзонными. Это значит, что прибор сможет одновременно управлять функциями двух систем обогрева.

Производители термостатов

В продаже доступны модели термостатов от фирм EBERLE, Teplotex, DEVI, OJETR и т. д. Если нужен недорогой, но надежный прибор, то можно обратиться и к продукции отечественного изготовителя «Джитуар». Предприятие выпускает типовые модели регуляторов для систем напольного обогрева в разных стилистических решениях, электронного и механического типа. И напротив, для обеспечения полного контроля с широким набором возможностей больше подойдет термостат теплого пола Legrand, который предлагает функцию программирования, работу с несколькими системами обогрева и высокую степень внешней защищенности. Прямую конкуренцию данным моделям составляет продукция OJ Microline. Кроме многофункциональности, устройства этого производителя характеризуются повышенной электротехнической защитой и высокопрочными элементами конструкции.

Общие принципы установки

Система управления формируется центральным блоком регуляции в виде термостата и устройством для измерения температуры – то есть датчиком. Монтаж реализуется на высоте не ниже 50 см, при этом устройства должны быть удалены от прямого воздействия других климатических приборов. Если используется комнатный термостат для теплого пола, то установка реализуется непосредственно к стене. Перед началом монтажа следует выполнить коммуникационные связки, обеспечивающие питание термостата, его взаимодействие с датчиком и с системой обогрева.

Способы монтажа термостата

Конкретная техника установки будет зависеть от конструкции термостата. Она может предполагать накладной способ монтажа, встраиваемый или установку с применением DIN-рейки. При этом термостат для водяного теплого пола интегрируется прямо в трубопроводную инфраструктуру с гребенкой, от которой отходят контуры подачи воды. Для его установки достаточно интегрировать запорную арматуру через соответствующие адаптеры, подключить манометр и коллектор.

Что касается накладного способа установки моделей регуляторов для электронных термостатов, то он реализуется с помощью специального короба, который прикручивается к стене. Далее в него устанавливается панель управления. Врезной способ монтажа предусматривает необходимость штробления ниши в стене, в которую будет интегрирован блок управления и электротехническая разводка. Сегодня распространено и подключение термостата теплого пола через DIN-рейку. В этом случае прибор будет соединен с коммуникациями прямо в распределительном щитке.

Заключение

Использование термостата в качестве управляющего инструмента для теплого пола дает не только эргономические преимущества. При грамотной настройке работы системы в соответствии с разными климатическими условиями можно рассчитывать на минимизацию энергоресурсов. Устройство будет автоматически отключать обогрев без надобности, и поддерживать его при необходимости. Впрочем, термостат для водяного теплого пола существенно обделен возможностями автоматизации. Как правило, такие устройства ориентируются на ручной контроль режима обогрева. Но и это не повод отказываться от такого типа обогревающих систем. Использование горячей воды само по себе обходится дешевле, чем эксплуатация электрических моделей теплого пола. И этот фактор зачастую становится определяющим в подборе систем обогрева.
