Толщина стяжки для теплого пола водяного – Толщина стяжки над водяным теплым полом: оптимальная, минимальная, максимальная

Содержание

какую и какой толщины лучше сделать

Комфорт в доме, квартире или коттедже зависит от правильности обустройства коммуникаций, важным элементом которых являются теплые полы. Их функционирование полностью зависит от того, правильно ли сделана стяжка на теплый водяной пол.

И неважно, как будут проходить работы – с привлечением бригады или собственными силами. Главное, чтобы все процессы выполнялись правильно и в соответствии с действующими нормативами.

Содержание статьи:

Какой может быть стяжка?

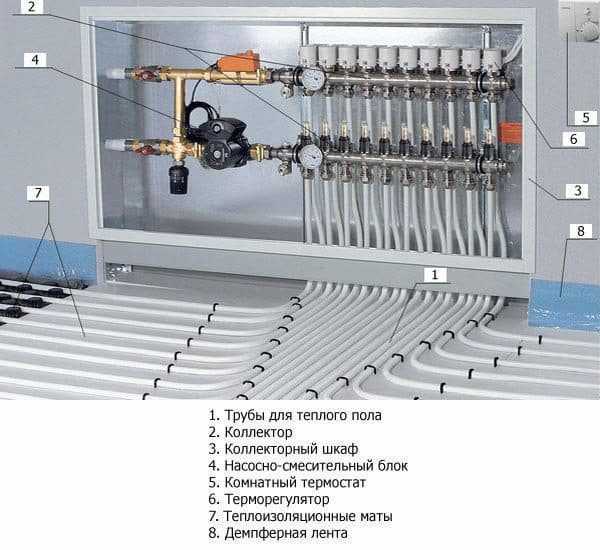

Трубы с водой или прочим теплоносителем, используемые для обустройства отопления, прячут внутрь конструкции пола. собирают, как пирог, из нескольких слоев, среди которых присутствует стяжка, предназначенная защитить магистраль от механических повреждений и обеспечить равномерный прогрев всей поверхности.

Виды по методу нанесения

В зависимости от консистенции вещества, используемого для обустройства, выделяют мокрую, сухую и полусухую стяжку. Первый вариант выполняется из доступных материалов – чаще всего это песок и цемент. Более того, его можно попытаться реализовать самостоятельно – понадобится немного потренироваться и приложить усилия.

Особенность заключается в правильности приготовления смеси и равномерном ее распределении. Консистенция будет жидкой, что облегчает нанесение и выравнивание.

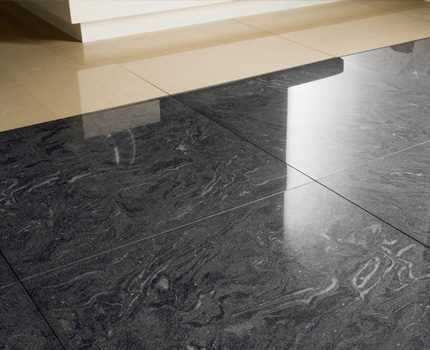

Мокрый вариант стяжки идеально подходит под отделку мраморным, керамическим или прочим декоративным покрытием. Слой хорошо проводит тепло и передает натуральному камню, который максимально отдает его в помещение, обеспечивая прогрев

Сухой способ довольно прост в монтаже и может быть реализован своими силами. Все составляющие можно купить – производители предлагают сухую засыпку из композитных материалов и готовые гипсовокнистые плиты. Наполнитель предстоит разместить по всей поверхности и сверху накрыть ГВЛ, который фиксируется саморезами.

Для выполнения третьего типа стяжки понадобится дополнительное оборудование. Речь идет о пневмонагнетателе и прочих автоматических устройствах. Чтобы полусухую смесь равномерно распределить, нужен опыт выполнения подобных работ.

Оборудование можно взять напрокат – строительные организации представляют его в аренду. Правда без навыков справиться с работой будет сложно. Смесь лучше купить уже готовой – самостоятельное изготовление будет затруднено по причине недоступности отдельных составляющих. Да и правильным рецептом производители не спешат делиться.

Галерея изображений

Фото из

Сухая стяжка

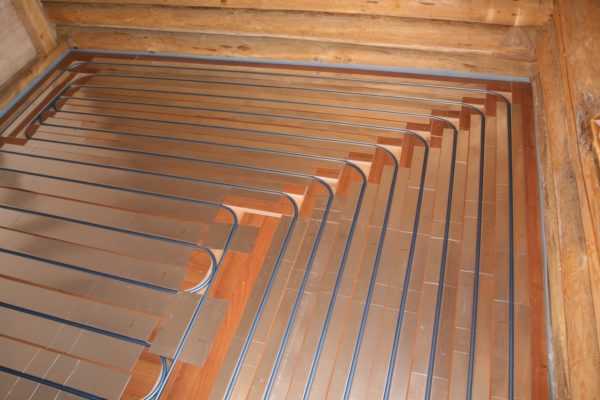

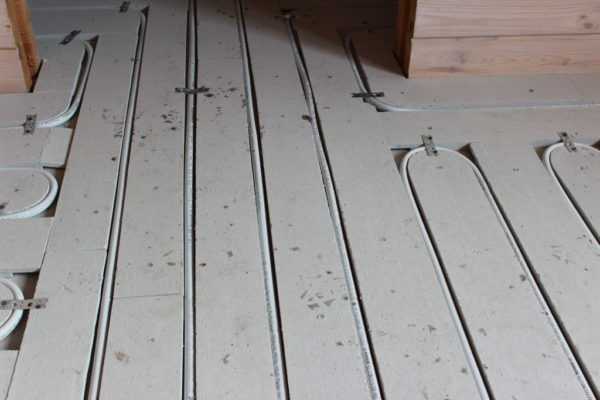

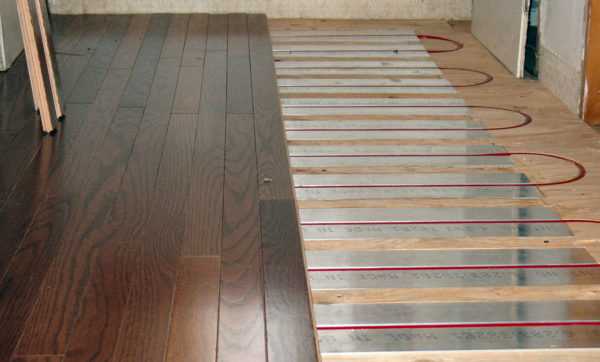

Деревянные модули для водяного теплого пола

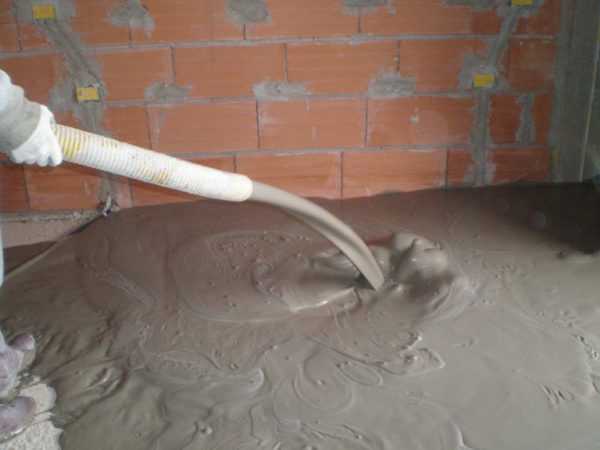

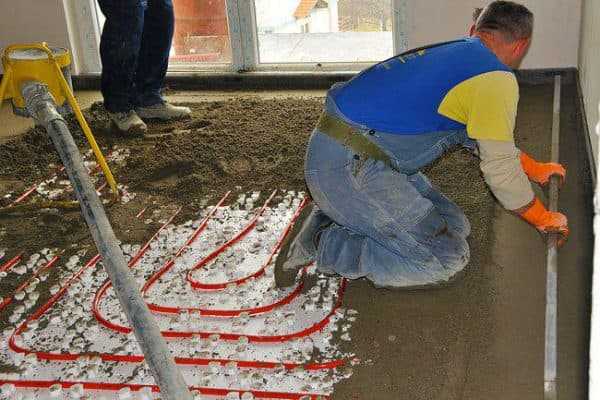

Полусухая смесь

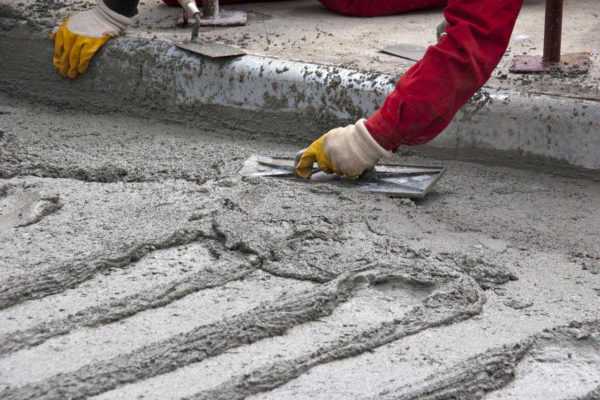

Мокрый тип стяжки

Выбор варианта обустройства зависит от особенностей помещения, навыков и бюджета. В любом случае, решившись сделать теплыми полы, нельзя экономить на качестве. Даже самый лучший материал могут испортить кривые руки.

Тем более что делается система не на одно десятилетие – траты оправданы и окупят себя в ближайшие годы. Если приглашать дешевых шабашников и не контролировать каждый процесс, выполняемый ими, можно в итоге заплатить двойную цену.

Отличие по материалу изготовления

Для выполнения стяжки могут использоваться различные смеси и материалы. Раствор можно приготовить самостоятельно, купить сухую смесь и замешать ее, используя рекомендации производителя, или заказать готовый материал, который привезут в указанное время.

Чаще всего применяют такие варианты:

  • бетон – его можно заказать или сделать;
  • раствор из песка, цемента и дополнительных добавок для улучшения свойств будущего покрытия;
  • готовую смесь цемента с минеральными наполнителями типа Ceresit CN 85 и прочие.

При выборе готовых материалов для устройства стяжек, следует внимательно следить, чтобы они были предназначены для теплых полов и строго следовать рекомендациям производителей.

Особенно следует соблюдать требования относительно толщины устраиваемого покрытия – как правило, этот показатель не должен превышать 10 мм. Такая смесь быстро сохнет, но ее нельзя использовать во влажных помещениях и снаружи здания

Для устройства стяжки поверх больше подойдет бетон или песчано-цементный состав, изготовленный в соответствующих пропорциях. Тем более что его рецепт можно улучшить, создав более пластичную смесь, которая максимально подойдет для обустройства плавающей стяжки.

Для этого предстоит купить специальную жидкость – пластификатор для бетона. Это вещество добавляется в пропорциях, указанных производителем на этикетке. Оно позволяет получить пластичный раствор, устойчивый к повреждениям после высыхания.

Еще понадобится полипропиленовая фибра – это наполнитель, используемый для армирования смеси. С его помощью удается создать состав, максимально устойчивый к растрескиванию.

Для приготовления раствора лучше брать цемент марки М300, или М400. В крайнем случае подойдет М200, но не менее. Песок следует выбирать чистый, не содержащий крупных фракций

Важно помнить, что любая смесь, кроме сухой, должна быть использована сразу. Ее хранение недопустимо – начнется процесс затвердевания. И это может произойти уже через 2-4 часа, если другое не указано в рекомендациях производителя.

Особенности выбора толщины слоя

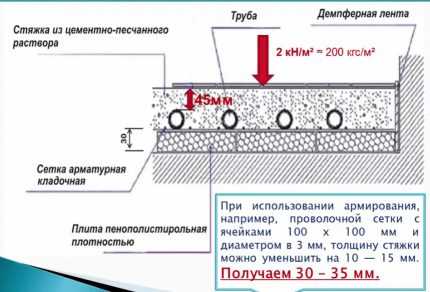

Один из ключевых моментов – выбрать толщину стяжки для . Здесь плохо как слишком маленькое значение, так и наоборот. В первом случае покрытие быстро пустит трещины по всей поверхности и попросту выйдет из строя. Да и равномерного прогрева не получится.

Слишком тонкий слой не позволит теплу равномерно распределиться, поэтому он должен быть не менее 30 мм. Если же тепло будет проходить сквозь довольно толстый пласт бетона, его выход на поверхность придется долго ждать

Во втором – слишком высокий слой над трубой с теплоносителем будет долго греться.

Кроме того, дополнительно пользователь получит следующие недостатки:

  • неравномерный прогрев – полосы тепла чередуются с холодными, особенно если внизу трубы с диаметром 16 мм;
  • большой расход материалов, что оборачивается излишними тратами;
  • продолжительное время для обустройства – толстый слой будет сохнуть более 1,5 месяца, что не всегда приемлемо;
  • существенное поднятие уровня пола уменьшит общую высоту комнаты.

Выходит, что к выбору оптимальной толщины следует подходить ответственно. Более того, если посмотреть на рекомендации производителей оборудования и материалов для обустройства системы теплого пола, то они советуют делать слой стяжки в среднем 40-45 мм над уровнем трубы.

На выбор толщины оказывают непосредственное влияние такие факторы:

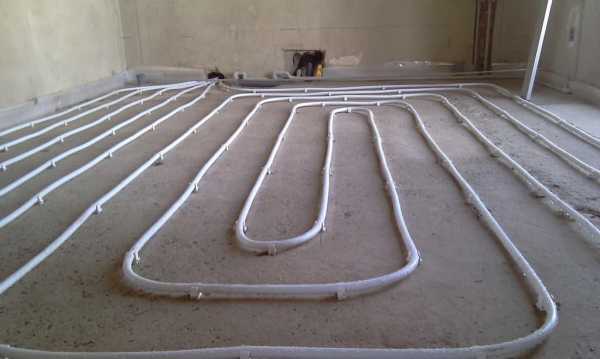

  • шаг укладки;
  • диаметр самой ;
  • тип смеси, которой предстоит заливать поверхность;
  • высота потолков в помещении;
  • прочность перекрытий.

С особенностями расчетов водяных теплых полов и определением оптимального шага укладки ознакомит , прочитать которую мы очень советуем.

Учитывая исходные данные, предстоит определить параметры будущего слоя. Причем менее 30-35 мм брать нельзя, а максимальный предел составляет 100-120 мм. Это рекомендованные ограничения для жилых комнат.

При устройстве стяжки часто ее выполняют в 2 этапа – сначала заливают трубы, выполнив покрытие в один уровень с ними. Затем наносят второй слой нужной высоты (+)

В случае производственных помещений подход будет кардинально другим – там все зависит от их назначения и нагрузок, которые предстоит выдерживать – будут ли танцевать посетители, если это кафе, или ездить погрузчики, когда речь идет о складе супермаркета. Речь идет уже о толщине от 200 мм.

Более популярным материалом для обустройства стяжки является бетон или цементно-песчаный раствор, наносимый мокрым способом. Здесь важно не забывать о необходимости выполнять деформационные швы, что обеспечит качественный целостный слой над трубами с водой.

Для этой процедуры используют прокладку из пенополистирола шириной 10 мм – демпфер. Он позволяет получить плавающий пол, не связанный со стенами помещения, поэтому влияния на них никакого не оказывает при нагревании или остывании.

Правила выполнения деформационных швов зависят от особенностей помещения. Самое основное требование – проложить демпферную ленту из эластичного материала по периметру комнаты. Важно это сделать перед началом укладки стяжки.

Галерея изображений

Фото из

Магистраль переходит из комнаты в комнату

Помещение большой площадью

Длинная комната

Комната сложной формы

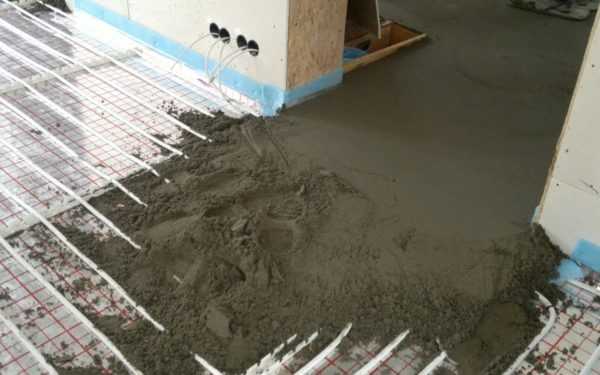

Обустройство стяжки мокрого типа

Своими силами можно выполнить стяжку из песчано-цементного раствора. Приготовить его несложно в домашних условиях. Более того, покупка дополнительных включений позволит улучшить прочностные и пластичные характеристики смеси, сделав похожим на бетон.

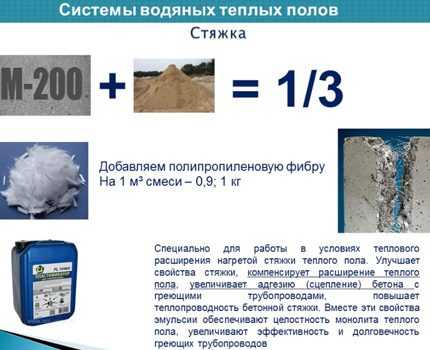

Рецепт приготовления мокрой рабочей массы прост: нужно взять 3 части песка, добавить к нему 1 долю цемента. Для улучшения свойств, способствующих лучшему распределению смеси, нужно влить пластификатор, а для армирования надо ввести фиброволокно.

Галерея изображений

Фото из

Песок и цемент для раствора

Пластификатор для бетона

Полипропиленовая фибра

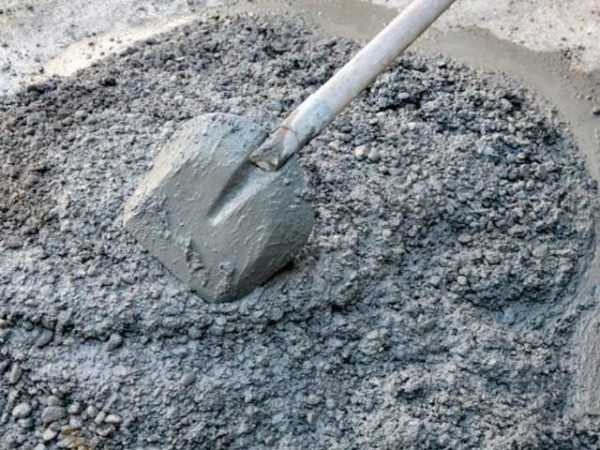

Готовая рабочая смесь

Перед приготовлением состава предстоит определиться, во сколько слоев осуществлять стяжку – в два или один? От этого будет зависеть объем смеси, которую потребуется приготовить.

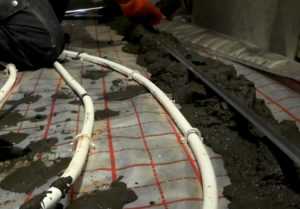

Сначала можно залить уложенные на трубы, получив на выходе поверхность вровень с их размещением. Второй слой, который будет над ними, предстоит делать после высыхания первого. Или же сразу сформировать пласт нужной высоты. Для мастера-самоучки проще и удобнее второй вариант.

Для его выполнения понадобится разметить высоту будущего слоя в помещении. Здесь нужно использовать лазерный уровень и металлические направляющие, называемые маяками.

Галерея изображений

Фото из

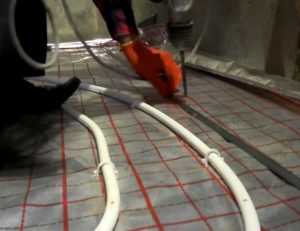

Сверление отверстий

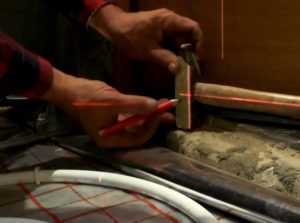

Вбивание дюбелей

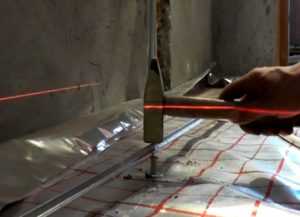

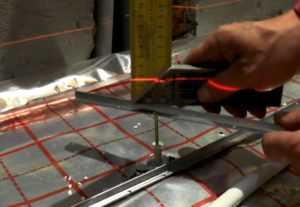

Определение высоты стяжки

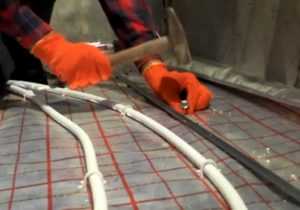

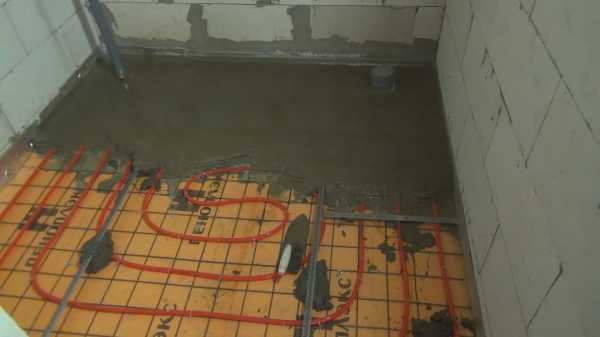

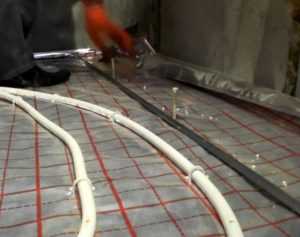

Установка маяка

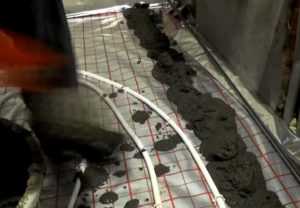

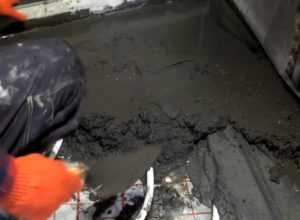

Нанесение раствора под профиль маяка

Погружение маяка в раствор

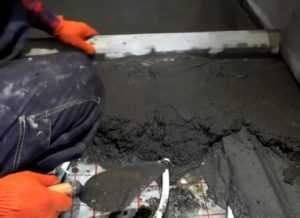

Выравнивание раствора вровень с маяком

Раствор прочно зафиксировал маяк

Вариант с маяками – самый верный помощник в получении правильной поверхности стяжки. Причем демпферная лента на этом этапе должна быть уже проклеена по периметру и во всех местах, где требуется сделать деформационный шов. Без нее даже самая лучшая технология укладки себя не оправдает – поверхность покроется трещинами.

Через сутки после установки маяков при использовании мокрого раствора можно продолжить работы. Предстоит заливка смеси на трубы.

Галерея изображений

Фото из

Начинают с угла

Правило для сглаживания

Добавление раствора во впадины

Повторное выравнивание правилом

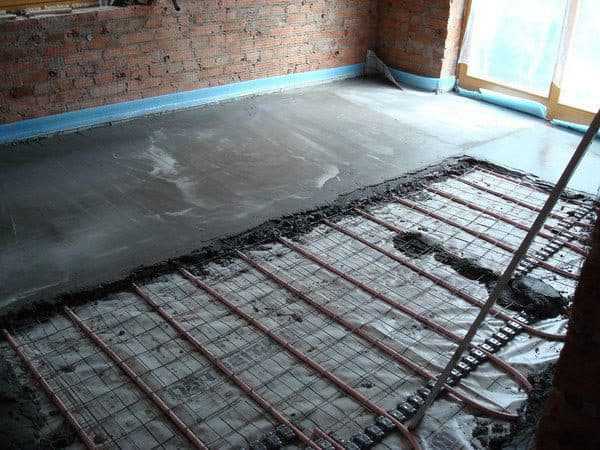

Аналогичным образом предстоит залить все участки помещения, постепенно передвигаясь к выходу. Важно успеть выполнить работу, пока смесь не потеряла свои свойства. Ждем полнейшего отвердевания уложенного слоя. На это потребуется не менее 28 дней, если другое не указано в инструкции.

Если применялась смесь, приобретенная у одного из производителей и предназначенная для покрытия труб теплого пола, то время ожидания может отличаться. Здесь предстоит придерживаться рекомендаций конкретного производителя, чья марка раствора была использована.

Галерея изображений

Фото из

Срезать все наплывы и брызги со стен

Удалить неровности с поверхности

Убрать весь мусор

Сделать затирку и проверить ровность

Поверхность готова к укладке плитки. Но для линолеума или ламината потребуется перетирка. Для этого нужно полить стяжку водой, взять полотер и тщательно ее перетереть. Процедура позволяет получить на выходе идеальную ровность.

Такой результат может порадовать далеко не каждого новичка, впервые выполняющего стяжку. Здесь на помощь придет самовыравнивающаяся смесь, которая и предназначена для удаления всех перепадов. Она используется так, как прописано в рекомендациях производителя.

После нанесения останется подождать ее высыхания и никакую затирку делать не придется – в итоге ровная и гладкая поверхность, готовая к декоративной отделке.

Нюансы контрольной проверки

При обустройстве стяжки мокрого типа из бетона или цементно-песчаной смеси нанятой бригадой не стоит торопиться и сразу же оплачивать их услуги. Предстоит дождаться полного застывания искусственного камня. Причем первые 2 недели поверхность накрывают пленкой, периодически смачивают водой, чтобы максимально напитать влагой.

Затем нужно выждать время, а это около месяца, чтобы состав, покрывший трубы теплого пола, кристаллизовался. Срок зависит от толщины слоя – это индивидуальный показатель для каждого случая.

Как только отведенное время на затвердение истекло, можно проводить ревизию поверхности, обустройством которой занималась нанятая бригада. Есть некоторые нюансы, которые следует проверить при приеме их работы.

Первым делом время следует внимательно осмотреть поверхность – наличие трещин явно свидетельствует о допущенных ошибках. Такую работу принимать нельзя

При осмотре надо обратить внимание на каждый участок стяжки во всех комнатах – наличие блеска нежелательно, верхний слой должен быть ровный, равномерно серый, без сколов и трещин.

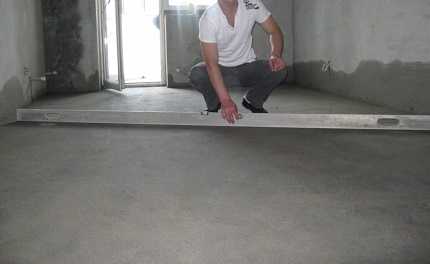

Затем проверяется ровность поверхности двухметровой рейкой – правилом. Его прикладывают в нескольких местах к стяжке. Норма, если зазор не превышает 4 мм. Это СНИП 3.04.01-87, таблица 25.

Следует проверить уклон по горизонту – допустимо при длине 4 метра отклонение от горизонтали не более 0,2 процента. Выходит, что в этом случае допустимый уровень уклона 8 мм

Для простукивания лучше взять не молоток, а деревянный брусок и торцом простучать. Проверяется вся поверхность – звук одинаковый, звенящий. Если глухой, то имеются отслоения стяжки от основания.

Если поверхность с честью выдержала проверку, работу можно принимать и оплачивать бригаде честно заработанные деньги. Если же это результат самостоятельной работы, то им можно гордиться.

Теперь осталось провести тепловые испытания. Важно помнить, что их запускают через месяц, не раньше. Начинают с 25 с ежедневным увеличением температуры на 5 градусов, пока она не достигнет проектной величины, не забывая следить за потерей давления.

Правила и примеры расчетов водяной напольной системы обогрева . Рекомендуем ознакомиться с полезной систематизированной информацией.

Выводы и полезное видео по  теме

Технология проведения работ по укладке стяжки в видеоролике:

Подробное видео с пояснениями о минимальной и максимально допустимой толщине стяжки для водяного теплого пола:

О выборе типа смеси и правилах ее изготовления для обустройства стяжки:

Существующие методы создания стяжки для труб теплого пола позволяют подобрать наиболее подходящий вариант для своего помещения.

Заниматься этими работами самостоятельно или пригласить бригаду – решение зависит от выбранного способа и характеристик обустраиваемого помещения. В любом случае знание нюансов пригодится, чтобы проверить качество поверхности по окончании работ.

Хотите рассказать о том, как делали стяжку для вашей системы напольного обогрева? Есть полезные для посетителей сайта сведения по производству работ? Оставляйте, пожалуйста, комментарии в находящемся ниже блоке, размещайте фото по теме статьи, задавайте вопросы.

sovet-ingenera.com

минимальная, максимальная и под плитку

Каждый человек желает, чтобы его жильё было тёплым и уютным. Для этого необходимо позаботиться, в первую очередь, о том, чтобы обеспечить теплоту пола. Ведь именно нижняя поверхность помещения во многом определяет, насколько уютно будет в доме.

Принцип водяного обогрева пола

Есть немало способов обеспечить теплоту пола. У каждого из них есть свои преимущества и недостатки, поэтому выделить объективно универсальный вариант практически невозможно. Зато можно с уверенностью судить о популярности вариантов утепления пола.

Водяной теплый пол

Одним из наиболее распространённых является водяной пол.

Конструкция подобного вида утепления достаточно проста, но, в то же время, весьма функциональна: под нижней частью помещения прокладываются трубы, по которым протекает тёплая вода.

Таким образом происходит обогрев пола. Это действительно неплохой способ повышения температуры в помещении, он может применяться как в жилых помещениях, так и на складах. Но он не самый экономичный.

Более подробно о водяном теплом поле смотрите на видео:

Поверхности

Но водяное утепление требует не только труб, но и правильной укладки поверхности. Есть 2 варианта верхнего слоя для подобной системы обогрева. К первому варианту относится деревянный пол.

Такое покрытие легко кладётся, не возникает никаких проблем ни с монтажом, ни с подбором. Однако, его нельзя назвать экономичным, да и для складов оно едва ли подойдёт ввиду своей хрупкости.

Деревянное покрытие

Прежде всего необходимо знать, как делать стяжку пола, какая лучше и подойдет в особых условиях. В качестве альтернативы можно предложить такой вариант, как бетонная стяжка для теплого водяного пола. Для такой стяжки необходимо знать расход фиброволокна, в правильной пропорции развести сухую смесь.

Такое покрытие может варьироваться по толщине, поэтому следует быть внимательным при выборе габаритов данного слоя. При выполнении данной стяжки необходимо использование по периметру помещения демпферной ленты.

Бетонная стяжка

Именно о том, какая может быть толщина стяжки над водяным теплым полом мы и поговорим далее.

Почему размер бетонного слоя имеет значение?

Размер данного слоя действительно имеет важное значение. Ведь стяжка призвана выполнить сразу 2 функции. Помимо основного своего задания: укрепления системы утепления, она выполняет ещё одну, не менее важную миссию.

Верхняя часть утеплительной системы буквально впитывает тепло от труб, в которых протекает горячая жидкость. Благодаря этому и происходит сам обогрев комнаты.

Бетон легко поддаётся различным видам воздействия, поэтому он может как нагреваться за достаточно короткое время, так и быстро остывать.

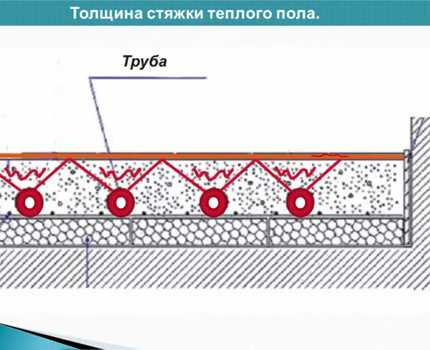

Толщина стяжки

Толщина стяжки под теплый пол водяной должна быть определена таким образом, чтобы нижняя часть помещения прогревалась и остывала оптимальным образом.

Если слой будет слишком широким, то бетон будет греться долго, хотя и дольше сохранит тепло. Если же верхняя часть утеплительной системы окажется слишком тонкой, то после быстрого нагрева последует не менее быстрое остывание, возможны даже повреждения пола.

Именно от толщины стяжки зависит то, сколько будет сохнуть стяжка, насколько экономичной, работоспособной и длительной будет система обогрева, а также то, как на будет реагировать на перемену температур внутри помещения.

Что стоит учитывать при выборе толщины стяжки?

Размер бетонного слоя зависит не только от желаемых показателей системы утепления, но также и от того, какое покрытие применяется для пола. Дело в том, что разные материалы требуют различной степени прогрева. Так, наиболее оптимальным вариантом будет паркет.

Стеновые панели для ванной легко устанавливать, они прочные, справляются с перепадами температур, служат долго, при необходимости демонтажа легко снимаются. Тут информация о их различных видах и способах монтажа.

Влага, испарения, интенсивность загрязнения – все эти факторы следует учитывать при отделке рабочей зоны на кухне. Перейдя по ссылке можно ознакомиться со стеклянными панелями для кухни.

Штукатурка короед отличается особым рисунком, сравнимым с древесиной, которая была разъедена личинками жука. Здесь все о способах ее нанесения своими руками.

Такое покрытие не требует огромного тепла для прогрева, поэтому можно использовать едва ли не минимальный слой бетона.

Толщина стяжки теплого водяного пола под плитку должна быть внушительной, потому что этот материал для покрытия пола достаточно тяжело прогревается, он практически всегда в холодном или прохладном состоянии.

Поэтому обязательно нужно позаботиться о максимальном слое бетона, ведь иначе в помещении будет царить холод. Различные другие варианты полового покрытия не имеют значительных особенностей, поэтому подбирать можно едва ли не любую толщину бетона.

Рекомендуемые габариты

Перейдём, собственно, к рекомендуемым размерам стяжки.

Для стандартного жилого помещения габариты обычно не превышают 10 см. Как правило, такой размер используют только для пола, покрытого плиткой. Если покрытие выполнено из другого материала, оптимальной толщиной будет 5-7 см.

Таким образом, вы не потратите лишний материал и, в то же время, получите желаемый результат в плане защиты и теплопроводимости. В тех местах, где находится трубопровод,

минимальная толщина стяжки для водяного теплого пола составляет 300 мм.

Минимальная толщина

Этого хватит для защиты от внешнего воздействия, а утепление в этой зоне, как правило, не востребовано. Предыдущие габариты относятся к жилым помещениям, где требуется утепление, оптимальное для человеческих потребностей.

Если же говорить про промышленные здания и склады, то размер бетонной стяжки здесь отличается в сторону увеличения. Это объясняется не только большей потребностью в защите (так как масса воздействия значительно выше, чем в обычном жилом доме), но и большей площадью утепления.

Ведь такие здания имеют большую квадратуру, а значит, для их отопления потребуется большее количество тепла. Поэтому здесь нередко используется максимальная толщина стяжки над водяным теплым полом.

Для разных помещений она варьируется в пределах 200 мм. Этого с головой хватит для любого склада или предприятия. Максимально используемая толщина составляет 30 см, но используется она лишь в самолётных ангарах.

Полезные советы

Для того, чтобы габариты принесли и желаемый результат, требуется грамотно выполнить стяжку, знать расход цпс на 1 м2. Ведь огрехи в подобной работе могут привести к существенной теплопотере, нарушению герметичности и другим неприятностям.

Вот несколько простых правил, придерживаясь которых вы сможете создать идеальный верхний слой водного подогрева в здании:

  • наносить стяжку стоит при температуре на уровне 15 градусов тепла. Такой показатель считается оптимальным, при нём цемент проявляет все свои лучшие свойства;
  • перед тем, как заливать бетон, необходимо включить давление в трубах подогрева. Оно не должно быть больше 5 атмосфер. Но пользоваться такой системой отопления можно будет не раньше, чем через 3,5 недели, ведь именно за это время бетон затвердевает окончательно;
  • чтобы не было теплопотери, необходимо поместить под трубопроводом теплоотражающее покрытие;
  • цемент, который вы используете, должен быть куплен незадолго до выполнения работ, ведь старый материал нередко теряет свои свойства.

При правильном выборе толщины бетонной стяжки и скрупулёзности в соблюдении вышеуказанных правил, оснащение любого здания системой водного утепления пройдёт успешно. Вы быстро ощутите все преимущества подобного типа подогрева!

strmaterials.com

Толщина стяжки над водяным тёплым полом

Подогреваемым водяным полом сегодня уже никого не удивить. И если подключать его к отоплению в квартирах не разрешается, то в частных домах с автономной отопительной системой это наиболее экономичный вариант решения вопроса. Причём такую конструкцию можно не только спроектировать заранее и монтировать в процессе строительства дома, но и сделать в старом здании, подключив контур трубопровода к уже существующему отоплению. Как это сделать, мы уже рассказывали. Осталось обсудить ещё один, не менее важный вопрос: «Какой должна быть толщина стяжки над водяным тёплым полом?». Постараемся ответить на него максимально подробно.

Толщина стяжки над водяным тёплым полом

Содержание статьи

Какой бывает стяжка

Стяжкой называют верхний слой пирога пола, предшествующий финишному покрытию. В подогреваемых конструкциях она не только принимает на себя нагрузки от веса людей и мебели, но и распределяет тепло. Стяжки бывают:

  • монолитными, выполняющимися растворами на основе цементного или гипсового вяжущего;

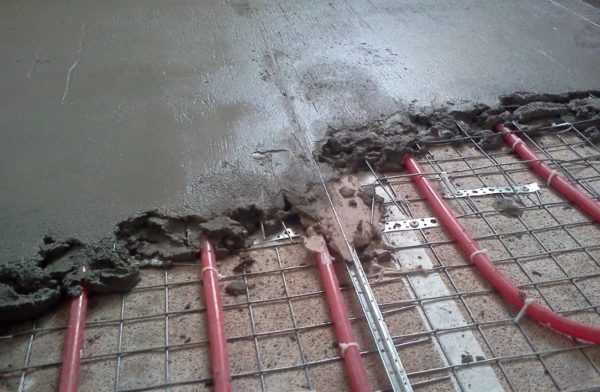

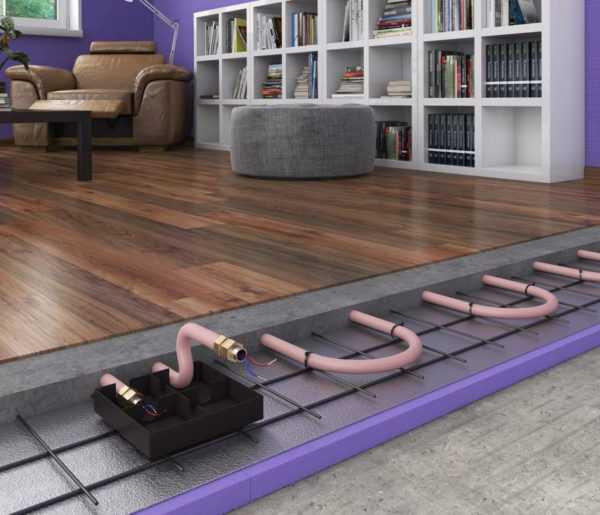

Монолитная стяжка поверх теплого пола

  • сборными — то есть сухими, монтируемыми из листов гипсоволокна, цементно-стружечных или плит или шпунтованного ДСП.

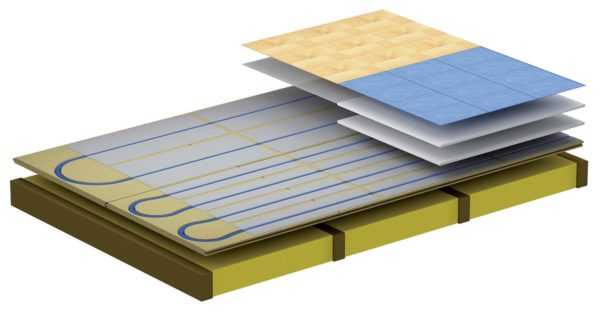

Пример сборной стяжки

При устройстве отапливаемых полов могут применяться оба варианта, так как черновое основание может быть не только бетонным, но и деревянным. Однако если у вас есть возможность выбора, то предпочтение всегда лучше отдать монолиту.

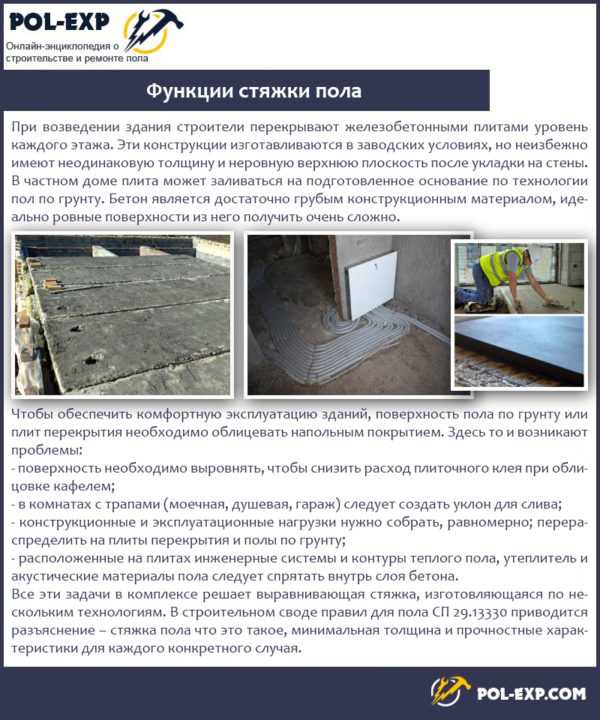

Функции стяжки пола

На заметку! У заливного пола есть существенный минус, связанный с труднодоступностью в случае необходимости ремонтных работ, но теплоэффективность его гораздо выше. Любой камень, коим также является и цементная стяжка, нагревается медленнее, но дольше держит тепло и лучше его отдаёт. А ведь именно ради этого и устраиваются тёплые полы.

Цементная стяжка имеет свои минусы

Монолит

В зависимости от площади пола и воспринимаемых им нагрузок, монолитные стяжки могут изготавливаться из следующих материалов.

  1. Тяжёлого или мелкозернистого бетона с размером фракции наполнителя от 5 до 15 мм. Для обычных жилых помещений достаточно прочности, соответствующей классу В12,5. Пропорции на одну часть цемента М400 такие: песок 2,8; гравий 4,4; вода 0,8.

    Какой бетон нужно использовать

  2. Пенобетона. Для его изготовления используется портландцемент марки М500. Чтобы получить состав с прочностью М5, на 420 кг цемента пойдёт 735 кг песка; 350 л воды; 4 кг сернокислого натрия и 0,4 кг алюминиевой пудры. Для прочности можно усилить смесь полипропиленовой фиброй из расчёта 0,3% к общему объёму. Поризованные бетоны лучше применять в случае укладки лёгких напольных покрытий: ковролина, ламината, паркета.

    Заливка пенобетона

  3. Пескоцементного раствора М200. Для его изготовления на 1 часть цемента М400 добавляется 2,8 части песка. Водоцементное соотношение 0,48.

    Пескобетон

  4. Гипсовых смесей. Составы на основе гипса должны быть модифицированными. Достичь нужного качества при самостоятельном смешивании довольно сложно, поэтому СНиП 2.03.13 «Полы» рекомендует для этой цели применять сухие смеси типа «Глимс S3Х», изготовленные в заводских условиях.

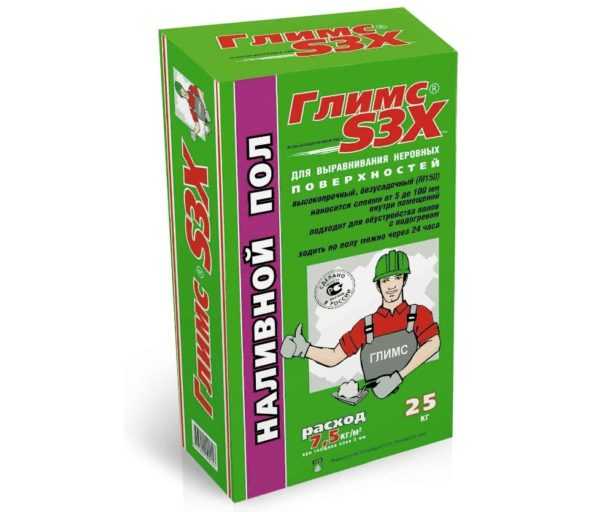

    Сухая смесь для наливного пола

Примечание! Гипс, как известно, сильно впитывает воду, из-за чего этот материал многие вообще не рассматривают в качестве вяжущего для стяжки. Именно поэтому в такие смеси добавляются пластификаторы, а также предусматривается грунтование поверхности водным раствором клея ПВА в соотношении 1:10. Заливаются такие стяжки в один слой – сразу на нужную толщину.

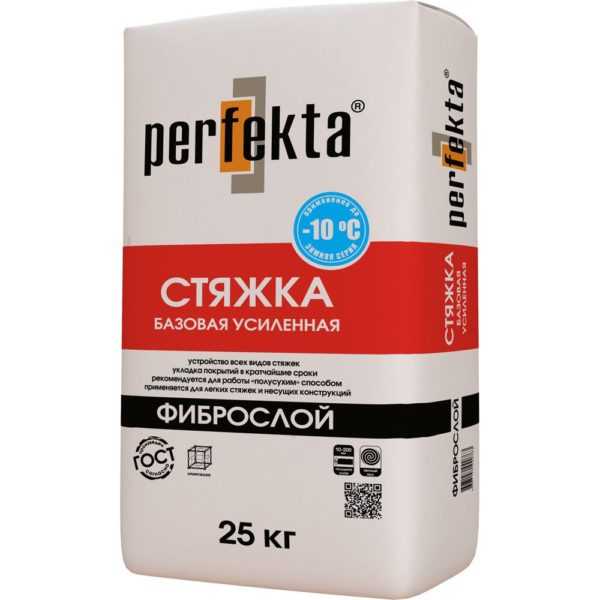

Стяжка с фиброволокном усиленная

Естественно, заводского изготовления могут быть не только гипсовые, но и цементные смеси, в том числе и усиленные фиброй. Купить готовый состав в мешках и просто растворить его водой гораздо проще, чем приобретать ингредиенты по отдельности и стараться дозировать максимально точно практически на глаз. Но по цене наливной пол обойдётся гораздо дороже.

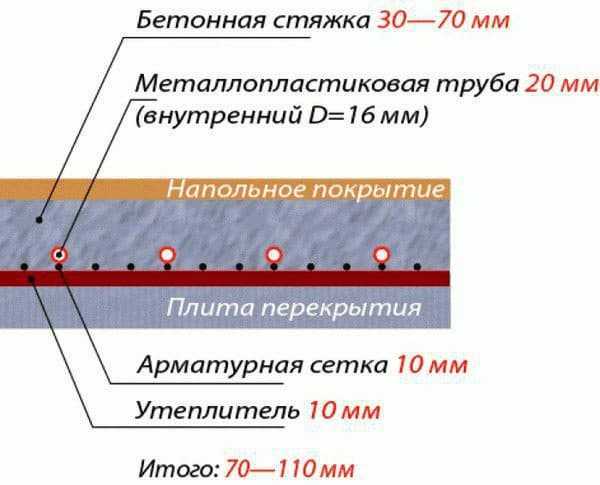

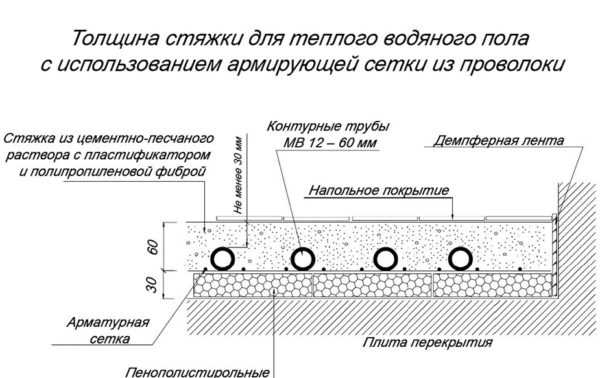

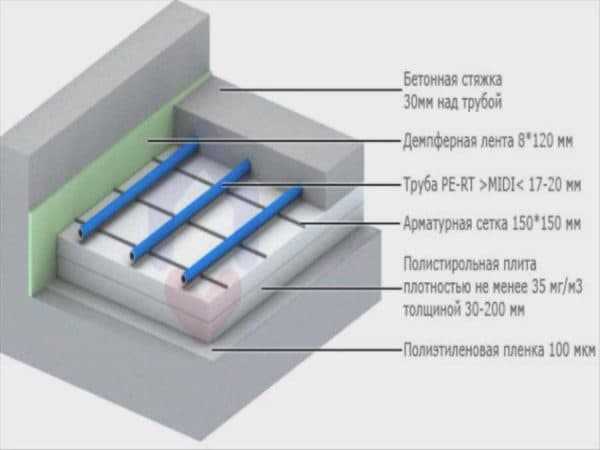

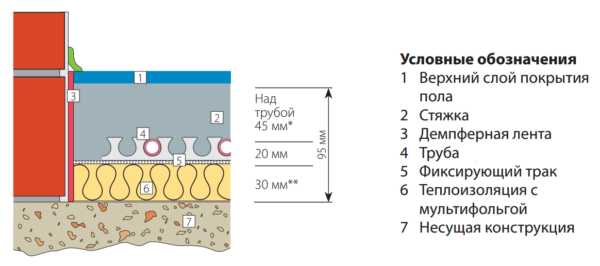

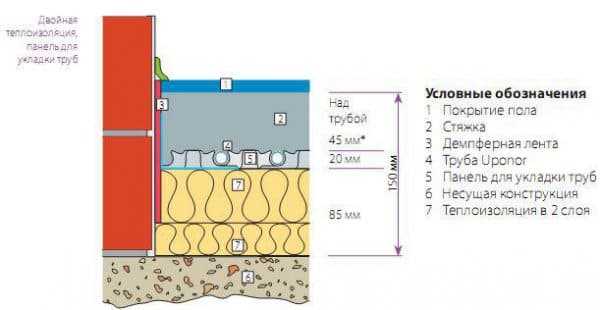

Стяжка теплого водяного пола (схема)

Слой бетона (раствора) должен обеспечивать тёплому контуру надлежащую защиту, поэтому он должен покрывать трубы не менее чем на 4,5 см. Общая толщина будет зависеть от диаметра труб – чем он больше, тем толще стяжка.

Чем армируют стяжку пола

Калькулятор расчета количества сухой смеси для стяжки

Перейти к расчётам

Сборный вариант

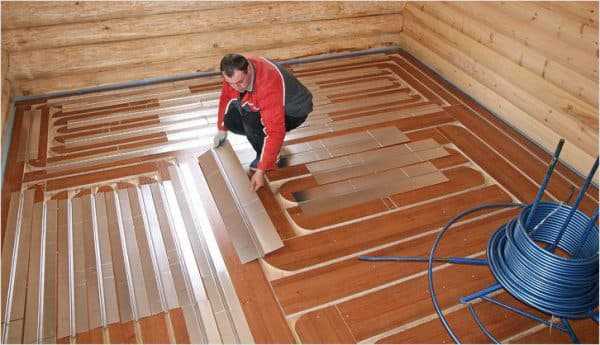

Деревянная система водяного теплого пола

Сборный пол, в том числе и подогреваемый, является многослойным. Согласно действующим правилам, его нужно выполнять из:

  • ГВЛВ – влагостойких гипсоволоконных плит;

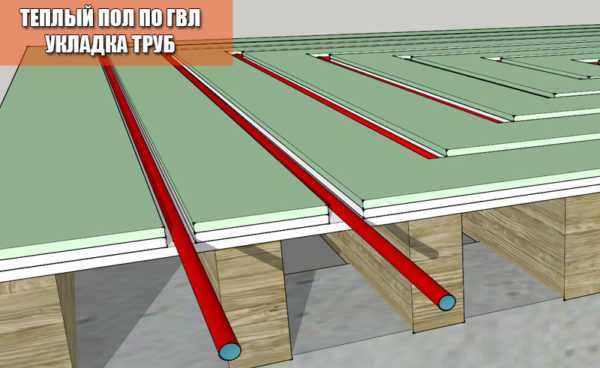

Теплый пол по ГВЛ

  • элементов пола заводского изготовления, представляющих собой склеенные между собой листы того же ГВЛ;
  • влагостойкой фанеры;
  • ЦСП;
  • ДСП.

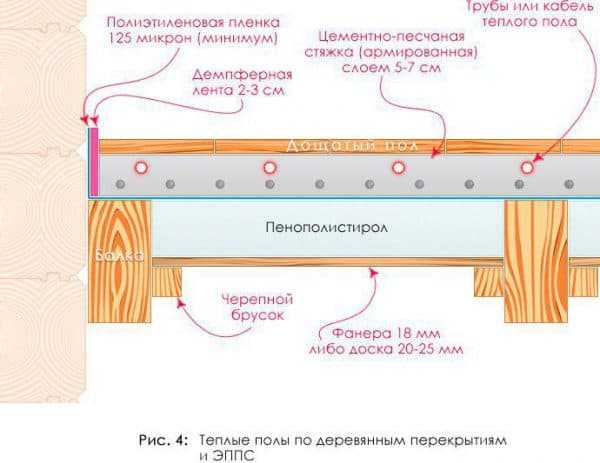

Водяной теплый пол на деревянном перекрытии

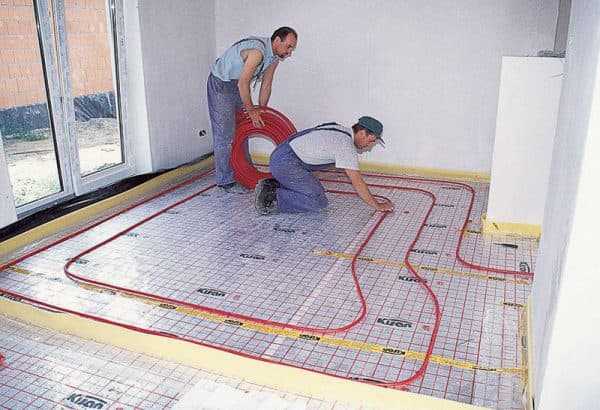

Особенности монтажа водяного теплого пола

В настоящее время производители предлагают и готовые сборные системы из дерева, фольгированного пенополистирола. Рассказывать о них мы сейчас не будем, так как вариантов их устройства может быть много и по каждому из них нужна отдельная информация. Уделим внимание монолитному слою тёплого пола как наиболее часто применяемому и предложим по его обустройству пошаговую инструкцию.

Калькулятор длины контура труб теплого пола

Перейти к расчётам

Заливка контура пола раствором

В принципе, стяжка поверх тёплого пола заливается, как и любая другая. Если проблемы и возникают, так это при установке маяков, так как основание под ними «играет», и без определённого навыка их достаточно трудно вывести в один уровень. Расстояние между ними должно быть таким, чтобы правило, которым будет производиться выравнивание, выступало за границы параллельных маяков на 25 см. Если у инструмента длина 2 м, шаг между маяками должен быть 1,5 м.

Толщина стяжки для теплого водяного пола

Таблица. Проясняем все нюансы установки.

Шаги, фотоОписание

Шаг 1 – сверление отверстий под дюбеля

Начинаете с того, что по заранее намеченным линиям сверлите отверстия под крепления. Если у вас, как в данном случае, в качестве утеплителя под трубами лежит пенопласт, дюбель-гвозди берёте размером 8*120 мм. То есть, их длина должна подбираться с таким учётом, чтобы, пройдя сквозь все слои, крепёж мог войти в черновое основание.

Шаг 2 – установка дюбелей

Прежде чем вставить дюбель в отверстие, на него нужно надеть шайбу. Она не позволит головке дюбеля проваливаться в пенопласт.

Шаг 3 – забивка гвоздей в дюбели

Лёгкими ударами молотка забиваете дюбели, но не до конца. Высоту, на которую их следует забить, нужно ещё определить.

Шаг 4 – определение уровня забивки дюбелей

Сделать это проще всего с помощью лазерного уровня. Отбиваете на стенах горизонталь, а затем перенесите отметку на любой подручный инструмент: стамеску, отвёртку, или как в данном случае, молоток. Если вы наклеите на него малярную ленту, то сможете нанести карандашом метку, после чего будете пользоваться инструментом, как шаблоном.

Шаг 5 – определение отметки верха маяка, установленного на дюбель

Теперь нужно определить отметку верха маяка при установке его на дюбель.

Обратите внимание!

Казалось бы, зачем это делать, если размер профиля итак известен? Связано это с конфигурацией его сечения. Как видите, головка самореза попадает в углубление, и высота маяка получается уже не 10, а 8 мм.

Шаг 6 – Определение разницы между чистовой высотой стяжки и высотой маяка

Переносите сделанную ранее отметку пола на эти 8 мм  ниже, и уже по ней забиваете дюбели.

Шаг 7 – окончательная забивка дюбеля

Бьёте по гвоздю до тех пор, пока отметка на шаблоне не совпадёт с лазерной линией.

Шаг 8 – установка маяка на дюбели

Далее ставите на дюбели маяк и снова выверяете отметку.

Шаг 9 – выкладка раствора под маяк

Удостоверившись, что отметки совпадают, можете выкладывать раствор вдоль ряда дюбелей, снимая его излишки так, чтобы видны были головки саморезов.

Шаг 10 – установка маячного профиля на раствор

Устанавливаете профили, добавляя раствор так, чтобы маяки оказались в нём утопленными.

Шаг 11 – снятие излишков раствора

Излишки раствора снимаете мастерком.

Шаг 12 – заливка стяжки

После того как раствор на маяках затвердеет, можно приступать к заливке основной стяжки. Сначала заполняете пространство между маяками кельмой.

Шаг 13 – выравнивание правилом

А затем, установив на два параллельных маяка правило (широкой стороной), снимаете излишки раствора, добиваясь идеально ровной поверхности.

Примечание! На следующий день, когда стяжка затвердеет, необходимо тщательно очистить её от наплывов. Если финишное покрытие будет рулонное (линолеум, ковролин), поверхность придётся намочить и перетереть. Как вариант, можно сделать тонкий слой (1-2 мм) наливного пола.

Как видите, недостаточно просто знать, какой должна быть толщина стяжки тёплого пола — нужно ещё постараться, чтобы по всей площади помещения она была равномерной. Надеемся, что наша инструкция помогла вам разобраться в данном вопросе и сделать подогреваемый пол идеально ровным.

Видео — Стяжка теплого пола. Максимальная и минимальная толщина стяжки

Понравилась статья?
Сохраните, чтобы не потерять!

Оцените статью:

pol-exp.com

Толщина стяжки над водяным теплым полом

Период эксплуатации системы отопления во многом зависит от того, какая будет предусмотрена толщина стяжки над водяным теплым полом. Влияет этот показатель и на КПД, равномерность прогрева и другие характеристики.

Откровенно тонкий слой приведет к неравномерному нагреву. Как следствие, уже через несколько месяцев, а то и недель, заливка потеряет свои свойства и окажется непригодной для эксплуатации. Слишком большая толщина стяжки теплого пола вынудит потратить дополнительные деньги на отопление, ведь весомая часть тепла уйдет на ее прогрев, а не помещение.

Общая информация

Оптимальная толщина стяжки определяется несколькими аспектами. В частности, учитываются следующие показатели:

  • особенности конфигурации комнаты;
  • вид смеси;
  • назначение помещения.

В помещениях сложной формы или большой площади тяжело проложить трубы теплого водяного пола так, чтобы они обеспечивали равномерный прогрев. Порой приходится оставлять между ними большое расстояние, поэтому толщина стяжки должна быть увеличена на 30-60% от стандартной.

Из-за большого расстояния между трубами в этом случае толщина стяжки над теплым водяным полом должна быть не менее 60 мм

Смеси, предназначенные для теплых полов, обладают хорошей деформационной стойкостью и показателями теплопроводности, чем стяжка из раствора или самовыравнивающаяся. Слой специальной стяжки может быть на 20-40% меньше.

Помещения, не предназначенные для жилого использования, можно прогревать неравномерно (если нет риска повредить стяжку за счет температурного расширения). В таких случаях можно сэкономить на количестве раствора или смеси и уложить стяжку меньшей толщины.

Обязательно берутся во внимание особенности арматурной конструкции, марка цементного раствора. Выделяют три основных варианта стяжки. Минимальная толщина – 20 мм. Используются самовыравнивающиеся составы, армирование не предусматривается. Средняя толщина – 70 мм. Создается армирующая конструкция, либо применяется несколько крепких прутьев. Максимальная толщина – примерно 0,15 метра.

Важно!

От толщины стяжки под теплый пол водяной напрямую зависит, как быстро он будет прогреваться. Также это влияет на равномерность прогрева. чем тоньше стяжка, тем плотнее должны быть уложены трубы.

Минимальные и максимальные показатели

Максимальный диаметр труб, используемых в таких целях, не превышает 25 мм. Соответственно, заливки толщиной в 5 сантиметров окажется вполне достаточно. Но, надо помнить о том, что в процессе эксплуатации пола выделяется тепло и как следствие бетонная часть наряду с финишной отделкой начнут расширяться. То есть, толщина должна быть таковой, чтобы предотвратить вероятность деформации финишного покрытия.

Если речь идет об обычном жилом доме, то нагрузка рассчитывается на 2 кН на метр квадратный. Соответственно, минимально допустимая толщина стяжки над теплым полом – 4,5 см. Применение армирующей конструкции диаметром 0,3 см и ячейками 10*10см – возможность уменьшить этот показатель до 2,5-3 сантиметров.

Использование такой армирующей сетки позволяет сократить расстояние от труб до поверхности стяжки

Обязательно надо руководствоваться нормами СНиП 3.04. Для труб МВ 12 оптимальной является толщина в 6см. Если используются трубы типа МВ17, то этот показатель составляет 6,5 сантиметров. Важно учесть и возможности перекрытия, так как стяжка может обладать достаточно большим весом.

В действующих стандартах указывается, что минимальная толщина стяжки должна составлять 20 мм – если используются готовые самовыравнивающиеся составы и 40 мм, если применяется цементный раствор без армирующей сетки. Если проигнорировать эти нормы, то стяжка окажется непрочной и недолговечной.

Надеемся, из статьи вы узнали, какая должна быть толщина стяжки водяного тёплого пола. Свои вопросы вы можете оставлять в комментариях. Не забудьте поделиться публикацией в соцсетях!

vteple.xyz

какая толщина, какая лучше и как ее уложить

Монтаж теплого пола в доме или квартире неизменно сопровождается работами по формированию стяжки. Такую процедуру можно выполнить самостоятельно, но перед этим стоит рассмотреть возможные способы ее проведения, а также ознакомиться с некоторыми моментами, так или иначе, влияющими на качество результата.

Предназначение

С помощью этой конструкции решается сразу несколько задач:

  • формирование ровной поверхности пола;
  • подготовка основания для укладки финишного напольного покрытия;
  • равномерное распределение температуры при работе системы «теплый пол»;
  • фиксация нагревательных элементов;
  • изоляция обогревающей системы от внешней среды и уменьшение теплопотерь при ее эксплуатации;
  • защита нагревательных элементов от повреждений.

Выбор

Чтобы определиться с тем, какая стяжка лучше для теплого водяного пола, стоит рассмотреть способы ее изготовления.

Бетонная

Для замешивания раствора используют цемент марки не ниже М-300, смешивая его с песком или отсевом. Смесь разбавляют водой, доводя до состояния, при котором готовый раствор становится похож на сметану. Про расход цементно-песчаной смеси на 1 м2 узнайте здесь.

Бетонная

Достоинства такой стяжки заключаются в более высокой прочности и сравнительно небольших затратах на ее сооружение. Недостаток – долгий срок полного высыхания (около одного месяца). Про расход фиброволокна для бетонной стяжки пола расскажет эта ссылка.

Подробнее о бетонной стяжке смотрите на видео:

Полусухая

Полусухая стяжка формируется с помощью цементно-песчаной смеси, в которую добавляют полимерные модификаторы. Главное отличие этого способа от предыдущего заключается в наличии малого количества воды в составе раствора.

Полусухая

Благодаря этому полусухая стяжка высыхает гораздо быстрее, чем мокрая, что сокращает срок проведения работ.

Сухая

Сухая стяжка пола подойдет для обустройства теплого пола по деревянным перекрытиям, где нельзя использовать цементно-песчаную стяжку из-за ее большого веса. В таком случае между лагами укладывается утеплитель, затем основание из ОСБ, на которое монтируют трубы отопительного контура.

Сухая

Между трубами укладывают куски плит ГВЛ (в несколько слоев, количество которых зависит от толщины конструкции теплого пола). Пустоты между листами и нагревательным элементами замазывают плиточным клеем. Поверх труб также монтируют листы ГВЛ.

Толщина

Перед проведением работ также стоит выяснить, какая толщина для стяжки теплого водяного пола является оптимальной. Здесь все зависит от конструкции самой стяжки, а также от характера помещения, в котором монтируется теплый пол.

Минимальная

Этот показатель согласно СНиП может составлять 20 мм над трубами системы, но это лишь в том случае, когда используется армирование. При отсутствии такового рекомендуется укладывать стяжку толщиной не меньше 40 мм. Таким образом, с учетом диаметра трубы общая толщина стяжки без армирования будет составлять порядка 60-70 мм.

Минимальная

Необходимость более толстой стяжки связана с тем, что при отсутствии армирующего каркаса малая толщина не сможет обеспечить достаточную прочность напольного покрытия.

Не следует укладывать тонкослойную стяжку в технических помещениях (к примеру, в гараже), а также делать стяжку с керамзитом, в комнатах, где полы подвергаются более значительным нагрузкам (прихожая, ванная, кухня).

Максимальная

СНиП не предоставляет информации о том, каким должен быть максимальный слой над нагревательными элементами.

Слишком превышать минимально допустимую толщину стяжки в квартире не имеет смысла, так как это повлечет за собой неблагоприятные последствия.

Последствия могут быть следующими:

  • увеличение расхода материалов и, как следствие, – дополнительные финансовые затраты;
  • более длительный срок нагрева поверхности;
  • уменьшение жилого пространства помещения.

Чаще всего заливка более толстого слоя обусловлена необходимостью выравнивания поверхности или формирования пола, уровень которого будет совпадать с полами в смежных комнатах. Как подобрать клей для плитки с теплым водяным полом читайте тут.

Максимальная

Для решения этих задач лучше использовать черновую стяжку (основание, на которое укладывается система «теплый пол»), что поможет избежать увеличения инерционности в процессе нагревания поверхности.

Установка водяного теплого пола

Помимо рассмотренных выше моментов некоторых может заинтересовать вопрос: как уложить водяной теплый пол под стяжку? Далее будет рассмотрена вся процедура монтажа на примере использования бетонной стяжки. Узнайте чем отличается гипсовая штукатурка от шпаклевки стен в этом материале.

Все начинается с подготовки площади, на которой будут размещены трубы. Поверхность очищается от мусора, после чего следует измерить перепады высоты в разных точках комнаты. При наличии перепада до 20 мм можно браться за укладку.

Если же этот параметр превышает указанную величину, необходимо выровнять поверхность с помощью цементного раствора или наливного пола. На подготовленное основание укладывается гидроизоляционный слой, что защитит отопительную систему от влаги, которая может проникнуть снизу. Как сделать ступени из террасной доску подскажет эта статья.

Установка водяного теплого пола

Далее по периметру вдоль стен монтируется демпферная лента для компенсации увеличения объема стяжки при нагревании. После этого выполняют укладку теплоизоляции, в качестве которой используют плитный утеплитель. Листы укладывают со смещением стыков для более плотной связки.

Следующий этап – армирование. Для этого поверх утеплителя укладывается арматурная сетка. Размер ячеек лучше определять в соответствии с шагом укладки труб, что обеспечит более удобное крепление. Сечение прутков сетки должно составлять 4-5 мм.

После монтажа армирующей сетки можно приступать к укладке труб нагревательной системы, которая выполняется одним из двух способов: «улиткой» (спиралью) либо «змейкой». Перед укладкой трубу подключают к подающему коллектору.

Если помещение будет отапливаться с помощью одного лишь теплого пола, то трубы следует монтировать с минимальным шагом (20 см). Толщина стяжки водяного, теплого пола составляет 45-70 мм, а допустимое расстояние между трубами – 0,3 м, но не более.

Труба фиксируется к армирующему каркасу с помощью специальных клипс. По окончании монтажа конец трубы подсоединяется к возвратному коллектору.

Установленную систему отопления проверяют на работоспособность. Для этого на несколько часов включают коллектор. Если все в порядке, можно заливать стяжку.

Способ монтажа стяжки для водяного теплого пола обусловлен, прежде всего, материалом перекрытия, на которое монтируется система. Если основанием служит конструкция из бетона (что характерно для квартир многоэтажных домов), то лучший вариант – бетонная стяжка.

Для деревянных перекрытий, встречающихся в основном в частных домах, оптимальное решение – использование сухой стяжки. Рекомендуем также ознакомиться с нашей статьёй про самовыравнивающуюся стяжку для пола.

strmaterials.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
