Утеплитель для теплого водяного пола

Здесь вы узнаете:

  • Для чего нужно утеплять систему теплого водяного пола
  • Выбираем утеплитель под водяной теплый пол
  • Утеплитель под различные основания
  • Какой толщины должна быть теплоизоляция
  • Особенности укладки

Утеплитель для теплого водяного пола нужен для лучшей эксплуатации и снижения теплопотерь. Выбор утеплителя зависит от основания, на которое будет укладываться теплый пол.

В любой инструкции по монтажу водяного теплого пола для самостоятельных мастеров указывается, что необходимо задействовать утеплитель.

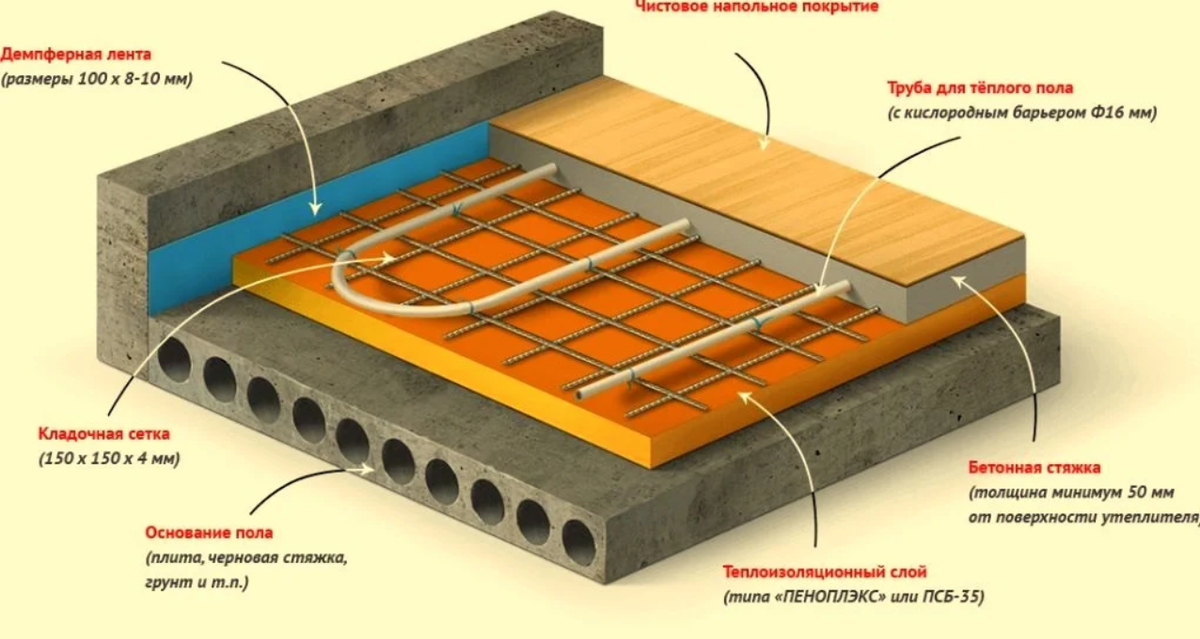

Слой утепления при обустройстве водяного пола выполняет несколько значимых функций. Он помогает не только обеспечить равномерный прогрев комнаты, но и, выступая в роли теплового экрана, позволяет ощутимо снизить энергетические потери системы.

Стяжка, уложенная поверх изолирующего слоя, приобретает свойства цельного передающего тепло элемента, имеющего большую площадь поверхности.


Основное предназначение изоляционного слоя – равномерно распределять тепло в обогреваемой комнате, препятствуя его утечке через плиты перекрытия

Благодаря равномерному распределению энергии, упорядоченный конвекционный тепловой поток начинает двигаться с одной скоростью и в одном направлении. Как результат, равномерно распределенные тепловые волны не будут на полу образовывать холодные и горячие участки, создавая для домочадцев максимально комфортные условия.

К тому же, благодаря направлению потоков теплого воздуха по одному курсу можно снизить затраты электроэнергии на эксплуатацию системы, сохранив при этом ее мощность неизменной.

Современные теплоизоляционные маты оснащены удобными защелками в виде бобышек, с помощью которых укладку с последующей фиксацией труб можно произвести быстро и при этом надежно.

В сооружении теплоизоляционного слоя под водяные системы напольного обогрева используются рулонные мягкие и жесткие плитные материалы.

Рулонные проще в укладке, но менее эффективны по теплотехническим критериям:

  • Среди плитных вариантов теплоизоляции чаще всего применяется экструдированный пенополистирол, структура которого практически исключает впитывание и удержание влаги;
  • Организация утепляющего компонента системы пола из неэкструдированного пенополистирола, т. е. пенопласта, требует обязательного устройства гидроизоляции поверх слоя, что необязательно делать применяя полученный методом экструзии материал;
  • Для облегчения процедуры устройства трубопровода напольного обогрева лучше, если на внешней поверхности плит есть разметка;
  • Самым простым и удобным в работе вариантом утепления сейчас являются полистирольные плиты с выпуклым рельефом, выполняющим массу полезных функций;
  • Бобышки полистирольных матов позволяют четко и быстро установить трубы теплого пола согласно выбранной схеме, играют роль разметки;
  • Рельеф полистирольных плит служит опорой для фанеры или гипсоволоконных плит при выполнении сухой стяжки;
  • На участках, в пределах которых невозможно соблюсти расчетный шаг при укладке, используется теплоизоляция для труб, исключающая зональный перегрев поверхности;

Утеплитель для теплого пола способствует более равномерному распределению тепла внутри помещения. Материал со специфическими свойствами (теплоизоляция) является важным компонентом «пирога» основы с подогревом.

При отсутствии такого слоя система водяного обогрева функционирует менее эффективно и не долговечна в эксплуатации.

Пробковая подложка

Пробка — дорогой продукт, так как изготавливается из дубовой коры. Выпускается в рулонах или листах, но по техническим характеристикам различий нет. Отличие заключается только в размере и толщине.

Пробковая подложка:

  • имеет низкую теплопроводность;
  • водонепроницаема;
  • экологична;
  • гипоаллергенна;
  • упруга;
  • светоустойчива;
  • пажаробезопасна;
  • устойчива к резким перепадам температуры;
  • не подвержена химическим воздействиям.

Изделие из пробки — идеальный вариант для системы «водяной тёплый пол», и если позволяют средства, то лучше выбрать его. Толщина данной подложки способствует эффективной экономии теплоресурса, что является особенно актуальным при установке на грунт.

Пробка не подвержена деформации и усадке при заливки стяжки из бетона. Ей не могут навредить насекомые и грызуны, плесень и грибок, также не страшен.

Однако следует заметить, что применение пробки в качестве подложки повлияет на высоту потолков, а также необходимо будет приобрести дополнительный отражающий материл.

Минеральная вата

Минвата — пожаробезопасна, в отличие от пенополистирольного утеплителя, но и цена её дороже. Изготавливается в плитах, поэтому отличается удобством монтажа.

При установке на алюминиевую основу тёплого пола, данный утеплитель имеет высокое КПД, даже при размещении на грунту. Кроме того, обладает хорошей шумо- и теплоизоляцией, повышенной жёсткостью, устойчива к химикатам.

Главный минус изделия — присутствуют канцерогенные и токсичные вещества, которые опасны для здоровья человека. Помимо этого, вата гигроскопична и паропроницаема, и при укладке в стяжку нужно позаботиться о её защите от влаги и паровых выделений.

Металлизированная лавсановая пленка

Подобная продукция обеспечивает качественную защиту от негативного воздействия щелочи на напольное покрытие и цементную стяжку. Алюминиевая продукция без дополнительного слоя поливинилхлоридной пленки, устойчивой к термическому воздействию, не используется. Положительной особенностью изделий является высокий уровень отражающих свойств.

К недостаткам фольгированной теплоизоляции можно отнести невысокий уровень изолирующих качеств. Поэтому при укладке продукции над подвалом, стандартных изделий с минимальной толщиной будет недостаточно. Решить такую задачу можно при помощи твердых изоляционных матов в несколько слоев. В ходе монтажа следует придерживаться технологии укладки листов таким образом, чтобы швы материалов, расположенных ниже, были закрыты швами продукции, уложенной на них. Такой способ сократит потери тепла.


Пенополистирол

Пенополистирол — наиболее распространённый вид теплоизоляции под водяной греющий пол, и имеющий довольно демократичную цену. Он обеспечивает качественную защиту от воды и пара, высокую степень звукоизоляции, не деформируется от воздействия температуры, не реагирует на химические вещества и противостоит образованию плесени и грибка.

Теплоизоляция состоит из множества пузырьков помещённых в оболочку. Для придания прочности конструкции с данной подложкой применяется армирующая сетка. Не маловажное значение в его востребованности играет и простота монтажа, с которой справится даже неопытный человек. Кроме того, срок службы несколько десятков лет.

Основной минус пенополистирола — пожароопасность, поэтому его нужно изолировать подложкой из фольги.

Пенополистирол бывает нескольких видов, которые отличаются по технологии производства и своим свойствам:

  • Экструдированный пенополистирол — долговечен и более качественно выполняет свою основную функцию — теплоизоляцию. Имеет повышенную прочность, так как частицы плотно сцеплены между собой. Но показатель паронепроницаемости практически нулевой. Толщина его не менее 3 см. Плиты чаще цветные.

  • Вспененный — ещё его называют пенопластом. Имеет небольшой удельный вес и высокую степень паронепроницаемости. Не рекомендован для утепления фундамента, так как разрушается под воздействием влаги. Цветом обычно белый. Производится неэкструдированным способом, то есть структура имеет ячейки с каналами для воздуха.

  • Пеноплекс
    — его стоимость не высокая. Обладает хорошими показателями в плане отражения тепловых потоков, поэтому считается одним из лучших утеплителей. При монтаже не требуется гидроизоляционная подложка, а сам процесс не сложен, доступно произвести установку своими руками. Выпускается в плитах различного размера, толщина которых колеблется от 20 до 100 мм. В упаковке бывает от 4 до 20 листов — это зависит от толщины изделия.

Основные преимущества:

  1. высокая тепло- и пароизоляция;
  2. отсутствие выделений содержащих вредные вещества;
  3. противостояние воздействию микроорганизмов;
  4. не пропускает влагу;
  5. имеет высокую прочность.

  • Профильные маты — в их основе также лежит пенополистирол. Они штампуются с использованием специального технологического способа и покрываются плёнкой для гидроизоляции. Плиты являются высокопрочной продукцией, способной выдержать механические нагрузки. Оснащены выступами, в них укладываются трубы водяного тёплого пола, что облегчает процесс размещения контура. Имеют боковые замки — это упрощает монтаж и сводит к минимуму наличие швов. Модель считается наиболее выгодной, с точки зрения финансовых вложений, при сооружении отопления.

Рулонная теплоизоляция из вспененного полиэтилена

Полиэтилен вспененного типа (пенофол) сегодня набирает популярность. Продаётся в рулонах, и имеет толщину от 3 до 10 мм. Изделие оснащено фольгированной поверхностью, она отражает тепло и позволяет существенно уменьшить толщину «пирога», так как нет надобности в прокладке дополнительной гидроизоляции из лавсана или теплоизола.

Бывает следующих типов:

  1. А — одна сторона имеет слой фольги;
  2. В — фольга с обеих сторон;
  3. С (самоклеящийся) — на одной стороне фольга, на другой нанесён клей;
  4. «ALP» — одна сторона фольгированная, вторая со специальной плёнкой.

Каждый из видов пригоден для использования под тёплый пол, и практически полностью справляется с теплоизоляцией устройства.

Технические показатели вспененного полиэтилена и полистирола во многом схожи, коэффициент теплопроводности колеблется от 0,037 – 0,049 Вт/м·°C.

Стоит сказать, и о способности материала впитывать воду, при этом происходит понижение его термоизоляционных свойств.

Кроме того, под воздействием мокрой стяжки, в которой находятся химикаты, фольгированный алюминиевый слой приходит в негодность. В борьбе с данной проблемой производители стали выпускать изделие в листах, имеющее покрытие в виде плёнки поверх фольги.

Металлизированная лавсановая плёнка способна качественно защитить стяжку и половое покрытие от воздействия щёлочи. Утеплитель с алюминиевым слоем без покрытия устойчивого к термическому воздействию не применяется. Положительная сторона изделия, в его высокой степени теплоотражения.

Важно! При укладке, фольгированная сторона изделия должна смотреть вверх.

Теплый пол монтируется не только в квартирах, но и в частных домах. Некоторые утеплители для теплого водяного пола являются универсальными, другие больше подходят для конкретных ситуаций. Например, в некоторых жилищах теплоизоляцию приходится укладывать на грунт, в других на деревянные лаги. Для первого случая не подойдет тот, который хорошо впитывает влагу. Стоит рассмотреть общие случаи более подробно.

Плиты перекрытия

Бетонные плиты перекрытия чаще всего используются в квартирных или частных домах с подвалами. В новостройках они могут находиться без стяжки, поэтому потребуют дополнительного обслуживания. В силу наличия в плитах перекрытия металлической основы они очень хорошо проводят тепло. А это значит, что если на них произвести монтаж теплого пола, то его КПД будет низким. Именно поэтому перед началом работ наносится черновая стяжка. Некоторые мастера в качестве наполнителя для бетона используют керамзит. Он создает дополнительную воздушную прослойку, которая обеспечивает блокировку ухода тепла. Если снизу находится подвал или другое помещение, где может быть сырость, тогда под стяжку желательно уложить гидроизоляцию.

В качестве изолятора для теплого пола, который будет настилаться сверху подойдет любой из перечисленных утеплителей. Для чувствительных к влаге выполняется гидроизоляция черновой стяжки и самого изолятора сверху перед заливкой чистовой стяжки. Бетонные плиты хорошо выдерживают оказываемую нагрузку, поэтому проблем с толщиной стяжки возникнуть не должно.

Утепление на грунт

Бывают случаи, когда утепление приходится осуществлять прямо на грунт. Причиной тому может быть особая конструкция дома. Перед началом работ необходимо хорошо подготовить основу. Для этого потребуется углубиться до такого уровня, чтобы от нижней точки до верхней точки будущего пола было 50 см. Нижний слой грунта хорошо трамбуется. Если в нем есть излишек влаги, то необходимо высушить его. Сделать это можно постоянным проветриванием или использованием тепловых пушек.

Сверху на утрамбованный грунт укладывается подушка из гравия. Ее толщина должна быть не меньше 20 см. Он разравнивается и выводится примерно под уровень. Далее на 20 засыпается среднезернистый песок. Он максимально уплотняется и выводится под уровень. Следующим шагом укладывается гидроизоляция, которая будет препятствовать развитию грибка и чрезмерной теплоотдаче. На мембрану укладывается утеплитель. В этом случае лучше использовать пеноплекс. Он обладает отличной выносливостью на сжатие и не впитывает влагу. Лучше, если его толщина будет 10 см. На него устилается еще один слой гидроизоляции, потом армирующая сетка и производится укладка трубы теплого пола с последующей бетонной стяжкой.

Обратите внимание! Если в вашей местности грунтовые воды находятся на небольшой глубине, тогда есть смысл задуматься о строительстве дома на ленточном или свайном фундаменте. В таком случае будет меньшая вероятность подъема влаги в жилое помещение и утеплитель прослужит дольше.

Пол в деревянном доме

Утепление пола под водяной в деревянном доме имеет несколько вариантов. Если в доме есть черновой бетонный пол, то действовать можно как в случае с плитами перекрытия. Если под балками есть сухой насыпной утеплитель, тогда можно воспользоваться системой теплого пола с сухой стяжкой. В качестве утеплителя можно использовать экструдированный пенополистирол с бобышками. Но предварительно необходимо выровнять поверхность деревянного пола и уложить на него гидроизоляцию. Если потолки позволяют, то хорошо использовать утеплитель с толщиной в 10 см.

В случае когда дом стоит на свайном фундаменте, тогда потребуется хорошо утеплить подпол. Для этого производится демонтаж чистового пола и оценивается состояние лаг. Если на них уже появился грибок, то потребуется все соскрести и обработать антисептиком. Далее на нижний торец лаг набиваются доски, чтобы образовалась небольшая полость. В нее укладывается гидроизоляция, а сверху утеплитель. Использовать можно каменную вату или пенополистирол. Во втором случае при одинаковой толщине с минеральной ватой эффект будет лучше. Следующим шагом монтируется еще один слой гидроизоляции, а дальше система теплого пола с сухой стяжкой.

В торговой сети предлагаются материалы определенной стандартной толщины. Какая необходима толщина теплоизоляции в вашем случае, определяется условиями проекта отопительной системы. Уложенный слой теплоизоляции в случае использования экструдированного пенополистирола на первом этаже должен быть не менее 100-115 мм. При отсутствии пенополистирола нужной толщины, укладку теплоизоляции осуществляются в два слоя (50 + 50 мм).

Для укладки водяных полов на бетонное перекрытие второго этажа, вам потребуется теплоизоляционный слой гораздо меньшей толщины, 25-35 мм. О плотности пенопласта мы уже говорили ранее. Оптимальная плотность для теплоизоляционного пенопласта должна составлять 38-45 кг/м3.

Схема монтажа подложки зависит от типа используемых материалов. Но в любом случае ее необходимо размещать на максимально ровной поверхности.

№1 — технология укладки плит

Подложка, сооружаемая из плит с монтажной фаской, собирается легко – по принципу конструктора. Плиты удобно подгонять и отмерять. Нарезать плиты под соответствующие размеры можно обычным ножом.

Простота укладки подложки удобна тем, что во время монтажа в любой момент можно изменить конфигурацию контуров и длину трубопроводов. Чтобы плиты материала в процессе монтажа и эксплуатации не сдвигались относительно друг друга, их стыки проклеивают строительным скотчем.

  1. Последовательность выполнения действий при укладке изоляционных плит:
  2. На зачищенное и выровненное основание укладывают плиты пенопласта, фиксируя их с помощью специальных пластиковых скоб, анкерных дюбелей или сажая на клеевой состав.
  3. Сверху уложенных и состыкованных плит выстилают фольгированную прослойку.
  4. Верхним слоем выстилают армирующую сетку, на которую в последствие и монтируют трубы.

Если бетонная стяжка базового пола залита со значительными отклонениями от уровня либо же имеет грубые трещины и неровности, или бетонные плиты уложены с нарушениями, перед укладкой подложки лучше соорудить каркас. Для этого собирают деревянные лаги из сухого и ровного бруса сечением 50х50, 50х100 или 100х100 мм.

Лаги размещают на равноудаленном расстоянии в 60 см, между ними прокладывают отрезы минеральной ваты или плиты пенопласта

Расстояние в 60 см между лагами считается самым оптимальным вариантом, поскольку при таком «шаге» не требуется создание дополнительной обрешетки. Главное – чтобы лаги располагались в одной плоскости и лежали строго по уровню.

Теплоизоляционные плиты должны быть плотно уложены между деревянными лагами. Если имеются щели – их необходимо задуть монтажной пеной.

№2 — монтаж рулонных материалов

Укладку рулонного материала осуществляют на тщательно выровненное основание и фиксируют к базовому основанию с помощью плиточного клея или двухстороннего скотча.

Нарезку полос необходимого размера выполняют обыкновенными канцелярскими ножницами. Чтобы компенсировать тепловое расширение стяжки, фольгированный слой рекомендуется размещать с незначительным заходом на стену.

Фольгированный материал размещают металлической стороной вверх с тем, чтобы металлизированная поверхность наилучшим образом отражала тепло

При укладке рулонных материалов ориентируются на маркировку печатной монтажной разметки. Она определяет расстояние между контурами. Обычно рулонные материалы по краям имеют припуски фольгированной полимерной пленки для возможности соединения соседних полотен.

При укладке отрезов особое внимание уделяют температурным швам. Для этого стыки уложенных полос проклеивают односторонним строительным или металлизированным скотчем.

Если в роли подложки применяется пробковое покрытие, то перед его укладкой необходимо позаботиться о надежной паро- и гидроизоляции.

№3 — схема монтажа матов

Этапом, предшествующим укладке матов, является обустройство пленочной гидроизоляции. После ее укладки по периметру комнаты вдоль нижней части каждой из стен наклеивают полосы демпферной ленты.

На подготовленное основание выстилают маты, скрепляя плиты между собой посредством замковой системы. Чтобы надежно скрепить плиты небольшой толщины и малого веса, применяют клеевой способ и задействуют пластиковые скобы-гарпуны.

Некоторые производители для удобства монтажа в комплекте с матами прикладывают краевые полосы, с помощью которых удобно размечать участки выхода из зоны обогрева

Важный момент: при укладке матов не допускается задействовать металлический крепеж, поскольку он может повредить целостность не только теплоизолятора, но и гидроизоляции.

Выбор оптимального варианта основы для теплоизоляционной подложки зависит от ваших возможностей. Да, хорошая подложка обойдется не дешево. Но она позволит значительно повысить функциональность обустроенной системы водяных полов.


Следующий этап — укладка труб теплого водяного пола.

Какая толщина теплого пола является оптимальной, критерии выбора, видео

Какая толщина теплого пола является оптимальной, должен знать каждый строитель и отделочник, дело в том, что только правильное выполнение такого пола позволит ему эффективно работать.

Тот же пол, который будет слишком толстым, попросту не сможет выполнять свои функции, так как воздух в помещении из-за этого не будет прогреваться.

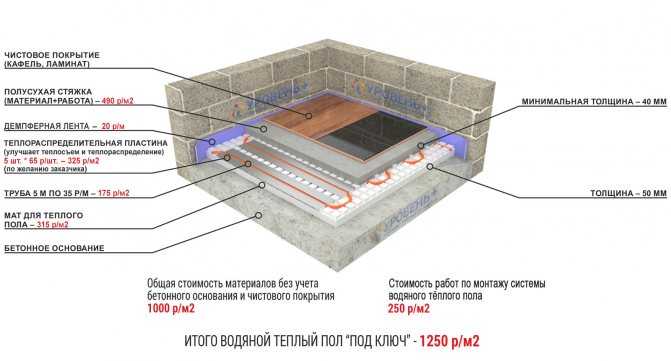

Устройство тёплого пола

Для того чтобы иметь представление о том, какой толщины должен быть теплый водяной пол, необходимо знать его устройство. Именно отличное знание технологии монтажа подобной системы отопления позволяет правильно установить все системы, а также отрегулировать температуру в помещении с тем, чтобы уровень комфорта в нём был оптимальным. При этом стоит иметь в виду, что какая толщина пирога утепленного покрытия, применяемого для изготовления теплого водяного пола, обычно указывается в инструкции к нему.

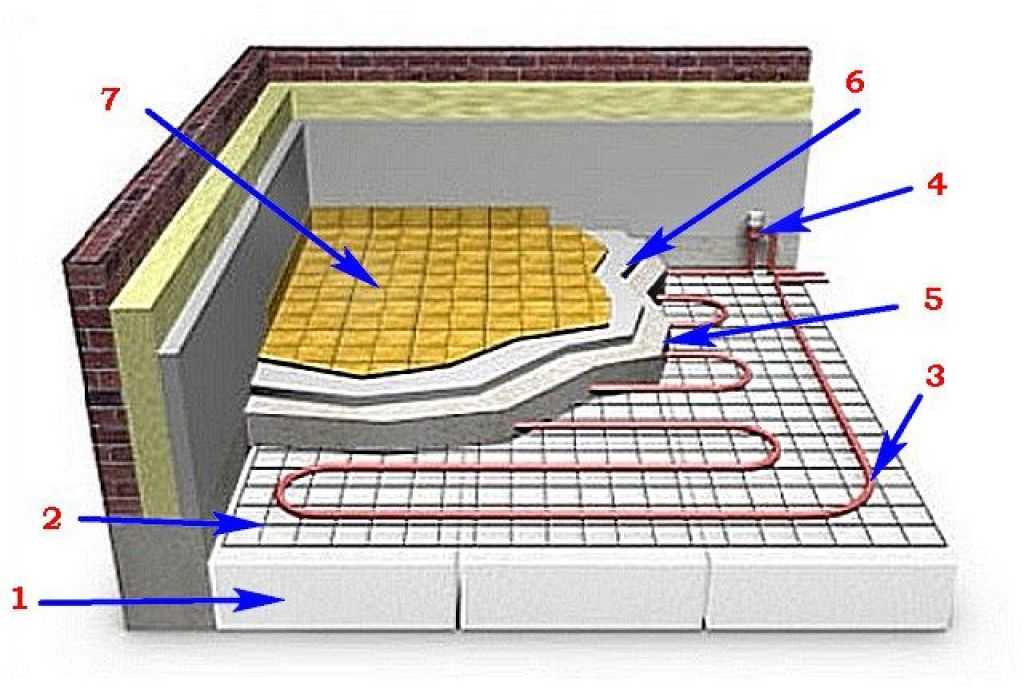

Устройство водяного теплого пола

Важно! По общему правилу тёплые полы всех видов имеют слоистую конструкцию, то есть в помещении формируется некий «пирог» из бетона с начинкой в виде теплонагревательного элемента.

Он может быть электрическим или водяным. В результате появляется возможность для дополнительного отопления того или иного помещения при условиях надёжной защиты всех элементов тёплого пола.

Если брать непосредственно все слои тёплого пола в отдельности, то он состоит из:

  • утеплителя;
  • полиэтиленовой плёнки;
  • арматурной сетки, которая может и отсутствовать, но с ней пол будет прочнее;
  • трубопровода;
  • бетонной стяжки.

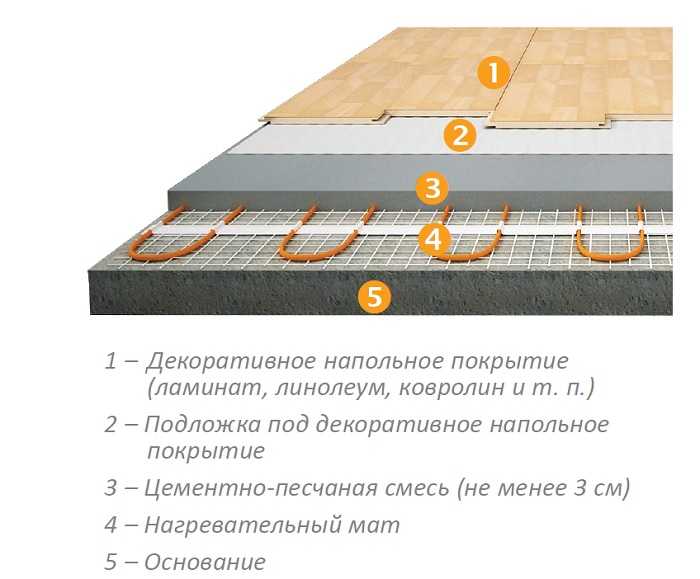

Устройство электрического теплого пола

Каждый слой играет свою роль, поэтому, какая толщина заливки теплого пола должна быть в том или ином случае, можно узнать, только сложив толщину каждого слоя такого пирога. При этом всегда стоит помнить о том, что каждый слой имеет своё функциональное предназначение, например, утеплитель позволяет экономить на нагреве воды, а также более эффективно распределять тепло по зданию. Если ошибиться с его монтажом, то понять, какая толщина теплого водяного пола будет оптимальной, станет весьма сложно.

В любом случае, прежде чем начинать выполнение работ, стоит проконсультироваться со специалистом, имеющим опыт их проведения. Дело в том, что правильный монтаж описываемого «пирога» — достаточно тонкое дело и если его неправильно выполнить на каком-либо этапе, можно ненароком испортить всю работу, а это лишние затраты времени и денег. Если же специалиста, знакомого вам, у вас нет, внимательно изучите инструкцию к тому или иному виду данной отопительной системы. Это поможет вам определить, какая толщина теплого пола будет оптимальной именно в этом помещении.

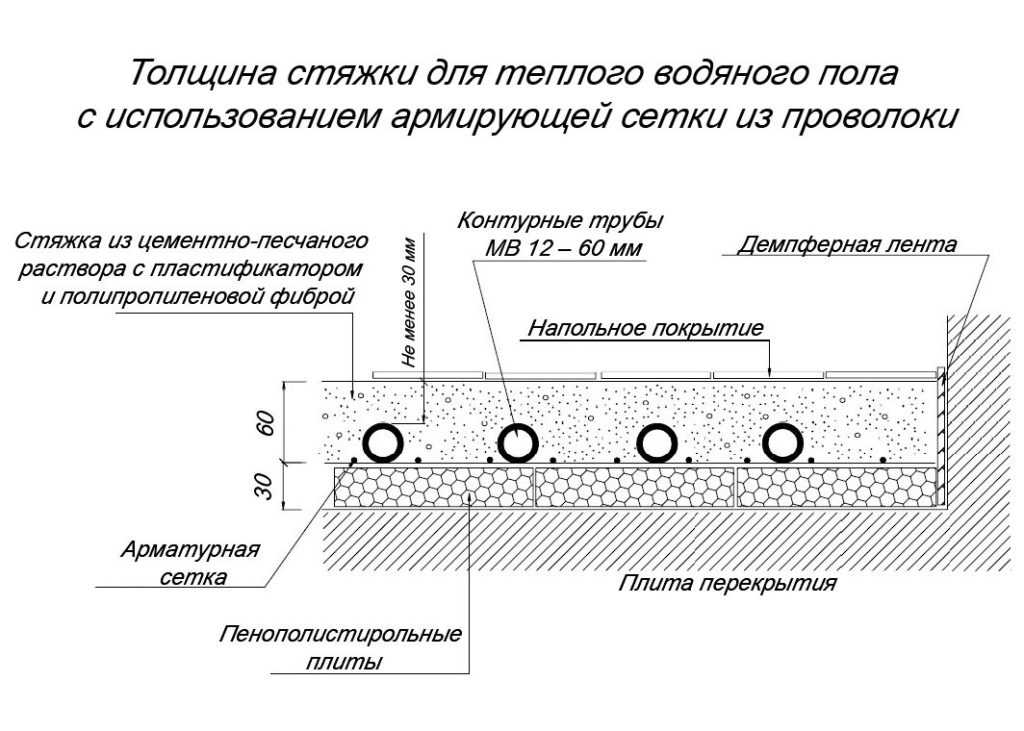

Толщина стяжки для теплого водяного пола

Как определить толщину каждого слоя в «пироге»?

Как мы уже писали, какой толщины должен быть теплый водяной пол можно установить, если сложить толщину всех его слоёв. Для начала необходимо будет рассчитать и выполнить черновую стяжку. Она устраивается на чистовом поле и привязывается обычно к краю цоколя фундамента или же самого фундамента. Если же пол выполняется на первом этаже зданий, то черновую стяжку придётся делать на грунте или бонтонном перекрытии первого этажа.

Существуют строительные нормы и правила, регулирующие толщину каждого слоя тёплого водяного пола

Так, если вы будете выполнять работы на перекрытии, то вам нет нужды как-то по-особенному готовиться к этому, достаточно просто подмести пол и отмыть от грязи. В том же случае когда имеется грунтовое основание, вам придётся его подготовить его особенно, а именно выровнять грунт и утрамбовать его. При этом стоит помнить о том, что грунтовое основание обычно выполняется на основе песчано-гравийной смеси, и поэтому её с полным основанием можно назвать «подушкой» — именно она составляет первый слой тёплого пола в этом случае, что стоит учитывать, решая вопрос о том, какой толщины должен быть теплый водяной пол.

Кстати, существуют строительные нормы и правила, регулирующие толщину каждого слоя тёплого водяного пола. Например, заливая поверх описанной «подушки» черновую стяжку, необходимо исходить из её толщины приблизительно в 50 мм. При этом какая толщина теплого пола, будет дальше зависеть от того материала, который вы избрали в качестве утеплителя.

Дело в том, что тот же пенополистирол бывает разных видов и сортов, каждый своей толщины. В результате вы имеете возможность подобрать тот «пирог», который подходит именно вам, учитывая при этом размер тех же самых дверных проёмов. Если этого не сделать , тёплый пол придётся переделывать, тратя время и деньги.

Если говорить более конкретно, какой толщины пенополистирол для теплого пола должен быть, то плита этого материала размерами в 100-115 мм вполне подойдёт. Минимальная же его толщина должна составлять те же 50 мм. Кроме того, если отвечать уже на другой вопрос о том, какая толщина пенофола должна быть для теплого пола, необходимо также будет учитывать плотность данного материала. Она в среднем должна равняться 30…35 кг/м3, это позволит вам значительно сократить уровень теплопотерь, проходящих через утеплитель.

Толщина других элементов тёплого пола

После того как вы уложите утеплитель, его нужно будет накрыть полиэтиленовой плёнкой толщиной в 150-200 мкм. Поверх расстеленного полиэтилена выкладывают арматурную сетку из прутков диаметром не тоньше 4 мм. После монтажа арматуры необходимо будет заняться укладкой и сборкой трубопровода. Здесь толщина трубы составит 16 мм, при этом, если возьмёте трубу, изготовленную из полиэтилена, её диаметр может быть меньше.

Стяжку не рекомендуется делать толще 80 мм

При решении вопроса, какой толщины заливать теплый пол, необходимо будет набросить ещё 20 мм на арматурную сетку, которая прикроет трубопровод сверху. Сверху смонтированный тёплый пол закрывается стяжкой минимальной толщиной в 50 мм, можно также для верности накинуть примерно 10 мм.

Данная стяжка имеет функцию не только основания чистового пола, но и ещё аккумулятора тепла. В результате, отвечая на вопрос, какая толщина теплого водяного пола является оптимальной, необходимо предусмотреть такой размер стяжки, который бы позволил оставаться полу тёплым максимально длительное время. В любом случае толще 80 мм её делать не рекомендуется, при этом лучше всего использовать бетон марки М200 и выше.

Гипсокартон весьма чувствителен к износу, поэтому его необходимо брать с запасом

Это, в принципе, все слои «пирога» слоёного пола. Однако останется ещё сделать чистовое покрытие, состоящее из керамогранита, кафеля и иных напольных покрытий. При этом каждый материал имеет свою толщину, например, для кафеля понадобится 20 мм свободного пространства, а для паркета – 40.

Кроме того, иногда возникает вопрос, какая толщина гипсокартона для теплого легкого пола является подходящей. Дело в том, что гипсокартон весьма чувствителен к износу, поэтому его необходимо брать с запасом. Лучше всего просто в магазине попросить предоставить вам этот отделочный материал, указав при этом, что вы собираетесь его использовать для отделки пола.

Важно! Стоит помнить и о том, что все размеры, приведённые выше, не являются строго определёнными и могут меняться в ту или иную сторону.

Связанно это как с неровностью самого пола, так и с особенностями, применяемых при обустройстве тёплого пола материалов. Например, можно использовать вместо пенополистирола минеральную вату, имеющую другую толщину.

Подсчёт толщины слоёв тёплого пола

Необходимо будет проверить, чтобы все системы тёплого пола при укладке были укрыты бетоном

Имя на руках перечисленные цифры, можно будет вычислить толщину всего пола, при этом стоит иметь в виду, что «пирог» в любом случае должен иметь толщину не менее 140 мм, считая от верха цоколя и до поверхности черновой стяжки. Необходимо также будет сделать поправку на толщину гравийной «подушки» и перекрытие первого этажа.

Стоит учесть и предназначение того или иного помещения, например, та же стяжка в жилых помещениях не должна превышать 100 мм, что касается складов, торговых павильонов, а также автоцентров, то она там не должна превышать более 200  мм. Если же вам нужно будет обогреть авиационный ангар, там уже потребуется стяжка в 300  мм.

В обязательном порядке необходимо будет проверить, чтобы все системы тёплого пола при укладке были укрыты бетоном. Для этого минимальная толщина стяжки должна равняться 65 мм. Нужно обязательно помнить о том, что от обычной стяжки стяжка тёплого водяного пола отличается наличием в них деформационных швов.

Другими пунктами обязательной проверки систем теплого пола перед началом эксплуатации являются:

Выбор материалов для стяжки должен производится ответственно

  • проверка работоспособности перед укладкой стяжки трубопровода;
  • проверка трубопровода на гидравлическую плотность;
  • проверка теплоотражающего слоя, положенного под систему трубопровода с целью избежать потерь.

Для того чтобы стяжка была качественной, выбор материалов для неё должен производится ответственно, только в этом случае тёплый пол будет долго и эффективно работать. При этом нужно не переборщить с его толщиной, чтобы тепло могло нормально функционировать в помещении.

В том случае, когда описываемая система отопления будет работать в нежилом помещении, нужно обращать особое внимание на прочность покрытия тёплого пола. С этой целью необходимо в обязательном порядке выполнять процедуру армирования. Именно армировочная сетка поможет вам выполнить пол прочным и одновременно высокофункциональным.

Выбор напольного покрытия

Ламинат имеет склонность деформироваться под воздействием влаги и высоких температур

После того как «пирог» будет сформирован, вам останется только оформить начисто ваш пол. Для этого нужно выбрать материал напольного покрытия с учётом его толщины. Если вы ошибётесь, то придётся пол переделывать заново, так как в процессе выполнения работ имеется вероятность повредить стяжку.

Что же касается непосредственно выбора самого материала, то лучше для тёплого пола подбирать те материалы, которые не боятся воздействия влаги или температуры. К ним относят керамическую плитку и керамогранит. К использованию ламината нужно подходить с большой осторожностью, так как он имеет склонность деформироваться под воздействием влаги и высоких температур.

Важно! Выбирая тот или иной материал для напольного покрытия, нужно обращать особое внимание на его толщину.

Например, ламинат выпускается в разных вариантах, из которых вы можете выбрать подходящий по цене. В результате вы получаете возможность выдержать требования по толщине водяного пола и одновременно красиво его оформить.

Лучше для тёплого пола подбирать керамическую плитку или керамогранит

Кстати, некоторые производители выпускают наборы для тёплых полов с приложением к ним уже готового напольного покрытия. В результате вы экономите время на его поиске, а ваш пол будет в этом случае составлять единый законченный комплекс. Подобным образом можно добиться весьма существенной экономии ваших денежных средств.

  • купить табак для кальяна по актуальной стоимости

Утеплитель для теплого водяного пола

mycreations 22 августа, 2015 Пол с подогревом No Comments

Монтажа полов с подогревом не является особо сложно задачей и выполняется по строго регламентированной технологии, с применением того или иного материала, выполняющего определенные функции.

Утеплитель для теплого водяного пола играет роль теплоизоляционного барьера, напрямую влияющего на эффективности работ системы.

Содержание страницы

  • 1 Особенности теплоизоляции полов с подогревом
    • 1.1 Виды утеплителей и их особенности
    • 1.2 Какой вид утеплителя наиболее эффективен
    • 1.3 Общая технология укладки и монтажа
    • 1.4 Читайте также:

Структура или “пирог” теплого пола может состоять из различных функциональных слоев. К стандартному варианту исполнения принято относить схему следующего вида: черновая основа, слой теплоизоляционного материала, армирующая сетка, нагревательные элементы, слой бетонной стяжки и финишное покрытие.

В общем виде, данная схема применима, как для гидравлических или водяных систем, так и для теплых электрических полов. То есть в обоих случаях выполняется подготовка чернового основания и укладка утеплителя.

Утеплитель при совместном использовании с теплыми полами будет играть роль теплоизолирующего и теплоотражающего барьера. Основная функция данного слоя – это предотвращение тепловых потерь через несущую основу и перенаправление тепловых потоков в противоположном направлении.

Теплоизоляция помогает снизить общие потери тепла через несущее перекрытие

При отсутствии теплоизоляционного слоя возможны сильные потери тепловой энергии, что обязательно скажется на постоянном снижении температуры теплоносителя и нагревательных элементов. Снижение температуры, в свою очередь, приведет к повышенному расходу электроэнергии, расходуемой на нагрев теплоносителя и повышенным затратам на содержании системы “теплого пола” в целом.

Виды утеплителей и их особенности

Утеплитель под водяной или электрический теплый пол мало чем отличается от традиционных теплоизоляционных материалов, используемых для утепления несущих элементов здания, внутренней поверхности стен и т.д.

Теплоизоляционные материалы для совместного использования с теплым полом

Наиболее часто используют следующие виды материала:

  • минеральная вата – доступный и проверенный временем материал, отличающийся простой технологией укладки, хорошими теплоизоляционными и звукопоглощающими качествами, высокими сроком службы и экологичностью;
  • пенополистирол – современный теплоизолятор с высокими показателями теплосбережения, долговечности, низкими водопоглащением, устойчивостью к агрессивной биологической среде и действию некоторых химических веществ;
  • пробковые покрытия – материал, изготавливаемый из натуральных компонентов (кора пробкового дуба). Обладает малой толщиной при сохранении высоких теплоизоляционных качеств. Не гниет, не подвержен образованию плесени и грибка. Экологичен и безопасен для человека;
  • теплоизоляционные маты – специальные монтажные маты из пенопласта и пенополистирола с прорезиненной гидроизоляционной поверхностью. Имеют выпирающие фиксаторы или так называемые “бобышки”, которые облегчают процесс укладки нагревательных элементов.

Тот или иной вид утеплителя помимо своих преимуществ и практических качеств имеет ряд минусов. Минеральная вата может содержать фенол и другие вредные вещества, которые могут выделяться при нагревании, что особенно критично при монтаже теплых полов.

Отражающая поверхность способствует отражению тепловой энергии

Существуют различные виды минеральной ваты и без содержания фенольных соединений, но при покупке данный факт следует дополнительно уточнять. Можно запросить предъявить сертификат качества или иной документ подтверждающий, что подобные вещества при производстве не использовались.

К существенным минусам пенополистирола можно отнести толщину, которую материал создает после его укладки. Так минимально рекомендованный слой пенополистирола должен быть не менее 5 см. Учитывая, что помимо 5 см утеплителя будет заливаться 5-8 см бетонной стяжки, то это значительным образом повлияет и поднимет уровень пола.

Тот же факт можно отнести и к пенополистирольным матам, но как показывает практика, в современных частных домах высота потолков находится на уровне 2,7-3 м, что может гарантировать, что толщина утеплителя с залитой стяжкой сильно не повлияют и не уменьшать данный показатель.

В квартирах, особенно для строений с низким потолком, рекомендуется использовать утеплители на основе вспененного полиэтилена. Толщина данного покрытия 5-10 мм. Этого вполне достаточно для эффективного отведения и перенаправления тепловой энергии.

Какой вид утеплителя наиболее эффективен

Выбор подходящего типа утеплителя должен быть основан на целом ряде факторов. Наиболее простой способ выбора это учет таких условий, как климатическая зона, температура в зимнее время года, желаемая температура в помещении, тип строения, этаж и характеристики материала.

Например, для первого этажа дома из газобетона, облицованного силикатным кирпичом и расположенного в Северо-Западном регионе, где зимняя температура редко опускается ниже -20-25 °C можно использовать 5 см слой пенополистирола. Для теплых полов, монтируемых на втором и последующих этажах, будет достаточно вспененного полиэтилена с отражающей поверхностью.

Для строений, расположенных в условиях, когда зимняя температура опускается до – 30 °C и более, рекомендуется не экономить и укладывать 10 слой пенополистирола с обязательным утеплением несущих стен, и окна.

Температура нагрева (сверху) и скорость остывания (снизу) поверхности, где зеленый – это теплоизоляция с отражающей стороной

Для квартир в типовых многоквартирных домах, в особенности для помещений, находящихся на 2 и более этажах, можно ограничиться укладкой подложки из вспененного полиэтилена или покрытия с отражающей поверхностью. Большую роль, в таких случаях, будет играть качественная установка стеклопакетов, так как теплопотери через обычные деревянные рамы слишком высоки.

Дополнительно стоит уточнить про пенолиэтилен с лавсановой или металлизированной поверхностью. Существует мнение и доводы, что фольгированный утеплитель, используемый как “ноу-хау” и рекомендованный к совместной укладке с теплыми полами является неэффективным.

Сравнение нагрева при использовании пенополистирола (синяя)/пенолиэтилена (зеленая)

Отчасти это верно, но только тогда, когда не соблюдается технология выполнения работ или используется некачественный материал. Для устройства под стяжку должен быть использован только пенополиэтилен с лавсановой (НПЭ-Л) поверхностью, так щелочная среда раствора может повредить металлизированный слой, представленный алюминиевой фольгой (НПЭ-Ф).

Толщина стяжки над деформируемым утеплителем, коим является НПЭ-Л, должна быть не менее 60 мм. Рекомендуемый бетонный слой – 80-100 мм. Это связано с тем, что применение деформируемых утеплителей повышает риск образования трещин в процессе гидратации бетонного слоя.

В доказательство эффективности подобных покрытий можно привести графики, полученные в ходе эксперимента, которые вы можете увидеть чуть выше.

Общая технология укладки и монтажа

Укладка утеплителя для теплого водяного пола выполняется после проведения ряда подготовительных мероприятий. К ним обычно относят: демонтаж старого напольного покрытия и существующей системы пола, уборка строительного мусора и очистка поверхности от пыли, устранение возможных изъянов поверхности и подготовка основания под укладку теплоизолятора.

По нижнему краю стены обязательно монтируется расширительная лента

Демонтаж старой напольной отделки производится с учетом использовавшего материала. Для снятия плитки придется прибегнуть к электроинструментам. Снятие ламината или дощатого пола можно выполнить при помощи подручных средств.

Образовавшийся строительный мусор убираются в плотные мешки и вывозят на свалку. Далее проводится визуальный осмотр бетонной плиты или несущей основы на предмет повреждений. При их наличии проводится расшивка существующего изъяна и затирка при помощи строительных смесей: цементно-песчаный раствор, специальная шпатлевка и заполнитель.

При обнаружении масляных пятен или краски желательно осуществить их оттирку при помощи обычных спиртовых растворителей. Если поверхность имеет сильный уклон или содержит большое количество выбоин, то следует выполнить заливку самовыравнивающейся смеси толщиной 2-3 мм.

Для фиксации нагревательных элементов на утеплитель ложится армирующая сетка

Для нивелирования температурных расширений, в нижней части стены монтируется демпферная лента. Фиксация ленты производится по периметру помещения на высоте 15-20 см. Излишки материала после застывания раствора можно будет обрезать.

По поверхности основы расстилается полиэтиленовая пленка с напуском на стены. Желательно, чтобы плотность материала была более 150 г/м2. На пленку укладывается утеплитель. При необходимости материал подрезается и стыкуется методом “стык в стык”.

Для пенополиэтилена можно воспользоваться специальным скотчем с ламинированной поверхностью, которым проклеиваются места стыков. Далее на утеплитель укладывается армирующая сетка, к которой крепятся нагревательные элементы.

Дальнейшие работы требуют более детального рассмотрения. В общем случае, укладка теплоизолятора происходит в похожей последовательности, с той лишь разницей, что меняется сам материал и его толщина.

Правильный выбор и укладка утеплителя под тёплый пол

Обогреваемые полы — достаточно востребованная разновидность отопления. Инфракрасная или водяная система может являться не только как вспомогательный источник обогрева. Отапливаемый пол способен заменить радиаторные батареи.

Для чего требуется термоизоляция на тёплом полу

Тёплый пол нагревает внешний чистовой до необходимой температуры. Вторая функция – поддержание достигнутого температурного уровня внутри помещения. Нагрев может выполнять роль основного источника тепла или вспомогательного.

Для подогрева нужен внешний теплоноситель. Источником энергии для водяных полов служит котел. Обогрев циркулирует по контурам отопительной конструкции. Инфракрасные тёплые полы греются напрямую. Однако из-за этого повышается расход на электроэнергию.

Несмотря на это, тёплый пол — достаточно экономичный вариант. Обусловлено это тремя факторами:

  • значительная площадь теплообмена;
  • оптимальная градация температуры;
  • небольшая высота прогрева.

Экономия будет видна при условии стопроцентного использования выработанного тепла без существенных потерь.

Любой тёплый пол кладут на жёсткое основание. Во многих проектах контур труб или нагревательные кабели заключены внутри бетонной стяжки. Мощное аккумулирование тепла делает систему более экономичной.

Функции термоизоляции обогреваемого пола:

  • уменьшение теплопотерь вниз;
  • предохранение нагревательных контуров от деформаций при высоких статических нагрузках;
  • обеспечение гидроизоляции;
  • эффективный звукоизоляционный барьер;
  • утеплительные маты существенно упрощают процедуру раскладки труб или кабеля.

Основные разновидности утеплителей для тёплых полов

Листовая фольгированная пробка

Натуральный стройматериал отлично подходит для многоквартирной постройки. Толщина фольгированной пробки – один сантиметр. Экономия полезной жилплощади делает этот вариант идеальным при низком потолке. Фольгированный утеплитель – экологически чист, не подвергается деформации под бетоном. Температурные скачки не влияют на сохранность первоначальной толщины.

Алюминиевая фольга – эффективный теплоотражатель от нагревающих источников. Фольгированная пробка повышает энергоэффективность отапливаемого пола. Минус этого стройматериала – большая стоимость. Для изоляции пола внутри многоэтажного дома хватит слоя в тридцать миллиметров. Утепление первого этажа над холодным подвалом в частном доме производится укладкой слоя от 7 до 10 сантиметров.

Пенофол

Рулоны фольгированного утеплителя часто стелют под инфракрасные обогреваемые полы. По стоимости он дешевле, чем фольгированная пробка. Рулонные подложки из вспененного полиэтилена гораздо удобнее монтировать – лицевой слой фольги покрыт разметкой для точного распределения нагревающих элементов.

Изолирующий материал применяют достаточно широко. Для теплоизоляции над холодными подвалами используется как дополнение пенополистиролу. Недостатки этого утеплительного стройматериала:

  • небольшая толщина;
  • степень плотности невысокая;
  • не слишком прочный.

Пенофол можно запросто смять или деформировать. Наличие каких-либо дефектов ощутимо влияют на качество изоляции.

Эковата

Отапливаемый пол может оборудоваться на деревянных балках. Тогда между лагами допускается прокладывать эковату в роли утеплителя. Смесь целлюлозных волокон дополнена противопожарными антипиренами. Благодаря этому сырьё не воспламеняется. Эковата отличается хорошим шумопоглощением и долговечностью. Однако, качественная изоляция возможна лишь при задействовании оборудования или изучения нюансов раскладки утеплительного материала.

Пенопласт

Универсальный стройматериал. Плиты пенополистирола можно запросто уложить под стяжку или между деревянными лагами. В частном доме рекомендуется стелить слой толщиной 1,5 сантиметра для деревянных перекрытий между этажами и 1 сантиметр для железобетонных. В квартире стелют слой 0,5 сантиметра.

Пенопластовый утеплитель кладут с разбежкой торцов – четыре угла стоящих рядом плит не должны сходиться в одной точке. Сверху можно постелить пароизолирующую плёнку. Для упрощения установки труб можно выбрать плиты полистирола с пленочным покрытием или профильные маты, на которых имеются параллельные выемки. Тем не менее фольгированные утеплители – лучшие по изоляционным свойствам. Размещённый фольгированный пенопласт станет влагоустойчивой основой для отапливаемого пола.

Оптимальная толщина утеплителя

Необходимая толщина утеплителя подбирается, в зависимости от факторов:

  • 30 миллиметров – над отапливаемым помещением с температурой воздуха от +18˚С;
  • 50 миллиметров – над отапливаемым помещением с температурой воздуха от +10˚С до +17˚С;
  • 70 миллиметров — над отапливаемым помещением с температурой воздуха от 0 до +10˚С;
  • 100 миллиметров – над неотапливаемым помещением;
  • 120 миллиметров – на грунте в цокольном этаже или подвале с заглублением до 1. 5 метров.

Какой утеплитель выбрать

Выбранный стройматериал, с помощью которого можно дополнительно утеплить тёплый пол, должен соответствовать следующим требованиям:

  1. Хорошая теплозащита. Утеплитель под тёплый водяной пол с низким коэффициентом теплопроводности отличается лучшими показателями изоляции. Самый низкий показатель имеют фольгированные плиты.
  2. Сохранение геометрических размеров и теплотехнических свойств до конца эксплуатации. Качественный утеплитель, укладываемый для тёплого пола под стяжку, должен иметь плотную структуру. Тогда стройматериал выдержит значительные нагрузки, а щелочная среда бетонной стяжки его не деформирует. Прочность на сжатие качественного теплоизолирующего материала – от 120 кПа, степень водопоглощения – от 1%. Негигроскопичный утеплитель можно стелить в сырых помещениях, он не разбухнет от конденсата. Фольга, с двух сторон покрывающая плиты, служит пароизолятором и надежно защищает всю обогревательную систему от влаги.
  3. Экологичность. В случае чрезмерного повышения температуры не должны выделяться токсичные вещества.
  4. Биологическая стойкость. Утеплитель должен противостоять развитию плесени и мелких насекомых.
  5. Легкость монтажа. Утеплитель без специфических особенностей укладки для водяного или электрического пола запросто уложит даже неподготовленный человек. Материал в виде плит складно стыкуется, режется без труда, не требует задействования профессионального оборудования и дополнительных изоляционных мембран. Удобнее всего укладывается пенофол и рулонная пробка.

Особенности укладки утеплителя

Укладывать термоизоляционный слой самостоятельно несложно. Потребуются наличие инструментов и знание особенностей технологического процесса конкретного вида.

Пенополистирольные плиты

Инструкция по тому, как производится укладка пенополистирольных плит под водяной отапливаемый пол:

  1. Разравнивается черновой пол. Трещины, неровности и изъяны поверхности заделываются.
  2. Укладывается гидроизолирующий слой, чаще всего в виде полиэтиленовой плёнки.
  3. По всему периметру комнаты наклеивается демпферная лента.
  4. Выполняется монтаж пенополистирольных плит. Листы фиксируются на пластмассовые скобы или дюбели. Можно использовать клей.
  5. Поверх утеплителя расстилается фольгированная плёнка и устанавливается армирующая сетка.
  6. Монтируются нагревательные трубы. Крепление на сетку выполняется по схеме. Швы между плитами проклеиваются скотчем, чтобы сохранить тепло.
  7. Поверх трубопровода заливается бетонная стяжка. Для прочности раствор дополняют пластификаторами. Нужно оставить смесь застывать на месяц.
  8. Устанавливается финишное покрытие.

Трубы для водяного пола со стяжкой и финишным покрытием много весят, поэтому со временем утеплитель продавится.

Во избежание продавливания требуется высокопрочная теплоизоляция. Чтобы нагрузка равномерно распределялась, рекомендуется укладывать пенополистироловые маты. На таких матах легче размещать и фиксировать трубы.

Рулонный вспененный полиэтилен

Первый этап – разравнивание и очистка основания. Второй этап – нарезка теплоизолирующего материала на полосы требуемой длины канцелярским ножом. Третий этап – укладка рулонного вспененного полиэтилена на подготовленной основе фольгой вверх для лучшего отражения тепла. Полотно должно заходить на стены, чтобы компенсировать расширение нагреваемой стяжки. Крепят утеплитель клеем или двухсторонним скотчем. Швы проклеиваются односторонним скотчем.

Водяной контур легче устанавливать на полиэтилен, потому что на нём напечатана монтажная разметка с обозначенным расстоянием между трубами. На пенофол трубы можно укладывать по схеме «змейка».

Далее монтируется арматурная сетка, заливается бетонная стяжка и укладывается финишное покрытие.

Минеральная вата

Минеральную вату нельзя сминать. Поэтому лучше стелить её на лаги. Пошаговый монтаж «пирога» обогревательной системы заключается в следующем:

  1. Выполняется подготовка основания. Старые полы рекомендуется снять до бетонного перекрытия или чернового основания. Неровности и трещины заделываются.
  2. Укладывается гидро- и пароизоляционная подложка. Для укладки гидроизоляции можно использовать рулонный рубероид. Листы фиксируются на основе полимерной или битумной мастикой. Укладка производится внахлёст. Швы промазываются мастикой.
  3. По всей площади чернового пола крепятся деревянные лаги. Бруски 5Х6 сантиметров устанавливаются на бетонное основание и фиксируются дюбелями (на деревянном полу – саморезами). Ширина шага может составлять от 40 до 80 сантиметров, в зависимости от типа покрытия. Для поворота контура в лагах делают пропилы.

    Если производится укладка минеральной ваты, то для утепления расстояние между лагами должно быть больше ширины стройматериала на 1,5-2 сантиметра.

  4. Между брусками укладывается минеральная вата. Материал должен утопать на 5 сантиметров для создания вентиляционного зазора.
  5. Устанавливается второй гидроизоляционный слой. Полиэтиленовая плёнка растягивается на лагах и фиксируется степлером.
  6. Для создания подложки для труб поперёк лагов прибиваются рейки с соблюдением отступа от стены в тридцать сантиметров. В пазах между рейками будет размещаться металлопрофиль, их размер обусловлен шагом раскладки контура.
  7. В установленный профиль оборудуются нагревательные трубы в соответствии со схемой.
  8. Под интерьерное покрытие укладывается ДСП или фанера.
  9. Монтируется финишное покрытие.

Для многих домов обустройство тёплого пола является необходимостью. Грамотно уложенная изоляция поможет улучшить качество отопления и избежать лишних расходов. А какую разновидность утеплителя выбрали вы? Решились ли вы на самостоятельный монтаж или вызывали ремонтника? Устроил ли вас полученный результат? Обязательно оставляйте свои комментарии внизу, делитесь мнением и опытом с другими домашними мастерами!

Пол | Утепление Дома

Утепления пола может быть вполне достаточно для решения проблемы холода и сквозняков внутри помещения. На страницах нашего сайта вы можете ознакомиться с технологией утепления любых видов перекрытий, а также полов, уложенных сразу на грунт.

Особенности утепления пола

Главная особенность — пол подвергается постоянным нагрузкам. Система утепления должна выдержать не только обычное хождение по его поверхности людей и животных. Детские шалости, прыжки, озабоченных своим весом взрослых, вес и перемещение мебели и бытовой техники, частые влажные уборки — все это оказывает серьезное воздействие на элементы конструкции пола.

Можно выделить несколько основных видов напольных систем утепления, отличающихся по материалу основания и особенностям планируемой эксплуатации:

  • деревянное перекрытие;
  • железобетонная плита;
  • межэтажное перекрытие;
  • сразу на грунт;
  • помещения с повышенным уровнем влажности — ванные, бани, сауны;
  • неотапливаемые помещения — гаражи, курятники.

Разные требования к влагостойкости, огнестойкости, экологичности, весу, толщине, шумоизоляционным качествам утеплителя и всего «теплого» пирога в целом.

Материалы для утепления пола

Конструкцию пола можно утеплить практически всеми видами утеплителей:

  • сыпучие;
  • рулонные;
  • жидкие;
  • блочные.

Сыпучие

Опилки, вермикулит, совелитовый порошок, перлит, шлак, пенопластовая крошка, эковата — все что сыпется, хорошо держит объем и обладает необходимыми для конкретной ситуации характеристиками.

Сыпучие материалы хорошо заполняют все пространство, заполняя малейшие неровности. Еще одно преимущество — возможность частичной замены, досыпки в случае уплотнения без демонтажа всей системы утепления. Последнее обстоятельство одновременно является и минусом — во время строительных работ требуется предусмотреть эту возможность.

Блочные

Пеноблоки из бетона, стекла, пенопластовые, а также цементно-песчаные блоки с различными «воздушными» наполнителями — шлак, керамзит, опилки или полимеры.

Минусы — все виды требуют тщательного выравнивания основания. Проблема мостиков холода решается изготовлением блоков с пазами по бокам.

Маты, плиты, пластины

Силикатное, базальтовое волокно, а также маты из волокон растений — джут, лен, солома. А также плиты пенопласта, пробковые листы, сэндвич-панели.

Рулонные материалы

Синтетическое, натуральное волокно — ваты, поролоны. Производители предлагают широкий выбор многослойных материалов с влагозащитным или фольгированым покрытием. Возможность монтажа внахлест предупреждает образование мостиков холода.

Жидкие

Цементные растворы с «теплыми» наполнителями — пенопластовая крошка, отходы древесины, керамзит. Можно приобрести готовые сухие смеси промышленного производства или сделать раствор самостоятельно. Не требуется предварительного выравнивания поверхности. Минус — демонтировать такую систему утепления для замены или при необходимости ремонта линий коммуникаций достаточно сложно.

Вспененные полимеры — монтаж осуществляется при помощи профессионального оборудования.
Теплоизоляционные краски — полимерные, керамические. Редко используются в индивидуальном строительстве. Обладают достаточно высокой стоимостью. Во время покупки следует обращать внимание на условия транспортировки и хранения — при замерзании жидкие теплоизоляторы теряют свои свойства.

Технология

Главное требование любых строительных работ — тщательная подготовка. Очистка, «лечение» и ремонт основания — «фундамент» системы утепления. Основная схема утепления пола — гидроизоляция, утеплитель, пароизоляция. Причем защитные мастики или полотна монтируются с обязательным заходом на стены.

При выборе состава системы утепления можно спланировать возможность прокладки внутренних линий — интернет, электричество и их ремонта, замены. Также необходимо учитывать:

  • особенности материала перекрытия;
  • эксплуатационные условия;
  • строительные технологии;
  • рекомендации производителей;
  • местные климатические условия.

Обязательно нужно принять во внимание местные традиции, учесть их положительные и отрицательные стороны.

Несколько советов от профессионалов

Теоретически утеплитель можно монтировать сразу на старое напольное покрытие, если позволяет высота потолка. Но это чревато образованием внутри очагов гнили, плесени. Кроме того, ремонтные работы — это шанс оценить реальное состояние перекрытия.

  1. Не стоит экономить на грунтовках, пропитках — затраты с лихвой окупаются эффективностью их применения.
  2. Использование современных мембран предупреждает скопление жидкости внутри утеплителя и предупреждает ухудшение его характеристик тепло и звукоизоляции. Последнее обстоятельство очень важно в случае утепления межэтажных перекрытий.

Если нет опыта строительных работ, навыков обращения с инструментами, то лучше воспользоваться услугами профессионалов.

Материалы по теме:

Подложка под ламинат Перед тем как выбрать подложку под ламинат на бетонный пол для квартиры нужно решать какая должна быть толщина. Методика укладки подробно показана на видео.

Расчет теплого пола Программа расчета мощности теплого водяного пола на квадратный метр дает быстрый и точный результат. Также можно провести вычисления на калькуляторе самому

Монтаж водяного теплого пола Схем как правильно сделать теплый водяной пол своими руками много. Основная разница не в укладке, а в обвязке. Единственного правильного варианта монтажа нет.

Виды терморегуляторов для водяного теплого пола Терморегулятор для водяного теплого пола бывает механическим и электронным. Регулировка осуществляется вручную или автоматически. Схем подключения несколько.

Материалы для теплого пола Теплый пол из полипропиленовых труб делать нельзя, лучше из сшитого полиэтилена. Из материалов для утепления подходит пенополистирол, ЭППС или минеральная вата.

Тёплый пол в ванной комнате Перед тем как сделать водяной теплый пол в ванной нужно выбрать трубы. Для укладки своими руками подходит МП и РЕХ. Электрический обогрев удобнее, но дороже.

Электрический тёплый пол Перед тем как выбрать, нужно узнать отзывы какой вид электрических теплых полов лучше и сделать расчет. Схема укладки и подключения нагревательных элементов.

Какой теплый пол лучше Какой выбрать теплый пол под плитку: водяной или электрический. По отзывам самые лучшие производители это Дэви и Нэксанс. Под ламинат кладут инфракрасные пленки

Технология утепления пола минеральной ватой Утепление пола в частном доме минеральной ватой можно выполнить по лагам или под слой стяжки. Технология укладки минваты подразумевает использование пленок

Жидкие гидроизоляционные материалы Технология гидроизоляция жидким стеклом по отзывам не выдерживает никакой критики, в отличие от мастики и напыляемой резины. Виды применяемого оборудования.

Гидроизоляция пола Перед тем как сделать гидроизоляцию пола в частном доме необходимо подобрать материалы. Имеет значение сфера их применения: по грунту, под теплый пол, ламинат

Гидроизоляция в ванной комнате Гидроизоляционные материалы под плитку для стен ванной комнаты наносятся только в определенных местах. Гидроизоляция пола нужна нужна в обязательном порядке.

Утепление пола керамзитом Утепление пола керамзитом в деревянном доме выполняется по лагам или под бетонную стяжку по грунту. В квартире, по отзывам, толщина теплоизоляции не больше 5 см

Пароизоляция для пола Укладка пароизоляции в доме с деревянным и бетонным полом отличается. Как правильно положить пароизоляционный материал, что лучше: полимеры или битумные составы

Утепленная шведская плитка Технология утепленной шведской плиты связана со многими проблемами. Расчет толщины фундамента ушп показан на видео. Монтаж, по отзывам, очень похож на стяжку

Страница 1 из 212»

Утеплитель под теплый пол водяной в Новосибирске

  • > Главная
  • > О нас
    • > Новости
  • > О системе
  • > Устройство
    • > Бетонная система
      • > Теплоизоляция
      • > Армирующая сетка
      • > Направляющие рельсы
      • > Якорные скобы
      • > Маты для теплого пола
      • > Бетонная стяжка
    • > Фольгированная система 30 мм
    • > Полистирольная система
    • > Модульная система
    • > Реечная система
    • > Система Minifloor 8
    • > Система MultiLevel
  • > Оборудование
    • > Труба теплый пол
    • > Коллектор теплого пола
    • > Смесительный узел теплого пола
    • > Автоматика
    • > Фольгированный элемент
    • > Теплораспределительная пластина
  • > Услуги
    • > Профилактическое обслуживание
  • > Проект
  • > Монтаж
  • > Гарантия
  • > Пример
  • > Объекты
  • > Вопросы
  • > Запрос цены
  • > Контакты

Основное назначение теплоизоляционного слоя – снижение теплопотерь вниз. Может быть из любых теплоизолирующих материалов, разрешенных в строительстве в качестве теплоизоляционного слоя для применения в конструкции пола.

Любая теплоизоляция должна обладать необходимыми теплоизолирующими свойствами которые необходимо учесть в расчетах. Толщина слоя теплоизоляции подбирается расчетным путем. Нодостатачные теплоизолирующие свойства слоя утеплителя приводят к повышенным теплопотерям и, порой, к невозможности отопить помещение теплым полом без превышения санитарных норм по температуре поверхности.

Всевозможные “отражающие подложки” из фольгированного вспененного полиэтилена низкой плотности толщиной 5 мм в случае теплого пола являются фикцией и никакой теплоизолирующей и “отражающей тепло” роли не играют.

Самой распространенной теплоизоляцией для пола в современном домостроении является пенополистирол. Над отапливаемыми помещениями под греющую плиту теплого водяного пола рекомендуется слой пенополистерола толщиной  20-30 мм. По грунту – 80-100 мм (в зависимости от теплопотерь). Это должно быть учтено в расчетах.

Рекомендуемая плотностью пенополистерола – не менее 35 кг/м3. Полистирол меньшей плотности не устойчив к механическим нагрузкам, разрушается при не аккуратном использовании и теряет свои механические и теплоизоляционные свойства. Пенополистирол плотностью 50 кг/м.куб, а также экструзионный, применяется в системах с большими механическими нагрузками (автоцентры, складские комплексы с тяжелыми погрузчиками, подогрев дорог и т.п.). Пенополистерол может применяться как подоснова при повышенных требованиях к теплоизоляции под всевозможные пенополистерольные и иные маты для водяного теплого пола, которые тоже являются теплоизоляцией (наиболее распространенная толщина матов 20 мм).

В настоящее время чаще всего во всех случаях применяется экструдированный пенополистерол как наиболее подходящий для этих задач. Можно считать это самым оптимальным вариантом.

Многие производители выпускают экструдированный полистерол специально под стяжку пола, в т. ч. и под теплый пол. Он обладает значимыми преимуществами:

  • имеет улучшенные теплоизоляционные характеристики по сравнению с другими материалами;
  • Для исключения образования «мостиков холода» торцы плит могут иметь выбранную четверть или стык “шип-паз”;
  • абсолютно экологичен, не выделяет вредных веществ и безопасен при монтаже и в процессе эксплуатации;
  • долговечен: экструзионные плиты служат более 50 лет;
  • выдерживает большие нагрузки;
  • имеет практически нулевое водопоглощение и в отличие от других утеплителей не теряет своих теплоизоляционных свойств со временем;
  • эффективно функционирует при большом разбросе температур, что важно при перегреве водяного пола, опасности замораживания системы;
  • cинтетический материал не позволяет развиваться микроорганизмам, практически не разлагается;
  • cмонтированный утеплитель служит дополнительной звукоизоляцией, не нуждается в дополнительной гидроизоляции.

Экструдированный пенополистерол Пеноплекс

Какая изоляция лучше всего подходит для лучистого теплого пола?

Теплый пол в последние годы становится все более популярным. Этот тип обогрева обеспечивает очень равномерное распределение тепла по всему дому и особенно хорош для плиточных и деревянных полов. Одним из наиболее важных компонентов лучистого теплого пола является изоляция. Изоляция имеет решающее значение для максимального использования тепла, производимого теплым полом.

Наилучшей изоляцией для теплого пола является листовая пенопластовая изоляция. Эти листы являются наиболее распространенным типом изоляции, используемой при установке лучистого тепла на плитном перекрытии. Они доступны в листах 4×8 и толщиной от 1 до 3 дюймов. Трубы лучистого пола сидят поверх изоляции, а бетон идет поверх лучистого тепла.

Теплый пол — это отличный способ обеспечить тепло и комфорт в вашем доме, если он правильно установлен. В этой статье мы рассмотрим лучшую изоляцию для лучистого теплого пола для каждой ситуации. Мы также рассмотрим некоторые из плюсов и минусов лучистого теплого пола. Давайте начнем!

Содержание

Лучшая изоляция для теплого пола

Лучшая изоляция для теплого пола зависит от ее применения. Лучшая изоляция для панельного дома — не лучшая изоляция для лучистого тепла на втором этаже или в доме с подвалом. Вот лучшие типы изоляции на рынке и где их лучше всего использовать.

Лучшая теплоизоляция для бетонной плиты

Если вы устанавливаете лучистое тепло под бетонной плитой, лучше всего подходят пенопластовые листы изоляции. Изоляция из пеноматериала толщиной 2-3 дюйма образует идеальную основу для крепления тепловых трубок, а также обеспечивает достаточную теплоту, чтобы ваши трубы оставались горячими зимой.

После укладки пароизоляции и пеноизоляции к теплоизоляции прикрепляются излучающие тепловые трубы. Бетон вместе с бетонной сеткой укладывается поверх труб и изоляции, а затем укладывается любое напольное покрытие, которое вы пожелаете. Сочетание пеноизоляции и лучистого тепла обеспечивает достаточно тепла, чтобы нагреть бетон и пол. Это создает хороший теплый пол в зимние месяцы, который затем излучается вверх и нагревает ваш дом.

Лучшая изоляция для балочных пространств между этажами

Лучшая изоляция для балочных пространств, если вы устанавливаете лучистое тепло под основным полом или под вторым этажом, — это SmartShield Insulation.

INSULATION MARKETPLACE SmartSHIELD -3mm 24 Inchx25ft Reflective Foam Core Изоляционный рулон, Radiant Barrier – Специально разработанная фольга использовать…

  • ЗВУКОБАРЬЕР – превосходный звукопоглощающий материал, эффективно блокирующий…
  • ВЫСОЧАЙШЕЕ КАЧЕСТВО – 3 мм полиэтиленовая пена с закрытыми порами (не дешевые пузырьки)…
  • НЕТОКСИЧНЫЙ – не раздражает кожу, глаза или горло. Не аллергический.

    • Изоляция Smartshield очень тонкая и изготовлена ​​специально для лучистого тепла. Когда вы используете smartshield в сочетании с алюминиевыми ребрами теплопередачи, это обеспечит наилучшую изоляцию для ваших излучающих тепловых трубок. сообщить об этом объявлении

    Приказ выглядит примерно так.

    1. Радианные тепловые трубы укладываются непосредственно на дно верхнего этажа и прикрепляются к нему скобами.
    2. Алюминиевые ребра теплопередачи размещаются на излучающих тепловых трубках на расстоянии одного или двух футов друг от друга.
    3. Затем изоляция SmartShield покрывает все пространство балки от края до края в верхней части помещения.
    4. Затем кусок изоляции R-15 помещается в пространство между балками под SmartShield.

    Использование этого метода обеспечит максимальное количество тепла для вашего пола и дома.

    Альтернатива для межбалочных пространств

    Если вы действительно хотите изолировать лучистое тепло, вы также можете выбрать изоляцию из напыляемой пены между вашими балочными пространствами. Вы все равно захотите установить излучающие тепловые трубки, затем алюминиевые ребра, а затем Smartshield. Однако вместо изоляции R-15 для герметизации используйте изоляцию из напыляемой пены.

    Недостатком использования пенопластовой изоляции является то, что у вас больше не будет доступа к лучистым тепловым трубкам. Если у вас протекающая труба, ее будет чрезвычайно сложно найти и исправить.

    Преимущества надлежащей теплоизоляции основания Вот несколько других причин, по которым использование теплоизоляции чернового пола является единственным способом установки лучистого тепла.

    1. Экономит деньги

    Изоляция, которая направляет тепло туда, куда нужно, сэкономит деньги на ежемесячном счете за электроэнергию. Ваше лучистое тепло не будет работать до тех пор, пока изоляция содержит тепло там, где вам это нужно. Чем раньше ваш пол и дом достигнут температуры, установленной на термостате вашего лучистого тепла, тем раньше он автоматически остановится.

    1. Быстрее производит тепло

    Чем больше лучистого тепла сохраняет изоляция, тем быстрее прогревается ваш дом. Надлежащая изоляция приводит к более быстрому выделению тепла и более эффективному дому.

    1. Экономит электроэнергию

    Помимо экономии денег и более быстрого обогрева дома, теплоизоляция чернового пола также защищает окружающую среду. Чем меньше электричества и энергии использует ваше лучистое тепло, тем более экологичным оно будет.

    1. Предотвращает попадание влаги

    При использовании лучистого тепла в полах без надлежащей изоляции существует риск образования конденсата. Конденсация происходит, когда насыщенный влагой теплый воздух отдает эту воду, охлаждаясь в процессе нагрева более холодного воздуха, с которым он вступает в контакт. Надлежащая изоляция чернового пола предотвращает появление влаги и плесени, которые могут быть опасны для вашего дома.

    Что такое гидропена?

    Hydrofoam — это новая интересная изоляционная плита с водяным подогревом пола, которая идеально подходит для лучистого тепла. Hydrofoam легко монтируется, режется и максимизирует лучистый нагрев пола, обеспечивая надлежащее рассеивание тепла.

    Hydrofoam был создан из-за большого количества проблем, связанных с листами пеноизоляции. Гидропена обеспечивает больше тепла и сохраняет тепло лучше, чем изоляция из пенопласта. Гидропена также упрощает установку труб излучающего тепла, что можно сделать без использования степлера.

    Преимущества гидропены

    • Трубопроводы для лучистого тепла с гидропеной монтируются быстрее и проще, чем с традиционными пенопластовыми листами.
    • Гидропена легче и проще в установке, чем листы пенопластовой изоляции.
    • Обеспечивает больше тепла и изоляции, чем другие типы изоляции.
    • Гидропена экологически безопасна, изготовлена ​​из переработанных материалов, влагостойка и устойчива к гниению.

    Похожие вопросы

    Какой толщины должна быть изоляция для теплого пола?

    Минимальная толщина изоляции, используемой для обогрева пола, составляет 1,5 дюйма. Тем не менее, для максимального тепла и комфорта вы должны использовать изоляцию толщиной 2 дюйма.

    Заключительные мысли

    Если вы ищете отличный способ обогреть пол и дом в целом, лучистое тепло — отличный вариант. Лучистое тепло делает именно то, что следует из его названия – излучает тепло. Сначала он нагревает ваш пол, а затем продолжает нагревать любую комнату, под которой проходят трубы.

    Независимо от того, устанавливаете ли вы трубы для лучистого тепла в доме из плит, в гараже или на балке, надлежащая изоляция имеет решающее значение. Используя продукты, перечисленные выше, и используя их в правильном применении, вы обеспечите правильную изоляцию вашего лучистого тепла для достижения максимальных результатов.

    Ник Лопрести

    Ник Лопрести — основатель Yourh3Home и эксперт по благоустройству дома. У него многолетний опыт написания статей на различные темы по благоустройству дома, в основном в том, что касается систем водоснабжения.

    Все, что вам нужно знать о теплоизоляции пола

    Лучистое отопление пола обеспечивает максимальный комфорт по конкурентоспособной цене для вашего дома или бизнеса. Это чистое, равномерно распределенное тепло, сочетающее в себе преимущества конвекции, теплопроводности и излучения без неприглядных плинтусов или шумных воздуховодов. Лучше всего электрический теплый пол работает практически под любой отделкой поверхности пола — даже под ковролин. Чтобы получить наилучшие результаты от вашей системы, теплоизоляция пола должна быть установлена ​​в первую очередь.

    Что такое теплый пол?

    Лучистое отопление пола — это система, обеспечивающая тепло для вашего дома из-под пола через систему труб или электрических кабелей. Готовый напольный материал (керамическая плитка, камень, дерево и т. д.) быстро доводится до нужной температуры, а тепло передается мебели и находящимся в помещении людям более эффективно, чем стандартные плинтусы или системы отопления, вентиляции и кондиционирования воздуха.

    При первоначальном внедрении лучистого обогрева пола вода была основным источником тепла, обеспечиваемым газовыми котлами, а затем перекачивалась через систему труб под полом. В последующие десятилетия электрические системы стали основой лучистого теплого пола как в жилых, так и в коммерческих помещениях.

    Излучающие системы легче монтировать, они занимают меньше места в помещении и могут использоваться как при новом строительстве, так и при реконструкции. Чтобы сделать эти системы наиболее эффективными, следует также установить изоляционную плиту под полом, чтобы максимизировать количество тепла, сохраняемого в помещении.

    6 Преимущества надлежащей теплоизоляции чернового пола

    Примите во внимание следующие причины, по которым изоляция чернового пола является необходимым компонентом вашей системы лучистого обогрева пола:

    1.

    Снижение эксплуатационных расходов

    Наилучшая теплоизоляция чернового пола гарантирует, что все тепло, выделяемое системой лучистого пола, остается внутри помещения и не утекает в бетон или каркас под ним. Это означает, что потери энергии минимальны, что приводит к снижению счетов за отопление.

    2. Более надежный, постоянный и быстрый нагрев

    Нагреватель работает, быстро доводя поверхность пола до нужной температуры, а затем выключая и включая только по мере необходимости для поддержания этой температуры. Правильная теплоизоляция пола помогает равномерно распределять тепло, предотвращая образование холодных и горячих точек.

    3. Воздействие на окружающую среду

    Электрический теплый пол является одной из наиболее эффективных систем обогрева вашего дома. Изоляция чернового пола работает вместе с системой, поддерживая уровень комфорта при минимальной дополнительной энергии, тем самым снижая нагрузку на местную электрическую сеть.

    4.

    Предотвращение влаги

    Конденсация происходит, когда насыщенный влагой теплый воздух выделяет эту воду при охлаждении в процессе нагрева более холодного воздуха, с которым он вступает в контакт. Изоляция чернового пола с полиуретановым наполнителем не способствует росту плесени и обеспечивает равномерное распределение тепла в помещении. В сочетании с гидроизоляционными лентами и уголками плиты Ultralight могут служить гидроизоляцией и пароизоляцией в любом помещении дома.

    5. Увеличенная стоимость при перепродаже

    Теплый пол может сэкономить 15% или более на счетах за коммунальные услуги и, как и большинство функций экономии, повысит стоимость дома при перепродаже. Для многих их единственный опыт с полом с подогревом, возможно, был в ванной комнате роскошного отеля, и поэтому полы с подогревом ассоциируются с высококлассной жизнью. Покупатели будут платить больше за роскошные обновления.

    Лучшая теплоизоляция для чернового пола

    Изоляция для чернового пола обеспечивает экономию затрат в системе электрического обогрева пола, но существует ли плита, которая обеспечивает наилучшие показатели по сохранению тепла, снижению уровня шума и общей эффективности эксплуатации? Да.

    Сверхлегкая панель 3-в-1 предназначена для изоляции, распределения тепла и развязки. Он сделан с многослойной конструкцией, которая включает алюминий, нетканый флис и изоляцию PEF.

    Верхний и нижний слои нетканого материала образуют развязывающий слой, помогающий защитить плитку и раствор от растрескивания из-за движения основания.
    Слой алюминия отражает тепло вверх и равномерно распределяет его по полу.
    Изоляция PEF сокращает время нагрева на 76% и снижает потребление энергии при начальном нагреве на 69%.%.

    Все эти преимущества заключены в плите толщиной всего ¼ дюйма, что означает, что изоляция чернового пола очень мало увеличивает высоту готового пола, в то же время значительно уменьшая потери тепла вниз.

    Как установить изоляционную плиту Ultralight™

    Сверхлегкие плиты очень просты в установке. Они легкие, и их можно вырезать криволинейными или сложными формами с помощью универсального ножа, в отличие от опорных плит на цементной основе.

    Для установки выполните следующие 4 простых шага:

    • Очистить и высушить ровную поверхность
    • Загрунтовать грунтовкой без растворителей
    • Нанесите шпателем 1/4″ гибкого клея на цементной основе.
    • Укладка досок на свежие пазы в шахматном порядке.

    Где еще вам нужно установить изоляцию?

    Ультралегкая теплоизоляция 3-в-1 для чернового пола является неотъемлемой частью вашего решения по отоплению, но остальная часть дома или офиса также должна быть должным образом защищена от проникновения воздуха, чтобы тепло оставалось внутри и не протекать. Воздух, попадающий в дом или выходящий из него, является потерей энергии и приводит к увеличению счетов за коммунальные услуги, увеличению объема технического обслуживания оборудования и снижению эффективности работы. Надлежащая герметизация вашего дома может сэкономить до 15% на ваших счетах за электроэнергию.

    Стены

    Стандартная теплоизоляция стен представляет собой стекловолокно в виде плиты, а минимум в большинстве областей – R-13, при этом во многих регионах стандартом является R-15. Тем не менее, изоляция из вспененного пенопласта заменяет изоляцию из стекловолокна для домовладельцев, которые хотят получить максимально энергоэффективный дом. Изоляция из напыляемой пены с закрытыми порами может дать стене значение почти R-20, но это дорого и не является проектом «сделай сам».

    Окна

    Большинство окон, представленных сегодня на рынке, являются энергосберегающими, но вы можете повысить их производительность, обеспечив хорошую изоляцию полости вокруг окна. Проще всего это сделать с помощью нерасширяющейся монтажной пены, которую можно приобрести в большинстве хозяйственных магазинов. Он заполняет полости быстрее и полнее, чем изоляция из стекловолокна, и обеспечивает правильную герметизацию окна.

    Дверные проемы

    Как и окна, дверные проемы лучше всего изолировать с помощью нерасширяющейся пены, которую можно легко распылить в проем для отличной герметизации. В некоторых случаях полость может быть слишком узкой, чтобы в нее могла попасть распылительная насадка, и в таких случаях лучше всего использовать изоляцию из стекловолокна и вдавить ее в отверстие с помощью шпателя.

    Потолки

    Потолки и чердаки — две области, которые заслуживают наибольшего внимания в вашей программе изоляции. Так как тепло поднимается вверх, там будет наибольшая возможность для потери энергии.

    • Все потолки должны быть изолированы — даже между этажами внутри дома. Обычно вы можете утеплить полы как минимум до R-30 с помощью войлока со стандартным каркасом 2 × 10.
    • В зависимости от вашего региона утепление чердака должно быть от Р-30 до Р-60. Это может быть достигнуто с помощью нескольких слоев войлочной изоляции или комбинации войлока и насыпной вдуваемой изоляции.

    С чего начать работу над проектом лучистого обогрева пола

    Электрические системы лучистого пола Warmup доступны для использования с большинством готовых напольных покрытий. У нас есть системы, которые подходят для ковров, плитки, паркетных полов и LVT. Если у вас уже есть опыт установки этих систем, вы можете найти местного дилера, который поможет разместить заказ, или свяжитесь с нами сегодня, чтобы получить ценовое предложение и задать любые вопросы, которые могут у вас возникнуть об изоляции чернового пола Ultralight 3-в-1, чтобы начать свой проект. .

    преимущества и недостатки теплоизоляционных материалов Толщина утеплителя для теплого водяного пола



    Практически в каждой инструкции по самостоятельной укладке водяного пола указывается необходимость использования утеплителя. Теплоизоляционный слой способствует равномерному распределению тепла в помещении. Утеплитель для водяного теплого пола снижает потери тепла и обеспечивает равномерный прогрев помещения.

    Зачем нужна теплоизоляция под водяные полы

    Согласно инструкции по монтажу в пирог под теплый водяной пол необходимо включить слой теплоизоляции. Хотя некоторые монтажные бригады пропускают укладку теплоизоляционного слоя, это является грубым нарушением правил укладки системы отопления.

    Зачем вообще нужен обогреватель?

    • Специальная теплоотражающая подложка под водяной теплый пол служит своеобразным экраном, не позволяющим тепловому излучению уходить в ненужном направлении. Проще говоря, с помощью утеплителя система отопления отапливает не квартиру соседей, живущих снизу, а собственное жилье.
    • Использование подложки служит еще одной цели, связанной с особенностью напольного отопления. Подложка равномерно распределяет тепловую энергию по помещению, позволяя стабилизировать конвекционный тепловой поток в одном направлении и с одинаковой скоростью движения.
    • Маты теплоизоляционные для водяного теплого пола с бобышками облегчают монтаж водяного контура. В устройство такой системы входят специальные защелки, благодаря которым укладка и фиксация трубы осуществляется быстро и надежно.

    Выбор толщины утеплителя в первую очередь связан с техническими параметрами помещения. Там, где позволяет высота потолка, лучше всего использовать толстые пенополистирольные плиты с разметкой или готовую подложку с углублениями для монтажа труб. Если расстояние до потолков критично, лучше выбрать фольгированный утеплитель.

    Виды утеплителей для теплого пола

    Хотя существует большое количество самой разной теплоизоляции, на самом деле ее можно условно разделить всего на две категории.

    Плиты

    К данной категории относится пенополистирол и пенополистирол под теплый водяной пол. Преимуществом полистирольных систем является высокая прочность и способность противостоять механическим воздействиям.

    В эту группу также следует отнести профильный мат для устройства водяного теплого пола. Использование профильной системы (проушины или направляющие пазы) очень удобно при укладке труб.

    Маты монтажные профильной направляющей для водяного теплого пола после укладки трубопровода заливают сверху небольшим слоем клеевого раствора. После просушки в течение 1-2 дней можно запускать систему отопления.

    Пенопласт для теплых полов – невыгодный вариант. Плиты после укладки легко деформируются, после чего снижается теплоизоляционная способность материала.

    Рулонная теплоизоляция

    Пользуется заслуженной популярностью. Фольгированная отражающая теплоизоляция для водяного теплого пола позволяет уменьшить толщину «пирога». Фольга эффективно отражает тепловое излучение.

    Фольгированный утеплитель для водяного теплого пола часто имеет специальную маркировку, облегчающую монтаж отопительного контура. Толщина подложки рулонного типа не превышает 1-1,5 см.

    Минеральные утеплители укладывают редко, так как сверху нужно будет укладывать защитный слой. Не желательно использовать минеральный материал для субстрата.

    По отзывам покупателей, одним из лучших решений является приобретение утеплителя типа Теплоизол.

    Вы также можете использовать пробковую изоляцию. Пробковая изоляция имеет хорошие показатели по прочности на сжатие, звукоизоляции и отсутствию сцепления с цементным раствором.

    При выборе теплоизоляционного материала следует руководствоваться техническими характеристиками отапливаемого помещения. Следует учитывать возможные недостатки подложки: стоимость, толщину, максимально допустимую нагрузку на сжатие и др.

    Если вы планируете монтировать теплый пол самостоятельно, то лучше выбирать пенополистирольные плиты с маркировкой (с бобышками). В этом случае проложить отопительный контур будет намного проще.

    Как должен выглядеть пирог водяного пола слоями

    Приготовление пирога под полы должно осуществляться в строгом соответствии с рекомендацией производителя. Монтажные работы выполняются следующим образом:


    Укладка водяного теплого пола на маты, как показало сравнение теплоизоляционных материалов (их технические характеристики и сложности, связанные с монтажом), более целесообразна. Допустимая нагрузка на пенополистирольную систему 50 кН/м². Вес конструкции позволяет устанавливать даже в многоэтажках на последних этажах, где использование бетонного пирога запрещено.

    Кроме того, ламинированный экструдированный пенополистирол с бобышками устойчив к влаге, прост в монтаже и облегчает прокладку водяного контура. Единственным недостатком пенополистирольного материала является его стоимость. Но если учесть, что пластиковые маты не нуждаются в дополнительных компонентах для крепления труб, последующей стяжки, то разница в цене становится не столь существенной.

    Особенности укладки утеплителя

    При монтаже утеплителя следует учитывать виды используемых матов, так как от этого зависят нюансы укладки материала:

    • Поверх пенопласта необходимо уложить подложку из фольги. Укладывается армирующая сетка, по которой устанавливаются трубы.
    • Толщина матов варьируется от 5 до 10 см. Допускается уменьшение толщины подложки из пробкового листа до 2-3 мм.
    • Стыки утеплителя проклеены клейкой лентой. Плиты фиксируются анкерными дюбелями и клеем.
    • Материал фольги укладывается таким образом, чтобы лучше отражать тепло, т.е. металлической стороной вверх.

    Некоторые детали установки указаны в инструкции по эксплуатации. Строгое соблюдение рекомендаций производителя – залог высокой теплоотдачи при отоплении теплыми полами.

    В последнее время мы все привыкли утеплять свои дома. Основные работы в этом направлении связаны с монтажом теплоизоляционных материалов на стеновые панели. Наличие слоя утеплителя значительно снижает интенсивность теплообмена между стенами и наружным воздухом. Именно сохранение тепла внутри жилых помещений является залогом комфортного проживания даже при мощном отопительном оборудовании.

    Утепление – задача, которая касается не только конструктивных элементов жилого дома. При использовании водяного пола также не обойтись без теплоизоляции. Для чего нужна теплоизоляция в этом случае и каковы ее функции, разберемся подробнее.

    Основная задача, которую выполняет теплоизоляция при подогреве полов

    Домашние системы отопления, на которые мы полагаемся, предназначены для обеспечения нас эффективным отоплением. В домах, где установлены радиаторы, тепло поступает в отапливаемое помещение за счет контакта поверхности отопительных приборов с воздушной массой. В результате теплообмена до 60 % тепла расходуется на обогрев внутреннего пространства в результате конвекции воздуха. Водяной теплый пол в этом плане намного эффективнее. За счет обогрева поверхности пола тепло равномерно распределяется внутри помещения, создавая комфортные условия проживания.

    Добиться высокой эффективности системы теплого пола можно за счет правильного монтажа и укладки всех элементов конструкции. Не последнее место в этом плане играет теплоизоляция для вашего теплого пола, водяной принцип действия. Неправильно уложенный изоляционный слой или его отсутствие приведет к тому, что ваша система отопления будет работать на 50% пусто. Тепло от отопительного контура должно идти вверх, а не вниз, нагревая бетонную стяжку или деревянную конструкцию.

    На заметку: Специалисты утверждают, что теплый водяной пол без утепления приводит к значительным потерям тепла зимой. На обогрев потолка в подвале уходит до 50% тепловой энергии. Отсутствие утеплителя для теплого пола на межэтажных перекрытиях вызывает недостаточно комфортную температуру в отапливаемом помещении.


    Чтобы избежать подобных неприятностей и получить максимально возможную эффективность от работы системы отопления, вам понадобится нагреватель, поверх которого затем укладываются петли водяного контура. Утепление может производиться различными материалами, каждый из которых имеет свои особенности и технологические параметры. Привычный всем нам пенополистирол, экструдированный пенополистирол и минеральная вата позволят за счет своей низкой теплопроводности создать необходимый теплоизоляционный слой. Укладка теплоизоляции осуществляется в зависимости от типа напольного покрытия и выбранной схемы монтажа трубопровода водяного пола. От выбора материала, его технологических характеристик зависит способ прокладки водяных контуров и дальнейшая эксплуатация всей системы отопления.

    Для наглядности можно привести следующий пример:

    Используемый ранее пенопласт имеет плотность 20-22 кг/м 3 , однако в соответствии с технологией укладки теплых водяных полов плотность теплоизоляционного материала должно быть не менее 35 кг/м 3 для межэтажных перекрытий и 50 кг/м 3 для напольного оборудования на первом этаже. Наличие таких ограничений по теплоизоляционным материалам обусловлено технологическими факторами, которые определяются самим принципом работы теплых полов.

    Водяной пол — низкотемпературная система отопления. Пол в отапливаемом помещении не должен нагреваться выше 30 0 С. Превышение этих параметров создаст дискомфорт внутри помещения. Отрицательно высокая температура теплого пола отразится на конструктивных особенностях напольного покрытия, и отопительные приборы будут работать с повышенной нагрузкой. Наличие теплоизоляционного слоя необходимой толщины исключит потери тепла при работе водяных контуров, создаст оптимальные условия для распространения тепла в нужном направлении. Меньшая толщина теплоизоляции приведет к тому, что тепло будет уходить в подполье. Большая толщина теплоизоляционного материала будет серьезным препятствием для обогрева пола и напольного покрытия. В этом случае работа теплых водяных полов будет в корне нарушена.

    На чем основывается выбор теплоизоляционного материала

    Основой теплого пола является так называемый «слоеный пирог» – многослойная конструкция, в которой каждый слой выполняет свои определенные функции и задачи. Утеплитель в этом пироге занимает одно из ведущих мест, поэтому многое зависит от качества теплоизоляционного материала, его состава и структуры. Теплоизоляция должна соответствовать любым изменениям условий эксплуатации тепловых коммуникаций. Безопасность теплоизоляционного материала является одним из основных факторов, определяющих его выбор.

    Вторым по важности технологическим параметром теплоизоляционных материалов является теплопроводность. Существует тесная связь между толщиной материала и коэффициентом теплопроводности. На предложенном рисунке показаны параметры различных строительных материалов, используемых в бытовых условиях.

    Преимущество синтетических теплоизоляционных материалов и минеральной ваты в том, что при небольшой толщине они обладают хорошей теплопроводностью. При устройстве теплых полов на межэтажных перекрытиях или в деревянных постройках решающую роль играет малая ширина теплоизоляционных материалов и их малый вес.

    Таким образом, на основании представленных данных несложно сделать следующий вывод. Теплоизоляция для теплых водяных полов создается из материалов со следующими характеристиками:

    • низкий коэффициент теплопроводности;
    • огнестойкость;
    • влагостойкость;
    • звукоизоляция;
    • технологическая совместимость с другими материалами.

    Толщина изоляции определяется текстурой и структурой материала. При покупке теплоизоляционных материалов ориентируйтесь на заданные параметры. Цена в данном случае особой роли не играет. Сегодня все материалы, предлагаемые в торговой сети, имеют примерно одинаковую стоимость. В общем контексте затрат на оборудование для теплого пола цена теплоизоляции не имеет решающего значения.

    Какой толщины должна быть изоляция?

    Торговая сеть предлагает материалы определенной стандартной толщины. Какая толщина теплоизоляции требуется в вашем случае, определяется условиями проекта системы отопления. Уложенный слой теплоизоляции в случае использования экструдированного пенополистирола на первом этаже должен быть не менее 100-115 мм. При отсутствии пенополистирола необходимой толщины теплоизоляцию укладывают в два слоя (50+50 мм).

    Для укладки водяных полов на бетонный пол второго этажа потребуется гораздо более тонкий слой теплоизоляции, 25-35 мм. О плотности пенопласта мы уже говорили ранее. Оптимальная плотность теплоизоляционной пены должна составлять 38-45 кг/м 3 .

    Особенности практического применения различных теплоизоляционных материалов

    Пенопласт

    Начнем с того, что теплоизоляция укладывается в самый низ слоеного пирога, непосредственно на черновое покрытие. Перед укладкой теплоизоляционного слоя на черновой пол укладывается гидроизоляция и только после этого начинается укладка теплоизоляционного слоя. Рассмотрим отдельно, как выполняются работы с самыми распространенными и популярными материалами.

    Начнем с пенопласта. Материал выпускается в виде листов или плит. Такая форма очень удобна для монтажных работ. Толщина пенополистирола может варьироваться. Толщина листов варьируется от 30 до 120 мм. Для монтажных работ всех категорий, особенно в случае теплых полов, используется разновидность пенополистирола – пеноплекс (экструдированный пенополистирол).

    Пенополистирол имеет крайне низкую теплопроводность, очень удобен и практичен в процессе укладки. Однако у этого материала есть существенный недостаток, недостаточная твердость.

    Важно! Не стоит забывать, что пеноплекс – хрупкий и непрочный материал, однако для придания прочности и жесткости всей последующей конструкции водяного пола понадобится бетонная стяжка или устойчивая система настила.

    Чтобы избавиться от этого недостатка, при формировании пирога используют армирование бетонной стяжки, либо устраивают дополнительный настил из фанерных плит или листов ГВЛ.

    Более простой выход из этой ситуации – использование дешевого аналога – обычного пенопласта.

    Для пенопласта оптимальная толщина теплоизоляционного слоя не менее 100 мм. При обустройстве теплых полов на полах толщины пенопласта будет достаточно на 25-30% меньше.

    Используем минеральные маты

    Для получения необходимой жесткости для слоеного пирога чаще всего обращают внимание на минеральные маты. В основе их лежит всем известная минеральная вата, однако благодаря технологии производства материал получил жесткую структуру. С помощью минеральных матов можно легко заполнить имеющиеся пустоты в подполе, заполнить все ячейки слоеного пирога решетчатым набором. Несмотря на очевидные преимущества по сравнению с пенополистиролом, материал не устойчив к влаге.

    На заметку: нарушенный паро- и гидроизоляционный слой может привести к тому, что маты впитают имеющуюся влагу и потеряют свои изоляционные свойства. Водяной пол можно укладывать на минеральные маты на базальтовой основе или из стекловолокна.

    Другие, менее используемые теплоизоляционные материалы включают пробку. Пробковая теплоизоляция имеет низкую теплопроводность, но слабо противостоит влаге. Нередко в полах с такой теплоизоляцией возникают грибковые образования. Для достижения наилучших результатов следует использовать вощеный пробковый материал. Цена в этом случае повышается, а по своим технологическим характеристикам пробка уступает пенополистиролу и пенополистиролу.

    Новым материалом, который сегодня все чаще используется в бытовом строительстве для устройства водяных полов, являются профилированные маты. В отличие от других материалов, коврики универсальны. Их конструкция сразу имеет пароизоляционный слой и бобышки, специальные выступы, облегчающие монтаж и монтаж отопительного контура.

    В работе профильные коврики практичнее и удобнее. Используя их в процессе укладки теплого пола, можно проложить водяной контур по любой схеме, быстро и без дополнительных креплений.

    Заключение

    Состояние черновой поверхности пола, способ обустройства водяного теплого пола определяет тип и вид теплоизоляции. При работе с бетонной стяжкой обычно используют пенополистирол, минеральные маты или профильные маты. Бетонное покрытие обеспечивает достаточно надежную фиксацию теплоизоляционного материала. В случае с напольными системами во время работы можно использовать минеральные маты и пенопласт.

    Способ крепления материала осуществляется с помощью клея или строительного скотча. Для прочности листы пенопласта обрабатывают герметиком. Важно не забыть после слоя теплоизоляционных материалов уложить армированную сетку или листы, чтобы придать всей конструкции необходимую прочность.

    Если вы задавались вопросом о порядке монтажа теплого пола, то обращали внимание на своеобразный пирог, который вам предстоит стелить. Один из его слоев – это утеплитель под теплый водяной пол. Но если пол теплый, то зачем обогреватель? А если она нужна, то какую из изобилия выбрать? Эта статья поможет вам не запутаться в многообразии утеплителей и выбрать тот, который лучше всего покажет себя в конкретных условиях.

    Изоляция как важный компонент

    Задача теплого пола заключается не только в обогреве определенной площади. При этом важно добиться минимальных теплопотерь. Один контур уложенной трубы диаметром 16 мм без особого труда может прогреть стяжку толщиной 15 см. Следует учитывать, что тепло распространяется не только вверх. Тоже идет вниз. Если снизу есть соседи, которые хорошо отапливают свое помещение, то это будет не так заметно. Но если есть подвал, то теплопотери будут ощутимы. Это будет заметно не только по температуре воздуха, но и по счету за СМИ.

    Еще одна очень важная причина, по которой изоляция играет важную роль в общей схеме, — это равномерность распределения волн. Благодаря наличию утеплителя температура не концентрируется только в месте прохождения трубы, а передается на всю поверхность. Некоторые виды утеплителя позволяют облегчить процесс создания рисунка, по которому укладывается труба водяного теплого пола. Основными видами утеплителей являются производные полистирола, изделия из минеральных компонентов и полиэтилена. Каждый из них заслуживает отдельного рассмотрения.

    минеральная плита

    Известна практически всем и давно используется в производстве и строительстве. Их предшественники – стекловата, которую приходилось долго оттирать, чтобы руки не чесались. А вот минеральная вата, которая поставляется в рулонах, для теплых полов не подходит. Это связано с тем, что ее жесткость недостаточна, и из-за такого утеплителя проседает залитая стяжка. Используется только базальт или другой, который продается в плитах. Такой утеплитель имеет отличный показатель прочности на сжатие. Другие положительные стороны включают в себя;

    • влагостойкость;
    • хорошая теплоизоляция;
    • достаточная звукоизоляция;
    • огнестойкость;
    • устойчивость к химическим растворителям.

    Минеральную изоляцию также называют каменной ватой, потому что она производится из расплавленных горных пород. Такой утеплитель не имеет вредных примесей и выбросов. Для теплого пола подходят плиты утеплителя плотностью 175 кг на м 3 . Из недостатков такого утеплителя очевидно наличие пор, пропускающих воду и пар. Поэтому при монтаже потребуется дополнительная гидроизоляция.

    Пенополистирольные плиты

    Утеплитель, состоящий из пенополистирола, тоже не новинка. Изначально такой материал известен строителям и пользователям как пенопласт. Но у чистой пены есть свои недостатки. Хотя он обладает отличными теплоизоляционными свойствами, такой утеплитель очень хрупок при сжатии. Это связано с большими пузырьками воздуха, которые образуются в процессе производства. Чтобы устранить этот недостаток утеплителя, пришлось изменить технологию. Благодаря этому родилась технология экструзии. Суть его заключается в том, что формирование полотна происходит под высоким давлением. За счет этого шарики с воздухом в утеплителе принимают правильную форму и становятся меньше. Это позволяет снизить теплопроводность при той же толщине по сравнению с обычным пенопластом. Выбор многих падает на утеплитель в виде экструдированного пенополистирола по следующим причинам:

    • легкий вес;
    • простота установки;
    • сопротивление сжатию;
    • без токсичных выбросов;
    • отличные гидроизоляционные свойства.

    Такой утеплитель редко называют по составу, чаще можно встретить такое название, как «Пеноплэкс». На самом деле, это название завода, который его производит. Утеплитель под теплый водяной пол лучше брать такой, который имеет замковые концы. Их разрезают пополам, что исключает мостики холода. Существуют также варианты изоляционных плит с выступами. Это маленькие направляющие. Благодаря им труба фиксируется без дополнительных зажимов и легче сгибается. Для водяного теплого пола подойдет утеплитель толщиной 5 см и плотностью 35 кг на м 3 , он обычно маркируется как «комфорт».

    Внимание! Утеплитель из экструдированного пенополистирола боится воздействия различных растворителей и хорошо горит, выделяя ядовитый дым. При работе с утеплителем важно избегать присутствия этих факторов.

    рулонный материал

    Бывают ситуации, когда необходимо залить стяжку, но высота потолков не позволяет сделать это слишком много. Для того чтобы уменьшить общую высоту торта, подойдет рулонный утеплитель. Чаще всего его представителем является вспененный полиэтилен. Сам по себе этот материал не обладает достаточной плотностью, чтобы гарантировать высокие теплоизоляционные свойства, поэтому на одну или две его стороны наносится фольга. Он позволяет снизить теплопроводность до 0,037 Вт/м×°С. Такой утеплитель имеется в продаже толщиной от 3 до 10 мм. Многие выбирают именно этот материал, потому что:

    • имеет небольшой вес;
    • прост в установке;
    • имеет невысокую стоимость;
    • часто маркируется для стиля.

    Фольга представляет собой металл, поэтому она может вступать в реакцию с водой или другими ингредиентами, включенными в смесь для стяжки. Чтобы не повредить утеплитель, вам понадобится слой гидроизоляции или возьмите такой утеплитель, который изначально покрыт дополнительным слоем полимера. К недостаткам материала можно отнести небольшое сопротивление сжатию. Со временем вспененный полиэтилен дает усадку, что влияет на его эффективность.

    Пробковый утеплитель

    Если вы приверженец всего натурального и хотите, чтобы утеплитель был без химических примесей, то вам стоит присмотреться к пробковым плитам. Это природный материал, наиболее известный благодаря пробкам, которые используются для укупорки вина. Теплопроводность такого утеплителя находится на одном уровне с качественным пенопластом, в районе 0,037 Вт/м×°С. С его монтажом также проблем не возникает. Есть варианты изоляции, которые поставляются в рулонах. Достаточная жесткость материала не повлияет на прочность будущей стяжки. К недостаткам можно отнести довольно высокую цену и доступность материала не во всех регионах. Пробка также хорошо впитывает влагу, поэтому потребуется несколько слоев гидроизоляционной мембраны.

    Утеплитель для различных оснований

    Теплый пол монтируется не только в квартирах, но и в частных домах. Одни утеплители для теплого водяного пола универсальны, другие больше подходят для конкретных ситуаций. Например, в одних жилищах теплоизоляцию приходится укладывать на землю, в других на деревянные лаги. Для первого случая не подойдет тот, который хорошо впитывает влагу. Стоит рассмотреть общие случаи более подробно.

    плиты перекрытий

    Бетонные плиты перекрытия чаще всего используются в многоквартирных или частных домах с подвалами. В новостройках они могут быть без стяжки, поэтому потребуют дополнительного обслуживания. Благодаря наличию металлической основы в плитах перекрытия они очень хорошо проводят тепло. А это значит, что если на них установить теплый пол, то его эффективность будет низкой. Именно поэтому перед началом работ наносится черновая стяжка. Некоторые мастера в качестве наполнителя для бетона используют керамзит. Создается дополнительный воздушный зазор, обеспечивающий блокировку выхода тепла. Если внизу есть подвал или другое помещение, где может быть сырость, то под стяжку желательно укладывать гидроизоляцию.

    В качестве утеплителя для теплого пола, который будет укладываться сверху, подойдет любой из перечисленных утеплителей. Для чувствительных к влаге черновую стяжку и сам утеплитель гидроизолируют сверху перед заливкой чистовой стяжки. Бетонные плиты хорошо выдерживают нагрузку, поэтому проблем с толщиной стяжки возникнуть не должно.

    Изоляция заземления

    Бывают случаи, когда изоляция должна выполняться непосредственно на земле. Причиной этого может быть особая конструкция дома. Перед началом работы необходимо хорошо подготовить основание. Для этого нужно углубиться до такого уровня, чтобы от нижней точки до верхней точки будущего пола было 50 см. Нижний слой почвы хорошо трамбуют. Если в нем избыточная влага, то необходимо его просушить. Это можно сделать путем постоянного проветривания или применения тепловых пушек.

    Поверх утрамбованного грунта укладывается гравийная подушка. Его толщина должна быть не менее 20 см. Его выравнивают и выводят примерно ниже уровня. Далее насыпается песок средней зернистости на 20. Его максимально утрамбовывают и подводят под уровень. Следующий шаг – гидроизоляция, которая предотвратит развитие грибка и чрезмерную теплоотдачу. На мембрану уложен утеплитель. В этом случае лучше использовать пеноплекс. Обладает отличной прочностью на сжатие и не впитывает влагу. Лучше, если его толщина составит 10 см. На него укладывается еще один слой гидроизоляции, затем укладывается армирующая сетка и труба теплого пола, после чего бетонная стяжка.

    Внимание! Если в вашем районе грунтовые воды залегают на небольшой глубине, то есть смысл задуматься о строительстве дома на ленточном или свайном фундаменте. В этом случае будет меньше вероятность подъема влаги в жилое помещение и утеплитель прослужит дольше.

    Пол в деревянном доме

    Утепление пола под воду в деревянном доме имеет несколько вариантов. Если в доме черновой бетонный пол, то можно поступить, как и в случае с плитами перекрытия. Если под балками имеется сухой насыпной утеплитель, то можно использовать систему теплого пола с сухой стяжкой. В качестве утеплителя можно использовать экструдированный пенополистирол с бобышками. Но сначала нужно выровнять поверхность деревянного пола и уложить на него гидроизоляцию. Если позволяют потолки, то хорошо использовать утеплитель толщиной 10 см.

    В случае, когда дом стоит на свайном фундаменте, то необходимо будет утеплить подземный колодец. Для этого демонтируется чистовой пол и оценивается состояние лаг. Если на них уже появился грибок, то нужно будет все соскоблить и обработать антисептиком. Далее на нижний конец бревна набивают доски, чтобы образовалась небольшая полость. В него укладывается гидроизоляция, а сверху кладется утеплитель. Можно использовать каменную вату или пенополистирол. Во втором случае при одинаковой толщине с минеральной ватой эффект будет лучше. Следующим шагом будет установка еще одного слоя гидроизоляции, а затем системы теплого пола с сухой стяжкой. Некоторую информацию о процессе утепления можно почерпнуть из видео:

    Заключение

    Как видите, выбор утеплителей для теплого пола большой. Некоторые из них неприменимы в определенных ситуациях в силу своих особенностей. Другие универсальны. Если перед вами стоит задача укладки теплого пола, первое, что нужно сделать, это хорошо оценить имеющееся основание и проанализировать, в каком оно состоянии и не требуется ли ремонт перед укладкой утеплителя.

    Обустраиваете систему водяного теплого пола в загородном доме и пора укладывать теплоизоляционную подложку? Согласитесь, среди многообразия предложений теплоизоляционных материалов, предлагаемых производителями, сделать правильный выбор порой бывает непросто.

    Мы поможем определиться, какой утеплитель для водяного теплого пола лучше. Вместе с вами мы разберемся со всеми тонкостями монтажа теплоизоляционных систем. Изучаем характеристики популярных материалов, оцениваем ключевые преимущества и недостатки.

    Независимые домашние мастера найдут у нас инструкцию по установке. Чтобы было проще ориентироваться в ассортименте, предлагаемом рынком строительных материалов, мы подобрали видео с рекомендациями по выбору утеплителя и монтажу.

    В любых инструкциях по установке водяного теплого пола для самостоятельных мастеров указано, что необходимо использовать утеплитель.

    Слой утеплителя при обустройстве водяного пола выполняет несколько важных функций. Он помогает не только обеспечить равномерный обогрев помещения, но и, выступая в роли теплозащитного экрана, позволяет значительно снизить энергетические потери системы.

    Стяжка, уложенная поверх теплоизоляционного слоя, приобретает свойства цельного теплопередающего элемента, имеющего большую площадь поверхности.

    Основное назначение теплоизоляционного слоя – равномерно распределить тепло в отапливаемом помещении, не допуская его утечки через плиты перекрытия.

    Благодаря равномерному распределению энергии упорядоченный конвекционный тепловой поток начинает двигаться с одинаковой скоростью и в одном направлении. В результате равномерно распределенные волны тепла не будут образовывать на полу холодные и горячие точки, создавая максимально комфортные условия для домочадцев.

    Кроме того, за счет направления потоков теплого воздуха в одну сторону, можно снизить энергозатраты на работу системы, сохранив ее мощность неизменной.

    При монтаже водяного теплого пола основная задача – направить всю тепловую энергию в помещение, поэтому важно правильно распределить ее по всей площади, а также не пропустить к соседям.

    Для этого используются специальные материалы – утеплители. Существует ряд других причин для использования утеплителя пола:


    Типы материалов, используемых для утепления пола

    Существует множество вариантов утепления труб, но все материалы можно разделить на:

    Выбор утеплителя зависит от:


    Сыпучие материалы и технология их укладки

    Основным преимуществом сыпучих материалов является их дешевизна и простота использования. По многим параметрам они не уступают более дорогим аналогам. Единственный враг сыпучих составов — влага — они гигроскопичны и при намокании теряют свои характеристики.

    Перед укладкой изоляции для труб в виде насыпных материалов черновой пол следует подготовить:

    • сделать деревянные лаги, расстояние между которыми не должно превышать 800 мм;
    • под каждую лагу нужен лист рубероида;
    • вместо лаг можно использовать армирующую сетку;
    • материал насыпается (толщина слоя должна быть не менее 5 см), и хорошо утрамбовывается – это очень важный момент, так как сыпучие составы со временем дают усадку;
    • то можно переходить к разводке труб. Навалом это делать не очень удобно, так как крепить их нечем. Именно поэтому такие утеплители не пользуются большим спросом.

    Напыляемая изоляция

    Наиболее распространенным типом напыляемой композиции является пенополиуретан. Его преимущества:

    • быстро наносится;
    • заполняет все щели;
    • быстро сцепляется с любым покрытием;
    • создает воздухонепроницаемое уплотнение.

    Недостаток этого способа утепления в том, что его будет сложно сделать самостоятельно, своими руками, так как необходимо специальное оборудование, которое нецелесообразно покупать на разовое применение. Если есть большое желание выполнить все работы без привлечения специалистов, можно арендовать необходимое оборудование.

    Перед нанесением на бетонное основание пола на него монтируют деревянные формы шириной не более 50 см. Состав распределяется с помощью специального пневматического пистолета.

    При этом важно позаботиться о коже и системе защиты органов дыхания – нужен специальный костюм, так как пенополиуретан довольно токсичен.

    Толщина слоя не должна быть более 3 см – очень быстро увеличивается в объеме. При необходимости можно нанести второй слой. Следующий шаг – срезание выступающих рельефов. После этого пол готов к укладке труб. Для облегчения их крепления сверху можно уложить армирующую сетку с квадратиками.

    Монтаж теплого пола, утепление основания перед укладкой труб

    Как пользоваться рулонными утеплителями

    Наиболее распространенным рулонным утеплителем для водяного теплого пола является фольгированный материал. Имеет два слоя:

    • основу, в качестве которой могут выступать различные теплоизоляторы:
      • пенополистирол;
      • пробка;
        • вспененный полиэтилен
      • ;
      • минеральная вата;
    • световозвращающее покрытие – пенопропиленовая металлизированная пленка или тонкая алюминиевая фольга.

    Толщина рулонного вспененного полиэтилена от 2 до 10 мм, может иметь самоклеящуюся поверхность, что значительно облегчает процесс монтажа.

    Наиболее популярные марки в России:

    • Фольгизол;
    • Пенофол;
    • Изофлекс;
    • Экофол;
    • Изолон.

    Утеплитель для водяного теплого пола на основе минеральной ваты или стекловолокна должен иметь толщину слоя до 100 мм.

    Наиболее распространенные марки:

    • минеральная вата;
    • Парок;
    • Кнауф;
    • Изовер.

    Рулонная фольгированная изоляция для труб пользуется большой популярностью благодаря своим отличительным свойствам:

    • высокая отражательная способность;
      • водонепроницаемая поверхность
    • ;
    • прочность;
    • хорошие показатели звуко- и теплоизоляции;
    • простота установки;
    • малый вес;
    • низкая стоимость.

    Технология монтажа:


    Технология укладки плиточного утеплителя

    Среди наиболее распространенных плиточных утеплителей можно выделить следующие.

    Изоляция для теплого пола: все, что вам нужно знать

    Являясь группой экспертов по строительству и производству, мы тщательно изучаем и подготавливаем наши материалы. Мы можем получать комиссионные, когда вы покупаете продукты на основе наших рекомендаций по ссылкам.

    Теплоизоляция полов: все, что вам нужно знать

    Нагрев полов стал одной из самых быстрорастущих отраслей за последние двадцать пять лет. Лучистый теплый пол надежен, экономичен (в большинстве ситуаций) и может служить в два раза дольше, чем аналогичная система с принудительной подачей воздуха, например, тепловой насос. Однако, как и в любой отопительной системе, от того, насколько хорошо изолирована конструкция, зависит, насколько хорошо она будет работать.

    Если вы заинтересованы в установке у себя дома системы напольного отопления, эта информация для вас.

    Нужна ли вам изоляция под системой лучистого напольного отопления?

    Да, в большинстве случаев. Лучистый теплый пол бывает двух основных конструкций. Первая и самая популярная – это электрическая излучающая система. Эта конструкция будет представлена ​​в двух формах: электрический однопроводный и электрический коврик. Эта система устанавливается под готовый пол, такой как плитка, ламинат или инженерная древесина. Вторая конструкция, известная как гидравлическая, используется исключительно в бетонных подушках.

    Каковы преимущества электрической системы лучистого отопления?
    • Простая установка.
    • Относительно недорогой
    • Долговечный и надежный
    Каковы преимущества водяной системы лучистого отопления?
    • Лучше всего подходит для больших площадей, таких как гараж или подвал.
    • Очень экономичная эксплуатация
    • Срок службы до двух раз дольше, чем у системы с принудительной подачей воздуха

    Какая изоляция нужна для системы лучистого обогрева пола?

    Изоляция является одной из наиболее важных частей успешной системы теплого пола. Любая система отопления будет работать с максимальной эффективностью, когда тепловая оболочка хорошо герметизирована. Тепловая оболочка — это отраслевой термин, обозначающий изоляцию любого отапливаемого помещения. Например, дом с утепленными полами, стенами и потолками имеет тепловую оболочку.

    Лучистое отопление пола в значительной степени зависит от изоляции как способа поддержания постоянной температуры. В зависимости от того, где будет установлена ​​система, может потребоваться изоляция с использованием ватина из стекловолокна, распыляемой пены или изоляционных панелей. Вот краткое описание каждого и где его можно использовать:

    Ватин из стекловолокна

    Более одной трети системы лучистого теплого пола установлено в бетонной подушке гаража. Как правило, если в гараже гипсокартон, стены будут содержать ватин из стекловолокна. Большинство строительных норм требует минимум R-13 в стенах, если гараж разделяет стену с отапливаемым помещением.

    Хорошим примером может служить стена между домом и гаражом, если гараж пристроен. Строительные нормы и правила также требуют, чтобы потолок гаража содержал R-11–R-19, если над гаражом есть дополнительная комната.

    Напыляемая пена

    Сегодня в большинстве новых домов в качестве основного изоляционного материала используется напыляемая изоляционная пена. Это связано с быстротой и эффективностью способа монтажа, а также с характеристиками самой пены.

    Напыляемая пена уменьшает или устраняет трещины и зазоры, которые часто остаются после установки стекловолоконного ватина. Как упоминалось ранее, качество тепловой оболочки зависит от герметичности воздушного пространства.

    Напыляемая пена прекрасно заполняет любые щели в тепловой оболочке, так как при высыхании слегка расширяется. В современном строительстве напыляемая пена обычно используется на фундаментах, стенах и даже на чердаке, если в доме есть сводчатые или соборные потолки.

    Листовой пенопласт

    До изобретения теплоизоляционных панелей листы пенополистирола часто использовались для создания изолирующего барьера между землей и бетоном. Эти листы все еще доступны и обычно бывают размером 4 x 8 футов и толщиной до двух дюймов.

    Однако даже при толщине в два дюйма эти листы обычно обеспечивают изоляцию не выше R-8. Поскольку использование этих листов требует дополнительных действий по установке пароизоляции и направляющих для труб, сегодня они используются редко.

    Теплоизоляционные панели

    Этот тип изоляции используется исключительно для обогрева пола в бетонной подушке. В лучистом напольном отоплении этого типа используются трубы из полистирола, называемые PEX, для циркуляции теплой воды по всей поверхности. Изоляция особенно важна в этом типе установки, так как в противном случае трубка соприкасалась бы с землей и теряла тепло.

    Сколько изоляции вам нужно для лучистого обогрева пола?

    Часто это зависит от того, где находится дом, и от местных строительных норм и правил. В электрических системах ватин с облицовкой Р-11 входит в стандартную комплектацию. В гидравлических системах обычно используются изолированные панели. Эти панели бывают толщиной 1 дюйм (от R-6 до R-8), 2 дюйма (от R-10 до 12) и 3 дюйма (R-15), а также включают пароизоляцию для дальнейшего замедления теплопередачи.

    Как вы изолируете под лучистым теплом?

    Как правило, электрические системы используются, когда обогреваемый пол небольшой, между этажами или в обоих случаях. Хорошим примером может быть главная ванная комната на втором этаже. Эти системы довольно просты в установке и предназначены для самостоятельного изготовления.

    Гидравлические системы выполняют ту же задачу, но, поскольку эти системы используют как воду, так и электричество, процесс установки намного сложнее. Водяные теплые полы лучше всего подходят для бетонных площадок, таких как те, что находятся в гараже или подвале.

    Оба метода требуют установки теплоизоляции под полом, чтобы тепло не распространялось куда угодно, кроме как вверх. Здесь мы опишем процесс изоляции этих распространенных систем лучистого отопления:

    Изолирующий электрический коврик и электрический однопроводной лучистый нагрев

    Вот список инструментов, которые могут вам понадобиться:

    • Канцелярский нож
    • Лента и/или клей
    • Перчатки
    • Защита для глаз
    • Маска
    • Измерительная лента
    • Маркер
    • Степлер (дополнительно)

    Шаг 1: Рассчитайте необходимую теплоизоляцию

    Просто измерьте пространство под обогреваемым участком и добавьте 12 дюймов к измерению в обоих направлениях. Это позволит изолируемой зоне выходить за пределы отапливаемой зоны, что будет отводить тепло прямо вверх.

    Ватин из стекловолокна доступен в нескольких вариантах ширины, поэтому большинство профессионалов будут использовать на один размер больше, чем необходимо. Это облегчает установку скоб и обеспечивает более плотное прилегание.

    Шаг 2: Установите ватин из стекловолокна

    Вы можете установить ватин несколькими способами. Самый распространенный способ – степлером. Большинство профессионалов будут использовать плоские скобы диаметром ⅜” с механическим, электрическим или пневматическим степлером. Вы также можете использовать ленту, но обязательно используйте версию, совместимую с изоляцией. Используя клапан на облицовке, прикрепите ватин к балкам пола через каждые 16 дюймов или около того.

    Наконечник Pro . Не поддавайтесь искушению установить ватин вверх ногами, потому что это кажется проще. В системе лучистого обогрева пола пароизоляция или лицевая сторона ватина должны быть обращены к обогреваемому полу.

    Этап 3: Заполните любые зазоры

    Эффективность изоляции зависит только от герметичности, поэтому следующим шагом является покрытие или заполнение любых промежутков или зазоров в войлоке. Часто это делается с помощью изоляционной ленты, однако можно использовать и монтажную пену. Независимо от метода убедитесь, что система лучистого отопления максимально изолирована от пространства под ней.

    Изоляция Hydronic Radiant Heat

    Вот список инструментов, которые могут вам понадобиться:

    • Канцелярский нож
    • Защитные очки
    • Перчатки
    • Инструмент для ремня PEX или аналогичный соединитель

    Шаг 1: Планировка

    Измерьте всю площадь подвального этажа. Этот номер будет спрошен у вас каждый раз, когда вы будете покупать материалы, поэтому держите его под рукой. Как правило, эти панели поставляются в блоках размером 2 х 4 фута площадью восемь квадратных футов. Так, например, если ваша бетонная площадка имеет размеры 20 на 20 футов, вам потребуется покрыть 400 квадратных футов. Разделив на восемь квадратных футов, вам понадобится пятьдесят панелей.

    Шаг 2: Разместите панели

    Как упоминалось ранее, эти панели не только позволяют выровнять трубы, но также обеспечивают изоляцию и пароизоляцию. В большинстве установок будет использоваться панель толщиной 2 дюйма, которая обеспечивает значение R-12. Однако в некоторых климатических условиях может потребоваться R-15, для которого требуется панель толщиной 3 дюйма.

    Установить эти панели очень просто. Просто выровняйте первую полноразмерную панель с прилегающей стеной и привяжите к ней другую панель. Эти панели соединяются замковыми краями и устраняют необходимость в дополнительном армировании за счет использования веса бетона, чтобы удерживать их на месте. Продолжайте, пока вся площадь не будет покрыта панелями.

    Каковы плюсы и минусы теплоизоляции теплых полов?

    Плюсы:

    • Изоляция системы лучистого пола не только помогает контролировать распределение тепла, но и поддерживает максимальную эффективность системы.
    • Установка большинства форм лучистого теплого пола довольно проста и надежна.
    • Стоимость изоляции снизит эксплуатационные расходы системы, повысив окупаемость инвестиций.

    Минусы:

    • Утепление ватином увеличивает расходы на проект.
    • Поскольку система проходит под чистым полом, потребуется доступ к пространству под черным полом. Это может потребовать некоторого сноса и ремонта.

    Хорошая изоляция имеет ключевое значение

    Как и в любом проекте, связанном с отоплением или охлаждением, изоляция важна. Хотя лучистое тепло пола очень эффективно и экономично в эксплуатации, его использование без теплоизоляции значительно снизит его эффективность. При максимизации эффективности системы лучистого отопления соответствующая изоляция может быть лучшим вложением, которое вы можете сделать..

    ISORAD V2: Гидравлическая теплоизоляция пола — под плитой

    ИЗОРАД V2 | R10-R15

    Жесткая теплоизоляция пола с подогревом – Под плитой

    Сочетая изоляционные характеристики пенополистирольной плиты с разнонаправленной системой крепления труб, ISORAD V2 представляет собой идеальное решение для изоляции под плитой при встраивании системы лучистого отопления в бетон. Его также можно использовать для террас и наружных плит/тротуаров/автостоянок для ускорения таяния льда и снега.

    НОВОЕ СТРОИТЕЛЬСТВО
    Жилое. Коммерческий. Промышленный. Институциональный. Сельскохозяйственный.

    КУПИТЬ ЭТОТ ПРОДУКТ   СМОТРЕТЬ ПРОЕКТЫ

    Преимущества

    УСТРАНЯЕТ ПОТЕРИ ТЕПЛА
    Эффективный тепловой барьер. ISORAD V2 предотвращает потери тепла через почву, максимально повышая эффективность водяных или гликолевых систем лучистого отопления в домах и гаражах.

    ЗАЩИЩЕННЫЕ И ПРОЧНЫЕ ПАНЕЛИ
    Зажимные панели высокой плотности. Эффективная четырехсторонняя система блокировки ISOCLICK ALIGN обеспечивает выравнивание шайб и удержание трубок, а также простую и быструю установку панелей.

    ИДЕАЛЬНО ДЛЯ ОГРАНИЧЕНИЯ ЗОН ОТОПЛЕНИЯ
    Многонаправленная система крепления труб. Позиционирование трубок с панелями ISORAD V2 — простая задача. Приподнятые шайбы удерживают трубки на месте через равные промежутки времени, а также позволяют ориентировать их в разных направлениях.

    УСТАНОВКА: ПОВЫШЕННАЯ ЭФФЕКТИВНОСТЬ
    Скорость и эффективность на стройплощадке. Благодаря сочетанию изоляционных характеристик пенополистирольной плиты с разнонаправленной системой фиксации трубок исключается этап крепления трубок к проволочной сетке. Упрощает и ускоряет монтаж теплоизоляции и системы водяного/гликолевого отопления.

    Эффективный тепловой барьер
    • Обеспечивает непрерывную и равномерную изоляцию под бетонной плитой.
    • Повышает комфорт и энергоэффективность.
    • Стабильное и постоянное значение изоляции.
    • Экономит энергию год за годом.
    Зажимные панели высокой плотности
    • Четырехсторонняя система зажима ISOCLICK ALIGN предотвращает смещение панелей и появление неизолированных зазоров.
    • Выдерживает пешеходное движение при установке трубки.
    • Доступны изделия с различной прочностью на сжатие.
    • Легкие, простые и быстрые в установке панели с помощью стрелки «старт» и встроенных линий резки.
    • Устойчив к замораживанию, оттаиванию, воде и влажности.
    Многонаправленная система фиксации трубок
    • Превосходная фиксация трубок диаметром 1/2″ или 5/8″.
    • Обеспечивает равномерный интервал между трубками.
    • Позволяет соблюдать планы и легко реализовать зоны обогрева в соответствии с проектом.
    • Устранен этап крепления трубок к проволочной сетке.
    • Менее физически требователен и прост в установке одним человеком.
    Скорость и эффективность на строительной площадке
    • Трубка легко вставляется между шайбами ​​— просто вставьте ее!
    • Устраняет затраты и усилия на установку проволочной сетки и/или крепление труб, когда армирование плиты не требуется.
    • Сокращает количество этапов и компонентов, необходимых для установки водяной системы теплого пола.
    • Оптимизирует рабочее время и трудозатраты.

    ИДЕАЛЬНОЕ РЕШЕНИЕ ДЛЯ ИЗОЛЯЦИИ ИЗЛУЧАЮЩЕЙ ПЛИТЫ

    Сокращает количество компонентов и шагов, необходимых для установки системы.
    Оптимизирует рабочее время и затраты.

    Соответствие требованиям и сертификаты

    ISORAD V2 позволяет легко выполнять строительные нормы и правила и требования к строительству для энергоэффективных стандартов, таких как Novoclimat, Energy Star и Passive House.

    • Зарегистрированный промышленный образец
    • CAN/ULC-S701 — Тип 2, Тип 3
    • CCMC # 12895-L: соответствует ULC-S701.1:17, тип EPS 2 (ISORAD V2 160)
    • CCMC # 13638-L: соответствует ULC-S701-11, EPS тип 3 (ISORAD V2 250, ISORAD V2 300)
    • CAN/CSA-B214, Код установки для водяных систем отопления, требуется значение R
    • Сертифицированный продукт с низким выбросом химических веществ:
      GREENGUARD — UL 2818, GREENGUARD Gold — UL 2818



    Может способствовать получению кредитов LEED.
    Сертификация соответствия доступна по запросу.

    Установка

    Продукт ISORAD V2 устанавливается быстро и легко.
    Чтобы обеспечить максимальную изоляцию, убедитесь, что установка выполняется в соответствии с рекомендуемыми методами.

    Использование ISORAD V2 требует установки изоляции и труб до заливки бетона, необходимого для покрытия системы отопления.

    *Видео предназначены только для информационных целей. Перед началом любых работ ознакомьтесь с рекомендациями по установке и действующими требованиями в вашем регионе.

    1. Подготовка почвы: Разровнять дробленую зернистую основу или песок.
    2. Уложите пароизоляционный полиэтилен по всей поверхности (если это указано в строительных нормах и правилах вашего региона) для обеспечения воздухонепроницаемости, защиты от влаги и контроля почвенных газов.
    3. Установите панели по всей изолируемой поверхности.
      • Начните установку, поместив стрелку «старт» в угол стены, чтобы убедиться, что панели правильно сцеплены.
      • Чтобы начать новый ряд, используя излишки панели, и обеспечить выравнивание шайб, удерживающих трубу, используйте линии разреза на обратной стороне.
    4. Следуя схеме укладки, разработанной специалистом по системам отопления, закрепите трубу между шайбами, пройдясь по ней.
      • Система приподнятых шайб позволяет устанавливать трубки диаметром 1/2″ или 5/8″, при этом расстояние между трубками может быть кратно 3″.
      • Расстояние между трубами должно быть определено специалистом по системе отопления и в соответствии с потребностями здания, чтобы обеспечить его надлежащую работу.
      • При необходимости используйте крепления для труб, чтобы закрепить трубы в более крутых изгибах или на выходе для подключения к системе отопления.
    5. Установите проволочную сетку, если это необходимо для армирования плиты.
    6. Залить бетонную плиту.
      • Рекомендуется как минимум 3″ слоя бетона над шайбами. Обратитесь к применимым нормативным требованиям для типа здания, чтобы определить требуемую толщину в соответствии с прикладными нагрузками.
      • Трубы должны быть полностью погружены в бетон.

    Советы и рекомендации
    Чтобы облегчить поворот трубки, толкните или потяните ее так, чтобы она находилась в постоянном контакте с шайбами.

    УСТОЙЧИВОЕ ЗДАНИЕ

    ДОЛГОСРОЧНАЯ ЭФФЕКТИВНОСТЬ

    • Стабильное значение изоляции из года в год.
    • Водяное лучистое отопление обеспечивает повышенный комфорт и экономию энергии.

    Технические характеристики

    • Панели 48″ x 48″
    • Позволяет вставлять трубки с внутренним диаметром 1/2″ или 5/8″*
    • ВЫРАВНИВАНИЕ ISOCLICK с 4-х сторон
    • Прочность на сжатие 16 фунтов на кв. дюйм (110 кПа), 25 фунтов на кв. дюйм (173 кПа) или 30 фунтов на кв. дюйм (210 кПа)



    Толщина ISORAD V2 160
    Значение R (RSI)    		 ISORAD V2 250
    Значение R (RSI)    		 ISORAD V2 300
    Значение R (RSI)
    2 1/2″
    (общий 3 1/2″)    		 R10. 1 (RSI 1,77) р. 10,5 (1,85 RSI) Р10,6 (RSI 1,87)
    3 3/4″
    (общий 4 3/4″)    		 R15.1 (RSI 2.66) Р15,7 (RSI 2,76) Р15,9 (RSI 2,80)

    *Трубка 1/2″: Ø внутр. 1/2″, Ø нар. 5/8″
    *Труба 5/8″: Ø внутр. 5/8″, Ø нар. 3/4″

    Также доступно по запросу:

    • Размеры 24″ x 48″

    Жилой. Мульти-юниты. Кондоминиумы. Офисные здания.

    ISORAD V2 доступен в тонкой версии для этажных полов

    Все, что вам нужно для облегчения укладки водяного теплого пола на верхних этажах и обеспечения оптимальной работы системы! ISORAD V2 в своей тонкой версии также подходит для проектов реконструкции существующей плиты.

    ПОДРОБНЕЕ +

    Изоляционные материалы из пенополистирола Isolofoam экологически безопасны.

    • 95-98% воздух, 2-5% пластик
    • Не содержат ГФУ и ГБЦД, которые повреждают озоновый слой
    • Содержит переработанный материал
    • Перерабатываемый и многоразовый
    • Продукты с сертификацией Greenguard и Greenguard Gold


    УЗНАТЬ БОЛЬШЕ +

    Найти дилера

    Измерение скорости прогрева пола

    нагревательный мат служит для создания более теплого и комфортного пола, время прогрева напольной плитки является важной переменной. Поскольку система работает относительно короткие промежутки времени (примерно 1–2 часа утром и вечером), она должна иметь возможность прогревать напольную плитку в кратчайшие сроки. Накопление тепла и медленное охлаждение пола нецелесообразно и нежелательно. На скорость нагрева, конечно, может влиять тип системы, и для дополнительного нагрева следует использовать только прямую (неаккумулирующую) систему.

    Даже если вы используете прямую систему дополнительного обогрева, это не гарантирует, что пол будет нагреваться достаточно быстро. Поведение пола зависит от его общего состава, и, если конструкция не содержит теплоизоляции, на прогрев пола может уйти даже несколько часов. Эта проблема особенно актуальна в случаях реконструкции, поскольку в старых зданиях теплоизоляция обычно не использовалась. То есть установить дополнительный 6-сантиметровый слой полистирола сложно и очень дорого, потому что это означало бы либо разрушение около 10 см пола, чтобы освободить место для утепления и нового пола, либо увеличение высоты пола. пола на 10 см. Часто это технически невозможно.
    Тем не менее, существует технически и финансово целесообразное решение, заключающееся в установке дополнительной теплоизоляции F-Board непосредственно под термоматом Ecofloor. Изоляция увеличивает тепловое сопротивление под нагревательным матом и обеспечивает направление тепла в первую очередь на напольную плитку, а не на конструкцию фундамента. Утеплитель бывает толщиной 6 мм и 10 мм. Используя F-Boards толщиной 6 мм, толщина всей новой конструкции составляет всего 2,5 см, включая нагревательный мат и новую напольную плитку.

    Важность этой изоляции продемонстрирована посредством трех реальных применений, в которых измерялось время нагрева поверхности напольной плитки. Во всех трех случаях нагревательный мат мощностью 160 Вт/м2 был установлен непосредственно в клеевой герметизирующий цемент под напольной плиткой.

    Ванная комната в многоквартирном доме

    Квартира с ванной комнатой находится на втором этаже многоквартирного дома в Есенике (северная Моравия в Чехии). Построен в 1908, здание массивной конструкции из обожженного кирпича, толщина наружных стен 80 см. Потолочные и напольные конструкции имеют такую ​​же прочную конструкцию. Балочное перекрытие покрыто деревянными фундаментными плитами, которые сами покрыты кирпичным полом толщиной 4 см, а в санузле имеется дополнительный слой бетона толщиной 4 см. Здание имеет очень хорошие теплоаккумулирующие характеристики и идеальный влажностный микроклимат.

    Квартира отапливается системой горячего водоснабжения. В ванной комнате нагревательный мат был установлен под напольной плиткой в ​​клей-герметик для повышения комфорта при обогреве пола. Между нагревательным матом и конструкцией пола нет дополнительной изоляции. Под ванной находится еще одна квартира арендатора, которая также отапливается.
    Как видно из графика выше время прогрева пола с 20°С до 28°С составило 3,5 часа, а до 29°С даже 5 часов. Через 5 часов работы нагревательный мат отключился и пол стал очень медленно остывать.

    Система определенно работает как аккумулирующая, что обусловлено толщиной конструкции 8 см (бетон 4 см, фундамент из кирпича 4 см) под нагревательным матом. Ввиду того, что предполагалось обеспечить только дополнительный обогрев для повышения комфорта, всю систему можно считать принципиально нефункциональной. Эту проблему можно было бы легко предотвратить, установив дополнительную изоляцию, о чем свидетельствуют следующие случаи.

    Ванная комната в частном доме

    Клиент, реконструирующий ванную комнату в своем частном доме, попросил установить там электрический нагревательный мат. В этом случае он снова будет служить дополнительным источником тепла для повышения комфорта, так как ванная комната отапливается с помощью водяного радиатора. Санузел находится на первом этаже, а под ним холодный подвал, который не отапливается. Здание старое, в полу нет (!) теплоизоляции. Пол состоит из бетонной плиты толщиной 8 см (2×4 см) с гидроизоляцией. Подготовленный пол был покрыт теплоизоляцией CLIMAPOR-POLYPLAN толщиной 2 мм, утепленным матом и новой напольной плиткой. Как видно из графика выше, система работает очень хорошо, и пол достигает нужной температуры всего за 26 минут.

    Это при том, что теплоизоляции в полу не было, а был слой ПОЛИПЛАН толщиной 2 мм, а под санузлом находилась неотапливаемая комната со средней температурой 5°С–8°С. Колебания температуры в верхней части графика (28°С–29°С) вызваны термостатом, который включал и выключал нагревательный мат при достижении необходимых температур. Более того, пол остывает гораздо быстрее, потому что изоляция CLIMAPOR-POLYPLAN предотвратила нежелательное накопление тепла в бетонном полу.

    Тестовый образец с изоляцией F-Board

    В апреле 2007 года компания Fenix ​​выпустила новую изоляцию для пола под названием F-Board. Он был протестирован, среди прочего, на время, необходимое для прогрева пола. В помещении, использованном для испытаний, был создан тестовый участок пола, структура которого соответствовала полу после реконструкции. Это означает, что первоначальная напольная плитка была покрыта новым полом: клей-герметик был нанесен на существующую керамическую напольную плитку (которая была уложена на бетонное основание, которое было непосредственно на голой земле и без теплоизоляции), которые сначала были покрыты с изоляцией F-Board толщиной 6 мм. Пришел нагревательный мат мощностью 160 Вт/м² и новая напольная плитка.

    Обратите внимание на следующий график, что температура в тестовой комнате составляла всего ~20 °C по сравнению с температурой в ванной комнате в двух случаях, описанных выше. Сравнивая кривую времени прогрева для испытательного помещения с соответствующей кривой для ванной комнаты в частном доме, где была установлена ​​изоляция CLIMAPOR-POLYPLAN, время для прогрева пола с 22 °C до 28 °C составило 24 минуты, что составляет « всего» на 2 минуты меньше. Однако это было достигнуто при значительно более низкой комнатной температуре, что является важным фактором, влияющим на время как остывания, так и, следовательно, прогрева пола.

    Увеличенная толщина изоляции F-Board делает систему более динамичной. Кроме того, плиты F имеют и другие преимущества по сравнению с изоляцией CLIMAPOR-POLYPLAN: поскольку они производятся в виде плит, их очень легко укладывать. CLIMAPOR-POLYPLAN выпускается в рулонах, которые проявляют так называемый «эффект памяти формы» материала при укладке. Это означает, что POLYPLAN имеет тенденцию «подтягиваться» к полу. Кроме того, каждая F-Board покрыта герметизирующим клеем и закаленной стеклотканью с обеих сторон. Это гарантирует отличную адгезию отдельных слоев, а также большую механическую несущую способность пола. При использовании рекомендованных уплотняющих цементов и соблюдении технологического процесса F-Boards служат также в качестве гидроизоляции, что очень полезно при реконструкции или деревянных конструкциях.

    Заключение

    Для упрощения сравнения все три типа применения были объединены в один график, сравнивающий время прогрева пола в течение двух часов. Каждое приложение обозначено своим цветом (кривые температуры пола выделены жирным шрифтом, а кривые комнатной температуры – нет).

    В заключение мы можем определенно сказать, что целесообразно использовать дополнительную изоляцию для систем, которые служат для периодического нагрева напольной плитки для повышения комфорта, и что соответствующие первоначальные инвестиции будут в значительной степени возвращены в виде гибкого, а также экономичного операция.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    ➤
