Система водяного теплого пола чаще всего применима в частных домах и коттеджах, в качестве основного источника тепла и в дополнении к батареям и радиаторам. Стоит уделить огромное внимание теплоизоляции такого пола, для увеличения эффекта обогрева. При монтаже такой системы без теплоизоляции вся теплоотдача будет направлена вниз.

При наличие теплого воздуха может начаться сильное образования влажности и конденсата, а это самая лучшая среда для образования сырости, микроорганизмов и плесени. Это оказывает опасное воздействие на здоровье человека и может привести к разрушению фундамента дома. Одним из самых ходовых и популярных видов теплоизоляции является пенополистирол.

Он представляет собой вспененный полимер, пространство между пустотами заполняется газом, благодаря этому этот материал является совершенно уникальным. Он оказывает сопротивление давлению или сжатию, но в тоже время является воздушным и невесомым.

Общие сведения

История появления материала

В 1930х годах ученым удалось синтезировать смолы дерева Стиракс, благодаря чему появилось вещество стирол. После чего химическое соединение — пенополистирол получило огромную востребованность, его начали использовать для корпуса многих видов техник. А так же для упаковки других предметов, и их теплоизоляции.

Разновидности пенополистирола

Производители пенопласта создают различные технологии в зависимости от его применения, характеристик и способа укладки.

Существует несколько его типов:

  • Беспресовный
  • Экструдированный
  • Фольгированный
  • Профильный.

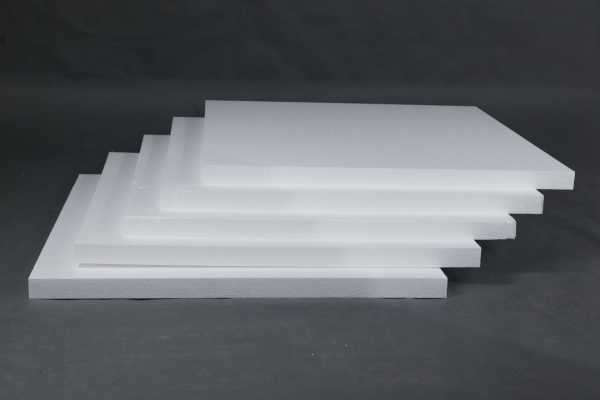

Беспрессовый пенополистирол

Получение этого вида, производится так, что частицы пенополистирола помещают в кипящую, горячую воду, доводят до разбухания, а после помещают в специальный прибор.

Имеет совсем невысокую цену, частыми покупателями его являются установщики водяного пола.

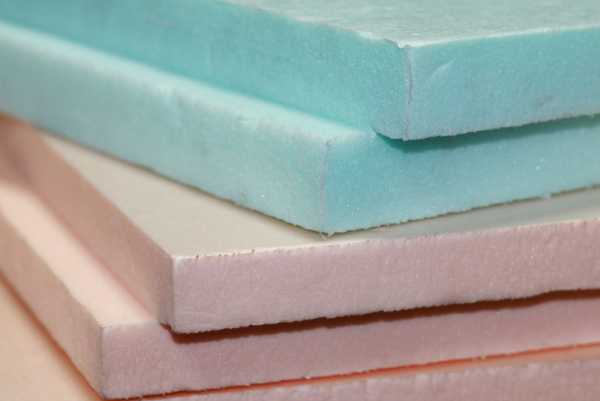

Экструдированный пенополистирол

Этот вид пенополистирола получают способом, перемешивания гранулированного пенополистирола и вспененного вещества под действием нагрева и высокого давления. Полученную массу давят через экструзионный набор с головкой. Этот материал пользуется спросом установщиков теплых полов а так же для утепления домов, крыш и фундамента.

Фольгированный пенополистирол

Особенность этого вида заключается в том, что у него существует дополнительный фольгированный слой. Часто применим для систем утепления полов, отражающий слой из фольги позволяет обогревать более эффективно, так как способствует равномерной теплопередачи от пола вверх.

Для водяных теплых полов всегда необходимо прокладывать слой фольги, для перенаправления тепла. Но если вы воспользуетесь фольгированным пенополистиролом, эта необходимость отпадает. Запомните что этот материал запрещено использовать при установке инфракрасных теплых полов.

Внимание!!! Эту разновидность необходимо будет гидроизолировать дополнительно, так как бетонная тяжка сможет разъесть алюминиевый слой из фольги.

Профильный пенополистирол

Пенополистирол под теплый пол с бобышками, располагающимися поверх плиты, значительно упрощают работу, исключает необходимость в армированной сетке и установки направляющих.

Достоинствами этого типа являются:

  • Высокая прочность, устойчивость к механическим повреждениям.
  • Оболочка, которая выполняет функции пароизоляции, для защиты от влажности.
  • Слой фольги в ламинировании, составляет безопасность от химии.
  • Снизу у плиты небольшой рельеф, позволяющий вентилировать и сглаживать некоторые неровности.

Преимущества пенопласта

  1. Маленький вес и простота в использовании. Легко разрезать и стыковать плиты между собой. Для избежания появления на стыках влажности стоит проклеить там малярным скотчем.
  2. Обладает низким уровнем теплопроводности. При установке даже тонкого слоя, вы обеспечите себе отличную теплоизоляцию.
  3. Устойчива к возгоранию, поэтому отлично подойдет не только к водяному, но и к электрическому виду теплого пола.
  4. Благодаря своему составу не дает повода для появления плесени и другим микроорганизмов.

Является самым экологическим материалом. Даже при высокой температуре не станет выделять вредных, химических паров. Исключает появление аллергических реакций.

Куда разрешается ложить

  • На грунт, который предварительно утрамбовывают.
  • На гравий, защищенный от появления влажности.
  • На бетоне, после покрытия гидроизоляцией.
  • На деревянной поверхности, под слоем гидроизоляционного материала.

Если теплоизолятор изготовлен качественно, он будет обладать следующими качествами:

  • Высокой устойчивостью к температурным перепадам,
  • Отличным уровнем шумоизоляции,
  • Легкость при использовании,
  • Экологическая чистота,
  • Устойчивость к горючим и химическим веществам,
  • Бесшовность,
  • Иммунитет к попаданию влаги.

Особенности при укладке

  1. Перед монтажом теплоизоляции необходимо подготовить пол, залить бетонно-цементную стяжку и произвести его выравнивание.
  2. Если разместить специальную, антиаккустическую пленку то вы обеспечите себе отличный уровень шумоизоляции.
  3. После выполнения предыдущих этапов, укладываются плиты пенополистирола, так что бы они могли свободно двигаться.
  4. Накрываем пол гидроизоляционной пленкой (если ее толщина будет меньше 0,2мм, вы не получите хорошего эффекта). На стыках пленку рекомендуется накладывать слой на слой для большей эффективности.
  5. Следом снова наносится бетонная стяжка пола, слой должен составлять не менее 5 см.
  6. Последний этап это укладка финишного покрытия, например линолеум, паркет и т.д.

polsdelat.ru

Пенополистирол для тёплого пола: виды и как уложить

Напольное покрытие надежно скрывает внутри систему обогрева, но необходимо сделать ее качественно и грамотно, чтобы тепло не терялось через бетонные поверхности перекрытия. При монтаже возникает необходимость делать цементную стяжку, покрывающую систему тёплого пола.

Наличие дополнительного слоя не только делает высоту помещения меньше, но и дополняет вес на перекрытие. Практика обустройства систем обогрева пола как альтернативы традиционному радиаторному отоплению встречается все чаще, не только в Москве и крупных городах, но и на периферии.

Часто владельцев останавливает сложность обустройства и нехватка материалов, но с развитие промышленности рынок отопительных систем и стройматериалов стал предлагать все больший выбор составляющих эту систему элементов.

К их числу относится и пенополистирольная подложка под теплый пол. Работы с материалом легки даже для новичка – толщина в 3-5 см и легкость пенополистирола превосходит даже привычный пенопласт.

Читайте в статье:

Что такое пенополистирол?

На производственных линиях есть особая методика, называемая экструзией. Материал, который получается в результате – теплоизолятор пенополистирол. Гранулы обрабатываются теплом и становятся однородной вязкой массой, которую подвергают обработке горячим паром.

На выходе получается закрытая ячейка с цельной структурой на микро-уровне – экструдированный пенополистирол для теплого пола.

В традиционном пенопласте каждая ячейка имеет микропоры, которых в пенополистироле нет. Все стенки ячеек составляют цельную структуру вещества, используемого как теплоизолятор в строительстве и промышленности.

Он устойчив к негативному действию со стороны окружающей среды, портятся только наружные ячейки, где был сделан разрез. Пенополистирол устойчив и к действию воды.

Характеристики и свойства пенополистирола

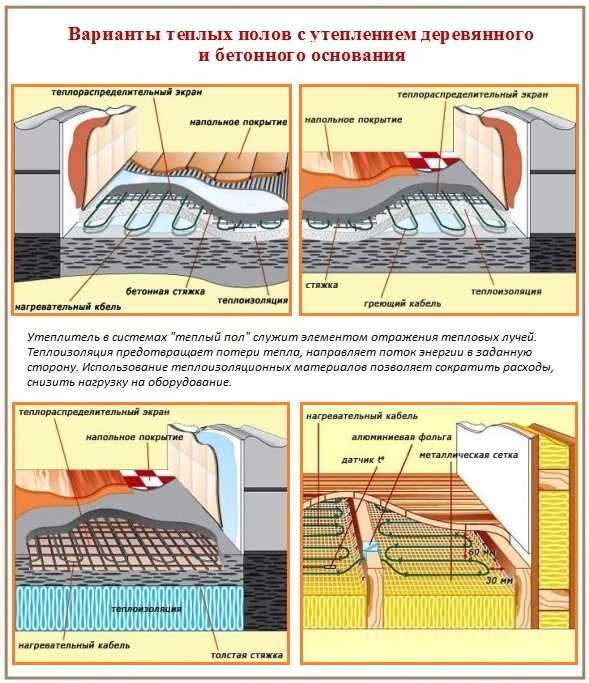

Теплый пол, имеющий структуру слоеного пирога, в своей основе имеет теплоизолятор, на роль которого идеально подходит пенополистирол. Это возможно благодаря гладкости его покрытия, которое хорошо взаимодействует с пористой поверхностью чернового перекрытия.

Пенополистирол для теплого пола имеет следующие технические характеристики:

  1. Разброс значений температуры, при которой используется материал, очень велик – от 65 градусов мороза до 80 градусов тепла;
  2. Структура пенополистирола состоит из пузырьков, благодаря чему он имеет отличные свойства теплоизоляции. Показатели теплопроводности 0,03-0,04 Вт на квадратный метр;
  3. Структура наполнена воздухом и имеет множество пор, поэтому общий вес материала мал;
  4. Пенополистирол не только не пропускает тепло, но и задерживается воду, не пропуская ее через свой защитный слой;
  5. Материал снижает на несколько дБ уровень шума, что является отличным показателем шумоизоляции;
  6. Самозатухание и минимальная горючесть являются достоинствами материала, но при повышении температуры выделяются опасные для владельца помещения вещества.

Пенополистирол очень близок по своему составу к пенопласту, но плотнее его в несколько раз и имеет меньший размер ячеек в своей структуре. Стоимость пенополистирола выше, но по своей теплопроводности он заменяет 1 метра кладки кирпичом или 37-сантиметровый слой досок.

Каким бывает пенополистирол?

Среди разных видов этого материала наибольшую популярность приобрели следующие его виды: непрессованный, экструдированный, прессованный полистирол, изготовленный в автоклаве.

Экструдированный

Непрессованный

Пенополистирол для теплого пола при производстве дважды просушивается – перед вспениванием и пару раз после него. EPS, ПСБ-С разновидности обрабатываются при высокой температуре, заливаются в формы. Пенополистирол чаще всего изготавливается таким образом. Затраты при этом минимальные, но материал получается крайне хрупким.

Экструдированный

Производство этой разновидности (ЭПС, XPS) отличается высоким давлением в форме. В емкость вводят реагент, контакт материала с которым вызывает появление мощной пены. После обработки масс через экструдер вываливается в плиту и оставляется на просушивание.

Прессованный и автоклавный

Прессованный вид пенополистирола схож с экструдированным по показателям теплопроводности, но имеется существенное отличие в производственных процессах.

При изготовлении пенополистирола в автоклаве используются те же технологии, что и в случае экструзии, но вспенивание гранул производится в автоклаве. Для теплоизоляционных работ автоклавный пенополистирол не применяется!

При изготовлении пенополистирола на производстве добавляется присадка с антипиреном. Благодаря такому составу материал становится негорючим, использование присадки происходит согласно ГОСТ 15588-86.

Как уложить пенополистирол под теплые полы?

Монтаж теплого пола с подложкой из пенопласта или полистирола рассыпчатой консистенции проводится в следующей последовательности:

  • Полистирол или плиты пенопласта укладываются между лагами так, чтобы не оставалось свободного пространства. Лаги устанавливаются на фанеру или доски;
  • Утеплитель покрывается мембраной в пароизоляционных целях, поперек лагам устанавливается обрешетка для вентиляционных отдушин;
  • Фанера или листы ДСП закрепляются на обрешетке;
  • Ставят направляющие из нескольких реек. Между ними буду уложены петли в теплом полу;
  • В соответствие со сметой вдоль греющего кабеля или под трубами укладывается фольга. Ее толщина должна быть не менее 30 мкм. Также допускается использовать полиэтилен на фольгированном слое или ставить направляющие из металла – такой профиль выпускается специально для полов из дерева, которые будут обогреваться.

Уложив трубы или кабель, система покрывается листами фанеры, листами ГВЛВ или ОСП по нормам сухой стяжки. Делается финальное покрытие отделочными материалами. От влаги, которая есть в грунте или под полом, контур защищен слоем гидроизоляции фанерной черновой основой или из досок.

Многие производители указывают, что пенопласт и стирол устойчивы к влаге, тем не менее, сделать защиту от воды все же придется. Если между гранулами попадет вода, то изоляционные характеристики изолятора буду сильно снижены.

Основание должно быть защищено от грызунов мелкой сеткой из металла, хотя пенополистирол не является для них едой, но через него животные могут выгрызать ходы и лазейки.

Технические и технологические достоинства пенополистирола

Среди всех теплоизоляторов вспененный полистирол – самый прочный, плотный и жесткий. Это возможно благодаря способу изготовления:

  1. Полистирол вспенивается из-за вброс в массу жидкости низкокипящего свойства;
  2. Кипение образует гранулы, которые защищены от воды стирольной поверхностью. Внутри каждой гранулы есть газ, который добавляет теплоизоляционных характеристик;
  3. Масса нагревается паром, дробинки становятся все больше – от 10 до 30 раз увеличения каждая;
  4. Гранулы запекаются и формируются в плиту.

Спекание массы влияет на характеристики продукции. Чтобы соединить отдельные гранулы в теплоизолятор, специалисты применяют особые составы, экструдеры, оборудование для пресса, автоклавы.

Строители чаще всего применяют экструдированные виды пенополистирола, которым выстилают теплый пол, цоколь, поверхности стен. Между этажами обычно используется вспененный полиэтилен и пробковые материалы, хотя они более тонкие и не требуют особых теплотехнических методик.

Заключение

Выбор материала и схемы монтажа владелец может на основании собственных пожеланий и финансовых возможностей. Утеплитель с дополнительной обработкой стоит в несколько раз дороже, зато не придется подготавливать отдельно трубы к контуру.

Если есть некоторые навыки работы с теплоизоляцией, можно использовать экструдированный пенополистирол без фольги, креплений и разметки.

seti.guru

Метод укладки водяных тёплых полов на маты из пенополистирола с бобышками

Существуют несколько технологий по обустройству системы теплый пол

Раньше в строительстве довольно часто применялась классическая схема, а именно укладка и намотка трубы на кладочную сетку ячейками 100 и 150 миллиметров.

Однако на сегодняшний день все большую популярность набирает технологию по укладке трубы тёплого пола на маты из пенополистирола с бобышками.При укладке теплого пола можно пользоваться несколькими способами.

Первый - это укладка на сетку крепления якорными скобами непосредственно к матам или допустим на шине, они идут длиной по полметра или по два.

Второй - это укладка на пенополистирольных матах. Он актуален тем, что при отсутствии электричества нам не нужно применять электроинструмент, плюс - высокая скорость монтажа. Также важно то, что мы заметно экономим на растворе при обустройстве стяжки, так как бобышки помимо самой еще трубы занимают очень большой объем, тем самым нам не нужно затрачивать лишние средства на раствор.

На рынке существует несколько типов и размеров матов. В данном случае проанализируем прочные маты из пенополистирола с бобышками. Данный мат имеет размер 1200 на 600 миллиметров, оснащен прочным по всему периметру двойным замком, толщина которого у основания составляет 22 миллиметра, а у бобышки 25 миллиметров. Диаметр бобышки 9 сантиметров.

Чтобы начать монтировать наши плиты, необходимо подготовить основание помещение, то есть уложить утеплитель. Перед монтажом системы отопления и таких систем как теплый пол очень важно сделать проект, а именно теплотехнические расчеты. Где конкретно будет показано, какой понадобится слой утеплителя для нашего помещения, исходя из температурных, гидравлических и теплотехнических нагрузок. Если этот расчет не будет сделан, то нам просто-напросто не будет хватать требуемого тепла обогрева помещения, и все это перейдет в перерасходы средств на строительные материалы.

Перед укладкой плит необходимо смонтировать демпферную ленту по периметру помещения, по которому будет, впоследствии, выложен теплый пол. Это нужно сделать для того, чтобы компенсировать расширения стяжки при нагреве. Ленту стоит выбирать такой ширины, чтобы она выступала на два сантиметра от предполагаемой стяжки, но при этом заходила примерно на один сантиметр внутрь самой плиты, на которой будет уложен теплый пол, во избежание растекания «молочка» от бетонного раствора.

Безусловно, нужно обходить все колонны. Если у нас дом из газобетона, либо какая-то простая гипсовая штукатурка мы можем закрепить её обычным строительным степлером.

Если есть место, где мы не можем закрепить степлером, то применяем саморезы, а в случае, где есть гладкое основание, мы берем уже готовую ленту, либо используем двухсторонний скотч.

 Первый мат укладывается следующим образом, те две стороны, на которых мы ни видим замков - должны примыкать к стене. Соответственно последующие маты у нас будут своими замками вкладываться поверх близлежащего мата. Если требуется подрезка, то можем воспользоваться разметкой на оборотной стороне, которая также дублируется с внешней.

При укладке матов, стоит обратить внимание на то, чтобы они были прижаты к демпферной ленте. Если мы не имеем такой технической возможности ввиду неровностей стен, или например, углы неправильной формы, то идеально было бы восполнить это расстояние каким-нибудь материалом, допустим монтажной пеной, то есть таким, который способен заполнить эти швы для того, чтобы избежать растекания «молочка» при заливке бетоном.

Демпферная лента сама по себе должна быть из мягких материалов. Это может быть пенополистирол, он же пенопласт, в идеале, чтобы не было экструдированных, потому что у стяжки тогда в процессе расширения, после нагрева не будет возможности куда-то расширяться, она просто встанет в тупик.

Далее продолжаем укладку матов, идеальная укладка для них это сделать в разбежку, так у нас будет намного прочнее конструкция. Стоит отметить, что двойной замок у матов уменьшает теплопотери и увеличивает прочность соединения. Монтаж производится очень легко и быстро без особых затруднений.

После того как маты были уложены можно перейти к укладке трубы теплого пола

Трубу можно укладывать с помощью двух приемов. Первый – это улитка, второй – змейка.

Более эффективный метод считается - улитка, так как мы в процессе закладки трубу закручиваем и за счет этого у нас равномерно распределяется тепло, а также у нас нет особый разницы между подающий и обратной линии. А если использовать метод змейки, то мы сначала опускаем теплоноситель в подающую линию и в процессе циркулирования теплоносителя он же отдает это тепло, а на обратке остается подстывший теплоноситель, и если он находится в каком-то помещении, то у нас может быть недогрев данного помещения. Поэтому все применяют чаще всего улитку.

После того как труба теплого пола уложена, дополнительная фиксация практически не требуется. Почему? Потому что у нас бобышки имеют форму с обратным углом. Потому на 50 метров трубы может быть достаточно одной якорной скобы.

Данный пол можно уложить шагом 200, однако бытует мнения, что шаг 150 оптимален. Это все миф, поскольку истина выявляется только благодаря теплотехническому расчету. Но если так посчитать для того чтобы достигнуть нужного коэффициента теплоотдачи при шаге 200 нам только нужно увеличить температуру теплоносителя на 3 градуса при этом мы экономим значительно на трубе. Разница между намоткой шагом 150 и шагом 200 примерно 1 метр погонный на 1 метр квадратный. Таким образом, можно сэкономить до 20% трубы.

После того как намотали трубу теплого пола, мы проводим испытания, а именно опресовку системы. Можно это сделать как гидравлическим путем, так и пневматическим, в первом случае закачиваем водой, во втором воздухом. Оптимально делать первым способом. Далее приступаем к обустройству стяжки после выставления маяков и соответствующих всех приготовлений, а именно обеспечение строительной готовности, мы оставляем трубу под давлением и заливаем стяжку раствором.





geo-comfort.ru

основные характеристики и особенности укладки

ГлавнаяПолУкладка пенополистирола для теплого водяного пола

Пенополистирол для теплого пола: какой пенопласт лучше использовать?

Теплоизоляция – один из важных компонентов систем теплых полов, позволяющий рационально расходовать энергию. Изоляционная прослойка нужна для снижения нагрузки на обогревательное оборудование и для сохранения полученных микро-климатических параметров. Она препятствует утечке тепла через перекрытие в неотапливаемые зоны, задает необходимое направление теплового потока. Лучше всех известных утеплителей с перечисленными задачами справляется пенополистирол: для теплого пола он является общепризнанным оптимальным вариантом.

Известный технический термин «пенополистирол» объединяет несколько разновидностей теплоизоляционных продуктов. Отличаются они по характеристикам, сферам применения и способам укладки. Сведения о различиях помогут определить, что лучше купить для обустройства системы подпольного обогрева с конкретными техническими данными.

Вспененный пенополистирол и его конкуренты

Из используемых сейчас в строительстве утеплителей практически все применимы для обустройства систем подпольного обогрева. Однако есть оговорки, приостанавливающие желание профессиональных и самостоятельных строителей покупать и укладывать:

  • пробковую изоляцию, цена которой наталкивает на мысль о поиске более доступной альтернативы;
  • минеральную вату, излишне чувствительную к действию грунтовой воды, из-за чего весьма нежелательно ее использование в конструкциях полов по грунту и над неотапливаем подпольем;
  • вспененный полиэтилен с фольгированной оболочкой или без нее – материал, троекратно уменьшающийся в толщину под весом стяжки;
  • гранулированный и прессованный пенопласт, привлекающий стоимостью и изоляционными качествами, но не обладающий достаточной жесткостью.

Отметим, что гранулированный и прессованный пенопласт для теплого пола – материал вполне подходящий, если на него не предполагается распределять нагрузку. Т.е. дешевле и практичнее ничего не найти для устройства обогревательного оборудования в конструкции деревянного пола с лагами и холодным подполом.

В общих чертах схема сооружения теплого пола с пенопластом или рассыпчатым полистирольным утеплителем будет выглядеть так:

  • Гранулами полистирола или разрезанными пенопластовыми плитами заполняется свободное пространство между лагами, установленными на дощатое или фанерное основание.
  • Сверху утеплитель застилается пароизоляционной мембраной, затем в крест лагам сооружают дополнительную обрешетку для обеспечения вентиляции.
  • К обрешетке крепят фанеру или подобный листовой материал.
  • Устанавливают направляющие из реек, между которыми будут укладываться петли теплого пола.
  • Далее в соответствии с бюджетом. Либо только по пути прохождения труб водяных полов или электрокабеля настилается фольга 30 мкм толщиной, либо полностью застилается фольгированным полиэтиленом. Либо между реек устанавливаются металлические профилированные направляющие, выпускаемые специально для деревянных теплых полов.

После укладки труб или кабеля конструкция перекрывается фанерой, плитами ОСП, листами ГВЛВ согласно правилам сухой стяжки, а затем настилается покрытие. По умолчанию принимаем, что от грунтовой влаги и конденсата эта конструкция защ
