Укладка теплого пола под плитку своими руками: инструкция по укладке и установке

Как выполнить настил плитки на устроенный электрический теплый пол

• Выбор варианта
• Подготовительные мероприятия
• Создание схемы
• Расчет материала
• Слой теплоизоляции
• Расположение температурного датчика
• Раскладка нагревательных матов
• Заливка стяжки
• Укладка плитки
• Счастливое соседство

Укладка электрического теплого пола под такое напольное покрытие, как плитка, занимает много сил и времени. Но при точном соблюдении технологии укладки теплого пола под плитку, с процессом монтажа сможет справиться даже начинающий исполнитель.

Выбор варианта

При выборе отопления пола от сети, следует определиться с тем, какой конкретно вариант выбрать:

1. Нагревательный кабель. Относится к числу бюджетных вариантов. Но при этом придется немного повозиться, чтобы сделать правильный расчет количества кабеля для монтажа системы отопления, а также выполнить укладку теплого пола под плитку. Стяжка в таком случае получается несколько толще, что сокращает расстояние от пола до потолка. Если есть возможность пожертвовать высотой потолка, то можно выбрать устройство электрического теплого пола из нагревательного кабеля.

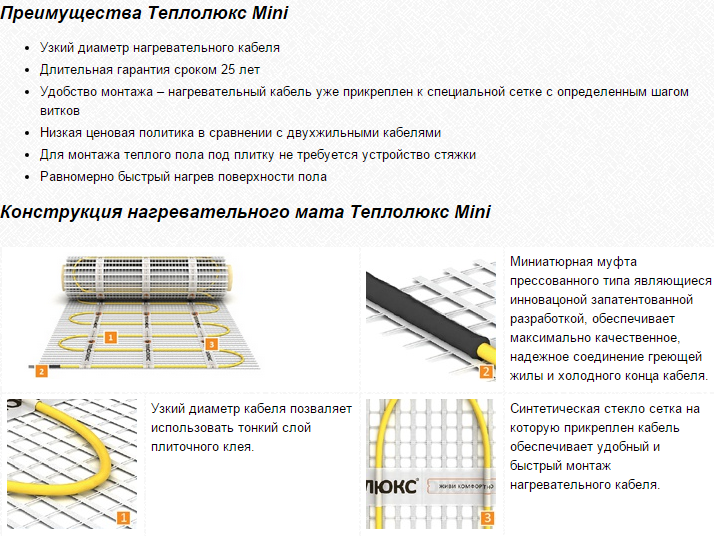

2. Термомат. Он обладает несколько большим количеством положительных качеств. Его можно даже назвать усовершенствованной версией проводника. Главная особенность заключается в том, что кабель располагается на специальной сетке из стекловолокна. Здесь достигается равный шаг уложенного кабеля на всей протяженности мата.



Чтобы произвести расчет необходимого количества термомата для работы, достаточно установить площадь всего помещения. В итоге останется лишь выбрать именно тот рулон материала, который будет отвечать рассчитанному размеру.

Только из этого уже видно, что электрический мат имеет значительный перевес с обычным кабелем. К тому же о нем больше положительных отзывов в сети от пользователей.

Видео:

Подготовительные мероприятия

При монтаже теплого пола под плитку необходимо иметь хотя бы базовые познаний в области электрики. Особое внимание стоит уделить основанию, куда в последующем будет производиться укладка нагревательного мата.

С поверхности пола убирается вся мебель и бытовая техника. Старое основание приводиться в надлежащий вид и при необходимости выравнивается. При наличии старого напольного покрытия, лучше его удалить вместе с залитой старой стяжкой. Это позволит оставить неизменным расстояние от потолка до пола при создании новой конструкции системы отопления в помещении.

Что касается черновой стяжки, то она выполняется для создания ровной поверхности. Толщина раствора обычно выбирается в пределах от 30 до 70 мм. В завершении останется лишь убрать весь мусор с основания и при необходимости пропылесосить.

Создание схемы

До начала монтажа очень важно все правильно рассчитать. Для этого составляется схема подключения электрического теплого пола. Здесь в обязательном порядке должен быть отмечен шаг укладки электропроводки или же нагревательного мата. В любом случае следует придерживаться определенных рекомендаций, чтобы получить действительно качественную схему:

• При выборе шага укладки теплого пола электрического под плитку следует выдерживать расстояние от стен в комнате, которое будет равно минимум 100 мм.
• Укладку используемого материала можно кроме прямолинейного направления, можно выполнять и сгибать. Для этого она подрезается в специально отмеченных местах. Изгиб производиться в нужном направлении. Эти все тонкости могут позволить снизить расход потребляемой энергии. Нагрев будет осуществляться именно в тех местах, в которых это необходимо.
• Запрещен монтаж нагревательных элементов под громоздкой мебелью (при отсутствии ножек) и бытовой техники. При таком исполнении тепло не будет поступать для обогрева воздуха в помещении, а будет возвращаться обратно к элементам нагрева. Это вызовет их перегрев и выход из строя.

Расчет материала

Грамотный расчет материала для монтажа теплого пола под плитку электрического позволит получить желаемый результат без лишней траты денег. Каждый метр квадратный площади комнаты потребует приобретения нагревательного элемента с мощностью от 140 до 180 Вт.

Могут быть случаи, когда помещение очень тщательно утеплено. Здесь система отопления будет выступать в качестве вспомогательного элемента и тогда мощность можно выбрать меньше допустимой нормы – примерно 80 Вт/м².

Для расчета измеряется площадь помещения (длина умножается на ширину), после чего отнять от полученного результата площадь той мебели и техники, под которой не будет производиться укладка нагревательного кабеля под плитку. То, что получится и будет считаться полезную площадь для обогрева.

Аналогичный принцип свойственен для термомата. Высчитывается полезная площадь и выбирается мощность нагревательных элементов. Именно такое количество и следует приобрести.

Чтобы обогреватель можно было надежно крепить к залитой стяжке, используется монтажная лента.

При монтаже особое внимание стоит уделить старой проводке, чтобы она смогла выдержать нагрузку мощного электрического теплого пола. Если нет собственных познаний в определении сечения кабеля по току, то лучше всего обратиться за помощью к специалистам. Но данный пункт должен быть выполнен в обязательном порядке без исключений.

Слой теплоизоляции

Под укладку теплого пола под плитку производиться утепление основания. Это выполняется с той целью, чтобы исключить теплопотери в помещении. Будет повышаться не только эффективность работы отопления, но и его экономичность в период эксплуатации.

Один из лучших вариантов для утепления – пенофол. Он представлен в виде рулонного материала, имеющего слой для крепления к основанию. Кроме этого у него имеется покрытие из фольги, для отражения тепла в сторону помещения. Листы материала утеплителя раскладываются по поверхности бетонного пола стык в стык и проклеиваются места соединения фольгированным скотчем. Чтобы теплоизоляция была более эффективной, материал должен несколько заходить на стены в комнате.

Есть и другие альтернативные варианты для теплоизоляции, которые оказывают влияние на сокращение расстояния от пола до потолка. Здесь можно назвать пенополистирол или полипропилен.

В завершении этого этапа на стене сверху от расположенного утеплителя, крепится демпферная лента, созданная для компенсации температурного расширения всей конструкции в процессе эксплуатации. Не лишним будет произвести укладку на поверхности металлической сетки, выступающей в качестве армирования и позволяющая исключить прямой контакт нагревательных элементов с утеплителем. Это в последующем позволит несколько сократить объем работ при укладке электрического теплого пола под плитку.

Расположение температурного датчика

Датчик температуры предназначается для того, чтобы самостоятельно осуществлять контроль всей системой. Кроме самого датчика, устанавливается термостат, который может быть не только механическим, но и электронным. Все это позволит выставить тот уровень температуры, который будет необходим для комфортного нахождения в помещении.

Монтаж данных элементов осуществляется на стене, вблизи расположения розеток. А вот датчик температуры монтируется непосредственно в полу. От термостата делается штроба по стене (только вертикально по уровню), а также штроба в основании пола. Важно при этом предварительно поместить его в гофрированную трубу. Место, где крепится датчик – средняя часть между имеющимися двумя витками нагревательного элемента. В таком случае исключены должны быть любые пересечения.

Чтобы в процессе заливки стяжки по элементам теплого пола под плитку, гофрированная труба с датчиком не заполнилась раствором, один из концов заполняют герметиком.

Раскладка нагревательных матов

Укладка нагревательных матов осуществляется строго по той схеме, которая была предварительно создана до начала монтажа. При этом на основании пола делается специальная разметка, соответствующая параметрам чертежа. При разрезании стекловолокна следует быть внимательным, чтобы не повредить сам провод. Это все приведет к выходу из строя всей конструкции.

Сопротивление кабеля не должно отличаться более чем на 10 процентов от данных, указанных в паспорте на материал. Здесь также определяется и фаза кабеля. Для облегчения данного процесса может быть выполнена цветовая маркировка проводов. По ним все и определяется.

Для крепления используется монтажная лента по бетонному основанию или пластиковые хомуты по металлической сетке. По всей площади комнаты должно выбираться одинаковое расстояние между соседними витками. В противном случае не будет равномерного прогрева основания пола в помещении.

После этого следует проверить работу систему и наличие ошибок в работе. С этой целью первоначально проверяется сопротивление, которое должно соответствовать тем параметрам, которые были определены ранее, до начала монтажных работ. Далее происходит подключение системы к сети. Если работа нормальная и нет никаких отклонений, можно приступать к следующему шагу.

Проверка работоспособности имеет существенное значение. Если погрешности монтажа будут выявлены в дальнейшем, придется проводить демонтаж напольного покрытия и залитой стяжки. Это потратит не только личное время, но и достаточное количество средств.

Заливка стяжки

Помещаться может теплый пол в стяжку или под плитку сразу. Все будет зависеть от используемого нагревательного элемента. Для стяжки пола потребуется приготовить раствор. В нем должны сочетаться следующие составляющие:

• Вода (0.6 части).
• Цемент (1 часть).
• Песок (4 части).
• Щебень (5 частей).
• Пластификатор (1% массы цемента).

Чтобы на поверхности не появлялось трещин и сведен к минимуму процесс усадки раствора, вода должна добавляется в нужном количестве, без преувеличений. В раствор категорически запрещено добавлять перлит или керамзит. Они лишь нарушат теплообмен и могут привести к перегреву всей системы, выведя ее из строя.

1. Металлическая сетка, 2. Нагревательный кабель, 3. Стяжка, 4. Плитка.

Толщина стяжки теплого пола в средних показателях варьируется от 40 до 60 мм. Все будет зависеть от ее предназначения и основания. Большая толщина приведет к нестабильной работе системы отопления, а также не эффективности. После окончания заливки выжидается время до полного высыхания раствора. На это потратиться примерно месяц. В течение этого периода запрещается осуществлять включение в сеть электрический теплый пол. Если монтируется электрический теплый пол под плитку без стяжки, то не придется ждать этот период.

Стоит отметить, что бетонная теплая стяжка под плитку используется лишь в том случае, когда применяется нагревательный кабель. Термоматы же могут служить основной для последующей укладки керамической плитки на специальный клей. То есть производиться теплый пол без стяжки под плитку.

Укладка плитки

Когда стяжка схватилась (спустя 3 дня), можно приступать к настилу плитки на теплый пол. При отсутствии опыта лучше дождаться полного высыхания заливки. Ведь плитка должна ложиться исключительно на горизонтальную поверхность. Используемый клей должен укладываться на поверхность со слоем не более 7 мм.

Начало работы электрического теплого пола – после полного высыхания плиточного клея. Обычно на это уходит порядка 20 дней. Более детально все прописано на инструкции от производителя. В процессе эксплуатации следует осуществлять контроль за максимальными параметрами температуры, которая будет передаваться в помещение. Это позволит использовать напольное покрытие в течение длительного времени.

Счастливое соседство

Плитка может ложиться сразу же на поверхность нагревательных матов. Данная конструкция имеет гораздо больше положительных моментов, чем обычный кабель. Но всегда соблюдается процесс монтажа, выполняя каждый его пункт. Укладка теплого пола под плитку своими руками выполняется очень быстро. Но при отсутствии опыта и понимания всего процесса, лучше доверить укладку теплого пола под плитку специалистам.

В момент затирки швов между плитками по термоматам, важно не повредить изоляцию контактов. Лучше всего в работе использовать только гибкие смеси, предназначающиеся для системы электрического теплого пола. Сама затирка для надежности проводиться по прошествии суток после укладки плитки.

Что касается клея, то еще можно сказать о том, что используется клей на эпоксидной основе. При этом в помещении должен соблюдаться и поддерживаться режим температуры и уровня влажности, чтобы все качества клей смог приобрести. Эти рекомендации всегда прописаны на упаковке из-под клея от производителя.

Сопротивление кабеля электрического теплого пола проверяется не только по окончанию настила, но и при укладке плитки. Если оно не будет изменяться, то можно быть уверенным в том, что целостность матов не нарушена. В качестве прибора лучше всего использовать омметр. Он подскажет при необходимости, какие участки следует отремонтировать.



В итоге проведения укладки получится отличный вариант системы отопления в помещении. Главное четко соблюдать технологию и последовательно выполнения всех работ. Все эти пункты и рекомендации позволят получить надежную конструкцию, которая будет передавать необходимое количество тепла основанию пола, и будет отвечать всем требованиям надежности.

Видео:

Видео:

Видео:

Видео:

Видео:

Укладка теплого пола под плитку своими руками

Керамическая плитка является очень красивым отделочным материалом. Её часто применяют при отделке полов на кухнях, в столовых и санузлах. У керамики имеется один физический недостаток. Это относительно холодный материал, который требует утепления.

Укладка теплого пола под плитку своими руками или с привлечением мастеров-строителей поможет решить эту проблему. Монтаж системы искусственного подогрева сделает покрытие более комфортным. С технологической стороны это не самая простая процедура, поэтому её необходимо детально изучить.

Содержание:

• Виды тёплых полов
• Преимущества электрического тёплого пола
• Устройство электрического тёплого пола под плитку
• Подготовка чернового пола
• Монтаж конвекционного кабельного тёплого пола
• Укладка плитки на систему тёплого пола
• Удалённое управление системой тёплого пола

Виды тёплых полов

Системы тёплого пола достаточно разнообразны по своим конструкциям, но в технологическом спектре их можно разделить на два основных вида.

1. Электрические системы. Подходят для всех типов помещений, в которых имеется электроснабжение.
   • Конвекционные. При их работе нагрев происходит непосредственно внутри самого теплоносителя, который физическим путём передаёт тепло соприкасающимся с ним материалам.
   • Инфракрасные.Прогревают пространство посредством направленного инфракрасного потока, при этом теплоноситель остаётся холодным, так как изнутри он не нагревается.
2. Водяные системы. По принципу работы схожи с конвекционными типами за исключением того, что в качестве теплоносителя применяется предварительно подогретая вода. Используется только в тех зданиях, которые отапливаются с применением водонагревательных котлов, а также в квартирах с водонагревающими колонками. В отдельных случаях они могут быть подключены к центральной отопительной системе в многоквартирных домах.

Электроматы

Конвекционные электрические тёплые полы выпускаются в виде греющих матов и кабеля с теплоизоляционными плитами и без. Данный вид искусственного подогрева может быть устроен как в мокрой цементной стяжке или плиточном клее, так и в сухом исполнении между специальными подложками.

Инфракрасный обогрев выпускается в стержнях, в виде плёночного пола или греющих матов. Как и конвекционный тип этот вид обогрева может быть реализован с помощью плиточного клея или сухого варианта между подложками.

Если нагрев теплоносителя в водяных системах производится газом, то они считаются более экономичными в плане энергозатрат, чем электрические тёплые полы.

С точки зрения эксплуатации и стоимости монтажа предпочтение отдаётся электрическим системам искусственного подогрева напольного покрытия.

Преимущества электрического тёплого пола

ИК-пол

К основным достоинствам конвекционных и инфракрасных систем искусственного подогрева можно отнести следующие факторы.

1. На стадии подготовки устройство электрических тёплых полов в многоквартирных домах не требуется согласовывать с управляющей компанией.
2. Установка водяной системы потребует монтаж специального оборудования, в котором будет происходить нагрев и смешивание воды. Электрический тёплый пол обходится без громоздких приборов. Единственное что необходимо установить это небольшой блок управления, с которого можно с высокой точностью регулировать уровень тепла.
3. Установка электрического искусственного подогрева пола намного проще, чем монтаж водяных систем.
4. Чтобы установить водяной тёплый пол потребуется залить относительно высокую стяжку. Устройство конвекционных и инфракрасных систем возможно без производства цементно-песчаного покрытия. В тех случаях, когда без него не обойтись, уровень стяжки можно сделать значительно ниже, а соответственно экономичнее, чем у водяных систем.

   На монтаж водяного контура необходимо получить разрешение

5. Любая система водоснабжения или водоотведения в той или иной степени подвержена риску прорыва. Так и водяные тёплые полы, несмотря ни на какие гарантийные заверения, имеют, пускай и незначительную, но всё же, возможность повреждения и разрыва. Наличие этого риска для некоторых жителей многоэтажек может быть недопустимым при выборе варианта искусственного подогрева пола.

По своему предназначению теплый пол электрический или водяной должен выполнять несколько простых функций. Он должен хорошо нагревать поверхность пола, быть экономичным и безопасным, недорогим и простым в установке.

Электрические системы по некоторым показателям превосходят водяные, вследствие чего получают широкое распространение.

Устройство электрического тёплого пола под плитку

Перед тем как сделать электрический теплый пол, до начала основных работ требуется произвести подготовительные действия. Они не являются сложными, но должны быть качественно выполнены.

Подготовка чернового пола

Перед укладкой кабеля необходимо создать ровную поверхность

Так как черновой пол планируется под плитку, то к нему уже имеются определённые требования, помимо тех, что необходимо соблюсти для укладки электрической системы подогрева.

Ровная и прочная поверхность с перепадами не более 10 мм по высоте. Это основное требование, которое необходимо выполнить, чтобы качественно уложить напольный кафель. Системам искусственного подогрева нужно создать дополнительные условия.

Для безопасного устройства тёплых полов, монтаж которых производится в загородных домах на первом этаже, обязательно выполняется гидроизоляция чернового покрытия.

Для систем, которые требуется сделать в многоквартирных домах, необходимо зашпаклевать, скрыть все видимые острые металлические элементы армирования бетонных перекрытий, если таковые имеются.

Это делается для того, чтобы ни в коем случае не повредить электрический кабель при укладке. Кроме ровной и чистой стяжки на черновом полу больше быть ничего не должно.

В тех ситуациях, когда невозможно привести полы в должное состояние с минимальными затратами, можно воспользоваться недорогим нивелирующим составом наливного пола, либо выполнить новую песчано-цементную стяжку.

Наливное покрытие быстрее высохнет, а вот стяжка на цементной основе будет набирать прочность и сохнуть дольше.

Монтаж конвекционного кабельного тёплого пола

Каждый изготовитель предъявляет свой перечень требований, поэтому их надо учесть, прежде чем производить монтаж.

1. В стене определяется место установки терморегулятора. Изготавливается проём под коробку. К ней штроборезом прорезаются бороздки, в них укладываются защитные кабель-каналы, по которым к блоку управления температурой будут подводиться питающие провода, а также провода датчика температуры и самой системы тёплого пола. Все уложенные в стены кабель-каналы скрываются и зашпаклёвываются.
2. По периметру помещения приклеивается демпферная лента. Она компенсирует расширения пола при тепловых нагрузках.
3. Черновое основание покрывается слоем теплоизоляции. Она не должна быть менее 5 мм. Лучше использовать фольгированные виды, которые будут отражать тепло от своей поверхности. Чаще всего такая теплоизоляция выпускается в рулонах, которые раскатываются по черновому полу и соединяются при помощи клейкой ленты.
4. Далее с определённым шагом укладываются ленты крепления кабеля. Эти ленты монтируются к черновому покрытию сквозь теплоизоляционный слой.
5. Далее можно уложить своими руками электрический кабель и закрепить его в предварительно установленных лентах. Кабель укладывается только в тех местах, где он необходим, то есть под тяжёлой мебелью или душевой кабиной его монтаж производить не требуется. Кабель укладывается змейкой, минимальные расстояния и радиус изгиба регламентируются заводом изготовителем системы тёплого пола. Плотность укладки позволяет отрегулировать на стадии производства работ необходимый уровень теплоотдачи.
6. Чтобы контролировать температуру, с которой электрический теплый пол под плитку передаёт нагрев, требуется установить датчик температуры. Он пропускается от коробки терморегулятора к полу и укладывается, не соприкасаясь с кабелем тёплого пола.
7. Уложив кабель электрический под плитку, уже не будет возможности его протестировать. Поэтому этот процесс следует сделать сразу после монтажа тёплого пола. Протестировав систему и подсоединив провода к блоку управления, можно переходить к укладке плитки.

Схема укладки конвекционного кабельного тёплого пола приведена ниже.

В санузлах между черновым полом и теплоизоляцией можно предусмотреть слой гидроизоляционной защиты.

Укладка плитки на систему тёплого пола

На пленочный материал плитку можно укладывать сразу

Монтаж плитки возможен сразу на систему тёплого пола, если она достаточно тонкая, например, выполнена в виде плёночного материала. В случае с кабельным устройством лучше выполнить небольшую стяжку. Перед тем, как её заливать, нужно убедиться в герметичности датчика температуры, чтобы влага не попала в кабель-канал, в котором он должен находиться.

После выполнения верхней стяжки по всему периметру подрезается демпферная лента. После чего производится непосредственно устройство плиточного пола.

Желательно доверить эти работы мастеру-плиточнику, так же как и подключение системы лучше, чтобы выполнил опытный электрик. Данные два вида работ не терпят дилетантов.

Плиточный клей требуется равномерно распределять под основанием кафеля, а геометрия должна быть идеально выдержана как в одной горизонтальной плоскости, так и между самими плитками.

Затирку для швов между плитками и клей, на который кафель укладывается, требуется подбирать специально для систем тёплого пола. Это должны быть эластичные материалы, которые хорошо переносят периодические перепады температур.

Удалённое управление системой тёплого пола

При помощи специальной программы, которая может быть установлена на персональный компьютер, все датчики подключаются к единой системе. В этой программе имеются возможности по установке температурных режимов как общих для всех полов, так и отдельно для каждой комнаты. Помимо этого можно устанавливать таймеры времени, которые будут самостоятельно следить за периодами обогрева.

Удалённый доступ, сделанный производителями, облегчает контроль за температурным режимом и позволяет устанавливать верхние и нижние пороги температур, в которых планируется нагревать тёплые полы под плитку, ламинат, ковролин или линолеум.

Сделав конвекционный кабельный теплый пол под плитку своими руками, можно наслаждаться его работой практически неограниченное время. Эта система настолько надёжна, что может прослужить многие десятилетия.

Остальные системы искусственного нагрева пола, также обладают хорошими показателями долговечности. Качество во многом зависит от производителя и правильности монтажа. При должном подходе к выполнению этой работы у себя дома можно с уверенностью полагать, что сочетание красоты кафельного покрытия с теплом, исходящим от него, будет приносить большое удовольствие всем членам семьи.

Монтаж и укладка теплого пола под плитку своими руками: технологии правильного монтажа

Краткое содержание

• 1 Варианты для установки системы
• 2 Подготовительные работы
• 3 Подготовка основания
• 4 Монтаж теплоизоляции
• 5 Подключение регулятора температуры
• 6 Монтаж нагревательных элементов
• 7 Укладывание кабеля
• 8 Укладывание матов
• 9 Монтаж пленочного теплого пола
• 10 Видео: Монтаж нагревательного кабеля в слой наливного пола под плитку

Монтаж теплого пола под плитку (как керамическую, так и кафельную) –  несложная задача, которая не требует специфических знаний. Чтобы сделать это своими руками без привлечения специалистов в данной сфере, необходимо тщательно следовать технологии укладки всех слоев в определенной последовательности.

Правильная схемы монтажа теплого пола

Варианты для установки системы

Уложить теплый пол под керамическую плитку или другое покрытие можно несколькими способами:

• кабельная система. Для устройства такой конструкции происходит укладка кабеля своими руками. Он может быть одножильным, двужильным или сверхтонким. Технология укладки кабельного пола подразумевает заливку стяжки значительной толщины (в некоторых случаях до 5-6 см). Это уменьшает высоту помещения, что может быть допустимо только на этапе установки чернового основания. Укладка кабельной системы требует определенного опыта и знаний. В обязательном порядке необходимо произвести расчет для эффективного устройства всей конструкции. Существенное преимущество такой системы – низкая стоимость по сравнению с другими технологическими схемами;

Схема укладки кабельного электрического пола под плитку

• нагревательные маты. Данный вариант чаще всего используется под керамическую плитку. Нагревательные маты состоят из тонкой полимерной сетчатой основы, на которую уложен кабель по определенной схеме. Для их установки не нужно заливать цементно-песчаную стяжку значительной толщины. Для укладки своими руками матов достаточно применить обычный плиточный клей. При помощи тонкого слоя раствора фиксируются элементы, после чего происходит установка плитки;

Инструкция укладки электрических матов под плитку

• пленочный пол. Состоит из тонких элементов, которые запаяны в полиэтиленовую пленку. Такая конструкция предотвращает контакт нагревательного механизма с влагой. В зависимости от использованных материалов для изготовления пластин, разделяют углеродный и биметаллический пленочный пол. Технология укладки нагревательных элементов под плитку своими руками подразумевает применение конструкций исключительного первого типа. Они не поддаются коррозии и являются ремонтоспособными;

Правильная укладка пленочного теплого пола под кафельную плитку

• водяное отопление. Укладка системы данного типа идеально подойдет для помещений со значительной площадью. Ее монтаж требует специальных навыков, а пренебрежение рекомендаций специалистов ведет к снижению эффективности работы или к образованию серьезных дефектов. Оно состоит из трубопроводов, по которым циркулирует горячая вода. Технология устройства теплого пола подразумевает заливку толстого слоя цементно-песчаной стяжки, что значительно уменьшает высоту помещения.

Укладка теплого водяного пола под плитку своими руками

Подготовительные работы

В большинстве случаев электрический теплый пол является самым выгодным вариантом под плиточное покрытие. Его установка проводится без применения специализированного оборудования и не требует специфических знаний. Технология монтажа своими руками элементов в виде кабеля, матов или пленки подразумевает наличие следующих этапов работ.

Подготовка основания

Схема укладки электрического теплого пола

Укладка выбранных элементов происходит после окончания всех черновых работ – штукатурки стен, потолков, заливки стяжки и других. Чтобы уложить данные конструкции для устройства теплого пола, необходимо тщательно очистить основание. Нужно удалить пыль, грязь, застигшие частицы раствора после оштукатуривания поверхностей.

Для подготовки основания своими руками рекомендуют использовать шпатель или специальный растворитель, который устранит все лишнее. После этого поверхность пола нужно увлажнить водой и очистить при помощи щетки или веника.

Монтаж теплоизоляции

Укладка теплоизолирующего слоя – вынужденная мера, которая позволит повысить эффективность всей системы. Благодаря ей удастся отразить потоки тепла и существенно сократить теплопотери во время работы нагревательных элементов. В результате вся энергия будет передаваться в помещение, а не аккумулироваться в бетонном основании перекрытия.

Теплоизоляция теплого пола

Для устройства теплоизолирующего слоя своими руками применяется рулонный фольгированный материал, толщина которого составляет 3-4 мм. Его укладывают на все основание, предотвращая образование щелей. Для этого используется клейкая лента, а полосы фиксируются при помощи строительного степлера.

В частном доме, где под полом находится неотапливаемый подвал или грунт, можно применить любой плитный изолирующий материал. Часто используют минераловатные утеплители, экструдированный пенополистирол, стекловату и другие. Толщина изолирующего слоя должна составлять 5-10 см. Также вместе с утеплителем используется отражающий фольгированный слой.

Подключение регулятора температуры

Схема подключения датчика теплого пола

Перед монтажом основной конструкции необходимо осуществить установку регулятора температуры, к которому подключают датчики. С помощью данной системы можно произвести контроль и задать определенные параметры работы теплому полу. Установка регулятора происходит на стене в удобном месте.

Высота от прибора до пола должна составлять как минимум 30 см. Датчик закладывается внутрь конструкции теплого пола. Расстояние от места его установки до стены – 50-70 см.

Монтаж данной конструкции подразумевает укладку кабеля, который идет от терморегулятора к нагревательным элементам. Также устанавливается гофрированная трубка с датчиком температуры. Он регистрирует рабочие параметры системы обогрева. Также в каждой конструкции присутствует кабель, который позволяет подключить все элементы к электросети.

[ads-mob-1][ads-pc-1]

Монтаж нагревательных элементов

Укладка нагревательных элементов своими руками производится с учетом определенных правил, которые зависят от выбранного материала – кабеля, матов или пленки.

Схема укладки нагревательного мата под плитку

Укладывание кабеля

Монтаж одножильного или двужильного кабеля производится с учетом следующих правил:

Схемы подключения одножильного и двужильного кабеля для теплого пола

• от стен нужно отступить не меньше 5 см;
• от отопительных приборов до первого элемента теплого пола минимальное расстояние составляет около 10 см;
• кабели не укладывают на участке, где будет размещаться мебель или какие-то электроприборы.

Раскладка нагревательных элементов происходит по типу «змейки». При этом важно обеспечить расстояние между витками не меньше 8 см. Во время монтажа кабеля нужно следить, чтобы он не натягивался, не перегибался, а все переходы был максимально плавными. Нагревательные элементы фиксируются в определенном положении при помощи клейкой ленты.

Конструкция одножильного и двухжильного нагревательных кабелей

После установки кабеля происходит заливка цементно-песчаной стяжки. Ее толщина должна составлять не меньше 3 см, а при использовании теплоизоляционных плит – от 5 см. Когда стяжка достаточно затвердеет, производят укладку плиточного покрытия.

Укладывание матов

Монтаж нагревательных матов происходит по всей поверхности пола. В процессе установки часто возникает необходимость разрезать полотно. Это нужно делать максимально аккуратно, чтобы не повредить кабель. Также при развороте полотна или во время обхода любых препятствий необходимо обеспечить расстояние между витками не меньше 5-6 см.

Схема монтажа нагревательных матов

После укладывания матов происходит их финишное закрепление. Это можно сделать при помощи клейкой ленты. Некоторые производители нагревательных матов выпускают их с самоклеящейся поверхностью. В данном случае, чтобы прикрепить конструкцию достаточно снять защитное покрытие и зафиксировать на полу.

Только после этого наверх укладывают слой из плиточного клея. Его толщина должна составлять не больше 2-3 см. После высыхания клея переходят к укладке плитки.

Монтаж пленочного теплого пола

Во время монтажа пленки нужно следить, чтобы медные контакты были обращены книзу и размещались около стены, где находится терморегулятор. Данный нагревательный элемент должен укладываться таким способом, при котором его матовая поверхность будет сверху. Отдельные листы устанавливаются впритык, но не внахлест.

Схема монтажа пленочного теплого пола

Последний вариант категорически запрещен при монтаже теплого пола. Нагревательные элементы крепятся к основанию при помощи двустороннего скотча. Отдельные листы соединяются между собой с применением обычной клейкой ленты.

На установленный теплый пол производится монтаж армирующей сетки при помощи саморезов. В это время нужно следить, чтобы они не повредили основные контакты. После заливки цементно-песчаной стяжки необходимо выждать около 28 дней. Только после этого можно приступать к использованию теплого пола.
[ads-pc-2][ads-mob-2]

Видео: Монтаж нагревательного кабеля в слой наливного пола под плитку

Сергей

[email protected] | + posts

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

Как укладывать теплый пол под плитку, видео уроки по укладке и советы экспертов по монтажу

Наступило время, когда теплые полы уже перестали быть предметом роскоши и перешли в разряд удобного и функционального средства, с помощью которого можно отопить помещение.

И чтобы оно работало, нужно научиться укладывать его под плитку на полу. О том, как укладывать теплый пол под плитку своими руками, мы и расскажем в этой статье. Также вы посмотрите специальное видео, где сможете увидеть процесс укладки теплых полов под плитку своими глазами.

• Почему теплые полы лучше укладывать под плитку
• Как выбрать теплый пол для укладки под плитку
• Какие инструменты и материалы потребуются
• Процесс укладки теплого покрытия под плитку
  • Как уложить теплый пол, состоящий из нагревательных матов
  • Особенности укладки электрического пола с инфракрасной пленкой
• Уход за теплым покрытием с плиткой

Почему теплые полы лучше укладывать под плитку

Если вы научитесь самостоятельно укладывать теплый электрический пол под плитку, вы сэкономите значительные средства при проведении тех или иных ремонтных работ у себя в доме, а также придадите вашему помещению привлекательный внешний вид. Поскольку плитка имеет такие свойства:

• отличный внешний вид;
• практичность;
• хорошие показатели теплопроводимости;
• способность сохранять свой первоначальный внешний вид даже при условиях повышенных температур (в отличие от дерева, которое под воздействием высоких температур деформируется).

Посмотреть наглядно, как выглядит укладка плитки на теплый пол, можете на прилагаемом видео.

Как выбрать теплый пол для укладки под плитку

Стоит сказать, что в качестве укладки под плитку подойдет не каждый вид теплого пола.

Наиболее распространенные на сегодняшний день на рынке виды теплых полов – это электрические и водяные.

Электрические полы подразделяются еще на пленочные и кабельные. И те или те подвиды активно применяются при укладке под плитку, но многие специалисты строительного рынка советуют использовать кабельные полы, и причины такого совета следующие:

• пленка имеет гладкую поверхность и не сможет каждый раз удерживать тонкий раствор или же плиточный клей, вследствие чего плитка не сможет плотно прилегать к поверхности. Чтобы не допустить подобное, положите под плитку дополнительно слой цементного раствора на 5 см, но такое решение подойдет не для каждого помещения;
• в основе кабельных полов лежат кабельные маты и нагреватели. Они отличаются в зависимости от высоты поднятия пола после укладки напольного покрытия, т.е. в нашем случае плитки. Минимальный уровень поднятия составляет 3 см цементного раствора, а маты нужно заливать самовыравнивающимся раствором в минимальном количестве.

Однако независимо от того, какой вид теплого пола вы укладываете под плитку, специальный плиточный клей должен иметь узкое назначение, то есть быть предназначенным конкретно для укладки плитки на теплые полы.

Какие инструменты и материалы потребуются

Перед самостоятельной укладкой теплого пола приготовьте следующий набор материалов и инструментов:

• скотч монтажный;
• теплый электрический пол;
• пенофол;
• песок;
• цемент для раствора;
• ведро или другая емкость;
• правило;
• мастерок;
• строительный уровень.

Процесс укладки теплого покрытия под плитку

В зависимости от толщины вашего напольного покрытия лучше выбирать тот или иной вид теплого электрического пола. Если толщина не слишком большая, то советуем для укладки выбирать нагревательные маты или инфракрасную пленку. Ниже мы расскажем об особенностях укладки покрытий обоих видов.

Как уложить теплый пол, состоящий из нагревательных матов

Что же представляют собой нагревательные маты. Это стекловолоконные армированные сетки, к котором прикрепляют экранированную секцию, обладающие такими характеристиками:

• максимальная толщина матов составляет 3 мм;
• наличие технологии соединения горячей и холодной части пола без муфт, что обеспечивает конструкции максимальную надежность;
• сетки обеспечивают проникновение материала для стяжки или клея для плитки.
• Укладка при помощи матов имеет такие особенности:
• перед процессом установки составьте специальную схему, где указывается размещение всей мебели и других предметов в комнате;
• после того как вы выбрали место для размещения терморегулятора, нужно оборудовать там распаечную коробку, сделать в стене канавки и основании пола для проводов соединения и температурного датчика.

Черновое покрытие нужно очень хорошо очистить от грязи, пыли и ненужных вещей. Чтобы связка специального клея с плиткой была надежной, сделайте его грунтовку.

Датчик следует устанавливать внутри заранее приготовленного канала, который устанавливается так:

• просчитайте его глубину так, чтобы это не мешало укладывать плитку;
• располагайте канал на одинаковом расстоянии от кабельных витков;
• канал не должен пересекаться с кабелем нагревания или находиться в непосредственной близости от него.

При необходимости, благодаря каналу можно будет сменить быстро датчик теплого пола.

Когда вы провели все предварительные работы, можно приступать и к самой укладке конструкции. Теплоизоляционные мероприятия при этом не нужны, поскольку монтаж теплоизоляции может привести к тому, что кабель перегреется и выйдет из строя.

Укладка состоит из нескольких этапов. Для начала мат нужно раскатать по специально приготовленной схеме вдоль всей площади пола методом «змейки». Для этого при раскатывании может возникнуть необходимость разрезания стекловолоконной сетки. Это делать следует очень осторожно и внимательно, стараясь не повредить кабель:

• сделайте поворот и разрежьте сетку поперек;
• разверните мат при каждом цикле укладки от одной стены к следующей. Во время разворота нужно сохранять минимальное расстояние между витками 6 см;
• возникающие препятствия нужно обходить, чтобы расстояние до кабеля ровнялось порядка 5 см;
• удалите сетку частично, если не удается обойти препятствие. Вдоль него кладут свободный кабель;
• если помещение имеет необычную форму, то сетку можно и удалить, а кабеля укладывать в произвольной форме. Сильно гнуть при этом его не рекомендуется, при этом не забывать о соблюдении расстояния 6 см как минимум между витками.

А чтобы подключить его к терморегулятору нужно порядка 4 силовых проводов, а когда не хватает холодных концов, то нужно вырезать из мата нагревательный кабель, не вынимая при этом соединительную муфту из стяжки.

Окончательный этап укладки выглядит следующим образом:

• после того как вы мат разрезали и протянули, нужно его в разрезанном виде вновь скрутить в виде рулона, открыть на нижней стороне защитную полосу клейкой ленты, а затем опять раскатать его по всей поверхности пола;
• покройте все покрытие специальным плиточным клеем слоем до 7 см. Когда он высохнет, можете укладывать плитку;
• когда нагревательный мат уложен, подключите провода к электричеству, включается при этом терморегулятор, датчик и устройство защитного выключения.

Особенности укладки электрического пола с инфракрасной пленкой

Инфракрасная пленка, которой оснащены полы такого вида, представляет собой изоляционную крайне тонкую пленку до 1 мм, в которой внутри размещен электропроводный материал.

Подготовительные мероприятия практически не отличаются от варианта укладки пола на нагревательных матах. Однако нужно не забыть уложить теплоизоляционные материалы, а только сверху уже укладывать саму инфракрасную пленку листами параллельно, нельзя при этом класть их внахлест. Далее следует установить терморегулятор и проверить систему на работоспособность.

Теперь крепим монтажную сетку, чтобы при этом саморезы не смогли повредить контакты, а потом заливаем сетку стяжкой из цемента и песка. Вновь протестируйте систему на работоспособность.

Дождитесь, пока стяжка высохнет, и уложите плитку на специальный клей, обладающий термостойкими свойствами.

Включать инфракрасный теплый пол можно практически через месяц после укладки, когда плиточный клей высохнет наверняка.

Уход за теплым покрытием с плиткой

Многие после установки теплого пола под кафельную плитку интересуются тем, нужно ли как-то по-особенному ухаживать за таким напольным покрытием.

Однако уход за ним ничем не отличается от ухода за обычным напольным плиточным покрытием, где нет под ним обогрева. Вы можете смело применять все те же моющие средства, как и обычно при мойке плитки.

Однако нюансы в плане ухода все же небольшие существуют. Вот они:

• проводите влажную уборку пола почаще, поскольку он способен быстро сохнуть, а это способствует быстрому распространению пыли по помещению, что негативно отражается на здоровье жителей квартиры или дома;
• не применяйте для уборки средства, содержащие кислоту, а для придания покрытию блеска используйте теплую воду с размешанным в ней нашатырем в количестве одной столовой ложки;
• устаревшую грязь с плитки можно стереть при помощи смеси из жидкого мыла и сахарного песка, оставив ее на полу на 15 минут, а затем смыв чистой и теплой водой;
• плитку от мусора нужно чистить мягкой щеткой, особенно это касается твердых частиц грязи, которые царапают поверхность;
• не нужно специально передвигать мебель, чтобы она не находилась в местах непосредственного обогрева, так как это может негативно сказаться скорее на мебели, а не на поле.

Все эти нюансы и рекомендации позволят значительно увеличить срок эксплуатации вашего теплого пола.

Решение по укладке теплого пола под кафельную плитку отличное тем, что ваше помещение будет не только иметь красивый вид, но и хорошо обогреваться, так как обычное отопление не всегда способно оправдать наши ожидания в плане обогрева.

Укладка теплого пола под плитку своими руками

Укладка теплого пола под плитку станет идеальным решением, особенно такая система рекомендована, если в доме есть маленькие дети. Как класть электроподогрев правильно, существуют ли моменты, которые нужно учитывать?

В настоящее время многие владельцы квартир и домов предпочитают выкладывать пол в ванной и коридоре керамической плиткой, поскольку кафель не только прекрасно смотрится и вписывается в любой интерьер, но является прочным и долговечным.

Единственный минус материала – холодная поверхность, пол не будет теплым даже в летний период, поэтому ходить по нему босиком очень некомфортно.

Содержание

• Виды электрического пола
• Основные этапы
• Что потребуется
• Подготовка основы
• Укладка теплоизоляции
• Монтаж кабеля
• Проверка работы пола
• Монтаж кафеля

Виды электрического пола

Соорудить теплый пол под плитку легко несколькими способами: с использованием нагревательного кабеля, термомата или инфракрасной системы.

Какой вариант является предпочтительным и в чем заключается разница?

Если подогрев полов будет осуществляться при помощи кабеля, конструкция обойдется дешевле. Тепло будет сохраняться некоторое время даже после отключения электричества.

Но необходимо учитывать, если стяжка будет толстой, высота помещения уменьшится на пару сантиметров. Еще один минус кабельного подогрева – рассчитать длину кабеля не всегда получается правильно, вследствие чего объем работы увеличивается.

Нагревательный мат – эта конструкция является оптимальной версией проводника. Кабель размещен в специальной сетке из стекловолокна, благодаря которой размер между витками получается идеально ровным.

Рассчитать количество необходимого материала крайне просто. Для этого лишь нужно знать площадь помещения, на основе показателей подбирать рулон подходящего размера.

Инфракрасные системы – монтаж подобного обогрева похож с укладкой обычного кабеля, но принцип действия конструкции немного отличается.

Инфракрасная система для теплого пола

Если подогрев будет выкладываться на относительно небольшом участке, например, в ванной комнате, разумнее будет приобрести сразу готовый комплект, в него будут включены все необходимые материалы и приспособления.

Но если пол будет выкладываться в большом помещении, выгоднее приобретать все по отдельности. В такой способ удастся сэкономить и подобрать оптимальные составляющие, которые будут эффективно работать в конкретном случае.

Основные этапы

Укладка теплого пола, вне зависимости от выбранного материала, осуществляется  примерно одинаковым образом. Чтобы обогрев был уложен ровно и функционировал должным образом, необходимо выполнить следующие шаги:

• грамотно подготовить основание;
• рассчитать место, куда будет устанавливаться терморегулятор;
• выложить слой теплоизоляции;
• уложить сам кабель или маты;
• выложить плитку.

Только соблюдение определенных правил и нюансов поможет добиться оптимального результата, в противном случае существует вероятность, что пол придется переделывать через некоторое время.

Что потребуется

Приступать к выкладыванию теплого пола под плитку своими руками можно только после подготовки необходимых материалов и инструментов. Топовые производители сразу включают их в греющие наборы, но подобные комплекты обладают высокой стоимостью, и выбор обычно падает на более доступный товар. Укладка греющего кабеля проводится с использованием стандартного набора:

• Терморегулятор.
• Датчик температуры.
• Кабель (или маты).
• Теплоизоляция (обязательно должна быть качественной).
• Провода.
• Плоскогубцы.
• Армирующая сетка, нож, скотч.
• Изоляционная лента, шпатели, клей для плитки.
• Затирка швов.
• Самовыравнивающий цемент.

Самовыравнивающий цемент

Подготовка основы

Как правильно укладывать кабель в стяжку? Первое, что необходимо сделать – полностью удалить остатки прежнего напольного покрытия, пол должен быть максимально очищенным от мусора и грязи.

Если напольное покрытие не слишком ровное, с множеством выбоин и трещин, углубления также рекомендуется заделать. При существенном повреждении основания специалисты рекомендуют полностью выровнять его цементной стяжкой (намного разумнее использовать быстросохнущий состав).

Если проигнорировать этап и уложить кабель на бугристую поверхность, деформирующее воздействие будет настолько сильным, что система повредится. После все работы придется проделывать заново.

Укладка теплоизоляции

Технология укладки электрического теплого пола под плитку включает в себя выкладку теплоизоляции. Если слой материала будет уложен должным образом, домовладельцу удастся обзавестись действительно теплым полом и сэкономить в деньгах.

В качестве теплоизоляции можно выбрать любой материал, большинство современных продуктов являются универсальными и изготовлены по последним технологиям. Многие специалисты отдают предпочтение пенофолу, поскольку он имеет только положительные отзывы, экологически безопасен, обладает приемлемой ценой.

Если на пенофол с тыльной стороны нанесена фольга, а на вторую липкая поверхность, такой вариант является оптимальным, его укладка не вызовет трудностей даже у новичка. Коэффициент теплопроводности у пенофола довольно высокий, около 0,049 Вт/мК.

Алгоритм действий:

• Купленный пенофол нужно раскроить на листы, при укладке они должны отступать от стен на 7–10 мм.
• Края листов стыкуются ровно и плотно, укладывать теплоизоляцию внахлест нельзя.
• Снимают с клейкой стороны пленку, класть листы на пол, начинать рекомендуется с угла.
• Стыки аккуратно проклеиваются монтажным скотчем (если он будет иметь зеркальную поверхность, теплоизоляция будет максимальной).

Скотч с зеркальной поверхностью

Монтаж кабеля

Как положить теплый пол? Многое зависит от приобретенного материала. Если был куплен кабель, а не маты, его потребуется зафиксировать на специальной ленте. Делать это лучше с помощью монтажного скотча зигзагообразными движениями. Фиксация облегчит выкладку и защитит кабель от возможных перегибов.

После этого ленты с кабелем или маты кладутся на пол. Делается это интуитивно, специальные навыки не требуются. Единственное, что нужно учитывать – на поворотах ленту нужно подрезать, чтобы она ровно легла на пол, задевать ножом нагревающий кабель нельзя.

Следующий этап – монтаж термодатчика. Куда он будет крепиться, продумывают заранее. Чаще всего его просовывают вместе с кабелем питания через гофры, заливают бетоном. Подобный монтаж является элементарным, и в случае необходимости заменить поломанный датчик не составит труда.

После фиксации нагревательного элемента его подключают к терморегулятору.

Терморегулятор для теплого пола

Это приспособление похожее на пульт, и позволяет выбирать до какой температуру нужно нагреть пол. Терморегуляторы обычно монтируют в специальный короб и вешают на стену, благодаря небольшим размерам подобные изделия смотрятся весьма эстетично.

Проверка работы пола

Когда все комплектующие будут уложены, прежде чем выкладывать плиточное покрытие, необходимо убедиться, что кабель и система функционируют должным образом. Для этого требуется:

• Внимательно осмотреть места сгибов. Кабель должен быть изогнут ровно, без заломов. Необходимо проверить все соединения.
• Включают обогревающий элемент и подают нужную температуру.
• Если поверхность начнет нагреваться, все сделано правильно.

В качестве дополнительных мер можно измерить силу сопротивления, но для этого необходим специальный тестер. Норма давления всегда указывается в прилагающемся паспорте.

После проверки работоспособности следует залить цементную стяжку около 3 см либо выкладывать плитку на теплый пол сразу.

После укладки и проверки работоспособности теплого пола необходимо произвести бетонную стяжку

Монтаж кафеля

Укладка плитки на теплый электрический пол осуществляется таким же образом, как и на обычный бетон. Единственное различие – потребуется купить специальный клей, предназначенный для теплого кабеля.

На этом материале нельзя экономить, поскольку если он будет некачественный, существует вероятность, что через определенное время кафель начнет отваливаться.

Подгонка плитки осуществляется стандартным образом. На открытых участках должны находиться целые элементы, а под ванной или шкафом следует проложить и обрезки.

Нарезка плитки проводится с использованием болгарки или плиткореза, поскольку при такой работе будет много пыли, резку лучше проводить в другой комнате, а лучше на открытом воздухе.

При укладке кафеля требуется следить, чтобы клей заполнил все пустые участки между кабелем, сеткой и лентой, так будет обеспечена надежная фиксация. Минимальная толщина клеевого слоя – 5 мм. Чтобы плитки не разъехались, между элементами вставляют пластиковые крестики, вынимать их нельзя до полного высыхания.

Включать и проверять обогрев пола можно после окончательного просыхания пола.

Укладка электрического теплого пола под плитку по силам даже новичку. При учете всех советов и соблюдении рекомендаций покрытие получится качественным и ровным, и результат не будет уступать профессиональному.

Видео по теме: Монтаж укладка тёплого пола под плитку

Электрический теплый пол своими руками под плитку: технология и особенности монтажа

Укладка электрического теплого пола своими руками под плитку — это достаточно трудоемкий процесс; ознакомившись с технологией монтажа, выполнить такую работу сможет даже человек, не имеющий опыта в строительстве. Чтобы домашний мастер смог самостоятельно установить электрический нагревательный кабель, рассмотрим правила монтажа и схему подключения теплого пола.

Содержание

• 1 Виды теплых полов электрического типа
• 2 Технология монтажа своими руками
  • 2.1 Создание схемы
  • 2.2 Расчет материала
  • 2.3 Подготовка поверхности
  • 2.4 Укладка утеплителя
  • 2.5 Установка нагревательного элемента
  • 2.6 Монтаж терморегулятора
• 3 Проверка работоспособности
• 4 Укладка плитки и кафеля

Виды теплых полов электрического типа

Монтаж электрического теплого пола под плитку своими руками может осуществляться каким-либо из двух способов: посредством электрического кабеля или нагревательного мата. Пол из кабеля дешевле, но расчет его протяженности и укладка более трудоемкие. Такой вариант выбирают, если в квартире высокие потолки, так как стяжка будет достаточно толстая, и это уменьшит высоту помещения.

Когда монтируют полы, технологию укладки выбирает хозяин, но специалисты рекомендуют укладывать термомат, так как это облегчит расчеты и установку. Термомат представляет собой специальный проводник. В его конструкции нагревательный кабель уже расположен на ленте, которая позволит сохранять равное расстояние между витками провода.

Технология монтажа своими руками

Технология укладки электрического теплого пола под плитку требует предварительной подготовки всех материалов, которые понадобятся для монтажа. Надо подготовить комплект, состоящий из кабеля (или мата) и терморегулятора. Затем надо выбрать место в стене для монтажа термостата, сделать проводку для подключения конструкции. Потом выполняют расчет длины нагревательного кабеля и продумывают расположение нагревательных систем. Рассмотрим инструкцию по укладке теплого пола под плитку.

Создание схемы

Необходимо предусмотреть и выполнить расчет схемы подключения теплого пола своими руками. На ней отмечают шаг монтажа кабеля или мата. При составлении схемы учитывают следующие правила:

1. Отступают от стен 10 см.
2. Там, где будет стоять мебель без ножек или бытовые приборы, располагать электрический кабель запрещается.
3. Если нужно обогревать только отдельные участки помещения, то можно подрезать маты и уложить сетку в необходимом направлении.

Расчет материала

Если теплый пол будет выступать в качестве главного отопления помещения, то расчет выполняют следующим образом. На 1 м² площади нужен нагреватель, имеющий мощность 180 Вт. Если это будет вспомогательная система отопления, то мощность должна составлять 140 Вт.

Надо определить площадь помещения, умножив его длину на ширину, и вычесть из полученного результата площадь, занятую мебелью и бытовыми приборами. Получится полезная площадь обогрева. Затем на основании полученного значения вычисляют мощность провода и его длину. Погонная мощность 1 м нагревательного элемента может быть от 16 до 20 Вт/м.



Подготовка поверхности

Перед началом работ всю поверхность в помещении нужно подмести и помыть. Если на ней есть неровности, их нужно удалить механическим путем. Если таким способом выровнять поверхность не удалось, то делают бетонную стяжку.

Укладка утеплителя

В качестве утеплителя применяют пенофол, имеющий покрытие из фольги и самоклеящуюся поверхность. Материал укладывают на пол фольгой вверх, отступая в углах комнаты от стен по 10 мм. Все стыки надо заклеить строительным скотчем.

Установка нагревательного элемента

Сейчас монтируют отопление в виде нагревательного мата, это избавит от перегибов провода и сократит время монтажа. Если вы приобрели кабель, не наклеенный на монтажный мат, то его монтируют зигзагами с расстоянием между витками 25 см. Фиксируют провод строительным скотчем. Если мат надо повернуть, то монтажную сетку разрезают в нужном месте.

Монтаж терморегулятора

Терморегулятор устанавливают на стене. Лучше заранее сделать углубление для его размещения. Затем нагревательный кабель подключают к терморегулятору, а с другой стороны выполняют подключение терморегулятора к сети питания.

Проверка работоспособности

После монтажа электрического провода перед заливкой системы надо проверить исправность конструкции. Для этого подают напряжение на кабель. Если все работает исправно, то приступают к следующему этапу.

Укладка плитки и кафеля

После этого выполняют стяжку слоем цементного раствора необходимой толщины или сразу делают укладку плитки на электрические теплые полы. Выполняют монтаж плитки. Для укладки используют плиточный клей, предназначенный для теплого пола. Плитку монтируют на нагревательный мат.

Предварительно плитки раскладывают на поверхности, чтобы их правильно разместить. На видном месте монтируют цельные плитки, а под мебелью можно расположить обрезки. После монтажа плитки надо подождать около суток для полного высыхания клея.

Понравилась статья? Поделиться с друзьями:

Теплый пол своими руками – Теплый пол Звоните по телефону-083 2263043

Теплый пол своими руками и термостаты.

Теплый пол своими руками производства и поставки JC Heat2Tile.

Наше отопление спроектировано таким образом, чтобы его было очень легко установить. У нас есть предварительно сплетенный сетчатый коврик, который просто раскатывается на поверхности пола, которую вы хотите нагреть. Кроме того, у нас есть видеоруководство, которое даст вам пошаговое наглядное руководство по установке.

Наша продукция не только проста в установке, но и надежна. Мы очень жестко придерживаемся международного стандарта: 1 кВт тепла на каждые 10/12 м2 площади помещения. Таким образом, ваше отопление никогда не будет стоить вам целое состояние.

Наш интернет-магазин защищен по протоколу HTTPS. Таким образом, вы можете спокойно просматривать и покупать товары. Мы поставляем нашу продукцию как по стране, так и за границу. Цены, указанные в магазине, действительны только для доставки по стране. Следовательно, для международных заказов, пожалуйста, отправьте нам адрес доставки, и мы рассчитаем стоимость доставки. 8 простых шагов. Монтаж теплого пола. Это очень простой процесс, и под нашим руководством вы обнаружите, что каждый может самостоятельно установить теплый пол! Давайте пройдемся по процессу…

Припасы, припасы, припасы! Что вам нужно, прежде чем мы начнем:

Перед тем, как вы начнете установку мата с подогревом пола, вам понадобится несколько основных материалов. Вам понадобится нагревательный мат от JC Heat2Tile. Ваш термостат. Кусок короба, если вы размещаете термостат на внешней поверхности стены. Какой-то двусторонний скотч. *Если не хотите сверлить для крепления термостата* Обычный скотч. Рулетка и ХОРОШИЕ ножницы (безопасные ножницы вашего ребенка, вероятно, не подойдут для этого). Хотя в этом нет необходимости, не стесняйтесь нанимать миньонов для дополнительной помощи на этом этапе!

Перво-наперво:

Как я уже упоминал в видео, вам нужно немного посчитать! У нагревательного мата должна быть начальная точка, затем он должен будет сделать зигзаг по всей площади пола, а затем вернуться вверх и поперек, чтобы вернуться к исходной точке. Как указано в видео, потратьте немного времени на эти первоначальные расчеты, так как когда вы приступите к укладке коврика, небольшие отметки на поверхности пола вам очень помогут! Приступаем к монтажу теплого пола…

Идем дальше:

Теперь, когда вы потренировали свой мозг и выяснили, как вы будете резать и стелить коврик, возьмите маркер. Измерьте эти ориентировочные размеры и сделайте небольшие отметки на полу, которые помогут вам в дальнейшем. Я настоятельно рекомендую вам не пропустить этот шаг. Поверьте, когда вы в процессе укладки мата и вдруг вам придется начать пытаться отмерить свои срезы, мой голос будет звучать в вашей голове: «Я же вам говорил!»

Очень ОЧЕНЬ важно:

Теперь, когда вы выполнили все расчеты, выпили чашку кофе и решили начать, встаньте в исходную точку и убедитесь, что ваши нагревательные элементы направлены вниз на пол. когда вы раскатываете свой коврик. Давайте продолжим…

Начинайте катить, катить, катить:

Катайте начальную точку, пока не доберетесь до первой отметки. Теперь возьмите ножницы и разрежьте коврик до основания. УБЕДИТЕСЬ, что во время этого процесса вы не разрезаете элемент!!! А теперь переверни коврик и снова начинай катиться! Продолжайте катиться вверх и вниз, пока не дойдете до отметки, которая означает, что вы должны снова подняться к исходной точке. Сверните до отметки, а затем снова вернитесь к исходной точке. По сути, теперь вы должны были сформировать квадрат нагревания с началом и концом мата в точке вашего термостата.

Как вы увидите на видео, теперь вы должны следить за тем, чтобы ваши холодные провода от нагревателя не пересекались друг с другом, когда вы приклеиваете края вниз. Теперь вы должны смотреть на симпатичный маленький квадрат нагрева и похлопывать себя по спине за свое достижение!

Стяжку или не стяжку, вот в чем вопрос:

Теперь вам предстоит принять решение, основываясь на нескольких вещах, на которые я собираюсь вам указать. Во-первых, какое напольное покрытие вы будете укладывать?

Если вы кладете плитку, вы будете использовать клей для плитки, и это не обязательно. Если вы используете ламинат, лично я бы сказал, стяжка! Ламинаты — это плавающие полы, и вы бы хотели, чтобы ваше отопление было с бетонным основанием. (Это мое мнение, а не абсолютная инструкция!)

Если укладывать виниловые полы, то стяжку делать обязательно! Причина, по которой я это говорю, заключается в том, что виниловые полы «прилипают» к поверхности пола. Через некоторое время вы можете увидеть нагрев на виниловой поверхности. По моему скромному мнению, стоит потратить дополнительное время на нанесение тонкого гладкого слоя стяжки поверх нагревательного мата. Это гарантирует, что ваше отопление будет защищено и фактически станет «единым целым» с бетонным основанием.

Теперь о термостате:

Теперь, когда вы сделали всю тяжелую работу, все, что вам нужно сделать, это подключить термостат. Либо у вас будет канал в стене, который идет к коробке (это будут прямые линии от вашей платы DB и должны быть выполнены квалифицированным электриком), либо вы поместите часть канала на поверхность стены. Через него вы подаете холодные провода нагревателя. Теперь все, что вам нужно сделать, это подключить термостат в соответствии с инструкциями… Тааа дааааа! Вы завершили монтаж теплого пола!

И последнее слово или два:

Прежде чем вы побежите хвастаться своим достижением перед всеми своими друзьями, не забудьте посмотреть установочное видео. Он проходит через все эти шаги в визуальном руководстве. Кроме того, посмотрите наше видео, в котором объясняется все, что вам нужно знать о настройке цифрового термостата.

УРА! Теперь вы официально являетесь профессионалом в области теплого пола своими руками! Поздравляем с установкой! Не забудьте заглянуть на наши страницы в различных социальных сетях. Вы можете злорадствовать о своем успехе или просто задать нам любые другие вопросы, которые могут у вас возникнуть.

Найдите нас на Facebook, Twitter, Linkedin и других сайтах!

Следите за новостями в нашем блоге, мы дадим вам больше советов и хитростей!

Категории:

Теги: Кейптаун, Порт-Элизабет, Претория, Термостаты, Теплый пол своими руками, Подпольное отопление

— Оставить комментарий

Теплый пол

Почему теплый пол лучший вид отопления?

Насколько эффективны обычные обогреватели?

Обычные электрические или газовые обогреватели не распределяют тепло равномерно. Такие обогреватели создают в помещении холодные и горячие точки. От того места, где расположен ваш нагреватель, тепло будет подниматься прямо вверх. Так что, по сути, тепло будет подниматься прямо вверх от источника. Это приведет к аккумулированию тепла на крыше, что приведет к возникновению горячих и холодных точек. Тепло будет ощущаться только тогда, когда вы находитесь рядом с обогревателем.

Это похоже на то, как если бы вы стояли у костра, вы чувствуете тепло только тогда, когда находитесь рядом с огнем. Эти типы обогревателей также сушат воздух, поэтому не подходят аллергикам, астматикам и тем, кто страдает головными болями.

Преимущества теплых полов.

Напольное отопление является наилучшей формой отопления, так как оно устанавливается под поверхностью пола, покрывая 60% поверхности пола, в результате чего тепло поднимается равномерно.

Теплые полы — это долговечная система отопления, которая эффективно и экономично обогревает ваш дом и не требует обслуживания.
Поднимается равномерное тепло, в результате чего нагревается все помещение. Поэтому не будет ни горячих, ни холодных точек. Убедитесь, что помещения хорошо изолированы, чтобы поддерживать эффективные эксплуатационные расходы. Установка современного энергосберегающего термостата также помогает с потреблением и управлением подогревом пола.
Система отопления проложена непосредственно под поверхностью пола, поэтому нет оголенных проводов, что делает ее самым безопасным способом обогрева дома.
Система отопления управляется с помощью термостата (аналогового, цифрового или программируемого, Wi-Fi), поэтому вы можете выбрать наиболее комфортную для вас температуру.
Теплый пол можно установить под любую поверхность пола. Самой прочной является плитка, так как она лучше проводит тепло.
Эта система обогрева подходит для ковров, ламината, инженерной древесины, мрамора и плитки.

Категории: ТЕРМОСТАТЫ ДЛЯ НАПОЛЬНОГО ОТОПЛЕНИЯ, Теплые полы, Теплые полы цена

Теги: Кейптаун, Мидранд, Претория, Цена, Южная Африка, Термостаты, Ковровое отопление, Теплые полы, Теплые полы своими руками, Подпольное отопление

Опубликовано июля 21, 2017 28 сентября, 2022 by juanca2014 — Оставить комментарий

Сетчатые маты Руководство по отоплению полов.

Как установить теплый пол.

Самостоятельная установка теплых полов – довольно простой процесс. Если вы разнорабочий, выполнение перечисленных ниже шагов должно быть легким и увлекательным; Итак… как установить теплый пол?

Как установить теплый пол

Простые шаги по установке

Шаг 1: Во-первых, убедитесь, что размер приобретенного вами коврика соответствует размеру вашей комнаты. Теперь нужно спланировать раскладку коврика. Начните делать это, сделав набросок комнаты со всеми размерами коврика. Кроме того, знайте, где вы будете располагать термостат, так как это будет начальная и конечная точка коврика.

Шаг 2: После выполнения шага 1 убедитесь, что поверхность пола чистая и выровненная. Если есть неровности, выровняйте их самовыравнивающейся стяжкой.

Шаг 3: Теперь из того места, где вы хотите разместить термостат, раскатайте мат до нужной длины, затем разрежьте сетку, чтобы мат скручивался параллельно раскатанному отрезку, будьте осторожны, не чтобы перерезать провод. Вы можете отрезать немного сетки, если у вас есть лишняя, это может произойти при установке в ванных комнатах. Продолжайте в том же духе, пока не будет покрыта желаемая площадь пола, заканчиваясь в исходной точке.

Шаг 4: Чтобы зафиксировать коврик на месте, используйте прочную клейкую ленту, пистолет для горячего клея или гвозди, прикрепленные к сетке, а НЕ к проволоке.

Шаг 5: Если вы устанавливаете внешний датчик (который будет использоваться для ванных комнат, полов из цементобетона, деревянных полов и ковров), он должен быть идеально расположен посередине нагревательных проводов. Если вы расположите его ближе к одному кабелю, чем к другому, температура не будет измеряться должным образом.

Шаг 6: Если вы приобрели сигнализацию (в идеале следует), подключите холодные выводы (это провод на конце коврика, который подключается к термостату) к сигналу тревоги, чтобы убедиться, что коврик не попал поврежден. Если звучит сигнал тревоги, у вас есть проблема.

Шаг 7: Чтобы уложить плитку или напольное покрытие: Есть 2 метода, все зависит от вашей инициативы.

Способ 1. Вы можете укладывать плитку непосредственно поверх мата, следя за тем, чтобы клей для плитки проходил через сетку и соприкасался с бетонным полом.

Метод 2: Приготовьте смесь из самовыравнивающейся стяжки и связующей жидкости. Распределите эту смесь по коврику и дайте ему высохнуть. Эта смесь станет твердой как камень. Теперь вы можете установить поверхность пола по вашему выбору.

Шаг 8. Предполагая, что сигнализация не сработала, а поверхность пола уложена, теперь можно подключить термостат к системе отопления.

В следующем блоге мы расскажем, как подключать и размещать различные модели термостатов.

Шаг 9. Дайте высохнуть в течение нескольких дней перед первым использованием.

Если вы используете проволоку без сетки, вам следует посмотреть следующую видеоссылку

https://www. youtube.com/watch?v=XozfGnPsm1Q

Если вы нашли это руководство полезным и удобным для пользователя ? Тогда не забудь поставить нам лайк!!!

https://www.underfloorheating.joburg

Йоханнесбург – 238 Beyers Naude, Randburg

Категории: Отопление своими руками, ТЕРМОСТАТЫ ДЛЯ НАПОЛЬНОГО ОТОПЛЕНИЯ, Подковровое отопление, Теплые полы

Теги: Кейптаун, Мпу, Кейптаун Претория, Цена, Южная Африка, Термостаты, Ковровое отопление, Теплые полы своими руками, Теплые полы

Опубликовано 11 июля 2017 г. 29 сентября 2022 г. автор juanca2014 — Оставить комментарий

Теплые полы.

 Подогрев полов в компании J C Heat 2 Tile специализируется на обеспечении обогрева полов любого типа. Под плитку/фарфор, ковры, дерево, стяжку и любой натуральный камень, сланец или мрамор в Южной Африке. Мы также поставляем нагревательные элементы D I Y под плитку и термостаты напольного отопления.

Термостаты варьируются от аналоговых до цифровых и программируемых. Наша система подогрева пола не наносит вреда ни поверхности пола, ни вашему бюджету, ни здоровью, ни окружающей среде.

Маты для подогрева пола DIY

 Установка подогрева пола

ЛУЧШАЯ долговременная инвестиция, которую вы можете сделать или добавить к своей собственности и образу жизни. Толщина укладки не более 1 – 2 мм под вашим полом. Тепло равномерно распределяется по комнате/комнатам, что регулируется сенсорным термостатом, настроенным для вашего комфорта. Срок службы системы теплого пола такой же, как и у ваших полов.

Ответы о подогреве пола

Когда начать? Как только вы начнете планировать свой новый дом или ремонт, чтобы включить его в свой бюджет.

Можно ли установить теплый пол под любую поверхность пола? Безусловно, наши обогреватели можно устанавливать под большинство напольных покрытий, включая керамику, фарфор, травертин, мрамор, сланец, песчаник, стяжку, ковры и ламинированные деревянные полы.

Как работает термостат? После включения термостат имеет датчик, который измеряет разницу температур воздуха. Как только вы установите термостат на желаемый уровень комфорта, он будет автоматически включаться и выключаться для поддержания заданной температуры в помещении.

Безопасно ли устанавливать подогрев плитки в моей ванной? Это совершенно безопасно, так как нагреватели полностью заземлены в соответствии с правилами.

Как долго прослужит система подогрева пола? Наша система отопления имеет длительный срок службы при правильном монтаже.

Сколько времени потребуется, чтобы пол нагрелся? Это зависит от толщины поверхности пола, но обычно пол становится теплым примерно через 15–20 минут, а затем еще 10 минут, чтобы помещение нагрелось.

Можно ли установить теплый пол непосредственно поверх существующей плитки? Да, пол должен быть полностью очищен от пыли, грязи и жира. При укладке поверх существующих кафельных полов этот пол необходимо обработать.

И наконец!!

Можно ли использовать пол с подогревом в качестве единственного источника тепла? Безусловно, при правильной укладке пол прогревается, поднимая тепло, в результате чего прогревается все помещение.

Целесообразно ли делать самому и можно ли исправить? Предпочтительно, чтобы вы установили его профессионально, так как на него также распространяется гарантия. И да, мы можем найти точную точку неисправности для ремонта.

Каковы будут эксплуатационные расходы на пол с подогревом? При правильной установке он должен работать около 8 часов в день. Например: размер комнаты – 22 м2 требует нагревателя на 2 кВт. Средняя цена кВт/ч = 1 R. Равно: 2 кВт x 8 часов x 1 R = R 16 +/-. Конечно, все эти расчеты относятся к определенным условиям вашего дома, в зависимости от изоляции и потока воздуха в доме. твой дом.

Законна ли установка системы отопления под плиткой? Все установки соответствуют законодательству, что гарантирует будущую продажу вашего дома, поскольку он будет соответствовать вашему электрическому сертификату.

Категории: ОТОПЛЕНИЕ Сделай сам, ТЕРМОСТАТЫ ДЛЯ НАПОЛЬНОГО ОТОПЛЕНИЯ, Теплые полы, Теплые полы цена

Теги: Кейптаун, Мидранд, Претория, Цена, Южная Африка, Термостаты, Теплые полы своими руками, Подпольное отопление

Монтаж теплых полов — Brooks & Камень

DIYРемонт кухни

11 марта

Автор Лекс Брукс

Когда-то… мы установили теплый пол на кухне (еще в мае 2020 года, правда)! И потом, мы не включали его еще 9месяцы!! Наконец-то мы его включили, и произошло короткое замыкание (#facepalm), значит, еще месяц ждать нашего электрика. Ну, друзья мои, это , наконец-то , официально , тут жарко! И наши маленькие пальцы очень подрумянены на том, что раньше было очень холодным каменным полом!

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Этот пост спонсируется, т. е. мы получили бесплатный продукт в обмен на написание этого поста и то, что мы поделились нашим процессом и опытом в Instagram. Мы получили WarmlyYours нагревательные маты и термостат, но все остальные материалы мы закупили сами. Мы НЕ сотрудничаем с компаниями, в которые мы не верим всем сердцем, поэтому, когда мы принимаем продукт, у нас есть веская причина, исследования и реальный жизненный опыт. Подробнее о принципах нашего сотрудничества читайте здесь. Мы не получаем никаких комиссионных или партнерских платежей, если вы покупаете продукт после прочтения этого поста.

Еще в мае я рассказал о нашем партнерстве с замечательным WarmlyYours и об этапах планирования, которые мы прошли, вплоть до получения наших ковриков для электрического подогрева пола для кухни. Проверьте этот полный пост для фона! Это вторая часть рассказа о том, как проходила фактическая подготовка и установка матов, а также пошаговое руководство по нашему процессу, в том числе, как обычно, где мы немного ошиблись и должны были исправить курс. В третьей части последует пост о том, как мы на самом деле укладывали плиткой сложный узор «опус» (в этой части были вопросы о браке!!), а затем запечатывали, затирали и снова запечатывали.

Мы взяли небольшой перерыв в работе и устроили целую 4-дневную феерию полов для этих двух частей, превратив нашу кухню из неряшливого беспорядка на полу в красивое кафельное и отапливаемое помещение за один чрезвычайно долгий уик-энд. Это были 12-часовые, без шуток, потные, ноющие в спине трудовые дни. Но мы это сделали!! Может быть, это какая-то самодельная пластинка?! Так что пристегнитесь, это еще один содержательный информационный пост, ребята!

НЕКОТОРЫЕ ССЫЛКИ ДЛЯ БЫСТРОГО ПЕРЕХОДА:

ДЕНЬ 1: Подготовка чернового пола

ДЕНЬ 2: Установка нагревательных матов / укладка цемента

Инструменты и изделия

Кухня перед отоплением и плиткой

Кухня после нагрева и грунтовки (перед цементированием)

Кухня после укладки плитки

Итак, приступим….

Прежде чем углубиться во весь этот процесс, мы убедились, что все материалы готовы и ждут, чтобы нам не приходилось каждый день ходить в хозяйственный магазин. В общем, все получилось, как и планировалось, за одним большим исключением — но до этого еще дойдем! 😉 Было 4 основных компонента, которые мы рассмотрели здесь в первые два дня: (1) обеспечение того, чтобы наш план был разумным и взвешенным, (2) укладка границы из цементных плит вокруг нашего пространства нагревательного мата, чтобы действовать как барьер для само- выравнивание цемента, который проходит по нагревательным матам, (3) укладка нагревательных матов и (4) заливка цемента. Прямо вперед, верно? Читать дальше….

ДЕНЬ ПЕРВЫЙ (ЧЕТВЕРГ): Подготовка поверхности

Мы застряли прямо здесь! Как взволнованные школьники, мы поначалу чувствовали легкое головокружение, но это довольно быстро прошло…

Первая часть была очень быстрой, и это заполняло пятна на нашем черном полу. Мы купили один лист стандартной подложки толщиной 5 мм, обрезали его по размеру и прикрутили на место. Остальная часть чернового пола прибита гвоздями, но мы, честно говоря, просто не удосужились вытащить гвоздомет и компрессор для двух крошечных секций, так что это были шурупы 1 1/2 дюйма!

Затем мы убедились, что черновой пол максимально очищен от мусора и липкой массы, чтобы у нас не возникло проблем с укладкой цементной плиты Hardi-backer и/или нагревательных матов. Это означало, что мне пришлось потратить около часа на очистку пола от старой плиточной мастики, которую мы соскоблили со стен несколько месяцев назад. Предыдущая столешница и фартук из формики были приклеены к стенам мастикой, и от этого материала чертовски грязно! Так что мастичная жижа, по цвету и консистенции напоминающая детские какашки, все еще была на полу в углах, и ее нужно было полностью оторвать. Йик!

Третья часть заняла у нас больше всего времени. Мы измерили и отметили все, прежде чем нарезать какие-либо материалы, просто чтобы убедиться, что у нас есть надежный план и что мы продумали все надоедливые детали. В этом не было особой необходимости, но я считал, что использование этого времени заранее означало бы, что фактическая резка материалов и укладка матов происходили бы намного быстрее, если бы мы не измеряли каждый шаг 2-3 раза. Итак, первым делом мы отметили малярным скотчем места, где будут стоять наши шкафы. Затем мы отметили фломастером, где мы собираемся разместить нашу рамку Hardie-backer, которая будет выступать над шкафами на пару дюймов и содержать самонивелирующийся цемент на последнем этапе. И наконец, мы нарисовали на полу весь макет нагревательного мата WarmlyYours, дюйм за дюймом. Как только это было завершено, я думаю, что это было около 3 часов дня! Мы мысленно отметили, что если бы мы сделали это снова, мы бы закрыли этот день здесь.

Посмотреть в полном размере

Зеленая лента = позиции шкафа

Посмотреть в полном размере

Черный маркер = позиционирование теплового коврика WarmlyYours

Посмотреть в полном размере

Треугольники + квадраты = Где маты начинаются и заканчиваются

Однако, никогда не отступая в течение долгого дня, мы перешли к резке, укладке и закреплению 1/4-дюймового Hardiebacker. Небольшое примечание: есть две распространенные марки цементных плит, которые вы можете использовать: Durock или Hardiebacker. Мы выбрали Hardiebacker, потому что он легче по весу (поскольку в нем используется волокно, а не стеклокомпозит), с ним легче манипулировать из-за наличия «сетчатого» шаблона для резки на каждом листе, а также он имеет хороший уровень водонепроницаемости для кухни. Тем не менее, если бы нам снова пришлось заниматься этим проектом, в следующий раз мы бы выбрали Durock. В то время как Durock делает больше беспорядка (мы использовали его раньше при установке ванной в городском фермерском доме), мы по-прежнему обнаружили, что Hardiebacker гораздо труднее резать, особенно если вы вырезали между 1-дюймовыми линиями сетки (как мы часто делали). Вообще говоря, мы положили Hardiebacker на плоскую устойчивую поверхность (желательно приподнятую над землей), использовали большой Т-образный угольник для гипсокартона, чтобы отметить, где мы хотели разрезать, и надрезали бумагу для подложки канцелярским ножом. Оттуда мы выровняли край Hardieboard с краем нашего стола и не очень осторожно прикладывали давление и вес, пока бумага не согнулась. Покачивая его туда-сюда, он в конце концов вырвался на свободу. Ключ, как мы обнаружили, заключался в медленном надавливании, так как если бы вы попытались отломить его быстро, доска порвалась бы не в том месте. Но медленно и уверенно выигрывает гонку! Потребовалось около 4-5 досок, которые нужно было разрезать, и немалое количество слегка кровавых царапин на наших руках, прежде чем мы осознали этот ключевой факт. Итак, урок усвоен, не будьте нами – медленно и уверенно!

Преимущество заключалось в том, что, предварительно проделав обширный процесс измерения, мы создали основной список размеров, необходимых для Hardibacker, и отправились в город, чтобы вырезать их все для нашей головоломки. После того, как мы убедились, что охвачены все разделы, мы перемешали наш тонкий набор, чтобы все это уложить. Учитывая количество разбавленного материала, которое мы будем использовать за эти 4 дня, мы купили мешки и сами смешали его с помощью перфоратора Dewalt + насадки для бетономешалки. Как только вы получите желаемую консистенцию густого теста для торта, дайте ему постоять 10 минут и снова перемешайте, мы были готовы укладывать наши доски. Эта часть была очень простой, Стью затер тонкий слой, используя 1/2-дюймовый шпатель под углом 45 градусов, а я уложил Hardiebacker сверху. После того, как мы все это уложили, мы закрепили его каждые 8 ​​дюймов с помощью винтов Backer-On (особый тип винтов, необходимых для цементной плиты), следя за тем, чтобы мы оставались на 2 дюйма от каждого угла и края. После того, как все шурупы были закручены, я положил цементную сетку поверх всех швов и замазал их очень минимальным слоем тонкой замазки.

Завершающим этапом ночи было замазывание силиконом границы между тонким слоем/Hardiebacker и черновым полом. Цель этого состояла в том, чтобы гарантировать отсутствие зазоров или каналов на полу, когда мы заливали самовыравнивающийся цемент. Учитывая, что цемент в основном представляет собой жидкость, которая вытекает через мельчайшие отверстия, вам необходимо убедиться, что каждое отверстие и возможность для утечки заткнуты. К счастью, Алекс из @oldtownhome совершил эту ошибку раньше нас, и мы смогли узнать из его сообщения в блоге, как предпринять этот превентивный шаг.

И в 11 вечера мы закончили все это и объявили об увольнении. Вау! Мы были ле устали .

Посмотреть в полном размере

Hardiebacker Cutting — Резка в сетке

Посмотреть в полном размере

Разделочная доска с земли

Посмотреть в полном размере

Вырезание профилей для газовых труб

Посмотреть в полном размере

Смешанный тонкий набор, укладочная доска

Посмотреть в полном размере

Бордюр Hardiebacker – готово!

Посмотреть в полном размере

Швы досок – проклеенные и замазанные

Посмотреть в полном размере

Добавление силикона во все зазоры и трещины

Посмотреть в полном размере

Нанесите силикон + установите винты Backer-On

ДЕНЬ ВТОРОЙ (ПЯТНИЦА): Давайте погреемся!

Вернувшись к 9 утра следующего дня, несмотря на то, что мы были измотаны, мы были очень взволнованы, так как это была самая захватывающая часть, но также чертовски нервничали. Этот шаг мог пойти либо очень-очень правильно, либо очень-очень неправильно, но наше ощущение ребенка в кондитерской снова вернулось, и на этот раз… не исчезло, пока мы не добрались до цементной части.

WarmlyYours делает эту часть процесса безумно простой – они не только предоставляют очень подробные инструкции на своем веб-сайте, которые мы изучали до выходных, но и само руководство по установке без вопросов проведет вас через каждую минуту. Пока вы точно следуете плану и правильно измеряете, все пройдет гладко.

Этап 1

Мы осмотрели и проверили, соответствуют ли наши коврики техническим характеристикам: коврик длиной 60 футов мы с удовольствием расстелили на одном конце столовой, через коридор и вглубь. 25-футовый салон, чтобы проверить правильность длины! ХА! Второй мат размером чуть более 5 футов измерить было намного проще. Мы проверили проводку на ковриках, чтобы убедиться, что ничего не порвано, не сломано и не выглядит поврежденным (хотя они довольно прочные, с проводкой нужно обращаться осторожно). Затем мы сняли показания Ом с каждого мата (мы использовали этот мультиметр) и сравнили его с номиналом в Омах на этикетке нагревательного мата. Каждый мат должен был иметь отклонение от показаний в пределах 10%, прежде чем мы продолжим, и мы уложились в этот предел. Это был наш первый раз, когда мы использовали мультиметр, это очень просто!

Посмотреть в полном размере

Инструкция по эксплуатации WarmlyYours

Посмотреть в полном размере

Измерение тепловых матов правильной длины

Посмотреть в полном размере

Испытание номинального сопротивления

Посмотреть в полном размере

Проверка сопротивления и сравнение с этикеткой мата

Шаг 2

Поскольку мы уже измерили и разметили всю карту нагрева на полу (буквально нарисовали ее маркером), укладка матов стала невероятно быстрой. и простой. Мы начали с того, что посередине, нашего 6-футового мата с одним разрезом. Положите начало мата на треугольную форму, которая указывает на начало мата, отмерьте 2 фута 8 дюймов по плану, а затем очень осторожно сделайте наш самый первый разрез. Я, вероятно, потратил целую минуту, чтобы разрезать этот кусок сетки, потому что я так нервничал и боялся перерезать проволоку. Но это НАСТОЛЬКО просто, вы разрезаете зеленую сетку, к которой прикреплен провод, но не резать проволоку – затем перевернуть сетку и провести ее обратно к жирному квадрату, обозначающему конец мата. Один разрез и два точных куска размером 2 фута 8 дюймов. Простые!

Чувствуя себя хорошо, но не дерзко, мы покатились (каламбур, смотрите видео!) на втором нагревательном мате, который покрывал остальную часть комнаты. Раскатайте мат, вырежьте сетку, разверните и скатайте следующую секцию. Области, в которых мы нашли это немного более сложным, были, когда вам нужно вырезать сетку и освободить провод. В большинстве случаев, когда было сказано обрезать 3 дюйма или 6 дюймов, мы заканчивали тем, что отрезали дополнительные полдюйма или около того, медленно работая вверх, чтобы убедиться, что направление проволоки было правильным для следующей части плана. Мы также старались как можно дольше стоять или стоять на коленях на нашей гранитной цементной плите, чтобы убедиться, что мы не наступаем на проволоку и не причиняем никакого ущерба. Мы точно следовали плану и в итоге получили примерно на 3 дюйма меньше, чем требовал план, но в нашем сценарии это было нормально.

Посмотреть в полном размере

Посмотреть в полном размере

Посмотреть в полном размере

Этап 3

Предпоследний этап также был простым и быстрым – сначала прикрепили нагревательные маты к черновому полу. Используя стандартный строительный степлер и стараясь избежать проволоки любой ценой, я прикрепил зеленую сетку к основанию, устанавливая скобу примерно через каждые 4 дюйма. Только когда мне было около 4 матов, я понял, что мне нужно натянуть сетку более туго, чтобы она лежала как можно более плоско. Это стало небольшой проблемой, когда дело дошло до цемента, так как части моей сетки немного торчали, но, к счастью, вся проволока была покрыта, что является важной частью. Исправив это, я натянул сетку более туго и закончил сшивание примерно через 30 минут. Во втором раунде мы использовали пистолет для горячего клея, чтобы скрепить проволочные части, которые не были прикреплены к зеленой сетке, когда мы обходили углы. Я обнаружил, что это труднее всего застрять, и в итоге я приклеил горячим способом вдоль линии, которой я хотел следовать, примерно на 3 дюйма за раз. Местами следовали обожженные пальцы, как всегда бывает с горячим клеем (по моему опыту), а с дополнительными каплями клея сверху, чтобы сделать небольшой канал, все, казалось, в конечном итоге осталось. Именно в этой части мы также разместили датчик между проводами на сетке. К сожалению, у меня нет фотографий этого шага (извините, не знаю почему!), но это так просто, как кажется. Кроме того, полное раскрытие, я использовал степлер Dewalt и пистолет для горячего клея, потому что мы не могли найти наш степлер Stanley или пистолет для клея постфактум… но последние намного лучше (и дешевле!!). Dewalt производит отличные продукты… но их нет в этом списке. Наколенники однако, палочка-выручалочка!! Я продолжал следить за тем, чтобы стоять на коленях только на задней доске или осторожно ходить на цыпочках по матам между проводами.

Шаг 4

Последним этапом работы с нагревательными матами является проверка сопротивления в последний раз, чтобы убедиться, что оно все еще находится в пределах допустимых значений. Мы были на этом этапе, пока я отсутствовал, чтобы пообедать, и Стью ТАК ГОРДИЛСЯ своим пунтастическим текстом (см. рис.). Затем на проверку схемы, сначала подключаем провода в обратном порядке, чтобы сигнализация действительно звучала (вы тестируете саму сигнализацию), а затем правильно подключаете провода, где скрещиваете все пальцы рук, ног и любую другую конечность, чтобы молитесь, чтобы вы никогда больше не слышали сигнал тревоги. Если это звучит сейчас, значит, что-то сломалось. Забавная история — я публиковал все это в режиме реального времени в Instagram в течение дня и воспроизвел видео, на котором Стью проверяет схему. Он почему-то был наверху, услышал сигнал тревоги и прибежал, думая, что провода повредились, ха-ха!! #соррихабы

Посмотреть в полном размере

Посмотреть в полном размере

Посмотреть в полном размере

Посмотреть в полном размере

Посмотреть в полном размере

Шаг 4. 5

Этого шага не было бы в обычном процессе, но это было обучение. Мы учли каждую циновку, где будет проложен датчик и т.д., но забыли предусмотреть себе канал для подвода силовых проводов к стене, где будет находиться термостат. Поэтому нам пришлось отступить и просверлить отверстие в цементной плите постфактум (не легко), используя сверло на ½ дюйма, чтобы аккуратно вырезать канал, который подходил бы для толстых проводов. Затем нам пришлось запечатать и этот канал, поэтому в конце было добавлено больше силиконового герметика. На каждом этапе этого процесса мы проверяли сопротивление и цепь, чтобы убедиться, что провода не повреждены.

Посмотреть в полном размере

Высверливание канала в опорной доске

Посмотреть в полном размере

Провода в канале и зонде датчика

Посмотреть в полном размере

Повторная проверка сопротивления и цепи

Шаг 5

После того, как все электрооборудование было подготовлено, мы нанесли грунтовку подстилающего слоя. С помощью валика, прикрепленного к длинной малярной ручке, я налил жидкую, похожую на клей жидкость в стандартную емкость для краски и раскатал ее по секции нагревательных матов. Предпосылка заключается в том, что это помогает бетону должным образом прилипать к любой поверхности, на которую вы заливаете сверху. Имея только один предыдущий опыт работы с бетоном, когда я не использовал грунтовку, и, следовательно, поверхность теперь быстро отслаивается, было легко включить это как часть процесса. Я попытался раскатать его довольно тонким слоем в соответствии с инструкциями, но из-за сетки и разной степени ровности пола он естественным образом слипся в нескольких местах. Что я не мог получить ясности из предыдущих исследований, так это то, как долго вы должны были дать ему высохнуть. В инструкциях на бутылке сказано: подождите от 1 до 3 часов, а ЗАТЕМ заливайте бетон, тогда как в некоторых блогах, которые я читал, говорится, что вы должны залить в течение 2 часов после нанесения грунтовки. Таким образом, мы подстраховали свои ставки и пошли на 2,5 часа сушки (когда на самом деле она выглядела полусухой, но все же немного влажной) и продолжили. Нет никакого реального способа узнать, было ли это правильно, пока мы не получим или НЕ получим трещины в напольной плитке / растворе в следующие несколько лет. Скрестим пальцы, это было правильное решение, а?

Посмотреть в полном размере

Sikalevel Primer

Посмотреть в полном размере

Грунтовка везде

Посмотреть в полном размере

Нанесена грунтовка, время высыхания 2,5 часа

Шаг 6

Деталь, которой мы боялись больше всего. Я читал множество ужасных историй о заливке самовыравнивающегося цемента, потому что он такой жидкой консистенции (как молоко), что он может легко провалиться в крошечные отверстия, затопить каналы между деревянными панелями, попасть под опорную доску и т.д. Знай, что у тебя в подвале лужа цемента. Поэтому мы приняли все возможные меры предосторожности: загерметизировали подложку, чтобы закрыть этот зазор, заполнили края материалом Great Stuff там, где это было необходимо, и убедились, что в черновом полу нет дыр. Мы также подумали, что правильно рассчитали необходимое количество цемента, так как я также читал, что вам действительно нужно выливать весь цемент сразу, чтобы обеспечить надлежащую ровную поверхность после его высыхания. Если вы заливаете партиями, партии не смешиваются, и эффект самовыравнивания также перестает работать. Мало того, цемент чертовски тяжелый — около 50 фунтов на полностью перемешанное ведро. Несмотря на то, что мы поднимались всего на 4 ступени и расстояние между микшерной станцией и полом составляло около 20 футов, это все равно требовало усилий!

Итак, мы приступили к работе, и, покрыв примерно треть пола, мы поняли, что у нас осталось только два мешка цемента (всего 6), и мы не сможем покрыть его весь. Начинайте безумную панику, так как в этот момент было 19:00, а наш местный хозяйственный магазин закрывается в 20:00 из-за ограничений, связанных с COVID. Все лицо ладонями!! Оказалось, что мы рассчитали нашу глубину, основываясь только на опорной доске (1/4 дюйма) и не учли дополнительный тонкий слой под ней (еще ¼ дюйма), поэтому нам фактически нужно было удвоить количество. Я бросился в магазин, загрузил в тележку еще 8 мешков цемента, а затем встал в очередь из 70 человек (шутка!!), волнуясь, что уже залитый цемент полностью застынет, прежде чем я вернусь. .

Он не застыл полностью, но его было определенно труднее смешать на полу, и когда он высох, вы, конечно, могли видеть приливы и отливы в разных партиях, которые мы наливали. Не идеально, но мы подумали, что сможем компенсировать это, когда будем класть следующий слой тонкостенной плитки (в общем, это было хорошо). Одна часть, которая беспокоила нас, заключалась в том, что мы могли видеть несколько небольших 2-3-дюймовых участков сетки, которые я не натянул достаточно сильно перед сшиванием. К счастью, проволока все еще была в цементе. На следующий день я связался с командой WarmlyYours, и они заверили меня, что, пока провод не закопан, мы можем продолжать. Слава Богу за отзывчивую и замечательную команду обслуживания клиентов!

Посмотреть в полном размере

Посмотреть в полном размере

Вот и подошли к концу наши два дня феерии теплых полов. Подробные, сложные, математические навыки всегда наготове, но определенно простые и понятные! Мы также видели, как кто-то другой, спустя месяцы после этого, использовал только Great Stuff в качестве границы для самовыравнивающегося цемента вместо полного слоя подложки, что очень умно и уменьшает дополнительную высоту под вашим полом … пища для размышлений, если мы когда-нибудь сделаем это снова (что мы действительно собираемся сделать . .. в нескольких ванных комнатах наверху!).

Нам потребовалось еще 2 месяца, прежде чем наш электрик, наконец, подключил и установил для нас термостат… и еще 8 месяцев после этого, прежде чем мы действительно включили систему. Единственное, в тот момент, когда мы это сделали, в нем произошло короткое замыкание … поэтому вернулся электрик и переключил его с двухполюсного на однополюсный, и теперь он работает отлично!

Следующая настройка самого термостата с сенсорным экраном nSpire была очень простой, просто следуя инструкциям на экране. Полное видео процесса, который занял всего 1 минуту, лол! Мы не были уверены в нашей «нагрузке на пол», но сослались на оригинальные этикетки с нагревательных матов и наш план WarmlyYours, и, конечно же, напечатанные прямо в легенде. На рисунке ниже также показан график отопления, который нам очень нравится, так как он уже настроен на стандартный корпоративный график включения на несколько часов утром и вечером. Теперь, когда мы почти постоянно дома, мы держим температуру около 80 градусов с 8:00 до 20:00, когда чаще всего используем кухню. На самом деле, детям это так нравится, что это их новое любимое место для пикника.

Посмотреть в полном размере

Настройка термостата

Посмотреть в полном размере

Настройка графика нагрева

Посмотреть в полном размере

Термостат включен — непосредственно перед установкой полок

Посмотреть в полном размере

Все установлено!

ЛЕ ФИН!

Уф, я знаю, что это было долго! Надеюсь, это будет полезно и продемонстрирует, что этот проект очень прямолинеен. Дайте нам знать, если у вас возникнут какие-либо вопросы, если вы приступите к этому проекту самостоятельно — это на самом деле не так сложно, как может показаться на первый взгляд, и с ним определенно может справиться любой мастер среднего уровня!

И ОГРОМНОЕ спасибо замечательной команде WarmlyYours, которая была лучшим брендом для работы от начала до конца, включая терпение, пока мы закончили некоторые другие ремонтные работы, переехали, все уладили и написали этот пост много месяцев спустя. Мы очень рекомендую их. Они предлагают все: от полов с подогревом до систем снеготаяния на подъездной дорожке, полотенцесушителей и зеркал с подогревом для ванной комнаты. Некоторые действительно оригинальные решения общих проблем, многие из которых мы будем изучать в будущих проектах.

Следите за новостями, чтобы не пропустить следующий длинный пост о днях 3 и 4, когда мы укладывали известняковую плитку с рисунком «опус» — скоро!

И жили долго и счастливо… с теплым полом!

Любовь и объятия,

Лекс

Посмотреть в полном размере

Посмотреть в полном размере

ремонтКухняТеплые полы

Лекс Брукс

Установка систем водяного теплого пола

В этом проекте «Сделай сам» вы узнаете все об установке систем водяного теплого пола и о том, как работают различные системы отопления, на какие типы напольных покрытий можно их укладывать, какие различные типы зональных установок доступны, включая однозонный теплый пол. системы отопления и многозональные системы, как смесительные коллекторы используются для контроля температуры и как они устанавливаются в собственности.

Водяные полы с подогревом или водяные полы с подогревом, как его иногда называют, подходят для всех типов собственности, будь то жилые или коммерческие, и их можно легко подключить к любому источнику тепла, включая солнечные, а также геотермальные системы отопления или даже существующую или новая система центрального отопления.

Теплый пол имеет множество преимуществ по сравнению с более традиционными радиаторами, к которым мы все привыкли, и подходит для всех типов помещений. В этой усадьбе можно обогреть небольшую оранжерею, кухню или ванную комнату или обогреть весь дом.

Существует множество компаний, которые занимаются поставкой и монтажом систем напольного отопления. Большинство компаний поставят все элементы, необходимые для установки в вашем доме, вместе с квалифицированным монтажником, который выполнит работу за вас. Некоторые компании также предлагают наборы для самостоятельной сборки, чтобы вы могли установить их самостоятельно.

Принцип действия водяного теплого пола

Теплый пол использует лучистое тепло. Это гарантирует, что вы будете чувствовать себя комфортно даже при более низкой температуре воздуха, чем в более традиционной системе конвекционного отопления (настенные радиаторы). При теплых полах обогревается весь пол. Это означает, что независимо от того, где вы находитесь в комнате, температура всегда будет одинаковой.

Водяные полы с подогревом представляют собой серию трубных петель, которые укладываются под поверхность (плитка, ламинат и т. д.). Это эффективно превращает ваш пол в гигантский радиатор!

Трубопровод для работы системы подключается к существующей системе отопления через коллектор. Коллектор обычно расположен в легкодоступном месте на случай, если потребуется техническое обслуживание или ремонт.

Вместо воды высокой температуры (как в настенных радиаторах) можно использовать воду более низкой температуры (обычно около 50°C) из-за того, что поверхность нагрева намного больше и в отличие от обычного источника тепла (настенные радиаторы ) ему не нужно отдавать столько тепла на квадратный метр, чтобы нагреть данное помещение до необходимой температуры. Это имеет довольно много преимуществ, заключающихся в том, что котел становится намного более эффективным, поскольку ему не нужно так сильно нагревать воду, и, в свою очередь, он становится дешевле в эксплуатации и бережнее относится к окружающей среде.

Еще одним преимуществом напольного отопления является то, что в доме нечего выставлять напоказ, кроме комнатного термостата. Нет радиаторов, которые нужно украшать, и нет сложных решений о том, куда поставить мебель, чтобы она не испортилась перед радиатором. Это дает вам полную свободу дизайна. Также это идеальное решение для помещений с высокими потолками.

Существует довольно много различных вариантов и ситуаций, на которые следует обратить внимание, если вы планируете установить пол с подогревом, причем некоторые из них больше подходят для определенных ситуаций/потребностей, чем другие. Ниже вы найдете подборку наиболее распространенных настроек:

Различные системы водяного теплого пола

Система напольного отопления с одной зоной

Теплая вода циркулирует от котла к зональному клапану, который управляется электрически и рассматривается как одна зона отопление, которое подключено к одной и той же системе, например, вы можете иметь UFH в своей гостиной, кухне и столовой в одном контуре, и это будет рассматриваться как одна зона)

Если в настоящее время у вас есть комбинированный котел, работающий в вашей системе отопления вам также потребуется зонировать свои радиаторы, чтобы достичь наилучшего сценария работы

Однако, если у вас есть котел, который также работает и нагревает водонагреватель, он уже должен быть разделен на зоны (1 зона для горячей воды и 1 зона для радиаторов). В этом случае вам нужно будет только отдельно добавить коллектор UFH (теплый пол) с зональным клапаном, что сделает вашу систему 3-зонной.

В этом сценарии, когда вы активируете отопление (или ваш программируемый комнатный термостат включает отопление), вода будет проходить через систему и нагревать заданную площадь пола

Многозональная система напольного отопления

Многозональная система работает очень похоже на однозональную систему, разница заключается в том, что для вашей системы напольного отопления не требуется зональный клапан. Однако вам нужно будет зонировать свой бак с горячей водой и радиаторы.

Вместо зонального клапана должен быть установлен распределительный узел, который затем будет самостоятельно управлять системой теплых полов отдельно от ваших радиаторов и системы горячего водоснабжения

В этой ситуации ваш программируемый термостат/таймер активирует все термостаты напольного отопления, а затем можно будет управлять отдельными комнатами с помощью программируемого комнатного термостата. отопление в любом помещении с функцией. Когда термостат включен, электронный клапан, установленный на верхней части коллектора, открывается и, в свою очередь, также активирует ваш насос и запускает бойлер.

Каждая петля на коллекторе может иметь независимое управление, что, как вы уже догадались, обычно означает 1 петлю на комнату (но иногда это может зависеть от размера комнаты)

Смесительный коллектор

Горячая вода, подаваемая вашим бойлером проходит через приводную головку (клапан), а затем поступает в коллектор напольного отопления, который, в свою очередь, забирает воду из трубопровода напольного отопления. Когда это происходит, холодная вода, которая находится в трубопроводе теплого пола, затем смешивается с горячей водой из котла и затем проходит через насос, а затем через датчик температуры.

Если температура воды, проходящей через датчик температуры, определяется как более высокая, чем температура, установленная датчиком (обычно между 20 и 65 градусами), зональный клапан закроется, а также выключит котел.

Процедура установки водяного теплого пола

Большинство бытовых систем напольного отопления спроектированы так, чтобы быть очень простыми по своей природе и, в свою очередь, должны быть быстрыми и относительно простыми в установке. Из-за этого уровень навыков, связанных с подгонкой, также должен быть меньше, и, таким образом, это отличный проект DIY!

Почти каждая система должна быть совместима со всеми существующими традиционными системами отопления/котлами/радиаторами и т. д.…. (Пожалуйста, проверьте перед покупкой), и они также должны быть совместимы со всеми известными типами напольных покрытий и напольных покрытий, которые вы ожидаете найти в доме (опять же, пожалуйста, проверьте свои типы напольных покрытий и уточните у поставщика перед покупкой). Системы также должны быть совместимы с геотермальными и солнечными системами отопления.

Каждая поставляемая система напольного отопления должна сопровождаться очень подробной инструкцией по установке, а также информацией о том, как ввести вашу систему в эксплуатацию после ее установки (например, грунтовка и заполнение системы и т. д.).

Если вы выбрали путь «сделай сам» и проложили трубы под полом самостоятельно, а также у вас есть некоторые знания о системах отопления, после прокладки труб вы можете подключиться к существующей системе отопления в коллектор системы под полом. . Все, что вам нужно для этого, — это стандартные приспособления. Если вы проложили трубы, но не чувствуете себя достаточно уверенно, чтобы подключиться к вашей системе отопления, вам нужно будет вызвать сантехника. На это у него уйдет не более нескольких часов.

Типовой коллектор водяного теплого пола

Опять же, если вы чувствуете себя достаточно уверенно, после того, как сантехник завершит процесс подключения, вы можете самостоятельно заполнить, прокачать и сбалансировать систему, если нет, вы можете попросить сантехника сделать это за вас. пока он там

После того, как все трубопроводы проложены и подключены к вашей системе, вам теперь нужно будет подключить электрическую часть, например, электропроводку. термостаты и тд…. Если у вас есть какие-либо программируемые контроллеры или зональные клапаны, система теплого пола будет подключена к ним вместе с вашим котлом, так что вы сможете управлять новой системой теплого пола через существующую настройку отопления.

Все электрические соединения выполняются на контроллере коллектора, расположенном над коллектором. Именно здесь ваш электрик должен будет подключить термостаты, используя стандартный 3-жильный и заземляющий кабель. Затем он будет связан с вашим котлом, а также с любыми программируемыми контроллерами и зональными клапанами.

Суть большинства систем напольного отопления заключается в простоте и совместимости. Система должна быть простой в установке, а все детали, необходимые для ее сборки и подключения, должны быть доступны у местных продавцов сантехники

На какие существующие типы напольных покрытий можно укладывать полы с подогревом? №

Водяные полы с подогревом можно укладывать на самые разные поверхности полов, которые охватывают почти все сценарии, которые вы можете найти в своем доме. Ниже вы найдете список типичных поверхностей и краткое описание того, что необходимо для укладки вашего отопления:

Сплошной пол

Это довольно простая задача, так как большая часть работы, связанной с укладкой труб отопления, уже будет выполнена. завершенный. По сути, отопление, изоляция и стяжка укладываются поверх вашей конструкционной бетонной плиты (если она у вас уже есть, вам может потребоваться проверить)

Во-первых, вам необходимо уложить DPM (влагонепроницаемую мембрану). После того, как эта задача будет выполнена, необходимо будет добавить слой бетона поверх DPM, чтобы создать структурную плиту, убедитесь, что она ровная и плоская.

После того, как плита затвердеет должным образом, вам нужно будет положить изоляционные плиты поверх плиты (уточните в местном отделе строительного контроля точные требования к изоляции). Опять же, как и в примерах выше, это должно быть жестким.

После укладки изоляции необходимо уложить трубы водяного отопления пола поверх изоляции и зафиксировать с помощью хомутов.

Установив изоляцию и прикрепив к ней трубопровод, вы можете уложить стяжку сверху, убедившись, что она плоская и ровная. После того, как эта стяжка правильно затвердеет, вы можете укладывать желаемое напольное покрытие.

Трубопровод водяного отопления, проложенный в стяжке пола

Полнотелый бетонный пол

Этот метод аналогичен описанному выше, с той лишь разницей, что трубопровод водяного теплого пола укладывается внутри бетонной плиты.

Основой этого метода является то, что сначала DPM укладывается на основание, а затем поверх DPM укладываются изоляционные плиты (уточните в местном отделе строительного контроля точные требования к изоляции). Трубопроводы теплого пола затем укладываются поверх изоляционных плит и крепятся к плитам.

После этого бетонная плита заливается поверх изоляции и трубопроводов и выравнивается, чтобы получилась твердая бетонная поверхность пола

Как вы уже догадались, основное отличие этого метода от описанного выше заключается в том, что заливается только один слой бетона, в отличие от слоя бетонной плиты и слоя стяжки, описанных в методе выше

Уже изолированный бетонный пол

Если Ваша существующая бетонная плита уже имеет изоляционный слой, задача укладки теплого пола несколько упрощается.

В этом случае вам потребуется уложить ряд деревянных реек толщиной 25 мм поверх бетонной поверхности (на расстоянии 400 мм между центрами).

После этого вы можете проложить трубы отопления между рейками и закрепить их на бетонной плите с помощью соответствующих зажимов.

После укладки трубопровода последней задачей является стяжка поверх трубопровода до уровня верхней части обрешетки. После того, как стяжка будет правильно выдержана, вы можете приступить к укладке ДСП поверх

Неизолированный бетонный пол

х 50 мм (3 дюйма на 2 дюйма) деревянные балки по всей поверхности бетонного основания с шагом 400 мм между центрами, а затем уложите изоляционные плиты между балками, обеспечив плотное прилегание без зазоров (уточните в местном отделе строительного контроля точные требования к изоляция).

Затем поверх изоляции укладываются все трубы системы теплого пола, после чего добавляется стяжка и заполняется до уровня верха балки.

После того, как стяжка полностью высохнет, сверху укладывается пол из ДСП, а желаемый выбор напольного покрытия, например, ламинат поверх этого.

Трубопровод, уложенный в стяжку поверх бетонного пола

В некоторых случаях вы можете обнаружить, что ваше основание уже имеет изоляцию, добавленную поверх DPM, а поверх нее уложена бетонная плита.

В этом случае трубопровод для системы теплого пола укладывается и закрепляется непосредственно поверх бетонного основания, а затем поверх него заливается стяжка (обычно это стяжка толщиной 75 мм).

После того, как стяжка затвердеет, вы можете приступать к укладке желаемого напольного покрытия поверх стяжки.

Отопление, уложенное на деревянный пол с использованием стяжки между существующими балками пола

Если вы предпочитаете укладывать стяжку вместо использования металлических пластин, это потребует от вас создания чернового пола.

Первое, что нужно сделать, это закрепить (обычно прибить) деревянные рейки по обеим сторонам балок пола (между балками). Перед тем, как прикрепить рейки, вам нужно будет измерить глубину изоляции, а затем добавить к ней еще 25 мм, чтобы убедиться, что вы оставили зазор 25 мм между верхней частью изоляционной плиты и верхней частью балки, чтобы гарантировать, что трубы водяного отопления и стяжка после укладки укладываются заподлицо с верхней частью балки, так что поверх нее можно укладывать доски пола.

После того, как вы выполнили эту задачу, вы должны убедиться, что ваш пол имеет соответствующую изоляцию, разрезав плотную жесткую изоляцию (например, Kingspan, Celotex и т. д.. уточните точные требования в местном отделе строительного надзора), а затем уложите этот материал. поверх деревянных реек, которые вы ранее прикрепили к обеим сторонам ваших балок, чтобы они заполнили открытое пространство между каждой балкой. Вы должны убедиться, что изоляция закреплена плотно и что нет зазоров между ее краями и балками, между которыми она находится.

Как только это будет сделано, вам нужно будет уложить трубы отопления поверх изоляционных плит, а затем прикрепить трубы к плитам с помощью изоляционных зажимов.

Теперь, когда трубопровод проложен, вы можете приступить к заливке стяжки, убедившись, что она плоская, ровная и заподлицо с верхней частью балки пола. После того, как стяжка высохнет и затвердеет, вы можете уложить сверху выбранное напольное покрытие (обычно сначала ДСП, а затем, например, ламинат или плитку). ВАЖНОЕ ПРИМЕЧАНИЕ: Если вы выбрали вышеуказанный вариант и хотите отделку пола из натурального дерева, убедитесь, что стяжка затвердела на 100 %, прежде чем приступать к укладке и укладке пола

Трубы отопления между деревянными балками с использованием металлических или алюминиевых пластин

Первый задача состоит в том, чтобы изолировать между всеми лагами. Для этого вам понадобится либо стеганый утеплитель, либо плитный утеплитель. После того, как вы изолировали, вам нужно будет решить, хотите ли вы использовать металлическую или алюминиевую пластину.

После того, как вы решили, они крепятся (обычно прибиваются) к балкам. ПРИМЕЧАНИЕ: убедитесь, что вы оставляете зазор не менее 200 мм на каждом конце каждого участка трубы, чтобы у вас было достаточно места для поворота труб на 180 градусов до следующего участка.

Трубопровод проходит в алюминиевых пластинах и при активации нагревает пластины, которые, в свою очередь, нагревают пол равномерно по всей поверхности пола.

Трубопровод водяного теплого пола, уложенный в деревянный пол

Отопление, уложенное поверх существующего деревянного пола с использованием металлических или алюминиевых пластин

Как можно предположить, отопление устанавливается поверх существующего деревянного пола. Как и в предыдущем случае, балки по-прежнему необходимо изолировать таким же образом, используя стеганую или дощатую изоляцию.

Алюминиевая напольная плита для водяного отопления

После того, как это будет сделано, необходимо уложить 20-миллиметровые доски (древесину) поверх балок, убедившись, что центры находятся на расстоянии 400 мм. После того, как вы уложили рейки поверх существующего деревянного пола, как указано выше, вам нужно решить, хотите ли вы использовать металлическую или алюминиевую пластину для укладки трубопровода.

После того, как вы приняли решение, плита укладывается и крепится к рейкам, а затем к плите укладывается трубопровод.

Опять же, в приведенном выше примере применяется тот же принцип обогрева, трубопровод нагревает пластину, а затем пластина нагревает пол, равномерно распределяя по поверхности пола

Все материалы проекта написаны и подготовлены Майком Эдвардсом, основателем DIY Доктор и отраслевой эксперт в области строительных технологий .

Направляющая для теплого пола | Теплый пол

Подходит ли вам пол с подогревом? Неа! Слишком дорогой! Что ж, подождите минутку… Теплый пол может показаться роскошным вариантом, но это все более популярная и эффективная альтернатива традиционным радиаторам – и к тому же удивительно доступная, особенно если вы включите ее в проект реконструкции. Мы не будем лгать — это может быть грязной и сложной вещью в установке, но как только она будет установлена, вы получите целую кучу преимуществ, которые согреют ваши моллюски.

Независимо от того, строите ли вы пристройку, делаете ремонт или занимаетесь самостоятельным строительством, это руководство расскажет вам все, что вам нужно знать о напольном отоплении, в том числе о том, какая система может подойти для вашего дома, каковы плюсы и минусы и как вы можете решить, подходит ли это вам.

Что такое пол с подогревом?

Превращение всего пола в массивный радиатор звучит очень тепло, и, проще говоря, это и есть пол с подогревом. Это слой труб, несущих теплую воду (или электрические змеевики, которые нагреваются), проложенный под вашим полом, чтобы воспользоваться основным принципом тепловых волн, поднимающихся по воздуху.

Как работает пол с подогревом?

Теплый пол обогревает комнату или весь дом с нуля с помощью ряда труб (в случае водяного теплого пола) или кабелей (в случае «сухого» или электрического теплого пола), встроенных в пол. Тип, который вы выберете, будет зависеть от нескольких факторов, которые мы обсудим чуть позже.

Как устроен теплый пол?

Во-первых, это зависит от того, устанавливаете ли вы его в новой постройке или пристройке, или модернизируете его в старом доме. Для новой постройки или пристройки большинство людей устанавливают трубопровод в слой стяжки на новом полу.

Если вы делаете ремонт и хотите установить пол с подогревом в старом доме, вы можете установить его поверх существующего пола. «Низкопрофильные» системы позволяют легко уйти с минимальным нарушением существующих приспособлений и фитингов.

Могу ли я установить теплый пол самостоятельно?

Да! Если вы уверены в себе, вы можете легко установить теплый пол и снизить затраты, но это довольно технический и сложный проект, поэтому он определенно не для новичков.

Если вы устанавливаете систему на водной основе, мы рекомендуем нанять профессионального сантехника, так как вам нужно будет проложить водопроводные трубы и подключить их к вашей котельной системе.
В любом случае вам понадобится электрик, чтобы подключить вашу новую систему подогрева пола к электросети, а также датчик для термостата.

Преимущества напольного отопления

Вот некоторые преимущества напольного отопления:

Роскошный комфорт!
Есть что-то роскошное в том, чтобы ходить босиком по дому — в Великобритании! Поскольку весь пол прогревается равномерно, это похоже на ощущение солнечного тепла — на ваших ногах.

Более высокая эффективность
В отличие от радиаторов, которые нагревают воздух за счет конвекции, теплые полы излучают тепло. Весь пол прогревается равномерно, поэтому нет холодных мест, духоты и сквозняков.

Меньшие эксплуатационные расходы
Поскольку тепло распределяется по помещению равномерно, а также поскольку система покрывает гораздо большую площадь, чем отдельный радиатор, напольное отопление работает при более низкой температуре (около 40°C по сравнению с 65°C). ), снижает нагрузку на ваш котел и, следовательно, может помочь уменьшить ваши счета за отопление.

Больше места
Полы с подогревом невидимы, поэтому, если вы заменяете радиаторы на полы с подогревом, освобождается пространство на стенах и полу, что дает вам гораздо больше свободы и гибкости для оформления вашей комнаты по своему вкусу. Если вы делаете ремонт, это может помочь вам превратить вашу собственность в жилую зону открытой планировки.

Может ли пол с подогревом повысить ценность вашего дома?

Если в вашем доме есть полы с подогревом (даже если это только одна комната), запрашиваемая цена вашего дома, естественно, будет намного выше, потому что это функция, которую хотели бы иметь большинство людей.

Более гигиеничный
Более теплый пол – это как криптонит для пылевых клещей – он помогает уменьшить циркуляцию пыли, поэтому идеально подходит для аллергиков. Мягкое тепло и низкая влажность также создают более благоприятную среду для мебели.

Влажные системы совместимы с любым типом котла
Это верно, если ваш котел имеет достаточную мощность.

Простая установка
Если речь идет о системе сухого/электрического теплого пола, ее можно установить самостоятельно, если у вас есть необходимые для этого инструменты и навыки. Если он мокрый, вам обязательно нужно вызвать профессионала для выполнения этой работы.

Подходит для различных типов напольных покрытий
Полы с подогревом можно укладывать под камень, плитку, дерево или ковер, если ковер не слишком толстый.

Недостатки напольного отопления
Преимуществ много, но каковы недостатки?

Высокая стоимость установки
Хотя ваш новый теплый пол поможет снизить расходы на электроэнергию, очень маловероятно, что вы когда-либо окупите все деньги, потраченные на его установку, особенно если вы выберете систему водяного отопления. Это больше всего подходит для новостроек или если у вас уже есть какие-то работы на вашем полу, это можно легко сделать одновременно.

Электрические системы обходятся дорого в помещениях, используемых в течение всего дня

Одно из самых дорогих применений электрического подогрева пола — зимний сад. Как правило, в гостиной или зимнем саду требуется много тепла, и они также используются в течение всего дня (по сравнению с ванной комнатой с двумя разными периодами интенсивной ходьбы). Для зимнего сада, который часто используется, мокрая система может стоить дороже и быть более сложной в использовании, но она гораздо более выгодна, учитывая эксплуатационные расходы. Мы обсудим это подробнее в нашем исследовании двух систем.

Трудно установить в старых зданиях

Из-за дополнительных обручей, через которые нужно прыгать (мы доберемся до них через мгновение), установка напольного отопления в старых зданиях может занять много времени и вызвать серьезные нарушения.

Нагрев помещения занимает больше времени

Системам напольного отопления требуется больше времени для обогрева помещения, поэтому важно использовать таймер, чтобы вы могли планировать заранее и чувствовать себя комфортно, когда вам нужно быть уютным.

Не подходит для тяжелой и крупной мебели

Если вам действительно нужен пол с подогревом, возможно, вам придется отказаться от этого тяжелого дивана. Системы не могут располагаться под определенной фурнитурой и предметами мебели.

Меньшие системы напольного отопления могут не стоить того

Если вы устанавливаете напольное отопление вместо радиаторов, убедитесь, что вы не покупаете меньшую систему напольного отопления, которая будет нагревать пол, но вы можете остаться с остальными в комнате все еще холодно.

Существует два типа напольного отопления:

Электрический теплый пол
Электрический теплый пол зачастую дешевле и проще в установке. Но это может быть в три-четыре раза дороже в эксплуатации. Это лучше всего подходит для небольшой одноместной комнаты, такой как ванная комната или ванная комната, где вам нужно быстро нагреться.

Три варианта «сухих»/электрических систем обогрева пола:
· Свободный провод – лучше всего подходит для проникновения в каждый закоулок комнаты неправильной формы.
· Коврики — они дешевле, потому что они одинакового размера, поэтому они также очень хороши для больших комнат.
· Коврик из фольги – изготовлен специально для ламината.

Водяной теплый пол

Система водяного теплого пола состоит из непрерывных пластиковых труб (без стыков, поэтому нет утечек), заполненных теплой водой и питаемых от вашего котла или теплового насоса, который также находится под полом. Они легко обеспечивают достаточное количество тепла.

Если вы делаете капитальный ремонт, выберите мокрую систему
Поскольку вы, по сути, строите с нуля или ремонтируете весь дом, мокрая система вам в помощь. Это означает, что вы можете создать достаточно места на полу для труб толщиной.

Водяной или электрический теплый пол?

Поскольку они имеют более высокую теплоотдачу, системы горячего водоснабжения идеально подходят для ремонта, больших объектов или домов с плохой изоляцией (и если это вы, ознакомьтесь с нашим руководством по теплоизоляции здесь).

Электрический теплый пол идеально подходит для небольших помещений, таких как ванные комнаты, потому что он быстро нагревается, когда вам это нужно (превращает выход из душа в мечту).

Для каких типов полов лучше всего подходит пол с подогревом?

Хорошей новостью является то, что пол с подогревом совместим со всеми типами напольных покрытий. Что лучше, решать вам:

Каменные и керамические полы
Каменные и керамические полы лучше всего подходят для теплых полов – они являются естественными проводниками тепла, быстрее прогреваются и дольше сохраняют тепло.

Деревянные полы
Возможно, но уточните у производителя безопасные температуры. Древесина может деформироваться и сжиматься, особенно если температура превышает 27°C.

Ламинат и винил
Опять же, проверьте рекомендованную производителем максимальную температуру поверхности пола, чтобы убедиться, что ваше напольное покрытие совместимо с системой подогрева пола.

Ковер
Пол с подогревом можно использовать с ковром, но не с толстым ковром, потому что он слишком долго нагревается.

Бетон
Бетон в тренде, гладкий и современный, он хорошо подходит для полов с подогревом, так как хорошо сохраняет тепло.

Можно ли установить теплые полы в старых домах?

Да, но вам нужно проверить, насколько хорошо утеплен ваш дом. Если у вас плохая изоляция или окна с одинарным остеклением, вам, вероятно, все равно понадобятся радиаторы наряду с теплым полом. Вам также может понадобиться утеплить пол под сетью труб, чтобы тепло не уходило в землю.

Ознакомьтесь с программой Green Homes Grant правительства Великобритании, чтобы узнать, можете ли вы получить финансовую помощь для ее оплаты.

Если ваша энергоэффективность достаточно высока, вы можете выбрать систему подогрева пола. Вам, вероятно, придется выбрать низкопрофильную систему с трубами меньшего диаметра и нагреваться быстрее, чем обычные теплые полы.

Какая оптимальная температура для подогрева пола?

В большинстве домов в общих жилых помещениях около 21°C, а в спальнях около 18°C ​​— здоровее спать при более низкой температуре.

Через какое время работает пол с подогревом?

Нагрев пола с подогревом может занять два-три часа. Вот почему таймер является обязательным, чтобы вы могли планировать, когда вам будет тепло и уютно.

Должен ли я оставлять пол с подогревом постоянно?

Да, так как пол с подогревом нагревается за час или два, зимой может оказаться более эффективным оставить его включенным при более низкой температуре в течение дня.

Теплый пол дорогой?

Самый важный фактор, на который стоит обратить внимание, это то, что мокрые системы дешевле в эксплуатации, но дороже в установке. Сухие системы дешевле в установке и дороже в эксплуатации. Если вы строите новый дом, установить водяную систему не составит труда, потому что это сэкономит вам энергию и деньги. Если вы модернизируете пол с подогревом в одной комнате, возможно, сейчас неподходящее время для установки сухой системы в зависимости от того, что еще вы делаете. Если это часть более крупного ремонта, и вы выбираете мокрую систему, затраты, вероятно, будут того стоить.

Сколько стоит эксплуатация теплых полов?

Электричество стоит больше, чем природный газ, поэтому эксплуатация мокрой системы обходится значительно дешевле, чем сухой. Чтобы узнать, что потребляет больше всего электроэнергии в доме? прочитайте нашу статью.

Как еще сделать дом теплее?

Попробуйте улучшить теплоизоляцию вашего дома, чтобы сэкономить тепло и деньги. Ознакомьтесь с нашим Руководством по утеплению пола, Руководством по утеплению полых стен и Руководством по утеплению чердака здесь.

Также, если вашему котлу больше 10 лет, стоит подумать о его замене на более энергоэффективную модель класса А.

Часто задаваемые вопросы

На какую температуру должен быть установлен теплый пол?

В большинстве домов это около 21°C для гостиных и около 18°C ​​для спален.

Каковы недостатки напольного отопления?

1. Их установка довольно дорогая – лучше всего делать это во время ремонта.
2. Эксплуатация электрических систем в помещениях, используемых весь день, обходится дорого.
3. Трудно установить в старых зданиях.
4. Нагрев помещения занимает больше времени, чем радиаторами, поэтому лучше использовать таймер.
5. Систему водяного отопления пола должен устанавливать профессионал.

Что лучше теплый пол электрический или водяной?

Электрический лучше всего подходит для отдельной комнаты, такой как ванная или ванная комната. Теплый водяной теплый пол лучше всего подходит для ремонта всего дома.

Возможен ли теплый пол с деревянным полом?

Да, но вы должны уточнить у производителя вашего напольного покрытия максимальную температуру, которую оно может выдержать, чтобы избежать деформации или усадки. Лучше всего подходят каменные, плиточные или бетонные полы, но и другие виды напольных покрытий тоже подойдут.

Установка водяного теплого пола – Полное руководство

Набирающее популярность в британских домах напольное отопление добавляет тепла в трудно отапливаемые помещения, включая ванные комнаты и кухни. Благодаря минимальным затратам на техническое обслуживание и незаметному внешнему виду полы с подогревом стали такими популярными.

Независимо от того, являетесь ли вы профессиональным монтажником или мастером домашнего дела, вот руководство по укладке водяного теплого пола.

Насколько сложно установить теплый пол?

Самостоятельно установить водяной теплый пол несложно, если вы умеете делать своими руками, у вас есть необходимые инструменты и достаточно времени для завершения проекта.

При правильном планировании большую часть установки можно выполнить самостоятельно, включая подготовку пола перед установкой и прокладку труб. Тем не менее, вам может понадобиться помощь квалифицированного сантехника, когда дело доходит до подключения системы водоснабжения к сети. Конечно, вам следует браться за такой проект только в том случае, если вы уверены, что у вас есть возможности довести его до конца.

Какие материалы понадобятся для установки теплого пола?

Для установки водяного теплого пола вам понадобится ряд профессиональных инструментов и материалов. К ним относятся:

• Коллектор UFH
• Шаровые краны
• Насос UFH
• UFH-труба
• Труборез
• Калибратор труб
• Разматыватель труб
• Скобы для труб
• Скобозабивной пистолет
• Кромочная изоляция
• Термостат

Наш ассортимент комплектов для подогрева пола пользуется популярностью у домовладельцев и продавцов. Они делают установку системы водяного теплого пола простой и беспроблемной, предоставляя все ключевые компоненты, которые вам нужны, в одном комплекте.

Магазин комплектов для теплого пола



Как уложить водяной теплый пол – пошаговое руководство

1. Проверьте свой дизайн

Это самый важный этап установки, и его нельзя упускать из виду. Прежде чем начать, очень важно просмотреть схему, чтобы обеспечить простую и легкую установку.

Начните с проверки чертежей, чтобы убедиться, что ваш коллектор находится в правильном положении. Затем убедитесь, что трубопроводы напольного отопления покрывают все правильные области.

Убедившись, что все спланировано правильно, можно приступать к установке.

2. Очистите черновой пол

Перед началом установки убедитесь, что на черновом полу нет мусора и нет острых краев или посторонних предметов, которые могут повредить трубопровод. Несмотря на то, что труба UFH прочная и долговечная, с самого начала необходимо свести к минимуму любой риск повреждения.

3. Уложите изоляцию (только для систем в стяжке)

Возможно, потребуется установить влагозащитную мембрану на черновой пол перед укладочным слоем, особенно если вы выполняете укладку на первом или втором этаже вашей собственности.

Затем изоляционный слой располагается под системой UFH, чтобы свести к минимуму потери тепла через слои пола. Надлежащая изоляция чрезвычайно важна, так как она повысит эффективность и тепловую мощность вашей системы, а также снизит эксплуатационные расходы.

4. Установите коллектор

Сначала следует установить коллектор. Выберите подходящее место для монтажа, исходя из веса коллектора и количества труб, которые он удерживает. Убедитесь, что вы подсоединяете трубы напольного отопления к напорной стороне коллектора.

Узнайте больше о коллекторах или выберите нужный тип на нашей странице «Коллекторы и детали».

5. Подсоедините насос

Сначала подсоедините шаровые краны к насосу системы теплого пола, убедившись, что они надежно закреплены. Затем подсоедините насос к коллектору и проверьте затяжку фитингов, чтобы избежать утечек.

6. Уложите накладку или систему крепления (если применимо)

Если вы используете систему накладки/панели, такую ​​как позиционирующая панель, балочная пластина, накладка из фольги или просто ретро-сетка, убедитесь, что вы уложили ее в соответствии с инструкциями производителя перед прокладка трубопровода.

7. Проложите трубопровод

Проложите трубопровод, выведя его из коллектора в соответствии с вашим проектом. Убедитесь, что вы оставляете постоянное пространство между каждой трубой, чтобы обеспечить равномерное распределение тепла. Закрепите трубопровод на уровне пола с помощью скоб для труб UFH и строительного степлера.

Закончив укладку трубы, верните ее в коллектор и подсоедините трубу к нижнему возвратному порту.

8. Проверьте систему

Проверьте правильность давления в системе и определите наличие утечек в коллекторе, трубопроводе или соединениях.

9. Установите краевую изоляцию (только в системах стяжек)

Кромочная изоляция обеспечивает компенсационный зазор для стяжки пола, когда он нагревается и остывает. Уложите изоляцию по периметру пола внутри и снаружи и закрепите скобами UFH. Обязательно вдавливайте его в изоляцию пола через каждые 1,5 м.

10. Уложите стяжку (в системах с стяжкой)

Уложите стяжку поверх трубопровода, убедившись, что вы правильно рассчитали количество стяжки для требуемой тепловой мощности. В идеале вам нужно от 40 Вт/м2 до 55 Вт/м2 тепла. Чем толще стяжка, тем дольше будет нагреваться пол. При правильной толщине стяжки пол прогревается примерно за час.

11. Подключение к котлу и термостату

Теперь вы готовы подключить коллектор к насосу котла и перепроверить правильность работы системы. Этот шаг, возможно, должен быть выполнен квалифицированным сантехником. Наконец, подключите термостат и выберите необходимые настройки.

Напольные покрытия с подогревом

Теперь, когда вы знаете все этапы установки напольного отопления, вам может быть интересно, какой тип напольного покрытия лучше всего подходит для вашего проекта. Мы составили подробное руководство по лучшим напольным покрытиям для полов с подогревом, которое отвечает на все ваши вопросы, связанные с напольными покрытиями, здесь: Лучшее напольное покрытие для полов с подогревом

Если вам нужна помощь с вашим проектом теплого пола, свяжитесь с нашей командой экспертов сегодня. Мы предоставляем бесплатные расценки и предлагаем специализированные услуги по проектированию. Мы даже предоставляем бесплатный дизайн CAD при каждой покупке комплекта для подогрева пола!

Свяжитесь с нами сегодня!

Часто задаваемые вопросы

Сколько времени занимает установка теплого пола?

Время, необходимое для установки напольного отопления, зависит от размера и сложности установки. У обученного профессионального установщика может потребоваться один-два дня, чтобы установить одну систему для комнаты (одной зоны), тогда как у компетентного мастера на это может уйти до недели. Установка более крупного дома или коммерческого объекта может занять до пяти дней.

Нужны ли строительные нормы для теплых полов?

Строительные нормы и правила требуют, чтобы под системой подогрева пола имелся значительный уровень изоляции. Это ограничивает потери тепла вниз и повышает эффективность вашей системы, а также экономит ваши деньги на счетах за отопление.

Можно ли укладывать теплый пол поверх бетона?

Полы с подогревом можно успешно укладывать поверх существующей бетонной поверхности или чернового пола. Если у вас уже есть полированный бетонный пол, вы, вероятно, сможете установить изоляцию вместе с низкопрофильной системой подогрева пола.

Можно ли установить теплый пол в существующем доме?

Полы с подогревом могут быть успешно установлены в новых и старых домах, в том числе в различных проектах реконструкции. Большинство систем можно дооснастить существующими черновыми полами без необходимости земляных работ.

Какая основа лучше для теплого пола?

Наилучшей основой для напольного отопления является слой водонепроницаемой мембраны, покрывающий чистый черный пол. Поверх мембраны находится слой теплоизоляции хорошего качества, за которым следуют изоляционные плиты. Затем сверху устанавливается система теплого пола и закрепляется скобами, которые проникают в изоляционные плиты.



6 Советы по обслуживанию напольного отопления

Ваша система напольного отопления, также известная как система лучистого теплого пола, может прослужить много лет, если за ней правильно ухаживать. В ваших интересах обеспечить надлежащее обслуживание системы отопления, если вы хотите избавить себя от необходимости устанавливать новую каждые несколько лет.

Вот 6 способов надлежащего обслуживания вашей системы внутрипольного отопления:

1. Обеспечьте правильную установку вашей системы внутрипольного отопления.
2. Ежегодно проверяйте систему подогрева пола.
3. Немедленно устраняйте любые утечки.
4. Обратите внимание на шумные насосы.
5. Замените термостат, если он неисправен.
6. Как можно скорее почините сломанные или поврежденные кабели.

Лучистое отопление пола обычно устанавливается под полом дома, благодаря чему ваш дом остается теплым снизу. В этой статье будут подробно рассмотрены все вышеперечисленные стратегии обслуживания вашей системы обогрева пола. Продолжайте читать, чтобы узнать все, что вам нужно сделать, чтобы ваша система обогрева пола прослужила десятилетиями.

1. Обеспечьте правильную установку системы обогрева пола

Некоторые люди пытаются использовать подход «сделай сам» при установке системы обогрева пола. Хотя вы можете сэкономить немного денег, сделав это самостоятельно, в конечном итоге вы потратите гораздо больше на обслуживание и ремонт в долгосрочной перспективе.

Всегда полезно доверить установку системы обогрева пола квалифицированному специалисту. Это избавит вас от проблем, которые могут возникнуть из-за неправильной установки.

Если вы работаете с компанией, занимающейся теплым полом, она спроектирует и установит систему для вас. Однако, если вы работаете с подрядчиком, обязательно наймите кого-то, кто хорошо знает свою работу и имеет предыдущий опыт.

Убедитесь, что человек, которого вы наняли для выполнения этой работы, использует надлежащую излучающую базовую систему. Это позволит избежать осложнений в будущем. Помните, что выход из строя циркулярного насоса является обычным явлением в системе лучистого теплого пола. Поэтому найдите время, чтобы выбрать циркулярный насос, который соответствует вашим потребностям, и убедитесь, что ваш подрядчик следует спецификациям и процессу установки, рекомендованным производителем.

2. Ежегодно проверяйте систему внутрипольного отопления

Современные системы напольного отопления могут прослужить многие десятилетия, если вы правильно установите их и уделите должное внимание техническому обслуживанию. Тем не менее, как и любая другая система HVAC (отопление, вентиляция и кондиционирование воздуха), она требует своевременных проверок и надлежащего обслуживания для бесперебойной работы.

Чтобы обеспечить долговечность системы, раз в год ее должен проверять квалифицированный специалист по ОВК. Если это невозможно, делайте это хотя бы раз в три года. Наймите профессионала, и пусть он проверит состояние всех предохранительных и предохранительных клапанов. Кроме того, пусть он почистит котел и источник тепла и проверит, находятся ли давление воды и топлива в хорошем рабочем состоянии.

Некоторые люди сами промывают систему отопления, что не рекомендуется. Вместо этого попросите специалиста по HVAC проверить, достаточно ли давление. Если давление ниже рекомендуемого уровня от 10 до 20 фунтов на квадратный дюйм, они промывают систему для вас.

3. Немедленно устраняйте любые утечки

Даже после правильной установки и ежегодных проверок могут возникнуть ситуации, когда ваша система лучистого отопления будет работать со сбоями. Это нечастое явление, но бывает. С годами ваша система отопления будет изнашиваться. Иногда это может привести к утечке.

Система напольного отопления является закрытой системой, но из-за утечки кислород может попасть в воду. Если эту ситуацию не решить быстро, она может в конечном итоге вызвать коррозию всей трубы.

Если в трубе имеется утечка, лучше всего устранить ее как можно скорее. Не волнуйся; ремонтировать медные трубы достаточно просто. Однако, если трубы изготовлены из стали, их ремонт невозможен. В этом случае вам придется заменить проржавевшие трубы на новые.

В настоящее время полиэтиленовые (PEX) трубы становятся довольно популярными, и их срок службы составляет до 50 лет. Если вам нужно заменить старые трубы, рассмотрите возможность использования труб PEX. Это избавит вас от головной боли, связанной с утечкой в ​​будущем.

4. Обратите внимание на шумные насосы

Если у вас недавно установлена ​​система лучистого обогрева пола, вы могли заметить, что она не производит много шума. Это связано с тем, что современная система отопления рассчитана на бесшумную работу. Тем не менее, старые системы отопления, как правило, издают некоторый шум, но это не обязательно признак того, что что-то не так.

Тем не менее, стоит обратить внимание на звуки. Если в какой-то момент шум становится чрезмерным, вы можете проверить его. Обычно чрезмерный шум является признаком того, что какая-то деталь работает не так, как ожидалось, и ее необходимо заменить.

5. Замените термостат, если он неисправен

Термостат обеспечивает работу вашей системы электрического лучистого отопления при заданной температуре. Он не работает все время, но начинает работать, когда это необходимо.

Однако, если термостат неисправен, ваша электрическая система лучистого отопления может продолжать работать, даже когда она вам не нужна, что увеличивает ваши расходы на коммунальные услуги. Другая возможность, связанная со сломанным термостатом, заключается в том, что ваша система отопления может перестать работать, в результате чего в вашем доме станет холодно.

Хорошо, что починить сломанный термостат несложно. Все, что вам нужно сделать, это заказать новый термостат для вашей конкретной системы отопления и заменить старый. С этим справится любой, кто мало разбирается в электромонтажных работах. Однако, если вам неудобно делать это самостоятельно, вы можете нанять кого-то, кто сделает это за вас.

6. Почините сломанные или поврежденные кабели как можно скорее

Если вы недавно просверлили пол или как-то изменили его, а ваша электрическая система лучистого отопления работает со сбоями, это означает, что ваши кабели обогрева пола повреждены или сломаны.
