Укладка водяного теплого пола: Технология монтажа водяного теплого пола

Изображение 2:

Вы всегда должны уточнять у своего строителя или архитектора предполагаемое место сверления для вашего пола.Процесс начинается с просверливания необходимых отверстий, размещения коллектора в центре и присоединения первого участка к коллектору. Разматыватель PEX может значительно облегчить этот процесс. Очень важно разматывать PEX линейно, чтобы предотвратить перегиб.

Изображение 3:

На этом плане этажа показаны 4 петли, присоединенные к одному коллектору. Здесь коллектор расположен в центре пола, что позволяет легко поддерживать одинаковую длину петель. Типичная длина контура составляет от 200 до 300 футов максимум, при этом расстояние до циркуляционного насоса является частью максимальной длины контура.В HouseNeeds мы можем указать трубы, необходимые для конкретного применения.

Изображение 4:

Используется экструдированная пластина, очень толстая и надежно удерживает PEX в форме полумесяца. Экструдированные пластины сокращают время реакции пола и равномерно распределяют тепло по полу. Экструдированные пластины теплопередачи будут передавать тепло немного лучше, чем штампованные пластины из-за массы экструдированных пластин. Кроме того, трубка PEX будет лучше держаться на месте и, следовательно, будет работать тише.

Изображение 5:

Использование штампованных алюминиевых пластин, они тоньше, чем наши экструдированные пластины, но все же дают более быстрое время отклика для пола и равномерно распределяют тепло по полу. Экструдированные пластины теплопередачи будут передавать тепло немного лучше, чем штампованные пластины из-за массы экструдированных пластин. Трубки PEX не будут удерживаться так же хорошо, как экструдированные пластины, поэтому вы должны убедиться, что PEX находится прямо внутри и снаружи пластин, чтобы уменьшить шум.

Изображение 6:

Скоба скольжения идеальна для модернизации, когда гвозди выступают вниз или есть беспокойство по поводу шума пластины теплопередачи. Сдвижные кронштейны стоят меньше, чем теплообменные пластины, и допускают более высокую температуру воды. Трубка PEX расположена под полом на скользящих кронштейнах, 8 дюймов по центру и 16 дюймов по центральным балкам. Кронштейны позволяют размещать PEX чуть ниже пола, чтобы он не касался, а затем застежки-молнии надежно удерживают вещи на месте.

Изображение 7:

Следует использовать защитную гильзу для предотвращения истирания кислородного барьера на PEX. Втулка разделена и устанавливается после установки PEX. Здесь мы видим обратный ход первой петли и двух пролетов балок, соединенных в одну петлю.

Изображение 8:

PEX установлен, изоляция скреплена скобами под трубкой. Мы рекомендуем Low-e Foil Insulation

Изображение 9:

Изоляция из фольги для теплого пола настоятельно рекомендуется с изоляцией под полом.Изоляция должна быть размещена минимум на 4 дюйма ниже. Цель – застой воздуха, позволяющий подняться жаре. Размещение пены, покрытой фольгой, закрывает пространство и отправляет тепло. Примечание: домовладелец сохранил всю проводку внизу, чтобы предотвратить нагрев проводов.

Изображение 10:

Коллектор PEX, питающий пол, находится в центральном пролете этого дома. Размещение коллекторов в центре позволяет петлям оставаться с рекомендованной длиной и достигать всех частей дома.Типичная длина петли для трубок диаметром 1/2 дюйма устанавливается от 200 до 300 футов, при этом расстояние до циркуляционного насоса является частью максимальной длины петли.

Изображение 11:

Излучающая установка под полом с теплообменными пластинами. Обратите внимание на розовую доску, используемую по периметру.

Пять лучших методов установки водяного теплого пола | Новости индустрии ремоделирования

Совет эксперта

 112106

авторов Ким Блисс | 10 апреля 2017 г.

Теплые полы кому-нибудь? Если вы когда-либо испытывали на себе лучистые полы с подогревом, вы знаете, какой комфорт он может обеспечить.А если он у вас дома, вы знаете, какую дополнительную энергоэффективность он может обеспечить по сравнению с традиционными системами отопления, вентиляции и кондиционирования воздуха с принудительной подачей воздуха.

Итак, когда вы проектируете дом, задумывались ли вы когда-нибудь о лучистом подогреве пола? Преимущества системы многочисленны: тише (без шумных вентиляторов), лучшее качество окружающей среды в помещении (без пыли и аллергенов, распространяющихся по дому), без воздуховодов и вентиляционных отверстий в полу (для свободы расстановки мебели)… список можно продолжать и продолжать. . А лучистые полы с подогревом могут работать под любым напольным покрытием – от традиционных ковров, плитки и твердых пород дерева до более экзотических поверхностей, таких как сланец, пробка и бамбук.Работает даже под бетоном (на самом деле, неплохо).

Теплый пол – не новая концепция; это технология, которая существует еще со времен Римской империи. Это также основной метод обеспечения комфорта в помещениях по всей Европе, где климат может быть намного холоднее по сравнению с районами в США

В системе водяного водяного отопления теплая вода циркулирует по гибким трубкам, расположенным под полом или внутри него. Когда тепло воды исходит от пола, оно согревает людей (и предметы) по всей комнате.Лучше всего то, что излучающая система спроектирована по зонам, что означает, что в каждой комнате могут быть разные настройки термостата. Это повышает эффективность системы, поскольку в комнатах с меньшей проходимостью (например, в берлоге или гостевой спальне) можно установить более низкую температуру, чем в главной ванной или подвале, которым для комфорта может потребоваться дополнительное отопление.

Итак, каковы различные методы установки систем лучистого теплого пола? Они могут различаться в зависимости от дизайна дома, но вот пять основных типичных способов установки, которые сегодня используются в жилищном строительстве.

Это один из наиболее распространенных методов жилищного строительства новостроек. Метод крепления скоб включает металлические скобы для деревянных черновых полов или пластиковые скобы для пенопласта на бетонной плите. Установщик просто «прикрепляет» гибкую пластиковую трубку, называемую PEX, к поверхности с помощью специального инструмента. Скобы проходят по внешней стороне трубки (не через трубку), а затем прикрепляются к поверхности под ней. После того, как труба полностью прикреплена к поверхности, на трубу проходит легкая бетонная наливка, чтобы создать гладкую твердую поверхность для пола.

Алюминий является отличным проводником тепла, поэтому использование алюминиевых теплообменных пластин – очень эффективный способ установки высокопроизводительной системы лучистого теплого пола в доме, когда перелив бетона на поверхность пола невозможен. Плиты крепятся к нижней стороне чернового пола между балками и

имеет канал посередине, где трубка фиксируется на месте. «Штампованная» алюминиевая теплообменная пластина имеет канал для трубок на лицевой стороне (или верхней) пластины, которая крепится к черному полу, поэтому сначала необходимо установить трубку, а затем пластину прикрепить к нижней стороне чернового пола.«Экструдированная» алюминиевая теплообменная пластина имеет канал на нижней стороне пластины, поэтому пластину можно сначала прикрепить к черному полу, а затем установить трубку. Обратите внимание, что после установки важно добавить изоляцию из стекловолокна минимум R-11 в отсек балок, плотно прилегающий к пластинам, чтобы предотвратить потерю тепла вниз.

Коврики с ручками становятся все более широко используемым вариантом для водяного отопления полов из-за простоты использования при установке труб.Коврики имеют предварительно сформированные выступы по всей поверхности, которые позволяют легко «защелкнуть» трубку на месте. Установщик просто приклеивает мат к бетонной плите или деревянному основанию пола и зажимает трубку между выступами. Обычно установщик может просто «ввести» трубку в коврик, нажав на нее ногой, что избавляет от необходимости наклоняться, чтобы коснуться поверхности. После того, как труба установлена, ее затем покрывают легкой бетонной заливкой, чтобы создать гладкую прочную поверхность для пола.

Деревянные излучающие панели толщиной всего полдюйма являются идеальным решением для реконструкции и модернизации. Панели просто крепятся к фанерному основанию и имеют канавку по центру для размещения труб. Алюминиевый лист в нижней части панели увеличивает теплопередачу. Этот метод предлагает несколько преимуществ в дополнение к минимальному увеличению высоты пола, в том числе отсутствие влаги из-за перелива бетона и повышенный потенциал выхода BTU по сравнению с обогревом балок.

Зажимы для балок

Этот метод наиболее подходит для «кондиционирования пола» – утепления полов без подачи тепла в помещение. Зажимы просто крепятся к нижней стороне чернового пола между балками и подвешивают PEX к черному полу. Как и в случае с алюминиевыми пластинами, после установки трубы важно добавить изоляцию из стекловолокна. Однако, в отличие от алюминиевых пластин, где изоляция должна плотно прилегать к пластине, при установке зажимов балки между трубкой из полиэтиленгликоля и изоляцией должен быть зазор в дюйм.Это создает воздушный зазор под черным полом, который позволяет теплу лучше отводиться к полу.

Кстати, еще один метод, который обычно используется в коммерческом строительстве, но может также использоваться для участков на уровне земли в доме новой постройки, – это проволочные стяжки. Метод проволочной стяжки используется для установки на

или ниже класса. Для этого требуется уплотненный основной материал, такой как грязь, песок или гравий, с проволочной сеткой или арматурной сеткой, размещенной над землей. Проволочные стяжки прикрепляют трубку к проволочной сетке или арматуре (обычно каждые три фута), чтобы гарантировать, что трубка останется на месте, когда бетон заливается по трубопроводу и проволочной сетке или системе арматурных решеток.Важно отметить, что при установке такого типа возможны потери тепла под плитой, что может снизить производительность системы. Изоляция под плитой, как правило, необходима для предотвращения потери тепла на землю.

Независимо от используемого метода установки, очень важно обеспечить проектирование системы лучистым профессионалом. Идеально установленная система не сможет работать эффективно, если она спроектирована неправильно.

При проектировании системы лучистого теплого пола учитываются несколько факторов, в том числе размер комнаты, потери тепла, солнечная энергия, длина контура, количество зон, источник тепла и размер насоса.Поэтому, когда придет время спроектировать дом с помощью Radiant, убедитесь, что на вашей стороне есть правильный профессионал (в противном случае вы можете столкнуться с несчастными домовладельцами).

Но когда система спроектирована и установлена ​​правильно, это самый роскошный, удобный, энергоэффективный и экологически безопасный способ обогрева дома руками (и ногами) вниз.

Ким Блисс (Kim Bliss) – менеджер по техническим коммуникациям в Uponor. С ней можно связаться по телефону kim.bliss@uponor.ком .

Установка перекрытия перекрытия | | Теплый пол своими руками

Устройство балок перекрытия

Установка перекрытия на перекрытиях представляет некоторые уникальные проблемы, которых нет в широко открытой и более гибкой среде перекрытия при укладке на горизонтальном уровне. Однако, имея несколько рекомендаций, эти проблемы можно легко преодолеть.Посмотрите наше видео «Установка тепловых трубок излучающего пола в балки перекрытия» и прочтите эту страницу, чтобы получить полное описание.

Установка типовой балки пола с использованием трубы PEX 7/8 дюйма, 16 дюймов по центру

Во-первых, важно помнить, что обычно компания Radiant Floor предполагает, что все трубки теплообменника, будь то 1/2 ″ PEX или 7/8 ″ PEX, питаются по медным линиям подачи и возврата 3/4 ″. Поскольку мы никогда не знаем, как далеко находится источник тепла от данной зоны, мы указываем необходимое количество трубок для заполнения только этой зоны.Другими словами, пластиковая трубка находится в теплом полу и не обязательно должна идти туда-сюда к водонагревателю или бойлеру.

При этом имейте в виду, что пластиковые трубки PEX могут использоваться для ваших линий подачи и возврата, если: 1) вы заказываете дополнительные трубки и 2) в вашей ситуации имеет смысл воспользоваться гибкостью PEX.

Тем не менее, мы рекомендуем использовать медные трубки диаметром не менее 3/4 дюйма для линий подачи и возврата при питании зоны с несколькими контурами pex в и из зонного коллектора.Причина этого – объем и (потенциальное) напор, которые создаются, когда эти линии подачи и возврата заблокированы. Например, 3/4 ″ pex (сам по себе) является (по большей части) прекрасным (в зависимости от объема зоны), НО внутренний размер 3/4 ″ pex-адаптера составляет почти 5/8 ″ (намного меньше) и, следовательно, создает сопротивление / напор. Насос зоны может не преодолеть это напорное давление из-за сопротивления, создаваемого уменьшенным выходным объемом адаптера. (Тогда) может возникнуть необходимость в увеличении размера насоса зоны, ИЛИ размер подающей и обратной линий должен быть увеличен до 3/4 дюйма меди, так как это уменьшит эту (потенциальную) проблему.Не стесняйтесь обращаться к техническому специалисту с любыми вопросами.

В некоторых ситуациях имеет смысл использовать трубки PEX для линий подачи и возврата. Фитинг, показанный выше (слева), позволяет установщику запускать несколько излучающих контуров без использования жесткого медного коллектора. На фотографии справа показано сверло с самоподводом, рекомендованное для сверления отверстия диаметром 1 1/2 дюйма в балках.

Примером этого может быть установка в геодезическом куполе или другом сооружении нестандартной формы.Пластиковая трубка могла бы легко соответствовать радиусу конструкции, как бы следовать изгибу и могла бы значительно упростить доставку линий подачи и возврата из точки A в точку B. Другие примеры были бы узкими, труднодоступными, загроможденными. , стесненные полости балки или любое другое место, где проложить жесткие медные трубы будет очень сложно. Многие используют «гибридный» метод. Это комбинация медных и пластиковых линий подачи и возврата. Наши латунные переходники позволяют переходить с меди на пластик и обратно так часто, как это необходимо.

Например, вы можете начать линию подачи от циркуляционного насоса с медью 3/4 дюйма, легко пробежать двадцать футов, а затем столкнуться с препятствием, которое вы предпочитаете обходить змейкой. Используя латунный переходник, вы превращаетесь в пластик, продвигаетесь вверх, вниз, вокруг и через… достигаете зоны, а затем снова превращаетесь в медь. Поскольку латунные переходники предназначены для пайки в любой медный фитинг 3/4 дюйма, всегда легче работать в медном режиме, когда фактически находится в зоне. Это связано с тем, что для большинства зон требуется несколько ровных петель трубок.

Если для зоны не требуется 400 футов или меньше труб (300 футов для 1/2 ″ PEX), зона должна быть разбита на даже несколько петель. Под четным мы подразумеваем петли, длина которых составляет примерно 10% друг от друга. Удерживая петли примерно одинаковыми, вы не дадите воде более короткий «путь наименьшего сопротивления», и тепло во всей вашей зоне будет сбалансированным.

Для большинства установок требуется несколько петель трубок в одной зоне.Если зона очень большая и требует, скажем, 1600 футов труб для адекватного покрытия всего пола, то этот пол будет разбит на (8) петли длиной примерно 200 футов, все питаемые общей медной линией 3/4 дюйма. Медная линия действует как коллектор, сначала наполняясь водой, а затем одновременно питая все контуры. Затем вода проходит всего 200 футов, прежде чем попасть в аналогичный медный «возвратный» коллектор диаметром 3/4 дюйма и вернуться к источнику тепла. Вот почему проще всего использовать медь для линий подачи и возврата.

Примечание: Как упоминалось выше, PEX также может использоваться для заголовков. Но ожидайте, что заплатите намного больше за фитинги (тройники PEX дорогие), и само собой разумеется, что паяные соединения предпочтительнее, когда это возможно.

Латунные переходники впаяются в медный тройник 3/4 ″ в начале каждой петли PEX. По сути, вы строите коллектор на ходу. Ваш медный коллектор поступает в зону, адаптируется к PEX в начале первого контура, изгибается вверх и вниз по «X» отсекам для балок, а затем завершается с помощью другого адаптера в медном возвратном коллекторе.Затем подающий коллектор переносится от первого медного тройника к началу контура номер два, устанавливается еще один тройник, используется другой адаптер, и процесс повторяется. На последней петле вместо тройника используется отвод 3/4 дюйма под 90 градусов.

И, чтобы продолжить вышеупомянутый пример, имейте в виду, что было бы приемлемо установить те же 1600 футов трубопровода, что и (4) 400-футовые петли. Это потому, что с трубкой диаметром 7/8 дюйма горячая вода может пройти 400 футов, прежде чем станет слишком холодной, чтобы принести вам пользу.Однако, как правило, предпочтительнее запускать несколько более коротких циклов, чем меньшее количество более длинных.

Если ваша установка требует нескольких контуров трубок в одной зоне, шаровой клапан должен быть установлен на стороне подачи каждого контура. Эти клапаны пригодятся при заполнении системы и выпуске воздуха из недавно установленной трубки. Воздух в трубке может оказывать небольшое сопротивление, особенно в большой зоне, и легче продувать зону по одному контуру за раз.Кроме того, если логистика вашей ситуации требует, чтобы ваши несколько контуров имели неравномерную длину, то есть не в пределах 10% друг от друга по длине, тогда шаровые краны можно использовать для «уравновешивания» потока между контурами. Это не лучший способ сбалансировать зону, но иногда он необходим.

Точная длина петель в рамках приведенных выше рекомендаций определяется ситуацией. Компания Radiant Floor обычно поставляет 200-футовые рулоны труб для перекрытий перекрытий.Это связано с тем, что обращение с рулоном более 200 футов может стать проблемой. Но после измерения длины конкретных пролетов балок вы можете определить, что идеальная длина петли для вашей установки будет, скажем, 270 футов. В этом случае вполне допустимо добавлять 70 футов к каждому 200-футовому рулону. При установке балок перекрытия используйте столько муфт, сколько вам нужно… не только для добавления к рулону, но и для облегчения работы по прокладке труб.

Первое, что нужно понять на этом этапе установки, – это то, что это не работа одного человека.Многие люди звонили нам, утверждая, что установили трубки самостоятельно, и мы никогда не ставили под сомнение их честность… только их здравомыслие. Запуск нескольких 200-футовых петель из 7/8-дюймовых трубок не должен быть кошмаром, так зачем же объединять их в одну? Как и на большинстве этапов строительства, над этим проектом должны работать два человека.

«Королева балок»

Что ж, как будто чтобы доказать исключение из всех правил, Шарлин Вуд, 67 лет, из Ньюпорта, Вермонт, самостоятельно установила 7/8 ″ Pex в эти балки пола, а затем приступила к установке пластин рассеивания тепла.Конечно, мы по-прежнему рекомендуем, чтобы любая установка Pex выполнялась двумя людьми, но Шарлин является примером необычайного таланта и решимости наших многочисленных клиентов, которые делают это своими руками.

Начните с сверления балок самым простым способом. Лучше всего использовать сверло под прямым углом 1/2 ″, как и сверло с автоматической подачей. Милуоки – отличный. Используйте их размер 1 1/2 дюйма.

Просверлите отверстие на дюйм или два ниже основания чернового пола … что угодно, что позволит вам легко сверлить отверстия.Помните, вы, вероятно, будете сверлить много из них. Теперь определите, какой «образец» участка трубопровода вы хотите использовать. Бег вверх и вниз по каждому отсеку с балками отлично работает с центральными балками 16 дюймов. Но если у вас 12 дюймов по центру, вы можете попробовать метод «пропустить балку», показанный ниже и в нашем руководстве по установке. Этот метод дает трубке максимально широкий изгиб, а в качестве дополнительного бонуса линии подачи и возврата окажутся на одной стороне комнаты.

Схема метода пропуска балок

Этот метод позволяет делать плавные и широкие повороты, пропуская все остальные балки, а затем возвращаясь через пропущенные участки в одну непрерывную петлю, что устраняет необходимость в отдельном проходе.

Если ваши балки имеют 24 дюйма по центру, проложите одну длину трубы на каждую секцию балок, затем поверните назад и повторите процесс. В итоге вы установите пол с очень высокими эксплуатационными характеристиками, с двумя отрезками труб на каждый отсек, примерно 12 дюймов по центру.

Какой бы метод ни был выбран, наилучшие результаты будут получены при использовании трубки при комнатной температуре или выше. Как и в случае со всеми пластиками, чем холоднее трубка, тем менее гибкой она будет. Тем не менее, когда два человека работают примерно в противоположных концах комнаты, трубка достаточно гибкая, чтобы ее можно было пропустить через балки на несколько футов за раз, медленно, один рабочий кормит, а другой ослабляет.

Трубка может лежать на полу между двумя установщиками. Это помогает противодействовать вращению рулона, чтобы ослабить его и помочь трубке легко развернуться с рулона. Всегда берите трубку из снаружи рулона, а не изнутри.

Затем, медленно пропуская трубку через балки, позвольте ей «собраться» под отсеком для балок перед вами. 15 или 20 футов трубки могут начать наматываться к полу, когда вы проталкиваете ее перед собой. Но не собирайте слишком много.Дайте себе ровно столько, чтобы пройти через отверстие в следующей балке, затем накормите еще немного, соберите еще немного и постепенно прокладывайте себе путь через бухты. Кормите, принимайте слабину, кормите, принимайте слабину…. Медленно и неуклонно. Таким образом, два или три человека могут пробежать сотни футов трубы за день.

Помните, что на трубах нанесена маркировка через каждые пять футов, и 200-футовый рулон можно разрезать на два отрезка по 100 футов. Итак, выясните, сколько заливов охватит 100 футов, затем начните с центра и проденьте трубку на 50 футов в каждом направлении.

Другой метод включает в себя измерение длины ваших пролетов балок и подсчет количества отсеков, необходимых для использования 200-футового. рулон. Например, если число равно шести, начните с пролета номер три и протяните 100 футов НКТ в одном направлении и 100 футов в противоположном направлении.

Наши латунные переходники тоже могут быть очень удобными. Если вы обнаружите, что вам нужно сделать очень крутой изгиб, пройти вверх, над или под каким-либо препятствием … или вам просто нужно пройти через двойные балки или толстые балки … тогда используйте переходник для кратковременного преобразования в медную трубу.В медном режиме вы можете использовать 90 или 45, чтобы легко обходить проблемные зоны. Другой адаптер переведет вас обратно на трубку PEX и вперед. В любом случае, если вы окажетесь в ситуации, когда трубка перекручивается, многократно перекручивается или просто больше не питается… отрежьте и соедините позже.

Переходник из PEX на медь для коренных изгибов

Радикальные изгибы могут быть выполнены с помощью адаптера PEX для временного преобразования в медь

Перегибы, кстати, можно исправить с помощью теплового пистолета, который почти волшебным образом вернет трубке ее первоначальную форму.Процесс сшивания дает трубке своего рода молекулярную память. Как только поврежденная трубка нагреется, изгиб постепенно исчезнет.

Если у вас нет теплового пистолета, трубку часто можно отремонтировать, используя тряпку и пару канальных замков, чтобы закруглить изгиб, а затем установить пару алюминиевых пластин рассеивания тепла по обе стороны от нее. Это обеспечит надежную фиксацию трубки вокруг места перегиба и предотвратит ее любое изгибание. Сильно изогнутые трубы, которые, по-видимому, утратили структурную целостность, должны быть отрезаны и отремонтированы с помощью муфты.

Когда все трубы PEX будут пропущены через балки, проложите медную подводящую линию до начала каждой петли и подключите адаптеры, как описано ранее. То же самое проделайте с обратной линией. Вы обнаружите, что после установки трубок PEX становится очень очевидным, как лучше всего управлять линиями подачи и возврата. Кроме того, никогда не помешает промаркировать подводящий и возвратный концы трубки куском малярной ленты.

Итак, если все подводящие концы ваших петель начинаются с одной и той же стороны комнаты, просто пропустите медь туда и подключите… то же самое с обратным.Если некоторые из начал петли находятся на одном конце комнаты, а некоторые – на противоположном, то проложите главный ствол из меди 3/4 дюйма где-нибудь около середины и оттуда ответьте к трубке PEX.

Очевидно, что самый простой способ проложить медные подводящие и обратные линии – вдоль нижней части балок перекрытия, если они должны проходить перпендикулярно к отсекам балок. Если они движутся параллельно балкам, вы можете поставить их достаточно близко к черновому полу, без теплоизоляции, и использовать больше тепла для пола.

И, говоря об изоляции, если у вас нет причин для обогрева помещения на пути к зоне, все линии подачи и возврата должны быть изолированы с помощью пенопластовой изоляции. Если они проходят через неизолированное пространство для лазания или в любом другом месте, где может быть очень холодно, они также должны иметь дополнительную обертку из стекловолокна.

Начнем с ответа на самый простой вопрос. Что такое заголовок?

Коллектор – это просто тип коллектора.Вы могли бы назвать его вытянутым коллектором, если хотите, но важно различать стандартный коллектор и коллектор для теплых полов, потому что они используются по-разному.

Стандартный коллектор (он же плиточный коллектор) представляет собой плотную конфигурацию соединений подачи и возврата. Если у вас есть «3-контурный» коллектор, у вас будет коллектор с (6) общими соединениями, (3) подачей и (3) возвратом, все они собраны в плотный небольшой корпус, который может иметь ширину около 18 дюймов.

На практике одна линия подачи входит в стандартный коллектор и разделяется на три ветви. Затем жидкость протекает через (3) контуры в полу и снова возвращается в коллектор, где снова сливается в одну обратную линию и течет обратно к источнику тепла.

Этот тип коллектора хорошо работает в плоских приложениях, потому что установщик работает в широко открытой среде. Коллектор может располагаться в одном углу плиты, и все соединения могут начинаться и заканчиваться в этом одном месте, потому что, когда вы заканчиваете рулон, вы можете просто вернуться к коллектору и выполнить соединение.

С устройством перекрытия балки не все так просто. Если вы установите стандартный коллектор в одном углу комнаты, и все ваши многоконтурные соединения должны начинаться и заканчиваться в этом углу, вы вскоре обнаружите, что у вас громоздкий кластер линий подачи и возврата, идущих туда и обратно и обратно. коллектор. Это потому, что балки пола постоянно уводят вас все дальше и дальше от этого угла. В отличие от установки на плите, вы не можете просто пройти по полу с последними тридцатью футами труб и подключить их к электросети.

Вот почему удлиненный коллектор или коллектор лучше всего. Проще и чище подвести линии подачи и возврата к трубопроводу…. вместо того, чтобы прокладывать трубы от брусьев, туда и обратно, к одному месту в комнате.

Пример двухконтурного заголовка

На фотографии (слева) показаны два очень простых, двухконтурных, построенных на месте разъема – сторона подачи и сторона возврата. В этом примере у установщика было достаточно места на стене подсобного помещения, поэтому он установил там коллекторы подачи и возврата.Он мог бы установить их вдоль дна балок или даже внутри самой полости балки. Все зависит от ситуации. Помните также, что кусок медной трубы 3/4 дюйма, использованный для создания коллектора, мог быть намного длиннее и мог обеспечить гораздо больше цепей.

Короче говоря, коллекторы обеспечивают высокий уровень гибкости при установке любой балки перекрытия.

Например, предположим, что весь ваш первый этаж представляет собой единую зону, и для этой зоны требуется 1200 футов труб, чтобы покрыть всю площадь.Ну, вы не можете пропустить воду через одну трубку длиной 1200 футов … .. если, конечно, вы не хотите, чтобы ледяная вода выступала на другом конце. Таким образом, необходимо разбить 1200 футов трубопровода на меньшие равные цепи. Для этого примера предположим, что вы разделили зону на (3) 400 ‘контуров (или (6) 200’ контуров, если на то пошло). Если вы представите себе медную трубу диаметром 3/4 дюйма, идущую к вашей зоне, и затем представьте, что отводите ту же трубу (6) раз для подачи питания в каждый из (6) контуров, то вы только что визуализировали увеличенную версию заголовок, показанный выше.Обратная сторона устроена аналогично. Все концы ваших (6) цепей заканчиваются общим заголовком возврата. В большинстве случаев эти коллекторы устанавливаются перпендикулярно балкам перекрытия, и вы можете отстегивать их там, где это необходимо.

Первый тип, мы назовем «Параллельный заголовок» . Если по какой-либо причине вы решите, что ваша ситуация лучше всего работает с заголовками «поставка» и «возврат» на одной стороне комнаты, тогда параллельный заголовок для вас.Обе медные трубы проходят рядом, и вы соединяете с подающего коллектора в начале каждого контура, и вы присоединяете к возвратному коллектору в конце каждого контура. (см. рисунок ниже)

Схема параллельного заголовка

Второй тип заголовка называется «Противоположный заголовок» . С помощью этого метода установщик монтирует коллектор поставки с одной стороны комнаты, а коллектор возврата – с другой. Этот метод не лучше и не хуже, чем Parallel Header.Какой метод используется, зависит строго от длины цепи, необходимой для вашей конкретной установки. Если длина ваших отсеков для балок такова, что ваши цепи естественно заканчиваются на стороне комнаты, противоположной тому, где начинаются ваши запасы, тогда используйте этот тип заголовка.

Схема противоположного коллектора

Последний метод называется «Случайный заголовок» . Он часто используется в ситуациях, когда неровные брусья балки обычны.На ум приходит геодезический купол или, возможно, дом с множеством приспособлений и зазубрин на плане. В подобных случаях вы просто решаете, какой длины должны быть ваши цепи… .. и позволяете подводящему и обратному концевикам падать, где бы они ни находились.

Схема случайного заголовка

Я дам вам реальный пример этого метода.

У вас есть первый этаж общей площадью 725 кв. Футов. Для прокладки трубок PEX 7/8 ″ с центрами 16 ″ потребуется примерно 543 фута труб. Это даст вам (2) цепи длиной 271 фут.каждый. Вы можете взять 300-футовый рулон трубок и продеть его через балки, пока не дойдете до отметки 271 ′ на трубке (через каждые пять футов нанесены индикаторы длины, показывающие, сколько трубок было использовано). Закончите кругооборот в этой точке и начните следующий бросок в том же месте. К тому времени, когда вы достигнете отметки 271 ‘во втором броске, вы пройдете всю зону.

Конечно, альтернативным методом было бы использование 200-футового рулона и муфты. Установите весь рулон, затем добавьте 71 фут.из другого рулона. Преимущество состоит в том, что легче работать с более коротким рулоном. Если вы устанавливаете трубы осенью или зимой, а на рабочем месте холодно, 200-футовый рулон будет легче продеть через балки, чем 300-футовый рулон из-за меньшей гибкости трубы при более низких температурах.

Естественно, этот метод может быть применен к любому количеству цепей и любой длине цепи (при условии, что ваши цепи остаются ниже отметки 400 футов).

Кроме того, «Случайный заголовок» помогает не забывать об идее «баланса».Другими словами, поскольку ваши точки подачи и возврата разбросаны в некоторой степени случайным образом по отсекам балок, вы захотите перенести основные стволы как ваших коллекторов подачи, так и возвратных коллекторов в зону из некоторого относительно центрального места (см. Рисунок). Таким образом, когда вы разветвляетесь, чтобы соединить различные «начала» и «окончания» ваших линий подачи и возврата, вы сохраните «ноги» заголовка примерно одинаковой по длине.

После того, как труба будет продета через балки пола, алюминиевые пластины рассеивания тепла используются для прикрепления ее к основанию чернового пола.Пластины изготовлены из чистого, термически обработанного алюминия, что делает их очень пластичными, как свинцовая пленка. Они бесшумны, их легко прикрепить к черному полу, и они не только надежно удерживают трубы, но также отводят тепло и равномерно распределяют тепло по черновому полу. Вот почему очень важен тесный контакт между пластиной и трубкой. Недавние исследования Американского общества инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHREA), проведенные в Канзасском университете, пришли к выводу, что пластины рассеивания тепла увеличивают передачу тепла в занимаемое пространство почти на 175%.

Покрытие радиуса

Хотя это не является строго необходимым для большинства установок, но если вы заинтересованы в покрытии каждого возможного дюйма излучающих труб диффузионными пластинами, компания Radiant Floor предлагает специальную легкую пластину из чистого алюминия треугольной формы. Эти «радиусные» пластины легко прижимаются к трубке, например:

Радиусные пластины формируются вручную и скрепляются скобами на ходу

Эта сборка перевернута, но она демонстрирует, как треугольники следуют по дуге вокруг радиуса.

Используйте пластины, чтобы прикрепить трубку PEX к основанию пола. Как правило, пластины скрепляются скобами ¼ ”. Десять или двенадцать скоб на тарелку подойдут. Кроме того, старайтесь держать пластины на расстоянии примерно 4 дюйма от любых переходников или муфт. Под ванными комнатами, Pergo и в местах с ковровым покрытием непрерывно прокладывайте пластины по трубам (конечно, не по изгибам). Под плиткой, шифером и деревом разместите пластины каждые 8 ​​дюймов (, чтобы получить более подробную информацию о лучистом тепле с деревянными полами, см. Ссылку ).

Просто имейте в виду, что непрерывная прокладка плит под любым полом улучшает общую производительность системы. Если ваша цель – максимальное рассеивание тепла и очень отзывчивый пол, то слишком много пластин не бывает.

Инфракрасное фото диффузионной пластины в действии

Для всех перекрытий перекрытий требуется отражающий барьер, который направляет инфракрасный спектр тепла вверх в сторону излучающего пола.Простая алюминиевая фольга, купленная в супермаркете, подойдет, но из-за ее склонности к разрыву и проколам она не подходит для строительных целей. Для простоты установки мы рекомендуем отражающий барьер из чистого алюминия, изготовленный со встроенными поли-волокнами для предотвращения разрыва. Плиты из стекловолокна или жесткого пенопласта, облицованные фольгой, тоже превосходны, потому что они не только отражают инфракрасное тепло, но также добавляют термическое сопротивление и способствуют распространению тепла на пол. При установке излучающего отражающего барьера всегда оставляйте не менее 1 ″ воздушного пространства между трубкой и отражающей пленкой.

При установке излучающего отражающего барьера всегда оставляйте не менее 1 ″ воздушного пространства между трубкой и отражающей пленкой.

Если теплый пол находится над неотапливаемым подвалом или подвальным помещением, необходима изоляция, чтобы изолировать теплый пол от более холодного пространства внизу.

К сожалению, стекловолокно, облицованное фольгой, часто бывает очень трудно найти, а жесткая изоляция, облицованная фольгой, очень дорога. В результате большинство людей изолируют нижнюю часть излучающей трубки следующим образом.

Опустите и установите радиационный барьер не менее чем на 1 дюйм ниже трубки, но в идеале не ниже 2 дюймов. Заполните остальную часть перекрытия балок изоляцией. Лучше всего это сделать следующим образом:

Поскольку рулоны излучающего барьера имеют ширину 48 дюймов, вы сэкономите много времени, зажав весь рулон в тисках или повесив его на козлы, сделав отметку 16 дюймов и разрезав весь рулон с помощью пилы или пилы. . Сделайте это дважды, и вы получите три предварительно нарезанных секции шириной 16 дюймов каждая.Затем просто раскатайте отражающий барьер, чтобы он соответствовал длине вашей стекловолоконной изоляции, положите его поверх стекловолокна так, чтобы блестящая поверхность была обращена к излучающей трубе, затем протолкните изоляционный и барьерный материал вверх в полость балки. Только будьте осторожны, чтобы не прижать барьер прямо к трубке. Воздушное пространство размером 1 дюйм очень важно.

В ситуациях с «удовлетворительной» или «плохой» изоляцией может потребоваться прокладка в два раза большего количества трубок.Другими словами, в случае 7/8 ″ PEX (обычно 16 ″ по центру) вместо прокладки одной длины труб на каждый отсек балок установщик выполнит две. Цель состоит в том, чтобы установить PEX на 8 дюймов по центру, но без превышения радиуса изгиба трубки.

Решение простое. Протяните трубу, как обычно… на одну длину на каждую секцию балок… затем вернитесь к началу и повторите процесс. Очевидно, вы будете просверливать второй набор отверстий диаметром 1 1/2 дюйма, довольно близко к тем, которые вы уже просверлили (или, возможно, вы будете использовать одно отверстие большего размера), а затем пропустите вторую партию трубок.Во втором прогоне вы, конечно, захотите имитировать первый прогон как можно точнее с точки зрения длины, потому что на самом деле вы не делаете ничего, кроме добавления дополнительных цепей, и все цепи должны быть примерно одинаковой длины.

При спуске второй партии трубок стремитесь к расстоянию между центрами примерно 8 дюймов, но не беспокойтесь, если для этого вам придется пересечь первую партию трубок в некоторых местах. Прикрепите трубку к черному полу, как обычно, используя алюминиевые пластины рассеивания тепла.

Конечно, само собой разумеется, что улучшение изоляционных свойств конструкции обычно предпочтительнее, чем удвоение количества труб. Но иногда это просто непрактично в старых зданиях. Кроме того, даже современные, в остальном хорошо изолированные конструкции иногда требуют двойных труб в определенных зонах. Поскольку многие люди используют в своих интересах захватывающие виды, проектируя большие оконные стены и высокие соборные потолки, они создают столь же впечатляющие потери тепла в этих областях.Но, опять же, никто не предлагает нам всем жить в пещерах с высоким значением R. Просто спроектируйте излучающую систему с учетом потерь тепла в здании, и вы сможете насладиться всеми преимуществами света, простора и комфорта.

Двойной пролет 7/8 ″ PEX в 16 ″ на центральной балке пролета

Иногда необходимо или желательно использовать фермы вместо стандартных балок перекрытия. Если эти фермы устанавливаются над существующим потолком, где доступ снизу невозможен, тогда трубку можно прикрепить к верхнему краю фермы, как показано на фотографии ниже.

настолько открыты, что прокладка 7/8 ″ PEX через отсеки становится очень простой задачей.

Алюминиевые пластины рассеивания тепла проходят термообработку, чтобы сделать их очень пластичными, как свинцовая пленка. Они легко принимают любую форму и, в отличие от алюминиевых профилей, не возвращаются к своей первоначальной форме. Это делает их идеальными для многих нетрадиционных излучающих труб. В этом случае они прикрепляют трубку к верхнему краю фермы, оборачивают ее под нижнюю кромку, где они надежно скреплены скобами, затем изгибают верхнюю часть фермы, где они позже будут непосредственно контактировать с черным полом.

С помощью пластинчатого инструмента, предоставленного Radiant Floor Company, пластина рассеивания тепла формируется со смещением канала трубки на три дюйма от края. Это обеспечивает выступ для крепления скоб вдоль нижнего края фермы, опору для трубы и все же позволяет большей части плиты покрывать верх фермы и передавать тепло непосредственно основному полу.

Поскольку трубы в этом типе применения, по необходимости, устанавливаются перед законченным деревянным полом, очень важно прикрепить меловые линии к черновому полу во время его укладки .Мелом обозначен точный центр фермы, так что позже, когда древесина будет прибита гвоздями, все гвозди для пола будут следовать за меловой линией и не касаться трубы.

Эти 9-дюймовые фермы изолированы от пола ниже 6-дюймовым стекловолокном, покрытым слоем светоотражающего барьера. Это гарантирует, что лучистое тепло будет проникать в недавно отремонтированную главную спальню.

Советы по дизайну теплого пола | 2019-11-04

Когда дело доходит до дизайна лучистого пола, нужно многое знать.Я не могу полностью осветить сияющий дизайн в этой колонке или во всем журнале, если на то пошло. Объем большинства руководств по дизайну составляет от 200 до 300 страниц. Но я сделаю все возможное, чтобы выделить основные моменты и то, чего следует избегать любой ценой.

В 1982 году я был участником установки излучающего излучения в подвале в качестве ученика. Это был первый раз, когда я окунул пальцы ног в ощущение сияющего пола. Моя работа была простой. Мне пришлось как можно быстрее привязать ремень к проволочной сетке размером 6 на 6 дюймов.Затем я понял, что мой босс и его ведущий установщик сделали все настолько неправильно, насколько это вообще возможно.

Откуда я это узнал?

Потому что следующие две зимы я провел в этом доме достаточно времени, чтобы он мог считаться моим домашним адресом. Система никогда не работала. Ни при запуске, ни через неделю, и, конечно, ни через полтора года, когда я перешел в компанию, выбравшую более короткие петли. Именно там я начал копаться в книгах по лучистому отоплению, чтобы узнать обо всем, что касается жидкостей.

Вот что я помню как самые серьезные ошибки на той первой работе:

1. Полудюймовые петли трубопровода длиной 1000 футов.

2. Полибутиленовые трубки, используемые без теплообменника, труб и компонентов из цветных металлов.

3. Муфты использовались случайным образом на изогнутых трубах, которые должны были быть заделаны в 4 дюйма бетона.

4. Использовался чугунный котел без защиты от низких температур возвратной воды, например, четырехходовой смесительный клапан.

5. Перед заливкой трубка не подвергалась испытаниям под давлением.

6. Никакая изоляция не использовалась под трубой, и половина подвала была из разряда заброшенных.

Этих шести вещей более чем достаточно, чтобы убить излучающую панель, котел и все остальные компоненты. Я не знаю, как прошел последующий судебный процесс, но Южный Баррингтон находится в престижном пригороде Чикаго, поэтому я знаю, что домовладельцы не проявили снисходительности к той спокойной ночи. Я до сих пор помню имя домовладельца и не могу вспомнить, что я ел на ужин вчера вечером.Вот как было грандиозно крушение поезда.

Моя цель – помочь вам избежать этих ошибок и направить вас к успешному дизайну и укладке лучистого пола каждый раз.

Систематический процесс проектирования

Как и в любом успешном гидронном дизайне, должен быть поэтапный процесс, чтобы убедиться, что вы охватили все, что вам нужно. Намного легче сделать это правильно с первого раза, чем исправлять постфактум.

А с лучистыми полами с подогревом постфактум может стать кошмарным испытанием.Трубки редко доступны, поэтому исправление длины петель, перегибов и утечек обычно требует какого-либо сноса. Никто не обрадуется этому.

Другие последствия плохого проектирования могут включать в себя дорогое растрескивание камня или плитки, растрескивание бетона, поломки паркетного пола, короткое замыкание котла, неэффективность котла из-за высокой температуры возвратной воды, ранний выход из строя котла, холодные точки, отсутствие комфорта в одну сторону или прочее и потребность в негабаритных насосах.

Вот как меня научили проектировать системы лучистого теплого пола некоторые люди, которые намного умнее меня.Я собираюсь передать эту информацию, потому что она работает, и нам нужно, чтобы наши системы работали. Этот метод быстрый, точный и показывает, как это делать вручную.

Radiant лучше тем, насколько быстро вы можете манипулировать числами, и тем фактом, что вы можете создавать на их основе профессиональные отчеты и списки материалов. Но я думаю, что стоит знать, как работают числа.

• Выполните расчет нагрузки по тепловым потерям для каждой комнаты. Блочные нагрузки обычно не очень хорошо подходят для лучистого пола, потому что редко можно использовать один и тот же тип пола повсюду.Вы можете иметь два одинаковых помещения с одинаковыми тепловыми потерями, но из-за чистового пола им может потребоваться разная температура подаваемой воды. Для тяжелой набивки и толстого коврового покрытия потребуется более высокая температура воды, чем для плитки или камня.

• Определите заданную температуру комнатного термостата. Обычно это 65-70 градусов для систем теплого пола, наиболее распространенным является 65 градусов.

• Определите площадь помещения в квадратных футах. Длина, умноженная на ширину, равна площади.

• Определите необходимое количество БТЕ / час на квадратный фут на комнату. Просто разделите теплопотери помещения на квадратный метр помещения.

• Определите температуру поверхности пола. Зная заданное значение температуры термостата и значение БТЕ / час / квадратный фут, вы можете быстро определить температуру поверхности пола по следующей формуле: (БТЕ / час / sf ÷ 2) + заданная температура.

Например…

Уставка = 65 градусов

Необходимые БТЕ / час / кв.фут = 20

Константа для лучистых полов = 2

65 + 20/2 = 65 F + 10 F = 75 градусов температура поверхности пола

• Выберите способ установки. Экструдированные алюминиевые пластины, скоба или подвесная труба (плохие идеи), 4-дюймовая заливка бетона, 1/2-дюймовая заливка бетона и коврики с выступами – вот лишь несколько примеров.

• Выберите тип и размер трубки. Что касается типа трубки, я предпочитаю использовать PEX-a, потому что, если вы случайно перегибаете трубку, ее можно восстановить до первоначальной формы, осторожно нагревая ее. Тепловые пушки в порядке; факелов нет. Я также большой поклонник PEX-Al-PEX. Как только вы сформируете изгиб, он остается изогнутым, не опасаясь, что он вернется и ударит вас по лицу.Метод установки определит размер трубки. Для бетонных работ обычно используют 1/2 дюйма, а экструдированные плиты могут быть 3/8 дюйма или 1/2 дюйма, в зависимости от ваших предпочтений. Работать с трубкой 3/8 дюйма намного проще, но максимальная длина петли меньше из-за большей потери давления.

• Определите коэффициент R для напольного покрытия. Таблицы этих значений доступны на сайтах производителей трубок, таких как REHAU, Uponor или Mr. PEX.

• Определите расчетную дельту T. Это заданная разница температур между температурой подаваемой и обратной воды, обычно 10 градусов в жилых помещениях.

• Определите расстояние между трубками. Большинство жилых помещений будут иметь размеры 6 дюймов, 8 дюймов, 9 дюймов или 12 дюймов, в зависимости от типа комнаты, БТЕ / час комнаты. потребности и способ установки. Вот как я обычно атакую ​​это: для подвалов это почти всегда 12 дюймов по центру; экструдированные пластины неизменно имеют размер 8 дюймов.Перелив бетона варьируется от 6 дюймов, 9 дюймов до 12 дюймов, в зависимости от потерь тепла в помещении и от того, насколько низкой должна быть температура подаваемой воды.

• Определите температуру подаваемой воды. Четыре фактора дадут нам это число: BTU / час / sf; расчетная дельта Т; способ установки; и расстояние между трубками. Производители трубок предоставляют диаграммы.

• Определите активную длину петли и длину выноски. Длина петли рассчитывается с использованием следующих множителей:

1.12 дюймов на центральной трубке x 1,0

2. 9 дюймов на центральной трубке x 1,33

3,8 дюйма на центральной трубе x 1,5

4. 6 дюймов на центральной трубе x 2,0

Длина поводка или хвоста – это точное расстояние между комнатой и коллектором, умноженное на два. Вы обнаружите небольшие различия в рекомендуемой длине петли, но с этим вы будете в безопасности.

Трубка диаметром 1,3 / 8 дюйма: 200 футов

2. Трубка 1/2 дюйма: 300 футов

• Определите общее количество галлонов в минуту. Это тоже несложно. GPM = потери тепла в БТЕ / (расчетная дельта Т x 500). Пример: 100000 / (10 x 500) = 100000/5000 = 20 галлонов в минуту. 500 – это константа, которая получается из этих значений и уравнения:

1. В одном галлоне воды содержится 8,33 фунта.

2. В часе 60 минут.

3. А 1 – удельная теплоемкость воды.

4. 8,33 x 60 x 1 = 499,8 (округляем до 500)

• Определите галлон в минуту на петлю. Всего галлонов в минуту / количество петель = галлонов в минуту на петлю

• Определите потерю давления или потерю напора. Это то место, где большинство людей может быть немного ошеломлено, но не делайте этого. Это необязательно. Существует так много калькуляторов и инструментов, которые облегчают вам задачу, но мне больше всего нравится RadPad (см. Рисунки 2 и 3).

Изначально RadPad был предоставлен RPA. Этот инструмент делает все, и если я смогу во всем разобраться, то сможете и вы. На задней стороне этого ползункового калькулятора вы просто устанавливаете расход на каждую трубку в окне номинального размера трубки, а затем считываете потерю давления выше длины контура трубки.

Быстрый пример, я имею в виду быстрый, потому что мне потребовалось менее 10 секунд, чтобы получить ответ: если моя 1/2-дюймовая трубка имеет галлон в минуту 0,6, а длина контура трубки составляет 265 футов, моя потеря давления составляет примерно 4,3 ноги. Это так просто.

Загрузите приложение здесь: www.drakeip.com/RadPad/index.html

Давайте рассмотрим полный дизайн (см. Рисунок 4).

Это именно то, что я описал ранее, хотя и показан в виде одного сводного снимка. Он объясняет, что вам нужно, как вы добиваетесь этой потребности и как вы добиваетесь результата.

Что-то вроде этого заставляет вас копнуть немного дальше, чем использование программного обеспечения, и помогает лучше понять процесс и математику. Я знаю, что это помогло мне.

Что нужно знать и чего избегать

• Как я упоминал ранее, разные напольные покрытия часто требуют разной температуры подаваемой воды. Тем не менее, постарайтесь ограничить количество различных температур воды, которые вы будете использовать в своем дизайне. Хорошие смесительные клапаны и циркуляторы стоят недешево.Если моя расчетная температура воды в подающей линии составляет от 10 до 15 градусов друг от друга, я подумаю об использовании промежуточного числа, если нет никаких предсказуемых проблем.

• Обучайте своих клиентов и понимайте их ожидания.

1. Хорошо спроектированная система не может производить полы, которые всегда будут согревать пальцы ног. Убедитесь, что они это знают.

2. Если они намереваются постелить коврики на полы с подогревом, им нужно знать, что они блокируют свой единственный излучатель тепла. Чем больше и толще коврик, тем хуже будет.

• Делайте домашнюю работу на паркетных полах. Проконсультируйтесь с Альянсом профессионалов Radiant и Национальной ассоциацией деревянных полов.

• Если напольное покрытие выложено плиткой или камнем, я бы порекомендовал подрядчику установить защитную мембрану от трещин.

• Изолируйте под панелью излучающего пола, какой бы тип вы ни выбрали. Покупатель, будьте осторожны: не вся изоляция работает так, как рекламируется. Соблюдайте общепринятые отраслевые стандарты.

• Если длины ваших петель не отличаются друг от друга в пределах 10 процентов, обязательно используйте коллекторы, которые позволяют выполнять балансировку.

• Всегда создавайте давление в трубках и коллекторах до 60 фунтов на квадратный дюйм сразу после их установки.

• Имейте в виду, что если вы используете смесь гликоля и воды, вам понадобится дополнительный насос. Удельная теплоемкость воды составляет 1,0. Смесь вода / гликоль как минимум на 10 процентов больше.

• При установке трубок поверх чернового пола для переливания 1 1/2 дюйма, будьте осторожны, чтобы не разместить все свои хомеруны в общем коридоре. В таком случае зал перегреется; вероятно, здесь находится ваш термостат.Я предпочитаю просверлить и разместить их под полом. Если это невозможно, изолируйте большую часть, если не все, трубки. Ваш расчет нагрузки для каждой комнаты определит, какой уровень утепления.

• Чем ближе расстояние между центральными трубками, тем ниже температура подаваемой воды вам потребуется.

• Максимально увеличьте эффективность модулирующего конденсационного котла за счет максимально низкой температуры возвратной воды (RWT). Чем ниже RWT, тем больше котел будет работать в конденсационном режиме.Чем дольше котел находится в конденсационном режиме, тем он будет эффективнее.

• Нет необходимости устанавливать трубы под кухонными шкафами или приборами, но обратите внимание на нишу рабочего стола, добавленную в последнюю минуту к шкафу. Тебе там нужны трубки. Спроси меня, откуда я это знаю. Это был мой промах в 1995 году, и мне постоянно напоминали о моей ошибке 2 фута на 2 фута.

Вы не хотите попасть в неверный конец судебного процесса, поэтому, если вы решите стать ярким подрядчиком, идите ва-банк.Читайте, ходите на семинары, задавайте вопросы, слушайте и учитесь, и вам никогда не придется об этом беспокоиться.

Монтаж перекрытия на грунте | | Теплый пол своими руками

Введение

Плита на уровне грунта – это любая бетонная плита, уложенная на выкопанный грунт. С точки зрения лучистого отопления не имеет значения, находится ли плита на самом деле «на уровне» или залита на несколько футов ниже уровня земли как часть полного фундамента. Посмотрите наше видео «Как установить тепловые трубки излучающего пола в плиту на уровне земли» и прочтите эту страницу, чтобы получить полное описание.

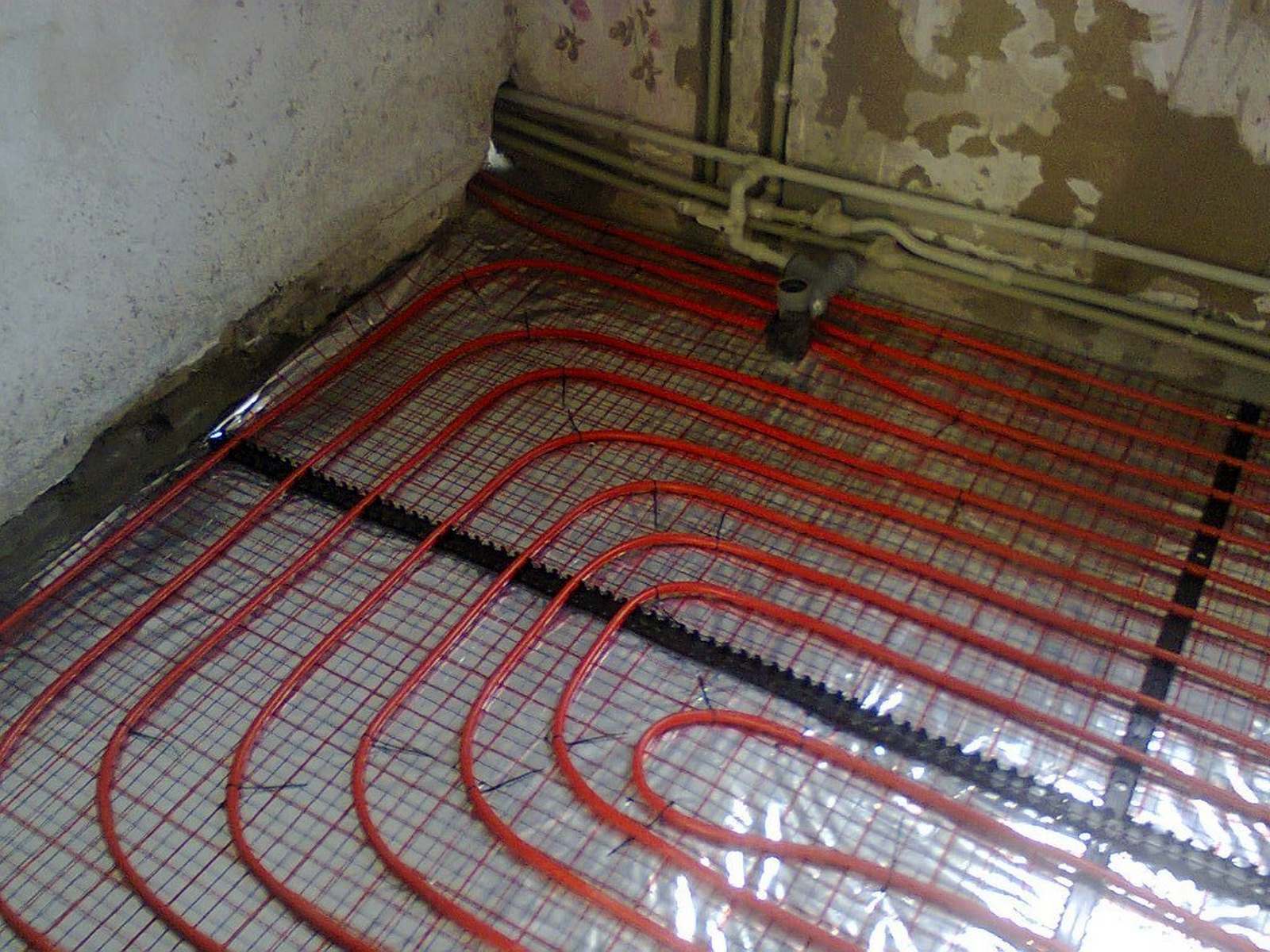

На фотографиях ниже показаны различные этапы монтажа плиты на укладке

Факт остается фактом: установка излучающих труб внутри бетонной плиты, вероятно, является самым простым, наиболее экономичным и высокопроизводительным приложением науки. Тепловые преимущества непревзойденные. Практически любая бетонная заливка должна содержать излучающие трубы… даже если у вас нет ближайших планов по обогреву помещения. В конце концов, вы можете передумать позже и пожалеть об упущенной возможности.Для большинства применений трубы и коллектор относительно недороги, а механические компоненты могут быть установлены даже спустя годы.

Конечно, из правил всегда есть исключения. Сарай для дров или сарай для хранения на улице с бетонным полом может оказаться ненужной тратой труб. Но даже в этом случае вам следует долго и серьезно подумать о возможности преобразования этих областей в отапливаемое пространство в будущем. Я говорю это потому, что часто мы работаем с людьми, которые сталкиваются с задачей заливки новой плиты с помощью труб поверх уже существующей плиты… а они заливали существующую плиту всего несколько лет назад.Насколько проще было бы установить НКТ в исходную плиту!

Но если вам посчастливилось планировать оригинальную заливку, процедура проста. Фактически, основы стандартной заливки остаются прежними. Сначала идет уплотненная основа из заполнителя, за ней следует полиэтиленовый пароизоляционный слой толщиной 6 мил, затем изоляция, затем арматура или проволочная сетка, или и то, и другое.

Фаза изоляции имеет решающее значение для теплого пола. В основном нагретые плиты излучают наружу, а не вниз, поэтому изоляция краев плиты является наиболее важной.Помните, что ваша плита будет иметь температуру около 75 градусов по Фаренгейту. Любая более холодная поверхность, соприкасающаяся с плитой, будет пытаться украсть ее тепло. Если вы заливаете фундамент стены, изолируйте между плитой и стенами. Чтобы установка выглядела более аккуратно, обрежьте верхний край пенопласта под углом 45 градусов, чтобы бетон стекал к фундаментной стене и скрывал пену.

Как утеплить плиту, зависит от суровых зим. В более низких, более теплых широтах, пена XPS толщиной 1 дюйм (экструдированный пенополистирол, т.е.е. розовая или голубая доска) работает нормально. В более холодных регионах используйте 2 ″ XPS.

Обратите внимание на вертикальную изоляцию краев фундамента. Нагреваемые плиты теряют тепло как наружу, так и вниз.

Изоляция излучающей плиты

Деталь изоляции на излучающей плите

Существует множество подходов к изоляции излучающей плиты, но деталь справа показывает часто используемый метод. Так как плита будет примерно на 5 градусов теплее комнатной температуры, плита на 75 градусов является довольно распространенным явлением.Очевидно, что любая более холодная поверхность, находящаяся в непосредственном контакте с плитой, будет пытаться украсть ее тепло, поэтому тепловой разрыв значительно снижает эту теплопередачу.

Конечно, во многих ситуациях нисходящий тепловой поток желателен как средство создания «радиатора» для защиты помещения в случае серьезного отключения электроэнергии или механического отказа. Плите с таким радиатором может потребоваться несколько дней, чтобы полностью остыть.

Примечание: Многие наши клиенты спрашивают нас об альтернативных изоляционных материалах для плит, таких как «сетчатые» панели, излучающая фольга, изоляция пузырькового типа и тонкие пенопласты различных видов с пароизоляцией.Следует признать, что эти альтернативные материалы имеют два явных преимущества перед «синим», «розовым» или «фиолетовым» картоном, то есть упомянутым выше экструдированным полистиролом – они дешевле и проще в установке, чем несколько листов жесткого пенопласта.

Хотя панели Pex tubing «Grid» могут немного облегчить установку pex, при использовании этих продуктов есть несколько недостатков. Некоторые изолированные системы панелей «Сетка» или модульные конструкции панелей изготавливаются из пенополистирола (EPS), который может впитывать влагу и терять свои изоляционные свойства.Самая распространенная «голубая, розовая или пурпурная» плита, пенополистирол (экструдированный пенополистирол) – очень хороший изолятор, который не впитывает влагу. Использование этих панелей типа «решетка» может ограничить расстояние между трубопроводами и затруднить поддержание одинаковой длины контуров. Панели с «сеткой» определяют расстояние и исключают возможность «подгонки под размер», которую предлагает обычный пенополистирол XPS (экструдированный полистирол). Это может привести к тому, что идеально хорошие трубки Pex будут обрезаны и выброшены. Эта практика не только приведет к сокращению зоны необходимого pex (меньшей тепловой мощности), но теперь требует регулировки клапана для надлежащего выравнивания потока из-за неравномерной длины контура.

Светоотражающий материал не эффективен при использовании плит (тепловой массы), так как он наиболее эффективно работает в ситуации с воздушным зазором, как при установке балок перекрытия или для стен и потолков. Другая проблема заключается в том, что минеральные свойства бетона (могут / будут) в конечном итоге ухудшить фольгу из-за электролиза, вызванного неодинаковым содержанием минералов / металлов, это относится как к плитам «на уровне качества, так и к подвешенным».

Хотя пузырчатая пленка и тонкая изоляция из пенопласта обходятся дешево, клиенты сообщают о неудовлетворенности их работой при использовании под плитами.

Для справки, компания Radiant Floor не продает изоляцию под плиту любого типа. Наше мнение основано на отзывах клиентов и собственном опыте. Мы рекомендуем экструдированный полистирол.

Итак, после того, как вы сделали изоляцию в соответствии с вашей ситуацией, установите арматурный стержень и / или проволочную сетку и используйте арматурные стяжки, чтобы прикрепить излучающие трубки к сетке. Если, как и для большинства плит, вам требуется более одного контура труб, вам необходимо установить коллектор для плит в удобном месте по периметру заливки.Коллектор для перекрытий поставляется в фанерном ящике, который служит формой, вокруг которой вы заливаете бетон. Убедитесь, что распределительная коробка установлена ​​вертикально. Позже, когда заливка будет завершена и вы снимете комплект для проверки давления с верхней части коллектора, вам понадобится, чтобы подающая и обратная трубы стояли ровно и красиво. По возможности установите коллектор для плит очень близко к источнику тепла, чтобы линии подачи и возврата от источника тепла были короткими и легкими.

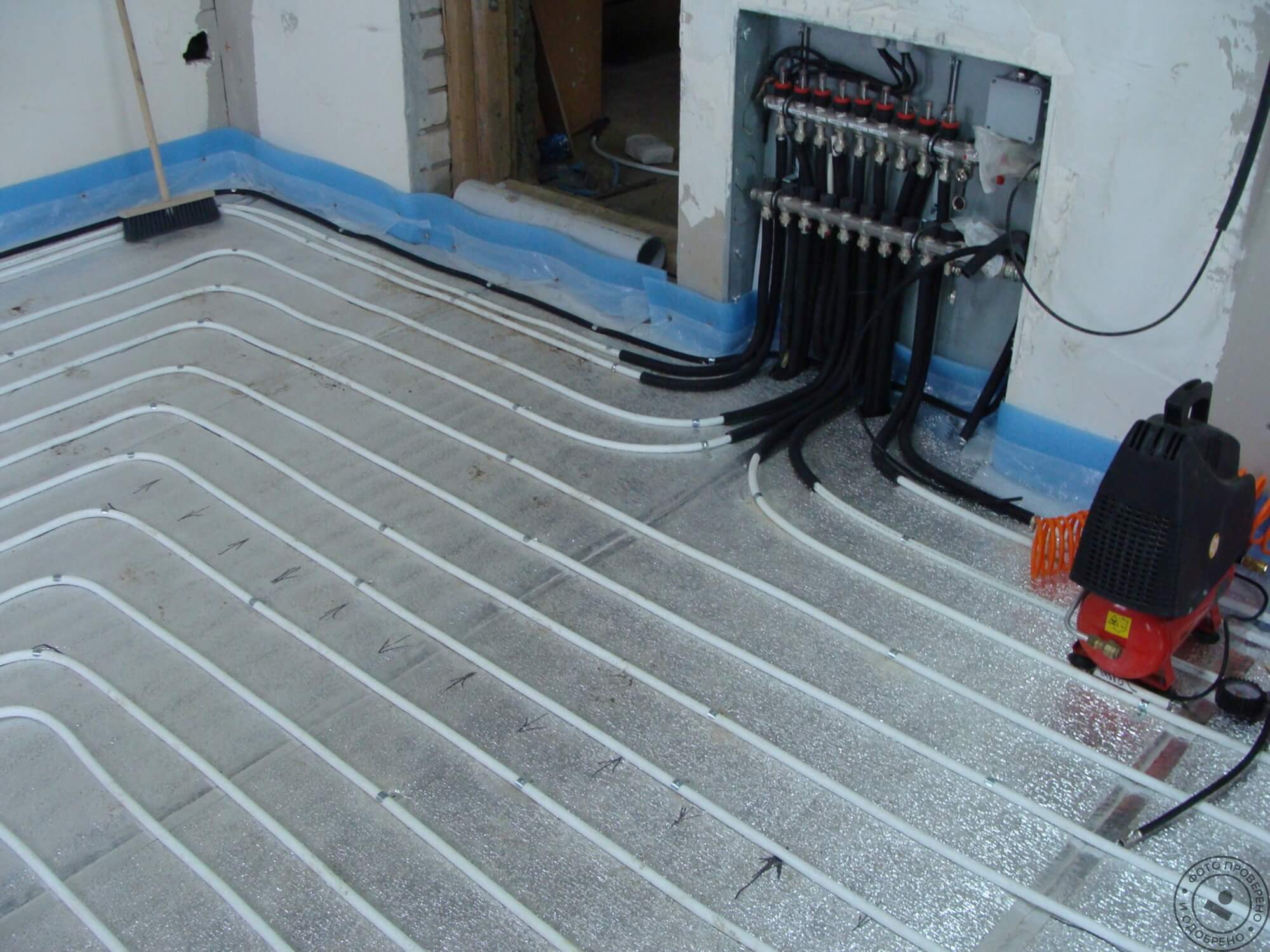

Наш многоконтурный коллектор включает шаровые краны для каждого контура pex , так как это также обеспечит лучшую продувку при заполнении системы.Равномерная длина pex – лучший способ обеспечить равномерный баланс и нагрев. САМЫЙ точный способ сбалансировать вашу систему (с неравномерной длиной) – это измерить температуру подачи и возврата каждого контура pex. Более короткие длины потребуют большего сопротивления, чтобы уравновесить поток при балансировке с наибольшей длиной. Наилучший способ обеспечить надлежащее выравнивание потока – это равные длины контуров.

Мы включаем (полнопроходные) шаровые краны в нашу конструкцию с несколькими контурами / контурами. Эти клапаны устанавливаются для каждого контура / контура pex для заполнения и продувки отдельных участков.

В некоторых доступных сегодня коллекторах контура / контура используются механические расходомеры, балансировочные клапаны или устройства для настройки контуров. Мы не рекомендуем их из-за их удушающей конструкции (с датчиком потока)… даже при их настройках «Широко открытое» сопротивление в этих клапанах очевидно.

Механические расходомеры работают, считывая поток через движение жидкости, и измеряют поток как количество жидкости, проходящей через расходомер. Это движение измеряется за счет конструкции сопротивления, которая препятствует потоку и увеличивает сопротивление / давление напора.Другой недостаток расходомеров механического типа для измерения воды заключается в том, что они могут более легко засоряться, когда жидкость грязная, содержать твердые частицы и создавать повышенное ограничение потока и т. Д. Это может привести к увеличению проблем с обслуживанием. Механические водомеры тоже плохо работают при малом расходе воды. Насос зоны может не преодолеть это напорное давление из-за сопротивления, создаваемого этим сопротивлением. (Тогда) может возникнуть необходимость в увеличении размера насоса зоны, ИЛИ размер подающей и обратной линий может быть увеличен, чтобы уменьшить эту (потенциальную) проблему.Размер / модель насоса для каждой зоны определяется объемом зоны и трубопроводом подачи и возврата,… Это основано на использовании меди 3/4 дюйма для зон с несколькими контурами, для большего объема зоны может потребоваться 1 дюйм подачи и возврата, опять же общая зона объем диктует это требование. У каждого типа расходомера есть свои специфические области применения и ограничения при установке. Не существует универсального расходомера, подходящего для всех.

Наши результаты подтверждают ранее заявленную информацию и основаны на многолетнем опыте работы в магазинах и на местах, а также на отзывах клиентов посредством диагностики неисправностей.

В зависимости от того, какой размер трубки вы используете (7/8 ″ PEX или ½ дюйма PEX), вы разместите трубку либо на 16 дюймов по центру, либо на 8 дюймов по центру соответственно. Имейте в виду, что пока вы закручиваете трубку взад и вперед, вверх и вниз по плите и так далее, вы не будете пытаться сделать изгиб на 16 дюймов в трубке. Фактический изгиб, вероятно, будет ближе к радиусу 24 дюймов… в зависимости от того, устанавливаете ли вы трубку в теплый летний день или прохладный осенний вечер.Другими словами, тепло означает гибкость. Но какой бы ни была температура, просто позвольте трубке принять естественный изгиб. Перед тем как начать, вы можете поэкспериментировать с отрезком трубки длиной 4 фута. Медленно начинайте сгибать, пока не дойдете до точки изгиба. Это даст вам некоторое представление о том, насколько крутыми могут быть изгибы. Затем, позже, при раскладке контуров и после широкого удобного изгиба, вы можете начать размещать трубки примерно на 16 дюймов по центру на прямых (8 дюймов по центру для 1/2 дюйма PEX).

Radiant Floor Company нанесена размерная отметка через каждые 5 футов, чтобы вы знали, какую длину / положение вы находитесь в этой точке рулона, когда вы выкладываете трубку Pex. Когда вы находитесь на расстоянии от 40 футов до 50 футов (обратного конца) от коллектора контура, рекомендуется выполнить обратное соединение с коллектором контура, а затем снова включить Pex, чтобы не закоротить, или долго, когда вы достигнете конца длины. Запуск Pex таким образом также обеспечит равную длину, когда будет выполнено окончательное (обратное) соединение каждой петли Pex с коллектором.

Монтаж плиты «Радиатор»

Монтаж плиты «Радиатор»

При установке двух плит выше используются трубы PEX 7/8 ″, 16 ″ по центру. Обратите внимание на широкие и удобные изгибы, а затем на расстояние между центрами 16 дюймов на прямых участках. Обе эти установки использовали вариант «теплоотвода», т.е. центральные 30% плиты оставались неизолированными. В областях, подверженных длительным перебоям в подаче электроэнергии, такой подход может дать плите очень долгое «тепловое колебание», сохраняя тепло в массе под плитой.Большая тепловая масса защищает дом от замерзания даже после нескольких дней без системы отопления.

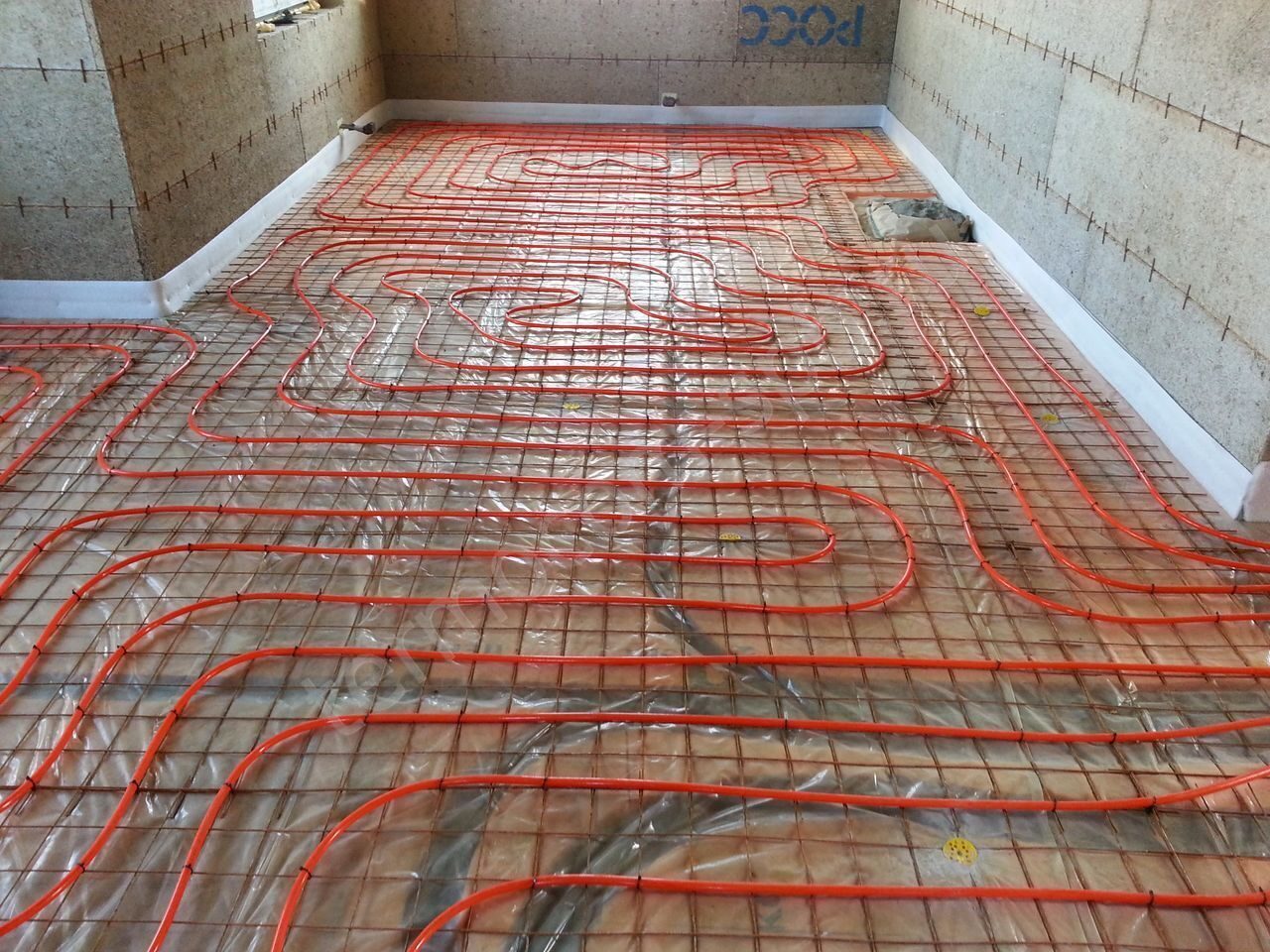

Плита для мастерской будущего с изоляцией, проволочной сеткой и 7/8 ″ PEX.

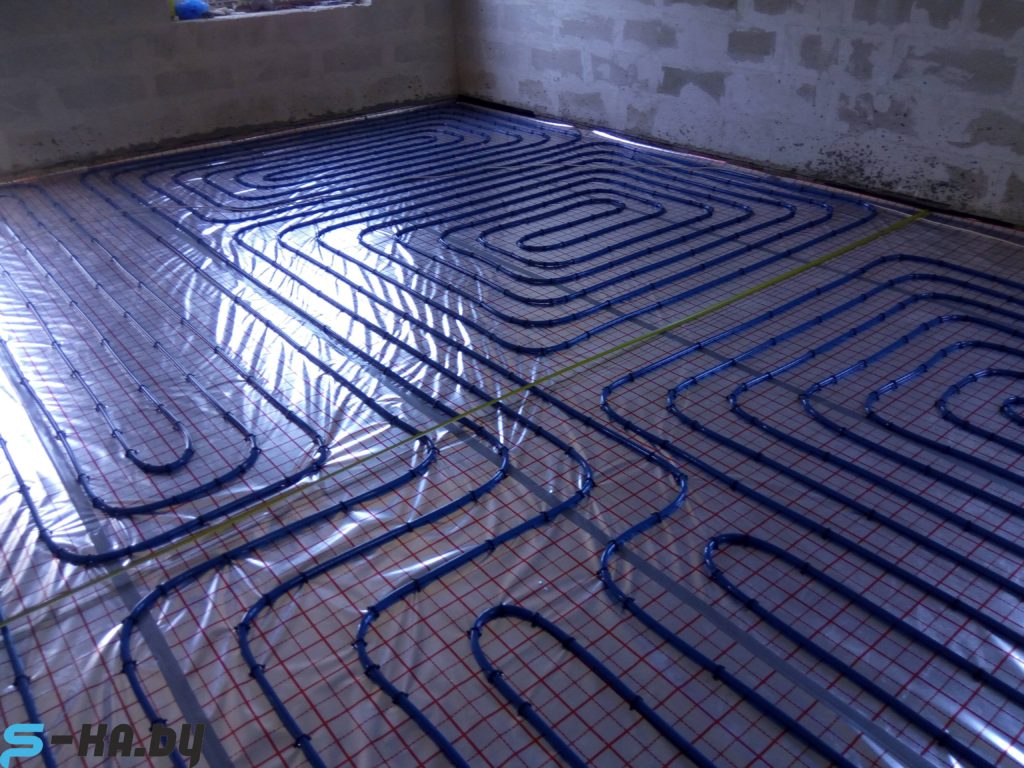

Оберните трубку петлей любым удобным способом, соблюдая необходимый интервал. Заходите примерно в 6 ″ от периметра. Это нормально, если вы не сделаете штабель труб такой толщины, что он может подняться над поверхностью плиты. Вы видите, что это не лучшая идея!

Трехконтурная коллекторная система

Трехконтурная система, изображенная здесь, представляет собой обычно используемый образец компоновки для типовой установки плиты на уровне земли.Хотя это совершенно нормально, а иногда и необходимо, пересекать одну трубку над другой во время компоновки трубок, обратите внимание, как эта простая конфигурация размещает каждую петлю внутри своего соседа, начиная с внешних соединений коллектора и продвигаясь к центру.

После того, как трубопровод будет спущен и все соединения выполнены с коллектором, установите на место переднюю крышку коллекторной коробки и создайте в системе давление 50 фунтов на квадратный дюйм. Подождите несколько часов или на ночь. Иногда воздух в трубке остывает, и давление в несколько фунтов теряется.Однако, если манометр показывает падение более чем на 5 фунтов на кв. Дюйм, проверьте трубку на предмет утечек. В большинстве случаев соединения с коллектором нужно немного подтянуть. Если это не решит проблему, осмотрите трубку на предмет повреждений. Острый кусок проволочной сетки мог проткнуть трубку во время установки. Редко, но бывает.

При обнаружении прокола используйте ремонтную муфту или, если этот метод нарушает ваше чувство совершенства, замените этот контур трубки.В большинстве случаев замена всей цепи стоит менее 200 долларов. Это будет стоить всего несколько копеек, если вы сможете вырезать поврежденную секцию и повторно использовать трубы позже при установке балок перекрытия.

Также хорошей идеей является набить немного поролона, газет, старую тряпку или что-нибудь еще вокруг трубки, где она входит в распределительную коробку. Таким образом, если ваш бетон будет необычно жидким, он не сможет протечь в коробку и коснуться медного коллектора.

После проверки системы на отсутствие утечек снизьте давление до 25 фунтов на квадратный дюйм.Установив манометр на 25 фунтов на квадратный дюйм, вы получите визуальную индикацию того, что система удерживает давление во время самой заливки. В случае падения давления найдите источник утечки и либо используйте ремонтную муфту, либо сформируйте вокруг поврежденного участка и отремонтируйте его позже.

Только помните, что поломки при заливке случаются редко. Трубки не являются хрупкими и в большинстве случаев находятся на расстоянии 16 дюймов друг от друга. Между спусками труб достаточно места для прогулки. Если бетон нужно катать по полу, просто положите несколько фанерных досок, чтобы распределить вес и защитить трубы.

И хотя мы говорим о подготовке к заливке, это было бы идеальным временем для установки «гильзы датчика», если для управления зоной используется датчик температуры пола вместо стандартного настенного термостата.

«Сенсорная гильза»

«Сенсорная втулка», установленная в коллекторной коробке

Вкратце, датчик температуры пола – это небольшой термистор, который отслеживает фактическую температуру пола вместо температуры воздуха в зоне, нагретой плитой.Это предпочтительный метод контроля, если второй источник тепла передает тепло в зону. Типичным примером является излучающая зона с часто используемой дровяной печью. Другой вариант – принудительный воздуховод, дующий в лучистую зону. Очевидно, что если бы температура воздуха регулировала лучистый пол, он никогда бы не включился, когда были включены другие обогреватели. Воздух будет теплым, но пол останется холодным.

Благодаря датчику пола, контролирующему зону излучения, независимо от температуры воздуха в помещении, пол поддерживает любую желаемую базовую температуру, а другие источники тепла, если они используются, могут компенсировать разницу.

Итак, при установке термистора датчика температуры пола никогда не встраивайте сам термистор в бетон. Вместо этого возьмите 10-футовый кусок трубки PEX, заткните один конец и вставьте эту «гильзу датчика» в плиту. Позже вы можете вставить термистор во встроенную трубку. Это гарантирует доступ к термистору в будущем и упростит замену.

Агрегат для опрессовки

Узел для испытания давлением 5-петлевой коллектор

После завершения заливки узел для испытания под давлением, который вы видите здесь, снимается.Используя паяльную горелку, просто снимите верхнюю часть коллектора и выбросьте ее (не забудьте предварительно сбросить давление внутри коллектора). Это оставит две вертикальные трубы, торчащие над уровнем плиты… ваши линии подачи и возврата. Сами соединения остаются ниже уровня плиты в «колодце коллектора». Они полностью доступны, не тронуты бетоном и защищены от возможных повреждений при будущем строительстве.

На фотографии выше справа показана другая работа с застегнутым коллектором перекрытия, готовым к заливке.Обратите внимание на изоляцию из стекловолокна вокруг трубки. Обрывки пенопласта, газет или тряпки также служат для предотвращения попадания бетона в коробку и соприкосновения с медным коллектором.

Манометр

Эта система была испытана под давлением 50 фунтов на квадратный дюйм, но через несколько часов потеряна примерно 3 фунта на квадратный дюйм. Это обычное явление и возникает, когда воздух в трубке охлаждается, особенно в течение ночи. Однако, если давление упадет более чем на 5 фунтов на квадратный дюйм за тот же период времени, проверьте герметичность. Чаще всего соединения просто нужно подтянуть.

Заливка плиты

Перемещение бетонного насосного агрегата над установленной излучающей системой

Заливка плиты вокруг распределительной коробки

Снятие узла давления с коллекторной коробкой на месте

Коллектор после разлива: когда коробка разламывается, образуется «колодец коллектора».Благодаря этому соединения остаются видимыми и доступными, но при этом защищены от повреждений во время будущего строительства. Если трубка торчала из плиты, вероятность повреждения открытой трубы PEX намного выше. Также обратите внимание на то, как комплект для проверки давления перекрывает подающую и обратную стороны коллектора. Это временно создает замкнутый контур, позволяющий создать давление в системе. Когда коллектор готов к окончательному подключению к системе отопления, испытательный комплект либо отрезан, либо не обработан, оставив только две вертикальные подающие и обратные трубы, торчащие над уровнем плиты.

При использовании бетононасосной установки лучше поднимать шланг, а не тащить его по трубопроводу. Это особенно верно, когда бетонная компания создает длинный шланг, соединяя вместе более короткие секции с помощью тяжелого стального фитинга, который может раздавить или проколоть трубу.

Следующая процедура относится как к коллекторам контура «в штучной упаковке» в плитах, так и к конструкциям «настенное крепление»:

Когда вы будете готовы подключить коллектор Slab / Loop к компоненту вашей системы (зональный коллектор или Radiant Ready), узел испытания давления снимается.Перед тем, как разрезать и выбросить коллектор, рекомендуется распаять сборку давления. Таким образом, вы можете использовать ящик, чтобы защитить стену за ним от воздействия факела. Сбросьте давление воздуха из коллектора контура (на штоке Шредера / клапана), нагрейте и распаяйте оба колена на сборке давления. Два медных шлейфа (затем) становятся соединениями коллектора контура подачи и возврата. Очистите и подготовьте патрубки, так как эти две трубы будут подключены к подающему и возвратному коллектору зоны (для многозонной системы) или к соединениям «Radiant Ready» (для однозонной системы).

Соединение коллекторов с несколькими перекрытиями

Схема коллектора с несколькими перекрытиями

Для одной зоны в очень большой плите обычно лучше объединить несколько коллекторов плиты и распределить их по зоне, чем создавать единый коллектор-монстр, который заставляет все цепи начинаться и заканчиваться в одном месте. Этот более разнесенный подход устраняет громоздкую группу сложенных друг над другом трубок, которая является неизбежным результатом единого мега-коллектора.

Хотя это и не самый простой способ разводки контуров плиты, иногда установщик запускает обратную сторону контура плиты рядом со стороной подачи.Другими словами, вместо того, чтобы все подводящие концы располагались на одной стороне коллектора, а все возвратные концы – на другой, трубки будут чередоваться по коллектору следующим образом: подача, возврат, подача, возврат, подача, возврат и т. Д.

Обычно мы сталкиваемся с этим подходом, когда труба была установлена ​​отдельно, то есть без какого-либо коллектора (и без преимущества испытания давлением перед заливкой), и заказчику необходимо подключить несколько контуров спустя много времени после заливки бетона.

Очевидно, что в данной ситуации могут возникнуть трудности. Во-первых, если каждая цепь четко не обозначена, специалист, проводящий водопровод в этой зоне, должен будет определить, какие из случайных трубок, торчащих из плиты, являются «расходными материалами», а какие – «возвратными».

Это заставляет сантехника вдуть воздух в трубку №1, а затем определить, из какой из других трубок он выходит. Надеюсь, у сантехника есть удобный воздушный компрессор. В противном случае им остается нелепая задача – раздувать несколько трубок, все сотни футов в длину, одну за другой и маркировать по ходу.Это не только утомительно для сантехника, но и может поставить в неловкое положение зрителей с ярким воображением.

Коллектор «JF Special»

Итак, приведенное выше является примером того, что мы называем конструктивным коллектором спереди назад. Он соединяет подающие (красные шаровые краны) и обратные линии (только адаптеры), установленные рядом. Дело в том, что компания Radiant Floor может разместить любую схему размещения в любой зоне перекрытия.

Таяние снега

Факт: Таяние снега и льда лучистым теплом потребляет ошеломляющее количество энергии.Просто представьте теплую массу бетона или асфальта, подвергающуюся воздействию элементов и свободно выливающуюся в атмосферу, и вы поймете, что мы имеем в виду. Только массивная и очень дорогая система снеготаяния , работающая на солнечных батареях, может избежать этого почти унизительного расхода ископаемого топлива. Вспашка и лопата могут быть сложнее, но они намного дешевле и, безусловно, более экологически безопасны.

Тем не менее, некоторые особые ситуации могут сделать таяние снега оправданным.Один из наших клиентов, например, использовал таяние снега для хранения бетонных ступеней снаружи в прилегающей квартире в безопасном месте для своей 81-летней матери. Другой покупатель купил дом и в свою первую зиму обнаружил, что из-за плохого проектирования со стороны какого-то подрядчика опасные ледяные щиты образовывались на часто проходимых участках вокруг его плохо спланированной подъездной дороги. В таких ситуациях потребность в безопасности оправдывает огромное потребление энергии (и затраты) на лучистое таяние снега.

Вот несколько рекомендаций:

Сначала , всегда устанавливайте полиэтиленовый пароизоляционный слой толщиной 6 мил, затем изолируйте как можно больше под и вокруг зоны таяния снега.Таяние снега затруднено. Направьте энергию на растапливание снега, а не на утечку тепловой энергии в землю или в окружающий воздух. Пароизоляция предотвращает перемещение влаги вверх снизу и отвод тепла от трубки.

Второй , используйте пружинный таймер для активации системы вместо термостата, датчика плиты или какой-либо высокотехнологичной системы обнаружения снега. Пружинный таймер с максимальным 12-часовым диапазоном исключит возможность того, что оставит таяние снега включенным, когда в нем нет необходимости! Пружинный таймер требует активации системы вручную , а затем заводится в положение «выключено».

Experience вскоре научит домовладельцев управлять энергопотреблением системы на основе местных прогнозов погоды, характеристик и условий. Сам пружинный таймер должен получать питание через стандартный выключатель света. Таким образом, если вы включите таяние снега на пять часов, но заметите, что снег растает через три часа, таймер можно отключить вручную. Некоторые клиенты делают следующий шаг, подключая электрическую лампочку к той же цепи, чтобы дать оператору визуальную индикацию того, что таяние снега началось.Опять же, это простые и эффективные способы предотвращения того, чтобы система таяния снега опустошала ваши счета за электроэнергию. Поверьте, вы не хотите топить подъездную дорожку через четыре дня после последней метели.

Третий , как показано на рисунке ниже, всегда помещает лучистую трубку в уплотненный песчаный слой и всегда прокачивает холодную воду по трубке при укладке асфальта. Это буквально предотвратит плавление трубки. Уплотненный песок увеличивает тепловую массу системы для максимальной производительности, а также защищает трубы от повреждений во время нанесения асфальта.

Асфальтовая дорога в разрезе

И, говоря об асфальте, всегда «покрывайте» асфальт соответствующим герметиком. Без надлежащего покрытия растаявший снег просто поглощает незапечатанную подъездную дорожку и отводит тепло от лучистой трубы. По сути, снег тает в микроскопические лужи воды, а не уносится прочь от проезжей части. Затем вся эта жидкость должна «выпариваться» системой снеготаяния. Конечно, этот сценарий предполагает, что система способна генерировать достаточно тепла, чтобы испарить подъездную дорожку из насыщенного асфальта.Скорее всего, не. Даже хорошо спроектированная система таяния снега должна тратить энергию двадцать четыре часа в сутки, чтобы добиться этого.

Площадка для стоянки и подъездная дорожка для таяния снега, хорошо подготовленная для дренажа

Четвертый , если возможно, в случае нового строительства сориентируйте подъездные пути и пешеходные дорожки, чтобы использовать естественное солнечное излучение. Это может включать удаление выбранных деревьев для предотвращения затенения или добавление темного оттенка интегрального красителя к залитой бетонной подъездной дорожке. Сделайте все возможное, чтобы получить помощь от солнца.

Пятый , всегда обеспечивайте адекватный дренаж. В конце концов, зачем создавать опасные ледяные щиты из талого снега? Правильно проложенная подъездная дорожка или дорожка должна направлять воду на в сторону от в безопасное место. Это предотвращает превращение неудобства снега в ледяную катастрофу. Правильная сортировка также означает, что не должно быть углублений (то есть луж, а затем ледяных пятен) на самой подъездной дорожке.

Когда происходит немыслимое

Ой!….. Ваш подрядчик по бетону забыл установить анкерный болт с ключом в заливку плиты. На следующий день он возвращается с каменной коронкой и перфоратором 1/2 дюйма, затем пытается исправить ошибку, просверлив отверстие в новой плите… ..и, как вы уже догадались. Он сверлит прямо в твою лучистую трубку. Чем вы сейчас занимаетесь?

Что ж, после того, как вы успокоитесь (обычно когда-то между тем, как спрятать его тело и вернуться на место работы), вы начинаете трудный процесс раскалывания бетона и установки ремонтной муфты.Вам нужно будет создать некоторое пространство для маневра, потому что трубка должна быть достаточно изогнута, чтобы ремонтная муфта надежно закреплялась на обоих открытых концах PEX без перегиба и дальнейшего повреждения трубки. От четырех до восьми дюймов по обе стороны от пораженной области, вероятно, примерно справа ( см. Фото ниже ).

Приблизительное количество бетона, которое следует отколоть, чтобы эффективно отремонтировать трубы, поврежденные в затвердевшей плите.

Самовулканизирующаяся резиновая лента защищает латунную муфту от прямого контакта с бетоном.

Затем аккуратно вырежьте поврежденный участок ножом для ПВХ. Вы можете вырезать около 1/2 дюйма трубки и при этом иметь много полиэтилена, чтобы обеспечить очень надежное соединение.

Последний этап заключается в обертывании муфты самовулканизирующейся (прилипающей к себе) резиновой лентой или виниловой лентой. Это предотвращает прямой контакт бетона с латунной муфтой, и эту процедуру следует использовать ЛЮБОЙ раз, когда муфта используется при заливке бетона.

Когда использовать вдвое больше обычного

Когда вы устанавливаете излучающий пол в зонах с высокими потерями тепла, таких как дома с плохой изоляцией или современные жилые дома с большим количеством стекла и высокими потолками, часто бывает необходимо увеличить длину трубы вдвое.В случае 7/8 ″ PEX, обычно устанавливаемого на 16 ″ по центру, трубку следует размещать на 8 ″ по центру. Правильный метод сделать это – запустить PEX, как обычно, 16 дюймов по центру на прямой и хороший удобный радиус 24 дюйма на изгибах. Затем, когда вы покрыли всю зону, просто повторите процесс с самого начала. Таким образом, вы получите два участка трубок, примерно параллельных друг другу, на расстоянии около 8 дюймов друг от друга, но вам не нужно будет пытаться сделать это невероятно крутой изгиб.

Даже такой большой склад может быть одной зоной. Секрет в нескольких, даже контурах НКТ

Установка систем лучистого отопления

При установке системы лучистого отопления тип пола, который вы используете, будет определять метод, используемый для его установки. Давайте посмотрим на различия между излучающей бетонной плитой и подвесным полом.

Для излучающей бетонной плиты первое, что мы устанавливаем, – это пароизоляция. Грунтовые воды могут стереть БТЕ с нагретой плиты.Пароизоляция предотвращает попадание воды на дно плиты.

Следующий пункт – утеплитель плит. Энергетический кодекс штата определяет коэффициент сопротивления изоляции под плитой и кромок. Тепло отводится от трубки во всех направлениях, поэтому надлежащая изоляция помогает отвести тепло в кондиционируемое пространство. Для полов обычно используется экструдированный пенополистирол с минимальной прочностью на сжатие 25 фунтов на квадратный дюйм. Следует избегать использования пенополистирольных «бортовых досок», так как они подвержены повреждениям насекомыми.

Трубки можно прикрепить к пенопласту с помощью скоб для пенопласта или привязать к стержню или проволочной сетке. Во избежание повреждения необходимо следить за тем, чтобы на трубке не было острых краев.

Если вы используете источник тепла с очень низкой температурой, такой как геотермальный тепловой насос, тогда вам следует использовать метод сетки или повторного стержня и тянуть сетку к центру плиты во время заливки. Это позволит передать максимум БТЕ на поверхность с водой с более низкой температурой.

Еще одно соображение при выборе излучающей бетонной плиты – это напольные покрытия. Если вы используете твердую поверхность, такую ​​как керамика, камень или сланец, подрядчик по укладке пола должен нанести изоляционную мембрану для предотвращения перехода бетонных трещин на поверхность. Кроме того, имейте в виду, что древесина твердых пород, ковер и набивка имеют значения r и могут значительно снизить тепловыделение.

Для подвесных полов и можно использовать три метода: тонкие плиты из бетона / гипса толщиной 1-1 / 2 дюйма, системы деревянных и алюминиевых панелей на 5/8 дюйма над полом или системы скоб под полом.У каждого из этих методов есть свои преимущества и недостатки.

Тонкая плита толщиной 1-1 / 2 дюйма требует, чтобы все внутренние и внешние стены были построены на дополнительных плитах, чтобы выдержать заливку толщиной 1-1 / 2 дюйма. Кроме того, необходимо установить шпалы, если требуется деревянный пол с гвоздями. Однако это относительно простой способ установки. Тепловая масса также делает комнату более тихой.

Система деревянных и алюминиевых пластин 5/8 ”более трудозатратна, так как панели требуют раскроя и подгонки по заранее разработанной схеме.С другой стороны, поскольку это система для тонкого пола, время отклика, как правило, меньше.

Наконец, скрепочные системы, как правило, являются наименее дорогостоящими, но наименее эффективными из трех, в первую очередь потому, что черновой пол и готовый пол создают большую изоляцию над нагреваемой трубой и алюминиевой панелью. После установки системы скоб не забудьте добавить отражающую изоляцию из пузырчатой ​​фольги на нижнюю часть балок пола, чтобы отвести тепло обратно к задней стороне пола.

Системы сшивания без металлических пластин создают проблемы.Поскольку нет металлических пластин, помогающих отводить тепло от труб к полу, для передачи БТЕ требуются более высокие температуры. Более высокие температуры заставляют трубки расширяться и сжиматься с большей скоростью, чем более низкие температуры, что, в свою очередь, вызывает шумы трения в решетке труб, которые будут передаваться в жилые помещения.

При установке излучающей системы обязательно проведите исследование, так как существует множество различных методов.К каждому из них применяются основные правила: воздух вокруг трубки является изолятором, и БТЕ должны попадать из воды на поверхность пола с максимальной эффективностью.

Вы домовладелец или владеете коммерческой недвижимостью? Посетите mybryantdealer.com/, чтобы найти ближайшего к вам дилера Bryant!

Hydronic Radiant Floor Heating Systems (плюсы / минусы, типы, стоимость)

Лучистое отопление использовалось в виде радиаторов во многих старых домах в течение прошлого века, и паровое отопление оказалось высокоэффективным, хотя технология время не обошлось без рисков.

Примечание: это сообщение может содержать партнерские ссылки. Это означает, что мы можем получить небольшую комиссию за совершенные покупки бесплатно для вас.

Сегодня мы находим возвращение к использованию лучистого теплого пола как способ сохранить пальцы ног в тепле в холодный зимний день.

Что такое водяной теплый пол?

Существует три основных типа систем лучистого теплого пола. Первоначальный (и в значительной степени заброшенный на Западе) метод использовался в первую очередь в турецких банях и состоял из фальшпола, пропускающего горячий воздух под ним, сохраняя пол красивым и теплым.

Хотя истинное происхождение лучистого теплого пола неизвестно, Primitive Technology доказывает, что это было возможно даже с помощью методов каменного века. Хотя этот вид отопления все еще можно найти в некоторых исторических зданиях, он редко (если вообще когда-либо) используется в современном строительстве.

Второй вариант является более современным и использует серию электрических кабелей, проложенных между полом и черным полом. Электрические лучистые полы с подогревом хорошо работают в небольшом пространстве, но (как вы можете себе представить) становятся непомерно дорогими при использовании во всем доме, если вы не генерируете большую часть своей энергии из сети.

Последний метод, водяные полы с подогревом, основан на тех же основных принципах, что и традиционное радиаторное отопление. Это обеспечивает экономичное решение по обогреву, которое дает более стабильный результат, чем современные системы отопления, вентиляции и кондиционирования воздуха с принудительной подачей воздуха, хотя и не является совершенным.

Связанные: Водонагреватели косвенного нагрева: как они работают и почему вам нужен один

Как работает водяной теплый пол?

Гидравлический теплый пол использует преимущества гибкости труб PEX.Неразрезанные отрезки змеятся по комнате, а начало и конец прикреплены к коллектору.

Поскольку пол будет герметичным, в трубке не должно быть стыков. Каждую петлю трубки устанавливают на расстоянии примерно девяти дюймов друг от друга, а затем удерживают на месте скобами особой формы.

Черновой пол и трубы покрываются бетоном, гипсокартоном или цементным раствором, утрамбованным методом сухого набивки, обеспечивая прочное уплотнение.

Эти материалы удерживают тепло, позволяя ему равномерно излучать независимо от того, работает система или нет.В большинстве случаев пол покрывается керамической плиткой, так как она также хорошо удерживает тепло.

Направляясь от комнаты к самой системе, коллектор помогает поддерживать равномерное распределение воды между отрезками трубок PEX и помогает вентилировать систему. На другом конце системы находится специальный бойлер или водонагреватель с циркуляционным насосом, втягивающим воду в систему и возвращающим ее в нижнюю часть бойлера для повторного нагрева.

Поскольку вода обычно теряет около десяти градусов, работающая система достаточно эффективно поддерживает тепло.

Преимущества гидравлической системы

В системах водяного теплого пола есть несколько вещей, которые можно полюбить. Поскольку тепло исходит от самого пола, здесь нет вентиляционных отверстий для размещения мебели, а сама мебель может собирать немного тепла.

В отличие от систем принудительной вентиляции, они не распространяют аллергены по комнате и не нагревают равномерно, устраняя точки холода.

Лучше всего то, что эти бесшумные системы, как правило, на 10–30 процентов более энергоэффективны, чем стандартные системы HVAC, и будут продолжать поддерживать тепло в доме в течение нескольких часов после отключения электроэнергии.

Недостатки гидронной системы

Эти системы не лишены недостатков. Самая большая проблема в том, что вы более ограничены в использовании напольных покрытий. Например, ковры могут блокировать тепло. У вас также будет более длительное время ожидания при первом включении системы, что может повысить влажность ваших комнат около пола.

Однако самые большие проблемы возникают во время установки. Вам понадобится подрядчик, обученный установке системы в связи с ее особыми требованиями.

Они также могут стать очень сложными, если вы устанавливаете их в существующий пол. Любой ремонт также будет довольно сложным и потенциально дорогостоящим, хотя необходимый ремонт затопленных частей выполняется очень редко.

Гидравлические и электрические

Гидравлические системы, как правило, дешевле в установке и эксплуатации, чем электрические. Они использовали закрытую систему, делая затраты на эксплуатацию котла и перекачивание вашими единственными реальными гонорарами.

Сравните это с электрической системой, которая должна прокачивать электричество по всей системе.

Гидроника и принудительный воздух

Для систем принудительной подачи воздуха требуется, чтобы по всему дому были проложены печи и воздуховоды. Даже в современных системах это может привести к появлению холодных пятен, а воздуховоды необходимо регулярно чистить, чтобы уменьшить распространение аллергенов.

Модульная конструкция воздуховодов также может привести к потерям тепла и снижению общей эффективности. Поскольку в гидравлическую систему встроены части и используется меньший нагревательный элемент, большинство этих проблем устраняется.

См. Также: 10 важных инноваций в истории водонагревателей

Сколько стоит водяной теплый пол?

Установка и эксплуатация жидкостной системы водяного теплого пола – это совсем другой опыт, чем установка систем принудительной подачи воздуха.Таким образом, планирование расходов не так предсказуемо.

Мы разбили многие детали, чтобы вы могли лучше понять стоимость. Обратите внимание, что некоторые материалы, местные расценки и другие факторы могут привести к повышению или снижению платы, особенно за установку.

Стоимость установки

Добавлять одну из этих систем лучше всего во время капитального ремонта или нового строительства, чтобы избежать необходимости взламывать существующий пол. Стоимость удаления существующего пола будет сильно различаться в зависимости от материала и размера комнаты.

В некоторых случаях вам также потребуется добавить дополнительную опору для чернового пола, чтобы выдержать более тяжелый вес вашего наполнителя.

Гидравлические системы, как правило, дешевле в установке, чем их электрические аналоги, начиная с 6 долларов за квадратный фут (в отличие от 8 долларов за электрические). Большие площади, как правило, дешевле установить, чем меньшие, поскольку ограниченное пространство может усложнить задачу.

Таким образом, меньшая комната может стоить 9 долларов и более за квадратный фут, в то время как очень большие площади могут стоить всего 5 долларов за квадратный фут.Таким образом, точная стоимость квадратного фута будет зависеть от типа системы и размера проекта.

Еще один фактор, который повлияет на стоимость установки, – это температурные зоны. Некоторые комнаты более обжиты, чем другие, и в них часто требуется более высокая средняя температура, чем в менее посещаемых частях дома. Для таких зон могут потребоваться более сложные системы, что увеличивает общую стоимость.

В целом, вы можете рассчитывать заплатить от 6000 до 14000 долларов за установку системы водяного водяного отопления .Это включает в себя саму систему и стоимость специального водонагревателя или бойлера (обычно от 360 до 1000 долларов за водонагреватель на 50 галлонов или примерно 6000 долларов за бойлер).

Стоимость эксплуатации

Благодаря изобретению программируемого термостата эксплуатация гидравлической системы может быть намного дешевле, чем использование традиционной системы отопления, вентиляции и кондиционирования воздуха. Вы можете настроить систему на работу в непиковые часы, чтобы снизить счет за электроэнергию, и пол будет продолжать излучать тепло еще долгое время после отключения системы.

Излучающие системы также обычно могут работать при температуре на шесть-восемь градусов холоднее, чем нагнетаемый воздух, поскольку горячий воздух поднимается вверх, и последний обычно выталкивает горячий воздух в верхнюю часть комнаты, снижая его эффективность.

Поскольку вода более эффективно удерживает тепло, системе требуется гораздо меньше энергии для повторного нагрева рециркуляционной воды, чем печи для повторного нагрева возвращаемого воздуха. Это приводит к экономии энергии до 30 процентов .

Эта экономия будет только улучшаться по мере того, как солнечные системы отопления будут продолжать совершенствоваться, обещая в конечном итоге полностью заменить потребность в использовании электроэнергии из сети в этих системах.

Важные соображения

Излучающие полы с подогревом, особенно водяные системы, могут предлагать множество вариантов, но также имеют некоторые ограничения. Заблаговременное планирование сэкономит много времени и усилий при добавлении одной из этих систем в ваш дом.

Лучшие места для установки

В идеале вы захотите установить систему во время строительства или ремонта, но также может быть важно подумать, хотите ли вы сделать весь дом или только одну или две комнаты.Комнаты большего размера, в которых ваша семья проводит большую часть времени, – самые идеальные.

Наиболее распространенными областями, требующими покрытия, являются ванные комнаты, спальни и гостиные без коврового покрытия, коридоры или кухни (в многолюдном доме). Некоторые говорят, что ванные комнаты следует делать только при установке полноценной системы, но нет ничего лучше, чем наступить на теплый кафельный пол после пробуждения холодным зимним утром.

Вам также нужно будет хорошо подумать, если вы планируете добавить систему охлаждения.Лучистое охлаждение должно быть установлено на потолке, поэтому вы можете дополнительно ограничить частичную установку, чтобы учесть этот факт.

Помните, что систему лучистого теплого пола можно использовать для расширения или замены существующей системы отопления, вентиляции и кондиционирования воздуха, но это намного сложнее, чем замена печи, поэтому тщательно планируйте любое частичное покрытие.

Лучший пол для лучистого тепла

Тип используемого вами пола будет иметь большое влияние на эффективность вашей новой системы лучистого теплого пола.К счастью, у вас есть несколько вариантов.

Фарфор или керамическая плитка

Плитка, пожалуй, самое популярное решение, которое может похвастаться высокой теплопроводностью и способностью продолжать излучать накопленное тепло в дополнение к тому, что удерживается на подстилающей поверхности.

Натуральный камень

Рядом с плиткой натуральный камень. Каменная плитка очень похожа на керамическую и хорошо сочетается с материалом под ней.

Ламинат

Ламинатные полы также отлично подойдут, хотя вам следует обратить внимание на любые ограничения по нагреву, установленные производителем, так как повреждение водой снизу может легко испортить ламинат.Поскольку у большинства производителей предел составляет 85 градусов по Фаренгейту, выполнить эти ограничения довольно сложно.

Дерево

Деревянный пол имеет пониженную эффективность, но его все же можно использовать. Лучше всего использовать паркетные полы, так как нижележащая фанера менее подвержена деформации. Твердая древесина твердых пород должна быть распилена на четверть для повышения гибкости и компенсации теплового расширения.

В обоих случаях пол нагревается дольше и не будет удерживать тепло так же хорошо, как другие материалы.

Худшие полы для лучистого отопления

И наоборот, у нас есть несколько типов полов, которые могут снизить эффективность вашей новой системы отопления.

Ковер

Самым большим виновником является ковровое покрытие, которое поглощает тепло, но имеет ужасную проводимость.

Бетон

Точно так же бетон разрушает сам себя, когда используется в качестве основного напольного покрытия. Системы лучистого отопления используют многослойные полы для распределения и хранения тепла.Без более высокого слоя другого материала бетон теряет большую часть своей эффективности.

Резина

Резиновые полы, хотя и не используются, – еще один плохой выбор, так как они будут источать неприятный запах из-за тепла.
