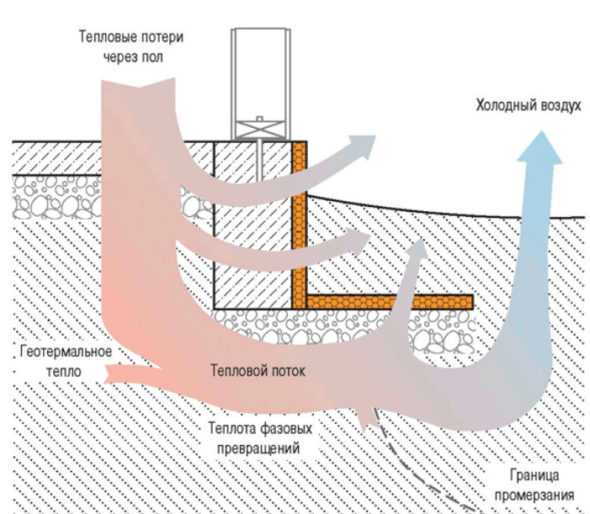

Мелкозаглубленный ленточный фундамент возводят в грунтах, наименее подверженных морозному пучению.



data-ad-layout="in-article"
data-ad-format="fluid"
data-ad-client="ca-pub-5841700918092936"
data-ad-slot="8528000519">

И всё же его утепление снаружи является обязательным этапом строительства, дабы избежать потерь тепла из помещения и предупредить возможное промерзание грунта подошвой опоры.


Технические приёмы

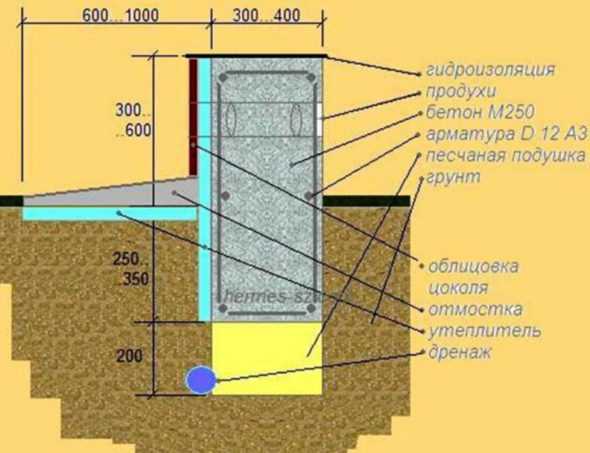

При устройстве защиты от потерь тепла для опоры с малой глубиной утепление выполняют на наружной поверхности мелкозаглубленного ленточного фундамента вертикально и горизонтально у его основания. Чаще всего для такого рода конструкции применяют утеплитель — экструдированный пенополистирол. Пеноплекс практически не пропускает тепло, имеет высокую прочность, влагостойкость и огнестойкость.

Технология проведения работ по утеплению мелкозаглубленного ленточного фундамента состоит из нескольких этапов:

  1. Подготовительных работ. По всему периметру опоры своими руками отрывают траншею глубиной до подошвы и шириной равной среднему значению глубины промерзания почвы в регионе плюс 5 см. Бетонную поверхность очищают для утепления от грязи, и при необходимости выравнивают цементным раствором.
  1. Гидроизоляции. Боковую часть основания и цоколя обмазывают битумом за 2 раза или оклеивают по горячему слою полимерной битумной мастики рубероидом либо ПВХ — мембраной.
  2. Покрытие гидроизоляционного слоя сверху геотекстилём.
  3. Устройство песчано — гравийного основания в траншеи, толщина которого равна толщине подушки под саму опору. При этом песчано — гравийный слой должен иметь уклон от стенок дома.



data-ad-layout="in-article"
data-ad-format="fluid"
data-ad-client="ca-pub-5841700918092936"

data-ad-slot="2738108472">

  1. Заливку бетонной стяжки толщиной 3- 5 см и покрытие полимерной битумной мастикой для гидроизоляции.

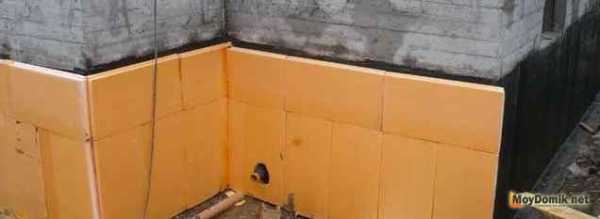

  2. Оклеивание мелкозаглубленного ленточного фундамента плитами экструдированного пенополистирола толщиной 5 см. По периметру и диагоналям панели утеплителя наносят специальный клей, затем плотно прижимают к боковой поверхности фундаментной конструкции. Между собой плиты соединяют шпунтованными торцами. Для предотвращения появления мостиков холода швы и зазоры заполняют монтажной пеной.

  1. Укладку пеноплекса на бетонную стяжку в траншею. Фото теплоизоляции смотрите на сайте
  2. Устройство пароизоляционного слоя по утеплителю, расположенному на горизонтальной и вертикальной плоскости, из профилированной мембраны или плотной полиэтиленовой плёнки. Полотна пароизоляционного материала прокладывают внахлёст. Швы и края проклеивают специальной липкой лентой.
  3. Монтаж дренажной системы. По периметру мелкозаглубленной ленточной конструкции на 30 — 50 см ниже подошвы ленты монтируют гофрированные дренажные трубы для отвода грунтовых и талых вод. Дренажную трубу прокладывают на щебёночное основание.
  4. Обратная засыпка траншеи песком с послойным уплотнением.
  5. Устройство бетонной отмостки вокруг дома.

Смотрите видео по этой теме:

Утепление мелкозаглубленного фундамента, выполненное согласно строительных норм и правил, предотвратит его разрушение от действия сил морозного пучения и грунтовых вод и значительно уменьшит потерю тепла из помещения.

Сохранить

Сохранить

Сохранить

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в Pinterest

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

stroika2100.ru

Утепление фундамента при помощи различных материалов и разными способами

Фундамент дома это основа любого сооружения, от него в большей степени зависит то насколько долго прослужит вам ваш дом.

Важным фактором является не только качество строительства, но и утепление, т.к. если в доме есть подвал, то потери тепла через фундамент могут составлять до 20 %.

К тому же утепление оберегает фундамент от сырости, промерзания, плесени, тем значительно самым продлевая срок эксплуатации. Технологии утепления фундамента одинаковы и для частного кирпичного дома и для деревянного дома.

Что лучше — утепление снаружи или изнутри

Строительная практика показывает, что фундамент и цоколь лучше утеплять снаружи. Аргументы в пользу наружного утепления достаточно веские:

  1. Наружное утепление защищает фундамент от промерзания при любом типе утеплителя и фундамента, не пропуская холод внутрь дома.
  2. Наружная теплоизоляция помогает сохранять прочность бетона и всего фундамента долгое время.
  3. Также наружное утепление — это дополнительный барьер для грунтовых вод, оно помогает слою гидроизоляции в защите фундамента от проникновения влаги.
  4. Наружный утеплитель хорошо держит перепады температуры, возникающие в цокольной части фундамента при сезонных переменах погоды.

В случае, если снаружи произвести работы не представляется возможным, остается только утепление фундамента изнутри своими руками. Преимущества такого способа:

  1. Утеплитель, проложенный внутри фундамента, создает комфортный микроклимат в подвале и во всем доме.
  2. Внутренняя теплоизоляция защищает фундамент от грунтовых вод.
  3. Внутренняя теплоизоляция уберегает стены от накапливания конденсата в подвале.

Из отрицательных моментов можно отметить следующие:

  1. Фундамент снаружи уязвим для морозов.
  2. Сезонные перепады температуры и пучение грунта приводят к деформации фундамента и появлению трещин.

Утеплив фундамент, не забудьте провести утепление пола в деревянном доме своими руками, в доме будет гораздо теплее.

Если утеплить пол не получается можно установить систему пленочного теплого пола под ламинат. О нюансах монтажа посмотрите по адресу: http://obogreem.net/otopitel-ny-e-pribory/teply-j-pol/teply-j-pol-dlya-laminata.html

Утепление фундамента дома различными материалами своими руками

Сегодня широко применяются такие утеплители для фундамента, как:

  1. Стекловолокнистая вата.
  2. Минеральная вата.
  3. Пенопласт.
  4. Экструдированный пенополистирол.

Каждый утеплитель должен оцениваться по следующим характеристикам:

  1. Коэффициент теплопроводности (Вт/(м*К)).
  2. Плотность материала (кг/м3).
  3. Коэффициент водопоглощения.
  4. Класс горючести материала утеплителя.

Эти показатели дают представление о соответствии теплоизоляционного материала данному фундаменту при утеплении различных конструкций.

Теплопроводность утеплителя должна быть низкой, тогда он будет работать качественней.

Плотность утеплителя определяет, какую нагрузку будут испытывать несущие элементы конструкции, в нашем случае — фундамент.

Коэффициент водопоглощения теплоизолятора показывает процент поглощения влаги – чем ниже этот показатель, тем лучше теплоизоляционный материал будет работать.

Класс горючести – чем он выше, тем устойчивее материал к воздействию высоких температур.

Утепление фундамента экструдированным пенополистиролом

Пенополистирол – наиболее используемый стройматериал при утеплении фундаментов и других конструкций. Пенополистирол производится в виде листов, их легко монтировать на любые поверхности. Этот утеплитель хорошо противостоит воздействию влаги и превосходно удерживает тепло. Утепление фундамента пенополистиролом делается так:

  1. Стены фундамента защищаются слоем гидроизоляции.
  2. Крепятся листы пенополистирола, начиная от нижних плит.

Как уже говорилось, утеплять фундамент снаружи намного эффективнее. Но, если дом уже построен, то здание можно утеплить пенополистиролом и изнутри. Для монтажа листов пенополистирола используется специальный клей.

Предварительно обязательно проводится гидроизоляция стен фундамента.

 Утепление стен изнутри пенополистиролом — ещё одно применение этого утеплителя.

Очень часто проводят утепление мансарды пенополистиролом. Технология процеса и тонкости производства работ описаны в нашей статье.

Утепление фундамента пенопластом

Чтобы утеплить фундамент и подвал, необходимо выполнить следующие шаги:

  1. Подготовка стен подвала к утеплению, очистка от мусора и старой штукатурки.
  2. Неровности фундамента и стен нужно выровнять раствором, чтобы плиты пенопласта хорошо контактировали с поверхностью.
  3. На листы пенопласта наносится специальный клей.
  4. Пенопласт клеится от пола.
  5. Плиты пенопласта дополнительно фиксируются пластмассовыми дюбелями.
  6. На листы пенопласта клеится армирующая сетка и на нее наносится выравнивающая смесь.
  7. Последний этап – отделка декоративными материалами.

Утепление фундамента пенополиуретаном

Пенополиуретан также часто используется для утепления фундамента, подвальных помещений и цокольных этажей.

Пенополиуретан наделен широким списком преимуществ:

  1. Прочность и безопасность.
  2. Низкая теплопроводность.
  3. Высокие гидроизоляционные характеристики.
  4. Экологичность.
  5. Долговечность.
  6. Высокий класс горючести.
  7. Отсутствие щелей и стыков при напылении.
  8. Высокая скорость работы при нанесении на поверхность стен и фундамента.
  9. Не использует специальные крепления.

Технология нанесения пенополиуретана распылением исключает брак и можно добиться идеально ровной поверхности без стыков, щелей и перепадов. При распылении пена хорошо диффундирует с фундаментом, заполняя все щели и пустоты.

В результате получается прочная, герметичная жесткая синтетическая плита.

Так как воздушная прослойка при таком методе утепления отсутствует, образование конденсата в самом утеплителе практически невозможно.

Утепление фундамента пеноплексом

Теплоизоляционный материал пеноплекс изготавливается из экструдированного пенополистирола. Листы пеноплекса получают продавливанием горячего сплава полимерных материалов через отверстие специальной формы. Таким образом, на выходе получается долговечный и очень прочный теплоизоляционный строительный материал с коэффициентом теплопроводности λ=0,03-0,033 Вт/мС. Чем меньше коэффициент теплопроводности, тем качественней работает утеплитель.

Пеноплекс производится в плитах 20-100 мм толщиной. Такой широкий выбор позволяет применять утеплитель соответственно правильно сделанным расчетам и не платить лишнее за ненужную толщину теплоизоляционного слоя.

Утепление фундамента керамзитом

Снаружи фундамент можно утеплять керамзитом. Этот метод не столь популярен, как предыдущие, потому что он не так эффективен и дорого стоит. Утепление фундамента керамзитом очень похоже на утепление листами пенопласта.

  1. Выкапывается траншея 1 метр шириной на полную глубину фундамента.
  2. Дно прокладывается гидроизоляционным материалом, сверху которого насыпают керамзит.

    Из-за того, что керамзит имеет слабые теплоизоляционные свойства, его слой должен быть толстым.

  3. Сверху керамзита укладывают рубероид, который присыпают песком или землей.

Утеплять фундамент следует в любом случае, так как погода в России очень непредсказуема.

Как утеплять разные фундаменты, и какие утепляющие материалы подходят лучше всего?

Утепление различных фундаментов

Можно выделить несколько типов фундаментов, которые чаще других используются при строительстве домов и хозяйственных построек.

  1. Столбчатый фундамент.
  2. Ленточный фундамент.
  3. Свайно-винтовой фундамент.
  4. Плитный фундамент.
  5. Мелкозаглубленный фундамент.

Утепление столбчатого фундамента

Столбчатый фундамент утеплить довольно легко, используя один из двух более подходящих вариантов. Утепление необходимо выполнять до глубины промерзания грунта. Это значение нужно узнавать в геологоразведочной службе отдельно для каждого географического региона. При монтаже утеплителя на большую глубину эффективное использование теплоизоляционного материала может заметно понизиться.

Если утепление фундамента происходит при помощи пенополистирола, то не нужна дополнительная защита для гидроизоляционного слоя, предохраняющая его от механических повреждений. Для фундамента, который находится ниже глубины промерзания грунта в регионе, можно изменить схему защиты слоя гидроизоляции: до границы промерзания грунта укладывается экструдированный пенополистирол, а ниже этого уровня монтируется профилированная мембрана.

Возможно использование одного из двух вариантов:

  1. Траншея и опалубка для заливки фундаментной основы делаются больше на ширину 2-х листов полистирольного утеплителя. Утеплитель должен иметь плотность не меньше, а желательно больше 35 кг/м3, а толщина слоя утеплителя должна быть не меньше 10 см, и регулируется отдельно для каждой климатической зоны. Пенополистирольный утеплитель после демонтажа опалубки в дополнительной механической защите не нуждается.
  2. Утеплитель необходимо крепить к фундаменту только после того, как демонтирована опалубка. Если ширина траншеи не позволяет крепить пенополистирол, то траншею нужно расширить. Ту часть фундамента, которая находится над землей, можно отделать плиткой или натуральным или искусственным камнем, керамической плиткой или сайдингом.

Сделать пол теплее можно с помощью системы теплых полов, вот два популярных варианта:

  1. тёплый пол под линолеум
  2. электрический теплый пол под плитку, процесс монтажа и приемущества в нашей инструкции

Утепление свайного фундамента

Утепляя фундамент на сваях, можно говорить только о том, как утеплить ростверк. Делать это необходимо снаружи. Причем делать так, чтобы увлажнение слоя утеплителя было полностью исключено. Для получения такого результат используют разные утеплители, но если утеплитель, который вы будете использовать, имеет невысокий коэффициент поглощения влаги, то его обязательно следует защитить слоем гидроизоляции.

Если не использовать гидроизоляцию, то влага, которая накопилась в слое утеплителя, при контакте с бетоном или железобетоном при отрицательных температурах будет вызывать коррозию. Это приведет к появлению и развитию микротрещин, а через некоторое время и к более серьезным разрушениям. Гидроизолировать перед утеплением необходимо и металлические винтовые фундаменты.

Утепление ленточного фундамента

Ленточный фундамент лучше всего утеплять двусторонним утеплением, если глубина промерзания грунта в этой местности больше 1,5 метра. Но и при незначительной глубине промерзания вопрос утепления фундамента не следует оставлять без внимания. Иначе грунт, который промерз на определенную глубину, станет причиной возникновения мостиков холода. По этим мостикам холода низкая температура будет передаваться внутрь здания. Для проведения качественного утепления необходимо выполнить следующие действия:

  1. При отливке фундамента необходимо монтировать утепленную опалубку на небольшой глубине – можно использовать листы пенополистирола, которые крепятся на поверхности опалубки перед заливкой фундамента.
  2. В помещениях первого этажа рекомендуется монтировать полы с теплоизоляцией.
  3. Строится теплая отмостка для теплоизолирования территории, которая прилегает к дому, от морозов, с целью воспрепятствования возникновения мостиков холода.

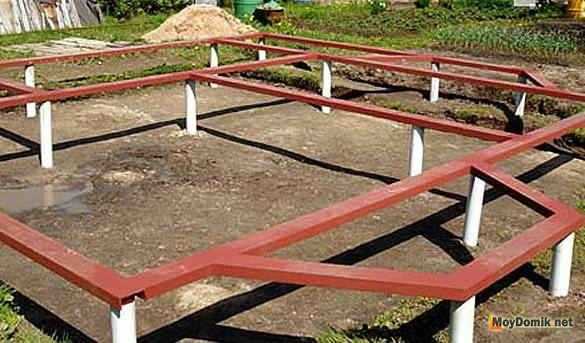

Утепление свайно-винтового фундамента

Утепление фундамента на винтовых сваях — несложный процесс, и проходит в нескольких этапов:

  1. Сначала проводится гидроизоляция ростверка. Для укладки гидроизоляционного слоя используется рубероид, который нужно проложить между нижней поверхностью стен здания и верхней поверхностью ростверка. Также гидроизоляция прокладывается между торцами свай нижней поверхностью ростверка. Незащищенные участки ростверка и свай фундамента покрываются водоотталкивающими растворами и мастиками.
  2. Укладывается теплоизоляционное покрытие. Эту операцию нужно проводить последовательно от нижнего фрагмента ростверка до первого или цокольного этажа здания.

Утепление плитного фундамента

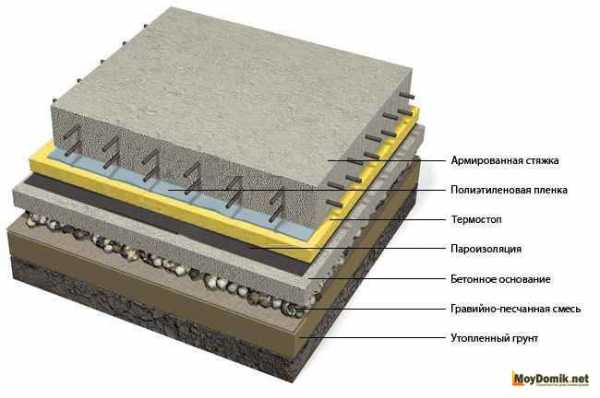

Чтобы уменьшить тепловые потери, плитный фундамент можно утеплять самыми разными строительными материалами. Часто применяют утепление подфундаментное, при котором плита размещается непосредственно на теплоизоляционном слое. Но более эффективно укладывать теплоизоляцию под стяжкой, а не под фундаментом. Последний вариант предпочтителен для зданий, предназначенных для постоянного проживания и при подключенном отопительном оборудовании.

Слой теплоизоляции обязательно наносить и на торцы плит, а чтобы уменьшить явления пучения грунта, устраивают горизонтальную теплоизоляцию по периметру всей плиты до одного метра шириной. Обычно слой теплоизоляции закладывается непосредственно под отмостку из бетона.

Для утепления плиты фундамента используется любой теплоизоляционный материал, но чаще всего используется экструдированный пенополистирол и обычный пенопласт.

Пенополистирол необходимо наносить на торец фундамента. Слой теплоизоляции делается от 50 до 100 мм.

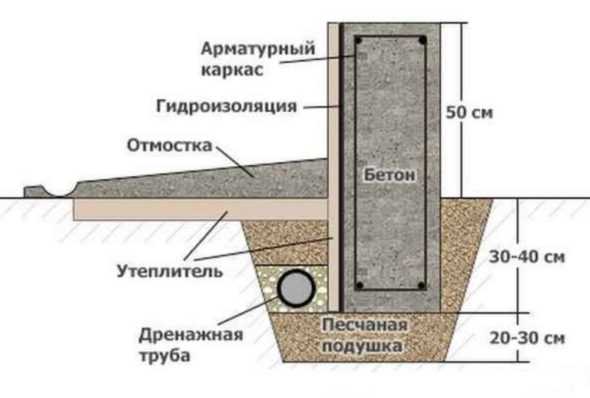

Утепление мелкозаглубленного фундамента

Утепляя мелкозаглубленный фундамент, часто используют экструдированный пенополистирол в плитах. Этот материал имеет наиболее подходящие характеристики, относительно дешев и очень удобен в монтаже и эксплуатации.

Первыми на боковые поверхности крепятся плиты пенополистирола толщиной до 5 см.

Обратите внимание, что по углам фундаментного основания теплоизолирующий слой должен укладываться в 1,5 раза толще, и быть не менее 8 см.

После укладки пенополистирола его накрывают профилированной мембраной и присыпают землей. Также можно сделать бетонную отмостку.

obogreem.net

Утепление мелкозаглубленного фундамента

В этой статье мы не будем касаться вопросов как делается и где применяется мелкозаглубленный фундамент, а рассмотрим именно вопрос его утепления. Данная мера является обязательным этапом при заливке мелкозаглубленного фундамента, так как позволяет защитить сооружение от воздействия разрушительных сил пучения.

Перед тем как приступить непосредственно к утеплению, необходимо произвести несколько подготовительных операций. В частности, нужно позаботится о гидроизоляции боковой поверхности фундамента, а также подготовить под утеплитель дренажную подушку из щебня и песка. Ее толщина равняется толщине подушки под фундаментом, и фактически является ее продолжением, а длина в горизонтальной плоскости равняется величине промерзания грунта плюс 5 см.

Производить утепление мелкозаглубленного фундамента рекомендуется с помощью плит экструдированного пенополистирола – он не только недорог, но и обладает отличными теплоизоляционными качествами.

Плиты толщиной в 5 см сначала закрепляются на боковую поверхность (как и чем это делается смотрите тут), а уже после укладываются горизонтальные плиты на дренажную подушку. Обратите внимание, что по углам фундамента толщина теплоизоляционного слоя должна быть минимум в полтора раза больше, т.е. должна составлять не менее 8 см. После этого пенополистирол рекомендуется закрыть профилированной мембранной, и можно либо засыпать грунт, либо сделать отмостку.

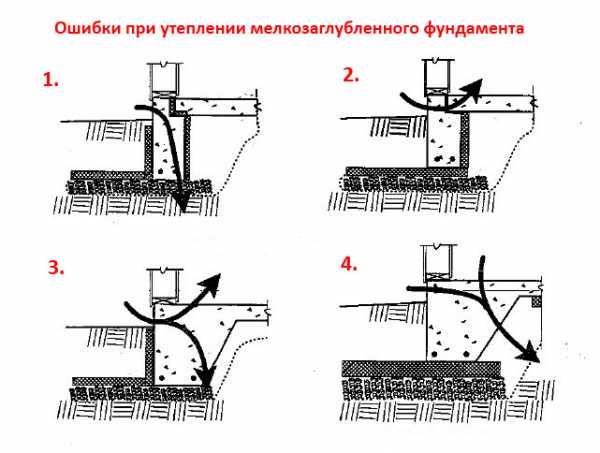

Все описанное выше актуально как при утеплении мелкозаглубленного ленточного фундамента, так и плитного, позволяя заглублять их в землю всего лишь на 40 см. Однако нередко допускаются ошибки, которые могут свести на смарку все старания по утеплению. Самые распространенные из них:

  • Теплоизоляция делается и снаружи и изнутри, при этом наружная часть фундамента закрывается не полностью, от чего промерзает не только он, но и грунт под ним. Результат – силы пучения могут повредить здание;
  • Утепление производится изнутри, а также ПОД мелкозаглубленным фундаментом, что приводит к образованию «мостика холода», из-за которого пол всегда будет холодным;
  • Плиты закрывают не всю боковую поверхность, а изнутри теплоизоляция отсутствует. Это приводит к промерзанию и фундамента, и пола;
  • Утеплитель укладывается только в горизонтальной плоскости – как говорится, без комментариев.

Все приведенные выше ошибки по утеплению мелкозаглубленного фундамента для лучшего восприятия проиллюстрированы на рисунке выше.

all-for-remont.ru

Как утеплить фундамент экструдированным пенополистиролом – технология в фото

Как утеплить фундамент экструдированным пенополистиролом – технология в фотографиях.

Строительство дома «на века» предусматривает обязательное
устройство правильного фундамента.

С одной стороны, фундамент является опорой дома, нивелирует
пагубные воздействия в результате вспучивания грунта и высокого уровня
грунтовых вод. С другой, является источником теплопотерь. Ведь через фундамент
уходит до 20% тепла. Чтобы не обогревать окружающую среду, следует позаботиться
об утеплении фундамента.


Утепление фундамента экструдированным пенополистиролом

Традиционно для теплоизоляции фундамента использовался
керамзит, который засыпался в бетон, еще на этапе строительства. В настоящее
время требования к энергосбережению повысились. А, следовательно, утепление
керамзитом не может больше считаться эффективным.

Утепление фундамента пенополистиролом — преимущества методики

Сегодня среди профессионалов и владельцев частных домов
наибольшую популярность завоевало утепление фундамента экструдированным
пенополистиролом. На рынке этот материал появился относительно недавно, но уже
стал бесспорным лидером среди теплоизоляционных материалов, применяемых для
наружного утепления.

Справки ради, отметим, что экструдированный пенополистирол,
это новое поколение проверенного временем пенопласта. Что лучше, пенополистирол
или пенопласт, что теплее, в чем разница и в чем отличие? Независимый ответ
дают тесты.

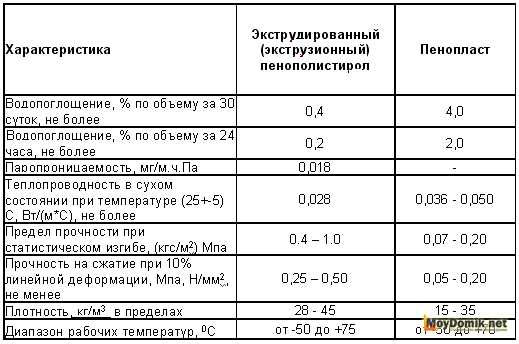

Сравнение пенополистирола и пенопласта по характеристикам
приведено в таблице.


Улучшение основных показателей пенополистирола налицо.

Еще стоит добавить – изменение геометрии листа. Система
монтажа «паз-гребень» исключает возможность появления мостиков холода, снижает
расходы на приобретение пены для задувания щелей.

При этом технология утепления фундамента пенополистиролом не
понесла существенных изменений. И всё также под силу даже новичкам.

Утепление фундамента пенополистиролом — инструкция

Проводя утепление фундамента снаружи пенополистиролом
необходимо выполнить те же действия, что и при утеплении пенопластом.

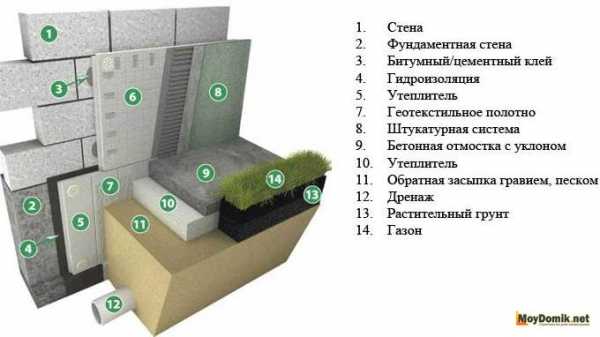

Узел утепления фундамента пенополистиролом показан на схеме.


Узел утепления фундамента пенополистиролом

Описанная технология отражает последовательность работ в том
случае, если необходимо утепление ленточного фундамента пенополистиролом. А
утепление других видов отличается некоторыми особенностями.

Утепление пенополистиролом фундаментов разного типа

1. Утепление мелкозаглубленного ленточного фундамента

Основные элементы фундамента мелкого заложения представлены на
рисунке.


Особенность конструкции в том, что граница промерзания находится
гораздо ниже нежели заложен фундамент. Таким образом, утепление ленточного
фундамента пенополистиролом должно проводиться по площади фундамента снаружи
здания, и по площади пола внутри. Только так можно достичь качественного
утепления и существенного снижения теплопотерь.

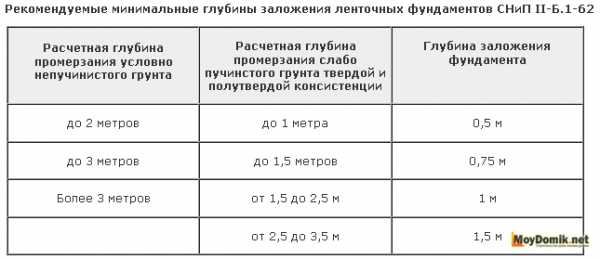

Глубина заложения фундамента

Чтобы выполнить утепление малозаглублённого фундамента не
нужно копать глубокую траншею. Достаточно «откопать» фундамент. Ведь нет смысла
рыть до точки промерзания грунта. Да и ширина может быть меньше, достаточной
для установки плит пенополистирола.

Далее работы выполняются по такому же принципу, как описано
выше.

2. Утепление плитного фундамента пенополистиролом


Утепление плитного фундамента пенополистироломФундамент плитного типа называют плавающим по той причине,
что построенный на нем дом как бы плавает на нем, как на плоте. Используют его
там, где преобладают размытые, слабые или насыпные грунты.

Утепление плитного фундамента пенополистиролом по технологии
схоже с утеплением мелкозаглубленного ленточного. Т.е., нужно выполнить
вертикальное утепление плиты пенополистиролом. Для этого устанавливают
несколько слоев пенополистирола общей толщиной 100-150 мм. по периметру плиты.
Следует отметить, что глубина залегания плиты редко превышает 200 мм. Это
связано с тем, что при увеличении толщины плиты увеличивается нагрузка на
почву, таким образом, дом проседает. А основное преимущество этого вида
фундамента сводится на нет. Далее выполняют горизонтальное утепление. Это
обусловлено тем фактом, что основное направление ухода тепла – это
горизонтальная поверхность плиты, место ее стыка с грунтом.

Последовательность расположения слоев представлена на схеме.


Утепление плитного фундамента пенополистиролом

Стоит отметить, что качественное утепление плитного
фундамента пенополистиролом возможно только на этапе его строительства. В противном
случае, придется выполнить утепление изнутри, а такой подход к утеплению имеет
несколько недостатков, о которых речь пойдет ниже.

3. Утепление свайного фундамента пенополистиролом


Утепление свайного фундамента пенополистироломОсобенность свайного фундамента в применении свай, который углубляются в грунт на глубину более 1 м. На сваи выставляется ростверк из железобетона, дерева или металла. Следовательно, утепление свайно-винтового фундамента пенополистиролом производится путем утепления ростверка. Принцип
устройства: пенополистирол укладывают, начиная с нижнего уровня ростверка до первого
ряда кирпича или бруса.


Утепление свайного фундамента пенополистиролом

Технология утепления фундамента пенополистиролом изнутри

Утепление фундамента изнутри пенополистиролом более
предпочтительно, нежели утепление пенопластом. Это связано с тем, что
достаточная толщина пенополистирола для утепления фундамента изнутри составляет
30 мм. А, следовательно, его наличие не забирает много полезного пространства.

Однако проведение работ внутри подвала имеет существенный
недостаток: вследствие смещения точки росы, фундамент по-прежнему подвергается
перепадам температур, а значит, не исключается возможность его деформирования.


Порядок внутреннего утепления фундамента:

При монтаже утеплителя изнутри помещения нужно обеспечить
качественную вентиляцию, чтобы избежать появления конденсата.

Достаточно простая технология и относительно недорогие
материалы позволят вам сделать первый шаг на пути к внедрению энергосберегающих
технологий.

Утепление фундамента пенополистиролом — видео

Вам также может понравиться
Обзор Как утеплить фундамент экструдированным пенополистиролом – технология .

yastroyu.ru

Утепление цоколя экструдированным пенополистиролом: инструкция

Автор

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Владелец дома неизменно сталкивается с необходимостью утепления цоколя. Ведь эта часть фундамента контактирует как с полами, так и с почвой, что способствует снижению температуры в помещении, возникновению сырости и ухудшению микроклимата. Мероприятие по утеплению цоколя экструдированным пенополистиролом можно проводить как при закладке фундамента, так и в эксплуатируемом помещении. Теплоизоляция поможет сократить потери тепла, а также уберечь фундамент от воздействия перепадов температур и сохранить его прочность.

Анализ материала для проведения работ

Выбор материалов для теплоизоляции фундамента дома довольно узок. Это связано с тем, что цоколь здания подвержен воздействию атмосферных осадков и материалы, которые применяются для его изоляции, должны обладать водонепроницаемостью и не терять своих качеств во влажной среде.
Волокнистые утеплители обладают значительным влагопоглощением, что приводит к потере теплоизолирующих свойств. Ячеистые вспененные утеплители, такие как пенопласт и пенополистирол, прекрасно справляются с этой задачей.

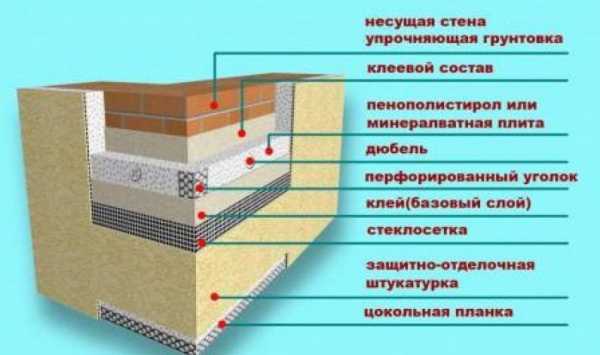

Схема утепления констуркции экструдированным пенополистиролом
  1. Пенопласт. Это наиболее экономичный материал для теплоизоляции фундамента снаружи. Он обладает низкой теплопроводностью, недорог и препятствует впитыванию влаги. Среди недостатков материала его привлекательность для грызунов и горючесть. Утепление цоколя пенопластом неплохой выбор для экономии средств.
  2. Экструдированный пенополистирол. При утеплении цоколя экструдированным пенополистиролом, следует подготовить конструкции, и дополнительно изолировать поверхность цоколя от проникновения воды. Это более подходящий вариант для подобных работ, он не горюч и обладает прочностью к механическим повреждениям.

Виды цоколей

Типы цоколя
  1. Цоколь на уровне со стеной дома. Это самая неудачная разновидность цоколя, поскольку слой гидроизоляции в этом случае не защищен от внешних воздействий окружающей среды. Если стеновая панель недостаточно толстая, то может появиться конденсат на окнах и сырость. К тому же визуально такой цоколь не очень красив.
  2. Выступающий цоколь. Он весьма неплох для дома с подвальным помещением. Подходит для сооружений с тонкими стеновыми панелями и обеспечивает лучшую теплозащиту снаружи. Во избежание повреждения верхнего декоративного слоя такой цоколь следует снабдить отливами.
  3. Западающий цоколь. Представляет собой самый выигрышный вид цоколя, он рекомендован специалистами в области строительства. На такой поверхности удобней производить все виды мероприятий по теплоизоляции и отделке, а также легче скрыть гидроизоляцию.

Инструменты и расходные материалы

Инструменты для теплоизоляции

Для того чтобы осуществить работы по теплоизоляции цоколя пенополистиролом, понадобятся следующие инструменты:

  • емкость для раствора;
  • шуруповерт;
  • шпатель и мастерок;
  • ведра;
  • тачка и лопата;
  • кисти или валик;
  • щетка по металлу;
  • монтажный пистолет;
  • ножовка;
  • канцелярский нож.

Расходные материалы, требуемые для утепления снаружи дома:

  • пенополистирольные плиты;
  • рубероид;
  • материал для гидроизоляции;
  • армирующий скотч;
  • армирующая сетка;
  • дюбеля;
  • клей для работы с пенополистиролом;
  • битумная смесь;
  • шпаклевка.

Утепление цоколя пеноплексом

Технология утепления цоколя в одной плоскости со стенами дома:

  1. Разметка. Поскольку плиты утеплителя должны быть на несколько сантиметров выше гидроизоляционного слоя, следует карандашом сделать горизонтальную разметку по всей поверхности стены.
  2. Очистка стены снаружи. Поверхность стены предварительно подготавливается к оклейке пенополистиролом. Для этого она тщательно очищается снаружи от пыли и грязи. После этого поверхность грунтуется. После высыхания грунтовки можно приступать к следующему мероприятию.
  3. Присоединение плит. Оклейку стен дома пенополистиролом производят при помощи специального клея, начиная с угла. Делается разметка и раскрой плит острым обойным ножом.
  4. Нанесение клея на стену и плиты. Специальным зубчатым шпателем производится нанесение клеящего состава на поверхность цоколя. Предварительно подготовленные фрагменты плит смазываются клеем и присоединяются к стене, аккуратно заделываются стыки между плитами и торцы снаружи дома.
  5. Далее, с помощью перфоратора производится сверление и вставление дюбелей с дальнейшим забиванием гвоздей. После покрытия плитами всей поверхности снаружи дома, наносится специальный грунтовочный слой для обеспечения основы для всех последующих прослоек.
  6. Укрепление уголка откоса. Производится крепление металлического уголка по всему периметру стены. Для монтажа используется тот же клеящий состав, что и для плит.
  7. Монтаж армирующей сетки. Армирующая сетка предварительно разрезается по размеру плит, смазывается клеевым составом и приклеивается поверх пенополистирола. Технология укрепления армирующей сетки, такая же, как и монтажа уголка.
  8. Отделочные работы и установка отливов. Материалами для наружных работ производится шпаклевка области цоколя. Оставляется на просыхание и снова грунтуется с последующим окрашиванием. Для предотвращения проникновения влаги устанавливаются отливы.
Технология утепления цоколя пенополистиролом

Утепление цоколя пеноплексом происходит по одной схеме с пенопластом. По своим характеристикам эти материалы очень похожи, но коэффициент теплоизоляции у пеноплекса на 50 % выше.

При возникновении дефектов покрытия, их с легкостью можно устранить при помощи повторной грунтовки с покраской. Технология теплоизоляции пенопластом та же, что и у пеноплекса.

Инструкция по соблюдению правил теплоизоляции

В качестве отделочного материала хорошо использовать декоративную штукатурку
  1. Иногда хозяева пытаются утеплить только стены снаружи здания, упуская из внимания цоколь. Это в корне неправильно, поскольку неизолированный цоколь приводит к значительным теплопотерям.
  2. При выборе утеплителя следует руководствоваться климатическими условиями региона проживания. Для средней полосы СНГ утепление производится плитами пенополистирола толщиной не менее 5 см. На углах плиты должны иметь толщину от 6 до 10 см. В продаже имеются плиты пенополистирола от 3 до 12 см толщиной.
  3. При постройке дома лучше планировать западающий цоколь, чтобы скрыть все слои тепло- и гидроизоляции. Утепление цоколя имеет большое значение, от него зависит микроклимат внутри помещения, а также способность конструкции противостоять разрушительным факторам атмосферного воздействия.
  4. Процесс утепления производится по стене снаружи дома. При этом следует выбрать неагрессивный клей без растворителей. Клей с растворителями в составе может разрушить структуру полистирола и привести к его преждевременному разрушению.
  5. Технология строительных работ требует, чтобы они производились при температуре выше 5 градусов тепла. Это станет залогом того, что с появлением морозов не будут возникать трещины на поверхности стены.
  6. Теплоизоляционные плиты прикрепляются внахлест, это значительно уменьшает потери тепла.
  7. Монтаж теплоизоляционных плит производится при помощи дрели сеткой из металла, соединяя в одно целое плиту, сетку и основание.
  8. Монтаж плит происходит при помощи битумной мастики точечно либо по всей поверхности.
  9. Большинство моделей плит имеют специальную выемку для стыковки замковым способом без образования мостиков холода.
  10. Крепление плит в 2 слоя для получения нужной толщины теплоизоляции не всегда считают обоснованным. Некоторые специалисты считают это ошибкой, потому что смещения почвы способны расслоить утепляющий слой, способствуя проникновению воды внутрь конструкции.
  11. В качестве отделки сверху утеплителя применяют фасадную краску, кирпич, плитку, дикий камень или декоративную штукатурку. Но практика показала, что силикатный кирпич и плитка – это неподходящие материалы. От воздействия холода они могут образовывать сколы.

Все эти мероприятия позволят стабилизировать температуру в жилище вне зависимости от внешних колебаний, защитят от сквозняков и сырости, а фундамент от разрушения.

domzastroika.ru

Как утеплить фундамент экструдированным пенополистиролом – технология

Строительство дома «на века» предусматривает обязательное устройство правильного фундамента.

С одной стороны, фундамент является опорой дома, нивелирует пагубные воздействия в результате вспучивания грунта и высокого уровня грунтовых вод. С другой, является источником теплопотерь. Ведь через фундамент уходит до 20% тепла. Чтобы не обогревать окружающую среду, следует позаботиться об утеплении фундамента.

Традиционно для теплоизоляции фундамента использовался керамзит, который засыпался в бетон, еще на этапе строительства. В настоящее время требования к энергосбережению повысились. А, следовательно, утепление керамзитом не может больше считаться эффективным.

Утепление фундамента пенополистиролом - преимущества методики
Сегодня среди профессионалов и владельцев частных домов наибольшую популярность завоевало утепление фундамента экструдированным пенополистиролом. На рынке этот материал появился относительно недавно, но уже стал бесспорным лидером среди теплоизоляционных материалов, применяемых для наружного утепления.

Справки ради, отметим, что экструдированный пенополистирол, это новое поколение проверенного временем пенопласта. Что лучше, пенополистирол или пенопласт, что теплее, в чем разница и в чем отличие Независимый ответ дают тесты.

Сравнение пенополистирола и пенопласта по характеристикам приведено в таблице.

Улучшение основных показателей пенополистирола налицо.

Еще стоит добавить – изменение геометрии листа. Система монтажа «паз-гребень» исключает возможность появления мостиков холода, снижает расходы на приобретение пены для задувания щелей.

При этом технология утепления фундамента пенополистиролом не понесла существенных изменений. И всё также под силу даже новичкам.

Утепление фундамента пенополистиролом - инструкция
Проводя утепление фундамента снаружи пенополистиролом необходимо выполнить те же действия, что и при утеплении пенопластом.

Вырыть траншею.
Устроить песчаную подушку под пенополистиролом, а в идеале по дну всей поверхности. При этом, песчаный настил должен иметь уклон около 5о, для того, чтобы вода не скапливалась у подножия утеплителя. Если почва слишком насыщена водой, следует позаботиться об устройстве дренажа фундамента. Для этого дно траншеи засыпают щебнем, на него укладывают геотекстиль, а затем трубу с перфорацией. Вода, просачиваясь через грунт, будет попадать в трубу, а геотекстиль защитит ее от засорения.
Высушить поверхность в течение нескольких дней.
Подготовить фундамент. Для этого нужно сбить все, что отслаивается от него и выровнять. Выравнивание не является обязательной процедурой, но позволит уменьшить расход клеевой смеси и устранит возможность появления воздушной прослойки между утеплителем и стеной. Опасность прослойки в том, что при попадании в нее воды, она будет замерзать и оттаивать, нанося, тем самым, ущерб материалу фундамента.
Обработать поверхность фундамента мастикой или грунтовкой глубокого проникновения. Это улучшит сцепку поверхности с клеевым составом.
Крепление пенополистирола к фундаменту. Монтаж листа начинается с угла и ведется снизу-вверх.
Как и чем клеить пенополистирол

Приклеить можно на клеевой раствор, который продается в мешках. Например, Knauf, Ceresit, Polimin. Замешанная клеевая смесь наносится отдельными кляксами по периметру листа или зубчатым шпателем по всей его площади. Плюс клеевого раствора в относительной дешевизне, а минус в трудоемкости процесса.

Более современной способ – клей-пена для пенополистирола в баллоне. Например, Ceresit, Tytan Styro 753. Удобство нанесения и минимальный расход компенсируют высокую стоимость продукта.
Утепление фундамента пенополистиролом в два слояПри необходимости создания более толстого слоя утепления, следует отдать предпочтение наклейке листов в два слоя. При этом швы не должны пересекаться.

Защита пенополистирола армирующей полимерной или металлической сеткой. Выполняется чтобы избежать механических повреждений при засыпке и обезопасить себя от грызунов.
Облицевать сетку клеевой смесью.
Засыпать траншею керамзитом. Можно просто грунтом. Но керамзит, создаст дополнительное утепление, плюс обеспечит дренаж фундамента.

Описанная технология отражает последовательность работ в том случае, если необходимо утепление ленточного фундамента пенополистиролом. А утепление других видов отличается некоторыми особенностями.

Утепление пенополистиролом фундаментов разного типа

1. Утепление мелкозаглубленного ленточного фундамента

Особенность конструкции в том, что граница промерзания находится гораздо ниже нежели заложен фундамент. Таким образом, утепление ленточного фундамента пенополистиролом должно проводиться по площади фундамента снаружи здания, и по площади пола внутри. Только так можно достичь качественного утепления и существенного снижения теплопотерь.

Чтобы выполнить утепление малозаглублённого фундамента не нужно копать глубокую траншею. Достаточно «откопать» фундамент. Ведь нет смысла рыть до точки промерзания грунта. Да и ширина может быть меньше, достаточной для установки плит пенополистирола.

Далее работы выполняются по такому же принципу, как описано выше.

2. Утепление плитного фундамента пенополистиролом

Фундамент плитного типа называют плавающим по той причине, что построенный на нем дом как бы плавает на нем, как на плоте. Используют его там, где преобладают размытые, слабые или насыпные грунты.

Утепление плитного фундамента пенополистиролом по технологии схоже с утеплением мелкозаглубленного ленточного. Т.е., нужно выполнить вертикальное утепление плиты пенополистиролом. Для этого устанавливают несколько слоев пенополистирола общей толщиной 100-150 мм. по периметру плиты. Следует отметить, что глубина залегания плиты редко превышает 200 мм. Это связано с тем, что при увеличении толщины плиты увеличивается нагрузка на почву, таким образом, дом проседает. А основное преимущество этого вида фундамента сводится на нет. Далее выполняют горизонтальное утепление. Это обусловлено тем фактом, что основное направление ухода тепла – это горизонтальная поверхность плиты, место ее стыка с грунтом.

Стоит отметить, что качественное утепление плитного фундамента пенополистиролом возможно только на этапе его строительства. В противном случае, придется выполнить утепление изнутри, а такой подход к утеплению имеет несколько недостатков, о которых речь пойдет ниже.

3. Утепление свайного фундамента пенополистиролом

Особенность свайного фундамента в применении свай, который углубляются в грунт на глубину более 1 м. На сваи выставляется ростверк из железобетона, дерева или металла. Следовательно, утепление свайно-винтового фундамента пенополистиролом производится путем утепления ростверка. Принцип устройства: пенополистирол укладывают, начиная с нижнего уровня ростверка до первого ряда кирпича или бруса.

Технология утепления фундамента пенополистиролом изнутри
Утепление фундамента изнутри пенополистиролом более предпочтительно, нежели утепление пенопластом. Это связано с тем, что достаточная толщина пенополистирола для утепления фундамента изнутри составляет 30 мм. А, следовательно, его наличие не забирает много полезного пространства.

Однако проведение работ внутри подвала имеет существенный недостаток: вследствие смещения точки росы, фундамент по-прежнему подвергается перепадам температур, а значит, не исключается возможность его деформирования.

Порядок внутреннего утепления фундамента:

на поверхности устраняются все дефекты;
трещины расширяются до V-образного вида. Затем обрабатываются грунтовкой и заделываются песчано-цементным раствором;
вся поверхность обрабатывают грунтовкой.
выполняется монтаж пенополистирола с использование клеевой смеси или клей-пены. Лист обязательно фиксируется «зонтиком» (если приклеивать на пену, то тоже крепят зонтики на время застывания, после чего их снимают, это делается для того, чтобы в процессе разбухания пены исключить деформацию плит пенополистирола).
лист защищают металлической сеткой от грызунов;
проводят отделку.
При монтаже утеплителя изнутри помещения нужно обеспечить качественную вентиляцию, чтобы избежать появления конденсата.

Достаточно простая технология и относительно недорогие материалы позволят вам сделать первый шаг на пути к внедрению энергосберегающих технологий. Контакты:

Адрес: Светловская, 17-г, 121287, Москва,

Телефон:+7 971-921-16-24, Электронная почта: [email protected]

www.rekvartira.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
