Утепление пола под стяжку пенополистиролом

Практически каждый человек, живущий на первом этаже городского многоэтажного дома либо в малоэтажном жилом строении, стремиться избавиться от постоянного ощущения «ледяного» пола. И только обустройство «теплого пола» даст возможность решить эту проблему полностью.

Так как около 20% теплопотерь при таком способе его «обогрева» приходиться на «уход» тепла через напольную плиту перекрытия. Оптимальным вариантом выхода из создавшейся ситуации – утеплить пол пенополистиролом. Ведь этот материал отличается не только довольно низкими характеристиками теплопроводности и гигроскопичности, но и может достаточно хорошо противостоять большим нагрузкам. К тому же имеет адекватную стоимость.

Содержание

Этот утеплитель производят из гранул стирола путем нагрева массы с помощью пара. В результате их объем увеличивается в несколько десятков раз. Расширяясь гранулы полностью заполняют пространство формы. При этом они как бы склеиваются между собой, образуя плиту с довольно плотной структурой.

По другой технологии разогретую массу пропускают через специальную филеру экструдера.

По способу производства пенополистирол может быть:

• Прессованный марки ПС. Отличается довольно хорошими прочностными параметрами за счет плотного сцепления гранул.
• Суспензионный беспрессовый марки ПСБ. В этом варианте плиты имеют плотность в диапазоне 15-50 кг/м3. Пенополистироловые листы с более плотной структурой пользуется большим в качестве утеплителя.
• Экструдированный марки ЭПС. Благодаря оригинальной технологии производства, плиты, полученные этим способом, обладают довольно высокой плотностью, водонепроницаемостью. При этом достаточно хорошо противостоят повышенным механическим нагрузкам.

Утепление пенопостиролом пола под стяжку можно выполнить несколькими способами.

Стяжка сухая

В этом случае экструдированный пенополистирол укладывается по стандартной технологии – на относительно ровную поверхность основания с плотным прилеганием его плит. Это даст возможность гарантированно исключить «протечку» тепла наружу, и как следствие лишних затрат на отопление. При этом непременно производится гидроизоляция. К тому же обязательно по периметру помещения прокладывается демпферная лента.

Для обустройства самой сухой стяжки используется любой древесно-содержащий листовой материал, примеру, фанеру, древесно-стружечные либо гипсо-волоконные листы.

На железобетонную плиту перекрытия укладывается сначала пенополистирол. Потом поверх него настилается любой листовой материал. При этом необходимо следить, что швы не совпадали на обоих слоях. Для этого желательно листы яруса сухой стяжки кладут в «шахматном порядке» либо под углом относительно нижнего утеплителя.

Чтобы обеспечить гарантированное перекрывание стыковочных щелей, специалисты рекомендуют плиты древесно-содержащего материала укладывать в два слоя, обеспечивая стыковое соединение «в разбег». При этом толщина каждого должна быть не менее 20 мм. Фиксирование плит производят с использованием саморезов. В тоже время их головки желательно утапливать в поверхности листов.

Если требуется повышенная шумо- и теплоизоляция, то рекомендуется обустраивать своеобразную «двухслойную» стяжку. Основная поверхность выравнивается с помощью керамзита. А уже на его слой укладываются малоформатные пенополистирольные листы. Потом делается выравнивающая сухая стяжка.

Такая технология утепления пенопостиролом предоставляет возможность достичь достаточно хороших изолирующих характеристик.

Специалисты предупреждают, что обустраивая утепление пола, не стоит вместо сухой стяжки просто укладывать пенополистирольные плиты. Так как этот материал, несмотря на довольно хорошие теплоизоляционные параметры, не способен противостоять «сжимающим» нагрузкам точечного типа.

Единственное условие утепления пенополистиролом с применением сухой стяжки – в помещении должна отсутствовать повышенная влажность.

Цементно-песчаное выравнивание

Обычная стяжка для пола на цементно-песчаной основе с утеплением полистиролом может использоваться под любые виды финишного покрытия: ламинат, линолеум, кафельная плитка. При этом она должна быть более 40 мм. Собственно такой выравнивающий слой – оптимальный для стягивания подобного утеплителя.

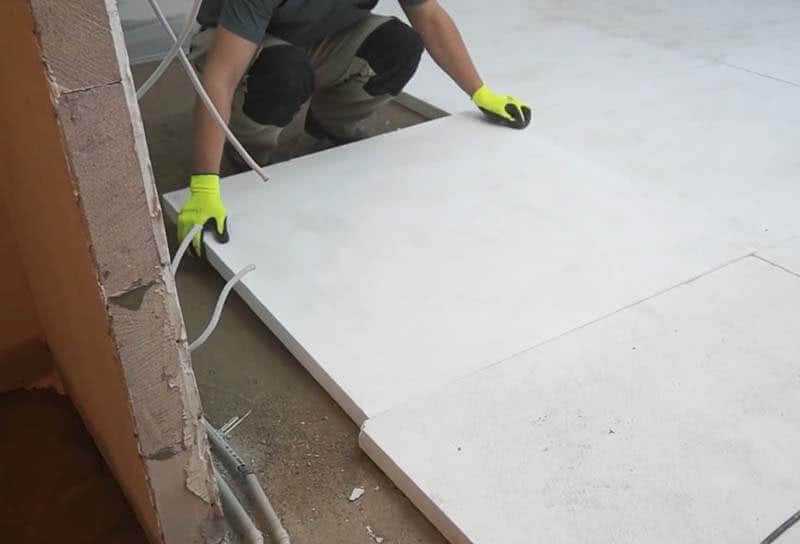

Пенополистироловые плиты укладываются непосредственно на базовый пол. Сверху по ним делается гидроизоляционная прокладка. А все стыки между листами утеплителя обязательно проклеиваются строительным скотчем. Это позволит исключить попадание влаги на полистирол.

А уже поверх гидроизолирующего слоя заливается непосредственно песчано-цементная стяжка. Ее поверхность тщательно выравнивается по маякам либо просто по уровню. Если выравнивание производиться в помещении с повышенными нагрузками, то в стяжку рекомендуется проложить армирующую металлическую сетку.

Утепленный пенополистиролом пол можно нагружать не раньше 28 дней. Именно за этот срок бетон наберет свою «силу».

Стяжка «плавающего» вида

Для обустройства теплых полов очень часто применяется «плавающая» стяжка. Утепление полистиролом в этом случае выполняет оригинальную изолирующую прокладку.

А залитая сверху стяжка как бы «плавает» на ней, не касаясь нигде чернового пола и стен. То есть пенополистроловые плиты выполняют роль своеобразной пружины. Такая утеплительная конструкция дает возможность не только создать довольно хорошую теплоизолирующую прокладку, но и эффективно гасить звуки.

В этом случае толщина плит пенополистирола должна быть не менее 50 мм. А для утепления пола на первом этаже желательно использовать утеплитель, имеющий высоту 100 мм.

Плавающую стяжку заливают как сухую, так и на песчано-цементной основе.

Все три способа утепления пенополистиролом имеет свои эксплуатационные особенности:

• сухая стяжка дает возможность произвести процесс за минимально короткий срок;
• плавающая – позволяет осуществить более эффективное утепление;
• цементно-песчаная – наиболее дешевый вариант.

Утепление пола пенополистиролом под стяжку

СОДЕРЖАНИЕ:

1. Почему пенополистерол, и почему под стяжку?

2. Какой толщины потребуется утепление?

3. Пример утепления пола по грунту пенополистиролом – пошагово.

4. Видео.

Холодные полы в жилом доме совершенно недопустимы.

Во-первых, это крайне некомфортно.

Во-вторых, можно нанести непоправимый вред здоровью проживающих в доме людей.

Ну и, в-третьих – обеспечить в помещениях требуемую температуру воздуха зимой будет или вовсе невозможно, или же создание хоть отчасти приемлемого микроклимата будет сопряжено с громадными расходами на отопление. Все объясняется просто — неутепленные полы, как известно, являются одной из «магистралей» тепловых потерь, и их компенсация потребует огромных энергозатрат. С проблемой утепления пола чаще приходится сталкиваться хозяевам собственных домов. У жильцов многоэтажек она особо остро не стоит, разве что для квартир, расположенных над холодным подвалом или иным неотапливаемым помещением.

Но вот если владельцы квартиры задумываются о создании системы тёплого пола, то опять же без утепления основания никак не обойтись. Грамотнее будет сказать, наверное, без термоизоляции – чтобы выработанное системой тепло не рассеивалось на ненужный прогрев массивного перекрытия. Способов выполнения такой термоизоляции – немало. И одним из наиболее распространенных и довольно простых для самостоятельного выполнения – это утепление пола пенополистиролом под стяжку. Именно его и рассмотрим в настоящей публикации.

1. Почему пенополистирол, и почему под стяжку?

В наше время в строительных магазинах можно встретить очень широкий выбор термоизоляционных материалов. Но одним из наиболее востребованным был и остается именно пенополистирол. В продаже встречаются различные его типы и разные формы выпуска. Чаще всего это прямоугольные плиты определённых размеров по длине, ширине, толщине. Но есть и «сыпучая» разновидность – мешки со вспененными гранулами полистирола. Оба варианта могут использоваться для утепления пола под стяжку. Это будет рассмотрено ниже в статье.

Пенополистирол, выпускаемый форме плит, также неодинаков. Его можно подразделить на привычный всем белый пенопласт типа ПСБ-С и более совершенный экструдированный. Сырье для производства используется, в принципе, аналогичное, но на выходе материалы довольно серьезно отличаются один от другого.

• ПСБ (пенополистирол суспензионный беспрессовый) – это совокупность огромного количества воздухонаполненных шарообразных гранул, склеенных (спечённых) между собой. Надо сказать, структура хоть и довольно прочная, но все же не до конца устойчивая. Между гранулами возможны воздушные полости, куда способна капиллярно проникать вода. Ну а это – первый шаг к эрозии материала, его распадению на отдельные гранулы.

Все зависит от качества материала – и такой утеплитель может служить очень долго и беспроблемно. Но, к сожалению, приходится констатировать, что в сфере производства такого пенопласта, не требующего слишком сложного и дорогого оборудования, подвизается очень много мелких фирм и даже индивидуальных предпринимателей.

То есть подтвердить качество и соответствие материала техническим условиям бывает затруднительно.

• Для изготовления экструдированного пенополистирола (ЭППС) требуются более сложные производственные линии. Поэтому чаще всего в магазинах представлена «брендовая» продукция, от которой можно ожидать соответствия заявленным характеристикам. Впрочем, полностью исключать «самодеятельность» тоже нельзя, и никогда не лишним будет ознакомиться с прилагаемым к партии товара сертификатом соответствия.

Материал получается из расплава сырья, который вспенивают, а затем пропускают через экструдеры, получая на выходе полосы заданной геометрии. Полосы затеем нарезаются на плиты стандартизированных размеров.

Структура материала совершенно иная. Это совокупность мельчайших газонаполненных пузырьков с закрытой ячейкой, то есть не сообщающихся друг с другом. Распасться они никак не могут, так как, по сути, материал представляет собой однородную застывшую массу.

Это предопределяет куда более высокие прочностные качества, долговечность. Да и утеплительные характеристики у такого материала повыше.

Так что, при достаточности финансовых средств, выбор при покупке пенополистирольного плитного утеплителя разумнее делать все же в пользу экструдированного варианта.

Почему пенополистирол столь популярен? Объяснений тому немало:

• Высокие термоизоляционные качества. Пенополистирол на полном основании можно отнести к разряду высокоэффективных утеплителей. Коэффициент теплопроводности у пенопласта обычно не более 0,040 Вт/м×К, а у ЭППС – даже и пониже, порядка 0,032÷0,035 Вт/м×К. Для сравнения – термоизоляционные качества, например, всем известного утеплителя – керамзита практически более, чем в три раза хуже. Несколько превосходит пенополистирол по этим показателям и весьма эффективную минеральную вату. Безусловно, превосходя при этом ее в прочностных качествах и устойчивости к воздействию влаги.
• Доступная стоимость. И это прежде всего касается ПСБ – его можно назвать вообще одним из самых дешёвых утеплителей. ЭППС, безусловно, дороже, но тоже не до «запредельных цен».
• Работа с материалом проста и понятна. Четкая геометрия плит облегчает их укладку. А еще лучше, если плиты имеются стыковочные замки-ламели – после укладки получается практически бесшовное покрытие.

• Даже солидные по размерам плиты – легкие на вес, и работать с ними несложно даже без помощников. При необходимости, плиты пенополистирола легко раскраиваются в нужный размер острым ножом или ножовкой.

  Но следует знать и о некоторых весьма значимых «минусах» этого материала:

  Пенополистирол нельзя назвать безупречным с точки зрения экологической безопасности. Он относится к нестабильным полимерам, то есть его состояние неустойчиво, и может пойти по пути, сходным с деполимеризацией. Это сопровождается выделением в атмосферу небезопасных для здоровья человека испарений. Технологи борются с этим явлением, и небезуспешно, но, как мы уже говорили, далеко не все утеплители подобного типа производятся с соблюдением всех требований. Поэтому использование пенополистирола в жилых помещениях – это определенный риск. У пенопласта этот «минус» выражен в куда большей степени, нежели у экструдированного материала.
  Главный же недостаток пенополистирола – его крайне низкая термостойкость и те последствия, которые могут произойти от контакта с огнем. Не следует обольщаться, например, литеру «С» — «самозатухающий» в полном названии пенопласта ПСБ-С. Практика показывает, что он очень даже здорово может гореть, тем более что, повторимся, условия его производства часто просто неизвестны. При горении он начинает плавиться, течь, то есть способен превратиться буквально в поток жидкого огня, способствовать распространению очага возгорания. В интернете при желании можно найти десятки фотографий горящих зданий, имеющий термоизоляционную облицовку из пенопласта.

• Да, многие качественные типы ПСБ-С, и тем более – ЭППС проходят специальную обработку, делающих их действительно самозатухающими. Но они тухнут, если вдруг прекращается контакт с открытым пламенем. В условиях пожара же они будут очень здорово гореть, вместе с другими горючими материалами.

  • А самое страшное – при термическом разложении пенополистирола образуются чрезвычайно токсичные газы. Именно эти продукты сгорания, а не сам огонь, становятся основной причиной трагедий при пожарах. Буквально несколько вдохов – и наступает сильнейшее поражение органов дыхания и центрально нервной системы. Именно по этой причине пенополистирол давно запрещен к использованию для утепления транспортных средств. А во многих странах мира – и вовсе к применению в жилом строительстве.

  Так что, принимая решение об использовании полистирола для утепления своего дома, следует представлять все возможные риски.

• Применение ПСБ-С или ЭППС для утепления полов с последующей заливкой стяжки, безусловно, несколько снижает негативные качества материала. Все же открытому пламени до него не добраться, и под слоем бетона вряд ли создадутся условия для химического распада с явлениями эмиссии токсичных испарений. Но помнить о «слабых местах» такой термоизоляции все же не помешает.

  2. Какой толщины потребуется утепление?

  Плиты пенополистирола выпускаются различной толщины. В любом случае, если они используются для утепления пола, это приводит к повышению его уровня. Тем более что приходится принимать в расчет еще и  стяжку, обычного не менее 50 мм толщиной. Значит, необходимо заранее просчитывать всю конструкцию утеплительного «пирога», которая сложится в итоге.

  А это, в свою очередь, означает, что требуется заведомо знать, какая толщина утеплителя станет достаточной для полноценной эффективной термоизоляции пола. Так, чтобы не опасаться ненужных тепловых потерь.

  В неменьшей  степени важно заранее разобраться с толщиной, если планируется укладка термоизоляционной стяжки, приготовленной из цемента и гранул пенополистирола (полистиролбетона).

  Значит, придётся провести предварительный расчет. Он не столь сложен, тем более, что читателю будет предложен удобный онлайн-калькулятор.

  Теплотехнический расчет основан на том правиле, что термическое сопротивление строительной конструкции (или, иначе – сопротивление теплопередаче, измеряемое в м²×К/Вт) должно быть не меньше нормированного значения. А эти нормированные показатели определены СНиП, по каждому из регионов России, с учетом его климатических особенностей.

  Чтобы не заставлять читателя искать справочные таблицы, ниже размещена карта-схема территории РФ, на которой с достаточной степенью точности указаны эти нормированные значения термического сопротивления. Они для стен, перекрытий и покрытий различаются. Раз у нас идет речь о полах, то берем значение «для перекрытий» — на карте они указаны цифрами голубого цвета.

3. Пример утепления пола по грунту пенополистеролом – пошагово

Начинать манипуляции всегда нужно с правильно подготовленной рабочей площадки. Ленточный фундамент должен быть хорошего качества с плотным грунтом (необходима еще и  гравийно-песчаная смесь для надежности основания будущего объекта).

Далее тщательно уплотняем грунт. Профессиональные строители советуют для данных манипуляций применять виброплиту или самодельное устройство  указанного назначения из прочных профилей. Утрамбовка происходит по принципу рядности: обрабатывается одна за другой полосы. Оставлять без внимания хотя бы один незначительный отрезок земли нельзя.

Затем, не теряя времени, приступаем к формированию правильной песчаной подушки высотой около 10 см.

Пройдитесь по всей поверхности лопатой или граблями.

Снова песчаную подушку трамбуют по выше описанному принципу. Однако не лишним будет периодически увлажнять всю поверхность. Повторяем еще раз уплотнение.

Сразу же проверяйте, насколько целостной получается поверхность. В случае необходимости добавьте еще песок. Потом пройдитесь строительным правилом.

Положите специальная полиэтиленовая пленка для полноценной гидроизоляции.

Монтируйте плиты пенополистирола (например, ЭППС). Однако без эластичной ленты здесь не обойтись. Она станет полноценным изолятором.

Готово. Затем снова стелите полиэтиленовую пленку. Не забудьте, что необходимы между листами нахлесты в 10 см. Затем конструкцию плотно прижимают тяжелыми предметами.

Для армирования вам понадобится сварная сетка.

Теперь можно заливать стяжку, ориентируясь на заранее выставленные маячки.

Внимательно отнеситесь к выравниванию специальными профилями.

Для заливки берем состав цементно-песчаный (1:4). Также добавьте и специальную присадку. Все компоненты вносятся в бетономешалку.

Используйте такие инструменты, как мастерок или шпатель.

Готово.

4. Видео

• Подготовка основания под стяжку пола

• Клей для плитки. Каким клеем клеить плитку? Какой клей для плитки лучше?

• Сорта фанеры и применение. Типы фанеры, характеристики, свойства, использование

• Какие фасады для кухни лучше выбрать? Материалы кухонных фасадов

• Виды щебня и его применение


Технология утепления пола пенополистиролом под стяжку, деревянного и пола в бане

Полноценное утепление дома – это всегда комплексное решение. Теплозащита нужна в равной степени всем внешним ограждениям, через которые проберется холод, и кроме стен это, естественно, касается и перекрытий. Предотвратить потерю тепла через пол достаточно просто, однако задача сопряжена с тем фактором, что именно на него, на пол, приходится основная механическая нагрузка. Эффективным в этом случае является утепление пола пенополистиролом.

Схема теплопотерь через пол дома

Содержание

1. Свойства материала и какая нужна толщина пенополистирола
2. Технология утепления под стяжку
3. Утепление деревянного пола
4. Пол в бане

Свойства материала и какая нужна толщина пенополистирола

Вспененный пенополистирол на 90% своего объема – это воздух, газ, заключенный в тонкую оболочку полистирола. Основа теплоизолирующих свойств материала как раз и заключается в очень низкой теплопроводности воздуха (0,022 Вт/м*К), предельно тонкие стенки полимера предотвращают конвекционный перенос тепла и определяют механическую прочность материала.

Технические характеристики пенополистирола (ППС) согласно ГОСТ 15588-86 представлены в таблице.

Характеристика	ППС 15	ППС 25	ППС 35	ППС 50
Плотность, кг/м3	До 15	15-25	25-35	35-50
Теплопроводность, Вт/м*К	0,042	0,039	0,037	0,040
Прочность на сжатие при 10% линейной деформации, Мпа	0,05	0,10	0,16	0,20
Предел прочности при изгибе, Мпа	0,07	0,18	0,25	0,35
Водопоглощение за 24 ч, %по объему	3,0	2,0	2,0	1,8

Для утепления пола используют пенополистирол марок ППС 35 и ППС 50. Данный выбор аргументируется большей прочностью на сжатие. У данных марок ее достаточно, чтобы выдержать равномерно распределенный вес бетонной стяжки и прочих механических нагрузок. В случае утепления в составе каркасный конструкций утепления  может применяться и ППС 25 с учетом того, что на него не будет оказываться давление в ходе эксплуатации.

Расчет необходимой толщины утепления выполняется, исходя из требуемого значения теплосопротивления перекрытия. Нормируемые значения представлены в СНиП 23-02-2003. Для перекрытий над неотапливаемыми подпольями и подвалами это значение изменяется от 2,8 до 7,3. Для каждой климатической зоны, типа строения и глубины расположения уровня пола по отношению к уровню поверхности земли (определяющим является уровень промерзания почвы и ее температура на уровне пола в разное время года) определяется точное значение теплосопротивления, отталкиваясь от которого можно рассчитать требуемую толщину утепления.

Полученное значение определяет теплосопротивление для всего перекрытия, в котором помимо утепления есть, например бетонная стяжка, опорная плита перекрытия слой черновой отделки и напольное покрытие. Для каждого слоя определяется свое теплосопротивление по формуле:

R=d/λ,

где R – тепловое сопротивление материала, d – толщина слоя в метрах, λ – коэффициент теплопроводности Вт/м*К.

Сумма значений, полученных для каждого слоя, включая утепление пенополистирола, и должна в результате дать число не меньшее, чем требуется согласно СНиП.

R = Rосн+Rу+Rчп+Rнп,

где Rосн – теплосопротивление основы перекрытия, Ry – утеплителя, Rчп – чернового пола, Rнп – напольного покрытия.

Например, при наличии плит перекрытия толщиной 100 мм и последующей бетонной стяжки 50 мм в виде чернового пола можно приблизительно получить теплосопротивление данных слоев равное 0,099 м2*К/Вт.

Если нужно добиться теплосопротивления, равного 4,6, то значение R для слоя утепления составляет 4,5 м2*К/Вт. Зная теплопроводность пенополистирола можно из формулы получить необходимую толщину слоя: d = R* λ = 4,5*0. 037 = 0,1665 (метра). Даже без учета напольного покрытия требуется всего 17 см пенополистирола для получения достаточной теплоизоляции пола.

Навскидку подобные расчеты проводить не следует. Желательно обратиться к специалистам, которые точно подберут требуемое значение теплосопротивления перекрытий в доме с учетом всех необходимых факторов и нюансов. Можно пренебречь теплосопротивлением гидроизоляции или напольного покрытия, если оно составляет малую часть требуемого значения. В результате расчетный слой утеплителя получится с дополнительным запасом. Занижать же его или округлять в меньшую сторону не стоит.

Технология утепления под стяжку

Прочность пенополистирола марки ППС35 и ППС50 позволяют укладывать утеплитель без монтажа обрешетки или каркаса ровным слоем на утепляемой поверхности с последующей заливкой бетонной стяжки с армированием. В результате получается композитный пол с требуемыми характеристиками. Однако следует строго придерживаться технологии.

Основой для такого способа утепления может выступать плита перекрытия или черновая стяжка, выполненная поверх грунтового основания дома. Поверх нее и формируется слой гидроизоляции.

Утепляемую поверхность следует полностью очистить от грязи и мусора, выровнять в уровень, чтобы не было перепадов по высоте более 2-3 см на каждый квадратный метр. Не должно быть бугров или впадин, способных деформировать листы пенополистирола, глубиной свыше 2 мм.

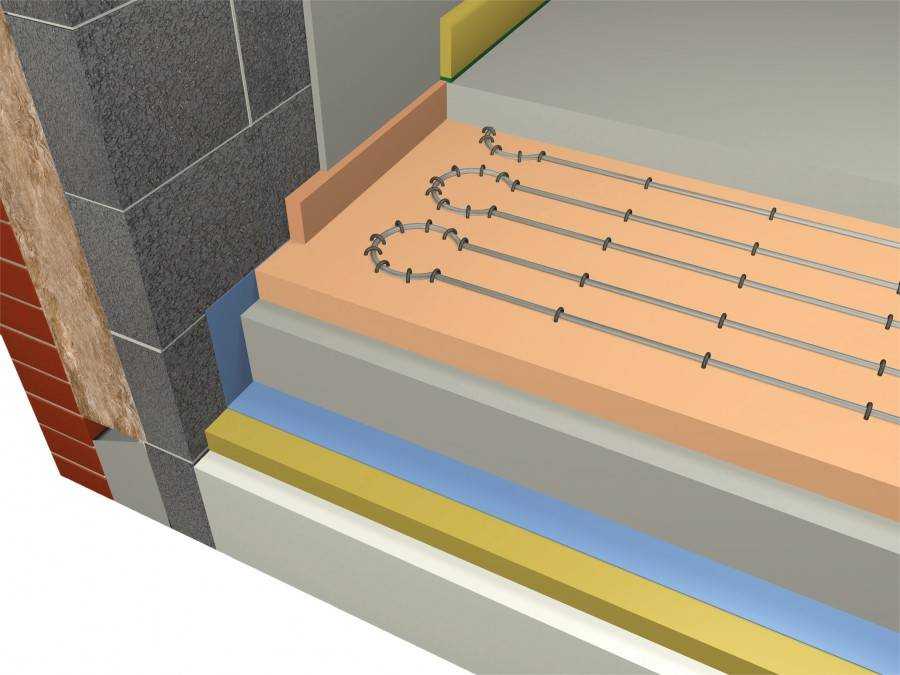

Схема утепления пола под стяжку

Вся поверхность грунтуется, и укладывается слой гидроизоляции. Можно применять жидкие гидроизолирующие составы на водной или полимерной основе, не содержащие органических растворителей, которые способны растворить полистирол.

Далее работы выполняются следующим образом:

1. Укладывается гидроизоляция. По периметру помещения и вдоль всех перегородок непосредственно около пола крепится демпферная лента из вспененного полиэтилена. Высота ленты должна быть выше слоя утеплителя и последующей стяжки.
2. Выкладывается в один или два слоя утеплитель. Листы размещаются стык в стык без зазоров. Допускается использование клеевого состава для пенополистирола, при условии, что он не будет выступать за пределы шва, и не будет создавать шов толщиной свыше миллиметра. Второй слой если он необходим, укладывается со смещением по отношению к первому, чтобы перекрыть все стыки. По периметру слой утепления плотно прилегает к ограждающим конструкциям без зазоров и пропусков.
3. Крепление допускается одноточечное в центре листов или по углам, где крепеж будет захватывать все соседние листы. В качестве крепежа используется пластиковый дюбель или крепежная рейка с перфорированными крылышками. Во втором случае рейку крепят к основанию пола и загибают крылышки в виде буквы «П». Они должны просечь лист пенополистирола, после чего их загибают и разводят в стороны.
4. Слой бетонной стяжки берется не менее 30 мм и зависит от общей площади помещения и расчетной нагрузки, которая рассчитывается для данного помещения. Поверх утеплителя формируется армирующая сетка, и закрепляются маячки, заливается бетон. По маякам стяжка окончательно выравнивается.
5. После полного высыхания бетона демпферная лента по периметру пола обрезается по уровню стяжки.

Поверх полученной черновой стяжки формируется слой наливного пола и укладывается чистовое напольное покрытие. Дополнительной развязки утеплителя и бетонной стяжки не требуется.

Утепление деревянного пола

Подход в утеплении деревянных полов отличается от предыдущего, как и порядок выполнения работ. Для утепления деревянного пола может использовать пенополистирол плотности от 15 кг/м3 и выше, что связано с наличием обрешетки и каркаса, устраняющих любые механические нагрузки.

Технология утепления деревянного пола

Преимущества пенополистирола для утепления деревянных полов связаны с его паропроницаемостью, хоть данная характеристика не указываются в нормативных документах, и гидрофобностью. Он пропускает воздух и пар и в то же время является гидроизолирующим материалом с водопоглощением всего 2% по объему за 24 часа.

В качестве основания может быть:

• Черновой бетонный пол поверх грунтового основания или железобетонная плита перекрытия.
• Деревянное перекрытие по лагам или черновой деревянный пол по лагам.

В обоих случаях пенополистирол укладывается в промежутки между лагами, на которые опирается черновой деревянный пол.

Если уже есть перекрытие с деревянными лагами, то достаточно подшить их снизу и в образовавшиеся ниши уложить пенополистирол.

Если в основании пола бетонная стяжка или плита перекрытия, то укладываются опорные брусья и поперек них лаги для чернового пола. Утеплитель закладывается как между опорными брусьями, так и между лагами. Предварительно основание должно быть очищено, прогрунтовано и покрыто слоем гидроизоляции, как того требует технология возведения деревянных полов по бетонному перекрытию.

Для укладки пенополистирола в ниши листы вырезаются на один сантиметр уже, чем зазор между лагами. Оставшийся зазор по пять миллиметров с каждой стороны заполняется монтажной пеной, которая имеет адгезию и с древесиной, и с полистиролом, создавая прочное соединение. В результате не будет риска, что в ходе эксплуатации утеплитель будет скрипеть. В каждом ряду вдоль лаг листы могут состыковаться впритык или же скрепляться посредством клеевого состава или небольшого количества монтажной пены.

Гидроизоляция для слоя пенополистирола не нужна, поэтому на укладке чернового пола утепление завершается. Далее останется только собрать или настелить напольное покрытие.

Пол в бане

В этом случае добавляются такие эксплуатационные характеристики, как высокая температура и влажность  помещении. Для утепления пола вполне допустимо применять пенополистирол, однако, с некоторыми оговорками.

В виду высокой влажности при утеплении деревянного пола по лагам необходимо дополнительно уложить слой гидроизоляции между утеплителем и черновым полом. При этом подпольное пространство должно хорошо проветриваться. Основная часть влаги будет задерживаться гидроизоляцией, а вентилируемый зазор под утеплителем не позволит накапливаться конденсату, который образуется в результате резких перепадов температуры.

Слой гидроизоляции добавляется и в случае с бетонной стяжкой. Гидроизолирующий материал укладывается теперь не только на основу под утеплитель, но и поверх него. Изолируя его от влажности.

Недопустимо использовать пенополистирол в местах, где поверхность может нагреваться свыше 80оС, и нет тепловой развязки с материалом. От повышенных температур может начаться процесс обратный полимеризации с выделением токсичных веществ. Пенополистирол резко теряет объем и увеличивается его теплопроводность. Таким образом нельзя укладывать пенополистирол непосредственно под местом установки печки и окружающую ее площадку из негорючих материалов . Не допускается близкое расположение с дымоходом, даже теплоизолированным.

Естественно и выбор толщины утеплителя отличается в случае с баней. Это помещение с повышенной влажностью и гораздо большим перепадом температур  от внутренней к внешней. Потому слой пенополистирола потребуется больше. В качестве отправной точки, как и прежде, используется требуемое показание теплосопротивления перекрытия, и определить его адекватно сможет только профессиональный строитель-проектировщик. Задача в итоге сводится к тому, чтобы уместить в толщине перекрытия весь градиент перепада температур и не допустить его перегрева или захолаживания.

EPS 70 Изоляционная плита для пола (пенополистирол) от S and B EPS Ltd

Изоляция

>

Теплоизоляция

>

Изоляционные плиты

Изоляция “>> Теплоизоляция > Изоляционные плиты

by S and B EPS Ltd

Нажмите на изображение, чтобы открыть увеличенный вид

S and B EPS Ltd

Половые плиты S и B EPS предназначены для утепления цокольных этажей в различных областях применения. Продукт представляет собой легкий материал с закрытыми порами, не содержащий хлорфторуглеродов и гидрохлорфторуглеродов, который легко монтируется. Он обладает высокими изоляционными свойствами и позволяет использовать методы быстрого сухого строительства в новых и отремонтированных жилых домах и доступен либо с квадратным краем, либо с профилем с шипами и канавками.

Особенности:
S и B Напольные покрытия из пенополистирола обладают превосходными тепловыми характеристиками, что обеспечивает экономию затрат на электроэнергию и более высокий уровень комфорта в жилых помещениях.
Сохраняет свою тепловую эффективность на протяжении всего срока службы здания.
Высокоэкономичные полы.
Быстрое строительство: не требуется специального оборудования или специалистов.
Экономит до недели времени на строительство при использовании в полностью сухой системе с ДСП для пола.
Может использоваться под стяжками, в плитах пола с подогревом, под подвесными плитами или между балками.
Доступны варианты различной толщины.
Нетоксичный, не раздражающий, влагостойкий, легко режется и фиксируется.
Зеленая направляющая, рейтинг A+

Марка:

S и B EPS 70 в стандартной комплектации для использования под стяжками для изоляции всех цокольных этажей.

Размеры:

Стандартные размеры доски 2400 х 1200 толщиной 25, 40, 50, 60, 75, 80, 90 и 100мм, нестандартные размеры поставляются под заказ. Шпунтованные и шпунтованные доски 1200х600 толщиной 40, 50, 60, 75, 80, 90 и 100мм с нестандартными размерами поставляются на заказ.

Долговечность:

S и B Напольные покрытия из пенополистирола устойчивы к влаге и гниению, на них не действуют бактерии, грибки или плесень. Он нетоксичен и не имеет запаха и не обеспечивает питательных веществ для насекомых или паразитов.

Перейти к: Спецификация | Загрузка файлов | Сравнить продукты

Детали спецификации для EPS 70 Изоляционная плита Напольное покрытие (пенополистирол) (изоляционные плиты)

Сертификаты и рейтинги
Маркировка СЕ (?)
Сертификаты (?)	КОШХ
Реакция на огонь (?)	Е
Стандарты (?)	ИСО 14001 , ИСО 9001

Устойчивое развитие
Рейтинг BRE (?)	А+
Ожидаемый срок службы (?)	100 лет
Местонахождение производителя (?)	к северо-востоку
Возможность вторичной переработки (?)	100 %

Обратите внимание, что эти свойства продукта не заменяют собой литературу производителя, и всегда рекомендуется перед указанием S and B EPS Ltd ознакомиться с ним.

Загрузка файлов для EPS 70 Изоляционная плита Пол (пенополистирол)

2D САПР

3D САПР

Брошюры [3]

Тематические исследования [1]

Сертификаты и стандарты [3]

Изображения [1]

Эксплуатация и техническое обслуживание [1]

Технические характеристики [2]

Технический [1]

	sandb_brochure_5_floors. pdf	1,65 МБ	Предварительный просмотр
	sandb-интерактивный-v5_6301d692. pdf	10,94 МБ	Предварительный просмотр
	s-and-b-new-brochure_ee8a3071. pdf	9,25 МБ	Предварительный просмотр

	полы-технические данные-Paul-Flattened-2021-02-10-12-16-03_7582ac97. pdf	2,5 МБ	Предварительный просмотр

	bba-floor-certificate-2015-0. pdf	999,32 КБ	Предварительный просмотр
	bba-14001-системы управления окружающей средой_dc38cb42. pdf	188,4 КБ	Предварительный просмотр
	iso-9001-2022-issue_9ecf7ef4. pdf	254,84 КБ	Предварительный просмотр

	eps70-flooring2-1. jpg		51,12 КБ	Предварительный просмотр

	техническое описание полов-2017_7ccf3baf. pdf	18,03 МБ	Предварительный просмотр

	admin-ajax. jpg	22,78 КБ	Предварительный просмотр
	спец. jpg	20,54 КБ	Предварительный просмотр

	sandb_brochure_9_tech_info-0. pdf	815,57 КБ	Предварительный просмотр

Понятный выбор

Утепление стяжки и пола: ответы на ваши вопросы

Поиск

6 июля 2021 г.

Роб Фирман, менеджер по техническим вопросам и спецификациям Polyfoam XPS

Роб отвечает на часто задаваемые вопросы, касающиеся спецификации и укладки изоляционных слоев на цокольных этажах.

МОЖНО ли укладывать изоляцию пола в несколько слоев?
Иногда требования к тепловым характеристикам первого этажа требуют большей толщины изоляции, чем производитель может произвести в один слой. В других случаях изоляция является предпочтительным вариантом для создания значительной глубины пола. В любом случае решение требует нескольких слоев изоляции, чтобы обеспечить необходимую глубину.

Бывают также случаи, когда требуется эффективное использование материала. Например, в одном проекте требовалось, чтобы общая глубина изоляции составляла 225 мм, и нас спросили, можно ли это сделать, используя три слоя изоляции из пенополистирола толщиной 75 мм под плавной стяжкой.

Каждый производитель теплоизоляции по-своему подходит к многослойным конструкциям. В основном это связано с тем, что разные типы изоляции ведут себя по-разному. Любая кривизна и/или изгиб жестких изоляционных плит может усугубляться при использовании их в несколько слоев, что может привести к недостаточному покрытию стяжки в некоторых местах.

Экструдированный полистирол (XPS), возможно, является более стабильной и часто более плоской изоляционной плитой с большей прочностью на сжатие для многослойных конструкций, чем другие жесткие материалы. В конечном счете, пригодность любого такого решения зависит от качества установки.
Многослойная изоляция должна укладываться в шахматном порядке и не должна перемещаться слишком рано. Это может привести к появлению вмятин или неровностей, которые могут привести к выходу из строя стяжки.

Испытания на устойчивость к раздавливанию на месте – почему плавающая стяжка может выйти из строя?
BS 8204, свод правил Британского стандарта для стяжек, включает «испытание на устойчивость к раздавливанию на месте». Это метод проверки работы стяжки на месте, который включает в себя четырехкратное опускание груза по трубе на стяжку.

Тест хорошо работает со стяжками со связкой и без нее. Однако, когда плавающая стяжка укладывается непосредственно на изоляционный слой, она эффективно проверяет стяжку и изоляцию как композит. Тест для этого не предназначен. Какой бы прочной и жесткой ни была изоляция, она все еще относительно сжимаема по сравнению с бетонной плитой под стяжкой. Это может привести к большим вмятинам в стяжке, и в результате стяжка с трудом проходит испытание, что приводит к вопросам о ее спецификации.

Это недостаток стандарта, о котором не знают многие производители изоляции. Такая неосведомленность может привести к недоверию, если производитель или монтажник стяжки оспорит результаты испытаний. Улучшение взаимодействия между различными сторонами, участвующими в проектировании и строительстве надстроек полов, является ключом к тому, чтобы решения систем перекрытий стали более реальными.

Какая теплоизоляция лучше всего подходит для полов с подогревом (UFH)?
При UFH трубы горячей воды укладываются по определенной схеме и крепятся к полу, а затем герметизируются стяжкой. Стяжка равномерно распределяет тепло по полу, а текучую стяжку можно даже принудительно сушить с помощью системы UFH. Стяжка может быть специально выбрана так, чтобы иметь низкое термическое сопротивление, улучшая скорость, с которой ощущается эффект теплого пола.

Поскольку цель состоит в том, чтобы получить максимальную выгоду от UFH, трубы должны быть установлены на слое изоляции. Изоляция ограничивает поток тепловой энергии в пол за счет теплопроводности, что означает, что больше тепла идет на обогрев помещения, повышая эффективность. Пластиковые хомуты, фиксирующие трубы на месте, также можно вставить в изоляцию.

В плавающей стяжке изоляционный слой, используемый с UFH, может относиться к одной из двух категорий.
В первом случае он устанавливается над бетонной плитой или настилом пола и действует как основной слой теплоизоляции в конструкции первого этажа. Толщина определяется целевым значением U-значения.
Во-вторых, он обеспечивает тепловое сопротивление только в пользу UFH и обычно имеет номинальную толщину.

В цокольном этаже дополняет основной слой теплоизоляции, расположенный под плитой цокольного этажа. В многоэтажных жилых домах, где UFH обеспечен на каждом уровне, на промежуточных этажах не требуется достижение коэффициента теплопередачи, но отопление должно быть максимально эффективным.

Изоляция из экструдированного полистирола (XPS) обеспечивает плоскую, прочную и стабильную по размерам основу для плавающей стяжки и может использоваться в сочетании с напольным отоплением на уровне первого этажа или во всей высотной застройке.

Изоляция под плавающей стяжкой должна выдерживать возложенные на нее нагрузки. В противном случае возможно растрескивание и даже обрушение стяжки. Высокая прочность на сжатие изоляции XPS означает, что она может выдерживать значительные нагрузки.

Предоставляют ли производители изоляции для пола гарантии?
Клиенты и подрядчики по напольным покрытиям могут запрашивать гарантии у отдельных производителей на свою продукцию. Однако производитель отдельного компонента не дает гарантии на весь пол.

Производители теплоизоляционных материалов обычно сообщают, что их продукция прослужит в течение всего срока службы здания, если она установлена ​​в соответствии с их рекомендациями, сертификацией третьей стороны и передовым опытом. Производитель стяжки может предложить гарантию на дефект материала стяжки, но не на дефекты, возникшие в результате неправильной спецификации или установки.

Причина этого в том, что надстройки пола не подлежат системным испытаниям, как конструкция плоской крыши. При любом построении системы учитываются характеристики продуктов и материалов в целом. Без этой «более широкой картины» в индустрии напольных покрытий производитель не может взять на себя обязательство гарантировать полный пол.

Оставайтесь на связи

ПОИСК ПО КОМПАНИИ

ГАЛЕРЕЯ

Популярные статьи

О чем следует помнить при укладке изоляции перед стяжкой

Перейти к содержимому

Предыдущая Следующая

• Просмотреть увеличенное изображение

Широкий спектр изоляционных материалов, начиная от жесткой плитной изоляции и заканчивая более гибкими и сжимаемыми пенопластовыми материалами. использование в качестве тепло- и звукоизоляции под стяжками. Изоляцию обычно укладывают в качестве промежуточного слоя между основанием пола и стяжкой, и такая конструкция называется плавающей конструкцией стяжки. Есть несколько важных вещей, которые следует помнить при укладке изоляции перед стяжкой.



Изоляция из жестких плит

Обычно панели из жестких плит из экструдированного или вспененного полистирола должны укладываться на достаточно ровное основание пола, обеспечивающее непрерывную поддержку изоляционным панелям. Сборные полы часто подвержены проблемам с выравниванием, таким как острые выступы или ступеньки между сборными элементами, и в идеале их следует надлежащим образом выровнять с помощью выравнивающей смеси, чтобы предотвратить звукоизоляцию и другие проблемы с изоляцией. Для бытового применения лучше всего нанести тонкий слой острого песка и сузить ступенчатые участки.

Гибкая изоляция

Гибкая изоляция, такая как вспененный полиэфир или одеяло из минеральной ваты, обычно не требует такого высокого уровня точности, как жесткая изоляция, поскольку такие материалы лучше согласуются со структурой основания при приложении веса от слои выше. Тем не менее важно нивелировать любые крутые ступеньки или значительно неровные участки на основании, так как это может привести к возникновению растягивающих напряжений при приложении веса, что, в свою очередь, может отрицательно сказаться на качестве звукоизоляции. Для незначительных неровностей поверхности лучше всего выполнить локальное выравнивание, чтобы предотвратить точечный контакт. Однако, если основание значительно неровное, стоит подумать об использовании модифицированной стяжки, которую можно укладывать меньшей толщиной.

Для плавающих стяжек важно уложить слой DPM (влагонепроницаемой мембраны) поверх основания, чтобы предотвратить просачивание влаги или жидкостей между слоями. Перед установкой утепляющего слоя на подготовленное основание следует уложить листы ДПМ, закрывая все примыкания. Особое внимание следует уделить проклейке листов в местах стыков, чтобы избежать смещения.
Затем можно укладывать изоляцию, начиная с наружных стен. Начните с нанесения полос по периметру толщиной примерно 25 см вдоль внешних стен. Полоски следует накладывать на всю глубину, чтобы предотвратить образование мостиков холода. Приступайте к укладке изоляции после того, как все коммуникации, имеющиеся на полу, будут вырезаны и должным образом проложены.
Также убедитесь, что изоляционные плиты установлены в шахматном порядке, чтобы облегчить блокировку. Затем теплоизоляционные плиты можно приклеить клейкой лентой или фольгированной лентой.
Убедитесь, что все служебные проходки, опоры и колонны закрыты периметром, а внутренние углы затянуты и заклеены лентой. Внешние углы должны быть аккуратными и аккуратно заклеены скотчем без каких-либо зазоров.
В случае жесткой изоляции, которая не поставляется с предварительно ламинированной мембраной, лучше всего нанести разделительный слой из полиэтилена 500 калибра поверх изоляции для дополнительной защиты.

Последние сообщения

• Нужен фундамент для стяжки пола? Получить загрузку
• CSC Screeding и Flowcrete UK предлагают совершенно новый мир решений для стяжки
• Пыльные коридоры — стоит ли мне беспокоиться?
• Руководство по получению идеального деревянного пола
• Spencer Warner Назначен членом комитета FeRFA по стандартам стяжек.

Архивы

Архивы отбор месяца, июнь 2016 г., февраль 2016 г., январь 2016 г., декабрь 2015 г., ноябрь 2015 г., октябрь 2015 г. Сентябрь 2015 г. Август 2015 г., июль 2015 г., июнь 2015 г., май 2015 г., апрель 2015 г. Март 2015 г. Февраль 2015 г., январь 2015 г., ноябрь 2014 г., октябрь 2014 г., сентябрь 2014 г. Август 2014 г., июль 2014 г., июнь 2014 г., май 2014 г. Апрель 2014 г. Март 2014 г. Февраль 2014 г. Декабрь 2013 г. Ноябрь 2013 г. Октябрь 2013 г. Сентябрь 2013 г. Август 2013 г., июль 2013 г., июнь 2013 г., май 2013 г., апрель 2013 г. Март 2013 г. Февраль 2013 г. Январь 2013 г. Декабрь 2012 г., Ноябрь 2012 г. 2012 г. Сентябрь 2012 г. 2012 г. 2012 г. 2012 Июнь 2012 г., май 2012 г., апрель 2012 г. Март 2012 г., февраль 2012 г., январь 2012 г., декабрь, 2011 г., ноябрь 2011 г., октябрь 2011 г., сентябрь 2011 г., август 2011 г., июнь 2011 г., май 2011 г., апрель 2011 г., март 2011 г., февраль 2011 г. Январь 2011 г., декабрь, 2010 г., ноябрь 2010 г., октябрь 2011 г.
