Утепление пола в частном доме

Наш блог

Создавая домашний уют, очень важно добиться того, чтобы в доме было тепло. Грамотное утепление полов позволяет создать комфорт в доме и сэкономить на отоплении. Современный ассортимент утеплителей может привести в замешательство тех, кто впервые столкнулся с проблемой выбора. Рассмотрим их более пристально.

Какие бывают утеплители для пола

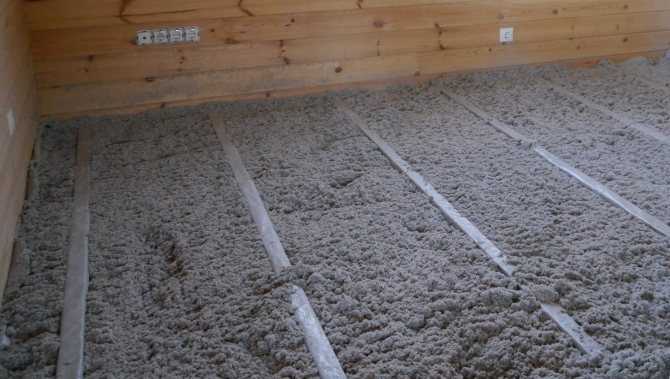

Рулонные утеплители – Uminex изострой, пенофол, эковата. Благодаря небольшой толщине, они отлично подходят для утепления любых поверхностей. Часто в продаже встречаются варианты этих материалов с фольгированной поверхностью, которая увеличивает теплоизоляционные свойства.

Плиточный утеплитель – стекловата, пенопласт, пеностекло, пеноплекс. Эти материалы довольно популярны в строительстве. Они лёгкие, износостойкие и простые для монтажа. Минусом плиточных утеплителей является их высокая горючесть.

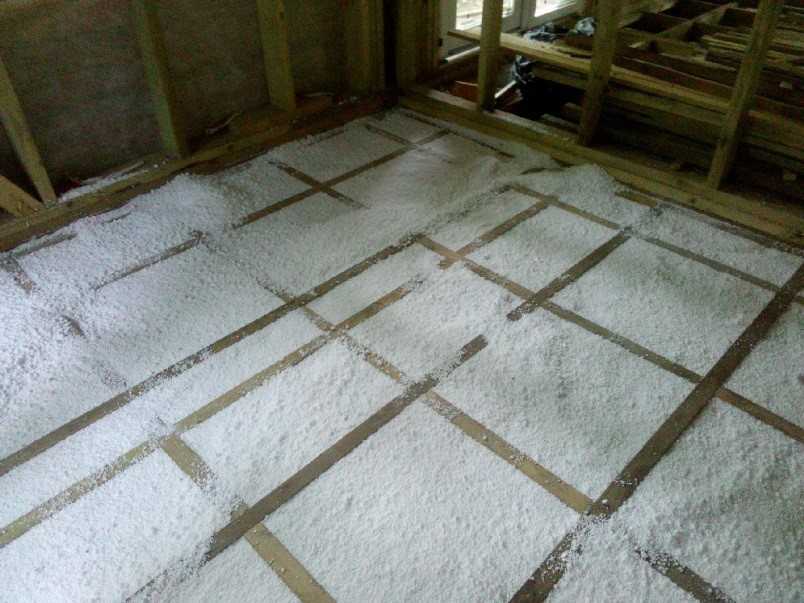

Насыпные утеплители – керамзит, опилки, гранулированный шлак. Пожалуй, этот вид утепления – самый дешёвый. Насыпные утеплители довольно просты в использовании. Лучшим из представленных считается керамзит, так как только он не подвержен горению.

Жидкий утеплитель  представляет собой  полимерную смесь, которая легко наносится обычной кистью. Преимуществами этого вида, бесспорно,  являются отличная теплопроводность, пожаробезопасность и гидроизоляция. Такой утеплитель очень тонок, он идеально подходит для утепления  бетонного пола.

Вспененный полиэтилен используется в качестве дополнительного утепляющего слоя под декоративное напольное покрытие. При выборе этого материала лучше остановиться на фольгированном варианте.

Почему стоит выбрать утеплитель UMINEX Изострой

UMINEX Изострой  – утеплитель нового поколения, созданный с учётом всех современных требований, касающихся безопасности, простоты монтажа и эксплуатационных характеристик:

• Утеплитель изготовлен из полиэфирного волокна без применения токсичного клея. При этом, в нём не разводятся насекомые и не появляется плесень.
• UMINEX Изострой устойчив к химическим и механическим повреждениям. Материал не поддерживает горение, не проседает и не теряет своих свойств на протяжении всего срока эксплуатации.
• Утеплитель не впитывает влагу, оберегая перекрытия от появления плесени и гниения.
• Материал очень удобен в использовании. Произвести монтаж сможет даже человек, впервые занимающийся утеплением полов.

Способы утепления пола в деревянном доме

Каждый материал требует определенной технологии укладки. Рассмотрим основные способы утепления полов в загородном доме:

Утепление пола с помощью материала пенополистирол. При данном способе, первым этапом следует подготовить пол: очистить от мусора и обезжирить. Вторым этапом прокладывается пароизоляционная прослойка, на которую укладывают полиэтиленовую пленку. Далее на полученной поверхности делают стяжку (сухую или цементную) и укладывают напольное покрытие;

Утепление пола с помощью рулонных утеплителей. Для начала на черновом полу нужно избавиться от всех щелей, для этого можно использовать монтажную пену или же герметик. Вторым этапом идет укладка на пол пароизоляционного слоя, на который уже укладывается минеральная вата. При укладке минеральной ваты следите за тем, чтобы не было воздушных мешков. Все работы с ватой проводите в защитных перчатках. Минеральной ватой можно утеплять полы в любом помещении даже в ванной комнате;

Утепление пола с помощью материала пеноплекс. Работы с этим материалов ведутся аналогично с пунктом 1, только при использовании пеноплекса, можно не укладывать пароизоляционный слой;

Утепление пола с помощью материала керамзит. Данный способ подходит на этапе строительства, во время строительства на пол устанавливают маячные рейки, пространство между которыми засыпают керамзитом или же заливают смесью бетона с керамзитом;

Утепление пола с использованием двойного настила. Этот способ считается для деревянного дома классическим. Он заключается в том, что на пол устанавливаются рейки, пространство между рейками прокладывается теплоизоляционным материалом, сверху укладывается новый настил из досок, и уже поверх нового настила укладывается напольное покрытие;

Утепление пола с использованием линолеума. Если вам не нужно сильно утеплять полы, то можно обойтись укладкой обычного линолеума с теплым основанием;

Утепление пола с помощью материала пенополиуретана. Самостоятельно по данному способу утеплить полы не представляется возможным, необходимо обратиться к специалистам;

Изготовление теплых полов. Данный способ очень популярен в наше время. Полы заливаются смесью, которая имеет хорошие показатели по теплоизоляции, гидроизоляции и, что очень важно, шумуизоляции;

Утепление пола по технологии наливных полов. Считается самым дорогим способом утепления полов, но при этом и самым эффективным. Существует два вида «теплых полов»: с электрическим обогревом и водяным обогревом. Смысл прост, представьте, что вам в пол монтируют батарею, и степень ее нагрева вы регулируете сами.

Чем лучше утеплить полы в частном доме

Температура в доме во многом зависит от пола. Особенно это относится к частным постройкам, где пол практически находится на земле. Вопрос, чем утеплить полы в частном доме, волнует многих и решается с переменным успехом.

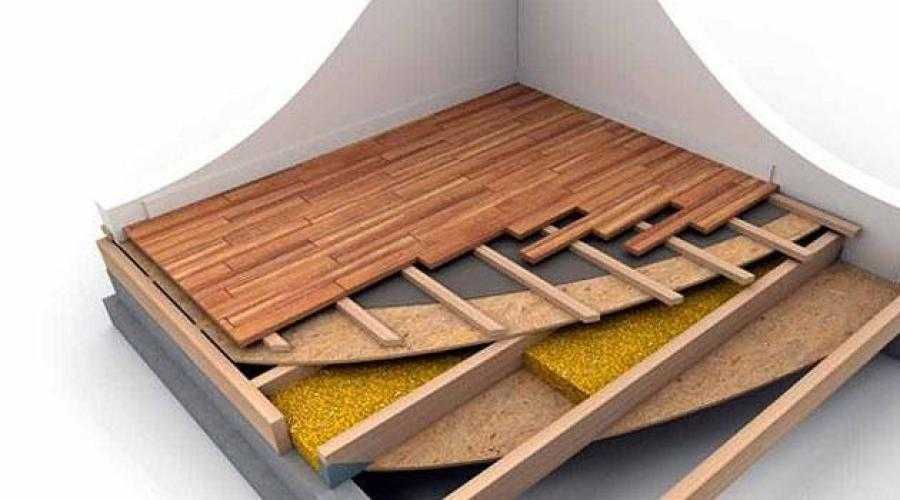

Схема утепления пола в частном доме.

В наше время в продаже имеется множество строительных материалов с высокими теплоизоляционными свойствами. Правильный выбор такого материала позволит решить проблему, чем утеплять полы в частном доме. После подбора утеплителя процесс его укладки своими руками вполне доступен многим.

Особенности утепления пола в частном доме

Частный дом располагается непосредственно на поверхности земли, и, соответственно, факторы воздействия почвы играют решающую роль. Как низ напольного перекрытия, так и цокольная часть стены подвержены воздействию низких температур и влаги.

Грунт зимой промерзает достаточно глубоко, что создает специфические воздействия на напольные покрытия в частном доме.

Таблица сравнения утеплителей.

Решение, как утеплить полы в частном доме, зависит от конструкции дома. Заметное влияние оказывает высота подъема цоколя над землей. Иногда возникает необходимость наружного утепления и гидроизоляции цокольной части стены для утепления пола. Подвал в доме вызывает повышенные тепловые потери от пола вниз, особенно если подвал находится в зоне промерзания грунта. Утепление частного дома следует начинать с подвала.

Утепление пола зависит от того, как сделан дом (из кирпича, по каркасной технологии), от этажности и т.д. Конструкция самого пола определяет метод его утепления. Утепление можно проводить на бетонной стяжке и по лагам. Если не принимать в расчет методы принудительного обогрева полов в частном доме, то способы утепления можно разделить на три основных вида:

1. На основе волокнистых теплоизоляторов.
2. С помощью вспененных материалов.
3. Путем напыления полимерного покрытия, обладающего высокими теплоизоляционными свойствами.

Вернуться к оглавлению

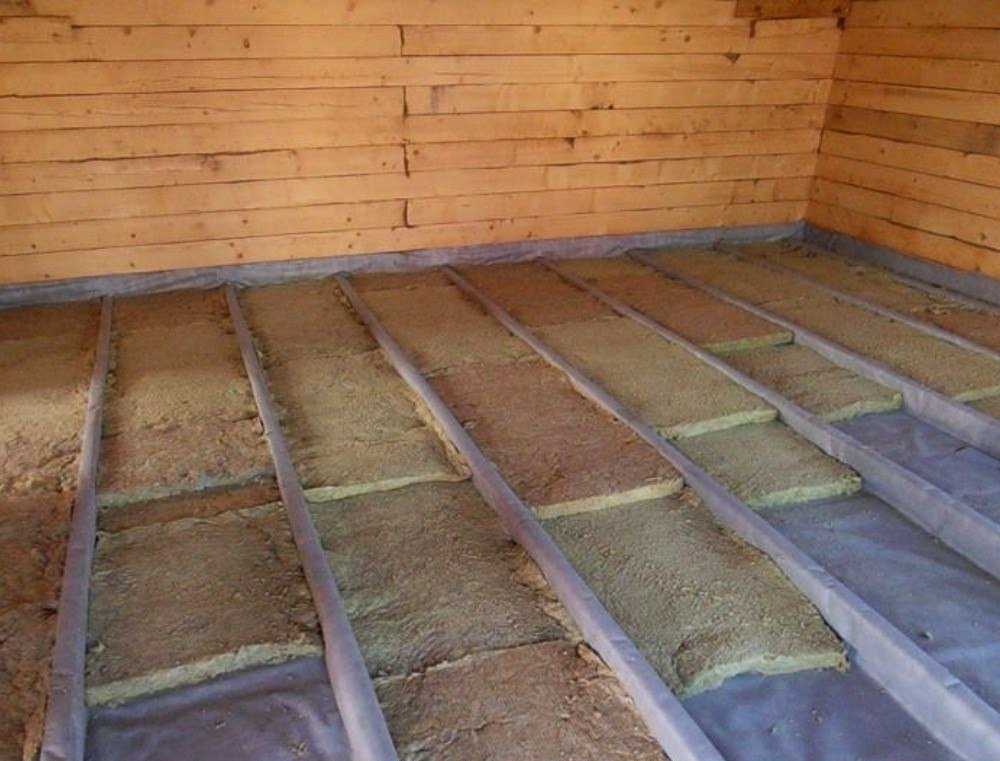

Утепление минеральной ватой

Схема утепления пола минераловатным утеплителем по грунту.

Утеплить полы в частном доме можно с помощью такого волокнистого теплоизолятора, как минеральная вата. Для утепления полов рекомендуется применение плит из уплотненной минеральной ваты. Этот материал является волокнистым, поэтому при высоких теплоизоляционных свойствах он обладает повышенной гигроскопичностью, что требует надежной гидроизоляции. Достаточная тепловая защита достигается при толщине слоя из минеральной ваты 10 см.

Технология изготовления утеплителя из минеральной ваты следующая. На основное напольное покрытие настилается слой из пароизоляционной пленки, так чтобы металлизированная сторона была сверху. Пленка накладывается с перекрытием и фиксируется скотчем. Поверх стелется гидроизоляционный слой из полимерной пленки, например полиэтиленовая пленка. По этим слоям монтируются деревянные брусья в виде решетки. Толщина брусьев 10 см. Шаг укладки брусьев составляет 60-80 см. Брусья закрепляются анкерами, если пол бетонный, или шурупами, если пол — деревянный.

Между брусьями укладываются плиты минеральной ваты, так чтобы между ватой и брусом не было зазора. Заполняется весь объем между брусьями. На теплоизоляцию сверху накладывается слой гидроизоляции из полиэтиленовой пленки и еще один слой пароизоляционной пленки металлизированной стороной вниз. По периметру помещения, вдоль стен укладывается демпферная теплоизоляционная пленка, например, из вспененного или сшитого полиэтилена. Пленка укладывается так, что верхний ее срез располагается на цокольной части стены, на высоте не менее 30 см, а нижний срез — на слое теплоизоляции пола. К стене пленка приклеивается. Поверх всех слоев изготавливается внешнее напольное покрытие из доски, фанеры или листов ДСП. Покрытие крепится шурупами к деревянным брусьям.

Вернуться к оглавлению

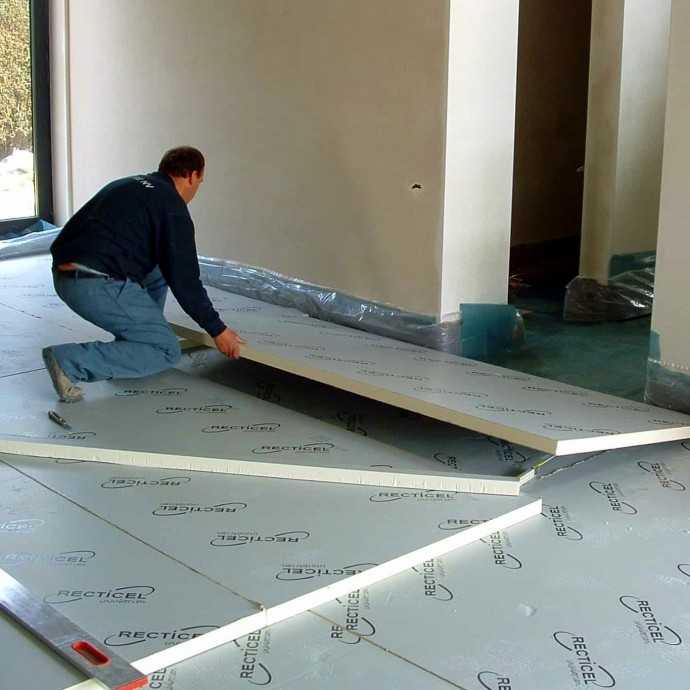

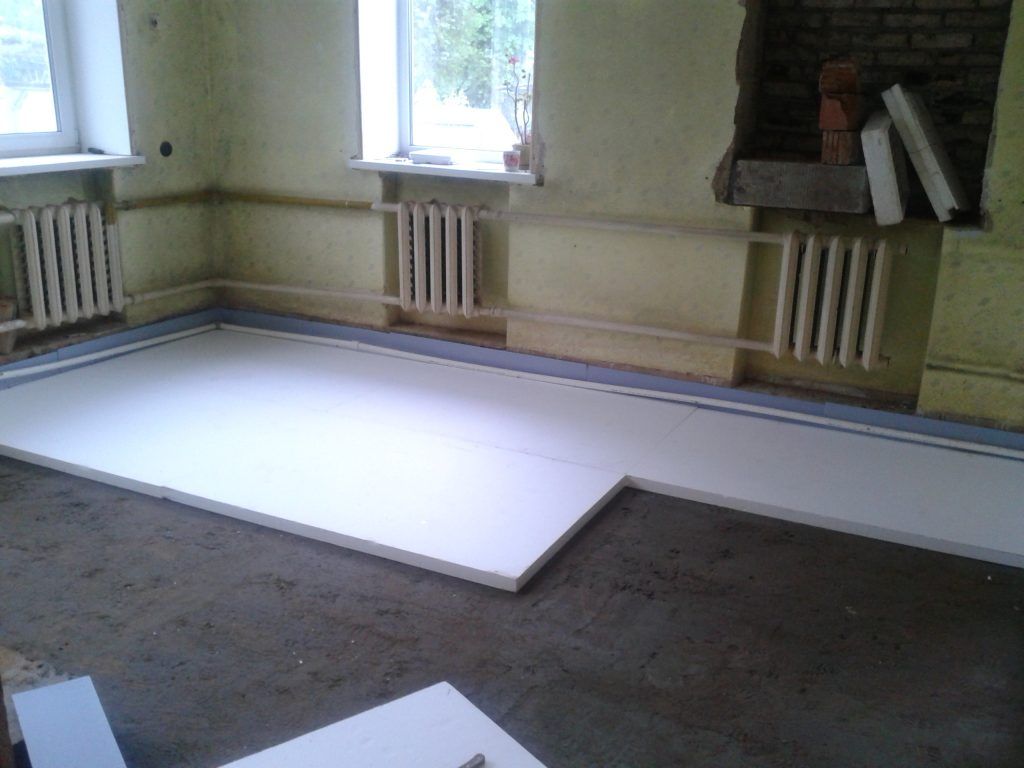

Утепление пенополистиролом

Характеристики пенополистирола.

Часто для того, чтобы утеплить полы в частном доме, используется пенополистирол (пенопласт). В частном строительстве обычно применяют пенопласт в виде плит типа ПСБ-С-35 или ПСБ-С-50. Пенополистирол обладает очень высокими теплоизоляционными свойствами, но они во многом определяются наличием воздушных пор, что требует гидроизоляции. Кроме того, этот материал имеет низкую стойкость к местному продавливанию и невысокую механическую прочность, что требует армирующих элементов.

Утеплитель рекомендуется укладывать на бетонную стяжку. Поверх стяжки укладывается гидроизоляция из двух слоев полиэтиленовой пленки. По периметру пола размещается демпферная пленка по аналогии с минеральной ватой. Затем устанавливаются плиты пенопласта. Как правило, плиты устанавливаются в два слоя, но допускается применение одного слоя из толстых плит. Общая толщина теплоизоляции достигает 10 см. Плиты устанавливаются с минимальным зазором (не более 2 мм).

Поверх пенопластового слоя укладывается гидроизоляция из толстой полиэтиленовой пленки. Пленка располагается с перекрытием не менее 15 см. Весь утеплитель необходимо защитить армирующим слоем. Он изготавливается в виде решетки с ячейкой 15-20 см из прута стальной арматуры диаметром не менее 5 мм. Такая армирующая сетка перераспределяет нагрузки, делая их более равномерными по поверхности пола. Арматуру целесообразно прикрепить к стяжке пола с помощью анкеров. Монтаж утеплителя пола частного дома завершается заливкой бетона слоем не менее 5 см. После застывания по этой бетонной стяжке можно накладывать любое финишное покрытие.

Вернуться к оглавлению

Утеплители из пластика

Утепление пола керамзитом.

Современные технологии позволили изготовить полимерные плиточные материалы с повышенными теплоизоляционными свойствами и достаточно высокой механической прочностью. С их помощью пол в частном доме утепляется без применения ряда дополнительных защитных слоев. Так, экструдированный пенополистирол выпускается в виде плотных, прочных плит, имеющих высокую прочность, в т. ч. на смятие. Предлагаются, например, плиты марок от XPS200 до XPS500, которые имеют достаточные гидроизоляционные параметры и могут применяться без дополнительной защиты от влаги. Для теплоизоляции пола в частном доме достаточно толщины 8 см. Напольное покрытие можно укладывать прямо на такие плиты.

Во многом аналогичны по своим свойствам плиты из пенополиуретана. Такие плиты выпускаются марок PUR и PIR. Для повышения надежности и для пароизоляции плиты могут иметь наружный слой из алюминиевой фольги.

Вернуться к оглавлению

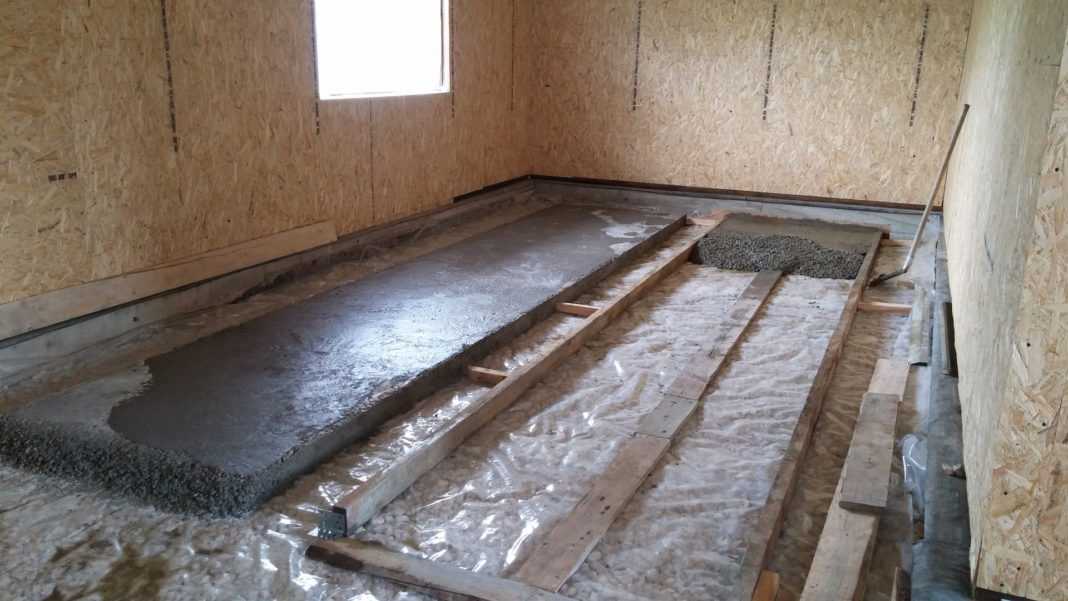

Утеплитель из керамзита

Полимер напыляется примерно 40 мм толщиной и застывает около 24 часов.

Керамзит находит применение в качестве утеплителей именно полов частного дома. Этот материал имеет малый вес, обладает высокими теплоизоляционными свойствами и достаточной прочностью. Укладывается он на любую стяжку. При большом слое керамзита гидроизоляцию можно не применять. Накладывается материал с уплотнением каждого слоя. Толщина каждого слоя должна составлять примерно 15 см. Достаточная толщина для утепления пола в частном доме 40 см (при крупных фракциях керамзита толщину можно снизить до 30 см). Поверх последнего слоя рекомендуется залить жидкий цементно-песочный раствор (в соотношении 1:6-8) до образования тонкой поверхностной пленки после высыхания.

Во многом аналогичен керамзиту гранулированный шлак. Толщина его теплоизоляционного слоя составляет 40 см. Поверх такого слоя лучше наложить гидроизоляцию из полиэтиленовой пленки или рубероида.

Под финишное напольное покрытие рекомендуется сделать бетонную стяжку толщиной до 10 см.

Вернуться к оглавлению

Утепление методом напыления

В настоящее время находит использование достаточно сложный способ утепления методом напыления полимерной теплоизоляции. Утеплитель изготавливается в виде пены, распределяемой по всей поверхности пола. Для нанесения такого слоя существуют специальные устройства, подающие под давлением полимер в виде жидкости и углекислый газ. Утеплитель формируется между деревянными брусьями или досками, закрепленными анкерами параллельно друг другу. Толщина должна составлять порядка 40 мм. Застывание пенообразной массы происходит в течение 24 часов. После этого на брусья можно настилать покрытие из досок, фанеры или плит ДСП.

Вернуться к оглавлению

Необходимый инструмент

При изготовлении утеплителя для пола в частном доме потребуется разнообразный инструмент:

Инструмент необходимый для утепления полов.

• болгарка;
• электродрель;
• ножовка;
• стамеска;
• нож;
• ножницы;
• шуруповерт;
• перфоратор;
• тиски;
• шпатель;
• мастерок;
• молоток;
• кисть малярная;
• валик малярный;
• уровень;
• рулетка;
• линейка метровая;
• лопата;
• плоскогубцы.

http://ostroymaterialah.ru/youtu.be/26LNUWcmIvg

Существует много способов утепления полов частного дома. Еще больше предлагается материалов, обладающих высокими теплоизоляционными свойствами. Необходимо обдумать и выбрать тот метод, который будет самым оптимальным, с учетом климатических особенностей, конструкции дома и полов. Следует также учитывать, что существуют способы принудительного утепления полов, т.е. утепление за счет электроэнергии или передачи теплоносителя. Несомненный интерес представляют водяные теплые полы, основанные на установке труб, переносящих горячую воду. Все большее применение находят инфракрасные теплые полы.

Как утеплить пол в частном доме (8 способов)

Теплоизоляция всех помещений в частном доме очень важна не только для его обитателей, но и для увеличения срока службы самого дома. Так что, если вы хотите, чтобы ваше жилище радовало не только вас, но и ваших правнуков, принимайтесь за работу.

Чтобы разобраться, как утеплить пол в частном доме с большим качеством и меньшими потерями, для начала посмотрим, есть ли в нем подвал. Наличие подвала дает возможность утепления со стороны последнего.

Облагораживаем подвал

Здесь лучший вариант – привести подвал в жилой вид, расширив его, проведя отопление и электричество. Если же в этом нет нужды, утепляем пол со стороны подвала минватой, плитами пенополистирола или экструдированного полистирола, закрепляя их на плитах перекрытия при помощи профилей и направляющих. Важно не забыть проложить пароизоляцию – можно обычную полиэтиленовую пленку.

Когда подвал отсутствует, а первый этаж устроен прямо на фундаменте, утеплять его необходимо, исходя из материала самого пола – это может быть либо бетон, либо дерево.

Утепляем пол стяжкой

Бетонные полы на первом этаже довольно часто встречаются в частных домах, причем не всегда обычной теплоизоляции, выполненной строителями по существующей технологии, хватает для необходимого уровня комфорта. Если высоты помещений первого этажа хватает, эффективной теплоизоляцией послужит утепляющая цементная стяжка.

Для того чтобы ее сделать, нужно, прежде всего, поднять имеющееся напольное покрытие до бетона, тщательно очистить от мусора и пыли поверхность и покрыть ее слоем гидроизоляции. Естественно, что все отверстия и щели в бетоне должны быть предварительно тщательно заделаны раствором. На гидроизоляцию укладывается утеплитель, это могут быть жесткая плита из минваты или экструдированный пенополистирол. На утеплитель делается армированная стяжка, то есть стяжка с использованием металлической монтажной сетки. А на эту стяжку, после полного ее высыхания, монтируется любое напольное покрытие. Пол поднимается, в общей сложности, на 6-8 см.

Клеим плиты ОСП или ГВЛ

А как утеплить пол в частном доме с низкими потолками первого этажа? Есть вариант. Умельцы предлагают выравнивание и утепление пола путем наклеивания плит ОСП или ГВЛ на любую поверхность, в том числе и бетонную. Для этого существует специальный монтажный клей КСК-1. Он наносится на очищенное и прогрунтованное бетонное основание при помощи зубчатого шпателя, сверху плотно встык укладываются листы ОСП или ГВЛ толщиной 14-20 мм. Через 3 суток можно стелить напольное покрытие. Пол в этом случае поднимется не больше, чем на 3 см, а его утепление будет достаточно ощутимым.

Стелим на пол утеплитель

Когда в доме устроены деревянные полы, и они все-таки холодные, первым делом нужно проверить, как они были утеплены изначально. Если между лагами был насыпан керамзит, то это не лучший теплоизолирующий материал, желательно заменить его минватой, не забыв о пароизоляции. По доскам чернового пола, когда хватает высоты, можно настелить дополнительное покрытие из ДСП или ОСП, а сверху уже стелить чистовое покрытие. Если же и этого недостаточно, нужно подобрать напольное покрытие с максимально возможными теплоизолирующими свойствами. Это может быть утепленный линолеум, ковролин или пробка.

Постелите широкий ковер

Как утеплить пол в доме максимально быстро? Постелить ковер. Да-да, самый обыкновенный ковер. С ним пол в вашем доме станет гораздо теплее.

Желательно приобрести покрытие большого размера, так чтобы он укрыл максимально большую площадь. Чем толще будет ковер, тем лучше. Толстый ковер позволит ходить по комнате без тапочек и теплых шерстяных носков.

В коридор и прихожую можно приобрести узкие паласы и дорожки. Конечно, они не так утепляют пол в доме как ковер, но все-таки позволяют несколько снизить охлаждение пола.

С наступлением теплого времени года все это хозяйство сворачивается и убирается в чулан или кладовку до следующей осени. Перед тем как «законсервировать» ковровые покрытия не забудьте их, как следует, вытряхнуть. Хранить лишнюю пыль в квартире нет никакого смысла.

Купите толстый линолеум

Как еще утеплить пол в доме? Можно постелить толстый линолеум на ворсовой основе. Такой линолеум имеет приличную толщину и выглядит как прочное покрытие с подложкой. Эта подложка хорошо удерживает тепло и делает перемещение по квартире более комфортным.

При выборе подходящего вида линолеума главное не ошибиться. Ведь линолеум бывает бытовой, полукоммерческий и коммерческий. Последний вариант для утепления пола не годится. Коммерческое покрытие славится высокой прочностью, но обладает незначительной толщиной. Его внутренняя часть никогда не снабжается войлочной подложкой, так необходимой для утепления жилища. Поэтому ваш выбор будет состоять либо из бытового линолеума, либо полукоммерческого. Оба они имеют войлочную основу и могут быть использованы по назначению.

Сделайте двойной пол

Более сложный и затратный способ утепления пола, сделать его двойным. То есть организовать дополнительный слой, который будет отделять пол от бетонной стяжки. Данный вариант отлично подойдет для владельцев частных домов и «счастливчикам», обитающим на первых этажах многоквартирных зданий. В обоих случаях имеется дощатый пол, под которым можно сделать черновую основу.

Для обустройства пола дополнительным слоем потребуется полностью снять доски и положить под низ листы фанеры. Материал жестко фиксируется к стяжке с помощью дебель-гвоздей. После этого доски сбиваются по новой. Настил фанеры довольно трудоемкое занятие, но крайне эффективное. Пол в квартире становиться гораздо теплее и уютнее.

Как утеплить пол в доме, если вместо досок имеется цементная стяжка или бетонные плиты перекрытия? Поможет электричество!

Монтируем теплый пол

Последний способ, который мы с вами сегодня рассмотрим – монтаж системы «теплый пол».

Он дорогостоящий, но эффективный. Это укладка водяного или электрического теплого пола под напольное покрытие. Водяной теплый пол монтировать сложнее, но он дешевле в эксплуатации, так как запитывается от системы горячего водоснабжения и включается в общую циркуляцию горячей воды в доме. Электрический пол легче монтировать, а расходы на него – это электроэнергия, которую он будет потреблять при включении.

Особенность данной системы заключается в том, что в бетонную стяжку прокладывается кабель, нагревающийся при подключении к источнику питания. В процессе нагрева кабель начинает отдавать тепло в стяжку, тем самым нагревая поверхность.

Такой теплый пол можно приобрести в строительных супермаркетах и магазинах, специализирующихся на напольных покрытиях. Стоимость изделия рассчитывается квадратными метрами и зависит от способности выделять тепло в окружающую среду. Чем она выше, тем дороже обойдется выбранная модель.

Статья оказалась полезной? Поделитесь ссылкой с друзьями!

Можно ли обогреть весь дом теплыми полами?

Теплый пол — это эффективная система отопления, обеспечивающая лучистое тепло из-под пола, но может ли это тепло подняться вверх и эффективно обогреть весь дом? Может ли теплый пол обогреть весь дом сам по себе?

Вы можете обогреть весь дом с помощью водяных или электрических теплых полов. Тепло от любой системы будет излучаться вверх по всему дому. Вам нужна адекватная изоляция, чтобы предотвратить потерю тепла из дома и сохранить тепло от вашего пола с подогревом.

Применение систем напольного отопления для обогрева целых домов и то, как их можно комбинировать с другими системами отопления, подробно описано ниже.

Водяной или электрический теплый пол – где используется каждая система?

Электрические системы обогрева пола используются в небольших помещениях, таких как кухни, ванные комнаты и спальни. Благодаря своей гибкости электрические нагревательные маты можно использовать для маневрирования вокруг кухонных раковин, шкафов и ванн, чтобы предотвратить тепловую блокировку.

Электрические полы с подогревом в основном используются в уже построенных домах, так как их проще установить на существующие полы, чем устанавливать совершенно новую водяную систему с новыми трубами.

Вода Системы подогрева пола чаще используются в новых зданиях, так как их легче включить в планы здания, чем перестраивать пол, чтобы он соответствовал ему. Они больше подходят для первых этажей домов.

Сколько тепла производит напольное отопление?

В среднем пол с подогревом может достигать температуры около 50°C, но из-за отделки пола температура может быть ограничена до 27°C для полов из винила, дерева, ковров и ламината. Плитка и бетонные полы имеют максимальный температурный порог 29°C. Другие факторы, такие как размер помещения и уровень изоляции пола, также играют огромную роль в том, сколько тепла вырабатывается системой.

Конечно, существует разница между температурой воды в трубах теплого пола (или проводами электронагревательного мата) и подачей тепла в помещения дома. Необходимо учитывать теплопроводность слоев системы теплого пола и отделки пола, а также продолжительность работы системы. Как мы упомянем ниже, эффективность лучистого тепла под полом в значительной степени зависит от количества изоляции и последующих потерь тепла из дома.

На весь дом хватит?

Размер помещения сильно влияет на тепловую мощность систем напольного отопления. Общая идея заключается в том, что чем меньше помещение, тем быстрее оно прогреется (например, ванная комната).

Типы изоляции и поверхности пола имеют решающее значение для производства тепла. Основным свойством утеплителя является низкая теплопроводность. Он используется как при мокром (водяном), так и при электрическом отоплении, но для водяного теплого пола обязательным условием являются теплоизоляционные плиты. Изоляционные плиты препятствуют распространению тепла вниз и направляют максимально возможное количество тепла на поверхностный слой.

Изоляция должна быть не только внутри самой конструкции слоя системы напольного отопления, но вы должны надлежащим образом изолировать крышу и стены вашего дома, чтобы предотвратить потери тепла.

Тип поверхности пола влияет на тепло больше, чем вы думаете. Более плотные материалы, такие как плитка, терракота и камень, лучше проводят тепло, чем дерево или винил. Плитка и камень могут нагреваться до температуры более 29° C (84,2 F), а винил или дерево — только до 27° C. Большинство ковров нельзя нагревать выше 27° C (80,6 F), но есть некоторые продукты (TOG менее 2) специально предназначены для полов с подогревом.

Быстрый обогрев против медленного нагрева

Нагрев дома отличается от нагревания воздуха. Все станет горячее, если нагревать медленнее. Если вы нагреваете воздух быстро, воздух будет нагреваться первым, и термостат, который измеряет только температуру воздуха, зарегистрирует более высокое значение. Если у вас есть, скажем, каменные скамейки или стены, они все равно будут холодными.

Методы медленного отопления, такие как теплый пол, потребуют много времени для обогрева вашего дома, а не только его воздуха. Зато после того, как их отключат, дом сможет дольше сохранять тепло, так как полы и мебель остывают гораздо медленнее, чем сам воздух. Эти системы имеют более низкие затраты энергии на час работы.

Электрические теплые полы выделяют тепло почти так же быстро, как радиаторы. Напротив, водяной теплый пол реагирует немного медленнее. Точно так же водяной теплый пол также требует некоторого времени, чтобы остыть.

Методы быстрого обогрева, такие как системы центрального отопления, быстро повысят температуру воздуха в помещении, и вы почувствуете жар гораздо быстрее. Однако при их отключении дом намного быстрее остынет. Эти системы также имеют гораздо более высокие затраты энергии на час работы.

Насколько эффективен теплый пол?

Вы будете продолжать читать о том, что теплые полы экономичны и энергоэффективны, но так ли это? Ну да. Основная цель напольного отопления состоит в том, чтобы нагреть ваш дом с таким же или меньшим количеством энергии, чем радиаторы или любые другие старые системы отопления.

Теплый пол на водной основе нагревает воду по трубам до температуры 40° C. Температуру можно установить даже ниже (35° C), если вы хотите поддерживать отопление в течение более длительного времени. Радиаторы, например, часто нагреваются до более высоких температур, таких как 60 градусов, чтобы излучать тепло из той точки комнаты, где они расположены.

Теплый пол равномерно распределяет тепло по поверхности пола, в то время как радиаторы излучают тепло только из одной точки. В одной части комнаты может быть слишком жарко, а в другой одновременно может быть холодно. Что касается теплоэффективности, полы с подогревом выигрывают в этой битве с большим отрывом.

Миф о том, что теплый пол стоит дорого, не соответствует действительности. Да, установка может быть дорогостоящей, но она сэкономит вам деньги в долгосрочной перспективе. Использование водяного теплого пола для всего дома также дешевле, чем использование теплых полов, в основном из-за тарифных цен.

Можно ли установить пол с подогревом наверху?

Теплый пол на верхнем этаже можно использовать в любом случае. Однако лучше заранее подумать, прежде чем устанавливать систему отопления. При строительстве нового проекта вы можете подключить водяные теплые полы на уровне земли и наверху к одним и тем же источникам воды и электричества. Это значительно удешевит монтаж по сравнению с установкой отдельных систем на каждом этаже.

Электрические системы легко устанавливаются наверху и часто используются при ремонте дома. Вы можете установить металлические нагревательные пластины над лагами, что добавит всего около 15 мм уровня пола. Другой вариант – крепление плит между лагами. Имейте в виду, что время прогрева увеличится из-за общей нижней поверхности пластин.

Водяной теплый пол можно подключить к тепловому насосу. Тепловые насосы незаменимы при использовании одной и той же системы водяного отопления на нескольких этажах дома. Они на 40% более эффективны, чем радиаторы или бойлеры, и лучше преобразуют электроэнергию в тепло. Геотермальные тепловые насосы могут использовать солнечную энергию для нагрева воды. Таким образом, вы можете легко обогреть весь дом, используя одну систему теплого пола.

Можно ли установить полы с подогревом внизу и радиаторы наверху?

Использование радиаторов снизит первоначальную стоимость установки, что, возможно, приятно слышать, но использование радиаторов с подогревом пола снизит общую эффективность системы, особенно когда источником тепла являются тепловые насосы. Тепловой насос не сможет эффективно поддерживать температуру, необходимую как для радиатора, так и для системы теплого пола.

Радиаторы часто снижают уровень влажности в помещении. Эти куски металла должны хорошо нагреваться, чтобы сделать вашу комнату уютной. Тем не менее, они хороши, когда вам нужно быстро согреться. Системы подогрева пола могут занять некоторое время, прежде чем вы почувствуете тепло, особенно если они используются на нескольких этажах одновременно.

Хорошая новость заключается в том, что радиаторы и напольное водяное отопление можно подключить к одному и тому же котлу или тепловому насосу. Однако вам придется выполнить дополнительную настройку, потому что радиаторы работают при температуре около 60 ° C (140 F), а полы с подогревом – при 40 ° C (104 F) или меньше. Рекомендуется использовать программируемые термостаты, один для радиаторов, а другой для напольной системы.

Заключение

Теплый пол может обогреть весь дом. Выбор типа напольного отопления теперь зависит от того, где он будет развернут. Можно использовать как электрический, так и водяной теплый пол, но каждый из них больше подходит для конкретной домашней обстановки. Электрический пол больше подходит для уже построенных домов, небольших помещений, комнат неправильной формы и стационарной мебели.

Водяное отопление дороже в установке, но оно окупает затраты в долгосрочной перспективе. Эксплуатационные расходы на электрическую систему зависят от ваших тарифных цен и, как правило, очень просты в установке. Вы можете смешивать эти системы на разных этажах вашего дома, а можете комбинировать их с уже существующим радиаторным отоплением. Независимо от выбора, ваш дом всегда будет оставаться теплым.

Больше информации о напольном отоплении здесь

• Какая глубина требуется для напольного отопления?
• Первое включение теплого пола – сколько ждать?
• Можно ли укладывать виниловые полы на полы с подогревом?
• Трескается ли плитка при полах с подогревом?
• Можно ли обогреть весь дом теплыми полами?
• Можно ли сделать пол с подогревом наверху?
• Поднимет ли пол с подогревом мой пол? – Описание слоев теплого пола
• Можно ли ставить мебель поверх напольного отопления?
• Как узнать, протекает ли пол с подогревом?
• Можно ли сочетать пол с подогревом с тепловым насосом, работающим от грунта?
• Безопасен ли теплый пол?
• Влияет ли пол с подогревом на недвижимость?
• Можно ли делать деревянные полы с подогревом?
• Может ли пол с подогревом стать причиной пожара?
• На какую температуру должен быть установлен теплый пол?
• Можно ли положить коврик на пол с подогревом?
• Сколько времени нужно для прогрева пола с подогревом?
• Почему мой теплый пол шумит?
• Почему у меня неоднородный пол с подогревом?
• Как узнать, работает ли мой теплый пол? – Общие проблемы и решения
• Что может пойти не так с подогревом пола?
• Можно ли комбинировать напольное отопление с воздушным тепловым насосом?
• У вас постоянно включен теплый пол?
• Работает ли теплый пол с умными термостатами?
• Полы с подогревом на кухне. Должны ли полы с подогревом располагаться под кухонными модулями?
• Сколько энергии использует теплый пол?
• Теплые полы летом и зимой
• Срок службы теплых полов

Разрешается ли в квартирах теплых полов. Как получить разрешение на теплый пол в квартире. Почему нельзя устанавливать теплые полы в многоквартирных домах

Теплые полы уже не новинка. Эта технология используется для теплых полов в квартирах, частных домах, офисах и различных других помещениях. Принцип их работы прост – они нагревают основание, которое находится под ногами, а также воздух в помещении, что позволяет достаточно хорошо прогреть любое помещение. Их обычно устанавливают в дополнение к основной системе отопления. Их установка не так сложна, как кажется, но дело это довольно хлопотное. Как сделать теплый пол? Этот процесс во многом будет зависеть от того, какой тип системы был выбран для установки.

Сейчас существует три основных вида теплых полов, которые отличаются типом теплоносителя, а также имеют разные технологии обустройства.

Однако в целом их объединяет одно главное преимущество – нагревательный элемент устанавливается непосредственно в пироге пола, за счет чего и нагревается . При этом воздушные массы в помещении также прогреваются, но у пола воздух будет теплее, над этой границей, на уровне головы человека воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в помещении.

На заметку! В некоторых случаях теплый пол может полностью заменить систему центрального отопления. Но это не всегда возможно, и отказываться от магистральных радиаторов все же не стоит.

Водяное отопление

В данном случае теплоносителем является обычная нагретая вода, которая течет внутри труб, уложенных по определенной схеме и заполненных бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Достаточно надежный и безопасный вариант, но его применяют либо в частных домах, либо в новостройках, где есть возможность подключения этого этажа. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать подключение его к системе центрального отопления, не рассчитанной на дополнительные нагрузки – может стать очень холодно в других квартирах.

Недостатками данной конструкции могут быть вероятность протечек и риск затопления расположенных ниже помещений, а также склонность некоторых видов трубопроводов к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономичных вариантов напольного покрытия. Установить такой подогрев можно под любое финишное покрытие. Однако если вы хотите максимально эффективно использовать возможности водяного теплого пола, изучите особенности разных покрытий. Найти идеальный вариант поможет .

Кабельное отопление

Такие полы можно укладывать абсолютно в любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т.д. Этот вариант стал настоящим спасением для тех, кто не может по каким-либо причинам сделать теплый водяной пол. Система довольно проста в монтаже и представляет собой специальное расположение проложенного электрического кабеля внутри стяжки. Он преобразует электричество в тепло.

Для обустройства обогрева могут быть использованы саморегулирующиеся и резистивные кабели . В последнем случае обычно используют двухжильные (одножильные часто становятся источниками вредных для организма излучений, поэтому их не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно вантовый настил используется, если верхнее покрытие выполнено из плитки или линолеума.

ИК пол

Это, пожалуй, самая популярная система теплого пола, так как не требует новой стяжки, проста в монтаже, а по качеству не уступает другим вариантам обогрева. Он представляет собой тонкие маты с карбоновыми полосками, соединенными между собой проволокой. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), они очень тонкие, позволяют быстро регулировать температуру нагрева, экономичны в плане энергопотребления, просты в ремонте и полностью безопасны для человека.

Такая система также работает благодаря электричеству. Есть недостаток – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный теплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: под ламинат и под плитку.

Табл. Сравнение характеристик различных систем.

Характеристика	Водяной пол	Электрический пол
Наличие ЭМИ	Нет	Возможно в зависимости от типа кабеля
Возможность размещения в многоквартирных домах	Только в новостройках с отдельным подключением	Да
Управление быстрыми настройками	Нет	Да
Отопительный сезон	Да – в квартирах и нет – в частных домах	Не
Время монтажа	Длинный из-за необходимости заливки стяжки	Короткий
Возможность укладки любого финишного покрытия	Да	Некоторые типы покрытий нельзя укладывать поверх электрического пола.
Простота ремонта	Сложный ремонт	Для инфракрасных полов – быстрый ремонт

Цены на теплый пол электрический “Теплолюкс”

теплый пол электрический

Если вы еще не определились с типом теплого пола, прочтите. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.

Делаем теплый водяной пол своими руками

Рассмотрим подробнее процесс работ при обустройстве водяного теплого пола. Он включает в себя ряд этапов – это подготовка чернового основания, монтаж самой системы, а также заливка стяжки и укладка финишного покрытия. В этом случае будет рассмотрен бюджетный вариант создания системы отопления.

Теплый пол – серьезная статья расходов на ремонт, поэтому важно точно рассчитать, сколько и каких материалов потребуется. Чтобы облегчить ваши трудозатраты, мы подготовили, рассказав, как рассчитать теплый пол – водяной или электрический. Онлайн-калькуляторы включены. А в статье « » вы найдете полный список всего, что может понадобиться при установке.

Подготовка основания

Рассмотрим, как сделать черновой пол для обустройства водопроводной системы на основе керамзита.

Шаг 1. В первую очередь полностью демонтируется старый деревянный пол. Доски и лаги удаляются. Остатки кирпичей и крупногабаритный строительный мусор можно оставить на земле.

Шаг 2 Для определения высоты чистового этажа используется лазерный уровень. Основным ориентиром необходимого уровня является входная дверь. Разметка должна быть на 1,5-2 см ниже порога.

Шаг 3 На стены наносится разметка. Первая отметка обозначает границу стяжки с уложенными трубами отопления (толщина стяжки должна быть не менее 6 см). Второй указывает толщину керамзитового утеплителя (в данном случае толщина этого слоя будет равна 10 см).

Шаг 4 По линии лазерного уровня на стены по всему периметру наносятся отметки на уровне чистового пола.

Этап 5 На стены нанесены два других уровня – керамзитозасыпка и стяжки. Ориентиром в данном случае является отметка чистового пола.

Этап 6 Черновой бетонный пол засыпается песком, который равномерно распределяется по нему. Можно ориентироваться на нижнюю отметку.

Шаг 8

Шаг 9 Отверстия в стенах, оставшиеся от лаг, заделывают кусками кирпича и цементным раствором.

Этап 10 На слой песка укладывается гидроизоляционный слой. В данном случае это плотная полиэтиленовая пленка, которая в заводских условиях укладывается на стены. Для удобства пленка фиксируется скотчем.

Шаг 11 Начинается установка маяка. Для этого используются кубы из пеноблока повышенной плотности, на которые потом будут устанавливаться металлические маяки. Кубики устанавливаются на полиэтилен на расстоянии около 1 м друг от друга. Высота одного куба 9см.

Шаг 12 На профили устанавливаются металлические профили-маяки высотой 1 см.

Шаг 13 На стыках маяков необходимо установить куб. Для правильной стыковки маяки обрезаются. При правильной стыковке маяки перекрывают друг друга в направлении будущего движения правила.

Шаг 14 Маяки устанавливаются по уровню. Ориентир – линия на стене, обозначающая высоту стяжки. Чтобы выставить их по уровню, можно использовать фанерные накладки.

Шаг 15 Когда маяки выровнены, их закрепляют на кубах с помощью саморезов.

Шаг 16 Черновой пол должен иметь небольшой уклон (перепад до 5 мм на каждый метр длины основания). При необходимости кубики можно вдавить в песок для достижения желаемого результата. Операция выполняется по всей длине маяков.

Шаг 17 Между основными кубами устанавливаются дополнительные.

Шаг 18 Керамзит смешивают с небольшим количеством цементной смеси. Это обеспечит более прочный пол. На мешок керамзита используется ведро песка, 2 кг цемента и примерно 3 литра воды.

Шаг 19 Подготовленный керамзит выкладывается на основание и разравнивается. Обратная засыпка выполняется начиная с дальнего угла помещения. До верхнего уровня маяков должно оставаться около 1,5 см свободного места.

Этап 20 Слой керамзита закрывается цементным раствором. Раствор разравнивают кельмой по всей поверхности.

Шаг 21 Стяжка выравнивается по правилу для маяков. Идеальной ровности добиться невозможно. Чтобы маяки легко снимались со стяжки, их поверхность не замазывают.

Шаг 22 Через два дня, когда стяжка высохнет, маяки снимают. Для этого их саморезы выкручиваются. Вместе с маяками снимается деревянная обшивка.

Шаг 23 После этого образовавшиеся щели очищают от мусора и заделывают цементным раствором.

Монтаж и подключение труб

После подготовки начинается монтаж самой системы отопления.

Шаг 1. В этом случае существующая система отопления будет сохранена на базе газового котла. Батарея питается от питающей цепи, расположенной на втором этаже. Вода, выходящая из радиатора, направляется в обратный контур, который находится в подвале. Теплый пол будет подключен ко второму выводу батареи и обратному контуру. Для отключения радиатора и теплого пола будут установлены краны. На входе в обратный контур будет установлен циркуляционный насос.

Шаг 2 Радиатор оснащен необходимой арматурой. Это соединители и трубы. Для герметизации стыков используется льняная сантехника и герметик.

Шаг 3 Вот так будут выглядеть готовые аккумуляторные выходы. Один из них будет использоваться для подключения теплого пола.

Шаг 4 Перед дальнейшим монтажом труб по периметру помещения наклеивается демпферная лента (о ней у нас уже есть выбор). Она сидит на стенах клеем.

Шаг 5 На черновую стяжку укладывается мультифольга – специальный утеплитель. Отдельные полосы материала фиксируются между собой с помощью скотча.

Шаг 6 Поверх фольги укладывается армирующая сетка с ячейками 10х10 см. Отдельные куски укладываются с нахлестом в 1-2 ячейки. Между собой сетка соединяется с помощью проволоки.

Шаг 7 Труба, ведущая к обратке, установлена ​​и подключена.

Шаг 8 К другому выходу от батареи монтируется водопроводная труба сечением 20 мм. На начальный участок трубы можно надеть кусок защитной гофры.

Шаг 9 Труба укладывается на пол и крепится к армирующей сетке пластиковыми хомутами. При укладке важно следить, чтобы на трубе не было перегибов. Для формирования колен можно использовать фен, который нагревает трубу. Расстояние в контуре между соседними трубами в этом случае должно быть около 20 см.

Шаг 10 Труба теплого пола укладывается змейкой.

Шаг 11 Концы обратки и теплого пола направляются к металлическим трубам, ведущим в подвал. Пустоты можно заделать монтажной пеной.

Этап 12 Участки металлической сетки, возвышающиеся над полом, закрепляются на полу с помощью дюбелей и металлических пластин.

Шаг 13 Дальнейшие работы будут проводиться в подвале. Идет установка циркуляционного насоса. Он соединяется с обратным трубопроводом. В системе также установлены два крана. Один из них заблокирует естественную циркуляцию. Нижний кран полностью перекрывает вход в обратку.

Шаг 14 Блок управления собран и все трубы подсоединены. В режиме естественной циркуляции вода течет по трубе теплого пола при обоих открытых кранах. Если перекрыть верхний кран, то вода из теплого пола будет двигаться по дополнительной трубе в сторону насоса – это режим быстрого теплого пола. Если при выключенном насосе закрыть нижний кран, теплый пол будет полностью отключен.

Заливка стяжки

Заключительный этап монтажа водяного пола – заливка стяжки и укладка напольного покрытия.

Шаг 1. Чтобы стяжка была ровной, устанавливаются металлические маяки. Они располагаются на кусках бетона.

Этап 2 Куски бетона закрепляются на основании с помощью цементного раствора.

Этап 3 Маяки крепятся на бетон с помощью саморезов в заранее сделанные отверстия. Все они должны быть выровнены строго по уровню.

Совет! Первые маяки лучше начинать устанавливать со стороны двери. Это позволит подобрать их высоту относительно дверного проема.

Этап 4 Бетонный раствор готовится в точных пропорциях.

Этап 5 Бетон равномерно распределяется по подготовленному полу.

Важно! Во время укладки стяжки трубы пола должны быть заполнены водой.

Этап 6 Бетонный раствор, выровненный по маякам с помощью правила.

Этап 7 Стяжка высыхает в течение 28 дней. Пол покрыт.

Видео – Монтаж водяного пола

Видео – Монтаж теплого инфракрасного пола

Сложность и весь процесс изготовления теплого пола будет зависеть от того, какой вариант обогрева будет выбран. Водяной пол – пожалуй, самый оптимальный вариант для обустройства фундаментного отопления в частном доме или новостройке. Тем, кто не хочет возиться со стяжкой, можно порекомендовать использовать инфракрасные полы.

Сегодня монтаж гидравлического контура отопления в напольное покрытие среди наших соотечественников пользуется небывалой популярностью. Причиной этого является крайне неудовлетворительная работа классического радиаторного отопления с централизованной подачей теплоносителя. Ажиотаж вокруг технологии «теплый пол» заставляет многих «умельцев» прямо запрещать властям, самовольно устанавливать отопление в квартире на полу, нарушая тепловой баланс и повышая гидравлическое сопротивление в системе отопления (СО) всего дома.

Есть законные способы реализации водяного теплого пола в квартирах многоквартирных домов и можно подключить систему теплый пол от центрального отопления. В данной публикации будут рассмотрены несколько рабочих схем, которые не вызовут гидравлических и тепловых дисбалансов в СО.

Схема «вторичного кольца»

Данная схема может быть реализована при однотрубной квартире. Первичное кольцо – это центральный СО; вторичный – контур «теплого пола».

• Врезка в систему центрального отопления производится только в обратную сторону, на выходе из радиатора.
На контуре установлена ​​запорная арматура
• , а также установлен обратный клапан на обратке кольца «теплого пола», препятствующий движению теплоносителя в обратном направлении.
• Водяной теплый пол в квартире оборудован смесительным узлом, в состав которого входит насос и трехходовой кран.

При своей простоте эта схема эффективна, но только при соблюдении правильного монтажа и четкой последовательности сборки.

Совет: Проблема в том, сможете ли вы доказать коммунальным службам, что эта схема работает и не приводит к дисбалансу в централизованном СО. Как правило, специалисты надзорных служб ссылаются на запрет на внесение каких-либо проектных изменений в систему отопления. Поэтому настоятельно рекомендуем перед созданием теплого пола по данной технологии проконсультироваться с юристом и специалистом по отоплению.

100% теплотехников скажут, что не нарушая закон можно создать теплый пол в квартире с индивидуальным отоплением.

Несмотря на запрет коммунальщиков на внесение каких-либо изменений в систему централизованного теплоснабжения, специалисты придумали схему создания автономной СО, где в качестве теплогенератор.

Данная система не влияет на конструкцию центрального СО, не изменяет давление и не увеличивает гидростатическое сопротивление. Цифры обозначают следующее оборудование:

• 1 циркуляционный насос
• 2 Трехходовой смеситель
• 3- и 4-шаровые краны
• 15 Группа трубопроводов теплообменника, включающая: обратный клапан; шаровой кран с отстойником.

Собрать Теплый пол от отопления в квартиру своими руками по этой схеме по силам любому домашнему мастеру. Для более четкого понимания процесса сборки рекомендуем посмотреть видео по теме:

Нюансы, о которых нужно помнить

Теплый пол или радиатор: что лучше для квартиры

Ежедневно огромное количество наших соотечественников задаются вопросом, как сделать теплый пол из отопления, так как убеждены, что такая конструкция обогрева квартиры эффективнее, чем классический радиатор. Рассмотрим экономическую целесообразность каждого СО.

1. Система теплый пол более экономична. Этот вопрос особенно актуален для владельцев автономных СО и владельцев квартир с теплосчетчиками. Для данной конструкции в качестве основной системы отопления необходимо снизить теплопотери дома до уровня 40-50 Вт/м 2. Но при таких низких тепловых потерях не менее эффективным будет радиаторное СО.
2. Существует расхожее мнение, что при отоплении радиаторами «наверху жарко, а внизу холодно». Как правило, все упирается, опять же, в утепление дома. Если он соответствует европейским нормам, то разница температур между потолком и у пола, даже с радиаторами, будет минимальной, 1-2°С.
3. Уровень комфорта значительно повышается, если установить систему «теплый пол» во всех помещениях квартиры. Действительно, ходить по такому полу приятнее, но ответьте себе на вопрос, готовы ли вы во всей квартире перейти из ковролина, линолеума и других напольных покрытий в пользу керамической плитки, обладающей лучшей теплоотдачей?

И последнее: сравните стоимость проекта «водяной теплый пол», который включает в себя разрешения, проект с расчетами, затратный монтаж и настройку производительности с высокой эффективностью, что является довольно спорным вопросом.

Совет: Правильный расчет водяного теплого пола – сложный процесс, требующий опыта и знания многих нюансов. Именно поэтому для их проведения обращайтесь только к профессионалам.

Многие собственники квартир устанавливают дополнительное отопление из-за недостаточного отопления от центральной системы. Эта мера позволяет не только улучшить качество прогрева помещения, но и существенно сэкономить на счетах за электроэнергию.

Дополнительные виды обогрева включают теплый пол или плинтус. Первый подразделяется на отопление с помощью воды или электричества. Водяной пол считается самым удачным решением для утепления помещения, так как затраты при эксплуатации снижаются.

Электрический пол укладывают реже из-за большого расхода электроэнергии, что не всем по карману. Таким образом, водяной пол чаще устанавливают как в квартирах, так и в частных домах. Однако владельцам квартир приходится сталкиваться с рядом проблем при прокладке этого вида отопления. В первую очередь необходимо уведомить управляющую компанию дома о своем желании провести дополнительное отопление.

Специальное разрешение на установку теплых полов выдается данным административным органом. Незаконные аварии в центральном отоплении отслеживаются. В случае нарушения налагаются крупные штрафы. Сделать теплый пол можно только с согласия администрации дома.

Разрешение управляющей компании

Получить этот документ очень сложно. Согласие сторон зависит от многих факторов. Система центрального отопления рассчитана без большого запаса на несанкционированные подключения.

Если это будет только одна квартира, то это не повлияет на потребление и общую работу отопления. Но желающих подключить теплый пол к многоэтажке много. В связи с этим существует угроза выхода из строя всей центральной магистрали. Об укладке теплого пола нужно обязательно уведомить фирму.

Первым фактором, влияющим на соответствие требованиям, является тип системы отопления в доме. Если конструктивная схема предполагает два стояка, подающий и обратный, становится возможным разрешение. Если квартиры отапливаются от одной трубы, то шансы на получение согласия равны нулю.

Любое погружение значительно снизит температуру в других квартирах, что повлечет справедливые жалобы. Также будет учитываться расположение теплообменника – верхнее или нижнее. Шансы получить разрешение от верхних квартир увеличиваются, если теплообменник расположен внизу и наоборот.

Проблемы с установкой не возникнут только у тех, кто отключен от центрального отопления. Наличие автономной котельной позволяет избежать административных проволочек. Однако наличие дополнительных датчиков для контроля энергопотребления необходимо.

Схема подключения к системе центрального отопления: расчеты

Если есть разрешение на подключение теплого пола, можно начинать монтажные работы. Первое, что нужно сделать, это рассчитать общую мощность, приходящуюся на дополнительный нагрев, то есть сколько заливается теплоносителя.

Необходимо учитывать параметры контура водяного пола, теплопотери и тип радиаторов. Все эти детали рассчитываются, и отображается общая цифра. Узнать параметры будущего отопления поможет знание мощности циркуляционного насоса. Этот этап необходим для эффективного функционирования теплого пола. Помочь сделать правильные расчеты могут специалисты, непосредственно занимающиеся укладкой теплых полов.

Считается важным рассчитать подъем основания. Соответственно, способ самой кладки планируется заранее. От этого будет зависеть комфорт жильцов. Низкие потолки плюс поднятие цоколя могут привести к нарушению жилищных норм. Именно поэтому необходимо сделать предварительный расчет и план укладки самих полов.

Теплый пол от центрального отопления предполагает наличие необходимого оборудования: циркуляционного насоса, коллекторной группы и датчиков контроля температуры. Присоединение теплого пола осуществляется до его заливки цементом. Учитывается диаметр труб водяного отопления, он должен быть 12-20 мм.

Водяной теплый пол в квартире включает в себя следующие элементы:

• Насос.
• Блок распределения.
• Коллекционер.
• Датчики

Сердцем всей схемы является распределительный узел, отвечающий за регулировку температуры теплоносителя. Дело в том, что температура воды в подающих трубах очень высокая. Его необходимо охладить до допустимого порога – 30-35°, иначе система теплого пола выйдет из строя.

Ключевую роль в данной конструкции играет трехходовой клапан, конфигурация которого позволяет распределять и контролировать температуру теплоносителя. К клапану прилагается специальный датчик, другое название термоголовки, осуществляющий терморегуляцию с помощью положения штока. Это устройство позволяет владельцу установить необходимую температуру и тем самым сэкономить на отоплении.

Клапан работает очень просто. При превышении установленного температурного порога специальная заслонка перекрывает полностью или частично горячий поток. Обязательно наличие трехходового клапана в распределительном узле.

Теплый пол от центрального отопления не будет работать без циркуляционного насоса. Вода всегда найдет путь наименьшего сопротивления, поэтому для эффективного распределения теплоносителя устанавливается насос. Его расположение перед коллекторной группой и после распределительного узла. Трехходовой клапан подает охлажденный теплоноситель к насосу, далее рабочая жидкость поступает в коллектор для дальнейшего распределения по контурам пола.

Коллекторная группа обязательно должна включать воздухоотводчик и сливной клапан. Эти элементы устанавливаются в верхней (выход воздуха) и нижней (сливной кран) точках коллектора.

Учитывая нечистоту рабочей жидкости, необходимо установить грязевые фильтры. Таким образом, продлевается срок службы водяного пола. Грязный теплоноситель очень быстро забьет мелкие патрубки водяного пола.

Данная схема является классической и работает для квартир верхних или нижних этажей, в зависимости от расположения общего теплообменника. Если квартира обрушивается на средние этажи, то схема имеет некоторые отклонения. Например, вместо трехходового клапана используется двухходовой.

Установка водяного теплого пола требует согласования с управляющей компанией. Возможно подключение к общей магистрали, но при этом должны соблюдаться установленные нормы и правила установки и эксплуатации оборудования. Незаконное проникновение в центральную систему запрещено. Это повлечет за собой уплату крупных штрафов и демонтаж водяного теплого пола.

Одним из спорных вопросов при ремонте является дилемма, а нужен ли теплый пол в обычной квартире? Ведь, казалось бы, центрального отопления должно быть более чем достаточно. Зачем тратить деньги и городить что-то лишнее.

Как оказалось, такой обогрев действительно необходим. Нужно только четко знать, где именно и на каких конкретно участках ее прокладывать.

По большому счету, теплый пол – это совсем не то, чем его привыкли считать. В профессиональном строительстве теплый пол представляет собой черновое покрытие, отделенное от холодного основания одним или несколькими слоями утеплителя.

Например, настоящий теплый пол в любой из ваших комнат можно разделить на три основные составляющие:

• бруски

• минеральная вата

• слой ДСП

В то же время, если между ДСП и чистовым полом проложить нагревательный кабель или инфракрасную пленку, они в этом случае будут просто греющими.

Но у большинства из нас была именно такая ассоциация — трубы с горячей водой или греющий кабель + стяжка или плитка.

Эту конструкцию мы раньше называли теплым полом. Поэтому не будем отступать от привычных для всех названий.

Есть три главных правила, когда теплые полы вам просто необходимы в обычной квартире. Рассмотрим каждый из них подробнее.

Радиаторы и теплый пол

Правило №1

Если есть возможность заменить обычные радиаторы теплым полом того же типа, используйте эту возможность по максимуму.

Только обратите внимание на фразу – “ есть возможность “.

Если вы живете в стандартной квартире на каком-то этаже, то ни соседи, ни правила не позволят вам заменить обычные батареи на водяной пол. Это запрещено СНиП.

Придется делать либо инфракрасный, либо прокладывать нагревательный кабель или маты.

Основных причин для бана всего две:

• этот этаж нельзя встроить в систему центрального отопления

• и не может быть размещен над любыми жилыми помещениями, которые находятся под вами

Но если вы живете на первом этаже, а под вами никто не живет и электрощитовых нет, то смело вперед. То же самое, если у вас есть частный дом.

Во всех этих случаях водяные полы превзойдут радиаторы по всем параметрам.

• Во-первых, такое отопление имеет гораздо лучшую энергоэффективность.

Это означает, что его можно использовать для обогрева больших площадей с меньшими затратами энергии.

• Во-вторых, теплый пол равномерно прогревает воздух по всему помещению. Но батареи греют воздух только рядом.

• В-третьих, когда отопительных приборов не видно, потому что их просто нет, все помещения выглядят намного эстетичнее и красивее

• В-четвертых, это более легкая уборка и отсутствие мешающих батарей, труб, кранов и т.п.

Но самое главное – комфорт. Все радиаторы нагревают воздух сбоку и сверху. При этом сам пол, в том числе и под батареями, остается холодным.

С радиаторами вы будете передвигаться по холодному полу с температурой до 19 градусов, а голова будет находиться в помещении, где более 25С. Назвать это комфортной обстановкой никак нельзя.

Конечно можно, что называется поджарить батареи по максимуму, но все равно вы и ваши дети будете вынуждены ходить по комнатам в тапочках.

При этом о комфортном сне в такой комнате можно забыть. Более того, даже днем ​​в нем будет не совсем комфортно.

• сначала слишком жарко

• во вторых воздух будет пересушен

Но когда отопление поднимается снизу, от самого пола, то для обогрева всего помещения температуры требуется значительно меньше. Это доказывает его эффективность по сравнению с другими источниками тепла того же типа.

Таким образом, мы можем подытожить основной результат всего вышеперечисленного:

• водяной теплый пол – лучше стандартных радиаторов

• нагревательные маты или кабель – эффективнее масляных радиаторных батарей

• Инфракрасный пол – лучше инфракрасных обогревателей

Теплый пол в качестве основного отопления

Однако опять же вспоминаем главную фразу из правила – «по возможности». Дело в том, что если вы живете в очень холодном климате, где температура зимой часто опускается на минус 20-30 градусов, полностью отказываться от аккумуляторов не стоит.

В такие морозы просто повысить температуру на теплоносителе водяных полов или поднять ее регулятором греющего кабеля не получится.

Санитарные нормы ограничили температуру поверхности теплых полов.

• для помещений с постоянным пребыванием людей – 26 градусов

• с временным пребыванием – 31 градус

Дело в том, что при повышении этой температуры выше нормы начинают активно подниматься конвективные тепловые потоки.

И всю пыль снизу тащат. Соответственно, у человека, находящегося в таких условиях, со временем развиваются различные респираторные заболевания.

Конечно, никто не может запретить вам установить более высокую температуру в вашей квартире или доме. Хоть +40С, хоть +70С.

Но если у вас температура минус 25°С, которая падает всего несколько дней за всю зиму, то рисковать радиаторами не стоит. Можно в это время и повысить температуру полов.

Однако, помимо комфорта, всегда помните о своем здоровье и здоровье своих близких.

И запомните раз и навсегда – использование теплого пола в качестве единственного и основного источника отопления рекомендуется только в энергоэффективных домах и квартирах, либо в домах, расположенных в регионах с относительно умеренным и теплым климатом.

Керамическая плитка

Второе правило

Все помещения с керамической плиткой должны обязательно прогреваться.

Это связано с высокой теплопроводностью самой плитки. Если положить руку на любую доску в квартире, вам покажется, что она немного теплая.

А если прислонить ладонь к металлической дверце холодильника или непрогретой духовке, то почувствуете некую прохладу.

Однако температура у них будет абсолютно одинаковая – комнатная. Железные вещи всегда кажутся намного круче, потому что обладают более высокой теплопроводностью. То есть они быстро отдают свою температуру на руку.

Таким образом, мы обмениваемся температурой с любым предметом, к которому прикасаемся. Впрочем, мелкие предметы и вещи – часы, одежду, цепочку можно прогреть телом, а вот слой бетона с плиткой никогда не получится.

С одной стороны, прохлада от керамической плитки кажется немного приятной, но все заканчивается болезнями.

И еще один важный момент заключается в следующем. В основном плитку кладут не потому, что она будет служить долго, а из-за ее влагостойкости.

Например, поставили в коридоре. Прийти с улицы в мокрой обуви и сразу положить ее на плитку.

Трудно представить себе ванную комнату без плитки на полу. При этом в него безопасно разливать воду, не опасаясь последующего вздутия этого пола.

Однако после того, как вы пролили эту воду, вам все равно придется ее убрать. А чтобы высушить ванную, недостаточно просто включить вытяжной вентилятор.

Также необходимо прогревать, чтобы со временем на стенах не завелся плесневый грибок.

Обогрев лоджии

Кто-то сносит перемычку и объединяет балкон с квартирой, увеличивая его площадь. А вот температура пола от этого сильно не меняется. Было холодно, таким и останется.

Если вы надеетесь на соседей снизу, которые утеплят свою лоджию и тем самым косвенно помогут вам согреться. Смею вас огорчить.

Ваш балкон все равно будет холодным. При качественном ремонте лоджии к потолку крепится утеплитель. Поэтому ваша печь получается утепленной и не будет топиться за счет соседа.

Поэтому неважно, теплый балкон у ваших соседей или холодный, на ваш пол это повлияет минимально. Тебе все равно будет холодно.

И каким бы мощным ни был конвектор, по аналогии с батареями в самой квартире он опять же будет греть только верхние слои воздуха, совершенно не затрагивая полы.

Поэтому, резюмируя вопрос, нужен ли в квартире теплый пол, можно дать однозначный ответ – да, обязательно нужен.

Но есть несколько видов этих теплых полов, поэтому если вы хотите узнать, какой из них выбрать в тех или иных ситуациях, и сколько вы будете платить за такой обогрев, читайте об этом подробнее в статьях по ссылкам ниже.

← Устройства защиты УЗМ 51МД и УЗИС С1 40. Сравнение, характеристики, схемы подключения.

Водяные теплые полы от центрального отопления, установленные в квартире, обеспечат оптимальный микроклимат во всех помещениях и сэкономят на нагреве теплоносителя. Водяной теплый пол подключается к магистрали центрального отопления по одной из схем, а горячая вода с помощью циркуляционного насоса поступает непосредственно в контур отопления.

Такая возможность существует, однако в определенной степени ограничена рядом законодательных актов, а потому при самовольном подключении системы водяного теплого пола к аккумуляторной цепи можно получить ряд проблем с руководящие органы. Кроме того, если органы ЖЭК обнаружат несанкционированное подключение к системе центрального отопления, к жильцам будут предъявлены не только штрафные санкции, но и обязательное требование демонтировать все оборудование водяных теплых полов.

Это связано с запретом на изменение и последующую модернизацию существующих схем инженерных коммуникаций в квартире, отапливаемой центральным отоплением. В первую очередь при подключении системы водяного теплого пола к центральной магистрали возникает проблема перепада температур. То есть температурная отметка теплоносителя в трубах центральной теплотрассы находится в пределах 70-90°С, тогда как финишное покрытие системы водяного теплого пола деформируется и приходит в негодность уже при 50°С.

Наряду с этим существует ряд схем, по которым можно произвести правильное подключение к системе центрального отопления без вреда для теплого пола.

Схема основана на создании стационарного теплового пункта, ключевую функцию в котором будет выполнять циркуляционный насос. Если в квартире один выход на систему отопления, то водяную систему отопления можно подключить по принципу радиаторных батарей.

Для обустройства теплого пола необходимо выбрать и приобрести трубы. Для их размещения на цокольном этаже змейкой требуются угловые соединения, использование которых в ряде случаев может негативно сказаться на уровне надежности системы.

В связи с тем, что после монтажа теплый пол будет залит цементной стяжкой, в случае деформации участка трубы потребуется полностью демонтировать монолитное покрытие.

Еще одна альтернативная схема подключения водяного пола осуществляется по направлению от обратки радиатора к контуру отопления, для этого потребуется установка запорной арматуры. Монтаж теплых полов можно проводить с ориентацией на закрытую систему. Более подробно все способы будут рассмотрены ниже.

Недостатками подключения водяного пола к системе центрального отопления являются:

• Незаконный монтаж;
• Высокая вероятность повреждения системы отопления;
• Появление в системе дома участков, отличающихся неравномерным распределением теплоносителя;
• Сложность монтажных работ.

Наиболее подходящим вариантом будет такой, при котором в квартиру будут заходить прямой и обратный трубопроводы центральной системы. Если в доме вертикальная разводка стояков, тепловой пункт будет рассеивать тепло через пол по всем комнатам. Однако количество тепловой энергии, получаемой от каждого стояка центральной системы, будет строго ограничено.

Возможно подключение водяного теплого пола к системе центрального отопления по зависимой и независимой схеме.

Подключение к центральной системе через отдельный ввод

h3_2

Какая бы схема не была выбрана, в первую очередь следует обратить внимание на качество теплоносителя в центральном трубопроводе. Имеет большое количество игольчатых клапанов, в которых скапливаются твердые частицы, способные впоследствии серьезно засорить трубы теплого водяного пола. Для подключения водопровода отводы присоединяются (привариваются) к коллектору (стояку) центрального отопления. Преимущества такого подключения следующие:

• В коллектор системы отопления дома будет подаваться горячая вода с постоянной температурой – это достигается за счет работы предустановленного термостатического клапана;
• Желаемую температуру можно установить с помощью трехходового клапана, оснащенного термостатом;
• Байпас обеспечит минимальный расход воды после закрытия вентилей;

При таком подключении рекомендуется защитить циркуляционный насос, что предотвратит его работу всухую. В качестве защиты может быть установлено реле контроля расхода или давления. Также можно подключить термостат накладного типа, способный отключать насос при достижении нижнего температурного предела (20°С). Для более надежного управления системой замените термостатический клапан регулятором, который будет регулировать температуру нагрева в зависимости от наружной температуры в помещении.

Подключение к центральной системе через вертикальную проводку

Этот метод подключения основан на реконструкции существующей радиаторной системы. Известно, что каждый отдельный стояк в квартире имеет расход определенного количества теплоносителя. Скорость потока регулируется с помощью регулирующего клапана.

При подсоединении к стояку труб водяного теплого пола можно получить вдвое больше тепла, чем от обычных радиаторов. Объясняется это тем, что при одинаковой температуре воды в подающем и обратном трубопроводах при перепаде температур будет вдвое больше – 70/30°С в радиаторе и 70/50°С в водопроводных трубах пола. Если в квартире 4 стояка, теплую воду из центральной системы можно взять из двух, а теплоноситель из двух других будет транзитом. Такая схема состоит из:

• Стояки для двухтрубной системы отопления;
• Балансировочный клапан;
• Трехходовой клапан;
• Приводы для трехходового клапана.

При реализации данной схемы необходимо заменить старые радиаторы на новые теплообменники. На изменение гидравлического режима стояка это не повлияет, ввиду того, что все балансировочные клапаны останутся с прежними настройками.

Вторичный контур от водяного пола должен быть подключен параллельно. Чтобы лишний раз не уравновешивать теплообменники во втором контуре, при монтаже одиночной системы необходимо использовать равные по длине трубы из ПВХ.

Подключение к центральному отоплению с вертикальной разводкой (однотрубная система)

Выполнить подключение по данной схеме можно в течении одного дня, также вариант предполагает реконструкцию старого трубопровода отопления. В существующей однотрубной системе запрещается понижать температурную отметку теплоносителя, также нельзя контролировать его расход. Теплый пол можно подключить к централизованной системе через стояк.

Это можно сделать, заменив существующий радиатор в отдельном помещении на контур теплого пола. Схема реализуется с обязательным условием – совпадением тепловой нагрузки водяной и центральной систем – разница температур не должна превышать 5-10°С.

Такая схема относится к зависимым, так как в каждой комнате старый радиатор заменяется на один контур отопления водяного пола. Температуру в помещении можно регулировать, включая и выключая циркуляционный насос, управляемый комнатным термостатом.

При сливе теплоносителя в стояке центральной системы насос автоматически отключается. Трехходовой клапан может быть оснащен приводом, который регулирует нагрев в зависимости от температуры наружного воздуха. Преимущества такой схемы:

• Возможность установки в разных помещениях различных систем отопления;
• Низкая стоимость работ и материалов;
• Отсутствие игольчатых клапанов и коллекторов теплого пола;
• Система будет нетребовательна к качеству оборотной воды;

Есть и недостатки – при попадании воздуха в отопительный контур насос может издавать сильный шум.

Вы также можете использовать пиковый проточный водонагреватель при подключении к системе центрального отопления. Можно все сделать ориентируясь на вышеприведенную схему, но при этом включить в нее дополнительный пиковый электрокотел. Этот агрегат будет нагревать теплоноситель зимой в те дни, когда центральная система не может обеспечить необходимый уровень тепла.

Электрический котел, подключенный к центральной системе с одной стороны и к водяному теплому полу с другой, может поддерживать постоянную температуру с помощью встроенного термостата. При достаточном количестве тепла от центральной системы трехходовой кран будет находиться в закрытом положении, а электроэнергия будет расходоваться только на компенсацию тепловых потерь корпуса электрокотла. Если двухходовой кран находится в открытом положении, то в котле будет дополнительно нагреваться необходимое количество теплоносителя.

На что обратить внимание при подключении

• При выборе любой схемы подключения теплого водяного пола к системе централизованного отопления используется крепление к боковому входу коллектора с помощью фитингов.
• Стяжку под чистовую отделку (линолеум, плитка, паркет) нужно сделать тонкой (около 3 см) и обязательно дополнить ее армированной сеткой, которая укладывается поверх труб ПВХ.
• Не рекомендуется укладывать под ламинат дополнительный слой утеплителя – это значительно снизит уровень теплоотдачи.
• После первого тестового запуска система будет полностью прогреваться в течение двух дней.
• Если вы планируете проходить сквозь стену, лучше всего использовать гофрированные трубы.
• Минимальная высота финишной стяжки не должна превышать 3 см от верхней трубы.
• При подключении водяного теплого пола к системе центрального отопления нельзя использовать циркулирующий в нем теплоноситель напрямую – это может нанести непоправимый вред гидравлике всего здания.
• При подключении теплого пола к электрокотлу вместе с радиатором можно подключать батареи непосредственно к полу, а контуры подключать к коллекторам.
• При выборе узлов и механизмов конструкции следует учитывать, что большинство из них выдерживают давление в 1-2,5 атмосферы, а в центральной системе оно может достигать отметки в 16 атмосфер.

Выбор конкретной схемы подключения водяного теплого пола к системе центрального отопления в квартире зависит от площади помещения. Если она будет превышать 30-35 кв. м., желательно сделать несколько подключений к различным коллекторам.

Отопление с подогревом пола. Преимущества теплых полов. Коллекторная группа водяного теплого пола

Рано или поздно перед владельцем жилья встанет вопрос использования современных систем отопления. Это связано как с постоянным повышением тарифов ЖКХ, так и с их практичностью.

Кроме того, он не только экономичен в финансовом отношении, но и создает комфортные условия проживания. Теплый пол возможен с использованием водяных и электрических систем.

Для электрических полов подходит более тонкая стяжка

Какой тип теплого пола выбрать, решает владелец. Однако для того, чтобы определиться в пользу той или иной системы теплого пола: водяной или электрической, следует уточнить все положительные и отрицательные стороны каждой из них:

Монтажникам систем загородных домов рекомендуется применять водяные системы для теплых полов . При этом возможно отопление природным газом, электроэнергией, а также котлами, работающими на дровах и твердом топливе.

В зависимости от конструктивных особенностей здания системы отопления можно комбинировать. Используйте в одном помещении водяное отопление, а в небольших, например, кухнях, ванных комнатах и ​​туалетах, используйте систему электрического теплого пола.

Устройство пола с водяным отоплением на бетонном основании

Водяное отопление потребует получения разрешительной документации, если вы проживаете в многоквартирном доме, и серьезных расчетов

Для использования данного вида отопления дома лучше обратиться к специалистам, которые изначально разработает основательный проект с соблюдением всех норм, предусмотренных СНиП.

Проект необходим для того, чтобы рассчитать количество требуемых комплектующих, учесть геометрические параметры каждого помещения жилого дома, рассчитать оптимальный температурный режим и стоимость каждого вида энергоносителей для обогрева помещений от 20 до 24 градуса.

Водяной контур рекомендуется укладывать на выровненное основание.

Теплый пол в качестве основного отопления проще всего установить на бетонное основание пола. Для этого на предварительно выровненную поверхность укладывается пенопластовый утеплитель толщиной не менее 30 мм.

Поверх него укладывается пленка или слой мультифольги, на который выкладывается армирующая сетка для фиксации трубок ТЭНа.

В качестве обязательного элемента вдоль стен по периметру помещения прокладывается демпферная лента. Его ширина должна будет полностью покрывать толщину напольного покрытия с установленной системой отопления.

Прокладка контура змейкой проще всего

После прокладки труб отопления змейкой или улиткой их подводят к распределительному шкафу. Укладку змейкой выполнить несложно, однако на выходе теплоноситель будет значительно остывать.

Укладка трубы улиткой усложняет работу, но такой способ отопления распределяет теплоноситель по всей трубе с одинаковой температурой, поэтому в большинстве случаев застройщики используют этот способ укладки труб для обогрева домов с теплыми полами.

В таблице приведены некоторые данные по устройству водяного пола:

Некоторые специалисты практикуют применение комбинированной системы разводки труб по полу. После закрепления трубок их заливают специальным раствором и прячут топовым покрытием.

Устройство пола с водяным отоплением на деревянном основании

Укладка ДСП с пазами под трубопровод на черновой пол

Наиболее сложно выполнить водяное отопление в деревянных домах, а также зданиях, в которых установлены деревянные полы. Это связано с тем, что трубопровод, по которому будет циркулировать теплоноситель, не должен располагаться на цементной стяжке. Укладывается поверх чернового пола, состоящего из досок или листов древесно-стружечных или цементно-стружечных плит.

Черновой пол покрыт специальными модулями из древесных плит, в которых прорезаны специальные пазы для укладки труб.

Однако это дорогое удовольствие, и мастера предложили использовать рейки, которые забиваются в черновой пол, образуя необходимые каналы для размещения трубопровода.

Для изготовления рельсов используется как доска, так и древесные плиты. Ширина направляющих соответствует расстоянию между трубами отопления. Подробную инструкцию по устройству водяного пола на деревянном полу смотрите в этом видео:

После крепления труб к черновому полу вся конструкция, из которой состоит теплый пол, как основной обогрев, покрывается финишным слоем из шпунтованной паркетной доски или ламината максимальной толщины.

Устройство пола с электрическим подогревом

Пленочный пол наиболее удобен в монтаже

Рынок строительных материалов предлагает владельцам отопление с теплым полом без радиатора путем установки различных систем для устройства электрического теплого пола. Они устанавливаются только на бетонное основание пола.

1. Кабель. В виде нагревательного элемента используется кабель, преобразующий электрическую энергию в тепловую. Кабель также укладывается в виде змеи или улитки. При этом кабель не прокладывается в местах установки мебели и сантехники. Поверх кабеля заливается стяжка.
2. На основе кабеля. Представляет собой сетчатые коврики с разложенным нагревательным элементом, сечение которого составляет 2,8 мм. Для его монтажа достаточно просто разложить маты на черновом основании пола и зафиксировать их. Этот нагревательный элемент также скрыт под стяжкой. 9№ 0096
3. Пленочный инфракрасный обогреватель монтируется всухую и может быть без дополнительной платы закреплен на черновом полу. Поверх пленочного утеплителя можно сразу постелить паркет или ламинат. Подробнее о том, какой тип обогревателя лучше, смотрите в этом видео:

Чтобы выбрать оптимальный тип электрического отопления жилого дома или квартиры, необходимо учитывать технические характеристики отопительных систем и жилых помещений.

Традиционным и наиболее часто используемым является водяное отопление.

С чем у вас ассоциируется слово «комфорт»? Наверняка, подавляющее большинство с жаром. Особенно в стране с холодным климатом, снежными зимами и сильными морозами. Поэтому главной системой, важной не только для комфортной жизни, но и для выживания, безусловно, является система отопления. Из множества ее вариантов наибольшее распространение получил, в котором роль теплоносителя играет вода.

Особенности водяного отопления

Уже давно предпринимаются попытки решить проблему передачи тепла от источника к отапливаемым помещениям. Но использование для этого специальных каналов с воздухом в качестве теплоносителя приводило к большим потерям тепла.

В середине девятнадцатого века появилось паровое отопление. И вскоре его заменила вода. Использование воды в системах отопления позволило снизить температуру теплоносителя по сравнению с паровыми системами. Поэтому отопление стало намного безопаснее, а затраты на отопление ниже.

С появлением новых теплоизоляционных материалов и технологий появилась возможность передавать тепло на большие расстояния. Таким образом строились централизованные системы отопления кварталов, районов и целых городов.

Вода в них нагревается в больших нагревателях, после чего по наружным трубопроводам подается в дома. Но полностью исключить потери тепла в таких комплексах невозможно, поэтому в последнее время стали популярны автономные системы.

У централизованной системы есть еще один недостаток. Не позволяет сделать водяной теплый пол из центрального отопления. Это связано с технологическими трудностями и административными запретами. Так что этот вариант возможен только за счет электрических систем отопления. С центральным отоплением все понятно. Что такое автономная система?

Наиболее распространена двухтрубная система водяного отопления

Главной особенностью таких систем является отсутствие внешних коммуникаций для передачи тепла и, соответственно, отсутствие его потерь. В доме устанавливается автономный отопитель, а топливо доставляется транспортом или подвозится к дому по специальным магистралям. Природный газ считается оптимальным топливом для таких систем. Кроме него можно использовать мазут, уголь, древесину и продукты ее переработки.

Для обеспечения бесперебойной работы таких систем в дом должны быть подведены вода и электричество. Внутренние коммуникации помещений с автономным отоплением ничем не отличаются от подключенных к центральному отоплению — те же трубы и те же батареи. Потери в автономных тепловых комплексах сведены к минимуму и в большей степени зависят от отопительного оборудования и вида топлива.

Состав отопительного комплекса, оборудования и материалов

В любую отопительную систему входят:

• обогреватель
• линии теплопередачи
• отопительные приборы

Рассмотрим эту схему подробнее. А для примера возьмем комплекс на базе газового отопительного котла. В качестве топлива используется природный газ из традиционной системы газоснабжения. В газовом котле вода нагревается до определенной температуры, после чего эта вода по трубам передается к отопительным приборам – радиаторам (батареям).

Аккумулятор и установка трубопровода

Наряду с традиционными железными трубами широкое распространение получили и пластиковые трубы. Благодаря этому монтаж трубопроводов стал проще и дешевле, а их долговечность во влажной среде намного выше.

Эффективность отопления в такой системе напрямую зависит от отопительных приборов и способа их установки. И наряду с традиционными батареями все чаще используется водяной теплый пол.

Рассмотрим подробнее этот способ обогрева помещения.

Как устроен теплый пол?

Споры о преимуществах и недостатках такого отопления не прекращаются с момента его появления. Но бесспорно одно – водяные теплые полы – теплые полы – способны создать комфортную и уютную атмосферу в любом месте помещения. Ведь чем дальше от батареи, тем круче. А если ноги человека в тепле, то он чувствует себя намного комфортнее.

И далее. Как радиатор обогревает комнату? за счет конвекции воздуха. Холодный поток проходит через батарею и уже теплый узкой полосой поднимается вверх – обычно вдоль стены или окна. Вот и получается, что самая теплая зона над аккумулятором. А когда пол с подогревом, он постоянно под ногами.

Теплый пол

При установке системы теплых полов радиаторы, теплообменники и другие специальные устройства не нужны. Роль радиатора выполняют трубы для водяного отопления, проложенные в полу. Они могут быть металлическими или металлопластиковыми. Главное, чтобы они обладали хорошей теплоотдачей.

Полипропиленовые трубы для таких систем не подходят, т. к. имеют низкую теплоотдачу, плохо передают тепло окружающим предметам и поэтому не могут нагревать материал пола.

Трубопроводы отопления подключаются к общей системе отопления как самостоятельный контур с входом, выходом и регулирующим клапаном. Таким образом, а точнее, его работу можно регулировать независимо от других элементов системы.

Выбор зон обогрева

При устройстве теплого пола не имеет смысла обогревать поверхность под мебелью, камином, встроенным шкафом и другими предметами интерьера. Ведь хозяева туда не пойдут.

Поэтому логичнее и экономичнее устанавливать отопление только в местах постоянного или частого пребывания людей:

• Для кухни это практически вся площадь, за исключением места под мебелью и бытовой техникой.
• Для ванной комнаты – подходит к ванне и душевой кабине, а остальные – по желанию.
• Для жилых помещений все очень индивидуально, но пространство вокруг стульев, кроватей и столов должно отапливаться.

Выбор зон обогрева

Не прокладывайте водяной теплый пол вплотную к стенам и дверным проемам.

И еще одно ограничение. Не нужно пытаться прогреть деревянный или паркетный пол. Отопление на них не действует, да и паркет может пересыхать.

Укладка труб

Определив зоны обогрева, можно приступать к работе. Рассмотрим это на примере металлопластиковых труб. Они поставляются в бухтах по 100 метров, что позволяет укладывать трубу без лишних соединительных элементов. Для наших целей нам понадобятся трубы с внешним диаметром 16 мм.

Сначала на черновую стяжку укладывают теплоотражающие экраны, а прямо на них трубы. Укладка труб на каждом участке производится зигзагом с параллельными линиями или спиралью из параллельных линий. Входы и выходы всех секций желательно свести в одну точку — так их будет легче впоследствии подключить к общей системе.

Если в доме есть подвал и он не отапливается, то перед укладкой теплоотражающих экранов необходимо уложить слой теплоизоляционного материала по всей площади помещения, независимо от зона нагрева. После установки труб можно переходить к окончательной стяжке и настилу пола. При этом толщина стяжки не должна превышать 100 мм.

Такая схема не исключает использование классических радиаторов. Настенный или подключенный к отдельной цепи. Это позволяет более эффективно использовать весь отопительный комплекс в зависимости от условий или пожеланий владельцев.

Схема подключения твердотопливного котла отопления

Все отдельные магистрали начинаются и заканчиваются в одном месте. Именно здесь стоит оборудовать некую контрольную точку. Он может располагаться под лестницей, в кладовой или недалеко от самого котла.

Собранные в одном месте концы труб теплого пола соединяются в общую систему. Для удобства регулировки и контроля не лишним будет сразу установить датчик температуры и давления, регулирующую арматуру, а при необходимости и подкачивающий насос. Такой промежуточный щит управления особенно удобен в частных домах с двумя и более этажами.

Некоторые выводы

Принимая решение о выборе системы отопления дома или квартиры, помните, что водяное отопление в полу нельзя привязывать к центральному отоплению. В этом случае можно использовать только электрообогрев.

Теплый пол можно подключить к любому котлу отопления, использующему воду в качестве теплоносителя. Электрические и твердотопливные котлы не являются исключением.

Теплый пол можно подключить к любому котлу отопления

Если вы хотите отапливать небольшую площадь квартиры, например, только участок пола в ванной комнате, то также лучше установить электрическое, а не водяное отопление.

Медные трубы считаются самыми эффективными трубами для обогрева пола – из-за их хорошей теплоотдачи. Но особенности сварки и дороговизна самого металла не позволяют использовать их повсеместно. Хорошо зарекомендовали себя для этих целей металлопластиковые и полиэтиленовые трубы.

Самый эффективный водяной теплый пол будет там, где это керамическая плитка, линолеум или ковролин. Деревянные, паркетные и ламинатные полы обладают низкой теплопроводностью, поэтому их обогрев малоэффективен.

Одним из недостатков классического отопления является внешний вид радиаторов. Они не всегда будут гармонично смотреться в комнате, и занимать полезную площадь. Поэтому в некоторых случаях предпочтительнее установить другие приборы теплоснабжения. Сделать рациональный и практичный теплый пол в квартире и доме можно с помощью определенных схем, труб и конвекторов.

Преимущества и недостатки теплого пола

Этот водяной теплый пол в квартире отличается от стандартного конструкцией и способами монтажа радиаторов. Их поверхность нагрева располагается ниже уровня чистового пола. Для конвекции воздушных потоков верхняя плоскость теплоснабжающего устройства имеет решетку.

Все линии подачи горячей воды также спрятаны под полом. Фактически пользователь видит только верхнюю решетку радиатора. Через него греется воздух. Есть отличия и в дизайне.

Конвектор напольного отопления имеет продолговатую форму. Трубки, по которым протекает теплоноситель, соединены с корпусом с помощью теплообменных пластин. Чаще всего их делают из меди.

Пол, сделанный своими руками, должен иметь следующие преимущества:

• Минимальное занимаемое пространство . В отличие от батарей, весь объем помещения остается свободным;
• Создание тепловой воздушной завесы. Для снижения теплопотерь водяной теплый пол в доме оборудуется возле оконных конструкций и наружных стен. Радиаторы нагревают воздух в местах самых низких температур;
• Хороший внешний вид . На самом деле водяной теплый пол в частном доме будет гармонично смотреться в любом интерьере.

К недостаткам можно отнести неравномерное распределение тепла. Такие системы не рекомендуется устанавливать в помещениях с большой площадью. Для оптимального эффекта радиатор теплого пола должен иметь вентилятор для увеличения конвекции воздуха. Это влияет на общий фоновый шум. Обязательно установите терморегуляторы и программаторы для автоматического управления работой системы.

Анализируя отзывы о напольном утоплении, можно сделать вывод, что оно является источником скопления пыли. Поэтому для данного вида теплоснабжения необходимо чаще проводить влажную уборку.

Типы конвекторов внутрипольного отопления

На первом этапе проектирования следует правильно выбрать встроенный в пол радиатор отопления. Они отличаются не только стандартными мощностными характеристиками, но и дизайном. Важен и материал изготовления.

Сначала рассчитывается требуемая мощность. За основу берутся потери тепла в доме или квартире. Затем подбирается оптимальная модель конвектора теплого пола.

Он должен обладать требуемыми эксплуатационными характеристиками- поддерживать номинальное давление и температуру горячей воды.

Для монтажа потребуется выполнить подготовительные работы с черновым покрытием. Эффективный обогрев пола своими руками делается только после утепления черновой поверхности.

Выбор схемы крепления во многом зависит от конструкции напольных радиаторов. Они бывают следующих типов:

• напольные эл. Они располагаются непосредственно на поверхности. Преимуществом является простое подключение водяного теплого пола к системе отопления. Трубы могут быть расположены поверх стены. Недостаток – неудовлетворительный внешний вид;
• Встроенный . Они монтируются непосредственно в пол на шероховатой поверхности. В видимой области остается только решетка. Прокладка отопления в пол усложняется, так как это приводит не только к уменьшению высоты в помещении, но и к обязательной адаптации используемых материалов к высоким температурам.

Схемы водяного теплого пола в квартире при настенных моделях не рассматриваются. Они ничем не отличаются от стандартных и обладают такими же свойствами.

Для увеличения степени конвекции в комплектацию может входить вентилятор. Это улучшит равномерное распределение тепла по всему помещению. Однако стоимость таких моделей сильно отличается.

В настоящее время существует ряд производителей, продукция которых подходит для водяного теплого пола своими руками. В первую очередь необходимо выделить конвекторы немецкой фирмы Kampmann. В зависимости от требуемых параметров модели встраиваемых в пол конвекторов отопления могут иметь две или три трубы. В последнем случае номинальная мощность устройства увеличивается.

Не менее хорошими эксплуатационными свойствами обладают модели радиаторов отопления, встроенных в пол, от польской фирмы Verano, чешской Minib и немецкой Kermi. Для организации бюджетного обогрева в полу своими руками можно рассмотреть продукцию украинских компаний Теплобренд и Каррера.

Дополнительной функцией водяного теплого пола в частном доме может быть охлаждение летом. Для этого требуется подключение к системе чиллера.

Контуры обогрева пола

Выбрав оптимальную модель встроенного в пол радиатора отопления, можно приступать к составлению схемы его установки. На этом этапе важно учитывать его эксплуатационные и технические особенности.

Схемы прокладки отопления в пол практически ничем не отличаются от стандартных. Отличие заключается в выборе способа крепления труб и радиаторов. Их следует спрятать под полом. Поэтому необходимо заранее выбрать материал для пола – утеплитель, подложку и декоративную поверхность.

При выборе схемы учитываются следующие факторы:

• Высота конвекторов отопления , которые будут встроены в пол;
• Материал трубы . Полимер нельзя укладывать в бетонную стяжку. Их тепловое расширение может сказаться на целостности линии. Для установки требуются специальные втулки;
• Ревизионные люки . После подключения водяного теплого пола к системе отопления обеспечивается свободный доступ к стыкам трубопроводов. Это необходимо для проведения ремонтно-профилактических работ;
• Установка воздушных клапанов, кранов Маевского и термостатов . Самое сложное – обеспечить доступ к этим элементам теплоснабжения. Схема водяного обогрева полов в частном доме должна учитывать этот фактор.

Чаще всего выбор останавливается на закрытом двухтрубном теплоснабжении. Он обеспечит нормальное распределение температуры и является наиболее оптимальным с точки зрения сложности монтажа и подбора комплектующих.

Для соединения медных труб встроенных в пол радиаторов отопления с полимерными трубами потребуются специальные переходники. Контакт меди с другими металлами может привести к окислению соединения.

Установка внутрипольных конвекторов

Правильной установке канальных конвекторов предшествуют подготовительные работы с полом. Необходимо сделать нишу, где будут установлены отопительные приборы. Лучше всего это делать на этапе ремонта.

Размеры ниши должны быть больше размеров отопительного прибора на 5-10 см. Это необходимо для нормального подключения радиатора теплоснабжения после его установки в пол. Дополнительно монтируется слой теплоизоляции. Для защиты декоративной поверхности нишу рекомендуется формировать путем заливки бетоном.

На этом этапе необходимо установить трубы для последующего подключения к радиатору. Их установка осуществляется в пол, учитывается возможное тепловое расширение. Для протяженных участков магистрали необходимо устанавливать компенсационные тепловые петли.

Следующие шаги установки следующие.

1. Монтаж теплоотражающего материала. Это поможет улучшить конвекцию и уменьшить потери тепла.
2. Установка лотка конвектора теплоснабжения в пол. Если таковой нет, оборудуется подложка из термостойкого материала. Радиатор не должен болтаться.
3. Подсоединение труб к системе отопления. Важно правильно подобрать переходники, чтобы обеспечить надежное и долговечное соединение.
4. Установка декоративной решетки.

После окончательной укладки обогрева в пол производится пробный пуск системы. Его нужно предварительно обжать. Повышение температуры охлаждающей жидкости должно быть постепенным. То же самое относится и к давлению. На этом этапе контролируют отсутствие протечек водяного отопления пола своими руками, устанавливают режимы работы терморегуляторов.

Одной из частых ошибок при установке конвекторов без поддона является заполнение ниши строительной пеной. Его давление может привести к деформации конструкции.

Особенности эксплуатации теплых полов

Перед каждым отопительным сезоном необходимо проверять целостность компонентов системы. Практически все отзывы о теплом полу указывают на большое количество пыли и грязи в нишах. Их следует периодически чистить.

Во время работы параметры термостата могут изменяться. Поскольку он будет спрятан за декоративной решеткой, необходимо проверить его состояние. В противном случае возрастет вероятность некорректной работы системы. Кроме того, контролируется целостность подключения водяного теплого пола к системе отопления. В таких схемах сложно контролировать появление утечек.

В моделях с вентилятором линия питания проложена заранее. Для повышения комфорта рекомендуется сделать дистанционный выключатель. Засорение ротора вентилятора также является распространенным явлением. Его необходимо очищать перед каждым отопительным сезоном.

В видео материале показа пример установки канального конвектора в квартире:

Экономичный водяной теплый пол и его монтаж

Наверняка каждый человек в наше время мечтает о роскошном собственном доме. Полностью удовлетворить свою мечту можно только в том случае, если она построена своими руками. При строительстве придется столкнуться со многими нюансами, но стоит остановиться на одной из основных тем – это система водяного отопления своими руками. Ведь только уютный дом создаст хозяину полный комфорт.

Подогрев пола своими руками – вполне осуществимая идея. Установка этого вида отопления позволит создать в доме полноценный уют и комфорт.

Подключить водяное отопление в частном доме можно 2 способами: подключить к общему центральному водопроводу и канализации или создать свою автономную систему водоснабжения.

Наверняка всем знакомо не совсем приятное ощущение, которое возникает в зимнее время, когда ступаешь на холодный кафельный пол после теплой ванны. В такие моменты хочется быстро встать на что-нибудь теплое. В ванной это может быть мягкий коврик, а как быть с холодным полом на кухне, в прихожей, туалете и других помещениях, где на полу керамическая плитка и нет подогрева пола?

Сразу стоит отметить, что водяной обогрев пола в доме своими руками предполагает определенные предварительные работы по монтажу. Примером системы водяного теплого пола может служить принцип работы естественной тепловой циркуляции носителя. При этом виде работ вода движется не за счет какой-либо приводной системы, например водяного насоса, а за счет разности внутренних давлений охлажденных и горячих внутренних водяных масс (внутреннего давления теплоносителя, находящегося в стояках, которые остывать гораздо быстрее, чем давление основного стояка). Благодаря этому из батареи отопления поступает охлажденный теплоноситель, вытесняющий при возврате в котел нагретую воду, в результате чего обеспечивается непрерывная циркуляция.

Схема устройства водяного обогрева пола.

Можно всю квартиру застелить коврами, но монтаж системы теплого пола лучше сделать своими руками. Они могут быть 2-х видов: водяные и электрические. Электрический теплый пол создает отличный подогрев пола, пользуется большой популярностью и давно присутствует на строительном рынке. Однако в процессе эксплуатации выясняется, что если перевести потребляемую ими электроэнергию в деньги, то в год получается весьма приличная сумма. 9Альтернативный электрический пол 0207 – это экономичный водяной теплый пол, который можно установить самостоятельно. Его эффективность заключается в том, что он подключается к системе центрального отопления. Если к системе отопления подключить водяной теплый пол, то ежемесячная плата за тепловые ресурсы в квитанции, в отличие от использования электрического теплого пола, не увеличится.

Как работает пол с подогревом?

Чтобы понять работу водяного теплого пола, можно взять в качестве примера, как работает центральное отопление. Радиаторы отопления нагревают воздух в помещении всей своей площадью. При нагревании воздух поднимается к потолку, а при охлаждении опускается вниз. Самый теплый поток воздуха при такой системе отопления помещения будет циркулировать в районе оконных проемов, то есть между потолком и радиатором. Так как помещение отапливается радиаторами, площадь пола останется холодной. А водяное отопление равномерно распределяет тепло по всей площади пола.

Самый теплый диапазон в этом варианте обогрева приходится на пол и на расстоянии 1,5 м от него. Холодный слой воздуха концентрируется под потолком помещения. Такое отопление будет более комфортным для человека. Таким образом, зимой можно ходить босиком по квартире и получать от этого удовольствие, как ходить босиком по пляжу по горячему песку. Для того чтобы тепло было максимально комфортным, в систему теплых водяных полов встраиваются терморегуляторы, с помощью которых можно регулировать циркуляцию воды в трубах и, соответственно, температуру водяного пола.

Инструменты, необходимые для установки системы теплого пола:

1. Болгарка.
2. Перфоратор.
3. Уровень.
4. Лопата.

Теплый водяной пол, собранный своими руками и работающий от системы центрального отопления, не самый лучший вариант, так как зависит от отопительного периода. Летом при выключенном отоплении такая система обогрева пола не будет работать, но она и не так уж и нужна, ведь без нее жарко. Некоторые владельцы дач для питания теплого водяного пола используют котлы отопления. Для водяного теплого пола котел можно использовать хоть круглый год, однако за его работу также нужно доплачивать. В квартирах, конечно же, никто не даст вам установить такой котел. ТСЖ не позволяет подключить водяной теплый пол к системе отопления.

Как установить систему водяного теплого пола своими руками?

Стоит подробнее рассмотреть основные этапы монтажа системы водяного теплого пола своими руками. К ним относятся следующие работы:

• монтаж и монтаж коллекторной группы водяного теплого пола;
• подготовка поверхности пола к устройству водяного теплого пола;
• укладка труб;
• регулировка температуры.

Коллекторная группа водяного теплого пола

Монтаж водяного теплого пола своими руками начинается с установки коллекторного шкафа. Нужно постараться расположить его таким образом, чтобы он находился на равноудаленном расстоянии от конечных потребителей. Например, если водяной теплый пол необходимо установить в 2-х комнатах, то необходимо установить шкаф посередине этих комнат. В эстетических целях коллекторный шкаф своими руками встраивается внутрь стены. Для этого с помощью перфоратора и болгарки нужно подготовить нишу, которая немного больше встроенного коллекторного шкафа. Место установки коллекторного шкафа стандартное: он располагается у поверхности пола. Большинство людей задают вопрос: для чего нужен коллекторный шкаф?

Внутри коллекторного шкафа соединяются трубы, идущие от системы центрального отопления, и трубы, которые дополнительно обогревают полы помещения. Помимо труб, в нем есть запорная арматура в виде регулирующей арматуры.

После того, как своими руками произведен монтаж коллекторного шкафа для водяного теплого пола, в него заводят 2 трубы: одна называется подающей, а вторая – обраткой. Горячая вода из центрального водопровода поступает в шкаф по подающей трубе. Обратка, наоборот, собирает остывшую воду и возвращает ее в обратку системы центрального отопления. На концах подающего и обратного трубопроводов в распределительном шкафу запорные краны. Их предусматривают на случай вынужденного отключения подачи воды в систему теплого пола, например, при проведении ремонтных работ. Соедините пластиковые трубы и запорную арматуру компрессионным фитингом.

Затем с обратной стороны клапана будет подсоединена сама коллекторная рейка, на стороне которой имеется ряд отводов. К этим выходам трубы подключаются через те же соединительные фитинги, которые образуют контур теплого пола. На другой стороне коллекторной трубы имеется открытое отверстие. Закрывается сливным смотровым краном или обычной заглушкой. Контрольный кран может понадобиться во время удаления пузырьков воздуха, если система завоздушивается. Когда коллекторный шкаф полностью собран, можно приступать к подготовке поверхности пола к укладке водяного теплого пола.

Подготовка поверхности пола к монтажу системы водяного теплого пола

Перед укладкой труб необходимо удалить мусор и проверить поверхность пола на горизонтальность с помощью 2-метрового водяного уровня. Это необходимо сделать для того, чтобы защитный слой стяжки над водяным теплым полом был одинаковым и пол прогревался равномерно. Если поверхность пола имеет разную высоту в углах, превышающую 1 см, то ее необходимо выровнять своими руками. На выровненный пол укладывают гидроизоляционный слой, а по периметру стены оклеивают демпферной лентой, которая будет компенсировать линейное расширение цементного раствора, возникающее при остывании и нагреве конструкции стяжки пола. Высота оклейки скотчем допускается не более 15 см, а по окончании заливки цементного пола его выступающие остатки срезаются.

Следующим этапом монтажа системы водяного теплого пола своими руками является укладка теплоизоляционных матов. Эти маты необходимы для того, чтобы предотвратить нагрев потолка у соседей, живущих этажом ниже. Материалом для теплоизоляционных матов вполне может быть минераловатная плита, пенополистирол, техническая пробка, газобетон или велотерм. При выборе материала необходимо иметь в виду тот факт, что теплоизоляция должна быть влагостойкой, если в туалете или ванной комнате планируется установка водяного теплого пола.

Укладка труб водяного теплого пола своими руками

После завершения устройства теплоизоляции следует приступить к разводке водопроводных труб теплового контура. Основным моментом на данном этапе работ является закрепление труб. Наиболее распространенным способом крепления теплового контура является крепление труб к предварительно уложенной металлической кладочной сетке на утеплитель. С помощью вязальной проволоки труба крепится к металлической сетке, которая является как дополнительным каркасом жесткости будущей стяжки, так и точкой крепления. При креплении пластиковых труб металлической проволокой желательно не переусердствовать с усилием затяжки. Необходимо помнить, что у разных материалов разное линейное расширение, поэтому перетянутая проволока в дальнейшем может привести к повреждению расширившейся от нагрева трубы.

При прокладке теплового контура трубы необходимо прокладывать так, чтобы их длина была не более 70 м. Если не удается уложиться в это расстояние, необходимо сделать 2-й контур. В этом случае требуется использовать коллекторную рейку с большим количеством отводов, при этом длина труб 2-х контуров должна быть одинаковой.

Прокладку водяного контура отопления следует начинать в направлении от холодных зон помещения к теплым.

Холодными зонами в помещении считаются внешние двери и окна. Диаметр трубы для теплого водяного пола 20 мм. При закупке труб необходимо выбрать надежного производителя и поставщика, так как затапливая соседей и переделывая все работы, будет потрачено гораздо больше денег. Экономить на такой работе не рекомендуется. По окончании крепления и укладки труб теплового контура их следует опрессовать и проверить давлением 0,6 МПа. Контур установлен правильно, если давление не падает и нигде не протекает. Можно начать заливку пола цементно-песчаным раствором, а потом оставить на 10 дней, чтобы он набрал прочность.

Регулировка температуры водяного теплого пола

Регулировка температуры водяного теплого пола осуществляется 2 способами. Первый – ручной, производится регулировкой запорной арматуры. Второй осуществляется автоматически с помощью электроприводов. Они врезаются в трубы и имеют тот же механизм, что и ручные клапаны, приводимые в действие сигналом термодатчика, настроенным на определенную температуру. При снижении температуры на датчике клапан горячей воды перекроется. После выполнения всех регулировок можно переходить к отделочным работам.

Если мы раньше не делали системы отопления с водяным теплым полом, то сразу браться за практическое воплощение своих желаний будет не правильно. Мы должны сначала обратить внимание на некоторую теорию. Ну хотя бы узнать о плюсах и минусах теплых полов. Возможно, недостатки окажутся такими, что иметь такую ​​систему отопления в своем доме совсем не хочется.

В чем преимущества водяных теплых полов по сравнению с радиаторами?

Минусы водяного теплого пола

1. Теплопотери помещения, в котором установлен теплый пол, должны быть менее 100 Вт/м2.

   Вывод: при более высоких потерях тепла придется либо утеплять дом, либо ставить комбинированное отопление (водяной теплый пол плюс радиаторы).

2. Не всегда возможно смонтировать водяной теплый пол в многоквартирных домах, где есть однотрубные системы отопления. Ну или как минимум нужно знать, как сделать такое подключение правильно и без конфликтов ни с соседями, ни с коммунальщиками (об этом подробно рассказано в статье про монтаж водяного теплого пола в квартире).
3. Бетонная стяжка большой толщины поверх теплого пола. Если такое отопление будет на втором этаже и выше, то уровень пола поднимется на ~10 см. На первом этаже или на цоколе итого больше – на 14-20 см. старое отопление квартиры(дома) водяным теплым полом, приготовьтесь к другим глобальным работам, связанным с переустановкой дверей. И еще: бетонная стяжка теплого пола увеличит нагрузку на перекрытия и другие конструкции… вы уверены, что они выдержат? На чем основана ваша уверенность? Считать.
4. Монтаж водяного теплого пола и материалы для него дороже, чем для радиаторного отопления. Правда, эти затраты потом окупаются за счет экономии энергоресурсов, о чем я писал выше.

Есть еще несколько недостатков теплых полов, которые необходимо учитывать. Я перечислю их.

1. Любой теплый пол (не обязательно водяной) – не лучшая система отопления для помещений, в которых постоянно находятся люди. Удивлен? Я объясню почему. Увы, почти у всего на свете есть обратная сторона.

Так вот, вопреки той же известной поговорке (или пословице? – не помню, в чем разница), не всегда нужно держать ноги в тепле. Я имею в виду, не все время! Кровь приливает к разогретым частям тела, это всем хорошо известно. И ноги, будучи все время в тепле, не отдыхают, вены не отдыхают… Результат – болезнь вен из-за постоянного их расширения.

Вывод: находиться в помещении с теплым полом нужно ограниченное время. То есть сделать такое отопление в прихожей, санузле, в любом проходном коридоре, в ванне, в предбаннике… где редко или ненадолго бываете.

2. В плюсы теплого пола я упомянул отсутствие перемешивания слоев воздуха. Но это и минус, ведь сделать нормальную естественную вентиляцию невозможно. А вот с радиаторами возможна естественная вентиляция.

   Вывод: при проектировании теплых полов проектируйте приточно-вытяжную вентиляцию со всеми ее “прелестями” (подключение к электросети, шум, дополнительные расходы… это вам в продолжение темы КПД), иначе воздух в таких комната будет несвежей.

3. Не каждый материал может покрыть теплый пол. Поэтому необходимо знать следующее.

   Необходимо различать два близких по звучанию, но разных по смыслу понятия: «комфортный пол» и «теплый пол». В чем разница?

   Какая разница?

   Комфортный пол имеет температуру 20…22 градуса и подходит только для межсезонья. Но в настоящие зимние холода отопление не справится. И тогда нужен дополнительный обогрев (радиаторный, воздушный или какой-то другой). Дерево вполне подходит для покрытия комфортного пола.

   Но в теплом полу охлаждающая жидкость нагревается до 55 градусов. И деревом такой пол не покроешь! дерево от высокой температуры трещины.
