Водяной теплый пол как отрегулировать: Регулировка водяного теплого пола – инструкция как настроить правильно

Регулятор водяной теплый пол. Регулировка нагрева водяных полов

Содержание

1. Регулятор водяной теплый пол. Регулировка нагрева водяных полов
2. Ошибки при монтаже теплого пола. Какие бывают ошибки при монтаже теплого пола
   • Основные ошибки при монтаже теплого пола
3. Термоклапан для водяного теплого пола. Как выбрать термостатический клапан для тёплого пола?
   • Характеристика оборудования
   • Как функционирует автоматика?
4. Перегрев водяного теплого пола.
   • Максимальная температура теплых водяных полов
   • Оптимальная температура теплого пола
   • Установленные стандарты для температуры поверхности теплых полов
   • Скорость нагрева теплых полов
   • Комфортная температура теплого пола
   • Регулировка температуры
   • Температура на разных покрытиях пола
5. Видео регулировка теплого пола используем терморегулятор для водяного теплого пола

Регулятор водяной теплый пол.

Регулировка нагрева водяных полов

Чаще всего для обустройства водяного обогрева пола используют соединение отопительных контуров посредством коллектора, на который заходят оба конца трубопровода: один из них подает теплоноситель, а второй — возвращает его обратно. На вход в каждый из отопительных контуров поступает горячая вода, имеющая одинаковую температуру.

Поскольку протяженность трубопроводов разная, то каждое из помещений прогревается до разной температуры. Например, для ванной данный параметр должен составлять 25 градусов, а для жилых комнат он не может превышать 22 градуса. Чтобы добавить или убавить степень обогрева помещения, нужно изменить количество носителя тепла, подаваемого в контур.

Наиболее простым способом, как регулировать температуру водяного теплого пола, считается оснащение коллектора специальными вентилями на вход и выход (подробнее: «Схема коллектора теплого пола – как всё должно работать «). Путем поворота их головок можно корректировать количество носителя тепла, подаваемого в каждый из контуров. В этом случае ориентироваться приходится только на собственные ощущения, а такой способ регулировки обогрева нельзя назвать удобным.

Последовательность действий при этом следующая:

• регулировочные вентили подкручивают;
• ожидают в течение некоторого времени, пока не прогреется пол;
• оценивают результат;
• снова подкручивают вентили и т.д.

Поскольку температура на улице практически никогда не бывает одинаковой в течение даже одних суток, хозяевам дома приходится вращать вентили очень часто, причем вручную.

С целью автоматизации и механизации регулировки подачи тепла применяют специальные регулировочные устройства: контролирующий и управляющий термостат для водяного теплого пола, и исполнительный сервопривод

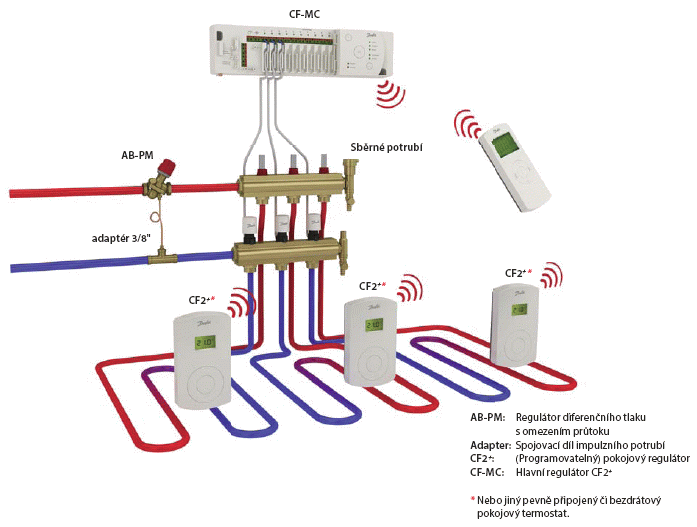

Термостаты, изображенные на фото, обычно размещают в каждом помещении, где смонтировано напольное покрытие с водяным обогревом. В свою очередь сервоприводами оснащают каждый контур на гребенке подачи носителя тепла. Они согласно сигналам увеличивают либо уменьшают количество воды, поставляемой в контур. Термостаты связывают с конкретными сервоприводами и подают на них команды управления.

Регуляторами контролируется либо температура теплого водяного пола, либо воздушной массы в комнате. При этом отслеживать температурный режим воздуха в комнате приходится тогда, когда обогрев напольной поверхности является единственным способом отопления в доме.

В продаже имеются модели, которые способны одновременно отслеживать оба показателя. В данном случае, основным параметром оценки до того, как настроить водяные теплые полы, является температура воздуха, а вторичным – пола.

Принцип функционирования регулятора пола с обогревом:

1. На корпусе оборудования устанавливают нужную температуру (напольной поверхности или воздуха в зависимости от конкретной модели).
2. В случае отклонения параметра в ту или иную сторону, на сервомоторы приходит сигнал, после чего подача носителя тепла либо увеличивается, либо снижается. В итоге через некоторый временной период температура приходит в норму.

Когда трубы залиты стяжкой, необходимо время на то, чтобы весь бетонный массив нагрелся или остыл. При наличии настильной системы обогрева пола инерционность меньше и тогда изменения наступают быстрее.

Ошибки при монтаже теплого пола. Какие бывают ошибки при монтаже теплого пола

Сейчас теплый пол установлен во многих домах. При помощи греющего кабеля, термоматов или инфракрасной пленки, вы сможете установить подогрев напольного покрытия. Его не сложно установить и подключить, но только в том случае, если придерживаться правил. Также важно знать, что делаешь, иначе из-за мелочей ваша система выйдет из строя. Мы расскажем вам, какие ошибки при монтаже теплого пола совершают люди, чтобы вы не повторили их.

Основные ошибки при монтаже теплого пола

1. Неверное проведение расчетов материала. Для того чтоб правильно замерять длину материала, нужно иметь в виду полезную площадь комнаты, которая не заставлена мебелью. Чтобы не сделать ошибку, выполните расчет труб теплого пола онлайн.
2. Категорически запрещается разрезать резистивный кабель на подходящие вам куски. В том случае, когда у вас будет проводника больше, чем нужно, тогда укладывайте его близко друг к другу.
3. Стоит учитывать минимальный радиус изгиба, который указан в характеристиках, обычно он от 5 до 10 диаметров кабеля.
4. Нужно обращать внимание на шаг укладки, отступами от стен. Очень важно, чтоб петли проводника не пересекались между собой, иначе будет перегрев.
5. Не включайте теплый пол, если стяжка еще не застыла, иначе навредите системе.
6. Систему нужно укладывать только на чистый пол, следите, чтобы не было мусора, главное, чтобы теплый пол не лег на строительный мусор.
7. Не игнорируйте рекомендации по прозвонке системы после монтажа. Прежде чем стелить теплый пол, простелите пакет на инфракрасную пленку, нужно еще раз все замерять, чтобы все было, так как указано в паспорте.
8. Для того чтобы в любой момент можно было видеть датчик температуры, стоит его укладывать в гофу.
9. Тот самый датчик температуры нужно ставить посредине двух витков кабеля, чтобы показания температуры были точными.
10. Во время установки не наступайте на кабель, в обуви с толстой подошвой, это может повредить кабель.
11. Во всех комнатах обязательно должен стоять свой контур теплого пола и терморегулятор, не экономьте на этом.
12. Сфотографируйте схему всех стяжек перед заливкой, для того чтоб помнить где что находится.
13. Прежде чем начать работу, нужно ознакомиться с инструкцией, очень важно, что рекомендует производитель, важно сначала читать инструкцию, а потом делать.
14. Не помогайте быстрее застыть раствору включая систему обогрева – это грубейшая ошибка, она быстро сломается.
15. Стоит запомнить, что инфракрасный теплый пол нужно стелить под паркет. Линолеум, ламинат, а термоматы только под плитку, в том случае если простелить в ванной комнате пленочный пол и залить его плиточным клеем, идея будет не из лучших, система не сработает.

Советуем посмотреть

Мы показали вам какие ошибки, чаще всего совершают люди при установке теплого пола, воспользуйтесь ими и не совершайте подобных. Надеемся, что наши советы станут для вас полезными.

Также читайте: как спрятать провода в доме.

Термоклапан для водяного теплого пола. Как выбрать термостатический клапан для тёплого пола?

Для напольной водяной системы обогрева рекомендуют установить блок автоматического управления. Оборудование позволяет контролировать температуру в помещении, регулировать работу жидкостной магистрали.

Самым простым устройством для управления обогревом является трёхходовой клапан. Его работу можно осуществлять вручную, посредством вентилей, но достичь определённого режима в помещении будет сложно.

Приобретают термостатическое оборудование. Его используют в Москве и других крупных городах. Оно позволяет сделать напольный обогрев автономным. Как устроен термостат? Какова схема его работы?

Характеристика оборудования

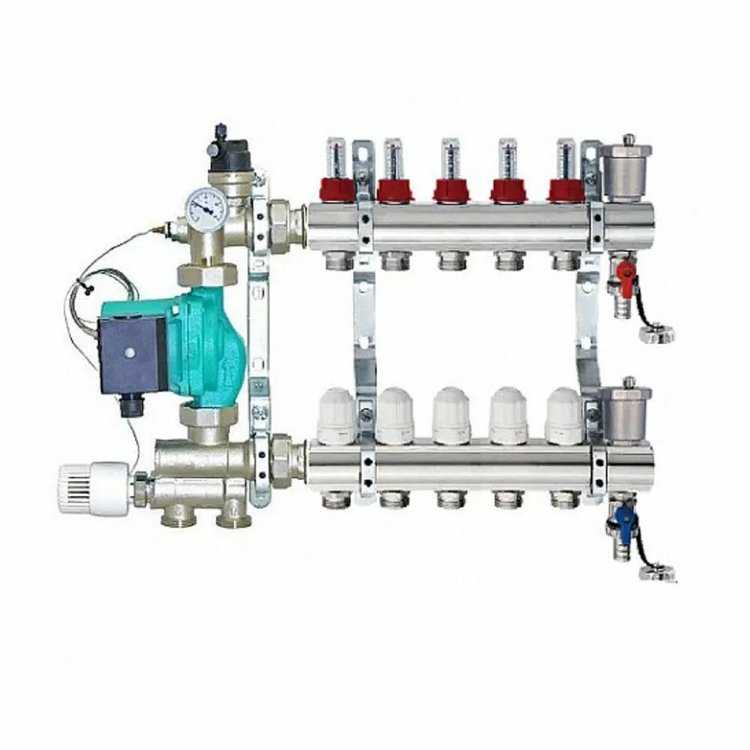

Теплоноситель из котла проходит по магистрали труб к коллектору. Из него жидкость поступает в напольный трубопровод. Отдавая тепло, она возвращается обратно к коллектору, который имеет отдельный обратный выход для охлаждённого теплоносителя. Циркуляционный насос нагнетает воду обратно в котёл.

При ручном управлении температурного режима на контуре с холодной водой и теплоносителе высокой температуры устанавливают вентили. Если комната прогрелась достаточно хорошо, то вентиль с горячей водой закрывают. Если в помещении холодно, то вентиль открывают.

Для автоматического регулирования режима отопления устанавливают трёхходовой смеситель с термостатом и выносным термодатчиком. Данная система образует термостатический клапан. Его устанавливают на входе в коллектор. Оборудование производится из латуни или из бронзы.

• Трёхходовой клапан имеет 3 выхода для горячей, холодной воды и для теплоносителя, который подаётся в напольную магистраль. На корпусе маркерами обозначено направление потоков различных температур.
• Для смешивания жидкости различной температуры предусмотрена смесительная камера.
• На корпусе располагается термостат, с регулятором температуры.
• Термодатчик расположен на термостате.
• Клапаны перекрывают выходы для холодного и горячего потока. Они могут быть тарельчатыми или игольчатыми. Их работа зависит от термостата.
• Термостат представляет собой систему, которая состоит из капсулы с жидкостью и подпружиненным штоком. К нему прикрепляются клапаны.
• Датчик температуры имеет цифровую панель, на которой обозначены режимы отопления.

Термостат может находиться в термоголовке или в сервоприводе. Устройства имеют различную схему, но одинаковый принцип работы. Термоголовка представляет собой термостат, работа которого осуществляется с помощью жидкости: она чувствительна к перемене температуры.

Сервоприводы функционируют от электрической сети. Жидкость заключена в ёмкость. В ней находится нагревательная пластина. Сервопривод устанавливают на коллектор.

Трёхходовой смеситель предназначен для системы отопления больших площадей. В отдельных помещениях или в дачных домиках к коллектору подключают двухходовой вентиль. Его устанавливают на контур с теплоносителем высокой температуры. Вода проходит через него только в одном направлении.

Как функционирует автоматика?

Термостатический трёхходовой клапан для тёплого пола подключают перед коллектором. На датчике устанавливают определённый температурный режим обогрева. Устройство начинает работать при изменении параметров.

1. Устройство состоит из полупроводника, который имеет температуру теплоносителя, поступающего в магистраль. Энергия передаётся жидкости термостата.
2. При увеличении нагрева жидкость расширяется и давит на шток, который опускается.
3. При этом перекрывается выход из горячей трубы и открывается выход из обратного контура.
4. Охлаждённый теплоноситель поступает в камеру трёхходового смесителя, где соединяется с горячей водой из котла. Процесс смешивания может проходить по Т-образной схеме: горячий и холодный поток теплоносителя поступают в термостатический смесительный клапан симметрично с двух сторон. Выход жидкости в магистраль происходит под углом 900. При L-образной схеме горячая вода поступает в смесительную камеру с боку.
5. Температура теплоносителя снижается. Он поступает в напольную магистраль в охлаждённом виде. Режим обогрева стремится достичь установленной нормы.
6. При снижении температуры жидкость в термостате сужается. Подпружиненный шток выпрямляется, закрывается выход холодной воды, которая идёт по обратной трубе. В магистраль вновь поступает горячий теплоноситель.

Перегрев водяного теплого пола.

Температура теплых водяных полов всегда должна создавать комфорт в помещении. Такая система отопления все больше набирает популярность на рынке. Благодаря ей тепло равномерно распределяется между полом и потолком, а показатель влажности всегда оптимальный.

Теплый пол легкий в установке и имеет большой срок эксплуатации. Специалисты считают, что оптимальная температура воды вдолжна быть 40С, чтоб пол не забирал лишнюю электроэнергию.

В данной статье мы рассмотрим информацию о том, какая должна быть оптимальная температура у теплых полов. Также рассмотрим рекомендуемую температуру для разных покрытий полов.

Наиболее комфортными для человека считаются такие условия, когда температура поверхности пола составляет 22-25°С, а нагрев воздуха на уровне головы 19-20°С.

Санитарные нормы ограничивают температуру воздуха: в жилых помещениях — величиной 18-24ºС (оптимальная 20-22ºС), в ванных комнатах и санузлах – величиной 18-26ºС (оптимальная 24-26ºС), в вестибюлях, кладовых и лестничных клетках — величиной 12-22ºС (оптимальная 16-18ºС).

В конструкциях систем напольного отопления, в частности, водяных теплых полов (ВТП), происходит распределение и передача тепловой энергии, которые зависят как от тепловой нагрузки, так и от параметров греющей панели (теплофизических и геометрических), диаметра труб контуров теплого пола, их материала и шага укладки, материала финишного покрытия, вида теплоносителя, настройки расходомера и т. д.

Как известно, на каждую единицу перепада температур (между значением поверхности пола и воздуха) теплоотдача с одного квадратного метра отопительной панели ВТП составляет 11 Вт. При этом около 45% передается за счет теплообмена конвекцией, а примерно 55% — за счет излучения.

Таким образом, для обеспечения температуры воздуха в 20°С при максимально комфортном значении 29°С, отопительная нагрузка, которую можно снять с поверхности ВТП составит порядка 100 Вт/м².

В большинстве случаев потребность энергии покрывает эффективная теплоотдача поверхности равная 80 Вт/м², однако для того, чтобы делать расчеты исходя из этого значения, здание должно соответствовать нормам теплозащиты.

При этом наружные стены зданий, в которых предполагается установка ВТП, должны иметь рекомендуемый коэффициент теплопередачи k

При использовании систем напольного отопления необходимо помнить об ограничении температуры поверхности пола.

Оптимальная температура составляет 24-26ºС и для обеспечения теплового комфорта по санитарным нормам не должна превышать: 29ºС для жилых и офисных помещений, где люди пребывают постоянно, 35ºС по периметру для приграничной зоны вдоль внешней стены, 33ºС для кухонь и ванных комнат, 27ºС в служебных и рабочих помещениях, где люди работают стоя.

Присистемы необходимо учитывается допустимая температура пола при том или ином расположении и длине контуров, шаге укладки труб, скорости подачи и нагреве теплоносителя.

Следует помнить, что максимально разрешенная температура теплоносителя для ВТП составляет 55ºС (рекомендуется 45°С), а перепад на прямом и обратном трубопроводах контура теплого пола должен составлять 5-10°С (на практике порядка 7°С).

Шаг укладки является величиной расчетной, но в любом случае не должен превышать 30 см, в противном случае возникнет неравномерный нагрев поверхности пола с появлением теплых и холодных полос. Чтобы эффект “температуно-полосатого пола” не воспринимался ногой человека, максимальный перепад температуры по длине стопы не должен превышать 2°С.

Существует несколько методик регулирования температуры теплоносителя. Если рассматривать ВТП как основную систему отопления и не брать в расчет помещения, где существенно именно поддержание постоянного нагрева пола, то основными способами регулировки теплоты являются следующие:

• Изменение нагрева подачи при постоянном потоке в зависимости от внутренней температуры.

По мнению некоторых экспертов, самым лучшим является способ контроля внутреннего нагрева. Причина в том, что большинство зданий имеет очень высокую тепловую инерцию. Это означает, что быстрые изменения наружной температуры влияют на внутреннюю очень медленно.

Другими словами, контролирование внутренней температуры гармонирует с тепловой инерцией дома. При применении этого способа регулирования, риск от влияния пиковых значении на внутренний климат помещения минимален.

• Изменение нагрева подачи при постоянном потоке в зависимости от наружной температуры.

Ряд экспертов, наоборот, считает лучшим способом регулирования контроль наружной температуры. Причина в том, что в этом случае можно работать с предварительно рассчитанными кривыми зависимости нагрева подающей воды от наружной температуры.

Главное преимущество заключается в том, что когда происходит повышение наружной температуры, контрольная система немедленно понижает нагрев подающей воды, доводя до минимума нежелательные потери тепла. С другой стороны, понижение наружной температуры всегда вызывает повышение нагрева подающей воды

• Переменный поток при постоянной температуре подающей воды.

Некоторые эксперты считают самым современным способом регулирования мкроллимата применение переменного потока подающей воды с постоянной температурой.

Как правило, отдаваемое тепло оценивается измерением разницы между подающей и обратной водой в отопительной системе. Большая разница температур указывает на низкую теплоотдачу и, следовательно, малая разница — на высокую.

Каждая из этих методик имеет своих сторонников и противников, однако, на наш взгляд, для обеспечения хорошего регулирования внутреннего климата оптимальным является комбинированное их использование.

Если использовать ВТП не только для отопления, но и для охлаждения помещений, то с точки зрения энергоэффективности важно, чтобы температурные уровни систем отопления и охлаждения составляли единоуправляемое целое, а не соперничали друг с другом.

Здесь наиболее эффективным будет применение погодозависимого регулирования, способного выключать одну систему и включать другую в зависимости от определенного уровня наружной температуры.

Максимальная температура теплых водяных полов

Понятие допустимой температуры определено в СНиП41-01-2003 «Отопление, вентиляция и кондиционирование». По нему, максимальный нагрев водяного теплого пола не может превышать 26 °С в тех помещениях, где все время находятся люди.

Если максимальная температура теплоносителя в теплом водяном полу – 55 градусов, то это обеспечивает комфортный подогрев пола – 28 °С. Не лишним будет учесть и специфику напольного покрытия. Они выдерживают 27 °С, но если пол вскрыли лаком, то нельзя переходить рубеж в 21 °С. Если же на полу лежит ковер, то придется добавить около 5 °С.

По стандартам здравоохранения, если в помещениях, где постоянно находятся люди, должно быть 26 °С, то во влажных комнатах – уже 31. Такую же температуру нужно предусмотреть и в тех помещениях, где люди пребывают какое-то время, а не постоянно. Над осью трубы должно быть 35 °С, а на паркетном полу максимум обозначен в 27 °С.

Оптимальная температура теплого пола

Водяная отопительная система, в отличие от электрических моделей предусматривает наличие бетонной стяжки, которая имеет более высокий показатель нагрева. Поэтому, прежде чем приступить к рассмотрению какая должна быть температура пола по финишному покрытию, сначала необходимо ознакомиться со стандартными показаниями потока теплоносителя.

Для приятной ходьбы по комфортному полу и во избежание деформации бетонной стяжки с трубопроводами, максимальный показатель температуры теплоносителя при входе в отопительную систему не должен превышать — + 60 градусов.

Оптимальным значением подающего потока жидкости считается + 40 — + 50 градусов. Перепад температуры теплоносителя для теплого пола и обратки, должен варьироваться в пределах 5 – 15 градусов. При несоблюдении этих норм, также могут возникнуть проблемы с напором теплоносителя.

Чтобы теплые полы были комфортными и приносили удовольствие, а не вред (а при их перегреве возможно и это, ведь слишком высокая температура воздуха может привести к утомлению и перегреванию организма), рекомендуем иметь в виду следующие моменты.

Нагревательная жила греющего кабеля может нагреваться до 60-70°C. Нагрев самого пола при этом может достигать 35-40°C. В то же время обычно не стоит нагревать пол до максимально возможной температуры.

Это связано с физиологическими особенностями тактильных ощущений человека. При температуре поверхности выше примерно 31°C, тепло перестает ощущаться ступнёй, как комфортное.

Согласно СНиП 41-01-2003, п.6.5.12 рекомендуется, чтобы средняя температура пола не превышала:
1. 26°C для помещений с постоянным пребыванием людей;
2. 31°C для помещений с временным пребыванием людей и обходных дорожек плавательных бассейнов;
3. температура поверхности пола по оси нагревательного элемента в детских учреждениях, жилых зданиях и плавательных бассейнах не должна превышать 35°C;
4. для детских учреждений и помещений с постоянным пребыванием детей, в том числе детских дошкольных учреждениях, согласно Санитарным нормам и правилам (ВСН-49-86), рекомендуемый нагрев полов – не выше 24°C. Подобные правила действуют и за рубежом.

Именно с целью исключения перегрева полов, большинство термостатов (терморегуляторов) ограничивают верхнюю температуру 40°C. Отметим, кстати, что параметр отслеживаемый термодатчиком, соответствует температуре в месте его установки.

При толстой стяжке она может отличаться от температуры на поверхности пола (на поверхности, как правило, немного ниже). Поэтому, кстати, рекомендуется устанавливать датчик как можно ближе к поверхности пола. Использование кабельных систем обогрева без термостатов с применением, например, простых выключателей, вообще говоря, запрещено ВТТКСО.

Если у вас возникли сомнения в том, что нагрев пола соответствует заданному вами на терморегуляторе, это можно проверить при помощи, например, инфракрасного термометра. Если теплый пол не греет или греет плохо (стал нагреваться значительно меньше, чем это было раньше), возможна неисправность датчика температуры пола.

Самостоятельно установить причину и устранить ее вам помогут материалы из раздела ремонт теплого пола. Если вы не обладаете достаточными навыками, рекомендуем обратиться за консультацием к нам, см. ремонт теплого пола: неисправности и стоимость.

Отдельным вопросом является температура пола при покрытиях типа паркет и ламинат. Использование теплого пола в этом случае требует большей осторожности и не всегда целесообразно, т.к. тот же паркет ощущается гораздо более теплым, чем керамическая плитка.

Также необходимо учитывать, что при нагреве до порядка 30°C у обычного паркета может происходить разрушение лакового покрытия и деформация, что никогда не произойдет, если вы установили теплый пол под плитку. Под ламинат укладывать теплые полы можно, это относится, прежде всего к пленочным полам, ограничивая их температуру 27 – 29°С.

При этом, необходимо обязательно проконсультироваться у продавца, подходят ли конкретный ламинат или паркетная доска для использования с теплыми полами и уточнить максимальную температуру, на которую нужно ориентироваться при использовании конкретного напольного покрытия.

Установленные стандарты для температуры поверхности теплых полов

В справочнике Строительных Норм и Правил (СНиП) установлен строгий регламент на счет того, какая должна быть температура пола. Согласно пункту 44-01-2003 максимальный и минимальный параметр теплого пола должен быть в диапазоне 26 и 35 °С.

Минимальную точку в 26 °С следует устанавливать только в том случае, если в данной комнате постоянно находятся люди. Если в помещение редко заходят посетители, тогда оптимальная температура должна быть на отметке в 31 °С.

Такое значение обычно выставляется для ванных комнат, бассейнов и санузлов, где комфортная температура для ног наиболее необходима.

Главное ограничение заключается в том, что температура по осям нагрева не должна превышать допустимые 35 °С, более высокая вызовет нежелательный перегрев системы и напольного покрытия.

Значения комфортной для человека в позе стоя температуры пола из различных материалов (в позе сидя люди предпочитают температуры на 1 ‘С — 2 *С выше) в зависимости от времени соприкосновения

Конструкция пола (толщина)	Потеря тепла кДж/м2		Оптимальная температура пола °С		Рекомендуемый диапазон температур пола °С
	1 мин	10 мин	1 мин	10 мин	1 мин (10 % неудовлетворенных)	10 мин (15 % неудовлетворенных)
Бетонные плиты, отделанные деревянной гладилкой	60	419	29	28	26. 0 – 32	27 – 29

Для паркетной поверхности максимальное значение составляет 27 °С. Это вызвано особенностями материала и его термическими свойствами, перегрев такого напольного покрытия может привести к его деформации.

Для комфортного нахождения в помещении достаточно 22-24 °С. Такая температура приятна для ног и равномерно нагревает воздух в помещении. В отличие от классических батарей, нагрев воздуха будет максимальным по всей высоте участка. На практике редко достигается значение теплоносителя в 30 °С.

Как правило, все параметры просчитываются на этапе проектирования отапливаемой поверхности. Перед установкой водяных и электрических систем обогрева следует учитывать их задачи и показатели теплопотерь помещения.

Каждая система имеет свои преимущества и недостатки. Время нагрева таких полов зависит от конструкции теплоносителей и глубины, на которой они заложены.

Для нагрева одного квадратного метра поверхности с глубиной стяжки 5 — 6 см в среднем требуется 1,5 — 2 часа.

Водяной теплый пол достаточно долго прогревается. Время нагрева может быть 20 — 30 часов, для ног поднятие температуры будет ощутим примерно через 5 часов. Большую часть времени и энергии уходит на прогрев стяжки, которая в среднем достигает толщины в 5 см.

Только после ее нагрева происходит отдача тепла в помещение. После отключения комфортная температура поверхности и помещения может сохраняться на протяжении суток. Как правило, общее время нагрева и остывания зависит от толщины стяжных элементов. Значительным недостатком такого теплоносителя является сложность при монтаже.

Для кого возможно это будет открытием, но теплый пол практически не ощущается ногами. В прямом смысле этого слова. Вы можете ходить босым по полу в ожидании, что вот-вот я почувствую это тепло и познаю всю прелесть теплых полов. Но не тут то было.

Адекватный нагрев поверхности водяного теплого пола не превышает 28 градусов. Именно поэтому с трудом удается что-либо почувствовать ногами. Температура тела попросту выше. И все, что Вы испытываете – это комфорт от того, что ногам не холодно.

При этом нагрев теплоносителя на котле обычно не превышает 45 градусов. Само собой цифры не абсолютные и бывают корректировки в большую и меньшую сторону. Важным параметром такого рода системы является температура системы и покрытия.

Конечно же, каждой разновидности свойственны определенные показатели, однако стандартные пределы определяются СНиПом. В этом документе четко регламентирована максимальная и минимальная температура напольного покрытия. Она может варьироваться в пределах 26-35 градусов.

Подогрев пола до такого значения позволяет обеспечивать в помещении температурный режим на отметке 20 градусов, для жилых помещений, и 24, для комнат с повышенным уровнем влажности (ванная). Специалисты рекомендуют, в помещениях с высокой проходимостью, удерживать нагрев поверхности пола на значении 26 °С.

Если в комнате низкая проходимость, тогда температуру желательно поднять до 31 °С. Основным ограничением, которое указано в нормативных документах, является соблюдение температуры по осям подогрева. Она не должна превышать 35 °С, в противном случае происходит перегрев самой системы и напольного покрытия.

В случае с перегревами страдает не только система, но и человек, так как ходить по слишком теплой поверхности неприятно. Помимо этого, колебания температуры в высоких диапазонах может привести к нарушению целостности напольного покрытия. Для каждого типа отделки рекомендованы определенные границы, превышение которых нежелательно.

Довольно часто бывает, когда нагрев теплоносителя в котле достигает 60-70 градусов. При этом полы могут быть еле теплыми. Связано это в первую очередь с неправильно смонтированной системой.

Так же бывают случаи, когда температура водяного теплого пола на поверхности наоборот слишком большая. А если её снизить, то становится холодно. Тут, как вариант, можно грешить на то, что залили достаточно тонкую стяжку и она попросту не аккумулирует достаточно тепла.

Чтобы создать комфортные условия, а также экономить потребляемый расход ресурса, предусмотрены специальные приборы, позволяющие регулировать и контролировать температуру теплого пола. Виды регулировки стоит рассматривать в рамках каждой отдельной системы.

Водные системы оснащаются термостатическими вентилями или насосно-смесительными группами с автоматическим управлением. С их использованием исключается возможность перегрева напольного покрытия.

Помимо этого, они способны реагировать на изменение температурного режима в помещении, и осуществлять закрытие или открытие клапанов, чтобы сохранить оптимальный уровень нагрева.

В комплексе системы предусмотрен не только регулятор, но еще и специальные датчики, следящие за изменением режима обогрева. Для безопасности в них предусмотрена функция отключения, которая срабатывает при достижении системой максимально предельного уровня температуры.

Когда температура понижается, они снова включаются. Такая система является энергоэффективной, ведь позволяет экономить порядка 40-50% потребляемых ресурсов.

Какие напольные покрытия выбрать, чтобы не ошибиться? Ведь необходимо не только поддерживать комфортную температуру, но и обеспечивать безопасность для собственного здоровья.

Рассмотрим основные материалы, чаще всего используемые для финишной отделки пола.

Выбирая ламинат в качестве чистовой отделки пола, необходимо принимать во внимание его особенности. Ламинатную доску разрешается стелить, когда нагревательные элементы системы отопления смонтированы равномерно по всей площади комнаты, и температурный режим нагрева не выше 27 – 30 градусов.

Приобретая такой материал, следует выбирать класс от 32 и выше, с оптимальной толщиной доски в 8 – 10 мм. Производитель на упаковке материала ставит маркировку, подтверждающую сочетание ламината с теплым полом.

Линолеум и покрытия на виниловой основе отличаются эластичностью и устойчивостью к воздействию воды. Для теплого пола лучше всего использовать тонкие материалы, не имеющие. Покрытие не будет менять свои свойства, если оптимальный режим прогрева не превысит 27 градусов.

Выбирая ковролин для пола с подогревом, старайтесь приобрести натуральные изделия, потому что нагретая синтетика начинает выделять вредные для организма вещества. Если на полу лежи ковролин, о рабочую температуру теплого пола можно поднять до 30 градусов.

Старайтесь использовать коротковорсовый ковролин, так как длина ворсинок оказывает влияние на тепловую проводимость.

Пробка доказала свою неэффективность. Но если ваш выбор склонился именно в ее пользу, то на теплый пол лучше всего постелить бесклеевое покрытие.Пол из натуральной древесины нагревают до 27 градусов, так как от более жаркого режима дерево начинает рассыхаться.

В таких случаях рекомендуется отрегулировать работу системы с таким расчетом, чтобы уровень был не выше 2/3 о общей мощности. И помните, что сразу после укладки пола отопление включается постепенно, режим прогрева наращивается в течение нескольких дней.

Как осуществляется регулировка температуры теплого водяного пола

Выделив немалое количество средств на создание системы водяного теплого пола (ТП), пользователь порой не получает ожидаемого уровня комфорта или экономии, о которых наперебой твердят сторонники подобного отопления. И если расчет коммуникаций был выполнен верно, а монтаж проведен без ошибок, то, скорее всего, причина неэффективности тепловой установки в её некорректных функциональных настройках. К ним в первую очередь относится регулировка температуры теплого водяного пола. При этом она опирается на понятия температуры теплоносителя в системе и поверхности напольного покрытия, а также температурного режима в помещениях.

Разберем, как на практике связываются воедино эти понятия, при различных способах управления ТП.

Оптимальные температурные параметры

Предпочитаемая температура теплого пола подбирается под индивидуальные запросы. Ведь кому-то нравится бодрящая свежесть в доме, а кто-то желает нежиться в согревающих энергетических потоках. Тем не менее, существуют общепринятые нормы по подготовке теплоносителя, прогреву напольных покрытий и, соответственно, воздуха в помещениях. Они обуславливаются санитарными и технологическими требованиями. Об этих нормах уже упоминалось здесь, однако, напомним кратко:

• оптимальной считается температура поверхности пола 28⁰С;
• если помещение рассчитано на длительное пребывание жильцов или в нем имеются другие источники отопления, то целесообразно снизить температуру до 22-26⁰С – такой энергетический режим является оптимальным с медицинской точки зрения. Кроме того, нагрев покрытий незаметен при телесном контакте с ними, что не вызывает тактильного дискомфорта;
• для помещений, где ТП является единственным источником отопления, а также, где жильцы находятся лишь периодически (ванная, туалет, прихожая, лоджия, крытая веранда), температуру поверхности напольного покрытия допустимо поднять до 32 ⁰С.

Способы управления температурой теплого пола

Для обеспечения указанных требований санитарных и технологических норм, предпочтений пользователей, настройка теплого пола может осуществляться способами регулировки:

• температуры теплоносителя, поступающего на входе в систему ТП. Основное управление интенсивностью теплового потока осуществляется изменением установок теплогенератора (котла). Оно подходит только при подаче низкотемпературного теплоносителя, когда на компенсацию теплопотерь напольного обогрева работает отдельный котел. Этот метод регулирования является наиболее простым, хотя и низкоэффективным, поэтому в небольших частных системах ТП используется редко;
• коллекторов и смесительных узлов. Подобная регулировка может быть ручной или автоматической, осуществляться индивидуально по каждому контуру или в целом по всей группе нагрева – на общей гребенке, через которую идет снабжение теплоносителем нескольких веток ТП.

Точками отсчета для изменения настроек системы могут стать замеры температуры теплоносителя в подающем или обратном распределителях. Ведь для водяного обогрева, в отличие от электрического, не характерна установка тепловых датчиков в конструкцию пола – их монтируют непосредственно на коллекторах. Чаще всего такие датчики или чувствительные элементы являются частями термостатических клапанов, посредством которых и осуществляется регулировка теплого пола.

Управляющие сигналы на автоматические устройства также могут поступать с воздушных термодатчиков, размещенных в отапливаемых помещениях.

Ручная регулировка коллекторов ТП

Наиболее простой, хотя и затратный по времени способ настройки – это регулировка температуры теплого пола с использованием ручных вентилей.

Задача несколько упрощается с установкой на гребенку расходомеров (ротаметров).

Расходомеры упрощают дозировку количества циркулирующего теплоносителя (расхода) в одном отдельно взятом контуре системы теплого пола. В случае группового контроля температуры, по всему коллектору, ротаметр может также использоваться для балансировки поступления теплоносителя (сглаживания разницы в гидравлических сопротивлениях) по петлям различной длинны.

Основные элементы расходомерного клапана, это:

• корпус с запорно-регулирующим клапаном. Он вкручивается в соответствующее техническое отверстие коллектора;
• колба из прозрачного пластика или стекла с нанесенной шкалой;
• поплавок указатель, позволяющий визуально контролировать расход жидкости через ротаметр.

Ручная регулировка коллектора теплого пола осуществляется путем прикручивания/откручивания ручных вентилей или настройкой пропускной способности расходомеров.

Важно! Улучшение эффективности работы системы напольного отопления, в результате её ручной настройки, будет заметно лишь в случае интенсивной циркуляции теплоносителя по ней. Добиться этого возможно только, при использовании отдельного теплонасоса.

Последовательность ручной настройки температуры теплого водяного пола

В начале настроечных операций необходимо убедиться, что трубопроводы системы ТП (вторичного контура) полностью заполнены теплоносителем и не имеют воздушных пробок. Их наполнение осуществляется вслед за основной системой отопления (первичным контуром). В это время вся запорно-регулирующая арматура на коллекторах должна быть закрыта.

После открытия коренных кранов на подачу и обратку распределителей для теплого пола, последовательно открываются запорные устройства на каждой из петель. Стравливание воздуха осуществляется через краны Маевского или автоматические воздухоотводчики гребенок. Заполнение очередной ветки рекомендуется выполнять, только после полного заполнения предшествующей и её гарантированного обезвоздушивания.

Завершив заполнения первой петли необходимо включить теплонасос вторичного контура отопления и прогнать теплоноситель по его системе. Эффективность циркуляции жидкости проверяется встроенными или накладными термометрами. В крайнем случае, можно просто одновременно приложить руки к трубам подачи и обратки – они должны быть теплым, но с небольшой разницей в нагреве.

Заполненную первую петлю, следует отсечь с обоих концов от коллекторов, используя локальную запорно-регулирующую арматуру. Затем, вышеперечисленные действия осуществляются со следующей петлей.

После последовательного заполнения всех контуров ТП, их запорные устройства открываются, а теплонасос включается в рабочий режим. Температура теплого водяного пола настраивается через подачу теплоносителя в каждую его ветку.  Она устанавливается изменением расхода жидкости (вентилем либо ротаметром), а контроль осуществляется по изменению градиента температур между подающим и обратным потоком. В конечном итоге, эта разница для различных контуров должна оказаться одинаковой, в пределах 5-15⁰С. Чем длиннее петля, тем интенсивнее будет остывать теплоноситель и тем больший расход его требуется.

Важно! Теплообмен в напольных водяных системах отопления осуществляется с большой инерционностью. Задержка прогрева поверхности покрытия особенно заметна, если трубы уложены в слишком толстую бетонную заливку (свыше 60-70 мм). Иногда эффект от изменения интенсивности подачи теплоносителя становится заметным только через несколько часов.

Для контроля правильности регулировки теплого водяного пола рационально, использовать бесконтактные лазерные или контактные электрические термометры. Их монтаж для замера температуры труб подачи и обратки поможет сократить время получения результата изменения настроек с нескольких часов до 10-15 мин.

Автоматическая регулировка температуры ТП

Автоматическая регулировка теплого пола может осуществляться термомеханическим или электронным способом с применением электромеханических исполнительных устройств, управляющих работой запорной арматуры.

Термомеханическая система управления

Основывается на работе термостатических клапанов или кранов с термоголовками, реагирующих на изменение температуры теплоносителя. Различные модели подобной запорно-регулирующей арматуры сегодня предлагает множество производителей, например, Oventrop. Однако независимо от названия и типа используемого в них термореактивного вещества (жидкости или газа), это термомеханические саморегулирующиеся механизмы, которые наиболее целесообразно устанавливать для контроля температуры одного, отдельно взятого контура.

Принцип действия термоклапанов прост, что делает их весьма надежными и отказоустойчивыми. Медный, латунный или бронзовый сердечник, установленный в корпусе устройства, разогреваясь проходящим потоком теплоносителя, передает температуру термореактивному наполнителю. В свою очередь, увеличивающийся в объеме термореактивный элемент толкает сердечник, который перемещая клапан, постепенно блокирует циркуляцию нагретой жидкости.

Термостатический клапан для теплого пола, помимо установки на распределительной гребенки, может монтироваться в отдельную сборку типа «унибокс». Подобные сборки включают также автоматические воздухоотводчики, которые совместно с термостатами помещаются в компактные коробки (боксы). Использование «унибокса» позволяет для регулировки температуры в отдельно взятой ветке ТП не привязываться к громоздким коллекторным шкафам, что особенно удобно при небольшом количестве контуров.

Кроме того, термомеханические регуляторы тёплого пола могут иметь выносные воздушные чувствительные элементы. Они позволяют настраивать их на управление потоком теплоносителя не по его температуре, а по температуре воздуха в помещениях. Принцип их действия тот же, только термореактивное вещество гораздо чувствительней. Воздушную термоголовку целесообразно устанавливать для одновременного контроля нескольких контуров в одном помещении, где водяной напольный обогрев является единственным источником отопления.

Электронная система управления

В ее состав входят электронные термометры, контроллер и электроприводы (исполнительные устройства, сервоприводы). Механизмы электроприводов могут крепиться к смесительным головкам обычных регулировочных вентилей (клапанов) или являться частью их конструкции. Изменение интенсивности подачи теплоносителя осуществляется в соответствии с заданными пороговыми значениями. Средой измерения для датчиков температуры автоматического регулятора температуры теплого пола может служить как теплоноситель, так и воздух в помещениях.

Важно! Подобная регулирующая аппаратура является достаточно дорогим удовольствием, но при этом она способна обеспечить оптимальные режимы работы напольного обогрева и максимальную экономию энергоресурсов. Кроме того, электронные регуляторы позволяют программировать ТП с привязкой режимов его работы к различным временным периодам, что гарантирует пользователю максимальный тепловой комфорт.

Влияние способа подачи теплоносителя на выбор технологии регулировки

Контроль разогрева водяных теплых полов, оборудованных собственными теплонасосами, происходит в условиях непрерывной подачи теплоносителя с большой скоростью и в больших объемах. Такие системы используют подмес охлажденной жидкости к потоку подачи, чтобы привести его энергетические параметры к заданным. Подмес осуществляется в насосно-смесительных узлах (НСУ), которые понижают температуру теплоносителя из первичного высокотемпературного контура отопления до расчетных. Дальнейшая регулировка температуры теплого пола осуществляется на гребенках и уже была описана выше. НСУ блоки обеспечивают оптимальные условия работы напольного обогрева, а также позволяют устанавливать его на неограниченных площадях.

Тем не менее, при небольшой квадратуре ТП имеется возможность уйти от использования дорогих смесительных узлов. Температура теплоносителя для теплого пола, в этом случае, поддерживается способом ограничения потоков или по RTL схеме. Функциональный принцип действия схемы заключается в порционной подаче теплоносителя в контуры. В каждой ветке активный элемент термостатического клапана, установленный на обратке, разогревшись до установленного температурного максимума, перекрывает поток рабочей жидкости. Тепло, постепенно отдаваемое теплоносителем, рассеивается в бетонной стяжке. После охлаждения системы до минимального температурного порога, клапан открывается, и цикл порционной подачи повторяется.

Простота RTL регулировки нагрева теплого пола делает её особенно привлекательной. Ведь для неё достаточно использования набора термомеханических клапанов, установленных на гребенке, либо компактных сборок типа «унибокс». Однако, выбирая RTL схему, не стоит забывать и о её ограничениях:

• она применима только в теплых полах, выполненных под толстую бетонную стяжку, играющую роль теплового аккумулятора;
• для эффективного функционирования, помимо хорошего теплоотвода, трубопроводы контуров должны обладать минимальным гидравлическим сопротивлением. Это необходимо для быстрого обновления теплоносителя. С учетом отсутствия теплонасоса в системе ТП подобные условия соблюдаются, если длина веток не превышает 50 м при диаметре трубопроводов 16 мм. Если же необходимо несколько увеличить длину прокладки контуров, то рекомендуется использовать трубы Ø 20 мм.

Важно! Использование труб разных диаметров в одной системе (на одном коллекторе) теплого пола с RTL регулированием настоятельно не рекомендуется.

Как правильно отрегулировать водяной теплый пол

Главная » Разное » Как правильно отрегулировать водяной теплый пол

Как осуществляется регулировка температуры теплого водяного пола

Выделив немалое количество средств на создание системы водяного теплого пола (ТП), пользователь порой не получает ожидаемого уровня комфорта или экономии, о которых наперебой твердят сторонники подобного отопления. И если расчет коммуникаций был выполнен верно, а монтаж проведен без ошибок, то, скорее всего, причина неэффективности тепловой установки в её некорректных функциональных настройках. К ним в первую очередь относится регулировка температуры теплого водяного пола. При этом она опирается на понятия температуры теплоносителя в системе и поверхности напольного покрытия, а также температурного режима в помещениях.

Разберем, как на практике связываются воедино эти понятия, при различных способах управления ТП.

Оптимальные температурные параметры

Предпочитаемая температура теплого пола подбирается под индивидуальные запросы. Ведь кому-то нравится бодрящая свежесть в доме, а кто-то желает нежиться в согревающих энергетических потоках. Тем не менее, существуют общепринятые нормы по подготовке теплоносителя, прогреву напольных покрытий и, соответственно, воздуха в помещениях. Они обуславливаются санитарными и технологическими требованиями. Об этих нормах уже упоминалось здесь, однако, напомним кратко:

• оптимальной считается температура поверхности пола 28⁰С;
• если помещение рассчитано на длительное пребывание жильцов или в нем имеются другие источники отопления, то целесообразно снизить температуру до 22-26⁰С – такой энергетический режим является оптимальным с медицинской точки зрения. Кроме того, нагрев покрытий незаметен при телесном контакте с ними, что не вызывает тактильного дискомфорта;
• для помещений, где ТП является единственным источником отопления, а также, где жильцы находятся лишь периодически (ванная, туалет, прихожая, лоджия, крытая веранда), температуру поверхности напольного покрытия допустимо поднять до 32⁰С.

Способы управления температурой теплого пола

Для обеспечения указанных требований санитарных и технологических норм, предпочтений пользователей, настройка теплого пола может осуществляться способами регулировки:

• температуры теплоносителя, поступающего на входе в систему ТП. Основное управление интенсивностью теплового потока осуществляется изменением установок теплогенератора (котла). Оно подходит только при подаче низкотемпературного теплоносителя, когда на компенсацию теплопотерь напольного обогрева работает отдельный котел. Этот метод регулирования является наиболее простым, хотя и низкоэффективным, поэтому в небольших частных системах ТП используется редко;
• коллекторов и смесительных узлов. Подобная регулировка может быть ручной или автоматической, осуществляться индивидуально по каждому контуру или в целом по всей группе нагрева – на общей гребенке, через которую идет снабжение теплоносителем нескольких веток ТП.

Точками отсчета для изменения настроек системы могут стать замеры температуры теплоносителя в подающем или обратном распределителях. Ведь для водяного обогрева, в отличие от электрического, не характерна установка тепловых датчиков в конструкцию пола – их монтируют непосредственно на коллекторах. Чаще всего такие датчики или чувствительные элементы являются частями термостатических клапанов, посредством которых и осуществляется регулировка теплого пола.

Управляющие сигналы на автоматические устройства также могут поступать с воздушных термодатчиков, размещенных в отапливаемых помещениях.

Ручная регулировка коллекторов ТП

Наиболее простой, хотя и затратный по времени способ настройки – это регулировка температуры теплого пола с использованием ручных вентилей. Задача несколько упрощается с установкой на гребенку расходомеров (ротаметров).

Расходомеры упрощают дозировку количества циркулирующего теплоносителя (расхода) в одном отдельно взятом контуре системы теплого пола. В случае группового контроля температуры, по всему коллектору, ротаметр может также использоваться для балансировки поступления теплоносителя (сглаживания разницы в гидравлических сопротивлениях) по петлям различной длинны.

Основные элементы расходомерного клапана, это:

• корпус с запорно-регулирующим клапаном. Он вкручивается в соответствующее техническое отверстие коллектора;
• колба из прозрачного пластика или стекла с нанесенной шкалой;
• поплавок указатель, позволяющий визуально контролировать расход жидкости через ротаметр.

Ручная регулировка коллектора теплого пола осуществляется путем прикручивания/откручивания ручных вентилей или настройкой пропускной способности расходомеров.

Важно! Улучшение эффективности работы системы напольного отопления, в результате её ручной настройки, будет заметно лишь в случае интенсивной циркуляции теплоносителя по ней. Добиться этого возможно только, при использовании отдельного теплонасоса.

Последовательность ручной настройки температуры теплого водяного пола

В начале настроечных операций необходимо убедиться, что трубопроводы системы ТП (вторичного контура) полностью заполнены теплоносителем и не имеют воздушных пробок. Их наполнение осуществляется вслед за основной системой отопления (первичным контуром). В это время вся запорно-регулирующая арматура на коллекторах должна быть закрыта.

После открытия коренных кранов на подачу и обратку распределителей для теплого пола, последовательно открываются запорные устройства на каждой из петель. Стравливание воздуха осуществляется через краны Маевского или автоматические воздухоотводчики гребенок. Заполнение очередной ветки рекомендуется выполнять, только после полного заполнения предшествующей и её гарантированного обезвоздушивания.

Завершив заполнения первой петли необходимо включить теплонасос вторичного контура отопления и прогнать теплоноситель по его системе. Эффективность циркуляции жидкости проверяется встроенными или накладными термометрами. В крайнем случае, можно просто одновременно приложить руки к трубам подачи и обратки – они должны быть теплым, но с небольшой разницей в нагреве.

Заполненную первую петлю, следует отсечь с обоих концов от коллекторов, используя локальную запорно-регулирующую арматуру. Затем, вышеперечисленные действия осуществляются со следующей петлей.

После последовательного заполнения всех контуров ТП, их запорные устройства открываются, а теплонасос включается в рабочий режим. Температура теплого водяного пола настраивается через подачу теплоносителя в каждую его ветку.  Она устанавливается изменением расхода жидкости (вентилем либо ротаметром), а контроль осуществляется по изменению градиента температур между подающим и обратным потоком. В конечном итоге, эта разница для различных контуров должна оказаться одинаковой, в пределах 5-15⁰С. Чем длиннее петля, тем интенсивнее будет остывать теплоноситель и тем больший расход его требуется.

Важно! Теплообмен в напольных водяных системах отопления осуществляется с большой инерционностью. Задержка прогрева поверхности покрытия особенно заметна, если трубы уложены в слишком толстую бетонную заливку (свыше 60-70 мм). Иногда эффект от изменения интенсивности подачи теплоносителя становится заметным только через несколько часов.

Для контроля правильности регулировки теплого водяного пола рационально, использовать бесконтактные лазерные или контактные электрические термометры. Их монтаж для замера температуры труб подачи и обратки поможет сократить время получения результата изменения настроек с нескольких часов до 10-15 мин.

Автоматическая регулировка температуры ТП

Автоматическая регулировка теплого пола может осуществляться термомеханическим или электронным способом с применением электромеханических исполнительных устройств, управляющих работой запорной арматуры.

Термомеханическая система управления

Основывается на работе термостатических клапанов или кранов с термоголовками, реагирующих на изменение температуры теплоносителя. Различные модели подобной запорно-регулирующей арматуры сегодня предлагает множество производителей, например, Oventrop. Однако независимо от названия и типа используемого в них термореактивного вещества (жидкости или газа), это термомеханические саморегулирующиеся механизмы, которые наиболее целесообразно устанавливать для контроля температуры одного, отдельно взятого контура.

Принцип действия термоклапанов прост, что делает их весьма надежными и отказоустойчивыми. Медный, латунный или бронзовый сердечник, установленный в корпусе устройства, разогреваясь проходящим потоком теплоносителя, передает температуру термореактивному наполнителю. В свою очередь, увеличивающийся в объеме термореактивный элемент толкает сердечник, который перемещая клапан, постепенно блокирует циркуляцию нагретой жидкости.

Термостатический клапан для теплого пола, помимо установки на распределительной гребенки, может монтироваться в отдельную сборку типа «унибокс». Подобные сборки включают также автоматические воздухоотводчики, которые совместно с термостатами помещаются в компактные коробки (боксы). Использование «унибокса» позволяет для регулировки температуры в отдельно взятой ветке ТП не привязываться к громоздким коллекторным шкафам, что особенно удобно при небольшом количестве контуров.

Кроме того, термомеханические регуляторы тёплого пола могут иметь выносные воздушные чувствительные элементы. Они позволяют настраивать их на управление потоком теплоносителя не по его температуре, а по температуре воздуха в помещениях. Принцип их действия тот же, только термореактивное вещество гораздо чувствительней. Воздушную термоголовку целесообразно устанавливать для одновременного контроля нескольких контуров в одном помещении, где водяной напольный обогрев является единственным источником отопления.

Электронная система управления

В ее состав входят электронные термометры, контроллер и электроприводы (исполнительные устройства, сервоприводы). Механизмы электроприводов могут крепиться к смесительным головкам обычных регулировочных вентилей (клапанов) или являться частью их конструкции. Изменение интенсивности подачи теплоносителя осуществляется в соответствии с заданными пороговыми значениями. Средой измерения для датчиков температуры автоматического регулятора температуры теплого пола может служить как теплоноситель, так и воздух в помещениях.

Важно! Подобная регулирующая аппаратура является достаточно дорогим удовольствием, но при этом она способна обеспечить оптимальные режимы работы напольного обогрева и максимальную экономию энергоресурсов. Кроме того, электронные регуляторы позволяют программировать ТП с привязкой режимов его работы к различным временным периодам, что гарантирует пользователю максимальный тепловой комфорт.

Влияние способа подачи теплоносителя на выбор технологии регулировки

Контроль разогрева водяных теплых полов, оборудованных собственными теплонасосами, происходит в условиях непрерывной подачи теплоносителя с большой скоростью и в больших объемах. Такие системы используют подмес охлажденной жидкости к потоку подачи, чтобы привести его энергетические параметры к заданным. Подмес осуществляется в насосно-смесительных узлах (НСУ), которые понижают температуру теплоносителя из первичного высокотемпературного контура отопления до расчетных. Дальнейшая регулировка температуры теплого пола осуществляется на гребенках и уже была описана выше. НСУ блоки обеспечивают оптимальные условия работы напольного обогрева, а также позволяют устанавливать его на неограниченных площадях.

Тем не менее, при небольшой квадратуре ТП имеется возможность уйти от использования дорогих смесительных узлов.

Температура теплоносителя для теплого пола, в этом случае, поддерживается способом ограничения потоков или по RTL схеме. Функциональный принцип действия схемы заключается в порционной подаче теплоносителя в контуры. В каждой ветке активный элемент термостатического клапана, установленный на обратке, разогревшись до установленного температурного максимума, перекрывает поток рабочей жидкости. Тепло, постепенно отдаваемое теплоносителем, рассеивается в бетонной стяжке. После охлаждения системы до минимального температурного порога, клапан открывается, и цикл порционной подачи повторяется.

Простота RTL регулировки нагрева теплого пола делает её особенно привлекательной. Ведь для неё достаточно использования набора термомеханических клапанов, установленных на гребенке, либо компактных сборок типа «унибокс». Однако, выбирая RTL схему, не стоит забывать и о её ограничениях:

• она применима только в теплых полах, выполненных под толстую бетонную стяжку, играющую роль теплового аккумулятора;
• для эффективного функционирования, помимо хорошего теплоотвода, трубопроводы контуров должны обладать минимальным гидравлическим сопротивлением. Это необходимо для быстрого обновления теплоносителя. С учетом отсутствия теплонасоса в системе ТП подобные условия соблюдаются, если длина веток не превышает 50 м при диаметре трубопроводов 16 мм. Если же необходимо несколько увеличить длину прокладки контуров, то рекомендуется использовать трубы Ø 20 мм.

Важно! Использование труб разных диаметров в одной системе (на одном коллекторе) теплого пола с RTL регулированием настоятельно не рекомендуется.

Как отрегулировать температуру вашего водонагревателя

Предупреждение для всех, кто меняет температуру водонагревателя!
Ошпаривание очень серьезное и поправляет Более высокая температура воды может увеличить вероятность ожога. Если вы вообще не уверены в своей способности безопасно завершить этот проект, перед началом проконсультируйтесь со своим водопроводчиком. Кроме того, имейте в виду, что дети, пожилые люди и люди с нарушенной целостностью кожи могут ошпариться в воде с температурой до 110 ° F.

Сначала проверьте текущую температуру

Если вы обнаружите, что горячая вода выходит слишком горячей или недостаточно горячей, знание того, как отрегулировать водонагреватель, может быть очень полезным. Перед изменением текущих настроек рекомендуется проверить температуру горячей воды в кране, чтобы знать, на сколько нужно настроить нагреватель. Для этого отлично подойдет любой стандартный термометр для приготовления пищи.

Чтобы откалибровать термометр, подержите его в стакане с ледяной водой до достижения температуры.циферблат опускается до 32 градусов (или останавливается на самом низком уровне на манометре). Это в основном сбрасывает термометр, поэтому вы получите точное значение температуры.

Пока термометр калибруется, налейте горячую воду из ближайшего к нагревателю крана, пока она не станет горячей на ощупь (но не обожгитесь!). Затем наполните чашку горячей водой и поместите термометр в чашку с горячей водой.

Шкала температуры остановится при достижении температуры воды. Наиболее распространенная температура в жилых домах – около 120 градусов по Фаренгейту.

Перечисленные ниже методы применимы к большинству водонагревателей, но не ко всем. Каждый производитель водонагревателя может проектировать свои устройства по-разному, но большинство из них будут работать одинаково.

Электрический – Бак водонагревателей

Большинство электрических водонагревателей имеют два термостата, один верхний и один нижний, под двумя панелями управления. Чтобы ваш водонагреватель работал наиболее эффективно и результативно, два термостата должны быть настроены на одинаковую температуру. Некоторые устройства меньшего размера могут иметь только один термостат.

Необходимые инструменты:

• Отвертка с крестообразным или плоским шлицем

Шаг 1:
Выключите питание нагревателя. Обычно это означает поиск автоматического выключателя и отключение питания в общей зоне.

Шаг 2:
Найдите термостаты, большинство из них будет скрыто под панелью доступа. Откройте панели доступа, обычно они крепятся четырьмя винтами. Используйте соответствующую отвертку, чтобы удалить их, поместите в безопасное место, чтобы не потерять.

Шаг 3:
Большинство электрических водонагревателей имеют два термостата, один верхний и один нижний, под двумя панелями управления. Некоторые устройства меньшего размера могут иметь только один термостат. Если ваш обогреватель был изолирован, вам может потребоваться удалить изоляцию, чтобы получить доступ к термостату. У термостатов будет циферблат, и показания этих циферблатов могут различаться в зависимости от производителя нагревателя.

Шаг 4:
Хотя шкалы могут показывать по-разному, все они будут указывать на более высокую температуру в одном направлении или более низкую в другом.В зависимости от того, что вам нужно и почему вы регулируете обогреватель, слегка отрегулируйте шкалы с помощью отвертки. Обязательно настройте оба термостата на одинаковую величину.

Шаг 5:
Закройте панели и снова закрутите винты.

Шаг 6:
Включите питание нагревателя.

Шаг 7:
Подождите примерно 3-4 часа и еще раз проверьте температуру горячей воды. Если температура по-прежнему неудовлетворительна, повторите эти шаги еще раз, пока она не станет подходящей.

Газовые водонагреватели

У большинства газовых водонагревателей есть простой, легко читаемый циферблат на дне резервуара. (Некоторые модели имеют скрытый циферблат под панелью доступа; в этом случае используйте шаги, описанные выше, чтобы отрегулировать их.)

Необходимые инструменты:

Шаг 1:
Поверните ручку теплее или холоднее, в зависимости от ваших потребностей.

Шаг 2:
Подождите примерно 3-4 часа и еще раз проверьте температуру горячей воды.Если температура по-прежнему неудовлетворительна, повторите эти шаги еще раз, пока она не станет подходящей.

Советы:

• Понижение температуры вашего обогревателя сэкономит вам деньги на счетах за электроэнергию.
• Если вы собираетесь в отпуск, снизьте температуру на водонагревателе до минимального значения, чтобы сэкономить электроэнергию и деньги, пока вас нет.
• Большинство производителей рекомендуют настройку температуры 120 градусов.
• Как правило, большинству семей с детьми требуется температура чуть ниже 120 градусов, чтобы избежать ожогов.Некоторые взрослые предпочитают более горячую воду, и им может быть удобнее установить более высокую температуру.
• Некоторым бытовым приборам (например, посудомоечным машинам) для правильного уничтожения бактерий требуется более высокая температура около 140 градусов; однако, поскольку большинство современных посудомоечных машин предварительно нагревают воду, снижение температуры не должно повлиять на работу посудомоечной машины.

.

Как изменить температуру на вашем электрическом водонагревателе

Если у вас заканчивается горячая вода , когда вы принимаете душ, вы можете увеличить температуру на вашем электрическом водонагревателе на . Повышение температуры на водонагревателе увеличит ваш счет за электричество, но только в минимальной степени. На каждые 10 ° градусов, которые вы поднимаете (что означает повышение температуры), потребление электроэнергии может увеличиваться на 3–5%. На каждые 10 ° градусов, которые вы опускаетесь (что означает охлаждение), потребление электроэнергии может снизиться на 3–5%.Поэтому учитывайте рентабельность при повышении или понижении температуры вашего водонагревателя .

ФАКТ Опускание термостата на вашем водонагревателе может сэкономить 3-5% эксплуатационных расходов на каждые 10 ° градусов ниже вашего.

Вот как безопасно повысить или понизить температуру воды в вашем электрическом водонагревателе.

ИНСТРУМЕНТЫ, НЕОБХОДИМЫЕ ДЛЯ ПОВЫШЕНИЯ ИЛИ УМЕНЬШЕНИЯ ТЕМПЕРАТУРЫ НА ВАШЕМ ЭЛЕКТРОНАГРЕВАТЕЛЕ:

1. Плоская отвертка
2. Крестообразная отвертка
3. Фонарь
4. Перчатки

выключатель для предохранителя к водонагревателю и убедитесь, что питание на водонагреватель отключено, прежде чем регулировать температуру.

Шаг 2:
Снимите крышки термостата / элемента.
(обычно 2 крышки – одна сверху для верхнего элемента и одна снизу для нижнего элемента).
После снятия крышек сохраните винты в надежном месте.
Снимите изоляцию, чтобы получить доступ к регулятору термостата.
Не трогайте и не перемещайте провода.

Шаг 3:
С помощью отвертки с плоским жалом отрегулируйте верхний и нижний термостаты примерно на 120 °.
Температура 120 ° C подходит для большинства домов, однако, если у вас часто заканчивается горячая вода, увеличьте температуру.
Для домов, в которых используется больше горячей воды, установите только верхний термостат на 5–10 градусов выше.

Шаг 4:
После того, как вы установили нужную температуру, замените изоляцию.
Затем установите верхнюю и нижнюю металлические крышки на место с помощью ранее снятых винтов.
Снова включите водонагреватель и наслаждайтесь новыми настройками температуры воды.

Обратите внимание: все настройки термостата водонагревателя приблизительны. Лучше всего проверять фактическую температуру воды в кране с помощью термометра.

Указания по безопасности: Никогда не прикасайтесь к водяному нагревателю из соображений безопасности.Если ваш водонагреватель издает странные звуки, вот способы исправить это. Если вам нужно знать правильную температуру для настройки водонагревателя, вот информация, которая вам нужна.

Если на полу течет вода из водонагревателя, отключите воду и электричество и немедленно найдите проблему.

Если вы обнаружите, что на вашем электрическом водонагревателе сгорел или неисправен термостат, вот , как заменить термостат в вашем водонагревателе .

Если у вас возникла чрезвычайная ситуация с протечкой водонагревателя, ваш водонагреватель необходимо немедленно отключить. Вот , как выключить водонагреватель шаг за шагом .

Если вам известны какие-либо другие способы или более эффективные способы безопасного регулирования температуры воды в водонагревателе, оставьте комментарий ниже, чтобы помочь другим нашим читателям.

Пожалуйста, поделитесь нашими проектами помощи по ремонту DIY:

.

Веб-страница не найдена на InspectApedia.com

.

Что делать, если ссылка на веб-страницу на InspectApedia.com приводит к ошибке страницы 404

Это так же просто, как … ну,

выбирая из 1, 2 или 3

1. Воспользуйтесь окном поиска InspectAPedia в правом верхнем углу нашей веб-страницы, найдите нужный текст или информацию, а затем просмотрите ссылки, которые возвращает наша пользовательская поисковая система Google
2. Отправьте нам электронное письмо напрямую с просьбой помочь в поиске информации, которую вы искали – просто воспользуйтесь ссылкой СВЯЗАТЬСЯ С НАМИ на любой из наших веб-страниц, включая эту, и мы ответим как можно скорее.
3. Используйте кнопку НАЗАД вашего веб-браузера или стрелку (обычно в верхнем левом углу экрана браузера рядом с окном, показывающим URL-адрес страницы, на которой вы находитесь), чтобы вернуться к предыдущей статье, которую вы просматривали. Если вы хотите, вы также можете отправить нам электронное письмо с этим именем или URL-адресом веб-страницы и сообщить нам, что не сработало и какая информация вам нужна.

   Если вы действительно хотите нам помочь, используйте в браузере кнопку НАЗАД, затем скопируйте URL-адрес веб-страницы, которую вы пытались загрузить, и используйте нашу ссылку СВЯЗАТЬСЯ С НАМИ (находится как вверху, так и внизу страницы), чтобы отправьте нам эту информацию по электронной почте, чтобы мы могли решить проблему.- Спасибо.

Приносим свои извинения за этот SNAFU и обещаем сделать все возможное, чтобы быстро ответить вам и исправить ошибку.

– Редактор, InspectApedia.com

Задайте вопрос или введите условия поиска в поле поиска InspectApedia чуть ниже.

Мы также предоставляем МАСТЕР-ИНДЕКС по этой теме, или вы можете попробовать верхнюю или нижнюю панель ПОИСКА как быстрый способ найти необходимую информацию.

Зеленые ссылки показывают, где вы находитесь. © Copyright 2017 InspectApedia.com, Все права защищены.

Издатель InspectApedia.com – Дэниел Фридман .

Как правильно отрегулировать давление в бойлере? – Энергид

Ваш котел должен иметь правильное давление, чтобы горячая вода могла нормально циркулировать между радиаторами, особенно если они находятся на разных этажах. Как правило, идеальное давление составляет от до бар, но оно может варьироваться от котла к котлу. Спросите у своего теплотехника.

Проверить манометр

Достаточно беглого взгляда на манометр, чтобы проверить давление в котле.В зависимости от модели вашего котла, он бывает различных форм :

	Стрелка манометра показывает фактическое давление в системе. Зеленая зона показывает правильный диапазон давления, а красная зона показывает критическую зону.
	Красная игла служит маркером, а черная игла соответствует действительному давлению.Эти две иглы должны находиться одна над другой.
	В некоторых моделях котлов давление воды отображается с помощью световых индикаторов на панели управления.

Что делать, если давление в моем котле слишком низкое?

Процесс прост:

1. Найдите два заправочных клапана .
2. Полностью откройте один из двух клапанов
3. Медленно откройте второй клапан , наблюдая, как реагирует стрелка (или система световых индикаторов) на манометре.
4. Дайте игле достичь середины зеленой зоны (или иглы маркера)
5. Игла может остановиться в начале зеленой зоны , не продвигаясь дальше, даже если вы полностью откроете клапан. Вероятно, это связано с тем, что водопроводная система вашего дома оборудована редуктором давления , который необходим для некоторых устройств (в частности, котлов). В некоторых районах в нижних частях города давление воды может быть выше или даже слишком высоким.
6. Если стрелка останавливается в начале зеленой зоны, этого будет достаточно .
7. Полностью закройте второй клапан . Затяните, но не слишком сильно, т. Е. Не «блокируя».
8. полностью закройте первый клапан . Затяните и этот.

Что делать, если давление в моем котле слишком высокое?

Ваш котел справляется с этим сам. Он оснащен предохранительным клапаном , который сбрасывает избыточное давление. Это означает, что совершенно нормально, время от времени видеть на этом клапане капель воды .

Однако , если вы заметили непрерывный поток воды , позвоните своему теплотехнику. Либо ваш клапан неисправен, либо ваша система находится под избыточным давлением.

Если давление постоянно увеличивается , несмотря на слив воды через клапан, убедитесь, что оба клапана заполнения закрыты. Что делать, если давление не снижается? Выключите котел и обратитесь к установщику.

Иногда рекомендуется проверить, нужно ли удалить воздух из радиаторов. Эта операция удаляет воздух и немного воды из контура, что снижает давление. Но если после прокачки он остается высоким, выключите котел и обратитесь к установщику.

Будьте осторожны, потому что , если давление превышает 3 бара , предохранительный клапан останется открытым, и вы рискуете небольшого затопления. Если это произойдет, отключите подачу воды в котел, закрыв запорный клапан. Если не можете найти, отключите подачу воды на счетчике и дождитесь приезда теплотехника.

Когда мне следует проверить давление в бойлере?

Нет необходимости проверять его каждый день или даже каждую неделю. Давление в целом остается стабильным .Расширительный бак компенсирует изменения объема (и, следовательно, давления), вызванные расширением и сжатием, связанным с колебаниями температуры.

Проверить давление:

• на начало отопительного сезона
• Через 1 или 2 месяца
• после прокачки радиаторов и на следующий день

.

---

Смотрите также

• Выбор циркуляционного насоса для теплого пола
• Как правильно подключить теплый пол к котлу
• Металлические теплораспределяющие пластины для теплого пола
• Радиатор кондиционера как называется
• Отличие инверторного кондиционера от обычного что лучше
• Как обойти компрессор кондиционера рено логан
• Как соединить теплый пол к отоплению в частном доме
• Теплый под ламинат на деревянный пол
• Кондиционер соседей мешает спать что делать
• Как установить теплые полы электрические
• Укладка паркетной доски на теплый пол

Как долго длится излучающий пол с подогревом?

Системы лучистого обогрева пола обладают многими преимуществами, но существуют и некоторые общие проблемы, из-за которых в конечном итоге ваша система обогрева пола потребует ремонта или замены.

Полы с подогревом в Калгари — это невероятная роскошь, но как долго они прослужат и стоит ли покупать подогрев полов?

Как долго длится пол с подогревом?

Система лучистого теплого пола изготовлена ​​из специальных материалов, отличающихся высокой прочностью. При бережном и профилактическом обслуживании излучающие системы могут прослужить очень долго. По сравнению с традиционными системами отопления (такими как печи с принудительной вентиляцией) срок службы лучистого отопления значительно больше; это может легко удвоить или утроить (если вам повезет!) 10-25-летний ожидаемый срок службы систем воздушного отопления.

Однако механические детали могут выйти из строя, и их потребуется заменить, чтобы нагревательные элементы работали правильно. Два ведущих типа систем напольного отопления используют совершенно разные методы обогрева помещения. Этими системами являются электрические теплые полы и водяные теплые полы.

Электрический подогрев пола

Несмотря на то, что многие электрические системы лучистого отопления в Калгари имеют 25-летнюю гарантию, срок службы обычно намного больше. Например, электрический теплый пол, который подает тепло через кабели или маты, может прослужить более 30-40 лет.

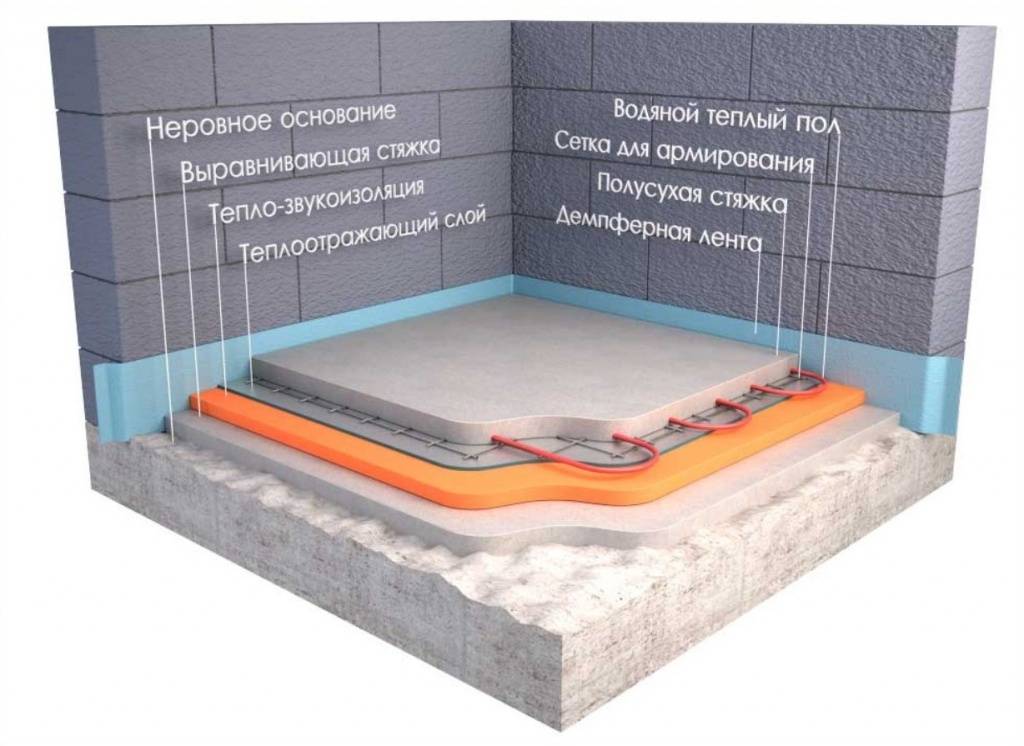

Водяной обогрев пола

Водяная система отопления подает тепло через специальные гибкие трубы PEX под полом. Эта пластиковая трубка может прослужить от 30 до 50 лет. Однако, поскольку вода должна нагреваться и проходить по системе, также требуются котел и насос. Вы можете рассчитывать на то, что котел прослужит 15-20 лет, но насос может выйти из строя через десять лет.

Когда следует заменить пол с подогревом?

Последнее, что кто-либо хочет, это обнаружить, что его система подогрева пола перестала работать. Важно распознавать признаки износа системы подогрева пола, чтобы вы могли поделиться ими с профессионалом, потому что ремонт или замена вашей системы подогрева пола не является проектом «сделай сам». Если вы устраните проблемы на ранней стадии, вы сможете предотвратить возникновение более серьезных проблем.

К распространенным проблемам системы лучистого отопления относятся:

Возраст системы

Полы с подогревом со временем начинают стареть. Может быть, вы унаследовали систему теплого пола, когда купили дом в Калгари? Если это так, вы, вероятно, не знаете его точный возраст. Но если вы считаете, что установка произошла более 20 лет назад, вы можете начать замечать некоторые проблемы.

Несмотря на долговечность, нагревательный кабель в электрической системе может выйти из строя. Это может быть связано с коррозией или чем-то столь же простым, как треснувшая плитка. Кроме того, известно, что гидравлические системы испытывают проблемы с воздушными пробками и выходом из строя зонального клапана или насоса. Если вы планируете ремонт или сталкиваетесь с чрезмерным ремонтом, замена старой системы отопления может быть лучшим вариантом — стоимость квадратного фута на удивление разумна.

Частые проблемы с электричеством

Вы испытываете регулярные проблемы с электричеством в системе электрического обогрева пола? Неисправные термостаты являются распространенной причиной того, что системы напольного отопления перестают работать. (К счастью, заменить эти блоки можно быстро и легко, так что вскоре ваша система отопления снова наполнит всю комнату теплым воздухом!) С другой стороны, коррозия и изнашивание также могут привести к короткому замыканию или поломке. При любых подозрениях на проблемы с электричеством в вашей электрической системе лучистого обогрева всегда обращайтесь к лицензированному электрику для проведения расследования.

Увеличение счета за электроэнергию

Вероятно, вы установили систему теплых полов, ожидая, что ваши счета за электроэнергию снизятся. Если вы не экономите энергию каждый месяц, интеллектуальный термостат может снизить ваши счета за отопление. Программируемый термостат значительно сократит ваши расходы и поможет вам получить максимальную отдачу от этого современного решения для отопления. Начинайте нагревать пол только тогда, когда вы хотите, чтобы он нагревался весь день, каждый день!

Кроме того, обязательно используйте лучший материал для пола, чтобы избежать потери тепла. Пол из массива дерева не идеален, потому что он поглощает и удерживает тепло. Напольные покрытия, как и коврики, делают то же самое. Вместо этого используйте такие материалы, как искусственная древесина, плитка или камень. Эти энергоэффективные поверхности пола быстро нагреваются и позволяют теплу подниматься вверх.

Неисправный тепловой коврик

Системы лучистого обогрева пола должны равномерно распределять тепло и обеспечивать теплую и комфортную среду. Однако, если ваш пол сначала нагревается дольше, не достигает желаемой температуры, перестал нагревать определенные области или полностью перестал работать, возможно, ваш напольный коврик неисправен. Профессионал может определить, можно ли отремонтировать изолированную область или необходимо заменить весь нагревательный мат.

Поврежденные трубы

Хотя это довольно редкое явление, трубопроводы, используемые в гидравлической системе, могут быть повреждены. Причиной может быть коррозия, но чаще виновником является ремонт. К сожалению, сломанные трубы приводят к большим проблемам. В зависимости от степени повреждения может потребоваться замена всего напольного покрытия и системы лучистого отопления.

Должен ли я пройти техническое обслуживание системы подогрева пола?

Чтобы сэкономить электроэнергию и сохранить систему обогрева пола, не устанавливайте слишком высокую температуру и поддерживайте ее должным образом. В идеале, специалист по обслуживанию, имеющий опыт в области лучистого теплого пола, должен провести тщательную проверку. Ежегодное техническое обслуживание обеспечит энергоэффективность вашей системы и ее хорошее рабочее состояние. (Обязательно проверьте свою гарантию, эта услуга может быть обязательной!)

Установка системы напольного отопления в Калгари

Сертифицированные специалисты компании Sun Solar and Electrical профессионально устанавливают Nuheat в системах напольного отопления по всему Калгари. Итак, строите ли вы новый дом или приступаете к проекту реконструкции, мы здесь, чтобы помочь. Свяжитесь с нами сегодня — мы будем рады обсудить ориентировочную стоимость установки и поделиться подробностями о нашей полной гарантии обслуживания!

ЗАПРОСИТЬ ЦЕНУ НА ИЗЛУЧАЮЩЕЕ ОТОПЛЕНИЕ ПОЛОВ

Часто задаваемые вопросы по поверхностному отоплению (ответы)

Лучистое отопление пола становится все более популярным способом обогрева вашего дома, и поскольку это относительно новое решение для отопления, мы понимаем, что у вас могут возникнуть вопросы об основах этой технологии. В этом руководстве мы ответим на некоторые из наиболее часто задаваемых вопросов.

1. Что такое теплый пол? №

Лучистое отопление пола — это современный и энергоэффективный способ обогреть дом без громоздких плинтусных обогревателей.

Напольные обогреватели используют технология лучистого тепла для обогрева помещения. Лучистое отопление прогревает комнату снизу вверх и непосредственно на предметы и людей в комнате, в отличие от центрального отопления, которое сосредотачивается на нагреве воздуха в комнате. Лучистое отопление — это гораздо более экономичный способ создать комфорт в помещении, поскольку теплый воздух имеет привычку выходить из комнаты.

Напольные обогреватели также требуют меньше энергии для работы, производя при этом тот же уровень комфортного тепла, что и традиционная система центрального отопления, что делает систему Warmup более чистым способом обогрева вашего дома, а также экономит ваши деньги на счетах за электроэнергию.

• Ознакомьтесь с нашим руководством по напольному отоплению

2. Безопасен ли теплый пол?

Полы с подогревом зарекомендовали себя как очень безопасное решение для обогрева вашего дома. Будучи «невидимой» системой , и в отличие от центрального отопления, напольные обогреватели не имеют горячих поверхностей или открытых нагревательных элементов, о которые можно пораниться. В этих системах также отсутствует риск поражения электрическим током. Лучистые обогреватели также полезны для вашего самочувствия, поскольку они сохраняют воздух в помещении более свежим, уменьшая циркуляцию пыли — распространенную проблему в помещениях с центральным отоплением.

Наша продукция имеет признанных во всем мире сертификатов безопасности , включая UL. Чтобы найти аккредитацию для отдельных продуктов, см. литературу по продуктам.

Для гарантированной безопасности важно, чтобы установка системы отопления всегда выполнялась квалифицированным монтажником , который ранее работал с подогревом пола.

• Посмотреть документацию по продукту

3. Сэкономит ли мне деньги лучистое отопление пола?

Лучистое отопление — это энергосберегающее решение для вашего проекта, которое может обеспечить значительную экономию на счетах за отопление . Теплый пол обеспечивает более быстрое время нагрева, чем центральное отопление, и работает при более низких температурах, производя при этом такой же уровень тепла. Вы можете максимизировать эффективность напольного обогревателя, установив систему с нашими изоляционными плитами , которые могут сократить время нагрева и помочь предотвратить выход тепла из помещения, а также управляя системой с помощью интеллектуального термостата Warmup, который может сэкономить ваши деньги. до 49 долларов0 в год на ваши ежегодные счета за электроэнергию.

Стоимость приобретения системы и ее установки зависит от размера и объема вашего проекта. Водные системы дороже в покупке и установке, но обеспечивают более низкие долгосрочные эксплуатационные расходы, в то время как наши системы имеют конкурентоспособную цену, но полагаются на электричество, которое обычно имеет более высокие эксплуатационные расходы. Установка системы StickyMat с сопутствующей изоляцией и регулятором нагрева в ванной комнате стандартного размера будет стоить около 815 долларов США плюс налоги и затраты на установку, но эти затраты могут быть покрыты за счет долгосрочной экономии на ваших счетах за отопление.

Получите предложение сегодня или узнайте больше о затратах и ​​эксплуатационных расходах системы Warmup.

• Узнайте об эксплуатационных расходах на пол с подогревом

4. Как работают теплые полы?

Электрические обогреватели для пола состоят из электрических нагревательных проводов , часто образующих нагревательный мат, которые устанавливаются под отделкой пола, проводят электричество и преобразуют эту энергию в оптимальное лучистое тепло. Температурный и тепловой график системы контролируется и управляется с помощью специального термостата.

Системы водяного теплого пола, также известные как водяные системы, используют нагревательные трубы , которые распределяют теплую воду по всей системе для лучистого обогрева помещения. Эта вода смешивается из горячей воды от вашего источника тепла (например, комбинированного котла или грунтового теплового насоса) и более холодной воды из трубопровода через коллектор, который регулирует давление, температуру и расход.

5. Какие существуют основные варианты обогрева пола?

В настоящее время Warmup предлагает только электрические напольные обогреватели в Северной Америке. Существует две основные категории электрических теплых полов: сухая установка и нагревательные кабели, которые требуют выравнивания или укладки поверх изделия. Если вы планируете электрический теплый пол, наша команда по работе с клиентами будет рада подобрать лучший вариант для вашего проекта.

Гибридное решение для лучистого отопления также является популярным выбором. Электрические системы могут быть установлены в качестве вторичных источников тепла в проекте, который будет в основном обогреваться, например, системой центрального отопления. Вы также можете установить электрические и водяные системы для одновременного обогрева дома.

• Посмотреть модельный ряд напольного отопления

6. Какой тип покрытия пола лучше всего подходит для лучистого отопления? №

Независимо от того, какое напольное покрытие вы используете в проекте, для вас найдется подходящий теплый пол Warmup.

Благодаря своим естественным теплопроводным свойствам камень и плитка идеально подходят для обогрева в системе «теплый пол». Для деревянного пола вы можете использовать натуральную или искусственную древесину, однако мы рекомендуем более тонкую и плотную древесину, чтобы обеспечить оптимальную работу системы отопления.

Камень или Керамическая плитка ‘ Подходит для подогрева полов, что делает их идеальным выбором для ванных комнат и кухонь. Плитка быстро нагревается и способствует равномерному распределению тепла от обогревателя в помещение. Система развязки DCM-PRO предназначена для использования с кафельными полами; его мембрана оснащена технологией предотвращения разрушения, которая может защитить вашу плитку от потенциальных трещин, вызванных движением основания.

Мягкие типы полов, такие как ковер   или винил , можно нагревать с помощью широкого спектра наших решений для электрического обогрева, а фольговый нагреватель является отличным выбором для обогрева помещений с ковровым покрытием.

• Прочтите наш путеводитель по лучшим напольным покрытиям для лучистого отопления здесь

7. Подходит ли для моего проекта напольное отопление?

Идеальный нагреватель для вашего проекта зависит от нескольких ключевых моментов:

• пространство, в которое вы его устанавливаете
• его размер и высота потолка
• отделка пола, с которой вы будете использовать

Как правило, мы рекомендуем устанавливать электрические системы для проектов реконструкции или для использования в небольших жилых помещениях и системы водоснабжения для новых проектов или больших помещений. Это связано с тем, что электрические обогреватели пола имеют гораздо меньшую высоту надстройки пола, чем водяные системы, и обеспечивают более быстрое время установки.

Если вы, например, ремонтируете ванную комнату с керамической напольной плиткой, мы бы порекомендовали наш коврик StickyMat, который был специально разработан для таких проектов. Если вы работали над более крупным строительным проектом, например, строили собственный дом, мы можем порекомендовать установить систему водяного теплого пола.

Все наши напольные обогреватели должны устанавливаться квалифицированным установщиком, который ранее устанавливал полы с подогревом, и необходимо провести расчет тепловых потерь, чтобы понять требования к отоплению помещения.

• Для получения дополнительных советов воспользуйтесь нашим онлайн-селектором системы здесь.

8. Какова толщина системы теплого пола?

Многие из наших систем напольного отопления практически не влияют на высоту надстройки пола.

Модель StickyMat оснащена самой тонкой нагревательной проволокой на рынке, у всего 1,8 мм , что означает, что этот нагреватель можно установить практически в любом месте, практически не влияя на налипание пола. Система StickyMat также представляет собой отличное низкопрофильное решение; его толщина составляет всего 3 мм, что обеспечивает быстрое время установки. И системы Loose Wire, и StickyMat могут быть установлены внутри слоя плиточного клея или выравнивающей смеси, поэтому высота пола не поднимается вообще.

Водяные системы, как правило, оказывают большее влияние на подъем полов, поэтому лучше указать систему водяного отопления на ранней стадии процесса проектирования нового здания.

9. Нужен ли мне специальный термостат для управления системой теплого пола?

Все напольные обогреватели управляются специальным термостатом или серией термостатов в зависимости от масштаба вашего проекта. Компания Warmup предлагает широкий выбор термостатов в соответствии с вашими требованиями, независимо от того, предпочитаете ли вы Интеллектуальный термостат или более простой термостат с циферблатом.

4iE Smart WiFi Thermostat работает с вашим смартфоном для удаленного доступа, чтобы создать интуитивно понятный автоматический график отопления для вашего дома. Или наш программируемый термостат Tempo позволяет вам установить график нагрева вручную.

Нашими смарт-термостатами также можно управлять с помощью других смарт-технологий в вашем доме, таких как Amazon Echo — чтобы узнать больше об этом, прочитайте наш направляющая здесь .

10. Сколько времени нужно для прогрева теплых полов?

Электрические обогреватели пола обеспечивают быстрое время нагрева, но точное время, необходимое для обогрева помещения, зависит от нескольких переменных, таких как:

• Размер помещения
• Теплопотери и теплоизоляция помещения
• Используемая отделка пола.
• Тип системы и источника тепла

Тем не менее, вы можете ожидать, что электрический обогреватель пола в ванной, отделанной кафелем, достигнет оптимальной температуры комфортная температура всего за 20 минут . Водяным системам требуется больше времени для первоначального нагрева, но как только они работают эффективно, вырабатывается более постоянное количество тепла.

Идеальная температура для обогрева пола также варьируется; для дерева, ковров и виниловых напольных покрытий мы рекомендуем максимальную температуру нагрева 81 градус, а для камня и плитки — немного более высокую температуру 86 градусов.

• Узнайте больше о под полом отопление
• Получить расчет стоимости вашего проекта

Часто задаваемые вопросы о лучистом тепле

Сколько должна стоить типичная система лучистого обогрева пола?

Стоимость системы будет сильно различаться в зависимости от требований к установке, вариантов управления и размера проекта. Простые системы лучистого отопления в больших плитах в зонах с умеренным климатом стоят лишь немного больше, чем альтернативы. Однако, если вы выберете множество опций и функций, которые Radiant может предложить вашему дому, первая стоимость будет выше.

Помните, что основными преимуществами Radiant являются комфорт и низкие эксплуатационные расходы. Вы должны обсудить свои планы и требования с подрядчиком по установке, чтобы получить твердую цену на систему «под ключ».

---

Стоит ли эксплуатация системы лучистого отопления дешевле, чем альтернативы?

Да. Сумма экономии будет варьироваться в зависимости от тепловых потерь, качества конструкции здания, степени теплоизоляции здания и используемого природного источника топлива. По большей части лучистые полы будут работать на 25-40% эффективнее, чем другие формы принудительного воздушного отопления.

---

Какой тип обслуживания требуется для моей системы лучистого отопления?

Большинство элементов обслуживания сосредоточено на насосах и котлах. По большей части используемые сегодня насосы не требуют технического обслуживания. Они используют воду для смазки подшипников, что обеспечивает более тихий и эффективный срок службы. Как правило, срок службы этих насосов составляет 10 лет. Мы предлагаем годовой пакет обслуживания, который включает чистку и общее обслуживание. Разные типы котлов требуют разного обслуживания. Нажмите здесь для получения информации о нашей программе очистки и настройки!!!

---

Какой тип гликоля следует использовать в моей системе снеготаяния?

Следует использовать ингибированный раствор пропиленгликоля. Убедитесь, что используемый гликоль предназначен для водяных систем лучистого отопления, а не для автомобильных двигателей. Гидравлические гликоли изготавливаются по-разному для металлов, используемых в котлах, насосах и других компонентах системы.

---

Как часто я должен проверять свою гликолевую систему?

Системы с гликолем следует проверять не реже одного раза в год, чтобы убедиться, что уровень pH в системе не упал ниже рекомендуемого уровня. Гликоль вообще кислый. Добавленные к ним ингибиторы помогают нейтрализовать рН системы и помогают защитить компоненты системы. По мере старения системы ингибиторы разрушаются, что приводит к падению pH системы. На этом этапе следует добавить больше ингибиторов в системы лучистого теплого пола и системы снеготаяния. Система достигнет точки, когда потребуется полная промывка и повторное заполнение. Обычно это около 5-7 лет, но зависит от используемого гликоля.

---

Могу ли я использовать любой вид топлива в своей системе лучистого отопления?

Любой природный ресурс может быть использован для сжигания источника тепла, природного газа, пропана, электричества, дерева и т.д. необходимые расчетные температуры. Между источниками тепла будут различия в зависимости от эффективности, реакции, стоимости и мощности. Мы можем помочь вам выбрать тот, который наилучшим образом соответствует потребностям системы отопления.

---

Могу ли я кондиционировать воздух в своем доме с помощью системы теплого пола?

Не рекомендуется пытаться «кондиционировать» пространство с помощью системы лучистого отопления. Теоретически теплый пол можно использовать для охлаждения помещения. Чтобы понизить внутреннюю температуру помещения, температура охлаждающей поверхности должна понизиться. Эта более низкая температура «вытягивает» тепло из воздуха, а затем уносится через жидкость в трубке под полом.

С этим приложением связаны две основные проблемы. Во-первых, пониженная температура пола должна быть ниже точки росы в помещении, чтобы эффективно отводить энергию (тепло) из помещения. Это понижение температуры приведет к образованию слоя конденсата на поверхности пола, что может привести к повреждению напольного покрытия, не говоря уже о создании угрозы безопасности. Второй основной причиной является комфорт. Наша цель с любой системой контроля окружающей среды – поддерживать более высокий уровень комфорта, чем тот, который можно увидеть естественным образом. Часть этого уровня комфорта продиктована прикосновением. Если поверхность, на которой мы стоим, слишком холодная, как в случае с лучистым охлаждением дома, наш уровень комфорта несколько снижается.

Здесь следует добавить одно примечание. Существуют системы, которые претендуют на охлаждение пола. На самом деле, большинство этих систем связаны с каким-либо устройством обработки воздуха, чтобы предотвратить конденсацию на полу.

---

Я планирую большой дом с высокими потолками и большим количеством окон. Практичен ли теплый пол?

Высокие потолки и «много окон» — одна из основных причин выбора лучистого тепла в качестве системы отопления здания. Поскольку горячий воздух поднимается вверх, в системе принудительного воздушного отопления все полезное тепло сначала направляется к потолку. Это может быть от 10 до 20 футов вверх. К тому времени, когда этот воздух достигнет вашего уровня, около 6 футов. над землей, он потерял большую часть своей энергии и начал сталкиваться с другим горячим воздухом, входящим в комнату. Если этот воздух холоднее, чем при входе, куда уходит все его тепло? Прямо с потолка.

Лучистое отопление работает как раз наоборот. Поскольку система лучистого отопления хранит свою энергию в полу, все тепло помещения сохраняется именно там, где оно должно быть, на полу, где вы находитесь. Потолок в системе лучистого пола всегда намного холоднее, чем площадь пола, именно так, как вы этого хотите. Более низкая температура потолка означает, что меньше энергии тратится наружу. Меньше отходов означает более высокую эффективность.

---

Может ли моя излучающая система также растопить снег и лед?

Системы снеготаяния становятся все более популярными, особенно в районах, где важна охрана природы. Системы снеготаяния устраняют все другие необходимые химические вещества и загрязняющие вещества, используемые сегодня для защиты территорий от льда и снега. Нет больше соли для отслеживания в помещении. Нет больше неравномерного плавления. Ручьи и реки больше не загрязняются ненужными добавками.

Системы снеготаяния также защищают ваши инвестиции. Плиты служат дольше. Соль и другие химические добавки с годами начнут разрушать поверхность бетонной плиты. Для кирпичной брусчатки системы снеготаяния обеспечивают определенную степень физической защиты. Держите опасные снегоуборочные машины подальше и сохраните красоту своих инвестиций.

---

Я слышал, что в старых системах лучистого отопления полы были слишком горячими. Истинный?

Да, это верное утверждение в какой-то степени. В прошлом системы лучистого отопления проектировались и устанавливались почти так же, как и обычная система плинтуса. Для управления системой лучистого отопления использовались высокие температуры и простое управление. Эти высокие температуры были на самом деле слишком высокими с точки зрения комфорта. Чем выше температура воды в полу, тем выше будет температура поверхности пола. Для всех систем поддерживается максимальная температура пола 85°F для обеспечения комфорта. В этих старых системах температура пола могла фактически превышать этот предел, вызывая ощущение дискомфорта на полу.

Сегодня существует бесконечное множество средств управления и конвейерных методов, чтобы этого не произошло. Для предотвращения перегрева поддерживается более низкая температура воды. Внутренние/наружные системы сброса используются для прогнозирования потребности в отоплении и увеличения времени отклика. Технологии лучистого отопления с каждым днем ​​становятся все более совершенными.

---

Долго ли нагревается теплый дом после холодного старта?

Большинству систем лучистого теплого пола требуется около суток, чтобы достичь полной температуры. Причина этого связана с тем, как система лучистого отопления накапливает энергию. Прежде чем лучистый пол сможет излучать энергию (тепло) в пространство, он сначала должен повысить температуру пола. В зависимости от конструкции пола и исходной температуры пола это время запуска может составлять от нескольких часов до нескольких дней. Плиты на одноуровневых перекрытиях будут иметь наибольшее время запуска, главным образом потому, что они будут иметь наибольшее значение массы.

---

Влияет ли система лучистого отопления на циркуляцию воздуха или чистоту?

Да. Поскольку воздух не несет тепла и не вынужден перемещаться по дому, распространяется меньше пыли и плесени. Это помогает свести аллергию и другие заболевания к минимуму.

---

Какой тип конструкции пола мне следует использовать?

Любая конструкция пола может быть использована с системой лучистого обогрева. Наиболее распространенным будет плита на уровне или каркасный пол. Некоторые их варианты могут включать в себя тонкую плиту поверх каркасного пола или применение сэндвичей. Важно помнить, чтобы сообщить нам точную конструкцию пола. Будут различия в дизайне между проектом каркасного пола и плитой на уровне. Имейте в виду, что лучше спроектировать здание с учетом конструктивных требований, а излучающую систему спроектировать с учетом деталей конструкции.

---

Какие напольные покрытия можно использовать поверх системы лучистого отопления?

Большинство напольных покрытий можно использовать поверх водяной системы отопления, учитывая, что система предназначена для этого конкретного покрытия.

Плитка наиболее эффективна, так как обладает наибольшей проводимостью. Далее идут лиственные породы, а затем ковер и коврик. Можно использовать даже винил или линолеум. Как правило, единственное конструктивное различие между этими тремя распространенными напольными покрытиями заключается в температуре подачи.

---

Я слышал, что паркетные полы использовать нельзя. Почему это?

Паркетные полы можно использовать поверх водяной системы отопления, если в процессе укладки будет потрачено дополнительное время и внимание. Деревянные полы мы называем гигроскопичными. Это означает, что дерево реагирует на воду почти так же, как губка. Если древесина сухая и попадет во влажную среду, то деревянный пол впитает влагу и расширится. Точно так же, если древесина слишком «влажная» и установлена ​​в сухой среде, она высохнет и сожмется.

Деревянные полы постоянно двигаются, точно так же, как заклинивает дверь в вашем доме. Летом они расширяются из-за повышенной влажности воздуха и их становится труднее закрывать, а зимой влажность, как правило, ниже, и двери сжимаются, закрываться становится легче.

Деревянные полы также подвержены сезонным изменениям размеров. Однако есть некоторые «трюки в торговле», которые помогут свести к минимуму эти колебания.

1. Используйте древесину, высушенную в печи. Это помогает обеспечить такое же содержание влаги в древесине внутри, как и снаружи.
2. Старайтесь использовать древесину шириной не более 3–3,5 дюймов. Чем уже полоса, тем меньше движения она может вызвать.
3. Древесина, распиленная на четверть, лучше, чем строгальная древесина. Плоские пиломатериалы имеют тенденцию «расти» или расширяться в ширину, в то время как древесина, распиливаемая на четверть, имеет тенденцию увеличиваться в толщину. Это помогает уменьшить визуальное растрескивание и зазоры.
4. Влажность древесины должна составлять около 7–10 %. Это может потребовать периода акклиматизации, чтобы древесина достигла этого уровня. Иногда лучше установить излучающую систему до укладки дерева. Это поможет ускорить процесс акклиматизации.
5. Влажность деревянного пола не должна превышать 4% по сравнению с полом, на который он укладывается. Это позволит черновому полу и паркетному полу двигаться и реагировать как единое целое. В противном случае влага может перемещаться от слоя к слою.

---

Как насчет гвоздей, используемых для деревянного пола?

Как правило, установщики твердой древесины используют один гвоздь, что позволяет максимально использовать его в самых разнообразных приложениях. Тем не менее, этот единственный гвоздь имеет тенденцию проникать в нижнюю поверхность чернового пола, ставя под угрозу излучающую тепловую трубку. Чтобы устранить эту угрозу, попросите установщиков паркета использовать более короткий гвоздь, который не будет проникать в черный пол. И, если возможно, попросите их забить гвозди вокруг балок внизу. Таким образом, если есть какое-то проникновение, оно, скорее всего, попадет в балку, а не в трубу. Как и в случае любой установки лучистого тепла, рекомендуется визуально осмотреть трубы после укладки деревянного пола, а также провести рекомендованное заводом испытание под давлением.

---

Есть ли на моем этаже что-нибудь, что может вызвать проблемы?

В новом строительстве действительно используется не так много вещей, которые могут вызвать проблемы с системой лучистого тепла. Если используется виниловый пол, убедитесь, что используемый клей выдерживает повышенные температуры.

Однако при переделке может возникнуть проблема с использованием толя. Его использовали в качестве прокладочного листа для деревянных полов, чтобы уменьшить скрип и действовать как пароизоляция. При нагревании тент может выделять газ, в результате чего в дом проникает неприятный запах. В современных строительных технологиях вместо толя используется канифольная бумага, что устраняет проблему газовыделения.

---

Сколько зон может быть у моей системы лучистого отопления?

Водяное отопление может иметь любое количество зон или меньшее их количество. Некоторые системы будут иметь одну зону на этаже, в то время как другие будут иметь каждую отдельную комнату. Имейте в виду, что чем больше зон, тем выше стоимость системы лучистого отопления.

---

Я делаю ремонт в гараже, нужно ли ставить котел?

Источники тепла выбираются в зависимости от требуемой температуры воды и общей тепловой нагрузки, необходимой для помещения. Для большинства домашних систем водяного отопления будет использоваться бойлер, но в некоторых случаях, например, при добавлении одной комнаты, может использоваться специальный водонагреватель. Это будет основано на местных правилах и других проектных соображениях.

Если используется водонагреватель, не рекомендуется, чтобы этот же блок использовался для подачи горячей воды для бытовых нужд. Лучистую жидкость необходимо изолировать от питьевой воды.

---

Как лучше всего контролировать мою систему лучистого отопления?

Элементы управления выбираются главным образом исходя из того, как домовладелец/владелец проекта хочет, чтобы их система реагировала на изменения внешних условий, а также в зависимости от простоты эксплуатации.
