Водяной теплый пол как смонтировать: Монтаж водяного теплого пола своими руками – пошаговая инструкция

Содержание

Водяной теплый пол своими руками

Смонтировать систему теплого пола в своем доме – не такая уж и сложная задача. В любом случае – это легче, чем смонтировать систему радиаторного отопления, например, с полипропиленовыми трубами.

В данной статье мы не будем рассматривать варианты подключения небольших объемов теплого пола, например, к обратке системы радиаторного отопления, или параллельно одному из контуров радиаторного отопления – такая “самодеятельность” может привести к пустой трате сил и материалов.

Наша компания оказывает профессиональные услуги по монтажу теплого пола под ключ. Для получения более точной информации обращайтесь к специалистам по тел. 777-52-35, 8-851-80-70-566, e-mail: [email protected]

В начале остановимся на основных моментах, которые нужно помнить при монтаже теплого пола своими руками (то есть без опыта).



Основые моменты при монтаже теплого пола

  • Если система теплого пола монтируется совместно с радиаторами, то для теплого пола необходимо применять насосно-смесительную группу и распределительные коллектора.
  • Длину одного контура необходимо ограничивать 80 метрами, максимум 100.
  • Распределительный коллектор желательно распологать ближе к площадям отопления, чтобы уменьшить длину подводящих труб (о коллектора до отапливаемого помещеиния
  • Также коллектор лучше распологать выше поверхности отопления. Для более простого отвода воздуха из системы (если площадь ТП находится на 2 этаже, то коллектор также желательно расположить на 2ом этаже)
  • При заливке пола стяжкой, минимальная толщина стяжки – 4 см, и в стяжку необходимо добавлять специльные добавки, для улучшения у нее физических свойств.
  • Если хотите отапливать дом ТОЛЬКО теплым полом,то на полу должна лежать кафельная плитка или другой теплопроводящий материал

Определяем необходимое количество материалов

Для первого этапа материалы для теплого пола выбирают исходя из общей площади заливки черновых полов и площади обогреваемых полов. К таким материалам относятся:

  1. Тепло-шумо изоляция (на базе пеноплекса, пенопласта или фирменных изоляционных плит)
  2. Сетка кладочная 2000х1000, 4х мелимитровая.
  3. Проволока вязальная 0.8 – 1,2 мм
  4. Пленка полиэтиленовая
  5. Демпферная лента (по периметру)

Хотим также заметить, что применение теплоизоляции на базе фольги (фольгоизол и др.) – не эффективно, во-первых фольгу разъедает щелоч содержащаяся в растворе цемента, во-вторых фольга отражает инфракрасное излучение при наличии воздушного зазора, которого в стяжке не будет.

Если же толщина чернового пола должна быть минимальной, то применение того же пенополиэтилена будет не лишним и достаточно эффективным.

На следующем этапе определяется длина труб для теплого пола. Лучше сделать табличку, представленную ниже. В среднем при шаге теплого пола 20 см., на 1 кв.м. уходит около 6 погонных метров трубы.

Помещение Площадь,
м.кв.
Длина трубы,
м.
Корридор 12 L1=12*6+4=76
Кухня 22 L1=11*6+6=72
L2=11*6+6=72
Гостиная 35 L1=12*6+5=77
L2=12*6+5=77
L3=11*6+5+71
Ванная 6 L1=6*6+10=46



При расчете длины трубы необходимо не забыть про длину подачи и обратки от коллектора до основной площади пола!

Чтобы подсчитать необходимое количество бухт трубы, нужно определить конкретного производителя и материал трубы, и уточнить какие бухты есть у данного поставщика (производителя) 100; 160; 200 м.

Отрезать от бухты куски, Вам также ни кто не будет, поэтому оставшиеся обрезки, а они могут быть длиной и 30 м, придется забрать себе.

Для экономии, можно ставить муфты в контурах теплого пола, тогда трубу можно будет приобрести без запасов точно необходимой длины. Однако муфта в стяжке должна быть не разборной и высокого качества, пресс соединения или неразборные по технологии PEX.

Для подключения всех контруров теплого пола необходим коллектор (коллекторная группа) на 8 выходов (один подающий и один обратный), например IVR с расходомерами. При монтаже своими руками советуем использовать готовые сборки распределительных коллекторов – они имеют неплохое качество, встроенные расходомеры позволяют равномерно распределить теплоноситель по контурам (все контура будет греть одинаково), в комплекте уже есть сбросники, краны Моевского и крепление к стене.

Монтаж теплого пола своими руками

На первом этапе монтажа системы теплый пол, на заблаговременное очищенное основание укладывается теплоизоляционный слой. Толщина слоя должна быть 30 – 150мм в зависимости от теплопотерь пола и теплового режима помещения. По периметру помещения укладывается демпферная (рантовая) лента, служащая для компенсации теплового расширения бетонной стяжки. За тем расстилается полиэтиленовая пленка по всей площади всех участков системы водяной теплый пол.

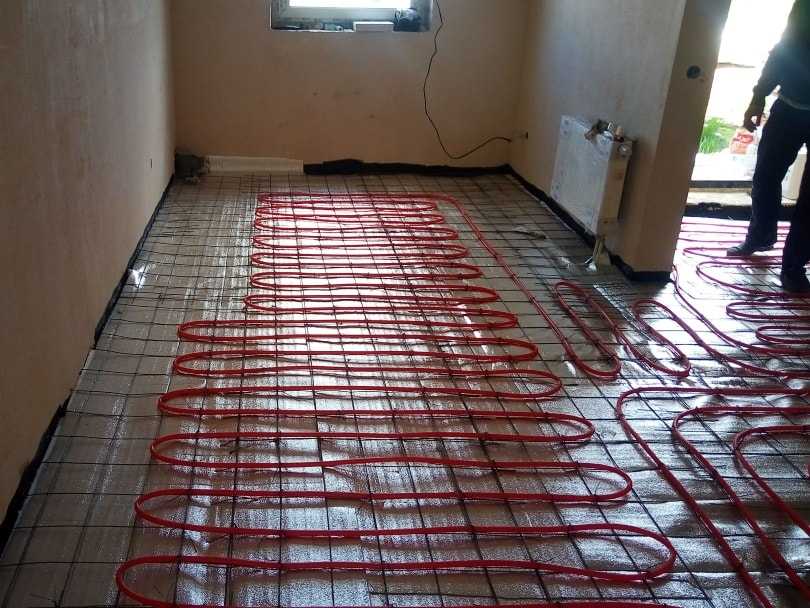

Далее укладывают арматурную сетку, ячейки которой скрепляют вязальной проволокой.

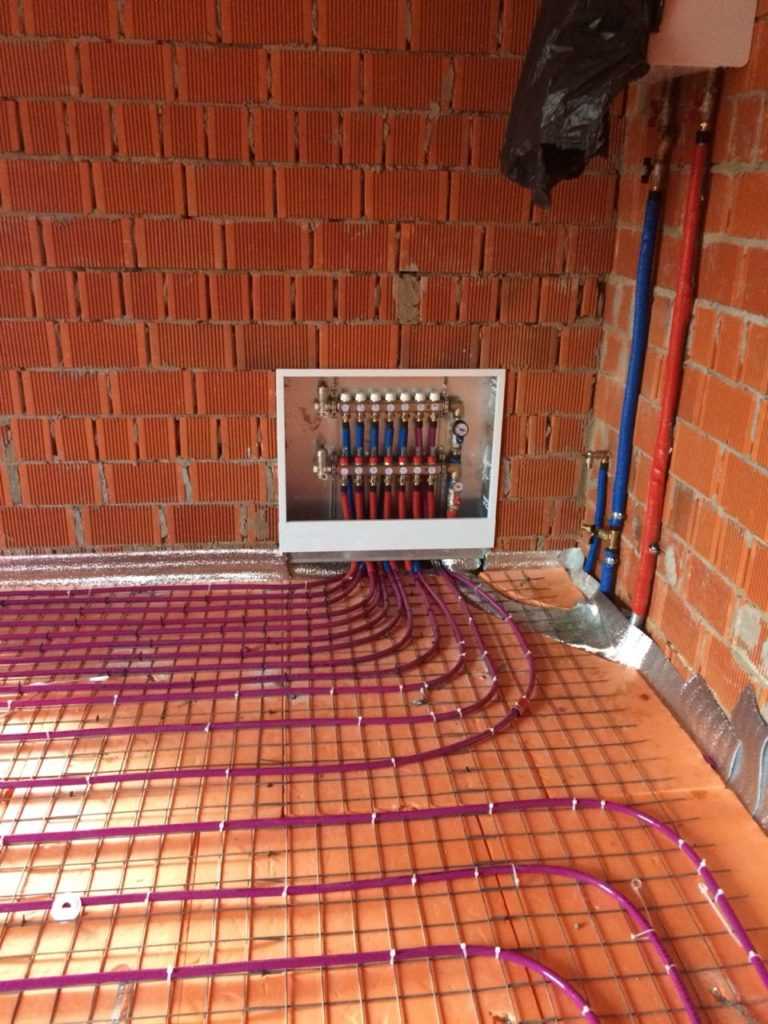

На втором этапе нужно смонтировать распределительный коллектор теплого пола, и начать монтаж трубной разводки от него. Монтаж петли начинают с одного из крайних подающих выводов, в нашем случае это верхние вывода. Для подключения трубы к коллектору испльзуем евроконус на 3/4.



Схемы укладки труб теплого пола

Наиболее оптимальная схема укладки теплого пола – спиральная.

От коллектора труба ведется в 10 см. от стен, включая промежуточные – транзитные помещения. Второй контур спирали ведется в 40 см. от первого (потом в этом промежутке будет уложена еще одна труба – обратка). 20 см – наиболее оптимальный шаг укладки трубы, и по колличеству испльзуемой трубы, и по равномерности прогрева пола.

В некоторых случаях не получается или не эффективно укладывать трубу в виде спирали, поэтому можно испльзовать и комбинированные схемы укладки труб теплого пола.

Крепление трубы производится на прямых участках через один метр (примерно), в изгибах почаще. Труба сама подсказывает монтажнику где ее нужно закрепить – там где она больше всего пытается сдвинуться с запланированной траектории.

На заклюичтельно этапе, после монтажа труб (контуров) теплого пола, производят опрессовку системы теплого пола. Это можно сделать несколькими способами, но желательно сразу использовать тот теплоноситель, который будет использоваться в рабочем режиме (подготовленная вода, антифриз). Заполнение системы можно произвести с помощью, например, вибрационного насоса, шланга и одного из сливных кранов в системе отопления. Заливать стяжку необходимо также при наличии давления теплоносителя в трубах.

Включать систему теплый пол водяной можно только после полного “созревания” раствора (для составов на основе цемента этот процесс занимает не менее 28 дней). И лишь после того как раствор полностью наберет прочность, следует постепенно и плавно повышать температуру воды в системе – с постепенным выходом на рабочий режим в течение трех суток.

Монтаж насосно смесительного узла

Основное назначение насосно-смесительного узла – создание низкотемпературного контура с температурой теплоносителя до 40 гр.С. и принудительная циркуляция теплоносителя в этом контуре.

Если в вашей системе отопления применяется только теплый пол, и если котел отопления может регулировать максимальную температуру теплоносителя, то в простом случае, смесительный контур можно и не использовать. В качестве насоса будет использоваться насос котла, а выходные котельные патрубки непосредственно подключаются к коллекторам теплого пола.

Во всех остальных случаях необходимо применять смесительный узел. Для самостоятельного монтажа предлагаем следующий вариант.

На рисуке вход смесительного узла подключен к распределительному коллектору котельной, через отсечные шаровые краны. В качестве смесителя применяется “Клапан термостатический смесительный ESBE VTA322 20-43C нар 1, KVS 1,6″. Он автоматически поддерживает температуру на выходе в пределах 20 -43 гр.С., уставка температуры производится колесиком спрятанным под верхней крышкой. Максимальна площадь теплого пола с таким смесителем не должна превышать 70-100 метров. Для визуального контроля температуры, в подающем и обратном трубопроводе желательно установить термометры.

Как смонтировать водяной теплый пол без стяжки

В многоквартирных домах чаще используется кабельный или инфракрасный теплый пол из-за сложностей подключения системы водяного теплого пола к системе централизованного водоснабжения. А вот в частных домах водяной подогрев полов очень популярен, это максимально безопасное и достаточно экономичное решение.

Обычно систему труб, по которым циркулирует теплоноситель, монтируют к черновому основанию и заливают стяжкой. Она способствует более равномерному распределению тепла. Но не всегда возможна заливка бетона, в этом случае водяной теплый пол монтируют без стяжки, настильным (сухим) способом.

Преимущества монтажа теплого пола без стяжки

Монтаж водяного теплого пола в стяжку невозможен в таких ситуациях:

  • Черновое основание не монолитное, со щелями, сквозь которые будет просачиваться бетонный раствор
  • Основание нельзя подвергать значительным нагрузкам, вес слоя бетона оно не выдержит
  • Потолки низкие, а стяжка значительно поднимет уровень пола
  • Отсутствуют условия для замеса или доставки готового бетонного раствора в помещение

Сухой монтаж водяного теплого пола обладает такими преимуществами:

  • Предъявляются минимальные требования к основанию
  • Готовая конструкция обладает небольшим весом и высотой
  • Можно приступать к дальнейшим работам, не дожидаясь вызревания стяжки
  • Облегчается доступ к трубам для проведения ремонтных работ
  • Меньше трудозатраты и затраты материалов
  • Отсутствуют мокрые процессы, сопровождающиеся образованием загрязнений

Варианты монтажа водяного теплого пола без стяжки

Существуют 2 варианта укладки водяного теплого пола настильным методом, без последующей заливки стяжкой:

  • На полистирольные плиты специальной конструкции
  • На деревянный настил из готовых модулей или реек

Полистирол обычно настилается на сплошное основание, а деревянный настил используются в деревянных домах с лагами. Специальные модули из древесной плиты с пазами под трубы более удобны, их можно устанавливать непосредственно на лаги. Реечный способ требует более значительных затрат труда и времени, поскольку под настил необходим черновой пол, и приходится крепить к основанию большое количество реек.

Помимо полистирольных плит, деревянных модулей или реек под теплый пол необходимо укладывать металлические пластины, благодаря которым тепло от труб будет равномерно распределяться по всей площади.

Укладка труб производится в соответствии с заранее разработанной монтажной схемой. Выбирать элементы настила и монтировать его тоже необходимо с учетом этой схемы. Полистирольные плиты и деревянные модули бывают прямыми и поворотными, с разным шагом пазов под трубы. Независимо от применяемой системы перед началом монтажа настила стена над полом по периметру оклеивается демпферной лентой.

Полистирольная система

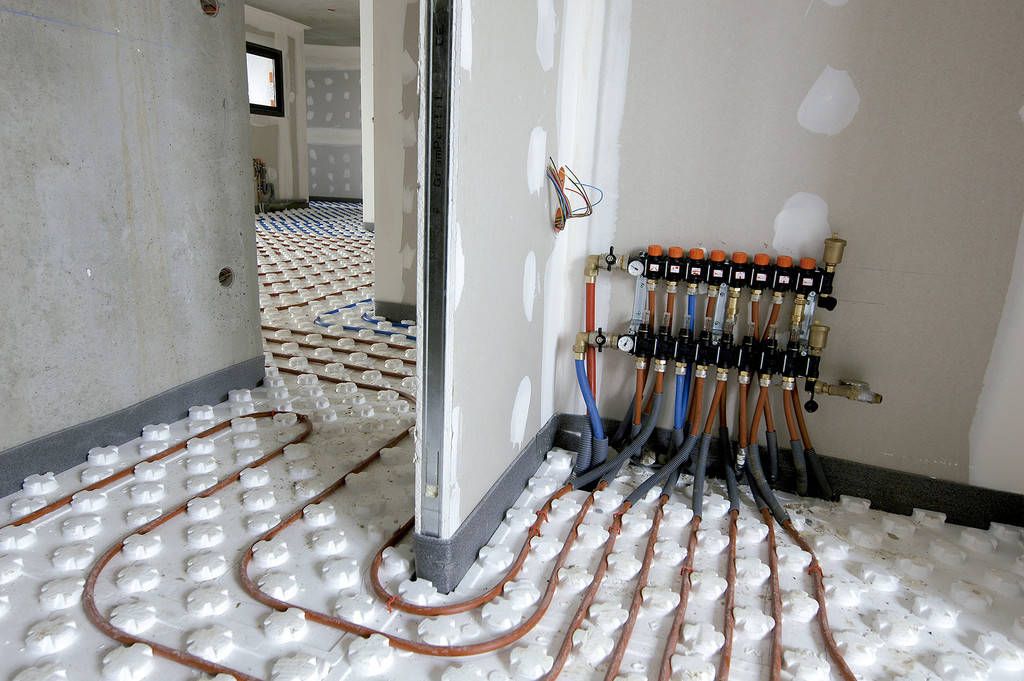

Полистирольные плиты под укладку водяного теплого пола сухим способом обычно имеют толщину 30 мм. Как правило, для дополнительной теплоизоляции основания и поднятия уровня пола под них укладывается слой плитного утеплителя нужной толщины либо напыляется жидкий пенополиуретан. Основание под укладку плит не должно иметь дефектов, неровностей, также его необходимо очистить от мусора.

Монтаж осуществляется в такой последовательности:

  1. На подготовленное основание согласно плану раскладки укладываются плиты, соединяясь между собой специальными замками
  2. В соответствующие места плит укладываются и фиксируются путем прижимания металлические распределительные пластины. Конструкция плит обеспечивает их надежную фиксацию без крепежа
  3. В пазы плит вкладываются и вдавливаются ногой трубы водяного теплого пола
  4. Производится испытание системы
  5. В случае нормального функционирования в зависимости от финишного покрытия сверху укладывается упругая подложка или жесткий настил из листовых материалов (фанеры, ДСП, ГВЛ) поверх слоя плотной полиэтиленовой пленки

Подложка между теплым полом и финишным покрытием не должна препятствовать поступлению тепла от труб вверх, так что нужно выбирать тонкий и плотный материал с небольшим сопротивлением теплопередаче. Читайте подробнее о выборе подложки для теплого пола.

Деревянная система

Перед началом монтажа водяного теплого пола на старые лаги необходимо произвести их тщательную ревизию, закрепить расшатанные, заменить прогнившие. Рекомендуется закрыть лаги слоем гидроизоляции, а между ними уложить плитный утеплитель.

В состав модульной деревянной системы входит все необходимое:

  • Плиты с бороздками для фиксации распределительных пластин
  • Металлические пластины с пазами под трубы
  • Сами трубы
  • Крепления

Прямые и поворотные модули монтируются на лаги по схеме. Поскольку древесина подвержена тепловому расширению, между соседними модулями должен оставаться зазор.

Монтаж реечного настила сложнее, но обходится дешевле, металлические распределительные пластины можно заменить алюминиевой фольгой. Предварительно поверх лаг нужно выполнить черновое покрытие, можно использовать старое, если оно прочное, ровное, без шатающихся элементов.

К черновому покрытию фиксируются саморезами рейки-направляющие. Их располагают в соответствии с планом монтажа труб, расстояние между направляющими должно быть таким, чтоб в просвет свободно легла труба и отсутствовала угроза ее деформации при тепловом расширении деревянных реек. В местах изгиба труб соприкасающиеся с ними углы реек необходимо слегка скруглить.

Поверх реек укладывается алюминиевая фольга толщиной от 50 мкм, в местах зазоров между направляющими ее нужно плавно вдавливать, чтоб получались округлые желобки под трубы. После окончательной укладки и формирования пазов фольга в нескольких точках крепится к рейкам степлером. Можно вместо фольги использовать готовые металлические пластины подходящего размера, они крепятся саморезами.

В пазы укладываются и вдавливаются трубы. Дальнейший порядок действий такой же, как при монтаже полистирольной системы. Водяной теплый пол подключается, опрессовывается, испытывается, после успешных испытаний можно переходить к укладке подходящей подложки и финишного покрытия.

Существует промежуточный вариант между модульной и реечной системой. Берется обрезная доска достаточной толщины, по ширине равная шагу укладки труб, и в ней выбирается четверть по размерам пазов. В местах изгибов труб с помощью фрезы делаются поперечные выемки, обеспечивающие их поворот. Такие доски монтируются саморезами непосредственно к лагам, они не требуют черновой основы и обходятся дешевле модульной системы.

Видео

Итог

Монтаж водяных теплых полов сухим способом, без стяжки, можно осуществлять на любое основание. Отсутствие мокрых процессов, минимизация нагрузки на основание, возможность осуществить монтаж за пару дней – основные преимущества такого решения.

При монтаже водяных теплых полов без стяжки необходима надежная фиксация труб к черновому основанию и обеспечение равномерного распределения тепла. Поэтому используются специальные системы – полистирольные или деревянные модули с пазами и металлические распределительные пластины. Возможна также самостоятельная сборка системы направляющих из деревянных реек или досок с заменой металлических пластин фольгой.

Теплый пол своими руками – вопросы и ответы

Возможно ли использовать водяной теплый пол как самостоятельную систему отопления, или требуются дополнительные радиаторы?

Возможно, и мы имеем большой опыт построения таких систем. В большинстве случаев водяной теплый пол может быть самостоятельной системой отопления, исключения составляют только здания с крайне высокими потерями тепла ( 110 Вт/м2 и более). В любом случае, при проектировании системы отопления, если где-либо водяной теплый пол не справляется с нагрузкой, с заказчиком обсуждаются возможные решения.


На что следует в первую очередь обратить внимание при устройстве системы водяной теплый пол?

Качество системы напольного отопления обеспечивается 3-мя основными факторами: грамотное проектирование, качественные комплектующие и монтаж системы в строгом соответствии с проектом. Только при соблюдении этих 3-х условий, можно рассчитывать, что система будет стабильно работать, обеспечивая комфорт не одно десятилетие.


Возможно ли использовать уже имеющийся котел в качестве источника тепла для водяного теплого пола ?

Источник тепла для системы отопления “водяной теплый пол” может быть любой, в т.ч. уже имеющийся котел, городская тепловая сеть , тепловой насос и др. Отметим , что при добавлении водяного теплового пола к имеющейся системе отопления, не требуется увеличения мощности котельной, т.к. водяной теплый пол в этом случае будет замещать имеющуюся систему отопления.


Могу ли я смонтировать систему водяного теплого пола самостоятельно, своими руками, не прибегая к помощи ваших монтажников?

Имея комплект подробных монтажных схем и полную спецификацию оборудования для комплектации, возможно смонтировать систему даже не имея опыта в реализации таких систем.


Какая цена водяного теплого пола?

К сожалению, не существует точной цены, например “за м2“, т.к. всегда много индивидуальных особенностей. Поэтому мы рекомендуем Вам заказать у нас бесплатное предварительное коммерческое предложение по планам помещений, свяжитесь с нами по телефону, или заполните форму запроса.


Какие существуют рекомендации по применению чистового напольного покрытия ?

Подходят практически все типы напольных покрытий: ламинат, паркет, линолеум, ковролин, наливные полы, керамика и т.д. Основное требование – чтобы покрытие плотно прилегало к водяному теплому полу (нельзя строить лаги поверх теплого пола) и не являлось явным теплоизолятором (например , пробковое покрытие). Имеются некоторые существенные ограничения по использованию паркета, которые описаны ниже


Существуют ли ограничения по применению паркета совместно с теплыми полами ?

Основные ограничения по паркету:

1. Толщина не более 22 мм. (обычно используется 14 мм.).
2. Снимаемая с теплого пола мощность ограничена 80 вт.\м2
Применение паркета обязательно должно учитываться при проектировании.


Не будет ли горячо ходить по полу босиком? Какова поверхность пола на ощупь?

Как правило температура на поверхности пола не превышает 27° С для помещений с постоянным пребыванием людей и 31° С для санузлов и бассейнов. По ощущениям это похоже на температуру поверхности экрана работающего жидкокристаллического монитора (телевизора) или ощущениям при прикосновении к теплоизоляционному материалу, например пенополистиролу (пенопласту).


Возможен ли монтаж водяного теплого пола до окончания монтажа котельной?

Возможен, в этом случае рекомендуется опрессовывать систему воздухом.


Планирую надолго выезжать из дома. Как обезопасить систему от замерзания?

Если существует угроза замерзания системы, то возможно ее заполнение не водой, а раствором этиленгликоля, также существуют меры, реализуемые в котельной. Отметим, что все такие особенности нужно заранее учитывать при проектировании.


Насколько безопасно делать систему отопления “водяной теплый пол” в квартире?

Все элементы системы теплого пола скрыты от прямого доступа, поэтому риск механических повреждений у нее существенно ниже чем у радиаторной. Кроме того, водяной теплый пол – это всегда замкнутая система, поэтому даже в случае разгерметизации, выливается ограниченное количество теплоносителя (для квартиры это как правило несколько литров).


Система отоплений “водяной теплый пол” присоединена к городской сети теплоснабжения. Как оставить подогреваемые полы в нескольких помещениях в межсезонный период , когда городская теплосеть не работает ?

Для того чтобы водяной теплый пол был работоспособен круглый год, даже когда центральное отопление отключено, можно предусмотреть дополнительный электрический котел небольшой мощности, который будет включаться только тогда, когда тепла от городской сети будет не хватать.


Какие теплоизоляционные материалы целесообразнее всего использовать?

Мы используем пенополистирол марки ПСБ-35. Прочность этого пенополистирола достаточна для наших целей, а более плотный (значит и более дорогой) пенополистирол использовать не целесообразно. Исключения составляют помещения с большими расчетными давлениями на поверхность пола, например авиационный ангар.

Стоимость водяного теплого пола



Установка пола над источником тепла

Блог

Главная / Блог / Укладка полов на системы лучистого отопления

28 декабря 2016 г.

Теплый пол становится все более популярным способом поддержания тепла и комфорта в доме или офисе в Вирджинии. В настоящее время многие компании производят, устанавливают и дают гарантию на системы лучистого обогрева пола, и многие типы чистовых полов могут быть уложены с использованием лучистого тепла как в новом, так и в существующем строительстве.

Лучистое тепло имеет много преимуществ перед обычными системами центрального отопления. Лучистое отопление равномерно нагревается, практически бесшумно и не имеет сквозняков, вентиляционных отверстий и регистров возвратного воздуха, что исключает циркуляцию пыли и аллергенов.

Кроме того, по сравнению с другими системами отопления требуется меньше обслуживания. Эти качества делают систему лучистого отопления идеальным выбором для тех, кто любит более тихую, чистую и более равномерную теплую и комфортную среду.

Два типа систем лучистого отопления

Существует два основных типа систем лучистого отопления: электрические и водяные или водяные системы. Электрические напольные обогреватели предназначены для обогрева небольших площадей, таких как ванная комната или небольшая кухня, и могут быть установлены только под каменными полами. Электрические лучистые полы не рекомендуются и не гарантируются с другими типами напольных покрытий.

Водяные системы лучистого отопления используют пластиковые трубы диаметром от 3/8 дюйма до æ дюйма, заполненные водой, нагретой примерно до 120 ∫F (49∫C), циркулирующих под полом. Эти системы совместимы со многими типами отделочных полов, особенно с бетонными, плиточными, каменными и деревянными полами.

Как электрические, так и гидравлические системы могут быть установлены путем заделки матов или труб в бетон или строительный раствор, либо путем установки компонентов под полом между элементами каркаса пола, либо в надстроенном перекрытии поверх существующего пола. Обе системы обладают схожими преимуществами, однако электрические системы обычно дороже в эксплуатации и не подходят для многих типов напольных покрытий.

Укладка напольного покрытия на излучающее тепло

Укладка неподходящего типа отделочного пола поверх системы лучистого пола или неправильное выполнение работ по укладке может привести к получению дорогого и непригодного для использования пола. Очень важно правильно подобрать напольное покрытие для конкретной ситуации и правильно все установить. У каждого типа напольного покрытия и производителя лучистого напольного покрытия есть свои инструкции и гарантийные требования, которым необходимо строго следовать.

Все системы лучистого пола могут вызывать температуру поверхности пола до 80 ∫F (27 ∫ C). Древесина особенно восприимчива к усадке и расширению при изменении температуры. Древесина также намного лучше впитывает влагу из окружающей среды, чем другие виды напольных покрытий. Полы из массива дерева в некоторых случаях можно использовать поверх систем лучистого обогрева пола, но системы лучистого отопления не рекомендуется использовать с полами из массива дерева, изготовленными из сосны, бразильской вишни, гикори или клена. Они также не рекомендуются в местах с высокой влажностью, таких как подвалы или некоторые места вблизи побережья Вирджинии.

При укладке массивного деревянного пола на лучистое отопление материалы должны храниться в течение двух недель в месте, где они будут уложены, и храниться при температуре около 70 ∫F (21 ∫C). Термостаты, автоматически постепенно нагревающие пол в начале зимы, рекомендуются для поддержания в хорошем состоянии массивных деревянных полов над лучистым теплом. Большинство производителей паркета из массива не дают гарантии на свою продукцию при укладке на системы лучистого отопления, поэтому при выборе этого варианта важна тщательная установка.

Лучшее напольное покрытие для лучистого тепла для районов Хоупвелл и Принс-Джордж

Плиточные, каменные и бетонные полы особенно хорошо подходят для систем лучистого отопления благодаря их способности накапливать и равномерно распределять тепло. Установка системы лучистого пола до укладки бетонного или плиточного пола является наиболее практичным и экономичным методом строительства. Если каменный, плиточный или бетонный пол уже на месте, его необходимо вырвать или залить новый пол поверх.

Другим популярным типом напольных покрытий, используемых для теплового излучения, являются плавающие и неплавающие паркетные полы. Эти типы полов имеют замковые соединения на каждой части пола, соединяя пол в единое целое. Это позволяет полу равномерно расширяться и сужаться при колебаниях температуры в системе лучистого отопления, в отличие от полов из массивной древесины.

Поверхность паркетной доски выглядит как массивная доска и изготовлена ​​из шпона натурального дерева. Доступны различные толщины шпона, а также большой выбор пород дерева, цвета и отделки. Многие производители инженерных полов предоставляют гарантию на свой продукт, когда он установлен над лучистым отоплением в соответствии с их требованиями.

Теплые полы становятся популярными в Вирджинии. Поговорите с нашими специалистами по напольным покрытиям о напольных покрытиях для вашего дома или бизнеса.

Факт или вымысел: степлеры Radiant не работают

By Rocky DiTommasso , Northeast Supply


отзывчивость, комфорт и эффективность. Некоторые установщики-пуристы считают, что единственный способ сделать излучающую работу — это залить плиту поверх труб, будь то бетонная плита на уклоне или легкая плита Gyp-Crete на фанерном черновом полу.

Конечно, тепловая масса плиты велика, а бетон лучше проводит тепло, чем дерево. Означает ли это, однако, что крепление скобами (или любой другой метод крепления излучающих труб к нижней стороне чернового пола) не работает? Системы сшивания не реагируют, неудобны или неэффективны? В конце концов, установка труб на нижней стороне пола обеспечивает наилучшие возможности для модернизации и, вероятно, представляет собой самое дешевое решение для монтажа в пол.



Личный опыт

Не так давно у меня была возможность убедиться в эффективности и уровне комфорта стационарной радиационной системы. Мы с женой недавно опустели, и наше ранчо с пятью спальнями и большая собственность быстро показались слишком большими. Так что мы сократили штат, найдя хозяина ранчо с тремя спальнями неподалеку.

Когда мы впервые вошли в девятилетний дом, я был немного разочарован, увидев электрический плинтус по всему дому. Но риэлтор быстро показал мне два лучистых коллектора; пятиходовой коллектор в подвале и трехходовой коллектор в гараже. Кто бы ни строил дом, он проложил трубы до заливки плит и соединил петли с коллекторами из нержавеющей стали. Они запечатали коллекторы и так и не удосужились установить котел. Газа в доме тоже не было, но с улицы шла газовая магистраль.

Мы купили дом в январе 2019 года, но не въезжали до марта. Наш февральский счет за электричество составил 196 долларов. Теперь, имейте в виду, никто не использовал горячую воду для бытовых нужд, а электрический плинтус использовался только для того, чтобы дом не замерзал. Моя цель состояла в том, чтобы к отопительному сезону 2019/2020 года весь дом был подключен к водяной системе отопления.



Модернизация скобами

Подвал и гараж были простыми. Коллектор гаража был закрыт, когда мы купили дом, и датчик показывал 25 фунтов на квадратный дюйм. Я тестировал подвальные контуры при 25 PSI в течение недели, и у меня не было никаких проблем. Итак, мне нужно было установить котел, и мне нужно было установить PEX для обслуживания основного этажа дома.

В доме наверху был ковер. Зная, что нам нужна излучающая система, мы вырвали ковер и установили на его место LVP. Единственный способ установить здесь излучающую систему — это прикрепить трубы Uponor к нижней стороне чернового пола. К счастью, весь подвал был недостроен.

Я работал с Дэйвом Барриером, совладельцем RL Voight and Son, LLC, над разработкой излучающей системы. Я дал ему размеры и расстояние между балками, а он предоставил схему петель, объяснив, что я должен оставить расстояние между петлями примерно шесть с половиной дюймов. Он использует конденсационные котлы U.S. Boiler Company K2 во всех своих радиационных системах и предложил мне установить один для этого проекта.

Тодд Киммел, плотник по профессии и руководитель отдела технического обслуживания Северо-восточного снабжения, помог мне проложить все трубы. Мы работали над ним время от времени в течение шести недель. Когда мы закончили, я использовал нажимные фитинги EvoPex, чтобы соединить подачу и возврат на три четверти дюйма с коллекторами.

Затем я проверил коллектор главного этажа на наличие утечек и заметил, что за ночь потерял четыре фунта. Я обнаружил, что снял скобу через PEX в двух местах. Как только я исправил их, он выдержал давление.

Главный этаж дома теперь представляет собой единую лучистую зону. Имеется шесть петель общей протяженностью 1600 погонных футов кислородного барьера PEX. Компания Uponor предложила использовать под трубкой два слоя пузырьковой изоляции EcoFoil. Я купил рулоны шириной 18 дюймов. Первый слой я заправил в отсеки для балок, а второй уложил заподлицо с нижней частью балок. Мне так нравится его внешний вид, что я собираюсь оставить его открытым и установить встроенные светильники.

Хотя я и горжусь тем, что сам установил трубы основного пола, я доверил работу с котлом лицензированному специалисту. Основываясь на расчете тепловой нагрузки и длине излучающих контуров, Стив Кидвелл из ROI Marketing определил размеры конденсационного котла и циркуляционных насосов.

После того, как местная коммунальная служба протянула к дому газовую трубу, я нанял мастера-сантехника для установки конденсационного котла K2 мощностью 120 MBH. Мы продаем много котлов K2 в Northeast Supply, поэтому в дополнение к рекомендации Burrier я с уверенностью выбрал его для своего дома.

Котел повесили на стену вместе с тремя трехскоростными циркуляционными насосами Grundfos; по одному на каждый из трех лучистых коллекторов. Коллекторы подвала и первого этажа расположены в техническом помещении, а гаражный коллектор вынесен. Основной этаж дома имеет приоритет над двумя другими зонами. Когда мы вступили в собственность, в доме был относительно новый электрический водонагреватель, поэтому я не устанавливал в то время непрямой бак, но когда придет время, система заглушится для него.



Результаты

Когда мы запустили котел, потребовалось несколько часов, чтобы дом прогрелся до нужной температуры, так как плита и полы медленно нагревались. Запуск не вызвал никаких проблем.

Комфорт в доме невероятный. Всю зиму термостат в подвале был установлен на 67°F, а на первом этаже мы держим температуру 70°F. Ощутимых перепадов температуры нет. Несмотря на то, что в гараже поддерживается только 55 ° F, я совсем не против выйти туда на работу зимой.

Вишенкой на торте является экономия энергии. Наш счет за газ в феврале 2020 года составил 89 долларов. Меня очень впечатлил котел К2, и я с большей уверенностью могу рекомендовать его дилерам. Если вы не стоите прямо рядом с ним, вы совершенно не представляете, что он работает. Это так тихо.

Несмотря на то, что я время от времени слышу, я могу с уверенностью сказать, что использование скрепляемого радианта под черным полом не оставило нас в невыгодном положении. Температура всегда поддерживает идеальную заданную температуру.

Принимая во внимание, насколько просто крепление скобами может быть выполнено в качестве решения для модернизации в домах с доступными нишами для балок, я думаю, что подрядчики должны спокойно рекомендовать его клиентам. Он предлагает невероятные возможности для улучшения, особенно в домах с электрическим отоплением.

Мой следующий проект — построить человеческую пещеру в подвале. Единственным недостатком сверхтихого котла является то, что я не могу использовать шум системы отопления в качестве оправдания, когда объясняю жене, что мне нужна высококачественная звуковая система!


Рокки ДиТоммассо работает в Northeast уже 26 лет, работая в основном с жилым отделом, и 23 из них – в сфере внешних продаж. Находясь в Балтиморе, штат Мэриленд, он охватывает округа Балтимор, Кэрролл, Ховард, Монтгомери, Фредерик и Принс-Джордж.

Похожие сообщения:

Гидравлическое напольное лучистое тепло • Анн-Арбор, Мичиган • Haley Mechanical

Лучистое тепло

Компания Haley Mechanical заботится о вашем домашнем комфорте. Если вы являетесь домовладельцем в юго-восточном Мичигане в Анн-Арборе, Декстере или близлежащих районах, мы хотим обучить и проинформировать вас об лучистом обогреве пола, одном из самых удобных, экономичных и эффективных методов, доступных сегодня для обогрева вашего дома.

Если вы живете в Декстере или Анн-Арборе, вы можете рассмотреть возможность использования лучистого тепла в качестве альтернативы традиционным системам принудительной вентиляции. Продукция для подогрева пола от Haley Mechanical поможет вам пережить холодные мичиганские зимы и поможет вашему дому оставаться теплым.

Эти продукты работают просто и эффективно. Все начинается с водяного отопления из трубы, которая проходит над или под полом вашего дома. По этим трубам прокачивается теплая вода, температура которой составляет от 80 до 160 градусов, отчего полы нагреваются.

Когда пол нагревается, нагревается и мебель, а вместе с ней и вы. Haley Mechanical гордится тем, что является дистрибьютором продукции Viega ProRadiant в районах Декстер и Анн-Арбор. Наша опытная команда по отоплению поможет вам согреться в холодные мичиганские зимы с помощью полов с подогревом.

Климатическая панель Viega Система лучистого обогрева

Климатическая панель Viega позволяет легко установить теплый пол в вашем доме.

Система может быть установлена ​​на любой деревянный или бетонный пол и под любой тип традиционного напольного покрытия. Эти климатические панели раскладываются, а алюминиевая фанерная поверхность обеспечивает более равномерное распределение тепла, чем любая традиционная система принудительной вентиляции. В холодный зимний день можно пройтись по комнате босиком и остаться в тепле.

Специальные канавки на поверхности позволяют легко размещать излучающие тепловые трубки. Это система, которую можно легко использовать для нового строительства или модернизации вашего дома в Мичигане.

Опции климатической панели

Мы в Haley Mechanical осознаем, что не у всех домовладельцев одинаковые потребности. Мы предлагаем климатическую панель в нескольких формах, поэтому вы найдете то, что подходит именно вам и вашему дому.

Предварительно собранный –

Эти панели проще всего установить. Секции просто должны быть сблокированы, а трубка должна быть помещена в канавки.

В разобранном виде – Климатические панели также доступны в виде отдельных несобранных частей.

U-образные повороты – Эти панели позволяют установщику поворачивать трубы в каждом конце помещения для соединения со следующим рядом климатических панелей.

Multi-Runs – Эти панели идеально подходят для мест, где трубы не могут проникнуть в черный пол. №

Эти опции позволяют команде Haley Mechanical подобрать климатические панели Viega ProRadiant для любой комнаты вашего дома.

Преимущества системы климатических панелей

Климатические панели Viega ProRadiant имеют несколько явных преимуществ по сравнению с традиционным принудительным воздушным отоплением и другими вариантами лучистого тепла.

Вот некоторые из преимуществ климатических панелей:

  • Они энергоэффективны и могут снизить потребление энергии до 30 %
  • Они обеспечивают простую и беспроблемную установку без заливки бетона и ожидания напольный набор
  • Они не требуют модификаций из-за структурных проблем
  • Они легко адаптируются для нового строительства или проектов модернизации

In-Slab Radiant Heat

Это идеальная система для превращения обычно холодных или влажных помещений в уютные жилые или рабочие помещения. Если вы вынуждены отказаться от использования своего подвала, гаража или рабочего места во время холодных зим Декстера, вам может подойти встроенная в плиту система подогрева полов.

Этот вариант теплового излучения позволяет размещать трубки ViegaPEX Barrier или FostaPEX на бетонной поверхности, создавая тем самым теплую и комфортную среду.

Snap Panel Radiant Heat

Эти решетчатые застежки из полистирола высокой плотности идеально подходят для новых или модернизированных систем. Их можно использовать в любом типе приложений. Они предназначены для использования с трубками ViegaPEX Barrier при заливке легкого бетона.

Благодаря конструкции системы трубки можно укладывать прямо или по диагонали.

Система Climate Trak Radiant Heat

Система Climate Trak — это идеальный метод для быстрого и минимально инвазивного переоснащения. Эти толстые алюминиевые панели можно прикрепить с помощью скоб к нижней стороне чернового пола. Они содержат желоб, предназначенный для размещения трубок ViegaPEX Barrier.

Эти панели обеспечивают теплую и комфортную среду обитания, где бы они ни были установлены. Ничто не сравнится с Climate Trak, когда речь идет о простой модернизации вашего дома для водяного отопления.

We Have Commercial and Heating Applications

Haley Mechanical предлагает полную линейку продуктов Viega, предназначенных для облегчения лучистого отопления и охлаждения коммерческих помещений. Лучистая энергия создает более удобное и энергоэффективное рабочее пространство.

Наши системы удобны, бесшумны и энергоэффективны.

Лучистое тепло — это экологически чистая энергия

Лучистое тепло с продуктами Viega ProRadiant — это идеальный способ убедиться, что ваше здание эксплуатируется без вреда для окружающей среды. Мы используем всю поверхность пола для более стабильной комнатной температуры. Эффективность системы может позволить вам снизить потребление энергии до 30 процентов.

Наша продукция Viega совместима с экологичными источниками энергии, включая солнечные батареи, геотермальную энергию и конденсационные котлы. Это также может улучшить относительную влажность и уменьшить количество пыли и аллергенов в окружающей среде.

В коммерческих помещениях изделия для лучистого отопления и охлаждения от Haley Mechanical могут использоваться для уменьшения размеров традиционных систем ОВКВ. Он также имеет право на получение баллов для сертификации здания LEED.

Держите полы теплыми зимой в Мичигане

Лучистое отопление предлагает огромные преимущества по сравнению с традиционными системами воздушного отопления. Haley Mechanical предлагает ведущие в отрасли продукты Viega Proradiant для водяного отопления, которые превосходят другие продукты отрасли.

Вам больше не придется мерзнуть в холодные мичиганские зимы. Если вам надоело ходить по холодному полу в зимние месяцы, у Haley Mechanical есть для вас подходящее решение.

Свяжитесь с нами сегодня, чтобы узнать больше о том, как мы можем помочь!
