Водяной теплый пол от центрального отопления на балконе: Водяной теплый пол на балконе и лоджии: особенности монтажа и эксплуатации

подключение в квартире и на лоджии

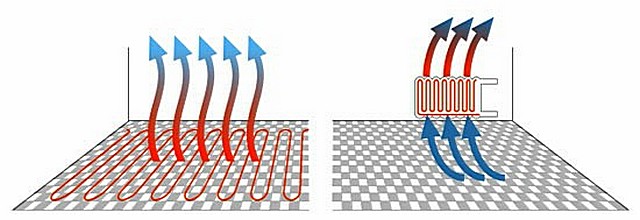

Оптимальный микроклимат во всех комнатах квартиры может обеспечить установка теплого водяного пола; более того, это позволит также сэкономить на нагреве теплоносителя. Такой водяной пол подключают, в том числе, и к центральной магистрали отопления; для этого существует несколько схем. В этом случае вода циркуляционным насосом нагнетается непосредственно в нагревательный контур. В данной статье мы расскажем о том, как подключить теплый пол к центральному отоплению.

Содержание статьи

• Теплый пол от центрального отопления: возможности
• Минусы подключения к централизованному отоплению
• Как сделать теплый пол от центрального отопления через отдельный вход
• org/ListItem”> Использование вертикальной разводки
• Вертикальная разводка с однотрубной системой

Теплый пол от центрального отопления: возможности

На самом деле, такая возможность в определенной мере ограничена действующим законодательством. А потому если вы хотите сделать все самостоятельно, не обратившись за разрешением в соответствующие органы, то это может привести к проблемам, например, к штрафным санкциям и требованию демонтажа всех незаконных конструкций. А связаны такие трудности с действующим запретом на последующую модернизацию и изменение имеющихся схем коммуникаций в квартире, которая обогревается от центрального отопления.

Так, при присоединении теплого пола к центральной магистрали возникает разница температур. В центральной сети температура обычно поддерживается на уровне 70-90 градусов по Цельсию; между тем, уже при 50 градусах может начаться деформирование финишного покрытия системы теплых полов. Однако есть несколько схем, по которым подключение центрального отопления осуществляется без вреда для теплого пола.

Так, одна из схем основана на монтаже стационарного тепло-пункта со специальным циркуляционным насосом, который играет в ключевую роль в системе. При наличии в квартире единственного выхода к отопительной системе, то присоединение водяного обогрева производится по принципу радиаторных батарей.

Чтобы сделать теплый пол от центрального отопления, в первую очередь, следует правильно выбрать трубы. Последние располагают на базовом полу змейкой и крепятся угловыми соединениями. Имейте в виду, что после монтажа системы она будет залита цементной стяжкой; а это означает, что при деформации какого-либо участка, для устранения проблемы, придется менять монолитное напольное покрытие полностью.

В альтернативной схеме подключения пола к центральному отоплению используется обратный патрубок радиатора, к которому и присоединяется обогревательный контур. Правда, в этом случает понадобиться установить запорную арматуру. А вообще монтаж отопления должен проводиться с ориентировкой на замкнутую систему.

Минусы подключения к централизованному отоплению

Есть очевидные недостатки у большинства подобных схем:

• высокий риск выхода из строя какого-нибудь элемента системы;
• со временем в доме появляются участки с неравномерным распределением тепла;
• сложность монтажа;
• возможные проблемы с разрешением от соответствующих ведомств.

Чаще всего используется вариант, в котором в квартиру входит сразу прямой и обратный трубопроводы центрального отопления. А вот если разводка вертикальная, то специальный тепловой пункт посредством пола будет рассредоточивать тепло по всем помещениям. Но количество тепла, которое вы буде получать от центральной сети все же строго ограничено. В настоящее время теплые полы подключают по независимой или по зависимой схеме. Рассмотрим каждый вариант более подробно.

Как сделать теплый пол от центрального отопления через отдельный вход

Сразу стоит оговориться, что какую бы вы схему не выбрали, многое будет зависеть от качества теплоносителя в центральной сети. Так, в системе водяного пола имеется большое число игольчатых клапанов, и если в воде будут твердые частицы, то они могут серьезно засорить трубопровод и привести к его поломке.

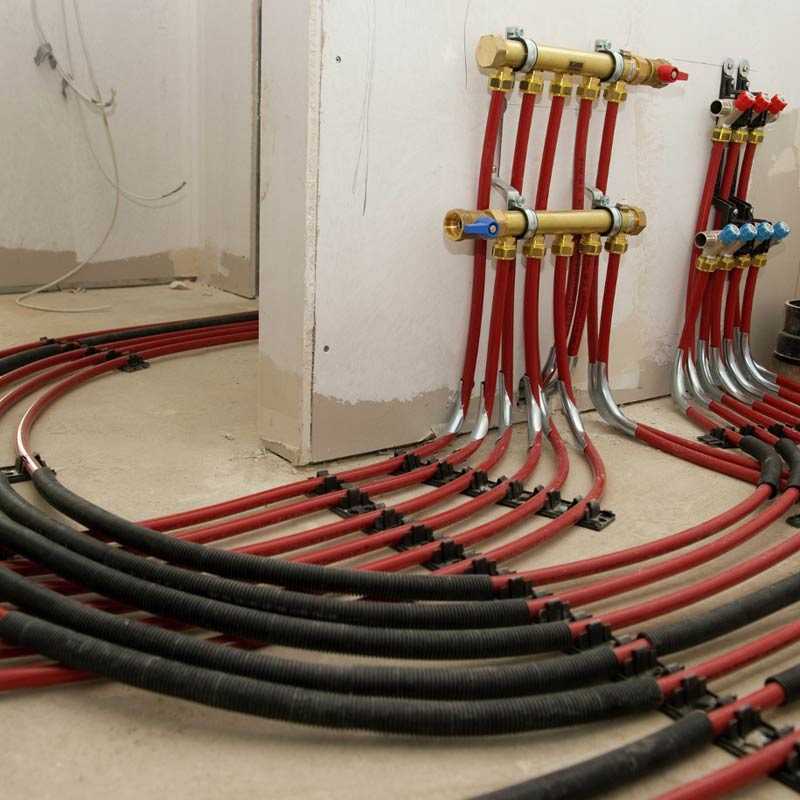

Как правило, трубы водяного пола к коллектору центрального отопления привариваются. Такая схема имеет свои преимущества:

1. в коллектор домашней системы подается теплоноситель с постоянной температурой благодаря установке особого термостатического клапана;
2. кроме того, необходимую температуру можно выставить с использованием трехходового клапана, также оснащенного термостатом;
3. а установка специального байпаса обеспечивает еще и минимальный расход воды, после того, как клапаны закрываются.

Однако в такой нагревательной схеме требуется защитить циркуляционный насос от работы последнего всухую. Это можно сделать при помощи регулирования давления или потока. Кроме того, нередко используются термостат накладного типа, отключающий насос при снижении температуры до 20 градусов по Цельсию. А чтобы управлять системой более надежно, можно вместо термостатического клапана установить специальный регулятор, корректирующий температуру теплоносителя в зависимости от температуры в комнате.

Использование вертикальной разводки

Данный способ основан на реконструкции имеющейся системы радиаторов. Как известно, каждый радиатор имеет свои лимиты расхода теплоносителя. Последние обычно выставляются при помощи клапана регулировки.

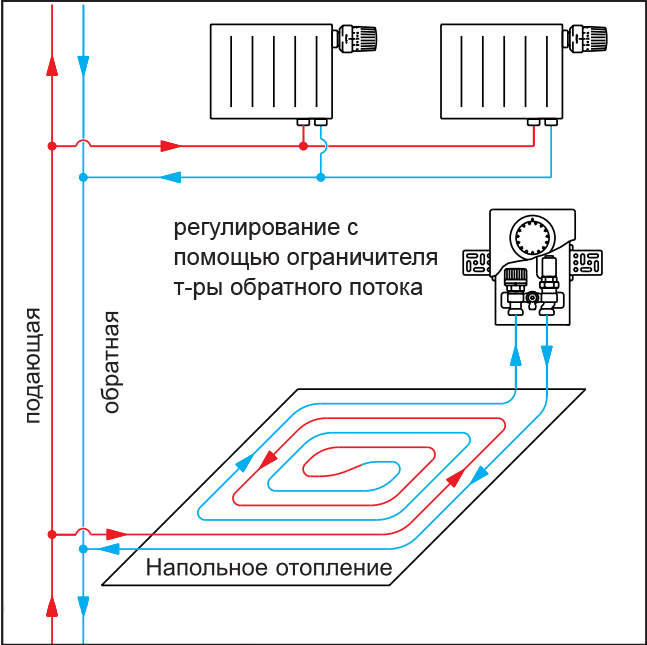

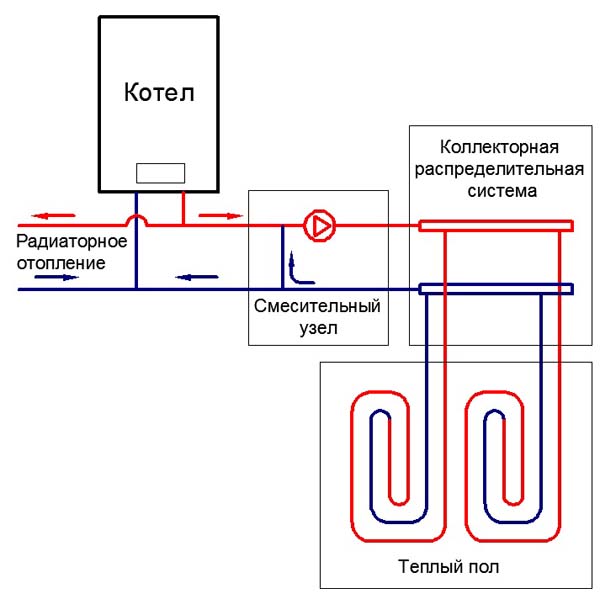

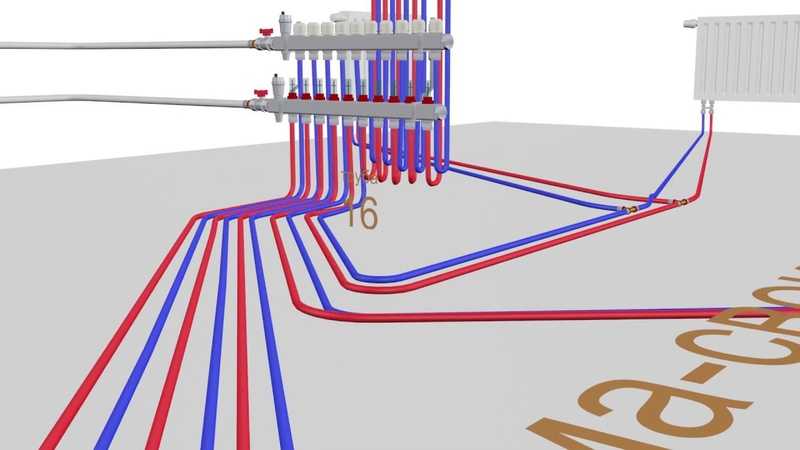

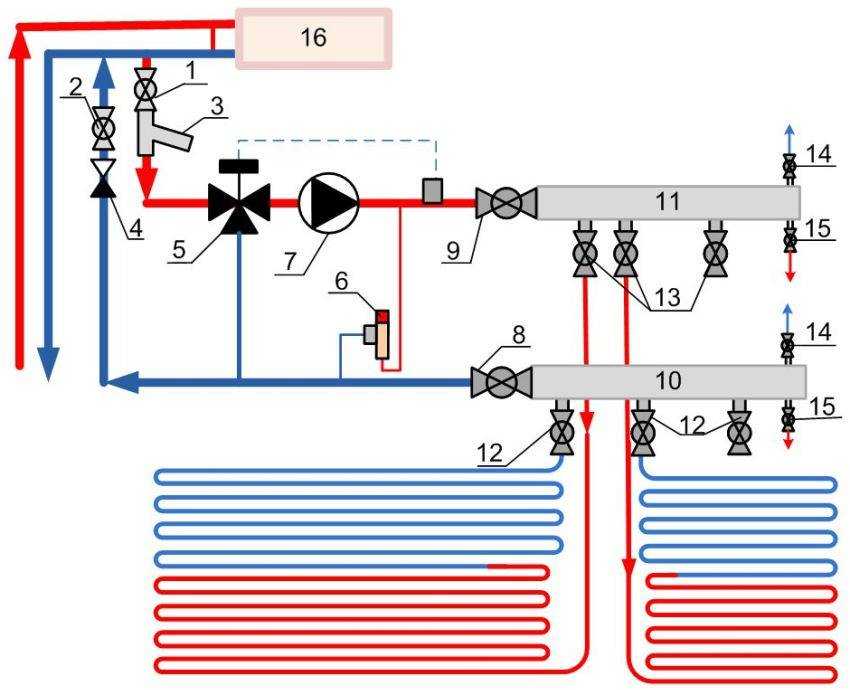

Схема теплого пола от центрального отопления

На самом деле при подключении к стояку водяного обогрева можно получать в два раза больше тепла, чем от обычных радиаторов. Связано это с тем в подающем и обратном трубопроводе температура обычно примерно в два раза больше, чем в трубах водяного пола. А потому если в квартире, например, четыре стояка, то горячую воду можно брать из двух, а от остальных теплоноситель может проходить транзитом. Как правило, такая система состоит из следующих элементов:

• стояков двухтрубной системы обогрева;
• клапана балансировки;
• привода для трехходового клапана;
• трехходового клапана.

Однако для реализации такой схемы, придется поменять старые батареи на новые теплообменники. На гидравлический режим работы стояка это не может повлиять никак, так как настройки клапанов балансировки останутся прежними.

Вторичный контур водяного пола в этом случае подключается параллельно. Если делать балансировку теплообменников во втором контуре проблематично, то следует использовать трубы ПВХ, одинаковые по длине.

Вертикальная разводка с однотрубной системой

Такую схему можно монтировать даже в течении одного дня; здесь также производится реконструкция старой системы отопления. При этом в однотрубной системе нельзя контролировать расход теплоносителя.

Теплый пол в этом случае подключается к центральной сети через стояк. Для реализации этой схемы один из радиаторов просто меняется на контур водяного пола в комнате.

При этом разница температур в сети и контуре не должна превышать 5-10 градусов. Данная схема считается зависимой, поскольку только один радиатор в комнате можно поменять на водяной пол. А управляется температура при помощи циркуляционного насоса, который контролируется комнатным термостатом.

Особенности подключения

Использовать центральную сеть для более эффективного обогрева можно; существует возможность даже (при наличии соответствующего разрешения) даже сделать теплый пол на лоджии. Однако при реализации любой схемы следует учитывать следующие нюансы.

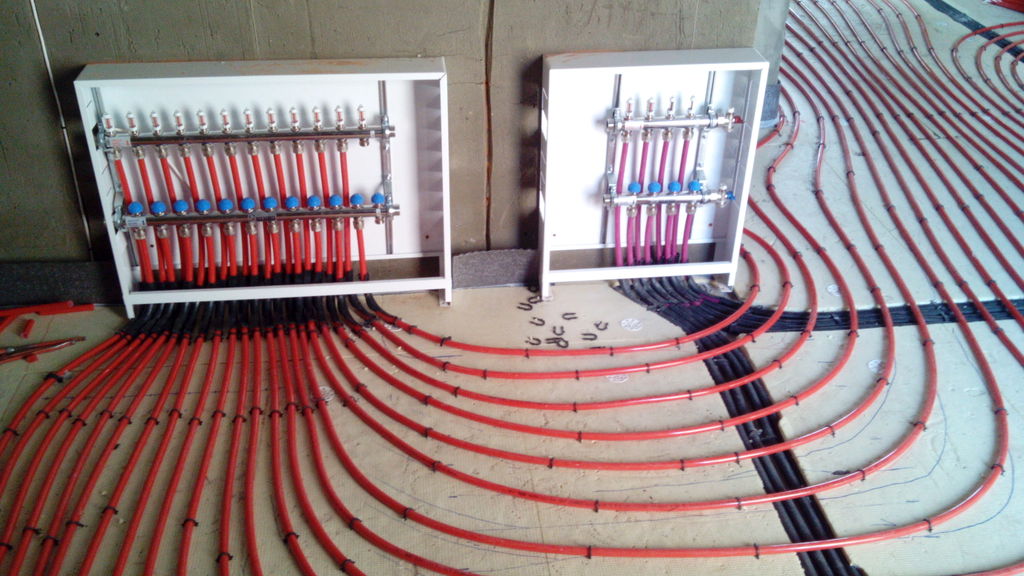

К централизованной системе теплый подсоединяется к боковым входам коллекторов, с применением специальных фитингов. Стяжка под финишным покрытием должна быть толщиной в три сантиметра, и армирована сеткой; последняя укладывается поверх труб ПВХ. Если используется ламинат, то дополнительный утеплитель под него не нужен – это только снизит показатели теплоотдачи.

В местах прохода труб сквозь стены рекомендуется применять гофрированные трубки.

Ни в коем случае нельзя использовать напрямую циркулирующий в центральной сети теплоноситель. Большинство применяемых механизмов и узлов конструкции выдерживают давление от 1 до 2,5 атмосфер, тогда как в центральной системе давление может поднимать и до 16 атмосфер.

Какую схему выбрать, зависит и от площади помещения. Так, если размеры комнаты превышают 30-35 квадратных метров, то лучше сделать несколько подключений, но к разным коллекторам.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href="/youtube/v3/getting-started#quota">quota</a>.

Загрузка…

Отопление на балконе законно — варианты и подводные камни

Содержание

1. Варианты отопления балкона в квартире
2. Отопление на балконе от центрального отопления
3. Как сделать отопление на балконе другими способами?

Отопление на балконе позволяет пользоваться им как жилой комнатой круглый год. Однако законные способы это сделать ограничены. Например, выносить радиатор отопления сюда запрещено, но есть другие варианты обогрева лоджии.

Варианты отопления балкона в квартире

Среди самых популярных способов отопления лоджий: конвектор, теплый пол на водной основе и ИК-обогрев. У каждого решения есть плюсы и минусы. В таблице мы отразили самые распространенные мнения, но советуем вам в каждом отдельном случае консультироваться со специалистом

Решение	Преимущества	Недостатки
Обогреватель на масле, конвектор	быстрое прогревание воздуха бесшумная и безопасная работа быстрая установка	пересушивание воздуха расходы электроэнергии до 1,3 кВт на каждые 10 м2 необходимость монтировать качественную проводку
Водяной теплый пол со змеевидным кабелем	непрерывное равномерное прогревание пространства регулировка температуры	сложная установка с использованием стяжки длительный прогрев мебель должна быть из древесины, не выделяющей вредные вещества при нагревании
ИК-обогрев	удобный монтаж — под стяжку, на стены и потолок под финишное покрытие более благоприятное нагревание предметов, а не воздуха экономичность по сравнению с конвектором	появление участка «тени» — нагревается предмет, ближайший к источнику тепла для обогрева большой площади ИК-батарея размещается максимум в 2,5 м предметов высокая пожароопасность возможна деформация ПВХ- панелей и натяжного потолка при нагревании

Отопление на балконе от центрального отопления

Это решение реализовать крайне трудно. Чтобы узаконить перенос радиатора для привычного водяного отопления балкона, нужно пригласить на объект специалиста, а также проконсультироваться с юристом. Обычно порядок работ в случае согласования такой модификации следующий:

• рассчитать теплозащиту утепления в сооружении;
• получить подтверждение уполномоченного лица о невозможности промерзания балконного радиатора;
• утеплить и остеклить сооружение;
• получить разрешение на вынос батареи;
• утвердить выбранную схему обогрева;
• установить батареи и подключить их к обогревательной системе.

Монтируется радиатор поэтапно:

• Выполняется разметка под батарею отопления на балкон, чтобы от подоконника до трубы оставался зазор минимум 10 см, от нижнего края до пола — не меньше 12 см, от стены — более 2 см.
• Монтируются кронштейны, чтобы тяжелая конструкция удерживалась верхними креплениями. На радиатор до 12 секций — два сверху, один снизу. Они делают неподвижной нижнюю часть. Для более громоздкой батареи нужен дополнительный крепеж вверху.
• Навешиваются радиаторы отопления на балкон, уровнем проверяются их вертикальные и горизонтальные направления.

Как сделать отопление на балконе другими способами?

• Электроприборы могут отапливать лоджию, но для этого на нее нужно провести электропроводку. Монтаж проводки через проемы небезопасен. Лучше вести кабель сквозь оконную коробку из дерева или стену, просверлив «канал». Кабель на лоджии нужно укладывать в особых плинтусах, чтобы провод не повредился при перестановке мебели и не только, не выделялся в интерьере. Плинтус защищает провод от влаги, сокращая риск короткого замыкания.
• Теплый пол для отопления балкона не требует монтировать здесь внешний обогревательный прибор, позволяет сэкономить площадь и регулировать температуру. Балконные помещения обычно обогревают теплыми полами с электрическим кабелем. Провода монтируют на основание из бетона, по завершении укладки заливают раствором, затем на отвердевшую стяжку укладывают проводящее тепло покрытие — плитку, линолеум. За границы пола выводят лишь температурный регулятор и электрокабель питания.

  Более эффективно обогревать помещение помогает термоизоляция. С ней тепло не теряется на обогрев потолка на нижнем этаже. Теплоизолятором могут служить пенопластовые листы, минвата, керамзитобетон. Производители гарантируют, что теплый пол на балконе может эксплуатироваться до 10 лет. Но в большинстве случаев он используется до 30-50 лет, сохраняя функциональность.

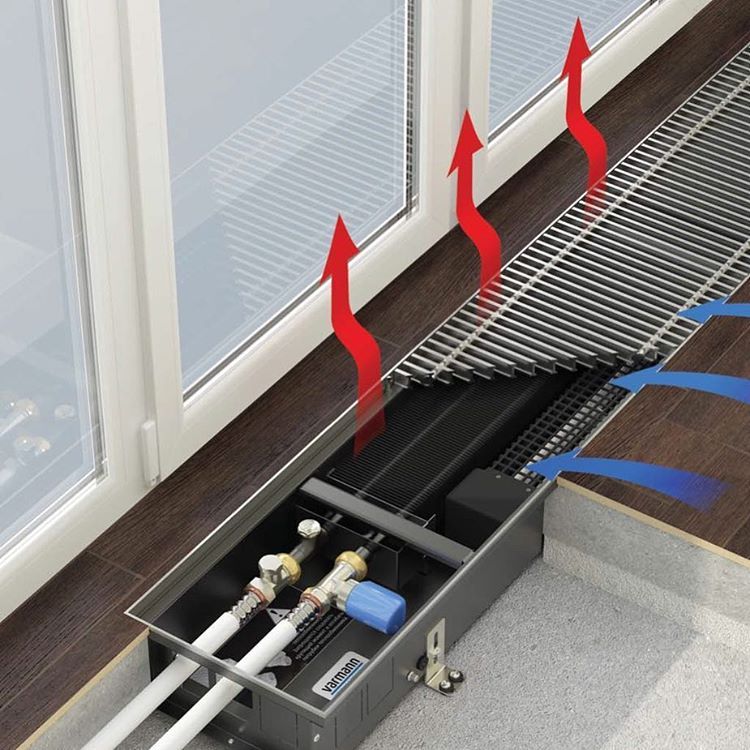

• Конвекционные приборы (радиаторного и конверторного типа), различные излучатели. Учитывая небольшое пространство стандартной лоджии, рациональней обогревать ее масляными радиаторами. Их преимущества — пожаробезопасность, способны сформировать оптимальный обогрев помещения с небольшой мощностью до 2 кВт. В отличие от электрических каминов и тэнов, сильно нагревающихся и сжигающих кислород, масляные радиаторы греются до +85 градусов и не иссушают воздух. Радиаторы с маслом лучше выбирать секционные. При той же величине, что у плоских, у них больше площадь нагрева. Как правило, нагревательные агрегаты оснащаются роликами и переключателями мощности.

Создавая комфорт и уют в квартире, учтите наши рекомендации о том, как провести отопление на балкон законно, и позаботьтесь о безопасности домочадцев, о теплоизоляции лоджии. Отопление утепленного балкона намного экономичнее. Будьте избирательнее к системам отопления балкона. Оцените их эффективность и необходимость для вашего случая.

Этот материал носит рекомендательный характер. Перед тем как принять окончательное решение, посоветуйтесь с юристом.

Окна на север, 1ый этаж: выбираем остекление для темных комнат

Автор: oknamr.ru

930

Остекление холодных квартир с минимальным проникновением солнечных лучей имеет свои особенности. Какие профили Рехау лучше всего подходят для таких работ? Есть ли специальные стеклопакеты, рассчитанные на данные условия эксплуатации? О хитростях выбора пластиковых окон для квартир на первом этаже и для комнат с окнами на север — читайте в нашей статье.

Открывают ли окна зимой настежь? Безопасное проветривание в морозы

Автор: oknamr.ru

1096

Почему до сих пор существует два мнения о том, можно ли открывать пластиковое окно зимой? Какие режимы предпочтительны при проветривании? Что произойдет с фурнитурой и комплектующими, если открыть створку в заморозки? Отвечаем в статье на часто задаваемые вопросы.

Теплый пол от системы центрального отопления

Подключение системы теплого пола к трубопроводам центрального отопления – мероприятие, имеющее ряд технических решений. Чаще всего водяные теплые полы подключают к системам автономного отопления, но существует возможность работы этого комплекса и от централизованного отопления.

Управляющие компании редко идут на предоставление разрешения подключения теплых полов к системам центрального отопления. Это обусловлено крупным значением гидравлического сопротивления полов, внесением дисбаланса в работу всей системы. Поэтому чаще всего подключение к центральному отоплению производится нелегально. При легальном подключении обязательным условием является установка теплосчетчика.

Без теплосчетчика при наличии общедомового прибора учета потребленного тепла лишние гигакаллории будут распределяться между всеми жителями. Этого управляющие компании допустить не могут.

Содержание

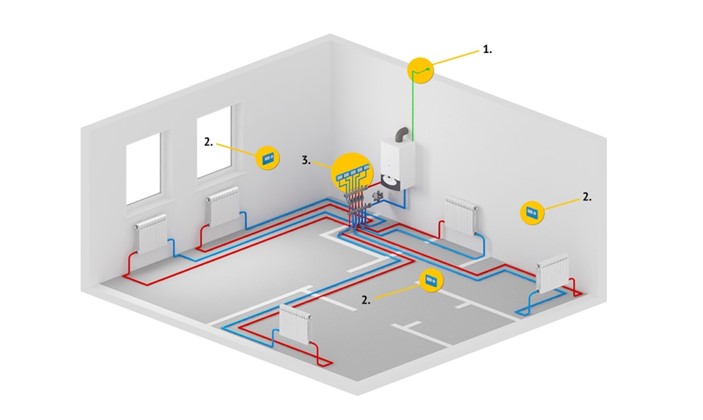

Виды систем центрального отопления

Существует три основных вида схем центрального отопления в многоквартирных жилых домах:

1. Однотрубная схема;
2. Двухтрубная схема;
3. Схема с централизованными стояками и поквартирным подключением.

Разрешения на подключение к однотрубной и двухтрубной системе можно добиться только при применении узла теплого пола с теплообменником. Причем узел оборудуется прибором учета потребленного тепла. Даже в этом случае УК часто отказывают в подключении, обосновывая отказ малым диаметром и низкой пропускной способностью стояков.

Получить разрешение на подключение к «ленинградке» и двухтрубной системе иными техническими способами невозможно. В домах, оборудованных центральными стояками поквартирного подключения большого диаметра, получить такое разрешение возможно.

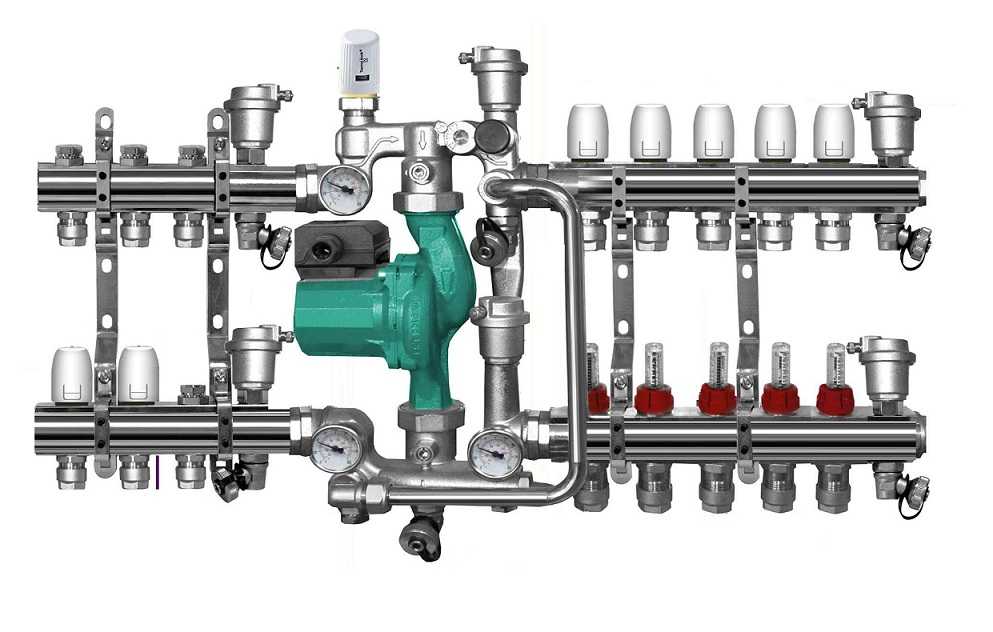

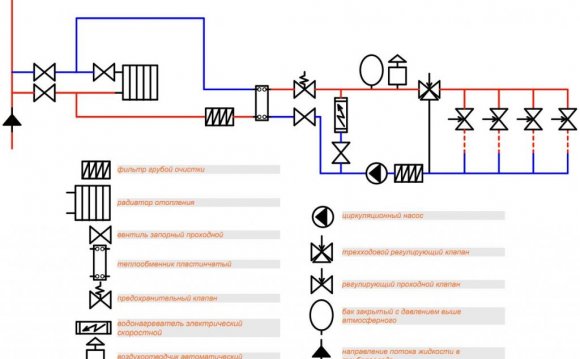

Схема узла смешения теплого пола

Грамотное подключение системы теплого пола подразумевает наличие в схеме термостатического смесителя. Это устройство предназначено для создания рабочей температуры теплоносителя в контурах напольного отопления.

Температура теплоносителя в многоквартирных домах колеблется в диапазоне от 65⁰С до 90⁰С. Такая температура неприемлема для теплых полов. Поверхность их будет горячей, порой даже в обуви люди чувствуют себя малокомфортно в таких условиях. К тому же температура в 90⁰С является предельной для целостности полимерных трубопроводов – основного материала для монтажа отопления этого вида.

Температура теплоносителя в контуре должна находиться в диапазоне 40 – 50⁰С. Поверхность пола при этих условиях имеет значение температуры поверхности от 23 до 33⁰С. Это значение наиболее комфортно для человека и теплового режима.

Достижение такой температуры обеспечивается смешением горячей воды из подающего трубопровода с некоторым количеством остывшего теплоносителя из обратного трубопровода. Термостатические смесители по способу управления подразделяются на 3 вида:

1. Ручные;
2. С термоголовкой;
3. С сервоприводом и выносным датчиком накладного или погружного типа.

Ручные устройства имеют температурную градуированную шкалу, установленную на приводе (маховике) изделия. Маховик может быть заменен термоголовкой различных модификаций, также оснащенной шкалой регулирования. В этом случае управление работой смесителя производится в автоматическом режиме.

Самыми точными являются термосмесители с выносным датчиком. Датчик может отбирать температуру воды в контурах, может применяться контроль по температуре воздуха в отапливаемом помещении.

По гидравлическому направлению смесители разделяют на 2 вида:

Способы подключения теплого пола

Существует несколько методов подключения водяных теплых полов к системе централизованного отопления. Зачастую схемы организуются без смешения, снижение температуры полов производится количественным способом, регулировкой объема протока теплоносителя.

Основные точки подключения теплого пола:

1. Радиатор отопления;
2. Стояки отопления однотрубной или двухтрубной системы;
3. Трубопроводы ввода/вывода поквартирного подключения.

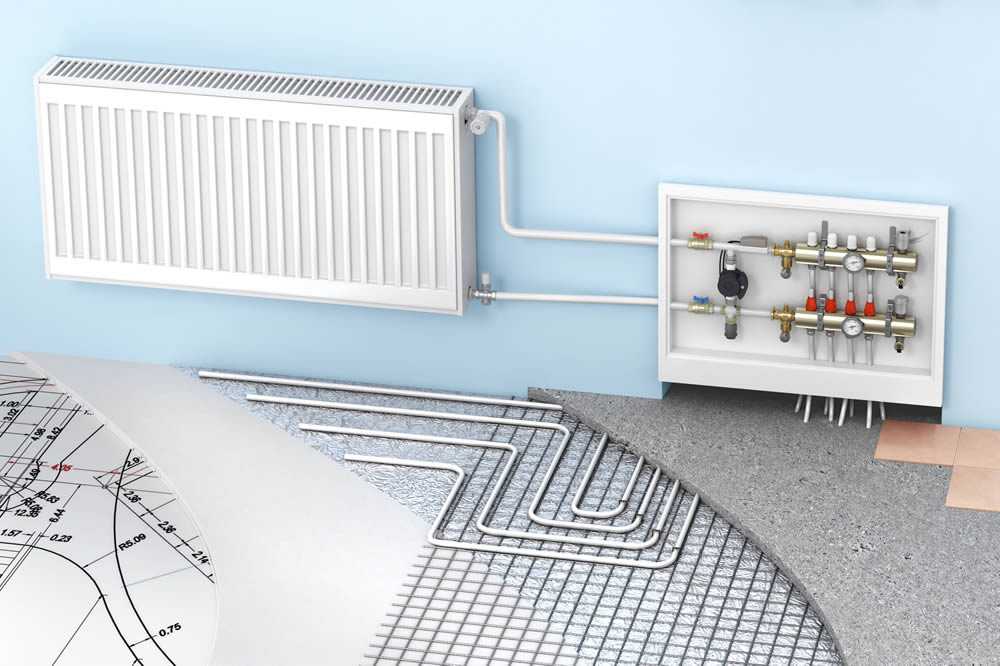

Подключение водяного теплого пола к радиатору отопления

Водяные теплые полы чаще всего подключают к радиаторам отопления. При этом подключении полы могут дублировать работу отопительного прибора или выполнять функцию независимого отопления. При всех способах подключения наблюдается снижение эффективности работы радиатора. Это вызвано возвратом в прибор холодного теплоносителя из обратки теплых полов. В целом же температурный фон помещения не страдает от этого, снижение компенсируется полами.

Основное направление привязки полов в этом случае – заглушки на обратной стороне радиатора, противоположной стороне подключения. Их заменяют на проходные заглушки, к которым через запорно-регулирующую арматуру подключают узлы и трубы теплого пола.

Во всех вариантах подключения пола должен быть применен циркуляционный насос малой мощности. Это вызвано большим сопротивлением комплекса полов – вода из системы отопления просто не будет циркулировать по трубам.

Насос лучше всего использовать со ступенчатым регулированием скорости вращения рабочего колеса. Это дает дополнительную возможность для регулирования. Трехскоростные насосы имеют среднюю электрическую мощность в пределах 50 – 70 Вт.

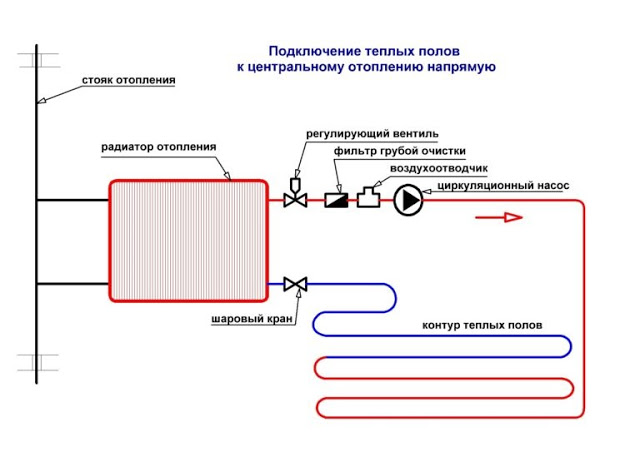

Простейшей является схема прямого подключения, когда трубопроводы одного контура подключаются к одному радиатору. В этом случае устанавливаются краны на входе и выходе из контура, причем желательно применить хоть один вентиль. Он нужен для регулировки величины потока.

Эта схема является самой неудачной в гидравлическом плане. Возникновение подобного элемента отрицательно отразится на работе стояка в целом, скорее всего — будет замечено жильцами соседних квартир. Полное закрытие арматуры на входе в контур может повлечь работу насоса в режиме «сухого хода» и выход из строя.

Улучшенная версия предыдущей схемы – схема с монтажом байпаса контура и установкой на нем термостатического вентиля. В этом случае улучшится качество регулировки температуры теплоносителя. Вентиль на байпасе будет разбавлять подачу теплоносителем из обратки.

При этом гидравличекий режим работы несколько улучшится – в напольное отопление будет отбираться меньшее количество воды, что положительно скажется на работе стояка. Качество регулировки хоть и улучшится, но по-прежнему будет желать лучшего.

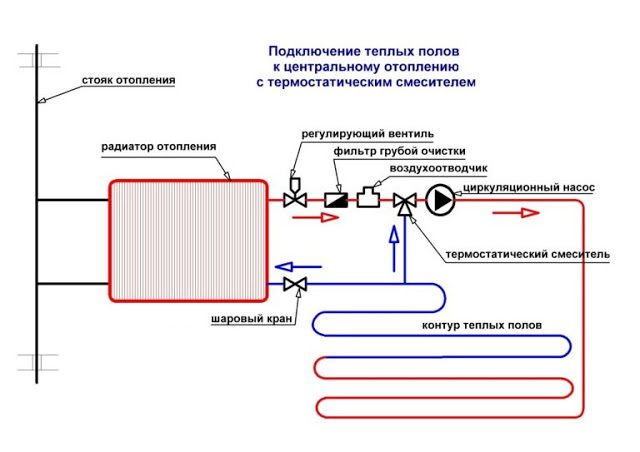

Лучшей конфигурацией при прямом подключении является схема с термостатическим смесителем.

Гидравлический режим работы аналогичен характеру работы второй схемы (с байпасом). Регулирование температуры качественно улучшается. Организация байпаса при подобной гидравлической схеме теряет смысл, хотя сеть пестрит схемами с подобными нелепыми «художествами» копирайтеров.

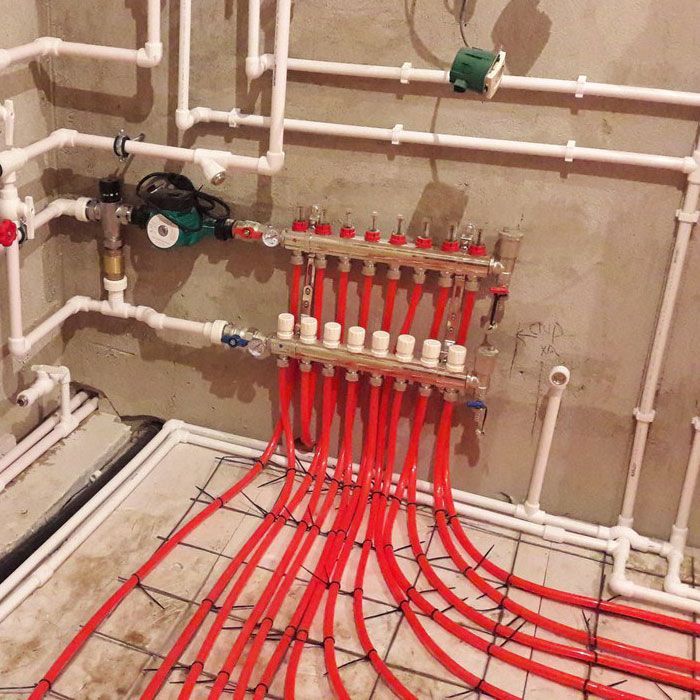

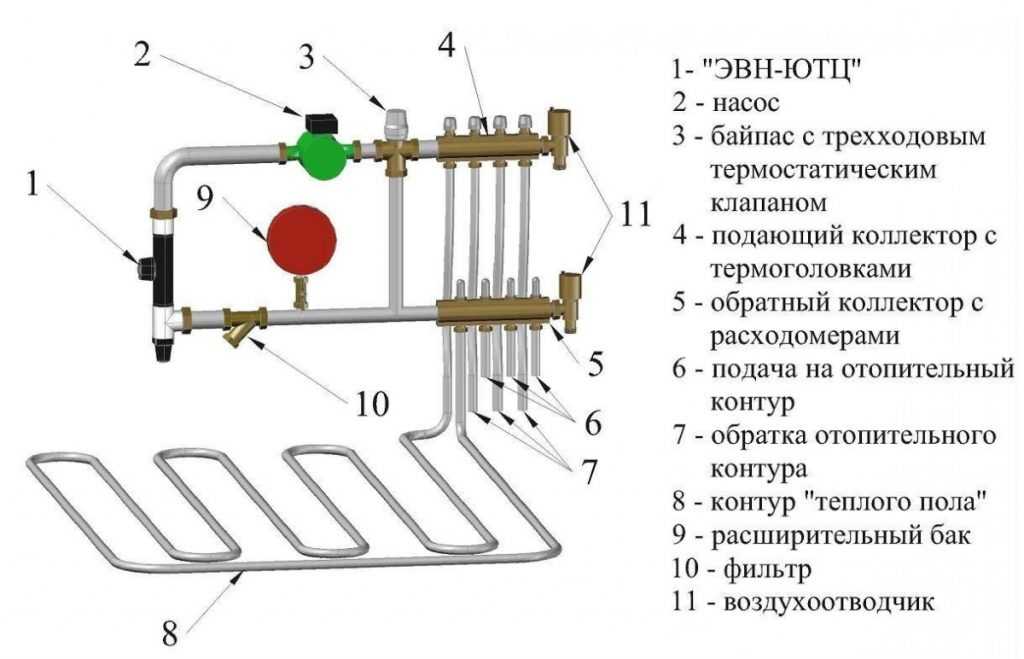

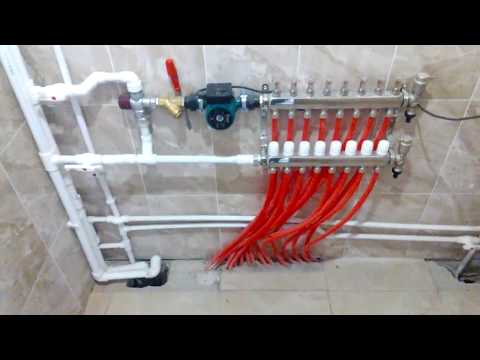

Оптимальный вариант подключения – использование специального узла с теплообменным аппаратом.

Вода контура нагревается теплоносителем центральной сети в теплообменнике, осуществлено полное гидравлическое разделение систем. Узлы оборудуются циркуляционным насосом, термостатическим смесителем и двумя распределительными коллекторами. Подобные узлы оптимальны при поквартирном подключении к сети центрального отопления – они не вносят гидравлический и температурный дисбаланс, имеется возможность интеграции с теплосчетчиком.

В заводских узлах управления чаще всего вместо трехходового смесителя используется четырехходовой. Такая система является лучшей версией в плане гидравлического и температурного регулирования.

Подключение теплого пола к стояку

Другим техническим решением в выборе точки подключения является врезка непосредственно в стояки отопления (однотрубной и двухтрубной схемы). Подключение осуществляется 4 способами:

1. Параллельно;
2. Последовательно;
3. С организацией байпаса и без него;
4. С установкой вентиля на байпасе и без него.

Рекомендуется всегда монтировать байпасную линию, независимо от типа подключения. Байпас позволит беспрепятственно отключить полы при разгерметизации, при этом не нарушится режим работы стояка отопления.

Краны и вентили на байпасах запрещены управляющими компаниями. В случае нелегального монтажа кран все же имеет смысл установить – это позволит проводить небольшую корректировку количества теплоносителя, проходящего по трубопроводу стояка и через контуры полов.

Особенности подключения теплого пола

Подключение теплых полов к централизованному отоплению имеет целый ряд особенностей. Теплоноситель системы отличается низким качеством и засоренностью твердыми частицами, растворенными солями жесткости, частицами ржавчины и так далее.

Поэтому после запорной арматуры точки подключения в обязательном порядке устанавливается фильтр грубой очистки. Это частично предохранит от образования засоров трубы, вмонтированные в пол, продлит срок службы термостатических вентилей и смесителей.

Постоянное явление в центральном отоплении – завоздушивание системы, образование воздушных «мешков» в мертвых зонах. Полы, выполненные из полимерных (пластиковых) труб, подвержены кислородной диффузии – проникновению воздуха через материал стенок трубы. Для нейтрализации этого эффекта устанавливают ручной или автоматический воздухоотводчик.

При легальном подключении и сооружении теплых полов по принципу «сухого» пола владельцу квартиры нужно приготовиться к увеличению платежей за отопление. Напольное отопление по «сухому» принципу монтируется не в бетонную стяжку, а в металлические или деревянные направляющие, затем закрываются материалами отделки с высоким тепловым сопротивлением.

В этой конструкции присутствует воздух – мощный теплоизолятор. Поэтому, чтобы достичь температуры поверхности пола в 30⁰С, потребуется большее количество тепла для преодоления теплоизолирующих свойств материалов.

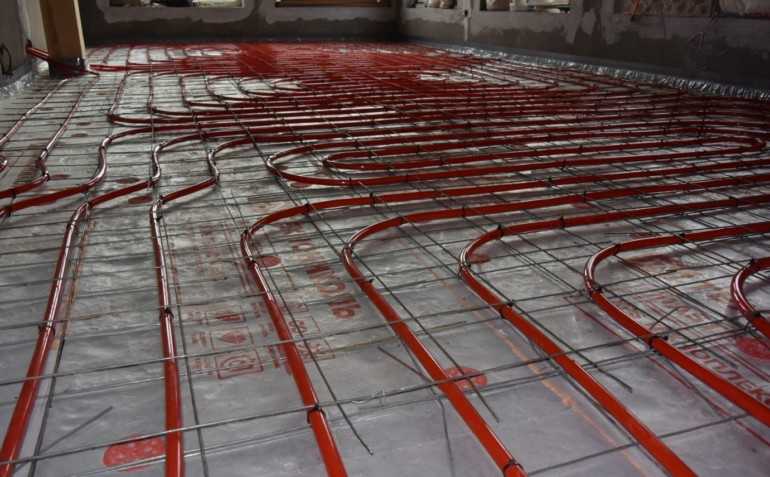

Выбор материалов для теплого пола

Основными элементами водяного теплого пола являются трубопроводы и теплоизоляция. Для монтажа теплых полов применяются трубопроводные системы из следующих материалов:

1. Сшитый полиэтилен;
2. Металлопластик;
3. Полипропилен;
4. Медь;
5. Нержавеющая сталь.

При выборе материала труб нужно руководствоваться схемой, которая будет применена при подключении полов к центральному отоплению. При прямом подключении не следует применять полимерные системы – срок службы их при высоких температурах значительно сокращается. В этом случае нужно применять медные или гофрированные нержавеющие трубы с полимерным покрытием.

Медные отожженные трубы обладают отличными качествами – гибкостью, высокой теплоотдачей. Если применяемая полимерная труба имеет условный диаметр 20 мм, ее можно заменить медной трубой с наружным диаметром 15 мм. Это может уменьшить толщину общей конструкции полов. Медные трубы не чувствительны к высокой температуре. Подробнее о видах труб для водяного теплого пола можно прочитать здесь.

При выборе теплоизоляции нужно руководствоваться толщиной будущего «пирога» теплых полов. Чем больше будет толщина изоляции – тем большее значение получит общая толщина конструкции. К тому же при разнице уровней полов в комнатах стяжка для выравнивания может достигать предельной толщины. Это отнимает объем у помещения, увеличивает весовую нагрузку на перекрытие.

Поэтому не нужно применять толстые маты, пенополистирольные плиты с толщиной более 20 – 30 мм. Лучше использовать рулонный пенофол толщиной 5 – 10 мм с отражающим фольгированным слоем. Для устранения негативного влияния бетонного раствора на алюминиевую фольгу следует накрыть пенофол полиэтиленовой пленкой.

Принцип построения водяного теплого пола одинаков для всех описанных схем, методику сооружения легко можно найти в статейном материале всемирной сети.

Нужен ли теплый пол в квартире?

Ответить на этот вопрос однозначно нельзя. У строительства системы теплого пола есть преимущества, имеются и недостатки.

Основным преимуществом является комфортность отопления. Нелегальное подключение позволяет использовать тепло для увеличения температуры в помещениях, не платить за это.

Но существуют и весомые недостатки:

1. При обнаружении нелегального подключения владельцу квартиры грозит крупный штраф, полы придется демонтировать.
2. При разгерметизации трубы зачастую приходится вскрывать значительные участки пола, снимать плинтуса, ламинат, плитку. Для ремонта открытых стояков радиаторного отопления этого не требуется, зачастую ремонт проводят работники управляющих компаний.
3. При засорении трубы невозможно определить место засора – придется полностью вскрывать все полы.
4. Истечение срока службы труб также требуется полный демонтаж существующей конструкции напольного отопления.
5. При проведении постоянных вскрышных работ возникнут серьезные разногласия с соседями из-за нарушения режима тишины.
6. Из-за низкого качества теплоносителя придется проводить частую чистку фильтра, порой ежедневно.
7. Стоимость материалов и работ по сооружению теплых полов значительно превосходит затраты на радиаторное отопление.
8. Необходимо размещать узлы циркуляции и смешения, а они не всегда гармонично вписываются в интерьер.

Водяные теплые полы – конфигурация отопления, предназначенная, прежде всего, для автономных индивидуальных систем. В централизованном отоплении квартиры неплохим аналогом обогрева «зон комфорта» — ванной, кухни, туалета – является электрический нагревательный кабель, мат и прочие разновидности изделий электрического нагрева пола.

Решение по строительству теплого пола, подключение его к централизованному отоплению – личное дело каждого владельца квартиры. Оно принимается после анализа всех факторов, описанных в нашей статье.

Рекомендуем прочитать:

(Просмотров 6 842 , 4 сегодня)

Водяные полы от центрального отопления: способы подключения

Сделать теплый пол от центрального отопления в квартире – идея, которая приходит в голову каждому, кто задумывается об установке подобного оборудования. Обогрев, идущий снизу, намного эффективнее классического радиаторного. Почему бы не отказаться от привычных батарей, переработав конструкцию таким образом, чтобы полагающееся вам тепло использовалось более рационально. К сожалению, на практике все гораздо сложнее.

Запреты

Теплый пол в квартире от центрального отопления: законно ли это? Да, но только если речь идет о новостройке, коммуникации которой предусматривают возможность подобных изменений. В случае с домами, построенными раньше, любое такое вмешательство, по сути, запрещено. Впрочем, практика показывает, что это редко останавливает желающих жить комфортно.

Ответ на вопрос, можно ли сделать теплый пол от центрального отопления в квартире, во многом зависит от того, сколько энергии выделяется для квартиры. Если обустраиваемая вами конструкция будет потреблять больше, чем положено, может нарушиться баланс, и соседи будут недополучать свое законное тепло. Такая дестабилизация легко устраняется с помощью регуляторов, но даже наличие безупречной схемы монтажа еще не означает, что можно приниматься за работу.

Итак, если вы поинтересуетесь, можно ли делать водяные теплые полы в многоквартирном доме, вам с высокой долей вероятности ответят отказом. Действовать на свой страх и риск? Самостоятельное вмешательство в работу отопительной системы чревато не только серьезными штрафными санкциями, а и необходимостью впоследствии демонтировать конструкцию. Конечно, можно рискнуть и жить в вечном страхе перед посещением органов надзора, но нужно ли вам это. Запрещающий устанавливать водяной теплый пол в многоквартирном доме закон, в принципе, можно обойти с помощью различных бюрократических ухищрений. Допустим, вам удалось согласовать перепланировку в официальной инстанции и договориться с соседями снизу. Значит, можно приступать к реализации проекта.

Как подключиться

Перед тем как начинать укладку труб и монтаж, не мешает проверить качество водопроводной воды. Зачастую в ней присутствует множество твердых частиц, которые со временем способны засорить ваши напольные магистрали. Решить проблему несложно, используя фильтры. Водяные полы в квартире от центрального отопления можно подключить:

• непосредственно через стояк;
• двухтрубной разводкой;
• однотрубной разводкой.

Через стояк

Если вы уверены, что за теплый пол от центрального отопления в квартире штраф вам не грозит, можете присоединить отводы труб через коллектор прямо к стояку. Для решения этой задачи используется сварка. Ключевую роль в подобной схеме играет циркуляционный насос. Перед тем как приступить к работе, тщательно рассчитайте протяженность труб, способ укладки и оптимальный шаг. Подготовка основания для конструкции – важнейший этап процесса. Устанавливая водяной теплый пол в многоквартирном доме выше первого этажа, вы берете на себя ответственность за соседей снизу. Важно помнить, что каждый лишний сантиметр стяжки – это дополнительная нагрузка на перекрытие.

Принцип работы максимально прост: насос постоянно подает в систему горячую воду определенной температуры, параметры которой определяет трех- или двухходовой смесительный клапан. Сделать водяной теплый пол от центрального отопления еще более комфортным поможет терморегулятор. Это устройство будет автоматически включать/выключать подачу, чтобы сохранять нужную температуру теплоносителя. Чтобы насос не функционировал вхолостую, рекомендуется поставить реле давления, реле потока или термостат, отключающий агрегат по достижении необходимого предела нагрева.

Однотрубная разводка

Подобная схема может быть реализована при условии, что расхождение тепловой нагрузки центрального отопления и вашего водяного оборудования не превысит 10°C. Подключение осуществляется через стояк, при этом радиатор в каждой из комнат меняется на теплообменник. Управление температурой осуществляется посредством термостата, который при необходимости включает насос и дезактивирует его по достижении заданных условий.

Такое водяное отопление пола в квартире обладает рядом преимуществ по сравнению с предыдущим:

• для каждого помещения можно установить разный уровень обогрева;
• нет необходимости думать о качестве воды в главном трубопроводе;
• когда теплоноситель в основном стояке сливают, происходит автоматическое отключение насоса;
• современное оборудование дает возможность обогревать комнату на основании показаний внутренней или внешней температуры, а также строго в обозначенное время. Например, ночью электроэнергия стоит дешевле. Установив многотарифный счетчик и запрограммировав термостат на ночной обогрев, можно существенно сэкономить.

Есть и недостаток: при попадании воздуха внутрь насос может сильно шуметь.

Двухтрубная вертикальная разводка

Эта схема монтажа используется при наличии нескольких стояков. Старые батареи меняют на теплообменники для теплого пола в квартире от центрального отопления. Важно, что это не нарушает гидравлику стояка, так как настройки балансировочных клапанов те же.  Необязательно брать воду отовсюду. Зачастую, достаточно подсоединиться к паре стояков. Вторичный контур монтируют параллельно. Если нет желания проводить дополнительную балансировку, делайте линии одинаковой длины. Следует отметить, что появление теплообменников дает возможность получать едва ли не вдвое больше тепла, чем при радиаторах.

Установка электрического котла

Перед тем как подключить водяной теплый пол к системе отопления в квартире, стоит подумать и об установке такого оборудования, как электрический котел. Это можно делать при однотрубном монтаже. Наличие отопительного агрегата поможет поддерживать нужную температуру в квартире даже при сбоях в работе центрального теплоснабжения.

Котел подключается к главному стояку, с другой стороны к нему подводится труба. Если температура теплоносителя достаточная, чтобы обогреть водяной теплый пол в квартире от центрального отопления, агрегат просто выполняет функцию дополнительного пропускного пункта. Расходы электричества будут связаны только с компенсацией тепловых потерь корпуса бойлера. Если вдруг градусов станет не хватать, котел включится и дополнительно подогреет воду. В периоды межсезонья, когда теплый пол от отопления в квартире является единственным источником обогрева, подобное оборудование реально выручает. Естественно, это потребует дополнительных расходов электроэнергии.

Советы

Положительный ответ на вопрос, можно ли подключить теплый пол к центральному отоплению, от энергонадзора или другой официальной организации, еще не дает возможности праздновать победу.  Перед началом работ предстоит разработать проект. Для этого придется обратиться в организацию с допуском СРО. Согласовав проект, вы должны найти фирму, обладающую лицензией на ведение подобной строительной деятельности. Делать подключение самостоятельно или привлекать знакомых безработных инженеров недопустимо, если вы хотите сделать процесс полностью легитимным.

Специалисты, которые будут устанавливать водяной теплый пол в квартире с центральным отоплением, должны обладать допуском СРО. По окончании процесса, они тщательно тестируют оборудование, а также заполняют акты принятия скрытых работ, гидравлических испытаний и апробирования автоматики регулирования и защиты. В результате, у вас на руках должны остаться все необходимые документы, подтверждающие законность проведенной вами операции. Если не соблюдать эту бюрократию, ваши действия будут считаться самовольным вмешательством в инженерную систему дома.

Хлопотно? В связи с вышесказанным вы сомневаетесь, можно ли делать теплые полы от центрального отопления в квартире? Тогда, присмотритесь повнимательнее к электрическим системам: кабельным или инфракрасным. Обустройство подобного оборудования не требует каких-то серьезных согласований. Достаточно справки, подтверждающей, что работа оборудования не скажется на общей сети здания. Если вы хотите больше знать о том, как установить теплый пол в многоквартирном доме, сотрудники сайта нашей компании в Москве с удовольствием ответят на ваши вопросы по этой теме.

Как сделать теплый пол на балконе?

18.11.2015 dmitriak

Содержание статьи:

• 1 Водяной теплый пол – что собой представляет и чем удобен
• 2 Плюсы и минусы водяного теплого пола на балконе
• 3 Какой материал выбрать для создания пола
• 4 Теплоизоляционный материал для водяного теплого пола
• 5 Способы расположения труб
• 6 Устройство своими руками теплого водяного пола

Как мы уже разбирали в прошлой статье про типы теплого пола и их способы монтажа, мы решили рассмотреть еще один тип теплого пола, который также является хорошим вариантом для балконного помещения – это водяной теплый пол на балконе.

Водяной теплый пол – что собой представляет и чем удобен

Чтобы создать на лоджии комфортную атмосферу чаще всего стали устанавливать теплый пол, тем более, если балконное помещение соединяется с комнатой. Сам водяной теплый пол является одним из наиболее простых вариантов подобного обогрева, который можно сделать своими руками, к тому же его монтаж требует не слишком высоких затрат.

Его можно сделать двумя способами: провести от центрального отопления или же подключить к индивидуальному обогревателю (электрическому, газовому), если такой имеется. Представляет такая система своеобразный трубопровод, по которому от обогревателя поступает и циркулирует горячая вода (теплоноситель). Трубы укладываются на заранее утепленную основу, после чего поверх делается цементная стяжка и укладывается любое напольное покрытие, можно использовать керамическую плитку, ламинат, линолеум и так далее.

Самое сложное для того чтобы сделать такой тип – это то, что если производить подключение от центрального отопления, то требуется обзавестись специальным разрешением, которое достаточно трудно получить.

Плюсы и минусы водяного теплого пола на балконе

Водяной теплый пол является очень удобным вариантом обогрева балкона, так как он имеет ряд таких преимуществ:

1. Поверхность пола обогревается равномерно;
2. Во время отопления само систему не видно, что визуально расширяет пространство;
3. Небольшие затраты на установку и минимальные последующие затраты на обогрев;
4. Подогрев пола лоджии осуществляется быстро, при этом затрачиваются меньше средств;
5. При его устройстве своими руками есть возможность укладки любого напольного покрытия, можно уложить линолеум, ламинат или напольную плитку.

Минусами же можно назвать следующее:

1. Для регулировки и равномерного прогревания требуется подключение регулятора и насоса;
2. Возможны протечки, их очень трудно обнаружить и отремонтировать;
3. Требуется специальное разрешение для проведения такой системы от центрального отопления.

Какой материал выбрать для создания пола

Чтобы сделать своими руками теплый пол стоит сначала разобраться, из чего он делается и как правильно произвести расчет материала.

Основным материалом, который используется для данной системы, является полиэтиленовая или многослойная металлизированная труба с антикислородным слоем. Естественно, лучше использовать для установки такой системы на лоджии именно трубы из синтетического материала, так как их укладывать гораздо легче, да и они не подвергаются коррозии. Самый оптимальный диаметр трубы должен составлять 2 см.

Расчет труб можно сделать по следующей схеме: если шаг между трубами будет составлять 20см, то на 1кв.м понадобится 5 погонных метров трубы. При этом длина непрерывной «петли» в такой системе может составлять не более 120м. При расчете метров трубы стоит учитывать то, что у стен, которые являются наружными, расстояние между трубами необходимо сделать от 10 до 15 см.

Теплоизоляционный материал для водяного теплого пола

Перед монтажом такой системы на лоджии обязательно требуется теплоизоляция, и чтобы ее сделать, используют следующие материалы:

• пенопласт в толщину не менее 5 см;
• теплоизоляционная пленка или специальные плиты с уже подготовленными фиксаторами для труб, разметкой и так далее;
• фитинги;
• армирующая металлическая сетка, лучше состоящая из ячеек в 3-5 см.

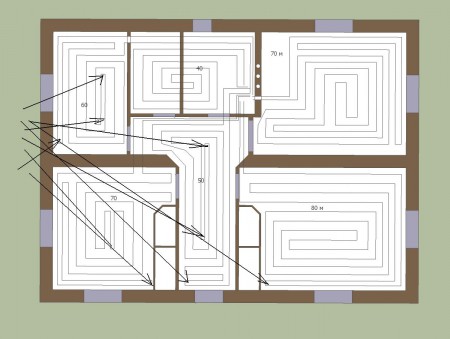

Способы расположения труб

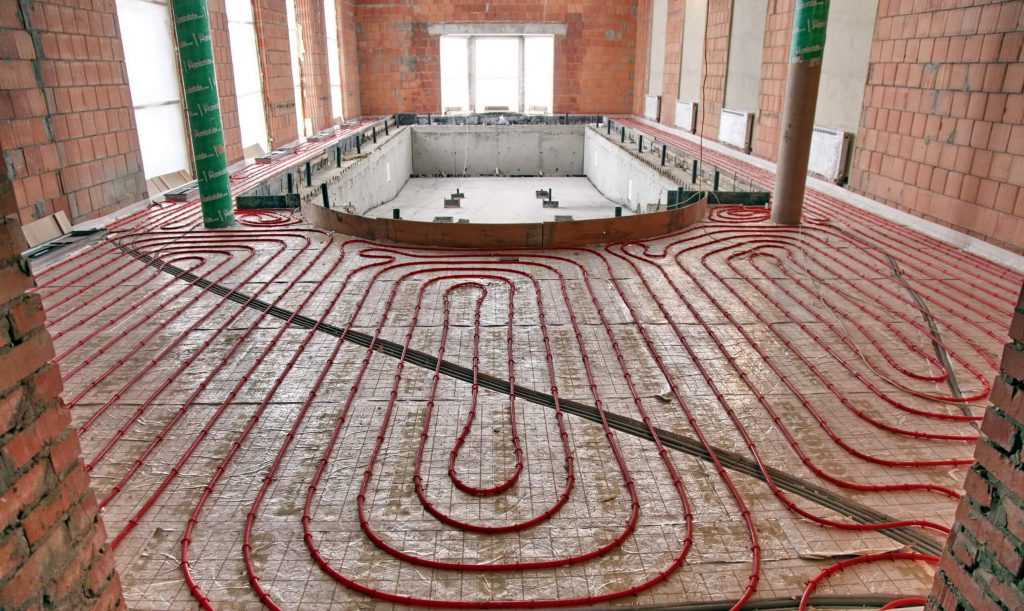

При установке своими руками теплого пола трубы можно расположить в таких вариантах раскладки:

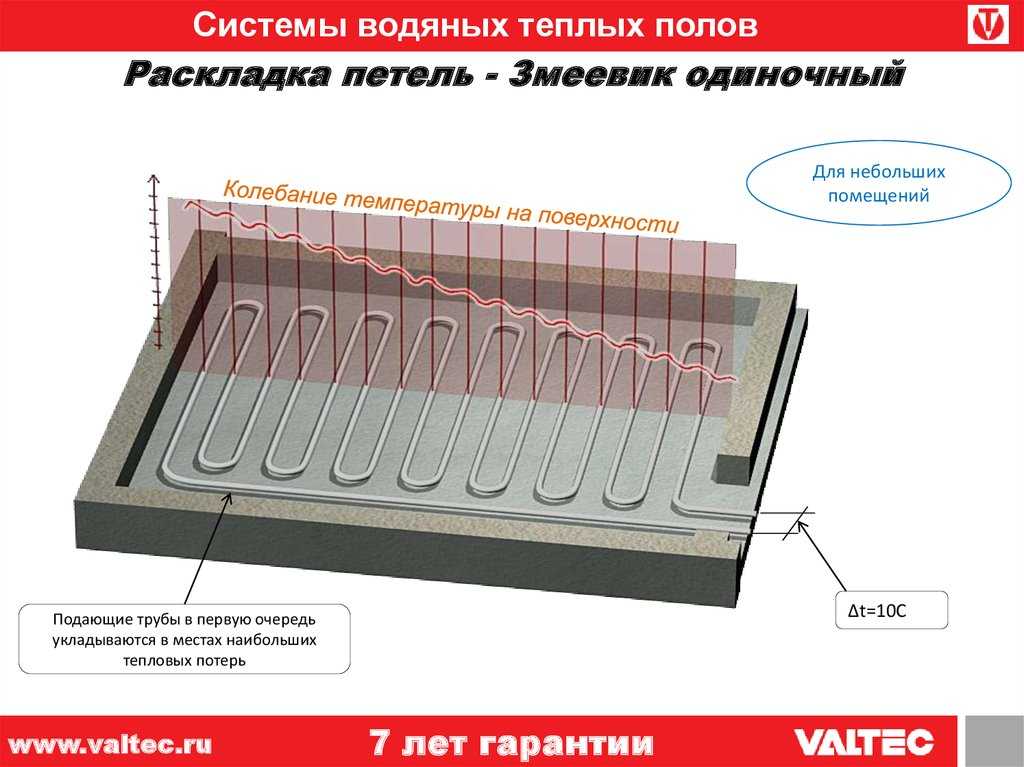

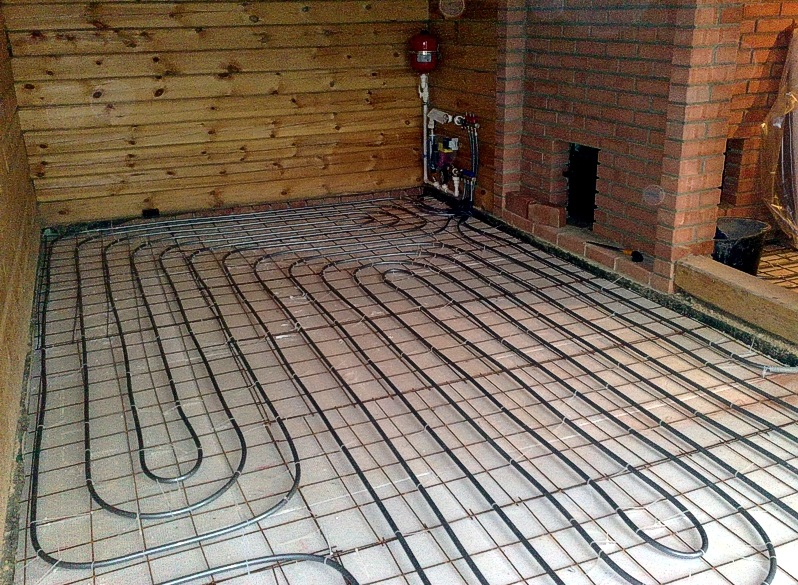

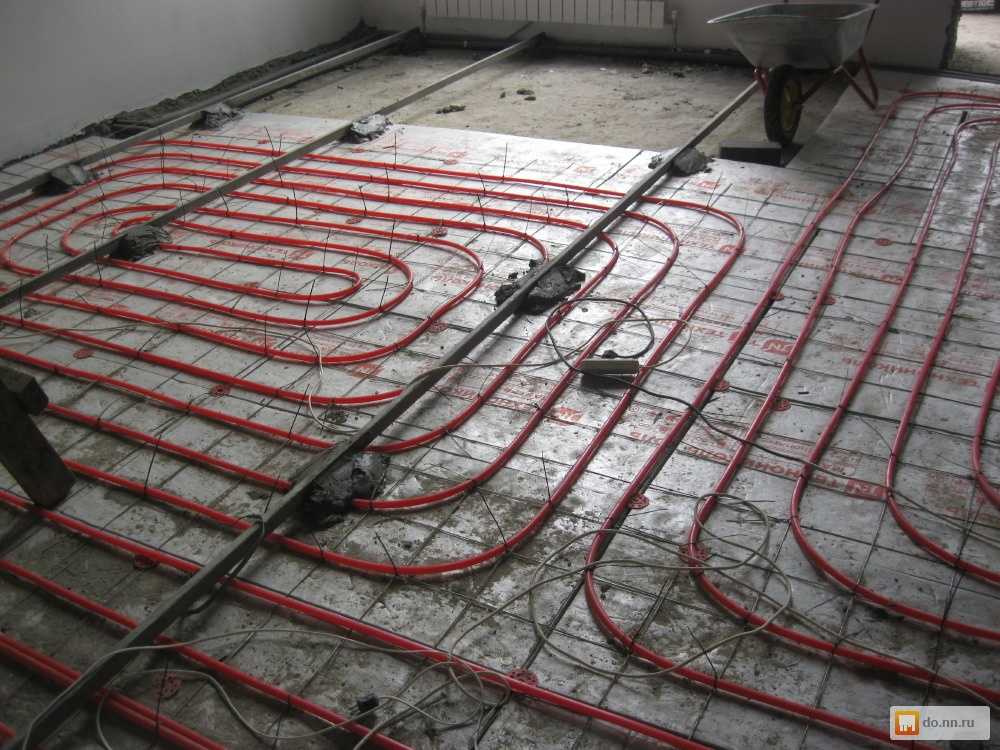

1. Зигзаг – является наиболее простым вариантом, к тому же он больше всех подходит именно для лоджии, так как обогрев осуществляется со стороны коллектора, то в широком помещении пока теплоноситель достигнет другой стороны комнаты, он успевает остыть, а в узких помещениях он проходит значительно быстрее;

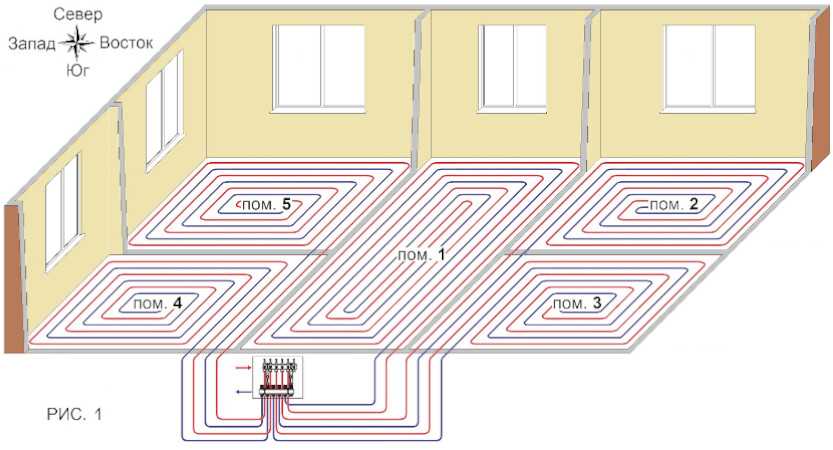

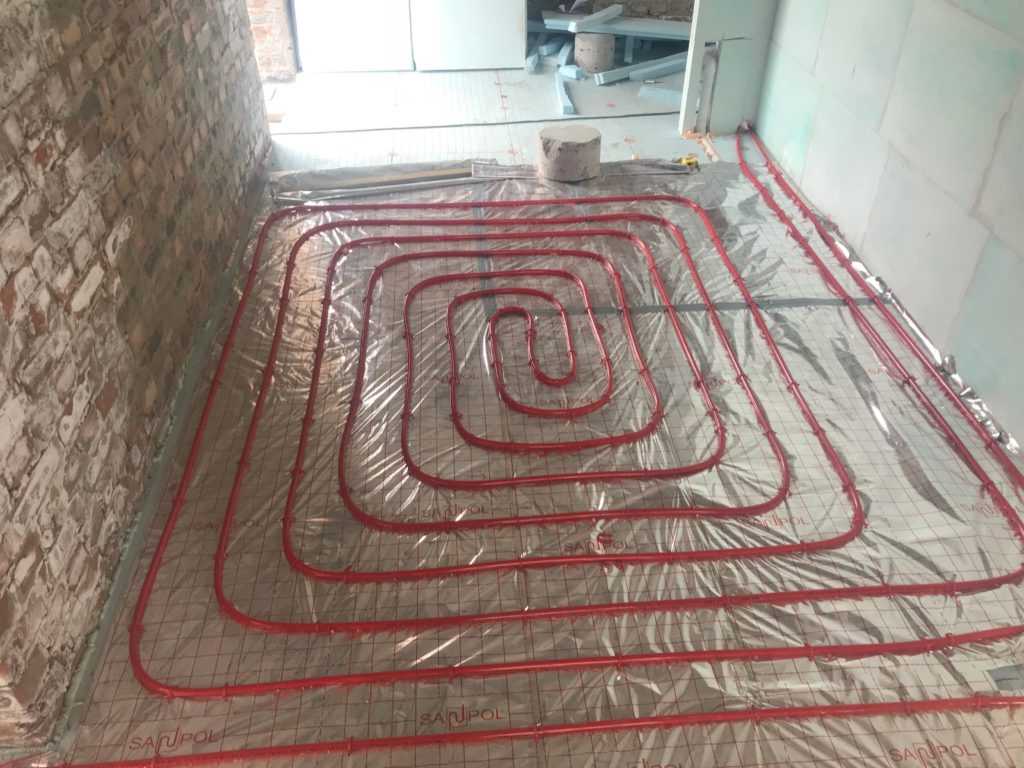

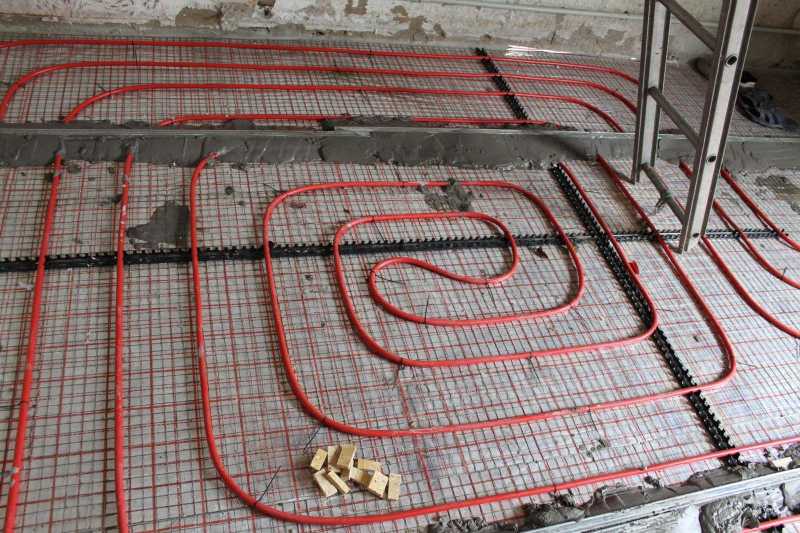

2. Улитка – менее используемый вариант для балконного помещения, но его эффективность очень хорошая по сравнению с раскладкой зигзагом, так как обогрев происходит равномерно.

Какой вариант расположения выбрать решать следует в зависимости от площади балкона и его назначения, если он совмещен с комнатой, то лучше применить схему улитка, хотя рекомендуется на балконе трубы располагать именно по схеме зигзаг.

Устройство своими руками теплого водяного пола

Сам процесс установки такой системы своими руками является очень ответственным, так как любая ошибка может после стать большой проблемой.

Такую систему отопления лоджии самостоятельно делают поэтапно:

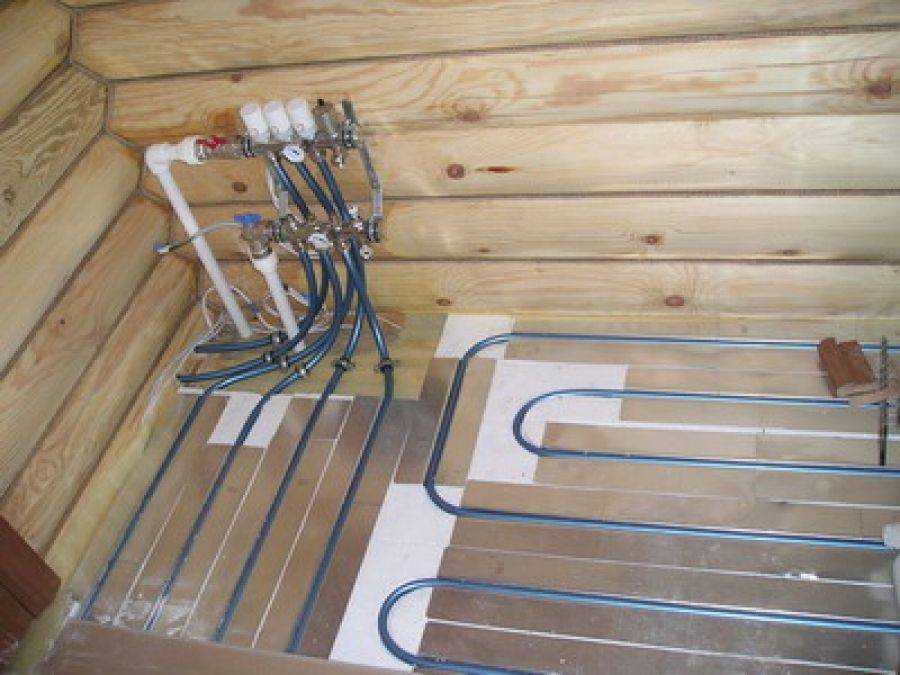

1. Устанавливается коллектор на стену;

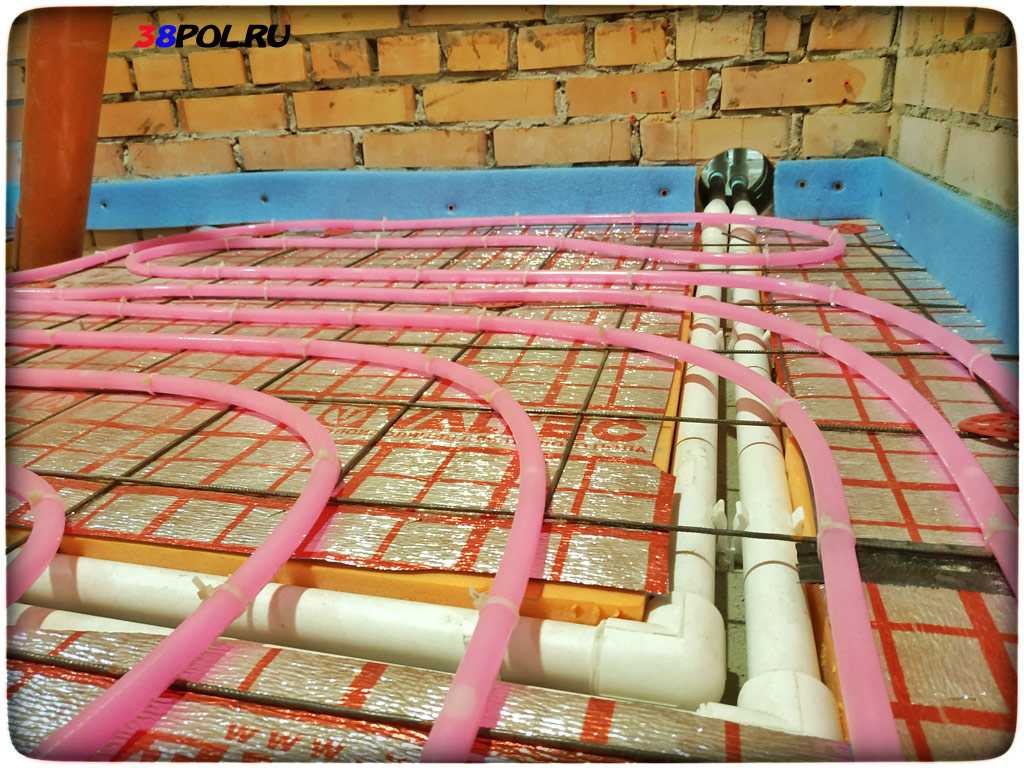

2. По всему периметру лоджии на уровне пола проклеивается специальная демпферная лента;
3. Поверхность отчищается, выравнивается, и на готовую основу делаем слой теплоизоляции;
4. По выбранной схеме своими руками производится укладка труб данной системы отопления;
5. С помощью фитингов трубы крепятся к коллектору;
6. Коллектор подсоединяется к основной системе отопления, после чего производится тестовый его запуск;
7. После удачного тестирования поверх труб расстилают армирующую сетку;
8. Заливается цементная стяжка;
9. Как только стяжка высохла (на это требуется не менее 3 недель), система снова запускается;
10. Последним этапом считается укладка напольного покрытия (ламинат, линолеум или керамическую плитку).

Естественно, чтобы установка на лоджии водяного теплого пола не вызвала ряд проблем следует заранее проконсультироваться со специалистом.

Современное устройство системы теплого пола в квартире является удачной идеей, если, конечно, было взято разрешение на его монтаж. Но стоит сказать, что именно используя подобную систему отопления на лоджии, можно создать очень уютную, теплую и комфортную атмосферу.

Отопление на балконе и лоджии: варианты реализации

Содержание:

• 1 Остекление балкона
• 2 Утепление балкона
• 3 Радиаторы на балконе
• 4 Масляные батареи
• 5 Инфракрасные обогреватели
• 6 Теплый пол
  • 6.1 Водяной теплый пол
  • 6.2 Электрический теплый пол
  • 6.3 Инфракрасный теплый пол
• 7 Видео

Нередко полезное пространство на балконе используют в жилых целях: там размещают компьютерный стол, создавая рабочую зону или небольшой диванчик, позволяющий провести досуг на свежем воздухе. Но в холодное время года температура на балконе некомфортная и чтобы пребывать в таком помещении длительное время, его необходимо утеплить.

На балконе, также как во всем доме, должно быть красиво.

Остекление балкона

Начальным этапом обустройства отопления на балконе и лоджии является его герметизация. Для этого помещение остекляют. Реализовать это самостоятельно, не имея опыта достаточно сложно, тем более, если речь идет о балконе или лоджии на 10-ом этаже. Безопаснее доверить эту работу профессионалам.

Существуют различные типы остекления:

• Легкие деревянные рамы. Этот тип остекления самый «старый», не теряющий популярности и в наше время.
• Стальное остекление. Создается металлический каркас, в который монтируются стекла. По периметру конструкция крепится при помощи сварки. Для этого типа остекления характерна низкая теплоизоляция и подверженность материала коррозии. Каркас регулярно следует прокрашивать в проржавевших местах.
• Алюминиевое остекление. Самый надежный и долговечный способ остекления балкона. Алюминиевый каркас не ржавеет, не деформируется и выглядит представительно.
• Алюминиевое раздвижное остекление. Один из наиболее эффективных способов герметизации. Раздвижные створки не занимают дополнительное пространство, придают помещению обновленный вид.
• Пластиковое остекление. Конструкция представлена профилем ПВХ со стеклопакетами и различным количеством камер. Это наиболее востребованный способ остекления, особенно в случае объединения балкона и гостиной.
• Безрамное остекление. Из-за высокой стоимости данная конструкция пока не получила широкого распространения.

Утепление балкона

Утепление балкона минеральной ватой.

Прежде чем приступать к утеплению, необходимо заделать все стыки между плитами. Далее, при помощи мастики, рубероида или любого другого гидроизоляционного материала выполнить гидроизоляцию. После этого можно переходить непосредственно к утеплению.

Для начала, из деревянных планок или стального профиля необходимо изготовить обрешетку, в которую будет уложен утеплитель. В качестве утеплителя используется пенополистирол, пеноплекс, маты минеральной ваты, пенополиуритановые пластины либо любой другой материал с низкой теплопроводностью. Материал крепиться при помощи клея, либо дюбель-гвоздей. Все стыки и щели заполняются монтажной пеной. После этого конструкция оббивается облицовочным материалом.

Радиаторы на балконе

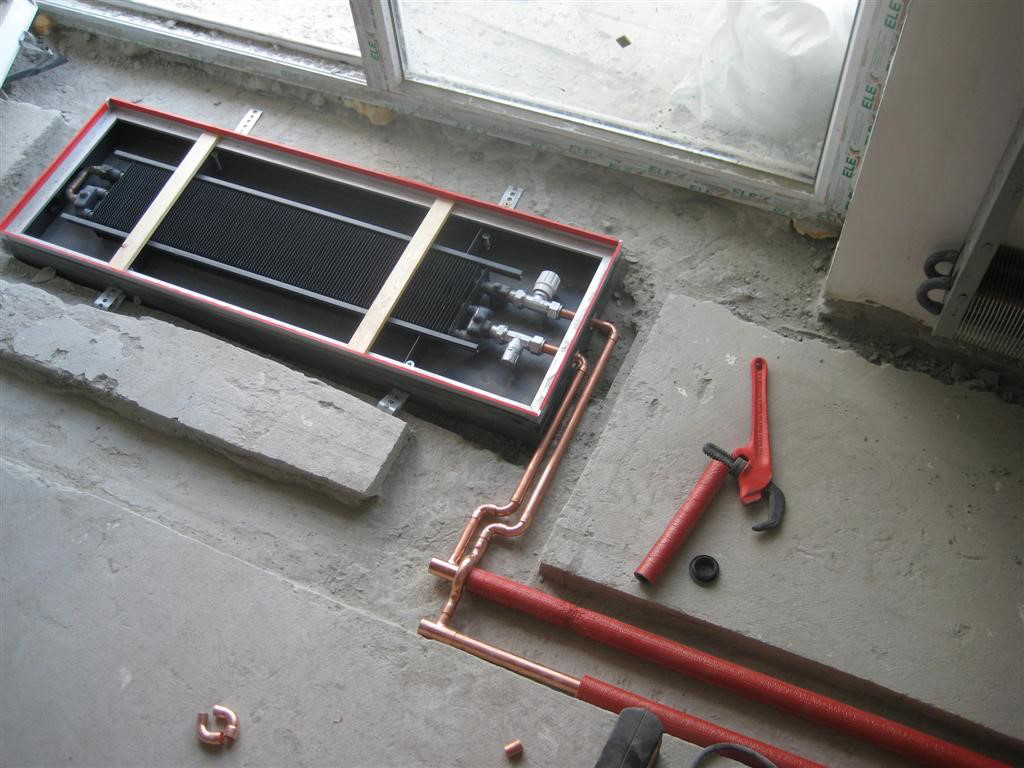

Радиатор на лоджии.

Следует помнить, что несанкционированное размещение батареи отопления на балконе чревато последствиями. Поэтому перед врезкой в действующую систему отопления необходимо узаконить проведение работ с соответствующими инстанциями (БТИ, Роспотребнадзор, ЖЭК).

Чаще всего на балконе размещают алюминиевые или биметаллические батареи, сочетающие в себе высокую теплопроводность, надежность и малый вес. Они состоят из различного количества секций, что позволяет подобрать нужный размер батареи, позволяющий эффективно обогреть балкон.

Радиатор крепиться к стене по уровню при помощи кронштейнов. Стену непосредственно за батареей следует отделать теплоотражающим материалом (пластина из оцинкованной стали, алюминия или фольги).

Масляные батареи

Масляная батарея – один из самых простых способов обогрева балкона или лоджии.

Отличный вариант обогрева небольшого помещения. Нет необходимости врезаться в систему центрального отопления. Размещенные на стене (или «на колесиках») масляные обогреватели в состоянии заменить привычную батарею. Главное, обеспечить доступ агрегата к электросети, расположив его рядом с розеткой.

Несомненное достоинство этого способа отопления балкона – возможность регулирования нагрева. Приборы оборудованы регуляторами температуры, позволяющими батареи работать циклично, реагируя на остывание секций. К тому же масляные батареи оснащены колесиками, что делает их мобильными, позволяя перемещать по помещению. Основным недостатком масляных обогревателей является высокий расход электроэнергии.

Инфракрасные обогреватели

Также является отличным вариантом обогрева балконов и лоджий. Такой обогреватель греет не только воздух, но и предметы, расположенные в непосредственной близости, которые дополнительно начинают выделять тепло.

Инфракрасный обогреватель.

Пленочные лучистые электронагреватели (ПЛЭН) — самые современные инфракрасные приборы отопления. Они не требуют специализированного монтажа, их достаточно прикрепить к потолку, что в свою очередь экономит полезную площадь.

Теплый пол

Сегодня систему отопления на основе теплого пола по достоинству оценили многие владельцы частных домов. При наличии согласования с ЖЭУ, такую систему можно установить на балконе. Существует три разновидности системы:

Водяной теплый пол

Для него характерна высокая стоимость материалов и монтажа. Однако, изучив все необходимые материалы, можно провести монтаж системы своими руками, что существенно снизит затраты. Единственное придется обратиться к услугам сантехника при подключении к стояку.

Чтобы дополнительно не перегружать балконную плиту лучше использовать настильную «сухую» систему, которая дает нагрузку на пол около 30 кг/м². Бетонная «мокрая» система дает нагрузку около 300 кг/м².

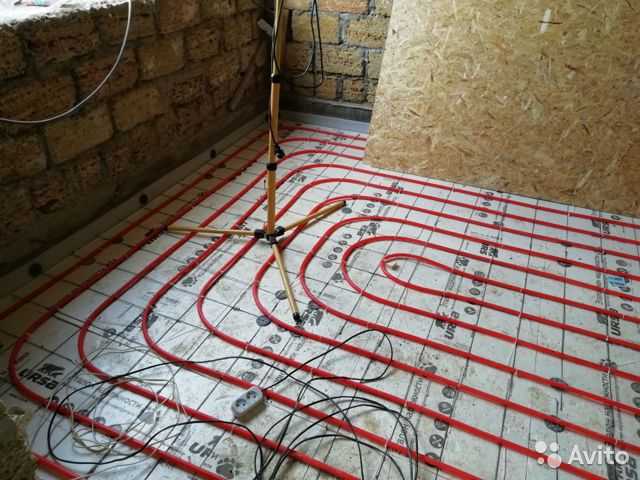

Теплый водяной пол на балконе.

Пирог настильной системы состоит из:

• Нижний слой – теплоизоляция. Для того, чтобы тепло не «уходило» за пределы балкона необходима теплоизоляция отопительного контура. В качестве изолирующего материала чаще всего используют пенополистирольные маты (толщиной от 20 до 100 мм), либо маты минеральной или базальтовой ваты, которые укладываются между лагами;

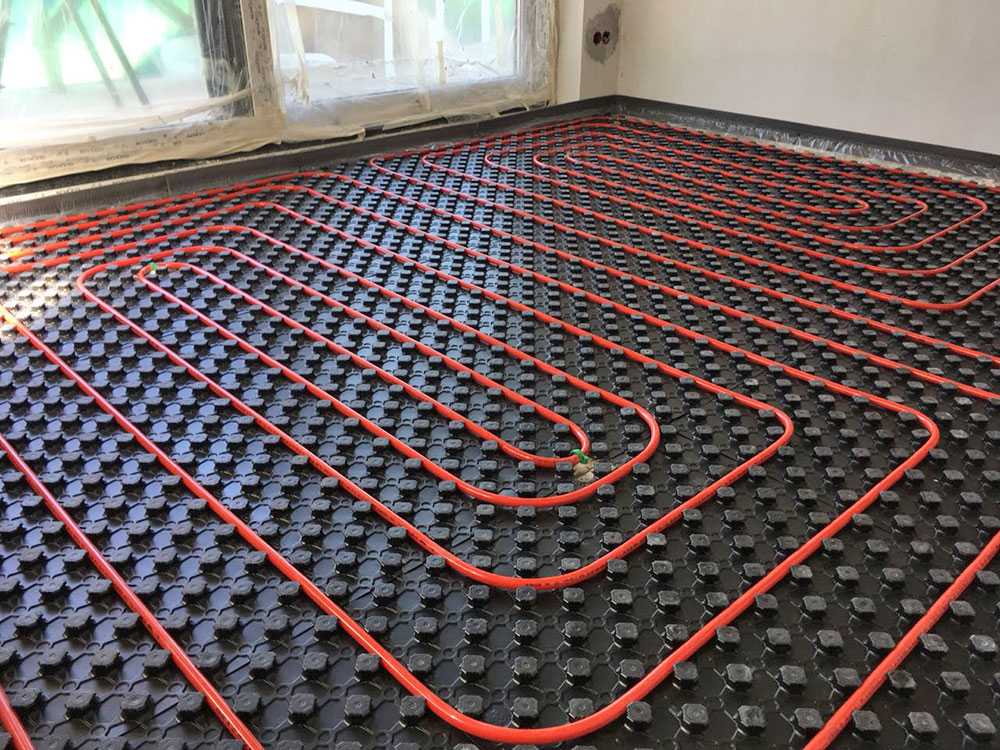

• Пенополистирольная пластина с бобышками;
• Панель из оцинкованной стали, либо алюминия со специальными каналами, в которые укладывается труба отопления. Металл плотно соприкасается с трубой, обеспечивая высокую теплоотдачу;
• Верхний, декоративный слой (ламинат, керамическая плитка, паркет и т.д.)

Преимущества теплого водяного пола для отопления балкона:

• Малый объем теплоносителя позволяет сократить расходы на обогрев балкона и лоджии до 30%.
• Отопительный контур находиться под полом, что высвобождает полезное пространство в помещении, которого и так мало.

Электрический теплый пол

К плюсам системы относиться быстрый нагрев помещения, а также возможность регулирования температуры и времени функционирования.

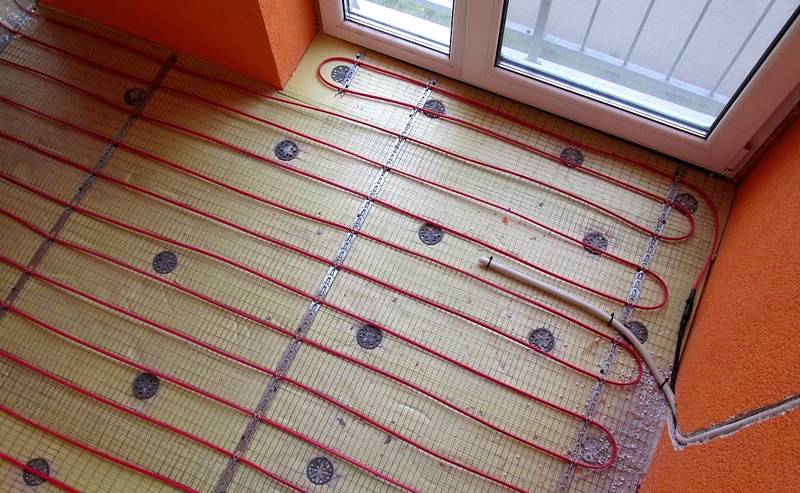

Электрический теплый пол на лоджии.

Основные недостатки использования «электрического пола» на балконе:

• Высокий расход электроэнергии;
• Необходимость использовать бетон, что утяжеляет конструкцию;
• Сушит воздух, поэтому дополнительно к системе отопления на балконе придется установить увлажнитель воздуха. В противном случае уровень влажности будет в 2 раза меньше обычного, что негативно скажется на слизистых оболочках.
• В случае повреждения какого-либо участка кабеля, придется демонтировать всю систему.

Инфракрасный теплый пол

Принцип работы инфракрасной пленки такой же, как у солнечных лучей. Сначала нагреваются рядом стоящие предметы (пол, стены, мебель и т.д.) и только потом воздух. Тепло передается в качестве инфракрасного излучения.

Устройство инфракрасной пленки:

На поверхность пленки нанесены черные графитовые полоски, которые являются нагревательными элементами. По медным каналам, расположенным по краям пленки, к нагревательным элементам поступает электроэнергия.

Инфракрасная пленка на лоджии.

Преимущества инфракрасной пленки:

• Малое потребление электричества (20-75Вт/ед). При помощи контроллера осуществляется регулирование мощности нагрева, чем выше мощность, тем больше потребление электроэнергии;
• Устойчивость к механическому воздействию. Даже если повреждена одна или несколько нагревательных полос, это не выведет из строя всю систему отопления на балконе или лоджии. Полосы расположены параллельно и их питание не зависит друг от друга.
• Способствует очищению воздуха. Часто на балконе устраивают курилку, поэтому дополнительное очищение помещения будет не лишним.
• Отрицательные ионы оказывают положительное влияние на организм человека;
• Практически не излучает электромагнитного излучения;
• Монтаж инфракрасной пленки не требует специальной подготовки. Достаточно ознакомиться с инструкцией от производителя, где подробно описан порядок действия.

Монтаж инфракрасной пленки отопления на балконе состоит из следующих шагов:

• Отрезаются необходимые по длине полосы пленки и изолируются срезы при помощи битумной изоляции;
• Пылесосом очищается поверхность пола от пыли и грязи;
• На пол укладывается теплоизоляция, которая фиксируется двухсторонним скотчем;
• Укладывается сама пленка. Отдельные ее части необходимо соединить друг с другом скотчем. Это делается для того, чтобы они не «находили» друг на друга.
• При помощи металлических зажимов, к медным каналам подсоединяются электрические провода. При этом места соединения изолируются битумной изоляцией, которая должна полностью закрывать сам медный канал и серебряный контакт.
• Пленка покрывается слоем клея, на который укладывается плитка. Плитка будет работать как дополнительный тепловой аккумулятор.

Совет! Если в качестве «верхнего» материала используется ковер, ковролин, ламинат, линолеум, и т.д., то на инфракрасную пленку необходимо уложить полиэтиленовую пленку, которая будет выступать в качестве гидроизоляции. При этом, если площадь балкона большая и приходиться использовать несколько полос, то каждая полиэтиленовая полоса должна находить друг на друга на 20-30 см.

Видео



Как объяснить своей маме принцип лучистого теплого пола

История напольного отопления

Внутреннее отопление, также называемое лучистым напольным отоплением, использовалось на протяжении веков. Римляне направляли горячий воздух под полы своих вилл. Корейцы направляли горячие дымовые газы под свои полы, прежде чем выпускать их в дымоход.

В 1930-х годах архитектор Фрэнк Ллойд Райт провел горячую воду через полы своих усонских домов, представив в Северной Америке лучистое отопление полов.

Дом Гордона – Юсонский дом Фрэнка Ллойда Райта

«Юсонские дома» были небольшими одноэтажными домами без гаража и достаточного количества складских помещений. Они имели L-образную форму, чтобы поместиться вокруг садовой террасы, с плоскими крышами и большими консольными выступами для пассивного солнечного обогрева и естественного охлаждения. Внутреннее отопление осуществлялось за счет циркуляции горячей воды по медным трубам, заглубленным в изолированные бетонные плиты.

В то время как эти дома были чрезвычайно комфортными для того времени, и некоторые из них все еще используются сегодня, другие рано вышли из строя из-за химических реакций в медных трубах и некоторых материалах, используемых в бетоне. Повторяющиеся механические нагрузки из-за нагрева и охлаждения также приводили к некоторым отказам. Эти проблемы окончательно подорвали репутацию напольного лучистого отопления. К 19В 70-х годах новых установок систем лучистого теплого пола на основе меди не существовало.

Многое изменилось за последние девяносто или около того лет. В то время чем больше, тем лучше, а расход бензина не вызывал беспокойства. Поскольку в течение нескольких лет нефть становилась все более дорогой и даже дефицитной, от отрасли требовалось создавать автомобили меньшего размера и более эффективные.

Аналогичный прогресс наблюдается и в сфере отопления. Как следствие, эффективность бытовой печи резко возросла за последние двадцать лет. Поскольку цены на топливо продолжают расти, эффективность наших систем отопления продолжает повышаться.

В наши дни большая часть технологий, доступных для напольного отопления, представляет собой качественный скачок по сравнению с тем, что было доступно в прошлом веке.

Труба для внутрипольного отопления

Специально обработанный полиэтилен подает горячую воду для водяных систем, что делает радиаторы более доступными, чем когда-либо. В отличие от меди, этот инертный пластик не подвергается коррозии и может быть установлен на большие расстояния с помощью всего пары фитингов, что снижает вероятность утечек. А благодаря безотказной работе в Европе, насчитывающей более 35 лет, они также стали более надежными.

Почему теплый пол?

Немногие канадцы не наслаждаются теплым, уютным домом в холодный зимний день. Место, которое помогает им игнорировать снег, лед и ветер, когда они проходят через дверь. Место, которое внушает чувство благополучия и расслабления.

Однако рядовой канадец тратит немного времени на размышления о своей системе отопления. Многие из нас считают такие системы необходимыми, но скучными. Когда бюджеты на строительство ограничены, зачастую система отопления подвергается риску, чтобы сэкономить деньги на других, казалось бы, более важных удобствах.

Во многих случаях систему отопления выбирает строитель дома, а не домовладелец. Строители часто руководствуются другими приоритетами, чем те, кто будет жить с этой системой, обслуживать ее и платить за нее.

Люди, которые жили с неудобными системами отопления, не понимают, чего они упускали. Многие были бы рады возможности жить в действительно комфортабельных домах и охотно потратили бы на это больше денег.

Просто ровный слой тепла прямо там, где вы хотите, под ногами

Вопреки распространенному мнению, комфорт в отопительный сезон определяется не только температурой воздуха в помещении. Комфорт достигается и поддерживается за счет контроля за тем, как наши тела теряют тепло.

Если комнатные условия позволяют теплу покидать тело человека с той же скоростью, с какой оно выделяется, человек чувствует себя комфортно. Если тепло высвобождается быстрее или медленнее, чем скорость его производства, ощущается некоторая степень дискомфорта.

Средний взрослый человек, занимающийся легкой деятельностью, выделяет тепло посредством метаболизма со скоростью около 400 БТЕ/час. Тело выделяет это тепло посредством нескольких процессов, включая конвекцию, излучение, испарение и теплопроводность.

В помещении в холодную погоду тепловое излучение и конвекция обычно составляют почти 75% от общего количества тепла, выделяемого телом. Потери тепла только за счет теплового излучения могут составлять от 50% до 60% от общих потерь тепла, особенно в зданиях с холодными стенами, полом или потолком.

Ключевым фактором является правильно спроектированная система лучистого обогрева пола.

Правильно спроектированные системы лучистого обогрева пола контролируют температуру воздуха, а также температуру поверхности помещений для поддержания оптимального комфорта. Пол с водяным подогревом может повысить среднюю температуру поверхности помещений. Учитывая, что человеческое тело особенно чувствительно к потерям лучистого тепла, эти теплые поверхности заметно повышают комфорт.

Кондуктивное и конвективное тепло также влияет на отопление лучистыми системами отопления, и, поскольку они исходят от вашего пола, который в противном случае часто бывает прохладным, это обеспечивает более комфортное и равномерное распределение тепла. Теплые ноги помогают сделать дома теплее.



Преимущества систем лучистого обогрева пола

КОМФОРТ:

Каждая система отопления влияет на здоровье, продуктивность и общее самочувствие многих людей на протяжении многих лет. Способность этой системы обеспечивать тепловой комфорт имеет первостепенное значение и должна быть основной целью любого проектировщика или монтажника системы отопления.

Ничто не сравнится с комфортом системы обогрева пола. Технология работает так же, как солнце согревает ваше тело. Это естественное ощущение, и вы можете наслаждаться теплым креслом и полами с подогревом, гуляя зимой босиком.





ЭНЕРГОЭФФЕКТИВНОСТЬ:

Несколько аспектов лучистого отопления делают его более энергоэффективным.

Во-первых, равномерное распределение тепла по всей поверхности пола обогревает нижнюю половину помещения, окутывая жильцов теплом при более низкой общей температуре — в некоторых случаях до пяти градусов по Фаренгейту ниже, чем обычная система отопления. .

Системы водяного теплого пола экономят электроэнергию и сокращают расходы на топливо, поскольку лучистое тепло ощущается комфортно при более низких температурах воздуха, что позволяет снизить температуру термостата. Дальнейшая экономия может быть достигнута, поскольку работа высокоэффективного котла при более низких температурах увеличивает срок его службы. Кроме того, водяное лучистое тепло более эффективно, чем другие системы, потому что оно использует относительно низкую температуру воды для обогрева вашего дома.

Неоспоримым преимуществом как для комфорта, так и для эффективности лучистого теплого пола является возможность зонировать тепло, размещая его именно там, где оно нужно и необходимо. Множественное зонирование, позволяющее отказаться от неиспользуемых помещений, и использование тепловой массы для хранения в непиковые часы могут снизить счета за электроэнергию.

ЧИСТЫЙ:

Системы лучистого отопления практически гипоаллергенны. Поскольку воздух не нагнетается, вам не нужно беспокоиться о том, что система отопления распространяет пыльцу, пыль и другие аллергены в доме.

ТИХИЙ:

Без вентиляторов нет шумных вентиляторов, и в доме царит тишина.

ПРИВЛЕКАТЕЛЬНО:

Эта система подогрева пола устраняет неудобные напольные и настенные регистры.

ЗОНИРОВАНИЕ:

Эти системы легко зонируются и обеспечивают регулирование температуры между комнатами с помощью нескольких термостатов.

УНИВЕРСАЛЬНОСТЬ:

Излучающие системы могут использовать самые разные источники топлива для нагрева жидкости, включая солнечные водонагреватели, масляные котлы, котлы на дровах или газовые котлы.

Системы принудительной вентиляции не только подают горячий воздух, но и распространяют аллергены, пыль и другие переносимые по воздуху частицы в каждую комнату вашего дома. Улучшение качества воздуха в помещении может снизить аллергию, медицинские счета, заболеваемость астмой и многое другое.

Европейские исследования показывают, что популяции пылевых клещей сокращаются на 90% в домах с лучистым отоплением. И тихая, спокойная обстановка, лишенная шумных вентиляторов и воздуходувок, также является более здоровой и расслабляющей.

Мебель можно ставить где угодно, не обращая внимания на регистры и форточки. А помещения с высокими открытыми потолками и окнами от пола до потолка можно легко и эффективно обогревать. Механические системы для лучистого обогрева пола также могут быть легко спроектированы благодаря способности легко взаимодействовать с солнечными, геотермальными и когенерационными топливными элементами.

Открытые двери, большие окна и даже частые воздухообмены не влияют на температуру в здании так сильно, как при использовании системы принудительного воздушного отопления. Тепло сохраняется в бетоне, поэтому помещение дольше остается теплым без резких перепадов температур. Это делает излучающее напольное отопление в бетонных плитах идеальным как для коммерческих, так и для жилых помещений. С рекомендуемой изоляцией высокой плотности, размещенной под плитой, пол становится большим теплым радиатором.

Преимущества и недостатки лучистого тепла

ВАРИАНТЫ ИСТОЧНИКОВ ТЕПЛА

Источники тепла влияют на выбор источника энергии, эффективность и долговечность. Водонагреватели можно эффективно использовать в качестве бюджетного источника, но может быть целесообразно модернизировать их до более эффективных или надежных источников тепла, если позволяет бюджет. Иногда выбор источника тепла ограничен местоположением.

С водяными системами отопления можно использовать широкий спектр источников тепла. К ним относятся газовые и жидкотопливные котлы, водяные тепловые насосы и водонагреватели для бытовых нужд. Некоторые лучше подходят для систем с более высокой температурой, в то время как другие идеально подходят для систем с низкой температурой.

Обычные котлы

Наиболее распространенным источником водяного тепла является «обычный» газовый или жидкотопливный котел. Они доступны с теплообменниками из чугуна, стали и оребренных медных труб.

Термин «обычные» относится к котлам, которые предназначены для работы без постоянной конденсации дымовых газов, образующихся в процессе сгорания внутри котла. Эти дымовые газы состоят из водяного пара, двуокиси углерода и следовых количеств других продуктов сгорания в зависимости от используемого топлива и настройки горелки.

Конденсационные котлы

В отличие от обычных котлов, газовые конденсационные котлы специально разработаны для обеспечения конденсации водяного пара, образующегося при сгорании. Они используют большие внутренние поверхности теплообменника, чтобы получить как можно больше тепла от выхлопных газов. Поверхности теплообменника изготовлены из высококачественной нержавеющей стали или других специальных сплавов и не подвергаются коррозии кислотным конденсатом, образующимся при охлаждении дымовых газов ниже точки росы. При правильном применении в низкотемпературных водяных системах такие котлы могут достигать КПД 95+ %.

Хотя они сложнее и дороже, чем большинство обычных котлов, конденсационные котлы хорошо подходят для низкотемпературных водяных систем, таких как напольное отопление плитного типа, снеготаяние, подогрев бассейна и подогрев воды для бытовых нужд с низкой и средней температурой. Чем ниже температура воды, возвращающейся из распределительной системы, тем выше скорость образования конденсата и тем выше КПД котла.

Настенные котлы при правильном применении могут работать с тепловым КПД в диапазоне 9от 5% до 98%.

Водонагреватели бакового типа

В некоторых водяных системах в качестве источника тепла могут использоваться бытовые водонагреватели бакового типа. Обычно размер таких систем ограничен теплопроизводительностью водонагревателя.

В некоторых системах водонагреватель должен обеспечивать как горячую воду для бытовых нужд, так и отопление помещений. Хотя это возможно при некоторых обстоятельствах, проектировщик должен убедиться, что теплопроизводительность водонагревателя может выдерживать нагрузки как по отоплению помещений, так и по нагреву воды для бытовых нужд. Если эти нагрузки возникают одновременно, обычно необходимо сделать нагрузку на нагрев воды для бытовых нужд приоритетной по сравнению с нагрузкой на отопление помещений.

Предпочтительный подход к таким системам «двойного назначения» заключается в отделении частей системы отопления помещений от частей системы, содержащих воду для бытовых нужд, с помощью небольшого теплообменника из нержавеющей стали. Поскольку теплообменник изолирует компоненты обогрева помещения, распределительная система должна иметь расширительный бак, предохранительный клапан и воздухоотделитель.

Геотермальные тепловые насосы

Геотермальные тепловые насосы являются одним из новейших источников тепла, подходящих для некоторых типов водяных систем отопления. Они извлекают низкотемпературное тепло из трубопровода, закопанного в землю, или непосредственно из водяных колодцев или других источников воды, таких как большой пруд или озеро. Используя систему охлаждения, подобную той, что используется в центральном кондиционере, тепло, полученное от земли, нагревается до температуры, а затем передается потоку воды, протекающему через распределительную систему.

Современные дома хорошо изолированы, имеют отличное остекление, энергосберегающее освещение и ряд других энергоэффективных решений, которые делают их больше похожими на автомобили эконом-класса на 40 миль на галлон, чем на пожирателей бензина прошлого. Но если вы добавите пол с подогревом, вы можете начать приближаться к владению домом, который ведет себя, по сравнению с автомобилем, который расходует 100 миль на галлон.

Мы говорим это не только из-за описанной выше теоретической экономии, но и потому, что у нас есть много домовладельцев, живущих с комфортом лучистого тепла в своих домах, которые сообщают, что счета за отопление на 60% ниже, чем в домах аналогичного размера в том же районе. . Если вы обычно рассчитываете заплатить 2000 долларов за отопление своего дома в холодные месяцы, счета в диапазоне 1000 долларов — это то, с чем сталкиваются многие домовладельцы с подогревом пола. Но помните, ваш пробег может отличаться.

Подробнее: Теплый пол: ласкает разум, тело и ступни…

19 ноября 2015 г.   /   Зеленое строительство, ОВиК и теплый пол, Разное   /   2 комментариев инфракрасный обогреватель, конвектор и электрокамин, советы как вывести батарею на лоджию

Квартира – это дом для подавляющего большинства населения. Ограниченное пространство заставляет продумывать не только планировку, но и обстановку внутри помещения. Идея рационализации и оптимизации пространства привела к тому, что лоджию или балкон часто превращают в жилое помещение. Именно по этой причине теплый пол на балконе стал привычным и даже необходимым: при планировке балкона строители не считают его жилым помещением, поэтому никакой системы обогрева он не имеет.

Протяжка труб центрального отопления дело хлопотное и часто связанное с рядом проблем. Именно по этой причине укладка теплого пола на лоджии (или балконе) зачастую является единственным способом приспособить это пространство для бытовых нужд.

Электрический теплый пол модель на стандартном балконе

Благодаря огромному выбору видов теплых полов вы сможете выбрать не только самый эффективный, но и самый удобный в плане монтажа вид. В данной статье будет рассмотрено утепление балкона теплым полом по различным технологиям.

Преимущества теплого пола перед классическим отоплением

Радиаторы и трубы – такая система отопления активно используется уже несколько десятков лет и до сих пор ни одна альтернатива не смогла полностью заменить ее. Вместо внедрения новых технологий оптимизируются существующие системы и радиаторные устройства.

Теплый инфракрасный пол на балконе

Однако теплые полы стали исключением и с каждым годом набирают все большее распространение. Одна из причин заключается в том, что такой вид обогрева создает более приятные для человеческого тела температурные условия: тепло подается снизу вверх, при этом основное тепло остается у ног.

Обогрев лоджии теплым полом вообще чуть ли не единственный способ эффективно и экономно ее обогреть.

Говоря о балконах, можно выделить следующие преимущества:

• отсутствие необходимости расширения системы отопления;
• экономия места за счет отсутствия радиаторов;
• устранение появления сквозняков;
• появление функционального жилого помещения.

Кроме того, теплый пол для балкона проще в монтаже, а также намного доступнее, чем подвод труб от системы центрального отопления.

Преимущества данного вида отопления

Технология теплого пола имеет множество преимуществ:

• Учтены особенности движения воздушных масс … Благодаря этому весь объем воздуха в комната отапливается.
• Регулировка количества тепла, выделяемого такой конструкцией.
• Это нейтрально с точки зрения пожарной безопасности. Без электрических проводов, розеток. Возможность использования теплых полов появляется с наступлением отопительного сезона.
• Техника не «боится» детей и домашних животных , так как материалы, используемые во внешней части конструкции, устойчивы к механическим воздействиям. Смесители и детали, которые можно скрутить или откусить, легко снимаются. Сам отсек управления закрыт.
• Это выгодно. Нет необходимости в каких-либо дополнительных затратах после подключения теплого пола от системы центрального отопления. Только один раз – на покупку расходных материалов и установку агрегата.

Статья по теме: Как обустроить лоджию внутри

Балконные водяные полы

Чтобы организовать теплый пол на лоджии от центрального отопления, следует хорошо подумать, какие трубы из каких материалов будут наиболее целесообразны для прокладки воды полы с подогревом. Лучшим вариантом считаются трубы из сшитого полиэтилена или металлопластика. К их преимуществам относятся:

• доступная стоимость;
• достаточная гибкость;
• долговечность;
• меньше риск утечек.

Сшитый полиэтилен водяного теплого пола

Латунные трубы же не лучший вариант для укладки теплого пола на балконе от батареи. Они вызывают коррозию, дороги, а количество соединений увеличивает риск утечек.

К недостаткам водяных полов относятся:

1. Установка насоса. Такой пол может нарушить работу системы отопления многоквартирного дома, сбросив давление в стояке. Чтобы исправить ситуацию, потребуется установка насоса.
2. Неконтролируемая температура. Такой пол сложно настроить на определенную температуру.
3. Равномерный нагрев. Вода имеет свойство постепенно остывать, из-за чего теплый водяной пол на балконе может отличаться по температуре в разных точках.

Кроме того, следует учитывать, что такой пол значительно съест высоту помещения, а также потребует длительного подготовительного этапа.

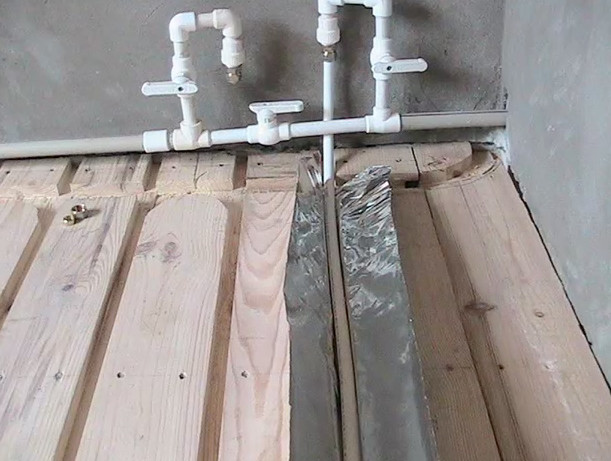

Один из завершающих этапов монтажа теплого водяного пола

В процессе последнего будут выровнены полы, уложены тепло- и гидроизоляционные материалы. Без них часть тепла будет доставаться соседям снизу.

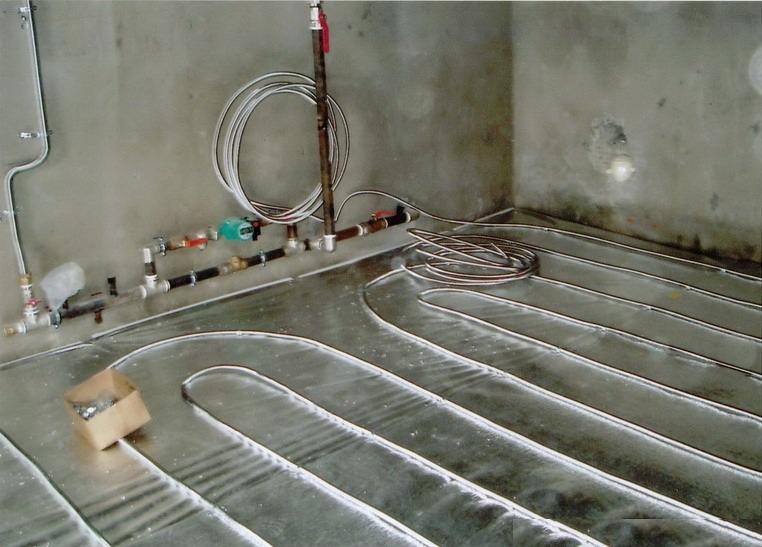

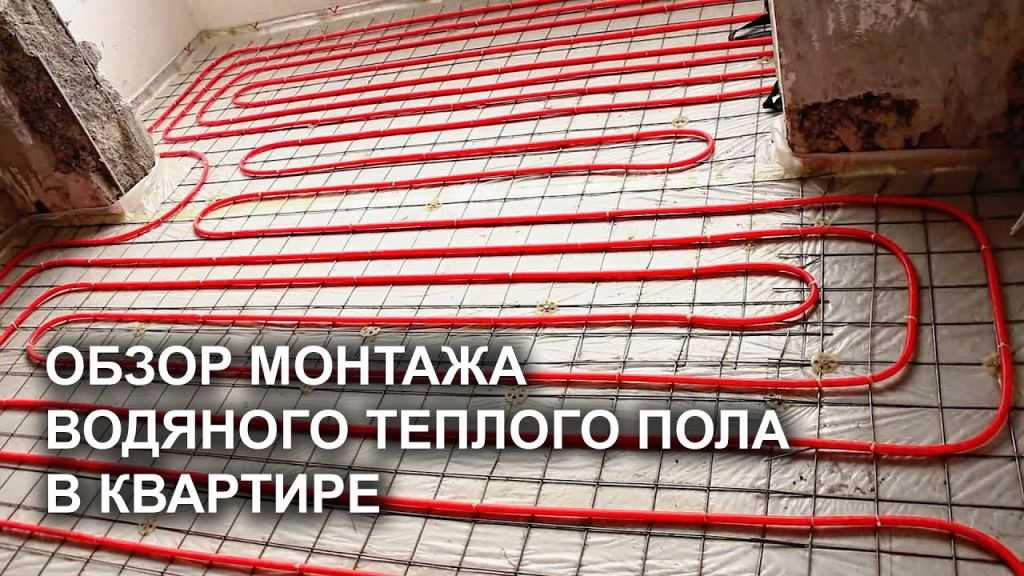

Монтаж системы водяного теплого пола

Данная система достаточно сложна по сравнению с любым из электрических видов теплого пола. Он имеет множество различных компонентов, таких как трубы, коллектор и короб для него, насос и термостатическое устройство.

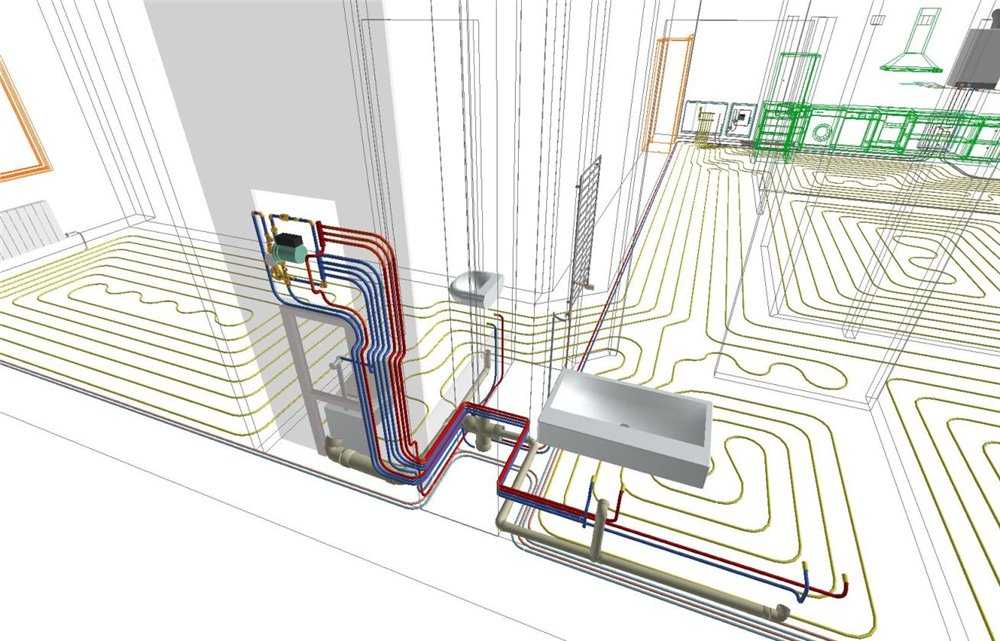

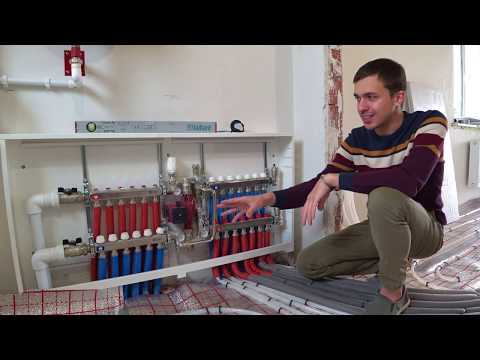

Схема подключения, коллектор

Процесс установки можно разделить на следующие этапы:

• Поверх нашей гидроизоляции укладывается теплоотражатель. Благодаря ему тепло не будет уходить вниз, а будет отражаться в сторону помещения.
• Затем необходимо уложить наши трубы по заранее намеченной схеме. Стоит отметить, что расстояние между параллельными секциями обогрева должно быть около десяти сантиметров. Для небольших помещений типа балкона трубы можно прокладывать через каждые пятнадцать сантиметров. Это сэкономит вам материальные и энергетические затраты на обогрев системы.
• Следующим шагом является установка коробки коллектора и самого коллектора. Для него нужно повесить собственную розетку или подключиться к сети через выключатель. Это необходимо для того, чтобы иметь возможность отключить насос, чтобы отключить подогрев пола без надобности.
• Затем термостат подключается к системе и выполняется пробный пуск. Если утечек не обнаружено и система работает исправно, необходимо прогнать ее несколько раз.
• Прогон производится в два-три этапа, давление в трубах необходимо разогнать с нуля до пяти бар, и дать системе поработать при такой нагрузке около суток.
• После спуска давление можно снизить до двух бар и можно заливать стяжку. Поверх труб закрепляется армирующая сетка и заливается раствор.

Статья по теме: Чем обработать вагонку на лоджии

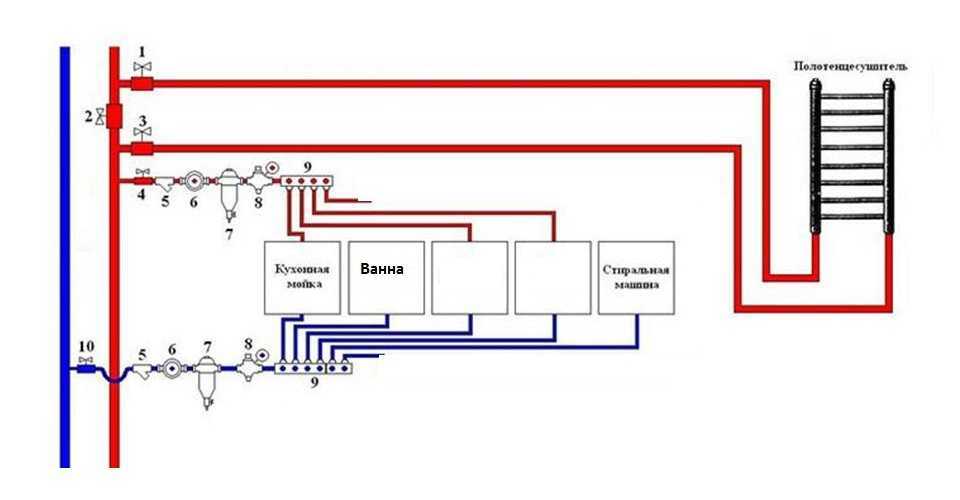

Рекомендуемые схемы подключения стояков

При заливке стяжки система должна работать при давлении два бара и постоянной температуре двадцать восемь градусов Цельсия . Это необходимо для того, чтобы при высыхании бетона в толще бетона образовались необходимые для труб каналы.

Система должна работать непрерывно в течение всего периода высыхания бетонной стяжки, приблизительно от тридцати до тридцати пяти дней. Затем можно отключить отопление, если это необходимо. Толщина стяжки над трубами должна быть не менее трех сантиметров, чтобы она имела должную прочность и не трескалась в процессе эксплуатации.

Установленные термостаты могут работать двумя способами. В первом он будет задавать температуру воды в системе, поэтому общая температура труб и помещения будет немного ниже. Второй способ – установить комнатную температуру.

Такие термостаты оснащены термодатчиком, и при снижении уровня тепла на несколько градусов система включается и начинает догонять необходимую температуру. Устанавливать такой датчик лучше всего в центре квартиры или отапливаемом помещении.

Электрический пол на балконе: преимущества и недостатки

Электрический теплый пол на лоджии или балконе – оптимальная альтернатива водяным полам. К неоспоримым достоинствам этого типа относятся:

1. Регулируемая температура. Регулируется такой пол с помощью специального устройства, закрепленного на стене. Это позволяет задавать температуру без привязки к основной системе отопления.
2. Занимаемая площадь. Электрический теплый пол на балконе занимает всего несколько сантиметров высоты помещения.
3. Простота установки. В отличие от трубной системы, электрические кабели может проложить даже неопытный человек.

Электрический теплый пол на лоджии

Существенным недостатком является потребление электроэнергии. Этот момент необходимо учитывать при выборе типа теплых полов, так как уменьшать этот показатель нельзя.

Сам процесс укладки кабеля не долгий, но стяжка, которой заливается вся система, должна сохнуть не менее нескольких дней.

Точное время зависит от производителя.

Электрический теплый пол на балконе

ИК-пленки – самый дешевый и опасный теплый пол.

С электрическим отоплением дела обстоят немного иначе. Законодательных ограничений на установку такого отопления в нежилых помещениях нет. Доступны следующие варианты нагревательных элементов:

• кабель в бухтах;
• кабель из стекловолокна;
• инфракрасная пленка;
• стержневые инфракрасные ленты – много точек подключения, ненадежный вариант, альтернатива кабелю по сетке.

Кабель в бухтах одножильный и двухжильный. Последний экранирован для минимизации магнитного поля. Он покрыт очень прочной изоляцией, которую можно повредить только дрелью или болгаркой. Толщина троса примерно 5 мм, его укладывают в слой стяжки, реже под деревянный пол по лагам. Это проверенный временем вариант, надежность которого не вызывает сомнений. Монтаж производится так же, как и для водяного контура, за исключением установки датчика температуры между проводами в месте поворота на 180 градусов. Расстояние от кабеля до датчика должно быть одинаковым со всех сторон.

Более новый тип нагревательного элемента представляет собой тонкий кабель толщиной 2,5 мм, приклеенный к стекловолокну. Выпускается такой теплый пол в рулонах, его можно укладывать в стяжку, а можно прямо под плитку. Такое отопление ставится там, где нет мебели и техники. Датчик температуры монтируется аналогично одинарному кабелю.

Знаете ли вы, что жидкая изоляция стен одобрена правительством. Им утепляют фасады, потом люди подают иски в суды, так как деньги потрачены, а эффекта нет.

Профильное нанесение – это нанесение теплоизоляционной краски на трубы. Об этом здесь.

Новейший вид электрических теплых полов – инфракрасные пленки толщиной менее 0,5 мм. Их особенность в том, что они укладываются непосредственно под финишное покрытие (ламинат или линолеум). При этом плюсов у теплого пола под ламинат на балконе всего два – это низкая цена и простота монтажа. Минусов гораздо больше:

• заземления нет – от удара током спасает только ОЗУ;
• контакт с влагой не допускается;
• слишком легко повредить;
• чтобы пол оставался теплым, нагревательный элемент всегда должен быть включен.

Монтаж ИК пленок осуществляется поверх тонкого слоя утеплителя из вспененного полиэтилена. Эффект от такой теплоизоляции небольшой, соответственно тепло уходит не только вверх, но и вниз. Отсюда и перерасход энергоносителя.

Инфракрасный пол: эффективен при использовании на балконах или лоджиях

В квартирах все чаще можно встретить инфракрасный подогрев пола на балконе. Этот вид является подвидом электрических полов. Внешне выглядит как тонкая пленка с черными полосками на ней. Именно последние обеспечивают выработку тепла.

Установка инфракрасного обогрева пола

В отличие от своих родителей, эти полы потребляют значительно меньше энергии, при этом обеспечивая примерно такое же количество тепла.

Такой пленочный теплый пол на лоджию или балкон можно охарактеризовать следующими особенностями:

1. Несложный процесс укладки. Монтаж теплого пола на лоджию или балкон не требует особых знаний и навыков. В некоторых случаях инфракрасный пол можно укладывать прямо на старый пол.
2. Равномерный нагрев по всей площади. Такой пол будет распределять тепло равномерно.
3. Наличие. И цена самой пленки, и счета за электроэнергию будут по карману даже самым экономным людям.

Укладка ламината поверх инфракрасного пола.

Тем не менее, чтобы сделать теплый пол для лоджии по этой технологии, следует заранее учесть расположение мебели. От постоянного воздействия тепла последний может быстро испортиться. Кроме того, всегда есть риск повредить ТЭНы массивной тяжелой мебелью. Перегрев может происходить и под декоративными элементами.

Варианты обогрева лоджии

Отопление можно организовать несколькими способами: установка теплого пола, электрического или водяного, установка инфракрасных или масляных радиаторов. Также используется установка батареи на лоджии, с подключением к центральному отоплению.

Теплый пол электрический

Теплый пол на лоджии за счет электричества организуют путем прокладки из него нагревательного кабеля или готовых матов. При включении в сеть кабель нагревается до температуры, установленной на термостате. После сборки теплый пол заливается слоем цементной стяжки. Однако от него можно отказаться, если вы планируете использовать плитку в качестве чистового пола.

Такая система отопления удобна и безопасна, но имеет ряд недостатков. Во-первых, это высокое энергопотребление теплых полов. Это около 120 Вт на 1 м2. Второй минус – кабель может достаточно сильно нагреваться (до 80 градусов), поэтому поверх теплого пола укладывать ламинат не стоит.

Как обогреть лоджию или балкон: теплый электрический пол

Инфракрасный теплый пол

Еще один способ обогрева балкона и лоджии – установка инфракрасных матов. Здесь пол обогревается за счет повышения температуры графитовых полос, запаянных в пленку. При этом максимальная температура матов совсем не высока – 55 градусов, что делает их безопасными для любых видов отделочных покрытий.

Обогрев лоджии инфракрасными матами имеет и другие преимущества:

• Высокий уровень безопасности.
• Низкое энергопотребление.
• Отопление также может быть установлено на стенах и потолках.
• Нет необходимости организовывать цементную стяжку поверх теплого пола.

Обратите внимание: нагревательные маты сконструированы таким образом, что повреждение отдельного элемента никак не повлияет на работу соседних. Для сравнения: повреждение участка кабеля, о котором говорилось выше, выведет из строя всю систему теплого пола.

Теплый пол с инфракрасными матами

Водяное отопление: теплый пол

Теплый водяной пол на лоджии работает по принципу обычной батареи, только последняя располагается на стене и имеет компактные размеры. А здесь трубы отопления укладываются на пол, на специальные монтажные маты. Теплая вода поступает в этажную систему оттуда же, где и отапливается вся квартира – от центрального отопления или бытового котла. Укладку и подключение теплого пола можно выполнить своими руками, а плата за отопление существенно не увеличится.

В начале таких работ вам придется получить разрешение так же, как если бы вы осуществляли перенос батареи на лоджию, о чем мы поговорим в следующем разделе статьи. Кстати, принимая решение об установке, нужно учитывать, что заполненные водой трубы вкупе с цементной стяжкой, которая их покрывает, весят немало.

Водяной теплый пол на лоджии. Этот вариант обогрева имеет хорошие отзывы.

Все виды электроприборов

Если обогрев лоджии требуется только периодически, то лучше всего использовать электроприборы переносные и стационарные:

• Масляные радиаторы и конвекторы. Маленькие помещения прогреваются хорошо, но не слишком быстро.
• Тепловые пушки. Их следует использовать с осторожностью для обогрева, так как прибор «сжигает» кислород.
• Инфракрасные обогреватели и камины. Очень экономичен в энергопотреблении. Они могут быть напольными, настенными и потолочными.

Обратите внимание: инфракрасные батареи имеют малый радиус теплопередачи. Эту особенность необходимо учитывать при выборе места для установки обогревателя. То есть, если на лоджии оборудован кабинет, то отопление устанавливаем над или рядом с рабочим местом.

Инфракрасный обогреватель для лоджии

Теплые полы и различные напольные покрытия

Балкон, как и любое другое помещение, хозяева могут оформить по-разному, исходя из своих предпочтений и вкусов.

Однако, чтобы сделать его не только красивым, но и удобным в эксплуатации, следует заранее вникнуть в проблему совместимости тех или иных видов напольного покрытия и различных видов теплых полов.

После завершения монтажа теплого пола на балконе или лоджии наступает время укладки финишного декоративного пола. Чаще всего в таких случаях (для балконов и лоджий) используют разнообразную плитку или линолеум.

Использование плитки в качестве напольного покрытия на лоджии

Плитка идеально подходит для любой системы теплого пола, так как отлично переносит высокие температуры. Кроме того, он обладает отличной теплопроводностью, что позволяет теплу быстрее прогревать помещение.

Также можно постелить теплый пол на балконе под линолеум, однако важно учитывать свойства конкретного выбранного покрытия. Некоторые люди легко переносят перепады температуры, а другим противопоказаны. Именно поэтому нежелательно совмещать водные и инфракрасные системы с линолеумом.

Часто в зонах лоджий и балконов укладывают ламинат и ковролин. Теплый пол на балконе под ламинат прост в монтаже, а сам материал немного капризен: современные модели выдерживают высокие температуры, а также переносят их изменения без ущерба для своих свойств или внешнего вида.

Использование ламината

Ковер позволяет добавить уюта и тепла даже самому холодному балкону, однако при использовании этого покрытия необходимо учитывать следующее:

• не должен быть изготовлен из токсичных, легкоплавких материалов;
• покрытие под мебелью будет подвергаться большему нагреву;
• не рекомендуется выбирать материал с длинным ворсом.

Прежде чем выбрать теплый пол для балкона, нужно заранее подумать о том, какие ограничения наложит выбранный тип обогрева на выбор напольного покрытия.

Утепление лоджии и теплого пола – описание процесса монтажа

1. Для начала необходимо рассчитать размер отапливаемой площади, так как в случае ошибки потребуется уменьшение шага прокладываемого кабеля, что делать ни в коем случае не рекомендуется .
2. После этого необходимо приступить к подготовке рабочей поверхности, после чего на пол укладывается слой теплоизоляции толщиной не менее 50 мм.
3. Сверху устанавливается металлическая монтажная лента, затем на нее укладывается нагревательный кабель, соблюдая определенное расстояние.
4. Затем на одну из стен ставится термостат, который контролирует правильность работы прибора. К нему подключается специальный кабель и термодатчик.
5. Затем необходимо установить стяжку пола, толщина которой должна быть в пределах 30-40 мм. Для проведения этих работ основание с установленной конструкцией заливают бетоном.
6. После приготовления стяжки на нее укладывают напольное покрытие.

Что нужно знать об устройстве теплого пола?

Прежде чем приступить к монтажу, следует изучить и продумать следующие моменты:

• наличие тепло- и гидроизоляции;
• схема расположения;
• возможность установки такой системы в квартире.

Первый пункт важен, так как благодаря его соблюдению теплопотери будут снижены, а соседям снизу не будет угрожать постоянно теплый потолок.

Устройство теплого пола на балконе также включает в себя продумывание разводки труб или кабелей. Всего существует три типа:

• улитка;
• змея;
• двойная змейка.

Выбор укладки основывается на форме помещения, однако в прямоугольных помещениях чаще всего используется обыкновенная змейка.

Перед началом работ следует выяснить, возможен ли монтаж теплого пола (если речь идет о водяном) и выдержит ли балконная плита дополнительный слой стяжки. Эта предусмотрительность устранит риски возникновения чрезвычайных ситуаций.

Монтаж теплого пола своими руками

Монтаж теплых полов на балконе должен производиться исключительно мастерами в случае водного поля. При этом выполняется ряд действий по выравниванию поверхности, прорабатывается схема систем труб, их прокладка и подключение всего необходимого для правильного функционирования оборудования оборудования. С такой работой невозможно справиться без опыта и при этом получить удовлетворяющий результат.

Совершенно иная ситуация с семейством систем электрообогрева. Обогрев балкона теплым полом на основе электрического кабеля – достаточно быстрый и удобный способ. Для его установки не нужно никаких специальных знаний, а для подключения к электрической сети можно воспользоваться услугами выездного специалиста. По сути, кабель просто укладывается по определенной схеме, выбранной по ситуации, и крепится к основанию пола. После этого вся система заливается стяжкой, которая должна сохнуть в течение времени, указанного производителем. До истечения срока категорически запрещается включать систему.

Инфракрасный пол настолько прост в установке, что с ним легко справится даже неопытный человек. Подробная инструкция по монтажу теплого пола прилагается к самой пленке. Инфракрасный теплый пол часто можно разместить поверх старого пола. Главное, позаботиться о достаточной тепло- и гидроизоляции.

варианты обустройства и пошаговая инструкция

В качестве источника тепловой энергии для лоджии используются различные системы отопления, монтируемые преимущественно в пол. Они позволяют поддерживать оптимальную температуру, формировать максимально благоприятные условия.

Существует несколько вариантов установки теплых полов. Чтобы сделать правильный выбор, необходимо сравнить плюсы и минусы каждого решения.

Мы расскажем, какой теплый пол на балконе предпочтительнее в той или иной ситуации, а также дадим пошаговую инструкцию по монтажу системы обогрева.

Содержание статьи:

• Системы обогрева лоджий
• Нагревательные маты и их виды
  • Плюсы и минусы нагревательных матов
  • Установка нагревательных ковриков
• Электрический кабельный кабель
• Инфракрасная нагревательная пленка
  • Типы инфракрасных пленок
  • Значительные преимущества IR Flam
• Mounsting Sensor Sensor
0202020202020202020202020202020202020202020202020202. и полезное видео по теме

Системы обогрева лоджии

Существует несколько видов систем теплого пола, которые используются для утепления балкона и лоджии.

Все устройства относятся к ::

• нагревательные маты;
• двухжильные нагревательные кабели;
• пленка с защитой от инфракрасного излучения.

Рассмотрим систему подробнее.

Фотогалерея

Фото

Устройство системы теплого пола на лоджии и застекленного утепленного балкона значительно расширит полезную площадь квартиры и загородного дома

Система отопления обеспечит условия не только для комфортного проживания, но и для устройства зимнего сада

На оборудованной утепленной лоджии будет возможность устроить детскую, что особенно актуально для малогабаритных густонаселенных квартир

Лоджии в офисных комплексах отлично подходят для использования в качестве комнаты отдыха. Однако для этого также потребуется теплый пол.

Если вы планируете расширить площадь квартиры за счет лоджии, то необходимо будет соорудить там теплые полы, чтобы сбалансировать уровень обогрева смежных помещений

Оборудованные и утепленные лоджии и балконы, обеспеченные полами с подогревом, гарантируют формирование нормальных условий для круглогодичной эксплуатации помещений

Теплые полы на лоджии не занимают полезную площадь и не мешают передвижению, как обычные радиаторы

Теплые полы позволяют быстро обогреть небольшое пространство лоджий с балконами, могут стать в них основным и единственным источником тепла

Зона отдыха лоджии застекленная

Зимний сад

Организация детской на меблированной лоджии

Комната отдыха в офисном здании

Теплый пол при перепланировке

Круглогодичное использование помещения

Теплый пол вместо радиаторов

Место для работы и уединения

Коврики с подогревом и их виды

Одной из самых популярных и бюджетных систем являются нагревательные маты. Сами по себе они представляют собой единый нагревательный кабель, волнообразно прикрепленный к специальной сетке из прочного стекловолокна. Устройства относятся к классу систем с кабельным обогревом, их монтаж осуществляется исключительно в полу.

Нагревательные маты могут иметь длину от 50 см до 3 метров; ширина кабеленесущего троса для армирующей сетки обычно 50 см

Источником тепла выступает одно- или двухжильный трос. Его диаметр колеблется в пределах 2,5-4,5 мм. Для работы матов необходим блок питания мощностью 220-230 Вт.

Кабель защищен специальным пластиковым экраном. Длина холодного провода обычно превышает 2 м.

Промышленные нагревательные маты делятся на две группы.

По типу кабеля делятся на:

• одножильный;
• двухжильный;

Одноядерные системы . Их особенность в том, что их нужно укладывать так, чтобы два конца были подключены к термостату. Это сильно усложняет монтаж, так как требуется резка матов.

Также мат с одножильным кабелем излучает электромагнитное поле, поэтому его не вносят в помещения, где постоянно находятся люди.

Основным преимуществом одножильного отопительного оборудования является низкая цена, возможность реализации в ванной, туалете, кухонном помещении

Двухжильный мат – Расширенная одноядерная модификация. Здесь, помимо нагревательного стержня, есть электрический кабель. Введение его в конструкцию позволяет один конец подключить к термостату, а другой спрятать в муфту, что дает возможность закончить монтаж в любом месте.

Двухжильный коврик практически не излучает электромагнитное поле, поэтому полностью безопасен для человека. Его можно ввести не только в пол балкона, но и в любое другое помещение в качестве источника дополнительного тепла.

Нагревательные маты также различаются по мощности, могут генерировать от 60 до 2300 Вт энергии. О том, как рассчитать необходимую мощность мата, вы можете прочитать ниже.

Как одножильные, так и двухжильные маты надежны, способны безукоризненно служить долгие годы. Обычно одножильные модификации тоньше двухжильных, обладают большей мощностью, поэтому способны быстрее прогревать поверхность пола.

Плюсы и минусы нагревательных матов

Рассмотрим особенности, преимущества и недостатки нагревательных матов.

1. При использовании матов высота помещения уменьшается всего на пару сантиметров с учетом высоты плитки и слоя клея.
2. Система экономична, рационально потребляет электроэнергию. Если на балконе стоит мебель, то коврики под нее не подходят.
3. Нагревательные маты просты в установке. Единственное, что может вызвать сложности, это подключение системы к термостату.
4. Используйте маты для обогрева на короткое время. Они не рассчитаны на постоянную круглосуточную работу.

Плиточный клей можно наносить поверх матов и укладывать саму плитку. При выборе устройства учитывают площадь поверхности нагрева, теплопотери лоджии. Для монтажа на балкон нежелательно брать длинный коврик, так как устройство нельзя укоротить.

Уменьшаться будут только холодные концы, поэтому для балкона нужно подобрать устройство, максимально подходящее к площади пола.

Галерея изображений

Фото

Элементы обогрева пола лоджии

Полностью подготовлена ​​к установке системы

Укладка напольной плитки на нагревательные маты

Электроматы в нестандартных помещениях

Монтаж нагревательных матов

Монтаж нагревательных матов должен производиться с осторожностью. Важно защитить кабель от механических повреждений. Недопустимо использовать режущие и острые предметы при монтаже, оставлять их без присмотра.

Также важно стараться не наступать на кабель. Чтобы исключить вероятность этого казуса, установку желательно производить в обуви на мягкой подошве или без обуви, а перед установкой полностью очистить поверхность пола от загрязнений.

Следует соблюдать осторожность при укладке плитки, нанесении клея и зачистке швов. Во время этих операций кабель может быть случайно поврежден.

Устройство системы теплого пола с использованием нагревательных матов включает ряд традиционных этапов:

Галерея изображений

Фото

На выровненное подготовленное основание, которым может служить и старая плитка, укладывают нагревательные маты

К выполняем поворот, разрезаем систему отопления по армирующей сетке, не задевая силовой кабель. Поверните коврик, используя трос в качестве точки поворота

Поверх уложенной системы нагревательных матов наносим плиточный клей, предназначенный для использования с системами отопления

Напольную керамику укладываем стандартным способом, соблюдая обычные технологические правила.

Этап 1: Укладка нагревательных матов на ровное основание

Этап 2: Открытые системы теплого пола

Этап 3: Нанесение плиточного клея на теплый пол

Этап 4: Укладка напольной плитки на теплый пол

Рассмотрим варианты для укладки матов на разные типы поверхностей.

На бетонный пол лоджии сначала укладывается теплоизоляционный материал, затем выравнивается пол, устанавливается амортизатор, который предотвратит деформацию при нагреве. Затем на амортизатор кладется мат, после чего он покрывается плиточным клеем, на который укладывается плитка.

На последнем этапе устанавливается защитная трубка на датчик температуры, термостат, подключаются холодные провода.

Перед укладкой мата, для обеспечения его максимальной эффективности, на пол можно уложить слой теплоизоляции (+)

Если пол на балконе укладывается деревянным, то поверхность сначала выравнивается бетонным слоем 7-9 мм, затем укладываются нагревательные маты, укладывается пенопласт, а затем пол покрывается деревом .

Если укладка производится на старый кафельный пол, то делается бетонная стяжка, устанавливается нагревательный элемент, покрывается плиточным клеем, а затем создается новое плиточное покрытие. Если напольная плитка была в хорошем состоянии, то выравнивающую стяжку можно не делать.

Нагревательные маты легко устанавливаются на старый кафельный пол лоджии без его демонтажа (+)

Рассмотрим особенности монтажа подробнее.

Перед укладкой матов в поверхность пола необходимо составить схематический план укладки.

В проекте должны быть отображены:

• контур обогреваемой поверхности;
схема укладки
• ;
• расположение датчика температуры, регулятора температуры с учетом расположения силовой проводки.

Перед началом работ важно подготовить поверхность для укладки матов. Для этого на полу шпаклюются трещины. После его высыхания пол очищают от пыли и грязи. Если поверхность деревянная, убедитесь, что она надежно закреплена.

Перед укладкой необходимо установить паз для трубки, которая идет в комплекте с датчиком температуры. Важно, чтобы он располагался у верхнего края изделия на одинаковом расстоянии от нагревательных кабелей.

В процессе работы трубку с одной стороны нужно проклеить изолентой, чтобы в нее не попал плиточный клей. Второй конец подключается к самому термостату, который находится в распределительной коробке.

Укладка может производиться двумя способами – кабелем вверх или кабелем вниз. Первый способ самый простой; чаще всего используется на практике.

Способ укладки кабеля вверх заключается в том, что маты укладываются сеткой вниз. Далее с помощью клея устройство точечно крепится к поверхности пола.

После – на поверхность мата наносят плиточный клей необходимой толщины (обычно 3-5 мм), после чего приступают к укладке плитки.

Важно равномерно распределить клей по поверхности мата во избежание образования воздушных пустот, так как в процессе эксплуатации они могут привести к перегреву кабеля и его поломке

Кабель должен быть полностью погружен в теплопроводящую среду (плиточный клей и т.п.).

Способ, при котором кабель прокладывается кабелем вниз (т. е. сеткой вверх), более сложен в исполнении. Перед укладкой плитки делается рисунок мата. Для этого его расстилают так, чтобы он полностью закрывал нагретую поверхность.

Затем нарежьте сетку коврика, затем сверните ее в рулон. На пол наносится слой клея 2-3 мм, после чего мат разворачивается кабелем вниз и слегка прижимается.

При монтаже важно следить, чтобы расстояние между кабелями было не менее 5 см. Зубчатым шпателем непосредственно на нагревательный мат наносится второй слой клея толщиной 5-6 мм, после чего укладывается плитка.

Греющий электрический кабель

В основе любой системы теплого пола лежит нагревательный электрический кабель. Он выступает в роли основного нагревательного элемента. Управление осуществляется с помощью электронных терморегуляторов различных модификаций.

Для функционирования устройства напряжением 220 В.

Фотогалерея

Фото

Кабель теплого пола на лоджии

Изменение шага укладки кабеля

Крепление кабеля к армирующей сетке перед заливкой стяжки

Сложная схема укладки нагревательного змеевика

Кабельная система включает кабельную нагревательную секцию, основным ее элементом является двухжильный экранированный кабель, который с одной стороны соединен питающим проводником, защищенным рукавом, а с другой , по нагревательному стержню.

Удельное тепловыделение кабеля составляет примерно 18 Вт/м.

Кабель укладывается в бетонную стяжку или плиточный клей. Изделие способно обеспечить температуру пола от +25 до +32 градусов

Преимущества кабеля:

• создаваемое устройством электромагнитное поле безопасно для человека;
• за счет использования малой мощности в конструкции нагревательного сердечника повышается износостойкость кабеля, срок его службы;
• простота установки; Пленка экранирующая
• обеспечивает электрическую, пожарную безопасность изделия, предохраняет его от механических повреждений.

Установка на бетонный пол имеет ряд особенностей. Желательно утеплить толщиной 20-30 мм или любым другим теплоизоляционным материалом.

Далее необходимо покрыть утеплитель бетонной стяжкой 10-15 мм. Это исключит контакт утеплителя с элементом теплого пола, иначе устройство может перегреться.

После процедуры монтажная лента укладывается на пол и закрепляется. Кабель укладывается равномерно волнообразно по всей площади. Важно, чтобы его узлы не пересекались. Радиус изгиба должен быть равен или более чем в 10 раз превышать диаметр кабеля. Закрепите устройство монтажной лентой, закрепив его выступающие части.

К одному терморегулятору можно подключить от двух и более нагревательных кабелей. Холодный конец установлен в коробе в шибере, расположенном в стене. Датчики монтируются между планками кабеля и выводятся в монтажную коробку. Питание 220 В от ближайшей розетки (+)

После укладки проверить соответствие фактического сопротивления нагревательной жилы данным в паспорте. Подключить кабель можно перед монтажом, чтобы проверить его работоспособность, а затем провести прокладку и стяжку.

Муфты должны располагаться в бетонной стяжке. Перед устройством муфты составляют схему прокладки кабеля, где определяют места расположения муфт.

Важно помнить, что цементная стяжка окончательно затвердевает через 28-30 дней. До этого времени включать систему нельзя. Также запрещается заводить участки нагревательного кабеля, находящиеся в свернутом положении. Шаг укладки следует рассчитывать по паспорту.

Подробно с этапами укладки греющего кабеля на пол лоджии Вас ознакомит краткая фотоинструкция:

Фотогалерея

Фото

Перед укладкой кабельной системы обогрева делаем ремонт основания. При необходимости расшить щели и заполнить их раствором

В месте, выбранном для установки терморегулятора, замуровываем стену для прокладки в ней кабеля в гофрированном пластиковом канале. В полу формируем ворота для укладки датчиков, подключенных к блоку управления

На ремонтируемый пол укладываем фольгированную гидроизоляцию, которая одновременно предотвратит утечку тепла в пол

Показанная в примере лоджия выполнена в форме Г. В месте соединения обрезанных панелей проклеиваем соединение линии с липкой лентой

На подложке у нас есть монтажные металлические полоски, которые будут фиксировать кабель. Крепим их к полу, затем петляем кабели с шагом 10 см

Устанавливаем термостат, подключаем к нему систему, датчики температуры закапываем в шиберы на полу. Проверка работоспособности собранной системы

Отключите систему от источника питания. Устанавливаем маяки из металлопрофиля и устраиваем полусухую стяжку

Поверх кабеля укладываем гидроизоляцию в стяжку, затем ламинат, не забываем заполнить борозду кабелем для блока управления гипсовым раствором

Шаг 1: Ремонт пола лоджии перед укладкой нагревательного кабеля

Шаг 2: Шлифовка стен и пола под кабелем термостата

Шаг 3: Укладка фольгированного утеплителя на пол

Шаг 4: Клейкая лента Клей

Шаг 5: Укладка нагревательного кабеля на основание

Шаг 6: Подключение системы отопления к блоку управления

Шаг 7: Устройство для стяжки теплого пола

Укладка напольного покрытия на теплый пол

Инфракрасная нагревательная пленка

Принцип работы инфракрасной пленки основан на генерации длинноволновых инфракрасных лучей. Само устройство представляет собой полотно, покрытое с обеих сторон полиэфирной пленкой. Он гибкий, что позволяет легко устанавливать его на любой части пола.

Для реализации не требуется заливка цементной стяжки или клеевой основы, пленка легко монтируется и демонтируется.

Слои пленки состоят из углеродного волокна и медных шин, за счет чего достигается 100% теплопередача. ИК-пленка эффективно работает при низких температурах, широко используется для укладки в пол лоджии

Пленка является своеобразным излучателем инфракрасных лучей, которые человек интерпретирует как тепло. Его максимальная температура нагрева составляет 50 °С.

Любая ИК-пленка состоит из:

• нагревательного углеродного элемента , являющегося преобразователем электроэнергии в тепло;
• шины биметаллические , с помощью которых подается энергия на нагревательные элементы;
• Двухслойная полимерная пленка , выполняющая функции защиты от механических повреждений.

Устройство работает от электрической сети 220-230 В.

Крепить пленку к полу можно степлером, клеевой основой или любым другим способом, в зависимости от типа покрытия, которое будет укладываться (+)

Ток, проходящий через компоненты системы, преобразуется в тепловую энергию, она передается в окружающую среду, которая затем нагревает воздушную массу вокруг себя.

Типы инфракрасных пленок

Существует большое разнообразие инфракрасных пленок, различающихся специфическими техническими параметрами и внешним видом. Можно выделить два основных типа – низкотемпературные и высокотемпературные модели. Пленки также различаются по мощности, предельной температуре нагрева, толщине, ширине и областям применения.

Монтаж сплошной карбоновой пленки, используемой в качестве основной системы обогрева оборудованной лоджии, достаточно прост:

Фотогалерея

Фото

Шаг 1: Стяжка под пленочный пол

Шаг 2: Основание под пленочный пол плёночный пол

Шаг 3: Укладка нагревательных панелей из углеволокна

Шаг 4: Изоляция свободного края карбоновой плёнки

Шаг 5: Монтаж системы электрообогрева

Шаг 6: Проклейка швов битумной лентой

Шаг 7: Крепление карбоновых листов скотчем

Шаг 8: Укладка чистового покрытия

При выборе пленки ключевым параметром является температура ее нагрева. Так, если она превышает +27°С, то от ламинированного покрытия следует отказаться, так как оно необратимо деформируется при воздействии высокой температуры.

Таким образом, высокотемпературные модификации должны .

Если напольным покрытием будет паркетная доска, ламинат, ковролин и т.п., то необходимо установить низкотемпературную систему, подогрев до +27°С. Для покрытия в виде плитки, керамзита, можно установить высокотемпературные модификации, вырабатывающие +45-+50°С

На лоджии можно установить теплую инфракрасную пленку как на пол, так и на стены и потолок. Дополнительно панели монтируются на обе стены под окнами, напротив окон. Этот метод нагрева называется – .

В Важно ориентироваться на область его применения.

Важные преимущества ИК-пленки

Специалисты выделяют ряд преимуществ ИК-пленки.

Среди основных преимуществ:

• экологическая безопасность – радиация считается полезной для здоровья;
• поддержание качества воздуха – при работе прибора нагревается не воздух, а предметы интерьера, поэтому кислород не испаряется, состав воздуха не меняется;
• отсутствие излучения электромагнитного типа;
• простота установки , широкие возможности настройки.

ИК-пленка долговечна, практически не выходит из строя, не требует ремонта.

Инфракрасные пленочные системы отлично подходят для использования на открытом воздухе. Их активно используют при обустройстве балконов и лоджий. Существенным преимуществом ИК-полов является то, что это единственный вариант, позволяющий эффективно обогревать помещения без остекления.

Процесс установки ИК-системы на пол балкона будет представлен в следующей галерее:

Галерея изображений

Фото

Этап 1: Укладка изоляционной подложки

Этап 2: Расположение панелей нагревательной пленки

Этап 3: Покрытие ИК-пола

Этап 4: Подключение системы отопления к блоку управления

Если вы планируете выбрать ИК-пленку для балкона, то предлагаем ознакомиться с информацией по установке и подключению таких теплый пол:

Монтаж датчика температуры

Для обеспечения необходимого микроклимата в помещении используйте терморегуляторы, оснащенные датчиком температуры. Они эффективно взаимодействуют с кабельными системами, ИК пленкой.

Функция термостата – поддержание заданной температуры, ее регулировка, оптимизация энергопотребления. В зависимости от модификации функции устройства могут быть разнообразными.

Принцип подключения термостата одинаков для любой системы. Рассмотрим особенности установки датчика температуры нагревательных матов.

Один термостат может одновременно регулировать температуру нескольких нагревательных матов. Соединяйте кабельные системы параллельно, максимальный ток не должен превышать 16 А, что соответствует 3600 Вт при 230 В

Если суммарная мощность матов больше, то требуется дополнительное оборудование в виде вводного автомата, УЗО, силового реле, размыкателя по направлениям, специального терморегулятора.

Для установки контроллера необходимо выполнить работы в следующем порядке:

• создать в стене специальное отверстие для крепления коробки;
• просверлить в стене углубление для установки силового провода и создать отверстие для прокладки соединительного канала;
• установить, настроить по инструкции;
• поместите датчики в гофрированную пластиковую трубку диаметром 16-20 мм.

Трубка должна быть герметична с одного конца для защиты проводов от попадания в растворы, воду. С противоположного конца трубка помещается в установленную коробку.

Регулятор рекомендуется располагать возле электропроводки, в целях экономии на питающей проводке желательно установить его на стене в жилом помещении в наиболее удобном месте

Допустимый радиус изгиба проводки не менее 5 см. Трубка с датчиками крепится к полу. Она должна проходить между петлями на расстоянии не менее 20 см.

Важно помнить, что при монтаже нельзя укорачивать нагревательный кабель, заменять питающие провода, вносить коррективы в конструкцию терморегулятора, проводить ремонтно-монтажные работы при включенном питании.

Принцип расчета систем перекрытий

Перед выбором любой напольной системы важно рассчитать мощность утеплителя, определить его необходимую длину.

Для этого необходимо рассчитать теплопотери лоджии. Через оконные проемы уходит много тепловой энергии, поэтому обеспечить температуру +20-+23°С довольно проблематично, особенно в зимнее время года. Поэтому рекомендуется устанавливать отопительное оборудование в режиме обогрева.

Рассчитать теплопотери балкона можно с помощью онлайн-калькулятора.

Перед установкой системы теплого пола на лоджии важно предварительно прогреть помещение

Рекомендуемая температура нагревательных матов, кабеля или инфракрасной пленки +26°С. Этот режим подходит для утепления паркетных полов. Если в качестве покрытия используется плитка, мрамор или другое теплопроводящее покрытие, рекомендуемая температура кабеля +28-+31°С.

Обычно для лоджий требуется 160-180 Вт на м ² для отопления и 200-220 Вт на м ² для режима обогрева. Учитывая эти рекомендации, можно рассчитать необходимую длину кабеля, шаг монтажа, мощность системы.

Например, лоджия имеет площадь 2 м ² . На полу плитка, стяжка не планируется. Возьмем режим обогрева, для которого требуется 200 Вт на м ² . Далее определяем площадь обогрева.

Рассчитывается по формуле:

S _гр = S _итого -S _{и т. д} , Где

• S _{и т.д} занимаемая площадь – мебель и др. ;
• S _Всего – общая площадь помещения.

Допустим, площадь, занимаемая мебелью, составляет 0,5 м ² . Тогда S _гр = 2-0,5 = 1,5. Для лоджии выбран режим обогрева, поэтому необходимая мощность кабеля составляет 200 Вт на м ² .

Тогда рекомендуемая мощность системы составляет 1,5 * 200 = 300 Вт на м ² .

Если стяжка не планируется, выбирайте тонкую тросовую систему, которая сможет полностью уложиться в слой плиточного клея.

Выбрать систему с требуемыми характеристиками можно из таблиц с описанием характеристик оборудования.

Используя технические характеристики матов, можно определить оптимальную модель исходя из индивидуальных требований (+)

На основании таблицы определяем мощность мата, его размеры и длину по площади. В нашем примере мощность мата 0,25 кВт, а длина 17 м.

Далее ищем этап установки. Рассчитываем его по формуле:

ч = (S _гр * 100) / L _каб где

• ч – шаг укладки;
• L _кабина – длина кабеля в метрах.

Подставляем значения в формулу, и получаем: h = 1,5*100\17 = 8,8 см.

При укладке матов или кабеля помните, что расстояние от стен должно быть 10 см.

Выводы и полезное видео по теме

В видео рассказывается об особенностях, общих принципах установки нагревательных матов:

Из видео вы можете узнать об особенностях установки и подключения терморегулятора:

Об установке ИК-пленки вы можете узнать из видео ниже:

Кабельные системы, ИК-пленка отличаются высоким качеством, низкой стоимостью, практичностью и долговечностью. Установить их можно самостоятельно без привлечения специалистов.

Важно только правильно подобрать оборудование с учетом площади обогреваемой поверхности, типа покрытия и других факторов.

Всем, кого интересует вопрос обогрева балкона и использования теплого пола для обогрева лоджии, предлагаем оставлять комментарии и задавать вопросы. Контактная форма находится в нижнем блоке.

Лучистое отопление под закрытым балконом?

У меня есть пара комнат, которые функционально представляют собой полностью огороженный балкон 2-го этажа, с бетонной балкой + системой шлакоблоков в качестве основания и напольной плиткой, зацементированной прямо поверх нее (насколько мне известно, без изоляции). Я хочу добавить лучистое отопление (на водной основе), но у меня нет места, чтобы добавить его над бетоном – поднятие плитки приведет к тому, что пол будет выше уровня остальной части дома, а внутренние дверные проемы также ограниченная высота (сплошные гранитные перемычки, которые невозможно открыть вверх).

Мой план состоит в том, чтобы добавить пару дюймов изоляции к открытой нижней стороне бетона до следующей зимы, и мне интересно, насколько эффективно было бы прикрепить трубы типа PEX к нижней стороне бетона перед изоляцией.

Я не могу найти никого, кто пробовал это раньше, но мне интересно, разумна ли эта идея и какие могут быть потенциальные ловушки. Я предполагаю, что это займет довольно много времени, но в конечном итоге он нагреется на всем протяжении бетона – или я потеряю все свое тепло вниз и наружу, несмотря на изоляцию?

Эти тепловизионные изображения из энергетической сертификации 5 лет назад, до того, как окна были заменены на стеклопакеты (извините за гугл-переводчик):

лучистое отопление

2

Если пол построен из бетонных блоков, например:

Тогда… там много воздуха. Если вы поместите трубы с горячей водой под ним, это не будет проводить тепло достаточно хорошо, чтобы он работал как теплый пол.

Да, вы можете вставить трубы в отверстия, а затем засыпать их, но это приведет к большим разрушениям, и это не будет эффективно по другой причине:

Если это балкон, предположительно, вы не будете там весь день. Поэтому вам нужна система, которая быстро нагревается, когда вы хотите туда пойти, что означает низкую тепловую инерцию. Кроме того, если у вас высокая тепловая инерция, при выходе с балкона все тепло, запасенное в массе, будет потрачено впустую (а вы за это тепло заплатили). Итак, толстая тяжелая бетонная плита не идеальна по этим причинам.

Если возможно, я бы посоветовал вместо этого нагреть потолок вашего балкона. Если у вас потолок из гипсокартона, вы можете заменить его на вариотерм (или другие подобные решения). Есть много способов сделать это. Затем набейте воздуховод изоляцией. Это дало бы вам излучающий потолок с подогревом и низкую тепловую массу, поэтому вы могли бы включать или выключать его, когда вы на самом деле там.

5

Насколько хорошо изолирован весь корпус? Конструкция балкона звучит так, как будто это гигантский тепловой мост, а это означает, что с такой медленной системой (или любой системой отопления в целом) изрядное количество вашего тепла будет уходить в окружающую среду.

Кроме того, как упомянул Bobflux, могут быть воздушные зазоры, которые серьезно снижают функцию лучистого обогрева. И если это сплошной бетонный блок (что менее вероятно), толщина может ослабить любые усилия по нагреву на дне.

Предполагая, что балюстрада закрыта и должным образом изолирована, вы можете рассмотреть вертикальное лучистое отопление на внутренней стороне закрытых поверхностей (включая сторону здания без дверного проема) и, возможно, даже на потолке (при условии, что он защищен изоляцией, или вы отдаём соседям сверху бесплатное отопление на их балконе). Вы все равно потеряете немного места, но, по крайней мере, дверь не будет проблемой.

Однако проблема энергоэффективности остается. Это, вероятно, не сезон, но если вы можете арендовать или иметь доступ к тепловизионной камере, прогрейте балконное пространство в течение добрых 4-6 часов в холодный день или ночь (например, с помощью мобильного обогревателя), а затем выйдите на улицу. и проверьте под разными углами, где он начинает светиться. Это те места, которые вам нужно дополнительно изолировать.

9

Твой ответ

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Почему лучистое тепло может иметь смысл в вашем новом доме мечты

Система обогрева полов и стен – удобная альтернатива отоплению дома можно проследить до древних цивилизаций?

Возьми теплый пол. Становясь все более популярной тенденцией в современном строительстве, эта технология существует уже несколько столетий. От раскопанных дымоходов древней Кореи и Китая до гипокаустов древних греков и римлян и гибридной технологии Фрэнка Ллойда Райта для его домов в прериях — эта концепция претерпела глобальную эволюцию, которая делает ее актуальной в современных домах.

В Древнем Риме показаны полы, поднятые на столбы, где тепло могло циркулировать внизу и излучаться через слои плитки и камня. Римляне, которым приписывают разработку первой в Европе технологии обогрева пола, использовали эту систему для бань и частных домов. В то время как к 20 веку дом Бахмана Уилсона Фрэнка Ллойда Райта, первоначально построенный в 1954 году вдоль реки Миллстоун в Миллстоуне, штат Нью-Джерси, был оснащен экологически чистыми строительными компонентами, такими как пассивное солнечное тепло за счет обильного использования естественного лучистое тепло.



Что такое лучистое отопление?

Альтернатива традиционному воздушному и водяному плинтусному отоплению, лучистое отопление подает тепло непосредственно на пол или на панели в стене или потолке дома от труб горячего водоснабжения или электрических проводов под полом – напрямую на людей и предметы в помещении с помощью инфракрасного излучения. Как только объекты поглощают тепло, они излучают его другим в комнате — эффективный способ передачи тепла. Некоторыми источниками излучения в доме являются камин, дровяная печь, переносные обогреватели и радиаторы, подключенные к центральному котлу.

Вот как выглядит встраиваемая в стену излучающая тепловая панель, установленная в строящемся доме (любезно предоставлено Energy.gov).



Типы лучистого теплого пола

Существуют три категории систем лучистого теплого пола: водяные или водяные, электрические и воздушные.

1. Водяной обогрев

Этот вариант является наиболее универсальным, экономичным, энергоэффективным и наилучшим для холодного климата. Он использует нагретую воду для передачи тепла в жилые помещения. Гидравлические системы могут работать на электричестве, природном газе, нефти, пропане, дереве или солнечной энергии. Блок центрального отопления может использоваться как для нагрева воды, так и для обогрева помещений, чтобы снизить общие затраты.

Из-за большого разнообразия источников энергии в гидравлических системах могут использоваться:

• Центральные котлы , перекачивающие нагретую воду по сети труб, которые могут работать на природном газе, пропане, нефти или биомассе

• Электрические тепловые насосы являются лучшей альтернативой электрическим котлам сопротивления, поскольку они могут соответствовать мощности эквивалентного нагревателя сопротивления с частью потребляемой энергии; и могут конкурировать с газовыми котлами из-за их превосходной эффективности.

• Вода, нагретая солнечными коллекторами , которые дают наилучшие результаты, когда гидравлические трубопроводы встроены в бетонную плиту, поскольку они позволяют сохранять тепловую солнечную энергию для обогрева в ночное время. Можно добавить котел или тепловой насос, если доступной солнечной радиации недостаточно для покрытия отопительной нагрузки.



2. Электрообогрев

Эта система обеспечивает тепло с помощью электрических проводов или катушек, проложенных непосредственно под полом. Изготовленные из металлов с высоким сопротивлением электричеству, эти электрические катушки покрыты полимером, который хорошо проводит тепло. Когда тепло проходит по проводам, они нагревают пол, стену или потолок, в зависимости от того, где они установлены. Лучший выбор для этого варианта – толстый бетонный пол, который будет долго сохранять тепло; деревянные полы или полы с ковровым покрытием требуют больше электроэнергии для выработки тепла и его быстрой потери.

Полимерный нагревательный элемент для пола может быть установлен непосредственно под напольным покрытием, что делает установку быстрее и проще, чем другие системы напольного отопления (любезно предоставлено Pal N Paul Inc. ).



Добавьте тепла кухне, «зонируя» ее для электрического теплого пола. Этот прекрасный уголок для завтрака в просторной кухне двухэтажного дома с 4 спальнями и 3,5 ванными комнатами с элементами ремесленного искусства — идеальное место для этой концепции (план № 161-1067).



Несмотря на то, что электрические системы лучистого отопления просты и относительно недороги в установке, они связаны с высокими эксплуатационными расходами из-за постоянно растущей цены на электроэнергию. Они могут быть рентабельными, если отопление используется всего несколько месяцев в году. Из-за этого электрические системы лучистого отопления доступны по цене, если они используются на небольших площадях или участках дома.

Встаньте с теплой кровати в этом роскошном главном люксе (вверху) двухэтажного современного дома с 4 спальнями и 3,5 ванными комнатами… и войдите прямо в главную ванную комнату (внизу), которую можно установить электрический теплый пол для максимального комфорта, обслуживания и доступности (план № 161-1085).



3. Полы с воздушным подогревом

Наименее эффективная из всех лучистых систем, полы с воздушным подогревом редко устанавливаются в жилых помещениях. Их можно комбинировать с солнечными системами нагрева воздуха, но есть очевидные проблемы. Прежде всего, это неэффективность обогрева дома обычной печью путем прокачки воздуха через полы ночью и использования солнечного тепла днем.



Преимущества лучистого тепла

Только на мгновение подумайте об лучистом тепле и о комфорте и тепле, которые оно может дать вашему дому и семье. Вы можете попрощаться с шумными вентиляторами, которые включаются и выключаются, с бесчисленными настройками термостата и нагромождением слоев одеял.

1.  Энергоэффективность и экономичность

Системы лучистого отопления могут снизить затраты на электроэнергию и обеспечить исключительный комфорт. В отличие от традиционных радиаторов, которые излучают неравномерную температуру в жилых помещениях, лучистое тепло генерируется из-под пола и – поскольку горячий воздух поднимается – до самого потолка и по всему помещению, обеспечивая нужную температуру с помощью регулировки стены. термостат. Из-за улучшенного восприятия тепла и уровня комфорта вы можете немного уменьшить температуру термостата. Лучистое тепло может обеспечить домовладельцам экономию в среднем до 15 процентов на счетах за отопление.

2. Простота эксплуатации и обслуживания

После установки системы вы можете убедиться, что отопление работает эффективно, используя автоматический термостат, который работает со смартфоном, или программируемый термостат, который позволяет вам планировать, когда вы хотите, чтобы тепло включалось и выключалось.

Вот различные варианты термостатов для обогрева пола, которые обеспечивают бесперебойную работу систем (любезно предоставлено Warmup).



3. Универсальность

Излучаемое тепло позволяет спроектировать дом вашей мечты в соответствии с вашими требованиями и выбрать напольное покрытие, соответствующее вашему стилю жизни. Система работает со всеми напольными покрытиями, такими как дерево, ламинат, плитка, бетон, ковер и т. д. или горячие поверхности. А поскольку тепло излучается от пола, в жилых помещениях происходит равномерное распределение тепла. Это переводит в более удобные комнаты во всем доме.

5. Чистое и лучшее качество воздуха в помещении

В отличие от принудительного воздушного отопления и его склонности к циркуляции пыли, аллергенов, запахов и микробов, лучистое тепло приводит к медленной и щадящей циркуляции воздуха, что предотвращает попадание аллергенов в воздух долгое время. Улучшение качества воздуха в помещении является важным фактором для детей и взрослых, страдающих аллергией, астмой и другими состояниями, которые могут усугубляться загрязнением воздуха в помещении.

6. Тихо и вне поля зрения

Что может быть прекраснее системы, которая просто сохраняет тепло и комфорт без шума лязга труб? Лучистое тепло полностью скрыто под полом, стены и комнаты не загромождены радиаторами, вентиляционными отверстиями и плинтусами.

7. Больше пространства и свободы дизайна

Отсутствие настенных радиаторов означает меньше ограничений по расстановке мебели, а также дополнительное пространство в жилых помещениях — и чистые стены, которые можно украсить простыми декоративными акцентами или более изысканными штрихами.

8.  Простота локализации или зонирования

Системы лучистого отопления обеспечивают потенциал для большей экономии энергии, поскольку они предназначены для зонирования помещений. У домовладельцев есть возможность группировать комнаты вместе и создавать свою собственную зону. При зонировании в разных комнатах может быть разная температура в разное время, что экономит электроэнергию и обеспечивает максимальный комфорт для всех членов семьи.

Эта большая комната — гостиная, кухня, обеденная зона и уголок для завтрака — в доме в стиле ремесленника с 4 спальнями и 3,5 ванными комнатами может быть создана как одна зона обогрева в роскошном доме (план № 161-1067).



Недостатки лучистого теплого пола

Несмотря на очевидные преимущества лучистого теплого пола, следует учитывать и ряд недостатков.

1. Высокая стоимость установки

Эксперты оценивают стоимость от 10 до 20 долларов за квадратный фут в зависимости от выбранного типа напольного лучистого отопления, а также расположения и планировки дома. Попробуйте добавить от 200 до 250 долларов за квалифицированного электрика, который подключит вашу электрическую систему к источнику питания. Исходя из этого диапазона, общая стоимость отопления дома площадью 1500 квадратных футов может обойтись домовладельцу от 15 000 до 30 000 долларов. Имейте в виду, что гидравлические системы могут стоить в два-три раза дороже, чем электрические. Стоит также отметить, что в долгосрочной перспективе системы лучистого теплого пола могут окупить себя из-за более низких счетов за коммунальные услуги.

2. Время укладки

Если вы выбираете электрические системы, учитывайте время нанесения самовыравнивающейся смеси и дайте ей высохнуть перед укладкой напольного покрытия. Хорошей оценкой является один-два дня. На изготовление гидравлических систем обычно уходит около недели.

3. Долгий нагрев

Несмотря на то, что системе лучистого пола может потребоваться немного больше времени для обогрева помещения, современные технологии дают положительный эффект. Интеллектуальный термостат можно запрограммировать на предварительный обогрев помещений при самых низких тарифах на электроэнергию.

4. Сложность ремонта

Поскольку большая часть проводки и трубопроводов проложена под полом или в стенах, ремонтные работы могут быть дорогими и неудобными.



Подходит ли вам лучистое тепло?

Хотя не все популярные тенденции подходят для всех, есть что сказать о преимуществах лучистого тепла. Да, его установка обходится дороже, особенно в старых домах, но если вы хотите и можете взять на себя существенные первоначальные затраты и продолжительность установки, излучающее тепло может стать вариантом, заслуживающим внимания. Напомните себе о потенциальной экономии энергии, а также о гибкости создания «зон» в доме — вместо того, чтобы делать теплый пол во всем доме.



Забудьте о холодных полах и колебаниях температуры в вашем доме. . . и подумайте о теплой, удобной и роскошной альтернативе системам лучистого пола.

Сноска : Главным изображением в этой статье является захватывающая светлая гостиная двухэтажного дома с тремя спальнями и 2,5 ванными комнатами в современном стиле. Чтобы получить дополнительные сведения, нажмите здесь (план № 126-1190).



ДОПОЛНИТЕЛЬНЫЕ ИСТОЧНИКИ:

Pex Heat

Money Crackers

Инженеры по MEP

Системы нагрева с высоким содержанием карт

2022 Стоимость нагрева с лучими напором

Стоимость

Остановка $ 1,5002 до 6003 на

или 9000. 9000 или 10 или или или или или или или или или или. От 10 000 до 34 000 долларов за весь дом. Электрический или водяной теплый пол стоит от до 17 долларов за квадратный фут без напольного покрытия.

• Бетонные полы с подогревом стоимость От 11 до 25 долларов за квадратный фут .
• Плиточные полы с подогревом стоят от 15 до 40 долларов за квадратный фут .

Стоимость теплых полов за квадратный фут – таблица

Стоимость теплых полов

Местоположение	квадратных футов	Стоимость без нового настила	Стоимость с новым полом*
Ванная	40	$300 – $700	600 – 1600 долларов
Основная ванная комната	160	1100 – 2700 долларов	2400 – 6400 долларов
Спальня	120	850–2000 долларов	1500 – 3200 долларов
Основная спальня	224	1500 – 3800 долларов	$3,300 – $9,000
Кухня	160	1100 – 2700 долларов	2100 – 4300 долларов
Гостиная	320	2 200 – 5 400 долл. США	4 100 – 8 600 долл. США
Крыльцо или патио	200	1400 – 3400 долларов	2 200 – 5 000 долл. США
Гараж	400	2800 – 6800 долларов	4 400 – 10 000 долларов
Подвал	1000	7 000 – 17 000 долларов	11 000 – 25 000 долларов
Весь дом	1 500	10 500 – 25 500 долларов	19 500 – 40 500 долларов
Весь дом	2000	14 000 – 34 000 долларов	26 000 – 54 000 долларов
Весь дом	2 500	17 500 – 42 500 долларов	$32 500 – $67 500

*Включает удаление старого напольного покрытия.

• Теплый теплый пол стоит от 65 до 250 долларов в месяц в эксплуатацию.
• Установка занимает 3 дня на комнату и 2-3 недели на весь дом.
• Змеевики или трубы лучистого обогрева для пола служат от 30 до 50 лет.

Содержание

[скрыть][показать]

1. Теплые полы стоимость
2. Стоимость лучистого теплого пола по системам
   • Гидроник
   • Электрический
   • Солнечная
   • Пропан
   • Геотермальная
3. Стоимость пола с лучистым подогревом за квадратный фут
   • Плитка для пола
   • Бетонный пол или плита
   • Ламинированный или деревянный пол
4. Факторы стоимости установки полов с подогревом
   • Весь дом
   • Новое строительство
   • Предустановленные системы
   • Потолочный лучистый обогрев
   • Радиационное охлаждение
5. Теплый пол, стоимость эксплуатации
6. Плюсы и минусы лучистого теплого пола
7. Часто задаваемые вопросы
   • Внутреннее отопление, принудительная вентиляция и плинтуса
   • Стоит ли покупать полы с подогревом?
   • Как долго это длится?
8. Установка лучистого тепла своими руками стоимость
9. Найм монтажника полов с подогревом
10. Подрядчики по теплому полу рядом со мной

Стоимость системы лучистого отопления пола по системам

Установка системы лучистого отопления пола стоит от 12 000 до 43 000 долларов США за весь дом, включая новый бойлер, водонагреватель или тепловой насос.

• Водяное отопление пола стоит от 7 до 17 долларов за квадратный фут и лучше всего подходит для больших площадей или установки во всем доме.
• Электрический обогрев пола стоит От 8 до 15 долларов за квадратный фут и лучше подходит для одноместных комнат или дополнительного отопления.

Стоимость лучистого теплого пола по системам

Тип системы	Разбивка затрат	Общая стоимость установки (весь дом)*
Гидроник	$3,200 – $9,000 (бойлер), плюс $7 – $17 за квадратный фут	13 700 – 43 000 долларов
Электрический	8–15 долларов за квадратный фут	12 000 – 30 000 долларов
Солнечная	3000–9000 долларов США (солнечный водонагреватель), плюс 7–17 долларов США за квадратный фут	13 500 – 43 000 долларов
Пропан	2 800–7 500 долл. США (пропановый котел), плюс 7–17 долл. США за квадратный фут	13 300 – 41 500 долларов
Геотермальная	15 000–35 000 долл. США (тепловой насос), плюс 7–17 долл. США за квадратный фут	25 500 – 69 000 долларов

*Для дома площадью от 1500 до 2000 квадратных футов с бойлером или другой системой отопления.

Найдите ближайших к вам установщиков лучистого теплого пола с самым высоким рейтингом. Посмотреть плюсы

Установка труб лучистого теплого пола

Дополнительно установка нового пола стоит В среднем от 3 до 15 долларов за квадратный фут для покрытия нагревательных элементов

Водяной теплый пол стоит

Водяной лучистый пол стоит От 13 700 до 43 000 долларов для дома площадью от 1500 до 2000 квадратных футов. Эта цена включает стоимость нового котла в размере от 3200 до 9000 долларов плюс от 7 до 17 долларов за квадратный фут для системы обогрева пола.

• Идеально подходит для больших площадей или установки во всем доме
• Обеспечивает наибольшую теплопроизводительность
• Широкие возможности настройки с помощью зонирующих клапанов
• Линии подачи горячей воды для лучистого тепла должны быть отделены от линий горячей питьевой воды для ванных комнат и кухонь

В качестве альтернативы установка специального водонагревателя стоит от до 1800 долларов США для снабжения небольших излучающих систем на 1–2 комнаты.

Стоимость электрического обогрева пола

Установка электрического обогрева пола стоит от 12 000 до 30 000 долларов США для дома площадью от 1500 до 2000 квадратных футов. Стоимость электрического лучистого тепла В среднем от 8 до 15 долларов за квадратный фут , в зависимости от размера этажа, напряжения системы и необходимости модернизации электрооборудования.

• Доступны в виде электрических матов, полосок или нагревательных кабелей
• Подключается к домашнему электрощиту вместо котла
• Более высокие эксплуатационные расходы и меньшая мощность, чем у водяного отопления
• Обычно используется в ванных комнатах, на кухнях или в качестве дополнительного обогрева

Стоимость системы солнечного лучистого отопления

Стоимость системы теплого пола на солнечной энергии составляет От 13 500 до 43 000 долларов в среднем для дома площадью от 1500 до 2000 квадратных футов. Установка солнечного водонагревателя стоит от 3000 до 9000 долларов плюс от 7 до 17 долларов за квадратный фут для водяной системы отопления.

В качестве альтернативы установка солнечных панелей стоит от 10 600 до 26 500 долларов в среднем за перевод всего дома на солнечную энергию.

Стоимость пропанового напольного отопления

Установка пропанового напольного отопления, стоимость От 13 300 до 41 500 долл. США 9Всего 0010 для дома площадью от 1500 до 2000 квадратных футов. Новый пропановый котел стоит от 2800 до 7500 долларов за установку , плюс от 7 до 17 долларов за квадратный фут за водяное отопление пола.

Дополнительные цены могут включать:

• Установка баллона с пропаном стоит от 2100 до 4300 долл. США за топливный бак на 500 галлонов.
• Аренда топливного бака для пропана стоит от до долларов США в год с бесплатной установкой.

Стоимость геотермального обогрева полов

Стоимость геотермального обогрева полов от 25 500 до 69 000 долларов Всего для дома площадью от 1500 до 2000 квадратных футов. Геотермальный тепловой насос стоит от 15 000 до 35 000 долларов плюс от 7 до 17 долларов за квадратный фут за систему подогрева пола.

Геотермальная система передает естественное подземное тепло в водяной пол.

Вернуться к началу

Стоимость пола с подогревом за квадратный фут

Стоимость установки пола с подогревом от 7 до 17 долларов за квадратный фут без нового пола или от 10 до 40 долларов за квадратный фут с новым полом.

Стоимость теплого пола на квадратный фут

Тип пола	Стоимость квадратного метра
Плитка	$15 – $40
Бетон	$11 – $25
Ламинат	$10 – $25
Твердая древесина	$13 – $32
Винил	$10 – $27

*Включая нагревательные элементы и новый пол.

Стоимость плитки для пола в ванной комнате с подогревом

Установка пола в ванной комнате с подогревом стоит от 15 до 40 долларов за квадратный фут за нагревательные элементы для пола и стоимость укладки плитки. Плиточный пол с подогревом стоит от 600 до 1600 долларов для ванной комнаты площадью 40 SF или от 1500 до 6400 долларов США для главной ванной комнаты.

Теплый пол в ванной стоимость

Тип плитки	Средняя стоимость квадратного метра
Стандартная плитка	$17 – $22
Керамика	$15 – $30
Фарфор	$19 – $36
Мрамор	$22 – $40

*Включая нагревательные элементы и новый плиточный пол.

Получите бесплатные расценки на полы с подогревом в ванной комнате уже сегодня. View Pros

Установка полов с подогревом во время реконструкции снижает общие затраты. Ремонт ванной комнаты стоит в среднем от 5500 до 15 000 долларов .

Стоимость бетонного пола с подогревом

Установка бетонного пола с подогревом стоит от 11 до 25 долларов за квадратный фут для системы внутрипольного водяного отопления и заливки бетонной плиты. Обогреваемые бетонные полы характерны для гаражей и подвалов.

Бетонный пол с подогревом стоимость

Местоположение	Средняя стоимость
Крыльцо или патио (200 квадратных футов)	2 200 – 5 000 долл. США
Гараж (400 квадратных футов)	4 400 – 10 000 долларов
Подвал (1000 квадратных футов)	11 000 – 25 000 долларов

*Включает нагревательные элементы и новый бетонный пол.

Стоимость ламинированного или ламинированного пола с подогревом

Теплые деревянные полы стоят от 10 до 32 долларов за квадратный фут устанавливаются для нагревательных элементов под полом и нового напольного покрытия из твердой древесины или ламината поверх. Различные компании обычно устанавливают систему отопления и новый пол.

Теплый деревянный пол Стоимость

Тип пола	Стоимость установки за квадратный фут*
Твердая древесина	$13 – $32
Ламинат	$10 – $25
Бамбук	$12 – $27

*Включает нагревательные элементы и новый деревянный пол.

Вернуться к началу

Факторы стоимости установки полов с подогревом

Стоимость установки теплых полов зависит от существующих условий здания, конструкции сантехники и необходимости установки нового котла.

• Тип системы – Гидравлические системы лучше всего подходят для всего дома или больших площадей, а электрические системы лучше подходят для небольших помещений или отдельных комнат.
• Размер проекта – Небольшие объемы работ обычно требуют более высоких затрат на установку в расчете на квадратный фут.
• Ставки оплаты труда – Сантехник стоит От 45 до 150 долларов в час за установку водяной системы отопления.
• Дизайн пола – Сложные нестандартные планировки с множеством углов требуют больше времени для планирования и установки.
• Новое строительство по сравнению с модернизацией – Модернизация стоит на на 50–80 % больше, чем новое строительство, и требует демонтажа пола и регулировки дома из-за увеличения высоты пола. Снятие пола стоит в среднем от 1,50 до 3,00 долларов США за квадратный фут .
• Электрические требования — Электрик стоит от от 40 до 100 долларов в час за установку электрического отопления и модернизацию системы.
• Фундамент типа – Многие фундаменты из бетонных плит отдают тепло в грунт снаружи, поэтому установщики должны укладывать изоляцию между бетонным основанием пола и нагревательными элементами.
• Термостаты и зонирование – Установка нового термостата стоит от 140 до 350 долл. США для контроля температуры пола. Для каждой комнаты или отдельной зоны обогрева необходим термостат лучистого тепла. Система зонирования HVAC стоит от 1700 до 4500 долларов для централизованного управления всеми зонами.
• Замена старого напольного покрытия – Удаление и утилизация старой плитки или деревянного напольного покрытия стоит от 1,50 до 10,00 долл. США за квадратный фут .
• Существующие модификации котлов – Водяные радиационные системы нуждаются в дополнительных клапанах и трубопроводах, подсоединенных к существующему котлу для регулирования температуры напольного отопления.
• Новый материал для пола – Установка нового пола стоит от 6 до 10 долларов за квадратный фут в среднем, в зависимости от материала и настройки.
• Техническое обслуживание – Стоимость обслуживания котла от 70 до 350 долларов США за осмотр или очистку.
• Сборы строительного департамента – Разрешения и проверки стоят в среднем от 75 до 180 долларов США, в зависимости от размера системы и местных правил.
• Ремонт чернового пола – Ремонт деревянного пола стоит от 35 до 80 долларов за квадратный фут для замены небольших участков чернового пола.
• Налоговые льготы – Установка нового геотермального теплового насоса или солнечных батарей для обогрева полов с тепловым излучением дает 22% до 26% федеральный налоговый кредит на возобновляемые источники энергии. Местные скидки также могут применяться для устройств ENERGY STAR.

Стоимость теплых полов во всем доме

Стоимость теплых полов во всем доме В среднем от 10 000 до 34 000 долларов США при наличии существующего котла, в зависимости от размера этажа и типа излучающей системы. Установка нового котла для питания системы отопления стоит от 3200 до 9000 долларов больше.

Стоимость теплых полов во всем доме

Размер дома (квадратный фут)	Стоимость без нового настила	Стоимость с новым полом
1500	10 500 – 25 500 долларов	19 500 – 40 500 долларов
2000	14 000 – 34 000 долларов	26 000 – 54 000 долларов
2 500	17 500 – 42 500 долларов	$32 500 – $67 500
3000	21 000 – 51 000 долларов	$39 000 – $81 000

*Цены включают материалы и работу.

Стоимость теплых полов в новостройках

Установка теплых полов в новостройках стоит от 10 000 до 34 000 долларов в среднем, в зависимости от размера дома и типа системы. Цена указана за установку и подключение новой излучающей системы к существующему котлу или источнику тепла.

Стоимость лучистого теплого пола в новом строительстве

Система лучистого отопления, тип	Средняя стоимость
Гидроник	10 500 – 34 000 долларов
Электрика	12 000 – 30 000 долл. США

*Для дома площадью от 1500 до 2000 квадратных футов, за исключением нового пола выше.

Предварительно установленные системы черновых полов

Тепловые полы торговой марки Warmboard стоят от 10 до 15 долларов за квадратный фут установленных. Панели чернового пола с предварительно установленными каналами позволяют быстрее устанавливать трубы с меньшими трудозатратами, в отличие от традиционных радиационных труб. Другие популярные бренды включают Thermalboard и Ecowarm RadiantBoard.

Стоимость лучистого потолочного отопления

Электрическое лучистое потолочное отопление стоит От 200 до 500 долларов США за установленную панель . Эти панели легко монтируются и менее трудоемки, чем традиционный теплый пол. Общие затраты зависят от размера панели, напряжения и количества панелей, необходимых для каждой комнаты.

• Размеры панелей от 2’x2’ до 2’x4’.
• Каждая панель обогревает помещение площадью от 40 до 80 квадратных футов.

Радиационное охлаждение

Установка системы лучистого охлаждения стоит в среднем от 40 до 45 долларов за квадратный фут . Система перекачивает холодную воду внутрь стеновых или потолочных панелей для поглощения тепла внутри помещения. Большинство полов с лучистым теплом не имеют вариантов охлаждения, если только они не подключены к тепловому насосу или геотермальной системе.

Вернуться к началу

Стоимость эксплуатации системы лучистого отопления пола

Стоимость эксплуатации системы лучистого отопления пола От 65 до 250 долларов США в месяц для эксплуатации всего дома, в зависимости от типа системы, размера дома и энергоэффективности, климата и Применение. Лучистый теплый пол на 100% эффективен, потому что нет потерь тепла через воздуховоды.

Стоимость эксплуатации теплого пола

Тип	Эксплуатационные расходы в месяц
Гидроник	$65 – $165
Электрический	$90 – $250

*Из расчета 4 часов ежедневной работы дома площадью 1500 квадратных футов.

Плюсы и минусы лучистого отопления пола

В следующей таблице показаны преимущества и недостатки лучистого отопления пола:

Плюсы и минусы лучистого теплого пола

Преимущества

Недостатки

Позволяет использовать несколько зон отопления дома Более энергоэффективен, чем воздушное отопление Равномерный нагрев по всему помещению Минимальное обслуживание Самый тихий тип обогрева Не распространяет пыль и аллергены, как системы принудительной вентиляции Повышенный уровень комфорта Трубки или бухты Срок службы от 30 до 50 лет Подходит для большинства типов полов Увеличивает стоимость дома Занимает меньше всего места среди всех систем отопления

Высокие первоначальные затраты на установку Поднимает уровень пола на 1/8” до 1/2” Модернизация теплых полов требует замены существующих полов Утечки и риск замерзания трубопроводов в гидравлических системах Пожарная опасность в системах электрообогрева Труднодоступный и дорогой в ремонте Закупорка труб при наличии минеральных отложений в жесткой воде

Часто задаваемые вопросы

Что такое теплый пол и как он работает?

Лучистое отопление пола представляет собой систему труб или змеевиков под верхним слоем пола, которая передает тепло через плитку. Нагретый воздух постепенно поднимается вверх и циркулирует по помещению. Температура поверхности пола достигает от 70° F до 85° F.

К наиболее распространенным типам относятся:

• Водяной теплый пол перекачивает горячую воду из бойлера по трубопроводу под полом. Температура воды под полом внутри труб составляет от 85°F до 130°F.
• Электрическое отопление пола вырабатывает тепло за счет электричества, прокладывая кабели сопротивления под полом.

Какова стоимость напольного отопления по сравнению с принудительной вентиляцией по сравнению с плинтусами?

Варианты, альтернативные напольному отоплению, включают:

• Установка новой печи стоит от 2 000 до 5 400 долларов , плюс новый воздуховод стоит от 2 400 до 6 600 долларов , если нет существующих вентиляционных отверстий.
• Отопление плинтуса стоит от 5400 до 7800 долларов за весь дом.

Стоит ли покупать полы с подогревом?

Полы с подогревом стоят того, чтобы:

• Более комфортная и стабильная температура в помещении
• Увеличение стоимости дома при перепродаже
• Долговечная система отопления

Как долго работает пол с подогревом?

Змеевики или трубы для внутрипольного лучистого отопления служат В среднем от 30 до 50 лет , в зависимости от типа системы, качества установки. Бойлер, используемый для систем горячего водоснабжения, служит от 10 до 20 лет , после чего его необходимо заменить.

Какие полы лучше всего подходят для лучистого отопления?

Варианты пола с лучистым отоплением включают:

• Бетон или плитка из камня, керамики или фарфора лучше всего подходят для лучистого отопления.
• Ламинированные, виниловые и тонкие деревянные полы работают, но имеют ограничения по температуре.
• Ковровое покрытие или толстый деревянный пол могут работать, но блокируют больше тепла.
• Приклеенные ковровые и резиновые напольные покрытия хуже всего подходят для лучистого отопления.

Сколько стоит обогрев подъезда?

Установка отапливаемой подъездной дороги на 2 автомобиля стоит от 6 900 до 16 000 долларов в среднем или от 12 до 28 долларов за квадратный фут за материалы и работу. Эти цены включают установку электрических или гидравлических систем под новую асфальтированную или бетонную дорогу.

Стоимость установки системы лучистого тепла своими руками

Установка системы обогрева пола своими руками стоит от 5 до 8 долларов США за квадратный фут для матов системы лучистого отопления, в зависимости от марки, размера и напряжения. Домовладельцы со строительным опытом могут установить нагревательные маты перед укладкой новой плитки, камня, винила или ламината.

маты для теплого пола:

• Простое подключение для больших полов
• Доступны модели на 120 и 240 В
• Наличие одного разъема питания для простоты установки
• Нагреть этаж выше, но не хватает энергии, чтобы обогреть всю комнату

Остались вопросы? Спросите профи. View Pros

Вернуться к началу

Наем установщика полов с подогревом

Прежде чем нанять сантехника или установщика котлов рядом с вами для установки лучистого отопления пола, обязательно:

• Альянс профессионалов Radiant (RPA)
• Североамериканский технический специалист (NATE)
• Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE)
• Заводские программы обучения установке котлов и теплых полов

Сравните как минимум три цитаты опытных установщиков.

Выберите лицензированных, застрахованных и связанных подрядчиков HVAC.

Не выбирайте самые низкие котировки, которые сигнализируют о некачественной работе.

Просмотрите их оценки в HomeGuide и Google.

Запросите копии смет, планов, расчетов тепловой нагрузки, заказов на оборудование, разрешений, гарантий и контрактов.

Убедитесь, что предложения включают стоимость материалов, труда и оборудования, а также график установки.

Настройте график платежей. Никогда не вносите полную предоплату.

Кто устанавливает полы с подогревом?

Сантехник обычно устанавливает системы обогрева пола с водяными змеевиками горячей воды, подключенными к бойлерам. Эти подрядчики также устанавливают системы обогрева полов:

• Электрики устанавливают системы отопления с электрическими змеевиками.
• Специалисты по солнечным панелям устанавливают новые излучающие системы на солнечных батареях.
• Установщики пропановых, газовых или жидкотопливных котлов устанавливают новые излучающие системы.
• Специалисты по геотермальной энергии устанавливают новые системы теплого пола, подключенные к подземным геотермальным насосам.

Вопросы установщикам

• Как давно вы занимаетесь установкой лучистого теплого пола?
• С каким типом системы лучистого обогрева пола у вас больше всего опыта?
• Можете ли вы показать мне список рекомендаций с прошлых мест работы?
• Взимаете ли вы плату за консультации, и если да, то сколько?
• Можете ли вы подключить систему лучистого пола к существующему домашнему отоплению или для этого потребуется дополнительный источник тепла?
• Сделаете ли вы ручной расчет тепловой нагрузки J, чтобы спроектировать для меня наиболее эффективную систему лучистого отопления?
• Каковы мои лучшие варианты напольных покрытий на этих полах с подогревом?
• Увеличит ли эта излучающая система влажность в моем доме, и если да, то как вы предлагаете мне с этим справиться?
• Сколько времени займет установка?
• Используете ли вы субподрядчиков, и требует ли управление ими дополнительных затрат?
• Как лучше всего связаться с руководителем проекта?
• Какой тип гарантии вы предлагаете?
• Включает ли это предложение все материалы, рабочую силу, аренду оборудования и плату за уборку?
• Могу ли я получить копию контракта до начала работ?
• Нужно ли будет получать разрешение на эту работу? Если да, то нужны ли проверки?

---

Получите бесплатные оценки на HomeGuide от надежных профессионалов:

Получить бесплатную оценку

+ 4 источника

• Стоимость установки теплого пола.
