Водяной теплый пол под плитку в ванной своими руками – Как сделать тёплый пол в ванной под плитку своими руками? Советы + Инструкция

Содержание

Как сделать тёплый пол в ванной под плитку своими руками? Советы + Инструкция

Ванная комната занимает важное место в жизни любого человека и важно чтобы там был тёплый пол под плиткой, который вы можете сделать своими руками.

Климат в ванной особый. Здесь всегда влажно и должно быть тепло. Централизованное отопление в многоквартирных домах не всегда дает столько тепла, чтобы находится в этой части квартиры было комфортно. Вспомните, когда летом отключают горячее водоснабжение, в ванной становится холодно как на леднике.

Можно конечно оборудовать санузел дополнительным радиатором. Но ванные комнаты в наших домах не поражают большими площадями, там важен каждый квадратный сантиметр.

Поэтому хозяева стали дополнительное отопление прятать в пол. И воздух в помещении теплый и на пол приятно ступать босыми ногами. Как выбрать теплый пол и как правильно сделать его в ванной расскажет наша статья.

Преимущества и недостатки обогрева системой теплый пол

Обогреваемый пол не только распределяет движение теплого воздуха по площади комнаты, но и поверхность сохранится сухой. Капли воды попадая на плитку, будут мгновенно высыхать.

Поэтому, если устраивать каждодневные банные процедуры, вы убережете себя и свою семью от возникновения плесени. Устраивая такую систему обогрева, вы создаете благоприятный климат в своей ванной.

Спрятанная от глаз конструкция более выгодна при размещении в тесном помещении, не занимает отдельного участка как обычный радиатор.

Постоянно циркулирующие теплые воздушные массы не создают на стенах, потолке или мебели конденсата. Воздух остается оптимально увлажненным, но не сухим.

Электроэнергии такая система тратит в разы меньше, чем, если бы вы установили для нагрева электрический прибор для согрева. Смонтировать такую конструкцию под силу даже новичку, поэтому вы серьезно сэкономите семейный бюджет.

Но существует ряд минусов такой системы. Стоит она не дешево, но, повторюсь, цель оправдывает средства.

Финишную отделку придется подбирать, не все материалы годятся для того чтобы их укладывать на теплый пол. Сейчас в магазинах огромный выбор разнообразной строительной продукции, поэтому вам будет из чего выбирать.

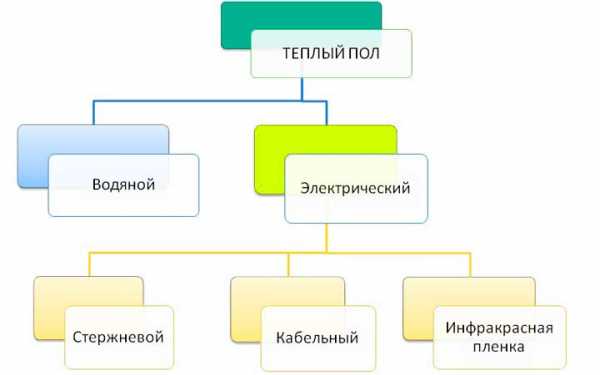

Существует три типа системы теплого пола: водная, где нагревание происходит посредством движения горячей воды по трубам; кабельные, когда за тепло отвечает специальные кабели; и новейший вариант инфракрасный, так называемый теплый пол.

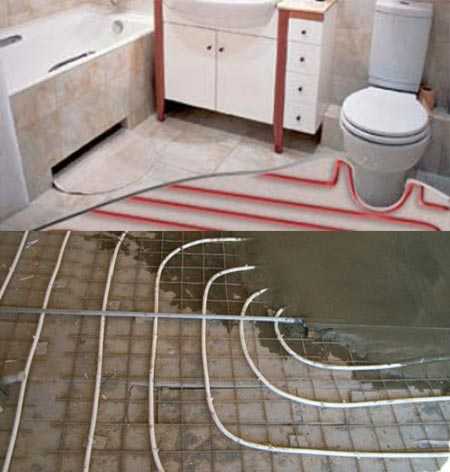

Водяной теплый пол

Рекомендуется в домах и зданиях с индивидуальной системой отопления. А если его подключить к общеотопительной системе, то пол в теплое время года функционировать не будет и он теряет свой смысл.

Представляет собой конструкцию из набора трубок небольшого диаметра. Она укладывается на бетонное основание, и обогрев происходит за счет движения по трубам теплой воды.

Теплой, а не горячей! Оптимальна температура воды 40 градусов выше нуля. Тепловой режим регулируется термостатом.

Это самый экономный вариант из всех представленных на строительном рынке. К тому же ему не требуется дополнительно электроэнергия. Его можно подключить к общей домовой системе отопления, а можно подогревать воду при помощи газового котла.

Для правильной и постоянной работы в эту конструкцию вмонтирован насос. Он обеспечивает постоянную циркуляцию воды в трубопроводе, даже если в трубах недостаточное давление.

Принцип работы такого пола простой. Нагретая вода подается насосом по системе трубок. Постепенно остывая, она поступает в нагревательный элемент и снова происходит ее движение. Это замкнутая система.

Его достаточно сложно устроить. Необходимо будет залить толстый слой стяжки, затем следовать строгим правилам при укладке труб и подключении термостата.

Если соединить что-то не так, то теплый пол совсем не будет работать или же вы нарушите отопление соседних помещений.

Монтаж водного теплого пола

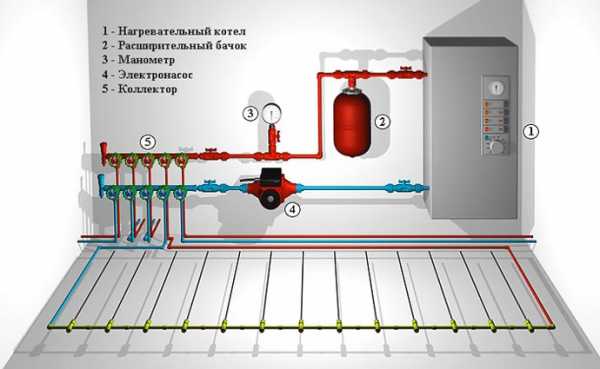

Система может работать с помощью коллектора либо непосредственно от сушителя полотенцев. Для того, чтобы правильно провести монтаж, мы предлагаем пошаговый инструктаж в этом не простом и технически сложном деле.

Монтаж начинаем с демонтажа старого напольного покрытия и снятия стяжки до основания. Выравниваем черновой пол. Вмятины заделываем, выступы срезаем.

Ровная база необходима для того, чтобы не повредить изоляционные плиты, которые в обязательном порядке будут подкладываться под трубопровод. После этого можно уложить специальную теплоизоляционную пленку под теплый пол.

Положить её надо так, чтобы края были загнуты на 10 сантиметров вверх, и прижималась к стене по всему периметру комнаты. Зафиксировать можно, проклеив влагонепроницаемым скотчем.

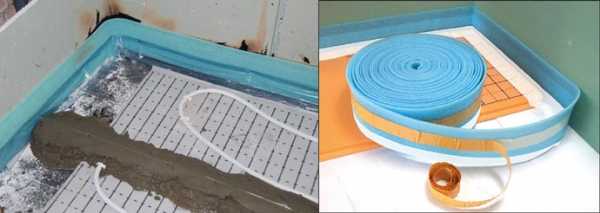

Необходимо проклеить по всему периметру стены, специальную демпферную ленту, для защиты при нагревании бетонного основания от линейного расширения. Что это такое?

Из школьного курса физики все помнят, что при нагревании любое вещество подвержено расширению. Тоже происходит и с бетонной стяжкой. Когда вы ее заливаете, при застывании выделяется некое количество тепла, что заставляет материал расширяться.

Научно доказано что один м2 бетона дает линейное расширение полмиллиметра. Так в помещении ванны 4 квадрата, основание расширится на 2 мм. Много это или мало решать вам, но представьте, когда материал стяжки при высыхании начнет увеличиваться и давить на твердые стены, что получится?

Правильно, пол станет похож на купол или еще хуже того треснуть. Придется заново все демонтировать и заливать основание. С уложенным трубопроводом это вообще будет сделать нереально сложно.

Только покупать новую систему. Поэтому воспользуемся чудо-лентой, во избежание такого неприятного исхода событий. Прикрепить ее к стенам можно скобами или клеем, здесь особой разницы нет.

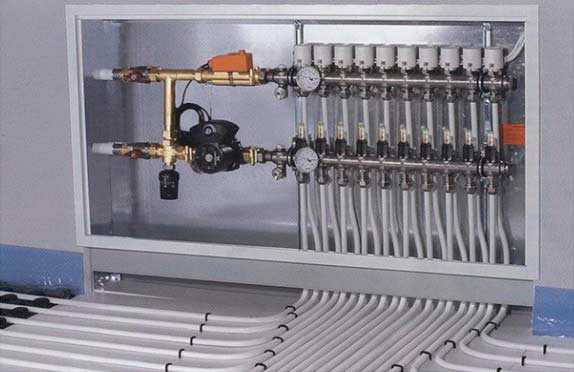

Прикрепляем щиток управления системой в выбранном месте. Оно должно быть в легком доступе для произведения ремонтных работ или работ по техническому обслуживанию системы. Помещаем в него коллектор с входным и возвратным отверстиями.

Укладываем на пленочное основание пенополистирольные маты для минимизации теплопотерь системы обогрева и перенаправления тепла вверх.

Толщину подбираем в зависимости от того как расположено помещение ванной комнаты. Если под ней другое отапливаемое помещение достаточно слоя в 5 сантиметров.

Если на первом этаже или нижний этаж неотапливаемый, то минимум десять сантиметров. Стыки матов, если они есть, проклеить влагостойким скотчем.

Размещаем на поверхности матов, если это не предусмотрено самой конструкцией плит, армирующую сетку для крепления на ней трубопровода.

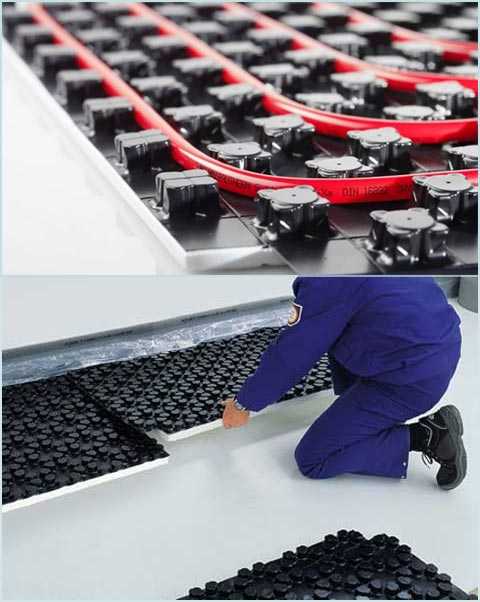

Советуем приобрести маты с уже нанесенной разметкой под трубки или специальные профильные маты с «бобышками», на них очень удобно крепить трубы и они не сдвинуться в процессе устройства стяжки. Так как ремонт этот дорогостоящий и много времени, лучше не экономьте на теплоизоляционном материале.

Стоит он не дорого, по сравнению с другими элементами системы, но гарантирует не только правильное распределение тепла без потерь, но и защиту от потопов.

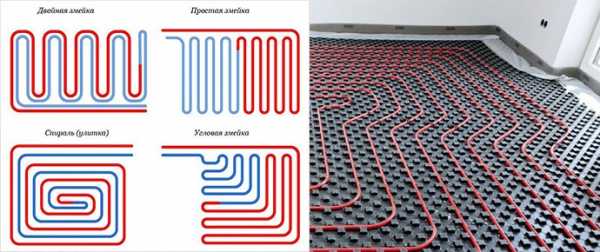

Начинаем размещать трубки. Существует два типа укладки: змейка и по спирали. Выбрать можно любой, но, как правило, в инструкции к теплому полу указан предпочтительный вариант.

Главное правило укладки, чтобы расстояние между краевыми трубами и стеной не было меньше 10 см, а между самими трубами 25 см или 50 см. Размещение начинаем со щитового короба с подающего отверстия и постепенно двигаемся дальше.

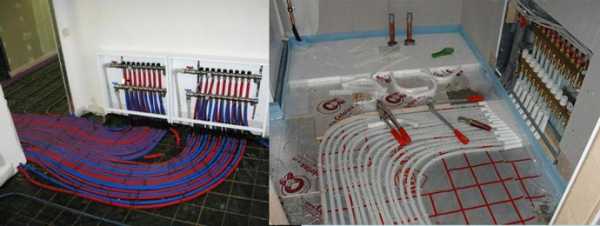

Возле распределителя тепла трубки укладываем плотно друг к другу во избежание перегрева. Рекомендуем их отдельно изолировать, поместив в гофротрубы. Постепенно мы возвращаемся к щитку, заводим в него водный контур и соединяем с возвратным отверстием.

Теперь, когда вы точно знаете, что все соединено правильно и не будет протечек, необходимо запустить систему чтобы проверить ее. В тестовом режиме она должна проработать минимум 2 часа. За это время можно выявить недочеты или протечку.

Тестирование начинают с заполнения контура водой и удаления из него воздуха. Затем подача воды закрывается и начинается проверка самой системы. Проверка герметичности сооруженной конструкции осуществляется при помощи манометра.

При испытании системы давление должно превышать норму рабочего в половину. Если по истечении суток давление не падает, значит, монтаж произвели мы правильно и можно заливать бетонную стяжку.

Электрический пол

Эта система надежна и проста в устройстве. Но будьте готовы к тому, что в ваши расходы по оплате электроэнергии вырастут во много раз.

Но на практике такое отопление лучше обогрева при помощи водных теплоносителей. Рекомендуется для небольших помещений, поэтому в нашем рассматриваемом случае с ванной комнатой, идеальный вариант.

Этот тип подходит для домов, в которых централизованное отопление помещений и делать водный пол не оправдывает цели.

На строительных форумах зачастую люди спрашивают: «А не опасно ли во влажном климате ванны нагрев электричеством?». Совершенно безопасно, потому что между подошвой ног и электрическим кабелем устроен толстый слой бетонной стяжки. Исключается возникновение потопа, тоже немаловажный плюс.

Электроотопление происходит, когда ток движется по кабелю и нагревает его. Кабель нагревается и происходит отдача тепла поверхности пола. Есть существенный минус такой структуры. Здесь присутствует электромагнитное излучение, которое создается электрическим полем.

Система представляет собой одно-или двухжильный кабель, проводки, терморегулятора и теплоизоляционные маты. Необходимо будет докупить влагонепроницаемый скотч, теплоотражающую пленку и гофротрубы.

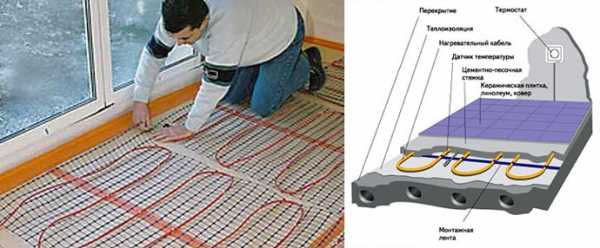

Устройство кабельного электрического пола

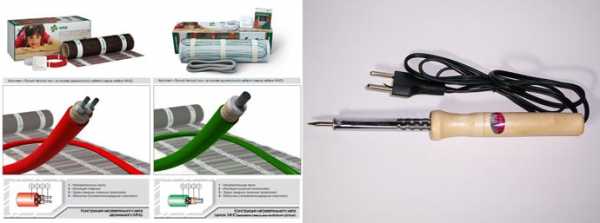

Рассмотрим вариант создания электропола с двухжильными кабелями. Монтаж начинается с математических расчетов длины кабеля. Это самый трудный этап в работе.

Глубина залегания кабеля будет напрямую зависеть от напольного покрытия и расстояния между витками проводки. Если расстояние между проводами 10 сантиметров, то глубина будет около сантиметра, если от 10 до 15 сантиметров кабель углубляем на 4 см и больше.

На 1 м2 рекомендовано от 100 до 190 Вт если подогревается только пол и от 190 до 200 если электрообогрев единственное средство отопления.

Определить расстояния между кабелями поможет маркировка производителя. Например, провод 10 Вт/м дает мощность 150Вт/м 2 если расстояние 6,5 см между проводами.

Не совсем понятно, особенно непрофессионалу, поэтому в каждом магазине электротехнических товаров, можно воспользоваться советами продавцов.

Подготовим основание, демонтировав стяжку и выровняв поверхность. Уложить теплоизоляционную пленку, маты, наклеить демпферную ленту так же, как и при монтаже водного пола. В отличие от обогрева водой здесь не нужно использовать маты в виде плит, достаточно недорогой рулонной изоляции. Обязательно стыки проклеиваем скотчем.

Определяем место крепления термостата. Рекомендовано около 30 см над уровнем пола. Есть вариант вмонтировать терморегулятор за пределами помещения комнаты. Высверлите круглое отверстие в этом месте для терморегулятора. Проштробите канала для подвода кабелей к термостату.

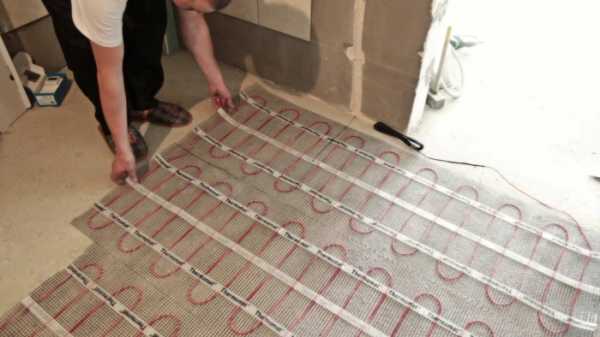

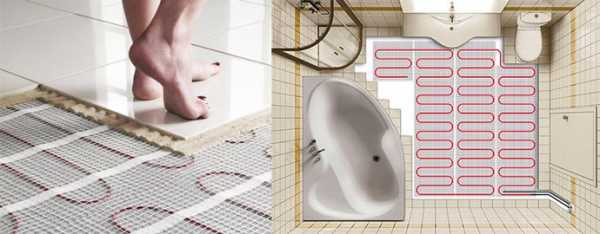

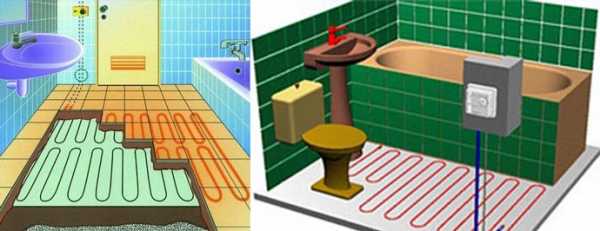

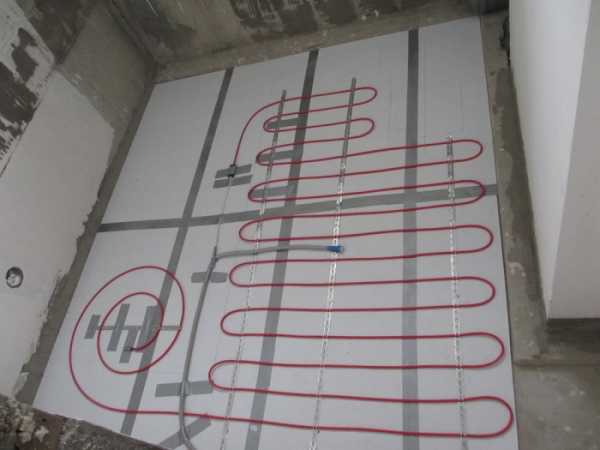

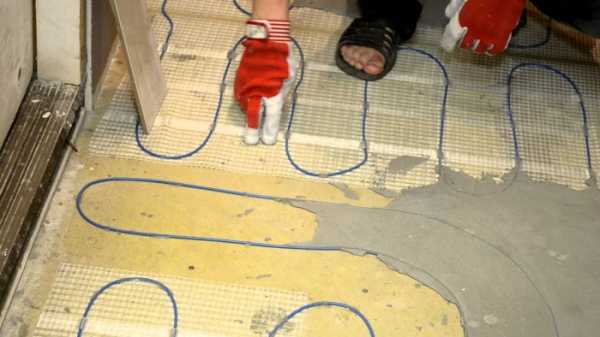

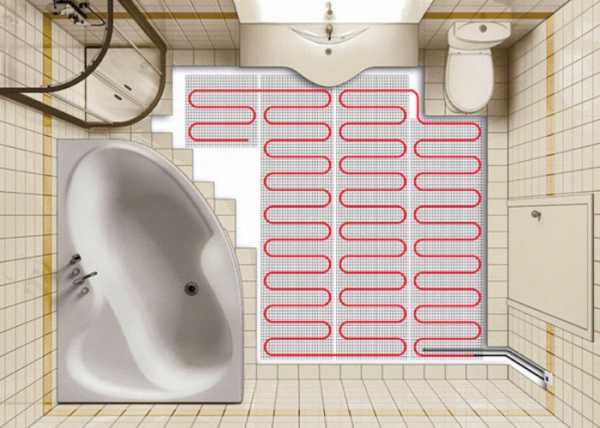

Укладываем кабель зигзагом, минуя те места, где будет располагаться ванна и душевая кабинка. Расстояние между витками кабеля соблюдайте не меньше 5 сантиметров, а до стены 10 сантиметров не меньше.

Если есть горячие трубы в периметре, соблюдайте расстояние между ними и нагревательным проводом больше 10 сантиметров. Проводка крепится к специальной монтажной ленте, недопустимы изломы или излишний натяг кабеля.

Между витками устанавливается датчик температуры, поместив его в гофротрубу, тогда если понадобится отремонтировать его, не придется демонтировать всю напольную поверхность. От датчика кабель идет к терморегулятору.

Все провода прячутся в гофрированные трубки и фиксируются. После того как вся проводка проложена штробы заштукатуривают.

Шаг No 4.

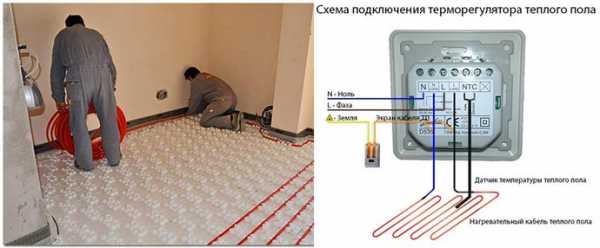

Снимите на концах всех проводов изоляцию и пропаяйте их. Затем подключите к терморегулятору. Включите на пару минут систему для проверки работоспособности. Если кабель начал нагреваться, значит все смонтировали правильно.

Шаг No 5.

Если все работает исправно, прежде чем зацементировать конструкцию, возьмите лист бумаги и зарисуйте примерную схему с точным указанием датчиков и соединительных муфт. Это облегчит в последствие ремонтные работы системы.

«Пол в коробке» и его монтаж

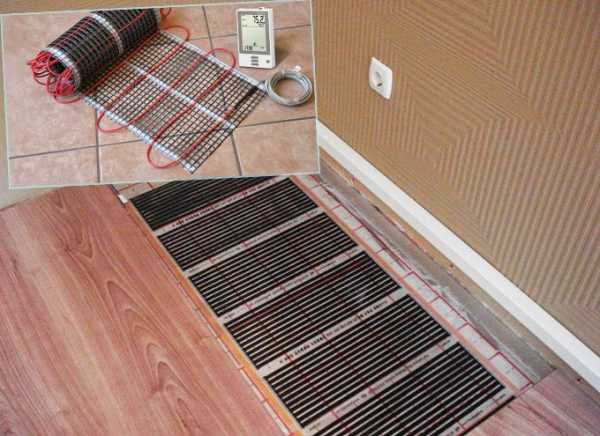

Новинка в семействе теплых напольных поверхностей – инфракрасный пол. Он бывает стержневой и пленочный. Пленочный вариант не подходит для устройства под стяжку для керамической плитки.

Прогреть стяжку поможет система из карбоновых стержней. Это готовая конструкция и монтировать ее своими руками не представляет сложности. Нужно только выбрать место для установки терморегулятора. К нему проштробить канавки для проводки, подключить систему к розетке.

Теплоизоляцию укладываем по такому же принципу. Сверху укладываем нагревательную решетку подводим провода к регулятору температур, включаем систему, если начала греться, значит можно заливать стяжку. Поскольку это инновационный продукт, то стоит он очень дорого.

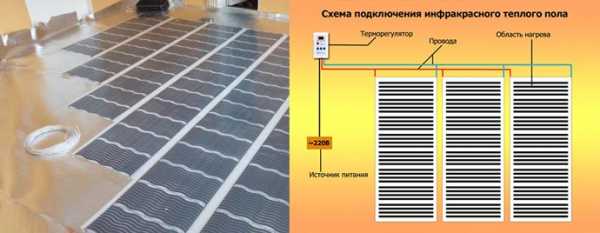

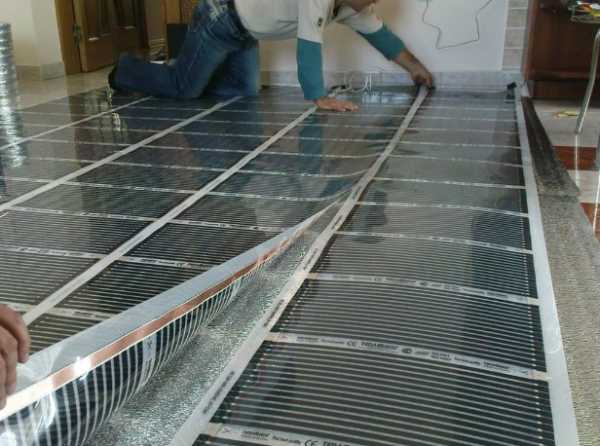

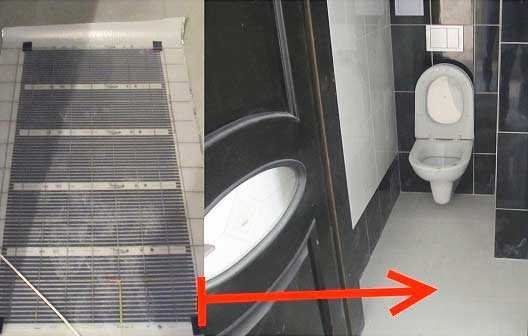

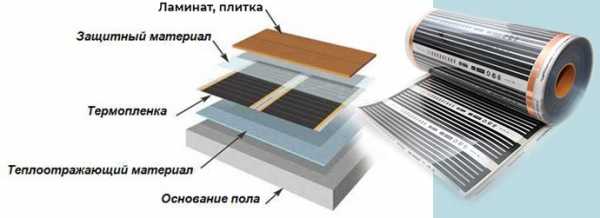

В пленочной системе обогрев происходит посредством мембраны и медных нагревательных элементов. Монтаж своими руками произвести очень просто. Вся система умещается в одну коробку. От сюда название «пол в коробке».

Для начала подготавливаем основание пола. Снимаем стяжку и выравниваем поверхность. Высверливаем отверстие для терморегулятора и штробим каналы под провода. Запитываем систему к розетке.

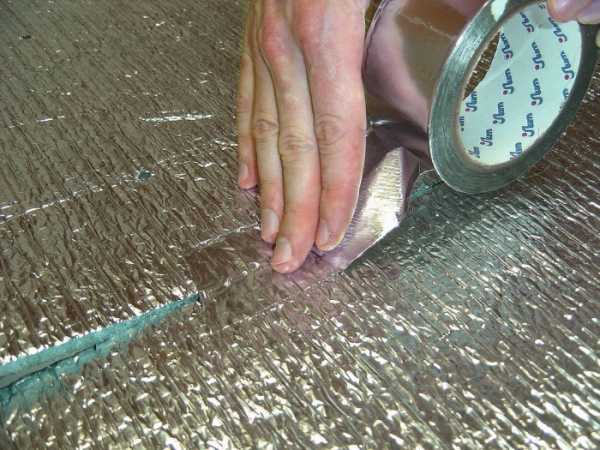

Укладываем на пол фольгированный отражатель тепла, блестящей стороной к потолку и фиксируем ее на поверхности. Сверху устраиваем пленочный пол, нагревателями к фольге.

По периметру делаем отступ 15 сантиметров. Пленку можно разрезать, если в этом будет необходимость. Разрезать только по светлым зонам!

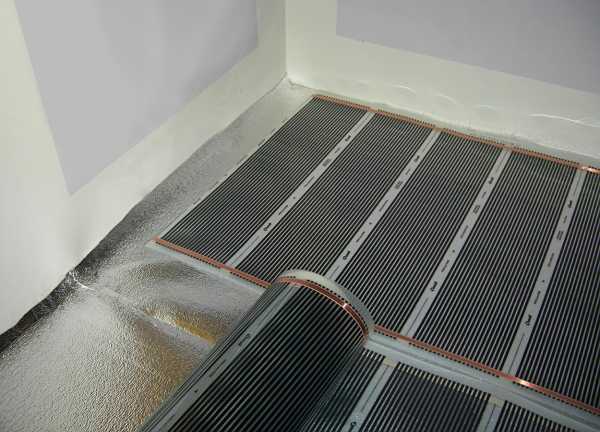

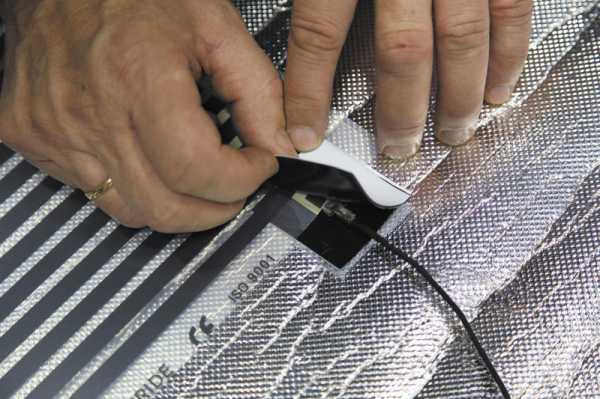

Размещаем фрагменты мембраны и закрепляем ее на поверхности скотчем. Отрезанные края заливаем битумным составом. Медные элементы с обрезанного края изолируются.

Далее к неизолированным медным участкам крепим зажимы из металла. Их размещаем одним концом над пленкой, другим над медным элементом. К зажимам подключаем провода, счистив с них изоляцию и сильно зафиксировать плоскогубцами.

Затем всю проводку доводим до регулятора температуры, спрятав ее в канавки. Тестируем и, если все работает, можно провести гидроизоляцию и уложить напольное покрытие.

Стяжку в этом случае не надо делать. Можно засыпать керамзитом или использовать сухую смесь. Финальным напольным покрытием может стать декоративный наливной пол, который устойчив к влаге, как и керамическая плитка.

Конструкция хоть и дорогая, но по надежности, прочности и долговечности себя окупает во много раз. Важное правило для любого типа системы теплый пол, это не начинать ей пользоваться, пока не высохнет бетонная стяжка!

ЗАКЛЮЧЕНИЕ

И так мы рассмотрели три варианта системы обогрева помещения ванной комнаты. Каждый из них имеет свои преимущества и недостатки.

Как оказалось главным минусом, который объединяет все типы, является высокая цена. Однако они окупают себя во время эксплуатации.

Независимо от того на какую систему попал ваш выбор, монтировать ее может даже новичок. Главное придерживаться строгих правил монтажа шаг за шагом воспользовавшись нашей инструкцией. Результатом потраченных усилий вы превратите ванную комнату в уголок тепла, комфорта и уюта.



polsdelat.ru

Как уложить водяной тёплый пол в ванной своими руками от гидроизоляции до отделки

водяной пол в ванной комнате
    Содержимое:
  1. Можно ли делать водяные полы в ванной
  2. Как укладывать обогреваемые полы в ванной
    1. Как залить пол в ванной
    2. Как в ванной подключить водяной пол
  3. Распространенные ошибки при монтаже и подключении
  4. Теплые полы в ванной - электрические или водяные

схема укладки трубы на полу помещения ванной Монтаж водяного тёплого пола в ванной своими руками в квартире многоэтажного дома может позволить решить множество проблем. Согласно типовому проекту, ванная комната отапливается исключительно за счет полотенцесушителя, чего явно недостаточно для проведения комфортных водных процедур.

Холодные полы, недостаточный нагрев помещения – все это является следствием недостаточной и непродуманной системы отопления. Не удивительно, что многие хозяева всерьез подумывают об усовершенствовании системы отопления ванной комнаты.

Можно ли делать водяные полы в ванной


Монтаж водяного пола в ванной комнате является личным делом только в случае частного дома. Согласно жилищному кодексу, любое самостоятельное изменение в конструкции системы отопления, является неправомерным.

Жалобы соседей на уменьшение интенсивности нагрева являются обоснованием для возбуждения судебного процесса, результатом которого будет административное взыскание и предписание устранить изменения в короткие сроки.

Исходя из этого, законность монтажа полов с водяным подогревом в многоквартирном доме является в лучшем случае сомнительной. Жилищный кодекс позволяет изменить конструкцию и схему системы отопления, но после получения необходимых разрешений и согласования с соответствующими инстанциями. В любом случае, начинать оформление следует с посещения ЖКХ.

Подключение тёплого отапливаемого пола в ванной от полотенцесушителя одно из наиболее часто применяемых решений при отоплении ванной комнаты в многоэтажке. При этом крайне важно позаботиться о том, чтобы у соседей не снизилась температура нагрева. Для этого можно использовать двухходовой клапан.

типы раскладки трубы

Как укладывать обогреваемые полы в ванной


Самостоятельно сделать водяной теплый пол в ванной комнате не так уж и сложно, особенно после получения всех необходимых разрешений на изменение системы отопления. Достаточно следовать основным этапам монтажа.
  • Подготовительные работы – на этом этапе меняются водопроводные и канализационные стояки. Рассчитывается схема укладки будущего теплого пола. Приобретаются комплектующие и расходные материалы.
  • Устройство гидроизоляции пола в ванной комнате или душевой – для этого используют специальную пленку или еврорубероид. Чтобы создать прочный защитный слой, стыки между гидроизоляцией обрабатывают паяльной лампой или строительным феном. Крайне важно создать надежную защиту от проникновения влаги. В случае протечки конструкции пола, вода потечет к соседям этажом ниже. Гидроизоляция в данном случае будет единственным, что не даст в многоквартирном доме сразу же протечь воде к соседям.


  • Черновой слой – качество пирога теплого водяного пола зависит в первую очередь от стяжки. Основание заливают с использованием керамзита или мелкого щебня. Основание заливается по маякам. После заливки полов в ванной, необходимо выдержать как минимум 5-6 дней до продолжения работ. Все это время потребуется смачивать пол водой, чтобы бетон не растрескался.
  • теплоотражающая подложка Фольгированный слой – чтобы укладка пола в ванной комнате с водяным подогревом поверхности имела максимальную теплоотдачу, понадобится создать своеобразный экран, предотвращающий тепловые потери. В индивидуальном доме для этого можно использовать как экструдированный полистирол, так и любую другую теплоизоляцию. Одновременно выполняется утепление полов. Для квартиры, где критичным является уменьшение высоты потолков, стелют фольгированную теплоизоляцию.
  • Прокладка труб – водяной контур монтируется либо на специальную армирующую сетку, или на стирольную подложку. Фиксация труб осуществляется с помощью хомутов или специальной планки. Предварительно необходимо рассчитать пол и выбрать подходящую схему отопления.

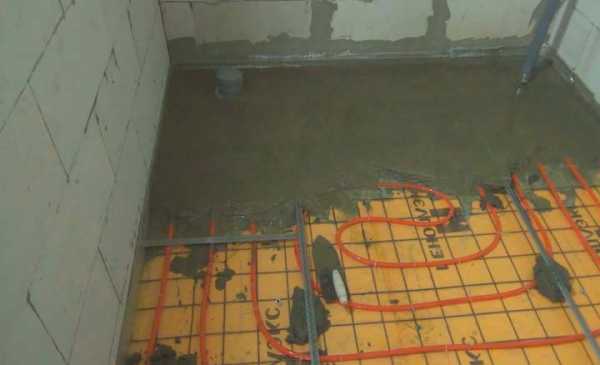

  • Заливка второго слоя стяжки. Технология укладки требует использовать для этой задачи специальные клеевые растворы с присадками, позволяющими выдерживать постоянные перепады температуры.

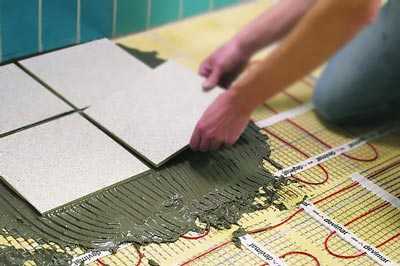

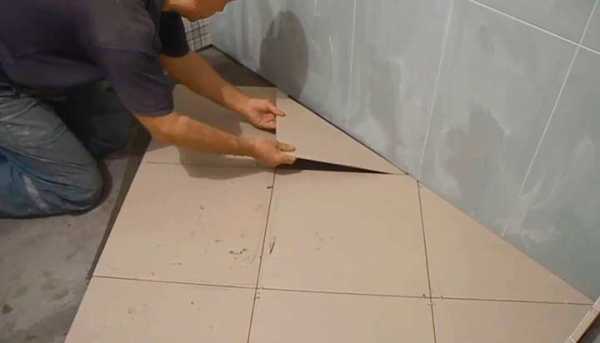

  • Финишная отделка – обычно теплые полы в ванной комнате делают под плитку.

распределение контуров по ванной

заливка стяжки поверх трубы

В душевой и ванной комнате в многоквартирном доме в большинстве случаев устанавливают водяной контур без коллектора. Небольшое расстояние отапливаемой площади позволяет запитать контур от полотенцесушителя и получить достаточное количество тепловой энергии.

Как залить пол в ванной


Самостоятельный монтаж теплых полов намного легче осуществить при использовании специальных выравнивающих, нивелирующих смесей. При этом, чтобы сделать водяной подогрев пола в ванной и душевой, необходимо позаботиться о качестве стяжки, которая должна соответствовать требованиям:

  1. Выдерживать перепады температуры – сделать самому цементный состав, способный не растрескаться после нескольких лет эксплуатации, практически невозможно, поэтому лучше всего остановить свой выбор на уже готовых смесях.
  2. Сохранять прочность – отапливаемые полы подвергаются постоянным нагрузкам от перепадов температур и влажности. Для уменьшения негативного воздействия потребуется заложить слой армирующей сетки. Особенно арматура необходима, если планируется установка трапа в душевой.

Состав «пирога» пола состоит из: гидроизоляции, армирующей сетки, фольгированного утеплителя и теплоизоляции. Качественная стяжка позволяет соединить все четыре типа слоя и сделать практически монолит.

Как в ванной подключить водяной пол


Существует несколько решений того, как сделать и запитать водяной пол в душевой или ванной. У каждого есть свои преимущества и недостатки.
подсоединение контуров к коллектору
  • От полотенцесушителя – температура теплоносителя при этом будет оставаться неизменной. Так как в большинстве многоэтажных домов полотенцесушители подключают от обратки горячей воды, интенсивность нагрева во многом зависит от того, насколько успевает остыть теплоноситель.
  • От котла - решение имеет определенные преимущества, состоящие в возможности регулировки водяного подогрева пола ванной. Потребуется установить терморегулятор.
  • От центральной системы отопления – ванна с теплым водяным полом может быть подключена к системе отопления квартиры. Перед проведением работ потребуется получить разрешения и сделать технический проект.

Распространенные ошибки при монтаже и подключении


Для укладки теплых полов в ванной нужно все делать в согласии с инструкцией производителя. Судя по отзывам потребителей и отчетам бригад, которым приходится переделывать и ремонтировать системы отопления, основными нарушениями при монтаже являются:
  1. Отсутствие гидроизоляции ванной комнаты с водным подогревом полов. Во время проведения монтажных работ пренебрегают предотвращение появление протечек. Гидроизоляция является слоем, препятствующим попаданию влаги к соседям в случае прорыва водяного контура. Необходима и гидроизоляция пола перед укладкой системы напольного водяного обогрева ванной комнаты в теплый пол в полипропилен.
  2. Отсутствие плана работы и схемы укладки. Предварительные расчеты помогают выполнить монтаж быстро и качественно, избежать перерасхода материала.
  3. Выполнение монтажных работ без получения разрешения. После укладки получить согласование намного проблематичней.
  4. Заливка стяжки обычным цементным раствором. Технология выполнения установки водяных нагреваемых полов в ванной комнате частного дома или квартиры, требует использования клеевых составов с добавлением пластификаторов и присадок. Без добавок цемент со временем начинает крошиться, трескается и приходит в негодность.

Теплые полы в ванной - электрические или водяные


Остается нерешенным только один вопрос, какой тёплый пол в ванну лучше, электрический или водяной. У каждого варианта есть свои преимущества.

Так, электрический пол лучше всего укладывать в многоквартирном доме. Решение не требует получения разрешений для монтажа. Укладка требует меньших материальных затрат и осуществляется быстрее.

Водяные полы полностью безопасны. Исключается возгорание и короткое замыкание. В многоквартирном доме их использование не несет дополнительной материальной нагрузки.

avtonomnoeteplo.ru

Теплый пол в ванной под плитку: делаем ремонт своими руками

Одно из важных мест в жизнь любого человека это ванная комната. И многим важно сделать  ванной комнате теплый пол своими руками. В ванной комнате особый климат, так как в этом помещении часто очень влажно и всегда должно быть тепло. От центрального отопления квартир зачастую не получить достаточного количества тепла так, чтобы в ванной было комфортно находится. У многих в летний период отключают горячее водоснабжение, и в ванной становится холодно как на леднике.

Конечно, для улучшения условий вы можете оборудовать ванную комнату дополнительным радиатором, повесив его на стенку. Но в этом случае вы теряете объем помещения, а в силу квартир в многоэтажках, это очень важно.

Поэтому многие хозяева прячут дополнительно отопление в пол. В таком помещении приятно наступать на пол босыми ногами. О том, как правильно выбрать теплый пол и как его устанавливать мы расскажем в этой статье.

Недостатки и преимущества обогрева системы теплый пол

Теплый пол не только прогревает помещение, в котором он установлен, но еще и сохраняет поверхность сухой. При попадании воды на плитку в ванной, она будет быстро высыхать. Поэтому, теплый пол помогает эффективно бороться против плесени. Обустраивая себе пол в ванной с обогревом вы создаете благоприятный климат в своем помещении.

При размещении в тесном помещении, спрятанная конструкция не занимает отдельного пространства, в отличие от радиатора.

Во время работы теплого пола, воздух остается увлажненным, но не сухим, мешая созданию конденсата на стенах ванной комнаты. Помимо этих полезных качеств, теплый пол тратит гораздо меньше электрической энергии, чем отдельно установленный электрический прибор. Смонтировать такую систему может даже новичок.

Существует всего три системы теплого пола: водяная, кабельная и инфракрасная. Подробнее о различных системах теплого пола можно почитать здесь, а кратко мы повторим ниже.

Водяной теплый пол

Такой теплый пол советуют устанавливать в зданиях с индивидуальной системой отопления. Водяной теплый пол это сложная конструкция из трубок небольшого диаметра, которая укладывается в бетонное основание и нагрев происходит за счет теплообмена труб и горячей воды.

Этот вариант является самым экономичным вариантом из всех представленных на рынке. К тому же, для такого теплого пола не требуется большого количества электроэнергии. Вы можете его подключить к общей системе водяного отопления, а можете использовать отдельный нагревательный котел.

Для правильной и постоянной работы в водяной теплый пол вмонтирован насос, который обеспечивает постоянную циркуляцию воды, даже если в трубах излишне маленькое давление.

Принцип работы водяного теплого пола достаточно прост. Теплая вода подается с помощью насоса в трубы. Вода постепенно остывает и попадает опять в нагревательный элемент, после чего идет по второму кругу. Эта система замкнута.

Монтаж водяного теплого пола

Система водяного теплого пола может работать как и от полотенцесушителя, так и с помощью коллектора. Чтобы правильно произвести монтаж водяного теплого пола мы предоставляем вам пошаговую инструкцию.

Шаг 1

Монтаж нужно начинать с демонтажа старого напольного покрытия и удаления стяжки. Черновой пол необходимо выровнять, срезав выступы и заделав вмятины. Ровная поверхность необходима в обязательном порядке, чтобы не повредить изоляционные плиты. Теплоизоляционную плитку необходимо положить под трубы таким образом, чтобы края пленки были загнуты на 10 см вверх по углам помещения. Зафиксировать пленку можно влагонепроницаемым скотчем.

Шаг 2

Все помнят, что при нагревании любого материала, он расширяется. Это можно вспомнить из школьного курса физики. С бетонной стяжкой, во время нагревания, происходит то же самое. При заливе бетонной стяжки, выделяется тепло, которое заставляет ее расширятся. Один квадратный метр бетонной стяжки выдает линейное расширение в 1 мм. Таким образом, если у вас ванная комната 4 квадратных метра, то основание будет шире на 2 мм. Поэтому если вы залили слишком много стяжки, то при высыхании она может походить на купол или даже треснуть. А если вы уже уложили водяной теплый пол, то это будет проблематично сделать.

Поэтому при заливе стяжки необходимо использовать специальную ленту, которая крепится к боковым частям ванной комнаты, во избежании неприятного хода событий.  Лента изображена на рисунке ниже.

Шаг 3

В выбранном и удобном месте необходимо закрепить щиток управления системой. Место должно быть в легкодоступном месте. В щиток помещаем коллектор в отверстиями входа и выхода.

Шаг 4

Для уменьшения теплопотери, укладываем на бетонное основание пенополистрольные маты на пленочное основание. Толщину матов необходимо подбирать в зависимости от расположения вашей ванной комнаты. Если под ванной находится отапливаемое помещение, то достаточно слоя в 5 сантиметров. Если снизу помещение не отапливаемое, то слой должен быть минимум 10 сантиметров.

Шаг 5

Необходимо разместить армирующую сетку для крепления трубопровода на поверхности матов. Мы советуем приобретать маты  с уже нанесенной разметкой под трубки, или маты с профильными «бобышками», так как на них удобно крепить трубы. Лучше не экономить на теплоизоляционном материале.

Шаг 6

Теперь приступаем к укладке трубок. Существует всего два типа укладки труб, это змейка и спираль. Выбрать вы можете любой тип. но как правило, в зависимости от трубок в инструкции указан предпочтительный вариант. Самое главное правило, которое нужно соблюдать при укладке —  расстояние между трубами и стеной меньше 10 см, а между самими трубами 25 см. Размещение труб необходимо начинать с щитка, постепенно продвигаясь дальше.

Шаг 7

Теперь вам необходимо запустить систему, чтобы ее проверить на утечку. В тестовом режиме, система должна проработать как минимум 2 часа, в течении которых можно выявить протечку или недочеты. Правильное тестирование системы теплого пола начинают с заполнения контура водой и удаления из контура лишнего воздуха. После чего закрывают подачу воды и начинают проверку самой системы. Правильную проверку герметичности системы осуществляют при помощи манометра.

Во время испытания системы, давление не должно превышать норму рабочего давления, больше чем в 2 раза. Если по истечении 24 часов, давление не падает , то значит, что монтаж произведен верно и можно заливать систему стяжкой.

Электрический теплый пол

Такой тип отопления пола намного эффективнее, чем при помощи водных теплоносителей. Электрический теплый пол рекомендуют для маленьких помещений, поэтому для ванной комнаты это идеальный вариант. Такой тип теплого пола прекрасно подходит для тех домов, в которых центральное отопление не выполняет своей функции.

На форумах про строительство очень часто можно встретить распространенный вопрос: » Не опасно ли во влажном климате использовать нагрев с помощью электричества?». И мы ответим, что это совершенно безопасно, так как между электричеством и ногами проложен толстый слой бетонной стяжки. И немаловажно то, что исключается возникновение потопа водяного теплого пола.

В этом случае, тепло выделяется тогда, когда электрический ток проходит через проводники, встречая сопротивление. В этом варианте нагрева есть существенный минус. При прохождении электрического тока, создается электромагнитное излучение, которое создается электрическим полем.

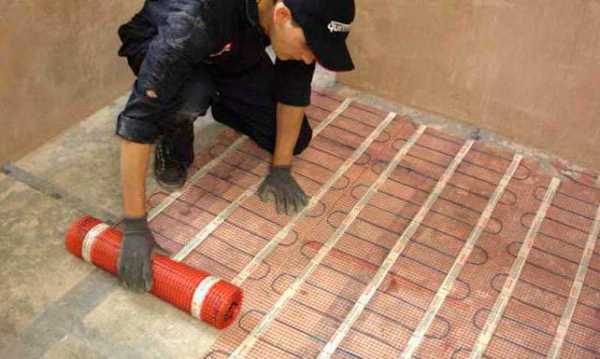

Системы электрического теплого пола состоит из теплоизоляционных матов, терморегулятора, проводки и кабеля. Так же вам будет необходим специальный влагонепроницаемый скотч, гофротрубы и теплоотражающая пленка.

Устройство кабельного электрического пола

Мы рассмотрим вариант создания пола с двухжильными кабелями. Прежде, чем приступать к монтажу, необходимо рассчитать длину кабеля и это самый трудный этап в работе.

Глубина залегания кабеля зависит напрямую от того напольного покрытия, которое будет в вашей ванной комнате и от расстояния между витками проводки. Если , допустим, расстояние между витками 10 см, то глубина будет около сантиметра, а если 15см, то глубина больше на 4 см.

Рекомендуется использовать до 200Вт мощности на 1 квадратный метр помещения.

Шаг 1

Подготовьте основание пола, удалив старую стяжку и выровняв поверхность пола. После чего уложите теплоизоляцию и маты, так же, как и при монтаже водяного пола. В отличие от водяного пола, здесь подойдет рулонная теплоизоляция. Стыки теплоизоляции в обязательно порядке необходимо проклеить скотчем.

Шаг 2

Определите место установки термостата. Мы рекомендуем устанавливать термостат около 30 см на уровнем пола. Можно так же и вмонтировать термостат за пределами ванной комнаты, и это крайне удобно, если его поместить рядом с выключателями в ванную комнату.

Шаг 3

Кабель нужно укладывать зигзагообразной проекцией, игнорируя те места, в которых будет располагаться ванная или душевая кабинка. Расстояние между витками должно быть не меньше 5 см, а до стены не меньше 10 см.

Если в стене есть горячие трубы, то расстояние теплого пола от них должно быть не меньше 10 см. Проводку теплого пола необходимо крепить специальной монтажной лентой, не допуская излишнего натяжения и перелома кабеля.

Между витками устанавливается датчик температуры. помещенный в гофру, а от датчика идет отдельный кабель к терморегулятору. Все провода нужно спрятать в гофру и зафиксировать. После укладки всей проводки штробы заштукатуривают.

Шаг 4

Снимите на концах всех проводов изоляцию и пропаяйте их. Затем подключите к терморегулятору. Включите на пару минут систему для проверки работоспособности. Если кабель начал нагреваться, значит все смонтировали правильно.

Шаг 5

Если тестирование прошло успешно и все работает исправно, то прежде чем заливать конструкцию теплого пола, мы рекомендуем взять лист бумаги и зафиксировать расположение всех датчиков теплого пола. Сохраните эту бумагу, так как она облегчит дальнейшую работу по ремонту системы.

Пол в коробке и его монтаж

Новинка в сфере теплых полов это инфракрасный пол. Инфракрасный пол бывает двух видов: пленочный и стержневой. Пленочный вариант не годится под устройство под керамическую плитку.

Прогреть стяжку можно системой из карбоновых стержней. Система из карбоновых стержней  —  готовая конструкция, не представляющая сложности для самостоятельного монтажа. Вам только нужно выбрать правильное и удобное место установки терморегулятора и проштробить к нему канавки для проводки, подключив систему к розетке.

Теплоизоляцию нужно укладывать по известному для вас принципу. Сверху нужно уложить нагревательную решетку, предварительно протянув провода к терморегулятору, после чего включить систему и заливать стяжку, если с систему все в порядке. Так как это новый продукт на рынке, то и стоимость этого продукта высока.

В такой системе нагрев происходит за счет теплообмена между мембраной и медных нагревательных элементов. Вся система умещается в одну коробку и отсюда ее название » пол в коробке «.

Сначала необходимо подготовить основание для теплого пола, сняв старую стяжку и выровняв поверхность. Запитываем систему к розетке, штробим каналы к терморегулятору и делаем каналы под провода.

На пол необходимо уложить фольгированный отражатель тепла, отражающей стороной наверх и зафиксировать его на поверхности. Пленочный пол необходимо уложить нагревателями в сторону фольги. По периметру необходим отступ в 15 см. Пленку можно разрезать, если в этом есть необходимость, но разрезать ее можно только по светлым зонам.

Размещаем все фрагменты мембраны и закрепляем их на полу с помощью скотча. После чего прикрепляем зажимы из металла к неизолированным участкам из меди. Их нужно разместить одним концом над пленкой, а другим  над медным элементом. Счистив изоляцию с проводов, подключаем зажимы и фиксируем их с помощью плоскогубцев.

После чего мы доводим всю проводку до терморегулятора, спрятав ее в канавки. В этом случае нет необходимости делать стяжку, и можно использовать сухую смесь или керамзит. Финальным покрытием может послужить декоративный наливной пол или керамическая плитка.

Заключение

Мы рассмотрели три способа обогрева пола в ванной комнате, каждый из трех вариантов имеет свои плюсы и минусы. Самый главный минус, который объединяет все три варианта это высокая цена, однако все теплые полы окупают себя во время эксплуатации.

Вне зависимости от того, какую систему теплого пола вы выбрали, монтаж ее способен осуществить даже новичок. Главное , придерживаться простых инструкций в этой статье и делать все пошагово.

mensnewspaper.ru

Монтаж водяного теплого пола под плитку

У многих людей керамическая плитка под ногами ассоциируется с прохладой. И это не всегда приятно.

Например, в ванной ступать на холодную плитку не комфортно.

Хорошее решение – положить теплый водяной пол под плитку.

Основной его плюс – уменьшение затрат на отопление и при этом — равномерный обогрев помещения.

Конструкция такого пола подразумевает монтаж труб в бетонную стяжку. Помещение будет обогреваться снизу, тепло распределяться равномерно, ноги не будут мерзнуть.

В ванной, санузле, на кухне, в коридоре в качестве напольного покрытия часто используют керамическую плитку. Она — прекрасный проводник тепла, долговечна, устойчива к перепадам температуры, истиранию, поэтому под нее есть смысл положить водяной теплый пол.

Минусами такой системы обогрева могут быть сложность монтажа и его невозможность в некоторых помещениях.

Теплый водяной пол идеально подойдет для обогрева частного дома. В квартирах такую систему обогрева можно устанавливать не всегда: сложно подключиться к центральному отоплению.

Жильцам «хрущевок» вряд ли ЖКО даст разрешение на монтаж системы.

Да и низкие потолки в таких квартирах! А на водяной пол сантиметров 10 уйдет. Лифты, опять — таки, не везде есть, поэтому подъем стройматериалов (например, цемента и песка для стяжки) — это тоже дополнительные расходы.

В новостройках устройство теплых полов возможно, если это было предусмотрено проектом. Такой обогрев можно обустроить в квартире, где уже есть система автономного отопления.

Коллекторный шкаф — где ему место?

Приступая к монтажу водяного пола нужно выбрать место для коллектора и установить под него специальную «коробку» — коллекторный ящик.

Коллектор (разветвитель) — это патрубок, от которого идет ряд отводов.

Он нужен для того, чтобы несколько контуров теплого пола подключить к подаче теплой воды и забору обратной, уже охлажденной.

Так же он служит для регулировки и настройки всей системы.

В коллекторе обязательны сливной отвод и воздухоотводной клапан. Размеры коллекторного ящика зависят от габаритов элементов коллекторной группы.

Коллекторный шкаф должен быть размещен так, чтобы трубы были одинаково удалены от всех контуров.

Иногда он может быть приближен к самым большим контурам. Скрыть шкаф можно, монтируя его в стену, если эта стена — не «несущая». Вся система подключается к котлу.

При выборе нагревательного котла главный критерий — его мощность.

В котле может быть уже встроенный насос. Чаще всего его одного хватает для отопления помещения 120-150 м². При большей площади нужны дополнительные насосы. На котле (входе и выходе) располагают запорные клапаны. Они дают возможность отключить котел, если нужно будет его ремонтировать, не сливая воду.

Готовим поверхность!

Место под укладку водяного пола нужно зачистить, убрать мусор, выровнять, возможно даже придется демонтировать полностью старую стяжку.

Главная цель — выровнять пол, перепады более 10 мм недопустимы!

Все внимание – теплоизоляции!

В начале монтажа под трубы прокладывается теплоизоляция, благодаря этому все тепло пойдет вверх.

Для теплоизоляции часто выбирают плиты полистирола.

Толщина слоя определяется по необходимости: чем больше теплопотери, тем толще нужно брать плиту. Кроме полистирола можно взять и другой утеплитель.

Его выбор зависит от нескольких факторов: где расположено помещение, какой тип пола, какая основная система отопления.

Если помещение достаточно хорошо обогревается центральной системой отопления, а теплые полы под плитку укладывают в качестве дополнительного обогрева, то можно взять вспененный полиэтилен с фольгированным покрытием (пенофол).

Если под полами – неотапливаемый подвал или вообще грунт, то утеплитель может быть выбран посерьезней: керамзит и пенополистирол (листы толщиной в 50-100 мм).

Сейчас уже выпускаются утеплители для теплых полов с уже проложенными на них специальными ячейками для укладки труб, такой материал удобен в использовании.

Ее применение обязательно. Она компенсирует тепловое расширение, происходящее в бетонной стяжке.

  • Поверх расстилают для гидроизоляции полиэтиленовую пленку.
  • Затем укладывается арматурная сетка. Пруты арматурной сетки могут быть толщиной 4 — 5 мм, ее ячейки 10 на 10 или 15 на 15 см.

С помощью пластиковых хомутиков трубы крепят к арматурной сетке. Компенсационные швы дополнительно защищают гофрированной трубой. Для более прочного крепления иногда поверх труб располагают еще один слой арматурной сетки.

Какие трубы предпочтительней?

Трубы для такой системы чаще выбирают полипропиленовые или полиэтиленовые. Полипропиленовые при нагреве существенно расширяются, поэтому их лучше брать с армированием стекловолокном.

Полиэтиленовые трубы расширяются меньше, поэтому их и выбирают чаще. Подойдут диаметром 16-20 мм.

Главное, чтобы труба выдерживала нагрев до 95 градусов и давление в 10 Бар.

Другие параметры (кислородная защита, дополнительные слои) необязательны. В небольших помещениях подойдут металлопластиковые трубы. При их выборе, отдайте предпочтение бесшовным или таким, где нету шва «внахлест». Их можно сгибать много раз, не боясь заломов.

Способы укладки

Самые распространенные способы укладки:

Змейка

Трубы укладывают от внешних стен помещения, так как они более холодные.

Если трубы уложить «змейкой», то полы от внешних стен будут теплее, а к внутренним нагрев будет уменьшаться.

Чтобы использовать этот способ укладки нужна определенная сноровка, знания и умения.

Часто не получается согнуть трубу для небольшого шага (особенно если труба не самая тонкая в диаметре) и приходится делать шаг больше, чем может бы хотелось или необходимо. Сделать кольца на концах петли тоже очень сложно.

Двойная змейка

Способ похож на предыдущий, но более сложный.

Этим способом можно добиться, чтобы разница температур на поверхности стала меньше, но монтаж такой же трудоемкий.

Змейкой не удобно укладывать трубы в санузле, где нужно обходить унитаз, биде и т. д.

Спираль

Трубы начинают вести по периметру помещения, направляясь к центру.

Вести нужно, оставляя широкий промежуток между трубами, а затем по нему от центра трубу возвращают к наружному периметру комнаты.

Этот способ среди многих специалистов считается самым надежным и легким в монтаже.

А пользователям он дает ровное распределение тепла и, следовательно, комфорт.

Если нужно усилить утепление каких — то зон, можно трубы укладывать спиралью, в нужной зоне уменьшить шаг, а дальше — обычным расчетным шагом.

Способ укладки может зависит и от «геометрии» помещения: в вытянутой, узкой комнате лучше применить «змейку», а в маленькой квадратной подойдет — «спираль».

Способы можно совмещать.

Верный шаг

От шага укладки (расстояния между трубами) зависит тепловая нагрузка, которую сможет обеспечить система и насколько равномерно теплой будет поверхность.

Шаг выбирают разный: самый маленький — 50 мм, самый большой допускается — 600 мм. Часто применяют шаг в 150, 200 и 300 мм. От стен нужно отступать на 8-10 см. Может быть укладка с переменным и постоянным шагами.

  • Когда отопительная нагрузка меньше 50 Вт/м², можно применить укладку с постоянным шагом 300 мм.
  • Когда отопительная нагрузка высокая (более 80 Вт/м²), тогда и шаг укладки может быть 150 мм.

Часто применяется переменный шаг, когда по краям помещения (вдоль наружных стен, где холоднее всего) шаг укладки меньше, а внутри помещений — больше.

При укладке водяного теплого пола под плитку, часто рекомендуют трубы распределять не реже 15 см. Иначе участки между ними могут не достаточно прогреваться и может проявится «тепловая зебра». Чередование полос будет четко чувствоваться под ногами.

Подготовка к завершению монтажа

Закрепить трубы к армирующей сетке можно пластиковыми стяжками.

Нужно учитывать, что трубы под воздействием горячей воды могут расширяться, поэтому крепить к арматуре нужно не очень плотно, чтобы они не деформировались.

Нужно остерегаться пережатий полиэтиленовых труб, белых полос – заломов.

С таким дефектом трубу укладывать нельзя, так как есть риск прорыва в месте залома.

Система будет работать эффективно, без протечек, если контура укладывать единой целой петлей, без стыков и хомутов на трубах. Контура присоединяем к коллектору компрессионным фитингом.

Опрессовка системы

Когда система смонтирована, ее нужно опрессовать (провести гидравлические испытания) под рабочим давлением для выявления повреждений.

В систему заливается вода и в течение 24 часов подается давление 5-6 бар. Проверить трубы на герметичность можно, заполнив систему водой, а также можно осуществить проверку воздушным компрессором. Если протечек и расширений труб нет, то можно заливать стяжку.

Под керамическую плитку стяжка должна быть толщиной в 3-5 см. Кладка плитки на бетонную стяжку возможна только спустя месяц.

Иногда, если нужно ускорить процесс сушки, можно подключить систему, но температура воды в трубах при этом не должна превышать 30°С.

Включать теплые полы можно при необходимости, при этом первый прогрев может занять несколько дней.

Видеоинструкция

Видео описание монтажа водяного теплого пола под плитку, с рекомендациями по подбору оборудования и выполнению работ.

Важные акценты!

При укладке теплого водяного пола очень важно правильно рассчитать и распределить трубы. Много нюансов, их все учесть для дилетанта будет очень сложно. Лучше расчет доверить специалистам. Ведь в случае ошибки вся работа системы сведется на нет или будут неприятные последствия.

Перед тем, как рассчитывать количество необходимых материалов, желательно представить, как в данном помещении будет расположена мебель. Это может сэкономить деньги, ведь под мебелью на низких ножках нет смыла прокладывать трубы. Например, встроенная мебель на кухне или место под ванной.

Обогрев помещений, на полу которых — керамическая плитка, системой водяного теплого пола – замечательное решение, которое при соблюдении всех правил укладки и правильных расчетах будет служить долго и не раз оправдает все затраты.

nastilaem.com

Теплый пол под плитку в ванную своими руками в доме: Инструкция +Видео

Вы решились на ремонт в ванной комнате и перед вами встал давний вопрос, теплый пол в ванной комнате под плитку- это необходимость или роскошь? Ответ на него не столь очевиден. Начнем с того, что теплый пол в ванной – это не система отопления вашего помещения, это, скорее, дополнительный комфорт в вашей ванной.

Выбор теплого пола для ванной комнаты

Многие говорят, что теплый пол гарантирует защиту от образования плесени и грибка во влажном помещении, но при отсутствии хорошей вентиляции особой разницы в данном вопросе вы не увидите.

Конечно, выходить расслабленным и распаренным из горячей ванны на ледяную кафельную плитку ситуация неприятная, но и ее можно решить другими способами.

Можно точно рекомендовать оснастить пол вашей ванной комнаты обогреваемым полом в том случаи, если в вашем доме живут либо маленькие дети, либо, наоборот, пожилые люди, так как этот факт напрямую может влиять на состояние их здоровья.

Итак, решение принято – тёплому полу быть в вашей ванной.

Возникает следующий вопрос – какую конструкцию выбрать?

Принципиально различаются две технологии – водный или электрический обогрев.

Водяные теплые полы

Следует сразу оговориться, что данный вид запрещен в домах с централизованной системой отопления, поэтому если у вас квартира отапливается городскими коммунальными службами – это не ваш вариант.

Если же вы обладатель квартиры или частного дома с индивидуальной системой отопления, то вы можете рассматривать данную технологию как приемлемую.

Рассмотрим основные этапы монтажа водяных теплых полов:

  1. Требуется определить местоположение питающего коллектора, смонтировав и подключив его к системе отопления вашего дома. Это важно, так как всю систему труб придется ориентировать на подключение к месту монтажа коллектора.
  2. Подготовить пол к укладке труб, для этого необходимо обеспечить максимальную ровность пола, возможно, придётся сделать тонкую выравнивающую стяжку. Затем следует уложить пленку гидроизоляции с небольшим нахлёстом на стенки. По периметру стены необходимо закрепить демпферную ленту, которая предназначена для компенсации теплового расширения стяжки.
  3. Поверх гидроизоляции укладывается теплоизоляционное полотно из вспененного полиэтилена с фольгированным внешним покрытием. Затем монтируется армирующая сетка, предназначенная для закрепления водных трубок и в дальнейшем упрочнения бетонной стяжки.
  4. На армирующую сетку производится монтаж трубок водяного теплого пола. Самыми распространенными схемами монтажа трубопровода, это «змейкой» и «спиралью». В целях экономии следует воздержаться от укладки трубопровода в местах, где планируется монтаж сантехники и установка мебели. Расстояние между трубами может колебаться от 10 до 15 см. Трубы не должны проходить ближе 8 см от стен.
  5. После окончания монтажа труб и подключения системы к коллектору необходимо осуществить тестовый запуск теплого пола, что бы убедиться в его работоспособности. Система должна проработать без протечек и сбоев не менее 5 часов. После этого система отключается.
  6. На следующем этапе поверх системы водяного теплого пола необходимо уложить бетонную стяжку. Застыть она должна естественным образом, без дополнительного обогрева. После окончательного застывания стяжки можно приступать к укладке керамической плитки. При покупке плиточного клея необходимо убедиться в том, что он предназначен для укладки плитки на теплый пол.

Следует отметить, что после монтажа всех элементов водного теплого пола высота пола поднимитесь минимум на 40мм. Так же надо иметь в виду, что система управления и сам коллектор займет значительное место. Если вы планируете иметь несколько независимых контуров обогрева, то контрольное и распределительное оборудование для дополнительного контура потребует так же дополнительного места для монтажа.

Электрический теплый пол

Монтаж электрического теплого пола во многом идентичен монтажу водяного пола.

Но электротехнические компоненты такой системы гораздо компактнее – система управления представлена небольшой коробкой терморегулятора и подключенного к нему термодатчика, а трубопроводы заменены на рулонные маты, в которые уже вмонтирован термопровод.

 Монтаж такой системы значительно проще и займет меньше времени.

Подготовка к укладке и монтаж системы отопления, так же аналогична монтажу водяного обогрева:

  • Требуется очистить и выровнять плоскость пола.
  • Затем необходимо уложить термопокрытие вверх стороной, на которую нанесена фольга.
  • Далее следует расстелить маты с термопроводом с учётом покрытия площади необходимой для обогрева. Наши маты необходимо зафиксировать на термопокрытии. Это можно сделать специальным скотче.
  • После монтажа системы обогрева необходимо протестировать всю систему, что бы убедиться в ее работоспособности, и только затем приступать к укладке чистового пола.
  • Чистовой пол в виде керамической плитки может быть уложен непосредственно поверх нагревательных матов, а можно сначала сделать цементную стяжку, а затем, поверх нее уложить плитку.

Как уже было сказано выше, монтаж электрического теплого пола гораздо проще водяного. Это связано ещё и с тем, что многие производители продают свою продукцию в комплекте, так что покупателю не потребуется тратить время и силы, что бы подбирать и подгонять разные детали системы. К отрицательным факторам стоит отнести относительную дороговизну такого пола.

Инфракрасный теплый пол

Следующим этапом развития систем отопления полов можно считать пол с инфракрасными элементами обогрева. В основе технологии этого пола лежит такой же принцип как им у электрического теплого пола.

 Отличием являются нагревательные маты, которые в данном случае представляют собой полотно с нанесенной на него термопленкой.

Эта пленка выполнена в виде карбоновой мембраны, под которой находятся медные провода. Такие маты можно разрезать на более мелкие фрагменты, так как технология позволяет в дальнейшем соединить фрагменты в целостное полотно.

Монтаж инфракрасного теплого пола аналогичен монтажу электрического обогреваемого пола. Стоимость такого пола ещё выше, чем электрического, но простота монтажа и удобство дальнейшей эксплуатации делают данную технологию все более популярной у потребителей.

При определенных навыках, вы сможете своими руками смонтировать любой из описанных теплых полов в своей ванной комнате.



ТОП 9 магазинов, где я выгодно закупаюсь
ТОП 7 по товарам и мебели для дома:
7 лучших строительных и мебельных магазинов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  • Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru - "Купистол" стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня."
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

пленочный монтаж и укладка, правила и максимальная температура для керамической

Теплый пол в ванной под плитку - разумная и практичная идея

Ванная комната заслуживает того, чтобы в ней было особенно тепло и уютно. Потому теплый пол под плиткой становится необходимой мерой для создания такой комфортной обстановки. Есть пол водяной, а есть электрический, или как его называют иначе – пленочный. Наиболее доступной и практичной является именно пленочная конструкция.

Содержание материала:

Какой выбрать пленочный теплый пол под плитку

В первую очередь вы займетесь выбором системы подходящего теплого пола. В крупном строительном маркете вам предложат несколько вариантов, потому вначале можно даже растеряться, какой же из них лучше. Продаются и готовые системы «пол в коробке», вот их то и приобретайте – вам не нужно будет самостоятельно подбирать элементы системы.

На сегодняшний день можно приобрести готовую систему «пол в коробке»

В такой комплект пола для ванной входят:

  • Специальные «маты» – это уложенная на пол сетка нагревательного изогнутого кабеля, ширина которой 45 см;
  • Терморегулятор – его вы закрепите на стене в удобном месте;
  • Соединительные провода.

Это базовый комплект, у разных производителей комплекты могут отличаться. В дополнении к комплекту обычно приобретается утеплитель, это фольгированный пенофол. Для чего нужен такой утеплитель-подложка? Она поможет минимизировать потери тепла, что существенно снизит расходы на электроэнергию. Кладется пенофол на стяжку, вверх фольгированной стороной.

Подготовительные работы: пленочный пол под плитку

Пол, конечно же, и перед процедурой утепления нужно подготовить. Начните с того, что хорошенько подметите пол и вымойте. Если на черновом полу есть существенные неровности. Попробуйте удалить их механически, а если так не получится, придется делать стяжку. Лучше выбирать для стяжки быстросохнущие смеси, ведь цементно-песчаные растворы уж очень долго сохнут.

Перед процедурой утепления пол необходимо подготовить

И пропускать этап подготовки никак нельзя. К примеру, пол у вас недостаточно ровный, и вы не стали его выравнивать. И кабель в некоторых местах может быть перегнут, или будет упираться в неровность, а это чревато пробоем. Ну а поломка электрического пола – это конечная поломка системы, вы ее уже не исправите.

По шагам: укладка пленочного теплого пола под керамическую плитку

Итак, как уже говорилось выше, для хорошей теплоизоляции используется пенофол. Материал этот очень удобный, он легкий и тоненький. Продается пенофол в рулонах, после того, как вы его уложили фольгированным покрытием вверх, стыки проклейте самостоятельно монтажным скотчем.

Укладка пленочного пола под плитку - процесс, который может произвести каждый

Далее приступаете к укладке нагревательного кабеля:

  • Для укладки электрического пола понадобится монтажная лента, и крепится она к полу. Вы можете найти систему, где на пленку уже наклеен кабель.
  • Лента необходима для того чтобы не было перегибов, чтобы между петлями кабеля сохранится необходимое расстояние.
  • Если у вас кабель отдельно, пленка отдельно, то вы сами укладываете кабель зигзагообразно, промежутки витков – 20-23 см;
  • Крепится такой кабель монтажным скотчем именно для теплого пола.
  • Обычно в ванной всегда есть места, где нагревательный мат повернуть или развернуть вообще невозможно. Тогда, оглядываясь на геометрию комнаты, нужно сетку разрезать.

Что же касается термодатчика, то расположить его нужно так, чтобы в случае замены нарушать бетонную стяжку бы не пришлось. Термодатчик обычно прячется в гофротрубке в том месте, где нагревательный кабель выходит наружу, и делается это так, чтобы при поломке термодатчик можно было достать.

Монтаж, проверка и укладка плитки: пленочный теплый пол

После того, как кабель уложен, перед заливкой обязательно проверьте монтаж системы. Нужно убедиться, что правила не нарушены, и все будет надежно работать. Можно либо подать напряжение в кабель, либо просто измерить его сопротивление специальным прибором.

После проведения проверки можно приступать к цементной стяжке, или же сразу переходить к укладке плитки (как в рассматриваемом случае).

Как укладывается плитка на теплый пол:

  • Все выполняется вполне традиционно, существенное отличие данной работы лишь в том, что клей вам нужно купить специальный – плиточный клей для теплого пола;
  • Сделайте разметку или прикиньте как будет лежать плитка – разложите ее на поверхности;
  • Правильнее всего, когда на видимых участках укладывается цельная плитка, а обрезки клеятся в скрытых местах.

Плитка на теплый пол укладывается традиционным методом

Начинают обычно с дальнего угла от входа в комнату. Для этого готовится плиточный клей, сухая смесь традционно разводится с водой. Раствор наносится прямо на нагревательные маты зубчатым шпателем. Все пустоты должны заполниться клеем, толщина слоя клея над непосредственно греющими элементами должны быть не меньше 5 мм.

В углах устанавливаются пластиковые крестики, чтобы контролировать размер щелей. Укладываете первую плитку, после чего проверьте ровность и уровень горизонта. В том случае, если плиточку следует сместить, воспользуйтесь этими пластиковыми колышками. И так, укладывая каждую плитку, проверяется горизонталь.

Устройство теплого пола в ванной под плитку (видео)

Что же касается температуры, то максимальной температуре инфракрасного теплоносителя нельзя превышать 30 градусов. В противном случае элементы просто выйдут из строя. Будьте осторожны и внимательны в выборе системы теплого пола, она, безусловно, должна быть сертифицированной, надежной, долговечной.

Удачи в ремонте!

kitchenremont.ru

Теплый пол в ванной под плитку

Каждый понимает, что ванная комната играет важную роль. По этой причине необходимо приложить все усилия для создания в ней идеальных условий. Для многих проблемой становится вопрос отопления этого помещения. Очень часто городское отопление не дает достаточного тепла в ванную комнату. Однако здесь всегда повышенная влажность. По этой причине вопрос о необходимости монтажа теплого пола полностью отпадает. В этой статье мы расскажем вам об инновационном подходе – монтаж теплого пола. В подавляющих большинстве случаях в ванной комнате для облицовки поверхности используется плитка, поэтому мы сделаем акцент на том, как реализовать теплый пол в ванной под плитку.

На чем остановить выбор

Известно несколько технологий и способов того, как реализовать систему теплого пола в ванной комнате. В частности, это использование электрического и водяного контура. Что касается водяного теплого пола, то без индивидуального отопления реализовать эту идею проблематично. Необходимы разрешения на подключение теплого пола к существующей централизованной системе отопления. Если говорить за электрические теплые полы, то здесь дело обстоит иначе. Сделать такой обогрев ванной комнаты гораздо проще. В этой статье мы предлагаем вам рассмотреть именно эту технологию.

Что для этого необходимо

При выборе электрического теплого пола вы сможете найти уже готовые комплекты. Как правило, в них уже имеется нагревательный мат или греющий кабель, терморегулятор, температурный датчик и кабель для подключения к электричеству. Можно сразу приобрести готовый комплект. Однако он не всегда подходит, так как недостаточно мощности. Поэтому сборку всей системы можно сделать самостоятельно.

Совет! Под плитку в ванную комнату проще всего выбрать нагревательные маты. На них кабель расположен с определенным шагом, что ускоряет весь процесс работы по монтажу.

Плюс ко всему необходим температурный датчик, который будет считывать температуру нагревательного элемента и передавать всю информацию на терморегулятор. Вследствие этого терморегулятор будет включать или выключать теплый пол.

Помимо этих основных элементов, для реализации теплого пола в ванной комнате необходимо приобрести качественный гидроизоляционный материал, теплоизоляцию. Если будет заливаться стяжка, то по периметру всех стен осуществляется монтаж демпферной ленты. Она необходима для того, чтобы предотвратить температурное расширение залитой бетонной стяжки при ее нагреве. Что касается теплоизоляции, то на ней должно быть фольгирующее покрытие. При его отсутствии отражающую пленку необходимо приобрести отдельно. В принципе это все, что необходимо для изготовления теплого пола в ванной комнате под плитку.

Подготовительные работы

Все работы начинаются с подготовки основания. Так, поверхность стяжки должна быть идеально ровной и не иметь серьезных дефектов, например, трещин и тому подобное. В большинстве случае необходимо выравнивать полы. Для этой цели старое покрытие и облицовка полностью демонтируется. Очистив всю поверхность пола от стяжки и строительного мусора, основание следует обработать гидроизоляцией. В этом случае можно использовать полиэтиленовую пленку. Желательно, чтобы это был цельный кусок пленки. Хорошая альтернатива – обмазочная гидроизоляция. При заливке стяжки рекомендуется использовать быстросохнущие смеси, например, самовыравнивающая стяжка. Если ее нет, то устанавливаются маяки для черновой стяжки и с минимальным слоем заливается цементно-песчаная стяжка.

Монтаж теплого пола

Теперь можно приступать к монтажу электрического теплого пола в ванной под кафель. При этом обязательно определитесь с расположением греющего контура. Под душевую кабину, ванну, унитаз и другие стационарные предметы обогрев не кладется. Также необходимо определить место для установки терморегулятора. Большинство специалистов рекомендуют его монтаж за пределами ванной комнаты. Еще выберите место для установки температурного датчика, который будет передавать информацию по температуре на терморегулятор.

Теперь пришло время к укладке теплоизоляции и отражающей пленки. Теплоизоляция монтируется так, чтобы не было никаких зазоров и щелей. В качестве теплоизоляционного слоя нередко используется пенофол. На ней имеется фольгированная поверхность, позволяющая отражать всю тепловую энергию вверх в помещение. Осуществлять его укладку очень просто, так как пенофол продается в рулонах. Соединение теплоизоляционного слоя осуществляется при помощи скотча.

Важно! Если планируется заливка стяжки, то по периметру стен обязательно укладывается демпферная лента.

После этого производится укладка нагревательного кабеля. Для этого к основанию крепится специальная монтажная планка. Благодаря ей можно уложить кабель с определенным шагом. При укладке следите за тем, чтобы кабель сильно не натягивался. Также не допускается переломов и загибов. Если вы купили нагревательные маты, то скорость укладки теплого пола в ванной комнате будет гораздо большей.

Уложив все нагревательные контуры, необходимо определить место для установки температурного датчика. Этот датчик обязательно помещается в специальную гофру. За счет этого температурный датчик можно будет поменять в случае его выхода из строя. После этого монтируется терморегулятор. Способ его монтажа может отличаться, например, скрытый монтаж как розетка или накладной. В первом случае требуется изготовить штробу для прокладки кабеля подключения.

От терморегулятора необходимо провести питающий провод к электрическому щитку. На нем рекомендуется установить индивидуальный УЗО. Процесс подключения терморегулятора очень прост. На обратной его стороне производитель поместил схему подключения. Ориентируясь на нее, вы сможете со всеми работами справиться самостоятельно. Так, к терморегулятору необходимо подвести провод от температурного датчика, провод от нагревательного элемента и питающий от электрического щитка.

Тестирование обогрева

После проведения всех монтажных работ, обязательным этапом является тестирование теплого пола. После укладки плитки в ванной комнате, исправить потом будет очень проблематично. Еще тяжелее будет что-либо исправить, если выполнена стяжка пола. Поэтому на стадии тестирования вам необходимо убедиться в том, что все нагревательные элементы работают корректно, а пол греет равномерно. Проверьте качество соединения кабеля, температурного датчика и прочее. Также проверьте все места соединения кабеля. Если обнаружились какие-либо дефекты, то их необходимо незамедлительно устранить.

Совет! Перед заливкой стяжки убедитесь в том, что кабель равномерно прилегает к полу. Он не должен торчать, что негативно скажется на качестве отопления.

Для тестирования еще рекомендуется использовать тестер. Все измерения следует сверять с указаниями в паспорте к системе теплого электрического пола. При положительных результатах можно приступать к финишному этапу – монтажу стяжки или кафеля.

Монтаж плитки на теплый пол

Сразу стоит отметить, что процесс монтажа кафеля на теплый пол практически ничем не отличается от обычного процесса. Но все-таки существуют некоторые отличия. Например, необходимо правильно выбрать плиточный клей. Этот состав должен комбинироваться с обогревом. В противном случае уложенная плитка попросту не будет держаться, а отваливаться. Более того, способ укладки напрямую зависит от того, будет ли заливаться стяжка. Если да, то сперва происходит установка маяков по уровню. Залитая стяжка должна хорошо высохнуть.

Важно! Процесс сушки теплого пола не должен сопровождаться включенными теплыми полами. Стяжка пола должна высохнуть в максимально естественных условиях.

Если у вас нет времени на период ожидания сушки стяжки, то плитку можно сразу класть на электрический кабельный пол. При этом процессе необходимо быть крайне осторожным, чтобы не повредить нагревательный элемент.

В остальном процесс кладки плитки на теплый пол в ванной комнате ничем не отличается. Прежде всего необходимо определить направление и схему кладки плитки. Для кладки используется специальный плиточный клей. Обязательно применяется зубчатый шпатель. Им наносите клей на плитку. Также промазываете ровной стороной шпателя клеем пол. Укладка плитки обязательно выполняется при помощи уровня.

При укладке обязательно используются пластиковые крестики, позволяющие делать точный зазор между плитками. Еще одна важная особенность монтажа керамической плитки на теплый пол в том, что возле стены необходимо оставлять небольшой зазор. Это важно, так как при нагревании будет нивелироваться температурное расширение. Если по периметру стен будет уложена демпферная лента, то она также будет служить дополнительной защитой от негативного воздействия температурного расширения.

Кроме всего прочего, важно следить за слоем плиточного клея. Под плиткой не должно быть пустот. Ваша задача заключается в том, чтобы плиточный клей равномерно распределялся по всей площади пола. В таком случае будут отсутствовать воздушные пустоты. Они, как известно, негативно влияют на качество прогрева пола.

Важно! При кладке керамической плитки в ванной комнате теплый пол должен быть выключен. Плиточный клей должен сохнуть в максимально естественной среде.

Когда кладка полностью выполнена, необходимо сделать последний штрих – затирка швов. Вот здесь присутствует еще один важный нюанс – выбор затирки. Затирка для швов должна быть влагостойкой. Только в таком случае будет обеспечена надежная защита электрического теплого пола от проникновения влаги.

После завершения всех работ, необходимо дождаться когда плиточный клей приобретет свою полную твердость. Еще раз напомним, что при мокром монтаже напольного отопления, включать подогрев недопустимо. Первый запуск теплого пола в ванной комнате можно делать тогда, когда бетонная стяжка и плиточный клей окончательно высохли. На все это может уйти до 30 дней. Скорость высыхания стяжки напрямую зависит от ее толщины.

Заключение

Как мы увидели из этой статьи сделать все работы вполне реально каждому домашнему мастеру. Одно из важных требований – строго соблюдать последовательность всех работ. Так, слой за слоем вы сделаете качественный отопительный пирог теплого пола. В результате в ванной комнате будет всегда поддерживаться приятный микроклимат. Теплый пол в ванной исключит образование сырости и грибка.

Мы надеемся, что предоставленный материал побудил вас к действиям и вы уже планируете проводить работы без привлечения специалистов. Безусловно, не стоит спешить. Уделите важное внимание всем деталям и нюансам этой работы. Только так вы достигните желаемого результата. Чтобы закрепить всю предоставленную теорию, мы предлагаем вам посмотреть подробную инструкцию по монтажным работам напольного отопления в ванной комнате под плитку в подготовленном видеоматериале. А если вы уже имеете опыт таких работ, то обязательно оставляйте комментарии в конце этой статьи. Ваш опыт поможет начинающим домашним умельцам все сделать на отлично.

bouw.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
