Теплый пол под плитку своими руками: электрический и водяной

Холод, исходящий от напольной плитки в ванной, кухне или прихожей, не самое приятно ощущение. Решением этой проблемы станет установка теплого пола: электрического или водяного. Согретый кафель более приятен на ощупь и помогает создать атмосферу домашнего уюта, основанную на тактильных ощущениях. Выполнить его монтаж собственноручно возможно.

Устройство плитки с подогревом

Особенности водяного пола

Затраты на обслуживание данной системы минимальны. Принцип функционирования ничем не отличается от централизованного отопления. Подключается непосредственно к сети нагрева радиаторов.

Устройство водяного теплого пола под плитку заключается в следующем: по сути, это система трубок, которые выкладываются спиралью или змейкой по площади пола перед его облицовкой. В эти трубки подается горячая вода, вследствие чего покрытие, ввиду своей теплопроводности, перенимает частично температуру жидкости.

После монтажа пола, на его обслуживание не затрачиваются дополнительные средства, так как он работает напрямую от радиаторов

Минусы такое утепление тоже имеет. При неправильной установке или повреждении трубки возникнет протечка. Для устранения проблемы потребуется полное удаление покрытия пола. К тому же не всегда удается подключить трубы к центральному отоплению. В этом случае ищем альтернативные варианты.

Особенности электрического пола

Подобные системы считаются более эффективными. Монтаж отличается простотой, а места требуется меньше. За счет этого удается сохранить высоту пола под плиткой практически на неизменном уровне.

Сегодня доступны следующие модели:

  • Кабельный. Это простой вариант. Здесь чаще используется двужильный кабель, который укладывается на нагревательные маты.
  • Стержневой. Актуальными считаются инфракрасные электрические модели. Элементы соединены медным проводом и закреплены в отдельные секции.
  • Пленочный. Его укладывают без стяжки, если поверхность ровная. Графитовые элементы на пленочной основе дают максимум тепла при небольшой площади под установку.

Разновидности электрического пола

Такие конструкции работают от сети, поэтому продумайте выход к источнику питания. Преимуществом инфракрасных полов является то, что они потребляют меньше энергии, но при этом передают больше тепла. За счет полезного ИК-излучения достигается ощущение комфорта при более низкой фактической температуре.

Роль стяжки и требования к ней

Необходимо учесть, что для рационального использования вырабатываемого тепла улучшают черновое покрытие. При проникновении холода в помещение, требуется ликвидация трещин в полу и использование вспомогательного утеплителя: листов пенопласта, пенополистирола, керамзита и ДВП.

Важно обеспечить гидроизоляцию, независимо от того, о каком устройстве идет речь. Для отражения тепла используется специальный изолоновый настил с фольгированной стороной. Фольга укладывается кверху.

Заранее продумывается область покрытия. Не рекомендуется затрагивать зоны, где будет стоять мебель. Устройство теплого пола под плитку предусматривает заливку стяжки поверх уложенных элементов. Раствор готовят из цемента и песка. Если требуется нанести минимальный слой, используют специальные смеси и наливные полы (к примеру, для пленочной модели).

Перед устройством стяжки соедините все элементы между собой, подключите регуляторы и датчики температуры. Проверьте работу оборудования и, при необходимости, устраните неисправности.

Этапы монтажа

Укладывают плитку на теплый пол после высыхания стяжки. Для этого требуется 3-4 недели. Мало кто выдерживает необходимые сроки, некоторые строители сокращают данный период до 7 дней. По истечении этого времени произведите 2-3 тестовых запуска устройства. Благодаря такой прогонке удается избежать разрушения плиточной кладки в дальнейшем, так как в структуре бетона происходит расширение материалов при нагреве.

Монтаж водяной системы

Теперь рассмотрим, как своими руками установить водяной теплый пол под керамическую плитку. Чтобы приступить к работе, нужно обязательно оборудовать гидроизоляцию. Так как система состоит из пластиковых трубочек, важно не допустить их перекручивания и пережима, чтобы вода могла беспрепятственно перетекать по её частям. Под низ укладывается утеплитель и светоотражательная пленка.

После того как трубы уложены, проверяют места их соединения и выводят датчик температуры. Затем оборудуется подключение к системе отопления. Перед заливкой стяжки пол тестируется 2-4 раза. При обнаружении протечки работу придется переделывать.

Укладку кафельной плитки начинают после высыхания стяжки. Понадобится такой слой цемента, чтобы скрыть детали конструкции.

Монтаж электрических матов

Выгодным вариантом теплого пола под кафельной плиткой является электрический. Рассмотрим этапы установки системы с нагревательными матами:

  • Кабель укладывается змейкой или спиралью на сетчатую подложку и крепится клипсами.
  • Стержни соединяются между собой, образуя сегменты, состоящие из горизонтальных трубок.
  • На теплоотражающую подложку укладываются отдельные секции и соединяются между собой.
  • К системе крепится выключатель и датчик регулирования температуры.
  • После тестирования укладка электрического пола завершается стяжкой.

Удостоверьтесь в том, что уровень в помещении везде соблюден одинаковый, так как не вся площадь занята системой обогрева.

Установка инфракрасной модели

Самый простой монтаж теплого пола под плитку связан с использованием пленочных изделий. Принцип укладки заключается в том, что рулонный материал с нагревательными полосками нарезается на отрезки нужного размера. Затем пленку укладывают на светоотражатель внахлест. Крайние нагреватели соединяются графитовыми клипсами, а стыки проклеиваются специальной лентой.

После выведения элементов питания и контроля приступают к облицовке, так как положить пленочный пол можно непосредственно под плитку. Роль стяжки выполнит клеевой раствор, поэтому установить такую систему своими руками достаточно просто.

Клей наносится осторожно, чтобы не повредить места соединения секций. Старайтесь не допустить протекания раствора под стыки пленки. Благодаря такому полу удастся сохранить высоту помещения на том же уровне, что и до проведения работ. Трудоемким и затратным вариантом является водяной пол. Если вы стремитесь к золотой середине по цене и по итоговому результату, выбирайте карбоновые стержни или в крайнем случае двужильный кабель.

Тёплый водяной пол своими руками



   Когда мы планировали ремонт в ванной комнате, решили сделать тёплый водяной пол своими руками. Для этого у нас нашлось несколько причин. Во-первых, почему своими руками? Потому что мы сэкономим на ремонте приличную сумму, на которую купим мяса, приготовим шашлык, шурпу, запечём карпа и весело отпразднуем завершение строительных работ в деревенском доме в стиле кантри.  Во-вторых – почему водяной, а не электрический? Потому что электроэнергия постоянно дорожает, к тому же власти пытаются ввести лимиты на её потребление. Не хочется увеличивать и так немаленький бюджет на оплату коммунальных услуг. В-третьих – горячая вода в трубах отопления 6 месяцев в году – почему бы этим не воспользоваться? Исходя из всего перечисленного, в сегодняшней статье мы расскажем, как сделать тёплый водяной пол своими руками.

   Его преимущества очевидны – в комнате всегда  тепло и сухо. Единственным недостатком  является то, что если квартира находится в многоэтажном доме и подключена к центральному отоплению, в летнее время его включить невозможно. По этой причине многие жильцы выбирают себе систему, работающую от электричества. Следует помнить, что в некоторых регионах России проведение работ в многоквартирных домах, связанных с монтажом тёплых водяных полов, работающих от системы централизованного отопления, запрещено. Чтобы в этом убедиться, нужно обратиться в обслуживающую ваш дом организацию.

   Всех этих недостатков лишён тёплый водяной пол, установленный своими руками в частном доме. Его можно включать в любое время года, нужно только правильно подключиться к системе отопления. Надо отметить, что тёплый водяной пол своими руками можно устанавливать только в системах отопления закрытого типа, в которых вода движется под действием насоса.

  В нашем случае мы подключимся к системе централизованного отопления, обслуживающая наш дом организация разрешила проведение этих работ.

   Первым делом освободим основание от старой плитки.  С этим можно справиться с помощью перфоратора. Надо только вставить в патрон специальную лопатку, потом быстро и аккуратно снять старое покрытие до цементной стяжки. Ломать плитку не нужно, в будущем она может пригодиться при обустройстве дачного участка.

   Чтобы очистить основание от пыли, обработаем его грунтовкой глубокого проникновения.

   Для монтажа тёплого водяного пола своими руками мы будем использовать металлопластиковую трубу, которая предназначена именно для этих целей. Так как площадь комнаты у нас небольшая, её понадобится всего 5 метров.

   В этом месте следует определиться: как будем укладывать трубу на основание. Диаметр металлопласта равен 2 см. Во время работ трубу зальём раствором, сверху положим керамическую плитку. В связи со всем этим уровень основания приподнимется на 3-4 см. Если вас это устраивает, ничего дополнительного делать не надо, а если нет – нужно штробить стяжку, чтобы утопить металлопласт с ней заподлицо. В нашем случае мы трубы прятать не стали, а уложили обогревающую систему прямо на основание. Но перед этим мы бросили на него металлическую сетку, используемую для сварных работ.

   Сетку мы прикрепили к стяжке при помощи дюбелей и шурупов, предварительно насверлив отверстий.

   С помощью пластиковых хомутов прикрепим к ней металлопласт.

  Но перед этим подключим тёплый водяной пол своими руками к системе отопления. Для этого мы используем специальный уголок,

    одна сторона которого соединяется с металлопластом, а в другую вкручивается разъёмный фитинг, так называемая «американка», которую мы использовали при замене полотенцесушителя. Она нужна для того, чтобы можно было отсоединить тёплый водяной пол от системы отопления без его разрушения.

   Сначала соединяем металлический уголок с трубой. Для этого на неё надеваем гайку, до упора вставляем внутрь трубы вторую часть уголка, не повреждая уплотнительные резинки, и ключом затягиваем гайку на резьбе уголка.

   Уголок нужно соединить с металлопластом правильно и надёжно, так как при подключении к центральной системе отопления у вас не будет возможности провести опрессовку под давлением и что-то исправить, если где-то будет подтекать вода. Такой же уголок соединим со вторым концом трубы. Теперь к нему прикрутим разъёмную часть фитинга «американки», подмотав перед этим на резьбу нитку льна и смазав его уплотнительной пастой.

  На следующем этапе мы прикрепим металлопласт к металлической сетке. Перед этим расположим его на поверхности сетки зигзагообразно. Расстояние между витками сделаем около 20 см, чтобы прогревалось как можно больше площади. В нашем случае мы не стали укладывать трубу в местах, где будет ванна, шкафчик и унитаз. Вы можете уложить её где угодно, кроме унитаза, так как при его установке, когда придётся сверлить основание, можно случайно попасть в металлопласт. В этом случае все труды пройдут даром.

   Как было замечено ранее, прикрепим металлопласт к сетке при помощи пластиковых хомутов.

   Ими мы пользовались, когда делали забор из сетки Рабица. Кончики хомутов обрезайте или подсовывайте под сетку, чтобы они не торчали выше трубы.  Устанавливайте крепления через каждые 20-30 см, чтобы труба прижималась к сетке как можно плотнее, несколько хомутов рядом установите в местах её изгиба.

   Надёжно прикрепив металлопласт к сетке, соединим тёплый водяной пол своими руками с центральным отоплением. Для этого мы впаяли в полипропиленовые трубы тройники, от которых горячая вода будет поступать в систему. Схема монтажа выглядит так: на входе в тёплый водяной пол своими руками после тройника припаиваем вентиль. Не шаровой запорный кран, а именно вентиль, чтобы можно было регулировать температуру воды в тёплом водяном полу. После вентиля устанавливаем кран Маевского для стравливания воздуха, иначе вода может в систему тёплого пола не попасть. После крана Маевского припаиваем «американку» и прикручиваем её к уголку, который мы установили ранее.

   Вход воды в тёплый пол своими руками выполнен. На выходе после уголка прикручиваем «американку», после неё – запорный шаровой кран (здесь регулировать нечего), и после крана подсоединяемся к тройнику к системе.

Водяной тёплый пол своими руками готов к эксплуатации. Осталось залить его наливным полом,

   дать высохнуть около месяца и можно ждать подачи отопления.

   Как только включат отопление, открываем вентиль на входе и шаровой кран на выходе, стравливаем воздух из тёплого водяного пола своими руками через кран Маевского. Если вы всё сделали правильно, полы в ванной комнате должны прогреться. Регулировать температуру воды можно вентилем, увеличивая или уменьшая напор горячей воды. Если вдруг у вас обнаружилась какая-либо протечка, перекрываем краны на входе и выходе, и ждём лет 10, до следующего ремонта, когда будем менять керамическую напольную плитку. Тогда и протечки устраним. Но надеемся, что всё будет хорошо, и тёплый водяной пол своими руками принесёт комфорт и тепло в вашу ванную комнату. Удачного ремонта!


Теплый водяной пол под плитку своими руками: этапы и материалы

В последнее время все более распространенным является такая форма обогрева помещения, как теплый водяной пол.

Схема укладки труб теплого пола.

Теплый пол укладывается под различные виды покрытия: под плитку, ковролин или линолеум.

Такая форма отопления больше подходит для индивидуальных домов и коттеджей, а не для городских квартир, где подключение труб к централизованному отоплению для водяного теплого пола запрещено. И отопление домов таким способом позволяет существенно сэкономить на электричестве и не подвергает всех жителей домовладения воздействию электромагнитных волн, излучаемых инфракрасными пленочными обогревателями.

Еще дополнительным преимуществом теплого пола является рациональное распределение теплого воздуха по всему обогреваемому помещению.

Необходимые материалы

Для укладки и монтажа такого способа отопления можно привлечь специалиста, но можно его собрать и своими руками. При ознакомлении с некоторыми важными моментами это не вызовет трудностей.

Для укладки своими руками теплого водяного пола понадобится такой материал:

Схема монтажа деревянной системы водяного пола.

  • теплоизоляция, которая предотвращает потерю тепла и направляет его внутрь помещения;
  • трубы и соединения – фитинги (трубы используются самые разные: полимерные, металлопластиковые, металлополимерные;
  • элементы крепления для фиксации труб на поверхности черного пола;
  • арматурная строительная сетка;
  • коллектор для распределения воды по контурам и подключения к системе отопления помещения своими руками;
  • циркуляционный насос для хорошего движения теплой воды.

Вернуться к оглавлению

Этапы устройства системы обогрева

Для укладки подходит черновой бетонный пол, стяжка. Она должна быть ровная, без глубоких трещин и перепадов по высоте.

Приступаем к подготовке основания. Более рациональным размером является площадь укладки до 40 кв. м., поскольку при такой площади компенсируются тепловые расширения стяжки. Делим всю площадь приблизительно на такие участки (сектора).

  1. Теперь применяем теплоизоляцию: на стяжку укладываем листы пенопласта, пенополистирола или пеноплекса. Данный утеплитель препятствует выходу тепла в стяжку и остается внутри помещения. Поскольку чистовая стяжка будет расширяться от нагревания, необходимо предусмотреть зазоры для компенсации теплового расширения. Для этого по краям обогреваемого помещения и по стыкам отдельных секторов производится укладка демпферной ленты.
  2. После того как будет выполнена укладка теплоизоляционного слоя, укладывается строительная арматурная сетка, на нее своими руками крепится трубопровод теплого пола. Это позволит соблюсти определенные промежутки между витками.
  3. Далее производится укладка трубопровода своими руками под плитку. Существует несколько вариантов укладки, но для всех типов – укладка одна – в виде спирали:
  • змеевидный;
  • двойной змейкой;

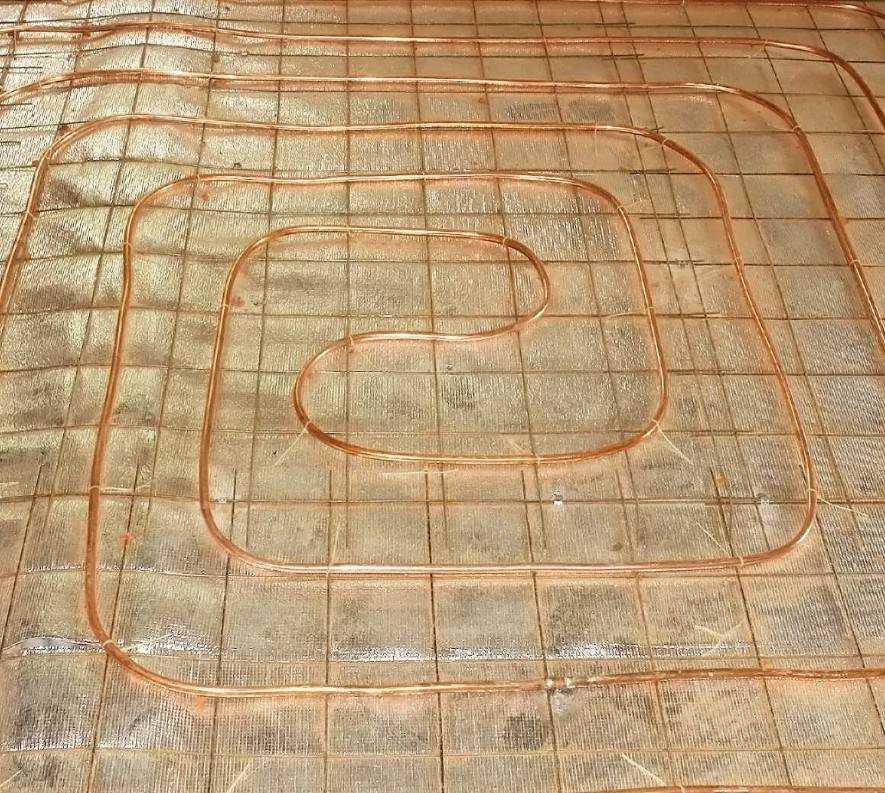

  • спирально или спирально со смещенным центром.

Схема отопления тёплыми полами без радиаторов.

Укладку труб для теплого пола следует осуществлять с учетом индивидуальной расстановки мебели и другой техники, ванны или душевой кабины, можно разложить по форме комнаты или обойти колонну и различные углы в помещении.

Арматурная сетка нужна, чтобы закреплять трубы, и чтобы они не сдвигались в процессе заливки стяжкой. Крепить трубы своими руками необходимо с определенным шагом, не ближе 1 м. Запрещено крепить трубы очень сильно к арматурной сетке, так как при нагревании они будут увеличиваться в размере и при плотном прижатии будут деформироваться, что может привести к преждевременному повреждению.

Трубы теплого пола под укладку плитки следует укладывать на небольшом расстоянии, от 15 до 35 см, чтобы не образовывались холодные места. А от стенки необходимо отступить не меньше 5-7 см.

В каждой комнате, где планируется укладка теплого пола, устанавливается коллектор.

С азами укладки уже ознакомлены, можно подходить непосредственно к укладке трубопровода для водяного пола своими руками. Один край трубы подводится к входящему отверстию коллектора, по запланированной схеме укладывается труба (длина одного контура не должна быть более 60 м), а второй конец подключается к выходящему отверстию. Если в помещении более одного сектора укладки, существует деформационный шов (проложена демпферная лента), тогда на этом участке труба одевается в специальную гофру.

Далее необходимо проверить систему на целостность и герметичность. Для этого запускают в систему воду под давлением, превышающим рабочее давление в полтора-два раза (0,6-0,7 Мпа). При правильном и грамотном креплении система останется герметичной.

Далее берется необходимое количество стяжки и аккуратно распределяется по поверхности теплого пола. Следует заметить, что на этом этапе работы в системе должна циркулировать вода при рабочем давлении. При заливке стяжки для теплого пола есть важные моменты, знать которые необходимо.

Вернуться к оглавлению

Особенности нанесения стяжки

Схема бетонной стяжки под теплый пол.

После проверки работоспособности теплового контура подходим к следующему этапу – нанесению стяжки под плитку. Глубина стяжки составляет от 5 до 7 см. Чтобы раствор под плитку был более плотный, и можно было существенно уменьшить расход цемента, в него добавляют пластификатор. И поскольку стяжка под теплый пол испытывает температурные расширения, в нее просто необходимо добавлять армирующее вещество во избежание преждевременного разрушения. Благодаря пластификатору увеличивается площадь покрытия, т.к. уменьшается сила натяжения воды и раствор становится более эластичный.

Вернуться к оглавлению

Виды пластификаторов

Современные производители строительных материалов выпускают широкий ассортимент пластификаторов:

  • жидкие растворы – пластификаторы;
  • сухие, в виде самовыравнивающей смеси, которая смешивается с сухим раствором;
  • сухие волокна – полиамидные волокна, армирующие стяжку;
  • противоморозные растворы;
  • добавка, исключающая возникновение пустот в растворе.

Каждый из таких пластификаторов используется для достижения определенных целей. Некоторые добавки ускоряют процессы затвердения и выполнения других отделочных работ, другие увеличивают эластичность раствора и препятствуют возникновению пустотелости во время заливки. Это качество очень важно для теплого водяного пола, поскольку пол должен выдерживать значительные нагрузки и не допустить механического повреждения водяного трубопровода. Толщина слоя стяжки над трубопроводом не может быть менее 2,5-3 см. Поэтому применение пластификатора делает раствор эластичным и крепким одновременно.

Вернуться к оглавлению

Как правильно уложить керамическую плитку

Чтобы правильно положить керамическую плитку или кафель, необходимо использовать специальный клей, который хорошо переносит температурные колебания, иначе обычный клей при таком режиме быстро утратит клеящие свойства, и понадобится замена кафеля вместе с клеем.

Хотя теплопроводность у плитки очень хорошая, необходимо исключить наличие пузырей и пустот под плиткой – это нарушит всю технологию обогрева. И наиболее лучшим вариантом для укладки на пол является плитка с глянцевой поверхностью, а укладка шероховатой плитки приводит к гораздо меньшей отдаче тепла.

Для того чтобы не пришлось через некоторое время демонтировать плитку, необходимо при укладке плитки сделать небольшие отступы от стен. Плитку следует укладывать на теплый пол не ближе 1-1,5 см от стены – это необходимо для создания теплового зазора при нагреве.

Применение данного вида обогрева экономически выгодно и позволяет обогреть большие площади.

Укладка теплого пола под плитку своими руками (+ видео)

Многие люди предпочитают отделывать пол в ванной комнате и туалете керамической плиткой. Но кафель довольно холодный материал, и ступать по нему босиком, особенно после горячего душа, не слишком приятно. Чтобы исправить эту проблему, можно провести укладку теплого пола под плитку своими руками.

Содержание

  • 1 Монтаж электрического теплого пола
    • 1.1 Проектирование
    • 1. 2 Подготовка основы
    • 1.3 Теплоизоляция
    • 1.4 Монтаж терморегулятора и датчика температуры
    • 1.5 Укладка электрических кабелей или матов
    • 1.6 Тестирование
    • 1.7 Обустройство стяжки
    • 1.8 Укладка плитки
  • 2 Монтаж водных систем
    • 2.1 Технология монтажа водяных отопительных систем

Монтаж электрического теплого пола

Существует несколько видов таких систем, но большинство из них устанавливается по одной схеме.

Проектирование

Это самый важный этап укладки теплых полов. Если проектирование и расчеты составлены корректно, можно избежать финансовых перерасходов и перегрева кабеля. Важно помнить, что под такие тяжелые предметы, как мебель, кабель прокладывать нельзя, он должен огибать их. Также последующая установка унитаза подразумевает рассверливание отверстий в полу, поэтому кабель не должен проходить там, где его можно будет случайно просверлить. Кроме того, расстояние между витками кабеля должно составлять 10 см, а между кабелем и стенами 15–20 см.

Нагревательные элементы нельзя монтировать ближе 80 мм друг от друга и от ближайшего препятствия

Еще на этапе проекта необходимо определить место регулятора тепла. Для большего удобства его располагают на высоте 1 метра над полом, тогда не придется делать слишком длинную штробу в стене для прокладки соединительного кабеля.

Подготовка основы

Первым делом необходимо удалить любой мусор и пыль с обрабатываемой поверхности. Для этого сначала нужно снять старое покрытие с помощью перфоратора и визуально осмотреть основу на предмет наличия трещин и других дефектов. Если таковые будут обнаружены, то необходимо заделать их цементно-песчаным раствором, а выступающие фрагменты срезать болгаркой. Последним этапом станет нанесение грунтовки в два слоя.

При подготовке бетонной основы достаточно зашпаклевать и срезать дефекты, но если неровности существенные, то заливается новая стяжка

Укладка теплого пола под плитку проводится только на идеально ровной поверхности, поэтому следует предварительно сделать стяжку. При этом дальнейшие работы могут быть продолжены только после полного высыхания бетона (примерно месяц). Если времени на это нет, стоит остановить выбор на наливном полу.

На деревянную основу укладывать электрический теплый пол нецелесообразно, поскольку это приведет к серьезным потерям тепла.

На этом этапе также проводится штробление стены, можно использовать штроборез или перфоратор со специальной насадкой. Штроба должна идти от пола до места расположения терморегулятора. После завершения операции нужно тщательно убрать помещение, поскольку штробление приводит к образованию большого количества пыли.

Если штробореза под рукой не оказалось, то желоб можно сделать при помощи болгарки с алмазным диском, зубила и молотка

На заметку! Если укладка системы происходит в недавно отремонтированном помещении, то лучше не штробить стену, а приобрести специальный пластиковый короб для наружной прокладки.

Теплоизоляция

Этот этап можно проводить еще до создания проекта. Современные производители выпускают материалы с высокими теплоизоляционными свойствами, остается только выбрать толщину.

  1. Толстый слой теплоизоляции целесообразно укладывать над подвалом или грунтом. Также серьезные меры по утеплению нужны для балконов, лоджий и прочих неотапливаемых помещений, в этом случае идеально подойдет пенопласт или пенополистирол. Материал лучше укладывать до выравнивания поверхности, толщина слоя должна быть от 2 до 10 см.
  2. Тонкий слой теплоизоляции укладывается на тщательно подготовленное основание. Обычно для этого применяют фольгированный пенофол, его необходимо класть отражающей стороной наружу, чтобы направить тепло вверх.
Для холодной основы больше подходит плитный утеплитель, а под теплый пол на этажах подойдет фольгированный пенофол

Теплоизоляционный материал фиксируется на некотором расстоянии от стен: чем толще слой, тем больше должно быть расстояние. Места стыков утеплителя и стен необходимо проклеить демпферной лентой.

Монтаж терморегулятора и датчика температуры

Регулятор необходимо монтировать в специально подготовленном месте недалеко от штробы для кабеля, соединительный кабель необходимо предварительно закрыть в гофру. Гофру укладывают в специальную трубку, которая закрепляется в стене. Датчик нужно монтировать на расстоянии 40 см от края стены между двумя витками нагревательного кабеля, только так можно гарантировать получение правильных данных о температуре.

Термодатчик нельзя монтировать рядом с кабелем, он должен находится четко по центру между источниками тепла

Соединительный кабель нужно укладывать без перегибов и заломов, особенно в районе плинтусов. Край, который упирается в стену, необходимо обработать герметиком, чтобы внутрь не попал раствор. Температурный сенсор также предварительно упаковывают в гофру для того, чтобы защитить чувствительное устройство от влаги и прочих воздействий.

Укладка электрических кабелей или матов

В первую очередь необходимо проверить сопротивление нагревательных элементов и сравнить их с показаниями производителя. После этого закрепить на основе специальную ленту, которая идет в комплекте с системой. На ней находятся крепежи, благодаря которым витки располагаются на нужном друг от друга расстоянии. Еще одним вариантом является использование металлической сетки: сначала ее закрепляют на полу с помощью саморезов, после чего привязывают кабели хомутами. Укладку необходимо проводить змейкой и следить за тем, чтобы кабель не оказался в местах установки мебели и сантехники.

Не последнюю роль при обустройстве пола играет выбор вида электрического нагревательного элемента

В случае с использованием нагревательных матов работы происходят гораздо проще. Достаточно уложить маты на пол, предварительно проверив их сопротивление, и подключить систему к питанию. Требования к расположению мата такие же, как в случае с кабелями. Для обхода мебели и сантехники сетку можно разрезать. После укладки нужно установить устройства заземления и автоматического отключения.

Вид укладки нагревательных элементов выбирается в зависимости от основы

Важно! Многие хотят применить систему теплый пол в бане, здесь мнения специалистов расходятся: кто-то говорит, что при правильном монтаже и обустройстве защиты проводов можно утеплить баню. Но все-таки речь идет об электричестве, поэтому лучше не использовать приборы во влажных помещениях.

Тестирование

Укладка плитки на теплый пол невозможна без предварительной проверки работоспособности этой системы. Необходимо все полностью подключить, после чего измерить сопротивление в нагревательных элементах посредством тестера или мультиметра. Полученные данные могут отличаться от информации производителя максимум на 10%.

Ни в коем случае нельзя заливать стяжку без проверки и тестового включения нагревательной системы

Обустройство стяжки

Толщину слоя раствора необходимо рассчитывать с учетом толщины используемых нагревательных элементов. В большинстве случаев для кабельного пола потребуется слой в 5 см, для матового – 3 см. Обычно для заливки стяжки используют цементно-песчаный раствор, но он долго сохнет. Также можно сделать стяжку клеем для плитки, особенно это удобно в случае использования матов. Тогда клей наносится слоем в 2 см, а сверху сразу укладывается плитка.

При обустройстве теплого пола под стяжку ее толщина колеблется в пределах 30 – 50 мм

Укладка плитки

Кафельная плитка укладывается на теплый пол точно так же, как и на любое другое подготовленное покрытие. Единственное отличие – необходимо использовать специальный клей, который можно нагревать. Такие материалы маркируются надписью «Теплый пол» или на упаковке указывается допустимые температуры.

Для укладки плитки на теплый пол используются специальные термостойкие составы

Итак, нужно сделать следующее:

  1. Приготовить раствор как это указано на упаковке.
  2. Взять шпатель, набрать на него клей и перенести на поверхность. Разравнивать рекомендуется фигурным шпателем, который лучше заполняет пустоты. Особенно это касается тех случаев, когда раствор наносится на нагревательный мат. Наличие воздушных карманов приведет к перегреву системы.
  3. Уложить плитку на расстоянии 2–3 см от стены и вдавить ее в раствор.
  4. К уголкам приложить специальные пластиковые крестики и зафиксировать следующую плитку. Таким образом необходимо обработать весь пол.
  5. Спустя сутки заполнить швы специальной затиркой, после чего установить плинтусы.
Алгоритм укладки напольной плитки

Включать систему рекомендуется через неделю, чтобы клей успел высохнуть. Для успешного результата необходимо обладать некоторым опытом в работе с электрооборудованием. В противном случае лучше обратиться к специалистам или знакомому электрику.

Ознакомится подробнее с процессом монтажа теплого электрического пола под плитку поможет видео, представленное ниже.

Монтаж водных систем

Речь идет об установке трубопровода, по которому течет горячая вода, обогревающая напольное покрытие. Жидкость подается от котла через коллектор, он отвечает за равное распределение воды по всем трубам, расположенным в разных помещениях.

В большинстве случаев системы служат для обогрева не только кафеля, но и многих других поверхностей, поэтому монтировать систему для одной ванной нецелесообразно, лучше сразу подключить все комнаты.

Схема обустройства водяной и электрической систем отличается лишь в малозначительных деталях

Технология монтажа водяных отопительных систем

В первую очередь необходимо продумать некоторые нюансы и провести определенные расчеты:

  • Общая площадь напольного покрытия. В зависимости от этого показателя нужно приобрести определенное количество утеплителя, трубопровода, раствора и армирующей сетки.
  • Общее количество плитки. Нужно узнать расход материала на квадратный метр, умножить его на площадь и прибавить 10%.
  • Необходимая температура. От этого параметра зависят тип и мощность коллектора и насоса, число контуров, общая протяженность тепловой магистрали.

Первым делом на основание нужно уложить гидроизоляционный слой, это может быль полиэтиленовая пленка или специальный рулонный материал. Укладывать его необходимо после черновой подготовки. Затем идет монтаж теплоизоляционного слоя, рекомендуется использовать пеноплекс или пенофол. Материалы просто укладываются на пол и закрепляются к стенам демпферной лентой. После этого необходимо уложить еще один гидроизоляционный слой. Если использовался пенофол, то дополнительная изоляция от воды не требуется, потому что фольга не пропускает воду.

Под водяной теплый пол желательно монтировать плитные виды теплоизоляции

Следующий шаг – монтаж армирующей сетки, лучше использовать материал с крупной ячейкой. Сетку устанавливают на саморезы, после чего к ней будут прикреплены элементы трубопровода. Далее необходимо подключить трубы друг к другу и закрепить их хомутами на армирующей сетке. Чем меньше расстояние между элементами, тем горячее будет покрытие. В завершение трубы необходимо подключить к подающим и заборным клапанам коллектора.

По окончании работ проклеить демпферной лентой нижнюю часть стен, залить пол бетоном и сделать перерыв, пока он полностью не высохнет. После этого можно укладывать плитку, как это было рассказано в предыдущем разделе.

Для водяного теплого пола используется как традиционная цементно-песчаная стяжка по маякам, так и наливные полы

Кроме основных компонентов водяной системы «теплый пол», производители иногда включают в комплектацию терморегулятор. Он состоит из датчика температуры, сервоприводов и термостата, которые монтируются на коллектор. С его помощью можно осуществлять управление теплоотдачей и полностью отключать оборудование в теплый период года.

Установка систем теплый пол – довольно длительный процесс, требующий знаний и опыта. Кроме того, важно помнить о технике безопасности, поэтому начинающим домашним мастерам рекомендуется строго следовать инструкции и работать с напарником.

Водяной теплый пол своими руками под плитку: инструменты, монтаж, компоненты

Водяной теплый пол своими руками — тонкости технологии

Теплый пол — это технология, которая долгое время для многих людей была недостижимой, но в настоящее время на рынке стройматериалов можно без труда найти все необходимое для создания тепла под ногами. Теплый пол не только дарит комфорт, но и позволяет равномерно прогревать все жилое помещение. Как показывает практика, там, где установлен теплый пол, не бывает холодно. Нагретый пол отдает тепло воздуху, и в помещении всегда поддерживается комфортная температура. Помимо всего прочего, теплые полы позволяют существенно экономить на обогреве помещения: они хоть и долго нагреваются до нужной температуры, но так же долго отдают тепло.

Конструкция водного теплого пола.



Теплый водяной пол можно сделать и под ламинат, и под плитку, и под другие материалы. Но нужно помнить: если плитка подойдет практически любая, то ламинат нужно выбирать с особой тщательностью, так как некоторые его виды могут рассыхаться из-за воздействия тепла. Сделать теплый пол своими руками не так уж и сложно, но в данном случае особое внимание нужно уделить деталям. Создание теплого пола, независимо от того, под какой декоративный материал будет положен (ламинат или плитка), требует серьезного подхода.

Если для формирования такого отопления используется вода, необходимо позаботиться не только о работоспособности всей системы, но и том, чтобы вода в системе не замерзала, ведь слой труб проходит недалеко от плит перекрытия. Даже самостоятельный монтаж теплых полов обойдется недешево.

Монтаж теплого пола.

Монтаж теплого пола своими руками возможен только в случае, если имеется собственное отопление. Для формирования теплого пола своими руками на основе централизованного отопления понадобится получать разрешение, которое дают неохотно. Кроме того, система индивидуального отопления должна быть оборудована насосом для обеспечения циркуляции воды.

Перед тем как начать планировать системы теплого пола, нужно решить для себя, какие трубы будут использоваться. В основном для теплых полов под плитку используются металлопластиковые или полипропиленовые трубы, диаметр которых составляет 20 мм и более. В случае использования полипропиленовых для их сварки понадобится паяльник, что не совсем удобно, когда речь идет о самостоятельной укладке теплых полов.

Когда планируется сделать теплый водяной пол своими руками, лучше всего за основу взять металлопластиковые трубы, которые проще установить.

Для того чтобы сделать теплые полы, не зависимо от того, что будет их покрывать, ламинат или кафель, понадобятся следующие компоненты системы и инструменты:

  • гидроизоляционная пленка;
  • теплоизоляционные материл;
  • арматурная сетка;
  • труба;
  • демпферная лента:
  • крепления;
  • коллектор с фитингами;
  • запорные вентили;
  • гаечный ключ.

Теплый пол своими руками — подготовка основания

Установка теплого водяного пола.

В первую очередь нужно подготовить основание. Для этого демонтируются все старые покрытия до самой плиты перекрытия или бетонного основания. На поверхность пола, с которой удалено все лишнее, укладывается гидроизоляционная мембрана, которая в дальнейшем не допустит образования конденсата на плите. Все стыки между кусками гидроизоляции нужно заклеить алюминиевой самоклеящейся монтажной лентой. Сразу нужно определить место для установки коллекторного шкафа с фитингами, к которому будут в дальнейшем присоединяться трубки водяного теплого пола.

Кроме того, еще на стадии подключения коллекторного шкафа к индивидуальному отоплению нужно позаботиться об установке циркуляционного насоса, если таковой не был установлен ранее, и об установке запорного вентиля на входной трубе, подходящей к коллекторному шкафу. Установка вентиля обязательна, так как позволит в случае необходимости отключать систему отопления полов. Далее необходимо оклеить помещение по контуру демпферной лентой.

Поверх гидроизоляции укладывается теплоизоляция. В данном случае целесообразно использовать листы из пенополистирола высокой плотности. Стыки плит пенополистирола также оклеиваются демпферной лентой. После того как основание пола полностью подготовлено и утеплено, можно приступать к укладки арматурной сетки. Данный элемент очень важен, когда речь идет о теплом поле, на который будет укладываться плитка. Если укладывается ламинат, данный элемент может быть опущен. Арматурная сетка придаст большей жесткость стяжке, которую нужно будет сделать непосредственно перед укладкой плитки.

Установка теплого пола своими руками — укладка труб и запуск системы

Установка труб теплого водяного пола.

Металлопластиковые трубы крепятся непосредственно к арматурной сетке. Для фиксации труб можно использовать клипсы, проволоку, зажимы, крепежную ленту и так далее. Существуют некоторые тонкости укладки металлопластиковых труб, которые нужно учитывать, даже если монтаж производится своими руками. Во-первых, расстояние между трубами и стеной должно составлять не менее 15-20 см. Во-вторых, шаг может составлять от 10 до 30 см.

Очень важно, чтобы длина одной подключаемой трубы была от 50 до 60 м: при другой длиннее либо пол будет слишком горячим, либо некоторые его участки будут отличаться пониженной температурой.

Трубы можно уложить множеством разных способом, причем допускается даже укладка труб в 2 слоя. Металлопластиковая труба отлично гнется, и с ее укладкой обычно не возникает проблем, но не стоит слишком туго фиксировать ее к арматуре, так как труб при нагревании расширяется и тугое крепление может в данном случае деформировать ее. Изгибы трубы стоит сделать плавными, без резких поворотов.

Схема подключения теплого водяного пола.

После проведения укладки труб своими руками можно приступать к их подключению к коллекторному шкафу. Данный агрегат устроен так, чтобы к нему подключались и концы труб, которые вводят воду в теплый пол, и те, что отвечают за ее вывод. Коллекторные шкафы очень удобны, когда необходимо подключить металлопластиковые трубы, так как для подключения к фитингам понадобится только гаечный ключ.

После того как коллекторный шкаф будет подключен к трубам, нужно произвести пробный запуск, чтобы убедиться в отсутствии протечек и работоспособности системы. Для этого нужно, используя сливные краны, заполнить трубы теплого пола, обеспечив выход воздуха. Если протечек нет и давление в трубах пола остается неизменным, можно запустить отопительный котел и прогреть пол. Далее нужно отключить отопление пола и дать ему остыть, после чего можно приступать к следующей ступени монтажа.

Монтаж водяной системы, даже если далее будет укладываться плитка, а не ламинат, потребует заливки стяжки. Стяжка под плитку отличается от той, что требует ламинат, так как в этом случае необходима стяжка на цементно-песчаной основе. Для водяной системы полов, предназначенной для покрытия плиткой необходимо провести дополнительное армирование. Для этого поверх труб укладывается слой арматурной сетки. Стяжку над трубами нужно сформировать так, чтобы трубы и арматура над ними были полностью покрыты цементно-песчаным раствором.

Укладывать плитку поверх водной системы теплого пола можно только через 3-4 недели, когда стяжка полностью высохнет и отстоится. Чтобы добиться максимальной теплоотдачи от теплого пола, рекомендуется приобретать плитку с гладкой поверхностью: даже легкая шероховатость снизит эффективность водяной системы теплого пола.

Самые популярные статьи блога за неделю

Устройство теплого пола с водоциркуляционным подогревом своими руками + видео как сделать монтаж

Содержание

  • Устройство водяных теплых полов
  • Трубы для теплого пола
  • Калькулятор расчета теплого, водяного пола
  • Раскладка труб
  • Монтаж водяного теплого пола
    • Трубонесущее основание
    • Деформационные швы
  • Опрессовка системы
  • Бетонная стяжка
  • Напольное покрытие
  • Теплый пол своими руками: видео
  • Водяной теплый пол: фото

Технология монтажа теплых полов уже давно перестала быть коммерческой тайной единичных фирм. Сегодня любой желающий может изучить устройство теплого пола с водоциркуляционным подогревом, нюансы установки и выполнить монтаж своими руками.

Из всего семейства теплых полов именно водяной стал наиболее популярным. Это обусловлено его экономичностью, безопасностью и долговечностью. Этап проектирования системы с водоциркуляционным подогревом действительно сложен и его лучше доверить профессионалу.

Водоциркуляционный теплый пол — сложная в монтаже конструкция

Что же касается монтажа и установки компонентов, то здесь не требуются высокотехнические знания, лишь некоторый опыт в строительной сфере, поэтому уложить водяной теплый пол своими руками для многих становится вполне реальной задачей.

Устройство водяных теплых полов

Теплые полы с водоциркуляционным подогревом устроены из двух основных составляющих: распределительного узла и контура отопления.

  • Коллекторный узел обязательно включает насос, который обеспечивает циркуляцию воды в системе, и смеситель со всеми сопутствующими соединениями. Для управления нагревом, особенно в случае подключения к общей системе радиаторного отопления рекомендуют также установить терморегулятор. Для водяного пола устанавливают ручной или автоматический терморегулятор.
    Преимущества автоматического в возможности задать предельный параметр напряжения, по достижении которого терморегулятор отключает систему, и она начинает остывать. На небольших площадях теплые полы чаще оснащены ручным управлением, а там, где теплый пол является основной или единственной системой теплоснабжения, целесообразнее приобрести заводской насосно-смесительный узел.
Монтаж водяного теплого пола
  • Рекомендуют составлять проект с коллекторами, которые позволяют отдельно отключать каждый контур это не только облегчит эксплуатацию, но и усилит надежность системы. Даже если уже решено делать водяной теплый пол своими руками, то в вопросах проектировки лучше обратиться к профессионалу.
  • В контур напольного отопления входит собственно труба с теплоносителем, который передает тепловую энергию окружающим материалам. Контур укладывается на пенополистирольную плиту и заливается стяжкой, поверх которой уже стелиться напольное покрытие. Вместе эти слои создают так называемый «сэндвич» теплого пола.

Трубы для теплого пола

Основой всей системы являются именно трубы и тот факт, что они расположены под слоем стяжки говорит о необходимости выбрать качественный материал.

Схема: устройство водоциркуляционного теплого пола

Для водяных теплых полов используют металлопластиковые, полибутеновые, медные, стальные и полипропиленовые трубы, которые отвечают следующим характеристикам:

  • Изделия должны иметь особый защитный слой, препятствующий доступу кислорода и влаги;
  • Показатель теплопроводимости – 0,43 Вт/мК;
  • Коэффициент линейного расширения – не менее 0,025 мм;
  • Рекомендуемый диаметр трубы 16-18 мм;
  • Выбирая производителя, лучше отдать предпочтение известным компаниям, которые дают гарантию на товар.

Совет! Оптимальными трубами для устройства водяной системы являются полипропиленовые трубы из сшитого полиэтилена PEX или термостойкого PERT.

Калькулятор расчета теплого, водяного пола

Для правильного расчета всех составляющих данной системы водяного обогрева пола, воспользуйтесь нашим калькулятором

Раскладка труб

  • Трубы вдоль внешних стен должны укладываются плотнее, чем вдоль внутренних или посередине комнаты, но не менее, чем с шагом 10 см. Отступ от внешних стен – 15 см.
  • Если на полу присутствует стык между плитами, трубы кладут по обе его стороны, а пересекающие укладывают на металлические гильзы.
Раскладка труб
  • Что касается способа укладки, то можно выделить два наиболее распространенных: спираль (улитка) и змейка (зигзаг). Улитка более равномерно прогревает площадь, а змейка незаменима, если водяной теплый пол укладывается в помещении, расположенном даже с минимальным с уклоном.
  • Максимальное расстояние между трубами – 25 см.
  • На больших площадях практикуют двойную спираль или змейку.

Монтаж водяного теплого пола

Установка теплого пола с водоциркуляционным подогревом проходит в несколько этапов. Первым является подготовка основания. Площадь расчищают от строительного мусора, грязи и выравнивают. На готовой поверхности не должно быть перепадов, больших, чем половина сечения трубы. Снизу по периметру стен укладывают демпферную ленту, она служит компенсационным швом между полом и стенами.

Готовое основание теплого пола

Трубонесущее основание

Подложка под трубы призвана предупредить потерю тепла через пол направить ее исключительно вверх.
Следующим этапом станет подготовка основания под греющие трубы. В зависимости от условий проведения работ используют разные способы:

  • Профильные теплоизоляционные плиты, являются универсальным материалом и сочетает в себе гидро-термоизоляцию и фиксационные элементы для труб, выступы на панелях, в которые укладываются трубы. Такая подложка предпочтительней, если устанавливается водяной теплый пол своими руками.Плиты требуют значительно меньшего объема работы, просты в монтаже и отличаются хорошими техническими характеристиками.
Трубы для теплого водяного пола
  • Альтернативой их применению может быть монтаж многослойного «сэндвича». Первый слой теплоизоляция, чаще используют листовой полистирол или вспененный полиэтилен. Сверху его застилают гидроизоляционной пленкой и выбирают способ фиксации труб: металлическая сетка, якорные скобы или фиксирующие шины, они же крепежные планки или монтажные рейки. На них трубы укладываются на высоте 2-5 мм над поверхностью, таким образом стяжка охватывает всю их греющую поверхность.
  • И классический способ гидроизоляции пола с последующей заливкой стяжки.

Деформационные швы

Компенсационные швы в стяжке нужны в помещениях с длинной стены более чем 8 метров, в прямоугольных комнатах с соотношением стен 1:4 или в комнатах нестандартной планировки. В квартирах и частных домах, где теплый пол в одной комнате редко превышает 20 кв.м., деформационный шов обычно делают только один – в проеме двери. Он представляет собой ленту толщиной 1 см, которая прокладывается на всю толщину стяжки. Каждая труба, которая проходит через ленту укладывается в пластиковую или металлическую гильзу.

Схема: деформационный шов

Опрессовка системы

Опрессовка – процесс проверки системы на качество соединений труб, фитингов и поиск заводских дефектов. Систему наполняют водой или воздухом. В случае с водой течь покажется сама, а если трубы наполнены воздухом, их придется обмылить мыльным раствором. Преимущества опрессовки водой также заключается в возможности опробовать систему и запустить теплый пол перед заливкой стяжки.

Схема: соединение труб

Важно! При монтаже теплых полов используют только специальные трубы, предназначенные для таких систем, а не для горячего или холодного водоснабжения. Также в стяжке запрещено оставлять шовные трубы или изделия из черного металла.

Бетонная стяжка

В качестве стяжки для теплых полов подходит обычная цементно-песчаная смесь. Для улучшения эластичности в нее добавляют специальные пластификаторы. И если толщина обычной стяжки должна быть не менее 5 см, то с пластификатором – не менее 3.

После высыхания стяжки, выполняют пуск теплого пола в рабочем режиме. Запускают систему в течение нескольких дней, каждый раз поднимая температуру с начальной + 20°С на +5°С до достижения проектной. Также проверяют работу распределительного узла и терморегулятора, если он был установлен.

Стяжка над теплым водяным полом

Напольное покрытие

Кафельная плитка, керамогранит и мозаика позволяет обеспечить максимальную теплоотдачу. Возможен монтаж паркета, ламината, ковролина и линолеума если эти материалы обладают техническими характеристиками, которые позволяют стелить их на теплый пол. Под любое напольное покрытие подбирается подходящая подложка.

Некоторые рабочие моменты монтажа теплого пола с водоциркуляционным подогревом можно посмотреть на видео.

Теплый пол своими руками: видео

Водяной теплый пол: фото

Оставьте комментарий

Похожие публикации:

Прокрутка вверх

Adblock
detector

Теплый пол своими руками и напольная плитка

Если вы строите новый дом или готовитесь улучшить существующий дом, важно подумать о том, как вы будете обогревать свой дом. Это особенно важно в умеренном и холодном климате или в районах с холодным сезоном. И мы знаем несколько важных природных фактов о тепле:

  • Горячий воздух всегда будет подниматься вверх.
  • Все теплые вещи “излучают” тепло более холодным вещам.
  • Различные материалы по-разному “проводят” тепло.

Вы можете использовать эти факты для создания системы отопления для вашего дома, которая работает с природой, чтобы обеспечить вам комфорт, в то время как вы вносите свой вклад в защиту окружающей среды и своего кошелька.

Передовой опыт: рассмотрите все возможные варианты, прежде чем приступить к планированию с помощью карандаша и бумаги. Все элементы вашего дома должны работать вместе для обеспечения комфорта и небольшой площади. В частности, выберите лучистое тепло для пола до того, как вы выберете напольное покрытие, прежде чем положить его. Хотя вы можете использовать любой материал для пола, плитка является естественным выбором из-за ее красоты, долговечности и превосходной теплопроводности. Давайте более подробно рассмотрим, почему вам может понадобиться плиточный пол с подогревом.

Лучистое электрическое отопление пола – как это работает и зачем оно нужно

Лучистое тепло старше даже солнца. Древние пещерные жители использовали лучистое тепло, когда выбирали пещеры, открывающиеся так, чтобы дневное солнце светило на стены пещеры, которое собирало тепло этих лучей и излучало его обратно во внутреннее пространство ночью. Эта практика опиралась на естественные истины: горячее солнце излучало тепло на стены пещеры, которые, в свою очередь, продолжали излучать тепло в более прохладную камеру ночью.

Римляне подняли его на ступеньку выше, используя искусно спроектированную гипокаустную систему плитки и дымоходов, а также искусственно созданное тепло , которое циркулировало под полом. Только богатые римляне могли позволить себе эти системы, которые требовали дорогостоящих инженерных навыков и рабов для создания и обслуживания системы 24 часа в сутки. В то время как большинство римлян не могли воспользоваться преимуществами системы гипокауста, любой римлянин мог пользоваться ими в общественных банях. И сегодня, благодаря включению электричества в эту древнюю технологию, домовладельцы могут наслаждаться лучистым теплом пола в своих домах по очень доступным ценам, и их можно даже использовать для установки оборудования своими руками.

Усовершенствованная и доступная система отопления дома может сэкономить вам деньги на долгие годы и предоставляет множество преимуществ по сравнению с другими системами, такими как принудительная подача воздуха, например:

  1. Использует естественные принципы для экономии энергии.
  2. Равномерно распределяет тепло по всему дому.
  3. Не беспокоит пыль.
  4. Снижает уровень шума.
  5. Предотвращает пересушивание воздуха.
  6. Ограничивает возможные аллергические реакции.
  7. Не требует регулярного обслуживания.

Плитка — идеальное напольное покрытие для системы электрического обогрева пола

Римляне осознали преимущества плитки, когда они спроектировали гипокаусты с использованием тепла, поступающего из-под пола. Это связано с тем, что напольные материалы с высокой теплопроводностью нагреваются быстрее и более эффективны при использовании с подогревом пола.

В сочетании с программируемыми термостатами, которые позволяют заранее задавать циклы включения/выключения для подачи тепла только тогда и там, где это необходимо, плиточный пол с подогревом предоставляет вам наиболее энергоэффективную систему, которая может помочь вам сэкономить на ежемесячном счете. Также доступны опции интеллектуального термостата, которые позволяют дистанционно управлять вашей системой.

Помимо красоты, долговечности и превосходной теплопроводности плитка имеет еще одно преимущество! Точно так же, как плитка поглощает и удерживает тепло и медленно отдает его обратно в комнату, она также поглощает и удерживает более прохладный воздух летними ночами и отдает его обратно в комнату днем. Круглый год он уменьшает колебания температуры, а также снижает потребление энергии.

Лучше всего то, что ваш проект по укладке плиточного пола можно сделать своими руками.

Вот как это сделать

Процесс укладки плитки отличается от метода укладки других напольных материалов, таких как укладка ламината. Кроме того, процесс укладки кафельного пола с подогревом также будет немного отличаться от процесса укладки кафельного пола без подогрева, но, к счастью, сама система обогрева пола спроектирована таким образом, чтобы ее было легко установить. Всегда полезно нанять подрядчика или профессионала, но если вы решите пойти по пути «сделай сам», вы можете выполнить шаги, описанные ниже. Обратите внимание, что даже если вы решите установить систему самостоятельно, мы всегда рекомендуем, чтобы лицензированный электрик выполнил окончательное электрическое подключение.

Что вам понадобится:

  • TempZone™ Flex Rolls, чтобы соответствовать вашему плану пола в небольших и простых помещениях (комплекты изоляции и аксессуары доступны здесь).
  • Плитка на выбор, подходящая для вашей планировки.
  • Thinset
  • Затирка
  • Герметик
  • Шпатель с плоской стороной и зубчатой ​​стороной.
  • Распорки
  • Плоская кромка
  • Резиновый молоток
  • Столярный уровень
  • Большая натуральная губка
  • Резиновая терка для затирки
  • Плиткорез, плиткорез, кусачки для плитки, напильник

Подготовьте основание:

Убедитесь, что основание чистое. Затем разместите рулоны TempZone™ Flex в соответствии с инструкциями, прилагаемыми к вашему заказу. Если у вас возникнут вопросы по установке теплого пола в любой момент, не стесняйтесь обращаться в нашу круглосуточную службу технической поддержки по телефону 1-800-875-5285.

Начало работы с плиткой:

  • Выньте плитки из коробок и перемешайте их случайным образом, чтобы избежать нежелательных узоров из-за незначительных различий цвета между коробками.
  • Найдите центр пола (среднюю точку между каждым набором стен).
  • Меловые линии. Место пересечения линий в центре комнаты является отправной точкой для укладки плитки.
  • Положите ряд плиток вдоль линейки от центра комнаты к стене, чтобы определить размер плитки вдоль стены.
  • Если оставшееся пространство меньше 2 дюймов, переместите центральную плитку назад к противоположной стене до тех пор, пока оставшееся пространство у обеих стен не станет одинаковым.
  • Повторить для перпендикулярных стен.
  • Обрежьте дверные коробки плоскорезной пилой, прижатой к плитке поверх нескольких кусков картона (чтобы имитировать глубину тонкого слоя, в который встроена система отопления).

Установка плитки:

  • Теперь можно приступать к работе! Смешайте разбавитель до консистенции, указанной в инструкциях производителя. Смешивайте только то, что вы можете использовать за два часа, и работайте на площади 3 х 3 фута.
  • Будьте осторожны, чтобы не загораживать линии (или не устанавливайте линейку вдоль одной координаты), и распределите тонкий слой плоской стороной шпателя на рабочей площадке размером 3 х 3 фута.
  • Перед тем, как разбавитель высохнет, используйте зубчатую сторону шпателя, чтобы добавить больше круговыми движениями. Затем закончите, перемещая шпатель в одном прямом направлении по раствору под углом 45 градусов. Верните лишний раствор в ведро.
  • Примечание: если размер вашей плитки превышает 12 x 12 дюймов, перед укладкой плитки рекомендуется намазать ее «обратным маслом» или «плоским слоем» для лучшей адгезии.
  • Установите первую плитку на перекрестке в центре комнаты. Поместите прокладки для плитки и установите следующую плитку, перемещаясь по рабочей зоне, размещая проставки по мере продвижения.
  • Когда вы закончите рабочую зону размером 3 х 3 фута, используйте резиновый молоток и уровень, чтобы убедиться, что плитка плоская и нет «выступа» (выступ происходит, когда угол одной плитки выше, чем соседняя плитка – – что затрудняет очистку плитки и делает ее более восприимчивой к поломке).

(при необходимости) Разрезание плиток:

  • Когда вы закончите работу с целыми плитками, вам, вероятно, потребуется вырезать некоторые плитки. Сделайте эти надрезы до того, как подготовите места для установки разрезанных плиток.
  • Используйте плиткорез для небольших прямых разрезов.
  • Используйте плиткорез для резки большого количества или толстой плитки.
  • Используйте кусачки для изогнутых разрезов.
  • Если плитка слишком толстая для кусачек, вы можете попробовать отметить кривую на плитке, затем сделать рельефный надрез плиткорезом, а затем отломать куски кусачками для плитки. Используйте файл, чтобы сгладить края.
  • Не забудьте обрезать плитку на 1/4 дюйма меньше на краю пола, чтобы обеспечить раствор и расширение.
  • Нанесите разбавитель и уложите плитку (при необходимости с прокладками) таким же образом.

ПРИМЕЧАНИЕ. Разрешить

  • Удалите распорки для плитки
  • Очистите поверхность плитки и швы от любого разбавителя

    • .0006
    • Смешайте затирку, следуя инструкциям производителя, пока не получите пастообразную консистенцию, более рыхлую, чем майонез. Медленно добавляйте воду, выжимая из губки.
    • Примечание. Если у вас есть колодезная вода, используйте для смешивания дистиллированную воду.
    • С помощью терки для затирки зачерпните затирку на полу, затем распределите ее по диагонали по плиткам, продвигая затирку в швы между плитками.
    • Удалите как можно больше лишнего во время работы.
    • Дайте раствору высохнуть в течение 20 минут или в соответствии с рекомендациями производителя.
    • Используйте губку и воду круговыми движениями, чтобы стереть затирку с верхней части плитки и нанести затирку чуть ниже поверхности плитки.
    • Завершите этап работы по затирке швов, очистив плитку средством для удаления дымки от затирки.

    Избегайте интенсивного движения по полу в течение как минимум 72 часов. Подождите три недели, пока раствор затвердеет, прежде чем наносить герметик. Затем нанесите герметик на швы в соответствии с инструкциями производителя. Установите любую отделку или переходные планки. Затем отойдите в сторонку и полюбуйтесь своим красивым новым плиточным полом с подогревом. Обратите внимание, что перед включением системы обогрева необходимо дождаться полного отверждения тонкого слоя, в который встроена система обогрева.

    Для получения более подробной информации о плиточных полах, сделанных своими руками, см. Этот старый дом или веб-сайт Lowe’s.

    Помощь в планировании укладки кафельной плитки с подогревом

    Плитка может быть не только экономичной в укладке, но и элегантной, красивой, долговечной и, самое главное, она может быть частью плана по сокращению энергопотребления и счетов за отопление идти вперед.

    Если вы хотите обсудить свои планы по реконструкции или строительству дома, чтобы увидеть, как плитка с подогревом может работать на вас, свяжитесь с нами. Ни один проект не может быть слишком большим или маленьким, и мы будем рады обсудить с вами ваши потребности. Узнайте, сколько будет стоить добавление системы лучистого отопления к вашему проекту плитки, создав собственное предложение с помощью нашего Конструктора предложений по лучистому отоплению пола.

    Обеспечьте свой дом теплом, которого он заслуживает. Будьте на связи. Быть теплой. Будьте сияющими. И довершите все это красивой плиткой на полу!

    Расскажите нам о своем проекте Наша команда Radiant Experts готова помочь! Просто расскажите нам немного о себе и своем проекте, чтобы начать.

    Какова средняя стоимость лучистого теплого пола?

    Типичный диапазон:

    1730 долларов США – 6032 доллара США

    Данные о затратах основаны на фактических затратах на проект, о которых сообщили 86 участников HomeAdvisor. Встроить эти данные

    Как мы получаем эти данные

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    • Домовладельцы используют HomeAdvisor, чтобы найти профессионалов для домашних проектов.
    • Когда их проекты завершены, они заполняют краткий обзор стоимости.
    • Мы собираем данные и сообщаем вам о затратах.

    Обновлено 26 мая 2022 г.

    Автор HomeAdvisor.

    Установка системы теплого пола стоит в среднем около 3831 долларов США . В зависимости от типа системы отопления, количества комнат, которые вы хотите отапливать, и степени контроля над системой отопления, вы должны заплатить 1730 долларов США и 6032 доллара США . Тем, кто хочет установить теплый пол во всем доме, следует выделить более от 14 000 до 48 000 долларов .

    На этой странице:

    1. Калькулятор стоимости теплого пола
      1. Факторы стоимости установки теплого пола
        1. Тип системы отопления
        2. Размер этажа
        3. Труд, работа
        4. Установка водонагревателя или бойлера
      2. Стоимость лучистого тепла по типу
        1. Гидравлический
        2. Электрический
        3. геотермальная
        4. Солнечная
        5. Пропан
      3. Затраты на установку лучистого тепла по типу напольного покрытия
      4. Преимущества лучистого отопления
        1. Энергоэффективность
        2. Равномерный нагрев
        3. Низкие расходы
      5. Установка теплого пола своими руками против найма профессионала
        1. Часто задаваемые вопросы

        Калькулятор стоимости теплого пола

        Рассчитаем для вас данные о затратах. Где вы находитесь?

        Где вы находитесь?

        Почтовый индекс

        Среднее по стране 3831 долл. США
        Типовой диапазон 1730 долларов США – 6 032 долл. США
        Низкий уровень — высокий уровень 200 долларов – 11000 долларов

        Данные о затратах основаны на фактических затратах на проект, о которых сообщили 86 участников HomeAdvisor.

        Факторы стоимости установки пола с подогревом

        Как и в случае любой работы подрядчика, на конечную стоимость установки лучистого обогрева пола влияет довольно много факторов, включая сложность проекта, выбор температурных зон и текущую настройку водонагревателя.

        Тип системы отопления

        На рынке представлено несколько различных типов систем напольного отопления. В зависимости от того, где вы живете, предпочитаемого источника энергии и бюджета, вам нужно будет выбрать одну из пяти существующих систем (подробнее об этом ниже):

        1. Hydronic

        2. Electric

        3. Geothermal

        4. Solar

        5. Propane

        Floor Size

        Radiant floor heating costs anywhere from $6 to $20 per square foot . Чтобы обогреть дом площадью 2300 квадратных футов (средний размер дома в США), вам придется заплатить от 13 800 до 46 000 долларов . Общее практическое правило таково: чем больше квадратных метров вы решите отапливать, тем меньше вы будете платить за квадратный метр.

        Температурные зоны

        Если вы хотите установить теплый пол во всем доме или в нескольких комнатах, вы можете рассмотреть возможность включения температурных зон. Температурные зоны позволяют установить желаемую температуру воды для обогрева определенной комнаты или участка, например, основной спальни и гостевого санузла.

        Добавление системы контроля температуры может увеличить общую стоимость проекта на от 1000 до 15 000 долларов , в зависимости от желаемого количества зон. Для этой установки также требуется интеллектуальный термостат или программируемый термостат для поддержания температуры в каждой зоне. стоимость смарт-термостата составляет в среднем около $350 .

        Излучающее охлаждение

        Лучистое отопление помогает в более прохладные месяцы, но вы получите максимальную отдачу от своих денег, если сможете использовать свою систему круглый год. Добавьте дополнительную излучающую систему охлаждения, которая идет в потолок, чтобы помочь охладить дом в теплое время года. Холодный воздух падает, а не поднимается вверх, поэтому для лучистого охлаждения требуется потолочная установка.

        Трудозатраты, охладитель и осушитель, а также основные материалы для трубопроводов добавить еще От 35 до 45 долларов за квадратный фут для установки лучистого охлаждения. Эта цена отражает только часть, предназначенную для охлаждения, а не всю стоимость проекта.

        Предварительно смонтированный черный пол

        Вместо того, чтобы начинать с нуля и использовать собственную компоновку труб для обогрева пола, вы можете выбрать предварительно установленный черный пол. С этим вариантом вы значительно сократите трудозатраты, потому что нет необходимости гнуть трубы и разрушать ваш текущий пол.

        Имейте в виду, что это решение не всегда доступно и может быть не лучшим вариантом для вашего дома.

        Трудовые ресурсы

        Ожидайте $ 550 до $ 2500 за оплату труда по проекту лучистого обогрева полов. Для завершения работы требуется около 12 часов труда на каждые 1000 квадратных футов нагревательного материала.

        Лицензированные сантехники берут от от 45 до 200 долларов в час , в зависимости от проекта и расценок. Всегда лучше получить как минимум три цитаты из местных сантехников сравнить цены.

        Установка водонагревателя или бойлера

        При установке системы лучистого обогрева пола частью процесса установки системы является обеспечение того, чтобы ваш водонагреватель мог удовлетворить новый спрос на горячую воду. Если это не так, стоимость установки нового водонагревателя составляет от до 1450 долларов США от 770 до 1450 долларов США. Вы также можете установить котел , который стоит около от 3500 до 7700 долларов .

        Сравните предложения по установке лучистого отопления

        Почтовый индекс

        Сравните котировки

        Стоимость лучистого тепла по типу

        У вас есть пять основных типов систем лучистого отопления. Вам нужно будет решить, исходя из вашего климата, типа дома и затрат на электроэнергию в вашем районе.

        Тип системы лучистого отопления Цена за квадратный фут Общая стоимость
        Гидроник $6 – $20 19 000–48 000 долл. США
        Электрический 8–15 долларов 19 000 – 36 000 долл. США
        Геотермальная $4 – $12 9 500 – 27 000 долл. США
        Солнечная 3,50–8,50 долл. США 3,50–8,50 долл. США
        Пропан $6 – $20 2600 долларов США за устройство

        Найти местных профессионалов по установке лучистого тепла

        Почтовый индекс

        Поговорите с профессионалами

        Hydronic

        Водяные системы обогрева полов стоят от до 20 долларов за квадратный фут . Водяные системы лучистого теплого пола используют горячую воду, подаваемую водонагревателем или бойлером, которая перемещается по трубам для обогрева дома. Горячая вода имеет тенденцию хорошо удерживать тепло, что делает ее достаточно энергоэффективной и доступной для большого числа домовладельцев.

        Общая стоимость установки системы водяного теплого пола по всему дому будет варьироваться от от 19 000 до 48 000 долларов .

        Электрические

        Электрические системы обогрева полов стоят примерно от 8 до 15 долларов за квадратный фут . Хотя он использует больше энергии для постоянного поддержания тепла в помещении, первоначальные затраты ниже. Электрическое отопление по цене от 19 000 до 36 000 долларов для всего дома доступно большинству домовладельцев.

        Геотермальные

        Геотермальные излучающие полы стоят около от 4 до 12 долларов за квадратный фут или от 9500 до 27000 долларов для всего дома. Геотермальное лучистое отопление пола доступно на всей территории Соединенных Штатов и не требует прямого доступа к источникам и колодцам.

        Солнечная энергия

        Стоимость установки солнечной системы отопления составляет от 3,50 до 8,50 долларов США за квадратный фут . Солнечные системы отопления для всего дома будут стоить от 8000 до 19 500 долларов .

        Имейте в виду, что системы солнечного отопления не идеальны для темных и мрачных районов зимой, поскольку они используют энергию солнца, поэтому этот вариант лучше всего подходит для климата с большим количеством солнечных дней.

        Пропан

        Пропановые системы напольного отопления прикрепляются к водяным системам для обогрева дома. Стоимость систем пропанового напольного лучистого отопления составляет около 2600 долларов за сам блок плюс от 6 до 20 долларов за квадратный фут за установку гидравлических трубопроводов.

        В идеале пропан является отличным вариантом, когда использование газа обходится дешевле, чем обычное потребление электроэнергии.

        Затраты на установку лучистого тепла в зависимости от типа пола

        Домовладельцы с ограниченным бюджетом могут выбрать установку. Возможно, вы хотите установить полы излучающего тепла только в определенных зонах дома, например в ванной комнате. Это дает вам значительную экономию труда и материалов.

        Фото: ИньЯн / E+ / Getty Images

        Плитка для пола с подогревом в ванной Стоимость

        Стоимость установки системы лучистого обогрева пола поверх плитки в ванной составляет около от 20 до 40 долларов за квадратный фут . Плитка для ванной с подогревом требует дополнительных материалов для пола, обычно бетона, чтобы плитка выдерживала тепло. Это может вызвать проблему разницы в высоте между ванной комнатой и полом, непосредственно связанным с ней.

        Бетонный пол с подогревом Стоимость

        Установка системы лучистого отопления в бетонный пол будет стоить около От 15 до 30 долларов за квадратный фут .

        Теплый пол из ламината или твердой древесины Цена

        Теплый пол из ламината или твердой древесины будет стоить около от 15 до 20 долларов за квадратный фут .

        Стоимость лучистого потолочного обогрева

        Цена потолочных излучающих панелей составляет от 50 до 60 долларов за квадратный фут , при этом версии с более низким напряжением и мощностью являются самыми дешевыми. Достаточно одной-двух панелей на комнату , установка на комнату занимает от одного до трех часов. Типичные размеры панелей составляют от 2 на 2 и 2 на 6 футов .

        Общая стоимость проекта, включая установку и материалы, составляет от 300 до 1400 долларов США за комнату .

        Преимущества лучистого отопления

        Хотя способ отопления дома может показаться странным, лучистое отопление, как правило, является одним из самых энергоэффективных способов согреться в холода. Вместо того, чтобы постоянно накачивать теплый воздух в дом с помощью системы HVAC, лучистое отопление фокусируется на нагреве воздуха уже в комнатах.

        Энергоэффективность

        Средняя стоимость эксплуатации системы лучистого отопления для 24 часа непрерывной работы составляет 3 долларов США по сравнению с 20 долларов США для традиционных систем воздушного отопления. Вода может удерживать в 3500 раз больше тепла, чем воздух. Это позволяет эксплуатировать ваш дом с теплым полом на шесть-восемь градусов ниже, чем стандартное помещение с воздушным отоплением.

        Равномерное отопление

        Поскольку вы можете установить температурные зоны по всему дому, вы часто получаете равномерное отопление в разных комнатах. Ваша основная спальня не будет похожа на сауну по сравнению с вашей гостиной.

        Низкие эксплуатационные расходы

        Системы полов с лучистым обогревом содержат меньше движущихся частей, чем стандартные блоки HVAC. Трубопроводы по всей системе прослужат десятилетия по сравнению с воздуховодами. Стоимость ремонта системы лучистого отопления составляет в среднем около 1300 долларов , но это зависит от типа ремонта. На самом деле, ремонт лучистого отопления в среднем стоит от 90 284 до 2 500 долларов 90 285 .

        Самостоятельная установка теплого пола по сравнению с наймом профессионала

        Вы можете сэкономить немного денег, купив материалы для проектирования напольных покрытий с лучистым теплом. Тем не менее, вам все равно нужно будет связаться с лицензированным сантехником для процесса установки. Несоблюдение правил установки труб или контроля температуры по всей системе может быстро привести к затоплению, пожару и поражению электрическим током.

        Материалы Средняя цена за квадратный фут
        Профессиональная установка с материалами $11
        Материалы для электрического лучистого отопления своими руками $6
        Материалы для водяного лучистого отопления своими руками $2

        Заинтересованы в установке лучистого отопления?

        Почтовый индекс

        Найдите местных профессионалов

        Часто задаваемые вопросы

        Какова средняя стоимость лучистого теплого пола в новом строительстве?

        Средняя стоимость установки системы лучистого обогрева пола в новостройках упадет в Диапазон от 19 000 до 48 000 долларов США . Тем не менее, вы, вероятно, сэкономите значительную сумму денег на рабочей силе, поскольку ее гораздо проще установить, когда нет пола или стен, с которыми нужно бороться.

        Полы с подогревом потребляют много электроэнергии?

        Нет, водяные лучистые полы на самом деле потребляют значительно меньше энергии, чем стандартные системы отопления. Это происходит благодаря способности воды удерживать тепло до , что в 3500 раз больше, чем у воздуха. Однако это относится не ко всем системам напольного отопления.

        В чем разница между теплым полом и подогревом плинтуса?

        Обогрев плинтуса обычно относится к расположению обогревателя на стене по направлению к плинтусу. Горячий воздух поднимается, а не опускается, поэтому часто имеет смысл нагнетать горячий воздух в комнату таким образом, а не подавать его сверху. Отопление плинтуса стоит около 800 долларов за одноместную комнату.

        Лучистое отопление пола использует воду по всему полу для обогрева помещения. Система лучистого пола нагревает окружающий воздух, а не постоянно борется с холодным воздухом, выталкивая теплый воздух вверх.

        Какова цена лучистого пола по сравнению с системами воздушного отопления?

        Системы воздушного отопления обойдутся в среднем в 2300 долларов для всего дома. Это сопоставимо со стоимостью установки системы теплого пола, которая начинается с 14 000 долларов США . Стоимость эксплуатации системы лучистого обогрева полов в течение 24 часов составляет 3 долларов США, в то время как потребление энергии с принудительной подачей воздуха составляет около 20 долларов США.

        Какой тип пола лучше всего подходит для лучистого отопления?

        Лучшим напольным покрытием для лучистого отопления является плитка и камень. Эти два материала быстрее всего передают тепло, что позволяет быстрее нагреть помещение. Хотя дерево, ламинат, винил, ковер и резина подойдут, они потребуют больше энергии и времени для получения тех же результатов.

        Может ли теплый пол обогревать весь дом?

        Вам необходимо установить теплые полы в каждой комнате и части дома, чтобы обогреть весь дом.

        Как долго работает пол с подогревом?

        Трубки и змеевики, используемые в полах с лучистым теплом, последние 20–35 лет . Котлы, используемые для систем горячего водоснабжения, имеют срок службы от 15 до 20 лет.

        Сколько стоит обогрев подъезда?

        Обычная отапливаемая подъездная дорожка для одного автомобиля площадью 200 квадратных футов стоит от 2400 до 4200 долларов США за квадратный фут , включая тепловые компоненты, материалы и рабочее время.

        Остались вопросы по лучистому отоплению?

        Почтовый индекс

        Спросите профессионала

        Затраты на сопутствующие проекты

        • Ремонт Система лучистого отопления
        • Установите тепловой насос
        • Установить солнечные батареи
        • Установите печь
        • Установка Пола
        • . Найдите профессионалов поблизости

          • Услуги по ремонту котлов рядом с вами
          • Монтажники геотермального отопления в вашем районе
          • Установщики теплых полов и подъездов рядом с вами
          • Установщики бойлеров поблизости
          • Установщики водонагревателей поблизости
          • Установщики проточных водонагревателей в вашем районе
          • Ремонт водонагревателей рядом с вами
          Фото: Новая Африка / Adobe Stock
          Связанные оценки затрат от HomeAdvisor
          1. Ремонт радиатора
          Популярные категории
          1. Дополнения и переделки
          2. Ванные комнаты
          3. Отопление охлаждение
          4. Кухни
          5. Пейзаж
          6. Все категории
          Популярные проекты
          1. Наймите разнорабочего
          2. Нанять горничную
          3. Установить Ландшафтный дизайн
          4. Реконструировать ванную комнату
          5. Реконструировать кухню
          Избранные статьи
          1. Сколько стоит установить или заменить кухонные шкафы?
          2. Сколько стоит пристройка к дому?
          3. Установить столешницы
          4. Сколько стоит установить окно?
          5. Сколько стоит чистка водостоков?

          Найти подрядчиков по установке лучистого отопления рядом с вами

          1. Чикаго, Иллинойс
          2. Сиэтл, Вашингтон
          3. Миннеаполис, Миннесота
          4. Питтсбург, Пенсильвания
          5. Лос Анджелес, Калифорния
          6. Денвер, Колорадо
          7. Сан-Франциско, Калифорния
          8. Портленд, Орегон
          9. Вашингтон
          10. Сент-Пол, Миннесота
          11. Филадельфия, Пенсильвания
          12. Балтимор, Мэриленд
          13. Цинциннати, Огайо
          14. Баффало, Нью-Йорк
          15. Спокан, Вашингтон
          16. Санта-Фе, Нью-Мексико
          17. Окленд, Калифорния
          18. Нью-Йорк, штат Нью-Йорк
          19. Литтлтон, Колорадо
          20. Колорадо-Спрингс, Колорадо
          21. Боулдер, Колорадо
          22. Сан-Хосе, Калифорния
          23. Индианаполис, Индиана
          24. Колумбус, Огайо
          25. Такома, Вашингтон
          26. Сент-Луис, Миссури
          27. Альбукерке, Нью-Мексико
          28. Милуоки, Висконсин
          29. Юджин, Орегон
          30. Детройт, Мичиган
          31. Арлингтон, Вирджиния
          32. Анкоридж, Аляска
          33. Су-Фолс, Южная Дакота
          34. Канзас-Сити, Миссури
          35. Ямайка, Нью-Йорк
          36. Бойсе, Айдахо
          37. Атланта, Джорджия
          38. Анн-Арбор, Мичиган
          39. Джерси-Сити, Нью-Джерси
          40. Кливленд, Огайо

          Не видите свой город?

          Как укладывать кафельный пол с подогревом.

          … а также как НЕ укладывать плиточный пол с подогревом

          by Courtenay 34 комментариев



          Очень хотелось, чтобы в нашей новой ванной полы с подогревом. Я потребовал их, на самом деле. Я из тех людей, которым всегда холодно и которые всегда носят три пары носков, поэтому мысль о теплых кафельных полах всегда была для меня довольно мечтательной . Кроме того, поскольку мы делаем весь этот капитальный ремонт, может, стоит пойти на это и сделать это правильно, верно? 🙂 Итак, сегодня я решил поделиться с вами некоторыми из наших приключений, а также провести вас через процесс, если вы думаете, что это тоже для вас!

          Итак, как только наша ванная превратилась в обычную простую коробку, мы были готовы к работе.

          Мы изучили множество различных систем обогрева полов и выбрали ту, которая показалась нам наиболее выгодной и лучше всего подходила для нашего уровня квалификации. Вот здесь мы и допустили первую ошибку!

          Теперь все системы обогрева полов довольно просты в установке, но вы обнаружите, что некоторые из них требуют дополнительных шагов, и цены на эти разные комплекты сильно различаются. Мы выбрали один из комплектов, в котором вы получаете базовую проволоку, а затем заливаете ее самовыравнивающимся цементом, чтобы защитить и зафиксировать на месте. Казалось, что это будет самый экономичный выбор , а также даст нам самый качественный готовый проект. Потому что мы эксперты в этом DIY, верно?



          Несмотря на то, что проект был успешным, а набор не был слишком сложным в использовании, все дополнительные материалы, которые нам в конечном итоге потребовались, и весь тот цемент, который нам был нужен, чтобы заполнить все эти квадратные метры, съели все деньги, которые мы потратили. сэкономил, используя этот набор вместо действительно супер-пупер простого набора.

          Вы можете приобрести комплекты для обогрева пола, состоящие из оранжевого или черного коврика, в который уже проложен провод. Вроде как вот этот. Все, что вам нужно сделать, это раскатать коврик и положить плитку прямо сверху! Если (когда!) сделаем еще пол с подогревом, , это определенно тот стиль, с которым мы будем работать.

          По ходу дела мы все делали вручную. Сначала мы использовали клеевой пистолет со специальным клеем-карандашом, входящим в комплект, чтобы приклеить все держатели проводов по периметру областей, которые мы хотели нагреть. Имейте в виду, что вам не нужно нагревать под туалетным столиком или ванной, когда вы делаете расчеты квадратных метров!



          Возможно, это заняло слишком много времени, но, по крайней мере, это было довольно красиво, не так ли?

          Здесь вы можете видеть, как провода подходят к держателям.



          После того, как провод был на месте и подключен к специальному термостату на стене (еще одна дополнительная статья расходов со всеми типами комплектов), мы были готовы зафиксировать его на месте!



          Вот где все немного пошло наперекосяк.

          Вы хотите залить достаточное количество самовыравнивающегося цемента, чтобы провода были покрыты и защищены. Вам не нужны оголенные провода, потому что вы можете в конечном итоге перерезать их или даже только их внешнюю оболочку позже, когда будете укладывать плитку, и это приведет к тому, что вся система не будет работать. что будет трагедия для нас, хладнокровных.

          Чтобы подготовиться к «цементному дню», мы подготовили помещение, убедившись, что цемент будет течь только там, где мы хотели, когда мы его зальем.

          Мы сделали картонные рамки, чтобы поместиться внутри воздуховодов для наших вентиляционных отверстий в полу, и намазали сантехнической замазкой водопроводную трубу ванны и слив унитаза.





          Очень простой, но необходимый шаг! Как только цемент затвердеет, мы сможем удалить наш картон и замазку, и в комнате будут идеальные отверстия для этих приспособлений.

          Затем пришло время цемента. Момент истины. Или мгновений , вернее, потому что времени на это ушло немного. 🙂

          Итак, мы подготовились, чтобы замесить наш цемент и быстро залить его, прежде чем он начнет схватываться. У нас была наготове хорошая сетевая дрель, смесительная палочка и большое ведро — все это было установлено в подвале. Мы начали микшировать, и все, казалось, шло хорошо. Около 14 секунд. А потом дрель начала дымить и греться. Это было, когда у нас был наш первый мешок цемента, и у нас было еще 5. Упс. К счастью, в конце концов мы прошли через все это, но все время мы задавались вопросом, умрет ли дрель и оставит нас с половиной этажа или взорвется у нас перед носом. Позже мы узнали, что наша палочка для смешивания была слишком широкой, а одна с меньший диаметр в нижней части значительно упростит работу сверла. Так что помни об этом! Это очень важно, если вы не хотите довести себя до сердечного приступа! 🙂

          Мы побежали наверх и вылили каждое ведро вниз, а затем аккуратно разровняли кельмой.

          Итак, у нас был хороший цементный пол.



          … или мы так думали.

          При ближайшем рассмотрении мы обнаружили, что часть проволоки на самом деле всплывала на поверхность слоя цемента и оставив немного верхней части каждого провода открытыми для элементов.

          В этот момент мы прекрасно понимали, что если бы мы выбрали правильный комплект, мы бы вообще не занимались всей этой проблемой с цементом, поэтому после почти взорвавшейся дрели, беспорядка, а теперь и оголенных проводов, которые были должны быть защищены этим цементом, мы не были счастливы отдыхающих.

          Ну что ж! Ты живешь, ты учишься, верно? Мы решили не останавливаться и просто старались быть очень осторожными при укладке плитки. Раствор для плитки, а затем толстый слой каменной плитки наверняка защитят провода и удержат все на месте! Значит, нам было хорошо!

          …пока Крис не вышел на свой уровень.

          Мы упоминали, что самовыравнивающийся цемент на самом деле не такой же самовыравнивающийся, как ? Если вы только начали следить, позвольте мне рассказать вам об этом: все проекты, над которыми работает Крис, должны быть ровными. Всегда. Без исключений. И этого этажа не было.

          Как можно класть плитку на неровный пол? Ну, с кучей раствора и прочими вещами!



          Позвольте мне сказать вам, друзья, хорошая новость заключается в том, что вы так многому учитесь, когда ваши проекты идут немного не так.

          На этих этажах мы стали очень умными.

          Итак, эти маленькие спасители называются зажимы для выравнивания плитки !



          Хорошо, на этой картинке тоже есть прокладки, но помните эти клипсы! Если они вам когда-нибудь понадобятся, вы будете так счастливы, что они у вас есть!

          Они просто располагаются между каждой плиткой с небольшим выступом, который проходит под обеими сторонами зазора. Затем вы добавляете желтый клин, и они полностью выравниваются друг с другом. Вы также можете использовать очень длинный уровень, чтобы убедиться, что работа по укладке плитки в целом ровная во всей комнате, и добавить больше раствора под следующую плитку, которую вы делаете по мере необходимости. Когда все полностью высохнет, вы просто вытаскиваете всю клипсу и маленький выступ остается на месте под плиткой. Рекомендуется подождать несколько дней, чтобы убедиться, что все высохло, потому что щелчок может вызвать неприятные ощущения и привести к тому, что ваши плитки отклеятся, если они не полностью высохнут. Кто-нибудь хочет спросить меня, откуда я знаю об этом тоже? 🙂

          Это клипсы, которые мы использовали, а это маленькие желтые клинья.

          Итак, в конце концов, после всех наших маленьких промахов и неправильных поворотов, у нас все же получился отличный кафельный пол .



          На самом деле, этот пол почти идеален. Он прочный и уровень и он удобный и уютный.

          Так что, если вы думаете о том, чтобы положить один из этих полов в своем доме, обязательно действуйте и учитесь на наших ошибках! А если вы придумаете какие-то свои новые ошибки (а вы наверняка это сделаете)? Просто сделайте глубокий вдох и будьте благодарны за то, каким умным печеньем вы становитесь! 🙂

          В конце концов, если пол прочный, хорошо выглядит и работает так, как должен, то вы выиграли!

          Вы когда-нибудь устанавливали плиточный пол с подогревом своими руками? Какую систему вы использовали? Какие забавные учебные приключения были у вас на этом пути?



          Чтобы увидеть больше проектов ванных комнат, посетите страницу галереи ванных комнат!



          Еще посты, которые вам понравятся

          • 10 способов применения медицинского спирта, которые изменили жизнь
          • Как мыть полы: хотите верьте, хотите нет, но есть правильный способ мыть полы!
          • Наволочка для подушки своими руками за 10 минут
          • Как убрать пролитую краску, брызги и ошибки даже после того, как они высохнут!
          • Все, что вам нужно знать перед установкой деревянных столешниц
          • Как спланировать свой удивительный проект «Сделай сам»
          • Как спроектировать идеальный туалетный столик для ванной комнаты
          • Обновление кухонных шкафов путем добавления новых молдингов

          Этот пост содержит партнерские ссылки.

          Рубрики: Ванная комната, DIY и ремонт, Без категории

          Обратные ссылки

          Система подогрева пола EasyFloor | Теплый пол

          ВЫ ГОТОВЫ К НЕМНОГО ТЕПЛА?

          ВЫ ГОТОВЫ К НЕМНОГО ТЕПЛА?

          Фейсбук

          EasyFloor®

          Водяной теплый пол

          Система EasyFloor Grid компании FloorHeat является наиболее эффективной системой лучистого отопления на рынке. Его легко установить, что делает его идеальным выбором как для самостоятельной установки, так и для профессиональных подрядчиков. Системы EasyFloor работают с большинством материалов для напольных покрытий, плиткой, коврами и многими паркетными полами. Систему Easyfloor можно использовать в подвалах, одноэтажных домах и многоэтажных проектах.

          Водяной подогрев пола EasyFloor

          Система EasyFloor Grid компании FloorHeat является наиболее эффективной системой лучистого отопления на рынке. Его легко установить, что делает его идеальным выбором как для самостоятельной установки, так и для профессиональных подрядчиков. Системы EasyFloor работают с большинством материалов для напольных покрытий, плиткой, коврами и многими паркетными полами. Систему Easyfloor можно использовать в подвалах, одноэтажных домах и многоэтажных проектах.

          Эффективное отопление

          Решетчатая система EasyFloor , удостоенная наград система лучистого тепломассажа, которая полностью соответствует рыночному спросу на простоту установки и максимальную эффективность, предлагает ряд значительных улучшений по сравнению с традиционными системами лучистого отопления и обеспечивает исключительную эффективность благодаря нескольким уникальным характеристикам. . EasyFloor — единственная система лучистого обогрева, встраиваемая в пол, в которой используется лучистый барьер, который действует как зеркало, отражая тепло в помещение, а не пропуская его через пол, как и большинство других систем. Система использует тепловые пластины и цементную плиту для создания эффективной тепловая масса для быстрого и равномерного распределения тепла по помещению. Эта эффективная тепловая масса позволяет системе EasyFloor реагировать на изменения температуры намного быстрее, чем традиционные решения для встраивания в плиту.



          Сетевые системы — это самые простые в установке гидравлические системы, что позволяет вам исключить расходы на наем подрядчика. Эти системы хорошо работают в вашем доме, так как их можно разместить на черновом полу, что позволяет размещать на них самые разные материалы. Неважно, есть ли в вашем доме деревянный пол, кухня, выложенная плиткой, или гостиная с ковровым покрытием, гибкий дизайн FloorHeat может подойти всем.

          Больше возможностей для обогрева.

          Высокая эффективность системы EasyFloor позволяет ей работать при более низкой температуре воды по сравнению с другими системами, такими как встраиваемые в плиту или скрепляемые системы. Более низкая температура воды позволяет рассматривать альтернативные источники тепла, такие как геотермальные и солнечные, в дополнение к традиционной системе котлов. Небольшие установки высотой менее 1000 футов могут работать даже от вашего водонагревателя. *

          *Зависит от местных строительных норм.

          Объедините решетчатую систему EasyFloor с одной из распределительных панелей FloorHeat и наши услуги по проектированию для идеальной системы отопления дома

          Системные секции

          Все возможные функциональные сегменты системы утепления объединены в модульные компоненты системы EasyFloor™. Положите компоненты системы EasyFloor™ и защелкните их вместе. Модульная структура EasyFloor™ сокращает время проектирования и сокращает общие потери. Установка быстрая и простая, никаких специальных инструментов не требуется. 9Система 0154 EasyFloor состоит из двух основных секций: секции тепловой массы , секции и секции труб .

          Секция тепловой массы

          Тепловая масса является наиболее важной частью любой системы лучистого обогрева пола. Эффективность тепловой массы определяется ее составом, толщиной и теплопроводностью. Цементная опорная плита специально разработана для использования в напольных покрытиях с подогревом. Он обеспечивает наилучшее возможное распределение тепла и излучение, а также обеспечивает гладкую поверхность, облегчающую укладку готового напольного покрытия. тепловая масса является компонентом, который создает равномерную теплопередачу по поверхности пола. EasyFloor использует плиту на цементной основе, которая действует как тепловая масса и обеспечивает твердую поверхность для готового пола (дерево, плитка, ковер и т. д.).

          EasyFloor использует необходимое количество тепловой массы для равномерного распределения тепла по полу и при этом обеспечивает хорошее время отклика на изменения термостата. Системам с большой тепловой массой, таким как системы в перекрытии, может потребоваться несколько часов, чтобы отреагировать на регулировку термостата. Другие системы без тепловой массы могут нагревать пол неравномерно

          Модульная трубная секция

          Трубка премиум-класса
          Система EasyFloor поставляется с высокотехнологичной трубкой премиум-класса из сшитого полиэтилена (РЕХ) с алюминиевым сердечником и внутренним покрытием из РЕХ. Трубка спроектирована таким образом, чтобы выдерживать циклические перепады температур, устойчива к коррозии и безопасна для нагретой воды под давлением. Эта трубка премиум-класса практически исключает вероятность утечек.

          Базовый модуль трубок
          Базовый модуль трубок изготовлен из переработанного пластика. Уникальная конструкция базового модуля для труб обеспечивает направляющую для укладки труб PEX. Каждый базовый модуль для трубок имеет направляющие, позволяющие укладывать трубки по прямой линии или по кривой для поворота на 90 или 180 градусов. Такая гибкость позволяет разработчикам систем определять правильное покрытие для каждой комнаты.

          Нагревательная пластина
          Нагревательные пластины представляют собой металлические пластины, которые вставляются в направляющие трубок перед установкой трубок. Они помогают проводить тепло от трубки к термальной массе. Посмотрите, как лучистый барьер, описанный ниже, работает с нагревательной пластиной, чтобы направить тепловую энергию вверх в комнату, а не вниз в землю или пространство под ней.

          Лучистый барьер
          Еще одной уникальной особенностью системы EasyFloor является использование лучистого барьера. Излучающий барьер предотвращает потерю тепла, отражая лучистую тепловую энергию в сторону тепловой массы. EasyFloor использует теплоотражающую фольгу, которая представляет собой тонкий полиуретановый лист с алюминиевым покрытием или эквивалентом для создания барьера излучения. Система EasyFloor способна создать эффективный барьер для излучения, поскольку базовый модуль для труб создает воздушное пространство между трубами и барьером. Без воздушного пространства тепловая энергия будет излучаться как вниз, так и вверх, а это не то, что вам нужно в системе лучистого тепла.

          Акустический барьер
          Этот звукопоглощающий слой в дополнение к воздушному пространству, обеспечиваемому модулем основания труб, создает значительно более эффективный акустический барьер, чем другие системы лучистого обогрева.

          Часто задаваемые вопросы

          Что такое ИзиФлор?

          EasyFloor — это уникальный метод изготовления встраиваемых в пол водяных тепловых панелей (излучающих полов), предназначенных для обогрева домов и зданий лучистым теплом. Система проста в установке и обеспечивает впечатляющую эффективность работы и равномерное распределение тепла по помещению.

          Что такое система EasyFloor?

          Компания FloorHeat поставляет систему EasyFloor, чтобы предложить потребителям, подрядчикам по сантехнике и строителям согласованные предварительно спроектированные решения водяного отопления. Система EasyFloor представляет собой набор из двух продуктов: нашего теплого пола EasyFloor и наших распределительных панелей и коллекторов EasyPanel, изготовленных по индивидуальному заказу. Хотя каждый продукт можно заказать отдельно, большинство клиентов предпочитают предварительно разработанные и протестированные решения. Мы не просто поставляем «детали и детали», мы поставляем встраиваемые в пол водяные системы лучистого отопления по удивительно доступной цене.

          Как работает лучистое тепло?

          Лучистое отопление передает лучистую энергию в комнату, подобно теплу, которое излучает действующая лампочка. Секции системы EasyFloor работают вместе, направляя лучистую энергию на более холодные предметы в помещении. Сам воздух нагревается, когда он соприкасается с теплым полом и нагретыми предметами в помещении.

          Что такое Термическая масса?

          Правильно сконструированная система лучистого отопления использует тепловую массу для накопления и выделения энергии в помещение. как правило, эта масса представляет собой камень или материал типа бетона, который может удерживать лучистую энергию. Излучающие системы без тепловой массы по своей природе менее эффективны.

          Пол не ГОРЯЧИЙ?

          Многие ошибочно полагают, что лучистые полы должны быть «горячими», чтобы эффективно «обогревать» здание. Помните, однако, что лучистое тепло предназначено не для обогрева здания, а для «нагрева» объектов в здании (пола, столешницы, детей, кошки и ковра). Если пол кажется «горячим», он слишком теплый, и люди в здании будут чувствовать себя некомфортно. В идеале температура пола в правильно управляемой излучающей системе составляет менее 80 градусов — температура, которую человеческое тело ощущает не слишком жарко и не слишком холодно — в самый раз. Таким образом, когда термостат требует нагрева, температура пола нагревается примерно до 80 градусов, и лучистая энергия высвобождается с пола в комнату.

          Что является моим источником тепла?

          Система EasyFloor предназначена для работы с различными источниками тепла в зависимости от предпочтений и доступности топлива, требований BTU, требований местных строительных норм и правил и личных предпочтений. Источники тепла могут включать водонагреватели «верхнего уровня» и котлы, работающие на природном газе, пропане, электричестве и древесине, в дополнение к геотермальным и солнечным системам.

          Какие типы напольных покрытий будут работать с системой?

          Излучающий пол EasyFloor предназначен для работы со многими видами напольных покрытий, но при выборе напольного покрытия обязательно сообщите своему поставщику напольных покрытий, что вы будете использовать напольное лучистое отопление. Для большинства напольных покрытий опубликован коэффициент «R», который определяет их пригодность для использования с EasyFloor. Пожалуйста, имейте в виду следующее:

          • Ковер хорошо работает с EasyFloor. Выберите типичный ковер с разумной толщиной (избегайте ковров с длинным ворсом и ковров с узким ворсом). Выбирайте коврики из относительно тонкой, плоской губчатой ​​резины или синтетических волокон (избегайте волокон/волос/джута и вафельной резины). Теперь доступны специально разработанные излучающие напольные покрытия. Ковер и подушка не должны превышать R-фактор 3,5.
          • Hardwood также отлично сочетается с EasyFloor. Инженерные полы и некоторые натуральные твердые породы дерева (рекомендуется распил 3/8 дюйма) можно укладывать поверх подложки, приклеивая непосредственно к подложке или плавая на подложке. Проконсультируйтесь с производителем продукта или компанией FloorHeat относительно способов установки.
          • Керамическая плитка является наиболее эффективным материалом для отвода тепла в помещение. Существует несколько вариантов укладки плитки на подложку — в зависимости от прогиба пола, а также от типа и размера плитки. Как правило, правильно уложенный EasyFloor с закрепленной подложкой не меняет характеристики прогиба пола. Для получения конкретных рекомендаций обратитесь к своему установщику плитки или в компанию FloorHeat.
          • Ламинаты обычно наносятся на термомассу – сначала проклеиваются стыки на термомассе и накладывается прокладка из ламината на подложку.
          • Виниловое напольное покрытие также можно использовать с EasyFloor. Тем не менее, вы должны установить тонкую деревянную подложку поверх термомассы, чтобы швы на подложке не просвечивали через винил.

          Будет ли кондиционер работать с системой?

          Компания FloorHeat совместно с вашим подрядчиком по ОВК поможет спроектировать высокоэффективную систему кондиционирования воздуха, которая будет работать вместе с вашей системой EasyFloor. Как правило, в одноэтажных жилых домах кондиционер размещается на чердаке первого этажа или в другом подходящем месте, а гибкие 6-дюймовые воздуховоды проходят к потолку каждой комнаты, позволяя прохладному воздуху попадать в комнату. Для двухэтажных зданий отличным выбором будет высокоскоростная система кондиционирования воздуха, в которой используются мини-каналы. FloorHeat может предоставить вам информацию об обоих методах.

          Подойдет ли мой существующий черный пол?

          Система EasyFloor укладывается непосредственно на существующую плиту или черновой пол. При укладке EasyFloor на подвесной черный пол привинтите опору через решетки к основанию пола (2 ¼” оцинкованных шурупа для настила или опорные винты), стараясь не продеть шуруп через трубку! На бетонных плитах закрепите EasyFloor и термомассу на плите с помощью TapCons или наборов домкратов. В некоторых случаях вместо подложки можно использовать настил из фанеры – проконсультируйтесь с компанией FloorHeat.

          Могу ли я использовать систему наверху?

          EasyFloor можно использовать на втором и третьем этажах без необходимости усиления балок пола. Вес составляет менее 5 фунтов на квадратный фут при использовании тепловой массы подложки.

          Какая высота добавляется к моему полу?

          Пакеты EasyFloor обычно добавляют всего 1 ½ дюйма к имеющемуся полу: 1 дюйм для пластиковых решеток и 1/2 дюйма для термомассы. В новом строительстве эта дополнительная высота обычно учитывается за счет добавления второй плиты 2 × 4 к нижнему подоконнику стен.

          Могу ли я установить систему самостоятельно?

          EasyFloor может быть уложен своими руками. Достаточно квалифицированный специалист, знакомый со строительными технологиями, может установить EasyFloor и подключить пол к основным панелям управления EasyPanel™, которые можно приобрести в компании FloorHeat. Тем не менее, мы рекомендуем привлекать квалифицированного специалиста для установки источника тепла на систему управления, чтобы обеспечить правильную установку и работу всей системы отопления.

          Как разрезать задействованные материалы?

          Базовый модуль из труб EasyFloor («решетки») можно обрезать по размеру с помощью ручной пилы, лобзика или настольной пилы с мелким зубчатым полотном. Подложку ¼ дюйма можно надрезать и сломать канцелярским ножом, а подложку ½ дюйма можно разрезать циркулярной пилой, оснащенной лезвием для фиброцемента.

          Требуется ли техническое обслуживание?

          EasyFloor создан для беззаботного удовольствия на протяжении всей жизни. Система изготовлена ​​из материалов высочайшего качества, которые, как разумно ожидать, прослужат очень долго: алюминиевая отражающая фольга, модульная пластиковая сетка, теплоотражающая пластина из оцинкованной стали и термомасса из фиброцемента. Конечно, ваш источник тепла и системы управления должны регулярно проверяться и обслуживаться профессионалами в области отопления.

          Что произойдет, если он протечет?

          Хотя крайне маловероятно, что ваш EasyFloor будет протекать при правильной установке, хорошая новость заключается в том, что благодаря модульной конструкции EasyFloor можно получить доступ к проблемной зоне. На рекомендованные трубы Kitec ® PEX-AL-PEX, входящие в состав EasyFloor, предоставляется 25-летняя гарантия. Если утечка вызвана выходом из строя трубы, гарантия покрывает стоимость ремонта системы и ремонта конструкции, а также замену поврежденного напольного покрытия. Важно отметить, что правильная установка тепловых трубок означает, что установка трубок спроектирована как одна или несколько «петлей» — каждая «петля» представляет собой непрерывную трубу, идущую без сращивания или соединений от коллектора и возвращающуюся обратно к коллектору.

          Совместима ли она с другими системами?

          Да, в тех случаях, когда конструкция указывает на монолитную бетонную плиту, например, в подвале, компания FloorHeat обычно рекомендует размещать тепловые трубки PEX непосредственно в плите. Работая в сочетании с подвальной системой в перекрытии, EasyFloor может использоваться на черновых полах и поверхностях перекрытий, не оборудованных внутриплитными трубами. Кроме того, в случаях, когда в помещении наблюдается экстремальная тепловая нагрузка, вместе с EasyFloor можно использовать плинтусное тепловое излучение или нагревательные змеевики. Тем не менее, EasyFloor часто используется поверх плит на ровных полах, потому что EasyFloor значительно более чувствителен, чем трубы в слишком толстом бетоне.
