Водяной теплый пол как основное отопление дома

Вступление

Водяной теплый пол считается полноценной системой отопления, альтернативой системы отопления с радиаторами. В оценках водяных теплых полов, приводятся данные об экономии 20% тепла в обычном доме и 50% тепла в домах с высокими потолками от 5 метров. Так ли это?

Можно использовать водяной теплый пол как основное отопление дома?

Прочитав, достаточно много мнений по этому поводу, привожу несколько интересных мнений, которые можно назвать определяющими:

« …делаю вывод, в нашей стране можно делать всё. Если у вас есть желание обогревать дом только теплыми полами, сделайте правильный расчёт, иначе «деньги будут выброшены на ветер».

«… я бы не стал делать теплый пол основным отоплением. Батареи у окон, обеспечивают конвекцию воздуха, чего не может создать теплый пол. … отопление дома только теплыми полами неправильно».

«… в отопление дома только теплыми полами нет ничего плохого.

Главное провести грамотный расчёт и проект. При этом важно, чтобы ваш дом был отлично утеплён».

Другие мнения аналогичны, есть масса практических доказательств об удачном отоплении полами, которые трудно проверить, но можно предположить, что отопление без радиаторов возможно, если:

• Дом отлично утеплён;
• Система теплых полов грамотно рассчитана и спроектирована;
• Осуществлён грамотный монтаж системы.

Выводы сомнительны и не дают ответ на поставленный вопрос, потому что их можно и нужно отнести к любой системе отопления.

Давайте посмотрим, на перечисленные условия применительно к водяному тёплому полу.

Утепление дома

Нужно ли для использования системы отопления без радиаторов утеплять дом особым образом? Вопрос странный и не понятный. Если вы строите дом постоянного проживания и в вашем регионе холодные зимы, при этом вы не хотите отапливать улицу, то дом нужно хорошо утеплять в любом случае. Теплые полы тут не при чём.

Важно обратить внимание на:

• Герметичность оконных и дверных блоков;
• Качественную отделку наружных стен для влагозащиты дома;
• Целостность и теплоизоляция кровли;
• Не качественные водостоки дома;
• Плохо сделанная теплоизоляция коммуникаций по дому, по чердаку, в подвале;
• Температурный и влажностный режим подвала.

Грамотный расчет

Я не сомневаюсь, чтобы обеспечить комфортное отопление теплыми полами, крайне важен грамотный расчёт системы. В данном случае, расчёт лучше доверить профессионалам и не заниматься самодеятельностью. Слишком большой риск замёрзнуть в зимний период.

Правильный проект

Правильный проект должен быть результатом грамотного расчёта. В проекте нужно учесть не только сделанный расчёт, но и учесть все нюансы устройства теплых полов:

• Учесть расстановку стационарной мебели;
• Не превышать длину «ниток» 80-100 метров;
• При необходимости планировать несколько коллекторных шкафов;
• Длины контуров планировать с расхождением длины не более 14-15 метров;
• Шаг между трубами, планируется по температуре в зимней период в регионе. 100 мм, если температура не опускается ниже 22˚. 150 мм, если температура в зимний период относительно теплая;
• Начало контуров в схемы укладки теплого пола должно проходить сначала вдоль внешних стен дома.

Грамотный монтаж

Большое значение, в работе теплого пола имеет грамотный монтаж. Здесь важно всё:

• Выбор утеплителя на пол;
• Расположение трубы отопления в слое стяжки;
• Закрепление труб;
• Безопасность монтажа;
• Толщина слоя стяжки над трубой;
• Наличие отражающего слоя, для настильной системы.

Особе значение имеет правильное подключение теплого пола к источнику тепла. Синхронизация теплого пола с работой котла отопления должны быть согласованы через автоматику слежения и управления. Подключение теплого пола к системе отоплению должно быть в проекте теплого пола и топочной, выделены специально.

Вывод

К сожалению, нет нормативных документов, позволяющих чётко ответить на вопрос: можно использовать водяной теплый пол как основное отопление дома или нет. Слишком много переменных в этой задаче. По моему мнению,   если дом строится для постоянного проживания, нужно применять комбинированное отопление радиаторами и теплыми полами. Своё мнение вы можете оставить в комментарии.

©Obotoplenii.ru

Еще статьи





9 схем подключения с инструкциями

На чтение 10 мин. Просмотров 8k. Обновлено 25 ноября, 2020

С каждым годом тёплые полы набирают популярность, особенно это касается частных домов.

Грамотно сделанное подключение нагревательных полов к отоплению и соблюдение правил по их эксплуатации, позволяет выгодно совмещать два этих источника обогрева. Узнайте так же как подключить теплый пол к батареи центрального отопления в квартире.

Нормативы и ограничения

Основная особенность водяных тёплых полов — они не являются высокотемпературными. Согласно нормативам, нагрев теплоносителя в данной системе не должен превышать 55 градусов. Но на практике, стандартом считается от 35 до 45 градусов.

Стоит заметить, что температура жидкости  циркулирующей по трубам, отличается от степени нагрева пола. При наличии 35 — 45 градусов у воды, поверхность будет прогреваться в среднем до +28.

По нормативам, рекомендованная температура пола для частных домов или квартир:

• кухня, спальня, гостиная — 26 градусов;
• в помещениях, где люди находятся не постоянно (ванна, туалет, коридор) — 31.

Тёплый водяной пол — самостоятельная магистраль, которая бывает одноконтурной, двухконтурной, или даже многопетельной, поэтому конструкция нуждается в отдельном циркуляционном насосе.

Он бывает встроенным в котёл, или может располагаться отдельно. С его помощью не только осуществляется движение воды, но и производится регулировка перепада температур жидкости при входе и выходе. По нормам, допустимый перепад — 10 градусов.

Важно! При выборе насосного устройства, главное не ошибиться с мощностью. Максимально разрешённая скорость движения теплоносителя — 0,6 м/с.

Опираясь на данные нормы и ограничения, можно произвести сборку тёплого пола своими руками.

Как подключить к центральному отоплению

Подключить водяные тёплые полы к централизованной системе отопления в частном доме возможно, но требует оформление специального разрешения.

Для установки гидрополов в квартире такое разрешение выдаётся очень редко, так как есть риск понижения градуса в батареях у соседей.

Оборудование будет работать эффективно при соблюдении двух условий:

• вода в трубопроводе не должен иметь температуру выше 55 градусов, перегрев может испортить напольное покрытие;
• расход теплоносителя в петлях нужно рассчитать таким образом, чтобы это не вызвало снижение градуса в батареях, иначе обустройство тёплых полов не приведёт к изменению уровня обогрева помещения.

Подключение от радиатора

Запитывать тёплый пол от радиатора, работающего как от центрального отопления, так и от автономного котла (как выбрать, расчет мощности, схемы подключения котла) — это наиболее простой способ. Произвести подключение можно путём прямого соединения концов контура к подающей трубе батареи и обратки, предлагаем ознакомиться с различными схемами подключения.

Надлежащую работу прибора, при таком методе подключения тёплого пола, можно добиться:

• если общий котёл имеет автоматическую возможность поддерживать температуру в системе;
• если размер обогреваемого помещения максимум 10 м2;
• при наличии мощного насоса для обеспечения циркуляции жидкости;
• если каждый радиатор оснащён отдельным коллектором.

Данное подключение тёплого пола в частном доме не считается лучшим вариантом, так как:

1. Движение воды осуществляется по более лёгкому пути, то есть по основной магистрали и батареям. А вот по петлям тёплого пола скорость циркуляции жидкости будет намного ниже, это приведёт к снижению температуры.
2. Если увеличить температуру в системе, то поверхность полов будет перегреваться.

Альтернативным решением в этой ситуации является установка терморегулирующего клапана.

Как подключить к котлу

Экономичный вариант, при наличии любого собственного котла (газового, парового, работающего от жидкого или твёрдого топлива) в частном доме — использование схемы подключения водяного тёплого пола на прямую к нему. Это очень удобно, так как пол будет работать не зависимо от отопления в помещении, при необходимости даже летом.

К котлу осуществляется присоединение всей необходимой арматуры. Подключается циркуляционный насос, бывают модули, когда он уже вмонтирован внутрь ёмкости. От бака, вода идёт в коллекторный узел, где она распределяется по контурам пола. Пройдя по петлям, жидкость через возвратную трубу возвращается в термогенератор.

Плюс данной способа — возможность настраивать котёл на уровень нагрева теплоносителя, требуемого для тёплых полов.

Основные особенности, на которые необходимо обращать внимание при монтаже такой конструкции:

1. При использовании газового устройства, рекомендовано присоединять конденсационный котёл — это позволит достичь наибольшего КПД системы и продлит срок службы теплообменника.
2. При применении твёрдотопливного котла, потребуется обустройство буферной ёмкости. Без неё проводить регулировку уровня нагрева у таких приборов сложно.

При наличии печи в частном доме, её можно использовать вместо котла, и подключать водяные полы прямо к ней.

Но для этого, над топкой требуется установить теплообменник, к которому подсоединяются трубы пола. Потребуется также обустройство насоса для циркуляции жидкости, и смесительного узла для разбавления воды до нужного уровня нагрева.

2. Теплый пол: Схемы подключения к котлу и системе отопления. Теплый пол от А до Я.

Watch this video on YouTube

Схема с трехходовым клапаном

Подключение к системе отопления в частном доме тёплого пола, чаще осуществляется именно с использованием трёхходового клапана. Для сооружения такой конструкции нужно иметь:

• радиаторы отопления, с уровнем нагрева теплоносителя до 70 — 80 градусов;
• контуры тёплого пола, с водой нагретой до 40 С.

Главная задача — как остудить воду идущую из радиатора до нужного градуса. Эту проблему можно решить используя трёхходовой термостатический поршень. Устанавливается он на трубе подаче, а после него монтируется циркуляционный насос. В процессе, горячая вода смешивается с остывшей, которая поступает из трубы обратки тёплого пола, до получения нужного температурного уровня.

Однако, у такой комбинированной конструкции отопления есть один минус  — невозможность регулировки потока поступления отработанного теплоносителя. Это приведёт к периодической подаче в контур то чрезмерно горячей, то холодной воды. Данный недостаток влияет на эффективность работы пола.

Перепады частично можно компенсировать с помощью бетонной стяжки. Но рассчитать оптимальную толщину бетонного слоя сложно.

Нельзя не сказать и о плюсах этого способа:

• простота монтажа;
• приемлемая стоимость оборудования.

Такой вариант оправдан при небольшом размере частного дома. Кроме того, использование трёхходового вентиля позволяет собирать данную конструкцию своими рукам.

Двухходовой клапан

Альтернативным вариантом трёхходового крана является двухходовой, его ещё называют — питающим. Он обеспечивает процесс подмешивания воды не постоянный, а периодический. То есть, конструкция клапана способствует либо добавлению горячего теплоносителя, либо его отсеканию от системы.

Смесительный узел для тёплых полов на двухходовом клапане, часть 1

Watch this video on YouTube

Конкретная схема проста и не допускает перегревания пола. Недостаток — площадь обогрева ограничена, не более 200 метров.

Схема подключения через насосно-смесительный узел

Эта схема также является комбинированной  — наличие батарей и тёплого пола. Но для реализации данного метода требуется не трёхходовой клапан, а более дорогое устройство — насосно-смесительный узел.

Суть способа заключается в подмешивании к горячей воде идущей от котла, холодной. При данном методе возможно регулировать дозы подачи отработанной воды при помощи балансировочного вентиля. Это позволяет нагреть теплоноситель, который поступает в тёплый гидропол через коллектор, до заданного уровня.

Такая конструкция считается эффективной, она способна создавать без труда комфортные условия в доме. Насосно-смесительный узел можно купить готовый, или собрать своими руками в разных вариациях. На комплектацию коллектора влияют ваши потребности и финансовые возможности. Узел может состоять из:

• термостатического регулировочного клапана;
• температурного датчика для теплоносителя;
• крана для балансировки с фиксирующим прижимным винтом;
• циркуляционного насоса;
• резьбовой гильзы для наружного датчика температуры, с обустроенным гнездом;
• погружного термометра;
• клапанов: для перезапуска системы, поворотно-дренажного, шарового;
• автоматического воздухоотводчика;
• перезапускового байпаса;
• кранов для подсоединения подающего и возвратного шланга.

Видео – работа с насосно-смесительным узлом

Водяной теплый пол VALTEC. Схема Работы с насосно-смесительным узлом

Watch this video on YouTube

Тёплый пол по такой схеме, при желании можно смонтировать самостоятельно в частном доме.

Схема с терморегулирующим комплектом для одной петли

Для сооружения в доме полового отопления с регулятором, потребуется небольшой термомонтажный комплект, который рассчитан, чтобы подсоединять только один контур. При этом методе нет необходимости в обустройстве сложного смесительного узла. Такая система предназначена для обогрева помещения площадью не больше 20 м2.

Термомонтажный комплект — небольшая коробка из пластика, состоящая из:

• температурного ограничителя для теплоносителя;
• ограничителя для регулировки температуры воздуха в обогреваемой комнате;
• воздухоотводчиков.

В данной конструкции вода попадает в контуры тёплых полов напрямую, а не через коллекторную группу. При этом, жидкость в петлю подаётся нагретая до 80 градусов, и остывание его происходит внутри контура.

Процесс выглядит следующим образом — производится подача порциями высокотемпературного теплоносителя, после чего термоголовка перекрывает подачу. Вода остывает в петлях, и подаётся следующая порция.

При использовании низкотемпературного теплоносителя, такой комплект не требуется.

Так как змеевик всего один, то для движения воды по нему, не нужно обустраивать специальный насос, с этой задачей справится тот, который уже имеется в котле.

В основном, такие комплекты рекомендовано подключать как половое отопление в частном доме:

• если планируется обогрев небольших помещений (туалет, ванна, балкон), это позволяет сэкономить на покупке коллекторного узла;
• при наличии комнат с большой площадью полов с обогревом на первом этаже, и обустройстве такой конструкции в маленьких помещениях на втором этаже;
• при желании сделать ещё один виток, а на распределительном узле нет больше выходов.

В любом случаи, монтаж несложный, комплект подключается к близ расположенной батареи, стояку или коллекторному узлу. В результате выходит готовая ветка.

Минус устройства — низкий уровень комфортности. Если котёл хорошо топить, то водяной пол будет иметь повышенную степень нагрева. Ещё одна отрицательная сторона — эффективная работа комплекта возможна только при наличии двухтрубной разводки. К однотрубной конструкции подсоединить его сложно, потребуется монтаж байпаса и балансировочный вентиль.

Как подключить к однотрубной разводке

При наличии лишь одной трубы, система называется однотрубной или «ленинградкой». Раньше, так осуществлялось подключение всех домом к отоплению. Эта схема безотказна в работе и надёжна. Основной недостаток — снижение градуса нагрева по ходу движения жидкости.

То есть, батарея в начале горячее, чем в конце. И если к такой разводке подключить тёплый водяной пол, температурный уровень понизится ещё, а гидравлическое сопротивление возрастёт, тем самым потребуется установка дополнительного циркуляционного насоса.

Для балансировки такого устройства требуется соблюдать ряд условий:

• для того, чтобы не снижать температуру в радиаторах, врезку тёплого гидропола следует делать после всех батарей;
• применять трубы DN;
• данную схему использовать при наличии не более 5 радиаторов;
• обеспечить конструкцию трёхходовым смесительным клапаном, чтобы поддерживать температуру пола на необходимом уровне;
• обустроить устройство дополнительным насосом для принудительной циркуляции воды;
• расстояние между входным и выходным краном должно быть не менее 30 см.

Подключение к однотрубной разводке, при обустройстве водяных полов используется не часто, так как такой способ нельзя назвать стабильно работающим. Кроме того, не исключены аварии, поэтому лучше соединять тёплый водяной контур с котлом, это дороже, зато надёжней.

Схема с узлом подмеса

При установке водяного пола в помещении большой площади, подсоединяться к действующей  радиаторной отопительной системе нельзя. Возникает вопрос, как подключить тёплые полы к отоплению в частном доме — потребуется прокладка отдельной магистрали и установка распределительной гребёнки.

Тёплый Пол!Узел подмеса!Подключение.Обзор!Простейшая схема!

Watch this video on YouTube

Подключение по такой схеме возможно несколькими способами:

1. При протяжённости контура максимум 50 метров, гребёнка оснащается термоголовками, которые реагируют на температуру обратки каждой петли отдельно. Циркуляция теплоносителя обеспечивается основным насосом.
2. Монтаж смесительного узла с коллектором, плюс наличие двухходового или трёхходового клапана. При использовании духходового клапана — он отвечает за подмешивание горячей воды, и обустраивается на подающей трубе. Управление осуществляется при помощи термоголовки с выносным датчиком, она устанавливается в трубе коллектора или монтируется снаружи. При увеличении температуры воды, датчик оказывает давление на шток клапана, тем самым закрывая его. Для внедрения этой схемы, требуется обустроить дополнительный насос.

При установке трёхходового вентиля принцип работы тот же, но устройство более эффективное, и предназначено для большого объёма теплоносителя.

Недостатком данного способа является высокая цена оборудования и сложный монтаж.

Гидравлический разделитель

Применение гидравлического разделителя при монтаже комбинированной схемы, позволяет разделить отопление радиаторного типа от тёплого пола.

 Если система радиаторного отопления оснащена циркуляционным насосом, то установка второго в смесительном узле приведёт к нарушению гидравлического режима. Чтобы они смогли функционировать параллельно, обустраивается гидроразделитель или теплообменник.

Учитывая особенности каждой схемы, и прислушиваясь к советам мастеров, которые мы постарались изложить в данной статье, вы сможете смонтировать тёплый водяной пол в частном доме своими руками.

Теплый пол в СИП доме – водяной и электрический теплый пол в домах из СИП-панелей

Один из способов организации отопления в СИП-доме – это теплый пол. Многие считают, что подобный способ сохранения тепла в жилище не совсем подходит именно для этой технологии, потому что для монтажа необходимо делать стяжку, что увеличивает нагрузку на фундамент. Все это, конечно, так, но не настолько критично, чтобы отказываться от возможности ходить по дому босиком и чувствовать тепло ногами. К тому же для монтажа подобного отопления не требуется больших усилий. Необходимо всего лишь выбрать вид и выбрать время, когда будут проводиться работы.

Виды теплого пола

Видов теплого пола всего два:

• электрический,
• водяной.

Что в разы упрощает выбор. Хотя электрический теплый пол может быть реализован в нескольких вариантах, в том числе и инфракрасным, но обо всем в свое время.

Отдавая предпочтение этому виду отопления стоит выбрать на чем оно будет базироваться. Можно делать классическую стяжку из мокрого бетона, если вы выбрали не свайно-винтовой фундамент при строительстве дома по СИП-технологии, а можно обойтись и «сухими» вариантами.

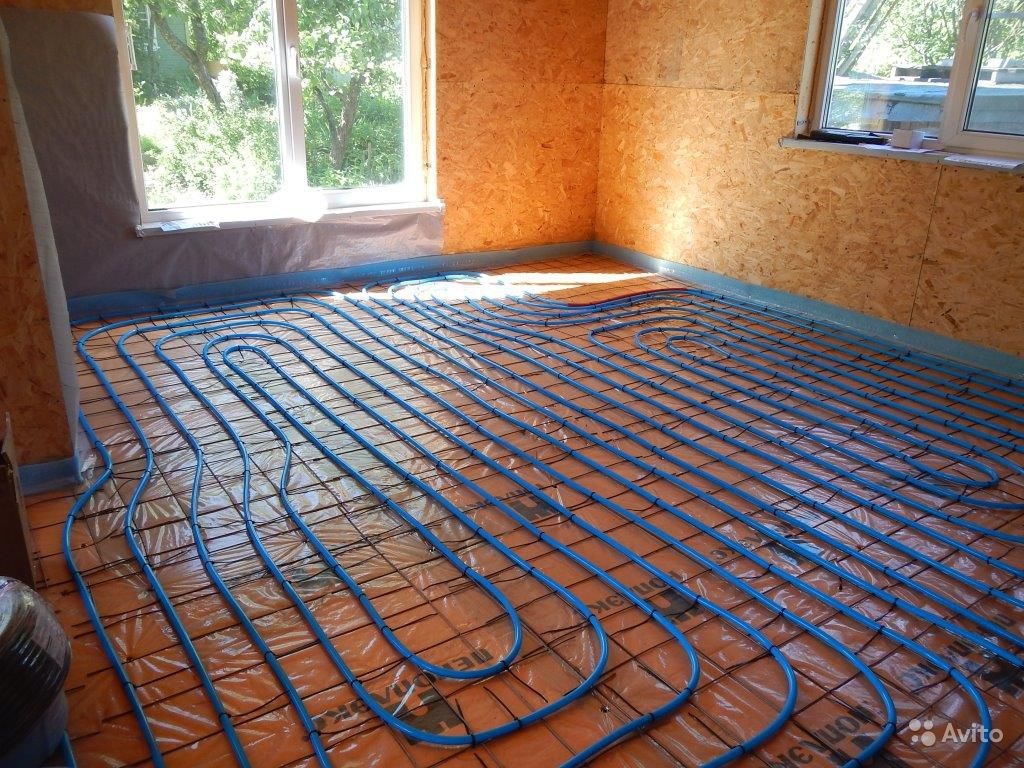

Водяной теплый пол в СИП-доме

При реализации водяного теплого пола в СИП-доме стоит помнить, что в любом случае придется устанавливать нагревательный котел. У вас уже может быть подобный для нагревания воды для хозяйственных нужд. Хорошим вариантом будет заранее продумать возможность его использования и для отопления, и приобрести сразу двухконтурный котел и, так сказать, убить обоих зайцев. Такое решение позволит и сохранять тепло в доме, и мыть руки горячей водой.

После решения вопросов с нагревательным элементом, стоит вспомнить, какой у дома фундамент. Если вы выбрали классический вариант – свайно-винтовой, то стоит остановиться на сухой стяжке, которая не сильно увеличит нагрузку на основу. В случаях, когда вы строились основательно и на века, то есть выбирали заливные фундаменты, перед вами открыты все двери, то есть теплый пол в СИП-доме можно монтировать и на основе насыпи, и мокрыми вариантами. Хотя, конечно, первый способ в разы проще и экономит больше времени. Ведь не нужно ждать, когда стяжка застынет и на длительный промежуток времени лишаться одной комнаты.

Монтаж пола

С первого взгляда все выглядит просто: нужно взять трубы, уложить их на пол, засыпать или залить стяжкой и установить гипсокарнонные плиты поверх всей этой конструкции, но дьявол, как обычно, спрятался в деталях.

Во-первых, перед началом монтажа водяного теплого пола в доме из СИП-панелей необходимо обработать плиты пола гидроизоляционной мастикой, а после на нее же уложить отражающую теплоизоляционную подложку. Стыки полос скрепляются сантехнический скотчем, который обладает повышенной стойкостью к влаге. На все это укладывается стальная сетка с размерами ячеек 10х10 см, которую максимально плотно закрепляют прямо к СИП-панели – с использованием специальной полоски и двух саморезов. С этой сеткой лучше перестараться, чем допустить ее самопроизвольного движения – на последнем этапе к ней будет крепиться пол. К ней же, при помощи хомутов, крепятся и трубы отопления. Они выкладываются либо спиралью, либо зигзагами, в зависимости от размера помещения.

Для больших комнат трубы могут быть проложены и в два контура. Их концы выводятся в коллекторный ящик и закрепляются. Для того, чтобы не пришлось делать дополнительных отверстий в панелях, можно еще на этапе проектирования сообщить какое вы хотите отопление и сделать его разводку на плане, тогда есть возможность сделать необходимые отверстия в условиях производства, но стоит понимать, что в таком случае повернуть все вспять будет уже нельзя.

После всех этих нехитрых манипуляций, по стене дома укладывается демпферная пористая лента и наконец-таки засыпается сухая стяжка. Она выравнивается по уровню и сверху придавливается гипсоволоконными плитами. Именно на последние будет укладываться напольное покрытие.

Электрический теплый пол в СИП-доме

Конечно, по эффективности и экономии электрические теплые полы в СИП-доме уступают водяным, но тем не менее подобный вариант является рабочим и многие, даже при наличии альтернативы, выбирают именно его. Все связано с простотой монтажа. Есть три способа установки подобного вида отопления: монтаж в слой стяжки, как у водяного; укладка поверх стяжки под плитку; расположение отопительных элементов непосредственно под напольным покрытием.

Выбор способа укладки зависит в первую очередь от того, каким будет отопление: основным или дополнительным. Второе выбирается в случаях, когда систему проводят только в некоторых помещениях, например, в ванной. А основное, соответственно, является единственным источником тепла в доме. В частном доме даже в некоторой степени выгоднее делать теплый пол, на втором этаже можно сильно сэкономить если в перекрытии уже сделано утепление, то можно укладывать теплый пол прямо на плитку без стяжки или дополнительного слоя теплоизоляции.

Монтаж теплого пола в доме из СИП-панелей

В зависимости от выбора способа монтажа теплого пола, различается и подготовка поверхности. Если у вас пол не выложен панелями или не утеплен любым другим способом, то, конечно же, вам предстоит самый трудозатратный способ – монтаж кабеля в стяжку. Система примерно такая же, как и у водяного пола. Обработка мастикой, прокладывание подложки, монтаж армирующей сетки, прокладка труб и насыпь из керамзита.

Как уже сказано выше, если утепление есть, то практически все затратные способы укладки отменяются. Остается только уложить кабель теплого пола, вмонтированный в армирующую сетку. В случае, если нет возможности осуществить даже упрощенный способ монтажа, то всегда есть вариант использовать инфракрасное отопление. Он укладывается на слой утеплителя, при необходимости закрывается слоем гидроизоляции, и сверху кладется напольное покрытие.

В любом случае при монтаже электрического теплого пола в доме из СИП-панелей потребуется:

• элементы отопительной системы,
• соединительные провода,
• крепления,
• устройство защитного отключения,
• медные кабеля для заземления,
• термодатчики.

Ну, и, конечно же, руки опытных мастеров. Помните, что отопительные элементы теплого пола нельзя монтировать под массивной мебелью или бытовыми приборами.

Терморегуляторы

Один из самых важных элементов в системе теплого пола – это термостаты. Именно с их помощью и можно организовать оптимальную температуру в доме. Они бывают как механические, так и программируемые. Разница в том, что у первых контроль за температурой в помещении ведете вы, а у вторых – это делается автоматически. Что будет удобнее в вашем доме – решать только вам.

У нас же вы можете купить дом из СИП-панелей и получать профессиональные консультации на всех этапах строительства и ввода в эксплуатацию.

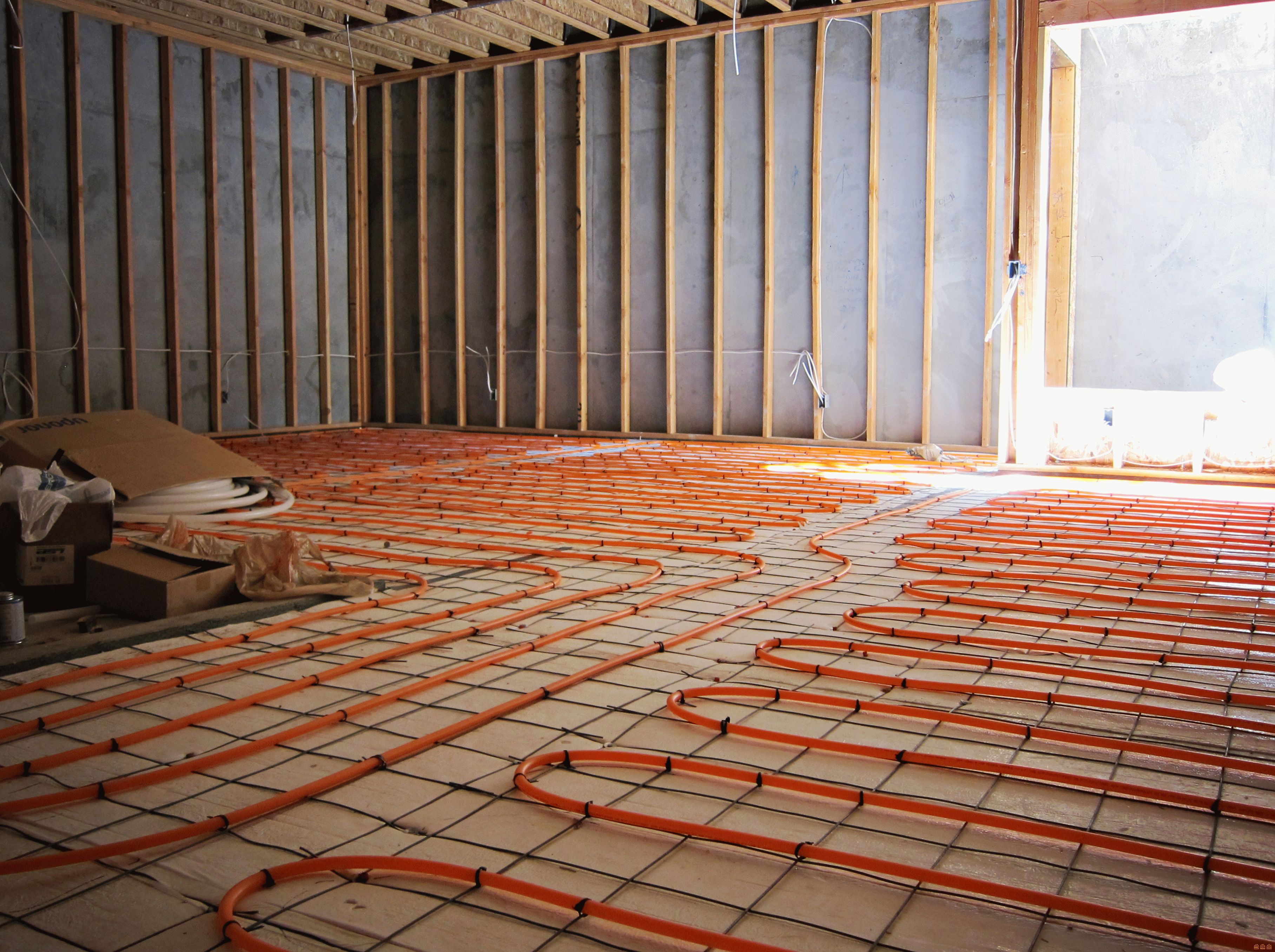

Водяной теплый пол в деревянном доме: виды конструкций, установка

Напольные системы отопления за последние годы приобрели огромную популярность как среди владельцев коттеджей, так и среди владельцев частных домов. Водяной теплый пол в деревянном доме имеет множество нюансов, так как для возведения коттеджей редко используется бетон для создания крепкого и качественного основания. Для строительства подобных зданий и сооружений зачастую используются более традиционные материалы и способы.

Мало кого можно удивить наличием бетонной стяжки и установленным в ней низкотемпературным отоплением. Благодаря многочисленным положительным отзывам, такие системы стали часто использоваться в качестве дополнительной и даже основной системы отопления отдельных комнат и всего дома в целом. До недавнего времени многие владельцы домов задавались вопросом: а можно ли устанавливать водяные теплые полы в деревянных домах с деревянными перекрытиями, ведь они попросту не рассчитаны на вес, который составляет более 200 кг на метр квадратный. Оптимальная схема подобного устройства появилась относительно недавно.

Общее изображение системы

Возможна ли установка подобной системы

Несмотря на то, что говорят некоторые специалисты, установка такого оборудования не только возможна, но и является крайне разумным решением. Для того, чтобы правильно установить теплый пол в частном доме, необходимо разобраться в некоторых особенностях его монтажа и эксплуатационных характеристиках самого дома, построенного из дерева. К примеру, не стоит разогревать рабочую поверхность более чем на 30°C. Это связано с тем, что дерево не приемлет высокие температуры и их воздействие на него приводит к деформации. Со временем такой материал превратится в труху и попросту рассыплется.

Не нужна стяжка

Поэтому использование теплых полов лучше не в сочетании с центральным отоплением, а с отдельным источником тепла. Использование котла подразумевает создание «пирога» теплого пола, который не позволит использовать дополнительный слой стяжки. В этом случае монтаж придется проводить в сухую, то беж непосредственно на балки и это крайне неудобно. В роли напольных покрытий при этом могут выступать абсолютно разные материалы, такие как:

• паркетная доска;
• ламинат.

Однако при нагревании таких материалов до 25°C и выше они начинают вырабатывать испарения с содержанием формальдегида.

Некоторые производители понимают необходимость одновременного использования нескольких контуров отопления. При этом речь идет о разной интенсивности прогрева поверхности. Они выпускают серию котлов, которые позволяют проводить подобные подключения теплых полов и радиаторов отопления.

Виды конструкций, предназначенных для деревянных домов

Обустроить теплые полы можно несколькими способами. Если речь идет исключительно о теплых водяных полах, то монтаж труб можно провести такими способами:

• Использование классического метода, при котором трубы закладываются непосредственно в бетонный раствор.

Схема стяжки по лагам

• А вот использование сухого способа монтажа подразумевает закладку труб непосредственно по лагам или имеющимся балкам перекрытия.

Закладка труб по лагам

Поверх такого контура укладывается слой цементной стяжки, толщина которого должна составлять не менее 25 см. Перед тем, как сделать выбор в пользу того или иного способа, следует более детально изучить конструкцию и основные характеристики деревянных домов. Бетонный пол может залить на первом этаже. Он будет играть роль перекрытия, ведущего в подвал. В этом случае теплый водяной пол следует уложить непосредственно под стяжку, а не придумывать заново велосипед.

Верхним слоем может быть любой настил, вплоть до обычных деревянных досок. Однако это приведет к дополнительным затратам, так как отсутствие бетонного основания осложнит процесс монтажа системы. А вот если в доме находятся деревянные перекрытия, то рекомендуется использовать исключительно сухой способ установки.

Это обусловлено тем что:

1. Вес бетонного основания внушителен. Он производит существенную нагрузку на деревянные балки, которые могут и не выдержать вес подобного материала. Помимо теплых водяных полов в деревянном доме так же необходимо учитывать вес мебели.
2. Если деревянный дом построен правильно, то он должен «дышать» самостоятельно, выполняя функцию легких дома. Если воздух слишком пересушен или наоборот сильно влажный, то со временем материал может повести. Последствия могут быть весьма существенными, так как это приводит к растрескиванию имеющейся стяжки. Во избежание подобного результата следует принять ряд важных мер, которые бы смогли компенсировать последующее расширение контура. Помимо дополнительных затрат это чревато и усложненным монтажом. Если в основании уже пошли трещины, остановить их невозможно.
3. Особое внимание следует уделить постройкам из деревянного бруса, который пользуется немалой популярностью в современном строительстве. Зачастую используемый материал не досушивается до конца. Со временем он начнет высыхать, что неминуемо приведет к деформации или полному разрушению бетонного слоя. Теплый пол водяной этой проблемы избежать не поможет.

Теплый пол под балками — общее изображение

Устройство системы

1. Используемый для нагрева котел. Если выбор пал на полы водяные, то возможно использование твердотопливного, электрического или газового оборудованного котла. Они практичны и достаточно удобны. Их использование подразумевает отсутствие постоянного запаса горючего, которое используется в дровяных и твердотопливных котлах.
2. Если планируется создание действительно тёплого дома, то рекомендуется использовать комбинированные системы, которые позволят отапливать и батареи и напольный слой покрытия. Его температурный режим может отличаться, так как температура в радиаторах может достигать и 60°C, однако для деревянных покрытий максимальной считается 30°C. При не соблюдении этого условия, дерево растрескается довольно скоро.

АдминАвтор статьи Понравилась статья? Поделитесь с друзьями:

Теплый пол, как основное отопление частного дома. Мифы и особенности

В поиске более эффективной системы отопления люди пробовали много вариантов, из которых более удачным стало отопление теплым полом. Теплый пол обычно устанавливают во время стройки жилья или его ремонта, так как его для его установки требуется полностью менять отопительную систему и конструкцию пола. Преимуществом данной отопительной системы является большая площадь теплоотдающей поверхности. Разберем в деталях прелести отопления дома теплым полом.

3 вида напольного обогрева

Не все виды теплого пола являются эффективными. Выделяется в этом плане только один из них. Остальные используется как приятное дополнение к основной системе отопления. Давайте поговорим о каждом виде подробно.

Электрический теплый пол

Монтаж электрических теплых полов можно начинать в любое время ремонтных работ. По типу отопления электрические теплые полы подразделяют на кабельные, термоматы (нагревательные маты) и пленочные. Нагревание происходит при помощи кабеля или любого другого нагревательного прибора путем подачи электричества.

Кабель теплого пола можно рассматривать в качестве основной системы отопления. Но в виду дороговизны электричества, его чаще всего используют на небольших площадях (ванна, коридор), где он выполняет функцию основного отопления.

Инфракрасный теплый пол

Представляет собой карбоновые полосы толщина которых не превышает 0,5 мм. Инфракрасная пленка укладывается под любое напольное покрытие и выполняет только функцию комфортного отопления. По такой пленке довольно приятно ходить, но пользы от нее мало. Можно использовать в межсезонье в качестве основной системы отопления.

Водяной теплый пол

Разновидность напольного отопления, которую можно оборудовать при помощи автономного водяного котла или центрального отопления (при помощи специального теплообменника). Не работает без насоса и требует обязательного его наличия.

Водяной теплый пол помимо труб включает в себя: теплоизоляцию (пенополистирол), демпферную ленту, элементы крепежа, специальные аксессуары для выполнения компенсационных швов, а также необходимые для подключения системы напольного обогрева к системе отопления коллекторы с фитингами.

Благодаря своей водной составляющей может работать от любого котла и не зависит строго от электричества. Не считая работы самих насосов. Отличная основательная система отопления для вашего дома.

Мифы о теплых полах

Теплый пол вреден для здоровья? Особенность отопления дома теплым полом состоит в том, что он придирчив к технологии монтажа. Несоблюдение технологии значительно влияет на работоспособность системы. Отсюда и рождаются мифы относительно вреда теплого пола.

Если смонтировать полы правильно, то ни за какие последствия можно не переживать.

Касаемо электромагнитного излучения при установке электрического теплого пола.Про него так же рождено немало мифов. Да, действительно, как и у любого электрического прибора, осуществляется излучение, но интенсивность настолько маленькая, что даже насекомые не заметят ваш теплый пол.

Отопление дома теплым водяным полом

Обсуждая особенности отопления дома водяным полом, многих застройщиков интересуют факторы, на которые мы дадим пояснение ниже.

1. Срок службы системы

Производители любят упоминать, что отопление полами способно прослужить не менее 50 лет. На такой срок рассчитаны трубы теплого пола. Касаемо наружных деталей: коллектора, кранов и прочего, скорей всего из строя они выйдут раньше. Но поменять их не будет большой проблемой.

Наш опыт говорит о том, что объекты с 1996 года по сей день вполне неплохо себя чувствуют и система теплого пола работает беспроблемно.

2. Экономичность системы

Часто производители любят упоминать о том, что отопление дома теплым полом как основным источником тепла экономичнее многих других систем отопления. Как показывает практика, в большинстве случаев существенной экономии вы не получаете. Но к теплым полам можно подключать конденсационные котлы, тепловые насосы и солнечные коллекторы (для догрева). В этих случаях полы могут быть значительно экономичнее.

3. Комфорт

Многих застройщиков смущает то, что по полу будет ходить некомфортно. Так же некомфортно будет спать ночью. Температура поверхности теплого пола составляет всего лишь 28 градусов. Вы практически не будете этого ощущать. Для спальни нужно предусмотреть комнатный термостат, чтобы можно было выставить комфортную температуру.

Теплый пол или батареи. Что лучше?

Радиаторное отопление имеет ряд достоинств и недостатков. Плюсами радиаторов является доступная для всех слоев населения цена, большой выбор, повсеместная доступность.

К минусам радиаторного отопления можно отнести строго горизонтально установка батарей, что способствует нерациональному распределению тепла. Теплые полы прогревают дом значительно равномернее радиаторов.

По расходу обе системы будут сопоставимы, но при этом водяные теплые полы дороже в установке.

Проанализировав достоинства и недостатки обеих систем отопления можно сделать вывод о том, что оптимальным вариантом отопления помещения является совмещение радиаторного отопления с системой теплый пол. В этом случае достоинства обеих систем объединяются, а их недостатки исключаются. Главным достоинством пользования обеими системами отопления это то, что они работают автономно друг от друга, и в случае поломки одной из систем, можно пользоваться второй.

Схема отопления теплым полом.

Существует три основных вида укладки водяного пола.

Улитка или спираль

Самый популярный, экономичный и эффективный с точки зрения энергопередачи способ укладки труб водяного теплого пола. Схема  укладки труб в виде улитки сначала описывается периметр комнаты, начиная с края, и стремится к центру комнаты, постоянно сокращая радиус, и дальше в обратную сторону.

Преимуществом данного способа является длина шага — улитку можно монтировать с шагом от 10 мм и до любого удобного размера. Так же идет равномерное распределение тепла. Этот способ укладки трубы водяного теплого пола наименее трудоемкий за счет несильного изгиба трубы. При очень большом желании с укладкой может справиться даже один строитель и не придется тратиться на дополнительные рабочие руки. Способ укладки труб в виде улитки позволяет встроить систему обогрева в помещениях любых площадей и различных форм.

Способ укладки труб в виде змейки

Эта схема укладки труб водяного теплого пола имеет большие тепловые потери за счет того, что подача горячей воды осуществляется лишь с одной стороны и теряет всю энергию, доходя до конца схемы. Таким образом, получаем теплый пол в одном конце комнаты и постепенное снижение температуры по мере удаления от узла смешивания теплоносителя. Также минусу укладки змейкой можно отнести трудность монтажа. Изгиб трубы происходит на 180 градусов. Очень часто приходится делать шаг в 200 мм против 10 у улитки.

Для того чтобы сократить температурный перепад в системе змейка, можно сделать двойную змейку. Однако, это не совсем решит проблему трудоемкости укладки труб водяного теплого пола.

Самым оптимальным вариантом использования змейки является комбинирование одного способа со вторым. Или сначала нужно отсекать наружные стены, потом укладывать змейку в середину комнаты. При этом получается оптимальное распределение температуры. Комбинированная схема подразумевает смешение способов укладки теплого пола или их дублирование. Например, два витка улитки или несколько змеек подряд. Если планировка комнаты позволяет, то можно смешивать способы раскладки теплого водяного пола. Например, при входе, где подогрев особо не нужен, положить змейку, а в центре помещения, дабы сконцентрировать полезную энергию, расстелить улитку. Перед самим началом работы, лучше всего начертить схему водяного теплого пола на плане. Благодаря этому в дальнейшей работе по установке водяного теплого пола станет намного проще.

Читайте так же:

виды теплых полов для каркасника, водяной, электрический, как сделать своими руками

Содержание:

Популярность каркасного свайного строительства объясняется его дешевизной и быстротой возведения, если сравнивать с традиционными кирпичными или деревянными конструкциями. Главным недостатком домов на сваях является отсутствие капитального фундамента: чтобы основание пола не выхолаживалось, его зачастую оснащают системой «теплый пол».

Специфика обустройства теплого пола в каркасных строениях

Теплый пол может быть:

1. Водяным. Здесь в качестве циркулирующего по контуру теплоносителя используется вода.
2. Электрическим. В качестве нагревательных элементов выступают электрические кабели или маты, излучающие тепло в инфракрасном спектре.

Каркасный дом на сваях можно оснастить любой из вышеперечисленных систем. Однако наличие свайного фундамента вносит некоторые коррективы в процедуру теплоизоляции и установку водяного теплого пола. В этом случае еще на стадии расчетных мероприятий нужно предусмотреть возможность устранения всех холодных зон путем тщательной герметизации щелей и стыков.

Определяясь с разновидностью теплого пола в каркасном доме на сваях, в учет следует взять следующие факторы:

• Климатические условия местности.
• Геологическая специфика в районе дома.
• Тип применяемой конструкции здания.
• Уровень тепловых потерь.

Наиболее оптимальным решением в плане эффективности и экономичности расхода энергоресурсов считаются водяные теплые полы. С другой стороны, обустройство такой системы потребует серьезных финансовых вливаний на расходные материалы. Однако в процессе эксплуатации эти траты сполна компенсируются, благодаря незначительному потреблению энергии. Если обустройство водяного теплого пола в каркасном доме вызывает затруднения, прибегают к варианту с электрическим контуром.

Технология укладки водяного теплого пола

Существуют следующие способы установки водяного теплого пола в каркасном доме:

• Монтаж контура непосредственно в плавающую стяжку.
• Укладка труб сверху деревянного настила.

Монтаж внутрь плавающей стяжки

Этот вариант укладки водяного контура предполагает заливку бетонной стяжки толщиной 50 мм. Вес раствора колеблется в пределах 300-600 кг/м². При этом очень важно, чтобы каркас дома был в состоянии справиться с подобными нагрузками. Поверх чернового пола стелют гидроизоляционную пленку (обычно используют полиэтиленовый материал).

Назначение гидроизоляционного материала в составе пирога теплого пола следующее:

1. Защита деревянного основания пола от проникновения влаги из бетонного раствора.
2. Создание промежуточного барьера между стяжкой и черновым основанием.

При укладке пленки нужно сделать напуск на стены примерно 150 мм (для ее фиксации используется монтажный скотч). При наличии промежуточных нахлестов гидроизоляционный материал также проклеивается монтажным скотчем. Сверху пленки укладывают теплоизоляцию в виде пенополистирольных плит или рулонов и армирующую сетку. Периметр комнаты оснащается демпферной лентой. Помещения площадью более 40 м² разделяют на отдельные секторы с помощью демпферной ленты. Каждый из секторов будет иметь автономный трубный контур.

Для укладки труб системы «теплый водяной пол» подходят различные схемы, включая змейку и улитку. Специфика конструкции домов на сваях такова, что шаг укладки рекомендуется делать небольшим ― примерно 10-15 см. Для крепления труб к армирующей сетке используют специальные пластиковые хомуты: это помогает контуру не сдвигаться с места во время укладки стяжки. По окончанию обустройства теплого водяного пола его необходимо протестировать для выявления возможных неисправностей. Опрессовку рекомендуется проводить в течении 24 часов: если давление в трубах за этот промежуток времени не упадет, укладывают стяжку.

Перед заливанием раствора проводится установка маяков: они выполняют роль ограничителей в процессе укладки и выравнивания цементно-песчаной смеси. Процедуру заливки начинают от стены напротив двери, с постепенным движением вглубь комнаты. После схватывания смеси маячки можно извлечь, заделав образовавшиеся щели бетонной смесью.

Лишние куски полиэтиленовой пленки обрезают ножом. Характерной особенностью древесины является вероятность расширения, ссыхания и изменения своей формы и положения. Благодаря таким свойствам плавающей стяжки, как отсутствие сцепления с горизонтальной и боковыми поверхностями, возможные колебания размеров деревянных элементов не имеют критических последствий.

Укладка на деревянный настил

Работа начинается с покрытия чернового пола в доме полиэтиленовой пленкой и фольгированным пенополистиролом. После этого доски нужно оснастить посадочными местами под трубы контура: их выпиливают электрическим лобзиком. Таким образом готовится каркас водяной системы. Размер монтажного шага в этом случае также делается минимальным.

Чтобы добиться равномерности в распределении тепла, над водяным контуром рекомендуется уложить металлический лист. Сверху металлического отражателя монтируются листы фанеры или ОСП, служащие основанием под финишное покрытие пола. Как и в предыдущем случае, перед финишной отделкой систему необходимо протестировать не предмет работоспособности и отсутствия протеканий на стыках и соединениях.

Электрический пол в каркасном доме

Разновидности электрических теплых полов:

• Кабельные.
• На основании кабельных нагревательных матов.
• Инфракрасные маты.
• Инфракрасные пленочные.

В каждом из случаев при укладке электрического теплого пола в каркасном доме своими руками применяется своя технология. Монтаж кабельного теплого пола реализуется методом погружения в бетонную стяжку. Еще один вариант ― уложить контур поверх деревянного настила. Для инфракрасных систем обустройство бетонной стяжки не является обязательным условием: их можно размещать сразу под финишным материалом.

Общим условием для любой электрической системы является наличие достаточно мощной проводки. Дело в том, что обогревающий контур увеличивает нагрузку на существующие коммуникации в несколько раз. Так как речь идет о деревянном сооружении, то опасность возникновения пожара в результате искрения или перегорания проводов значительно возрастает. Для полной безопасности рекомендуется оснастить обогревательный контур отдельным кабелем достаточного сечения, с обязательной установкой УЗО. Прокладывать провода в деревянных (в том числе – каркасных) домах рекомендуется в специальных гофрированных каналах.

Кабельные полы

Электрические обогревающие системы управляются специальным терморегулятором. Поэтому перед началом монтажных мероприятий нужно подготовить специальное посадочное место в виде круглого углубления. Оптимальная высота от пола ― не менее 30 см. От ниши под терморегулятор вниз проделываются штробы (кабельные каналы). Если в помещении, где происходит обустройство кабельного теплого пола, наблюдается высокая влажность, терморегулятор рекомендуется разместить в соседней комнате.

Для гидроизоляции чернового основания пола применяется полиэтиленовая пленка с напуском на стены. После этого можно укладывать утеплитель. Сверху стелют армирующую сетку, на которой фиксируют кабель. Далее уложенный греющий контур нужно соединить с терморегулятором, проверив исправность системы. После этого, как и в предыдущем случае, проводится установка маячных планок и оформление бетонной стяжки. В качестве раствора для заливки желательно использовать специальные смеси с пластификаторами, т.к. обычный бетон может потрескаться в данных условиях эксплуатации.

Укладка греющего кабеля в свайных домах каркасного типа может осуществляться сразу на лаги, под которыми предварительно обустраивается слой гидроизоляционной пленки и утеплителя с фольгированным покрытием. Лаги необходимо оснастить пропилами на участках прокладки кабеля (в таких случаях его всегда укладывают змейкой). Над теплоизоляцией размещают армирующую сетку, а пропилы уплотняются фольгой. При прокладке провода его пристегивают имеющимися на сетке пластиковыми хомутами. Поверх лаг под финишное покрытие набивают листы фанеры или ОСП.

Греющие маты и пленка

Монтаж кабельных и инфракрасных теплых полов в каркаснике осуществляется сразу поверх чистового пола. При укладке керамогранитной плитки на греющие маты желательно увеличить объем плиточного клея. Если применяется инфракрасная пленка, то ее предварительно покрывают фанерными листами.

Итог

При расчете теплого пола в каркасном доме в учет берут только полезную площадь комнат. Участки под массивной мебелью и бытовыми приборами в схему лучше не включать. Дело в том, что водяные контуры «теплого пола» могут нанести мебели и технике повреждения. Крупногабаритная мебель над электрическими нагревательными элементами провоцирует перегрузку системы, с риском дальнейшего возгорания. Производя монтажные работы по установке греющих элементов в доме на сваях, важно строго придерживаться всех норм по электромонтажу и пожарной безопасности.

Водяной теплый пол в квартире

Хорошая ли это идея, использовать водяной тёплый пол в квартире? До недавнего времени единственной альтернативой им было традиционное радиаторное отопление. Сейчас, когда уже разработаны и широко применяются электрические тёплые полы, отопительные устройства с жидкими теплоносителями стали менее популярны. Но все равно пользуются спросом. Поэтому в этой статье мы расскажем о их преимущества и недостатках, а также о том, как сделать водяной теплый пол в квартире.

Плюсы водяных тёплых полов

Главное преимущество — опыт. В жилых помещениях достаточно давно монтируют и эксплуатируют водяные полы. Как следствие, основные технологические моменты отработаны. Кроме того, специалистов по монтажу таких систем достаточно, как и достаточно информацХорошая ли это идея, использовать водяной тёплый пол в квартире? Если задаётесь таким вопросом, читайте нашу новую статью!ии для тех, кто решил самостоятельно установить такую конструкцию у себя дома.

Нынешний уровень развития техники для трубопроводных устройств позволяет существенно упростить монтаж. Как результат, добиться высокого уровня качества соединений можно даже при минимуме необходимых знаний и навыков у исполнителя.

Минусы водяных тёплых полов

Основной минус — стоимость таких отопительных систем. Трубы, набор запорно-уплотнительных приспособлений, терморегуляторы (или термоклапаны) и прочие необходимые элементы конструкции в сумме обойдутся вам отнюдь не дёшево. А ещё может потребоваться котёл для системы автономного отопления, дополнительный циркуляционный насос, измерительные приборы (манометр) для контроля состояния системы.

Второй недостаток — сложность конструкции. Высокий уровень развития техники для трубопроводных систем не отменяет необходимости в навыках их монтажа. При этом как бы качественно не был произведён монтаж, вероятность протечек на стыках всё равно существует.

Общие вопросы монтажа

В качестве трубопровода для системы водяного тёплого пола может использоваться металлопластиковая труба или специальная полиэтиленовая труба. Укладывается она витками в виде спирали либо «змейкой», расстояние между соседними витками необходимо выдерживать примерно 15 см.

В качестве нижней теплоизолирующей прослойки применяется экструдированный пенополистирол максимальной плотности. Можно использовать гладкие плиты или шипованные. Отметим, что сторонников шипованного полистирола среди профессионалов, занимающихся монтажом тёплых полов, откровенно мало. Объясняют это тем, что такие термоизолирующие плиты поглощают слишком много тепла, так как труба оказывается достаточно глубоко утопленной в канавках на плите. К тому же  в таком случае практически невозможно использование теплоотражающего слоя. Как правило, для этого применяются фольгированные полимерные материалы. При их отсутствии существенно возрастают потери тепла из-за непосредственного соприкосновения трубы и термоизоляции.

Труба укладывается на арматурную сетку и надёжно закрепляется на сетке, только после этого можно приступать к заливке бетона.

Толщина слоя бетона для заливки полов должна быть не менее 5 см, чтобы конструкция была достаточно прочной, и не должна превышать 8 см, чтобы минимизировать потери тепла.

Теплый пол водяной в квартире от центрального отопления

В данном случае речь идёт о возможности подключения к системам централизованного отопления в многоквартирных домах. Это помогает использовать отопительные системы более рационально. Обогревательные устройства такого типа могут иметь различные конструктивные особенности. Рассмотрим некоторые из них:

1) Сначала рассмотрим лучший вариант для тёплых полов, подключённых к системе центрального отопления. В этом случае радиатор в комнате заменяется теплообменником, как указано на схеме. Жидкий теплоноситель в системе тёплого пола не отбирается из общедомового контура. При этом вы не дестабилизируете общую отопительную систему, и нет необходимости отключать весь стояк в случае каких-либо протечек в тёплом полу. А также есть возможность эффективного регулирования температуры его нагрева.

2) Наиболее простая схема водяных теплых полов в квартире — нерегулируемая система обогрева. Выглядит это так, как показано на рисунке ниже:

Этот вариант исполнения тёплого пола подходит для комнат малой площади. Такие системы характеризует слабая циркуляция теплоносителя (воды). Для их оснащения используют циркуляционные насосы небольшой производительности (в пределах 5 – 10 л/мин), диаметр трубы 16 мм, а общая протяжённость трубопровода не более 70 м. Однако при такой конструкции тёплого пола происходит существенный отбор теплоносителя из общего стояка. Это вредит центральной системе отопления. Кроме того, если ваша квартира подключена в самом начале ветки, то температура тёплого пола может быть на уровне 45°C. Поэтому прибегать к такой схеме подключения не стоит.

3) Чуть более сложная конструктивная система с ручной регулировкой подачи воды. Схематически данный вариант исполнения тёплых полов выглядит таким образом:

В этом случае уровень подачи теплоносителя в трубопровод регулируется балансирующим краном, и повышение температуры тёплого пола достигается увеличением подачи воды. Соответственно, снижение этой температуры происходит при уменьшении её подачи. Минусы конструкции такие же, как у предыдущей схемы. По этой причине её тоже лучше не использовать.

4) Ещё более сложная система с термочувствительным трёхходовым клапаном. Схематически её можно изобразить так:

На данном рисунке 3-ходовой клапан обозначен К2. Его применение в такой схеме позволяет в автоматическом режиме регулировать температурные показатели тёплого пола посредством изменения потока теплоносителя. При этом в точке 3 мы получаем стабильно высокую температуру, не позволяющую охлаждаться воде в общем стояке. Такой вариант конструктивного исполнения тёплого пола позволяет регулировать его температурные показатели. Соответственно, можно добиться комфортных условий в комнате, в которой он установлен. Но остальные проблемы: отъём теплоносителя и вероятный урон центральному отоплению — остаются. Поэтому лучше не использовать такую схему подключения. Вреда от неё может быть больше, чем пользы.

Тёплый пол водяного типа в квартирах и домах с автономным отоплением

Если ваше жильё оборудовано собственной отопительной системой, оснастить комнаты тёплым полом будет сложнее. Отопительные контуры в этом случае укомплектовываются коллекторным распределителем, приборами для контроля давления в сети (манометрами), терморегулирующими устройствами.

В качестве терморегуляторов могут использоваться термостатические клапаны или терморегуляторы с серво-приводами. Конструкция этих устройств в обязательном порядке включает в себя термочувствительные датчики, устанавливаемые в трубопроводы. За счёт изменения их размеров и конфигурации по мере нагревания (или охлаждения) либо увеличивается подача теплоносителя в систему тёплого пола, либо приостанавливается его подача. Практикуются также электронные термостаты, оснащаемые устройствами программирования, что позволяет полностью автоматизировать работу системы отопления.

Теплый пол в квартире. Водяной или электрический

Поскольку в современных условиях продолжают эффективно использоваться оба варианта конструктивного исполнения тёплых полов, то однозначного ответа на вопрос нет. Обе системы имеют свои плюсы и свои определённые недостатки.

Безусловно, электрический тёплый пол обходится дешевле и имеет более простую конструкцию. Отсутствие трубопроводов с обязательными для них запорно-уплотняющими приспособлениями существенно упрощает монтаж и последующую эксплуатацию отопительной системы.

Однако использование электрических тёплых полов предусматривает необходимость обязательного заземления (или зануления) экранирующего слоя нагревательного кабеля. В современных многоквартирных домах редко можно найти исправную заземляющую жилу. Соответственно, использование защитного заземления чаще невозможно. Приходится ограничиваться защитным занулением. В этом смысле водяной тёплый пол мог бы считаться панацеей для квартир. Но если у вас нет технической возможности сделать дополнительную бетонную стяжку (а это поднимет уровень пола на 5 – 8 см выше), то смонтировать такой отопительный контур вы не сможете. В этом случае альтернативой может быть тёплый пол плёночного типа.

Какой вариант конструкции лучше, можно сказать, взвесив все «за» и «против» в каждом конкретном случае.

Для поддержания комфортной температуры в помещении следует уделить время не только конструкции теплого пола, но и выбору терморегулятора. На нашем сайте можно заказать терморегуляторы terneo, гарантия на которые действует 3 года.

Оцените новость:

Может ли теплый пол обогреть весь дом?

апр

17

Ач, теплый пол. Все мы любим приятный сюрприз – теплый пол под холодными пальцами ног. Если вы когда-либо испытывали лучистые полы с подогревом, вы, вероятно, в какой-то момент задавались вопросом, можно ли отапливать весь дом с помощью этой роскошной системы. Сегодня мы ответим на ваш вопрос, а также поговорим о некоторых преимуществах лучистого теплого пола в целом.Выучить больше.

Что такое теплый пол?

Лучистое напольное отопление – это система внутрипольного отопления, обычно устанавливаемая над или под черным полом, иногда внутри бетона. Две из самых популярных систем лучистого теплого пола используют либо водонагревательные трубы, либо электрические провода.

Каковы преимущества теплого пола?

Излучающий пол с подогревом имеет множество преимуществ для домовладельцев, выбравших эту систему.

• Очень эффективно. Домовладельцы, использующие лучистые полы с подогревом, экономят в среднем 15% на счетах за отопление!
• Постоянно нагревается. Мы все узнали в классе естественных наук, что жар повышается. Лучистые полы с подогревом работают за счет естественного повышения температуры в доме, начиная с пола и заканчивая заполнением комнаты. Благодаря тому, что теплый пол покрывает весь пол, в помещении нет холодных мест. Теплый пол также нагревает предметы по всей комнате, так что все становится теплым и уютным!
• Снижает аллергию. Традиционные системы воздушного отопления собирают пыль и разносят ее по всему дому. С другой стороны, теплый пол не обеспечивает циркуляцию воздуха.
• Практически невидимый. Благодаря лучистому напольному отоплению у вас не будет надоедливых радиаторов по всему дому, которые мешают оформлению вашего дома!

Может ли теплый пол обогреть весь дом?

Совершенно верно. Лучистые полы с подогревом – очень привлекательный вариант для домовладельцев, которые ценят дизайн дома и эффективность отопления.Есть несколько факторов, которые следует учитывать, когда вы задаетесь вопросом, подходит ли вам лучистый пол с подогревом.

Во-первых, лучистый пол с подогревом лучше всего работает в доме, который хорошо изолирован и герметичен. В общем, теплопотери в вашем доме должны быть лишь немного выше, чем теплоемкость вашего дома. У WarmlyYours есть отличный онлайн-инструмент для расчета потерь тепла, который вы можете использовать в этой области.

Во-вторых, вы должны быть уверены, что ваш пол совместим с лучистым напольным отоплением.Ковролин обычно не сочетается с лучистым теплым полом, потому что он изолирует дом от источника тепла! Кроме того, разные полы имеют разные пределы максимальной температуры. Обязательно прочтите информацию о своем напольном покрытии и его характеристиках. Наконец, подумайте о том, чтобы изолировать ваш теплый пол от бетонного пола или подвесного пространства, поскольку эти две особенности дома, как правило, отвлекают от излучающего теплого пола.

Хотели бы вы воспользоваться преимуществами лучистого теплого пола в своем доме? Мы устанавливаем лучистые полы с подогревом в Moore и будем рады поговорить с вами.Вы можете узнать больше на нашей странице Котлы или позвонить нам!

Теплый пол – лучший способ утеплить хорошо изолированный дом?

Один из строителей получает неоднозначные мнения о преимуществах закладки тепловых трубок в легкую плиту.

Как лучше всего установить водяной теплый пол?

Лукас Смит планирует систему теплого пола для своего довольно большого, но хорошо изолированного дома на юге Онтарио.Он задается вопросом, можно ли подавать горячую воду с помощью водонагревателя, а не бойлера, и как обеспечить кондиционирование воздуха.

Сообщение

Лукаса на форуме вопросов и ответов на GreenBuildingAdvisor – это попытка уладить тонкости дизайна и тема Q&A Spotlight на этой неделе.

Подходит ли для этого дома лучистое тепло?

Некоторые ответы могли его удивить. В то время как в некоторых ответах Смит предлагал варианты нагрева воды для труб из лучистого пола без использования бойлера, другие плакаты предполагали, что могут быть более экономичные способы обогрева дома в целом.Главным из них является бесканальный мини-сплит, тип теплового насоса воздух-воздух.

Обычные воздушные тепловые насосы быстро теряют эффективность при понижении температуры, но новые конструкции, такие как модель Mitsubishi Electric, работают намного лучше при очень низких температурах. Один домовладелец из Коннектикута сообщает, что в этом году тепло обошлось ему всего в 170 долларов.

Более того, тепловые насосы обеспечивают не только обогрев, но и кондиционирование воздуха, чего не могут сделать системы водяного отопления.

Прочтите всю статью на сайте Green Building Advisor .

Дополнительные ресурсы

Теплая доска в качестве настенного обогревателя

Импровизированное лучистое тепло в полу в ванной комнате

Теплые полы при ограниченном бюджете

Энергоэффективность с нуля

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

Теплый пол с подогревом | BuildingGreen

Иногда я задаюсь вопросом, есть ли у меня какая-то мазохистская полоса – я как-то наслаждаюсь горем, когда лопаю любимые пузыри людей.Я приготовлюсь к такому ответу на эту колонку, когда я укажу, почему системы лучистого теплого пола не имеют смысла для новых энергоэффективных домов.

Теплый пол – это способ отвода тепла через пол – обычно с помощью трубы для горячей воды, встроенной в бетонную плиту. Это очень популярная система отопления, которую продвигают ревностные сторонники. Если вы хотите драться в строительной индустрии, просто критикуйте таких священных коров, как теплый пол или тепловые насосы с источником тепла (следите за обновлениями).

Не поймите меня неправильно. Теплый пол имеет большое значение для правильного применения. На самом деле, я считаю, что это отличная система отопления … для паршивых домов. Но при новом строительстве, если дом спроектирован и построен с учетом высокой энергоэффективности (что я всегда рекомендую как приоритет номер один), это не имеет смысла.

Прежде чем объяснять, почему лучистые полы с подогревом – плохой выбор в новом строительстве, позвольте мне описать, что мне в нем нравится. Тепло распределяется по большой площади поверхности, поэтому оно передается при относительно низкой температуре.Он однородный, и он согревает людей напрямую, а не нагревает воздух. Это означает, что лучистое тепло может обеспечить комфорт при более низкой температуре воздуха, чем это требуется при обогреве с помощью принудительного теплого воздуха или нагрева воды на плинтусе. Возможно, вам удастся установить термостат ниже – скажем, 65 градусов – и вам будет совершенно комфортно с лучистым напольным отоплением, в то время как для других систем потребуются 68 или даже 70 градусов.

Большинству людей, использующих теплый пол, очень нравится тепло под ногами; можно ходить босиком даже в разгар зимы.Если мы привыкли вентилировать старые дома, нет ничего лучше, чем теплый пол под ногами, который мягко излучает тепло вверх. Лучистое тепло также имеет меньший эффект сушки, чем принудительное воздушное тепло. А поскольку нет радиаторов для плинтусов, мебель может поместиться прямо у стены.

Итак, что не так с лучистым теплым полом?

У меня есть две проблемы, которые касаются только очень энергоэффективных – суперизолированных – домов. Во-первых, в доме с высокой степенью теплоизоляции (я говорю о действительно плотном доме со стенами как минимум из R-40, потолком из R-50 и окнами с низким энергопотреблением с тройным остеклением) такое крошечное количество дополнительного тепла необходимо. Необходимо, чтобы светлый пол поддерживался не более чем на несколько градусов выше температуры воздуха – иначе произойдет перегрев.Если поддерживать температуру пола из бетонных плит или плиток при температуре 72 или 75 градусов, под ногами, скорее всего, будет прохладно, поскольку она имеет более низкую температуру, чем ваши ноги. Таким образом, вы можете не получить того восхитительного преимущества теплой поверхности пола. И, если вы доставляете тепло полу в ночное время, а затем получаете значительный пассивный приток солнечной энергии в дневное время, вероятно, произойдет перегрев. Короче говоря, лучистые полы с подогревом просто не подходят для домов с суперизоляцией.

Моя вторая проблема с теплыми полами связана с экономикой.Системы лучистого теплого пола с трубами, встроенными в бетонную плиту, несколькими насосами для разных зон и сложными системами управления, легко обойдутся в 10 000 долларов. Я бы предпочел, чтобы кто-то потратил эти 10 000 долларов на более качественные окна, большую изоляцию и так далее, а затем возместил бы часть этих дополнительных затрат, потратив меньше на систему отопления. Дома, построенные в соответствии со строгим немецким стандартом Passivehaus (который я опишу в следующей статье), можно отапливать буквально несколькими лампами накаливания в каждой комнате.В более типичном доме с суперизоляцией мы можем обеспечить желаемый комфорт с помощью одного или двух газовых обогревателей с вентиляцией через стену или нескольких отрезков недорогого электрического нагревательного элемента плинтуса.

Опять же, эти аргументы применимы к домам с высокой степенью теплоизоляции – обычно новостройкам – когда можно сделать все возможное и намного превзойти типичные стандарты изоляции для Новой Англии. В существующих домах или в новом строительстве, когда используются стандартные энергетические детали, теплый пол имеет большой смысл.В доме с относительно большой тепловой нагрузкой, а особенно в доме с сквозняками, система лучистого теплого пола – отличный вариант.

Если вы думаете о тепле излучающего пола для вашего нынешнего дома, проблема заключается в том, что эти системы нелегко установить в существующих домах. Мне нравится извлекать выгоду из тепловой массы плиточного пола со встроенными излучающими трубами, а это сложный проект по модернизации. Некоторые люди используют легкие гипсобетонные плиты, которые заливают уже существующие перекрытия; другие прикрепляют излучающие трубки под деревянным полом или черным полом.

И последнее: если вы все же устанавливаете систему лучистого теплого пола, имейте в виду, что она должна управляться иначе, чем другие системы центрального отопления. Понижающие термостаты, которые я описал в колонке на прошлой неделе, неэффективны. Это связано с тем, что этим системам требуется много времени для нагрева и охлаждения, и поэтому они обычно работают для поддержания почти постоянной температуры днем ​​и ночью.

16 вещей, которые вы должны знать о теплых полах …

Нет никаких сомнений в том, что лучистые теплые полы являются более здоровым и более экономичным способом обогрева вашего дома.

Энергоэффективная система теплого пола должна снизить ваши счета за электроэнергию и сэкономить ваши деньги. А поскольку теплый пол с лучистым теплом поддерживает температуру поверхности 85-90 градусов, большинство людей устанавливают свой термостат ниже (68 градусов) вместо средних 72 градусов с принудительной подачей воздуха. Кроме того, при более умеренной температуре воздух не становится таким сухим или статически заряженным.

Не говоря уже о том, что вы также получаете дополнительное преимущество в виде бесшумной системы отопления, которая не издает звона и шипения, и вам никогда не придется смотреть на такие раздражающие глаза, как обогреватели, вентиляционные отверстия или обогреватели плинтуса.

Да, система теплых полов, безусловно, является одним из самых естественных способов создать уютную среду со стабильным и эффективным источником тепла.

1. Что такое теплый пол?

Лучистое напольное отопление – это удобный и эффективный способ обогрева, при котором теплая вода циркулирует по гибким трубам специальной конструкции (PEX), проложенным под полом. Тепло равномерно излучается через пол, согревая людей и предметы в комнате и обеспечивая больший комфорт за меньшие деньги.

2. Каковы основные компоненты системы лучистого теплого пола?

Системы лучистого теплого пола меняются в зависимости от потребностей клиента. Однако в большинстве систем есть общие черты. Все системы лучистого теплого пола имеют источник тепла для нагрева воды. В большинстве систем используется котел на природном газе или пропане. Затем вода циркулирует к этажам в здании по трубопроводу.

Поток воды регулируется с помощью различных механизмов, таких как циркуляционные насосы и зонные клапаны, которые регулируются термостатом для подачи горячей воды в холодные зоны.

3. Можно ли использовать другие типы оборудования, работающего на горячей воде, с теплым полом?

Да. Водяное отопление – это гораздо больше, чем просто теплые полы. ICFhome.ca также может спроектировать, предоставить и установить плинтусы с горячей водой, радиаторы с горячей водой, вешалки для полотенец с горячей водой и вентиляторные конвекторы. Эти устройства могут использоваться по ряду причин, включая эстетику, повышенный комфорт или меньшую стоимость.

4. Как конструкция здания влияет на конструкцию и производительность системы отопления?

Естественно, конструкция здания существенно влияет на производительность системы отопления.Например, в плохо изолированном доме потребуется система отопления, обеспечивающая гораздо больший отвод тепла для поддержания комфортной температуры жизни. Точно так же дом с большим количеством окон с южной ориентацией может потребовать меньше тепла в комнатах, которые получают много пассивного солнечного тепла.

Для торгового представителя ICFhome.ca важно знать все планы вашего здания, чтобы спроектировать индивидуальную систему отопления в соответствии с вашими потребностями и желаниями.

5. Можно ли использовать водяное отопление для удаления льда и таяния снега?

Да.Однако вы должны понимать, что происходит с таянием снега и льда. Во-первых, для выполнения этой работы требуется много энергии (около 110–150 БТЕ / кв. Фут. Против 25–30 для обогрева типичного дома).

Во-вторых, требуется некоторое время, чтобы довести температуру поверхности до достаточно высокой, чтобы растопить снег и лед из холодной плиты. Если у вас есть время подождать, хорошо, но в критических областях плиту нужно держать в нерабочем состоянии, ближе к 30 градусам. F., пока не понадобится плавление. Обычно это делается с помощью датчика снега и льда для включения системы.Опять же, поддержание этого состояния простоя требует затрат энергии.

6. Могу ли я поставить теплый пол на верхнем этаже в моем доме?

Да. На верхних этажах любого здания можно уложить светлый пол несколькими разными способами. На верхних этажах трубы можно залить легким бетоном. Это увеличивает вес верхних этажей и может потребовать компенсации при строительстве. Вы также можете установить лучистую трубу для пола между балками на верхнем этаже.

7.Что делает теплый пол таким комфортным?

В отличие от традиционных систем отопления, которые просто нагревают воздух, лучистое тепло нагревает пол и предметы, соприкасающиеся с полом. Весь пол равномерно и бесшумно нагревается. Здесь нет сквозняков, а лучистые полы с подогревом избавят от холода от холодной плитки, мрамора и деревянных полов.

8. Может ли пол стать слишком горячим?

Нет. Правильно спроектированная система лучистого теплого пола обеспечит комфортное тепло, по которому приятно ходить – особенно босиком! Если для удовлетворения тепловой нагрузки необходимо дополнительное тепло, его можно легко добавить, установив излучающие стены и потолки.

9. Могу ли я пользоваться кондиционером, если у меня теплый пол?

Конечно, можно. Фактически, целесообразнее всего использовать отдельные системы отопления и охлаждения. Лучистые полы с подогревом удерживают тепло около пола, где они приносят наибольшую пользу; Воздуховод для кондиционирования воздуха обычно размещается высоко над стеной, где он необходим для охлаждения вашего дома. Результат – оптимальный комфорт и эффективность круглый год.

10. Лучистые полы с подогревом дороже альтернатив?

Да.Его установка будет стоить дороже; Однако важно помнить, что лучистые полы с подогревом могут сэкономить от 20 до 40 процентов ваших счетов за отопление и значительно повысить стоимость вашего дома при перепродаже. Это, плюс повышенный комфорт, стоит дополнительных долларов на первоначальную установку.

11. У нас аллергия. Может ли помочь система теплого пола?

Для многих это громкое «Да!» Наша система лучистого отопления не имеет сквозняков, вентиляторов или воздуходувок для циркуляции пыли, грязи и других аллергенов по всему дому.Теплые сияющие полы могут устранить необходимость в ковровых покрытиях, которые являются рассадником пылевых клещей, очень распространенной причины аллергических респираторных заболеваний. В результате создается чистая, здоровая окружающая среда, необходимая для людей, страдающих аллергией.

12. Какие комнаты больше всего выиграют от системы лучистого отопления?

Основные жилые помещения: столовые, семейные комнаты, гостиные, кухни и бани. Это комнаты, в которых мы проводим больше всего времени, сидя или стоя на одном месте в течение длительных периодов времени.

13. Сколько топлива будет использоваться в здании с лучистым отоплением по сравнению с другими типами систем отопления?

В зависимости от типа тепла, с которым вы его сравниваете, отапливание здания с помощью системы лучистого теплого пола может стоить примерно на 30% меньше. И, конечно же, другим преимуществом является то, что вам будет намного удобнее тратить меньше на счет за отопление.

14. Что произойдет, если теплый пол замерзнет?

Одним из потенциальных недостатков использования воды в системе отопления является возможность повреждения из-за замерзания.Это могло произойти, если система отопления вышла из строя или была отключена в очень ненастную погоду. Для того, чтобы большинство домов замерзло, необходимо отключить систему отопления на несколько дней.

Части системы водяного отопления могут замерзнуть, если она будет плохо спроектирована или установлена ​​таким образом, что она недостаточно защищена от элементов. Однако общепринято добавлять в систему отопления антифриз и ингибиторы коррозии, чтобы предотвратить подобные проблемы.

ICFhome.ca обеспечивает теплоноситель. Это нетоксичный антифриз на основе пропиленгликоля, в состав которого входят ингибиторы коррозии, специально для систем отопления. При смешивании с водой в концентрации 50% по объему пропиленгликоль обеспечивает защиту от замерзания до -35 ° C.

15. Какие виды обработки пола можно использовать поверх сияющего пола?

Вы можете использовать любую обработку пола, какую захотите. Лучистое напольное отопление совместимо с плиткой, линолеумом, ковровым покрытием, паркетными полами и т. Д. Единственная проблема заключается в том, что вы должны осторожно прибивать что-либо к полу, чтобы не проколоть трубы, по которым циркулирует вода.

16. Как долго прослужит светлый пол?

Светлый пол легко прослужит всю жизнь здания или дольше, если его правильно спроектировать и установить.

Водно-гликолевая система водяного отопления

Некоторые вопросы возникают регулярно, когда люди рассматривают возможность установки или установки системы водяных излучающих полов с водой / гликолем. Поэтому мы взяли на себя инициативу сгруппировать их на этой странице.

Каковы преимущества теплого пола?

• Дополнительный комфорт благодаря равномерному распределению тепла
• Эстетичность и большая свобода расстановки мебели в комнатах (без видимого обогрева плинтуса)
• Лучшее качество воздуха, потому что воздух не осушается и не перемешивается
• Экономия энергии (10% -20%) за счет более равномерного нагрева.Другие системы отопления имеют тенденцию нагревать стены и потолок. Мы можем поддерживать немного более низкую температуру, чувствуя себя комфортно.
• Больше выбора источника энергии. Воду / гликоль можно нагревать электричеством, дровами, пеллетами, природным газом, пропаном, мазутом…

Нужна ли мне еще одна система отопления?

• Нет, другая система отопления вам не понадобится. Если система хорошо спроектирована, система лучистого пола будет достаточно мощной, чтобы быть вашей единственной системой отопления.
  • Если у вас когда-либо будет другой источник тепла, есть возможность контролировать только температуру пола с помощью датчиков. Таким образом, две системы отопления не будут конфликтовать.

Электрический (нагревательные провода) или гидравлический (вода / гликоль)?

• Если вы хотите обогреть только ванную комнату или керамический пол на кухне, выберите систему нагревательных проводов, расположенную под плиткой.
• Для обогрева подвала, гаража или всего дома выберите более подходящий пол с водяным подогревом.

Какая толщина бетона требуется при укладке трубы PEX?

• Минимальная требуемая толщина бетона составляет 1-1 / 2 дюйма. Эта толщина бетона обнаруживается, когда трубы устанавливаются наверху или во время ремонта, когда трубы размещаются на существующей плите.
• В противном случае, как правило, минимальная требуемая толщина бетона составляет 4 дюйма для подвала или гаража.
• В идеале трубы Pex не следует прокладывать глубже 4 дюймов в бетонную плиту.

Как закрепить трубы на земле перед заливкой бетона?

• Для плит, которые необходимо изолировать, существует два различных способа крепления труб из полиэтиленгликоля.
  • Первый – со стандартной изоляцией, поверх изоляции устанавливается проволочная сетка, а трубы фиксируются на решетке с помощью стяжки.

• Другой тип изоляции предназначен для облегчения монтажа, изоляция Isorad, трубы помещаются между бороздами.Мы рекомендуем использовать U-образные зажимы для фиксации труб в изгибах.

• При укладке труб на фанеру использование j-образного зажима – самый простой способ удерживать трубы на месте.

Можно ли укладывать теплый пол с водой / гликолем на пол?

Да, нет проблем, можно продолжить тремя способами:

• Установите трубы на фанеру и залейте бетонную плиту размером 1-1 / 2 дюйма.
• Создайте черный пол для прохода труб; вот состав пола: Балки – Светоотражающая изоляция пузыря, Трубы Pex / Деревянный Мех, Фанера (Фанера)
• Проложите трубы PEX между балками и изолируйте снизу с помощью отражающей пузырьковой изоляции и ваты.

Рекомендуемое расстояние между трубами – 9 дюймов или 12 дюймов. В Ecosolaris мы рекомендуем устанавливать их на высоте 9 дюймов, чтобы температура плиты была более равномерной.

Однако необходимы два отдельных ряда по 6 дюймов вдоль внешних стен и 5 отдельных рядов по 6 дюймов вдоль стен с гаражными воротами или навесными стенами.

Как рассчитать необходимое количество трубопроводов?

Если трубы проложены на расстоянии 12 дюймов, мы вычисляем общую площадь, умноженную на 1.2

пример: 500 футов2 x 1,2 = 600 футов труб

Если трубы установлены на расстоянии 9 дюймов, общая площадь рассчитывается умноженной на 1,5

Если трубы проложены между балками, мы рассчитываем общую площадь, умноженную на 2

Мы часто слышим о петлях и зонах, в чем разница между ними?

Петля – это отрезок трубы, проходящей взад и вперед через пол

Зона – это часть пола (обычно комната), состоящая из одного или нескольких контуров, контролируемых термостатом.

Какая максимальная длина петли?

Максимальная длина петли – 300 футов. При превышении этой длины разница температур между выходом и возвратом может быть слишком большой, что сделает некоторые части пола более прохладными и, следовательно, менее комфортными.

Через какое время после заливки бетона я могу включить систему?

Вы должны дождаться естественного высыхания бетона в течение 30 дней, прежде чем заполнять трубы и запускать систему.

Нужно ли заливать трубы водой или гликолем?

В системе теплого пола можно использовать только воду, но гликоль позволит вам не беспокоиться о возможном замерзании труб в случае длительного отключения электроэнергии (например, ледяной шторм).

Какой процент воды и гликоля мне следует использовать в моей системе теплого пола?

• Если вы используете только воду, ваша система может замерзнуть при 0 градусов Цельсия
• Используя смесь 70% воды и 30% гликоля, ваша система будет защищена от замерзания до -12 градусов Цельсия.
• Используя смесь 50% воды и 50% гликоля, ваша система будет защищена от замерзания до -34 градусов Цельсия

Обратите внимание, что жидкости нечувствительны к тому, что мы называем ощущением температуры.

Следует использовать дистиллированную воду или можно использовать водопроводную воду?

Дистиллированная вода не содержит минералов и поэтому лучше всего защищает от коррозии. С другой стороны, когда система состоит из частей, сделанных из качественных металлов, разница между дистиллированной водой и водой из вашего акведука будет очень небольшой. Однако это не относится к воде из колодца.

Гликоль, который мы используем, также содержит ингибиторы коррозии, которые добавляют дополнительную защиту

Как рассчитать количество жидкости, необходимое моей системе?

Количество жидкости в трубах 1/2 дюйма составляет 1 галлон на 100 футов.После этого добавьте около 3 галлонов для нагревательной панели и 5 галлонов для системы подпитки вода / гликоль.

Как рассчитать требуемую мощность котла?

Новый дом, утепленный в соответствии со стандартами строительных норм, требует около 22 БТЕ / кв. Футов. А более старый дом может потребовать до 35 BTU / кв.

В общем, берем площадь, умноженную на 30 Btu, и выбираем котел в соответствии с этим расчетом.

Например: 1000 фут2 x 30 = 30 000 BTU = 8 кВт

Какой котел выбрать, Mini BTH или Mini Ultra?

Mini BTH похож на небольшой резервуар для горячей воды на 2 галлона.Если мы скажем ему нагреть воду до 100 градусов по Фаренгейту, он будет постоянно нагревать воду в баке до 100 градусов по Фаренгейту. Автоматический выключатель, установленный в верхней части котла, позволяет гасить его весной и снова зажигать осенью.

Бойлер Mini Ultra – это умная модель, которая нагревает воду в баке только тогда, когда этого требует термостат, что позволяет экономить электроэнергию. Датчик температуры наружного воздуха также входит в комплект поставки котла

.

Какая польза от датчика наружной температуры?

Получая информацию об изменениях наружной температуры с помощью датчика, котел может регулировать температуру воды / гликоля в своем баке и, таким образом, обеспечивать больший нагрев плиты в холодную погоду и избегать проблем с перегревом, когда погода становится мягче

Какая мощность автоматического выключателя необходима для питания котла?

Эту информацию можно получить у электрика или в брошюре производителя котла.

Брошюра по

Mini BTH и Mini ULTRA

Брошюра по Bth Ultra

А какой толк от датчика температуры пола?

Датчик температуры пола учитывает температуру бетонной плиты, чтобы регулировать температуру в помещении.

Его можно использовать двумя способами.

Вот несколько примеров.

Температура в гараже обычно устанавливается в соответствии с температурой плиты. Таким образом, воздушный поток, создаваемый при открытии двери, не вызовет запуск системы, температура плиты не обязательно снизилась.

Для дома температура воздуха учитывается путем придания минимума и максимума бетонной плите, таким образом, если внешняя дверь останется открытой, когда очень холодно, пол перестанет подниматься, когда он остановится. достичь максимальной температуры плиты.

Как произвести заполнение системы?

Если ваша система оснащена системой подпитки Calefactio, вы можете использовать ее для заполнения ваших труб водой и гликолем. В противном случае вам придется использовать внешний насос или обратиться к профессионалу.

Холодный пол, утепленный теплоизоляцией или теплом

В: В эту самую холодную зиму мне нужна помощь! Пол в моей семейной комнате похож на глыбу льда, и несколько моих попыток решить эту проблему не увенчались успехом. Я читал многие из ваших колонок о проблемах с изоляцией, но ничего не читал об изоляции подползников. Единственное решение – носить утепленные ботинки в этой комнате? У меня есть дом из плиточных блоков, построенный в 1918 году, с полным подвалом, но в пристройке 1950-х годов из шлакоблочных семейных комнат есть только трехфутовое пространство для обхода под ним.Между балками пола есть изоляция (хотя и старая), но мой деревянный пол ледяной до грани дискомфорта. Чтобы устранить проблему, я сначала положил стеклопластиковый утеплитель на оконные колодцы и стены подлога. Затем я положил пластиковую крышку на земляной пол и покрыл пластик 6-дюймовым изоляционным стекловолокном. Все безрезультатно. Единственный успех, который у меня был, – это подуть теплый воздух в ползунок. Боюсь, что мое единственное решение – обогреть пространство, сняв изоляцию с некоторых труб водяного отопления, которые проходят под ползком.Это ужасно неэффективно, потому что я теряю тепло неизвестно где? Могут ли трубы замерзнуть? Где я теряю тепло или впускаю холодный воздух? Стоит ли удваивать утеплитель под полом? Помощь!

-P.F., Анн-Арбор.

A: Насколько я понимаю, у вас есть два варианта. Вы можете сделать полы теплее, обновив изоляцию, или действительно сделать полы теплыми, добавив к ним тепла. Давайте сначала поговорим об изоляции.

Если изоляция под этим полом старая и тонкая, вы, вероятно, могли бы решить эту проблему, сняв ее и заменив более новой, более толстой изоляцией.И хотя в этом типе применений традиционно использовались войлоки из стекловолокна, позвольте мне предложить альтернативу. Вы можете подумать о том, чтобы нанять подрядчика, который нанесет под пол немного пены. Самым большим преимуществом распыляемой пены (помимо ее высокого R-фактора, который делает ее более эффективной, чем стекловолокно на дюйм) является ее способность перекрывать утечку воздуха. И я подозреваю, что утечка воздуха – это один из факторов, из-за которого вы теряете тепло в этом подвальном помещении.

Вы можете добавить изоляцию из стекловолокна до тех пор, пока коровы не вернутся домой, и это не будет иметь никакого значения, если ветер все еще может проходить сквозь изоляцию и пол.Но если подрядчик выстреливает пару дюймов пенопласта на нижнюю часть пола, чтобы запечатать его, затем добавил 6 дюймов или около того стекловолокна и скрепил воздушный барьер под стекловолокном, чтобы не допустить попадания ветра, вы ” d иметь наилучшую производительность, которую вы можете ожидать от системы этого типа.

Изоляция поможет сохранить тепло в комнате, а пена поможет заблокировать поток воздуха между ползунком и комнатой наверху. И да, ваши водопроводные трубы могут замерзнуть, если вы отключите источник тепла, который согревает их сейчас.

Теперь, после всего сказанного, плохая новость заключается в том, что одна изоляция, вероятно, не сделает сам пол заметно теплее. Единственный способ сделать это – добавить активную систему подогрева пола. Вы были на правильном пути, вдувая теплый воздух в пространство для ползания, но есть гораздо более эффективный способ сделать это. Под этим полом можно установить лучистое отопление; который так его согреет, что мгновенно станет самой уютной комнатой в доме.

У вас есть несколько вариантов на выбор – система горячего водоснабжения (гидронная), в которой используются пластиковые трубки, прикрепленные к нижней части пола, или система электрического лучистого отопления, которая присоединяется аналогичным образом.Для такой небольшой площади вы даже можете нагреть воду в водяной излучающей системе с помощью небольшого водонагревателя для бытовых нужд. Обратной стороной этих систем является их стоимость. Гидравлическое лучистое тепло довольно дорого в установке, но недорого в эксплуатации. С другой стороны, электрические радиаторы дороги в эксплуатации, но стоят недорого в установке. Еще одна вещь, которую следует учитывать; вам может потребоваться модернизация службы электроснабжения, чтобы удовлетворить потребности в электроэнергии излучаемого электрического тепла – в зависимости, конечно, от мощности вашей нынешней службы.

Обе системы также требуют изоляции под трубами или электрическими элементами, чтобы тепло передавалось в правильном направлении.

Не упустите изоляцию в излучающих системах

Изоляция, необходимая для надлежащей системы лучистого отопления, обычно является одной из самых недооцененных областей установки лучистого тепла.

Если мы, как хорошие и компетентные подрядчики по лучистому отоплению, устанавливаем наши системы как можно лучше, но полагаемся на других в установке изоляции, мы можем (и обычно делаем) оказаться на ковре, чтобы объяснить, почему наша система лучистого отопления не работает. согревают свой дом.Часто жалоба на общую нехватку тепла наверху сопровождается аналогичной жалобой на то, что жилые помещения на один уровень ниже очень теплые. Потребитель обычно не подключается.

Ничего не подозревающий подрядчик включает отопительную систему, и наверху проблема немного решается, но в подвале становится еще жарче. В результате дальнейшего расследования мы обнаружили, что генеральный подрядчик не устанавливал изоляцию в зоне перекрытия балок ниже источника тепла, потому что он «не считал это необходимым.Эта часть дома находится над отапливаемым помещением, а кроме того, поднимается температура, не так ли? ”

Не позволяйте себе попасться в эту ловушку. Если вы фактически не несете ответственности за физическую установку изоляции, убедитесь, что вы указали в своем контракте с домовладельцем и генеральным подрядчиком, какой тип, сколько и как будет устанавливаться изоляция.

В общем, вы должны следовать рекомендациям производителя системы отопления. Если поставщик не дал никаких рекомендаций, то следующую информацию можно использовать в качестве общих указаний.

Сколько: Обычно, если теплый пол находится над отапливаемым помещением, вам нужно как минимум в два раза больше R-значения ниже источника тепла, чем у вас выше него. Например, если есть 11/2 дюйма (приблизительное значение R = 1,5) древесины поверх источника лучистого теплого пола, вам понадобится минимум R-3 под источником тепла.

Очевидно, что изоляцию R-3 найти немного сложно. Я обычно вдвое увеличиваю данное значение R по сравнению с источником тепла, потому что никогда не угадаешь, когда г-жа.Домовладелец будет складывать тканые коврики (с большей R-ценностью) прямо поверх вашего источника лучистого тепла. В любом случае Р-7 следует рассматривать как минимум в каркасной конструкции. Некоторые нормы предписывают более высокое значение R для полов над неотапливаемыми полами.

Какой тип: В стандартных применениях для обрамления подойдет изоляция из стекловолокна без облицовки, стекловолокна с облицовкой из крафт-бумаги или фольги, в зависимости от области применения.

Скобка вниз: если теплый пол с подогревом осуществляется скобами сверху на фанерный черновой пол или настил, а труба заливается цементным материалом, можно использовать неизолированную изоляцию.Плотно прижмите изоляцию к основанию черного пола. Не сжимайте изоляцию, иначе это повлияет на ее чистый коэффициент сопротивления. Во всех случаях необходимо изолировать внешнюю балку обода, а также остальную часть черного пола.

Сшивание скоб: трубка сшивания прикрепляется к нижней стороне фанерного пола через каждые 6 дюймов или около того. Способы крепления различаются, но в любом случае труба находится в полунепрерывном контакте с дном фанерного пола. Этот метод теплопередачи зависит в первую очередь от контакта трубы с деревом, который отводит тепло от трубы через пол в комнату.При нанесении изоляции ее можно снимать с облицовки, и ее следует плотно прижать к трубе и сборке основания.

Теплопроводящая пластина: в этом методе используется любая из множества металлических теплопередающих пластин, которые устанавливаются под фанерным черным полом. Эта система зависит исключительно от проводимости для ее метода теплопередачи, и изоляция должна быть без облицовки и должна быть плотно прижата к теплопередающим поверхностям и фанерному основанию пола.
