Теплый пол от центрального отопления в квартире



Как запитать теплые полы от центрального отопления в квартире

Многие владельцы квартир устанавливают дополнительное отопление по причине недостаточного обогрева от центральной системы. Эта мера позволяет не только повысить качество прогреваемости помещения, но и значительно экономить на счетах за энергопотребление.

К дополнительным видам обогрева относится теплый пол или плинтус. Первый подразделяется на отопление с помощью воды или электричества. Водяной пол считается самым удачным решением по утеплению помещения, так как расходы в процессе эксплуатации снижаются.

Электрический пол укладывается реже по причине большого расхода электроэнергии, что не каждый может себе позволить. Таким образом, водяной пол устанавливается чаще как в квартирах, так и в частных домах. Однако владельцам квартир приходится сталкиваться с рядом проблем при прокладывании этого вида обогрева. Прежде всего, необходимо поставить в известность управляющую компанию дома о своем желании провести дополнительное отопление.

Специальное разрешение на установку теплого пола выдается именно этим административным органом. Незаконное врезание в центральное отопление отслеживается. При выявлении нарушения налагаются большие штрафы. Сделать теплый пол можно только с согласия администрации дома.

Разрешение от управляющей компании

Получить этот документ весьма сложно. Согласие сторон зависит от множества факторов. Система центрального отопления рассчитывается без большого запаса на несанкционированные подключения.

Если это будет только одна квартира, то на расход и общую работу отопления это не повлияет. Но желающих подключить теплый пол в многоэтажном доме немало. В связи с этим возникает угроза сбоя работы всей центральной магистрали. Ставить в известность компанию об укладке теплого пола нужно обязательно.

Первым фактором, влияющим на согласие, является тип отопительной системы в доме. Если схема конструкции предполагает два стояка, подача и обратка, получить разрешение становится возможным. Если квартиры отапливаются от одной трубы, то шансы на получение согласия равны нулю.

Любое врезание значительно снизит температурный режим в других квартирах, что повлечет за собой справедливые жалобы. Также будет учитываться местоположение теплообменника – верхняя точка или нижняя. Шансы на получение разрешения у верхних квартир возрастают, если теплообменник находится внизу и наоборот.

Проблем с установкой не возникнет только у тех, кто отключен от центрального отопления. Наличие автономного котла позволяет избежать административных проволочек. Однако наличие дополнительных датчиков для отслеживания потребления энергии необходимо.

Схема подключения к центральной системе отопления: расчеты

В случае если выдано разрешение на подключение теплого пола, можно начинать работы по монтажу. Первое, что необходимо сделать, это рассчитать общую мощность, приходящуюся на дополнительное отопление, то есть насколько заполняется теплоноситель.

Следует учесть параметры схемы водяного пола, тепловых потерь и тип радиаторов. Все эти детали просчитываются и выводится общая цифра. Рассчитать параметры будущего обогрева поможет знание мощности циркуляционного насоса. Этот этап необходим для эффективного функционирования теплого пола. Помочь сделать правильные расчеты могут специалисты, занимающиеся непосредственно укладкой теплых полов.

Немаловажным считается расчет поднятия основания. Соответственно, метод самой кладки планируется заранее. От этого будет зависеть комфорт жильцов. Низкие потолки плюс поднятие основания сможет привести к нарушению норм жилищного пространства. Именно поэтому сделать предварительный расчет и план укладки самих полов необходимо.

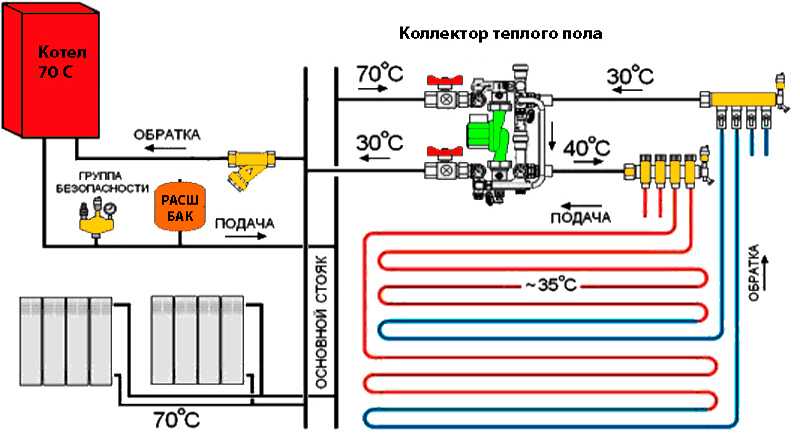

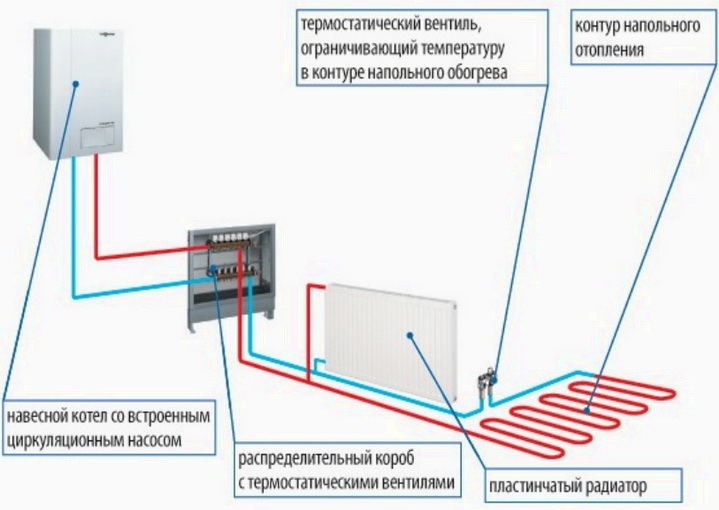

Классическая схема подключения

Теплый пол от центрального отопления подразумевает наличие необходимого оборудования: циркуляционный насос, коллекторная группа и датчики регулировки температуры. Подключение теплого пола осуществляется до его заливки цементом. Учитывается диаметр труб водяного обогрева, он должен составлять 12-20 мм.

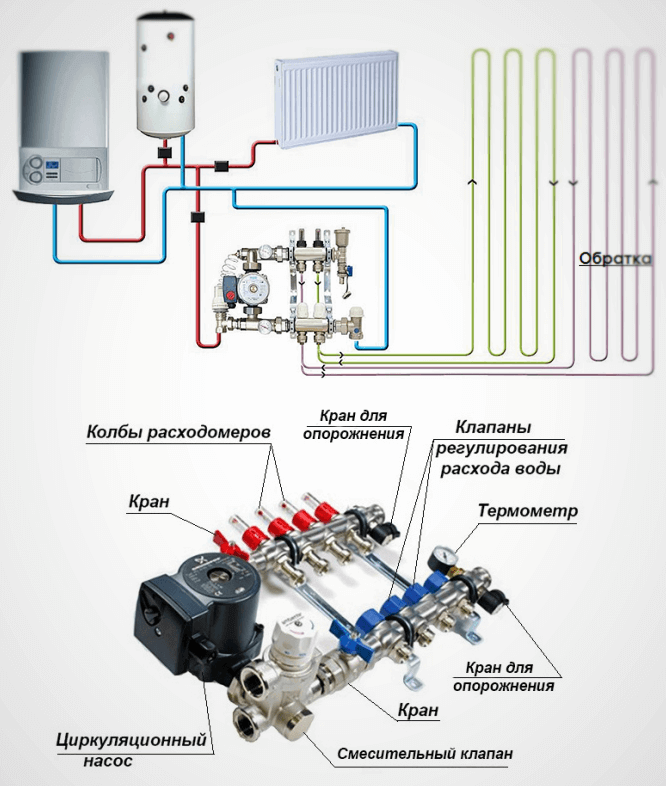

Водяной теплый пол в квартире предполагает следующие элементы:

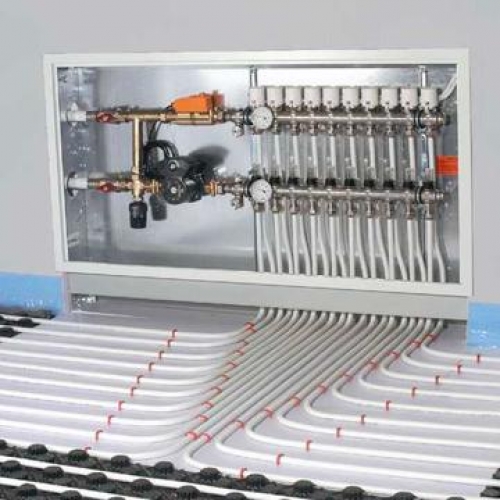

Сердцем всей схемы является распределительный узел, ответственный за регулировку температуры теплоносителя. Дело в том, что температура воды в трубах подачи очень высокая. Ее необходимо охлаждать до приемлемого порога – 30-35°, иначе система теплого пола выйдет из строя.

Ключевую роль в этой конструкции играет трехходовой клапан, конфигурация которого позволяет распределять и контролировать температуру теплоносителя. Клапан сопровождается специальным датчиком, другое название термоголовка, который осуществляет терморегуляцию с помощью положения штока. Это устройство позволяет хозяину задавать необходимую температуру и экономить тем самым на отоплении.

Работает клапан очень просто. При превышении заданного температурного порога, специальная заслонка перекрывает полностью или частично горячий поток. Наличие трехходового клапана в распределительном узле необходимо.

Теплый пол от центрального отопления не будет функционировать без циркуляционного насоса. Вода всегда найдет путь наименьшего сопротивления, поэтому для эффективного распределения теплоносителя устанавливается насос. Его местоположение перед коллекторной группой и после распределительного узла. Трехходовой клапан подает уже остывший теплоноситель в насос, далее рабочая жидкость поступает в коллектор для дальнейшего распределения по контурам пола.

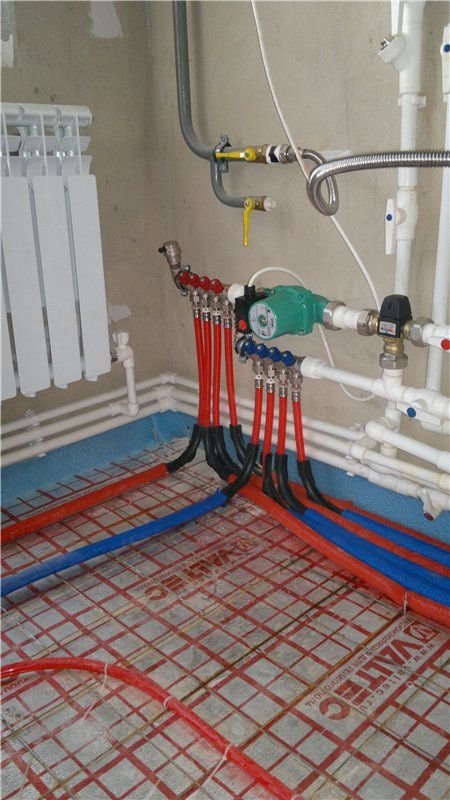

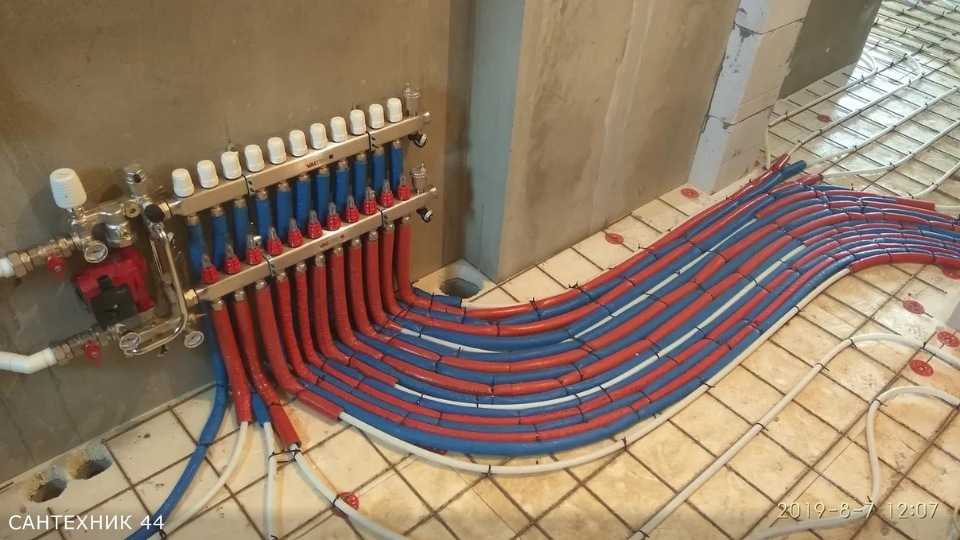

Коллекторная группа должна обязательно включать в себя воздухоотвод и дренажный кран. Эти элементы устанавливаются в верхней (воздухоотвод) и нижней точках (сливной кран) коллектора.

Учитывая тот факт, что рабочая жидкость не отличается чистотой, необходимо устанавливать грязевые фильтры. Таким образом, срок службы водяного пола продлевается. Грязный теплоноситель очень быстро забьет небольшие трубы водяного пола.

Эта схема является классической и работает для квартир на верхних или нижних этажах в зависимости от нахождения общего теплообменника. Если же квартира врезается на средних этажах, то схема имеет некоторые отклонения. Например, вместо трехходового клапана используется двухходовой.

Установка теплого водяного пола требует официального согласования с управляющей компанией. Сделать подключение к общей магистрали возможно, но следует соблюдать установленные нормы и правила по установке и эксплуатации оборудования. Незаконное врезание в центральную систему запрещено. Это повлечет за собой выплату больших штрафов и демонтаж водяного теплого пола.

Теплый пол от центрального отопления в квартире

В случае если выдано разрешение на подключение теплого пола, можно начинать работы по монтажу. Первое, что необходимо сделать, это рассчитать общую мощность

Источник: doctorpol.ru

Как сделать теплый пол от центрального отопления в квартире: легальные способы

Сегодня, монтаж нагревательного гидравлического контура в половое покрытие, среди наших соотечественников пользуется небывалой популярностью. Причиной этому является крайне неудовлетворительная работа классического радиаторного отопления с централизованной подачей теплоносителя. Ажиотаж вокруг технологии «теплый пол» заставляет многих «умельцев» идти на прямой запрет властей, самовольно монтируя отопление в квартире по полу, нарушая при этом тепловой баланс и увеличивая гидравлическое сопротивление в системе отопления (СО) всего дома.

Законные пути реализации водяного теплого пола в квартирах многоквартирных домов есть и подключить систему теплый пол от центрального отопления можно. В этой публикации будут рассмотрены несколько рабочих схем, которые не вызовут гидравлический и тепловой дисбаланс в СО.

Схема «вторичного кольца»

Данная схема может быть реализована при однотрубной СО в квартире. Первичное кольцо – центральная СО; вторичное – контур «теплого пола».

  • Врезка в центральную систему отопления производится только в обратку, на выходе из радиатора.
  • На контур устанавливается запорная арматура, а на обратке кольца «теплого пола» еще и обратный клапан, предотвращающий движение теплоносителя в обратном направлении.
  • Водяной теплый пол в квартире оснащается смесительным узлом, который включает в себя насос и трехходовой клапан.

При своей простоте, эта схема эффективна, но только при соблюдении правильного монтажа и четкой последовательности сборки.

Совет: Проблема в том, сможете ли вы доказать коммунальщикам, что данная схема работоспособна и не приводит к дисбалансу в централизованной СО. Как правило, специалисты контролирующих служб ссылаются на запрет внесения любых конструктивных изменений в отопительную систему. Поэтому мы настоятельно рекомендуем перед созданием теплого пола по данной технологии проконсультироваться с юристом и профессионалом-теплотехником.

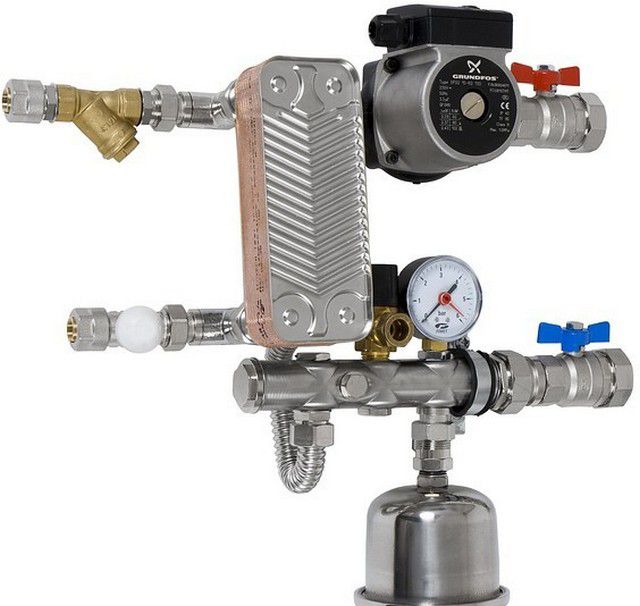

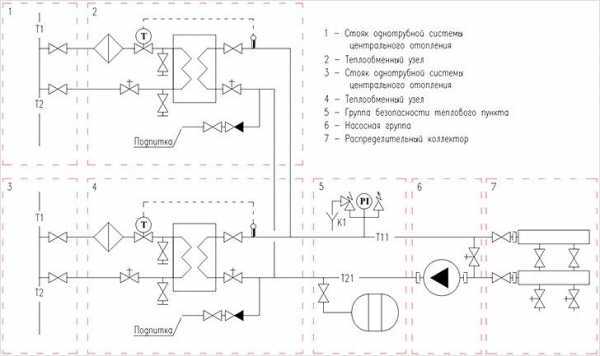

Схема с теплообменником

100% теплотехников скажут, что не нарушая закон можно создавать теплые полы в квартире с индивидуальным отоплением.

Несмотря на запрет коммунальщиков о внесении любых изменений в централизованную отопительную систему, специалисты придумали такую схему, при реализации которой будет создана автономная СО, где в роль теплогенератора будет выступать бак косвенного нагрева (буферная емкость, теплоаккумулятор), теплообменник.

Данная система никак не затрагивает конструкцию центральной СО, не изменяет давление и не повышает гидростатическое сопротивление. Цифрами обозначено следующее оборудование:

  • 1 Циркуляционный насос
  • 2 Трехходовой смеситель
  • 3 и 4 Шаровые краны
  • 15 Группа обвязки теплообменника в которую входят: обратный клапан; шаровый кран с грязевиком.

Нюансы, о которых необходимо помнить

  • Первое, на что нужно обратить внимание при подключении водяного теплого пола в центральной СО – это на материал, из которого изготовлен змеевик. Все дело ТВ том, что для разводки отопления в полу в квартире и изготовления непосредственно змеевика, как правило, используются пластиковые трубы, которые рассчитаны на температуру теплоносителя 50°С. Температура воды в центральной тепломагистрали может находиться в пределах 70 до 90°С. Разумеется, при подключении контура теплого пола к центральному отоплению напрямую, протечка и дорогостоящий ремонт обеспечены.

Второе. В интернете представлено достаточно большое количество монтажных схем водяных теплых полов в квартире, которые, теоретически не приводят к дестабилизации СО дома. Одна из них представлена ниже.

По заявлениям специалистов-теплотехников, основная проблема водяных теплых полов в том, что в СО дома возвращается теплоноситель слишком низкой температуры, что влияет на отопление смежных по стояку квартир. В представленной выше схеме данное влияние минимизировано, за счет контроля за температурой обратки трехходовым клапаном (К2) с термостатическим механизмом. Данный механизм настраивается на максимальную температуру. Для регулировки температуры контура змеевика в схему включен балансирующий клапан К1.

Важно! Следует понимать, что большинство данных схем не законны и тянут за собой серьезные штрафные санкции, плюс принудительный демонтаж оборудования, что выливается в дополнительную «копеечку».

Теплый пол или радиатор: что лучше для квартиры

Каждый день огромное количество наших соотечественников задаются вопросом, как сделать теплый пол от отопления, так как свято уверены, что данная конструкция обогрева квартиры эффективней классической радиаторной. Рассмотрим экономическую целесообразность каждой СО.

  1. Система теплый пол экономичнее. Этот вопрос особенно важен владельцем автономных СО и владельцем квартир с тепловыми счетчиками. Для данной конструкции, в качестве основной системы обогрева, необходимо снизить теплопотери жилища до уровня 40-50 Вт/м 2 . Но при таких низких теплопотерях и радиаторная СО будет не менее эффективна.
  2. Существует расхожее мнение, что при обогреве посредством радиаторов «вверху горячо, а возле пола – холодно». Как правило, все упирается, опять же, в утепление жилища. Если оно соответствует европейским нормам, то перепад температуры воздуха под потолком и вблизи пола, даже при радиаторах будет минимальным, 1-2°С.
  3. Уровень комфорта значительно повышается, если монтировать систему «теплый пол» во всех помещениях квартиры. Действительно, ходить по такому полу приятней, но ответьте себе на вопрос, готовы ли вы во всей квартире оказаться от ковролина, линолеума и других напольных покрытий в пользу керамической плитки, обладающей наилучшей теплопередачей?

И последнее: сопоставьте затраты на реализацию проекта «водяной теплый пол», включающие в себя разрешения, проект с расчетами, дорогостоящий монтаж и настройку работоспособности с высокой эффективностью, которая является достаточно спорным моментом.

Совет: Грамотный расчет водяного теплого пола – это сложный процесс, требующий опыта и знаний множества нюансов. Именно поэтому для их проведения обращайтесь только к профессионалам.

Теплый пол от центрального отопления в квартире: легальные способы реализации проекта

Почему запрещается подключать систему теплый пол от центрального отопления в квартире. Монтажные схемы, позволяющие подключение конструкции к центральной тепломагистрали. Сравнение радиаторного и напольного отопления.

Источник: ventilationpro.ru

Можно ли смонтировать водяные теплые полы в квартире от центрального отопления?

Водяной теплый пол в жилом помещении обустраивается сейчас очень часто. Однако такая конструкция больше подходит для частных домов, где система отопления является обособленной (автономной). Но как же быть, если нужно сделать водяной теплый пол в квартире? Здесь требуется рассмотреть все нюансы процесса монтажа. К тому же в большинстве случаев установка подобной конструкции может привести к дестабилизации теплового и гидравлического баланса между соседними квартирами. Плюс ко всему, плохо продуманная система будет сразу же выявлена проверяющими органами. Мы расскажем подробнее о реализации правильной системы напольного обогрева в квартире.

Какие проблемы могут возникнуть?

Перед тем как сделать подогрев пола, запитанный от горячей батареи, необходимо рассмотреть те трудности, с которыми может столкнуться мастер:

  • Температурная разница воды в системе. Нужно учесть, что максимальные параметры нагрева теплого пола составляют 50 градусов, тогда как в системе отопления это значение составляет 70-90 градусов. Если подключить конструкцию напрямую, то оборудование может выйти из строя, а также можно повредить напольное покрытие.
  • Запрет на монтаж теплого пола в квартирах с централизованным отоплением. Если конструкцию обнаружит проверяющий орган, хозяин жилого помещения может быть наказан достаточно крупным штрафом.
  • Если для подключения отопления был использован элеватор, то для оборудования теплого пола можно использовать только медные трубы, а они достаточно сложные для монтажа и дорогостоящие.

Какая альтернатива существует?

Если сделать теплый пол в квартире, запитанный от центрального отопления нет никакой возможности, можно выбрать альтернативные пути обустройства подогрева пола. Например, электрическую конструкцию.

Она является достаточно простой для монтажа, сделать ее можно своими руками. Также электрический теплый пол практически не влияет на отопление других квартир. Хотя здесь уже нужно учитывать мощность электрической сети.

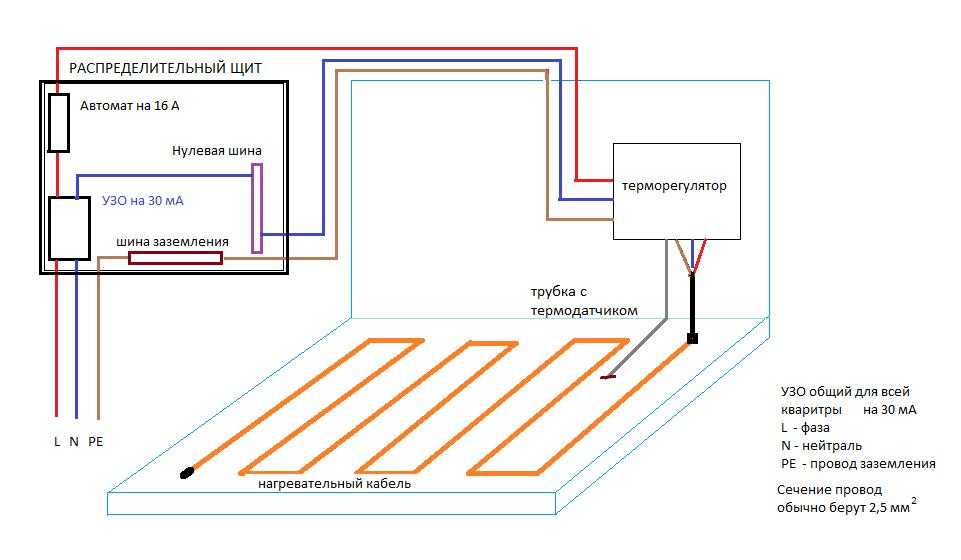

Электрический пол на основе нагревательных матов – лучшее решение для небольших площадей

Еще одним преимуществом альтернативного электрического обогрева пола является его полная законность. Современные терморегуляторы делают представленную конструкцию очень удобной для эксплуатации и позволяют снижать потребление электроэнергии. Включать такой обогрев можно даже летом, в отличие от водяной, которая работает только в отопительный период (если система подключена к батарее, если же подключение осуществлено к ГВС, то пользоваться водяными полами можно круглый год).

Варианты подключения теплого водяного пола в квартире

Если все-таки возникла потребность подключить теплый пол от центрального отопления, то нужно рассмотреть все возможные варианты монтажных схем такой конструкции, чтобы выбрать максимально подходящий в каждом индивидуальном случае. Существуют такие схемы подключения:

  1. Прямое подсоединение контура к горячей батарее. При этом используется самый примитивный маломощный насос. Этот способ считается самым дешевым и простым. Однако он наименее надежен. При использовании такого метода подсоединения конструкции нужно быть готовым к тому, что температура нагрева не будет регулироваться, а общая температура в стояке существенно снизится, что негативным образом скажется на соседях.

Самый простой и менее надежный способ подключения

Ручная регулировка с помощью балансировочного клапана

Схема с регулированием температуры с помощью трехходового клапана

Клапан К3 служит для регулировки температуры теплого пола с помощью обратки

Об одном из вариантов подключения очень подробно рассказывает один из народных умельцев:

Следует учесть, что монтировать водяной теплый пол от центрального отопления можно на любом основании. Чтобы облегчить этот процесс, на бетонной поверхности укладывается армирующая сетка, к которой крепятся трубы. Если основание сделано из дерева, то следует сделать специальные пазы на лагах. Именно так будет фиксироваться конструкция.

Заключение и выводы

Следует отметить, что теплый пол, запитанный от центрального отопления, можно сделать своими руками, однако при этом желательно соблюдать предварительно подготовленную схему. Учесть нужно и то, что установка альтернативных систем обогрева пола может обойтись дешевле, а также занять гораздо меньше времени.

Монтаж представленной конструкции требует знаний и практических навыков. Неправильно настроенная система может привести к неравномерному распределению тепла в нескольких квартирах сразу. У кого-то тепло вообще может пропасть. Поэтому лучше отдать предпочтение все-таки электрической системе подогрева.

Теплый пол от центрального отопления в квартире

Как смонтировать водяные теплые полы в квартире от центрального отопления. Монтажные схемы подключения и видео-инструкции.

Источник: polprofy.ru

Теплый пол от центрального отопления в квартире

Напольные отопительные системы – отличный вариант создания в доме комфортных температурных условий. Они могут выступать как в качестве единственного источника тепла, так и в дополнении к централизованному отоплению. В настоящее время многие люди, которые хотят обустроить свой дом именно таким обогревательным оборудованием, интересуются, а можно ли делать теплый пол от центрального отопления в квартире?

Почему запрещено монтировать теплые полы в многоквартирных домах

Законодательством запрещается обустраивать дома подобными нагревательными системами, если эти действия дестабилизируют тепловой и гидравлический баланс между соседствующими квартирами по совместному стояку. Правительствами некоторых крупных городов (Москва, Санкт-Петербург, Екатеринбург и т.д.) приняты постановления о запрете монтажа водяных напольных систем в многоквартирных домах. Строительными нормами и правилами (СНиП) подобный способ обогрева квартир также не предусмотрен. При выявлении владельцу квартиры грозит административный штраф.

Почему теплые полы от центрального отопления нецелесообразны:

  1. Врезка теплого пола в уже существующую систему приводит к нарушению температурного баланса всего стояка. Если это происходит на верхних этажах, «утрата градусов» может быть и не заметна, но с середины дома станет критической.
  2. Трубы под полом – потенциальный риск аварии. При их повреждении затопит все нижерасположенные квартиры.
  3. Получить высокую температуру теплоносителя в системе не получится, именно по причине общей подачи на стояк. Зимой такие полы будут чуть теплыми, а в период межсезонья, когда отопление еще не включили или уже отключили, в такой системе вообще смысла нет.
  4. Качество и чистота теплоносителя в центральном трубопроводе всегда оставляли желать лучшего. Поскольку максимальный диаметр труб для ТП не превышает 24 мм, в течение 3-5 лет они засорятся, и тогда придется либо менять их, либо перекрывать систему и демонтировать. Понятно, что пробить (читай – прочистить) горизонтально расположенные трубы крайне тяжело.

При любом варианте в квартире многоквартирного дома гораздо более целесообразными являются электрические напольные отопительные системы. Но если вы все же склоняетесь к водяным, объясним, в каким случаях это можно сделать и как.

В каких случаях можно

На практике же можно делать теплые полы от центрального отопления в квартире при условии, что баланс водного потока не нарушается, и при этом соблюдаются условия дозирования тепловой энергии.

Способы подключения водяного нагревательного блока в квартире

Итак, решившись на проведение трубопровода от централизованного стояка с целью дополнительного утепления дома, необходимо выбрать схему запитки, благодаря которой вам удастся реализовать свои желания в реальность.

Последовательность сборки и врезки системы

Среди всего многообразия схем подсоединения дополнительного теплового источника к централизованной теплосистеме существует масса вариантов. Но хотелось бы выделить наиболее эффективные и распространенные из них.

Прямое подсоединение трубопровода к радиатору

Эта модель водяного напольного отопления является наиболее простой и дешевой. Для ее реализации дополнительно потребуется приобрести маломощную насосную станцию. Применение этого способа подсоединения конструкции исключает регулировку температурного режима в помещении.

Прямое соединение с использованием баланс-клапана на байпасе

Этот метод подключения немного схож с предыдущим, отличается лишь наличием балансирующего крана, который располагается между подающей тепло трубой и «обраткой». Благодаря байпасу можно снижать скорость потока теплоносителя в контуре, а значит, есть возможность некоторым образом регулировать температурный режим напольной поверхности. Такой метод подключения также отражается на общей температуре воды в системе централизованного стояка.

С использованием трехходовика

Подключив тёплый пол от центрального отопления по такой схеме, можно значительным образом сократить тепловой расход контуров. Терморегулятор позволяет в автоматическом режиме контролировать температуру в скрытом трубопроводе. Проще говоря, если ваша водяная установка потребляет большое количество энергии, то это повышает вероятность того, что в стояк будет попадать почти холодная вода. А это, в свою очередь, будет способствовать остыванию радиаторов в соседствующих сверху и снизу жилищах.

С запорным и двумя трехходовыми дросселями

Такой метод подключения теплых полов от центрального отопления является наиболее современным, поскольку в этом случае мы можем регулировать температуру теплового источника. Наличие двухходового вентиля исключает ситуации, при которых насосная система будет работать вхолостую, что, в свою очередь, может привести к перегреву аппарата и, как следствие, к его поломке. Недостатком такой схемы является высокие энергозатраты.

С выносным датчиком

Этот вариант имеет сходство с предыдущем способом подключения дополнительного теплового источника к централизованному отопительному стояку. Единственное отличие – наличие выносного датчика, который необходимо для контроля нагрева конструкции.

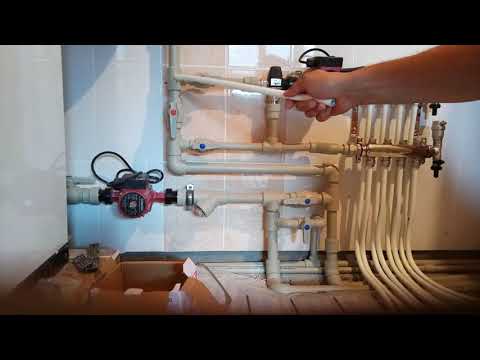

ВИДЕО: Как сделать теплые полы от центрального отопления

Какие трубы лучше выбрать?

Еще на стадии проектирования теплового узла, необходимо уделить особе внимание непосредственно самому теплоносителю.

Существует несколько видом материала, которые можно использовать для обустройства водяного нагревательного блока:

Сшитый полиэтилен

Этот материал известен высоким коэффициентом устойчивости на сжатие, что провоцирует термическая усадка. Благодаря такому свойству температура теплоносителя может достигать практически кипятка. При этом рекомендуемая температура теплоносителя составляет +31…+35 0 С, что гарантирует сохранность трубопровода в течение минимум 50 лет.

Полипропиленовый состав

Для организации напольной системы тоже не самый идеальный вариант. Проблема заключается в высоком радиусе изгиба – для любой схемы трубы придется изгибать под определенным углом, что не получится сделать с полипропиленовой основой. Если есть опыт сваривания полипропиленовых труб, тогда вся система получится качественной и надежной. Если таковой опыт отсутствует, лучше не рисковать.

Медь, нержавейка

Труба из таких материалов не зря в советские времена считались единственно верным вариантом для прокладки холодного и горячего трубопровода. Минимальный срок эксплуатации составляет 70 и более лет, они мало поддаются коррозии, отлично работают на сжатие, хорошо проводят тепло. Но итоговая стоимость материала очень высока, поэтому их сегодня крайне редко используют не только для частных отопительных систем, но и в городском хозяйстве.

Металлопластик

Металлопластиковые трубы по сравнению со всеми другими материалами, кроме нержавейки и меди, отличаются наиболее высокими эксплуатационными характеристиками, включая значительные нагрузки, устойчивость к термическими расширениям. При этом производителя заявляют о минимальном сроке эксплуатации в 50 лет. Расчетный показатель – 30 лет.

Подводим итоги

Хотелось бы отметить, что напольную обогревательную установку, которая запитана от центральной магистрали, можно собрать своими силами. И если же вы задались такой целью, то желательно соблюдать предварительно подготовленную схему и не вносить в нее свои коррективы с целью улучшения работы узла. В противном случае вам не удастся добиться эффективной работы конструкции. Безусловно, это не касается тех людей, которые профессионально занимаются подобными работами.

При наличии финансовых возможностей, вам будет проще и быстрее обустроить свое жилище электрическими тепловыми источниками, которые, быть может, требуют затрат на оплату счетов по электроэнергии, но вместе с тем обеспечивают равномерный и, что немаловажно, регулируемый температурный режим.

Монтаж подобного блока требует знаний и практических навыков. Неграмотно собранная и настроенная конструкция может привести к низкой эффективности распределения тепловой энергии.

Вот, собственно, и все тонкости подсоединения скрытого теплового узла к общему стояку. Следует помнить, что применение такой системы – незаконно, а посему, при возможности, необходимо сделать ее максимально скрытой.

Надеемся, наши советы помогут вам обустроить свой дом надежным и эффективно функционирующим отопительным элементом.

Теплый пол от центрального отопления в квартире своими руками: схема, фото, видео инструкция, законно ли

Возможно ли сделать теплый пол от центрального отопления в квартире? Да, безусловно, если знать, как и какие материалы понадобятся. Законно ли это? Нет. Лучше отдать предпочтение электрическим.

Источник: www.portaltepla.ru

Возможен ли монтаж теплого пола от центрального отопления в квартире?

Система подогрева пола с помощью теплоносителя является одним из лучших способов равномерного распределения тепла по всему объему помещения. Используя современные материалы и соблюдая технологию монтажа можно добиться оптимального температурного режима. Но это касается только для систем с автономным отоплением. Собственники квартир с централизованной системой обогрева не раз задумывались – а можно ли сделать монтаж водяного теплого пола с подключением к трубам отопления?

Однако, в процессе эксплуатации таких систем возникают проблемы не только в отдельно взятой квартире, но и во всем доме в целом. Так что данная система рекомендована для владельцев собственных домов с центральным отоплением, но это скорее исключение, чем правило.

Возможные проблемы и их причины

Первое, с чем сталкиваются при проектировке данного типа подключения теплого пола — это разница температуры воды в системе. Для радиаторного отопления температура теплоносителя колеблется от 70°С до 90°С. Трубопроводы теплого пола рассчитаны на 45-50°С. Следовательно, при прямом подключении неизбежен выход из строя всей системы.

При обнаружении данной системы проверяющими органами ЖЭКа в обязательно порядке последуют штрафные санкции и демонтаж всего оборудования теплого пола.

Но, если все таки стремление повысить эффективность работы центрального отопления велико, то существуют теоретические схемы реализации подобного подключения.

Теоретическая схема подключения

Для подключения напольного отопления к центральному необходимо обустройство теплового пункта с циркулярным насосом. Данный пункт будет производить соединение воды из системы отопления с водопроводной для достижения оптимальной температуры.

В качестве материала трубопровода можно использовать пластиковые трубы ПВХ. Однако, довольно проблематично расположить их змейкой для равномерного нагрева пола. Для этого применяются угловые соединители, что сказывается на надежности системы. Так как технология требует заливки всей площади пола, в случае возникновения протечки произвести оперативные демонтажные работы будет проблематично.

Существует вариант параллельного подключения от обратного патрубка радиатора. В этом случае необходимо предусмотреть установку запорной арматуры (крана) как на вход, так и на выход.

Самым безопасным, но трудоемким способом является монтаж автономной системы теплого пола с замкнутой циркуляцией воды. Нагрев теплоносителя можно осуществлять через теплообменник , который устанавливается на трубу центрального отопления. Но эффективность данной системы будет низка из-за больших тепловых потерь.

Недостатки

  • Незаконность монтажа подобной системы.
  • Большая вероятность поломки.
  • Невозможность регулировки температуры нагрева пола.
  • Возникновение участков неравномерного распределения теплоносителя во всей системе отопления дома.
  • Трудоемкость процесса.

В качестве альтернативы можно рассмотреть монтаж электрической системы теплого пола. Он легок в установке, абсолютно законен. Помимо этого, электрический теплый пол не обязательно заливать цементной стяжкой. Безусловно, при этом появятся дополнительные затраты на электроэнергию. Но они будут не в пример меньше, чем штрафы за незаконное подключение к центральному отоплению.

Теплый пол от центрального отопления в квартире – возможность монтажа

Возможен ли монтаж теплого пола от центрального отопления в квартире? Система подогрева пола с помощью теплоносителя является одним из лучших способов равномерного распределения тепла по всему

Источник: dearhouse. ru

Теплый пол от центрального отопления в квартире

Различные системы, осуществляющие подогрев пола в жилых домах, функционирующие совместно с традиционными устройствами отопления, позволяют равномерно распределить тепловую энергию в пределах всего объема помещения. В настоящее время широкую популярность обрели системы электрического подогрева. В качестве альтернативного варианта возможна реализация технического решения, которое называется теплый пол от центрального отопления. Подобная схема позволяет подогревать пол поступающей от отопительного котла водой.

Наверняка, многие владельцы квартир не раз задумывались о возможности создания в своей квартире теплого пола, подключенного к централизованному отоплению. Поговорим о возможности реализации подобного технического решения, а также коснемся присущих ему достоинств и недостатков.

Сразу необходимо отметить, что действующее законодательство запрещает производить какие-либо изменения схем трубопроводов многоквартирных домов, подключенных к трубопроводам централизованного отопления. Если вопреки существующему запрету подключить водяной пол к трубам отопления, циркулирующая в данной системе теплого пола вода будет существенно терять свою температуру. Как следствие, в жилищах, подключенных к этому стояку соседей, будет поступать охлажденный теплоноситель, а значит, температура воздуха здесь будет значительно ниже установленных санитарно-гигиенических норм.

Таким образом, сделать теплый пол от центрального отопления, могут только владельцы частных домов или же хозяева квартир, которые находятся в домах, оборудованных специальными стояками, позволяющими подключать к ним трубы теплого водяного пола.

Достоинства и недостатки

Водяной пол, подключенный к трубопроводам отопления дома, характеризуется целым рядом неоспоримых достоинств, основными их которых являются следующие:

  1. Теплый пол от центрального отопления абсолютно безопасен с экологической и санитарно-гигиенической точки зрения.
  2. Сравнивая данную систему с другими разновидностями теплых полов, необходимо отметить, что расходы, связанные с ее монтажом и последующей эксплуатацией намного ниже.

Если сравнивать водяной пол со своим широко популярным электрическим аналогом, следует отметить следующие достоинства первого:

  • подключенный к системе централизованного отопления теплый пол не генерирует опасного для здоровья человека электромагнитного излучения;
  • смонтированный в квартире пол из водяных труб не несет в себе потенциальной опасности возгорания;
  • расчет мощности электрического пола должен быть выполнен очень точно, так как даже самая малейшая неточность может привести к тому, что теплый пол либо будет греться слабо, либо будет перегреваться.

Отдельно, необходимо отметить присущие теплому водяному полу недостатки:

  1. При использовании в ходе монтажа некачественного исходного материала, очень велика вероятность порыва труб, что может обернуться множеством негативных последствий.
  2. Монтаж системы теплого водяного пола лучше всего производить во время строительства дома, до той поры пока не смонтированы инженерные системы. Иначе, реализация этого решения обернется очень большими затратами.

Однако, необходимо отметить, что работой электрического пола управлять гораздо легче. Специальный электронный регулятор системы способен поддерживать температуру в квартире на заданном уровне с очень большой точностью. Регулировка возможна в широком диапазоне.

Как сделать теплый водяной пол своими руками?

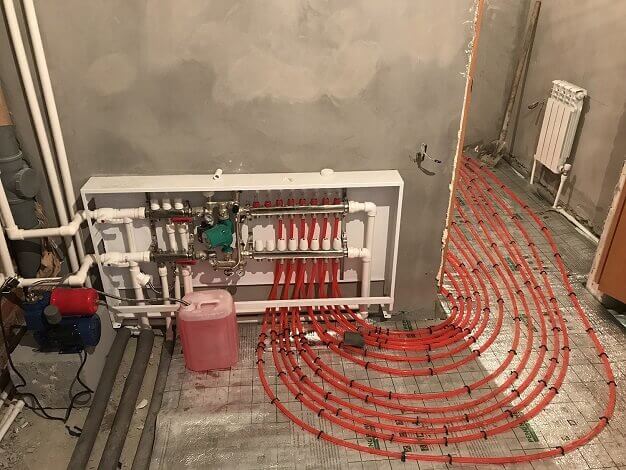

Процесс монтажа весьма прост. Сделать водяной теплый пол своими руками может любой домашний мастер, обладающий навыками выполнения строительных работ. Все, что необходимо, это четкое соблюдение всех пунктов изложенной ниже инструкции.

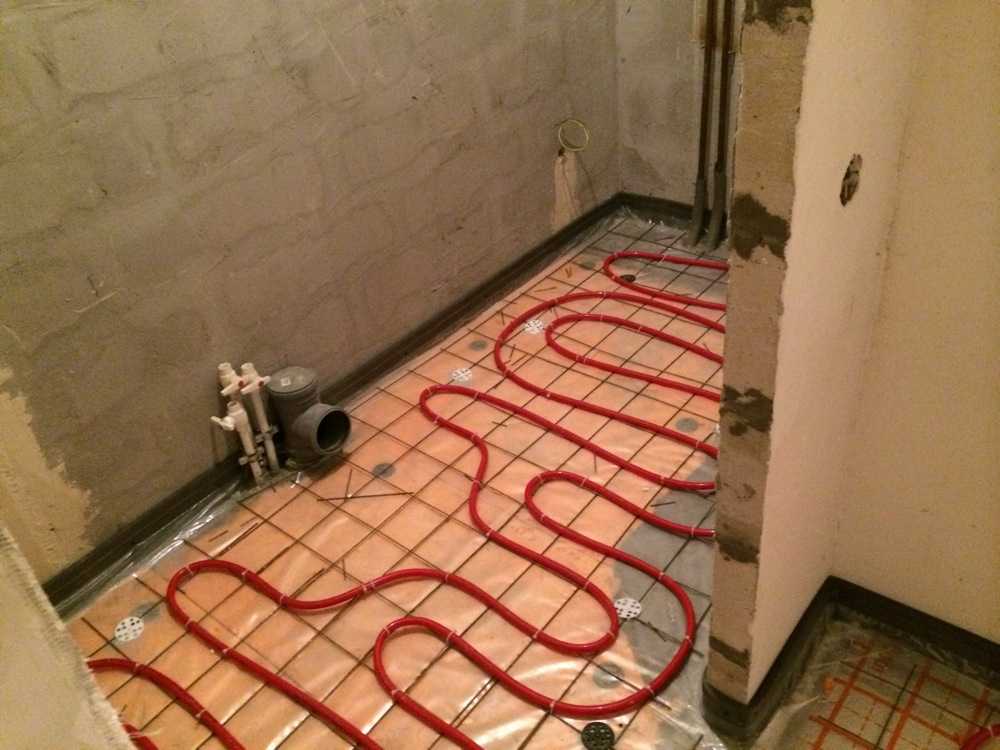

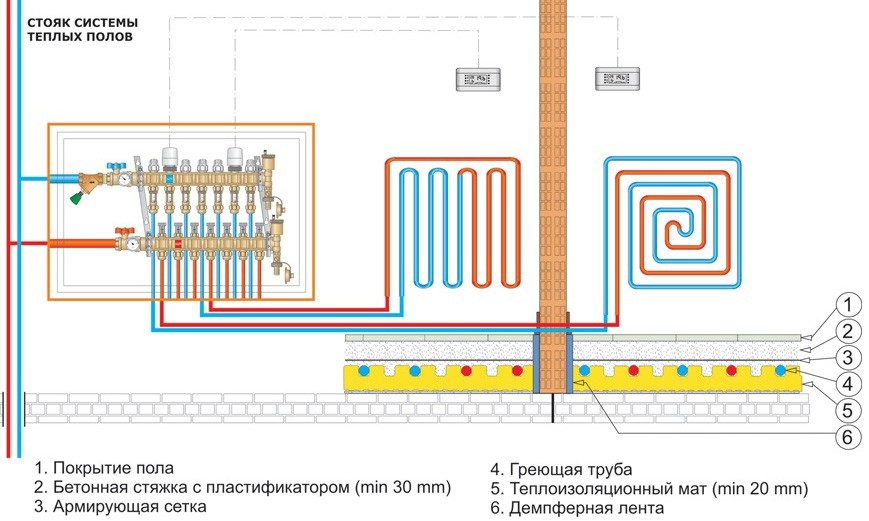

схема монтажа теплого пола

Инструкция

Монтаж теплого пола, подключенного к централизованной системе отопления, выполняют, соблюдая следующую последовательность операций:

  1. В квартире, где будет смонтирован теплый водяной пол необходимо полностью удалить старый черновой пол, вплоть до стяжки.
  2. Предназначенное для последующей укладки водяных труб основание необходимо сделать идеально ровным. Для этой цели используют выравнивающие составы или цементно-песчаный раствор.
  3. После того как материал выравнивающего слоя полностью высохнет, его поверхность нужно укрыть гидроизолирующей пленкой.
  4. Поверх гидроизолирующей пленки необходимо уложить слой утепляющего материала.
  5. В стыках пола и стен следует проложить демпферную ленту.
  6. Слой утеплителя необходимо укрыть фольгированным полиэтиленом.
  7. Далее, укладывают стальную армирующую сетку.
  8. На данном этапе в отопительную систему пол названием «теплый водяной пол» необходимо вмонтировать трубы, по которым будет происходить движение теплоносителя. Трубы укладывают согласно ранее разработанной схемы. Каждая из водяных труб должна быть прикреплена к армирующей сетке хомутами из пластика.
  9. После того как все трубы смонтированы и подключены к системе отопления дома, необходимо подать воду и на протяжении последующих суток проследить за отсутствием протечек.
  10. Трубы системы необходимо сделать невидимыми. Для этого их скрывают под слоем стяжки толщиной 5-7 см. Для приготовления стяжки используют бетон марки М300 или же готовую смесь, предназначенную для создания теплого пола.
  11. После того как материал стяжки полностью высохнет, на поверхность пола можно укладывать финишное покрытие.

Рекомендации

Чтобы созданный в квартире теплый пол был надежным, служил продолжительное время и эффективно справлялся с возложенными на него задачами, при выполнении монтажа необходимо воспользоваться следующими рекомендациями:

  1. трубы системы не следует укладывать в местах, где будет установлена мебель;
  2. трубопроводы системы теплый пол должны быть уложены так, чтобы расстояние между соседними трубами не превышало 35-40 см, а расстояние от стен было не более 20-25 см;
  3. под окном должна быть уложена труба, подключенная непосредственно к стояку.

Как можно увидеть, создание теплого водяного пола в собственном доме или же в квартире, имеющей специально предназначенный для этой цели стояк, является вполне посильной задачей, справиться с которой может каждый домашний мастер, обладающий простейшими строительными навыками.

Теплый пол от центрального отопления, водяное отопление дома

Вы хотите установить тёплый пол от центрального отопления? Это реально! Давайте рассмотрим с вами все моменты, касающиеся монтажа таких полов в квартирах с центральным отоплением. В принципе, разрешено использовать водяной обогрев пола там, где схема отопления осуществлена особой разводкой. Там, где во всей квартире есть один основной теплоноситель, распределяющийся по всем комнатам и больших размеров обратный магистральный трубопровод. Соответственно, если у вас установлены приборы учета тепла, то вы смело можете рассчитывать на установку теплых водяных полов в своей квартире.

Схема теплого водяного пола

Единственное следует помнить о том, чтобы достаточное количества тепла было выделено полностью на всю квартиру. В противном случае может возникнуть ситуация, когда расход энергии будет больше положенного, что существенно может нарушить баланс обмена теплоэнергии между соседствующими квартирами. Но такая дестабилизация баланса может быть устранена регуляторами, что, в свою очередь, заставляет систему тёплого пола от центрального отопления расходовать дозированное число объема воды.

  • 1 Когда запрещается монтаж  теплых полов в квартире?
  • 2 Схемы установки теплого пола, где запрещено его использование
    • 2.1 Дешево и сердито
    • 2.2 Схема с балансирующей регулировкой
    • 2.3 Снижение влияния теплового расхода
    • 2.4 Схема для взыскательных потребителей
  • 3 Схемы установки теплого пола, где разрешено его использование

Когда запрещается монтаж  теплых полов в квартире?

Запрещено устанавливать теплый пол от отопления, если вы приведете тем самым дестабилизацию теплого и гидравлического баланса между соседствующими квартирами по совместному стояку отопления. Другими словами, это когда в каждой комнате есть отдельный стояк отопления.

Если так, что категорически запрещено производить монтаж теплых водяных полов, так как это может привести к тому, что ваш водный теплый пол, подсоединенный к этому стояку, способен отбирать температуру на столько, что существенно снизит тепло, которое проходит в другие квартиры, использующие этот стояк. Но, практически и теоретически, водяные теплые полы можно устанавливать где угодно и куда угодно, главное, чтобы не нарушался баланс потока воды, и соблюдались условия дозирования расхода тепла.

Схемы установки теплого пола, где запрещено его использование

Давайте немного рассмотрим те схемы, благодаря которым производят монтаж теплых полов непосредственно в квартире.

Дешево и сердито

Схема нерегулируемого теплого водяного пола

Здесь мы рассмотрим вариант установки теплых полов, где запрещено устанавливать водяные теплые полы. Для использования данной схемы необходимо использовать очень слабый насос (Расход – 5-10 л/мин, трубопровод – 16мм, длина трубопровода – не более 70 метров). Такая схема имеет один недостаток – такие полы практически не регулируются. Также, если имеются небольшие теплопотери пола, то в итоге можно получить сильно остывшие радиаторы.

Так же может быть интересно: Что лучше теплый пол или радиатор отопления?

Схема с балансирующей регулировкой

Схема теплого водяного пола регулируемого вручную балансировочным краном

На схеме установки теплого водяного пола представлен балансирующий кран, благодаря которому снижается скорость потока в водяном теплом полу, а значит можно снизить температуру этих полов. Для того чтобы снизить температуру водяного теплого пола, нужно открыть балансирующий кран на соответствующий пропуск.

Снижение влияния теплового расхода

«К2» — с термочувствительным механизмом трехходовой клапан. Он дает постоянно не изменяющуюся температуру в точке «3». Другими словами, если ваше водяное отопление пола потребляет большое количество энергии, то это создает большую вероятность вызвать приход почти холодной воды в стояк. Что, в свою очередь, может остудить радиаторы по стояку в соседних квартирах.

Схема теплого водяного пола с трехходовым клапаном

Такой трехходовой клапан можно купить в специализированных магазинах сантехнического оборудования. Он называется: «Механический трехходовой смесительный клапан для водоснабжения с термостатом». То есть, представленный клапан необходим нам в автоматическом режиме, для того, чтобы регулировать температурный режим потока горячей воды в контуре теплого водяного пола квартиры.

Трехходовой клапан

В представленной схеме нужно настроить кран так, чтобы в точке «3» была теплая весьма высокая температура. Но если тёплый пол от центрального отопления будет очень слабо греть, можно понизить температуру клапана, тем самым увеличить теплопотери в теплом поле. Здесь, для регулировки температуры пола, вы можете использовать балансирующие клапана «К1» и «К2». Если вдруг получится так, что радиатор начнет остывать ниже установленной температуры, то температура в ваш теплый пол не пройдет. Элементарно прекратится циркуляция в теплом полу.

Схема для взыскательных потребителей

Схема водяного теплого пола с трехходовым клапаном и перепускным балансировочным узлом

К1» — перепускной балансировочный клапан. «К2» и «К3» — по-разному подключенные трехходовые клапаны. Клапан «КЗ» используется в стабилизации температуры тёплого пола от центрального отопления способом возвратной температуры с контура. Именно эта схема разрешает сделать так называемый «климат-контроль». Если в вашей комнате становится жарко, он будет снижать поток горячей воды в контуре теплого пола, соответственно уменьшая выделения теплоэнергии в комнату. Чем теплее в комнате, тем быстрее горячая вода проходит по контуру и меньше остывает и доходит к термочувствительному элементу трехходовому клапану, что, в свою очередь, не позволяет протекать жидкости весьма существенными темпами.

Строение перепускного балансировочного узла

Клапан «К1» необходим для работы в закрытом контуре теплого водяного пола вашей квартиры. Такой клапан может снизить или полностью закрыть расход контура так, что это может вызвать весьма благоприятную работу для используемого насоса. Поэтому этот клапан необходим для того, чтобы балансировать расход для насоса. Стоит помнить, что насос эксплуатируется на закрытый контур, что может вызвать его перегрев, а следовательно увеличить расход электроэнергии, а клапан «К1» является по сути регулятором напора горячей воды контура. Чем выше напор горячей воды, тем быстрее она будет идти по всему контуру теплых полов.

Схемы установки теплого пола, где разрешено его использование

Схема водяного пола с смесительным узлом

Теперь рассмотрим вариант, который необходимо использовать в квартирах, где разрешено использовать такое отопление, водяной теплый пол которого станет основным источником тепла.
На входе смесительного узла нужно поставить балансирующий клапан или регулятор расхода. Конечно, лучше второй вариант. Такой клапан будет регулировать необходимый расход энергии, а следственно температуру в помещении. Можно также поставить автоклапан, служащий для стабилизации перепада рабочего давления, который также способен стабилизировать расход. Такое отопление водяным теплым полом способно обеспечить теплом всю квартиру при условии его правильного монтажа и последующей эксплуатации.

Расход горячей воды на водяное отопление, теплый пол которого является основным источником энергии, должен быть настолько минимальным, чтобы не увеличить нормированный расход воды, который использовался до установки системы теплого пола.

Если увеличить этот расход, то соответствующие службы сразу же узнают об этом. Стоит пользоваться специальными схемами, описанными выше и не увеличивать расход теплоносителя, так как это может испортить нормированный поток горячей воды в радиаторах ваших соседей.

Теплые полы от центрального отопления, водяное отопление дома

Отопление частных домов и квартир водяными теплыми полами является довольно популярным вариантом, так как система эффективна и экономична. Теплый воздух равномерно поднимается снизу вверх, создавая в помещении оптимальный комфорт. Теплые полы могут быть реализованы по-разному, это может быть теплый пол от центрального отопления в квартире или электрический, требующий прокладки греющего кабеля. Учитывая стоимость электроэнергии, многим жильцам идея установки в квартире теплого пола от батареи кажется более привлекательной. Затраты будут в основном на оборудование, а расходы на отопление будут не такими высокими.

Законно ли подключение к системе централизованного теплоснабжения?

Распространено мнение, что подключение теплого пола от горячей воды в квартире или от радиатора отопления категорически запрещено. Это не совсем правда. Разрешение от управляющей компании можно получить, если квартира находится в конце отопительного контура – ​​на первом или последнем этаже, в зависимости от схемы теплоснабжения. Таким образом, тепловая энергия, поступающая в квартиру, не будет ущемлять других жильцов многоквартирного дома. Как правило, нужно установить счетчик тепловой энергии, и можно смело подключать теплый пол от батареи.

Подача тепловой энергии осуществляется через теплообменник теплого пола в квартире, что позволяет сделать контур теплого пола «автономным», не затрагивающим других потребителей тепла.

Как сделать теплый пол от центрального отопления через отдельный вход

Сразу стоит оговориться, что какую бы схему вы ни выбрали, очень многое будет зависеть от качества теплоносителя в центральной сети. Так, в системе водяного пола имеется большое количество игольчатых клапанов, и при наличии в воде твердых частиц они могут серьезно засорить трубопровод и привести к его поломке.

Обычно трубы водяного пола привариваются к коллектору центрального отопления. Данная схема имеет свои преимущества:

  1. в коллектор домашней системы подается теплоноситель с постоянной температурой благодаря установке специального термостатического клапана;
  2. кроме того, необходимая температура может быть установлена ​​с помощью трехходового клапана, также оснащенного термостатом;
  3. и установка специального байпаса также обеспечивает минимальный расход воды после закрытия вентилей.

Рекомендуем: Особенности теплых полов из металлопластиковых труб

Однако в такой схеме отопления требуется защита циркуляционного насоса от работы последнего всухую. Это можно сделать, регулируя давление или расход. Кроме того, часто используется накладной термостат, отключающий насос при снижении температуры до 20 градусов Цельсия. А чтобы управлять системой надежнее, вместо термостатического клапана можно установить специальный регулятор, который регулирует температуру теплоносителя в зависимости от температуры в помещении.

Использование вертикальной компоновки

Этот метод основан на реконструкции существующей радиаторной системы. Как известно, у каждого радиатора есть свои пределы расхода теплоносителя. Последние обычно настраиваются с помощью регулировочного клапана.

Схема теплого пола от центрального отопления

На самом деле при подключении к стояку горячей воды можно получить вдвое больше тепла, чем от обычных радиаторов. Это связано с тем, что в подающем и обратном трубопроводах температура обычно примерно в два раза выше, чем в трубах водяного пола. Поэтому, если в квартире имеется, например, четыре стояка, то горячую воду можно брать из двух, а теплоноситель – транзитировать из остальных. Обычно такая система состоит из следующих элементов:

  • стояки двухтрубной системы отопления;
  • балансировочный клапан;
  • привод для трехходового клапана;
  • трехходовой клапан.

Однако для реализации такой схемы придется заменить старые батареи на новые теплообменники. Это никак не может повлиять на гидравлическую работу стояка, так как настройки балансировочных клапанов останутся прежними.

В этом случае вторичный контур водяного пола подключается параллельно. Если уравновешивание теплообменников во втором контуре проблематично, то следует использовать трубы из ПВХ одинаковой длины.

Вертикальная разводка с однотрубной системой

Такую схему можно установить даже за один день; здесь также реконструируется старая система отопления. В то же время в однотрубной системе невозможно контролировать расход теплоносителя. В этом случае теплый пол подключается к центральной сети через стояк. Для реализации этой схемы один из радиаторов просто меняется на контур водяного пола в помещении.

Мы рекомендуем: Какие бывают маты для теплого пола?

При этом разница температур в сети и контуре не должна превышать 5-10 градусов. Эта схема считается зависимой, так как на водяной пол можно поменять только один радиатор в помещении. А температура регулируется циркуляционным насосом, который управляется комнатным термостатом.

Особенности подключения

Вы можете использовать центральную сеть для более эффективного отопления; возможно (при соответствующем разрешении) даже сделать теплый пол на лоджии. Однако при реализации любой схемы следует учитывать следующие нюансы.

К централизованной системе теплый подключается к боковым входам коллекторов, с помощью специальных фитингов. Стяжка под финишное покрытие должна быть толщиной три сантиметра и армирована сеткой; последний укладывается поверх труб ПВХ. Если используется ламинат, то дополнительное утепление под ним не нужно – это только снизит показатели теплоотдачи. В местах прохождения труб сквозь стены рекомендуется использовать гофрированные трубы.

Ни в коем случае нельзя использовать теплоноситель, циркулирующий непосредственно в центральной сети. Большинство используемых механизмов и узлов конструкции выдерживают давление от 1 до 2,5 атмосфер, в то время как в центральной системе давление может подниматься до 16 атмосфер.

Какую схему выбрать зависит от площади помещения. Так, если размеры помещения превышают 30-35 квадратных метров, то лучше сделать несколько подключений, но к разным коллекторам.

YouTube ответил с ошибкой: доступ не настроен. YouTube Data API ранее не использовался в проекте 268921522881 или отключен. Включите его, посетив https://console. developers.google.com/apis/api/youtube.googleapis.com/overview?project=268921522881, а затем повторите попытку. Если вы недавно включили этот API, подождите несколько минут, пока действие распространится на наши системы, и повторите попытку.

    Похожие сообщения
  • Как рассчитывается длина трубы теплого пола?
  • Как выбрать стержневой инфракрасный теплый пол?
  • Как установить теплый пол под керамогранит?
  • Можно ли использовать пол с подогревом в качестве основного отопления?
  • Какие бывают напольные коврики?
  • Какой теплый пол положить под паркетную доску?

Как изменится высота помещения от установки теплого пола?

Планируя установить теплый пол от отопления в квартире, нужно подумать не только о стоимости материалов, получении разрешения. Важный нюанс – учитывать, как будет подниматься высота этажа. На черновой пол необходимо установить хорошую теплоизоляцию, чтобы тепло не уходило в плиты перекрытия. Для квартир на втором и выше этажах достаточно установить 3 см утеплителя (пенопласт и т.п.).

Если теплый пол в ванной от полотенцесушителя подключен на первом этаже, ниже которого находится подвал или цоколь, слой утеплителя должен быть в пределах 5-10 см. Далее учитываются размеры труб, слой финишного покрытия. В результате получается итоговая цифра, на которую будет уменьшена высота помещения. Если жилая площадь позволяет, можно купить оборудование.

Как сделать теплый водяной пол своими руками?

Процесс установки очень прост. Сделать водяной теплый пол своими руками может любой домашний мастер, обладающий навыками выполнения строительных работ. Все, что необходимо, – это четкое соблюдение всех пунктов приведенной ниже инструкции.

Схема монтажа теплого пола

Инструкция

Монтаж теплого пола, подключенного к системе централизованного отопления, выполняется в следующей последовательности операций:

  1. В квартире, где будет укладываться теплый водяной пол, необходимо полностью снять старый черновой пол, вплоть до стяжки.
  2. Основание, предназначенное для последующей прокладки водопроводных труб, должно быть идеально ровным. Для этого используют выравнивающие составы или цементно-песчаный раствор.
  3. После полного высыхания материала выравнивающего слоя его поверхность необходимо покрыть гидроизоляционной пленкой.
  4. Поверх гидроизоляционной пленки необходимо уложить слой изоляционного материала.
  5. На стыках пола и стен следует проложить демпферную ленту.
  6. Слой изоляции должен быть покрыт фольгированным полиэтиленом.
  7. Далее укладывается стальная армирующая сетка.
  8. На данном этапе необходимо установить трубы в системе отопления под названием «теплый водяной пол», по которым будет двигаться теплоноситель. Трубы укладываются по заранее разработанной схеме. Каждую из водопроводных труб необходимо прикрепить к арматурной сетке пластиковыми хомутами.
  9. После того, как все трубы смонтированы и подключены к системе отопления дома, необходимо провести подачу воды и в течение следующих суток следить за отсутствием протечек.
  10. Трубы системы должны быть невидимыми. Для этого их прячут под слой стяжки толщиной 5-7 см. Для приготовления стяжки используется бетон марки М300 или готовая смесь, предназначенная для создания теплого пола. №
  11. После полного высыхания стяжки на поверхность пола можно наносить финишное покрытие.

Рекомендации

Чтобы теплый пол, созданный в квартире, был надежным, служил долго и эффективно справлялся с поставленными перед ним задачами, при выполнении монтажа необходимо пользоваться следующими рекомендациями:

  1. трубы системы нельзя прокладывать в местах, где будет установлена ​​мебель;
  2. трубопроводы системы теплого пола необходимо прокладывать так, чтобы расстояние между соседними трубами не превышало 35-40 см, а расстояние от стен было не более 20-25 см;
  3. под окном должна быть проложена труба, подсоединенная непосредственно к стояку.

Как видите, создание теплого водяного пола в собственном доме или в квартире, имеющей специально предназначенный для этого стояк, вполне посильная задача, с которой справится каждый домашний мастер, обладающий простейшими строительными навыками.

Трубы теплого пола

Учитывая, что водяной теплый пол заливается стяжкой, понятно, что нужно выбирать прочные трубы. Выбор конкретного материала напрямую повлияет на цену 1 кв. м теплых водяных полов.

Но цена не главное, важно соблюдение условий:

  1. Не допускается использование шовных труб, они могут лопнуть при повышении давления. То же касается и большого количества стыков в контуре теплого пола – это потенциальная причина засоров, протечек.
  2. Нужны прочные трубы, способные выдержать и давление теплоносителя, и тяжесть стяжки, и динамические нагрузки (ориентир – сопротивление давлению не менее 8 бар).
  3. Важны высокие показатели устойчивости труб к коррозии, химическим веществам, накипи, а также звукоизоляция (чтобы не было слышно шума от движения воды).
  4. Диаметр труб варьируется в пределах 16-20мм (слишком тонкие трубы увеличивают давление, толстые увеличивают потери тепла в общей системе отопления). Перед подключением теплого пола к существующему отоплению стоит продумать наличие переходников, фитингов подходящих размеров.

Что нужно для подключения теплого пола?

Нельзя просто так взять и врезать контуры теплого пола в стояки отопления. Вода не будет циркулировать сама по себе, поэтому понадобится насос. Также необходима система для удаления скопившегося в системе воздуха. Теплоноситель в централизованном отоплении не чистый, поэтому для защиты собственной системы теплого пола нужно установить фильтры, задерживающие частицы грязи.

Важно учитывать, что теплоноситель в централизованном отоплении может нагреваться до 80 градусов, и такую ​​воду в свою систему заливать нельзя – это испортит и стяжку, и финишное покрытие, а в системе будет чрезмерно жарко комната.

Оптимальная температура теплоносителя в системе теплого пола до 45 градусов.

Поэтому необходимо установить узел, смешивающий воду подачи и обратки, а также устройства, контролирующие параметры. Поэтому в цену теплого пола будет входить цена датчика температуры теплого пола, термоголовки, сервопривода и т. д.

Схема подключения теплого пола

Для правильного подключения выбранной системы необходимо подготовить оборудование: циркуляционный насос, сервопривод коллектора теплого водяного пола, датчик контроля температуры, распределительный узел, коллектор. Подключение и пробный пуск системы осуществляются до заливки стяжки.

Главное в системе – распределительный узел, он регулирует температуру теплоносителя.

Благодаря трехходовому клапану и датчику (термоголовка для теплого пола) хозяин квартиры регулирует температуру, добиваясь оптимального комфорта и экономя на счетах. Суть клапана с датчиком заключается в своевременном отключении горячего потока при превышении заданной температуры.

Циркуляционный насос нужен для равномерного распределения теплоносителя в системе. Насос устанавливается после распределительного узла, но после коллекторной группы. Из трехходового клапана охлажденная вода поступает в насос, далее в коллектор и по контурам теплого пола. В верхней и нижней части коллектора установлены воздухоотводчик и сливной клапан соответственно.

На схеме показано подключение – теплый пол к отоплению в квартирах с замкнутым отопительным контуром. Если врезка осуществляется в квартирах посередине, то трехходовой кран заменяется двухходовым.

Альтернативный теплый пол Xl Pipe

Тем, у кого нет возможности легально подключить теплый пол от батареи, стоит ознакомиться с современной системой XL Pipe. Читая отзывы о теплых полах xl Pipe, отмечают, что это некий гибрид электрического и водяного отопления, не имеющий их недостатков. Нагревательным элементом здесь является полиэтиленовая трубка диаметром 2 см, заполненная антифризом. Внутри трубки находится хромоникелевый нагревательный кабель в тефлоновой оболочке.

Конструкция герметична и безопасна. В системе не используется насос, коллектор, бойлер. Охлаждающая жидкость здесь не движется. Монтаж жидкостного электрического теплого пола Xl Pipe осуществляется в стяжку. Мебель и технику можно перемещать без ограничений, система не будет повреждена. Как говорят отзывы о теплом полу как основном отоплении, с задачей этот вариант справляется, температуру можно регулировать по своему усмотрению.

Суть XL Pipe проста и понятна. При включении кабель начинает нагревать теплоноситель, быстро достигая заданной температуры. Давление жидкости в системе обеспечивает равномерное распределение тепла. По заявлению производителя, такой теплый пол потребляет на треть меньше электроэнергии по сравнению с другими системами электрообогрева. При сравнении с водяными теплыми полами исключаются затраты на приобретение котла, коллектора и другого оборудования.

Теплый пол с инфракрасной пленкой Heat Life

Тем, кто не представляет, как правильно сделать теплый пол из отопления, или не имеет возможности для этого провести в помещении капитальный ремонт, стоит присмотреться к Heat Life IR нагревательная пленка. Применяется в качестве основной или дополнительной системы отопления в офисах, жилых домах, производственных и других объектах. Те, кто выбирает теплые полы Hit Life, отмечают минимальные затраты на монтаж и обслуживание, низкие счета за отопление.

Как правило, установка пленки не требует заливки стяжки. С его помощью можно нагревать плитку, линолеум, ламинат, керамогранит и другие варианты напольных покрытий. Энергия используется для обогрева пола, а не воздуха. Кроме того, инфракрасная пленка способна обогревать любые поверхности – вертикальные, наклонные, рельефные. Даже при механическом повреждении участка пленки вся система будет продолжать работать. Коррозия пленке Heat Life не страшна.

Теплый пол от центрального отопления: возможности

На самом деле эта возможность в определенной степени ограничена действующим законодательством. Поэтому если вы хотите сделать все самостоятельно, не обращаясь за разрешением в соответствующие органы, то это может привести к проблемам, например, к штрафам и требованию демонтировать все незаконные конструкции. И такие трудности связаны с действующим запретом на последующую модернизацию и изменение существующих схем коммуникаций в квартире, отапливаемой центральным отоплением.

Итак, при подключении теплого пола к центральной магистрали возникает перепад температур. В центральной сети температура обычно поддерживается на уровне 70-90 градусов Цельсия; между тем, уже при 50 градусах может начаться деформация финишного покрытия системы теплого пола. Однако существует несколько схем, по которым подключение центрального отопления осуществляется без вреда для теплого пола.

Итак, одна из схем основана на установке стационарного теплового пункта со специальным циркуляционным насосом, играющим ключевую роль в системе. Если в квартире имеется единственный выход в систему отопления, то подключение водяного отопления осуществляется по принципу радиаторных батарей.

Чтобы сделать теплый пол от центрального отопления, в первую очередь следует правильно подобрать трубы. Последние укладываются на базовый пол змейкой и крепятся угловыми соединениями. Имейте в виду, что после монтажа системы она будет заполнена цементной стяжкой; а это значит, что при деформации любого участка, для устранения проблемы придется полностью менять монолитное напольное покрытие.

Мы рекомендуем: Каковы преимущества напольного отопления Gulf Stream?

В альтернативной схеме подключения пола к центральному отоплению используется обратка радиатора, к которой подключается отопительный контур. Правда, в этом случае необходимо будет установить запорную арматуру. В целом монтаж отопления должен производиться с ориентацией на закрытую систему.

Преимущества и недостатки теплых полов

Среди преимуществ использования водяных, электрических систем, теплых полов отмечают экономию на счетах за отопление. Если ноги теплые, даже самая низкая температура может восприниматься как комфортная. Установка не сложная, внешний вид не привлекает внимания, как стандартные радиаторы отопления. В доме с теплым полом не будет сквозняков. Дети не простудятся, играя на полу.

Что касается недостатков, то они тоже есть. Во-первых, это стоимость оборудования, монтажа. Во-вторых, водяные теплые полы требуют потери нескольких сантиметров от высоты помещения. В-третьих, на полах не должно быть ковров — иначе зачем их топить. Когда происходит поломка, трудно определить, какая область повреждена. Мебель не должна закрывать пол, чтобы не мешать циркуляции тепла.

Ознакомившись со всеми вышеперечисленными нюансами, вы сможете сделать осознанный вывод о теплых полах, целесообразности их использования в квартире в качестве основного или дополнительного источника тепла. В основном системы электрического теплого пола устанавливают в небольших помещениях – в ванной, кухне, санузле. Если вы планируете отапливать просторное помещение, то лучше отдать предпочтение водяной системе. В любом случае важно проконсультироваться с профессионалами, а в последствии доверить им монтаж системы, запуск и обслуживание . Таким образом, вы можете получить гарантии безопасности и долговечности системы.

Лучшая система отопления или агрегат для вашей квартиры

21OAK может получать комиссию при покупке по ссылкам на нашем сайте.

Автор Вероника Спаркс

Когда погода становится холодной, вы хотите иметь возможность зависеть от системы отопления в вашей квартире. В то время как квартиры, как правило, меньше по площади, обогреть их в холодную погоду не всегда просто. Если вы платите за тепло, отопление вашей квартиры также может увеличить ваш счет за электроэнергию. В зависимости от существующей системы отопления в вашей квартире, от того, насколько хорошо утеплены стены и окна и насколько тепло вы предпочитаете в своем помещении, выбор лучшей системы отопления, безусловно, может быть сложным процессом.

Содержание

  • Обогреватели
  • Системы центрального отопления
  • Напольное отопление
  • Какая система отопления подходит именно вам?

Мы собираемся найти лучшие системы отопления для вашей квартиры, чтобы вы могли согреться в своем доме, даже когда на улице ужасная погода.

Обогреватели помещений

Если вы просто хотите обогреть небольшое помещение или отдельную комнату, не нагревая всю квартиру, обогреватель — отличный вариант. Они идеальны, если вы живете в более теплом климате и просто хотите добавить немного тепла в комнату, которую занимаете. Если вы живете в более холодном климате, обогреватель также может быть полезен как способ снизить общие затраты на электроэнергию. Вы можете немного понизить температуру в своем доме и просто нагреть замкнутое пространство до своего уровня комфорта.

Обогреватели

отлично подходят для обогрева вашей спальни, когда вы спите, для обогрева вашего домашнего офиса, пока вы работаете, или даже для обогрева гостиной, пока вы наслаждаетесь вечерним просмотром фильмов. Они компактны для удобного хранения, быстрого нагрева и могут сэкономить вам немного денег, обогревая небольшое пространство, которое вы используете, а не всю квартиру. Существует даже некоторая универсальность в их эксплуатации, поскольку вы можете найти как электрические, так и газовые обогреватели.

Системы центрального отопления

Для работы системы центрального отопления требуется сложная установка воздуховодов, вентиляционных отверстий или труб, но она распределяет тепло по всем комнатам в вашей квартире. Центральное отопление — лучший вариант, если вы живете в районе с экстремальными зимами и низкими температурами. Поскольку эти системы обогревают весь дом, вы можете быть уверены, что ваши водопроводные трубы не замерзнут, не лопнут и не нанесут ущерб вашему дому от наводнения. Две наиболее распространенные системы центрального отопления используют либо печь, либо котел для обогрева вашего дома.

Печь

Печь нагревает воздух внутри себя, а затем подает теплый воздух по всему дому через систему воздуховодов. Вентиляционные отверстия устанавливаются в каждой комнате дома, откуда выпускается теплый воздух для повышения температуры в помещении. Вентиляционные отверстия часто устанавливаются ниже на стенах или возле плинтусов, чтобы теплый воздух мог естественным образом подниматься вверх и равномерно нагревать помещение. Преимущество системы центрального отопления, в которой используется печь, заключается в том, что она нагревает ваш дом быстрее, чем другие методы.

Котел

Вместо того, чтобы нагревать воздух для распределения по всему дому, бойлер нагревает воду, которая затем перекачивается по трубам, установленным по всему дому. Вода подается к радиаторам, установленным в каждой комнате, которые обогревают соответствующие помещения. Отопление дома с помощью котла имеет ряд существенных преимуществ. Водяное отопление более эффективно и экономично, чем такие методы, как воздушное отопление, и оно не сушит воздух в вашем доме, как это часто делает печное отопление. Если вас беспокоит сухой воздух зимой, система центрального отопления с бойлером — отличный вариант для обеспечения большего комфорта.

Cнежана/pexels

Подогрев пола

Если вам нужна самая энергоэффективная и равномерно распределяющая система отопления, подогрев пола — отличный выбор. Эта система использует либо водопровод, либо электропроводку под половицами, чтобы обеспечить комфортный уровень тепла с нуля. Этот тип обогрева потребляет меньше энергии, поскольку ему не нужно нагреваться до очень высокой температуры, чтобы обеспечить комфортный уровень тепла. Традиционные системы центрального отопления, в которых используется печь, например, должны нагреваться до высоких уровней в 100 с, чтобы нагреть ваш дом до комфортной температуры. Тем не менее, подогрев пола необходимо нагреть примерно до 84 градусов, чтобы достичь комфортной комнатной температуры.

В то время как подогрев пола требует значительных затрат и усилий при установке, простота использования и экономия энергии в долгосрочной перспективе того стоят.

Какая система отопления подходит именно вам?

Выбор лучшей системы отопления для вашей квартиры зависит от климата в вашем районе, некоторых особенностей планировки вашей квартиры и вашего общего бюджета. Самый традиционный способ отопления вашего дома — это система центрального отопления, поскольку она нагревает весь дом до желаемой температуры.

Однако, если вы просто хотите свободно опустить термостат и обогреть небольшое и ограниченное пространство, обогреватель — отличный вариант для вас. Если вы хотите выбрать более дорогую, но более эффективную систему отопления, подогрев пола может стать идеальным решением.

Ваша квартира может быть просторной или уютной, с хорошей теплоизоляцией или с небольшим сквозняком, но вы можете найти систему отопления, идеально подходящую для ваших нужд.

Рекомендации редакции
  • Контрольный список ухода за домом на октябрь, который нужен каждому
  • Найдите лучший цвет фасада дома для архитектурного стиля вашего дома
  • Конвекционные и лучистые обогреватели: в чем разница?
  • Лучшие репелленты от пауков, чтобы вы могли защитить свой дом от вредителей
  • Сатин против блеска: какая краска для ванной лучше?

7 Невероятно эффективные системы отопления квартир для собственников

3   

By Joe Hullebusch Blog 25 мая 2019 г.

(Источник: фотографии из депозита)

В жилых зданиях, таких как квартиры, отопление является важным компонентом для хорошего качества воздуха в помещении (IAQ), особенно с точки зрения доставки жильцам комфорт. Фактически, в некоторых юрисдикциях отопление является нормативным требованием для арендодателей и владельцев зданий.

Однако отопление также дорого обходится как с точки зрения первоначальных затрат, так и с точки зрения долгосрочных затрат в течение жизненного цикла. Таким образом, у вас есть все основания приобрести эффективную систему. В этом посте мы рассмотрим наиболее эффективные типы систем отопления квартир, доступные на современном рынке.

.

Наиболее эффективные типы систем отопления квартир:

Центральное отопление

Система центрального отопления работает путем подачи теплого воздуха в несколько квартир из одной точки. Система распределяет теплый воздух по воздуховодам здания, таким как воздуховоды на основе подпольного распределения воздуха (UFAD).

1. Печи

Печи относятся к наиболее распространенным типам систем центрального отопления. Обычно они работают за счет нагрева металлического теплообменника, через который система пропускает воздух, прежде чем подавать воздух в воздуховоды и различные помещения здания.

(Источник: Smarter House)

2. Бойлеры

Бойлеры распределяют тепло, используя воду, нагнетаемую насосом, которая проходит по трубам вокруг здания и отводит тепло к радиаторам, обращенным к помещению.

Отопление по периметру

Как правило, системы обогрева по периметру работают за счет распределения воздуха через воздуховоды UFAD, установленные по периметру или внешней части (например, по стенам) помещения.

(Источник: Бесплатный словарь)

3. Конвейерное отопление

Основным вариантом обогрева периметра является использование внутрипольных конвекторов.

Радиаторы, обращенные к помещению, не задействованы. Вместо этого внутрипольные конвекторы всасывают воздух через регистр или решетку, нагревают его, а затем возвращают в помещение. Другими словами, внутрипольные конвекторы используют естественную конвекцию для обогрева помещения.

Вы можете выбрать гидравлическую (водяную) или электрическую системы. Гидравлическая система может работать с водогрейными котлами, а также с энергоэффективными источниками, такими как геотермальные и солнечные. Электрический нагреватель можно просто подключить к существующей системе вашего здания.

Встраиваемые в пол конвекторы обеспечивают ряд преимуществ, в том числе экономию средств не менее чем на 10-20 %, а также возможность высвобождать площадь пола и более эффективно обеспечивать тепловой комфорт жильцам.

4.

Нагреватели пьедестала

Вы также можете обеспечить обогрев периметра с помощью обогревателей пьедестала. В отличие от внутрипольных конвекторов, которые устанавливаются под полом, конвекторы на пьедестале можно использовать на уровне пола.


Снижение эксплуатационных расходов здания
с помощью внутрипольных систем отопления

Узнать больше


Прямой нагрев

В ситуациях, когда нет воздуховодов для распределения воздуха (или их невозможно установить в здании), вы можете обогревать отдельные блоки с помощью систем прямого нагрева. Однако, в отличие от вариантов, которые мы описали выше, особенно внутрипольного отопления, эти методы не идеальны.

5. Газовый обогреватель

Они доступны в различных конфигурациях, включая настенные, отдельно стоящие и напольные. Однако, поскольку здесь нет воздуховодов, вы можете обогреть несколько комнат, оставив двери между комнатой с обогревателем и комнатами без него открытыми.

6. Электрический обогреватель

Преимущество этих обогревателей в том, что они портативны и недороги. Они являются хорошими промежуточными вариантами, но, как и в случае с газовыми обогревателями, они не так эффективны, как типы, которые мы описали выше, особенно варианты обогрева по периметру, такие как конвекторное отопление.


Дополнительные сведения о системах отопления, вентиляции и кондиционирования воздуха:

  • В чем разница между FCU и AHU?
  • Полное руководство по фальшполам
  • Как оценить стоимость системы ОВКВ для новых строительных проектов

Альтернативные системы ОТОПЛЕНИЯ

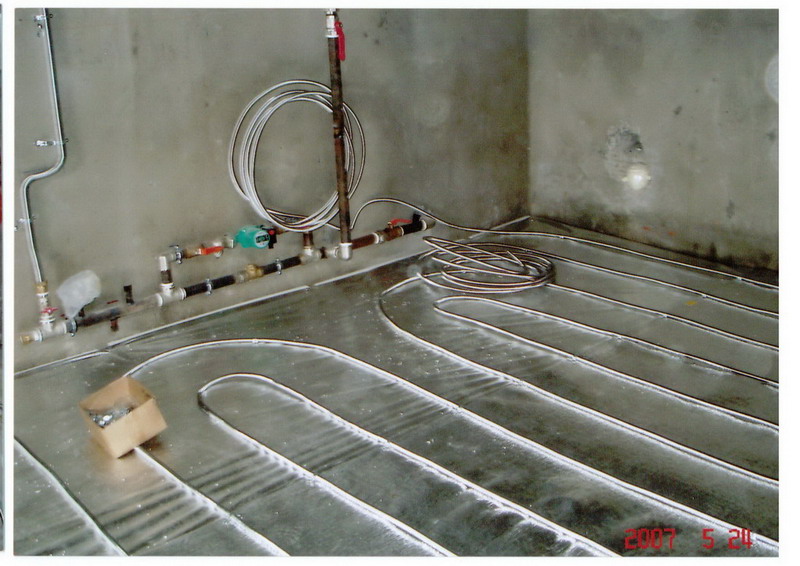

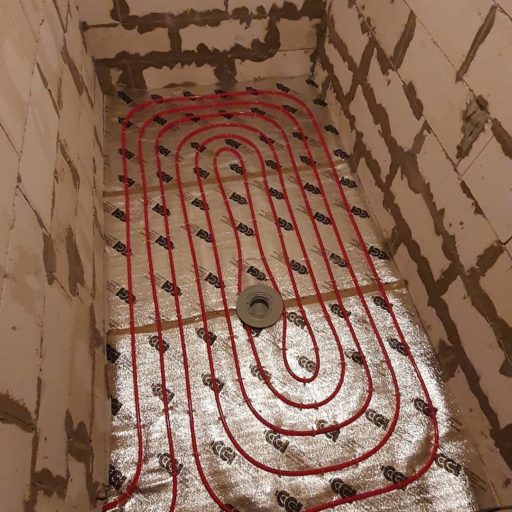

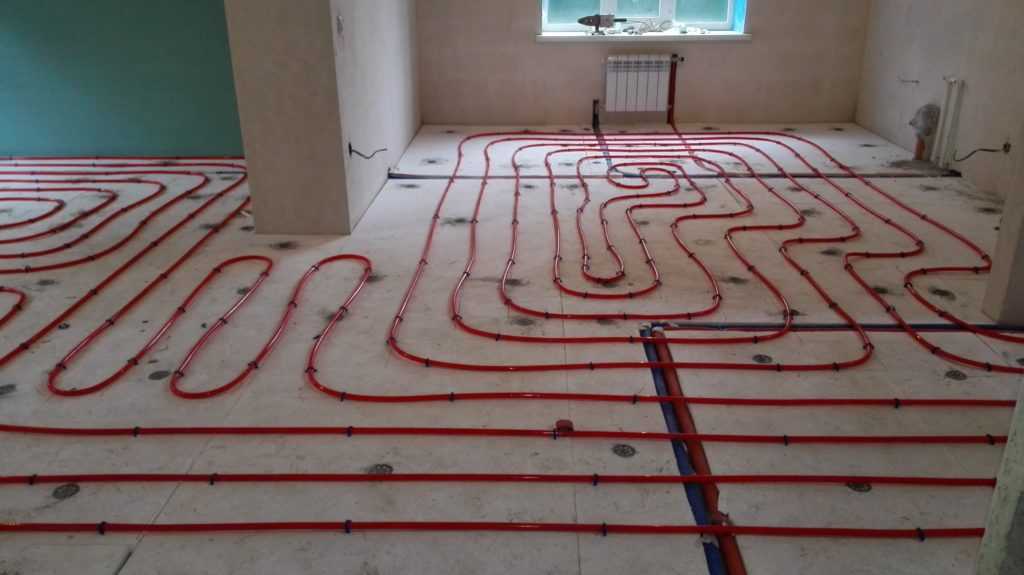

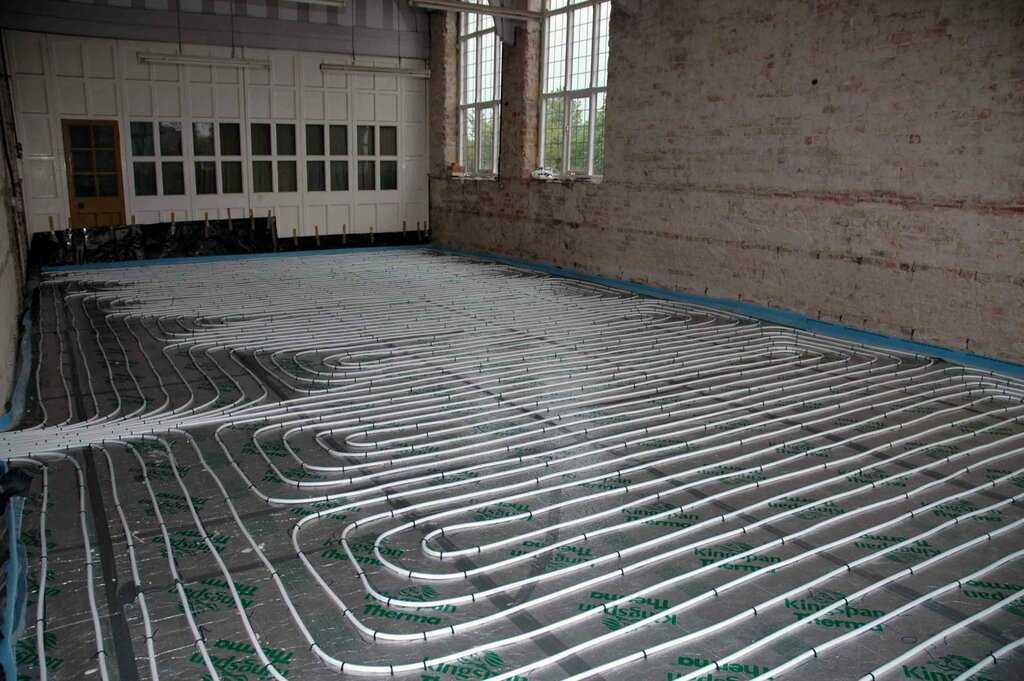

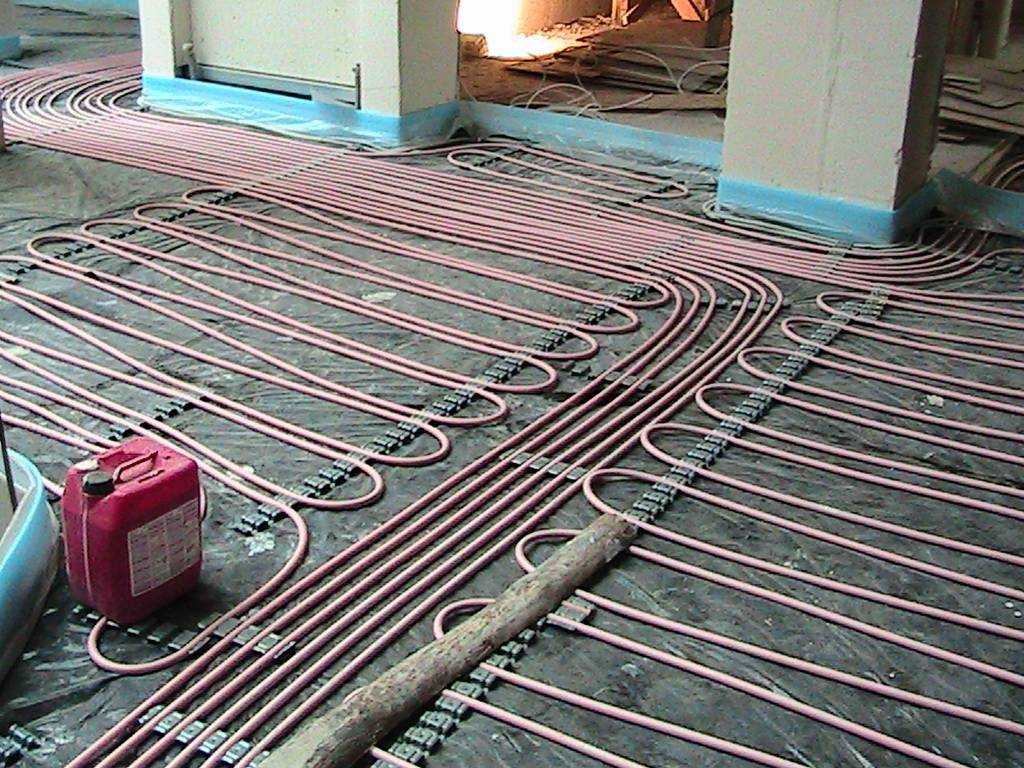

пол. Когда по этим трубам течет теплая вода, система отдает тепло в комнату через пол. Тем не менее, эта система сложна в установке и является ограничивающим фактором, когда дело доходит до выбора отделки пола.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
