Водяной теплый пол в квартире с индивидуальным отоплением

Теплые полы водяного типа уже доказали свою практичность и эффективность в качестве основного или вспомогательного отопления для частных домов. Однако жители городских квартир тоже хотят наслаждаться комфортом и экономить на обогреве. Давайте же разберемся, реально ли устроить в квартире водяные теплые полы.

Практика показывает, что хотя в принципе квартиру в доме с центральным отоплениемвозможно снабдить теплыми водяными полами, на деле получить разрешение на их монтаж нереально: слишком велика опасность того, что использование теплых полов нарушит теплоснабжение соседних квартир.

Впрочем, сейчас все чаще возводятся многоквартирные дома, в которых реализовано индивидуальное (автономное) отопление, то есть имеется собственный настенный котел в каждой из квартир. Наличие отдельного контура отопления означает, что ваши действия никак не повлияют на отопление жилья соседей – поэтому монтаж теплого пола в такой квартире станет вполне разумным решением.

Теплый водяной пол в квартире: нетрудно и выгодно

Отопление квартиры теплым полом – это современное решение, отличающееся комфортностью и экономичностью. Принцип его работы очень прост: по контуру из труб, уложенных в черновой пол и скрытых под чистовым напольным покрытием, циркулирует вода из котла, нагревая тем самым поверхность пола. При таком отоплении пыль не сгорает (поскольку в отличие от радиаторов, пол не становится слишком горячим) и не поднимается в воздух конвекционными потоками. А в помещении обеспечивается идеальное распределение температур: чуть прохладнее на уровне головы и тепло на уровне ног.

Водяной теплый пол можно устраивать в любых помещениях квартиры на любом этаже. Современные гидроизоляционные материалы позволяют гарантировать отсутствие ущерба даже в случае маловероятных поломок и протечек. Вдобавок – в системе такого теплого пола циркулирует совсем небольшое количество воды, буквально несколько литров, так что ничего катастрофического не произойдет в любом случае.

А вот о чем стоит побеспокоиться особо, так это о теплоизоляции. Чтобы отопление квартиры теплым полом было действительно экономичным, следует предотвратить утечки тепла: обогревать потолок соседей снизу или подвал – занятие неэффективное и неразумное. Под трубы теплого пола следует укладывать слой пенополистирола с особым покрытием. Тогда все тепло будет направлено лишь на обогрев вашего жилья и обеспечение вашего комфорта.

Теплый водяной пол в вашей квартире с индивидуальным отоплением – это максимально надежный и выгодный вариант, обеспечивающий удовольствие от хождения босиком и отменяющий необходимость переживать за играющих на полу детей. Стоимость монтажа такого теплого пола при грамотном подходе к его устройству окупается очень быстро благодаря экономии энергии.

Обеспечьте себя и близких комфортным, здоровым теплом, эффективным и удобным» Ведь водяные теплые полы в квартире – это вполне реально!



ivr-pol.ru

Теплый пол в квартире с индивидуальным отоплением


Особенности создания теплых полов в квартире

Теплый пол в квартире иногда и вовсе не нужен — пустая трата усилий. Комфортно чувствуют себя длительное время подавляющее большинство людей, если пол не теплее +25 град, а еще лучше +22 град. Пол в квартире, как и в доме должен быть «незаметным» для обычной жизни, а не для игрушек на месяц «в горячий пол». Но до подобной температуры, его греют соседи снизу. Поэтому пол в квартирах — не холодный. Другое дело, если первый этаж, или снизу склад, магазин, подвал, или квартира над проходом, тогда нужно что-то предпринять… ….но, с другой стороны, мы всегда не против сделать маленькое чудо, например для детей, играющих на полу… — как подключить все это к центральному отоплению, — рассмотрим дальше основные проблемные вопросы создания теплых полов в квартирах.

Простейшая схема теплого пола в квартире

Сейчас появились термостатические клапана действующие по температуре теплоносителя, т.е. без термоголовки по воздуху. Называются RTL-регуляторы, головки-боксы-rtl. Если теплый пол подостыл — клапан открылся и пошла горячая вода из центральной системы отопления. Если нагрелся — сразу клапан прикрывается . Действуют пульсирующе, понемногу пропуская воду. В насосной схеме могут регулировать теплый пол, но только для короткого контура — до 40 метров.

Бывает, когда в одной комнате по стояку теплоноситель идет вверх, по другому — вниз, между ними приличный перепад давлений, получается их можно соединить трубой (подключение к свободным торцам радиаторов) длиной до 40 метров с головкой РТЛ, или парой таких параллельных контуров теплого пола, чтобы прогреть большую площадь, и вопрос готов. Есть ли перепад давления между стояками — решать по месту измерением давления, или соединением шлангом с водяным счетчиком, например, как будет крутить, с каким напором..

Далее рассмотрим обычные схемы включения водяного пола в центральноотопительную магистраль.

Как подключить теплый пол к стояку

Если стояков два — то подключить теплый пол проще простого. Между подачей и обраткой врезаться параллельно радиатору, при этом можно использовать и РТЛ-реуглировку, или даже регулировочный кран вручную на коротких до 30 метров контурах, — главное не поднять в них температуру выше +50 град С.

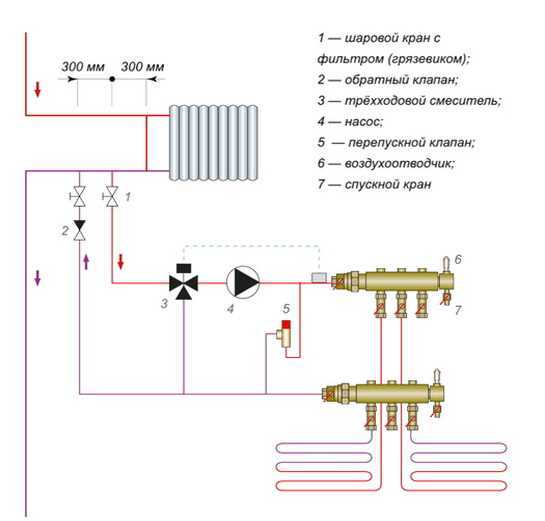

Но если стояк один, то необходим насос. Приведенная схема дает общее представление о классическом монтаже — с трехходовым клапаном

Недостаток работа на грязном теплоносителе общей системы. Если дубовые радиаторы это ведрживают, то в точных клапанах могут подзастрявать частицы, такое бывало. Лучше использовать схему с теплообменником.

Но здесь нужно заставить еще идти теплоноситель через теплообменник, если стояк один. А сопротивления на стояке недопустимы вовсе…. Но капитальная схема с теплообменником и распределительным коллектором представляется более интересной и правильной, чем попытка напрямую тягать теплоноситель из магистралей.

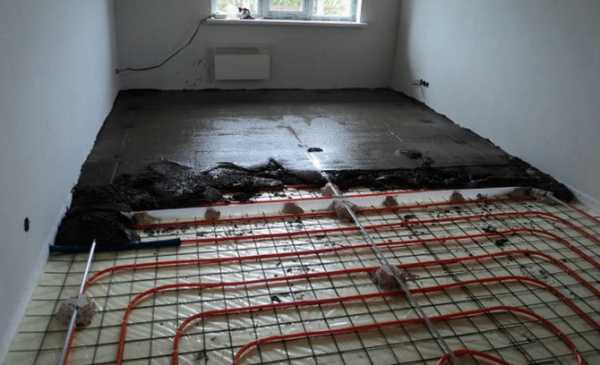

Прочность перекрытия и стяжка

Можно ли класть в квартире классическую стяжку для теплого пола от 8 см толщиной, бетонную — вопрос, который нужно согласовывать с эксплуатантами здания. Затаскивать такие тяжести на свой страх и риск не рекомендуется. Если тяжелая стяжка не допустима, то можно применить и облегченную стяжку с металлическими рассеивателями тепла. Аналогично, тому, как делается теплый пол по деревянным лагам. Подробней о создании облегченной нагреваемой стяжки по деревянным лагам

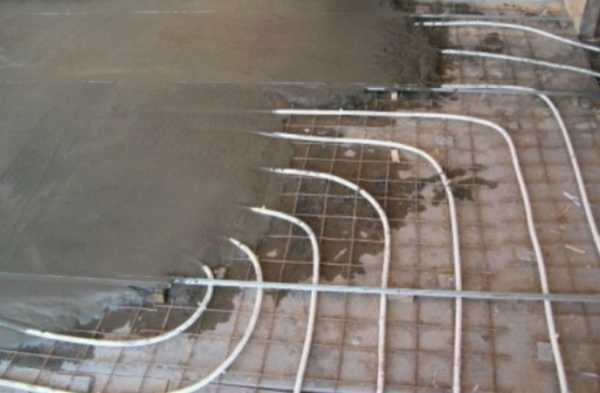

Простая стяжка может быть сделана и упрощенной конструкции, важно лишь чтобы она не растрескивалась. Поэтому на  цементный заполнитель вокруг трубопровода с армировочной сеткой можно положить слой гипсоволокна, которое достаточно пластично.
Какая толщина утеплителя для нагреваемого напольного покрытия в квартире

Над отапливаемыми помещениями под нагреваемой стяжкой необходимо расположить теплоизоляционную прослойку – экструдированный пенополистирол толщиной минимум 3,5 см, желательно 5 см. Для квартир над проездами — 15 см. Для квартир находящихся над подвалом — от 10 см, но можно больше.

Рекомендации по созданию теплых полов в квартире

Напомним обычные параметры теплого пола с насосом и коллектором распределения.

  • Длина каждого контура не более 70 метров (более короткие контуры легче настроить).
  • Шаг укладки – 150 – 200 мм, допускается до 250мм в центральных частях комнаты.
  • Диаметр трубопровода внутренний 12 – 14 мм, подходящим оказывается, к примеру, металлопластиковый трубопровод с наружным диаметром 16 мм.
  • Под данные условия (напор не более 2 м вод ст.) и контуров до 10 шт. подойдет циркуляционный насос, например Grundfos-UPS 25/40.
  • Размеры стяжки с одним контуром, ограниченной швами, не более 15 м кв. (4,0 метра максимальный линейный размер).
  • Регулировка отдаваемой мощности – средствами смесительного узла по температуре теплоносителя (общая подача), а также путем регулировки расхода термоголовками на каждом контуре.

Как видим основными принципами создания теплых полов в квартире остаются все те же обычные требования, — работа совместно с радиаторами, достаточная теплоизоляция от основания, исполнение классических технических решений по гидравлике и теплоизлучателю.

Но главное — согласование подобных действий с эксплуатантами, и учет запрещения «над жилыми помещениями теплый пол не возводится…» Дополнительно – как утепляется квартира

teplodom1.ru

Водяной теплый пол в квартире с индивидуальным отоплением в Заокском

  Теплые полы водяного типа уже доказали свою практичность и эффективность в качестве основного или вспомогательного отопления для частных домов. Однако жители городских квартир тоже хотят наслаждаться комфортом и экономить на обогреве. Давайте же разберемся, реально ли устроить в квартире водяные теплые полы.

  Практика показывает, что хотя в принципе квартиру в доме с центральным отоплением возможно снабдить теплыми водяными полами, на деле получить разрешение на их монтаж нереально: слишком велика опасность того, что использование теплых полов нарушит теплоснабжение соседних квартир.

  Впрочем, сейчас все чаще возводятся многоквартирные дома, в которых реализовано индивидуальное (автономное) отопление, то есть имеется собственный настенный котел в каждой из квартир. Наличие отдельного контура отопления означает, что ваши действия никак не повлияют на отопление жилья соседей – поэтому монтаж теплого пола в такой квартире станет вполне разумным решением.

Теплый водяной пол в квартире: нетрудно и выгодно

  Отопление квартиры теплым полом – это современное решение, отличающееся комфортностью и экономичностью. Принцип его работы очень прост: по контуру из труб, уложенных в черновой пол и скрытых под чистовым напольным покрытием, циркулирует вода из котла, нагревая тем самым поверхность пола. При таком отоплении пыль не сгорает (поскольку в отличие от радиаторов, пол не становится слишком горячим) и не поднимается в воздух конвекционными потоками. А в помещении обеспечивается идеальное распределение температур: чуть прохладнее на уровне головы и тепло на уровне ног.

  Водяной теплый пол можно устраивать в любых помещениях квартиры на любом этаже. Современные гидроизоляционные материалы позволяют гарантировать отсутствие ущерба даже в случае маловероятных поломок и протечек. Вдобавок – в системе такого теплого пола циркулирует совсем небольшое количество воды, буквально несколько литров, так что ничего катастрофического не произойдет в любом случае.

  А вот о чем стоит побеспокоиться особо, так это о теплоизоляции. Чтобы отопление квартиры теплым полом было действительно экономичным, следует предотвратить утечки тепла: обогревать потолок соседей снизу или подвал – занятие неэффективное и неразумное. Под трубы теплого пола следует укладывать слой пенополистирола с особым покрытием. Тогда все тепло будет направлено лишь на обогрев вашего жилья и обеспечение вашего комфорта.

  Теплый водяной пол в вашей квартире с индивидуальным отоплением – это максимально надежный и выгодный вариант, обеспечивающий удовольствие от хождения босиком и отменяющий необходимость переживать за играющих на полу детей. Стоимость монтажа такого теплого пола при грамотном подходе к его устройству окупается очень быстро благодаря экономии энергии.

  Обеспечьте себя и близких комфортным, здоровым теплом, эффективным и удобным» Ведь водяные теплые полы в квартире – это вполне реально!

www.uyutteplo.ru

Теплые полы водяные: монтажные схемы в квартире -

03.02.2017

Подогрев полов посредством размещенных под напольным покрытием труб становится все более популярным способом нагреть помещение или жилище. Этим способом интересуются как жители квартир, столкнувшиеся со сквозняками, так и владельцы частных домов, ощущающих холод от полов на первом этаже.

Теплые полы водяные, монтажные схемы в квартире которых требуют особо ответственного подхода, являются замечательны дополнением к центральной отопительной сист

polaks.ru

Как сделать теплый водяной пол в квартире с центральным отоплением

Содержание статьи:

Если вы задумали сделать водяной теплый пол в квартире от центрального отопления, то знайте сделать это нужно правильно, что быу вас не было проблем с соседями и вашей коммунальной службой, обслуживающей систему отопления вашего дома.

ПОЧЕМУ ЗАПРЕЩАЮТ МОНТИРОВАТЬ ТЁПЛЫЙ ПОЛ ВОДЯНОЙ В КВАРТИРЕ?
А всё потому, что система отопления многоквартирного жилого дома состоит из двух труб- подачи и обратки, либо однотрубной системы:


Система отопления таких домов рассчитана на отопление радиаторами. Гидросопротивление радиаторов на много меньше чем у тёплого пола, поэтому в системе водяной тёплый пол используется циркуляционный насос, для принудительного прогона теплоносителя.
Так вот подключив коллектор тёплого пола к входной трубе системы отопления дома и выведя в обратку мы получим тёплый пол водяной в квартире и замерзших соседей, так как насос создал разряжение теплоносителя во входной трубе стояка дома и тепло просто не доходит до радиаторов соседей. По этой причине обслуживающие службы запрещают подключаться к системе отопления таким способом, но!… есть даже три «но»!…
Существуют два способа как правильно подключиться к системе отопления многоквартирного дома и третий способ как вообще не подключаться к ней, но при этом иметь тёплый пол в квартире.
И так, как же всё-таки подключиться к системе не создав разряжение в стояке?

Способ 1.

Данный способ заключается в использовании теплообменника.
Теплообменник подключается как обычный радиатор в квартире, он не имеет гидравлического сопротивления, и поэтому теплоноситель без труда проходит через теплообменник без помощи циркуляционного насоса. При этом теплоноситель тёплого пола не смешивается с теплоносителем общей системы отопления дома. Остальные элементы оборудования таки же как и при устройстве системы тёплого пола в частном доме. Такой способ подключения не влияет на изменение давления в стояке, поэтому соседи у вас не замерзнут. Как говорится » И волки сыты и овцы целы»

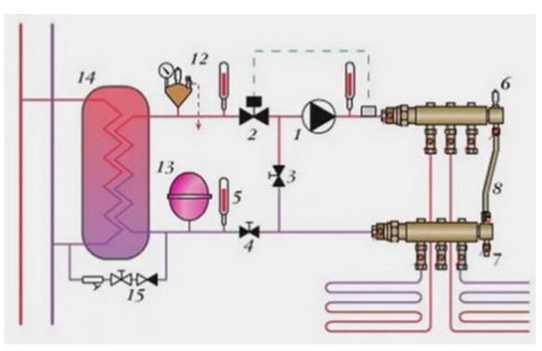

Вот схема данной модели подключения:

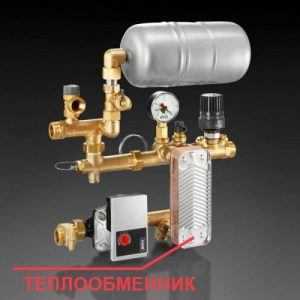

А это теплообменник в составе смесительного узла:

Способ 2.

Способ «первичного и вторичного кольца». В роли первичного кольца выступает система отопления вашего дома, а в роли вторичного кольца- система трубок вашего водяного тёплого пола.

Если кто помнит курс биологии со школы, то может быть знает что сердечно-сосудистая система человека состоит из большого и малого кругов кровообращения. Кровь течет по разным кругам, но при этом сообщается и смешивается между собой.

Так и здесь два кольца связанны друг с другом , но при этом вторичное кольцо не мешает первичному.
Посмотрите внимательно на рисунок и попытайтесь понять принцип работы этой системы:

Допустим в вашем многоквартирном доме однотрубная система отопления. Врезку делаем в трубе, которая идет от радиатора. Первая врезка для подачи теплоносителя в тёплый пол делаем в 30 см от трубы-перемычки радиатора. Вторая врезка в 30 см. от первой для обратки тёплого пола. Обе врезки оснащаются кранами на случай ремонта системы тёплого пола. На обратке стоит обратный клапан для одностороннего потока в системе. И так, теплоноситель проходит через трехходовой клапан, далее нагнетается в коллектор, откуда идет по петлям тёплого пола, возвращается в коллектор обратки и тут… внимание!... часть теплоносителя уходит в обратку стояка дома, а часть, через трехходовой клапан системы, возвращается в подачу коллектора. Какую часть отдать в стояк системы отопления дома, а какую пустить на второй круг регулирует трехходовой клапан с термоголовкой.
Такая система подключения обеспечивает равномерный отбор теплоносителя из общей трубы дома, не создавая разряжения в общем стояке.

Способ 3.

Это способ послать всех «нафиг» и устроить автономное газовое отопление в квартире, ведь никто не запрещает устанавливать газовые котлы с закрытой камерой сгорания на кухне или балконе, при этом не платя за общую систему отопления, а только за газ. Скорее всего у вас будет по деньгам выходить дешевле. Правда я не учитываю сумму, которую вы выложите за установку котла.
А если вы заморочитесь и решите установить электрокотёл, то его вообще можно засунуть хоть в кладовку хоть в сан. узел, но по себе знаю, что отопление электричеством не самый дешёвый вид отопления.
Выбор остается за вами, каким способом воспользоваться решать вам, но прежде чем приступить к монтированию тёплого пола водяного в квартире необходимо провести следующие работы:
В первую очередь если вы задумали делать какие-то перегородки в квартире, то их нужно сделать их уже сейчас, либо хотя бы сделать каркас для гипсокартона. Проверить уровень перепада поверхности основания пола по всей квартире, если разница больше 2 см., то необходимо выравнить поверхность в » уровень». Поднять дверные проемы на высоту «пирога» будущего пола. Оштукатурить стены, хотя бы нижнюю их часть, так как при монтировании пола к ним нужно будет клеить демпферную ленту. Вымести весь мусор, убрать все неровности основания пола(бугры, выбоины, шероховатости). Определиться с местом, где будет находиться у вас котёл, если вы надумали его ставить, а так же распределительный коллектор, продумать в каком месте у вас будет врезка в стояк системы отопления дома. При монтировании пирога тёплого водяного пола в квартире единственным нюансом является, то что если вы живёте не на первом этаже или цокольным, то утеплитель можно постелить меньшей толщины, чем обычно. 50 мм. будет достаточно. В остальном технология такая же как и при укладке тёплого водяного пола в частном доме.
Если вы решили заодно сделать тёплый пол на балконе, то необходимо учесть то, что балкон окружён практически со всех сторон холодом, и что бы компенсировать потери энергии, нужно на площади балкона трубу уложить по чаще, чем в самой квартире.
