Датчик температуры водяного теплого пола.

Терморегулятор в системе отоплениях. Что это за прибор?

Терморегулятор, используемый для теплого водяного пола — это устройство, посредством которого осуществляется регулировка температуры теплоносителя в системе отопления. Прибор оснащается чувствительным термоэлементом, благодаря которому быстро реагирует на изменение интенсивности нагрева теплоносителя. Диапазон изменения температуры варьируется в пределах 5-450С. Изменения в системе происходят мгновенно, что очень удобно и эффективно.

Терморегулятор или термостат, другое название прибора, сегодня используется как в ручном режиме, так и в комплекте с контроллерами (датчики температуры воздуха), которые фиксируют температурные изменения внутри отапливаемого помещения и на поверхности пола. Правильная настройка терморегулятора и постоянная взаимосвязь контроллеров с термостатом являются ключевыми факторами успешной работы теплых водяных полов.

На сегодняшний день используются различные типы термостатов, каждый из которых имеет свою сферу применения.

Виды регуляторов температуры

Для теплых полов используются различные типы устройств, которые могут отличаться различными технологическими показателями. Речь идет о типе прибора, виде используемого датчика и места установки.

Основное различие для всех устройств, заключается в принципе действия. В системах водяных теплых полов сегодня используются следующие типы терморегуляторов:

  • Электромеханический прибор. Принцип действия данного устройства заключается в следующем. Достижение внутри помещения установленной на регуляторе температуры, фиксируется датчиком температуры воздуха, который посылает сигнал на термостат. Прибор отключается, останавливая подачу теплоносителя в систему отопления. Снижение температурных параметров внутри помещения дает сигнал на прибор, который снова приводится в действие, включая подачу горячей воды в водяные отопительные контуры.

На заметку: электромеханический термостатический смесительный клапан работает по принципу домашнего утюга, не имея конкретных значений температуры, а лишь включаясь и отключаясь при повышении или при понижении температуры воды.

Управляется прибор интуитивно, настраиваясь в соответствии вашими личными ощущениями. Если в комнате прохладно, головка прибора вращается в одну сторону. Если становится жарко, то колесико крутится в обратную сторону. Для данного вида термостатов характерны низкая цена и простота эксплуатации.

Электронные термостаты – это приборы, которые действуют аналогично, как и электронно-механические приборы. Единственное и существенное отличие данного вида устройств, наличие возможность зафиксировать заданную температуру. Здесь вращающаяся термостатическая головка заменена электронными сенсорами. Управление кнопочное, а вся текущая информация выводится на дисплей.

Такое оборудование обладает высокой точностью и способно чутко реагировать на малейшие изменения температурного режима внутри отапливаемого помещения.

Программируемое устройство. Третий вид термостатов, которые являются полностью автоматизированными и автономными системами. В дополнение к своей основной функции, эти приборы наделены дополнительными функционалами. Их можно запрограммировать на длительный период, делая управление отопительной системой гибким и удобным.

По своей функциональности все термостатические устройства можно разделить на три вида:

  • модели, оснащенные индикаторами температуры воздуха;
  • модели, оборудованные датчиками температуры нагрева водяного пола;
  • устройства, имеющие на вооружении два датчика.

Как отключить водяной теплый пол. Разнообразие регуляторов водяной конструкции пола

Принципиальное отличие разных регулирующих устройств заключается в способе выставления необходимой температуры:

  1. Механические модификации . Эти приборы редко ломаются и доступны по стоимости. Такого типа регулятор водяного теплого пола имеет простую шкалу, делающую процесс настройки легким и понятным. Необходимую температуру выставляют при помощи вращающегося диска. Иногда на лицевой панели терморегуляторов для водяного пола с обогревом имеется рычаг, предназначенный для его включения/отключения. Других функций у таких устройств нет. В среднем цена на них составляет 15 евро.
  2. Электронные приборы . Их функционал аналогичен механическому варианту, но реализован он иначе. Электронная модель предусматривает наличие цифрового экрана, на котором отображаются текущие или устанавливаемые параметры. Также на устройствах можно увидеть несколько кнопок. На них могут находиться стрелки со знаками «вверх» и «вниз», служащими для постепенного изменения температурного режима. Ориентировочная стоимость – 20 евро.
  3. Модели с программированием . Регулировка температуры теплого пола при помощи такого устройства позволяет, как поддерживать стабильный нагрев, так и менять его в автоматическом режиме в зависимости от времени. Продаются модели, имеющие возможность программировать температурный режим в течение суток и по дням недели. Данная функция позволяет экономить энергоресурсы, а значит, деньги и при этом жить в комфортных условиях. Например, температуру можно снизить, когда все члены семьи отсутствуют дома, а перед их возвращением – повысить. Некоторые модификации помимо стационарного блока, расположенного на стене, оснащены переносными пультами управления. Сейчас в продаже имеются модели, которыми корректируют работу посредством компьютера или планшета. Простейшая модификация, которая предусматривает возможность установки температуры пола по времени обойдется не менее, чем в 40 евро, а навороченной устройство может стоить более одной тысячи.
  4. Мультизональные модификации . Такие термостаты контролируют несколько контуров и поддерживают индивидуальные параметры в каждом из них.
  5. Сенсорные модели . Выполняемый данными приборами перечень функций тот же, что и у электронных моделей. Но они оборудованы сенсорными кнопками, а не тактильными. Стоимость более высокая.
  6. Радио термостаты и контроллеры . Подобные системы, поставляемые европейскими производителями, являются новинками на отечественном рынке. Например, системы фирмы Uponor состоят из сервомеханизмов, управляемых при помощи радиосигналов, радио термостата, который отслеживает показания датчиков и радио контроллера, принимающего данные от термостата и передающего их дальше на сервоприводы. В комплект также входит SMS-модуль, позволяющий управлять системой посредством мобильной связи и следить за ее состоянием.

Регулировка температуры водяного теплого пола. 4 способа регулировки температуры теплых полов

Регулировка температуры водяных теплых полов в помещении происходит двумя способами. Первый способ — это регулировка температуры теплоносителя, поступающего в контур теплого пола. Второй способ — это полное прекращение подачи теплоносителя, поступающего в контур теплого пола.

Для регулировки температуры помещения есть несколько способов. Начнем с самого простого. Самый простой способ — это использовать для монтажа системы теплого пола трубы с рабочей температурой до 90-95 градусов.

В этом случае в систему на подачу монтируют насос и обратный клапан, а на обратный коллектор теплого пола монтируют накладной термостат, через который и подключают насос. При этом в теплые полы идет теплоноситель с  высокой температурой. По практике от 70-85 градусов.

При этом температура снимается полом и приходит охлажденная обратка. Как только температура обратки повышается вследствие прогрева помещения, то термостат отключает насос и прекращается подача теплоносителя. Система находиться в режиме ожидания.

Далее полы отдают тепло, температура падает, термостат включает насос и подает в систему новую порцию горячего теплоносителя. Как показала практика, это самая дешевая и надежная система регулировки температуры помещения.

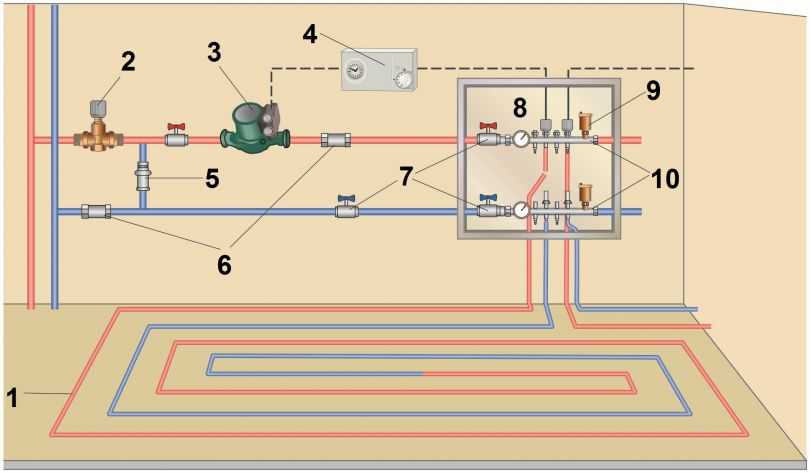

При следующем способе регулировки температуры теплых полов мы в систему теплого пола на подачу монтируем насоса перед ним трехходовой вентиль или смесительный клапан. При таком способе, благодаря трех ходовому вентилю, происходит подмес прохладной обратки к горячей подаче. Происходит так сказать разбавление теплоносителя до нужной температуры.

С трехходовым вентилем регулировка температуры теплых полов происходит вручную или с помощью сервопривода. А смесительные клапаны регулируют температуру по заранее настроенному показателю. При этом трехходовой вентиль Вы можете крутить как хотите. А вот смесительный клапан необходимо настраивать более кропотливо.

трехходовой смесительный вентиль

Ко всему, с помощью смесительного клапана можно смонтировать теплые полы в квартире и подключить к центральной системе отопления без ущерба для соседей.

Следующий способ — это регулировка температуры с помощью смесительного модуля. В этом модуле в одном корпусе собраны все необходимые элементы.  Такие как: трехходовой вентиль, насос, байпас, термометр, термостатическая головка и реле максимальной температуры.

модуль подмеса

Эти модули дороги, но очень эффективны. Но дело в том, что работают такие модули, когда вся система отопления смонтирована по европейскому образцу. При этом в системе отопления поддерживается температура не менее 65 градусов для нагрева горячей воды.

А вот на теплые полы модуль подмеса подает разбавленный теплоноситель по заранее выставленным на нем параметрам. Но у нас зачастую регулировку систем отопления производят именно котлом. Что приводит к некомфортному температурному хаосу.

И последний самый продвинутый способ регулировки температуры теплых полов — это монтаж на распределитель теплого пола сервопривода, а в комнату комнатного термостата.

сервоприводы

Комнатный термостат дает команду сервоприводу, открывая и закрывая его по необходимости. Такая система может работать хоть с самодельным коллектором, хоть с трехходовым вентилем, хоть с модулем подмеса. Цена вопроса — ваши возможности.

Температура теплого пола.

Температура теплых водяных полов всегда должна создавать комфорт в помещении. Такая система отопления все больше набирает популярность на рынке. Благодаря ей тепло равномерно распределяется между полом и потолком, а показатель влажности всегда оптимальный.

Теплый пол легкий в установке и имеет большой срок эксплуатации. Специалисты считают, что оптимальная температура воды вдолжна быть 40С, чтоб пол не забирал лишнюю электроэнергию.

В данной статье мы рассмотрим информацию о том, какая должна быть оптимальная температура у теплых полов. Также рассмотрим рекомендуемую температуру для разных покрытий полов.

Наиболее комфортными для человека считаются такие условия, когда температура поверхности пола составляет 22-25°С, а нагрев воздуха на уровне головы 19-20°С.

Санитарные нормы ограничивают температуру воздуха: в жилых помещениях — величиной 18-24ºС (оптимальная 20-22ºС), в ванных комнатах и санузлах – величиной 18-26ºС (оптимальная 24-26ºС), в вестибюлях, кладовых и лестничных клетках — величиной 12-22ºС (оптимальная 16-18ºС).

В конструкциях систем напольного отопления, в частности, водяных теплых полов (ВТП), происходит распределение и передача тепловой энергии, которые зависят как от тепловой нагрузки, так и от параметров греющей панели (теплофизических и геометрических), диаметра труб контуров теплого пола, их материала и шага укладки, материала финишного покрытия, вида теплоносителя, настройки расходомера и т. д.

Как известно, на каждую единицу перепада температур (между значением поверхности пола и воздуха) теплоотдача с одного квадратного метра отопительной панели ВТП составляет 11 Вт. При этом около 45% передается за счет теплообмена конвекцией, а примерно 55% — за счет излучения.

Таким образом, для обеспечения температуры воздуха в 20°С при максимально комфортном значении 29°С, отопительная нагрузка, которую можно снять с поверхности ВТП составит порядка 100 Вт/м².

В большинстве случаев потребность энергии покрывает эффективная теплоотдача поверхности равная 80 Вт/м², однако для того, чтобы делать расчеты исходя из этого значения, здание должно соответствовать нормам теплозащиты.

При этом наружные стены зданий, в которых предполагается установка ВТП, должны иметь рекомендуемый коэффициент теплопередачи k

При использовании систем напольного отопления необходимо помнить об ограничении температуры поверхности пола.

Оптимальная температура составляет 24-26ºС и для обеспечения теплового комфорта по санитарным нормам не должна превышать: 29ºС для жилых и офисных помещений, где люди пребывают постоянно, 35ºС по периметру для приграничной зоны вдоль внешней стены, 33ºС для кухонь и ванных комнат, 27ºС в служебных и рабочих помещениях, где люди работают стоя.

Присистемы необходимо учитывается допустимая температура пола при том или ином расположении и длине контуров, шаге укладки труб, скорости подачи и нагреве теплоносителя.

Следует помнить, что максимально разрешенная температура теплоносителя для ВТП составляет 55ºС (рекомендуется 45°С), а перепад на прямом и обратном трубопроводах контура теплого пола должен составлять 5-10°С (на практике порядка 7°С).

Шаг укладки является величиной расчетной, но в любом случае не должен превышать 30 см, в противном случае возникнет неравномерный нагрев поверхности пола с появлением теплых и холодных полос. Чтобы эффект “температуно-полосатого пола” не воспринимался ногой человека, максимальный перепад температуры по длине стопы не должен превышать 2°С.

Существует несколько методик регулирования температуры теплоносителя. Если рассматривать ВТП как основную систему отопления и не брать в расчет помещения, где существенно именно поддержание постоянного нагрева пола, то основными способами регулировки теплоты являются следующие:

  • Изменение нагрева подачи при постоянном потоке в зависимости от внутренней температуры.

По мнению некоторых экспертов, самым лучшим является способ контроля внутреннего нагрева. Причина в том, что большинство зданий имеет очень высокую тепловую инерцию. Это означает, что быстрые изменения наружной температуры влияют на внутреннюю очень медленно.

Другими словами, контролирование внутренней температуры гармонирует с тепловой инерцией дома. При применении этого способа регулирования, риск от влияния пиковых значении на внутренний климат помещения минимален.

  • Изменение нагрева подачи при постоянном потоке в зависимости от наружной температуры.

Ряд экспертов, наоборот, считает лучшим способом регулирования контроль наружной температуры. Причина в том, что в этом случае можно работать с предварительно рассчитанными кривыми зависимости нагрева подающей воды от наружной температуры.

Главное преимущество заключается в том, что когда происходит повышение наружной температуры, контрольная система немедленно понижает нагрев подающей воды, доводя до минимума нежелательные потери тепла. С другой стороны, понижение наружной температуры всегда вызывает повышение нагрева подающей воды

  • Переменный поток при постоянной температуре подающей воды.

Некоторые эксперты считают самым современным способом регулирования мкроллимата применение переменного потока подающей воды с постоянной температурой.

Как правило, отдаваемое тепло оценивается измерением разницы между подающей и обратной водой в отопительной системе. Большая разница температур указывает на низкую теплоотдачу и, следовательно, малая разница — на высокую.

Каждая из этих методик имеет своих сторонников и противников, однако, на наш взгляд, для обеспечения хорошего регулирования внутреннего климата оптимальным является комбинированное их использование.

Если использовать ВТП не только для отопления, но и для охлаждения помещений, то с точки зрения энергоэффективности важно, чтобы температурные уровни систем отопления и охлаждения составляли единоуправляемое целое, а не соперничали друг с другом.

Здесь наиболее эффективным будет применение погодозависимого регулирования, способного выключать одну систему и включать другую в зависимости от определенного уровня наружной температуры.

Максимальная температура теплых водяных полов

Понятие допустимой температуры определено в СНиП41-01-2003 «Отопление, вентиляция и кондиционирование». По нему, максимальный нагрев водяного теплого пола не может превышать 26 °С в тех помещениях, где все время находятся люди.

Если максимальная температура теплоносителя в теплом водяном полу – 55 градусов, то это обеспечивает комфортный подогрев пола – 28 °С. Не лишним будет учесть и специфику напольного покрытия. Они выдерживают 27 °С, но если пол вскрыли лаком, то нельзя переходить рубеж в 21 °С. Если же на полу лежит ковер, то придется добавить около 5 °С.

По стандартам здравоохранения, если в помещениях, где постоянно находятся люди, должно быть 26 °С, то во влажных комнатах – уже 31. Такую же температуру нужно предусмотреть и в тех помещениях, где люди пребывают какое-то время, а не постоянно. Над осью трубы должно быть 35 °С, а на паркетном полу максимум обозначен в 27 °С.

Оптимальная температура теплого пола

Водяная отопительная система, в отличие от электрических моделей предусматривает наличие бетонной стяжки, которая имеет более высокий показатель нагрева. Поэтому, прежде чем приступить к рассмотрению какая должна быть температура пола по финишному покрытию, сначала необходимо ознакомиться со стандартными показаниями потока теплоносителя.

Для приятной ходьбы по комфортному полу и во избежание деформации бетонной стяжки с трубопроводами, максимальный показатель температуры теплоносителя при входе в отопительную систему не должен превышать — + 60 градусов.

Оптимальным значением подающего потока жидкости считается + 40 — + 50 градусов. Перепад температуры теплоносителя для теплого пола и обратки, должен варьироваться в пределах 5 – 15 градусов. При несоблюдении этих норм, также могут возникнуть проблемы с напором теплоносителя.

Чтобы теплые полы были комфортными и приносили удовольствие, а не вред (а при их перегреве возможно и это, ведь слишком высокая температура воздуха может привести к утомлению и перегреванию организма), рекомендуем иметь в виду следующие моменты.

Нагревательная жила греющего кабеля может нагреваться до 60-70°C. Нагрев самого пола при этом может достигать 35-40°C. В то же время обычно не стоит нагревать пол до максимально возможной температуры.

Это связано с физиологическими особенностями тактильных ощущений человека. При температуре поверхности выше примерно 31°C, тепло перестает ощущаться ступнёй, как комфортное.

    Согласно СНиП 41-01-2003, п.6.5.12 рекомендуется, чтобы средняя температура пола не превышала:
  1. 26°C для помещений с постоянным пребыванием людей;
  2. 31°C для помещений с временным пребыванием людей и обходных дорожек плавательных бассейнов;
  3. температура поверхности пола по оси нагревательного элемента в детских учреждениях, жилых зданиях и плавательных бассейнах не должна превышать 35°C;
  4. для детских учреждений и помещений с постоянным пребыванием детей, в том числе детских дошкольных учреждениях, согласно Санитарным нормам и правилам (ВСН-49-86), рекомендуемый нагрев полов – не выше 24°C. Подобные правила действуют и за рубежом.

Именно с целью исключения перегрева полов, большинство термостатов (терморегуляторов) ограничивают верхнюю температуру 40°C. Отметим, кстати, что параметр отслеживаемый термодатчиком, соответствует температуре в месте его установки.

При толстой стяжке она может отличаться от температуры на поверхности пола (на поверхности, как правило, немного ниже). Поэтому, кстати, рекомендуется устанавливать датчик как можно ближе к поверхности пола. Использование кабельных систем обогрева без термостатов с применением, например, простых выключателей, вообще говоря, запрещено ВТТКСО.

Если у вас возникли сомнения в том, что нагрев пола соответствует заданному вами на терморегуляторе, это можно проверить при помощи, например, инфракрасного термометра. Если теплый пол не греет или греет плохо (стал нагреваться значительно меньше, чем это было раньше), возможна неисправность датчика температуры пола.

Самостоятельно установить причину и устранить ее вам помогут материалы из раздела ремонт теплого пола. Если вы не обладаете достаточными навыками, рекомендуем обратиться за консультацием к нам, см. ремонт теплого пола: неисправности и стоимость.

Отдельным вопросом является температура пола при покрытиях типа паркет и ламинат. Использование теплого пола в этом случае требует большей осторожности и не всегда целесообразно, т.к. тот же паркет ощущается гораздо более теплым, чем керамическая плитка.

Также необходимо учитывать, что при нагреве до порядка 30°C у обычного паркета может происходить разрушение лакового покрытия и деформация, что никогда не произойдет, если вы установили теплый пол под плитку. Под ламинат укладывать теплые полы можно, это относится, прежде всего к пленочным полам, ограничивая их температуру 27 – 29°С.

При этом, необходимо обязательно проконсультироваться у продавца, подходят ли конкретный ламинат или паркетная доска для использования с теплыми полами и уточнить максимальную температуру, на которую нужно ориентироваться при использовании конкретного напольного покрытия.

Установленные стандарты для температуры поверхности теплых полов

В справочнике Строительных Норм и Правил (СНиП) установлен строгий регламент на счет того, какая должна быть температура пола. Согласно пункту 44-01-2003 максимальный и минимальный параметр теплого пола должен быть в диапазоне 26 и 35 °С.

Минимальную точку в 26 °С следует устанавливать только в том случае, если в данной комнате постоянно находятся люди. Если в помещение редко заходят посетители, тогда оптимальная температура должна быть на отметке в 31 °С.

Такое значение обычно выставляется для ванных комнат, бассейнов и санузлов, где комфортная температура для ног наиболее необходима.

Главное ограничение заключается в том, что температура по осям нагрева не должна превышать допустимые 35 °С, более высокая вызовет нежелательный перегрев системы и напольного покрытия.

Значения комфортной для человека в позе стоя температуры пола из различных материалов (в позе сидя люди предпочитают температуры на 1 ‘С — 2 *С выше) в зависимости от времени соприкосновения

Конструкция пола (толщина)Потеря тепла кДж/м2Оптимальная температура пола °СРекомендуемый диапазон температур пола °С
1 мин10 мин1 мин10 мин1 мин (10 % неудовлетворенных)10 мин (15 % неудовлетворенных)
Бетонные плиты, отделанные деревянной гладилкой60419

Для паркетной поверхности максимальное значение составляет 27 °С. Это вызвано особенностями материала и его термическими свойствами, перегрев такого напольного покрытия может привести к его деформации.

Для комфортного нахождения в помещении достаточно 22-24 °С. Такая температура приятна для ног и равномерно нагревает воздух в помещении. В отличие от классических батарей, нагрев воздуха будет максимальным по всей высоте участка. На практике редко достигается значение теплоносителя в 30 °С.

Как правило, все параметры просчитываются на этапе проектирования отапливаемой поверхности. Перед установкой водяных и электрических систем обогрева следует учитывать их задачи и показатели теплопотерь помещения.

Каждая система имеет свои преимущества и недостатки. Время нагрева таких полов зависит от конструкции теплоносителей и глубины, на которой они заложены.

Для нагрева одного квадратного метра поверхности с глубиной стяжки 5 — 6 см в среднем требуется 1,5 — 2 часа.

Водяной теплый пол достаточно долго прогревается. Время нагрева может быть 20 — 30 часов, для ног поднятие температуры будет ощутим примерно через 5 часов. Большую часть времени и энергии уходит на прогрев стяжки, которая в среднем достигает толщины в 5 см.

Только после ее нагрева происходит отдача тепла в помещение. После отключения комфортная температура поверхности и помещения может сохраняться на протяжении суток. Как правило, общее время нагрева и остывания зависит от толщины стяжных элементов. Значительным недостатком такого теплоносителя является сложность при монтаже.

Для кого возможно это будет открытием, но теплый пол практически не ощущается ногами. В прямом смысле этого слова. Вы можете ходить босым по полу в ожидании, что вот-вот я почувствую это тепло и познаю всю прелесть теплых полов. Но не тут то было.

Адекватный нагрев поверхности водяного теплого пола не превышает 28 градусов. Именно поэтому с трудом удается что-либо почувствовать ногами. Температура тела попросту выше. И все, что Вы испытываете – это комфорт от того, что ногам не холодно.

При этом нагрев теплоносителя на котле обычно не превышает 45 градусов. Само собой цифры не абсолютные и бывают корректировки в большую и меньшую сторону. Важным параметром такого рода системы является температура системы и покрытия.

Конечно же, каждой разновидности свойственны определенные показатели, однако стандартные пределы определяются СНиПом. В этом документе четко регламентирована максимальная и минимальная температура напольного покрытия. Она может варьироваться в пределах 26-35 градусов.

Подогрев пола до такого значения позволяет обеспечивать в помещении температурный режим на отметке 20 градусов, для жилых помещений, и 24, для комнат с повышенным уровнем влажности (ванная). Специалисты рекомендуют, в помещениях с высокой проходимостью, удерживать нагрев поверхности пола на значении 26 °С.

Если в комнате низкая проходимость, тогда температуру желательно поднять до 31 °С. Основным ограничением, которое указано в нормативных документах, является соблюдение температуры по осям подогрева. Она не должна превышать 35 °С, в противном случае происходит перегрев самой системы и напольного покрытия.

В случае с перегревами страдает не только система, но и человек, так как ходить по слишком теплой поверхности неприятно. Помимо этого, колебания температуры в высоких диапазонах может привести к нарушению целостности напольного покрытия. Для каждого типа отделки рекомендованы определенные границы, превышение которых нежелательно.

Довольно часто бывает, когда нагрев теплоносителя в котле достигает 60-70 градусов. При этом полы могут быть еле теплыми. Связано это в первую очередь с неправильно смонтированной системой.

Если дом или квартира не большие, регион проживания — южный, теплые полы можно оставлять основным источником отопления. В других случаях его делают как приятное дополнение, которое сделает жизнь более комфортной. Например, в детской комнате, в ванной или на кухне, в рабочей зоне. Всё дело в том, что делать пол очень горячим по понятной причине нельзя. Если за окном минус 40 градусов, отопительная система должна быть более мощной.

Очень удобно иметь полы, уровень нагрева которых контролируется. Есть множество устройств для регулировки температуры теплого пола. Их работа основана на едином принципе.

Отопительные контуры контролируются индивидуально, через обустройство специальных коллекторов, которые собирают вместе входы и выходы системы отопления:

Термодатчик для водяного теплого пола сигнализирует терморегулятору о том, что температура в помещении (или на поверхности пола) повысилась. В цепочку включается сервопривод, управляющий вентилями. Получив соответствующий сигнал от термостата, он впускает в систему новую партию горячей воды. Или, наоборот, перекроет её движение, если терморегулятор даст сигнал, что в комнате стало жарко. Помогает регулировать поток теплоносителя термоклапан для водяного теплого пола. Подобный термостатический клапан для теплого пола позволяет эффективно регулировать температуру подачи теплоносителя. Для подкачки воды обязательно устанавливается насос.

Всё это вместе даёт возможность сделать систему отопления автоматизированной. Это не простое удобство, а экономия энергоресурсов. Терморегуляторы можно выставить так, что в отсутствие людей обогрев помещения будет снижен. Автоматы позволяют сэкономить от 30 до 40 процентов объёма энергоносителей. Причём на условиях проживания людей это не отразится, наоборот, сделает более комфортным пребывание в квартире или доме.

Для того, чтоб повысить безопасность эксплуатации приборов, предусмотрена установка предохранительных клапанов и защитной арматуры от скачков напряжения в электрической сети и перегрева электрооборудования.

Какой температуры должен быть теплый пол?

Системы теплы полов с каждым становятся все боле популярными среди владельцев частных домов и квартир. С их применением гарантируются комфортные условия нахождения человека в помещение. Помимо этого, именно система теплого пола позволяет сохранить в комнате оптимальный микроклимат, и поддерживать температурный режим и уровень влажности на одном уровне. Достигается такой эффект за счет того, что нагреваемый воздух исходи снизу.

В современной строительной практике, теплый пол может использоваться в трех направлениях:

  • как основной и единственный элемент системы отопления;
  • в качестве дополнительного источника тепла, в комбинации с центральной системой отопления;
  • для удовлетворения потребности в теплом основании, чтобы было комфортно передвигаться по напольному покрытию.

Рекомендуемая температура теплого пола

Важным параметром такого рода системы является температура системы и покрытия. Конечно же, каждой разновидности свойственны определенные показатели, однако стандартные пределы определяются СНиПом. В этом документе четко регламентирована максимальная и минимальная температура напольного покрытия. Она может варьироваться в пределах 26-35 градусов.

Учитывая физиологические особенности человека, температура пола не должна превышать следующие границы:

  • 29 градусов (при оптимальной 26) – коридоры, прихожие, кухни, гостиные. В спальных, детских и игровых помещения, температура должна быть на несколько делений ниже, что обусловлено условиями эксплуатации.
  • 34 градуса – пол в ванной и санузле;
  • 35 градусов – для мест, которым характерна высокая теплопотеря (окна, периметр по наружным стенам).

Подогрев пола до такой температуры позволяет обеспечивать в помещении температурный режим на отметке 20 градусов, для жилых помещений, и 24, для комнат с повышенным уровнем влажности (ванная). Специалисты рекомендуют, в помещениях с высокой проходимостью, удерживать температуру поверхности пола на значении 26 °С. Если в комнате низкая проходимость, тогда температуру желательно поднять до 31 °С. Основным ограничением по температуре, которое указано в нормативных документах, является соблюдение температуры по осям подогрева. Она не должна превышать 35 °С, в противном случае происходит перегрев самой системы и напольного покрытия.

В случае с перегревами страдает не только система, но и человек, так как ходить по слишком теплой поверхности неприятно. Помимо этого, колебания температуры в высоких диапазонах может привести к нарушению целостности напольного покрытия. Для каждого типа отделки рекомендованы определенные границы, превышение которых нежелательно.

Температура теплого водяного пола

Основным элементом системы водного теплого пола выступает труба. Ее укладывают на черновое основание, и покрывают слоем стяжки, толщиной 6 см. В качестве основного источника обогрева выступает вода из системы отопления или горячего водоснабжения.

Как правило, водный теплый пол характеризуется температурой на уровне 30 °С. Если учесть дальнейшую укладку определенного типа напольного покрытия, подогрев уменьшается на несколько градусов, тем самым образуя оптимальный тепловой режим.

Чтобы температура водного теплого пола не была выше указанного предела, необходимо удостовериться в том, что подающаяся в систему горячая вода имеет температуру порядка 55 °С (при подаче), и 45 °С (в процессе обработки). Исходя из таких ограничений, становится понятным, что далеко не все комнаты в жилом доме, или квартире могут устилаться водным теплым полом. Желательно создавать комбинированную систему обогрева пространства.

Температура электрического теплого пола

Технические параметры кабеля, используемого для формирования системы, позволяют осуществлять максимальный нагрев основного элемента до 85 °С, при этом изоляционный материал, применяемый в конструкции, должен переносить температуры в 100 °С.

Укладка нагревательных матов позволяет обеспечить комфортную обстановку в помещении, а также подогреть пол до оптимальных 26-28 °С. Такая температура достигается относительно быстро, ведь система состоит из нагревательных матов, мощностью 175 Вт/м.кв.

Температура инфракрасного теплого пола

Данный тип конструкции – одна из последних разработок, которая соединила в себе большинство преимуществ стандартных изобретений.

Инфракрасный пленочный пол может укладываться под плитку, ламинат, паркетную доску, линолеум, и т.д. Максимальная температура, которую может выдать и инфракрасный пол, находится в пределах 55 °С.

Благодаря такому температурному режиму, систему считают оптимальной для всех типов покрытий, так как она исключает перегрев. Только инфракрасный пленочный пол имеет щадящее влияние на напольное покрытие, не разрушает его своим действием.

Регулировка температуры теплых полов

Чтобы создать комфортные условия, а также экономить потребляемый расход ресурса, предусмотрены специальные приборы, позволяющие регулировать и контролировать температуру теплого пола. Виды регулировки стоит рассматривать в рамках каждой отдельной системы.

Регулировка водяного пола. Водные системы оснащаются термостатическими вентилями или насосно-смесительными группами с автоматическим управлением. С их использованием исключается возможность перегрева напольного покрытия.

Помимо этого, они способны реагировать на изменение температурного режима в помещении, и осуществлять закрытие или открытие клапанов, чтобы сохранить оптимальный уровень температуры.

Регулировка инфракрасных и электрических полов. Чтобы следить за температурой и осуществлять ее регулирование, для таких систем предусмотрены следующие устройства:

  • электромеханические регуляторы;
  • цифровые приборы;
  • программируемые устройства.

В комплексе системы предусмотрен не только регулятор, но еще и специальные датчики, следящие за изменением режима обогрева. Для безопасности в них предусмотрена функция отключения, которая срабатывает при достижении системой максимально предельного уровня температуры. Когда температура понижается, они снова включаются. Такая система является энергоэффективной, ведь позволяет экономить порядка 40-50% потребляемых ресурсов.

Температура теплого пола под ламинат

Ламинат относится к числу натуральных покрытий из древесины. Его многослойная структура предполагает использование специальных веществ для склеивания слоев, и формирования верхнего защитного слоя.

Большинство модельных рядов ламината предназначено для укладки на теплый пол, при условии, что температура основания не будет превышать 26 °С. В противном случае, напольное покрытие начнет выделять формальдегид, находящийся в составе клеящего вещества.

Температура теплого пола под плитку

Кафельная напольная плитка относится к числу холодных материалов, но которые при этом обладают отличной теплопроводимостью. Как правило, плитка укладывается на кабельный или водяной теплый пол, который дополнительно выравнивается стяжкой.

Величина температуры пола с плиткой, как и для других напольных покрытий, не должна превышать комфортного барьера в 30 °С. Варьирование температуры возможно исходя из параметров самого помещения, его теплопотерь, внутреннего климата.

Скорость нагрева теплого пола

Время нагрева и остывания различного типа теплых полов достаточно сильно отличается. В зависимости от типа помещения может быть сильно выгоднее иметь конкретный вид пола. Это позволит сэкономить электричество или наоборот, быстрее получить тепло.

Водяной теплый пол нагревается очень долго, время зависит от площади помещения, но в среднем составляет около 12-20 часов. Но это время полного нагрева, тепло вы начнете чувствовать уже через 3-4 часа.

Долгий нагрев обусловлен худшей теплопроводимостью, в отличие от электрического пола. Также часть времени уход на прогрев стяжки. Но у водяного пола есть и свои плюсы, он гораздо дольше держит тепло после отключения источника питания, полное остывание может длиться более суток.

Электрические полы прогреваются достаточно быстро, в отличие от водяных полов. У мощных видов на нагрев может уходить всего 5-10 минут, после этого начинается прогрев стяжки. Электрические полы не так сильно привязаны к площади помещения и на полный нагрев стяжки у них обычно уходит около 10-12 часов. Ногами тепло вы почувствуете гораздо раньше, уже через 3-4 часа.

Остывание происходит быстрее чем у водяных полов и в среднем занимает около 12 часов, по сути идет остывание самой поверхности.

Инфракрасные полы являются рекордсменами в скорости нагревания. Их преимущество в самом способе теплоотдачи, который представляет собой излучение. Таким образом инфракрасная пленка нагревает не только стяжку но и воздух над ней. Приятное ощущение тепла в ногах вы сможете почувствовать уже в первые часы.

Остывание такого пола наоборот — достаточно быстрое, охлаждается он достаточно быстро, также как и электрический пол. Водяной пол здесь имеет преимущество.

(Visited 76 128 times, 57 564 visits today)

0 0 голоса

Рейтинг статьи

Поделиться:

  • Ru” title=”Mail.Ru”>

Температура теплого водяного пола

Основные темы страницы: температура теплого водяного пола (воды и теплоносителя), комфортная температура, рабочая и максимальная под плитку, способы регулировки и датчик.

Все больше людей отдает предпочтение теплому полу перед традиционными системами отопления при помощи радиаторов. В таком подходе имеется ряд положительных моментов.

Тепло распределяется равномерно, нет перепада температур между полом и потолком. Значительный срок эксплуатации – до полувека – также способствует популярности установки именно такой обогревательной системы.

Ее можно устанавливать в зданиях, где потеря тепла не превышает энергоотдачи. Специалисты утверждают, что достаточно, если температура воды для теплого водяного пола будет +40 °С.

Режимы

Перед тем, как приступать к установке теплого водяного пола, следует сделать проект и схему его монтажа, в обязательном порядке рассчитать возможную отдачу тепла. В проекте прописываются зоны отопления, способы и плотность укладки труб, виды напольного покрытия, необходимая степень нагревания пола.

При составлении этого документа учитывают общие теплопотери здания и каждой отдельной комнаты, температурный режим, которой нужно достичь в каждом помещении. Специалисты учитывают температуру воздуха снаружи, материалы, из которых изготовлены потолки, стен полы, виды окон и дверей, наличие вентиляции, иных источников тепла. Только владея этой информацией, можно составить правильный проект, после осуществления которого все помещения будут максимально уютными.

Доказано, что из-за гидравлических потерь контур длиннее 100 метров укладывать экономически невыгодно. Оптимальная длина – до 40 метров.

Инженеры-теплотехники считают, что пол должен выдавать 100 Вт/м кв. Однако здания разные, теплопотери у них также отличаются. Соответственно, в каждом индивидуальном случае рассчитывать приходится отдельно. Определено, что температура воды, поступающей от котла, должна быть от 30 до 50 градусов.

Если водяной пол эксплуатируется в комплексе с другими обогревателями, которые нуждаются в боле высоких температурных показателях, то понадобится устройство, которое называется коллектором. Он смешивает горячую воду от котла и теплую от водяного пола, чтобы в трубы теплого пола шла вода с нужными показателями.

Какая температура водяного теплого пола должна быть? Об этом читайте далее.

Температура теплого водяного пола на разных покрытиях (ламинате, плитке)

В теплом водяном поле многих привлекает сбалансированность температуры в помещении. Например, если внизу +25 °С, то в средней части – примерно 20, а под потолком – 17. На такой пол можно укладывать далеко не каждое декоративное покрытие.

Можно настелить керамическую плитку, паркет, линолеум, а вот прикрывать ковровым покрытием, застилать пробковыми материалами нежелательно.

Комфортная для человека температура воздуха – около 24 °С. А пол должен быть на пару градусов теплее воздуха, то есть, 26 °С. Европейский стандарт считает, что рабочая температура водяного пола зависит и от покрытия.

Например, комфортная температура теплого водяного пола — 21 °С на ковровом покрытии, 24 – на деревянном полу. Температура водяного теплого пола под плитку или кафель — 26 °С. Оптимальная температура водяного пола для паркета – 30 °С, ламината и линолеума – 27. Для водяного теплого пола температура теплоносителя может быть 55 °С, этого хватает для качественного обогрева помещений.

Общеизвестно, что различные помещения имеют разные теплопотери. Поэтому пол должен функционировать по-своему в каждой комнате. Так, детская теряет 75Вт/м кв, гостиная – 100 Вт/м кв., спальня – 50 Вт/м кв.

Максимальная и минимальная

Понятие допустимой температуры определено в СНиП41-01-2003 «Отопление, вентиляция и кондиционирование». По нему, максимальная температура водяного теплого пола не может превышать 26 °С в тех помещениях, где все время находятся люди.

Если максимальная температура теплоносителя в теплом водяном полу – 55 градусов, то это обеспечивает комфортный подогрев пола – 28 °С. Не лишним будет учесть и специфику напольного покрытия. Они выдерживают 27 °С, но если пол вскрыли лаком, то нельзя переходить рубеж в 21 °С. Если же на полу лежит ковер, то придется добавить около 5 °С.

По стандартам здравоохранения, если в помещениях, где постоянно находятся люди, должно быть 26 °С, то во влажных комнатах – уже 31. Такую же температуру нужно предусмотреть и в тех помещениях, где люди пребывают какое-то время, а не постоянно. Над осью трубы должно быть 35 °С, а на паркетном полу максимум обозначен в 27 °С.

Регулировка

Как отрегулировать температуру водяного теплого пола? Поскольку санитарно-гигиенические нормы прописывают четкую температуру для теплого пола, то актуальным становится вопрос ее достижения, то есть следует ее каким-то образом корректировать.

Регулировка температуры теплого водяного пола:

  • ручная;
  • групповая;
  • индивидуальная;
  • комплексное регулирование.

Регулировку можно производить на самом источнике тепла, в смесительных узлах, и при помощи различных датчиков температуры водяного теплого пола и специального оборудования.

Групповая регулировка предполагает, что водяной пол с подогревом установлен во всем доме. Индивидуальный способ – отладка температурного режима в отдельных комнатах. Комплексная регулировка представляет собой объединение упомянутых способов.

Следует знать, что теплый пол довольно инерционен: и подогрев, и остывание происходят довольно медленно. Приблизительно пара часов уйдет на согревание и столько же – на остывание. По этой причине часто прибегают к ручному регулятору температуры теплого пола.

Однако самый рациональный способ – установить при монтаже терморегулятор. Он не только регулирует температуру, но и защищает от перегрева, отключая систему по достижении необходимых показателей.

Современная инженерная мысль изобрела три вида термостатов:

  1. Электронные.
  2. Механические.
  3. Программируемые.

Прежде чем остановить выбор на каком-либо из них, следует обязательно проконсультироваться со сведущими в этом людьми.

Заключение

Таким образом, водяной теплый пол популярен и затребован. Он обеспечивает комфортную температуру в любом помещении, поддается регулировке, служит длительное время и является прекрасной альтернативой и дополнением традиционным отопительным системам.

На какую температуру должен быть установлен теплый пол?

Идеальная температура теплого пола зависит от места и человека. Более суровый климат требует сравнительно более высокой средней температуры, и у каждого клиента есть свои предпочтения относительно идеальной температуры. Если говорить строго с точки зрения эффективного и экономичного использования, есть несколько рекомендаций, которым можно следовать.

Теплый пол часто оставляют включенным на длительное время для обеспечения фонового тепла. Вы можете выбрать настройку температуры 16-27 градусов Цельсия (60-80 градусов по Фаренгейту) для обогрева дома, в зависимости от помещения. Это может подняться максимум до 32 градусов по Цельсию (90 градусов по Фаренгейту) для быстрого нагрева.

Вы всегда можете использовать свою систему подогрева пола при более низких температурах, особенно в более теплом климате или если вы хотите, чтобы напольное покрытие обладало большей проводимостью.

То, насколько горячим должен быть термостат для подогрева пола, зависит от вашего климата, выбора напольного покрытия, изоляции, типа подогрева пола и других факторов, которые мы рассмотрим в этой статье.

Электрическая система обогрева пола работает по принципу нагретых проводов, которые проводят тепло через пол. Водяные или водяные системы подогрева пола основаны на нагретой воде, протекающей по трубам из сшитого полиэтилена под полом, чтобы нагреть пол за счет передачи тепла. Это лучше, чем радиатор, так как обеспечит более равномерный обогрев всего помещения, а не одной горячей зоны и одной прохладной.

1 Сколько времени нагревается теплый пол?

2 Должен ли пол быть теплым с подогревом пола?

3 Какая оптимальная температура для теплого пола?

4 Какая максимальная температура для теплых полов?

5 Насколько горячим может быть теплый пол? – Экстремальные температуры напольного отопления

5. 1 Еще больше информации о теплых полах здесь

Сколько времени нагревается пол с подогревом?

Системе водяного теплого пола требуется от 2 до 3 часов, чтобы нагреть помещение. Это связано с тем, что вода, прокачиваемая по трубам из плексигласа под полом, далеко не такая горячая, как провода в электрических системах под полом. Тем не менее, эта система более экономична в эксплуатации.

Электрический теплый пол может достичь заданной температуры примерно за 30-60 минут, это связано с тем, что провода, которые нагреваются под полом, работают от электричества и работают при более высокой температуре по сравнению с системой водяного теплого пола.

Ознакомьтесь с нашей специальной статьей о скорости прогрева для различных типов теплых полов здесь.

Должен ли пол с подогревом быть теплым?

Да, пол с подогревом может сделать пол немного теплым на ощупь за счет постоянного отвода тепла от системы отопления. Поскольку полы с подогревом установлены для создания приятного уюта в доме, пол может нагреваться до уровня, который можно отнести к категории теплых.

Несмотря на то, что это большое преимущество для компании, занимающейся продажей напольного отопления, покупателю могут быть нужны не теплые полы, а только теплые комнаты. Некоторые клиенты предпочитают теплый пол, а некоторые довольствуются тем, что тепла достаточно для обогрева помещения. Здесь важен выбор напольного покрытия, поскольку некоторые из них будут проводить больше тепла и чувствовать себя теплее, чем другие. В любом случае всегда доступна опция с подогревом полов, и при необходимости полы могут прогреваться.

Кроме того, наличие теплых полов потребует установки более высокого уровня температуры на термостате, что приведет к дополнительным затратам на отопление, так как потребуется больше энергии для нагрева пола до такой степени, что он станет теплым. Это ключевой фактор, мешающий людям достаточно прогревать полы.

Кроме того, чрезмерный нагрев деревянного пола приводит к удалению влаги из древесины, что со временем может привести к растрескиванию и даже короблению половой доски. Поэтому рекомендуется в случае с деревянными, особенно деревянными полами, обогрев можно увеличивать, но не до предела.

Какая оптимальная температура для пола с подогревом?

Теплый пол медленно излучает тепло вверх в помещение, это означает, что температура теплых полов должна быть выше, чем в помещении. В уравнении учитываются многие факторы: вентиляция, изоляция помещения, качество теплопроводности через пол, способность пола удерживать влажность и т. д. Идеальная температура для помещения является теоретической концепцией, потому что температура варьируется от от сезона к сезону, поэтому, учитывая, что температура в помещении со временем будет меняться, необходим температурный диапазон, который можно было бы применять в любое время.

Принимая во внимание все это, многие владельцы теплых полов используют свои системы при температуре от 23 до 27°C (73-80 градусов по Фаренгейту) для фонового обогрева и до 32 градусов по Цельсию (90 градусов по Фаренгейту) в периоды активного обогрева. Это скользящая шкала, и почти все жилые помещения с подогревом полов работают примерно на этих значениях. Хотя это не установленное правило, так как экстремальные погодные условия могут привести к тому, что это значение будет полностью проигнорировано, и все же это лучший вариант.

Какая максимальная температура для теплых полов?

Электрический теплый пол обычно может нагреваться до более высоких температур по сравнению с водяной системой напольного отопления. Электрический теплый пол может нагреть комнату до экстремального уровня 40°C, это означает, что нагревательные провода под полом нагреваются почти вдвое больше. Эта экстремальная жара не нужна, а в некоторых случаях и нецелесообразна, поскольку большинству домов не нужны такие обжигающие температуры для повседневного использования. Средняя температура, поддерживаемая в большинстве жилых помещений с использованием электрических систем подогрева пола, составляет от 23°C до 29°C.°С.

Водяной теплый пол использует теплую воду для обогрева пола в процессе передачи тепла через пол. Поскольку вода, перекачиваемая по полу, требует непрерывной подачи нагретой воды, используются газовые нагреватели, что делает их более дешевыми в эксплуатации, чем электрические системы. В отличие от котла или радиатора, водяная система пола нагревает помещение равномерно и непрерывно, поэтому для водяного теплого пола не требуется очень горячая вода. Вода, прокачиваемая через пол, имеет температуру около 50°C, что в идеале позволяет нагреть пол примерно до 25°C.

Насколько горячим может быть пол с подогревом? – Предельные значения температуры напольного отопления

При строгом соблюдении рекомендаций по эксплуатации системы напольного отопления обычно считаются самым безопасным из доступных методов бытового отопления. Во время установки следует соблюдать особую осторожность, так как это наиболее важная часть процесса, и именно здесь может возникнуть большинство потенциальных проблем.

Изоляция должна быть выполнена надлежащим образом, воздушные зазоры должны быть удалены, а температурные узлы должны быть точно размещены для правильного определения температуры.

При максимальной температуре нагрева около 40°C электрическая система обогрева пола не должна загореться из-за перегрева (при условии, что была произведена надлежащая профессиональная установка и соблюдены инструкции по технике безопасности). Если в нем есть полный доступ воздуха и современная проводка, теплый пол не доставит вам проблем.

Электрические теплые полы нагревают помещение примерно за час, поэтому нагрев при умеренной температуре создает в помещении ощущение уюта. Провод в теплых полах может нагреваться примерно до 80°C.

Водяные или водяные системы обогрева пола используют теплую воду для обогрева пола. Эта вода нагревается до максимального значения 50°C, так как это не уровень кипения, нет риска обжечься или повредить пол в случае поломки. Труба PEX, используемая для транспортировки этой воды, почти герметична, так как это бесстыковая установка, и внутри трубы нет точек давления.

Риск возгорания в этой системе примерно такой же, как и в обычном радиаторе, поскольку для нагрева воды используется та же система, что и в радиаторе. Если система правильно установлена, риск возгорания при движении воды под полом еще ниже.

Больше информации о напольном отоплении

  • Какая глубина требуется для напольного отопления?
  • Первое включение теплого пола – сколько ждать?
  • Можно ли укладывать виниловые полы на полы с подогревом?
  • Трескается ли плитка при полах с подогревом?
  • Можно ли обогреть весь дом теплыми полами?
  • Можно ли устроить пол с подогревом наверху?
  • Поднимет ли пол с подогревом пол? – Объяснение слоев теплого пола
  • Можно ли ставить мебель на теплый пол?
  • Как узнать, протекает ли пол с подогревом?
  • Можно ли комбинировать напольное отопление с тепловым насосом, работающим от грунта?
  • Безопасен ли теплый пол?
  • Влияет ли пол с подогревом на недвижимость?
  • Можно ли делать деревянные полы с подогревом?
  • Может ли пол с подогревом стать причиной пожара?
  • На какую температуру должен быть установлен теплый пол?
  • Можно ли положить коврик на пол с подогревом?
  • Сколько времени нужно для прогрева пола с подогревом?
  • Почему мой теплый пол шумит?
  • Почему у меня неоднородный пол с подогревом?
  • Как узнать, работает ли мой теплый пол? – Общие проблемы и решения
  • Что может пойти не так с подогревом пола?
  • Можно ли комбинировать напольное отопление с воздушным тепловым насосом?
  • У вас постоянно включен теплый пол?
  • Работает ли подогрев пола с помощью интеллектуальных термостатов?
  • Пол с подогревом на кухне – Должен ли теплый пол размещаться под кухонным гарнитуром?
  • Сколько энергии потребляет система «теплый пол»?
  • Теплые полы летом и зимой
  • Срок службы теплых полов

Теплые полы соответствуют новым строительным нормам и правилам

12 марта 2006 г. хорошо подходит для возобновляемых источников энергии, таких как геотермальные тепловые насосы.

Характеристики систем напольного отопления позволяют достичь соответствия требованиям будущих строительных норм и правил по снижению углеродного следа зданий. БИЛЛ МАККОННЕЛ объясняет. Новые строительные нормы, вступающие в силу в апреле, потребуют переосмысления проектных идей для достижения требуемого сокращения энергопотребления на 20% для зданий с кондиционированием воздуха и на 15% для зданий с естественной вентиляцией. Кроме того, правила предусматривают, что, по возможности, 10% энергии должно быть получено из возобновляемых источников энергии.

Существенные последствия Изменения в правилах окажут значительное влияние как на строителей, так и на конечных пользователей. Подход к проектированию здания будет фундаментальным, а энергосберегающие технологии будут интегрированы в здание на гораздо более ранней стадии процесса проектирования. Конечный пользователь также должен будет следить за эффективностью использования энергии. Конструкция здания также будет усилена для повышения энергоэффективности, при этом для всех элементов здания потребуются более низкие значения коэффициента теплопередачи. Есть также цели по утечке воздуха и уменьшению мостиков холода (зоны в здании, где в изоляции возникает щель). Поскольку мокрые полы с подогревом (UFH) работают при более низких температурах потока, чем радиаторные системы, топливо может использоваться более эффективно, а также возможно более эффективно использовать возобновляемые источники энергии. Максимальная температура для теплых полов обычно составляет 50ºC, а иногда и 35ºC. Температура подачи во многом зависит от конструкции пола, расстояния между трубами, расхода воды, требуемой тепловой мощности и типа отделки пола. Конденсационные котлы и альтернативные источники тепла, такие как геотермальные тепловые насосы, лучше работают при более низких температурах потока воды и поэтому подходят для использования с UFH.
Низкая температура подачи UFH (около 35ºC) позволяет котлу работать при 9КПД 8 % по сравнению с 88 % в системах, требующих более высокой температуры потока, таких как радиаторы. Ключевые соображения При установке UFH одним из ключевых соображений будет решение о том, следует ли контролировать температуру воды локально (на каждом коллекторе) или централизованно. Централизованное управление оправдано, когда термическое сопротивление отделки пола одинаково во всем здании. Центральный контроль температуры имеет ряд преимуществ. • Температура воды поддерживается на минимальном уровне, что позволяет полностью использовать конденсационные способности котла. • Температура распределительных трубопроводов ниже, поэтому потери тепла в трубопроводах будут снижены. • Требуется только один централизованный насосный агрегат с регулируемой скоростью — по сравнению с централизованным насосом и вспомогательными насосами на каждом коллекторе. Это может дополнительно помочь сэкономить энергию и снизить капитальные затраты.
UFH излучает больше тепла в виде лучистого тепла, чем радиаторы. Люди, как правило, чувствуют себя комфортно при более низких температурах воздуха с лучистым источником тепла, чем когда воздух нагревается исключительно конвективно. На практике это, вероятно, означает, что температура воздуха может быть снижена на 1,0–1,5 К, что еще больше повысит общую энергоэффективность. Итак, как изменения в правилах влияют на теплый пол? Как полы с подогревом могут помочь снизить общие выбросы углерода в здании? Теоретически теплый пол с газовым котлом при подсчете выбросов углекислого газа трактуется ничем не иначе, чем радиаторная система. Однако на практике есть разница, так как теплые полы предназначены для работы при более низких температурах, чем радиаторная система. Как правило, чем ниже температура обратной воды в котел, тем ниже будут выбросы углерода из котла. Радиаторные системы отопления традиционно имеют температуру подачи воды 82ºC и обратки 71ºC. Такая высокая температура обратки не позволяет котлу работать в конденсационном режиме.
Теплый пол, напротив, обычно имеет температуру подачи 50ºC с температурой обратки 43ºC. Это находится в пределах диапазона конденсации современного газового котла, что в конечном итоге приводит к сокращению выбросов парниковых газов и делает всю систему более экологически чистой. Подводя итог, можно сказать, что при напольном отоплении температура воды, возвращаемой в котел, максимизирует его потенциал конденсации и, следовательно, обеспечивает гораздо более эффективное использование топлива, чем традиционная радиаторная система. Пол с подогревом также может помочь сократить выбросы углерода при установке с альтернативными источниками тепла. Подсчитано, что ежегодно строится 30 000 домов без магистрального газа. В этой ситуации есть выбор между масляными или твердотопливными котлами, электрическим отоплением и тепловыми насосами. Однако новые правила не дают положительного рейтинга электрическим системам. Очевидной альтернативой для таких домов является геотермальный тепловой насос, использование которого с теплыми полами соответствует новым нормам.
Возобновляемая энергия Благодаря стремлению правительства активно поощрять использование возобновляемых источников энергии в новых зданиях, UFH явно имеет преимущества. Тепловые насосы обычно обеспечивают максимальную температуру подачи воды от 45 до 50°C, что является идеальной температурой для UFH. При таких температурах подачи КПД (коэффициент полезного действия) теплового насоса будет около трех. Этот показатель может быть увеличен за счет тщательного проектирования системы UFH и выбора отделки пола, поскольку чем больше термическое сопротивление отделки пола, тем выше температура подачи, требуемая UFH. Новые строительные нормы и правила заставят проектировщиков рассмотреть различные методы достижения и, если возможно, превышения целей новых правил. UFH с современными конденсационными котлами или альтернативными источниками тепла имеет хорошие возможности для достижения этих целей.
МакКоннел — технический директор компании Continental Underfloor Heating, Continental House, Kings Hill, Bude, Cornwall EX23 0LU.

Ссылки по теме:

Добро пожаловать в CAS Systems Limited



Промышленный обогрев
Электрический теплый пол
Температура горячей воды
Система технического обслуживания

Каталог продукции Sensaphone 2020

Компьютерный зал и данные
Руководство по применению центра
—————-
Sentinel
WSG30
CELL682
SAT4D
SensaVideo
Web600
—————-
Модель 400
Модель 800
—————-
Модель 1400
Модель 1800
Экспресс II
—————-
ИМС-1000
ИМС-4000
Беспроводной узел IMS-4000
Узел IMS-4000 с сухими контактами
—————-
Принадлежности
Аксессуары ИМС

Модули сигнализации
Сенсорные кабели
Компоненты системы
Инструменты для обнаружения утечек
Принадлежности для обнаружения утечек

REX
Мастер сообщений 5000
Защита FM


Райхем Система поддержания температуры горячей воды

Гигиена и комфорт, энергоэффективность

Система управления температурой горячей воды Raychem полностью
удовлетворяет требованиям санитарного контроля легионеллы (退伍軍人症).
Для получения более подробной информации, пожалуйста, свяжитесь с нашей горячей линией продаж,
+852 2780 5123.

Сегодняшние требования к системе горячего водоснабжения сосредоточены на комфорте пользователей, а также
эксплуатационные и энергосберегающие. Имея это в виду, Raychem HWAT
Система поддерживает горячую воду нужной температуры везде в
здание, экономя энергию в то же время.

Простой, эффективный и интеллектуальный

Система HWAT обеспечивает обильное снабжение горячей водой одинаковой температуры по всему зданию
при этом устраняется необходимость в возвратном трубопроводе. Нагревательный кабель HWAT крепится к трубе горячей воды, сохраняя
вода нужной температуры. Кабель постоянно измеряет температуру труб и
соответствующим образом изменить его тепловую мощность. В сочетании с контроллером HWAT-ECO HWAT представляет собой сложное устройство
. система управления температурой и энергией. Система HWAT обеспечивает реальную экономию энергии и обеспечивает
качественная горячая вода.

Однотрубная система HWAT – гениальна благодаря своей простоте!

  • Нагревательный кабель, прикрепленный к единственной трубе горячей воды, поддерживает заданную температуру воды.
  • Любые потери тепла из труб горячей воды компенсируются саморегулирующейся температурой
    кабель технического обслуживания, прикрепленный к отдельным трубам горячей воды. В результате индивидуальная труба
    температура может быть выбрана вплоть до температуры накопительного бака.
  • Температура кабеля регулируется в любой точке трубы в зависимости от местных
    условия на трубопроводной сети. Это означает, что труба греется везде в
    пропорционально тому, насколько он остынет. Если течет горячая вода, тепловая мощность снижается.
    Чем чаще открывается кран горячей воды, тем меньше температура горячей воды
    необходимо активировать систему обслуживания.
  • Легко программируемое устройство контроля температуры HWAT-ECO контролирует температуру котла
    и обеспечивает использование системы исключительно для поддержания температуры в трубе
    сети, не для нагрева воды. Таким образом, энергопотребление сводится к минимуму.

Ключевые компоненты интеллектуальной системы поддержания температуры горячей воды:

Кабель для компенсации потерь тепла

Саморегулирующийся нагревательный кабель компенсирует тепло
потерь и поддерживает температуру на необходимом уровне.

Изоляция снижает потери тепла

Трубы должны быть изолированы соответствующей теплоизоляцией
для поддержания необходимой температуры трубы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
