Толщина стяжки для водяного теплого пола под плитку
Здравствуйте уважаемые читатели моего строительного сайта. Сегодня поделюсь с вами секретом о том, какая должна быть толщина стяжки для водяного теплого пола под литку и как она обустраивается. Важно выполнять все требования и при этом быть внимательным, потому что даже в таком случае может оказаться, что что-то было выполнено неправильно. Сразу стоит уточнить, что толщина стяжки выбирается в зависимости от шага укладки греющей трубы.

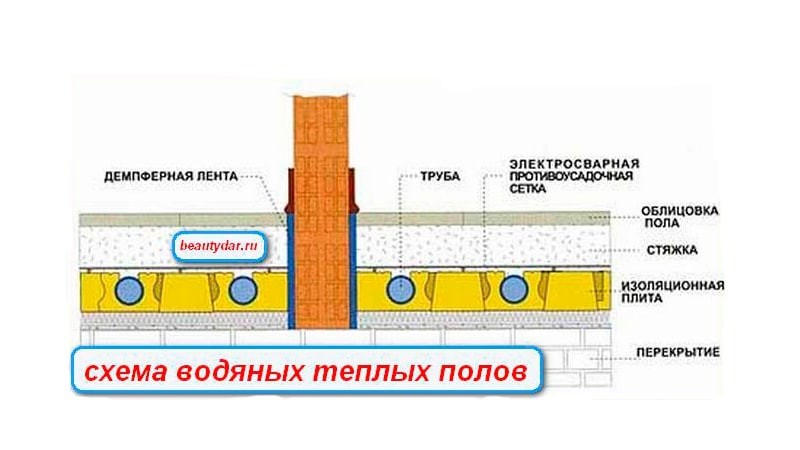

Устройство теплого пола с подогревом
Существует несколько технологий обустройства пола с жидкостным подогревом в зависимости от порядка укладки слоев. И это также имеет значение, особенно в тех помещениях, в которых обустраивается отапливаемая поверхность с грядущими существенными нагрузками:

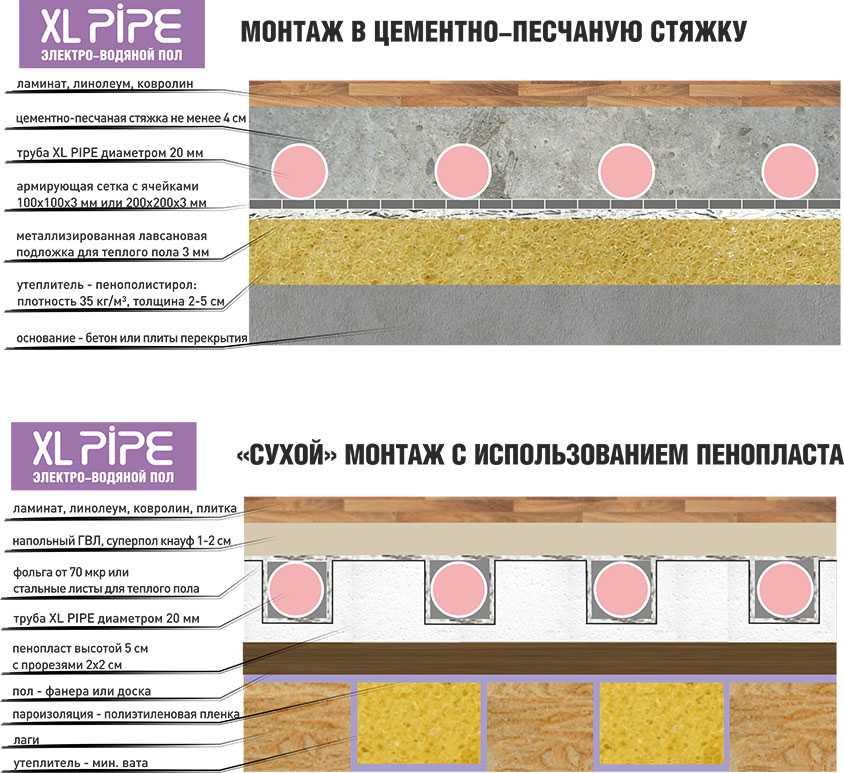

- К первому варианту следует отнести пирог, основанием которого выступает бетонная плита или черновая стяжка с армированием. Так как оно прочное, то последующие слои могут быть тоньше.
- Ко второму варианту можно отнести технологии, при которой нет основания из ЖБ плиты. В таком случае выполняется уплотнение песка трамбовочной плитой, а затем на него укладывается экструдированный пенополистерол толщиной 100 мм. В таком случае стяжку лучше сделать потолще, так как не достигнута требуемая жесткость в черновом основании.
- К третьему варианту можно отнести пол с ЖБ стяжкой поверх утеплителя и по нему уже обустраивается теплый пол. В таком случае в качестве разделителя можно использовать вспененный полиэтилен толщиной 1 см. Сама стяжка может быть потоньше, но не менее минимума.
Выбор толщины стяжки
Главным критерием при обустройстве теплых полов с водяным подогревом является прочность. Естественно, для ее достижения необходимо соблюдать толщину слоев. Для первого варианта, когда под утеплителем имеется ЖБ-плита, толщина стяжки с трубой может быть 6-7 см. При этом не забудьте про очень важный момент – укрытие трубы стяжкой сверху. Толщина бетона над ней должна быть не менее 2 см.
В противном случае из-за температурного расширения раствор треснет.
Для второго варианта пола, когда нет прочного основания, актуальной толщиной стяжки является 8-9 см. При этом очень важно, если выбирается полусухая, готовый пол необходимо хорошо пропитывать влагой на протяжении нескольких дней, чтобы имеющийся в составе цемент затворился водой в полной мере. Если выполняется заливка жидким составом, увлажнять дополнительно нет смысла. Необходимо накрыть поверхность пленкой, исключив быстрое испарение из нее влаги, необходимой за затворения смеси.

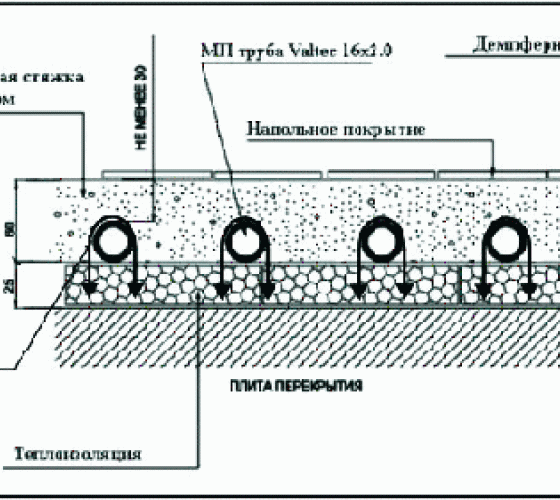

Для третьего варианта теплого пола рекомендуемой толщиной стяжки станет 4-6 см при условии укрытия трубы слоем не менее 2 см.
Толщина стяжки в зависимости от шага
Важно понимать, что более толстый слой бетона прогревается медленнее, но зато после нагрева дольше сохраняет в себе накопленное тепло. Поэтому если требуется оперативность, то лучше обустраивать пол с шагом 15 см. Чем больше труб, тем быстрее прогрев при одинаковой толщине слоя.
Если строится пол с шагом 20 см, то оптимально выполнять более тонкую стяжку, но не меньше 4 см по твердому основанию или 6 см по пенополистеролу. Если хотите сэкономить на стяжке, то рекомендуется использовать алюминиевые распределители тепла, на которые укладывается труба. Это удовольствие будет стоить очень дорого.
Еще одним критерием выбора толщины стяжки является используемый материал. Если это полусухая, то она обладает меньшей прочностью в сравнении с обычным литьем жидким составом. Соответственно, высота ее должна быть больше на 1-2 см.
Если хотите выполнить стяжку пола самостоятельно, то это видео поможет.
как рассчитать стяжку напольного покрытия
При проектировании загородного дома учитывается не только общая схема здания, но и закладка пола, продумывается система отопления. При напольной системе обогрева принимается во внимание материал и толщина всех её уровней.
Содержание статьи
- Бетонный пол по грунту
- Черновая стяжка по бетону
- Жидкостное отопление
- Кабельное отопление
- Инфракрасный обогрев
Высота покрытия при строительстве коттеджа часто не имеет значение. Возведение стен и потолков, обустройство интерьера планируется как единое целое. В жилом доме, в котором отделены комнаты, продуманы дверные проёмы, оборудован некоторый интерьер, «тёплый пол» тщательно просчитывается. Если покрытие будет заниженным, то придётся выстраивать порожек в комнате.
Если основание поднимется, то может возникнуть сложности с дверьми и с оконными проёмами. Высокий пол помешает дверям закрываться, а окна и потолки будут казаться низкими. Как посчитать высоту «тёплого пола»? Что необходимо учитывать?
Бетонный пол по грунту
Если основанием для пола является грунт, то его необходимо выровнять, уложить на него дренажную подушку, предусмотреть защиту от влаги и от холода. Ровную поверхность заливают бетонной стяжкой.
Для утяжеления используют армированную сетку. Бетонное покрытие является основой для системы напольного обогрева. На какую высоту поднимется пол?
- Грунт выравнивают, формируют дренажную подушку; её высота составит 20 см; 10 см песка и 10 см гравия мелкой фракции; все слои хорошо утрамбовывают.
- Основание защищают рулонной гидроизоляцией; её толщина небольшая, 0,5 см.
- Чтобы пол был тёплым, предусматривают утеплитель; для северных регионов рекомендуют уложить пенополистирольные плиты; общая высота 10 см; для южных регионов с мягкими зимами высота теплоизоляционного материала составляет 5 см.
- На изоляцию укладывают армированную сетку; к полу добавляется ещё 1 см.
- Поверхность заливают бетонной стяжкой глубиной до 10 см.
Общая высота чернового покрытия от грунтового основания составит около 42-47 см.
Для бетонного раствора используют цемент марки М500, щебень мелкой фракции и чистый речной песок. Сухую смесь разводят с водой. Соблюдают следующие пропорции: 1 ч цемента, 4,1 ч речного песка, 5,5 ч щебня, 0,7 ч жидкости.
В бетон, который предназначен для напольного обогрева, добавляют пластификаторы или полистирольное волокно, фибру. Добавки повысят эластичность стяжки, улучшат её теплопроводность.
Черновая стяжка по бетону
Если напольный обогрев монтируют на уже сформированном полу, но покрытие не отличается совершенством; оно неровное и битое, то его реставрируют черновой стяжкой. В первую очередь очищают поверхность от мусора, по возможности удаляют высокие неровности.
В дальнейшем проводят реставрационные работы:
- на поверхность укладывают и утрамбовывают слой песка и щебня; ориентируются по высокой точке пола;
- укладывают полиэтиленовую плёнку; её толщина небольшая; при расчётах её не учитывают;
- используют утеплитель 3 см;
- армированная сетка – 1 см;
- бетонная стяжка для тёплого водяного пола – 5 см.
Высота покрытия поднимется на минимальный уровень 9-10 см. Если основание находится в удовлетворительном состоянии, то черновую стяжку не укладывают. Подобная ситуация встречается в комнатах, которые находятся на высоких этажах.
Помещения утеплены другими комнатами, которые находятся на нижних и верхних уровнях. В этом случае сразу начинают собирать «тёплый пол».
Жидкостное отопление
Для тёплого водяного пола предусматривают несколько уровней изоляционных материалов, трубопровод и глубокую бетонную стяжку. Оптимальный диаметр трубы 16-20 мм. Высота стяжки не может быть меньшего размера. Раствор должен полностью покрывать трубопровод.
Рекомендуют выполнить бетонное покрытие толщиной, которая превышает диаметр труб в 2 раза. Так как поверхность является дополнительным нагревательным элементом, то стяжку делают глубокой. Из чего состоит «тёплый пол»?
- В качестве гидроизоляции используют мастику. Её наносят на бетонную поверхность валиком или кистью. На высоту тёплого пола она не влияет.
- Укладывают теплоизоляцию. Рекомендуют полистирольные плиты толщиной не менее 3-5 см.
- Если они сильно увеличат глубину поверхности, то вместо утеплителя используют фольгированную подложку. Она направит тепло вверх к полу. Её толщина не превышает 3 мм.
- Специалисты рекомендуют уложить и теплоизоляцию и подложку.
- Для крепления магистрали используют различные приспособления. Монтажная лента и скобы не повлияют на толщину поверхности.
- Пластиковые замки «якорь», шины для крепления подниму магистраль на 1 см.
- Если используется армированная сетка, то пол поднимется на 1 см.
- В качестве гидроизоляции и утеплителя используют перфорированные маты. Их толщина 5 см. На поверхности матов находятся бобышки. Их размер 2,5 см. Между ними укладывают водяной контур.
- Не увеличат размер поверхности перфорированное покрытие с внутренним контуром. На поверхности находятся канавки. В них укладываю трубопровод.
- Высота трубы – 16-20 мм.
- Глубина бетонной стяжки 5-8 см.
На высоту тёплого пола она не влияет.
Высота тёплого пола на бетонном покрытии в помещении с небольшими теплопотерями составит около 10-16 см; большое значение имеет выбранный материал для теплоизоляции и крепления магистрали. Рекомендуют использовать отражающий экран, но на толщину поверхности она не влияет.
Кабельное отопление
Для системы отопления используют кабельные секции или маты. Выбирают нагревательные элементы определённой мощности. Для интенсивного обогрева предназначены кабели 22 Вт/пог. м.
Для умеренного режима отопления выбирают секции мощностью 12 Вт/пог.
м. Укладывают двухжильный или одножильный кабель. Производитель предлагает использовать маты. Нагревательный элемент укреплён на них змейкой.
Основа выполнена в виде сетки из стекловолокна. Толщина системы 2-5 мм. На высоту пола она не повлияет.
- На черновое основание наносят гидроизоляционную мастику или грунтовку.
- Укладывают утеплитель толщиной 5 см.
- Его защищают от конденсата полиэтиленовой плёнкой.
- Далее идёт фольгированное покрытие.
- Укладывают кабельные секции или маты.
- Закрывают нагревательные элементы стяжкой или плиточным клеем. Для стяжки тёплого пола предусматривают глубину 3-5 см. Для клеевого раствора 3 см.
Если для обогрева используют кабель, то в качестве облицовки рекомендуют приобретать плитку, керамическую, керамогранит, из натурального камня. Её толщина 3-7 мм.
Высота пола с финишным покрытием составит 10-14 см.
Инфракрасный обогрев
Отопление можно провести с помощью карбоновых стержней.
- Основание обрабатывают пропитками, отталкивающими влагу.
- Используют утеплитель толщиной 3-5 см.
- Укладывают отражающий экран.
- Далее монтируют карбоновые маты.
- Глубина стяжки 3-5 см.
- Высота тёплого пола составит около 7-10 см.
Если в качестве облицовки используют паркет, ламинат или линолеум, то для обогрева выбирают термоплёнку. Её толщина составляет 0,33 мм. На толщину пола она не повлияет. Плёнку укладывают на утеплитель и отражающий экран. Систему закрывают подложкой 3 мм и облицовкой.
Жидкостная магистраль сильно увеличивает высоту пола. Это необходимо учитывать, если в помещении уже установлены двери. На толщину теплоизоляционного материала поднимется покрытие с нагревательными элементами в виде кабеля, карбоновых стержней и термоплёнки.
Это оптимальный вариант для жилых помещений. Если дом только строится, то рекомендуют устанавливать жидкостное отопление.
YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=”/youtube/v3/getting-started#quota”>quota</a>.
Загрузка…
Теплый пол и высота пола
Вопросы, касающиеся теплых полов и высоты пола, являются одними из наиболее частых вопросов, которые нам задают. Итак, мы решили заняться этим вопросом. В этой статье мы развеем некоторые мифы, связанные с электрическим теплым полом и высотой пола. Мы также познакомим вас с ключевыми соображениями и вариантами при выборе системы электрического пола, подходящей для вашего проекта.
Когда дело доходит до выбора системы теплого пола, существует два основных типа. Системы водяного отопления (водяные) и электрические системы отопления (подробное сравнение двух систем см. в разделе «Электрические и мокрые полы с подогревом — битва»).
Отопительный компонент обеих систем не сильно увеличивает общую высоту пола, это процесс установки, используемый для выбранной вами системы подогрева пола. Например, толщина утеплителя.
Теплые полы на водной основе
Системы на водной основе чаще используются в новых проектах строительства, а трубопроводы укладываются в толстый слой стяжки. Обогреваемая часть системы (трубопровод) значительно толще, чем у ее электрического аналога. Однако, поскольку эта система чаще используется в новых постройках или пристройках, высота установки может быть учтена на этапе проектирования и планирования до начала каких-либо строительных работ. Кроме того, установка мокрого теплого пола может поднять высоту пола более чем на 15 см.
Электрические теплые полы
Электрические теплые полы тоньше, чем системы на водной основе, и имеют гораздо меньшее влияние на увеличение высоты. Сетка ThermoSphere имеет толщину всего 3,5 мм. Он также поставляется с холодным хвостом толщиной всего 4 мм, который можно легко скрыть в слое клея для плитки.
Существуют также варианты, такие как наша новая самоклеящаяся мембрана, которая не требует слоя клея для плитки, чтобы приклеить ее к основанию, что еще больше уменьшает наращивание высоты.
Не жертвуйте изоляцией ради экономии высоты
Изоляция является ключевой частью любой системы напольного отопления, поскольку без нее ваша электрическая система напольного отопления будет намного менее эффективной, так как тепло будет теряться через основание. Включение изоляции означает, что тепло, которое генерирует система и за которое вы платите, отражается вверх и быстрее нагревает помещение до желаемой температуры. Изоляционные плиты с покрытием ThermoSphere доступны толщиной от 6 мм до 50 мм и являются идеальным вариантом для деревянных полов. Изоляционные плиты без покрытия ThermoSphere идеально подходят для полов с бетонным основанием и доступны толщиной 6 мм и 10,5 мм. Чем толще изоляционная плита, тем эффективнее будет ваша система электрического теплого пола.
Модернизация? Электрический теплый пол идеально подходит
Электрический теплый пол можно легко установить на существующий черный пол без необходимости углублять его.
Поскольку высота потолка уже фиксирована, требуется минимальное увеличение высоты без ущерба для эффективности установки. Примеры проектов модернизации включают в себя; зимние сады, ремонт ванных комнат и влажных помещений.
Типичные конструкции электрических теплых полов, которые следует учитывать
ThermoSphere Mesh
Concrete substrate
Timber substrate
ThermoSphere Membrane
Timber substrate
Self-adhesive Membrane
Timber substrate
ThermoSphere Foil
Timber Substrate
ThermoSphere Стяжка
Бетонное основание
Что вы думаете? Если у вас есть какие-либо вопросы относительно напольного отопления и высоты пола или что-то еще об электрическом напольном отоплении, свяжитесь с одним из сотрудников компании ThermoSphere.
» На какую глубину и когда заливать?
Выбор толщины стяжки
- С подогревом пола
Мы рекомендуем заливать Easy Screed толщиной от 35 мм до 50 мм.
