Электрический теплый пол в бане: какой лучше, как сделать

При посещении бани, наибольший дискомфорт доставляет неравномерное распределение тепла в горизонтальной проекции:

  • Обжигающий жар около потолка;
  • Тёплый воздух в середине;
  • И холод, тянущий по ногам.

Специфика расположения печки в бане, не даёт возможности повлиять на ситуацию. Единственный способ кардинально изменить такой дисбаланс, это модернизировать пол в бане, разместив в нём независимый источник тепла.

Выбор системы нагрева

Из двух существующих систем, водяной и электрической, тёплый пол для бани выгоднее всего делать именно по второму варианту. Причины такого выбора можно описать по пунктам:

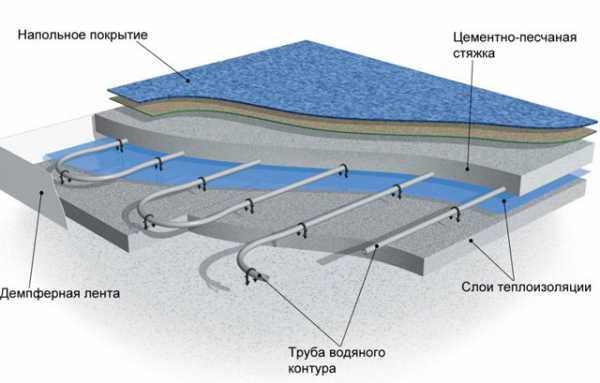

  1. Водяная система нагрева пола, обладает чрезвычайно большой тепловой инертностью.
  2. Стоимость оборудования и сложность работ для формирования водяного нагрева полов, гораздо выше, чем для электрических систем.
  3. Эпизодическое включение, нивелирует экономический эффект на эксплуатации водяного тёплого пола.

Электрический тёплый пол в бане можно организовать на основе следующих технологий:

  • Инфракрасная плёнка;
  • Аморфная лента;
  • Нагревательный кабель.

Важно: У каждого нагревательного элемента есть свои уникальные преимущества, и такие же фундаментальные изъяны.

Поэтому каждый из них заслуживает отдельного описания, чтобы читатель не подумал о тенденциозной направленности излагаемых фактов.

Но прежде всего, надо обосновать выбор напольного покрытия.

Требования к напольному покрытию для тёплых полов в бане

Нет смысла укладывать нагревательные элементы, если сверху над ними будут находиться толстые половые доски.

К тому же, на дерево будут одновременно действовать деструктивные факторы разной этиологии:

  • Снизу оно будет нагреваться, что вызовет рассыхание;
  • Сверху оно будет увлажняться, что приведёт к короблению.

Значит, от привычных деревянных полов придётся отказаться, в пользу покрытия на минеральной основе. Это может быть как керамическая плитка, так и керамогранит. Но у керамогранита есть преимущество – его коэффициент водопоглощения, на порядок меньше, чем у кафеля.

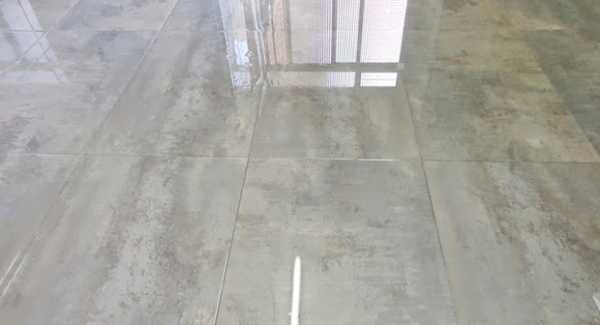

При выборе, обращать внимание следует не на износостойкость,  а на противоскользящие свойства. Они определяются стандартом DIN 51097-С. Материал из этой группы, используется на полах с уклоном во влажных помещениях, предназначенных для ходьбы по нему босиком.

Совет: в продаже можно найти керамогранитную плиту, толщиной от 3 мм и размерами до 1×3 м. Если электрический тёплый пол для бани покрыть материалом такого размера, то уменьшится не только объём работы, но и количество швов. Следовательно, повыситься герметичность покрытия. А небольшая толщина (3–5 мм), будет способствовать более быстрому нагреву.

Виды электрических нагревательных элементов для полов в бане

Сравнительная характеристика будет приведена только по отношению к применению тех или иных нагревательных элементов в бане. Чтобы избегнуть предвзятости, эксплуатационные характеристики приведены не на основании личного опыта, а взяты от производителя.

Важно: Безопасность электрических тёплых полов в бане, ставится выше экономической целесообразности.

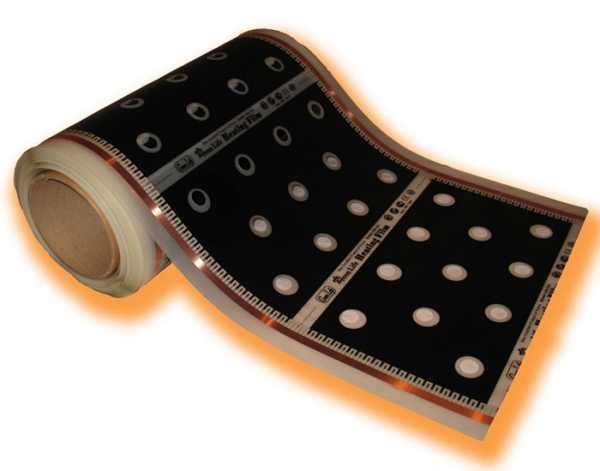

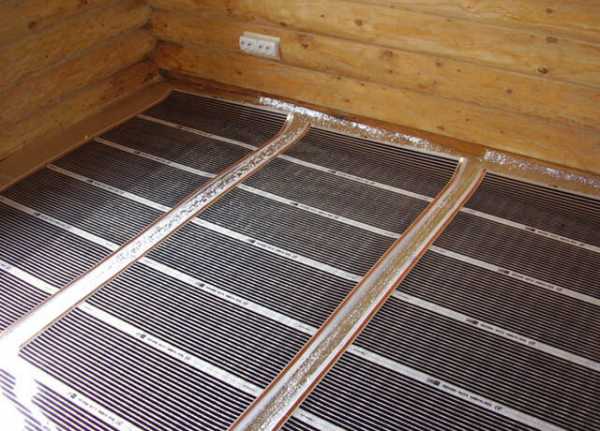

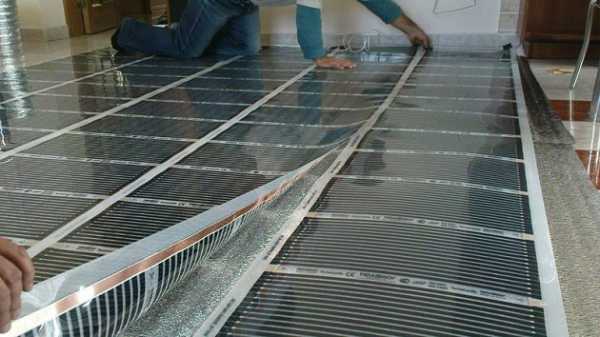

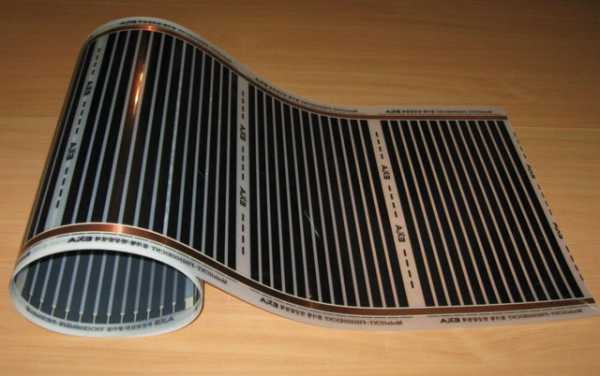

Инфракрасная плёнка

Особенностью нагревательной плёнки является способ передачи тепла. В отличие от других технологий, около 95% передачи тепла у плёнки осуществляется методом излучения. Для проверки, попробуйте подержать ладонь над включённой плёнкой, а затем приложить руку к самому материалу.

При прямом контакте, нагрев практически не ощутим. А учитывая, что плёнка будет находиться в стяжке, эффективность её работы будет чрезвычайно низкой.

Ещё один минус — слабая устойчивость лавсанового основания, к щелочному воздействию цемента.

Этих двух качеств, достаточно чтобы исключить инфракрасную нагревательную плёнку из претендентов для использования в баньке. Но при определённых условиях, на её основе можно сделать подогрев пола в ванной комнате.

Как сделать тёплый пол в ванной на основе нагревательной плёнки

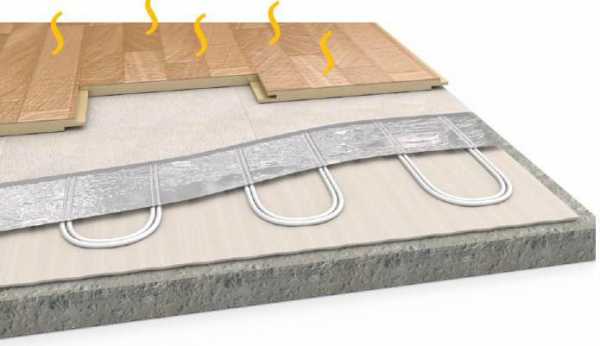

Инфракрасная плёнка может использоваться в ванной комнате, но при условии покрытия ламинатом.

Есть два типа ламината, которые рекомендуются для помещений с повышенной влажностью: влагостойкий и водостойкий.

Влагостойкий ламинат, рассчитан на кратковременный контакт с водой. А ламели водостойкого типа, изготовлены на основе пластика. Им контакт с водой не страшен. Но чтобы сделать тёплые полы в ванной комнате на основе инфракрасной плёнки, потребуется выполнить следующие условия:

  • Обязательная гидроизоляция из толстого полиэтилена с проклейкой стыков;
  • Герметизация замковых соединений ламината силиконовой композицией;
  • Герметизация стыка между ламелями и стеной;
  • Обязательное заземление!

При условии, что на таком полу не будет луж, электрический тёплый пол в ванной будет безопасен и прослужит не менее 10 лет.

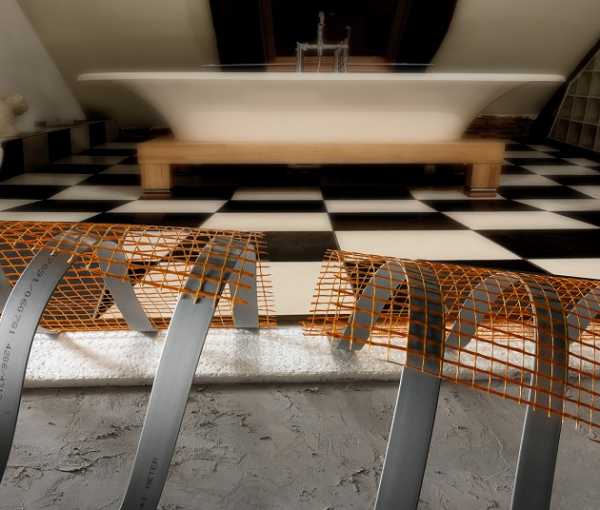

Аморфная лента

Это относительно новый продукт в этом сегменте рынка, который следует отнести к метаматериалам. Уникальные свойства композитного сплава, достигаются экстремально быстрым охлаждением (около 1 млн. градусов в секунду). В результате, формируется материал с уникальными свойствами:

  • Толщина аморфной ленты 250 микрон, а в готовом изделии, на матах, менее 2 мм;
  • Отсутствует аккумуляция тепла, а за счёт быстрого нагрева экономия электроэнергии достигает 50%;
  • КПД преобразования электричества в тепловую энергию ≈ 99%;
  • Высокая коррозионная устойчивость;
  • Электромагнитное излучение не превышает фоновых значений.

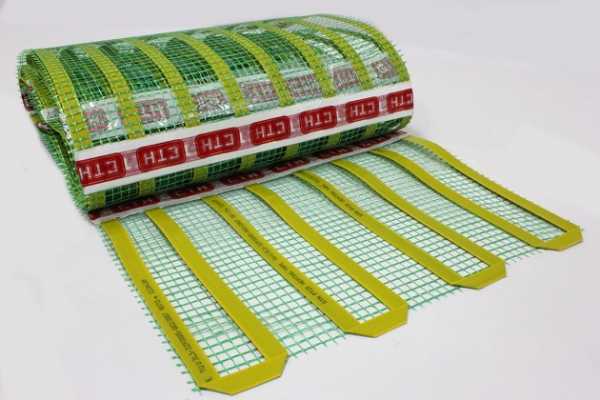

Выпускается аморфная лента в рулонах и в матах. Производитель рекомендует использовать только маты с аморфной нагревательной лентой, чтобы устроить электрический тёплый пол в ванной или в бане. При этом стяжку можно не заливать!

Единственный недостаток, относительно высокая стоимость. Минимальная цена 1 м² аморфной ленты на матах, мощность 150 Вт, начинается от 1500 р.

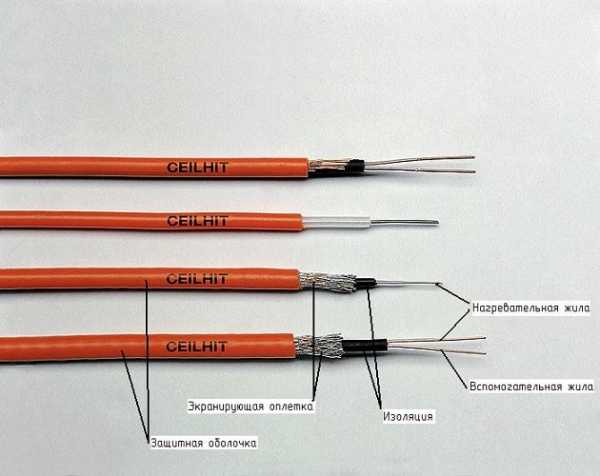

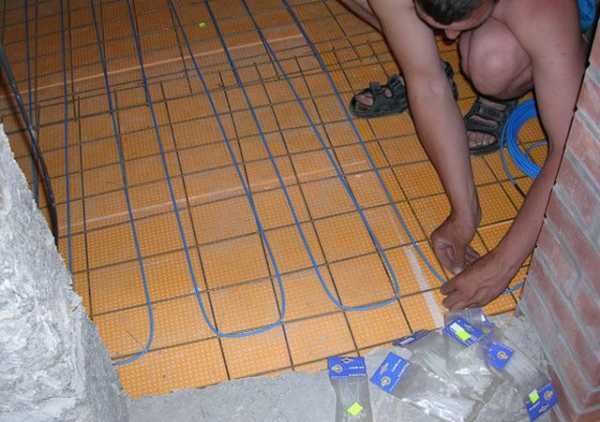

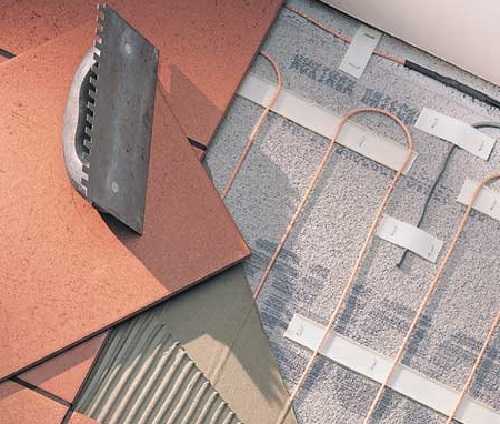

Нагревательный кабель

Материал проверенный временем, и большинство электрических тёплых полов сделанных в России, изготовлены на основе нагревающего кабеля. Выпускается в бухтах (погонаж), и в матах. Может быть одно- или двухжильным.

К отрицательным характеристикам нагревательного кабеля, следует отнести:

  • Более высокое электромагнитное излучение, по сравнению с другими типами нагревательных элементов;
  • Точечная область нагрева (при рассмотрении в срезе) и мощная изоляция провода, повышают инерционность системы, увеличивают расход электроэнергии, и способствуют появлению «эффекта зебры».
  • Обязательная заливка стяжки, для предупреждения неравномерного нагрева.

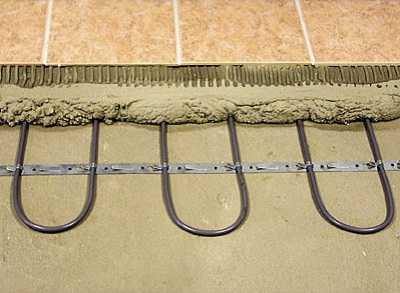

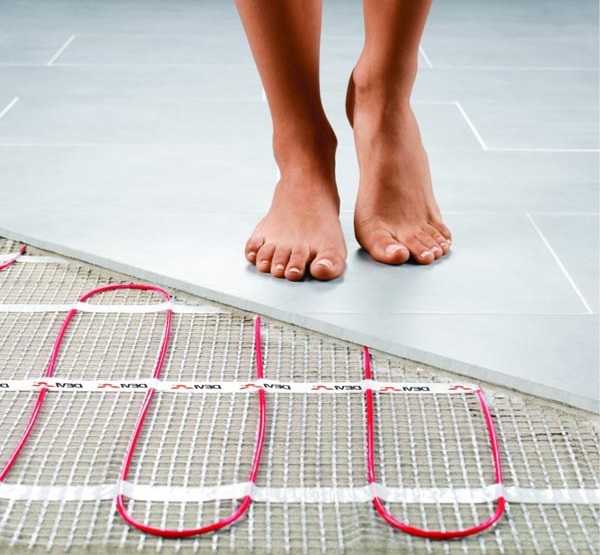

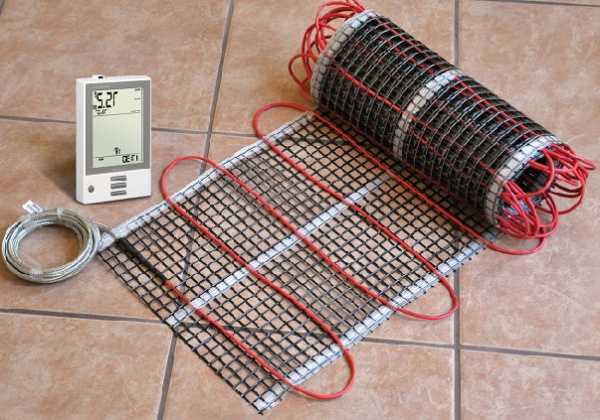

Монтаж кабеля на матах, предпочтительнее, ибо позволяет строго выдержать рекомендуемый шаг укладки и фиксация к основанию получается надёжнее.

Сравнение

Для сравнения остались только нагревательный кабель и аморфная лента.

Нагляднее это будет выглядеть в таблице, при условии что сравнение осуществляется не в абсолютных критериях, а в относительных. То есть, относительно друг друга.

Греющий кабель Аморфная лента
Рабочая температура 50–80˚C 38 ˚C
Увеличение высоты пола Минимум 4 см (1 см кабель + 3 см стяжка) 0.2 см (толщина мата с аморфной лентой)
Фактическая площадь нагрева, относительно пола 1–3% 20–30%
Эффект «Зебры» Присутствует Отсутствует
Скорость нагрева/тепловая инерционность Средняя/высокая. Для выхода на рабочий режим, требуется нагреть слой стяжки. Высокая/отсутствует.
Энергопотребление (при прочих равных условиях мощности и эксплуатации) Высокое Низкое. Относительно энергопотребления кабельной системы, ниже на 40–50%.

Относительно неравномерности прогрева, следует пояснить отдельно. На снимке среза электрического тёплого пола в поперечной проекции, отчётливо видно, что у аморфной ленты нагрев происходит при более низкой температуре рабочего элемента, но при этом площадь гораздо больше, чем у кабеля.

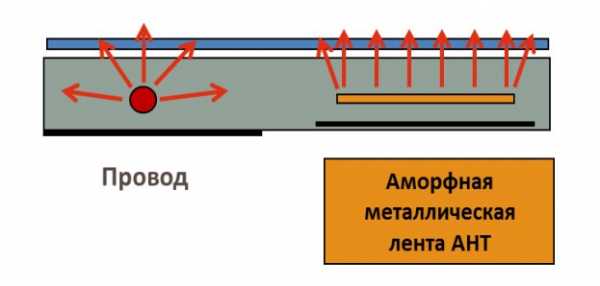

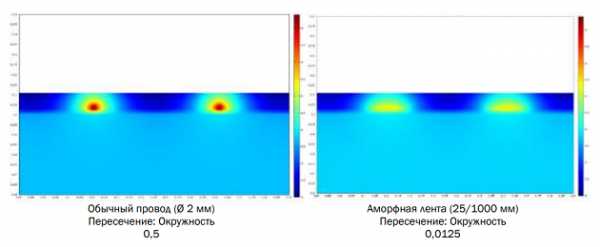

На этом рисунке схематично показан принцип формирования эффекта «Зебры». Дело в том, что минимальное расстояние между витками кабеля — 8 см. А до поверхности пола минимум 4.5 см (3 см минимальная толщина стяжки + 1 см толщина плитки + 0.5 см толщина клеевой композиции).

Датчик температуры, расположен между витками кабеля, на равном удалении, то есть приблизительно в 4 см.

При поверхностном рассмотрении, скорость нагрева должна быть одинаковой. Но согласно модели Дебая (1912 г), во время теплопереноса, энергия фононов ослабляется, при переходе из одной среды в другую. А в данном случае, происходит переход тепловых фононов из стяжки в клей, затем в напольное покрытие.

Если увеличивать толщину стяжки чтобы нагрев был равномерным, то это повысить энергопотребление и инерционность конструкции.

Более тонкая стяжка, не сможет выполнять защитных функций и при этом вероятность её растрескивания гораздо выше.

Из всех приведённых факторов следует, что использование аморфной нагревательной ленты при организации электрического тёплого пола в бане, это единственный вариант вложения средств для достижения оптимального соотношения между ценой, эффективностью и надёжностью.

Как сделать электрический тёплый пол в бане

Первый этап работ — формирование основания с правильным уклоном для стекания воды. Все последующие этапы, будут проходить именно на этом наклонном основании, а именно укладка:

  • Теплоизолятора;
  • Нагревательных элементов;
  • Напольного покрытия.

Минимально необходимый уклон — 2 см/м или 1˚. При этом, уклон следует делать не к центру баньки, а к одной из стен. В этом случае, удастся избежать работы с чашеобразной поверхностью, на которой гораздо труднее фиксировать все последующие элементы конструкции тёплого электрического пола.

Вдоль стены, где будет собираться вода, формируется желобок, который в свою очередь тоже имеет наклон. Но проекция наклона внутри желоба, ориентирована в перпендикулярном направлении, относительно общего уклона. Сам желоб, будет закрываться решёткой.

Общая толщина конструкции тёплого электрического пола в бане, от грунта до поверхности пола, составит 23 см, в том числе:

  • Слой глины — 5 см;
  • Подушка песчано-гравийной смеси — 5 см;
  • Стяжка основания — 5 см;
  • Теплоизолятор — 6 см;
  • Нагревательные маты — 0.2 см;
  • Клей + плитка ≈ 1.8 см.

Но внутри бани, надо выбрать грунт на 23 см, ниже расчётного уровня пола, плюс 2 см, на каждый погонный метр помещения по линии уклона.

Рассмотрим пример бани 3×4 м. Уклон будет по короткой стороне, следовательно, выбрать надо 23 см + (3 м×2 см) = 29 см.

Выход канализационной трубы поднимают до расчётного уровня пола и заглушают.

Основание трамбуют, затем засыпают 5 см глины и тоже тщательно утрамбовывают.

Совет: уклон легче всего сформировать в самом начале, с помощью подсыпки глины до нужного уровня. После утрамбовки, она будет надёжно держать форму.

Сверху на глину насыпают слой песчано-гравийной смеси, и также тщательно утрамбовывают. Чтобы было удобнее отслеживать необходимый уклон, на противоположных стенах рекомендуется нарисовать линейную шкалу, с обозначением проекции каждого уровня.

Подготовка к заливке и установка маяков

Перед заливкой стяжки, следует установить маяки. Расстояние между ними 1–1.5 м, варьируется в зависимости от опытности бетонщика и длины правила. При ширине заливаемой поверхности 3 м, можно поставить 1 маяк по центру, и по два с каждой стороны от него, на расстоянии 1 м.

Важно: именно маяками, должен быть окончательно выдержан требуемый угол наклона поверхности.

По периметру стен, необходимо приклеить демпферную ленту толщиной 10 мм, и высотой 200 мм.

Стяжка

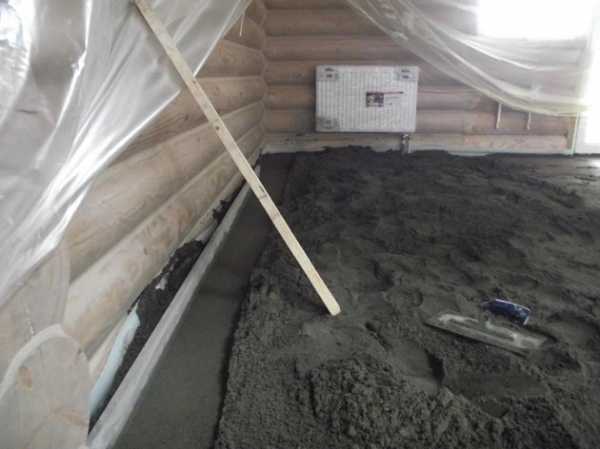

Наклонную поверхность заливают полусухой стяжкой. Объём бетона рассчитывается исходя из размеров помещения и толщины стяжки. Например, для бани 3×4 м, при толщине стяжки 5 см, потребуется 3×4×0.05 = 0.6 м³ бетона.

Водоцементное соотношение 0.45.

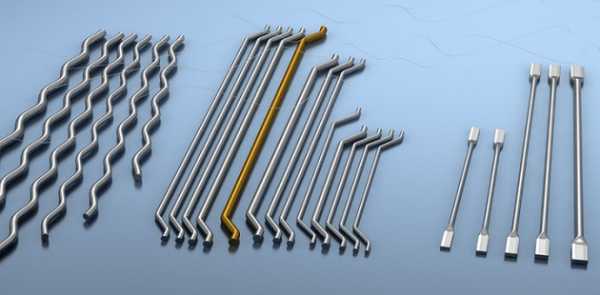

Важно: для армирования используют стальную фибру!

Дисперсное армирование на порядок повышает прочность готового покрытия, ибо сцепление осуществляется по всему объёму смеси, а не локально, как в случае использования обычной арматуры.

Объём фибры зависит от марки стальных волокон, и обозначается на упаковке производителя.

Консистенция готового раствора полусухой стяжки, напоминает увлажнённый песок, при сжимании в ладони, вода не вытекает.

Такая смесь гораздо лучше держит форму, и быстрее набирает прочность. Но после заливки, дальнейшие работы требуют технологического перерыва, необходимого для полного цикла, для созревания «цементного камня».

При толщине стяжки 5 см, полный цикл составит около 4 недель.

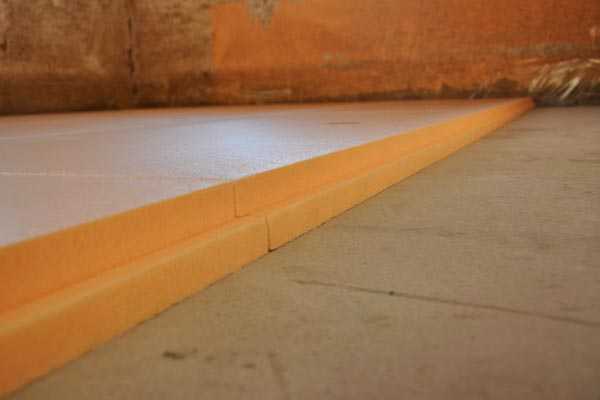

Укладка теплоизолятора

Для теплоизолятора необходимо твёрдый пенополимер с прочностью на сжатие от 2 кг/см². По характеристикам лучше всего подходит экструдированный пенополистирол толщиной 3 см. Но укладывать его надо в два слоя с разбежкой. Стыки проклеивают скотчем.

Обустройство желоба для стока воды

Самый лёгкий способ обустроить желоб, это уложить вдоль стены канализационную трубу ПВХ диаметром 100 мм, разрезанную вдоль.

Для герметизации соединения между стеной-трубой-теплоизолятором, рекомендуется применять водостойкий силиконовый герметик.

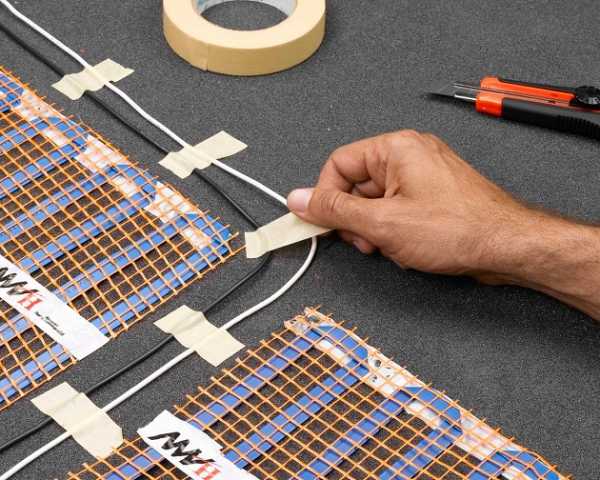

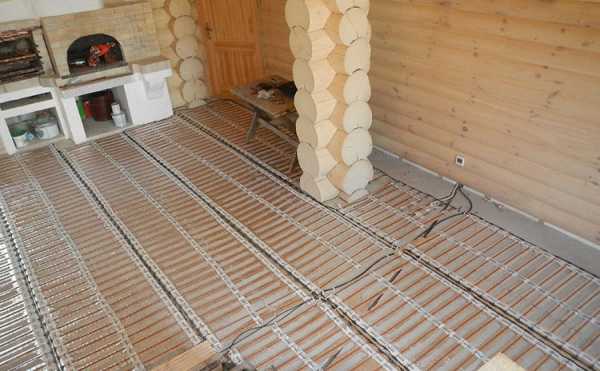

Планирование и укладка нагревательных матов

Нагревательные маты с аморфной лентой, выпускаются шириной 0.5 м и 1 м. А длина варьируется от 0.5 м до 6 м, с шагом 50 см.

Мощность нагревательных элементов на единицу площади всегда одинакова — 150 вт/м².

Перед покупкой, следует начертить схему размещения нагревательных матов на полу бани. Если парилка будет отделена от моечного отделения, то для предупреждения возникновения эффекта «запирания тепла» от поставленной перегородки, внутри парной следует уложить отдельный контур.

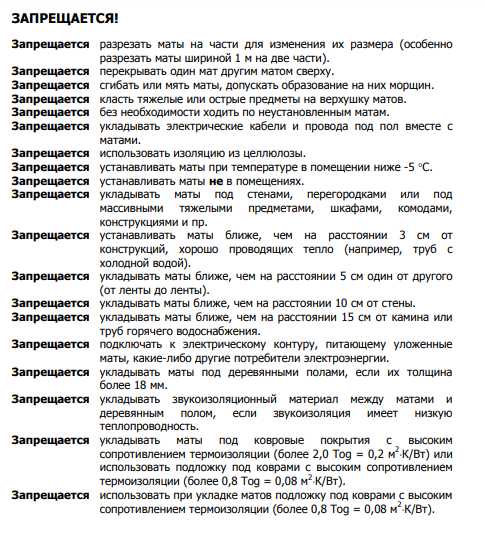

Для соблюдения всех требований, следует придерживаться следующих ограничений

Нагревательные полосы, должны располагаться снизу, а сетка сверху.

Для фиксации используют скотч.

Важно: Размещение термодатчика, подключение питания и заземления, следует выполнять строго по инструкции от производителя!

После всех работ этого этапа, необходимо проверить работоспособность конструкции. Для этого её включают на 5–10 минут. Если все полосы равномерно нагреваются, то можно приступить к наклеиванию декоративного покрытия.

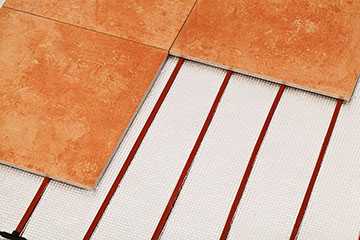

Приклеивание декоративного покрытия

Вне зависимости от материала декоративного покрытия, керамическая плитка или керамогранит, приклеивание начинают от желоба.

Хотя уклон очень небольшой, но такая последовательность предупредит возможность сползания свежеприклееных плиток.

Толщину клеевого слоя, рекомендуется выдерживать равной толщине плитки. Это будет способствовать полному заполнению подплиточного пространства, и предупредит появление пустот.

Крупногабаритные плитки предпочтительны при наклеивании на маты аморфного тёплого пола в бане, так как они более равномерно распределяют нагрузку, на нагревательные элементы.

Электрические тёплые полы в бане рекомендуется покрывать плиткой по бесшовной технологии. Для этого лучше всего подходит керамгранит. У него ровные грани, исключительно низкое водопоглощение и практически нулевой коэффициент температурного расширения, в диапазоне температур от 0 до 50˚C.

Финишные работы

После застывания плиточного клея, обрезают демпферную ленту чуть ниже уровня плитки. Образовавшуюся ложбинку заливают силиконовым герметиком.

Рекомендуется дополнительно обработать силиконовой композицией щели между напольными плитками. Даже если они минимальной толщины, тщательное втирание силикона, ликвидирует возможность будущих протечек.

Видео по теме

profazu.ru

Как укладывать электрические теплые полы в баню?

Уже много лет подряд баня считается одним из самых популярных мест для отдыха. В ее теплой и уютной обстановке удается по- настоящему расслабиться, забыть о повседневных проблемах и полностью восстановить душевное спокойствие. Однако удовольствие от таких процедур может резко сменить чувство дискомфорта, которое человек ощущает, ступая на холодный и сырой пол.

Чтобы избавить себя и своих гостей от неприятных эмоций, владельцы парилок стали укладывать электрический теплый пол в баню и в моечную комнату. Это позволило решить сразу несколько проблем, которые актуальны для данного помещения. А вот чем именно полезен теплый пол в бане, какие его виды здесь могут быть использованы и как самостоятельно выполнить монтаж подобных систем, мы расскажем в данной статье.

Преимущества парилок с обогревом пола

Электрический теплый пол в бане отзывы имеет только положительные. В первую очередь они связаны с приятными ощущениями и комфортным передвижением внутри помещения. Не столь сильно чувствуется разница температур внизу и вверху парилки. Полы моечной комнаты не доставляют неприятных эмоций при касании о кафель босыми ногами.

Кроме своей основной функции – обеспечения тепла и комфорта, – электрический обогрев способствует ускорению высыхания напольных покрытий. Благодаря этому во влажных помещениях не образовывается плесень, грибок, а срок службы самого настила значительно увеличивается.

Почему именно электрический метод подогрева пола используют в банях?

Одним из главных преимуществ данного вида обогрева является то, что электрический теплый пол в баню или моечную уложить гораздо проще и дешевле, чем провести газ к водяному контуру. Даже если для подогрева воды использовать отдельный электрический котел, то расходы на отопление пола будут значительными.

Вторым аргументом в пользу рассматриваемых нами систем является простота монтажа. Уложить электрический теплый пол в бане своими руками не составит особого труда. Для этого его надо правильно расположить на нужной поверхности и включить в розетку, в то время когда водяной контур требует обязательной установки котла, расширительного бака, коллектора, насоса и т. д. Для небольших сооружений выполнять эти работы просто нецелесообразно.

Разновидности обогревающих систем

Приняв решение об укладке электрического теплого пола в бане, следует рассмотреть его разновидности и выбрать для себя наиболее подходящий вариант. В данном случае нам предлагается два основных типа:

• пленочный;

• кабельный.

Их главное отличие друг от друга – разный способ монтажа. Кроме того, у каждого вида есть определенные достоинства и недостатки. Их мы сейчас и рассмотрим.

Принцип действия конвекционных полов основан на прохождении тока по специальному кабелю, который нагревается и отдает тепло отделочным материалам. Продаются такие системы в виде бухт кабеля или тепловых матов. Первая разновидность значительно дешевле, однако укладывать ее нужно с особой осторожностью, чтоб нагревательный элемент нигде не соприкасался друг с другом.

Отдельно следует отметить, что кабельные нагреватели бывают одножильные либо двухжильные. В первом варианте укладка усложняется тем, что конец провода должен быть в том же месте, где и его начало.

К достоинствам такого вида относят:

• высокую надежность материалов;

• возможность регулировки температуры нагрева;

• неприхотливость к виду напольного покрытия.

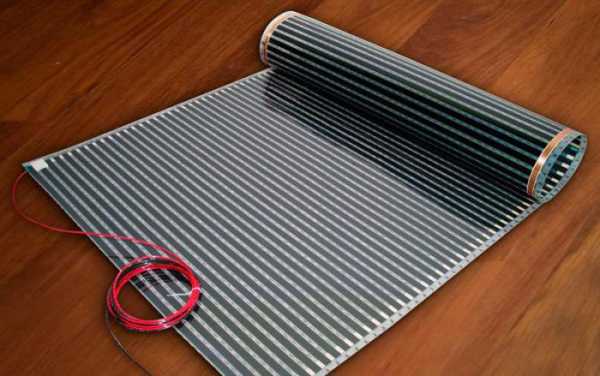

Инфракрасная система обогрева представлена в виде рулона термической пленки, внутри которой расположены карбоновые нагревательные элементы. Уложить такой электрический теплый пол в бане и в моечной комнате удается за считанные минуты. Его необходимо просто раскатать и подключить к электросети.

К преимуществам этого вида можно отнести:

• возможность его использования без стяжки;

• отсутствие электромагнитного излучения;

• высокую прочность.

Немаловажно и то, что система не утрачивает свою работоспособность в случае выхода из строя какого-либо нагревателя, чем не могут похвастаться производители кабельных полов.

Варианты отделки пола

Перед тем как укладывать электрические теплые полы в баню, следует определить, с какими типами покрытия можно использовать выбранный вами вид.

Традиционным материалом для отделки банных помещений считается дерево, однако оно обладает достаточно низкой теплопроводностью, поэтому его использование (в качестве настила) приведет к слабому прогреванию пола.

В данной ситуации можно отдать предпочтение влагостойким разновидностям ламината, которые предназначены для эксплуатации на обогреваемом основании, но оптимальным вариантом считается монтаж электрического теплого пола в бане под плитку. Керамические покрытия достаточно термостойкие, отлично проводят тепло и не боятся высокой влажности.

Как подготовить пол к монтажу электрических полов

Когда все необходимые материалы для предстоящих работ куплены, самое время разобраться, как сделать теплые электрические полы в бане своими руками.

В качестве примера рассмотрим алгоритм работ на ленточном фундаменте, начиная с грунта (во всех других вариантах технология существенно не изменяется).

Работы выполняют в следующей последовательности:

1. В первую очередь снимается верхний слой грунта (не менее 20 см).

2. В образовавшуюся яму укладывается песчаная подушка небольшой ширины.

3. Осуществляется монтаж сливной трубы с заглушками и затвором.

4. Далее идет слой гидроизоляционного материала. Для этих целей используется плотный полиэтилен либо специальные мембранные изделия. Гидроизоляция укладывается с заходом на стены, швы проклеиваются лентой.

5. Поверх клеенки располагаются маты утеплительного материала. Тут можно использовать толстый пенопласт (не уже 10 см) либо экструзию. Маты укладываются максимально плотно друг к другу, швы проклеиваются скотчем.

6. По всей поверхности утеплителя располагается армирующая сетка, поверх которой заливается слой черновой стяжки (около 5 см). В таком состоянии полы оставляют на сутки.

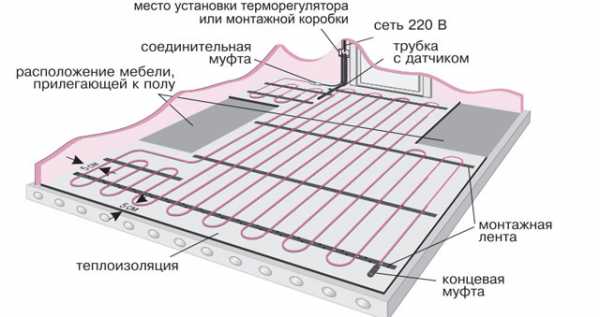

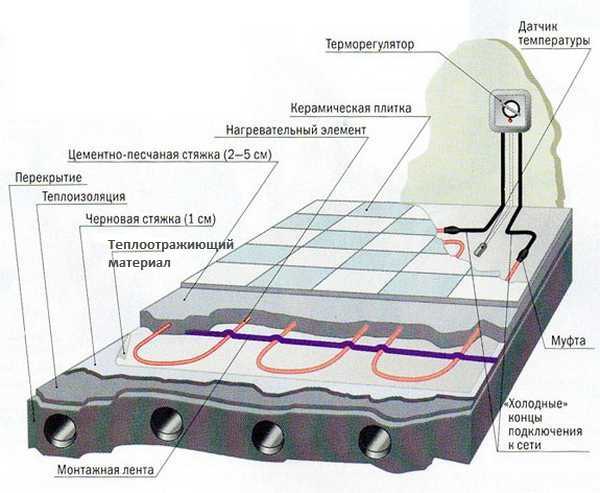

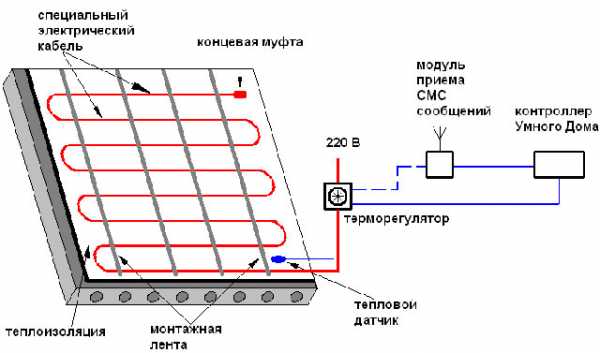

Монтаж кабельных полов

После того как стяжка достаточно затвердеет, можно начинать монтаж электрических теплых полов в бане. Если речь идет о кабельной разновидности, то работы выполняются в следующей очередности:

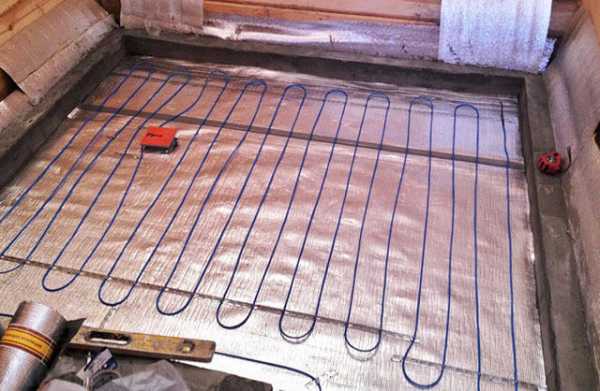

1. На поверхности стяжки располагается отражающий материал. Места стыковки матов со стеной проклеиваются липкой лентой.

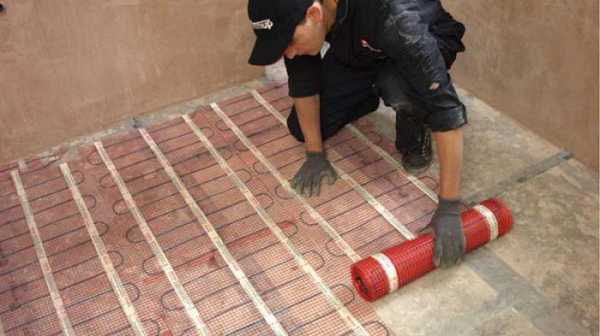

2. Далее раскатывают нагревательные маты. Если кабель приобретен без основания, то перед его укладкой на полу располагают дополнительный слой армирующей сетки. Также нагреватель можно прикрепить к основанию обычной монтажной лентой.

3. Когда кабель будет равномерно распределен по поверхности пола, между витками укладывают датчик температуры. Его проводят в гофрированной трубе и подключают к регулятору тепла. Сам регулятор фиксируют на стене (не ниже 40 сантиметров от уровня пола).

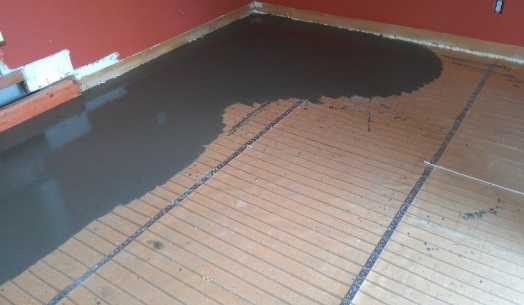

4. Поверх системы обогрева заливается чистовая стяжка. Важно чтоб ее слой не превышал 3 см, так как более толстое основание может потрескаться. Заливая цемент, необходимо задавать уклон пола в сторону сливного отверстия.

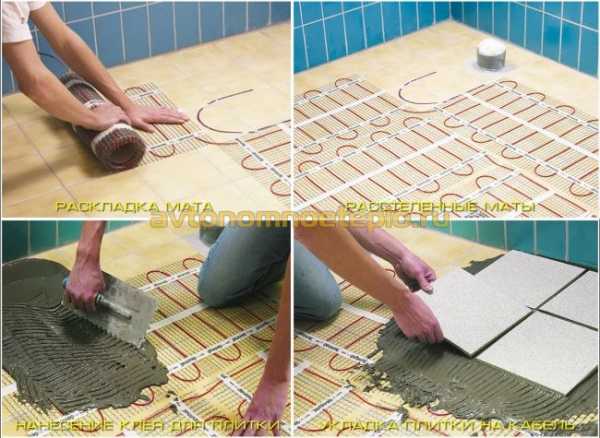

5. На завершающем этапе осуществляется монтаж плитки или другого напольного покрытия.

Укладка инфракрасных матов

Если для монтажа электрического теплого пола в бане используется инфракрасная система, последовательность работ будет немного другая. В данном случае поверх отражателей можно сразу укладывать нагревательные маты, но прежде чем приступать к монтажу настила, необходимо установить дополнительный слой армирующего материала. Тут может быть использована сетка или влагостойкий гипсокартон. На них и будет располагаться финишная отделка.

Важно помнить, что поверх инфракрасной пленки нельзя сразу укладывать плитку, иначе в ближайшее время она отслоится, и ремонтные работы придется повторять вновь. Если в качестве отделочного материала выбран влагостойкий ламинат или вагонка, их укладывают прямо поверх нагревателей.

Маты нарезаются по длине комнаты и укладываются в несколько рядов. Тут очень важно, чтоб края полос не заходили друг на друга, иначе система быстро выйдет из строя. Под один край пленки укладывается датчик тепла, который, так же, как и в предыдущем случае, подключается к терморегулятору. Поверх пленки обязательно укладывают гидроизоляционный слой.

На что нужно обратить внимание во время монтажа системы теплого пола в бане

• Укладывая электрический теплый пол в баню или другое подобное помещение, нужно следить за тем, чтоб нагревательные элементы не располагались под громоздкой мебелью, иначе они будут сильно перегреваться и быстро выйдут из строя.

• Заливку стяжки и монтаж керамического покрытия необходимо осуществлять таким образом, чтоб вокруг системы обогрева пола не было пустот.

• Для укладки кабельных полов под плитку следует выбирать нагреватель небольшого диаметра. Это необходимо для того, чтоб уменьшить толщину клея, и чтобы керамическое покрытие лучше прогревалось.

• Распределение кабеля по поверхности пола должно быть равномерным, без перегибов и растяжений. Расстояние между витками – около 10 см, между кабелем и стеной – не менее 5 см.

Из всего вышесказанного можно сделать вывод, что обустройство теплых полов в бане – процесс, не требующий особенных знаний и навыков, однако осторожность и внимательность проявлять во время работ просто необходимо. Это подтверждает статистика, которая гласит, что 80% поломок подобных систем происходят из-за нарушения технологии их монтажа, поэтому не допускайте ошибок и наслаждайтесь теплом и комфортом долгие годы!

fb.ru

Теплый пол электрический в бане своими руками

Теплые полы в бане

Электрический теплый пол в бане — это не просто повышение комфорта, но и снижение вероятности образование грибка и плесени в помещении. Именно поэтому он находит все большее применение при обустройстве банных помещений.

Но баня это помещение с повышенной влажностью, поэтому применение электрических устройств должно быть очень взвешенным и острожным. Да и следует учитывать, что далеко не все виды теплых полов подойдут для монтажа в таких условиях.

Виды электрического теплого пола которые можно применять в бане

Теплые полы в бане применяли еще во времена Римской империи. Сейчас времена изменились. И если раньше использовали для обогрева дым, то сейчас в основном используют электроэнергию. Но к сожалению далеко не любой теплый пол электрический в баню стоит монтировать.

Теплые полы в стяжке

Обычно систему теплого пола монтируют под плитку или непосредственно в стяжку. Это позволяет снизить вероятность попадания влаги на контактные элементы или непосредственно на греющие элементы. Но возможны варианты монтажа под линолеум, ламинат и другие виды поверхности. Но для бани такие варианты не подходят и поэтому их следует исключить.

Обратите внимание! Монтаж теплого пола под такие поверхности как дерево, ламинат, паркет, пробка, кавролин и другие материалы с низкой теплопроводностью значительно снижает его эффективность. Ведь такие материалы плохо передают тепло, а их к тому же нельзя сильно нагревать во избежание ил порчи.

Электрические теплый пол с греющим кабелем

Итак:

  • Наибольшее распространение получили так называемые греющие кабели и тепловые маты. Принцип их действия основан на протекании тока по специальному кабелю, который в процессе этого нагревается и передает излишки тепловой энергии поверхности пола.
  1. Такой тепловой кабель выпускается бухтами и тепловыми матами. Цена на обычную бухту теплового кабеля несколько ниже, но здесь вы сталкиваетесь с проблемами правильного монтажа. Ведь такой кабель нельзя гнуть как вам заблагорассудится. Кроме того, нельзя допускать пересечения и соприкосновения. Поэтому тепловые маты, представляющие собой сетку с уже уложенным тепловым кабелем, значительно проще в монтаже.
  2. Еще один нюанс который следует упомянуть при выборе теплового кабеля это количество жил. Ведь такой теплый пол электрический для бани может быть одно – или двухжильным. Особенность монтажа одножильного кабеля заключается в необходимости его укладки таким образом, чтоб начало и конец кабеля были в одном месте.
  • Для монтажа в стяжку предназначены и появившиеся не так давно жидкостные электрические полы. Принцип их действия основан на применении обычного греющего кабеля, который уложен в трубу, заполненную водой. Водяной контур имеет замкнутую структуру и не имеет циркуляции.
  1. Такие теплые полы в бане электрические выгодно отличаются повышенной электробезопасностью, более высокой способность аккумулирования тепловой энергии и самое важное ремонтопригодностью. Ведь вы можете заменить греющий кабель без снятия стяжки.

Теплые полы под плитку

Но если стяжка уже смонтирована, то вполне возможен вариант монтажа теплого пола под плитку. Этот вариант менее трудоемок, но такой обогрев имеет меньшую тепловую емкость. К недостаткам такого способа монтажа можно отнести и меньшую электробезопасность.

На фото стержневые углеродные теплые полы

Итак:

  • Теплые полы электрические в бане под плитку должны иметь небольшой диаметр, дабы необходимый для них слой клея был минимальным. Именно исходя из этого требования существуют греющие кабели меньшего диаметра, которые поставляются тепловыми матами и вполне могут быть использованы для монтажа в слой плиточного клея.
  • Так же существуют стержневые углеродные теплые полы. Их принцип действия основан на протекании тока через специальные углеродные теплоэлементы, которые при этом выделяют тепло. Такие теплые полы имеют вид верёвочной лесенки, где в роли каната выступает питающий кабель, а в роли лесенок тепловые элементы.
  • Хорошим вариантом являются теплые полы на основе аморфно металлической ленты. По своей структуре она напоминает обычную сетку, но выполнена из специального быстро охлаждённого металла. Благодаря этому толщина такой сетки всего несколько миллиметров. Кроме того, инструкция по их применению гласит что они имеют высокую энергоэффективность и низкий уровень электромагнитного излучения.

Обратите внимание! Теплые полы на основе аморфно металлической ленты стоит применять только в сочетании с другими видами отопления либо если она у вас хорошо утеплена. В противном случае ее максимальной температуры в 40⁰С вряд ли хватит на обогрев всего помещения.

  • Последним возможным вариантом является пленочный теплый пол. Причем применять возможно только теплые полы на основе биметаллической ленты. Его принцип действия основан на сочетании сплавов алюминия и меди, при протекании тока по которым выделяется тепло.

Биметаллический пленочный теплый пол

  • Такой пленочный теплый электрический пол в бане применяется достаточно редко. Ведь под плитку его монтировать следует только с применением специальных армирующих сеток или с укладкой поверх нагревательных элементов гипсокартона. В противном случае плитка отслоится.

Меры безопасности при монтаже электрического теплого пола в бане

Если вы собрались монтировать электрические теплые полы своими руками, то следует знать хотя бы элементарные правила его монтажа. Тем более в бане. Месте достаточно влажном, что плохо сочетается с электрической энергией. Да и за некоторыми «специалистами», которые взялись выполнить работу подешевле нужен глаз да глаз.

Итак:

  • Прежде всего следует помнить, что теплые электрические полы в бане должны быть смонтированы таким образом, дабы они не находились под мебелью или другими предметами, мешающими теплообмену. И если для низкотемпературных теплых полов на основе аморфно металлической ленты это не так принципиально, то другие виды теплых полов могут перегреться и перегореть.
  • При заливки стяжке или монтаже плитки обязательно убеждаетесь в отсутствии воздушных пробок вокруг теплых полов. А вот температурный датчик напротив следует поместить в гофре. Это позволит легко заменить его при поломке.
  • Если вы монтируете теплый пол на основе греющего кабеля, то обязательно подключите экранирующий экран к сети заземления. Это значительно снизит вероятность поражения электрическим током.
  • Вообще, что касается подключения электрического теплого пола к сети хотелось бы остановится подробнее. В первую очередь стоит помнить, что согласно п.13.15 ВСН59 – 88 номинальная мощность одного отопительного прибора не должна превышать 2кВт. Поэтому если планируется укладка теплых полов большей мощности их следует разделить на два или три питания. Это будет правильным и исходя из возможности поломки одного из элементов.

Монтаж электрических теплых полов

  • Электрические теплые полы в бане должны подключаться через автомат УЗО. Причем согласно п.7.1.48 ПУЭ дифференциальный ток такого защитного устройства не должен превышать 30мА.
  • Регулятор теплого пола при установке в бане должен иметь соответствующую защиту. Для данного помещения она должна быть не ниже IP Розетки же или автоматические выключатели для включения теплого пола должны находиться в другом помещении.
  • При монтаже электрического теплого пола под плитку, как продемонстрированно на видео, исключите установку тяжелых предметов в месте расположения электрических теплых полов. А во время монтажных работ старайтесь не наступать на него, особенно в жесткой обуви. Ведь это может привести к их передавливанию.

Вывод

Вообще монтаж электрических теплых полов дело хоть и не очень сложное, но требовательное к соблюдению технологии. Ведь согласно статистики большая часть поломок электрических теплых полов связана с некачественным монтажом. Поэтому если вы не уверенны в своих силах лучше сразу пригласите специалистов, которые уже точно имеют опыт работы с данным видом теплых полов.

elektrik-a.su

Как укладывать электрические теплые полы в бане или ванной


Существует миф, что электрический теплый пол в бане или ванной – это опасно. Действительно, существует вероятность поражения электрическим током. Но согласно статистике, она не больше чем при использовании электрического освещения.

    Содержимое:

  1. Можно ли в бане и ванной стелить кабельный пол
  2. Как укладывать кабельный пол во влажных помещениях
  3. Какой электрический пол лучше

А так как никто не планирует отказаться от света в бане или ванной комнате, соответственно, не следует отказываться от укладки греющих матов или кабеля для обогрева пола.

Можно ли в бане и ванной стелить кабельный пол

Если посмотреть в технические характеристики любого греющего кабеля, можно заметить, что систему отопления данного типа лучше всего использовать в небольших помещениях, с высотой потолков до 2,5 м. А такие условия характерны для большинства помещений, используемых под парилку. При этом электрический теплый пол для ванной или бани, как уже отмечалось, является не более опасным, чем обычная проводка.

Чтобы сделать электрические теплые полы в бане, необходимо соблюдать типичные правила, действующие и для другого электрооборудования, устанавливаемого во влажных помещениях:

  1. Электрический контур должен быть заземлен.
  2. Обязательно устанавливаются автоматы, и подключается УЗО (устройство защитного отключения).
  3. Провод должен иметь внутреннее и внешнее защитное покрытие. Лучше всего использовать кабель, специально предназначенный для помещений с повышенной влажностью.
  4. Под душевой кабиной лучше всего не прокладывать провод, чтобы исключить перегрев кабеля.

Установка электрического теплого пола в ванной или бане имеет несколько существенных преимуществ перед укладкой гидропола.

  1. Быстрый монтаж.
  2. Меньшая толщина стяжки.
  3. Меньшая стоимость.
  4. Отсутствие опасности размерзания труб в зимнее время по причине промерзания фундамента и непостоянного отопления помещения.

Если укладка электрического теплого пола осуществляется в ванной многоквартирного дома, тогда по сравнению с гидрополом становится очевидным еще одно преимущество электропола. Для подключения кабеля нет необходимости в получении разрешений и согласований.

Существует необходимость укладки подогрева пола в парилке. Такое решение позволяет обеспечить отсутствие неотапливаемых зон, а также предотвратить циркуляцию холодного воздуха в нижней части помещения.

Как укладывать кабельный пол во влажных помещениях

При составлении схемы теплых полов кабелем, важной задачей является обеспечение безопасности во время эксплуатации системы отопления. Монтаж своими руками допускается только в случае наличия специального профильного образования.

Сделать грамотный план укладки и обеспечить защиту от поражения электрическим током сможет только квалифицированный электрик, хорошо знакомый с правилами ПУЭ. Одновременно потребуется тщательное соблюдение поэтапного плана укладки пирога теплого пола.

Работы проводя следующим образом:

  • Подготовка основания. Изначально наносится гидроизоляция для душевых, помывочных, ванных комнат. Для выполнения работ можно выбрать пропитку или мастику. Гидроизоляция в ванной часто выполняется с помощью рулонных материалов типа Технониколь. Полотно накладывается внахлест. Стыки обрабатываются с помощью строительного фена.
    Допускается использование специальных гидроизолирующих клеевых составов. Принцип работы клея (на основе эпоксидной смолы) состоит в надежной фиксации нового цементного покрытия, к старому основанию с одновременно защитой от протекания влаги.
  • Подложка для кабельного пола. Лучше всего использовать специально предназначенную фольгированную теплоизоляцию с расчерченными линиями. Фольгированная подложка в несколько раз облегчает монтаж и дает возможность точнее рассчитать пол, определить шаг кабеля и т.д. Основа под пол обязательна, также, если будет выполняться укладка греющих матов, а не кабеля.
  • Укладка провода. Кабель монтируется по заранее составленной схеме. Подробный план расположения провода сохраняется, чтобы в дальнейшем можно было избежать механических повреждений обмотки при сверлении пола в случае необходимости.
    Перед тем как прокладывать кабель, необходимо установить терморегулятор. Безопасность электрического теплого пола обеспечивается установкой заземления. В терморегуляторе присутствует специальный отвод для подключения заземления.
    Если кабель имеет защитный экранирующий слой, то его подключают к РЕ шине непосредственно. При отсутствии оболочки, сверху кабеля укладывается металлическая сетка, присоединенная к РЕ. Опасность электрического теплого пола в помещениях с повышенной влажностью нивелируется с помощью установки УЗО и автоматов на щитке.
  • Заливка стяжки. Минимальная толщина заливаемого пола согласно рекомендациям производителя, для цементного раствора составляет 4-5 см. Для самовыравнивающих готовых смесей можно уменьшить толщину послойного устройства кабельного пола до 3 см.
  • Укладка напольного покрытия. В банях или в предбаннике традиционно используют керамическую плитку. Плитка хорошо переносит перепады температуры и устойчива к механическим повреждениям. В некоторых случаях рекомендовано использовать вместо кабеля греющие маты.
    Преимуществом матов является возможность обойтись без монтажа пирога под электрический теплый пол. Плитка и другой вид покрытия укладывается сразу поверх матов. Швы затираются влагоустойчивой затиркой.




Полы хорошо переносят зимний период и сохраняют свою работоспособность при минусовой температуре. После включения быстро прогревают поверхность и воздух в помещении.

Какой электрический пол лучше

Устройство полов в бане требует правильно выбрать греющий кабель или маты для обустройства системы отопления.

Производители предлагают несколько вариантов провода:

  • Одножильный кабель – имеет низкий расход электроэнергии. Применение провода с одной токопроводящей жилой несколько неудобно по причине того, что производитель продает уже полностью готовую укомплектованную систему отопления. У кабеля должны быть два холодных конца.
    Одножильный провод можно изготовить исключительно в заводских условиях, поэтому потребуется точный расчет необходимой длины. В последнее время производитель предлагает одножильные кабели с максимальным уровнем защиты, что делает возможным установку электрического теплого пола в душевой или в помывочной бани.
  • Двужильный кабель – преимуществом такого решения является отсутствие необходимости в закольцовывании системы, когда оба конца провода требуется подключить к терморегулятору. Методика укладки теплого кабельного пола с двумя жилами подразумевает использование специальной гильзы, монтируемой на конец провода. Муфта соединяет жилы, между собой обеспечивая работоспособность системы.
  • Саморегулирующийся кабель – особенностью этого типа провода является то, что для его работы не нужен терморегулятор. Нагрев осуществляется с помощью специальной матрицы, теплоотдача которой напрямую зависит от температуры в помещении.
    Выбор электрического двужильного пола в основном связан с необходимостью принять решение о целесообразности использования резисторного и саморегулирующегося кабеля.
  • Греющие маты – обеспечивают простую технологию монтажа пола в ванной или бане. Плитку можно класть непосредственно поверх тонкого кабеля, прикрепленного к армирующей сетке. Потребляемая мощность матов несколько выше, чем у других вариантов электрического отопления.

При выборе подходящей системы отопления, в первую очередь необходимо ориентировать на технические параметры отапливаемого помещения. Исчерпывающая информация о параметрах провода и подробный правильный пошаговый монтаж кабельного тёплого пола, приводится в инструкции по эксплуатации, предоставленной заводом изготовителем.

Электрические теплые полы имеют множество преимуществ по сравнению с гидрополом. Соблюдение рекомендаций производителя делает эксплуатацию системы отопления максимально безопасной и эффективной.

avtonomnoeteplo.ru

электрический и водяной под плитку, как правильно сделать в деревянной бане, обогрев на фото и видео


Содержание:


Теплый пол в бане – это полезнейшая составляющая всего комплекса, которая формирует комфортные для каждого посетителя микроклиматические условия, что позволяет без затруднений принимать общегигиенические и целебные процедуры. В статье речь пойдет о том, каким бывает теплый пол в банях, каковы его особенности и способы укладки.


Разновидности и способы укладки системы теплого пола


По стандартной классификации системы теплого пола делятся на следующие виды:

  • Замкнутый отопительный контур из трубопроводов с циркулирующим теплоносителем. Чаще всего в качестве теплоносителя используется вода, но периодически она заменяется антифризом, его водным раствором, этиленгликолем и т.д. Необходима такая замена воды для того, чтобы система сохраняла свои лучшие характеристики в теплое время года, когда она не используется.
  • Электрический подогрев – это система, в основе которой заложен нагревательный элемент из энергокабеля или инфракрасной пленки.


Каждый из указанных видов имеет свои отличительные особенности, преимущества и недостатки. Водяная система должна быть подключена к нагревательному котлу, а в качестве обязательных комплектующих системы закупают трубы из пластика или меди, циркуляционный насос, обеспечивающий принудительное перемещение теплоносителя по отопительному контуру, и арматурная масса.


Стоимость системы высока, но в процессе эксплуатации затраты владельца будут значительно ниже, чем у электрического подогрева. Кабельный и инфракрасный подогрев стоит дешевле, но для его работы необходима электрическая энергия, которая дорожает с каждым днем.



Чтобы устроить водяной теплый пол в бане, необходимо иметь определенные строительные навыки, опыт в расчете материалов и проектировании такой системы. При эксплуатации водяного подогрева у владельца возникают дополнительные трудности в виде сложности проведения ремонтных работ. Обычно все сводится к демонтажу имеющихся напольных покрытий и замене поврежденного участка, либо всей системы в целом.


Тот, кто решил установить электрический теплый пол в бане, облегчит себе задачу по укладке нагревательной системы, но процедура ремонтных работ при этом останется настолько же сложной. Инфракрасная пленка – проста и в укладке и в ремонте. Если быть точнее, то, когда выходит из строя определенный элемент, остальная система продолжает функционировать без перебоев. В случае пленочного подогрева «пирог» перекрытия будет самым тонким.

Обустройство теплого пола в бане


В процессе того как правильно сделать теплый пол в бане, необходимо учитывать общие и различные моменты в монтаже каждого из видов. Практически каждая разновидность монтируется поверх слоя теплоизоляционного материала, после чего полы выравниваются посредством цементно-песчаной или сухой стяжки, на которую наносится облицовочный слой финишного напольного покрытия.



Профессионалы рекомендуют укладывать еще и слой гидроизоляционного материала, поскольку он защитит перекрытия от конденсации в них влаги, когда работает система подогрева. В качестве гидроизоляционного материала можно использовать толстый полиэтилен, а для утепления подойдут: минеральная вата, пенополистирол, керамзитовая засыпка и т.д. Особо ценятся сверхсовременные материалы на подобии пенофола с отражающим слоем из фольги и на самоклеящемся основании.

Электрическая система с энергокабелем


Внешне при визуальном осмотре и на фото энергокабель практически неразличим с телекоммуникационной проводкой. Естественно, отличается он по функциональному назначению. Основной задачей такого нагревательного элемента является преобразование электрической энергии в тепловую с последующим ее равномерным распределением в пределах обогреваемого помещения. Важнейший параметр системы – удельное выделение тепловой энергии, которое измеряется в ватах на метр.


Различные версии электрических полов могут создавать от 150 до 400 ватт энергии на квадратный метр обогреваемого пола. В случае с банными помещениями не рекомендуется использовать полы мощнее, чем 250 ватт. Важно правильно воспринимать информацию о системе, представленную производителем, поскольку некоторые сообщают мощность 1 метра кабеля, а не средняя мощность всего уложенного нагревательного элемента в отношении к единице площади.


Если производить обогрев в бане посредством грамотно оборудованной электрической системы, то ее мощность и скорость образования тепловой энергии можно изменять при помощи термостата. Ручной или автоматический контроль за системой может осуществлять посредством температурных датчиков.



Стоит обратить внимание на то, что энергокабели бывают двух типов: одно- и двужильные. Одножильный кабель имеет показатель электромагнитного излучения, пятикратно превышающий значение для двужильного типа. Но не стоит переживать по этому поводу, поскольку максимальные значения для обоих типов не превышают предельно-допустимых нормативов.


В свою очередь, если говорить о том, как правильно сделать теплый пол в бане, то использование двужильного кабеля является приоритетным, т.к. в укладку он значительно проще. Причина этого в том, что к термостату необходимо подключать лишь один конец кабеля.


При укладке электрического теплого пола поверх деревянных перекрытий необходимо позаботиться о повышении пожарной безопасности. Для этого древесные материалы обрабатываются при помощи антипиренов. Такие меры необходимы даже с учетом того, что между кабелем и древесиной прямой контакт отсутствует. Важно проверить изоляционный слой самой системы подогрева, а также произвести изоляцию любых стыков и соединений. До начала работ необходимо удостовериться, что сопротивление токопроводящих жил находится на нужном уровне.



Любой профессионал подтвердит, что электрический теплый пол в деревянной бане необходимо укладывать с использованием монтажной сетки и специальных направляющих с креплениями. Направляющие используются в качестве фиксационных планок, которые позволят размещать линии кабеля на равном расстоянии друг от друга с учетом рекомендаций от производителя и данных, представленных различными нормативными документами.


Речь идет о следующих правилах:

  • от стены до первых линий кабеля должен быть соблюден 5-сантиметровый отступ;
  • расстояние между витками кабеля задается в техническом паспорте изделия, и сокращать данное значение категорически запрещается;
  • до любых нагревательных приборов должен быть соблюден отступ в 10 сантиметров.


Укладываемый кабель должен распределяться равномерно по всей площади помещения без значительных изгибов и натяжений, поскольку на таких участках повышается риск перегрева и короткого замыкания в процессе эксплуатации.



Ни в коем случае в процессе монтажа нельзя отходить от установленных правил. Необходимо следовать всем рекомендациям производителя, специалистов и нормативных документов. После того как укладка электрического подогрева была произведена, а система протестирована, можно приступать к укладке армирующей сетки и заливке стяжки.


В случае с использованием цементно-песчаного раствора систему можно будет эксплуатировать только после полного высыхания стяжки, которое наступает не менее чем через 1 месяц. По завершению сушки можно произвести дополнительное тестирование системы и только после подтверждения успешного результата начинать укладку финишного облицовочного покрытия.

Укладка инфракрасной пленки


Если речь идет о том, как уложить теплый пол в деревянной бане или другой постройке, то самым дешевым и простым вариантом будет использование инфракрасной пленочной системе. Рулонная термическая пленка легко расстилается, а нагревательные элементы на ней фиксируются при помощи клейкой ленты или прочих дешевых материалов, по стандарту используемых в монтаже подобных конструкций. Поверх нее не нужно заливать стяжку, долго ждать и бояться, что плохо высохший раствор станет причиной для неполадок.



Сверху на инфракрасные маты, соединения которых герметичны, заливается клеевая смесь, если укладывается пленочный электрический теплый пол в бане под плитку керамическую или керамогранит. В отдельных случаях облицовку укладывают непосредственно поверх матов, но специалисты рекомендуют использовать изоляционно-выравнивающий слой материала.


Инфракрасный теплый пол в бане под плитку или другие материалы отличается герметичностью и абсолютной электробезопасностью. Учитывая их малую мощность в сравнении с системами, в которых нагревательный элемент представлен энергокабелем, их можно использовать и для деревянных перекрытий без каких-либо опасений за уровень пожарной безопасности.


Предельный температурный режим работы такой системы не превышает 45 градусов по Цельсию. Такая температура позволяют посетителям бани чувствовать себя комфортно, а также защищает материалы перекрытия от деформации. Полы с такой системой подогрева не увеличиваются в высоте более чем на 2 сантиметра.



Если под финишное покрытие заливается тонкий слой стяжки, то все работы в совокупности займут не более 5 дней.

Обустройство водяной системы подогрева полов


Если речь идет о том, как сделать теплый водяной пол в бане, то основополагающими критериями для способа монтажа являются технические характеристики основания, на которое осуществляется укладка, а также пожелания владельца.


Существует два основных способа укладки:

  • бетонный тип, подразумевающий заливку стяжки поверх уложенного отопительного контура. Фактически технология укладки схожа с той, что используется при обустройстве электрической системы подогрева. Отличие заключается в больше толщине стяжки из-за значительного диаметра используемых труб;
  • настильный тип предполагает укладку отопительного контура поверх пенополистирольных плит или деревянного настила. Используется в тех случаях, когда фундамент или деревянное основание не обладают достаточной прочностью, чтобы выдержать массивную цементно-песчаную стяжку.


Самым распространенным является вариант с заливанием стяжки, но у него имеется один значительный недостаток, заключающийся в чрезмерно долгом застывании раствора. Что касается водяного подогрева, то его отличительной особенностью является абсолютная устойчивость к перегреву.


Это позволяет производить укладку линий отопительного контура практически с любым интервалом между линиями. Однако стоит понимать, что при слишком малых промежутках между линиями будет увеличиваться общая длина контура, что приведет к снижению его эффективности. Оптимальным значением считается шаг в 40 сантиметров.



Как и в случае с энергокабелем нельзя допускать резких перегибов и заломов контура. Закрепляется контур при помощи хомутов и дюбелей. Также можно использовать армированную сетку, к которой трубы легко приматываются проволокой. Под отопительный контур необходимо укладывать более массивную армированную сетку, чем в случае с энергокабелем.


На современном строительном рынке можно встретить пенополистирольные плиты с уже заготовленными фиксаторами, по которым лишь останется проложить элементы системы подогрева. В таком случае способ крепления одновременно сочетается с теплоизоляцией полов.


Отопительный контур водяной системы и все остальные ответвления подключаются к единому коллекторному шкафу. Также в шкаф монтируются различные элементы отопительной системы: затворные вентили, механические и автоматические регуляторы.


Важнейшим этапом работ по укладке водяного подогрева полов является ее опрессовка. Затем можно заливать стяжку или настилать выбранные для этого материалы. Естественно, устранить неполадки в работе системы легче, если используются настильное финишное покрытие. В бетоне протечку не получится оперативно устранить, да и обнаружить будет достаточно сложно.


Выводы


Из всего вышесказанного, можно сделать ряд заключений. Стоит отметить тот факт, что особых правил относительно использования той или иной отопительной системы в бане – нет.



Упор можно сделать на ряд особенностей процесса обустройства подогрева полов:

  • лидируют в данном вопросе инфракрасные пленочные системы с простейшей схемой монтажа и эксплуатации;
  • электрический пол отличается от инфракрасного сложностью монтажа и повышенной мощностью, в противовес которой становится высокая стоимость затрачиваемой электрической энергии;
  • водяные полы предназначены для самых экономных владельцев, но они заранее должны понимать, что при монтаже значительно уменьшится высота помещения, а также придется решить проблему подключения системы к автономной нагревательной установке или централизованной системе. Эстетически данная система также является самой некрасивой, поскольку на фото и при визуальном осмотре видны хитросплетения трубопроводов и прочие элементы, необходимые для функционирования водяного подогрева полов.



Конечно же, можно осуществлять комбинирования разных типов подогрева полов, что позволит создать единую отопительную систему. Способ и схема укладки – это личный выбор владельца, который он может произвести, опираясь на представленную в статье информацию, либо обратившись к специалистам. Последние могут помочь в укладке, взяв на себя ответственность за все этапы – от закупки необходимых материалов до введения системы в эксплуатацию.

banyaspec.com

Электрический пол в бане

На чем основываются принципы монтажа, как распределяется функциональная нагрузка при укладке электрических полов и как работает система обогрева, расскажет эта статья, а о правилах укладки – видеоролик.

Удивительно своеобразной зоной отдыха была и остается на сегодняшний день баня. Здесь царит атмосфера уюта и забвения от повседневных дел, способствующая полному восстановлению душевного равновесия.

Если смотреть с позиции полного релакса, наступающего с момента принятия процедур, то некоторые нюансы могут нарушить состояние расслабленности и умиротворения. К нему можно смело отнести ощущения холодного пола под ногами, который способен вызвать немалую долю дискомфорта.

Система безопасности теплых полов

Избавить от неприятного прикосновения к холодной поверхности поможет система обогрева полов. Предбанник встретит сухим теплом, располагающим к приему процедур. Разувшись в раздевалке и ступив на пол босыми ногами, не появится чувства дискомфорта. В парилке не столь ощутимой окажется разница температур настила и под самым потолком бани. Пол помывочного отделения не пронзит сознание прикосновением холодного кафеля.

Помимо чувственного восприятия, теплые полы несут дополнительную функцию, способствующую ускоренной просушке настила. Благодаря подогреву, в таких банях не образуется плесневелый или цветной грибок на деревянных поверхностях или плиточным покрытием.

Для установки теплых электрических полов во всех влажных помещениях любой, в том числе и каркасной бани, рекомендуется производить монтаж кабельных секций в бетонную стяжку. Кабель, расположенный на матах, устанавливается в слой специального плиточного клея, толщиной 15 мм. Система снабжена надежной изоляцией, состоящей из нескольких полимеризованных слоев защиты с экранирующей оплеткой из алюминиевой или медной фольги, которые обеспечивают заземление системы. Дополнительной изолирующей защитой от попадания влаги к электропроводящим жилам, является слой клея или стяжки, а также плиточное керамическое покрытие.

Принцип работы электрических полов

Конструкция теплых полов представляет собой силовой электрический кабель, работающий по принципу резисторного нагрева. Его монтируют в цементно-песчаную или бетонную стяжку, являющаяся дополнительным изолятором для безопасного пользования электропроводящими приборами.

Выпускаются электрические теплые полы в уже готовом к монтажу состоянии, в виде кабеля, уложенного на мат. Такое устройство монтируется в слой специального клея, который также гарантирует дополнительные изоляционные свойства.

Важно знать, что

Перед укладкой силового кабеля необходимо замерить его сопротивление. Оно не должно превышать 5% от заявленной производителем нормы.

Устройство снабжено терморегулятором, контролирующим уровень подачи тепла. Для бань выпускаются системы с мощностью от 180 до 220 Вт на квадратный метр. При наличии дополнительных теплых помещений, которые расположены под устраиваемым перекрытием, снабженным обогревом, мощность может быть понижена путем его укладки под бетонную пяти сантиметровую стяжку. В противном случае, маты с электрическим кабелем следует монтировать под специально предназначенную для плитки клеевую основу, толщиной 15 мм.

Ключевым моментом при изготовлении стяжки для теплого, правильного пола, это полное исключение в смеси крупных и остроугольных фракций ее составляющих. Крепление электрического кабеля происходит на армирующую сетку при помощи пластиковых специальных хомутов. Особое внимание следует уделить затягиванию крепежа. Его нельзя перетянуть, чтобы кабель не подвергся деформации или излому, что неизбежно приведет к повреждению изоляции.

Важно знать, что

После укладки силового кабеля также необходимо замерить его сопротивление. Оно не должно превышать 10% от величины, указанной в инструкции.

Рекомендуемые покрытия

Производителем рекомендуется установка системы исключительно в бетонное основание. Покрытием может служить керамическая, не скользящая кафельная плитка, керамзитогранитная плитка. Размещение устройства обогрева полов под деревянное или линолиумное покрытие не рекомендуется, поскольку эти два вида покрытий обладают низким процентом теплоотдачи.  Прекрасно себя зарекомендовало покрытие из ламината, но его можно установить лишь в предбаннике или в комнате отдыха, поскольку ламинат боится прямого воздействия влаги.

Видео о электрических теплых полах в бане:

baniaisauna.ru

Как сделать теплый пол в бане и какой тип пола лучше выбрать?

Специфика бани в том, что это помещение, которое отапливается не регулярно. За время простоя оно успевает промёрзнуть.

В сильные холода сложно быстро набрать хорошую температуру, чтобы мыться и париться с комфортом.

Особенно тяжело прогреваются полы, так как до них тёплый воздух доходит в последнюю очередь.

Чтобы с удовольствием наступать на пол босыми ногами и не замёрзнуть, нужно знать, как сделать тёплый пол в бане, какие материалы выбрать, и какой вариант будет проще и дешевле всего.

Возникновение теплого пола

В древних банях (по-чёрному) делалось земляное основание, на которое просто укладывались доски. По мере сгнивания досок, их заменяли на новые.

Когда стали строить баньки по-белому, в обиход вошли «проливные решётки». Отличие от первого было в том, что между досками оставлялись щели, в которые сливалась вода.

Решётка была не так увлажнена и служила дольше. Иногда прямо под баней, или немного в стороне делали слив.

Ещё в прошлом веке была распространена конструкция в виде подпола из бетона, куда стекала вода и перенаправлялась в слив.

С приходом новых стройматериалов и распространением частного строительства, массово стали возводить бани, которые не имели с русскими ничего общего – в них была железная печь, она поднимала высокие температуры и просушивала воздух и дерево.

Под дощатый пол в таких строениях, по образу и подобию квартир, стелились слои утеплителя и гидроизоляции. Спасает от гниения такой пирог только то, что большой влажности в строении нет, и полы кое-как успевают просыхать.

Организация теплого пола в помещениях с повышенной влажностью требует особо внимательного подхода, ведь если допустить ошибки, пол может треснуть. Теплый пол в ванной комнате своими руками — рассмотрим варианты устройства и этапы монтажа.

Какой вариант теплого пола предпочтительнее — водяной или электрический? Сравнительную характеристику вы можете посмотреть здесь.

Полный расчет технических параметров и стоимости материалов для организации водяного теплого пола представлен в этой теме: http://microklimat.pro/sistemy-otopleniya/raschet-sistem-otopleniya/teplyj-pol-vodyanoj.html. К каким затратам нужно быть готовым?

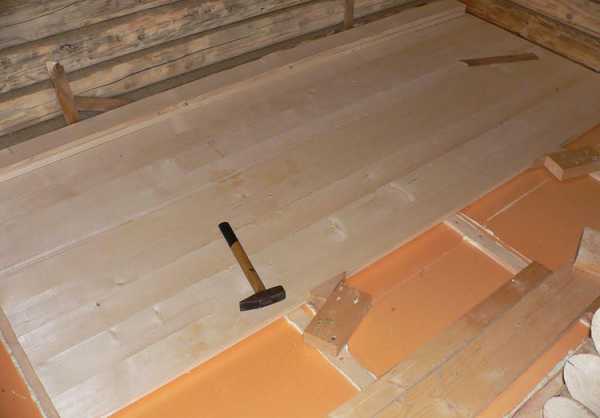

Утепление пола в баньке

Если говорить о сухих парных помещениях, здесь можно делать утеплённый пол по аналогии с жилыми домами. Применяют пергамин, пенополистирол или рубероид. Поверх пароизоляционного материала укладывается теплоизолятор, а затем гидроизолятор. Далее – чистовой пол.

Использование хвойных пород дерева, выгоднее, поскольку они пропитаны естественным защитным составом (смолой) и служат дольше.

Если же встал вопрос о выборе технологии для настоящей русской бани, где достаточно высокая влажность, то деревянный пол с утеплением тут не подойдёт. Так как пар здесь поддаётся очень часто, пол постоянно сырой. Он быстро начнёт гнить, попутно разрушая нижние венцы строения.

Для влажных помещений лучше использовать один из двух вариантов:

  1. Проливную решётку, которую строили наши деды.
  2. Либо утеплённую бетонную стяжку.

Проливной вариант можно сделать, применяя любой фундамент, в том числе столбчатый.

Утепление пола

Но такие полы имеют много минусов, главный из которых – они холодные, в них даже может сквозить из подпольного пространства.

Так что подробнее рассмотрим именно утеплённую стяжку. А заодно, как при помощи этой стяжки устроить современную систему «тёплый пол».

Работы по созданию конструкции относятся к наиболее сложным строительным проектам. Они занимают много времени, так как нескольким слоям требуется схватывание или просушка.

Какой вариант будет дешевле в эксплуатации – водяной и электрический? Проводились подсчёты затрат за 5 лет.

Так вот интересно, что на больших площадях лучше себя показало водяное отопление. А в небольших помещениях, таких, как баня, ощутимой разницы не выявилось.

Водяной теплый пол в бане

Рассмотрим, как сделать водяные теплые полы в бане своими руками. Этот способ позволяет использовать тепло от банной печи. Нужно будет сделать многослойный пирог, правильно уложить трубы и установить циркуляционный насос, клапана, коллектор, вентиля.

Стяжка для банного водяного пола:

  1. Срезается верхний слой грунта, вместо него будет гравий с песком. Слой тщательно трамбуется.
  2. Укладываются коммуникации — сливные трубы. Если есть, делаются вентиляционные короба, подвод воды.
  3. Стяжка 4 см. бетона без арматуры (уделяется внимание горизонтальности этого слоя).
  4. Гидроизоляция (это могут быть оклеечные рулонные материалы, проникающие пропитки, мастики, пасты, сухие смеси, полимеры гидробарьерные).
  5. Пенопласт, или Пеноплекс (3 – 10 см).
  6. Фольгированный утеплитель.
  7. Слой арматуры (сетка просто укладывается на предыдущий материал, крепление не требуется).
  8. Трубы тёплого пола.
  9. По периметру к стенам крепится демпферная лента – она компенсирует температурное расширение. К слоям пирога она крепится строительным скотчем.
  10. Заливается финальная стяжка с уклоном в сторону сливного отверстия.

Если сделать стяжку слишком тонкой есть риск, что она проломится. Слишком толстый массив для бани тоже мало подходит. В жилых домах она постепенно набирает температуру первый раз, и затем тепло только поддерживается. Баню топят эпизодически и от пола ожидается, что он будет прогреваться быстро. Поэтому оптимальная толщина банного бетона – 5 см (±1 см).

Трубы можно использовать из металлопластика (удобно завивать по схеме – они хорошо гнутся, не требуют специального крепления). Другие трубы можно закреплять к сетке хомутиками из пластика.

Если баня не подключена к центральному отоплению и периодически сильно промерзает, заливать в отопление нужно антифриз.

Электрический теплый пол в бане

Можно ли делать электрический пол во влажном помещении, опасно ли это? Столь же опасно, как провести в баню свет. Конечно, к проводке в бане относятся с удвоенным вниманием, но всё равно проводят! Да ещё и электрокотлы и бойлеры ставят.

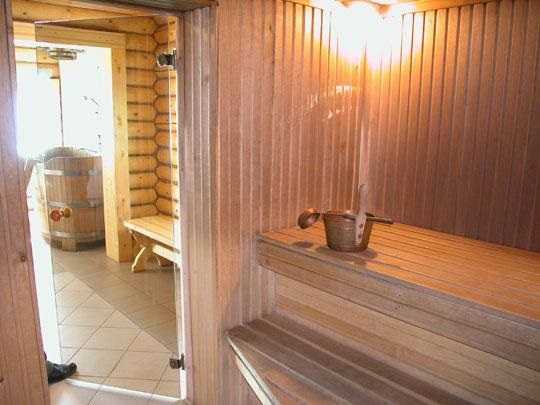

Электрический пол в бане

Если всё будет сделано качественно, можно не волноваться и за тёплый пол. Он будет обогревать быстро, не перемёрзнет в периоды простоя, и не потратит слишком много электроэнергии.

Рассмотрим три основных варианта электрических тёплых полов и их особенности применения для бани.

Конвекционный кабельный пол

Монтируется электрокабель по тому же принципу, что и водяные трубки. Они прекрасно сочетаются с керамической плиткой и любым другим покрытием. Да к тому же стоят дешевле всех вариантов электрополов.

Для жилых помещений кабельный пол выбирают не часто в связи со сложностью монтажа – в бетонную стяжку.

Но, как уже выше говорилось, для бани бетонный пол – один из двух наилучших вариантов, поэтому и кабельный электропол в бане как нельзя кстати.

Минус кабеля в том, что повреждение в одном месте приведёт к отключению всего электропола.

Пленочный инфракрасный теплый пол

Инфракрасный подогрев в бане не менее эффективен. Рулоны с тончайшей плёнкой требуют аккуратного обращения, но подключать их достаточно просто. Плёнка сама изолирует электрические элементы внутри неё, поэтому если не нарушать целостность материала (резать, вбивать гвозди и т.д.), риска поражения током не будет.

Если всё же не решитесь сделать ИК-плёнку в моечную, оцените все прелести быстрого недорогого подогрева пола, уложив его в парилке или раздевалке!

Стержневой инфракрасный пол

Это тоже маты, где использованы специальные стержни, соединённые параллельно.

Преимущество, которое даёт такое подключение – если из строя выйдет один элемент, подогрев пола не прекратится – другие его части останутся работоспособными.

Стержневые маты также монтируют в бетонную стяжку.

Укладка кабельного пола в бане

Выбирается мощность кабеля. Для банных помещение рекомендуется 150 Вт. Максимальный предел – 250 Вт. При покупке кабеля встанет вопрос о выборе – одножильный или двухжильный? В первом случае, вредное электромагнитное излучение выше почти в 5 раз. Его нужно прокладывать так, чтобы конец вернулся к тому месту, где было начало. Вывод – двухжильный лучше.

В слой с кабелем монтируется термодатчик, который будет снимать температуру, передавать её терморегулятору и так не давать перегреваться поверхности.

Первые четыре слоя пирога для кабельного пола в бане делаются, так же как и в водяном варианте:

  1. Срезается грунт, делается песчано-щебневая подсыпка.
  2. Коммуникации.
  3. Черновая без арматурная стяжка.
  4. Гидроизоляция.
  5. Дальше можно использовать пенопласт или фольгированный утеплитель (нежелательно использовать алюминий только при работе с ИК-плёнкой).
  6. После этого закрепить кабель на сетке (расстояние между витками – устанавливает производитель, при монтаже нужно обеспечить достаточное натяжение провода). От электроприборов нужно сделать отступ по 10 см, от стен – по 5 см.
  7. Подключается датчик и узлы регулировки. Делается проверка работоспособности.
  8. Заливается верхний слой армированной стяжки (толщина 2,5 – 5 см).

Заземление и УЗО – обязательны при устройстве любого вида электрических тёплых полов!

Покрытия для теплого пола в бане

Отличным вариантом для финишного покрытия в бане является керамогранитная плитка. Она совершенно не боится влаги.

Также можно использовать обычный кафель, но он очень скользкий – нужно будет всегда наступать осторожно. Как вариант, поверх плитки (да и поверх наливного пола) можно постелить специальные коврики для ванных комнат.

Для укладки плитки в моечную и парилку нужно использовать морозостойкий клей. А швы советуется затирать не обычными затирками, а силиконовым герметиком – это предотвратит трещины из-за температурного расширения, а также обеспечит водонепроницаемость.

Укладка плитки на теплый пол

Дерево, как ни странно, один из самых неудачных материалов для полов во влажной моечной. Они неизбежно напитываются влагой. А в случае с тёплым полом – плохо от него прогреваются. Если хочется натурального дерева – можно уложить паркет или решётку в парилке и раздевалке. Подойдёт для комнат отдыха и пробка.

Стоит избегать очень гладких покрытий, например, линолеума.

Заключение

Тёплый пол – отличное решение для бетонного основания в бане. Он не только создаст комфорт во время процедур, но и сможет просушить помещение после них. При таком способе подогрева, у всех материалов будет максимально долгий срок службы.

Видео на тему

microklimat.pro

Отправить ответ

avatar
  Подписаться
Уведомление о
