Электрический теплый пол в стяжку: укладка своими руками
Для устройства основного отопления или дополнительного его источника используется 3 вида электрических теплых полов: кабельный, инфракрасный и стержневой, каждый из которых отличается способом монтажа, условиями эксплуатации и стоимостью. Один из пунктов, который следует учитывать при укладке – толщина стяжки, но в некоторых случаях над нагревательным элементом цементно-клеевого слоя может и не быть.
Общие рекомендации по укладке стяжки
Толщина стяжки теплого пола будет зависеть от выбранной удельной мощности элемента:
• 80-120 Вт/м² — толщина до 2 см;
• 100 — 140 Вт/м² — 3-6 см;
• 160-200 Вт/м² — 10-15 см.
Толщина стяжки влияет на скорость прогрева помещения.
В процессе монтажа важна правильная установка самого нагревательного элемента и всех его составляющих, таких как датчик, выключатель и терморегулятор, также необходимо проверить герметизацию электрического греющего кабеля и всех стыков.
При укладке нагревательного кабеля или пленки, следует учитывать расположение мебели в помещении. К примеру, кабельный теплый пол не стоит размещать под диваном или гардеробом. Монтаж греющего кабеля только на полезной площади позволит снизить энергопотребление системы. Материал следует уложить более плотно вдоль холодных стен или под окном.
Перед покупкой нагревательного элемента теплого пола следует произвести замеры помещения и составить проект, и уже в соответствии с рекомендациями для того или иного вида теплого пола покупать нужную длину греющего электрического кабеля или пленки.
Стяжку для стержневого и кабельного теплого пола можно заливать как цементным, так и клеевым раствором. Клеевой раствор используется в том случае, если на него будет укладываться кафельная плитка. Поверхность заливается цементной смесью для дальнейшей укладки других напольных материалов.
Укладка нагревательного кабеля
h3_2
Элементы для укладки продаются либо в виде отрезка материла либо в виде нагревательного мата, когда кабель уложен на сетчатую основу с одинаковым шагом. Перед укладкой следует выровнять и очистить черновое покрытие, затем простелить теплоизоляционный слой для большей теплоотдачи. Кабель укладывается по периметру отапливаемой площади змейкой или улиткой. После укладки свободный конец нагревательного кабеля изолируется.
Кабельный теплый пол требует обязательного нанесения стяжки поверх нагревательного элемента. В стяжку желательно добавить пластификатор, он улучшит ее свойства.
Особенности укладки инфракрасной пленки
Пирог инфракрасного теплого пола при укладке в стяжку
Данный вариант является наиболее простым в установке и имеет наименьшую цену по сравнению с другими разновидностями электрического теплого пола. Этот вид теплого пола потребляет относительно небольшое количество электроэнергии.
ИК-пленка не укладывается в местах, где будет стоять мебель, поэтому необходимо составить проект с учетом расстановки мебели и по нему рассчитать площадь под обогрев. Монтаж электрической ИК-пленки производится в следующем порядке:
- Необходимо выровнять и очистить от пыли черновое покрытие, подготовить место для укладки проводов, выбрать место для терморегулятора;
- Укладка термоизоляции и теплоотражающего нефольгированного материала. Теплоотражающий слой необходимо укладывать полосами шириной 60 см с шагом 2-3 см для проникновения слоя стяжки и ее скрепления с черновым основанием, при этом от стены необходимо отступить 10-30 см ;
- Сверху ровными секциями укладывается инфракрасная пленка. На стыках нагревательного элемента провода соединяются и тщательно изолируются, по периметру покрытие тщательно проклеивается скотчем;
- Выполняется подключение проводов к пленке, установка терморегулятора и укладка температурного датчика. Для возможности последующее замены датчика, его можно поместить в трубку, а затем приклеить скотчем к покрытию;
- Укладка неметаллической сетки. Для этого необходимо просверлить сквозные отверстия и прикрепить сетку саморезами к бетонному основанию. Запрещено делать отверстия в местах, где расположены медные полосы или есть графитовое напыление;
- Готовится цементно-песчаная смесь, заливается стяжка, при этом необходимо проследить, чтобы смесь равномерно заполнила оставленные отступы вдоль стен и между теплоотражающими полосами ;
- Для полного высыхания стяжки понадобится 3-4 недели, после этого укладывается финишное покрытие.
Важно! До полного высыхания стяжки нельзя включать ИК-пол, тестовый запуск можно сделать непосредственно перед заливкой раствора.
Монтаж стержневого теплого пола
Укладка стержневого пола в стяжку обязательна, чтобы чтобы предотвратить механическое воздействие на хрупкие элементы греющего мата. Принцип укладки:
- Перед укладкой производятся расчеты, позволяющие определиться с количеством материала. Обычно стержни имеют длину 0,5 м. Расстояние между секциями будет составлять 10 см. Таким образом, для обогреваемой площади 4х4 м потребуется примерно 12 м нагревательного материала с тем учетом, что он не прикладывается к стенам вплотную;
- Секции разворачиваются, соединения между ними изолируются, стержни фиксируются скотчем к предварительно застеленному теплоизолирующему материалу, подключается проводка и устанавливается терморегулятор;
- Стяжку следует заливать поверх готового пирога теплого пола. После того, как вся толщина раствора полностью просохнет, можно приступать к монтажу верхнего напольного покрытия.
domotopim.ru
Толщина стяжки под теплый пол электрический
Укладка электрических теплый полов в стяжку
Для устройства основного отопления или дополнительного его источника используется 3 вида электрических теплых полов: кабельный, инфракрасный и стержневой, каждый из которых отличается способом монтажа, условиями эксплуатации и стоимостью. Один из пунктов, который следует учитывать при укладке – толщина стяжки, но в некоторых случаях над нагревательным элементом цементно-клеевого слоя может и не быть.
Общие рекомендации по укладке стяжки
Толщина стяжки теплого пола будет зависеть от выбранной удельной мощности элемента:
• 80-120 Вт/м² — толщина до 2 см;
• 100 — 140 Вт/м² — 3-6 см;
• 160-200 Вт/м² — 10-15 см.
Толщина стяжки влияет на скорость прогрева помещения.
В процессе монтажа важна правильная установка самого нагревательного элемента и всех его составляющих, таких как датчик, выключатель и терморегулятор, также необходимо проверить герметизацию электрического греющего кабеля и всех стыков.
Перед заливкой цементно-клеевого раствора поверх греющего кабеля или пленки, следует убедиться в полной изоляции проводки и электроприборов. Расположение терморегулятора должно быть удобным для дальнейшего использования. Если элемент монтируется в помещении с высокой влажностью, таком как ванная комната, терморегулятор выносится за ее пределы.
Перед покупкой нагревательного элемента теплого пола следует произвести замеры помещения и составить проект, и уже в соответствии с рекомендациями для того или иного вида теплого пола покупать нужную длину греющего электрического кабеля или пленки.
Стяжку для стержневого и кабельного теплого пола можно заливать как цементным, так и клеевым раствором. Клеевой раствор используется в том случае, если на него будет укладываться кафельная плитка. Поверхность заливается цементной смесью для дальнейшей укладки других напольных материалов.
Укладка нагревательного кабеля

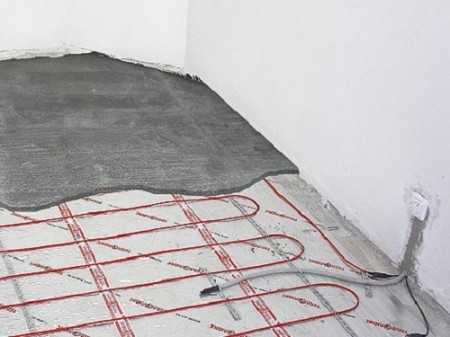

Кабельный теплый пол требует обязательного нанесения стяжки поверх нагревательного элемента. В стяжку желательно добавить пластификатор, он улучшит ее свойства.

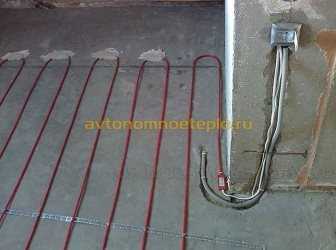

После того как будет уложен электрический кабель вместе с термодатчиком, можно делать цементно-песчаную стяжку. Финишное покрытие укладывается только после полного высыхания стяжки через 3-4 недели.
Особенности укладки инфракрасной пленки
Пирог инфракрасного теплого пола при укладке в стяжку
Данный вариант является наиболее простым в установке и имеет наименьшую цену по сравнению с другими разновидностями электрического теплого пола. Этот вид теплого пола потребляет относительно небольшое количество электроэнергии.
- 1 Необходимо выровнять и очистить от пыли черновое покрытие, подготовить место для укладки проводов, выбрать место для терморегулятора;
- 2 Укладка термоизоляции и теплоотражающего нефольгированного материала. Теплоотражающий слой необходимо укладывать полосами шириной 60 см с шагом 2-3 см для проникновения слоя стяжки и ее скрепления с черновым основанием, при этом от стены необходимо отступить 10-30 см ;
- 3 Сверху ровными секциями укладывается инфракрасная пленка. На стыках нагревательного элемента провода соединяются и тщательно изолируются, по периметру покрытие тщательно проклеивается скотчем;
- 4 Выполняется подключение проводов к пленке, установка терморегулятора и укладка температурного датчика. Для возможности последующее замены датчика, его можно поместить в трубку, а затем приклеить скотчем к покрытию;
- 5 Укладка неметаллической сетки. Для этого необходимо просверлить сквозные отверстия и прикрепить сетку саморезами к бетонному основанию. Запрещено делать отверстия в местах, где расположены медные полосы или есть графитовое напыление;
- 6 Готовится цементно-песчаная смесь, заливается стяжка, при этом необходимо проследить, чтобы смесь равномерно заполнила оставленные отступы вдоль стен и между теплоотражающими полосами ;
- 7 Для полного высыхания стяжки понадобится 3-4 недели, после этого укладывается финишное покрытие.
Важно! До полного высыхания стяжки нельзя включать ИК-пол, тестовый запуск можно сделать непосредственно перед заливкой раствора.
Монтаж стержневого теплого пола
Укладка стержневого пола в стяжку обязательна, чтобы чтобы предотвратить механическое воздействие на хрупкие элементы греющего мата. Принцип укладки:
- 1 Перед укладкой производятся расчеты, позволяющие определиться с количеством материала. Обычно стержни имеют длину 0,5 м. Расстояние между секциями будет составлять 10 см. Таким образом, для обогреваемой площади 4х4 м потребуется примерно 12 м нагревательного материала с тем учетом, что он не прикладывается к стенам вплотную;
- 2 Секции разворачиваются, соединения между ними изолируются, стержни фиксируются скотчем к предварительно застеленному теплоизолирующему материалу, подключается проводка и устанавливается терморегулятор;
- 3 Стяжку следует заливать поверх готового пирога теплого пола. После того, как вся толщина раствора полностью просохнет, можно приступать к монтажу верхнего напольного покрытия.
(Пока оценок нет)
Технология заливки стяжки для теплого электрического пола
- Содержимое:
- Какой слой стяжки под электрический теплый пол
- Какая толщина стяжки над электрическим полом
- Какую стяжку выбрать для заливки
- Чем армировать стяжку
- Как залить стяжку правильно
- Как сделать электрический теплый пол без стяжки
Хотя в отношении стяжки для электрических теплых полов нет никаких регламентирующих или нормативных документов, все же существуют определенные правила, связанные с проведением работ.
Мастеру, выполняющему монтаж, приходится принимать во внимание, следующее:
- Толщину стяжки под и над греющим кабелем.
- Выбор способа монтажа стяжки.
- Нюансы, связанные с приготовлением раствора и процессом заливки.
Правильно изготовленная стяжка для теплого электрического пола не растрескивается, обеспечивает равномерное распределение тепла по всему помещению, сохраняет прочность в течение длительного срока эксплуатации.
Какой слой стяжки под электрический теплый пол
Стяжка под теплый электрический пол не является обязательной. Зачастую её заливают, чтобы выровнять поверхность перед укладкой кабеля. При этом следует учитывать рекомендации производителей.
Согласно требованиям большинства производителей электрических полов, стяжка из цементного раствора не может быть тоньше 3 см. При использовании специальных нивелирующих смесей, можно уменьшить толщину до 2 см.
Оптимальная толщина стяжки под электрический теплый пол выбирается в зависимости от следующих факторов:
- Основание для заливки. Стяжка на грунт должна быть не менее 10 см. Толщина для стяжки на плиты перекрытия зависит от неровностей поверхности. Полученная плоскость должна быть идеально ровной.
- Материал. Цеметно-песчаная смесь заливается толщиной не менее 3 см, нивелирующие растворы в зависимости от указаний производителя.
Укладка кабеля теплого пола в стяжку может быть выполнена строго по идеально ровной поверхности. Перепады влияют на равномерность нагрева и часто являются причиной перегрева кабеля.
Какая толщина стяжки над электрическим полом
Мнения специалистов по этому поводу могут быть разными. Поэтому лучше всего обратиться к рекомендациям производителей теплых полов. Согласно указаниям, приводимым в инструкции по эксплуатации, минимальный слой стяжки должен быть 4-5 см.
Но толщина может меняться в зависимости от нескольких факторов:
- Толщина кабеля.
- Тип полов.
- Используемый раствор для стяжки.

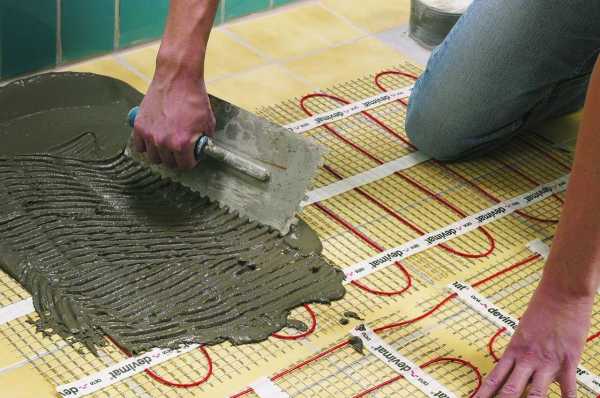

Так, нагревательные маты раскладываются на поверхности пола, после чего сразу накрываются напольным покрытием. Кабель в матах прикреплен к армирующей сетке. Конструкция позволяет уложить плитку, используя клеевой состав без стяжки.
Чем больше объем кабеля, тем больше толщина бетонной стяжки. Чтобы определить минимальные параметры, стоит обратиться к инструкции по эксплуатации. Минимальная толщина стяжки над теплым электрическим полом не может быть меньше 4 см для цементного раствора и 2 см для специальных нивелирующих смесей.
Суммарная высота стяжки для электрического теплого пола составляет от 5 до 8 см. При условии, что монтаж будет осуществляться на ровном основании, можно сократить толщину пирога до 4 см. Нагревательные маты вместе с напольным покрытием уменьшают высоту помещения не более чем на 2 см.
Какую стяжку выбрать для заливки
Кроме традиционного песчано-цементного состава, существуют еще другие виды стяжки, рекомендованные для заливки теплых полов.
У каждого из существующих вариантов есть свои преимущества:
- Мокрая стяжка. Для приготовления берут цемент, песок и пластификатор. Обязательно добавляют фиброволокно, во избежание появления трещин и деформации в процессе высыхания и в период эксплуатации. Преимуществом раствора является то, что его можно изготовить своими руками. Компоненты стоят недорого, что несколько удешевляет окончательную стоимость работ.
Недостатком мокрой стяжки является длительное высыхание пола (28 дней), большая вероятность появления трещин, невозможность сделать идеально ровное основание. - Полусухой метод стяжки. Для изготовления используется небольшое количество воды. Популярностью пользуются готовые смеси. Но при необходимости можно приготовить раствор самостоятельно, из расчета — речной песок 120-140л/ фиброволокно 130гр/ цемент 1 м/ вода 14-17 л. /пластификатор 0,5 л.
Преимуществом полусухого состава является полное отсутствие после высыхания трещин в стяжке. Необходимость в дополнительном выравнивании полов после высыхания отсутствует. - Сухой метод. Состав раствора для стяжки может отличаться в зависимости от производителя, но чаще всего применяется мелкий перлитовый или кварцевый песок, мелкозернистый шлак и т.д. К преимуществам сухого метода можно отнести: быстрый монтаж и высыхание. К дальнейшим работам можно приступать спустя 12 часов.
Стяжку нужно делать аккуратно, предотвращая возможные повреждения кабеля. Разрыв защитной изоляции или токопроводящей жилы во время заливки пола, является самой распространенной причиной неисправности полов.
Чем армировать стяжку
Чтобы монтаж греющего кабеля в стяжку прошел успешно, крайне необходимо предотвратить деформацию и растрескивание пола в процессе высыхания. Трещины становятся причиной появления холодных зон, неравномерного распределения тепла по всей поверхности плиты.
Какие способы армирования стяжки существуют?

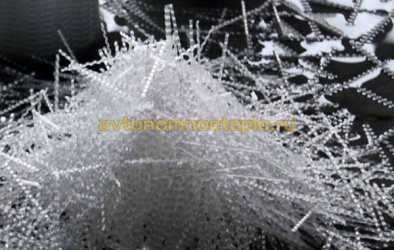

- Присадки. При приготовлении раствора важно использовать фиброволокно. Это специальная добавка на основе полипропилена. После добавления фиброволокна в раствор, в несколько раз увеличиваются прочностные характеристики: сопротивляемость к механическим повреждениям, появлению трещин, оседанию и растеканию смеси. Одновременно увеличивается морозоустойчивость и огнеупорность.
- Армирующая сетка. В рекомендациях по заливке стяжки для теплых полов указывается на необходимость использования пластикового армирующего слоя. Производитель дополнительно предоставляет специальные подставки, чтобы приподнять сетку над полом.
В больших помещениях растрескивание пола может происходить по причине отсутствия компенсационных карманов. Поэтому обязательной мерой является установка компенсирующей демпферной ленты вдоль стен, а также между участками плиты.
Как залить стяжку правильно
Технология заливки стяжки для электрический теплых полов практически ничем не отличается от той, что используется при монтаже обычного цементного основания. После выполнения подготовительных работ и раскладке кабеля для дальнейшего монтажа в бетонную стяжку, переходят к следующим этапам:
- Выставление маяков. Поверхность должна быть исключительно ровной. В связи с этим шаг между маяками делают не более 0,8 м. Хотя можно встретить рекомендации, что расстояние между маячным уровнем должно зависеть от длины правила, практика показывает, что чем длиннее шаг, тем больше во время растягивания раствора появляется неровностей.
Изначально выставляем маяки по краям помещения, так, чтобы до стены идущей параллельно планке оставалось 10-15 см. Натягивается леска, остальные направляющие выставляются под нее. При соблюдении рекомендаций получается идеально ровная поверхность, выровненная по маякам, причем даже при использовании обычного цементно — песчаного раствора. - Заливка стяжки. После высыхания раствора, с помощью которого крепятся маяки, можно начать заливать стяжку. Если толщина пола превышает 5 см, работы проводят в несколько этапов. Сначала наносят первый слой в 2-3 см. Спустя сутки второй, финишный стягивают по маякам. Важно следить, чтобы правило не выгребало лишний раствор с поверхности и после высыхания не образовались ямки.
- Высыхание раствора. Следует позаботиться, чтобы в помещение не попадали прямые солнечные лучи. Стяжку нарывают пленкой и поливают через равные промежутки времени, в течение первых 5-7 дней.
Включить теплые полы, вмонтированные в стяжку, можно не ранее, чем через 28 дней после заливки раствора. Согласно СНиП, в это же время можно начинать укладку напольного покрытия.
Как сделать электрический теплый пол без стяжки
Существует возможность уложить кабель теплого пола без стяжки. Популярностью пользуются следующие два способа:
- Штробление стяжки для кабеля теплого пола. В плите или бетонной стяжке вырезают штробы глубиной около 2 см. Чтобы не было много пыли, используют специальный инструмент с пылеулавливающими мешками. Кабель укладывается в штробы. Сверху закладывается раствором с добавлением фиброволокна или клеевым составом для плитки.
- Укладка нагревательных матов — этот метод также пользуется популярностью благодаря простоте проведения монтажных работ. Конструкция матов достаточно простая. Для подключения необходимо расстелить их по поверхности и включить в розетку.
Множество нюансов и особенностей, которые необходимо учитывать при монтаже электрического теплого пола в стяжку, приводят к тому, что все больше покупателей отдают предпочтение нагревательным матам.
Расчет мощности и температуры тёплого водяного пола
Какая стяжка нужна для теплого пола – разновидности и пошаговая технология заливки
Если вы хотите соорудить теплый пол, то вам нужно будет обязательно спрятать все его элементы перед финишной отделкой. Сделать это можно при помощи стяжки. Естественно, вам желательно узнать о некоторых нюансах ее обустройства. Стяжка для теплого пола должна быть сделана качественно, в противном случае обогрев будет неравномерным и неэффективным.
Устройство стяжки
На рисунке показано устройство «пирога» кабельного теплого пола
Стяжка является бетонным слоем, который наносится на основание для его выравнивания или сокрытия других элементов перед финишной отделкой. Нужно отметить, что она может быть выполнена не только из цементного раствора, но и при помощи специальных смесей.
Стандартное устройство «пирога» является таким:
- Гидроизоляционный слой.
- Тепловая изоляция.
- Армирующая сетка.
- Теплый пол.
- Стяжка.
В зависимости от того, какой конструкцией обладает ваш теплый пол, устройство «пирога» может меняться. Например, первый слой наносится на черновой пол, для того чтобы его выровнять. Следующая стяжка наливается на утеплитель. Последний слой уже монтируется на теплый пол. Сделать работу своими руками несложно, нужно только соблюдать технологию заливки.
Разновидности стяжки
- Мокрая. Она делается на основе цементного раствора.
- Полусухая .
- Сухой теплый пол. Этот вариант стал использоваться очень часто, так как исключает появление грязи, проблем с контактами электрического варианта теплого пола. Кроме того, этот вариант позволяет положить плитку или другой отделочный материал уже на следующий день. Естественно, такую стяжку необходимо правильно обустроить.
Эти варианты имеют свои преимущества и недостатки. Однако выбирать стяжку нужно с учетом особенностей помещения, конструкции теплого пола, а также времени, отведенного на ремонт. Какая лучше подойдет в вашем случае, решать именно вам.
Какой должна быть толщина стяжки?
Стяжка под теплый пол должна быть сделана правильно. Толщина стяжки — это очень важный параметр. Он зависит от того, какие финишные отделочные материалы вы выберите. Если толщина будет учтена неправильно, то обогрев станет неравномерным, а само отопление неэффективным.
Толщина стяжки для электрического теплого пола
Итак, если вам необходимо выровнять черновое основание или устранить серьезные перепады по горизонтали на нем, толщина стяжки будет составлять около 5 см. При этом вы можете укладывать тепло и гидроизоляцию под нее. Поверх изолирующих элементов наливается слой, толщина которого должна быть не менее 2 см. Приступать к монтажу теплого пола в этом случае можно будет только через 28 дней. Все манипуляции можно производить своими руками.
Толщина стяжки также зависит от того, какой раствор вы будете использовать. Если он в своем составе имеет цемент и песок, то в целом над греющей конструкцией должен быть слой в 5 см. Если вы решили в смесь добавить пластификатор, толщину стяжки можно уменьшить до 2-2,5 см. Однако в этом случае вам придется применять армирующую сетку или укрепляющий состав. В противном случае толщина слоя будет равняться 3 см.

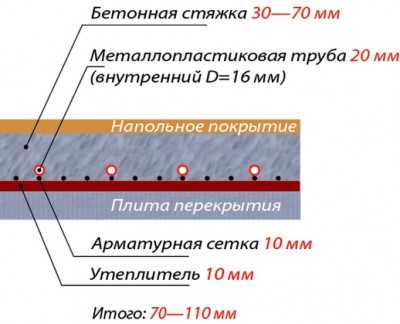

Если греющая конструкция сделана на основе труб, то высота «пирога» будет составлять около 8,5 см. Такой размер является неприемлемым, если в доме низкие потолки. Кроме того, нужно также учитывать, где располагается квартира. Если она находится на нижнем этаже, то толщина «пирога» может равняться 11 сантиметров.
Толщина стяжки для водяного теплого пола
Если вы не хотите делать слишком большую стяжку, то есть смысл в обустройстве электрического теплого пола. В этом случае ее толщина не будет превышать 3 см. Хотя, при использовании специальных пластификаторов, этот параметр может быть снижен до 2 см. В этом случае перегрев элементов исключается.
Стяжка под теплый пол очень быстро сооружается своими руками. Важно правильно приготовить и залить смесь.
Технология заливки
Подготовка к работе
Перед тем как начать заливку своими руками, необходимо подготовить помещение. Учтите, что температура воздуха в квартире во время проведения работ должна колебаться в пределах от + 5 до + 25 градусов Цельсия. Естественно, основание нужно очистить от мусора и пыли. В противном случае раствор может лечь неравномерно, и у него будет плохая адгезия с поверхностью. Постарайтесь устранить все щели в основании. В случае надобности произведите черновую завивку основания.
Заливать раствор нужно только после того, как все контуры теплого пола будут уложены и проверена его работоспособность.
Во время подготовки нужно учитывать возможность расширения бетонной смеси под воздействием перепада температуры. Чтобы избежать растрескивания раствора после высыхания, необходимо обустроить деформационные швы. Для этого вы можете применить специальную демпферную ленту или жесткий утеплитель, толщина которого составляет не менее 1 см. Такой компенсационный шов следует сделать на всю глубину стяжки.

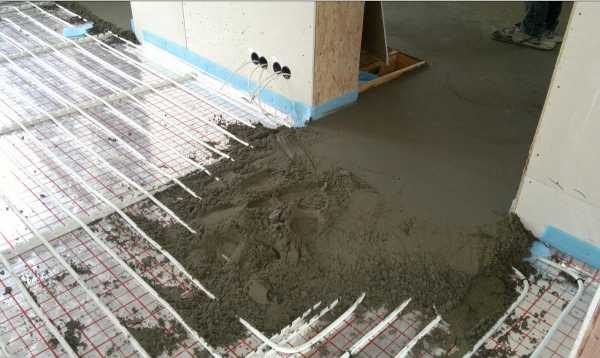

На фото показана укладка демпферной ленты перед стяжкой. Деформационные швы устраиваются также и в проходах между комнатами
Заливка теплого пола должна производиться только после тщательной подготовки основания. Перед использованием состава не забудьте проверить систему на работоспособность и отсутствие дефектов.
Что необходимо для обустройства стяжки?
Для работы вам понадобятся такие материалы:
- Цементный раствор или сухая смесь.
- Армирующая сетка или укрепляющий состав.
- Гидроизоляция.
- Утеплитель.
- Крепежные элементы.
- Емкость для размешивания раствора.
- Строительный миксер или дрель со специальной насадкой.
- Шпатель для разравнивания смеси.
- Плитка или другой отделочный материал для финишной обработки поверхности.
Армирующая сетка не должна иметь слишком маленькие ячейки. Плитка под теплый пол используется чаще всего. Естественно, выбирать этот материал тоже необходимо правильно. Укладывать его можно своими руками, соблюдая технологию выполнения работ.
Особенности заливки
Теплая стяжка обустраивается в несколько этапов:
- Укладка гидроизоляционной пленки, толщина которой обычно составляет 250 микрон. Стелятся полотна внахлест (20 см) друг на друга, а также с припуском на стену. Все стыки зафиксируйте армирующим скотчем.
- Монтаж утеплителя. Это тоже делается своими руками. Лучше использовать специальный материал с алюминиевым отражателем, который будет направлять тепло вверх.
- Закрепление демпферной ленты. Она фиксируется по краям, а также разделяет большую площадь на части.
- Укладка монтажной сетки. Именно на ней монтируются элементы теплого пола.
- Установка уровневых маяков. Они позволят налить раствор правильно и ровно.
- Приготовление и заливка смеси. Состав нужно разводить так, как указано в инструкции на упаковке. В противном случае он может получиться слишком жидким или чересчур густым.
- При надобности, слой можно укрепить армирующей сеткой. Она предотвращает повреждение стяжки после высыхания. Сетка обязательна, если слой имеет большую толщину.
- Через сутки подсохший состав нужно будет накрыть полиэтиленом и оставить на 7 дней.

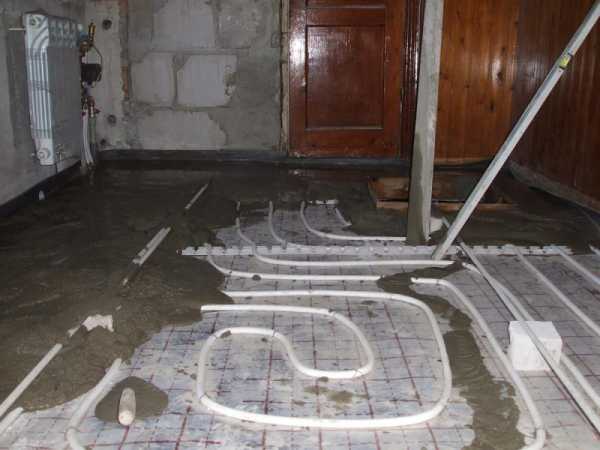

Если вы заливаете водяной теплый пол, то в трубах в этот момент должно быть давление.

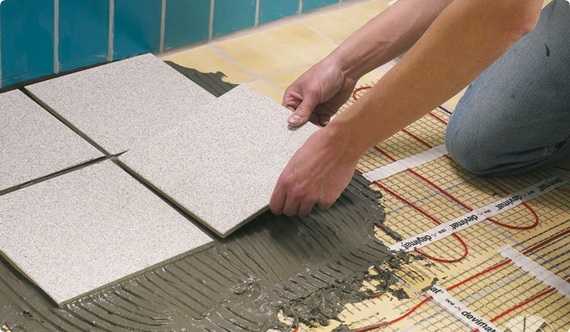

Через пару недель после заливки раствора вы сможете укладывать плитку.
Рекомендации по монтажу
Если вы решили использовать пленочную конструкцию, то использование состава для стяжки не желательно. Тут следует использовать специальный клей для плитки. На нем элементы и фиксируются. Естественно, толщина слоя при этом должна быть минимальной, а верхняя часть пленочного пола должна быть видна. Далее, можно укладывать плитку. Сперва нужно дождаться, когда предыдущий слой клея высохнет. Такой способ монтажа плитки позволит избежать отслаивания напольного покрытия.

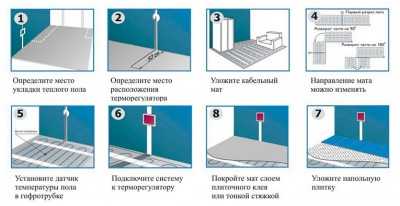

Технология укладки нагревательных матов электрического теплого пола
Как видите, стяжка для теплого пола делается несложно, если соблюдать технологию. Под плитку или другие отделочные материалы обустроить ее можно своими руками. Главное, правильно выбрать состав для заливки стяжки, и не игнорировать все этапы проведения работы. Оставьте мнение о статье в комментариях и поделитесь своим опытом заливки теплого пола.
Материалы По Теме:
Сухая стяжка своими руками – преимущества и недостатки технологии, пошаговый план работ
Как сделать черновую стяжку пола – руководство по технологии работ
Обзор ГВЛ для пола – передовой материал для сухой стяжки
Источники: http://domotopim.ru/teplyj-pol/elektricheskij/tepliy-pol-elektricheskiy-v-styazhku.html, http://avtonomnoeteplo.ru/teplye-poly/558-styazhka-dlya-teplogo-elektricheskogo-pola.html, http://polprofy.ru/ustrojstvo/styazhka/dlya-teplogo-pola.html
pol-v-dome.ru
Как правильно сделать стяжку под электрический теплый пол? Стяжка под теплый пол обеспечит не только экономию энергии, но и быстрый прогрев теплого пола.
Завершающий этап монтажа теплого пола электрического – укладка стяжки. Сложность тут состоит в том, что если систему обогрева пола можно протестировать, и, соответственно, оперативно устранить все недочеты, то заливка стяжки потребует от вас аккуратности, внимательности и ответственности, потому что исправить ошибки в этом случае – занятие хлопотное, сложное и дорогое, хотя в настоящее время, в современном строительстве, частенько стали применять и сухую стяжку. Например, сухая стяжка Кнауф идеально подходит для напольных покрытий всех видов и монтажа теплого пола. Рассмотрим подробнее варианты стяжки с использованием специальных сухих смесей и обыкновенного цементного раствора.
Основные проблемы, с которыми можно столкнуться в процессе укладки стяжки
Первая, и главная сложность – растрескивание готового раствора в процессе высыхания.
Во избежание появлений трещин необходимо:
- Сделать раствор нужной консистенции – не жидкий и не слишком густой.
- Обязательно установить по периметру демпферную ленту.
- Если площадь большая, сделать компенсационные зазоры.
- Установить над теплым полом армирующую сетку.
- Заливать раствор поэтапно.
- Не переусердствовать с пластификатором.
- Соблюдать нужную температуру и влажность на поверхности стяжки.
- Избегать попадания прямых солнечных лучей на поверхность стяжки.
- Не включать теплый пол, пока стяжка полностью не высохнет.
Если ваша стяжка покрылась трещинами, не пытайтесь устранить проблему самостоятельно – лучше обратиться к специалистам. Чтобы избежать данной проблемы, необходимо просто придерживаться рекомендаций, приведенных выше.
Устройство стяжки теплого пола
Тут можно использовать два варианта
вариант№1
Сделать стяжку над теплым полом с использованием специальных сухих смесей. Их нужно просто развести водой, придерживаясь инструкции. Речь идет о так называемых самовыравнивающихся смесях, которые специально разработаны для заливки теплого пола. Этот вариант остаточно прост. Смеси готовят на основе гипса, поэтому они высыхают сравнительно быстро – в течение недели.
Необходимо только соблюдать следующие рекомендации:
- Не нарушать пропорцию.
- Не делать стяжку слишком толстой.
- Сделать гидроизоляцию поверхности и примыкающих стен.
Стяжку из готовых смесей чаще всего применяют при устройстве теплого пола электрического, но данный вариант подходит также и для водяных полов, если в инструкции указана толщина стяжки, которая подходит для покрытия труб теплого водяного пола. Учитывайте, что над трубой должен быть слой раствора не менее трех сантиметров. Процесс монтажа мало чем отличается от наливного пола, необходимо только соблюдать аккуратность – работать в мягкой обуви, стараться не повредить элементы обогрева теплого пола. О том, как правильно просушить стяжку и протестировать теплый пол, мы расскажем ниже, а пока рассмотрим второй вариант устройства стяжки.
вариант №2
При данном способе используется цементный раствор. Марка цемента должна быть не меньше 300. Данный вариант чаще всего используется при устройстве теплого водяного пола, так как цементный раствор хорошо противостоит влаге, имеет отличную теплопроводность, и толщина стяжки теплого пола в этом случае может достигать десяти сантиметров. Впрочем, электрический теплый пол под стяжку данного вида делают достаточно часто, так как цементный раствор дешевле, чем готовые смеси. Для водяного пола слой стяжки поверх трубы должен быть не меньше трех сантиметров, в идеале – пять. Цементный раствор делают в пропорции: 1 часть цемента марки 300 и выше, 4 части песка. Воду добавлять до получения однородной смеси тестообразной консистенции. Проверить консистенцию довольно просто – сформируйте из раствора небольшой шар и положите его на пол. Шар должен слегка расплыться по полу – не растечься и не рассыпаться!
Для того чтобы несколько упростить работу с цементным раствором, применяются пластификаторы. С их помощью можно сделать раствор более «текучим», податливым для выравнивания. При использовании добавок можно несколько уменьшить толщину стяжки, но теплый пол в этом случае не следует включать на полную мощность. Пластификатор добавляется в количестве от 1 до 10 процентов от общего объема раствора. Если добавить больше пластификатора, чем указано в инструкции, раствор растрескается.
Устройство стяжки под теплый пол с использованием цементного раствора
Для начала по всему периметру помещения нужно уложить демпферную ленту. С ее помощью создается зазор, который препятствует появлению трещин и способствует улучшению звукоизоляции. Если общая площадь помещения превышает 30 квадратных метров, то ее необходимо разделить на несколько квадратов, и укладывать стяжку поэтапно в каждый из них. Разграничить площадь можно полосками полипропилена, или трубой толщиной примерно в пять миллиметров.
Стяжку укладывают при обычной комнатной температуре. Для отдельно взятого участка время работы с готовым раствором не должно превышать полтора часа. По истечению этого времени раствор становится непригодным для работы. Поэтому важно заблаговременно рассчитать, сколько раствора понадобится для определенного участка пола. Один участок необходимо залить сразу, не допускается укладка стяжки в несколько приемов. Стыковать участки можно, но необходимо при этом делать компенсационный шов. Старайтесь не наступать на кабели или трубы теплого пола, и, повторимся еще раз – работайте только в мягкой обуви!
Как правильно сушить стяжку теплого пола
Практически все растворы на цементной основе боятся прямых солнечных лучей, и трескаются под их воздействием. Поэтому первое, что необходимо сделать – затенить все имеющиеся в помещении окна. После окончания заливки рекомендуется часто проколоть раствор тонкой спицей, чтобы пузырьки воздуха свободно выходили на поверхность.
Цементный раствор сохнет довольно длительное время – до 28-ми дней. Чтобы стяжка просыхала равномерно, укройте ее полиэтиленовой пленкой и периодически увлажняйте поверхность на протяжении 7-8-ми дней. После того, как стяжка под теплый пол полностью высохнет, включите систему примерно на сутки, чтобы удалить остатки влаги из раствора.
Как видно из приведенной в рамках данной статьи информации, в устройстве стяжки для теплого пола нет ничего особенно сложного, нужны только аккуратность и соблюдение рекомендаций. И стяжку теплого пола своими руками по силам может сделать каждый, не прибегая к услугам профессионалов.
svouimirukami.ru
Какую толщину стяжки выбрать для эффективного устройства теплого пола
По технологии стяжки под теплый пол чаще всего приходиться осуществлять заливку бетонного раствора поверх нагревательных элементов. Это необходимо не только для создания ровной поверхности под настил напольного покрытия, но и защиты всех компонентов. При этом в разных ситуациях будет отличаться и толщина слоя заливки. Даже сами производители в своих инструкциях по устройству стяжки под теплый пол электрический данный вопрос обходят стороной. Именно с толщиной и следует определиться в процессе укладки компонентов.
Назначение стяжки
Для обычной стяжки характерны следующие функции, которые она выполняет:
- Защита от внешнего механического воздействия нагревательных элементов и других компонентов теплого пола.
- Создание строго горизонтальной поверхности, необходимой для качественной укладки выбранного варианта напольного покрытия.
- Равномерная передача тепла от греющих элементов к основанию пола.
- Распределение нагрузки на основание от предметов мебели и бытовых приборов.
- «Посредник» в передаче тепла от нагревательных элементов воздуху внутри помещения.
Но она не только должна выполнять поставленные перед ней задачи, но и отвечать определенным требованиям, среди которых выделяют длительность эксплуатационного периода, которая зависит от качества проведения заливки и приготовления раствора, а также способность выдерживать постоянные температурные перепады. При всем этом она не должна никак негативно воздействовать на нагревательные кабели или другие элементы теплого электрического пола.
Все рекомендации от производителей по заливке стяжки следует выдерживать на каждом этапе, не забывая про оптимальную толщину стяжку теплого пола. Во время устройства теплой стяжки следует учитывать тот нюанс, что такая заливка будет в большей степени подвержена температурного расширению. Следовательно, потребуется создать все условия для способности выдержать все преграды.
Рекомендации
Во время проведения работ по заливке раствора для стяжки теплого электрического пола следует придерживаться определенных рекомендаций, которые позволят не только качественно произвести укладку теплого пола под стяжку, но и выбрать минимальную толщину стяжки.
Многое будет зависеть от мощности нагревательных элементов системы отопления в помещении. Чем она будет больше, чем толще придется создать слой заливки раствором:
Когда выполняется электрический теплый пол толщина стяжки должна соблюдаться в зависимости от конкретных условий исполнения и параметров помещения.
Но при этом обращается внимание на то, что от толщины слоя заливки будет зависеть и время, в течение которого основание пола будет полностью прогрето. Так что не всегда очень выгодно создать толстый слой из подготовленного раствора. В таком случае будет затрачено большое количество электроэнергии на прогрев помещения.
До заливки электрического теплого пола следует несколько раз проверить правильность установки нагревательных элементов, а также проведения проводки и подключения всех компонентов. В последующем для устранения неисправности придется производить демонтаж стяжки. Вся проводка и электрические приборы должны быть заизолированы. Это также относится и помещенного в гофрированную трубу датчика температуры.
Если правильно расположить термодатчик, то при его выходе из строя не придется разбивать стяжку для извлечения. Он просто будет вынут из гофрированной трубы и заменен на аналогичный. Стоит отметить, что терморегулятор не может устанавливаться в том помещении, где имеется постоянно высокий уровень влажности.
Заливать кабельный пол можно и клеевым раствором. Но это предусмотрено только в том случае, если в качестве напольного покрытия используется плитка или керамогранит.
Черновое основание
До распределения нагревательных элементов по заранее подготовленной схеме, следует проверить и подготовить основание под теплый пол. Оно не всегда отвечает всем требованиям, имеет дефекты в виде выбоин, перепадов высоты по всему помещению. С этим следует справиться, чтобы не столкнуться со слабой эффективностью прогрева теплого пола.
После удаления старого напольного покрытия и демонтажа бетонной основы, можно приступить к выравниванию при помощи черновой стяжки. Для этого используется классический песчано-цементный раствор. К дальнейшим мероприятиям можно приступать после его полного высыхания и схватывания. В противном случае о высоком качестве можно забыть. Толщина стяжки над электрическим теплым полом здесь обычно составляет до 50 мм. Самое главное, чтобы скрыть все неровности основания и подготовить поверхность для укладки нагревательных элементов теплого пола.
Далее убирается весь ненужный мусор с поверхности и по возможности пыль. Здесь может помочь справиться с задачей строительный пылесос. Поверх черновой стяжки укладывается слой теплоизоляции и последующее распределение кабеля теплого пола или нагревательного мата. В некоторых случаях стяжка пола под теплый пол своими руками устраивается и поверх инфракрасного теплого пола. Правда, при этом несколько снижается его эффективность в процессе эксплуатации.
Укладка компонентов теплого пола
Чтобы система теплого пола полноценно функционировала, до заливки бетонной стяжки следует определить места крепления основных датчиков и компонентов. Терморегулятор устанавливается на поверхности стены и по возможности вблизи имеющейся розетки. Расстояние от пола должно составлять как минимум 30 см, так как температура от основания будет несколько искажать передаваемую информацию.
Температурный датчик помещается в основание пола, на который в последующем будет осуществлена заливка подготовленного раствора. Стоит отметить здесь тот момент, что при прямом контакте раствора он может выйти из строя. Чтобы этого избежать термодатчик помещается в гофрированную трубу, которая ведет от терморегулятора на стене. Все открытые участки гофры заделываются герметиком, чтобы в них не попал раствор во время заливки. Не лишним дополнительно будет установить на конце трубке в основании специальную заглушку.
Нагревательные элементы укладываются исходя из начерченной схемы, где будет отображен еще и шаг их укладки. Отклоняться от чертежа не стоит, так как на нем предварительно просчитываются все мелочи. После окончания работ с компонентами теплого пола, надо их проверить на работоспособность, подключив к электросети. Замеряется сопротивление кабеля, которое должно соответствовать тем данным, которые прописаны в паспорте на него. При положительном результате можно приступать к непосредственно заливке бетонным раствором.
Устройство стяжки
Лучший вариант исполнения стяжки – применение специальных готовых сухих смесей для теплых полов. В них содержаться все необходимые компоненты, в том числе и пластификатор. Это значительно увеличивает качества готового раствора. Распределение его следует производить аккуратно, чтобы не повредить нагревательный кабель теплого электрического пола. Кроме этого смесь должна распределяться равномерно по всей поверхности.
При заливке раствора, независимо от того, сколько стяжки должно быть над теплым полом, нельзя допускать образования воздушных карманов. Это будет способствовать снижению теплоотдачи от нагревательных элементов основанию.
Как говорилось ранее, оптимальная толщина стяжки для теплого пола должна составлять от 30 до 50 мм. Могут быть случаи, когда минимальная толщина стяжки для электрического теплого пола снижается. Но тогда придется добавлять в состав раствора соответствующие добавки (пластификатор).
Пока бетонная стяжка не высохнет, нельзя запускать работу теплого пола. В противном случае раствор не сможет набрать необходимую прочность и схватиться. По прошествии периода 28 дней, можно приступать к обрезке выступающих элементов демпферной ленты и теплоизоляции, а также включить теплые полы после стяжки. Теплый пол после стяжки покрывается выбранным вариантом напольного покрытия.
Могут быть случаи, когда площадь помещения составляет более 20 м2 или одна из стен в комнате по длине более 5 метров. В таком случае следует не только создавать разные контуры из нагревательных элементов, но и производить заливку стяжку в два этапа. Между контурами теплого пола обязательно создаются температурные швы, чтобы сохранялась целостность не только бетонной стяжки во время работы отопительной системы, но и напольного покрытия.
Все эти тонкости позволяют получить ответ на вопрос, как правильно сделать стяжку под теплый пол. Особых сложностей не возникает, если четко соблюдать последовательность действий и рекомендации от производителей. После настила напольного покрытия воздух в помещении будет прогрет до необходимого уровня.
Видео: Стяжка теплого пола. Максимальная и минимальная толщина стяжки.
Видео: Толщина стяжки под тёплый пол Секреты монтажа
Видео: Электрический теплый пол монтаж в стяжку кабель
Видео: Теплый пол толщиной 15 мм Uponor Minitec. Заливка самовыравнивающейся стяжкой
Видео: Из каких слоев состоит стяжка теплого пола какова ее толщина и при какой t можно заливать
sdelalremont.ru
Как выполнить заливку теплого электрического пола бетонным раствором
Электрический теплый пол в настоящее время применяется повсеместно, не только в жилых комнатах, но и на балконах, в ванных и кухнях. Он может быть использован и в качестве дополнительного источника отопления в помещении вместе с радиаторным. Привлекательность его заключается в простом монтаже и быстрым прогревом основания пола. Но очень важно изучить технологию выполнения теплого пола в стяжку, чтобы в дальнейшем не возникало трудностей с эксплуатацией.
Инструменты
Для монтажа теплого пола следует запастись определенным набором инструментов, который будет отличаться в зависимости от конкретных условий и перечня выполняемых работ. Среди основных можно выделить:
- Комплект теплого пола, куда входят нагревательные элементы, термодатчики, система защиты УЗО.
- Электропроводка, выбранный вариант кабеля (одножильный, двужильный).
- Крепления и соединительные провода.
- Медный кабель, выступающий в качестве заземления.
- Укрепляющая сетка или модуль.
- Регулятор температуры и прочее.
Что касается непосредственного проведения укладки электрического теплого пола в стяжку, то тут придется использовать плоскогубцы, специальные зажимы, строительный фен при соединении нагревательного кабеля и т.д. Когда все это имеется в наличии, можно приступать к планированию поверхности, качественному распределению нагревательных элементов. Это в свою очередь позволит правильно рассчитать необходимое количество теплого пола.
Расчет материала
Некоторые производителя предоставляют своим потребителям готовые таблицы, которые позволяют определиться с тем, какое именно количество элементов теплого электрического пола следует приобрести для качественного монтажа. Многое будет зависеть от самого помещения, от его теплопотерь. Это позволит определить необходимый шаг укладки нагревательных элементов, которые будут покрывать всю возможную площадь. Стоит отметить, что при использовании электрического теплого пола в качестве основного источника тепла, нагревательный кабель под стяжку из бетона должен покрывать более 70% площади всего помещения.
Проще производить расчеты при использовании в работе инфракрасного теплого пола. Достаточно лишь приобрести то количество элементов отопления, которые будут покрывать определенную заранее площадь в комнате.
Электрический кабель рассчитывается исходя из длины его для подключения к проводке, к терморегулятору, от счетчика и другим элементам теплого пола. Не лишним будет даже иметь некоторый запас, чтобы при устройстве теплого пола не пришлось отвлекаться от работы.
Когда выполняется монтаж электрического теплого пола, то сразу же стоит забыть о прямом подключении всех компонентов напрямую к розетке. Это делать категорически запрещено в целях собственной же безопасности.
Не лишним будет проверить электрический ввод в квартире или доме, который должен выдерживать всю нагрузку и с запасом от теплого пола. В противном случае придется заменять его на соответствующий, а также устанавливать соответствующие предохранители (автоматы).
Подготовка поверхности
До начала устройства теплого пола в помещении следует подготовить поверхность для проведения работ. В некоторых случаях потребуется даже удалить старую стяжку, если она очень повреждена и имеет серьезные дефекты. Ее убирают до основания, до плиты перекрытия по возможности. После этого убирается весь мусор и грязь с поверхности.
Если имеются незначительные перепады высот на протяжении пола в комнате, выбоины, трещины, то лучше всего залить незначительный слой черновой цементно-песчаной стяжки. К дальнейшим работам можно приступать только после полного высыхания раствора.
Когда все готово, выполняется слой гидроизоляции. Кроме основания пола материал должен заходить и на стену, примерно на 10-15 см. В дальнейшем лишние участки легко срезаются строительным ножом. Нельзя забывать про демпферную ленту (вертикальную гидроизоляцию), которая необходимо для подавления температурного расширения стяжки в процессе работы теплого электрического пола.
Теплоизоляция
Изолирующий слой создается для сохранения тепла внутри помещения, а не траты его на нижерасположенные помещения. Количество используемого материала будет зависеть от самого помещения, его конфигурации, а также от типа поверхности в комнате. Теплоизоляция имеет и свои цели, которые должны быть проявлены в процессе эксплуатации:
- Теплый пол может выступать в качестве дополнительного источника отопления в помещении. В таком случае хватит приобретения вспененного полиэтилена, имеющего фольгированное покрытие (пенофол). Это и будет выступать подложкой под теплый пол электрический под стяжку в процессе монтажа.
- Листы экструдированного пенополистирола или пенополистирол отлично будут смотреться на основании пола, когда нижний этаж имеет отопление. Выбирается и соответствующая толщина в пределах 20-50 мм. Может выбрать из всего перечня и другой утеплитель, обладающий достаточным уровнем прочности. Главное при этом, чтобы он имел соответствующую толщину.
- Не всегда помещения снизу имеют свою систему отопления. Это в основном касается подвальных помещений и гаражей. Здесь утеплитель должен иметь слой до 100 мм. Альтернативный материал – минеральная вата, имеющая аналогичные качества и характеристики.
Утеплитель может укладываться и вдоль стен. Это также будет способствовать гашению теплового расширения стяжки в процессе эксплуатации системы теплого пола. Но тут утеплитель должен быть сжимаемым и иметь толщину не более 20 мм.
Далее происходит укладка армирующей сетки, которая не только создает очень прочный «пирог» теплого пола, но и предоставляет возможность крепить к себе нагревательные элементы. Вместо слоя армирования подойдет добавление в раствор микрофибры вместе с пластификаторами.
Выбор зоны обогрева
Теплопередача в помещении должна быть одинаковой по всей поверхности. В противном случае можно столкнуться с перегревом нагревательного элемента и выходом его из строя. Тогда придется производить не только ремонт отдельного участка, а иногда – и всего теплого пола. Чтобы этого избежать, кабель помещается в бетонную стяжку, имеющая идентичный состав по всей площади и одинаковое расстояние от верхней части заливки до стенки кабеля. Следует забыть про легкие теплоизолирующие материалы, как опилки или керамзит.
Многое будет зависеть и от выбранного варианта напольного покрытия, имеющейся у него степени теплоизоляционных качеств. Ведь тепло первоначально передается именно плитке или ламинату, а уже после прогревается воздух в помещении. На поверхности пола в последующем после монтажа теплого пола электрического в стяжку не должно располагаться громоздкой мебели, ковров и других предметов, которые будут создавать препятствия для равномерной передачи тепла. Если у мебели и имеются ножки, то их высота должна составлять как минимум 15 см.
Предварительно, во время создания схемы теплого пола на бумаге, следует предусмотреть все описанные моменты. При наличии таких предметов, заранее определяются участки, где будет отсутствовать нагревательный кабель. Укладка кабеля теплого пола в стяжку должна осуществляться в том месте, которое будет гарантировано открыто.
Кабель для теплого пола
Каждый вариант кабеля имеет свою мощность и длину. Если отрезать меньший кусок кабеля, то у него сразу же уменьшиться сопротивление, необходимое для напряжения 220 В. Это все приведет к перегреву и повреждению.
Есть некоторые рекомендации, благодаря которым можно качественно выбрать вариант нагревательного кабеля. Многое зависит от удельной мощности продукции, что включает в себя количество ватт, необходимых для каждого метра квадратного площади помещения.
При наличии такого напольного покрытия как ламинат, паркет или пробка, минимальная удельная мощность должна составлять 80 Вт/м2. Плитка или керамогранит имеет большие показатели – не менее 100 Вт на квадратный метр. Могут быть случаи использования системы теплого пола, как основной отопительной системы. В таком случае «холодные» помещения должны иметь удельную мощность 200 Вт на м.кв., а теплоизолированные помещений – 150 Вт/м2.
Длина кабеля будет определяться в зависимости от того, какая площадь в помещении будет покрыта им. Не малое значение сыграет и шаг производства укладки нагревательного элемента. Так как в магазине для реализации представлены кабели стандартной длины, то лучше всего на них и ориентироваться. При расчете все делается следующим образом:
Когда помещение имеет площадь 15 м2 и требует 1 кВт удельной мощности кабеля, в продаже приобретается стандартная длина в 80 метров и производиться расчет: 15/80 и получаем 0.1875 метра – оптимальный шаг укладки. Стандартный кабель должен остаться неизменным по своим параметрам. Лучше несколько уменьшить или увеличить шаг укладки, чем в последующем не получать необходимую эффективность от системы отопления.
Кабель к тому же может быть одножильный или двужильный. В той или иной ситуации есть свои особенности и тонкости. Одножильный кабель должен подключаться к сети обоими своими концами. То есть он направляется по всей обогреваемой площади в комнате, после чего возвращается обратно.
Лучше и проще производить укладку двужильного кабеля, где необходимо подключать к сети лишь «холодный» конец.
Шаг укладки
Несколько подробнее стоит поговорить непосредственно о шаге укладки, до того, как осуществить заливку стяжки на теплый пол. От границы обогреваемой площади помещения до уложенного кабеля нагрева должно составлять ½ шага укладки. Обогреваемая площадь – это та площадь, которая стоит из площади всего помещения, где производиться установка теплых полов под стяжку, от которой отнята площадь предметов мебели, под которой не будет осуществлена установка нагревательных элементов:
S (обогр.) = S (помещ.) – S (мебели)
Теперь можно начать рассматривать выбор оптимального шага укладки кабеля. Для этого существует определенная формула:
H = S/L*100
В представленной формуле следует дать расшифровку каждой составляющей: H – шаг укладки, S – площадь основания пола, которая будет обогреваться, на ней и будет производиться укладка нагревательного кабеля, L – длина используемого в монтаже кабеля нагрева.
Максимальный шаг укладки лучше всего выбирать до 20 см. Именно в том диапазоне и будет наилучшая эффективность прогрева воздуха в помещении от основания. Что касается нагревательного кабеля, то она должна составлять как минимум 17 Вт на каждый метр.
Заливка стяжки
Завершающая стадия монтажа теплых полов под стяжку – сама заливка раствора, который должен готовиться в строгом соответствии пропорций каждого компонента. Чтобы не тратить свое личное время на приготовление раствора, лучше всего посетить магазин и приобрести готовые сухие смеси, специально предназначенные для теплых полов. Здесь достаточно будет лишь добавить определенное количество воды, о чем имеется указание на упаковке. При этом все добавки и составляющие уже будут иметься в составе раствора, который будет создавать стяжку над теплым полом.
Оптимальная толщина бетонной стяжки составляет 40-60 мм. Все будет зависеть от конкретной ситуации, выбранного шага укладки нагревательных элементов. Если дополнительно в состав «пирога» включить слой армирования из металлической сетки, то толщину стяжки можно уменьшить до 30-40 мм.
К стяжке предъявляются и другие требования, на которые стоит обратить особое внимание:
- Длина одной из сторон стяжки не должна превышать 5 метров.
- Площадь нагреваемой стяжки максимально составляет 20 м2.
Если же стенка больше в комнате, или необходимо прогреть большую площадь основания пола, то лучше всего использовать второй кабель, который будет помещаться в отдельную стяжку. Между собой они должны быть разделены тепловыми швами. При этом пересечение кабелей нагрева не допускается. Всему причина — тепловое расширение используемого при монтаже материала. Тепловые швы, расположенные по контуру каждой стяжки, заполняются теплоизолятором.
Так как стяжка в процессе эксплуатации будет нагреваться, то в нее при приготовлении раствора следует добавить специальную добавку. Это повысит ее эластичность, а также исключит вероятность появления трещин на поверхности во время нагрева.
Что касается пропорции замешивания раствора, то на 1 часть цемента потребуется 4 части щебня мелкой фракции и 4 части песка. Кроме этого, добавляется и пластификатор, а именно 0.01 части. Если раствор получится очень жидкий, то вероятность растрескивания после укладки теплого электрического пола под стяжку, увеличиться. Не допускается и образования внутренних пустот в стяжке. Это приведет к местному перегреву нагревательного кабеля и выходу его из строя. Придется тратить средства и время, чтобы произвести ремонт теплого пола в помещении.
Включать систему отопления можно лишь после полного высыхания бетонной стяжки, что обычно занимает 28 дней. В течение всего этого времени следует создавать условия для равномерного просыхания и качественного схватывания раствора.
Процесс выполнения теплого пола и дальнейшая заливка бетонного раствора не отнимает много времени и не требует весомых познаний. Все что требуется – точно соблюдать технологию и руководствуется всеми советами от специалистов. В итоге получится отличная отопительная система, которая будет передавать тепло внутрь помещения от самого пола. Это все создает комфорт для каждого, кто будет находиться в комнате. Лучше один раз потратиться на покупку качественного материала, чем в последующем выкидывать деньги на ремонт.
Видео: Монтаж и установка теплого пола Теплолюкс в стяжку
Видео: Монтаж теплого пола в стяжку.
Видео: Электрический теплый пол монтаж в стяжку кабель
Видео: Монтаж нагревательного кабеля в слой наливного пола под плитку.
Видео: Монтаж электрического тёплого пола DEVI
sdelalremont.ru
укладка и толщина, электрический своими руками, технология пирога по бетону и как укладывать
Благодаря теплому полу можно существенно повысить степень комфорта в любом помещении
Для того чтобы теплый пол в стяжку прослужил как можно дольше, необходимо соблюсти все правила, связанные с его укладкой. Помимо этого, надлежит выбрать оптимальную толщину слоя. Если он будет слишком толстый, то количество отдаваемого тепла будет низким, а если покрытие выйдет неоправданно тонким – то в этом случае придется мериться с невыносимой жарой.
Способы укладки теплого пола в стяжку
В строительной индустрии выделяют две распространенных технологии, позволяющих сформировать основу для теплого пола в стяжку. Открывает список классическая цементно-песчаная смесь.
Речь идет о мешках, имеющих маркировку М-150. Найти ее несложно в магазине товаров для строительства и ремонта. Отправляясь туда, не рекомендуется терять бдительность.
Чтобы напольное покрытие с водяным теплым полом служило длительное время, для стяжки следует применять качественный цемент
Отдельные производители, желая придать бетону большую плотность, добавляют в цемент клей ПВА. С одной стороны, то действительно делает покрытие износостойким, но, с другой стороны, подобное действие носит весьма спорный характер. Речь идет о том, что смесь с вкраплением клея требует большей мощности для доставки тепла конечному потребителю.
Проще говоря, такой теплый пол станет причиной больших финансовых трат. Помимо цементно-песчаной смеси, на рынке представлен готовый раствор.
Характеризуется он следующим образом:
- Простота укладки;
- Устойчивость к передам температуры;
- Устойчивость к продолжительным физическим нагрузкам;
- Смесь применяется только для водяного или электрического «теплого пола».
В торговой сети представлены 2 типа смеси, применяемые для формирования основания. Песчано-цементный раствор относится к бюджетным вариантам. В зависимости от производителя, можно встретить разновидности с добавлением ПВА.
К подобным товарам следует относиться с повышенной осторожностью, ведь клей уменьшает теплопроводность пола. В том случае, если финансовые возможности позволяют, выбор лучше сделать в пользу готового раствора.
Выбираем толщину стяжки под электрический теплый пол
Прежде чем начать монтаж, необходимо изучить основание. Различные неровности, следы гнили или механических повреждений – все это говорит о необходимости удаления старого покрытия. Использовать его нельзя, иначе теплый пол долго не продержится. Если проблем с покрытием не наблюдается, то в этом случае установка своими руками производится на теплоизоляционный материал.
Выбирать толщину стяжки под электрический теплый пол следует в зависимости от типа помещения и вида напольного покрытия
В качестве такового выступает фольга с пробкой или пенофол. Невозможно сказать, какой из них лучше. Как показывает практика, укладка обоих не отнимает много времени.
Дальнейший порядок действий выглядит следующим образом:
- С момента заливки основания должно пройти не менее 12 часов;
- После этого выполняется фиксация основы электрического пола;
- Нагревательные маты необходимо разложить таким образом, чтобы рекомендованная производителем технология не нарушалась;
- Кабель следует уложить таким образом, чтобы он нигде не пережимался;
- Перед началом выполнения бетонной стяжки необходимо убедиться в правильности укладки и фиксации всех элементов.
Для того чтобы электрический пол в полной мере обеспечил комфортный температурный режим в помещении, необходимо проанализировать два взаимосвязанных показателя. В первую очередь речь идет о качестве основания, а, во-вторых – о толщине покрытия. Устройство электрического теплого пола подразумевает использование мягкого и не очень толстого покрытия.
Как проводится стяжка под теплый пол своими руками
Строителям без достаточно опыта не лишним будет напомнить, что стяжка под электрический теплый пол подразумевает наличие небольших отверстий. Проделать их надлежит через каждый метр квадратный площади. Объясняется это отсутствие избыточного предела прочности конструкции. Упомянутые отверстия улучшат процесс выхода тепла без ущерба для эксплуатационных характеристик конструкции в целом.
При выполнении стяжки под теплый пол следует применять уровень
Для того чтобы прогрев пола был действительно быстрым, а расход электрической энергии находился в разумных пределах, следует обратить внимание на приведенные ниже рекомендации:
- По всему периметру укладки оставляется полоса, ширина которой составляет 12 см. Благодаря этому, бетонная стяжка не деформируется со временем. Данное требование носит обязательный характер, если речь идет о малогабаритной квартире
- Перед тем, как укладывать на бетонную «подушку» готовую изоляцию для водяного или электрического теплого пола, следует внимательно изучить звукоизоляционные характеристики. Если данный показатель находится на максимальном уровне, то может отмечаться уменьшение объемов генерируемого тепла.
- Не лишним будет обратить внимание на характеристики бетона. Правильный состав имеет метку, говорящую о возможности проведения работ с постоянными источниками тепла.
Эффективность работы теплого пола зависит от того, насколько свободно проникает инфракрасный луч. Чем больше толщина пирога, тем меньше тепла получает комната. Снизить вероятность подобного развития событий помогут специальные отверстия небольшого диаметра.
Подводные камни электрической стяжки
Вне зависимости от производителя, смесь должна обеспечить толщину покрытия в пределах 3-6 см. Отталкиваться необходимо от минимального и максимального уровня температуры за окном.
Помимо этого, внимательно стоит отнестись к процессу заливки пола. Даже незначительное увеличение толщины бетонного слоя на одном из участков приведет к неравномерному распределению тепла.
Допускается использование стяжки меньшей толщины, но в этом случае надлежит добавить пластификатор.
Перед тем как приступить к монтажу электрического теплого пола, стоит посмотреть обучающее видео и ознакомиться с советами специалистов
После этого можно смело переходить к укладке:
- Утеплитель монтируется поверх черновой стяжки;
- Подложка фиксируется с использованием монтажного скотча;
- Производится монтаж металлической сетки;
- Размечается основание для дальнейшей работы;
- Фиксация кабелей и вспомогательных труб;
- Снизить вероятность линейного растяжения поможет добавление к решетке демпферной ленты;
- На всем участке производится чистовая установка всех частей;
- Подключение источника теплоносителя;
- Выполняется финальная стяжка.
Теплый пол под стяжку (видео)
Вся процедура утяжки пола выполняется даже новичком без участия сторонних специалистов. Главное – соблюдать все этапы технологического процесса. Чем точнее подобрана комбинация цемента, песка и воды, тем прочнее получается покрытие.
Внимание, только СЕГОДНЯ!
Добавить комментарий
kitchenremont.ru
укладка и толщина, электрический своими руками, технология пирога по бетону и как укладывать
Благодаря теплому полу можно существенно повысить степень комфорта в любом помещении
Для того чтобы теплый пол в стяжку прослужил как можно дольше, необходимо соблюсти все правила, связанные с его укладкой. Помимо этого, надлежит выбрать оптимальную толщину слоя. Если он будет слишком толстый, то количество отдаваемого тепла будет низким, а если покрытие выйдет неоправданно тонким – то в этом случае придется мериться с невыносимой жарой.
Способы укладки теплого пола в стяжку
В строительной индустрии выделяют две распространенных технологии, позволяющих сформировать основу для теплого пола в стяжку. Открывает список классическая цементно-песчаная смесь.
Речь идет о мешках, имеющих маркировку М-150. Найти ее несложно в магазине товаров для строительства и ремонта. Отправляясь туда, не рекомендуется терять бдительность.
Чтобы напольное покрытие с водяным теплым полом служило длительное время, для стяжки следует применять качественный цемент
Отдельные производители, желая придать бетону большую плотность, добавляют в цемент клей ПВА. С одной стороны, то действительно делает покрытие износостойким, но, с другой стороны, подобное действие носит весьма спорный характер. Речь идет о том, что смесь с вкраплением клея требует большей мощности для доставки тепла конечному потребителю.
Проще говоря, такой теплый пол станет причиной больших финансовых трат. Помимо цементно-песчаной смеси, на рынке представлен готовый раствор.
Характеризуется он следующим образом:
- Простота укладки;
- Устойчивость к передам температуры;
- Устойчивость к продолжительным физическим нагрузкам;
- Смесь применяется только для водяного или электрического «теплого пола».
В торговой сети представлены 2 типа смеси, применяемые для формирования основания. Песчано-цементный раствор относится к бюджетным вариантам. В зависимости от производителя, можно встретить разновидности с добавлением ПВА.
К подобным товарам следует относиться с повышенной осторожностью, ведь клей уменьшает теплопроводность пола. В том случае, если финансовые возможности позволяют, выбор лучше сделать в пользу готового раствора.
Выбираем толщину стяжки под электрический теплый пол
Прежде чем начать монтаж, необходимо изучить основание. Различные неровности, следы гнили или механических повреждений – все это говорит о необходимости удаления старого покрытия. Использовать его нельзя, иначе теплый пол долго не продержится. Если проблем с покрытием не наблюдается, то в этом случае установка своими руками производится на теплоизоляционный материал.
Выбирать толщину стяжки под электрический теплый пол следует в зависимости от типа помещения и вида напольного покрытия
В качестве такового выступает фольга с пробкой или пенофол. Невозможно сказать, какой из них лучше. Как показывает практика, укладка обоих не отнимает много времени.
Дальнейший порядок действий выглядит следующим образом:
- С момента заливки основания должно пройти не менее 12 часов;
- После этого выполняется фиксация основы электрического пола;
- Нагревательные маты необходимо разложить таким образом, чтобы рекомендованная производителем технология не нарушалась;
- Кабель следует уложить таким образом, чтобы он нигде не пережимался;
- Перед началом выполнения бетонной стяжки необходимо убедиться в правильности укладки и фиксации всех элементов.
Для того чтобы электрический пол в полной мере обеспечил комфортный температурный режим в помещении, необходимо проанализировать два взаимосвязанных показателя. В первую очередь речь идет о качестве основания, а, во-вторых – о толщине покрытия. Устройство электрического теплого пола подразумевает использование мягкого и не очень толстого покрытия.
Как проводится стяжка под теплый пол своими руками
Строителям без достаточно опыта не лишним будет напомнить, что стяжка под электрический теплый пол подразумевает наличие небольших отверстий. Проделать их надлежит через каждый метр квадратный площади. Объясняется это отсутствие избыточного предела прочности конструкции. Упомянутые отверстия улучшат процесс выхода тепла без ущерба для эксплуатационных характеристик конструкции в целом.
При выполнении стяжки под теплый пол следует применять уровень
Для того чтобы прогрев пола был действительно быстрым, а расход электрической энергии находился в разумных пределах, следует обратить внимание на приведенные ниже рекомендации:
- По всему периметру укладки оставляется полоса, ширина которой составляет 12 см. Благодаря этому, бетонная стяжка не деформируется со временем. Данное требование носит обязательный характер, если речь идет о малогабаритной квартире
- Перед тем, как укладывать на бетонную «подушку» готовую изоляцию для водяного или электрического теплого пола, следует внимательно изучить звукоизоляционные характеристики. Если данный показатель находится на максимальном уровне, то может отмечаться уменьшение объемов генерируемого тепла.
- Не лишним будет обратить внимание на характеристики бетона. Правильный состав имеет метку, говорящую о возможности проведения работ с постоянными источниками тепла.
Эффективность работы теплого пола зависит от того, насколько свободно проникает инфракрасный луч. Чем больше толщина пирога, тем меньше тепла получает комната. Снизить вероятность подобного развития событий помогут специальные отверстия небольшого диаметра.
Подводные камни электрической стяжки
Вне зависимости от производителя, смесь должна обеспечить толщину покрытия в пределах 3-6 см. Отталкиваться необходимо от минимального и максимального уровня температуры за окном.
Помимо этого, внимательно стоит отнестись к процессу заливки пола. Даже незначительное увеличение толщины бетонного слоя на одном из участков приведет к неравномерному распределению тепла.
Допускается использование стяжки меньшей толщины, но в этом случае надлежит добавить пластификатор.
Перед тем как приступить к монтажу электрического теплого пола, стоит посмотреть обучающее видео и ознакомиться с советами специалистов
После этого можно смело переходить к укладке:
- Утеплитель монтируется поверх черновой стяжки;
- Подложка фиксируется с использованием монтажного скотча;
- Производится монтаж металлической сетки;
- Размечается основание для дальнейшей работы;
- Фиксация кабелей и вспомогательных труб;
- Снизить вероятность линейного растяжения поможет добавление к решетке демпферной ленты;
- На всем участке производится чистовая установка всех частей;
- Подключение источника теплоносителя;
- Выполняется финальная стяжка.
Теплый пол под стяжку (видео)
Вся процедура утяжки пола выполняется даже новичком без участия сторонних специалистов. Главное – соблюдать все этапы технологического процесса. Чем точнее подобрана комбинация цемента, песка и воды, тем прочнее получается покрытие.
dekormyhome.ru
