Кабельный теплый пол в стяжку – Десять ошибок при монтаже электрического теплого пола, виды, эксплуатация, монтаж, самостоятельный ремонт. Инструменты и технология для создания теплых полов своими руками

Содержание

выбор, цены, укладка своими руками

Кабельный (проводной) теплый пол может быть двух типов: из резистивных и саморегулирующихся кабелей. Резистивные постоянно выделяют одинаковое количество тепла. Саморегулирующиеся изменяют тепловую мощность в зависимости от собственной температуры: чем сильнее они нагреваются, тем меньше выделяют тепла. Их еще называют «умными кабелями».

Теплый пол из греющего кабеля требует самых незначительных затрат на приобретение самих кабелей. Но делают его обязательно под стяжку. Для этого требуется раствор с мелким зерном и качественным цементом. Можно использовать готовые смеси специально для теплых полов. В этом случае теплоотдача будет выше, а значит и отопление помещения эффективнее. Но составляющие для стяжки также требуют денег. Так что, считая стоимость этого типа «электро пола», нужно включить и эти компоненты. А так как для кабельного пола требуется самая толстая стяжка (5-6см) и крепление (сетка или крепежные ленты), то и денежный «вес» этой составляющей будет приличный. Добавьте значительную трудоемкость процесса и длительный срок изготовления (как минимум 4 недели из-за того, что стяжка сохнет 28 дней). Так что цена греющего кабеля — далеко не вся стоимость теплого пола.

Кабельный теплый пол в общем случае выглядит так

Резистивные греющие кабели

Резистивные нагревательные кабели бывают одножильными и двухжильными. К сети они подсоединяются через специальные муфты. Принцип их работы вне зависимости от количества жил остается одинаковым: при прохождении тока выделяется тепловая энергия. Изменяется только способ подключения. В одножильных кабелях ток распространяется по одному проводнику. Чтобы цепь была замкнутой, оба конца бухты должны подключаться к электропитанию.

Как подключать одножильные и двухжильные нагревательные кабели

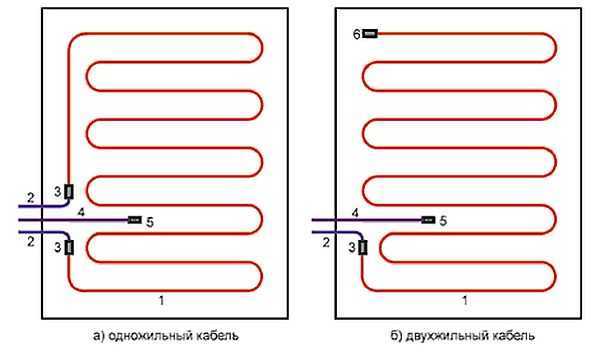

На практике укладку делают так: закрепляют переходную муфту в месте подсоединения (возле термостата не подключая), раскатывают и укладывают кабель так, чтобы и второй «холодный» конец (это кабель, который расположен после муфты) оказался в монтажной коробке. После подключения обеих муфт контур получается замкнутым и кабель готов к работе. Обратите внимание, что муфты остаются на полу и потом попадают в стяжку, а на стены заводятся только «холодные» провода.

Подключение двухжильного резистивного кабеля проще: подключается только один конец, на втором находится заглушка. Для того чтобы цепь была замкнутой, в нем присутствует вторая токоведущая жила.

Строение нагревательных кабелей обоих типов схожее: одна или две жилы в изоляции, металлическая оплетка, которая защищает от повреждений и придает большую степень жесткости, сверху все закрыто слоем наружной изоляции. В некоторых марках могут присутствовать дренажные жилы, которые служат для снижения интенсивности электромагнитных полей.

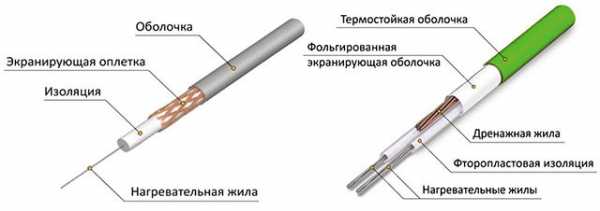

Строение двухжильного греющего кабеля для теплого пола

Если говорить о стоимости, то по цене немного дороже двухжильные. Но они все равно популярнее. Во-первых, потому, что укладывать их легче (не нужно второй конец заводить на терморегулятор), а во-вторых, потому что создают электромагнитные поля меньшей интенсивности (движение электронов разнонаправленное и поля частично компенсируют друг друга).

При всем при том, оба варианта имеют существенный недостаток: они выделяют постоянное количество тепла. Если тепло по какой-то причине не отводится, кабель перегревается, что может привести к выходу его из строя. Потому при использовании резистивных проводов их не укладывают под мебель и следят за тем, чтобы в стяжке не образовывались пустоты. Воздух имеет низкую теплопроводность, и на участке, где есть пузырь, тепло отводится с недостаточной скоростью, что приводит к повышению температуры жил и выходу их из строя.

Саморегулирующиеся нагревательные кабели

Эти греющие провода перегреваться не будут, что объясняется их специфическим строением. Саморегулирующийся кабель — последовательное соединение огромного количества небольших нагревательных элементов. Каждый из них представляет собой две токопроводящие жилы, между которыми находится полимер. Этот полимер и выделяет тепло. Это не кабель в привычном понимании, а матрица, выполненная в виде провода/кабеля.

Строение саморегулирующего греющего кабеля для пола

Саморегуляция такого электропола основана на свойстве полимера: его электрическое сопротивление сильно зависит от температуры. Чем выше температура, тем больше сопротивление. Потому по мере нагрева полимера и увеличения его сопротивления, сила тока, проходящего через элемент, уменьшается, соответственно снижается и количество выделяемого тепла. Таким способом он может регулировать количество тепла, которое выделяет каждый сегмент. Причем температурные показатели соседних элементов друг от друга не зависят.

Свойство замечательное, но стоимость такого кабельного пола будет значительно выше: цена саморегулирующихся проводников в несколько раз дороже, чем резистивных, а способ укладки тот же.

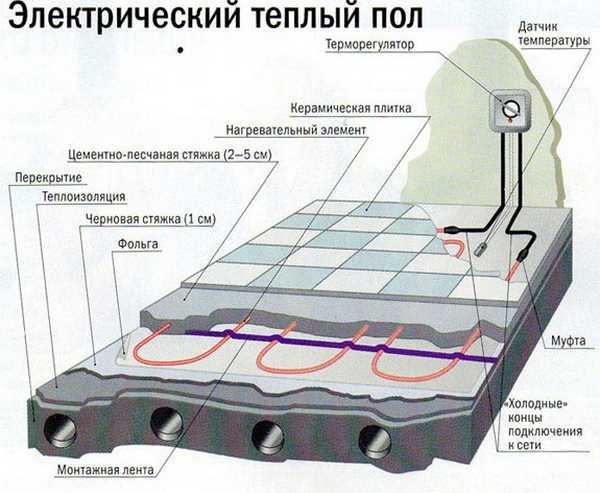

Устройство кабельного теплого пола

Любой из греющих проводов при повреждении теряет свою работоспособность. Потому кабельный теплый пол укладывают чаще всего в стяжку. Причем толщина стяжки выбирается такая, чтобы даже большие нагрузки не могли повредить находящиеся внутри провода. С другой стороны слишком толстый слой сильно понизит эффективность системы кабельного обогрева и сделает ее инерционной. Очень большой слой может даже привести к тому, что пол не будет теплым даже на максимальной мощности. Потому выбирая толщину стяжки, основываются на принципе разумной достаточности.

Схема электрического теплого пола предусматривает наличие термостата (терморегулятора) и датчика температуры пола. Можно, конечно обойтись и без них, напрямую подсоединив кабели к электропитанию. Но работать такая система будет очень недолго: во время работы выдавать будет максимальную температуру, на которую способна, быстро перегреется и выйдет из строя. Особенно если использовать резистивные кабели. Потому при монтаже системы кабельного теплого пола первым делом устанавливаем термостат.

Первое, что вы должны сделать — проверить сопротивление кабеля и его изоляции. Сопротивление жил должно совпадать с паспортным (к каждой бухте кабеля прикладывается паспорт со всеми техническими данными: длина/мощность/вес/сопротивление). Если данные совпали или отличаются не более чем на 10% — можно продолжать монтаж.

Устанавливаем термостат

Сначала нужно определиться с местом установки термостата. Его располагают на одной из стен на расстоянии не ниже 30см от пола. Чаще всего термостаты ставят возле выключателей на уровне глаз. В стене вырезают выемку под стандартный подрозетник. Поставить можно и ниже и выше, но вам нужно будет каким-то образом контролировать состояние системы, и расположенный слишком низко или высоко терморегулятор будет неудобным.

Термостат повысит комфортность теплого пола и сэкономит деньги

После того как проделана дыра соответствующих размеров в сене и установлена монтаная которбка, подводят электропитание — ноль, фазу и заземление (не подключая). Затем пробивают штробу, направленную от терморегулятора к полу. В ней размещают три или два отрезка трубы или гофрошланга. Один/два отрезка выходят из стены в районе пола — в них подкладывают соединительные провода от греющих кабелей. Расположенный между ними участок трубы или гофрошланг должен пройти еще по полу и закончиться на расстоянии примерно 0,5-1 метр от стены. В него прокладывают провода от датчика температуры пола. В этом случае при выходе датчика из строя (достаточно распространенная поломка) его можно будет легко заменить: снимаете панель терморегулятора и вытаскиваете поврежденный датчик за провода из гофры или трубы, а затем вставляете и подключаете исправный.

Подготовка основания

Теперь об устройстве самого кабельного теплого пола. Основание очищают и выравнивают. При необходимости при помощи стяжки толщиной 3-7см. Ровное основание — важный нюанс. Если пропустить этот шаг, нагрев будет неравномерным, а если под резистивным кабелем из-за неровности окажется пузырь из воздуха, он быстро перегорит.

На ровное чистое основание для уменьшения потерь тепла, укладывают теплоизоляцию. Она состоит из двух частей: ленты, которую укладывают по периметру помещения и непосредственной теплоизоляции поверхности пола. При выборе теплоизоляции не забывайте, что она должна быть термостойкой, т.е. нормально переносить температуры до 100^оС.

Толщина слоя теплоизоляции зависит от уровня потерь тепла через пол. Если снизу у вас неотапливаемый подвал, уложить нужно более толстый слой, если под вами еще одна квартира, то можно обойтись 2см толщины. В принципе, можно теплоизолятор не использовать вообще, но тогда до 30% мощности будет уходить вниз.

Теплоизоляцию лучше брать с металлизированым слоем, но не с фольгированным

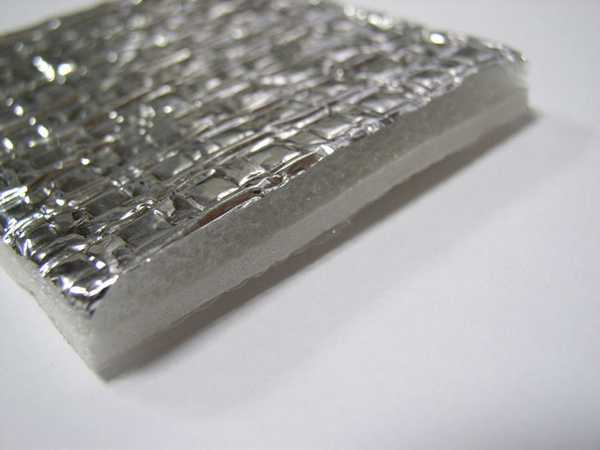

Утеплитель для кабельного теплого пола лучше брать с металлизированной поверхностью. Так тепло, которое в обычных условиях направлено вниз, будет отражаться и греть не межэтажное перекрытие, а расположенную выше стяжку. Можно использовать обычный теплоизоляционный материал, а поверх раскатать светоотражающую пленку. Обратите внимание на то, что фольгу в стяжку класть бесполезно — она разрушается за несколько месяцев. Так что это деньги, выброшенные на ветер.

Использовать можно как рулонные теплоизоляторы, так и плиты. Между ними оставлять щели нельзя, все подгоняем вплотную: любой промежуток — мостик холода, через который уходит тепло. Крепят теплоизолятор в зависимости от чернового пола: на двухсторонний скотч, скобы строительного стиплера, клей. Стыки проклеивают скотчем. Можно обычным монтажным, но лучше метализированным. Если в помещении влажность повышена (ванная, кухня, туалет и т.п.) поверх теплоизоляции укладывают слой гидроизоляции. Это может быть плотная полиэтиленовая пленка или другой современный материал.

Далее есть два варианта: можно сделать предварительную цементно-песчаную стяжку небольшой толщины. Она будет способствовать более равномерному распределению тепла. Такой вариант предотвращает перегрев кабелей. Но можно обойтись и без этого этапа. Тогда поверх пленки гидроизоляции укладывают сетку с ячейкой 1-1,5см или специальную монтажную ленту (предпочтительнее). Шаг укладки ленты — 40-50см. Сетки кладут вплотную друг к другу.

Монтажной лентой крепить кабели быстрее

Подробнее о материалах для теплого пола читайте тут.

Расчет мощности кабелей для теплого пола

Тепловая мощность электрического теплого пола рассчитывается исходя из характера отопления. Если теплый пол — вспомогательная система отопления, на обогрев 1м

2 уйдет 110-140Вт, если система основная (единственная), то считают по 150Вт и больше. Понятно, что во многом количество тепла для обогрева зависит от того, сколько тепла ушло в пол. Хотите платить за обогрев меньше — сделайте качественное утепление пола.

Примерные нормы тепловой мощности в зависимости от назначения помещения (данные для средней полосы России)

Нужно также определить размер площади, на которой будет раскладываться кабель. Его точно не нужно укладывать под мебелью, сантехникой или нависающими низко предметами. Это необходимо для резистивных кабелей — они бояться перегрева, для саморегулирующих кабелей это некритично, но зачем греть мебель? Отбросив эти зоны, определяете фактическую площадь обогрева. Теперь можно посчитать общую мощность электрического теплого пола: площадь обогрева умножить на норму для 1м².

Например, в комнате будет обогреваться площадь 11м², теплый пол — вспомогательное отопление, но теплоизоляция пола не очень хорошая, и высота потолков не позволяет уложить толстый слой теплоизолятора. Потому расход берем максимальный: 140Вт. Получается, что нам необходимо для обогрева 11м²*140Вт=1540Вт.

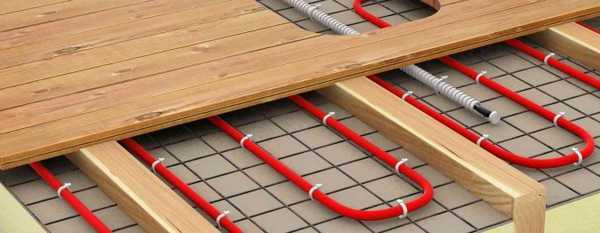

Вариант теплого пола под доску без стяжки

Определившись с этими данными можно посчитать, какой длины требуется кабель: в паспорте есть тепловая мощность одного метра кабеля. Разделив общую мощность на производительность кабеля, получим необходимый метраж.

Например, пусть мощность кабеля 16,5 Вт/м. Тогда 1540/16,5=93,3м. Выбираете несколько бухт с суммарной длиной близкой к расчетной цифре. Тут вот еще что нужно учесть: если у вас остался лишний кусок кабеля, его отрезать нельзя. К его концам на специальном оборудовании приделаны муфты. Самостоятельно изготовить что-то похожее возможно, но срок эксплуатации будет не 10-20 лет, как гарантируют производители, а всего несколько лет, а скорее месяцев — в зависимости от старательности. Потому укладываем всю длину.

Укладка кабелей

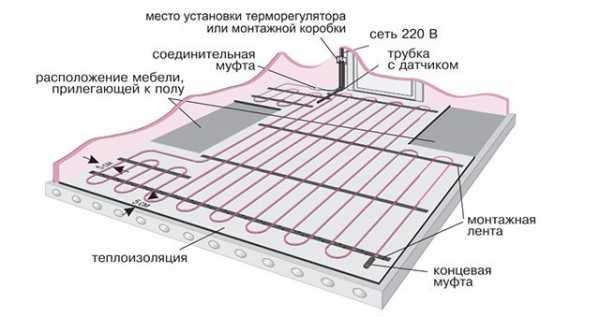

Силовые концы кабелей заводят на стену к термостату. Причем муфты должны оставаться в стяжке. Укладывают греющие элементы «змейкой» или «улиткой» (схему лучше разработать заранее). «Улитка» сложнее в реализации, а выгод при использовании греющих проводов не дает. Потому для кабельных теплых полов почти всегда используют укладку «змейкой». Может быть использована двойная или тройная «змейка», а может последовательная укладка нескольких петель. Подробнее о схемах укладки кабелей читайте тут.

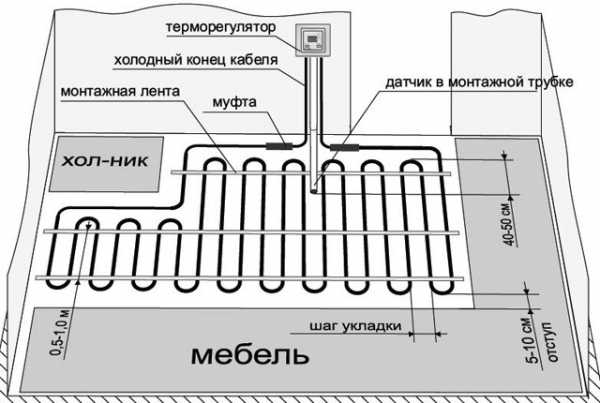

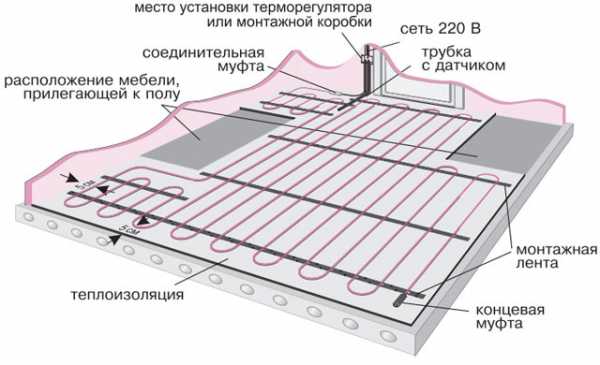

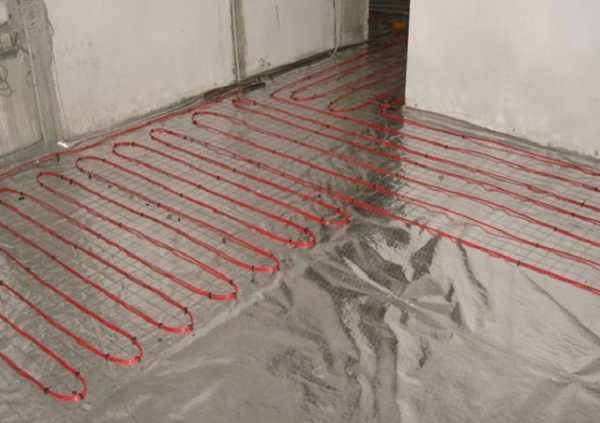

Примеры расположения греющих каелей

Шаг укладки выбирают исходя из требуемой тепловой мощности: чем ближе расположены провода, тем больше тепловая мощность. Минимальное расстояние между двумя соседними проводниками — 5см, максимальное — 30см. Конкретное расстояние выбирают исходя также из назначения комнат: в детских и спальнях шаг обычно меньше, в гостиных и общих помещениях — меньше. Также можно уменьшить шаг в зоне дверей/окон, и уменьшить в середине комнаты. Главное, разрабатывая схему расположения кабеля, помните, что провода не должны соприкасаться и пересекаться, расстояние от стен до кабелей — не менее 15см.

После укладки греющих кабелей устанавливают датчик температуры пола. Провода от него заводят через гофрированный шланг к терморегулятору. Располагаться он должен между двумя проводами, желательно посередине. Если высота стяжки будет достаточной, можно уложить трубу с датчиком просто сверху и закрепить. Если толщины раствора недостаточно, придется штробить черновой пол. Чтобы внутрь гофры не попал раствор, нужно чем-то закрыть торец, например, изолентой или скотчем.

Финишная заливка

Перед заливкой стяжки нужно проверить работоспособность кабелей. Брем тестер и измеряем сопротивление. Оно должно совпадать с паспортными данными. Максимально допустимое отклонение — 10%. Проверяйте этот параметр обязательно, а то потом придется ломать стяжку и извлекать его.

Если с греющими проводами все нормально, можно заливать стяжку. Если вы не уложили теплоизоляцию, а монтировали сразу на черновой пол, то толщина стяжки может быть 3см. Если теплоизоляция есть, слой бетона не может быть меньше 6см. Только при такой высоте слоя цемента вы обеспечите достаточную жесткость пола. Меньше делать слой стяжки можно, если использовать будете твердое напольное покрытие — ламинат, паркетную доску и т.д. Как выбирать финишное покрытие для теплого пола читайте тут.

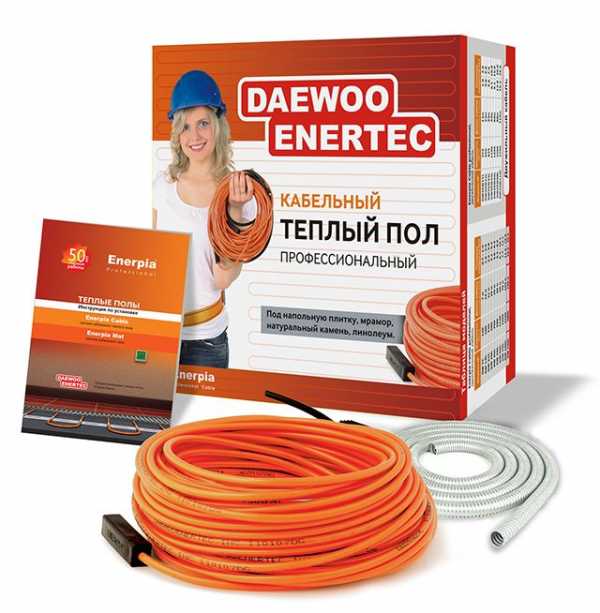

Ассортимент одной из фирм, продающей кабели для теплого пола

Выровняв слой бетонного раствора, оставляете все на 3-4 недели. Только после этого срока можно подключать нагревательные кабели к термостату. На нем есть зажимы, к которым сначала подключаете греющие кабели, а потом к соответствующим — питающие провода. Если работа с электричеством — не ваш конек, лучше эту процедуру доверить электрику. Вот и все. Кабельный теплый пол готов. Осталось уложить напольное покрытие. Но тут тоже есть нюансы.

С какими видами напольного покрытия может использоваться кабельный теплый пол

Где этот вид теплых полов может использоваться? Резистивные кабели хорошо чувствуют себя под плиткой, чуть хуже, но вполне нормально совместимы с ламинатом, деревянным полом или линолеумом. Если плитку можно брать любую, то ламинат и линолеум нужны специальные без слоя утепления. Сегодня в характеристиках этих напольных покрытий часто уже стоит характеристика: «пригодны для теплых полов». Кабельный теплый пол из резистивного провода нельзя закрывать коврами или укладывать его под мебель. Зато саморегулирующийся может использоваться везде, и этих зонах тоже.

Если будете укладывать плитку, клей и затирка должны быть специальные для теплых полов: они имеют большую эластичность и лучшую теплопроводность.

Итоги

На изготовление кабельного теплого пола требуется много времени. Большая часть уходит на «схватывание» бетонного раствора стяжки. Еще один минус — достаточно большая толщина пирога материалов: не меньше 5-6см. К плюсам нужно отнести небольшую стоимость погонного метра кабеля, но к общей стоимости нужно добавить также затраты на изготовление стяжки, утепление, крепежные ленты, и т.д. В результате стоимость получается гораздо выше. Потому, перед тем, как принимать решение, стоит ознакомиться и с другими возможностями обустройства электрического теплого пола. Если вы хотите кабельный пол уложить под плитку, то просмотрите еще материалы по электрическим матам или пленочным инфракрасным полам. Присмотритесь к карбоновым стержневым матам. Они, как и карбоновые пленки выделяют тепло в инфракрасном диапазоне. Эти материалы отлично уживаются с керамической плиткой, а укладываются проще. Стоимость отопления при сравнении этих вариантов нужно сравнивать относительно квадратного метра, а не погонного.

К плюсам пленочных и стержневых нагревателей можно отнести то, что они излучают тепло в инфракрасном диапазоне. А этот диапазон лучше воспринимается человеческим телом, так как мы тоже излучаем тепло в том же диапазоне. Потому при обогреве инфракрасными теплыми полами, комфортная температура на 2-3^оС ниже, чем при тепловом излучении. Это приводит к пониженным затратам на электроэнергию. К достоинствам стержневого ИК пола можно добавить его способность к саморегуляции (у ИК пленок такой способности нет), то есть он не боится перегрева и сам уменьшает свою температуру в нужных местах. Так что как всегда, на вопрос «Что лучше»? однозначного ответа нет.

teplowood.ru

Греющий кабель как теплый пол

Система отопления «теплый пол» давно доказала свою эффективность и комфорт, поэтому широко применяется во всем мире. Принципиальным является вопрос, какой источник энергии используется для получения тепла? Пока существует современная разница в ценах на энергоносители, человеку дешевле сжигать твердое топливо или углеводороды, нагревать полученным теплом воду, а потом уже прокачивать ее по трубам теплого пола. Но гораздо удобнее использовать греющий кабель как теплый пол, а не сложную систему трубопроводов, коллекторных узлов и насосов. Доминирование углеводородов на энергетическом рынке не будет вечным, и более удобная для передачи и применения электрическая энергия неизбежно будет применяться для отопления все шире.

Греющий кабель как теплый пол

Содержание статьи

Теоретический ликбез кабельного обогрева

Как известно из школьного курса физики, электрический ток — это не что иное, как направленное движение заряженных частиц под воздействием электрического поля. Если какое-либо вещество имеет такие свободные заряженные частицы, которые смогут двигаться, то его называют проводником, а если нет, то диэлектриком. Те вещества, которые могут менять количество частиц в зависимости от каких-то внешних факторов называют полупроводниками. В привычных металлах заряд переносят электроны, в электролитах – катионы и анионы, а в газах электроны и ионы.

Любой проводник не пропускает поток заряженных частиц беспрепятственно, а оказывает ему определенное сопротивление, которое физически объясняется тем, что частицы сталкиваются с атомами проводника, «расшатывают» их, теряя свою энергию, и в результате энергия электрического тока частично преобразуется во внутреннюю энергию проводника, что выражается в его нагреве.

Способность проводника сопротивляться протеканию электрического тока совершенно логично назвали сопротивлением.

В основе греющих кабелей лежит свойство проводников, имеющих сопротивление, нагреваться при протекании электрического тока

Как видно из формулы, сопротивление зависит от удельного сопротивления, которое относится к справочным данным (оно неизменно для конкретного материала), длины проводника и площади его поперечного сечения. Удельные сопротивления различных проводников можно посмотреть в таблице.

Удельное сопротивление основных проводников

Очевидно, что для передачи электрической энергии нужно применять материалы, имеющие наименьшее удельное сопротивление — тогда и процент потерь будет низок. Это алюминий, медь и сталь большого сечения для изготовления кабелей, проводов, линий электропередач. В электронике применяются: серебро, золото, олово, платина.

Если проводники будут использоваться для нагрева, то вредные для передачи потери энергии свойства оказываются очень полезными для получения тепла, поэтому и выбираются материалы с большим удельным сопротивлением: вольфрам, нихром, оцинкованная сталь, различные сплавы, которые производитель нагревателей может держать в секрете.

Для оценки количества тепловой энергии, которую может выделить проводник при протекании через него электрического тока, применяется закон Джоуля — Ленца, открытый еще в XIX веке.

Закон Джоуля — Ленца

Согласно этому закону, количество теплоты Q равно работе A, и оно напрямую зависит от квадрата силы тока – I, сопротивления – R, и промежутка времени Δt.

Из приведенной схемы видно, что в замкнутой цепи течет ток, измеряемый амперметром, причем он будет одинаков на каждом ее участке. В резервуаре с водой находится нагревательный элемент R, сопротивление которого больше других проводников настолько, что ими просто можно пренебречь. Согласно закона Джоуля — Ленца, на сопротивлении R, будет выделяться определенное количество теплоты, она начнет подогревать воду в резервуаре, тогда как на других участках цепи тепло не выделится. Реостатом можно изменять ток в цепи, соответственно будет меняться количество выделенного тепла.

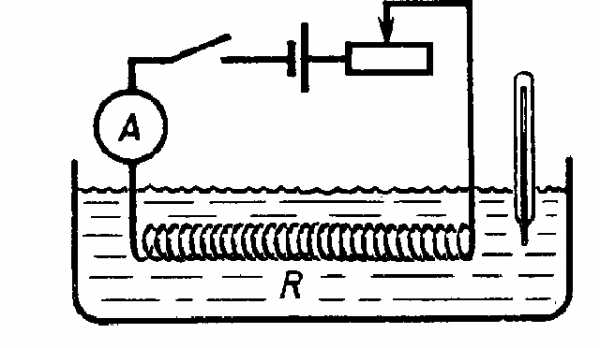

Схема опыта, подтверждающего действие закона Джоуля — Ленца

Именно действие этого закона мы видим на примере электрочайников, утюгов, бойлеров, где сопротивление их термоэлектрических нагревателей – ТЭН, гораздо больше, чем электропроводки. Поэтому и тепла они выделяют больше. Греющий кабель представляет собой тот же ТЭН, только имеющий большую длину, поэтому выделение тепла происходит не локально, а по всей длине кабеля. Выделенное кабелем тепло передается на строительные конструкции, в том числе на покрытие пола. Греющие кабеля могут прокладываться в материале стяжки, в плиточном клее, в специальных сборках из металла. Подводящие силовые кабеля, имеющие низкое сопротивление, называют «холодными» или монтажными концами.

Классификация нагревательных кабелей

Казалось бы, чего проще? Надо взять материал, имеющий высокое удельное сопротивление, сделать из него кабель, подсчитать выделяемое им тепло и все готово. Но на деле это все далеко не так, нагревающие кабеля должны отвечать набору определенных требований, о которых будет рассказано ниже.

В кабельных системах обогрева (КСО) могут применяться совершенно разные по конструкции, применяемым материалам, удельной мощности кабеля, в зависимости от назначения:

Отопление помещения. Прежде всего, используется система «теплый пол», но еще применяют и теплые стены и даже теплый потолок. Обычно электрические теплые полы делают для комфорта или дополнительного отопления в довесок основной системе. В качестве основного источника тепла их применение не рекомендуется из-за нерентабельности и в большинстве случаев недопустимо, так как никакая электроснабжающая организация не выдаст разрешения на выделенную мощность.

По теплому полу комфортно не только ходить, но и сидеть на нем

Обогрев кровли и водостоков эффективнее всего при помощи нагревательных кабелей, так как они спасают от дорогостоящего ремонта крыши, а также исключают травматизм от падающих сосулек.

Обогрев кровли продлевает ее срок службы

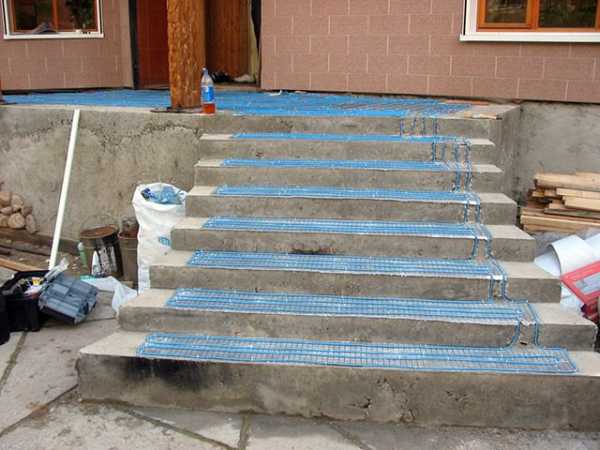

Обогрев крыльца, лестниц, пандусов, въезда в гараж, пространства под воротами въезда на территорию дома. В зимнее время выгоды от комфорта и безопасности при применении КСО в этих местах ощутимы.

На обогреваемом крыльце никогда не будет скользко

Обогрев трубопроводов в частных домах. Трубы всегда необходимо прокладывать ниже глубины промерзания грунта, но бывает, что в местах выхода, прохода через фундамент, даже теплоизоляция не помогает уберечь трубы от промерзания. Нагревательные кабели – лучшее спасение.

Обогрев труб

Резистивный греющий кабель

В самом названии этого вида кабеля имеется в виду, что он представляет собой резистивную нагрузку — своего рода вытянутый проводник, имеющий постоянное сопротивление, которое больше, чем сопротивление «холодных кабелей»: силовых и монтажных. Нагрев происходит проводящими медными или из специального сплава, нагревательными жилами, заключенными в изоляцию. Поверх изоляции обязательно применен экран из медной оплетки или фольгированной оболочки вместе с дренажной жилой.

Экран выполняет очень важные функции:

Экран уменьшает электромагнитное излучение, которое свойственно любым проводникам с током, особенно переменным.
Экран подключен к заземлению (проводнику PE), которое является частью системы уравнивания потенциалов (СУП). Если произойдет пробой изоляции, то токи утечки замкнутся на экран, и уйдут в землю, что защитит человека от поражения электрическим током. Дополнительно это вызовет срабатывание автоматических выключателей и устройств защитного отключения (УЗО).

Резистивные кабели по своему исполнению бывают:

Строение резистивных греющих кабелей

Одножильный резистивный кабель – для нагревания используется одна токопроводящая жила. Это самый недорогой вид греющих кабелей требует тщательной укладки, так как начало и конец этого кабеля должны сходится в одной точке и подключаться к специальным регулирующим устройствам – термостатам.
Двухжильный нагревательный кабель в центральной части имеет две жилы, заключенные в экран. При этом либо обе жилы могут быть нагревательными, либо одна жила нагревательная, а другая питающая или как ее называют – возвратная. На конце секции двухжильного кабеля есть специальная концевая муфта, соединяющая две нагревательные жилы и изолирующая кабель. Преимущества двухжильного кабеля очевидны — для его укладки его просто надо уложить по схеме змейкой, без надобности возвращать назад к термостату. Уровень электромагнитного излучения у двухжильного кабеля гораздо меньше, чем одножильного, так как в греющих жилах токи текут встречно. Очевидно, что такие кабели дороже.

Резистивные кабели продаются готовыми секциями, имеющими фиксированную длину, которую категорически нельзя изменять. Почему? Дело в том, что важнейшей характеристикой любого греющего кабеля является удельная мощность, выделяемая одним погонным метром кабеля. Она должна быть в диапазоне 10—20 Вт/м и ни в коем случае не больше, так как это приведет к перегреву кабеля и выходу его из строя. Например, при укорачивании резистивного кабеля вдвое, сопротивление уменьшается наполовину, что по закону Джоуля-Ленца ведет к двухкратному росту количества теплоты, а на это не рассчитан материал кабеля.

Комлект резистивного кабеля фиксированной длины вместе с монтажным комплектом

Длину секции подбирают исходя из расчетов. Производители выпускают комплекты с длиной секции от 10 до 110 метров, так что подобрать требуемый кабель с нужной удельной мощностью всегда возможно. Существуют резистивные кабели на катушках, с которых можно отрезать любую длину, но это прерогатива специалистов способных делать нужные расчеты.

Преимущества резистивного греющего кабеля:

Разумная стоимость.
Постоянство характеристик.
Отсутствие пусковых токов не требует применения специальных автоматических выключателей типа C.

Недостатками резистивного кабеля являются:

При неграмотном монтаже есть опасность локального перегрева, что приведет к выходу из строя кабеля.
Невозможность уменьшать длину греющего кабеля без изменения характеристик.
Кабелю нужно обеспечить нужные параметры теплоотдачи.

Резистивный зональный (секционный) кабель

Эволюцией развития резистивных греющих кабелей стало изобретение зонального (секционного) кабеля, в котором по центру проходят два проводника низкого сопротивления, заключенных в изоляцию. Поверх проводников намотана спираль из проволоки с высоким сопротивлением. Через определенный промежуток (обычно 1 метр) эта проволока подключается попеременно к одному, а затем к другому центральному проводнику. Очевидно, что в этом случае каждый участок (зона) будет представлять собой независимый от других нагревательный элемент, подобно параллельному подключению резисторов.

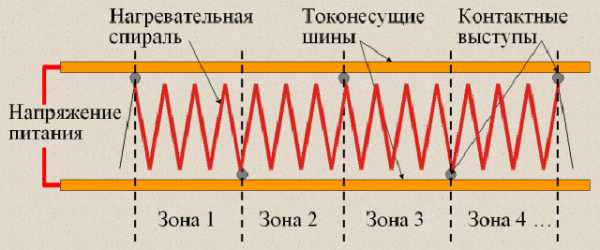

Схема зонального резистивного греющего кабеля

Преимущества зонального кабеля:

Одинаковая удельная мощность кабеля по всей длине.
Стабильность характеристик.
При запуске не потребляет большие токи.

Недостатки зонального резистивного кабеля:

Опасность локального перегрева.
Необходимость обеспечения теплоотдачи.
Более высокая цена по сравнению с обычными резистивными кабелями.

Нагревательные маты

Для облегчения процесса укладки теплого пола, производителя делают специальные нагревательные маты, где кабель с требуемым шагом прикреплен к полимерной сетке. Такие маты очень удобно укладывать на ровное основание перед укладкой керамической плитки. Их можно монтировать прямо в слой плиточного клея, в этом их главное преимущество. Правда, надо внимательно следить, чтобы не оставалось воздушных полостей, которые вызовут локальный перегрев.

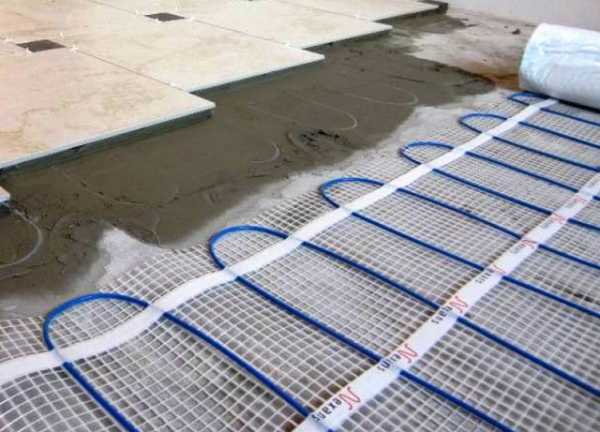

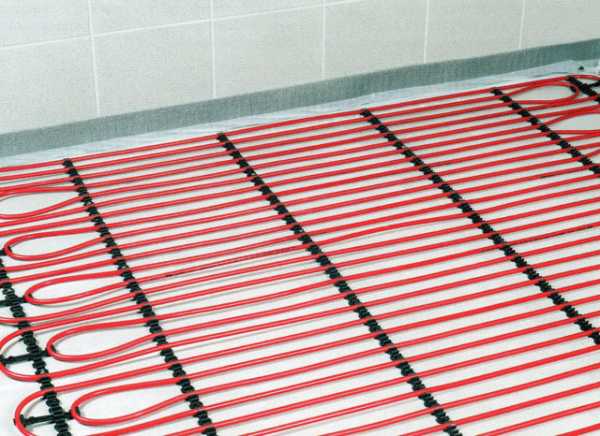

Нагревательные маты на полимерной сетке облегчают процесс укладки

В помещениях со сложной геометрией могут возникнуть сложности при укладке матов. В этом их главный недостаток.

Саморегулирующийся нагревательный кабель

Флагманом среди всех греющих кабелей является саморегулирующийся нагревательный кабель, который может изменять температуру нагрева, а, значит, и тепловыделение в зависимости от окружающей температуры.

Между двумя проводниками запрессована специальная полимерная матрица со свойствами полупроводника. При понижении температуры матрица сжимается, но в ней образуется множество теплопроводящих путей с высоким сопротивлением. Протекающий ток вызывает нагрев матрицы и кабеля. При повышении температуры происходит расширение полимера и уменьшение количества путей протекания тока и, в конце концов, наступает такой момент, когда токи становятся ничтожно малы, что приводит к прекращению нагрева кабеля. Каждый участок кабеля работает автономно.

Саморегулирующийся кабель сам «выбирает» где и как нагревать

Поверх полупроводникового полимера существует слой термостойкой изоляции, затем медный или стальной экран и еще один слой изоляции. Каждый кабель имеет свою зависимость погонной (удельной) мощности от температуры и подбирается исходя из условий эксплуатации и назначением.

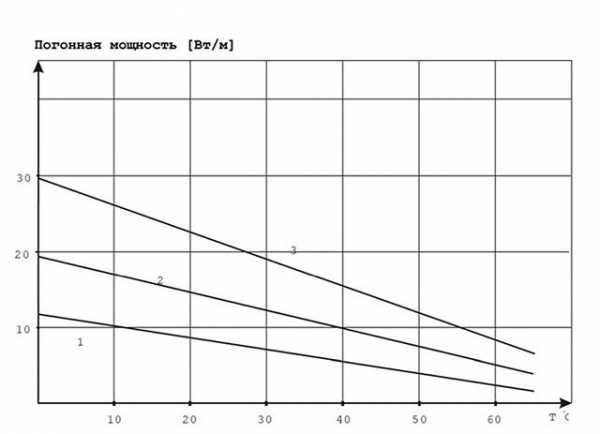

Зависимость погонной мощности различных саморегулирующихся кабелей от температуры

Преимущества саморегулирующихся кабелей:

Экономия электроэнергии, которая происходит за счет нагрева только недостаточно теплых участков.
Независимость удельной мощности от длины кабеля.
Этот кабель «прощает» ошибки монтажа. Даже перехлест кабеля не приведет к его перегреву и выходу из строя.

Недостатки саморегулирующихся кабелей:

Эти кабели имеют высокие стартовые токи, особенно если есть длинные холодные участки. Это обязывает ставить защитные автоматы класса C, позволяющие десятикратные скачки тока в сравнении с номинальным.
Полимерная полупроводниковая матрица имеет ограниченный срок службы.
Высокая цена на такие кабели часто делает их применение сомнительной выгодой.

Греющий кабель как теплый пол

При планировании обустройства электрического теплого пола в помещениях вначале нужно определиться, какую функцию он будет выполнять.

Греющий кабель для теплых полов прямого действия

Теплые полы прямого действия обычно располагаются в тонком слое стяжки непосредственно перед напольным покрытием, например, в слое плиточного клея. Главной задачей таких полов является быстрый прогрев поверхности пола до комфортной температуры 24—27 °C. Для этих целей идеально подходят маты с тонким кабелем, а также резистивный одножильный или двухжильный греющий кабель. Нужные характеристики можно посмотреть в таблице.

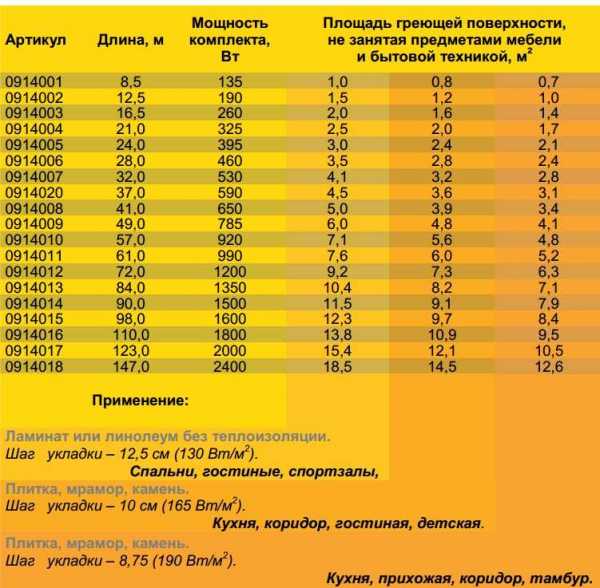

Таблица подбора необходимого греющего кабеля

Требуемая устанавливаемая мощность достигается шагом укладки кабеля, чтобы на одном квадратном метре было уложено столько кабеля, которое обеспечит необходимую мощность. В зависимости от площади помещения вычисляется общая длина нагревательного кабеля. Методика расчетов теплого пола приведена в отдельной статье по этой теме.

В теплых полах прямого действия теплоизоляция может не использоваться, или быть минимальной толщины, так как задачей их является нагрев поверхности, а не основное отопление. При нагреве деревянных полов применяется утеплитель между лагами, а также специальная металлическая сетка, распределяющая тепло и экран из фольги, отражающий тепло в сторону покрытия пола.

Схема обогрева деревянных полов

Греющий кабель для термоаккумулирующих теплых полов

Аккумулирующие теплые полы требуют обязательной теплоизоляции, так как они обогревают бетонную стяжку значительной толщины: от 5 до 15 см, которая будет накапливать тепло. Такие полы лучше подогревать во время сниженных тарифов на электроэнергию, а в другое время тепло будет постепенно отдаваться в помещение. Толстый слой утеплителя значительно снизит утечку тепла вниз.

Такие полы лучше делать в тех помещениях, где будут уложены покрытия с высоким термическим сопротивлением: паркетная доска, ламинат, ковролин. Тогда и передача тепла будет происходить очень мягко, что только повысит комфорт. Такая система обогрева пола может выступить уже в качестве основного отопления.

Нагревательный кабель заложен в массивную стяжку

Кабель теплого пола укладывается в среднем слое стяжки, для более равномерного распределения тепловой энергии. Из таблицы видно, что кабель для такой системы должен применяться с более высокой удельной мощностью в сочетании с металлической сеткой, которая поможет распределять тепло и будет армирующим элементом стяжки. Учитывая, что кабель будет спрятан в толстом слое стяжки, которая обеспечит теплоотвод, лучше всего для аккумулирующих теплых полов применять двухжильный резистивный кабель с удельной мощностью 20 Вт/м. Также может применяться и саморегулирующийся кабель, но его цена в 3—5 раз выше резистивного.

Применение таких систем обогрева ограничено по двум причинам:

Стоимость обогрева электрической энергией пока высока по сравнению с газовым отоплением.
Выделенной на квартиру или дом мощности может просто не хватить для нагрева аккумулирующих теплых полов.

Общие требования к греющим кабелям теплого пола

Временные технические требования от 2003 года регламентируют порядок применения греющих кабелей. Их этого объемного документа сделаем самые важные выдержки.

Для личного пользования рекомендуется применять КСО только для комфорта и дополнения к основной системе отопления.
В теплых полах прямого действия и для подогрева полов из дерева кабель не должен иметь номинальную мощность больше 2 киловатт.
В термоаккумулирующих полах и при подогреве наружных лестниц и пандусов максимальная номинальная мощность кабеля – 4 киловатта.
Должно соблюдаться железное правило: одно помещение – один кабель. Исключением являются помещения свыше 25 кв. м.
Греющий кабель не должен переходить в другие помещения.
Нагревательный кабель не должен прокладываться под стационарно стоящей мебелью.
В комплекте к греющим кабелям всегда идут монтажные планки и другие аксессуары. Именно их и надо использовать, никакая самодеятельность не приветствуется.

Укладка кабеля должна отвечать определенным правилам

Кабель должен укладываться в форме змейки и при этом должны соблюдаться правила:
- Касания, пересечения, закручивание и образование петель на кабеле не допускается.
- От границ зоны укладки до краев кабеля должно быть расстояние, которое не меньше шага укладки.
- От металлических конструкций и элементов проводки кабель должен иметь дистанцию не менее 50 мм, от деревянных конструкций – 30 мм, а от элементов других систем отопления – не менее 500 мм.
- Шаг укладки всегда должен быть более 6 — 10 наружных диаметров.
- Расстояние между участками уложенного кабеля должно быть большим или равным шагу укладки.
- Вся горячая часть кабеля должна находиться в однородном материале.
- Для кабеля внутри стяжки шаг не более 20 см, а в полах прямого действия – 10 см.
Все кабели должны подключаться через терморегулятор, имеющий температурный датчик. Прямое подключение к сети допускается только в исключительных случаях для саморегулирующихся кабелей.

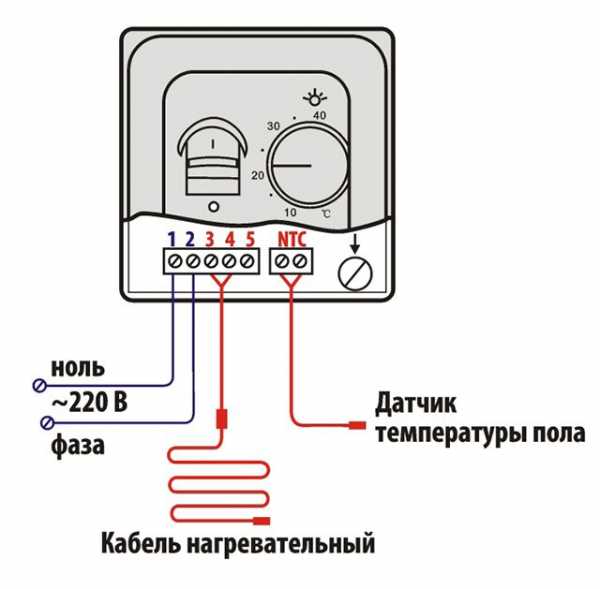

Схема подключения терморегулятора теплого пола

Терморегулятор должен располагаться на расстоянии 0,5—1,5 метра над уровнем пола.
Датчик температуры пола должен располагаться на расстоянии не менее 0,5 метра от стен, подключаться только медным проводом, помещенным в гофрированную пластмассовую или металлическую трубку.
Все соединения греющего и питающих кабелей должны происходить на терморегуляторах, в распределительных коробках и электрощитах при помощи клемм. Никакие скрутки недопустимы.
Силовые кабели должны быть защищены автоматическими выключателями соответствующих номиналов, а для защиты людей обязательно применение УЗО с дифференциальным током срабатывания не более 30 мА.

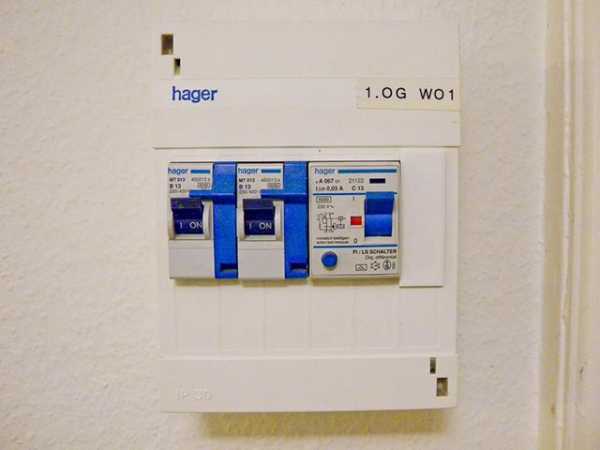

Подключение кабелей обогрева должно быть через УЗО и автоматический выключатель

Монтаж КСО должен вести только квалифицированный персонал, имеющий соответствующий допуск.

Заключение

Греющий кабель рекомендовано использовать для теплых полов. Наиболее предпочтительным способом применения является система прямого нагрева или «тонкий пол».
Среди всего разнообразия греющих кабелей лучше всего по соотношению цена — качество использовать двухжильный резистивный кабель.
Выбор нужного кабеля с требуемой удельной мощностью, его длину и шаг укладки получают в результате расчетов.
Изменять длину секции резистивного кабеля (кроме зонального) недопустимо.

Видео: Монтаж кабеля теплого пола Devi

Видео: Монтаж нагревательных матов

stroyday.ru

Какой греющий кабель для теплого пола лучше использовать и как его укладывать. Кабельный теплый пол в стяжку

выбор, цены, укладка своими руками

Кабельный теплый пол в общем случае выглядит так

Резистивные греющие кабели

Как подключать одножильные и двухжильные нагревательные кабели

Строение двухжильного греющего кабеля для теплого пола

pilorama-chita.ru

Кабельный теплый пол

Какова основная технология устройства кабельного теплого пола?

Пол выравнивают, очищают, накрывают теплоизолирующим материалом и делают тонкую (2—3 см) стяжку из цементно-песчаного раствора. Когда поверхность подсохнет, закрепляют и укладывают кабель с заданным шагом, при этом пересечения его витков не допускают.

Между витками кабеля прикрепляют трубку с термодатчиком, который подключают к термостату, подводят электричество и тестируют систему После этого кабель заливают стяжкой (3-10 см). Когда слой стяжки просохнет, выполняют напольное покрытие.

Сколько времени должна сохнуть стяжка?

Первая стяжка должна сохнуть не менее 2 дней, вторая — не менее 30 дней.

Как самостоятельно смонтировать кабельный теплый пол?

Определившись с местом установки термостата, выбивают в стене отверстие для установочной коробки на высоте 50— 100 см. К месту установки подводят фазу, ноль и заземление. С помощью молотка и зубила пробивают в сторону пола канавку, в которой размещают две пластиковые трубки: одну — для силового провода нагревательного кабеля, другую — для проводки датчика температуры пола. Длина трубки для силового провода должна быть равной расстоянию от поверхности пола до места установки термостата. А длина трубки для проводки датчика должна быть больше на 1 м длины первой трубки.

Далее выравнивают поверхность пола, по периметру стены приклеивают демпферную ленту и укладывают теплоизолирующий материал. На его поверхности размещают специальную монтажную ленту, на которой будет фиксироваться кабель.

Для укладки кабеля змейкой монтажную ленту закрепляют с шагом 50 см. Перед укладкой кабеля к коробке термостата протягивают силовые провода. При этом соединительная муфта должна находиться в бетонной стяжке.

После укладки кабеля устанавливают датчик температуры пола. Для этого в выдолбленную в стене штробу вставляют пластиковую трубку и протягивают ее по полу между линиями кабеля на расстояние около 50—100 см от стены. Чтобы раствор не попал внутрь трубки, ее конец закрывают скотчем или изоляционной лентой.
Закончив монтаж, с помощью тестера измеряют сопротивление нагревательного кабеля, которое должно быть равным значению, заявленному производителем, с возможным отклонением не более 10%.

Если все в порядке, заливают цементно-песчаную стяжку и, когда она затвердеет, подключают нагревательный кабель — к винтовым зажимам, расположенным на тыльной стороне термостата, подсоединяют провода датчика температуры пола, питания нагревательного кабеля и электропроводку, питающую всю систему.

На что обратить внимание при самостоятельном монтаже кабеля?

При самостоятельном монтаже кабельного теплого пола следует:

— использовать напольное покрытие с хорошей теплопроводностью;

— учитывать рекомендуемую мощность кабеля на 1 м2 пола;

— не подвергать кабель механическому напряжению и растяжению;

— уложив кабель, не ходить по нему, не допускать попадания на него строительного мусора и посторонних предметов;

— предусмотреть возможность автоматического выключения теплого пола;

— заземлить кабель в соответствии с действующими правилами ПЭУ и СНиП;

— не укладывать кабель при температуре ниже -5 °С;

— не подключать неразмотанный кабель.

Что представляет собой электрический нагревательный мат?

В основе электрического нагревательного мата резистив-ный одно- или двухжильный кабель диаметром 2,8—4 мм и мощностью примерно 0,07-2,3 кВт (погонная мощность — 10—17 Вт/м), который изогнут змейкой и прикреплен к сетке из полимерного материала.

Электрические маты используют в качестве дополнительного отопления в помещениях с небольшой площадью, в которых в качестве напольного покрытия применяется керамогра-нит или керамическая плитка. Хотя не запрещается для обогрева больших комнат использовать несколько нагревательных матов. Толщина мата составляет всего 3-4 мм.

Нагревательные маты монтируют поверх старого покрытия, без теплоизоляции. При этом высота чистого пола увеличивается всего на 1-1,5 см.

Сколько лет могут служить нагревательные маты?

Поскольку нагревательные маты появились в продаже недавно, срок их службы еще не подтвержден испытаниями, однако производители заявляют, что такие теплые полы функционируют не менее 50 лет.

Как смонтировать нагревательный мат?

В полу и стене делают штрабу, помещают в нее трубку с датчиком температуры пола, затем раскатывают на полу мат. Чтобы обойти места установки стационарного оборудования, сетку мата разрезают и поворачивают в нужном направлении. У некоторых моделей сетка имеет клеевую основу и надежно соединяется с чистой, предварительно загрунтованной поверхностью пола. Если такой основы нет, мат прикрепляют с помощью скотча или термопистолета. Далее на мат наносят мастику или клей и кладут плитку. Приблизительно через неделю устанавливают терморегулятор и подключают электричество.

Что представляет собой пленочный теплый пол?

Нагревательная пленка представляет собой два слоя полиэстера, между которыми расположен углеродный слой, напыленный в виде параллельных полос или какого-либо другого рисунка. Сетевое напряжение подводится по медно-серебряным проводникам, которые также запаяны между слоями полиэстера, но с краю. Например, при ширине пленки 60 см нагревательное поле шириной 55 см ограничено двумя холодными краями шириной по 2,5 см.

Стоит отметить, что тепло выделяется равномерно по всей поверхности пленки, что особенно важно при использовании в качестве финишного покрытия теплого пола ламината или паркета, то есть материалов, деформирующихся при неравномерном нагревании.

Кстати, пленочный теплый пол легко смонтировать самостоятельно: он не требует стяжки, а включать его можно сразу после монтажа.

Нужна ли для пленочного теплого пола теплоизоляция?

Для эффективной работы пленочного теплого пола необходимо выполнить теплоизоляцию, желательно с теплоотража-ющим эффектом. В качестве теплоизолирующих материалов рекомендуется использовать те, что покрыты полипропиленовой или лавсановой пленкой. Материалы на основе алюминиевой фольги применять категорически запрещено — при нарушении диэлектрических свойств полиэстера может произойти короткое замыкание.

Как смонтировать пленочный теплый пол?

Полосы нагревательной пленки укладывают на поверхности пола параллельно друг другу, без накладок и перекрещивания. Если требуется разрезать рулон на фрагменты, делают это только по линиям отреза, отмеченным на пленке. Фрагменты соединяют между собой, а также с сетью с помощью медных проводов с обжимными коннекторами. Если же пленка доставлена в комплекте с подсоединенными к ее шинам проводами, последние соединяют только в клеммной коробке, расположенной заподлицо с поверхностью пола. Чтобы подключить пленку к сети, необходимы провода с коннекторами и УЗО с током срабатывания 30 мА.

Какие инструменты потребуются для электромонтажных работ?

Для электромонтажных работ потребуется следующий набор инструментов!
— нож;
— отвертки;
— пассатижи;
— изоляционная лента;
— колпачки для изоляции концов провода;
— кусачки электрика;
— круглогубцы;
— тестер для проверки цепи;
— тестер напряжения;
— протяжка.

mainstro.ru

Монтаж электрического теплого пола в стяжку

Инструменты
Расчет материала
Подготовка поверхности
Теплоизоляция
Выбор зоны обогрева
Кабель для теплого пола
Шаг укладки
Заливка стяжки

Электрический теплый пол в настоящее время применяется повсеместно, не только в жилых комнатах, но и на балконах, в ванных и кухнях. Он может быть использован и в качестве дополнительного источника отопления в помещении вместе с радиаторным. Привлекательность его заключается в простом монтаже и быстрым прогревом основания пола. Но очень важно изучить технологию выполнения теплого пола в стяжку, чтобы в дальнейшем не возникало трудностей с эксплуатацией.

Инструменты

Для монтажа теплого пола следует запастись определенным набором инструментов, который будет отличаться в зависимости от конкретных условий и перечня выполняемых работ. Среди основных можно выделить:

Комплект теплого пола, куда входят нагревательные элементы, термодатчики, система защиты УЗО.
Электропроводка, выбранный вариант кабеля (одножильный, двужильный).
Крепления и соединительные провода.
Медный кабель, выступающий в качестве заземления.
Укрепляющая сетка или модуль.
Регулятор температуры и прочее.

Что касается непосредственного проведения укладки электрического теплого пола в стяжку, то тут придется использовать плоскогубцы, специальные зажимы, строительный фен при соединении нагревательного кабеля и т.д. Когда все это имеется в наличии, можно приступать к планированию поверхности, качественному распределению нагревательных элементов. Это в свою очередь позволит правильно рассчитать необходимое количество теплого пола.

Расчет материала

Некоторые производителя предоставляют своим потребителям готовые таблицы, которые позволяют определиться с тем, какое именно количество элементов теплого электрического пола следует приобрести для качественного монтажа. Многое будет зависеть от самого помещения, от его теплопотерь. Это позволит определить необходимый шаг укладки нагревательных элементов, которые будут покрывать всю возможную площадь. Стоит отметить, что при использовании электрического теплого пола в качестве основного источника тепла, нагревательный кабель под стяжку из бетона должен покрывать более 70% площади всего помещения.

Проще производить расчеты при использовании в работе инфракрасного теплого пола. Достаточно лишь приобрести то количество элементов отопления, которые будут покрывать определенную заранее площадь в комнате.

Электрический кабель рассчитывается исходя из длины его для подключения к проводке, к терморегулятору, от счетчика и другим элементам теплого пола. Не лишним будет даже иметь некоторый запас, чтобы при устройстве теплого пола не пришлось отвлекаться от работы.

Когда выполняется монтаж электрического теплого пола, то сразу же стоит забыть о прямом подключении всех компонентов напрямую к розетке. Это делать категорически запрещено в целях собственной же безопасности.

Не лишним будет проверить электрический ввод в квартире или доме, который должен выдерживать всю нагрузку и с запасом от теплого пола. В противном случае придется заменять его на соответствующий, а также устанавливать соответствующие предохранители (автоматы).

Подготовка поверхности

До начала устройства теплого пола в помещении следует подготовить поверхность для проведения работ. В некоторых случаях потребуется даже удалить старую стяжку, если она очень повреждена и имеет серьезные дефекты. Ее убирают до основания, до плиты перекрытия по возможности. После этого убирается весь мусор и грязь с поверхности.

Если имеются незначительные перепады высот на протяжении пола в комнате, выбоины, трещины, то лучше всего залить незначительный слой черновой цементно-песчаной стяжки. К дальнейшим работам можно приступать только после полного высыхания раствора.

Когда все готово, выполняется слой гидроизоляции. Кроме основания пола материал должен заходить и на стену, примерно на 10-15 см. В дальнейшем лишние участки легко срезаются строительным ножом. Нельзя забывать про демпферную ленту (вертикальную гидроизоляцию), которая необходимо для подавления температурного расширения стяжки в процессе работы теплого электрического пола.

Теплоизоляция

Изолирующий слой создается для сохранения тепла внутри помещения, а не траты его на нижерасположенные помещения. Количество используемого материала будет зависеть от самого помещения, его конфигурации, а также от типа поверхности в комнате. Теплоизоляция имеет и свои цели, которые должны быть проявлены в процессе эксплуатации:

Теплый пол может выступать в качестве дополнительного источника отопления в помещении. В таком случае хватит приобретения вспененного полиэтилена, имеющего фольгированное покрытие (пенофол). Это и будет выступать подложкой под теплый пол электрический под стяжку в процессе монтажа.
Листы экструдированного пенополистирола или пенополистирол отлично будут смотреться на основании пола, когда нижний этаж имеет отопление. Выбирается и соответствующая толщина в пределах 20-50 мм. Может выбрать из всего перечня и другой утеплитель, обладающий достаточным уровнем прочности. Главное при этом, чтобы он имел соответствующую толщину.
Не всегда помещения снизу имеют свою систему отопления. Это в основном касается подвальных помещений и гаражей. Здесь утеплитель должен иметь слой до 100 мм. Альтернативный материал – минеральная вата, имеющая аналогичные качества и характеристики.

Утеплитель может укладываться и вдоль стен. Это также будет способствовать гашению теплового расширения стяжки в процессе эксплуатации системы теплого пола. Но тут утеплитель должен быть сжимаемым и иметь толщину не более 20 мм.

Далее происходит укладка армирующей сетки, которая не только создает очень прочный «пирог» теплого пола, но и предоставляет возможность крепить к себе нагревательные элементы. Вместо слоя армирования подойдет добавление в раствор микрофибры вместе с пластификаторами.

Выбор зоны обогрева

Теплопередача в помещении должна быть одинаковой по всей поверхности. В противном случае можно столкнуться с перегревом нагревательного элемента и выходом его из строя. Тогда придется производить не только ремонт отдельного участка, а иногда – и всего теплого пола. Чтобы этого избежать, кабель помещается в бетонную стяжку, имеющая идентичный состав по всей площади и одинаковое расстояние от верхней части заливки до стенки кабеля. Следует забыть про легкие теплоизолирующие материалы, как опилки или керамзит.

Многое будет зависеть и от выбранного варианта напольного покрытия, имеющейся у него степени теплоизоляционных качеств. Ведь тепло первоначально передается именно плитке или ламинату, а уже после прогревается воздух в помещении. На поверхности пола в последующем после монтажа теплого пола электрического в стяжку не должно располагаться громоздкой мебели, ковров и других предметов, которые будут создавать препятствия для равномерной передачи тепла. Если у мебели и имеются ножки, то их высота должна составлять как минимум 15 см.

Предварительно, во время создания схемы теплого пола на бумаге, следует предусмотреть все описанные моменты. При наличии таких предметов, заранее определяются участки, где будет отсутствовать нагревательный кабель. Укладка кабеля теплого пола в стяжку должна осуществляться в том месте, которое будет гарантировано открыто.

Кабель для теплого пола

Каждый вариант кабеля имеет свою мощность и длину. Если отрезать меньший кусок кабеля, то у него сразу же уменьшиться сопротивление, необходимое для напряжения 220 В. Это все приведет к перегреву и повреждению.

Есть некоторые рекомендации, благодаря которым можно качественно выбрать вариант нагревательного кабеля. Многое зависит от удельной мощности продукции, что включает в себя количество ватт, необходимых для каждого метра квадратного площади помещения.

При наличии такого напольного покрытия как ламинат, паркет или пробка, минимальная удельная мощность должна составлять 80 Вт/м². Плитка или керамогранит имеет большие показатели – не менее 100 Вт на квадратный метр. Могут быть случаи использования системы теплого пола, как основной отопительной системы. В таком случае «холодные» помещения должны иметь удельную мощность 200 Вт на м.кв., а теплоизолированные помещений – 150 Вт/м².

Длина кабеля будет определяться в зависимости от того, какая площадь в помещении будет покрыта им. Не малое значение сыграет и шаг производства укладки нагревательного элемента. Так как в магазине для реализации представлены кабели стандартной длины, то лучше всего на них и ориентироваться. При расчете все делается следующим образом:

Когда помещение имеет площадь 15 м² и требует 1 кВт удельной мощности кабеля, в продаже приобретается стандартная длина в 80 метров и производиться расчет: 15/80 и получаем 0.1875 метра – оптимальный шаг укладки. Стандартный кабель должен остаться неизменным по своим параметрам. Лучше несколько уменьшить или увеличить шаг укладки, чем в последующем не получать необходимую эффективность от системы отопления.

Кабель к тому же может быть одножильный или двужильный. В той или иной ситуации есть свои особенности и тонкости. Одножильный кабель должен подключаться к сети обоими своими концами. То есть он направляется по всей обогреваемой площади в комнате, после чего возвращается обратно.

Лучше и проще производить укладку двужильного кабеля, где необходимо подключать к сети лишь «холодный» конец.

Шаг укладки

Несколько подробнее стоит поговорить непосредственно о шаге укладки, до того, как осуществить заливку стяжки на теплый пол. От границы обогреваемой площади помещения до уложенного кабеля нагрева должно составлять ½ шага укладки. Обогреваемая площадь – это та площадь, которая стоит из площади всего помещения, где производиться установка теплых полов под стяжку, от которой отнята площадь предметов мебели, под которой не будет осуществлена установка нагревательных элементов:

S (обогр.) = S (помещ.) – S (мебели)

Теперь можно начать рассматривать выбор оптимального шага укладки кабеля. Для этого существует определенная формула:

H = S/L*100

В представленной формуле следует дать расшифровку каждой составляющей: H – шаг укладки, S – площадь основания пола, которая будет обогреваться, на ней и будет производиться укладка нагревательного кабеля, L – длина используемого в монтаже кабеля нагрева.

Максимальный шаг укладки лучше всего выбирать до 20 см. Именно в том диапазоне и будет наилучшая эффективность прогрева воздуха в помещении от основания. Что касается нагревательного кабеля, то она должна составлять как минимум 17 Вт на каждый метр.

Заливка стяжки

Завершающая стадия монтажа теплых полов под стяжку – сама заливка раствора, который должен готовиться в строгом соответствии пропорций каждого компонента. Чтобы не тратить свое личное время на приготовление раствора, лучше всего посетить магазин и приобрести готовые сухие смеси, специально предназначенные для теплых полов. Здесь достаточно будет лишь добавить определенное количество воды, о чем имеется указание на упаковке. При этом все добавки и составляющие уже будут иметься в составе раствора, который будет создавать стяжку над теплым полом.

Оптимальная толщина бетонной стяжки составляет 40-60 мм. Все будет зависеть от конкретной ситуации, выбранного шага укладки нагревательных элементов. Если дополнительно в состав «пирога» включить слой армирования из металлической сетки, то толщину стяжки можно уменьшить до 30-40 мм.

К стяжке предъявляются и другие требования, на которые стоит обратить особое внимание:

Длина одной из сторон стяжки не должна превышать 5 метров.
Площадь нагреваемой стяжки максимально составляет 20 м².

Если же стенка больше в комнате, или необходимо прогреть большую площадь основания пола, то лучше всего использовать второй кабель, который будет помещаться в отдельную стяжку. Между собой они должны быть разделены тепловыми швами. При этом пересечение кабелей нагрева не допускается. Всему причина — тепловое расширение используемого при монтаже материала. Тепловые швы, расположенные по контуру каждой стяжки, заполняются теплоизолятором.

Так как стяжка в процессе эксплуатации будет нагреваться, то в нее при приготовлении раствора следует добавить специальную добавку. Это повысит ее эластичность, а также исключит вероятность появления трещин на поверхности во время нагрева.

Что касается пропорции замешивания раствора, то на 1 часть цемента потребуется 4 части щебня мелкой фракции и 4 части песка. Кроме этого, добавляется и пластификатор, а именно 0.01 части. Если раствор получится очень жидкий, то вероятность растрескивания после укладки теплого электрического пола под стяжку, увеличиться. Не допускается и образования внутренних пустот в стяжке. Это приведет к местному перегреву нагревательного кабеля и выходу его из строя. Придется тратить средства и время, чтобы произвести ремонт теплого пола в помещении.

Включать систему отопления можно лишь после полного высыхания бетонной стяжки, что обычно занимает 28 дней. В течение всего этого времени следует создавать условия для равномерного просыхания и качественного схватывания раствора.

Процесс выполнения теплого пола и дальнейшая заливка бетонного раствора не отнимает много времени и не требует весомых познаний. Все что требуется – точно соблюдать технологию и руководствуется всеми советами от специалистов. В итоге получится отличная отопительная система, которая будет передавать тепло внутрь помещения от самого пола. Это все создает комфорт для каждого, кто будет находиться в комнате. Лучше один раз потратиться на покупку качественного материала, чем в последующем выкидывать деньги на ремонт.

Видео: Монтаж и установка теплого пола Теплолюкс в стяжку

Видео: Монтаж теплого пола в стяжку.

Видео: Электрический теплый пол монтаж в стяжку кабель

Видео: Монтаж нагревательного кабеля в слой наливного пола под плитку.

Видео: Монтаж электрического тёплого пола DEVI

stroitelstvo21.ru

Электрический кабельный теплый пол. Устройство и установка |

22.02.2016 profipol_dp Материалы

Электрический теплый пол — это очень комфортно, скажу я вам. Особенно всю прелесть от теплого пола можно прочувствовать в межсезонье, когда отопление в квартирах уже отключают (или еще не включили), но температура за окном оставляет желать лучшего.

Содержание статьи:

Принцип работы электрического теплого пола

Технология электрического теплого пола подразумевает укладку электрического нагревательного элемента (кабеля) в стяжку пола или непосредственно под напольное покрытие (плитку, линолеум, ламинат).

Т.е. нагрев осуществляется без помощи нагревательных котлов (как в случае с водяными теплыми полами), а засчет нагревания самого электрического кабеля или мата — электроэнегрия трансформируется в тепловую энергию.

Как правило, электрический теплый пол не устанавливают как основной вид отопления, а в основном используют только для комфорта (в дополнение к основной системе отопления) — по теплой плитке очень приятно ходить босиком в любое время года. Особенно, если есть маленькие дети, которые по этому полу ползают. А многие люди даже приловчились сушить на полу промокшие куртки, обувь и т.п.

В очень редких случаях все же электрический теплый пол используют, как основной вид отопления. Но для этого, во-первых, нужно сделать очень хорошую теплоизоляцию дома или квартиры, чтобы максимально уменьшить теплопотери, а во-вторых, нужно понимать, что все-таки это будет довольно затратным видом отопления.

Разновидность кабельного теплого пола

Электрический кабельный теплый пол разделяется и продается в двух видах:

нагревательный кабель
нагревательный мат

Нагревательный кабель

Это самый простой и самый дешевый вариант электрического теплого пола.

При использовании такого кабеля вам придется самостоятельно раскладывать его и крепить к основанию.

Можно сделать это спомощью специальной монтажной ленты, которая, в свою очередь, крепится к полу. Или использовать обычную капроновую сетку (стеклосетку) и закрепить на ней кабель пластиковыми хомутами — получится самодельный мат с электрическим теплым полом.

Нагревательный мат

Нагревательный мат представляет собой такой же электрический кабель, только уже закрепленный на сетке.

В таком виде работать с теплым полом намного удобнее и быстрее — нужно только разложить и зафиксировать мат. Но как раз поэтому мат обойдется дороже, чем кабель.

Но если кабель можно просто уложить там, где нужно, то мат придется разрезать (главное при этом не повредить сам кабель) и разворачивать в нужном направлении. В общем, с этим нужно будет немного «поиграться», поэтому прежде чем резать, лучше семь раз отмерить.

Из чего состоит комплект кабельного теплого пола

нагревательный кабель (простой или закрепленный на мате)
датчик температуры
монтажная лента
терморегулятор (чаще всго продается отдельно)

Правила укладки кабельного теплого пола

Электрический теплый пол не укладывается под мебелью, ванной, унитазом и т.д.

Нагревательный кабель должен отступать от стен минимум на 50мм.

Так же такой теплый пол нельзя накрывать коврами, т.к. в этом месте будет затруднена теплоотдача пола и существует риск перегрева кабеля и выхода его из строя.

Шаг укладки кабельного теплого пола рассчитывается индивидуально, в зависимости от мощности кабеля и конкретных требований.

Инструкция по установке кабельного теплого пола от производителя Devi в этом видео:

Варианты укладки кабельного теплого пола

Кабельный теплый пол имеет три основных варианта укладки:

под стяжку
внутрь стяжки
над стяжкой (под напольное покрытие)

Укладка электрического теплого пола под стяжку

В этом случае на основание укладывается и фиксируется нагревательный кабель, а сверху него производится устройство стяжки пола.

Важно хорошо уплотнять раствор над кабелем, чтобы вокруг ктеплого пола не оставалось пустот. Такие пустоты ухудшают теплопроводность стяжки и увеличивают риск перегрева.

При укладке электрического теплого пола под стяжку желательно уложить на основание теплоизолирующую подложку (пенопласт, мин.вату или пенополиэтилен) для того, чтобы исключить или хотя бы уменьшить теплопотери. По периметру стяжки нужно уложить демпферную ленту.

Такой вид монтажа теплого пола является самым инерционным и аккумулирующим тепло. Т.е. Стяжка дольше прогревается, но потом долго отдает свое тепло в атмосферу и прогревает помещение.

Это выгодно при использовании многотарифного электрического счетчика — можно запрограммировать включение теплого пола во время самого выгодного тарифа на электричество, например ночью.

Укладка электрического теплого пола в середину стяжки

Это достаточно трудоемкий процесс, но оно того стоит.

Для этого нужно заранее подготовить нагревательный мат, а затем уложить его в середину стяжки — засыпать сначала половину толщины стяжки (первый слой), уложить армирующую сетку, затем этот самый нагревательный мат и накрыть все это еще одним слоем стяжки.

При таком исполнении теплого пола кабель находится в середине стяжки и прогревает весь ее массив быстрее и равномернее.

Укладка кабельного теплого пола над стяжкой (в плиточный клей)

В этом случае есть как минимум два варианта укладки греющего кабеля:

укладка кабеля теплого пола поверх стяжки, затем заливание его нивелир-массой или плиточным клеем
устройство штроб в стяжке и укладка в них нагревательного кабеля

Первый вариант вроде бы как проще.

Но при этом он подразумевает поднятие уровня всего чистого пола как минимум на толщину кабеля теплого пола, а это минимум 3-5мм.

При этом если укладка ТП не предусмотрена изначально и не была сделана разноуровневая стяжка пола, то это влечет за собой появление ступеньки между разными напольными покрытиями либо поднятие высоты всего остального основания путем подливания наливных полов. Т.е. получится или некрасиво, или затратно (по времени и по деньгам).

В общем, очень важно все учесть изначально.

Примеры укладки кабельного теплого пола на стяжку под плитку можно увидеть тут (в ванной) и тут (на кухне).

Второй вариант, штробление стяжки — чуть более пыльный (если у вас нет штробореза, подключаемого к пылесосу) и более длительный.

Но преимуществом в данном случае является то, что уровень чистовых напольных покрытий не меняется.

Штробу с уложенным в нее кабелем обязательно нужно заполнить плиточным эластичным клеем.

Преимущества кабельного теплого пола над водяным (ВТП)

в несколько раз более низкая стоимость установки
теплый пол имеет одинаковую температуру по всей длине
может использоваться там, где температура иногда падает до нуля или ниже (на балконах, верандах, дачных домах и т.п.) без риска разрушения и размерзания системы

Недостатки:

как бы это бонально не звучало — не работает без электричества, т.е. при отключении электричества вы остаетесь без отопления
существует мнение, что электрический ТП производит вредное электромагнитное излучение

Это тоже интересно:

материалы, стяжка пола, теплый пол, укладка напольной плитки,

profipol.dp.ua

греющий саморегулирующийся кабель для пола, нагревательный шнур для подогрева проводного пола, укладка своими руками, характеристики электрокабеля

Содержание:

Мощной и одновременно эффективной современной отопительной системой является кабельный теплый пол. Им можно пользоваться в качестве основного и дополнительного источника тепловой энергии. Такой вариант теплого пола обладает преимуществами и недостатками.

При обустройстве напольного покрытия с обогревом используют кабели двух типов:

саморегулирующиеся;
резистивные.

Первый из них отличается тем, что кабель меняет тепловую мощность, исходя из собственной температуры. В итоге, чем сильнее провода нагреваются, тем меньше выделяется тепла. Резистивный кабель, напротив, обеспечивает одинаковую величину тепловой энергии в течение всего времени.

Несмотря на то, что обустройство проводного теплого пола требует небольших затрат, связанных с приобретением кабелей, общая стоимость монтажа значительно повышается, поскольку их обязательно укладывают под стяжку, для чего нужно использовать цементный раствор.

Можно приобрести готовые смеси, производимые специально для систем теплого пола. Стяжка повышает теплоотдачу, в результате чего отопление жилья становится более эффективным. Но материалы, необходимые для укладки слоя цемента, тоже стоят денег.
Поэтому при подсчете суммы предстоящих трат нужно учитывать их стоимость.

Чтобы уложить нагревательный кабель для пола, высота слоя стяжки должна достигать 5 –6 сантиметров. Кроме этого потребуется армирующая сетка и крепежные изделия. Процесс укладки стяжки довольно трудоемок, да и временные затраты получаются немаленькими – срок изготовления составляет минимум 28 дней, в течение которых застывает раствор.

Резистивные кабели

Такие нагревательные элементы выпускают одно- и двухжильными. К сети их подключают посредством специальных муфт. Принцип функционирования этих кабелей вне зависимости от числа жил аналогичен: тепло начинает выделяться при прохождении по ним тока.

Впрочем, отличие имеется – это способ подключения. В одножильных элементах ток проходит по одному проводнику и чтобы сделать цепь замкнутой, оба конца бухты нужно подключить к электропитанию.

Процесс укладки выглядит следующим образом:

Переходную муфту крепят в месте соединения (это запрещено делать возле термостата).
Кабель разматывают и укладывают так, чтобы его другой конец, находящийся возле муфты, был помещен в монтажную коробку.

Когда обе муфты подключены, получается замкнутый контур и проводка полностью готова к работе. При этом муфты находятся на полу и их заливают стяжкой.

Подсоединение резистивного двужильного кабеля происходит проще, поскольку подсоединяют его один конец, а на второй ставят заглушку. Чтобы цепь получилась замкнутой, имеется вторая токоведущая жила.

Конструкция обоих типов кабелей имеет много общего: одна или две заизолированные жилы, для придания большей жесткости металлическая защитная оплетка от повреждений, а сверху все покрыто наружным изоляционным слоем. В некоторых изделиях жилы могут быть дренажными, служащими для понижения эффективности электромагнитных излучений.

Цена на двужильную продукцию выше, но она все равно пользуется большим спросом по двум причинам:

кабель укладывать легче, поскольку второй конец не заводят на терморегулятор;
образуются электромагнитные поля, имеющие меньшую интенсивность.

Но оба вида резистивных проводников имеют большой недостаток, который заключается в постоянном количестве выделяемой тепловой энергии. Если тепло по какой-либо причине не отводится, случается перегрев. Заканчивается это поломкой системы обогрева пола.

Поэтому резистивный кабель не укладывают под предметы обстановки и следят за тем, чтобы в стяжке отсутствовали пустоты. Дело в том, что воздух обладает низкой теплопроводностью и на участке, где появился пузырь, тепло начинает отводиться с малой скоростью, а это приводит к повышению температуры жил, которые выходят из строя.

Саморегулирующиеся кабели

Благодаря особому строению греющие провода такого типа не перегреваются. Саморегулирующийся кабель для теплого пола состоит из последовательно соединенных маленьких сегментов. Каждый из них насчитывает две токопроводящие жилы, между которыми располагается полимер, выделяющий тепло.

Саморегуляция электрического пола данного типа основана на свойствах полимера, у которого электрическое сопротивление во многом зависит от температурного режима. Чем он выше, тем больше сопротивление.

По этой причине в процессе нагрева полимера и возрастания степени сопротивления сила тока, идущего через элемент, понижается, а значит, уменьшается количество выделяемой тепловой энергии. Так регулируется теплоотдача каждого сегмента. При этом температура соседних элементов друг от друга не зависит. Стоимость такой проводки под теплый пол намного дороже, чем из резистивных кабелей.

Нюансы обустройства кабельного обогрева пола

В случае повреждения любого греющего провода система утрачивает свою функциональность. По этой причине теплый пол, устроенный с использованием кабелей, укладывают в стяжку. При этом ее толщина подбирается так, чтобы высокая нагрузка от цементного слоя не повредила проводку, находящуюся под ним.

Кроме этого, слишком толстая стяжка в данном случае сильно снизит эффективность отопительной системы, сделав ее инерционной. Большей толщины слой может доставить немало неприятностей, так как пол не будет нагреваться даже, когда мощность выставлена на максимум.

На схеме укладки электрокабеля для теплого пола всегда нужно предусматривать размещение терморегулятора и датчика температуры напольной поверхности. Обойтись без данных устройств можно, напрямую подключив кабели к источнику электропитания. Но тогда теплоснабжающая система не проработает долго.

Особенно это касается резистивных кабелей. Поэтому, когда обустраивается система проводного теплого пола, в первую очередь нужно установить термостат.

Прежде всего, необходимо измерить сопротивление и изоляцию провода. Поскольку к каждой бухте прилагается паспорт, в котором указывают технические характеристики
кабеля для теплого пола, нужно показатели, полученные в ходе измерений, сравнить с данными в документе. Если отклонения не превышают 10%, тогда можно продолжить монтажные работы.

Установка термостатов

Прежде всего, следует определить место расположения терморегулятора. Его нужно монтировать на одной из стен помещения на расстоянии не менее 30 сантиметров от напольной поверхности. Обычно термостаты размещают недалеко от выключателей. В стене делают углубление размером как под стандартный подрозетник.

После установки монтажной коробки электропитание подводят без подключения – ноль, фазу и заземление. Затем прокладывают штробу в направлении от терморегулятора к полу. В нее укладывают несколько отрезков трубы или гофрошланга. 1 – 2 отрезка выводят из стены около поверхности пола и кладут в них соединительные провода от кабелей.

Участок трубы, находящийся между ними, нужно прокладывать по полу до отметки, находящейся в 50 –100 сантиметрах от стены. Теперь при поломке датчика его можно без проблем заменить, для этого снимают панель терморегулятора, удаляют поврежденный элемент за провода из трубы. Потом вставляют и подключают новое изделие.

Устройство теплого кабельного пола

При обустройстве кабельного обогрева пола поступают следующим образом. Сначала основание очищают и выравнивают. В случае необходимости для этого заливают стяжку толщиной 3 –7 сантиметров. Ровное основание является важным моментом.

Если этим требованием пренебречь, тогда нагрев не получится равномерным. Когда по причине неровности основы под резистивным кабелем появится воздушный пузырь, он в скором времени перегорит.

На подготовленное чистое основание с целью уменьшения теплопотерь монтируют теплоизоляцию, состоящую из двух частей: ленты, укладываемой по периметру помещения, и утеплителя. При выборе изоляционного материала обращают внимание на его термостойкость – он должен легко переносить температуру до 100 градусов.

Если внизу под помещением находится холодный подвал, следует создавать более толстый слой, а когда другая квартира, тогда будет достаточно 2-х сантиметров. В случае неиспользования теплоизолятора, треть мощности системы станет уходить вниз.

При выборе утеплителя, когда укладывается кабель в стяжку теплого пола, лучше отдать предпочтение материалу, имеющему металлизированную поверхность. В результате тепло, уходящее вниз, начнет отражаться и нагревать не перекрытие между этажами, а стяжку, находящуюся над проводкой.

Можно сэкономить, если приобрести обычный утеплитель, а поверх него расстелить пленку со светоотражающим эффектом. При этом фольгу использовать специалисты не рекомендуют, поскольку она за несколько месяцев разрушится. Покупать можно теплоизолятор и в рулонах, и в плитах.

Оставлять щели между листами и полосами утеплителя недопустимо: их укладывают вплотную, поскольку любой промежуток создает мостик холода, посредством которого происходит утечка тепла.

В зависимости от основания для крепления теплоизоляционных материалов можно использовать: двухсторонний скотч, скобы плюс строительный степлер, клеевой состав. Для мест стыковки применяют скотч – можно монтажный, но лучшим выбором будет металлизированный.

Когда в помещении часто повышенная влажность, сверху теплоизоляционного слоя располагают гидроизоляцию. Для этого используют полиэтиленовую пленку или иной современный материал.

Дальше можно поступить одним из двух способов. В первом случае укладывают предварительную стяжку небольшой высоты из смеси песка, цемента и воды. Благодаря ее наличию тепло распределяется более равномерно и предотвращается перегрев кабеля для обогрева пола.

Второй способ предусматривает монтаж сетки с ячейками 10 –15 миллиметров или специальной монтажной ленты поверх пленки из полиэтилена. Ленту нужно располагать с шагом укладки, который равен 40 –50 сантиметров. Сетки монтируют вплотную одна к другой.

Выполнение расчетов мощности нагревательных кабелей

При проведении расчетов тепловой мощности для кабельной системы учитывают назначение данного способа теплоснабжения. Если греющий кабель для теплого пола планируется использовать для обустройства вспомогательного отопления объекта недвижимости, тогда на каждый «квадрат» площади потребуется 110-140 Вт. Когда система основная, в этом случае необходимо 150 Вт и более.

Кроме этого, следует знать размер площади, на которой предстоит разложить кабель. Он не должен проходить под мебелью, сантехническими приборами или низко расположенными над напольной поверхностью предметами. Это особенно касается резистивных кабелей, которым опасен перегрев, а для саморегулирующих проводов опасности нет.

Отняв площадь этих зон, можно узнать фактическую площадь теплоснабжения и мощность всей системы теплого пола, для чего площадь обогрева умножают на норму для одного квадратного метра.

Далее следует подсчитать длину греющего кабеля для пола: в паспорте на данную продукцию производители указывают мощность одного метра. Требуемый метраж узнают путем деления общей мощности на производительность кабеля. Например, в результате вычислений получилось 93 метра.

Приобретать нужно несколько бухт, суммарная протяженность которых близка к расчетной величине. Следует помнить: если остались лишние метры кабеля, их нельзя отрезать, поскольку на их концах имеются муфты, закрепленные с помощью специального оборудования.

Самостоятельно изготовить нечто аналогичное можно, но срок эксплуатации вместо 10 – 20 летнего периода составит несколько лет, а иногда и месяцев. Поэтому кабель укладывают по всей его длине.

Укладка греющих кабелей

Силовые концы необходимо завести на стену к термостатическому устройству. При этом муфты должны находиться в стяжке. Укладывают кабель для подогрева пола согласно схеме в форме «улитки» или «змейки». Первый способ сложнее в реализации, а преимуществ не имеет, поэтому почти всегда задействуют второй вариант монтажа. Иногда укладывают двойную или тройную «змейку».

Величину шага монтажа подбирают с учетом требуемой мощности: она будет тем больше, чем ближе располагаются провода. Максимальное расстояние между рядом уложенными проводниками составляет 30 сантиметров, а минимальное –5 сантиметров. Более точный шаг определяют на основании назначения помещения: в спальнях и детских он обычно больше, а в общих комнатах меньше.

Кроме этого, при желании расстояние уменьшают в зонах около оконных и дверных проемов, а также в центре комнаты. Основное, на что следует обратить внимание при разработке схемы расположения проводов – они не могут пересекаться и соприкасаться, а промежуток между стенами и кабелями должен составлять не меньше 15 сантиметров.

После завершения монтажа греющих элементов нужно установить датчик температуры пола, провода от которого заводят к терморегулятору посредством гофрированного шланга. Располагать его желательно по центру между двумя проводами. При достаточной высоте стяжки трубку с датчиком можно поместить сверху и зафиксировать. Когда толщины недостаточно, черновой пол приходится штробить.

Финишная заливка стяжки

Перед окончательной заливкой раствора нужно убедиться в работоспособности кабелей. Для этого берут тестер и измеряют сопротивление. Этот параметр должен совпадать с данными в паспорте. Допустимое отклонение максимум 10%.

Когда с греющими элементами все в порядке, можно приступать к заливке стяжки. Если не укладывалась теплоизоляция, а монтаж производился сразу на черновой пол, то высота раствора может составлять 3 сантиметра.

При наличии утеплителя бетонный слой должен быть минимум 6 сантиметров. Только при такой толщине стяжки удается обеспечить требуемую жесткость напольного покрытия. Делать меньшим высоту можно при условии укладки твердых отделочных материалов – паркетной доски, ламината и т.д.

После выравнивания бетонного слоя его оставляют минимум на 4 недели. Только затем начинают подключать кабели к термостату. На нем имеются зажимы, к которым сначала подсоединяют греющие проводники, а потом питающие провода. Электрический теплый пол готов и осталось смонтировать напольное покрытие.

Чтобы проложить кабель для теплого пола своими руками, нужно владеть соответствующими знаниями и навыками, в противном случае лучшим решением будет обращение к специалистам, оказывающим подобный вид услуг.

Кабельный теплый пол и напольное покрытие

Теплый электрический пол допускается использовать не со всеми видами напольных покрытий. Когда укладывают резистивные кабели, можно сделать финишную отделку из любой плитки, деревянной доски, ламината или линолеума. Что касается двух последних видов напольного покрытия, то они не должны иметь теплоизолирующий слой.

Приобретая ламинат или линолеум, желательно обратить внимание на наличие такой характеристики материалов, как пригодность для пола с обогревом. Когда система обогрева монтируется с использованием резистивного шнура для теплого пола, напольную поверхность нельзя закрывать ковровыми изделиями или укладывать греющие элементы под мебель.

Но саморегулирующийся кабель монтировать можно повсюду. Если предстоит использовать клей, затирку и клеевой состав необходимо приобретать специальные. Они предназначаются именно для систем обогрева пола, поскольку у них большая эластичность и лучшая теплопроводность.

Другие варианты обустройства теплого электропола

Чтобы изготовить теплый электрический пол, потребуется немало времени, в короткие сроки эту работу сделать невозможно. Большая часть времени уходит на то, чтобы раствор для стяжки полностью застыл. Смесь нужно укладывать слоем толщиной не менее 6 –7 сантиметров.

Погонный метр кабеля стоит недорого, но к затратам на обустройство пола с обогревом следует добавить расходы на устройство стяжки, теплоизоляцию, покупку крепежной ленты и других материалов.

С учетом вышеизложенной информации, перед тем, как принять окончательное решение, не помешает ознакомиться с другими вариантами обустройства теплого электрического пола, например, с использованием пленочных и стержневых нагревателей. Они излучают тепло в инфракрасном диапазоне, который хорошо воспринимается человеческим телом, что является их огромным преимуществом.

При обогреве ИК теплыми полами температура кажется комфортной, притом, что она ниже на несколько градусов, чем при тепловом излучении. В итоге уменьшаются затраты на электроэнергию. Среди преимуществ стержневого инфракрасного пола значится наличие у него способности к саморегуляции.

teplospec.com

выбор, цены, укладка своими руками

Резистивные греющие кабели

Саморегулирующиеся нагревательные кабели

Устройство кабельного теплого пола

Устанавливаем термостат

Подготовка основания

Расчет мощности кабелей для теплого пола

Укладка кабелей

Финишная заливка

С какими видами напольного покрытия может использоваться кабельный теплый пол

Итоги

Греющий кабель как теплый пол

Теоретический ликбез кабельного обогрева

Классификация нагревательных кабелей

Резистивный греющий кабель

Резистивный зональный (секционный) кабель

Нагревательные маты

Саморегулирующийся нагревательный кабель

Греющий кабель как теплый пол

Греющий кабель для теплых полов прямого действия

Греющий кабель для термоаккумулирующих теплых полов

Общие требования к греющим кабелям теплого пола

Заключение

Видео: Монтаж кабеля теплого пола Devi

Видео: Монтаж нагревательных матов

Какой греющий кабель для теплого пола лучше использовать и как его укладывать. Кабельный теплый пол в стяжку

выбор, цены, укладка своими руками

Резистивные греющие кабели

Кабельный теплый пол

Монтаж электрического теплого пола в стяжку

Инструменты

Расчет материала

Подготовка поверхности

Теплоизоляция

Выбор зоны обогрева

Кабель для теплого пола

Шаг укладки

Заливка стяжки

Электрический кабельный теплый пол. Устройство и установка |

Принцип работы электрического теплого пола

Разновидность кабельного теплого пола

Нагревательный кабель

Нагревательный мат

Из чего состоит комплект кабельного теплого пола

Правила укладки кабельного теплого пола

Варианты укладки кабельного теплого пола

Укладка электрического теплого пола под стяжку

Укладка электрического теплого пола в середину стяжки

Укладка кабельного теплого пола над стяжкой (в плиточный клей)

Преимущества кабельного теплого пола над водяным (ВТП)

Это тоже интересно:

греющий саморегулирующийся кабель для пола, нагревательный шнур для подогрева проводного пола, укладка своими руками, характеристики электрокабеля

Резистивные кабели

Саморегулирующиеся кабели

Нюансы обустройства кабельного обогрева пола

Установка термостатов

Устройство теплого кабельного пола

Выполнение расчетов мощности нагревательных кабелей

Укладка греющих кабелей

Финишная заливка стяжки

Кабельный теплый пол и напольное покрытие

Другие варианты обустройства теплого электропола

Добавить комментарий Отменить ответ
