Водяной теплый пол своими руками

Некоторые нюансы

При монтаже теплого пола с жидким теплоносителем под кафель стоит обратить особое внимание и на характеристику финишного напольного покрытия. Помните, что гладкая кафельная плитка имеет меньший показатель отдачи тепла. Плитка с шероховатой поверхностью будет быстрее терять тепло, переданное ей системой нагрева.

Кроме того, особенно внимательно отнеситесь к качеству приклеивания плитки, под ней не должно быть пустоты, так как температурные деформации пола могут привести к ее повреждению.

Содержание статьи

Подключение коллектора для пола

Начальным этапом конструирования теплого пола с жидким теплоносителем является монтаж коллекторного шкафа, то есть специального устройства, в котором будет распределяться горячая вода для обогрева пола.

Коллекторы для водяных полов имеют несколько модификаций, отличающихся, например, числом входов и выходов. Для того, чтобы понять, какой тип вам нужен, вам необходимо провести расчет водяного теплого пола.

В ходе него вы определите, какое количество труб, какого диаметра нужны вам для организации теплого пола.

[note]Специалисты рекомендуют, подключать к одному входу коллектора не более 60 метров трубы с теплоносителем. Таким образом вы можете создать в одном помещении несколько контуров труб теплого водяного пола, каждый из которых будет подсоединен к коллектору.[/note]

Средний размер такого устройства (коллектора) – около 60 сантиметров в длину, 40 в высоту и 12 в глубину.

Подключение коллектора к теплому полу

Приобретите коллекторное устройство и короб для него в магазине строительных материалов.

Выдолбите в стене нишу под коллектор, либо рассчитайте место его установки. В целях экономии труб коллектор может устанавливаться непосредственно над полом.

На каждую из труб необходимо установить запорный вентиль.

Основные типы теплых водяных полов

Вне зависимости от того, каким финишным покрытием вы планируете воспользоваться – теплый пол с жидким теплоносителем имеет три основных типа устройства:

1. -бетонный – трубы теплоносителя прокладываются в массе цементно-песчаной стяжки.
2. -настильный – теплый пол укладывается в специально сформированный теплоизолятор из полимеров или алюминия, а затем на эту конструкцию укладывается финишное покрытие,
3. -деревянный – традиционный пол из дерева на лагах, в промежутках между которыми проложены трубы теплоносителя.

Монтаж теплого пола с жидким теплоносителем со стяжкой

Подготовка основания

После установки коллекторного шкафа и расчета потребного количества труб вам необходимо подготовить основание – пол. Он должен быть зачищен от мусора и выровнен. Не стоит добиваться идеальной горизонтальной поверхности, достаточно сгладить выбоины и чрезмерные перепады.

Укладка демпферной ленты

При формировании выравнивающейся стяжки в помещении с теплым полом не забудьте проложить между ней и стенами специальную демпфирующую ленту, предотвращающую повреждение пола при температурной деформации.

Если вы собираетесь конструировать систему в большом помещении с несколькими контурами теплоносителя – проложите демпфирующую ленту и на границах контуров.

Следующим шагом является установка гидроизоляции. Она может быть выполнена как из плотной полимерной пленки, так и специальным раствором.

Гидроизоляция пола

Теплоизоляция пола – основа качественной работы

Для того, чтобы ваш теплый пол с жидким теплоносителем не нагревал ни соседей, ни улицу – вам необходимо обеспечить качественное утепление помещения. Только при качественно утепленном поле тепло от водяного пола пойдет вверх в зону жизнедеятельности.

Утепление пола пенопластом

Материалом для теплоизоляции обычно являются вспененные полимеры, такие как пеноплекс или пенопласт.

Армирование пола

Для того, чтобы вся конструкция теплого водяного пола обладала хорошей надежностью – на слой теплоизоляции необходимо положить арматурную, удерживающую сетку.

Укладка арматурной сетки на пол

На этой иллюстрации вы видите арматурную сетку, которая уложена непосредственно на слой гидроизоляции.

Укладка труб на водяной теплый пол со стяжкой

Способы укладки водяного теплого пола

Укладка труб теплого водяного пола может происходить двумя основными способами: «змейкой» и «улиткой». Каждый способ имеет свои достоинства, но в холодном климате рекомендуется укладывать трубы теплоносителя «улиткой», так как таким образом поддерживается более равномерное распределение тепла по всей поверхности пола.

Укладка труб для водяного теплого пола

Рисунок укладки труб можно и комбинировать, особенно это актуально в помещениях со сложной конфигурацией.

Видео – укладка труб водяного теплого пола

Алгоритм укладки водяного теплого пола своими руками

1. Трубы теплоносителя крепятся к арматурной сетке хомутами. Обратите особое внимание, что трубы нельзя фиксировать хомутами к арматурной сетке чрезмерно жестко. Все дело во все той же тепловой деформации. Дистанция между хомутами должна составлять около одного метра, что обеспечит достаточную гибкость конструкции.Кроме того, трубы не должны находиться чрезмерно близко друг к другу. Минимальная дистанция, на которой должны находится трубы составляет не менее 10 сантиметров. На аналогичном расстоянии трубы должны находиться и от стен.
2. Оденьте на выходы труб, подходящие к коллектору гофрированную трубу. Также поместите в гофр участки труб, проходящие через демпфирующую ленту на границах контуров обогрева.
3. После этого подсоедините водяные контуры с теплоносителем к коллектору (напомним, что таких контуров может быть несколько).
4. Проведите проверку работоспособности и герметичности вашей системы водяного обогрева. Для этого необходимо подать в систему воду с давлением, в полтора раза превышающем нормальное.
5. Оставьте систему под нагрузкой на некоторое время. При отсутствии протечек приступайте к формированию стяжки.

   Укладка цементной стяжки поверх труб теплого пола

6. При заливке стяжки в помещении с теплым водяным полом необходимо пользоваться специальными смесями. Рекомендуемая высота стяжки составит около 5-7 см. Не забудьте, что во время заливки пола система его отопления должна находиться под рабочим давлением.

Водяной теплый пол схема

Водяной теплый пол на полистирольной основе

Еще одним вариантом конструкции водяного теплого пола с жидким теплоносителем является монтаж труб в специальные  плиты с пазами, изготовленные из вспененного полимера. Кстати, мы уже писали в этой статье про какие необходимы комплектующие для водяного теплого пола.

Для компенсации температурных расширений в таких плитах заложены деформирующиеся пластины. Ее рекомендуется использовать в легких строениях с ограничением нагрузки на перекрытия.

Нагреваемый пол на полистирольной основе

Как и в случае с теплым полом со стяжкой на основное перекрытие первым этапом укладывается тепловая изоляция.

После этого на теплоизоляцию укладываются плиты. Укладка происходит начиная с угла помещения. Плиты из полистирола имеют специальные пазы, в которые и укладываются трубы теплоносителя.

Полистирольные плиты для водяного пола

После прокладки трубопроводной системы подключите нагревательные контуры к коллектору и проведите испытание системы, а затем можете приступить к укладке чернового пола, например плит ДСП или ГВЛ, а затем и напольного финишного покрытия, например кафельной плитки.

Таким образом выглядит принципиальная схема теплого  водяного пола на полистирольных плитах

1. Финишное напольное покрытие,
2. Слой тепловой изоляции
3. Трубопровод из теплоносителя
4. Компенсационные пластины из алюминия
5. Плиты из полистирола с пазами под трубы
6. Перекрытие

Пол на полистирольных плитах

Деревянный теплый пол с жидким теплоносителем

В том случае, если у вас имеются перекрытия из дерева целесообразно применить другую конструкцию теплого пола.

Существует два основных типа теплого деревянного пола: реечный и модульный.

При укладке модульного пола используются готовые элементы, изготавливаемые из древесно-стружечной плиты, в которых заводским способом уже сделаны пазы для установки труб теплоносителя.

Установка реечного пола с подогревом происходит следующим образом:

1. Сначала на перекрытие укладываются полосы ДСП шириной от 15 до 40 сантиметров. К перекрытию плиты крепятся винтами саморезами с шагом около 2 сантиметров.
2. Между плитами оставляется зазор для тепловой деформации и для прокладки труб теплоносителя. Такой же зазор остается и между плитами и стенами помещения.
3. В пазы между плитами ДСП размещается алюминиевый профиль, являющийся основанием для труб теплоносителя.
4. Внутри алюминиевого профиля располагаются трубы теплого пола.

Существует и вариант укладки трубопроводов водяного отопления и в пол на лагах.

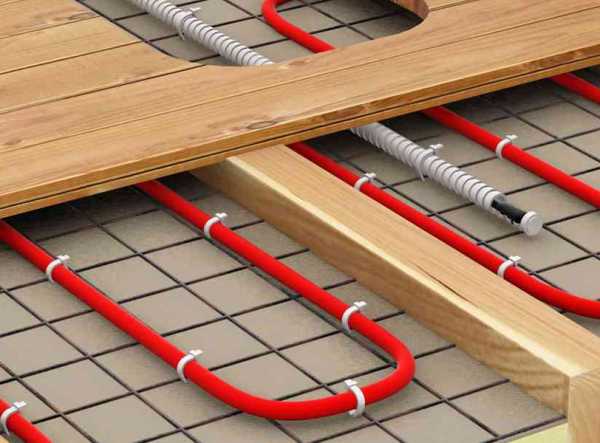

Укладка водяного теплого пола на пол на лагах

1.Первым этапом конструкции такого пола является укладка слоя теплоизоляции из вспененного полимера.

2. Затем устанавливаются деревянные лаги.

3. Согласно намеченной схеме укладывается фигурная конструкция из алюминия, которая будет служить ложем для теплоносителя и одновременно будет отражать тепловой поток.

4. В промежутках между лагами и трубами укладывается дополнительная теплоизоляция.

5. поверх этой конструкции размещается влаговпитывающий слой. В качестве нее можно использовать вспененный полиэтилен или обычный картон.

6. Поверх конструкции из деревянных лаг, алюминиевых профилей и труб теплоносителя укладывается черновой пол, например, из плит ДСП или из гипсоволокнистого листа. Не забудьте оставить между плитами зазор для теплового расширения. Аналогичный зазор необходимо оставить и между плитами и стенами.

7. На черновой пол монтируется финишное покрытие – кафельная плитка.

Для того, чтобы более подробно ознакомиться с пошаговым алгоритмом монтажа водяного теплого пола под плитку своими руками – предлагаем вам просмотреть видео-инструкции:

 Видео – монтаж водяного теплого пола

pol-spec.ru

Как сделать водяной теплый пол своими руками

В настоящее время люди все чаще отдают предпочтение в пользу теплых водяных полов, отказываясь от привычных систем и методов обогрева жилых помещений. Водяной теплый пол более сложен в укладке и подключении по сравнению со своим электрическим аналогом. Но при желании даже с такой работой можно справиться своими руками. Нужно лишь детально изучить инструкцию и полностью разобраться в каждом этапе монтажа.

Как сделать водяной теплый пол своими руками

Содержание пошаговой инструкции:

Нюансы и тонкости технологии

Преимуществом водяной системы является, прежде всего, то, что ее можно укладывать практически под любое напольное покрытие. Однако важно помнить, что если кафель подходит почти любой, то к выбору ламината нужно подойти с учетом ряда особенностей, т.к. некоторые разновидности такой отделки попросту рассыхаются и деформируются под воздействием тепла. В самостоятельном монтаже такого обогрева нет ничего сверхсложного, нужно лишь выделить время и разобраться во всех деталях.

Водяной теплый пол: экономное тепло

Вне зависимости от выбранного финишного покрытия, монтаж требует особого внимания и максимально серьезного подхода.

При монтаже системы, использующей воду в качестве теплоносителя, нужно побеспокоиться не только об обеспечении ее полной работоспособности, но и о том, чтобы жидкость не могла замерзнуть ни при каких обстоятельствах. Данное требование в особенности актуально в случае монтажа системы в частном доме, где трубы проходят на небольшом расстоянии от фундамента и грунта.

Также сразу настройтесь на то, что даже самостоятельная укладка и подключение обогрева потребуют ощутимых капиталовложений.

Самостоятельная укладка водяного теплого пола может быть выполнена только в том случае, если в доме или квартире уже есть индивидуальное отопление. Подключение подобной системы к централизованному отоплению может выполняться только после предварительного получения специального разрешения, которое дают с большой неохотой. Помимо этого, для нормальной работы теплого пола в системе должен присутствовать специальный насос, и его полноценное использование возможно исключительно при наличии индивидуального отопления.

Прежде чем начинать заниматься обустройством водяной системы обогрева, необходимо выбрать подходящие трубы. Чаще всего используются трубы из полипропилена либо металлопластика. Оптимальный диаметр – от 2 см. Укладка полипропиленовых труб потребует использования специального паяльника для их соединения, что в случае самостоятельной укладки может доставить множество неудобств.

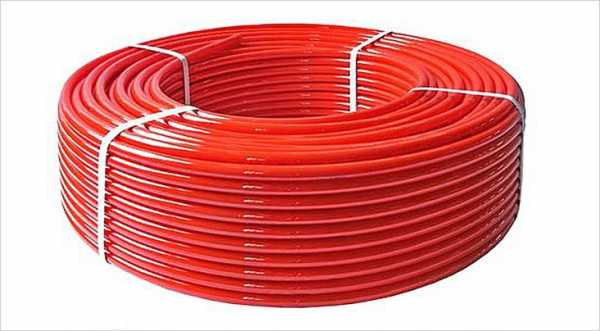

Трубы для водяного теплого пола

Металлопластиковые трубы гораздо более просты в укладке и соединении, чем их полипропиленовые аналоги. Поэтому для самостоятельного подключения рекомендуется выбрать именно такие изделия.

Вне зависимости от типа выбранных труб, финишного покрытия и прочих обстоятельств укладка теплого пола потребует наличия определенных материалов и инструментов.

Приспособления для подключения теплого пола

1. Утеплитель.
2. Гидроизоляционный материал.
3. Демпферная лента.
4. Крепежные элементы.
5. Трубы.
6. Арматурная сетка.
7. Набор гаечных ключей.
8. Вентили.
9. Коллектор с фитингами.

Особенности эксплуатации теплого пола в многоквартирном доме

Особенности эксплуатации теплого пола в многоквартирном доме

Систему нужно продумать таким образом, чтобы чистовой пол нагревался не более чем до 35-37 градусов, т.к. при более высокой температуре ходить по такому полу будет попросту некомфортно. При условии правильного подключения вода в трубах будет прогреваться до 55-60 градусов, чего вполне достаточно для обеспечения комфортного микроклимата в помещениях.

Теплый пол относится к категории низкотемпературных отопительных систем, благодаря чему обеспечивается максимальная экономичность обогрева. К примеру, при прочих равных условиях водяной теплый пол прогреет комнату до такой же температуры, как электрические обогреватели, с заметно меньшими расходами. Это становится возможным благодаря тому, что теплый пол занимает гораздо большую площадь, чем прочие бытовые обогреватели.

Порядок подключения системы обогрева предельно прост. Его суть заключается в том, что теплый пол подключается к уже имеющейся системе отопления. Если квартира находится на первом этаже, система врезается в верхнюю разводку отопления. В случае расположения квартиры на выше идущих этажах, теплый пол нужно подключать к нижней разводке отопительной системы.

Суть в том, что в упомянутых выше узлах состыковки будет осуществляться переход теплоносителя в обратный трубопровод.

И важно правильно выполнить подключение, чтобы не доставлять неудобств другим жильцам дома.

Подготовка основания к укладке теплого пола

Водяной теплый пол

Работа по монтажу теплого пола начинается с правильной подготовки основания. Сначала нужно избавиться от имеющегося покрытия, вплоть до бетонного основания либо плиты перекрытия. На очищенное основание укладывается гидроизоляционный материал. Он будет предотвращать образование конденсата на основании и предотвратит его разрушение. Влагоизоляционная пленка укладывается с нахлестом. Места стыков обязательно проклеиваются скотчем, по возможности металлизированным.

На подготовительном этапе необходимо выбрать место для размещения коллекторного шкафа, к которому в будущем будут подключены трубы теплого пола. Обязательно продумайте порядок установки циркулярного насоса, если он не был подключен до этого. На входной трубе, которая подходит к коллекторному шкафу, обязательно должен присутствовать запорный вентиль. При необходимости с его помощью можно будет отключить систему обогрева. По контуру комната оклеивается демпферной лентой.

Коллекторный шкаф

На гидроизоляционный слой укладывается утеплитель. В случае с устройством системы водяного теплого пола в качестве теплоизоляции лучше всего использовать плотный пенополистирол. Стыки плит утеплителя обязательно проклеиваются демпферной лентой.

После завершения подготовки основания можете приступать к монтажу арматурной сетки. Она обязательно должна быть уложена в том случае, если в качестве финишного покрытия будет применяться керамическая плитка. В случае же если планируется укладка ламината, от армирующей сетки можно отказаться. Такая сетка позволяет добиться более высокой жесткости и прочности стяжки, которая должна быть сделана непосредственно до укладки кафеля.

Установка водяного тёплого пола

Трубы крепятся к армирующей сетке. Для фиксации подходят любые удобные элементы. Чаще всего это зажимы и клипсы. Также применяется крепежная лента, проволока и т.д. При укладке металлопластиковых труб нужно учитывать ряд важных нюансов. Прежде всего, их следует размещать на расстоянии не менее 20 см от стен. Шаг укладки должен находиться в пределах 10-30 см. По возможности шаг должен быть одинаковым.

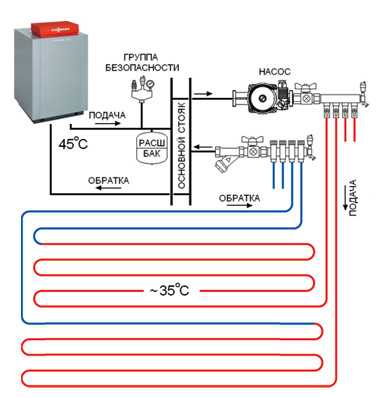

Схема подключения

Существует множество различных способов укладки труб водяного теплого пола. В отдельных ситуациях допускается даже их размещения в 2 слоя. Металлопластиковые трубы достаточно гибкие, так что в процессе их укладки никаких особых проблем возникнуть не должно. Однако важно контролировать жесткость фиксации труб к арматурной сетке.

Слишком жесткое крепление недопустимо. Суть в том, что при нагревании материал труб будет расширяться, поэтому чересчур жесткое крепление приведет к деформированию труб и нарушению нормальной работы системы отопления.

Изгибы старайтесь делать максимально плавными, любые резкие повороты будут негативно отражаться на эффективности работы системы.

Порядок подключения теплого пола

Схемы укладки теплого пола

После того как все трубы будут уложены, выполняется их подключение к коллекторному шкафу. Устройство данного агрегата выполнено таким образом, что к нему подсоединяются и те трубы, которые отвечают за вывод теплоносителя из системы теплого пола, и те, за счет которых осуществляется ввод воды в систему.

После соединения труб выполните пробный запуск системы и понаблюдайте за ее работой. Важно, чтобы не было даже малейших протечек. Откройте сливные краны и заполните трубы системы. При отсутствии протечек и прочих нарушений в работе теплого пола можете включать котел и прогревать воду. Через некоторое время отключите отопление, дайте полу остыть и переходите к следующему этапу.

В случае если роль финишного покрытия будет выполнять плитка, нужно, как уже отмечалось, сделать стяжку. В случае с плиткой заливают цементно-песчаную стяжку. Предварительно стяжка армируется. Укрепляющая сетка укладывается на трубы. Стяжка создается таким образом, чтобы цементно-песчаный слой полностью покрывал все трубы и сетку.

Укладка теплого пола

Приступать к укладке кафеля на пол можно не менее чем через 3-4 недели. Именно за такое время стяжка обычно полностью высыхает и набирает максимальную прочность. Для обеспечения наилучшей теплоотдачи рекомендуется укладывать кафель с гладкой поверхностью, т.к. даже минимальные шероховатости существенно снижают эффективность обогрева.

Таким образом, в самостоятельной укладке теплого пола нет никаких существенных сложностей. Нужно лишь грамотно подготовить основание, выбрать подходящий вариант укладки труб, установить все необходимые агрегаты и соединить их, протестировать работу системы, уложить армирующую сетку, залить стяжку и обустроить выбранное финишное покрытие. Во всем следуйте инструкции, и вы получите эффективную систему обогрева с максимально рациональным расходом энергии и сможете существенно сэкономить на услугах сторонних монтажников. Удачной работы!

Видео – Водяной теплый пол своими руками

Видео — Какие расчеты необходимы перед устройством теплого пола

svoimi-rykami.ru

Как сделать теплые полы водяные: монтаж поэтапно

12 марта 2014

Просмотров: 2976

Подготовительные работы

Если вы решили сделать теплые водяные полы, то можете быть спокойны за уют в доме. Их главным преимуществом является то, что они могут быть самостоятельной системой отопления, которой не нужны никакие нагревательные приборы в дополнение.

Теплые полы являются самостоятельной системой отопления дома, что не требует дополнительной установки радиаторного отопления.

У вас будет два варианта: мокрый, для чего необходимо самому залить трубы бетоном, и сухой, где укладка происходит в специальные многослойные плиты из полистирола, на черновой пол под деревянный настил.

Что касается первого способа, то здесь необходимо запастись определенными инструментами:

1. Гидроуровень.
2. Правило.
3. Линейка-уровень.
4. Шпатель.
5. Мастерок и другие дополнительные материалы.

Прежде всего начните с планировки. Разбейте площадь на сектора, которые должны быть максимально похожи на квадратную форму, приблизительно 30 кв.м. Понадобится это для компенсации расширения плиты бетонной, в которую и перевоплотится пол после заливки.
Под укладку проверьте горизонтальный уровень поверхности. Если уклон получился значительный, то выровняйте погрешности стяжкой. Для чего данный процесс необходим? Прогрев может быть неравномерным, так как слой над трубами в определенных местах будет разным после заливки основного бетона.

При небольшом перепаде, до 2 см, воспользуйтесь самовыравнивающимися смесями, которые нужно залить и дать растечься. Большему перепаду поможет стяжка. Будьте внимательны, ведь уровень бетонной стяжки может оказаться выше дверных порогов.

Выполняйте монтаж поэтапно

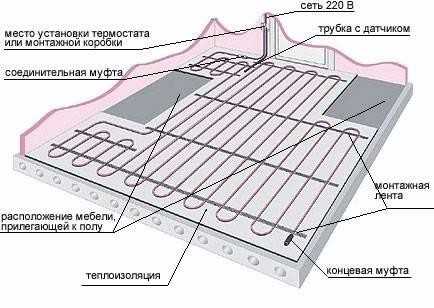

Схема устройства водяного теплого пола с креплением труб гарпунами.

Следующим этапом будет укладка теплоизоляции, которая так необходима для того, чтобы сделать водяные полы. Приобретите изоляционные маты из пористого материала, который не позволит уйти теплу к соседям. Толщина должна быть не менее чем 20 мм. В случае с грунтовой основой в помещениях без отапливания — не менее 30 мм. Постелите на термоизоляцию гидроизоляцию в виде полимерной водостойкой пленки, с нахлестом на стены.

Далее наклейте демпферную ленту с самоклеящейся перфорированной пленкой по периметру комнаты, высота должна быть 150 мм, а толщина — 10 мм.Это сделать очень важно, так как вы предотвратите создание мостов холода между стеной и полом. Помните о том, что полы должны греть только вас, а не улицу. Точно так же можно изолировать сектор заливки. Более того, есть возможность заменить демпферную ленту на тонколистовой пенопласт.

Уложите арматурную сетку по всей площади комнаты, к которой и будут прикреплены трубы. Заранее выберите место, в котором установите управляющий коллектор. Сюда будет подаваться горячая вода от какого-либо источника энергоносителя: бойлера, котла или центрального отопления, что необходимо для равномерного распределения. У коллектора две составляющих: возврат и подача. Если необходимо, он может комплектоваться циркнасосом, водомером и автоматикой, предназначенной для регулирования температуры. Будьте предельно внимательны: никаких соединений и стыков быть не должно, для каждого помещения берется лишь одна целая труба.

Начинайте укладку труб

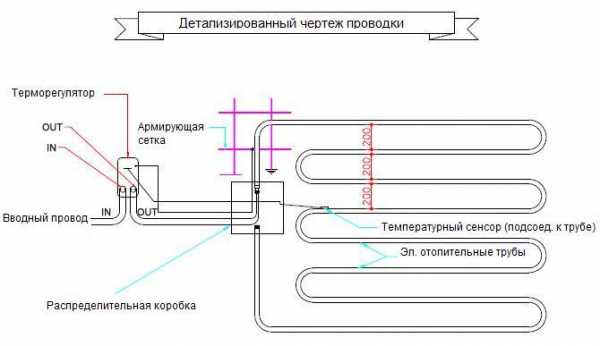

Схема расчета труб теплого пола.

Для того чтобы сделать теплые водяные полы, существуют разнообразные способы укладки: спиралью, змейкой или комбинированный метод. Необходимо заранее четко продумать схему укладки. Учитывайте особенности вашего помещения. Расстояние от трубы до стены должно составлять не менее 7 см, а вот между собой — примерно от 10 до 40 см. Если зона холодная, то рекомендуется отступить по минимуму. Обычные водяные трубы для отопления в данном случае не подходят, пользуйтесь специальными.

Угловые фиксаторы понадобятся в местах изгиба. Смело начинайте укладку. Согласно продуманной схеме начинайте укладывать на арматурную сетку трубу, для чего один конец трубы прикрепите к вентилю подающего коллектора. Приблизительно через каждый м крепежной проволокой прикрепите трубу к арматуре, только сильно не затягивайте.

На один контур длина трубы не должна составлять больше 55-60 м. На коллекторе должно размещаться столько вентилей, сколько было задумано контуров. При пересечении между секторами трубой демпфера, наденьте на нее специальную гофру.

Когда будете заканчивать укладку, второй конец трубы прикрепите к вентилю возвратного коллектора. Если все контуры уложили, приступайте к опрессовке системы водой. Соблюдайте давление, которое в 1.5 раза превышает нормальное.

Все подробности бетонной стяжки

Схема коллектора теплого пола.

Приступая к работе, обратите внимание на то, что обычные бетонные смеси не подойдут для водяного пола. Обязательно добавляйте пластификатор в состав стяжки, что предотвратит потрескивание плиты и цемент для повышения теплопроводности бетона. Можете приобрести уже готовые смеси. Прежде всего установите специальные маяковые профили. Отталкивайтесь от того, что над трубами минимальная толщина бетона должна составлять примерно 4.5 см. Помечаем в углу на стене метку на определенном уровне. Прикрепите в этой точке шнур, который протяните вдоль стены. С помощью гидроуровня сделайте вторую метку. Выполните данные действия по всему периметру помещения.

Смелее начните делать следующие шаги. Натяните шнуры из угла в угол, внимательно проверьте плоскость. Уточните разметку, если зазор между шнурами в точке пересечения составляет больше 10 мм. По прямой через комнату, от стены до стены, делаем из раствора, перемешанного с гипсом, кучки, по всей высоте немного превышающие уровень стяжки. Положите на них маяк. Поможет в этом линейка-уровень, которую следует вдавить в кучки, создавая при этом идеальную линию. Установите второй маяк также на расстоянии, которое немного меньше длины правила.

Заключительные действия

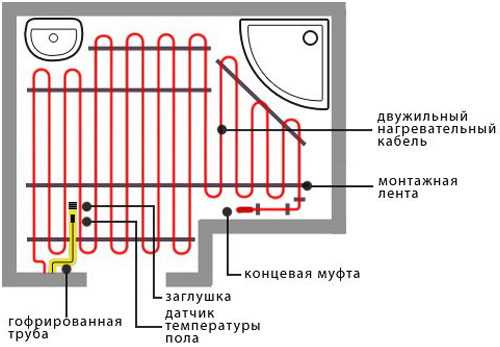

Схема укладки теплого пола.

У вас большая площадь? Тогда нужно сделать поперечные маяки. Образуйте квадратные ячейки, которые будет легче залить. Приготовьте смесь в большой емкости с помощью низкооборотистой дрели, имеющей насадку-миксер. Данная консистенция должна быть похожей на густую сметану, в таком состоянии ее легче выровнять правилом.

Начинайте выливать смесь в дальнюю ячейку, разровняйте мастерком, а затем подтяните к себе по маякам правилом зигзагообразными движениями, что сделать нужно аккуратно. Заполните таким образом всю комнату. Оставьте подсушиться как минимум на 21 день. Избегайте сквозняков, а через нужное время приступайте к покрытию. Обратите внимание на некоторые нюансы работы,что поможет вам сделать все правильно. Качество обогрева помещения напрямую будет зависеть от того, чем вы покроете пол. Больше всего подойдет линолеум с термоклеем, керамическая плитка и ламинат.

http:

Сухой способ монтажа

Укладывайте полистирольные плиты размером 30х300х1000 мм на черновой пол, который покрыт термо- и гидроизоляцией. Можно использовать и профильные теплоизоляционные плиты. Каждая из них имеет под трубы пазы. Они бывают поворотные и прямые, с разным шагом укладки и разными углами поворотов. Соберите данную конструкцию по заранее продуманной схеме. Начните с угла помещения.

http:

Уложите на плиты алюминиевые пластины. Они должны содержать специальный профиль, который нужен для плотного прилегания к трубе. Они очень важны для равномерного распределения тепла по напольному покрытию. Защелкивайте трубу-желобок в пластинах, начиная от коллектора. Устелите прокладкой влагопоглощающей, подойдет вспененный полиэтилен или картон. Накройте плитой ГВЛ или фанерой водостойкой, как минимум 10 мм. Представленную систему можно монтировать на любое основание, даже размещенное на деревянных брусьях. Она может быть готова к использованию сразу же после укладки, имеет толщину около 50-70 мм.

Автор:

Иван Иванов

Поделись статьей:

Оцените статью:

Похожие статьи

pervyiremont.ru

Водяной теплый пол своими руками в частном доме

Каждый человек стремится обставить жилье всеми необходимыми вещами и воспользоваться новыми технологиями, которые создают желаемую атмосферу и уют. Немаловажным фактором в данном вопросе является отопление, которое обогревает все помещения в холодное время года. Если ранее было принято устанавливать стандартное отопление с железными трубами и чугунными батареями, то на сегодняшний день можно найти множество альтернативных вариантов.

Одним из таковых является пол с обогревом, по которому не только приятно ходить, но который также выделяет достаточное количество тепла для поддержания оптимальной температуры в комнате. Есть несколько вариантов обустройства теплого пола, но наиболее распространенной и доступной является водяная система. Обустроить водяной теплый пол не сильно сложно. В этой статье мы расскажем как сделать водяной теплый пол своими руками в частном доме, дадим поэтапную инструкцию по монтажу и укладке.

Преимущества

Как известно, самая комфортная температура для человека считается +18ºС. Ее поддержание можно обеспечить и обычной системой отопления, но если речь идет о напольном покрытии, которое может быть очень холодным из-за прямого контакта с фундаментом, то здесь нужны более высокие показатели. Благодаря системе водяного пола внизу воздух прогреется до +22ºС. Кроме этого, можно назвать и другие преимущества, которые получит пользователь при использовании современной технологии:

• Отсутствие циркуляции пыли.
• Снижение вероятности образования грибка в углах.
• Нормализация влажности воздуха.
• Удобство эксплуатации и ухода.
• Абсолютная безопасность.
• Совместимость с различными видами отопления.
• Длительный срок эксплуатации.

Весомым аргументом, говорящим в пользу теплого пола, является отсутствие прямого и визуального контакта с отопительным прибором, что позволяет свободно планировать интерьер помещения.

Основные схемы укладки и виды труб

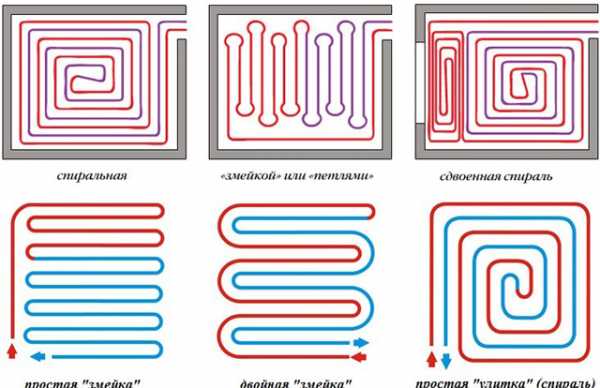

Чтобы тепло равномерно распределялось по всей поверхности, необходимо правильно подобрать способ укладки. Так как вода будет постепенно остывать, то монтаж необходимо начать от стен и двигаться по выбранной схеме. Для организации теплого пола можно использовать такие схемы:

• Змейка – обход периметра комнаты волнистой линией от наружной стены к следующей стенке.
• Улитка – постоянно идет по периметру, двигаясь к центру, каждый новый круг будет меньше предыдущего.
• Комбинированная – включает в себя одновременно оба варианта укладки.

Изучая различные варианты монтажа, каждый сталкивается с проблемой выбора вида трубопровода. На сегодняшний день можно использовать такие варианты труб:

Медные

Относятся к дорогостоящим материалам. При обустройстве теплого пола необходимо укрывать их, так как стяжка может пагубно на них повлиять. Прокладка труб требует наличия специального оборудования и знаний в данной области, поэтому новичок не сможет справиться с поставленными задачами.

Металлопластиковые

Металлопластиковые трубы часто используются при монтаже теплого пола, так как материал достаточно прочен, принимает различную форму. Они легко монтируются. Также в список преимуществ относят устойчивость к нагрузкам. После сгибания независимо от температуры теплопроводника форма не изменяется.

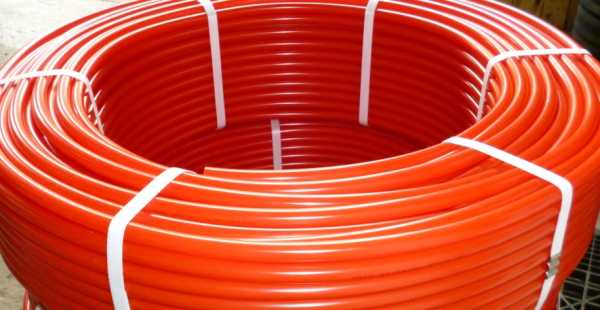

Полиэтиленовые

В этом случае рассматривается сшитый полиэтилен (плотность сшивки может быть различной), который не боится промерзания. При этом стоит помнить, что при высоких температурах трубы будут выпрямляться. Соединение труб между собой не занимает много времени.

Полипропиленовые

На сегодняшний день изделия из пластика пользуются большой популярностью в различных областях. Полипропиленовые трубы достаточно часто применяют в современных системах отопления, но для полов этот вариант практически не подходит из-за большого радиуса изгиба.

Сказать определенно, какие трубы лучше, нельзя. Важно все заранее рассчитать, чтобы определиться и закупить необходимый материал.

Подготовительный этап монтажа системы

Изучать информацию, как самостоятельно сделать теплый пол, необходимо по порядку и в первую очередь стоит ознакомиться с подготовительными работами. На первом этапе подготавливается поверхность:

• Если пол будет монтироваться в жилом помещении, тогда выносится вся мебель.
• В случае когда настил еще будет использоваться, его необходимо демонтировать аккуратно.
• Чтобы соблюсти технологию, необходимо чтобы трубы были уложены на достаточную глубину. Этого можно добиться при помощи частичной или полной выемки старой стяжки. Для осуществления этих работ понадобится мощный перфоратор или электрический отбойный молоток. Перед началом работ необходимо узнать, до какого уровня можно будет продвигаться. Для этого выбивается небольшой слой поверхности и осматривается расстояние до бетонных плит (если речь идет о квартире). В частном доме при небольшой толщине заливки стяжки, возможно, придется убрать ее полностью и удалить часть подсыпки.
• После того как сделана положенная выемка, все пространство оголившихся плит тщательно убирается. Делать это лучше при помощи специального строительного пылесоса. Если монтаж происходит в частном доме и пришлось убрать часть подсыпки под стяжкой, тогда нужно хорошо утрамбовать основание. Это осуществляется самодельным инструментом (его можно собрать из доски 20×20 см, к основанию крепится штанга из бруса 50×50 мм и поперечная рукоятка) или вибротрамбовкой. Последние бывают как бензиновые, так и электрические. Для проживающих в квартире, нужны более щадящие методы трамбовки, иначе пострадает потолок соседей снизу.
• Для следующего этапа понадобится металлическая арматура диаметром 8‒10 мм. Из нее нужно изготовить обрешетку. Если высота будущей стяжки будет до 10 см, тогда будет достаточно одного уровня, при подъеме на 20 см и больше, лучше сделать ее в несколько уровней. Для этого изготавливаются две одинаковые плоскости, внутри выкладывается решетка с шагом продольных и поперечных прутьев в 40 см. Решетки соединяются между собой распорками необходимой длины. Все действия можно выполнять при помощи вязальной проволоки. В некоторых случаях, если действия производятся в квартире и черновая стяжка будет до 10 см, тогда по уровню выставляются металлические маяки и основа заливается без использования обрешетки. При помощи правила раствор выравнивается и выводится плоскость.
• В течение трех недель нужно дать залитому слою выстояться, чтобы он окреп и не плыл во время выполнения дальнейших работ.

Если в квартире не планируется удаление старой стяжки, но пол все-таки необходимо выровнять, тогда можно применять самовыравнивающиеся смеси. Для проведения работ с ними важно соблюдать рекомендуемые производителем соотношения составляющих. Если пространство больше указанного на упаковке, тогда территорию необходимо разделить на участки. Отделить их можно при помощи монтажной пены, за нее раствор вытекать не будет. После заливки по площади важно пройтись при помощи игольчатого валика, чтобы удалить остатки воздуха для улучшения адгезии.

Основной этап работы

После проведения подготовительных работ можно приступать к непосредственному монтажу.

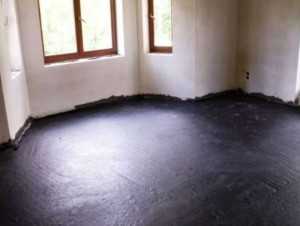

• Производим уборку. Застывшую и окрепшую стяжку лучше всего покрыть при помощи грунтовки. Сделать это можно в один слой. Это позволит удалить ненужную пыль и укрепит поверхность.

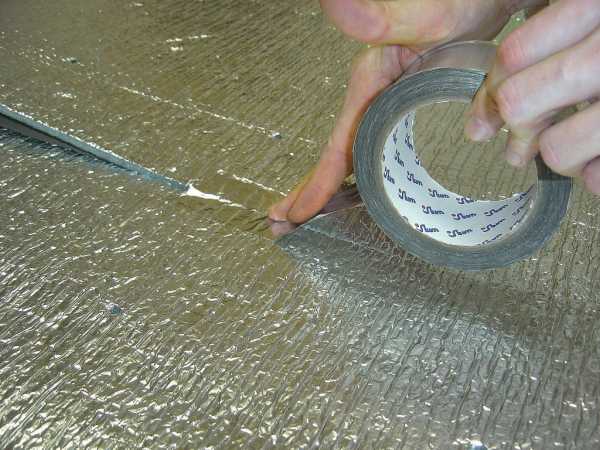

• Вся территория застилается гидроизоляцией. Для этого применяется полиэтиленовая пленка с толщиной в 200 мк. Полотна укладываются внахлест, он должен составлять не меньше 10 см. Швы проклеиваются обыкновенным скотчем. На стены делаются подвороты на 5 см.
• По периметру наклеивается демпферная лента. Ее высота должна быть такой, чтобы она выступала за слой будущей стяжки с утеплителем. Изготовлена она из вспененного полиуретана и необходима для того, чтобы компенсировать расширения бетона при нагревании.

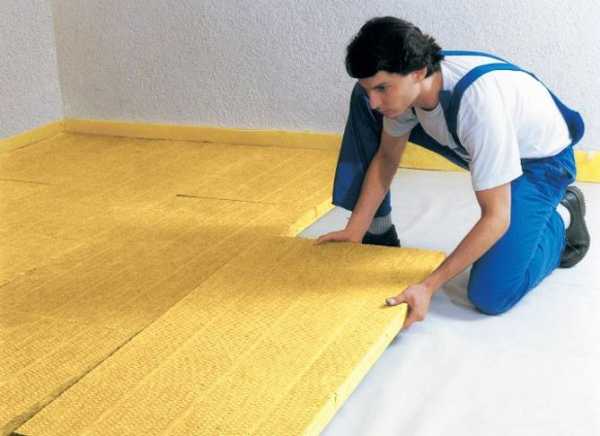

• Следующим слоем идет утеплитель. Для этих целей применяется пенопласт или пеноплекс. Их минимальная толщина должна быть 3 см. Если этот уровень планируется толщиной от 6 см и больше, тогда лучше делать укладку в несколько пластов. При этом располагать их необходимо так, чтобы швы переплетались и не накладывались. Это важно, т. к. они не будут расходиться при нагрузке финишной стяжки.

• Для большего удобства лучше использовать верхнюю прослойку утеплителя с бобышками (специальные пластиковые выступы, между которыми укладывается труба). Если такой возможности нет, тогда подойдет металлическая решетка с шагом в 10‒15 см. В первом случае труба хорошо прижимается благодаря конструктивным особенностям, а повороты закрепляются пластиковыми скобами. Во втором — применяется проволока для фиксации.
• Далее устанавливается коллекторный шкаф. Для того чтобы он занимал меньше места, его обычно утапливают в стену. Ниша изготавливается при помощи перфоратор с зубилом. Для фиксации самого бокса сверлятся отверстия, в них вставляются дюбеля и саморезами производится прижим.

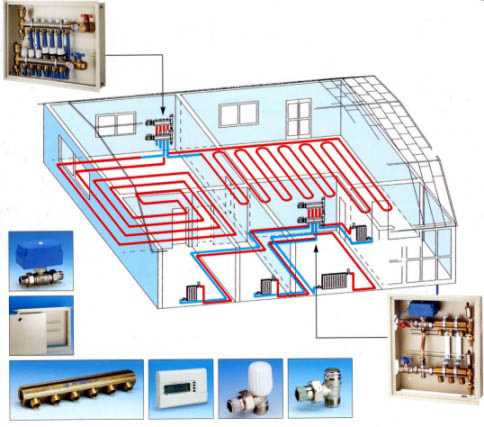

• Внутри установленного шкафа монтируется два коллектора (один подающий, другой для обратного тока). Для более простого последующего обслуживания при покупке обратите внимание, чтобы вентили были разборными. Также предусмотрите возможность добавления дополнительных контуров, возможно, это потребуется в будущем. К разветвителю делается подводка основного контура от котла.

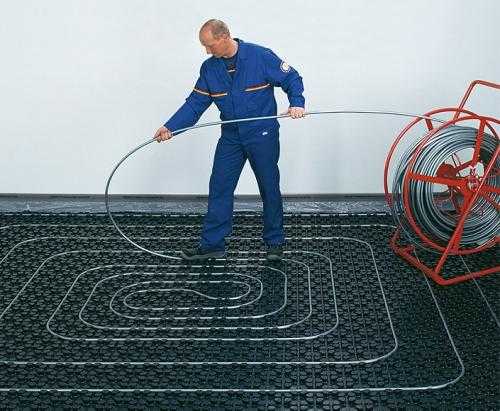

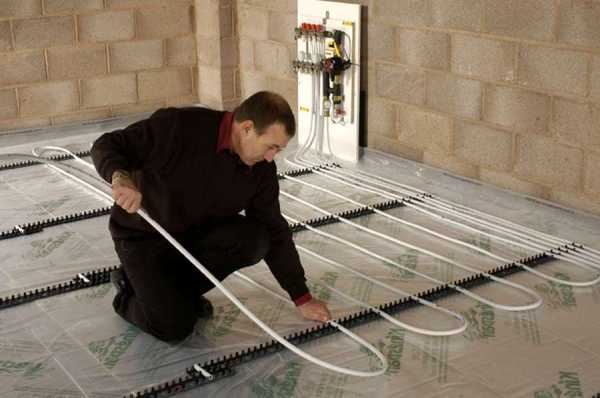

• Трубы укладываются по выбранной ранее схеме. Начинать следует от коллектора и далее от внешней стены к середине (при укладке улиткой). Важно, чтобы на подходе к разветвителю все патрубки находились в теплоизоляции. Это позволит исключить чрезмерное перегревание определенных участков.
• Площадь одного контура не должна превышать 40 м², в случае, когда комната больше, тогда ее нужно разделить на несколько контуров.
• Длина трубы в одном контуре не должна превышать 80 м при диаметре 16 мм и 120 м при диаметре в 20 мм. Обусловлено это тем, что могут быть большие перепады давления и температуры.
• Не допускаются соединения труб на участке. Если все же такая потребность возникает, то сделать их лучше методом опрессовки. Для разборных соединений придется оставить ревизионное окошко для обслуживания в случае поломки.

• После укладки трубы производится опрессовка всей системы. Для этого она наполняется воздухом или водой. Давление нагоняется до значения, которое в 8‒10 раз превышает номинальное рабочее. В таком состоянии система оставляется на сутки. Падение должно быть незначительным – оно допускается на расширение трубы. Проверяется вся протяженность трубопровода на элемент повреждения.
• Готовится раствор для стяжки. В него обязательно нужно будет добавить пластификатор. Это сделает смесь более эластичной. Соотношение цемента и песка будет различным для конкретной марки, обычно оно указывается на упаковке. Пластификатора понадобится из расчета 1 л на 1 м².
• Заливка производится так, чтобы трубы оставались под давлением. Во время работы можно нечаянно повредить контур каким-то инструментом. Это лучше выявить сейчас, чем после того, как все застынет.
• Полное дозревание бетонной стяжки занимает 28 дней.
• После высыхания можно срезать излишки демпферной ленты и осуществить укладку плитки.

Шаг укладки определяется в зависимости от назначения теплого пола. Если это единственный источник отопления, то шаг должен быть в 15 см, а если вспомогательный – до 30 см. В случае, когда было предусмотрено несколько контуров, между ними также в стяжке должна быть уложена демпферная лента.

Другие варианты

Кроме цементного способа укладки, сегодня получили распространение также укладка трубопровода на полистирольном и деревянном основании. Общий принцип заключается в том, что нет необходимости в заливке финишной стяжки. В первом случае плиты утеплителя также служат ориентиром для укладки труб, для этого предусмотрены специальные каналы.

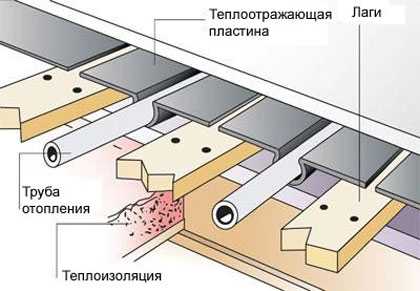

Перед укладкой контура расставляются специальные металлические пластины, которые будут увеличивать площадь теплоотдачи. Во втором варианте утеплитель монтируется между лагами. Сверху застилаются листы ДСП, в которых так же, как и в первом варианте вырезаны канавки для проводника. Таким же образом монтируются металлические пластины. Сверху все застилается финишным покрытием, в роли которого может выступать ламинат или другой материал.

Преимуществом этих вариантов является то, что они не оказывают дополнительного давления на перекрытия. Например, его можно применять на втором этаже деревянного дома.

Подведем итоги. Сделать водяной теплый пол своими силами возможно. Необходимо все рассчитать, подобрать схему укладки труб и проконсультироваться со специалистами. При правильном монтаже и соблюдения всей технологии теплый воздух будет равномерно распределяться не только по комнате, но и в соседних помещениях, начиная с нижних слоев.

В качестве пополнения базы знаний и расширения кругозора, предлагаем вам прочитать статью “Как правильно укладывать теплый пол под плитку”

Видео

Посмотрите видео о монтаже металлопластиковых труб для обустройства теплого пола:

В этом видео вы сможете увидеть процесс монтажа теплого пола с помощью полипропиленовой трубы:

infoaqua.ru

Как самостоятельно сделать водяной теплый пол. Устройство, монтаж, фото водяного теплого пола своими руками. (Фото и Видеоинструкция).

Как самостоятельно сделать водяной теплый пол. Инструменты и материалы для установки водяного теплого пола.

Не секрет, что самостоятельно сделать водяной пол можно, если обладать всей необходимой информацией и инструментами. Установить водяной пол это не только современно, а еще и комфортно. Вы не будете бояться простудиться или ходить босиком по полу, теперь у вас появится такая возможность. Единственное, что может вас огорчить, что устанавливать такой пол не везде можно, например, в квартире нежелательно, так как это увеличит нагрузку на систему гидросопротивления и создаст небезопасную обстановку. В основном водяной пол устанавливают в коттеджах и частных домах.

Исключением только могут стать дома новой постройки, где заранее спроектировано на тот случай, что хозяева квартиры захотят установить водяной пол, а вот в обычных старых домах, к сожалению, сделать это будет невозможно.

Конечно, если вы обладаете всеми средствами, у вас нет времени на установку самостоятельно, то вы можете нанять профессионалов, которые за считанные дни установят вам водяной теплый пол. А вот если такой возможности нет, то придется все делать своими руками. Такой пол набирает популярность во всем мире, средне зажиточные люди хотят иметь у себя в доме теплый водяной пол.

Мы вам подскажем, как сделать все самому, а также давайте разберемся какие инструменты и материалы нужно иметь. Вам понадобятся следующие материалы: песок, цемент, мелкий щебень, маячный профиль и пластификатор. А также следующие принадлежности такие как гидробарьер, газовый котел, трубы пластиковые и экопластиковые, краны, фурнитура, пенопласт, гребенка, крепление для труб, дюбеля, шурупы, кронштейны. Как видите, достаточно много всего, поэтому заблаговременно рассчитайте ваши возможности и силы перед установкой водяного пола, а мы в свою очередь, чем сможем, тем поможем.

Устройство, монтаж, фото водяного теплого пола своими руками. (Фото и Видеоинструкция).

Прежде чем устанавливать теплый водяной пол, начинать работу с его устройства, определитесь какого типа, будет ваш пол бетонный или настильный. Большей популярностью пользуется бетонное устройство, так оно не требует создания дополнительного тепла.

В определенной последовательности бетоном заливают трубы и распределяют тепло по всему участку комнаты. Устройство водяного пола состоит в следующем и имеет свои разновидности: теплый пол сверху в виду стяжки с бетонной укладкой, без стяжки настильный водяной пол и деревянный пол, основой которого становится конструкция старого пола. Следующее, что мы рассмотрим это монтаж водяного пола при помощи стяжки бетона. Вполне возможно сделать своими руками, только важно знать последовательность действий. Для начала измерьте площадь вашего помещения, учитывайте все расширения температуры, которые в результате стяжки нагреваются. Первым делом необходимо проложить теплоизоляцию. Она состоит из пеноплекса, пенополистриола и пенопласта.

Благодаря этим материалам пол сохраняет тепло. По всей длине пола прокладывается демпферная лента, с помощью нее произойдет компенсация недостающего тепла, тепло будет распространяться вверх. Еще одним этапом станет проложить сетку из арматуры, к которой будут крепиться трубы. Проложив сетку, начинаем устанавливать трубы путем укладывания змейкой, спиралью или двойной змейкой. Прокладывать трубу мы вам рекомендуем лучше всего вдвоем, так вы сможете сэкономить время, вам удобней будет. Находим то место, где подключалась металлопластиковая труба, продеваем пружину в трубу и не спеша двигаем ее вперед, вставляем ее в кронштейны.

Если комната очень большая, то применяйте прокладку с помощью стяжки, тогда у вас получится два крыла теплого пола, подача теплоты произойдет от одной трубы до гребенки в разные отделы. Рассмотрим этапы установки теплого водяного пола: разбиваем площадь пола комнаты на разделы, делаем устройство по основания теплоизоляционного пола, производим монтаж и укладку сетки трубы, проверяем давление и герметичность труб, а также финишной прямой заливаем наше покрытие.

Проделав все этапы, у вас должно получиться, что пол станет не только приятным, но еще и теплым. Особенно в зимнее время приятно, когда ноги не мерзнут, не нужно одевать теплые ночки и тапочки и греться возле батареи. Благодаря водяному полу, вы почувствуете себя комфортней.

Преимущества водяных полов и полезные советы.

Большим преимуществом водяных теплых полов является то, что они позволяют сэкономить деньги на отопление, создают тепло по всему помещению. Полезный совет от врачей они считают, что такое отопление лучше сказывается на организме человека, чем при помощи радиаторов.

Важно правильно выбрать напольное покрытие, предназначенное именно для конкретных целей. Одним из самых теплопроводных материалов напольного покрытия считается линолеум и керамическая плитка, а потом уже деревянный паркет. Что касается деревянного паркета, то следует учитывать из какого дерева он изготовлен, чем тоньше дерево, тем лучше будет изоляция. Важным преимуществом таких водяных полов является отсутствие пыли и сырости с образованием грибков. Любая совместимость с другими видами отопления, а также долгий срок службы. О недостатках говорить не будем, так как их очень мало по сравнению с теми преимуществами, что дает теплый водяной пол каждому хозяину, который его установил. Мы только отметим, что правильно подобранное напольное покрытие для вашего дома сможет прослужить вам немалое количество лет и что современность установки его создаст удобства и комфорт в вашем доме.

www.laspihills.com
