Содержание

монтаж, настройка регулятора, как установить и снять, фото и видео

Содержание:

Система подогрева пола, или, «теплый пол», представляет собой разновидность обогрева помещения, дающего возможность хозяину сохранять требуемый микроклимат в помещении, при этом он сам выставляет комфортную температуру. Такие системы оборудованы устройством, позволяющим проводить подобную регулировку.


Стоит отметить, что установка терморегулятора теплого пола вполне возможна без привлечения специалистов, главное при этом подойти к мероприятию со всей ответственностью и серьезностью, не забывая о технике безопасности.

Что представляет собой терморегулятор

Система теплого пола подразумевает установку нагревательных элементов под напольное покрытие с последующим соединением с электросетью. Это осуществляется не напрямую, а через регулирующий прибор – термостат.

Естественно, что данная система отопления снабжена датчиком температуры. Монтаж этого устройства осуществляется с применением гибкой пластиковой трубки, установленной непосредственно в стяжку пола.

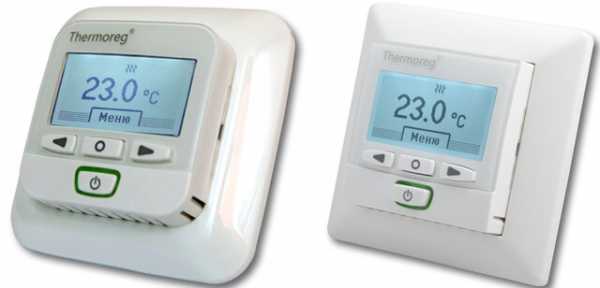

Последние модели термостатов оснащены системой программирования, что не может не радовать. Это довольно удобно, потому что дает возможность владельцу определять, когда настраивать систему отопления на режим экономии, а когда задействовать ее на полную мощность для достижения максимального комфорта, например, после долгого дня, когда вся семья вернулась домой.


Цена на программируемые регуляторы несколько выше, нежели на обычные модели. Тем не менее, благодаря возможности экономии разница в цене нивелируется спустя 1-3 сезона. Читайте также: "Какой датчик температуры для теплого пола выбрать и как его установить правильно".

Можно выделить такие виды терморегуляторов:

  • Аппараты с режимом экономии. Он дает возможность снизить температуру в помещении на время, когда в нем нет жильцов, на определенное количество градусов, что позволит слегка сократить потребление электричества.
  • Термостаты, дополненные программируемым таймером. Контроль температуры осуществляется посредством установленной программы таймера. Таймер посылает команды на регулятор температуры, корректируя, таким образом, силу нагрева в конкретное время.

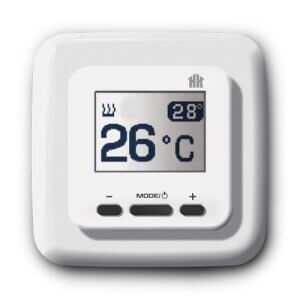

  • Интеллектуальные программируемые регуляторы температуры. На экране такого дисплея можно устанавливать чередование заданных режимов. Аппарат сам определяет, когда и какую программу выполнить, исходя из определенных факторов.
  • Регулятор температуры с ограничительным датчиком. Он дает возможность задать предельно низкие и высокие величины нагрева пола при конкретной температуре воздуха. Таким образом, можно предостеречься от возможного перегрева, сохранив целостность имеющегося напольного покрытия.

Подготовка к установке

Перед монтажом терморегулятора следует внимательно изучить прилагаемую инструкцию от изготовителя. Особенно следует уделить время разделу по установке, так как принципы монтажа разных моделей регуляторов могут несколько отличаться.

Снимите переднюю крышку регулятора, медленно, осторожными движениями демонтировав колесико управления. Для этого при помощи отвертки аккуратно зацепите элемент, после чего открутите винт. Если у вашей модели есть защелки, можно просто на них надавить той же отверткой, и панель можно будет снять.


Отметим – если не удается снять крышку, и вы собираетесь сделать это силой – подумайте дважды. Скорее всего, вы поломаете крепежи, а приспособление придется выкинуть. Не спешите, лучше изучите инструкцию внимательнее, как показывает практика, это помогает.

Монтаж терморегулятора теплого пола подразумевает наличие следующих приспособлений:

  • Гофротрубка. Зачастую эта вещь идет в комплекте. Если у вас по каким-то причинам такового комплектацией не предусмотрено, придется докупить его дополнительно. Лучше всего, если трубка будет толщиной 16 мм. Чтобы узнать нужную длину, замеряйте расстояние от точки монтажа регулятора до места установки термодатчика (прочитайте: "Как выбрать и установить термодатчик для теплого пола").
  • Отвертка.
  • Крепежные винты.
  • Монтажная коробка.
  • Строительный уровень.
  • Отвертка-индикатор. Необходима для контроля фазы в сети. При желании можно воспользоваться любым иным схожим приспособлением.

Особенности установки разных терморегуляторов

Ознакамливаясь с мануалом к приобретенному терморегулятору, не пропустите информацию, объясняющую то, какую площадь может обслужить оборудование. Если в планах осуществить монтаж прибора в помещении с большими размерами, лучше всего будет распределить площадь на несколько зон, и поставить в каждую из них по отдельному терморегулятору. Иначе регулятор просто не справится с нагрузкой, а вся затея окажется бессмысленной.


Производятся регуляторы в различных конфигурациях, что в какой-то степени определяет последовательность их установки. Читайте также: "Установка теплого пола своими руками – правила монтажа".

Терморегуляторы можно разделить по таким параметрам:

  1. Конструкция. На рынке можно встретить устройства накладного и встраиваемого типа. Для первого типа не требуется делать технологического отверстия.
  2. Тип управления. Изготовителем представлены температурные датчики выносного, встроенного и комбинированного типов.
  3. Особенности функционала. Существуют простые модели, а также те, что поддерживают программирование. Специалисты отмечают, что лучше, когда присутствует расширенная настройка терморегулятора теплого пола, потому что в таком случае использование системы теплого пола будет значительно экономичнее и эффективнее.

Несколько полезных сведений об электропроводах

Внутрь коробки нужно ввести несколько проводов, имеющих разный цвет изоляции. Согласно нормам, ноль имеет голубой цвет, а фаза – черный. Заземляющий провод окрашен двумя цветами – желтым и зеленым.

Для определения фазы стоит воспользоваться индикаторной отверткой. Кроме того, в момент подготовки, до того, как произойдет установка регулятора теплого пола, следует проконтролировать напряжение в сети. Идеально, когда оно максимально приближается к 220 вольтам.


Далее потребуется произвести обрезку главного кабеля обогрева, и кабеля питания. Для этого лучше всего воспользоваться острым ножом или специальными кусачками. Обрезать нужно так, чтобы кабели выступали из монтажной коробки где-то на 50 мм. Далее зачищаются провода.

Если моделью предусмотрено безвинтовое крепление кабелей, то длина зачистки определяется исходя из рекомендаций, указанных на корпусе устройства. Следует быть аккуратными, чтобы зачищенные кабели не соприкасались между собой. Провод заземления лучше всего соединить с оплеткой кабеля обогрева посредством пайки или клеммы.

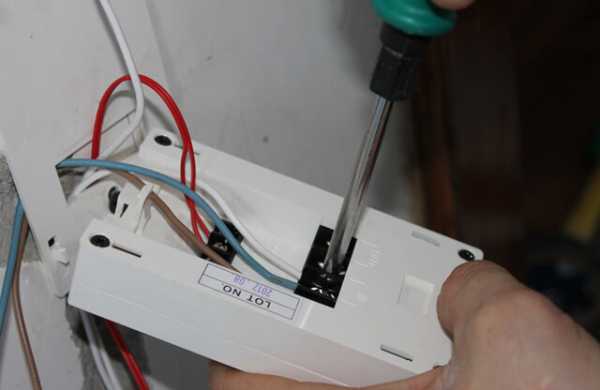

После этого осуществляется подключение силового кабеля к монтируемому термостату. Инструкция, как установить терморегулятор для теплого пола, указана производителем либо на корпусе, либо в руководстве. Инструкция может несколько разниться между схожими моделями, поэтому схему нужно изучать в каждом отдельном случае индивидуально.


Подведите провод с фазой и закрепите к нужному контакту в устройстве, обычно он маркируется буквой L. Клема для нулевого провода имеет маркировку N. Однако следует быть внимательным, так как встречаются разновидности систем, в которых клема N предназначена для подключения основного кабеля обогрева. Этот нюанс нужно изучить отдельно с особой внимательностью.

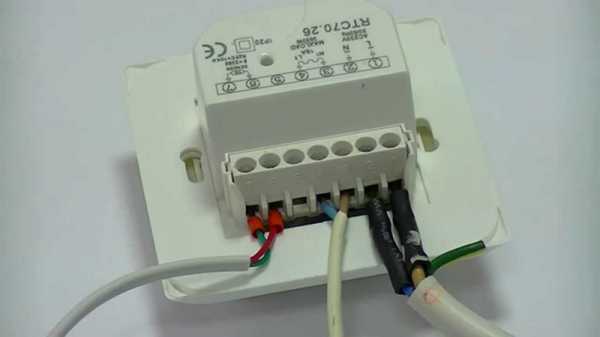

Далее нужно соединить температурный датчик к клемам с маркировкой sensor. Как и было упомянуто раньше, он находится внутри гофротрубки. Если датчик изначально не находится в трубке, то поместить его туда потребуется самому.

Типы кабелей отопления:

  1. Двужильный кабель обогрева скрывает под своей защитной изоляцией два токопроводящих проводника. Такой тип кабеля считается более удобным, нежели его одножильный вариант, потому что соединение его с терморегулятором происходит лишь с одного конца. В таком кабеле рядом находятся 3 провода, два из которых токопроводящие и один заземляющий.
  2. В одножильном кабеле располагается лишь один токопроводящий провод, как правило, он белый.

Техника безопасности

Любые работы по установке электрооборудования должны осуществляться с соблюдением элементарных правил техники безопасности. Несоблюдение таковых может привести к плачевным последствиям.


К основным правилам можно отнести следующие:

  • до проведения работ убедитесь, что все помещение, либо отдельная комната, в которой осуществляется установка датчика, обесточена;
  • не проводите запуск устройства, которое находится в разобранном состоянии;
  • эксплуатация регулятора подразумевает температурный режим от -5 до 40 оС;
  • проводите своевременную очистку термостата от пыли;
  • очистка аппарата должна проводиться средствами, не содержащими растворитель или бензол;
  • ремонт проводите, если только вы на 100 % уверены в своих способностях, при этом вам понадобится разобраться в том, как снять терморегулятор теплого пола;
  • следите за тем, чтобы мощность системы не выходила за допустимые пределы, предусмотренные изготовителем термостата.

Последовательность установки регулятора

Процесс можно условно разделить на ряд последовательных шагов. Если им следовать, все работы пройдут без нюансов.


Можно выделить 5 таких этапов:

  1. Сделайте на месте крепления устройства отверстие – лучше всего для этого подойдет перфоратор или ударная дрель. Габариты этого устройства должны дать возможность установить коробку. Кроме этого, создайте каналы для укладки кабелей и установки датчика. Произведите монтаж установочной коробки в готовое отверстие.
  2. Теперь можно уложить провода. Кабели питания системы обогрева следует подвести к коробке, а также подключите провода термодатчика.
  3. Осуществите монтаж терморегулятора. Это довольно просто, нужно всего лишь закрепить устройство в коробке.
  4. Теперь нужно соединить основные части системы. Данный этап требует особого подхода и соблюдения приложенной изготовителем инструкции, потому что в каждой конкретной модели последовательность может слегка отличаться.
  5. Поставьте на место переднюю панель, закрепив ее монтажными винтами, идущими в комплекте. С помощью строительного уровня нужно проверить, что регулятор был установлен строго по уровню. Далее можно закрыть крышку и включить питание. Если вы все сделали правильно, то включится экран терморегулятора и загорится индикатор теплого пола. После этого можно приступить к настройке регулятора.

Согласно советам экспертов, запускать систему теплых полов в постоянную работу можно лишь по прошествии 3-4 недель после заливки стяжки и укладки напольного покрытия, а именно кафеля. Если включить систему отопления раньше срока, то стяжка может растечься и напольное покрытие придет в негодность.

Хозяин должен лишь замерять специальным инструментом сопротивление между греющими элементами и сравнить их с рекомендуемыми показателями, представленными изготовителем. Если все удовлетворяет, то нужно только дождаться окончательного застывания стяжки. Только после этого готовую систему отопления, оснащенную термостатом и датчиком температуры, можно запускать в постоянную работу.

polspec.com

Подключение теплого пола к терморегулятору: 7 советов для мужчины!

Немаловажную роль в строительстве и проектировании теплого пола играет терморегулятор – управляющий блок, который обрабатывает информацию, поступающую от температурных датчиков. В зависимости от выбранного режима работы он включает или отключает режим нагрева.

Подключение теплого пола к терморегулятору

Обязательность установки терморегулятора зависит от модификации вашего теплого пола. Если нагрев производится электричеством, то терморегулятор является обязательным элементом конструкции, а вот в водяном теплом поле его можно и не устанавливать. Однако для экономии теплоносителя и регулирования нагрева помещения при нескольких источниках тепла терморегулятор может устанавливаться и в системах теплого водяного пола.

Какие бывают терморегуляторы?

В зависимости от внутренней электронной начинки терморегуляторы можно разделить на сложные, имеющие программируемое управление и простые, в которых устанавливается только один параметр — температура. В сложных приборах имеется электронный блок и табло, в простых установка желаемой температуры производится механическим способом.

Также можно разделить терморегуляторы на типы по способу их установки. Как и обычные настенные выключатели они могут быть встраиваемыми и заглубляемыми в стены и накладными.

Температурные датчики

Для того, чтобы терморегулятор мог качественно выполнять свою работу к нему должна подводиться информация, собираемая температурными датчиками. Датчик представляет собой два провода, соединенные термопарой, которая меняет сопротивление в зависимости от степени нагрева.

Температурные датчики для терморегулятора

Температурные датчики могут снимать информацию как непосредственно с нагревательного элемента, так и замерять температуру воздуха в помещении. Как правило воздушные термодатчики крепятся непосредственно в корпусе терморегулятора и не требуют отдельного монтажа. Существуют терморегуляторы, которые принимают информацию одновременно от двух типов температурных датчиков.

Измерять температуру непосредственно нагревательного элемента теплого пола или самого пола лучше всего в помещениях, имеющих дополнительные источники тепла, такие как кухни и ванные комнаты.

Подключение электрического теплого пола к терморегулятору

Нагревательные электрические элементы систем нагреваемых полов выполняются из ИК-пленки или из нагревательного кабеля. Монтаж таких систем довольно прост – они укладываются либо в толщу стяжки, либо на стяжку непосредственно под финишное напольное покрытие.

Терморегулятор к таким полам подключается следующим образом:

  1.  Определите в помещении место расположения терморегулятора. Учтите, что в непосредственной близости с ним должна находиться проводка электрической сети с напряжением 220 вольт. Между терморегулятором и электропроводкой необходимо предусмотреть место для размещения автоматического выключателя.
  2.  При проектировании электрического пола также предусмотрите место для размещения температурного датчика. Как правило он располагается вблизи терморегулятора в месте, которое не заставлено предметами мебели.

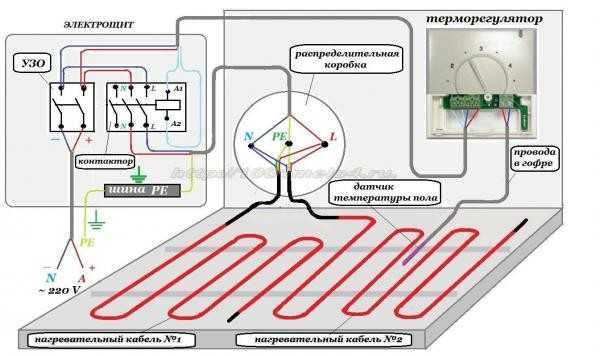

    Схема подключение теплого пола

  3. Если нагревательным элементом в вашей системе является ИК-пленка, то термодатчик необходимо установить с изнаночной стороны пленки.
  4. Если нагревательным элементов в вашей системе теплого пола является греющийся кабель, укладываемый в толщу стяжки то температурный датчик нужно обезопасить от воздействия бетона. Для этого его необходимо разместить в гофрированной трубе вместе с нагревающим кабелем. Один конец трубы должен находиться в толще бетонной стяжки, а другой должен быть выведен к стене так, чтобы обеспечить возможность демонтажа и замены неисправного датчика.
  5. После завершения монтажа теплого электрического пола на месте, выбранном для установки терморегулятора установите разметку. Если регулирующее устройство является встраиваемым, то в месте его установки выдолбите нишу. Если ваш терморегулятор накладной – то установите его на винты-саморезы на дюбеля.
  6. Проведите сопоставление мощности нагревательного элемента вашего теплого пола с допущенной мощностью терморегулятора. Максимальная мощность терморегулятора должна быть не менее, чем нагрузка, подаваемая на нагревательные элементы.
  7. Проведите подключения проводки нагревательного элемента к клеммам терморегулятора. Обратите внимание на необходимость соблюдения подключаемых фаз. На большинстве электроприборов фаза может быть обозначена буквами «L» и «F», а нейтральный ноль – литерой «N». Также фазировка обозначается и цветом проводов – нулевой провод обычно окрашен в синий цвет, а провод фазы – в черный, белый или коричневый.

    Схема подключения терморегулятора — фото

Затем проведите тестирование терморегулятора:

  1. Установите минимальное значение температуры на регуляторе,
  2. Подайте на него питание,
  3. Включите тумблер нагрева,
  4. Плавно поменяйте значение температурного режима, при включении нагревательных элементов должен быть слышан легкий щелчок.
  5. Визуально проверьте нагрев пола.

Подключение теплого водяного пола к терморегулятору

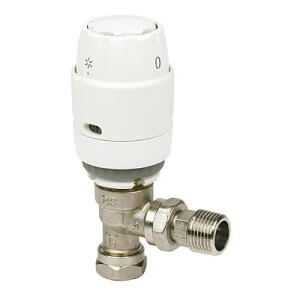

В водяных системах отопления терморегулятор управляет специальным сервоприводом, который регулирует поток теплоносителя в системе. Так и предназначенные для электрических полов они могут быть программируемыми и механическими. Температурные датчики в таких системах, как правило измеряют нагрев воздуха, так как жидкий теплоноситель отдает тепло атмосфере с некоторым запозданием.

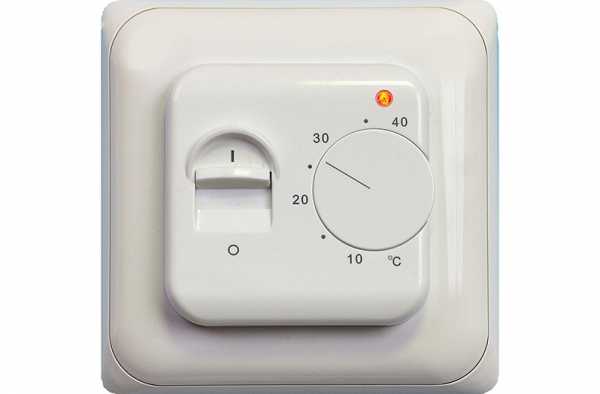

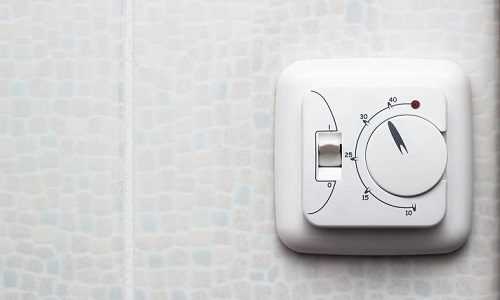

Механический терморегулятор для теплого пола

Таким образом выглядит простейший механический терморегулятор для системы водяного теплого пола.

  1. При создании теплого водяного пола температурный датчик устанавливается обычно на высоте около метра, можно разместить его в непосредственной близости с терморегулятором. Обратите внимание, чтобы рядом с датчиком не находилось дополнительных источников тепла.
  2. После установки датчика заведите провода от него к терморегулятору. Существуют датчики с передачей информации по радиоканалу – в этом случае необходимо добиться устойчивого прохождения сигнала.
  3. После запуска системы разместите рядом температурным датчиком обыкновенный термометр и выставьте на терморегуляторе определенную температуру нагрева. В течении нескольких часов система должна поддерживать температуру в стабильном состоянии.

Помните, что монтаж электрических цепей в доме необходимо проводить при выключенном защитном автоматическом выключателе.

Для того, чтобы более подробно ознакомиться с процедурой подключения теплого пола к терморегулятору – просмотрите видеоурок, представленный на нашем сайте.

Видео инструкция — установка терморегулятора своими руками

stroyvopros.net

Установка терморегулятора теплого пола своими руками

20 марта 2014

Просмотров: 2556

Установка терморегулятора теплого пола — дело очень непростое, его нужно доверить квалифицированному специалисту.

Для полного контроля над уровнем температуры пола, а так же для создания комфортной среды для проживания, устанавливают терморегулятор теплого пола.

Не рекомендуется доверять такую работу мастерам широкого профиля, если нет уверенности в том, что такие специалисты действительно могут выполнять электротехнические работы. Практика использования теплого пола показывает, что трудности в том случае, если установка была осуществлена некачественно, возникают нередко и цена таких ошибок может быть высока, поскольку может предстоять ремонт теплого пола, что является делом непростым и недешевым.

Для установки терморегуляторов теплых полов понадобятся следующие инструменты:

  • отвертка;
  • нож;
  • тестер.

Как установить терморегулятор теплого пола?

Установка терморегулятора может быть осуществлена своими руками, но для этого нужно обладать навыками мастера-электрика, а если имеется соответствующее образование, то еще лучше.

Теперь нужно сфокусировать свое внимание на некоторых не самых понятных моментах, их знание в значительной степени позволит сэкономить время, когда осуществляется монтаж, можно будет избежать самых распространенных ошибок, и тогда в подключении терморегулятора теплого пола не будет ничего сложного.

Схема устройства терморегулятора.

Перед тем как осуществлять монтаж, нужно начать с самого банального — с внимательного изучения инструкции по установке и эксплуатации. Нужно хорошо разобраться с тем, как снимается панель управления терморегулятора (это называется лицевая панель). Если используются некоторые термостаты иностранного производства, то нужно сначала снять колесико управления, для этого его необходимо поддеть ножом (можно использовать отвертку), а потом открутить установочный винт. У некоторых видов термостатов на панели сбоку есть защелки, на которые следует надавить отверткой очень аккуратно. При этом нужно учитывать, что если крышка терморегулятора не снимается, то прилагать чрезмерные усилия, чтобы ее снять, не следует, нужно просто очень внимательно разобраться в схеме в документации к изделию. Если это не сделать, то крепления из пластика могут быть очень легко сломаны, и тогда придется приобретать новый терморегулятор, который стоит очень недешево.

Когда осуществляется монтаж терморегулятора теплого пола, нужно принимать во внимание то обстоятельство, что все процедуры, которые подразумевают соприкосновение с токоведущими проводами, должны осуществляться только тогда, когда полностью отключено напряжение, это является обязательным условием. Поэтому перед тем как осуществлять монтаж терморегулятора теплого пола, нужно отключить в квартире напряжение или линию, питающую термостат.

Некоторые нюансы установки терморегулятора теплого пола

Потом нужно внимательно разобраться с проводами питания, которые подведены к установочной коробке. Международные и российские правила гласят, что черный или коричневый провод обязательно должен соответствовать фазе, голубой провод соответствует нулю, а провод желто-зеленого цвета может использоваться только для целей защитного заземления. Перед тем как начинать монтаж терморегулятора теплого пола, нужно убедиться в том, что все цветы проводов соответствуют общепринятой практике.

Схема подключения термостата для пола.

Потом нужно с помощью индикатора определить фазный провод и использовать тестер для того, чтобы убедиться в наличии напряжения 220 Вт между фазой и нулем. Нужно обязательно учитывать то обстоятельство, что использование теплых полов без защитного заземления и применения устройства защитного заземления совершенно недопустимо. Если заземление в квартире не сделано, а систему теплых полов решено использовать, то это говорит о серьезных рисках.

Провода питания и провода греющего кабеля нужно откусить таким образом, чтобы они торчали из установочной коробки на 5 см, потом нужно обязательно зачистить, но делать это следует очень аккуратно — так, чтобы не была повреждена изоляция. В некоторых термостатах используется втычное (безвинтовое) крепление проводов, тогда длина зачистки обозначается на корпусе. Между собой защищенные провода соприкасаться не должны, такая возможность должна быть исключена полностью. Оплетка греющего кабеля и провод защитного заземления нужно между собой соединить, для этого используются клеммы или пайки.

После этого провода можно подключать к термостату, но сначала нужно 3 раза проверить, правильно ли они подключены. Схема подключения обычно указывается на крышке, а еще с ней можно ознакомиться в инструкции по монтажу. Винты затягиваются отверткой с соответствующим шлицем. Фазный провод питания нужно подключить к соответствующему контакту термостата, нулевой период подключается к клемме, что касается датчика температуры, то его нужно подключить к клеммам.

При подключении датчика температуры необходимо убедиться в том, что он находится в гофрированной трубе, это делается для того, чтобы его потом можно было без труда заменить. Если при подключении датчика он в трубу не установлен, то сделать это необходимо, при этом нужно обязательно контролировать длину кабеля датчика до перегиба между стеной и полом и длиной до зоны, которая будет обогреваться, там, где заканчивается трубка.

Схема зоны нагрева теплого пола.

Следует свериться с планом укладки теплого пола. Нужно учитывать, что когда осуществляется монтаж, правильность подключения термодатчика играет большую роль. Для подключения датчика совсем не обязательно обладать специальными знаниями, главное при подключении датчика — аккуратность и внимательность. Термодатчик должен быть высокого качества, от этого зависит многое.

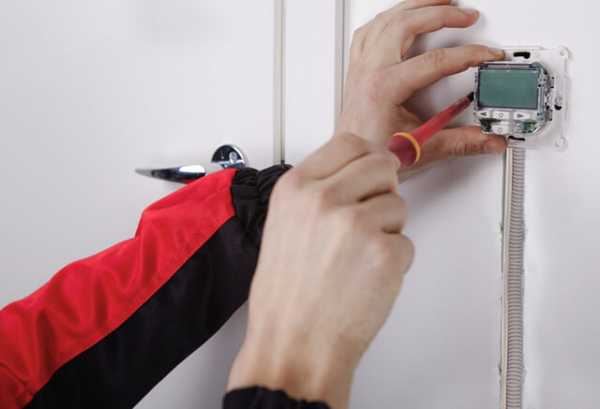

После этого термостат нужно аккуратно вставить в установочную коробку, однако делать это нужно очень осторожно, спешить не следует. Если процесс не получается, нужно постараться разобраться в причинах, а прикладывать для этого силу не следует. Причиной того, что он не идет, может быть торчащая гофрированная коробка или провода, которые выведены неудачно, в любом случае причина должна быть устранена деликатно.

Завершающий этап работы

Панель терморегулятора закрепляется крепежными винтами; при помощи уровня нужно обязательно добиться того, чтобы терморегулятор был расположен ровно. После этого крышка термостата закрывается, подается питание (для этого включается автомат). После того как автомат включен, экран термостата может загореться или загорится индикатор работы теплого пола.

После этого выставляется нужная температура или настраивается время включения и выключения программируемых моделей. Перед тем как теплый пол начнет работать (речь идет даже об очень коротком времени работы), нужно обязательно убедиться в том, что после того, как уложена плитка, прошло достаточное количество времени (такой срок должен составлять не меньше 28 дней). Дело в том, что если включение теплого пола будет произведено раньше этого срока, то между кабелем и растровом могут образоваться воздушные полости, что очень скоро может стать причиной местного выгорания кабеля, в результате чего кабельная система обогрева просто выйдет из строя.

Включать теплый пол для проверки работоспособности категорически запрещается, пока раствор полностью не высохнет.

Если есть необходимость проверить целостность кабеля после того, как уложена плитка, нужно просто измерить изоляционное сопротивление и сопротивление между греющими жилами. Таким образом, монтаж такого оборудования особой сложностью не отличается.

Автор:

Иван Иванов

Поделись статьей:

Оцените статью:

Загрузка...

Похожие статьи

pervyiremont.ru

схема подключения, фото, видео инструкция по монтажу своими руками

Популярность системы отопления «теплый пол» сегодня на пике. Ее используют и как дополнительный источник тепловой энергии, и как основной. Но чтобы теплый пол (электрический, водяной или инфракрасный) работал экономично, необходимо добавить к нему небольшой приборчик – терморегулятор (программатор, термостат). С его помощью можно настроить температурный режим внутри комнаты, который он сам же и будет контролировать. А так как процесс монтажа теплого пола не очень сложный, то и проблема – как установить терморегулятор, также не вызовет у производителя работ затруднений.

Сразу же оговоримся, что температурные регуляторы – это отдельная единица, которая в комплектацию самого теплого пола не входит. Поэтому его необходимо правильно подобрать.

Как выбрать терморегулятор

Все будет зависеть от того, в какой комнате устанавливается система теплых полов. К примеру, если этот ванная комната или застекленный балок или лоджия, то лучше выбирать простейший вариант. К примеру, марки ТР. Если вам необходимо регулировать температуру в большой комнате (гостиной), то оптимальный вариант – более сложная конструкция с дисплеем и несколькими опциями (пульт управления и так далее). Правда, второй вариант значительно дороже первого. Так что стоит соизмерить свои расходы.

Комплектация терморегулятора модели TP-110

Не будем вдаваться в подробности выбора сложных моделей. Рассмотрим пример на простой из них. К примеру, для стандартной ванной комнаты подойдет терморегулятор ТР-110. Вот его технические характеристики:

  • Он выдерживает 16 А.
  • Установить терморегулятор можно на теплые полы, потребляющие 130 Вт, для небольшого помещения ванной это в самый раз.
  • Это малогабаритное, даже можно сказать, компактное устройство с размерами 80x80x56 мм.
  • Вес прибора всего лишь 90 г.

В его комплект также входят термодатчик резисторного типа и кабель длиною 2 м для подключения к теплому полу.

Установка

Правильная установка терморегулятора зависит от многих факторов. Давайте рассмотрим основные из них.

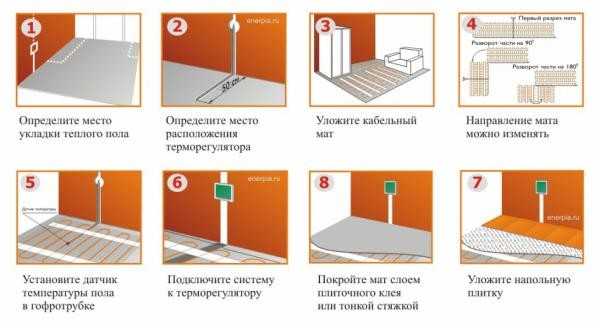

Инструкция по установке теплого пола с терморегулятором

Место установки

Перед тем как подключить этот прибор, необходимо выбрать место его установки. Это важная составляющая корректной работы не только прибора, но и всего отопления в целом. Где же надо устанавливать терморегулятор:

  • Оптимальная высота на стене 1,2-1,5 м.
  • Недалеко от розетки.
  • Если дверь открывается влево, то прибор необходимо устанавливать справа, и наоборот.
  • Нельзя монтировать его около оконных проемов. Чем дальше от них, тем лучше.

Как подключить к электрической сети

Подключение терморегулятора проводится двумя вариантами:

  1. Просто включить его в розетку через штепсельную вилку и провод.
  2. Провести скрытую проводку от терморегулятора к розетке.

Второй вариант делается так. Устанавливаете прибор ниже розетки. Делаете на месте будущей установки отверстие под стандартный подрозетник, который покупаете заранее. Высверливаете коронкой в бетонной стене отверстие, куда и монтируется подрозетник. Между розеткой и местом установки терморегулятора делается штроба, куда закладывается провод.

Штробы для проведения скрытой проводки

Обратите внимание! Необходимо соединить розетку и терморегулятор точно таким же кабелем, который идет от распределительного щитка к розетке. Он рассчитан на установленный в щите автомат и УЗО, так что конфликта между двумя приборами не будет.

Как подключить терморегулятор и теплый пол

В самом терморегуляторе три выходных провода стандартной расцветки:

  • Коричневый это фаза, он обозначается буквой «L».
  • Синий – это ноль, обозначается «N».
  • Желто-зеленый – это заземление, буквы «PE».

Кстати, провода идут в комплекте к прибору длиною 3 м и сечением 1 мм². Их называют «холодными». Почему? Потому что они соединяют терморегулятор с теплыми полами и термодатчиком. Это не нагревательные элементы.

Итак, терморегулятор необходимо соединить с теплым полом и температурным датчиком. Поэтому перед тем как подключить оба устройства между собой, необходимо от места установки терморегулятора до пола сделать вертикальную штробу, куда и закладываются провода.

Обратите внимание на корпус прибора, на нем всегда есть схема подключения терморегулятора. Ее и берем за основу. Она для всех простых моделей практически одинакова. Теперь проводим подключение:

  • Термодатчик необходимо подключить к клеммам номер 1 и 2. В данном случае полярность не учитывается.
  • Кабель питания от розетки подключается к клеммам номер 5 и 6. При этом на пятую клемму сажается фаза, на шестую ноль.
  • Нагревательный кабель подключается к клеммам номер 3 и 4.

Если в качестве электрического теплого пола используется двухкабельный вариант, то подключать сам теплый пол надо по клеммам 3, 4 и 5. При этом на пятую клемму сажается ноль питающего кабеля и заземление нагревательного кабеля. В этом случае будет срабатывать зануление, а не заземление. Эта схема предложена производителем.

Но тут есть один нюанс. Если в вашем доме используется электрическая схема «TN-C-S», тогда теплый пол необходимо обязательно заземлять. Потому что установленный в распределительном щитке УЗО будет все время срабатывать, отключая всю сеть.

К сожалению, не во всех терморегуляторах предусмотрена встроенная линия заземления, поэтому клемма «PE» отсутствует. Что делать в этом случае? К примеру, вот такая схема, которая себя оправдывает:

  • Питающий кабель подсоединяется к 5 и 6 клеммам (к пятой ноль, к шестой фаза).
  • Два провода одножильного кабеля (они белого цвета) к клеммам номер 3 и 4.
  • Заземляющие провода соединяются к клемме номер 5.

Как видите, установка терморегулятора – дело не самое простое. Во всяком случае, это касается электрического подключения всех элементов теплого пола. При этом приходится учитывать не только схему подключения проводов между прибором и нагревательным кабелем, но и между регулятором и температурным датчиком. Здесь важно ничего не перепутать.

Подключение теплого пола и терморегулятора к сети

Многих начинающих мастеров интересует вопрос, касающийся такой темы, как – схема терморегулятора. А точнее, можно ли своими руками собрать ее? Никаких проблем в этом нет. Схема достаточно проста, в интернете вы найдете несколько предложений от опытных электриков, которые самостоятельно собирают их, используя в собственном доме.

Заключение по теме

Установка температурного регулятора связана с электрическими схемами и сетями. Поэтому если вы решили самостоятельно провести подключение данного прибора, то стоит разобраться в теме досконально. Но имейте в виде, что многие обыватели путают установку терморегулятора на батарею отопления с монтажом, который был разобран в этой статье. Это совершенно два разных прибора.


onlineelektrik.ru

Терморегулятор для теплого пола — ключ к комфорту в вашем доме

Терморегулятор: задаем уровень комфорта

Сейчас многие увлечены созданием системы дополнительного обогрева в виде теплого пола. Чтобы не допускать при его эксплуатации перерасхода электроэнергии, рекомендуется подключить терморегулятор для теплого пола. Их применение позволяет решить задачу поддержания заданного показания температуры. Прибор автоматически подключает или отключает нагревательный элемент (электрический кабельный пол, пленочный пол) в соответствии с показаниями датчика температуры.

При монтаже пола с системой подогрева следует подобрать термостат с соответствующими параметрами.

Виды терморегуляторов

В торговой сети можно найти регулирующие устройства нескольких типов. По совокупности выполняемых функций выделяют:

•Прибор с режимом экономии электроэнергии. Он обеспечит снижение температуры в комнате на период отсутствия жильцов на несколько градусов, что непременно отразится на общем расходе электричества.

•Термостат, совмещенный с программируемым таймером. Режим повышения или понижения температуры задается установлением программы таймера. Таймер передает команду на терморегулятор, заставляя увеличивать или уменьшать интенсивность обогрева на указанный период.

•Интеллектуальный программируемый терморегулятор. На нем можно задавать на дисплее автоматическое чередование режимов обогрева и режимов экономии. Прибор самостоятельно рассчитает время передачи команд на нагревательные элементы и будет контролировать расход тепла в зависимости от существующей совокупности факторов.

•Терморегулятор с ограничительным датчиком. Он обеспечивает установку максимального и минимального значения температуры пола при указанной температуре комнатного воздуха. Так нагревательный элемент защищается от вероятного перегрева, а заодно и напольное покрытие.

По способу управления приборы разделяют на электронные и механические.

Для небольших помещений подойдет стандартный термостат без функции программирования. Программируемые модели лучше устанавливать в просторных помещениях. Наиболее удобно в этих случаях устанавливать электронные терморегуляторы с датчиками пола.

По коммутируемой мощности прибор должен соответствовать обогревательной системе. Современные нормы устанавливают максимально допустимый уровень мощности для термостатов в 3 кВт.

Задачи термостата

Терморегулятор – продукт современных высокотехнологичных решений

При помощи термостата обеспечивается оптимальная температура теплого пола в квартире. Оптимальной называют такую температуру, при которой сохраняются функции теплого пола и не происходит деформация напольного покрытия и нарушения уровня комфортности в квартире.

Существуют нормы температуры пола для разных по функциональности помещений.

  • Для детских садов и общеобразовательных школ – 24 градуса;
  • Для квартиры (помещения с постоянным нахождением людей) – 26 градусов;
  • Для паркета – 30 градусов;
  • Для ламината при укладке пленочного пола – 27 градусов.

Подготовка прибора к установке

Прежде чем устанавливать регулятор температуры теплого пола, следует ознакомиться с его спецификой. Необходимые сведения содержит инструкция, прилагаемая к конкретной модели прибора.

Схема подключения проводов

Узнайте, как снимается лицевая панель, она же панель управления. Это указывается на схеме в документации. Неправильный демонтаж может испортить приспособления для крепления лицевой панели, и прибор придется заменять.

Укрепите на стене монтажную коробку, или продолбите вначале углубление, а затем поместите в него коробку. Место для размещения термостата выбирается недалеко от розеток, на удобной высоте от поверхности пола (60 – 100 сантиметров).

Перед началом процедуры монтажа отключите напряжение в сети.

Установка

К монтажной коробке подводят провода питания. При помощи индикатора определяем фазный провод (коричневый или черный), провод с рабочим нулем (синий), провод для заземления. Тестером замеряем напряжение между фазой и нулем – 220 В.

Между нагревательным элементом и термостатом подключаем датчик температуры теплого пола. Скрываем корпус датчика в гофротрубе. Провод от датчика протягиваем к корпусу термостата.

Выполняем подключение терморегулятора для теплого пола, а именно подсоединение проводов к термостату. Специалисты рекомендуют тщательно проверять правильность подсоединения. Сверяйте производимые манипуляции со схемой подключения. Контакт для крепления фазного провода обычно обозначается буквой L, контакт для нулевого провода – буквой N. Клеммы для подключения провода от датчика температуры обозначаются как sensor.

Комплектация прибора

Аккуратно помещаем прибор в монтажную коробку. Здесь можно столкнуться с ситуацией, когда установке терморегулятора что-то мешает. Не следует применять силу, это может повредить хрупкий прибор. Помеху могут создавать неудачно протянутые провода или слишком длинная гофрированная труба. Убираем помехи, и вводим термостат в корпус коробки.

Используем уровень, чтобы ровно расположить терморегулятор. Размещаем по месту панель прибора, и закрепляем ее крепежными винтами. Установка терморегулятора теплого пола завершена.

Завершение монтажных работ

Крышку термостата устанавливаем на место. На подключенный термостат подаем питание (включаем автомат). На моделях с жидкокристаллическим экраном или индикатором работы момент включения можно зафиксировать визуально, то есть по появлению индикации. На приборе выставляем показатель температуры и запускаем теплый пол для работы в тестовом режиме.

Регулировка температуры теплого пола при помощи программируемого термостата проверяется так: вначале выставляются параметры времени включения – выключения прибора, параметры температуры, и затем запускается пробный суточный цикл работы.

Замечания

По мнению производителей, установку терморегулятора должен выполнять квалифицированный специалист. Они аргументируют свою позицию соображением, что современные термостаты являются высокотехнологичными приборами со сложной электроникой. И ошибки в монтаже указанных приборов могут приводить к повреждению пола с подогревом в результате выставления неправильных режимов.

Домашнему мастеру рекомендуется браться за работу при условии обладания значительным опытом электромонтажных работ. Перед проведением монтажа следует получить самую подробную консультацию у электрика, обладающего необходимым практическим опытом.

sdelai-pol.ru

самостоятельная сборка и последовательность работ

Теплый пол является оптимальным способом обогрева помещений из соотношения стоимости обеспечения ресурсов и производительности. Система состоит из ряда узлов и элементов, монтаж которых необходимо производить в строгой последовательности.

Установка терморегулятора теплого пола является одним из ответственных моментов, потому что именно от него зависит управление температурными режимами в отдельно взятой комнате.

Разновидности устройств

Производители предлагают несколько типов регуляторов – механические и электронные, которые в свою очередь бывают:

  • С режимом экономии электроэнергии. Настройка регулятора теплого пола такого вида снижает подачу электричества во время отсутствия жильцов.
  • С таймером. Температурный режим регулируется программированием времени. Таймер управляет интенсивностью обогрева в указанный период.
  • С интеллектуальным программированием. Установка терморегулятора теплого пола рассматриваемой конструкции подразумевает автоматическое чередование экономного режима с нагревательным. «Умное» устройство рассчитывает время «командования» нагревательными элементами.
  • С датчиком ограничения. Настраивается изделие на показатель необходимой температуры и регулирует процесс нагрева по заданным величинам.

По своей доступной мощности изделия должны соответствовать выбранной системе обогрева. Они не должны превышать показатели, прописанные производителем в инструкции по эксплуатации терморегулятора для теплого пола. Максимумом считается значение в 3 кВт.

Популярными на сегодняшний день считаются такие устройства: Nexans N-Comfort, ProfiTherm, Теплолюкс, механический Devireg и сенсорный Castle. Их отличает демократическая стоимость и высокий эксплуатационный ресурс.

Как собрать самостоятельно терморегулятор теплого пола

Если вы обладаете инженерными навыками, монтаж терморегулятора теплого пола можно произвести своими руками. Но важно помнить, что работа с электричеством требует максимальной серьезности и соблюдения правил техники безопасности.

Конструкция самодельного аппарата предельно проста в исполнении:

  • Корпус для подключения к запорной арматуре либо обогревателю,
  • Датчик,
  • Головка, заполненная температурным реагентом,
  • Клапаны затвора.

Материал в головке при определенной температуре меняет свои свойства и приводит в движение заслонку теплоносителя. Устанавливать изделия можно непосредственно на обогреватель или же в котельной и управлять за счет получения температуры, проходящего через них теплоносителя.

Как установить терморегулятор для теплого пола: подготовка

Перед монтажом изделия необходимо изучить его параметры, специфику использования и технологию установки, рекомендуемую производителем. Специалисты рекомендуют устанавливать блок управления в непосредственной близости от розеток.

Высота установки терморегулятора теплого пола должна составлять от 60 см до метра и к ней нужно обеспечить быстрый доступ. Его запрещено декорировать, закрывать шторами или придвигать мебель.

Перед проведением любых работы с термостатом, обязательно отключите электропитание.

Как настроить терморегулятор теплого пола

К монтажной коробке тянутся электрические провода. Индикатором определяется фазный кабель (черный либо коричневый), кабель с рабочим нулем (синий), а также провод для заземления. Напряжение между нулем и фазой должно составлять 220 В.

Перед тем как установить терморегулятор теплого пола, между ним и греющим элементом нужно расположить датчик температуры и укрыть его гофротрубой, защищающей от механического воздействия. Провод датчика протягивается к корпусу термостата.

Специалисты настоятельно рекомендуют следовать инструкции к терморегулятору теплого пола при подключении.

После проведенных манипуляций крышка термостата устанавливается на свое место. Электричество подается на устройство, чтобы проверить правильность монтажа и готовность к эксплуатации. Необходимо выставить желаемые параметры температуры и запустить систему на сутки в тестовом режиме.  Только после того, как вы удостоверитесь в отсутствии проблем и в бесперебойной подаче тока в аппарат, можно приступать к финишной отделке.

Современные термостаты представляют собой электронные приборы со сложным устройством, поэтому настройку терморегулятора теплого пола целесообразней будет доверить, все-таки, квалифицированным специалистам. Допущенные во время установки ошибки и неправильно выбранные режимы могут приводить к выходу из строя всей системы и повреждать поверхность полов.  Для консультации позвоните по телефону, указанному на сайте.

pol-hot.ru

Установка терморегулятора теплого пола - Всё о напольных покрытиях

Как установить терморегулятор на теплый пол правильно

Популярность системы отопления «теплый пол» сегодня на пике. Ее используют и как дополнительный источник тепловой энергии, и как основной. Но чтобы теплый пол (электрический, водяной или инфракрасный) работал экономично, необходимо добавить к нему небольшой приборчик – терморегулятор (программатор, термостат). С его помощью можно настроить температурный режим внутри комнаты, который он сам же и будет контролировать. А так как процесс монтажа теплого пола не очень сложный, то и проблема – как установить терморегулятор, также не вызовет у производителя работ затруднений.

Сразу же оговоримся, что температурные регуляторы – это отдельная единица, которая в комплектацию самого теплого пола не входит. Поэтому его необходимо правильно подобрать.

Как выбрать терморегулятор

Все будет зависеть от того, в какой комнате устанавливается система теплых полов. К примеру, если этот ванная комната или застекленный балок или лоджия, то лучше выбирать простейший вариант. К примеру, марки ТР. Если вам необходимо регулировать температуру в большой комнате (гостиной), то оптимальный вариант – более сложная конструкция с дисплеем и несколькими опциями (пульт управления и так далее). Правда, второй вариант значительно дороже первого. Так что стоит соизмерить свои расходы.

Комплектация терморегулятора модели TP-110

Не будем вдаваться в подробности выбора сложных моделей. Рассмотрим пример на простой из них. К примеру, для стандартной ванной комнаты подойдет терморегулятор ТР-110. Вот его технические характеристики:

  • Он выдерживает 16 А.
  • Установить терморегулятор можно на теплые полы, потребляющие 130 Вт, для небольшого помещения ванной это в самый раз.
  • Это малогабаритное, даже можно сказать, компактное устройство с размерами 80x80x56 мм.
  • Вес прибора всего лишь 90 г.

В его комплект также входят термодатчик резисторного типа и кабель длиною 2 м для подключения к теплому полу.

Правильная установка терморегулятора зависит от многих факторов. Давайте рассмотрим основные из них.

Инструкция по установке теплого пола с терморегулятором

Место установки

Перед тем как подключить этот прибор, необходимо выбрать место его установки. Это важная составляющая корректной работы не только прибора, но и всего отопления в целом. Где же надо устанавливать терморегулятор:

  • Оптимальная высота на стене 1,2-1,5 м.
  • Недалеко от розетки.
  • Если дверь открывается влево, то прибор необходимо устанавливать справа, и наоборот.
  • Нельзя монтировать его около оконных проемов. Чем дальше от них, тем лучше.

Как подключить к электрической сети

Подключение терморегулятора проводится двумя вариантами:

  1. Просто включить его в розетку через штепсельную вилку и провод.
  2. Провести скрытую проводку от терморегулятора к розетке.

Второй вариант делается так. Устанавливаете прибор ниже розетки. Делаете на месте будущей установки отверстие под стандартный подрозетник, который покупаете заранее. Высверливаете коронкой в бетонной стене отверстие, куда и монтируется подрозетник. Между розеткой и местом установки терморегулятора делается штроба, куда закладывается провод.

Штробы для проведения скрытой проводки

Обратите внимание! Необходимо соединить розетку и терморегулятор точно таким же кабелем, который идет от распределительного щитка к розетке. Он рассчитан на установленный в щите автомат и УЗО, так что конфликта между двумя приборами не будет.

Как подключить терморегулятор и теплый пол

В самом терморегуляторе три выходных провода стандартной расцветки:

  • Коричневый это фаза, он обозначается буквой «L».
  • Синий – это ноль, обозначается «N».
  • Желто-зеленый – это заземление, буквы «PE».

Кстати, провода идут в комплекте к прибору длиною 3 м и сечением 1 мм². Их называют «холодными». Почему? Потому что они соединяют терморегулятор с теплыми полами и термодатчиком. Это не нагревательные элементы.

Итак, терморегулятор необходимо соединить с теплым полом и температурным датчиком. Поэтому перед тем как подключить оба устройства между собой, необходимо от места установки терморегулятора до пола сделать вертикальную штробу, куда и закладываются провода.

Обратите внимание на корпус прибора, на нем всегда есть схема подключения терморегулятора. Ее и берем за основу. Она для всех простых моделей практически одинакова. Теперь проводим подключение:

  • Термодатчик необходимо подключить к клеммам номер 1 и 2. В данном случае полярность не учитывается.
  • Кабель питания от розетки подключается к клеммам номер 5 и 6. При этом на пятую клемму сажается фаза, на шестую ноль.
  • Нагревательный кабель подключается к клеммам номер 3 и 4.

Если в качестве электрического теплого пола используется двухкабельный вариант, то подключать сам теплый пол надо по клеммам 3, 4 и 5. При этом на пятую клемму сажается ноль питающего кабеля и заземление нагревательного кабеля. В этом случае будет срабатывать зануление, а не заземление. Эта схема предложена производителем.

Но тут есть один нюанс. Если в вашем доме используется электрическая схема «TN-C-S», тогда теплый пол необходимо обязательно заземлять. Потому что установленный в распределительном щитке УЗО будет все время срабатывать, отключая всю сеть.

К сожалению, не во всех терморегуляторах предусмотрена встроенная линия заземления, поэтому клемма «PE» отсутствует. Что делать в этом случае? К примеру, вот такая схема, которая себя оправдывает:

  • Питающий кабель подсоединяется к 5 и 6 клеммам (к пятой ноль, к шестой фаза).
  • Два провода одножильного кабеля (они белого цвета) к клеммам номер 3 и 4.
  • Заземляющие провода соединяются к клемме номер 5.

Как видите, установка терморегулятора – дело не самое простое. Во всяком случае, это касается электрического подключения всех элементов теплого пола. При этом приходится учитывать не только схему подключения проводов между прибором и нагревательным кабелем, но и между регулятором и температурным датчиком. Здесь важно ничего не перепутать.

Подключение теплого пола и терморегулятора к сети

Многих начинающих мастеров интересует вопрос, касающийся такой темы, как – схема терморегулятора. А точнее, можно ли своими руками собрать ее? Никаких проблем в этом нет. Схема достаточно проста, в интернете вы найдете несколько предложений от опытных электриков, которые самостоятельно собирают их, используя в собственном доме.

Заключение по теме

Установка температурного регулятора связана с электрическими схемами и сетями. Поэтому если вы решили самостоятельно провести подключение данного прибора, то стоит разобраться в теме досконально. Но имейте в виде, что многие обыватели путают установку терморегулятора на батарею отопления с монтажом, который был разобран в этой статье. Это совершенно два разных прибора.

Технология укладки электрического теплого пола под плитку

  • Какой электрический теплый пол под плитку лучше – критерии выбора

  • Как выбрать электрический теплый пол – советы специалиста

    Как установить терморегулятор теплых полов?

    Установка терморегулятора теплого пола – дело очень непростое, его нужно доверить квалифицированному специалисту.

    Для полного контроля над уровнем температуры пола, а так же для создания комфортной среды для проживания, устанавливают терморегулятор теплого пола.

    Не рекомендуется доверять такую работу мастерам широкого профиля, если нет уверенности в том, что такие специалисты действительно могут выполнять электротехнические работы. Практика использования теплого пола показывает, что трудности в том случае, если установка была осуществлена некачественно, возникают нередко и цена таких ошибок может быть высока, поскольку может предстоять ремонт теплого пола, что является делом непростым и недешевым.

    Для установки терморегуляторов теплых полов понадобятся следующие инструменты:

    Как установить терморегулятор теплого пола?

    Установка терморегулятора может быть осуществлена своими руками, но для этого нужно обладать навыками мастера-электрика, а если имеется соответствующее образование, то еще лучше.

    Теперь нужно сфокусировать свое внимание на некоторых не самых понятных моментах, их знание в значительной степени позволит сэкономить время, когда осуществляется монтаж, можно будет избежать самых распространенных ошибок, и тогда в подключении терморегулятора теплого пола не будет ничего сложного.

    Схема устройства терморегулятора.

    Перед тем как осуществлять монтаж, нужно начать с самого банального – с внимательного изучения инструкции по установке и эксплуатации. Нужно хорошо разобраться с тем, как снимается панель управления терморегулятора (это называется лицевая панель). Если используются некоторые термостаты иностранного производства, то нужно сначала снять колесико управления, для этого его необходимо поддеть ножом (можно использовать отвертку), а потом открутить установочный винт. У некоторых видов термостатов на панели сбоку есть защелки, на которые следует надавить отверткой очень аккуратно. При этом нужно учитывать, что если крышка терморегулятора не снимается, то прилагать чрезмерные усилия, чтобы ее снять, не следует, нужно просто очень внимательно разобраться в схеме в документации к изделию. Если это не сделать, то крепления из пластика могут быть очень легко сломаны, и тогда придется приобретать новый терморегулятор, который стоит очень недешево.

    Когда осуществляется монтаж терморегулятора теплого пола, нужно принимать во внимание то обстоятельство, что все процедуры, которые подразумевают соприкосновение с токоведущими проводами, должны осуществляться только тогда, когда полностью отключено напряжение, это является обязательным условием. Поэтому перед тем как осуществлять монтаж терморегулятора теплого пола, нужно отключить в квартире напряжение или линию, питающую термостат.

    Некоторые нюансы установки терморегулятора теплого пола

    Потом нужно внимательно разобраться с проводами питания, которые подведены к установочной коробке. Международные и российские правила гласят, что черный или коричневый провод обязательно должен соответствовать фазе, голубой провод соответствует нулю, а провод желто-зеленого цвета может использоваться только для целей защитного заземления. Перед тем как начинать монтаж терморегулятора теплого пола, нужно убедиться в том, что все цветы проводов соответствуют общепринятой практике.

    Схема подключения термостата для пола.

    Потом нужно с помощью индикатора определить фазный провод и использовать тестер для того, чтобы убедиться в наличии напряжения 220 Вт между фазой и нулем. Нужно обязательно учитывать то обстоятельство, что использование теплых полов без защитного заземления и применения устройства защитного заземления совершенно недопустимо. Если заземление в квартире не сделано, а систему теплых полов решено использовать, то это говорит о серьезных рисках.

    Провода питания и провода греющего кабеля нужно откусить таким образом, чтобы они торчали из установочной коробки на 5 см, потом нужно обязательно зачистить, но делать это следует очень аккуратно – так, чтобы не была повреждена изоляция. В некоторых термостатах используется втычное (безвинтовое) крепление проводов, тогда длина зачистки обозначается на корпусе. Между собой защищенные провода соприкасаться не должны, такая возможность должна быть исключена полностью. Оплетка греющего кабеля и провод защитного заземления нужно между собой соединить, для этого используются клеммы или пайки.

    После этого провода можно подключать к термостату, но сначала нужно 3 раза проверить, правильно ли они подключены. Схема подключения обычно указывается на крышке, а еще с ней можно ознакомиться в инструкции по монтажу. Винты затягиваются отверткой с соответствующим шлицем. Фазный провод питания нужно подключить к соответствующему контакту термостата, нулевой период подключается к клемме, что касается датчика температуры, то его нужно подключить к клеммам.

    При подключении датчика температуры необходимо убедиться в том, что он находится в гофрированной трубе, это делается для того, чтобы его потом можно было без труда заменить. Если при подключении датчика он в трубу не установлен, то сделать это необходимо, при этом нужно обязательно контролировать длину кабеля датчика до перегиба между стеной и полом и длиной до зоны, которая будет обогреваться, там, где заканчивается трубка.

    Схема зоны нагрева теплого пола.

    Следует свериться с планом укладки теплого пола. Нужно учитывать, что когда осуществляется монтаж, правильность подключения термодатчика играет большую роль. Для подключения датчика совсем не обязательно обладать специальными знаниями, главное при подключении датчика – аккуратность и внимательность. Термодатчик должен быть высокого качества, от этого зависит многое.

    После этого термостат нужно аккуратно вставить в установочную коробку, однако делать это нужно очень осторожно, спешить не следует. Если процесс не получается, нужно постараться разобраться в причинах, а прикладывать для этого силу не следует. Причиной того, что он не идет, может быть торчащая гофрированная коробка или провода, которые выведены неудачно, в любом случае причина должна быть устранена деликатно.

    Завершающий этап работы

    Панель терморегулятора закрепляется крепежными винтами; при помощи уровня нужно обязательно добиться того, чтобы терморегулятор был расположен ровно. После этого крышка термостата закрывается, подается питание (для этого включается автомат). После того как автомат включен, экран термостата может загореться или загорится индикатор работы теплого пола.

    После этого выставляется нужная температура или настраивается время включения и выключения программируемых моделей. Перед тем как теплый пол начнет работать (речь идет даже об очень коротком времени работы), нужно обязательно убедиться в том, что после того, как уложена плитка, прошло достаточное количество времени (такой срок должен составлять не меньше 28 дней). Дело в том, что если включение теплого пола будет произведено раньше этого срока, то между кабелем и растровом могут образоваться воздушные полости, что очень скоро может стать причиной местного выгорания кабеля, в результате чего кабельная система обогрева просто выйдет из строя.

    Включать теплый пол для проверки работоспособности категорически запрещается, пока раствор полностью не высохнет.

    Если есть необходимость проверить целостность кабеля после того, как уложена плитка, нужно просто измерить изоляционное сопротивление и сопротивление между греющими жилами. Таким образом, монтаж такого оборудования особой сложностью не отличается.

    Подключение теплого пола к терморегулятору (термостату)

    Немаловажную роль в строительстве и проектировании теплого пола играет терморегулятор – управляющий блок, который обрабатывает информацию, поступающую от температурных датчиков. В зависимости от выбранного режима работы он включает или отключает режим нагрева.

    Подключение теплого пола к терморегулятору

    Обязательность установки терморегулятора зависит от модификации вашего теплого пола. Если нагрев производится электричеством, то терморегулятор является обязательным элементом конструкции, а вот в водяном теплом поле его можно и не устанавливать. Однако для экономии теплоносителя и регулирования нагрева помещения при нескольких источниках тепла терморегулятор может устанавливаться и в системах теплого водяного пола.

    Какие бывают терморегуляторы?

    В зависимости от внутренней электронной начинки терморегуляторы можно разделить на сложные, имеющие программируемое управление и простые, в которых устанавливается только один параметр — температура. В сложных приборах имеется электронный блок и табло, в простых установка желаемой температуры производится механическим способом.

    Также можно разделить терморегуляторы на типы по способу их установки. Как и обычные настенные выключатели они могут быть встраиваемыми и заглубляемыми в стены и накладными.

    Температурные датчики

    Для того, чтобы терморегулятор мог качественно выполнять свою работу к нему должна подводиться информация, собираемая температурными датчиками. Датчик представляет собой два провода, соединенные термопарой, которая меняет сопротивление в зависимости от степени нагрева.

    Температурные датчики для терморегулятора

    Температурные датчики могут снимать информацию как непосредственно с нагревательного элемента, так и замерять температуру воздуха в помещении. Как правило воздушные термодатчики крепятся непосредственно в корпусе терморегулятора и не требуют отдельного монтажа. Существуют терморегуляторы, которые принимают информацию одновременно от двух типов температурных датчиков.

    Измерять температуру непосредственно нагревательного элемента теплого пола или самого пола лучше всего в помещениях, имеющих дополнительные источники тепла, такие как кухни и ванные комнаты.

    Подключение электрического теплого пола к терморегулятору

    Нагревательные электрические элементы систем нагреваемых полов выполняются из ИК-пленки или из нагревательного кабеля. Монтаж таких систем довольно прост – они укладываются либо в толщу стяжки, либо на стяжку непосредственно под финишное напольное покрытие.

    Терморегулятор к таким полам подключается следующим образом:

    1. Определите в помещении место расположения терморегулятора. Учтите, что в непосредственной близости с ним должна находиться проводка электрической сети с напряжением 220 вольт. Между терморегулятором и электропроводкой необходимо предусмотреть место для размещения автоматического выключателя.
    2. При проектировании электрического пола также предусмотрите место для размещения температурного датчика. Как правило он располагается вблизи терморегулятора в месте, которое не заставлено предметами мебели.

    Схема подключение теплого пола

  • Если нагревательным элементом в вашей системе является ИК-пленка, то термодатчик необходимо установить с изнаночной стороны пленки.
  • Если нагревательным элементов в вашей системе теплого пола является греющийся кабель, укладываемый в толщу стяжки то температурный датчик нужно обезопасить от воздействия бетона. Для этого его необходимо разместить в гофрированной трубе вместе с нагревающим кабелем. Один конец трубы должен находиться в толще бетонной стяжки, а другой должен быть выведен к стене так, чтобы обеспечить возможность демонтажа и замены неисправного датчика.
  • После завершения монтажа теплого электрического пола на месте, выбранном для установки терморегулятора установите разметку. Если регулирующее устройство является встраиваемым, то в месте его установки выдолбите нишу. Если ваш терморегулятор накладной – то установите его на винты-саморезы на дюбеля.
  • Проведите сопоставление мощности нагревательного элемента вашего теплого пола с допущенной мощностью терморегулятора. Максимальная мощность терморегулятора должна быть не менее, чем нагрузка, подаваемая на нагревательные элементы.
  • Проведите подключения проводки нагревательного элемента к клеммам терморегулятора. Обратите внимание на необходимость соблюдения подключаемых фаз. На большинстве электроприборов фаза может быть обозначена буквами «L» и «F», а нейтральный ноль – литерой «N». Также фазировка обозначается и цветом проводов – нулевой провод обычно окрашен в синий цвет, а провод фазы – в черный, белый или коричневый.

    Схема подключения терморегулятора — фото

    Затем проведите тестирование терморегулятора:

    1. Установите минимальное значение температуры на регуляторе,
    2. Подайте на него питание,
    3. Включите тумблер нагрева,
    4. Плавно поменяйте значение температурного режима, при включении нагревательных элементов должен быть слышан легкий щелчок.
    5. Визуально проверьте нагрев пола.

    Подключение теплого водяного пола к терморегулятору

    В водяных системах отопления терморегулятор управляет специальным сервоприводом, который регулирует поток теплоносителя в системе. Так и предназначенные для электрических полов они могут быть программируемыми и механическими. Температурные датчики в таких системах, как правило измеряют нагрев воздуха, так как жидкий теплоноситель отдает тепло атмосфере с некоторым запозданием.

    Механический терморегулятор для теплого пола

    Таким образом выглядит простейший механический терморегулятор для системы водяного теплого пола.

    1. При создании теплого водяного пола температурный датчик устанавливается обычно на высоте около метра, можно разместить его в непосредственной близости с терморегулятором. Обратите внимание, чтобы рядом с датчиком не находилось дополнительных источников тепла.
    2. После установки датчика заведите провода от него к терморегулятору. Существуют датчики с передачей информации по радиоканалу – в этом случае необходимо добиться устойчивого прохождения сигнала.
    3. После запуска системы разместите рядом температурным датчиком обыкновенный термометр и выставьте на терморегуляторе определенную температуру нагрева. В течении нескольких часов система должна поддерживать температуру в стабильном состоянии.

    Помните, что монтаж электрических цепей в доме необходимо проводить при выключенном защитном автоматическом выключателе.

    Для того, чтобы более подробно ознакомиться с процедурой подключения теплого пола к терморегулятору – просмотрите видеоурок, представленный на нашем сайте.

    Видео инструкция — установка терморегулятора своими руками

    Читайте также:

    • Подключение терморегулятора к теплому полу
    • Терморегулятор для теплого пола
    • Cхема подключения теплого пола
    • Электрический тёплый пол под плитку своими руками

    Источники: http://onlineelektrik.ru/tpol/kak-ustanovit-termoregulyator-na-teplyj-pol-pravilno.html, http://pervyiremont.ru/pol/ustanovka-termoregulyatora-teplogo-pola.html, http://stroyvopros.net/pol/podklyuchenie-teplogo-pola-k-termoregulyatoru.html

  • pol-v-dome.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
