Как пользоваться терморегулятором для теплого пола – Терморегулятор для теплого пола – как выбрать, инструкция по подключению и настройке с видео

Содержание

принцип работы, установка, схема подключения

Вы ищете средство, что экономить электроэнергию при эксплуатации теплого пола? Для этого существует идеальное решение – терморегулятор для теплого пола. Термостат будет эффективно регулировать и поддерживать заданную температуру. Конечно, это все при условии правильного выбора этого устройства и его монтажа.

Каким же образом терморегулятор для водяного теплого пола делает их экономически выгодными? Дело в том, что он не только, как может показаться, регулирует температуру, но и позволяет в ручном или автоматическом режиме устанавливать временной интервал нагревания. Термостат для водяных плов с обогревом обеспечивает изменение температуры в помещении в тепловом промежутке от 5 до 45 градусов. И делает это достаточно оперативно.

Предназначение

Основная задача, которую выполняет терморегулятор для водяного теплого пола – уменьшение или увеличение объема горячего теплоносителя из центральной системы отопления. Для нагревательных кабелей, работающих на электрической энергии, устройство регулирует мощность тока. Данные о текущих показателях температуры поступают от термодатчика. В водяном отоплении он устанавливается во входящий патрубок гребенки, для электрического – между кабелями нагрева.

Так как большинство моделей рассчитаны для комплектации электрических систем отопления, рассмотрим технические характеристики этой группы товаров:

    • Номинальная мощность. Выбор и монтаж терморегулятора теплого пола может осуществляться только после расчета мощности всей системы. Рекомендуется выбирать модель с небольшим запасом.
    • Способ регулирования температуры – автоматический или ручной.

  • Различия по способу монтажа — накладные или встраиваемые.
  • Возможность подключения нескольких датчиков температуры. Двухзонный терморегулятор для теплого пола считывает показания нагрева электрических элементов из воздуха в помещении. Такие устройства работают полностью автоматически, но имеют более высокую стоимость, чем модели с меньшими функциями.

Виды термостатов

Терморегулятор для водяных теплых полов можно классифицировать по разным показателям: типу, виду датчика, месту размещения и т. д. Однако, самым существенным признаком, конечно, является принцип действия.

  • Электронно-механический. Он работает по принципу, аналогичному работе обычного утюга – без задания конкретной температуры. После того как температура в комнате нагреется до установленной, регулятор отключается и включается вновь, когда воздух остывает на несколько градусов. Управление чисто интуитивное: прохладно – крутите колесико в одну сторону, жарко – в противоположную. Самыми большими достоинствами этих приборов считаются предельно доступная цена и простота.

На заметку

Основное преимущество этих устройств – доступная стоимость. В некоторых моделях предусмотрена система защиты. При резком скачке напряжения происходит автоматическое отключение всей системы.

prestigpol.ru

Терморегулятор для теплого пола – инструкция по установке!

Терморегулятор – это устройство, главная функция которого сводится к поддержанию температуры на постоянном заданном уровне( читайте также статью — терморегулятор для радиатора отопления ). Чтобы эксплуатация теплого пола была максимально комфортной, эффективной и экономичной, в состав системы обязательно нужно включить терморегулятор.

Терморегулятор для теплого пола

Это очень ответственная работа, которую настоятельно рекомендуется поручать только профессионалам. Однако при наличии желания вы можете разобраться в основных моментах и выполнить монтаж прибора своими силами. Нужно лишь знать, как проводится данная работа, и помнить об основных моментах техники безопасности.

Терморегулятор для теплого пола

Содержание пошаговой инструкции:

Главные функции терморегулятора теплого пола

Рассматриваемая система состоит из терморегулятора и специального датчика температуры. Этот датчик устанавливается в необходимом месте. При его установке применяется идущая в комплекте гофрированная монтажная трубка. В случае с теплым полом ее размещают в обычной цементно-песчано

й стяжке.

Выбор функций на терморегуляторе

Чаще всего подобными устройствами комплектуются системы полов с подогревом, работающие с применением нагревательного кабеля. В продаже доступны терморегуляторы, которые можно программировать. Это позволяет дополнительно экономить энергию.

Терморегулятор для теплого пола

К примеру, пользователь может запрограммировать терморегулятор так, что при отсутствии жильцов система будет работать в минимальном режиме, а незадолго до их возвращения перейдет в нормальный режим работы, чтобы успеть прогреть помещение до требуемого уровня.

Виды терморегуляторов

Программируемые терморегуляторы стоят дороже своих непрограммируемых аналогов, но, как показывает практика, имеющаяся разница в цене окупается не более чем за 1-2 сезона.

Подготовка к самостоятельной установке терморегулятора

Схема подключения терморегулятора

Перед началом работы внимательно изучите основные разделы инструкции к своему терморегулятору. Особое внимание обратите на рекомендациям производителя по монтажу прибора, т.к. для разных моделей они могут определенным образом различаться.

Попробуйте снять лицевую панель прибора. Сначала для этого надо снять с регулятора колесико управления. Для этого его достаточно поддеть при помощи ножа либо отвертки. Затем останется просто открутить установочный винт. Многие модели терморегуляторов оснащаются специальными защелками. Для снятия панели в такой ситуации достаточно будет осторожно надавить на эти защелки при помощи отвертки.

Если вы не смогли снять крышку, не нервничайте и не старайтесь сделать это путем оказания сильного механического воздействия. Вы можете сломать крепления, и единственным возможным вариантом решения такой проблемы станет покупка нового прибора. Лучше внимательно изучите положения инструкции и разберите терморегулятор так, как это рекомендует делать производитель.

Перед подключением терморегулятора нужно отключить электричество.

Самостоятельная установка рассматриваемого прибора требует наличия определенных инструментов. Список довольно простой, практически все можно найти дома или же купить по доступной стоимости.

Набор для установки терморегулятора

  1. Пластиковая гофрированная трубка. Обычно идет в комплекте с терморегулятором, но в некоторых ситуациях приходится докупать отдельно. Понадобится изделие диаметром 16 мм. Длину подбирайте индивидуально с учетом расстояния между датчиком и регулятором.
  2. Монтажная коробка.
  3. Отвертки.
  4. Винты.
  5. Строительный уровень.
  6. Прибор для проверки сетевого напряжения.

Порядок монтажа в зависимости от вида прибора

Монтаж скрытого терморегулятора теплого пола

Перед началом установки изучите инструкцию к терморегулятору. Отдельное внимание уделите такому моменту как площадь, которую способно обслуживать устройство. Если комната имеет очень большую площадь, ее нужно разделить на несколько зон и оснастить каждый из таких участков отдельным терморегулятором, т.к. один прибор может попросту не справиться с возлагающейся на него нагрузкой.

При установке терморегулятора нужно учитывать особенности выбранного прибора. Он может иметь накладную и встраиваемую конструкцию. Для установки встраиваемого терморегулятора придется создавать отверстие в выбранной стене. Непосредственно установка подобных приборов выполняется по прилагающейся инструкции производителя.

Терморегуляторы классифицируют в соответствии с особенностями управления. К примеру, в продаже доступны приборы со встроенными датчиками и модели с выносными датчиками. Также существуют комбинированные терморегуляторы, имеющие как встроенные, так и выносные датчики температуры.

Терморегуляторы

При выборе подходящего терморегулятора нужно обращать особое внимание на его функциональные возможности. Устройства, как уже отмечалось, делятся на непрограммируемые и программируемые. По возможности следует отдавать выбор именно в пользу программируемых моделей, т.к. они позволяют создавать максимально комфортные условия в обслуживаемых помещениях.

Что нужно знать о проводах питания?

К установочной коробке подходит несколько проводов разного цвета. По общепринятым стандартам голубой проводок должен пойти на ноль, черный – на фазу. Желто-зеленые провода по умолчанию используются исключительно для заземления. Для определения фазного провода используйте специальный индикатор. Дополнительно вам нужно взять тестер и замерить напряжение между рабочей фазой и нулем. В норме оно должно равняться 220 В.

Конструкция терморегулятора для теплого пола

Технология монтажа полов с подогревом требует обязательного обустройства заземления. При отсутствии заземления устанавливать систему не рекомендуется, т.к. это чревато самыми неблагоприятными и опасными последствиями.

Вам нужно обрезать провода питания и основного греющего кабеля. Для этого используйте кусачки или острый нож.Провода обрезаются таким образом, чтобы из используемой монтажной коробки они выходили примерно на 50 мм.Осторожно зачистите провода.

Терморегулятор для теплого пола

При использовании терморегуляторов с безвинтовым креплением рекомендуемая длина такой зачистки указывается на коробке устройства. Важно, чтобы зачищенные провода не контактировали между собой. Провод заземления соединяется с оплеткой греющего кабеля клеммой либо же пайкой.

Подключение

Подключите провода питания к термостату. При выполнении этой работы ориентируйтесь на индивидуальную схему, приведенную на крышке аппарата либо же в его инструкции.

Подключите провод фазы на соответствующий контакт температурного регулятора. Чаще всего он маркируется буквой L. Нулевой же провод подсоединяется на клемму N. Также существуют модели, в которых к клемме с маркировкой N должен подключаться главный греющий кабель. Этот момент нужно уточнить в инструкции к температурному регулятору.

Подключите температурный датчик к sensor-клеммам. Датчик должен находиться в пластиковой трубке. Убедитесь, что в будущем его можно будет при необходимости доставать для проверки или замены. Если датчик изначально не вставлен в трубу, вставьте его самостоятельно.

При подключении терморегулятора через розетку необходимо учитывать нагрузку электроприборов, питающихся от этой розетки

Техника безопасности при монтаже и использовании регулятора

Установка температурного регулятора должна выполняться с соблюдением ряда требований техники безопасности, игнорирование которых способно привести к получению травм разной степени тяжести.

  1. Отключите электроснабжение всего жилища или же той линии, к которой будет подключаться устройство, если это возможно.
  2. Не включайте в сеть разобранный терморегулятор.
  3. Не допускайте того, чтобы прибор использовался при температуре ниже -5 градусов и выше +40.
  4. Не используйте для чистки терморегулятора бензол и разного рода растворители.
  5. Храните прибор в чистом месте. Не допускайте его чрезмерного запыления.
  6. Не разбирайте и не ремонтируйте терморегулятор, не имея необходимых для этого навыков и опыта.
  7. Найдите в руководстве к прибору рекомендуемые значения тока и оптимальной мощности. Не допускайте того, чтобы практические показатели превышали значения, рекомендованные производителем.

Руководство по установке регулятора

Программируемый терморегулятор Menred E51 ( Для любого теплого пола )

Установка и подключение рассматриваемого устройства выполняются в простой последовательности. Соблюдайте ее, не забывая о рекомендациях техники безопасности.

Первый шаг – подготовка необходимых отверстий. Создайте в стене подходящее по размерам отверстие для размещения монтажной коробки и установите этот элемент в подготовленное углубление. Подготовьте отверстие для датчика, а также каналы, по которым будут проходить провода.

Первый шаг – подготовка необходимых отверстий

Второй шаг – укладка проводов. Подведите к монтажной коробке питающие провода теплого пола и датчика терморегулятора.

Второй шаг – укладка проводов

Третий шаг – монтаж термостата. Делается очень легко. Нужно попросту зафиксировать термостат в смонтированной на первом шаге установочной коробке.

Установка терморегулятора для теплого пола

Четвертый шаг – соединение основных узлов. При выполнении этой задачи ориентируйтесь на рекомендации, приведенные в инструкции к терморегулятору. В целом порядок практически не отличается для разных моделей. Нужно осторожно вставить устройство в монтажную коробку. Если появятся какие-то затруднения, попробуйте определить, что конкретно мешает терморегулятору. Лишние механические усилия здесь ни к чему хорошему не приведут.

Пятый шаг – установка панелей. Для крепления лицевой панели нужно использовать винты из комплекта. Убедитесь в правильной установке термостата, используя для этого строительный уровень. Закройте крышку устройства и подайте напряжение на терморегулятор. Должен загореться экран терморегулятора либо индикатор системы теплого пола. Теперь вы сможете настроить работу прибора.

Проверка терморегулятора тёплого пола

Помните о том, что запускать систему обогрева в полноценную эксплуатацию можно не ранее чем через месяц после выполнения стяжки и укладки финишного напольного покрытия, если в качестве него была использована керамическая плитка.

Лишнее тепло может привести к тому, что стяжка попросту растрескается и ее придется делать заново. Систему нельзя включать даже для проверки до тех пор, пока раствор не высохнет и не наберет требуемую прочность. Единственное, что вы можете сделать, это определить сопротивление, возникающее между греющими жилами. Воспользуйтесь для этого специально предназначенным инструментом.

Таким образом, при наличии желания вы можете самостоятельно установить и подключить терморегулятор для системы теплого пола, ничего сверхсложного в такой работе нет. Следуйте полученным рекомендациям, ориентируясь на инструкцию к купленному терморегулятору, и все получится.

Удачной работы!

Советуем Вам ознакомиться со статьей — как сделать пленочный теплый пол.

Видео – Терморегулятор для теплого пола

svoimi-rykami.ru

Терморегулятор для теплого пола: как выбрать и подключить?

На сегодняшний день используется несколько разновидностей теплых полов: водяные, электрические, инфракрасные. Они имеют различия в конструкции и принципе работы, но в каждой конфигурации применяется регулятор температуры. Это устройство, осуществляющее контроль температуры электрических систем обогрева пола. Обычно его приобретают отдельно, а выбор модели зависит от назначения и опций системы.

Принцип работы и основные преимущества устройства

Температурный регулятор соединен с датчиком температуры, что находится возле нагревательного кабеля. Его принцип работы заключается в определении отклонений от заданных значений. Если они есть, то термостат передает сигнал на повышение или понижение температуры. После того как на терморегуляторе было установлено определенное значение температуры, к кабелю поступает требуемое количество теплоносителя.

Основной функцией устройства является поддерживание заданной температуры с помощью включения или выключения нагревающих элементов. Прибор существенно экономит затраты на электричество, поскольку система начинает работать только тогда, когда температура опускается ниже заданной.

При эксплуатации системы теплого пола следует помнить об её инертности: чтобы в покрытии поменялась температура, должно пройти какое-то время.

Регуляторы температуры считаются незаменимой вещью для теплых полов ввиду большого количества преимуществ. Среди них:

  • небольшая цена, зависящая от типа термостата;
  • управление осуществляется с помощью нескольких клавиш;
  • существенная экономия электрической энергии;
  • устройство имеет небольшие размеры;
  • высокая степень надёжности прибора.

Разновидности и возможные функции термостатов

Существует большое количество типов таких устройств. Классифицировать их принято по нескольким характеристикам, однако наиболее понятной является классификация по принципу действия. Согласно ей, можно выделить следующие виды приборов:

Механические терморегуляторы для теплого пола

Считаются наиболее простыми в управлении и доступными по цене. Все настройки выставляются и изменяются вручную. Основным недостатком такого вида устройства является неточность показателей температуры, которые могут отличаться реальных на 3-5°C.

Электронные терморегуляторы для теплого пола

Стоимость таких приборов выше, но они имеют больший функционал. В таких устройствах можно задать понижение или увеличение температуры пола на определённое время суток. Если за окном изменилась температура, то корректировать показатели не нужно. Управление можно осуществлять с помощью дистанционного пульта.

Как подключить теплый пол к терморегулятору?

Установка термостата при четком понимании каждого этапа не является сложным процессом, однако при этом нужно знать о некоторых нюансах. Монтаж прибора нужно осуществлять на высоте примерно 80-90 см от пола, но если термостат должен диагностировать температуру воздуха и пола, то разместить его лучше в другом месте.

Процесс монтажа состоит из нескольких этапов:

Подготовка к работе

Перед тем, как приступить к подключению, необходимо ознакомиться со спецификой прибора. Все необходимые требования содержатся в инструкции. Особое внимание следует уделить разделу, где описывается установка терморегулятора, поскольку процесс монтаж устройства для различных систем может иметь некоторые отличия. Перед стартом установки обязательно отключите подачу электричества в распределительном щитке.

Для выполнения работы приготовьте следующие приспособления:

  • индикационную отвертку;
  • тестер;
  • винты для крепления;
  • уровень.

Подключение проводов

Чтобы выполнить подключение температурного регулятора к полу, сначала необходимо провести провода питания. При помощи индикационной отвертки определите фазный провод, который может быть черным или коричневым. Провод с рабочим нулем окрашен в синий цвет, заземление – в желто-зелёный.

С помощью тестера замерьте напряжение между фазой и нулем. Прибор должен показывать напряжение 220 В. На тыльной стороне прибора либо в инструкции находится схема подключения. Для различных термостатов схема отличается, поэтому перед подключением проводов обязательно уточните этот момент.

Далее подключите датчик температуры, который находится в гофрированной трубке к клеммам sensor. Если датчик не вставлен в нее, то понадобится сделать это своими руками.

Установка лицевой панели терморегулятора

Используя винты из комплекта, зафиксируйте лицевую панель. Используя уровень, убедитесь, что термостат установлен ровно. После этого закройте крышку прибора и восстановите подачу электрической энергии. Если все сделано правильно, то его экран должен загореться. Установку терморегулятора теплого пола можно считать завершенной, после этого можно приступать к его настройке.

Проверка корректности работы

После установки термостата необходимо проверить корректность его работы. Для этого нужно выполнить такие действия: сначала нужно выставить время включения и выключения, параметры температуры прибора. После этого нужно запустить пробный суточный цикл его работы.

Замечания

Так как терморегулятор является сложным электронным прибором, то его установку можно выполнять только при наличии опыта проведения электромонтажных работ. Ошибки в процессе монтажа регулятора температуры могут привести к повреждению теплого пола

Если вы решили устанавливать терморегулятор самостоятельно, то перед проведением работ проконсультируйтесь с электриком, который обладает практическим опытом.

Схема подключения терморегулятора к теплом полу

Настройка терморегулятора теплого пола

В зависимости от возможностей настройки существует два вида терморегуляторов: непрограммируемые и программируемые.

Первый тип является более простым и дешёвым, отлично подходит для небольших помещений. После включения прибора потребуется лишь установить требуемую температуру пола с помощью кнопок. Основным недостатком непрограммируемых регуляторов температуры является долгое время нагрева пола. В зависимости от его вида, нагрев пола может занять от 10 минут до часа.

Программируемые термостаты намного удобнее, поскольку вы можете установить время, когда пол будет нагреваться. Проще говоря, после настройки пол будет нагреваться утром, когда вы просыпаетесь, и вечером, ко времени прихода с работы. В остальное время он будет отключён. Основное преимущество программируемых регуляторов заключается экономии электроэнергии: каждый раз перед уходом вам не нужно будет задумываться о выключении обогрева пола. Стоимость таких термостатов, в сравнении с обычными, существенно выше.

Чтобы корректно настроить терморегулятор теплого пола, нужно соблюдать последовательность действий. Ниже описана только общая схема, для некоторых моделей устройств последовательность может быть другой. Для настройки нужно:

  • задать текущее время и дату;
  • в настройках рекомендуется включить датчик пола, поскольку это позволит точнее настроить температуру;
  • в настройках периодов времени установите время включения и выключения подогрева пола, после чего задайте требуемую температуру;
  • если на вашем устройстве предусмотрена данная опция, то задайте параметры для выходных дней.

Смотрите видео по настройке прибора:

Можно ли подключить теплый пол без регулятора температуры?

Теоретически использовать теплый пол без термостата можно. При этом каждый опытный мастер, имеющий дело с такими приборами, скажет, что использование терморегулятора просто необходимо. Существует множество причин, по которым требуется установка данного прибора. Наиболее важными являются следующие:

  • Теплый пол, который был установлен без регулятора температуры, просто не обеспечит комфорта во время эксплуатации. Например, если температура теплого пола будет слишком велика, то именно с помощью термостата можно будет отрегулировать нагрев и установить комфортные показатели. Если на протяжении продолжительного времени температура будет слишком высока, то это приведёт к выходу из строя нагревательного элемента.
  • При постоянной работе теплого пола существенно увеличивается расход электроэнергии. Монтаж регулятора температуры позволит сэкономить значительные материальные средства, следовательно, окупится через небольшой промежуток времени. Еще больше сэкономить электроэнергию поможет программируемый терморегулятор.
  • Наличие терморегулятора позволит существенно продлить срок эксплуатации теплого пола. Также это касается и напольного покрытия, которое в случае постоянного подогрева быстро придет в негодность.

Как выбрать термостат для теплого пола?

Сегодня на рынке представлено большое количество регуляторов температуры разных ценовых категорий. К выбору данного устройства нужно отнестись с ответственностью, поскольку правильно подобранный терморегулятор может существенно сэкономить материальные средства.

Особое внимание при выборе нужно уделить типу монтажа датчика температуры, который может быть:

  • Выносным. Такой датчик монтируется в полу комнаты между нагревательными элементами. Его помещают в трубку, вмонтированную в пол. Температуру пола можно настроить точнее, поскольку датчик будет находиться в близости от поверхности пола. Такие терморегуляторы стоит покупать в тех случаях, когда теплый пол не планируется использовать в качестве основного источника тепла.
  • Встроенным. Такой датчик выполняет измерения температуры воздуха в комнате. Если теплый пол будет основным источником тепла, то приобретать стоит приборы со встроенным датчиком температуры.

Чтобы в случае поломки теплого пола избежать отказа в его гарантийном ремонте, рекомендуется приобретать терморегулятор того же производителя, что и нагревательные элементы.

В среднем гарантийный срок регулятора температуры системы теплого пола составляет 2 года.

ТОП-5 лучших терморегуляторов

Если вы всё еще сомневаетесь насчёт модели терморегулятора для теплого пола, то мы подготовили список из 5 лучших приборов:

Devireg 530

Устройство является оптимальным вариантом в тех случаях, когда планируется дополнительная обогревательная система. Прибор отличается высокой степенью надежности, поскольку он оснащен контролем на случай обрыва провода, который идет на датчик.

Priotherm PR-119

Чтобы задать нужные настройки, вы можете выбрать один из 6 режимов. Заданные параметры сохраняются в памяти настроек. Корпус терморегулятора выполнен из пластика высокого качества.

Danfoss ECtemp Next Plus

Благодаря возможности программирования, обеспечивается экономия электроэнергии. Современный дизайн позволит Danfoss ECtemp Next Plus вписаться в любой интерьер.

SET 09

Терморегулятор имеет большой графический дисплей. Благодаря суточному и недельному циклу обеспечивается постоянное поддержание комфортной температуры.

Electrolux Thermotronic Touch

Высококачественные температурные датчики позволяют настроить температуру с точностью до 0,5 градуса Цельсия. Доступна установка до 6 временных режимов на каждый день.

Терморегулятор нельзя воспринимать отдельно от системы теплого пола, так как благодаря ему обеспечивается оптимальный уровень комфорта, снижаются материальные затраты на электроэнергию. Разнообразие видов термостатов обеспечивает множество вариантов реализации такого управления. Установку термостата рекомендуется выполнять только при наличии опыта в проведении электромонтажных работ, так как неправильное его подключение может вывести из строя всю систему теплого пола.

chudovanna.ru

Терморегулятор для теплого пола: инструкция по подключению

Терморегулятор – это специальный прибор управления «теплым полом», который предназначен для поддержания и регулирования температуры пола на необходимом уровне без вмешательства человека. Терморегулятор – сердце теплого пола.

Какие они бывают?

Сегодня различают инфракрасные, электрические или водяные теплые полы, но все они нуждаются в установке такого прибора, как терморегулятор. Он регулирует процесс обогрева, постоянно поддерживая заданную пользователем температуру.

Управляться терморегулятор может электрическим или программируемым способом. Но в каждом из устройств имеется часовой встроенный датчик, который управляет включением/выключением всей системы когда это необходимо.

Фото: терморегуляторы

Устанавливаться он может накладным способом на стенке в специально подготовленной монтажной коробке или монтироваться в нее. При этом подключение терморегулятора осуществляется к обычной электрической сети. Если теплый пол организуется в помещении с высокой влажностью, тогда регулятор выносится за его пределы.

Терморегулятор выполняет ряд функций, которые следует знать:

  1. Включение или выключение системы
  2. Поддержание тепла
  3. Экономия расходуемой энергии
  4. Контроль за расходом электричества
  5. Автоматический подогрев по установленному времени и многое другое

↑ вернуться к содержанию

↑ вернуться к содержанию

Классификация устройств

Терморегуляторы могут классифицироваться по большому ряду критериев, среди которых:

  1. Мощность
  2. Тип монтажа
  3. Тип управляемой системы
  4. Внешний вид
  5. Функциональные возможности

Мощность – один из основных параметров, на который следует обратить внимание, выбирая термостат. Как правило в инструкции указывается номинальное значение мощности всего теплого пола, которым может управлять терморегулятор.

Иногда приходится обустраивать обогреваемую систему на площадях, значительно превышающих возможности даже самых мощных моделей регуляторов. Имеется сразу два выхода из возникшей проблемы: использовать специальные магнитные пускатели, которые защищают термостат от перегрузок, или поделить пространство на несколько зон, снабдив каждую из них отдельным прибором.

Схема терморегулятора

По типу монтажа терморегуляторы можно поделить на две категории:

  1. Встраиваемые модели
  2. Накладные модели

Накладные модели необходимо устанавливать в специальный короб, который крепится непосредственно к стенке, а встраиваемые модели монтируются непосредственно в нее. Выполнять монтаж необходимо согласно прилагаемой в комплекте схеме.

Если говорит о типе управления системой, также выделяется несколько вариантов. Иногда терморегулятор продается со встроенным датчиком, который регулирует температуру воздуха, а иногда последний выносится отдельно.

По виду терморегуляторы могут иметь различные формы и расцветку. Каждый желающий легко выберет ту модель, которая прекрасно подойдет непосредственно к его интерьеру помещения.

По функциональным возможностям можно разделить терморегуляторы на две группы:

  1. Программируемые
  2. Непрограммируемые

Самые простые и доступные по стоимости – непрограммируемые модели, которые лишь поддерживают заданную температуру.

Программируемые устройства более совершенны. Они позволяют задавать пользовательские режимы на несколько суток вперед, включать и выключать систему теплого пола по времени, чтобы она не работала в пустую, когда в помещении никого нет.

↑ вернуться к содержанию

Как правильно выбрать терморегулятор

Выбирая терморегулятор, нужно помнить, что его основные задачи не ограничиваются только включением и выключением системы. Он в первую очередь должен соответствовать коммутируемой мощности. Наиболее распространенными являются устройства, мощность которых составляет 2-3 кВт.

Для обустройства системы «теплый пол» не рекомендуется приобретать устройства, которые оснащаются дополнительными датчиками температуры воздуха. Все дело в том, что их показания могут существенно искажаться за счет сквозняков и прочих факторов.

Если помещение сравнительно небольшое по размеру, не рекомендуется прибегать к помощи программируемого терморегулятора, так как он не позволяет в любую желаемую минуту включить систему обогрева полов и быстро выполнить свою основную задачу.

Программируемые модели рекомендуется устанавливать в очень больших помещениях. При этом монтируется сразу несколько терморегуляторов, у которых суммарная мощность приблизительно равна 2-3 кВт.

Для частного использования самыми доступными являются бытовые электронные термостаты. Во-первых они имеют доступную стоимость, во-вторых отличаются высокой степенью надежности.

↑ вернуться к содержанию

Подключение терморегулятора

У каждой модели в комплекте должны прилагаться схема подключения и инструкция по эксплуатации и настройке устройства, которым рекомендуется строго придерживаться.

Прежде чем приступить к установке и запуску терморегулятора, необходимо провести подготовительные работы:

  1. Выполнить наружный и внутренний осмотр предполагаемого места монтажа, убедиться, что в нем не будет оказываться влияния со стороны мусора и прочего оборудования на рабочий механизм
  2. Проверить надежность соединительных элементов и креплений
  3. Проверить, правильно ли подключены нагрузка и термопары

Одно из важных условий монтажа – электрическая сеть должна быть отключена. Это позволит избежать случаев поражения током.

Вначале в стене выполняется углубление или крепится коробка для монтажа (зависит от типа регулятора). Затем внутрь устанавливается сам прибор. Датчик температуры должен быть заключенным в гофрированную трубку. При этом он должен располагаться либо под инфракрасной пленкой, либо между изгибами кабеля.

Необходимо позаботиться, чтобы окончание термодатчика было надежно защищено от попадания влаги.

В случае строительства нового пола, перед включением термостата, убедитесь, что вся строительная влага испарилась.

Если производится установка терморегулятора для водяного теплого пола, необходимо учесть некоторые дополнительные особенности проводимой работы. Термостат монтируется как в горизонтальном, так и вертикальном положении на высоте 100-120 см и управляет в системе сервоприводом, который регулирует подачу воды. Датчик температуры встраивается непосредственно в пол.

↑ вернуться к содержанию

Инструкция по подключению (видео)

Терморегулятор для теплого пола инструкция по подключению по шагам.

www.pol-comfort.ru

Выбираем теплорегулятор для теплого пола, что нужно знать чтобы не ошибиться?



Для контроля температурного режима в помещениях применяются терморегуляторы. Все они работают на одном принципе: датчиком измеряется температура в комнате, затем производится ее сравнение с установленным значением, после чего поступает сигнал к системе подогрева на ее включение, отключение или изменение режима работы.

Настройка терморегулятора

В системе электрического теплого пола воздействие на подогрев производится напрямую – путем подачи или отключения напряжения. Терморегулятор для водяного теплого пола автоматически управляет расходом жидкого теплоносителя или поддерживает его заданную температуру с целью создания комфорта в помещении.

Виды терморегуляторов

Выбор термостата под определенную систему определяется следующими факторами:

  • мощность оборудования;
  • способ регулирования;
  • выполняемые функции;
  • тип монтажа.

Мощность

Для большинства оборудования мощности 3 кВт вполне хватает. При большом количестве контуров отопления применяется несколько терморегуляторов, или устанавливается магнитный пускатель. Чем больше площадь помещения, тем дольше производится его прогрев от одного термостата.

Какие бывают датчики?

За комфортную температуру пола и обогрев воздуха отвечают разные системы. Соответственно, применяются разные датчики. В первом случае используют датчик пола. Его размещают в стяжке между трубами контура, на расстоянии более 50 см от стены. На полу крепится труба или гофрошланг, в которые вводится кабель с датчиком на конце. Труба залита раствором, но ее конец выходит наружу. При необходимости вышедший из строя датчик вытягивается наружу за провода и заменяется на исправный.

За обогрев воздуха отвечает выносной датчик, расположенный в помещении. Обычно его устанавливают внутри корпуса терморегулятора. При этом он не должен находиться на сквозняке, нагреваться лучами солнца или располагаться близко от приборов, выделяющих тепло.

Под датчик в стене делается штроба, идущая до уровня пола. В канавке размещается шланг, который затем одним концом выводится на место проведения измерений, а другим – вводится в монтажную коробку с закрепленным в ней терморегулятором. Шланг изолируется от попадания раствора заглушкой. В него заводится датчик температуры пола с проводами.

Предварительно следует проверить его исправность, измерив сопротивление и сравнив затем с паспортными данными. При появлении большой разницы датчик следует заменить. Затем производятся необходимые подключения. Тестовый пуск системы производится до заливки стяжки.

Микроклимат в помещении существенно зависит от погоды на улице. В связи с этим, разработан режим климат-контроля с применением наружного датчика и контроллера (климат-компенсатора). В программу введен ряд зависимостей между температурой теплоносителя и уличного воздуха. Выбрав одну из них по значениям температуры воздуха снаружи, контроллер вычисляет, насколько должен быть нагрет теплоноситель.

Если значения расчетной температуры теплоносителя меньше фактической, поступает сигнал на прикрытие подачи горячей воды в контур отопления. Все измерения и корректировка расхода теплоносителя продолжаются в сторону снижения рассогласования данных. Контроллер также может управлять производительностью смесительным насосом или переключаться в другой режим.

Типы термостатов и их функции

Механический регулятор – самый простой и относительно дешевый прибор. Температура выставляется поворотом колесика на нужную отметку. Затем система по ней поддерживает температуру. При изменении погоды нужно вручную изменять установку температуры.

Электронный аппарат также является простым, но гораздо более удобным устройством (схема на рис. ниже). Разная температура может устанавливаться на несколько промежутков времени, что позволяет экономить энергию и обеспечивать более комфортные условия в помещении. Доступные цены и необходимая функциональность делают приборы самыми популярными.

Схема управления двухконтурным теплым полом с помощью электронного термостата

Для больших или средних систем теплого пола целесообразно применять программируемые термостаты. Правильно подобранная программа для режима использования помещений дает возможность экономить тепло и быстро окупить стоимость прибора.

Дистанционный регулятор работает так же, как программируемый, но с управлением на расстоянии. Можно даже программировать устройство через пульт. Здесь применяется система управления от двух датчиков: в помещении и на полу, что позволяет оптимизировать тепловой режим и более экономично управлять расходом энергии.

Термостат с пультом

Часто возникают ситуации, когда поверхность пола теплая, а в помещении прохладно. Здесь желательно применять дополнительный датчик, измеряющий температуру воздуха, после чего она сравнивается с установленной. Выше установки не поднимется температура как пола, так и воздуха. Двухуровневый термостат обеспечивает больший комфорт, если снабжен подходящим дополнительным оборудованием. При этом следует учитывать, что контроль за температурой поверхности пола имеет точность больше, поскольку на показания датчика не влияют сквозняки и солнечные лучи.

Режимы автоматического регулирования

Автоматика служит для поддержания заданных параметров автономно.

Индивидуальное регулирование

Термостаты покомнатного регулирования самостоятельно управляют температурой и должны быть установлены всегда для:

  • Поддерживания установленной температуры воздуха (Тв) в каждом помещении путем управления температурой пола (Тп).
  • Поддерживания заданной (Тп) ,которая важнее чем (Тв).

Групповое регулирование

Способ заключается в управлении температурой или объемом теплоносителя, осуществляется следующим образом:

  • На источнике тепла, например, на отопительном котле со встроенными датчиками, контролирующими и управляющими элементами.
  • Изменение параметров теплоносителя на одном или на группе коллекторов.
  • С поддерживанием постоянной температуры теплоносителя, например, с установкой термоголовки с накладным датчиком на двух,- или трехходовой клапан узла, смешивающего прямой и обратный потоки жидкости. В зависимости от измеряемой температуры водяного теплого пола двухходовой клапан (1) подает или отсекает горячую воду, которая смешивается с обратным потоком насоса (2) (рис. а ниже). Недостатком является небольшая пропускная способность, но зато обеспечивается плавная регулировка. Максимальная площадь отопления для данной схемы составляет не более 200 м2. Трехходовой клапан одновременно выполняет функции балансировочного крана и пропускного клапана (рис. б). На схеме управление его заслонкой производится с помощью контроллера (6) по результатам измерения датчика температуры смеси (3) и уличного (5). Смешивание прямого и обратного потоков теплоносителя происходит внутри трехходового клапана.
  • Климат-контроль по выбранной программе, работающей от нескольких датчиков температуры. Режим может осуществляться по схеме на рис. б.
Схемы работы регулирующих клапанов системы теплого пола

Комплексное регулирование

Способ сочетает индивидуальную и групповую автоматику, Поскольку последняя не всегда способна работать автономно.

Автоматику и оборудование следует применять только от одного производителя, иначе они могут не состыковаться.

Обзор разных типов терморегуляторов

Выпускается много разных типов термостатов, у каждого из них есть свои достоинства и недостатки.

Термостатические головки

Устройства содержат круглую ручку со шкалой, по которой выставляется требуемая температура в помещении. Когда она превысит заданный уровень, клапан внутри перекрывает подачу теплоносителя. Температура начинает падать. При прохождении порога клапан снова открывается, и подача возобновляется.

Внутри прибора встроен сильфон (гофрированная камера) с жидкостью или газоконденсатом. Он одновременно выполняет функцию датчика температуры и исполнительного механизма. При нагреве наполнитель расширяется, и сильфон давит на шток, закрывающий клапан. Термоголовка в разрезе

Качественное регулирование температуры

Работа термоголовки основана на измерении температуры на месте ее установки. Существует другой вариант с выносным датчиком. Он правильнее измеряет температуру в помещении. Этот тип устройства предпочтительнее. Его часто устанавливают на трехходовой клапан.

Термоголовка с трехходовым краном

Принцип качественного регулирования основан на подаче в контуры теплоносителя с заданной температурой при его постоянном расходе. Изменяется только соотношение горячей и охлажденной воды на входе в контуры теплого пола.

Есть вариант с подачей горячей воды из котла напрямую в трубы теплого пола. При этом измеряется температура потока на выходе. Когда она достигнет заданного максимума, прямая подача отключается, и обратный водный поток начинает циркулировать по замкнутому контуру отопления, пока не остынет до заданной температуры. Затем клапан открывается, и снова возобновляется прямая подача из котла. Хотя схема надежная, применение смесительного узла является предпочтительным.

Его преимущества следующие:

  • равномерное прогревание поверхности пола;
  • возможность увеличения количества автоматических температурных режимов;
  • равномерный гидравлический режим функционирования системы.

Следует отметить, что пользователи часто регулируют температуру системы непосредственно на котле, что создает некомфортные условия и настоящий хаос в системе. Особенно это заметно, когда вместе с ним подключена система с радиаторами.

Термоголовка соединяется механически со штоком, на котором размещены 2 клапана. При их перемещении открывается больше проход для одного потока и перекрывается для другого, что влияет на температуру теплоносителя.

В качестве датчика температуры используется баллончик, заполненный газовым конденсатом и соединенный с сильфоном гибкой тонкой трубкой. Как только температура среды повышается, давление расширяющегося газа передается в сильфон, и шток терморегулятора перемещается, перекрывая прямую подачу теплоносителя через трехходовой клапан. При снижении температуры в помещении, прямой поток от котла увеличивается.

Рабочей средой может быть термочувствительная жидкость или парафин в цилиндре. Сигнал подается на нагреватель, расположенный в наполнителе. От повышенной температуры парафин плавится, его объем соответственно увеличивается, и расплав давит на поршень, который перемещает шток с клапанами.

Устройство является более инерционным, чем газовое. Температура теплоносителя регулируется термостатом в диапазоне до 400С.

Температура теплоносителя регулируется в смесительном узле, в который входят терморегулятор, клапан и водяной насос с обвязкой. В свою очередь, узел связан с группой из прямого и обратного коллекторов, через которые производится раздача теплоносителя по контурам и его возврат на подогрев.

Коллекторная группа со смесительным узлом

Ошибкой пользователей является попытка управлять отоплением вручную путем бессистемного вращения крышек термоголовок. Подобный способ регулировки является грубым и только сбивает настройки, поскольку расход тепла зависит от многих факторов и является переменной величиной.

Автоматическое управление с большей точностью производит термоголовка, у которой выносной датчик встраивается в обратный коллектор.

Количественное регулирование температуры

Способ заключается в том, что на подающей линии сохраняется постоянная температура теплоносителя. При этом на каждом контуре устанавливается термостатический клапан RTL, изменяющий расход горячей воды.

Регулирование температуры теплого пола изменением расхода горячей воды

Устройства поддерживают заданную температуру воды на выходе каждого контура, где датчиком служит встроенный сильфон с термочувствительной жидкостью. Положение клапана определяется ручной настройкой крышки головки.

Давление в системе теплого пола создается циркуляционным насосом отопительного котла. Длина каждой петли ограничена и не должна превышать 60 м, иначе теплоноситель не продавится через контур.

Более продвинутым способом регулировки температуры теплоносителя является установка сервопривода на распределитель теплого пола, управляемого от комнатного термостата. Схема его подключения представлена на рис. ниже.

Схема подключения комнатного термостата

Подобная система работает как при качественном, так и при количественном регулировании температуры. Термостат непрерывно управляет сервоприводом, постоянно прикрывая или открывая клапан подачи теплоносителя.

Количественный и качественный режимы регулирования температуры теплого пола комбинируют, что позволяет повысить эффективность системы отопления.

Выносные термостаты для теплого пола

В более сложных автоматических системах температуру воздуха контролирует терморегулятор с контроллером и сервоприводом. В зависимости от показаний датчиков, расположенный на стене термостат выносной для водяного теплого пола дает сигнал на перемещение клапана коллектора.

Контроллер имеет следующие функции:

  • принятие сигналов от датчиков и реакция на них;
  • организация разных режимов отопления помещений;
  • программируемое отопление в разное время.

Многофункциональные термостаты дорого стоят, но затраты со временем окупаются. Важно правильно выбрать подходящую систему. В небольшом помещении выбирается простая схема с клапаном и встроенным термостатом. Температура воды устанавливается вручную, а затем термостатическая головка будет управлять клапаном.

При наличии в доме радиаторов отопления и теплого пола, который является дополнительным, необходима схема качественного регулирования его температуры.

Если теплый пол служит основным средством отопления, его целесообразно разбивать на зоны с управлением каждой по простым схемам.

Видео

Терморегулятор – это необходимый атрибут для теплого пола. Он эффективен вместе с остальным оборудованием, например, со смесительным узлом. Простые системы устанавливаются своими силами, а сложные –доверяются профессионалам. Если теплый пол является основным средством отопления дома, лучше разделить всю систему на простые автономные подсистемы без лишних сложностей.



teplota.guru

инструкция по установке, особенности монтажа и рекомендации :: SYL.ru

Рост тарифов на энергоносители заставляет владельцев недвижимости искать альтернативные источники обогрева помещения. На сегодняшний день разработаны и активно применяются несколько систем, которые эффективнее обогревают помещение и экономят средства своих владельцев на оплату коммунальных услуг.

К таким устройствам относятся электрические и водяные теплые полы. Терморегулятор, который практически всегда монтируется вместе с системой, позволяет управлять режимом нагрева. В чем преимущества представленного типа отопления, а также как выбрать тот или иной вариант, следует узнать перед началом ремонта.

Преимущества системы «теплый пол»

Водяные или электрические теплые полы, терморегулятор которых поддерживает заданную температуру нагрева, относятся к энергоэффективным технологиям. В их основе заложен принцип конвекции. Теплый воздух поднимается от нагретой поверхности и постепенно остывает. Циркуляция воздушных масс позволяет отопить помещение.

Радиаторы, конвекторы, прочие подобные системы также создают конвекцию. Однако в силу особенностей конструкции нагретый воздух скапливается под потолком помещения. Теплый пол обеспечивает же прогрев комнаты от самого ее основания. Вверху помещения воздух будет холоднее, чем внизу. Это главное отличие представленных систем от традиционных отопительных приборов.

Экономия средств

Изучая, как правильно выбрать систему отопления, как подключить теплый пол к терморегулятору и прочие вопросы, хозяева дома оценивают эффективность и экономичность каждого прибора. Представленный обогреватель не только позволяет создать более комфортный обогрев, но и (при правильном монтаже) снизить затраты на коммунальные услуги.

Если сравнить, например, конвектор и электрический теплый пол мощностью 2 кВт, станет понятно, что потребление энергии меньше у проводной системы. Конвектор сначала нагреет воздух вверху помещения. Чтобы людям, находящимся в комнате, стало комфортно, представленный прибор должен работать дольше.

Теплый пол (это относится и к водяной системе) сначала прогреет слой воздуха у основания комнаты. На высоте роста взрослого человека требуемая температура установится быстрее. Поэтому проводная система, смонтированная под кафелем или ламинатом, потребит меньше электроэнергии за время достижения требуемой температуры нагрева.

Водяной теплый пол

Владельцы различного типа недвижимости должны правильно выбрать лучший тип системы в соответствии с существующими жилищными условиями. Как правило, водяной теплый пол выбирают собственники частного дома, в котором отопление производится при помощи газового, твердотопливного или электрического котла.

В полу монтируется специальная труба, по которой циркулирует теплоноситель от нагревательной установки и обратно. Такая система позволяет обустроить полноценное автономное отопление. В этом случае теплые полы, терморегулятор и котел составляют единую систему. Датчик, находящийся в полу или реагирующий на изменение температуры воздуха, будет контролировать циклы работы отопительной установки. Котел при этом будет нагревать требуемое количество теплоносителя.

При желании теплый пол можно сделать дополнительной системой к радиаторам. Но при правильной планировке и выборе оборудования дополнительные отопительные приборы не понадобятся.

Электрический теплый пол

В квартире водяной теплый пол смонтировать проблематично. Пускать трубу от централизованного отопления будет нецелесообразно, так как потеря температуры нагрева теплоносителем будет значительной. У соседей просто будут холодные батареи. Централизованное отопление не рассчитано на подключение подобных систем.

В этом случае идеальным решением будет установка электрического нагревательного кабеля. Подключение теплого пола к терморегулятору позволит контролировать температуру нагрева. При этом хозяева дома могут выбрать наиболее подходящую разновидность системы.

Сегодня в продаже представлены такие разновидности нагревательных проводов, как кабель (заливается в стяжку), мат (монтируется сразу под плиточный клей), инфракрасная пленка (устанавливается под ламинат, линолеум без клея). Существуют также саморегулирующиеся провода, которые чаще всего монтируют на трубы. Однако создать полноценное отопление дома с их участием сегодня будет очень дорого, поэтому в подобных целях представленные нагревательные элементы не применяются.

Терморегулятор

Терморегулятор для теплого пола, цена которого зависит от производителя и функциональности, является неотъемлемой частью системы. Для водяного теплого пола существуют управляющие устройства, встроенные в котел. Если же оборудование не рассчитано на распознавание системы, можно установить дополнительно соответствующий термостат. Однако специалисты рекомендуют приобретать котлы, в которых предусмотрена функция контроля нагрева теплоносителя для теплого пола.

Электрический теплый пол нуждается в терморегуляторе, который не даст поверхности перегреваться. В этом случае контрольное устройство подключается к цепи. Выносной или встроенный в корпус датчик измеряет уровень нагрева. При достижении заданной температуры терморегулятор размыкает цепь. Далее пол остывает на несколько градусов (порог чувствительности задает обычно производитель) и при необходимости снова включается.

Виды терморегуляторов

Установка терморегулятора теплого пола позволяет обеспечить в той или иной степени экономию энергоресурсов. От типа представленного прибора зависит ее размер. Существуют механические и программируемые терморегуляторы.

Стоимость самого простого устройства составляет от 1400 р. Это механический термостат. Поворотом рычага пользователь устанавливает температуру нагрева от +5 до +40 ºС при наличии датчика пола и от +10 до +35 ºС при комплектации с датчиком воздуха. При использовании такого термостата достигается экономия до 30 %.

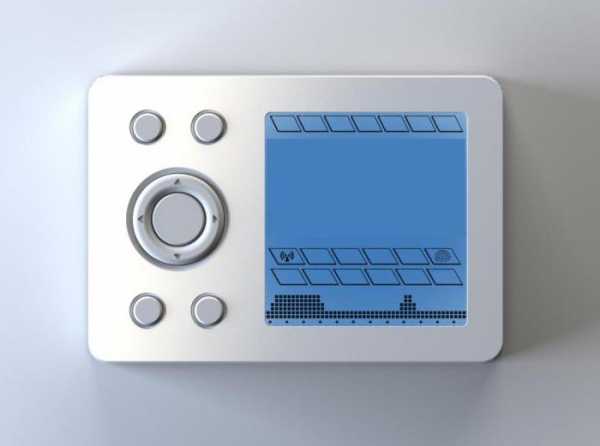

Программируемый терморегулятор для теплого пола, цена которого составляет не менее 4 тыс. р., позволяет задавать устройству временные промежутки. Например, хозяевам нужен усиленный нагрев пола с 7 до 9 утра. Затем они уходят на работу, при этом температура системы удерживается на уровне +5 ºС. За час до их прихода домой, терморегулятор начинает нагревать пол до +28 ºС. Такой подход позволяет экономить до 70 % электроэнергии.

Существуют также терморегуляторы с дисплеем, но без функции программирования. Они стоят порядка 2,5-3 тыс. р.

Выбор терморегулятора

Терморегулятор для теплого пола, инструкция по установке которого позволяет правильно подключить и эксплуатировать систему, требует тщательного внимания хозяев при выборе. Для разных помещений и способов установки подходят определенные разновидности устройств.

Специалисты утверждают, что в комнатах с повышенной влажностью, например, ванная комната или кухня, не стоит устанавливать устройства с дисплеем. Механические разновидности в этих целях подходят идеально. Они устойчивы к скачкам напряжения. Простота конструкции позволяет эксплуатировать такие приборы длительное время.

Терморегулятор для теплого пола программируемый подходит для гостиной, спальни, детской комнаты. Дополнительные функции, а также наличие двух датчиков (пола и воздуха) позволяют сделать нагрев максимально комфортным и экономным.

Монтаж водяного пола

Теплый пол без терморегулятора устанавливается только тогда, когда котел имеет встроенную систему контроля нагрева. Монтаж системы достаточно прост. Сначала нужно смонтировать слой теплоизоляции (например, пенополистирол), а также гидроизоляционной пленки. Далее в виде змеевика или по спирали укладываются специальные трубы. Система заливается слоем стяжки. Слой должен составлять не менее 3 см. Чем шире расстояние между трубами, тем больше слой раствора потребуется залить.

После высыхания стяжки можно монтировать покрытие пола. Подходят кафель, ламинат, линолеум. Не применяются в этом случае паркет и другие покрытия, толщина которых превышает 15 мм.

Монтаж электрического кабеля

Электрический кабель монтируется практически по той же схеме, что и водяной пол. Однако в этом случае потребуется установка терморегулятора теплого пола. Как правило, все управляющие устройства обладают выносным датчиком. Его необходимо установить рядом с витками провода. Сам датчик заводится в гофротрубу. При необходимости его можно будет достать из пола и произвести замену.

Раскладывать провод лучше всего в виде змеевика. Расстояние между витками должно составлять от 7 до 15 см. Чем чаще уложен кабель, тем быстрее будет нагреваться система. Если в помещении существуют большие теплопотери, есть высокие потолки, большие окна, лучше выбрать шаг укладки от 7 до 12,5 см. Если теплый пол монтируется как дополнение к уже установленным радиаторам, можно витки монтировать с промежутком 12,5-15 см.

В стяжку нужно добавлять пластификатор или приобретать специальный раствор для системы электрических проводов. Это позволит избежать появления пузырьков воздуха в растворе. Если возле провода образуются пустоты, кабель в этом месте перегреется и выйдет из строя.

Монтаж мата

Система электрического теплого пола, которая не требует при монтаже стяжки, называется «мат». На сетке из ПВХ разложен провод. Толщина нагревательного элемента при этом не превышает 3,5 мм.

Мат укладывают на выровненный пол. Утеплитель вниз не укладывается. Только для помещений первого этажа и на балконе следует предусмотреть качественную теплоизоляцию.

Датчик терморегулятора теплого пола также монтируется в гофротрубу. Но теперь для его монтажа потребуется сделать штробу в полу. Далее мат заливают слоем плиточного клея 5-8 мм. На него можно монтировать кафель или ламинат.

Инфракрасный теплый пол

Еще одной популярной системой сегодня является инфракрасная пленка. Она монтируется без применения раствора. Это наиболее простой тип системы, смонтировать которую можно буквально за 1 час.

На основание пола укладывают подложку под ламинат или любой другой плотный утеплитель (пробка, вспененный каучук и т. д.). Далее в этом материале делают необходимые углубления для установки датчика. В этом случае чаще всего устанавливают терморегулятор для теплого пола программируемый. Инфракрасную пленку монтируют в гостиной, детской комнате или спальне. Она не подходит для ванной комнаты.

Далее на подложку раскладывается нагревательная пленка. Подключаются все контакты согласно инструкции. После этого сверху укладывается ламинат. Если хозяева хотят постелить на такой пол линолеум, потребуется предварительно накрыть пленку листом фанеры.

Подключение терморегулятора

Независимо от того, какую систему электрического теплого пола выбрали хозяева, подсоединение проводов к терморегулятору происходит по идентичной схеме. Для этого необходимо тщательно изучить инструкцию производителя. Как подключить теплый пол к терморегулятору, следует рассмотреть подробнее.

Регулирующее устройство имеет с обратной стороны несколько клемм (обычно 6-7 шт.). Две из них предназначены для подведения к терморегулятору сети 220В. При этом нужно соблюдать полярность (L – «фаза», N – «ноль»). Еще две клеммы предназначены для контактов теплого пола (синий и коричневый провод). Здесь соблюдать полярность необязательно.

Если терморегулятор имеет с обратной стороны только 4 клеммы, значит, у него в корпус уже встроен датчик воздуха. Если же клемм всего 6, значит, к устройству подсоединяется еще и датчик. Он также имеет 2 провода, при подключении которых полярность не соблюдается. Если есть 7-я клемма, сюда подводят заземление (желто-зеленый провод).

Ремонт терморегулятора

На теплый пол и терморегулятор обязательно действует гарантия производителя. Если монтаж и эксплуатация производятся согласно инструкции, проблем возникать не должно. В силу некоторых причин из строя может со временем выйти датчик. Ремонт терморегулятора теплого пола лучше доверить специалистам.

Если на устройство еще действуют гарантийные обязательства, производитель заменит его новым прибором или устранит при возможности неисправность бесплатно. Чаще всего такие приборы выходят из строя из-за скачка напряжения в сети (нужно устанавливать УЗО и стабилизатор) или при неправильной эксплуатации.

Рассмотрев, что собой представляют теплые полы, терморегулятор, каждый хозяин сможет установить систему самостоятельно. Инструкция производителя поможет выполнить все действия правильно.

www.syl.ru

Регулятор теплого пола



Теплый пол – это отличительная система отопления, которое не просто нагревает напольное покрытие. Такая система представляет собой продуманную конструкцию, которую необходимо правильно установить, а потом осуществлять контроль тепла внутри комнаты.

Для того чтобы данной отопительной системой эффективно пользоваться, а также сэкономить свои денежные средства, необходим регулятор водяного теплого пола. Тогда вы сможете наслаждаться теплым электро полом.

Определение температурного регулятора

Система отопления начнет работать, если просто подключить теплый пол к электричеству. Однако работа будет осуществляться непродолжительное время, и стоить будет все огромных денег. Также вы вообще не сможете насладиться комфортом и уютом. Терморегулятор для теплого пола поможет обеспечить надежность и длительность работы всей обогревательной конструкции, а также создаст благоприятные условия.

Терморегулятор для теплого пола подразделяется на три разновидности, которые будут рассматриваться ниже. Благодаря данному прибору вы получите в помещениях несколько термостатов. Термостаты – это устройства, поддерживающие постоянное тепло. Термостат является регулятором.

Регулятор для теплого пола разделяются по некоторым особенностям. Данное устройство может иметь различное местоположение. Устройство может располагаться непосредственно внутри помещения либо может находиться в электрическом щите, который имеет расположение снаружи дома. В принципе прибор может располагаться в абсолютно любом месте, но нужно помнить об одном нюансе.

Регулятор не должен находиться внутри помещения с высоким уровнем влажности, например, в ванной комнате. В данном случае его установка проводится снаружи.

Приборы также имеют различную конструкцию. Есть терморегуляторы теплого пола встроенные, а есть накладные. В данной ситуации выбор той или иной модели устройства зависит только от вас. Необходимо помнить, что если прибор располагается слишком низко, то для того, чтобы управлять придется опускаться на пол.

Также существует другие нюансы, на которые следует обратить свое внимание. К примеру, обыкновенное устройство регулирования тепла может управлять только 3 кВт мощности. Следовательно, необходимо правильно оценить мощность нагревателей, которые были уложены. Возможно, придется прибегнуть к использованию специально предназначенных двухзонных температурных регуляторов.



Данный прибор имеет также другую сферу применения. Для каждого помещения применяется свое устройство для регулирования температуры. Но двухзонный вид позволяет осуществлять контроль сразу в двух помещениях, которые находятся рядом друг с другом.

Регулировка температуры

Во время подготовки поверхности к монтированию данной обогревательной системы необходимо определить ее мощность, которая нужна для комнаты. Максимум температуры необходим только в начале, а не всегда.

Электрическая энергия максимально у электрических полов тратится только при подключении, потому что именно в данный момент происходит разогрев покрытия. К примеру, провод, который является греющим, сначала производит разогрев поверхности пола, затем нужно только осуществлять поддержку тепла. Проходит данный процесс при помощи терморегулятора.

Правильнее всего сказать, что регулятор отвечает за регулирование мощности, которую потребляет данная система обогревания.

Разновидности регулятора

Регулятор теплого пола подразделяется на три разновидности в зависимости от своей работы:

  • Электромеханический регулятор температуры, самый простейший из трех видов. Однако при помощи данного устройства провести регулировку необходимого тепла внутри помещения можно.
  • Цифровой температурный регулятор, упрощает контроль благодаря дисплею, который отображает значение температуры.
  • Программируемый терморегулятор, позволяет включить обогревание в заданное время. То есть, когда вы станете в утреннее время, пол уже будет нагретым. Когда вас дома нет, то обогревание будет выключено. Когда придете, пол электрический начнет свою работу.

Давайте рассмотрим каждый вид в отдельности более подробно:

  • Электромеханический. При помощи данного устройства невозможно задать точную температуру. Как он работает? На регуляторе вы проводите установку желаемой температуры, и она будет поддерживаться. После ее можно регулировать, то есть делать температуру больше либо меньше. Регулировка проводится при помощи колесика. Основными преимуществами данного вида является то, что стоит он совсем недорого и его легко использовать.
  • Цифровой. Данный вид практически аналогичен с электромеханическим. Однако задать температуру можно при помощи сенсорной панели или обыкновенных кнопок. Цифровой регулятор может контролировать какое-то определенное точное значение температуры.
  • Программируемый. Данное устройство не только поддерживает необходимую температуру, а также выполняет и другие функции. Например, когда в доме никого нет, обогрев напольного покрытия автоматически отключается. Можно установить время включения обогревания и уже, когда вы вернетесь домой, пол будет теплым.

Вы можете пользоваться удобным для вас регулятором.

Процедура регулирования температуры

В основание работы находятся сигналы. За формирование таких сигналов отвечает температурный датчик данной обогревательной температуры. Некоторые регуляторы дают возможность подключать внешний датчик, а также применение другого датчика, который встроен. Благодаря встроенному термодатчику осуществляется изменение температуры теплого пола.

Поэтому во время монтирования температурный датчик устанавливают под напольным покрытием (плитка, линолеум, ламинат и так далее). Если укладывается кабель нагревания, то датчик заливается стяжкой из цемента. Если же вместо нагревательного кабеля используются обогревательные маты, то данное устройство располагают в слое клея. Установка термодатчика – это отдельная процедура во время монтажа электрической системы.

Также дополнительно применяется гофротруба. В ней и размещают термодатчик, а также необходимые провода. Гофрированная труба размещается в штрабе, который пробит в стене, а также стяжку из цемента. Такой трудный монтаж температурного датчика нужен для того, чтобы в будущем при необходимости провести демонтаж.

После того, как вы подключите термодатчик к регулятору, устройство (датчик) будет измерять температуру и передавать ее значение в прибор. Задача регулятора состоит в том, чтобы осуществлять изменение величины мощности, которая поступает на нагреватели.

Когда вы осуществите покупку регулятора, в комплекте с ним вам дадут температурный датчик. Иногда система включает в себя использование сразу нескольких датчиков, но это необходимо тогда осуществляется обогрев помещений больших размеров. В квартире достаточно использование одного датчика.

Может получиться так, что придется проводить управление большей мощностью, чем той, что допускает температурный регулятор. Или возможно необходимо осуществлять обогрев нескольких комнат, то в данном случае надо использовать двухзонный регулятор температуры. Его можно без проблем приобрести, каждая зона обогревания будет иметь свой датчик температуры.

Особенно необходимо правильно осуществлять контроль температуры в детской комнате, чтобы избежать перегревания. Для такого помещения понадобится цифровой температурный регулятор.

Разновидности датчиков

Регуляторы могут взаимодействовать с датчиками. Обыкновенный регулятор взаимодействует с одним датчиком. Основная функция заключается в том, что датчик осуществляет замер температуры. Однако это далеко не наилучший вариант. Обогревательная конструкция электрических теплых полов может применяться в разнообразных условиях. Это означает, что потребуется проводить более сложный контроль.

Если электрический теплый пол является основной отопительной системой в помещении, то для контроля температуры понадобится только датчик воздуха.

Однако одновременно, если напольным покрытием у вас является ламинат, линолеум или паркет, то необходимо контролировать, чтобы пол не перегрелся. Температура нагревания не должна превышать 26-27 градусов по Цельсию. В данной ситуации необходимо устройство для электрического теплого пола дополнительно оснастить датчиком, чтобы осуществлять замер температуры.

Подразделяются регуляторы температуры на следующие типы:

  • со встроенным датчиком;
  • регуляторы с внешним подключением датчиков.

Регуляторы, к которым можно подключить два датчика, предназначены для того, чтобы обеспечить работу обогревания пола, как главной системы отопления помещения. Для квартиры необходимо приобрести терморегулятор для инфракрасного теплого пола с датчиком. Если регулятор является цифровым, то можно проводить контроль температуры у напольного покрытия.

От вида прибора зависит его монтаж. Если в устройстве встроен датчик, то необходимо отметить место в стене, где оно будет располагаться. К терморегулятору осуществляется подключение всех других компонентов электрического пола.

Подключение к электричеству проводится от розетки. Также для подключения может быть использован специально предназначенный кабель. Для того чтобы использовать последний вариант, необходимо на электрическом щите провести установку устройства защитного отключения (УЗО).

Инфракрасные (пленочный) электрические теплые полы могут укладываться без использования данного устройства. Но у такой инфракрасной (пленочного пола) конструкции есть много недостатков. Инфракрасная система будет обеспечена автономностью работы после установки данного устройства. Приобретение данного прибора окупается сразу после определенного периода использования инфракрасных (пленочных) полов. Пленочный пол работает благодаря нагреванию электричеством компонентов пленки.

Регулятор – необходимый компонент, как для пленочного теплого пола, так и для электрического. Теплый пол может быть основной отопительной системой, которая нуждается в обязательном контроле температуры. Особенно это важно в детской комнате, когда у теплого пола должна сохраняться приемлемая температура. Конструкция не должна перегреваться.

У «теплой» конструкции» также должен быть датчик, чтобы осуществлять замер температуры тепла. Благодаря этому вы сможете достичь настоящего термостата. Тогда вы сможете с наслаждением ходить по теплому полу. Главной отопительной конструкцией будет являться электрическим полом. Вся ваша семья сможет наслаждаться теплыми полами.



teplota.guru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
