Как подключить водяной теплый пол

Некоторые жильцы квартир или домов хотят полностью заменить/совместить радиаторную систему отопления с теплыми полами. Это вполне обосновано, ведь теплые полы позволяют равномерно распределять тепловую энергию, ими можно обогревать большие площади помещений. Кроме того, они экономичны. В этой статье мы обсудим нюансы того, как подключить водяной теплый пол. Особенно это будет интересно тем, кто задумывается, как реализовать водяной обогрев пола в квартире. Мы рассмотрим несколько вариантов и схем подключения.

Подключение к системе отопления

Осуществлять подключение водяного теплого пола к централизованной системе отопления недопустимо. На это имеется несколько причин:

Большое гидравлическое сопротивление в трубах.
Плохое качество теплоносителя.

Возможные гидроудары, из-за которых повреждаются трубы.
Температурный хаос в системе отопления и др.

Что касается подключения к системе отопления, которое реализовано от установленного котла, то необходимо обустраивать смесительный узел. Он необходим для того чтобы понижать слишком высокую температуру теплоносителя для теплого пола.

Радиаторную систему принято считать высокотемпературной, а теплые полы – низкотемпературной. Если для радиаторов необходим теплоноситель с температурой 80-90°С, то для теплого пола достаточно 35-45°С. И чтобы понизить уровень температуры, используется смесительный узел.

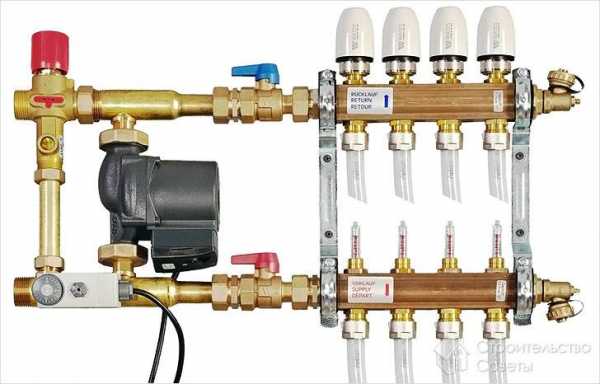

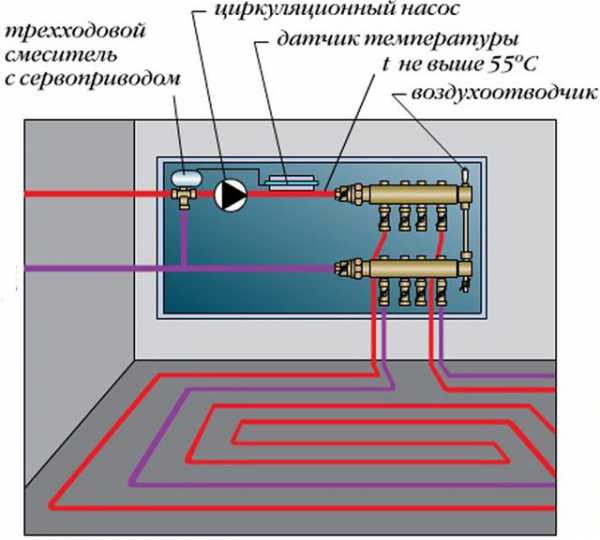

Конструкция смесительного узла включает в себя следующие компоненты:

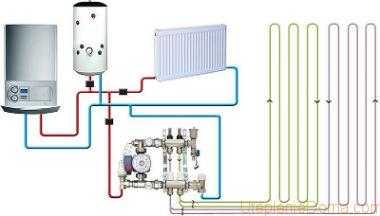

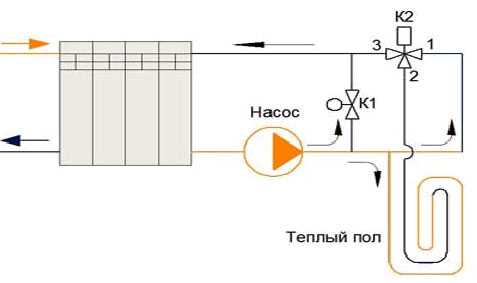

Схема подключения выглядит следующим образом:

На подачу монтируется насос, затем температурный датчик и только после этого трехходовой смесительный клапан. Вся эта конструкция подключается к трубе системы отопления.

На обратку необходимо установить обратный клапан. Его выход подключается к трубе с охлажденным теплоносителем, идущим к смесительному клапану.

В результате такой схемы подключения теплоноситель проходит такой путь:

Насос закачивает в систему теплых полов горячую воду 80 °С.
Далее, она смешивается с холодной на трехходовом клапане.
После этого проходит по всему греющему контуру.
И возвращается в систему отопления на обратку. При этом частично остывший теплоноситель подмешивается с горячим на трехходовом клапане.

Как же осуществляется регулировка температуры теплоносителя при таком подключении? Регулировка происходит благодаря трехходовому смесительному клапану и температурному датчику. В обязательном порядке теплый пол следует оснастить сервоприводом. Вся эта система работает в автоматическом режиме, то понижая температуру, то повышая температуру теплоносителя. Так, достигается максимально комфортная температура теплых водяных полов, и даже босиком вам будет приятно ходить по полу.

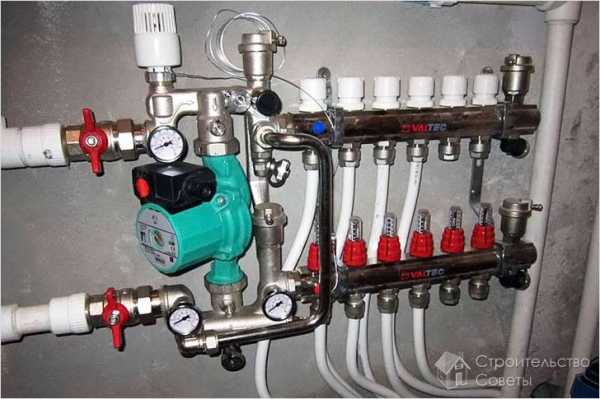

Коллекторное подключение к котлу

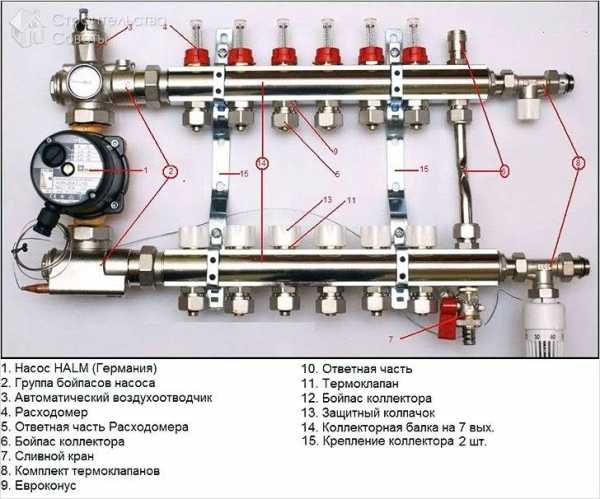

Процесс подключения теплого водяного пола с гребенкой очень прост и сводится к тому, чтобы соединить трубы греющих контуров с коллектором, а сам коллектор с котлом. Однако имеются различия в комплектации коллектора. Именно это мы и будем рассматривать в этом подразделе.

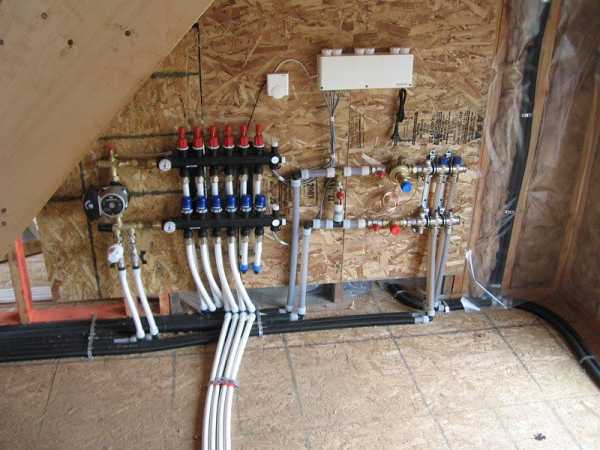

Монтаж коллектора должен осуществляться так, чтобы к нему было удобно подвести трубы отопительного контура. Так, на коллектор устанавливаете запорную арматуру. На трубу подключаете боковой выход как на подачу, так и на обратку.

Чтобы было удобно контролировать уровень температуры теплоносителя, запорная арматура может включать в себя термометр.

Если вы купите готовый комплект коллектора, то он уже будет иметь все необходимые вентили даже на выходах труб, идущих к котлу. Наличие кранов позволит вам, при необходимости, осуществить ремонт или временно отключить один из контуров. Если же вы собираете коллектор самостоятельно, то сборка соединения каждого элемента выполняется компрессионным фитингом. В результате чего теплые полы будут подключены к котлу через коллектор.

Однако такой метод подключения не рекомендуется многими специалистами. Почему? Причина в том, что теплый пол в таком случае будет полностью зависеть от работы котла. Единственное что вам будет удаваться, так это прикручивать кран для увеличения или уменьшения потока теплоносителя. Все это явно неудобно.

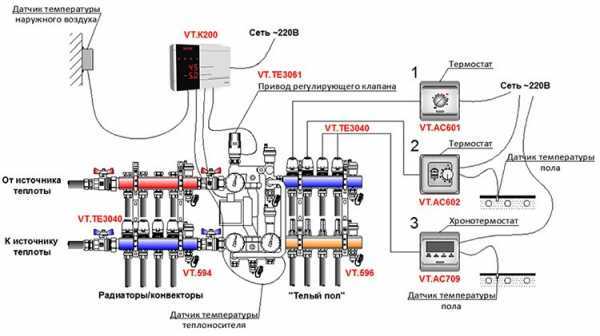

Для автоматизации контроля температуры теплоносителя в коллектор дополнительно устанавливается следующий комплект оборудования:

Так, вместо запорной арматуры на коллекторе устанавливаете термостатические регулировочные вентили. В их конструкции имеется термобаллон с парафином, который отталкиваясь от температуры воздуха в помещении, сужается или расширяется. Эти действия задают пропускную способность термостатического вентиля. Что касается насосно-смесительного узла, о принципе его работы было написано выше.

Единственное, что необходимо уточнить, так это место монтажа смесительного насоса. Его монтаж осуществляется между трубой подачи и коллектором. Благодаря этому насос будет забирать необходимый объем остывшего теплоносителя и добавлять к горячей воде, смешивая ее до нужной температуры.

Итак, мы рассмотрели основные и рабочие схемы подключения теплого водяного пола. Как видно знать, как правильно осуществить монтаж водяного пола мало. Следует правильно осуществить его подключение. Надеемся, что эта статья поможет вам разобраться в тонкостях этой работы. А если у вас уже есть личный опыт, то оставляйте отзывы и комментарии в конце этой статьи, касательно используемых вами схем подключения водяного теплого пола.

Видео

В представленном видео вы сможете видеть способ подключения отопительного контура теплого пола к коллектору, а также особенности сборки коллекторной группы:

www.stroitelstvosovety.ru

Как подключить теплый пол к системе отопления в квартире или частном доме (видео)

10 декабря 2015

Система «теплый пол» набирает все большую популярность у хозяев загородных домов. Однако часто возникает вопрос о том, как подключить теплый пол к системе отопления. Существует несколько вариантов монтажа теплого водяного пола и батарей отопления в отопительной системе жилого помещения.

Существует несколько вариантов монтажа теплого водяного пола и батарей отопления в отопительной системе жилого помещения.

Нюансы монтажа системы «теплый пол»

Укладка теплого пола не относится к видам работ, которые можно выполнить самостоятельно, без соответствующего опыта и помощи профессионалов. Перед тем как подключать теплый пол к отоплению, необходимо подготовиться к некоторым трудностям как административного, так и технического характера.

В первую очередь стоит учитывать возможности центральной системы отопления дома. Если врезать дополнительный контур отопления, который может иметь внушительную длину, общие условия функционирования системы могут существенно снизиться, и жители квартир, подключенных к тому же стояку, ощутят заметное понижение температуры.

Схема укладки теплого пола в ванной комнате.

Поэтому перед тем, как подключать теплый водяной пол, необходимо согласовать свои действия со специалистами из ЖЭКа.

Если разрешение на подключение получено, необходимо рассчитать, насколько поднимется поверхность пола. Обычно для квартир хватает утеплительного слоя толщиной 3 см. Если же водяной пол монтируется в квартире, расположенной на первом этаже, толщина слоя будет значительно больше. Обычно бывает достаточно 5-10 см, чтобы защитить пол от холода, идущего из подвала.

Также стоит заранее учесть, какой толщины должна быть стяжка. Она закроет трубы и будет служить в качестве аккумулятора. Толщина обычно составляет 5 см. Стоит посчитать толщину финишного слоя. Сложив все эти параметры, можно получить высоту, на которую в итоге поднимется уровень пола.

Уменьшить высоту поднятия пола можно, если отказаться от бетонной стяжки. Трубы в этом случае нужно будет поместить в специальные платины, а их — в деревянные модули. При этом теплоотдача неизбежно снизится.

Выбор материалов для системы

Для прокладки труб «теплого пола», в первую очередь необходимо обеспечить термоизоляцию поверхности с помощью специальных матов. Для этого можно использовать различные материалы:

Плоские маты из пенополистирола толщиной 3-5 см. В идеале должны быть фольгированное и ламинирующее покрытия. На поверхность последнего наносится разметка для облегчения прокладки трубы по нужной схеме. Трубы к материалу будут крепиться при помощи хомутов.
Профильные маты. Снабжены «бобышками», длина которых позволяет надежно фиксировать трубы по схеме. Лучше всего приобрести такой мат с ламинированным покрытием и замками — это позволит создать ровную поверхность, не прибегая к дополнительной гидроизоляции.

Схема подключения водяных теплых полов.

Стоит обратить внимание и на качество труб, так как от них зависит срок службы системы:

Медные трубы — хороший вариант для установки теплого пола. Они обладают достаточной гибкостью и прочностью. Основной недостаток — высокая стоимость.
Металлопластиковые трубы можно назвать идеальным вариантом для теплого пола, но только с условием, что материал действительно качественный. Его цена может быть достаточно высокой, приобретая трубы по низким ценам, покупатель рискует, так как система быстро выйдет из строя.
С недавних пор чаще всего для теплого пола используются трубы из полиэтилена: они прочные и гибкие.
Гофрированные нержавеющие почти непроницаемы, очень гибкие, поэтому пользуются заслуженной популярностью. Трубы выпускаются в бухтах по 50 м и снабжаются мощными фитингами, позволяющими наращивать их даже при использовании бетонной стяжки.

Выбранные трубы должны отвечать некоторым требованиям:

ни в коем случае нельзя использовать трубы со швом;
при повышении давления в трубах контур может нарушиться;
стыков стоит избегать по этой же причине, в этом месте часто образуются протечки или засоры.

Трубы должны быть очень прочными, так как на них влияет тяжесть стяжки, теплоносителя и динамические нагрузки.

Устойчивость должна быть не менее 8-10 бар. Оптимальный диаметр — 1,6-2 см. Чтобы избежать шума проходящей воды, лучше выбирать трубы с хорошей звукоизоляцией.

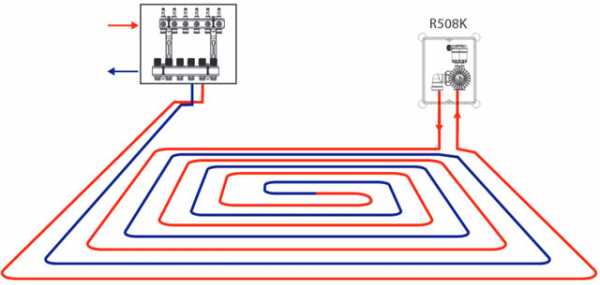

Выбор схемы укладки

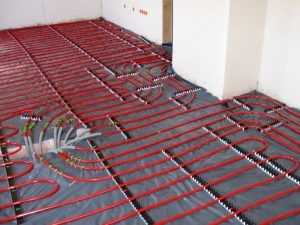

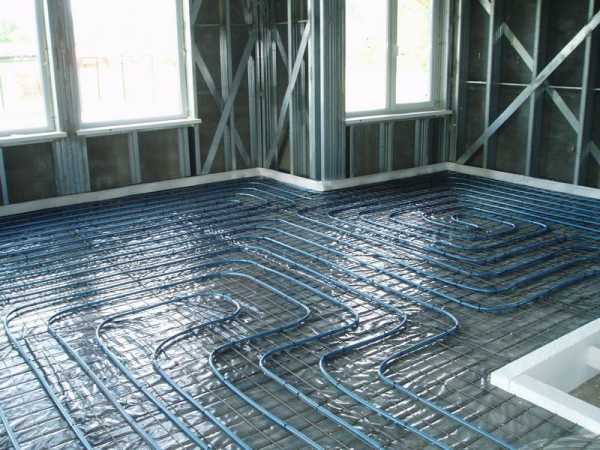

Трубы для системы «теплый пол» обычно прокладываются одним из двух популярных вариантов:

змейкой, может быть одинарной или двойной;
улиткой.

http:

Схемы «улитка» и двойная «змейка» достаточно сложны в укладке, но при этом могут гарантировать стабильную работу и оптимальный нагрев поверхности пола. В этом случае трубы — параллельная и возвратная — располагаются друг к другу параллельно.

Шаг, с которым укладываются трубы, может быть различным, он зависит от утепления всего помещения и эффекта, которой ожидается от этой системы. Оптимальное расстояние между витками обычно составляет 10 см. С помощью уменьшения расстояния между витками можно сделать область, в которой прогрев будет сильнее. Если на участке сильный обогрев не нужен, можно уменьшить шаг между витками. Оба конца труб должны сводиться к соответствующим точкам коллектора.

Установка системы «теплый пол»

Для начала нужно оценить основание самого пола. Во многих домах имеются различные дефекты, которые необходимо устранить. Трещины можно заделать при помощи ремонтного раствора, с его же помощью можно выравнивать впадины. Если имеются неровности, их необходимо срезать. Затем весь мусор нужно убрать и провести обеспыливание.

Схема монтажа и установки пленочного теплого пола.

Следующий шаг — обработка поверхности грунтовкой глубокого проникновения. Это поможет создать дополнительную гидроизоляцию основы и увеличит ее прочность.

Затем на пол укладывается слой гидроизоляционной пленки, толщина которой должна быть не менее 200 мкм. Укладывать ее необходимо таким образом, чтобы нахлест на стены составлял примерно 1,5 -2 м. Затем внахлест укладываются другие полосы, швы закрепляются строительным скотчем.

Для компенсации расширения стяжки под воздействием температуры по периметру стены прокладывают демпферную ленту. Высота, на которую делают подъем ленты, вычисляется исходя из толщины стяжки с запасом минимум 20 см.

На поверхность пола помещаются термоизоляционные маты. Если отсутствует слой фольги, необходимо сверху положить подложку из полиэтилена с фольгированным покрытием. Стыки матов надежно закрепляются строительным скотчем.

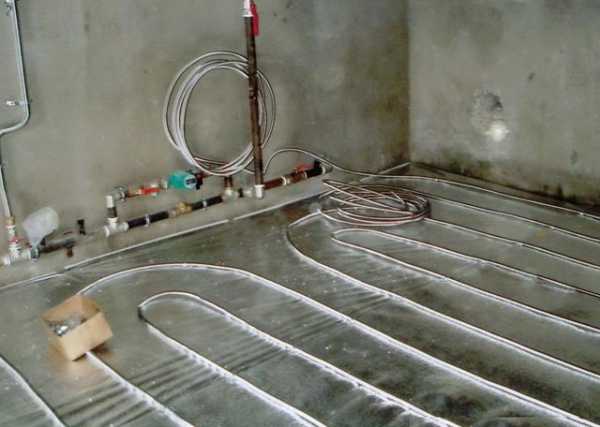

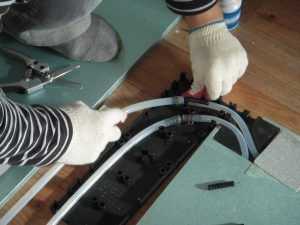

Трубы раскладываются по схеме, которая должна быть рассчитана заранее. Работу по их установке начинают от коллекторного шкафа и там же заканчивают. Небольшой запас трубы необходимо оставить, так как он понадобится для подключения к коллектору.

http:

Если поверхность панелей утепления ровная, то трубы крепятся с помощью монтажных планок и пластиковых фиксаторов. Для крепления на профильных матах необходимы «бобышки», между которыми фиксируются трубы. Еще один вариант предполагает фиксирование трубы на сетке. Работу по укладке удобнее проводить вместе с помощником, он будет крепить трубу по мере раскатывания бухты.

Выводы контуров присоединяются к выходам коллекторного шкафа. После окончания работы можно проводить испытания теплого пола. Теплый водяной пол подключается к центральной отопительной магистрали так же, как и батареи отопления.

Автор:

Иван Иванов

Поделись статьей:

Оцените статью:

Загрузка…

подключение к системе, схема водяного пола, как подсоединить правильно, соединить, подсоединение к батарее, радиатору

Содержание:

Жильцы квартир в крупных населенных пунктах в основном пользуются услугами централизованного теплоснабжения. Только на протяжении последнего десятилетия приобрел популярность процесс обустройства индивидуального обогрева в квартирах многоэтажек. Он предполагает подключение теплого пола к системе отопления.

Сегодня в новостройках обычно устанавливают автономные отопительные конструкции с подключением радиаторов. Дополнительным вариантом обогрева владельцы недвижимости нередко выбирают теплые полы.

Комбинированные способы обустройства теплоснабжения жилья стали популярны. Для загородных домов и городских квартир с автономным обогревом возможна реализация подобной схемы подключения водяного теплого пола.

В многоквартирных зданиях с централизованным отоплением, возведенных много лет назад, использовать комбинированный вариант очень сложно. В этом случае можно продумать монтаж теплого пола, но исключительно как вспомогательного источника тепловой энергии.

Причины популярности полов с обогревом

Идея подогрева напольной поверхности возникла давно. Теплый пол – это довольно эффективная современная система обогрева помещений за счет физических особенностей нагретых воздушных потоков. Разогретая напольная поверхность отдает тепло воздуху, который поднимается вверх и заполняет в комнате внутреннее пространство.

Пол с обогревом в отличие от отопительных батарей в квартире, выполняющих функцию тепловой завесы, равномерно прогревает воздух в помещениях. Кстати, эффективность данных систем больше на 30 – 40% по сравнению с традиционным способом теплоснабжения жилья с использованием радиаторов.

Комфортный температурный баланс обеспечивается благодаря перемещению воздушных масс, имеющих разную температуру нагрева – самая высокая температура наблюдается в нижних слоях воздуха. При радиаторном обогреве весь процесс происходит наоборот, ведь теплый воздух собирается вверху, а пол является в помещении наиболее холодным местом.

Обустраивать напольный обогрев стало модным в течение последних лет, поскольку теперь приобрести соответствующие стройматериалы и отопительное оборудование можно без проблем. Сейчас такой способ обогрева частных домовладений стал обычным делом, что невозможно сказать о многоэтажных домах.

Кстати, попытки самостоятельного монтажа теплого пола от центральной теплосети в небольших по площади помещениях в многоквартирных зданиях заканчивались в основном удачно, чего не скажешь о намерениях обустроить подогрев напольной поверхности во всех комнатах за счет централизованного поступления тепла.

Ограничение к переоборудованию отопительных систем

Согласно отечественному законодательству, подсоединение теплого пола к отоплению централизованного типа в помещениях многоэтажек запрещено.

Причины запрета связаны с некоторыми нюансами:

Классически устроенный теплый пол состоит из труб с теплоносителем, подключенным к отопительной системе и уложенным на ровное основание. Сверху водяного контура заливают бетонную стяжку, обеспечивающую защиту трубопровода и выполняющую функцию технологического элемента здания. От труб тепло передается слою бетона и за счет его высокой теплопроводности он становится поверхностью, активно передающей тепловую энергию. Следует отметить, что не все жилые объекты рассчитаны на ремонт, связанный с обустройством системы теплого пола. В этом случае имеет значение высота потолков и вес стяжки, одни квадратный метр которой достигает 200 –300 килограммов. После ее укладки на плиты перекрытия будет воздействовать существенная дополнительная нагрузка.
Другой аспект проблемы связан с регламентными нормами. Прежде, как подключить к радиатору отопления теплый пол, нужно произвести врезку водяного контура в стояк, а это может привести к ухудшению качества обогрева квартир, расположенных как сверху, так и снизу. В результате функционирование всей системы централизованного теплоснабжения окажется под угрозой.

В подобной ситуации единственное, что возможно – это подсоединение теплого пола к системе отопления в квартирах на первом этаже.

Следует знать, что получить разрешение на изменение способа теплоснабжения в старых домах с централизованным отоплением по ряду причин почти не реально. В новостройках сейчас уже на стадии проектирования предусматривают возможность обустройства пола с обогревом.

Для владельца частного дома, оборудованного автономным нагревательным газовым котлом не должно возникнуть проблем с тем, как подсоединить к отоплению теплый пол.

В многоэтажках отопительная конструкция обогрева напольной поверхности, в которой главным источником тепловой энергии является вода, получается недолговечной, с низкими эксплуатационными показателями по причине плохого качества жидкости, подаваемой от теплоцентрали.

Также не следует забывать о наличии гидравлического сопротивления в уложенном в стяжку водяном контуре и о слабой сопротивляемости труб возможности получить гидроудар.

Если вышеописанные трудности не являются препятствием, тогда владельцу недвижимости следует детально разобраться с тем, как правильно подключить теплый пол к отоплению. Необходимо выполнять инструкцию и учитывать расчетные параметры, на которые следует опираться при проведении монтажных работ.

Подключение к централизованной отопительной сети

Создание обогрева пола, как и укладка в доме любых инженерных коммуникаций, нуждается в тщательном проведении подготовительных мероприятий.

Прежде, как соединить теплый пол с отоплением, необходимо выяснить несколько важных моментов:

имеется ли конструктивная возможность подключения к радиаторам в квартире нового водяного контура и других элементов системы, таких как узел подмеса, коллектор, насос, трехходовой клапан и т.д.;
можно ли обеспечить понижение температуры воды до 50 градусов, поскольку в батареях и стояках подаваемая жидкость нередко нагрета до 65 – 75 градусов;
какая величина рабочего давления у теплоносителя в центральном квартирном стояке и не превышает ли она нормативный параметр в 8 – 9 атмосфер.

Существуют стандартные схемы, как подключить к батарее отопления теплый пол, причем каждая из них отличается эффективностью и технологическим решением. Оптимальным считается проект, предусматривающий подключение узла смешения, коллектора и устройств регулировки.

Как показывает практика, водяной пол без использования смесительного узла будет малоэффективной конструкцией. Также не станет лишним монтаж трехходового клапана, который обеспечит правильную регулировку температуры нагрева рабочей среды.

В группу безопасности системы обогрева напольной поверхности входят:

термодатчики;
циркуляционный насос;
термостат.

Вне зависимости от принятого решения, как подключить теплый пол к системе отопления – непосредственно к стояку или батарее – в любом случае для этого нужно использовать специальное оборудование. При этом каждый из элементов теплоснабжающей конструкции имеет свой принцип работы.

Как подключить теплый пол к разным системам

Если контур пола нужно подключить к системе двухтрубного радиаторного теплоснабжения, его соединяют с подающим и обратным трубопроводом, подведенным к батареям. Эту работу делают посредством специального модуля или при помощи двух шаровых кранов.

Когда обустраивается однотрубная система отопления с теплым полом, тогда подачу теплоносителя на контур обогрева напольной поверхности подключают после насоса, а обратку – перед ним. Регулировку температурного режима в помещении осуществляют с помощью модуля подключения или шаровых кранов.

Выбор варианта подключения водяного теплого пола

Чаще всего используют следующие схемы подключения:

нерегулируемая отопительная система;
регулируемая сбалансированная теплоснабжающая конструкция;
система обогрева с монтажом трехходового клапана;
водяной теплый пол с узлом подмеса.

Каждую из вышеназванных схем, поясняющих последовательность действий, как подключать теплый пол и радиаторы, отличает собственная эффективность.

Нерегулируемая система

В данной схеме монтажа нет ничего особо сложного. К водяному контуру, предназначенному для обогрева напольной поверхности, присоединяют циркуляционное насосное оборудование.

При этом имеются значительные ограничения. Прежде всего, протяженность трубопровода не может превышать 70 метров. Для его строительства задействуют полипропиленовую или металлопластиковую трубную продукцию, имеющую диаметр 16 миллиметров и пропускную способность, не превышающую 10 литров в течение минуты.

Система теплого пола, обустроенная согласно этой схеме, получается абсолютно нерегулируемой. Ее эффективность недостаточна, поскольку высока вероятность большой потери тепла в результате быстрого остывания отопительных радиаторов.

При обустройстве нерегулируемой системы не следует забывать, что насос монтируют на обратку двухтрубного теплого пола. Если не соблюдать эту рекомендацию, насос направит основной поток нагретого теплоносителя в дополнительно проложенный водяной контур, а батареи в квартире, как и соседские радиаторы, сразу станут чуть теплыми.

Регулируемая сбалансированная теплоснабжающая конструкция

При ее создании используют специальный контур, предназначенный для подмеса. Его оснащают запорным вентилем. Благодаря его наличию регулировка степени нагрева теплоносителя осуществляется путем понижения интенсивности циркуляции жидкости.

Балансировочный кран выполняет функцию регулятора степени нагрева водяного пола. С целью увеличения или уменьшения пропуска воды в контур необходимо переставить кран в определенное положение.

Система обогрева с монтажом трехходового клапана

Чтобы обустроить регулируемый, надежный и практичный источник обогрева квартиры, нужно установить на систему такой элемент как трехходовой клапан. Назначение данного устройства заключается в возможности держать под контролем расход тепла, поступающего от теплоносителя, который перемещается по контурам.

В этом случае температура нагрева напольной поверхности регулируется в автоматическом режиме. Специалисты советуют: если радиатор слишком быстро остывает, следует в перемычке установить двухходовой клапан, который начнет перекрывать поступление горячей жидкости в трубопровод, обеспечивающий отопление пола. При этом циркуляция будет происходить в прежнем режиме.

Водяной теплый пол с узлом смешивания

Если интересует вопрос, как подсоединить к системе отопления теплый пол, чтобы получилась эффективная, практичная и хорошо управляемая теплоснабжающая конструкция, нужно включить в рабочую схему установку смесительного узла.

Этот вариант является оптимальным решением для жилья, расположенного в регионах с суровым климатом. Дело в том, что в таких населенных пунктах в централизованных теплосетях температура теплоносителя часто достигает 75 – 95 градусов, а это критическая величина для пола с обогревом.

Данную проблему успешно решит установка смесительного узла, обеспечивающая подачу в контур пола воды, нагретой до 35 – 40 градусов.

Подогрев напольного покрытия станет эффективным способом обогрева, если придерживаться инструкции, как подключить теплый пол к отоплению и учитывать особенности планировки помещения, в котором он обустраивается, и специфику функционирования центрального источника теплоносителя.

teplospec.com

Как правильно подключить теплый пол к системе отопления

Схемы подключения теплых полов к системе отопления

Теплый водяной способ обогрева пользуется большой популярностью для обеспечения дополнительного или основного отопления. Он не требует больших затрат в эксплуатации и является безопасным типом отопления в отличие, например, от электрического. При использовании этого вида обогрева тепло распределяется равномерно, что повышает эффективность использования энергоресурса.

Теплый водяной пол можно подключать как к центральной системе отопления, так и к автономному котлу любого типа. Врезка к общему обогреву требует дополнительного согласования установки теплого пола с администрацией жилищной компании. Такое подключение может послужить спаду гидравлического давления и температуры в соседних квартирах. В связи с этим возникает необходимость согласования подсоединения. Автономная система подключения теплого пола не подразумевает подобных сложностей.

Схема подключения контуров к отоплению зависит от укладки труб водяного основания, финишного покрытия и вида основного энергоресурса – центральное отопление или свой котел.

Установка и типы подключения

Способ подсоединения теплого пола подразумевает наличие котла, насоса и распределительного узла. Нагревательный котел служит основным источником горячей воды. Основной теплоноситель поступает в распределительную группу, где смешивается с обратным потоком – остывшей водой из контура. Движение рабочей жидкости осуществляется с помощью циркуляционного насоса.

Распределительный узел содержит коллекторную группу, в которую входят термодатчики, воздухоотвод, дренажный кран и сенсорные клапаны. Все эти элементы осуществляют автоматизацию температурного режима. Например, превышение порога заданной температуры становится сигналом для термодатчика. Он перекрывает клапан и останавливает поток теплоносителя. Вода циркулирует по малому кругу теплого основания и не смешивается с горячим потоком до достижения заданных температур.

Немаловажным моментом считается расчет общей теплоотдачи водяного пола, так как эти показатели станут решающими при регулировке производительности котла. К общей сумме необходимо добавлять 20% — это и будет коэффициент производительности основного энергоресурса.

Если планируется подключать большие площади с несколькими контурами, необходимо устанавливать дополнительные коллекторные группы и насосы. Схемы подключения варьируются в зависимости от типа установки, ее сложностью и степенью оснащения автоматикой.

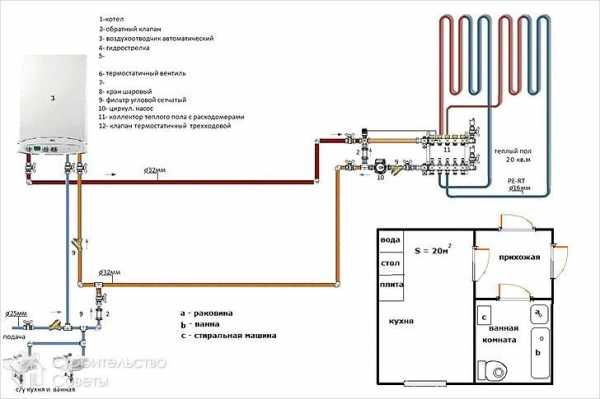

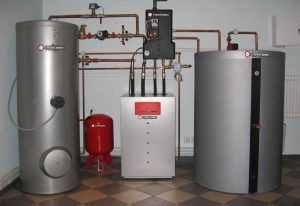

Классическая схема подключения к автономному котлу

Схема предполагает подсоединение котла к распределительному узлу, который далее подсоединяется к коллекторной группе. Трубы подачи и обратки монтируются с помощью специальных компрессионных элементов – фитингов. На них устанавливаются запорные краны для того, чтобы была возможность перекрытия потоков в случае необходимости. На входе труб в распределительную систему стоит термоклапан, который управляется встроенным сенсорным датчиком.

Между трубами подачи и обратки должен присутствовать балансировочный клапан. Он нужен для того, чтобы поток циркулировал по малому кругу в случае перекрытия клапаном основного потока горячей жидкости. На пути к коллектору устанавливается циркуляционный насос, необходимый для движения воды. Без него система, включающая не один контур, не будет эффективно функционировать.

На входе в коллекторную группу устанавливается термостат, обеспечивающий регулировку заданных температур. Именно он отключает поток горячей воды, если порог заданных параметров превышается. Затем трубы подачи и обратки подключаются к самому коллектору, где должны присутствовать клапаны электропривода. Их наличие делает возможным установку термостата в комнатах, с помощью которого осуществляется контроль температур теплого основания.

Устройству задается температурный режим, который поддерживается клапанами электропривода. Именно этот этап и позволяет экономить на энергопотреблении. В связи с этим важно приобретать коллекторную группу с подобными клапанами, иначе суть эффективного и экономичного отопления потеряется.

Подключение к центральной системе отопления

Эта схема завязки требует согласованности с компанией, обслуживающей многоэтажный дом. Уладив все формальности, можно начинать производить расчеты и разрабатывать схему. Обычно в домах имеется две общей трубы, обратка и подача. Такая организация общего отопления не составит труда при врезании к общему узлу.

Если дом старый, то, скорее всего, будет только один стояк. В этом случае необходимо организовать дополнительный сектор с обратным потоком жидкости. Следует помнить, что оптимальная температура потока должна составлять 50-55°.

Схема подключения к центральному отоплению подразумевает установку распределительного узла, коллектора, циркуляционного насоса, трехходового клапана и терморегулирующие датчики. Ключевую роль играет способ смешения потоков в коллекторном узле и его способность поддерживать заданные параметры.

Трехходовой кран и термодатчики несут ответственность именно за эти задачи. Как только температурный порог повышается, термостат дает команду клапану о перекрытии основного потока теплоносителя. Таким образом, регулируется степень нагрева поверхности теплого пола.

При подсоединении труб контуров необходимо внимательно установить фитинги, так как от этого будет зависеть работоспособность системы и ее гидравлическое давление. Правильное подсоединение труб не приведет к утечкам в местах креплений. Немаловажным считается грамотный подбор труб водяного основания. Их диаметр должен варьироваться в пределах от 12-20 мм.

Материал теплоносителей также имеет значение, он должен быть гибким. Самым надежным и широко используемым считается сшитый полиэтилен. С ним легче работать, меньше шансов на механические повреждения при подключении самой укладки.

Подключив теплый водяной пол к системе отопления, следует провести пробный запуск рабочей жидкости на предмет выявления утечек. Затем мощность потока увеличивается и отслеживается уровень поддержания гидравлического давления. Если оно не держится в заданных параметрах, следует искать причину. Проверка конструкции осуществляется до того, как трубы водяного основания залиты бетонной стяжкой.

Если заданные параметры не меняются на протяжении теста, термодатчики не дают сбои и все показатели в норме, можно заливать пол. Как только основание завершено, стяжка полностью высохла, можно включать дополнительное отопление. Следует учитывать, что, прогрев основания может занять более двух дней в зависимости от обогреваемой площади. В связи с этим не стоит пугаться, если пол будет прохладным в течение суток и более.

Схема подключения определяется в зависимости от котла, конструкции дома и способа укладки основания. Опираясь на произведенные подсчеты мощности установки и ее типа, можно смело устанавливать и подключать систему отопления.

Главным моментом в схемах является следование классического способа подсоединения с соблюдением всех правил крепления и порядка установки. В этом случае дополнительное отопление не будет давать сбоев и порадует своим комфортом.

doctorpol.ru

Схема подключения теплого пола к системе отопления — важные моменты

Те, кто обустроил в своем жилище внутрипольный подогрев, единогласно свидетельствуют: они, наконец, поняли, что такое настоящий комфорт.

Столь лестные отзывы способствуют росту числа желающих организовать такой же обогрев собственного жилища.

Сделать это совсем не сложно, однако, необходимо знать некоторые тонкости, отличающие внутрипольный подогрев от обычного радиаторного контура. О них и пойдет речь в данной статье, тема которой — схема подключения теплого пола к системе отопления.

В принципе, контур теплого пола представляет собой тот же радиатор, только увеличенный в несколько раз и помещенный не на стену, а в напольную стяжку. Такая система является:

Рациональной, поскольку теплый воздух двигается вверх через всю отапливаемую зону, а не огибает ее вдоль стены, как это происходит в случае с радиаторным отоплением.
Экономичной, поскольку, во-первых, теплый воздух почти не контактирует с наружными стенами, а во-вторых, нагревается он не очень сильно, а величина теплопотерь, как известно, прямо пропорциональна разности температур.

Но тем, кто вознамерился соорудить теплый пол у себя дома, следует знать: в многоквартирных домах, подключенных к централизованной системе отопления, подобная реорганизация, как правило, является невозможной, если только речь не идет о новостройке.

Прежде чем что-либо предпринимать, необходимо проконсультироваться по данному вопросу в управляющей компании.

Схема подключения

Чем же обусловлены такие сложности? Дело в том, что теплый пол, в отличие от радиаторного контура, работает в низкотемпературном режиме. Если в радиаторы теплоноситель подается с температурой в 80 – 90 градусов, то в систему внутрипольного подогрева — с температурой не более 40 градусов (при этом температура поверхности пола составляет около 37 градусов).

Схема подключения

При более высоких значениях ощущения от прикосновения к полу становятся уже неприятными.

Чтобы обеспечить низкотемпературный режим, горячий теплоноситель приходится разбавлять холодным. Делают это двумя способами:

С применением балансировочного и термостатического двухходового клапанов

К линии подачи теплоносителя в систему теплого пола прокладывают перемычку от трубопровода обратки.

По месту врезки перемычки устанавливается смесительный узел, состоящий из двух клапанов — балансировочного и термостатического двухходового.

Этот узел подмешивает в горячий теплоноситель холодную обратку ровно настолько, чтобы рабочая среда имела стабильную температуру около 40 градусов.

Именно стабильная температура теплоносителя является достоинством этой схемы. Но она может применяться только на ограниченной площади — до 200 кв. м.

С применением трехходового клапана

В этом варианте также присутствует перемычка, но горячий и холодный теплоносители смешиваются не постоянно, а периодически. Большую часть времени среда циркулирует по контуру теплого пола, возвращаясь по перемычке из конца в начало, при этом она постепенно остывает.

Когда же ее температура понизится до определенного значения, трехходовой клапан откроется и запустит в контур некоторое количество горячего теплоносителя.

Подключение трехходового клапана

При подключении теплого пола по этой схеме его температура постоянно колеблется в определенном диапазоне. На бетонном полу, обладающем значительной тепловой инерционностью, этот недостаток почти незаметен.

При проектировании теплого пола необходимо учитывать следующее: длина контуров является ограниченной. Ее максимальное значение при диаметре трубы 18 мм составляет 120 м (на практике стараются прокладывать контуры длиной не более 100 м). Причина таких ограничений очевидна: при чрезмерной продолжительности контура теплоноситель на последнем участке окажется совсем холодным.

Отсюда проистекает два следствия:

теплый пол в большом помещении приходится разбивать на несколько контуров;
все контуры подключают к системе отопления только параллельно, что отличает их от радиаторов, которые могут соединяться по последовательной схеме.

Для реализации параллельного подключения в системе отопления устанавливаются коллекторы — отрезки трубы с несколькими отводами.

Один коллектор устанавливается на подаче, другой — на обратке. Располагать их стараются таким образом, чтобы все подключенные контуры имели примерно равную длину — это необходимо для баланса системы.

Если же это невозможно, отводы подающего коллектора следует оснастить регулирующей арматурой, которая позволит уравнять расход теплоносителя в контурах.

Контуры имеют значительное гидравлическое сопротивление. Эта особенность обуславливает обязательное присутствие в системе циркуляционного насоса: протолкнуть теплоноситель через длинную узкую трубу за счет одной только конвекции (естественная циркуляция) не представляется возможным.

Кстати, большое гидравлическое сопротивление контуров является еще одной причиной того, что их длину ограничивают: при чрезмерной продолжительности трубопроводов пришлось бы применять сверхмощные насосы.

Каких ошибок следует избегать?

Чаще всего недостатки в работе теплого пола обусловлены следующими причинами:

Трубы уложены с чересчур большим шагом: следствием этой ошибки является «тепловая зебра» — чередование на поверхности пола зон с настолько большой разницей температур, что пользователь начинает ощущать ее. «Зебра» может появляться и при правильном размещении труб, если в конструкции пола отсутствует элемент, играющий роль распределителя тепла. Обычно в этом качестве выступает бетонная стяжка. В деревянных же полах, где стяжка отсутствует, поверх труб нужно укладывать специальные алюминиевые пластины.
Контур состоит из нескольких участков труб, соединенных разъемным способом. Во избежание протечек монтаж труб в конструкции пола допускается только цельными отрезками либо с применением сварки.

По периметру стяжки не была уложена демпферная лента, позволяющая ей свободно расширяться при нагреве.

Вследствие последнего недочета стяжка во время работы теплого пола будет деформироваться и трескаться. В больших помещениях пол следует разбивать на несколько участков с укладкой демпферной ленты между ними.

Видео на тему

Нет комментариев

microklimat.pro

Схемы подключения водяного теплого пола. Виды систем и нюансы подключения

Водяной обогревающий пол подсоединяют к электрическому либо газовому котлу. Он, прогреваясь, подает комнате тепло с помощью циркуляции горячей жидкости. Схема подключения водяного теплого пола может выполняться несколькими способами.

Пирог водяного пола

Основные нюансы подсоединения водяного пола

Главным отличием водяной системы является температура циркулирующей жидкости, которая варьируется от 33 до 38 градусов. Тогда как в радиаторных батареях она достигает 80 градусов. С учетом способа теплового распределения и напольного покрытия при обустройстве такого обогревающего пола подобает соблюдать следующее:

независимо от схемы подсоединения контура пола к централизованной системе его закрепление к коллекторным выходам сбоку производится при помощи фитингов;
под ламинатом утеплительный слой значительно понижает тепловую отдачу, именно по этой причине его использовать крайне нежелательно;
под финишное покрытие стяжку делают тонкой, и усиливают ее армированной сеткой, которая выкладывается сверху труб;
при использовании керамики либо керамогранита стяжка имеет вышину в 3 – 5 см, а между трубками шаг варьируется от 10 до 15 см.

После того как подключен водяной теплый пол к системе отопления первое включение с целью прогрева делается на протяжении 2 дней. Зная, как правильно подключить водяные теплые полы, можно обеспечить себя необходимым теплом.

Коллекторная система

Полноценная коллекторная система включает не только вентили запора на трубках и сливной кран, отводчик воздуха, смеситель и насос для циркулирования, чтобы облегчить протекание воды.

Процедура подсоединения такого типа обогрева к котлу заключается в объединении труб с коллекторной группой, а непосредственно коллекторы подключаются к трубкам, исходящим от котла. Соответственно, при коллекторном подсоединении выполняется монтаж шкафа для коллекторов и выкладывание пола.

Коллекторная система водяного пола

Иногда клапаны запора на входе/выходе заменяют наладочными термовентилями. Их оборудуют термическим баллоном с парафином, благодаря которому выставляется пропускная вентильная способность.

Узел смесительно-насосный используется с целью подмешивания остывшей воды из обратной трубы в подающую, понижая температуру чрезмерно нагретой воды. Тем, кто обустраивает водяной пол в области с холодной погодой, неизбежно необходим смеситель. Это объясняется тем, что устройство постоянно функционирует в порядке интенсивного нагрева, а нагрев жидкости не должен быть более 55 градусов.

Смесительный узел для водяного пола

Насос смесителя монтируется в зоне промеж коллектора и подающей магистрали. Насосный 3-й выход обеспечивает обратное протекание воды перед отдающей трубой. Следовательно, насос забирает воду с наименьшей температурой и отдает ее в подающую трубу.

При помощи особых соединителей осуществляется объединение с коллекторами трубок пола. Соединитель состоит из:

опорной втулки;
гайки из латуни;
кольца зажима.

Посредством компрессионных фитингов между собой связываются:

клапаны;
коллекторы;
трубы.

Когда соединение имеет неравные диаметры, то применяются переходные фитинги. Наиболее простой вариант схемы состоит из типовых коллекторов с клапанами запора. Подсоединяется обратка/подача с трубами и кранами запора, подключаются коллекторы и трубы для воды.

Коллекторный шкаф располагают в той зоне помещения, где можно легко подвести обратный и подающий трубопровод. К ним подсоединяются выходы коллекторов сбоку на:

Коллекторный шкаф в квартире

Но прежде устанавливаются краны запоров на коллекторы. В некоторых моделях запорного вентиля есть термометр, он сделан для удобства контролирования температуры.

Специалисты рекомендуют использовать уже собранный набор коллекторов от проверенных производителей. Обычно в него входят вентиля как на выходах подачи/обратки, так и на выходах для монтирования труб для жидкости обогреваемого пола. Это позволяет при возможном починке выключать только один контур от системы, а остальные будут работать.

Важно! После того как коллекторная система создана и подсоединена к трубкам обогревающего пола, надо протестировать работоспособность. Проверка осуществляется на протяжении ряда часов, чтобы увериться, что весь трубопровод герметичен.

Данный элемент называется еще питающим краном. Он состоит из термоголовки с термодатчиком жидкостного типа, которая открывает и закрывает устройство. Благодаря этому можно добавлять либо отсекать подачу нагретой жидкости, поступающей от отопительного аппарата.

Схема с 2 ходовым клапаном водяного пола

В данном случае подмешивание производится не все время, как в случае с 3 ходовым устройством, а лишь при открывании крана. Установка узла с 2 ходовым краном обязательно требует предусматривания в схеме обвязки монтаж байпаса, который оснащен предохранительным клапаном. Если повышаются критические параметры давления на входе в коллектор, то клапан открывается и сбрасывает определенную часть жидкости в обратную трубу.

Достоинством схемы с 2 ходовым клапаном является исключение возможности перегревания системы пола, что существенно увеличивает его срок функционирования. Такая схема обладает ограничением обогреваемой площади – не больше 200 м2, что объясняется маленькой пропускной способностью крана.

Система со смесительным 3 ходовым клапаном

Для того чтобы лучше управлять температурой теплой жидкости, лучше всего делать подключение водяного теплого пола к системе отопления с помощью 3 ходового крана. Его конструкция состоит из:

отдельного термодатчика;
термоголовки.

Использование такого устройства в схеме пола дает возможность обеспечения единой температуры воды в каждом контуре. Посредством циркуляционного насоса приводится в движение теплоноситель. А термостатический 3 ходовый клапан подмешивает определенное количество теплоносителя в подающую трубу.

Причем установка 3 ходового смесителя делается на коллекторной выходной ветке обратной трубы. Такая схема максимально простая, сложность состоит только в регулировке температуры в некоторых контурах.

Схема с 3 ходовым клапаном водяного пола

Важно! Смесительный 3 ходовый кран может иметь не только стандартный температурный датчик, но и подсоединяться к автоматической системе управления водяным обогревающим полом.

Бывает так, что неопытные монтажники выбирают данную систему из-за простоты, но потом не могут понять, почему пол плохо греет. Обязательно нужно учитывать, что трубопровод с запорным 3 ходовым клапаном без насоса обладает небольшой проходимостью. Именно по этой причине использование такой схемы ограничивается 2 — 3 параллельными магистралями нагрева. Из-за дополнительных требований длина труб в контурах достигает не больше 35 — 40 метров. Однако при использовании насоса циркулирования ограничения снимаются.

Параллельная и последовательная схема

Существуют схемы, где используется несколько видов смешивания. Параллельная схема подразумевает замену байпаса пропускным краном. Он необходим с целью пропускания сквозь себя теплоноситель при предопределенном напоре. Все это позволяет сквозь байпас не прогонять непрестанно жидкость, когда контуры работают.

В случае, когда не доступны контуры, то открывают пропускной кран и выпускают поток с целью разгрузки насоса и экономии электричества. При закрытых контурах байпас с перепускным краном подсобляет насосу в подаче расхода. Пропускной кран настраивается вручную на нужный напор. Есть у этой схемы особенность – жидкость на выходе имеет такие же показатели температуры, как и при входе.

Последовательная система подсоединения водяного обогревающего пола выполняется последовательно и отличается одним преимуществом. Такой вариант самый продуктивный и точный относительно тепловой техники, поскольку выходной поток понижен в котел, а температурные показатели – аналогичны полу.

Параллельная и последовательная схема водяного пола

Если сравнивать эти две схемы, то стоит отметить, что для получения наибольшего эффекта от функционирования насоса, лучше всего выбрать последовательное смешивание. К тому же оно позволяет подсоединять большее количество контуров, а насос не будет отдавать свою мощность другим циркуляционным кольцам.

Посмотрите небольшое видео про правильный смесительный узел для Вашего теплого пола:

prokommunikacii.ru

Подключение водяного теплого пола к системе отопления

Теплые полы в настоящее время приобретают всё большую популярность среди населения, так как они обеспечивают максимально комфортный уровень температуры по всему помещению. Рассмотрим как происходит подключение водяного теплого пола к системе отопления.

Хочется сразу оговориться, что подключать систему теплых полов к централизованному отоплению категорически запрещается из-за низкого качества теплоносителя, большого гидравлического сопротивления греющих труб и возможности их повреждения в результате гидроударов. Поэтому работать данная система может лишь в домах и квартирах с личным обогревающим оборудованием.

Подключают теплые полы к системе отопления через смесительный узел. Это нужно потому, что температура воды для нормальной работы теплого пола должна находиться в пределах 30-50 градусов по Цельсию, а температура систем отопления зачастую более высока (порядка 75-90 градусов). Понижают температуру на входе именно смесительный узел.

В конструкцию смесительного узла входит трехходовой смесительный клапан, циркуляционный насос, датчик температуры и обратный клапан.

На входную трубу устанавливаются циркуляционный насос и датчик температуры, а затем смесительный клапан, который присоединяют к теплой трубе системы отопления.

На выходной трубе устанавливают обратный клапан, выход которого подсоединяют к холодной трубе системы отопления с отводом к смесительному клапану.

Повторим путь воды, которая будет циркулировать по системе теплых полов. Горячая вода (80 градусов) от отопительной системы закачивается насосом в нагревательный контур полов, предварительно смешавшись с холодной в смесительном клапане, затем проходит через весь контур, где отдает своё тепло, а потом частично поступает в трубу системы отопления с холодной водой, а частично всасывается в смесительный узел.

На видео ниже показаны варианты подключения теплого водяного пола к системе отопления.

Регулирование температуры в таких системах производится настройкой трехходового клапана и датчиком температуры, который регулирует работу насоса и трехходового клапана в том случае, если на нем установлен сервопривод. После пробного пуска теплых водяных полов проверяется уровень достигаемой температуры и оценка её комфортности. Если она слишком велика или недостаточна, необходимо настроить термодатчик на срабатывание при другой температуре или уменьшить (увеличить) способность клапана забирать горячую воду из системы отопления.

polgid.ru

teplo-ltd.ru

Схема как подключить водяной теплый пол к системе отопления

Сегодня мы рассмотри разные варианты подключения теплого пола к системе отопления дома. ТП может быть как единственным источником обогрева, так и комбинироваться с высокотемпературной системой, при этом обвязка выполняется по-разному.

Как правильно подключить ТП без батарей

Схема подключения ТП, в которой температура теплоносителя регулируется котлом.

Если ТП единственный источник обогрева в доме, то подключение теплого пола к системе отопления зависит от вида котла. Если у вас современный котел, заточенный под низкотемпературные системы, то монтаж контуров осуществляется напрямую через коллектор. То есть вы подачу от нагревателя пускаете прямо в гребенку коллектора. Таким же образом поступаете с обратным потоком – направляете его прямо в котел. Таким образом, теплоноситель проходит большой циркуляционный круг.

Если же на котле нельзя точно выставить температуру или же если вы хотите перестраховаться, чтобы кто-то случайно не поставил котел на максимум, то в схеме подключения теплого пола к системе отопления нужно предусмотреть узел подмеса. Он ставится перед коллектором. Основная задача – это смешивать подачу и обратку до установленной температуры.

Схема как сделать теплые полы от водяного отопления со смесительным узлом:

подачу от котла подводим через грязевик в трехходовой термостатический клапан, в него же подводится патрубок из обратки ТП. Обратка разделяется на два потока тройником;
за термостатическим клапаном ставится насос – если насоса в котле недостаточно;
от насоса теплоноситель идет в гребенку подачи, на которой установлены ручные термостатические вентили;
на гребенке обратки должны бить расходомеры.

Обязательно нужно ставить автоматические воздухоотводчики на коллекторной группе. Лучше два: на гребенке подачи и обратки.

В принципе этого достаточно для нормальной работы ТП. Теперь рассмотрим, как правильно подключить теплый пол, если в каждой комнате будут датчики температуры, которые через термостат подключаются к сервоприводам. Сервоприводы устанавливаются на термостатические вентили, которые вкручены в посадочные места на гребенке обратного потока. В этом случае также нужно поставить байпас с перепускным клапаном. Он нужен для продолжения циркуляции по малому кругу в случае перекрывания сервоприводами колец ТП.

Здесь есть один тонкий момент как подключить теплый пол к системе отопления – когда теплоноситель идет через байпас по малому кругу есть риск подсоса воды из обратки общей (большой) системы. Поэтому нужно ставить насос меньшей мощности, чем в котле или же перестраховаться, установив обратный клапан за патрубком (если смотреть от коллектора), подающим охлажденную воду в узел подмес.

На самом деле какую пароизоляцию выбрать для кровли не так уж и важно. Главное, правильно ее положить.

О том, нужна ли пароизоляция бетонного пола читайте здесь.

Схема подключения батарей и одного контура ТП

ТП можно врезать в магистраль подачи через тройник. Обязательно ставится узел подмеса.

Часто теплый пол комбинируют с обычными батареями. Рассмотрим, как подключить водяной теплый пол в общий контур, если у нас предусмотрено только одно кольцо циркуляции. В данном случае нам не нужно переделывать двухтрубную систему отопления на лучевую (коллекторную). ТП можно врезать в магистраль подачи так же, как и радиаторы, то есть через тройник. Таким же образом врезается и обратка.

Чтобы снизить температуру до необходимой нужно делать узел подмеса. Насос в этом случае не требуется, так как он будет либо в котле, либо пред ним на обратке общей системы (после расширительного бака). Никаких расходомеров, воздухоотводчиков или других регулирующих элементов не нужно. Достаточно поставить трехходовой термостатический клапан и, естественно, как и на каждый радиатор, запорную арматуру.

Как подключить батареи и несколько контуров ТП

Комбинированная схема подключения ТП (двухтрубка и коллектор).

Теперь разберемся, как соединить теплый пол с радиаторным отоплением, если у нас несколько петель ТП. В этом случае мы можем:

сделать лучевую систему с двумя коллекторами;
сделать комбинированную систему – двухтрубная подача на радиаторы и коллектор на ТП.

В первом случае мы подводим подачу на коллекторную группу. К каждой батарее и на теплый пол у нас идет отдельный контур с температурой теплоносителя, заданной на котле (60-70 градусов, а если котел твердотопливный, то и все 85). Контур ТП нужно подключить во второй коллектор через смесительный узел. Циркуляционный насос можно ставить на каждую коллекторную группу отдельно или же один на всю систему отопления, но более мощный. Комбинированная система заключается в том, что контур ТП подключается в двухтрубную систему как очередной теплообменник. А потом патрубки подводятся к коллектору через узел подмеса.

Как контролировать температуру

Термостат можно напрямую соединять с сервоприводом.

Возможно два варианта контроля температуры теплого пола:

посредством узла подмеса;
посредством сервоприводов.

Если вы регулируете температуру теплоносителя через узел подмеса, то изменяется степень нагрева всех без исключения помещений. В данном случае температура воздуха зависит от площади помещения и схемы разводки, иными словами, тепловой мощности контура. Сделать так, чтобы в разных комнатах была нужная температура, не представляется возможным.

Если вы хотите сами выставлять степень нагрева каждого помещения, то на коллекторной группе устанавливаются сервоприводы.

Это такие электрические краны, которые перекрывают циркуляцию теплоносителя, когда это необходимо. Команды сервоприводу подаёт термостат, а он узнаёт когда это делать, получая данные от датчиков температуры, которые контролируют:

степень прогрева стяжки;
степень нагрева воздуха.

Практика показывает, что нужно ставить датчики в стяжку. Вы ставите температуру на 28 градусов и ждете, когда система стабилизируется. Ориентируясь на показания термометра, вносите корректировки. Да, таким образом система будет работать без учета погодных условий, но все равно с водяными ТП добиться полной автоматизации контроля температуры в помещении практически нереально. Контур очень инертный, если поставить воздушный датчик температуры перепады будут очень чувствительные, так как стяжка долго греется и долго остывает

Укладка фольгированной пароизоляции для бани нужна для того, чтобы ИК лучи отбивались обратно в помещение.

Статья о том, какая бывает пароизоляция на этой странице.

Первый запуск ТП

Теплый пол — это очень удобно.

Осталось разобраться, как включить теплый пол. Первый запуск можно проводить только после того, как стяжка полностью высохла – это примерно месяц. Для начала система заполняется водой. Это делается вручную посредством насоса для опрессовки или же через предварительно смонтированный подвод к контуру водоснабжения.

Методика следующая:

открываются все воздухоотводчики и вся запорная арматура;
контур заполняется теплоносителем;
когда с воздушных клапанов начнет сочиться вода, они перекрываются;
устанавливается температурный режим на узле подмеса;
затем включается котел.

По мере нагрева теплоносителя из него будет выходить воздух, поэтому его нужно будет стравливать. После нескольких циклов прогрева теплоносителя система стабилизируется и вам останется только отрегулировать гидравлическое сопротивление на разных контурах ТП расходомерами. По мере эксплуатации вы будете вносить корректировки температуры теплоносителя.

utepleniedoma.com

Подключение теплого пола к системе отопления

Обогреваемые полы привлекают своим комфортом и удобством. Проснувшись утром, приятно опустить ноги на тёплую поверхность пола, пройти на кухню или в ванную комнату, не надевая тапочек. В доме уже есть радиаторная система отопления и установлен газовый котёл, а сделать тёплые полы в своём жилище очень хочется.

Возникает вопрос – возможно ли подключение тёплого пола к системе отопления? Существуют различные схемы отопления с тёплыми полами совместно с традиционной системой обогрева жилья. В данной статье вы найдёте необходимую информацию по данной теме.

Устройство тёплых водяных полов

Сшитый полиэтилен — популярный материал для водяного контура

Часто можно встретить информацию о том, что монтаж водяных тёплых полов доступен практически всем. Должны вас разочаровать.

Без опыта работы по сборке сантехнических устройств, знаний теплотехники и гидромеханики самостоятельно не стоит браться за обогрев пола.

Отопительный контур собирают из труб, изготовленных из различных материалов:

сшитый полиэтилен;
металлопластик;
полипропилен;
медные трубы.

Каждый материал обладает своими преимуществами и недостатками, что можно увидеть в следующей таблице:

№	Материал	Преимущества	Недостатки
1	Сшитый полиэтилен	Высокая прочность	Дороговизна
2	Металлопластик	Гибкость	–
3	Полипропилен	Низкая стоимость	Сгибается под нагревом
4	Медная труба	Универсальность	Высокая стоимость

Подготовка основания под укладку и заливку тёплого пола

Приведите основание в порядок

Сначала приводят в порядок основание пола:

Площадь основания пола очищают от мусора и грязи. Все щели и трещины шпаклюют.
Чтобы избежать потери тепла, на основание пола укладывают утеплитель в один или два слоя полимерных листов утеплителя.
Затем стелют полиэтиленовую плёнку в качестве пароизоляции. Края плёнки заводят на стены по периметру помещения на высоту, большую толщины будущей бетонной стяжки.
Обязательно по всему периметру пола наклеивают демпферную ленту. Она исполняет роль компенсатора расширения нагретого бетона. При нагреве стяжки зазоры между бетоном и стенами могут уменьшиться от 5 мм до 7 мм, это зависит от величины площади пола. Демпферная лента своей толщиной обеспечивает герметичность зазоров. Ленту можно приобрести в торговой сети. Высота ленты бывает от 100 мм до 150 мм. Перед установкой плинтусов напольного покрытия излишки демпферной ленты срезают.
На полиэтиленовую плёнку кладут металлическую или пластиковую арматурную сетку. К монтажной сетке крепят трубы отопления.
Сами трубы крепят нейлоновыми хомутами к арматурной сетке.
В деревянных перекрытиях прорезают каналы, в которые кладут трубы. Всю поверхность пола покрывают распределительными алюминиевыми листами.

Укладка трубопроводов

Уложенный контур может быть сформирован в виде двойной спирали или принимать форму прямолинейной змейки.

Испытывают контур созданием давления воды в трубах, превышающего нормативный показатель в 1,5 раза. Также испытывают трубы давлением сжатого воздуха. В случае обнаружения неплотностей их устраняют и испытание повторяют.

Водяные тёплые полы – это сложное инженерное сооружение. Только квалифицированные работники смогут обустроить ваши полы безопасной системой обогрева.

Наполнение тёплых полов

Прежде всего, надо выбрать вид наполнения пола, покрывающего трубопроводы отопления. Это может быть бетонная стяжка или наполнение из сухого керамзитового песка:

Бетонная стяжка

Стяжка должна быть не менее 50 см

Стяжку делают толщиной не менее 50 мм и не более 70 мм. При толщине покрытия 50 мм высота слоя бетона над трубами составит 30 мм, что вполне достаточно для функционирования прочного и теплопроводного покрытия. Слой бетона более 70 мм понижает теплопроводность и повышает инертность стяжки (пол медленно нагревается и медленно остывает).

Бетонная стяжка имеет свои недостатки. В случае аварийной ситуации полы придётся удалять отбойным молотком. После ликвидации последствий аварии трубопроводов стяжку придётся восстанавливать. Всё это хлопотно и будет стоить немалых денег.

В этом отношении более привлекательны сухие полы.

Надо не забывать, что при устройстве бетонной стяжки толщиной 50 мм, нагрузка на 1 м2 площади пола увеличится на 125 кг.

Сухие полы

Сухое наполнение полов позволяет избегать мокрых процессов при его монтаже. Также несложная разборка сухого пола (исключение составляет напольное покрытие из керамической плитки) допускает осмотреть контур обогрева тёплого пола с целью осуществления профилактических работ. О том, как делается сухая стяжка, смотрите в этом полезном видео:

Автономное отопление

В частном доме теплые полы подключаются к системе автономного отопления

Газовый котёл может параллельно с обогревом помещений через систему батарей поставлять теплоноситель в контур тёплого водяного пола. В частных домах и различных зданиях при наличии центрального газоснабжения устанавливают газовые котлы.

Если отсутствует водопровод, то устанавливают ёмкость с водой там, где вода не замёрзнет. Пополнение бака осуществляют привозом воды в цистерне или закачивают воду из естественных источников. Для этого устанавливают насос, снабжённый системой фильтров.

Также поступают при установке котлов, работающих на твёрдом и жидком топливе.

Схемы подключения тёплых полов к системе отопления включают в себя установку коллекторного узла, который распределяет потоки горячей воды, проходящие через каждый контур, а также регулирует подогрев полов в каждом помещении.

Центральное отопление

Вопрос о том, как подключить тёплый пол к системе отопления центрального снабжения, не так просто решить. Всё дело в том, что подключить к отоплению дополнительный трубопровод,коммунальные службы практически не разрешают.

Это возможно лишь в тех домах, в которых это предусмотрено проектом. Хотя бывают исключения.

Любое несанкционированное подключение дополнительного отопительного оборудования строго запрещено. Владельца жилья могут оштрафовать и заставить демонтировать тёплые водяные полы.

Расчёт водяного пола

Оптимальная длина контура не более 100 м

Чтобы знать, сколько нужно приобрести обогревающих труб и прочего оборудования, делают расчёт, исходя из следующих условий:

Каждый контур должен быть длиной не больше 100 м, в противном случае давление в трубах будет значительно ниже нормы.
Разница в длине соседних контуров не должна различаться по длине больше чем на 15 м.
Стандартный шаг укладки труб составляет 150 мм. В условиях сурового климата шаг может быть уменьшен до 100 мм.
Шаг в 150 мм потребует уложить на 1 м2 площади пола 6,8 м труб, а при шаге 100 мм – 10 м трубопровода.

Подключение тёплого пола к системе отопления

Когда есть отопление жилья, удобно подключить дополнительно тёплые полы к уже имеющейся системе обогрева. Если трубы уложены на небольшой площади (ванная, кухня), то будет достаточно запитать тёплые полы от батареи напрямую. О том, как подключают теплый пол, смотрите в этом видео:

Давление горячей воды существенно не упадёт при незначительном увеличении потребления теплоносителя.

В системе теплого пола обязательно должен быть насос для создания необходимого давления

Другое дело, когда система трубопроводов обогревает полы площадью от 18 м2 и больше. В этом случае полы подключают через коллекторный узел к котлу.

Чтобы отопительное оборудование эффективно работало, следует выполнить ряд операций:

Трубы отопления подключают к котлу через коллекторный узел.
Температуру воды в трубопроводах держат на уровне 55 градусов.
Давление воды в системе поддерживают на уровне 8 – 9 атм.
Диаметр всех труб должен быть одинаков (стандартный размер 16 мм). В случае перепадов размеров прохода воды может возникнуть гидравлическое сопротивление напору потока.

Существуют две схемы радиаторного обогрева: однотрубная и двухтрубная. Обычно делают двухтрубное отопление. Это когда поступающая горячая вода в радиаторы возвращается в котёл по обратному трубопроводу.

Двухтрубная схема позволяет подключить полы к котлу через коллектор, что гораздо эффективней присоединения обогрева полов напрямую к радиатору при однотрубной системе.

Так, как радиаторы могут нагреваться до 80 градусов, полы подключают в месте возвращения теплоносителя после прохождения через все обогревательные приборы.

Тёплый пол, нагреваемый водой, поступающей из системы самотёком, не будет работать достаточно эффективно из-за возникающего сопротивления жидкости. Поэтому в схему обогрева пола необходимо включать насос для создания рабочего давления в трубах.

Расчёты производительности совместного обогрева помещений радиаторами и тёплым полом довольно сложные и насыщенны различными формулами, далёкими от понимания рядового потребителя. Поэтому мы не будем мучить читателя этими техническими подробностями.

Точный расчёт тёплых полов, совместимых с общей системой отопления, сделают специалисты. Также они составят смету затрат на приобретение необходимых материалов и оборудования.
