Электрический теплый пол под плитку: укладка и монтаж

Керамическая плитка — почти идеальное напольное покрытие, особенно для мест с повышенной влажностью или высокой проходимостью. Она красивая, прочная, легко очищается и т.п. Но при всех своих достоинствах керамика остается неприятно холодной. Идеальное решение проблемы — система теплого пола. И если водяной теплый пол доступен лишь владельцам частных домов, то применение электрических нагревательных систем гораздо шире.

Кроме того, технология укладки электрического теплого пола под плитку доступна любому строителю, даже начинающему. Нужно лишь познакомиться с особенностями этого процесса, чтобы избежать распространенных ошибок.

Содержание статьи:

Виды электрического теплого пола

В строительном магазине покупателям предлагают несколько вариантов электрического пола:

• греющий кабель, для монтажа которого придется отдельно приобрести необходимые крепежные материалы, терморегулятор и т.п.;

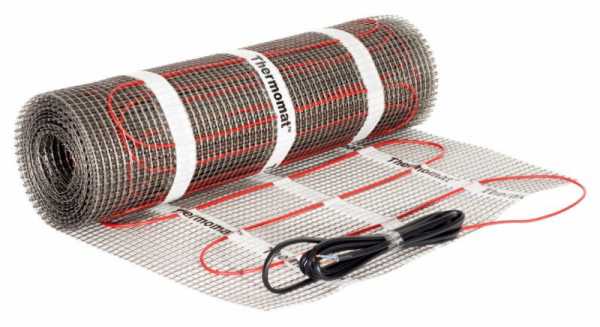

• электрические маты, представляющие собой сетку, на которой уже закреплен греющий кабель;
• инфракрасные системы, которые работают на несколько ином принципе, но монтируются примерно так же, как и кабель.

Для небольшого участка (пол в ванной, в лоджии и т.п.) имеет смысл приобрести готовый комплект “под ключ”. Обычно такие наборы комплектуются всем необходимым для правильного монтажа, иногда даже такими мелочами, как гофротруба для термодатчика и двусторонний скотч.

Не стоит ориентироваться лишь на низкую цену набора, поскольку внутри могут оказаться материалы плохого качества. Лучше подобрать комплект дороже, но от надежного изготовителя, такого как Теплолюкс, Electrolux,Thermo, Devi и т.п.

Для создания теплого пола под напольное покрытие из керамической плитки можно использовать разные материал: 1 – греющий кабель, 2 – специальные маты; 3 – пленочный пол

Дополнительно к комплекту стоит приобрести утеплитель, например, фольгированный пенофол. Его укладывают под теплый пол, чтобы снизить потери тепла и увеличить эффективность обогрева. При выборе готового комплекта для укладки теплого пола следует ориентироваться на размеры площади монтажа. Минимальный размер — один квадратный метр.

Если же теплый пол предполагается уложить на большой площади, возможно, разумнее будет купить все комплектующие по отдельности. Для такого монтажа составляется индивидуальный проект и комплектующие закупаются в зависимости от потребности.

Таким образом можно избежать ненужных затрат и выбрать элементы, которые будут максимально эффективно работать в системе. Различают греющий кабель одножильный и двужильный. Последний несколько дороже, но он считается более безопасным.

Монтаж электрического теплого пола своими руками:

Инфраскрасный (или пленочный) теплый пол, а также греющий кабель и электрические маты монтируют примерно по одному сценарию. Чтобы правильно уложить теплый пол, следует выполнить следующие операции:

• Правильно подготовить основание.
• Выбрать место для установки терморегулятора.
• Уложить слой теплоизоляционного материала.
• Уложить маты или греющий кабель.
• Выполнить монтаж плитки.

Знание некоторых нюансов каждого этапа позволит выполнить все операции правильно.

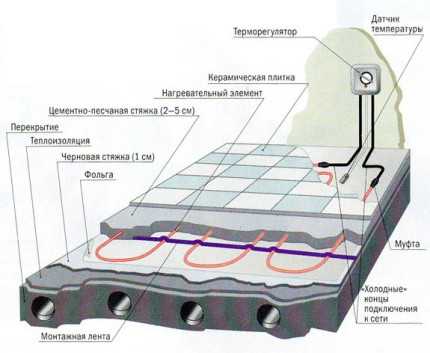

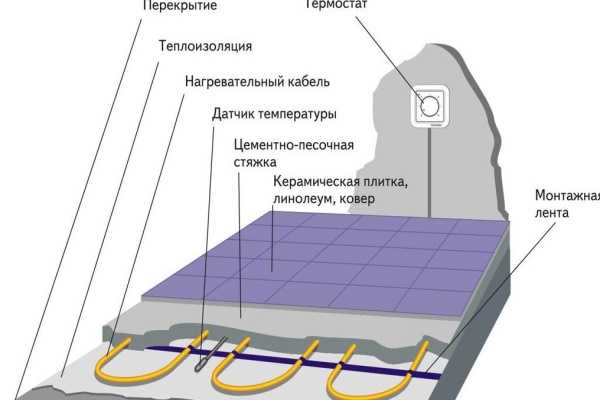

На схеме наглядно представлено устройство электрического теплого пола, дающее представление о порядке его монтажа: от подготовки основания до укладки напольного покрытия из керамической плитки

Этап #1 — Подготовка основания

Сначала удаляют старое напольное покрытие, если таковое имеется, убирают мебель и любой строительный мусор. Чтобы подготовить основание, достаточно выровнять и очистить от любых загрязнений уже существующую поверхность. Если на ней имеются небольшие углубления или трещины, их можно просто заделать.

Если же основание сильно повреждено, имеет смысл выровнять его с помощью цементно-песчаной стяжки. Чтобы сократить сроки ремонта, рекомендуется использовать быстросохнущую смесь.

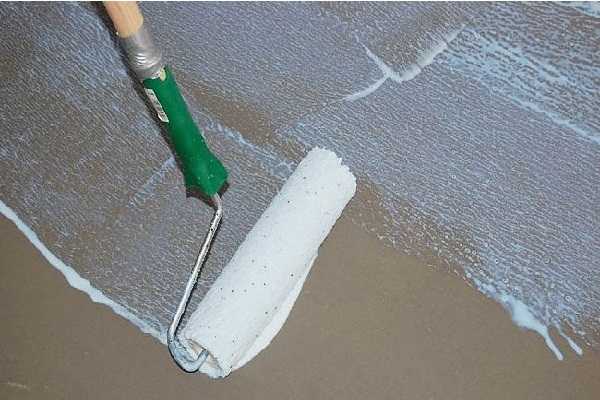

Чтобы тщательно подготовить бетонное основание для дальнейшего монтажа системы теплого пола, необходимо тщательно заделать неровности, а также удалить любые загрязнения и мусор

Недопустимо укладывать греющий кабель на неровную поверхность. Постоянное деформирующее воздействие в скором времени приведет к повреждению системы. Для устранения такой поломки понадобится довольно дорогостоящий ремонт, поскольку придется демонтировать напольное покрытие и заменить кабель, т.е. фактически выполнить снова прочти все работы.

Этап #2 — Теплоизоляционный слой

На подготовленное основание сначала укладывают теплоизолирующий материал. Оптимальным выбором может стать относительно недорогой, легкий и удобный пенофол. Это тонкий материал с фольгированным покрытием, толщиной 14 мкм. Продается пенофол в удобных рулонах.

Его нижняя сторона снабжена самоклеящимся слоем, поэтому для укладки такого теплоизолятора достаточно просто приклеить его к полу.

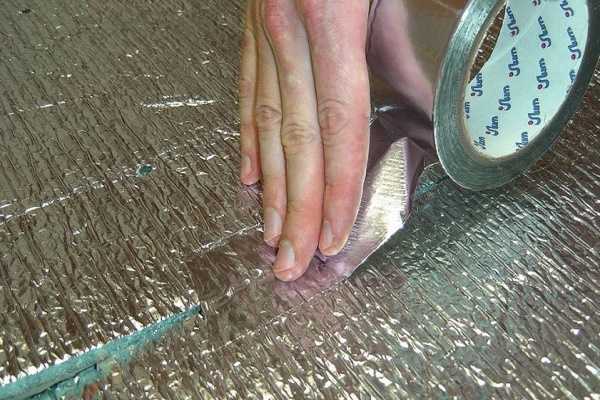

При этом следует сделать отступ от стен около пяти сантиметров. Стыки между полосами пенофола заклеивают специальным отражающим скотчем. Несмотря на то, что слой теплоизолятора очень тонкий, он обладает достаточно высокими теплоотражающими способностями — его коэффициент теплопроводности равен 0,049 Вт/мК.

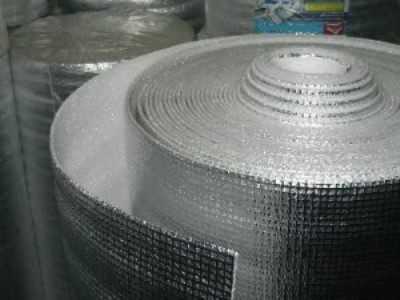

Пенофол – недорогой и очень удобный в эксплуатации теплоизоляционный материал, который эффективно используют при монтаже теплого пола под плитку на небольших площадях

Пенофол подходит для ситуаций, когда теплый пол является дополнением к основной системе отопления дома. Для более основательной теплоизоляции используют листовой пенополистирол. Подходящими будут и другие листовые утеплители.

При их монтаже следует помнить, что поверхность, на которую затем будет уложена система теплого пола, должна оставаться ровной, чтобы не повредить кабель.

Для теплоизоляции пола в многоквартирном доме, когда внизу расположено другое отапливаемое помещение, вполне подойдет утеплитель толщиной 20-50 мм. Если же теплый пол монтируется на лоджии или в другом подобном месте, понадобится более надежная защита от потерь тепла.

Здесь уместнее утеплитель толщиной около 100 мм. Допускается использование в качестве теплоизолирующего слоя относительно недорогой минеральной ваты.

На листовой утеплитель необходимо установить специальную армирующую сетку, по которой и наносится затем стяжка. Альтернативой сетке могут стать микрофибра и пластификаторы, добавленные прямо в стяжку. Это технология армирования полусухой стяжки синтетическими волокнами.

Этап #3 — Монтаж матов или кабеля

Перед началом монтажа матов, на которые уложен греющий кабель, следует распаковать комплект и тщательно изучить инструкцию, предоставленную изготовителем. Затем необходимо подготовить необходимые инструменты и недостающие материалы. Лишь после того, как все готово, можно приступать к выполнению работ.

Кроме того, нужно подобрать удобное место, в котором будет расположен терморегулятор — устройство, с помощью которого можно регулировать температуру нагрева пола. Место выбирают с учетом быстрой и удобной доступности к терморегулятору. Это важный элемент системы управления нагревающих элементов, выбору которого нужно пристальное внимание.

Стандартное расположение терморегулятора при монтаже теплого пола в комнате.

Еще один важный момент — система подключения теплого пола к электропитанию. Нельзя просто включить нагревательные элементы в розетку (хотя некоторые неопытные мастера поступают именно так), следует для этих целей подвести отдельный кабель от щитка электропитания.

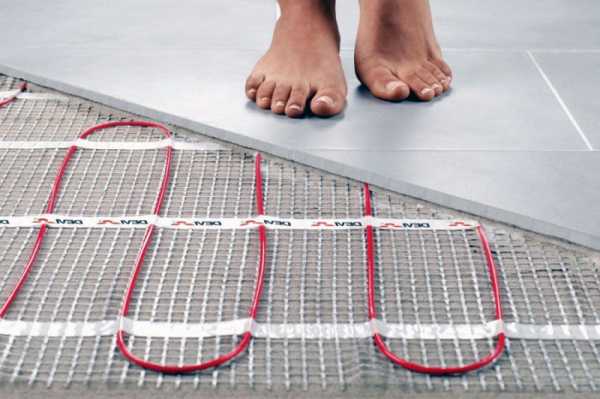

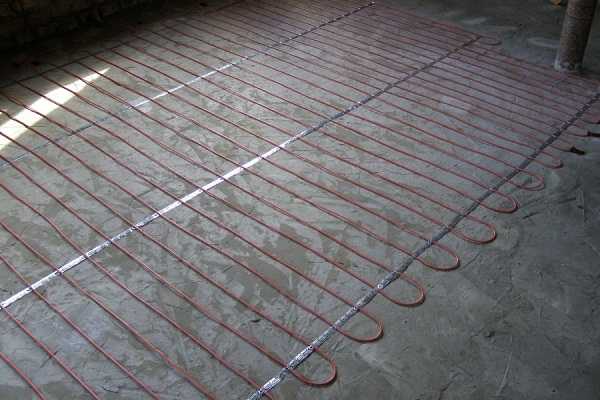

Нагревательный кабель, уже уложенный на специальную сетку, очень удобен для укладки. Между его петлями сохраняется необходимое расстояние. Если в процессе монтажа необходимо развернуть сетку под определенным углом, ее просто аккуратно разрезают.

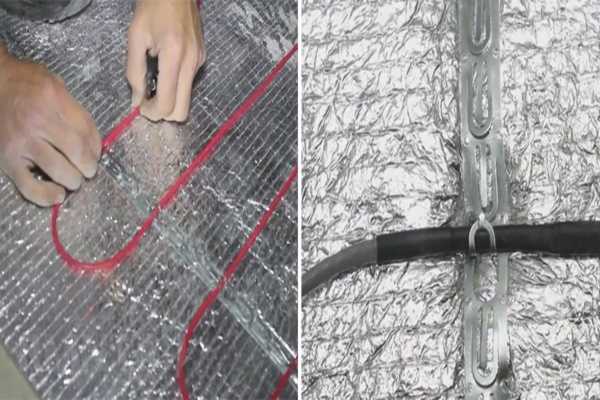

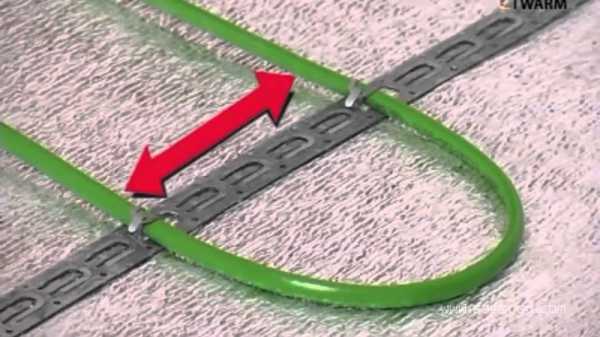

В качестве крепежного элемента при укладке матов используют специальный монтажный скотч, предназначенный именно для систем теплого пола. Еще одно преимущество использования готовой сетки с греющим кабелем — наличие уже вмонтированного термодатчика.

Если по каким-то причинам греющий кабель и сетка приобретаются отдельно, кабель необходимо правильно уложить на сетку. Для больших площадей имеет смысл составить предварительный план-разметку с отображением схемы укладки кабеля.

Существует несколько типов таких схем, например, “спираль”, “улитка”, “зигзаг” и т.п. При этом не следует монтировать кабель вплотную к стене. Между витками кабеля выдерживают расстояние 20-25 см. Чем равномернее и аккуратнее уложен кабель, тем лучше и эффективнее будет прогрев поверхности пола.

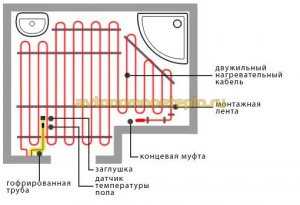

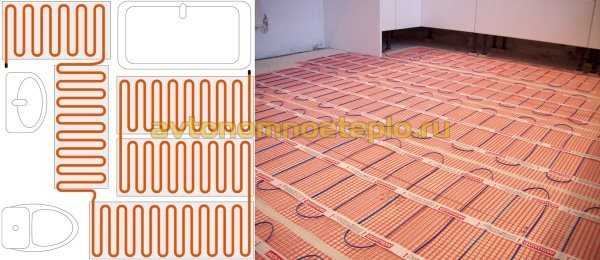

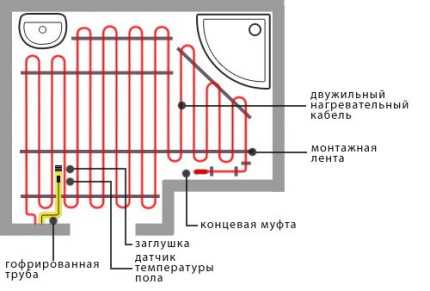

Схематическое изображение укладки греющего кабеля зигзагом с указанием размещения остальных элементов системы электрического теплого пола: термодатчика, терморегулятора и т.п.

Составляя схему размещения греющего кабеля, следует помнить, что размещать его под мебелью не рекомендуется. Означает ли это, что в помещении с теплым полом нельзя будет в дальнейшем переставлять мебель? Нет, это не так. В местах, где мебель будет стоять постоянно, плотно прилегая к полу, конечно же, не имеет смысла размещать нагревательные элементы. Для остального пространства следует просто подбирать мебель на небольших ножках. Если над полом будет некоторое свободное пространство, теплый воздух сможет свободно циркулировать, что предотвратит перегрев кабеля.

Этап #4 — Термодатчик и терморегулятор

Важный момент при монтаже теплого пола — правильная установка термодатчика. Этот элемент ни в коем случае нельзя устанавливать непосредственно в бетонную стяжку. Термодатчик помещают в отрезок гофротрубы, чтобы защитить его от травмирующего внешнего воздействия.

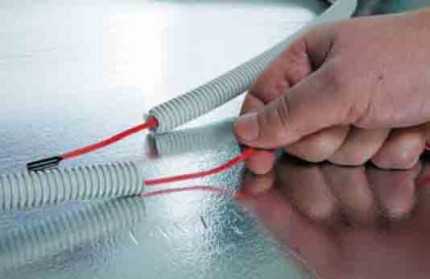

Гофротрубу размещают между витками кабеля и недалеко от стены таким образом, чтобы в случае поломки термодатчик было легко заменить новым элементом. Рядом на стене устанавливают терморегулятор и соединяют его с термодатчиком. Для электрического соединительного кабеля следует проштробить специальную канавку.

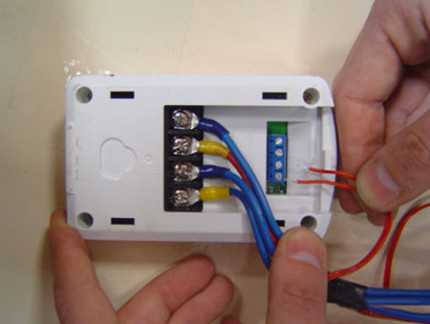

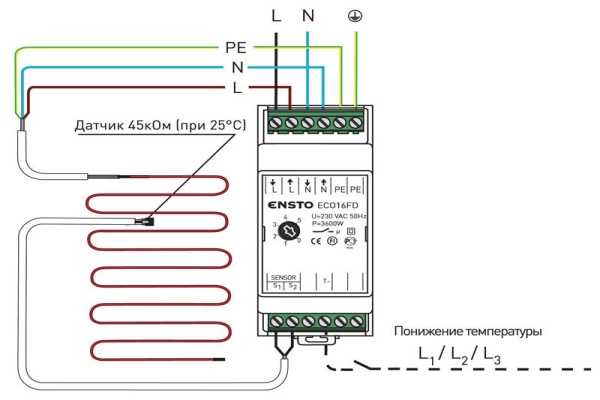

После этого терморегулятор подключают к электрической сети.

Термодатчик для системы теплого пола следует аккуратно разместить внутри отрезка гофротрубы, чтобы не повредить этот элемент в процессе монтажа и эксплуатации системы

Следует выбрать кабель подключения подходящего сечения, ориентируясь на общую мощность системы теплого пола. Обычно для обогрева каждого квадратного метра площади требуется около 150 Вт.

Медный кабель, сечение которого составляет 1,5 кв. мм, рассчитан на мощность 4кВт при силе тока в 19 А, а кабель с сечением 2,5 кв. мм. подойдет для систем мощностью 5,5 кВт при силе тока в 27 А. Таким образом, для помещения площадью до 20 кв. метров понадобится полуторамиллиметровый медный кабель.

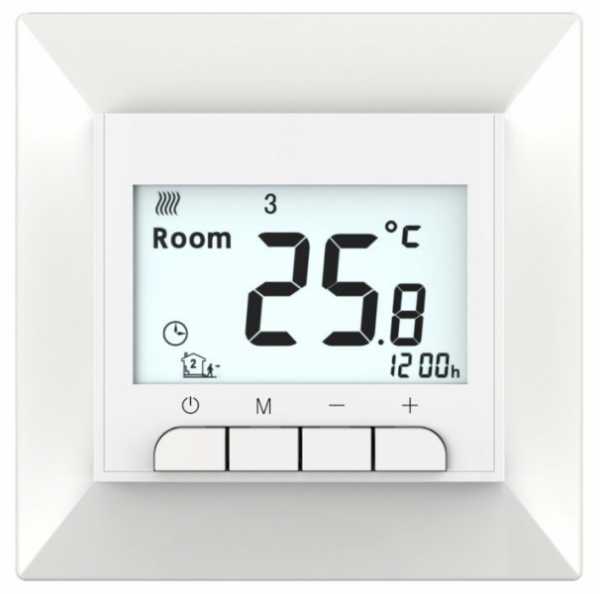

Место для монтажа терморегулятора следует предусмотреть заранее. По окончании работ в течение некоторого времени понадобится правильно отрегулировать работу системы теплого пола

После того, как система теплого пола уложена, термодатчик установлен, система соединена с терморегулятором и подключена к электропитанию, необходимо обязательно проверить работу системы перед нанесением стяжки или клея для плитки. Для этого на кабель подается напряжение и с помощью тестера замеряется сопротивление.

Полученные данные должны соответствовать показателям, которые указаны производителем в паспорте изделия. Наглядно порядок монтада греющего кабеля представлен в следующем видеоматериале:

Заливка стяжки и укладка плитки

Следует помнить, что после того, как цементная стяжка будет залита, систему теплого пола нельзя включать до полного ее высыхания. В противном случае вся работа может быть совершенно испорчена. При нагревании влажного цементного раствора, в нем могут появиться трещины, щели и пустоты, которые значительно снижают прочность стяжки и могут вызвать деформацию поверхности.

Кроме того, в результате могут возникнуть и физические повреждения греющего кабеля, и теплый пол просто перестанет функционировать.

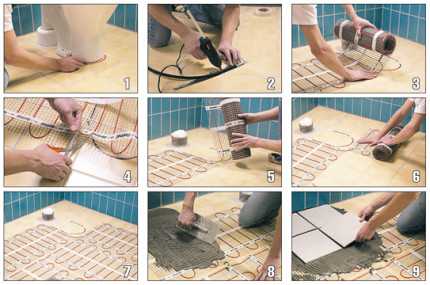

Порядок монтажа системы теплого пола под плитку: 1, 2 – подготовка основания; 3-7 – укладка сетки с греющим кабелем; 8 – нанесение клеящего состава; 9 – монтаж напольного покрытия

Для монтажа напольного покрытия из керамической плитки делают цементно-песчаную стяжку толщиной 40-50 мм. Еще до начала монтажных работ следует приобрести необходимое количество специальной плитки для пола. Технология укладки на систему теплого пола практически не отличается от монтажа на обычное бетонное основание.

Для выполнения ровных швов понадобятся пластиковые крестики и специальные клинья. По окончании работ швы затирают специальным составом.

Покрытие из плитки можно уложить непосредственно на греющий кабель с помощью специального клеящего состава, предназначенного именно для теплого пола. Понадобится также зубчатый шпатель, который используют для нанесения плиточного клея.

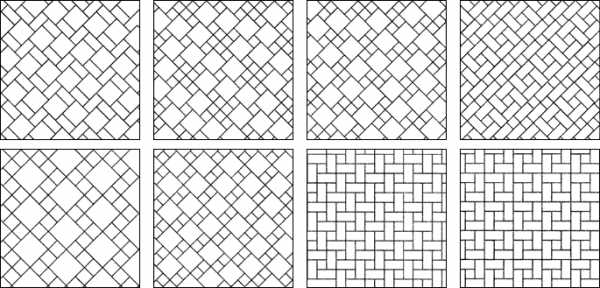

Перед началом укладки плитки рекомендуется продумать правильное расположение отдельных керамических элементов, чтобы покрытие смотрелось красиво, а отрезанные элементы располагались в наименее заметных местах.

Для приготовления плиточного клея обычно смесь соединяют с некоторым количеством воды (пропорции указаны в инструкции производителя) и тщательно размешиваются. При этом важно учитывать, в течение какого времени приготовленный клей сохраняет свои свойства.

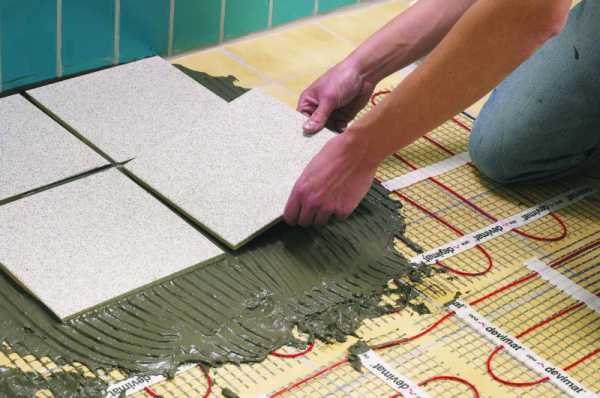

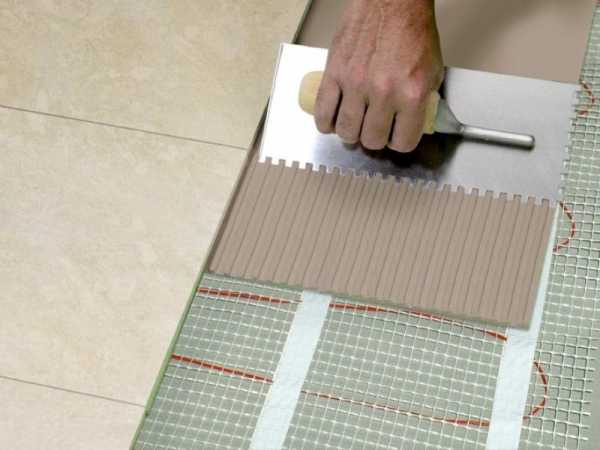

Зубчатым шпателем клеящий состав наносят прямо на греющий кабель, старательно заполняя все пустоты. Толщина состава над кабелем должна составлять не менее пяти миллиметров. Затем на клей укладываются плитки, расстояние между которыми контролируется с помощью крестообразных пластиковых элементов.

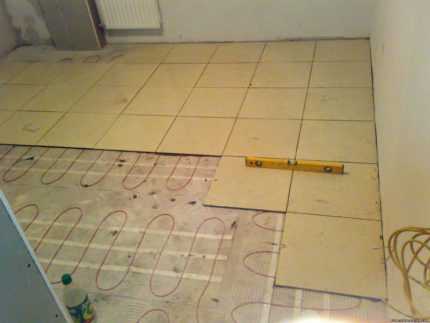

По мере заполнения пространства плитками следует постоянно контролировать уклон напольного покрытия с помощью строительного уровня и корректировать положение элементов. Чтобы изменить положение плитки на поверхности клея, используют пластиковые колышки. Если необходима подрезка плитки, следует воспользоваться плиткорезом.

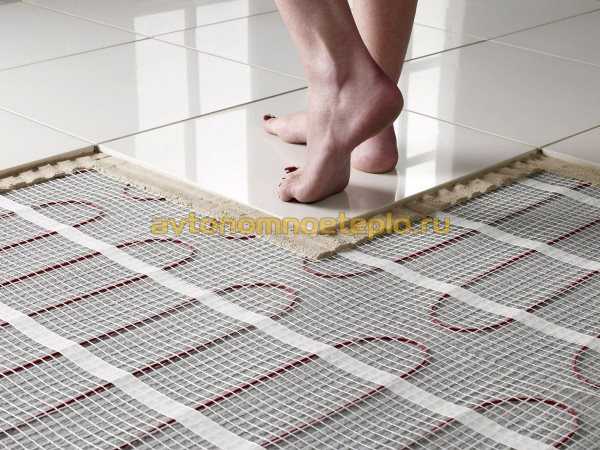

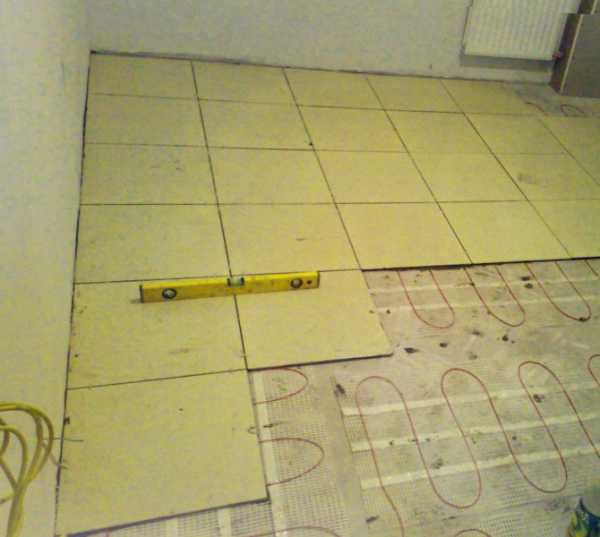

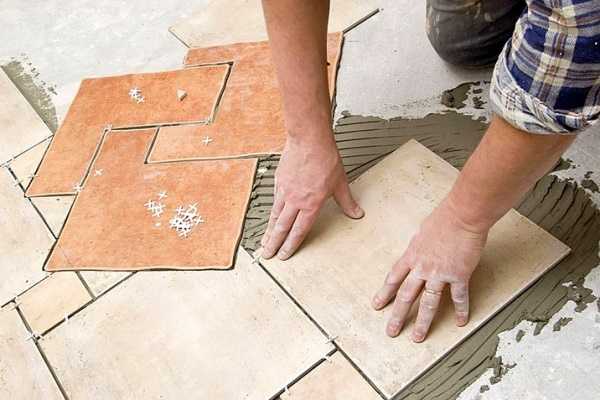

Пример укладки плитки на теплый пол

При достаточной сноровке плитку можно вполне успешно резать с помощью “болгарки” или стеклореза. Пластиковые крестики-фиксаторы удаляют только через несколько дней, когда клей полностью высохнет. Затем выполняют затирку швов.

Если все расчеты, проекты и операции были выполнены правильно, теплый пол начнет успешно работать. Возможно, некоторое время понадобится для того, чтобы с помощью терморегулятора подобрать комфортную температуру пола.

vannapedia.ru

Электрический теплый пол под плитку: правила укладки

Получивший в последние годы широкое признание электрический теплый пол под плитку положительно влияет на микроклимат помещения, периодически изменяя режим своей работы в зависимости от ситуации.

Практически в каждом доме или квартире есть помещения, отделанные кафелем, а преимущество его монтажа заключается том, что при минимальных затратах по времени и денежным средствам можно для жизнедеятельности человека создать в доме уютную и комфортную атмосферу.

Краткий обзор и разновидности систем

Комбинируйте теплые полы с центральным отоплением

Электрические тёплые полы могут решить проблемы, связанные с сыростью и прохладой в квартире осенью или весной. Особенно это касается помещений, которые отапливаются от центрального отопления в период, когда на улице достаточно холодно, а котельные ещё не запущены.

Чтобы их уложить не понадобится выполнение большого объёма работ. Справиться с ними вполне по силам обычному мужчине, умеющему обращаться с ручным и электрическим инструментом. После выполненных работ равномерный нагрев воздуха, который будет производиться с их помощью, благоприятно скажется на здоровье всех проживающих, особенно маленьких детей, проводящих много времени в играх на полу.

Рекомендуемая мощность тёплых полов под плитку для 1 м2 при наличии основного отопления.

На сегодняшний день известно 3 различных варианта того, как постелить электрический тёплый пол.

Чтобы правильно подобрать оптимальный вариант, нужно предварительно разобраться в каждом из них.

Только после этого делать соответствующие выводы и начинать планировать его монтаж, который в общей структуре можно выполнить следующим образом:

• смонтировать кабельную систему;
• использовать нагревательные маты;
• устанавливать плёночный или инфракрасный пол

Основным преимуществом, отличающим электрический тёплый пол под плитку от водного, заключается в том, что с его помощью появляется возможность самостоятельной или автоматической регулировки температуры его нагрева.

Кабельные тёплые полы

Терморегулятор

Кабельный тёплый пол можно сравнить со слоёным пирогом, так как он состоит из 4 элементов, расположенных друг на друге: черновая и финишная стяжка, утеплитель и нагревательный элемент. В свою очередь, технология монтажа подразумевает установку 3 основных составляющих такой системы:

1. Нагревательный элемент.
2. Терморегулятор.
3. Датчик.

Особенности выполнения работ

Преимущество, которым данная технология отличается от всех других, является то, что конструкцию допускается устанавливать непосредственно в стяжку.

Чтобы правильно выполнить монтаж теплого пола под плитку, нужно придерживаться следующих принципов, заключающихся в строгом соблюдении последовательности выполнения работ:

1. Выбрать оборудование и расходные материалы. В данном случае производители систем уже подготовили полные комплексные наборы для быстрой установки, поэтому нужно только замерить необходимую длину и интервал кабеля.
2. Технология укладки электрического кабельного тёплого пола под плитку подразумевает предварительную подготовку поверхности. Для этого нужно тщательно очистить её от грязи, мусора и пыли, а также разместить под ним фольгированную подложку.



   Кабельные полы подходят для укладки под плитку

3. Терморегулятор должен быть установлен в таком месте, чтобы максимально облегчить подключение к нему кабеля. При выборе настенного устройства желательно высверлить для него специальное отверстие. Сделать это можно воспользовавшись алмазной коронкой нужного диаметра.
4. Технология укладки электрического тёплого пола под плитку требует обязательного распределения под ним отражателя. Кабель нужно уложить по ранее составленной схеме. Важным моментом, касающемся выполнения работ является обязательная укладка в тех местах, где не будет установлена тяжелая мебель, которая может продавить жилы. Фиксация к полу осуществляется с помощью саморезов, дюбелей или хомутов, предназначенных для этих целей. После того, как он полностью распределён по поверхности пола и закреплён, необходимо «прозвонить» его с целью преждевременного обнаружения повреждений во время выполнения работ.
5. Заливка обогревающего кабеля в стяжку увеличивает его теплоотдачу, которая выполняется несколькими способами. Смешивание цементного раствора с пластификаторами и добавлением воды называется мокрым способом заливки. Сухим методом характеризуется вариант с использованием готовой смеси или керамзита. Укладка плитки может выполняться только после того, как цементный раствор наберёт соответствующую прочность. В некоторых случаях на это может потребоваться более 6 дней.
6. Кабельный тёплый пол без стяжки позволяет выиграть время, потраченное на затвердевание раствора. Для этого необходимо воспользоваться специальным тонким проводом, на который можно сразу после его монтажа укладывать напольную плитку. Все подробности процесса от начала до конца смотрите в этом полезном видео:

Укладка электрического тёплого пола с использованием кабеля должна начинаться только после того, как будет составлена подробная схема прокладки и подготовлено основание.

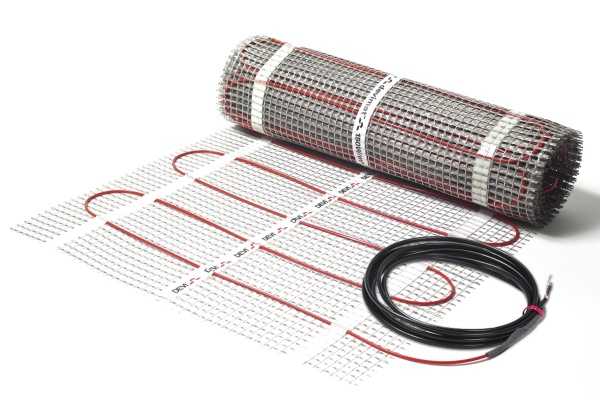

Нагревательные маты

Электроматы удобны в монтаже

Укладка тёплого пола под плитку с использованием нагревательного мата – ещё одна разновидность электрифицированного метода обогрева жилого помещения. Основной причиной популярности данного способа является полная готовность комплексного набора для самостоятельного монтажа.

Обогревающий кабель уже зафиксирован в нужном месте на армирующей сетке, изготовленной из стекловолокна. Вам останется только расстелить на поверхности и в нескольких местах прихватить, чтобы избежать возможного сдвига.

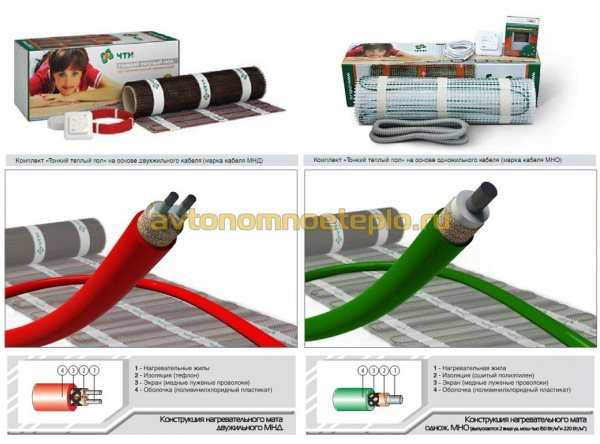

Существует 2 варианта изготовления нагревательных матов: двужильные и одножильные. Первые считаются наиболее приемлемыми для установки в жилых комнатах. Они отличаются низким уровнем излучаемого электромагнитного фона и простым монтажом. Одножильные маты значительно уступают в цене, но излучают больше электромагнитных волн. Оптимальным вариантом считается установка последних в ванной комнате и душевой.

Все нагревательные маты обоих вариантов соответствуют санитарным нормам и не вредны для человека.

Некоторые нюансы

Несмотря на то, что устройство тёплого пола с применением матов достаточно простое, специфика требует соблюдения некоторых мелочей, которые могут существенно продлить срок эксплуатации систем и улучшить их функциональные показатели.

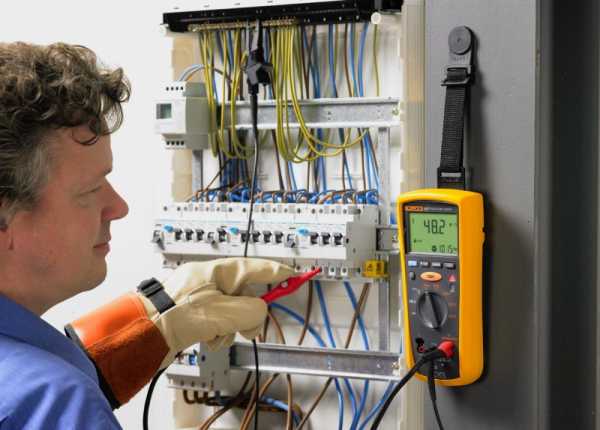

Первым требованием является необходимость проверки напряжения в вашей домашней электрической сети. Не исключено, что после того, как будет запущена система, проводка может не выдержать. Для небольших помещений допускается подключение от ближайшей розетки. Если комната более 10 м2, желательно протянуть отдельную линию от счетчика и подключить её через отдельный защитный автомат.

Планируя монтаж теплых полов, проверьте возможности вашей электросети

Обрезать мат самостоятельно запрещено, поскольку он не будет правильно функционировать. Чтобы изменить направление греющих жил, допускается разрезать армирующую сетку и уложить кабель в нужном направлении. При этом изоляция и целостность не должны быть повреждены.

Укладка плитки на тёплый электрический пол, выполненный с использованием обогревательных матов, должна проводиться только после проверки работоспособности системы. Для этого необходимо включить систему и прогреть её до 55 — 65⁰ C. Если такая температура нагнетается за 10 минут, конструкция считается готовой к последующей работе.

Стоимость нагревательных матов зависит от площади отапливаемого помещения, чем больше, тем ниже цена м2. Кроме этого, она может отличаться в зависимости от бренда производителя данного товара.

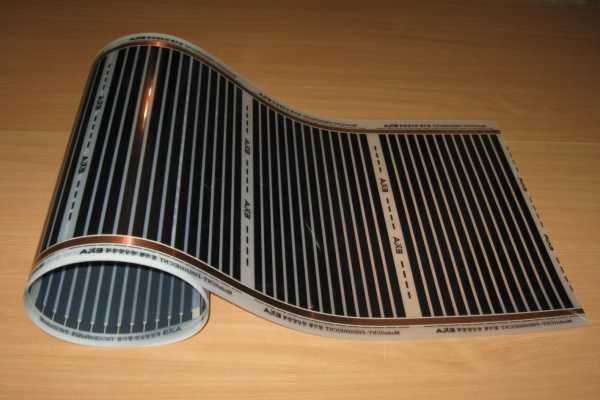

Инфракрасный пол

Установка тёплого пола под плитку требует определённого навыка и опыта в проведении аналогичных работ. Напольное покрытие может укладываться без предварительной стяжки, что в некоторых случаях может стать основной причиной выбора технологии.

Перед тем, как положить тёплый пол, необходимо ознакомиться с его разновидностями и определиться в выборе наиболее подходящего для вашего помещения варианта.

Всего их 2:

1. Стержневой инфракрасный напольный обогреватель отличается рядом характеристик, выгодно отличающих его от аналогичных систем. Во-первых, это возможность укладывать его в плиточный клей. Армирующая сетка в этом случае не требуется. Установить такой теплый пол можно самостоятельно, что существенно снижает затраты. Регулировка системы происходит в автоматическом режиме, но при максимальной нагрузке подключается режим экономии электроэнергии.
2. Уложенный на пол плёночный материал, требует соблюдения определённых требований, что увеличивает стоимость установки. Для этого варианта необходим монтаж армирующей сетки и слоя теплоизоляции. Кроме этого, величина прогрева несколько ниже, чем и стержневых систем.

Особые требования

Перед тем, как укладывать на залитую стяжку и теплоизоляцию, необходимо проклеить всю площадь электропроводным скотчем. Он нужен для того, чтобы заземлить помещение. Полезные советы по монтажу ИК-пола смотрите в этом видео:

При самостоятельном выполнении работ схему того, как будет выполнен монтаж инфракрасного электрического теплого пола под плитку желательно согласовать со специалистами. При неправильной раскладке система не сможет полноценно функционировать. Подключать необходимо с помощью комнатного термостата, при этом на каждые 25м2 необходимо устанавливать отдельный регулятор.

Инфракрасные электрические полы под плитку необходимо проверить, и только после этого, убедившись в правильном функционировании системы, класть кафель.

После монтажа покрытия протестируйте систему

В некоторых случаях монтаж систем не представляет собой ничего сложного и вполне по силам любому владельцу. Если преждевременно подготовить всё необходимое для этого и руководствоваться рекомендациям специалистов, результат не заставит себя долго ждать.

Основное правило, которое необходимо соблюдать, монтируя своими руками теплый пол под кафель, это точное соблюдение последовательности выполнения работ. Только в этом случае эмоции от проделанных действий будут исключительно положительные.

dekormyhome.ru

Как правильно уложить теплый пол под плитку

Как уложить теплый пол под плитку? Такой вопрос волнует тех, кто собирается оборудовать такую систему отопления в ванной комнате, туалете, бане или сауне. В таких помещениях в качестве напольного покрытия чаще всего используют кафель. Он не подвержен воздействию воды, но имеет один минус – по холодной плитке неприятно ходить босыми ногами.

Логичное решение проблемы – водяной или электрический теплый пол. В этой статье мы расскажем, как правильно положить теплый пол под плитку .

Содержание статьи

Подготовка пола

Полы в многоквартирных (а порой и частных) домах не идеальны. Обычно они имеют наклон в одну сторону, от которого нужно избавиться. Для этого можно использовать обычную или самовыравнивающуюся стяжку.

Обычная стяжка дешевле самовыравнивающейся, но для ее укладки нужны навыки и опыт. Причем уровень пола при этом поднимется минимум на 3 см. Если вы хотите класть плитку на теплый пол своими руками, лучше использовать самовыравнивающуюся стяжку.

Конечно, можно сделать водяной или электрический теплый пол под плитку без стяжки, но только если вы не собираетесь выравнивать плитку параллельно земле. В противном случае возникнет проблема. После включения теплый пол быстрее нагреет ту часть, где меньше расстояние до кафеля, чем остальную.

Если вы собираетесь класть теплые полы на деревянный пол, есть два варианта его выравнивания – с помощью установки фальшпола и стяжки.

• При монтаже фальшпола стоит учитывать, что на нем будет плитка и клей, поэтому обратите внимание на его прочность.
• При выравнивании стяжкой учтите ее вес – не будет ли под ним деформироваться основание.

Не обязательно устраивать настолько высокий фальшпол, но дополнительное утепление не помешает.

Основные правила укладки плитки на теплый пол

Для укладки плитки необходим специальный плиточный клей для теплых полов. Он не деформируется при перепадах температур, не разрушается от постоянного воздействия тепла. Такой клей хорошо сцепляется с поверхностью подложки и проводит тепло.

В тех местах, где будет располагаться мебель или бытовая техника, теплый пол не нужно укладывать. Так можно защитить их от преждевременного износа и сэкономить на отоплении.

Если у вас установлена акриловая ванна, под ней обязательно должен быть теплый пол. Она быстро остывает и понежиться в ванне будет приятнее, если она будет подогреваться снизу. Что касается чугунных ванн – мнения расходятся.

Если ванна облицована, устраивать под ней теплый пол можно только в том случае, если есть вентиляционные отверстия. Иначе облицовка будет перегреваться и деформироваться.

Под такой ванной можно устанавливать теплый пол — щели по краям и снизу облицовки позволяют циркулировать воздуху.

По периметру стен под плинтусом лучше оставить небольшой зазор, порядка 0,5 см. При нагреве напольное покрытие расширится и должно иметь свободный ход. У двери в ванную используйте декоративный порожек.

Иногда плитку кладут так, что она составляет единое целое с другим помещением. Если второе помещение не оборудовано теплым полом – зазор на входе нужно сделать обязательно. Это деформационный шов, который защитит кафель от деформации и повреждений.

Не существует особенной плитки под теплый пол. Но нужно использовать кафель, предназначенный для напольного покрытия. Он толще обычного, его поверхность более стойка к износу. Для ванной, бани или сауны лучше всего брать плитку с рифленой поверхностью.

В качестве замазки лучше использовать не сухие смеси, а силиконовый или акриловый герметик. Он не будет трескаться при расширении пола вследствие нагрева.

Как правильно уложить теплый пол под плитку

После того как мы рассмотрели общие моменты, перейдем к частным. Давайте рассмотрим как правильно укладывать разные виды теплых полов под плитку.

Электрический теплый пол

Есть много видов теплого электрического пола ⇒. Независимо от того, какой вы хотите использовать, необходимо уложить теплоизоляцию. Обычно это подложка из синтетических материалов с одной стороны покрытая металлической фольгой. Она будет отражать тепло от пола в направлении плитки и обеспечит лучший прогрев помещения. Желательно чтобы подложка на несколько сантиметров заходила на стены.

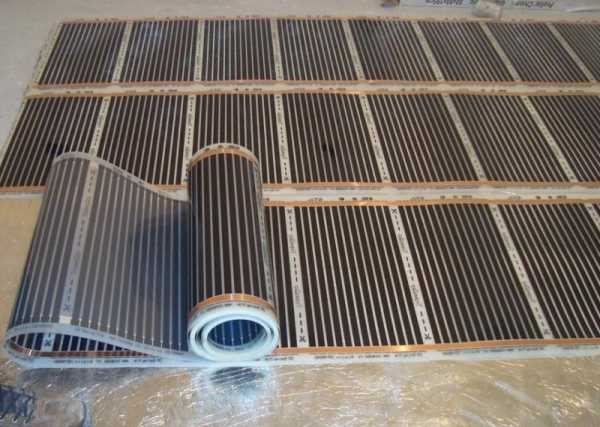

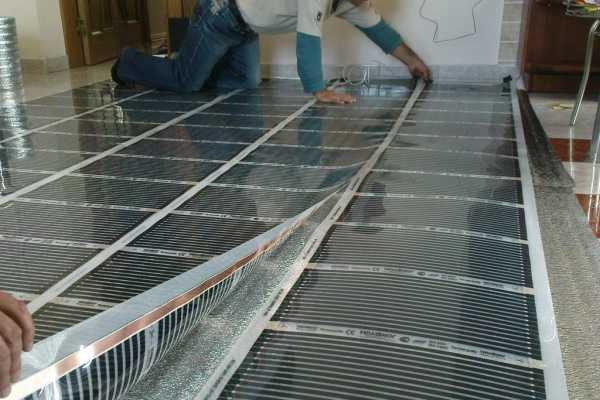

На фото показана укладка пленочного теплого пола на металлизированную подложку.

Уровень плитки над таким полом может быть любым, но от него зависит, насколько равномерно будет греться покрытие. Чем реже расположены кабеля, тем больше клея нужно использовать.

От количества клея под плиткой зависит, насколько быстро она будет прогреваться. Поэтому лучше выбрать маты с небольшим расстоянием между кабелями, или проложить кабеля как можно чаще.

В случае с пленочными теплыми полами – все просто. Они прогревают поверхность пола почти полностью, поэтому чем меньше клея, тем лучше. Быстрее будет прогреваться пол, высота полов почти не увеличится, да и затраты на материалы будут меньше.

Водяной теплый пол под плитку

Укладка водяного теплого пола под плитку производится, как и под любое другое покрытие. Трубы заливаются стяжкой так, чтобы между ней и плиткой было расстояние не меньше 3 см. При этом стоит учесть толщину плиточного клея.

Перед началом работ герметизируйте нижнюю часть помещения – обработайте пол и стены (на 2-3 см выше уровня плитки) специальным герметиком. Обычно это битум или смеси на его основе. Так вы защитите соседей и свой кошелек на случай прорыва труб теплого пола.

Герметизацию ванной комнаты нужно производить после постройки дома, но лучше позже, чем никогда.

Под трубы обязательно уложить металлизированный утеплитель, чтобы обогревать не перекрытие, а кафель и само помещение.

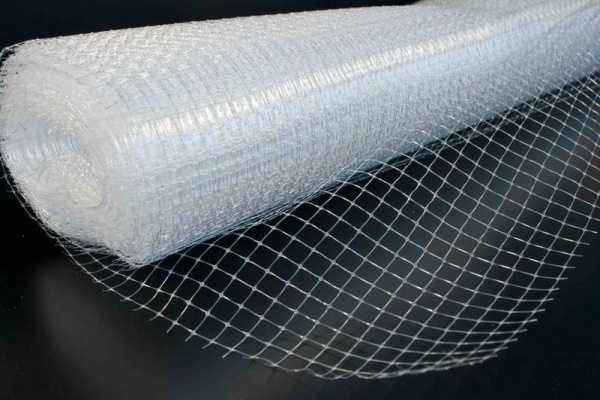

На трубы в стяжке нужно уложить пластиковую сетку с размером ячеек не больше 10х10 см. Так можно избежать деформаций и растрескивания стяжки. Если не использовать сетку, во избежание деформаций придется поднять пол еще на 1-1,5 см.

Если вы собираетесь делать водяной теплый пол под плитку своими руками, обязательно озаботьтесь регулировкой температуры. Особенно это касается теплых полов, подключенных к центральной системе отопления. Большой перепад температур между помещением и полом может повредить стяжку, трубопроводы и кафель.



Не забудьте поделиться публикацией в соцсетях!

Похожие записи

vteple.xyz

Обзор и монтаж электрического тёплого пола под плитку: процесс укладка кафеля

Монтаж греющих систем для поля можно осуществить самостоятельно. Для этого нужно разобраться в нюансах технологии и выбрать правильные материалы. В этой статье, будет раскрыт вопрос: какую греющую систему выбрать и как ее смонтировать?

Содержание статьи

Основные модификации электрического теплого пола

Существует насколько видов электрического теплого пола, и каждый из них можно смонтировать своими руками. Для этого нужно ознакомиться с технологией и произвести монтаж согласно инструкции.

Основание, на котором будет уложен электрический теплый пол, бывает деревянным или бетонным.

Для деревянного лучше подойдет пленочный теплый пол, а на бетонное основание лучше укладывать греющие кабели или маты.

Нагревательные кабели – имеют незначительное электромагнитное излучение (ЭМИ), но под отделочным материалом оно не способно нанести вред человеку.

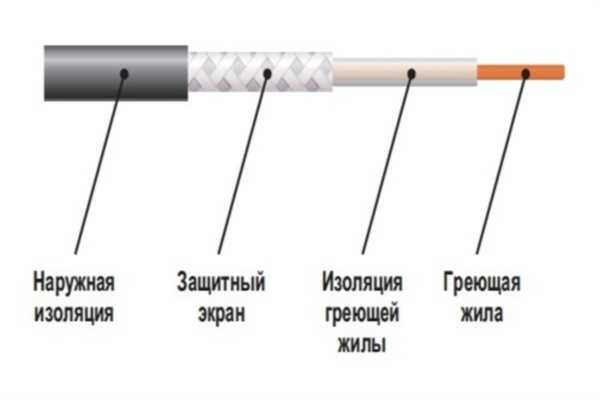

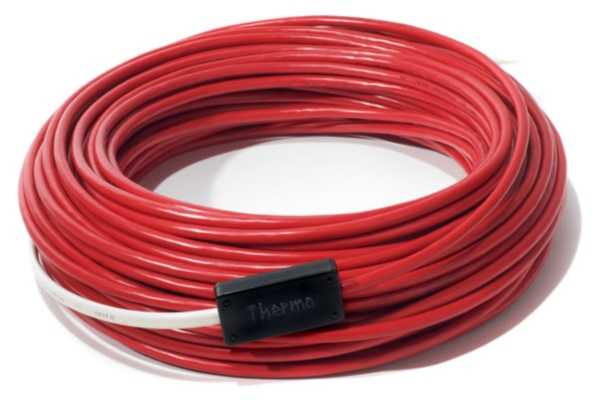

Нагревательный кабель

Укладываются под стяжку или под слой клея, если планируется укладывать в качестве напольного покрытия плитку. Существует две разновидности нагревательных кабелей.
Одножильный – применяется ля обогрева промышленных помещений. Крепится к основанию с помощью монтажной ленты с расстоянием между жилами не менее 5 см. Слой стяжки под таким кабелем должен быть не менее 3 см.

Одножильный кабель

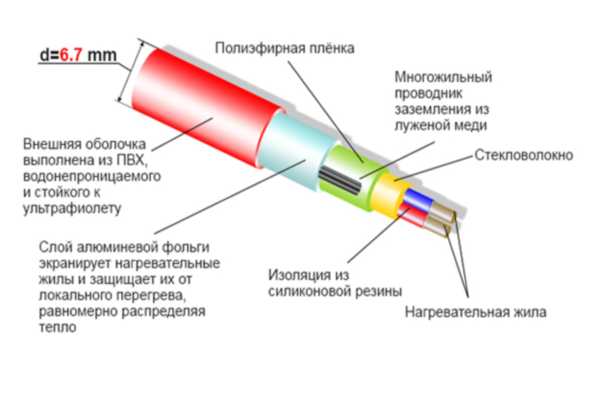

Двужильный – имеет меньшее ЭМИ и применяется в жилых помещениях. Монтаж осуществляется таким же образом, как и одножильного кабеля. Требования к толщине стяжки и шагу жил такие же, как у одножильного кабеля.

Двужильный кабель

Нагревательные маты – в этой модификации греющие кабели прикреплены к специальному мату из монтажной сетки. При установке такого греющего элемента не требуется заливать его стяжкой. На него можно укладывать плитку, ламинат и другие напольные покрытия.

Нагревательные маты

Пленочный греющий пол – его можно легко смонтировать своими руками на любое ровное основание. При монтаже не требуется заливать стяжку. Применяется на деревянных основаниях под ламинатом и линолеумом. Тонкая пленки прекрасно ложится на поверхность и не создает неровностей, которые могут препятствовать установке декоративных покрытий. В отличие от греющих кабелей пленочный пол греет помещение за счет инфракрасного излучения, которое несет пользу для здоровья человека. Монтаж пленочных матов достаточно прост, чтобы произвести работы самостоятельно. Перед началом работ можно посмотреть видео на нашем сайте и сделать свой дом теплее согласно технологии.

Плёночный греющий пол

Инфракрасный пол своими руками под плитку

Электрический теплый пол можно постелить и подключить своими руками, если у человека, производящего монтаж этого устройства, есть навыки электрика. Также можно посмотреть видео и освоить технологию производства работ.

На первом этапе необходимо расстелить на очищенную и ровную поверхность теплоотражающую пленку. При этом стыки необходимо проклеить отражающим скотчем.

Расстелить теплоотражающую пленку

В местах, где не будет мебели или других тяжелых предметов расстилают нагревательные элементы. Таким образом, чтобы они не касались друг друга. Эти элементы греют с обеих сторон, поэтому нет принципиального значения в том, какой стороной их укладывать. Греющие маты можно отрезать ножницами в местах, помеченных значком «ножницы».

Укладывать медной лентой вниз

Примечание – чтобы не повредить проводник, рекомендуется укладывать нагревательные элементы медной лентой вниз.

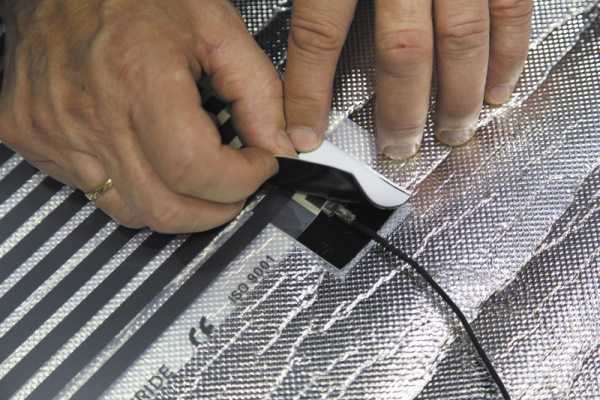

На следующем шаге нужно подсоединить клеммы к пленочным матам и заизолировать их. Клеммы входят в комплект поставки и изоляция тоже. Также в комплектацию входят провода, посредством которых производится питание теплого пола электричеством.

Подсоединить клёммы к плёночным матам и заизолировать

Клемму с проводом прижимают пассатижами к медному проводнику электрического теплого мата – это плюс. То же самое делают на втором медном проводнике – это минус. С противоположной стороны мата подключают клеммы «плюс» и «минус» и производят подключение к терморегулятору. Если взглянуть на схему, расположенную ниже, то все будет понятно.

Схема подключения инфракрасного тёплого пола к терморегулятору

Также можно посмотреть видео с подробным описанием этих работ. Изоляцию производят резиновыми элементами, которые входят в комплект поставки.

Чтобы плиточный клей имел сцепление с поверхностью нужно постелить армирующую сетку, которую крепят на основание с помощью шурупов или дюбелей.

Постелить армирующую сетку

Внимание! – когда производится монтаж сетки, специалисты избегают повреждений медных проводников и контактных проводов.

На следующем этапе необходимо залить поверхность тонким слоем плиточного клея. После его высыхания можно производить укладку плитки своими руками или привлечь профессионалов.

Электрический теплый пол из кабеля под плитку своими руками

Электрический теплый пол, состоящий из нагревательных кабелей, устанавливается к стяжке или бетону с помощью монтажной ленты.

Устанавливается с помощью монтажной ленты

Ее крепят к поверхности с помощью дюбелей с шагом 20 см. Расстояние между лентами не более 1 метра. Греющий проводник крепится на ленте.
Примечание – монтаж проводника можно произвести на бетонное перекрытие и потом залить стяжку. Если теплый пол монтируется на стяжку, то можно сразу приступить к укладке плитки своими руками.

Схема монтажа электрического тёплого пола под плитку

Готовим основание

Поверхность стяжки покрывают непрерывным слоем грунтовки, которая обеспечит надежное схватывание клея с цементно-песчаной поверхностью. Если работы производятся в ванной, то следует применить «бетон Контакт». В других помещениях применяют недорогую акриловую грунтовку. Валиком и кистью тщательно обрабатывают поверхность своими руками, не допуская образования фрагментов, на которых отсутствует грунтовка.

Покрывают непрерывным слоем грунтовки

Отмеряем нагревательный кабель

Греющие проводники от разных производителей имеют разные мощности, поэтому при расчетах нужно узнать мощность кабеля. В инструкции к системе теплого пола указан метраж провода, площадь, на которую он рассчитан. Также можно произвести подсчет, используя специальный калькулятор, который есть в интернете.

Расчёт кабеля

Подготовка управляющего оборудования для теплого пола

Терморегулятор тёплого пола

Терморегулятор теплого пола, с помощью которого производится регулировка температуры, необходимо установить до начала отделочных работ. Датчик температуры располагают между нагревающими проводниками и подключают к терморегулятору.

Датчик должен располагаться в гофре и не касаться греющих элементов.

Укладка кафеля на теплый электрический пол

Укладка плитки на электрический пол производится согласно технологии, после того как закончен монтаж греющих элементов. Перед началом работ рекомендуется посмотреть видео и освоить все этапы стандартной технологии.

Наличие электрического пола не влияет на технологию укладки плитки. Если производится укладка плитки на неровный пол, то горизонтальность готовой поверхности достигается путем нанесения разного количества клея на основание. Для производства таких работ следует выбрать клей, который предназначен для приклеивания плитки на электрический пол.
На первом этапе производят замес клея в емкости с помощью перфоратора и венчика. Перемешивание производят до полного устранения комков. Клей должен иметь консистенцию густой сметаны. Также можно воспользоваться рекомендациями от производителя, которые расположены на мешке с клеящим составом.

Производят замес клея

На основание, на котором осуществлен монтаж греющей системы, наносят слой клея и равномерно распределяют его по поверхности зубчатым шпателем. Далее кладут первую плитку и выставляют ее по горизонту, простучав по ней, резиновой киянкой. Таким же образом устанавливают вторую и последующие плитки, вставляя между ними крестики.

Укладка плитки

Выбрать толщину крестиков можно на свое усмотрение. От этого зависит размер межплиточных швов и эстетичный вид отделки. Для большой плитки можно выбрать крестики пошире, а для маленькой поуже. Когда осуществлен монтаж всех плиток своими руками, необходимо дождаться высыхания клеевого состава. Время схватывания клея указано на упаковке. После этого можно приступать к затирке швов. Цвет затирки следует выбрать потемнее или в тон цвета плитки. Для примера можно посмотреть видео в интернете.

Видео

В этом видео вы узнаете, как укладывать тёплый пол электрический под плитку.
Благодаря данному материалу получите много полезной информации.
Источник фотографий: kotel-kras.ru; remkasam.ru

delo-pol.ru

Как правильно уложить теплый пол под плитку? – Система выравнивания плитки

Комфортное и теплое помещение – это основное, к чему стремятся

владельцы квартиры, дачи или коттеджа. Сделать это можно при помощи

теплого пола, который особенно актуален на кухне и в ванной. Здесь самым

популярным материалом для укладки является самая разнообразная плитка

из керамики, но одним из ее минусов является то, что плитка холодная, хотя

теплопроводность у нее достаточно высокая. Именно в таких случаях теплый

пол является одним из самых верных решений.

Теплый пол может быть выполнен в виде электрического или водяного .

Устанавливают его на теплоизоляцию. После чего накрывают цементно-

песочной стяжкой, и только затем происходит укладка декоративного

напольного покрытия.

Электрический теплый пол

Как правильно уложить теплый пол под плитку? Если это электрические

маты, то их укладка происходит в несколько обязательных этапов. В первую

очередь необходимо позаботиться о составлении схемы, то есть, нужно

составить схему того, как нагревательные маты будут располагаться на полу.

При этом необходимо исключить участки, на которых предстоит установить

мебель. Теперь подготавливается поверхность: удаляется весь мусор, если

нужно, то проводится выравнивание. Далее укладывается теплоизоляция,

выполняется стяжка и укладываются электрические маты. Обязательно

следует придерживаться составленной схемы, чтобы была возможность

установить терморегулятор и подключить маты к сети.

Если в ходе работ потребуется разрезание сетки, то это делают очень

аккуратно, чтобы не повредить кабель. Перед тем, как укладывать саму

керамическую плитку, нужно проверить работоспособность установленного

теплого пола, ведь после всех проведенных работ ничего уже исправить

нельзя. Стоит учитывать, что толщина клеевого слоя не может быть больше 7

мм, а высыхать такое покрытие будет до 20-ти дней. Когда такой пол будет

эксплуатироваться, нужно внимательно следить за терморегуляцией и за тем,

чтобы поверхность не была повреждена.

Водяной теплый пол

Как укладывать теплый пол под плитку, если он выполнен в виде

отопительной системы с водой в качестве теплоносителя. Система монтажа в

этом случае является аналогичной электрическому полу, но при этом самый

высокий градус воды будет на выходе из отопительного котла, а

возвращаться вода в котел будет уже остывшей. Одним из преимуществ

водяной системы можно назвать невосприимчивость к перегреву. Но

соблюдать предварительно составленную схему необходимо. Также придется

выдерживать определенный шаг укладки труб – около 30-40см будет

достаточно. Если оставлять большее расстояние, то коэффициент полезного

действия будет незначительным. Как правильно уложить теплый пол под

плитку? По спирали, змейкой, двойной змейкой. Но способ укладки зависит

от многих факторов, поэтому выбирать определенный вариант только

потому, что «понравился» не стоит. Учитываются габариты комнаты и

теплопотери. Концы трубы обязательно выводят в специальный

коллекторный шкаф. Далее присоединяют контур отопления, вентили для

перекрывания воды, а также регулятор температуры. Как и с электрическим

полом, нужно обязательно проверить работу водяного теплого пола.

Сегодня мы смогли детально рассмотреть все важные моменты, которые

необходимо учитывать при монтаже теплого пола.

blog.3dsvp.ru

Укладка электрического теплого пола под плитку: этапы работы

Укладка теплого пола под плитку

Теплый пол под плитку, благодаря своему уникальному устройству (рис. 1), делает помещение комфортным для проживания. Укладка такого покрытия очень популярна в ванной комнате и на кухне. Это связано с тем, что такое покрытие является устойчивым к высокой влажности и загрязнениям. Любой вид теплого пола под плитку, который может быть водяным, электрическим или пленочным, должен монтироваться на специальный теплоизолирующий материал. Уложив этот материал, переходят к созданию цементно-песчаной стяжки, поверх укладывается плитка. Источником тепла в таком виде пола выступает вода, пленка инфракрасного пола или электрический кабель.

Варианты укладки керамической плитки.

Оптимальным вариантом для теплого пола, который в дальнейшем будет использоваться под кафель, являются электрические нагревательные маты, представляющие собой особую стекловолоконную сетку с прикрепленными к ней экранированными нагревательными секциями. Эти секции абсолютно безопасны и надежны в эксплуатации. Это связано с тем, что секции изготавливаются по специальной технологии безмуфтового соединения, используется метод холодной и горячей частей.

Вернуться к оглавлению

Монтаж электрического теплого пола: основные этапы

Схема теплого пола.

Установка и монтаж электрического теплого пола состоит из нескольких основных этапов, каждый из которых по-своему важен. В первую очередь необходимо составить подробную схему будущего расположения нагревательных матов. Стоит учесть тот факт, что в местах, где будет стоять мебель, не стоит размещать электрические нагревательные элементы. Это связано с тем, что нагревательный элемент не способен выдержать вес мебели, что может привести к его повреждению. Для устранения такой проблемы, скорее всего, понадобится демонтаж всего пола, что крайне нежелательно. После составления подробной схемы расположения нагревательных элементов можно приступать к следующему этапу работ, которым является подготовка поверхности пола. В подготовку входит тщательное удаление посторонних предметов, мусора. Если есть такая необходимость, то весь пол или его отдельные участки подлежат выравниванию.

Третий этап работ — это укладка специального теплоизоляционного материала (рис. 2,3). Этот материал позволяет существенно снизить возможные потери тепла, что позволит сэкономить финансовые средства на потребляемой электрической энергии. На сегодняшний день в качестве такого теплоизоляционного материала часто используется так называемый пенофол. Этот материала уникален тем, что имеет специальное покрытие из фольги толщиной всего в 14 мкм с самоклеящимся слоем.

Материал обладает исключительными свойствами: он легкий и одновременно тонкий, его коэффициент теплопроводности составляет 0.05 Вт/мК. Пенофол продается в рулонах, после его укладки стыки необходимо проклеить монтажным скотчем. После укладки утеплителя поверх него выкладывается специальная тонкая сетка.

Основой для плиточного покрытия выступает цементная стяжка, которая должна готовиться с соблюдением всех пунктов технологии.

После того как стяжка полностью высохнет, можно приступать к непосредственной укладке нагревательных матов по заранее намеченной схеме. Далее необходимо произвести подключение к электрической сети и установку термического регулятора. Термический регулятор должен устанавливаться таким образом, чтобы к нему в любой момент времени можно было добраться. Поэтому, как правило, он монтируется в трубку, а уже потом он заливается цементной стяжкой. Элементами электрической сети для теплого пола выступают: сам нагревательный мат, термический датчик, терморегулятор, УЗО (устройство защитного отключения). В процессе работы может возникнуть необходимость разрезать стекловолоконную сетку. Делать это необходимо очень аккуратно, ведь имеется риск повреждения основного нагревательного элемента. Заливку цементом следует производить очень аккуратно, не должно образовываться пустот, которые в процессе эксплуатации могут вывести электрический кабель из строя.

Следующий этап — это подключение электрических проводов к сети. Это необходимо для того, чтобы проверить исправную работу всей системы. Ведь все исправления в подключении лучше всего внести на данном этапе. Далее что-то отладить или отрегулировать будет весьма проблематично, иначе придется демонтировать весь пол. Осталось уложить кафель на теплый пол, точнее, на нагревательные элементы, используя обычный плиточный клей. Слой клея не должен превышать 7 мм. Включить электрический пол можно только по истечении 20 дней, за это время полностью подсохнет плиточный клей. Во время эксплуатации пола нужно внимательно следить за регулировкой температуры и стараться не допускать появления каких-либо повреждений на напольном покрытии.

1poplitke.ru
