Монтаж теплого электрического пола (инструкция по установке)

Обогрев жилья при помощи системы теплых электрических полов становится не только популярным, но и экономически выгодным.

Технологию монтажа электрического теплого пола можно произвести своими руками. Эффективный способ обогрева помещения и надежность конструкции давно стали причиной предпочтения этого вида отопления традиционному центральному.

Единственное, что нужно знать потребителю, прежде чем установить у себя напольное отопление, так это то, в чем состоит технология укладки теплого электрического пола в зависимости от его вида.

Монтаж теплого пола (электрического): подготовительные работы

Любые строительные работы начинаются с подготовки объекта или какой-либо его части. Монтаж теплого пола электрического не исключение.
Как установить электрический теплый пол правильно?

Есть список простых последовательных действий, установки электрического теплого пола своими руками в помещении:

Сначала очищается и выравнивается черновая основа. Любое финишное покрытие «предпочитает» лежать на идеально ровной поверхности, поэтому либо при незначительных повреждениях основы они устраняются, либо делается новая стяжка.
Отклонение всего в 3 мм – это большой минус для всего «пирога» теплого пола, так как эта погрешность будет только увеличиваться с каждым новым слоем.
Так как мокрая стяжка сохнет почти месяц, то мастера рекомендуют использовать ее полусухой вариант, в основе которого уже готовые смеси из песка, цемента и пластификаторов, которые нужно смешать с водой в количестве, указанном производителем. После нее укладка электрического теплого пола может проводиться уже через сутки.
На готовое черновое покрытие кладется гидроизоляция для защиты от возможного конденсата. Следующий этап – это теплоизоляция. Этот слой играет огромную роль в эффективной работе всей системы, поэтому его нельзя игнорировать.
Если теплоизоляционный материал не оснащен фольгированной стороной, то отражатель придется покупать отдельно. Это связано с необходимостью направлять тепло, образуемое обогревателем в сторону потолка. Если этого не сделать, то оно уйдет в пол.

Место терморегулятора должно быть определено заранее и находится в непосредственной близости, как от источника электроэнергии, так и заземляющего контура.
Термостаты входят далеко не в каждый комплект теплых электрических полов, но приобретая систему какой-либо марки, этот элемент рекомендуется брать от того же производителя. Это гарантия того, что ничего не нужно будет подгонять и проверять на совместимость.
На месте будущей установки терморегулятора следует заранее проделать в стене штробы, куда будет укладываться кабель системы теплого пола.

Такие подготовительные действия должны предшествовать укладке любого из электрических теплых полов.

На сегодняшний день самыми популярными являются:

кабельный теплый пол;
нагревательные маты;
инфракрасная пленка.

У каждого из них есть свои плюсы и минусы, так что при выборе одного из них в качестве основного обогрева, стоит основательно изучить технические характеристики всех видов электрических полов.

Укладка кабельного пола

Эта система напольного обогрева является самой дешевой, но и более трудоемкой при монтаже. В ее основе лежит кабель, который укладывается на подготовленную поверхность, закрепляется на ней, подключается к источнику питания, заливается раствором и покрывается финишным покрытием.

Вся сложность укладки в том, что нужно не только заранее рассчитать количество кабеля, но и его мощность, и шаг между витками. Чтобы эффективно работал электрический кабельный теплый пол, монтаж должен проводиться по выбранной заранее схеме.

В зависимости от площади комнаты и ее расположения обогревательная система укладывается в виде:

зигзага;
улитки;

петель.

Первоначально применялся одножильный кабель, но так как электромагнитное излучение, которое вырабатывалось при его работе подходило далеко не всем, то с появлением двужильного аналога эта проблема исчезла. Он стоит несколько дороже, зато полностью безопасен.

Как класть электрический теплый пол? Прежде чем класть кабель на подготовленный пол, нужно расстелить и закрепить саморезами на расстоянии 50 см специальные монтажные ленты. В них предусмотрены фиксаторы, которые будут удерживать шнур в нужном положении.

Шаг укладки электрического теплого пола должен быть одинаковым на всей полезной площади, а начинается монтаж от терморегулятора.

Как правильно уложить электрический теплый пол (кабельный)?

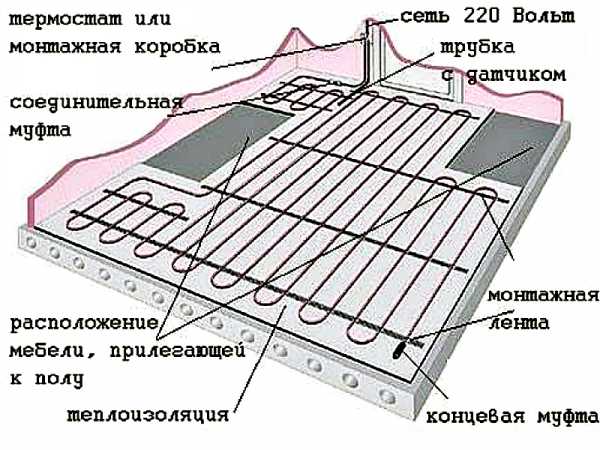

Инструкция по монтажу электрического теплого пола (кабельного):

Закрепить кабель на монтажной ленте не менее чем в 5 см от стен и предполагаемой мебели и в 10 см от нагревательных приборов, например камина.

Каждый виток кабеля следует тщательно зажать, избегая изломов при его поворотах.
Датчик температуры пола нужно расположить внутри заранее подготовленной гофрированной трубы с учетом, что их окончания должны совпадать. Чтобы раствор не попал на датчик, нужно отверстие трубки плотно закрыть.
После того, как один конец трубки будет уложен в подготовленную канавку в стене, а второй с датчиком закреплен между витками кабеля, можно проверить сопротивление системы.
Как соединить теплый пол электрический? Штробу с гофрой нужно замазать раствором, закрепить после этого терморегулятор и подключить его. Если все подсоединено правильно, то его индикатор загорится зеленым светом.
Следующий этап – это заливка всей системы кабельного пола стяжкой, а после ее полного высыхания – укладка напольного покрытия.

Так производится укладка и подключение теплого кабельного пола.

Укладывание нагревательных матов

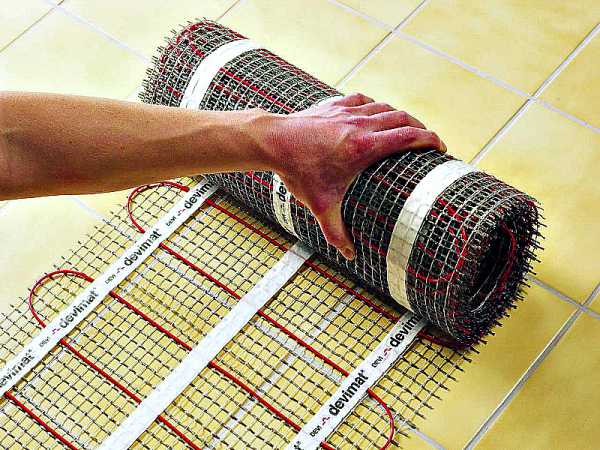

Как смонтировать электрический теплый пол? Благодаря появлению этой системы монтаж теплого электрического пола значительно упростился, так как производители выпускают нагревательные маты с различным шагом кабеля и разной мощностью. Достаточно рассчитать, какие параметры необходимы для обогрева помещения, и купить уже готовую систему.

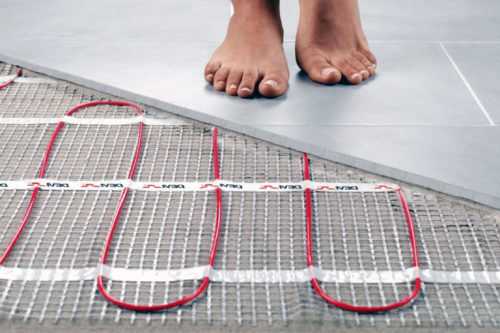

В основе матов лежит сетка из полимеров, на которой закреплен тонкий провод. Материал продается в рулонах, легко укладывается и подсоединяется.

Подобное устройство электрического теплого пола на бетонном основании не нуждается в дополнительной защите, как обычный кабель.

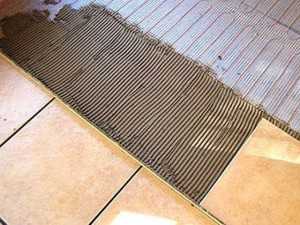

Как класть плитку на теплый электрический пол? Достаточно нанести слой кафельного клея и сразу приступать к укладке плитки.

Установка термостата для нагревательных матов проводится по такой же системе, как для кабельных полов.

При монтаже теплых электрических полов маты запрещено включать до полного высыхания плиточного клея. Как показывает практика, это отличный теплый пол электрический под плитку. Монтаж системы не требует стяжки, достаточно равномерно покрыть ее клеем, что сохраняет высоту комнаты, чего нет при укладке кабеля традиционным путем.

Монтировка инфракрасной пленки

Хотя эта система напольного обогрева является одной из последних разработок и стоимость ее еще «заоблачная», многие потребители предпочитают цене качество. Монтаж теплых электрических пленочных полов настолько упрощен, а эффект и экономичность так заметны, что покупка вполне себя оправдывает.

Как укладывать электрический теплый пол?

Правила укладки теплого электрического пола:

Ее нельзя монтировать под мебель или бытовую технику, поэтому с обстановкой комнаты лучше определиться заранее.
Чтобы получить максимальный эффект от пленочного пола, он должен покрывать до 70% полезной площади.
Если финишным покрытием будет линолеум, то следует непосредственно на пленку положить листы фанеры.

В остальном монтаж инфракрасной пленки мало чем отличается от укладки нагревательных матов.

Эта обогревательная система универсальна и подходит под все напольные покрытия, она потребляет меньше электроэнергии, равномерно прогревая комнату на трех уровнях:

«Ноги».
«Голова».
«Потолок».

Любая напольная обогревательная система нуждается в датчиках и терморегуляторах, поэтому, если они не входят в комплект, их нужно подбирать отдельно.

netholodu.com

Как правильно уложить электрический теплый пол

Отопление дома — это важная составляющая, позволяющая создать комфортные условия проживания человека. Сегодня для таких целей используют несколько отопительных систем, которые все чаще устанавливают под напольное покрытие.

Строительство подобных конструкций довольно сложное, так как требует определенных навыков. Поэтому монтаж теплого пола следует выполнять только согласно рекомендациям производителя и специалистов.

Подготовительные работы

Электрические полы появились на рынке относительно недавно, но уже успели завоевать многих людей своей практичностью и универсальностью. Монтаж подобных систем начинается с выполнения нескольких операций:

В первую очередь нужно определиться, каким способом вы планируете укладывать пол. Эти конструкции могут располагаться непосредственно внутри цементной стяжки, непосредственно на ней или под напольным покрытием.
Создание плана. Важно предварительно на бумаге прикинуть, где будут располагаться теплые полы. При этом следует учитывать, что эти системы желательно монтировать под тяжелой мебелью или вблизи внешних радиаторов отопления. Эти конструкции могут создавать буферную зону для тепла, что приведет к перегреву кабеля и выходу его из строя. После этого на основе полученного плана, следует рассчитать количество теплого пола для комнаты.

Монтажные работы

Процесс укладки электрических теплых полов можно разбить на несколько последовательных этапов:

Демонтаж старого покрытия. Это важно, если у вас был уложен ламинат или деревянный пол. Следует удалить все элементы полностью до твердого бетонного основания. Эта поверхность затем тщательно очищается от пыли и мусора.
Утепление. Чтобы исключить потери тепла, на подготовленную поверхность нужно уложить слой утеплителя. Для таких целей можно использовать несколько материалов. Если теплый пол является основной системой отопления, тогда толщина утеплителя должна быть не меньше 100 мм. Для таких поверхностей используют минеральную вату или пенополистирол. Поверх утеплителя монтируют армирующую сетку.
Монтаж. Перед укладкой кабеля, проверяют его сопротивление. Оно должно быть таким же, как указано в паспорте. Допускается отклонение не больше, чем на 10%. После этого пол укладывают по всей поверхности комнаты. Важно, чтобы элементы не пересекались друг с другом. Крепят кабель к армирующей сетке с помощью специальных хомутов или других крепежных элементов.

Завершается процесс заливкой стяжки. Перед этим следует дополнительно проверить работоспособность всей системы, а затем заливать бетон.

Выполнять монтаж теплого пола следует, только если вы уверены в своих силах и разобрались детально со всей технологией.

Твитнуть

postroyka.org

Укладываем электрический теплый пол под плитку своими руками: пошаговая схема

Тепло и приятно

Система отопления «теплый пол» давно доказала, что является оптимальным вариантом обогрева собственного дома. Не будем говорить о том, какими преимуществами она обладает. Наша цель — изучить, как правильно уложить электрический теплый пол под керамическую плитку своими руками. Почему нас заинтересовал процесс, который можно провести самостоятельно, не обращаясь за помощью к специалистам?

Начнем с того, что электрический теплый пол — это самая простая система, которую своими руками провести не очень сложно. Специалисты считают, что это, по сути, большой электрический конструктор, с которым справится даже ребенок. Так ли это на самом деле? Будем разбираться.

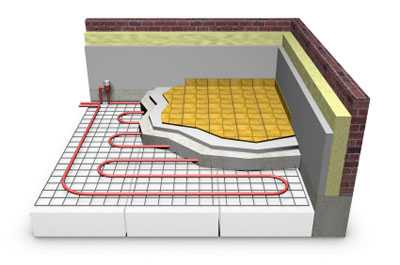

Общая схема

Итак, нас интересуют именно электрические теплые полы. Чтобы правильно их класть, необходимо знать послойное расположение всех используемых в этом процессе материалов.

Пойдем снизу от полового основания:

Бетонное или деревянное основание — так называемый черновой пол. Требования к нему стандартны — максимальная ровность, высокая прочность и минимальное количество дефектов в виде трещин, выемок и сколов.
Утеплитель из неплавкого материала. Лучше всего здесь подойдет вспененный полиэтилен или полистирол, отделанный фольгированным слоем. Последний должен быть направлен вверх к потолку.
Система крепежей. Чаще всего для электрического теплого пола она идет в комплекте. Это или армирующая сетка, или специальная клеящаяся пленка.
Сам теплый пол с термодатчиком и терморегулятором.
Стяжка из цементно-песчаного раствора или специальная смесь для теплых полов. Обратите внимание, что этот слой должен быть толщиной 30–50 мм.
И последний слой — кафель для пола.

Как видите, пирог должен получиться многослойным, но именно так и надо проводить электрический теплый пол под керамическую плитку. Другого выхода нет. Такая многослойность — это гарантия качества, долгосрочной эксплуатации и эффективной теплоотдачи. А значит, вы получите тот температурный режим, который задаете сами.

Разновидности электрического теплого пола

Вопрос, какой электрический теплый пол под плитку лучше, звучит сегодня не так уж редко. Производители подобного оборудования предлагают несколько вариантов:

Теплый пол с нагревательным кабелем.
Электрические маты, в основе которых лежит токопроводящий элемент, уложенный на стеклополотно. Это уже готовые к использованию секции, которые просто соединяются между собой.
Инфракрасный нагревательный элемент. Это более сложная конструкция, хотя и ее своими руками можно уложить без особых трудностей. Подобные системы специалисты называют пленочным теплым полом.

Чем отличаются все три варианта друг от друга? Сравнивать два первых и третий вариант будет просто. В них тепло вырабатывается за счет преобразования электроэнергии, но технология отдачи тепла совершенно разная. А вот два первых между собой практически не отличаются. И в первом, и во втором случае используется нагревательный кабель. Просто уложен он по-особому во втором варианте и уже готов к применению.

Специальный мат

Изолированный нагревательный кабель дает свободу в плане его укладки — частоты уложенных ветвей и контуров, конфигурации и так далее. С матами этого сделать невозможно. Конфигурация предопределена на заводе, так что много с ними не пофантазируешь. Зато маты легко укладывать. Они изготавливаются в виде рулонов, которые раскатываются на определенной площади. Их можно подрезать или увеличивать в длину, так что проблем здесь обычно не возникает.

Есть, правда, в отличиях один немаловажный нюанс. Отдельный нагревательный кабель можно использовать и в качестве основного источника тепловой энергии, и в качестве дополнительного. А вот маты электрического теплого пола применяются только как дополнительная система отопления. К примеру, ими чаще всего утепляют пол под плитку в ванных и туалетных комнатах, а также в кухнях.

Сами нагревательные кабели делятся на две группы:

Резистивные. Это одножильный или двухжильный кабель, обладающий большим сопротивлением — самый простой элемент, когда дело касается монтажа и укладки электрического теплого пола.
Саморегулирующиеся. Это многожильный элемент, конструкция которого регулирует силу тока по всей длине контура. А это говорит о том, что такой токопроводящий материал будет служить долго. Ведь тепло будет действовать на всем протяжении длины без колебаний и перепадов.

Этапы монтажного процесса

Послойная схема

Итак, мы разобрались с типами и видами электрического теплого пола. Теперь можно переходить к вопросу монтажа. Начнем с того, что существуют определенные нормы, определяющие мощность выделения тепловой энергии в зависимости от места установки этой отопительной системы:

В спальне оптимальный вариант — 100–150 кВт/м².
В прихожей, коридоре и кухне — 150 кВт/м².
В туалете и ванной — 180 кВт/м².
На присоединенной лоджии или балконе — 200 кВт/м².

Внимание! Определить мощность теплого пола самостоятельно не так-то просто, поэтому советуем воспользоваться услугами специалиста, который точно подсчитает необходимую мощность. С его помощью можно определиться с конфигурацией прокладки кабеля, если используется отдельный нагревательный элемент. А вот монтаж уже допустимо проводить своими руками.

Схема монтажного процесса

Пошаговая инструкция

В первую очередь выравнивается половое основание, например, обычной стяжкой. Обращаем ваше внимание на то, что небольшой перепад плоскости допустим, но не больше 2 мм на 1 квадратный метр площади пола. Устанавливается терморегулятор. Он может быть вмонтирован прямо в стену в открытом виде или располагаться в специальном шкафу.
Теперь по периметру комнаты у пола прямо по стене проклеивается специальная демпферная лента. Она, во-первых, создаст небольшой буфер между стеной и укладываемыми слоями, что позволит последним расширяться при нагреве. Во-вторых, с ее помощью закрывается стык между полом и стеной.
Далее монтируется теплоизоляционный материал. Затем на определенном расстоянии друг от друга раскладывается двусторонняя самоклеющаяся лента. Вместо нее сегодня все чаще используется металлическая сетка, обладающая двойной функцией. Во-первых, это крепежная деталь для кабеля, а, во-вторых — армирующий каркас для заливаемого поверх кабельной системы бетонного раствора.
Если в качестве электрического теплого пола используется пленочный вариант, тогда ни сетка, ни лента не нужны. Ведь пленочный теплый пол состоит из уже готовых матов, куда вмонтирован кабель. Устанавливается отдельный нагревательный кабель.
Монтируется термодатчик. Обратите внимание на то, что этот прибор надо класть между ветвями кабеля прямо на пол. Он должен точно определять температуру, которая отводится от пола. Укладка термодатчика производится в гофрированную трубку из пластика. С терморегулятором, установленным на стене, он соединяется проводами для передачи сигнала.
Вся система подключается и тестируется прямым подключением. Необходимо проверить, чтобы все контуры или маты грелись равномерно. Самое важное — перед пробным включением надо проверить систему на сопротивление. Показатели сопротивления указаны в инструкции, которая прилагается к системе «теплый пол».
Цементно-песчаным раствором заливается пол под керамическую плитку. Обязательное условие — чтобы стяжка приняла высокую прочность. И последний этап — укладка керамической плитки.

На этом можно считать, что кабельный отопительный пол полностью смонтирован.

Полезные советы

Укладка плитки

Укладывать электрический теплый пол нужно так, чтобы его кабель не попадал под тяжелые предметы. Особенно это касается ножек громоздкой мебели. Постоянное давление создаст разрыв контура, что приведет к выходу из строя целого участка.
Залитая поверх пленочного пола стяжка должна обязательно хорошо просохнуть. Если этого не сделать, то велика вероятность, что под действием высоких температур она начнет лопаться и растрескиваться. А это приведет к образованию внутри полостей, которые часто становятся причинами перегрева кабеля или неравномерного распределения тепла. Оптимальный срок высыхания стяжки — 28 дней. Именно после этого периода стяжка приобретает марочную прочность.
Класть электрический теплый пол своими руками не так уж сложно, в чем вы смогли убедиться сами. Но строго следуйте инструкции, которая идет в комплекте с приобретаемым оборудованием.
Если вы в чем-то сомневаетесь, то не стоит браться за дело. Небольшое отклонение от нормы или небольшая ошибка приведут к неприятностям, связанным с выходом из строя всей отопительной системы. А это ее ремонт или демонтаж, требующий снятия всего напольного покрытия или его части. Вам это нужно?

Заключение по теме

Провести монтаж электрического теплого пола — пленочного или кабельного — сможет каждый домашний мастер. Уложить теплый пол под керамическую плитку тоже большого труда не составит. Важно лишь правильно подобрать мощность системы, равномерно распределить кабель по площади основания и точно соблюсти все нормы и требования, не исключая ни одного слоя. Если вы все учтете, то получите теплый пол, работающий эффективно и долго.

расчёты и ошибки, инструкция по обустройству, виды систем, домашняя конструкция

Одной из распространенных систем отопления являются электрополы на теплой основе. Их размещают в различных помещениях вплоть до строений промышленной отрасли. Правильно выполненная укладка электрического теплого пола сможет стать гарантией надежного и безвредного использования длительное время. Раскладка теплых полов начинается с предварительных работ.

Их проводят лишь для того, чтобы рассчитать, сколько необходимо материала, а также элементов. Основным заданием перед монтажом электрополов является вычисление той мощности конструкций нагрева, которая потребуется вашей комнате.

Как правильно провести установку тепло-пола

Если вы для себя выбрали отопительную установку «теплый пол» с типом кабельных нагревающих элементов, то для начала необходимо рассчитать шаг укладки электрического теплого пола. Для этого используется следующая формула:

H = S × 100 / L,

здесь: H – это шаг укладывания в сантиметрах;

S – это та площадь поверхностей, которая будет использоваться под монтаж;

L – это размер длины нагревающего провода.

Монтаж обогрева пола

Длина электро-кабеля зависит от той мощности, которая понадобится для того, чтобы обогреть комнату.

Определившись с тем, сколько потребуется такого электрического провода, и какая площадь будет укрыта системой обогрева, можно приступать к монтажу.

Технология укладки состоит из нескольких стадий. Для начала потребуется в поверхности основания проделать небольшие углубления для размещения температурного датчика, а также расположения проводов, чтобы подключить термостат.

Чтобы улучшить контакт основы с залитой бетонной стяжкой, сухая и очищенная поверхность должна быть покрыта грунтовкой глубокого проникновения.

Подготовленное основание необходимо устелить рубероидом или пленкой из полиэтилена, а сверху разложить какое-либо теплоизолирующее волокно нужной толщины с защитной пленкой. Она необходима для защиты материала теплоизоляции от влияния щелочных компонентов бетонной смеси.

Чтобы закрепить кабель, используют монтажную ленту, укладывая ее, согласно с рассчитанным размером шага. Для надежного соединения ее с основой выбирают дюбеля или же другие приспособления.

Ошибки при монтаже

Всем известно, что любая работа, выполненная не качественно, приводит к дополнительным тратам времени и денег. Чтобы избежать этого, нужно знать, какие чаще всего совершаются ошибки при монтаже электро-термопола.

Пожалуй, самой распространенной и главной является обрезка слишком длинного кабеля. Делать это категорически запрещено, поскольку провод, который используется для изготовления «теплого пола», экранирован и имеет сопротивление, зависящее от его длины.

Тёплый пол под плитку

Неправильно рассчитанная площадь под устройство также может вывести его впоследствии из строя.

Некоторые люди, переживая за исправность конструкции, включают ее, не дожидаясь высыхания стяжки, чего делать нельзя!

Приборы теплого пола – весьма хрупкая вещь и наступать на них следует очень осторожно, избегая передавливания кабеля. Поэтому позаботьтесь о том, чтобы снять тяжелую обувь при укладке обогревательных элементов.

Температурный датчик размещать нужно строго в трубке из гофры, чтобы туда не попала смесь бетона.

Не следует экономить и оставлять пустоты между элементами электрических полов, это приведет только к их перегреву и поломке.

Потрудитесь после монтирования сделать приблизительный план расположения устройства, поскольку в дальнейшем забывчивость может сыграть с вами злую шутку и, ремонтируя что-то, вы выведете из строя весь отопительный комплекс.

Установка термодатчика и регулятора

Перед монтированием теплого пола нужно произвести подключение термодатчика и размещение регулятора температур. Последний из них – монтируется на поверхность стен в каком-либо удобном для вас месте, но не выше чем на 30-ти сантиметровом расстоянии от полов.

Измеритель для температуры нагрева (термодатчик) располагается в толще элементов электро-пола на дистанции около 70 сантиметров от стены. Управлять процессом обогрева можно при помощи температурного регулятора.

Схема подключения электрического обогрева полов

Схема укладки электрических полов с теплой основой предполагает подведение термодатчика в гофрированной трубке, кабеля от центральной электрической сети и электро-кабелей от нагревающих элементов к регулятору температур. Включая устройство «теплый пол», на передней панели регулятора можно будет увидеть загоревшийся указатель, а элементы нагрева пола будут излучать тепло.

Какие известные разновидности электрических полов существуют

Современный рынок материалов для строительства представляет своим потребителям три различных электро-пола:

Пленочные.
Нагревательные кабели.
Нагревательные маты.

Пленочные электрические полы еще называют инфракрасными. С их помощью можно за считанные часы провести раскладку обогрева и не уменьшить объем комнаты. Такой вид пола станет обеспечением быстрого роста температур в любой комнате.

Традиционно установка пленочного пола начинается с планирования раскладки инфракрасных пластин в помещении. Не забывайте убрать из общей площади, площадь занятую мебелью. А теплоотражающий материал должен располагаться по периметру всего помещения.

Если такой пол будет использоваться как главная система обогрева, то размер покрытия обязан составлять не меньше чем 70 %. В виде дополнительного — будет достаточно 45%, от общей площади.

Нужно запомнить, что размер полос пленочных полов обязан быть не более 7 метров — если ширина в 1 метр; 10 метров — 0,8 метра; 13 метров – ширина 0,5 метра.

Разрезаются полосы пленочного пола строго по указанному месту разреза, и укладываются медными элементами вниз. Нужно обязательно избегать перекрытий соседних участков, а по окончанию раскладки скрепить полосы между собой специальным скотчем, применяемым в строительстве.

После выполнения основных работ по монтажу, подключите конструкцию к электропитанию и проверьте ее работоспособность. Инфракрасный теплый пол готов к эксплуатации.

Нагревательные кабели отличаются от других видов своей большой линейной мощностью. Именно из-за этого он обязан быть расположен в слое цементной стяжки толщиной около 5 сантиметров. Для укладки таких электрических полов требуется определенная степень квалификации, а сама система пригодна к использованию не менее чем через месяц.

Маты для обогрева имеют маленькую мощность, поэтому их можно размещать в слоях плиточного клея прямо под плиткой из керамики. Поскольку электро-кабель закреплен на сетке из пластика, установка такого вида теплого пола не представит большого труда, и ее можно выполнить самостоятельно. Необходимо для этого просто разложить нагревательные маты на напольной поверхности, придавая им необходимую форму, разрезая сетку, но не сам кабель.

Смонтированная конструкция готова к использованию уже через пару дней после абсолютного высыхания клея. Расположение матов непосредственно под плитами даст возможность достичь эффекта «теплых полов» за очень короткий промежуток времени.

Как в домашних условиях установить конструкцию «теплый пол»

Указанная инструкция подойдет для самостоятельного размещения электро-пола в домашних условиях. При этом существует несколько методов:

можно вмонтировать электро-пол прямо в стяжку, а сверху уложить плитку;
вариант расположения отопительной системы на бетонную поверхность под керамическое покрытие;
Система Тёплый пол
способ расположения электро-пола прямо под покрытие на пол. Для этого подготавливают основу для пола, а на вычищенную и выровненную поверхность кладут слой гидроизоляции.

Приступая к монтированию теплых полов своими руками, необходимо провести тщательную подготовку поверхности. Очень важно, устанавливая систему обогрева, делать отступы от стен на 5 сантиметров, а от элементов нагрева иного вида (трубы центральной отопительной системы, батареи) такой отступ должен составлять не меньше 10 сантиметров.

В стяжке нужно сделать углубление размером 20 х 20 сантиметров, в ней будут расположены конечные проводы обогревательной системы, которые выведутся к распределительной коробке.

Не следует забывать о проверке сопротивляемости проводков нагревательных матов и температурного датчика. Они не должны превышать размеры тех, которые указаны производителем в технических характеристиках.

Контроль температуры будет осуществляться специальным датчиком, размещенным в трубке и закрытым заглушкой. После укладки термодатчика в канаву ее заполняют плиточным клеем.

У стен изгиб труб должен быть радиусом не больше 5 сантиметров. Концы проводков нужно зачистить и прикрепить к термостату. Проделав это, можно произвести краткосрочный пробный запуск установленного обогрева.

Оформление завершающего этапа монтажа

В конце работ пол с электрической основой заливается тонким слоем раствора, не больше 1 сантиметра. После его полного высыхания проводится повторная проверка работоспособности механизма. Если все работает, то можно приступать к поклейке плитки или же облицовке другим напольным покрытием.

Не забывайте о том, что при укладке термо-пола помещение не должно подвергаться сквознякам, а включение пола проводится лишь после абсолютного высыхания бетонной стяжки.

Укладка электрического теплого пола имеет несколько преимуществ. Такой пол создаст в комнате мягкую и равномерно распределенную теплоту, не нарушит обычную влажность, и не будет сушить воздух. Помимо этого теплые электрические полы гармонично впишутся в какой-либо интерьер, поскольку не займут в комнате много места и дадут возможность убрать радиаторы. Ни для кого не секрет, что конвективная система отопления менее комфортна и экономична, чем электрические обогревающие полы.

Так что для тех, кто любит уют и приятные ощущения, станет отличным решением установка такого вида конструкции. Теплая поверхность ламината или плиток принесет вам массу позитивных эмоций, а скрытая система не испортит внешний вид комнаты, обеспечивая ее теплом.

remvizor.ru

Как правильно сделать теплый пол

Будет ли теплый пол веянием моды или насущной необходимостью в дополнительном обогреве жилья – неважно. Главное, четко понимать, что это ответственный процесс и что такое правильный монтаж теплого пола.

Виды теплых полов для индивидуального жилья

В России всем известно паровое отопление, в переходное время года для обогрева дома жильцы используют всевозможные электрические обогреватели. Так и теплые полы могут работать на основе гидравлической системы или подключаться к электрическим сетям. Какой вид системы обогрева выбрать, зависит от особенностей индивидуального жилья. Поэтому, перед тем как укладывать теплый пол посоветованный знакомыми, надо точно выяснить правовые аспекты и возможности его монтажа в помещении.

Правила укладки теплого водяного пола требуют основательной подготовки, и вся конструкция будет обладать значительной массой. Во многих случаях, подобная тяжелая структура не допустима в многоквартирных домах. И не только из-за слабости перекрытий, толщина конструкции с водопроводными трубами и подготовительными подложками и укрытиями может достигать 15-20 см. Подобные системы возможны только на первых этажах многоэтажных домов при достаточной высоте помещений, или в индивидуальных строениях.

Владельцам квартир в многоэтажных домах, особенно с невысокими потолками, лучше подумать, как уложить теплый пол пленочный. Это самый простой вариант электрического пола, хорошо подходящий под легкие напольные покрытия. А под более массивную половую отделку комнат – плитку или дерево, правила укладки теплого пола рекомендуют выбрать кабельные или стержневые варианты системы.

Как укладывать водяной теплый пол

Водный теплоноситель, хоть и не обладает смертельными свойствами как электрический, но тоже может доставить немало неприятностей при халатном отношении к обустройству обогревающей системы. Точное понимание как правильно уложить теплый пол гидравлического типа, придет после составления подробной монтажной схемы и технических расчетов теплового узла.

Как правильно класть теплый пол на основе гидравлической системы

Подготовка основания для водяного обогревательного контура, дело не простое. Если имеется какое-либо покрытие, его необходимо снять до плиты перекрытия. Проводится тщательная тепло и гидроизоляция поверхности и ее выравнивание. В качестве изоляционных материалов берется пеноплекс или что-то подобное с плотностью от 40 кг/м³, толщина слоя должна быть 30÷150 мм. Вдоль стен комнаты размещаются демпферные закладки из вспененного полистирола, они призваны компенсировать тепловое расширение греющихся поверхностей.

Водяной теплый пол, правила монтажа:

усиление подложки арматурой и сеткой для крепления труб;
укладка металлопластиковой трубы по рассчитанному контуру, такой расчет показывает, как уложить водяной теплый пол под стяжку: змейкой, меандром или спиралью;
армирование собранной конструкции противоусадочной сеткой;
тщательная опрессовка всех элементов системы;
подключение напольной системы отопления к тепловому узлу;
выполнение бетонной стяжки под рабочим давлением в системе;
окончательное оформление поверхности напольным покрытием, проводится после полного схватывания бетона и проверки работоспособности конструкции.

Как разложить трубы для теплого пола

Система отопления с помощью водяного теплоносителя, имеет значимую особенность. От отопительного котла подается горячая вода, и, пройдя по отопительному контуру, остывает и возвращается обратно. В монтаже гидравлических конструкций необходимо понимать, как правильно уложить трубу для теплого пола и при этом избежать пересечений и обеспечить оптимальный нагрев помещения.

В составлении схемы раскладки труб, учитывается:

ограничение площади в 40 м² для одной нитки водопроводной трубы, если помещение больше данного параметра, то кладется дополнительный контур;
как правильно укладывать трубу для теплого пола в холодных зонах комнаты, это могут быть окна или внешние стены.

Водопроводные трубы с разными режимами обогрева демпфируются полистирольными лентами. Это еще раз подчеркивает точность монтажа системы разработанному проекту. При отсутствии необходимых навыков, лучше обратиться к специалистам.

Как правильно укладывать теплый пол электрический

Как правильно установить теплый пол, изготовленный в электрическом варианте, зависит от его конструкции. Производители выпускают несколько видов электрических полов:

кабельный – представляет собой одно или двухжильный кабель;
исполнение в виде матов – тот же кабель меньшего диаметра, закрепленный на сетчатой подложке из полимера;
стержневой – комплект инфракрасных нагревательных элементов соединенных в лестничную конструкцию;
пленочный инфракрасный – тонкая лавсановая пленка со впаенными нагревательными элементами.

Как правильно положить теплый пол из электрического кабеля и матов

Нагревательный кабель может иметь одну или две жилы. Это определяет схему его раскладки. Одножильный вариант теплоносителя прокладывается таким образом, чтобы оба его конца присоединялись к сети. Двухжильный кабель присоединяется одним концом к терморегулятору, а другой его конец изолируется.

Кабель укладывается волнообразно или спиралью с расстоянием между витками в 7-15 см. При расчете кабеля рекомендуется исключить площади занятые мебелью или другими габаритными предметами, прилегающими к полу. Теплоноситель монтируется на выровненную поверхность с обязательным теплоизоляционным слоем. Закрепление кабеля лучше выполнять монтажной лентой.

Выводы на стену кабелей, рабочего и от датчика температуры, помещаются в защитные трубки и укладываются в штробу, Выполняется подключение проводников напрямую к термостату или через распаечную коробку. Проводится тестовое включение системы для определения слабых мест. Если выполнена правильная укладка теплого пола, то заливается бетонная стяжка. Бетон закладывается при отключенной системе, а примерно через месяц, можно выполнить декоративную отделку и пользоваться полом.

Монтаж теплого пола из нагревательных матов выполняется в такой же последовательности. Предварительно составляется схема раскладки матов и при необходимости осуществляется их раскрой. Вместо стяжки, на нагревательный мат можно сразу укладывать клей и верхнее покрытие. Эксплуатация пола начинается не ранее чем через 30 суток.

Как укладывается теплый пол пленочного вида

Монтаж пленки хоть и выглядит довольно простым, но также требует грамотного подхода к строительным работам. Основа пола должна быть ровной и тщательно прогрунтованной. Пленка очень тонкая, поэтому может порваться при недобросовестной подготовке основания.

На прогретое, ровное перекрытие укладывается теплоотражающий материал. Нельзя проводить работы с инфракрасной пленкой при температуре ниже 0°C. На покрытии укладывается раскроенная пленка медной жилами вниз, разрезы делаются только по разрешенным линиям. Отдельные листы пленки соединяются согласно электрической схеме, выводы силовых проводов подключаются к терморегулятору. Открытые проводники изолируются битумом.

После установки датчика температуры проводится испытание нагревательного контура, при положительном результате пробного включения, проводится окончательная отделка поверхности пола.

Несмотря на кажущуюся простоту монтажа систем обогрева пола, проведение работ с электрооборудованием требует строго соблюдения правил техники безопасности и контроля производственного процесса. Если нет достаточных умений в производстве электротехнических и строительных работ, это совсем не повод отказываться от комфорта. Для квалифицированной установки теплого пола всегда можно обратиться к специалистам.

pol-hot.ru

Как правильно уложить теплый электрический пол

В наше время теплый электрический пол – это решение крайне удобное и выгодное, поскольку позволяет добиться тепла в помещении недорого и эффективно. Да и монтаж электрического теплого пола своими руками можно произвести, но только при соблюдении всех правил эксплуатации и безопасности.

Есть несколько вариантов монтажа нагревательного кабеля: с применением теплоизоляции и без оной, на монтажную ленту или же специальную металлическую сетку. На стадии выбора системы вам следует определиться, будет ли ваш теплый электрический пол главным источником отопления в доме или же только дополнительным. Какую задачу вы перед собой ставите – отопить помещение с помощью пола с подогревом, или же лишь сделать его поверхность более теплой. Стоит учесть, что в том случае, если это основной обогрев, пол поднимается еще и на толщину теплоизолятора.

Схема устройства теплого пола

Для успешного монтажа поверхность для работы должна быть идеально чистой и ровной. Если есть необходимость в выравнивании, то нужно сделать выравнивающую стяжку. Как правило, монтаж теплых полов делается на чистой площади помещения, на которой не находится мебель или сантехника.

Этапы монтажа теплого электрического пола

1. Монтаж теплоизоляции для пола

Если пол в помещении ровный, монтаж электрического теплого пола станет для вас еще проще и доступнее. Он непременно должен использоваться в тех случаях, когда квартира расположена на первом этаже или это нижнее помещение, которое не отапливается. Для того чтобы избежать теплопотерь, лучше исключить потери тепла в направлении потолка или пола соседей.

Если теплоизоляция кабеля отсутствует, то вниз от него уходит до 30% тепла, в вверх – 70%. Ну, а особые теплоизоляционные материалы дают возможность изменить такое соотношение на 15 и 85% соответственно.

Для теплоизоляции используют разные материалы, среди которых пенофол, изофлекс, пенопропилен, пробковые плиты.

Если монтируются не фольгированные плиты, то фольга должна пролегать между ними и кабелем. Если кабельная система устанавливается на деревянное основание или под паркет, то теплоизоляция должна быть применена очень и очень осторожно, поскольку пол легко может перегреться.

В таком случае важно не допустить контакта кабелей нагревания и деревянных частей пола, потому закрепляться кабель должен на металлической сетке, которую подвешивают на расстоянии не менее двух сантиметров от паркета. Прокладывается такой кабель параллельно лагам, а в тех местах, где он с ними пересекается, его дополнительно изолируют фольгой.

2. Установка монтажной ленты или металлической сетки

Монтажную ленту применяют с целью облегчить раскладку нагревательных секций и закрепить их на поверхности пола. Остатки ленты крепят к черновому полу. Крепежные лепестки, которые расположены через одинаковые расстояния, дают возможность выдерживать регулярный шаг

pol-mechty.ru

как укладывать в ванной, виды устройств, монтаж установки, технология и схема укладки

Напольный обогрев – это доказательство того, что можно создать комфортный климат в квартире и перестать зависеть от качества центрального городского отопления.

Не менее популярны они и у владельцев частных домов, так как альтернативные источники электроэнергии расход электрического теплого пола под плитку значительно сокращают.

Керамическая плитка в качестве напольного покрытия применяется уже давно и заслуженно пользуется любовью у потребителей.

Теперь их часто совмещают, устанавливая в ванной электрический теплый пол под плитку. Какой лучше, можно выяснить, только оценив технические характеристики каждого из них.

Виды совместимые с плиткой

На сегодняшний день система напольного электрического отопления считается самой эффективной, простой в монтаже и экономичной. Не малую роль в симпатии к ней играет тот факт, что водяные типы полов в многоэтажных домах устанавливать запрещено, так как они увеличивают нагрузку на центральную систему отопления. Для укладки теплого электрического пола под плитку разрешение не требуется и потребителям остается только выбрать один из их видов.

Какой электрический теплый пол выбрать под плитку?

Рейтинг электрических теплых полов под плитку:

Кабельная конструкция.
Инфракрасная пленка.
Нагревательные маты.

В принципе, пригодны все эти виды электрических теплых полов под плитку, поэтому ориентиром в выборе напольного обогрева должны быть такие параметры, как экономичность, простота в укладке и ремонте, надежность и безопасность.

По статистике на сегодняшний день самыми востребованными из электрических полов являются нагревательные маты и инфракрасная пленка. Их основное отличие в цене и экономичности. Первые дешевле, но потребляют больше энергии, вторые дороже, но меньше «съедают» бюджет.

Как положить электрический теплый пол под плитку читайте ниже.

Теплый пол под плитку (электрический): как укладывать?

Какая бы система ни была выбрана для основного или дополнительного обогрева помещения, технология укладки электрического теплого пола под плитку у них практически одинаковая. Это связано с тем, что слои и материалы, из которых они состоят, подходят им всем.

Как установить теплый пол под плитку (электрический)?

Схема укладки электрического теплого пола под плитку:

Черновое основание может быть как бетонной стяжкой, так и деревянным настилом. Главным его свойством является ровная, неповрежденная трещинами или сколами поверхность.
На основание укладывается утеплитель, для чего лучше всего подходит либо полистирол, либо вспененный полиэтилен, но обязательно фольгированные, чтобы направлять тепло от обогревательных элементов вверх.
Именно от того, насколько помещение утеплено, зависят в дальнейшем затраты на его обогрев, поэтому нельзя игнорировать важность этого слоя «пирога».
Крепежная система, в качестве которой чаще всего используются специальные пленки или армированная сетка.
Обогревательная система, до укладки которой нужно определить место, где будет расположен терморегулятор.
Стяжка, лучший и самый быстрый вариант которой, это полусухой вид. Толщина электрического теплого пола под плитку может колебаться от 3 до 5 см.
Керамическая плитка – это завершающий слой «пирога».

Подобная последовательность установки электрического теплого пола под плитку гарантирует долгосрочность и качество работы теплого электрического пола.

Монтаж устройства

Самым дешевым, но при этом и трудоемким при монтаже признан кабельный пол.

В его комплекте обязаны присутствовать:

бухта с кабелем нужного диаметра и длины;
соединительный провод (холодный), который при помощи муфты соединен с кабелем;
гофрированная трубка с заглушкой, в которую будет вставлен термодатчик с проводом;
фиксаторы для кабеля или монтажная лента.

Как правило, термодатчик и термостат в набор не входят, и их следует покупать отдельно.

Устройство электрического теплого пола под плитку заключается в следующем:

Перед началом работ составляется схема укладки кабеля.
Определяется место для терморегулятора, и на высоте до 1 м от пола в стене вырезается гнездо для его установки.
Прибор не может быть установлен к полу ближе, чем на 30 см, и его не должны после обустройства помещения закрывать ни мебель, ни бытовая техника.

От гнезда термостата нужно сделать в стене борозду вниз (20х20 мм). В нее будут уложены провода и гофрированная трубка с термодатчиком.
Дальше собираются все перечисленные выше слои конструкции.
Обогревательный элемент фиксируется на монтажной планке или армирующей сетке в той же последовательности и длине шага, как указано на схеме.
Кабель фиксируется поблизости от концевой муфты, а термодатчик с проводом «пакуются» в гофру.
Термодатчик необходимо просунуть до конца трубки, после чего ее нужно закрыть заглушкой, чтобы бетонный раствор не попал вовнутрь и не навредил ему.
На расстоянии 50-60 см от стены следует уложить и зафиксировать гофрированную трубку с термодатчиком так, чтобы она находилась между витками кабеля, не соприкасаясь с ними. Вторая часть трубки укладывается в вырезанную в стене выемку и так же закрепляется.
В ту же штробу нужно уложить и зафиксировать конец кабеля и провода питания, после чего ее можно зашпатлевать.
Провести проверку работы системы, и если все в порядке, то можно делать стяжку, а когда она полностью высохнет приступить к укладке керамической плитки.

Так собирается теплый пол под плитку (электрический) своими руками и, как говорят опытные мастера – это самая долгая по времени монтажа система.

Процесс укладки нагревательных матов

Этот тип теплых полов стал настоящим «спасением», так как в разы сократил время на их укладку. Нагревательный мат – это уже уложенный и зафиксированный кабель, собранный с определенным шагом на сетке из стекловолокна.

Достаточно рассчитать необходимую мощность теплого электрического пола под плитку и шаг между витками кабеля, чтобы подобрать
маты нужного параметра. По цене они дороже, чем кабель, но зато это уже готовый обогревательный элемент, который достаточно развернуть, расстелить на подготовленном полу и закрепить.

При использовании нагревательных матов можно обойтись без стяжки, а плитку класть прямо на них при помощи специального клея.

Монтаж данной системы такой же, как и кабельной, но следует учесть некоторые нюансы:

Укладывая маты, нужно следить, чтобы витки кабеля не соприкасались друг с другом и не были положены внахлест.
Первый мат кладется так, чтобы термодатчик приходился на центр петли кабеля.
Каждую полосу нужно фиксировать, если она не снабжена самоклеящейся основой. В продаже имеются маты, на которых кабель зафиксирован с помощью эластичных лент, которые закреплены зажимами. Они хороши тем, что позволяют регулировать, и при необходимости менять его шаг.
После проверки работы системы, на маты аккуратно, чтобы не разорвать кабель, наносится клей для керамогранита и электрического теплого пола и укладывается плитка.

Так выполняется монтаж нагревательных матов под керамическую плитку. Он настолько прост, что с ним справится даже новичок.

Укладывание инфракрасной плетки

Хотя этот теплый пол под плитку (электрический) – энергосберегающий, он не совсем подходит для данного напольного покрытия. Связано это с тем, что кафель крайне трудно закрепить на пленке, не повредив ее состава.

Мастера предлагают тем, кто желает все-таки совместить плитку с пленочным полом, применять в виде подложки водостойкий гипсокартон. Его можно крепить прямо на пленке, а сверху уже наносить клей и класть плитку. Так же допустима тонкая стяжка на армированной сетке поверх инфракрасной пленки.

Опытные мастера советуют при монтаже теплого электрического пола в сочетании с кафелем использовать систему нагревательных матов, так как они являются средними, как по цене и простоте укладки, так и по экономичности. Но, как правило, потребитель решает сам, каким должен быть его теплый электрический пол под керамической плиткой.
