Как работает терморегулятор теплого пола – монтаж, подключение, управление, инструкция по регулированию, подключение датчика

Содержание

Как выбрать терморегулятор для теплого пола


Терморегулятор для теплого пола – это специальное устройство для поддержания постоянной температуры в помещении в соответствии с заданными параметрами.


Рассмотрим основные моменты, на которые следует обращать внимание при выборе терморегулятора для теплого пола: типы терморегуляторов, способ монтажа, используемые датчики и технические характеристики.

Смотрите также: принцип работы терморегулятора.

Как выбрать терморегулятор для теплого пола


Рассмотрим основные моменты, на которые следует обратить внимание при выборе терморегулятора для теплого пола.


Как выбрать терморегулятор для теплого пола


1

Типы терморегуляторов


По типам исполнения терморегуляторы для теплого пола делятся на механические и электронные, которые бывают простыми и программируемыми.


  • Механические терморегуляторы


    Комнатный механический терморегулятор – это независимое устройство, которое регулирует работу климатического оборудования и поддерживает постоянную температуру внутри помещения. Используется как для отопления, так и для охлаждения помещения.


    Для измерения температуры воздуха в помещении используется встроенный датчик, в основе которого используются свойства биметаллических элементов или газов изменяющих свою форму или объем под воздействием внешней температуры. Принцип работы терморегулятора заключается в замыкание и размыкание электрической цепи при достижении заданной температуры.


    Механический терморегулятор измеряет температуру в помещении и не контролирует температуру самих греющих элементов систем обогрева теплого пола. Поэтому чаще применяется для отопления домов, совместно с газовыми котлами, инфракрасными нагревателями, кондиционерами.

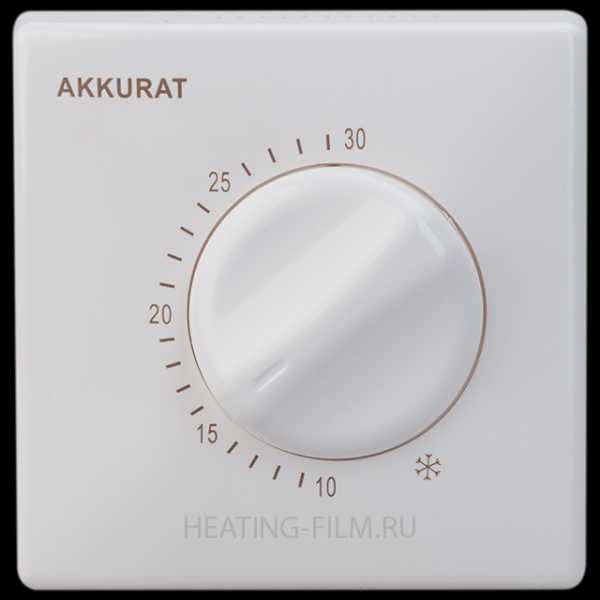

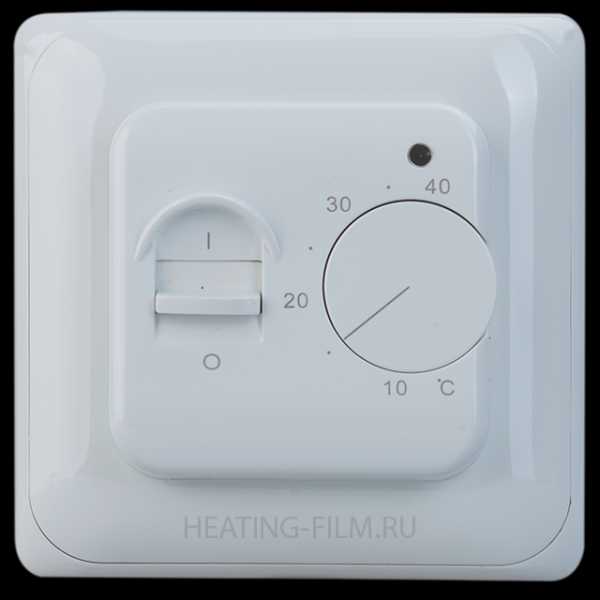

    Механические терморегуляторы


  • Электронные простые терморегуляторы


    Электронные простые терморегуляторы предназначены для поддержания заданной температуры внутри помещения. При условии наличия вынесенного датчика температуры пола, совместимы со всеми видами систем обогрева теплых полов: водяными, кабельными и пленочными.


    Для измерения температуры используются выносной (вмонтированный в пол) или воздушный (встроен в корпус регулятора) датчики. Реже встречаются модели с двумя датчиками.


    Простые терморегуляторы могут оборудоваться световой индикацией, клавишей вкл./выкл. прибора и механической ручкой (колесиком) или кнопками регулировки температуры. Также встречаются терморегуляторы с ЖК-дисплеем (TKB 60.36).


    Ознакомиться с ассортиментом и купить электронные простые терморегуляторы можете в нашем каталоге: простые терморегуляторы.


    Электронные простые терморегуляторы


  • Электронные программируемые терморегуляторы


    Программируемые терморегуляторы для теплого пола являются более сложными и дорогими, но они позволяют более точно управлять процессом обогрева помещений и имеют расширенные настройки, такие как точность измерения (гистерезис), дневной и недельные режимы, защиту от детей и т.д.


    Программируемые терморегуляторы позволяют настроить включение/выключение системы распределенного обогрева теплого пола в определенное время, имеются заводские программы 5/2 (Пн-Пт/Сб,Вс), 6/1 (Пн-Сб/Вс) или 7/0 (Пн-Вс) и возможность самостоятельного программирования, что позволяет сэкономить электроэнергию выключая обогрев помещения в отсутствии людей.


    Электронные программируемые терморегуляторы


2

Датчики измерения температуры


Для измерения температуры терморегулятор использует специальные датчики: воздушные (встроенные в корпус терморегулятора) или выносные (монтируемые в полу). Большинство моделей электронных терморегуляторов оснащаются сразу двумя датчиками.


  • Встроенный датчик вмонтирован в корпус терморегулятора и позволяет измерять температуру воздуха в помещении.


  • Выносной датчик монтируется непосредственно в полу рядом с нагревательными элементами.


Выносной датчик позволяет измерять температуру более точно, по сравнению со встроенным, так как не подвержен сквознякам. Именно выносной датчик используют для работы с пленочными теплыми полами, так как он защищает нагревательный элемент и напольное покрытие от возможных повреждений по причине перегрева.


3

Способ установки


По способу установки терморегуляторы для теплого пола делятся на накладные, встраиваемые и для установки на DIN-рейку.


  • Накладные терморегуляторы размещаются в специальном коробе на стене и подходят для всех типов стен.


  • Встраиваемые терморегуляторы крепятся в монтажную коробку. Для них следует проштробить канавки для сокрытия проводов, просверлить отверстие для установки монтажной коробки. Не используются в деревянных домах.


  • Для подключения с DIN-рейки: термостаты устанавливаются в панели распределительного щитка.


4

Диапазон регулирования температуры


Диапазон регулирования температуры терморегуляторов может варьироваться от +5 до + 90 °С, при этом на практике для нормальной работы пленочного пола достаточно температуры от +24 до +28 °С.


5

Мощность терморегулятора


Большинство комнатных терморегуляторов рассчитаны на максимальную мощность в 3520 Вт, следовательно, суммарная мощность потребления электрическим теплым полом не должна превышать 3,5 кВт. В случае превышения данного значения необходимо распределить мощность между несколькими терморегуляторами.


На заметку!


Если нужен терморегулятор “один раз включил и забыл”, то подходящим вариантом станет электронный встраиваемый терморегулятор с выносным датчиком контроля температуры RTC 70.26.


Для полного контроля температуры и максимальной экономии электроэнергии рекомендуем применять программируемые терморегуляторы, такие как E 51.716, E 91.716 и E 92.716. Данные терморегуляторы оснащаются двумя датчиками измерения температуры и имеют предустановленные программы обогрева.

heating-film.ru

Терморегулятор для теплого пола: виды, преимущества и недостатки

Чтобы полы в доме были всегда тёплыми, необходима установка устройства терморегулятор для теплого пола серии Теплолюкс со встроенным режимом контроля температуры. Предназначенный для автоматического подогрева полов терморегулятор для теплого пола создает комфортные условия в вашей квартире или доме в зимний период времени. Эта конструкция способна снизить затраты и энергопотребление всей системы отопления.

Что представляет собой терморегулятор?

Состоит терморегулятор для теплого пола серии Теплолюкс из электронного термостата, который наделён регулировочным датчиком для требуемой температурной установки. В продаже имеется несколько видов моделей, которые имеют один температурный режим нагрева. В таком устройстве находится таймер, на котором выставляется нужная температура и указывается, на какой срок продолжать подогрев полов.

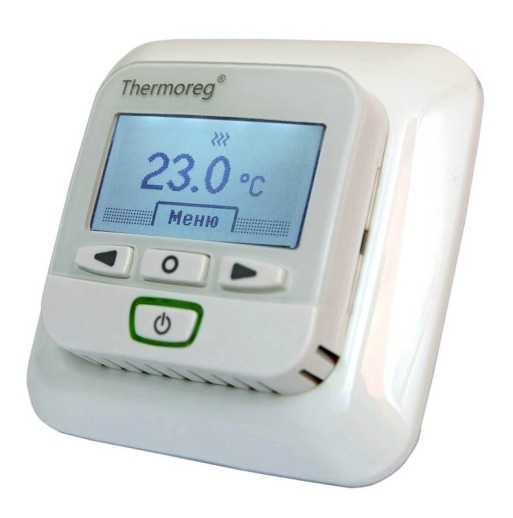

Терморегулятор электронный Thermoreg

Установка термостата для пола считается экономным вариантом для расхода электричества. Он контролирует не только нагрев напольного покрытия до комфортной температуры, но и максимально экономит электроэнергию благодаря модернизированной энергосберегающей схеме механизма от разработчиков. Установка контроля нагрева полов позволяет держать температуру без изменений и поддерживать тепло при остывании.

Чтобы правильно выбрать устройство, следует уделить особое внимание мощности данного прибора и его способам монтажа. Учитывать также стоит и наличие дополнительной защитной функции от лишней влажности, а еще наличие функции от перепада электротока.
Итак, основные функции термостатов следующие:

  1. Включение/выключение системы подогрева.
  2. Контроль расхода электричества.
  3. Экономия расхода электрической энергии.
  4. Поддержание тепла в доме.
  5. Автоматический подогрев полов по установленному времени.

Какими бывают терморегуляторы?

Отличаются регуляторы друг от друга своими электрическими функциями и характеристикой работы. Делятся они на простые и сложные.

Простой электромеханический терморегулятор Devi 530

Простые устройства для подогрева полов имеют одну заданную производителем температуру подогрева. Сложные системы обладают рядом функций и регулируются программным обеспечением. Сложные приборы содержат электрический блок и табло. В простых устройствах устанавливать температурный режим можно только механическим способом. Терморегуляторы также подразделяют на типы установок: это может быть накладная система или встроенная в стену.

Установка терморегулятора теплого пола происходит при наличии электрической системы тёплых полов. При электрической системе теплого пола термостаты устанавливают в обязательном порядке. Монтаж термического регулятора в системе водяного теплого пола не обязателен.

Если температура теплоносителя при контурном входе составляет свыше 55 ⁰С, и подогрев напольного покрытия является дополнительной функцией, то данная установка защитит от перегрева комнат.

Подключение теплого пола к терморегулятору производится за счёт нагревательной, электронно-установочной системы нагревания пола и состоит из ИК-плёнки или содержит в себе кабель нагрева. Монтажная работа данной системы производится легко, так как их укладывают по толщине стяжки или же на саму стяжку под главное напольное покрытие. Монтаж и подключение устройств не будут проблематичными, если иметь дело с электронными разновидностями термостатов.
Термостаты делят на 4 основных вида:

  • механические — недорогие и простые в использовании, наилучше подходят для помещений с малой площадью, регулируются механическим способом;
  • электронные — оборудованы ЖК-дисплеями, на которых отображаются настройки термостата;
  • программируемые — позволяют задать конкретное время включения и выключения подогрева, с их помощью можно поддерживать определенную температуру в нужное время;
  • сенсорные — обладают характеристиками первых трех видов. На дисплее сенсорных устройств отображается температура воздуха и пола. Но для более точного определения температуры следует обращать внимание исключительно на показатель температуры пола.

Для качественной и стабильной работы терморегулятора к нему должна прилагаться инструкция подключения температурных датчиков. Этот прибор состоит из двух проводов с соединением термопара, которая может изменять сопротивление в зависимости от повышения температуры пола.

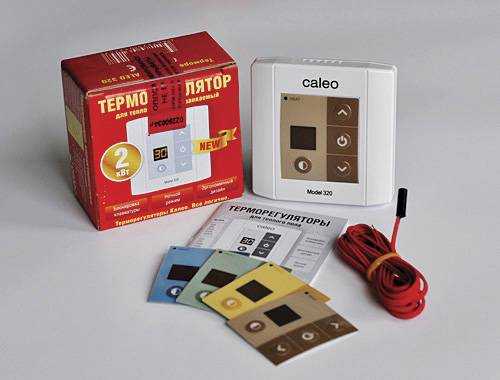

Комплект терморегулятора с датчиком температуры Caleo 320

В отличии от сложного монтажа при установке водяных полов, модели с электронной системой предназначены для всех видов помещений. Такие устройства не имеют ограничений в установке и эксплуатации.

Преимущества и недостатки устройств

Безусловно, термостаты для системы подогрева полов — незаменимая вещь. И это объясняется рядом преимуществ:

  • доступная цена;
  • легкость управления;
  • экономия электроэнергии;
  • эргономичность устройств;
  • простота монтажа;
  • возможность автоматической настройки включения/выключения теплых полов, регулировка температурного режима;
  • качество и надежность;
  • наличие функции памяти, благодаря которой все настройки сохраняются, если вдруг произошло отключение электропитания.

Недостатков у этих устройств не так много. Главным их минусом считается сложность функций программирования настроек, но и этот момент временный: как только вы разобрались что к чему, выставить настройки в последующие разы не составит труда.

Как работает терморегулятор?

Правильная работа системы подогрева полов зависит от правильно установленного нагревательного элемента, после чего можно подключать терморегулятор к электропитанию. Подключение теплого пола к термическому регулятору должно происходить с момента монтажа нагревательных подпольных элементов изначально.

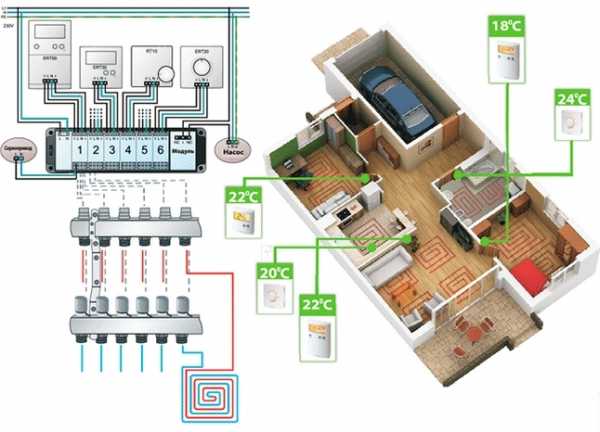

Типовая схема подключения регулятора

Для еще большей экономичности установки теплого пола в доме рационально (в качестве теплоизоляции) под нагревательный элемент прокладывать светоотражающую (а значит и теплоотражающую) фольгу или термоизол (пенофол, изолон). Это создаст максимальное отражение тепла в помещение даже при выключенном регуляторе после подогрева.
Монтажная схема зависит от типа нагревательной конструкции и площади установки.

Терморегуляторы серии «Теплолюкс» славятся своей удобной настройкой. Благодаря подробной инструкции по установке пользоваться системой, установить ее и настроить довольно легко. Все настраивающиеся функции содержит всего по одной кнопке на каждый режим действия. На экране прибора указан пошаговый монтаж, что позволит точно выполнить все настройки.

vashbalkon.com

Терморегулятор теплого пола. — “Ремонт теплого пола”

Что такое терморегулятор теплого пола

Классический вариант комнатного терморегулятора с выносным датчиком температуры пола.

Терморегулятор, он же «термостат» – прибор, который регулирует, поддерживает заданную температуру теплых электрических полов. Принцип действия терморегулятора достаточно прост. Прибор «снимает» сопротивление термодатчика и, при получении заданного результата, включает и выключает питание на нагревающий кабель. Термодатчик – это тонкий провод с утолщением на конце, в котором и находится термочувствительный элемент.

Как работает терморегулятор?

Терморегулятор APT-18SK с ручкой регулировки

Вопреки распространенному мнению, терморегулятор регулирует не мощность, а время нагрева кабеля. Пока температура ниже заданной, терморегулятор включен. Как только температура превысит заданное значение, терморегулятор выключит питание греющего кабеля и пол начнет остывать. При остывании пола, до значений ниже заданных, терморегулятор снова включит питание.

Терморегулятор с тремя режимами «день», «ночь» и «зима»

Чтобы прибор не включался и выключался постоянно, а Вам не приходилось вводить дополнительные параметры, в свойства терморегулятора введен гистерезис – показатель, величина которого определяет задержку при включении и выключении. Как правило величина гистерезиса составляет 2 градуса, таким образом, при выставленной температуре 26 градусов, терморегулятор выключится, и снова включится, когда температура опустится до 25 градусов. Такой режим является комфортным и позволяет экономить электроэнергию за счет того, что питание на греющий кабель подается не постоянно. При этом прогретая стяжка и кафель аккумулируют тепло.

Вы узнали, что такое терморегулятор и как он работает. А если не работает? В следующей статье вы узнаете, как определить, что терморегулятор теплого пола не работает и что в этом случае предпринять.

Все вопросы о работе терморегулятора вашего теплого пола Вы можете задать по телефону 958-81-66 мастеру по ремонту теплого пола Юрию Игоревичу (Санкт-Петербург)

bestelectro.ru

Терморегулятор для теплого пола – как подключить (схема, видео)

Терморегулятором для теплого пола называется прибор автоматического контроля, применение которого позволяет поддерживать температуру в помещении на уровне значений, заданных потребителем.

Применение терморегуляторов в настоящее время возможно только в комплекте с электрическим теплым полом.

Принцип работы терморегулятора

Для работы любого терморегулятора необходимо два основных элемента: датчика температуры и термостата. При значении температуры ниже требуемой величины электрическая цепь устройства замкнута. В это время происходит нагрев теплого пола. При достижении заданной температуры термостат срабатывает, электрическая цепь размыкается, нагрев теплого пола прекращается.

Датчик температуры может быть установлен непосредственно на поверхности пола и подавать информацию о степени нагрева именно поверхности пола. Такой способ установки датчика актуален для вспомогательных систем обогрева, работающих вместе с радиаторами водяного отопления или другими приборами отопления.

Как работает датчик температуры?

В том случае, если теплый пол используется как основной источник тепла, температурный датчик целесообразно устанавливать в помещении на уровне одного метра от поверхности пола и измерять температуру воздуха в доме.

В некоторых терморегуляторах могут идти в комплекте одновременно два датчика температуры: один для пола, другой для измерения температуры воздуха, однако прибор может работать, отвечая на показания лишь одного из них. Чему отдать предпочтение, и по какому датчику управлять нагревом теплого пола, придется определить потребителю при настройке терморегулятора.

Так, к примеру, для теплого пола с синтетическим напольным покрытием важно не допускать его перегрева. В этом случае наиболее актуальным будет контроль над температурой нагрева именно поверхности пола.

В помещении с керамическим напольным покрытием температура поверхности пола может быть любой, а для создания комфортных условий лучше поддерживать на заданном уровне температуру воздуха в доме.

Как подключить теплый пол к терморегулятору

Сигнал от температурного датчика к терморегулятору поступает по кабелю, монтаж которого обычно осуществляется скрытно, в поверхность стены. Сам терморегулятор монтируется на поверхности стены на расстоянии от поверхности пола не менее одного метра и не более 1,5 метра. Место установки прибора может быть любым, главное, чтобы он находился вне влажных помещений, а доступ к нему был удобным для владельцев дома.

Следует отметить, что производители терморегуляторов стараются предложить потребителям устройства, дополняющие интерьер, поэтому прибор можно подобрать по цвету корпуса, выбрав устройство с монтажом в поверхность стены или с наружной (накладной) установкой. К слову, дизайн терморегулятора на его технических характеристиках и эксплуатационных свойствах никак не сказывается, чего не скажешь о принципе действия терморегулятора теплого пола.

Классификация терморегуляторов теплого пола по принципу действия

В зависимости от принципа действия терморегуляторы могут быть:

  • Электромеханическими – температура задается примерно, с помощью поворотной рукоятки. Эти приборы стоят недорого, просты в эксплуатации и надежны. Однако с их помощью нельзя поддерживать точное значение температуры, а также задавать и поддерживать различные режимы эксплуатации. Как правило, побуждением  к изменению режима работы пола является личное ощущение: жарко, холодно или комфортно.
  • Электронными – температура задается на табло и поддерживается на выбранном уровне. Возможности электронного терморегулятора шире, чем электромеханического устройства. С его помощью можно выбирать время включения прибора, например, обеспечив нагрев теплого пола к заданному часу,  а также устанавливать продолжительность работы.
  • Цифровые терморегуляторы – современные приборы автоматического контроля, имеющие функции отложенного старта, позволяющие поддерживать точное значение заданной температуры, обеспечивать различные режимы работы, меняя их как в течение суток, так и в течение недели.

Обзор популярных моделей терморегуляторов для пола

Терморегуляторы теплого пола выпускают многие производители, но особым спросом у российских потребителей пользуется продукция компании THERMO (Швеция), и это не случайно, ведь специалисты из Швеции продумали все вплоть до мелочей и предложили покупателям встраиваемые панели четырех различных цветовых решений.

С их помощью можно поддерживать температуру пола в диапазоне от +5 до +40С, использовать которые можно для управления работой теплого пола с любым видом напольного покрытия.

Не менее интересны терморегуляторы теплого пола торговой марки CALEO (Южная Корея), применение которых позволяет выбирать и поддерживать до пяти различных температурных режимов.

Разумеется, за высокое качество платить придется дорого. Хотите сэкономить, купите китайские аналоги: стоят они дешевле, а работают ничуть не хуже.

aquagroup.ru

Как правильно выбрать терморегулятор для теплого пола



Какое же назначение у данного устройства?

Он приобретается для того, чтобы теплый пол мог сохранять необходимую температуру длительное время. Система теплый пол не должна работать каждый час на полную мощность, для этого и покупается терморегулятор, который следить за тем, чтобы ничего не сломалось. Как только будет достигнута самая высокая температура, термостат автоматически переведет ее в режим поддержания тепла, и пол будет постоянно теплый с комфортной температурой.

Сейчас очень большое разнообразие термостатов, и каждый отличается по функциям, которые в него встроены. Но основная система, по которой они работают, очень похожа абсолютно у всех моделей, она состоит из пары контактов, из-за которых работают основные функции данного устройства.

Как работают терморегуляторы для теплого пола?

Самый обычный термостат очень сильно напоминает выключатель, который есть абсолютно у каждого в квартире. Кроме основного выключателя, там имеется небольшая панель, с помощью которой есть возможность отрегулировать необходимую температуру пола. И имеется световой индикатор, который указывает на то, в каком режиме система функционирует именно в данный момент. То есть в термостате основная панель датчика температуры, а также его регулировки, в других моделях подключены дополнительные опции. Как только термостат начинает работать, ему поступает информация о температуре нагрева, а в нужный момент он отключается.

Есть терморегуляторы, которые оснащены сенсорным дисплеем, с помощью которого можно регулировать температуру системы. Вы выбираете программу, которая вам больше всего подходит, и на дисплее моментально отображается вся подробная информация о ней.

Устанавливать термостат нужно рядом с розеткой в комнате, в которой установлен пол, температуру которого будет регулировать устройство. Рядом с ним можно поставить специальный датчик, который будет указывать на температуру воздуха в комнате.  С него будут поступать данные на терморегулятор пола, исходя из которых он будет регулировать температуру системы.

Какие виды терморегуляторов бывают?

Обычно их подразделяют на два основных вида:

  1. Одни управляются вручную.
  2. Второй вид можно запрограммировать, и дальше не надо будет вмешиваться в работу системы.

Во втором случае терморегулятор гораздо удобнее устанавливать в помещениях, в которых меньше всего живет человек, например, в прихожей. Так как вы программируете определенную температуру, которая  выдерживается все время, если надо, то можно прийти и откорректировать ее.

В ручном управлении каждый раз надо будет устанавливать программу заново, но она очень хорошо держит температуру, которая была установлена изначально. Отлично подходит для таких мест, как спальня и гостиная.

Как выбрать подходящий терморегулятор?

Изначально нужно разобраться с тем, куда он будет установлен, а также функции, которые он должен будет выполнять. Чем больше параметров в нем встроено, тем лучше вы сможете настроить систему теплого пола, и он будет потреблять гораздо меньше энергии,  будет работать и поддерживать необходимую вам температуру.

Способы крепления терморегулятора для пола

Можно его вмонтировать в стену  или, наоборот, спрятать в щиток. Это не играет никакой роли и не влияет  на качество и функции данного устройства. Чаще всего способ крепления выбирают для того, чтобы он хорошо вписывался в интерьер квартиры, в которой он устанавливается.

Очень важно обратить внимание на мощность термостата, обычно  в каждой системе теплый пол указывается тот терморегулятор, который идеально ему подходит. Если таковой не нашли, то дополнительно покупается магнитный пускатель. Он позволяет терморегулятору ежедневно не перегреваться и продлевает срок его службы. Приходиться его покупать в том случае, если мощность пола слишком большая.

Так как терморегулятор и система теплого пола связаны между собой и, соответственно, он несет ответственность за бесперебойную работу, то желательно обратить внимание на производителя. Стоит выбирать из популярных и проверенных фирм. Очень популярна фирма Uriel Electronics Ltd, так как она выпускает продукцию очень высокого качества, которая отвечает всем требованиям безопасности.  Хоть и цена будет заметно выше, но лучше один раз потратиться на терморегулятор хорошего качества, чем потом полностью ремонтировать систему теплый пол, которая обойдется в довольно круглую сумму, так как это дорогое удовольствие.

Есть множество преимуществ у этого производителя:

  1. Корпус выполнен из очень качественной пластмассы, которая выдерживает удары.
  2. Уникальный дизайн, который идеально впишется в любой интерьер.
  3. Жидкокристаллический монитор радует простотой применения.
  4. Защищен от такой проблемы, как перепады напряжения, которые частенько портят очень хорошую технику.
  5. Есть пол пленочного вида, к которому тяжело подобрать терморегулятор. Именно термостаты этой фирмы подходят к такому виду пола.

Какая же модель наиболее подходящая?

Когда будите выбирать терморегулятор для пола, нужно иметь в виду дополнительные возможности, которые могут быть в него встроены. Например, если система теплый пол находится не в одной комнате, а в нескольких, то отпадает необходимость в приобретении несколько термостатов. Можно вполне удовлетвориться одним,  который может управлять сразу несколькими системами.  Этот терморегулятор называется двухзонным, и к выбору качественной модели нужно подойти особенно серьезно. Так как он должен быть особо мощным.

Модели, которые могут быть запрограммированы, еще более приятны в своем использовании. Теперь нет необходимости вставать с дивана или выходить с ванны, чтобы переключить программу, достаточно достать пульт и настроить все на расстоянии.

В некоторых магазинах появились совсем новые модели, которые могут следить не за двумя, а одновременно за четырьмя теплыми полами, которые находятся в разных помещениях.

Не стоит недооценивать работу данного прибора, у него довольно сложная система, которая регулирует температуру и меняет ее. Неправильно выбранный терморегулятор может нанести много вреда, минимальный из которого неправильное функционирование системы теплый пол. Поэтому лучше всего обратиться в  магазин, который зарекомендовал себя и может подтвердить, что у них качественная продукция, а также имеется гарантия.

Установка терморегулятора

Установить данное устройство довольно просто, и справиться с этой задачей сможет практически каждый. Но если вы не уверенны, что это дело вам по силам или боитесь сделать что-нибудь неправильно, то стоит вызвать специалиста, который справится с работой очень быстро и качественно. И вы будете уверенны, что система теплый пол будет работать правильно и прослужит очень долгое время. А в вашем доме будет царить тепло даже в самые морозные зимние вечера.

Но изначально, чтобы терморегулятор работал правильно, нужно подобрать качественный теплый пол, который будет правильно установлен. Многие не понимают, для чего нужно это дорогое приспособление, если в доме установлена хорошая обогревательная система.

Некоторые замечали, что при выходе с ванны очень неприятно соприкасаться с холодным кафелем, который не прогревается даже несмотря на то, что у вас в помещении очень тепло.

Почему же так происходит?

Идет обогрев помещения, например, батарей. Около нее нагревается воздух, который постепенно поднимается наверх и очень долго там сохраняется, как только он начинает остывать, то обратно опускается до системы отопление. И потом начинается все по новой, соответственно, теплый воздух не доходит до ног и они постоянно мерзнут.  Для этого и устанавливается система теплый пол, которая обеспечивает гарантию того, что даже на кафеле вы будете чувствовать себя комфортно.

lsmd.ru

Как работает терморегулятор теплого пола — волнующий многих вопрос – Art Obogrev

31.01.2016

Многие хотят знать, как работает терморегулятор теплого пола и зачем его нужно устанавливать. Это прибор, который гарантирует стабильную температуру воздуха в помещении и обеспечивает автоматическое функционирование системы нагрева. Правильный выбор и квалифицированная установка позволят упросить настройку системы теплого пола. Чтобы в помещении было комфортно, необходимо только выставить необходимое значение. Рассмотрим, как работают терморегуляторы для теплого пола и на какие группы делятся приборы?

Разновидности устройств

В продаже можно встретить три вида:

  • Механические. Недорогой вид терморегуляторов, используют их преимущественно для небольших помещений. Температурный режим настраивается при помощи кнопок или рукоятки, дисплея у такого прибора нет. Функционал ограничен: можно выставить определенное значение, которое будет поддерживаться, но менять его придется вручную. Такое устройство не позволит выставить точную температуру, поэтому ориентироваться придется только на ощущения.
  • Электронные. Более современная разновидность, оснащенная жидкокристаллическим дисплеем. Такие модели позволяют настроить систему на определенный уровень температуры. Дисплей обеспечивает простую и удобную настройку.
  • Программируемые. Совершенный вид приборов с богатым функционалом. Они позволяют использовать несколько режимов. Когда хозяев нет дома, температура понижается до определенного значения. Перед приходом система запустит теплый пол, поэтому в комнате будет приятно находиться. Такими терморегуляторами можно управлять на расстоянии через интернет с мобильного устройства или компьютера.

Любой прибор важно правильно расположить. Большинство из них не могут работать во влажной среде, поэтому их размещают не в ванной комнате, а снаружи. Производители рекомендуют помещать устройство на уровне 90 см. Если есть маленькие дети, лучше поставить его выше.

Принцип действия

Важно знать, как работает терморегулятор теплого пола. В комплект включаются датчики температуры, они могут быть выносными и встроенными. Первые измеряют температуру воздуха в помещении, вторые — напольного покрытия. Датчик фиксирует уровень нагрева, и как только он превысит заданную величину, терморегулятор отключит питание нагревательного кабеля. Покрытие начнет медленно остывать, в результате температурный уровень в помещении будет снижаться. Как только он достигнет указанной величины, датчик подаст сигнал, после чего терморегулятор запустится.

Такое устройство позволяет экономить энергию, так как теплый пол не работает постоянно, а включается, когда это необходимо. Разница между температурным уровнем включения и выключения системы обычно составляет два градуса (оборудование перестает функционировать при +26 и запускается в работу при +24). Датчик улавливает разницу, но человек ее не заметит, поэтому атмосфера в жилище будет всегда комфортной.

Зная, как работают терморегуляторы теплого пола и датчики, можно обеспечить дома уютную атмосферу с минимальными затратами энергии. При ответственном подходе теплый пол будет стабильно работать в течение многих лет. Расскажем теперь, как происходит монтаж терморегулятора теплого пола. Узнать про это сможете по ссылке.

artobogrev.ru

виды, функции, установка и подключение своими руками

Теплый пол – современная конструкция по благоустройству собственного жилья. Проект характеризуется высокой прочностью и приятной стоимостью. Холодная поверхность под ногами – в прошлом, комфорт и уют в вашем доме обеспечит теплый пол.

Чтобы микроклимат в помещении был оптимальным, потребуется термостат для теплого пола.  При верном монтаже терморегулятор обеспечит заметную экономию средств из семейного бюджета, так как гарантирован бережный расход электроэнергии. Благодаря термостату регулировать температуру пространства комнаты просто. Прибор поддерживает режим автоматической или ручной установки периода нагрева помещения. Стандартным интервалом температур принято считать период от 5 до 45 градусов. Терморегулятор для водяного теплого пола поможет максимально функционально использовать проект.

Классификации термостатов

По принципу действия

  • Электронно-механический. Прибор работает как утюг. Задавать необходимую температуру не нужно. Как только температурный режим в помещении достигнет максимальной, устройство автоматически переключается в безопасный режим «отключение», после того, как температура в комнате понижается, он подключается. Простая эксплуатация: ручное регулирование температуры. Так как устройство не оснащено дополнительными функциями, то цена приятно удивляет.

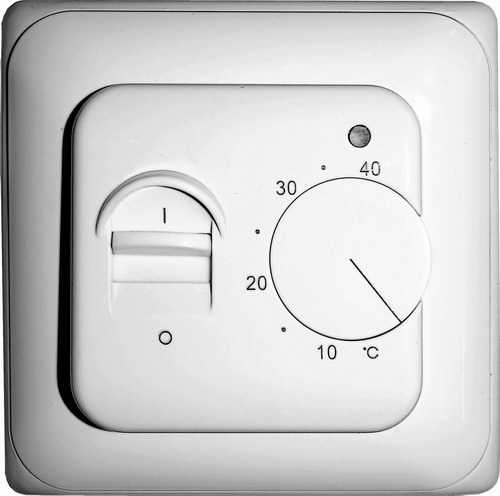

    Механический термостат
  • Электронный. Принцип работы аналогичен вышеописанному, отличие состоит в возможности установки требуемой температуры для помещения. Вместо привычного переключателя в виде колеса – сенсор, дополненный кнопками. Дисплей содержит всю важную информацию.
    Электронный терморегулятор для теплого пола с ЖК дисплеем, датчик температуры 2 метра (белый).
  • Программируемое устройство. Прибор безукоризненно справляется с поддержанием благоприятного температурного режима в помещении. Устройство оснащено функцией «выключения и включения» в нужный временной промежуток. Термостат экономичен в использовании: во время отсутствия жильцов температуру в комнате можно минимизировать, а перед возвращением – задать нужный режим. Разработка позволяет экономить на электроэнергии не менее 20 процентов. Постоянное обновление технологий обеспечивает управление прибором при помощи планшета.
    Современный терморегулятор для теплого пола

Термостаты подходят для любых проектов теплых полов: для пленочного и водяного. Кабель для нагрева и сам термостат можно приобрести разного производства, так как подключение у всех одинаковое.

По способу установки:

  • накладные;
  • встраиваемые.

Локация

Строго регламентированных положений по определенному месту для установки термостата нет.

Специалисты рекомендуют осуществлять крепеж прибора на высоте, оптимально комфортной хозяину, чтобы управлять термостатом было удобно. Устанавливать такие приборы в ванной комнате или сауне нужно за их периметром, так как из – за высокой влажности прибор может выйти из строя. В помещениях с зональным обогревом нужно установить двухзонный терморегулятор. Так спальное место и прочие участки будут обогреты в должной мере.

Подключенные секции

  • Традиционно расчет производится по пропорции: один узел на одну секцию. В случае, если в помещении более одной секции, необходимо прибегнуть к расчету системы.
  • В помещении, где у секций разные назначения, необходим монтаж приборов по числу комнат.

Температурные датчики

Служат для обеспечения стабильной работы термостата. Внешне представляют собой провода, которые соединены при помощи термопары. Необходимая информация поступает к прибору благодаря тому, что градус нагрева изменяется, и свое сопротивление меняет термопара.

Подключение конструкции к устройству

Нагревательные электрические элементы, которыми оснащены теплые полы, изготовлены из ИК – пленки или кабеля. Монтаж довольно прост: кладка в стяжку или под финиш – покрытие. Конструкция водяного пола нуждается в сервоприводе.

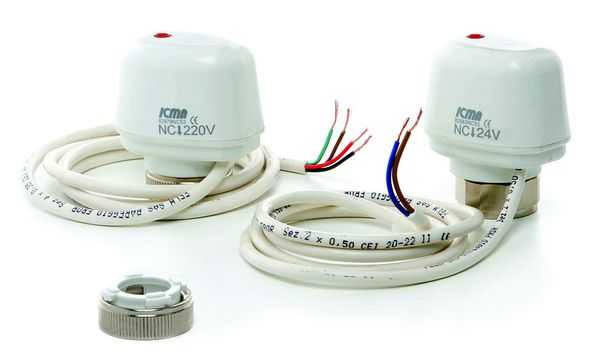

Сервопривод

  • Сервопривод используется при автоматическом регулировании температурного режима в проекте теплого водяного пола. С их помощью открывается и закрывается тепло подача.
  • В зависимости от типа прибора выбирается соответствующий метод подключения. В случае механизма, который призван управлять одним тепловым узлом, подключение к сервоприводу осуществляется напрямую при помощи проводов; в случае зонального распределения – провода подсоединяются к клеммам.

Подключение термостата

  • Решить, где будет располагаться прибор. Обеспечить близкое расположение электропроводки с мощностью 220 вольт. Место для выключателя будет находиться между ними.
  • Отвести пространство для температурного датчика. Он должен располагаться вблизи термостата.

Вспомогательным оборудованием для теплого водяного пола служит термоклапан. Его применяют в смесительном узле.

Различается термоклапан с ручным управлением и автоматическим:

  • Ручное управление. Термоклапан смешивает и разделяет водяные потоки. Управление осуществляется с помощью рукоятки с градуировкой.
  • Автоматическое управление. Такой термоклапан дополнен сервоприводом.

Подключение теплого пола

  • С изнаночной стороны термодатчик устанавливается в случае, если применена ИК – пленка.
  • Если применен нагревательный кабель, то важно защитить его от бетонного давления. Устройство поместить в гофротрубу с кабелем. В стяжку уложить один конец трубы, другой — к стене. Таким образом ремонтные работы не будут затруднены.
  • По окончании монтирования проекта пола, необходимо нанести разметку в зоне локации термостата.
  • Встраиваемый прибор нуждается в специальной нише. Накладной – в саморезах.
  • По инструкции осуществить подключение проводки к клеммам на термостате.
    Схема подключения теплого пола
  • Протестировать проект: задать устройству минимальное значение температуры, подключить питание, после включить тумблер. Менять температурное значение. Сигнал верной работы устройства – щелчок во время включения нагревательных элементов.
  • Оптимальная высота установки термостата – 1 м.
  • После запуска системы задать оптимальный режим температуры.

Профессионалы рекомендуют

  • Осуществлять установку электрических цепей в пространстве помещения после того, как выключен выключатель автоматической защиты.
  • Доверять проверенным производителям.

Надежная работа проекта теплого водяного пола определена правильным выбором и монтажом дополнительного оборудования.

profpoly.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
