Теплые полы пользуются заслуженным вниманием уже многие годы. За десятки лет эксплуатации они показали себя с хорошей стороны и перестали быть предметом роскоши, став доступнее для всех желающих. Многочисленные отзывы на форумах и сайтах компаний-изготовителей говорят о многом.

Преимущество использования полов подобного рода очевидно. Их можно применять как в виде основного отопления, так и дополнительного. Высота прогрева достигает 2 – 2,5 метра, а равномерное распределение тепла обеспечивает максимально комфортные условия для проживания. Тепло ногам – важнейший фактор профилактики всех ОРЗ в холода, что уже немаловажно.

Есть и некоторые минусы в данном типе полов. Это, прежде всего, относительно большой расход электрической энергии. На втором месте вероятная деформация полов в ходе эксплуатации, в связи с постоянным перепадом температур. Впрочем, при соблюдении правил монтажа, минусы сводятся на нет.

Установка

Несколько простых шагов для домашнего мастера. Как все сделать самостоятельно и без лишних трудностей.

Несколько простых шагов для домашнего мастера. Как все сделать самостоятельно и без лишних трудностей.

Теплый пол бывает водяной или пленочный калео, а также устанавливаться в в любой комнате. Это может быть ванная или зал — по вашему выбору.

Установка подобных полов осуществляется в несколько стадий. Рассмотрим обычную хрущевку. Здесь, прежде всего, необходимо убрать старый пол. Далее, при помощи бетонной стяжки происходит выравнивание поверхности. Затем укладывается слой теплоизоляции. Полипеноуритан или фольгаизолома – прекрасно подходят в качестве утеплителя и изолятора.

Далее, в зависимости от вида отопления, происходит укладка труб водяного отопления или пленки caleo, devi, energy, unimat, spyhit с кабелем, если используется электричество.
При укладывании кабеля, следует соблюдать определенные меры предосторожности, избегать перегибов или переломов. Укладывать его нужно зигзагообразно по направляющей, с расстоянием между изгибами в 20 см.

После установки кабеля и терморегулятора, поверх снова кладется стяжка из бетона, а далее можно приступать к работе с напольным покрытием.

Границы теплого пола в готовом состоянии, не должны превышать размеров помещения, где он смонтирован. В случае с многокомнатными квартирами, следует в каждой комнате устанавливать свою систему отопления подобного рода.

Проверка качества работы после установки теплого пола, возможна лишь после полного высыхания бетона. Обычно на это уходит 2- 3 недели. И повышать температуру обогрева следует поэтапно, не более чем на 5 градусов в день.

Напольное покрытие выбирается из расчета совместимости с теплым полом и максимальной теплостойкости покрытия. Обычно расчет идет из максимальных 27 градусов, но есть и исключения. К примеру, паркетное покрытие чаще всего полностью не совместимо с теплыми полами. Нанесение лака также исключает температуру выше 21-го градуса. Лучше всего показывает себя плитка. Она наиболее устойчива к температурам.

Послесловие

Несколько слов напоследок, о том как развивается промышленность и что может предложить каждому в плане теплых полов

Несколько слов напоследок, о том как развивается промышленность и что прогресс может предложить каждому в плане теплых полов

Не столь давно на рынке появился особый ламинат. В нем уже предусмотрена система обогрева, поэтому не требуется никаких дополнительных работ.

В современном мире с его передовыми технологиями в плане обустройства комфортной жизни людей, теплые полы являются прекрасным дополнением в обеспечении домашнего уюта.

www.kakprosto.ru

Как сделать самому теплый пол электрический: особенности

Каждому хочется, особенно в непогоду межсезонья, возвращаться в теплый и уютный дом (квартиру), где несмотря на холод и слякоть за окном, всегда комфортная обстановка. Создать такие условия не составит особого труда.

Схема укладки труб теплого пола.

Просто нужно позаботиться об устройстве теплого электрического пола.

И тогда ваши мечты сбудутся. И вам совершенно не понадобится покупать дополнительные электрические приборы в виде громоздких обогревателей, в некоторых условиях довольно небезопасных в процессе эксплуатации. Как сделать самому теплый пол, электрический или другой конструкции, и что это такое, узнаем далее.

Как устроен теплый пол?

Чтобы выполнить работу по монтажу теплого пола самостоятельно, нужно иметь хотя бы начальные знания о том, как должен быть устроен теплый электрический пол. Поэтому начнем именно с этого. Итак, всем понятно, что работает эта система от электричества. А какова подробная схема? Начнем с изучения слоев, необходимых при устройстве электрического теплого пола.

Схема теплого пола под плитку.

  1. 1-ый слой будет черновым, т.е. основой. Материалом для его устройства является бетон. Необходимо следить за тем, чтобы во время его заливки не появилось каких-либо дефектов, типа впадин и неровностей. Это важно для исправной работы электрического кабеля.
  2. Следующий слой состоит из подложки с теплоизолирующими свойствами. Она должна быть неплавкой. Это может быть либо пенополиэтилен, либо пенополистирол, оснащенные слоем фольги, которая обладает отражающими качествами. Толщина теплоизоляционной подложки выбирается в зависимости от того, какие температурные режимы планируется использовать.
  3. Далее будет необходим слой для крепления системы теплого пола. Обычно это сетка из арматуры или специальная монтажная лента.
  4. Теперь главный слой — электрический кабель, на котором присутствует специальный датчик, информирующий о температуре.
  5. Далее следует этап монтажа покрытия в виде цементно-песочной стяжки толщиной 3-5 см. Заменить стяжку можно и специальным раствором, созданным для устройства системы «теплый пол».
  6. Последний слой предполагает монтаж отделочного покрытия (финишного). Очень часто это керамическая плитка, но возможны и другие варианты.

Схема устройства поверхности теплого пола.

Ознакомившись с количеством необходимых слоев, многие могут посчитать, что это довольно трудоемкая работа, в результате которой значительно сократится жилое пространство комнаты.

Связано это с вынужденным поднятием пола примерно на 10 см. Но можно найти выход и из этой ситуации. Достаточно просто демонтировать деревянный пол и убрать лаги. Этими действиями вы освободите место, как раз подходящее для устройства теплого пола.

Вернуться к оглавлению

Выбор системы теплой пол: на что обратить особое внимание?

Схема устройства теплого пола считается относительно простой, главное, при их монтаже использовать качественные материалы. Существует вариант, предусматривающий покупку готового комплекта системы «теплый пол», изготовленного на заводе. Но даже проверенным производителям нельзя доверять вслепую.

Для вас же будет лучше, если вы хоть немного будете владеть информацией. Особенно это касается выбора электрического кабеля, с помощью которого и происходит обогрев пола.

Чтобы было проще понять, давайте рассмотрим основные категории, на которые подразделяется электрический теплый пол. Это:

  1. Устройство пола своими руками, в процессе которого подразумевается самостоятельное выполнение укладки электрического нагревательного кабеля.
  2. Приобретение системы «теплый пол», оснащенной специальными нагревательными матами. Для тех, кто не знает, это конструкция стеклосетки, которая включает в себя уже уложенный кабель.

Схема изготовления теплого водяного пола.

Оба варианта считаются приемлемыми. Но существует небольшое отличие между этими видами. При выборе 1-го варианта, вы в дополнение получаете возможность расположить кабель по вашему желанию. А вот приобретение 2-го варианта лишит вас этой возможности, так как кабель уже уложен. Но есть и свой плюс в этой ситуации, так как значительно упрощаются монтажные работы, связанные с укладкой нагревательного кабеля.

Использование нагревательных матов в системе теплого пола чаще всего носит дополнительный характер и наиболее целесообразно для монтажа на кухне либо в санузле.

Существует еще один вид классификации нагревательного кабеля. Это их подразделение на кабель саморегулирующегося и резистивного характера.

Вернуться к оглавлению

Некоторые особенности

Схема электрического теплого пола.

Что касается кабеля резистивного типа, то в его составе имеются либо одна, либо 2 нагревательные жилы, сопротивление которых отвечает повышенным качествам. Другое его название ассоциируется с количеством жил: двужильный, одножильный. Монтаж двужильного варианта будет более простым, его система рассеивания излучения электромагнитного характера намного лучше, чем в одножильном.

Существует мнение, что такой вариант наносит вред здоровью человека, связанный именно с этим излучением. Но ученые доказали, что это не соответствует действительности, так как размер излучения минимальный и не оказывает влияния на человека.

Немного другая конструкция присуща саморегулирующемуся кабелю. Именно благодаря ей при его использовании становится возможным самостоятельное регулирование силы тока, равномерно по всей его длине. Это качество не дает возникнуть ситуации, при которой возможен перегрев кабеля на отдельном участке.

Значит, вся обогревательная система будет работать без перебоев, в отличие от 1-го варианта. Если вы предпочитаете надежность при устройстве теплого пола, то этот вариант именно для вас. Но обратите внимание, что это качество влияет на цену саморегулирующегося кабеля, она превышает описанный выше вариант.

Теперь, зная технологию устройства теплого пола и основные критерии правильного выбора, вы с легкостью справитесь с поставленной задачей и станете счастливым обладателем этого комфортного и полезного усовершенствования.


kuhnyamoya.ru

Сделай сам теплый пол: технология, рекомендации

Павел, Уфа задаёт вопрос:

Добрый день, недавно мне попалась статья «Сделай сам теплый пол», но некоторые моменты мне показались спорными. Подскажите, пожалуйста, как своими руками сделать теплые полы? Заранее благодарю за ответ.

Эксперт отвечает:

Сделать самому теплый пол не так уж сложно, если основательно изучить технологию и приобрести качественные материалы. Теплые полы бывают нескольких видов: кабельные, инфракрасные, изготовленные с применением термомата. У каждого из этих способов есть свои преимущества и недостатки, какой из них выбрать, решать только вам.

Кабельные полы — наиболее сложный вариант, требующий дополнительной бетонной стяжки. Первым делом подготавливают поверхность: укладывают утеплитель (лучше всего использовать пенополистирол), который в обязательном порядке заводят на стены (примерно на 20 см), далее следует цементная стяжка толщиной не менее 3 см, на ней располагают фольгу. После этого по вертикали (на расстоянии в 50 см) прикрепляют саморезами специальную монтажную ленту, по которой и будет проходить кабель. Укладку кабеля планируют таким образом, чтобы он не проходил в тех местах, где будет находиться мебель и тяжелая бытовая техника. Если вы будете использовать одножильный кабель, то его конец необходимо завернуть и дотянуть к началу укладки, на конце двужильного кабеля прикрепляют муфту. На стене определяют место, где будет располагаться терморегулятор, штробят канавку под проводку. Далее протягивают кабель, в местах расположения монтажных лент закрепляют его скобами, конец прикрепляют к терморегулятору. После этого выполняется бетонная стяжка. Данный вид теплого пола чаще всего используется под кафельную плитку или для обогрева частных домов.

Теплый пол, выполненный при помощи термоматов, настоящая находка для жителей многоэтажных домов. Сделать самому пол теплым с помощью термоматов легко, так как технология укладки не требует дополнительной бетонной стяжки, выполнить ее достаточно просто. Первым делом необходимо измерить площадь помещения, исходя из этих данных приобрести подходящие маты. Затем определяют место расположения теплых полов и терморегулятора, штробят стену под датчик температуры. Далее подготавливают пол, поверхность должна быть идеально ровной и чистой. Термоматы прикрепляют на двусторонний скотч, если необходимо изменить направление, то разрезают сетку (не повреждая кабель) и разворачивают мат в нужную сторону. При этом ни в коем случае нельзя допускать перехлестывания кабеля. После того как все маты уложены, конец кабеля необходимо соединить с датчиком температуры. Поверх теплого пола из термоматов укладывают ламинат или любое другое напольное покрытие.

Теплые полы можно сделать на основе пленки, по которой проходят тонкие инфракрасные провода. Укладка такого пола имеет несколько существенных отличий от монтажа термоматов. Первым делом планируют расположение пленки и терморегулятора. На подготовленный и выровненный пол укладывают утеплитель, который должен быть покрыт лавсановой или полипропиленовой пленкой, стыки соединяют специальным скотчем. Концы утеплителя заводят на стену на 15-20 см. Поверх утеплителя раскладывают полосы инфракрасной пленки таким образом, чтобы они располагались параллельно друг другу. Маты соединяют между собой проводами и обжимными коннекторами, которые входят в комплектацию теплых полов. Данная работа требует внимательности и точного соблюдения технологии, так как именно от правильности соединения зависит результат. После того как пленка уложена, подключают термодатчик, поверх теплых полов укладывают напольное покрытие. Используя рекомендации специалистов, изложенные выше, вы с легкостью сможете выполнить монтаж теплых полов своими руками.


remontdetskoy.ru

Как сделать теплый пол своими руками

К сожалению, в городской квартире не всегда достаточно тепла,
поступающего от радиаторов центрального отопления. Особенно в
межсезонье. Так что не лишним будет предусмотреть в доме
альтернативные источники тепла. Лучший из них – так называемый
теплый пол.


Теплый пол – отличный способ дополнительно согреть помещение. Во-первых, это самый естественный и эффективный путь распространения тепла – снизу вверх. Он помогает равномерно прогреть все помещение. Во-вторых, ходить по теплому полу очень комфортно.

У теплых полов существует несколько разновидностей, очень важно выбрать оптимальный для себя вариант. Все эти варианты хороши, но они предназначены для разных условий эксплуатации.


Полы с водяным обогревом самые экономичные в эксплуатации в плане того, что для обогрева используется та же горячая вода, что и в радиаторах, никаких дополнительных расходов. Использовать водяной теплый пол можно при любых напольных покрытиях, и при наличии тяжелой мебели, так как трубы для подачи воды в этом варианте надежно изолируются. Минусы здесь такие: монтаж такой системы очень сложный: нужно менять всю существующую разводку, класть специальные трубы, обычно это металлопластик, существенно поднимать уровень пола (на все это нужно место). Не везде об этом пишут, но для хорошей работы водяного пола к нему нужен дополнительный накопитель и насос. Все это оборудование нужно приобретать и где-то размещать. Если горячую воду отключат, то и теплые полы работать не будут.


Использовать водяной теплый пол можно при любых напольных покрытиях и при наличии тяжелой мебели

Электрические теплые полы лишены всех этих недостатков. Уровень пола при прокладке таких полов или поднимается незначительно, или вовсе не меняется. Они несколько дороже в эксплуатации, поскольку потребляют электроэнергию. Но зато их можно успешно регулировать, и достичь существенной экономии. Электрические теплые полы имеют две разновидности: кабельные полы и полы с инфракрасными пленками. Единственное, что нужно учитывать – это тяжесть мебели, и, по возможности, под самой тяжелой мебелью такие полы не прокладывать.


Если в вашей квартире электрические теплые полы, про тяжелую мебель придется забыть

В кабельных теплых полах, соответственно, проложен электрический кабель. Тут два варианта. Можно монтировать непосредственно в бетонную стяжку, либо покупать специальные маты, в которых уже все предусмотрено. Такие полы очень эффективно повышают температуру в комнате, а их монтаж очень легкий.


Кабельные полы очень теплые, а монтаж их самый легкий

Инфракрасные теплые полы вообще не требуют поднятия уровня пола, в монтаже они самые простые. В них «работает» специальная пленка, которая дает инфракрасное излучение. Пленка содержит карбоновые волокна, а электричество проходит по краям этих волокон по специальным проводникам. Затем эти волокна начинают излучать тепло. Такие полы – самые экономичные. Они дают несколько меньше тепла, чем кабельные, но это не воспринимается физически, так как свойство инфракрасного излучения таково, что оно нагревает не только пол, но и любые объекты в комнате, включая и человека.

Инфракрасные полы самые экономичные



domashniy.ru

Как сделать теплые полы дома 🚩 Ремонт дачи

Вам понадобится

  • — гидроизоляционный материал;
  • — теплоизоляционный материал;
  • — цемент;
  • — песок;
  • — вода;
  • — трубы;
  • — арматурная сетка;
  • — демпферная лента;
  • — гофрированная трубка;
  • — пластиковые хомуты.

Инструкция

В настоящее время существует два вида теплых полов, это водяные, когда в качестве источника отопления выступает горячая вода, и электрические, источником тепла в которых служит электроэнергия. Для частного дома предпочтительней использовать водяные полы, так как использование электрических для отопления больших площадей экономически невыгодно. Прежде чем приступить к устройству водяного теплого пола, нужно правильно подготовить основание.

Для начала нужно выровнять черновой пол, чтобы система смогла работать более эффективно. После этого выполните гидроизоляцию пола с помощью обмазочных смесей или рулонных материалов. Поверх гидроизоляции уложите теплоизоляцию, которая не даст черновому полу уводить тепло вниз. По всему периметру комнаты вертикально к стене уложите демпферную ленту, а на теплоизоляционный материал положите арматурную сетку. К ней в дальнейшем будут крепиться трубы.

Теперь вам нужно определиться со схемой укладки труб, которая зависит от размера помещений. В небольших комнатах достаточно будет провести последовательную схему, для чего использование коллектора необязательно, а для помещений большого размера нужно будет использовать схему, подразумевающую укладку труб по спирали.

Определившись со схемой, рассчитайте количество труб, учитывая при этом способ укладки контуров, среди которых стоит выделить: змейку, улитку, двойную змейку и спираль со смещенным центром. Соблюдайте расстояние между контурами, которое должно быть не менее пятнадцати сантиметров.

Подсоедините начало трубы к коллектору, после чего уложите ее по контуру и закрепите к арматуре. Для крепежа труб используйте пластиковые хомуты. Чтобы избежать деформации труб, не зажимайте их сильно к арматуре. Крепить трубы нужно, соблюдая шаг, равный одному метру. Не кладите трубы близко к стене, минимальное расстояние от нее не должно быть меньше 7 см. На трубы, проходящие через деформационный шов, наденьте гофрированную трубку.

После того как трубы будут уложены, залейте их бетонной стяжкой. Но перед этим обязательно проверьте в работе уложенную систему отопления, чтобы убедиться в отсутствии течи. Для этого включите напор в трубах и выдержите давление, которое должно превышать рабочее.

Поверх стяжки вы можете уложить любое напольное покрытие, кроме линолеума, который при нагревании начинает выделять вредные пары, негативно сказывающиеся на здоровье человека. При этом чистовой пол можно будет уложить только после полного высыхания стяжки, на это уходит не менее 20 суток.

Видео по теме

Обратите внимание

Нельзя производить заливку бетонной стяжки при минусовой температуре.

Включать отопление в трубах можно только после окончательного высыхания раствора.

Полезный совет

При укладке труб не допускайте заломы на углах. Коме этого, они ни в коем случае не должны пересекаться друг с другом.

www.kakprosto.ru

Водяной теплый пол: своими руками монтируем систему





Трубы теплого пола

Тёплый пол стал настолько популярным, что по числу запросов в интернете намного превысил запросы по давно прижившейся системе водяного отопления с радиаторами. Вопрос о том, как сделать водяной теплый пол своими руками, волнует сейчас многих умельцев еще из-за возможности сэкономить средства, так как удовольствие по монтажу такой системы не из дешевых. Ниже мы рассмотрим один из вариантов укладки теплого пола с водяным подогревом из металлопластиковой трубы (см. видео).

Материалы для теплого пола

Строительные материалы:

  • мелкий щебень;
  • песок или отсев;
  • цемент;
  • пластификатор;
  • перфорированный маячный профиль.

Сантехнические принадлежности (комплектация):

  • котел газовый;
  • гидробарьер;
  • пенопласт повышенной плотности;
  • теплоотражатель;
  • трубы металлопластиковые:
  • краны экопластиковые;
  • фурнитура экопласт;
  • распределительная гребенка;
  • крепления;
  • кронштейны на экопласт;
  • дюбеля, шурупы и т. п.

Монтаж теплого пола

Котел

Монтаж коллекторного шкафа

Прежде чем самостоятельно монтировать водяной теплый пол, необходимо определиться с газовым котлом. Если у вас уже установлен газовый котел, то следует убедиться, что его мощности будет достаточно для подачи предусматриваемого объема воды. Если этой мощности окажется недостаточно, то придется установить дополнительный насос на «обратку».

Если газовый котел у вас еще не установлен, то выбирайте котел достаточной мощности, а лучше всего с запасом, чтобы потом не пришлось устанавливать вспомогательный насос. К тому же котел с запасом мощности служит гораздо дольше котла, работающего на пределе своей мощности. Установка котла — это отдельная тема. Необходимая характеристика газового котла находится в руководстве по эксплуатации.

Пол

Поверхность пола должен быть ровной

Чтобы самостоятельно сделать водяной теплый пол (см. видео), необходимо прочное основание. Его нужно укладывать на стяжку, а ее заливать на какое-то основание. Основанием для первого слоя стяжки может служить старая цементно-песочная или бетонная стяжка, а можно насыпать подушку из песка или мелкого щебня. Стяжка должна быть ровной, так как это будет влиять на циркуляцию воды в системе.

Первая стяжка

На распланированный слой щебня или песка устанавливаем маяки из перфорированного профиля. Расстояние между маяками не должно превышать длины вашего правила, а быть на 10-15 см меньше, чтобы вы смогли, стягивая раствор, двигать уровнем налево и направо. Раствор на первую стяжку делаем обычный, соблюдая требования, относящиеся к марке цемента. После того как закончена укладка стяжки, нужно выждать не менее недели. Самый лучший срок для высыхания – 21 день.

Подготовка к укладке трубы

Установка пенополистирольных плит

Сухая стяжка необходима для того, чтобы в нее без проблем вкручивать кронштейны для трубы. Но даже если вы будете крепить трубу другим способом, стяжка все равно должна высохнуть для удобства работы. На высохшую стяжку стелим гидробарьер таким образом, чтобы края плёнки заворачивались на стену. Высота заворота должна составлять не менее 10 см.

Если под вами находится жилая квартира или первый тёплый этаж вашего дома, то следующую процедуру вам выполнять необязательно. Заключается этот этап в укладке пенопласта.

Листы пенопласта, которые укладываются на пол, должны быть 25-й плотности в жилых помещениях и не менее 35-й плотности в помещениях с повышенной нагрузкой (кафе, бар, офис, предприятие, учебное заведение и т. п.). Листы эти обычно имеют размеры 100×50 см и на краях снабжены стыковочным шпунтом. Укладывать их очень легко. При необходимости листы хорошо режутся при помощи ножа для гипсокартона или обычного строительного ножа со сменным лезвием.

Далее производится укладка теплоотражателя. Его можно стелить внахлест, регулируя ширину. Материал стелется фольгой вверх. Напуск на стену делать обязательно. Высота напуска должна быть 10-15 см. Этот напуск необходим для того чтобы в него упиралась верхняя стяжка. При нагревании слой стяжки будет расширяться, а прослойка из гидробарьера и отражателя будет играть роль буфера между стеной и стяжкой. Буфер не позволит стяжке растрескаться.

Скажем прямо — устройство такого пола многослойное.

Монтаж металлопластиковой трубы

Укладка труб

Когда все элементы, предшествующие металлопластиковой трубе, установлены и собраны в единое устройство, можно начинать монтаж самой трубы. Будем устанавливать трубу диаметром 16 мм при помощи пластмассовых кронштейнов (это не единственный вариант). Для начала необходимо определиться, как будем укладывать трубу – спиралью или змейкой.

При укладке трубы спиралью — преимущество в равномерности нагрева площади пола, так как подача воды и ее отток (обратка) идут параллельно друг другу. При укладке трубы змейкой пол будет нагреваться больше в начале трубы. Но без такого способа укладки обойтись невозможно, если при укладке приходиться обходить какие-либо предметы или зоны. Чтобы при такой укладке избежать неравномерного нагрева пола, шаг трубы необходимо чуть-чуть уменьшать по мере отдаления от начала.

Как видите, пока проект «водяной теплый пол своими руками» не выказывал особых сложностей. Так будет и дальше, но теперь потребуется чуть больше внимания. Перед установкой трубы любым из способов, указанных выше, необходимо разметить трассу прохождения трубы. Это необходимо для создания оптимального расстояния между трубами и оптимальным углом изгиба трубы.

Среднее расстояние между контурами должно быть 20-25 см. Это делается с единственной целью — создать такое устройство, которое бы выделяло тепло равномерно распространялось по плоскости, и под ногами не чувствовалось перепадов температуры. Расстояние между трубами напрямую зависит от толщины последней стяжки. Тепло, излучаемое трубой, поднимается под углом 45° от центра трубы. Чем тоньше стяжка, тем плотнее должен быть шаг трубы.

Изгиб шестнадцатой трубы вручную не должен быть менее 80°. Это чуть меньше прямого угла, а при укладке тёплого пола порой возникают моменты, когда этот угол необходимо сделать более острым. Технология изготовления металлопластиковых труб такова, что если загнуть их более 80°, произойдет залом, и изделие в этом месте может протечь при дальнейшей эксплуатации.

Для этого перед тем как укладывать трубу, надеваем на нее пружину, немного превышающую внутренним диаметром наружный размер трубы. На шестнадцатую трубу подойдет пружина с внутренним диаметром 18-20 мм и длиной 15-25 см. Изгибая трубу, «одетую» в пружину, можно довести её до угла в 64°. Вот такая нехитрая технология.

Размечаем пол, учитывая требования, изложенные выше. По проделанной разметке устанавливаем кронштейны. Если был использован пенопласт, то кронштейны будет поставить затруднительно из-за длины дюбеля. В этом случае можно воспользоваться другими методами (коврик, сетка, скобы и т. п.).

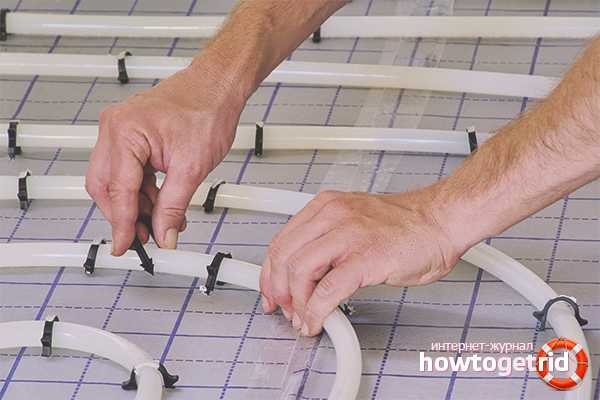

Укладка трубы

Переходим к процессу — укладка металлопластиковой трубы. Вы сможете посмотреть этот процесс на видео, расположенном на этой странице, а также прочесть информацию, данную ниже.

Трубу лучше укладывать вдвоем. Таким образом увеличится скорость укладки и удобство проведения работ. Укладку начинаем от места подключения металлопластиковой трубы. Вероятнее всего, это будет распределительная гребенка. Возле гребенки оставьте 20-30 см запаса. Предварительно проденьте трубу в пружину и, постепенно проталкивая пружину вперёд, вставляйте трубу в кронштейны. Для этого один человек идет впереди и постепенно по мере надобности разматывает бухту, а другой укладывает трубу.

Здесь следует сделать небольшое отступление. Если комната, в которой вы монтируете теплый пол такая большая, что вам не хватает одной бухты, то лучше обойтись без соединения трубы под стяжкой. Для этого в комнате можно сделать два крыла отопления. В этом поможет распределительная гребенка. То есть, подача на комнату будет идти одной экопластовой трубой до гребёнки, а там вы сможете подключить даже три крыла.

Укладку трубы возле наружных стен следует производить более мелким шагом, чем в остальной части комнаты. Этот же принцип полезно будет применить, если комната находится с северной стороны дома.

Подключение системы «теплый пол»

Подключение труб к коллектору

Для подключения трубы к котлу или к общей трубе подачи воды необходимо смонтировать распределительные узлы для каждой комнаты или один большой узел для двух комнат. Безусловно, хочется сделать так, чтобы этот узел не мозолил глаза и не мешал в передвижении и расстановке мебели. Способ спрятать этот узел — утопить его в стене.

Для того чтобы это сделать есть два варианта: сделать аккуратную нишу в стене или в этой же нише установить ящик с дверкой. Автор этой статьи использует ящик для внутренней установки электросчётчика или для установки предохранительных автоматов. В этот ящик вмещаются две гребёнки на три выхода.

То есть сбоку к гребенке подсоединяется труба подачи и на выходе оказывается три канала, что позволяет подключить три трубы. Ниже располагаем такую же гребенку для оттока воды. Гребенки бывают разного типа. Некоторые продаются вместе с вмонтированными в них кранами. Все они хороши. Главное требование к распределительной гребенке – ее компактность, особенно если мы делаем ремонт в квартире.

Не забывайте, что перед каждой трубой у входа на гребёнке должен стоять кран. То же самое должно быть на выходе. Вода подается с экопластовой трубы, идущей от котла. На подаче воды к распределительной гребёнке тоже необходимо поставить кран. Краны служат двум целям. Первая: полное отключение какого-либо отдельного участка системы; вторая: для регулировки подачи воды, что дает возможность регулировать температуру в каждой комнате.

Но температуру в каждой комнате необязательно регулировать вручную. Автоматическую регулировку температуры позволяют производить теплостатические регулировочные вентили. Принцип работы последних довольно прост. Вентилем задается необходимая температура, а термоголовка задает нужные градусы. Происходит это благодаря термобаллону с парафином. Парафин сужается и расширяется под воздействием окружающей среды, уменьшая или увеличивая пропускную способность крана.

Заливка верхней стяжки

Заливка верхней стяжки

Когда труба установлена на пол, и вы уверены, что сделали все правильно, то можно заливать верхнюю стяжку. Перед заливкой металлопластиковой трубы заполнять её водой необязательно. Она достаточно жесткая благодаря алюминию, находящемуся в трубе. Для второй стяжки необходимо установить маяки. Если слой стяжки, которую вы зальете поверх трубы, не превышает 5-7 см, то вы можете установить маяки на цементный раствор. Если стяжка будет выше, то установить маяки на раствор крайне затруднительно, так как последний «поплывет».

В таком случае можно воспользоваться обычными деревянными плешками диаметром не менее 15-20 мм, чтобы к ним можно было прикрутить перфорированный маяк. Для установки этих плешек высверливаем перфоратором отверстия для плешек и забиваем их, предварительно натянув рядом нитку, выставленную по уровню. Потихоньку подбиваем плешку молотком до определённого уровня или подпиливаем ножовкой по металлу.

Если маяки устанавливались на раствор, то следует подождать хотя бы одни сутки, чтобы раствор затвердел. В случае с деревянными плешками раствор можно заливать сразу. После заливки не рекомендуется включать котёл на полную мощность, чтобы не было деформации стяжки.

Полезные советы

Система «теплый пол» позволяет экономно расходовать средства, затрачиваемые на отопление помещения. Также врачи утверждают, что нижний подогрев более благоприятен для организма, чем обычный подогрев помещения при помощи радиаторов. Для того чтобы оптимизировать этот подогрев необходимо правильно выбрать покрытие для тёплого пола.

Самыми теплопроводными материалами для полового покрытия в квартире служат керамическая плитка и линолеум. За ними следует деревянный паркет. Но в случае с паркетом необходимо учитывать вид дерева, из которого сделан паркет. Чем мягче дерево, тем выше его теплопроводность. Устройство пола под плитку не требует заливки стяжки, облицовку можно укладывать прямо на трубы.

Очень низкую преграду для тепла составляют ковровые покрытия. Хотя в случае с ними следует учитывать, что от такого покрытия при нагревании снизу будут подниматься микрочастицы. Поэтому такие сочетания не рекомендуются в детской комнате или в спальне.

Для того чтобы полностью разобраться в теме теплых полов, рекомендуем посмотреть видео — устройство и технология монтажа теплого пола. Добавим, что отзывы владельцев домов, где уложена система отопления теплый пол из металлопластика, только положительные.


remontmechty.ru

Как сделать теплый пол в частном доме

Содержание статьи

Согласитесь, что безумно приятно просыпаться с утра и вставать босыми ногами на теплый пол. Особенно когда за окном в это время разошелся снегопад. Вы идете заваривать себе чашечку ароматного кофе, усаживаетесь перед окном и смотрите на белоснежные пейзажи. Хотите также? Тогда читайте статью далее и узнаете, как сделать теплый пол в своем частном доме.

Вида теплых полов

Если система для обогрева полов у вас уже куплена, пропускайте этот раздел и переходите к следующему. Остальным же написанная здесь информация будет кстати. Различают два основных вида теплых полов:

  • Водяной;
  • Электрический

У обоих достаточно своих преимуществ и недостатков. Поэтому стоит отдельно остановиться на каждом из них.

Водяной теплый пол
По названию можно догадаться, что пол обогревается с помощью воды. Действительно, под напольным покрытием прокладываются трубы, по которым циркулирует горячая вода. Стоит отметить, что для частных домов, эта система является более популярной электрического аналога. Однако давайте разберем почему.

Итак, преимуществами водяного пола над электрическим аналогом и обычным радиатором являются:

  1. Комфорт. Водяной пол нисколько не пересушивает воздух, а тепло распределяется равномерно от пола до потолка.
  2. Частичная независимость от электроэнергии. При внезапном отключении электричества, пол продолжит издавать тепло еще на протяжении одного–двух дней. Несмотря на то, что циркуляция воды останавливается, а нагревательные элементы отключаются, жидкость очень долго остывает.
  3. Радиаторы травмоопасны и способны оставить серьезный ожог. С системой теплых полов это абсолютно исключено.
  4. Свобода пространства. Все обогревающие компоненты находятся под напольным покрытием. Соответственно радиатор можно отправить на помойку (или в чулан, если вы слишком экономны) и освободить дополнительное пространство.
  5. Совместимость с другими обогревателями. Мерзлякам этот пункт особенно понравится. Использовать теплый пол можно совместно с другими методами отопления. Стоит отметить, что это касается и электрических полов.

как сделать теплый пол на балконе своими руками

Внушительный список, не правда ли? Однако, как и все, что нас окружает, водяной теплый пол имеет свои недостатки, которые следует знать в лицо.

  1. Выше уже говорилось, что полы долго остывают. Однако тут есть и обратная сторона медали. Они также долго нагреваются. Чтобы набрать оптимальную температуру, им потребуется не менее суток. Соответственно устанавливать систему в загородном доме, в котором постоянно никто не живет, нет никакого смысла.
  2. Следующий недостаток немного не в тему. Но если статью читают владельцы квартир в многоэтажном доме, следующая информация пригодится. Итак, устанавливать водяной пол в подобном жилье запрещено. Связано это с тем, что при этом повышается уровень гидравлического сопротивления.
  3. Сложный монтаж, по сравнению с электронными аналогами. Более подробно об этом немного позже.
  4. Если образуется отверстие в нагревательной трубе, выявить конкретное место вряд ли удастся. Поэтому придется разбирать все напольное покрытие.

После этого можно делать какие-либо выводы. Однако окончательный выбор стоит делать после описания электрических полов.

Преимущества и недостатки электрических полов
В отличие, от вышеописанной системы, электрических теплых полов есть 3 вида:

  1. Нагревательный кабель. Простая система, но требуется устанавливать стяжку поверх нее.
  2. Специальные маты. Тот же кабель, только на специальной решетке. Стоит дороже, но нет необходимости проводить полный ремонт и делать стяжку.
  3. Нагревательная пленка (инфракрасный обогрев). Устанавливается прямо под напольным покрытием и потребляет меньше электроэнергии. Однако в комнатах с большой площадью подобная система менее эффективна.

Теперь рассмотрим основные достоинства таких полов:

  1. Подобная обогревательная система не сушит воздух и создает благоприятный микроклимат даже для людей с болезнью легких.
  2. Комната начинает обогреваться в считанные минуты после включения.
  3. Поддерживать и менять температуру достаточно легко. Для этого есть специальный термостат. В случае с водяными полами, он также присутствует, однако, чтобы сменить температуру потребуется значительно больший отрезок времени, чем тут.

Теперь недостатки, а точнее недостаток. Да, он всего один, но для некоторых весьма весомый. Заключается он в повышенном энергопотреблении. На 1 кв.м. расходуется примерно 110–150 Вт. Однако с помощью температурных регуляторов этот показатель можно сократить до 70–100 Вт.

Пожалуй, из настоящих минусов – это все. Безусловно, можно отметить, что многие рассказывают о вредном излучении от нагревательных матов. Однако на деле это ничем не подкреплено.

Итак, все «за» и «против» каждой системы раскрыты. Теперь можно делать выбор, отправляться в магазин и читать следующие разделы.

как правильно утеплить пол в квартире на первом этаже

Монтаж водяного пола

Выбрали водяной пол? Прекрасно. Однако стоит помнить, что для его монтажа потребуется сделать бетонную стяжку. Можно ли ее делать в деревянном доме? Категорически нет. Однако выход есть и описан он будет чуть позже.

Монтаж в кирпичном и бетонном доме
Для начала рассмотрим классический вариант монтажа. Итак, прежде чем укладывать трубы, следует провести дополнительный ряд мер.

  1. Сначала основная поверхность пола выравнивается и очищается от мусора. Далее покрытие застилается слоем гидроизоляции. Для этого подойдет плотный полиэтилен, швы которого склеены двухсторонним скотчем.
  2. Наверное, все желают, чтобы система имела высокую теплоотдачу и направлялась только вверх, то есть на обогрев комнаты. Для этого на полиэтилен выкладывается слой теплоизоляции (фольгированной стороной вверх). Для более удобной укладки рекомендуется остановиться на более жестких материалах.
  3. Затем по всему периметру комнаты наклеивается демпферная лента. Она максимально убережет будущую стяжку от сжимания во время высыхания.
  4. После этого можно уже начинать выкладывать трубы. Делать это следует строго по инструкции, чтобы в будущем не возникли неожиданные неприятности.
  5. Затем следует подключение к распределителю. Перед заливанием стяжкой, система обязательно должна провериться на возможные неполадки и отверстия в трубах.
  6. И наконец, заключительный этап. Пол заливается бетонной стяжкой, тщательно выравнивается и оставляется до полного высыхания.

Монтаж в деревянном доме
В принципе, отличий немного. Главное заключается в том, что вместо стяжки используются специальные модульные системы, на которые крепятся трубы. А сверху идет тонкий защитный слой и выкладывается напольное покрытие.

как самостоятельно положить ламинат

Установка электрического пола

Монтаж этой системы проводится после окончательного выравнивания основы пола и тщательной ее очистки от пыли и мусора. Далее все довольно схоже с предыдущим вариантом. Основание застилается слоем тепло- и гидроизоляции. В качестве теплоизоляции отлично подойдет пенопласт толщиной 5-10 см с дополнением теплоотражающего фольгированного слоя.

После этого устанавливаются нагревательные элементы. У каждого вида, особенности установки несколько отличаются, посмотреть их можно на приложенной к товару инструкции. Не стоит забывать, что устанавливать систему желательно только в тех местах комнаты, где не будет стоять мебель.

Затем выкладывается армированная стяжка, а вслед за ней клей для плитки. В завершении монтируется напольное покрытие. Не стоит забывать, что от кабеля к стене нужно провести терморегулятор. Кабельный теплый пол заливается цементной стяжкой и оставляется на 30 дней. Только через месяц можно начинать эксплуатацию системы. Однако начинать нужно с невысоких температур, постепенно ее поднимая. Если был выбран пленочный метод обогрева пола, обходимся без стяжки. Финишное напольное покрытие устанавливается прямо на обогревательные элементы.

Обогреть пол и дом в целом, можно несколькими способами. Какой из них выбрать, решать вам. Основываясь на изложенные плюсы и минусы каждого из них, вы наверняка сделаете правильный выбор. А основываясь на инструкции к товару и данной статье, пол будет уложен правильно и прослужит долгие годы.

как своими руками утеплить фасад дома

Видео: теплый пол — плюсы и минусы

howtogetrid.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
