Как сделать теплый пол от отопления: секреты и хитрости

Краткое содержание

Владельцы загородных домов не всегда знают, как сделать теплый пол от отопления. Самостоятельно произвести монтаж системы и ее подключение очень просто, если знать несколько нюансов.

Подключение водного теплого пола к системе отопления

Принципы технологии подключения теплого пола к системе отопления

Установка теплого пола от существующей системы отопления осуществляется на основании следующих принципов:

• к существующим радиаторам нужно произвести подключение коллекторного узла;
• температуру теплоносителя необходимо уменьшить как минимум до +55°С;
• устанавливаемая конструкция должна отличаться нормативным давлением, которое не превышает 8-9 атм.

Подключение водяного теплого пола к существующей системе автономного водяного отопления

Также в перечень подготовительных работ включается расчет всех рабочих параметров теплого водяного пола, которые зависят от характеристик существующей отопительной системы. Она может быть однотрубной или двухтрубной.

Последний тип характеризуется наличием двух трубопроводов. Один предназначен для подачи горячей жидкости, а другой – для отвода остывшего теплоносителя обратно к котлу для нагрева.

Однотрубная отопительная система отличается наличием одного трубопровода, по которому циркулирует вода. Поэтому теплый пол подключают к ней по принципу еще одного радиатора. Его устанавливают после отопительного прибора, что позволяет без дополнительных приспособлений снизить температуру теплоносителя.

Как подключить теплый пол к системе отопления

Также нужно учитывать – невозможно добиться эффективного функционирования теплого пола при наличии гравитационного принципа перемещения жидкости. При переходе теплоносителя из трубопровода большого диаметра к меньшему, теплоноситель не сможет преодолеть образовавшееся гидравлическое сопротивление.

Материалы для устройства теплого водяного пола

Теплый пол от отопления устанавливается при помощи нескольких важных элементов, к качеству которых предъявляются высокие требования.

Устройство водяного теплого пола от отопления

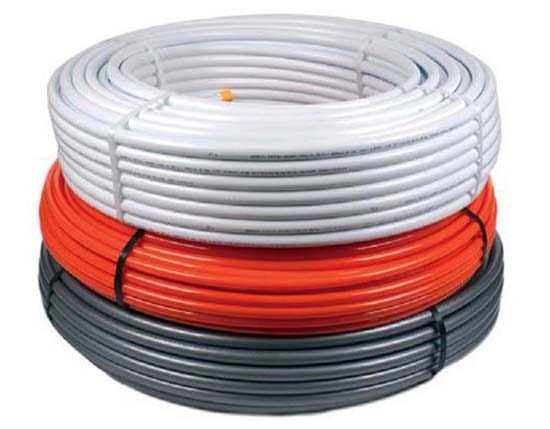

Трубы

Для обеспечения эффективного функционирования водяного теплого пола рекомендуется использовать трубы диаметром 2 см. Предпочтительный материал – полиэтилен или металл. При использовании последнего варианта для трубопроводов применяется многослойная конструкция, а поверхность элементов покрывается специальным антикоррозийным слоем.

Характеристика труб Рехау для теплых полов

Полиэтилен как материал более предпочтителен. Он не подвержен электрохимической коррозии, что не скажешь о металле. Также полиэтиленовые трубы легче установить. Они продаются в бухтах большого объема, что позволяет произвести монтаж целого водяного контура одним элементом. Основной материал для закрепления трубопроводов – пластиковые стяжки или специальные профили, которые устанавливаются при помощи дюбелей.

Структура трубы SANEXT для теплого пола

Монтаж контура производится по выбранной схеме. Если материал труб — полиэтилен, тогда радиус витка не должен быть меньше пяти его диаметров. Если слишком сильно изогнуть контур, образуются заломы. В этом месте материал больше всего подвержен разрушению в процессе длительной эксплуатации.

Монтаж водяных теплых полов VALTEC

Коллектор

Коллектор предназначен для регулировки работы теплого водяного пола. При выборе конкретной модели нужно обращать внимание на наличие необходимого количества выходов для подключения всех элементов системы.

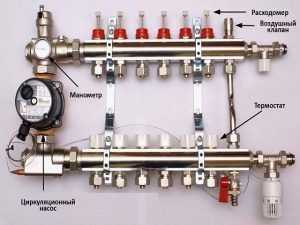

Строение коллектора теплого пола

Самый дешевый коллектор оснащен только запорными клапанами. В такой модели не предусмотрена возможность регулировки рабочих параметров, что делает теплый пол не всегда эффективным.

Более дорогие варианты оснащены дополнительными клапанами. Они позволяют производить регулировку работы теплого пола, когда это необходимо.

Также существуют модели, которые оснащены сервоприводами и предварительными смесителями. Первый дополнительный элемент обеспечивает полную автоматизацию, а второй – позволяет провести регулировку температуры подаваемого в теплый пол теплоносителя.

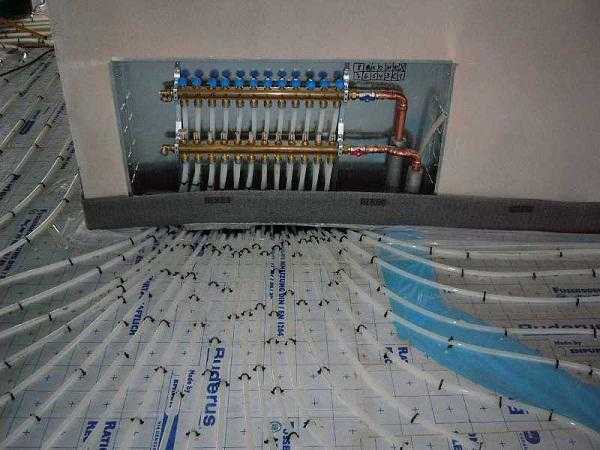

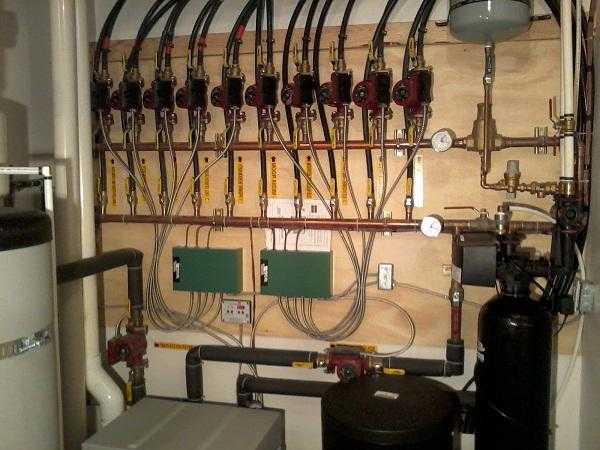

Коллектор монтируется в специальный ящик (материал – оцинкованная сталь), который соответствует его размеру. Его установка производится на определенной высоте, чтобы была возможность подвести к нему все необходимые трубопроводы.

Коллектор теплого пола своими руками

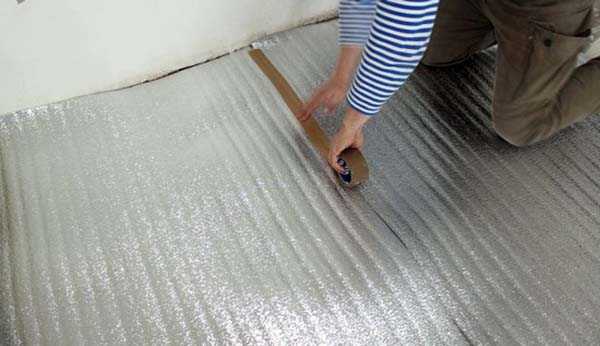

Теплоизоляционная подложка

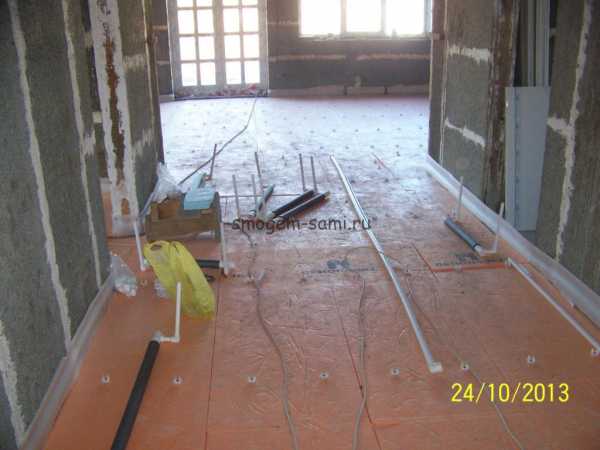

Укладка трубопроводов происходит на подготовленное основание, которое формируют  с применением специальных теплоизоляционных подложек. Используют такие варианты:

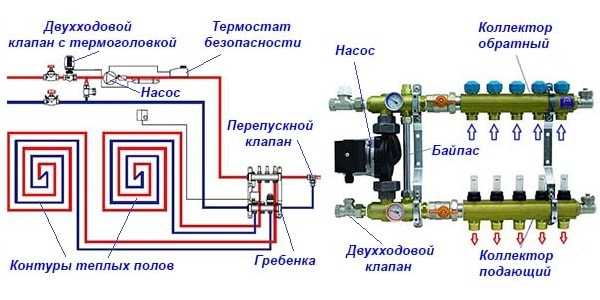

Схема подключения водяного теплого пола в зависимости от конфигурации существующего отопления

Подключение теплого пола к отопительным приборам происходит несколькими способами, в зависимости от конфигурации существующей системы:

Схемы подключения теплого пола в зависимости от конструкционных особенностей

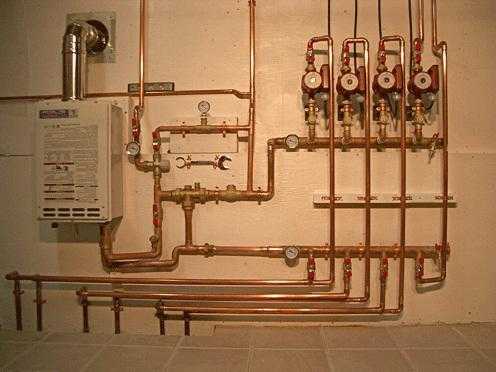

Система из трубопроводов с циркулирующим теплоносителем подключается к существующим отопительным приборам с применением следующих схем:

Устройство системы водяного теплого пола

• нерегулированная. Для функционирования конструкции применяется циркуляционный насос небольшой мощности. Учитывая такую особенность, длина контура не должна превышать 70 м. Его диаметр составляет 16 мм, что обеспечивает пропускную способность 5-10 л/мин. Такая схема не отличается эффективностью, поскольку отсутствует возможность контроля ее рабочих параметров;
• применение балансирующей регулировки. В составе схемы присутствует специальный кран. Он позволяет понизить до необходимого уровня скорость потока жидкости. Таким образом можно регулировать температуру теплого водяного пола;

  Устройство трехходового термостатического смесительного клапана

• использование трехходового клапана. Применяется специальное термочувствительное устройство. Оно позволяет повысить эффективность напольного отопления, поскольку в системе температура регулируется автоматически. Трехходовой кран устанавливают в точке с самой высокой температурой. Если будет наблюдаться снижение эффективности отопления, ее можно понизить до оптимального уровня;
• внедрение смесительного узла. В данном случае производится монтаж балансирующего клапана или расходометра. Последний регулирует уровень расхода тепловой энергии, что обеспечивает необходимую степень отопления. Также существует вариант, когда устанавливается автоклапан. С его помощью можно стабилизировать перепад рабочего давления и получить в результате требуемое количество тепла.

Преимущества и недостатки теплого пола от существующего отопления

Устройство водяного теплого пола по данной схеме имеет несколько преимуществ:

• оптимальный и равномерный прогрев всей поверхности пола, который достигается внедрением в конструкцию дополнительных устройств регулировки;

  Схема подключения водного теплого пола к центральной системе через отдельный ввод

• создание комфортной среды в помещении. Все тепло концентрируется снизу, а холодный воздух размещается у потолка. Такая схема считается более комфортной для любого человека;
• для устройства все элементов используется материал, который не поддается коррозии и разрушению на протяжении длительного периода времени при соблюдении всех правил монтажа;
• при установке теплого водяного пола снижается движение воздушных масс в помещении, что уменьшает количество пыли. Это положительно сказывается на организме людей, которые страдают от аллергии;
• используя один источник для напольного и обычного отопления можно существенно сэкономить на монтаже и количестве дополнительных агрегатов для их нормального функционирования;

Недостатком данной конструктивной схемы считается невозможность ее применения в многоэтажных домах с централизованным отоплением. Также могут возникнуть некоторые трудности во время монтажа всех элементов. Но если учитывать все рекомендации, сделать это не так сложно.

Видео: Монтаж однотрубной системы отопления с теплыми полами

kaminyn.ru

Водяной теплый пол от отопления своими руками: монтаж, схемы подключения, видео

Предусмотреть напольный обогрев в процессе строительства частного дома – задача непростая, но вполне решаемая. Гораздо сложнее сделать водяной теплый пол от существующего отопления загородного коттеджа либо квартиры. Как своими руками правильно уложить и подключить греющие контуры в подобной ситуации, читайте в данной статье.

Планирование и выбор материалов

Чтобы успешно интегрировать теплые полы в действующую систему отопления, нужно предварительно решить несколько серьезных вопросов:

1. Получить разрешение на подключение к сети центрального отопления, если речь идет о квартире многоэтажного дома.
2. Выяснить, какую высоту можно выделить под «пирог» напольного обогрева, не поднимая порогов межкомнатных дверей.
3. Определить точки присоединения к существующей системе и рационально подобрать схему.
4. Подготовить стройматериалы, трубы и сантехническую арматуру.

Каждый пункт подготовительного плана предлагается рассмотреть отдельно.

Можно ли подключиться к системе центрального отопления

Просто взять и врезать греющие контуры в общие поквартирные стояки нельзя. Напольный обогрев отнимет ощутимую часть тепла у соседей, которые подадут жалобу в управляющую компанию, а вы схлопочете крупный штраф за несанкционированное вмешательство в работу сети.

Совет. Не подключайтесь к стоякам на собственный страх и риск. Попытайтесь оформить разрешение надлежащим образом. Если получите однозначный отказ, задумайтесь о подогреве электрическими теплыми полами.

Когда можно надеяться на положительное решение вопроса:

• в новостройке с индивидуальными вводами отопления от общего стояка, проходящего по техническим помещениям;
• в квартире первого этажа при верхней подаче теплоносителя либо отдельном подключении из подвала;
• в жилище последнего этажа при нижней разводке подающей магистрали.

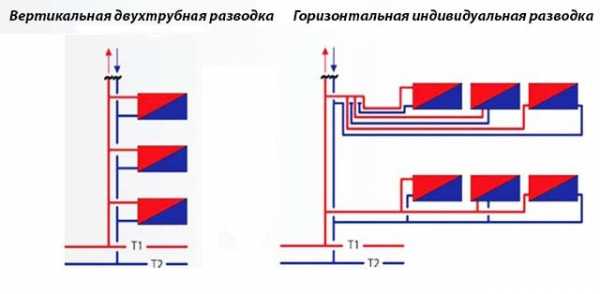

При вертикальной разводке согласование может получить владелец верхней квартиры, когда теплоноситель подается снизу

Идея квартирного подключения базируется на том, что батареи вашей квартиры – последние по счету. Дополнительная нагрузка на стояк в виде отопительных контуров не повредит соседям. Правда, организация – поставщик тепловой энергии вправе потребовать монтаж индивидуального узла учета и разработку проектной документации. Жильцам остальных квартир получить разрешение проблематично.

Определяем толщину «пирога»

Основная проблема при устройстве водяного напольного обогрева в жилом доме – малое расстояние от основания пола (плит перекрытия) до низа дверного проема. Обычно эта высота равна толщине стяжки и составляет 6—10 см. Ситуация с деревянными полами аналогична – ширина лаг, куда укладываются доски покрытия, лежит в пределах 50—150 мм.

Важный момент. Перед тем как сделать теплый пол в обжитой квартире, существующую стяжку придется разбить до основания, а деревянный настил полностью разобрать. Иначе «пирог» не поместится, а поднимать пороги дверей или делать на входе ступеньку – решение неконструктивное.

Существует всего 1 способ уместить греющие контуры в толщину 50 мм – применить настильную систему с металлическими пластинами – распределителями тепла, показанную на схеме. Состав «пирога» выйдет таким:

• слой плотного полимерного утеплителя 30 мм;

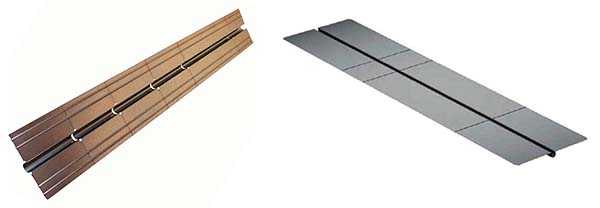

• металлические пластины с канавками;
• греющие трубы Ø16 мм;
• тонкое напольное покрытие – ламинат или кафельная плитка, если речь идет о ванной комнате.

Справка. Для укладки теплораспределительных пластин применяются специальные пенополистирольные маты с бобышками либо готовые модули из дерева.

Из-за высокой цены подобных систем мастера нередко предлагают установить пластины между досок 2—2,5 см толщиной, уложенных на слой вспененного полиэтилена 8—10 мм (Пенофола). Мы не рекомендуем реализовывать такие решения – малый теплоизоляционный слой пропустит львиную долю тепла к соседям снизу или в подвал частного дома.

При высоте порогов 10 см устраиваются монолитные теплые полы со стяжкой. В основание закладываются полистирольные плиты 30—40 мм толщиной, остальные 6—7 см остаются под стяжку и чистовое покрытие.

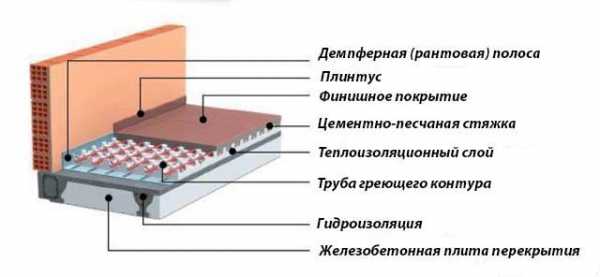

Схема «пирога» теплых полов со стяжкой

Схемы подключения греющих контуров

Один из важнейших вопросов, который необходимо решить до начала работ, — как подключить водяной теплый пол к существующей системе отопления. Мы предлагаем следующие варианты:

1. В квартире с индивидуальным тепловым вводом – по классической схеме со смесительным узлом, установленным в прихожей. Шкаф с коллектором аккуратно заделывается внутрь стены.
2. В частном доме желательно подключаться напрямую от газового или другого котла, используя распределительную гребенку и узел смешивания.

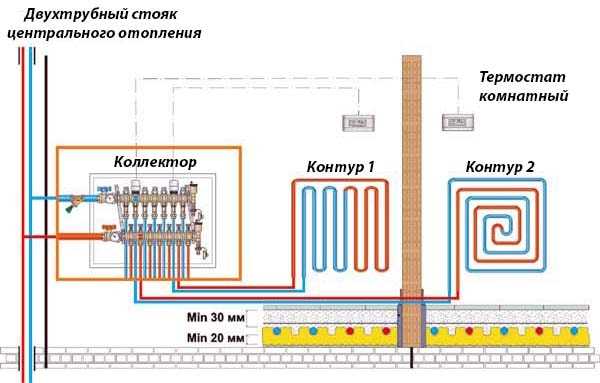

3. В квартирах с двухтрубными стояками контур каждой комнаты присоединяйте прямо к сети возле радиаторов отопления. Регулирование температуры производится термоголовками типа RTL.
4. В многоквартирных домах с однотрубными стояками не обойтись без монтажа смесительных узлов с циркуляционным насосом.

Схема подключения при поквартирной раздаче тепла

Примечание. Присоединение теплых полов к отопительным магистралям без насоса и узла смешивания можно реализовать практически в любой двухтрубной системе. Как это правильно делается, читайте ниже.

Теплоноситель, приходящий от котла либо из сети централизованного теплоснабжения, имеет температуру 50—90 °С, что неприемлемо для теплых полов. Температурный график нагревательного контура лежит в пределах 35—45 °С, максимум – 55 °С (если трубы замоноличены в стяжке).

Схема присоединения теплых полов к котлу через двухходовой клапан

Чтобы приготовить воду требуемой температуры, используются смесительные узлы с двух— или трехходовым клапаном и циркуляционным насосом, перекачивающим теплоноситель по контурам. В централизованных системах отопления лучше применять схему с двухходовым клапаном, в индивидуальных – с трехходовым.

Справка. Качество теплоносителя в сетях центрального отопления слишком низкое – вода насыщена ржавчиной и прочими примесями. Чем проще и надежнее подобрать оборудование, тем дольше оно прослужит без проблем.

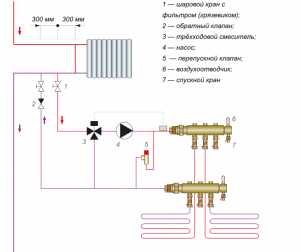

Схема подключения напольного отопления к котлу через трехходовой клапан

Отдельное подключение контуров к двухтрубным магистралям производится через термоголовки типа RTL, ограничивающие обратный поток теплоносителя, когда температура воды на выходе превышает установленное значение. Смесительные узлы, коллекторы и циркуляционные насосы не применяются.

Схема подключения ветвей без дополнительного насоса

Для присоединения теплого пола достаточно купить готовый блок с термостатическим краном и головкой RTL, помещенной внутрь аккуратной пластиковой коробки. Подобные изделия предлагает известный бренд Oventrop, название – RTL Unibox.

Схема подсоединения к однотрубной вертикальной системе

Доступно о различных вариантах подключения напольного обогрева к существующей системе расскажет эксперт в своем видео:

Подбираем стройматериалы и комплектующие

Когда вы правильно выбрали схему подсоединения, рассчитать нужное количество материалов довольно просто. Надо узнать площадь кухни, спальни и остальных помещений, где планируется монтировать теплые полы. Плюс подобрать схему укладки и расстояние между трубами.

По закупке материалов дадим следующие рекомендации:

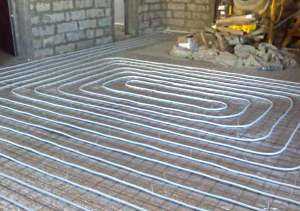

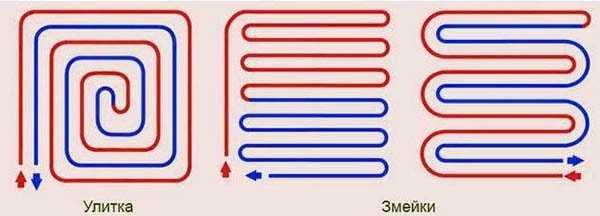

1. Трубопроводы греющих контуров раскладываются в виде улитки либо змейки. Принципиальной разницы нет, но при выполнении работ своими руками проще провести трубы змейкой.
2. Чтобы не определять шаг укладки сложным расчетом, возьмите среднее значение из диапазона 10—15 см.
3. Оптимальный вариант трубы для теплого пола – металлопластик либо сшитый полиэтилен с диаметром условного прохода DN10 мм (наружный – 16 х 2 мм). Не берите материалы неизвестных фирм, чьи изделия могут не отвечать требованиям качества.
4. Утеплитель – пенопласт плотностью не ниже 35 кг/м³ или экструдированный пенополистирол 40 кг/м³ и выше. В качестве гидроизоляции допускается применить фольгированный «Пенофол» толщиной 5 мм, он послужит дополнительной теплоизоляцией.
5. Распределительный коллектор лучше покупать с расходомерами (ротаметрами). Байпас с перепускным клапаном в случае с централизованным отоплением обязателен.
6. Смесительный узел дешевле собрать самому из отдельных комплектующих, нежели приобретать в готовом виде.

Также при устройстве теплых полов используются расходные материалы – демпферная лента (клеится по периметру комнаты), клипсы для крепления труб и гидроизоляционная пленка, закладываемая под утеплитель. На стяжку идет готовая строительная смесь, чей расход указан на упаковке.

Для греющих контуров «сухого» типа придется купить полистирольные плиты с бобышками и теплораспределяющие пластины (лучше из алюминия). Модульные комплекты из дерева обойдутся дороже. Бюджетный вариант – провести трубы между обычными досками толщиной 20 мм, уложенными на утеплитель своими руками.

Совет. Если перепад высот между основанием и дверными проемами составляет 10—20 см (например, на балконе, лоджии), наращивайте толщину «пирога» за счет утеплителя. То есть, берите теплоизоляционные плиты не 30, а 50 или 100 мм. Результат – повышение энергоэффективности помещений и экономия тепла.

Технология монтажа монолитного теплого пола

После демонтажа половых конструкций – стяжки или деревянных лаг – основание следует очистить и выровнять под укладку теплоизоляционных плит. Трещины в перекрытии и по углам заполните раствором, бугры и наплывы сбейте. Вынесите мусор и максимально уберите пыль (в идеале – специальным строительным пылесосом).

Пошагово технология устройства теплых полов в жилой квартире выглядит так:

1. Железобетонное основание покройте глубокопроникающей грунтовкой с целью обеспыливания. Землю под первым этажом частного дома следует утрамбовать и выполнить бетонную подготовку толщиной 4—5 см.
2. Расстелите полотна гидроизоляционной пленки с нахлестом 10 см, проклеивая стыки скотчем. Минимальный напуск на стены считается так: толщина утеплителя + высота будущей стяжки.
3. Уложите термоизоляционные плиты и оклейте стены по периметру комнаты демпферной рантовой лентой на высоту стяжки.

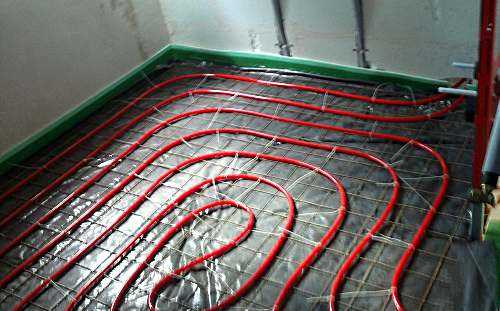

4. Выполните греющие контуры из труб согласно выбранной схеме раскладки. Закрепите их пластиковыми фиксаторами к утеплителю с шагом 30—40 см. Второй вариант – фиксировать трубы одноразовыми хомутиками к кладочной сетке.
5. Присоедините подводки к коллектору либо к термостатическому вентилю с головкой RTL, но к существующему отоплению не подключайтесь. Закачайте в контур воду для проверки герметичности системы.

Примечание. Вместо гидроизоляционной пленки допускается использовать «Пенофол» толщиной 4—5 мм, укладывая его фольгой кверху. Полотна размещаются без нахлеста и проклеиваются алюминиевым скотчем.

При использовании регулирования с помощью термоголовок RTL длина трубопровода в контуре не должна превышать 60 м, иначе комната прогреется неравномерно. Испытание на герметичность проведите рабочим давлением 3 Бар в загородном доме и 6—7 Бар в квартире с централизованным теплоснабжением. Выдержите указанное давление в течение 24 часов.

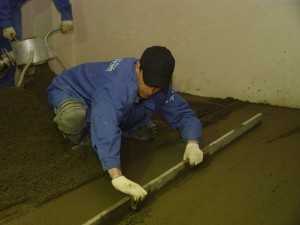

Убедившись в герметичности соединений, переходите к заливке стяжки, не опорожняя контуров. Минимальная толщина цементно-песчаного монолита – 5 см, максимальная – 10 см. Чтобы в процессе приготовления раствора не ошибиться в пропорциях, рекомендуется работать с готовой сухой смесью для заливки полов, содержащей пластификатор.

Как правильно забетонировать полы в гараже, читайте в подробной инструкции.

Дальнейшие работы по подключению теплых полов к существующей отопительной сети ведутся спустя 20—28 дней (точный период застывания указан на мешках строительной смеси). Контуры присоединяются согласно выбранной схеме, после чего настилается финишное покрытие. Наглядно технология монтажа напольного обогрева показана в видеоролике.

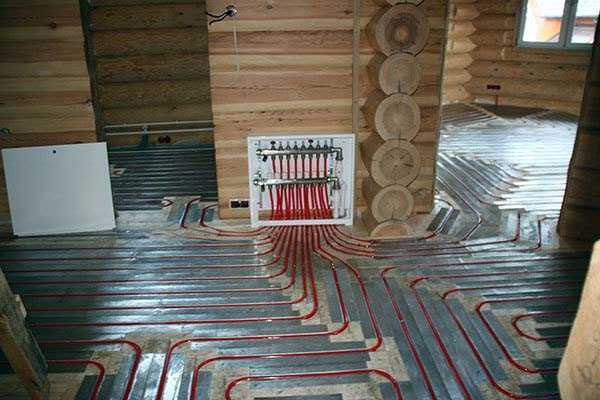

Устройство напольного отопления без стяжки

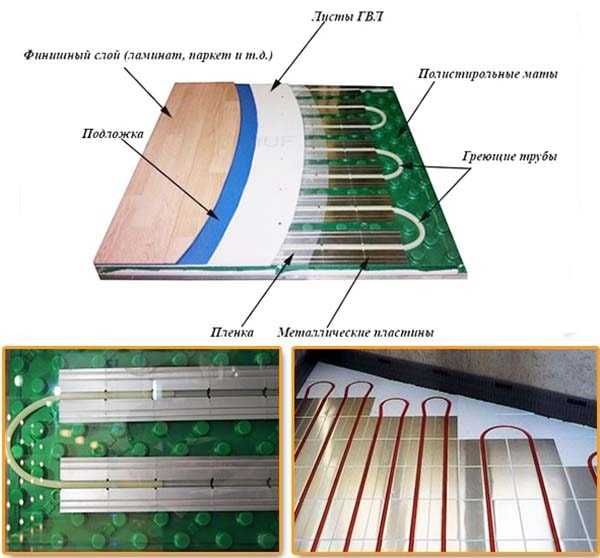

С помощью деревянной модульной системы или матов, оснащенных бобышками, сделать теплые полы несложно. Отличие от предыдущей технологии – отсутствие цементной стяжки и укладка финишного покрытия прямо на утеплитель либо доски.

Существует более простой и дешевый способ вместить водяные контуры на перепаде высот 5 см:

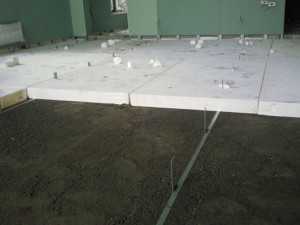

1. Уложите поверх гидроизоляции плиты экструзионного пенополистирола толщиной 50 мм, имеющие боковые соединительные замки.
2. Разметьте на утеплителе трассы прокладки труб и вырежьте под них пазы термоножом или острым инструментом.
3. Установите в канавки металлические пластины и проложите трубопроводы.
4. Настелите ламинат либо другое тонкое покрытие.

Остальные работы по испытаниям и подключению теплого пола к магистралям действующего отопления ведутся по технологии, описанной в предыдущем разделе.

Заключение

Прежде чем сделать напольный обогрев внутри обжитой квартиры с работающей системой отопления, убедитесь в технической возможности подключения и закладки труб в толщу полов. Если перепад высот между основанием и проемом двери не достигает 5 см, остается 2 варианта: поднимать пороги и дверные коробки или отказаться от затеи. Решение зависит от желания устроить теплый пол и бюджета, который вы готовы выделить на строительство.

qustu.com

Как сделать теплый пол от отопления в частном доме

Как правило, полы делают из бетона. Поэтому они достаточно холодные. Это ощущается утром или после принятия ванной. Поэтому многие люди ищут различные способы, чтобы в их доме полы были утеплённые. Выход из данной ситуации достаточно простой. Гармонично впишутся в частный дом водяные полы, которые подключаются от отопления.

Почему стоит выбирать такой вид отопления?

1. Полы, сделанные таким способом, считают самыми тёплыми в частном дом, и являются полноценным его отоплением. Особенность заключается в непривычном месте нахождения обогревательных элементов. Их скрывают под полом, а они, в свою очередь, его и нагревают.
2. Выбирая такой обогрев частного дома, человек во многом выигрывает. От радиаторов и батарей тёплый воздух поднимается, поэтому внизу комнаты будет холодно. Вследствие этого, энергия будет расходоваться впустую. В доме, где установлен тёплый пол, обогревается вся комната.
3. Ещё один плюс в том, что благодаря инфракрасному излучению и естественной конвекции комфортная температура будет находиться на уровне роста человека. Вместе с этим и ноги будут в тепле, что создаёт комфортные ощущения.

Итак, главными положительными моментами можно считать:

• комфортность;
• высокую температуру в помещении;
• отсутствие аллергических реакций;
• плесени и грибка не будет, даже если полы деревянные;
• нормальный уровень влажности;
• отсутствует риск получить ожоги, так как на стенах нет батарей;
• температуру в помещении возможно регулировать автоматически, независимо от погодных условий на улице;
• экономный расход топлива;
• менять интерьер в комнате можно постоянно.

Как устроен водяной тёплый пол

Отопление с помощью водяного пола обеспечит теплом помещение любой площади. Проектируют и делают монтаж такого отопления в частном доме с использованием горячей воды. Поэтому, такой вид пола считают самым доступным способом отопления.

Образуют систему отопления трубы, которые укладывают под напольное покрытие. По ним идёт горячая вода. Покрытие нагревается и воздух в комнате тоже становится тёплым. Прежде, чем заниматься укладкой труб, делают технический расчёт. Во внимание берут несколько решающих факторов.

1. Значение имеет материал стен, учитывается и их толщина.
2. Какой мощности стоит котёл.
3. Из какого материала сделаны трубы.
4. Какое основание пола.
5. Какая площадь у отапливаемой комнаты.
6. Высота комнаты.
7. Имеет значение и климат в регионе, где проживают люди.

Для установки водяного пола в частном доме подойдут трубы из пластика или металлопластика. У них не высокая стоимость, а срок службы может длиться десятками лет. Трубы нужно присоединить к котлу, с помощью которого происходит отопление в комнате. Чтобы устройство пола правильно функционировало, устанавливается распределительный узел. В нём будут находиться вход и выход труб, автоматика, устройства, с помощью которых можно выставлять нужную температуру помещения, а самого носителя регулировать.

Если на фундаменте дома нет перекрытия, то нужно сделать цементную стяжку. Затем укладывают трубы с гидроизоляцией и теплоизоляцией. И заливают полы бетоном. На него впоследствии будет укладываться выбранный материал: ламинат, плитка или паркет.

Эффективная работа водяного пола

Чтобы водяной пол работал эффективно, нужно, проводить установку с помощью профессионалов. Они знают устройство такой системы отопления.

1. Чтобы повысить температуру в комнате, трубы нужно укладывать чаще, тогда и полы будут более тёплыми.
2. В середине комнаты трубы расположены не так плотно, как по краям.
3. Между трубами должно быть определённое расстояние не менее 10 и не более 20 см.
4. Тёплые полы не рекомендуется делать в маленьких помещениях, например, на лестнице.

С чего нужно начинать

Прежде, чем заниматься монтированием тёплого пола от отопления, нужно обратить внимание на то, насколько ровное основание. В комнате уже должны находиться окна и двери, быть подготовленными стены, размечены места для канализации и трубопровода.

Как подготовить плиту перекрытия

В том случае, когда плита перекрытия — это основание для водяного пола, сначала кладут слой гидроизоляции. Обмазочной или оклеечной, которые содержат битум. Края этого материала прикрепляют к стенам с помощью клея. Это делают для того, чтобы предохранить утеплитель от влаги. Так как плита тёплая, земля холодная.

Готовим грунтовое основание

Песчано цементная стяжка

Многие люди в частном доме не делают подвал, поэтому и плиты перекрытия тоже не будет. Тогда делают несколько слоёв высотой не менее 10 см попеременно из песка и щебня. Каждый слой должен быть влажным и утрамбованным. После этого нужно сделать заливку из бетонной смеси. Поверхность проверяют на ровность строительным уровнем. Для большей надёжности можно укрепить полы арматурной сеткой.

Чтобы заняться непосредственной установкой водяного отопления, нужно сделать полы ровными. Сначала отремонтировать их от трещин и выбоин. По всей комнате наклеивают демпферную ленту. Она поможет стяжке оставаться в том же размере, не расширяясь. А также сохранит тепло по бокам стен. Определить перепад высот. Так как для стяжки он должен быть не более 7 см. По уровню выставить металлические профили и зафиксировать их. Можно делать стяжку.

Зачем нужен утеплитель

Важным элементом в системе водяного тёплого пола является сохранение тепла с помощью специального покрытия. С его помощью перекрывают доступ поступления тёплого воздуха в подвал, и направляют тепло в помещение. Отопление будет более экономичным, если правильно подобрать толщину материала. Его выбор зависит от нескольких данных.

По технологии толщина теплоизоляционного слоя должна составлять не менее 30 мм

1. Какой материал стен.
2. Климат в регионе проживания.
3. Если нет плиты перекрытия, то нужно учитывать уровень грунтовых вод.
4. Объём помещения, где будет тёплый пол.

Слой утеплителя будет не менее 50 мм, если стяжку делают над подвалом. А над плитой перекрытия эта цифра будет значительно меньше.

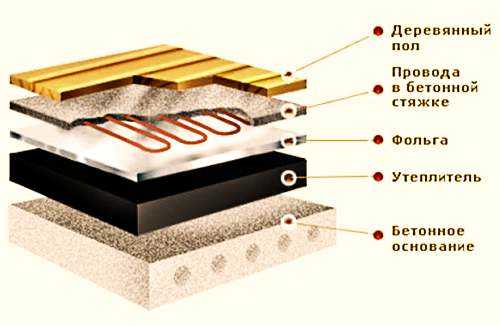

Утеплителем, как правило, служит пенополистирол. При огромном выборе строительных материалов можно приобрести такой утеплитель хорошего качества. Он быстро укладывается и надёжно закрепляется с помощью замков. И получается прочное и ровное основание. Также по краю плит проходит линейная разметка, что значительно облегчает их укладку. Распределяют их по всему периметру пола. Это способствует тому, что стяжка будет прочной, а вся отопительная система надёжной.

Трубы для отопления

Чтобы правильно сделать тёплый пол от отопления в частном доме, нужно выбирать диаметр трубы от 10 до 32 мм. В зависимости от типа укладки, спиралью, зигзагом или змейкой, их укладывают на расстоянии от 150 до 300 мм. Затем производят их закрепление к арматурной сетке. Для этого используют пластиковые хомуты. В трубопроводе ни в коем случае не должно быть изломов.

Вторая стяжка

Как только будут установлены трубы, систему нужно проверить. Для этого её оставляют включённой на несколько дней. Заодно оценивается и качество сборки. Если никаких проблем не возникло, можно делать вторую стяжку.

Её толщина составляет 5 мм. После того, как он просохнет, система должна поработать при более низкой температуре в 25 ºС. И только через месяц можно использовать водяной тёплый пол от отопления на полную мощность.

Вот таким образом делают полы в частном доме. Люди, которые уже пользуются их комфортностью и теплом, могут позволить себе в холодный зимний вечер ходить по полу босиком. А семьям, где есть дети, такой вид отопления точно придётся по душе. Малыши свободно могут находиться на полу и не болеть. А это является большим преимуществом.



profpoly.ru

Как сделать теплый пол от водяного отопления своими руками

 Рассмотрим, как сделать теплый пол от водяного отопления, который укладывался своими руками. В доме была установлена комбинированная система отопления, которая имеет два контура – теплый пол и закрытую систему отопления (радиаторы). К такой схеме пришли по нескольким причинам:

1. Так как трубы теплого пола выкладывались змейкой, температура теплоносителя в дальних местах меньше, чем у начала коллектора. Чтобы компенсировать потери в этих местах стоят радиаторы.
2. Такая схема дает возможность экономить электроэнергию, используя разные контуры отопления в зависимости от температуры на улице.
3. Залить теплый пол было решено не во всех помещения дома, а только в гостиной, кухне, санузле и коридорах между ними.

 Несмотря на то, что такая конструкция дороже по материалам и сложнее в монтаже, чем монтаж электрического пола в помещении, в процессе эксплуатации она себя окупит.

 Общая площадь отапливаемых помещений составила около 125кв. м. Для нагрева теплоносителя применили индукционный котел мощностью 12 кВт, для чего потребовалось его подключение к сети 380 В. Для создания отопительного узла также использовали 10-литровый мембранный расширительный бак. Так как лучи разводки расходились по дому в диаметрально противоположные стороны, движение теплоносителя в системе обеспечили три циркуляционных насоса. Развод по контурам сделали через гидравлический разделитель (для равномерного распределения теплоносителя по секторам обогрева) и два латунных коллектора. Не забыли и о безопасности, установив редуктора давления и сбросные клапаны.

  После монтажа оборудования топочной приступили к обустройству будущих теплых полов. Но предварительно вдоль стен провели трубы, подходящие к радиаторам. Затем помещения очистили от строительного мусора и пыли. Предварительная стяжка пола была сделана во время отливки фундамента. Поэтому сразу приступили к обустройству пола. На черновую стяжку была уложена вторичная пленка, плотностью 200 микрон. Ее укладывали слоями, внахлест, с заходом друг на друга до 100 мм. Все стыки фиксировали обычным канцелярским скотчем. Следили за тем, чтобы края пленки заходили на стены на 150 мм (выше предполагаемого верхнего уровня стяжки пола). На пленку сверху «кладочным шагом» положили экструдированный пенополистирол, толщина листов которого 40 мм. По краям предполагаемой стяжки, на стены, наклеили демпферную ленту.

 Перед тем, как начать укладку труб, будущую змейку начертили на бумаге, чтобы убедиться в правильности направлений. Трубы было решено крепить на пластиковые клипсы, которые монтировались непосредственно в пенополистирол.

  Для прокладки линий теплого пола использовали металлопластиковую трубу, шитую алюминием (0,4 мм) и диаметром 16 мм. Трубу раскатывали из бухты (200 метров), соблюдая правило, что труба в полу должна быть цельная, то есть: начинаться и заканчиваться у распределительного коллектора. Расстояние между уложенными линиями не превышало 200 мм.

  После того, как все трубы были запитаны, для проверки герметичности в них подали жидкость под давлением. Систему не сливали до окончания выполнения всех работ, заливая стяжку на трубы с теплоносителем.

 Стяжку залили толщиной до 100 мм. Так как площадь заливаемой поверхности большая, пол лили секторами, между которыми монтировали демпферный слой. Залили тёплый пол текучим тяжёлым бетоном, армированным полипропиленовым фиброволокном. Фибра нужна для того, чтобы при линейном расширении бетона (во время нагрева), бетон не растрескивался.

 После заливки всего пола, через три дня, систему слили, а стяжку оставили в состоянии покоя на 25 дней, давая возможность бетону набрать полную прочность.

  Далее на нее положили керамическую плитку, коэффициент линейного расширения при нагревании которой близок к линейному расширению бетонной стяжки.

 Вот так был сделан теплый пол от водяного отопления своими руками. Заметим, что данные работы проводились «любителями» на основании информации, полученной в интернете, за исключением монтажа гидрораспределительных узлов, что позволило сэкономить средства, достаточные для декоративной обработки залитого пола.

1,402 просмотров всего, 1 просмотров сегодня

smogem-sami.ru

Как сделать теплый пол от отопления

У такого вида отопления много преимуществ

Бетонное основание пола, отнюдь, не греет. Особенно хорошо это ощущается после ванной или же утром, когда приходится опускать с кровати разогретые ноги. Такая ситуация повторяется постоянно и заставляет искать способы обогрева нижней части квартиры. Особенно не дает покоя этот вопрос тем, у кого растут маленькие дети. Выход из ситуации найти просто. Нужно только спланировать, как от отопления сделать теплый пол. Многие же полностью меняют традиционную систему на скрытый обогрев основания.

Основное преимущество теплого пола

По сути, это одна из разновидностей полноценного отопления квартиры или частного дома. Ее особенность заключается в том, что обогревательные элементы располагают нетрадиционно. Нет привычных батарей под окнами и магистральных труб по периметру жилья. Все трассы скрыты под полом и нагревают его поверхность.

Такой вариант обогрева жилья обладает несомненным преимуществом перед привычными схемами. Так, нагреваясь возле батарей или радиаторов, воздух сразу устремляется вверх. Это объективные физические законы, согласно которым циркулируют воздушные массы с разными потенциалами температур. Тепло постоянно будет под потолком, а остывший воздух всегда опускается вниз, чтобы, нагревшись, снова подняться вверх.

Другими словами, большая часть тепловой энергии расходуется впустую, поскольку человек находится внизу. В домах с теплым полом несколько иная картина. Нагретые массы воздуха точно так же стремятся вверх. Но в отличие от традиционных отопительных систем их путь не проходит возле стен. Благодаря тому, что прогревается поверхность пола в комнате, тепло распределяется равномерно по всей жилой площади.

К тому же надо учитывать инфракрасное излучение (ИИ), которое исходит от элементов системы и тоже направлено вверх. Благодаря ИИ и естественной конвекции самая комфортная температура формируется на уровне 1,5-2 метра — в зоне, доступной взрослым людям. Кроме того, ступни человека всегда будут соприкасаться с теплой поверхностью основания, что только усиливает ощущение комфорта.

Система «теплый пол» полностью способна заменить собой стандартные радиаторные схемы и обеспечить достаточное количество тепловой энергии для проживания в помещении любой площади. Сегодня для проектирования и монтажа применяют два наработанных варианта реализации проектов — с использованием электричества и горячей воды. В первом случае укладывают специальные пленочные материалы, а во втором — полимерные трубы, по которым циркулирует горячий теплоноситель.

Устройство «теплого пола»

Если источником тепловой энергии будет горячая вода, то принцип организации системы довольно прост. Вместо батарей на стенах укладывают гибкую трубу, по которой будет циркулировать теплоноситель. В качестве источника тепловой энергии используется обычный котел отопления. Это прекрасный вариант для частного сектора, где предусмотрено место под котельную, и подведен газ.

Можно использовать и централизованное теплоснабжение (ЦТ). Однако это не так просто, поскольку требуются разрешительные документы и сложный расчет нагрузок — давление в магистралях ЦТ очень высокое. Как правило, в многоэтажных зданиях старой постройки реализовать подобный проект никто не разрешит. В большинстве новостроек подобные решения заложены еще на этапе проектирования. В них есть специальные стояки теплоснабжения, специально предназначенные для этих целей.

Нюансы монтажа

Экономный вариант автономного отопления

Первый вопрос коснется жителей многоэтажных домов. Ведь то, что для одних является полом, для других — потолок. И очень важно учитывать мнение своих соседей. Не исключено, что некоторым из них затея не понравится, поскольку потолок отделан материалами, которые плохо переносят повышение температуры. Нет проблем. На основание укладывают специальный теплоотражающий слой. Владельцам — экономия энергоносителей, жильцам снизу — никаких изменений условий проживания.

Второй нюанс связан с теплопроводностью материала. Расположенные поверх «теплого пола» строительные элементы и конструкции с плохой теплопроводностью могут свести на «нет» работу всей системы. Именно поэтому для отделки необходимо использовать только те фактуры, которые прекрасно проводят тепло.

Укладывать полимерные трубы необходимо в песчано-цементную стяжку. Причин для этого две:

1. Получается очень прочное основание, которое препятствует механическому повреждению магистралей.
2. Цементная стяжка — прекрасная среда для распространения тепла. Контактируя с горячей поверхностью труб, она становится огромной панелью, нагревающей воздух.

Другими словами, прочная поверхность к тому же значительно улучшает эффективность работы системы.

Коллекторная группа

После монтажа коллекторного контейнера в него заводят концы подающей и обратной магистралей

Планируя теплый пол как основное отопление жилья, следует уделить внимание обустройству подводящих линий. В центре каждого помещения необходимо выбрать место под шкаф для коллекторов. Это сравнительно небольшой контейнер с размерами 600*400*120 мм. Под него легко сделать место в стене при помощи перфоратора. Этот шкаф нужен для того, чтобы компактно поместить запорную арматуру и состыковать магистрали с подводящими тепло линиями.

После монтажа коллекторного контейнера в него заводят концы подающей и обратной магистралей. Первая труба необходима, чтобы обеспечить подачу горячего теплоносителя от котла к уложенным под полом полимерным трубопроводам. Вторая же, наоборот, предназначена для отвода остывшей воды и транспортировки ее обратно к отопительному прибору. Для непрерывной и беспроблемной циркуляции возле котла устанавливают насос.

На концах подающей и отводящей труб размещают запорную арматуру. Это недорогие шаровые краны для перекрытия подачи воды в непредвиденных ситуациях или же для преднамеренного отключения. К примеру, комнату не планируется использовать в зимнее время. Тогда можно сэкономить на энергоносителях, оставив только слабую циркуляцию, чтобы трубы не перемерзли.

К подающей трубе через кран подсоединяют коллектор — отрезок металлической трубы с несколькими боковыми выходами. Последние используют для подключения участков магистралей теплого пола. Другой конец трубы не нужен, и его необходимо заглушить. Все эти комплектующие в специализированных отделах реализуются наборами и по отдельности. Так что никаких проблем с приобретением того или иного элемента конструкции не возникнет.

Монтаж

Подготовка поверхности

Выравнивание основы

После уборки желательно оценить горизонтальность пола в помещении. Если перепад незначительный, то основание пригодно для монтажа. Если же разница составляет пару-тройку сантиметров, то необходимо выровнять основу. В противном случае стяжка получится разной толщины, что вызовет неравномерное прогревание пола.

Далее по всей площади укладывают гидроизоляционную пленку. Демпферную ленту клеят по периметру комнаты, и она будет компенсировать линейные колебания при изменении температуры основания. Главный этап подготовки — обустройство теплоизоляции, которая позволяет сэкономить до 20% тепловой энергии. В качестве утеплителя можно использовать минеральную вату, пенополистирол или техническую пробку.

Коэффициент теплопроводности наиболее распространенных материалов следующий:

• пенополистирол — до 0,042 Вт/кв.м
• вата минеральная – до 0,056 Вт/кв.м
• стекловата – до 0,042 Вт/кв.м

На практике чаще всего используют пенопласт, поскольку он не впитывает влагу и не «усаживается» с течением времени. Каких-либо требований относительно толщины слоя теплоизоляции нет. Все зависит от возможностей комнаты — один легко можно поднять на 10 см, а для другого еле-еле хватает запаса пространства, чтобы нормально уложить тепломагистрали.

Монтаж труб

Монтаж теплого пола с помощью полимерных труб

Крепить теплотрассы можно несколькими способами. К примеру, на теплоизоляционный слой укладывают арматурную сетку, а уже к ней прикручивают трубы. Этот вариант выгоден еще и тем, что сама по себе сетка станет армирующим слоем в будущей заливке. Фиксируют магистрали примерно через каждый метр. Хотя это очень условный параметр и полностью зависит от того, насколько хорошо материал будет прилегать к основанию.

Не надо забывать, что температура трубы будет изменяться, поэтому ее положение не останется статичным. Отсюда несколько нюансов:

1. Не стоит слишком жестко фиксировать трубу к основанию. Лучше, когда напряжение, связанное с линейным расширением, возникает по всей длине, а не в одном конкретном месте.
2. Общая длина одного контура не должна превышать 90 метров. Иначе внутреннее напряжение будет слишком большим. Оптимально, когда одна секция достигает 60 метров длины.
3. Длина нескольких контуров в одном помещении должна быть приблизительно одинаковой.

Варианты укладки труб

Схем укладки труб существует несколько

Схемы расположения магистралей разработаны с учетом компенсации потерь тепла, поскольку теплоноситель с расстоянием теряет свою температуру. Чтобы пол прогревался равномерно, недостаточно просто уложить трубу. Нужно придерживаться определенной схемы:

• Змейка. Трубу укладывают подобно движению змеи. Этот вариант подходит для комнат маленького размера, а монтаж начинают от окон.
• Спираль. В этом случае подающая и возвращающая часть трубы располагаются рядом. Благодаря этому нагревание пола происходит равномерно по всей комнате. Вариант подходит для больших помещений.

Расстояние между трубами может быть порядка 10-35 см, а минимальное расстояние от стены — 7 см. Оптимальным считается диаметр пластиковой трубы около 20 мм. Используется, как правило, пропилен или металлопластик.

Конечным этапом строительства является обустройство стяжки. Смесь можно подготовить самостоятельно или же купить готовый самовыравнивающийся состав — все зависит от финансовых возможностей владельцев жилья. Важно лишь, чтобы толщина слоя не была меньше 5 см. В противном случае расстановка мебели и предметов интерьера в такой комнате может повлечь разрушение цементного слоя.

Не смотря на кажущиеся сложности выполнения работ, обустроить «теплый пол» стремятся все больше владельцев домов и квартир. Такой способ обеспечения теплом практичен и экономически обоснован. Затраты довольно скоро вернутся в виде экономии средств на приобретение энергоносителей.

Похожие записи

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript для отображения комментариев.

gidotopleniya.ru

Как сделать теплый пол от отопления

В настоящее время теплые полы пользуются очень большой популярностью, смотрите — как выбрать теплый пол. Высокий спрос на них обуславливается особенностью климата нашей страны (холодная погода во многих регионах наблюдается на протяжении полугода и более), не самой лучшей работой коммунальных служб (батареи не всегда способны нагреть воздух в помещении до комфортной температуры), а также тем, что сама система подогрева в виде теплого пола является относительно недорогой, производительной, надежной и долговечной.

Существует достаточное количество вариантов обустройства таких систем, однако наибольшее распространение получили полы на жидком теплоносителе (чаще всего — воде). Источником «питания» в них выступает специально созданный автономный контур или отопление, поэтому установить такую систему может любой желающий, подробнее в статье — водяной теплый пол своими руками.

Как сделать теплый пол от отопления? Важные аспекты.

Прежде, чем начинать работу по сооружению теплого пола от системы центрального отопления своими руками, необходимо учесть важные нюансы.

• Для подключения теплого пола к центральному отоплению применяются современные трубы из металлопластика. Укладываются эти трубы на основание в определенной конфигурации, закрываются цементной стяжкой, открытыми остаются лишь выводы для подключения.
• Температура теплоносителя в центральной схеме отопления может достигать отметки в 90 градусов, при том, что теплый пол функционирует и при 40 градусах. Поэтому последний рекомендуют дополнительно оснащать теплопунктом, основным органом которого является тепловой насос, обеспечивающий эффективную и быструю циркуляцию воды по системе для снижая ее начальной температуры.
• Перед началом работ по сооружению теплого пола, необходимо выбрать место для коллекторного шкафа, внутри которого будут располагаться вентили, соединения труб и дренажные отводы, а также согласовать свои действия с коммунальными службами.

Как сделать теплый пол от отопления? Варианты монтажа системы.

Укладка труб теплого пола от отопления может осуществляться несколькими способами:

• меандром (змейкой),
• спиралью (бифиляром),
• спиралью со смещенным центром,
• двойным зигзагом.

Каждый из данных вариантов обладает своими недостатками и преимуществами, поэтому, какой же из них предпочесть, выбирать исключительно вам.

Если же в выборе вы теряетесь, рекомендую остановиться на универсальном варианте – меандре (змейке).

Как сделать теплый пол от отопления своими руками.

1. Подготовительный этап.

Включает очистку основания пола для дальнейшей укладки труб, а также монтаж теплоизоляционных материалов, помогающих в будущем снизить теплопотери.

Кстати, площадь помещения при проведении данных работ можно разделить на зоны. Это поможет сократить временные затраты и повысить эффективность работы.

2. Этап установки сетки-подложки из арматуры.

Она повышает значение жесткости трубопровода и гарантирует укладку труб на одном уровне.

3. Этап монтажа трубопровода.

По заранее определенной схеме (варианты были описаны выше) укладывают трубы (диаметром 16-20 мм) для подачи теплоносителя. Затем производят монтаж регулятора теплого пола (с его помощью осуществляется контроль температуры последнего).

Важно!

• Укладывать трубы необходимо с определенным шагом: ванная комната – 10 см, кухня и спальня – 20 см, гостиная – 30 см.
• Общий контур не должен превышать по длине 50-ти см.
• Раскладка компенсационных элементов осуществляется по линии разбивки помещения.

4. Этап монтажа коллекторного шкафа и регулятора рабочей температуры теплоносителя.

5. Этап опрессовки системы отопления.

Подключение к системе отопления нужно выполнить до момента залива бетонной стяжки. Это поможет вовремя выявить разного рода ошибки и недочеты, а также своевременно устранить их.

6. Этап заливки стяжки.

Обычным цементно-бетонным раствором заливают поверхность пола. Главное — проследить, чтобы все патрубки, для установки регулировочных клапанов и подачи воды, были выведены на поверхность.

 7. Этап укладки дополнительного напольного покрытия.

Прежде чем начинать монтаж данного покрытия, необходимо выдержать нужное время. Нескольких суток будет вполне достаточно, чтобы бетон «созрел» и приобрел свои качества. Материал же для дополнительного напольного покрытия можно выбирать любой (линолеум, паркет, ламинат, паркет и так далее), на свой вкус и цвет.

8. Тестирование теплого пола: первый запуск.

Пробный запуск теплого пола, созданного своими руками, лучше всего производить в присутствии представителей коммунальных служб, так как при наличии каких-либо неполадок можно будет быстро перекрыть систему подачи воды.

Если все пройдет гладко, поздравляю! Ваш пол готов к постоянной эксплуатации.

Как сделать теплый пол от отопления видео

Рекомендую прочитать:

podmasterij.ru

Как сделать теплый пол от отопления? Теплый пол водяной. Монтаж теплого пола :: SYL.ru

В отличие от привычного радиаторного отопления, водяное стало входить в моду сравнительно недавно. Эта система предназначена для нагрева пола как в частном доме, так и в квартире. Ее используют одновременно и в роли излучателя, и теплоаккумулятора. Она способна равномерно распределять всю вырабатываемую тепловую энергию, а также существенно экономить на ней. Многие уже сейчас задумываются, как сделать теплый пол от отопления.

Советы по применению

Прежде всего необходимо разобраться, где можно устанавливать половое отопление. Чаще всего его монтируют в загородных домах, что обусловлено двумя основными причинами. И первая из них – в квартирах, которые подсоединены к системам центрального отопления, обычно запрещена установка теплых полов. Объясняется это тем, что существует угроза повышения гидравлического сопротивления.

Вторая причина – если подключится к централизованной системе отопления, то вода, пройдя по всем трубам теплого пола, вернется в общий стояк уже практически холодной.

Учитывая эти нюансы, в квартирах лучше всего применять электрический подогрев пола, а в загородных домах – наоборот, водяной. Кроме того, специалисты рекомендуют использовать последний только в утепленных зданиях или помещениях.

Теплый пол в квартире

Многие специалисты не советуют делать водяные полы в многоэтажных домах. Но все же некоторые из них говорят, что существует исключение из правил.

Как сделать теплый пол от отопления в квартире без ущерба для соседей? Нет ничего проще, но это касается только жилья на первом (при верхней разводке) или последнем этаже (при нижней разводке горячей воды). Дело в том, что в этих квартирах вода переходит на обратку и она вполне пригодна для обогрева пола, при этом тепло в других квартирах не убывает.

Есть еще одна схема отопления с теплыми полами, не ущемляющая интересы других пользователей. Ее можно применить в совмещенном санузле или в ванной комнате. Но в этом случае ни о какой регулировке температуры не может быть и речи. Она напрямую зависит только от воды в сети центрального отопления, и если последняя будет чересчур горячей, то и полы будут прогреваться соответственно.

Преимущества

Применение полового отопления в квартирах и особенно в частных домах имеет много преимуществ по сравнению с обычным радиаторным. Первое из них и, пожалуй, самое главное – это максимально комфортный климат в доме. Равномерное прогревание воздуха в помещении через всю поверхность пола практически полностью исключает риск появления простудных заболеваний. Тепло, исходящее от нее, не дает переохлаждаться ногам.

Теплый пол водяной дает возможность расширить пространство помещения за счет удаления радиаторов из-под окон. Эта система полностью скрыта под настилом, не занимает места, а также позволяет сделать окна во всю стену.

Она может существенно снизить эксплуатационные затраты, так как уменьшение температуры на 2 или 3 градуса не повлечет за собой какого-либо физического дискомфорта. Кроме того, система отопления “теплый пол” равномерно прогревает все помещение, не создавая при этом охлажденных или перегретых зон.

Следующим преимуществом является отсутствие так называемых конвекционных потоков. Радиаторная система отопления действует таким образом – нагревается воздух, который поднимается и остается под потолком, а когда остывает у противоположной стены, то опускается к полу. Так происходит постоянный воздушный круговорот, поднимающий и переносящий много мелкой пыли.

Нужно отметить, что теплый пол водяной является чрезвычайно надежной и безопасной системой с точки зрения эксплуатации. Достаточно простая конструкция и хорошо отработанная технология создания и монтажа позволяет служить ему верой и правдой сроком не менее 50 лет, и это без дополнительного эксплуатационного обслуживания.

Выполнение проекта

Теплые полы, где источником обогрева является вода, считаются низкотемпературным отопительным устройством. Максимальный нагрев жидкости в такой системе – не более 55 ⁰С. А если учесть, что водяные трубы находятся не только под слоем бетонного раствора, а и отделочного материала, то на поверхности пола будет всего лишь 35 ⁰С. Этой температуры вполне достаточно, чтобы чувствовать себя комфортно. А вот при более высоких показателях начнут возникать неприятные ощущения при прикосновении кожи ступней к слишком горячему покрытию.

Водяные полы с подогревом – это всегда удобно и комфортно. Особенно если не требуется устанавливать водонагревательный котел. В частных домах и квартирах с уже имеющимися радиаторами можно сделать теплый пол от центрального отопления. Для этого необходимо выполнить ряд условий.

В любом случае система отопления должна быть укомплектована циркуляционным насосом. Если его все же нет, то лучше всего приобрести и установить его, чем делать гравитационную конструкцию с определенным уклоном поверхности пола. Система может быть двух видов: однотрубной или двухтрубной. В первом случае подающую трубу подключают после циркуляционного насоса, а обратную – перед насосом.

Кроме того, необходимо выполнить расчет длины контуров. Для однотрубного вида он не должен превышать 30 м, а для двухтрубного – 50 м. Бывает так, что контур оказался длиннее, тогда его делят на несколько частей и укладывают параллельно или в разных зонах.

Необходимые элементы

Системы отопления, где предусмотрено подключение теплого пола к котлу, должны состоять из нескольких основных элементов:

● металлополимерные или полимерные трубы;

● циркуляционный насос;

● теплоизоляционные материалы;

● котел отопительный;

● крепеж, коллекторы и фитинги;

● регулирующая арматура и запорные шаровые клапаны.

Такую отопительную систему можно не только смонтировать самостоятельно, но и сделать предварительные расчеты. Если же основным источником тепла будет исключительно водяной пол, тогда проект лучше заказать у специалистов.

Разновидности

Водяное отопление, которое устанавливают на плоскости, может быть бетонным и настильным. Первый вид предусматривает монтаж теплого пола с применением бетонной стяжки, а второй – без нее. Настильные необходимо укладывать на специальные пластины из алюминия, предварительно покрытые полистирольной прокладкой, или на деревянный пол, а также на заранее установленные лаги. Но все же более распространенной и популярной считается бетонная стяжка.

Подсоединение

Самая простая схема подключения теплого пола должна выглядеть так: первый коллектор объединяет трубопроводы подачи воды, а второй, в свою очередь, обратный ход. Они же подключаются к трубам с самим теплоносителем. Этот вариант имеет один существенный недостаток – температуру воды, идущей от котла, регулировать просто невозможно.

Максимум, что можно сделать, так это перекрыть запорную арматуру, но это не решает самой проблемы. Известно, что некоторые напольные декоративные покрытия портятся, если их нагреть до более чем 30 ⁰С. Поэтому регулировку температуры желательно все же предусмотреть.

Для того чтобы схема подключения теплого пола была полноценной, необходимо добавить несколько дополнительных элементов, таких как трехходовой смеситель или насосно-смесительный узел, циркулярный насос, воздухоотвод и кран для слива.

Кроме того, вместо запорных вентилей лучше установить термостатические смесители. Благодаря изменению размера стержня с парафином, он позволяет пропускной способности крана функционировать без резких перепадов.

Наличие в схеме насосно-смесительного узла также необходимо. Он добавляет в подачу охлажденную воду, когда нужно снизить ее общую температуру, чтобы она не превысила допустимых норм.

Стоит обратить особое внимание на установку смесительного насоса. Он должен находиться между подводящим трубопроводом и коллектором подачи. К его третьему выходу подключают вывод жидкости из отдающего коллектора. Это дает возможность насосу отбирать часть охлажденной воды и добавлять ее в подачу.

Порядок монтажа

Прежде чем приступить к работам по установке системы, нужно знать последовательность того, как сделать теплый пол от отопления по всем существующим правилам.

Порядок монтажа состоит из нескольких основных этапов:

● установление коллекторной группы;

● выравнивание поверхности пола и его предварительная подготовка;

● укладывание трубопроводов будущей системы отопления;

● регулирование температуры.

Коллекторная группа

Работы по монтажу полового водяного отопления начинают с установки коллекторного шкафа, который должен располагаться на одинаковом расстоянии от конечных потребителей. Например, если теплый пол будет располагаться на территории двух помещений, то и короб нужно разместить посередине между ними.

Для того чтобы коллекторный шкаф не портил интерьер комнаты, его прячут внутрь стены. Во время подготовительных мероприятий делают специальную нишу с помощью болгарки или перфоратора. Ее размер должен быть немного больше, чем габариты шкафа, а поместить ее следует у самого пола.

Вспомогательная система водяного пола состоит из определенного количества трубопроводов. Они стыкуются в коллекторном шкафу и тянутся из главной системы отопления. В коробе должны обязательно находиться как запорный, так и регулировочный клапаны.

После установки коллекторного шкафа в него заводятся подающий и обратный трубопроводы. По первому идет горячая вода из центральной системы, а по второму – возвращается уже охлажденная. На концах этих трубопроводов устанавливают запорную арматуру в виде вентилей или шаровых кранов, которыми в нужное время можно будет отключить подачу воды. Переходом между ними служит специальный компрессионный фитинг.

Все составляющие элементы коллекторного шкафа присоединяются к рейке с отводящими патрубками, к которым тянутся образующие контур трубопроводы. Как видно на фото, схема подключения теплого пола достаточно проста, поэтому ее можно осуществить и без помощи специалиста.

Предварительная подготовка пола

Прежде всего необходимо проверить горизонтальную плоскость, на которой будет располагаться система отопления. Теплый пол водяной укладывается только на заранее подготовленную и выровненную поверхность. И этим этапом работ не стоит пренебрегать. От одинакового слоя стяжки по всей поверхности пола напрямую зависит и равномерность прогрева.

После выравнивания приступают к укладке гидроизоляционного слоя. Затем на стены по периметру помещения приклеивают специальную демпферную ленту, которая может компенсировать линейные расширения стяжки или теплого пола. Излишки ее обрезают.

Монтируется отопление “теплый пол (водяной)” только с использованием теплоизолирующих матов, изготавливаемых из таких материалов, как газобетон, велотерм, техническая пробка, минеральная вата или пенополистирол. Они предотвращают потерю тепла.

Монтаж

На этом этапе занимаются закреплением трубопроводов теплового контура. Самым популярным способом является укладка и крепление труб к специальной кладочной сетке, выполненной из металла и уложенной на утеплитель. Фиксируют на ней трубопровод при помощи вязальной проволоки.

В том случае, если тепловой контур превышает длину в 70 м, тогда делают второй. Трубопровод всегда проводят по такому принципу – от более холодных (окна и дверные проемы) к наиболее теплым зонам.

Проверка

Гидравлические испытания уже уложенных труб проводят только перед тем, как начнут заливать их цементно-песчаным раствором. Они считаются удачными, если не появятся течи в трубопроводе при давлении воды в 6 атмосфер. Время, которое необходимо для полного высыхания забетонированного пола – не менее 10 дней. Только при соблюдении всех условий монтажа водяное отопление будет максимально эффективным, надежным и долговечным.

Регулировка

Температуру водяного отопления пола можно регулировать двумя способами: ручным и автоматическим. Первый осуществляют с помощью шарового клапана, а второй – электроприводами. Надо сказать, что наиболее эффективной при водяном отоплении является именно автоматическая регулировка.

При постройке нового дома неизбежно возникает вопрос о том, какой же вид отопления выбрать. Учитывая все плюсы и минусы различных видов обогрева помещений, можно прийти к единственно правильному решению, что лучшей системы, чем водяные теплые полы просто не найти. Кроме того, ее можно подсоединить практически к любому источнику тепла, использующему различные энергоносители. А так как сделать теплый пол от отопления совсем несложно и самому, можно еще и сэкономить приличную сумму денег.

www.syl.ru
