Как сделать теплый пол от отопления в квартире – как правильно сделать от водяного центрального отопления своими руками, теплые полы от парового отопления, от батареи

До того, как укладывать теплый пол от отопления в квартире рекомендуется ознакомиться со списком возможных проблем, возникающих перед хозяином:

• температура теплоносителя в системе централизованного отопления очень высока. Вода температурой в 70-90 градусов по Цельсию не может быть использована в трубопроводах, проложенных в перекрытии. Допустимая норма находится в пределах 50 градусов по Цельсию. При нарушении данного параметра система будет повреждена и автоматически становится угрозой для напольного покрытия, которое не выдерживает высоких температур;
• существует запрет на установку подобной системы подогрева в многоквартирных домах. Руководствуясь законодательством, любой проверяющий из жилищно-коммунальных служб может оштрафовать владельца;
• отопление может быть подключено посредством элеватора, а теплый пол исключительно при помощи медных трубок, которые дорого стоят и требуют специальных навыков от человека, осуществляющего их укладку. Читайте также: “Что лучше теплый пол или батареи – плюсы и минусы систем”.

Альтернативное решение

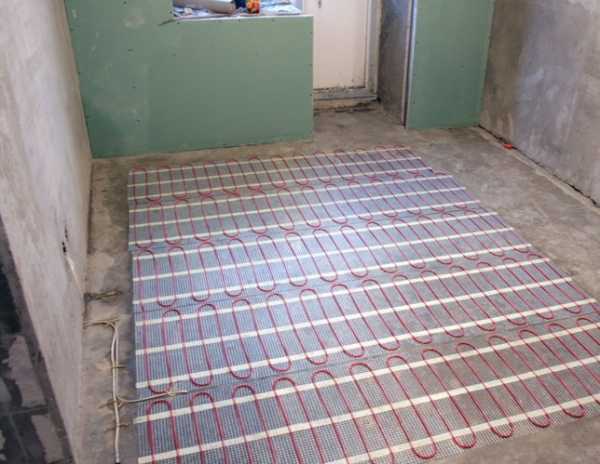

Если невозможно уложить теплый пол водяной от центрального отопления, то на помощь владельцу приходит электрическая разновидность данной системы. Ее проще монтировать и произвести все работы можно самостоятельно. Преимущество заключается в том, что в многоквартирном доме, такая система не нарушает баланса и допускается к использованию.

На законодательном уровне электрический обогрев разрешен и может быть применен в любое время года, в то время как водяной пол зависим от сезонной подачи горячей воды. Соответственно функционировать он может исключительно в период с осени по весну – отопительный сезон.

Способы подключения в квартире водяного теплого пола

Если же целью владельца все же стал теплый пол от батареи в квартире, то ему придется выбрать одну из модификаций системы, позволяющую осуществить соединение без нарушения функциональных параметров.

Известны следующие схемы монтажа:

1. Присоединение контура напрямую к радиатору отопления. Подобный способ самый простой и для осуществления монтажа потребуется насос с невысокой мощностью. По финансовому состоянию хозяина такая система не ударит. Недостаток у системы множество, поскольку регулировать температуру в ней не получится, но в общем стояке многоэтажного дома температура воды уменьшится, что может вызвать недовольство у соседей.
2. Подсоединение напрямую через балансировочный клапан на байпасе. Посредством такого метода можно уменьшить температуру воды, попадающей в трубы теплого пола. Использовать при этом рекомендуется трубки с диаметром в 1,6 сантиметра и общая длина контура не должна превышать 70 метров. Используемый для прокачки воды в системе насос должен иметь мощность, которой хватит на перемещение 5-10 литров воды в секунду с напором 1-2 метра в секунду.
3. Также теплый пол может быть подключен посредством трехходового клапана. Его внедрение в отопительную систему позволит уменьшить расход тепла на контуре теплого пола. Термостат, вмонтированный в данный клапан, будет регулировать температуру и постоянно поддерживать необходимо значение. Дополнительная модификация системы посредством монтажа двухходового клапана позволяет блокировать подачу теплоносителя в систему при резком снижении его температуры в отопительном контуре квартиры.
4. С использованием запорного и двух трехходовых клапанов. Подобная конструкция позволяет осуществлять регулирование температуры воды в отопительном контуре посредством «обратки». Двухходовой клапан позволяет насосу, перекачивающему воду, не работать впустую. В ином случае оборудование может быть поломано из-за перегрева, а сама система при эксплуатации будет расходовать значительно большее количество электрической энергии.
5. Самым функциональным вариантом того, как сделать теплый пол от центрального отопления, является монтаж системы с выносным датчиком температуры. При перегреве теплоносителя произойдет автоматическая блокировка подачи теплоносителя в отопительный контур. Как только вода вернется к исходной температуре, и будет соответствовать требуемому значению, циркуляция возобновится. Подобная система монтажа позволит избежать переохлаждения отопительного контура квартиры. Иногда на такую систему устанавливают несколько температурных датчиков для большей эффективности. Читайте также: “Как сделать теплый водяной пол со стяжкой и без неё – последовательность действий”.

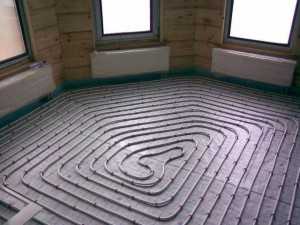

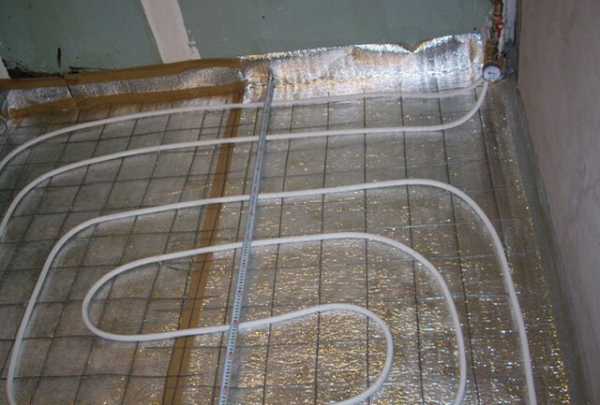

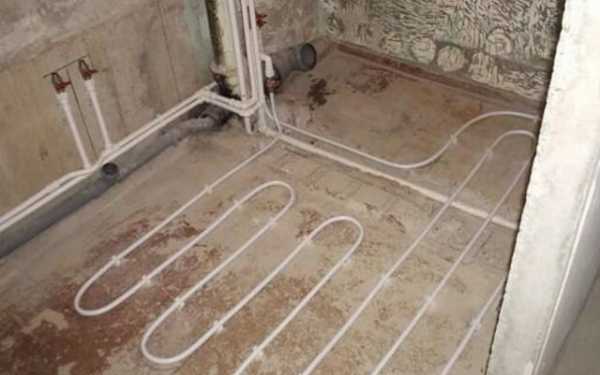

Стоит учитывать тот факт, что монтаж водяного теплого пола, подключенного к отопительному контуру, может быть осуществлен на любом основании. Лучше всего армировать перекрытие и на сетку закрепить используемые трубки теплого пола.

Древесное основание из лаг также допускает монтаж системы теплого пола в специально вырезанные в брусьях углубления. Иногда теплый пол может быть использован в качестве основного отопления. В таком случае преимущество системы заключается в том, что на фото и при визуальном осмотре не будет видно оборудование, используемое для обогрева помещения. Читайте также: “Как сделать теплый пол от отопления – хитрости из практики”.

Итог

Укладка теплого пола, подключенного к централизованной системе отопления, может быть осуществлена самостоятельно. Для качественной укладки рекомендуется заранее подготовить схему. Также стоит понимать, что альтернативные отопительные системы будут стоить гораздо дешевле и на их монтаж требуется куда меньше времени.

Если же выбор пал на водяной теплый пол, то помочь в укладке и подсоединении с соблюдением всех правил смогут специалисты. Профессионалы возьмут на себя ответственность за приобретение всех комплектующих и предоставят гарантию на оказанные услуги.

polspec.com

схема, фото, видео инструкция, законно ли

Напольные отопительные системы – отличный вариант создания в доме комфортных температурных условий. Они могут выступать как в качестве единственного источника тепла, так и в дополнении к централизованному отоплению. В настоящее время многие люди, которые хотят обустроить свой дом именно таким обогревательным оборудованием, интересуются, а можно ли делать теплый пол от центрального отопления в квартире?

Почему запрещено монтировать теплые полы в многоквартирных домах

Законодательством запрещается обустраивать дома подобными нагревательными системами, если эти действия дестабилизируют тепловой и гидравлический баланс между соседствующими квартирами по совместному стояку. Правительствами некоторых крупных городов (Москва, Санкт-Петербург, Екатеринбург и т.д.) приняты постановления о запрете монтажа водяных напольных систем в многоквартирных домах. Строительными нормами и правилами (СНиП) подобный способ обогрева квартир также не предусмотрен. При выявлении владельцу квартиры грозит административный штраф.

Почему теплые полы от центрального отопления нецелесообразны:

1. Врезка теплого пола в уже существующую систему приводит к нарушению температурного баланса всего стояка. Если это происходит на верхних этажах, «утрата градусов» может быть и не заметна, но с середины дома станет критической.
2. Трубы под полом – потенциальный риск аварии. При их повреждении затопит все нижерасположенные квартиры.
3. Получить высокую температуру теплоносителя в системе не получится, именно по причине общей подачи на стояк. Зимой такие полы будут чуть теплыми, а в период межсезонья, когда отопление еще не включили или уже отключили, в такой системе вообще смысла нет.
4. Качество и чистота теплоносителя в центральном трубопроводе всегда оставляли желать лучшего. Поскольку максимальный диаметр труб для ТП не превышает 24 мм, в течение 3-5 лет они засорятся, и тогда придется либо менять их, либо перекрывать систему и демонтировать. Понятно, что пробить (читай – прочистить) горизонтально расположенные трубы крайне тяжело.

При любом варианте в квартире многоквартирного дома гораздо более целесообразными являются электрические напольные отопительные системы. Но если вы все же склоняетесь к водяным, объясним, в каким случаях это можно сделать и как.

В каких случаях можно

На практике же можно делать теплые полы от центрального отопления в квартире при условии, что баланс водного потока не нарушается, и при этом соблюдаются условия дозирования тепловой энергии.

Способы подключения водяного нагревательного блока в квартире

Итак, решившись на проведение трубопровода от централизованного стояка с целью дополнительного утепления дома, необходимо выбрать схему запитки, благодаря которой вам удастся реализовать свои желания в реальность.

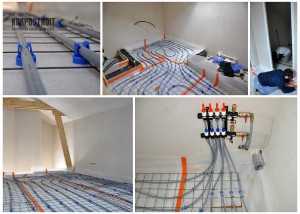

Последовательность сборки и врезки системы

Среди всего многообразия схем подсоединения дополнительного теплового источника к централизованной теплосистеме существует масса вариантов. Но хотелось бы выделить наиболее эффективные и распространенные из них.

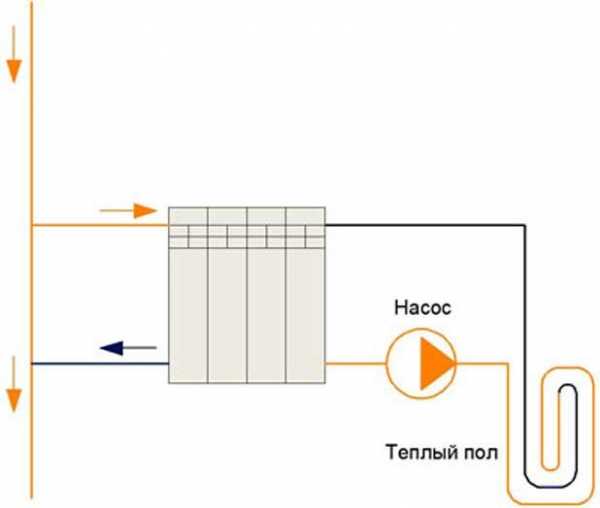

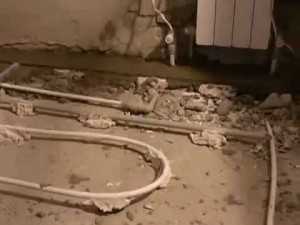

Прямое подсоединение трубопровода к радиатору

Эта модель водяного напольного отопления является наиболее простой и дешевой. Для ее реализации дополнительно потребуется приобрести маломощную насосную станцию. Применение этого способа подсоединения конструкции исключает регулировку температурного режима в помещении.

Прямое соединение с использованием баланс-клапана на байпасе

Этот метод подключения немного схож с предыдущим, отличается лишь наличием балансирующего крана, который располагается между подающей тепло трубой и «обраткой». Благодаря байпасу можно снижать скорость потока теплоносителя в контуре, а значит, есть возможность некоторым образом регулировать температурный режим напольной поверхности. Такой метод подключения также отражается на общей температуре воды в системе централизованного стояка.

С использованием трехходовика

Подключив тёплый пол от центрального отопления по такой схеме, можно значительным образом сократить тепловой расход контуров. Терморегулятор позволяет в автоматическом режиме контролировать температуру в скрытом трубопроводе. Проще говоря, если ваша водяная установка потребляет большое количество энергии, то это повышает вероятность того, что в стояк будет попадать почти холодная вода. А это, в свою очередь, будет способствовать остыванию радиаторов в соседствующих сверху и снизу жилищах.

С запорным и двумя трехходовыми дросселями

Такой метод подключения теплых полов от центрального отопления является наиболее современным, поскольку в этом случае мы можем регулировать температуру теплового источника. Наличие двухходового вентиля исключает ситуации, при которых насосная система будет работать вхолостую, что, в свою очередь, может привести к перегреву аппарата и, как следствие, к его поломке. Недостатком такой схемы является высокие энергозатраты.

С выносным датчиком

Этот вариант имеет сходство с предыдущем способом подключения дополнительного теплового источника к централизованному отопительному стояку. Единственное отличие – наличие выносного датчика, который необходимо для контроля нагрева конструкции.

ВИДЕО: Как сделать теплые полы от центрального отопления

Какие трубы лучше выбрать?

Еще на стадии проектирования теплового узла, необходимо уделить особе внимание непосредственно самому теплоносителю.

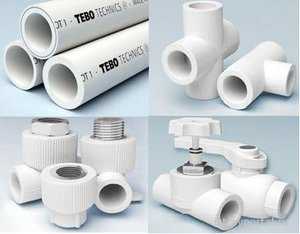

Существует несколько видом материала, которые можно использовать для обустройства водяного нагревательного блока:

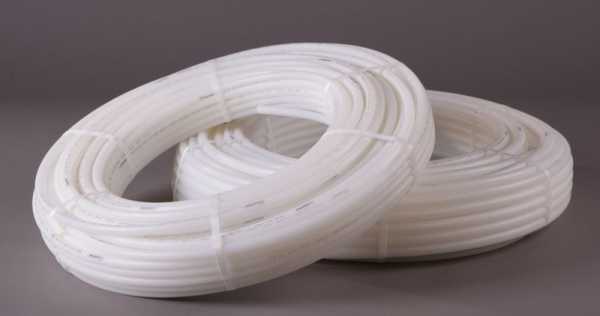

Сшитый полиэтилен

Этот материал известен высоким коэффициентом устойчивости на сжатие, что провоцирует термическая усадка. Благодаря такому свойству температура теплоносителя может достигать практически кипятка. При этом рекомендуемая температура теплоносителя составляет +31…+35⁰С, что гарантирует сохранность трубопровода в течение минимум 50 лет.

Полипропиленовый состав

Для организации напольной системы тоже не самый идеальный вариант. Проблема заключается в высоком радиусе изгиба – для любой схемы трубы придется изгибать под определенным углом, что не получится сделать с полипропиленовой основой.  Если есть опыт сваривания полипропиленовых труб, тогда вся система получится качественной и надежной. Если таковой опыт отсутствует, лучше не рисковать.

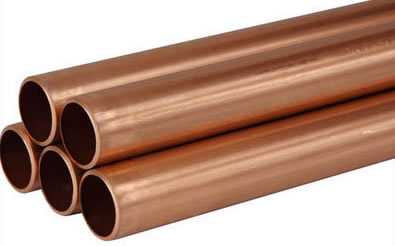

Медь, нержавейка

Труба из таких материалов не зря в советские времена считались единственно верным вариантом для прокладки холодного и горячего трубопровода. Минимальный срок эксплуатации составляет 70 и более лет, они мало поддаются коррозии, отлично работают на сжатие, хорошо проводят тепло. Но итоговая стоимость материала очень высока, поэтому их сегодня крайне редко используют не только для частных отопительных систем, но и в городском хозяйстве.

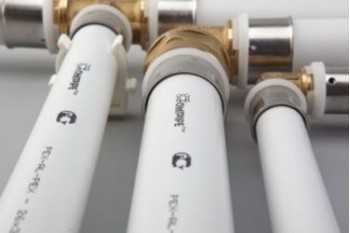

Металлопластик

Металлопластиковые трубы по сравнению со всеми другими материалами, кроме нержавейки и меди, отличаются наиболее высокими эксплуатационными характеристиками, включая значительные нагрузки, устойчивость к термическими расширениям. При этом производителя заявляют о минимальном сроке эксплуатации в 50 лет. Расчетный показатель – 30 лет.

Подводим итоги

Хотелось бы отметить, что напольную обогревательную установку, которая запитана от центральной магистрали, можно собрать своими силами. И если же вы задались такой целью, то желательно соблюдать предварительно подготовленную схему и не вносить в нее свои коррективы с целью улучшения работы узла. В противном случае вам не удастся добиться эффективной работы конструкции. Безусловно, это не касается тех людей, которые профессионально занимаются подобными работами.

С этой статьей читают: Какие трубы лучше использовать для отопления частного дома

При наличии финансовых возможностей, вам будет проще и быстрее обустроить свое жилище электрическими тепловыми источниками, которые, быть может, требуют затрат на оплату счетов по электроэнергии, но вместе с тем обеспечивают равномерный и, что немаловажно, регулируемый температурный режим.

Монтаж подобного блока требует знаний и практических навыков. Неграмотно собранная и настроенная конструкция может привести к низкой эффективности распределения тепловой энергии.

Вот, собственно, и все тонкости подсоединения скрытого теплового узла к общему стояку. Следует помнить, что применение такой системы – незаконно, а посему, при возможности, необходимо сделать ее максимально скрытой.

Надеемся, наши советы помогут вам обустроить свой дом надежным и эффективно функционирующим отопительным элементом.

ВИДЕО: Монтаж теплого водяного пола

www.portaltepla.ru

Теплый пол от центрального отопления в квартире

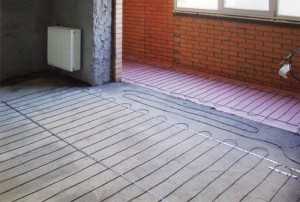

Водяной теплый пол в жилом помещении обустраивается сейчас очень часто. Однако такая конструкция больше подходит для частных домов, где система отопления является обособленной (автономной). Но как же быть, если нужно сделать водяной теплый пол в квартире? Здесь требуется рассмотреть все нюансы процесса монтажа. К тому же в большинстве случаев установка подобной конструкции может привести к дестабилизации теплового и гидравлического баланса между соседними квартирами. Плюс ко всему, плохо продуманная система будет сразу же выявлена проверяющими органами. Мы расскажем подробнее о реализации правильной системы напольного обогрева в квартире.

Какие проблемы могут возникнуть?

Перед тем как сделать подогрев пола, запитанный от горячей батареи, необходимо рассмотреть те трудности, с которыми может столкнуться мастер:

• Температурная разница воды в системе. Нужно учесть, что максимальные параметры нагрева теплого пола составляют 50 градусов, тогда как в системе отопления это значение составляет 70-90 градусов. Если подключить конструкцию напрямую, то оборудование может выйти из строя, а также можно повредить напольное покрытие.
• Запрет на монтаж теплого пола в квартирах с централизованным отоплением. Если конструкцию обнаружит проверяющий орган, хозяин жилого помещения может быть наказан достаточно крупным штрафом.
• Если для подключения отопления был использован элеватор, то для оборудования теплого пола можно использовать только медные трубы, а они достаточно сложные для монтажа и дорогостоящие.

Какая альтернатива существует?

Если сделать теплый пол в квартире, запитанный от центрального отопления нет никакой возможности, можно выбрать альтернативные пути обустройства подогрева пола. Например, электрическую конструкцию.

Она является достаточно простой для монтажа, сделать ее можно своими руками. Также электрический теплый пол практически не влияет на отопление других квартир. Хотя здесь уже нужно учитывать мощность электрической сети.

Еще одним преимуществом альтернативного электрического обогрева пола является его полная законность. Современные терморегуляторы делают представленную конструкцию очень удобной для эксплуатации и позволяют снижать потребление электроэнергии. Включать такой обогрев можно даже летом, в отличие от водяной, которая работает только в отопительный период (если система подключена к батарее, если же подключение осуществлено к ГВС, то пользоваться водяными полами можно круглый год).

Варианты подключения теплого водяного пола в квартире

Если все-таки возникла потребность подключить теплый пол от центрального отопления, то нужно рассмотреть все возможные варианты монтажных схем такой конструкции, чтобы выбрать максимально подходящий в каждом индивидуальном случае. Существуют такие схемы подключения:

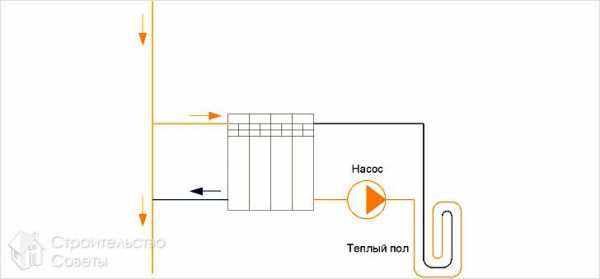

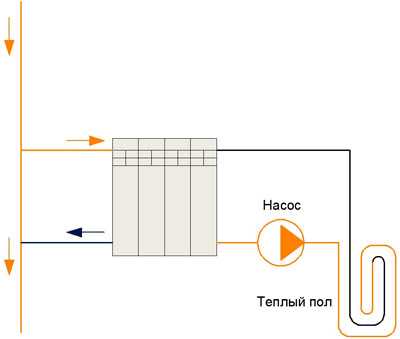

1. Прямое подсоединение контура к горячей батарее. При этом используется самый примитивный маломощный насос. Этот способ считается самым дешевым и простым. Однако он наименее надежен. При использовании такого метода подсоединения конструкции нужно быть готовым к тому, что температура нагрева не будет регулироваться, а общая температура в стояке существенно снизится, что негативным образом скажется на соседях.

   Самый простой и менее надежный способ подключения

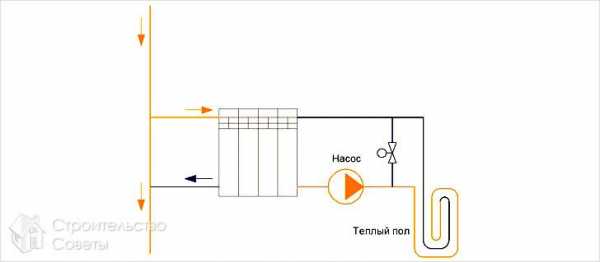

2. Прямое соединение с использованием балансировочного клапана на байпасе. В этом случае существует возможность снизить температуру горячей воды, которая подается в контур. Для монтажа системы лучше применить трубы, диаметр которых составляет 16 мм, а длина контура не более 70 метров. Кроме того, повышенное внимание следует обратить и на выбор циркуляционного насоса. Он должен перекачивать до 5-10 л в секунду, а напор должен составлять 1-2 м.

   Ручная регулировка с помощью балансировочного клапана

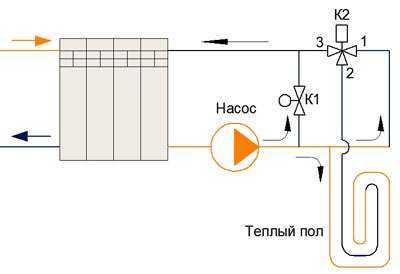

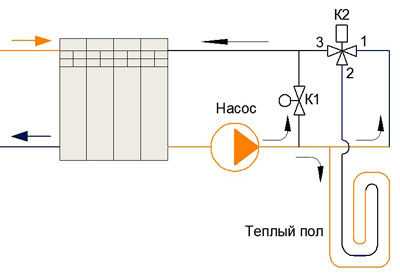

3. С подключением трехходового клапана. Если подключить теплый пол от центрального отопления таким способом, можно значительно снизить тепловой расход контуров. Термостат, который располагается на клапане, дает возможность автоматически поддерживать установленную температуру. Если в системе будет присутствовать еще и двухходовой клапан, то можно добиться того, что при сильном снижении температуры теплоносителя в батарее, он не будет поступать в конструкцию теплого пола.

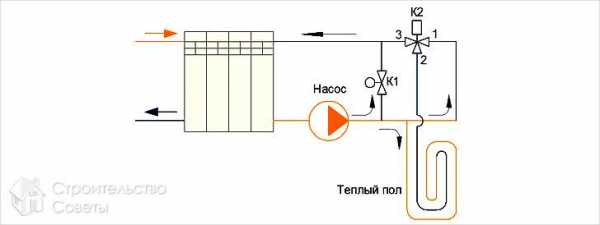

   Схема с регулированием температуры с помощью трехходового клапана

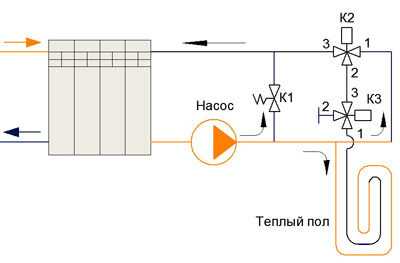

4. С запорным и двумя трехходовыми клапанами. Этот способ считается более современным, так как позволяет отрегулировать температуру теплоносителя в контурах при помощи «обратки». Двухходовой клапан при этом необходим для избегания ситуации, при которой циркуляционный насос будет работать вхолостую. Это приведет к тому, что он может быстро выйти из строя из-за перегрева. Кроме того, система будет «съедать» больше электроэнергии.

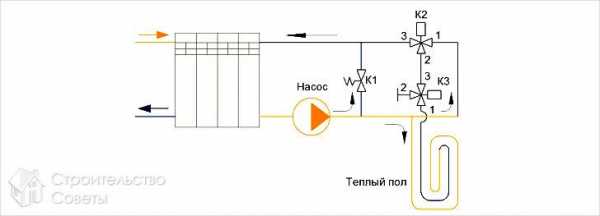

   Клапан К3 служит для регулировки температуры теплого пола с помощью обратки

5. С выносным датчиком. Эта схема больше всего похожа на предыдущую конструкцию. Главным ее отличием является присутствие выносного датчика. Если произойдет значительное превышение заданного температурного значения, система закроет подачу горячего теплоносителя в контур. Если же вода в конструкции будет слишком охлаждена, то датчик снова откроет клапан, через который система снова наполнится горячей жидкостью. Такая схема подсоединения даст возможность избежать чрезмерного охлаждения радиаторов. Кроме того, существуют системы, на которые установлено несколько датчиков.

Об одном из вариантов подключения очень подробно рассказывает один из народных умельцев:

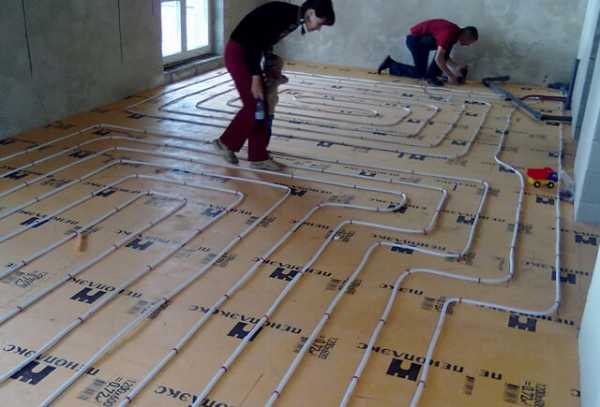

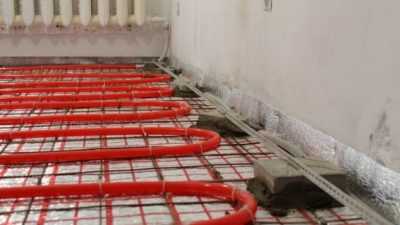

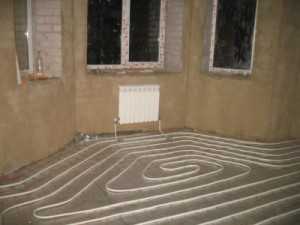

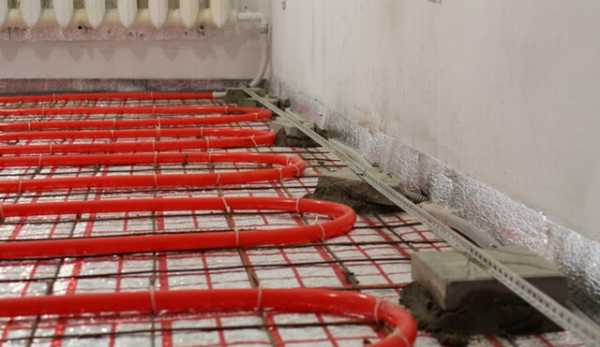

Следует учесть, что монтировать водяной теплый пол от центрального отопления можно на любом основании. Чтобы облегчить этот процесс, на бетонной поверхности укладывается армирующая сетка, к которой крепятся трубы. Если основание сделано из дерева, то следует сделать специальные пазы на лагах. Именно так будет фиксироваться конструкция.

Заключение и выводы

Следует отметить, что теплый пол, запитанный от центрального отопления, можно сделать своими руками, однако при этом желательно соблюдать предварительно подготовленную схему. Учесть нужно и то, что установка альтернативных систем обогрева пола может обойтись дешевле, а также занять гораздо меньше времени.

Монтаж представленной конструкции требует знаний и практических навыков. Неправильно настроенная система может привести к неравномерному распределению тепла в нескольких квартирах сразу. У кого-то тепло вообще может пропасть. Поэтому лучше отдать предпочтение все-таки электрической системе подогрева.

Вот и все особенности подключения водяной конструкции теплого пола. Нужно не забывать, что использование такой системы является незаконным, поэтому при возможности, нужно сделать ее незаметной для проверяющих органов. Оставляйте ваши комментарии, тем более, что тема для обсуждения очень интересная. И напоследок, видео подключения через отдельный теплообменник – так сказать, самая идеальная схема монтажа:

Материалы По Теме:

polprofy.ru

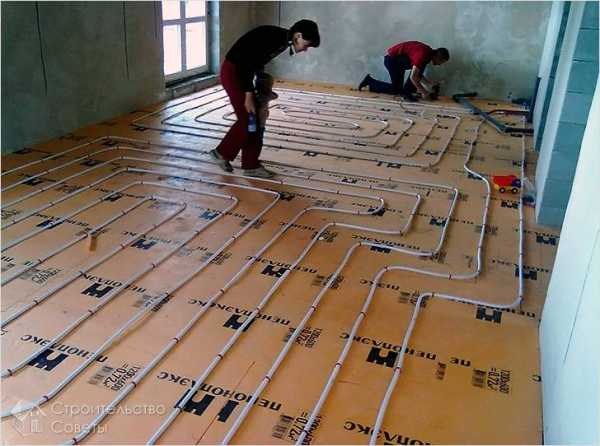

Как сделать теплый пол от центрального отопления

В эффективности теплого пола уже никто не сомневается. Поэтому все больше жильцов загородных домов и квартир хотят установить именно такой обогрев. Но как быть если существующая система отопления централизована? Можно ли в таком случае организовать напольный обогрев? Перед тем как сделать теплый пол от центрального отопления важно ознакомиться с рабочими схемами подключения. В противном случае в централизованной системе отопления будет наблюдаться тепловой хаос.

Что следует учесть

Прежде чем приступить к изучению схем, следует учесть некоторые важные нюансы:

1. Для подключения теплого пола к центральной системе отопления важно использовать только металлопластиковые трубы. Обычный пластик без металлизированной прослойки не выдержит гидроудары и высокое давление.
2. В централизованной системе отопления теплоноситель имеет температуру 70-90°С. Для теплого пола, рекомендуемая температура 35-40°С. По этой причине систему обогрева необходимо оборудовать смесительным узлом, который будет обеспечивать хорошую циркуляцию и поддерживать температуру теплоносителя на заданном уровне.

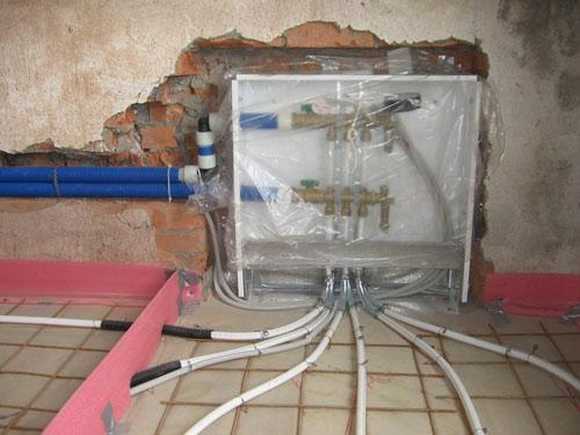

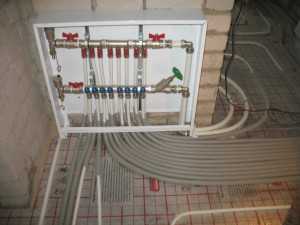

3. Важно продумать месторасположения коллекторного шкафа. Он должен располагаться недалеко от центрального стояка, а также быть доступным для управления.

Когда теплый пол запрещен?

Теплые полы запрещается устанавливать в тех случаях, когда они вызовут температурную дестабилизацию и гидравлический дисбаланс. Как это обнаружится? Соседи этажом ниже или выше почувствуют это по температуре теплоносителя в батареях.

Коммунальные службы запрещают подключать теплые полы к системе центрального отопления. Поэтому разрешения вы точно не получите. А если у вас дома увидят такое подключение, то могут последовать штрафы. По этой причине несколько раз обдумайте, стоит ли рисковать. Возможно, вам следует организовать электрический теплый пол.

Но теоретически, монтировать теплые полы можно куда угодно и где угодно, главное, контролировать расход тепловой энергии теплоносителя.

Запрещенные и разрешенные схемы подключения

Ниже рассмотрим, как подключить теплый пол так, чтобы не рисковать получением штрафов.

Простой

Этот метод подключения не рекомендуется использовать для напольного отопления. Для схемы, указанной на рисунке необходимо использовать циркуляционный насос с маленькой мощностью. Средний расход такого агрегата должен равняться 5-10 л/мин. При этом отопительный контур должен быть выполнен из трубы Ø16 мм, а длина не больше 70 м.

Полы с такой схемой практически нереально регулировать. Если наблюдаются большие теплопотери, то у вас и у ваших соседей радиаторы будут недостаточно прогреваться.

Балансирующая регулировка

На указанной схеме используется балансирующий кран, который уменьшает движение потока теплоносителя по отопительному контуру пола. Эта схема подразумевает тот факт, что температуру теплоносителя можно контролировать (снижать/повышать).

Если вам необходимо уменьшить температуру теплоносителя, то балансировочный кран открывается, создавая тем самым большую пропускную способность.

Уменьшение теплового расхода

На этой схеме используется трехходовой кран, который оснащен термочувствительным механизмом, обозначается он К2. Благодаря его работе в точке 3 поддерживается стабильная температура.

Если созданная система напольного обогрева от центрального стояка расходует большой объем тепловой энергии, то в него будет поступать охлажденный теплоноситель. Это явление остудит батареи отопления по всему стояку.

За счет наличия трехходового смесительного клапана в системе напольного отопления в автоматическом режиме будет поддерживаться стабильная температура, без возможных резких скачков. Так, в используемой схеме, кран настраивается таким образом, чтобы в точке 3 была высокая температура теплоносителя. Если же теплые полы будут выдавать недостаточное количество тепла, то на клапане нужно просто понизить температуру. Для этого используется балансирующий клапан К1 и К2. Если вдруг батареи начнут остывать ниже выставленной температуры, то прогретый теплоноситель попросту не зайдет в отопительный контур пола, т. е. полностью прекратится циркуляция.

Дорогостоящая схема

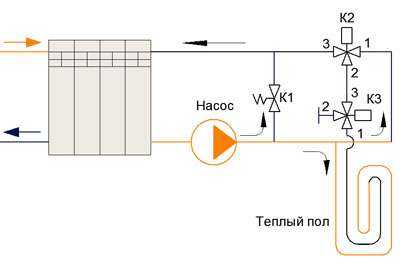

На этой схеме К1 подразумевает балансировочный клапан. К2 и К3 трехходовые клапаны, которые подключены по-разному. Так, клапан К3 применяется с той целью, чтобы стабилизировать температуру теплоносителя в теплом полу, поступающего от центрального стояка.

Внедрение такой схемы позволит настроить так называемый климат-контроль. Если в помещении становится достаточно тепло, то в автоматическом режиме поток горячей воды будет снижаться, как следствие тепловая энергия будет выделяться в меньшем объеме.

Чем лучше температура поддерживается в квартире, тем меньше реже остывает теплоноситель. Поэтому к моменту его поступления к трехходовому клапану он не будет слишком холодным. Это значит, что никакого дисбаланса температуры в стояке отопления вызвано не будет.

Каково предназначение клапана К1? Он необходим для работы теплого пола в закрытом контуре. Благодаря ему можно полностью закрыть или снизить расход теплоносителя, создавая комфортные условия для работы циркуляционного насоса. Поэтому в большей степени, этот клапан призван балансировать работу насоса.

Помните о том, что в такой схеме насос используется в закрытом контуре. Это может вызвать его перегрев, что спровоцирует больший расход электроэнергии. Поэтому К1 служит для предотвращения этого процесса. Чем быстрее будет напор горячего теплоносителя, тем меньше нагрузки будет оказываться на насос, а воды при этом будет быстрее передвигаться по отопительному контуру.

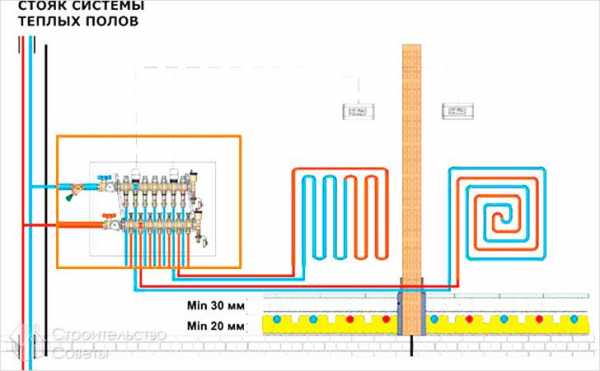

Схема, которая допускается для использования теплого пола

Что касается вышеупомянутых схем, то далеко не во всех случаях их возможно реализовать. Что касается этой схемы, то ее использование разрешено в любом случае, главное, точно придерживаться ее конструкции. Стоит заметить, что это будет самой дорогостоящей схемой. Более того, такое отопление в квартире станет основным, без использования радиаторов.

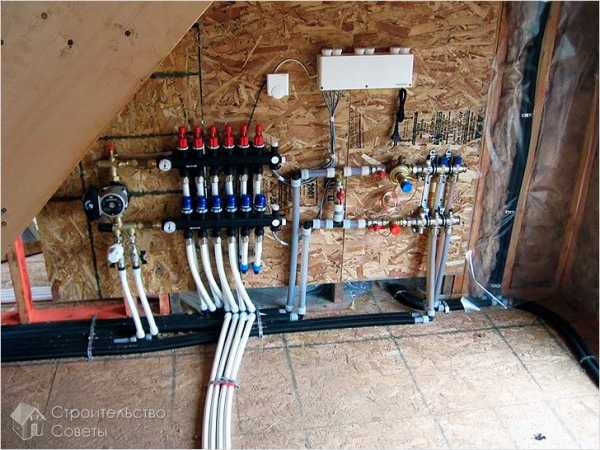

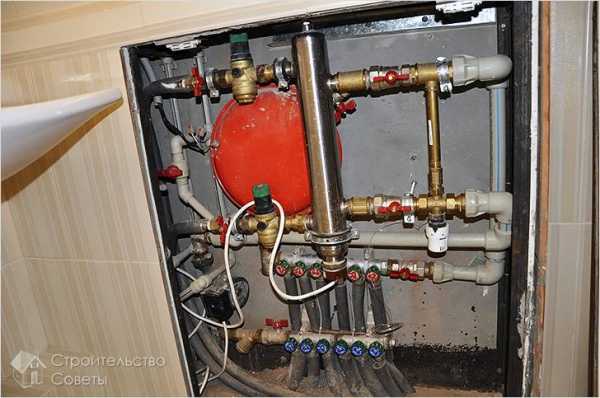

Так, к стояку необходимо подключить смесительный узел. В нем обязательно должен быть регулятор расхода или балансирующий клапан. Первый вариант будет лучшим. Он будет контролировать расход энергии теплового потока. Также дополнительно устанавливается автоклапан, который будет стабилизировать перепад и расход рабочего давления. Если выполнить правильное подключение, то такой обогрев будет давать достаточное тепло, чтобы быть основным в квартире.

Итак, как мы узнали, создать теплый пол от центрального отопления возможно. Главное условие, это контролировать нормированный расход воды в напольном отоплении. В результате никакого дисбаланса в стояке отопления не будет. Ваши соседи даже не догадаются что у вас используется система напольного обогрева.

Видео

 В предоставленном видео, у вас есть возможность ознакомиться с тонкостями изготовления теплого пола от центрального отопления:

www.stroitelstvosovety.ru

Как подключить теплый пол от центрального отопления в квартире?

Обогрев частных домов и квартир с помощью водяных теплых полов — достаточно популярный вариант, поскольку система отличается эффективностью и экономичностью. Теплый воздух равномерно поднимается снизу вверх, создавая оптимальный комфорт в помещении. Теплые полы можно реализовать разными способами, это может быть теплый пол от центрального отопления в квартире или электрический, требующий прокладки нагревательного кабеля. Учитывая стоимость электроэнергии, многим жильцам более привлекательной кажется идея установить теплый пол от батареи в квартире. Затраты, в основном, будут на оборудование, а расходы за обогрев – не такие высокие.

Законно ли подключение к централизованной системе отопления?

Распространено мнение, что подключать теплый пол от горячей воды в квартире или радиатора отопления строго запрещено. Это не совсем так. Разрешение в управляющей компании можно получить, если квартира располагается в окончании отопительного контура — на первом либо последнем этаже, в зависимости от схемы подачи тепла. Таким образом, полученная в квартире тепловая энергия не ущемит других жильцов в многоквартирном доме. Как правило, нужно установить счетчик тепловой энергии, и можно спокойно подключать теплый пол от батареи.

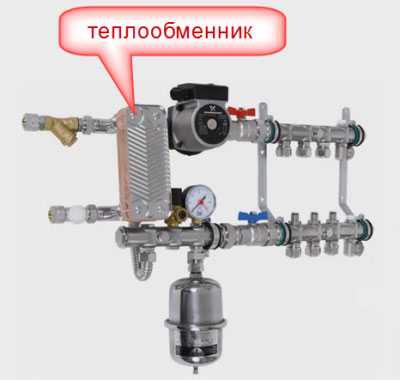

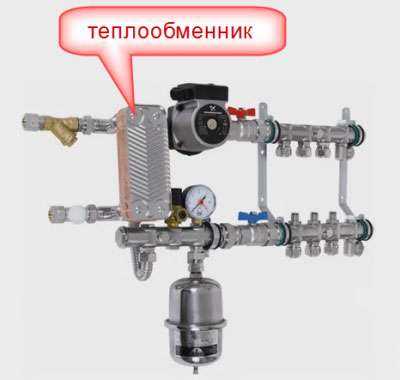

Подача теплоэнергии осуществляется через теплообменник для теплого пола в квартире, что позволяет сделать контур теплого пола «автономным», не влияющим на других потребителей тепла.

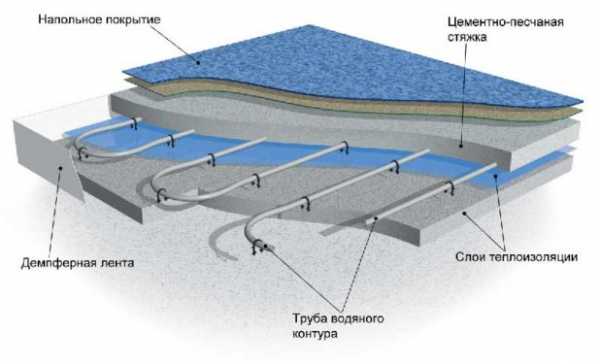

Как изменится высота помещения от установки теплого пола?

Планируя установить в квартире теплый пол от отопления, нужно продумать не только расходы на материалы, получение разрешения. Важный нюанс – учесть, как поднимется высота пола. Предстоит установить хорошую теплоизоляцию на черновой пол, чтобы тепло не уходило в плиты перекрытия. Для квартир на втором и выше этажах достаточно уложить 3см утеплителя (полистирол и пр.).

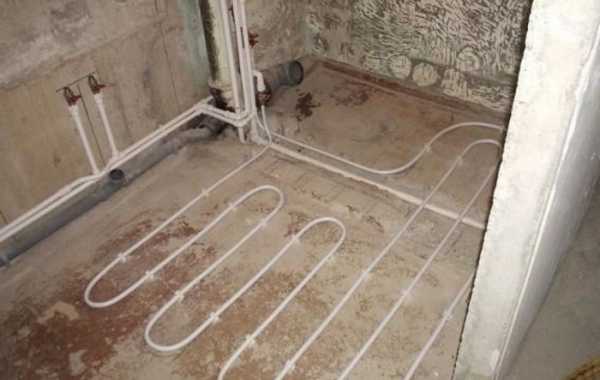

Если теплый пол в ванной от полотенцесушителя подключается на первом этаже, ниже которого – подвал или грунт, слой утеплителя должен быть в пределах 5-10см. Далее учитывается размер труб, слой финишного покрытия. В результате получается окончательная цифра, на которую уменьшится высота помещения. Если жилплощадь позволяет, можно покупать оборудование.

Трубы для теплого пола

Учитывая, что водяное отопление пола заливается стяжкой, понятно, что нужно выбирать долговечные трубы. Выбор конкретного материала будет напрямую влиять на то, какой будет цена 1 кв м теплых водяных полов.

Но цена не главное, важно соблюдать условия:

1. Не разрешается использовать шовные трубы, при повышении давления они могут лопнуть. То же касается большого числа стыков в контуре теплого пола – это потенциальная причина засора, протечек.
2. Нужны прочные трубы, выдерживающие и давление теплоносителя, и тяжесть стяжки, и динамические нагрузки (ориентир – стойкость к давлению не ниже 8 бар).
3. Важны высокие показатели стойкости труб к коррозии, химическим веществам, накипи, а также звукоизоляция (чтобы не слышать шум от движения воды).
4. Диаметр труб варьируется в пределах 16-20мм (слишком тонкие трубы повысят давление, толстые – повысят потери тепла в общей системе отопления). Перед тем, как подключить теплый пол к существующему отоплению, стоит продумать наличие переходников, арматуры подходящих размеров.

Что нужно, чтобы подключить теплый пол?

Нельзя просто взять и врезать в стояки отопления контуры теплого пола. Вода не будет циркулировать самостоятельно, поэтому понадобится насос. Также необходима система, отводящая скапливающийся в системе воздух. Теплоноситель в централизованном отоплении не отличается чистотой, поэтому для защиты собственной системы теплого пола нужно установить фильтры, улавливающие частицы грязи.

Важно учесть, что теплоноситель в централизованном отоплении может быть нагрет до 80 градусов, и запустить такую воду в свою систему нельзя – это испортит и стяжку, и финишное покрытие, и в помещении будет чрезмерно жарко.

Оптимальная температура теплоносителя в системе теплый пол — до 45 градусов.

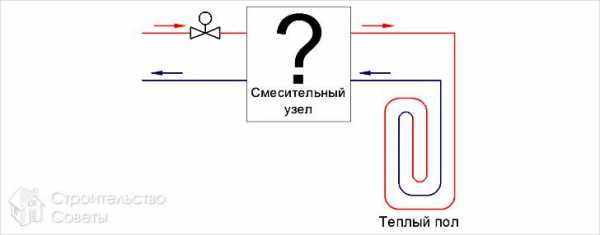

Поэтому нужно установить узел, микширующий воду из подачи и обратки, а также приборы, контролирующие параметры. Поэтому в стоимость теплого пола будет входить и цена термодатчика для теплого пола, и термоголовка, и сервопривод, и пр.

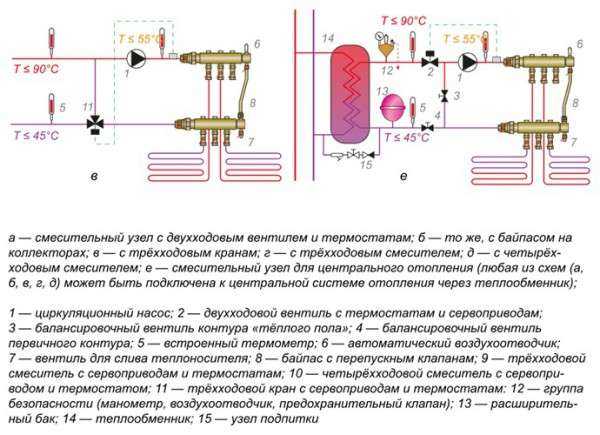

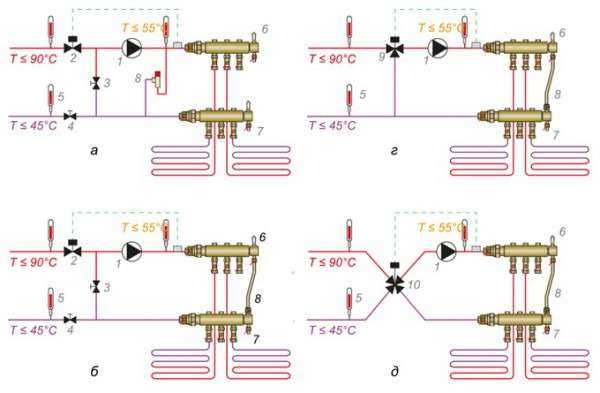

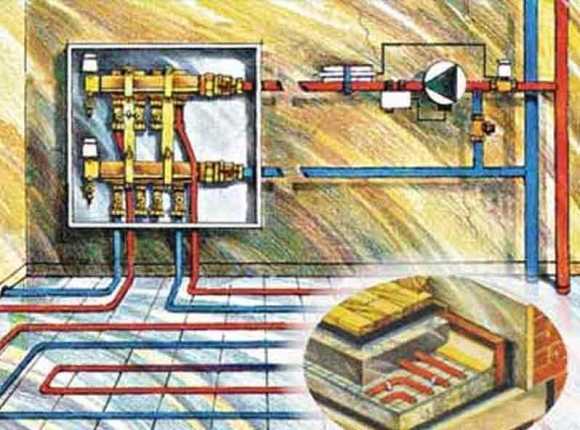

Схема подключения теплого пола

Чтобы правильно подключить выбранную систему, нужно подготовить оборудование: циркуляционный насос, сервопривод для коллектора теплого водяного пола, датчик регулировки температуры, распределительный узел, коллектор. Подключение и пробный запуск системы проводят до заливки стяжки.

Главное в системе – распределительный узел, он регулирует температуру теплоносителя.

Благодаря трехходовому клапану и датчику (термоголовка для теплого пола) владелец квартиры регулирует температуру, добиваясь оптимального комфорта и экономии на оплате счетов. Суть работы клапана с датчиком в своевременном перекрытии горячего потока при превышении заданной температуры.

Циркуляционный насос нужен для равномерного распределения в системе теплоносителя. Насос устанавливают после распределительного узла, но после коллекторной группы. От трехходового клапана остывшая вода поступает в насос, далее – в коллектор и по контурам теплого пола. В верхней и нижней части коллектора устанавливают воздухоотвод и сливной кран соответственно.

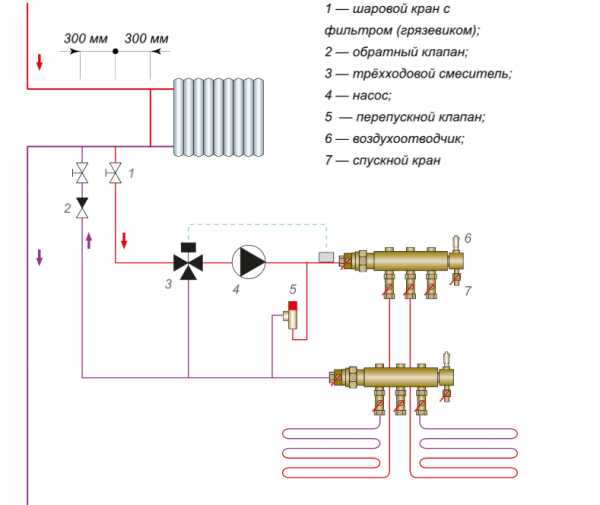

Схема демонстрирует, как соединить — теплый пол к отоплению в квартирах, замыкающих отопительный контур. Если врезка осуществляется в квартирах посредине, то трехходовой клапан заменяют двухходовым.

Альтернативный теплый пол Xl Pipe

Тем, у кого нет возможности легально подключить отопление пола от батареи, стоит ознакомиться с современной системой Xl Pipe. Читая отзывы на теплый пол xl Pipe, отмечают, что это некий гибрид электрического и водяного отопления, не имеющий их недостатков. Нагревательный элемент здесь – полиэтиленовая трубка диаметром 2см, заполненная антифризом. Внутри трубки – хромо-никелевый греющий кабель в тефлоновой оболочке.

Конструкция герметична и безопасна. Система не использует насос, коллектор, котел. Теплоноситель здесь не движется. Монтаж жидкостного электрического теплого пола Xl Pipe осуществляют в стяжку. Мебель и технику можно двигать без ограничений, система не повредится. Как говорят отзывы на теплый пол как основное отопление, этот вариант вполне справляется с задачей, температуру можно регулировать по своему усмотрению.

Суть работы Xl Pipe проста и понятна. При включении кабель начинает греть теплоноситель, быстро достигая заданной температуры. Давление жидкости в системе обеспечивает равномерное распределение тепла. По заявлению производителя, такой теплый пол потребляет на треть меньше электроэнергии по сравнению с другими электрическими системами обогрева. Если сравнивать с водяными теплыми полами, то исключаются затраты на покупку котла, коллектора и прочего оборудования.

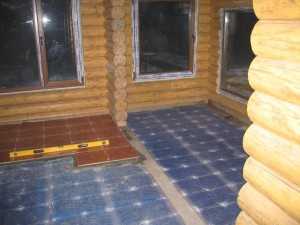

Обогрев пола инфракрасной пленкой Heat Life

Тем, кто не представляет, как правильно сделать теплый пол от отопления, или не имеет возможности проводить капитальный ремонт в помещении для этого, стоит присмотреться к ИК-отопительной пленке Heat Life. Она применятся в роли основной или дополнительной отопительной системы в офисах, жилых домах, на промышленных и прочих объектах. Те, кто выбирает теплый пол Хит Лайф, отмечают минимум затрат на монтаж и обслуживание, невысокие счета за отопление.

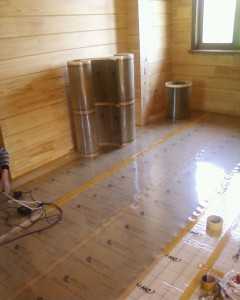

Как правило, монтаж пленки не требует залива стяжки. Применять его можно для нагрева кафеля, линолеума, ламината, керамогранита, прочих вариантов напольного покрытия. Энергия задействуется на нагрев пола, а не воздуха. Вдобавок, инфракрасная пленка может обогревать любые поверхности – вертикальные, наклонные, рельефные. Даже при механическом повреждении участка пленки, общая система продолжит работать. Коррозия пленке Heat Life не страшна.

Достоинства и недостатки теплых полов

Среди преимуществ использования водяных, электрических систем теплый пол отмечают экономию на оплате за отопление. Если ногам тепло, даже минимальную температуру можно воспринимать, как комфортную. Монтаж не сложен, внешний вид не привлекает внимания, как стандартные радиаторы отопления. Сквозняков в доме, где есть теплый пол, не будет. Дети не будут простужаться, играя на полу.

Что касается недостатков, они тоже есть. Во-первых, это затраты на оборудование, монтаж. Во-вторых, водяные теплые полы требуют потери нескольких сантиметров от высоты помещения. В третьих, полы должны быть свободны от ковров – иначе, зачем их греть. При возникновении поломки трудно определить, какой участок поврежден. Мебель не должна закрывать пол, чтобы не мешать циркуляции тепла.

Ознакомившись со всеми перечисленными нюансами, можно сделать осознанный вывод о теплых полах, целесообразности их применения в квартире в качестве основного или дополнительного источника тепла. В целом, электрические системы обогрева пола устанавливают в небольших помещениях – в ванной, кухне, санузле. Если планируется обогреть просторную комнату, лучше отдать предпочтение системе на водяной основе. В любом случае, важно проконсультироваться с профессионалами, им же впоследствии доверить монтаж системы, запуск и обслуживание. Так можно получить гарантии безопасности и долговечности системы.

spetsotoplenie.ru

Теплый пол от центрального отопления в квартире

Система подогрева пола с помощью теплоносителя является одним из лучших способов равномерного распределения тепла по всему объему помещения. Используя современные материалы и соблюдая технологию монтажа можно добиться оптимального температурного режима. Но это касается только для систем с автономным отоплением. Собственники квартир с централизованной системой обогрева не раз задумывались – а можно ли сделать монтаж водяного теплого пола с подключением к трубам отопления?

Сразу следует предупредить, что согласно текущему законодательству запрещена модернизация и изменение схемы трубопроводов в квартирах с центральным отоплением. Тем не менее, находятся немало мастеров, способных проделать эту процедуру незаметно даже для проверяющих органов.

Однако, в процессе эксплуатации таких систем возникают проблемы не только в отдельно взятой квартире, но и во всем доме в целом. Так что данная система рекомендована для владельцев собственных домов с центральным отоплением, но это скорее исключение, чем правило.

Содержание статьи

Возможные проблемы и их причины

Первое, с чем сталкиваются при проектировке данного типа подключения теплого пола — это разница температуры воды в системе. Для радиаторного отопления температура теплоносителя колеблется от 70°С до 90°С. Трубопроводы теплого пола рассчитаны на 45-50°С. Следовательно, при прямом подключении неизбежен выход из строя всей системы.

При обнаружении данной системы проверяющими органами ЖЭКа в обязательно порядке последуют штрафные санкции и демонтаж всего оборудования теплого пола.

Но, если все таки стремление повысить эффективность работы центрального отопления велико, то существуют теоретические схемы реализации подобного подключения.

Теоретическая схема подключения

Для подключения напольного отопления к центральному необходимо обустройство теплового пункта с циркулярным насосом. Данный пункт будет производить соединение воды из системы отопления с водопроводной для достижения оптимальной температуры.

Если в квартире только один вход и выход отопительной магистрали, то подключение теплого пола можно сделать по принципу подсоединения радиаторов. При большем количестве стояков необходим отдельный расчет.

В качестве материала трубопровода можно использовать пластиковые трубы ПВХ. Однако, довольно проблематично расположить их змейкой для равномерного нагрева пола. Для этого применяются угловые соединители, что сказывается на надежности системы. Так как технология требует заливки всей площади пола, в случае возникновения протечки произвести оперативные демонтажные работы будет проблематично.

Существует вариант параллельного подключения от обратного патрубка радиатора. В этом случае необходимо предусмотреть установку запорной арматуры (крана) как на вход, так и на выход.

Самым безопасным, но трудоемким способом является монтаж автономной системы теплого пола с замкнутой циркуляцией воды. Нагрев теплоносителя можно осуществлять через теплообменник , который устанавливается на трубу центрального отопления. Но эффективность данной системы будет низка из-за больших тепловых потерь.

Недостатки

• Незаконность монтажа подобной системы.
• Большая вероятность поломки.
• Невозможность регулировки температуры нагрева пола.
• Возникновение участков неравномерного распределения теплоносителя во всей системе отопления дома.
• Трудоемкость процесса.

В качестве альтернативы можно рассмотреть монтаж электрической системы теплого пола. Он легок в установке, абсолютно законен. Помимо этого, электрический теплый пол не обязательно заливать цементной стяжкой. Безусловно, при этом появятся дополнительные затраты на электроэнергию. Но они будут не в пример меньше, чем штрафы за незаконное подключение к центральному отоплению.

dearhouse.ru

Теплый пол от центрального отопления в квартире: подключение к системе

Теплый пол … Водяной

Если большинство считают что теплые полы возможны только при системах индивидуального отопления, то это заблуждение. При тщательных расчетах, можно изготовить теплый пол от центрального отопления в квартире. Для этого требуется серьезный подход, который позволит, плюс ко всему, выполнить работы своими руками.

В этой статье будут предоставлены схемы, которые покажут как осуществить грамотное подключение, чтобы не вызвать дисбаланс отопительной системы во всем доме. В пользу этого можно прочитать немало отзывов в интернете, а также увидеть видео.

к содержанию ↑

Пути реализации

Сразу стоит оговориться, что реализовывать теплый пол от центрального отопления нельзя при одном условии. Если выбранная схема подключения производит дестабилизацию гидравлического баланса и теплового потока. Как следствие это приводит к тому, что по стояку у соседей будут холодные радиаторы. Если же следовать подробным схемам, то такой проект вполне можно внедрять и вполне по силам своими руками. Более того, в таком случае теплый пол как основное отопление будет вполне естественным решением.

к содержанию ↑

Первый способ подключения

Существует система, которая называется как «первичные и вторичные кольца». Это подразумевает следующее: первичное кольцо – это центральная система, а вторичное кольцо – теплый пол. Такой метод подключения в квартире можно сделать при однотрубной системе. Для этого важно осуществить сбору и врезку в правильной последовательности (см. схему).

Врезка осуществляется на обратке, которая идет от радиатора.

Расстояние между врезками и от перемычки на радиаторе к ближайшей врезке должно строго соблюдаться.

На каждую врезку в обязательном порядке устанавливаются шаровые краны (1). На обратке помимо шарового крана врезается обратный клапан (2). Он организует направление теплоносителя строго в одном направлении и направит его в кольцо теплого пола. Далее, устанавливается смесительный узел, который состоит из трехходового клапана (3) и чуть дальше циркуляционного насоса (4). Сборку отопительного узла можно выполнить своими руками, если следовать вышеизложенной схеме.

Этот метод подключения водяного пола не спровоцирует дисбаланс в общей системе центрального теплоснабжения. Будет полностью отсутствовать вероятность сопротивления, которое может снизить общее давление. При этом в квартире будут теплые полы.

Данный метод совсем не сложный при подключении. Его можно выполнить своими руками, самое главное четко и правильно придерживаться руководства. Проблема может заключаться в другом. Соседи и коммунальные службы могут не понимать принцип действия этой системы, поэтому стоит подумать: нужно ли всем говорить о вашем достижении.

к содержанию ↑

Второй способ подключения

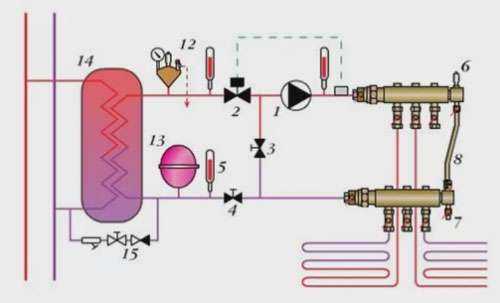

Этот метод реализации теплого водяного отопления не имеет недостатков предыдущего. Теплый пол от отопления в данном случае оборудуется теплообменником, как это указано на схеме.

Как видно, к обратке и подаче подключен теплообменник. На его месте ранее был установлен радиатор. Эта система абсолютно никак не влияет на общее давление в системе и не образует гидравлическое сопротивление. В принципе его тут и не может быть. Поступающий прогретый теплоноситель проходит только через теплообменник. Имеющийся теплоноситель в нем, никак не смешивается с теплоносителем из центральной системы. Тепловая энергия передается посредством стенок теплообменника.

При такой системе напольного водяного обогрева теплоноситель запускается из водопровода.

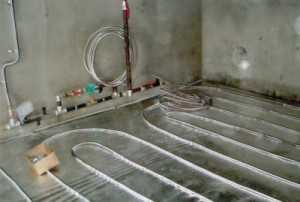

Как следствие созданное отопление в квартире можно по праву считать автономным. Вот только источником тепла будет теплоноситель из центральной отопительной системы. Если делать все своими руками, то самое главное сделать правильно и в согласии со схемой. Каждый из элементов, предоставленный выше на фото, имеет те же обозначения что и в первом случае. В реальности такая конструкция выглядит следующим образом.

Эта конструкция не займет много места, поэтому считается очень удобной.

Видео о монтаже напольного водяного отопления к центральнйо системе с использованием теплообменника:

Эти два метода являются рабочими схемами, которые используют многие люди, на что указывают многочисленные отзывы. При этом все сделать по силам самому, без помощи специалистов.

к содержанию ↑

Простые схемы для внедрения теплого пола

В тех случаях, когда коммунальные службы полностью запрещают внедрение водяного отопления, можно воспользоваться альтернативными вариантами, не убирая радиаторы отопления, а направив тепло в пол.

Просто и рационально

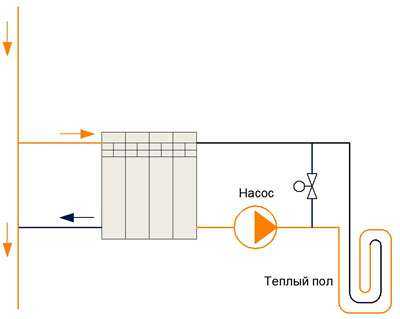

Схема с нерегулируемой системой

При такой установке потребуется использовать циркуляционный насос. Очень важно приобрести насос с маленькой мощностью. Подойдет агрегат, который будет иметь расход до 10 л/мин. При этом труба должна иметь Ø16 мм, а длина ветки не больше 70 метров. Главный минус этой системы заключается в невозможности регулирования. Более того, если в помещении имеются большие теплопотери, то в результате батареи и полы будут остывшими.

к содержанию ↑

Балансирующая регулировка

Схема с ручной регулировкой и с наличием балансирующего крана

Здесь внедрен балансирующий кран. За счет него можно значительно снизить движение потока по теплому водяному полу. Соответственно снижается уровень температуры. Это важно, ведь теплоноситель с центральной системы имеет большую температуру. Для регулировки кран открывается на необходимое положение, обеспечив достаточный пропуск.

к содержанию ↑

Метод понижения влияния теплового расхода

Схема с трехходовым клапаном

Водяной теплый пол в квартире в данном случае реализовывается при помощи трехходового клапана (К2). В точке «3» он обеспечит постоянный и неизменный уровень температуры.

Если теплые полы начнут потреблять большое количество тепловой энергии, то соседние батареи и батареи по стояку потянут холодный теплоноситель.

Трехходовой клапан способен обеспечить необходимый температурный режим в помещении за счет его работы в автоматическом режиме. В него встроен термостат, который реагирует на изменение температуры в системе водяного пола.

Принцип действия такой схемы заключается в следующем: кран настраивается таким образом, чтобы в точке 3 теплоноситель всегда был максимально горячим. Если будет замечаться понижение температуры теплого пола, то клапан температуры можно понизить. Для этого используются балансирующие клапаны К1 и К2. Благодаря этой разработке в теплый пол не пойдет холодный теплоноситель, если в батареи он остыл.

к содержанию ↑

Недешевый метод, но эффективный

Схема с перепускным балансирующим узлом и с трехходовым клапаном

Эта схема оборудована перепускным балансировочным клапаном К1 и трехходовым клапаном, который подключен по-разному К2 и К3. Что касается К3, то он применим для того, чтобы стабилизировать температуру в теплом поле методом возвратной температуры с контура. Использование такого метода подключения можно достичь климат-контроля. Когда температура воздуха в квартире достигает высокой отметки, то поток горячего теплоносителя автоматически снижается. Благодаря этому значительно сокращаются затраты на подогрев. Движение воды по контуру будет гораздо быстрей, при условии достаточной температуры в комнате. Так, к клапану будет поступать горячий теплоноситель.

Если требуется работа в режиме закрытого контура, то используется клапан К1. Он полностью или частично перекрывает/снижает расход контура и работы насоса. Клапан К1 положительно скажется на работе и расходе насоса.

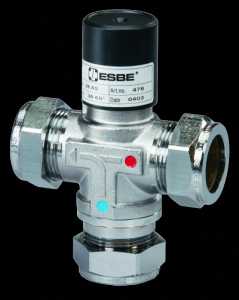

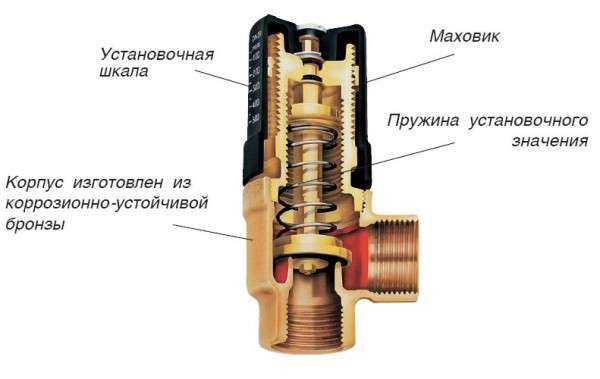

Трехходовой перепускной клапан

Насос устанавливается только на закрытый контур, вызывая перегрев и больший расход энергии, поэтому клапан К1 является необходимым элементом, который контролирует напор горячей воды. Скорость напора теплоносителя по контуру полностью зависит от напора горячей воды.

Итак, в этой статье было рассмотрено, как сделать теплый пол от отопления, даже если вы проживаете в квартире. Все работы мо монтажу труб можно выполнить своими руками. самое главное желание разобраться во всех схемах. Фотографии и видео в этой статье визуально показывают, как эти сложные работы воплотить в жизнь.

Если же выполнить работы своими руками не получиться, то придется обращаться за квалифицированной помощью. Ниже, как дополнение приведены схемы и пояснения по сборке насосно-смесительных узлов.

Остались вопросы?

teplapol.ru
