Укладка теплого пола под плитку — как сделать своими руками

Сегодня очень остро стоит вопрос отопления. И если еще совсем недавно теплые полы считались элементом роскоши или своего рода баловством, то сегодня они становятся частью отопительной системы. Особенно актуально делать теплый пол в том случае, если дома находиться маленький ребенок.

Последний фактор, который для многих является решающим, возможность сэкономить. Теплый пол позволяет сэкономить на обогреве частного дома. В квартирах же оплата за отопление, несмотря на установку энергосберегающего оборудования, не меняется, поскольку счетчик стоит в лучшем случае на целый дом. Исключение из правил составляют те квартиры, которые перешли на автономное отопление.

Для прокладывания теплого пола совсем не обязательно привлекать высококвалифицированных специалистов. Его можно установить своими руками. Но, предварительно, необходимо вооружиться теоретическими знаниями.

Выбираем систему теплого пола

На рынке строительных материалов можно найти водяные и электрические системы. В первом случае по периметру помещения устанавливают трубы. Затем подключаются к системе водоснабжения и пускают в трубы горячую воду. Она и выступает в качестве нагревательного элемента. Но в случае повреждения труб возникает риск затопления. Да и проведение ремонтных работ становится достаточно трудоемким процессом. Большую популярность имеют электрические системы. Их еще называют пленочными. На этом варианте и остановимся подробнее.

Можно приобрести укомплектованные системы, а можно покупать каждый элемент по отдельности. В первом случае получится сэкономить время, во втором – деньги. Но если вы остановились на втором варианте нужно внимательно выбирать каждый элемент. Желательно останавливаться на каком-то одном изготовителе. В противном случае, во время монтажа может оказаться, что элементы невозможно состыковать, либо же вся система будет функционировать не лучшим образом.

Что касается ценовой политики, то не следует останавливаться на бюджетных вариантах. Они обладают сомнительным качеством. А объем работы, который нужно будет сделать во время установки системы, достаточно большой. И обидно будет, если через 5-6 месяцев тёплый пол перестанет функционировать. Еще один момент, на который стоит обратить внимание, — метраж. Чем он больше, тем меньше будет плата за квадратный метр.

Вниманию потребителя предлагаются инфракрасные системы и системы, состоящие их электрических матов. Под плитку лучше устанавливать электрические маты. Они представляют собой полотно, состоящее из сетки-основы и уложенный поверх нее кабель. Он и выступает в качестве нагревательного элемента.

Не лишним будет фольгированный пенофол. Это утеплитель, который устанавливается на стяжку. Он предотвратит потерю тепла на обогрев бетонного основания.

Кроме системы нужно приобрести саму плитку, и все необходимые для ее укладки строительные материалы.

Монтаж системы теплый пол

Если ремонт делается своими руками, то начать нужно с подготовки основания. Его нужно выровнять. Укладываются маты исключительно на чистую поверхность. Если черновое покрытие ровное, то можно его только подмести и приступить к укладке электрических матов. Но как показывает практика, на основании могут быть мелкие дефекты, незаметные на первый взгляд. Поэтому целесообразно произвести стяжку, используя самовыравнивающиеся смеси. Если речь идет о больших площадях, то нужно предварительно установить маяки.

Плохая подготовка основания чревата выходом из строя всей системы. Кабель нигде не должен преломляться. Тем более, он не должен находиться на неровностях. В случае излома кабеля система перестанет функционировать, а ее ремонт практически невозможен.

Второй этап – укладка электрических матов. Если приобретался комплект, то к нему обязательно будет прилагаться схема и инструкция с описанием работ. Некоторые производители кроме самой системы и инструкции прилагают необходимые инструменты.

Перед тем, как выполнять монтаж системы теплого пола, нужно подготовить место для установки термостата. Этот элемент отвечает за контроль температуры, и монтируется на стене. Если в квартире или доме делается капитальный ремонт, то целесообразно установить отдельный электрический провод для устанавливаемой системы. Этот элемент является достаточно мощным и должен иметь свой автомат на щитке.

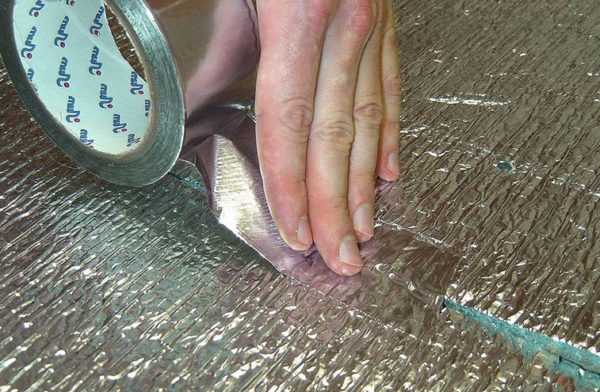

Далее, устанавливается теплоизоляция. На полках строительных магазинов предоставлен огромный выбор утеплителей. В принципе, можно остановить свой выбор на любом из них. Одним из самых эффективных является пенофол. Особых рекомендаций по установке утеплителя нет. Если присутствует самоклеящийся слой, то дополнительную фиксацию выполнять не нужно.

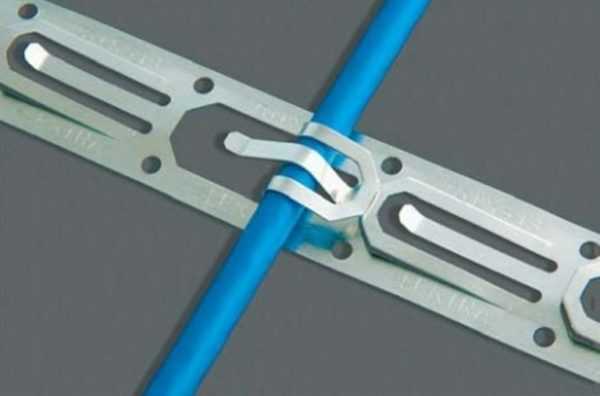

Если такового не имеется, то можно в качестве фиксирующего элемента использовать двухсторонний скотч или клеевую смесь. Большинство утеплителей продаются в рулонах фиксированной ширины. Места стыков полос, если таковые имеются, необходимо заклеить односторонним скотчем. Монтаж утеплителя нужно выполнять таким образом, чтобы материал не прилегал вплотную к стенам. Толщина зазоров должна варьироваться от 5 до 10 миллиметров.

Теперь можно приступить к укладке самой системы своими руками. Если электрический кабель прикреплен к монтажной сетке, то нужно просто элементы разложить соответственно схеме. Если же приобретался только кабель, то придётся выложить его на монтажную сетку и закрепить скотчем. Укладка кабеля под плитку происходит зигзагообразно. Места сгибов должны быть закруглёнными. Рекомендуемое расстояние между витками –25 сантиметров.  Иначе в местах сгибов электрический кабель может переломаться, что приведет к выходу из строя всей системы. Если монтаж производиться в помещении нестандартной формы, то монтажную сетку можно разрезать.

Следующий этап – монтаж терморегулятора. Он напоминает по форме выключатель. Монтаж своими руками выполняется аналогично установке выключателя. В стене проделывается отверстие, соответствующее размерам терморегулятора и штроба, в которой будет находиться электрический кабель. Очень важно правильно подобрать сечение кабеля. Если есть возможность запитать его непосредственно от счетчика, то сложностей не возникает. А вот если такой возможности не имеется, то нужно учесть энергопотребление системы. Осталось с одной стороны к терморегулятору подключить систему, а с другой – запитаться к сети. Выполнить это нужно используя соответствующий электрический кабель.

По сути, на этом укладка системы под плитку заканчивается. Остается уложить саму плитку. Но предварительно необходимо проверить работоспособность теплого пола. Крайне важно на этом этапе удостовериться в том, что все было сделано правильно. На электрический кабель подаётся напряжение и измеряется сопротивление. В техническом паспорте изделия указывается, в каких пределах должны находиться эти параметры. Если все соответствует нормам, значит, ошибки не были допущены.

Третий этап – укладка плитки. Можно предварительно выполнить стяжку, но это не обязательно. Плитку кладут на клей, предназначенный для теплого пола. Его предлагают многие производители. Лучше всего приобретать товар тех компаний, которые себя уже успели зарекомендовать.

Монтаж плитки можно также сделать своими руками. В видимых зонах нужно расположить цельную, а в углы дать обрезку. Чтобы не ошибиться, целесообразно изначально начертить схему. Работы ведутся от дальнего угла помещения к центру. Для нанесения клеевого раствора следует использовать широкий зубчатый шпатель. Клеевой раствор должен заполнить не только все пустоты сетки, на которой расположен кабель, но и закрыть сам кабель. Толщина клеевого слоя должна быть, как минимум, 5 миллиметров.

Первую плитку укладывают на некотором расстоянии от стен. Это расстояние должно соответствовать толщине швов, которые регулируются пластиковыми крестиками. Поэтому, уложив первую плитку, нужно со всех сторон установить крестики. Перед тем, как выполнить монтаж последующих плиток, с помощью уровня проверяется расположение первой, и вносятся коррективы (придавить, сместить и т. д).

Далее, выполняется укладывание второй и третьей плитки. И снова поверяется их расположение. Если стены неровные и расстояние между плитками варьируется, кроме крестиков придётся использовать колышки, которые есть в продаже. Плитку можно разрезать стеклорезом. Но лучше использовать специальный инструмент.

Осталось подождать высыхания клеевого раствора и заделать швы затиркой. Монтаж закончен. Прочность клей для плитки набирает в течение нескольких дней. Включать теплый пол в этот период не рекомендуется.

Как видим, сделать всё своими руками не составит огромного труда. Главное, выполнять монтаж в соответствии с приложенной к системе инструкции и схеме.

dekormyhome.ru

Как самому сделать теплый электрический пол под плитку. Как сделать теплый пол электрический своими руками под плитку

ГлавнаяПолКак сделать теплый пол электрический своими руками под плитку

Укладка теплого пола под плитку — как сделать своими руками

Сегодня очень остро стоит вопрос отопления. И если еще совсем недавно теплые полы считались элементом роскоши или своего рода баловством, то сегодня они становятся частью отопительной системы. Особенно актуально делать теплый пол в том случае, если дома находиться маленький ребенок.

Последний фактор, который для многих является решающим, возможность сэкономить. Теплый пол позволяет сэкономить на обогреве частного дома. В квартирах же оплата за отопление, несмотря на установку энергосберегающего оборудования, не меняется, поскольку счетчик стоит в лучшем случае на целый дом. Исключение из правил составляют те квартиры, которые перешли на автономное отопление.

Для прокладывания теплого пола совсем не обязательно привлекать высококвалифицированных специалистов. Его можно установить своими руками. Но, предварительно, необходимо вооружиться теоретическими знаниями.

Выбираем систему теплого пола

На рынке строительных материалов можно найти водяные и электрические системы. В первом случае по периметру помещения устанавливают трубы. Затем подключаются к системе водоснабжения и пускают в трубы горячую воду. Она и выступает в качестве нагревательного элемента. Но в случае повреждения труб возникает риск затопления. Да и проведение ремонтных работ становится достаточно трудоемким процессом. Большую популярность имеют электрические системы. Их еще называют пленочными. На этом варианте и остановимся подробнее.

Можно приобрести укомплектованные системы, а можно покупать каждый элемент по отдельности. В первом случае получится сэкономить время, во втором – деньги. Но если вы остановились на втором варианте нужно внимательно выбирать каждый элемент. Желательно останавливаться на каком-то одном изготовителе. В противном случае, во время монтажа может оказаться, что элементы невозможно состыковать, либо же вся система будет функционировать не лучшим образом.

Что касается ценовой политики, то не следует останавливаться на бюджетных вариантах. Они обладают сомнительным качеством. А объем работы, который нужно будет сделать во время установки системы, достаточно большой. И обидно будет, если через 5-6 месяцев тёплый пол перестанет функционировать. Еще один момент, на который стоит обратить внимание, — метраж. Чем он больше, тем меньше будет плата за квадратный метр.

Вниманию потребителя предлагаются инфракрасные системы и системы, состоящие их электрических матов. Под плитку лучше устанавливать электрические маты. Они представляют собой полотно, состоящее из сетки-основы и уложенный поверх нее кабель. Он и выступает в качестве нагревательного элемента.

Не лишним будет фольгированный пенофол. Это утеплитель, который устанавливается на стяжку. Он предотвратит потерю тепла на обогрев бетонного основания.

Кроме системы нужно приобрести саму плитку, и все необходимые для ее укладки строительные мат

pilorama-chita.ru

Теплый пол под плитку: как сделать своими руками

Оглавление:
Как уложить теплый пол под плитку: работа с водяными системами
Укладка теплого пола под плитку: электрические системы подогрева пола

Обустроить свое жилье теплыми полами мечтает если не каждый первый, то как минимум каждый второй человек на планете. Но мечты так и остаются мечтами, если не предпринимать никаких шагов к их осуществлению – не нужно искать себе оправдания, а необходимо просто брать и делать, идти к своей мечте, невзирая ни на какие трудности. Теплый пол в этом отношении не является исключением – нужно просто задаться целью, собрать максимум информации, и картина прояснится. Вы поймете, что для того, чтобы уложить теплый пол под плитку, совсем не обязательно платить огромные деньги – все вполне реально сделать самостоятельно. Именно об этом и пойдет разговор в данной статье, в которой вместе с сайтом stroisovety.org мы разберем принцип решения вопроса, как правильно уложить теплый пол под плитку? Мало того, мы рассмотрим этот вопрос с двух сторон – со стороны водяного и электрического теплого пола.

Монтаж теплого пола под плитку своими руками фото

Как уложить теплый пол под плитку: работа с водяными системами

Принцип создания водяных теплых полов достаточно простой – по сути, для того, чтобы подогреть плитку в коридоре или на кухне, под нее нужно заложить змеевик из труб, подключенный к системе отопления, который и будет подогревать пол. Другое дело, как это сделать правильно – так, чтобы он работал долго и при этом не разрушал пол. В этом и заключается вся сложность, и именно из-за подобного требования водяные теплые полы относят к разряду трудно монтируемых систем. По сути, его укладка производится одновременно с изготовлением стяжки, к которой также выдвигаются повышенные требования. Ну да ладно, не будем ходить вокруг да около, а просто ознакомимся с этой технологией решения вопроса, как уложить теплый пол под плитку?

Как уложить теплый пол под плитку фото

Представить эту технологию можно в виде следующей последовательности работ.

  1. Гидроизоляция. Это понятие довольно условное, и данный этап работ больше нужен для того, чтобы в процессе изготовления стяжки пола не затопить соседей и не испортить им дорогой ремонт. Как правило, в качестве гидроизоляции используется плотный полиэтилен.
  2. Утепление пенопластом. В идеале сверху гидроизоляции нужно уложить пенопласт толщиной 50мм – его роль в этой системе сводится к тому, чтобы нагревательный элемент (в частности, трубопроводы) не прогревал плиты перекрытия. Без пенопласта эффективность работы водяного теплого пола под плиткой снижается больше чем в три раза.
  3. Утепление отражающей теплоизоляцией. В задачи этого материала входит направить тепло вверх, внутрь помещения. Дело в том, что тепло распространяется не только по воздуху или стяжке, но и в волновом спектре – именно это тепло и направляет теплоотражающая изоляция внутрь помещения, увеличивая эффективность работы любого теплого пола чуть ли не в два раза.
  4. Армирование. Это защита стяжки от растрескивания. Данный этап работ очень простой – поверх изоляции просто укладывается специальная армирующая сетка, изготовленная из металлической проволоки и имеющая ячейку 100 на 100мм. Сетка просто укладывается сверху отражающей теплоизоляции.
  5. Укладка трубопроводов. Для крепления трубы к получившемуся слоеному пирогу используются специальные клипсы – они устанавливаются так, чтобы трубу можно было уложить змейкой с шагом не более 150-200мм. Здесь нюансов практически никаких нет, и единственное, на что нужно обратить внимание, это на саму трубу (имеется в продаже специальная труба для теплого пола) и на качество ее укладки. Профессионалы рекомендуют разбивать такой пол не сегменты по 3-4 квадратных метра. Каждый сегмент делается отдельным змеевиком. В принципе, в квартирах (в частности, в кухне или в коридоре) вполне все реально сделать одним сегментом.
  6. Подсоединение трубопроводов к системе отопления. Здесь очень важна возможность регулировки и сброса воздуха из змеевика – и на подающем и на обратном трубопроводе нужно установить регулирующие краны и, если не автоматы для сброса воздуха, то, по крайней мере, ручной кран Маевского.

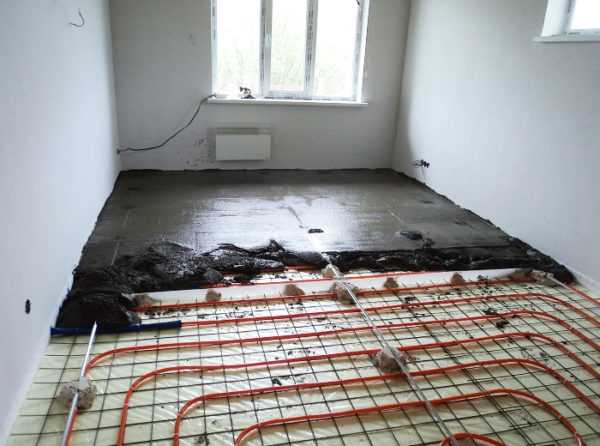

  7. Заливка стяжки. Чтобы стяжка пола могла иметь возможность расширяться при нагревании, по периметру помещения вдоль стен прокладывается демпферная лента – это своего рода компенсатор температурного расширения. Он предоставляет стяжке свободное пространство, благодаря которому она не трескается при нагревании. Все остальное производится на этом этапе работ стандартно – монтируются маяки с учетом толщины стяжки не менее 50мм и производится заливка раствором.

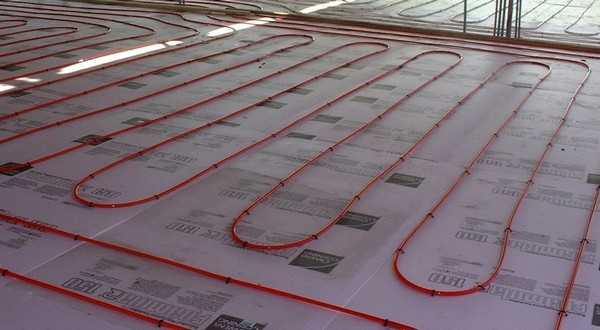

    Водяной теплый пол под плитку фото

После того как стяжка высохнет, и по ней можно будет ходить, следует приступать к ее облицовке плиткой. Сам пол лучше включать в работу после полного высыхания стяжки – не нужно сушить им стяжку, это приведет к ее растрескиванию. И еще одно – перед тем как заливать стяжку, водяной теплый пол под плитку своими руками нужно проверить на работоспособность и убедиться в отсутствии протечек.

Укладка теплого пола под плитку: электрические системы подогрева пола

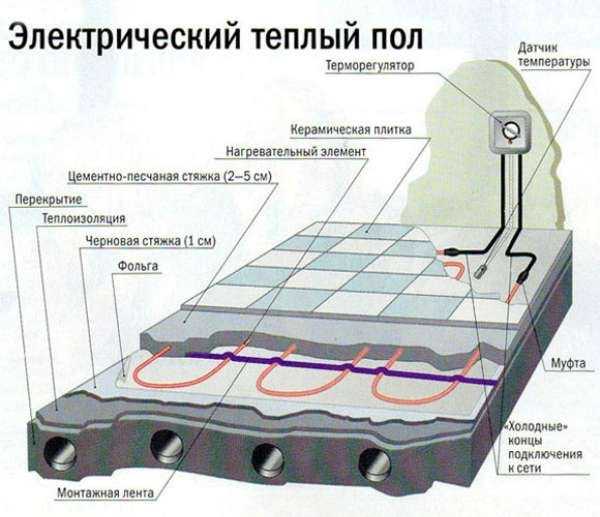

В отличие от водяного подогрева полов, уложить электрический теплый пол своими руками под плитку несколько проще – если, конечно, вы не боитесь электричества и знакомы с азами его работы. Технология здесь несколько иная, но во многом напоминающая предыдущий вариант. Рассмотрим ее более подробно.

  1. Для начала делается стяжка пола – условия, или вернее требования к ее изготовлению, все те же. Это и гидроизоляция, и пенопласт в качестве утеплителя, и отражающая теплоизоляция, и армирование, и маяки, и демпферная лента, и все та же заливка пола цементно-песчаным раствором. В отличие от предыдущего варианта, внутрь стяжки нагревательные элементы не устанавливаются – они укладываются сверху.
  2. Проводка. Первое, что здесь придется сделать, это определиться с местом установки терморегулятора – для него нужно выбрать удобное место на стене. Монтируется он в коробочку, как и любой выключатель или розетка. Точно так же, как в случае с ними, к теплому полу подводится и электрическое питание – делается это трехжильным проводом сечением 2,5 квадрата. Без заземления здесь не обойтись. Теперь от этого места, а вернее уже от готовой коробочки с проводом, нужно проложить штробу к полу – именно по ней и нужно будет тянуть все провода подключения нагревательного элемента. Кроме всего прочего, в этой штробе будет уложена гофра, в которой монтируется температурный датчик – без гофры устанавливать этот датчик нельзя, так как в случае его выходя из строя (это самое уязвимое звено электрического теплого пола) придется похоронить всю систему.
  3. Укладка нагревательных элементов. Здесь все достаточно просто – если в качестве нагревательных элементов вы выберете готовые маты, то вам останется их только приклеить к стяжке с помощью клея для плитки. Естественно, придется позаботиться и о проводах подключения, протянув их по штробе в коробочку на стене, предназначенную для установки терморегулятора.

    Теплый пол под плитку фото

  4. Дальше следует заняться термодатчиком – его провода тоже выводятся в коробочку на стене. Единственный нюанс заключается в том, что в полу его тоже нужно уложить в штробу – причем сделать это так, чтобы он удобно расположился между двумя любыми витками нагревательного мата (четко посередине).
  5. Коммутация. Штука не сложная – все провода этой системы собраны в коробке и все они подключаются к терморегулятору, на котором есть маркированные клеммы. Перепутать, что и куда подсоединять, просто невозможно – к тому же, производители таких систем, как правило, прилагают к своей продукции схему сборки.

    Электрический теплый пол своими руками под плитку фото

После того как монтаж теплого пола под плитку своими руками будет выполнен, его снова нужно будет проверить на работоспособность и только после этого приступать к облицовке пола кафелем. Опять же, сушить клей с помощью нагревательных элементов нельзя – прежде чем включить его в полноценную работу, нужно дождаться полного высыхания как самой стяжки пола, так и клея для кафеля (а это как минимум 2-3 недели).

В принципе, изложенной выше информации вполне достаточно для того, чтобы понять всю сложность решения вопроса, как уложить теплый пол под плитку – на ее основании вы вполне сможете сделать выводы и оценить свои силы и возможности. Если придете к выводу, что справитесь с этой работой, тогда следует изучить процесс укладки выбранной вами системы более подробно – мелких нюансов здесь еще предостаточно. Опять-таки, повторюсь, данная информация не является инструкцией – более полный процесс укладки того или иного подогрева пола вы сможете прочитать в других статьях нашего сайта.

Автор статьи Александр Куликов

stroisovety.org

Как сделать теплый электрический пол своими руками под плитку: инструкция

Теплый пол создал совершенно новое представление о комфорте. Теперь даже в самые лютые морозы можно разгуливать по дому босиком! Конечно, только в том случае, если в доме установлена система теплого пола. Новые дома строятся с расчетом на применение системы обогрева пола, но сделать свой пол теплым можно и в обычной хрущевке.

Существует несколько способов устроить подогрев пола. В этой статье речь пойдет об электрических системах обогрева пола. Системы такого рода практически безальтернативны для жителей многоэтажных домов. Нагревательные элементы, работающие на электричестве, надежны и компактны, а электроэнергия легкодоступна, и ее можно свободно подавать в любой уголок жилья. Сделать систему обогрева на основе центрального отопления получается далеко не всегда.

Виды теплых полов с электрическим типом нагрева

На данный момент наиболее популярны три разновидности электрических нагревательных элементов для теплого пола:

  1. Обогревающий кабель.
  2. Мат.
  3. Инфракрасная пленка.

Обогревающий кабель признается наиболее неудобным способом обогрева пола. Дело в том, что кабель требует бетонной стяжки. То есть после укладки кабеля его необходимо залить бетоном. Подобная процедура не только очень трудоемка, но и уменьшает высоту потолка в комнате. В случае поломки добраться до нагревательных элементов окажется очень сложно. Еще сложнее заделать дырку в поле после окончания ремонтных работ.

Читайте также: Создание теплого пола от отопления своими руками

Термомат позволяет избежать всех вышеперечисленных трудностей. Под этим названием скрывается очень тонкий кабель, который прикреплен к специальной сетчатой основе. Для того чтобы смонтировать такой мат, необходимо просто раскатать его по полу и накрыть напольным покрытием. Последнее может быть сделано с помощью любого материала:

  • ламинат;
  • линолеум;
  • керамогранит;
  • паркет;
  • плитка;
  • и прочее.

Еще одним вариантом удобного электрического способа обогрева пола является инфракрасная пленка. Она во всем схожа с нагревающим матом, только еще более тонкая и имеет другой принцип работы. Нагревание происходит в результате прохождения электричества не по кабелю, а через специальные дорожки.

Техника укладки различных типов электрических нагревательных элементов

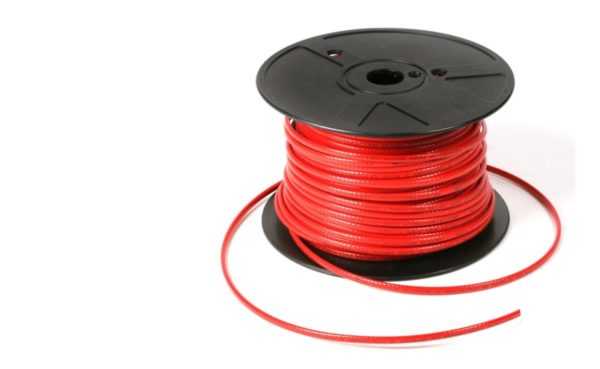

Обогревающий кабель обладает множеством недостатков, но у него есть одно существенное преимущество – низкая стоимость. За инфракрасную пленку и нагревательный мат придется заплатить намного больше. Однако стоимость устройства теплого пола на основе нагревательного кабеля далеко не всегда ниже, чем при использовании других типов электрических нагревательных элементов.

Как уже упоминалось, для нормального функционирования кабеля требуется бетонная заливка. Также необходимо предварительно выровнять пол, на который будет укладываться кабель. Пол должен быть идеально ровным, различные перепады высоты негативно отобразятся на равномерности прогрева. Поэтому при подготовке пола к укладке кабеля вовсю используется цементный раствор и уровень.

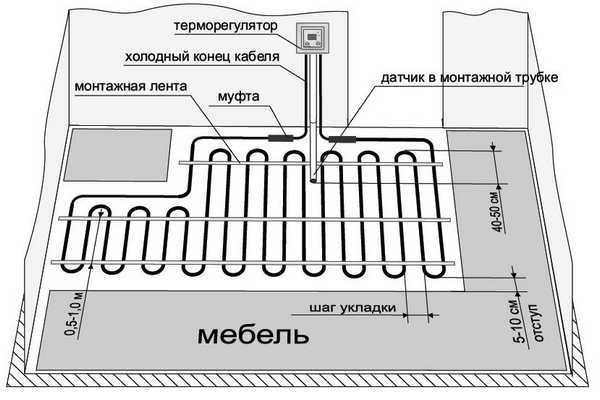

Нельзя укладывать кабель под места, где будет стоять мебель. Если учесть трудность изъятия кабеля, то станет ясно, что кабельная система обогрева пола ставит крест на перестановках мебели в квартире. Самому правильно сделать укладку или перекладку такого теплого пола очень трудно.

Избежать перечисленных выше проблем при обустройстве электрического теплого пола позволит нагревательный мат. Лист мата легко укладывается и извлекается при необходимости. Если в квартире используется напольное покрытие вроде линолеума, то установить или снять нагревательный мат понадобится всего за полчаса. Использовать термомат действительно очень удобно. В случае необходимости его можно будет легко подвинуть на новое место, а то и перенести в другую комнату.

Читайте также: Правила укладки ламината на бетонный пол

Недостатком термомата является его более высокая стоимость по сравнению с электрическим нагревательным кабелем. Однако для большинства владельцев квартир выгоды электрического термомата перевешивают его недостатки. Сделать укладку инфракрасной пленки еще проще, чем термомата. Пленка хорошо себя показала в качестве нагревательного элемента в ванной. Однако стоимость квадратного метра пленки выше, чем у такого же метра термомата.

Сколько стоит сделать теплый пол в обычной квартире? По минимуму придется рассчитывать на полтысячи гривен за квадратный метр. Если компания-подрядчик сможет сделать некоторые скидки, то немного меньше.

https://youtu.be/b5yjKDeLeM4

remontposobie.ru

Теплый пол под плитку: доступные варианты

Оглавление:
Теплый пол под плитку: водяные системы подогрева пола
Укладка теплого пола под плитку: электрический проводной вариант
Монтаж теплого пола под плитку: инфракрасный пленочный подогрев

Полами с подогревом современного человека удивить уже практически невозможно – к ним привыкли многие, а тот, кто еще не привык, как минимум мечтает о таком оборудовании квартиры или частного дома. Мечтам свойственно сбываться, и чтобы приблизить ее осуществление, необходимо понемногу направлять свои мысли в их сторону. Именно это мы и начнем делать в данной статье, в которой разберемся с вопросом, как и, главное, какой теплый пол под плитку можно установить своим руками. Вместе с сайтом moyadacha.org мы изучим существующие разновидности систем подогрева пола и рассмотрим их на соответствие для укладки под кафельную плитку.

Монтаж теплого пола под плитку фото

Теплый пол под плитку: водяные системы подогрева пола

Это отличный вариант! И сразу же без утайки скажу, что именно он подойдет для укладки под плитку как нельзя лучше – этому способствует схема прокладки нагревающих элементов (труб), которая оставляет место для сцепления плитки с существующим полом посредством клея. Но здесь имеется несколько нюансов, которые накладывают некоторые ограничения на использование водяного теплого пола. Во-первых, для его работа необходима индивидуальная система отопления. Есть, конечно, технологии, позволяющие запитать такой подогрев пола от центральной отопительный системы, но они дорогостоящие, а главное, небезопасные в плане возможного потопа, который причинит вашим соседям снизу немало урона. Во-вторых, водяной пол под плитку укладывается еще до заливки стяжки – правильнее будет сказать, что этот водяной пол не под плитку, а под стяжку.

Водяной теплый пол под плитку фото

Спросите, почему нельзя уложить подогревающие трубы непосредственно под плитку? Ответ простой: эффективный водяной пол – это слоеный пирог, толщина которого превышает 100мм. Выглядит этот пирог следующим образом.

  1. Гидроизоляция пола, которая укладывается непосредственно на перекрытия – это, так сказать, защита нижних этажей дома от протечек.
  2. Утепляющий слой. Как правило, пенополистирол (пенопласт) толщиной до 50мм. Вы же не собираетесь тратить дорогостоящие ресурсы на подогрев плит перекрытий? Именно поэтому важным моментом эффективной работы теплого пола является перенаправление тепла внутрь помещения. Для этого нужен следующий слой пола.
  3. Отражающая теплоизоляция. Если полистирол не позволяет улетучиваться физически ощутимому теплу, то отражающая теплоизоляция (тонкий утеплитель с фольгой) служит для того, чтобы направить невидимое тепловое излучение в волновом спектре внутрь помещения.
  4. И стяжка толщиной не менее 50мм. Она должна хорошенько армироваться металлической сеткой, чтобы такое основание пола в состоянии было выдерживать положенные нагрузки.

О том, как делается водяной теплый пол под плитку, смотрите в этом видео.

Именно по этой причине и говорится, что данный тип теплого пола укладывается не под плитку, а под стяжку, а если быть точнее, то непосредственно внутрь самой стяжки. Понимаете, о чем речь? Если в вашем доме или квартире уже имеется стяжка пола, то для укладки такой системы подогрева ее понадобится сорвать и заменить новой.

Укладка теплого пола под плитку: электрический проводной вариант

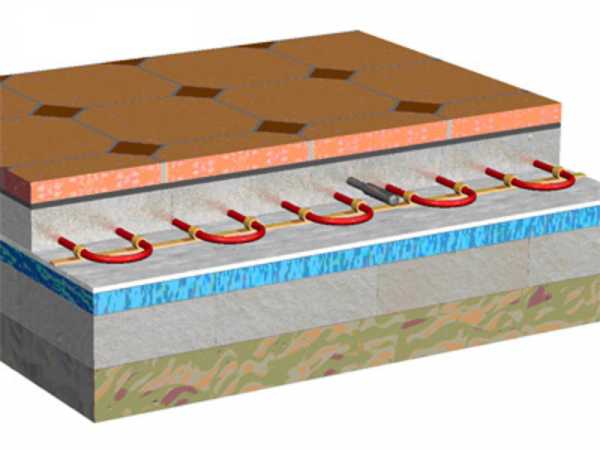

В этой системе подогрева пола за непосредственный нагрев отвечают специальные электрические кабели – не будем внедряться в их устройство и изучать разновидности, а просто рассмотрим его особенности и определимся с вопросом, насколько реально установить его под плитку? А это реально. Можно даже сказать больше – именно эта система нагревателей для пола в полной мере соответствует понятию «под плитку». Да-да, электрические кабели или же нагревательные маты укладываются уже на стяжку, благодаря чему возрастает эффективность их работы. В данной ситуации стяжка тоже утепляется (без этого процесса увеличится расход энергии), но сами нагревательные элементы закладываются именно под кафель.

Теплый пол под плитку фото

Делается это следующим образом.

  1. Для начала по стяжке растягиваются провода (их укладывают змейкой с определенным шагом) или раскатываются нагревательные маты. Первый вариант подогрева пола крепится механическим способом, а второй – маты – просто приклеиваются к бетонному основанию с помощью клея для кафельной плитки. Их особенность заключается в том, что греющие кабели установлены на армирующую сетку – это готовое решение, которое позволяет произвести монтаж теплого пола под плитку своими руками даже непрофессионалу.
  2. Между нагревательными кабелями (примерно посередине между двумя любыми витками) делается штроба, в которую укладывается температурный датчик в гофрированном шланге.
  3. Все провода, как кабели нагревательного элемента, так и проводка термодатчика, выводятся в стандартную коробку на стене, которая, как правило, используется для установки розеток, где к ним подсоединяется небольшой комнатный термостат-программатор.

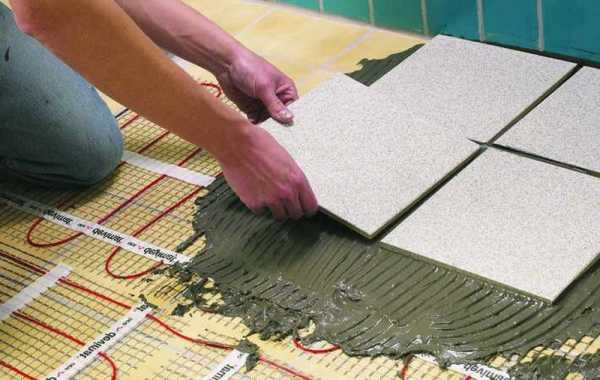

  4. Дальше идет укладка кафельной плитки, которая осуществляется с использованием специального клея, способного выдерживать нагрев до высоких температур.

О том, как укладывается электрический подогрев пола, можно посмотреть в этом видеоролике.

Все достаточно просто, но, как и в любом деле, имеются свои тонкости и нюансы, с которыми нужно будет ознакомиться перед началом работ. Кстати, все эти тонкости и нюансы подробнейшим образом изложены в инструкции от производителя нагревательных матов. Там же написано, что включать электрический пол в работу можно только после полного высыхания плиточного клея – как минимум это пара-тройка недель. В общем, не стоит лезть в воду, не изучив дно и скрытые на нем камни. Да, и еще, перед укладкой плитки пол лучше проверить на работоспособность – включить и посмотреть, работает ли он вообще. Следует понимать, что заменить маты без повреждения плитки не получится. Все остальное, включая термодатчик, меняется достаточно просто.

Монтаж теплого пола под плитку: инфракрасный пленочный подогрев

Скажем прямо, это самый неподходящий вариант теплого пола для укладки под плитку. Спросите, почему? Причин несколько, но самая главная заключается в том, что это в прямом смысле слова тонкая пленка, которая напрочь устраняет такое понятие, как адгезия – ни один плиточный клей к ней не пристает. По сути, пленку невозможно приклеить ни к стяжке пола, ни к плитке – эта система подогрева пола разработана для использования в паре с такими декоративными покрытиями, как ламинат, линолеум, паркетная доска и так далее. Так что термин «инфракрасный теплый пол плитку» будет звучать как минимум некорректно. Это было во-первых. Во-вторых, даже если выдумывать что-то и прорезать в пленке отверстия (чего не рекомендует делать ни один производитель подобных систем), все равно обеспечить полноценной адгезии плитки с клеем и клея с полом не получится.

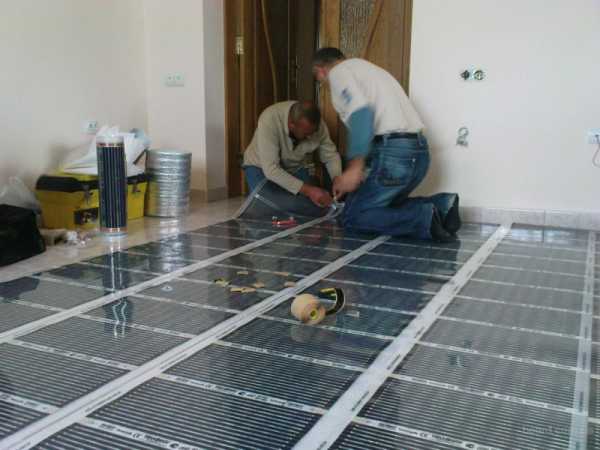

Инфракрасный теплый пол под плитку фото

Не поможет это сделать и специальный пленочный пол, который имеет заводские отверстия и якобы специально предназначен для укладки под плитку. В-третьих, даже если вы умудритесь запихнуть такие нагреватели под стяжку, то надеяться на эффективную работу теплого пола не стоит – греть он будет очень слабо, так как инфракрасное излучение плохо преодолевает препятствия в виде цементно-песчаного раствора. Говорят, что с этой задачей неплохо справляется гипсокартон, настеленный поверх пленочного теплого пола в два слоя. Возможно, это и так, но здесь тоже нужно обратить внимание и на хрупкость, а вернее, мягкость этого материала – со временем под нагрузками гипс начнет крошиться и в конечном счете плитка начнет гулять, и этот момент будет ощутим при ходьбе.

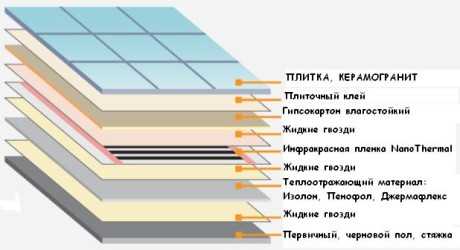

Как вариант, можно использовать сухую стяжку пола, а вернее листы гипсоволокна, которые используются в ней, но и в этом случае на эффективность такого подогрева сильно можно не рассчитывать. В общем, вопрос, как сделать теплый пол под плитку, нужно решать правильно – в смысле того, что использовать необходимо только те системы, которые предназначены для подобной установки, а не те, которые вам хочется.

И в заключение темы про теплый пол под плитку скажу несколько слов по поводу еще одной уникальной разновидности теплого пола – это так называемые стержневые электрические маты. Это одна из разновидностей инфракрасного теплого пола – единственная в своем роде, которая может быть уложена под плитку. В отличие от своего пленочного аналога, эти нагревательные элементы представляют собой каркас, между частями которого имеется достаточно пространства, чтобы обеспечить надежную адгезию клея для плитки и стяжки. Мало того, как и многие другие системы теплого пола, монтаж этой разновидности тоже не отличается особой сложностью.

moyadacha.org

различные способы укладки своими руками

Содержание статьи:

Во время строительства или ремонта различных помещений, таких как дом, офис или квартира, используют теплый пол. Это система равномерного обогрева, которая позволяет гибко реагировать на изменения погодных условий и микроклимата в помещении. Одним из вариантов такого отопления является теплый пол под плитку – замечательное решение для обеспечения домашнего комфорта.

Видео-инструкция по монтажу теплого пола под плитку

Особенности данной системы обогрева

Существует два вида подобного отопления. Это электрический теплый пол под плитку и водяной, где вода, которая подается по трубам, является теплоносителем. Они устанавливаются в стяжку пола в процессе строительства и, как правило, могут быть и основным видом отопления, и дополнительным.

Если толщина пола небольшая, то чаще всего укладка теплого пола под плитку может выполняться при помощи нагревательных матов или более новой технологии – инфракрасной пленки. Рассмотрим вначале первый способ.

Что такое нагревательные маты и с чем их укладывают

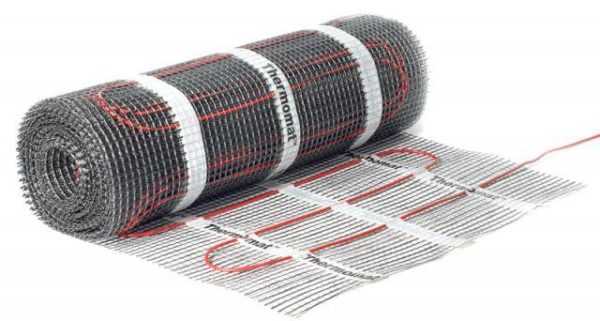

Так называются армированные сетки из стекловолокна, к которым прикрепляется экранированный нагревательный элемент (секция), толщина которого – не более трех миллиметров. Безмуфтовое соединение используется для горячей и холодной части, что только повышает надежность секции. Армированные сетки используются для того, чтобы материал стяжки или приточного клея проникал через теплый пол.

На приведенных фото теплый пол под плитку и технология его укладки видны достаточно отчетливо.

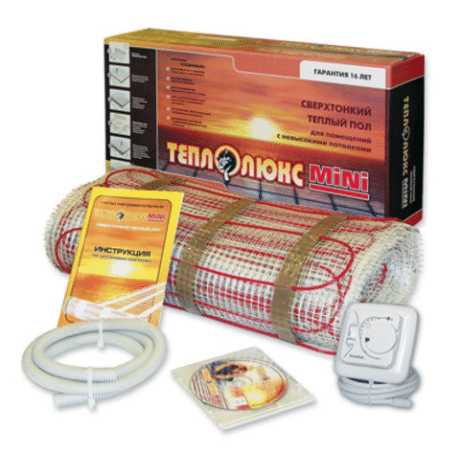

Комплект сверхтонкого теплого пола на основе нагревательного мата

Установка теплого пола под плитку с применением данной технологии может быть выполнена самостоятельно, однако необходимо обеспечить соответствующие условия безопасности. Вначале нужно составить схему установки и учесть при этом расположение мебели или больших предметов. В зависимости от этого определяется место для укладки пола.

После приготовлений устанавливается распаечная коробка, в основании пола и в стене делаются канавки, в которые потом монтируется температурный датчик и соединительные провода. Поверхность очищают от грязи, пыли и посторонних предметов. Выполняется грунтовка пола для более лучшего соединения плиточного клея и основания.

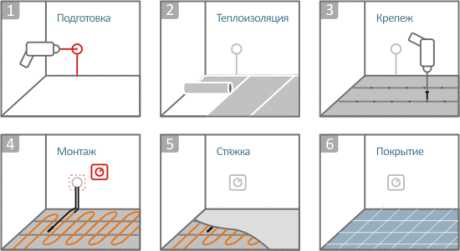

Этапы монтажа теплого пола на основе нагревательных матов под плитку

Далее монтаж теплого пола под плитку выполняется следующим образом:

  • Установка датчика. Перед этим нужно правильно рассчитать его глубину канала, что позволит в случае чего заменить датчик теплого пола. Кроме этого, нельзя, чтобы датчик пересекался с нагревательным кабелем либо находился на близком расстоянии от него. Также его нужно установить на одинаковом расстоянии от витков кабеля;

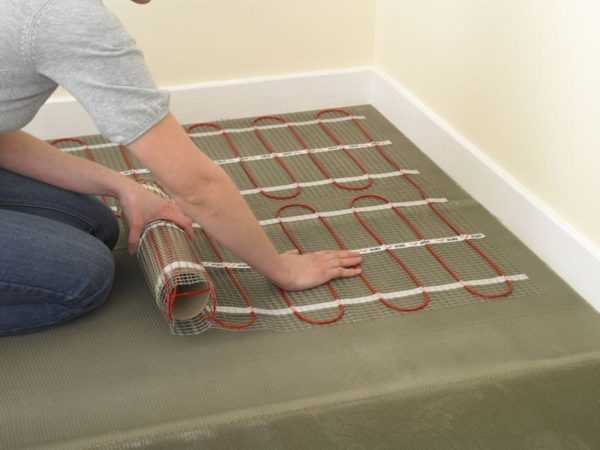

  • Укладка нагревательного мата. Далее приступают непосредственно к укладке мата. Вначале его раскатывают по всей площади согласно той схеме, которую вы подготовили. В процессе укладки нужно будет разрезать стекловолоконную сетку, причем осторожно, чтобы случайно не повредить нагревательный кабель. Данная операция напоминает крой ткани;

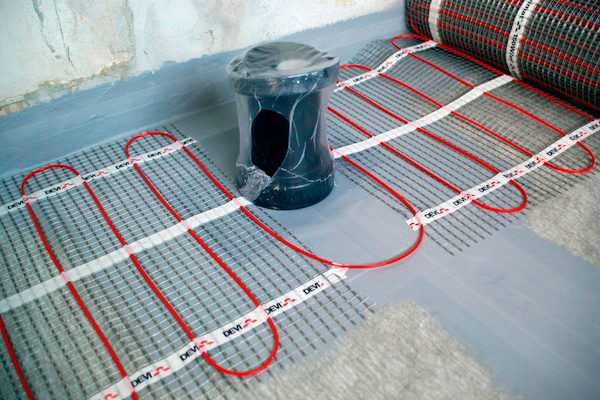

  • Если на пути укладки возникли препятствия, то их необходимо обойти, проложив нагревательный кабель на расстоянии 5 – 6 см.

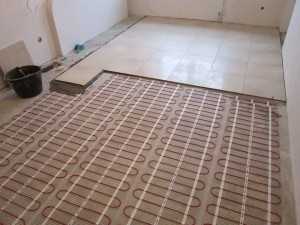

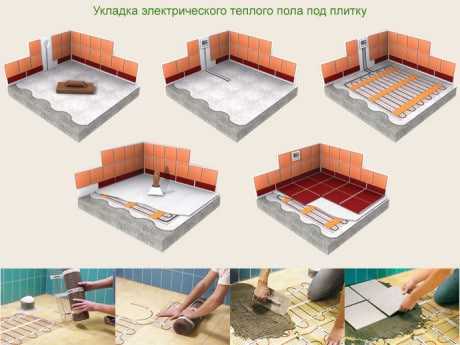

Укладка электрического теплого пола под плитку

Далее начинается непосредственная укладка нагревательного мата. Можно посмотреть специальное видео — теплый пол под плитку, где четко изображен весь процесс. Основные шаги следующие:

  • Материал скручивают в рулон и отрывают защитную полосу клейкой ленты, которая расположена на нижней стороне. Потом его снова раскатывают по поверхности пола;

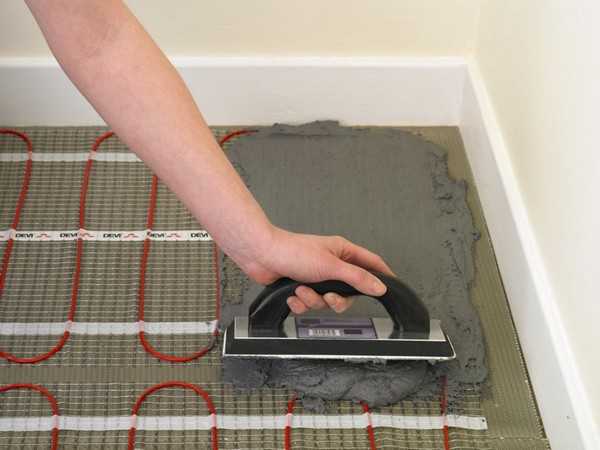

  • Берем плиточным клей и покрываем им нагревательный мат. Слой не должен быть более семи сантиметров. После того как клей высох, необходимо начинать укладывать плитку;
  • В конце все необходимое оборудование подключают к электрической сети. Это непосредственно нагревательный мат и терморегулятор с термодатчиком. Также нужно подключить и защитное устройство;
  • Эксплуатацию теплого пола необходимо начинать минимум через 4 недели после укладки, когда химические процессы в стяжке завершатся.

Инфракрасный теплый пол

Существует также инфракрасный теплый пол под плитку. Сегодня эта технология достаточно популярна. Толщина инфракрасной пленки – всего лишь от 0,3 до 1 мм. Внутри нее находится электропроводник.

Отличие подготовительных работ от тех, которые проводились при укладке мата, заключаются лишь в необходимости укладки теплоизоляционного слоя. На него как раз и нужно уложить инфракрасную пленку, причем листы необходимо класть не внахлест, а параллельно. Далее монтируется терморегулятор и система проверяется на работоспособность.

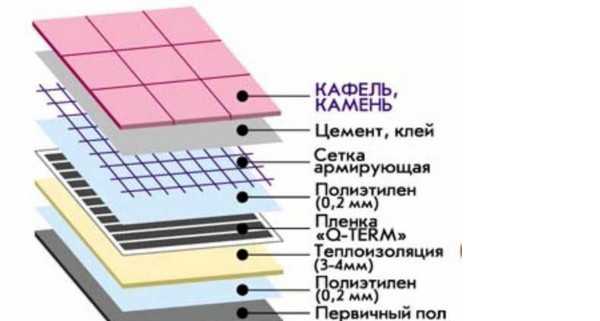

Инфракрасная пленка обязательно должна быть защищена изоляционным слоем

После этого необходимо закрепить монтажную сетку, залив ее стяжкой из цемента и песка, и снова проверить систему на работоспособность. Когда стяжка высохнет, плитка кладется на термостойкий клей. Как и при «натуральном» мате, пол из инфракрасной пленки необходимо включать примерно через 4 недели. Именно за столько времени высыхает плиточный клей. Различные отзывы теплый пол под плитку, выполненный по такой технологии, описывают положительно.

Технология монтажа водяного теплого пола

Установить водяной теплый пол под плитку гораздо сложнее, но, несмотря на это, он довольно популярен в загородных домах, в квартирах или больших общественных зданиях. Это гибкие трубы из полипропилена и металлопластика, по которым идет горячая вода. Регулировка температуры осуществляется с помощью специального термостата. Преимущества такого отопления: невысокая цена, отсутствие электромагнитного излучения, низкое энергопотребление.

Установку водяного пола вкратце можно расписать следующим образом:

  • Подготовить поверхность для пола, тщательно ее выровняв при помощи специальной смеси. Далее кладется гидроизоляция, а по всей площади комнаты – демпферная лента;
  • Укладка теплоизоляции, в роли которой можно использовать минеральную вату, пенополистирол или другие материалы;
  • На стене помещения, где монтируется теплый пол, устанавливается шкаф для коллекторов (труба с ответвлениями), который оснащается двумя трубопроводами: нагнетающим и возвратным. Именно по ним и будет проходить горячая вода;
  • Трубопроводы присоединяют к коллектору с помощью перекрывающих вентилей;

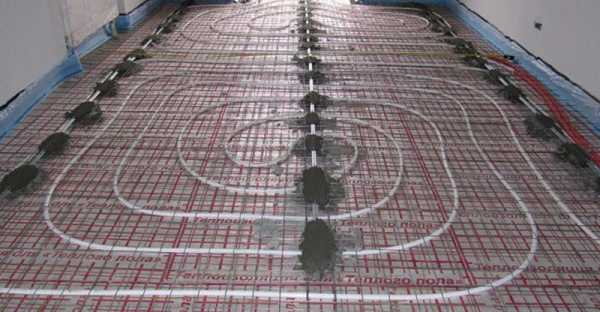

  • Укладку труб можно выполнять и змейкой, и спиралью. Шаг укладки должен быть равен от 10 до 30 см;
  • Когда трубопровод уложен, его заливают смесью из цемента и песка.

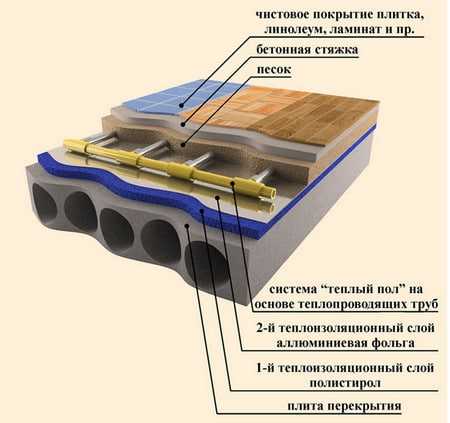

Система «водяной теплый пол» в разрезе. Теплоизоляция при этом обязательна, особенно если вы устанавливаете его в квартире, иначе потолок ваших соседей снизу будет прогреваться. Следовательно, будет теряться часть тепла

В конце уже можно класть любой материал для пола: паркет, ламинат, плитку и др.

Выводы

Итак, мы рассказали вам, как разными способами можно установить современные технологии отопления дома. Это водяной, электрический и инфракрасный пленочный теплый пол под плитку. Как вы уже поняли, это вполне можно осуществить самостоятельно, разве что с водяным придется повозиться. Все технологии сейчас достаточно распространены, однако помните, что использовать готовый теплый пол можно не раньше, чем через 4 недели. Что касается водяного пола, то его лучше всего применять в частных домах, все-таки для монтажа в квартире требуется дополнительное разрешение.



Понравилась статья? Поделитесь с друзьями:

teploguru.ru

Как сделать электрический теплый пол под плитку своими руками: 9 шагов алгоритма

Многие сегодня пытаются самостоятельно осваивать ремонтные технологии, поэтому рассказ о том, как монтируется электрический теплый пол под плитку своими руками, способен показаться интересным. Начать его необходимо с советов по правильному выбору оптимального варианта исполнения. Реализовать поставленную задачу можно по-разному, используя кабель, нагревательные маты или инфракрасные теплые полы. Что лучше? Что дешевле? Что проще установить без привлечения профессиональных электриков? Ответы в статье.

Какую систему электрического пола выбрать?

Итак, как уже было отмечено выше, существует три варианта исполнения системы электрического теплого пола:

  1. Греющий кабель.
  2. Термоматы.
  3. Пленочное покрытие.

Произвести монтаж электрического теплого пола под плитку своими руками при помощи греющего кабеля будет сложнее всего. И вот почему.

  • Во-первых, сначала необходимо правильно рассчитать длину проводника электрической энергии, самостоятельно уложить кабель на основание и выполнить его крепление к основе. Прокладывать кабель необходимо так, чтобы потом поверх теплого пола не стояла массивная мебель, так, чтобы количество петель соответствовало ожидаемой мощности электрической батареи. Лишняя длина кабеля приведет к тому, что в помещении будет всегда не вполне комфортная жаркая температура. Недостаточная длина кабеля не способна будет обеспечить качественный обогрев помещения.
  • Во-вторых, применение кабеля предполагает заливку бетонной стяжки. Она не всегда может быть использована. Бетонная стяжка заберет у высоты помещения 10 см. Там, где потолки низкие, это критическое условие. Стяжка увеличивает нагрузку на плиты перекрытия. Вот почему применение кабельной системы в многоквартирных домах всегда остается под вопросом.

Тепмоматы – этот тот же кабельный теплый пол, но усовершенствованная его версия. Еще на этапе производства рассчитывается мощность электрической отопительной системы. Кабель укладывается на сетчатой основе с рассчитанным шагом. Такое решение позволяет приобретать готовые изделия с определенной мощностью обогрева. Монтируются маты тоже под стяжку, но ее толщина составляет всего 2 см. Специалисты обращают внимание на то, что выбирается чаще всего данная технология укладки электрического теплого пола под плитку (кафель, мрамор, керамогранит). В этом случае от стяжки пола вообще можно отказаться, маты прячутся под плиточным клеем.

Применять инфракрасную пленку целесообразно тогда, когда в качестве финишного напольного покрытия используется дерево, ламинат, инженерная доска, линолеум или ковролин.

Так как чаще всего описываемые системы используются для обогрева холодных покрытий, таких, как кафель, рассказ о том, как сделать электрический теплый пол под плитку самостоятельно своими руками, предположительно будет более интересен, чем укладка пленочных систем.

Как правильно укладывать маты?

Алгоритм укладки системы теплого электрического пола укладывается в следующую схему:

  1. Подготовка поверхности.
  2. Составление схемы раскладки матов.
  3. Расчет необходимых материалов.
  4. Проверка имеющейся электропроводки.
  5. Теплоизоляция основания.
  6. Монтаж датчиков температуры.
  7. Сборка системы.
  8. Контрольная проверка ее работы.
  9. Заливка стяжки.

Именно в такой последовательности необходимо собирать систему электрического теплого пола под плитку, технология укладки предельно проста. Если соблюдать все этапы, работать система будет безупречно.

Подготовка поверхности

Качественная укладка электрического пола начинается с подготовки основания. Сначала демонтируется старое напольное покрытие, затем убирается весь строительный мусор и инспектируется основание. Если на нем нет трещин и сколов, других видимых дефектов, можно будет обойтись без заливки черновой стяжки. Если дефекты выявляются, выполняется стяжка (допустимая минимальная толщина ее должна быть не менее 3 см).

Составление схемы раскладки

Обычно устройство электрического теплого пола предельно просто. Если есть элементарные школьные знания по физике, его можно легко понять и собрать самостоятельно. Но перед началом работ важно взять в руки ручку и листочек и начертить на нем схему подключения. На ней важно указать шаг укладки нагревательных матов. Существуют общие рекомендации, которые необходимо учитывать перед тем, как начинать укладывать маты. Обозначим их.

  • Нагревательные маты нельзя укладывать ближе, чем 10 см от стены.
  • Не укладываются электрические теплые полы там, где потом предположительно будет стоять мебель без ножек, там, где потом будет расставляться крупная бытовая техника. Подобные помехи будут нарушать теплоотдачу, теплый воздух будет уходить не в комнату, а обратно в пол, поэтому маты будут перегреваться и быстро выходить из строя.
  • Когда планируются полы под плитку, не обязательно укладывать маты строго по прямой линии. Кабель уложен на прозрачную сетку, она легко подрезается, таким образом, мат можно согнуть и направить его в любом нужном направлении. Такая установка позволяет сокращать расходы на электричество и организовывать обогрев необходимых участков.

Как рассчитать расход материалов?

Перед тем, как уложить теплый пол электрический из матов, важно грамотно произвести расчет мощности теплового оборудования. Если описываемая система выступает в качестве основного отопления, мощность нагревательного элемента должна составлять 140-180 Вт на один квадратный метр. Если установка нагревательных матов призвана дополнять основной источник отопления, ее мощность может составлять и 80 Вт (если выполнено качественное утепление дома или квартиры).
Полезная площадь обогрева рассчитывается по следующей формуле:

  • Длина комнаты умножается на ее ширину, получается площадь помещения.
  • Так как установка системы запрещена под крупногабаритной мебелью без ножек и бытовой техники, необходимо вычислить площадь, которые они будут занимать.
  • Полученный показатель вычитаем от цифры общей площади помещения.
  • Подобные подсчеты помогают получить полезную площадь обогрева.
  • Следующий шаг – изучение маркировки электрических матов. На ней производитель указывает мощность погонного метра нагревательного кабеля. Она может варьироваться от 16 Вт/м до 21 Вт/м.

Зная о том, как правильно рассчитать мощность нагреваемого мата, можно легко посчитать, сколько метров сетки с кабелем понадобится для осуществления поставленных целей.

Обратите внимание! Если в квартире или в доме для монтажа системы теплого пола выбирается нагревательный мат, вместе с ним необходимо сразу приобретать монтажную ленту. При помощи нее будет осуществляться крепление описываемой системы к основанию пола.

Для чего нужно проводить проверку старой электропроводки?

Итак, приведенные выше вычисления дают понять, что для обогрева комнаты, площадью 25 кв.м., необходимо довольно мощное электрическое оборудование. Оно будет обязательно формировать дополнительную нагрузку на существующую электропроводку. Поэтому важно перед укладкой произвести расчет сечения и выяснить, способна ли будет домашняя электропроводка выдержать подобное подключение. Если диаметр жил у нагревательных матов и кабеля электропроводки будет разным, придется полностью менять электропроводку в доме. Это очень затратное мероприятие, его проведение становится целесообразным только при проведении капитального ремонта. В противном случае свой первый опыт подключения описываемых систем придется отложить до лучших времен.

Теплоизоляция поверхности

Кабельная система при нагревании отдает свое тепло не только вверх, но и вниз. Для того чтобы увеличить эффективность работы системы теплого пола, важно первоначально произвести теплоизоляцию основания, уложив на него теплоизоляционный материал. В качестве него лучше всего подходит пефонол – рулонный материал. Он с одной стороны имеет самоклеющуюся пленку, с другой – фольгированное покрытие. Пефонол просто раскатывается по полу, рулонный материал укладывается встык плотно друг к другу фольгированной стороной вверх. Места стыков проклеиваются фольгированным скотчем.

Обратите внимание! Для улучшения теплоизоляционных свойств основания, необходимо уложить пефонол таким образом, чтобы края рулона на несколько сантиметров заходили на стены. Применение других теплоизоляционных материалов, таких, как полипропилен или пенополистирол, отнимет у высоты комнаты несколько сантиметров. Для малогабаритных квартир это не всегда является допустимым.

После укладки пефонола края, материала, заходящие на стены, прикрепляются к стенам при помощи демпферной ленты. Она будет компенсировать расширение материала при нагревании. Поверх пефонола обязательно укладывается металлическая сетка. Ее предназначение – предотвратить прямой контакт с нагревательным элементом и упростить установку мата под плиточный клей.

Устанавливаем датчик температуры

Датчик температуры позволит контролировать систему электрического отопления. Он всегда идет в паре с термостатом. Это механический или электронный регулятор. При помощи него можно будет задавать оптимальный режим работы, и выставлять нужную температуру. Термостат монтируется на стене, рядом с основными розетками. Температурный датчик устанавливается на самом нагревательном мате. На фото наглядно продемонстрирована правильная схема подключения.

Посмотрите, от терморегулятора по стене и по полу проводится штроба, ее расположение – строго вертикально стене и к перекрытию. В штробу вставляется гофрированная труба. Она должна лечь таким образом, чтобы ее нижний конец прошел прямо между двумя соседними витками кабеля (на фото это хорошо видно). Гофра должна защитить датчик от механических повреждений. Далее производятся все подключения согласно составленной ранее схеме.

Проверка подключения

Перед тем, как на маты будет укладываться кафель, собранную систему важно предварительно включить и проверить, как работает теплый пол. Затем замеряется сопротивление кабеля. Процедура осуществляется при помощи специального инструмента – мультиметра. Его показатели не должны превышать показатели сопротивления кабеля, указанного в техническом паспорте приобретенного изделия. Если все соответствует норме, можно приступать к укладке кафеля.

Финишные работы

После подключения можно приступать к укладке кафеля. Выполнить ее можно двумя способами.
Способ № 1 – залить цементно-песчаную стяжку. Если высота потолков позволяет, конечно, маты лучше утопить в цементно-песчаной стяжке. Раствор готовится предельно просто: на четыре части песка берется одна часть цемента и пять частей щебня. На всю массу всего 0,6 частей воды. Количество воды обязательно регулируется на глаз. Раствор должен получиться в меру густой, похожий по консистенции на сметану. Полезно добавить в смесь 1% от полученной массы пластификатор. Он поможет сделать раствор более эластичным.

Обратите внимание! Экспериментировать с приготовлением раствора для стяжки не стоит. Замена щебня керамзитом или перлитом, например, приведет к возникновению нарушения теплообмена. А это – главная причина перегрева матов. Излишки воды приведут к тому, что стяжка после высыхания растрескается, поэтому нарушать предложенные пропорции не стоит.

При помощи приготовленного раствора заливается стяжка, толщиной от 3 до 5 см. Полное высыхание стяжки происходит через месяц. Плитку можно класть уже через пару суток, но включать теплый пол можно только после полного высыхания стяжки.

Способ №2 укладка плитки прямо на нагревательные маты. Данная технология выбирается тогда, когда высота потолков не позволяет выполнять стяжку.

Обобщение по теме

Как видите, укладка плитки на электрический теплый пол не так уж и сложна, но для того чтобы система обогрева работала безупречно, важно строго соблюдать все этапы технологии монтажа нагревательных матов.

oblicovshik.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

➤
