Водяной пол в ванной своими руками

Полы в ванной комнате холодные даже в тот момент, когда все помещение заполняется паром, потому как теплые потоки воздуха поднимаются наверх, а напольное покрытие в большинстве случае керамическое, которое прекрасно проводит тепло. Как же сделать теплые полы в ванной?

Стоит сразу упомянуть о том, что если вы решили сделать водяной пол в ванной своими руками, то неправильная его укладка может привести к потере тепла по всей системе отопления.

Более того при допущении ошибок в монтаже теплых полов могут случиться совершенно непредсказуемые последствия, а именно увеличенный уровень влажности в соединении с неверным подключением к электричеству может быть опасно для жизни

Давайте более подробно рассмотрим, как обустроить водяной пол в ванной своими руками.

Как делать теплые полы в ванной в частных домах

В этом случае можно использовать полы любого типа и любые методы подключения. Волы водяного типа вы можете вмонтировать в отопительный контур от котла – это будет самый недорогой и экономичный способ, в особенности, если у вас уже установлен котел и контур.

Важно! Для установки теплых полов в систему отопления должен быть встроен насос.

Сложнее дело обстоит с электрическими полами за городом, часто бывают перебои с подачей электроэнергии. При эксплуатации электрический пол будет стоить намного дороже водяного, так как электричество дорогое.

На данном варианте можно и остановится, если конечно в доме есть водяное отопление.

Теплый пол в ванной в квартире

В квартире не получится подключиться к основной системе отопления, чтобы сделать теплые полы в ванной, так как в администрации вам не дадут на это разрешения, чтобы врезаться в стояк отопления. Такие действия приведут к тому, что будет нарушена работа всей отопительной системы в огромном доме. А без разрешения такие работы производить нельзя, это может закончиться судом.

Но кроме этого у жителей таких домов есть возможность подключить подогрев полов к стояку с горячей водой, а это законом не запрещено.

Как подключится к стояку с горячей водой, опишем далее в статье. Но здесь имеется один большой недостаток, полы будут теплыми только в том случае, когда будет течь горячая вода. Вода из крана будет течь немного холоднее, потому как немного остынет, проходя контур.

Самым лучшим вариантом для городских жителей станет пол электрического типа. Площадь, которую необходимо обогреть небольшая. И также не обязательно держать обогрев включенным постоянно. Если сделать правильные расчеты, то потребление энергии будет экономичным.

Самым недорогим вариантом можно назвать кабель нагревательного типа. Но он имеет некоторые недостатки:

• от него исходят электромагнитные излучения;
• его сложно укладывать;
• имеется необходимость делать стяжку.

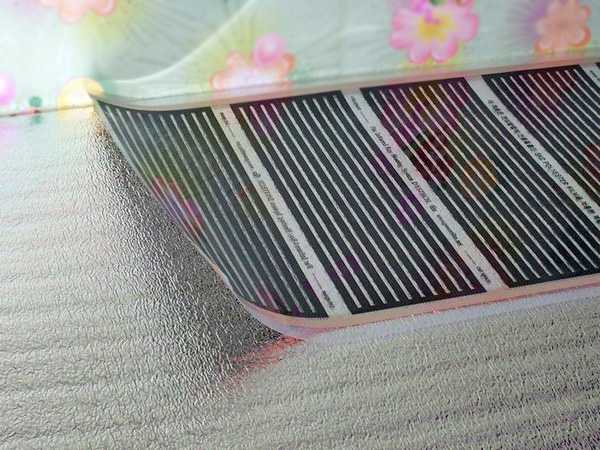

Пол пленочного типа будет стоить намного дороже, но других недостатков он не имеет. Уложить кабельные маты в ванной проблематичная затея, потому что площадь помещения небольшая, а также имеет сложную геометрию. Выбрать нужное их количество сложно, а разрезать их нельзя.

Общее требование к любому типу полов по нормам электробезопасности – это то, что такой пол необходимо подключать к отдельным автоматам с УЗО в 25 Ампер. В остальных своих действиях необходимо придерживаться ПУЭ.

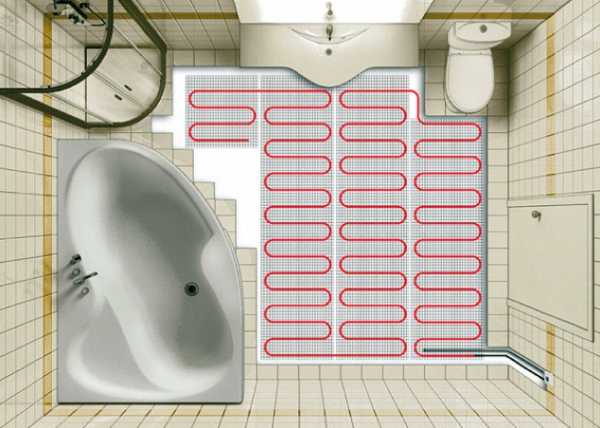

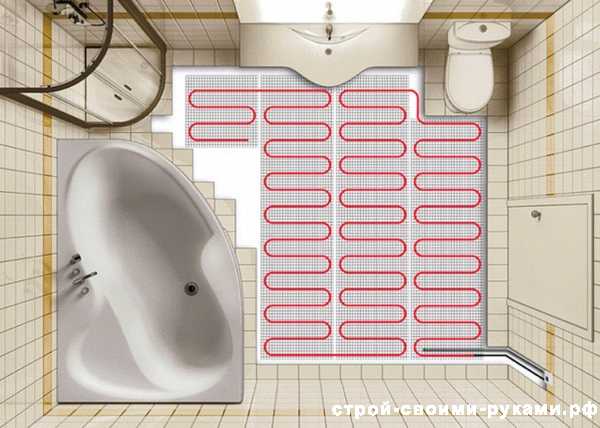

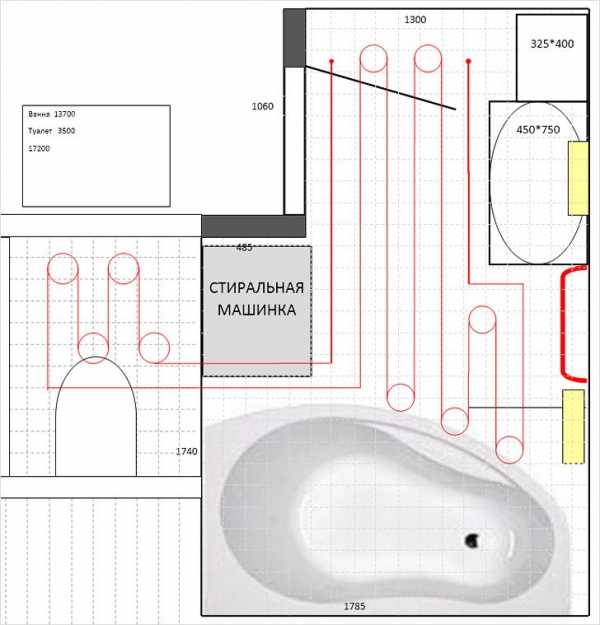

Вне зависимости от типов полов нужно в первую очередь нарисовать схему. На схеме будет отображено месторасположение труб, кабелей либо секций пленки, расположение термостата и коллектора для воды. Основываясь на такой схеме, у вас есть возможность просчитать нужную вам длину кабеля либо труб и секций.

Важно! Пол под ванной, унитазом, раковиной, стиралкой, если она располагается в ванной, не следует утеплять, так как греть их не нужно, а для электропола может закончиться перегревом.

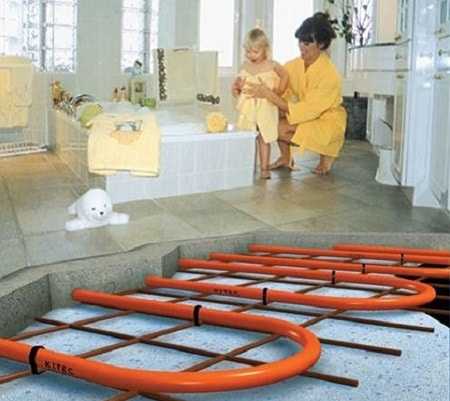

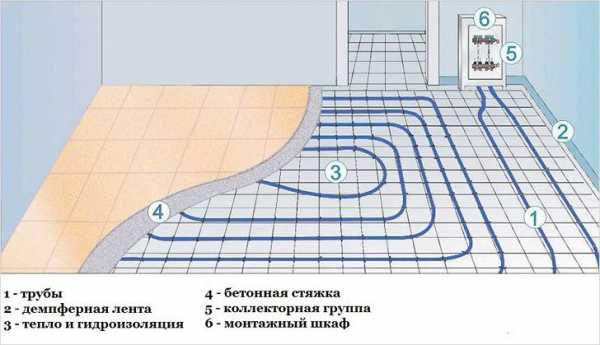

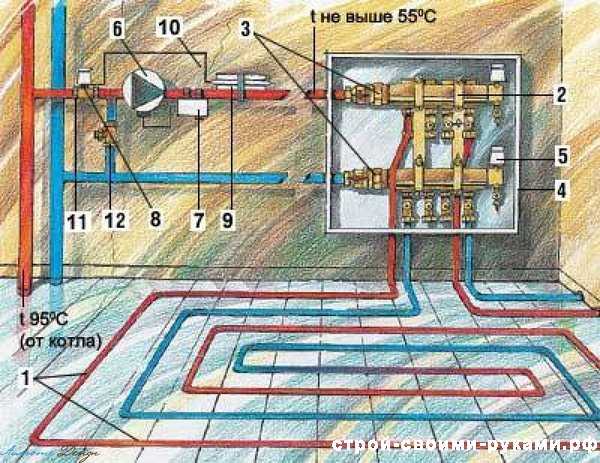

Как делается теплый водяной пол в ванной, давайте рассмотрим вариант для частных домов с вмонтированием полов в общую отопительную систему. Этапы установки:

1. Произвести установку коллекторного шкафа (невысоко) либо сделать нишу, где будет установлена гребенка коллекторного типа. Для теплых полов необходимо устанавливать свой коллектор, который не будет зависеть от радиаторов.
2. Смонтировать гребенку и произвести подключение к ней подающей и обратной трубы от отопительного прибора (котла). На соединениях поставить вентили запорного типа.
3. Убрать покрытие с полов, произвести демонтаж старой стяжки.
4. Основание пола выровнять при помощи цементного раствора, залить все трещины и впадины.
5. Постелить на пол гидроизоляционную пленку, которая должна выходить на стены.
6. На стыках со стенами и полом клеится демпферная лента. Ее края должны быть немного выше стяжки, которую вы будете делать.

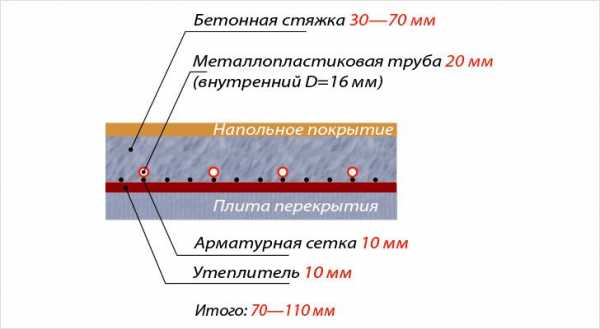

7. Заливаем черновую стяжку. От нее до финишного пола должно остаться расстояние в 7 сантиметров.
8. Высушиваем стяжку на протяжении трех дней, при этом периодически ее следует смачивать водой.
9. Укладываем теплоизолятор. Это может быть пенофол фольгированного типа, ППС или пенополиуретан.
10. Если вы выбрали не фольгированный утеплитель, то его нужно застелить специальной фольгированной пленкой. Стыки полосок необходимо проклеить скотчем металлоизированного типа.
11. После этого производим укладку арматурной сетки.

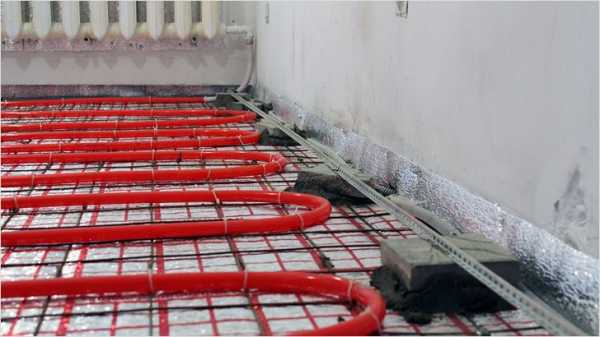

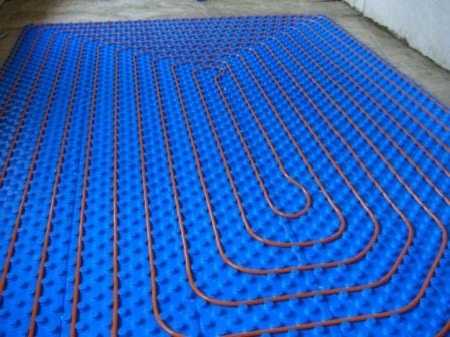

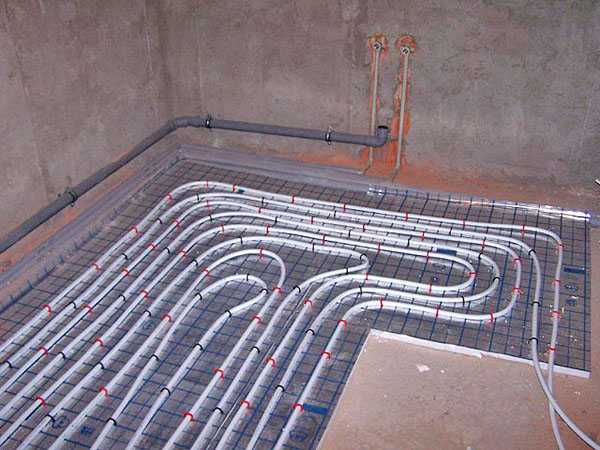

12. Укладываем трубы по предварительно подготовленной схеме. К сетке их следует прикреплять специальными хомутами из пластика, между витками должно быть расстояние от 15-ти до 25 см.
13. Присоединяем трубу подачи и обратки к коллектору при помощи специальных вентилей.
14. Провести тестирование системы на протечки, то есть подать в нее воду.

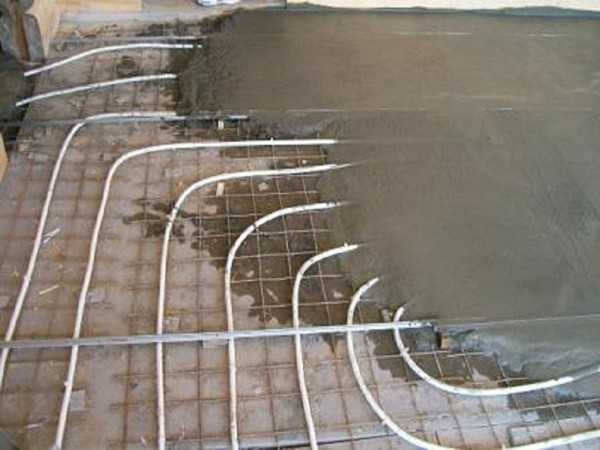

15. Подождать пока пол остынет и заливать стяжку чистового типа. Она должна иметь высоту вместе с трубами не более 7-ми см..
16. Ждем, пока стяжка высохнет, приблизительно сутки, и начинаем укладку плитки.
17. Использовать систему можно после того как стяжка полностью высохнет, это примерно 30-ть дней.

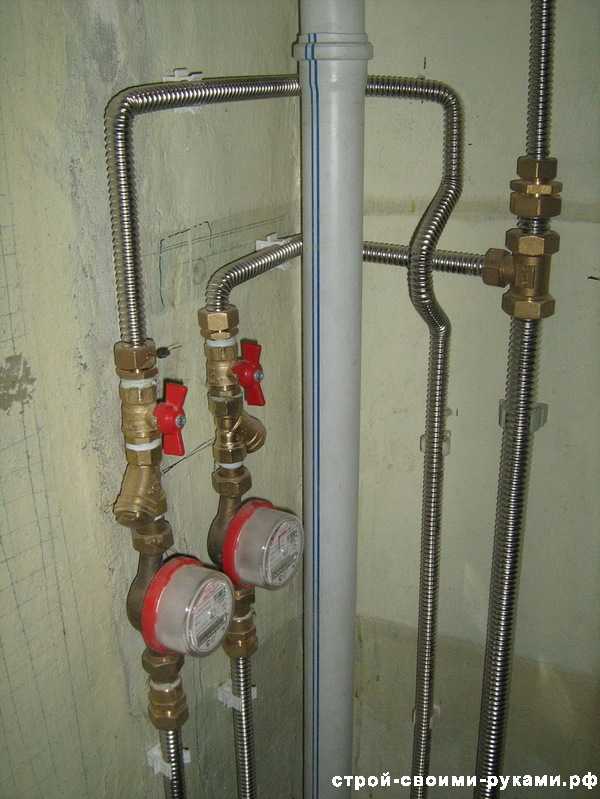

Порядок подключения теплого пола к стояку с горячей водой такой же, как и выше описанный, только подключать трубы подачи и обратки следует к стояку. И это вносит некоторые особенности в обычный монтаж:

1. Стояк из металла  меняем на пластиковый.
2. Специалисты рекомендуют укладывать полы с использованием труб с диаметром в 2 см из металлопластика, но в большинстве случаев применяют трубы с сечением 1,6. В противном случае при небольшом напоре вся система станет работать неэффективно и медленно.
3. Следует использовать трубу небольшой длины до 20-ти метров и производить укладку на расстоянии в 15-ть сантиметров.
4. Толщина чистовой стяжки уменьшается до пяти сантиметров.
5. Теплоизоляцию нужно делать толстым слоем, если вы используете ППС, то не менее 1,5 см, если его плотность составляет 35 кг на куб.
6. К стояку трубы следует подсоединять при помощи шаровых кранов, которые являются и регулировочными и балансировочными.

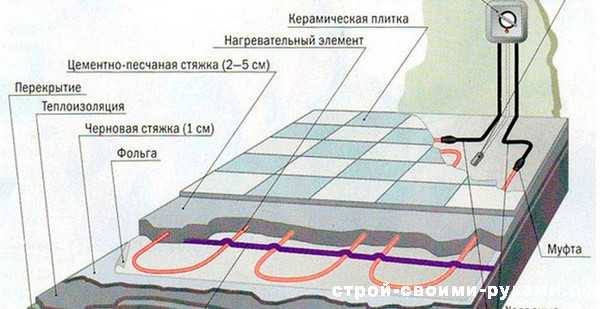

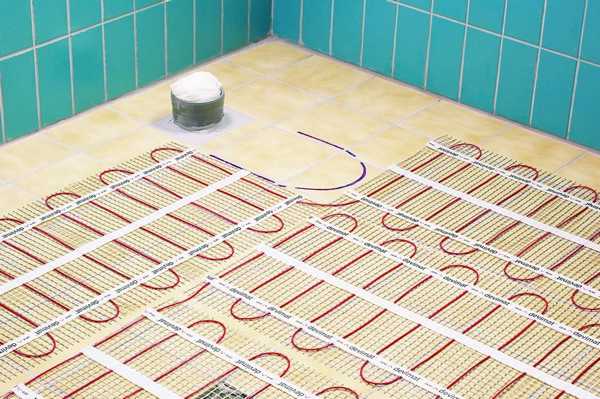

В общем, процесс укладки электрического пола схож с укладкой водяного, то есть укладывается гидроизоляция, затем стяжка чернового типа, утеплитель, фольгирующий материал, сетка, укладка кабеля, проверка в работе, затем укладка чистовой стяжки и покрытие.

Термодатчик от которого должен отходить провод необходимо спрятать в гофротрубу. Сам же датчик располагают между витков кабеля, проводник, расположенный в гофре присоединяют к терморегулятору.

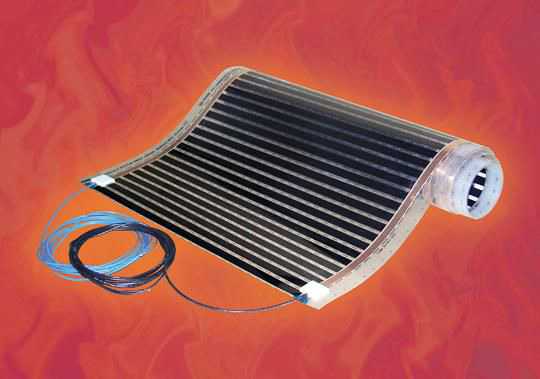

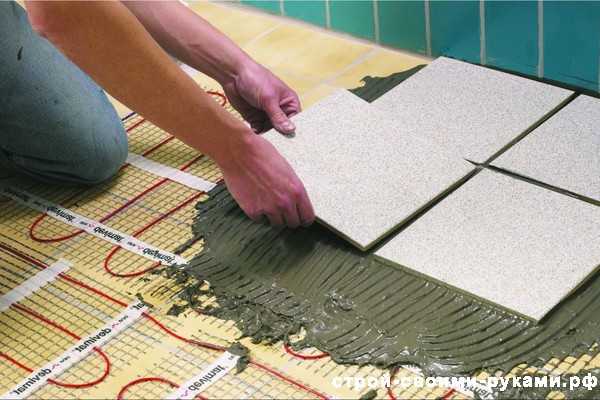

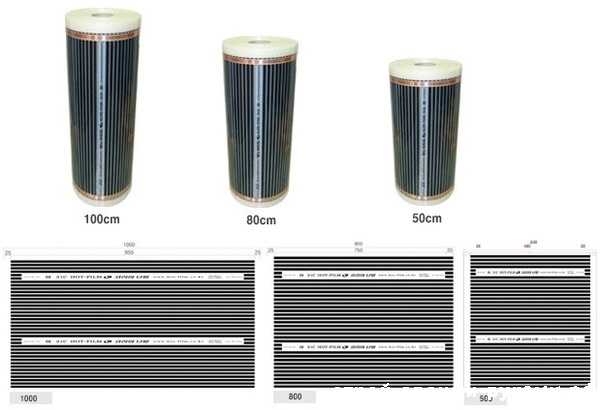

В случае если вы выбрать пол пленочного типа, то процесс работ будет следующим:

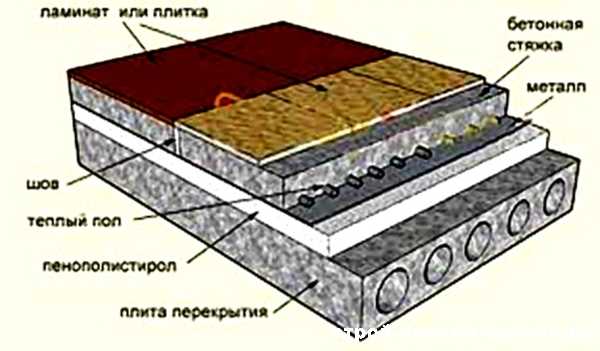

1. Формируется пирог полов, также как было написано выше.
2. Пленочные секции следует расстилать параллельно одна к другой по схеме.
3. Подключение проводится также параллельно.
4. Сверху стяжку можно не делать. Если вы ее не делаете, то сверху на пленку необходимо уложить еще один слой гидроизоляции.
5. Сверху выкладываем лист фанеры.
6. На фанеру кладется плитка.

В статье описаны общие правила про то, как можно сделать теплые полы в ванной комнате собственноручно. В частных домах отдавать предпочтение водяным полам, а в квартире электрическим. В особенности если квартира располагается на первых этажах. Ведь трубы могут протекать и, если укладка сделана грамотно и правильно. Залив соседей будет стоить вам намного дороже, по сравнению с деньгами которые вы сможете сэкономить на водяных полах.

www.xn—–8kcg4aacboreodxjfen5a.xn--p1ai

Как сделать теплый пол в ванной

Многие домовладельцы проявляют желание устроить систему подогрева полов в ванной комнате, особенно во время проведения ремонта. Это разумно, лучшего момента для того, чтобы сделать теплый пол в ванной комнате своими руками, не подобрать. В данном материале мы проясним некоторые важные моменты, касающиеся выбора типа напольного обогрева в ванной и его монтажа.

Теплый пол в ванной комнате – нужен или нет?

Если потратить какое-то время и посетить форумы на строительную тематику, то можно обнаружить, что вопрос — нужен ли теплый пол в ванной, является весьма обсуждаемым. Мнения разделяются примерно пополам: одна часть пользователей утверждает, что подогрев полов в данном помещении – очень нужная вещь, а другая говорит – существующего отопления вполне достаточно. Решающее значение имеет утверждение, что керамический пол – холодный. С ним трудно не согласиться, поскольку каждый человек знает, как некомфортно из горячей ванной ступать на холодную плитку.

Бытует мнение, что ванная комната с напольным обогревом навсегда избавится от плесени и грибка. Это не совсем верно, здесь еще нужна хорошая вытяжная вентиляция, без нее никакие теплые полы не помогут.

На эту тему в нормативной документации есть требование, относящееся к детским учреждениям. В нем сказано, что дорожки вокруг бассейна должны быть оборудованы системой напольного обогрева с температурой поверхности не выше 30 ºС. То есть, для здоровья и комфорта детей такое мероприятие будет только на пользу. Однако, прямого указания на устройство теплого пола в жилых зданиях в нормативах нет.

Подогрев пола в ванной, безусловно, повысит комфорт для вас и сбережет здоровье вашим детям. Нужно ли его устраивать – каждый домовладелец решает для себя сам.

Выбор типа напольной системы обогрева

Прежде чем приступить к устройству теплого пола в ванной под плиткой, нужно выбрать подходящий тип греющих элементов, коих существует два:

• водяные;
• электрические.

Первый тип систем функционирует от теплоносителя, протекающего по греющим трубам, замоноличенных в стяжку. Он рекомендован к применению в помещениях с индивидуальной системой отопления. Тем более, когда напольный обогрев устраивается во всем доме, тогда проложить один небольшой контур в ванную не составит никакого труда. Очень актуальны подобные системы на первых этажах частных домов, находящихся на грунте или над подвалами. Это касается и нижних этажей многоквартирных домов, где керамическая плитка в санузлах откровенно холодная.

В квартирах с центральным отоплением самый приемлемый вариант – это электрический теплый пол в ванной комнате. В этом случае в стяжку вместо труб с водой закладывается греющий кабель, подключенный к электрической сети через терморегулятор и автоматику безопасности. Расход электроэнергии будет невелик из-за малой площади контура, зато преимущества очевидны: комфортная температура поверхности плитки и возможность отключать систему от сети, когда подогрев не требуется. Соответственно, нагрев легко включить, например, до начала водных процедур. Пока вы их закончите, полы хорошо прогреются.

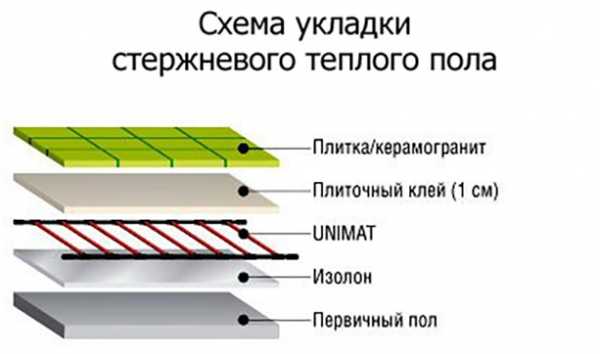

В последнее время стала обретать популярность новинка в сфере напольного отопления — инфракрасный теплый пол. Он бывает двух видов: пленочный и стержневой. Первый представляет собой тонкую пленку с нанесенным на нее греющим слоем. Для устройства напольной системы со стяжкой под керамическую плитку нагревательная пленка не предназначена, о чем прямо говорит производитель этих изделий, известных под брендом CALEO. Другое дело – стержневая система инфракрасного обогрева полов, чье прямое назначение – прогревать поверхность стяжки. По сути, это готовая сетка из гибких карбоновых стержней, соединенных между собой с расчетным шагом, ее укладка очень проста, не требует особых навыков и может быть выполнена своими руками, как и водяной теплый пол. Недостаток один – высокая стоимость инновационного продукта.

Примечание. Стержневая система – это совокупность отдельных греющих элементов, соединенных в единую схему. Выход из строя одного стержня не приводит к отказу всей схемы, обогрев пола не прекратится.

Рекомендации по монтажу

Итак, мы определили, что трубы с теплоносителем следует использовать в домах или квартирах с индивидуальным источником тепла, где возможно подключение теплого пола к системе отопления. В квартирах с центральным теплоснабжением применяем электрические кабельные или стержневые системы. Следующий шаг – закупка материалов и собственно монтаж теплого пола. Перед закупкой стоит сделать тщательный расчет, чтобы не тратить средства на лишние материалы. Например, для квартиры не требуется толстый слой утеплителя, максимум – 50 мм пенопласта или 20 мм пенополистирола экструдированного.

Еще один момент – размер греющего контура. Поскольку он не является основной системой обогрева, а лишь создает комфортные условия в санузле, то контур надо разместить только там, где вы ступаете ногами. Поэтому укладка теплых полов под ванной нецелесообразна, в этом месте достаточно просто залить стяжку. С учетом перечисленных моментов просчитываются и закупаются материалы.

Очистив бетонную поверхность, прокладываем гидроизоляционную пленку и плиты утеплителя. К ним скобами крепим трубы либо кабель, проложив его «змейкой» или «улиткой», а концы выводим к месту присоединения. После чего проверяем схему из труб на герметичность, а электросхему – на работоспособность. Далее, заливаем стяжку и кладем кафель с таким расчетом, чтобы слой над трубой или кабелем не превышал 50 мм. По истечении положенного времени систему можно пускать в работу.

Вопреки всем предостережениям существует практика, когда в квартирах подключают водяной теплый пол в ванной от горячей воды. Это недопустимо, и вот по каким причинам:

• соединение контура к сети ГВС незаконно, поскольку является несанкционированным вмешательством в ее работу. За эти дприействия рано или поздно придется нести административную ответственность.
• максимальная температура воды, подаваемой на смесители и полотенцесушитель, достигает 60 ºС. Это слишком много, так как температура теплоносителя в подобных системах редко превышает 40 ºС, как результат — в помещении возникнет ощущение духоты.
• полимерные трубы, замоноличенные в стяжку, будут подвергаться перепадам давления и гидроударам, что случается в сети ГВС очень часто. Так как трубы не рассчитаны на подобные нагрузки, то вероятность разрыва очень высока.

Заключение

Задачу по устройству напольного отопления в ванной комнате можно решить, не привлекая работников со стороны. Главное – верно выбрать тип греющих контуров и смонтировать их согласно технологии, а по завершении – правильно осуществить подключение. Не стоит испытывать судьбу и присоединять теплый пол от полотенцесушителя, последствия могут обойтись вам очень дорого.

cotlix.com

Как сделать теплый пол в ванной

Если вам приходилось стоять в ванной комнате на холодном кафеле, то вы знаете, что ощущения, возникающие при этом, не из приятных. Давайте же разберемся, как сделать теплый пол в ванной.

Выбирать будем позже

1. Теплый пол укладывается еще до появления ванны как таковой и лучше это делать под плитку. Поэтому начать стоит не с выбора теплого пола, а с нанесения примерного плана на бумагу и поверхность пола.
2. Набросайте примерный чертеж своей ванной.
3. Отметьте на нем, где будут находиться трубы подачи воды и канализация.
4. Нарисуйте на нем расположение санузла, ванны, а также умывальника.
5. Где будет находиться источник теплоносителя.
6. Какой максимальный слой стяжки может быть залит.
7. Нужно ли будет делать выемку существующей стяжки.
8. Хотите ли вы обогреть всю территорию или только место возле зеркала (ванны, унитаза).
9. Будет ли теплый пол основным отоплением или дополнительным.

У вас всегда есть выбор

Мудрый человек всегда оценивает все возможные решения, взвешивая положительные и отрицательные стороны. Ознакомьтесь со всеми вариантами:

• Пол, запитанный от горячей воды. Обычно такой вариант применяется в частном доме, квартирах, где есть автономное отопление или отдельная труба-стояк для этих нужд. Если у вас центральное отопление, то этот вариант вам не подходит. Если в каком-то из помещений уже уложен водяной теплый пол, то выбор будет очевидным. Нет нужды комбинировать системы, внося дополнительные затраты.
• Питающийся от электричества, то есть непосредственного нагрева. Подразумевает систему, в которой роль нагревателя выполняет сам кабель. Этот вид может идти как бухтами, петли которого укладываются вручную; или быть представлен матами. В последнем варианте уже выбран наилучший вариант расположения змейки проводника, поэтому его достаточно просто развернуть и уложить. Одножильная система подразумевает возврат провода и замыкания цепи в подающем устройстве. Двухжильная система имеет замкнутый контур.
• Технология волнового нагрева или инфракрасного излучения. В этом случае каждый предмет служит нагревательным элементом, ведь лучи сначала нагревают их, а потом температура передается в воздух. Достигается это за счет графитовых стержней, электричество к которым подводится при помощи медного проводника.
• Жидкостно-электрический теплый пол – это новинка в своей нише. Система состоит из труб, которые наполнены незамерзающей жидкостью (этиленгликолем). По всей протяженности находится проводник, который разогревает эту жидкость, а она уже греет пол. Такой вариант подходит для любых помещений и не зависит от центральной системы отопления.

Что лучше

Правильным решением считается то, в котором наименьшее количество минусов по сравнению с другими вариантами. Важно помнить, что для одной ситуации один момент может быть отрицательным, а для другой этот же момент – положительным. Поэтому важно внимательно проанализировать следующие нюансы перед окончательным выбором:

Материалы для жидкостного пола

Если обстоятельства благоприятствуют установке жидкостного пола, то вот, что необходимо подготовить до начала выполнения задач:

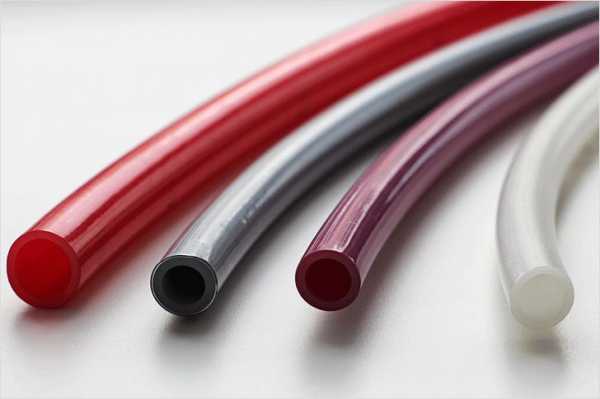

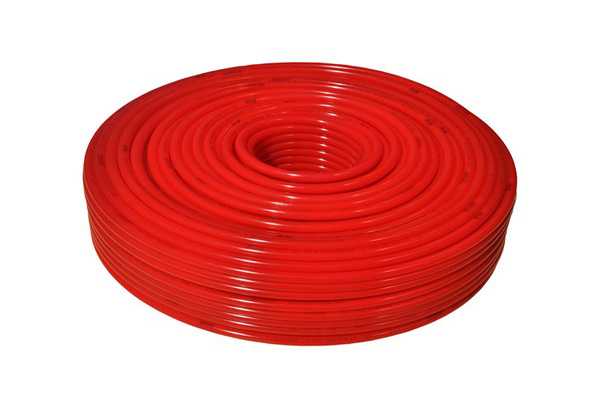

• Труба. Она может быть металлопластиковой, из сшитого полиэтилена или медной в дополнительной оплетке (ее срок службы может составлять 200 лет!). В последнее время больше рекомендуют использовать вторую, в силу того, что первый вариант со временем начинает приходить в негодность из-за расслаивания. На самом деле ситуация такова, что если приобретать качественный материал, то служить они будут одинаково. Ведь среди металлопластиковых труб также есть бесшовные, преимуществом которых является усиление при помощи металлической прослойки. Диаметр может составлять 16–20 мм.
• Направляющие. В этой роли могут выступать как отдельные планки (шаг фиксаторов составляет 50 см, а их общая длина – 2 м), которые крепятся к утеплительному слою, так и целые плиты утеплителя с «бобышками». Вместо направляющих можно применять металлическую решетку. Для укладки змейкой лучшей брать с шагом в 15 см. Если шаг трубы будет большим, то берите с ячейкой в 20 см.
• Утеплитель с отражателем – фольгированный. Он особенно актуален, если снизу нежилое помещение. Дополнительно также лучше использовать вспененный полистирол (выдерживает более высокие температуры) или полипропилен.

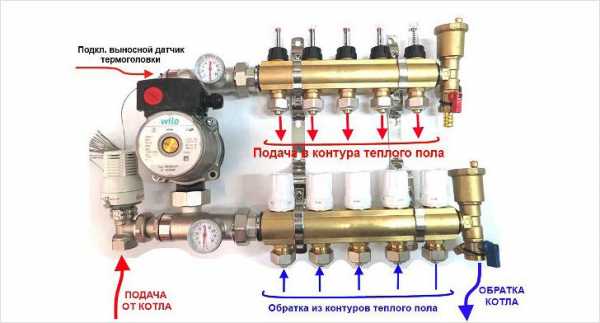

• Коллектор для теплого полаКоллектор – это многоходовое соединение, которое позволит объединить все контуры и осуществлять их регулировку. Берите тот, где существует возможность отключения каждого контура.
• Шкаф для коллектора. Не нужен, если вы планируете сделать нишу в стене, в этом случае будет необходима ревизионная дверца.
• Соединители и запорная арматура. Для каждого объекта подбирается индивидуально.
• Смеси для заливки стяжки. Если вы хотите добиться идеально ровной поверхности, то не пожалейте денег и возьмите для финишной заливки самовыравнивающийся состав.
• Крепежный материал – саморезы, дюбели, скобы.
• Опрессовыватель. Кто-то говорит, что это необязательная вещь. И правда, в некоторых случаях без него можно обойтись, но лучше использовать его.

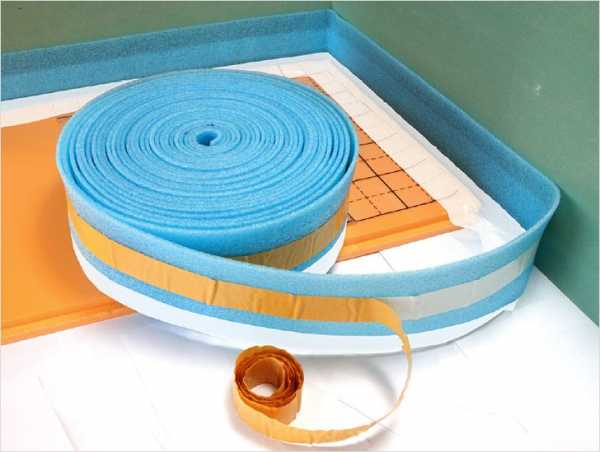

• Демпферная лентаДемпферная лента. Она необходима для того, чтобы обеспечить наличие термических компенсационных швов.
• Металлические или пластиковые гильзы. Их внутренний диаметр должен быть таким, чтобы в них поместилась труба. Они необходимы только в тех случаях, когда трубы будут лежать на стыке плит или на стыке нескольких стяжек.
• Перфоратор, буры по бетону, молоток, шуруповерт, правило, маяки для стяжки, лазерный нивелир или водяной уровень, разметочные инструменты, рулетка, вязальная проволока, разводной ключ, набор рожково-накидных ключей, ножницы для трубы.

Обратите внимание! Если вы собрались экономить, то делайте это в разумных пределах. В противном случае расплачиваться придется печальными последствиями.

Установка

Устройство системы

Чтобы работа спорилась и шла без запинок, необходимо правильно начать:

• Сделайте так, чтобы вам ничего не мешало. Освободите помещение от всего. Приберитесь. Если возможно, пройдитесь строительным пылесосом.
• Если вы уверены, что стяжка у вас ровная и ее делали профессионалы, тогда можно двигаться дальше. В случае уже положенной плитки, ее необходимо будет сбить. Нужно будет убрать слой покрытия, чтобы была возможность углубить трубы (это не потребуется в том случае, если стяжки еще нет совсем или вы планируете поднимать пол).
• Определите, насколько неровная у вас поверхность. Для этого выведите нулевую точку в этом помещении – она будет самым высоким местом. Обычно оно находится в каком-нибудь углу или возле стены. Чтобы определить ее, необходимо отбить горизонталь по всему периметру. Это можно сделать при помощи лазерного нивелира или водяного уровня. Дальше рулеткой нужно промерить расстояние до пола.
• ТолщинаЦементная стяжка будет нормально держаться в том случае, если ее толщина составит от 3 см. Если перепад меньше, то можно применить наливной пол из самовыравнивающейся смеси.
• Укладываем утеплитель с отражателем, сверху покрываем его плитами из пенопласта (его толщина от 3 см и больше. Конкретное значение подбирается под теплопотери, которые могут быть в вашем случае. Плотность должна быть от 35 кг на м³). Для того чтобы защитить изоляцию от воды, накрываем ее пленкой по всему периметру.
• Закрепляем утеплитель к стяжке при помощи дюбелей и саморезов. Это очень важно для того, чтобы исключить его смещение при укладке труб и заливке верхней стяжки.
• Можно применять металлическую сеткуКладем сетку или планки для фиксации. Планки будут располагаться в зависимости от рисунка, по которому будет уложена труба. Если это будет «улитка» – тогда необходимо уложить их по диагонали, а одну линию уложить прямой посередине, где будет выполняться разворот трубы. Если вы выбрали способ «змейка» – тогда укладываем планки параллельно друг другу. Первый способ является более продуктивным, в этом случае пол будет прогреваться максимально равномерно. Для ванной комнаты самым оптимальным будет шаг в 150 мм. Помните, что начальный контур с горячей водой должен проходить у крайней стены и спускаться к середине. Это важно, чтобы хорошо прогревались те места, где может образоваться конденсат. Максимальная длина одного контура не должна превышать 120 м, если вы используете трубу Ø20 мм, и 80 м, если это труба Ø16 мм. При несоблюдении этих условий могут быть большие теплопотери, а также гидравлическая нестабильность.
• Укладывают сетку или планки для фиксацииУстанавливаем коллекторный ящик и коллектор там, куда будет приходить контур от котла.

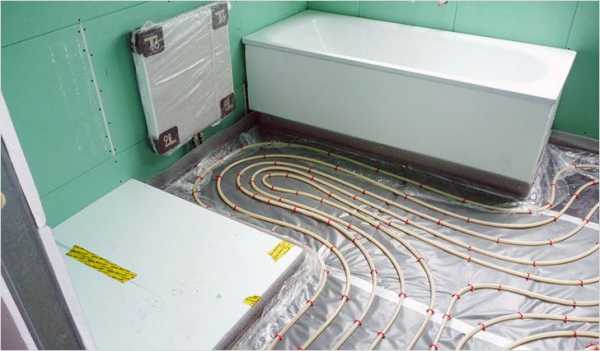

• Закрепляем один конец трубы в коллектор и укладываем ее в согласии с выбранной схемой и шагом. Для того чтобы зафиксировать ее к сетке, можно применять вязальную проволоку.
• После укладки второй конец также соединяем с коллектором. Все трубы в месте скопления перед коллектором должны быть помещены в дополнительный утеплитель, чтобы избежать образования излишнего повышения температуры. Важно, чтобы трубы при подключении к коллектору не пересекались, иначе вы впоследствии запутаетесь. Также, если вдруг есть необходимость соединить трубу во время укладки (что категорически не рекомендуется), то делайте это неразборным соединением. Если и это невозможно, то предусмотрите небольшой лючок для обслуживания разъемного соединения.
• Запускаем в трубу воду под давлением (при этом, используя кран Маевского, необходимо стравить весь воздух). Используя опрессовыватель, повышаем давление в системе до 6–8 атмосфер и оставляем на сутки. Если после суток давление не изменилось, то все готово. Если давление упало, необходимо проверить все стыки, нет ли где протечек. Если все в порядке, нагоняем давление снова и оставляем еще на сутки. Если подключение не будет осуществлено до зимы, тогда опрессовку лучше проводить при помощи воздуха, чтобы исключить размерзание системы. При выполнении операций обязательно перекройте кран, который идет на котел, чтобы не повредить этот отопительный прибор.
• После опрессовки не спускаем давление, оно должно оставаться до окончания всех работ. Это важно, ведь в процессе где-то можно повредить трубу. Это легче заметить, если она будет под давлением.
• Укладываем демпферную ленту по всему периметру. Крепим ее в углах или на двухсторонний скотч по протяженности.
• Заливаем верхнюю стяжку. Ее максимальная толщина не должна превышать 70 мм. Далее можно класть плитку.
• Запуск горячей воды осуществляем через несколько недель, после полного высыхания (обычно нужно около 30 дней).



Материалы для электрического теплого пола

Электрический теплый пол

Многое из того, что мы знаем из предыдущего варианта, пригодится и здесь:

• утеплительные материалы, как и в предыдущей инструкции;
• смеси для заливки стяжки, если это необходимо;
• кабель или система матов;
• терморегулятор и датчик;
• холодный кабель;
• монтажная коробка для терморегулятора;
• изоляционная лента;
• бокорезы, плоскогубцы, ножницы, мультиметр, перфоратор или дрель, буры и коронки.

Укладка электрического теплого пола

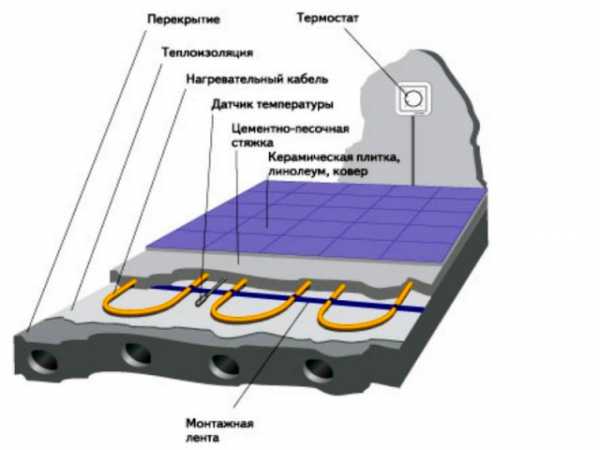

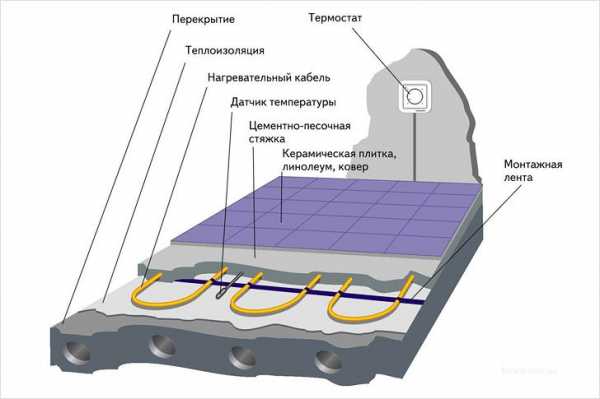

Устройство кабельного теплого пола

• Делаем генеральную уборку.
• Измеряем уровень поверхности и выравниваем ее, если это необходимо, как об этом говорится в предыдущей инструкции. В случае когда перепад небольшой, то нет необходимости выравнивать пол сразу. Можно сделать это поверх, после того, как вы уложите всю систему.
• Укладываем утеплительные материалы (по примеру из предыдущего руководства).
• Делаем канавку, в которую укладываем датчик. Она должна быть 2×2 см, высота на стене – от 30 см. Сам датчик помещаем в герметичную трубку. Выводим провод к месту расположения терморегулятора.
• Схема подключения к сетиУстанавливаем терморегулятор.

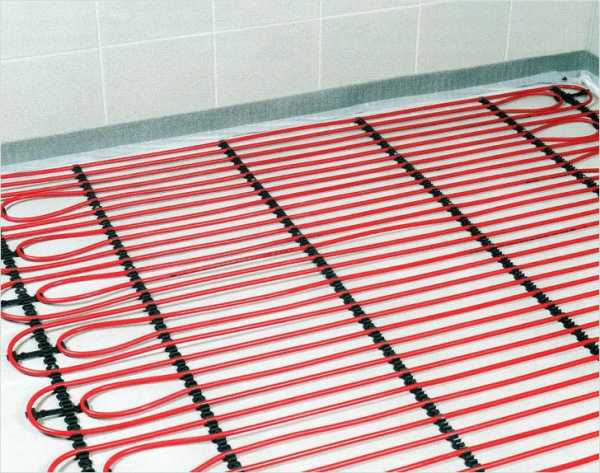

• Укладываем тот вид теплого пола, который мы выбрали в согласии с нарисованной схемой. Важно помнить, что для ванной комнаты значение должно достигать 150 Вт на 1м². Если вы укладываете одиночный кабель, то поможет система направляющих. Чтобы рассчитать шаг, нужно общую площадь обогрева умножить на 1000 и разделить на длину кабеля. Если вы используете мат, то все эти расчеты, а также опорные планки не нужны.
• После укладки подключаем его к датчику и терморегулятору.
• Проверяем работоспособность. Некоторые производители допускают кратковременное включение. Другие рекомендуют измерить сопротивление. Оптимальные значения указаны на упаковке. Делать это нужно при помощи мультиметра.
• Теперь можно заливать верхнюю стяжку по инструкции выше. Некоторые виды греющего кабеля могут быть уложены прямо в слой клея плитки. Если вы планируете делать так, тогда на этапе подготовки обязательно выровняйте поверхность.
• Включаем на полную силу после просыхания стяжки.

Обратите внимание! Терморегулятор нельзя устанавливать в ванной комнате, делаем это рядом за дверью или в другом помещении.

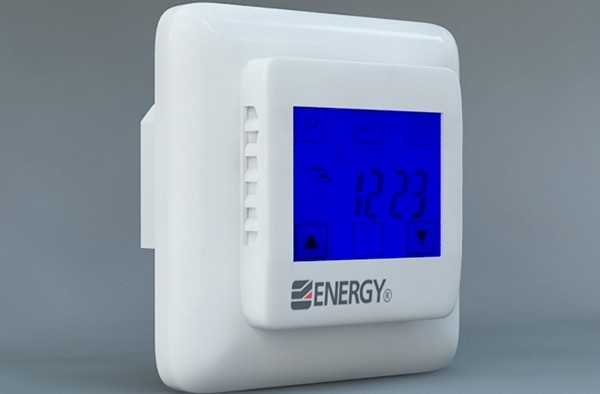

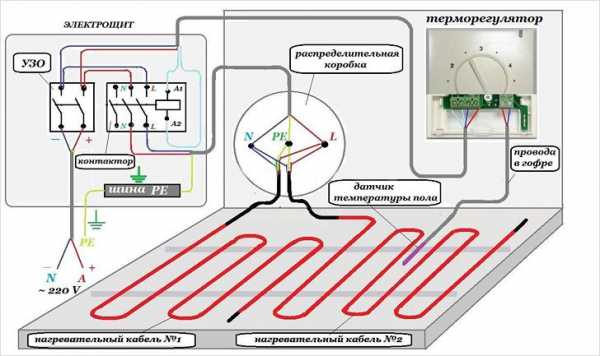

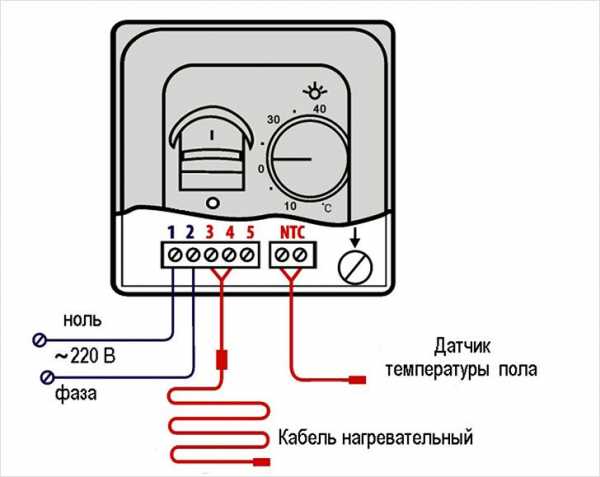

Подключение терморегулятора

После всей проделанной работы вы будете с гордостью заходить в ванную комнату, а ваша жена сможет с комфортом привести себя в порядок.

Читайте также:

Как работают теплые водяные полы

Какой теплый пол лучше — водяной или электрический

Видео

Смотрите, как монтируют теплый кабельный пол:

А это монтаж водяного пола:

Последняя редакция: 24.03.2016 Автор: Александр Чалый

polsvoimirukami.ru

Как сделать теплый пол своими руками

Практически всегда в санузле довольно холодное напольное покрытие, обычно это керамическая плитка или керамогранит. Такие материалы совсем не держат тепло и если в тёплые сезоны с этим еще можно смириться, то в период холодов это становится уже серьезной проблемой. Монтаж теплого пола в ванной комнате поможет забыть об этой проблеме.

Такая система дает возможность создать идеальный климат и поможет избавиться от лишней влажности, которая порождает токсичный грибок.

На данный момент есть два основных механизма утепления настила:

• водяной, на основе трубок;
• электрический погорев.

У каждого из механизмов есть свои особенности и преимущества.

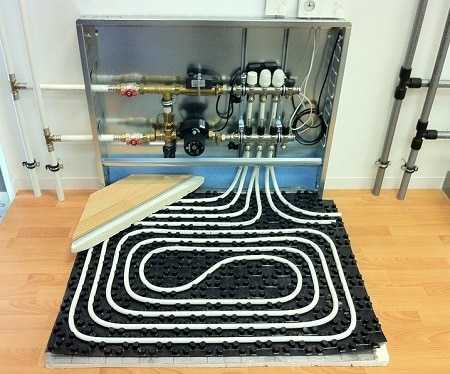

Водяной теплый пол в ванной комнате

Механизм водяного теплого пола в ванной состоит из металлопластиковых трубок, которые устанавливают в стяжку пола. По таким трубкам циркулирует теплая вода. Термостат дает возможность подбирать оптимальную температуру.

В коллекторном шкафу монтируется две трубы. Первая, подающая трубка наполняет систему горячей водой. Вторая, собирательная трубка, выводит уже слегка остывшую воду, назад в водонагревающий элемент. Таким элементом может служить, например, газовый котел. Из него уже нагретая вода снова идет по первой трубке. За такой цикл отвечает циркуляционный насос.

Вот так устроен принцип работы водяного теплого пола в ванной комнате.

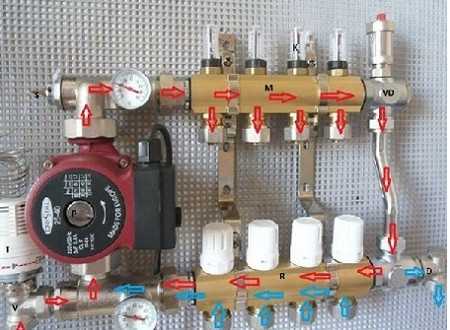

Особенности устройства коллектора

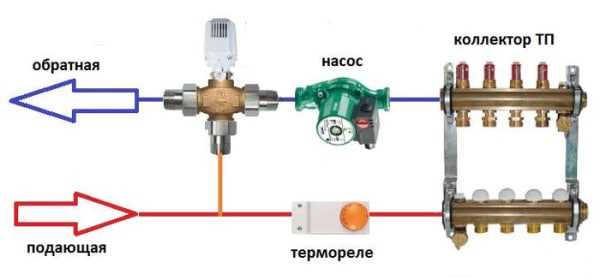

Комплекс насосного соединения и смесителя для теплого пола играет роль подготовительной станции для устройства водяного теплого пола. Сам смеситель для теплого пола выглядит как большой комплект из трубопроводов, который должен объединить два потока теплоносителя в один большой.

Существует три варианта смешивания:

• последовательное;
• по параллели;
• комбинированный вариант.

Первая модификация считается наиболее эффективной, почти весь поток тепла идет к потребителю, если же используется расход по параллели, то часть тепла теряется.

Смеситель для теплого пола – это практически главный элемент коллектора. В то же время, это самая уязвимая его часть, поскольку элемент содержит теплоноситель, различимый по температуре. Материалы и уровень сборки непосредственно влияют на срок эксплуатации коллектора, поэтому к выбору таких элементов, как насос, смеситель и терморегулятор нужно подойти особенно тщательно.

Для многих покупателей цена играет главную роль, поэтому выбор коллектора зависит непосредственно от бюджета. Но в то же время нельзя не принимать во внимание такие параметры, как площадь помещения, и какие перед коллектором стоят задачи. Для небольшого пространства подойдет обычный пластиковый коллектор с простой системой контроля температуры. Если еще нужны расходомеры, их можно докупить отдельно. Но если помещение более просторное, то лучше приобрести группу смесителей для теплого пола. У такой системы есть точечная регулировка температуры, что даст возможность создать оптимальный микроклимат.

Что еще следует знать об этой системе

У такого устройства есть свои плюсы и минусы. Среди преимуществ:

• в отличие от электрического пола, у этой установки нет магнитного поля;
• значительная экономия использованного электричества.

Главные недостатки:

• возможные сложности при укладке;
• некие особенности конструкции во время подключения.

В квартирах, где уже установлена система индивидуального отопления или в частных домах, установить водяной теплый пол в ванной не составит никаких проблем. А вот в более старых домах с этим будет посложнее – там не предусмотрено подключение устройства теплого пола к центральному отоплению. Механизм можно подключать только к трубе с горячей водой или к «змейке» для сушки. Поскольку такая установка – это по сути перепланировка, придётся получить несколько разрешений от соответствующих инстанций.

Внимание! Если человек решил подключиться к общему источнику с горячей водой, то потом из крана может пойти не слишком горячая вода. Ее температура значительно упадет после прохождения системы теплого пола под плиткой.

Электрический теплый пол в ванной комнате

На основе сказанного выше, можно сделать вывод, что в доме без индивидуального отопления лучше использовать другой тип – электрический тёплый пол в ванной.

Несмотря на некие необоснованные предостережения, электрический тёплый пол можно смело устанавливать в ванной. Не стоит бояться, что может случиться удар током – человек никак не может прикоснуться к электрокабелю, так как все нагревательные компоненты системы надежно зафиксированы под стяжкой.

У такой системы есть два варианта:

• в основе первого варианта лежит нагревательный электрокабель;
• второй – это укладка пленочного, или как еще его называют, инфракрасного пола в виде небольшого полотна размером меньше одного квадратного метра.

Нагревательный кабель – это проводник, у которого достаточно высокое сопротивление. Когда через кабель пропускают электрический ток, он начинает выделять в большое количество тепловой энергии. Под кабелем обязательно нужно устилать шар теплоизолятора, чтобы направлять тепло вверх. У пола есть несколько минусов: он все же излучает электромагнитные волны плюс он использует достаточно много электроэнергии.

В пленочной системе нагревателем служит графит, все компоненты которого надежно запаяны в полиэтилен. Такая установка работает в пределах +25⁰ – +45⁰, то есть в инфракрасном диапазоне, что благоприятно влияет на организм человека. У инфракрасного пола есть ряд преимуществ:

• укладка идет прямо под финальное напольное покрытие (без укладки стяжки), как итог уровень пола остается прежним;
• такая система дешевле, а ее монтаж занимает меньше времени;
• полосы пленки установлены параллельно, таким образом, они могут покрывать всю поверхность; кроме того, в случае поломки одной из полос, система работает дальше и пол не теряет тепло.

Система такого вида состоит из: терморегулятора, датчика температуры, изоляции и термопленки.

Важно! Для подключения устройства электрического подогрева пола придется вывести от щитка еще одну дополнительную линию на 25 А.



Теплый пол в ванной комнате своими руками: с чего начинать

Первым делом, нужно выбрать тип системы, которая, по мнению владельца помещения, лучше всего подойдет к ванной комнате. Затем нужно спроектировать детальный план.

Необходимо помнить, что не стоит тратить электроэнергию на обогрев пола под ванной или умывальником, подогрев этих мест нецелесообразен. На плане следует указать такие места, чтобы потом обойти их при монтаже.

В таблицу также следует нанести местоположение всех элементов конструкции.

Укладка водяного механизма подогрева

В случае если выбор пал на водяной пол, нужно сначала выбрать место под коллекторный шкаф. После его монтажа, в устройство устанавливаются трубы с запорными вентилями от котла отопления. Вентили нужны если вдруг случится авария и ванную комнату придется отключить от отопления. Затем к этим клапанам подключают коллектор, к которому и будут крепить трубки теплого пола.

Важно! Если монтаж проводится в жилом помещении, необходимо убрать старую плитку и удалить стяжку.

Перед монтажом придется обязательно провести тщательную подготовку:

• если на поверхности есть неровности, их нужно обязательно заделать;
• застилаем плоскость гидроизоляционным материалом;
• затем проклеивается демпферная лента, важно чтобы она была выше планируемого уровня стяжки;
• пол заливают цементной стяжкой, уровень раствора нужно делать на несколько сантиметров ниже от запланированной высоты пола. Для удобства строители советуют сделать несколько отметок на стенах, чтобы потом ровно залить раствор. Придется подождать около 3 дней, во время этого периода нужно регулярно увлажнять стяжку. Потом укладывают шар термоизоляции, для этого подойдет: слой пробки, рулон минеральной ваты, или обычный пенополистирол. Если материал будет иметь фольгированное покрытие – это будет еще одним дополнительным плюсом, ведь, таким образом, тепло будет выходить под плитку. Линии нужно проклеить металлизированной лентой.

А теперь непосредственно сам монтаж системы:

1. трубки системы изгибают согласно плану и устанавливают поверх стяжки. Укладка возможна в виде спирали;
2. интервал между шлангами должен превышать 15 см;
3. после подключения подающего и возвратного шланга к коллектору, запускают воду;
4. проверяют наличие поломок и течей, если их нет, напор останавливают;
5. перед заливкой второго слоя стяжки, полу нужно остыть. Потом кладут стяжку, и когда та подсохнет, кладут плиточные элементы.

Важно! Включать обогрев теплого пола в санузле крайне нежелательно в ближайшее 3-4 недели, это нужно, чтобы избежать возможных трещин в стяжке.

Установка электрического теплого пола в ванной

Нагревательные кабели есть двух типов: одно- и двужильные. Последние немного дороже в цене, но они считаются более надежными. Часто к комплекту идет также инструкция, что значительно упрощает укладку всей конструкции.

Установка электрокабеля включает:

• подводку электрокабеля в термостат и установка стяжки;
• потом идет укладка термоизолятора, желательно чтобы он был фольгированный. Если же у утеплителя нет такого покрытия, то следует приобрести алюминиевую фольгу;
• поверх утеплителя монтируют армирующую сетку, такой элемент даст возможность избежать перегрева кабеля. Иногда кабель сразу крепят к этим прутьям, а потом всю конструкцию устанавливают на пол рядами;
• электропровод нужно зафиксировать с помощью универсальных клипс или монтажного скотча. Также нужно проследить, чтобы электропровод не перекрещивался, его нужно монтировать в виде зигзагов в интервале 20-30 см;
• лучше всего, если крепление электрокабеля с нагревателем будет около термостата;
• терморегулятор похож на обыкновенный выключатель. Обычно его монтируют на высоте около 1 м. С помощью электроприводов к нему подключается нагревательный кабель. Потом терморегулятор подключают к электросети. Термодатчик укладывают в гофротрубу и монтируют между рядами кабеля;
• перед тем как делать укладку стяжки, рекомендуется проверить, нет ли где-то какого-то брака, хорошо ли все подключено и т. д.;
• если дефектов нет, можно приступать к заливке стяжки. Толщина слоя должна быть около 5 см. Затем нужно проверить сопротивление. Если все хорошо, ждем, пока застынет раствор.

Как уже говорилось ранее, перед проверкой системы лучше всего подождать несколько недель.

Установка инфракрасного теплого пола в ванной

Процесс укладки инфракрасного покрытия почти такой же, как и монтаж укладки кабеля.

Плюс в отличие от последнего, инфракрасное покрытие можно собирать без стяжки. Сначала расстилается система, затем делается укладка плитки на клеевую смесь. Так система обогрева остаётся вмонтированной в раствор.

Инфракрасный пол также возможно подготовить, используя изолирующую пленку. После такого «сухого монтажа», сверху на конструкцию устанавливают напольную плитку.

Устройства таких теплых полов в ванной становятся все более популярными, в силу своих достоинств, а также возможности сделать всю укладку самостоятельно, без привлечения строителей. Для укладки такого механизма не нужно никаких официальных разрешений, главное, правильно выполнить весь процесс укладки.

Какие цены на теплый пол в ванной

Среди наиболее популярных производителей электрических теплых полов – такие фирмы, как Devi, Electrolux, Thermo, Tropix, «Теплолюкс».

Сложно рассчитать какую точную сумму придется отдать за блок электрического теплого пола в ванной, поскольку материалов, из которых делают такое устройство действительно много, и почти все они стоят по-разному. Обычно цена на комплект электрического теплого пола начинается от 2000 и заканчивается 5000 р/м². В среднем покупка хорошего оборудования обойдется около 3500 р/м².

Монтаж такой системы своими руками дает возможность не только быть уверенным в качестве и надежности работы, но и существенно сэкономить. В среднем за укладку 1м² теплого пола, специалисту придется заплатить около 1000 р.

За водяной подогрев придется заплатить больше. Сама система намного сложнее, соответственно ее элементы дороже. Часто цена за коллектор начинается от 100 долларов. Весь насосно-смесительный узел обойдется около 180-250 долларов.

moydizain.ru

устройство и монтаж своими руками

Водные процедуры принесут максимум пользы и удовольствия лишь тогда, когда в помещении ванной комнаты созданы комфортные температурные условия. Одним из способов достичь желаемого результата – сделать теплые водяные полы в ванной . Чтобы избежать серьезных затрат, монтаж теплого пола можно произвести своими руками. Для этого необходимо иметь не только строительные, но и инженерные знания.

Для работы системы необходима постоянная подача горячей воды. Жители многоэтажных домов могут взять воду нужной температуры только от стояка с горячей водой, то есть из общего для всех источника. Сделав петлю по ванной, вода остынет и вернется в тот же стояк уже достаточно холодной, что обязательно заметят соседи с нижних этажей.

Таким образом, чтобы получить официальное разрешение на монтаж теплого водяного пола в ванной, следует проложить отдельные коммуникации непосредственно из бойлерной. Такие мероприятия не только дороги, но и не подлежат самостоятельному выполнению.

Не пытайтесь обойти закон, подключая систему к радиаторам центрального отопления. Во-первых, летом ваши полы останутся без обогрева, во-вторых, замерзающие зимой соседи непременно докопаются до истинной причины холода в своих квартирах.

Владельцам частных домов повезло намного больше. У них есть возможность подвести горячую воду для теплого водяного пола непосредственно из личной котельной.

Схема теплого водяного пола

Главным узлом всей системы обогрева является коллектор. Его предназначение – принять горячую воду, остудить ее до нужной температуры, распределить по трубам, проложенным под напольным покрытием. Чтобы самостоятельно собрать этот важный агрегат следует разобраться, как он работает.

Схема работы коллектора

Согласно схеме, на которой синим цветом обозначена холодная вода, а красным – горячая, последняя, имея температуру около 90 градусов, поступает на вход устройства из котельной. На ее пути оказывается термостатический клапан и термоголовка с погружным зондом – обычная ручка, позволяющая выставить желаемую температуру воды. Комфортной принято считать температуру около 50 градусов. Внутри системы уже есть остывшая вода, которая смешивается с поступающей в тех пропорциях, которые ей «продиктует» погружной зонд. Иначе говоря, ваша задача – крутить ручку, а все остальное система сделает автоматически.

Для того чтобы теплая вода смогла распространиться по всем трубам и вернуться обратно, в схеме коллектора предусмотрен насос. Трубы для обогрева пола подключаются к распределительной гребенке и, сделав круг под напольным покрытием, возвращаются к коллектору. Часть остывшей воды смешивается с горячей, а часть уходит в бойлерную, чтобы вновь нагреться.

Упрощенная схема работы коллектора

Коллектор оснащается расходомерами, показывающими температуру в каждой секции водяного пола в ванной, значение которой можно выставлять самостоятельно. Байпасная линия стабилизирует давление теплоносителя, горячей воды, и позволяет слить ее из системы при аварии.

Для установки коллектора необходимо специальное место: ниша в стене или шкаф, занимающий достаточно большой объем внутри стены или жилого пространства.

Зная принцип работы коллектора, самостоятельный монтаж водяного теплого пола сведется к приобретению комплекта коллекторных узлов и сборке схемы своими руками.

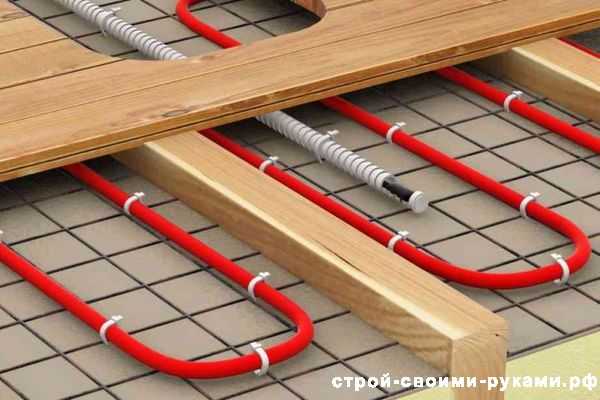

После сборки и монтажа коллекторного узла в заранее отведенном для него месте, наступает черед укладки труб, по которым подается горячая вода. Теплый пол в ванной монтируется из мягких труб, которые можно изгибать в любом направлении. Укладывают их не прямо на бетонную поверхность, а на специальный теплоизоляционный слой, препятствующий растрескиванию стяжки пола.

Общий вид системы теплого пола

Для самостоятельных работ наилучшей подложкой для труб станет специальный материал, созданный для монтажа водяного теплого пола в ванной. Он имеет «каналы», по которым проложить трубы собственными руками не составит труда.

Монтаж пола начинается с подготовки напольной поверхности. Для этого необходимо выполнить следующие работы.

1. Тщательно очистить основание пола. Оно должно стать идеально чистым.
2. По периметру ванной приклеить рантовую ленту.
3. Уложить теплоизоляцию или материал с «каналами».
4. Раскатать трубы, следя за шагом укладки, который не должен быть более 30-и см. Крепеж труб производится с помощью скоб или крепежной проволоки. Теплоизоляция с «каналами» не нуждается в дополнительном крепеже.

Трубы, уложенные на специальную теплоизоляцию, укреплять не надо

После окончания работ по монтажу требуется провести предварительные испытания рабочего состояния системы, чтобы потом не пришлось вскрывать пол в поисках неисправности. Для этого давление в трубах повышается до 5 атмосфер, что превышает норму почти в два раза. Если испытания прошли успешно, можно смело приступать к следующему этапу: заливке стяжки.

Финишное покрытие можно настилать лишь спустя месяц после заливки. Не торопитесь, дайте возможность стяжке полностью высохнуть.

Для ванных комнат подходят не все покрытия, а водяной теплый пол диктует еще и свои условия. Материалы, которые без проблем «живут» в «тепличных» условиях повышенной температуры и влажности, должны иметь коэффициент сопротивления теплопередаче не выше 0,15 м2хК/Вт. Лучше всего тёплые водяные полы в ванной «уживаются» с керамической или каменной плиткой.

Напольное покрытие должно иметь на этикетке специальное обозначение, означающее совместимость материала с теплым водяным полом.

Теплый пол в ванной: мечты сбываются

Монтаж водяных полов в ванной собственными руками будет иметь успех, если вы обладаете инженерно-строительными знаниями. При неправильном выполнении хотя бы одного этапа работы, все старания не только пойдут насмарку, но и могут закончиться аварией. И тогда вместо экономии вы получите массу дополнительных расходов. Не проще ли обратиться к профессионалам, чтобы сберечь свои нервы и деньги.

Пригодилась статья? Расскажите друзьям:

vannaguide.ru
