Водяной теплый пол своими руками

Теплые полы в наше время перестали быть чем-то особенным. Многие, кто строит дом или купил квартиру, задаются вопросами «Нужен ли теплый пол?», «Какой выбрать водяной или электрический?», «Можно ли сделать своими руками?», «Можно ли отказаться от радиаторов отопления и установить только теплые водяные полы?».

Преимущества такого пола очевидны, он обеспечивает комфортную температуру, создает уют в доме и эффективно распределяет тепло в помещении, благодаря тому, что нагретый воздух поднимается непосредственно от пола, в отличие от радиаторов отопления, где прогрев происходит в месте установки батарей.

Если выбирать между инфракрасные  полы которые потребляют меньше электричества.

В данной статье будут рассматриваться водяные теплые полы и их монтаж своими руками.

Сделать водяной теплый пол своими руками можно. Все зависит от вашей квалификации и опыта. Собственно, для этого и написана эта статья. Начнем по порядку.

Теплый пол или радиатор отопления?

Многие считают, что водяные теплые полы, это всего лишь дополнение к уже утановленным радиаторам отопления. Это не так. Теплые полы — это самостоятельная система, которая может  полностью обеспечить ваш дом теплом. К тому же, она намного эффективнее и более комфортна для человека.

Предлагаем вам посмотреть видео, в котором представлено мнение эксперта по данному вопросу.

Так же необходимо отметить, что водяной теплый пол эффективнее всего использовать совместно с радиаторами отопления, т.к. они гораздо быстрее обогреют помещение в отличие от напольного отопления.

Водяной теплый пол не стоит заставлять мебелью и застилать напольными ковровыми покрытиями потому что КПД такого обогрева значительно снижается.

Трубы для водяного теплого пола

Трубы для водяного теплого пола являются нагревающим элементом системы, по которой течет горячая вода, поэтому к их выбору следует отнестись очень ответственно. Эта часть системы, которая укладывается в бетонную стяжку и потому ее тяжело ремонтировать, в случае пробоя. Для напольного отопления необходимы специальные трубы.

Самыми надежными или долговечными являются трубы из сшитого полиэтилена или по другому PEX трубы. По внешнему виду тяжело отличить их от металлопластиковых или полипропиленовых труб, поэтому необходимо смотреть маркировку.

Преимущества PEX труб:

• прочность, долговечность, надежность – срок службы не менее 50 лет;

• минимальное гидравлическое сопротивление. Это особенно важно учитывать при больших площадях отопления в загородных домах т.к. создается большое обратное давление на систему, которая отвечает за циркуляцию теплоносителя;

• защита от диффузии кислорода, обеспечивающая надёжную работу всей отопительной системы и предотвращающая преждевременный выход из строя;

• минимальное температурное расширение;

• легкость монтажа и крепления. Здесь стоит сказать, что такие трубы продаются длиной от 50 метров в бухтах и вам не придётся соединять отрезки между собой, что гораздо удобнее и надежнее.

Регулировка температуры

Как было написано выше, для оптимального обогрева помещений лучше совмещать радиаторное и напольное отопление, при этом в радиатор подается вода или антифриз температурой от 60⁰ до 90⁰, а температура водяного теплого пола может быть от 35⁰ до 50⁰. Для того чтобы не было перегрева и была возможность регулировки температуры ставят терморегуляторы.

Управлять температурой можно в ручном, а в более дорогих системах в автоматическом режиме.

Для регулировки температуры в ручном режиме ставят терморегуляторы представляющие из себя термостатический клапан. Основная его задача – это изменение потока теплоносителя в системе, следовательно, и температуру воды в помещении.

Работает он следующим образом, при достижении установленной температуры, он начинает закрываться, тем самым понижая ток воды возвращающегося в систему. Как только температура  теплого пола становится ниже заданной, он открывается и циркуляция теплоносителя увеличивается, а следовательно и повышается комнатная температура.

Существуют и автоматические системы. Они разумеется более дорогие и более сложные. К такой системе подключаются специальные насосы, которые правильно называются сервоприводами, термостатический клапан и термостат, на котором можно задавать необходимую температуру воздуха в комнате, расходомеры и т.д.

Принцип работы в автоматическом режиме немного другой. Термостат определяет температуру воздуха, передает эти данные на сервопривод, который, при необходимости, регулирует температуру, начиная подмешивать охлаждённую воду возвращающуюся в систему, тем самым снижая нагрев пола. Монтаж автоматических  систем более сложен, поэтому установку лучше поручить специалистам.

Устройство и укладка водяного теплого пола

Первым делом необходимо установить коллекторную группу. Что же это такое и для чего она нужна?

Фактически это две трубы изготовленные из латуни или нержавеющей стали. В одну, которая правильно называется подающий коллектор осуществляется подача горячей воды, из второй трубы, или правильно обратного коллектора, происходит забор охлажденной воды прошедшей по контуру теплых полов. Коллекторы имеют выходы, к которым подключаются контур теплых полов и терморегуляторы.

Это самая простая схема подключения, где регулировка температуры происходит в ручном режиме. В более сложных автоматических схемах могут быть добавлены сервоприводы, термостаты, различные терморегулирующие краны, регуляторы расхода и т.д.

Для тех, кто до конца не разбрался что такое коллектор, предлагаем посмотреть небольшое видео на эту тему, из которого станет ясно какие функции выполняет коллекторная группа в водяных теплых полах.

Итак, давайте начнем с устройства самой простой схемы теплых полов, которую можно сделать своими руками. Присоединять систему будем к двум магистральным трубам, где по одной подается горячая вода от нагревательного котла, а по другой охлажденная вода поступает обратно в котел и там снова нагревается.

Сначала необходимо сделать отводы от труб, на которые следует установить запорные краны, для закрытия в случае ремонта или если нет необходимости в напольном отоплении.

Следующий этап — это подсоединение самой коллекторной группы. Как правило, они уже идут в сборе. Перечислим лишь минимальное количество элементов которые должны присутствовать.

Это сам коллектор т.е. труба с выходами, расходомеры, термостатический клапан для регулировки температуры, воздухоотводчик для стравливания случайно попавшего в систему воздуха и кран для слива воды из системы водяных теплых полов.

Вся эта группа монтируется на стену в специальном шкафе для коллекторов. После чего можно приступать к укладке труб для водяного теплого пола.

Существуют различные варианты укладки:

• укладка с последующим бетонирование;
• водяное отопление под деревянным полом на лагах;
• устройство теплого пола при помощи специальных теплоизоляционных матов.

Рассмотрим каждый вариант более подробно.

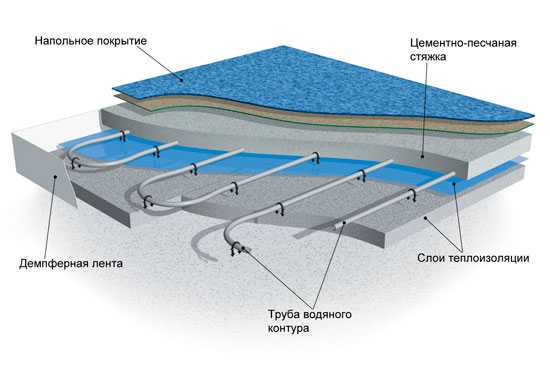

Укладка водяного теплого пола с последующим бетонированием

1. На выровненную бетонную поверхность стелим слой гидроизоляции для защиты утеплителя от влаги, которая поступает снизу.

2. Клеим вдоль стен всего помещения демпферную ленту которая состоит из вспененного полиэтилена. Она уменьшает потери тепла через стены и дает возможность расширятся бетонной стяжке при нагревании.

З. Укладываем теплоизоляцию для того чтобы уменьшить тепловые потери. В качестве материала обычно используют пенополистирольные плиты плотностью 25-35 кг/м³. Толщина слоя в этом случает составит около 5 см. Пенополистирольную плиту необходимо прикрепить к основанию при помощи специальных крепежей для плитных материалов.

4. Следующим слоем будет фольгированная пароизоляционная пленка. Она не дает водяному пару проникать в утеплитель, а верхний слой отражает тепло от пола, что уменьшает потери тепла через пол.

5. Монтаж труб начинается с укладки арматурной сетки, которую приподнимают на высоту примерно 1,5 см. После чего подсоединяем трубу к подающему коллектору и начинаем раскладку по намеченной схеме. Второй конец трубы подсоединяем к обратному коллектору.

Важно знать, что длина или ширина бетонной стяжки не должна превышать 8 м, потому что при тепловом расширение могут образоваться трещины в самых неподходящих места. Если есть превышения то необходимо сделать температурный шов из демпферной ленты. Например, длина теплого пола составляет 9 м. Это превышение на 1 м. В этом случае лучше залить две бетонные плиты длиной 4,5 м, а между ними сделать температурный шов. Рабочий контур теплых полов может располагаться только на одной плите, т.е. недопустим монтаж одного контура на двух бетонных стяжках.

Контур водяного теплого пола укладываются обычно в виде змейки или в виде спирали. Монтировать контур водяного теплого поля в виде змейки легче, но в такой схеме присутствует одна особенность. Все тепло будет уходить в начале трубы т.е. одна половина комнаты будет более теплой, а другая менее. Поэтому чтобы использовать ту или иную схему укладки теплого пола, нужно знать некоторые особенности. Об этом вы можете узнать посмотрев небольшое видео.

Расстояние между соседними витками составляет от 10 до 30 см, которое зависит от тепловой нагрузки, типа помещения, толщины труб и длины контура. Между контуром пола и стеной должно быть расстояние не менее 7 см. Крепление к арматуре происходит через каждый погонный метр трубы. Оно не должно быть плотным, и необходимо для удержания контура до момента заливки. Так же не следует проводить трубу под ванной, джакузи, кухонным гарнитуром, различной мебелью и т.д.

Рекомендуемая длина одного контура около 50-60 м. Если этого недостаточно, то подключают еще одни контур. Это необходимо для более равномерного отопления пола.

6. До заливки бетонной стяжки необходимо проверить работоспособность. В систему подается теплоноситель, желательно что бы давление было выше рабочего в полтора раза, и визуально просматривается на наличие всевозможных протечек. Если все прошло нормально, то можно братья за заливку бетонной стяжки.

7. Бетонная стяжка. Самым простым и доступным способом является покупка сухой строительной смеси для теплых полов, которые продаются в любом строительном магазине. Минимальная высота стяжки — это 4,5 см над трубой.  Заливать обычно цементно-песчаной смесью можно, но обязательно с добавление пластификаторов.

8. После того как бетонная плита высохла, это примерно 28 дней, можно приступать к финишному покрытию пола.

Самым лучшим покрытием для теплого пола будет керамическая плитка. Можно использовать линолеум, паркет, ламинат и даже ковровые покрытия. Следует учесть, чем толще будет покрытие тем меньше КПД напольного отопление и тем большую температуру придется подавать в контур теплых полов. Например, для линолеума или ламината можно использовать самую тонкую подложку, а ковровое покрытие выбрать более тонким.

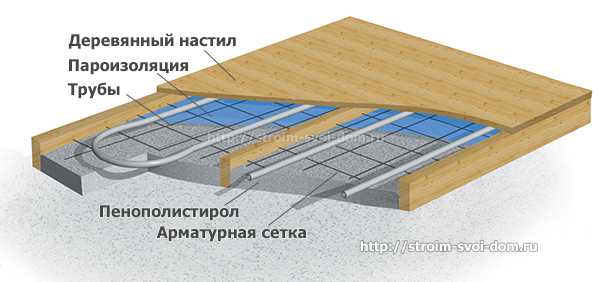

Водяное отопление под деревянным полом на лагах

В предыдущих темах было описано устройство деревянного пола на лагах. Теперь поговорим о том, как сделать водяные теплые полы на лагами. В этом случае контур теплого пола укладывается в виде змейки т.к. укладка по спирали более трудоемка. Отсутствует этап заливки бетонной стяжки.

Перечислим основные этапы устройства, более подробно они расписаны в первом варианте:

1. Теплоизоляция.
2. Пароизоляция.
3. Установка арматурной сетки.
4. Укладка труб в виде змейки. На этом этапе необходимо в местах соприкосновения контура теплого пола и лаг сделать прорези.
5. Проверка системы.
6. Настил деревянного пола. Желательно чтобы толщина доски была тоньше. Для этого можно увеличить частоту укладки лаг.

Устройство теплого пола при помощи теплоизоляционных матов

Существует так называемая сухая укладка водяных теплых полов т.е. она может производится без заливки бетонной стяжки. Как она устроена и какие имеет преимущества?

Состоит она из специальных матов, обладающие свойством высокой теплоизоляции, на которые удобно укладывать рабочий контур теплого пола и металлических пластин для более равномерного обогрева. Монтируется она следующим образом:

1. Клеится демпферная лента по периметру комнаты.
2. Стелиться гидроизоляция.

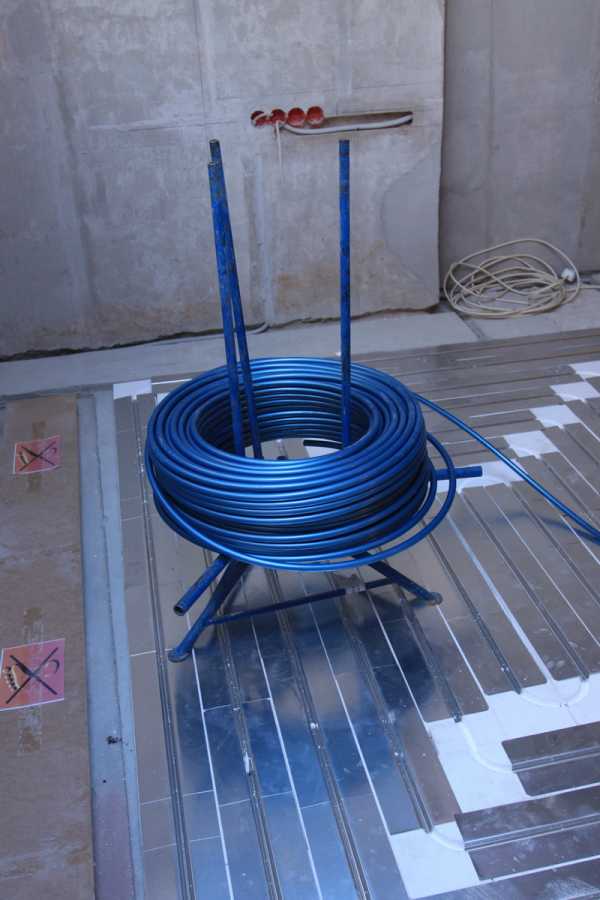

3. Укладываются монтажные маты из вспененного полистирола.
4. В маты монтируется металлические пластины.
5. Устанавливается контур теплого водяного пола.
6. Проводится проверка системы.
7. Стелиться финишное покрытие. Деревянные полы, паркет и ламинат можно уложить сразу. Для укладки керамической плитки, линолеума, различных ковровых покрытий необходим промежуточный слой из гипсоволокнистых листов (ГВЛ) или цементно-стружечных плит (ЦСП).

Устройство теплого пола при помощи матов обладает несомненными преимуществами:

— не требует тяжелой бетонной стяжки, тем самым уменьшает нагрузку на перекрытия;

— обладает меньшей толщиной, что приводит к экономии пространства;

— становится менее инертной т.е. увеличивается скорость прогрева поверхности;

— монтажные работы происходят гораздо быстрее.

Установка в квартире

Устройство теплого пола в квартире немного отличается от устройства в загородном доме. Самое простое это подключится к центральной системе отопление. Рассмотрим этот способ.

Для этого необходимо сделать отводы от приточной и обратной трубы. На отводы необходимо поставить краны. Как видно из рисунка устанавливается термостатический клапан, который отвечает за количество воды прошедшее по контуру. О принципе его действия написано немного выше. Далее монтируются трубы по одной из вышеописанных схем и стелиться напольное покрытие.

stroim-svoi-dom.ru

Как работает теплый водяной пол

На протяжении 15 лет теплые водяные полы с успехом используются в качестве основного и дополнительного источника тепла в жилых помещениях. Не секрет, что для исправной работы этой системы, при их сборке, важно соблюдать последовательность монтажа, а для этого нужно понимать, как работают теплые водяные полы. В таком случае даже если вы решили сделать теплые полы своими руками, у вас получится создать эффективный обогрев, который будет отличным средством в борьбе с холодом. В этой статье мы рассмотрим основные узлы водяного обогрева, и по какому принципу они работают.

Принцип действия напольного отопления

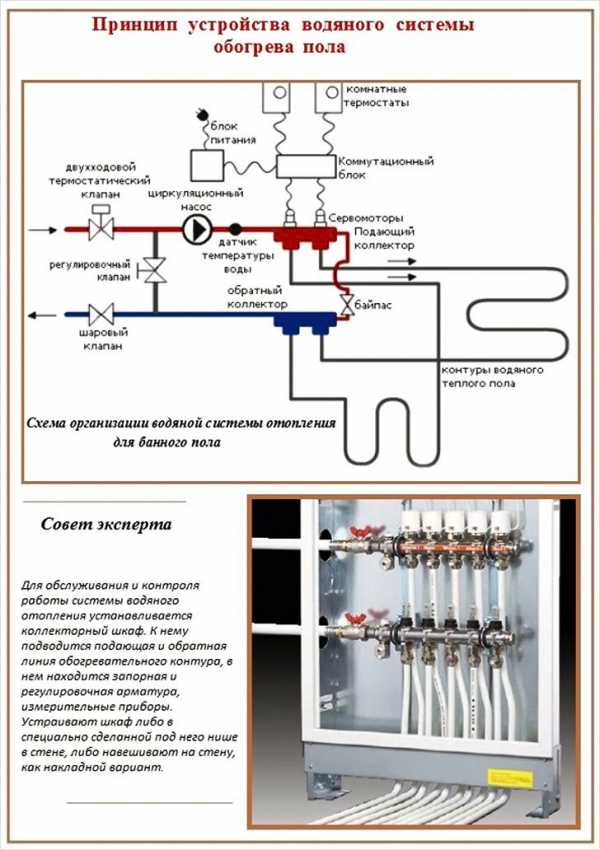

Схема подключения теплого пола

Работа теплого водяного пола заключается в перекачивании теплоносителя по заранее уложенным трубам. Теплоноситель, как правило, двигается принудительно под воздействием циркуляционного насоса. Обогрев теплоносителя осуществляется в котле, который может быть газовый, электрический или на альтернативном топливе. В пол укладывается контур, который состоит из подачи и обратки. Между отопительным контуром и котлом оборудуется коллектор, в котором теплоноситель равномерно распределяется по нескольким контурам. Также коллектор служит для контроля и регулирования температуры. При падении уровня температуры ниже заданной, термостатические клапаны открываются, и в систему поступает горячая вода. Когда в системе и в помещении достигается заданная температура, эти клапаны перекрывают подачу теплоносителя, соответственно выключается насос. Для удобства управления вся система теплого пола работает в автоматическом режиме.

Обратите внимание! Обустройство теплого водяного пола коллектором это основной и самый лучший вариант. Однако существуют и другие методы, которые не менее эффективны, а в некоторых случаях являются единственно правильным решением для организации напольного обогрева.

Коллектор теплого пола

Благодаря коллектору можно устанавливать для пола комфортную температуру. Так, из котельной теплоноситель, поступающий к коллектору может иметь около 90 °С. На коллекторе имеется термоголовка с погружным зондом, которая позволяет регулировать температуру. Именно так и осуществляется настройка желаемой температуры теплого пола, которая достигает около 50 °С. При необходимости, остывший теплоноситель смешивается с горячим в необходимой пропорции, которую регламентирует погружной зонд. Таким образом, от вас требуется просто выставить нужную температуру, а система будет автоматически ее регулировать.

Обратите внимание! Дополнительно коллектор оснащается расходомерами. На них указывается уровень температуры в каждом контуре. Например, с коллектора может направляться один контур в ванную комнату и спальню. При желании вы сможете настроить необходимую температуру для конкретного помещения.

Чтобы регулировать давление в системе применяется байпасная линия. Благодаря ей, при аварии, вода будет слита в автоматическом режиме, что стабилизирует давление в системе.

Теплый пол в комбинации с радиаторами

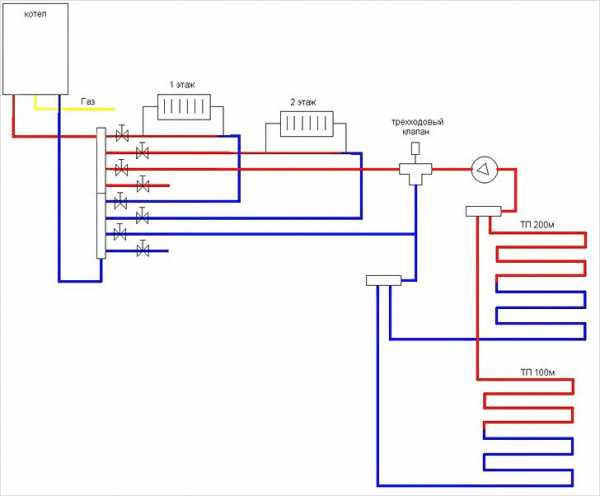

Схема комбинированного отопления

В некоторых случаях обустройство теплого пола можно только при комбинации его с радиаторной системой. Так, основным отоплением будут установленные радиаторы, а в отдельных участках помещения будет обустроен теплый пол. Чтобы это реализовать существует несколько вариантов. Например, на входе/выходе из котла устанавливается Т-разъем. Один выход предназначается для напольного отопления, а другой для радиаторного.

Обратите внимание! Напольное отопление можно легко внедрить в уже имеющуюся радиаторную систему. Это возможно благодаря беспроводному термостату, который ускоряет и облегчает процедуру монтажа и подключения водяного пола.

Мы обсудили с вами основные схемы работы теплого пола. Если вы понимаете, как устроена эта система, то осуществить монтаж своими руками вам не составит особого труда. Если у вас есть опыт в выполнении таких работ, то обязательно оставляйте отзывы. Если же у вас возникают вопросы, то задавайте их нашим экспертам.

Видео

Из предоставленного видео вы сможете больше узнать о принципе работы теплого водяного пола:

Схемы

Рекомендуем ознакомиться с различными схемами подключения и устройства теплого водяного пола:

Схема и устройство теплого пола Схема подключения дополнительного контура Схема радиаторного и напольного отопления

Схема подключения комбинированного теплого пола

Последняя редакция: 01.12.2015 Автор: Максим Викторович

polsvoimirukami.ru

Как сделать водяной теплый пол своими руками

В настоящее время люди все чаще отдают предпочтение в пользу теплых водяных полов, отказываясь от привычных систем и методов обогрева жилых помещений. Водяной теплый пол более сложен в укладке и подключении по сравнению со своим электрическим аналогом. Но при желании даже с такой работой можно справиться своими руками. Нужно лишь детально изучить инструкцию и полностью разобраться в каждом этапе монтажа.

Как сделать водяной теплый пол своими руками

Нюансы и тонкости технологии

Преимуществом водяной системы является, прежде всего, то, что ее можно укладывать практически под любое напольное покрытие. Однако важно помнить, что если кафель подходит почти любой, то к выбору ламината нужно подойти с учетом ряда особенностей, т.к. некоторые разновидности такой отделки попросту рассыхаются и деформируются под воздействием тепла. В самостоятельном монтаже такого обогрева нет ничего сверхсложного, нужно лишь выделить время и разобраться во всех деталях.

Водяной теплый пол: экономное тепло

Вне зависимости от выбранного финишного покрытия, монтаж требует особого внимания и максимально серьезного подхода.

При монтаже системы, использующей воду в качестве теплоносителя, нужно побеспокоиться не только об обеспечении ее полной работоспособности, но и о том, чтобы жидкость не могла замерзнуть ни при каких обстоятельствах. Данное требование в особенности актуально в случае монтажа системы в частном доме, где трубы проходят на небольшом расстоянии от фундамента и грунта.

Также сразу настройтесь на то, что даже самостоятельная укладка и подключение обогрева потребуют ощутимых капиталовложений.

Самостоятельная укладка водяного теплого пола может быть выполнена только в том случае, если в доме или квартире уже есть индивидуальное отопление. Подключение подобной системы к централизованному отоплению может выполняться только после предварительного получения специального разрешения, которое дают с большой неохотой. Помимо этого, для нормальной работы теплого пола в системе должен присутствовать специальный насос, и его полноценное использование возможно исключительно при наличии индивидуального отопления.

Прежде чем начинать заниматься обустройством водяной системы обогрева, необходимо выбрать подходящие трубы. Чаще всего используются трубы из полипропилена либо металлопластика. Оптимальный диаметр – от 2 см. Укладка полипропиленовых труб потребует использования специального паяльника для их соединения, что в случае самостоятельной укладки может доставить множество неудобств.

Трубы для водяного теплого пола

Металлопластиковые трубы гораздо более просты в укладке и соединении, чем их полипропиленовые аналоги. Поэтому для самостоятельного подключения рекомендуется выбрать именно такие изделия.

Вне зависимости от типа выбранных труб, финишного покрытия и прочих обстоятельств укладка теплого пола потребует наличия определенных материалов и инструментов.

Приспособления для подключения теплого пола

1. Утеплитель.
2. Гидроизоляционный материал.
3. Демпферная лента.
4. Крепежные элементы.
5. Трубы.
6. Арматурная сетка.
7. Набор гаечных ключей.
8. Вентили.
9. Коллектор с фитингами.

Особенности эксплуатации теплого пола в многоквартирном доме

Особенности эксплуатации теплого пола в многоквартирном доме

Систему нужно продумать таким образом, чтобы чистовой пол нагревался не более чем до 35-37 градусов, т.к. при более высокой температуре ходить по такому полу будет попросту некомфортно. При условии правильного подключения вода в трубах будет прогреваться до 55-60 градусов, чего вполне достаточно для обеспечения комфортного микроклимата в помещениях.

Теплый пол относится к категории низкотемпературных отопительных систем, благодаря чему обеспечивается максимальная экономичность обогрева. К примеру, при прочих равных условиях водяной теплый пол прогреет комнату до такой же температуры, как электрические обогреватели, с заметно меньшими расходами. Это становится возможным благодаря тому, что теплый пол занимает гораздо большую площадь, чем прочие бытовые обогреватели.

Порядок подключения системы обогрева предельно прост. Его суть заключается в том, что теплый пол подключается к уже имеющейся системе отопления. Если квартира находится на первом этаже, система врезается в верхнюю разводку отопления. В случае расположения квартиры на выше идущих этажах, теплый пол нужно подключать к нижней разводке отопительной системы.

Суть в том, что в упомянутых выше узлах состыковки будет осуществляться переход теплоносителя в обратный трубопровод.

И важно правильно выполнить подключение, чтобы не доставлять неудобств другим жильцам дома.

Подготовка основания к укладке теплого пола

Водяной теплый пол

Работа по монтажу теплого пола начинается с правильной подготовки основания. Сначала нужно избавиться от имеющегося покрытия, вплоть до бетонного основания либо плиты перекрытия. На очищенное основание укладывается гидроизоляционный материал. Он будет предотвращать образование конденсата на основании и предотвратит его разрушение. Влагоизоляционная пленка укладывается с нахлестом. Места стыков обязательно проклеиваются скотчем, по возможности металлизированным.

На подготовительном этапе необходимо выбрать место для размещения коллекторного шкафа, к которому в будущем будут подключены трубы теплого пола. Обязательно продумайте порядок установки циркулярного насоса, если он не был подключен до этого. На входной трубе, которая подходит к коллекторному шкафу, обязательно должен присутствовать запорный вентиль. При необходимости с его помощью можно будет отключить систему обогрева. По контуру комната оклеивается демпферной лентой.

Коллекторный шкаф

На гидроизоляционный слой укладывается утеплитель. В случае с устройством системы водяного теплого пола в качестве теплоизоляции лучше всего использовать плотный пенополистирол. Стыки плит утеплителя обязательно проклеиваются демпферной лентой.

После завершения подготовки основания можете приступать к монтажу арматурной сетки. Она обязательно должна быть уложена в том случае, если в качестве финишного покрытия будет применяться керамическая плитка. В случае же если планируется укладка ламината, от армирующей сетки можно отказаться. Такая сетка позволяет добиться более высокой жесткости и прочности стяжки, которая должна быть сделана непосредственно до укладки кафеля.

Установка водяного тёплого пола

Трубы крепятся к армирующей сетке. Для фиксации подходят любые удобные элементы. Чаще всего это зажимы и клипсы. Также применяется крепежная лента, проволока и т.д. При укладке металлопластиковых труб нужно учитывать ряд важных нюансов. Прежде всего, их следует размещать на расстоянии не менее 20 см от стен. Шаг укладки должен находиться в пределах 10-30 см. По возможности шаг должен быть одинаковым.

Схема подключения

Существует множество различных способов укладки труб водяного теплого пола. В отдельных ситуациях допускается даже их размещения в 2 слоя. Металлопластиковые трубы достаточно гибкие, так что в процессе их укладки никаких особых проблем возникнуть не должно. Однако важно контролировать жесткость фиксации труб к арматурной сетке.

Слишком жесткое крепление недопустимо. Суть в том, что при нагревании материал труб будет расширяться, поэтому чересчур жесткое крепление приведет к деформированию труб и нарушению нормальной работы системы отопления.

Изгибы старайтесь делать максимально плавными, любые резкие повороты будут негативно отражаться на эффективности работы системы.

Порядок подключения теплого пола

Схемы укладки теплого пола

После того как все трубы будут уложены, выполняется их подключение к коллекторному шкафу. Устройство данного агрегата выполнено таким образом, что к нему подсоединяются и те трубы, которые отвечают за вывод теплоносителя из системы теплого пола, и те, за счет которых осуществляется ввод воды в систему.

После соединения труб выполните пробный запуск системы и понаблюдайте за ее работой. Важно, чтобы не было даже малейших протечек. Откройте сливные краны и заполните трубы системы. При отсутствии протечек и прочих нарушений в работе теплого пола можете включать котел и прогревать воду. Через некоторое время отключите отопление, дайте полу остыть и переходите к следующему этапу.

В случае если роль финишного покрытия будет выполнять плитка, нужно, как уже отмечалось, сделать стяжку. В случае с плиткой заливают цементно-песчаную стяжку. Предварительно стяжка армируется. Укрепляющая сетка укладывается на трубы. Стяжка создается таким образом, чтобы цементно-песчаный слой полностью покрывал все трубы и сетку.

Укладка теплого пола

Приступать к укладке кафеля на пол можно не менее чем через 3-4 недели. Именно за такое время стяжка обычно полностью высыхает и набирает максимальную прочность. Для обеспечения наилучшей теплоотдачи рекомендуется укладывать кафель с гладкой поверхностью, т.к. даже минимальные шероховатости существенно снижают эффективность обогрева.

Таким образом, в самостоятельной укладке теплого пола нет никаких существенных сложностей. Нужно лишь грамотно подготовить основание, выбрать подходящий вариант укладки труб, установить все необходимые агрегаты и соединить их, протестировать работу системы, уложить армирующую сетку, залить стяжку и обустроить выбранное финишное покрытие. Во всем следуйте инструкции, и вы получите эффективную систему обогрева с максимально рациональным расходом энергии и сможете существенно сэкономить на услугах сторонних монтажников. Удачной работы!

Видео – Водяной теплый пол своими руками

tolkostroyka.ru

Как сделать теплый пол водяной – особенности монтажа

Система отопления с помощью традиционных радиаторов постепенно вытесняется таким новым видом отопления дома, как водяной теплый пол. Сделать такой пол можно самостоятельно, для этого необязательно привлекать профессиональных мастеров.

Схема теплого пола с коллекторной разводкой контуров.

Материалы и инструменты

Для того чтобы самостоятельно установить теплый пол, вам понадобятся следующие материалы:

• песок;
• цемент;
• мелкий щебень;
• пластификатор;
• профиль, что будет использоваться для установки маяков.

Также вам понадобятся следующие инструменты и принадлежности:

• гидробарьер;
• пенополистирольные плиты;
• материал для отражения тепла;
• трубы и запорные краны;
• фурнитура;
• гребенка, с ее помощью проводится подсоединение труб;
• кронштейны;
• крепежные элементы.

Вернуться к оглавлению

Особенности монтажа

Схема монтажа электрического теплого пола.

Перед тем как сделать теплые полы, надо выбрать и установить газовый котел, его мощности должно быть достаточно для обеспечения полноценного теплообеспечения дома или квартиры. Для увеличения эффективности котла, на «обратку» можно установить дополнительный насос.

В том случае, когда в доме будет установлена комбинированная система, включающая в себя теплые полы и радиаторы отопления, насос необходимо устанавливать на общую «обратку». Если же этого не сделать, то циркуляция воды будет происходить по тому кругу, где будет установлен дополнительный насос.

Если вы покупаете новый котел, то надо, чтобы его мощность была с запасом, такой котел будет служить намного дольше, так как не будет постоянно работать на полную мощность.

Вернуться к оглавлению

Проводим установку теплого пола

Для того чтобы теплый пол надежно и долго служил, надо для него подготовить прочную основу.

Труба, из которой состоят теплые полы, устанавливается на стяжку, а она, в свою очередь, должна быть уложена на подготовленное основание. Для установки первой стяжки используют бетон или цементно-песочную смесь. От качества стяжки будет зависеть скорость и качество циркуляции воды в системе теплого пола. Если пол будет неровным, то будет намного сложнее удалить воздух, что в любом случае появится в системе во время закачки воды.

Вернуться к оглавлению

Укладываем первую стяжку

Схема укладки кабеля.

Сначала надо спланировать слой песка или щебня, на который устанавливают маяки. Чтобы было удобно работать правилом, расстояние между маяками должно быть меньше его длины на 10 см. Состав раствора для указанной стяжки будет зависеть от марки цемента, который вы будете использовать для ее замешивания. Для того чтобы эта стяжка приобрела требуемую прочность, должно пройти не меньше трех недель.

После того как стяжка полностью высохнет, ее покрывают гидробарьером. Обязательно надо заворачивать пленку на стену на высоту до 10 см, если получается стык, то его также необходимо перекрывать на расстояние 10 см.

Если вы делаете стяжку в доме или квартире, расположенной на первом этаже, то необходимо уложить пенопласт. Его плотность для жилого помещения должна быть не меньше 25. Листы пенопласта имеют специальный стыковочный шпунт, для отрезания необходимого размера листа можно использовать обычный канцелярский нож.
Сверху пенопласта надо уложить теплоотражатель фольгой вниз. В данном случае также надо делать нахлест на стену. Прослойка из теплоотражателя и гидробарьера возле стенки будет служить буфером при расширении верхней стяжки.

Вернуться к оглавлению

Проводим укладку труб

Схема-пример подключения водяного теплого пола.

Для установки теплого пола берем металлопластиковую трубу диаметром 16 мм. Укладывать ее можно спиралью или змейкой. Если вы уложите трубы спиралью, то пол будет прогреваться более равномерно. Если укладка труб теплого пола была проведена змейкой, то пол будет более теплым в начале трубы. Данный способ подходит в том случае, когда надо обходить определенные зоны или предметы, чтобы увеличить качество нагрева, шаг между трубами уменьшают по мере их удаления от источника тепла.

Перед укладкой трубы надо провести разметку трассы, определиться с местами изгиба труб и с тем, какое между ними должно быть расстояние. Обычно оно должно быть в пределах 20-25 см, в таком случае тепло будет поступать равномерно, и не будет чувствоваться разница температуры. Так как тепло поднимается под углом 45 градусов от центра трубы, то чем тоньше стяжка, тем меньше шаг трубы.

Металлопластиковую трубу нельзя изгибать на угол, превышающий 80 градусов, иначе происходит ее загиб, и в этом месте может возникнуть течь. Для усиления трубы на ее изгиб можно надевать металлическую пружину.

После того как проведена разметка, можно устанавливать кронштейны, при помощи которых будут крепиться трубы. Для укладки трубы потребуется два человека, укладку начинают от места подключения, там же устанавливается распределительная гребенка. Один человек постепенно протягивает трубу в кронштейн, а второй потихоньку разматывает бухту. Не рекомендуется проводить соединение трубы под стяжкой, при таком варианте лучше разделить отопление на два крыла. Вдоль наружной стены шаг укладки труб необходимо уменьшить, чтобы улучшить обогрев в этом месте.

Вернуться к оглавлению

Подключаем трубу к коллектору

Для подключения трубы к котлу необходимо сделать распределительные узлы или узел, чтобы они не мешали, их лучше спрятать в стену.

В стене можно сделать нишу, в которую прячут гребенку. Есть готовые гребенки с кранами, главное, чтобы они имели компактные размеры. На входе и выходе трубы из гребенки обязательно необходимо установить краны. Наличие кранов позволяет отключать от системы отопления отдельные комнаты, и с их помощью можно увеличивать или уменьшать подачу воды, таким образом, регулировать температуру воздуха в комнате.

Для проведения автоматического регулирования температуры в помещении используются регулировочные теплостатические вентили. Температура теплоносителя задается при помощи вентиля, а термоголовка поддерживает заданную температуру. В термобалоне находится парафин, который, изменяя свои параметры, корректирует пропуск краном горячей воды.

Вернуться к оглавлению

Особенности монтажа верхней стяжки

После правильной установки трубы можно переходить к заливке верхней стяжки. Чтобы сделать водяной теплый пол от начала до конца, при заливке стяжки металлопластиковую трубу необязательно заполнять водой. Надо правильно установить маяки, если толщина стяжки до 7 см, то их устанавливают на раствор, если больше, то на деревянные плашки.
При установке маяков на раствор работу можно начинать не раньше чем через сутки. В раствор обязательно надо добавить пластификатор, он не дает появиться трещинам. После того как проведена заливка, нельзя включать котел на полную мощность, иначе могут появиться трещины.

Большинство врачей указывает на то, что теплый пол более благоприятно влияет на организм человека, чем обычное отопление при помощи радиаторов. Оптимальными вариантами для напольного покрытия считаются плитка, линолеум и паркет. Если вы выбрали паркет, то надо учитывать, что чем меньше плотность дерева, тем больше его теплопроводность.

Использование ковровых покрытий будет приводить к тому, что во время нагрева поверхности пола от них в воздух будет подниматься пыль, именно поэтому сочетание теплого пола и коврового покрытия не рекомендуется в спальне и детской комнате.

kuhnyamoya.ru
