Как включить электрический теплый пол – Десять ошибок при монтаже электрического теплого пола, виды, эксплуатация, монтаж, самостоятельный ремонт. Инструменты и технология для создания теплых полов своими руками

Чтобы правильно выбрать терморегулятор для своей квартиры, вы должны обращать внимание на собственные пожелания, а также на то, чтобы параметры датчиков и нагревательных элементов подходили друг другу.

На что стоит обратить внимание:

1. Самое главное – это соответствие мощности пола и датчика. Если датчик будет давать недостаточное количество мощности полу, то вы не сможете разогреть его до нужной температуры. Чтобы избежать этого, прежде всего, обратите на показатели при покупке. Однако, иногда приходится устанавливать сразу несколько датчиков в одно помещение, например, вы можете подключить программаторы в одну сеть и создать мощность в 3 кВт. В больших помещениях случается так, что даже мощность в 3 кВт недостаточна, поэтому в таком случае придётся подключать несколько регуляторов по отдельности.
2. Тип установки – это также важный аспект. Если вы готовы вырезать отверстие в стене, то вам подойдёт встраиваемый контроллер, который внедряется в стену, а если вы не хотите портить стены, то просто установите короб с терморегулятором. Все прочие установки, например, подключение к нагревательным элементам, указаны в инструкции, которая поставляется вместе с датчиком.

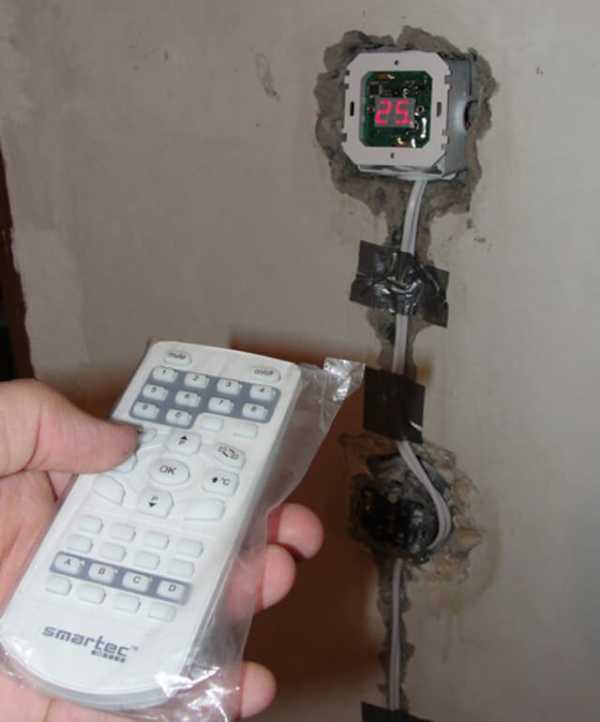

3. Функционал – это то, с чем каждый определяется для себя сам. Как говорилось выше, зачастую используют блоки управления с небольшим функционалом, однако если вы хотите управлять полом дистанционно, программировать его на долгий промежуток времени, например, на неделю, то лучше будет приобрести вариант дороже – программер.
4. Внешний вид – это заключающий фактор, который определяется стилистикой помещения. В магазине вы сможете найти для себя множество различных решений, отличающихся цветом, формой и т.д., однако, чаще всего, регулирующие панели выглядят как небольшие розетки.

Стоит отметить, что можно обойтись вовсе без терморегулятора, однако для этого придётся использовать специальный саморегулирующийся нагревательный кабель, в противном случае, ваш пол быстро придёт в негодность без термодатчика (прочитайте: “Как выбрать и установить термодатчик для теплого пола”).

Расположение терморегулятора

Где расположить терморегулятор – это самостоятельное решение, однако стоит упомянуть о некоторых правилах установки терморегулятора:

• Высоту расположения контроллера вы можете выбрать сами, ведь она абсолютно не влияет на работу датчика. Чаще всего, регулятор устанавливают возле пола либо рядом с выключателями.
• Самое строгое правило – это запрет на установку регулятора во влажных помещениях, например, в ванной комнате. Если вы установили тёплый пол в ванной, то блок управления рекомендуется вынести в коридор, прокинув кабели к нагревательным элементам сквозь стену.
• Правила подключения к сети индивидуальны у каждой модели, однако все они схожи. Каждая модель имеет несколько клемм для подключения нагревательных элементов, питания и датчиков. Встречаются модели с уже подключенным кабелем питания, в таком случае его длинна будет равна от двух до трёх метров, чего вполне хватит для подключения к распределительному коробу.

Все дополнительные правила установки обычно описываются в инструкции, поэтому она обязательна к прочтению, кроме того, в ней вы можете прочитать о том, как пользоваться теплым полом.

Основные неполадки и их решение

Анализируя отзывы пользователей, можно сделать вывод, что у панелей управления бывают две основные поломки:

• Самая частая поломка – это неправильное функционирование блока управления либо его полный отказ. Вы можете самостоятельно продиагностировать его, используя тестер: подайте ток на принимающую клемму и измерьте его на другой клемме, которая отдаёт энергию на нагревательный элемент. Если тока нет, это значит, что датчик следует отдать в ремонт, ведь самостоятельно вы не сможете исправить эту поломку.
• Вторая распространённая поломка – это отказ или неправильная работа датчика температуры. Чтобы убедиться в его неисправности, используйте мультиметр и измерьте сопротивление датчика. Нормальные показатели указаны в инструкции (обычно 5-45 кОм). Если показатели не совпадают, то датчики температуры следует заменить на новые.

Заключение

В заключение стоит сказать о том, что датчик управления теплым полом – незаменимая вещь. Блок управления не только помогает настроить нагрев пола, но и сэкономить электричество. Лучше всего экономят программируемые панели управления, однако их цена значительно выше моделей иных классов.

Большая экономия (до 30%) происходит благодаря тому, что вы, выбирая нужную температуру пола, не направляете лишнее напряжение на нагревательные элементы, а соответственно, не расходуете излишки энергии.

polspec.com

Подключение теплого пола к электричеству, схема

На сегодняшний день система теплого пола стала пользоваться большой популярностью. Объясняется это разными причинами. В частности, теплый пол позволяет равномерно прогревать всю площадь помещения. Плюс ко всему, можно достичь отличного микроклимата внутри всего помещения. Однако, чтобы работа электрического подогрева работала корректно, необходимо разобраться с вопросом, как выполнить подключение электрического теплого пола. Именно об этом и пойдет речь в этой статье. В ней будут рассказаны разные варианты выполнения этой работы.

Особенности подключения

Электрический теплый пол подключается главным образом через терморегулятор. Безусловно, подобные работы лучше всего доверить квалифицированному специалисту электрику, однако разобравшись со схемами подключения, можно справиться и самостоятельно. В большинстве случаев на самих терморегуляторах предоставляется схема подключения. Отталкиваясь от нее, можно разобраться во всем самостоятельно. Кроме всего прочего, существует два способа того, как можно подключить электрический обогрев:

1. Через щиток.
2. Через терморегулятор.

Если выбран вариант с прямым подключением от электрического щитка, то эту линию необходимо обеспечить отдельным автоматом. Это будет хорошо, так как в случае скачка напряжения, автомат сработает и снимет нагрузку с электрических теплых полов. Можно выполнить подключение терморегулятора через розетку.

Если говорить за терморегуляторы, то они сегодня существуют самых разных видов. Например, это могут быть электронные и механические. При их покупке они комплектуются температурным датчиком, клеммами, инструкцией по монтажу и эксплуатации.

Важно! Существует одно важное условие при подключении теплого пола. Максимальный ток, потребляемый электрическими теплыми полами, должен соответствовать максимальному току, который способен пропустить через себя терморегулятор.

Также стоит выделить и другую интересную особенность, которая поможет разобраться с деталями того, как подключить все правильно и быстро. Провода имеют разные цвета:

• Белый – фаза. На схеме преимущественно он обозначается буквой L.
• Синий – ноль. На схемах он изображен буквой N.
• Желто-зеленый – земля.

Что касается проводов, идущих от электрической сети, то они не всегда имеют подобную цветную маркировку. Чтобы найти фазу или ноль, здесь вам потребуется индикатор тока. Если лампочка на индикаторе загорается, значит, это фаза, если нет, то земля.

Особенности подключения терморегулятора

Прежде всего необходимо определить место, где будет установлен терморегулятор. Он будет осуществлять контроль всей работы системы электрического теплого пола. К нему будут подводиться провода от теплого пола. Сегодня существует их большое разнообразие. Например, есть термостаты, в которых уже интегрирован температурный датчик. Монтаж осуществляется на высоте, не более 1,5 метра от пола. Если высота будет большей, то его работа будет некорректной. Более того, выбранное место должно быть полностью защищено от прямых попаданий солнечных лучей.

Перед подключением, необходимо решить, как именно будет осуществлено подключение теплого пола к электричеству схема. То есть непосредственно через щиток или через розетку. Так, в выбранное место устанавливается терморегулятор. К нему необходимо подвести фазу, ноль и заземление. От терморегулятора необходимо сделать штробу, в которую будет погружен провод. Это позволит спрятать все кабеля. В частности, от терморегулятора будет идти две гофрированные шланги, в которые укладывается один кабель для укладки температурного датчика, а второй для запитки всего теплого электрического пола.

Как рассчитать количество терморегуляторов

Как уже стало ясно, подключить электрический обогрев возможно через терморегулятор. Поэтому прежде всего необходимо разобраться с тем, какое будет количество терморегуляторов. Прежде всего следует определить, сколько комнат будет отапливаться именно таким способом. Если их будет несколько, то рекомендуется в каждом отдельном помещении установить индивидуальный терморегулятор. Безусловно, это выходит довольно-таки затратно, но так, вы сможете контролировать температуру в каждом отдельном помещении.

Такое решение имеет массу плюсов. Например, если стелиться электрический теплый пол в подсобном помещении, то там необходима температура одна, а в жилом иная. Как следствие, полностью исключается вероятность того, что на электросеть будут оказываться сильные нагрузки.

Важно! Наличие в каждом отдельном помещение терморегулятора, позволит выставить программу. Например, в некоторых помещениях, можно отключать обогрев на ночь, или, наоборот, включать.

Установка нескольких терморегуляторов также влечет за собой и то, что на каждый из них устанавливается индивидуальный температурный датчик. Только так вся система будет работать исправно, а во всем помещении вы сможете поддерживать комфортную температуру. Итак, ознакомившись со всеми особенностями подсоединения электрического теплого пола, рассмотрим небольшие инструкции по последовательности всего процесса.

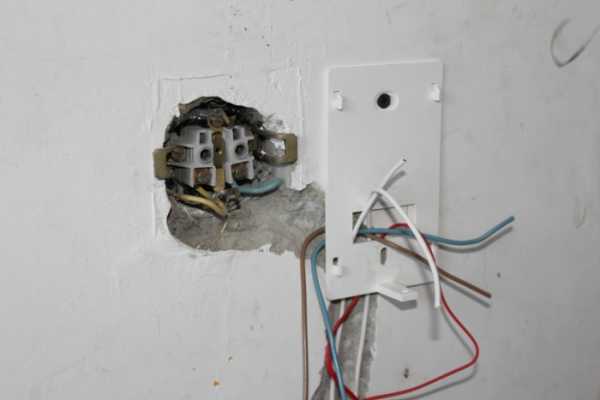

Подключение через розетку

Весь технологический процесс состоит из нескольких этапов. Прежде всего устанавливается термостат. Он может быть накладной или встраиваемый. Если установка будет скрытой, то изготавливается штроба для прокладки кабеля. Далее к распределительной коробке необходимо подвести фазу, ноль, заземление. Все это выводится из розетки. Далее в штробу кладете два кабеля (от термодатчика и нагревательного элемента электрического теплого пола). Подключается все согласно предоставленной схеме от производителя.

Подключение через щиток

В этом случае схема подключения электрического пола практически не отличается от того, что описано выше. Единственное различие в том, что на щиток устанавливается УЗО, который служит в качестве предохранителя. То есть от терморегулятора, все провода для сети направляются к установленному УЗО в электрическом щитке.

Подключение без терморегулятора

Есть еще одна схема, которая подразумевает бюджетный вариант подключения теплого пола без использования терморегулятора. В этом случае провод, выведенный от нагреваемого элемента непосредственно направляется к электрическому щитку, в котором устанавливается УЗО. Минус этой системы в том, что придется вручную контролировать работу всей системы отопления.

Инструкцию подключения инфракрасного пола

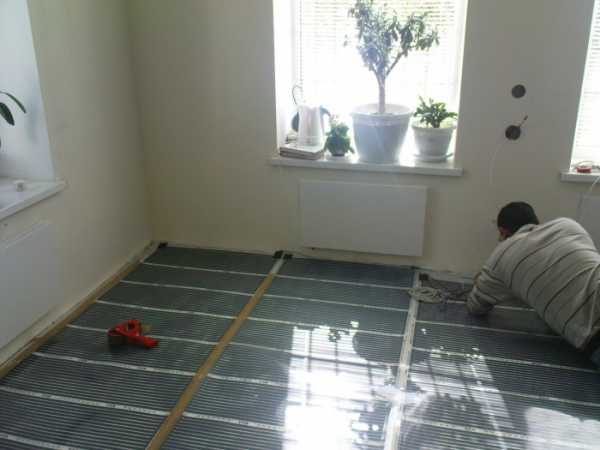

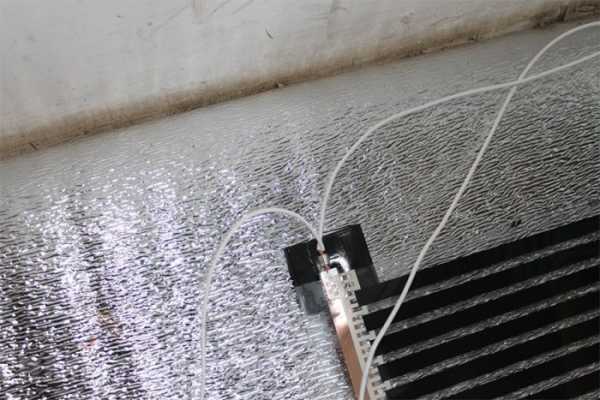

Пленочный инфракрасный пол сегодня часто используется для организации отопления внутри помещения. В этом случае в качестве нагревательного элемента выступает нагревательный мат. На нем имеются полоски углеродного полимера. Принцип и схема подключения сводится к следующей простой инструкции:

• Прежде всего укладываете нагревательный мат по всей длине помещения. Концы, где выходят провода должны быть направлены в сторону терморегулятора. Так, вы сможете сэкономить на проводе.
• Каждый стык на инфракрасной пленке заклеиваете скотчем.
• Между слоями ИК-пленки помещаете специальные клеммы. Один конец клеммы должен сверху, где имеется медная шина.
• Далее клеммы зажимаются плоскогубцами.
• К этой клемме подсоединяется провод, также на зажимах.
• Каждый последующий мат подсоединяется по такой же схеме.
• Каждую клемму необходимо заизолировать битумным скотчем.
• Между собой все отдельные маты соединяются таким же способом, то есть последовательным.

Вот по такой схеме осуществляется подключение инфракрасной пленки. Дополнительно вы можете посмотреть видео в конце этой статьи, чтобы наглядно увидеть все эти технологические нюансы. Только так вы сможете закрепить всю теорию практикой.

Заключение

Итак, для нормальной и корректной работы электрического теплого пола крайне важно строго придерживаться технологии подключения электрического теплого пола. Со всей работой вы сможете справиться и самостоятельно. Единственное, для этого необходимо придерживаться всех рекомендаций и советов в этой статье. Данное отопление будет экономить вам электроэнергию, а если сделать все правильно, то вы сможете особо не контролировать. Использование терморегуляторов, позволит максимально автоматизировать весь процесс работы электрического теплого пола, уложенного в полу. Надеемся, что этот материал помог вам разобраться в этом непростом вопросе. Дополнительно можете посмотреть подготовленный видеоматериал. Если вы имеете опыт в этой сфере, то можете оставлять комментарии к этой статье, делясь опытом с другими начинающими домашними умельцами, которые привыкли делать все своими руками.

bouw.ru

Подключение электрического теплого пола – Всё о напольных покрытиях

Как теплый пол подключить к электричеству

На сегодняшний день многообразие теплых полов может запутать любого. Для начала существует необходимость разобраться во всевозможных видах и типах таких полов.

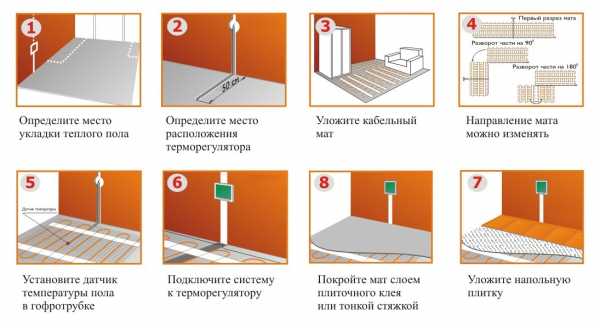

Схема последовательности работ при подключении теплых полов.

Виды и типы теплых полов
Существуют следующие типы теплых полов: водные и электрические. В водяных полах теплопроводником служит горячая вода (из котла или центрального отопления). И следовательно, в электрических полах используется электричество вместо воды. Электрические полы на данный момент делятся на такие виды: кабельные системы или нагревательные секции, нагревательные маты и пленочные или инфракрасные полы. У каждого из типов и видов полов имеются свои плюсы и минусы. Перед покупкой полов следует обязательно проконсультироваться с продавцом, который поможет выбрать оптимальный вариант для конкретного помещения.

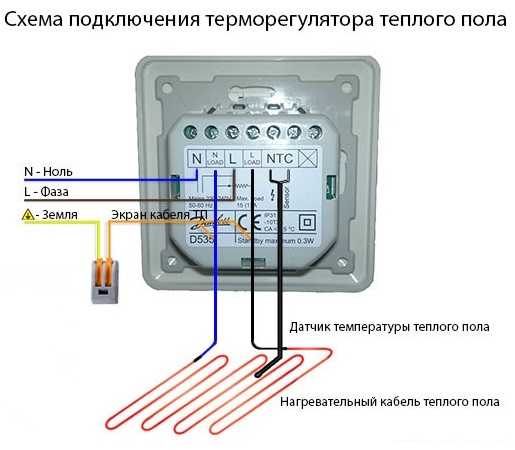

Схема подключения терморегулятора.

Конечно же, основная составляющая теплого пола — нагревательный элемент, но сердце его заключено в терморегуляторе.

Подключение пола к электричеству осуществляется через терморегулятор.

Они делятся на несколько видов: начиная с механических и заканчивая интеллектуальными устройствами, которые контролируют температуру воздуха и непосредственно самого пола.

Монтаж и установка электрического теплого пола
Смонтировать электрический пол достаточно просто, это не вызовет особых сложностей у человека, который может своими руками забить гвоздь.

Такие полы укладываются либо под стяжку, либо прямо на нее (это зависит от технических характеристик теплого пола). Особую сложность составляет подключение такого пола к электричеству.

Как подключить электрический теплый пол к сети

Схема укладки и подключения теплых полов.

Подключение такого пола к сети происходит через терморегулятор. Конечно, это лучше доверить электрику, но, если присутствует уверенность в собственных силах, можно сделать и самому. В некоторых моделях схематическое изображение подключения пола к терморегулятору указана на корпусе этого же прибора. Подключение регулятора температуры к электрической сети может быть как непосредственным, от электрощита, так и через обычную розетку.

Следует отметить то, что необходимо предусмотреть отдельный автоматический выключатель для прямого подключения через электрощит. Он позволит отключить или подключить регулятор температуры, а также служит защитой при скачках напряжения в сети. Если же планируется подключить регулятор к обычной розетке, следует учесть и все электроприборы, которые будут подключаться к этой розетке.

Самыми популярными регуляторами температуры считаются механические и электронные терморегуляторы. Однако принцип их подключения схож с более сложными моделями. Как правило, в комплект входят датчик температуры, клеммы, монтажная коробка и инструкция монтажа и эксплуатации.

Ко всем видам электрического теплого пола подходит любой вид терморегулятора. Есть единственное условие, максимальный ток, который потребляет пол, должен соответствовать максимальному току, который пропускает через себя терморегулятор. Установка терморегулятора не займет большого количества времени. Следует в выбранном месте сделать углубление и подвести к нему провода сети, термодатчика и непосредственно самого теплого пола.

Провода нагревательного элемента имеют цветовую маркировку. Так, белый (коричневый или черный) провод — это фаза, на схемах обозначается L; синий провод — ноль, на схеме N; желтый или зеленый — земля. А вот провода, идущие из сети, не всегда промаркированы. Для того чтобы определить фазу и ноль в сетевых проводах, достаточно воспользоваться индикаторной отверткой.

При касании ее металлического наконечника к фазе на отвертке загорается лампочка. Чтобы подключить пол к электричеству, следует выполнить такие шаги в следующем порядке.

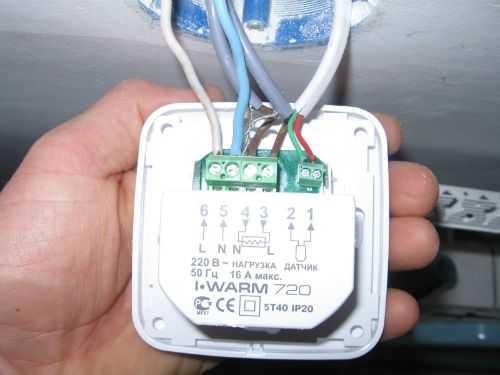

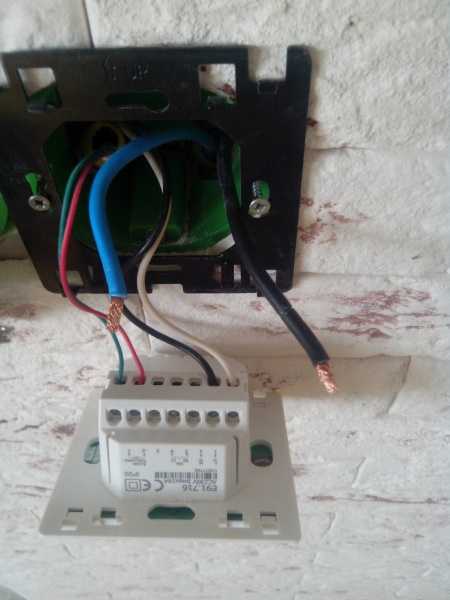

1. Подключить провода сети (220 Вт) к контактам регулятора температуры 1 и 2. Маркировка «гнезд» обычно указана на боковой крышке терморегулятора. Очень важно соблюсти правильную полярность: к «гнезду» 1 подключается фаза (L), а к контакту 2 следует подключить ноль (N).
2. Подсоедините провода нагревательного элемента к «гнездам» 3 и 4, где к контакту 3 подключается ноль (N), а к контакту 4 — фаза (L).
3. Подключение термодатчика. Обычно он подключается к «гнездам» 5 и 6 и соблюдение полярности здесь не обязательно.
4. Проверка исправности подключения регулятора температуры. Для этого следует включить прибор и выставить минимальную температуру нагрева, после чего увеличить температурные показатели до максимума. О правильности подключения сообщит щелчок замкнувшейся цепи.

В зависимости от вида терморегулятора схема его подключения может быть иной. Чтобы не допустить ошибки, следует подключать терморегулятор согласно схеме, указанной на его корпусе. Незначительные изменения вносит в процесс подключения и вид электрического пола.

Подключение кабельных систем (нагревательные секции и нагревательные маты)

Нагревательные секции и маты могут состоять из двужильного или одножильного кабелей, что диктует свои особенности в подключении теплого пола .

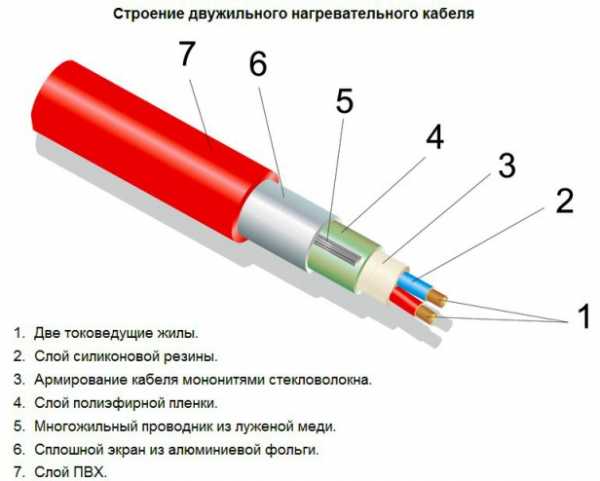

Двужильный кабель имеет три провода: землю (желто-зеленый), фазу (белый или коричневый) и ноль (синий). Он подключается к терморегулятору по основной схеме подключения с тем отличием, что «землю» следует подключить к «гнезду» 2, к которому подключается ноль из сети питания.

Одножильный кабель включает в себя один токоведущий провод (как правило, имеет белый цвет изоляции), второй провод — это заземление. Токоведущие провода обоих концов одножильного кабеля подключаются к «гнездам» 3 и 4, а оба конца провода заземления следует подключить к «гнезду» 2 (ноль (N) сети питания).

Подключение инфракрасного, или пленочного, электрического теплого пола

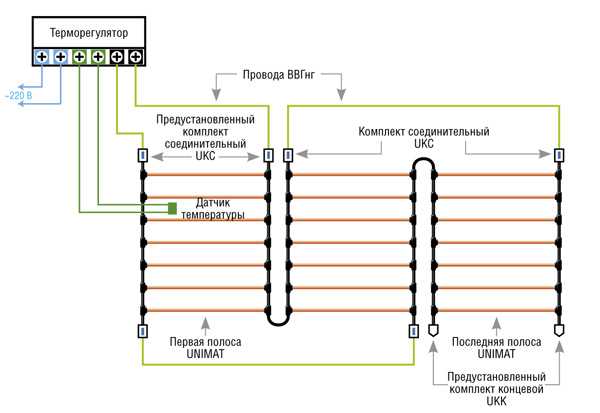

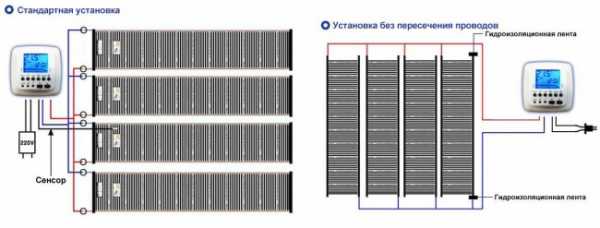

Схема подключения инфракрасного пола.

Пленочные системы теплых полов имеют несколько секций или полос пленки и от каждой секции выходит по два провода. Чем больше таких секций, тем больше проводов придется вести к терморегулятору.

Чтобы избежать этого, рекомендовано использовать распаечную коробку, которая позволит вывести к терморегулятору всего два провода и без затруднений проверить работоспособность теплого пола, не демонтируя напольное покрытие.

Специалисты рекомендуют нумеровать провода, что позволит сократить время проверки работоспособности всей установки и отдельных ее элементов. В распаечной коробке следует параллельно (фазы с фазами, а ноли с нолями) соединить провода, идущие от пола, методом спайки или скрутки.

А из распаечной коробки выводится только два провода, которые и подключаются к терморегулятору по основной схеме.

Итак, какие инструменты и материалы понадобятся для подключения систем полов к электричеству:

1. Перфоратор с победитовой коронкой (для высверливания отверстия под терморегулятор).
2. Штроба (для высверливания отверстий в стене под провода).
3. Терморегулятор (в комплекте с ним идут датчик температуры, клеммы, монтажная коробка, а так же инструкция монтажа и эксплуатации).
4. Индикаторная отвертка или другое приспособление для определения полярности сетевых проводов.
5. Шурупы для крепления терморегулятора к стене (если их нет в комплекте).
6. Отделочные материалы или кабельные короба для маскировки проводов.

Техника безопасности
Ни одна работа не должна начинаться без изучения техники безопасности. При подключении пола к электросети необходимо выполнить всего одно правило: обязательно обесточить квартиру или дом, где производится установка во избежание поражений электрическим током.

Как подключить теплый пол к электросети

В процессе монтажа электрического теплого пола, самым трудоемким считается подключение к электропитанию. Непосредственно устройство полов своими руками не представляет сложности даже для новичков, но, если подключение инфракрасного теплого пола, либо кабельного или стержневого, произведено неправильно, система не будет выполнять свои функции или выйдет из строя. Следует обратить внимание на устройство заземления, иначе система будет «биться» током.

Электрические теплые полы требуют установки термостата. Этот прибор нужен для поддержания стабильной заданной температуры в помещении. Термостат отключает и включает полы в соответствии с показаниями термодатчика.

Установка терморегулятора

Подключение теплого пола возможно без использования термостата. Однако в таком случае придется вручную организовывать режим работы системы. Во-первых, это неудобно; во-вторых, владельцы жилья лишаются следующих преимуществ:

• Поддержание заданной температуры в автоматическом режиме;
• Нагрев пола в определенные временные промежутки;
• Экономия электроэнергии;
• Поддержание комфортной температуры круглосуточно.

При выборе термостата нужно учитывать потребляемую мощность системы теплого пола. Обычно используют приборы мощностью 3 кВ. Подключать устройство можно напрямую к щитку или через розетку. К прибору всегда прилагается инструкция, в какой последовательности подсоединять силовые провода, а также заземления, фазы и нуля.

Термостат располагают на расстоянии 1,2-1,5 м от пола. Некоторые виды регуляторов можно устанавливать ниже – около 30 см от поверхности, обычно они оснащены сверхчувствительными термодатчиками.

Подключение через розетку

1. 1 Установить термостат. Существует 2 варианта монтажа: накладной и скрытый. Соответственно, для скрытой установки в стене необходимо сделать отверстие и штробу для кабеля. Для накладной установки – только штробу.
2. 2 К распределительной коробке подводится провод заземления, фаза, ноль из розетки.
3. 3 В штробе располагают нагревательный кабель от теплого пола и одножильный провод термодатчика.
4. 4 Подсоединить провода по схеме (инструкция со схемой прилагается к терморегулятору).
5. 5 Осуществить подключение системы пола к термостату.

Подключение через щиток

Если терморегулятор предназначен для эксплуатации в большом помещении (20 кв. м. и более), то мастера рекомендуют устанавливать прибор на отдельной электролинии. В случае подсоединения напрямую через щиток, схема действия аналогична с вышеописанной (провода заземления, фазы и нуля) с той разницей, что необходим монтаж УЗО (устройство защитного отключения). УЗО устанавливается в щитке. После закрепления термостата следует процедура подключения теплого пола.

Подключение теплого пола без использования терморегулятора

Существует возможность монтажа теплого пола без использования термостата. В этом случае, обычно, нагревательный провод подключается к выделенной линии и при помощи УЗО полы работают в режиме вкл/выкл. Проще говоря, своими руками придется постоянно контролировать систему. В ходе «ручной» эксплуатации расход электроэнергии значительно возрастает. Кроме того, придется решить проблему заземления.

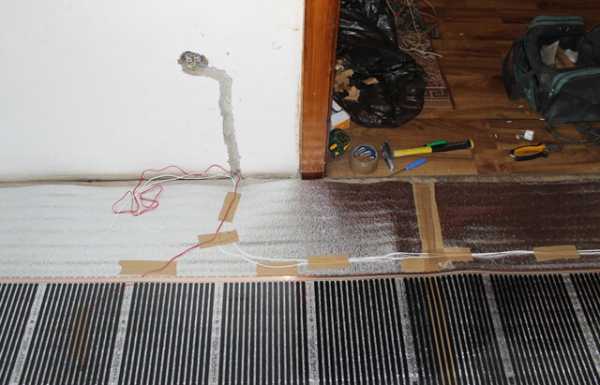

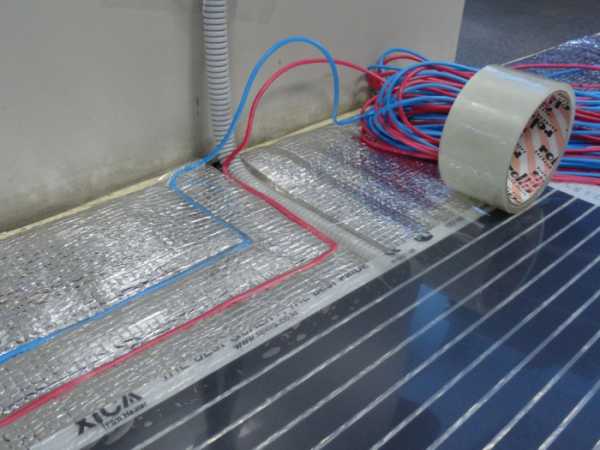

Подключение пленочного инфракрасного теплого пола к термостату своими руками

Пленочный ИК пол представляет собой нагревательный мат, на который нанесены полоски углеродного полимера. До монтажа системы необходимо выровнять поверхность и уложить теплоизоляцию.

Схема подключения электрического теплого пола:

1. 1 Каждый инфракрасный пленочный мат разрезать по требуемой длине и раскатать по направлению к стене, на которой установлен терморегулятор.
2. 2 Стыки ИК полотен проклеить скотчем не доходя до краев 10-20 см. Термоподложка также должна быть единым полотном с заклеенными стыками.
3. 3 Поместить один конец клеммы между слоями ИК-пленки. Второй конец каждой клеммы должен находиться сверху, со стороны медной шины.
4. 4 Зажать клеммы плоскогубцами.
5. 5 Взять одножильный провод и подсоединить к клемме, зажать пассатижами.
6. 6 Каждый нагревательный ИК-мат соединить последовательно таким образом, чтобы «фаза» и «ноль» двумя проводами подключались к терморегулятору. Затем подключается заземление.
7. 7 Изолировать клеммы битумным скотчем.
8. 8 Также изолировать концы медных шин с другой стороны полосы ИК-пленки.
9. 9 Чтобы поверхность финишного покрытия легла максимально ровно, нужно проделать в изоляционном слое отверстия и «утопить» в них соединения клемм с проводами.
10. 10 Подключить провод термодатчика к термостату.
11. 11 Закрепить датчик к обратной стороне ИК-пленки при помощи скотча.
12. 12 Проверить работу системы.
13. 13 Процедуру монтажа инфракрасного пленочного пола можно считать завершенной. Далее выполняется укладка линолеума, ламината и т.д.

Совет! Настоятельно рекомендуется использовать плотную вспененную термоподложку перед укладкой ИК-пола. В таком материале удобно проделывать отверстия и канавки, чтобы можно было спрятать провода и места соединения. Нагревательный пленочный мат получится «гладким» и финишное покрытие ляжет идеально.

Подключение стрежневого теплого пола своими руками

Стержневой пол – разновидность ИК-системы отопления. Представляет собой маты, на которых закреплены параллельные стержни из карбона, меди и серебра. В отличие от пленочных полов, одножильный провод соединяет стержни между собой наподобие веревочной лестницы. Инструкция по подключению своими руками:

1. 1 Разложить каждый мат параллельно друг другу.
2. 2 Соединить провода последовательно при помощи термогильзы, изолировать термоусаживаемой трубкой и «запечь» соединение строительным феном.
3. 3 Закрепить каждый нагревательный мат скотчем на полу, предварительно покрытом теплоотражающим материалом.
4. 4 Подключить провод первого мата к терморегулятору.
5. 5 Установить датчик температуры между двумя карбоновыми стержнями срединного мата.
6. 6 Подключить датчик к терморегулятору.
7. 7 Проверить работоспособность системы.
8. 8 Залить стержневой пол стяжкой либо можно уложить сверху керамическую плитку.

Совет! Для качественной адгезии чистовой стяжки и черновой поверхности, в теплоотражающем материале необходимо сделать прямоугольные отверстия. На каждый квадратный метр – 3-4 выреза.

В терморегулятор также подключается провод заземления. Обычно производители прикладывают подробную инструкцию к устройству, где все четко расписано.

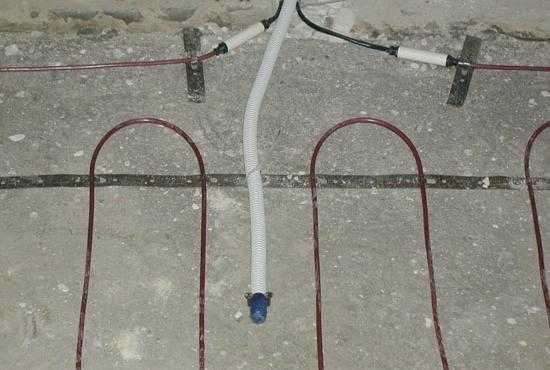

Подключение кабельного пола своими руками

Монтаж кабельного пола должен начинаться с укладки теплоизоляции. Материал можно расстилать непосредственно на стяжку либо спрятать в слой наливного самовыравнивающегося пола. Существует 2 варианта кабельного теплого пола: в виде отдельного провода либо это мат, с закрепленным на нем кабелем. В качестве рулонного материала используется армированная сетка.

Монтаж пола в виде отдельного кабеля:

1. 1 Проложить специальную металлическую ленту поперек помещения с шагом 50 см, закрепить шурупами (можно гвоздями).
2. 2 Уложить кабель по заранее продуманной схеме, избегая участков под мебелью. Витки не должны пересекаться друг с другом, шаг – 25 см.
3. 3 Зафиксировать кабель на монтажной ленте (в ней предусмотрены специальные зажимы-скобы).
4. 4 Между линиями кабеля устанавливается термодатчик, провод которого укладывается в гофру.
5. 5 Один конец кабеля изолируется. К терморегулятору подключается входящий конец, провод термодатчика, ноль, фаза и провод заземления.
6. 6 Контрольная проверка системы.
7. 7 Сверху системы заливается бетон или выравнивающаяся смесь либо клеится плитка.

Нагревательный мат подключается по такой же схеме, но есть один важный нюанс. Кабель резать нельзя! Можно разрезать только сетку, на которой он закреплен. Поэтому придется просчитать заранее, где будут разрезы мата и в какую сторону разворачивать его части. Далее все по вышеописанной схеме: подключение к термостату непосредственно кабеля, проводов фазы, ноля, датчика и заземления.

Cхема подключения теплого пола

Нагреваемый пол в помещениях может быть основан на различных нагревательных элементах. Он может быть электрическим или водяным. Но в любом случае ключевым элементом его монтажа является подключение его к управляющей системе.

Схема подключения теплого электрического пола.

Управляющим элементом в электрическом теплом полу является терморегулятор. В настоящее время существует два основных типа терморегуляторов:

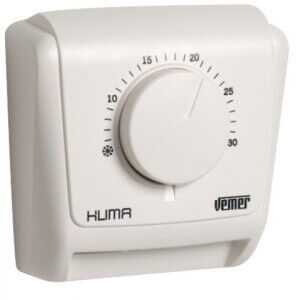

• -механические, где желаемая температура нагрева выставляется механическим реостатом.

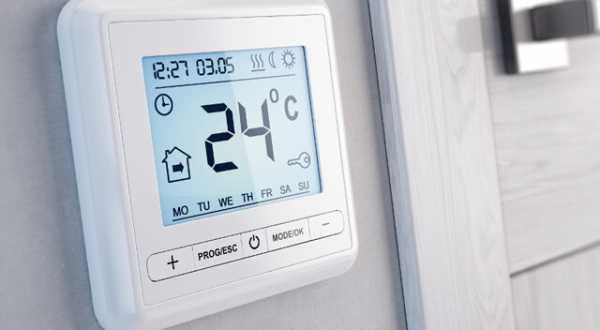

• -электронные, где температура нагревательных элементов устанавливается при помощи электронного реле. В таких регуляторах может иметься программирующее устройство, которое может инициировать работу системы отопления в заданные временные периоды.

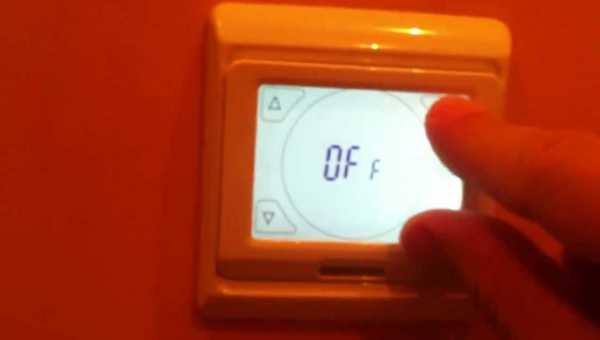

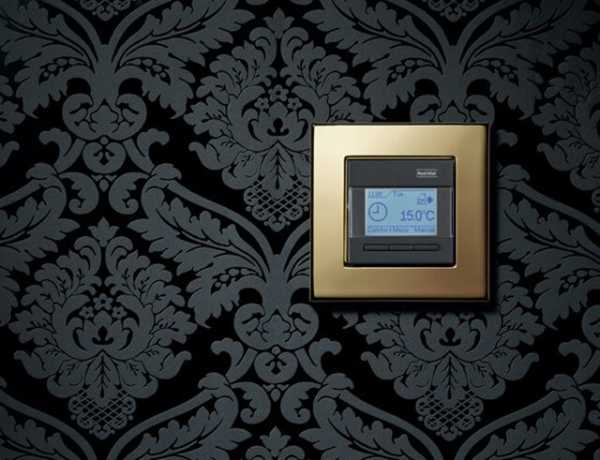

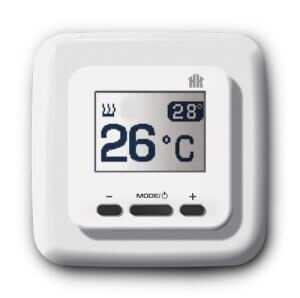

Таким образом выглядит электронный терморегулятор

Терморегуляторы любых типов предназначены для регулировки следующих типов электрических нагревательных элементов:

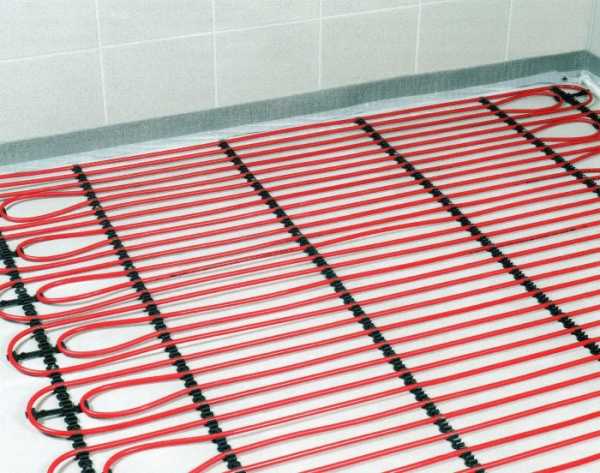

Нагревающий кабель. Он представляет собой электрический кабель с большим сопротивлением, размещаемый в надежной изоляции. При прохождении через кабель электротока он нагревается.

Нагревающий кабель для теплого пола — фото

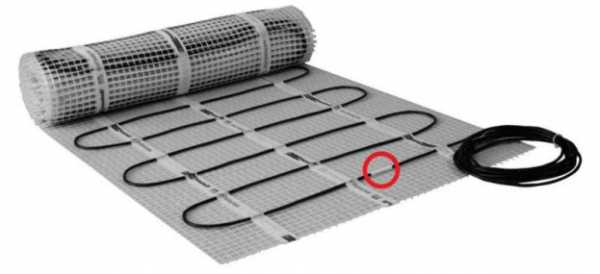

Следующим типом электрического нагревательного элемента для пола является тепловой мат. В данной конструкции нагревательный кабель размещается на пленке теплоизоляции с заданным шагом.

Образец теплового мата для теплого пола

И наконец нагревающим элементом может быть специальная пленка, испускающая инфракрасные лучи. Ее толщина не превышает полумиллиметра и в ее слое монтируется плоская полупроводниковая греющая полоса.

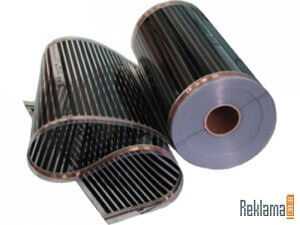

Инфракрасная пленка для теплого пола

Схема подключения нагреваемого электрического пола через терморегулятор

Подключать нагреваемый электрический пол к кабелю питания необходимо через терморегулятор. Этим достигается экономия затрачиваемого на обогрев помещения электричества.

Как правило, схема подключения проводов изображена на корпусе терморегулятора или в его паспорте. Монтаж терморегулятора можно произвести самостоятельно, не прибегая к услугам сторонних организаций.

К терморегулятору кабель электропитания может быть подведен непосредственно через проводку. Также терморегулятор, а соответственно и сами нагревательные элементы теплого электрического пола могут быть подключены через обычную розетку.

На рисунке ниже приведена принципиальная схема подключения терморегулятора.

Схема подключения терморегулятора — фото

Важно знать, что подключение терморегулятора к сети желательно проводить через отдельный автоматический выключатель.

Один из вариантов схемы подключения приведен на рисунке ниже.

Схема подключения теплого пола

Расчет количества терморегуляторов

Возможно в вашем доме будет несколько помещений, в которых будут монтироваться теплые электрические полы. В этом случае целесообразно предусмотреть монтаж отдельных терморегуляторов и датчиков температуры к каждому контуру отопления. Это позволит избежать дополнительных нагрузок на электросеть. Особенно важно это в том случае, если у обогреваемых помещений имеются разные режимы эксплуатации. Так жилое помещение может обогреваться только во время сна, а ванная – только в период ее использования.

При раздельном монтаже терморегуляторов необходимо предусмотреть монтаж индивидуальных температурных датчиков на каждое обогреваемое помещение.

Схема подключения теплого водяного пола.

Способ подключения теплого водяного пола несколько отличается от электрического пола. Рассмотрим способы подключения теплого пола с жидким теплоносителем к системам отопления.

Вы можете подключить свой теплый водяной пол к магистральному отоплению. Однако таким способом нужно пользоваться с известным вниманием. Возможно, большие теплопотери носителя приведут к тому, что на холод начнут жаловаться уже ваши соседи. Безу ущерба для соседей подключать теплый водяной пол в многоквартирных домах можно в помещениях, где стационарная система переходит на обратное течение. Также в этом случае температура воды в системе отопления не будет излишне горячей.

Большим минусом такой схемы подключения водяных теплых полов будет являться невозможность плавной регулировки температуры теплоносителя. Даже если вы смонтируете на входной и выходной участки нагревательного контура задвижки – все равно температура нагрева будет зависеть от нагрева магистральной системы.

Схема подключения нагреваемого водяного пола к индивидуальной системе отопления.

Практически лишена недостатков схема подключения обогреваемого водяного пола к индивидуальной системе отопления. Однако, такой метод может быть использован только в частных жилищах.

Ниже приведена принципиальная схема подключения нагреваемого водяного пола.

Схема подключения нагреваемого водяного пола

На схеме представлены следующие элементы конструкции:

1. Термостатический управляющий клапанный механизм. Сигнал на данную деталь подается от дистанционно установленного датчика температуры. В том случае, если система достигает заданной температуры – он закрывает подачу теплоноситея.
2. Балансировочное клапанное устройство. Оно предотвращает холостой проход теплоносителя в контурах отопления. В случае отключения подачи теплоносителя он запускает его по малому кругу без котла.
3. Циркуляционный насос, обеспечивающий дополнительное давление теплоносителя в нагревательных контурах.
4. Предохранительный термостат. Он размещается на входной трубе теплоносителя и следит за уровнем температуры в системе.
5. Электрический привод клапанной группы водяного коллектора. Предназначен для управления клапанами нагревательных контуров.
6. Водяной коллектор системы обогрева пола, распределяющий поток теплоносителя по контурам.
7. Притворный клапан водяного коллектора (он же байпас), обеспечивает циркуляцию теплоносителя по малому кругу.
8. Выносной регулятор температуры теплоносителя системы нагреваемого пола Их в системе может быть установлено несколько, из-за чего вы можете индивидуально регулировать температуру в каждом помещении, оснащенном нагреваемыми теплыми полами.

Со схемой подключения нагреваемого пола с жидким теплоносителем вы также можете ознакомиться, посмотрев обучающее видео:

Видео — Схема теплого водяного пола

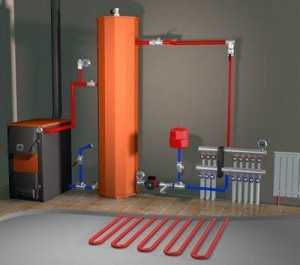

Еще одним вариантом подключения нагреваемого водяного пола может стать использование гидравлического разделителя. Он представляет собой специализированную емкость, в которой происходит накопление теплоносителя. Обычно такую емкость монтируют в коллекторном шкафу в специальной стенной нише.

Теплый пол с гидравлическим разделителем

Примерная схема такого подключения приведена на рисунке.

Важным моментом в подключении нагреваемого пола с жидким теплоносителем является установка водяного коллектора. К нему выводятся все контуры отопительной системы, при этом температуру и рабочее давление теплоносителя в каждом контуре можно регулировать индивидуально.

Схема размещения и подключения контуров с жидким теплоносителем

При составлении схемы подключения нагреваемого водяного пола необходимо также просчитывать места расположения отопительных контуров. Очевидно, что они не должны находиться в тех местах, где в помещении будет располагаться стационарная техника.

Существует две основных схема подключения контуров отопления водяного пола: это «змейка» и «улитка» (или «спираль»). В регионах с холодным климатом рекомендуется использовать схему подключения «спираль», так как в этом случае все помещение будет нагреваться достаточно равномерно и поверхность пола не будет испытывать сильных температурных деформаций.

Укладка труб методом — змейкой и улиткой

Подключение нагреваемого пола по комбинированной схеме

Система нагреваемого пола может использоваться как самостоятельная система отопления, так и в совокупности с традиционными отопительными радиаторами. При такой схеме подключения сначала к потоку теплоносителя подключаются отопительные радиаторы, а потом, на обратном ходе теплоноситель проходит через контуры напольного отопления.

Подключение нагреваемого пола по комбинированной схеме

На данном рисунке представлена комбинированная схема подключения нагреваемого пола.

1. Насос, обеспечивающий циркуляцию теплоносителя.
2. Отопительные радиаторы,
3. Отопительный котел,
4. Бак с мембранной перегородкой.
5. Управляющее устройство,
6. Запорные краны.

Читайте также:

• Подключение теплого пола к терморегулятору
• Терморегулятор для теплого пола
• Подключение терморегулятора к теплому полу
• Электрический тёплый пол под плитку своими руками

Источники: http://1poteply.ru/montazh/pol/tyoplyj-podklyuchenie-k-elektrichestvu.html, http://domotopim.ru/teplyj-pol/elektricheskij/kak-podklyuchit-elektricheskiy-tepliy-pol.html, http://stroyvopros.net/pol/chema-podklyucheniya-teplogo-pola.html

pol-v-dome.ru

Всё о монтаже электрического тёплого пола, от подготовки основания до включения

На сегодняшний день, наверное уже каждый человек слышал о современных системах отопления «тёплый пол», а многие даже установили его у себя дома и успели оценить комфорт и удобство этих систем…

Безусловно, каждый человек хочет иметь в своём доме комфорт, уют и тепло. Поэтому популярность установки в домах и квартирах тёплых полов возрастает день ото дня. Эта система может даже служить основной отопительной системой дома, и при этом довольно не дорога. Существует несколько видов систем тёплого пола, -водяная плёночная и т.д. -Но сегодня мы поговорим исключительно про систему «электрический тёплый пол»: Электрический тёплый пол -это вмонтированная в пол система электрических нагревательных элементов. При этом они размещаются под напольным покрытием и остаются совершенно невидимыми. Эта система может монтироваться как в частных так и в многоквартирных жилых домах.Чаще всего его монтируют на кухне и в санузлах, но при необходимость электрический тёплый пол можно использовать в любом помещении дома.электрический тёплый пол выглядит в виде проводов, которые состоят из специальных сплавов, преобразующих электрическую энергию в тепловую. Уровень нагрева регулируется специальным прибором -термостатом.

Монтаж электрического тёплого пола

Определение места для термостата

Как правило, монтаж электрической системы теплый пол из нагревательных секций начинается непосредственно с подготовки места под термостат и датчик пола. Он устанавливается в удобном месте на стене, но с таким расчетом, чтобы не препятствовать расстановке мебели и не менее 30-ти сантиметров от пола по высоте. Также нужно рассчитать, чтобы термостат был всегда доступен, то есть (не заставлен той же мебелью). При планировании подпольного отопления нужно учесть один момент: термостаты контролирующие обогрев помещений с любым уровнем влажности, таких как – ванная комната, сауна или комната с бассейном надлежит устанавливать исключительно -вне таких помещений.

В отмеченном месте методом штробления делается круглое отверстие под установку термостата и от этого отверстия этим же методом делается борозда (канавка) под прокладку монтажных концов датчика температуры обязательно в гофрированной трубке и нагревательной секции. Затем к месту закрепления термостата подводится питание, при этом нужно учесть, что проводник силовой линии (сечение) должно соответствовать силе тока подпольного отопления (системе теплый пол).

Основание под теплый пол

Основание пола должно быть идеально чистым, поэтому весь мусор с поверхности перед монтажом электрического теплого пола необходимо тщательно убрать. Также нужно позаботиться об основании, на которое планируется укладка нагревательных секций, оно должно быть без трещин, выбоин, перепадов уровня, то есть горизонтально ровным. Грубая черновая поверхность выравнивается при помощи специальных выравнивающих смесей, которых на строительном рынке очень большой выбор. После этого для более качественного контакта основания с раствором, бетонирующим нагревательные секции, пол нужно как следует  обработать хорошей грунтовкой.

Однако если планируется использование теплоизоляции, то грунтовка поверхности основания – не обязательна. После завершения операций с грунтом необходимо произвести разметку мест, где система электрического теплого пола не нужна, к примеру, там, где будет стоять мебель. Кроме того следует обязательно учесть отступы от всех стен – минимум в 5 сантиметров.

Теплоизоляция для теплого пола

Теплоизоляция должна укладываться исключительно на подготовленную поверхность пола, если тепло потери через основания минимальны, к примеру, когда под помещением находится жилая обогреваемая комната, то теплоизоляционный материал можно выбрать не толстый в 3-4 миллиметра, к тому же укладку его можно произвести только лишь на обогревательной площади. Если же основание пола холодное, то в таком случае лучше подобрать теплоизоляцию большей толщины при этом укладывать ее нужно на всю площадь помещения. Крепление теплоизоляционного материала выполняется любым клеящим составом, главное чтобы этот состав не нарушал целостность структуры самой теплоизоляции.

Демпферная лента для теплого пола

Понизу всех стен помещения прокладывается специальная демпферная лента – это пористый материал на всю предполагаемую толщину конструкции теплого пола. Также для этих целей можно воспользоваться и используемой теплоизоляцией. Далее нужно закрепить монтажную ленту со специальными загибающимися лепестками с шагом 0,5-1 метр, данная лента самое идеальное решение для качественной укладки нагревательного кабеля. Крепление ленты к основанию можно производить разными вариантами, например при помощи саморезов или дюбелей. При креплении монтажной ленты главное условие – это сохранение целостности гидроизоляционного ковра.

Монтаж электрического теплого пола

Перед началом монтажа теплого пола из нагревательных секций необходимо выяснить шаг (расстояние) укладки с учетом завершающей корректировки обогреваемой площади. Для этого нужно из общей площади помещения, где непосредственно будет монтироваться теплый пол вычесть площадь, которую будут занимать мебель, санузел, ванная, душевая кабина, то есть все, что будет производить на нагревательные секции механическое давление. Отклонение шага допускается не более чем в 10 миллиметров от расчетного.

Как правило, укладка электрического теплого пола начинается с процесса подводки монтажного конца секции к месторасположению термостата. Соединительную муфту и первоначальный участок нагревательных секций нужно закрепить на полу. С этого места, можно сказать, и начинается непосредственно сама раскладка нагревательных секций. Кабель следует укладывать равномерно, строго соблюдая постоянный/расчетный шаг и не допускать при укладке пересечений по всей обогреваемой площади.

Сближение уложенных витков нагревательного кабеля недопустимо на расстояние менее чем на 80 миллиметров. Концы петель кабеля хорошо фиксируются, загибанием вокруг него выступающих язычков монтажной ленты. При этом необходимо учесть, что изгибы петель кабеля необходимо делать плавными без изломов и натяжки. Если обогреваемая площадь примыкает к стене, то расстояние между стеной и кабелем должно быть не меньше 5 сантиметров абсолютно по всему периметру  площади. Соединительные концевые муфты нагревательных секций обязательно должны быть на полу, а вот монтажные концы секций нужно вывести к термостату.

При монтаже одножильных нагревательных секций соблюдаются те же самые правила и инструкции, что и для двухжильных, однако при планировании раскладки не нужно забывать, что к термостату подсоединяются оба монтажных окончания секции. Нагревательный кабель нужно укладывать, обязательно выдерживая расстояние от нагревательных приборов, к примеру, от труб центрального отопления не менее чем в 100 миллиметров.

Во избежание механического давления и повреждений нагревательных секций их монтаж целесообразно выполнять в обуви с пружинистой и мягкой подошвой. А поверхность с уже разложенной секцией укрывать чем-нибудь, например листами фанеры либо другими подобными материалами, которые в полной мере будут препятствовать механическому воздействию на кабель нагревательных секций при ходьбе по ним.

Установка датчика температуры и термостата

Допустимы два варианта установки датчика температуры;
•    напрямую: термостат – нагревательная секция;
•    через распределительная коробку: термостат – распределительная коробка – нагревательная секция.
Сегодня рассмотрим вариант – прямое подключение датчика. Прежде всего, датчик температуры нужно расположить в пластмассовой и только гофрированной трубке с диаметром 16-20 миллиметров. Датчик должен располагаться исключительно внутри трубки и ближе к концу, а его провод (соединительный) должен выходить с противоположного конца трубки. Далее нужно обязательно и как можно плотней закрыть окончание трубки с датчиком, это можно выполнить феном и термоусаживающейся трубкой. Так как окончание трубки с датчиком температуры находится в полу, то эту процедуру нужно сделать очень тщательно во избежание во время заливки стяжки попадания внутрь трубки цементного раствора. Затем эту трубку необходимо вывести от термостата – в пол, при этом радиус изгиба самой трубки должен соответствовать радиусу примерно около 5-ти сантиметров. Учтите, что место установки датчика (расстояние от стены и до конца трубки) должно быть 50-60 сантиметров.

Далее нужно закрепить трубку между нитками секции (нагревательной) на одинаковом расстоянии при помощи специальных лепестков на монтажной ленте. Датчик температуры находящийся в гофрированной трубке обязательно должен доходить до промежуточной распределительной или монтажной коробки термостата. Данный метод монтажа датчика применятся для быстрой замены датчика температуры, причем, не вскрывая пол. По завершению установки датчика канавка (штроба) для монтажных концов датчика и нагревательных секций тщательно замазывается раствором. Затем абсолютно все концы монтажных проводов датчика и секций необходимо хорошо облудить и лишь после подключить к термостату.

Первое включение тёплого пола

Перед первым пробным включением обязательно проверьте еще раз электрические соединения. Только после этого можно подать напряжение и включить систему для проверки работоспособности -достаточно включить на 1-2 минуты. На панели с лицевой стороны термостата есть специальный светодиод, который при включении системы должен загореться, вот тогда и должно начаться прогревание секций. Если все нормально функционирует, то следует отключить систему уже до полного завершения работ.

Когда система уложена и проверенна, то необходимо в точности зарисовать схему монтажа системы с обозначением датчика температуры, концевых и соединительных муфт. Это необходимо сделать, на случай если какой-нибудь элемент системы теплый пол выйдет из строя, чтобы быстро найти муфты. Также данная схема нужна и для гарантийных требований производителя самой системы, если она перестанет по каким либо причинам функционировать раньше указанного гарантийного срока эксплуатации.

Стяжка для тёплого пола

Укладка стяжки (цементно-песчаной), как правило, начинается с вырезов технологических отверстий, в теплоизоляционном слое. Эти отверстия предназначаются исключительно для качественного скрепления стяжки с черновым основанием пола через изоляционный слой. Данные отверстия вырезаются прямоугольной формы размером 10х15 сантиметров, а расстояние друг от друга должно быть 30-40 сантиметров. Далее необходимо приготовить раствор требуемой консистенции по инструкции указанной на упаковке и в необходимом количестве. Делать раствор желательно по инструкции и не экспериментировать, потому, как от его качества зависит качество и долговечность пола.

Далее необходимо обязательно выставить по уровню маяки и только после этого можно производить непосредственно саму заливку поверхности. Стяжка для обогревательной системы электрического тёплого пола из нагревательных секций должна иметь толщину не больше 5 см. Если же конструкция пола «висячая», то есть заливка стяжки осуществляется на слой теплоизоляционного материала, а не на основание из бетона, то в таком случае стяжка должна иметь толщину не больше 3,5 см. Во время проведения работ по стяжке в помещении обязательно нужно обеспечить оптимальный влажности температурный режим. Также нужно оградить помещение от сквозняков. Все эти манипуляции необходимы для прочности стяжки.

Максимальная поверхность площади плиты перекрытия, которая будет использоваться под подпольное отопление должна составлять не больше 30-ти м/кВ при отношение ее сторон два к одному.

Готовность затвердевшего раствора для крепления различной плитки наступает через  7 суток. Нужно учесть, что стяжка конструкции для теплого пола «висячая», поэтому ее нужно максимально оградить от всевозможных механических нагрузок не мене чем на 5 дней после включения подпольной системы обогрева. После укладки напольного покрытия полная эксплуатация системы отопления электрический теплый пол возможна по истечению 28-ми суток после полной заливки стяжки.

m2-sovet.ru
