Поэтапноый монтаж тёплого электрического пола

Бороться с холодом в квартире можно с помощью разных систем отопления. Немалую успешность в этой борьбе показала система теплого электрического пола. Она также привлекательна потому, что ее стоимость не является большой. Поэтому каждому следует провести монтаж электрического теплого пола. И именно об осуществлении такого процесса своими руками пойдет речь в этой статье.

Чтобы система электрического пола была установлена ​​правильно, следует рассмотреть ее устройство.

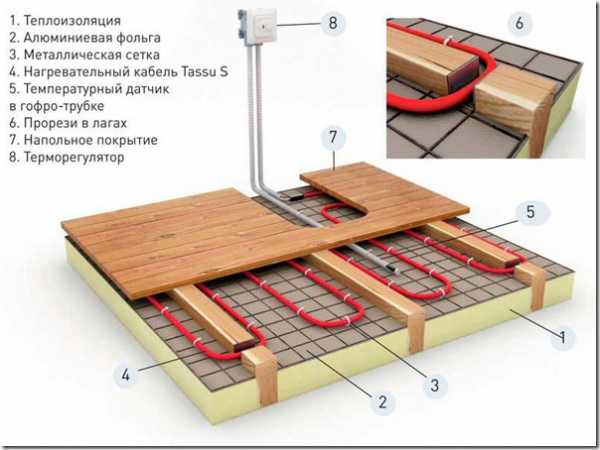

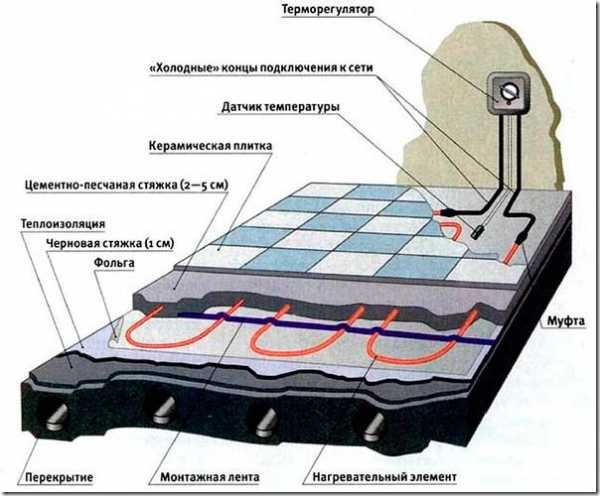

Устройство электрического пола

Оно представлено:

  • Терморегулятором;
  • Датчиком тепла;
  • Кабелем или нагревательными секциями.

Содержание статьи

Размещаем терморегулятор

Все работы по установке теплого электрического пола своими руками начинаются с приготовления места, в котором будет размещаться терморегулятор. Это место должно находиться на стене.

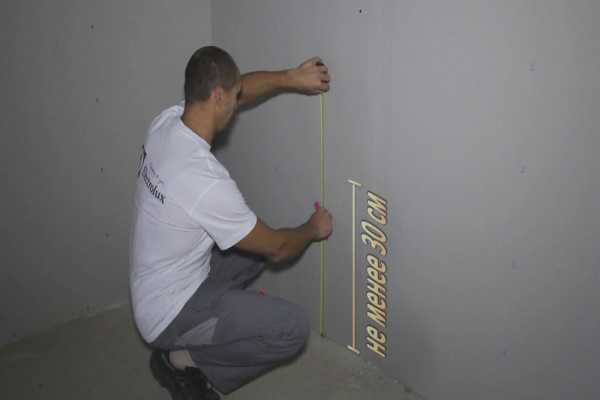

Высота размещения

Высота размещения должна превышать 30 сантиметров.

Поэтому сначала на стене делают отверстие, которое вместить подрозетник для терморегулятора.

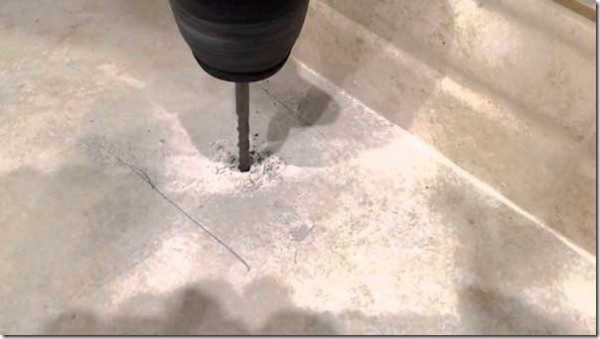

Делают отверстие

Лучше всего делать такую ​​дырку тогда, когда дом еще строится, или когда происходит общий ремонт.

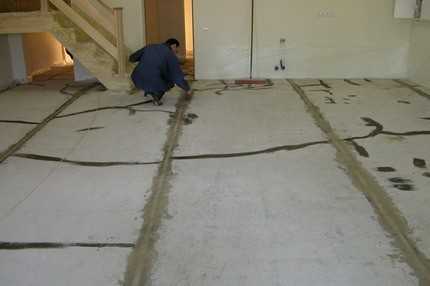

От места размещения терморегулятора нужно вырезать штробу, которая ведет к полу. Она должна быть перпендикулярной полу.

Вырезают штробу

Также нужно позаботиться о способе подведения кабеля, по которому будет подаваться ток до терморегулятора. Часто для этого нужно делать канавку, которая должна вести к распределительной коробке. Особенности этого процесса часто показывают познавательных видео.

В сделанное отверстие вставляют подрозетник.

Вставляют подрозетник

На этом маленький ремонт стены приостанавливается, ведь хозяину нужно подготовить поверхность и провести монтаж электрического теплого пола своими руками. После этого ремонт стены продолжится.

Готовим поверхность пола

Укладка электрического теплого пола требует наличия чистого, ровного пола. Конечно, сначала такого основания нет. Поэтому владельцу нужно своими руками провести ремонт основания. Он начинается с очистки бетонной поверхности от всякой грязи и тех частей, которые начали отслаиваться.

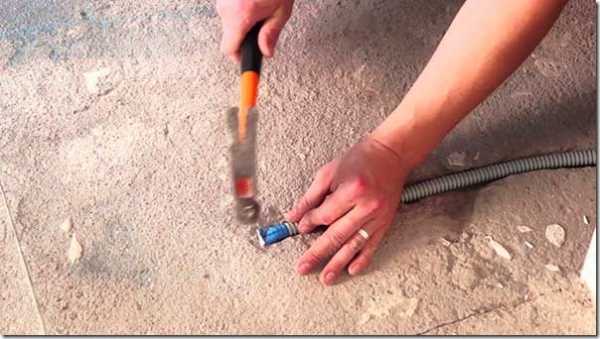

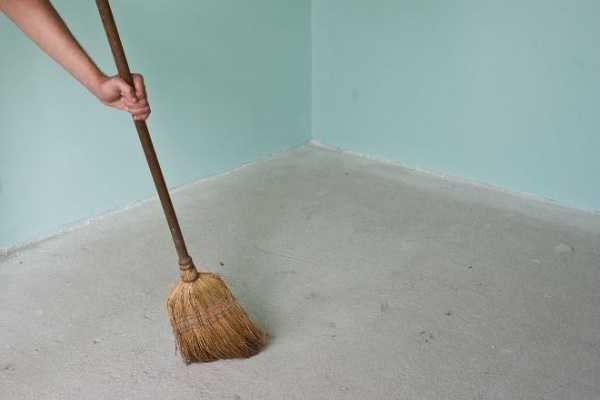

Очистка бетонной поверхности

Каждую трещину, ямку или впадину заполняют бетонным раствором. Если эти действия не позволяют получить ровный без 10-миллиметровых перепадов на 1 м² пол, нужно заливать бетонную стяжку. Ее оптимальная толщина 3-7 см. Если она будет тоньше, то она укроется трещинами.

Чтобы ремонт своими руками был выполнен качественно, перед заливкой стяжки поверхность обрабатывают грунтующим раствором.

Обрабатывают грунтующим раствором

Далее заливают цемент и ждут, пока он высохнет. Параллельно стоит заняться планированием размещения нагревательного кабеля. Во время этого процесса определяют места, где будет стоять мебель (пол под ней отапливать не нужно).

Кроме этого, учитывают 5-сантиметровые отступы от стен. Также рассчитывают нужную длину кабеля и шаг его размещения. Этот процесс часто демонстрируют разные видео.

Укладываем теплоизоляцию; закрепляем монтажную ленту

Теплоизоляция необходима, для того чтобы система не грела бетонное перекрытие и чтобы созданное тепло поднималось только вверх. Благодаря ей можно уменьшить потери тепла на 30 процентов. Конечно, вместе с этим меньшей становится стоимость отопления.

Изоляция тепла должна быть как на полу, так и на стенах. В первом случае владельцы выставляют своими руками пенополистирольные, полипропиленовые, волокнисто-минеральные плиты или пробковый агломерат.

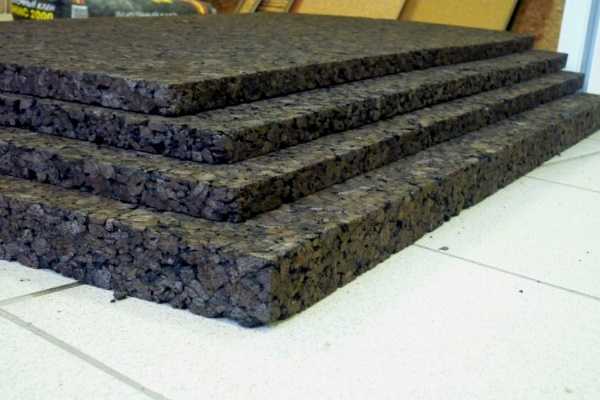

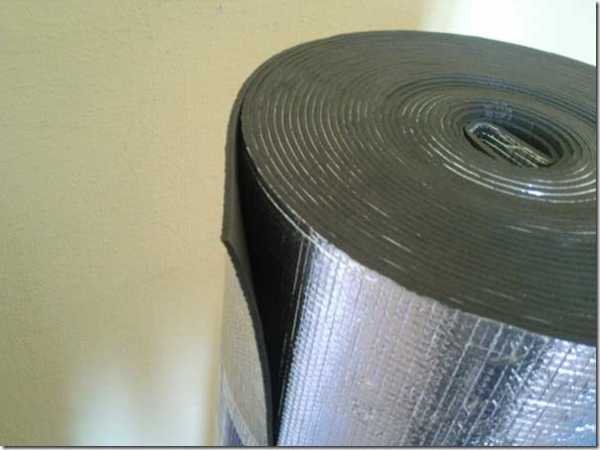

Плиты изоляционного материала

Любой из этих материалов должен иметь высокую плотность (не менее 35 кг/м³), а также надлежащую толщину.

Первое свойство является необходимым, для того чтобы материал выдержал бетонную стяжку, напольное покрытие, вес мебели и человека. Второе — для обеспечения правильной теплоизоляции.

Система греет нормально тогда, когда толщина утеплителя превышает 20 мм.
Теплый электрический пол должен иметь теплоизоляционный материал с такой толщиной тогда, когда происходит его устройство на перекрытии с отапливаемыми ниже помещениями. Если этим помещением является отапливаемый подвал, то минимальной толщиной является 30 мм.

На балконах и полу комнаты с неотапливаемым подвалом снизу ставят 50-миллиметровый утеплитель. Если под основой, на которой проводили ремонт, находится грунт, толщина плит должна превышать 100 мм.

Устройство вертикальной изоляции предусматривает размещение вдоль стен обычных полистирольных плит или демпферной ленты.

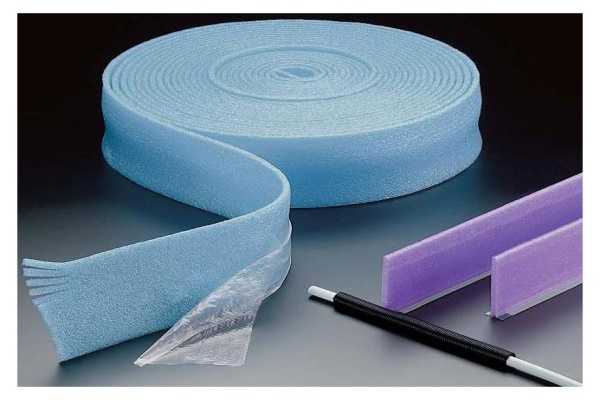

Демпферной ленты

Ширина и толщина первых должна достигать 20 и 1 см. Об этом отмечают в видео. Такая теплоизоляция не позволит теплу выходить через наружные стены, а также уменьшит стоимость отопления.

В тех случаях, когда нужно проводить монтаж электрического пола в помещениях с высоким уровнем влажности, сверху теплоизоляции размещают слой гидроизоляционного материала.

Дальнейшие монтажные действия могут происходить двумя способами:

Первый предполагает заливку первичной стяжки. Благодаря ей электрический кабель работает без перегревов. Также она является прочной основой для закрепления нагревательного элемента. Второй вариант не требует создания такой стяжки.

Он не является хорошим, однако, подходит для тех случаев, когда собственники сделали ремонт и устанавливают теплый пол в помещении с низким потолком. Он предусматривает размещение металлической сетки на теплоизоляцию, покрытую фольгированным пенофолом, закреплении на сетке нагревательного кабеля и заливке стяжки. Эти процессы демонстрирует видео.

Согласно первому варианту на подсохшую стяжку ставят фольгированный пенофол. Благодаря ему система греет лучше, поскольку тепло отражается вверх. Этим материалом покрывают всю поверхность. Его полосы ставят внахлест. Кроме этого, стыки склеивают фольгированным скотчем. Такая хитрость не позволит фольге закручиваться во время укладки кабеля своими руками.

Следующий этап — закрепление монтажной ленты.

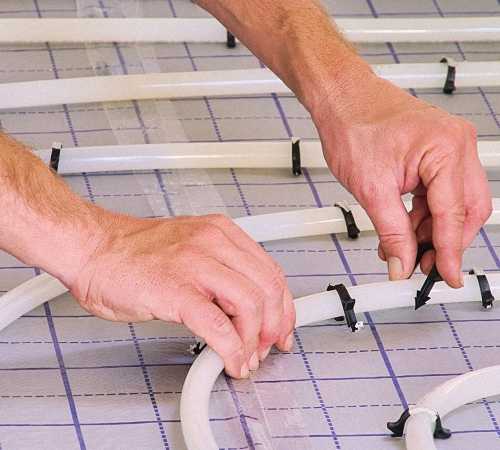

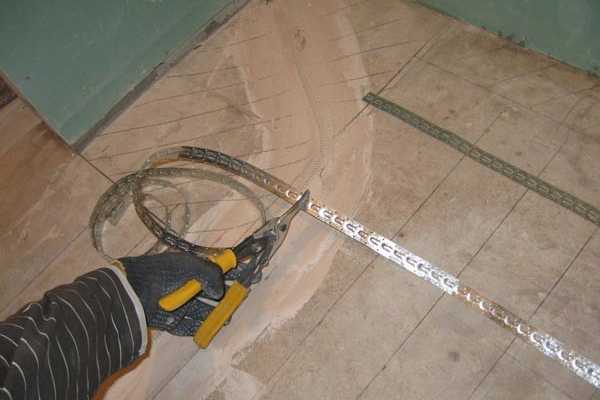

Закрепить монтажную ленту

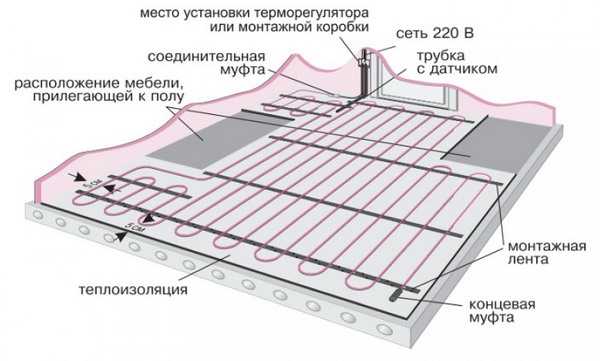

Ее устанавливают вдоль комнаты на расстоянии 50 см друг от друга. Ее нужно прибить гвоздями или саморезами к еще недостаточно прочной стяжке. Устройство этой ленты предполагает наличие большого количества специальных скоб. Как правило, их разделяет 25-миллиметровое расстояние. Особенности использования этих скоб можно узнать благодаря видео.

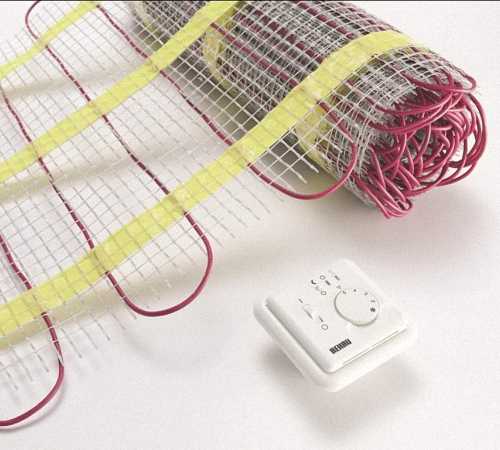

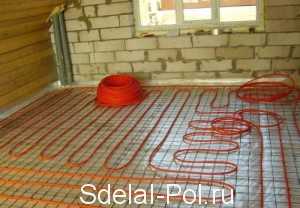

Монтируем нагревательные секции

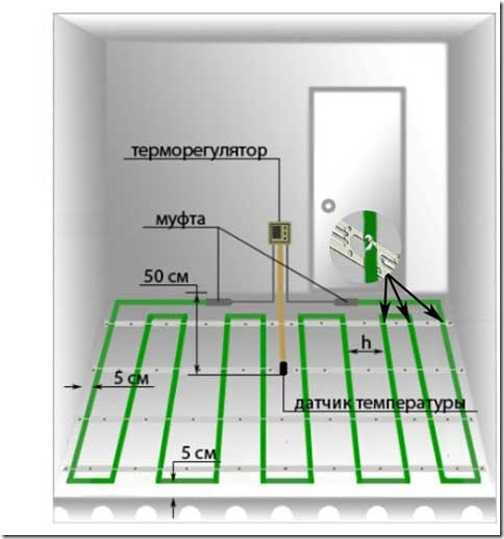

Монтаж кабеля своими руками проводят согласно плану, в котором уже определен шаг кабеля и порядок его размещения.

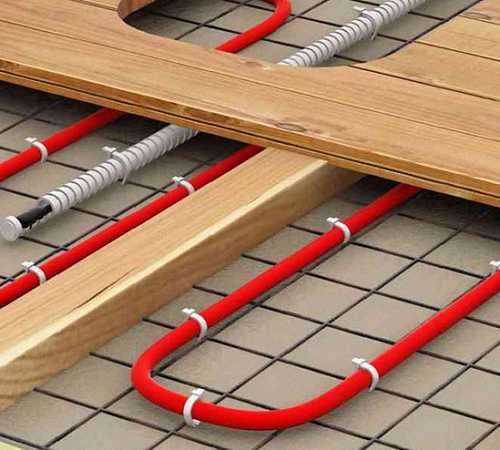

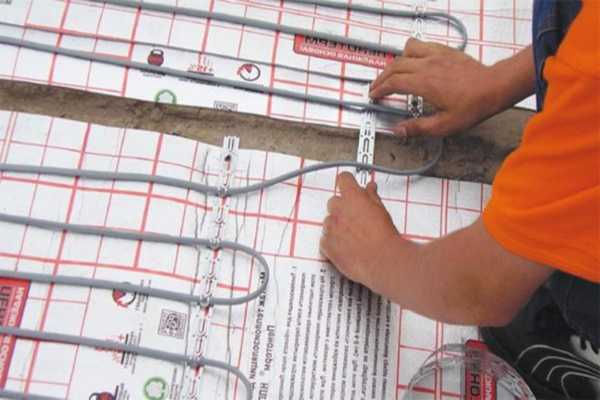

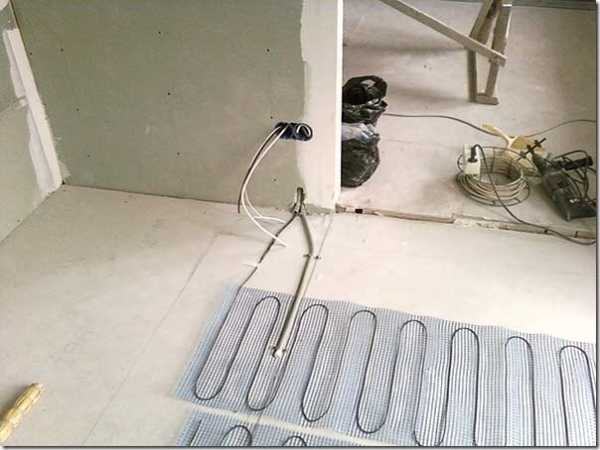

Монтаж кабеля

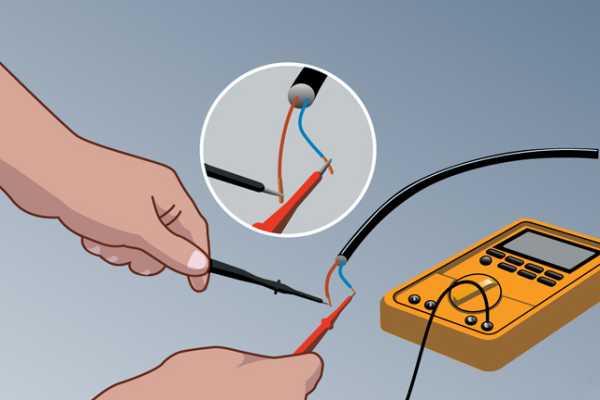

Перед укладкой проверяют провод на сопротивление.

Проверяют провод на сопротивление

Полученные результаты должны соответствовать цифре, указанной в гарантийном талоне.

Возможны отклонения на 10% в обе стороны.

Соответствие цифр означает, что кабель греет хорошо, и система порадует теплом.

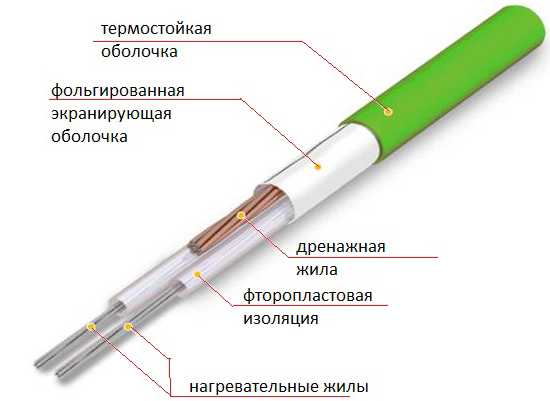

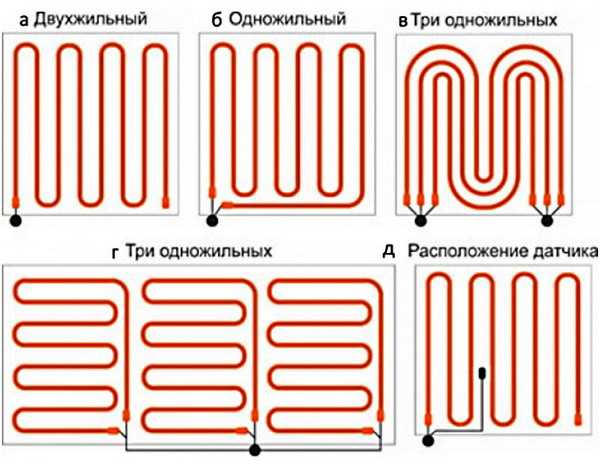

Нагревательный элемент бывает одно- и двухжильным. В первом случае оба конца нужно подключать к терморегулятору.

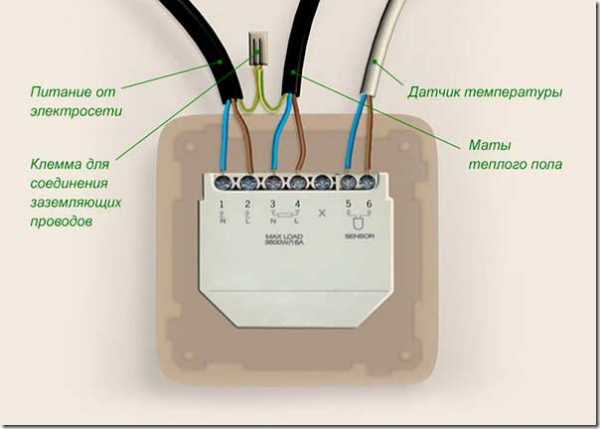

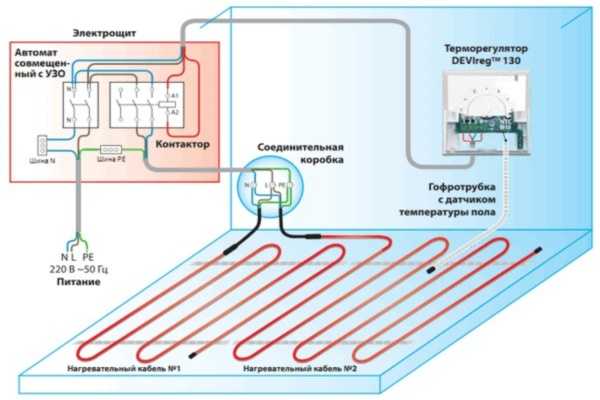

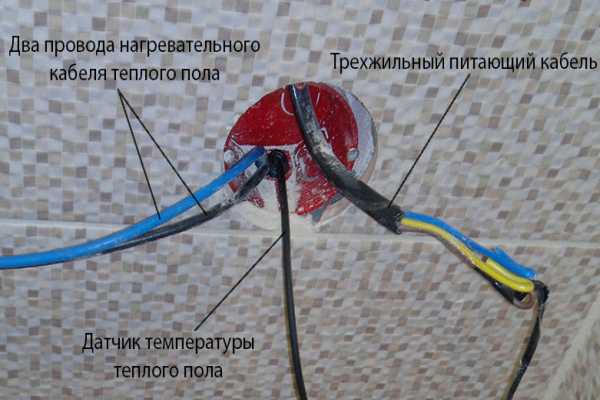

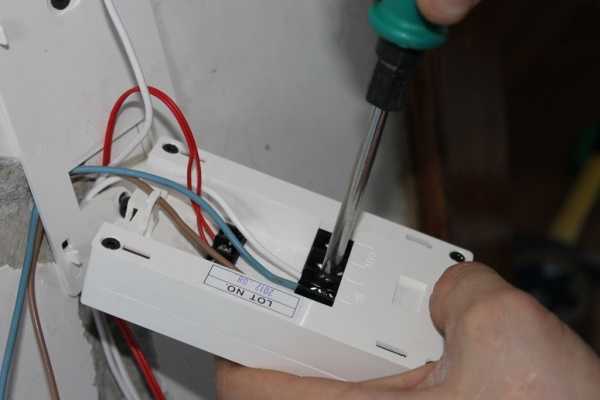

Подключить к терморегулятору

Во втором только один. Холодный конец заводят в сделанную штробу. Увидеть подключение обоих типов проводов можно в видео.

Начало кабеля и соединительную муфту ставят на монтажную ленту. После их закрепляют. Муфту размещают так, чтобы она не торчала из будущей бетонной стяжки. Ее наличие на поверхности бетона является недопустимым.

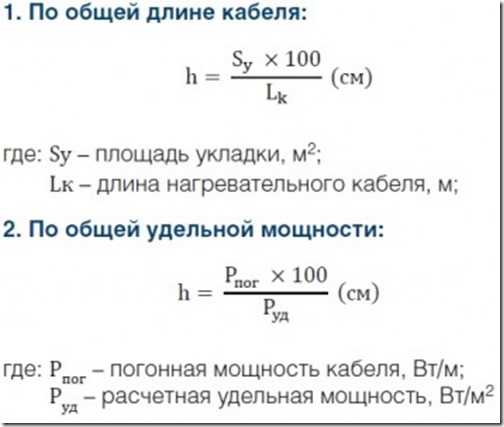

Нагревательный элемент выкладывают по плану. При этом соблюдают нужный шаг, а также определенную последовательность. Важно, чтобы кабель не имел очень резких сгибов. Если они будут, система будет работать плохо. Согласно словам экспертов, минимальная величина радиуса изгиба должна равняться 5 сантиметрам.

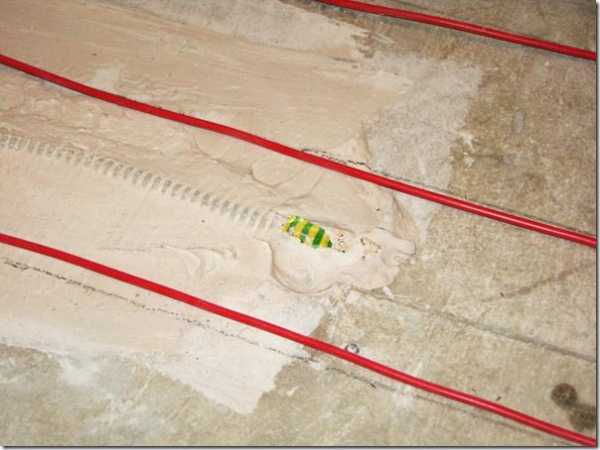

В дальнейшем монтируют своими руками термодатчик. Для этого устанавливают гофр от терморегулятора к полу. Этот гофр должен также размещаться на полу между витками кабеля. Его ставят посередине шага и заводят между провода более чем на 40 сантиметров. Конец гофра заглушают. Далее в него вставляют термодатчик и вытягивают. Согласно некоторым видео процедуру надо повторить, чтобы убедиться в легкости его замены.

Чтобы добиться наиболее точного соответствия между температурой поверхности пола и выставленным режимом работы терморегулятора, заглушенный конец ставят на подложку, поднимая как можно ближе к поверхности стяжки.

Далее своими руками вставляют термодатчик в гофр, снова проверяют сопротивление уложенного кабеля и проводят подключение терморегулятора.

Монтируют термодатчик

Этот процесс зависит от особенностей устройства. Также к нему подключают кабель питания и проверяют то, как работает система, а также как она греет. Если все хорошо, отключают терморегулятор. Далее его снимают. Такой шаг позволит провести конечный ремонт без шансов повреждения устройства. Кроме этого, фотографируют или рисуют размещения кабелей. Некоторые снимают видео.

Монтируем стяжку

Все работы по созданию теплого электрического пола, который очень хорошо греет и имеет невысокую стоимость, завершаются заливкой финишной бетонной стяжки.

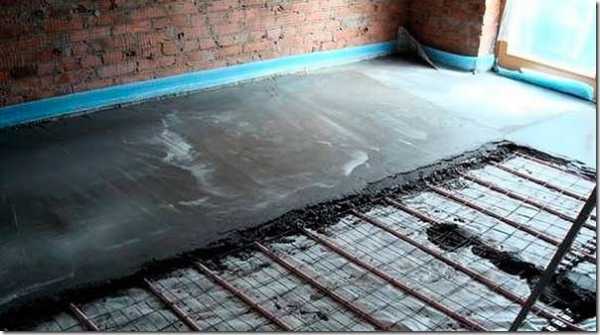

Финишная бетонная стяжка

Для этого используют песчано-цементный раствор с пластификатором или специальный раствор для теплого пола. Как отмечается в разных видео, такие смеси после высыхания не трескаются во время нагрева.

Заливку стяжки проводят осторожно, чтобы не повредить изоляцию нагревательного элемента. Иначе придется делать незапланированный ремонт пола. А его стоимость немалая.

Цементную смесь заливают слоем, толщиной равной 3-5 сантиметрам.

Заливка стяжки

При этом стараются избежать появления воздушных карманов. Они ухудшают теплоотдачу. Из-за них пол греет гораздо хуже, что повышает стоимость чека на оплату электроэнергии. Стяжку оставляют сохнуть на 28 суток. Последующий ремонт предусматривает штукатурку штроб в стене, повторном подключении терморегулятора, а также установке покрытия пола.

Видео

В сегодняшнем видео вы узнаете как правильно подключить к электросети и уложить электрический теплый пол в квартире или доме.
Благодаря данному материалу вы получите много полезной информации.

Источник фотографий: electricadom.com; rozetkaonline.ru

delo-pol.ru

Электрический теплый пол своими руками. Технология монтажа теплого пола

При условии, что в помещении прохладно, трудно говорить об уюте. Теплые электрические полы в квартире или частном доме дают возможность чувствовать себя комфортно в любой сезон года. Можно не думать о теплых носках или тапочках, не беспокоится о здоровье маленьких членов семьи, которые предпочитают играть на полу. Сделать электрический пол или «теплый пол» в жилище можно своими руками, без привлечения бригад специалистов, что поможет снизить материальные затраты. Электрический пол можно сделать во всех комнатах, можно только в некоторых, в зависимости от возможностей и предпочтений. Как правило, самыми актуальными для дополнительного обогрева являются ванная, веранда, детская комната и лоджия. Как сделать электрический пол самостоятельно, какой главный принцип работы такого пола рассмотрим подробнее.

Оглавление:

  1. Преимущества электрического теплого пола
  2. Разновидности теплого пола
  3. Установка теплого пола
  4. Устройство электрического теплого пола
  5. Недостатки электрического теплого пола
  6. Монтаж электрического теплого пола
  7. Электрический теплый пол своими руками

Преимущества электрического теплого пола

Установка теплого пола служит для создания теплой атмосферы в своем жилище – как в прямом, так и переносном смысле. Отопительная система, установленная в квартире или доме, помогает поддерживать подходящую для проживания температуру. Но как известно, очень часто «дует с пола» и уже нет чувства комфорта. В таком случае, приходится задумываться об альтернативных источниках тепла, и электрический пол является одним из них. Среди преимуществ такого способа обогрева, можно выделить:

  • равномерное распределение по всей обогреваемой площади;
  • невысокая температура нагревательного элемента, не более тридцати градусов;
  • автономность работы, независимость от жилищно– коммунальных хозяйств;
  • возможность самостоятельно регулировать процесс работы установки и температурный режим;
  • визуально не видимая конструкция, нет сложных и громоздких систем управления;
  • легкая и доступная установка даже для неопытного мастера;
  • возможность осуществлять ремонт;
  • не требует особого ухода и контроля;
  • высокий результат работы.


Разновидности теплого пола

Встречается несколько разновидностей теплого пола, отличаются они по виду нагревательной системы, способу сборки и стоимости.  Электрический пол делится на такие типы:

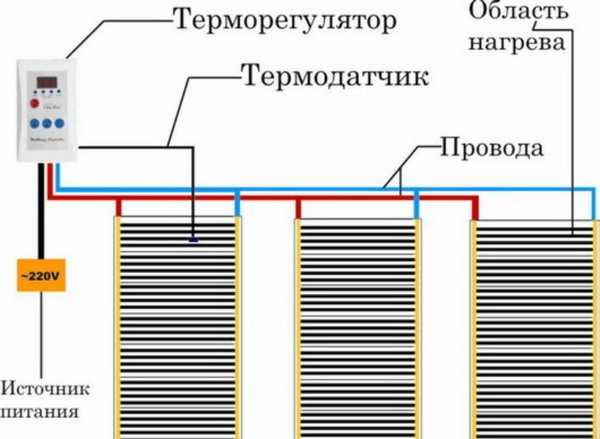

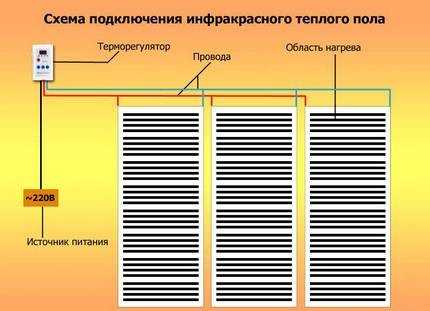

  • пленочный инфракрасный пол;
  • стержневой тип;
  • кабельный тип.

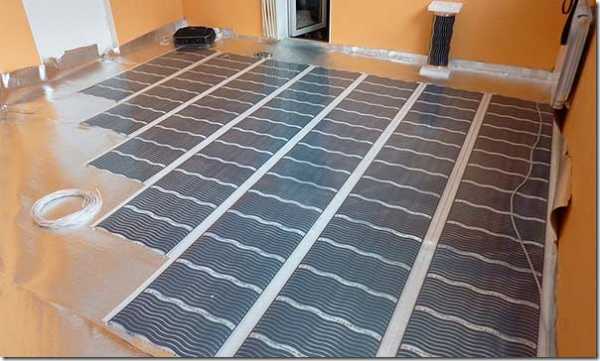

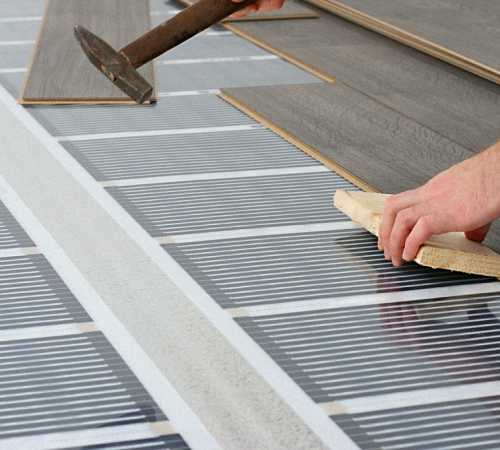

Пленочный инфракрасный пол легок в монтировании и укладка такого варианта пола доступна даже непрофессионалу. Инфракрасная пленка укладывается на основание пола, не требует бетонной стяжки и закрепления на поверхности. Благодаря этому, строительные работы осуществляются за очень незначительный промежуток времени. Такой вариант допустимо использовать под различные варианты основного покрытия:

  • доски;
  • ламинат;
  • паркет;
  • линолеум.

Единственным исключением является плитка.

Преимуществом использования такого варианта отопления пола является:

  • нагревание происходит очень быстро, равномерно, имеет высокую теплопроводность;
  • позволяет экономить на электроэнергии, данный вариант обогрева потребляет электричества меньше, чем другие виды;
  • установка такого пола производится за один день, можно переносить и укладывать на новом месте;
  • тип соединения позволяет избежать потерь тепла при перегорании отдельного участка;
  • инфракрасный вариант обогрева пола полностью безопасен, не бьет током.

Но наряду с достоинствами такого варианта, следует отметить недостатки:

  • сложно подключать электричество;
  • укладывать элементы необходимо только на идеально ровную поверхность, во избежание повреждения контактов.

В стержневом варианте карбоновые стержни являются элементом нагрева. Крепятся эти элементы к специальной сетке. Таким образов образуется поверхность, собранная в рулоны. Ширина рулонов предлагается от семидесяти сантиметров до полутора метров, а длина около двадцати пяти метров. Тип соединения элементов – параллельный, что позволяет обеспечить качественное функционирование даже при поломке какого – либо из элементов. Укладывается материал на бетонную стяжку и допускается использованием с любым вариантом покрытия пола: ламинат, линолеум, плитка, доски.

Среди достоинств использования этого варианта можно выделить такие:

  • отсутствие электромагнитного излучения;
  • универсальность применения со всеми видами покрытий пола;
  • параллельное соединение дает возможность применять и отрезать материал на любом участке;
  • интеллектуальная подача тепла – достигается равномерное прогревание площади, с повышением градусов на более холодных отрезках, и с понижением на более теплых.

Среди недостатков данного варианта подогрева выделяются такие:

  • необходимость укладки материала в слой бетона или клея;
  • невозможно повторно применять, так как монтируется на постоянное место.

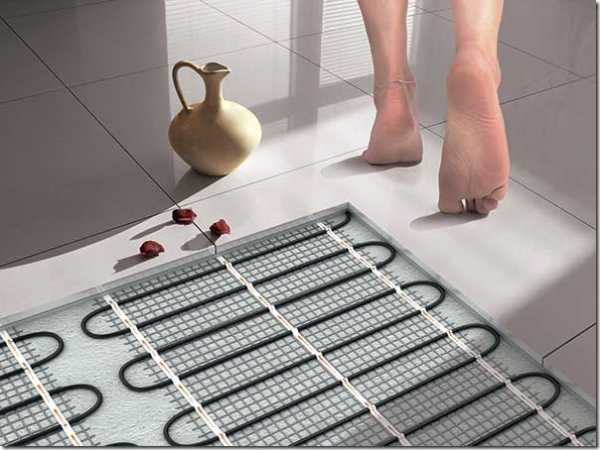

Кабельный тип назван так, потому что в основе теплого пола лежит кабель. По нему проходит ток, который преобразует электороэнергию в тепло. Как подвид, кабель может быть:

  • одножилковый;
  • двужилковый;
  • «интеллектуальный» двужилковый.

Преимуществом такого варианта утепления является:

  • невысокая стоимость;
  • возможность регулировать мощность в зависимости от температуры в помещении;
  • равномерный прогрев воздуха;
  • стяжка функционирует по типу накопительной домашней печи;
  • экономный расход электроэнергии.

К недостаткам можно отнести следующие моменты:

  • медленный нагрев по причине первоочередности нагрева бетона;
  • потребность делать бетонную стяжку;
  • на такой пол недопустимо ставить тяжелую мебель, по причине того, что под нею остаются темные следы, результат перегрева.


Установка теплого пола

Из – за разнообразия существующих вариантов пола с подогревом, варьируются и особенности его сборки:

  • укладывание пола в ряд стяжки, накрытие финишным материалом;
  • укладывание системы обогрева сверху стяжки под плитку;
  • укладывание под материал.

Первый описанный способ предполагает установку теплых полов кабельного типа в любым комнатах квартиры или дома, ванной комнате, кухне, лоджии. Под конструкцией располагается защитный материал от протечек воды и материал для утепления.  При наличии теплого помещения под полом, укладывание системы в стяжку и применение утеплителя не обязательно. Слоя специального клейкого состава и напольного материала будет достаточно для защиты нагревательных компонентов.

Устройство электрического теплого пола

При отсутствии в помещении других источников тепла, кроме пола с подогревом, то целесообразно будет использовать кабельный вариант напольного покрытия. Его мощность будет позволять прогревать помещение. Пленочный вариант также обладает достаточной мощностью, но этот тип обогрева может применяться в местах с нормальной влажностью.

Для дач, коттеджный домов предпочтительно будет использовать кабельный и стержневой вид теплого пола.

В банях, ванных комнатах из- за повышенной влажности не рекомендуется использовать пленочный вариант пола с подогревом. Но если вы настроены на такой вариант, это исправимо с дополнительным использованием гидроизоляции. Такой вариант заставит потратиться на дополнительную сумму.

Что кабельные, что стержневые полы, не боятся избыточной влажности и это делает их часто используемыми.

Не все типы напольного покрытия совместимы с использованием пола с подогревом. Рассмотрим варианты и результат контакта:

  • ковролин – позитивно переносит подогрев, наиболее оптимальный результат при контакте с инфракрасным пленочным теплым полом;
  • пластиковая плитка – крайне негативно реагирует на подогрев, приобретает блеклый цвет, желтеет, появляются трещины;
  • ламинат – прекрасно переносит подогрев при использовании любого вида подогрева;
  • дерево – переносит подогрев нормально, но от перепадов температуры может терять свои свойства, рассыхаться, скрипеть, трескаться;
  • линолеум – крайне отрицательно реагирует на подогрев, портится и деформируется;
  • кафель, керамогранит – самые некапризные материалы, хорошо переносит любые виды подогрева.


В использовании пола с подогревом существует масса преимуществ. В каждом помещении можно установить электрический пол, необходимо только ответственно подойти к выбору вида подогрева.

Принцип работы электрического теплого пола строится на преобразовании электрической энергии в тепловую, что дает возможность обогревать поверхность пола и помещение.

Электрическое теплое напольное покрытие на кухне позволяет подогревать комнаты при любом покрытии пола. Правила монтирования требуют соблюдения техники безопасности, установки дополнительных приборов, позволяющих заземлять конструкцию.

Электрический теплый пол в частном доме при отсутствии дополнительного отопления требует использования мощной электропроводки. Расход на оплату электроэнергии увеличится, но проживание в комфортных условиях того стоит.

Недостатки электрического теплого пола

Теплые полы помогают решить вопрос с обогревом, помогают создавать комфортные условия для проживания. Но наряду с достоинствами, стоит отметить и недостатки электрического теплого пола:

  • использование такого варианта обогрева существенно повышают месячный расход на оплату электроэнергии;
  • существует опасность удара током, особенно при намокании поверхности после купания, стирки и подобное;
  • необходимо приобрести дополнительные системы защиты – модуль УЗО, сделать надежное заземление;
  • оказывается электромагнитное воздействие на человека, что отрицательно влияет на самочувствие человека;
  • некоторые виды напольного покрытия страдают от контакта с подогревом;
  • установка обогревательной системы напольной поверхности может уменьшить высоту помещения;
  • требуется мощный электросчетчик и электропроводка.

Монтаж электрического теплого пола

Для монтирования электрического теплого полового покрытия понадобится материал и инструменты для работы. Можно сгруппировать такой список требующихся предметов:

  • конструкция теплого пола;
  • соединительные провода;
  • терморегулятор;
  • крепь;
  • температурный датчик;
  • система защиты;
  • кабель для заземления.

До того, как укладывать элементы системы, следует сделать набросок на черновике. При планировании следует взять во внимание даже расположение мебели, бытовой техники, нагревательный систем. Эти зоны не должны граничить с нагревательным проводом или пленкой. С учетом всех нюансов на бумаге получится непонятная геометрическая фигура. Учитывая места обхода мебели, быттехники, будет производится монтирование пола с подогревом. Каждая отдельная комната требует независимого регулятора и блока питания.

Электрический теплый пол своими руками

Обязательно до укладки провода необходимо протестировать его сопротивление и сравнить с показателями паспорта. Допускается расхождение в десять процентов. Монтаж производится двумя путями:

  • прикрепление к армирующей сетке;
  • специальными крепежными лентами.

В бане, ванной комнате, в прачечной установка теплого пола требует соблюдения правил безопасности: обязательна установка модуля УЗО и заземления. Не стоит экономить время и деньги при проведении таких работ.

Место присоединения кабеля нагревания и проводки следует отметить и запомнить. При возникновении ситуаций, требующих ремонта пола, это поможет быстро добраться до нужного места и осуществить ремонтные работы.

После размещения системы, следует еще раз проверить правильность соединения, работу конструкции. Каждый нюанс необходимо проверить, чтобы потом легко было контролировать работу пола и осуществлять ремонт в случае необходимости.

Монтирование электрического пола собственноручно в жилых помещениях или хозяйственных постройках реальна. Если вы новичок и никогда ничем подобным не занимались, посмотрите видео о том, как установить электрический пол своими руками, в котором подробно рассказано, какие виды теплого пола существуют, как проводить работы по установке, какие основные требования к проведению работ. Результат собственноручно смонтированного пола подарит прекрасный результат и позволит наслаждаться результатом своего труда долгое время.

strport.ru

Электрический теплый пол своими руками: устройство, монтажный инструктаж

В городских многоэтажных домах проблема холодного пола не столь очевидна, тогда как владельцы коттеджа могут столкнуться с тем, что зимой полы основательно промерзают. В этом случае ни тапочки, ни ковры уже не помогают. Как вернуть дому былые уют и тепло? Казалось бы, задача имеет очевидное решение: нужно обустроить теплый пол.

Следует выбрать для этой цели именно электрическое оборудование, которое не нуждается в трудоёмком подключении к системе водоснабжения. Но покупка обогревающего устройства часто откладывается только из-за кажущейся сложности его монтажа. Постараемся вникнуть в детали этого процесса и убедиться, что смонтировать электрический теплый пол своими руками сможет и непрофесс

Содержание статьи:

Особенности теплого пола на электричестве

Теплый пол, которым нам предстоит монтировать, можно сравнить с многослойным пирогом. В его состав входит экранирующая пленка, расположенная внизу. Далее следует нагревательный элемент, распространяющий тепло. Последним идёт верхний слой – это облицовка.

Чтобы предотвратить перегрев и перегорание пола, в его состав включают температурные датчики, задача которых заключается в отслеживании производительности нагревательных элементов пола.

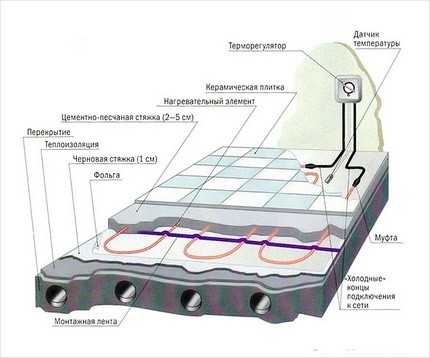

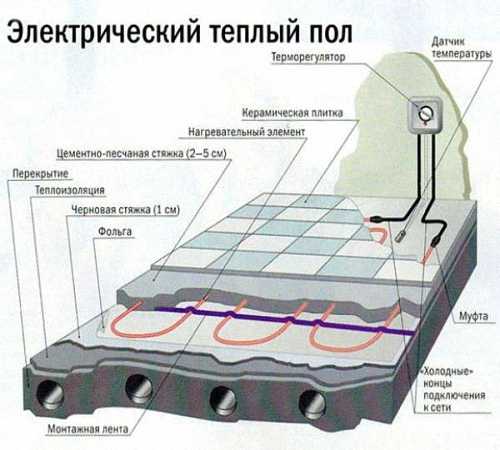

Конструктивно теплый пол на электричестве действительно многослойный. Каждый из слоёв выполняет свою функцию, а нагревательный элемент создаёт то, ради чего всё и затевалось — тепло

Важной конструктивной частью обогревательного устройства является терморегулятор. Его предстоит расположить так, чтобы он оказался легкодоступен, и к нему можно было без труда подключить нагревательный контур пола.

К терморегулятору подключается питающий электрический кабель, чтобы этот прибор производил раздачу энергии. Он полностью управляет обогревательным устройством, корректируя и его мощность, и длительность периода нагрева.

Виды и особенности теплых полов

Экранирующий слой, как правило, составляет до 5 миллиметров в толщину. Состоит он их вспененного полимера, нанесенного на поверхность фольги. Такой тонкий экран может быть заменен слоем пенополистирола толщиной 2-3 см, который закрывается всё той же фольгой. Облицовку составляет любой материал, который выбирается в качестве покрытия. Это может быть, например, кафельная плитка, линолеум или ламинат.

Впрочем, ни экран, ни облицовка не являются определяющим фактором для классификации вида конструкции этого обогревательного устройства. Гораздо важнее сам нагревательный элемент.

Экран с фольгой не позволяет теплу распространяется вглубь перекрытия, нагреваться должна именно облицовка, тогда пол будет по-настоящему функционален

Он может быть:

  • кабельным;
  • панельным;
  • пленочным.

Рассмотрим подробнее каждый из видов.

Кабельный вариант нагревателя

Кабельные жилы – это сочетание проводников двух типов: силовых жил, по которым подводится электричество, и нагревательного кабеля. Соединение проводников осуществляется с помощью особых муфт.

Нагревательные кабели бывают 2-х видов:

  • саморегулирующиеся;
  • резистивные.

В саморегулирующихся кабелях оба провода, входящие в их состав, являются проводниками электричества. Между проводами находится полимерная матрица, которую они нагревают, когда накаляются. В результате электроэнергия превращается в тепловую. Происходит нагрев бетонной стяжки, находящейся поверх нагревательного элемента, а затем и облицовки. Элементы саморегулирующегося кабеля заключены в надежную изолирующую оболочку.

В резистивных кабелях полимерный элемент отсутствует. Проводники тока сами выделяют тепло.

Конструктивно эти кабели можно разделить на:

  • одножильные;
  • двужильные.

В составе одножильного кабеля имеется единственный проводник, который и нагревается, отдавая тепло полу. В двужильном варианте присутствует второй проводник, который сам не нагревается, но ток проводит. При этом ток в проводниках течет в разных направлениях. Это позволяет гасить возникающие электромагнитные поля, что увеличивает безопасность эксплуатации такой конструкции.

Резистивные кабели надежно изолированы и упакованы в металлическую оплетку, которую нужно подключать к заземлению. В процессе монтажа необходимо заранее рассчитать потребность в двужильном кабеле, потому что резать его нельзя.

Несмотря на схожесть кабельных и панельных полов, они существенно различаются сложностью монтажа. Основа конструкции в панельном варианте изначально смонтирована, в кабельном её приходится делать вручную

Кабельная система обогрева наиболее сложна в монтаже. Тут будет и тщательная укладка кабеля с определенным шагом, и заливка бетонной стяжки. Наличие толстого слоя стяжки, примерно пять сантиметров, уменьшает высоту помещения, что особенно нежелательно для городских квартир в многоэтажных домах.

Под мебелью и сантехникой размещение кабельной системы не осуществляется. Зато в случаях сложных периметров помещения альтернативы ей нет.

Панельная разновидность устройства

Основой панельной разновидности нагревателя является всё тот же кабель. Просто он заранее распределен и закреплен на основании, в качестве которого выступает сетка – армирующий каркас.

Этот вариант устройства обойдется дороже при покупке, но окажется экономичнее, если принять во внимание простоту его монтажа: маты нужно просто разложить и зафиксировать. При покупке панельного устройства заранее известна площадь укладки и значение мощности.

Именно панельные полы чаще всего используют, если в качестве облицовки используется керамическая плитка. Аккуратные и плоские панели легко прячутся в клеевой состав для плитки

Панели не слишком толсты, поэтому идеально подходят для установки под плитку. В этом случае даже стяжка не нужна, достаточно клеевого раствора, которым крепят плитку. Для других покрытий необходимость в стяжке сохраняется, но её толщина не превысит 3 см. Под мебелью и сантехникой прокладывать панели нельзя.

Пленочная (инфракрасная) конструкция

Пленочный или инфракрасный нагреватель имеет принципиально иную конструкцию. В его состав входит ряд пластин, которые нанесены на полимерную основу. Пластину замыкаются на токопроводящие шины, по которым и поступает электроэнергия. При этом пластины превращают эту энергию в электромагнитные волны, имеющие частоту инфракрасного спектра. Это и есть тепловое излучение.

Пленочный или инфракрасный пол продаётся в виде рулона. Чтобы распределить его по поверхности комнаты, которую нужно обогреть, следует просто отрезать нужные куски от рулона и застилать ими пол

Этот нагреватель представляет собой тонкий, примерно 0,5 мм, рулон, имеющий определенную ширину. От него просто отрезается полоса необходимой длины, которая помещается под облицовку. При этом высота помещения практически не изменяется. Кроме того, при эксплуатации такого пола происходит существенная экономия электроэнергии.

Монтаж данного нагревателя очень прост: полосу нужной длины укладывают на основание и накрывают облицовкой. При устройстве такого электрического теплого пола расстановка мебели значения не имеет.

Делаем предварительные расчеты

Перед покупкой кабеля необходимо определиться с мощностью нагревательной системы на 1м2.

Рекомендуемые параметры таковы:

  • спальня – 100-150 Вт/м2;
  • кухня, прихожая, коридор -150 Вт/м2;
  • ванная комната, туалет -180 Вт/ м2;
  • лоджия или балкон – 200 Вт/ м2.

Расчет мощности кабеля производится исходя из площади помещений за вычетом той, которая занята постоянно находящейся на ней мебели (кроватью, диваном, шкафами, холодильником, ванной, душевой кабиной и т.д.). Нужно помнить, что электропроводка в жилом помещении рассчитана на 2-4КВт. Рекомендовано делать для теплого пола отдельную линию проводки.

Перед покупкой кабеля необходимо сделать некоторые предварительные расчеты. Когда кабель прикреплен к основе, шаг между его витками и площадь заданы заранее

Если оставшаяся площадь спальни составляет 5,5 м2 , то, с учетом потребности в 100 Вт/м2, мощность кабеля должна составить 100х5,5=550 Вт. Значит нам нужен кабель длиной 24м мощностью в 550 Вт. Шаг укладки кабеля вычисляется как площадь обогрева х100 / длину кабеля, то есть для нашего примера 5,5х100/24= 23см.

Пошаговый процесс монтаж кабельного пола

Сам процесс монтажа условно делится на несколько этапов:

  • подготовка основы пола;
  • составление плана обогреваемой комнаты;
  • монтаж нагревательного контура;
  • монтаж точки подключения;
  • заливка бетонной стяжки.

Постараемся дать как можно более полное описание каждого этапа.

Этап #1 — Подготавливаем основу пола

Старое напольное покрытие необходимо снять, освободив плиту перекрытия. Трещины свыше 1 мм нужно расширить перфоратором до 1,5 см. Рыхлую поверхность бетона убрать. Очищенное перекрытие смочить водой. Все отверстия, сколы и трещины забетонировать.

Конечно, подготовка перекрытий – это не самая приятная работа, но выполнить её необходимо тщательно: поверхность должна быть идеально ровной

Проверить горизонтальность поверхности, при необходимости выровнять её. Высохшую стяжку пропитать гидроизолирующим составом. Через пару часов можно продолжить работу.

Этап #2 — План обогреваемой комнаты

Перед дальнейшей работой, необходимо составить подробнейший план обогреваемой комнаты, содержащий схему расположения нагревательного кабеля, терморегулятора, соединительной муфты, температурного датчика.

Составление подобного плана – это обязательная часть работы. Не забудьте указать на нем все размеры. Когда придется ремонтировать полы, вы убедитесь в ценности этого документа

План необходим не только для упрощения работ, но и выручит, если возникнет необходимость найти поломку на участке, скрытом от глаз.

Этап #3 — Монтируем нагревательный контур

В полу и на стене штробим каналы для кабеля электросети, кабеля от температурного датчика, холодного соединительного вывода. В том месте, где будет находиться датчик температуры, нужно проштробить место для укладки его внутри в гофротрубе. Затем нужно удалить весь мусор и пропылесосить пол. На поверхность можно выложить экранирующий слой.

Вот тут и могут проявиться положительные качества кабеля. Если помещение имеет замысловатые контуры, да ещё и предметы мебели, под которыми кабель прокладывать нельзя, то панели тут уложить сложнее, чем кабель

На полу саморезами закрепляем монтажную ленту. Нагревательный кабель прокладываем змейкой по всей намеченной площади. К монтажной ленте он должен быть прикреплен через каждый 3 см. Кабель не должен пересекаться или касаться соседних витков. Расстояние от ближайшей стены до элементов должно быть не менее 5 см., а от прочих приборов обогрева – 10 см.

Сопротивление кабеля не должно отклоняться от значения, указанного на муфте, больше чем на 5-10%. Загерметизированную гофротрубу с датчиком температуры помещаем в отведенное для неё место.

Этап #4 — Монтаж точки подключения

Устанавливаем терморегулятор, подключаем к нему датчик температуры. Терморегулятор, предусмотренный для изменения рабочего режима теплого пола, должен располагаться на стене не ближе 30 см от уровня пола, в удобном для владельца месте.

Сам датчик должен находиться в толще пола, примерно в 50-70 см. от стены, где прикреплен терморегулятор. Если датчиков несколько, то места их расположения должны быть определены товаропроизводителем.

Терморегулятор управляет работой электрического теплого пола, к нему подключен источник питания, сами нагревательные элементы и температурный датчик

К терморегулятору должны подходить кабели от электрического теплого пола, температурного датчика в гофротрубе и электросети. Включение режима нагрева пола отображается на панели терморегулятора индикатором.

Этап #5 — Заливаем бетонную стяжку

В процессе заливки бетонной стяжки нужно следить, чтобы не возникало пустот, не образовывались пузыри. Нагревательный кабель должен быть полностью закрыт раствором. После завершения заливки нужно ещё раз замерить сопротивление в системе.

Бетонная стяжка должна полностью затвердеть. По технологии на это отводится 30 дней. Только после этого можно будет смонтировать напольное покрытие.

Мы предлагаем вам видео на тему монтажа кабельного пола.

Нюансы монтажа панельного пола

Общие принципы монтажа панельного пола (кабельных матов) незначительно отличаются от только что рассмотренного процесса. Подготовленные маты с уже закрепленным на них кабелем тоньше, легче в процессе монтажа. Их можно прикрепить к основанию с помощью двустороннего скотча, а между собой соединить монтажным скотчем.

Увидеть сам процесс подробно можно на видео:

Устройство инфракрасного теплого пола

Поскольку инфракрасный (пленочный) нагреватель укладывают непосредственно под бетонное покрытие без стадии бетонной заливки, остановимся на некоторых нюансах его монтажа подробнее. Пленка может быть уложена только на идеально ровную поверхность, поэтому на плиту перекрытия нужно нанести стяжку с применением самовыравнивающегося состава.

Пенофол создаёт хороший экранирующий слой. На него полосы пленки можно уложить встык, приклеив их к основанию двусторонним скотчем, а между собой – монтажным.

Даже на этой схеме видно, насколько аккуратно и изящно выглядит монтаж инфракрасного пола, который по-другому называют пленочным

Перед укладкой рулон нагревательного элемента нужно нарезать на мерные полосы, длина которых составляет расстояние от стены с терморегулятором до противоположной стены. Полосы укладывают параллельно друг другу. От стены до ближайшей полосы должно быть расстояние в 10 см, а от стен до торцевой части полосы — 5-10 см.

Между собой полосы должны находиться с промежутком в 1 см. Этот зазор необходим и при укладке кабеля для температурного датчика, который помещают под пленку.

Процесс подключения теплого пола к терморегулятору подробно показан на видео, которое мы
и предлагаем вам посмотреть.

Если на теплый пол предполагается укладывать ламинат, нагревательные элементы лучше защитить слоем полиэтиленовой пленки. Если же будет использован линолеум, гидроизолятор можно не применять.

vannapedia.ru

Выбор и монтаж электрического теплого пола, поэтапный план работ



Теплый пол электрический можно применять в любых типах помещений. Достаточно лишь обеспечить качественную теплоизоляцию и подобрать систему с оптимальной мощностью. Он может быть основным или дополнительным источником обогрева. Перед тем, как начать монтаж электрического теплого пола (ЭТП), нужно правильно оценить свои материальные возможности и рост цен на энергоносители. На рис. ниже изображено, как устроена данная система обогрева.

Схема системы теплого пола

Греющий кабель располагается в полу, а терморегулятор (термостат) – в удобном месте на стене помещения.

Типы теплого электрического пола

Электрический теплый пол подразделяется на три большие группы, в зависимости от типа нагревающих элементов:

  • Греющий кабель. К нему подключаются питание, температурный датчик и терморегулятор. Схема применяется для всех видов электрического теплого пола. Проводник помещается в двойную изоляцию и выделяет тепло при пропускании по нему электрического тока. Цена его самая низкая, но монтаж – самый трудоемкий. Укладка кабеля делается по основанию, а крепление – монтажной лентой.

Важно! Эта работа трудоемкая, требует аккуратности, чтобы не было перехлестов и перегибов.

  • Электрический мат. Греющий кабель продается уже закрепленным в армирующем каркасе, свернутым в рулон. При монтаже сетчатый мат разворачивается, укладывается и подключается к источнику питания. Время установки сокращается, и здесь не делаются ошибки, характерные при укладке кабеля. С матами особенно часто применяется технология укладки электрического теплого пола под плитку.
  • Инфракрасная греющая пленка. Токопроводящий углеродный материал наносится на пленку или размещается в виде стержней поперек рулона. При пропускании по нему тока происходит обогрев помещения за счет инфракрасного излучения. Преимуществом является возможность укладки непосредственно под финишным покрытием.

Подключение ЭТП к электропроводке и к терморегулятору

При подключении электрического теплого пола к квартирному щитку используют 2 двухжильных резистивных кабеля №1 и №2 и термостат с температурным датчиком (рис. ниже). В щитке размещается однополюсный автомат и УЗО, защищающие систему и людей от короткого замыкания и утечек тока. Красным цветом обозначена фаза, синим – нейтраль, а зеленым – заземляющий проводник (PE). Кроме того, в щитке размещен контактор, управляемый терморегулятором.

Электрическая схема ЭТП

Питание подается от обычной однофазной сети с напряжением 220 В через силовые контакты контактора к нагревающим элементам и к терморегулятору. Температурный датчик располагается в стяжке посередине между витками резистивного кабеля №2. Заземляющий проводник (PE) соединяется со всеми металлическими корпусами электрооборудования.

Электрический теплый пол обязательно заземляется через экран резистивного кабеля.

Какой силовой кабель подключить?

К обогревающему кабелю подключается питающий, по которому подается напряжение сети. Он должен соответствовать нагрузке, иначе произойдет его перегрев.

Пусть суммарная мощность, выделяемая на греющем кабеле, составляет P = 2 кВт. При напряжении Uном. = 220 В через питающий кабель будет проходить ток Iрасч. = P/ Uном.∙cosφ, где cosφ = 1, так как нагрузка – активная. В результате Iрасч. = 2000 Вт/220 В = 9 А. Ближайшее сечение кабеля из стандартного ряда составляет 1,5 мм2.

Но здесь необходимо еще учесть дополнительную нагрузку от включения термостата и другого электрооборудования. Ближайшее стандартное сечение составит 2,5 мм2. Из таблицы можно сразу подобрать для него автоматический выключатель на 16 А.

УЗО выбирается на мощность следующей ступени, в сторону увеличения. Если прочитать инструкции по монтажу электрических полов, жилы питающего кабеля для них должны быть сечением не менее 2,5 мм2.

Потребление энергии теплым полом

Чтобы определить, сколько энергии потребляет электрический теплый пол, прежде следует установить, основной это источник тепла или вспомогательный. В первом случае на обогрев расходуется около 200 Вт/м2, а во втором – на уровне 100-160 Вт/м2 за 1 час. Это потребление энергии приходится на разогрев теплого пола и помещения.

Для поддерживания комфортного режима ее расход снижается. На отопление помещения термостат включает подачу питания 15-20 мин в час или 6-8 часов в сутки.

При площади комнаты Sобщ. = 14 м2 обогревается около 3/4 всей поверхности, что составляет Sу = 10 м2. Под мебелью и бытовыми приборами кабель прокладывать нельзя из-за опасности его перегрева. При его нагреве вещи сверху мешают теплоотдаче.

Если нет ясности, где в комнате будут установлены бытовые приборы и мебель, следует применять резистивный саморегулирующийся кабель, сопротивление которого зависит от температуры. Тогда он не будет перегреваться при расположении сверху предметов, мешающих теплообмену.

При удельной мощности 200 Вт/м2 для рабочей площади 10 м2 номинальная будет равна 200*10 = 2000 Вт. На рис. выше в комнате подключено 2 обогревающего кабеля. Если нагрузку распределить равномерно, каждый из них будет потреблять по 1 кВт.

Расчет мощности на обогрев помещения

Предварительным этапом является расчет установленной мощности (Pуст.) электронагревательного элемента пола.

Определение площади обогрева

  • Составляется план помещения на миллиметровке в масштабе.
  • На чертеже определяется расстановка предметов, закрывающих теплый пол, и вычисляется площадь, которую они занимают. Если она превысит 50 % от всей, электрический теплый пол может быть только дополнительным отоплением.

Расчет мощности ЭТП для основного обогрева

Pуст. должна на 30 % превышать потери тепла в помещении (Pп), которые определяются теплотехническими расчетами:

Часто кабель прокладывают в цементной стяжке, которая аккумулирует тепло. Тогда берут 40 %-ный запас:

Pуст. = 1,4*Pп.

Если тепловые потери составляют 1400 Вт, их можно компенсировать, включив обогреватель, с мощностью:

Pуст. = 1,4*1400 = 1960 Вт.

Затем можно найти удельную мощность:

Pуд. = Pуст/Sу = 1960 Вт/10 м2 = 196 Вт/м2.

Если привести полученный результат к ближайшему стандартному значению, теплый пол нужно брать с Pуд. = 200 Вт/м2.

Когда электрический теплый пол применяется для дополнительного обогрева, компенсация потерь тепла возлагается на другую систему отопления, как правило, радиаторную. Выбрать необходимую Pуд. можно по нормативам, приведенным в таблице.

Удельная мощность теплого пола для дополнительного обогрева

Тип помещенияPуд., Вт/м2
Комнаты, кухня120-130
Комнаты или кухня на первом этаже140-150
Ванная140-150
Балкон, лоджия180

Выбор нагревателей

Для основного обогрева целесообразно использовать резистивные кабели и нагревательные маты, а для комфортного – ИК теплые полы.

Резистивный греющий кабель

Кабели рассчитываются по мощности на 1 погонный метр. Если взять продукцию компании «Devi» (тип devilexTM DSIG-20) с мощностью 20 Вт/пог. м при 230 В, то в последнем примере с Pуст.= 1960 Вт потребуется кабель длиной Lкаб. = 98 м. Его можно выбрать из ассортимента, где ближайшая длина составляет Lкаб. = 110 м (Pуст.= 2215 Вт). Чтобы создать расчетную мощность, кабель следует уложить с шагом, определяемым по формуле:

h = Sу*100/L каб. = 10 м2*100/110 м = 9 см.

Для упрощения укладки каждый виток фиксируют в монтажной ленте, выполненной с шагом 2,5 см. Поскольку расчетный шаг не попадает в заданный размер, расстояния между соседними витками чередуют с интервалами 7,5 см и 10 см. Целесообразно оставить более плотную укладку ближе к несущим стенам, окнам и дверным проемам, поскольку там отбирается больше тепла. Шаг допускается изменять от 5 см до 30 см.

Чем ближе укладываются витки, тем равномернее прогрев пола, но при этом возрастает удельная мощность. Большой шаг обычно применяется при использовании бетонной стяжки большой толщины, которая выравнивает температурное поле.

Варианты укладки можно нарисовать на миллиметровой бумаге в масштабе, а потом выбрать оптимальный.

Следует различать одножильные и двухжильные резистивные кабели. Принцип действия у них один и тот же, но способ подключения разный. Одножильный кабель проводит ток по одному проводнику, и его второй конец должен вернуться для подключения к электропитанию. У двухжильного кабеля оба проводника на одном конце подключаются к источнику сразу, а после укладки кабеля на свободном конце они замыкаются друг с другом и закрываются изоляцией (рис. а ниже).

С одножильным кабелем можно сделать аналогичным образом, если прокладывать сразу 2 или 3 кабеля рядом, а после замкнуть их между собой. (рис. в ниже). Подключения производятся через муфты.

Способы подключения резистивных кабелей

Контуры подключаются между собой параллельно (рис. г).

Датчик размещается в стяжке между витками. Его расстояние от стены составляет не менее 50 см. При этом он должен быть в трубе на случай, чтобы можно было вытянуть за провода и заменить при выходе из строя. Труба заводится через штробу в стене внутрь корпуса термостата.

Греющие маты

Теплые полы из греющих матов выбираются по расчету из существующего ассортимента. Мат достаточно разместить в тонком слое стяжки или клея. На рис. ниже изображено, как греющий мат закладывается под кафель в клеевую прослойку.

Размещение греющего мата под кафелем

Из таблицы (выше по тексту) следует, что для кухни достаточно Pуд. = 120 Вт/м2. Если отапливаемая площадь составляет 7 м2, то потребуется установленная мощность Pуст. = 120*7 = 840 Вт.

Греющие маты выбираются с Pуд. = 120 Вт/м2, например, марки «ProfiMat 120-7» с площадью 7 м2 при номинальным токе In = 3,8 А.

Маты укладываются просто: нужно только расстелить их на основании. При сложной форме помещения следует применить некоторые приемы. Полимерная сетка легко разрезается, после чего часть мата поворачивается. Здесь важно не нарушить целостность кабеля.

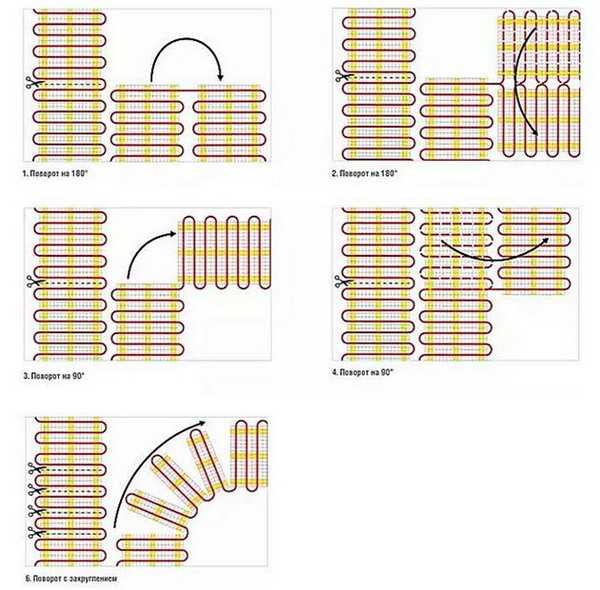

Способы укладки греющего мата при сложной форме основания

Пленочный теплый пол

Применение пленки имеет свои особенности:

  • Теплый пол укладывается непосредственно под подходящее покрытие «сухим способом»: ламинат, ковролин, линолеум. Он может монтироваться в плиточный клей, но для этого требуется применение пленки гидроизоляции, защищающей от щелочной среды.
  • С пленочным теплым полом следует обращаться особенно аккуратно. Он не выдерживает больших нагрузок и ударов.
  • Расстояние ИК пленки от стен и мебели не должно быть меньше 20 см.
  • Монтаж ИК пола требует высокого уровня подготовки, поскольку для него требуется создание большого количества электрических соединений.

Последовательность расчета ИК теплого пола:

  • Площадь обогрева рассчитывается так же, как и для других типов полов, но с учетом минимального отступа от границ на 20 см (рис. ниже). Например, если Sобщ. = 24 м2, то может получиться, что Sу = 15 м2.
  • Мощность нагревающего элемента подбирается в зависимости от доли занимаемой им площади. Если она больше 60 %, можно выбрать ИК пленку с удельной мощностью 120 Вт/м2. При небольшой занимаемой площади (менее 60 %) следует брать нагреватели помощнее, например, на 140 Вт/м2 или 160 Вт/м2.
  • При больших потерях тепла через уложенный пол необходимо под ним размещать подложку из теплоизоляции или увеличивать удельную мощность нагревателя до 180-200 Вт/м2. Так обычно делается на первом этаже.
  • Подбирается кратность ширины пленки, чтобы она подходила под занимаемую площадь (50 см, 80 см, 100 см). Ее следует брать цельным куском, чтобы было меньше подключений.
Укладка ИК теплого пола

Некоторые финишные покрытия имеют ограничение по максимальной температуре нагрева, например, линолеум. Их следует тщательно выбирать, если предполагается монтаж теплого пола.

Монтаж теплого пола из нагревательного кабеля

Система ЭТП представляет собой силовой и нагревающий кабели. Первый обычно прокладывается в стене. По нему подается питание к нагревающим элементам. Сопротивление силового кабеля небольшое, и он практически не нагревается, если его правильно выбрать. Второй – размещается в стяжке пола для защиты от повреждений.

Установка термостата

Терморегулятор следует устанавливать не выше уровня выключателей, но не ниже 30 см от пола. К нему пробиваются штробы от электропитания и к теплому полу. В них размещаются отдельные гофрошланги с кабелями подачи напряжения, подключения к нагревающим элементам и датчику температуры.

Подготовка основания

  • Основание очищается от мусора и при необходимости выравнивается тонкой стяжкой.
  • По периметру комнаты на стены внизу приклеивается теплоизолирующая лента. На основание застилается теплоизоляция, рассчитанная на температуру около 1000С. При наличии внизу квартиры достаточно положить слой 2 см. На первом этаже толщина покрытия выбирается 5 см и более. Утеплитель выбирается с теплоотражающей пленкой. Его укладывают в рулонах или плитах. Зазоры не оставляются. Стыки проклеиваются металлизованным скотчем. Алюминиевая фольга для теплого пола не применяется: она быстро разрушается.
  • На утеплитель можно положить гидроизоляцию и тонкую стяжку, которая способствует более равномерному распределению тепла. Более простой вариант – это укладка поверх гидроизоляции на всю поверхность сетки с размером ячейки 1-1,5 см или монтажной ленты через 40-50 см.

Укладка резистивного кабеля

Кабель выбирается по мощности, близкой к расчетной. Обрезать его нельзя, так как на концах закреплены муфты, которые переставить качественно не получится.

Обогревающий кабель подключается к силовому через муфты, после чего последний заводится на термостат или на контактор квартирного электрического щитка.

Схема укладки разрабатывается заранее. Самым распространенным является способ «змейка» и его разновидности (рис. ниже). Есть еще способ «улитка», но он сложней в реализации, а преимущества не дает.

Способы укладки кабеля теплого пола

Кабель теплого пола располагают на расстоянии не ближе 15 см от стен. Шаг уменьшают в местах расположения окон и дверей.

Датчик температуры пола вставляют в заранее установленный между полом и терморегулятором гофрированный шланг. Его размещают между витками.

После укладки кабелей производятся электрические подключения и проверка работоспособности системы теплого пола. Силовой кабель соединяется с обогревающим пайкой или обжимающими муфтами с последующей изоляцией (рис. ниже).

Соединение силового и греющего кабелей

Затем соединение закрывается термоусадочной трубкой и прячется в стяжку. Измеряется сопротивление греющего кабеля, которое должно быть не менее чем на 10 % совпадать с паспортным.

Измерение сопротивления греющего элемента и его сравнение с паспортными данными является обязательной проверкой любого типа электрического теплого пола.

Минимальная толщина заливки стяжки без укладки утеплителя составляет 3 см. При наличии теплоизоляции порог увеличивается до 6 см, поскольку основание под финишную укладку должно быть достаточно жестким. Твердые напольные покрытия выравнивают нагрузку. Для них толщину стяжки можно уменьшить.

Включать систему теплого пола можно только через 3-4 недели, пока не затвердеет бетон.

Монтаж нагревательных матов

Для нагревательных матов часто применяется технология укладки теплого пола под кафельную плитку в клеевом слое.

Порядок монтажа следующий:

  • Разработка плана монтажа.
  • Установка распределительных коробок и трубки под термодатчик.
  • Укладка теплоизоляции из термостойкого материала и стяжки сверху.
  • Проверка сопротивления электрического мата, его укладка и раскрой. Укладка матов сводится к их раскладыванию по полу и подключению. Они укладываются прямолинейно. Чтобы создать поворот или разворот на 1800, подрезается несущая сетка. Этим способом создают обход препятствий. Расстояние между рядами составляет 50-100 мм. Секции крепятся к основанию скотчем. Холодные концы выводятся к блоку питания.
  • Установка термостата и датчика температуры.
  • Заливка бетонной стяжки толщиной 30-50 мм. При укладке под кафельную плитку маты сначала заливаются термостойким плиточным клеем с толщиной слоя 15-30 мм. Шпателем нужно работать осторожно, чтобы не повредить систему. После его застывания можно укладывать плитку.

При укладке стяжки или клеевого слоя не допускается, чтобы оставались воздушные пустоты. В этих местах нагревающий элемент перегревается и может выйти из строя.

Укладка ИК пленки

В отличие от предыдущих способов, укладка электрического теплого пола на основе инфракрасной пленки делается непосредственно под финишное покрытие. Для некоторых материалов требуется подложка из фанеры, например, под линолеум или ковролин. Под ламинат пленка укладывается сразу.

ИК нагреватель выполнен в виде плоских пленочных элементов или стержней. Ток течет по карбоновым нагревателям поперек рулона от одной токопроводящей медной шины к другой. Пленку можно отрезать по специально обозначенным местам или точно между нагревательными лентами (рис. ниже).

Резка ИК пленки

Технология монтажа:

  • Выбор мощности, размеров пленки и составление плана, как разместить нагревательные элементы и другое оборудование.
  • Пленка отрезается по размерам и изолируется по кромкам среза. В последнем варианте вся ширина пленки должна быть изолирована. Затем она раскладывается медной шиной вниз по полу на специальную подложку из термоизоляции.
  • На медную токонесущую полосу крепится специальный зажим. Затем он плотно затягивается специальным инструментом.

На рис. ниже изображена схема подключения нагревателей ИК теплого пола.

Схема подключения инфракрасного теплого пола

Синим и красным цветом обозначены жилы силового кабеля, а черным – провода датчика температуры. На схеме питание коммутируется через контакты реле внутри термостата, но может через контактор, как изображено на рис. ниже.

Видео

Установка электрического теплого пола – это не очень сложный процесс, который можно сделать своими руками. Самой трудоемкой является подготовка, когда подбирается и рассчитывается конкретная система. От правильного подбора материалов, схемы, расчета и монтажа зависит расход электроэнергии на обогрев помещений и удобство эксплуатации.



teplota.guru

технология укладки своими руками — Полы и напольные покрытия

Электрический пол — это удобно и безопасно!

Население активно осваивает различные способы обогрева жилища, и самостоятельно их устанавливает. Домашний мастер для создания комфортной атмосферы у себя дома может самостоятельно сделать монтаж электрического теплого пола. Это мероприятие обеспечивает альтернативный подход к отоплению, и экономит семейные финансы.

Электрические полы можно устраивать в загородных домах, обычных квартирах и квартирах с индивидуальной системой отопления. Их устраивают в отдельных комнатах по выбору владельца. Процесс создания пола начинается с выбора основного нагревательного элемента, который ляжет в основу конструкции.

Выбираем теплый пол

Существует два типа нагревательных элементов, которые определяют тип электрического пола. По указанному признаку полы разделяются на:

  • Кабельные полы, когда обогрев обеспечивает нагревательный кабель, уложенный отдельно или в термомат;
  • Пленочные полы, когда нагрев обеспечивает особая пленка.

Критериями выбора для нас выступают:

  1. Планируется ли использовать пол в качестве основного источника обогрева, или дополнительного;
  2. Какое напольное покрытие планируется для укладки поверх нагревательных элементов;
  3. Состояние перекрытий и общая высота помещения.

Выбор электрического теплого пола производится под определенный тип покрытия.

Под деревянный пол, ковролин, паркет или ламинат рекомендуется монтировать пол на основе пленки. Инфракрасные лучи эффективно проникают сквозь эти материалы и легко прогревают пространство пола.

Под керамогранит, а также керамическую плитку устраивают пол из нагревающего кабеля или нагревательных матов.

Нагревательный мат

Выбор кабеля или термомата определяется тем, на какую высоту можно поднять пол. Самый толстый теплый пол – кабельный. Поэтому на этажах, начиная со второго и выше, следует оценить состояние перекрытий и высоту потолка. Кабель укладывается лишь при самых благоприятных показателях. Во всех остальных случаях используем термоматы.

Расчет

Важный показатель, характеризующий электрический теплый пол – мощность. Когда выбор основного материала произведен, производится расчет мощности. Для его определения используется показатель полезной обогреваемой площади. Если пол планируется под основную систему обогрева, показатель полезной площади составляет 70 – 80% от общей. Если под дополнительную систему обогрева, полезная площадь – 50 — 65%.

Усредненный показатель мощности нагреваемого пола принят:

  • Для дополнительного варианта отопления – 140 Вт на квадратный метр;
  • Для основного варианта отопления – 180 Вт на квадратный метр.

Перемножаем указанные значения на показатель полезной площади конкретного помещения, и тем самым производим расчет электрического теплого пола.

Пример укладки кабельного пола

Для более точных расчетов можно воспользоваться специализированным калькулятором на тематических строительных веб — страницах. Там вы вводите персональные показатели, и программа производит автоматический подсчет.

Подготовка монтажа

Процедура подготовки начинается с комплекса работ по созданию основания. Удаляется прежнее половое покрытие, производится тщательная очистка поверхности при помощи промышленного пылесоса. Дефекты заделываются раствором самовыравнивающейся смеси.

Полы с подогревом электрические укладываются на теплоизолирующий материал. Материал выбираем вспененный, не меньше 3 миллиметров толщиной, на металлизированной основе. Полосы изоляции укладываем фольгированной стороной вниз на фрагменты двустороннего скотча. Куски теплоизоляции соединяем обычным скотчем.

Производим установку терморегулятора в специально выдолбленной монтажной коробке. К ней подводим заземление и силовой кабель. Вниз по стене от коробки заготавливаем канавку под соединение с нагревательным кабелем.

При устройстве пола из кабеля поверхность теплоизоляции застилаем армирующей сеткой. Для укладки нагревательных матов сетка не требуется.

Укладка нагревательного элемента вначале размечается на схеме. На листе бумаги размечается пространство, куда планируется уложить кабель или маты. Из схемы исключается пространство, где будет стоять тяжелые предметы мебели.

Схема повторяется уже по поверхности пола. Разметку производим полосами яркого скотча. На ее основе создается электрическая схема теплого пола. При затруднении с созданием плана раскладки, рекомендуется посмотреть примеры аналогичных работ в интернете.

Монтаж

Технология укладки электрического теплого пола требует точного соблюдения инструкций.

Кабель укладывается аккуратно по линиям разметки. Не допускается перегибание кабеля. Крепление кабеля к армирующей сетке производим специальной лентой, либо клипсами. Укладка производится по размеченным линиям. В процессе укладки маты нарезаются так, чтобы отделилась основа, а кабель остался целым. Маты закрепляются на термоизоляционной основе при помощи специальной ленты.

Наносим клей перед укладкой плитки

Соединение нагревательного кабеля с силовым кабелем и термодатчиком производим на ровном месте. Место соединения укрываем гофротрубой, и укладываем между рядами кабеля. Проверяем сопротивление кабеля. Силовой кабель подсоединяем к терморегулятору. Подключение теплого электрического пола производится при отключении электричества в квартире. Перед дальнейшими мероприятиями производится тестовое включение нагревательной системы, и проверка ее в нескольких температурных режимах.

Стяжка

Электрические нагревательные элементы закрываются слоем стяжки. Для проведения работ можно самому приготовить смесь на основе бетона. Но лучше приобрести специализированную смесь, на упаковке которой содержится указание на применение в таких работах. Сухую смесь разводят в соответствии с инструкцией. Толщина стяжки для теплого пола 4 — 5 сантиметров.

Массу распределяем поверх нагревательных элементов шпателем. Важно контролировать, чтобы состав укладывался без воздушных карманов под телом кабеля. Воздушные образования мешают качественному нагреву. Готовую стяжку для теплого пола оставляем до полного высыхания.

Пленочный пол

Чтобы уложить пленочный пол, не обязательно удалять существующее покрытие. Достаточно его тщательно очистить. Основные этапы работы по монтажу пленочного пола совпадают с этапами работ по монтажу кабельного пола.

Комплект для монтажа

Укладываем теплоизолирующий слой. Составляем схему раскладки фрагментов пленки. Размечаем на поверхности пола место раскладки. Производим нарезку пленки на полосы по разметке. Если место разрезов приходится на пространство между границами сегментов, край необходимо заизолировать.

Полосы пленки раскладываем по линиям разметки. Не допускается накладывание краев полос друг на друга. Полосы закрепляем на термоизоляционном основании квадратами двухстороннего скотча.

Подключаем электрический пленочный теплый пол. Провода к пленке крепим при помощи зажимов и изолируем соединения. Все провода аккуратно выводятся к стене и протягиваются под плинтусом. Подсоединение каждой из полос пленки к термостату производится параллельно. После подсоединения всего комплекта проводов к терморегулятору, подключаем его к сети. Производим тестовый запуск системы обогрева.

Пленочный пол стяжкой не закрывается.

Финишный слой

По окончании всего комплекса работ производится установка окончательного декоративного покрытия. Его производят по правилам, принятым для избранного материала.

Устройство пола из нагревательного кабеля или термопленки имеет различный временной период. От начала процедуры монтажа до момента введения в эксплуатацию пола на основе кабеля может пройти от трех недель до месяца. На монтаж пленочного пола уйдет два или три дня.

sdelai-pol.ru

Электрический теплый пол своими руками. Технология, монтаж.

Теплый электрический пол – это система кабельного обогрева, которую можно использовать в качестве основного и дополнительного отопления. Нагревательные секции конструкции состоят из одно- или двужильных кабелей, экранированных двумя слоями изоляции и соединительных муфт. В отличие от конвекционного способа отопления, когда тепло передается потоками воздуха, электрические полы имеют ряд преимуществ:

  • Экранирующая оплетка кабелей и двойная изоляция позволяет использовать эту систему отопления в помещениях даже с повышенной влажностью;
  • Нагревательная часть расположена внутри пола, что дает возможность увеличить полезную площадь помещения;
  • Электрические теплые полы сочетаются практически со всеми напольными покрытиями за исключением паркета;
  • Так как нагревательные кабели не контактируют с внешней средой, воздух в помещении не пересушивается.
  • Срок службы нагревательного кабеля превышает 80 лет;
  • Отопительная система не требует обслуживания;
  • Благодаря конструктивным особенностям, электрические теплые полы равномерно прогревают помещение, не образуя «тепловых зебр».

Если теплые полы используются в качестве основного источника обогрева, то стяжка должна быть не менее 5 см толщиной, а площадь монтажа должна быть не менее 70% от общей площади помещения. При дополнительном обогреве, электрические теплые полы устанавливаются совместно с другими отопительными приборами и служат для поддержания комфортного микроклимата в помещениях. Наиболее актуален монтаж таких систем в бассейнах, ванных комнатах, в помещениях на первых этажах домов.

Перед началом монтажа следует убедиться, что имеющаяся электропроводка допускает подключение дополнительных мощностей. Необходимо также уточнить допустимый ток в предохранительных автоматах. Электрические теплые полы мощностью свыше 2 кВт рекомендуют подключать через отдельный автомат и специальную проводку. Использовать УЗО нужно с номинальным током срабатывания не больше 30 мА. При монтаже электрического обогрева во влажных помещениях, экран нагревательных секций должен быть заземлен.

Комплектация теплых полов

Основой электрических отопительных систем является нагревательный кабель, важнейшим техническим параметром которого является удельное тепловыделение. Для удобства монтажа кабели закрепляются на нагревательных матах. В комплект также входит теплоизоляция, монтажная лента, гофрированные пластиковые трубки и термостат с датчиком температуры.

При установке электрического теплого пола на бетонное основание используют кабель мощностью 18 Вт на 1 погонный метр. Для деревянных полов применяют кабель с мощностью 10 Вт/п.м, при этом кабель устанавливают в промежутке под полом. Мощность электрических полов не должна быть более 80 Вт/м2.

Монтаж электрического теплого пола

Подготовительные работы заключаются в выборе места для установки терморегулятора. В стене штробятся канавки для электропроводки, монтажных концов и трубки для температурного датчика. Поверхность бетонного пола очищают от мусора, обеспыливают, обрабатывают клеевым составом и укладывают теплоизоляцию. В качестве теплоизоляции используют маты минеральной базальтовой ваты, листы пенопласта, керамзитобетон. Поверх теплоизоляционного слоя через равные расстояния в 30-50 см закрепляют монтажную ленту с помощью дюбелей. Нагревательный кабель фиксируется зигзагообразно с помощью крепежных лепестков, расположенных на ленте. Таким же образом крепится гофротрубка датчика температуры, один конец которой необходимо заглушить для того, чтобы внутрь не попал раствор.

Шаг укладки определяют по формуле — расстояние (см.) = свободная площадь (м2) * 100 / длина кабеля (м.) После укладки замеряют омическое сопротивление, значение которого указывается на муфте. Далее наносится цементно-песочная стяжка, которая должна затвердевать в течение 28 суток. После этого срока замеры проводят вновь. Стяжку выполняют таким образом, чтобы нагревательный кабель был закрыт раствором полностью. Подключают электрические теплые полы к ранее подготовленной установочной коробке на терморегуляторе.

Маркировка для коммутации означает: РЕ – заземляющий провод, N – нулевой провод, L – фазный провод. При наличии терморегуляторов в каждом помещении можно регулировать температуру в зависимости от необходимости.

Финишные покрытия

Перед приобретением оборудования для электрообогрева полов следует заранее определиться с финишным напольным покрытием. Оно должно быть не только быть внешне привлекательным и соответствовать общему дизайну, но и обладать повышенной износостойкостью, прочностью и упругостью. Ошибки при выборе покрытия и небрежности в монтаже могут вывести из строя всю отопительную систему.

Идеальным покрытием для электрических полов является керамогранит и плитка. Эти материалы отлично проводят тепло, не выделяют вредных веществ и при нагревании не увеличиваются в размерах. При монтаже электрических полов под керамическую плитку кабель диаметром 2,5мм укладывают в мат шириной 0,5 мм длиной не менее 4 м. Мощность кабеля в этом случае составляет 100 Вт/м2, что вполне достаточно для комфортного обогрева кафельного пола. Дополнительная теплоизоляция не требуется, так как раствор из-за перегрева может потерять прочность.

В качестве напольного покрытия можно использовать линолеум без утеплительного основания, однако этот материал применяется в современном строительстве достаточно редко. Чаще использую ламинат, который хорошо сочетается с электрическими системами отопления. «Плавающая» конструкция ламината компенсирует его линейное расширение при нагреве. Не рекомендуется использование толстых ковров и покрытий на резиновой подложке, так как в этом случае резко снижается эффективность и долговечность отопительной системы.

Неподходящим покрытием является пробка, так как она не только плохо пропускает тепло, но и очень восприимчива к перегреву. При использовании паркета некачественный клей и лак могут разложиться под действием температур, а древесина покоробится. Любой материал, используемый в качестве финишного покрытия для электрических теплых полов должен иметь специальную маркировку.

Техника безопасности при монтаже электрических полов

Нагревательный кабель и другое оборудование должно использоваться в соответствии с рекомендациями производителя. Желательно, чтобы монтаж проводился квалифицированным электриком. Необходимо также соблюдать мощность, рекомендованную для 1 м2 пола. Электрический кабель нельзя подвергать растяжению и механическому напряжению, удлинять и укорачивать. В процесс монтажа отопительной системы следует проявлять особую осторожность, чтобы не повредить кабель.

Для автоматического выключения системы используется терморегулятор. Комплектующие и кабель должны быть заземлен в соответствии действующими СНиПам и ПЭУ. Монтаж электрических теплых полов при низких температурах представляет собой некоторые неудобства, так как оболочка кабеля становится твердой. Эту проблему можно решить, ненадолго включив размотанный кабель. Сложенный кабель включать запрещено. При отрицательных температурах проводить монтаж электрической отопительной системы не рекомендуют.

Линии нагревательного кабеля не должны соприкасаться и пересекаться между собой. Неправильная заливка стяжки может привести к образованию воздушных карманов возле кабеля. В результате этого допустимая температура превышается и происходит повреждение кабеля.

Рекомендации и советы

Стоимость систем отопления зависит от того используется для монтажа кабель или нагревательные маты, мощности нагревательного кабеля, его жильности. На цену влияет также тип терморегулятора, который может быть встроенным, накладным или программируемым. Определить среднюю стоимость электрических теплых полов достаточно сложно, так как конечная цена комплекта зависит от типа и площади помещения, а также выполняемых функций. Наиболее распространенной продукцией являются электрические теплые полы компании DEVI. Нагревательные кабели этого производителя совместимы с терморегуляторами других фирм, однако при покупке следует помнить, что коммутируемая нагрузка должна соответствовать приобретаемому кабелю.

Потребление электроэнергии отопительной системой зависит в основном от режима эксплуатации, температуры, заданной для поддержания, а также степени теплоизоляции помещения и перекрытий. К примеру, система теплых полов, установленная на площади 1,5 кв.м. в стандартной ванной комнате потребляет около 80 кВт/ч в месяц при условии непрерывного использования. Снизить потребление энергии можно подключением программируемого терморегулятора. Такое оборудование дает возможность отключать отопительную систему в определенные часы. Уменьшение закладываемой мощности кабеля не приводит к уменьшению потребления, так как для поддержания необходимой температуры система дольше находится во включенном состоянии.

Монтаж электрических теплых полов можно вполне осуществить самостоятельно при наличии базовых знаний и навыков. Важно только для сохранения гарантийных обязательств соблюдать несложные требования монтажа и эксплуатации отопительной системы. Получить расчет необходимой мощности и стоимости можно у консультантов при выборе комплекта теплых полов.

При правильном монтаже повреждения и выход из строя электрических полов случается крайне редко. Как правило, причиной поломок становятся механические повреждения системы. В случае повреждения кабеля, это место определяют с помощью специальной аппаратуры. Фрагмент пола вскрывают и осуществляют замену поврежденного участка кабеля. Для ремонта отопительной системы демонтировать все покрытие пола нет необходимости. Замена и ремонт терморегулятора также не составляет труда. Если датчик температуры установлен согласно инструкции в гофротрубке, то его тоже легко можно заменить.

Компания DEVI предоставляет гарантии на резистивный нагревательный кабель 10 лет, а на различные терморегуляторы 2 года. Однако срок службы электрических отопительных систем превышает 50 лет при условии правильной эксплуатации. Систему электрического отопления можно использовать не только для подогрева пола в помещениях. Эти системы применяют для защиты крыши домов от образования сосулек, трубопроводов от замерзания. С помощью нагревательного кабеля можно прогреть землю в теплице, предотвратить образование наледи на ступеньках, подъездных путях и дорожках.

При покупке следует помнить, что выбирать лучше комплект теплых полов известного проверенного производителя. В этом случае помимо предоставляемых гарантий, отопительная система будет абсолютно безопасной. На все компоненты отопительной системы должны присутствовать сертификаты соответствия, выданные российским Госстандартом, а также заключения СЭС и пожарной службы. Безопасность продукции компании DEVI сертифицировано по стандартам ISO 14001 и ISO 9001. Уникальная конструкция кабеля и жесткий контроль на всех этапах производства позволяет применять эти отопительные системы в медицинских и детских учреждениях.

В качественных комплектах электрических теплых полов нагревательный элемент защищен высокомолекулярной полиэтиленовой изоляцией, затем медным экраном, и покрыт сверху оболочкой из поливинилхлорида. Такая конструкция устойчива практически ко всем химически агрессивным средам. Большинство покупателей волнует вопрос о наличии электромагнитного поля, однако система электрических теплых полов практически сопоставима с естественным электромагнитным полем Земли. Электромагнитное излучение, выделяемое отопительными системами в несколько десятков раз ниже всех нормативов предельно допустимых уровней.

sekretystroyki.ru

Теплый электрический пол своими руками в частном доме под плитку

Сегодня мы поговорим про то, как проводить монтаж электрического теплого пола в дому.

СОДЕРЖАНИЕ (нажмите на кнопку справа):

Важные особенности работ

В одной из статей были рассмотрены виды теплых полов в доме, в частности, водяные и электрические.

Также были указаны их преимущества и недостатки, однако в ней не упоминалось о еще одном преимуществе электрических теплых полов перед водяными – возможность монтажа их самостоятельно.

Чтобы сделать в доме водяные теплые полы нужно большое количество подготовительных работ, также уметь правильно сделать разводку и надежно закрепить трубы, подсоединить их к централизованному отоплению, а затем еще будет масса финишных работ.

Теплые полы же, в которых источником тепла выступает электроэнергия сделать значительно проще, да и подготовительных работ значительно меньше.

Но поскольку существует три вида электрических теплых полов – кабельные, термоматы и инфракрасные, то монтаж их между собой отличается.

Но в целом произвести укладку каждого вида электрических теплых полов самостоятельно вполне возможно.

Условия для укладки теплого пола

Независимо от того, какой вид электрических полов был выбран, существуют определенные условия, которые следует соблюдать, чтобы в дальнейшем такое оснащение дома только радовало:

  • Площадь покрытия обогревающей системой должна составлять не менее 70% от площади пола. В таком случае работа ее будет эффективной;
  • Перед укладкой системы сразу следует определить места расположения мебели и большой бытовой техники, для того, чтобы исключить возможность повреждения проводов системы;
  • Произвести расчет мощности электроэнергии, которую будет потреблять система и выяснить, выдержит ли проводка дома такую нагрузку.

Если эти условия соблюдаются, то можно приступать к следующему этапу работ.

Вначале нужно определиться, какой из видов теплых полов будет самым оптимальным.

Так, кабельный теплый пол имеет самую сложную технологию укладки, требует тщательных подготовительных работ, обязательно потребуется дополнительная стяжка. Но этот вид является самым экономичным по расходу электроэнергии.

Термоматы же монтируются проще всего, подготовительные работы для их укладки минимальны, но и потребляют они энергии больше всего.

Инфракрасный вид теплых полов имеет среднюю по подготовительным работам сложность, укладка их не особо сложная. Потребление электроэнергии у них выше, чем кабельных, но меньше термоматов.

Особенности расчета необходимых материалов

После выбора вида теплых полов следует произвести расчет требуемых материалов.

К примеру, если выбрана кабельная система, следует определиться с общей длиной кабеля для укладки.

Для этого нужно учитывать несколько факторов:

  • Под мебелью кабель не должен располагаться, поэтому при определении параметров комнаты, площадь, отведенная под нее не должна учитываться;
  • Кабель не должен подходить вплотную к стенам. Минимальное расстояние от кабеля до стен должно составлять 5 см;
  • Самым распространенным способом укладки является «змейка». При такой укладке кабель тянется по всей ширине или длине комнаты, не доходя до стены, заворачивается и прокладывается к противоположной стене, где опять заворачивается. Таким способом покрывается вся отведенная под систему площадь пола. При этом расстояние между параллельно лежащими частям кабеля должна составлять не менее 8 см.

Расчет количества термоматов или инфракрасной пленки значительно проще, к примеру секция термомата имеет ширину 50 см, а длина может достигать 30 м. Поэтому высчитать количество требуемых материалов не будет очень сложно.

Такую же ширину имеет и инфракрасная пленка, но длина ее не может превышать 8 м.

Можно использовать формулу.

Подготовительные работы

Перед укладкой всех трех видов электрических полов выполняются подготовительные работы, причем они одинаковы.

Первое, что делается – это выбирается место расположения терморегулятора.

Он может располагаться на любой из стен. Единственное, место его расположения должно иметь хороший доступ для управления системой и как можно ближе находиться к электросчетчику.

При этом не рекомендуется устанавливать регулятор ниже 30 см от поверхности пола.

После определения места расположения регулятора перфоратором со специальной насадкой в стене делается посадочное место.

Также понадобиться проделать штробы для укладки монтажных концов системы, которыми она будет подключаться к регулятору.

При этом эти концы лучше укладывать не в одну штробу, а проделать их две на небольшом расстоянии друг от друга.

Одна из штробов будет использоваться для укладки датчика температуры.

После этих работ подготавливается поверхность пола, на которую будет укладываться система.

Если имеется напольное покрытие, то его лучше демонтировать, а саму систему класть на основную стяжку пола.

При этом стяжку нужно подготовить. Все неровности поверхности нужно убрать.

Затем пол нужно очистить от мусора и обработать поверхность грунтовкой, обеспечивающей лучшее сцепление поверхности с другими материалами.

Далее приступают непосредственно к монтажу системы на пол.

Вот на этом этапе порядок выполнения работ отличается в зависимости от выбранного вида теплого пола.

Укладка кабельного теплого пола

Вначале рассмотрим, как монтируется кабельная система, которая, к стати, может использоваться и для обогрева кровли и водостоков в доме.

После обработки поверхности грунтовкой, производится предварительная разметка с учетом всех отступов и расстояний между кабелями и мест, где он не будет располагаться.

Также следует правильно определиться с укладкой, чтобы монтажные концы кабеля выходили к месту установки регулятора.

Затем для лучшей теплоотдачи вся поверхность пола покрывается теплоизолирующим слоем. При этом важно правильно выбрать его толщину.

Если под комнатой располагается другая жилая отапливаемая комната, то будет достаточно термослоя толщиной 3-4 мм.

Если снизу комната не отапливаемая – термоизоляционный слой нужен толще.

После укладки термоизоляционного слоя на его поверхности закрепляются монтажные алюминиевые ленты кабеля.

Эти ленты устанавливаются на поверхности с расстоянием в 1 метр между собой. При этом они должны располагаться перпендикулярно основному направлению кабеля.

Крепление лент производить лучше дюбелями.

Закончив с установкой монтажных лент, приступают к укладке самого кабеля.

Первым делом протягивают монтажный конец кабеля к месту расположения регулятора и закрепляют его фиксаторами монтажной ленты.

После укладывают остальной кабель с закреплением его на ленте и соблюдением расстояния между отрезками кабеля, а также стенами.

Далее производится установка терморегулятора в посадочное место, подключение к нему монтажных концов кабеля, подсоединение его к электрической сети дома.

Затем переходят к укладке датчика температуры.

Для предотвращения возможного повреждения, его лучше поместить в гофрированную пластиковую трубку, при этом со стороны положения датчика закрыть ее пробкой.

Датчик, защищенный гофрой укладывается на пол, строго по центру между двумя отрезками кабеля.

После этого проделанные штробы с вложенными в них кабелями заделываются алебастром.

На этом этапе можно провести пробный запуск системы.

Установив минимальную температуру на терморегуляторе, а затем с постепенным ее повышением проверить работоспособность.

Если все нормально, можно приступать к завершающим работам.

Чтобы защитить кабель от возможных повреждений, на поверхность основной стяжки, с уже уложенной системой, наносится дополнительная цементно-песчаная стяжка.

Но толщина ее не должна быть большой – 3-4 см. Такая стяжка полностью закроет собой кабель, защищая его от повреждений.

После на высохшую стяжку наноситься напольное покрытие.

Теплый кабельный пол в разрезе.

Как делают в деревянном доме.

Монтаж термоматов

Систему теплых полов, состоящих из термоматов, укладывать значительно проще.

После подготовительных работ можно приступать непосредственно к укладке, поскольку термоизоляционный слой при таком виде теплых полов не применяется, термоматы кладутся непосредственно на загрунтованную стяжку.

Для удобства размещения сетку, на которой закреплен кабель можно разрезать, главное, не задеть сам кабель.

Это позволяет укладывать термоматы максимально удобным способом.

Далее к установленному регулятору проводятся монтажные концы термоматов, а также производится укладка датчика температуры.

Поскольку размещенный в гофрированную трубку датчик будет толще слоя теплого пола, то для его укладки потребуется проделывание еще одной штробы – в полу.

Размещаться датчик должен на равном расстоянии между кабелями двух рядом лежащих отрезков.

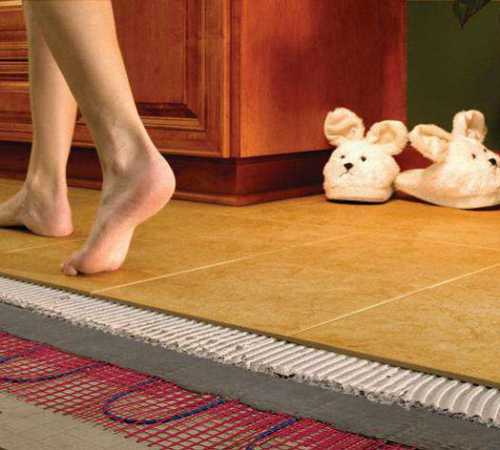

Этот тип теплого пола отлично подходит под плиточное напольное покрытие. Приклеивая плитку при помощи клеящего состава к полу, фиксируется этим клеем и термомат.

Получается, что термомат будет помещаться в толщу клея, который будет защищать кабели от возможного повреждения.

Способы установки теплого пола под разное покрытие.

Укладка инфракрасной пленки

Напоследок рассмотрим, как производится монтаж инфракрасного типа теплого пола.

Операция по монтажу не является особо сложным, но перед укладкой обязательно нужно выполнить подготовительные работы.

Потребуется укладка на поверхность пола термоизоляционного слоя. При этом между собой слои термоизоляции закрепляются монтажным скотчем.

Далее на поверхность термоизоляции расстилается инфракрасная пленка.

При надобности производится отрезание кусков, делать это надо только в местах, обозначенных на пленке.

При этом между двумя полосами пленки должно соблюдаться расстояние в 4-5 см.

Также пленку не нужно укладывать в места расположения мебели, она не должна подходить вплотную к стенкам и другим нагревательным элементам дома.

После укладки производится подсоединение проводки к каждому куску уложенной пленки.

Делается это при помощи специальных клемм, идущих в комплекте с пленкой.

Важно учитывать, что подключение каждого отрезка пленки в общую систему должно производиться параллельно.

После соединения всех проводов в общую систему, производится изоляция клемм битумным изолирующим скотчем.

Датчик температуры приклеивается при помощи скотча к тыльной стороне пленки.

Чтобы он не создавал неровности в поверхности, в теплоизолирующем слое допускается вырезание места под его расположение, а также прорезка каналов для укладки проводов.

После этого производится установка терморегулятора, подключение к нему выходов от инфракрасной пленки и проверка работоспособности системы.

Далее уже производиться укладка напольного покрытия. Если в качестве покрытия будет выступать ламинат, то всю поверхность пола нужно покрыть гидроизоляционной пленкой, а после уже класть ламинат.

Если же в качестве покрытия будет использоваться ковролин или линолеум, то для защиты инфракрасной пленки на поверхность пола лучше уложить фанеру или ДВП.

Но при этом важно учитывать, что крепление листов фанеры или ДВП к полу нужно производить только между полосами пленки, не задевая ее.

Итог

Мы рассказали про основные способы установки теплых электрических полов.

Но нужно понимать, что в конкретном случае существуют свои нюансы, которые нужно знать, к примеру, установка теплых полов в деревянном доме.

Самостоятельно такие работы необходимо проводить только в том случае, если вы уверены в своих силах и понимаете, что делаете. С электричеством шутки плохи.

ОЦЕНКА СТАТЬИ:

elektrikexpert.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
