Содержание

Монтаж электрического теплого пола своими руками под плитку

Комфортный дом не может быть холодным. Сегодня все чаще застройщики применяют отопительную систему «теплый пол» (может быть водяной, пленочный инфракрасный, электрический). Последней по популярности принадлежит пальма первенства, хотя и полы, подогреваемые водяным носителем, также достаточно востребованы.

РЕКЛАМА

Порой потребители предусматривают комбинированное отопление, включающее в себя систему теплых полов в сочетании со стандартной централизованной подачей тепла.

К числу компаний, хорошо зарекомендовавших себя в части производства оборудования для теплых полов, относят: Nexans (Норвегия), KAN-therm (Польша), Hemstedt (Германия), CEILHIT (Испания), Fenix (Чехия), Thermopads (Англия) и другие.

Технология укладки теплого электрического пола

Верная сборка отдельных элементов электрического теплого пола позволяет получить надежную систему, работающую без нареканий на протяжении длительного времени.


Итак, основные этапы монтажа электрического теплого пола своими руками под плитку.

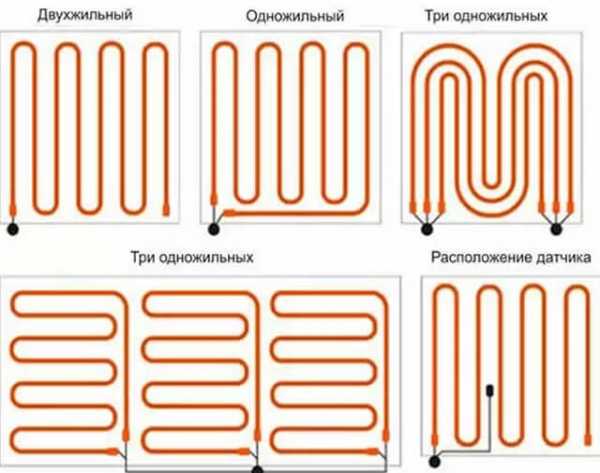

Определение схемы укладки

Желательно определиться с расположением нагревательных элементов на этапе заливки чернового пола или во время капитального ремонта квартиры. Для этого на плане помещения вычерчивают схему укладки, отмечают место подключения кабеля, расположение термодатчика и терморегулятора (термостата).

В случае если в той или иной комнате установлены сантехнические приборы или стационарная мебель, то подобные участки можно исключить из зоны обогрева. Это приведет к снижению в дальнейшем расхода электроэнергии, уменьшению используемых комплектующих системы.

О необходимости теплоизолирующего слоя

Известно, что уложенные без теплоизолирующего слоя нагревательные элементы могут впустую расходовать до 30% вырабатываемой тепловой энергии (она может «уходить» вниз в холодный подвал и др.).

О специфике крепления нагревательных кабелей

Как правило, выкладывание этих элементов выполняют при помощи стальной сетки либо специальной монтажной ленты. В первом случае кабель закрепляют посредством пластиковых хомутов.

Данный способ хорош тем, что сетка делает цементную стяжку более прочной, одновременно препятствуя вминанию теплового кабеля в предварительно уложенный слой изоляции. Монтажная же лента – это особый гибкий материал, который уже имеет крепления для фиксации укладываемого кабеля.

Нанесение разметки

На поверхности пола отмечают места расположения мебели и сантехнических приборов. Оставшуюся поверхность пола размечают для дальнейшей прокладки кабеля. На этом этапе важно помнить:

  • о местах фиксации термостата и датчиков,
  • о соблюдении оптимального расстояния между рядами кабеля,
  • о недопустимости перекрестной его укладки.

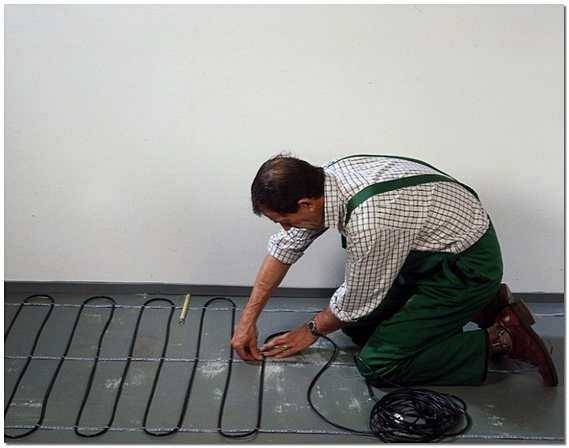

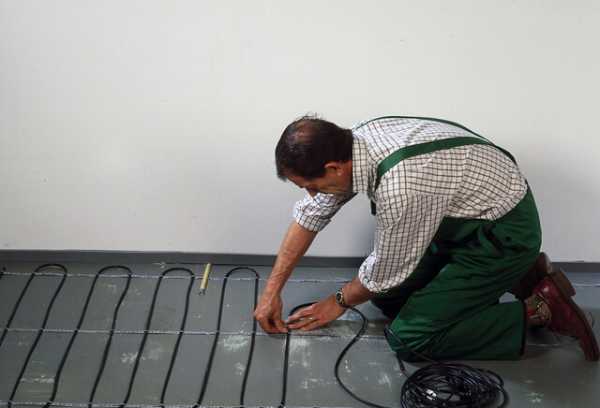

Монтаж кабеля

При монтаже нагревательного кабеля следует придерживаться номинальной мощности системы, рассчитанной на 1 м.кв. Исходя из данной величины, производят укладку комплекта с предусмотренным инструкцией шагом между полосами. Муфта «SPLICE» фиксирует границу соединения электрического и теплового кабелей. Данное место должно располагаться максимально близко к термостату и находиться в зоне цементной стяжки.

Расстояние от стены должно составлять от 20-30 см, а сам узел обязан сохранять прямолинейную форму без перегибов и изломов.

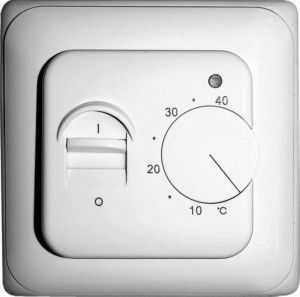

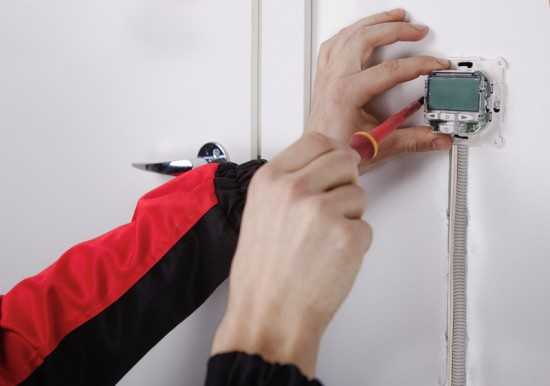

Установка терморегулятора

Данный элемент служит для настройки температурного режима системы «теплый пол». Его установку выполняют в соответствии с инструкцией изготовителя. Как правило, крепят его на расстоянии 0,8-1 м от уровня пола.

В случае комплектации термостата термодатчиком (датчик температуры пола) последний следует размещать внутри гофротрубки (облегчает замену элемента при необходимости), при этом его местоположение должно быть одинаково удалено от соседствующих витков нагревательного кабеля.

Заливка стяжки
  1. Прежде всего, уложенный кабель необходимо протестировать на соответствие величины сопротивления расчетному значению. Кроме того, проводится контроль положения сочленяющей муфты «SPLICE», всегда находящейся в зоне стяжки.

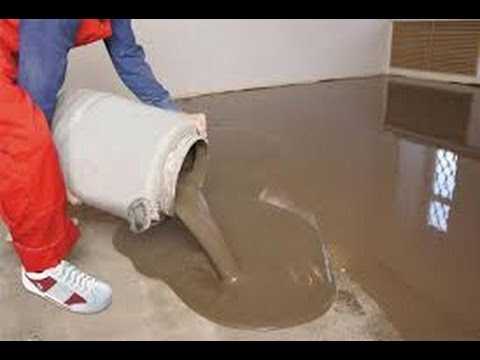

  2. Подготовленный раствор максимально равномерно распределяют по поверхности пола. Обычно высота стяжки, выполняемой на стандартном бетонном основании, варьируется в пределах 3-7 см.
  3. Необходимо избегать образования пустот в процессе заливки пола, поскольку это может стать причиной снижения теплоотдачи системы, локального (местного) перегрева отдельных элементов и нарушения их нормального функционирования.
  4. По завершении заливки следует проверить целостность кабеля при помощи электротестера.
  5. Застывшая стяжка укрывается подходящим напольным покрытием (ламинатом, линолеумом, ковролином, или кафельной плиткой). При этом нужно с осторожностью относиться к натуральным древесным материалам (паркету, паркетной доске и пр.), сверяя номинальные температуры работы системы «теплый пол» с допустимыми температурами нагрева подобных оснований.

P.S. А на десерт предлагаю посмотреть видео-ролик: Самостоятельный монтаж электрического теплого пола

stroyusnulya.ru

схема подключения, как установить самому

Монтаж теплого пола начинается с подготовительных операций, целью которых является расчет необходимых материалов и оборудования, а также определение мощности нагревательного кабеля. Правильная укладка теплых полов позволит долгое время надежно и безопасно эксплуатировать оборудование. Системы кабельного обогрева могут использоваться как в квартирах, так и в производственных и офисных помещениях.

Теплые полы можно использовать в квартире в качестве дополнительного отопления. Простота установки и большой выбор оборудования позволяют выполнить монтаж системы своими руками.

Виды теплых электрополов

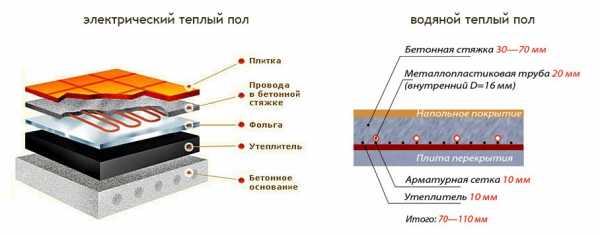

В настоящее время существует 2 способа подогрева пола — электрический и водяной. При электрическом подогреве используют специальный кабель с большим сопротивлением проводника. Ток, проходя через проводник, нагревает его, а он, соответственно, передает тепло покрытию. При водяном способе подогрева теплоноситель отопительной системы, проходя по трубам, уложенным в стяжку, передает тепло дальше.

Для функционирования такой системы необходимо соединить теплый пол с квартирной системой отопления. Такие работы обычно связаны с проведением сварки, осушением системы отопления и с прочими техническими и организационными вопросами.

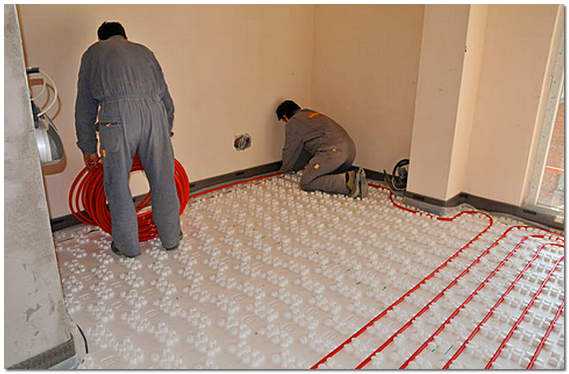

Если же произойдет разгерметизация труб теплого пола, то пострадаете не только вы, но и соседи снизу, а это намного хуже, чем понести убытки самому. Поэтому большинство людей обустраивают электрические теплые полы, монтаж которых можно выполнить самому. При использовании такой системы отопления вы не будете связаны с проведением большого объема работ, а монтаж системы можно выполнить в любое время, не вмешиваясь в работу централизованной системы отопления.

Теплый пол

В электрических теплых системах в качестве нагревательных элементов могут использоваться:

  • пленочные инфракрасные покрытия;
  • нагревательные маты;
  • нагревательные кабели.

Укладка теплых полов проводится только по-свободному от мебели или других стационарно установленных предметов. Для комфортного обогрева на 70% площади помещения необходимо установить теплый пол.

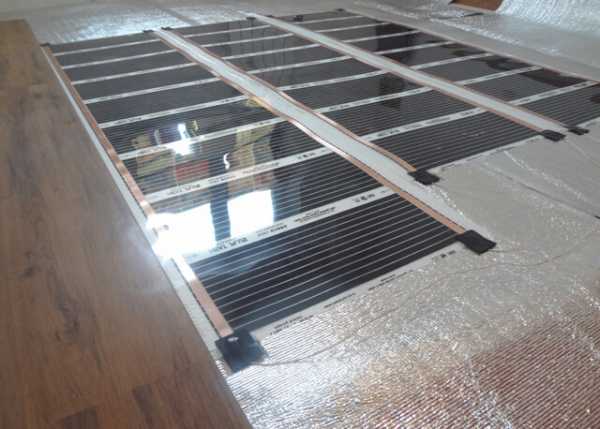

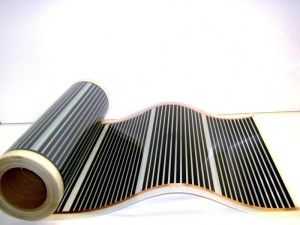

Пленочные полы

Нагревательные элементы пленочных полов выполнены из карбоновых инфракрасных стержней и с графитовым напылением. Принцип действия такого покрытия сопоставим с работой инфракрасного обогревателя. При прохождении электрического тока нагревательный элемент излучает тепловые волны инфракрасного диапазона, которые поглощаясь напольным покрытием, нагревают его. Последнее передает тепло в помещение.

Установленный пленочный пол позволяет использовать до 95% инфракрасного излучения в виде тепловой энергии. Монтаж его чрезвычайно прост и может быть выполнен своими руками. При случайном повреждении неработоспособной остается только поврежденный элемент, остальные остаются в работе, так как подключение токоведущих шин выполнено параллельно. Монтировать теплый пол можно под любое половое покрытие.без проведения строительных подготовительных работ.

Перед началом монтажа основание покрывается отражающим материалом для недопущения нагрева перекрытий этажа и отражения тепла вверх. На отражатель необходимо уложить и закрепить инфракрасную пленку. После этого проводится подключение пленок к электросети через терморегулятор, поставляемый в комплекте теплого пола. Его использование позволяет обеспечить экономичную работу системы.

Потребление электроэнергии составляет 40-55 Вт на 1 м² поверхности пленки. Термодатчик крепится непосредственно к пленке между нагревательными пластинами. Использование датчика не даст перегреться пленочным матам, что позволяет безопасно эксплуатировать систему. Инструкция, прилагаемая к терморегулятору, позволит правильно подключить датчик и всю систему к сети.

Инфракрасные пленочные маты можно использовать не только в комнатах, но и в прихожей, и в ванных комнатах. В некоторых странах используют пленочные маты в саунах. Правильно выполненный монтаж теплых полов позволит безопасно и эффективно эксплуатировать их весь установленный срок службы.

Недостатком этих систем является их значительная стоимость и возможность механического повреждения излучающих поверхностей. Однако высокая экономичность системы позволит быстро окупить вложенные средства.

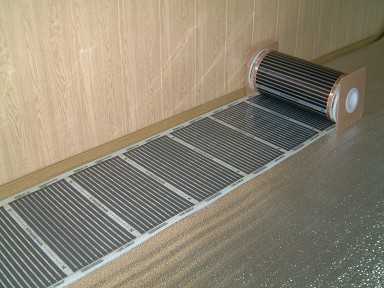

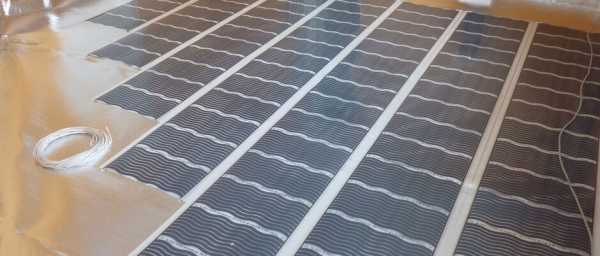

Пленочный теплый пол

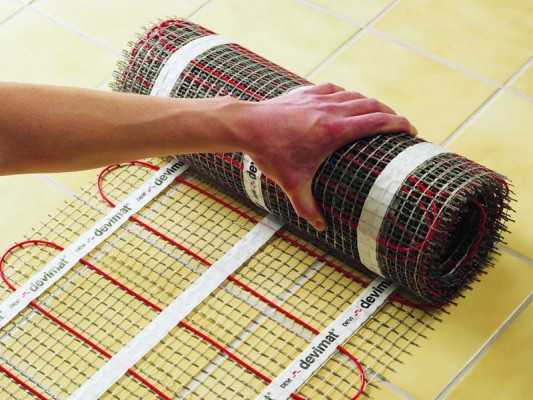

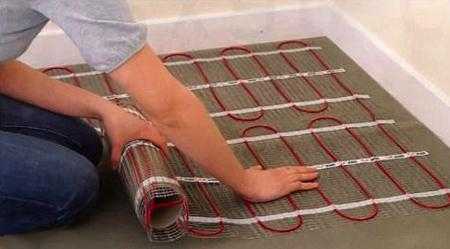

Обогрев помещения нагревательными матами

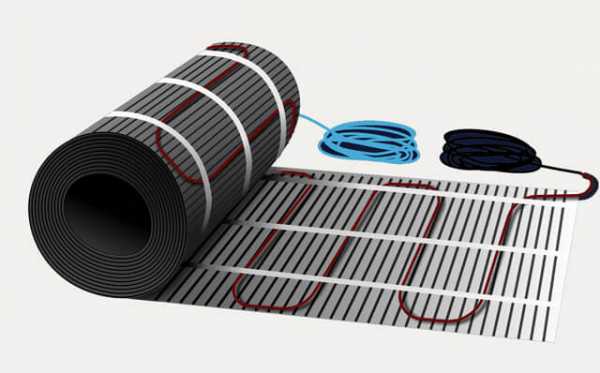

Нагревательный мат представляет собой одно- или двухжильный электрический кабель в двойной изоляции, уложенный с постоянным шагом по стекловолоконной сетке. Ширина сетки составляет 0,5 м, диаметр кабеля — 2,5-4,5 мм. Установка нагревательных матов проводится в тонких слоях плиточного клея толщиной 4-6 мм, если нет возможности поднять уровень пола. Укладывать маты можно по старой плитке без ее демонтажа. Подключаются маты к электросети посредством холодного провода, который соединен с нагревательным элементом через муфту.

Расчет мощности теплого пола проводится, исходя из величины обогреваемой площади. Нагревательные маты выпускаются для определенных фиксированных размеров помещений от 1 до 15 м² с интервалом 0,5-1 м². Монтируя нагревательные маты, сетку можно разрезать для того, чтобы сделать поворот или изгиб. Укладку теплого пола можно сделать своими руками.

Перед укладкой нагревательных матов поверхность пола тщательно убирают от строительного мусора. Если на поверхности имеются трещины и углубления, их заделывают раствором. Как правило, на подготовленную к монтажу поверхность укладывают слой теплоотражающего материала для уменьшения теплопередачи строительным конструкциям.

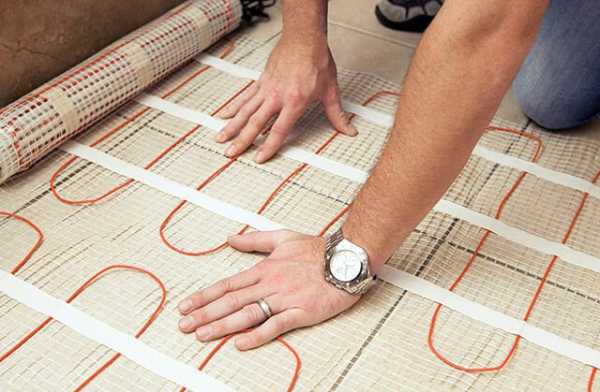

Затем производится установка матов теплого пола. Их можно укладывать как вниз, так и вверх сеткой. При выборе первого варианта установки теплого пола укладка проводится на отражающий материал. После этого наносится слой плиточного клея. Особое внимание обращается на заполнение всего пространства, наличие пустот вокруг кабеля недопустимо. Это может привести к местному перегреву, и отопительный проводник потеряет работоспособность.

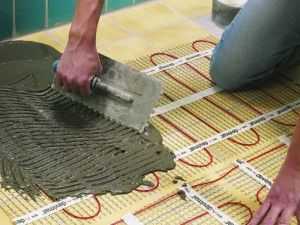

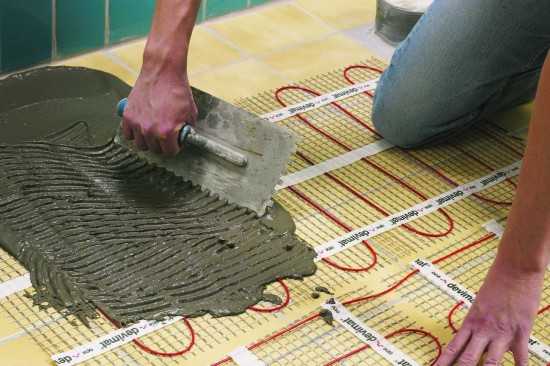

Слой клея разравнивается зубчатым шпателем и должен покрывать кабель полностью. Толщина его должна быть достаточной для качественного монтажа плитки. Для удаления лишнего клея из швов нельзя применять острые металлические инструменты, которые могут повредить изоляцию проводника.

Перед тем как установить теплые полы сеткой вверх, на поверхность отражающего материала наносится слой клея толщиной около 3 мм. Маты осторожно вдавливаются в клей. Следующий слой толщиной 5-6 мм наносится на сетку, и проводится монтаж плитки. Устанавливая маты таким способом, раскройку их необходимо проводить предварительно, до нанесения клея.

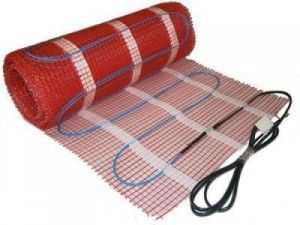

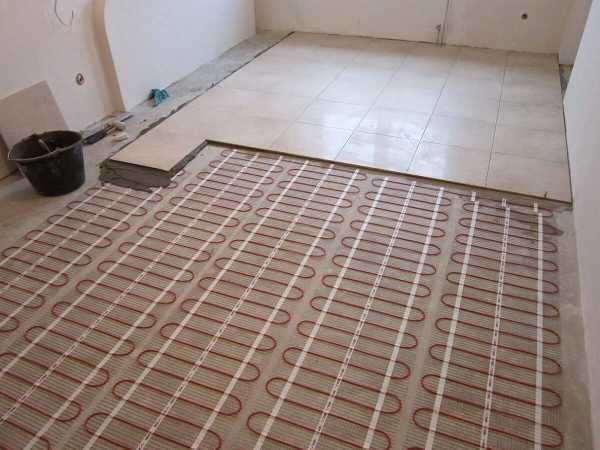

Нагревательные маты

Использование нагревательных кабелей

Установка нагревательных кабелей в качестве источников тепла несколько отличается от кабельных матов. Толщина кабеля достигает 10 мм и изменяется в зависимости от мощности. Кабели большой удельной емкости делают плоскими для удобства монтажа. Укладка его проводится обязательно в бетонную стяжку.

Эти работы сопряжены с большим количеством строительных операций и выполнить их своими руками будет затруднительно. Такие полы хорошо зарекомендовали себя при использовании двухзонной тарификации электроэнергии.

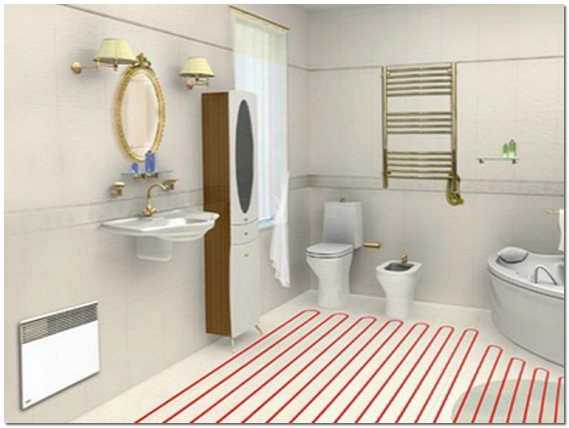

Монтаж теплого пола в квартире обычно проводят в помещениях, где в качестве напольного покрытия используется плитка. Применение в комнатах нерационально, так как приходится значительно поднимать поверхность пола. Технология подготовки поверхности предусматривает применение пенополистирольных плит в качестве утеплителя. Толстый слой стяжки совместно с утеплителем обеспечивает подъем уровня пола на 10-12 см. Проведение монтажа такого пола целесообразно совмещать с ремонтом квартиры. Однако монтаж нагревательных кабелей в санузле и ванной комнате с успехом можно выполнить своими руками.

Нагревательные кабели изготавливаются различной длины и удельной мощности. Длина и мощность будут зависеть от отапливаемой площади помещения. Схема отопления с теплым полом может комбинироваться с другими видами обогрева. Обычно она применяется в качестве комфортного обогрева. В этом случае отдельной сети питания не требуется, а схема подключения теплого пола проводится от обычной бытовой розетки.

Если нагревательные кабели используются в основной системе отопления, то используются проводники с повышенной удельной мощностью. Чтобы безопасно эксплуатировать такие теплые полы, схема подключения их меняется и требует прокладки отдельной линии питания. Она обычно запитывается от отдельного автоматического выключателя.

Перед тем как подключить теплый пол к электрической сети, необходимо замерить сопротивление изоляции между жилами и экраном. Пониженное сопротивление изоляции может привести к тому, что устройство преждевременно выйдет из строя, а во влажном помещении большая вероятность получения электротравмы. Чтобы избежать таких ситуаций, работы необходимо проводить в соответствии с инструкцией по монтажу изделия.

Нагревательные кабели

Регулирование температуры

Для того чтобы в помещении было тепло, нужно не только хорошо утеплить свой дом, но и выбрать оптимальные режимы работы приборов и систем отопления. Для плавного регулирования и поддержания заданной температуры, а также экономного расходования электроэнергии устанавливают термостат.

Существует большой выбор терморегуляторов как зарубежного, так и отечественного производства. В комплект входит и температурный датчик, который будет измерять температуру пола в районе прохождения греющих проводников. Подсоединение его проводится к клеммам регулятора температуры. Устанавливается датчик в гофрированной трубке не ближе 5 см от греющего проводника. В случае выхода из строя датчик извлекается и заменяется на новый.

Если вы хотите смонтировать регулятор на стене, то устанавливать его надо на высоте не менее 30 см от пола. Перед тем как установить теплый пол в квартире, необходимо подсчитать суммарную потребляемую мощность для решения вопроса о монтаже дополнительной электропроводки. Регулятор температуры позволяет подключаться сразу нескольким потребителям, а программировать работу систем можно на неделю. Это позволит вам обеспечить экономичную эксплуатацию системы.

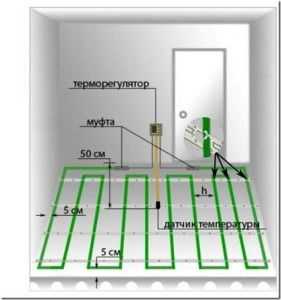

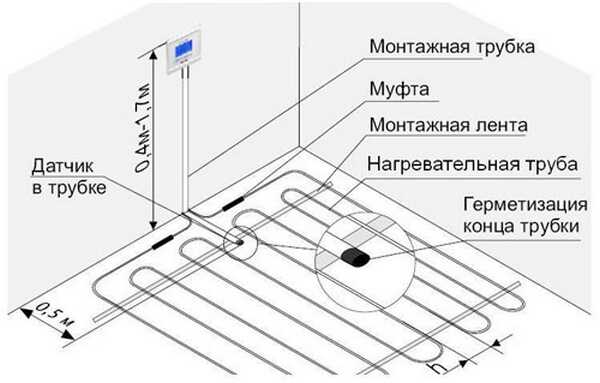

Схема укладки датчика теплого пола

Если при монтаже точно исполнять рекомендации производителя оборудования, то оно прослужит вам не 1 год без отказов и поломок. А на самом деле теплый пол схема подключения довольно проста.

delaypol.com

Монтаж теплого электрического пола: установка, расчет кабеля

Благодаря электрическому теплому полу в помещении создается комфортный микроклимат. Это просто идеальное решение для влажных помещений – сохраняя помещение сухим, он предотвращает образование грибка на полу. Они – универсальны: обогревают дом, справляются с утренним подогревом пола в гараже и могут поддержать в нежилых помещениях зимой постоянную плюсовую температуру. Рассмотрим пошаговый монтаж теплого электрического пола.

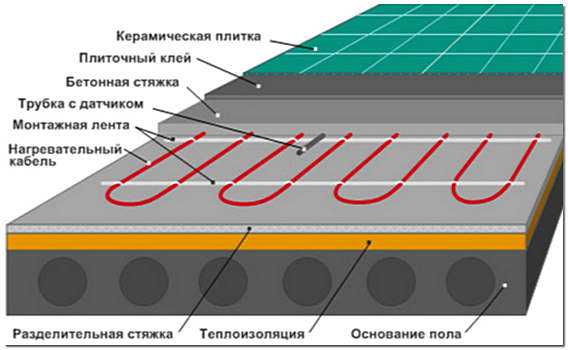

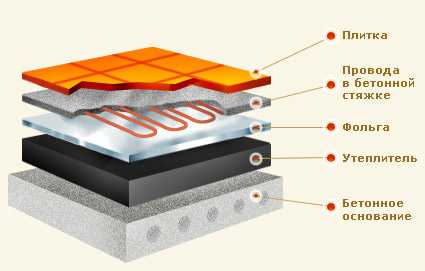

Система электрических теплых полов очень проста: в бетонную стяжку, находящуюся под полом монтируют нагревательный кабель и температурный датчик. Нужная температура регулируется терморегулятором, который, кстати, единственный элемент, находящийся на поверхности.

Монтаж, как и в случае других известных систем, начинают с подготовки основания, которое должно быть ровным и чистым от грязи и пыли. Следующим шагом укладывают теплоизоляционный материал (ламинированный и фольгированный пенопропилен, изофлекс, пенофол и т.д.), особенно, это касается помещений, расположенных на первом этаже или над неотапливаемой площадью.

Выбор кабеля для электрического теплого пола

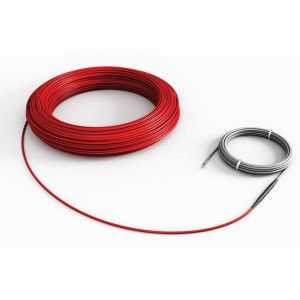

Нагревательный кабель, лежащий (в прямом и переносном смысле) в основе конструкции этих теплых полов, напоминает внешне радиочастотные кабели, которые используют для передачи телесигналов, но его назначение в другом – в преобразовании всей мощности электрического тока, протекающего по нему, в тепло.

Выделение тепла основано на двух принципах, согласно которым их подразделяют на: резистивные и саморегулирующиеся.

Резистивный кабель

Резистивный бывает, в свою очередь, одножильным и двужильным.

И в том, и в другом случае их основным элементом считается нагревательная жила, где и происходит преобразование большей части электроэнергии в тепло. Она покрыта слоем изоляции, а та, в свою очередь, металлической оплеткой. Наружным слоем служит защитная оболочка.

Одножильный считается самой простой версией электрических теплых полов. Тепло обеспечивает проходящая внутри кабеля нагревательная жила, покрытая изоляцией и оплеткой. Однако у этой системы есть существенный минус – электромагнитное поле, образующееся вокруг проводника (одних возможностей оплетки для существенного снижения этого явления– недостаточно).

Эта проблема отчасти решена в двужильном виде, в центре которого кроме нагревательной жилы, внедрена еще токопроводящая. За счет того, что ток в расположенных параллельно друг к другу проводах течет практически в противоположных направлениях, электромагнитные поля взаимно компенсируются, и это понижает уровень излучения примерно в 10 раз по сравнению с одножильными.

Под мебелью укладки резистивного кабеля следует избегать, поскольку недостаточный отвод тепла вполне может привести к перегреву, что может стать причиной выхода его из строя.

Помимо конструктивных отличий, одножильные и двужильные провода значительно отличаются по цене, а также способом укладки при монтаже теплого электрического пола.

В случае одножильного, должны быть припаяны оба его конца.  Поэтому,  при монтаже, он должен быть уложен с таким расчетом, чтобы второй его конец вернулся обратно к началу, в место установки термостата. Двужильный кабель в этом смысле, конечно, удобнее.

Саморегулирующиеся

Саморегулирующиеся имеют схожую структуру с двужильными, однако в этом случае нагревательным материалом выступает специальный полимер, расположенный между двумя токопроводящими жилами.

Полимерная матрица в зависимости от своей температуры способна изменять сопротивление: при перегреве какого-либо участка кабеля, резко увеличивается его сопротивление – сила тока и тепловыделение снижаются. Примечательно то, что «охлаждение» касается только лишь перегретого участка, не мешая при этом нормальной работе остальной его части. Правда, и стоят они на порядок выше, чем резистивные.

Расчет кабеля

prestigpol.ru

как установить, технология монтажа электрического, как смонтировать своими руками кабельный пол, фото и видео

Содержание:

Создание комфортного и уютного жилья подразумевает оснастку в доме качественной отопительной системы с минимальными потерями выделяемого ею тепла. В статье речь пойдет о том, как производится установка теплого пола своими руками, каковы особенности данного процесса и какие существуют разновидности используемого оборудования.


Особенности выбора компонентов для теплого пола

В случае обычной квартиры в многоэтажном доме можно использовать теплый пол, работающий на электрической энергии, поскольку его установка не требует разрешения от соответствующих служб жилищно-коммунального хозяйства. Важно лишь грамотно рассчитать параметры такой системы, чтобы добиться ее высокой эффективности, и определить предельную нагрузку на электрическую сеть.

Различаются система подогрева полов в зависимости от используемого в конструкции нагревательного элемента:

  • энергетический кабель;
  • термические маты;
  • специальная пленка (инфракрасные теплые полы).


С учетом особенностей каждого из этих элементов установка электрического теплого пола имеет определенные нюансы и эксплуатационные характеристики. Важно то, что внешне ни одна из конструкций не выделяется и помещение не теряет своего внешнего вида на фото или при визуальном осмотре, что очень ценится многими хозяевами, выбирающими теплые полы в качестве основной отопительной системы. До того, как установить теплый пол следует подробно изучить все его разновидности.

Полы с подогревом от энергетического кабеля

Нагревательный элемент в них представлен специальным энергокабелем, особенностью которого является высокое выделение тепловой энергии на каждую единицу длины. Происходит нагрев в момент, когда осуществляется подача электрической энергии.

У такого кабеля существует три основных разновидности:

  • одножильный;
  • двужильный;
  • саморегулирующий.


Суть одножильного и двужильного кабеля понятна из названия. Исходя из количества жил, увеличивается и температура нагрева, а также стоимость кабеля, что чаще всего является основополагающим критерием при покупке. Естественно, саморегулирующий кабель стоит еще дороже, но объемы выделяемой им тепловой энергии растут пропорционально повышению температуры нагрева кабеля.

Также, исходя из разновидности используемого кабеля, подбирается и схема его укладки. Одножильный должен замкнуться в той же точке, где он впервые был подключен к электрической сети. При использовании двужильного такого условия нет.

Подготовительный этап перед монтажом

До начала монтажа необходимо позаботиться о подготовке к этой процедуре. Важно разработать грамотную схему монтажа выбранных нагревательных элементов, чтобы добиться максимальной эффективности теплого пола.

Заранее следует определиться с материалом, используемым для облицовки полов. Популярно укладывать кафель, поскольку прочностные характеристики этого материала высоки, а недостаток низкой температуры плиток решается подогревом.


Помимо качественной укладки необходимо позаботиться о грамотном расположении функциональных частей системы. Основной упор делается на комфортное расположение терморегулятора, чтобы всегда иметь доступ к этому элементу системы.

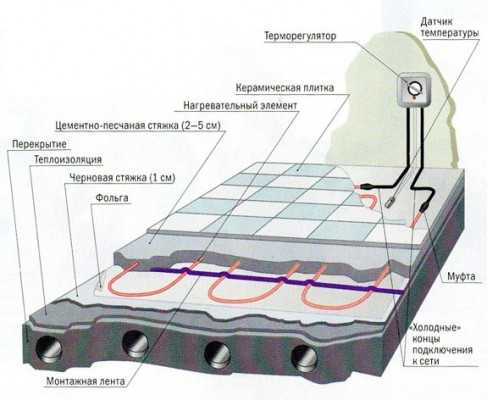

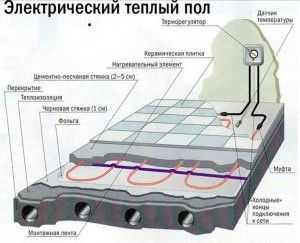

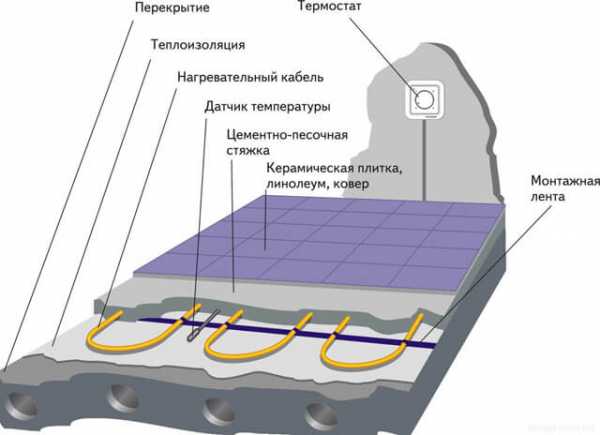

Когда укладывается кабельный теплый пол технология монтажа имеет определенную последовательность:

  • для начала подготавливается основание под укладку энергокабеля. Черновой пол важно сделать идеально ровным. Минимальные дефекты можно заделать при помощи шпатлевки, а значительные неровности можно устранить залив качественную стяжку;
  • сверху на такое основание укладывается теплоизоляционный слой с заступом на стены высотой от 15 до 20 сантиметров. В реализации данного слоя имеется функциональная необходимость, чтобы минимизировать тепловые потери. Его толщина должна быть от 2 сантиметров при приклеивании на пол и от 1 сантиметра при обработке стен;
  • если монтаж кабельного теплого пола осуществляется в частях дома, где влажность воздуха всегда высокая (кухня, сантехнический узел, балкон), то дополнительно должен укладываться гидроизоляционный слой, защищающий конструкцию от проникновения влаги;
  • поверх уложенных слоев заливается стяжка и после застывания накрывается фольгой. Фольга в данном случае выполняет важную роль в регуляции выделяемого тепла и позволяет распространять его равномерно по всему помещению. Положительным моментом является то, что исключается локальный перегрев кабеля;

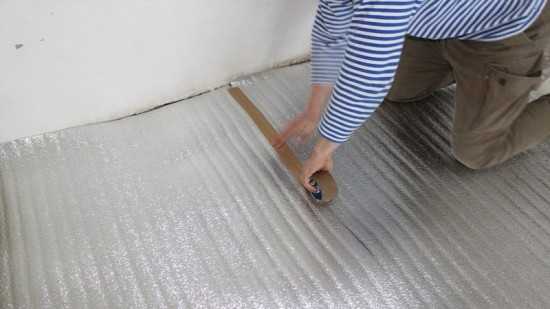

  • поверхность фольги прокладывается монтажной лентой в направлении перпендикулярном укладываемому кабелю. Интервал между участками с лентой должен составлять около полуметра, а кабель закрепляется на ней при помощи специальных скоб;
  • уложив кабель по заранее разработанной схеме в систему необходимо внедрить температурный датчик, располагающийся в гофрированной трубке между соседними линиями кабеля. Сигнальные цепочки проводки, идущие от него, укладываются параллельно питающим шинам кабеля.


После того, как смонтировать теплый пол, приступают к его тестированию. Как только работоспособность подтверждена, можно начинать заливку системы. Обычно для этого используют цементно-песчаный раствор, заливая слой в 3-8 сантиметров.


Как только стяжка застынет, можно вводить пол в эксплуатацию, но соблюдать при этом время высыхания смеси очень важно. Иначе электрическая составляющая теплого пола может быть выведена из строя сразу при введении в эксплуатацию. Сразу после этого начинается процесс облицовки полов выбранным материалом.

Теплые полы с термическими матами

Исходя из представленного выше описания кабельного теплого пола, можно сделать вывод, что основным его недостатком является необходимость заливания стяжки, значительно увеличивающей уровень пола. Соответственно перед тем, как смонтировать теплый пол нужно продумать конструкцию перекрытий.

Если такие изменения пола недопустимы, то рекомендуется использовать в качестве нагревательного элемента термические маты. Поскольку это тончайший кабель на синтетической основе, то при укладке он занимает очень мало места, а работы производятся гораздо быстрее. Укладка начинается непосредственно с составления схемы расположения матов и расчета мощности монтируемой системы.


В стене помещения подготавливается полость для укладки термостата, установки термического датчика в гофрированной трубке, а также для электропроводки. Структура пола также начинается с укладки теплоизоляции, поверх которого монтируется термический мат. При необходимости изменить направление укладки мат можно разрезать.

Закрепление матов осуществляется при помощи клеящей смеси или скотча. Важнее всего сохранить нагревательный кабель целым. Нагревательные элементы заливаются клеем, и на такой слой может быть уложено любое напольное покрытие: ламинат, кафель и т.д. Осуществить монтаж электрического теплого пола своими руками не составит труда, и даже непрофессионал сможет сделать все эстетично. В итоге покрытие полов на фото не будет выделяться и при визуальном осмотре нельзя будет определить, что под облицовкой скрывается система подогрева.

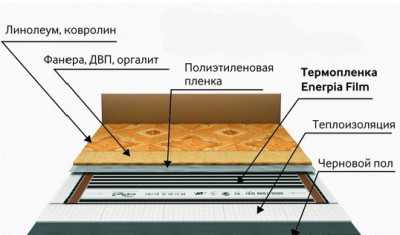

Пленочный (инфракрасный) теплый пол

В случае монтажа такой системы электрический теплый пол подается на пленку, которая создается мощное инфракрасное излучение. Эффективность такой системы в разы выше, чем в случае с использованием кабеля или термических матов. Толщина такого элемента минимальна, а мощнейшее излучение не вредит организму жильцов.


Монтаж такой системы осуществляется очень просто и с минимальными затратами времени. Пленка просто расстилается, а отдельные ее листы соединяются между собой при помощи проводов. Контролировать температуру системы можно при помощи термостата установленного в том же помещении.


Итог

В статье подробно рассмотрена технология того, как установить теплый пол электрический, нагревательный элемент в котором представлен кабелем, термическими матами или инфракрасной пленкой. Важно производить монтаж по всем правилам. При возникновении трудностей всегда можно обратиться к специалистам, которые возьмут на себя ответственность за все этапы работ – от выбора системы до ее качественной укладки вне зависимости от того, какая именно разновидность была приобретена.

polspec.com

Монтаж теплого пола своими руками: инструкции, фото, видео

Давно ушла в прошлое система обогрева пола горячим воздухом и дымом. Радиаторы отопления тоже не вызывают искреннего интереса. Любовью народа пользуются системы обогрева пола как жидкостные, так и электрические. Причем последние набирают все большее количество поклонников благодаря простоте монтажа. О способе обогрева пола электричеством мы и поговорим в рамках этой статьи. Вы узнаете о секретах мастеров и ознакомитесь с основными правилами при укладе теплого электрического пола своими руками.

Содержание статьи:

Виды электрического теплого пола и их особенности

Принцип работы у всех электрических систем обогрева одинаковый. По жилам передается электрический ток, который, благодаря сопротивлению, греет материал. Для наиболее эффективной отдачи тепла разработаны системы подогрева нескольких видов: кабельные и пленочные (инфракрасные). Читайте статью Плюсы и минусы различных типов теплых полов.

Кабельный теплый пол

Передача тепла осуществляется по кабелю, состоящему из медных жил, оплетки, изоляции. В зависимости от технологии изготовления материала, бывает двух видов:

  1. Умный кабель (другое название саморегулирующийся). Его особенностью является изменение толщины жила в зависимости от окружающей ее температуры. За счет этого увеличивается или уменьшается сопротивление и как следствие, температура.
  2. Резистивный. Этот вид материала состоит из жил, изготовленных из материала с высоким сопротивлением (медь или латунь). В ремонте квартир и частного дома используется чаще всего по причине низкой цены и легкого монтажа.

В продаже встречается кабель нескольких типов. Он может продаваться на катушке, в виде листов на монтажной сетке и матов. Для самостоятельного монтажа пленочного теплого пола предпочтительнее последние два варианта: в них уже рассчитана длина кабеля, его сопротивление и другие условия. Устройство обогрева из катушечного кабеля доступно лишь специалистам.

Независимо от вида исполнения, прокладывать кабель желательно под бетонной стяжкой. Дело в том, что сами по себе жилы остывают быстро, а слой бетона, толщиной в 15 см, способен аккумулировать тепло и отдавать его помещению даже после отключения электросети. В связи с этим, применяют этот тип полов обычно «под плитку». Если говорить о рекомендуемом напольном покрытии, то использовать можно практически любой известный материал, за исключением ПВХ линолеума. Идеален для этих целей кафель и керамогранит.

Инфракрасный теплый пол

В этой системе обогрева роль проводника электричества выполняют пластины из различных материалов:

  1. Биметаллический пол состоит из двух слоев пленки, между которыми проложены «дорожки» из сплавов двух металлов (медь и алюминий), отсюда и название. Этот тип теплого пола используется чаще всего, он идеально подходит под ковролин, ламинат или линолеум. Единственным недостатком является невозможность укладки пола в тех местах, где планируется размещение мебели.
  2. Углеродный теплый пол используется гораздо реже по причине своей дороговизны. В изготовлении используется лавсановая пленка и резистивные углеродные элементы. За счет этого устройство эффективно работает в разных условиях, например, в полах, заставленных мебелью.

Для работы этого вида пола допустимо отсутствие бетонной стяжки сверху. Достаточно какого-либо выравнивающего и защитного покрытия.

Несмотря на технические различия, требования к подготовке пола под монтаж одинаковы и для кабельного, и для инфракрасного пола. Рассмотрим их подробнее.

Как правильно подготовить основание для теплого пола?

Подготовительные работы включают в себя выравнивание основания и его утепление. На первоначальном этапе сложно нет ничего: нужно просто избавиться от больших ямок, значительных неровностей и ветхого покрытия. Для этого достаточно бетонной стяжки толщиной несколько сантиметров и с использованием бетона марки не ниже М-300. Полный демонтаж, за исключением полов из дерева, не требуется.

К сведению: теплый пленочный пол можно стелить и на деревянное основание.

Что касается утеплителя, то тут есть ряд требований:

  • толщина не менее 3 мм для инфракрасного пола и от 2 см для кабельного;
  • отсутствие металлического покрытия, в том числе и фольги;
  • термостойкость и влагозащищенность.

На основание утеплитель укладывается без перехлеста и значительных зазоров между листами. Материал фиксируется к основанию и между собой монтажным скотчем, для стыков между утеплителем плиточного вида можно использовать герметичный клей либо монтажную пену. Кроме пола, утеплить надо и прилегающие к нему стены на высоту 15-20 см.

Самостоятельный монтаж инфракрасного пола

Технология монтажа этого вида обогрева наиболее простая, однако имеется ряд нюансов, о которых нужно знать перед тем, как монтировать систему самостоятельно. Соблюдение инструкции поможет избежать ненужных расходов времени  и средств. Для простоты расчетов опишем процесс монтажа теплого пола в помещении длиной 4 м и шириной 3 м.

Планировка укладки

Именно на этом этапе допускается больше всего ошибок, которые усложняют дальнейшую работу. На что определить внимание? В первую очередь на то, где будет находиться регулятор температуры. Тут важна взаимосвязь: терморегулятор крепится на ту стену, возле которой будут подключаться маты к электросети, а сами маты должны быть уложены таким образом, чтобы было как можно меньше стыков между ними.

Планировка усложняется тем, что нельзя превышать максимальную длину листа пленочного пола. В случае с нашим помещением рационально будет использовать рулоны шириной 1 метр. При этом укладывать их нужно вдоль стены с длиной 4 метра (максимальная длина листа при ширине 1 метр как раз равна четырем метрам). Терморегулятор будет находиться на стене трехметровой ширины.

После планировки последовательность действий будет следующей:

Сделать в утеплителе углубление для сенсорного датчика. Оптимально место для него – как можно ближе к термостату.

Расстелить маты, согласно планировке, избегая перехлестов и больших зазоров. Если требуется материал разрезать, то делать это в свободных от темного напыления местах и не повреждать жилы. Скрепить листы между собой, используя обычный малярный скотч.

На стороне, противоположной от точки подключения, заизолировать края материала с помощью битумной изоляции. Чтобы изолированное место не топорщилось, его следует утопить в утеплитель. Сверху закрепить малярным скотчем, это предаст конструкции дополнительную защиту. Используя скотч прикрепить пленку по периметру к теплоизоляции.

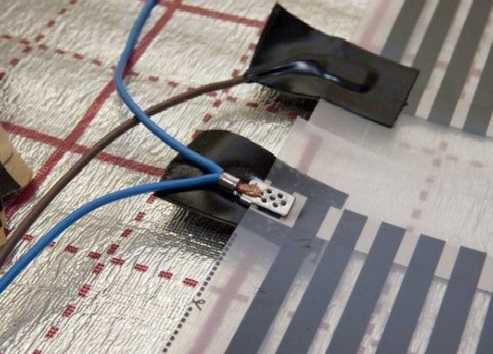

К месту для подключения прикрепить зажимы, которые идут в комплекте. Делается это следующим образом: нижнюю часть зажима просунуть между пленкой и жилой, верхнюю плотно прижать, чтобы пробить пленку, но не повредить жилу. Заизолировать зажимы, используя битумную изоляцию.

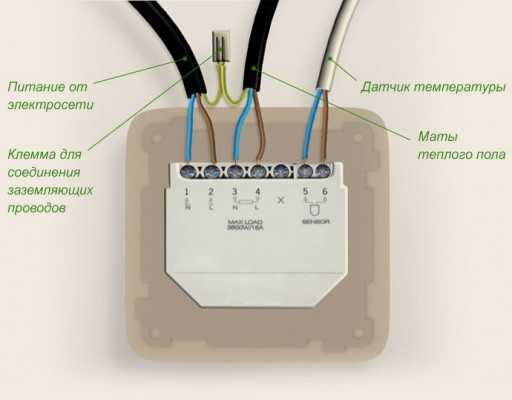

Подключить кабель сенсорного датчика к соответствующей клемме на терморегуляторе. Подключить маты, согласно прилагаемой инструкции.

Важно: подключение должно быть последовательным.

Подключить терморегулятор к электрической цепи. Мощность устройства рассчитывается следующим образом: необходимо умножить мощность одного квадратного метра инфракрасного пола на общую площадь настила. Совет: подключать термостат можно и в обычную розетку, но лучше использовать УЗО или автоматический выключатель.

Сделать тестовый запуск системы. Для этого включить ее на 15 минут и проверить, чтобы все маты прогревались равномерно, а места подключения не искрили.

Если все работает исправно – монтаж теплого пола своими руками выполнен, и можно приступить к укладке напольного покрытия.

Многие люди задают вопрос, для чего нужен терморегулятор, можно ли обойтись без него? Ответ прост: нельзя. Температура теплого пола не должна быть выше 27-28 градусов, при большем значении будет портиться напольное покрытие.

Технология монтажа кабельного пола своими руками

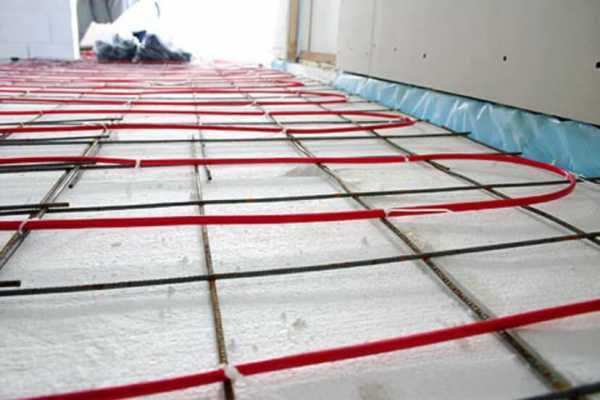

Монтаж кабельного пола начинается с укладки армирующей строительной сетки. Размеры ячеек могут быть различными, но не менее 1,5 см. Лучше всего подходят ячейки шириной 5 см. Сетка выполняет функцию основания для кабеля и служит скрепляющим элементом для бетонной стяжки. Если выполняется монтаж кабеля, закрепленного на секциях, то укладка сетки не требуется.

Технология монтажа кабеля в виде секций принципиально не отличается от монтажа ИК пола. Поэтому рассмотрим прокладку катушечного кабеля. Выше писалось о том, что это действие способен выполнить лишь специалист, но, обладая базовыми знаниями, монтаж можно выполнить и своими руками. Просто на этапе тестирования нужно пригласить квалифицированного электрика, который дополнительно проверит безопасность и работоспособность обогрева пола.

Монтажная сетка (лента) уложена, кабель нужного сечения куплен, и можно приступить к работе.

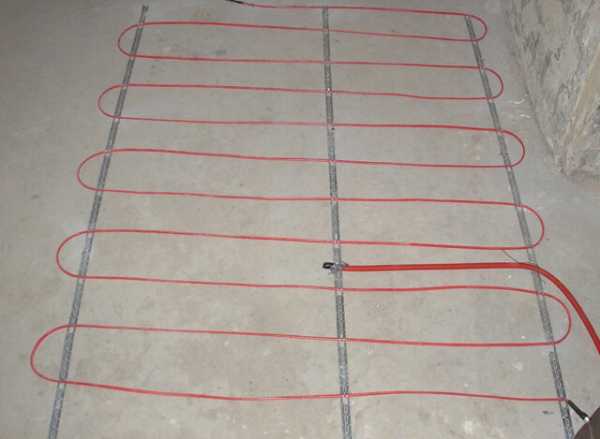

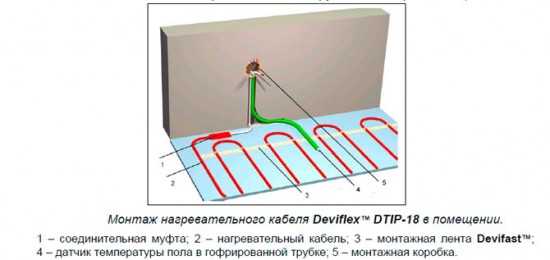

Уложить монтажную ленту с расстоянием между полосами около метра. Эта конструкция облегчит процесс фиксации кабеля к сетке. Можно обойтись и без ленты, в этом случае фиксация осуществляется с помощью пластмассовых стяжек.

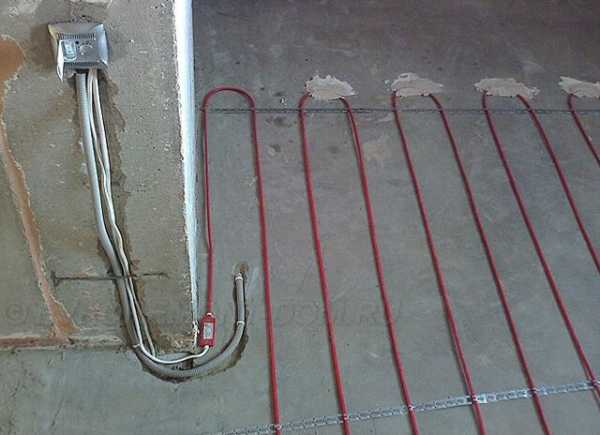

Кабель укладывается змейкой с таким расчетом, чтобы конец кабеля находился возле его начала. Важно, укорачивать или наращивать кабель нельзя: при продаже его сразу режут на рекомендованные куски, соблюдая соотношение сечения жилы к ее длине.

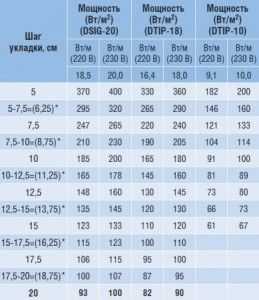

Шаг кабеля (расстояние между витками) варьируется от 8 до 15 см и подбирается с учетом требуемой температуры пола. Чем меньше шаг, тем выше температура. По этой причине возле внешних стен лучше сделать шаг меньшим, постепенно увеличивая его к середине комнаты. Радиус петли может быть произвольным, но не должен быть меньше 5 см. Если кабель перегнуть, он может деформироваться, что приведет к повышению сопротивления и быстрому выходу устройства из строя.

Кабель прикрепить к сетке с таким расчетом, чтобы он лежал ровно и не мешал в дальнейшем, при заливке стяжки. Оптимальное расстояние между креплениями 50-100 см, в зависимости от размера кабеля.

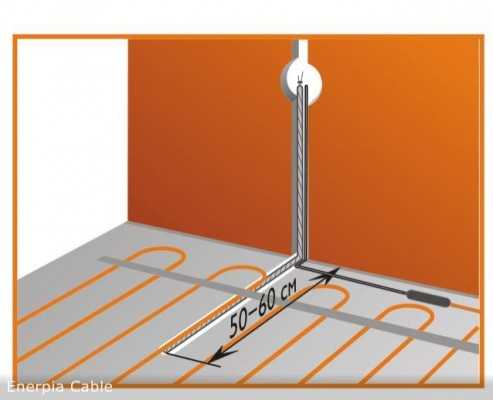

Уложить сенсорный датчик температуры. Для этой цели его лучше пропустить через гофрированную трубку таким образом, чтобы его можно было легко извлечь. Это упростит его замену в случае выхода из строя. Датчик должен находиться на одинаковом расстоянии от кабеля, но не менее метра от его закругления (петли).

Металлическую сетку, на которую укладывался кабель, необходимо заземлить. Если заземление не предусмотрено, то можно занулить к электропроводке. Отличить ноль от фазы можно с помощью отвертки-индикатора.

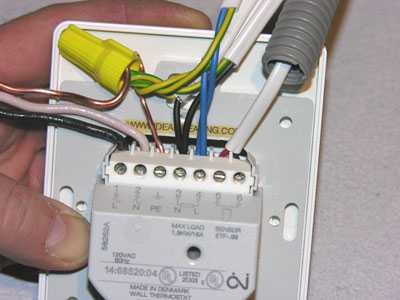

Нужно подключить все провода к терморегулятору согласно инструкции

Подключение термостата выполняется в той же последовательности, как и в случае с инфракрасным полом. Единственное отличие – кабельный пол нельзя подключать напрямую к розетке, лучше использовать УЗО. Перед подключением всей системы к питанию нужно пригласить электрика.

Специалист должен проверить мультиметром сопротивление, которое не должно отличаться от значения, указанного в паспортных данных более чем на 10%. Кроме того, электрик проверит правильность соединения кабеля с терморегулятором, и подключит всю систему к электричеству.

Перед тестированием необходимо проверить терморегулятор. Для этого выставить его в минимальное положение, подать электричество рубильником и сразу перевести терморегулятор на максимальную температуру. Если слышен щелчок – устройство работает исправно и можно проводить тестовый запуск.

Кабельный теплый пол включить минимум на 12 часов, лучше на сутки. Проверить изоляцию и места соединения. Если замечаний нет, система работает исправно и греется равномерно – монтаж выполнен правильно, и можно приступать к заливке бетонной стяжки.

Совет: если вы укладываете кабель на деревянный пол, то в местах его прохождения через лаги нужно сделать защиту от перегрева. Для этого достаточно обмотать кабель металлическим материалом или фольгой.

Укладка чистового напольного покрытия: советы и рекомендации

Инфракрасный теплый пол редко монтируют в бетонную стяжку, чаще всего приступают непосредственно к укладке напольного покрытия. Поэтому к завершающим работам можно приступать сразу, после остывания системы. Нужно знать, что материал для пола имеет разные требования к укладке на теплый пленочный пол:

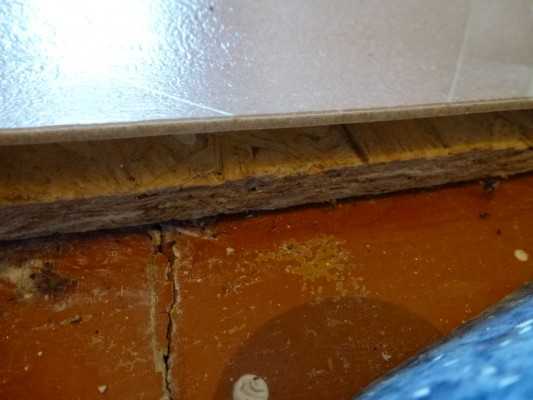

Линолеум и ковролин ложится на листы фанеры или ОСБ, защищающие пленочный обогрев от нежелательного механического воздействия и помогающие добиться идеально ровной поверхности пола

  • ламинат, паркет и другие материалы из дерева можно укладывать непосредственно на теплый пол;
  • кафель и керамогранит кладется на клей. Перед тем как положить, нужно закрепить на пленочной системе подогрева сетку, фиксируя ее с помощью дюбелей. Сверлить отверстия под крепежи нужно в местах, где отсутствует темное графитовое напыление. Время между окончанием укладки плитки и запуском подогрева не должно быть меньше четырех недель. Именно столько требуется времени на то, чтобы влага из клея испарилась полностью.

Положить чистовое напольное покрытие на кабельный теплый пол возможно после окончательного застывания стяжки. Если же по каким-то причинам стяжка не заливалась, то нужно соблюдать следующие правила:

  • кафель, керамогранит и им подобные материалы укладывать без стяжки нежелательно: поверхность не будет прогреваться равномерно;
  • ламинат и паркет можно класть на кабель, если ширина шага его не больше 8 см;
  • стелить линолеум, мармолеум, ковролин на кабельный пол без стяжки категорически запрещено.

Как видите, если соблюдать рекомендации и пошаговые инструкции, изложенные в статье, выполнить монтаж теплого электрического пола самостоятельно – вполне реальная задача. Главное, не надеяться на русский «авось» и в случае каких-либо сомнений обратиться за консультацией к квалифицированному электрику. Этим вы не только оградите себя от ненужных трат по ремонту теплого пола, но и сделаете пол безопасным для своей семьи.

Полезная статья? Добавь к себе в закладки!

Вам также будет интересно:

comfortpola.ru

Технология укладки теплого пола

В последнее время все чаще и чаще при обустройстве своего дома люди прибегают к установке теплых полов. Это очень удобно и выгодно.

Во-первых, такие такой способ обогрева не будет вам мешать и занимать место – он просто укладывается под половое покрытие. Во-вторых, при таком способе помещения хорошо и равномерно прогреваются. Причем на уровне ног температура достигает 25°С, а наверху 18°С, что считается наиболее благоприятными условиями для человеческого организма.

Теплые полы бывают водяные и электрические. Установка водяных полов требует больших трудозатрат и наличия автономного источника тепловой энергии. Тут без помощи специалистов не обойтись. Электрические же полы более простые в плане монтажа, поэтому их вы можете установить самостоятельно.

О том, как самостоятельно провести монтаж электрического теплого пола и пойдет речь в нашей статье.

Способы монтажа теплого пола

От того, какого вида теплый пол вы выберете для своего дома, будет зависеть и способ его укладки. Есть такие виды теплых полов, как:

  • Кабельный теплый пол

Это обычный электрический кабель, который монтируется затем в слой стяжки, а сверху укладывается напольное покрытие. Чаще всего применяется в ванной комнате, кухне или на лоджии. Самый трудоемкий из способов укладки теплого пола.

  • Кабельный теплый пол на основании

В конструкцию входит тот же кабель, только уже закрепленный на металлической сетке. В монтаже очень простой – нужно только укладывать нагревательные маты под напольное покрытие.

  • Инфракрасный теплый пол

Если вы собираетесь провести монтаж теплых полов без проведения капитального ремонта, лучше всего остановиться на инфракрасных полах. В этом случае на стяжку под линолеум или ламинат кладут слой утеплителя с вспененным полиэтиленом и поверхностью из фольги.

Подготовка к монтажу

Приступая к монтажу электрического теплого пола предварительно приобретите следующие инструменты:

  1. Кабель, нагревательный мат или инфракрасную пленку;
  2. Соединительные провода;
  3. Крепления;
  4.  Терморегулятор;
  5. Система защиты УЗО;
  6.  Медный кабель для заземления.



инструменты для монтажа полов

После этого необходимо произвести замеры и вычислить количество материалов, которые будут нужны вам для ремонтных работ.

Заранее наметьте план монтажа теплого пола, не внося при этом участков с мебелью и бытовыми приборами. Нельзя чтобы в этих местах или рядом с источниками тепла пролегал кабель. На листе у вас получится неправильная фигура, на которую и будет уложен нагревательный кабель.

Для каждого помещения необходимо составить свой план разметки, а затем перенести его на пол. Также в стене выделите место для терморегулятора и сделайте там отверстие, если он у вас вставной.

После проведенных разметок приступайте к вычислению необходимых материалов.

Производители кабельного теплого пола составили специальные таблицы для облегчения расчетов. По ним вы сможете подобрать нужный шаг укладки и требуемое количество провода на каждую комнату.

Расчет укладки инфракрасной пленки и нагревательных матов еще проще – нужно купить то количество пластин, покрывающее всю необходимую поверхность пола.

Подготовка напольной поверхности

Если вы укладываете кабельный теплый пол необходимо убрать старый слой стяжки и очистить поверхность пола.

Затем на пол уложите гидроизоляционный слой, который будет проходить внахлест на стену, примерно на 10 см. слой крепится к стене при помощи демпферной ленты. После проведения работ нужно будет обрезать остатки слоя и ленты.

Для того, чтобы тепло не уходило вниз, применяют следующие способы утепления пола:

  • Инфракрасные пленки с фольгированными отражающими поверхностями, когда теплый пол применяется как дополнительный вид обогревания помещения;
  • Листы пенополистирола толщиной 20-50 мм;
  • Листы пенополистирола или слой минеральной ваты толщиной 100 мм, если помещение раньше никак не отапливалось;
  • На утепляющий слой нужно уложить арматурную сетку или добавить в состав стяжки пластификатор или микрофибру.

Монтаж теплого пола

Перед укладкой нужно проверить нагревательный кабель на показатель сопротивления. Допускается погрешность в 10% от данных на коробке кабеля. Если сопротивление в пределах допустимого, можно начинать укладку.

При монтаже кабельного теплого пола кабель закрепляют на сетке из арматуры при помощи стяжек или крепежных лент. Если монтаж происходит в ванной комнате или в бане, необходимо дополнительно установить модуль УЗО и провести заземление. Заземление производят при помощи медного кабеля, который нужно затем подвести к терморегулятору.

Укладывая инфракрасный теплый пол, пленочные пластины нужно расстелить поверх слоя утеплителя, а затем закрепить их при помощи скотча.

Нагревательный провод, проходящий между двумя плитами в целях безопасности надо спрятать в небольшой кусок гофрированной трубы.

Соединение провода питания с нагревательным кабелем нужно расположить на расстоянии 10-15 см от стены, чтобы провод питания тоже оказался в стяжке. Место соединения необходимо отметить, так как это может понадобиться в случае последующего устранения неполадок.

После укладки кабеля нужно еще раз проверить его сопротивление. Если разница с предыдущими показателями небольшая, можно проверить теплый пол в действии. Для этого положите гофрированную трубу между двумя проводами нагревательного кабеля, а другой конец по штробе подведите к терморегулятору. Внутрь трубы поместите датчик.

Если кабель нагревается и все работает, нужно обесточить всю систему и снять терморегулятор до окончания монтажных работ.

Далее, если это необходимо(укладка кабельного пола), сделайте стяжку пола. После застывания стяжки сверху укладывается выбранное напольное покрытие.

Для стяжки теплого пола нагревательный кабель заливают раствором из цемента и песка. Заливать помещение нужно от дальнего угла по направлению к выходу. Состав будет застывать в течение 30 дней. В течение этого периода нельзя включать систему обогревания.

Если же у вас кабельный пол на основании или инфракрасный пол, то стяжку проводить не нужно, а паркет или линолеум укладывается сразу поверх нагревательных пластин.

Напольное покрытие для теплого пола должно иметь высокую теплопроводность. Поэтому лучше использовать покрытие из камня или керамической плитки. Деревянное же напольное покрытие хуже проводит тепло.

Как видите, монтаж теплого дома может провести любой желающий. Для этого не требуется специальных знаний. Только пользуйтесь нашими рекомендациями и пусть в вашем доме всегда будет тепло и уютно.

Похожие статьи

infoelectrik.ru

Монтаж теплого электрического пола – виды и правила укладки + Видео

Теплый электрический пол считается хорошей альтернативой водяному. Рассмотрим его виды и особенности работы, популярные системы на современном рынке и, конечно, монтаж – постараемся предупредить некоторые трудности, а самые сложные шаги продублируем видеоматериалами.

Разновидности теплого пола

Если кто-то уверен, что понятие «теплый» (точнее – обогреваемый) пол появилось в последнее время, то пусть приготовится удивиться: системы подобных покрытий были известны еще в доисторические времена. Так, к примеру, одно из первых упоминаний относится к Древнему Риму. Известные с 5 класса средней школы знаменитые термы были оборудованы подобным каменным покрытием, в котором с помощью каналов циркулировал горячий воздух. Подобными изобретениями могут также похвастаться известные всему миру русские и турецкие бани. Но у нас не древность, а время новых технологий, а поэтому и способы обогрева полов в нынешних квартирах ушли далеко вперед.

Система покрытия для обогрева

Сегодня никто не будет уже тянуть трубы под паркетом и наполнять их паром. Идея, поданная древними, видоизменилась и существует в качестве теплых полов с циркулирующей водой или нагревательным кабелем. Если вкратце, то система водяного отопления представляет собой систему гибких труб, проложенных под верхним слоем напольного покрытия, а принцип действия тот же, что и у обыкновенных чугунных радиаторных батарей, установленных под окнами. Кстати, подключение к центральному отоплению – один из способов функционирования подобного пола. Второй способ повышения температуры под ногами – с помощью нагревательного электрического кабеля. На его описании мы и остановимся, разберем, как проходит установка, не обойдемся и без многочисленных видеороликов.

Какой бывает технология нагрева кабельного пола?

Подсознательная боязнь того, что, несмотря на все гарантии надежности, полы с водяным подогревом могут затопить если не вас, то соседей снизу, заставляет отдать предпочтение именно второму варианту. Самое сложное – укладка, которая связана с протяжкой электрического нагревательного кабеля. Здесь необходимо точно выдержать расстояние между «шагами» провода и обращаться с ним довольно осторожно, не допуская повреждений изоляционной оплетки и центрального провода. После укладки нагревательного элемента в соответствии с инструкцией производится его заливка бетоном (толщина слоя 3–5 см). Мощность электрического кабеля может достигать 18 Вт на 1 м. Вот и все. Монтаж на словах кажется элементарным и понятным.

Полы с водяным подогревом

Провод также возможно применять и с деревянным полом. В этом случае максимальная мощность обогревающей системы должна давать максимум 10 Вт на 1 м.

Более современные технологии позволяют уже не устраивать танцы с бубнами при укладке одиночного нагревательного элемента, замеряя линейкой сантиметры между витками. Значительным прогрессом стал монтаж теплого пола с армированной сеткой. Он представляет собой широкую ленту из ячеистого материала, внутри которого змейкой уложен кабель. Удобство состоит в том, что не надо мучиться, разматывая бухту с проводом, выписывая им зигзаги. Вы просто разматываете рулон, отрезаете куски ленты нужной длины, а потом соединяете между собой концы электрического кабеля, расположенные под сеткой. Этот вид теплого пола еще носит название «матовый», потому что покрытие скрепленных друг с другом армированных частей действительно создают этакий слой, похожий на циновку.

remoskop.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
