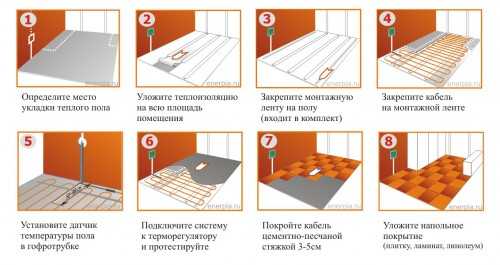

Монтаж теплого электрического пола – пошаговая схема работ

Кабельный обогревающий пол может быть обустроен в помещении всякого назначения, как в индустриальном здании, офисе, так и в жилой комнате.

Для обустройства такого обогревающего пола нет нужды в укладке труб, их подсоединении к тепловому снабжению. Задача состоит только в прокладывании небольшого электрического кабеля и включения к электросети.

Правильный монтаж электрического теплого пола позволяет обеспечить безвредное и надежное эксплуатирование на протяжении нескольких десятилетий.

Подобный  пол легко контролировать, поскольку есть множество электронных аппаратов, посредством которых выставляется температура. Обустройство электропола схоже с системой согрева с теплоносителем в виде жидкости.

Способы укладки теплого электрического пола почти не разнятся от выкладки водяного пола. Различие заключается только в том, что в качестве нагревающего элемента выступает кабель.

Приготовления к укладыванию

Прежде чем начать выкладку следует провести определенный рабочий план, состоящий из следующих шагов:

  1. Подготовка зоны для терморегуляторного прибора и датчика.

Технология монтажа электрического теплого пола начинается с определения зоны, в которой будет постановлен терморегуляторный прибор. Он монтируется на стенке как стандартный выключатель в самом доступном области (высота не меньше 300 мм от напольной поверхности).

Этапы монтажа теплого пола

Сначала сверлится отверстие. Затем от этого места проделывается штроба перпендикулярно полу. Там будет проложены силовые провода температурного датчика в гофре либо пластиковых трубках.

  1. Обработка поверхности.

В первую очередь следует почистить территорию от всякого мусора и пыли. Не должна она иметь перепады, а быть ровной. Если необходимо, то следует выровнять ее стяжкой, толщина которой должна быть не меньше 3 см. При тонком слое стяжка потрескается. Лучше всего если она имеет толщину в  30 – 70 мм.

Прежде чем залить стяжку надо обработать грунтовкой пол. Благодаря этому улучшится контакт песчаной цементной стяжки и поверхности. После высыхания грунтовки размечаются места, где не нужно делать обогревающий пол. Именно там будет стоять массивная мебель. Кроме того учитываются отступы от стенок – не меньше 50 мм.

  1. Выкладка изолирования.

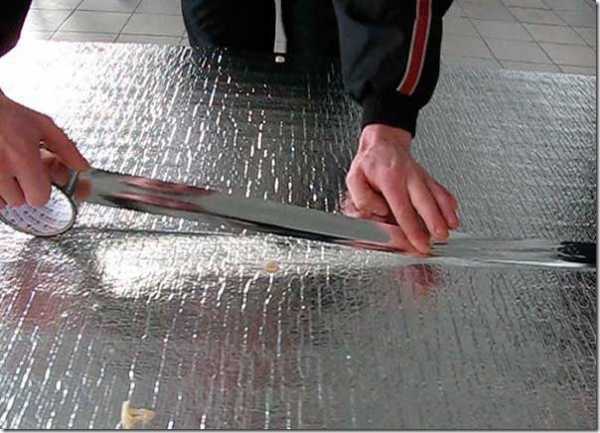

Для более экономичного обогрева нужно минимизировать термические потери. Промеж нагревательного кабеля и основы пола из бетона выкладывается теплоизолирующий слой. Он позволяет снизить потери до 30%.

Теплоизоляция может выкладываться в 2 вариациях:

  • По горизонтали. Теплоизолирующие листы (высота не меньше 20 мм) выкладываются впритирку к изолированию на основание из бетона. Теплоизолирующий материал должен выделяться следующими характеристиками – стойкостью к тепловому влиянию и прочностью. Применять можно пенопропилен, пенополистирол, минеральные волокнистые плиты, пробковый агломерат и так далее.

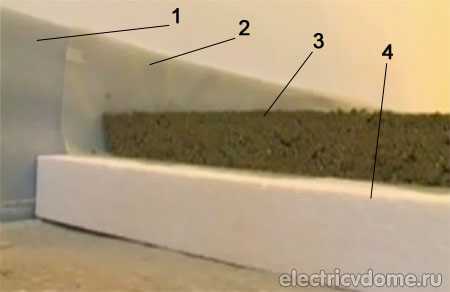

  • По вертикали. Материал выкладывается у основы пола по периметру стенок. Для этого сгодится особая демпферная лента либо стандартные полистирольные листы – толщина примерно 10 мм и ширина 150 – 200 мм.  Подобный вариант теплоизоляции понизит тепловые потери через внешние стенки комнаты.

Когда помещение имеет значительную влажность, сверху теплоизоляции необходимо обеспечить гидроизоляцию. Это позволит предупредить проникание влажности в половое основание. В особенности это важно для квартир.

Прежде чем выложить нагревающий кабель на теплоизоляцию проводится заливка стяжки из песка и цемента. Слой стяжки дает возможность воспрепятствовать перегреванию нагревающего кабеля и создать прочнейшую основу для выкладки кабеля.

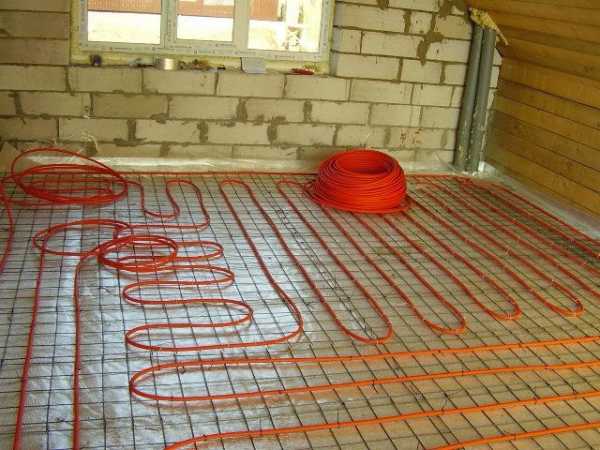

Укладка теплого электрического пола

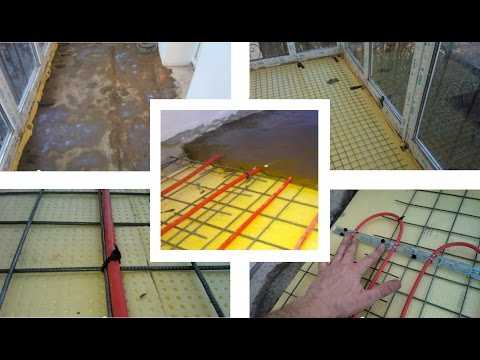

Если нет возможности сделать предварительную стяжку, то кабель можно разложить сверху теплоизоляции на сетку из металла (ячейки 10 – 25 мм). Сетка вкупе с нагревающим кабелем заливается стяжкой. Металлическая сетка делает покрытие цельным и крепким.

Вслед за тем как стяжка из песка и цемента отменно затвердеет, пол накрывается особой монтажной фольгой. Ею укрывается поверхность полностью. На границах ее выкладывают с резервом, а кромки проклеивают фольгированным скотчем. Это необходимо для того чтобы при монтаже кабеля края не заворачивались.

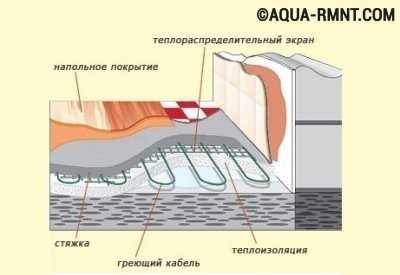

Подобный выравнивающий экран способствует равнозначному распределению по всей области пола тепла. С целью надежного фиксирования нагревающего кабеля применяется монтажная лента, которую прокладывают через каждые 500 мм и закрепляют посредством саморезов либо гвоздиков.

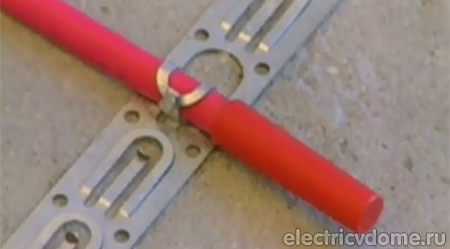

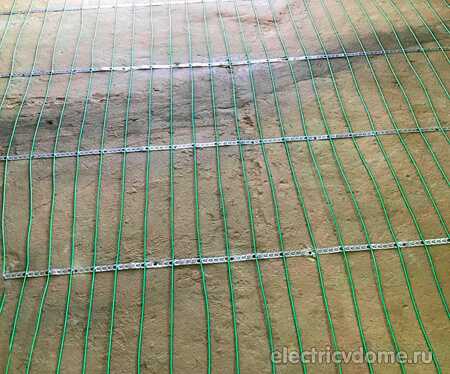

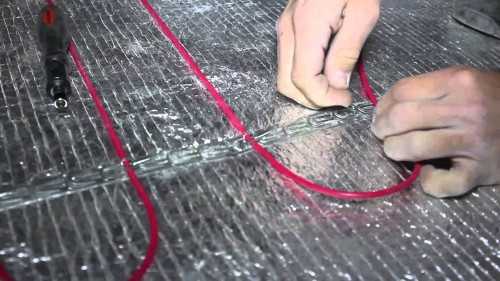

На монтажной ленте для фиксирования предусмотрены скобы, расстояние между которыми одинаково, обычно составляет 2.5 см. Такие приспособления позволяют соблюдать равнозначные шаги выкладки кабелей.

Как смонтировать обогревающие секции

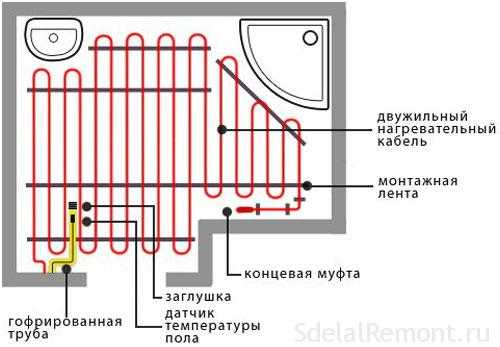

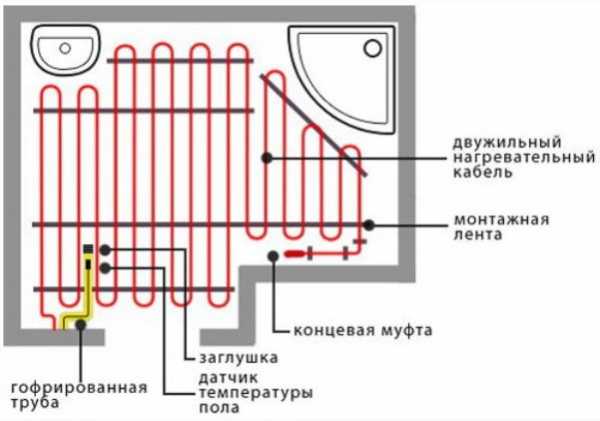

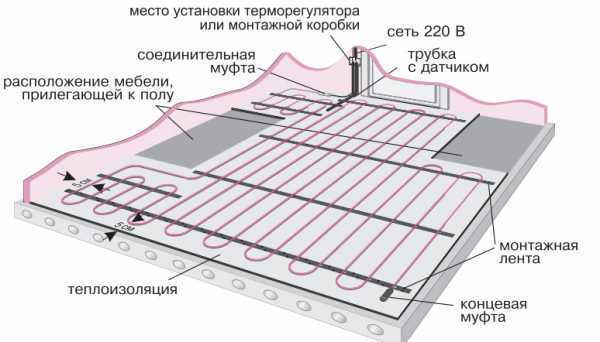

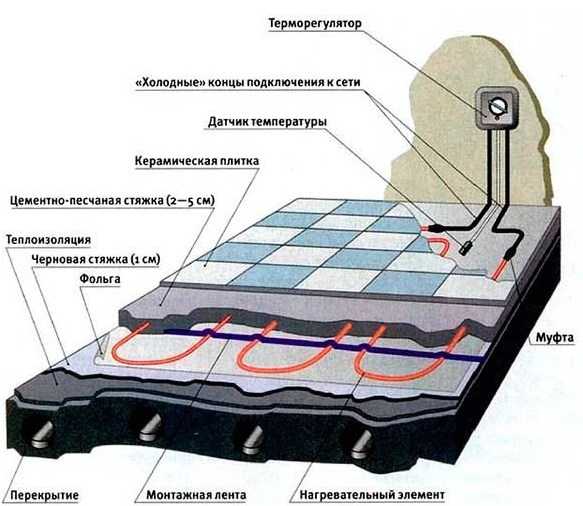

Сначала определяется схема монтажа электрических теплых полов, а кроме того последовательность и дистанцию выкладки. Прежде чем размотать провод надлежит проконтролировать сопротивление. Параметры измерительного сопротивления прописываются в чеке гарантии. Они должны быть аналогичны тем значениям, которые есть на бирке муфты. Отклонение дозволенно в пределах +-10%.

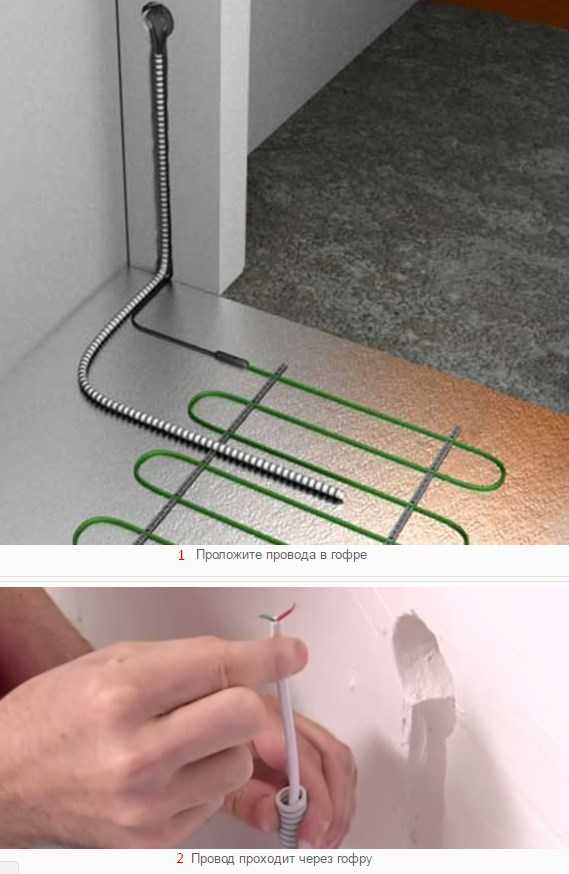

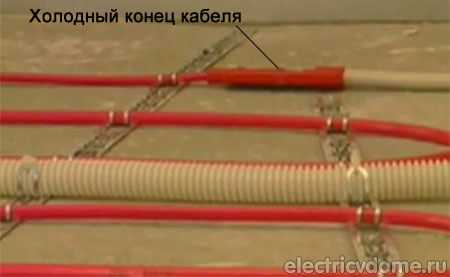

Холодный край нагревающего провода надо провести в гофрированную трубу и поставить в заблаговременно приготовленную штробу. Начальная основа кабеля и муфта соединения укрепляются к специальной ленте для монтажа на поверхности пола. Это начальный этап кабельной установки. Причем муфту соединения надо расположить так, чтобы она в полной мере была залита стяжкой.

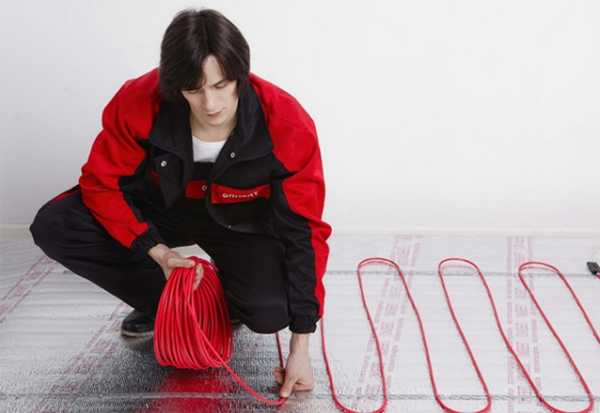

При выкладке нужно строго следить, чтобы кабельные линии не скрещивались и не прикасались. Кроме того важно соблюдать постоянство шага выкладки по всему пространству пола. Там, где есть кабельный извив, радиус не может быть менее 50 мм.

Подготовка к укладке теплого пола

Конечную муфту нагревающего провода следует зафиксировать на монтажной ленте, так же как и соединительную.

Обустройство терморегулятора и датчика

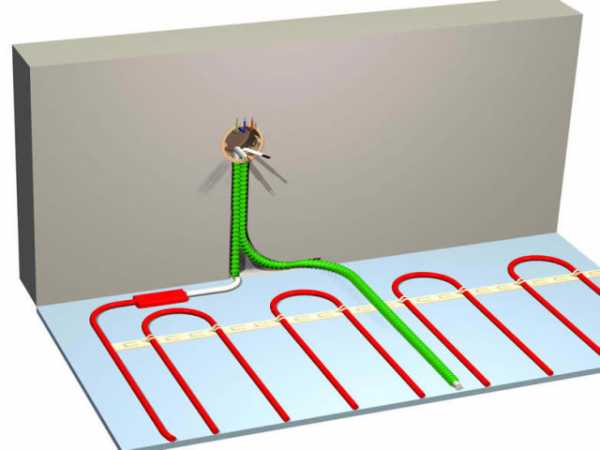

Вслед за тем как сделана полностью схема укладки электрических теплых полов следует поставить датчик для температуры. Он устанавливается в трубу из гофры и помещается совместно с питающим стороной провода в единой штробе. На краю трубы для терморегулирующего прибора проставляется заглушка, для непопадания туда раствора.

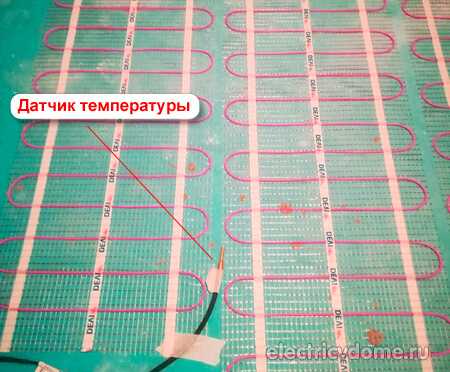

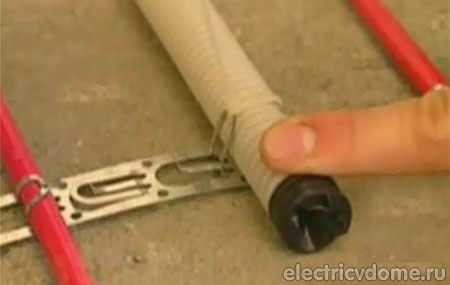

Важно! Температурный датчик помещать в гофру нужно так, чтобы он присоединялся к поверхности трубы, которая повернута в сторону верхней стяжки. Чем незначительнее пространство между стяжкой и температурным датчиком, тем вернее показания.

В случае поломки температурного датчика его можно с легкостью поменять посредством вытягивания из гофры через терморегуляторную коробку. Собственно по этой причине термодатчик нужно устанавливать в трубе.

Она с датчиком помещается на поверхности пола промеж очертаний нагревающего провода без их пересечения. Для грамотного функционирования температурного датчика его вкупе с трубой следует зафиксировать на ленте для монтажа в середине кабельных линий. Все это необходимо расположить вдоль кабеля в длину не меньше 500 – 1000 мм.

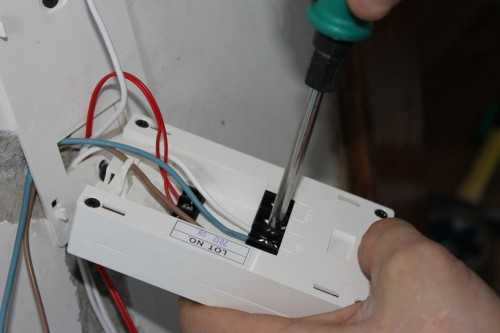

Подключение терморегулятора к теплому полу

Терморегулятор нужно установить и подключить после подведения 3 проводков к соединительной коробке – сетевой (220 В), питающий и температурного датчика. Нельзя помещать данный прибор в комнате со значительной сыростью, поскольку это опасно.

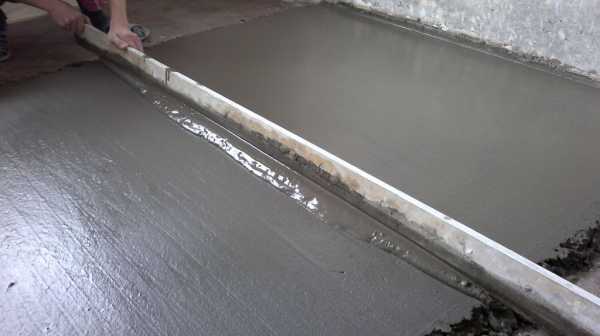

Заливка стяжки

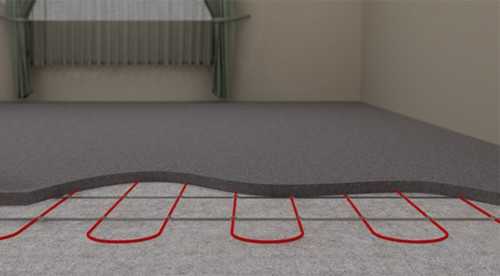

Вслед за тем, как произведена установка электрического теплого пола, заливается стяжка из песка и цемента. Это завершающий этап. Высота стяжки должна варьироваться от 5 до 8 см. Надо следить, чтобы раствор был распределен по всей системе. Никаких пустот в стяжке не может быть. Чтобы этого достичь его делают более жидким, чем стандартно. При его изготовлении в него добавляют пластификатор. После заливания стяжки, она должна высохнуть полностью.

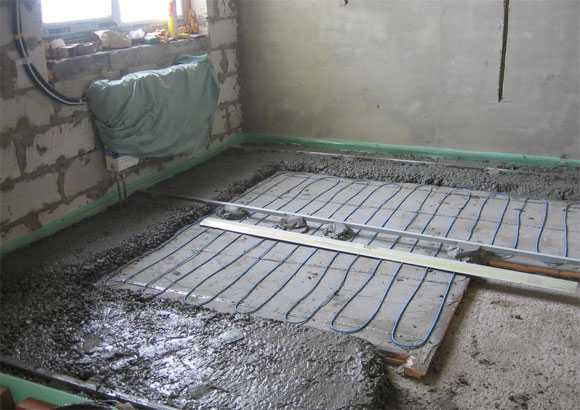

Заливка бетона на теплый электрический пол

Затем уже можно делать финишное напольное покрытие. Лучше всего, конечно, если это будет керамическая плитка, гранит или любые другие похожие материалы. Объясняется это сочетанием материала и стяжки, что дает оптимальный эффект. Система, прогревшись, сможет поддерживать определенные температурные показатели, а не функционировать все время на большую мощь.

Для досок, паркета, ламината и других подобных покрытий есть определенные требования. Обогревающий пол вводится в эксплуатирование примерно через месяц, этого времени хватит на полное высыхание стяжки.

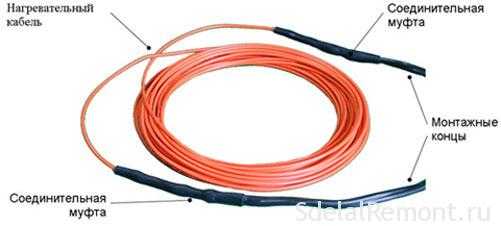

Как подобрать электрокабель

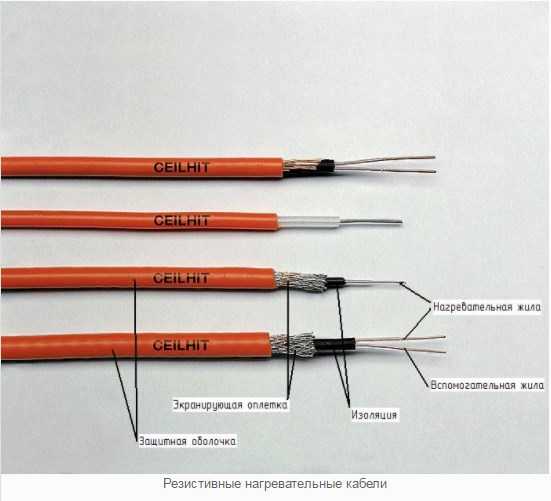

Нагревающий кабель электрического пола бывает резистивный либо саморегулирующий, это сказывается на принципе функционирования. Структура такого пола содержит силовые проводки, прокладывающиеся для подсоединения системы, и кабелей, посредством них осуществляется согрев. Для минимизации сопротивления обогревающие и силовые кабели  соединяются при помощи особых муфт.

Стержневой компонент резистивного кабеля – это жила высокого сопротивления, по ней проходящий ток трансформируется в термическую энергию. С целью избегания травматизации током нагревающая жила обработана поверху изоляционным слоем, а поверх прокладывается оплетка из металла. Последняя выступает в качестве заземления и экранирующей защиты от полей электромагнитного типа, зарождающихся в процессе функционирования. Снаружи все слои укрываются изолированием. В резистивных кабелях бывает и 1, и 2 жилки.

Двужильный кабель характеризуется наличием и токопроводящей жилки, располагающейся промеж 2 нагревающих проводков. Поскольку электрический ток протекает в различных курсах, электромагнитные поля в проводках друг друга возмещают. Монтаж резистивных кабелей требует заделать их в стяжку качественно. Делается это для того чтобы провод не перегрелся и не вышел из строя.

Выбор кабеля для теплого пола

Структура с одножильным кабелем считается максимально простой. Монтаж ее состоит в выстилании по полу кабеля. Для этого оба края провода подключаются к энергоснабжающей системе, то есть на полу он  расположен как петля. Подобная система имеет и свою особенность. Вследствие протекания по нему электрического тока происходит образование электромагнитного поля. Благодаря оплетке это явление сглаживается, однако, результат не всегда положительный.

Саморегулирующий кабель в сравнении с резистивным имеет больше преимуществ, поскольку в качестве нагревательного элемента используется полимерная матрица. Если прогревается один участок, там происходит понижение силы тока. Это оказывает влияние на выделение тепла. В данном участке понижается температура, а в остальных местах все работает стандартно. Саморегулирующий кабель намного дороже, чем стандартные нагревательные элементы, однако, служи он намного дольше.


Как правильно рассчитать пол

В процессе приобретения кабеля первостепенно определяется мощность нагревательной системы в целом. Расчет ведется на 1 м2. Рекомендованы специалистами такие параметры как:

  • лоджия и балкон – 200 Вт/м2;
  • кухня, коридор и прихожая – 150 Вт/м2;
  • спальня – 100 – 1500 Вт/м2;
  • ванная комната и туалет – 180 Вт/м2.

Такие показатели помогают с легкостью определить удельную мощь обогревающего пола.

Важно! Если электрический пол выступает как основное отопление, то лучше всего показатели будут 160 – 180 Вт/м2. В тех комнатах, где он будет дополнительным отопительным источником это значение изменится на 100 – 150 Вт/м2. Чтобы вычислить мощность всего пола  следует площадь помещения умножить на расчетную мощь провода на 1м2.

При расчете необходимо исключить площадь, занятую стоящими на полу предметами – это может быть холодильник, диван, ванна, шкаф и так далее. Данные предметы интерьера не дают циркулировать воздуху, что повлечет за собой повышение расхода электрической энергии, кабельный перегрев и поломку системы. Кроме того стоит помнить, что в жилых домах электрическая проводка рассчитана на максимально 4 кВт.

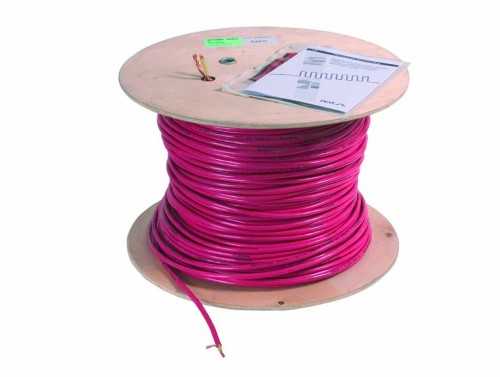

Электрический кабель для теплого пола

Затем наступает черед распределения управляющих элементов и нагревательных узлов. Во-первых, нужно создать подробнейший план монтажа обогревающего пола на листе. При этом учитываются не только места освобождения от нагревающего пола под мебель и бытовую технику, но и зоны, в которых проходят всевозможные тепловые источники, в том числе и отопительные трубы.

Особенностью электрических обогревающих полов считается то, что в сравнении с гидравлической системой, элементы контура прогреваются равномерно. Когда выход тепловой энергии ограничен, например, мебелью, то дополнительный обогрев идет снаружи. Соответственно, нагревающие элементы выходят из строя. Более того мебель и бытовая техника тоже могут испортиться. Таким образом, данная особенность в некоторых случаях считается недостатком, поскольку в комнате перестановку сделать будет весьма затруднительно. Благодаря созданию плана получается неправильная фигура, которая вписана в пространство помещения. Именно в ней и будет выложен электрический обогревающий пол.

Лучшим вариантом для такого типа пола будет организация независимых контуров для разных комнат. Пусть они будут даже разделены символически, но с отдельными регуляторами и подводом питания. Когда будет заливаться стяжка, между обозначенными зонами можно положить демпферную линию по всей площади пола. Это позволит не запутаться. После того как план составлен на листе его нужно перенести на половую поверхность.



Вас могут заинтересовать:

prokommunikacii.ru

Укладка электрического теплого пола своими руками

Теплый пол сегодня используется практически повсеместно. Чаще всего его оборудуют в ванных и детских комнатах, на балконах. Достаточно популярным является теплый пол на основе электрического кабеля или инфракрасной пленки. Монтаж электрического теплого пола можно произвести самостоятельно. Однако сделать это нужно правильно. В противном случае система не будет эффективной.

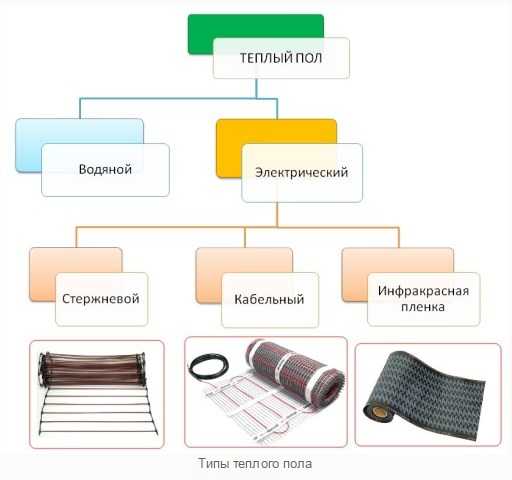

Разновидности электрических полов

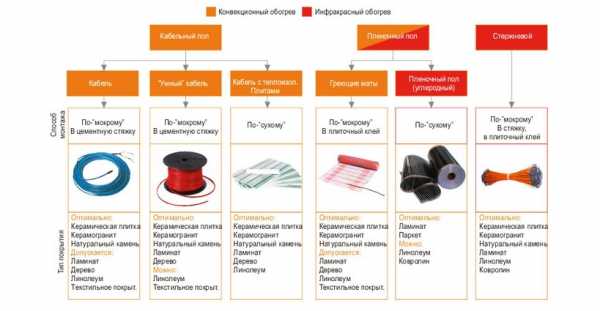

Виды систем и рекомендации по выбору напольных покрытий

Существуют такие виды систем:

  1. Кабельный пол. Главным элементом этой системы считается кабель, который трансформирует электроэнергию в тепло. Состоит он из двух жил, проводящих ток, армирующего стекловолокна, полиэфирной пленки. Кроме того, в состав кабеля входит медный проводник, защитный экран из алюминия и слой ПВХ. Установка такой системы является самой сложной и трудоемкой. Дело в том, что во время монтажа нужно учитывать шаг между витками провода, а также то, что кабель впоследствии будет заливаться стяжкой. Такой теплый пол может существенно снизить высоту комнаты. Кроме того, во время монтажа нужно следить за изоляцией всех соединений. Используется представленная система преимущественно в тех помещениях, которые имеют сложный периметр. Хотя кабель нельзя укладывать под мебель или сантехнические приборы.

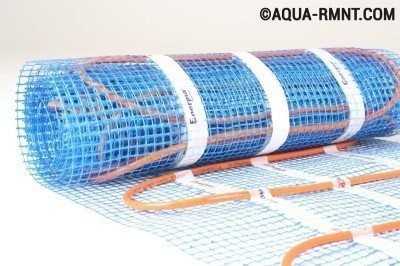

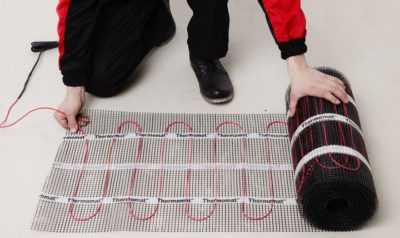

  2. Нагревательные маты. Такой пол имеет маленькую толщину. В устройство изделия входит сетчатый мат, на котором и фиксируется кабель. Сечение нагревательного элемента составляет около 2,8 мм. Установка такой системы является более простой и быстрой. То есть мастеру нужно просто разложить полотна на основании и закрепить их. Этот вариант является самым оптимальным для последующего монтажа плитки, ламината или ковролина. В процессе настила матов необходимость в стяжке отпадает, т. к.  система может укладываться в слой плиточного клея.

    1 — Кабельный пол, 2 — Нагревательные маты, 3 — Инфракрасный пленочный пол

  3. Инфракрасная пленка. В его составе содержится 2 слоя пленки ПВХ, между которыми крепятся карбоновые нагревательные элементы. Толщина такой системы составляет всего полсантиметра. Преимуществом изделия является то, что его можно монтировать посуху под напольное покрытие без заливки стяжки. Кроме того, данная система считается самой экономичной. А еще ее укладка является самой простой.

Небольшое видео, расскажет о выборе электрических систем напольного обогрева:

Что необходимо для монтажа?

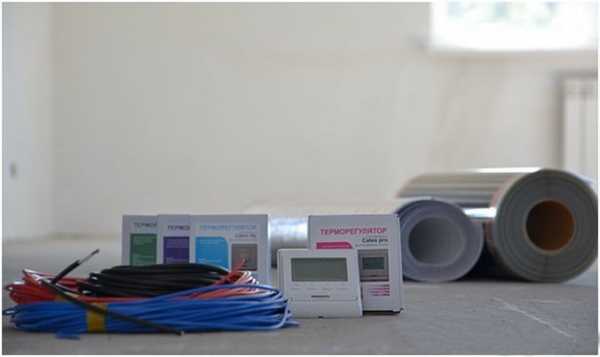

Для того чтобы уложить теплый пол на основе электрического кабеля, мата или инфракрасной пленки, необходимо тщательно подготовиться к работе. Для начала следует правильно выбрать составляющие элементы системы. Например, нужно обратить внимание на тип кабеля. Он может быть саморегулирующийся или резистивный. Оба этих вида с успехом используются в монтаже нагревательных систем. Но второй вариант должен иметь хороший контакт со стяжкой, и на него нельзя ставить мебель. Что касается саморегулирующегося кабеля, то его единственным недостатком является высокая стоимость.

Терморегулятор — важный элемент экономичной и надежной работы теплого пола

Еще одним важным элементом системы является терморегулятор. Это специальное устройство, при помощи которого в системе поддерживается заданная температура. Чтобы выбрать его правильно, нужно учитывать такие параметры:

  • Тип изделия. Термостат бывает механическим или электронным. Более новые модели оснащены жидкокристаллическим экраном. Лучше всего применить устройство с возможностью программирования.
  • Особенности монтажа.
  • Дополнительные функции. Некоторые модели обладают встроенными датчиками температуры воздуха, функцией самодиагностики.
  • Предел мощности.
  • Производитель и стоимость устройства. Естественно, на рынке можно приобрести изделия и отечественных, и зарубежных изготовителей. Преимущество нужно отдавать только популярным маркам с хорошей репутацией. Стоимость изделия колеблется в пределах 50-200 дол.

Особенности монтажа кабельного пола

Монтажа кабельного пола

Монтаж электрического теплого пола, в основе которого лежит обычный кабель, предусматривает такую технологию проведения работ:

  1. Определение плана укладки кабеля. Для того чтобы установить систему правильно, нужна схема. Нарисовать ее нужно с учетом расположения нагревательных элементов и особенностей конструкции помещения.
  2. Определение места крепления терморегулятора. На этом этапе необходимо выбить отверстие в стене и проштробить канал для провода. Термостат можно установить в специальную пластиковую коробку. Учтите, что он должен находиться на высоте 0,5–1 м.
  3. Установка пластиковых трубок для силовых проводов нагревательного элемента и термодатчика.
  4. Подготовка черновой поверхности. Она должна быть ровной и чистой. Кроме того, приветствуется дополнительный монтаж демпферной ленты по периметру комнаты. Желательно на основании расстелить теплоизолятор, оснащенный отражающим слоем. Максимальная толщина теплоизоляции – 2 см.

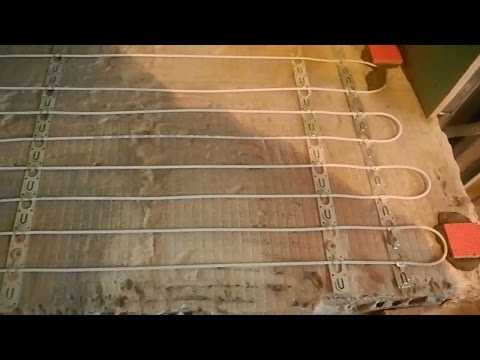

  5. Фиксация монтажной ленты. Именно к ней будет крепиться кабель. Учтите, что монтировать ее нужно строго по нарисованной ранее схеме. При этом не стоит забывать, что удобнее всего фиксировать кабель в виде змейки. Шаг крепления ленты составляет 50 см.
  6. Монтаж кабеля. Перед этим силовые провода протягиваются к термостату. Части кабеля не должны пересекаться между собой.
  7. Заливка стяжки. Она состоит из песка и цемента. Толщина стяжки колеблется от 3 до 5 см.
  8. Подключение кабеля. Делать это следует после того, как бетон затвердеет. На этом этапе система подсоединяется к питанию. Можно осуществить пробный пуск теплого пола. Это действие нужно также сделать перед заливкой.

Как правильно монтировать нагревательные маты?

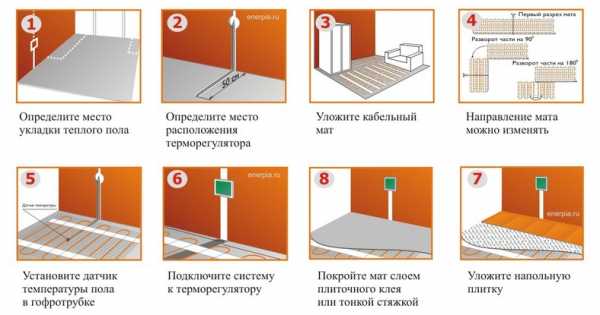

Технология укладки такой системы предусматривает осуществление следующих действий:

  • Подготовка помещения. Естественно, поверхность основания нужно тщательно выровнять и пропылесосить.
  • Установка термостата. Этот процесс производится так же, как и в предыдущем случае.

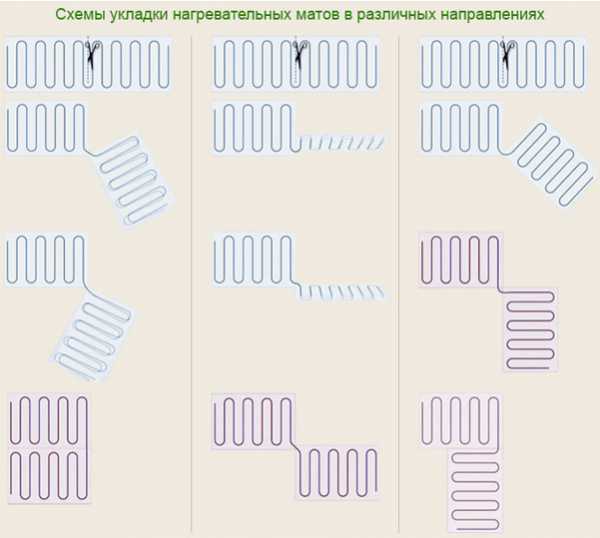

  • Настил тепловых матов. При этом используется заранее подготовленная схема. Она должна учитывать то, что мат не следует укладывать под мебелью. Лучше всего стелить его именно в той области напольного покрытия, которая будет использоваться для ходьбы. В этом случае не следует использовать теплоизолирующие материалы. Дело в том, что они могут привести к перегреву системы. Кабельный пол на основании нужно сначала расстелить, учитывая шаг между полосами и расстояние до стен. Естественно, части мата не должны соприкасаться или перекрещиваться. Монтируются полотна «змейкой». Чтобы развернуть части мата, их следует разрезать в заданных местах. Учтите, что разрезать нужно только сетку под кабелем.

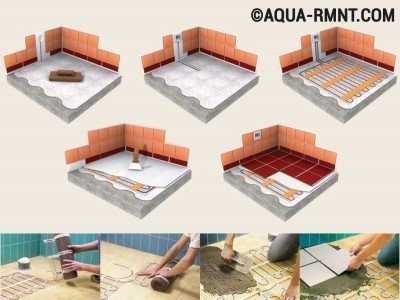

Технология укладки нагревательных матов

  • Фиксация мата. Для этого нужно скатать изделие обратно в рулон, снять защитную пленку с клейкой ленты и раскатать сетку по намеченной схеме. При этом не забывайте, что пол должен быть обязательно очищен от пыли. В противном случае мат не зафиксируется на основании так, как надо.
  • Заливка изделия тонкой стяжкой или плиточным клеем.

Подробное видео по укладке:

Перед тем как заливать систему полностью, нужно проверить ее работоспособность и, при надобности, устранить неполадки.

Как правильно укладывать инфракрасный пол?

Технология монтажа этой системы достаточно проста, поэтому осуществить все работы можно самостоятельно. Нужно только быть очень внимательным во время подключения пленки к сети питания. Итак, укладка электрического теплого пола такого типа предусматривает такую последовательность действий:

  1. Выравнивание основания.
  2. Монтаж теплоизоляционной подложки. Она стелется по всей поверхности основания. Лучше всего выбирать такую подложку, которая оснащена фольгированным слоем. Он будет отражать инфракрасные лучи в нужном направлении.

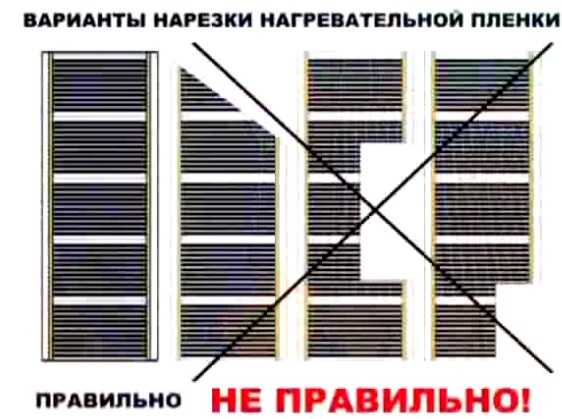

  3. Раскладка пленки по поверхности чернового пола. Если тепловые маты только подрезаются в необходимых местах, то инфракрасная пленка разрезается полностью по намеченной линии. В этом случае нужно быть очень осторожным, чтобы не повредить нагревательные элементы.

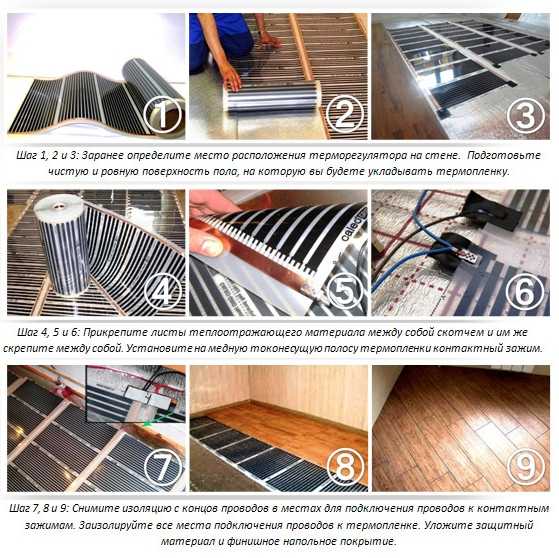

    Пошаговая технология укладки ИК пленки

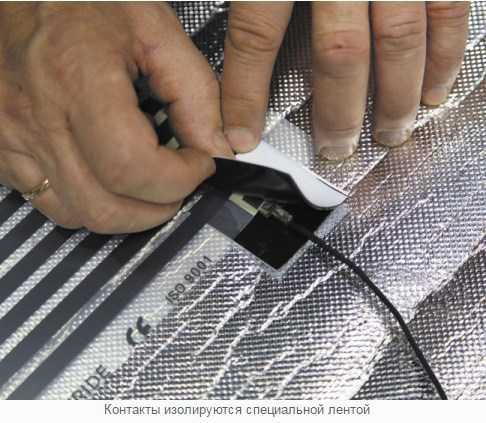

  4. Изоляция медных токопроводящих полос. Она наносится только с одной стороны, ведь к другой будут подключены силовые провода. Во время укладки полотен не нужно соблюдать шаг между ними, но перекрещивать их запрещено.
  5. Соединение полотен между собой. При этом используется параллельный способ подключения. Все соединения желательно заизолировать специальной лентой.
  6. Проверка системы и монтаж финишной облицовки. Укладывать плитку или ламинат можно прямо на инфракрасную пленку. После того как клей высохнет, можно еще раз проверить эффективность и работоспособность системы.

Как видите, технология монтажа электрической системы нагрева не очень сложная. Главное, подключить все правильно, соблюсти шаг укладки, заизолировать контакты и подсоединить к сети питания. Оставляйте ваши комментарии, дополнения и мнения!

Материалы По Теме:

polprofy.ru

технология укладки + схемы » Аква-Ремонт

Теплый пол, который еще сравнительно недавно был чем-то недостижимым, являясь эксклюзивным элементом обустройства жилья, сейчас стал достаточно обыденной вещью, доступной по цене, дружественной в эксплуатации, легкой в монтаже. Усовершенствованные технологии производства электрических теплых полов позволяют получить не только эффективную энергосберегающую систему обогрева помещений, но и оборудовать ее без особых проблем.

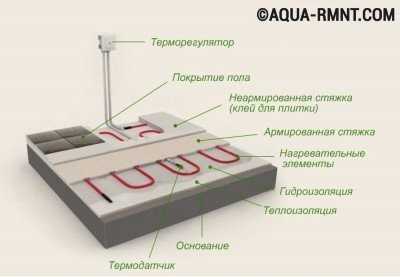

Сравнительная характеристика электрических теплых полов

Электрический теплый пол для обогрева жилья рекомендуется подбирать таким образом, исходя из особенностей конкретной квартиры или индивидуального дома, чтобы выбранная система генерировала необходимое количество тепла, была экономичной по расходу электроэнергии и не представляла особой сложности при установке.

Простота укладки особенно важна, если вы решили обустраивать электрический теплый пол своими руками.

Система обогрева «теплый пол» может применяться в любом помещении и под любое напольное покрытие, кроме того, ее можно использовать для наружных работ

Типы теплых полов, представленные в данный момент на рынке строительных материалов, обладают различной конфигурацией и широким диапазоном показателей мощности, что упрощает момент выбора и позволяет приобрести систему обогрева, наиболее полно соответствующую потребностям вашего жилья. Разновидности электрических теплых полов:

  • кабельный
  • кабельный на основании
  • пленочный инфракрасный

Предлагаем рассмотреть каждый вид поподробнее.

Самый простой кабельный вариант

Основным функциональным элементом устройства кабельного теплого пола является нагревательный элемент в виде провода, который трансформирует электроэнергию в тепло.

Нагревательный кабель теплого пола состоит из двух токопроводящих жил, стекловолокнистого армирования, полиэфирной пленки, проводника из меди, экрана из алюминия и защитного слоя из ПВХ

Из всех видов электрических полов, кабельная система обогрева — самая сложная и трудоемкая для установки, так как требует тщательной укладки кабеля с заданным шагом и обязательного финишного этапа — заливки стяжки. Дополнительный слой стяжки толщиной порядка 5 см приводит к ощутимой потере высоты помещения, что выступает принципиальным моментом при закладке данного вида обогрева в квартирах высотных домов. Еще один существенный недостаток кабельного теплого пола — это невозможность его укладки под мебелью и сантехническими приборами. Однако, данный вид электрического пола обладает неоспоримыми преимуществами — нагревательный кабель можно применять для установки в помещениях со сложным периметром, а также для обогрева наружных элементов частного дома — крыши, отливов, стоков.

Кабельный пол на основании

Кабельный теплый пол на основании обладает небольшой толщиной и представляет собой сетчатый мат, на котором закреплен нагревательный кабель с сечением порядка 2.8 мм. По сравнению с кабельным, данный вид теплого пола более прост в монтаже, так как нагревающий провод уложен и зафиксирован на основании, поэтому процесс укладки заключается в раскладке и фиксации матов.

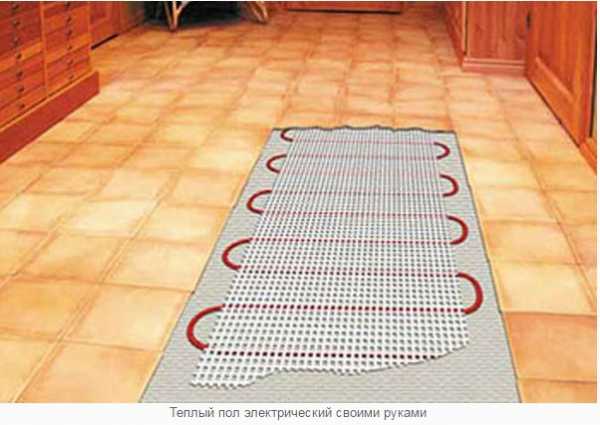

Удобным вариантом для установки является теплый пол в виде нагревательных матов, состоящих из сетчатого основания и закрепленного кабеля

Кабельный пол на сетке — это наиболее подходящий вариант для установки под плитку, так как толщины слоя клеевого раствора вполне достаточно, чтобы маты теплого пола оказались в его толще. В случае, если данный вид электрического пола устанавливается под ламинат, ковролин или линолеум, то заливка стяжки потребуется, но толщина ее будет невелика — около 3 см. Следует учесть, что кабельный теплый пол на основании не рекомендуется укладывать в тех зонах помещения, где предполагается размещение мебели или сантехнического оборудования.

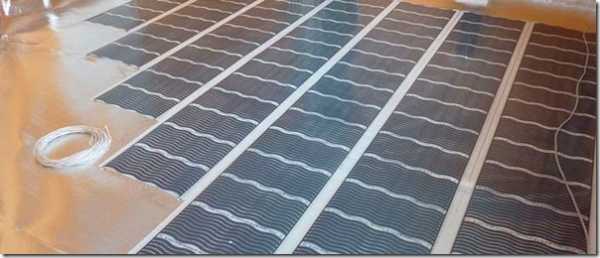

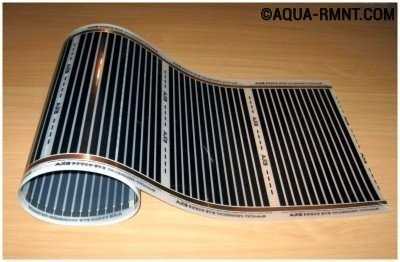

Инфракрасная пленка

Инфракрасный теплый пол производится в виде двухслойной пленки с углеродными нагревательными элементами и обладает толщиной около 0.5 мм, что позволяет сохранить высоту помещения в неизменном виде, в отличие от других теплых полов.

Инфракрасный пол состоит из двух слоев электротехнического полиэстра, между которыми размещены угольные нагревательные элементы и токопроводящая медная фольга

Мало того, инфракрасный пол является самым энергосберегающим среди прочих систем обогрева  — при его эксплуатации экономится порядка 60% электроэнергии. Укладка электрического теплого пола с инфракрасными нагревательными элементами наиболее проста из всех возможных — полосы пленки расстилаются на основании пола без учета расстановки мебели, а напольное покрытие устанавливается сразу же, без трудоемкого процесса заливки стяжки.

Важно знать: Пленочные инфракрасные теплые полы можно устанавливать на любую поверхность — горизонтальную, вертикальную, наклонную за счет, так называемого, «сухого монтажа».

Как сделать электрический теплый пол самостоятельно с наименьшими финансовыми вложениями и трудовыми затратами, получив при этом качественную систему обогрева? Ответ прост — нужно выбрать оптимальный вариант теплого пола, который  по техническим характеристикам будет соответствовать потребностям вашего дома, а его монтаж не составит особого труда в случае установки собственными силами.

Пошаговый инструктаж для монтажа

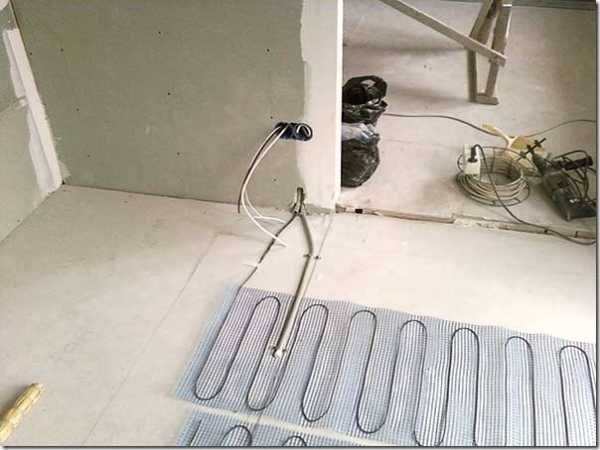

Электрический теплый пол в виде нагревательных матов оптимально подходит для укладки под плитку

Подготовка основания пола

Поскольку установка электрических теплых полов относится к разряду «чистовых» строительных работ, данный процесс производится после того, как оштукатурены стены и потолки, залиты стяжки — то есть окончены «черновые» этапы строительства. Характерно то, что по окончанию этих этапов, основание пола, как правило, покрыто слоем пыли и грязи, на нем присутствуют фрагменты застывшего штукатурного и цементного раствора. Чтобы очистить поверхность основания под установку теплого электрического пола, необходимо снять отвердевшие куски раствора шпателем или использовать специальный растворитель, затем, увлажнить пол водой и смести остатки строительных смесей, мусора, пыли при помощи щетки.

Важно знать: Чтобы теплый пол исправно функционировал, без перегрева и коротких замыканий, базовая поверхность — бетонное основание, должно быть ровным, без значительных перепадов по уровню.

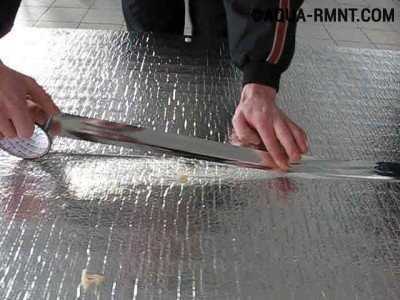

Укладка напольной теплоизоляции

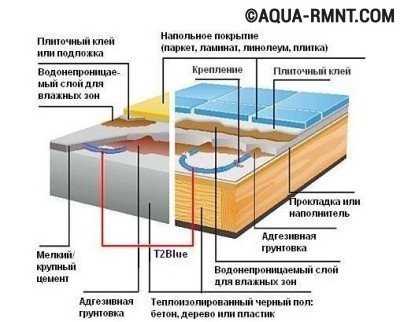

Укладка теплоизоляции по теплый пол необходима для сокращения теплопотерь и создания направленных потоков тепла

Обратите внимание на такую особенность системы теплого пола, что ее функционирование сопровождается распространением тепла во всех направлениях, следовательно, будет нагреваться не только поверхность пола обогреваемого помещения, но и бетонное основание, с которым соприкасаются нагревательные элементы.

Для того, чтобы минимизировать потери тепла и воспрепятствовать обогреву плит перекрытия, под теплый пол монтируется теплоизоляционный материал. Теплоизоляция экранирует тепловые потоки, отражает их и направляет внутрь обогреваемой зоны. Исходя из того, какое помещение — обогреваемое или не обогреваемое, находится ниже уровнем относительно помещения, в котором устанавливается теплый пол, подбирается тип и толщина теплоизоляции.

Важная стадия обустройства напольной системы обогрева — монтаж теплоизоляции, на которую укладываются нагревательные элементы теплого пола

При обустройстве электрического теплого пола в квартире многоэтажного дома, где ниже этажом расположены отапливаемые помещения, применяется фольгированный рулонный теплоизоляционный материал небольшой толщины порядка 3-4 мм. Полосы изоляции раскладываются, тщательно состыковываются и фиксируются при помощи стэплера к базовому основанию, чтобы предотвратить сдвиг материала относительно поверхности пола. Дополнительно можно проклеить стыки полос теплоизоляции монтажным скотчем.

Обустройство теплого пола в помещениях, соседствующих с неотапливаемыми зонами, требует установки теплоизоляции толщиной около 10 см

В случае, когда теплый пол закладывается в частном доме, где отапливаемое помещение может находится над неотапливаемым, в качестве теплоизоляции применяется пенопласт или другой плитный изолирующий материал толщиной 5-10 см в комбинации с теплоотражающим слоем из фольги.

Подключение терморегулятора и датчика температуры

Перед тем, как начинать монтаж нагревательных элементов теплого пола, необходимо установить терморегулятор и подключить к нему датчик температуры. Терморегулятор, при помощи которого варьируется температурный режим работы теплого пола, монтируется на стене в удобном месте, на высоте не менее 30 см от поверхности пола. Прибор, измеряющий текущую температуру нагрева, — температурный датчик, закладывается в толщу теплого пола на расстоянии 50-70 см от стены, на которой размещен терморегулятор.

Управление нагревом теплого пола осуществляется при помощи терморегулятора, к которому подключаются нагревательные элементы и датчик температуры

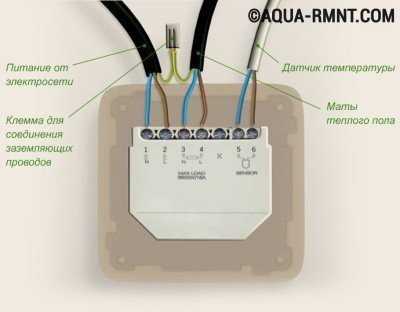

Схема подключения электрического теплого пола предполагает подводку к терморегулятору кабеля, идущего от нагревательных элементов теплого пола, гофрированной трубки с температурным датчиком внутри и провода от центральной электросети. При включении теплого пола в режим нагрева, на лицевой панели терморегулятора должен загореться индикатор, при этом нагревательные элементы теплого пола начнут генерировать тепло.

Укладка нагревательных элементов теплого пола

Укладка нагревательного кабеля выполняется с фиксированным шагом, чтобы плоскость пола равномерно прогревалась

Технология укладки электрического теплого пола предусматривает раскладку нагревательных элементов с отступами от стен порядка 5 см, от нагревательных приборов — около 10 см. Исходя из того, какой вариант теплого пола выбран — кабельный, кабельный на основании или инфракрасный, укладка электрического теплого пола выполняется по всей площади комнаты или только в той ее части, где не предполагается расстановка мебели, сантехнических приборов или других предметов интерьера. Необходимо помнить, что кабельный теплый пол не закладывается под мебель и сантехнику. Более тонкий по толщине — пленочный инфракрасный пол, можно монтировать в любой зоне, вне зависимости от размещения напольных элементов обустройства помещения.

Пленочный инфракрасный теплый пол характеризуется самой простой схемой укладки и монтируется под любое напольное покрытие

В процессе монтажа инфракрасного или кабельного теплого пола на сетке, крепление полос с нагревательными элементами к основанию пола выполняется при помощи двухстороннего скотча, между собой маты соединяются с использованием монтажного скотча. При укладке кабельного теплого пола, к базовой поверхности крепятся отрезки монтажной ленты с шагом от 0.5 до 1 метра с применением дюбелей или саморезов, после чего нагревательный кабель выкладывается с заданным шагом и закрепляется на ленте.

Электрический теплый пол можно устанавливать даже под такое «капризное» напольное покрытие, как паркет

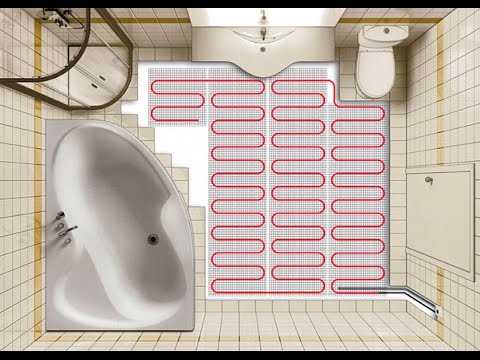

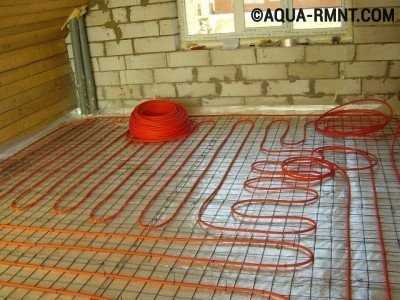

Раскладка нагревательного кабеля выполняется в виде «змейки», где шаг между витками устанавливается не менее 8 см, но чтобы точно определиться с данным расстоянием, можно рассчитать его таким образом: 100 умножить на площадь помещения и разделить на длину кабеля теплого пола.

Важно знать: При монтаже нагревательного провода кабельного теплого пола, необходимо следить, чтобы кабель не натягивался, его перегибы были плавными, без изломов и внутреннего напряжения.

На завершающей стадии обустройства кабельного теплого пола, в обязательном порядке заливается слой цементной стяжки около 5 см

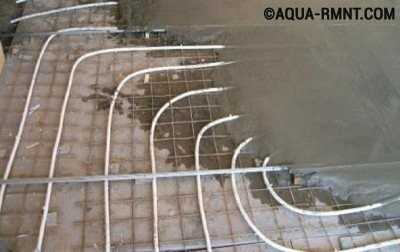

Окончательный этап укладки кабельного теплого пола — заливка стяжки, которая должна отстояться на протяжении 30 дней, после чего монтируется напольное покрытие.

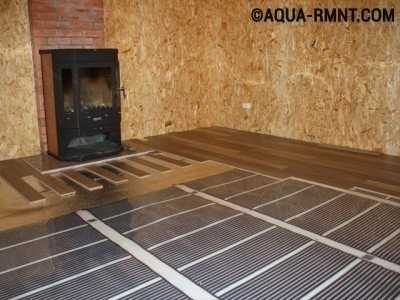

Устройство электрического теплого пола на базе инфракрасных нагревательных элементов удобно тем, что не требует формирования стяжки — финишное напольное покрытие устанавливается непосредственно на теплый пол.

Видео — установка кабельного электрического пола

Видео — установка пола «кабель на основании»

Видео — установка инфракрасного пола

Оцените статью:

Поделитесь с друзьями!

aqua-rmnt.com

Электрический теплый пол своими руками: Подготовка и монтаж

Подписывайтесь на наш канал в Яндекс.Дзен! Нажмите «Подписаться на канал», чтобы читать Tepliepol.ru в ленте «Яндекса» https://zen.yandex.ru/tepliepol.ru

В современном мире для обустройства теплых полов применяются две самые популярные отопительные системы: водяная и электрическая. Эти конструкции одинаково имеют высокие эффективные качества для создания комфорта в помещении. Но если рассмотреть их характеристику, то электрическую систему по сравнению с водяной установить будет гораздо легче. По этому, можно не прибегая к помощи профессиональных специалистов, сконструировать электрический теплый пол своими руками. Но прежде чем отдать предпочтение этой модели и приступить к выполнению монтажных работ, нужно ознакомиться с ее подвидами и их применением.

Виды электрической отопительной системы

У электрической системы для обогрева пола в отличие от водяной конструкции существует три проводника, это: инфракрасные пленки, нагревательные маты и кабельные провода. Поэтому чтобы определить, что наиболее лучше установить в помещении, нужно рассмотреть их особенности.

Инфракрасная пленка

Электрический теплый пол за счет инфракрасного мата не требует наличия цементной стяжки. Эту пленку располагают под любое финишное покрытие. В данном случае обогрев пола происходит за счет излучения углеродной основы инфракрасными лучами. Такой метод легок в применении, но по сравнению с другими проводниками он менее эффективен в обогреве пола. Так же такую систему удобно применять для теплого пола в частном доме, так как при ее установке высота потолка снизиться лишь на 5 сантиметров.

Электрический кабельный провод

Такой отопительный метод для обогрева помещения осуществляется при помощи длинного, изоляционного провода. Монтаж такой системы провести очень сложно, так как провод на базовом полу должен располагаться без переломов и сгибов. Важным моментом еще является то, что при создании контура нужно строго соблюдать одинаковое расстояние между оборотами кабеля.

Утепляющие маты

Электрический теплый пол при согревающих матах более прост в монтаже. Производители такой системы, установили провода в специальные маты, тем самым упрощая процесс работы. Для того чтобы утеплить пол, их просто нужно будет положить на основания помещения и подключить к источнику электропитания.

После того как выбран метод, перед его установкой нужно подготовить необходимое оборудование и основание помещения.



Подготовительные работы

Перед тем как приступить к монтированию теплого пола, нужно провести следующие работы:

  • Установить терморегулятор. Для этого в помещении, где будет установлена отопительная система, на стене помечается расположение выключателя. Он по правилам безопасности должен находиться не менее 30 сантиметров от пола. Далее в помеченном месте сверлиться отверстие для терморегулятора и от него к полу проделывают штробу, для прокладки датчика температуры.

  • Подготовить основание помещения. Перед установкой устройства, нужно тщательно выровнять пол стяжкой. Для этого поверхность сначала обрабатывается грунтовкой, а затем, когда она высохнет, намечают те места, где отопительная система не понадобиться (габаритная мебель, электрическая бытовая техника). Далее заливают стяжку и после ее высыхания, монтируется теплоизоляционный слой, который позволить сэкономить тепловые потери на 30 %. После всех проведенных работ нужно тщательным образом очистить поверхность от мусора и пыли.

Слой стяжки 3-5 см.

Если электрическую систему устанавливают в бассейне, в ванной комнате или в другом помещении с повышенной влажностью, на теплоизоляцию следует расположить гидроизоляционный слой.

Далее на подготовленную поверхность укладывают армирующую сетку и приступают к монтажу электрического теплого пола.

Монтаж нагревательной секции

Каждая модель электрического пола имеет свои особенности по монтажу. Поэтому, чтобы при создании теплого электрического пола своими руками, не допустить ошибок, нужно знать, как правильно сконструировать эти модели.

Монтирование электрического кабеля

Перед устройством такой модели, нужно знать, что она заливается непосредственно в стяжку. Далее необходимо рассчитать расстояние между ветками кабеля. Для этого поможет следующая формула:

Шаг укладки ( см ) = ( 100 S ) / L

Где:

S – квадратные метры фактической площади, на которой будет установлена секция;

L – длинна секции, которая указанна в паспорте секции.

Произведя подсчет, один конец обогреваемой секции подводят к той стене, где будет располагаться терморегулятор. Зафиксировав его конец монтажной лентой, начинают от него прокладывать участки отопительного провода. Кабель нагрева нужно укладывать с равномерным шагом, который должен составлять не менее 8 сантиметров. А так же не допустить его натяжения или изгибов. Здесь еще важно учесть, что кабель нужно располагать от стен не ближе чем на 5 сантиметров.

Произведя установку секции, нужно проверить работу кабеля, подключив его к терморегулятору. Если система правильно работает, можно перейти к заливу стяжки.

Залив стяжки

Для стяжки электрических теплых полов, была разработана специальная смесь, которая хорошо гармонирует в комплексе с теплым полом. Эту смесь приготовить самостоятельно не составит особого труда, для этого всего лишь стоит следовать прилагаемой инструкции.

Смесь наносят с помощью шпателя, равномерно распределяя по всей необходимой площади.  Во избежание не качественного обогрева полов, нужно избегать воздушных карманов под проводами. Рекомендуемая величина слоя стяжки так же не должна превышать 50 миллиметров. После того как слой стяжки будет уложен, ему дает полностью высохнуть. Затем на нем размещают подложку и начинают монтаж финишного напольного пола.

Монтаж инфракрасной пленки

Перед тем как приступить к установке инфракрасного теплого пола, на пленку наносят разметки и по ним ее разрезают на полосы. Далее пленку укладывают так, чтобы медная сторона смотрела к низу основания помещения. Так же здесь стоит отметить, что при укладке соединения пленки должны находиться у стены, где будет располагаться реле. После того как вся пленка будет расположена на расстоянии 5 сантиметров друг от друга, все срезы и провода следует заизолировать. Далее подключают температурный датчик и устанавливают терморегулятор. Здесь нужно постараться, чтобы соединительный кабель между терморегулятором и самой пленкой проходил под плинтусом. Так же не стоит допускать при монтаже использование дюбелей, гвоздей и шурупов.

Утепляющие маты

Нагревательные маты имеют два способа укладки.

Первый способ

При этом методе нагревательные кабели располагаются вверх, а сетка вниз.

Перед началом работ, на пол следует перенести намеченную схему расположения матов. Затем на эти участки наносят специальный клей и при помощи нажима они фиксируются. После того как все хорошо схватиться, на маты наноситься клей и проводят монтаж плитки.

Второй способ

В этом способе нагревающие кабели расположены в низ.

Технология этой укладки следующая. На нагревательной сетке чертят необходимую схему.  Затем с особой внимательностью ее начинают раскраивать таким образом, чтобы не были задеты кабеля. После выкройки, мат снова сворачивают в рулон. Далее на основание поверхности наносят клей, не более3 миллиметра толщиной, и аккуратно начинают раскатывать рулон мата, при этом немного вдавливая кабеля в клей. При этой укладке так же внимательно нужно следить за тем, чтобы расстояние между отрезками утепляющего мата, было не менее 5 сантиметров. Затем на отрезки наносят плиточный клей и начинают проводить монтаж плитки.

Рассмотрев приведенные методы, можно увидеть, что монтаж теплого электрического пола провести самостоятельно не составит особых трудностей. Но при этом не стоит допускать распространенных ошибок, которые совершают новички. Так как именно они могут привести к не поправимым последствиям, вплоть до сгорания всей отопительной системы.

Ошибки при конструкции электрического теплого пола

Перед тем как приступить к монтажу электрического теплого пола, следует ознакомиться со всеми распространенными ошибками, которые включают в себя:

  1. Самой главной ошибкой считается — не правильно составленная схема расположения отопительной системы. При ее составлении очень важно соблюдать расположение габаритной мебели и бытовой технике. Расположив под этими местами обогревательную конструкцию, электропроводка будет быстро перегреваться и в итоге выйдет из строя.
  2. Перед тем как включить кабеля или обогревающие маты к электропитанию, нужно дождаться, когда стяжка высохнет полностью. Иначе нагреватель может поломаться или перегореть полностью. По этому, что бы проверить целостности проводов, применяют подключение путем сопротивления. Здесь стоит отметить, что это инфракрасные маты нужно сразу для проверки подключить в сеть.
  3. Стоит очень внимательно перед монтажом стяжки проверить всю изоляцию отопительной конструкции. Ее сопротивление должно совпадать с рекомендуемой величиной, которую заявляет производитель. Максимальная погрешность должна составлять не более 10%, иначе после того как высохнет стяжка, отопительная система может дать сбои или не заработать.
  4. Перед тем как залить температурный датчик в стяжку, его необходимо поместить в специальную гофру. Иначе чтобы его заменить при поломке, понадобиться приложить много усилий.

Правильная нарезка ИК пленки

Рассмотрев все приведенные советы и рекомендации, можно подвести к итогу, что электрический теплый пол своими руками можно не только самостоятельно установить у себя в помещении, но и произвести всю работу в кротчайшие сроки. А если учесть все нюансы и не допустить ошибок при установке, эта система обогрева прослужит долгое время.



AdminАвтор статьи

Понравилась статья?

Поделитесь с друзьями:

tepliepol.ru

Технология монтажа электрического теплого пола своими руками, фото и видео

В настоящее время для устройства теплого пола все чаще стали применять электричество. В этом случае находит применение специальный электрический кабель, с помощью которого и происходит нагревание пола. Сайт самостоятельный ремонт квартиры, подготовил хорошую инструкцию по устройству, выбору и установке подогрева пола своими руками с фото материалами. Итак, приступим.

Устройство электрического теплого пола



Вариант теплого пола, в котором применяется электрический кабель, в отличие от водяной системы обогрева, доступен как владельцам частных домов, так и жителям городских многоэтажек. При устройстве электрического подогрева пола не требуется никакого монтажа труб и их подключения к системе теплоснабжения, вся работа заключается в прокладке тонкого электрического кабеля, и подсоединении его к электрической сети.

Системой такого пола гораздо легче управлять, так как имеется достаточно много разнообразных электронных устройств, которые позаботятся о том, чтобы температура находилась все время на заданном уровне. Такие теплые полы можно использовать в разнообразных помещениях, включая загородные дома, дачи. К примеру, используя такую систему, можно поддерживать необходимую температуру в небольшом загородном доме или настроить таймер включения так, чтобы к моменту выезда из гаража помещение было прогрето, для уверенного запуска двигателя.

По своему устройству электрический теплый пол во многом похож на систему подогрева, в которой теплоносителем служит вода. Способы укладки также практически не отличаются от монтажа водяного теплого пола, вся разница состоит лишь в том, что в этом случае нагревательным элементом является кабель.

Как выбрать электрический теплый пол. Типы кабелей

По принципу работы нагревательные кабеля делятся на два типа:

  1. Саморегулирующиеся.
  2. Резистивные.

Вся система электрического теплого пола состоит из силовых проводов, которые прокладываются для подключения системы (в основном они прокладываются в стене), и собственно кабели, при помощи которых производится обогрев пола. Для уменьшения сопротивление соединение силовых и обогревательных кабелей производится при помощи специальных муфт, как показано на фото ниже.

Резистивный кабель

Основным нагревательным элементом резистивного кабеля является  жила имеющая повышенное сопротивление, проходя по которой электрический ток преобразовывается в тепловую энергию. Во избежании поражения людей электрическим током, нагревательная жила покрывается слоем изоляции, сверху которой накладывается оплетка из металла. Эта оплетка служит заземлением и является экранирующей защитой от электромагнитных полей, которые возникают в результате работы. Все эти слои покрываются наружной изоляцией. Резистивные кабели могут иметь как одну, так и две жилы.

Одножильный кабель

Система, имеющая одножильный кабель, является самым простым вариантом электрического теплого пола. Ее монтаж заключается в прокладывании кабеля по площади пола, для чего следует предусмотреть подключение  обеих концов кабеля к системе энергоснабжения, то есть  кабель располагается на полу в виде петли. Такая система наряду с ее простотой имеет один существенный минус, в результате протекания электротока по жиле кабеля образуется электромагнитное поле. Оплетка сглаживает это физическое явление, нор результат не всегда является удовлетворительным.

Двужильный кабель

В двужильном кабеле имеется еще и токопроводящая жила, которая располагается между двух нагревательных проводов. Учитывая то, что электрический ток проходит  в разных направлениях, электромагнитные поля, возникающие в разных проводах, компенсируют друг друга. При монтаже резистивных кабелей следует тщательно заделывать их в стяжку, чтобы не произошло перегревания, и кабель не вышел со строя.

Саморегулирующиеся кабели

Такие кабели избавлены от недостатков, которые есть в резистивных кабелях, так как здесь нагревательным элементом служит полимерная матрица. В случае перегрева одного участка, в нем происходит снижение силы тока, что влияет на выделение тепла.  В этом участке происходит снижение температуры, в то время как вся остальная система работает в штатном режиме. Саморегулирующиеся кабели имеют стоимость в несколько раз большую от обычных нагревательных кабелей, но гарантируют длительный срок службы.

Пленочный инфракрасный теплый пол  это отличный вариант когда нет возможности сделать стяжку его можно уложить под ламинат или ковролин. Преимущества очевидны, узнать подробно о пленочном поле.

  • __TITLE__

    __TITLE__

    __DESCRIPTION__

Правила расчета теплого пола электрического

При покупке кабеля нужно сначала определить мощность всей нагревательной системы, в расчете на 1м2. Специалисты советуют придерживаться следующих параметров выбора:

  • спальная комната – 100-150 Вт/м2;
  • прихожая,  коридор, кухня – 150 Вт/м2;
  • туалет, ванная – 180 Вт/м2;
  • балкон, лоджия – 200Вт/м2.

Пользуясь этими данными можно легко определить удельную мощность системы подогрева пола. При расчете следует исключить площадь, которая занята постоянно стоящими предметами (шкафы, диваны, ванна, холодильник и т.д.). Все эти предметы мешают нормальной циркуляции воздуха, а это послужит причиной лишнего расхода электроэнергии, а также в этих местах возможен перегрев кабелей и выход их из строя.

Следует также иметь в виду, что электропроводка в жилых помещениях рассчитана максимум на 2 — 4 КВт, поэтому рассчитывая мощность подогрева нужно учитывать этот момент. Как вариант выводить отдельно.

Расчет мощности кабеля рассчитывается по следующей схеме. Если взять к примеру площадь спальной комнаты 5 м2, при этом мощность должна быть 100 Вт/м2. Получаем 100х5=500 Вт. В магазине необходимо подобрать кабель, имеющий соответствующую мощность. Ближе всего, допустим, окажется кабель длиной 24 м, имеющий мощность 550Вт. Теперь нужно вычислить шаг укладки кабеля − 5х100/24=21 см (S обогрева х100 / длину кабеля) Поможет в этом наш онлайн калькулятор расчета мощности электрического тёплого пола.

 Технология установки

Перед тем как монтировать электрический теплый пол, нужно определить место, где предстоит устанавливать термостат. Для этого в стене нужно выдолбить отверстие, в которое будет установлена монтажная коробка. Обычно это производится на высоте 50 — 100 см. После этой процедуры необходимо к месту установки коробки подвести электропитание и заземление. От места установки делаем в стене канавку, по которой будут идти силовые провода к месту соединения с нагревательным кабелем.

Один из вариантов технологии установки в комнате, в данном примере ванной

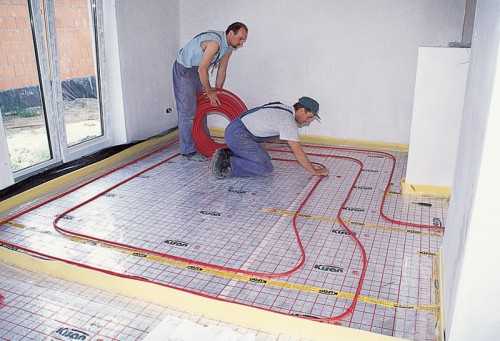

После всех этих работ приступают к укладке кабеля, предварительно сделав слой теплоизоляции толщиной около 2 см. Кабель укладывается на выровненную поверхность. При монтаже кабеля следует следить за тем, чтобы ряды кабеля не соприкасались между собой. Кабель укладывается по схеме, полученной при расчете. Можно производить укладку как параллельными линиями, так и по спирали, т.к. большой разницы в этом нет. Укладка производится на монтажную ленту, которая укладывается с шагом около 50 см. Следует  провести силовые провода к термостату, соединительная муфта должна обязательно находиться в бетонной стяжке. После укладки нагревательного кабеля устанавливается датчик температуры, он должен обязательно монтироваться в пластиковой трубке. Перед окончательной заливкой пола следует проверить тестером качество кабеля, чтобы избежать повторной разборки стяжки в случае заводского брака кабеля.

Для контроля за температурой следует отдавать преимущество программируемым термостатам, что позволит использовать подогрев в то время, когда хозяева присутствуют в помещении.

Теперь, когда все установлено на свои места, можно начинать заливать стяжкой. Если поверхность пола твердая, толщина слоя стяжки должна быть более 3 см, а если вы укладываете теплоизоляционный слой, то более 5 см.

К подключению нагревательного кабеля можно приступать когда затвердеет стяжка. Винтовые зажимы есть на тыловой стороне термостата, к ним нужно подсоединять провода датчики, которые определяют температуру пола, а также провода питания от нагревательного кабеля и электропроводку, которая питает всю систему. Важно правильно подключить к электрическому щитку. Если вы не уверены, что сможете правильно соединить электрический теплый пол, то советуем посмотреть видео советы специалистов.

  • Серкеты монтажа тенлого пола

  • Ошибки монтажа теплого пола

  • Монтаж под плитку

Монтаж электрического теплого пола на этом заканчивается. Для анализа и окончательного выбора системы посмотрите, как сделать водяной теплый пол своими руками, технология монтажа немного отличается. Возможно, вы захотите проложить именно водяной пол проложить. Если остались какие-либо вопросы, то смело задавайте их в комментариях.

Подборка видео по выбору и монтажу электрического теплого пола

Видео: Саморегулирующийся греющий кабель что такое пусковой ток

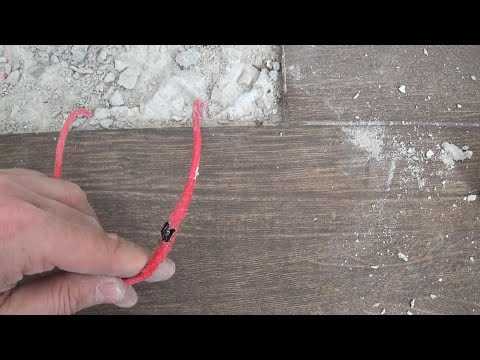

Видео: Монтаж теплого пола на основе нагревательного кабеля своими руками

Видео: Как сделать электрический теплый пол ч.2

Видео: Схема подключения теплого пола (монтаж греющего кабеля). Установка теплого пола своими руками

sdelalremont.ru

Монтаж теплого электрического пола своими руками

Чтобы условия жизни были комфортны? необходимо грамотно продумать систему отопления. Раньше особых вариантов не было. Сегодня же на рынке множество не только отопительных приборов, но и инженерных систем, о которых мы и поговорим.

Производители предлагают потребителями системы, которые служат обогревом для декоративного напольного покрытия. Их установку можно выполнить своими руками. Особенно актуально их применение в том случае, если в качестве напольного покрытия была использована керамическая плитка.

Этот материал достаточно популярен ввиду своих функциональных возможностей, но имеет один огромный недостаток. Даже в жаркое время года керамическая плитка остается достаточно холодной. Поэтому ходить босиком по такому напольному покрытию весьма неприятно.

Что же собой представляет инженерная система, которая позволяет подогревать напольное покрытие? Это достаточно сложная конструкция, имеющая теплоноситель, откуда поступает тепло непосредственно на декоративное покрытие.

Сегодня существует два варианта теплого пола: водяной и электрический. И первый, и второй можно установить своими руками. Уже из названий можно догадаться, что в качестве теплоносителя в первом случае выступает жидкость, во втором – энергия. Соответственно, электрический теплый пол нужно подключать к сети, что приведет к дополнительному расходу электроэнергии.

Водяные же системы, с этой точки зрения, являются более выгодными. Но их монтаж является достаточно трудоемким процессом. К тому же водяную систему можно устанавливать только в собственном доме. В квартире многоэтажного дома никто не даст разрешение на подобное переоборудование. Поэтому мы остановимся на особенностях монтажа электрического теплого пола.

Выбор инженерной системы

На рынке представлено 2 основных вида теплых электрических полов: кабельный и пленочный. В первом случае в качестве нагревательного мата выступает кабель. Он может быть прикреплен к специальной сетке или уложен в термомат.

Во втором случае в качестве нагревательного элемента выступает пленка. Такие системы можно монтировать не только на горизонтальную поверхность. Если, к примеру, выполнить монтаж такой системы на зеркало в ванной комнате, то оно не будет запотевать. При установке своими руками лучше выбрать нагревательные маты.

Монтаж электрического теплого пола

Все работы можно выполнить своими руками. Независимо от типа выбранной системы нужно предварительно подготовить черновое основание в помещении. Укладка должна происходить на ровное, сухое и чистое основание. Все незначительные дефекты предварительно необходимо зашпаклевать или сгладить. Если основание слишком кривое, имеет бугры и впадины, то его нужно выровнять.

Используя самовыравнивающиеся смеси выровнять черновое основание можно своими руками. Можно, конечно, оставить все как есть. Но кабель, который является основным элементом электрического теплого пола повторит все неровности поверхности.

Каждый изгиб будет являться возможным местом излома кабеля. А это приведет к неработоспособности всей системы. Заменить поврежденный кабель можно будет только выполнив демонтаж старой системы. А это действие равносильно капитальному ремонту.

После того как стяжка высохнет можно выполнить установку купленной системы. Но предварительно нужно ее подготовить. Такая система будет состоять из кабеля, который может быть зафиксирован на сетке или нет и термостата. Последний элемент необходим для того чтобы была возможность регулировать температуру. Монтаж кабеля, предварительно закрепленного на сетке, займет гораздо меньше времени, чем свободного кабеля. Рассмотрим оба варианта по отдельности.

Начнем с более трудоемкого варианта. Кабель нужно изогнуть и уложить зигзагообразным образом. Чтобы система нормально функционировала, шаг между витками кабеля должен быть одинаковым.

Линия изгиба кабеля должна быть плавной. Целесообразно предварительно закрепить кабель на специальной сетке, которую можно приобрести в любом строительном магазине. Выполнить такое действие своими руками не составит труда.

Лучше, конечно же, приобрести такую систему, в которой кабель уже закреплен на сетке. Не нужно думать, что эти системы предназначены для прямоугольных или квадратных помещений. Электрические маты действительно имеют прямоугольную форму, но их можно разрезать. В инструкции к инженерной системе написано, как это сделать, не повредив при этом кабель.

Монтаж начинается с укладки отражающего материала, который предотвратит теплопотери. Укладывать материал нужно таким образом, чтобы отражающая сторона была направлена вверх. Отражающая теплоизоляция является рулонными материалом. Полосы материала между собой нужно скрепить малярной лентой или скотчем. Полосы должны плотно прилегать друг к другу.

Следующий этап – гидроизоляция поверхности. На этом этапе целесообразно использовать полиэтиленовую пленку, которая укладывается внахлест. Она тонкая и при этом отлично справляется с поставленной задачей. Укладывать полосы пленки нужно таким образом, чтобы они заходили на стены.

Если монтаж электрического теплого пола происходит в помещении с повышенной влажностью, то нелишним будет дополнительно проклеить периметр помещения специальной демпферной лентой.

На следующем этапе нужно выполнить непосредственно сам монтаж инженерной системы. Чтобы после окончания монтажных работ не было никаких сюрпризов нужно убедиться в том, что система работоспособна.

Основным элементом электрического теплого пола является терморегулятор. Его нужно устанавливать таким образом, чтобы он, с одной стороны, не бросался в глаза, а с другой – был легкодоступен. Ввиду небольших габаритов прибора сделать это будет достаточно просто. Установка терморегулятора предполагает проделывания углубления в стене. К нему должен подходить кабель. Поэтому придется в стене пробурить штробу. Делать это нужно аккуратно по предварительно прочерченной линии.

Кроме терморегулятора электрический теплый пол необходимо оснастить термодатчиком. Его располагают в гофрированной трубе. Для нее нужно в теплоизоляционном материале проделать отверстие, которое имеет длину в среднем 80 см. отверстие должно иметь такую глубину, чтобы гофрированная труба располагалась практически в один уровень с нагревательными матами

Далее, выполняется укладка самой инженерной системы. Сделать это нужно согласно схеме, которая прилагается к готовому набору. Фиксируются элементы инженерной системы к изоляционным материалам при помощи двухстороннего скотча.

Между элементами инженерной системы и стенами должны быть зазоры порядка 20 см. При укладке кабеля нужно следить за тем, чтобы шаг составлял, в среднем 13 см. Если укладываются маты, то между ними должен быть зазор, составляющий в среднем 8 см.

Поверх электрического теплого пола нужно сделать стяжку. Ее укладка должен быть выполнена согласно всем правилам. Высота стяжки должна превышать 3 см. Если монтаж выполняется своими руками, то лучше всего использовать самовыравнивающиеся смеси.

Последний этап – звукоизоляция. Если в качестве облицовочного материала используется керамическая плитка, то необходимости в звукоизоляции нет. При укладке любого другого напольного покрытия необходимо уложить звукоизоляционный материал.

Установка системы не занимает много времени. Работа не требует специальных навыков, и ее можно выполнить своими руками. Просто нужно придерживаться последовательности работ и не нарушать технологию укладки.

dekormyhome.ru

Монтаж электрического теплого пола. Электрический теплый пол своими руками



Кабельные системы обогрева могут устанавливаться в любых помещениях, как в жилых, так и офисных или промышленных зданиях. Правильная укладка и монтаж электрического теплого пола обеспечит надежную и безопасную эксплуатацию его на протяжении многих лет. Монтаж электрического теплого пола начинается с работ подготовительного плана.

Подготовительные работы проводятся для одной единственной цели – расчета необходимого количества материалов и элементов. Основной задачей перед укладкой электрического теплого пола является расчет мощности нагревательного кабеля.

Подготовительные работы перед началом монтажа

Перед тем как приступить к работам, набросаем небольшой план действий:

  • 1) — подготовка места для терморегулятора и датчика пола

На начальной стадии монтажа необходимо определиться с местом, где будет установлен терморегулятор. Терморегулятор устанавливается на стене, как обычный выключатель, в наиболее удобном месте на высоте не менее 30 см от пола.

В намеченном на стене месте сверлится отверстие для установки терморегулятора. Перпендикулярно полу, от места установки терморегулятора в стене проделывается штроба, для прокладки в пластиковых трубках или гофре силового провода и провода датчика температуры пола.

  • 2) — подготовка поверхности пола к монтажу

Прежде всего, поверхность очищается от пыли и мусора, она изначально должна быть ровной, без ям и перепадов. При необходимости поверхность выравнивают стяжкой, толщина стяжки должна быть не меньше 3 см, если слой будет тоньше — стяжка растрескается. Оптимальная толщина стяжки 3-7 см.

Перед заливкой стяжки, необходимо обработать пол грунтовкой, это улучшит контакт поверхности с цементно-песчаной стяжкой. После того как грунтовка подсохнет, нужно разметить места, где установка теплого пола не требуется (стационарная мебель), также учитываются отступы от стен к нагревательному кабелю (не менее 5 см).

  • 3) — укладка изоляции

Чтобы обогрев помещения был более экономичен, необходимо уменьшить тепловые потери. Для этого между бетонным основанием пола и нагревательным кабелем укладывают слой теплоизоляции. Теплоизоляционный слой даст возможность уменьшить потери тепла до 30 %.

Теплоизоляция укладывается:

• ВЕРТИКАЛЬНО — по периметру всех стен у основания пола. Для этой цели подойдет теплоизоляция в виде специальной демпферной ленты или обычные полистирольные листы шириной 15-20 см и толщиной около 1 см. Уложенная таким образом изоляция снизит теплопотери через наружные стены помещения;

• ГОРИЗОНТАЛЬНО — на бетонное основание пола, вплотную к вертикальной изоляции, укладывают листы из теплоизоляционного материала толщиной не менее 2 см. Теплоизоляционный материала должен быть механически прочным и устойчив к термическим воздействиям. Можно использовать материал из таких составов как пенополистирол, пенопропилен, пробковый агломерат, волокнисто-минеральные плиты и т.п.

Если электрический теплый пол устанавливают в помещениях с повышенной влажностью, поверх теплоизоляции прокладывают гидроизоляционный слой. Это предотвратит проникновению влаги в основание пола. Особенно актуально в квартирах, чтобы в будущем не было проблем с соседями снизу.


1. Вертикальная изоляция

2. Гидроизоляция

3. Цементная стяжка

4. Горизонтальная изоляция

Предварительная цементно-песчаная стяжка и закрепление монтажной ленты

Перед укладкой нагревательного кабеля на поверхность с теплоизоляцией заливается цементно-песчаная стяжка. Слой стяжки поможет предотвратить перегрев нагревательного кабеля, а также создаст прочное основание для укладки нагревательного кабеля.

Если по каким либо причинам организовать предварительную стяжку не удается можно укладывать кабель на разложенною поверх теплоизоляции металлическую сетку (с мелкой ячейкой 1-2.5 см). Сетка, в этом случае, вместе с уложенным поверх нее нагревательным кабелем заливается финишной стяжкой в один прием. За счет металлической сетки стяжка получается крепкой и монолитной.

После достаточного затвердевания цементно-песчаной стяжки пол укрывают специальной фольгированной теплоизоляцией (монтажной фольгой). Фольгой покрывается вся поверхность пола, на стыках ее укладывают с запасом, а края склеивают фольгированным скотчем, чтобы не заворачивались в процессе монтажа кабеля.

Такой тепловыравнивающий экран в виде фольги будет способствовать равномерному распределению тепла по всей поверхности теплого пола.

Для надежного фиксирования нагревательного кабеля используют монтажную ленту. Прокладывают монтажную ленту на поверхности пола через каждые 50 см и закрепляется с помощью обычных гвоздей или самарезов.

Для фиксации кабеля на монтажной ленте предусмотрены специальные скобы расположенные с равным шагом друг от друга на всем протяжении (как правило 25 мм). С помощью этих скоб легко соблюдать нужный шаг укладки кабеля.

Монтаж нагревательных секций

Сперва нужно вернуться к составленному ранее плану укладки нагревательного кабеля, внимательно изучить такие детали как порядок и шаг укладки.

Перед тем как разматывать кабель нужно проверить его сопротивление. Величина измеренного сопротивления записывается в гарантийный талон. Она должна совпадать с той, которая указана на этикетке кабельной муфты. Допустимое несоответствие ± 10%.

Холодный конец двухжильного нагревательного кабеля просовывается в гофру и устанавливается в изначально подготовленную штробу. Соединительная муфта и начало кабеля закрепляют на полу к монтажной ленте и с этого места начинается укладка кабеля. Причем соединительная муфта должна располагаться на полу таким образом, чтобы она была полностью залита бетонной стяжкой.

В процессе укладки нужно следить за тем, чтобы линии кабеля не соприкасались и не перекрещивались, а также строго соблюдать постоянный шаг укладки на протяжении всей площади обогрева. В местах, где требуется изгиб кабеля, радиус изгиба не должен быть меньше 5 см.

Концевая муфта двухжильного нагревательного кабеля фиксируется на монтажной ленте с таким же условием что и соединительная – должна полностью покрываться бетонной стяжкой. В случае если для монтажа кабельной системы обогрева используется одножильный нагревательный кабель, то составляя схему укладки нужно учитывать, что к терморегулятору будут подключаться оба конца кабеля.

Установка и закрепление датчика температуры и терморегулятора.

Когда кабель будет уложен полностью по всей поверхности, нужно установить датчика температуры. Монтируют его в гофрированной трубке и устанавливают вместе с питающим концом нагревательного кабеля в одной штробе. На конце трубки, где будет находится терморегулятор ставится заглушка, чтобы в нее не попал раствор.


Если на протяжении своего срока службы датчик температуры выйдет из строя его можно будет легко заменить, вытянув из гофры через коробку терморегулятора. Именно поэтому термодатчик необходимо монтировать в трубке.

Трубка с датчиком укладывается на полу, между линиями нагревательного кабеля не пересекая их. Для того чтобы датчик температуры нормально функционировал его вместе с трубкой фиксируют по середине линий кабеля на монтажной ленте. Датчик температуры пола с трубкой должен располагаться вдоль кабеля не менее 50-100см в длину.

Терморегулятор устанавливается и подключается после того, как к соединительной коробке будет подведено три провода: провод датчика температуры пола, питающий провод нагревательного кабеля и сетевой провод с напряжением 220 В. Запрещается размещать терморегулятор в помещениях с повышенной влажностью. Это не безопасно!

На этом этапе монтаж электрического теплого пола окончен. Можно приступать к заливке кабельной системы обогрева цементно-песчаной стяжкой.


Устройство цементно-песчаной стяжки или наливного пола.

Перед тем как залить кабельную систему обогрева стяжкой, необходимо убедится в ее работоспособности. Для этого теплый пол кратковременно включают. Схему укладки теплого пола с размещением соединительных и концевых муфт необходимо зарисовать, а лучше сфотографировать и вложить в гарантийный талон.

Стяжку под электрический теплый пол лучше готовить из специально предназначенных для этого смесей. Заливать жидкую цементно-песчаную смесь по поверхности пола необходимо равномерно и аккуратно, не повредив при этом изоляцию кабеля. Нужно следить за тем, чтобы в процессе заливки стяжки не возникало воздушных карманов, так как они ухудшают отдачу тепла нагревательным кабелем.

Толщина стяжки должна составлять примерно 3-5 см. Время полного высыхания стяжки указывается производителем смеси (примерно 28 дней).

После затвердения стяжки вдоль стен надо обрезать выступающие части изоляции (если они есть). Затем можно приступать к настилу напольного покрытия (керамической плитки и т.п).

Похожие материалы на сайте:

electricvdome.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
