Монтаж пленочного теплого пола под линолеум

В последнее время владельцы частных домов и квартир устанавливают дополнительный обогрев полов. Это позволяет повысить эффективность обогрева помещений, так как обычные радиаторы не способны равномерно распределять тепло. Система теплых полов позволяет экономить на потреблении энергии за счет возможности регулировать необходимую температуру пола.

Правда, такая прерогатива относится только к водяной системе отопления. Теплые электрические полы не способствуют экономии на электроэнергии. Однако специалисты утверждают, что пленочный или теплый инфракрасный пол дает такую возможность. Именно эту систему и принято укладывать под линолеум. Связано это с невысокой температурой нагревания пленки, что и требуется при укладке теплого пола под линолеум.

Прежде чем начинать монтаж, следует выбрать надежное напольное покрытие. Не каждый тип линолеума подойдет к теплому полу.

Выбор напольного покрытия

Оптимальным вариантом материала для укладки на теплый пол станет натуральный тип линолеума. Дело в том, что он не содержит синтетических компонентов, таким образом, при нагревании свыше 28° материал не будет выделять токсичные вещества. Более того он значительно лучше переносит постоянный нагрев, угрозы появления пятен или других неприятностей нет.

Однако высокая стоимость натурального линолеума многих останавливает. В этом случае предпочтение лучше отдать поливинилхлоридному материалу гетерогенного типа. Это многослойный линолеум, отвечающий требованиям при укладке на теплый пол.

Качественный материал имеет следующие показатели:

  • Износоустойчивость.
  • Прочность
  • Влагостойкость.
  • Гигиеничность.

Старайтесь избегать линолеума, не имеющего соответствующей сертификации. Ее отсутствие говорит лишь об одном – перед вами подделка. Она часто сопровождается наполнением токсичных веществ, при нагреве которые начнут испаряться. Это приведет к проблемам со здоровьем, линолеум быстро выйдет из строя, покроется пятнами и сморщится.

В связи с этим, важно интересоваться сертификатами качества на изделие. Более того, ответственный производитель всегда укажет на рулоне особенности материала. Среди показателей будет присутствовать маркировка с указанием на соответствие с теплым полом, его типом и желаемой температурой нагрева. Ни один вид линолеума нельзя нагревать свыше 28°. Даже качественное синтетическое изделие неизбежно начнет выделять токсичные вещества.

Оптимальная температура нагрева поверхности линолеума без ущерба для здоровья составит 25°-28°. Превышенный показатель приведет к порче поверхности, в худшем случае материал начнет плавиться, возникнет угроза воспламенения.

При выборе линолеума обращайте внимание на его основу. Слишком толстое изделие сведет «старания» теплого пола на нет, так как тепло по большей части будет концентрироваться в линолеуме, а не в помещении. Выбирайте нечто среднее между тонким и толстым материалом.

Обычно приспособленные к теплому полу изделия имеют оптимальную толщину. Если вы решили сэкономить на облицовке, это закончится быстрым выходом материала из строя. Уже через месяц придется вновь покупать уже качественный материал.

Выбрав необходимый тип линолеума, можно начинать монтаж системы теплого пола.

Укладка инфракрасной пленки

Пленочный теплый пол под линолеум представляет собой тонкий полимерный настил, в который вмонтированы карбоновые или графитовые полосы – теплоносители. Серебряные и медные проводники поставляют ток к полосам, где он преобразуется в ИК-излучение. Возникающее электромагнитное поле очень слабое и не имеет никакого вредного воздействия на здоровье человека.

Инфракрасную пленку очень просто укладывать. Инструкция производителя весьма доступно объясняет схему подключения контактов. Монтаж системы осуществляется на подготовленное основание. Стоит ли упоминать, что оно должно быть ровным и без изъянов.

Перед тем как начинать монтаж, необходимо сразу подготовить все необходимые материалы:

  • Система теплого пола со всеми комплектующими.
  • Утеплитель.
  • Пароизоляция.
  • Фанерные листы.

Прежде всего, подготавливается основание. Оно должно быть ровным с максимальным перепадом 2 мм на 2 м². Если перепад больше, следует залить пол самовыравнивающей смесью или цементно-песчаным раствором.

На сухое, ровное, без бугров и трещин основание можно монтировать систему теплого пола. Но прежде желательно нанести грунтовку. Работы по укладке сводятся к следующим этапам:

  1. Определите место для термодатчика в стене. Расстояние между полом и терморегулятором составляет 50-100 см. Сделайте отметку. Если вы хотите утопить датчик в стене, следует сделать нишу в бетоне с помощью соответствующих инструментов. Но обычно датчик оставляют снаружи.
  2. Далее необходимо отметить путь проводов к терморегулятору по стене. Прочертите полосу шириной 20-30 мм от пола до метки датчика. Это место нужно проштробить для укладки в него проводов.
  3. Следующим этапом станет укладка утеплителя на пол. Рекомендуется приобретать утеплитель с отражающей основой – фольгой. Это может быть пенофол. Основа этого материала представляет собой теплоизоляцию, покрытую отражающей фольгой. Приобретая такой материал, отпадает необходимость в укладке и утеплителя, и дополнительного отражающего материала. Наличие теплоизоляции при монтаже ИК-пола обязательно. Иначе тепло будет уходить в плиты, а не в помещение. Утеплитель проклеивается металлизированным скотчем в стыках.
  4. На утеплитель производится монтаж пленки. Заранее просчитывается местонахождение мебели. Пленка под нее не укладывается. Она должна лежать на открытых участках пола, освобожденных от мебели и техники. Обрезать материал необходимо по обозначенным пунктирам, в противном случае повредятся важные обогревательные элементы пленки.
  5. Следующим этапом станет подключение контактов пленки. Производитель предоставляет подробные схемы по подключению системы. Как только все провода подключены, проводники выводятся к датчику в стене. Если провода запланировано утапливать в стене, необходимо забрать их в гофрированную трубку. Ее уже монтируют в обозначенную нишу в стене. Производится подключение проводников к датчику согласно схеме производителя. Все коммуникации на пленке должны изолироваться и утапливаться в утеплителе. Это позволит не оказывать постоянного давления на соединения в процессе эксплуатации.
  6. После подключения необходимо проверить работоспособность системы. Если все нормально, можно продолжать монтаж ИК-пола.
  7. На термопленку укладывается слой пароизоляции.
  8. На нее будут монтироваться фанерные листы, которые прибиваются в свободных от пленки местах к черновому основанию. На фанеру производится укладка линолеума.

Монтаж линолеума производится как обычно. Единственным нюансом является его укладка на работающий инфракрасный пол. Приклеивать или фиксировать материал двусторонним скотчем можно по истечении двух дней после укладки линолеума на теплое основание. Мера позволит материалу адаптироваться к температурам.

Монтаж теплого пола под линолеум не займет много времени. Работы по подключению довольно просты и не требуют особых навыков и умений. Главное, внимательно изучать инструкцию производителя по подключению контактов и соблюдать нормы монтажа электрооборудования.

dekormyhome.ru

Монтаж инфракрасного пленочного теплого пола под линолеум

Пленочные инфракрасные полы зарекомендовали себя как надежные и эффективные системы обогрева. Они способны создавать благоприятную температуру и просты в монтаже. Плёночные полы можно помещать под различные покрытия. Перед тем как укладывать пленочный теплый пол под линолеум, следует познакомиться с некоторыми особенностями процесса. Помогут при выборе определенной модели линолеума и отзывы реальных покупателей.

Линолеум и пленочный пол

Несмотря на доступность и низкую цену линолеум предъявляет определенные требования к укладке теплого пола. Бюджетные варианты быстро коробятся при нагреве. Такой линолеум дает усадку и растягивается. Также некоторые разновидности дешевого линолеума могут при нагреве могут выделять вредные газы. Дорогие модели имеют изоляционную подложку. Однако при этом тепло от системы электрического пола не доходит до ног потребителей.

До того как на строительном рынке появились инфракрасные теплые полы, строителями приходилось идти на множество хитростей, чтобы уложить систему дополнительного обогрева под линолеум. В большинстве случаев такой вариант исключался. Укладывать на системы водяного и кабельного теплого пола можно лишь мармолеум. Однако даже при выборе такого материала к покрытию предъявлялись определенные требования.

С появлением пола инфракрасного типа линолеум стали укладывать на системы дополнительного обогрева практически повсеместно. Разные производители изменили формулу изготовления напольных покрытий, чтобы обеспечить их устойчивость к воздействию тепла.

При решении купить линолеум с инфракрасным теплым полом следует разобраться с его маркировкой. В ней указывается совместимость с электронагревательными системами. Если производитель указывает неверную информацию, покрытие быстро испортится под воздействием повышенной температуры от теплого пола.

Однако если, технология укладки пола была нарушена, компенсация за испорченный материал не предусмотрена. Именно поэтому с особенностями монтажа пленок под линолеум необходимо ознакомиться подробнее.

На строительном рынке имеется множество предложений полов на основе инфракрасной пленки. Различают несколько систем обогрева. Одни могут иметь сегменты прямоугольной формы, другие – карбоновые части. Такие полы укладывают в крупных оздоровительных учреждениях. Обычно чтобы их уложить, понадобится выполнить стяжку. Выбрать инфракрасный теплый пол можно, исходя из отзывов пользователей.

В остальном процедура монтаж инфракрасного пленочного теплого пола под линолеум выполняется по единой схеме. Работы проводятся в соответствии с определенными этапами. Важно выполнить точные расчеты. Заранее подготавливается поверхность. Все виды пленочных систем перед укладкой финишного покрытия защищаются жесткой основой из оргалита, ДВП или фанеры.

Особенности расчетов и проектирования теплого пола

Сначала следует разобрать процедуру монтажа пола марки «Caleo». Этот материал выпускают специально для линолеума. Такие покрытия укладывают преимущественно в санузлах, кухнях, коридорах.

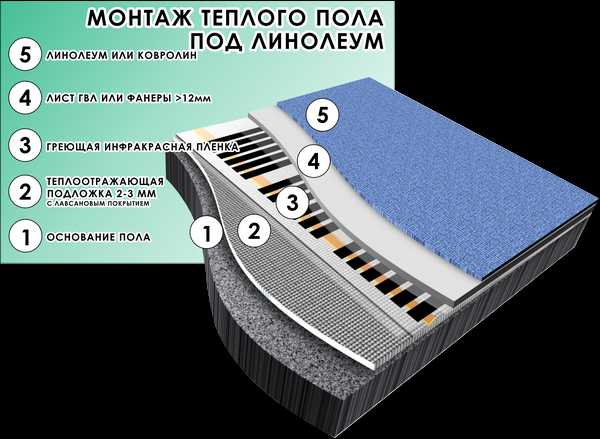

Пирог тёплого пола имеет такие слои:

  • Подложка для инфракрасного пола, которая отражает тепло. Она выполняется из Анралекса или Изолона. Может быть уложен слой изоляции с лавсаном или пропиленом. Внешняя оболочка обычно металлизируется. Под пленочный пол запрещается укладывать изоляторы, имеющие защитную плёнку из алюминия.
  • Непосредственно полотна пленочного пола. В системе имеются полотнища, на которые напыляется углерод. Также в систему включен температурный датчик и контроллер. Полотна подводятся к сети параллельно. Для этого в комплекте имеются специальные кабели и клеммы.
  • Полиэтилен. Пленка выполнят роль гидроизоляции.
  • Защитная прослойка. Ее изготавливают из фанеры или огралита.
  • Линолеум. Необходимо выбирать только те марки, которые годятся для совместного использования с электрическими полами.

Совет! Не стоит монтировать элементы пленочного пола в местах, где будет расположена мебель.

Защитная подложка укладывается по всей площади комнаты. Это необходимо для выдерживания единого уровня пола во всей квартире. Гидроизоляция выстилается аналогично. Такое решение позволяет исключить попадание воды на систему пленочного пола.

Схема укладки

Для правильного составления проекта следует подготовить план укладки пола. Понадобится простая схема с размерами элементов и масштабированием. Проект, созданный своими руками, позволит рассчитать количество материалов и самой инфракрасной пленки.

Полотнища системы теплого пола и подложки крепят между собой при помощи скотча. Следует учесть и такие особенности проектирования:

  • Разрезать пленку следует только по обозначенным для этого местам. Запрещается раскраивать материал под углом.
  • Теплый инфракрасный пол необходимо монтировать параллельно. Одно полотнище не может перекрывать другое.
  • Между предметами мебели и системой теплого пола должно быть расстояние больше 3 см. Такой отступ оставляется между стенами и краями полотнищ. Это позволит избежать перегрева.
  • Разрезанные полосы необходимо выстилать с нахлестом. Медные шины должны располагаться на расстоянии 1-2 см друг от друга. При таком расположении пленок пол будет прогреваться равномерно.
  • Необходимо уложить систему таким образом, чтобы сделать минимум точек подключения. Для этого используются полотнища максимального размера.
  • Точки подключения располагаются со стороны установки терморегулятора. Так можно значительно уменьшить метраж проводов.

Важно! Стоит помнить, что во время разрезания пленки на отрезки до 1 м понадобится сделать дополнительную изоляцию клемм. Для этого необходимо купить еще одни монтажный комплект.

Заранее определяются с типом терморегулятора. Существуют встраиваемые и накладные модели. Для монтажа встраиваемого прибора понадобится гофра. Ее укладывают в штрабу в стене. Если проводка будет открытой, используют кабель-каналы. При укладке пленочного теплого пола под линолеум на большой площади потребуется установить дополнительные датчики, измеряющие температуру. Согласно отзывам, это позволяет намного точнее регулировать температуру нагрева.

Изоляция и электрика

В случае когда к одному контроллеру подключают несколько комплектов теплого пола, мощность определяют сложением мощностей каждого комплекта. Провод, которым будет соединяться разные элементы системы, выбирают исходя из рассчитанных показателей.

Кабель для соединения терморегулятора с источником электричества следует покупать отдельно, поскольку в комплекте с пленочным полом имеется только провод для соединения системы обогрева к самому регулятору. Выбирать его следует в соответствии с самыми высокими показателями мощности, которая нужна для нормальной работы системы.

Не следует забывать, что теплые полы необходимо устраивать с подключением к сети УЗО. Кроме того, понадобится подсоединить прибор автоматического выключения.

Если к приборам автоматической защиты подключаются другие приборы, при расчетах мощность последних необходимо учесть. Для инфракрасного пола, который потребляет 2 кВт, следует создать отдельную ветку, имеющую собственный автомат.

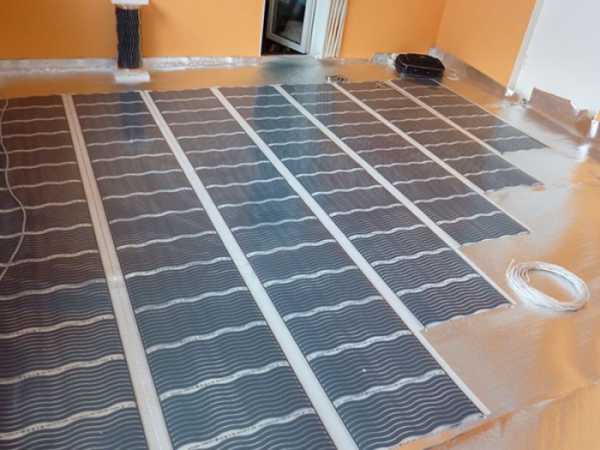

Укладка пленочного пола

После покупки нужных для укладки теплого пола элементов следует подумать, как правильно уложить систему под линолеум. Такие работы проводятся в определенном порядке. Сначала укладывают подложку и нагревательные элементы.

Сначала монтируется теплоотражающий слой. Его полосы склеивают друг с другом скотчем. При работе в больших помещениях подложка укладывается на двустороннюю клейкую ленту. Это исключит смещение подложки относительно чернового покрытия. Также ее можно фиксировать при помощи степлера. Затем выполняются такие действия:

  • после закрепления подложки необходимо приступать к раскройке термопленки по заранее созданному проекту;
  • выкройка примеряется к месту монтажа;
  • после определения положения отдельных частей системы необходимо начать монтаж теплого пола;
  • медная шина полотен пола должна смотреть вниз;
  • оголенные контакты пленки изолируются.

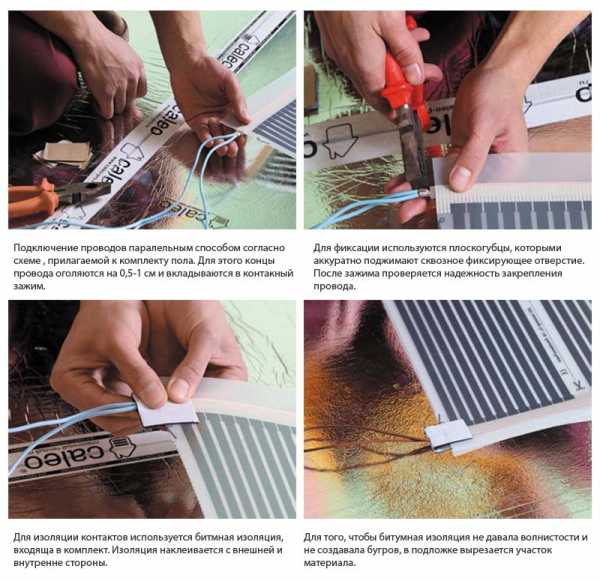

Для изоляции участков обрезки используется битумный скотч. Следует полностью исключить контакты металлических полос с внешней средой. Теперь необходимо проверить правильность установки. Для этого нужно с определенным усилием зафиксировать зажим плоскогубцами.

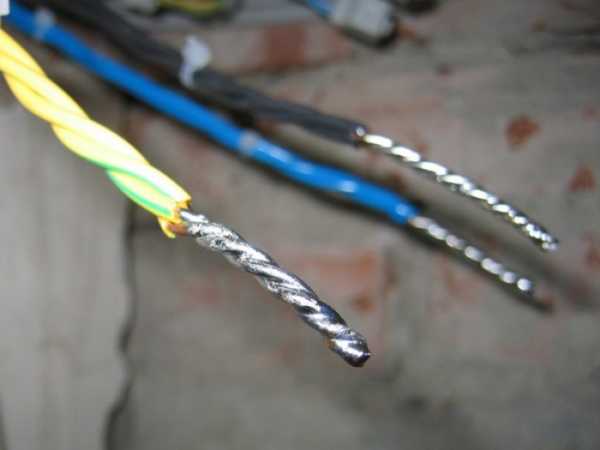

После этого все полосы необходимо соединить проводами таким образом, чтобы фазы подключались к фазам, а ноли – к нолям. Места соединений, которые укреплены плоскогубцами, необходимо заизолировать. Для этого обычно применяются кусочки битумного скотча.

Кроме того, необходимо позаботиться и об установке датчика температуры в удобном месте. Его монтируют выпуклой стороной вниз. Его тоже следует оклеить битумным скотчем. Его необходимо положить таким образом, чтобы при передвижении по полу на прибор приходилось меньше всего нагрузки.

После того как система будет уложена, следует провести работы по монтажу контура и укладке напольного покрытия.

Завершающий этап

Чтобы отдельные элементы системы не выделялись, их утапливают в слое подложки. Для этого в ней необходимо вырезать специальные траншеи и окна. Они понадобятся для проводов и датчика температуры.

После этого работу системы нужно протестировать. Для этого пол подключают к питанию. На терморегуляторе необходимо выставить +30 градусов. Работа каждого контакта, а также безопасность изолированных точек проверяется при помощи отвертки-индикатора. Только после того, как система будет подключена, ее накрывают полиэтиленовой пленкой и укладывают защитный слой.

Если требуется, жесткий слой из фанеры крепят на черновое основание при помощи саморезов. Не следует забывать, что инфракрасная система должна «дышать». По этой причине по периметру настила необходимо оставить зазор 2 см. Его после укладки финишного покрытия закрывают плинтусом.

Как видно, под линолеум можно укладывать пленочный инфракрасный пол. Однако материал напольного покрытия должен иметь специальную маркировку. Кроме того, важно правильно уложить систему дополнительного обогрева. Такие полы будут создавать комфортную температуру для жильцов квартиры.

Важно уделить внимание каждому этапу монтажа пленочного пола. Это позволит сделать его максимально эффективным.

Предыдущий пост

Работы по капитальному ремонту кровли

Следующий пост

Светильники для лоджии

obrawa.ru

Инфракрасный пленочный теплый пол под линолеум

Пленочные инфракрасные полы зарекомендовали себя как надежные и эффективные системы обогрева. Они способны создавать благоприятную температуру и просты в монтаже. Плёночные полы можно помещать под различные покрытия. Перед тем как укладывать пленочный теплый пол под линолеум, следует познакомиться с некоторыми особенностями процесса. Помогут при выборе определенной модели линолеума и отзывы реальных покупателей.

Линолеум и пленочный пол

Несмотря на доступность и низкую цену линолеум предъявляет определенные требования к укладке теплого пола. Бюджетные варианты быстро коробятся при нагреве. Такой линолеум дает усадку и растягивается. Также некоторые разновидности дешевого линолеума могут при нагреве могут выделять вредные газы. Дорогие модели имеют изоляционную подложку. Однако при этом тепло от системы электрического пола не доходит до ног потребителей.

До того как на строительном рынке появились инфракрасные теплые полы, строителями приходилось идти на множество хитростей, чтобы уложить систему дополнительного обогрева под линолеум. В большинстве случаев такой вариант исключался. Укладывать на системы водяного и кабельного теплого пола можно лишь мармолеум. Однако даже при выборе такого материала к покрытию предъявлялись определенные требования.

С появлением пола инфракрасного типа линолеум стали укладывать на системы дополнительного обогрева практически повсеместно. Разные производители изменили формулу изготовления напольных покрытий, чтобы обеспечить их устойчивость к воздействию тепла.

При решении купить линолеум с инфракрасным теплым полом следует разобраться с его маркировкой. В ней указывается совместимость с электронагревательными системами. Если производитель указывает неверную информацию, покрытие быстро испортится под воздействием повышенной температуры от теплого пола.

Однако если, технология укладки пола была нарушена, компенсация за испорченный материал не предусмотрена. Именно поэтому с особенностями монтажа пленок под линолеум необходимо ознакомиться подробнее.

На строительном рынке имеется множество предложений полов на основе инфракрасной пленки. Различают несколько систем обогрева. Одни могут иметь сегменты прямоугольной формы, другие – карбоновые части. Такие полы укладывают в крупных оздоровительных учреждениях. Обычно чтобы их уложить, понадобится выполнить стяжку. Выбрать инфракрасный теплый пол можно, исходя из отзывов пользователей.

В остальном процедура монтаж инфракрасного пленочного теплого пола под линолеум выполняется по единой схеме. Работы проводятся в соответствии с определенными этапами. Важно выполнить точные расчеты. Заранее подготавливается поверхность. Все виды пленочных систем перед укладкой финишного покрытия защищаются жесткой основой из оргалита, ДВП или фанеры.

Особенности расчетов и проектирования теплого пола

Сначала следует разобрать процедуру монтажа пола марки «Caleo». Этот материал выпускают специально для линолеума. Такие покрытия укладывают преимущественно в санузлах, кухнях, коридорах.

Пирог тёплого пола имеет такие слои:

  • Подложка для инфракрасного пола, которая отражает тепло. Она выполняется из Анралекса или Изолона. Может быть уложен слой изоляции с лавсаном или пропиленом. Внешняя оболочка обычно металлизируется. Под пленочный пол запрещается укладывать изоляторы, имеющие защитную плёнку из алюминия.
  • Непосредственно полотна пленочного пола. В системе имеются полотнища, на которые напыляется углерод. Также в систему включен температурный датчик и контроллер. Полотна подводятся к сети параллельно. Для этого в комплекте имеются специальные кабели и клеммы.
  • Полиэтилен. Пленка выполнят роль гидроизоляции.
  • Защитная прослойка. Ее изготавливают из фанеры или огралита.
  • Линолеум. Необходимо выбирать только те марки, которые годятся для совместного использования с электрическими полами.

Совет! Не стоит монтировать элементы пленочного пола в местах, где будет расположена мебель.

Защитная подложка укладывается по всей площади комнаты. Это необходимо для выдерживания единого уровня пола во всей квартире. Гидроизоляция выстилается аналогично. Такое решение позволяет исключить попадание воды на систему пленочного пола.

Схема укладки

Для правильного составления проекта следует подготовить план укладки пола. Понадобится простая схема с размерами элементов и масштабированием. Проект, созданный своими руками, позволит рассчитать количество материалов и самой инфракрасной пленки.

Полотнища системы теплого пола и подложки крепят между собой при помощи скотча. Следует учесть и такие особенности проектирования:

  • Разрезать пленку следует только по обозначенным для этого местам. Запрещается раскраивать материал под углом.
  • Теплый инфракрасный пол необходимо монтировать параллельно. Одно полотнище не может перекрывать другое.
  • Между предметами мебели и системой теплого пола должно быть расстояние больше 3 см. Такой отступ оставляется между стенами и краями полотнищ. Это позволит избежать перегрева.
  • Разрезанные полосы необходимо выстилать с нахлестом. Медные шины должны располагаться на расстоянии 1-2 см друг от друга. При таком расположении пленок пол будет прогреваться равномерно.
  • Необходимо уложить систему таким образом, чтобы сделать минимум точек подключения. Для этого используются полотнища максимального размера.
  • Точки подключения располагаются со стороны установки терморегулятора. Так можно значительно уменьшить метраж проводов.

Важно! Стоит помнить, что во время разрезания пленки на отрезки до 1 м понадобится сделать дополнительную изоляцию клемм. Для этого необходимо купить еще одни монтажный комплект.

Заранее определяются с типом терморегулятора. Существуют встраиваемые и накладные модели. Для монтажа встраиваемого прибора понадобится гофра. Ее укладывают в штрабу в стене. Если проводка будет открытой, используют кабель-каналы. При укладке пленочного теплого пола под линолеум на большой площади потребуется установить дополнительные датчики, измеряющие температуру. Согласно отзывам, это позволяет намного точнее регулировать температуру нагрева.

Изоляция и электрика

В случае когда к одному контроллеру подключают несколько комплектов теплого пола, мощность определяют сложением мощностей каждого комплекта. Провод, которым будет соединяться разные элементы системы, выбирают исходя из рассчитанных показателей.

Кабель для соединения терморегулятора с источником электричества следует покупать отдельно, поскольку в комплекте с пленочным полом имеется только провод для соединения системы обогрева к самому регулятору. Выбирать его следует в соответствии с самыми высокими показателями мощности, которая нужна для нормальной работы системы.

Не следует забывать, что теплые полы необходимо устраивать с подключением к сети УЗО. Кроме того, понадобится подсоединить прибор автоматического выключения.

Если к приборам автоматической защиты подключаются другие приборы, при расчетах мощность последних необходимо учесть. Для инфракрасного пола, который потребляет 2 кВт, следует создать отдельную ветку, имеющую собственный автомат.

Укладка пленочного пола

После покупки нужных для укладки теплого пола элементов следует подумать, как правильно уложить систему под линолеум. Такие работы проводятся в определенном порядке. Сначала укладывают подложку и нагревательные элементы.

Сначала монтируется теплоотражающий слой. Его полосы склеивают друг с другом скотчем. При работе в больших помещениях подложка укладывается на двустороннюю клейкую ленту. Это исключит смещение подложки относительно чернового покрытия. Также ее можно фиксировать при помощи степлера. Затем выполняются такие действия:

  • после закрепления подложки необходимо приступать к раскройке термопленки по заранее созданному проекту;
  • выкройка примеряется к месту монтажа;
  • после определения положения отдельных частей системы необходимо начать монтаж теплого пола;
  • медная шина полотен пола должна смотреть вниз;
  • оголенные контакты пленки изолируются.

Для изоляции участков обрезки используется битумный скотч. Следует полностью исключить контакты металлических полос с внешней средой. Теперь необходимо проверить правильность установки. Для этого нужно с определенным усилием зафиксировать зажим плоскогубцами.

После этого все полосы необходимо соединить проводами таким образом, чтобы фазы подключались к фазам, а ноли – к нолям. Места соединений, которые укреплены плоскогубцами, необходимо заизолировать. Для этого обычно применяются кусочки битумного скотча.

Кроме того, необходимо позаботиться и об установке датчика температуры в удобном месте. Его монтируют выпуклой стороной вниз. Его тоже следует оклеить битумным скотчем. Его необходимо положить таким образом, чтобы при передвижении по полу на прибор приходилось меньше всего нагрузки.

После того как система будет уложена, следует провести работы по монтажу контура и укладке напольного покрытия.

Завершающий этап

Чтобы отдельные элементы системы не выделялись, их утапливают в слое подложки. Для этого в ней необходимо вырезать специальные траншеи и окна. Они понадобятся для проводов и датчика температуры.

После этого работу системы нужно протестировать. Для этого пол подключают к питанию. На терморегуляторе необходимо выставить +30 градусов. Работа каждого контакта, а также безопасность изолированных точек проверяется при помощи отвертки-индикатора. Только после того, как система будет подключена, ее накрывают полиэтиленовой пленкой и укладывают защитный слой.

Если требуется, жесткий слой из фанеры крепят на черновое основание при помощи саморезов. Не следует забывать, что инфракрасная система должна «дышать». По этой причине по периметру настила необходимо оставить зазор 2 см. Его после укладки финишного покрытия закрывают плинтусом.

Как видно, под линолеум можно укладывать пленочный инфракрасный пол. Однако материал напольного покрытия должен иметь специальную маркировку. Кроме того, важно правильно уложить систему дополнительного обогрева. Такие полы будут создавать комфортную температуру для жильцов квартиры.

Важно уделить внимание каждому этапу монтажа пленочного пола. Это позволит сделать его максимально эффективным.

bouw.ru

Монтаж инфракрасного теплого пола под линолеум

Подписывайтесь на наш канал в Яндекс.Дзен! Нажмите "Подписаться на канал", чтобы читать Tepliepol.ru в ленте "Яндекса" https://zen.yandex.ru/tepliepol.ru

Создавая комфортные условия для жизни в собственной квартире или доме рано, или поздно встает вопрос об утеплении пола. Одним из приемлемых вариантов является пленочный теплый пол под линолеум, пришедший на смену популярным ранее водяным и кабельным системам обогрева.

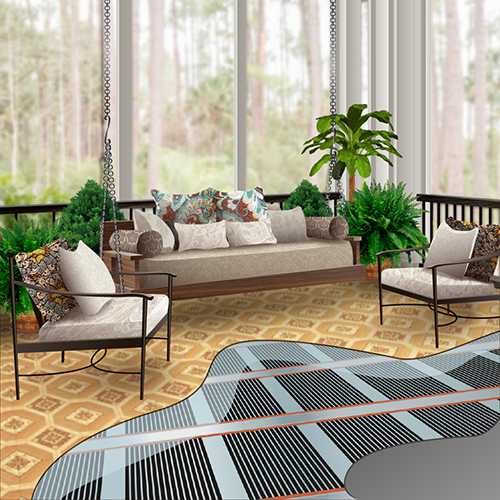

Пример системы

Особенности утепления полов под линолеум

Можно ли смонтировать такую систему своими руками интересует многих. Одним из весомых плюсов установки его конструкции считается простота монтажа и экономия времени. Комплект пленочного пола сопровождается инструкцией, в которой подробно объясняется как сделать его самостоятельно.

Прежде чем выбрать способ утепления многие потребители обращаются к отзывам в интернете, и сталкиваются с массой негативных впечатлений. Стоит заметить, что такие отзывы появляются благодаря неправильному подходу к выбору материалов.

Многочисленные утверждения о токсичности самого линолеума и выделяемых им веществ при нагреве правдиво лишь отчасти, и вызвано скорее ошибочным сочетанием тех или иных материалов. Кроме того, неверно подобранное покрытие склонно к деформации в результате длительного воздействия тепла.

Современная индустрия строительных материалов предлагает широкий ассортимент покрытий. Линолеум обрел популярность благодаря удобству укладки, долговечности покрытия и относительно невысокой стоимости (в отличии , например, от паркета или ламината). Но не стоит останавливать выбор на самом дешевом варианте. При выборе линолеума, под которых будет укладываться система подогрева, нужно учитывать некоторые особенности.

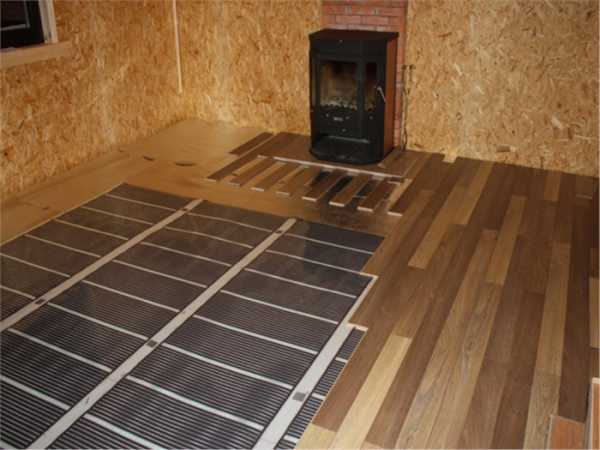

Фото уложенного пленочного пола под линолеумом

Необдуманный выбор скажется впоследствии на качество, а выделение вредных для здоровья веществ может сказаться и на здоровье. Поэтому важно внимательно изучить все нюансы, с которыми придется столкнуться. Важно правильно выбрать не только линолеум, но и теплый пленочный пол.

Выбор линолеума

Строительные рынки и магазины предлагают множество вариантов напольных покрытий различного состава, толщины и расцветок. Стоимость их так же колеблется в достаточно широком диапазоне. И лишь небольшая категория покупателей руководствуется не стоимостью и внешней красотой, а составом материала.

Существует несколько видов линолеума:

  • из ПВХ, довольно широко представлен на внутреннем рынке;
  • натуральный;
  • глифталевый;
  • резиновый.

При покупке напольного материала следует внимательно изучить техническую документацию, предоставить которую должен продавец товара. Производители обозначают специальной маркировкой возможность использования линолеума под инфракрасный пленочный пол.

Специальная маркировка на упаковке

Материал на ПВХ основе самый доступный по цене. Но укладывать его на систему обогрева следует с осторожностью, поскольку такое покрытие выдерживает нагрев не более 28 градусов.

Глифталевый линолеум имеет тканевую основу, а его поверхность защищена сверхпрочным глифталевым лаком. Этот вариант считается самым оптимальным для монтажа теплого пола. У такого материала есть свой минус — достаточно высокая цена.

Резиновый линолеум — самый дешевый в группе напольных покрытий, его использование для теплого пола допустимо. Однако из-за низких качеств материал не нашел широкого применения.

Важным значением для использования напольного покрытия для ИК пола является его теплопроводность. Материал с низким показателем теплопроводности не подходит для монтажа теплых полов, в этом случае велик риск высоких затрат на электроэнергию при низком качестве обогрева.

Утепленный линолеум на толстой основе не подходит для укладки на слой инфракрасного пола. Эффективность обогрева в таком варианте снижается до минимума. Нужно учитывать и то, что тонкий линолеум не способен скрыть дефекты пола. Укладывать такой материал следует очень аккуратно.

Пленочный пол

Теплый электрический пол создает дополнительный комфорт. Рассматривать его как основной источник отопления не рекомендуется. Данный вид утепления считается дополнением к основной системе. Инфракрасный теплый пол под линолеум применяется в жилых помещениях, кухне, на лоджиях.

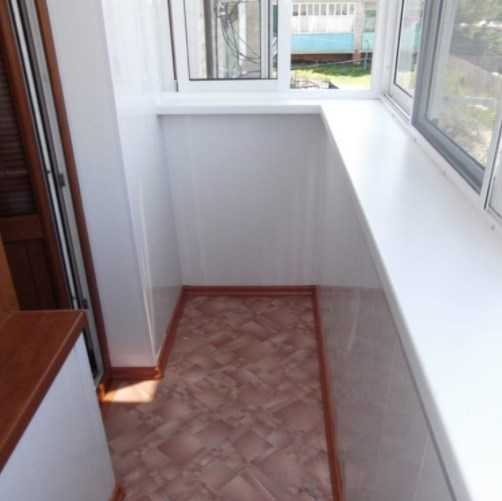

На балконе

Инфракрасный теплый пол — рулонный материал, который раскладывается под линолеум. Необходимое условие — подключение к электросети. Для обустройства конструкции понадобится слой теплоотражателя. Лучше если он будет произведен той же компанией, что изготовила и пленочное покрытие.

Монтаж теплого пленочного пола

Монтаж инфракрасного теплого пола под линолеум можно провести самостоятельно. Следуя пошаговой инструкции ИК пол укладывается в довольно короткие сроки. Этапы монтажных работ:

  • подготовка поверхности, которая послужит основанием для инфракрасного пленочного пола;
  • проведение замеров и планировка расположения нагревательного элемента;
  • укладка термоизолятора;
  • электромонтажные работы и установка терморегулятора;
  • укладка линолеума.

Структура

Если производится монтаж теплого пола под линолеум своими руками на бетонное основание, то сначала проводят выравнивание плоскости. На ней не может быть выступов и щелей. Можно сделать под теплый пол стяжку из цементно-песчаной смеси.

На просохшую поверхность укладывается гидроизоляционный слой. Им может служить обычная пленка или слой битумной мастики. Поверх гидроизоляции накладывается клееная фанера или листы ОСП, которые скрепляются с основанием с помощью дюбелей. Крепления располагают поочередно.

Далее нужно провести замеры и подготовить план-схему расположения пленки в зависимости от расположения мебели. Например, прокладывать пленочное покрытие в той части, где расположится шкаф, нецелесообразно. Поскольку там, где будет находиться низкая мебель, конвекция воздуха очень слабая, и отопление этих частей комнаты неэффективно.

Если по поверхности пола расположена проводка, ИК пленку следует разместить в 50 мм от нее и хорошо изолировать. Нагревательные приборы (камины, духовки, печи) должны находиться не ближе, чем в 200 мм от пленки.

Необходимо рассчитать потребление электроэнергии, которое будет зависеть от площади обогрева. Данные о потреблении указываются изготовителем в инструкции к инфракрасному пленочному покрытию. Обычно эти показания составляют 200 Вт на 1 квадратный метр. В тех случаях, когда мощность подогрева превышает 3 кВт, необходимо монтировать дополнительную силовую проводку.

Схема

В случае сомнений можно проконсультироваться со специалистом электромонтажа. Он сможет оценить состояние проводки в помещении и при необходимости провести замену защитных устройств повышенной мощности. На этом этапе следует определить где будет находиться терморегулятор, к которому будет подводиться кабель.

Следующий шаг в работе — укладка термоизолятора с алюминиевой фольгой. Это необходимо для уменьшения потерь тепла. Термоизолятор толщиной в 5-6 мм укладывается максимально герметично, а стыки его полотен скрепляются скотчем.

Далее можно стелить пленочный теплый пол. Изготовитель наносит специальную маркировку, которая указывает как это сделать правильно. Пленка укладывается нижней стороной к термоизолятору.

Подключение конструкции и изоляция

Инфракрасный пленочный теплый пол под линолеум необходимо монтировать согласно требованиям ПУЭ. Изготовитель пленочного покрытия сопровождает свой товар полным комплектом всех необходимых соединителей и изоляционным материалом, а так же подробной инструкцией монтажных действий. Теплые полы под линолеум своими руками послужат долго и будут безопасными, если все рекомендации будут соблюдаться.

Медная шина в области разрезов тщательно проклеивается битумным материалом. В точки будущих соединений кабеля и шины устанавливают контактные зажимы. Все детали шины между собой фиксируются скотчем для того, чтобы избежать сдвигов при укладке. Подготовленную конструкцию внимательно осматривают и проверяют. Убедившись, что все сделано правильно, подсоединяют провода.

Провода лучше залудить чтобы не было рекреации окисления

Для того, чтобы не происходило окислительных реакций, окончания проводов лучше залудить. Необходимо проверить контакты и полностью изолировать их с обеих сторон битумной изолентой. Недопустимо наложение деталей пленки друг на друга.

Подключение терморегулятора

Безошибочно установить терморегулятор для пленочного пола под линолеум поможет подробная инструкция от производителя. Датчик, который фиксирует температуру нагрева, следует разместить на черной полосе шины и закрепить его битумной лентой. Недопустимо располагать его над поверхностью пола, в этом случае он будет фиксировать температуру помещения.

Для того, чтобы детали датчика и провод не выступали, допустимо проделать специальные канавки с помощью монтажного ножа. В эти углубления спрячутся элементы датчика, а зафиксировать их положение можно изолентой.

После этого терморегулятор устанавливают в стену, предварительно сняв монтажную панель. Нельзя допускать неплотного прилегания к стене.

К терморегулятору подсоединяется кабель инфракрасного пола. Если мощность конструкции составит 2 кВт, то необходима установка дополнительного автомата.

Терморегулятор для подключения

Тестирование

Тестирование конструкции заключается в нагреве с параметрами 20-25 градусов. Через несколько минут питание конструкции следует полностью отключить и проверить области прикрепления проводов. Их температура не может превышать температуру пленки. Если контакты сильно нагрелись, следует устранить неполадки.

Укладка линолеума

После благополучного тестирования смонтированной конструкции подходят к завершению процесса монтажа. Теплый пленочный пол под линолеум нуждается в дополнительной гидроизоляции. Для нее применяют специальное защитное покрытие. С целью экономии средств допустимо использовать обыкновенную пленку, укладывая ее внахлест на 10см. Необходимо тщательно проклеить стыки скотчем.

Схема укладки

Далее накладывают листы клееной фанеры. Они аккуратно прибиваются маленькими гвоздями или крепятся шурупами к стяжке. Нужно следить, чтоб токопроводные элементы не были повреждены. Последним слоем конструкции станет линолеум.

Монтаж пленочного теплого пола под линолеум окончен. Этапы монтажных работ показывают, что сделать теплый пол достаточно просто и быстро. Правильно собранная конструкция прослужит долгое время, станет надежным способом дополнительного обогрева и сделает жилье уютным и комфортным.

Видео — укладка теплого покрытия под линолеум

AdminАвтор статьи Понравилась статья? Поделитесь с друзьями:

tepliepol.ru

Руководство по монтажу электрического теплого пола под линолеум

Для создания комфортной температуры в помещении используют различные виды обогрева, среди которых особую популярность набрал теплый пол, работающий от электричества. Такая система совместима с различными напольными покрытиями, среди которых ламинат, линолеум, керамическая плитка и даже ковролин.

Если в ваши планы входит сделать электрический теплый пол под линолеум, то это вполне осуществимая идея.

Содержание статьи:

Чем хорош электрический теплый пол

В холодное время года вопрос обогрева помещения становится более актуальным. Электрическая напольная система способна обогреть помещение равномерно и создать максимально благоприятные условия для жизни. Температура у пола и под потолком при таком обогреве имеет незначительную разницу, а возможность регулировки температуры еще больше расширяет возможности использования электрического подогрева.

К преимуществам электрического теплого пола можно с уверенностью отнести тот факт, что такая система не пересушивает воздух в помещении. Умеренная влажность воздуха важна в особенности для людей с заболеваниями дыхательных путей. Во время активности в комнате, а также во время сна дыхательные пути не будут пересыхать.

Чтобы отрегулировать температуру в комнате, достаточно выставить таймер на тот период времени, когда вам необходимо прогреть помещение

С эстетической точки зрения электрический обогрев пола – это оптимальное решение. Он совершенно незаметен, и его не приходится маскировать для создания гармоничного интерьера. Прокладка системы осуществляется под напольным покрытием, поэтому она не занимает полезного пространства в комнате.

Электрический обогрев пола может выступать в качестве основного источника тепла в зимние месяцы, а может быть вспомогательным.

Зачастую такую систему совмещают с основным центральным отоплением, что помогает прогреть те комнаты, где необходима более стабильная температура воздуха: в ванной или детской

К преимуществам также можно отнести тот факт, что электрический обогрев позволяет сэкономить на основном источнике обогрева около 25-30% от стандартных затрат. А полная безопасность для человека делает такую систему универсальной.

Что нужно для оптимальной работы

В первую очередь, чтобы ваш подогрев пола безукоризненно работал, понадобится бесперебойное электричество. Если в вашем населенном пункте часто бывают перебои электроэнергии, тогда для электрического обогрева понадобится дополнительное оборудование.

Монтаж и покупка резервной системы энергообеспечения повлечет за собой дополнительные затраты. Также необходимо обновить проводку, чтобы она выдерживала постоянные нагрузки

Нужно уделить особое внимание процессу монтажа. Вы можете воспользоваться одним из вариантов:

  • нанять специалистов, которые установят систему электрического обогрева пола быстро и качественно;
  • разобраться в теме и заняться этим делом самостоятельно.

Во втором случае необходимо вникнуть в специфику работы с каждым видом напольного покрытия, от которого и зависит, как будет проходить монтаж системы обогрева пола. В частности, работа с установкой электрического теплого пола под линолеум должна проходить по определенным правилам.

Особенности монтажа электропола под линолеум

Инфракрасный электрический теплый пол – это наилучший вариант для линолеума из всех типов обогрева пола. Он не потребует заливки цементной стяжки, которая обязательна для прокладки электрического или водяного кабеля под напольным покрытием.

Инфракрасная пленка идеально подходит для линолеума, так как она достаточно тонкая и не будет ощущаться под основным покрытием. Помимо этого, линолеум требует особой терморегуляции для сохранения своей структуры, что с успехом обеспечивает инфракрасный теплый пол.

Один м3 инфракрасного пола вырабатывает мощность до 150 Вт. Такие условия никак не отразятся на линолеуме, так как он способен выдержать прогрев в таких пределах. Большая нагрузка может обернуться порчей внешнего вида и функциональных свойств покрытия

Если линолеум подвергнется большим температурам, он может:

  • поменять цвет;
  • стать более эластичным, что приведет к разрывам;
  • издавать неприятный запах и вредные пары;
  • деформироваться.

Работы с электричеством лучше оставить специалистам, так как тут потребуется правильный расчет материалов, а сама работа может оказаться вам не по силам. Остальные работы требуют меньшей подготовки, поэтому с ней вы справитесь без проблем.

Необходимые меры предосторожности

Прежде чем заняться монтажом СТП под линолеум, нужно вспомнить основные правила безопасности при работе с электричеством:

  • монтаж начинается только после отключения электроснабжения;
  • тестировать систему нельзя, если вы не проверили качество изоляции всех каналов;
  • инфракрасную пленку нельзя накладывать друг на друга;
  • температурное значение не должно превышать 30 градусов, чтобы не перегреть покрытие.

Соблюдая перечисленные нормы, вы сможете избежать несчастных случаев, а также порчи системы и линолеума.

Важно помнить, что для монтажа понадобится теплоотражающее покрытие, которое прокладывается под линолеум. Если материал изготовлен с использованием алюминиевой фольги, то его использование категорически запрещено!

Как подобрать материалы

Для проведения монтажа потребуется необходимое количество инфракрасной термопленки, изоляция, датчики температуры, терморегуляторы, проводка, теплоотражающий материал, линолеум и прочие строительные материалы.

Линолеум, который будет прокладываться сверху электрического теплого пола, должен обладать особыми техническими характеристиками. Основным показателем является толщина материала.

Слишком тонкий линолеум может изменить свою структуру из-за постоянного воздействия высокой температуры, также такой материал может деформироваться из-за неровностей основания и принять некрасивый внешний вид. Более плотное покрытие продемонстрирует худшую теплопроводность, но при этом его структура не поменяется.

Необходимо подобрать линолеум оптимальной толщины, который сможет выдерживать нагрузки от высокой температуры, при этом корректировать неровности пола

Перед закреплением линолеума необходимо на некоторое время просто расстелить его на полу и включить систему электрического отопления пола. Тогда материал прогреется, примет более естественную форму, расправится, после чего его можно будет закреплять.

Инструкция по монтажу инфракрасного пола

Инфракрасная система обогрева является наилучшим вариантом для такого напольного покрытия, как линолеум.

Первым этапом монтажа является установление границ, где будет проложен обогрев пола. Места под мебелью и бытовой техникой сразу необходимо исключить. Чтобы было меньше точек, куда будут подключаться провода, пленка выкладывается по всей длине комнаты.

Под полом могут проходить электрические кабели, которые должны быть на расстоянии на менее 5 см от инфракрасной пленки. Если это трубы или камин – то не менее 20 см.

Следующий этап – это нарезка пленки по нагревательным полосам. Они созданы для того, чтобы внутренняя структура инфракрасной системы не нарушилась. Когда пленка разделана на части, на нее крепят контактные зажимы (они должны располагаться в месте двухслойной пленки и медных полос, по которым проходит ток). С помощью молотка или других подручных средств в отверстие вставляется люверс.

Далее производится изоляция срезов инфракрасных контактных полос. К наконечнику проводятся медные провода, зажимаются и изолируются с помощью гидроизоляционной полосы. Элементы пленки крепятся параллельно друг другу, чтобы они ни в коем случае не накладывались.

Максимальная нагрузка на терморегулятор не должна превышать показатель в 3500 Вт. Здесь стоит учитывать не только элементы электрического обогрева, но и прочие электрические аппараты, которые подключены к той же сети

Бывают ситуации, когда общая мощность системы превышает лимит в 3500 Вт. В таком случае вам потребуется монтировать отдельную проводку электрических кабелей с автономным выключателем, чтобы убрать большую нагрузку с основной электропроводки. Здесь важно использовать магнитный пускатель.

После работ с пленкой проводится укладка изолирующего материала с теплоотражающим слоем. Такой материал крепится на скотч. Сверху производится укладка нагревательных элементов. Они должны располагаться медными полосами вниз.

Стоит избегать прикосновений двух полос, так как это приведет к перегреву системы в месте соприкосновения. Для крепления нагревательных элементов чаще всего используют степлер или скотч, реже мебельные гвозди. Такие методы крепления дадут гарантию того, что в будущем полосы не сместятся и не попадут одна на другую.

Правила укладки нагревательных элементов:

  • прикрепляются только на прозрачную кайму;
  • нагревательный элемент должен располагаться на расстоянии не менее 0,5 см от того участка, по которому проходит медная проводка;
  • главные провода должны быть проведены под плинтус;
  • чтобы изоляция легла в один уровень с полом, необходимо сделать вырезы для утолщенных участков.

После проделанных этапов работы систему нужно детально проверить. В первую очередь стоит обратить внимание на качество изоляции проводов и их крепление. Далее нужно исключить возможность возникновения коротких замыканий в системе, а при необходимости, исправить неполадки.

Тестировать систему нужно до того момента, когда будут полностью исключены вероятные сбои или неисправности элементов обогрева пола

Далее необходимо прикрепить датчик температуры к терморегулятору. Такая процедура проводится с помощью скотча, а крепление выполняется в месте, где нет нагрева. Затем включается терморегулятор и выжидается небольшое количество времени, чтобы понять, правильно ли он функционирует. Если все выполнено верно, то рукой можно прочувствовать проступающее тепло.

Если вся система работает исправно, то она накрывается специальным материалом, который регулирует выделение пара. Материал крепится на скотч. Сверху укладывается листовая фанера или ДВП. Они крепятся к основанию с помощью шурупов и выполняют функцию выравнивания пола.

Фанера должна располагаться таким образом, чтобы ее крепления попадали на прозрачную часть инфракрасной пленки и не задевали медную прокладку. Крепления должны располагаться не ближе, чем 0,5 см от изолированных частей пленки, по которым проходит электричество.

Особенности укладки линолеума

Подобрав линолеум с оптимальными техническими характеристиками (в меру плотный, достаточно эластичный, который не подвержен деформации из-за высокой температуры), стоит правильно уложить его, исключив варианты неровной поверхности, которая может получиться в итоге.

Расстелив линолеум на включенную систему обогрева, стоит выждать несколько дней, чтобы он принял естественную форму. Первоначально закреплять его не нужно

Далее выполняется крепление с помощью клеевой мастики или двухстороннего скотча. Мастика в этом случае будет в приоритете, так как с ней пол будет более равномерным.

Линолеум обязательно должен обладать хорошей теплопроводностью, при этом быть очень прочным и устойчивым к выцветанию. В качестве хорошего примера выступает многослойный линолеум из поливинилхлорида, который не боится воздействия тепла.

Выводы и полезное видео по теме

Еще больше полезной информации о теплых полах различных видов — в представленных ниже видеороликах.

Полезные материалы по выбору:

Нюансы монтажа пленочного вида:

Электрическую СТП под линолеум возможно сделать собственными руками, главное, соблюдать меры предосторожности и выполнять работу в нужной последовательности. Электроработы лучше доверить специалистам, а вот укладку верхних слоев системы можно выполнить без посторонней помощи. Запаситесь терпением, необходимыми материалами, и вы будете в комфорте проводить холодное время года, не завися от общей системы отопления и прочих факторов.

sovet-ingenera.com

пленочный инфракрасный и электрический, монтаж и видео, укладка и подогрев, как стелить

Дополнительно обогреть дом вам поможет теплый пол, который вполне можно установить под линолеум Система «теплый пол», которая совсем недавно была доступна лишь единицам, сейчас набирает все большую популярность. Снабдив свою квартиру таким устройством, вы сможете ходить босиком по полу даже в самые холодные зимние деньки. Многие думают, что не все отделочные материалы можно совместить с теплым полом, особенно неподходящим покрытием для такого тандема считается линолеум. Однако если вы учтете все нюансы выбора и монтажа такой конструкции, то сможете оборудовать теплый пол под линолеумом своими руками.

Выбор линолеума под пленочный теплый пол

Линолеум – очень дешевый, а по тому популярный материал. Однако его низкая стоимость говорит о том, что он сильно отстает от новых материалов, по своим технологическим характеристикам.

Чтобы определиться с тем, можно ли использовать данный вид линолеума в комбинации с теплым полом, вы можете посоветоваться с продавцом-консультантом, или посмотреть пиктограммы на упаковке.

Очень часто недобросовестные производители добавляют в состав линолеума вредные вещества. Из-за этого при нагреве из такого материала начинают выделяться опасные для здоровья соединения. Чтобы не стать жертвой обмана, всегда перед покупкой линолеума требуйте у продавца сертификат качества, а также убедитесь в том, что этот вид материала пригоден для использования в сочетании с теплым полом.

При выборе линолеума под пленочный теплый пол нужно учитывать его качество и основные характеристики

Виды линолеума и их взаимодействие с теплым полом:

  1. Линолеум из резины – это, пожалуй, один из самых дешевых видов. Они имеет не очень эстетичный внешний вид и низкие показатели качества, из-за чего редко используется для отделки домов и квартир. Однако укладка на теплый пол такого материала вполне возможна.
  2. ПВХ линолеум также стоит недорого и неплохо смотрится в интерьере квартиры. При нагревании выше 28 градусов тепла, начинает выделять вредные соединения, поэтому он абсолютно непригоден для установки вместе с теплым полом.
  3. Однослойный линолеум тонкий и недолговечный материал. Его , конечно, можно стелить на теплый пол, однако он требует частой замены.
  4. Утепленный линолеум – это качественный толстый материал, обладающий низкой теплопроводностью. Однако его можно положить лишь в то помещение, где нет системы теплый пол.
  5. Глифталевый линолеум покрыт толстым слоем лака. Он отвечает всем современным технологическим требованиям. Это идеальный вариант для укладки теплого пола.

Помимо вышеприведенных качеств линолеума, вам нужно обращать внимание на то, из чего сделана обратная сторона материала. Если его изнаночный слой состоит из ткани, то для теплого пола такой линолеум не годится.

Инфракрасный теплый пол под линолеум

Совсем недавно система теплый пол требовала длительной и трудоемкой установки, в процессе которой приходилось иметь дело с бетонными работами. Однако сейчас, когда строительная индустрия быстро развивается, есть более простые и удобные варианты.

Инфракрасный пленочный теплый пол – это современный материал, который по внешнему виду напоминает черную толстую пластину, он отлично сгибается и имеет небольшой вес. По некоторым параметрам такая пленка уступает более традиционным видам теплого пола, но и преимуществ у нее тоже хватает.

Достаточно популярным на сегодняшний день является инфракрасный теплый пол под линолеум

Достоинства инфракрасного теплого пола:

  1. Стоимость всех элементов такой конструкции ниже, чем, например, водный теплый пол.
  2. Монтаж пленочного теплого пола настолько прост, что вы сможете справиться с ним своими силами.
  3. Такая система не боится заморозков и не может растрескаться и затопить находящиеся под ним помещения.
  4. При включении такого устройства пол нагревается мгновенно. При этом греются лишь предметы, соприкасающиеся с полом, а воздух не теряет влажность.
  5. Пленку теплого пола можно уложить только в тех местах, де нужен подогрев. Таким образом, вы экономите материал.

Список достоинств у инфракрасного пола довольно велик. Однако пока, к сожалению, такой ленточный обогрев трудно назвать идеальным. Он имеет достаточно весомые недостатки.

Недостатки теплого пола на пленочной основе:

  1. Возможность поражения током людей ходящих по нему. И хотя такая вероятность очень мала, ведь устройство хорошо заземлено, такие случаи все же бывали.
  2. Большая энергозатратность. Обслуживание такой системы выходит в несколько раз дороже, чем подогрев пола водным устройством.
  3. Зависимость от наличия электроэнергии. При отключении электричества, обогрев пола прекращается моментально.

Как видите, и недостатки у инфракрасного теплого пола тоже имеются. Если они кажутся вам слишком значительными. То вы можете подобрать себе другую систему, однако у каждого вида есть свои недостатки.

Электрический теплый пол под линолеум

Электрический кабельный пол может быть кабельным на основании. В первом случае конструкция представляет собой просто провод, а во втором – сетку с подогревом в виде провода.

Быстро и легко сделать помещение теплым можно при помощи электрического пола

Электрический пол на основании проще устанавливать, но плюсы и минусы у обоих вариантов одинаковые. Этот вид теплого пола имеет характеристики сходные с инфракрасной системой, однако имеются и некоторые отличия.

Сделать такой пол, можно самостоятельно даже не имея специального оборудования. Вам даже не понадобиться вживлять его в стяжку, если в качестве отделочного материала будет использована плитка, но под линолеум и ламинат бетонное основание установить все, же придется.

Выбрав для своего дома такую систему, вы сможете спокойно передвигать мебель, что является несомненным преимуществом. Однако количество потребляемой энергии все-таки у такой системы очень велико, поэтому не стоит ее использовать как основной источник отопления.

Водный подогрев пола под линолеум

Водный теплый пол больше подходит для обогрева частных домов так, как для такой системы нужен дополнительный стояк. Однако новые многоэтажные дома уже имеют все необходимое оборудование для установки такой системы.

Если вы установите такой пол в квартире без согласия с соседями и с коммунальными службами, то у вас могут возникнуть проблемы с законом.

Для обогрева частных домов многие специалисты рекомендуют использовать водный теплый пол

Недостатками такой системы перед электрическими теплыми полами являются следующие факторы: обязательная заливка стяжкой, трудоемкость монтажа, высокая стоимость материалов, возможность установки не во всех помещениях. Еще одним недостатком всех теплых полов является то, что постоянно ходить по ним нельзя, в противном случае у вас могут возникнуть заболевания связанные с сосудами.

К преимуществам теплого пола относится то, что он экономит электроэнергию, не излучает вредных электрических и электромагнитных волн, а также способен справиться с обогревом помещения без дополнительных устройств.

Укладка теплого пола под линолеум

После того, как вы определились с видом полового подогрева, можно перейти непосредственно к его монтажу. Мы рассмотрим, как правильно класть инфракрасный пол на пленочной основе. Такую систему делать проще всего, а по тому, вы точно с ней справитесь.

Произвести укладку теплого пола под линолеум вполне можно самостоятельно, главное — заранее ознакомиться со всеми нюансами этого процесса

Инструкция, как постелить пленочный теплый пол:

  1. Подготовительный этап включает в себя выравнивание пола с помощью стяжки или цементной штукатурки (это зависит от того, насколько основание неровное).
  2. Сверху на выровненный пол клеится гидроизоляционная защита. Это может быть пленка, или битумный клей (мастика).
  3. Гидроизоляционная пленка зашивается листами фанеры или ДСП.
  4. Теперь можно составить схему, по которой будет размещена термопленка. Ее не нужно укладывать сплошной линией. Места, где будут стоять диваны и шкафы лучше оставить без обогрева.
  5. Поверх фанерного основания укладывается теплоизоляционный материал имеющий слой из отражающей алюминиевой фольги. Чтобы скрепить между собой листы теплоизоляции используйте скотч и строительный степлер.
  6. Теперь согласно составленной ранее схеме укладывается инфракрасная пленка. При этом она должна лежать нижней стороной на термопленке. Полотна теплого пола скрепляются между собой скотчем.
  7. Далее место разреза широкой медной шины оклеивается битумной изоляцией. Там, где будет производиться подключение пленки к проводам, устанавливаются медные зажимы. И вся конструкция подключается согласно инструкции производителя.

Перед тем, как собирать теплый пол, обязательно ознакомьтесь с инструкцией на упаковке. Также вам необходимо проконсультироваться с электриками насчет того, в состоянии ли ваша проводка выдержать нагрузки такой системы.

Монтаж инфракрасного теплого пола под линолеум (видео)

Теплый пол – это отличный способ дополнительного обогрева помещения. Его можно использовать даже в тандеме с линолеумом. Используйте такую систему в своем доме, и пусть вам всегда будет тепло!

dekormyhome.ru

Теплый пол под линолеум - видео, выбор покрытия и технология монтажа

Устройство дополнительных систем отопления и подогрева напольного пространства не позволяет использовать стандартные типы напольного покрытия, не предназначенного для длительного нагрева.

Теплый пол под линолеум как раз один из таких случаев, когда неправильный выбор материала и системы обогрева, может привести к весьма плачевным последствиям.

Какую обогревательную системы можно использовать

Основные виды полов с подогревом, которые можно монтировать под большинство покрытий

Устройство дополнительных системы обогрева, в частности пола с подогревом, может быть выполнено с применением различных систем теплого пола, имеющих различную технологию монтажа и подключения.

Выбор конкретной разновидности подогрева напольного пространства зависит от следующих факторов – техническое состояние несущего основания и плит перекрытия, возможность капитальной реставрации плиты перекрытия и заливки выравнивающего слоя бетона, наличие навыков работы с данными материалами, знания технологи монтажа и т.д.

В общем случае, теплый пол под линолеум может быть организован с использованием следующих разновидностей:

  • водяной – нагревательная система, где в качестве греющих элементов используются трубы из сшитого полиэтилена или металлопластика, а теплоносителем является горячая вода, поступающая из центрального отопления или нагревательного котла. Вся система подключается к распределительному коллектору или теплообменным узлам;
  • кабельный – электрические нагревательные системы на основе резистивного или саморегулирующегося кабеля. Подключаются к терморегулирующему блоку, позволяющему проводить точное выставление (зависит от типа регулятора) требуемой температуры, время работы, включения и выключения;
  • плёночный – электрическая система, выполненная в виде термопленки из полиэстера, между которой запечатаны подводные контакты и нагревательные элементы. Принцип подключения и управления во многом схож с кабельным теплым полом.

Если проводить более детально сравнение, без учета индивидуальных особенностей жилища и конструкции пола, то водяные системы чаще всего используются для устройства полов с подогревом в частных и загородных домах.

Это связано с технической стороной – нагревательные элементы в виде труб лучше всего укладывать под бетонную стяжку, что не всегда удается выполнить в квартирах и многоквартирных домах. С рядом ограничений, трубы можно укладывать и без стяжки, но это не обеспечит теплоотдачу должного уровня.

Общая схема, иллюстрирующая систему после монтажа на поверхность основания

Кабельные и пленочные теплые полы чаще всего устанавливаются в жилых квартирах, так как технология их монтажа не отличается особой сложностью и не всегда требует устройства изолирующей стяжки, что не влияет и не несет потерь по высоте помещения.

С практической стороны, монтаж водяных систем является приоритетным, так как нагрев напольных покрытий и линолеума будет происходить плавно, что исключит нежелательный перегрев материалов.

Токопроводящие нагревательные конструкции быстро нагреваются, что не лучшим образом сказывается на облицовочном материале. При невнимательности, существует риск установить температуру нагрева, не соответствующею требуемым параметрам эксплуатации.

При индивидуальном выборе подходящей конструкции, следует учесть экономическую составляющую монтажа и эксплуатации. То есть, устройство водяных систем требует значительных затрат на укладку, подключение и изолирование конструкции, но не “бьет по кошельку” в процессе использования.

Для проведения самостоятельных работ мы рекомендуем монтировать теплый электрический пол под линолеум с выбором соответствующего покрытия и регуляторного блока. Установка электрического подогрева обойдется сравнительно дешево, но потребует ежемесячных трат на оплату электроэнергии.

Какой линолеум лучше подойдет для укладки

Использование подогрева пола откладывает целый ряд ограничений на применение линолеума в качестве финишного облицовочного покрытия. В большей степени это связано с температурой нагрева поверхности и связующих веществах, используемых при изготовлении.

Мармолеум — лучший линолеум для укладки по полу с подогревом

В зависимости от связующих компонентов линолеум можно разделить на следующие группы:

  1. Натуральный – покрытие из натуральных компонентов, включающее основание из природных волокон, измельченную древесину, масло льна, смолу хвойных пород деревьев и т.д. Долговечен, экологичен, абсолютно безопасен для здоровья человека. Обладает антибактериальными свойствами, инертен к слабо концентрированным кислотам и спирту. Является лучшим линолеумом для теплого пола, так как отличается наиболее оптимальными эксплуатационными качествами, не горит и не способствует распространение открытого пламени.
  2. Поливинилхлоридный – материал на тканевой, шумоизоляционной или вспененной подложке. Изготавливается из поливинил-хлорида, различных присадок, красящих веществ и наполнителей. В зависимости от класса имеет различную прочность и сопротивление к истиранию. Обладает низкой теплопроводность и инертностью к слабым кислотам. Гигиеничен, в нормальном состоянии безопасен и не оказывается влияние на человека.
  3. ПВХ покрытия при нормальной температуре в 18-20 °С абсолютно безопасны

  4. Алкидный – покрытие на основе полимерных веществ, алкидных смол и натуральных компонентов. Обладает более высокими шумопоглощающими и теплоизоляционными качествами, нежели ПВХ-линолеум. В процессе использования, особенно при нагревании, возможна небольшая усадка по длине и увеличение по ширине уложенного полотна.
  5. Нитроцеллюлозный – однослойный материал, изготавливаемый из коллоксилина, полученного путем переработки хлопковой целлюлозы. Дополнительными компонентами могут выступать асбест, гипсовый порошок, сурик и т.д. Имеет высокие теплоизоляционные свойства, хорошую эластичность и повышенную влагоустойчивость. При нагреве до 50 °C возможна возгораемостью, при понижении до 0 °C ломкость и повреждение материала.
  6. Резиновый – двухслойное покрытие на основе дробленой резины (нижний слой), битума, различных наполнителей, красящих пигментов и синтетического каучука (верхний слой). Имеет высокую влагостойкость и эластичность.

В силу технических особенностей и используемых компонентов, резиновый и нитроцеллюлозный типы линолеумов для укладки по теплому полу не используются. Помимо связующих веществ, при выборе линолеума значимую роль играет вид основы и ее толщина.

Безосновные покрытия отличаются минимальной толщиной до 1,6-1,8 мм. Рекомендованы к укладке в помещениях с возможностью повышенной загрязненности и влажности – кухня, ванная комната и санузлы. Настилаются на предварительно выравненное основание без существенных отклонений. Срок службы не превышает 6-7 лет.

Покрытием на вспененном основании имеет толщину 2-3,6 мм, со сроком службы 8-10 лет. Укладывается в помещениях с повышенной загрязненностью, требующей проведения влажной уборки – прихожая, столовые, санузлы и т.д. Для мест с возможностью попадания влаги и при стыковке материала, требуется сварка контактирующих швов при помощи специального шнура или жидких растворов.

Покрытие на теплоизоляционной основе может иметь толщину до 4,5-5 мм. Используются в любых помещениях, кроме технических площадей и помещений с повышенной влажностью. В процессе настила требуется укладывать материал единым полотном, без стыков и с 0,5-1 см зазором от стен и проемов, так как в процессе эксплуатации возможна небольшая “утаптываемость”.

Нюансы выбора необходимых материалов

Основная особенность использования подогрева пола под линолеум – это режим эксплуатации при периодическом или продолжительном температурном нагреве.

Согласно СНиП температура на поверхности пола или на облицовочном материале не должна превышать 25-30 °С. Если речь идет о линолеуме, не важно какого типа и из чего он изготовлен, максимально наибольшая температура нагрева не должна быть более 28 °С.

Данное значение принято на максимум, так как при большем нагреве возможен риск выделения вредных веществ из покрытия, которые в нормально состоянии в 15-20 °С абсолютно стабильны и безвредны для человека.

Разрешающие маркировки, указывающие, что данный тип материала можно использовать совместно с теплым полом

Помимо этого, нагрев до 28 °С обеспечивает максимальную энергоэффективность, которая позволяет расходовать достаточное количество электроэнергии для нагрева воздуха в помещении до 18-20 °С.

При выборе подходящего линолеума, следует внимательно смотреть на наличие разрешающего маркера на упаковке, который выполнен в виде значка, указывающего, что производитель рекомендует использовать данное покрытие совместно с теплым полом.

Рекомендованная мощность кабельного или пленочного пола при укладке под линолеум не должна превышать 150 Вт/м2. Данной мощности достаточно для обеспечения равномерно нагрева материала до нужной температуры.

При использовании более мощных полов (170-230 Вт/м2) линолеум, вследствие воздействия большой температуры, может потерять цвет и рисунок на поверхности покрытия, измениться в размерах, отклеиться от несущей основы и начать выделять фенольные соединения.

Последовательность монтажа на примере пленочных систем

Пленочный или инфракрасный теплый пол под дальнейший настил линолеума является наиболее простым решением для устройства полов с подогревом. Данная технология преимущественно используется в квартирах и частных домах с небольшой высотой потолка.

Для монтажа пола потребуется приобрести комплект теплого пленочного пола, терморегулятор, отражающую теплоизоляцию, линолеум с соответствующей маркировкой, металлизированный скотч и пароизоляционную мембрану.

В качестве несущей основы под облицовку можно использовать листы фанеры, которые будут фиксироваться в черновое основание при помощи строительных дюбелей. Количество листов должно быть чуть большим, чем площадь помещения, так как в процессе работ возможна подрезка полотен материала.

Коммуникации под терморегулятор и проводку лучше выполнить до монтажа отопительной конструкции

Перед тем, как приступить к укладке, следует провести подготовку несущей плиты или перекрытия. Для этого потребуется демонтировать старую напольную облицовку, убрать поверхность от мусора и устранить возможные повреждения основы. Перед укладкой систем теплого пола рекомендуется просушить и прогрунтовать основание.

Для деревянных оснований потребует полностью перебрать существующую систему пола, заменить поврежденные участки, обработать антисептиком деревянные части конструкции и утеплить основу. При устройстве черновой поверхности лучше использовать ЦСП или обычную фанеру толщиной 18 мм.

Слева — обычный термостат с механическим управлением, Справа — программируемый термостат с сенсорным управлением

Монтаж регуляторного блока выполняется открытым способом или в розеточное гнездо. Выбор конкретного способа зависит от типа регулятора. Для монтажа открытым способом потребуется просверлить отверстие в нужном месте стены на расстоянии 120-150 см от поверхности пола. Далее забить пластиковые пробки и повесить монтажную панель регулятора.

При закрытом монтаже потребуется просверлить соответствующее отверстие в стене при помощи электродрели со специальной насадкой. Далее от основания до отверстия необходимо проделать штробу для укладки проводов. Для этого используется болгарка с диском по бетону, молоток и зубило.

Для распределения тепла в нужном направлении использует отражающая теплоизоляция

Дальнейшие работы по монтажу пленочного пола под линолеум своими руками будут состоять из следующих этапов:

  1. Исходя из площади помещения, составляется схема укладки термопленки, с учетом расстановки мебели и крупных предметов, под которым укладка не проводится. Далее выполняют настил теплоотражающей изоляции по всей поверхности основания. Места стыков надежно заклеиваются металлизированным скотчем. Для фиксации изоляции к черновому полу можно использовать степлер или двусторонний скотч.
  2. Пленочный теплый пол — укладка с дальнейшим настилом линолеума

  3. Выполняется раскладка термопленки по длине помещения, с учетом технологических зазоров в 20-25 мм от сторонних источников тепла. При подгонки пленка подрезается в местах отмеченных пунктирной линией.
  4. Устройство контактных зажимов на медной токопроводящей шине

  5. Производится подключения контактных клемм на токопроводящую медную полосу. Клемма крепится так, чтобы один ее контакт располагался на медной шине под защитным покрытием. В местах разреза производится изолирование шины при помощи битумной изоляции, входящей в комплект поставки.
  6. В люверсы контактов подсоединяется и фиксируется медный проводник с сечением не менее 1,5 кв.мм. Для зажима можно использовать обычные пассатижи. Общее подключение термопленки выполняется параллельным способом. После фиксации всех проводом, монтажные концы проводников выводиться к месту расположения регуляторного блока, а клемма изолируется битумной изоляцией.
  7. Подсоединение и фиксация проводки к контактным зажимам

  8. Осуществляет фиксации датчика температур с обратной стороны пленки. Для крепежа используется битумный скотч или изоляция. Далее в местах расположения контактных клемм и датчика в поверхности теплоизоляции вырезается небольшой кусочек материала. Это делается для того, чтобы после настила финишной облицовки, контакты оставались целы и не повреждались в процессе эксплуатации.
  9. Термодатчик позволит термостату снимать температуру нагревательных элементов

  10. Выполняется подключение монтажных концов и датчика температуры к регулятору. При скрытом способе монтажа, коммуникации пропускаются через гофрированную трубу и укладываются в подготовленный канал в стене. Подключение видеться согласно прилагаемой инструкции к полу и регулятору.
  11. Коммуникации лучше утопить в теплоизоляции или вырезать под них специальные каналы

  12. При проверке на работоспособность теплый пол включают на несколько минут и подносят руку к термопленке. Если все в порядке, то системы отключается. Все провода утапливаются в теплоизоляции или укладываются в специальные каналы, которые вырезаются в покрытии.
  13. Фиксация фанеры выполняется в пространство между полотнами термопленки

  14. На поверхность термопленки укладывается пароизоляция. Стыки покрытия проклеиваются скотчем. Далее производится настил фанерных листов. Фиксация листов осуществляется в пространство между полотнами пленки. Для фиксации используются строительные дюбеля. После выравнивания основы фанерой, осуществляется настил линолеума с соблюдение температурного зазора.

В процессе эксплуатации рекомендуется внимательно следить за выставляемой температурой и периодически проверять состояние напольного покрытия. При обнаружении проблем, следует незамедлительно прекратить использование подогрева и произвести частичную, а лучше полную замену покрытия.

Если будет проводиться работа с ламинированной доской, то рекомендуем ознакомиться с материалом, рассказывающим, как уложить электрический теплой пол под ламинат или паркетную доску.

Перед самостоятельным выполнением монтажа рекомендуем ознакомиться с видео – теплый пленочный пол под линолеум и ламинат своими руками.

Читайте также:

otdelkaexp.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
