Монтаж теплого пола под плитку – характеристика видов, выбор материалов, подготовительные работы, этапы монтажа

Содержание

Укладка теплого пола под плитку

Технология теплого пола сегодня пользуется огромной популярностью. Прежде всего это связано с высокой эффективностью напольного отопления перед традиционной радиаторной системой. При комбинации теплого пола с керамической плиткой можно достигать наилучших результатов. В этой статье мы расскажем вам о том, по какой схеме осуществляется укладка теплого пола под плитку. Мы рассмотрим с вами все тонкости выполнения этой работы.

Какой теплый пол выбрать

Для начала, давайте определим с вами один нюанс, какой установить теплый пол под плитку лучше всего. Сегодня известно несколько технологий, например, водяной обогрев. В этом случае отопительный контур помещается непосредственно в стяжку пола. Проходящий теплоноситель по трубам, равномерно прогревает стяжку и керамическую плитку, а потом отдает все тепло внутрь помещения. Также немалой популярностью пользуется и электрический обогрев. В этом случае используются нагревательный кабель или маты.

Хотя нельзя сказать, что электрический обогрев лучше водяного. В этой статье мы сделаем акцент именно на электрический теплый пол под плитку. Эти технологии идеально комбинируются друг с другом.

Важно! При покупке электрического теплого пола можно выбрать готовый комплект. Если нет, тогда всю комплектацию придется выполнять самостоятельно.

Особенности электрических матов

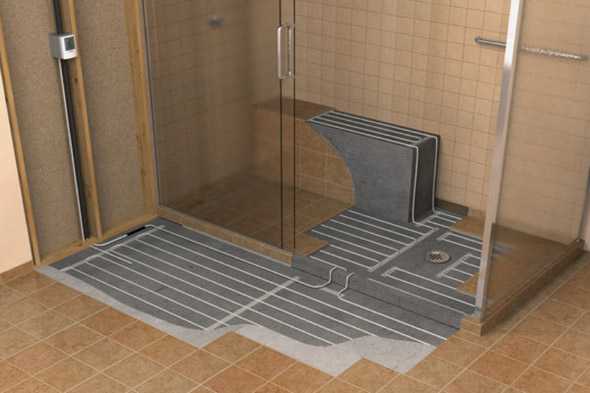

Монтаж теплого пола под плитку лучше всего осуществлять с использованием кабельного нагревательного мата. Под этим подразумевается специальная сетка, на которой с определенным шагом закреплен кабель. В основе сетки используются полимеры, например, стекловолокно. Также мат имеет клейкую поверхность. Она защищена специальной пленкой. Непосредственно перед монтажом пленка удаляется и маты приклеиваются к основанию. Безусловной, такая монтажная клеящаяся поверхность имеется не на всех видах электрических матов.

Что касается кабеля, то он также может различаться. Так, могут использовать двужильные и одножильные кабеля. Одножильные кабеля стоят гораздо дешевле. Что касается двужильного, то он имеет ряд преимуществ. Например, его гораздо легче подключать, плюс ко всему, он не создает электромагнитное поле. Поэтому лучше всего выбирайте нагревательный мат с двужильным кабелем. Установка теплого пола под плитку такого плана может иметь ряд положительных сторон.

Перед покупкой также необходимо определиться и с его площадью. Для этого лучше всего сделать небольшой проект, который позволит вам точно определить зоны, на которых будет присутствовать электрический обогрев.

Важно! Если вы знаете где будет установлена крупногабаритная мебель или стационарные предметы, то под них устанавливать электрические маты не нужно. Итак, сделав проект, вы сможете определить площадь всего покрытия.

Что касается выбора того или иного производителя, то здесь существует большое разнообразие. Сегодня на отечественном рынке можно найти ряд крупных производителей теплого электрического пола, который можно положить под теплый пол. В большинстве случаев готовые комплекты состоят из нагревательных матов, терморегулятора, температурного датчика, инструкции по монтажу и соединительных проводов.

Плюс ко всему, вам необходимо укомплектовать систему дополнительными покупками. Например, необходимо приобрести теплоизоляционный материал, это может быть Пенофол. Он представляет собой вспененный полиэтилен, который с одной стороны имеет отражающую поверхность. Укладывается он непосредственно под нагревательный мат. Благодаря этому вся тепловая энергия будет направляться вверх помещения, а теплопотери будут сведены к нулю.

Кроме всего прочего, вам необходимо приобрести плитку для пола. Крайне важно быть внимательным, при выборе плиточного клея. Технология укладки теплого пола под плитку требует использования специального плиточного клея. При его выборе обязательно смотрите на его упаковку. На ней должна быть информация, что клей для плитки подходит для укладки кафеля на теплый пол. Для отделки плитки, вам еще необходимо приобрести затирку для швов.

Что касается инструмента, то вам может потребоваться такой набор:

  • Рулетка.
  • Уровень.
  • Емкость для замешивания плиточного клея.
  • Строительный нож.
  • Набор отверток.
  • Болгарка.
  • Станок для резки плитки.
  • Шпатель с зубьями и прочее.

Если все у вас уже куплено, то можно приступать к работам.

Инструкция по изготовлению теплого пола под плитку

Укладка теплого пола под плитку своими руками выполняется в определенной последовательности. Сейчас мы рассмотрим основные этапы изготовления напольного обогрева. Как следствие, вы сможете справиться со всеми работами своими руками без привлечения специалистов.

Подготовительные работы

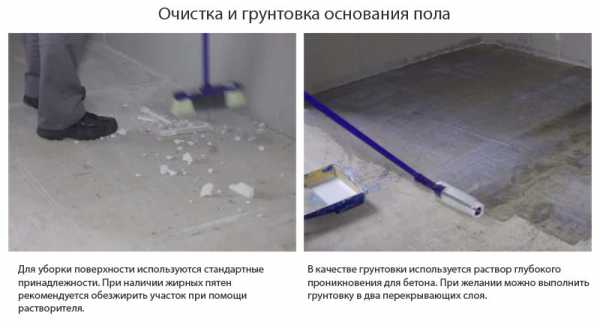

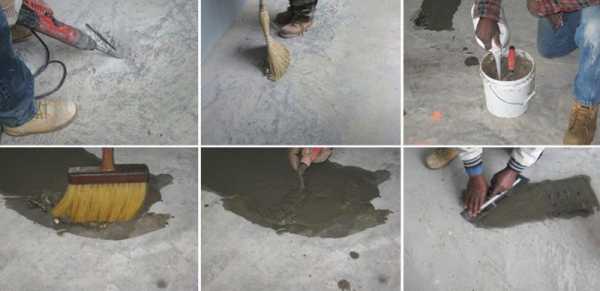

На первом этапе работ осуществляется подготовка основания. Укладывать обогрев допускается только на ровную поверхность. По этой причине вам необходимо убедиться в том, что основание абсолютно ровное. Если и есть перепад, то он должен составлять не более 2 мм по всей площади. Если у вас есть стяжка, то вам необходимо проверить ее качество. Сделать это можно если вы простучите по ее поверхности. Если звук будет пустой, то качество стяжки оставляет желать лучшего. В этом случае вам необходимо полностью удалить это покрытие. Если же стяжка имеет хорошее основание, но есть незначительный перепад по высоте, то можно использовать самовыравнивающие смеси. Благодаря этому с минимальными затратами и усилиями, вы добьетесь отличного результата.

Если же ваша стяжка идеально ровная, то вам необходимо убедиться, что на ней нет трещин и прочее. Также следует убрать весь мусор, который может повредить нагревательный элемент теплого пола.

Совет! Если у вас есть строительный пылесос, то им можно качественно устранить весь мусор и пыль с поверхности пола.

Теплоизоляция и гидроизоляция

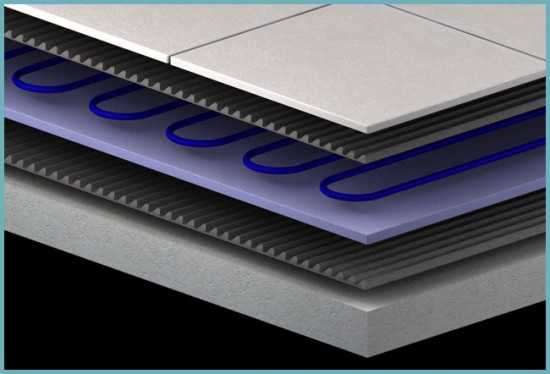

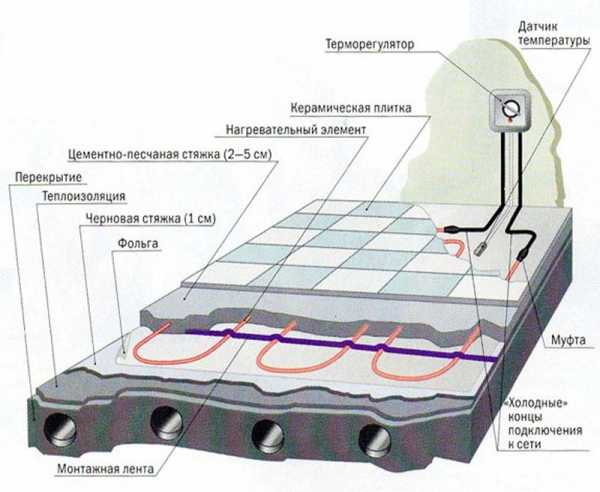

Теперь пришло время к изготовлению отопительного пирога. Для этого сперва изготавливается слой гидроизоляции. Для этой цели можно использовать специальные обмазочные составы. Самый простой материал – полиэтиленовая пленка. Укладываете ее внахлест до 200 мм. Между собой она соединяется скотчем. Также заведите гидроизоляцию на стену высотой до 250 мм.

После этого укладывается слой теплоизоляции. Для этого лучше всего использовать Пенофол, хотя есть и другие качественные теплоизоляционные материалы. Кстати, если укладка плитки на теплый пол осуществляется на первом этаже или в частном доме, где под первым этажом неотапливаемый подвал или грунт, слой теплоизоляции должен быть большим. Поэтому есть смысл использовать пенополистирол или пенопласт.

Сверху теплоизоляции обязательно укладывается слой отражающей пленки. Она необходима, так как благодаря ей вся тепловая энергия будет направляться вверх.

Совет! При укладке теплоизоляции и всех остальных слоев отопительного пирога избегайте каких-либо щелей или зазоров. Все должно укладываться встык. В таком случае будут полностью исключены мостики холода.

Монтаж теплого пола

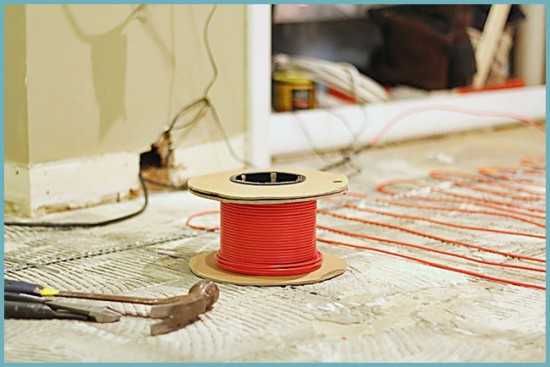

После этого можно приступать к монтажу нагревательного элемента теплого пола под плитку. Способ монтажа во многом будет зависеть от того, какую именно вы приобрели систему. Если нагревательные маты, то здесь все очень просто. Вам необходимо равномерно распределить маты по всей площади обогреваемой поверхности. Если вы приобрели нагревательный кабель, то вам необходимо к полу закрепить монтажную планку к основанию. После этого необходимо равномерно уложить кабель, соблюдая определенный шаг укладки.

Совет! При укладке кабеля избегайте того, чтобы были какие-либо изгибы. Все повороты должны быть плавными.

Следите за тем, что нагревательный кабель теплого пола был надежно закреплен к полу. В противном случае торчащий кабель будет мешать процессу укладки плитки или заливки стяжки. После того как вы уложили нагревательный кабель, необходимо подключить конец провода к терморегулятору, который будет осуществлять контроль нагрева пола под плиткой. Плюс ко всему, между нагревательным элементом на полу под плиткой помещается температурный датчик. Он должен быть помещен в специальную гофру, которая позволит при необходимости поменять датчик. Сам терморегулятор необходимо подключить к электричеству к электрическому щитку на отдельный УЗО.

Когда все готово, необходимо проверить всю изготовленную вами систему. Для этого выполняете тестовое включение. При этом процессе вам не следует спешить. Убедитесь, что все работает исправно. Ведь после заливки стяжки и укладки покрытия исправить что-либо будет проблематичною если вы обнаружили какие-либо неисправности, то обязательно устраните их. Обязательно проверьте места соединений кабеля. Также испытайте работу температурного датчика. Обязательно измерьте сопротивление в кабеле. Оно должно соответствовать указаниям в паспорте.

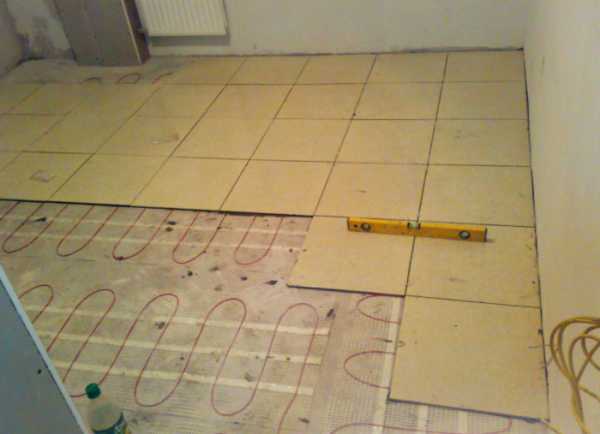

Укладка плитки

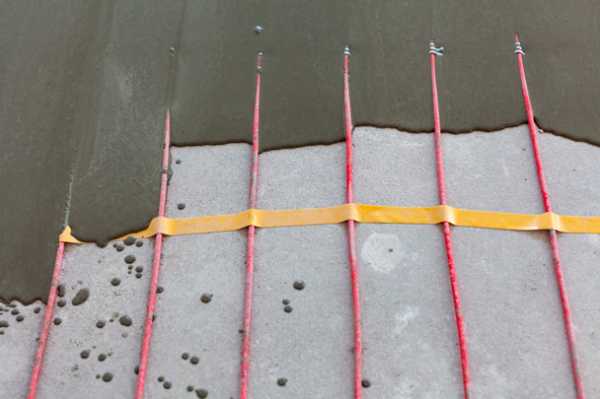

Заключительный процесс может быть выполнен двумя путями. Уложенный теплый пол можно залить тонкой выравнивающей стяжкой. В таком случае вам необходимо установить маяки, которые помогут вам залить идеально ровную поверхность. В таком случае плиточный слой клея будет минимальный. Уже после высыхания стяжки, можно будет класть плитку. Также существует и другая технология, которая сводится к тому, чтобы укладывать плитку сразу на теплый пол.

При укладке обязательно следите за тем, чтобы плиточный клей или раствор полностью заполнял все пустоты. В случае образования воздушных пустот, работа теплого пола под плиткой будет некорректной. Что касается толщины плиточного клея, то она не должна превышать 5 мм.

Важно! После укладки плитки или заливки стяжки включать обогрев недопустимо. Плиточный клей и стяжка должны сохнуть при естественной температуре. Только так будет обеспечен продолжительный эксплуатационный срок напольного обогрева.

Заключение

Итак, вот мы и рассмотрели все особенности того, как осуществляется монтаж теплого пола под плитку. Чтобы поверхность не была сильно горячая, вам необходимо задать программу на терморегуляторе. Таким образом вы сможете достичь идеальной и комфортной температуры внутри помещения. Как мы увидели, плитка является идеальным материалом для укладки ее на теплый пол. Она имеет прекрасные теплопроводные свойства, что позволяет быстро прогревать пол и воздух внутри помещения. В дополнении ко всему, предлагаем вам посмотреть видео об изготовлении теплого пола под плитку. Оно поможет вам закрепить всю теорию из этой статьи, а также избежать ошибок при монтажных работах. Надеемся, что эта статья вам понравилась и вы сможете со всей работой справиться своими руками без привлечения на то специалистов.

bouw.ru

Монтаж теплого пола под плитку: укладка, выбор, расчет

Содержание статьи

От автора: приветствуем читателей нашего сайта. Все чаще мы задумываемся о ремонте, который не только через несколько лет не потеряет свою актуальность и визуальные качества, но и будет практичным и внесет в наши дома уют и комфорт. В связи с этим, мы хотим поговорить с вами о том, как делается монтаж теплого пола под плитку.

Плитка — современное покрытие, которое абсолютно не боится воздействия воды и любых других агрессивных сред, способно выдержать десятки лет нещадной эксплуатации. Она является тем самым покрытием, которое всегда в моде, актуально смотрится с любым дизайном, пригодна для любого помещения и для покрытия не только полов, но и стен.

Всего один ее недостаток останавливает нас от того, чтобы использовать плитку для монтажа полов во всех комнатах своих домов — это свойство всегда оставаться холодной и причинять некий дискомфорт при ходьбе без тапочек. Чтобы исключить этот существенный недостаток, следует укладывать кафель на основание с подогревом. Ну а какие его виды бывают, и как это сделать, мы разберем ниже.

Виды теплого пола

Промышленная индустрия представляет нам два вида теплых полов — водяные и электрические. Каждый из способов обогрева может применяться как для основного, так и для вспомогательного обогрева. Они могут комбинироваться, у каждого есть свои преимущества и недостатки. Разберем подробнее все эти моменты.

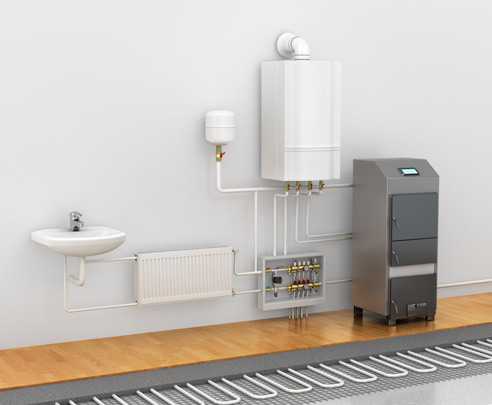

Водяной теплый пол

Зачастую изготавливается в частных домах, подключается к газовому или твердотопливному котлу и требует значительных конструктивных переделок. Самый лучший вариант — монтаж во вновь возводимом здании. Сократит затраты на демонтаж и заливку черновой стяжки, переделку утеплителя и гидроизоляции.

Составные части такого вида обогрева:

  • трубы — полипропиленовые, полиэтиленовые, из сшитого полиэтилена, металлопластиковые, из гофрированной нержавейки и медные;
  • котел — твердотопливный, газовый, работающий на жидком топливе или электрический;
  • циркуляционный насос — врезается в коллектор для создания дополнительного подпора в линии;
  • фильтр — для грубой и тонкой очистки воды;
  • теплоноситель — вода, антифриз, трансформаторное масло, химически обессоленная вода или дистиллированная;
  • распределительный коллектор — разводка и распределения по контурам, регулирование давления;
  • регулятор температурный — регулирование температуры воды для создания запрограммированных операторских условий;
  • трехходовой вентиль — распределение воды в коллекторе прямого и обратного потока;
  • регулирующая и запорная арматура — отсечение, подача или регулирование поступления теплоносителя в коллекторе рабочего контура;
  • термопары и термометры сопротивления — датчики измерения температуры, создают сигналы для управления регулятором.

Расчет. Оптимальная температура поверхности теплого пола составляет 24–27оС. Данная температура создается при помощи расположения в толще стяжки труб диаметром 16 мм, с шагом укладки в 25–30 см. Если применяются трубы с диаметром 20 мм, возможен шаг укладки 35–40 см. Но данное сечение крайне редко используется на практике. В остальном регулирование температуры осуществляет котел, углубляться в это не стоит.

Преимущества теплого водяного пола: высокое КПД по сравнению с конвекционными радиаторами и электрическими теплыми полами, экономия энергоресурсов, отсутствие опасности поражения электрическим током, длительный срок эксплуатации, легкий монтаж.

Недостатки: трудность первичной настройки, возможность утечки, долгий отклик на изменение параметров, отсутствие возможности ремонта отдельного участка контура, дорогостоящее оборудование, возможность установки только в контур собственного котла.

Электрический теплый пол

Современный способ обогрева помещения. Используемый принцип — нагрев токопроводящей жилы повышенного сопротивления электрическим током. Ток, протекающий по проводнику, преобразуется из одного вида энергии в другую, из электрической в тепловую.

Источники обогрева бывают следующими: кабель, кабельные маты, инфракрасные. Все виды электрических полов не имеют ограничений в установке, как в случае с водяным. Подходят для монтажа как в квартирах, так и в частных домах. Могут использоваться как основной, так и как вспомогательный источник обогрева. Монтируются просто и не требуют применения дорогостоящего оборудования для монтажа.

Составные части системы электрического обогрева:

  • кабель, кабельные маты или инфракрасные панели;
  • автоматический регулятор или температурное реле;
  • термопара или термометр сопротивления.

Укладка кабеля производится змейкой. Стандартный шаг укладки составляет 10–15 мм.

Расчет. Кабель выпускается с разнообразной номинальной производительностью. Измеряется в ваттах или в калориях. На полках магазинов самыми распространенными являются кабеля с номиналами от 3 до 20 Вт на один метр погонный. Для основного обогрева помещения требуется расход 200 Вт на квадратный метр, для дополнительного — всего 80–120 Вт. Исходя из стандартных номиналов, рассчитываем шаг укладки кабеля и его мощность.

Задаваясь вопросом, какое основание с подогревом лучше выбрать под керамику, я бы сказал, что все зависит от конкретной ситуации. Если рассчитывается возложить функции основного обогрева на систему теплых полов, то лучше всего выбрать водяную систему.

Если вы планируете изготовить систему дополнительно обогрева, то лучше отдать предпочтение электрическому, так как затраты на приобретение материала меньше, и расход электроэнергии при комбинировании будет не столь значительным.

Монтаж водяного и электрического теплого пола

Для того чтобы узнать, как укладывать электрические и водяные полы под кафель, изучите ниже приводимые инструкции и не отступайте от них, иначе возможны некорректные действия, вследствие чего возникнет либо опасность утечки, либо поражение электрическим током.

Общие стадии монтажа

Разберем, как изготовить водяной и электрический источник обогрева, но для начала опишем общие стадии монтажа. Они обязательны для выполнения при любом раскладе, вне зависимости от того, какой способ обогрева вы выбрали.

Последовательно выполните следующие действия:

  1. Произведите расчет необходимого количества материалов согласно рекомендациям, которые приведены выше.
  2. Произведите очистку поверхности. Сбейте старую стяжку или демонтируйте старое деревянное покрытие вместе с лагами. Очистите поверхность вплоть до основания. Уберите весь мусор, по возможности, уберите пыль.
  3. Обработайте поверхность антигрибковым средством. После полного высыхания обработайте грунтовкой глубокого проникновения. Либо обработайте грунтовкой, в состав которой уже входят антигрибковые вещества.
  4. Уложите гидроизоляцию — рубероид, битумную мастику, наливные магазинные смеси на основе полимеров, полиэтиленовую пленку. Произведите укладку не только на поверхность пола, а также сделайте небольшой заход на стены, порядка 100 мм. Все швы герметично запаивайте или проклеивайте строительным скотчем так, чтобы исключить просачивание воды в аварийных ситуациях.
  5. Установите демпферную ленту.
  6. Произведите укладку утеплителя. Для этих целей вам подойдет пенопласт или пенополистирол. Обратите внимание на то, что он должен подходить для эксплуатации совместно с использованием системы теплых полов. То есть его номинальная рабочая температура должна быть около 300С. Покупайте его именно для монтажа на пол — его плотность более высокая и он способен выдержать большие нагрузки. Монтаж осуществляется обычной укладкой плит пенополистирола, только на стыки швов между панелями, нанесите небольшое количество монтажной пены так, чтобы она склеила панели между собой. Тем самым вы повысите свойства теплового экрана.
  7. Произведите укладку гидроизоляции. Используйте вспененный полиэтилен с фольгированным покрытием. Увеличит теплоотражающие свойства всей толщи утеплителя.
  8. Произведите укладку армирующих проволочных конструкций. Сварите их между собой или плотно скрутите шамотной проволокой.

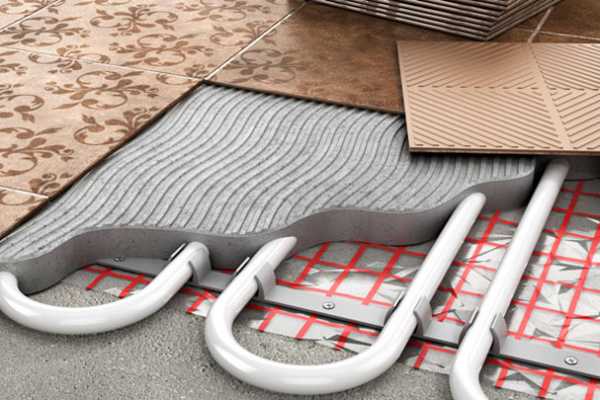

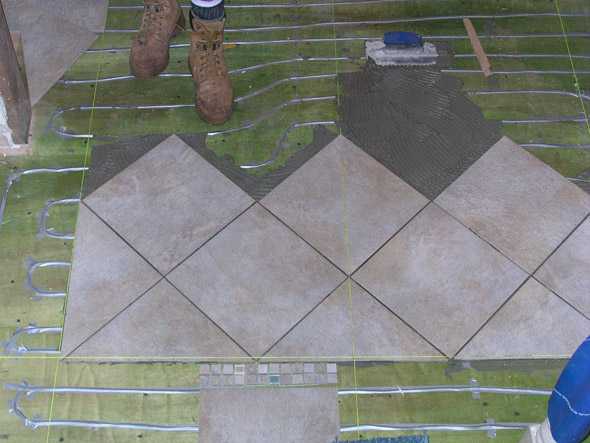

Монтаж водяного теплого пола

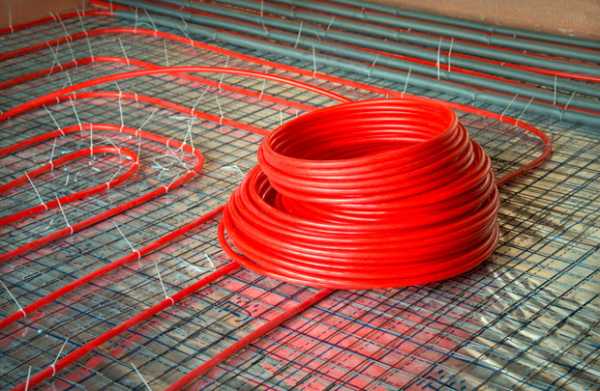

Уложите трубы с необходимым шагом и требуемым способом. Змейка — для помещений менее 10 м2, улитка для помещений более 10 м2. Шаг укладки 30 см.

Осуществляйте крепление труб к армированию пластиковыми хомутами или мягкой медной проволокой.

После укладки труб осуществите подключение всех рабочих контуров к коллектору. Подайте давление в систему и проверьте на герметичность все соединения. Оставьте систему под давлением на 5 часов.

Сбросьте давление. По возможности, слейте систему.

Приподнимите армирующую конструкцию на один сантиметр от гидроизоляции. Для этого можно использовать фиксаторы защитного слоя для арматуры или самодельные пластиковые подложки.

Залейте цементно-гранитным раствором или специальной магазинной смесью так, чтобы трубы были покрыты 1 см раствора, не более. Иначе это пагубно скажется на теплопроводности слоя.

Дождитесь полного высыхания. Наступает приблизительно через 25 дней.

Уложите плитку на минимально возможный тонкий слой клея.

Монтаж электрического пола

  1. Уложите на армирующую сетку кабель с шагом 10–15 см.
  2. Закрепите кабель при помощи пластиковых стяжек.
  3. В необходимом месте стены пробурите отверстие для монтажа термоэлектрического реле.
  4. Подключите датчик температуры и произведите его укладку, в удаленное место от кабеля.
  5. Подключите всю систему к сети.
  6. Включите теплый пол и проверьте его работоспособность.
  7. Дождитесь полного охлаждения кабелей.

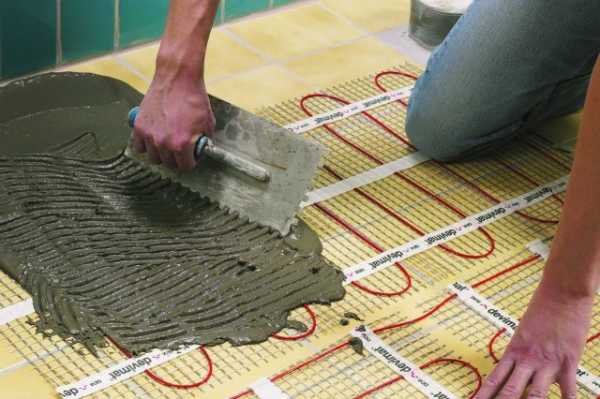

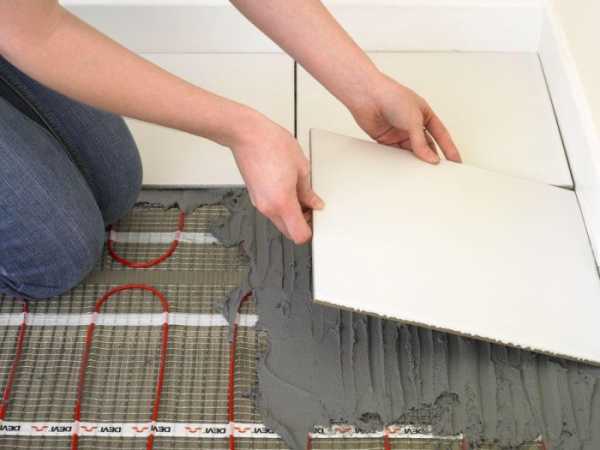

  8. Произведите укладку плитки. Наносите клей таким образом, чтобы его толщина была не менее 15–20 мм. Укладываете непосредственно на кабель. Он должен оказаться в толще клея.

Выполнив все эти операции, вы получите отличное долговечное покрытие, которое будет радовать вас уютом долгие годы. Изучив множество форумов и прочитав отзывы о том, какие обогреватели под плитку лучше, мы сделали следующий вывод: самыми популярными признаны электрические теплые полы. Так как в квартирах разрешен только их монтаж и изготавливать такое покрытие самостоятельно намного проще. Спасибо за внимание и удачного ремонта.

seberemont.ru

монтаж всех видов своими руками

Поддержание комфортной температуры в помещении – весьма актуальный вопрос и поэтому в этих целях нередко предусматривают теплый пол под плитку, который может использовать как самостоятельная система отопления или же в комплексе с радиаторами.

Ниже будет рассмотрено разнообразие типов теплых полов, всевозможные монтажные особенности и нюансы, а также подробности технологического процесса укладки плитки на поверхность пола с установленной нагревательной системой.

Теплые полы, в зависимости от особенностей нагревательных элементов, делятся на:

  • Электрические, которые в свою очередь можно поделить на:
  • Инфракрасные, пленочные;
  • Маты, собранные из тонких кабелей;
  • Обычные кабели.
  • Водяные.

Каждая из систем имеет свои особенности, поэтому чаще всего выбор диктует удобство установки, а также размер бюджета, наиболее популярным вариантом можно назвать теплый пол под плитку из матов, собранных из тонких кабелей, в связи с простотой монтажа, а также отличным соотношением цена/качество.

С учетом нескольких лет эксплуатации можно сказать, что на небольших площадях затраты на электрический обогрев выходят вполне соизмеримым с водяным, тогда как на больших площадях – водяной теплый пол получается более выгодным вариантом.

Содержание:

  1. Электрические нагревательные элементы
  2. Водяная система
  3. Особенности укладки плитки

Электрические нагревательные элементы

Кабельные системы

Электрические системы гораздо более простые в монтаже, чем и обусловлен повышенный спрос потребителей. Нагревание происходит равномерно по всей площади путем подачи электрического тока на кабели.

Кабельные системы можно поделить на следующие варианты:

  • Одножильный вариант – наименее практичный, так как при прокладке, необходимо замкнуть контур и вернуться к терморегулятору, что непросто сделать в помещениях сложной формы;
  • Двужильный вариант – более универсальный вариант, который гораздо проще монтировать, чем предыдущий;

Маты – за счет своей минимальной толщины, заливка стяжки требоваться не будет, что экономит и средства и время. При укладке плитки в данном случае достаточно будет только слоя плиточного клея, а это позволит не делать большой слой, уменьшая высоту помещения.

Особенности монтажа теплого пола этих вариантов очень схож, однако, именно в случае с использованием матов, «украденная» высота помещения будет минимальной и составит лишь порядка 15 мм. Зная особенности, вы можете определиться с более подходящим вариантом.

Как и говорилось, монтаж кабельных конструкций можно назвать практически идентичным.

Кабельная система включает в себя следующие элементы:

  1. Готовые маты или же кабели и специальные фиксирующие траки, с помощью которых происходит разводка и крепление кабелей;
  2. Терморегулятор – элемент, с помощью которого можно будет регулировать нагрев помещения;
  3. Термодатчик – элемент, с помощью которого происходит замер температуры и данные передаются непосредственно в терморегулятор;
  4. Соединительные провода.

Выше – это минимальный набор, так как нередко различные производители несколько дополняют комплектацию, к примеру, это может быть гофротрубка, нередко добавляют и двухсторонний скотч.

Перед тем, как приступить к устройству любого теплого пола перед укладкой плитки, необходимо предусмотреть теплоизоляционный слой, в качестве которого вполне сгодиться фольгированный пенофол.

Подготовительные работы

Поверхность должна быть ровной, что позволит избежать поломки конструкции нагрева под воздействием динамических нагрузок при эксплуатации, к тому же, это существенно снизит расход плиточного клея. Если поверхность не нуждается в выравнивающей стяжке, тогда можно как следует почистить поверхность, нанести раствор грунтовки и приступить к монтажным процессам.

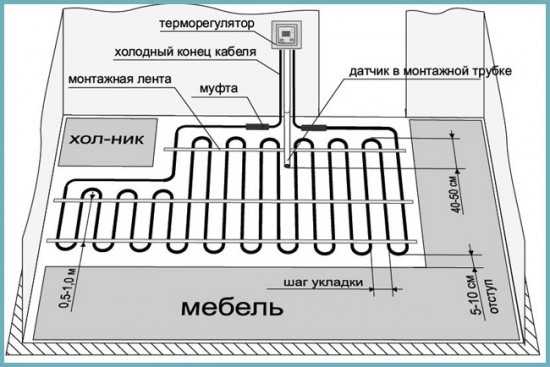

Монтаж теплого электрического пола

Нагревательные элементы располагаются отнюдь не по всей площади помещения – не следует монтировать теплые полы под элементами мебели и различными приборами санитарного назначения. Дело не только в том, что это не имеет смысла, так как ходить там вы не будете – это может вызвать перегрев данного участка и выход из строя или части или всей конструкции.

Поэтому, перед тем, как начинать монтаж – определитесь с расстановкой элементов помещения, далее следует выполнить разметку и только потом следует высчитывать необходимое количество материала, чтобы не покупать лишнее.

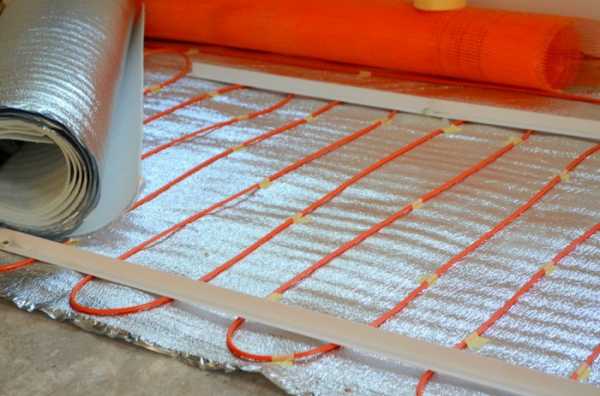

Перед тем, как приступить к укладке кабеля, необходимо заранее уложить слой теплоизолятора – это позволит избежать ненужные теплопотери. Как правило, такие теплоизоляционные материалы продаются в рулонах и имеют фольгированный слой. Укладывают его на расстоянии 1 см от стены, а также обязательно все стыки проклеиваются скотчем.

Толщину теплоизолятора следует принимать из следующих условий:

  • Если помещение снизу отапливаемое, то вполне подойдет и минимальная толщина, располагается теплоизоляция исключительно под нагревательными элементами.
  • Если необходимо исключить максимально теплопотери, тогда теплоизолятор располагается по всей площади помещения и использовать более толстый и плотный материал.

Теперь очередь за раскладкой нагревательных элементов.

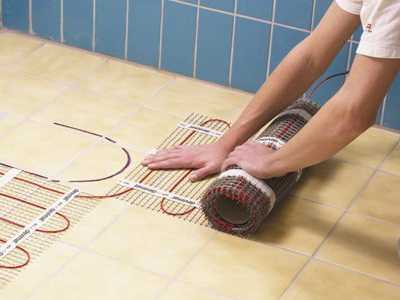

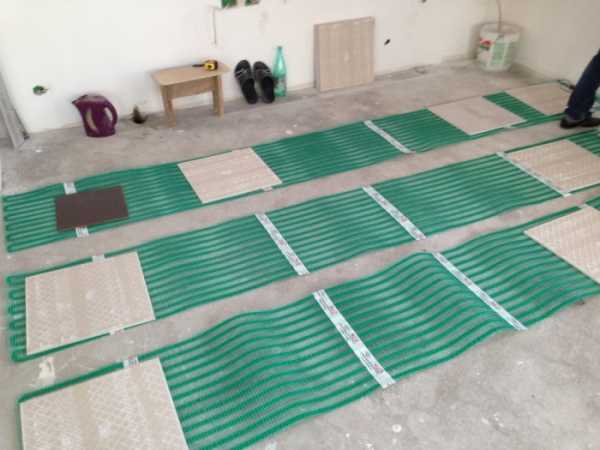

Маты

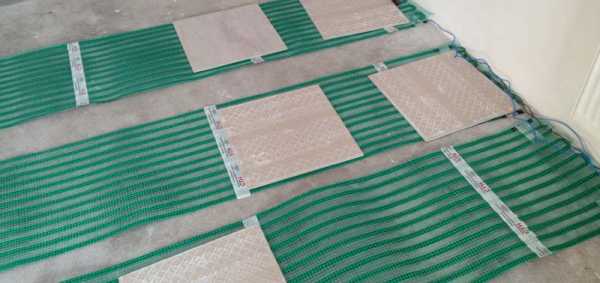

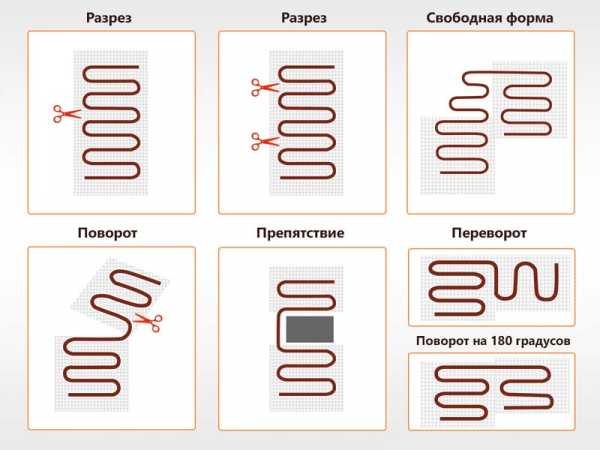

В данном случае достаточно лишь расположить их согласно заранее сделанной разметки. Для подгона по геометрии разметки, в определенных местах монтажную сетку можно подрезать, однако, следует соблюдать следующие правила:

  • Отступ от стены должен быть порядка 5 см;
  • Расстояние между нагревательными элементами должно составлять порядка 10 см.

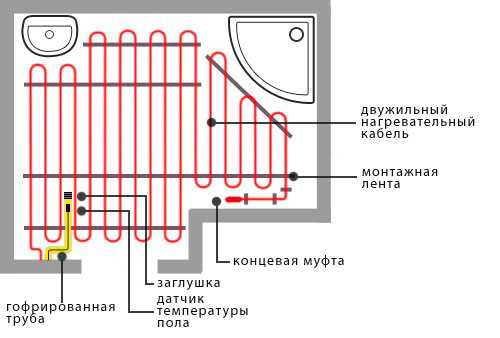

Двужильные кабели

Процесс укладки в данном случае несколько сложнее, чем в предыдущем. Для начала следует монтажный конец кабеля подвести к месту, где впоследствии будет установлен терморегулятор. Необходимо как следует закрепить соединительную муфту и данный участок, чтобы при раскладке не сдвинуть кабель. Укладка ведется с равным шагом, допускать пересечений нельзя.

Учтите, что расстояние между витками не должно быть менее 8 см, для удобства петли можно крепить с помощью монтажной ленты, которые обеспечат статичность и будут удерживать кабель в нужно месте.

Монтажные концы в итоге выводятся к месту расположения терморегулятора, напоминающего по виду стандартный включатель.

Учтите, что терморегулятор устанавливают фактически в любом месте, где это будет удобным, однако, не ниже 30 см от уровня пола.

Эстетично и аккуратно будет, если в стене будет заранее приготовлено отверстие, а также штроба для электрокабелей.

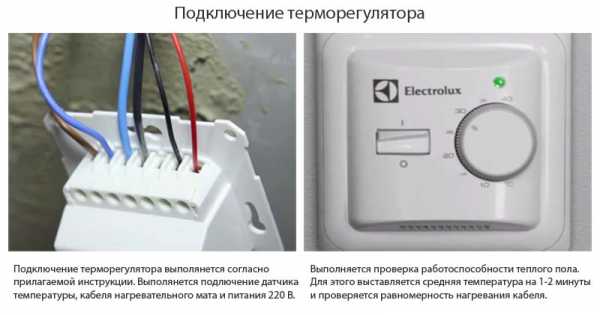

Согласно инструкции происходит подключение терморегулятора, не забудьте подключить также термодатчик, который для удобства замены, прокладывается в специальной гофре, оборудованной заглушкой с одного конца.

Изгиб, образуемый на соединении стены и пола, должен иметь радиус, который будет не менее 5 см.

Преимущественно и согласно нормативной литературы, для питания необходимо сделать отдельный ввод, однако, такой вариант не всегда обеспечивается. Ниже вы можете увидеть данные, которые помогут подобрать сечения кабеля для проводки (показан вариант для медного кабеля):

СечениеМощностьТок
1,54 кВт19 А
2,55,5 кВт27 А

Если взять усредненное значение для потребления теплого пола с электрическими нагревательными элементами, которое составляет порядка 150 Вт на один квадратный метр, то сечение 1,5 обеспечит питанием без перегрузок площадь порядка 20 квадратных метров.

После того, как вы убедитесь, что система работает, можно начинать облицовочные работы.

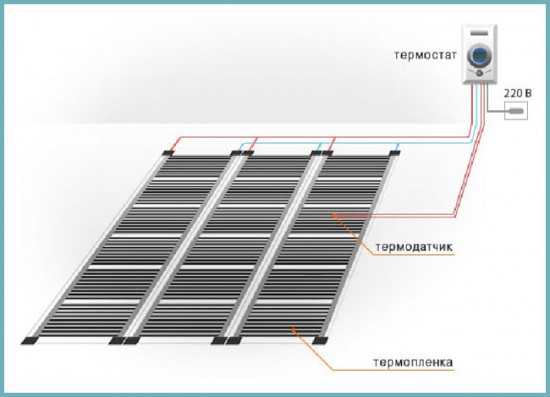

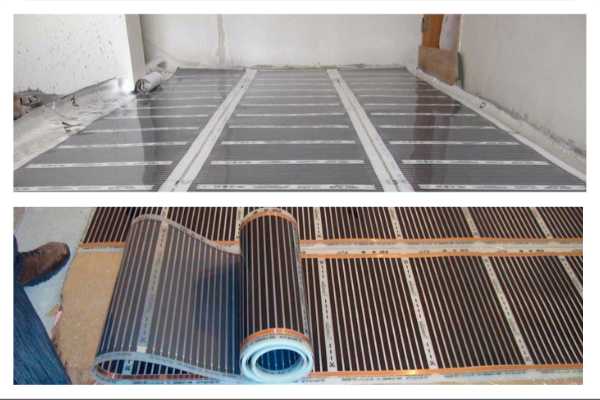

Инфракрасные пленки

Следует отметить, что такой вариант сложно назвать оптимальным, для укладки на него плитки и обусловлено это существенным ухудшением показателей адгезии. Чаще всего такой вариант используется под ламинат, линолеум и других вариантов с так называемым «сухим» монтажом.

Инфракрасный теплый пол под плитку – это тонкая, полимерная пленка и заключенные в нее тонкие пластинки, которые нагреваются при подачи на них электричества. Из достоинств можно выделить то, что такая система совершенно бесшумная и на влажность помещения не влияет.

Монтаж инфракрасного пола можно разделить на два типа:

  • «Мокрый»;
  • «Сухой».

«Мокрый» способ монтажа подразумевает следующий «пирог» пола:

  • Отделка кафельной плиткой;
  • Слой плиточного клея;
  • Выравнивающая стяжка;
  • Сетка для армирования с ячейкой не превышающей 10х10 см, она должна быть не металлической;
  • Пленка из полиэтилена;
  • Нагревательная пленка;
  • Слой фольги – этот вариант можно отпустить, однако, данный слой будет отражать инфракрасное излучение, увеличивая эффективность нагрева;
  • Теплоизоляция, причем, важным является тот факт, что она должна быть достаточно жесткой;
  • Основание пола.

Пленка из полиэтилена является отличным вариантом пароизоляции.

Если используется «сухой» способ монтажа, тогда «пирог» будет несколько видоизменен – вместо стяжки будет использоваться ГВЛ. Также в данном случае теплоизоляция не обязательно должна быть жесткой.

Несколько правил, которые следует соблюдать при монтажных работах:

  • Пленка довольно хрупкая, поэтому старайтесь на нее не наступать или делать это в мягкой обуви;
  • Теплоотражающий материал не должен являться фольгой из алюминия;
  • Для увеличения адгезии между пленкой оставляют специальные зазоры порядка 1-2 см;
  • Перед тем, как приступить к облицовке, ГВЛ обязательно грунтуется.

Итак, в итоге процесс устройства теплого пола можно представить в следующем порядке:

  • Планировка и нанесение разметки;
  • Расчет согласно разметки необходимого количества материала и его последующий раскрой;
  • Монтаж всех слоев до нагревательной пленки включительно;
  • Соединение контактных зажимов, а также прокладывание проводов к ним;
  • Осуществление надежной изоляции все контактов и соединений;
  • Установка теплодатчика согласно инструкции производителя;
  • Установка терморегулятора;
  • Проверка корректности сборки и работоспособности всей конструкции;
  • Сборка оставшихся «слоев пирога» пола.

Еще одним значительным плюсом пленочной системы является ее экономичность – на площадь в 20 квадратных метра будет расходоваться в час порядка 1 кВт.

При выборе пленки обратите внимание на следующее:

  • Она не должна иметь пузырей или расслаивающихся участков;
  • Если маркировка смазана, то уже можно говорить о некачественной продукции;
  • Медная шина должна быть защищена от прямого контакта с карбоновым элементом с помощью серебряной пасты. Неровный слой свидетельствует также о некачественном продукте.

Водяная система

Значительным плюсом водяных полов является то, что их эксплуатация гораздо выгоднее, чем электрических. Однако, перед этим будет нужно будет сделать довольно дорогостоящий монтаж, так как комплектующие стоят довольно дорого. Вот что потребуется:

  • Кроме самих металлопластиковых труб потребуются также специальные пластиковые хомуты, маты или трак, для крепления труб, причем, не забываем и про слой теплоизоляции. На один квадратный метр в среднем укладывается порядка 7 м нагревательных труб;
  • Насосно-смесительный узел, так как именно за счет него можно будет производить контроль и снижение температуры воды, подаваемой от котла. В контур должна подаваться вода с температурой не выше 35 градусов. При этом сам узел представлен термостатом, коллектором, циркуляционным насосом, который будет создавать необходимое давление в данной системе и манометром;
  • Все необходимое для создания армированной стяжки;
  • Котел, к которому будет подключаться данный теплый пол под плитку.

Монтажный процесс довольно сложный, поэтому лучше доверить это дело профессионалам, к тому же, такой вариант отопления совершенно не рекомендуется для осуществления подогрева в квартире, исключительно в частных домах.

Особенности укладки плитки

Обязательно следует учесть тот факт, что укладка плитки осуществляется исключительно при использовании клея для теплого пола, который рассчитан на постоянные температурные перепады при подогреве пола. Обычный раствор просто в итоге растрескается и плитка начнет отходить, что полностью испортит всю работу.

Клей должен быть исключительно эластичным, рассчитанный на перепады температур. Информация, о том, как выбрать клей для теплого пола на сайте есть, поэтому при необходимости можете ознакомиться с ней, там же вы найдете примеры.

Укладка плитки на пол в данном случае совершенно не отличается от обычного, самое главное только не приступать к использованию нагревательной системы раньше чем через 14-21 день, после того, как были сделаны работы по облицовке.

Здесь вы найдете подробную видео-инструкцию, которая покажет наглядно весь процесс от начала и до конца.

Теперь вы знаете, как сделать теплый пол под керамогранит или же другой вариант керамической, плиточной отделки своими силами, поэтому при желании сможете справиться и с этим видом работы.

vseokafele.ru

Электрический теплый пол под плитку своими руками

Керамическая плитка и гранит всегда были и будут прекрасным материалом для облицовки напольной поверхности и устройства полов в ванных комнатах, прихожих или кухне. При всех своих достоинствах и положительных качествах, такое покрытие обладает одним существенным минусом — это холодное внешнее покрытие.

Электрический теплый пол под плитку позволяет решить данную проблему. Тем более, что его устройство не вызывает особых сложностей и выполняется своими руками.

Какой вид электрического пола использовать

Нагревательные элементы на армирующей сетке – это наиболее удобный вид для укладки под напольное покрытие

Для определения какой пол под плитку лучше, следует понять, какую роль будет выполнять отопительная система, является она дополнительным решением или единственным отопительным прибором в помещении, возможно ли устройство бетонной выравнивающей стяжки и ее возможная толщина.

Выяснение тех или иных фактов позволит более детально подойти к вопросу укладки в том или ином помещении, поможет более точно рассчитать необходимую мощность, выбрать оптимальный вид теплого пола и способ его монтажа.

В общем случае, для установки под плитку возможны следующие варианты:

  1. Монтаж резистивного кабеля в выравнивающий слой с дальнейшей укладкой покрытия.
  2. Укладка нагревательных матов непосредственно перед укладкой покрытия.
  3. Укладка карбоновых матов или карбоновых инфракрасных стержней перед укладкой облицовки.

Использование резистивного кабеля позволяется выполнить установку нагревательных элементов по всей поверхности. За счет равномерного распределения удается добиться равномерного прогрева напольного пространства, без образования существенных “мостиков холода”.

Технология работ, помимо прочего, позволяет выполнить полноценное устройство утепляющего слоя, состоящего из гидро- и теплоизоляционного материала, уложенного непосредственно на черновое основание перед заливкой бетонного раствора.

Резистивный кабель требует соблюдения более сложной технологии устройства, чем нагревательные маты

Единственный и существенный минус такого подхода — это необходимость заливки бетонной стяжки. Один слой для выравнивания чернового основания, второй для устройства теплого пола.

Монтаж электрического теплого пола под плитку в виде нагревательных матов более простой и менее трудоемкий способ. Нагревательные маты – это двухжильный кабель, вмонтированный или закрепленный на армирующей сетке.

Такой подход исключает применение каких-либо дополнительных слоев и предполагает устройство матов под напольным покрытием, что дает сокращение толщины общей напольной конструкции.

Применение карбоновых или стержневых теплых полов является новой технологией, которая основана на отоплении помещения посредство излучения инфракрасных волн в длинном спектре. То есть в первых двух случаях, обогрев помещения ведется путем теплообмена или теплоотдачи от напольного покрытия, которое нагревается за счет уложенных под ним нагревательных элементов.

В случае с карбоновыми стержнями, обогрев помещения будет вестись из-за теплоотдачи от напольной облицовки, мебели, стекла и других предметов, которые будут расположены на пути следования инфракрасного излучения.

Общая схема устройства с использованием резистивно кабеля

Такой подход позволяется значительно экономить на отоплении, за счет более рационального распределения тепловой энергии. Из минусов данного способа, можно выделить образование существенных “мостиков холода”, невозможность монтажа под низкостоящую и крупногабаритную мебель.

Так, выбор конкретного вида электрического теплого пола будет основан на технических особенностях помещения – высота потолка, предельная мощность плиты перекрытия, наличие дополнительных систем отопления и т.д.

В качестве рекомендации — для типовых помещений и самостоятельной организации, можно порекомендовать использование нагревательных матов, как наиболее простой конструкции, которая сочетает комфортный обогрев керамического покрытия и при небольшой толщине пола.

Расчет мощности и стоимость материалов

Технологий укладки и монтажа напрямую зависит от типа используемого теплого пола, его мощности и площади на которую он монтируется. Расчет мощности основывается на типовой принадлежности и уровне влажности воздуха в помещении, виде напольного покрытия и наличия дополнительных нагревательных систем.

Для выбора мощности электрического пола можно воспользоваться следующей таблицей:

Область примененияДоп. отоплениеОсн. отопление
Прихожая, кухня110-130140-180
Гостиная и спальня120-150140-180
Детская120-150140-180
Ванная и туалет120-150140-180
Подвал и подсобка110-130140-180

Так как речь идет именно о керамической плитке, то при выборе не стоит опасаться о приобретении пола чуть большей мощности, чем это потребуется. Максимум на чем это может отразиться, так это счет на оплату электроэнергии, но никак не на эксплуатации напольного покрытия.

Комплект поставки большинства видов теплых электрических полов не включает температурный регулятор, который потребуется приобрести отдельно, основываясь на общей мощности пола. Данный показатель рассчитывается из мощности кабеля или мата на 1м2 и площади, на которую будете производиться его укладка.

К примеру, для дополнительного отопления гостиной или спальни (полезная площадь 12 м2) был приобретен теплый пол в виде матов мощностью 130 Вт/м2. Исходя из этого получаем, что – 130 Вт * 12 м2 = 1,56 Квт. То есть, потребуется приобрести терморегулятор способный выдерживать общую мощность электрического пола в 1,56-1,6 Квт.

Регуляторы с различным типом управления и функциями

Среди других технических особенностей терморегулятора, можно выделить механический или сенсорный способ управления, возможность программирования и планирования различных действий и наличия дополнительных датчиков влажности воздуха, определения температуры в помещения и т.д.

Во избежание лишних трат, лучше приобрести обычный терморегулятор с удобным лично вам способом управления и подходящий под выбранный тип пола. Ниже в таблице, мы привели среднюю цену электрический тёплых полов, включая необходимый регулятор температуры.

Торговая марка и мощностьСтоимость (руб/м2)
Electrolux 300 Вт, 2,2 м24200-4400
NEOCLIMA 100 Вт, 9 м25600-5800
Grand Meyer 160 Вт, 1 м25160-5300
Thermomat 130 Вт, 1 м24900-5000
Thermomat 180 Вт, 1 м26400-6500
Теплолюкс ТР510 механический, 3,5 КВт2450-2600
Теплолюкс ТР515 программируемый, 3,5 КВт3050-3300
Thermoreg TI 950 программируемый, 3,6 КВт4950-5100
Devireg Touch сенсорный, 3,6 КВт3400-3600

Подготовка старого основания к дальнейшим работам

Укладка теплого пола под плитку предполагает проведения комплекса подготовительных работ, направленных на устранение возможных изъянов чернового основания или демонтаж старого напольного покрытия.

Стоит отметить, если ранее поверхность уже была облицована плиткой, то проводить ее полный демонтаж не требуется. Достаточно убрать отслоившиеся или отскочившие полотна, образовавшиеся пустоты заполнить цементным раствором. После высыхания, поверхность полностью очищается от пыли и обрабатывается грунтовочным составом.

Для оснований с деревянной облицовкой в виде дощатого настила, фанеры, ламината и паркета, потребуется провести полный демонтаж покрытия и старой конструкции пола. После демонтажа поверхность полностью очищается от грязи и строительного мусора.

При наличии серьезных перепадов высоты, выбоин и раковин на бетонной плите перекрытия, потребуется произвести затирку особо сложных участков. Для этого можно использовать цементно-песчаную смесь или специальную шпаклевку, которые наносят после грунтовки изъяна.

Затирку небольших изъянов основания можно выполнить обычным цементным раствором

Если поверхность имеет серьезные отклонения по высоте (более 1 см на 1 м2), ранее не проводились гидро- и теплоизоляционные работы, то рекомендуется провести устройство гидроизоляции, выполнить с использованием теплоизоляцию отражающим материалом и залить тонкослойную стяжку.

Помимо традиционных видов, выравнивание можно провести с использование полусухих смесей с добавление фиброволокна или залить тонкий слой нивелирующей массы.

Если черновое основание соответствует требованиям – уровень отклонений по высоте не существенен, ранее проводились работы по изоляции и утеплению основания или был обустроен выравнивающий слой, то можно переходить к финальным этапам подготовки.

На финальном этапе, производят разметку основания согласно расположению нагревательных элементов. Для этого лучше составить уменьшенную схему на бумаге, а потом перенести разметку согласно масштабу на черновое основание.

Технология укладки и монтажа на поверхность

Выполнение дальнейших работ по установке потребует соблюдения технологических требований и условий, описанных в инструкции, прилагаемой к выбранному полу.

Общая схема подрезки и раскладки нагревательного мата

Описываемая ниже технология будет справедлива только для нагревательных матов, так как данная конструкция является наиболее простой для самостоятельного монтажа.

В процессе монтажа особое внимание следует уделить описываемым рекомендациям производителя. Крайне нежелательно подвергать полотно с кабелем механическому растяжению или искусственно уменьшать шаг и сокращать расстояние между нагревательными элементами.

Без наличия опыта и навыков в электрике следует отказаться от самостоятельного подключения терморегулятору к сети постоянного тока. Если данные работы будут совершены собственноручно, то следует изучить подробную схему подключения и заземления электрического пола.

В качестве электроинструмента потребуется подготовить болгарку с диском по бетону, дрель с насадкой для высверливания отверстий под розетки и перфоратор. Для уборки мусора можно воспользоваться обычным веником и совком. Для нанесения грунтовки можно использовать обычную кисть или валик. Нанесения плиточного клея производится зубчатым шпателем.

Основные этапы разметки и устройства отверстий под коммуникации

Последовательность по монтажу электрического теплого пола своими руками будет состоять из следующих этапов:

  1. Определяется место, где будет произведена установка регулятора температуры. Желательно, чтобы место не закрывалось мебелью, не мешало ее свободной перестановке и расположению. Расстояние от поверхности основания 70-150 см. Для влажных помещений регулятор рекомендуется выносить за пределы помещения.
  2. Выполняется разметка под место расположение регулятора и канала для прокладки проводки. Высверливание отверстия выполняется при помощи электродрели с насадкой. Канал под коммуникации (20×20 мм) пропиливается по краям при помощи болгарки с диском по бетону, а после выбивается при помощи перфоратора.

    3. Основные этапы монтажа температурного датчика

  3. Осуществляется подводка силового кабеля с сечением, соответствующим силе тока электрического теплого пола. Для общей мощности более 4 Квт – это алюминиевый проводник с сечением более 2,5 мм, менее 4 Квт медный проводник с сечением не менее 1,5 мм. Более подробное описание должно быть в инструкции к терморегулятору.
  4. Осуществляется уборка строительного мусора и пыли. Далее производится грунтовка основания при помощи проникающей грунтовки для бетона. Если грунтовка не была проведена на подготовительном этапе, то можно выполнить обработку в два перекрывающих слоя.

    5. Очистка и грунтовка основания составом глубокого проникновения

  5. На поверхность основания наносится разметка с учетом ранее проведенных расчетов. Рекомендуемый зазор между нагревательным кабелем и стеной должен быть не меньше 5 см, от центрального отопления и приборов не менее 10 см, включая стояки и трубы центрального отопления.
  6. Осуществляется раскладка нагревательных матов электрического теплого пола согласно нанесенной разметке. Для подгонки по форме, выполняется подрезка армирующей сетки, не затрагивая кабель. Далее полотно мата разгибается в нужном направлении и укладывается по площади.

    7. Монтаж электрического теплого пола под плитку – этап укладки нагревательных матов

  7. В процессе укладки запрещается использовать один и тот же мат для отопления разных помещений и помещений с различной конструкцией пола. Датчик температуры должен располагаться строго между витками нагревательного кабеля, иначе данные и показания могут быть искажены.
  8. Далее, концы от нагревательного мата выводятся к месту распаячной коробки регулятора. Производится визуальный осмотр разложенной конструкции на поверхности основания. Для проверки пола перед укладкой плитки, следует измерить сопротивление нагревательного мата и датчика температуры. Измерения проводятся при помощи тестера, после чего сверяются с данными в инструкции.

    9. При отсутствии понимания и навыков подключения регулятора лучше поручить электрику

  9. Выполняется монтаж датчика путем пропуска кабеля с датчиком через гофрированную трубку. Конец трубки закрывается специальной заглушкой. Трубка укладывается в подготовленный канал, а конец соединительного провода выводится в распаячную коробку. Канал с проводами затирается плиточным клеем.
  10. Концы проводов подведенных в коробку необходимо очистить от обмотки и подключить к контактным клеммам регулятора. Для этого следует воспользоваться услугами электрика или внимательно изучить инструкцию и провести работы согласно конструкции приобретенного терморегулятора.

    11. При укладке облицовки следует соблюдать толщину плиточного клея

  11. Выполняется проверка общей работоспособности. Для этого кратковременно, в течении 1-2 минут, подается питание на нагревательные маты, проверяется равномерный нагрев поверхности через каждые 1-2 метра. Если все в порядке, то можно приступать к подготовке клея и укладке керамической облицовки.

Укладка плитки по теплому полу может быть выполнена двумя способами. В первом случае, клеевой раствор наносится на часть поверхности и равномерно распределяется при помощи зубчатого шпателя.

Далее выполняют укладку керамической плитки с соблюдение необходимых зазоров. Перед монтажом облицовки следует убедиться, что кабель полностью утоплен в плиточном клее.

Во втором случае, выполняют заливку нивелирующей массы по всей площади пола, а после ее высыхания выполняют укладку плитки традиционным образом. Для обоих случаев желательно, чтобы толщина клеевого раствора не была более 8-12 мм. Включение и обогрев помещения допускается только после полного высыхания клеевого состава.

В дополнение к тестовой версии, перед собственноручным устройством, желательно ознакомиться с видео, показывающим процесс работ более подробно.

Читайте также:

otdelkaexp.ru

Монтаж электрического теплого пола под плитку

Подогреваемые полы уже давно перестали быть предметом роскоши. Сегодня монтаж электрического тёплого пола под плитку делается при ремонте каждого третьего санузла. Как это сделать расскажем в этой статье.

Для чего нужен тёплый пол

Электрический тёплые полы могут с успехом использоваться для отопления помещений. О специфике этого способа отопления, расчёте мощности, выборе кабеля и особенностях эксплуатации таких систем мы рассказываем в отдельной статье.

Помимо чисто отопительных задач обогреваемые полы используют, чтобы создать в помещении более комфортный температурный режим.

Законы физики заставляют тёплый воздух от нагревательных приборов подниматься к потолку. Возникает очень неприятное ощущение, при котором голова дуреет от жары, а ноги зябнут в холоде. Для хорошего самочувствия нужно, чтобы было наоборот. Помните бабушкино наставление «держать ноги в тепле»?

Монтаж электрического теплого пола

Вдобавок плитка в силу хорошей теплопроводности керамики на ощупь воспринимается холодной. Уложенный под неё обогревающий кабель превращает хождение по плитке в наиприятнейшее для босых ног ощущение. О подогреве, сделанном по этому принципу, говорят как о «полах комфорта» в противоположность «отопительным».

Потребление теплого пола

Чтобы помочь вам составить правильное представление о предмете нашего разговора приведём некоторые цифры.

  • Нормальная комфортная температура такого пола составляет около 27 градусов Цельсия.
  • Потребляемая электрическая мощность 120-170 Вт на кв. м.
  • В среднем устройство работает в режиме нагрева 6-8 часов в сутки и потребляет не более 1 кВт/часа электроэнергии на 1 кв. м.
  • Производители дают гарантию на свои изделия не менее 25 лет. В паспорте на продукцию одной известной марки читаем буквально следующее: срок службы кабельных систем обогрева приравнивается к сроку службы здания в целом и составляет не менее 50 лет.

Сопоставив эти сведения, вы наверняка захотите пойти дальше и узнать про…

Особенности монтажа «полов комфорта»

О специфике полномасштабного монтажа кабельных систем в стяжку с устройством термоизоляции, с прокладкой демпферной ленты и тому подобных инженерных хитростях мы рассказываем в другой статье.

По сравнению с отопительным вариантом «комфортный» тёплый пол монтируется гораздо проще:

  • Отдельная теплоизоляция не используется.
  • Кабель укладывается на не занятое мебелью пространство, или даже только в зоне хождения. В ванной комнате это всего лишь 1 кв. м. площади.
  • Чтобы не уменьшать высоту потолков для монтажа под плитку выбираются кабели, выполненные в виде нагревательных матов. Лучшие модели этих изделий имеют толщину кабеля всего 3 мм.

При желании можно выполнить монтаж электрического тёплого пола под плитку самостоятельно, не прибегая к услугам профессионалов.

Что нужно приготовить для монтажа электрического теплого пола под плитку

  1. Комплект оборудования: нагревательный мат нужной площади, терморегулятор с термодатчиком, гофра диаметром 16 мм для укладки датчика.
  2. Инструменты для электромонтажа: кусачки, изолента, омметр или мультиметр с функцией измерения сопротивления. Для разрезания нагревательного мата подойдут обычные ножницы.
  3. Керамическая плитка и плиточный клей. Проследите, чтобы марка плиточного клея допускала его использования в конструкциях с подогревом.
  4. Инструменты для укладки плитки. Подробно об инструментах и технологии укладки плитки читайте в статье «Как класть плитку в ванной».

Само собой разумеется, что у вас должно быть подготовлено…

Место для монтажа электрического теплого пола

Комплект тёплого пола включает в себя три компонента, требования к монтажу которых мы которых уточним по отдельности.

  1. Терморегулятор

Терморегулятор приспособлен для установки в стандартный подрозетник. К нему присоединяются: питающий силовой кабель, датчик температуры и нагревательный кабель. Для термостата выберите удобное место и заранее сделайте штробы.

Разновидности терморегуляторов и особенности их монтажа мы подробно разбираем в соответствующей статье на нашем сайте. В ней же мы даём советы по выбору места для их установки.

  1. Датчик температуры

Датчик представляет собой герметично изолированную термопару, изготовленную на конце специального жёсткого и гладкого кабеля.

В процессе эксплуатации иногда приходится заменять вышедший из строя датчик. Чтобы это можно было сделать установка датчика тёплого пола производится не непосредственно в стяжку, а внутри гофротрубы. Гофра имеет диаметр 16 мм, поэтому для неё нужно сделать подходящую штробу. Труба должна прокладываться от подрозетника с терморегулятором и заходить в стяжку. Для точной работы датчика нужно расположить его между витками нагревательного кабеля и на расстоянии 25-30 см внутри обогреваемой площади.

  1. Нагревательный мат

Как мы уже говорили, нагревательный мат укладывается непосредственно под плитку. Следовательно, нужно заблаговременно подготовить поверхность для её укладки. Наилучший способ это сделать – залить стяжку из самовыравнивающейся смеси. О том, как это делается мы подробно рассказываем в статье «Как правильно заливать наливной пол».

Вы упростите себе жизнь, если гофру для термодатчика заделаете в стяжку на этом этапе работы.

Укладка мата

На загрунтованную и просохшую стяжку раскладываем нагревательный мат. Следим, чтобы он не заходил под мебель. Укладку начинаем со стороны терморегулятора. Ножницами осторожно разрезаем сетку мата и разворачиваем его так, чтобы покрыть всю требуемую область.

Монтаж электрического теплого пола под плитку

До начала укладки нагревательного кабеля и потом в процессе монтажа мы с помощью омметра контролируем электрическое сопротивление теплого пола: на каждый кабель на заводе приклеивают ярлык с указанием величины сопротивления именно этого конкретного экземпляра.

Затем приступаем к укладке плитки и облицовываем весь пол. Нагревательный кабель достаточно прочен, чтобы выдерживать хождение по нему в процессе работы, но всё же будьте предельно осторожны и не повредите его изоляцию.

Монтаж электрического теплого пола под плитку

Ходить по уложенной плитке рекомендуется не ранее, чем через 48 часов. Перед первым включением теплого пола нужно дать плиточному клею полностью затвердеть. При температуре воздуха 20 градусов на это нужно 14 дней. При более низкой температуре время отвердевания увеличивается.

Руководствуясь сведениями из этой и других наших статей, вы сможете не только правильно выбрать кабель для тёплого пола и терморегулятор, но и при желании выполнить монтаж электрического теплого пола под плитку самостоятельно.

stroymasterok.com

Монтаж подходящих теплых электрических полов под плитку

Обзор электрических теплых полов, какие лучше выбрать под плитку: отзывы покупателей и рекомендации мастеров. Руководство, как выполнить монтаж кабельного теплого пола, нагревательного мата и инфракрасной пленочной системы.


Отопление помещений в загородных коттеджах и многоквартирных домах путем обустройства системы теплых полов – сегодня не столь уж редкое явление. Да и производители не перестают удивлять, предлагая новейшие разработки и создавая уникальные технологии для их обустройства.

Обустройство системы электрического теплого пола под плитку

Человеку, малознакомому с отопительными системами среди разнообразия предложений несложно растеряться. И потому вопрос, как выбрать электрический теплый пол, актуален для многих потребителей.

Виды электрических теплых полов

Работающие от электричества теплые полы по способу нагрева делятся на два категории: инфракрасные и конвекционные системы.

Виды теплого пола

Инфракрасные системы

Принцип работы системы построен на том, что обогрев комнаты происходит под действием инфракрасного лучей, длина волн которых варьируется в пределах 5-20 мкм. Основой этого излучения выступает упакованная в плотный полиэтилен карбоновая паста. После подачи электроэнергии по медно-серебрянным проводникам через карбоновый материал тепло передается пленке.

Особенностью инфракрасной системы теплого пола является то, что она прогревает не циркулирующий в комнате воздух, а, подобно солнечным лучикам, находящиеся в ней предметы. Человеку невидимы эти инфракрасные волны, но его тело ощущает приятное тепло. Благодаря высокой теплопроводности карбона инфракрасные полы имеют низкое потребление электроэнергии.

Инфракрасный теплый пол отлично справится с задачей обогрева всего помещения

Неоспоримым преимуществом системы является универсальность ее применения. Монтаж такого электрического теплого пола можно производить под любые типы финишных покрытий, в том числе под ламинат и керамическую плитку. По отзывам потребителей, уже опробовавших в работе эту систему, с помощью пленки можно обогревать как всю комнату, так и отдельную ее зону, например: ковер для напольных игр, рабочее место.

Конвекционные полы

В таких системах процесс нагрева осуществляется за счет выделения тепла через кабель, который преобразовывает полученную электрическую энергию в тепловую. Излучаемое тепло передается на напольное покрытие. При этом нагретый воздух продвигается в верхнюю часть обогреваемой комнаты, а охлажденный, наоборот, опускается.

Внимание! Монтаж конвекционных теплых полов ограничен определенными типами покрытий, такими как: ковролин, ламинат, паркетная доска, линолеум.

Электрический кабельный пол производители рекомендуют укладывать под кафель и керамогранитные плиты. Причиной этому служит то, что в комбинации с этими покрытиями при установке толстой бетонной стяжке кабельный электропол создает так называемый аккумулятор тепловой энергии.

Нагревательный термомат для кабельного теплого пола

Прогрев поверхность пола до определенной температуры, достаточно только поддерживать ее показатели, а не прогревать заново помещение. Как показывают отзывы потребителей, благодаря этому можно значительно сэкономить расходы на отопление. Конвекционные отопительные системы выпускаются в виде секций или отдельных мотков кабеля, либо готовыми рулонами.

Варианты исполнения нагревательных систем

Решая для себя, какую выбрать нагревательную систему, следует учитывать особенности применения каждой из них. На строительном рынке электрические теплые полы представлены в трех вариантах исполнения:

  • Нагревательный кабель – конвекционный прибор внешне напоминает электрический аналог, но имеет более высокое сопротивление. Он может быть как одножильным, так и двухжильным. Различие между ними лишь в том, что установка одножильного кабеля предполагает подведение в точку подключения обоих концов, а при укладке двухжильного аналога – только одного из них.

Нагревательный кабель для теплого пола

  • Нагревательный мат – бывает как инфракрасным, так и конвекционным. В первом варианте он представляет собой секцию из кабеля, выстеленного на сетчатое основание, а во втором – параллельно соединенные с питающими проводами стержни. Внешне такие электрические маты похожи на веревочную лестницу.

Монтаж нагревательного мата под плитку

  • Пленочный – инфракрасная система, представляет собой запаянные в пленку плоские пластины, которые монтируются на поверхность базового основания. В зависимости от типа нагревательного материала в продаже встречается биметаллическая или углеродная.

Подключение инфракрасного пленочного обогрева

Отвечая на вопрос, какие лучше нагревательные системы, стоит заметить, что каждая из них имеет свои достоинства и недостатки. Так, нагревательные кабели, хоть и требуют обустройство специальной стяжки, но в процессе эксплуатации будут задавать меньшую потребляемую мощность на обогрев, нежели те же нагревательные маты, сохраняя тем самым энергоресурсы.

Главным достоинством углеродного пленочного пола является его устойчивость к коррозии. За счет параллельного соединения пластин в случае поломки отключается только поврежденный участок. Особенностью пленочных систем, в отличие тех же нагревательных матов или кабелей, является неспособность их поддерживать выработанное тепло: они греют лишь тогда, пока включены в сеть.

Совет: Пленочную нагревательную систему не рекомендуется укладывать под кафель по причине того, что керамическая плитка не отличается высокой адгезией. Это приводит к тому, что в процессе эксплуатации может происходить смещение как самой пленки, так и расположенным над ней покрытием. Предупредить это можно, только точно соблюдая технологию монтажа.

В качестве финишного покрытия для пленочной нагревательной системы мастера рекомендуют все же использовать ламинат или паркетную доску.

Для монтажа под кафельную плитку подходит любая из систем нагрева

Решение, какой лучше выбрать электрический пол, зависит прежде всего от материальных возможностей хозяина, а также конкретных условий монтажа и эксплуатации (на каких этажах располагается жилье, какова толщина финишного покрытия, готовность выполнить бетонную стяжку).

При выборе системы следует учитывать ряд факторов:

  • Особенности помещения (ванная или кухня с высокой влажностью, жилая комната…).
  • Предназначение системы. Будет ли она выступать основой обогрева либо выполнять вспомогательную функцию, дополняя центральную систему отопления.
  • Режимы работы и способ управление (наличие термостата).
  • Способность обеспечить электроэнергией в достаточном объеме.

Как показывают отзывы, для обеспечения комфортных для жизни условий площадь, занимаемая системой обогрева, должна быть не менее 70% от общей площади комнаты.

Монтаж кабельного электрического теплого пола

Установка электрического пола особо актуальна в помещениях, в которых в качестве напольного покрытия выложена керамическая плитка. Планируя установить систему своими руками, можно применить один из трех вариантов монтажа:

Схема укладки теплого пола на бетонную стяжку

  1. Укладка системы в слой стяжки – больше применима для кабельных электрических полов, обустройство которых предполагает наличие подложки из гидроизоляционного и утепляющего материала.
  2. Установка электрического пола сверху стяжки – применима в случаях, когда в качестве финишного покрытия выступает керамогранит или кафель, имеющие высокую степень защиты от перегрева.
  3. Монтаж под покрытие – актуален для пленочных систем. Подходит в тех случаях, когда нет возможности предварительно выполнить бетонную стяжку и вместо нее выстилают фольгированный вспененный полиэтилен.

Совет: Учитывайте, что стяжка, выстилаемая поверх базовой основы, «крадет» высоту комнаты, поднимая уровень пола как минимум на 3-4 см.

Обустройство термоизоляции предотвращает уход тепла к соседям, повышая тем самым эффективность работы электрического теплого пола.

Монтаж пленочной системы

Технология монтажа электрического пола своими руками включает ряд основных этапов:

  1. Составление схемы раскладки и подготовка основания

    Первым делом на бумаге рисуют масштабированный план комнаты, отмечая на места расстановки бытовой техники, стояков и отопительных батарей, а также стационарно стоящей мебели. Независимо от выбранного типа электрического пола, для обогрева можно задействовать только свободную площадь, а сами нагревательные элементы располагают на расстоянии не менее 10 см от стены.
    Старое покрытие очищают, устраняют видимые дефекты и неровности, при необходимости – удаляют вовсе. Для снижения теплопотерь основание выстилают теплоизоляционным материалом.

  2. Прокладка отопительной системы

    На стене в наиболее удобном месте просверливают отверстие, куда размещают терморегулятор. От него обустраивают канавки под прокладку силового кабеля, соединяющего систему с регулирующим оборудованием. По периметру комнаты выкладывают теплоизолятор и заливают цементную стяжку.
    По высохшему основанию прокладывают монтажные ленты, закрепляя их через каждые полметра.
    Ориентируясь на выбранную схему, прокладывают кабель, делая линии укладки максимально ровными. Между кабелями устанавливают трубки датчиков температуры.

    Схема: подключение теплого пола

  3. Подключение и проверка системы

    Через пробуренную в стене канавку выводят свободные концы электропровода к месту распаечной коробки терморегулятора. Датчик температуры помещают в гофротрубу, прокладывая в канавку, а свободный конец электропровода выводят к распаечной коробке. Подключив концы к клеммам терморегулятора, подают сетевое напряжение и проверяют функционирование системы.
    Если все в порядке, то конструкцию полностью покрывают вторым слоем цементной стяжки. Раствор аккуратно выкладывают между рядов кабеля, стараясь не нарушить целостность системы.

Пошаговое видео-руководство по монтажу системы:

Укладка нагревательных матов

Монтаж электрического теплого пола, основой которого выступает нагревательный мат, не предполагает обустройство специальной стяжки. А в остальном технология установки схожа. Сетку толщиной в 4 мм, подгоняют под форму обогреваемого участка, разрезая на фрагменты, не затрагивая нагревательный кабель. Готовые фрагменты раскатывают на ровной поверхности и подключают к розетке.

Внимание! Обустраивая электрический пол, важно грамотно рассчитать площадь мата, округлив полученное значение в меньшую сторону, ведь в последующем отрезать от мата ничего нельзя.
Маты отлично сочетаются с плиткой. Они надежно фиксируются тощей плиточного клея, которым крепится финишной напольное покрытие.

Благодаря минимальной толщине системы и простоте монтажа электрический пол в виде нагревательных матов отлично подходит для городских квартир, высота потолка в которых не славится большими значениями.

Процесс монтажа в видео:

Особенности монтажа пленочной системы

Обязательным условием монтажа пленочной нагревательной системы является обустройство подложки с теплоотражающим эффектом. Отлично справляется с этой задачей рулонная техническая пленка, имеющая толщину 2 мм. нельзя применять для этой цели термоизолятор на алюминиевой фольге.

Подложку укладывают начистую поверхность, лишенную выпуклостей и впадин, скрепляя места отреза строительным скотчем. Аккуратно выложив и разровняв инфракрасную пленку, обрезают и изолируют кромки материала. Датчик температуры размещают в углублении недалеко от терморегулятора, располагая его под пленкой и прикрепляя к основанию все тем же скотчем.

Монтаж пленочного пола

Терморегулятор монтируют в стену стационарно, по типу розетки, размещая его рядом с электропроводкой. Уложив листы, с помощью контактных зажимов подключают их между собой, а после посредством монтажных проводов весь комплект к терморегулятору.

В тестовом режиме проверяют работоспособность системы, синхронизируя датчик температуры с терморегулятором.
Убедившись в корректной работе системы, пленку покрывают монтажной сеткой и выстилают финишным покрытием.

Монтаж электрического пола под плитку: видео

Теплый электрический пол: фото




sandizain.ru

Электрический теплый пол под плитку своими руками: подготовка и монтаж

Для людей, живущих в регионах с холодным климатом, желание иметь теплый дом является актуальным.

Схемы укладки трубопровода теплого водяного пола.

Немногие жильцы многоквартирных домов могут похвастаться комфортной температурой в помещениях. Чаще всего им приходится дополнительно «подогреваться» с помощью всевозможных электрических приборов.

В наше время электрический теплый пол пользуется все большей популярностью. Вполне успешно его можно монтировать под разные напольные покрытия: под плитку, под слой ламината, под ковролин.

Дополнительный способ обогрева помещения

Схема кабельного электрического теплого пола в разрезе.

Наиболее эффективным считается именно теплый пол под плитку. Само по себе плиточное покрытие является холодным и некомфортным при контакте. Подогрев поверхности здесь очень кстати. Укладка теплого пола под плитку наиболее проста в сравнении с другими поверхностями.

Сложную конструкцию теплого пола можно установить в квартире, не прибегая к помощи специалистов, то есть произвести монтаж своими руками.

Комплект электрического пола с подогревом состоит из кабеля, нагревательных лент, датчика температуры, терморегулятора. Его можно приобрести в строительных магазинах, в которых представлены наборы электрического теплого пола разных производителей, рассчитанных на определенную площадь нагрева.

Собрать необходимый набор для установки теплого пола есть возможность и самостоятельно. Для этого также можно обратиться в соответствующие магазины и приобрести все нужное в розницу, предварительно рассчитав параметры установки.

Варианты укладки кабеля теплого пола.

Несколько слов о кабеле: он может быть одножильным и двужильным. Двужильный кабель имеет высокую цену, но является наиболее эффективным и безопасным.

При покупке терморегулятора для теплого пола нужно внимательно ознакомиться с его функциональными возможностями.

Небольшой совет: монтаж системы обогрева своими руками следует производить, используя готовые комплекты, где правильно рассчитаны все показатели и идеально подобраны комплектующие.

Вернуться к оглавлению

Подготовка помещения к монтажу

Схема укладки электрического теплого пола под плитку.

Приступая к установке теплого пола, комнату необходимо тщательно подготовить. Демонтировать мебель, все сантехнические приборы, ликвидировать прежнее напольное покрытие, если оно есть, вымести весь строительный мусор. Обследовать очищенную территорию. Произвести выравнивание пола, используя цементный раствор. Только на идеально чистой, сухой, тщательно выровненной поверхности можно начинать монтаж теплого пола. По контуру помещения проложить демпферную ленту для компенсации возможного расширения теплого пола при нагреве. Далее следует произвести разметку, то есть очертить на поверхности участки, где будут располагаться нагревательные элементы. Здесь нужно соблюсти некоторые правила: расстояние от стен должно составлять не менее 5 см, а расстояние от стационарных отопительных приборов — не меньше 10 см.

Важный этап работ — теплоизоляция рабочей поверхности. Наиболее эффективным теплоизоляционным материалом на сегодня является пенофол. Этот современный материал для теплоизоляции продается в магазинах в виде рулонов. Легкий, имеющий специальный слой тонкой фольги, пенофол дает хорошие показатели теплопроводности. Укладка его на пол проста. С помощью самоклеящегося слоя материал приклеивается к поверхности. Стыки заделываются строительным скотчем. Далее покрытие бетонируют.

Для создания качественной бетонной стяжки при дальнейшем монтаже электрического пола на подготовленный изоляционный слой нужно положить специальную армирующую сетку.

Подготовленную стяжку следует покрыть специальной антисептической грунтовкой.

Вернуться к оглавлению

Работы по установке пола

Схема монтажа электрического теплого пола.

В первую очередь, приступая к производству теплого пола, нужно установить терморегулятор. Его монтируют на высоте от 50 до 90 см вне помещения, можно рядом с выключателем. В стене и в полу с помощью перфоратора штробят канавку. В верхней части канавки устанавливается подрозетник, в него выводится провод подводящий. В этот же проем укладывается термодатчик, укрытый в защитный гофр. Термодатчик соединяется с терморегулятором. На нижнюю часть гофра надевается заглушка. Штроба в полу заделывается раствором.

Укладка теплого пола может производиться не по всей поверхности помещения, а только там, где могут находиться обитатели дома. Если говорить о санузле, следует исключить из площади нагрева места, где установлены предметы сантехники, мебели и стационарных отопительных приборов. От размера обогреваемой поверхности зависит рисунок укладки кабеля, сечение и длина нагревательного элемента.

В готовых наборах для электрического пола в основном предлагаются рулоны монтажной ленты с заранее наклеенным кабелем. Это значительно упрощает работу укладчика, помогая соблюсти необходимые расстояния между линиями кабеля и исключить возможность его перегиба.

Начинать монтаж теплого пола надлежит от штробы. В случае работы с полотном, имеющим одножильный кабель, важно разложить рулон так, чтобы окончание полотна было также у штробы. Развернуть полотно можно, разрезав ножницами по металлу сетку основания, не повредив при этом самого нагревательного элемента. Провода провести к подрозетнику. Проверить рабочее состояние терморегулятора и вмонтировать его в подрозетник.

Перед началом финишной заливки следует проверить смонтированный комплекс. Теплый пол непременно должен находиться в исправном, рабочем состоянии. Для проверки нужно включить цепь на несколько минут и убедиться в нормальной работе системы. Можно при помощи тестера измерить сопротивление кабеля. Это тоже покажет работоспособность смонтированной системы теплого пола. Необходимые параметры указаны в инструкции к набору.

После проверки всех показателей, убедившись в правильном подключении системы, можно приступать к окончательной стяжке электрического теплого пола. Здесь возможны 2 варианта. Можно предварительно залить поверхность цементным раствором и произвести укладку кафеля по мере застывания и полного высыхания цементного раствора. Но существует более короткий путь: плитка может быть выложена и сразу, по окончании монтажа нагревающего пола.

Стяжку пола нужно производить с тщательностью, избегая образования пустот. Незаполненные участки стяжки могут вызвать преждевременное повреждение нагревающего элемента, что приведет к поломке всей электрической отопительной системы. После заливки следует дать просохнуть слою цемента в течение 6 дней. Исключительно после того, как стяжка окончательно высохнет, можно начать выкладывать плитку, устанавливать плинтуса, производить затирку межплиточных пространств. В качестве декоративного материала можно использовать не только кафель, но и по материальной возможности более дорогие материалы: керамогранит, плитку из натурального камня. При наличии необходимых навыков можно произвести укладку плитки также и своими руками. В противном случае рекомендуется обратиться к мастерам-плиточникам. Качественно выложенное плиточное покрытие придаст помещению изысканную красоту и законченный вид.

Не раньше чем через 35 дней после окончательной отделки можно начинать пользование электрическим теплым полом. Проблема не в возможности сырой заливки спровоцировать короткое замыкание во всей сети. Просто некоторые материалы, подвергаясь действию тепла, имеют способность расширяться или сужаться. И тот, и другой случай может дать деформацию стяжки, что приведет к неровностям на поверхности либо к образованию небольших пустот.

Разрезание плитки плиткорезом.

Инструменты и материалы:

  • одножильный или двужильный кабель;
  • сетка для основы;
  • терморегулятор;
  • датчик температуры;
  • гофра под датчик;
  • демпферная лента;
  • цемент;
  • строительный песок;
  • перфоратор;
  • ножницы по металлу;
  • пенофол;
  • монтажный скотч;
  • армирующая сетка;
  • антисептическая грунтовка;
  • валик;
  • кафельная плитка;
  • плиточный клей;
  • шпатель с зубцами;
  • плинтус;
  • затирка для плитки.

Процесс монтажа теплого пола под плиточное покрытие не сложен. Он требует изучения инструкции по установке, аккуратности в работе и наличия необходимых навыков.

1poplitke.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

➤
