Теплый пол водяной. Пошаговая инструкция по монтажу
Редкий новый современный дом сегодня обходится без системы теплых полов. Активно используются как электрические разновидности, так и водяные. В этой же статье вы получите подробную инструкцию по монтажу водяного теплого пола с данными не просто взятыми «от фонаря», а полученными путем регулярных расчетов в специализированных теплотехнических программах. Прислушиваться к полученной информации или нет, уже решать вам. А мы приступаем к подробному инструктажу!
Теплый водяной пол. Стоит ли делать сегодня?
Если лет 10 тому назад толковых специалистов по монтажу водяного пола было найти довольно проблематично, то сегодня ситуация в корне иная. Практически каждая мало-мальски толковая бригада без проблем справится с монтажом. Особенно если ей предоставить толковую инструкцию. Само собой в остальные особенности отопления их лучше не посвящать, но на раскладке труб вы вполне можете сэкономить.
Теплый пол безусловно стоит монтировать в своем доме, если позволяет бюджет и сама конструкция дома. За счет равномерного распределения тепла создается приятный микроклимат в доме и большинстве случаев исключительно теплых полов хватает для обогрева дома. С чего же стоит начать монтаж?
Заложите полы в проект
Первым шагом рекомендуем еще на этапе проекта учесть наличие системы водяного пола в вашем доме. Для этого нужно дать четкую инструкцию проектировщику, чтобы он учел необходимые высоты у потолков и дверных проемов. Закладывать в идеале нужно минимум 14 см дополнительной высоты.
Частой проблемой невозможности грамотного монтажа пола как раз и являются неучтенные моменты по высоте.
Подготовьте основание
В идеале в качестве основания нужна черновая стяжка, которую нужно привести в ровное состояние. А именно сбить бугры и наплывы, если они образовались в ходе заливки. Нужно это для того, чтобы вы в дальнейшем без труда могли уложить пенополистирол. Иначе он будет «гулять» и неплотно прилегать к поверхности.
В принципе можно укладывать пирог теплого пола и на грунт, но при этом его нужно тщательно утрамбовать, чтобы не было просадки того же полистирола.
Гидроизоляция
С гидроизоляцией дела обстоят не столь серьезно. Ее в принципе можно не делать и в редких инструкциях по монтажу теплого пола о ней идет упоминание. Здесь совет скорее из разряда местоположения вашего дома. Если наблюдаются какие-то проблемы с поступлением воды, то по уму гидроизоляцию надо бы сделать еще на этапе строительства.
Сам же теплый пол под стяжкой не дает течи, если вы осознанно не проткнете его чем-нибудь.
Укладка теплоизоляции
После подготовки основания следующим шагом будет укладка теплоизоляции. В качестве основного теплоизолятора выступает пенополистирол. Использовать вы можете любую марку, главное чтобы соблюдалась плотность в районе 30-35 кг/м3.
По нашему опыту, чем толще вы положите пенополистирол, тем лучше. Особенно на первом этаже. Минимально рекомендованная толщина составляет 5 см. Но и при ней наблюдаются потери тепла вниз, хоть и несущественные. Если есть возможность уложить 10 см на первом этаже, то лучше так и сделать. Желательно так же листы пенополистирола склеить между собой (если используете два слоя). Для этого у каждого бренда вместе с теплоизоляцией зачастую продается и специальный клей.
Если вы используете полистирол с бобышками, то после можно сразу приступать к укладке теплого пола. Если же нет, то читаем дальше
Укладка полиэтилена
Есть множество сторонников и противников укладки полиэтилена на пенополистирол. Кто-то считает это бессмысленной тратой денег, кто-то наоборот укладывает полиэтилен для дополнительной пароизоляции и избегания контакта с щелочной средой стяжки.
Наш совет будет таков: Если есть возможно уложить полиэтилен, воспользуйтесь ею.
Демпферная лента
На этом этапе инструкции по монтажу мы рекомендуем проклеить по периметру стены, где будут водяные теплые полы, демпферную ленту. Она служит для компенсации теплового расширения стяжки.
Все тела имеют свойства расширятся. Тоже самое касается и стяжки. Если не учесть это расширение, то стяжка может потрескаться, либо вздуться.
Высота ленты обычно не превышает 10 см. Проклеиваете ее, либо крепите к стене. Заливаете стяжку и лишнее отрезаете
Укладка армирующей сетки
После всех процедур, на полистирол укладывается армирующая сетка. Но служит она уже не для армировки, а для того, чтобы можно было без труда крепить трубу. Само собой если вы пользуетесь другими способами крепления трубы, то сетку вам укладывать не нужно, а нужно сразу приступать к раскладке контуров пола. Но если же вы укладчик-любитель или альтернативных вариантов нет, то проще сетки ничего не найти.
Подбирать ее следует с размером ячейки того шага, который вы будете чаще всего использовать при раскладке (о шаге ниже). По опыту можем сказать, что толщина прутка в 4 мм для укладки теплого пола будет идеальной. При такой толщине и сетка лежит спокойно на изоляции и крепить ее нужно не так часто.
Постарайтесь найти максимально ровную сетку. Ведь чем ровнее сетка, тем точнее будет ваша укладка пола.

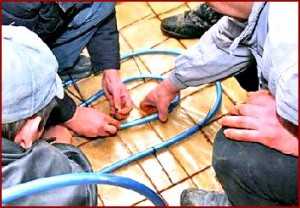

Укладка трубы теплого пола
Это самая интересная часть нашей инструкции. Укладывать водяной теплый пол можно несколькими способами. Про них и поговорим ниже.
Способ укладки спираль или улитка
Самый популярный и разумный способ раскладки теплого пола. Позволяет достичь равномерного распределения тепла в каждом контуре за счет того, что трубы чередуются по принципу одна теплее, другая холоднее.
Раскладываются довольно просто. Сначала вы по периметру помещения (или условного контура) начинаете раскладывать трубу, заворачивая все ближе и ближе к центру. При этом нужно оставлять пространство для того, чтобы в дальнейшем из центра вернуть трубу к основанию периметра и затем уже подключить ее к обратке коллектора.
Поэтому, если шаг укладки у вас составляет 15 см, то начинаете вы раскладывать контур с шагом 30 см до центра, а затем возвращаете трубу как раз между разложенными ранее трубами и шаг получается уже 15 см. Звучит сложно, но картинка отражает суть понятнее
Рекомендуем в большинстве случаев придерживаться именного этого способа укладки.
Способ укладки змейка
Это способ укладки менее равномерно прогревает пол, но идеально подходит для использования в небольших пространствах. Часто применяется в ситуации, когда вы раскатали контур улиткой и вам этим же контуром нужно захватить часть небольшого пространства. Тогда вы уже прибегаете к раскладке змейкой.
Есть так же способ укладки теплого пола «двойная змейка». Этот вариант по распределению тепла близок способу «спираль». Его так же можно применять в практике
Шаг укладки трубы теплого пола
Расстояние между трубами теплого пола может быть в целом любым, при условии, что оно грамотно просчитано в проекте. У нас бывают местами шаги и по 25-30 см и с таким шагом помещение отлично прогревается.
Но если у вас проекта отопления нет (что чаще всего и происходит), то укладывать трубу теплого пола нужно с шагом 15 см в основных зонах дома, а в краевых (около наружных стен) нужно усиливать шагом 10 см. В подавляющем большинстве сценариев данного шага хватит за глаза
Длина контура теплого пола
Длина трубы теплого пола может быть опять же любой, если эта длина рассчитана в проекте. В ином случае придерживайтесь размера контура в 80-90 метров. Если длина будет превышена, то ничего страшного. Но лучше все же не превышать. Так же старайтесь рассчитать контуры теплого пола так, чтобы они были схожи по длине. Тогда и балансировать их не придется.
Диаметр трубы теплого пола
Вы удивитесь, но вы можете использовать так же и любой диаметр трубы, но 16 мм вам уже хватит за глаза. При всем при этом с небольшой трубой довольно просто работать. К другим диаметрам смысла прибегать не видим.
Опрессовка полов
Важный пункт в нашей инструкции. После того, как разложите трубу, все контура нужно опрессовать. Делается это для того, чтобы убедиться окончательно в герметичности труб и отсутствия в нех деффектов.
Опрессовать систему можно как воздухом, так и водой. Если вы уверены, что до зимы въедете в дом, то можно прибегнуть к опрессовке водой. В иных случаях следует опрессовывать воздухом. Давление закачивайте в районе 4 бар и наблюдайте за его «удержанием». Если немного давление спадет, то ничего страшного. Зачастую это связано с изменением температуры. Но если спад будет существенным, то следует искать место утечки.
Заливка стяжки
После того, как с трубой будет покончено, следует приступать к заливке стяжки. Стяжку лучше использовать «мокрую», ведь она имеет наибольшую теплоотдачу. Марка бетона может использоваться м200-м300.
Перед заливкой стяжки рекомендуем уложить армирующую сетку поверх трубы для дополнительной армировки.
Заливать стяжку многие производители рекомендуют минимум 5 см от верха трубы. Зачастую льют 7-8 см. Если вы будете заливать меньшим слоем, то у вас может возникнуть эффект «зебры». Это когда явно ощущаются холодные и теплые участки на чистовом покрытии.
После того, как залили стяжку, теплыми полами нельзя пользовать в течении 3 недель. Стяжка должна равномерно просохнуть. После вы уже полноценно можете пользоваться водяным полом.
В итоге, если вы с умом подойдете к нашей инструкции, то теплые полы будут радовать не один десяток лет. Надеюсь этот материал был вам полезен. Не забудьте ознакомиться и с другими!
eurosantehnik.ru
Монтаж водяного теплого пола : пошаговая инструкция
Монтаж водяного теплого пола, технология укладки
Содержание
- В чем преимущества водяного пола
- Монтируем водяной пол своими руками
- Видео:монтаж водяного теплого пола своими руками
1. Теплый водяной пол — это весьма популярное в наши дни решение для дома, которое имеет большое количество преимуществ. Как правило, водяной пол
решения, а иногда просто нарушает правила использования жилых помещений. Все дело в том, что теплый водяной пол должен подключаться к системе
отопления. Как правило, в городских квартирах используются системы центрального отопления, подключать к ним систему водяных полов во многих регионах (например в Москве)
запрещено. Но даже если в вашем местном законодательстве такой запрет отсутствует, то и тогда, монтаж теплого пола в квартире возможен послеспециальной экспертизы.
Зато, если речь идет о коттедже или загородном доме, то использование системы водяного пола не только возможно, но и экономически оправдано.
Так как стоимость владения такой системой очень низка, даже если речь идет об обогревании большой площади, чего не скажешь про электрические полы.
Кстати, систему подогрева на основе водяного пола можно использовать и для нежилых помещений, лестниц, порогов, и даже садовых дорожек. Эта система может служить основной отопительной
системой или вспомогательной. Наиболее часто такие полы используют с финишным покрытием из керамической плитки или керамогранита.
Это связано с тем,что данные финишные покрытия не выделяют вредных веществ при нагревании, в отличии от многих других. Кроме того, плитка и керамогранит — достаточно
холодный материал, и без дополнительного подогрева, ходьба по нему может оказаться не вполне комфортной, особенно в холодное время года.
Монтаж теплого водяного пола довольно трудозатратная процедура, однако справиться своими руками с ней все же можно, главное знать основные нюансы. В этой статье мы подробно о них поговорим.
Монтаж водяного теплого пола своими руками
2. Теплый водяной пол изготавливается путем монтажа труб в стяжку пола. (Исключение — деревянные полы. В случае монтажа системы водного обогрева
трубы укладываются в вырезанные заранее в набитых к полу досках, канавки). Высота стяжки над трубами должна быть не менее 3 см. Рекомендуем использовать металлопластиковые трубы — это наиболее бюджетный, удобный в работе и долговечный материал.
Прежде чем приступить к приобретению необходимых материалов, необходимо начертить схему теплого пола. Она поможет произвести расчет необходимого материала,
а так же, при необходимости произвести ремонт в будущем, может значительно упростить задачу.
При составлении схемы, следует иметь в виду, что при использовании стандартных труб диаметром 16 мм., длина контура не должна превышать 100 метров,
в противном случае, давления в контуре может просто не хватить для полноценной работы.
Если вы укладываете теплый пол в большой комнате и вынуждены использовать несколько контуров — следует помнить, что длина контуров не должна сильно различаться. Допустимое значение — 10-15%
Трубы укладываются с шагом в 15 см. Если вы живете в северных районах с суровой зимой, можно сократить расстояние между трубами до 10 см.
Укладка водяного теплого пола производиться поэтапно. Сначала нужно подготовить основание. Оно должно быть ровным, без сильных перепадов.
Если перепады превышают 7 мм. их выравнивают, подсыпая песок. На основание укладывается гидроизоляционный слой — это может быть обычная
полиэтиленовая пленка, уложенная в нахлест (ок. 15 см). Необходимо так же сделать нахлест на стены. Стыки скрепляем скотчем.
По периметру укладываем демпферную ленту. Такую ленту на клеящейся основе можно приобрести в строительном магазине,
либо самостоятельно изготовить из термоизоляционного материала, в этом случае не забудьте приклеить ленту к основанию, либо закрепить ее саморезами.
Теперь можно приступать к укладке утеплителя. Выбор материала, а так же его толщина, очень зависит от региона в котором вы живете.
В среднем, толщина термоизоляционного слоя должна быть 5 — 10 см. Если вы используете листовой утеплитель, укладывайте его в «перевязку», смещая
поперечные стыки. Чем качественнее выполнен этот слой, тем более экономно будет расходоваться тепло, а значит тем теплее будет в вашем доме.
Когда работа по укладке утеплителя закончена, переходим к армированию нашего пола. Для этого используем арматуру диаметром 4-5 мм., которую укладываем
в виде сетки, прутья скрепляем между собой проволокой.
Армирование можно производить двумя способами — под трубами и над трубами. Либо только под трубами, но в таком случае при заливке арматура
стяжки, арматура должна укладываться на специальные подставки, что бы получался зазор между арматурой и основанием.
Укладка труб может производиться различными способами: змейкой, спиралью и пр. Трубы фиксируются к арматуре стальной проволокой, либо специальными фиксаторами.
Когда все контуры уложены, не спешите заливать стяжку — на этом этапе необходимо проверить герметичность контуров.
Если испытания подтверждают герметичность контуров, приступаем к заливке стяжки.
Как мы уже говорили ранее, толщина стяжки должна быть такой сто бы покрыть трубы не менее чем на 3 см.
Нагрузка на перекрытия при использовании системы теплого водяного пола составляет 300 кг. м2.
3. Видео: монтаж водяного теплого пола своими руками
Понравилось? Подпишитесь на блог и получайте новые статьи!
remontfor-you.ru
Самостоятельный монтаж теплого водяного пола — Полы и напольные покрытия
Схема укладки трубок
Многие владельцы квартир и частных индивидуальной домов задаются вопросом — как подключить теплый водяной пол, множество людей желают изучить огромное количество секретов подобной технологии – их привлекают прекрасная теплоотдача, доступность технологии, большой выбор непосредственно самих систем. Но, одним из наиболее существенных и значимых достоинств, которым обладает современный водяной обогрев пола, является возможность быстрой установки системы самостоятельно каждым из потребителей.
В наше время все большее распространение получает такой вид отопления как водяной обогрев пола. В силу своих достоинств, теплый водяной пол можно назвать одним из наиболее эффективных способов отопления – он способен нагреть даже самое большое помещение, при этом создается возможность существенной экономии средств. Системы теплого пола, в отличие от традиционного радиаторного отопления, появились в нашей стране не так давно
Но такая «молодость», следует отметить, вовсе не помешала тому, что монтаж теплого водяного пола сегодня проводится с каждым годом все чаше. Именно на системы теплого водяного пола обращают внимание владельцы современных загородных домов, да и во всевозможных торговых и офисных помещениях системы отопления данного типа активно применяются.
Для многих домовладельцев и хозяев квартир в многоквартирных домах водяной теплый пол кажется более эффективной и менее затратной системой отопления, что имеет огромное значение при современном уровне цен на энергоресурсы. Вне зависимости от того, планируется ли использование для подогрева воды газ или электрическую энергию, затраты на отопление оказываются ниже, чем при использовании традиционных радиаторов.
Монтаж
Эту работу можно сделать самостоятельно
Как правило, обогреваемые водяные полы устанавливаются в несколько основных этапов, каждому из которых нужно обязательно уделять особое внимание. Мы детально рассмотрим каждый из этапов, постараемся максимально полно раскрыть ответ и дать некоторые рекомендации, которые помогут каждому установить в своем доме настильный водяной пол и обеспечить максимально эффективную его работу.
Закупка материалов
Как правило, первое, что необходимо сделать – закупить все для теплого водяного пола. Комплектующих материалов, необходимых для правильного обустройства такого пола, нужно действительно немало, но соблюдение технологии гарантирует получение нужного результата. Среди тех материалов, без которых невозможен монтаж пола, можно выделить:
- Теплоизоляция – чаще всего используют для этого пенополистирольные ламинированные маты самой различной толщины. Необходимы такие теплоизоляторы для обеспечения максимальной теплоотдачи пола и отсутствия ухода тепла в основание.
- Лента демпферная.
- Мелкоячеистая сетка из арматуры.
- Трубы для системы теплого пола. Как правило, применяются современные полиэтиленовые трубы, но возможно использование еще и металлопластиковых изделий. В любом случае, такие трубы должны быть качественными и обеспечивать максимальную отдачу тепла теплоносителем
- Трубные крепления – монтажные планки, якорные скобы, трубные фиксаторы и другие материалы для установки теплого пола.
- Специальные добавки в бетон (пластификаторы и фибры).
- Коллекторы теплого пола.
- Коллекторный шкаф. Может быть внутренним и наружным – выбор зависит только от личных предпочтений владельца дома. В этом случае также нужно позаботиться и о своевременном приобретении оборудования, которое будет использоваться в процессе монтажа.
- Котел отопительный. Возможно подключение системы теплого пола к уже существующей системе водяного отопления – в таком случае котел не нужен.
Еще на этапе проектировки нужно продумать – какое напольное покрытие будет использоваться в помещении с водяным теплым полом. Предпочтение обычно отдается керамической или гранитной напольной плитке, ламинату, линолеуму – ворсовое ковровое покрытие, паркет будут сводить эффективность такого пола к минимуму, и основная цель его установки (эффективный обогрев помещения) достигнута не будет.
Подготовка
Схема подключения к коллектору
Схема укладки водяного теплого пола подразумевает также подготовку поверхности основания. Как правило, наиболее популярной и востребованной системой обустройства такой системы отопления является теплый водяной пол под стяжку из бетона. Суть такой схемы обустройства заключается в том, что непосредственно на трубы с теплоносителем заливается слой цементно-песчаной стяжки. Заливка водяного пола стяжкой подразумевает разделение на некоторые моменты, выполнение которых обязательно.
Технология монтажа водяного теплого пола включает в себя изначальное распределение всей площади помещения на небольшие участки. Зачастую, это довольно существенно помогает повысить эффективность выполнения процесса, а также снижает затраты времени на процесс обустройства.
На этом этапе укладывается теплоизоляция для водяного теплого пола. Естественно, что перед началом укладки материалов производится тщательная очистка основания. Качественно выполненная теплоизоляция помещения поможет избежать потерь тепла, и тепловая энергия не будет расходоваться на обогрев подвалов или нежилых помещений.
Совет. По периметру такие изоляционные материалы следует обязательно приклеить при помощи рантовой ленты – таким образом, удастся исключить сдвиг материалов с места установки.
Монтаж теплого пола
Установка арматурной сетки. Водяной теплый пол, подложка для которой и есть такая сетка, будет намного более прочным и жестким, лучше станет отдавать тепло и эффективно распределить его по всему помещению. Также сетка данного типа будет идеальным основанием для монтажной планки, каждая из которых будет поддерживать трубы системы на одном уровне, обеспечивая качественную циркуляцию теплоносителя.
Монтаж планки и непосредственно самих труб системы теплого пола. На этом же этапе устанавливается еще и регулятор водяного теплого пола — при помощи этого устройства можно будет эффективно регулировать температуру, которую передает пол. К тому же, это этап включает в себя раскладку компенсационных элементов по линиям разбивки помещения.
Опрессовка системы отопления. Такой этап перед непосредственной заливкой стяжки необходим для того, чтобы снизить нагрузки бетона на трубы, исключить их преждевременное повреждение и выход системы отопления из строя. Заливка цементно-песчаной стяжки.
Совет. Для такой стяжки, как правило, активно применяется сегодня пескобетон М-300. Почему именно этот бетон? Да потому, что его теплопроводность и прочие эксплуатационные характеристики делают такую систему как настильная система водяного пола более эффективной и производительной.
Укладка напольного покрытия. Покрытие для водяного теплого пола может быть самым различным, но важно подождать перед его укладкой не менее трех суток – за это время бетон «созреет» и окончательно затвердеет. В качестве такого материала для создания напольного покрытия можно использовать паркет, ламинат и линолеум. Выбор зависит только от собственника дома и типа помещения. Первый запуск и тестирование установленной системы водяного пола.
Обратите внимание! Обязательно нужно уделить внимание такому элементу как регулятор температуры водяного теплого пола, ведь именно от качества его работы во многом зависит эффективность и самой системы отопления.
Как можно видеть, процесс установки современной системы теплого пола занимает совсем немного времени, требует небольших финансовых и трудовых затрат. При этом все работы можно эффективно выполнить самостоятельно, что дает возможность сохранить существенную долю семейного бюджета, пустив деньги на другие нужды. Каждый, кто устанавливает у себя в доме систему водяного отопления, получает массу преимуществ, среди которых наиболее основным является эффективное и качественное обеспечение любых помещений теплом, создание в них неповторимой атмосферы тепла и уюта. К тому же, внедрение системы водяного отопления теплого пола позволяет значительно сэкономить на оплате коммунальных услуг, ведь теплоноситель используется намного более эффективно, чем в стандартных системах водяного отопления (тех же радиаторных).
В этой системе, несмотря на ее качество, существует один существенный недостаток – практически ни в одном многоквартирном жилом доме старой постройки использовать такую систему отопления не удастся, ведь количество теплоносителя (горячей воды) и режим ее подачи в них рассчитываются именно на радиаторное отопление.
Водяной пол в этом случае будет нарушать подачу тепла в остальные квартиры в доме, и соседи с полным основанием будут жаловаться в управляющую компанию и теплоснабжающие организации, требуя отключить подобную систему отопления. В домах современной постройки возможность устройства водяного теплого пола закладывается еще на этапе проектирования, поэтому будущие жильцы смогут самостоятельно выбирать наиболее подходящую для своего жилища систему отопления.
sdelai-pol.ru
Как самостоятельно произвести монтаж теплого пола водяного типа
Водяной теплый пол создает комфорт и уют в каждом помещении, где осуществляется его монтаж. Технология устройства включает в себя последовательные этапы, каждый из которых должен идти последовательно, чтобы достичь желаемого результата. До начала проведения работ лучше изучить все тонкости и нюансы, с которыми придется столкнуться при осуществлении монтажа. Но даже это все приводит к большому количеству положительных качеств, позволяющих занять водяному теплому полу высокую позицию в выборе исполнителей.
Материалы и оборудование
Первоначально стоит подумать о посещении магазина для покупки всех необходимых материалов для теплого пола. Каждый слой конструкции и этап работ требует различного набора продукции, позволяющие создать отличную отопительную систему в доме при укладке теплого пола своими руками.
Для слоя теплоизоляции больше интересны ламинированные маты из пенополистирола. Толщину можно выбрать на свое усмотрение. Если они будут использованы в работе, то степень теплоотдачи дойдет до максимального значения. Никакой потери тепла на нижерасположенные этажи не произойдет.
Вся система водяного бетонного теплого пола состоит из коллектора, который помещается в коллекторный шкаф. Шкаф имеет незначительные размеры, в зависимости от количества контуров, что позволяет его без проблем вмонтировать в стены в комнате. Кроме этого они могут быть и наружными.
Контур теплого пола выполняется из специально подобранных труб различного материала, к которым прилагаются крепления (монтажные планки, фиксаторы, якори и т.д.). В последнем случае все будет зависеть от того, к чему именно трубы будут фиксироваться. В качестве одного из вариантов – сетка металлическая для армирования, которая может устанавливаться под трубопровод для его фиксации, а также поверх него для повышения уровня надежности.
Бетонная стяжка под теплый пол водяной своими руками кроме готовых смесей может включать и добавки, пластификаторы, придающие приготовленному раствору наилучшие качества. Раствор можно готовить самостоятельно из песка, цемента, пластификаторов. Самое главное в этом случае четко соблюдать пропорции добавления каждого из компонентов.
Подача тепла и нагрев теплоносителя осуществляется установленным котлом. Не редки случаи подключения водяного теплого пола к радиаторному отоплению, которое уже имеется в доме.
Кроме этого стоит подумать предварительно о том, какой вариант напольного покрытия выбрать для настила. Ведь от него будет зависеть и процесс монтажа теплых полов в бетонной стяжке. Наиболее предпочтительные – ламинат, плитка керамическая.
Технологии укладки
Не так давно в качестве основной технологии выполнения водяного теплого пола была бетонная. Здесь достаточно было залить раствор поверх трубопровода и дождаться полного высыхания. Но прогресс позволил воспользоваться вариантом полусухой стяжки, которая так именуется по причине отсутствия воды в процессе монтажа.
«Сухая» укладка водяного теплого пола своими руками подразумевает под собой помещение трубопровода системы на маты из пенополистирола, или же в пазы плит из древесины. В том или ином случае трубы прочно фиксируются на основании, защищены от внешнего воздействия. Деревянный способ устройства теплого пола имеет и свои виды:
- Реечная система.
- Модульная система.
Реечная система по лагам
Процесс монтажа не занимает особо много времени и в каждой ситуации мало чем отличается друг от друга. При этом можно отметить самое важное качество применения «сухого» метода устройства – быстрый монтаж и начало настила напольного покрытия. Как только разложены маты или плиты, зафиксированы трубы с выбранным шагом укладки, остается лишь постелить специальную подложку, которая будет защищать всю конструкцию от возможного попадания влаги и произвести настил выбранного варианта напольного покрытия.
Подготовка основания
Трубопровод системы водяного теплого пола должен укладываться лишь на ровную поверхность. По этой причине предварительно следует тщательно подготовить основание, убрать все неровности, перепады высот, а также заделать трещины и выбоины. Когда выполнена черновая стяжка при необходимости, придется ждать время до ее полного высыхания, после чего убрать с поверхности весь мусор и пыль.
Важнейшее мероприятие на подготовительном этапе – проектирование и составление схемы расположения трубопровода. Некоторые посчитают, что это лишняя трата времени. Но если взять лист бумаги и в масштабе на нем разместить все предметы мебели, которые будут в дальнейшем располагаться в помещении, отразить другие моменты (внешние стены, установленные окна и двери), то можно найти проблемные участки, которые будут требовать большего обогрева. К тому же, сразу же отразятся участки, где лишним будет прокладывать трубопровод. Ведь под шкафом или другой громоздкой мебели нет надобности прокладывать контур для обогрева. Тепло будет лишь тратиться без отдачи. В таком случае большая вероятность выхода из строи или повреждения отдельного участка трубопровода из-за перегрева.
Теплоизоляция
Когда основание отвечает всем требованиям для последующего монтажа водяного теплого пола, можно произвести настил слоя теплоизоляции. Он должен быть выполнен в обязательном порядке, если есть желание получать все тепло внутрь помещения.
Под дальнейшее расположение труб в комнате укладываются специальные маты из плотного пенопласта. Его толщина обычно минимально составляет 50 мм. Кроме этого может производиться укладка специальной пленки для теплоизоляции или различные по форме теплоизоляционные плиты. Кстати, последние, предназначаются для системы водяного пола. Поэтому у них имеются специальные выступы («бобышки»), куда можно поместить с выбранным шагом трубопровод. Это заметно сокращает время на проведение работы. К тому же такие плиты сразу же имеют гидроизоляционное покрытие.
При использовании в работе пенопласта, его следует сверху накрыть пленкой из полиэтилена в качестве гидроизоляции. Площадь расположенного слоя теплоизоляции должна соответствовать площади всего помещения, где проводиться устройство теплого водяного пола.
По периметру в комнате вдоль участка, где будет касаться стен стяжка, крепится демпферная лента. Она предотвращает повреждение слоя заливки в результате температурного расширения, которого нельзя избежать при работающей системе отопления.
Выбор схемы трубопровода
Трубы теплого пола не могут располагаться хаотически по всей поверхности основания. Для качественного обогрева помещения следует выбрать подходящую их схему устройства теплого бетонного пола, которая может быть:
- «Змейка». В классическом исполнении имеет наименьшую эффективность из всех представленных вариантов. Наибольший нагрев основания пола будет осуществлен непосредственно у выхода теплоносителя, так как там он будет горячий. Но по мере движения по трубопроводу, он будет остывать, что приведет к тому, что участок около входа для последующего нагрева теплоносителя, будет иметь прохладную поверхность. Чтобы избежать такой погрешности научились устраивать двойную змейку, в которой происходит чередование участка теплого и холодного потоков. Процесс монтажа отличается повышенной трудоемкостью в большей степени за счет того, что приходиться создавать очень большой угол изгиба трубы. Но и тут умельцы нашли выход – создание петель на изгибе. Работы при этом прибавиться и умений, но результат будет стоить того.
- «Улитка». Обладает высокой полезностью. От истока труба направляется по периметру помещения и сворачивается по спирали к центру, после чего возвращается обратно. Это позволяет достичь чередования холодного и горячего потоков, что приводит к равномерному распределению тепла по основанию пола. При необходимости выделения отдельного участка для лучшего прогрева, шаг укладки трубы можно уменьшить до нужного размера.
- Комбинированная. Совмещает в себе вышеуказанные варианты в одном помещении. Кроме этого может устраиваться несколько змеек или улиток в комнате, создавая отдельные контуры. Все это необходимо для того, чтобы воздух максимально прогревался, сохраняя на минимальном уровне расход энергии.
Обязательно рассчитайте мощность теплого пола онлайн калькулятором.
Внимание перед укладкой труб
До того момента, как распределить трубы по основанию в комнате для системы отопления, следует обратить внимание на некоторые тонкости, позволяющие создать действительно эффективную конструкцию.
Для выравнивания основания под трубы можно использовать самовыравнивающиеся смеси, отличающиеся быстрым высыханием и созданием максимально ровной поверхности. При применении в работе металлопластиковых труб самым оптимальным сечением будет считаться 20 мм. При устройстве «двойной змейки» петля должна создаваться единой трубой. В противном случае появляется большая вероятность протекания на участке изгиба.
Запуск системы теплого водяного пола может быть осуществлен только после полного высыхания бетонной заливки. Даже после начала работы следует постепенно подавать давление и температуру в контуре. Примерно на третьи сутки система будет иметь рабочий вид.
Установка коллектора
Чтобы разместить коллектор в комнате, предварительно фиксируется коллекторный шкаф. Когда это все готово, в шкаф запускается труба холодного и горячего водоснабжения, которая подключается к соответствующим разделам коллектора. Данное оборудование стоит приобретать исходя из того, какое количество контуров будет использована в помещении.
Нельзя исключать вероятность проведения ремонтных работ системы теплого водяного пола. От этого никто не застрахован. В таком случае следует подумать об установке между коллектором и трубами водопровода запорного крана, позволяющего переключать подачу теплоносителя к системе.
Чтобы не заморачиваться по поводу всего необходимого для коллекторной группы, лучше всего найти на строительном рынке готовый вариант, куда будет входить все необходимое для полноценного его функционирования. Каждая схема укладки водяного пола руками при этом требует отдельного подключения на коллекторе. Это стоит учитывать, для чего и производиться предварительное проектирование системы.
Могут быть случаи подключения системы отопления под полом к центральному отоплению. Здесь не придется дополнительно устанавливать насос для подкачки. Для автономной системы потребуется не только данный насос, но и насос откачки.
Выбор котла
Покупка котла должна сопрягаться с его мощностью. Даже в пиковые моменты он должен иметь способность справляться с любой нагрузкой во время нагрева воды. Но и тут работа его должна быть связана с максимальной мощностью, всегда должен оставаться определенный запас. Есть определенная формула, по которой выбирается мощность нагревательного котла:
Мощн.котла = Мощн.теплых полов+20%
В таком случае не будет возникать проблем с работой всей системы. Вариантов котлов есть большое количество. Все они могут работать на газовом топливе, от электричества или другом. В систему включается насос для полноценной циркуляции воды. Если он выбирается для работы в одно-, двухэтажном строении, то его будет достаточно (примерно площадью 120-150 м2). В противном случае придется приобретать дополнительное оборудование. Правильно рассчитать мощность котла онлайн калькулятором не составит труда.
На входе и выходе у котла должны быть установлены запорные клапаны, необходимые для отключения системы во время ремонтных работ или профилактики, когда отсутствует необходимость производить слив воды.
Для системы теплого пола подходит циркуляционный насос. Они направляют теплоноситель с установленной скоростью по трубопроводу. Никакого избыточного давления при этом не создается. Но насосы в котлах лучше всего выбирать трехскоростные, так как придется изменять скорость движения теплоносителя в зависимости от времени года.
При покупке котла стоит обратить внимание на его производительность и напор. Первая рассчитывается по формуле:
Q = 0,86*Pн/(tпод.-tобр.)
Pн – мощность контура отопления.
Напор вычисляется:
Н = (П*L + K)/(1000)
П – гидравлическое сопротивление каждого м.п. трубы
L – длина самого длинного контура.
K – коэффициент запаса мощности.
Чтобы теплоноситель равномерно распределялся по всей системе водяного теплого пола при наличии нескольких коллекторных шкафов, основная трасса должна иметь разветвитель. После него устанавливаются сужающие переходники. Именно в этом и заключается монтаж водяных теплых полах в стяжку.
Процесс заливки стяжки
При установке всех компонентов теплого пола и их окончательного подсоединения, следует провести испытательные мероприятия. Данный этап позволит выявить возможные погрешности, которые могли бы вылезти в процессе эксплуатации. Тогда последствия были бы существеннее. Если проблем никаких не возникает, то можно подходить в заливке системы теплого пола бетонным раствором.
Процесс не занимает много времени при грамотном подходе. Замешивается раствор из имеющихся компонентов, куда также добавляется пластификатор. Готовая смесь равномерно распределяется по всей поверхности с выбранной толщиной. Для этого предварительно лучше устроить маяки на основании в виде профиля, расположенного на растворных горках, чтобы монтаж теплых водяных полов в бетонной стяжке был осуществлен с правильной толщиной. Могут применяться и другие специальные добавки, специально предназначенные для теплого пола. Она лишь улучшат качество заливки. В каждом конкретной ситуации для заливки водяного теплого пола технология должна соблюдаться.
Некоторые специалисты могут производить бетонную стяжку при включенной рабочей системе. С их слов, процесс высыхания длиться меньше времени. Но экспериментировать лучше в таком деле не стоит, так как на поверхности может появиться трещина стяжки водяного теплого пола. Здесь придется уже проводить ремонтные работы, вызывающие лишние траты денег и времени.
Когда стяжка полностью высохнет, что обычно происходит в течение 4-х недель, можно приступать к настилу напольного покрытия. Не лишним будет даже произвести замер уровня влажности, который должен соответствовать 2-4 процентам.
Видео: ВОДЯНОЙ теплый ПОЛ своими руками, КОЛЛЕКТОР для ТЕПЛОГО ПОЛА #МонтажТеплогоПола #СмесительныйУзел
Видео: Водяной теплый пол своими руками
Видео: ВОДЯНОЙ ТЁПЛЫЙ ПОЛ — СВОИМИ РУКАМИ
Видео: Монтаж водяного тёплого пола своими руками
Видео: ВОДЯНОЙ ТЁПЛЫЙ ПОЛ — СВОИМИ РУКАМИ
sdelalremont.ru
