Насос для теплого пола: расчет, выбор, установка

Водяной подогрев пола — экономичная при эксплуатации система, но она сложна, трудоемка и дорога на процессе монтажа. Она состоит из большого количества компонентов, которые нужно связать и согласовать между собой. Одним из элементов является насос для теплого пола. Это далеко не самая габаритная и не самая дорогая составная часть, но от правильности его выбора и установки зависит эффективность и работоспособность системы в целом.

Функции

Водяной теплый пол отличается от традиционной системы отопления тем, что длина контуров значительная — до 120 метров в максимуме, а диметр труб обычно небольшой 16-20 мм. В каждом контуре имеется множество поворотов. Потому становится ясным, что для нормальной работы обогрева понадобится принудительная циркуляция. И именно насос для водяного пола обеспечивает достаточную для нормальной температуры скорость движения теплоносителя по трубам. Более того, для поддержания стабильной температуры будет лучше, если насос будет иметь несколько скоростей. Такие устройства называют регулируемыми и их работой можно управлять вручную или использовать для этого автоматику.

Выбор насоса для теплого пола — довольно сложная и ответственная задача

Расчет параметров насоса

В системах отопления устанавливают циркуляционные насосы. Они не создают избыточного давления, а просто проталкивают теплоноситель с определенной скоростью. Так как потребность в тепле меняется в зависимости от погодных условий, то и скорость движения теплоносителя должна меняться. Потому лучше устанавливать регулируемые насосы  — трехскоростные.

Перед покупкой следует определиться с двумя основными параметрами: производительностью (расходом) и напором. Если теплоносителем будет выступать вода, рассчитывают  производительность насоса по следующей формуле:

Q = 0,86*Pн/(tпр.т — tобр.т)

  • Pн — мощность отопительного контура, кВт;
  • tобр.т — температура теплоносителя в обратке
  • tпр.т — температура подачи.

Если контуров несколько, определяете расход по каждому из них и складываете. Сумма расходов всех контуров и будет требуемой производительностью агрегата.

Разница температур в системах водяного отопления составляет обычно 5оС, мощность контура чаще всего зависит от отапливаемой площади, потому для упрощения побора насоса для водяного  теплого пола можно воспользоваться таблицей. Но нужно учесть, что при расчетах брались средние цифры для средней полосы России. Потому, если у вас дом имеет не лучшее утепление, или вы живете значительно севернее или южнее средней полосы, вам придется скорректировать результат (или посчитать самостоятельно). Вообще, этот параметр берут с запасом 15-20% на случай аномальных холодов.

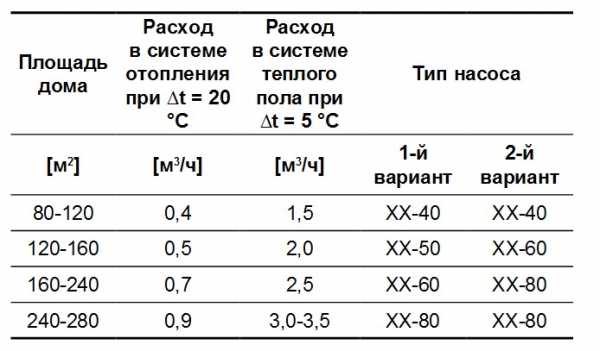

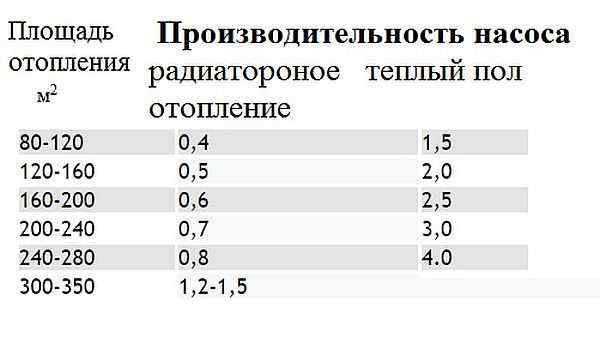

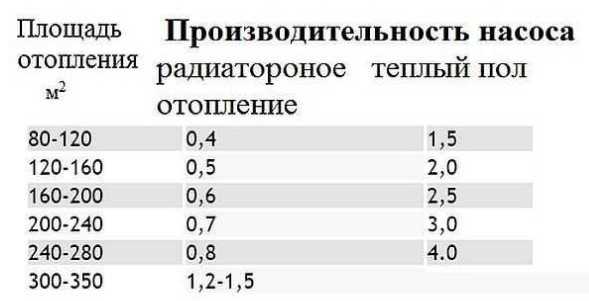

Таблица определения производительности насоса в зависимости от отапливаемой площади

Вторая характеристика, по которой подбирают насос — это напор, который он может создавать. Напор необходим для преодоления гидравлического сопротивления труб, фитингов, других компонентов системы. Сопротивление системы зависит от материала трубы и ее диаметра. Значение гидравлического сопротивления трубы имеется в сопроводительных документах к ним  (можно воспользоваться усредненными данными). Также в расчет принимают увеличение сопротивления на вентиле (1,7), на арматуре и фитингах (1,2) и на смесительном узле (необходим при использовании высокотемпературного котла и коэффициент для него 1,3).

H= (П*L + ΣК) /(1000),

  • H — напор насоса;
  • П — гидравлическое сопротивление погонного метра трубы,
  • Па/м; L — длина труб наиболее протяженного контура, м;
  • К — коэффициент запаса мощности.

Для расчета требуемого напора в контуре паспортное гидравлическое сопротивление метра трубы умножают на длину контура. Получают значение в кПа (килопаскалях). Переводят это значение  в атмосферы (напор насосов измеряется в атмосферах) 100 кПа=0,1 атм. Найденное значение в зависимости от наличия арматуры и вентилей умножают на соответствующие коэффициенты. После всех операций вы нашли рабочую точку насоса.

По графической характеристике выбираете модель

Но расчет насоса для теплого пола еще не окончен. Теперь нужно выбрать модель. Для этого в каталоге понравившегося производителя находите характеристику насоса. Она представлена в виде графика. Подбираете модель так, чтобы найденная рабочая точка находилась в средней трети характеристики. Если устанавливать будете трехскоростной вариант, то подбирайте модель по второй скорости — так обеспечите оптимальный, а не на пределе, режим работы и ваш насос будет служить долго и обеспечит нормальную температуру даже в холодные дни.

Какой насос для теплого пола выбрать

Правильно рассчитать параметры — это еще не все. Нужно выбрать тип насоса, материал, из которого он изготовлен и фирму-производителя. Это ничуть не менее важно, чем верные характеристики.

Для бытового использования подходят два типа оборудования:

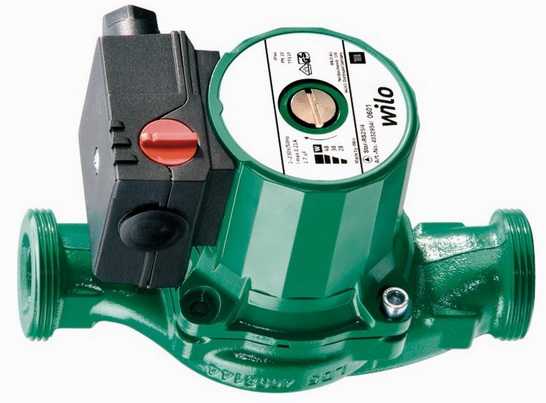

  • Насосы с мокрым ротором. Это устройства не самой большой мощности, но в большинстве случаев их производительности достаточно для обеспечения работоспособности теплого пола площадью до 400 м2. «Мокрым» ротор называется потому, что крыльчатка находится непосредственно в теплоносителе, соответственно, охлаждение и смазка происходят с его использованием. Это оборудование популярно потому, что тихо работает, потребляет мало электроэнергии и отличается высокой надежностью.

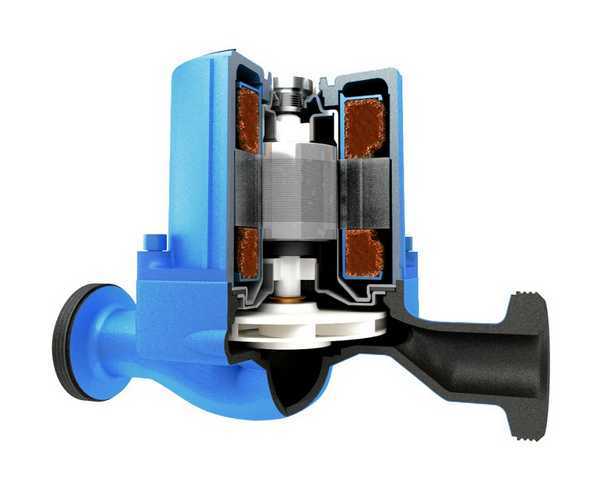

    Строение насоса с мокрым ротором

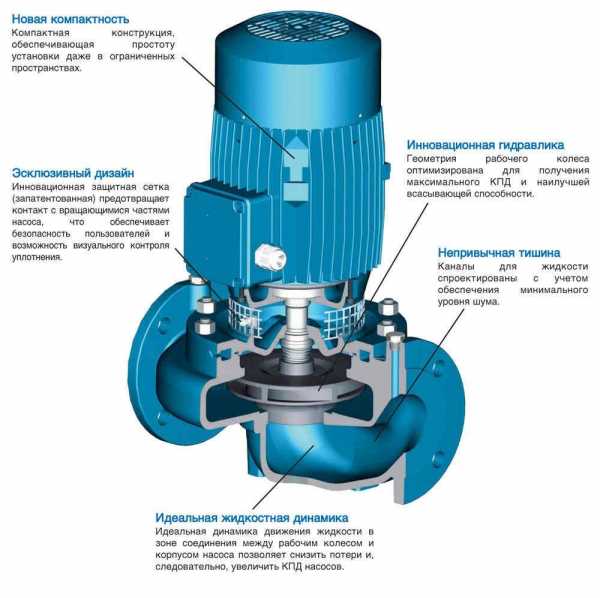

  • Агрегаты с сухим ротором отличаются повышенной мощностью. В этом случае ротор находится в отдельной герметичной емкости. Ему периодически требуется техническое обслуживание — чистка и смазка. Но такое оборудование в частных домовладениях может быть использовано, пожалуй, только для устройства фонтанов.

    Насосы с сухим ротором имеют повышенные мощности и соответствующие габариты

С выбором типа все просто: устанавливаем агрегат с мокрым ротором. Параметры рассчитали. Но есть еще и такие тонкости, как маркировка и размер (длина) насоса.

Как выглядит вживую насос с мокрым ротором, как «громко» он работает, посмотрите в видео.

Маркировка и материал корпуса

Это две или три цифры типа: 25/40, 25/60-130 или 32/80 и т.п. Первая цифра — диаметры входных/выходных отверстий в миллиметрах. То есть в приведенной маркировке присоединительные размеры 25 мм и 32 мм. Вторая цифра — это высота подъема, которую обеспечивает данная модель. В приведенном примере это 4 метра, 6 метров и 8 метров. Если перевести  атмосферы, то это 0,4 атм, 0,6 атм, 0,8 атм. Третья цифра — монтажная длина, то есть размер всего устройства от одного конца, до другого. В нашем примере это 130 мм.

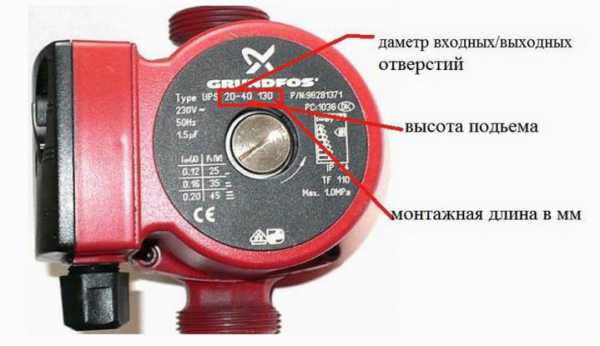

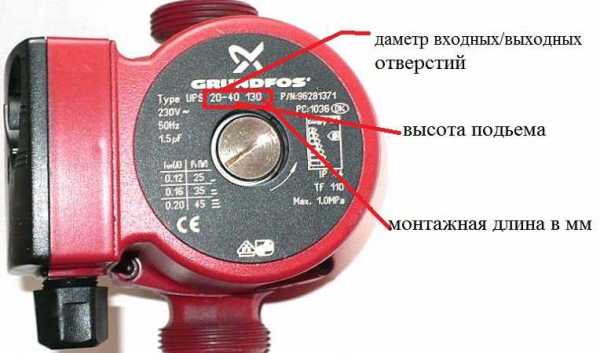

Расшифровка маркировки циркуляционных насосов

Теперь определимся с материалом корпуса. Если трубы выбраны правильно, то проблем быть не должно: система замкнутая и кислорода мало, так что ставить можно будет агрегат из любого материала. Но если вы не учли кислородопроницаемость и в системе этот активный окислитель присутствует, то чугунный корпус вашей системе противопоказан. Тогда ставьте с корпусом из нержавейки или из полимера.

Что касается фирм. Лучше всего брать оборудование европейских производителей. При выборе насоса для водяного теплого пола лучше не экономить: от того как стабильно работает этот элемент, зависит ваш комфорт и наличие тепла в доме. Выбирайте самые лучшие фирмы, с самой хорошей репутацией. Хорошо зарекомендовали себя немецкие кампании Grundfos и Wilo. Но в случае с Wilo нужно смотреть на страну, для которой изготовлена продукция: те, которые идут на рынок СНГ и Китая чаще выходят из строя. Так что будьте внимательными.

Особенности установки

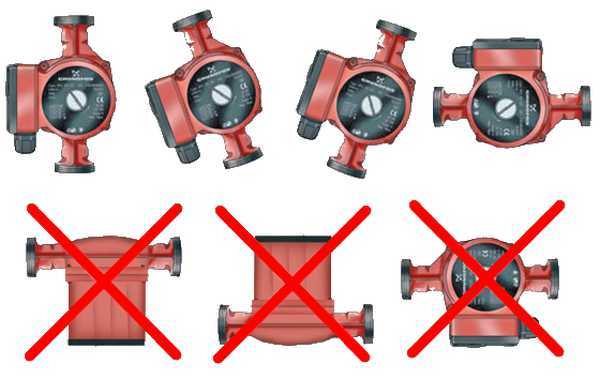

Куда бы вы ни ставили циркулярный насос, его ротор должен быть направлен горизонтально. В принципе, вертикальная установка возможна, но тогда при выборе нужно учесть, что в таком варианте он будет терять порядка 30% мощности.

При монтаже в системе водяного пола насос чаще ставится в подающем трубопроводе, но уже после смесительного узла (тут температура будет для него нормальной). Хотя есть схемы, в которых он стоит в «обратке» или в байпасе подмеса. Некоторые схемы предусматривают наличие двух насосов. Так два автономных устройства рекомендуют устанавливать в двухэтажном доме: по одному на каждом уровне. Так легче регулировать напор в каждой из веток.

Чаще всего циркуляционный насос устанавливают в подающем трубопровода после группы помеса

При заполнении системы в ней обязательно будет присутствовать воздух. Его наличие может блокировать движение теплоносителя: образуется воздушная пробка. Не во всех коллекторах есть возможность спустить воздух. Потому во многих насосах имеется специальный выпускной вентиль. Это небольшой диск на лицевой панели, на котором имеется канавка. В канавку упираетесь отверткой и немного поворачиваете диск против часовой стрелки. Воздух начинает выходить (подставьте какую-то посуду, потому что постепенно с пузырьками воздуха начнет выходить вода). Когда вода пойдет сплошной струйкой без пузырьков, клапан перекрываете, повторно запускаете систему и еще раз пробуете выпустить воздух. Иногда, прежде чем весь воздух будет удален, требуется повторить процедуру несколько раз.

Есть еще одна особенность систем водяного теплого пола. Если вы не используете низкотемпературные источники (конденсационные газовые или электрические котлы), то перед подачей воды в трубы пола, в горячую воду от котла подмешивается охлажденная из «обратки». Все, конечно, можно собрать из отдельных элементов, но можно купить и насосно-смесительный узел (или насосную группу) в сборе. Они бывают разного состава и, соответственно, цены, но выполняют основную функцию: поддерживают заданную вами температуру воды на входе в коллекторный узел. Но в основе этой группы приборов лежит все тот же насос, и выбирать его нужно по параметрам, которые мы рассчитали выше.

Неисправности насосов и способы их исправления

Если в качестве теплоносителя используется обычная водопроводная вода, то на крыльчатке постепенно откладываются соли. Активизируется процесс, если температура воды превышает 55оС. Потому многие модели имеют встроенный терморегулятор и просто отключают устройство до тех пор, пока состояние воды не придет в норму.

Устанавливая насос для теплого пола помните, что его ротор должен быть направлен горизонтально

Но соли все равно понемногу скапливаются. Во время отопительного сезона, пока насос работает постоянно, особых проблем не возникает. Но вот при запуске системы после летнего перерыва часто насос «не качает». Он гудит, но никакого движения теплоносителя нет. Все потому, что соли закоксовали ротор, и он не может провернуться. Решить проблему можно, если вручную (отверткой или каким-то другим инструментом) провернуть крыльчатку несколько раз. Если вам удалось сдвинуть ротор, и крыльчатка сделала несколько оборотов, можно считать, что насос в рабочем состоянии. Устанавливаете его на место и включаете. Все должно работать.

Еще раз о том, почему нужно выбирать для отопления регулируемые насосы смотрите в этом видео.

Итоги

Насос для теплого водяного пола — важная составляющая, которая обеспечивает работоспособность всей системы. Потому так важно правильно рассчитать его производительность и напор. Если с расчетом возникли сложности, может есть смысл обратиться к профессионалам, так как покупка нового — недешевое удовольствие (вряд ли кто-то согласится поменять на другую модель потому что вы ошиблись в расчетах).

teplowood.ru

Насос для теплого пола – какой выбрать, как установить

Чтобы обеспечить работу смесительного узла, который понижает температуру теплоносителя для теплого пола, необходим дополнительный циркуляционный насос. Которым в основном и обеспечивается движение теплоносителя по контурам (петлям) отопительного трубопровода.

В том случае, когда температура теплоносителя формируется не смесительным узлом, а как-то иначе (РТЛ-регулировка, котлом, солнечным коллектором, внешним смесителем), то насос в контуре теплого пола скорее всего не понадобиться, достаточно будет и общего в отопительной системе.

Но чаще всего теплые полы создаются со своим нососно-смесительным узлом.

Какой насос подойдет

В смесительном узле теплых полов применяется обычный циркуляционный насос, который пригоден и для радиаторной системы отопления.

Эти агрегаты отличаются малой мощностью, небольшим напором и небольшим расходом жидкости. Соответственно и потребляемая мощность незначительна (40 – 150 Вт), шум при работе почти отсутствует.

Все циркуляционные насосы для бытовой отопительной системы (в т.ч. и для теплых полов) обозначаются парой цифр, например, — 25/40.

Где первая 25 — диаметр резьбы подключения в мм (иначе — 1 дюйм). Дюймовое подключение — наиболее ходовое в быту для главных магистралей, такой же диаметр резьбы, например, у коллекторов для теплого пола….

Вторая цифра означает напор в дм. т.е. 40 — 4 метра водяного столба, или 0,4 атм.

Маркировка 25/60 означает уже более мощную модель – дающий напор в 6 метров.

Напор и мощность

Требуемые характеристики насоса и его марка должны быть определены в проекте на теплый пол исходя из теплопотерь, площади, количества контуров, марки труб, диаметра труб, длины петель, разницы температур…

Но приобретение проекта, или даже проведение простых расчетов, для многих не желательные затраты времени, денег и сил.

Многие желают знать «здесь и сейчас немедленно», — какой насос выбрать для теплого пола.

Но вопрос не сложный, — предстоит выбрать всего лишь между 25/40 и 25/60 (для больших площадей лучше поставить два и более «маленьких» насосно-смесительных узлов), — других подходящих вариантов просто трудно найти.

Если брать радиаторную систему, то в силу ее простоты выбор насоса упрощается. До площади дома до 160 м кв. потянет и 25/40. В пределах 160 — 250 – м кв., – 25/60 и т.д.

«Детская болезнь домашних монтажников» — установить циркуляционные насос «с запасом на всякий случай». Там, где достаточно 20, ставят 80, — получают очень существенный перерасход электроэнергии, шум в радиаторах и трубах…

С выбором насоса для теплого пола дело обстоит почти также просто. Хоть здесь больше разнообразия в исходных данных – длина контуров может меняться существенно от 20м до 140м, запросы по разности температур подачи и обратки могут быть разными, больше влияет утепленность самого пола и др.

Для минимализации разности температур между подачей и обраткой требует установить более производительный насос.

Какой должен быть расход и напор

Руководствуясь опытом создания теплых полов можно сказать, что производительность насоса для достаточного обогрева «среднеутепленного здания» в климате средней полосы должна быть примерно следующей.

Т.е. – для площади в 100 м кв. частного дома в средней полосе потребуется насос с производительностью от 1,5 м куб. в час.

Например, используется 7 контуров отопления, если расход делится примерно поровну, тогда он составляет немногим более 0,2 м куб в час в каждом контуре.

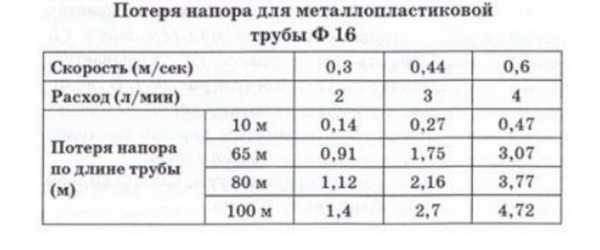

В табличке приведены примерные данные по падению напора в контурах теплого пола с использованием трубы 16 мм.

Вероятно, положены петли с длиной 70 – 80 м. Расход в каждом контуре около 3 литров в минуту (0,18 куб/час), соответственно максимальный напор согласно таблицы — около 2 м в. ст.

Следовательно, для 100м кв. этой «среднеохлаждаемой» площади нам нужен насос, который бы давал расход в 1,5 м куб при напоре в 2 метра водяного столба.

Подбор по характеристикам

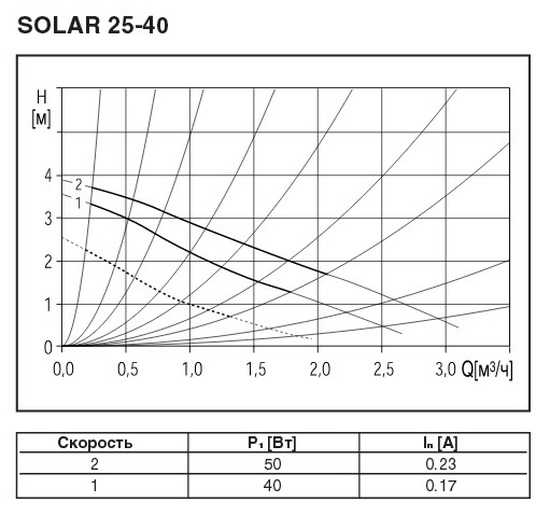

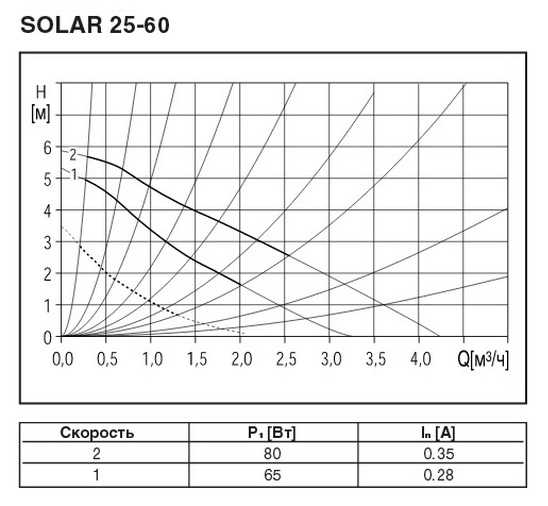

Рассмотрим графики характеристик циркуляционых насосов Грундфос (Grundfos) под названием Солар.

Видим, что «самый младший» насос 25/40 способен выдать расход 1,7 м куб./час при напоре в 2 метра. Это он сделает на второй скорости, потребляя 50 Вт час.

Выбираем насос 25/40 для теплого пола до 100 м кв. (7 контуров по 12 — 13 м кв.) Свыше 120 м кв. – соответственно 25/50 до площади 160 м кв.

По примерным прикидкам, мы выбрали подходящий насос для теплого пола.
А что скажет производитель? Вот официальная таблица рекомендаций от Grundfos.

Варианты выбора, современные насосы

При использовании современных моделей ALPHA, важно учитывать, что режимы «пропорциональное давление» и «AUTOADAPT» просто не подходят к теплому полу, — устанавливайте подходящий режим.

Если теплопотерь больше или дом (теплый пол) плохо утеплен, соответственно значение площади теплого пола, при которой нужно переходить с одного насоса на другой, смещается в меньшую сторону… Ключевую роль в этом играет степень утепленности самого теплого пола.
Как утеплить теплый пол правильно
Но более точные значения можно получить только теплотехническим расчетом и расчетом теплого пола…. которые многие считают просто излишними…

Особенность конструкции насоса и установки

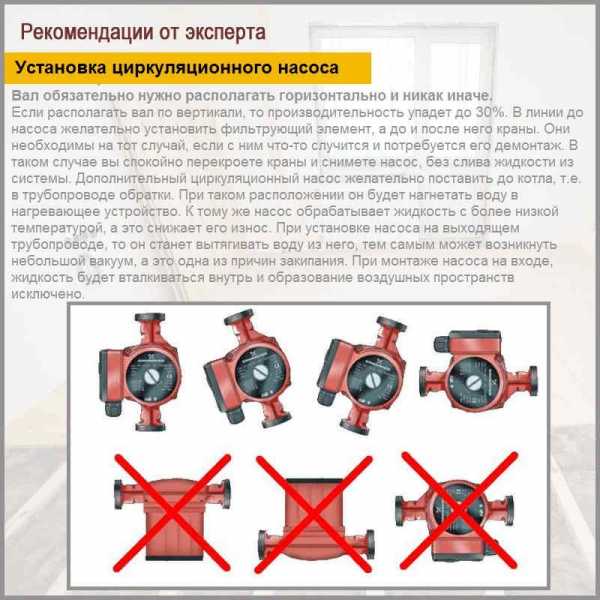

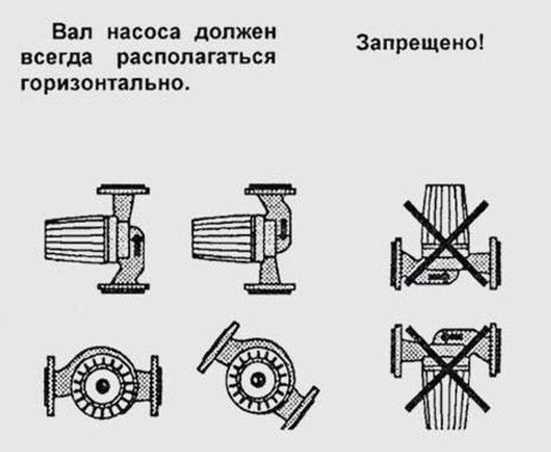

Циркуляционные насосы должны устанавливаться так, чтобы ось ротора находилась в горизонтальном положении. Неважно какая буде подводка труб к насосу — горизонтальная, вертикальная, под углом — ротор должен быть горизонтальным.

В насосе может быть отверстие, закрытое пробкой — для выпуска воздуха.

Из типичных поломок циркуляционных насосов можно выделить засорение отложениями. За теплый сезон, когда насос стоит, из воды выпадают соли, ими могут быть прихвачен вал ротора. Из-за небольшой мощности насос в таком состоянии может не запуститься.

Не включается циркуляционный насос, — что делать?
Остается только закрыть подводящие краны, открыть пробку и провернуть крыльчатку, после чего насос, как правило, работает.

Как правильно установить насос теплого пола

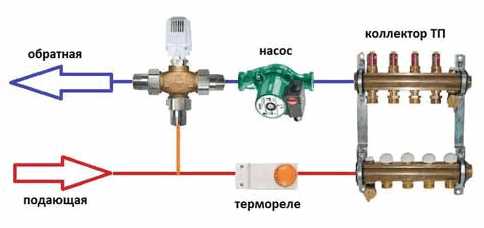

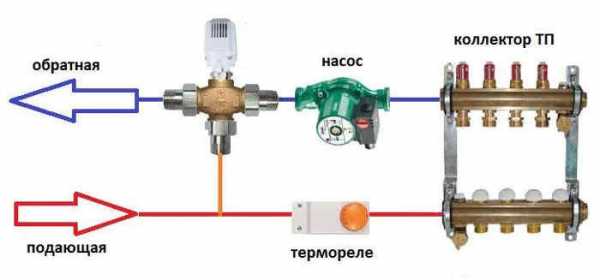

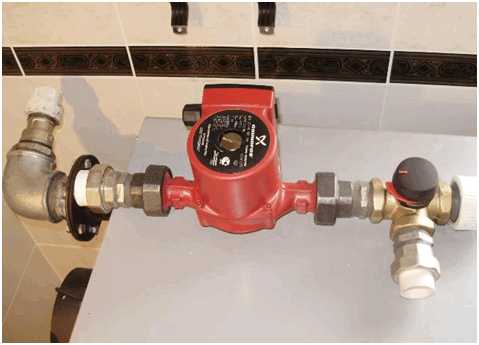

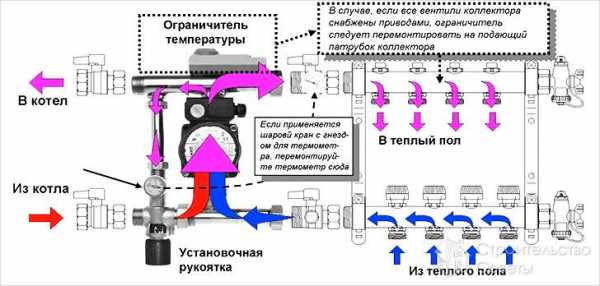

Насос устанавливается между трехходовым клапаном и коллектором теплого пола. Только в этом случае будет работать вся система теплого пола.

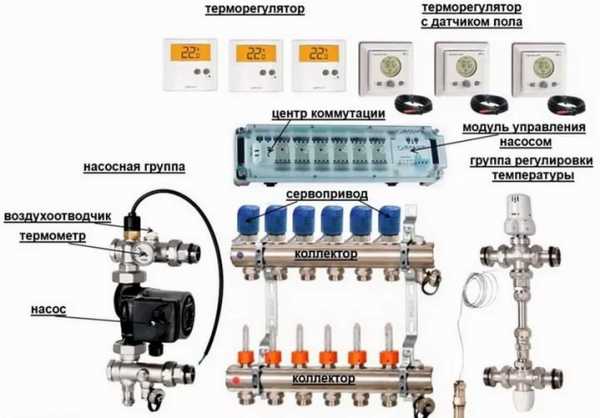

Смесительный узел для теплого пола – конструкция

Если установить насос между подключением к радиаторной сети и трехходовым клапаном, то смесительный узел окажется не функциональным, теплый пол работать не будет.

Насос крепится за фланцы с помощью накидных гаек, которые обычно идут в комплекте. Установка насоса обычно проблем не вызывает, если подводка выполнена правильно, с выдержкой нужных расстояний.

Схемы монтажа

Обратите внимание на маркировку насоса и его закрепление в фирменном оборудовании для теплого пола для небольшого дома.

В системе обогреваемых полов краны устанавливаются на входе в смесительный узел и на каждом контуре коллектора. Слив теплоносителя из насосно-смесительного узла, при замене его оборудования не критичен. Но полезно перед насосом, как и в радиаторной системе установить фильтр.

Также важно правильно смонтировать электрическую схему. Включением насоса запускается и отопление теплыми полами. Он работает постоянно, пока работает обогрев полов.

Он может включаться автоматикой, — по командам термостатов в комнате и датчиков в теплом полу. Также не редка схема, когда насосом дополнительно управляет аварийное реле отключения, — при превышении температуры на подающем коллекторе, цепь размыкается.
Еще информация — как выбрать трубопровод для отапливаемого водяного пола

teplodom1.ru

Насос для теплого водяного пола

Эффективность работы теплого водяного пола зависит от нескольких составляющих, насос среди них занимает важное место. Теплые полы – сложные с инженерной точки зрения конструкции, все их элементы должны работать согласованно и полностью выполнять поставленные задачи. Общая длина трубопроводов в зависимости от параметров помещения может превышать 120 метров, диаметр труб в пределах 20 мм, есть большое количество резких поворотов. Такие условия создают для жидкости значительное сопротивление потока, преодолеть его могут только мощные высокопроизводительные агрегаты.

Как подобрать насос для теплого пола

Кроме того, скорость движения по трубам теплоносителя меняется с учетом температуры, изменения показателей давления должны происходить плавно без гидравлических ударов, насос должен быстро реагировать на изменение условий работы системы подогрева пола. Для поддержания микроклимата в комфортных значениях используется автоматика, насос должен подключаться к ней и иметь возможность функционировать на нескольких скоростях.

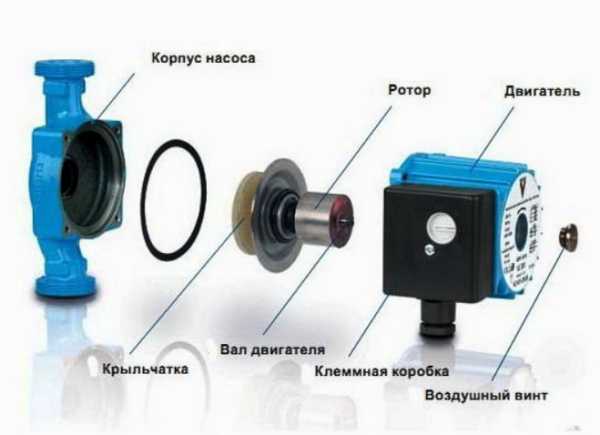

Устройство насоса

Содержание статьи

Как подбираются технические характеристики насоса

Для теплого пола применяются циркуляционные насосы, по своим техническим параметрам они в максимальной степени соответствуют выдвигаемым требованиям. Производительность насоса рассчитывается по формуле

Q = 0,86×Pн/(t°пр.т – t°обр.т).

В этой формуле Pн равняется максимальной мощности теплового контура в кВт; t°пр. т – начальная температура теплоносителя на входе в систему обогрева; t°обр. т – температура теплоносителя на выходе из системы обогрева пола. Если в квартире к одному насосу планируется подключать несколько контуров, то необходимо суммировать все значения по каждому из них.

Практический совет. Профессионалы рекомендуют для каждого помещения монтировать автономную систему теплого пола. Это позволит более точно регулировать параметры микроклимата с учетом назначения помещения и повысить надежность работы отопительной системы.

Формулы для расчета насоса

Разница температур на входе и выходе зависит от нескольких факторов:

  • Длины контура. Чем больше длина, тем больше площадь должна обогреваться. Это значит, что потребуется много тепловой энергии, температура на входе и выходе будет значительно отличаться;
  • Эффективности теплоизоляции. Если во время монтажа теплого пола грубо нарушались установленные правила, то непродуктивные тепловые потери будут составлять значительные показатели. Особенно это заметно на первом этаже, неправильная теплозащита приводит к тому, что большое количество тепловой энергии расходуется на обогрев почвы. Такие условия эксплуатации также становятся причиной чрезмерного расхода тепловой энергии и понижения эффективности системы, увеличивают нагрузку на насос;
  • Климатической зоны расположения здания. Чем севернее проживает владелец квартиры, тем больше запас по мощности должна иметь система теплого пола, тем больше мощность у циркуляционного насоса. Производители рекомендуют приобретать насосы с 20–25% запасом по мощности.

Расчет и выбор насоса

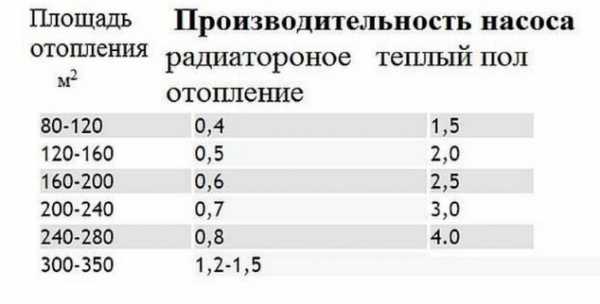

Таблица характеристик для подбора насоса

Второй важный показатель насоса – напор потока. Напор должен быть достаточным для преодоления гидравлического сопротивления жидкости в системе. Гидросопротивление зависит от общей длины контура, его диаметра и скорости движения теплоносителя. Производители систем водяного пола должны указывать эти параметры, если подогрев делается самостоятельно, то для расчета величины напора насоса нужно пользоваться формулой

H= (П×L + ΣК) /(1000), где

  • Н – требуемый напор насоса;
  • П ­– гидросопротивление погонного метра контура, зависит от диаметра, материала изготовления труб и скорости движения жидкости;
  • L – общая длина контура, включающая и надземные системы управления;
  • К – рекомендованный коэффициент запаса мощности насоса.

После получения всех данных можно приступать к выбору конкретной модели.

Подбор насоса для теплого пола

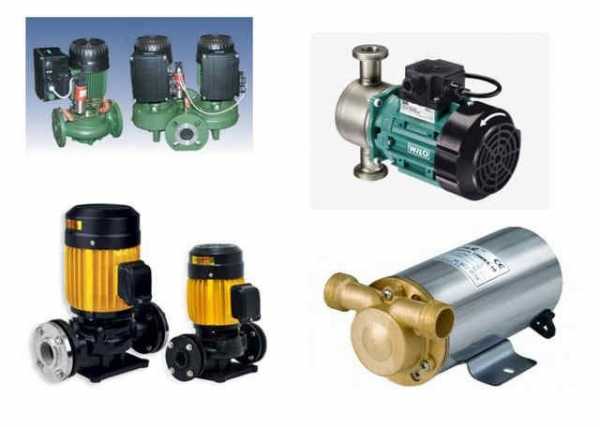

Виды циркуляционных насосов

Инженерные особенности устройства циркуляционных насосов для теплого водяного пола во многом зависят от требуемой мощности. Для бытовых и промышленных потребностей применяются два типа агрегатов.

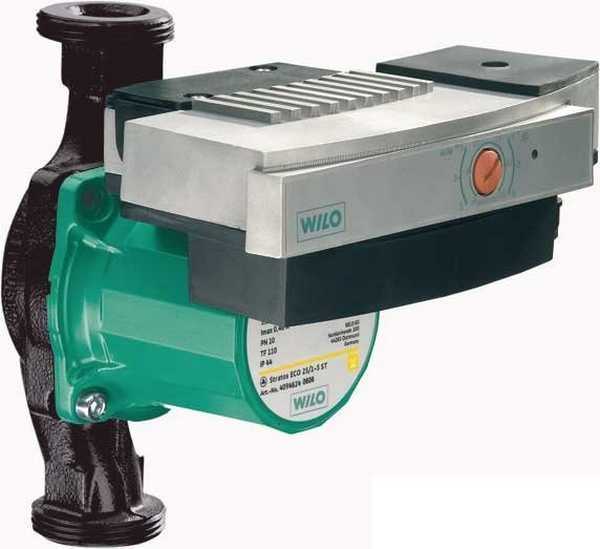

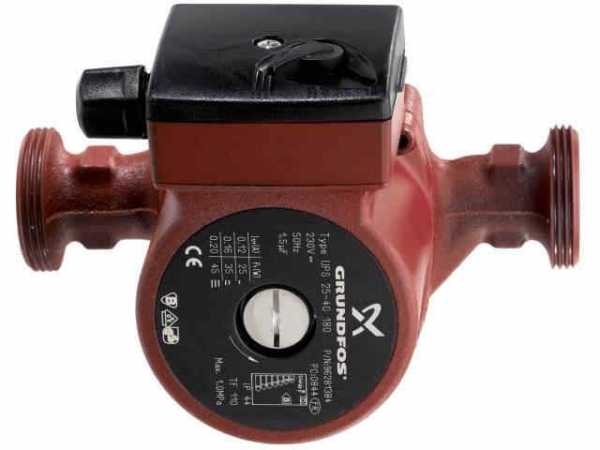

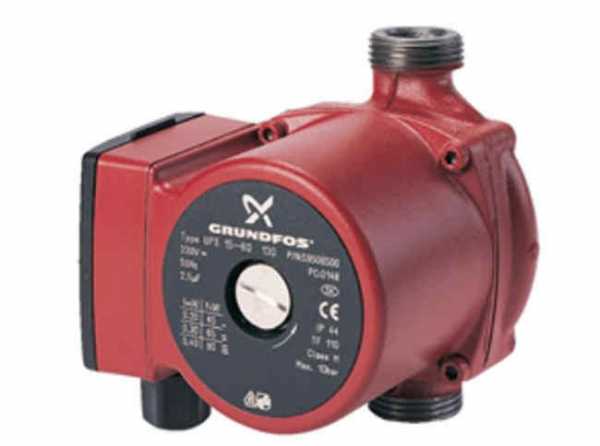

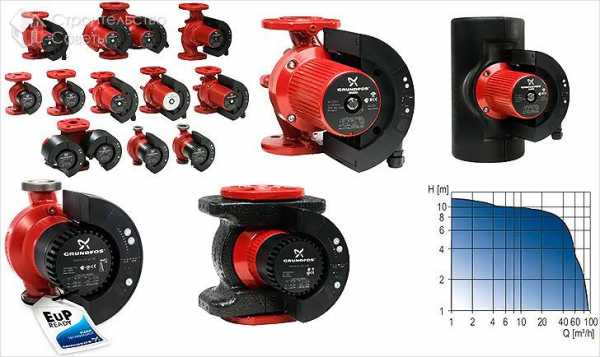

Циркуляционный насос GRUNDFOS

С «мокрым» ротором

За счет размещения крыльчатки насоса в непосредственной близости к ротору (в большинстве случаев в одном корпусе) появляется возможность минимизировать внешние размеры. Для предупреждения попадания воды в электродвигатель на вал привода установлены надежный сальник из модифицированной особо прочной и износостойкой резины. В некоторых случаях предусмотрена установка двойной гидрозащиты. Насос очень компактный, устанавливается непосредственно в отапливаемых помещениях. Гарантированной мощности достаточно для обслуживания отопительной системы помещений общей площадью до 400 м2. Насосы обладают низкой шумностью, работают от однофазной сети напряжением 220 В. Имеют относительно высокую производительность и низкое потребление электрической энергии, корпус полностью герметичный с небольшим весом. Такие характеристики позволяют устанавливать насос непосредственно на трубопроводах, дополнительной фиксации на несущих поверхностях не требуется. Для исключения возникновения рисков поражения током электропроводка, обмотки и корпус имеют повышенную защиту. Для предупреждения перегрева обмоток статора и ротора вследствие длительного периода работы на критических значениях мощности установлено биметаллическое тепловое реле.

С «сухим» ротором

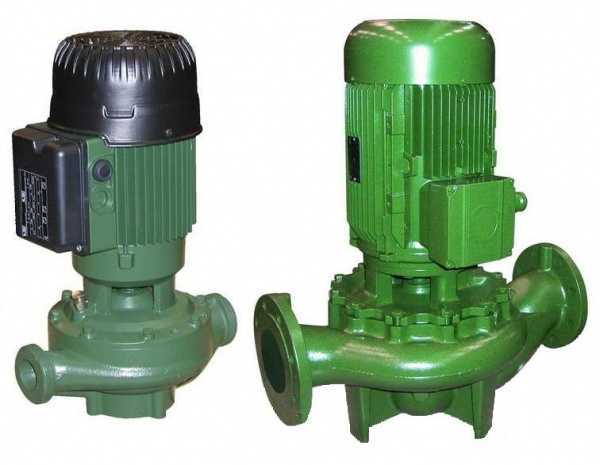

Насосы с сухим ротором имеют повышенные мощности и соответствующие габариты

Насос с сухим ротором

се элементы гидравлического насоса располагаются в отдельном корпусе. Мощные насосы, могут обслуживать большие квартиры или несколько одновременно. Для установки требуется наличие специального технологического помещения, монтируются на отдельной раме. Имеют большой вес, показатели шумности не позволяют устанавливать такие агрегаты в жилых помещениях. Для отопления частных зданий применяются крайне редко, встречаются только в системах для больших коммерческих и производственных помещений. Питаются от трехфазного тока напряжением 380 В, имеют полный комплект защитной электрической арматуры.

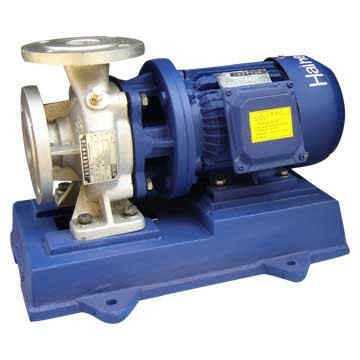

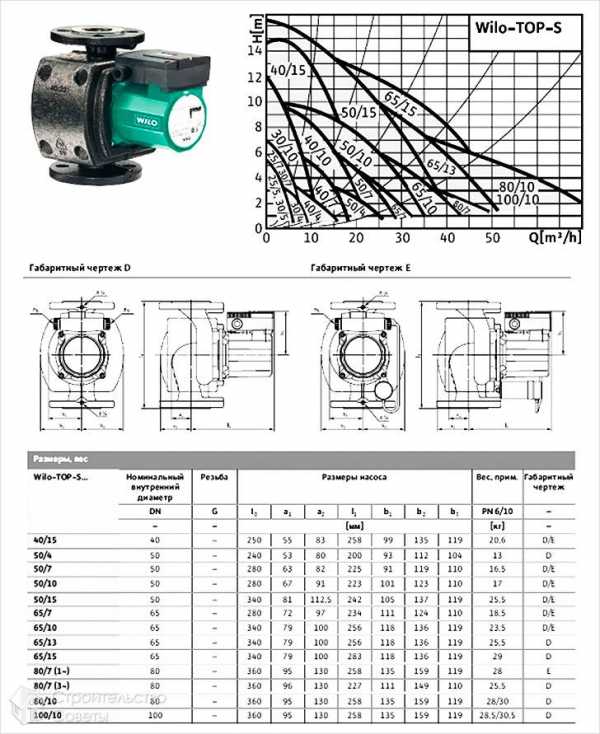

Насосы с сухим ротором

Насос с сухим ротором – строение

Профессиональный совет. Рекомендуется приобретать водяные насосы в комплекте с водяными отопительными системами. Они в лучшей степени отвечают их техническим показателям. Попытки самостоятельного подбора могут стать причиной резкого снижения эффективности функционирования теплого водяного пола или преждевременного выхода из строя оборудования. Ремонт теплого пола – очень дорогое занятие, требует много времени.

Классификация насосов для теплого пола



Какие данные наносятся на корпусе насосов

Стандартная маркировка должна указывать все технические характеристики насоса. Первая верхняя цифра на насосе указывает монтажный диаметр водопроводных труб, вторая максимальную высоту подъема жидкости (давление), третья – общую длину агрегата в рабочем положении. Следующие цифры обозначают рабочее напряжение и частоту колебания в сети, коэффициент смещения фаз. Как дополнительная информация может даваться изменение максимальной высоты подъема воды в зависимости от диаметров трубопроводов.

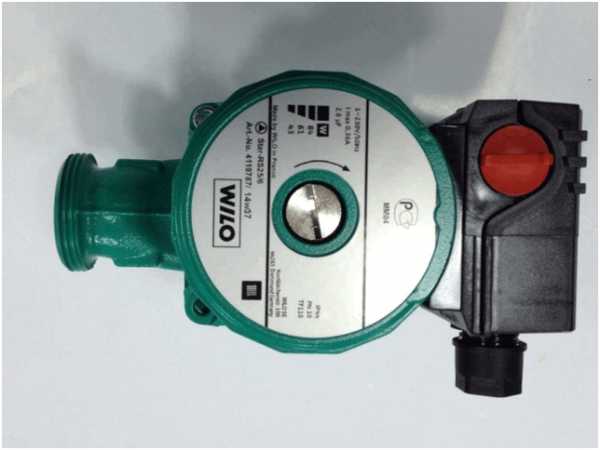

Циркуляционный насос для теплого пола

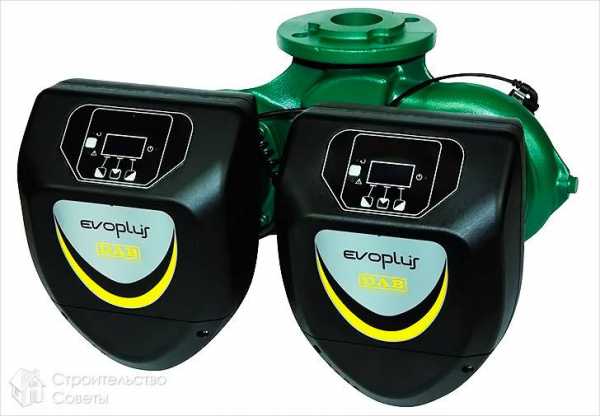

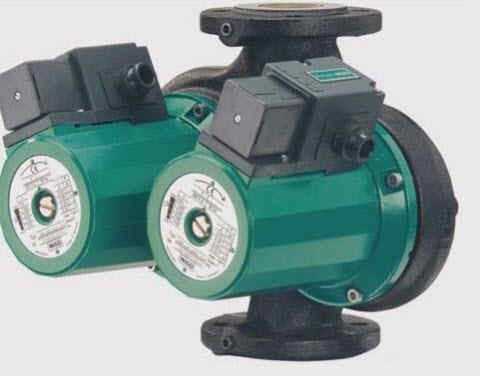

Некоторые насосы имеют по два двигателя, что позволяет без перегрева обмоток проходить пиковые нагрузки за счет автоматического включения в работу второго. Кроме того, второй двигатель выполняет функцию дополнительной защиты системы обогрева в случае выхода из строя одного из двигателей. Такая защита исключат размерзание системы в зимний период.

Способы монтажа электронасосов

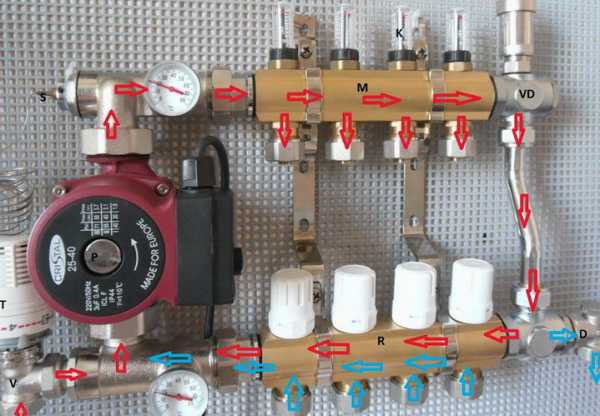

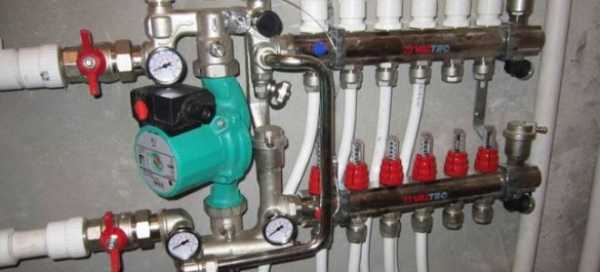

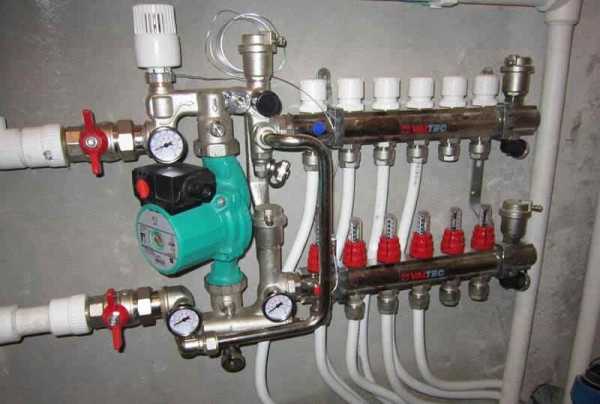

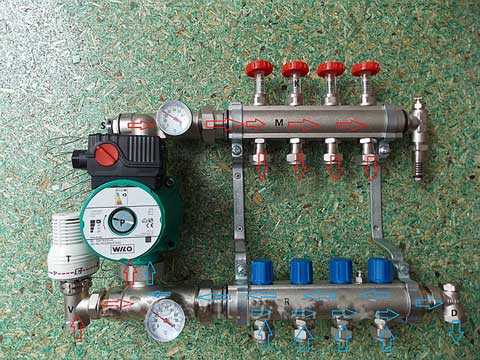

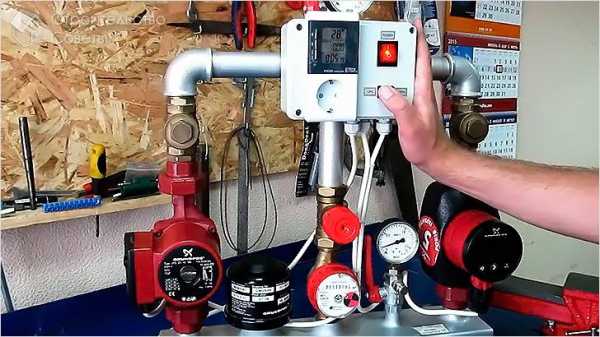

Коллектор с установленным насосом

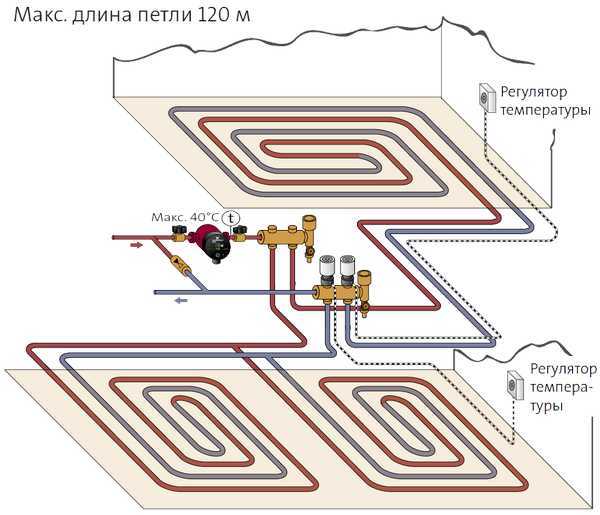

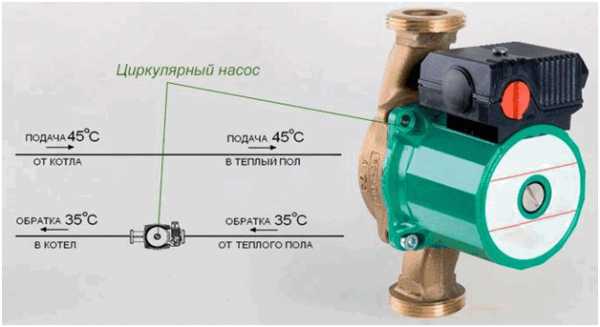

Пример подключения насоса для теплого пола

Циркуляционный насос может монтироваться как на входе, так и на выходе теплоносителя. Конкретное место установки подбирается с учетом особенностей контура. На выходе температура теплоносителя несколько ниже, это предпочтительнее для агрегата, но не имеет критического значения. Все насосы изготавливаются с большим запасом по предельным рабочим температурам.

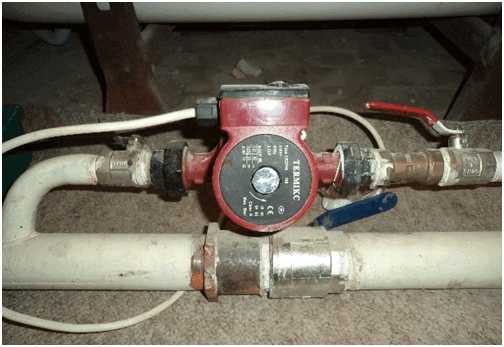

Установка циркуляционного насоса

По каким критериям выбирать насосы для водяного пола

Как выбрать насос для теплого водяного пола

Как уже упоминалось в статье ранее, оптимальным вариантом считается приобретение насоса в комплекте с конкретной отопительной системой. Если такой возможности нет, то перед покупкой нужно ознакомиться со следующими показателями.

КритерийОписание
ПроизводительностьОпределяется в кубических метрах или литрах перекачиваемой жидкости за час работы. Для обеспечения нормального обогрева помещения насос должен в час перекачивать не менее трехкратного объема жидкости, находящейся в контуре отопления пола. Опытные монтажники настоятельно рекомендуют для этого параметра делать запас минимум 25%. Дело в том, что длительная работа насоса на предельных показателях приводит к его преждевременному выходу из строя. Изоляция обмоток статора и ротора перегревается и в ускоренном темпе теряет свои первоначальные характеристики, а это становится причиной короткого замыкания.
Максимальный напорПодбирается с учетом длины, диаметра и материала изготовления трубопроводов отопительного контура. Недостаточные показатели напора также становятся причиной перегрева со всеми вытекающими негативными последствиями.
Габаритные размерыЗависят от расположения насоса, чем меньше насос, тем легче найти место для его установки. Но нужно помнить, что небольшие по размерам устройства не могут иметь высокие показатели производительности.
Фазность токаБольшинству жилых помещений достаточно насосов с однофазным двигателем. Для очень больших зданий нужно покупать насосы с приводом от трехфазного двигателя.

Правильно подобранный по всем показателям насос для обогрева пола будет обеспечивать требуемую эффективность, надежность и долговечность работы системы.

Практические рекомендации по обслуживанию и эксплуатации циркуляционных насосов

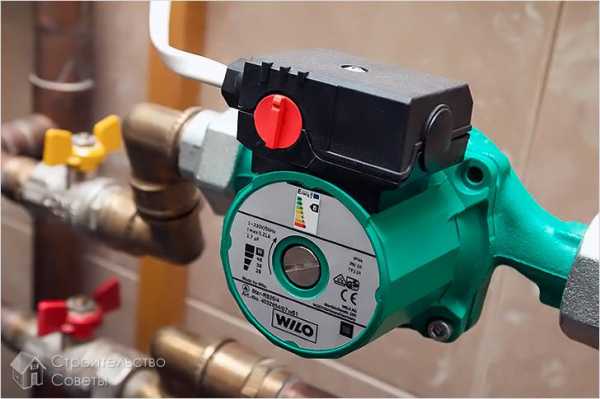

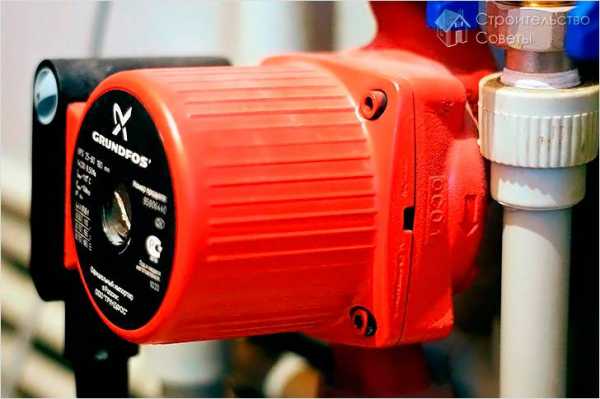

Циркуляционный насос

Для того, чтобы продлить время эксплуатации циркуляционного насоса нужно выполнять несколько правил.

1. Корпус современных насосов изготавливается из непрочных нержавеющих сплавов, а не из чугуна, как делалось ранее. Не затягивайте соединительные элементы с большим усилием, не используйте для герметизации паклю. Для исключения протечек настоятельно рекомендуется пользоваться только современными лентами. Они отлично держат давление воды, а для полной герметизации соединений нет надобности сильно затягивать гайки.

2. Насос должен располагаться в таком месте, чтобы при необходимости можно было без проблем выполнить ремонтные работы или провести очередное регламентное обслуживание. Зарубежные производители выпускают очень качественные насосы, но с учетом отечественных условий эксплуатации и химического состава воды перед каждым отопительным сезоном рекомендуется проверить их техническое состояние. Особое внимание следует обращать на целостность сальника для гидроизоляции вала насоса от ротора. Если вода имеет в своем составе много растворенного кальция, то со временем на металлических поверхностях образуются твердые отложении, повреждающие сальник. Их нужно аккуратно удалить.

Практический совет. Поставьте на входном патрубке насоса фильтр очистки воды. Установить его можно на некотором удалении, главное чтобы вода очищалась от механических примесей.

3. Перед первым запуском системы подогрева пола важно полностью удалить все воздушные пробки. Для этого придется несколько раз сменить воду в системе, при необходимости установить специальный вентиль. Наличие воздушных пробок создает препятствия движению теплоносителей, температура нагрева пола ниже заданной. Автоматика постоянно включает насос, в результате значительно увеличивается время его работы, гарантийный рабочий ресурс преждевременно исчерпывается.

Если все монтажные работы сделаны согласно рекомендациям, показатели мощности и производительности насоса выбраны правильно, технические регламентные работы выполняются своевременно и в полном объеме, то есть гарантия эффективного функционирования системы подогрева пола.

Видео – Циркуляционный насос для водяного пола

pol-spec.ru

Как выбрать циркуляционный насос для теплого пола?

Теплые полы для многих из нас сегодня перестали быть чем-то далеким и недостижимым. Благодаря массе информационной литературы, практическому использованию стало возможным оборудовать подобные системы отопления своими руками. Тем более сфера использования греющих полов значительно расширилась. Не только частные дома и коттеджи оборудуются теплыми полами. Даже при всех своих конструктивных недостатках городские квартиры сегодня можно оснастить греющими полами. Главное, как осуществить монтаж и как подбирать необходимое оборудование, расходные материалы.

Для теплого пола имеет решающее значение наличие дополнительного оборудования, с помощью которого греющий отопительный контур функционирует по назначению. Ключевым элементом в конструкции любого автономного отопления является циркуляционный насос, для теплого пола – это «сердце отопительной системы». Значимость этого прибора трудно переоценить, тем более, если подробно изучить схему работы теплых полов.

Принцип действия циркуляционного насоса в системе отопления «теплый пол»

Название устройства, циркуляционный насос, говорит само за себя. За счет работы ротора с крыльчаткой, подвижной и вращающейся части прибора, обеспечивается циркуляция жидкого теплоносителя в трубопроводе. Здесь уместно напомнить, что для центральной системы отопления или магистрали ГВС, наличие циркуляционного агрегата не обязательно. Благодаря централизованной подаче, в системе создается необходимо рабочее давление, обеспечивающее достаточно интенсивный поток теплоносителя в трубопроводах.

На заметку: циркуляционные насосы для централизованных систем отопления имеют не один, а несколько установок (насосных станций), с помощью которых горячий теплоноситель сначала распространяется до отапливаемых объектов, а уже потом, расходится непосредственно к потребителям.

Насосы, используемые для отопительных систем, могут работать как с котловой водой, так и с другими жидкими средами, использующиеся в качестве теплоносителя. Однако прибор, который представляет собой насос, рассчитанный для водяного теплого пола, работает только на воде. Следует об этом помнить.

Устанавливается агрегат сразу за трехходовым клапаном, который осуществляет подмес прохладной воды в систему. Для теплого пола требуется подбор насоса, который будет отвечать соответствующим параметрам всего автономного отопления. Агрегат, установленный в системе, должен вытягивать получаемую в результате подмеса жидкость для последующей подачи в коллектор. За счет того, что крыльчатка оснащена лопастями, во время вращения ротора внутри рабочей полости создается зона низкого давления. В результате вращения ротора с крыльчаткой, входящая в тело прибора жидкость под действием законов физики, продолжает дальше, только уже интенсивнее с увеличенной скоростью.

Вместе с предохранительным клапаном, байпасом и расширительным блоком насос составляет единый комплекс оборудования – насосно-смесительный узел. В результате работы насосной группы в петлях водяных контуров создается оптимальное рабочее давление, благодаря которому вода поступает в каждый отопительный водяной контур с нужной скоростью и интенсивностью.

Особенности конструкции прибора

По своей конструкции насос внешне напоминает улитку. Небольшой герметичный корпус имеет два патрубка – входной и выходной. В герметичном корпусе установлен электродвигатель который вращает ротор с крыльчаткой. Электронасос работает от домашней электросети напряжением 220В.

Конструктивно все агрегаты, используемые при работе с гидравлическими системами, делятся на два типа:

  • тип оборудования с сухим ротором;
  • оборудование влажного типа.

Прежде чем приступать к монтажу греющих полов и к подбору соответствующего оборудования, следует разобраться в нюансах обоих типов насосного оборудования.

Первый тип «с сухим ротором» — это прибор, основная работа которого выполняется сухим ротором без непосредственного контакта с водной средой. В данном типе ротор находится в герметическом положении и защищен от проникновения жидкости уплотнительным кольцом (сальником). Основная черта насосов этого типа —  высокий КПД. Некоторые модели имеют КПД до 85%. Однако для сухих моделей характерным является большая шумность во время работы.

На заметку: оборудование с сухим ротором имеют значительные размеры, в сравнении с моделями влажного типа. Такие приборы чаще используются для обеспечения работы отопительных систем в многоквартирных домах, или на производстве.


Для оборудования влажного типа отличительной особенностью является расположение ротора. Вращающаяся часть насоса непосредственно контактирует с водной средой. В изоляции находится только статор электромотора.

Здесь надо сказать, что при контакте с жидкостью происходит естественная смазка всех деталей вращающей группы. За счет этого сводится к минимуму шум, работающего двигателя, значительно увеличиваются сроки эксплуатации приборов.

Коэффициент полезного действия в мокрых насосах уступает аналогам с сухим ротором. Некоторые модели имеют КПД до 65-70%, а основная масса механизмов для теплых полов имеют КПД еще ниже. Но в данном случае приборы имеют и свои преимущества. Небольшие размеры, низкий шумовой порог. Такой насос удобен для теплого пола,  идеально подходит для бытового применения, тем более что мокрые агрегаты не нуждаются в обслуживании.

На что обращать внимание при выборе оборудования

Для того, что бы напольное отопление было эффективным, необходимо перед монтажом сделать определенные теплые расчеты. Потребуются точные данные и параметры работы практически всех элементов отопления. Не стоит сбрасывать со счетом и циркуляционный насос. К выбору модели и типа этого агрегата надо отнестись со всей серьезности.

На заметку: оборудовать теплый пол без насоса можно, если вы планируете отапливать таким способом небольшое помещение. К примеру, ванную комнату или детскую, помещения, где невелика отапливаемая площадь, принято подключать к системе ГВС или к батареям центрального отопления. Один водяной контур небольшой длины вполне справится с этой задачей, тем более что давление в системе достаточное, что бы теплоноситель расходился по водяной петле.

Во всех остальных случаях без насоса не обойтись. Как подобрать насос, если у вас большое количество водяных греющих труб, большая длина водяных контуров. Все это накладывает на систему отопления дополнительную нагрузку. Без принудительной циркуляции, без узла подмеса, такое отопление будет неработоспособна.

  • Циркуляционный насос должен соответствовать техническим параметрам системы;
  • Вам должна быть точно известна площадь отапливаемого помещения;
  • Вероятность тепловых потерь в отопительном контуре.

Производительность

Выбрать насос вам поможет правильно представление о его производительности – одной из самых важных характеристик. Следует рассчитать максимальную производительность агрегата, которая потребуется для создания достаточного напора и постоянной циркуляции воды в системе. Этот параметр определяется в м3 за час работы насоса. По правилам термодинамики насос должен в среднем прогонять через себя объем воды в 3 раза превышающий объем теплоносителя, залитого в систему отопления.

Соответственно, чем больше отопительных контуров, тем больше должна быть производительность агрегата. Поэтому при выборе модели агрегата следует ориентироваться на технику, имеющую запас мощности в 10-20%. Благодаря существующему зазору в мощности, вы сохраните оборудование, обеспечив ему длительные сроки эксплуатации.

Важно! В зимний период для нормальной работы отопительной системы «теплый пол»  потребуется больший напор теплоносителя в системе. Насос большой мощности решит эту проблему безболезненно

Площадь отапливаемого помещения так же учитывается при выборе оборудования. Чем больше дом, тем большей мощности необходимо ставить циркуляционный насос. Как правило, в домах, где отапливается множество комнат, ставятся не один, а несколько насосно-смесительных станций.

Напор

Следующим параметром, на который обращают вниманию при покупке насоса – это напор. Каждый агрегат обладает своей производительностью, а, следовательно, и определенной величиной напора. Для того, что бы теплоноситель нормально преодолевал все петли и изгибы водяных контуров, требуется довольно сильный напор. От величины напора, зависит интенсивность подачи теплоносителя в систему. Хороший и мощный насос обеспечит нормальную циркуляцию воды в отопительном контуре, достигая самых отдаленных участков отапливаемого помещения, не теряя при этом своих расчетных характеристик.

Расчет производительности циркуляционного насоса для теплых полов

При проведении расчетов важно получить минимальную мощность, которой будет достаточно для работы системы отопления. Используем для расчетов формулу:

G =Q Х 0,86/Δt, где

G — производительность системы в л/ч;

Q — тепловая энергия системы (Вт).

0,86 — коэффициент преобразования Ккал/ч;

Δt — разница параметров температуры воды  в связке подача-обратка (°C).

Обычно для теплых полов берутся модели насосов, которые имеют производительность в 2,5 м3/ч при напоре 6 м. Это для среднестатистического теплого пола, в котором имеется стандартное количество водяных контуров (2-4 контура). Однако если  у вас планируется обогрев жилого дома в полном объеме, такой мощности насоса для теплого пола будет не достаточно, по той причине, что расход теплоносителя будет значительным и потребуется больший напор. Для этой цели определяются реальные потери рабочего давления в трубопроводе греющих полов, делается тепловой и гидравлический расчет.

Подобные расчеты можно попытаться сделать самостоятельно или обратиться для выполнения такой работы к услугам специалистов. Последний вариант будет предпочтительнее, так как допущенные ошибки в данных расчетах могут обернуться для вас неприятностями.

Вывод

Для использования в быту для оснащения теплых полов насосно-смесительной станцией, лучше ориентироваться на регулируемые модели насосов. С таким прибором вы можете легко управлять напором теплоносителя практически в любой отопительной системе с различным количеством водяных отапливаемых контуров.

Не следует сбрасывать со счетов размеры прибора и способы монтажа. Компактные по размерам насосы удобны в эксплуатации, легко монтируются. Насосы монтируются вместе с другими смесительными приборами, представляя собой единый насосно-смесительный модуль.

znatoktepla.ru

Насосы для теплых полов — расчет мощности, особенности, монтаж

Жидкостный подогрев пола представляет собой выгодную и надежную эксплуатационную систему. Одну из ключевых ролей в ней играет насос для теплого пола. От правильного выбора этого агрегата зависит работоспособность и эффективность всей конструкции в целом.

Как рассчитать мощность насоса для теплого пола?

Системы отопления, в большинстве случаев, работают в паре с циркуляционными насосами. Они не способны создавать избыточное давление и используются для проталкивания теплоносителя на определенной скорости. В связи с тем, что потребность в температуре может меняться в зависимости от погоды, то и в скорость движения теплоносителя необходимо вносить определенные коррективы. Из-за этого следует устанавливать трехскоростные насосы с возможностью регулировки.

Перед покупкой агрегата для теплых полов в квартире следует определиться с несколькими важными параметрами: напором и мощностью. Если роль теплоносителя будет играть вода, то для расчета мощности насоса используют такую формулу: Q=0,86*Ph(t пр.т-t обр.т), где:

  • Ph – это мощность отопительного контура;
  • t обр. т – температура воды в обратном направлении;
  • t пр.т – температура подачи.

Обычно разница в температурах системы жидкостного отопления составляет не более 5 °C.

На мощность контура влияет площадь отапливаемого помещения, поэтому чтобы было легче рассчитать мощность насосного оборудования следует воспользоваться таблицей:

До полученного результата следует прибавить еще 15 % на то случай, если в регионе будут аномальные холода.

Второй характеристикой мотора является создаваемый им напор. Он обязательно необходим для преодоления сопротивления фитингов, труб и других элементов трубопровода. В любом случае гидравлическое сопротивление трубы будет зависеть от материала, из которого она изготовлена. При расчете следует обратить внимание на сопротивление в области вентиля, фитингов и смесительного узла. Для расчета напора используют следующую формулу: H=(П*L+ƩK)/(1000), где:

  • H – это напор насоса:
  • П – гидравлическое сопротивление одного погонного метра трубопровода;
  • – длина наиболее протяженного контура трубопровода;
  • K – показатель запаса мощности.

При расчете напора необходимо умножить длину контура на сопротивление одного метра трубопровода. Полученное значение измеряется в кПа. В дальнейшем его нужно перевести в атмосферы, используя соотношение: 100 кПа=0,1 атм.

Как выбрать насос для теплого пола?

Перед тем, как подобрать насос для теплого пола, также следует определиться с рядом других факторов. Они имеют не меньшее значение, чем создаваемым насосом напор и его мощность. К этим факторам относится:

  • Потребление электроэнергии – некоторые современные насосы оборудованы устройством отключения агрегата. Это устройство автоматически регулирует работу прибора и отключает его тогда, когда это необходимо. Управление агрегатом осуществляется при помощи встроенного программатора, расположенного рядом с коллекторным узлом;
  • Скорость нагревания – обыкновенные насосы оборудуются трехходовым краном, который позволяет регулировать скорость циркуляции теплоносителя;
  • Тип теплоносителя – большинство насосов нагревают полы посредством воды, которая циркулирует по трубопроводу. Однако есть и такие приборы, для работы которых следует использовать специальные жидкости. Применение воды в таких устройствах только навредит им;
  • Наличие шума при работе насоса – современные приборы работают практически бесшумно, однако их стоимость достаточно высока. Тем не менее, именно такие устройства советуют покупать эксперты.

Подробно изучив каждый из этих факторов, вы сможете приобрести оборудование, которые не подведет вас в самый неподходящий момент.

Установка насоса на теплый пол – советы профессионалов

Насос необходимо монтировать между коллектором теплого пола и трехходовым клапаном. Только установив прибор таким образом, будет работать вся конструкция теплого пола. Если не придерживаться этого правила и установить агрегат между трехходовым клапаном и подключением к радиаторной сети, то узел смесителя будет не рабочим, и теплый пол функционировать не будет.

Крепить агрегат нужно за фланцы посредством накидных гаек. Обычно они поставляются в комплекте с прибором. Если подводка сделана правильно и были выдержаны нужные расстояния, то проблем с монтажом насоса возникнуть не должно.

В любом случае перед установкой прибора необходимо изучить схему подключения. При этом следует обращать внимание на маркировку прибора и способы его фиксации:

В конструкции теплых полов краны монтируются на входе в узел смесителя и на каждом коллекторном контуре. Потеря теплоносителя из насосного смесительного узла не считается критичной. Многие специалисты советуют устанавливать перед насосом фильтр, который не даст твердым частицам из теплоносителя просочиться внутрь конструкции насоса.

Очень важно грамотно составить электрическую схему. При включении насоса в действие приходит и система отопления теплых полов. Насос функционирует постоянно до тех пор, пока работает подогрев полов.


Насос может запускаться автоматически – по команде термостата и датчиков, расположенных на теплом полу. Зачастую также применяется схема, когда за управление насосом отвечает аварийное реле отключения. В таких случаях при подаче слишком горячего теплоносителя цепь размыкается.

sadovij-pomoshnik.ru

Как подобрать насос для теплого пола

Водяной обогрев пола предполагает большое количество труб с изгибами, которые создают преграды для свободного потока воды. Преодолевать эти преграды предназначен центробежный насос.

Проходя по трубам, вода теряет температуру, а значит давление в системе тоже падает, поэтому насос должен входить в отопительную группу. Включаться агрегат должен в момент понижения давления, после подогрева воды отключаться и быть способным работать на нескольких скоростях.

Принцип работы

Схема подключения насоса в системе теплый пол. (Для увеличения нажмите)

Водяной насос для теплого пола называют циркуляционным, потому как от его работы зависит циркуляция воды в системе отопления. Без насоса можно монтировать полы площадью максимум до 80 м².

При обустройстве полов большей площади длина выложенных труб увеличивается. Чтобы горячая вода достигала всех уголков пола, требуется принудительная циркуляция воды, которую создает водяной насос.

Конструкции центробежных агрегатов очень схожи. В основе насоса рабочее колесо, закреплено оно к приводному валу в корпусе рабочей камеры. У рабочей камеры два входа:

  • всасывающий;
  • нагнетательный.

Когда крыльчатка, приводимая в движение электродвигателем, вращается, происходит увеличение объема в зоне каждой из лопаток благодаря конструкции рабочей камеры. Создавшееся разряжение позволяет жидкости из приемного отделения перейти в рабочую камеру. Дальше вода с помощью вращающихся лопаток подается к выходному отверстию. А далее с помощью центробежной силы подается в нагнетающий канал.

Классификация

Есть агрегаты двух видов:

  1. Сухой тип – жидкость не контактирует с ротором двигателя, для изоляции используется резиновые кольца или манжеты. Мощный, с высоким КПД. Нейтрален к жесткости воды.
  2. Мокрый тип – моноблочная конструкция, ротор вращается в жидкости, которая служит в данном случае смазочным материалом. Работает бесшумно. Сохраняется рабочее состояние длительный период из-за минимального износа частей. В связи с малой мощностью, потребляет малое количество электроэнергии.

Классификация по скоростям:

  • односкоростные – работают с одним температурным режимом;
  • многоскоростные – скоростей больше двух, применимы для любых систем с разными температурами.

Для обустройства поверхности теплого пола идеальным может быть выбор трехскоростного типа. При прохождении воды по трубам уменьшается ее температура. Чем стабильнее скорость движения, тем равномерней происходит теплоотдача по всей поверхности.

Особенности корпуса

Насосы, используемые для обустройства теплого пола, обычно изготавливают простых и схожих конструкций.

Требования к конструкции следующие:

  1. На изготовление корпуса используются прочные материалы: сталь нержавеющая, литой чугун, бронза (универсальные), либо особой прочности пластик.
  2. На корпусе должны быть патрубки, чтобы подсоединять трубы.
  3. Идеально, если крыльчатка будет изготовлена из износостойкого материала.
  4. На корпусе должно быть приспособление для удаления воздуха из системы.

Рекомендации по выбору

Чтобы обеспечить нормальную циркуляцию горячей воды в системе, следует подбирать агрегаты, исходя из следующих рекомендаций:

  1. В водной среде содержится кислород, поэтому не стоит устанавливать помпу с чугунным корпусом.
  2. В водной среде достаточно большое содержание солей, которые могут оседать на роторе при температуре + 55°С и выше. Поэтому должен быть предусмотрен регулятор температуры, который отключит агрегат при определенном ее повышении, то есть работать как станция.
  3. Если отопительный котел со стандартной панелью управления, в этом случае подключают таймер.

Замечание специалиста: чтобы обустроить теплый пол в индивидуальном жилище, не требуются насосы большой мощности. С такой работой вполне справится насос мокрого типа. Работает он тихо, технического обслуживания не требует, имеет длительный срок эксплуатации, к тому же цена на данный агрегат невысокая.

Лучшие из лучших

Отличное качество продемонстрировали марки Grundfos (датские агрегаты) и Wilo — немецкого производителя.

Продукция обеих марок широко представлена в Интернете. Когда произведен расчет всех параметров, не сложно сделать онлайн выбор.

Grundfos – наиболее популярная марка. При выборе этой марки надо рассчитать требуемую мощность, которая бывает от 25 до 245 Вт. Основное преимущество данных агрегатов: дополнительное оснащение автоматическими блоками управления.

Совсем не уступает по качеству помпы марки Wilo. Их устанавливают по следующим причинам:

  • обладают способностью поддерживать постоянную температуру воды;
  • способны работать непрерывно, бесшумны, малое потребление энергии.

При подборе циркуляционного насоса нужно точно рассчитать требуемую мощность агрегата. Калькуляцию производят по формуле: Q = N /(t2- t1).

В формуле указаны: Q – производительность; N – мощность котла; t2 – температура после котла; t1 – температура в трубах.

После сбора всей информации выбрать можно подходящую для конкретных условий помпу. Каждый вид агрегата сопровождается подробным описанием и маркировкой.

Важно учесть рекомендуемые правила установки агрегата. К примеру, Grundfos устанавливают только горизонтально.

Циркуляционный насос не должен создавать большое давление в трубах, реагируя на понижение температуры теплоносителя. После окончания монтажных работ требуется прокачать всю отопительную систему, стравить воздух. Выполнение правил установки обеспечивает длительность эксплуатации.

Смотрите видео, в котором подробно разъясняется, как подобрать циркуляционный насос для теплого пола:

Оцените статью: Поделитесь с друзьями!

teplo.guru

Как выбрать насос для теплого пола

Для создания комфортной температуры в холодный период времени, многие обустраивают свое жилище системой теплых полов. Для реализации такого проекта нужно приобрести большое количество деталей и приборов, которые обеспечат качественное функционирование теплого пола. Например, систему напольного обогрева сложно реализовать без внедрения в нее циркуляционного насоса. Из этой статьи вы узнаете о том, как выбрать насос для теплого водяного пола. От этого зависит нормальное функционирование отопления. В конце статьи, у вас будет возможность оставить свои комментарии, а также поделиться личным опытом по выбору этого агрегата.

Предназначение циркуляционного насоса

Если вспомнить основополагающие законы физики, то все действия любой системы отопления полностью основаны на циркуляции. Отопительные агрегаты смогут отдавать тепловую энергию только в том случае, если им задан определенный поток.

Если дом имеет площадь больше 100 м2, то рекомендуется организовать принудительную циркуляцию, так как естественная конвекция неспособна будет в таких обстоятельствах обеспечить равномерный прогрев поверхности пола.

Как раз-таки для организации принудительной циркуляции в систему отопления интегрируется циркуляционный насос. Благодаря этому обеспечивается одинаковая скорость передвижения теплоносителя по системе. Далее, рассмотрим различия работы системы отопления с использованием насоса и без него.

Существует два типа циркуляции:

  1. Естественная.
  2. Принудительная.

При организации естественной циркуляции, вы столкнетесь с большим расходом топлива, так как на подаче необходимо обеспечить высокую температуру. Чем выше будет температура теплоносителя, тем меньше будет его плотность. Соответственно его скорость будет увеличиваться. Такая система имеет ряд своих недостатков. Например, невозможно использовать термостатическое оборудование. Как следствие удерживать стабильную температуру в отапливаемом помещении будет сложно. Поэтому если вы желаете организовать напольное водяное отопление, то без использования циркуляционного насоса у вас ничего не получится. Он будет перекачивать воду с заданной скоростью, обеспечивая равномерный обогрев поверхности пола.

Делаем правильные расчеты

Главными параметрами, на которые следует смотреть при выборе насоса – это подача и напор. Если выразить это одним словом – производительность. То гидравлическое сопротивление, которое может преодолеть насос равняется максимальному напору системы, при этом подача равняется нулю. Напор циркуляционного насоса полностью зависит от его производительности, что выражается в технической характеристике изделия.

Выбор насос должен основываться на объеме используемого теплоносителя. В зависимости от перекаченной воды с преодолением определенного гидравлического сопротивления производится расчет объема.

На теплопотери может влиять сразу несколько факторов:

  • показатель теплопроводности используемых материалов;
  • наличие ограждающих конструкций;
  • расположение дома относительно сторон света;
  • температура воздуха на улице.

По окончании вычислений по расходу теплоносителя, необходимо определить уровень гидравлического сопротивления в греющем контуре. Для этого можно воспользоваться стандартными таблицами. Так, вы сможете получить наиболее точные данные по рабочей точке. Только после получения всех необходимых данных, можно приступать к выбору насоса для отопления.

Рассмотрим пример выбора насоса для дома, площадью в 200 м2. Смонтированная двухтрубная отопительная система из полипропиленовых труб Ø32 мм и протяженностью в 50 м, будет иметь температурный график 70/90°, а теплопотери составят 24 кВт при массовом расходе 1,03 м3/ч. После этого вычисляете гидравлическое сопротивление по таблице, оно составит 1,8 мбар/пог. м. Для протяженности труб в 50 м, сопротивление будет равняться 90 мбар. Плюс добавляется сопротивление элементов системы, пусть это будет 1 м вод.ст. Так, параметры точки будут следующие: производительность 1,1 м3/ч с напором в 2 м. Отталкиваясь от этих вычислений можно подобрать подходящий насос для отопления.

Типы насосов

Насосы подразделяются на две группы:

  1. С сухим ротором.
  2. С мокрым ротором.

Насосы с мокрым ротором – вращение осуществляется в теплоносителе. Эту роль выполняет специальная смазка, а статор изолируется специальной гильзой. Среди его преимуществ можно выделить следующее:

  • Сравнительно небольшие габариты и масса.
  • Низкий уровень шумности.
  • Простая конструкция.

При обустройстве теплого пола в частном доме, чаще всего используются циркуляционные насосы с мокрым ротором.

Что касается группы с сухим ротором, то здесь электрический двигатель соединяется с помпой при помощи торцевого уплотнителя, при этом они не контактирует с теплоносителем. Двигатели таких изделий обладают большой мощностью. Как следствие, он способен к большой производительности и к подаче большего объема тепловой энергии. Однако внушительные габариты и большой шум при работе являются главными его недостатками.

Особенности применения насоса

Использование насосов в отопительной системы теплый пол имеет свои особенности, вот лишь некоторые из них:

  • Из-за содержания в воде кислорода, использовать чугунный корпус в конструкции запрещено.
  • Нет необходимости устанавливать насос большой мощности для нормальной циркуляции теплоносителя.
  • В тех регионах, где вода содержит соли, на роторе могут накапливаться некоторые отложения. Обычно это происходит при достижении температуры теплоносителя 55°С и более. Чтобы предотвратить этот процесс, некоторые модели оснащаются терморегуляторами, которые отключают насос при достижении определенной температуры.
  • Если используемый котел не оборудован стандартной панелью управления, а также не поддерживает подключение насоса, то дополнительно устанавливается таймер. Если же оборудование подключается к современной панели, то решение достигается благодаря программному уровню.

Подбор по параметрам

Итак, при выборе насоса следует обратить внимание на такие важные характеристики, как напор и производительность. Что же подразумевается под производительностью? Это величина, которая определяет объем пропускаемой воды через устройство за определенное временя (обычно это указывается – м3/ч). Для хорошего функционирования теплого пола, на протяжении одного часа объем теплоносителя в отопительном контуре должен меняться минимум 3 раза.

Напор, в свою очередь, отвечает за «проталкивание» воды по отопительным контурам. Чем длиннее контур, тем больше показатель по гидравлическому сопротивлению. Поэтому для его преодоления потребуется большой напор.

Для обеспечения бесперебойной работы циркуляционного насоса при пиковой нагрузке, лучше покупать модели, которые имеют большую расчетную производительность на 10-20%. Хотя их стоимость будет выше, этот запас позволит преодолеть возможные нагрузки и обеспечит качественный обогрев.

В большинстве случаев для домашнего использования приобретаются модели, напор которых равняется не больше 6 м водяного столба. При этом следует учитывать потерю некоторой части давления в самой длинной петле водяного контура.

Пример расчета по формуле

Хотя обычно расчет и подбор соответствующего насоса делает специализированная компания, которая и будет осуществлять его монтаж, важно знать, как сделать это самостоятельно. Особенно это актуально, когда все работы вы решили произвести своими руками, в том числе и выбор оборудования. Так, для вычисления вам потребуется воспользоваться такой формулой:

Q = 0,86*Pн/(tпр – tобр), где:

  • 0,86 – коэффициент преобразования.
  • Pн — мощность отопительного контура, требующаяся для нивелирования теплопотерь.
  • Q – объем теплоносителя, измеряющийся в м3/ч.
  • tпр – tобр – показатель температуры, который отличается между подачей и обраткой.

Чтобы вы понимали, как пользоваться этой формулой, произведем такие расчеты. При этом возьмем те же параметры, что и выше в этой статье, где использовались полипропиленовые трубы Ø 32 мм с длиной контура 50 м. В качестве графика температуры возьмем 400/300°С, а теплопотери помещения 12 кВт.

Производим вычисления: Q = 0,86 * 12 (40-30) = 1,03 м3/ч.

Полученный результат и будет являться массовым расходом теплоносителя для нашего обогрева. После этого следует определить уровень гидравлического сопротивления в каждом контуре. Уровень сопротивления будет зависеть от уложенных труб и метода их раскладки. Произвести точные расчеты лучше всего при помощи онлайн-калькулятора. Эта функция есть на сайтах соответствующих компаний. По такой схеме осуществляется выбор циркуляционного насоса для теплого пола. Далее, рассмотрим тонкости его монтажа.

Правила монтажа

При установке вал насоса всегда должен располагаться горизонтально. Если вы установите вал вертикально, то насос теряет около 30% своей производительности. Перед насосом должен устанавливаться фильтр, а с его двух сторон шаровые краны. Это позволит, на случай неисправности изделия, осуществить ремонт не сливая весь теплоноситель из системы теплого пола. Устанавливается насос на обратке перед котлом. Так, насос будет толкать воду непосредственно в котел. Как следствие работа устройства будет осуществляться при низких температурах, что значительно увеличит его эксплуатационный срок. Плюс к этому вверху котла может накапливаться воздух. Если установить насос на подаче, то вверху может образоваться вакуум, вследствие чего в этой части котла может закипеть теплоноситель. За счет того, что насос будет закачивать воду в котел, воздушного пространства попросту не будет.

Итак, мы рассмотрели особенности того, как подобрать циркуляционный насос. Мы узнали о том, что существует несколько видов насосов, а также как правильно его установить. Нам будут интересны ваши комментарии, касательно этой темы. Оставляйте их в конце этой статьи.

Видео

 Из предоставленного видеоматериала, узнайте о том как выбрать насос для теплого пола и как устроенна система напольного обогрева:

www.stroitelstvosovety.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
