Какая толщина пенопласта должна быть на плите фундамента под стяжкой?

Ни для кого не секрет, что бетонный пол в помещении первого этажа в зимнее время становится адски холодным, и если не позаботиться о нормальной теплоизоляции, то со временем сырость и микробы просто уничтожат дорогостоящий паркет или ламинат. Но дело даже не в напольном покрытии, ледяной пол в доме является кратчайшей дорогой к заболеванию суставов ног, поэтому перед чистовой отделкой обязательно нужно сделать утепление пола пеноплексом под стяжку на бетонном растворе.

Почему используется пеноплекс

Для специалистов ответ очевиден – уложить пеноплекс под стяжку на бетонный пол не сложнее, чем любой другой материал, методика проверенная и надежная. Кроме того, технология устройства утепленного пола укладкой пеноплекса технически по силам даже людям с минимальным опытом работы с подобного рода материалом.

По сути, пеноплекс является единственным материалом, в котором одновременно сочетаются несколько уникальных качеств:

• Высокая прочность пеноплекса на изгиб и на контактное давление. На лист пеноплекса можно спокойно наступать в обуви, практически без последствий для материала;
• Экструдированный пенополистирол, из которого сделан утеплитель, не пылит, не выделяет газов или летучих веществ, с ним можно работать практически без СЗОД, в этом смысле пеноплекс выгодно отличается от минеральной ваты или базальтовых матов;
• Пеноплекс можно уложить под стяжку даже на плиту перекрытия над мокрым подвалом, уложенный слой теплоизоляции не впитает влагу и не потеряет изолирующих свойств даже через 30 лет эксплуатации.

Если сравнивать пеноплекс с ближайшим родственником – пенопластом, то можно отметить, что при практически равных теплоизолирующих характеристиках ЭППС выгодно отличается тем, что не крошится и не разрушается под неравномерной нагрузкой. Технология экструзии позволяет получить в пеноплексе закрытые поры, недоступные для влаги и водяных паров.

Важно! Единственным существенным недостатком пеноплекса является его чувствительность к ультрафиолетовому излучению и различного рода органическим растворителям.

Первый недостаток компенсируется защитным слоем бетонной стяжки пола на пеноплексе. О втором просто необходимо помнить. Если вам вздумается покрасить слой утеплителя какой-нибудь краской на органическом растворителе, или обработать праймером бетонную стяжку на пеноплексе, то в результате вместо толстого слоя утеплителя получите тонкий слой расплавленного полистирола.

Продавцы минеральных теплоизоляционных материалов любят пугать застройщиков горючестью пенополистирола, но при этом забывают, что укладывается пеноплекс для пола под стяжку из бетона, а значит, в отсутствие кислорода воздуха, для того чтобы пенополистирол начал разлагаться с выделением угарного газа, необходимо нагреть бетонный пол не менее чем до 200оС.

Технология обустройства утепления из ЭППС

Теоретически пеноплекс под стяжку пола можно уложить практически на любую поверхность, даже не убирая остатки мусора и гравия. Во многих случаях пеноплекс укладывают на пол из грунта или подушку из гравия, но в таких условиях слой пенополистирола прижимает к полу и фиксирует толстая бетонная стяжка или армированная плита фундамента. В нашем случае толщина стяжки не превышает 4-5 см армированного бетона, и от того, насколько тщательно будет закреплен слой пеноплекса на полу, зависит, появятся ли трещины в стяжке от колебаний утеплителя.

Подготовка основания под укладку пеноплекса под стяжку

На этапе подготовки нужно сделать следующее:

• Обмерить площадь пола и рассчитать потребное количество пеноплекса в квадратных метрах. Для укладки закупаем утеплителя на 10% больше полученного метража на обрезку и брак;
• С помощью зубила, угловой шлифмашинки выравниваем бетонный пол, сбиваем и удаляем все шишки, горбы и наросты высотой более 7 мм;
• Тщательно удаляем пыль и грязь с поверхности бетона;
• Любые следы от масла, керосина, органических растворителей, которых всегда бывает с избытком на полу в гаражах и подсобных помещениях, нейтрализуем раствором каустической соды и вымываем большим количеством воды;
• Тщательно грунтуем цементный пол грунтовкой глубокого проникновения, неважно, какой марки, главное, качественной, и еще как минимум сутки сушим.

К сведению! Все выполненные процедуры были направлены на то, чтобы между бетонным полом и слоем пеноплекса не образовалось воздушных карманов, в которых, как правило, под теплоизоляцией скапливается конденсат, и зачастую образуются трещины в стяжке.

Грунтуем пол, затем выполняем разметку укладки листов пеноплекса. Главное условие при подгонке материала — швы между листами должны быть одинаковыми по всей длине стыка.

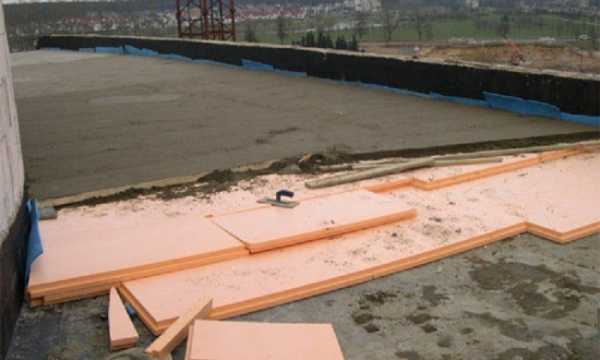

Укладка пеноплекса на пол под стяжку

Для наклейки пеноплекса на бетонный пол лучше всего использовать специальный клей для монтажа утеплителей на вспененной и минеральной основе. Клеевую массу наносим на пол и на рабочую поверхность листа по периметру и в центре плиты. При укладке под стяжку важно плотно прикатать утеплитель к полу и закрепить уложенный слой грибовидными дюбелями. Через сутки швы между плитами очищают от остатков клея и запенивают обычной монтажной пеной.

Специалисты рекомендуют по периметру уложенного поля из пеноплекса, вдоль стен выполнить расширительный зазор в 4-5 мм толщиной. Зазор заполняют лентой из вспененного полиэтилена. После заливки бетона под нагрузкой слой утеплителя осядет и раздастся в ширину.

Швы и стыки между плитами пеноплекса заклеивают строительным скотчем, чтобы бетонное молочко из материала стяжки не просачивалось внутрь и не образовывало на полу мостик холода и влаги.

Заливка пеноплекса бетоном

Перед тем как заливать стяжку, поверхность уложенного пеноплекса закрывают пароизоляционной мембраной, полотнище приклеивают по периметру уложенного утеплителя, а края выкладывают на стены. Мембрана должна быть выровнена без складок и прослаблений по всей плоскости пола.

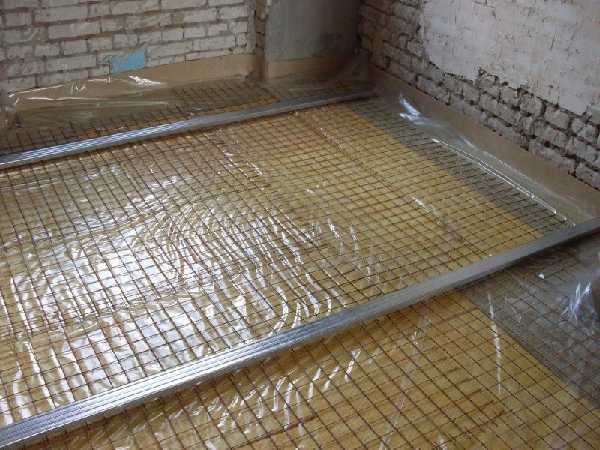

Если предполагается армирование стяжки стеклопластиковой или стальной сеткой, то нужно предварительно выложить сетку на «стаканчики» из обрезков проволоки так, чтобы плоскость арматуры находилась на высоте не менее 2 см от мембраны. В данном случае бетонная стяжка работает на прогиб, поэтому плоскость армирования мы сознательно смещаем ближе к полу, в область растягивающих напряжений.

На следующем этапе выставляем маяки, для домашней стяжки можно использовать деревянные, алюминиевые или оцинкованные профили. Из-за уложенной сетки маяки нужно устанавливать на опоры, винтовые подставки, опирающиеся на слой утеплителя. После заливки бетона такие опоры, как правило, выкручивают из стяжки пола.

Ширина между рейками не должна превышать ¾ длины правила. Положение каждой рейки проверяем полутораметровым строительным уровнем.

Для приготовления бетонной массы можно самостоятельно сделать замес из цемента М400, мытого песка и небольшого количества мелкого 1-3 мм гравия. Для получения максимально гладкой поверхности плоскость залитой бетонной стяжки после выравнивания правилом выглаживают штукатурной теркой, смоченной водной эмульсией ПВА.

Помещение с залитой стяжкой по пеноплексу необходимо закрыть от солнечного света, и открыть вентиляцию на самый малый продух. Если в помещении достаточно жарко, то раз в сутки пол можно сбрызгивать водой на протяжении 5 дней. Через две недели можно приступать к зачистке пола, но дальнейшие операции рекомендуется проводить не ранее чем через три недели выдержки стяжки.

Заключение

Заливая пол, можно использовать готовые песчано-цементные смеси, но из-за большого количества низкокачественных подделок мастера, как правило, предпочитают готовить заливочную массу самостоятельно из соотношения 1 мерка цемента на 4 мерки чистого песка. На ведро раствора добавляется 100 мл поливинилацетатной композиции и 20 г жидкого мыла. Такая стяжка отлично прилипает к пароизоляционной мембране и пеноплексу, и практически не дает пузырей или трещин на поверхности пола.

• Скрипят полы из паркетной доски
• Укладка паркетной доски на фанеру
• Укладка пеноплекса на пол
• Массивная паркетная доска из лиственницы

Оглавление:

• Что представляет технология плитного фундамента?
• Технология возведения фундамента из плит
• Плита фундамента: утепление
• Преимущества теплоизоляция плиты фундамента
• Чем можно утеплить плитный фундамент?
• Как фундамент плитный утеплить пенополистиролом?
  • Наружное утепление фундамента
  • Внутреннее утепление фундамента
• Как крепить листы пенополистирола к фундаменту?

Что представляет технология плитного фундамента?

Плитный тип фундамента имеет другое название — плавающий, так как плиту возможно возводить на насыпных, размытых, слабых грунтах и при высоком поднятии грунтовых вод. Плитный фундамент выступает как плот, на котором дом «плавает».

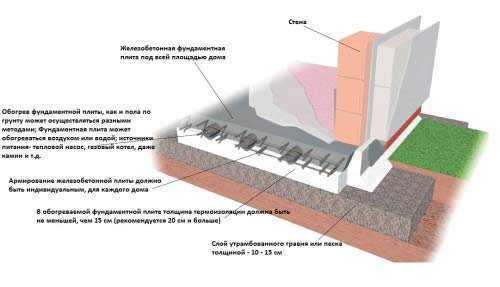

Схема теплоизоляции плитного фундамента.

Такой тип фундамента идеален для небольших построек. Его функции аналогичны функциям других видов оснований: благодаря плитам (их жесткости), расположенным под всей площадью возводимого здания, он является сдерживающим фактором для перемещения грунта и предохраняет дом от разрушения.

Плитный фундамент относится к одному из видов мелкозаглубленного ленточного фундамента. Его основное отличие — в нем используют цельную плиту, изготавливаемую из железобетона и жестко армированную по всей несущей поверхности плиты.

Незаглубленная фундаментная плита:

• дает возможность сократить потребление бетона на 30%;
• трудозатраты на монтаж до 40%;
• стоимость фундамента в целом до 50%;
• применима практически для всех видов грунта;
• малые сроки возведения.

Вернуться к оглавлению

Технология возведения фундамента из плит

Строить плитный фундамент начинают с того, что на заранее подготовленном и размеченном участке снимают лишь плодородный слой грунта. На дно вырытого котлована укладывают песчаную подушку с добавлением песка, которую хорошо утрамбовывают. На подушку кладут слой гидроизоляционного материала, затем слой утеплителя. После чего фундамент из плит тщательно армируют. Для плит применима арматура d =12 мм. И последний этап — строительство опалубки и заливка в нее бетона.

Вернуться к оглавлению

Плита фундамента: утепление

Схемы устройства незаглубленных монолитных и сбороно-монолитных фундаментных плит.

Поможет снизить потерю тепла через плиту, а соответственно, исключит проседание почвы под плитой утепление плиты. Для этого укладывают 10- или 15-ти сантиметровый слой теплоизолирующего материала. От промерзания сберечь плитный фундамент поможет его утепление между плитой и грунтом.

Столь ли необходимо утепление фундамента?

Вопросу теплоизоляции фундамента следует уделить особое внимание жителям регионов с суровыми климатическими условиями и грунтом глубокого промерзания.

Зона пучинистых грунтов составляет около 80% всей территории России. Пучинистые грунты при промерзании увеличиваются в объеме и поднимаются, что вызывает разрушение конструкции фундамента.

Вернуться к оглавлению

Преимущества теплоизоляция плиты фундамента

• избавляет (или существенно уменьшает) от влияния сил морозного пучения на фундамент;
• сокращает потери тепла через фундамент и уменьшает расходы на отопление;
• создает необходимые условия для установления внутри помещения постоянной требуемой температуры;
• предохраняет от появления конденсата на поверхностях внутри здания;
• служит защитой для гидроизоляции от механических повреждений;
• продлевает срок службы гидроизоляционного материала.

Вернуться к оглавлению

Чем можно утеплить плитный фундамент?

Схема монтажа монолитного плитного фундамента.

Материалы теплоизоляции для наружного утепления фундамента впитывать влагу не должны, как и сжиматься под давлением грунта. Высокие показатели водопоглощения и сжимаемость при засыпке грунтом делают минеральную вату не совсем подходящим материалом в качестве утеплителя. Этим требованиям соответствуют лишь пеностекло и пенополистирол. Первый вариант обойдется в несколько раз дороже.

Можно ли использовать обычный пенопласт? Можно. Только располагать его нужно обязательно на водонепроницаемом слое (гидроизоляции), которая служит защитой для элементов конструкции от грунтовой влаги. В противном случае уже через несколько лет с момента установки от пенопласта можно ожидать превращения его в бесформенную груду шариков. Накопленная влага в утеплителе при замерзании будет увеличивать пенопласт в объеме, разрушая при этом его структуру.

Наиболее оптимальным теплоизоляционным материалом для условий повышенных нагрузок и влажности считается экструдированный пенополистирол.

Благодаря характеристикам исходного сырья и закрытой ячеистой структуре, препятствующей проникновению воды в него, плиты пенополистирола обладают отличными техническими характеристиками, большим сроком эксплуатации, что делает возможным его применение в утеплении фундаментных плит.

Схема утепления фундамента.

Экструдированный пенополистирол обладает водопоглощением, близким к нулю (не больше 0,5% по объему за 672 часа и за весь следующий период эксплуатации). Это не позволяет грунтовой влаге скапливаться в толще утеплителя, расширяться в объеме под действием перепадов температуры и разрушать структуру материала в течение всего периода службы.

Чтобы фундамент плитный утеплить в целях вертикальной теплоизоляции гражданских и промышленных объектов применяют полистирол с прочностью на сжатие не менее 250 кПа (линейная деформация — 10%). Для частного малоэтажного строительства могут использоваться плиты, имеющие прочность не менее 200 кПа, так как в этом случае глубина заложения фундамента будет меньше, и при этом давление подземных и грунтовых вод на утеплитель ниже. Для сооружений, в которых нужны повышенные показатели прочности (нагружаемые полы), нужно подбирать плиты с прочностью на сжатие 500 кПа.

Преимущества пенополистирола:

• стабильность свойств теплоизоляции в течение всего срока эксплуатации;
• срок действия — 40 лет;
• показатель прочности на сжатие — 20-50 т/м²;
• питательной средой для грызунов не является.

Вернуться к оглавлению

Как фундамент плитный утеплить пенополистиролом?

Схема плитного фундамента с ребрами жесткости.

Утепляя вертикальную часть фундамента, пенополистирол при этом устанавливают на глубину промерзания почв, которая для каждого региона определяется индивидуально. Если устанавливать утеплитель глубже, эффективность от этого резко снизится.

Толщина слоя теплоизоляции в углах должна быть увеличена в полтора раза с отступом в обе стороны не меньше 1,5 м.

Фундамент плитный утеплить снаружи — более рациональный путь, поскольку так уровень потерь тепла будет ниже.

Теплоизоляционные плиты укладывают на слой гидроизоляции. Если планируется применить вязаную арматуру для армирования монолитной железобетонной плиты фундамента или силового пола, то для плит пенополистирола необходимо устроить защиту от жидких компонентов бетона. Для этого используют полиэтиленовую пленку (150-200 мкм), которую укладывают в один слой. Если арматурные работы предполагают применение сварки, то поверх пленки нужно выполнить стяжку из низкомарочного бетона или раствора цемента для ее защиты. Полиэтилен укладывают внахлест 100-150 мм на двухсторонний скотч.

Вернуться к оглавлению

Наружное утепление фундамента

Схема свайного фундамента.

Уменьшить глубину промерзания стен и основу фундамента, удержать границу промерзания в толще непучинистого грунта — песчано-гравийной подушке и обратной засыпке поможет утепление грунта по всему периметру дома под конструкцией отмостки.

При укладке пенополистирола важно учитывать заданный уклон отмостки — примерно 2% от дома. Не меньше глубины сезонного промерзания почв должна быть ширина теплоизоляции из экструдированного пенополистирола по периметру.

Толщина теплоизоляции по горизонтали должна быть не менее толщины теплоизоляции фундамента по вертикали.

Вернуться к оглавлению

Внутреннее утепление фундамента

Если невозможно утеплить плитный фундамент снаружи, допускают устройство теплоизоляции изнутри стенок фундамента.

Укладка теплоизоляции со стороны стенок помещения выполняют либо приклеиванием экструдированного пенополистирола к поверхности стен составами без растворителей (можно на цементной основе), либо путем механического закрепления плит утеплителя с последующим устройством отделки.

Вернуться к оглавлению

Как крепить листы пенополистирола к фундаменту?

Схема армирования плитного фундамента.

Утеплитель размещают по выровненной поверхности стен снаружи изолируемой конструкции с уже выполненной по ней гидроизоляцией.

Механическим путем фиксировать плиты пенополистирола снаружи при утеплении фундаментных плит не допускается. Так как в таком случае можно нарушить целостность сплошного гидроизоляционного покрытия.

К поверхности, на которой уже имеется гидроизоляционный слой, плиты пенополистирола можно прикрепить двумя способами:

• клеем;
• способом подплавления битума на гидроизоляции.

Приклеивающее средство наносят в 5-6 точках, затем плотно прижимают плиты к поверхности.

Приклеивание плит необходимо вести снизу, производя укладку плит в горизонтальный ряд. Второй и следующие ряды плит крепят встык к предыдущему уже приклеенному ряду. Повторная установка приклеенных плит не допускается, как и изменение положения плит по истечении нескольких минут после приклейки.

Схема гидроизоляции ленточного фундамента.

Плиты теплоизоляции должны быть одинаковой толщины и прикасаться друг к другу и к основанию плотно. Располагать их при этом нужно, смещая стыки (в шахматном порядке). Если расстояние швов между плитами составляет более 5 мм, их нужно заполнить монтажной пеной. Плиту лучше использовать со ступенчатой кромкой. Плиту к соседней укладывают вплотную так, чтобы перекрывали друг друга их смежные части кромок. При таком монтаже не появляется мостиков холода. Устраивая двухслойную (или из большего количества слоев) теплоизоляцию, швы между плитами размещают в разбежку.

От применяемой гидроизоляции будет зависеть выбор клея. Если используют гидроизоляцию рулонную либо мастичного вида на битумной основе, применяют специальный клеевой состав с битумными мастиками. Выбирая клей, нужно проследить за тем, чтобы в его состав не входили растворители, которые при нанесении могут растворить плиту пенополистирола.

Клеевой слой наносят несколькими точками на листе по его периметру и в центре, если фундамент обклеивают тот, что расположен ниже поверхности земли. Этот прием нужен для того, чтобы дать возможность беспрепятственному стеканию влаги, собирающейся между строительным основанием и поверхностью плиты.

Нельзя устанавливать утеплитель на еще не просохшую битумную гидроизоляцию. Тому есть несколько причин:

— Элементы гидроизоляции в процессе установки могут попросту «разъехаться», и полной гарантии в герметичности гидроизоляции не будет.

— Частицы растворителя могут содержать средства гидроизоляции в составе с холодным битумом. Они могут повредить материал теплоизоляции. Поэтому, применяя гидроизоляцию из холодного битума, устанавливать плиту экструдированного пенополистирола рекомендуют после того, как поверхность высохнет. Для чего потребуется не менее 7 суток.

Водонепроницаемость и стойкость к повышенным нагрузкам делает экструдированный пенополистирол оптимальным утеплителем для фундаментной плиты.

7 лет назад

tanya (эксперт Builderclub) Такая конструкция фундамента называется «шведская плита». В основании укладывается утеплитель, но не пенопласт (он впитывает влагу и имеет недостаточную для данной конструкции плотность), а экструдированный пенополистирол (эппс) плотностью 38-50 кг/м³. Такой утеплитель выдерживает порядка 40 тонн распределенной нагрузки на 1 м2. Этого вполне достаточно для данной конструкции. Для примера, утеплитель такой плотности уложен под дорожным покрытием на улице Крещатик в г.Киеве. Да и эппс с плотностью 100 кг/м3 не бывает, 50 кг/м3 — это максимум. Под эппс, в зависимости от типа грунта и уровня грунтовых вод укладывается либо просто уплотненный песок (15-20 см), либо 10-15см песка + 10-15см щебня, либо же около 20-30см щебня в обойме из фильтрующего геотекстильного полотна (дренаж). Фундамент «утепленная шведская плита». Устройство дренажа. Затем укладывается утеплитель. Фундамент «утепленная шведская плита». Укладка утеплителя. Далее устанавливаются заранее связанные (или сваренные) арматурные каркасы. И если планируется теплый пол, то укладываются трубы теплого пола. Фундамент «утепленная шведская плита». Укладка армаруты. Заливается бетон — около 30 см, но может быть и больше, в зависимости от типа грунта и нагрузок на фундамент. Поэтому вместе с песчано-гравийной подушкой глубина заложения такого фундамента будет минимум 50 см. Фундамент «утепленная шведская плита». Бетонирование. Вот собственно и все. Готовый фундамент «утепленная шведская плита». Можно ли делать такой фундамент под каркасный дом? — да, можно. Это очень хороший, но далеко не самый дешевый фундамент, о чем верно заметил Svarog. Расход материалов на него выше, чем, например, на ленточный, свайный или столбчатый.  В остальном также согласна со Svarog. Спрашивайте, если есть еще вопросы, или уточнения. ответить

Потихоньку планирую строительство мастерской. Наверное есть смысл пол теплоизолировать- пока топить не планирую- но мало ли как там дальше, ещё и при нынешних ценах на энергоносители… Вроде как для этих целей нужно использовать экструдированный пенопласт.Какой лучше(марка и толщина)- или пойдёт любой экструдированный из супермаркета? Поговорил с несколькими людьми- мнения разошлись насчёт того, как его под бетон ложить. Большинство говорят, что его ложат на песок протрамбованный, и непосредственно на него- бетон заливают. У меня сетка арматурная из кусков(где-то 1200/1200 мм) вариться будет- поэтому так не получится, пенопласт проплавится и загорится от брызг металла. Можно ли поверх пенопласта положить(насыпать) 40-50 мм песка- а только потом на него- бетон залить? Или как лучше?

И не перемешает ли бетон при заливке весь песок и не повредит ли пенопласт?

beton-stroyka.ru

Плитный фундамент

Плитный фундамент является одним из вариантов устройства незаглубленного или малозаглубленного фундамента. По сути, это железобетонная плита, под которой располагается 10-30 сантиметровый слой утрамбованного песка или щебня. Щебень должен располагаться на предварительно выровненном материковом грунте, то есть на земле, которую не рыхлили и не копали.

В большинстве случаев толщина бетонной плиты составляет 20-40 см. Допускается использование, как монолитной плиты, так и сборного железобетона, такого, например, как дорожные плиты. В последнем случае необходимо устройство поверх плит цементной или бетонной выравнивающей стяжки.

Однако фундамент, представленный одной монолитной плитой, является более долговечным и надёжным в эксплуатации, так как имеет большую пространственную жесткость, по сравнению с фундаментом, собранным из отдельных плит. Более того, устройство монолитного фундамента на месте может стоить дешевле, чем приобретение, доставка и установка с помощью крана дорожных плит (и не стоит забывать, что поверх них все равно придётся делать цементную стяжку).

Преимущества плитного фундамента

Большая площадь и наличие пространственного армирования позволяет значительно снизить давление фундамента на грунт (до 0,1 кг/см²) и переносить знакопеременные нагрузки, возникающие из-за разнообразных подвижек грунта. Так как плиточный фундамент располагается под всей площадью строения, его использование в большей степени оправдано при строительстве объектов сравнительно небольшого размера.

Главными сильными сторонами плитных фундаментов являются:

• простота и относительно невысокая стоимость изготовления и монтажа монолитной плиты (благодаря возможности выгрузки бетона прямо из автобетоносмесителей и, как следствие, отсутствию необходимости использования дорогостоящего бетононасоса). При условии проведения работ под должным контролем заказчика, заливка такого фундамента может производиться даже строителями, обладающими низкой квалификацией, которым достаточно объяснить, где брать, куда лить и как разравнивать;
• высокий показатель несущей способности, который обусловлен большой площадью соприкосновения с грунтом. В качестве примера можно упомянуть, что монолитная фундаментная плита, на которой располагается 63-метровая лифтовая колонна Останкинской башни, имеет толщину всего 1 метр;
• благодаря общей платформе, которая не подвержена локальной деформации, сохраняется гарантированная целостность стен строения. В зимний период в конструкции не образуется провалов и выгибов, так как она опускается и поднимается равномерно. Данное свойство обусловлено тем, что монолитная плита представляет собой негнущуюся жёсткую площадку, на которой расположены колонны и стены;
• возможность использования фундамента в качестве чернового пола цокольного этажа. В этом случае не требуется использование на цокольном этаже каких-либо дополнительных плит перекрытия, что значительно экономит средства;
• возможность использования монолитного плитного фундамента на так называемых сложных грунтах, благодаря тому, что при его устройстве практически не требуется проведение землеройных работ. Такая возможность позволяет максимально сократить трудоемкие и дорогостоящие работы в условиях мерзлого грунта, высокого уровня грунтовых вод и так далее.

Область применения плитного фундамента

Рассматривая плитный фундамент в сравнении со свайным или ленточным, можно сделать вывод о целесообразности применения первого в следующих ситуациях:

• при проведении работ на сложных грунтах;
• в домах, где не предусмотрено наличие подвала или устройство высокого цокольного этажа;
• в постройках, в которых фундамент служит основанием пола. При этом под плитой фундамента необходимо организовать надёжную тепло- и гидроизоляцию.

В зонах сильного промерзания грунтов морозоустойчивые плитные фундаменты являются отличной альтернативой фундаментам другой конструкции (в том числе свайным). Именно поэтому такое решение часто применяется в странах скандинавского региона. Развязка плиты с мёрзлой почвой устраивается при помощи теплоизоляции. Можно сказать, что плита фундамента располагается на «матрасе», выполненном из материала, обладающего теплоизоляционными свойствами.

В прошлом для теплоизоляции использовали пенопласт высокой плотности, сегодня на его место пришёл более совершенный материал – экструдированный пенополистирол. На территории России наиболее распространён пенополистирол отечественного производства – Пеноплекс. Среди зарубежных наиболее популярны марки Ursa и Basf.

Такой вариант утепления является более практичным и современным. Пенополистирол долговечен, не гниёт, обладает высокими показателями прочности. Данный материал применяется в основном для утепления наружной стороны полов и стен подвальных помещений, в качестве теплоизоляционного матраса для плитных фундаментов. Слой пенополистирол и гидроизоляции размещают на подушке из песка или бетонной подготовке, затем осуществляют бетонирование монолитной плиты фундамента.

Устройство плитного фундамента

Выше мы уже рассмотрели варианты утеплителей, которые используются в строительстве плитного фундамента, поэтому теперь подробнее остановимся на выборе бетона.

Вот параметры, которым должен соответствовать бетон, применяемый для бетонирования плиты фундамента:

• высокий класс прочности, то есть бетон марки В22,5 (М-300) или более высокой прочности;
• коэффициент водонепроницаемости, равный W8 или более;
• морозоустойчивость на уровне F200 или более высокая;
• показатель подвижности – П-3;
• в случаях высокого уровня залегания грунтовых вод может быть оправдано использование сульфатостойкого бетона (к сожалению, найти в продаже такой бетон весьма не просто).

Для устройства монолитного фундамента подходит обычная арматура. На выбор её класса влияет только способ, посредством которого она крепится в каркас. В случае, когда планируется применять обычную вязку проволокой, подойдет любой класс арматуры.

Если для строительства каркаса будет применяться электросварка, стоит использовать арматуру класса а500с или аналогичную (с символом С, стоящим после числа, характеризующего класс прочности. Таким способом маркируются виды арматурной стали, которые предназначены специально для сваривания. Стержни применяются с диаметром от 12 мм.

Для гидроизоляции монолитной фундаментной плиты желательно применять битумно-полимерные материалы. Вместе с тем, допустимо применение и любой рулонной гидроизоляции.

Как сделать плитный фундамент

Прежде всего, производятся необходимые расчёты. Именно на стадии расчёта фундамента можно допустить ошибки, которые впоследствии невозможно будет исправить. Если у вас нет строительного образования, то произвести расчёт самостоятельно будет довольно сложно. Нужно будет учесть множество различных факторов, таких, как возможные деформации, крены, усадки, распределение нагрузок по всей площади плиты и ряд других.

Тем не менее, в большинстве случаев этот этап вообще упускается, и расчёт производится «на глаз», или фундамент делается по аналогии с уже готовым соседским. Такой подход ещё как-то оправдан при постройке гаража или совсем небольшого дома, но в случае более крупных строений стоит прибегнуть к помощи специалистов-проектировщиков.

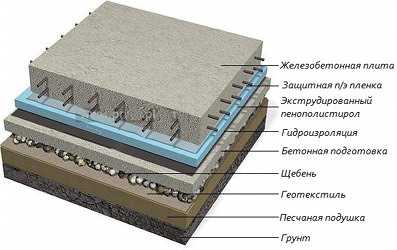

Ниже перечислены основные этапы и операции по изготовлению плиты фундамента своими руками:

1. Разметка стройплощадки и выемка грунта.
2. Формирования настила из геотекстильных материалов, таких, как Дорнит, с целью создания барьера, препятствующего в последующем переходу песка в глину, расположенную ниже (данный этап является необязательным, но весьма желательным).
3. Организация песчаной подушки, заключающаяся в засыпке площадки щебнем с песком и утрамбовке их с помощью виброплиты или вручную. Чистый песок рекомендуется проливать и трамбовать слоями толщиной 10 см.
4. Прокладка коммуникаций, таких, как водопровод, канализация и другие.
5. Строительство бетонной подготовки. Подготовка представляет собой 10 см стяжку, отлитую из цементного раствора м-100 поверх песчаной подушки. Раствор готовится с применением сухих смесей, например пескобетона м300.
6. На получившуюся бетонную плиту укладывается слой гидроизоляционных рулонных материалов, швы которых в обязательном порядке спаиваются при помощи пропановой горелки или паяльной лампы. Размер гидроизоляционного настила должен несколько превышать размер будущего фундамента, что позволит впоследствии завернуть вверх края настила, припаяв их к торцу плиты фундамента.
7. Поверх гидроизоляции укладывается слой теплоизоляции, выполненной из экструдированного пенополистирола. Данный этап не является обязательным, однако в дальнейшем он обеспечит теплый пол цокольного этажа и существенную экономию средств, затрачиваемых на отопление жилища.
8. На “бутерброд”, сформированный слоями песка, пескобетона, гидроизола и утеплителя монтируется каркас из арматуры. Данный каркас представляет собой две сетки из 12-16 мм прутьев, с размером клетки приблизительно 20х20-30х30 см. Первая сетка устанавливается в нижней части строящегося фундамента (на расстоянии 5 см. от пенополистирола), вторая – в верхней (на 5 см. ниже верхней плоскости будущего фундамента).
9. По завершению указанных этапов по периметру плиты устанавливается опалубка и хорошо закрепляется (давление бетона очень велико!).
10. Производится заливка бетона с утрамбовкой его вручную или с помощью глубинных вибраторов.
11. После уплотнения поверхность бетона в форме тщательно выравнивается и заглаживается.
12. Залитая плита закрывается плёнкой, чтобы не допустить преждевременного высыхания и затем отстаивается до набора расчетной крепости (3-4 недели) c ежедневным увлажнением водой в первую неделю.
13. После того, как бетон окрепнет, запас гидроизоляции по краям заворачивают наверх и припаивают горелкой к торцам плиты (или обрабатывают полимерной гидроизоляцией, если используется она).

dom-za-god.ru

Утеплитель под монолитную плиту фундамента. Фундамент монолит. mstyle-fur.ru

Утепление монолитной плиты фундамента

Когда речь идет об утеплении фундамента, то одним из самых лучших материалов для этого является пенополистирол (это одна из разновидностей пенопласта). Надо отметить, что теплоизоляция фундамента таким способом является сравнительно молодым способом модификации дома.

Схема горизонтального утепления фундамента.

Пенополистрол в качестве утеплительного материала для монолитной плиты фундамента стал активно применяться с середины прошлого века, он отличается действенностью и прочностью.

Статистические данные показывают, что популярность такого материала, как пенополистирол, постоянно растет.
Утепление фундамента пенополистиролом своими руками: полезная информация
Когда монолитную фундаментную плиту стали укреплять пенополистиролом, это оказалось очень удачным решением. Это стало понятно после того, как была осуществлена проверка домов, срок эксплуатации которых составлял более 50 лет, а пенополистирол активно применялся в строительстве таких домов. После всех проверок стало ясно, что такой материал за все время эксплуатации не претерпел никаких изменений. Поэтому нет ничего странного, что производство и потребление пенополистирола постоянно растет, за последние десятилетия, его потребление выросло в десятки раз, больше всего такой материал используется в Соединенных Штатах Америки и Европе.

Схема утепления фундамента пенопластом.

Экструдированный пенополистирол, который используется для утепления монолитной плиты фундамента, является материалом с равномерной структурой из закрытых ячеек. Плотность такого материала не высокая, в связи с этим его теплоизоляционные качества очень хорошие. Надо отметить, что пенополистирол отличается повышенной прочностью, значительные нагрузки такой материал переносит очень хорошо.

Популярность такого материала для утепления фундаментной плиты растет еще и потому, что пенополистирол практически водонепроницаем, ему не страшно воздействие агрессивных химических веществ. Утепление монолитной плиты пользуется особенной популярностью в тех регионах, где очень холодная погода, так как такой материал прекрасно выдерживает многократные циклы заморозки-разморозки, эксплуатационные качества его при этом не страдают. Пенополистирол в большинстве случаев выпускается в виде плит.
Утепление фундамента пенополистиролом: почему выбирается такой материал?
Фундамент, утепленный таким образом, имеет одно преимущество: нет необходимости укрывать его подземную часть. Такой материал отличается высокой прочностью к различным агрессивным средам. Ни для кого не является секретом: если основание дома будет утепляться в подземной части, то это приведет к дополнительным затратам, которые могут быть значительными.

Монтаж этого материала не отличается сложностью, потому что весит он немного, а режется легко. Тем не менее, есть у него и некоторые недостатки: пожарная безопасность невысокая (следует отметить, что пенополистиролу пожар страшен меньше, чем другим видам пенопласта). Так что, если планируется утепление фундамента, самым лучшим материалом для этого является пенополистирол: он удовлетворяет всем техническим требованиям.
Утепление фундамента: практика

Схема теплоизоляции фундамента.

Прежде чем начать строительные работы, предварительно нужно откопать наружную часть фундамента на всю глубину, потом произвести гидроизоляцию. Для этого наплавляемый материал нужно наклеить, делается это промышленным феном и мастикой. Для того чтобы осуществить такой процесс, понадобятся следующие инструменты:

Утепление монолитного фундамента таким материалом осуществляется следующим образом: работы начинается с одного из углов основания, сами плиты следует укладывать снизу вверх, между рядами их смещаются снизу вверх, делается это наподобие кирпичной кладки.

Потом на высоте, которая примерно равна ширине плиты, нужно натянуть бечевку, для этого используется строительный уровень. С помощью бечевки выставляется первый ряд утеплителя. Все это нужно для того, чтобы при укладке последующих рядов плиты относительно друг друга не расходились, в противном случае весь эффект утепления сойдет на нет.
Как нужно обращаться с пенополистирольными плитами?
На стену фундамента нужно нанести расправленную мастику, потом к нему нужно плотно прижать пенополистирол. Аналогичным образом устанавливаются все плиты в ряду, при этом нужно внимательно следить за тем, чтобы соседние плиты соединялись в замке четко и без щелей.

На стыке гребни замков на углах обрезаются, если есть необходимость, то стыки нужно дополнительно залить монтажной пеной. По мере того, как укладываются высокие ряды низлежащие ряды, нужно забросать грунтом, это делается для того, чтобы работа была удобной и утеплитель, который уже уложен, был прижат. Плиты, которые находятся ниже уровня земли, нужно приклеивать только на мастику, это делается для того, чтобы не была повреждена гидроизояция. Помимо этого, их нужно прижать утрамбованным грунтом снаружи, тогда можно будет не сомневаться в прочности такой конструкции, что является очень важным фактором.

Если утеплитель находится выше уровня земли, то его нужно дополнительно укрепить, используя дюбель-гвозди (зонтики). Такая процедура осуществляется своими руками без особого труда, нужно только все делать очень аккуратно. Для того чтобы это сделать непосредственно в стене фундамента, нужно просверлить отверстия, для этого используется перфоратор. Дюбель-гвозди нужно вбивать в центре плиты, а еще в местах соединения 4-х плит.

Фундамент, утепленный таким образом пользуется популярностью по многим причинам, некоторые из них описаны ниже.

1. Если используется данная технология, то можно рассчитывать на то, что экономить до 40% денежных средств, кроме того, теплопотери снижаются на 20%, гидроизоляционная служба фундамента служит в 2 раза больше. Пенополистирол обеспечивает качественную и длительную теплоизоляцию подвалов и фундаментов.
2. Такие плиты надежным образом защищают слой гидроизоляции и обеспечивает дренаж скапливающихся грунтовых вод.

В связи с этим становится ясно, что монолитный фундамент, утепленный таким образом, служит долгие годы и в таком доме всегда будет тепло и уютно. Такой материал отличается хорошими качествами с точки зрения экологии. Он стоит очень недорого, а ценовой фактор имеет большое значение, когда предстоят строительные работы.

Related posts:

Утепление монолитной плиты

Утепление плиты любого фундамента – одно из важнейших дел при строительстве дома. Заниматься этим лучше всего в теплое время года, и нельзя этого делать в дождливую погоду. Утепление монолитной фундаментной плиты особенно актуально для холодных регионов, где грунт промерзает на большой глубине. Пучинистые грунты при промерзании могут увеличиваться в объёме, что приводит к деформациям всего здания. Поэтому так важно позаботиться о внешнем утеплении фундамента. Это поможет снизить теплопотери всей будущей постройки и сохранит её долговечность.

Что дает утепление фундамента?

Чем качественнее будет проведена вся работа, тем дольше и надежнее простоит постройка. А главное -в доме будет сохраняться тепло даже в сильные морозы. Не стоит забывать, что большая часть холода проникает в дом именно через фундамент. И если в строении есть подвальное помещение (бильярдная, спортзал), то следует позаботиться и о внутреннем утеплении. Особенно это важно, если цокольный этаж не отапливаемый. Но самым важным является внешнее утепление любой жилой постройки.

Основные причины, по которым необходимо утепление:

1. Повышение гидроизоляционных свойств.
2. Снижение потери тепла.
3. Уменьшение расходов на отопление дома.
4. Предотвращение образования на стенах конденсата.
5. Стабилизация внутренней температуры постройки.

Всё это поможет не только всегда чувствовать комфорт в своем жилище, но и увеличит его срок существования.

Какой утеплитель использовать для фундамента?

Самая важная часть работы, когда требуется утепление плиты свежего фундамента, – это подбор подходящего материала. Он не должен деформироваться под давлением грунта и впитывать влагу. Это самые важные параметры любой теплоизоляции. Не подойдут такие мягкие материалы, как минеральная вата. Самый лучший вариант -это пенополиуретан и экструдированный пенополистирол. Оба они имеют отличные теплоизоляционные характеристики и достаточно невысокую стоимость, что тоже немаловажно при строительстве.

Пенополиуретан

Этот материал универсален, так как сочетает в себе не только теплоизоляционные, но и звуко- и гидроизоляционные свойства. Чтобы использовать данный вид изоляции, потребуется специальное оборудование, так как он должен напыляться. Для полноценного утепления достаточно 50 мм толщины изоляции, уложенной в несколько слоёв. Все стыки после утепления необходимо загерметизировать.

Этот материал имеет целый ряд положительных свойств:

• низкая теплопроницаемость;
• хорошие адгезионные свойства;
• надежность;
• долговечность.

А главное то, что при использовании пенополиуретана отпадает необходимость в использовании дополнительных средств для паро-, водо- и гидроизоляции. Недостаток у него только один – необходимость использования специального оборудования. Поэтому для данного способа утепления понадобятся либо немалые капиталовложения, либо помощь опытных специалистов с соответствующим оборудованием. Горизонтальная укладка утеплителя фундамента

Экструдированный пенополистирол

Данный вид утеплителя стоит значительно ниже пенополиуретана, его легче монтировать. Такой материал состоит из плит, которые не пропускают и не впитывают влагу. Он долго сохраняет свои теплоизоляционные свойства даже в холодных регионах. Преимущества экструдированного пенополистирола:

• высокая прочность;
• долгий срок службы;
• надежные теплоизоляционные свойства.

Его чаще всего применяют при необходимости утеплить фундамент, поскольку его можно монтировать самостоятельно, без использования дополнительного оборудования.

Экструдированный пенополистирол с канавками

Это новая разновидность утеплителя. Фрезерные канавки на поверхности плит пенополистирола отлично подходят для утепления фундамента. Используется совместно с геотекстильным полотном, как пристежной дренаж. Его основные свойства:

Утепление фундамента пенополистиролом

Чтобы произвести утепление монолитной плиты, можно использовать как пенополистирол, так и пенополиуретан. Но первый вариант предпочтительней. Пенополистирол наиболее эффективен и менее затратен, а главное -прост в установке. Прежде чем приступить к его монтажу, рекомендуется уложить гидроизоляцию, затем можно приступать к укладке плит экструдированного пенополистирола.

Самый эффективный метод утепления фундамента при помощи этого материала – это использование его в зонах промерзания грунта. Утеплитель монтируется на глубину промерзания. Этого вполне достаточно. Особое внимание при утеплении стоит уделить углам: в таких местах использованный пенополистирол должен быть толще, чем в других зонах. По периметру строения обязательно необходимо выполнить утепление грунта. Для этого под конструкцией отмостки необходимо разместить утеплитель.

Все ряды плит экструдированного пенополистирола должны укладываться встык, снизу вверх. Большие швы заполняются монтажной пеной. Это обеспечит высокую герметичность, теплоизоляционные и гидроизоляционные свойства. Плиты сажаются на полимерный клей или мастику, а затем прижимаются слоем грунта. При утеплении важно учесть, чтобы все плиты были одинаковой ширины, нельзя применять уже использованный материал, это может нарушить герметичность. Этот метод подходит для всех видов фундамента, в том числе и для монолитного.

Утепление фундамента пенополиуретаном

Когда делается утепление монолитного фундамента с использованием пенополиуретана, важно, чтобы не было разрывов и зазоров. Утеплитель должен образовать полностью замкнутый контур. Это позволит достигнуть максимальных теплоизоляционных свойств. Его напыление на фундамент производится при помощи специального оборудования. Затем в течение 20 секунд материал затвердевает. В общем весь процесс монтажа утеплителя довольно простой и быстрый. Нанесение пенополиуретана делается в несколько слоев, после высыхания каждого из них. Один слой должен быть толщиной примерно в 15 мм.

По окончании всех работ производится гидроизоляция и посыпание фундамента почвой. Оборудование для монтажа такого утеплителя можно приобрести в специализированных магазинах или взять на прокат. Но проще и быстрее воспользоваться услугами профессионалов.

Утепление монолитной плиты обновлено: Июнь 24, 2016 автором: zoomfund

Технология утепления плитного фундамента

Монолитное плитное основание фундамента прекрасно зарекомендовало себя при эксплуатации в слабых и пучинистых грунтах. Ежегодное промерзание грунтов в зимний период приводит к неравномерному поднятию и осадке плитного основания, что способствует возникновению механических деформаций, способных вызвать разрушение самой плиты и построенного на ней здания.

Надёжно изолировать фундаментную плиту от зоны морозного пучения, контактов с почвенной влагой и предотвращения промерзания, способен слой горизонтального утепления.

Преимущества утепления плитного основания

Качественное утепление фундаментной монолитной плиты гарантирует долговечность постройки и долговременную эксплуатацию без потребности проведения незапланированных ремонтных работ. Особенно актуальным является утепление фундаментной плиты под жилыми зданиями, когда удается избежать значительных теплопотерь на первых этажах дома.

Утепление фундаментной плиты необходимо выполнить по следующим причинам:

• Обеспечение повышенной гидроизоляции фундамента.
• Значительное снижение теплопотерь.
• Экономия средств на отопление жилой постройки, реальный режим теплосбережения.
• Предупреждение образования конденсата, способного разрушить строительные конструкции здания.
• Повышение комфортности проживания.
• Стабилизация температуры во внутренних помещениях эксплуатируемого жилого дома.

Материалы для утепления монолитного плитного фундамента

Выбор материалов для утепления плитного основания зависит от ряда определенных условий, в первую очередь – от возможности привлечения специальной техники (утепление полиуретаном необходимо выполнять с использованием специальной установки ППУ для распыления утеплителя), наличия достаточного количества свободных средств на приобретение изоляционных материалов.

Обычно утепление фундаментных конструкций выполняют с использованием следующих материалов:

Один из лучших утеплителей – пенопласт

• Пенополиуретан – разновидность вспененной пластмассы, которая пронизана порами с пузырьками воздуха. Состав для утепления ППУ изготавливается непосредственно на строительной площадке, для чего смешивают два состава, которые в результате химической реакции образуют прочную затвердевшую пену. Различные соотношения при смешивании исходных позволяют получить изоляционные составы с различными качествами, подходящие для утепления оснований из разных материалов (в том числе – железобетона). ППУ обладает уникальными качествами: способствует сохранению тепла в помещении; уменьшает шум; улучшает звукоизоляцию; не разлагается под воздействием излишней влажности; устойчив к ряду химических жидкостей. Материал обладает высокой устойчивостью к воспламенению (некоторые марки ППУ не способны к возгоранию, относятся к группе трудносгораемых материалов).
• Пенопласт — структура материала состоит из вспененного вещества, содержащего поры, наполненные воздухом. Пенопласт используется для утепления строительных конструкций, в том числе фундаментов, но поверхность такого утепления требует дополнительной поверхностной защиты ввиду низкой механической прочности материала.
• Экструдированный пенополистирол – выпускается в виде прямоугольных листов, имеющих мелкоячеистую структуру. Материал обладает уникальными свойствами – способностью выдерживать высокие нагрузки на сжатие без изменения геометрических размеров и внутренней структуры. Экструдированный пенополистирол широко используется для выполнения теплоизоляции фундаментной плиты без дополнительной защиты. Очень важно при использовании материала для изоляции фундаментных плит предусматривать специальные отверстия для свободного выхода почвенной влаги.

Технология утепления фундаментной плиты

При устройстве утепления фундаментной плиты используется горизонтальное и вертикальное утепление, при котором слой утеплителя прокладывается под плитным основанием или по боковым стенкам фундаментной конструкции. В качестве изоляционного материала чаще всего используется пенополистирол или пенопласт. Посмотрите видео, как утеплить фундаментную плиту пенополистиролом.

Утеплитель прокладывается во время монтажа фундамента по следующей технологии выполнения утепления (рассмотрим вариант утепления фундамента пенополистиролом ):

1. Для начала на участке застройки размечается место устройства фундамента под здание.
2. Верхний слой материкового грунта необходимо снять на глубину закладки фундаментной плиты, низ выемки должен быть максимально ровным.
3. Подготовленный участок засыпается крупным песком, который требуется утрамбовать с помощью вибротрамбовок. По слою песка заливают небольшой слой бетона, для чего выставляют временную опалубку .
4. После затвердения бетонной стяжки, выкладывают утеплитель из пенополистирольных плит, следя за тем, чтобы монтажные пазы максимально совпадали. Нельзя допускать возникновения больших зазоров между плитами утеплителя.
5. Поверх уложенных плит полистирола укладывается слой полиэтиленовой пленки, которая склеивается при помощи специального скотча.
6. Возводится строительная опалубка под заливку плитного основания, в которую монтируется пространственный каркас из арматуры диаметром от 10 мм. Бетон заливается с угла плитного фундамента, равномерно разравнивается и уплотняется с помощью вибратора.
7. Фундаментная плита набирает прочность около 28 суток, опалубку можно демонтировать через две недели после заливки конструкции – к этому моменту фундамент набирает до 70% прочности.
8. Боковые стенки фундаментной плиты дополнительно утепляются плитами из пенополистирола.

Утепленная монолитная плита прослужит долгие годы без разрушений конструкций от воздействия неблагоприятных факторов.

Источники: http://teplomonster.ru/uteplenie-monolitnoj-plity-fundamenta.html, http://rfund.ru/plitnyj/uteplenie-monolitnoj-plity.html, http://fundamentaya.ru/job/uteplenie/uteplitel_pod_fundamentnuyu_plitu.html

---

Комментариев пока нет!

mstyle-fur.ru
