Пол в каркасном доме – варианты и этапы устройства!
Каркасный дом – это очень легкое строение, но оно должно быть прочным и надежным, чтобы пережить непогоду и прослужить долгие годы. Строится такая конструкция очень быстро, так как технология достаточно проста. Интересно, но пол в каркасном доме делается не так, как в обычном. Здесь используется особая технология. Как его сделать, чтобы получилось все как нужно – с учетом всех норм, правил и пожеланий?
Пол в каркасном доме
Содержание статьи
Материалы для пола
Пол в каркасном доме – это быстровозводимая и несложная конструкция, которая создается из нескольких слоев различных материалов и имеет сильную схожесть с пирогом стены каркасного дома. Но важно помнить, что полы и стены в таких домах испытывают разную нагрузку, а значит, технологии их создания и конструкции будут отличаться. Также отличаться в таком облегченном доме будут и полы на разных этажах, например, на первом и втором.
Преимущества каркасных домов
Обычно пол в каркасном доме создается сразу после строительства фундамента. Только после этого строятся стены. Конечно, это намного проще, но в то же время необходимо, чтобы на улице держалась хорошая погода, так как конструкция пола не должна намокнуть.
На заметку! Для строительства каркасного дома и сооружения пола в нем требуется выбрать теплый солнечный день и работать быстро, чтобы погода не успела поменяться.
Обвязка и лаги пола каркасного дома
Первым делом следует подготовиться к стройке, чтобы не терять времени. Выбрать требуется подходящий строительный материал. Это, конечно, древесина. При ее выборе придется учитывать климатические условия в конкретном регионе и бюджет средств, выделенных на постройку. Важно помнить, что понадобятся тепло- и гидроизоляционные материалы. Например, при строительстве дома на сваях каркас обычно создается из дуба, древесины хвойных, осины и т. д.
Таблица. Свойства древесины для создания пола.
| Вид | Характеристика |
|---|---|
 Хвойные | Дешево и сердито, как говорится. Действительно, данная разновидность материала не стоит больших денег, но он прочный, долговечный и прослужит долго. Идеальный вариант для создания пола в небольших домах, в частности, в таких помещениях как ванная, кухня, санузел, коридор. |
 Дуб и осина | Стоят дороже, чем древесина хвойных. Обладают высокими показателями надежности, прочности, по своим прочностным характеристикам превышают показатели древесины хвойных. Обычно их советуют использовать для создания полов в спальне, гостиной. |
Древесина для пола должна быть сухой.

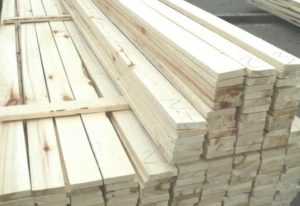

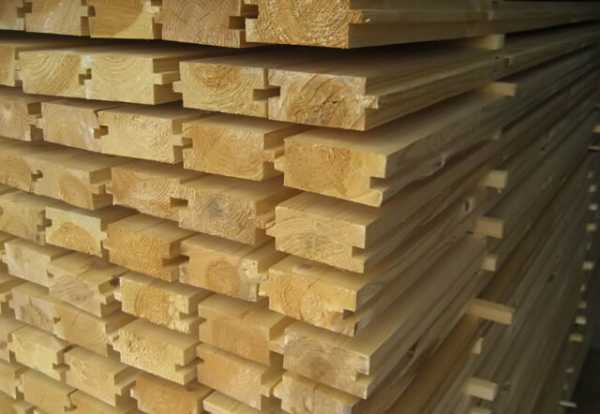

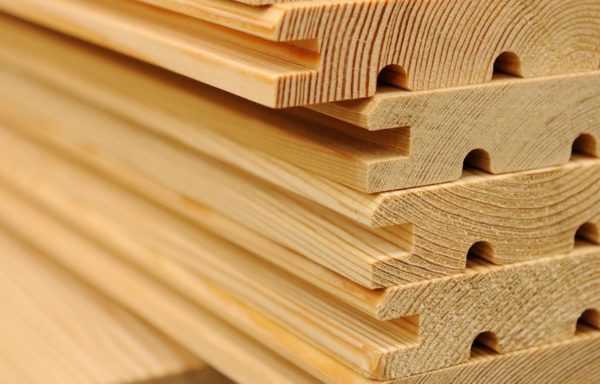

Шпунтованная доска для пола
Совет! При подсчете количества древесины требуется к предварительным расчетам прибавить 10% запаса.
Помимо древесины, также потребуются следующие материалы и инструменты:
- рубанок, стамеска, электрический лобзик;
- дрель и сверла;
- отвесы;
- карандаш;
- гидроизоляционный материал, пароизоляция;
- гравий и песок;
- бетон;
- брус сечением 10х8 см.

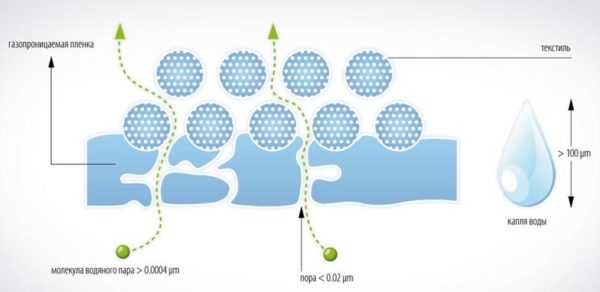

Общая схема прохождения влаги через пароизоляционный материал
Следует помнить, что в любом случае понадобится несущая основа. Это может быть железобетонный фундамент, который создается прямо на участке. Далее создается черновой пол – основа из деревянных балок. Также создать пол в каркасном доме можно на балках, вкопанных в землю, то есть на основе столбчатого фундамента.
Создание основания и установка лаг
Шаг 1. Первым делом необходимо создать основу-фундамент. В данном случае дом будет возводиться на столбчатом фундаменте. Для начала участок земли размечается в соответствии с проектом. В определенных точках необходимо произвести бурение небольших скважин для установки столбов фундамента. Диаметр отверстий – 20 см, глубина – около 1 м.

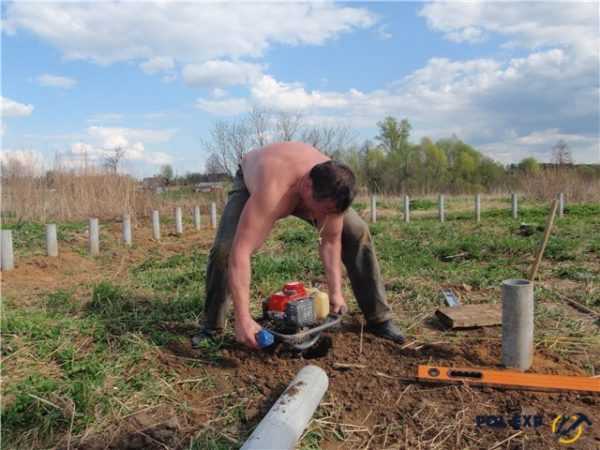

Бурение скважин для столбов
Шаг 2. После этого в каждую подготовленную лунку нужно установить трубы из асбестоцемента длиной 1,3 м и диаметром 10 см. Шаг между соседними элементами не должен превышать 2 м. Но обычно придерживаться рекомендуется шага 80-100 см.

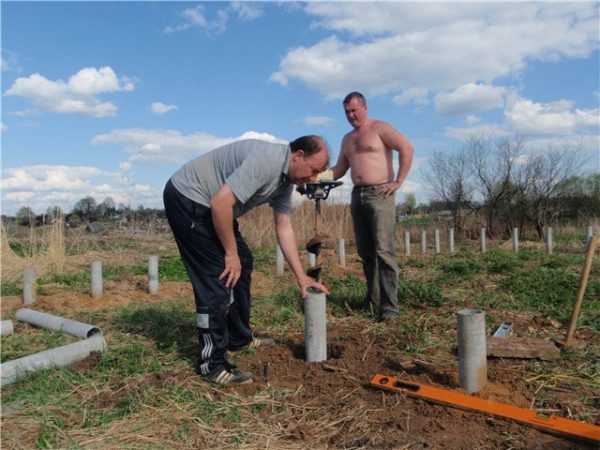

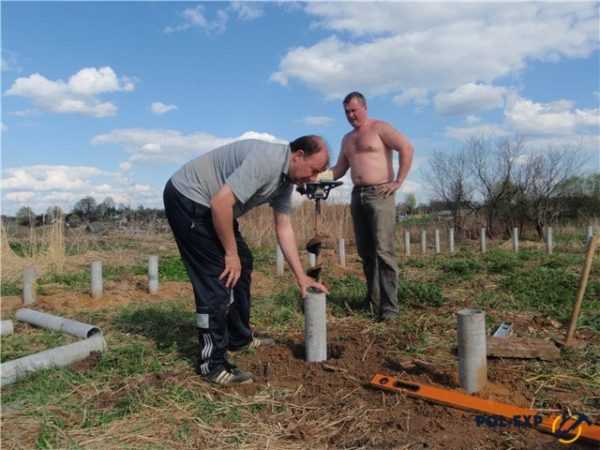

Установка труб из асбестоцемента
Шаг 3. Вокруг столбов лунки нужно засыпать песком, который после этого требуется тщательно утрамбовать и пролить водой, чтобы он сидел как можно плотнее. Далее в каждую асбестоцементную трубу заливается свежая строительная смесь (цемент – 1 ч, вода и щебенка – 5 ч, песок – 4 ч). Также после заливки в каждую трубу нужно установить пластины, на которых потом будут фиксироваться лаги.

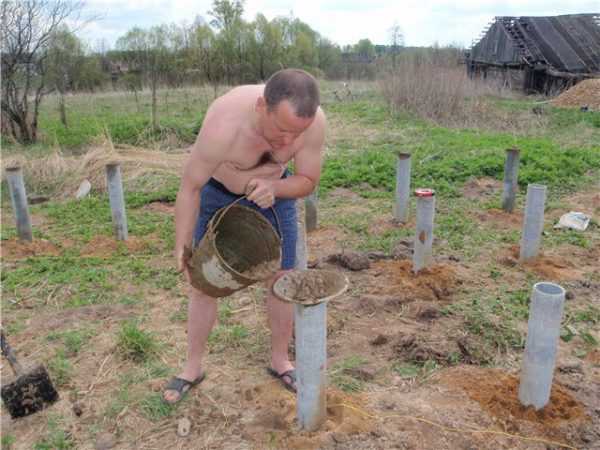

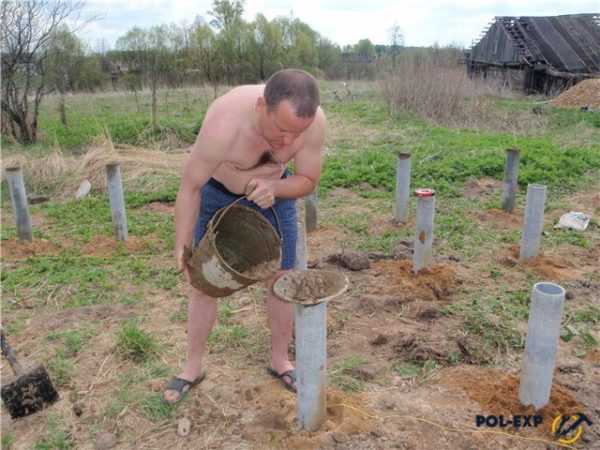

В трубы заливается строительная смесь
Трубы готовы к дальнейшим работам
Шаг 4. После этого начинается создание нижней обвязки. Доски, используемые для ее воплощения и имеющие параметры 5х15 см, устанавливаются ребром. Доски внутренние соединяются друг с другом в углах будущего дома шурупами.

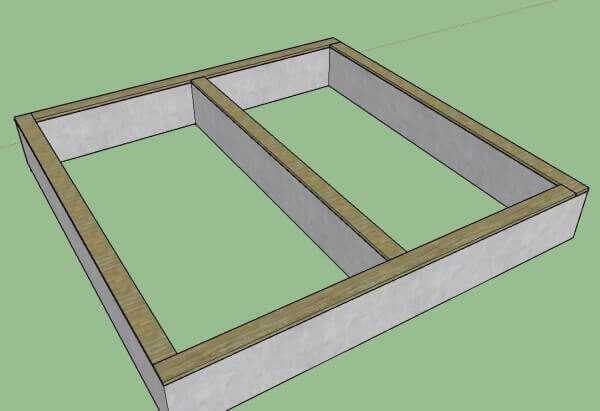

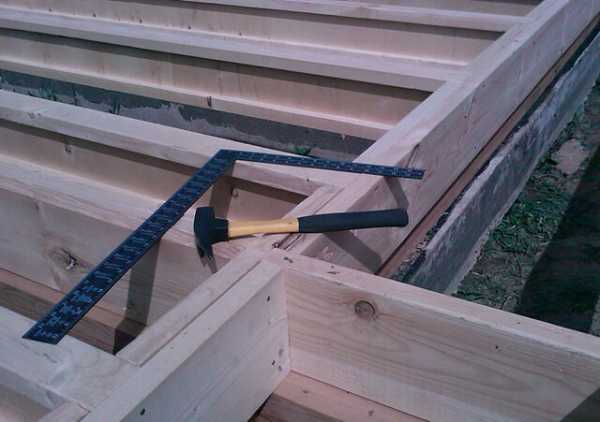

Создание нижней обвязки
Шаг 5. Далее к доскам изнутри фиксируются доски срединной части, а затем – и внешние. Притом используются для крепления все те же шурупы. При помощи рубанка нужно обстрогать верхнюю часть досок. Они должны быть ровными, что можно проверить при помощи уровня. Остается изготовить лишь пазы, куда будут устанавливаться лаги. Для последних можно использовать брус 5х10 см или 5х15 см. Они также фиксируются при помощи абсолютно любого крепежного материала.

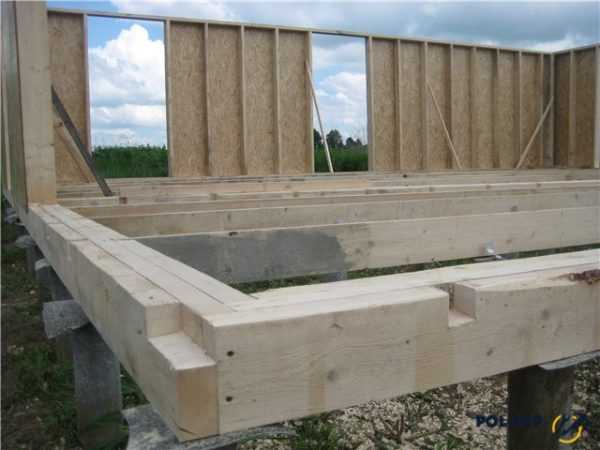

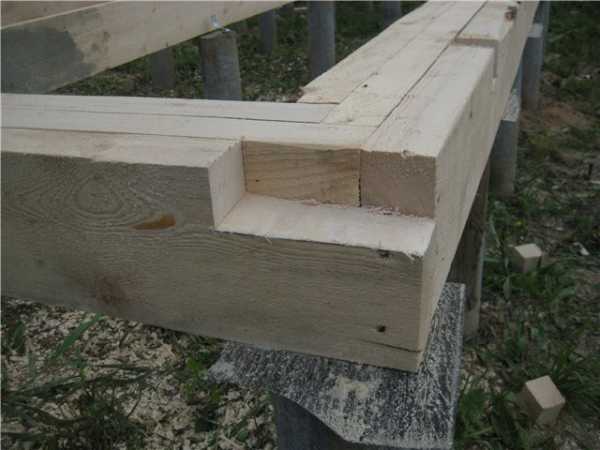

Лаги будут укладываться в специальная пазы

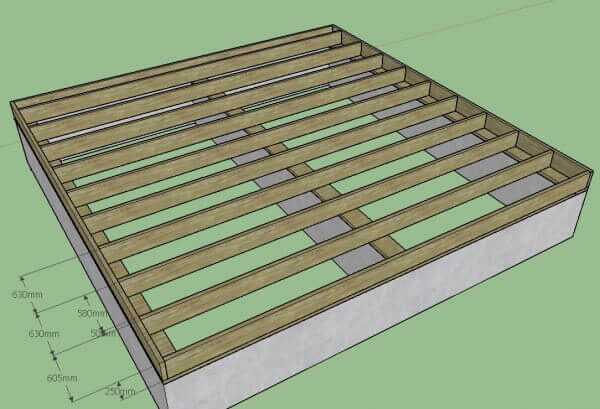

Шаг 6. Лаги требуется укладывать по линиям столбчатого фундамента, ровно и аккуратно, и фиксировать на обвязке.

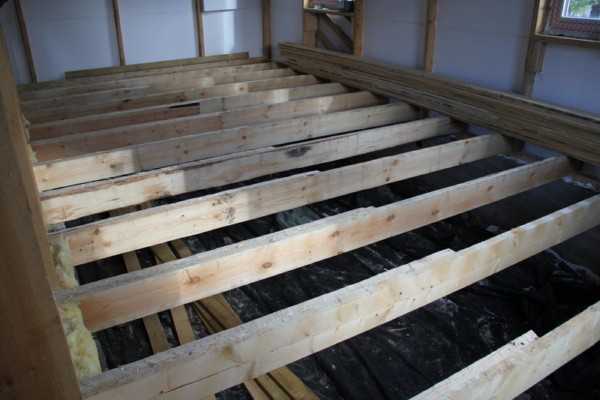

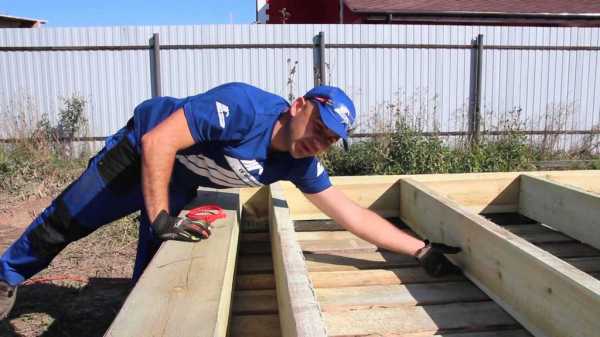

Устанавливаются лаги

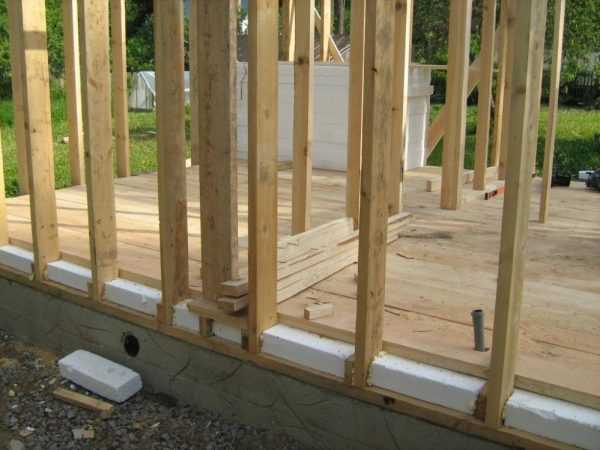

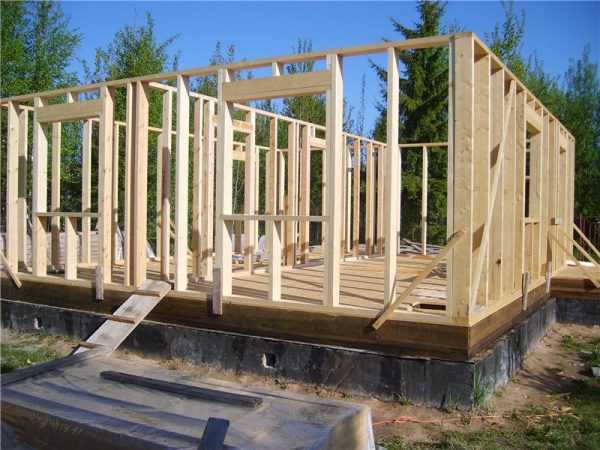

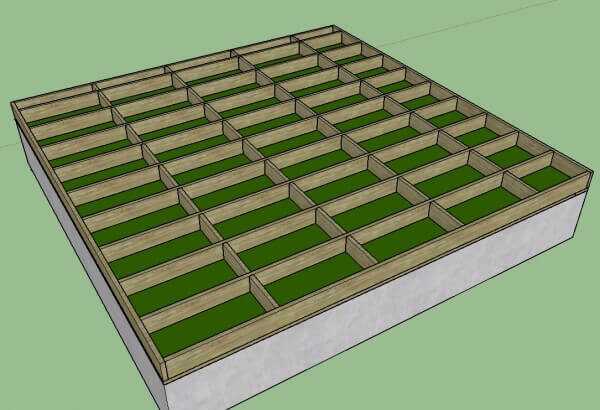

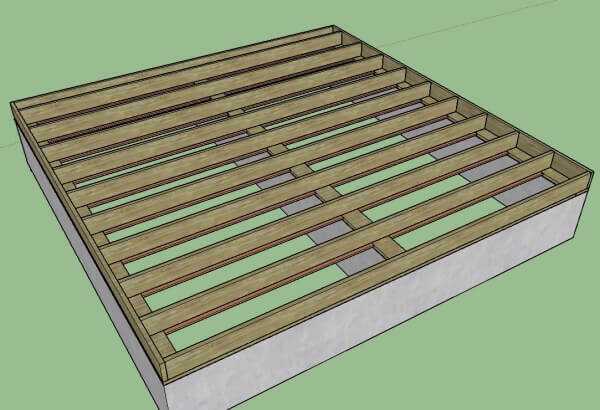

Шаг 7. Должен получиться примерно такой же каркас, как на фотографии. После этого к лагам прикрепляются рейки 3х3 см. Для фиксации также может быть использован любой материал. Эти рейки понадобятся для того, чтобы выполнять функцию некой опоры для краев досок пола. Также между лагами лучше сделать перемычки. Они укрепят конструкцию и дадут возможность лучше фиксировать доски конструкции. Шаг между перемычками должен составлять примерно 1,25 м.

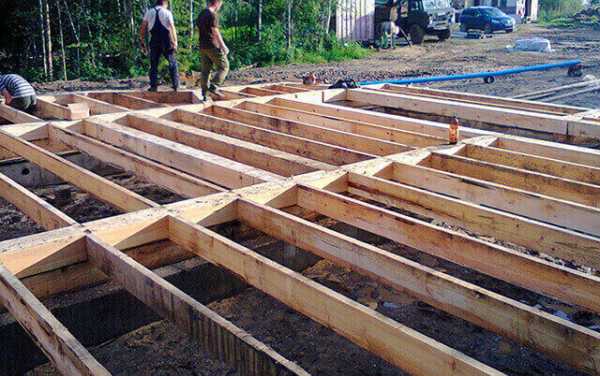

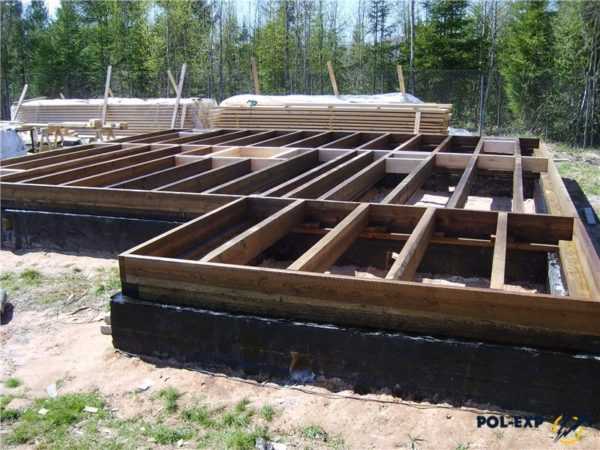

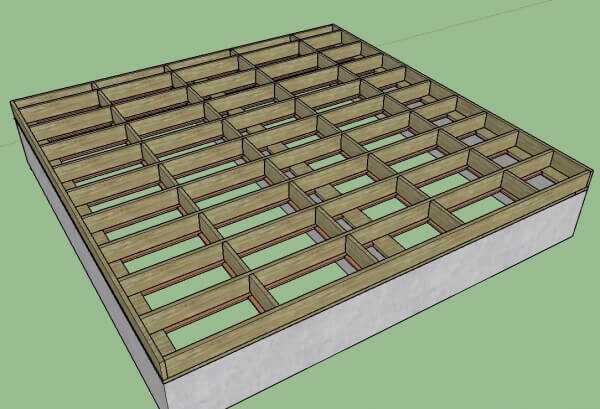

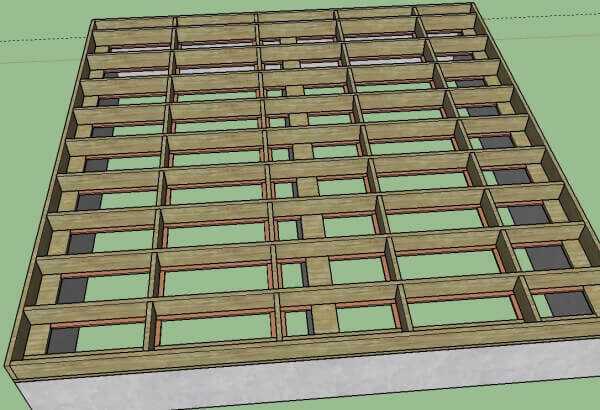

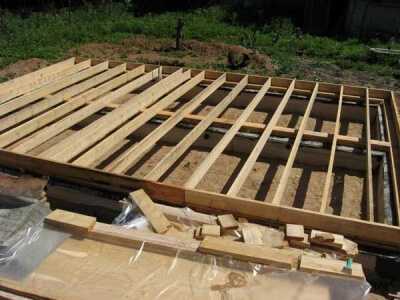

Пример готового каркаса
Шаг между перемычками должен составлять примерно 1,25 м
Создание чернового пола
Далее, когда собраны самые основные части полов в каркасном доме, требуется создать черновой пол. Для него можно купить доску необрезную, ОСП, фанеру и т. д. Ею зашиваются все лаги. Вот тут как раз и пригодятся опорные бруски, если в качестве материала для чернового пола используется ОСП. Важно помнить, что на этом этапе производятся работы, связанные с утеплением и гидроизоляцией.
Шаг 1. Между лагами и перемычками требуется положить любой теплоизоляционный материал. Это может быть минеральная вата, пенопласт, эковата, перлит и т. д. Он укладывается так, чтобы до краев лаг оставалось свободное пространство – необходимы вентиляционные зазоры.

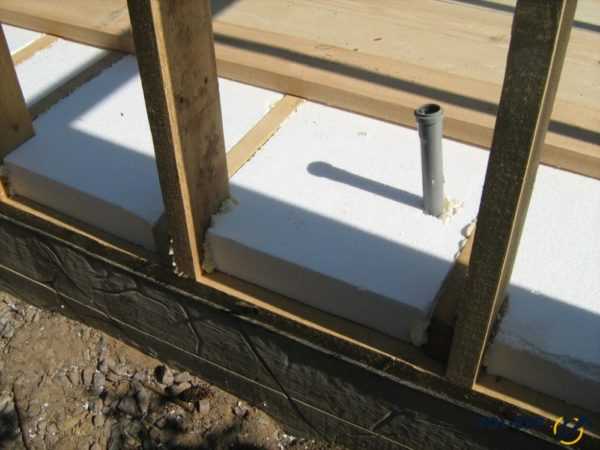

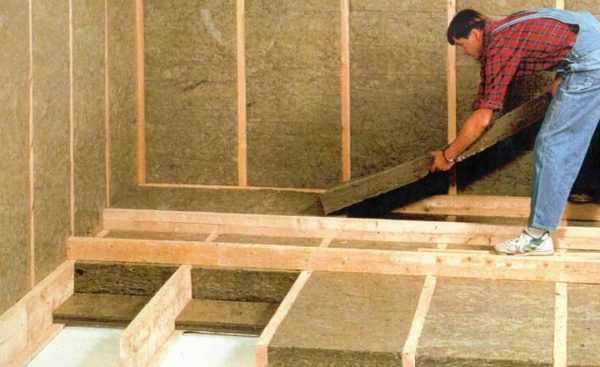

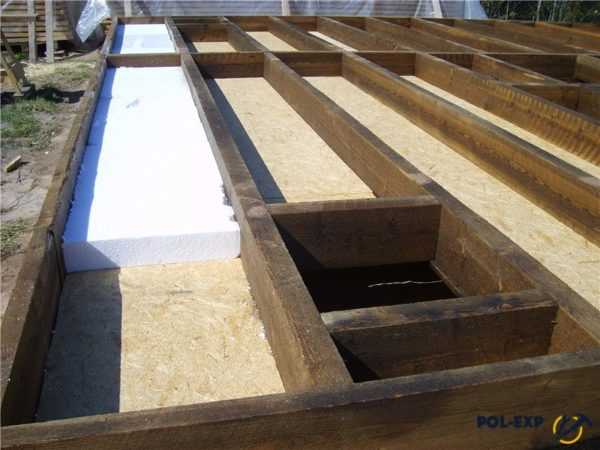

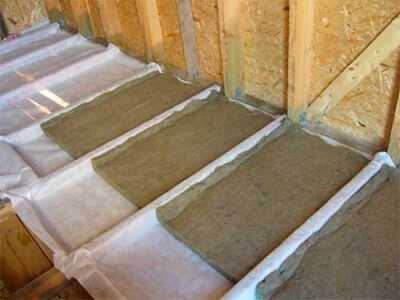

Укладка утеплителя

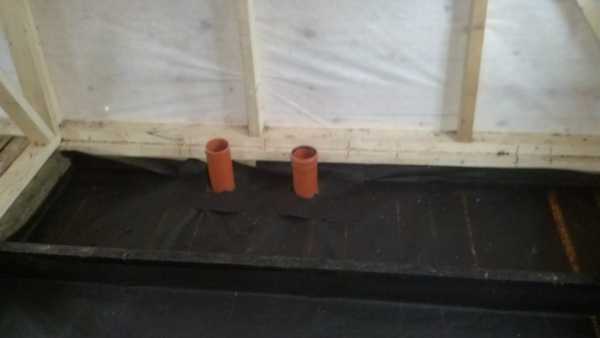

Шаг 2. На этом же этапе важно провести и все основные коммуникации. В противном случае сделать их будет впоследствии сложнее.

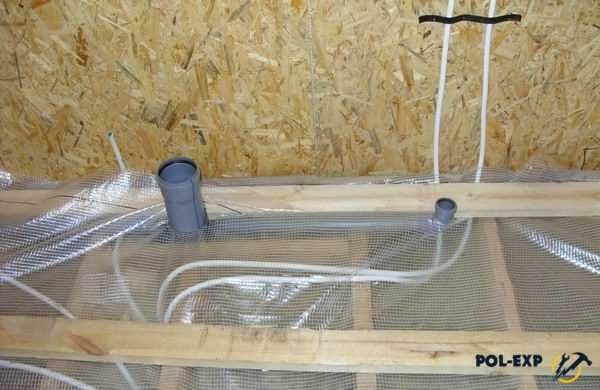

Коммуникации также проводятся на этом этапе
Шаг 3. Далее поверх утеплителя нужно уложить пароизоляционный материал и зафиксировать его. Он обеспечит защиту пирога от влаги, идущей снаружи дома, а также даст возможность излишкам влаги не задерживаться изнутри. Отдельные полотна пароизоляции укладываются обязательно с нахлестом друг на друга, а стыки фиксируются и соединяются между собой, чтобы обеспечить оптимальный уровень защиты.
Укладка пароизоляции

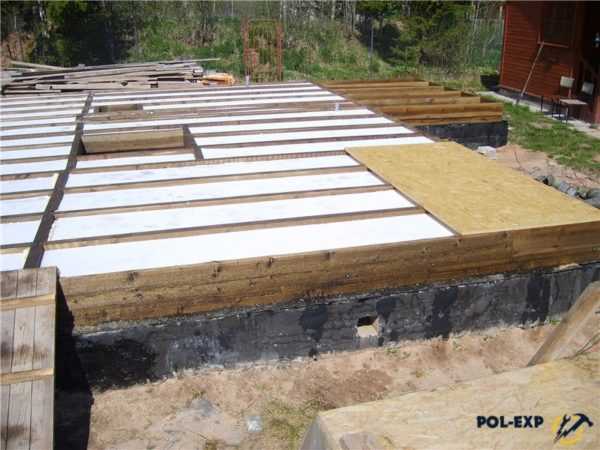

Шаг 4. После этого нужно положить плиты ОСП толщиной 3-3,5 см. Также можно положить и обычные доски. Зазор между отдельными элементами листовых материалов должен составлять несколько миллиметров (обычно оставляют 2 мм). Если его не предусмотреть, то пол со временем может деформироваться.
Монтаж плит ОСП
Шаг 5. После этого этапа можно оформлять чистовые полы.
Полы этажом выше
По большому счету, в двухэтажном каркасном доме пол второго этажа по конструкции не будет отличаться от пола, обустроенного на первом. Но в этом случае теплоизоляционных материалов потребуется меньше. Здесь лучше больше внимания уделить звукоизоляционным работам – так удастся уберечь нижние этажи от громких звуков шагов сверху, стука и прочего шума.
На заметку! Утеплители обладают и звукоизоляционными свойствами. Так, минвата и эковата вполне могут выступить как звукоизоляционные материалы.

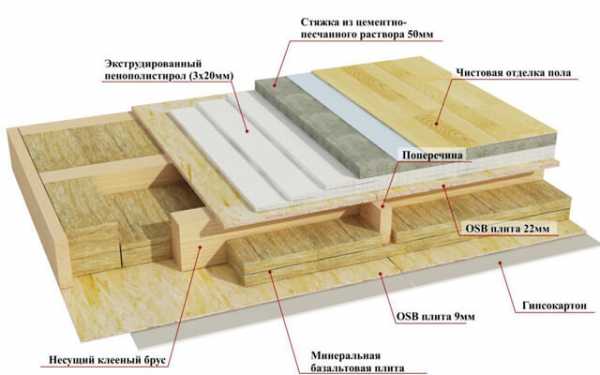

Схема устройства пола
Основа пола на втором этаже – межэтажное перекрытие. Его требуется монтировать на основе обвязки верхнего этажа, сделанной по тому же принципу, что и на первом этаже. Перекрытие можно сделать из бруса, легкого металлического профиля. В любом случае, должны использоваться не тяжелые материалы, а те, которые имеют наименьший вес, но являются достаточно прочными. Единственное ключевое отличие между полами первого и второго этажа – это отсутствие во втором случае пароизоляционного материала.
Видео – Пол в каркасном доме
Система теплых полов
Если есть опасение, что зимой полы в каркасном доме будут все-таки холодными, то можно продумать систему подогрева пола. Лучший вариант – использование нагревательных матов. Они укладываются на черновой пол, поверх формируется цементная стяжка, а затем уже укладывается финишное напольное покрытие. Как вариант можно использовать электрические инфракрасные теплые полы. Главное – правильно изучить технологию монтажа перед произведением работ, чтобы не допустить ошибку.

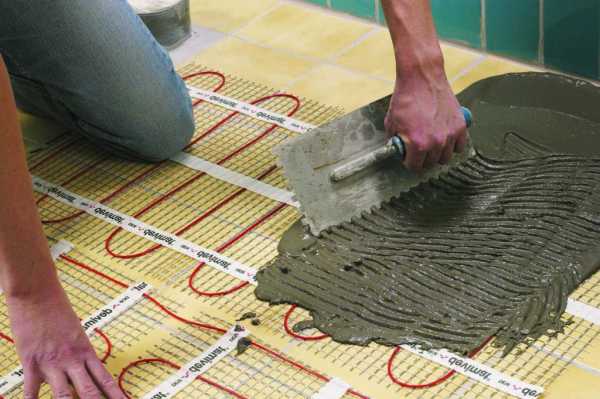

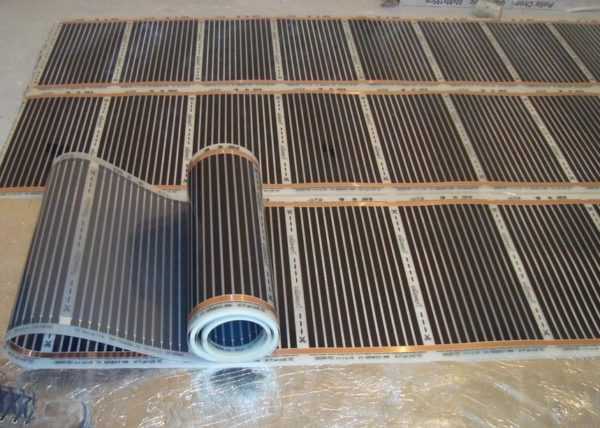

Инфракрасный теплый пол
Важно! Черновое основание и бетонная стяжка должны быть ровными. Убедиться в этом поможет строительный уровень. Если стяжка будет неровной, то, к сожалению, ряд отделочных материалов для полов использовать для финишных работ не получится. Например, кривых полов не терпят ламинат и керамическая плитка. А вот линолеум от небольшой кривизны хуже чувствовать себя не будет.

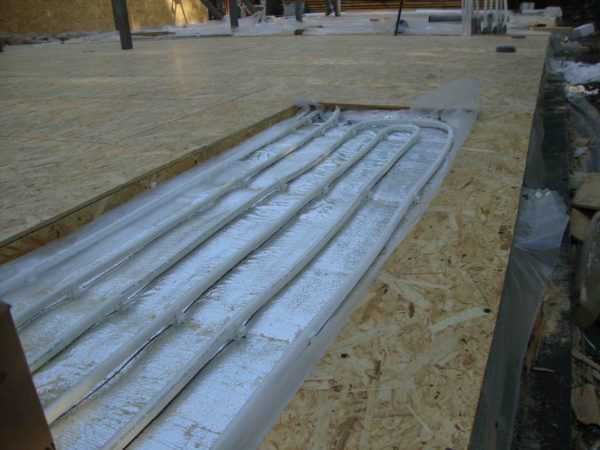

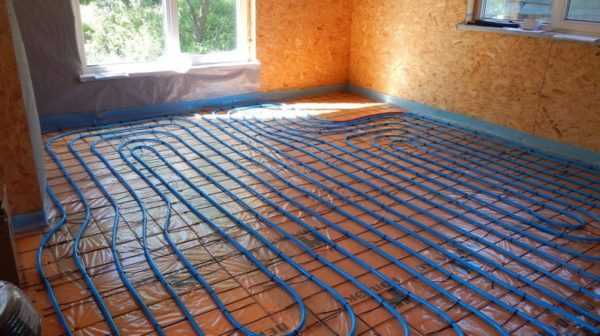

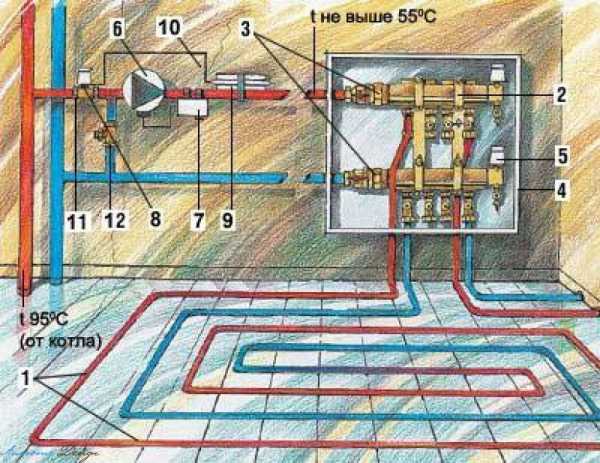

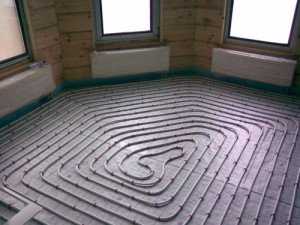

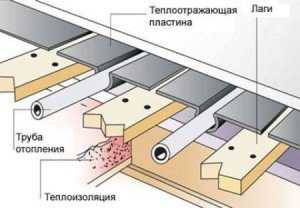

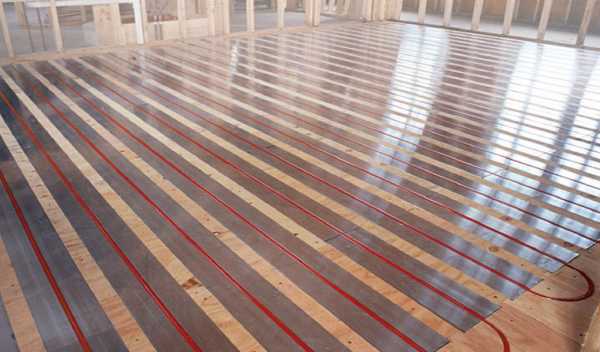

Водяной теплый пол в каркасном доме
Если есть идея сделать теплые полы в таком доме, то об их создании следует задуматься еще на этапе проектирования. Особенно если планируется обеспечить обогревом весь дом.
Как можно сэкономить?
Наши соотечественники всегда стараются получить как можно больше, потратив при этом как можно меньше средств. Обычно это не самое лучшее решение, ведь скупой платит дважды, но иногда может быть вполне оправданным. Итак, при строительстве каркасного дома межэтажные перекрытия и полы можно делать с использованием старой доски или ровных деревянных дверных полотен.
Утепление пола в каркасном доме
Старую доску порой можно купить прямо на строительном рынке по бросовой цене. Главное, чтобы она была не гнилой и достаточно прочной. Зато она сухая, и вряд ли со временем полы поведет. Старые межкомнатные двери можно поспрашивать у знакомых. Они вполне сгодятся в качестве чернового основания и дадут возможность сэкономить достаточно большие суммы, которые затем можно потратить на более дорогие обои или понравившееся, но дороговатое покрытие для полов.
Финишный этап
В качестве финишного покрытия для полов в каркасном доме можно использовать любой материал. Подойдет и паркетная доска, и ламинат, и плитка. Важно лишь учитывать требования каждого материала к условиям монтажа, чтобы потом не жалеть о сделанном выборе.
Ламинат
Так, например, ламинат не любит кривых полов. Но зато он дешевый, и его можно укладывать в абсолютно любых помещениях, кроме разве что ванной комнаты, где уровень влажности априори повышен. Ламинат не любит воду и будет разбухать под действием влаги. Так что в санузле и ванной от него лучше отказаться и положить там керамическую плитку либо такой привычный всем линолеум.

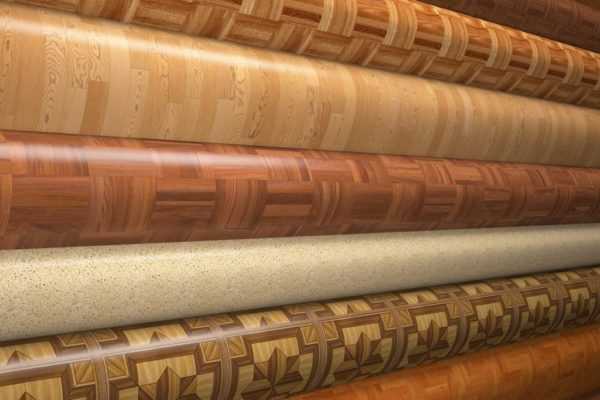

Линолеум — дешевый и простой в укладке материал
Кстати, последний – также дешевый и простой в укладке материал, который благодаря разнообразию рисунков можно укладывать в любом помещении, даже в спальне. Если он был выбран правильно, то даже с ним интерьер будет выглядеть дорого и красиво.
Хорошо подойдут для монтажа пола в каркасном доме паркет, виниловая плитка. Керамическую плитку лучше всего использовать только в помещениях с повышенной влажностью – она плохо сохраняет тепло, и, вполне возможно, с ней полы будут просто чересчур холодными. Если же имеется система теплого пола, то за этот аспект можно не переживать.

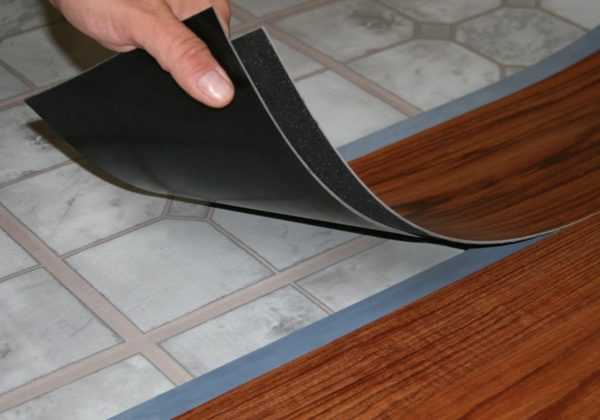

Виниловая плитка – это собирательное название, которое принято распространять на несколько отличающихся друг от друга вида покрытий
Порой владельцы каркасного дома желают сделать обычные деревянные полы и, как говорится, почему бы и нет. Дерево – материал не только красивый и благородный, он – экологически чистый. С деревянными полами можно не беспокоиться о наличии вредных веществ в помещении, так как браться им просто неоткуда. Зато пахнут полы из дерева просто восхитительно.

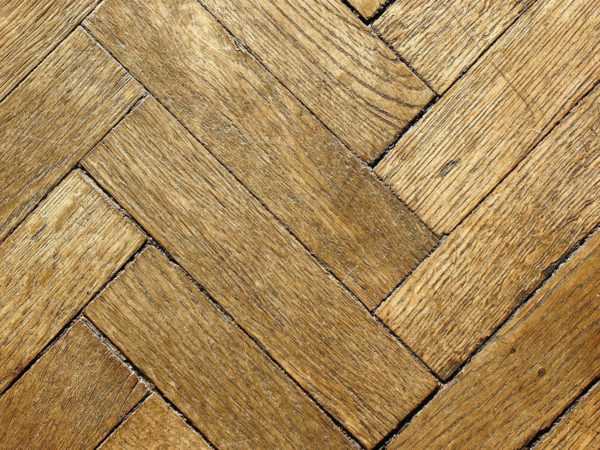

Как вариант «деревянного» пола можно использовать паркет. Тоже достаточно красивый, но сложный в уходе материал. Да и в монтаже не прост. Но если выбор пал на него, то дом точно будет изнутри выглядеть богато и уютно.
За паркетом ухаживать сложнее

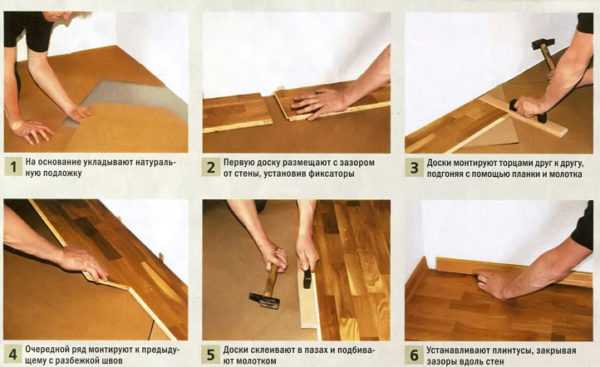

Этапы укладки паркета
Полы в каркасном доме – задача, пожалуй, доступная для решения каждому. Настолько просто создать пол не получится ни в одном другом варианте. Причина проста – конструкция максимально облегчена и собирается по ходу строительства самого дома. И так действовать намного проще, чем делать полы и даже черное основание прямо внутри построенного помещения. Но, к сожалению, такой вариант подойдет только для каркасного дома.
pol-exp.com
Устройство пола в каркасном доме
Одним из важнейших технологических этапов возведения каркасного дома является устройство пола. Традиционным вариантом, наилучшим образом вписывающимся в обстановку подобного строения, является деревянный пол – экологически чистая конструкция, которую, в отличие от бетонных перекрытий, каркас постройки сможет выдержать безо всяких проблем.
Устройство пола в каркасном доме
Далее вам предлагается ознакомиться с последовательнос
Устройство пола в каркасном доме (вид с фасада строящегося здания)
Содержание статьи
Из чего делать пол: критерии выбора
Прежде всего, вы должны выбрать подходящую древесину. В процессе выбора учитывайте климат в месте расположения дома, предполагаемую интенсивность нагрузки на конструкцию, доступный бюджет, а также особенности эксплуатации обустраиваемой комнаты.
Для большего удобства восприятия ключевые критерии оценки материалов и рекомендации по их эксплуатации оформлены в виде таблицы.
Таблица. Выбор материала для устройства пола в каркасном доме
| Критерий оценки | Пояснения и рекомендации |
|---|---|
| Материал изготовления | Хвойная древесина. Сравнительно бюджетный вариант, оптимально подходящий для применения в помещениях средней и небольшой площади. Несмотря на относительно невысокую стоимость, характеризуется весьма неплохими показателями долговечности и надежности. Дуб, осина. Традиционные представители среднего и высшего ценовых сегментов. Ключевые эксплуатационные характеристики заметно превосходят аналогичные параметры ближайших «конкурентов». Осина, ввиду своей высочайшей экологичности, прекрасно подходит для использования в спальнях и детских комнатах. |
| Влажность | Для устройства пола в каркасном доме, в особенности, если идет речь о жилых комнатах, подходит только качественно высушенная древесина. Влажный материал по ходу высыхания неизбежно уменьшается, что приводит к образованию зазоров в покрытии. |
| Внешнее состояние | Контролируйте, чтобы древесина не имела трещин, подозрительных пятен, расколов и прочих подобных дефектов. Воздержитесь от применения такого материала, даже если вам предложат большую скидку. |
Для определения необходимого количества материала рассчитайте площадь помещения. Дополнительно добавьте к расчетному значению порядка 5-10% на запас. Настил удобнее всего выполнять с использованием досок длиной от 2 м. По возможности покупайте элементы из одной партии, изготовленные и обработанные в одинаковых условиях. Это будет гарантировать отсутствие отличий в цвете, текстуре и других внешних критериях оценки досок.

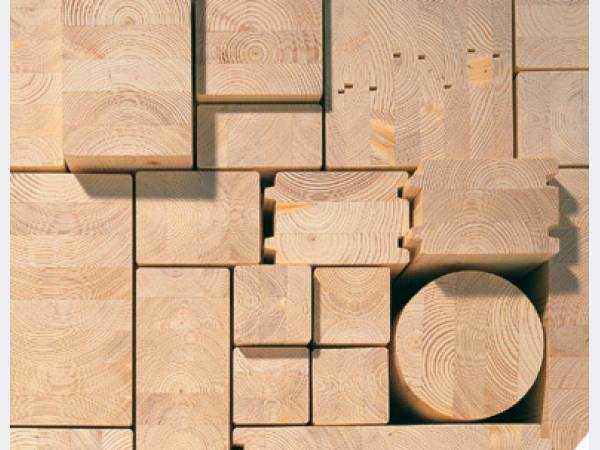

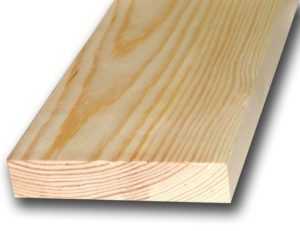

Пиломатериал
Наиболее предпочтительным материалом для обустройства настила в каркасном доме является обрезная шпунтованная доска. Главное преимущество применения данного материала сводится к отсутствию необходимости проведения финишной шлифовки, что дает возможность значительно сократить трудовые и временные затраты.

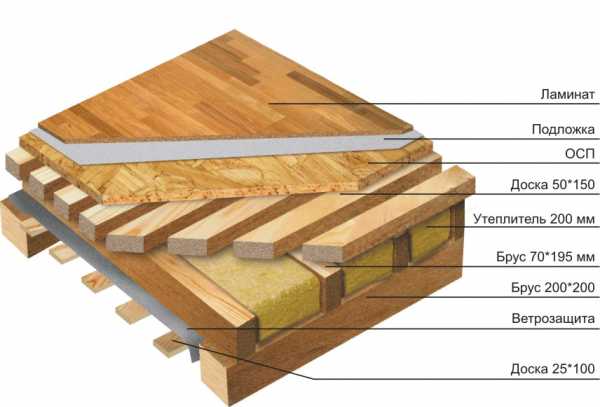

Примерная схема обустройства пола в каркасном жоме
Каким может быть пол деревянного дома: обзор существующих вариантов
Для обустройства настила чаще всего используются нижеперечисленны
- паркет;
- клееная паркетная доска. Материал стоит меньше обычного паркета, не имея, при этом, существенных внешних отличий, но незначительно уступая по ряду эксплуатационных характеристик;
- паркетная доска из массива;
- доска из древесного массива.
Подготовительные работы
Технология устройства пола в рассматриваемом строении предполагает создание двухслойной конструкции, состоящей из основы и непосредственно деревянных материалов. Традиционно настил укладывается на лаги либо поверх балок перекрытия. Выбирая конкретный метод, нужно учитывать, прежде всего, особенности обустраиваемого помещения и его расположения.
Перед использованием все деревянные составляющие пропитываются специальными антисептическими и противопиренными средствами. Обязательно выполняется гидроизоляция основания будущей конструкции пола. Для этой работы отлично подходит пенофол. При отсутствии достаточного бюджета можно использовать и полиэтиленовую пленку.
Порядок обустройства чернового пола в каркасном доме
Подготовка опор
Процесс бурения
Установка столбов
Заливка столбчатого фундамента
Если ваш каркасник возводится на столбчатом фундаменте, какие-либо дополнительные подготовительные мероприятия за исключением обустройства гидроизоляции опор (обычно для этого используется рубероид) выполнять не придется. В случае же возведения дома на другой опорной конструкции, начните работу с обустройства упомянутых столбов. На усмотрение владельца, опоры либо возводятся из кирпича, либо отливаются из бетона с учетом проектной высоты будущего пола. Шаг размещения столбов не должен превышать 2 м, в среднем придерживаются 80-100-сантиметр

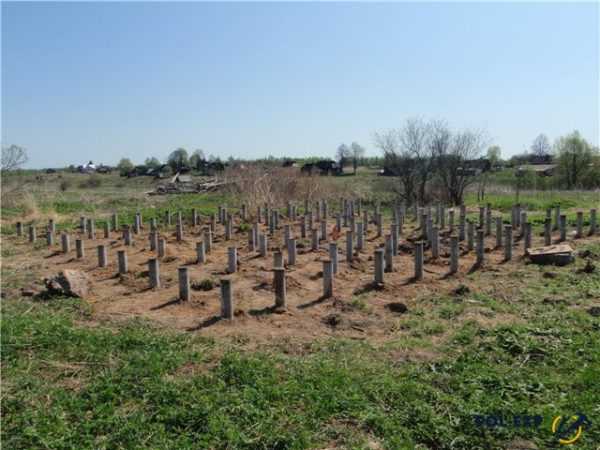

Столбчатый фундамент
Для примера приводится инструкция по обустройству таких опор из бетона. Порядок действий следующий:
- с помощью бура в земле подготавливаются отверстия диаметром порядка 20 см и глубиной около 100 см;
- в отверстия по уровню выставляются асбоцементные трубы длиной порядка 130 см и внутренним диаметром 100 мм;
- пространство в ямах вокруг труб засыпается песком, который проливается водой и утрамбовывается;
- в трубы через воронку заливается строительная смесь, приготовленная из 1 доли цемента, 4 долей песка, порядка 5 долей щебенки и воды;
- в трубы устанавливаются специальные пластины для фиксации лаг.
Монтаж лаг
Прежде чем монтировать лаги, нужно сделать нижнюю обвязку.
Нижняя обвязка
Если у вас она еще не готова, выполните следующие мероприятия:
- зафиксируйте на фундаменте доски нижней обвязки. Элементы устанавливаются на ребро. Наиболее часто используются доски размерами 15х5 см. При необходимости можете менять эти показатели под условия вашей ситуации;
- соедините доски внутренней нижней обвязки в углах при помощи шурупов;
- к внутренним доскам с помощью шурупов прикрепите доски средней части нижней обвязки;
- к средним доскам прикрепите наружные. Фиксация также выполняется с помощью шурупов;
- прострогайте верхнюю часть досок обвязки с помощью электрического рубанка. Убедитесь в ровности конструкции при помощи уровня;
- разметьте места будущей установки лаг;
- вооружившись электрическим лобзиком, сделайте в обвязке пазы для установки лаг.

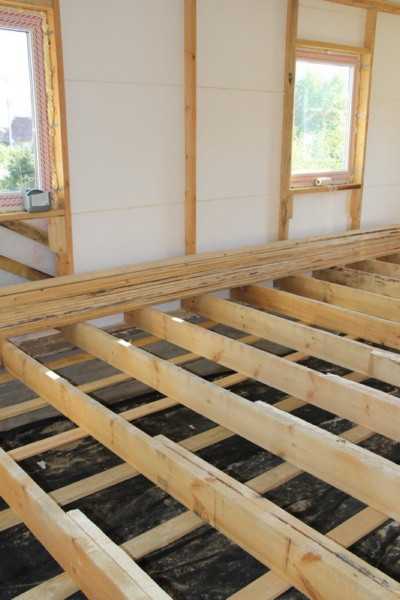

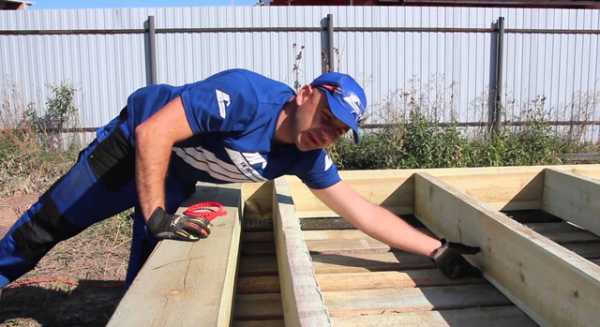

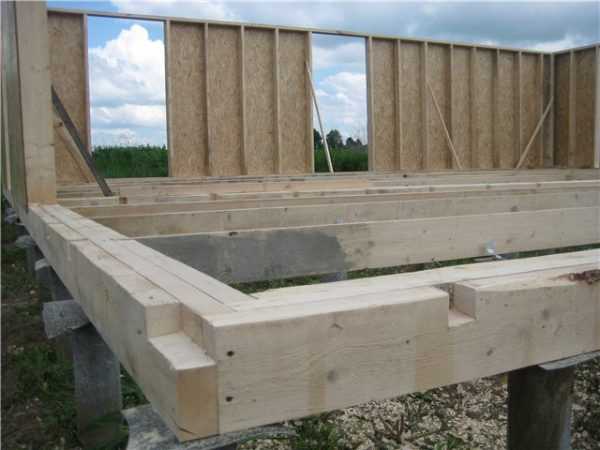

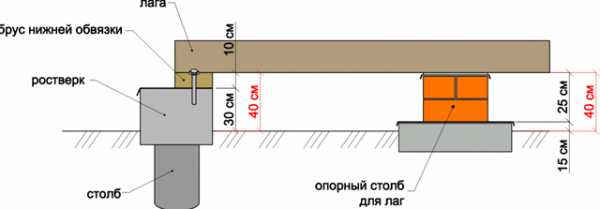

Нижняя обвязка и лаги
Далее вам нужно уложить лаги. Можете использовать для этого доски либо деревянный брус размерами 10х5 см, 15х5 см или других габаритов, ориентируясь на особенности эксплуатации помещения и предполагаемый уровень нагрузок на конструкцию пола. Лаги фиксируются с помощью любых подходящих крепежей: шурупов, дюбелей, гвоздей, саморезов, уголков и т.д.

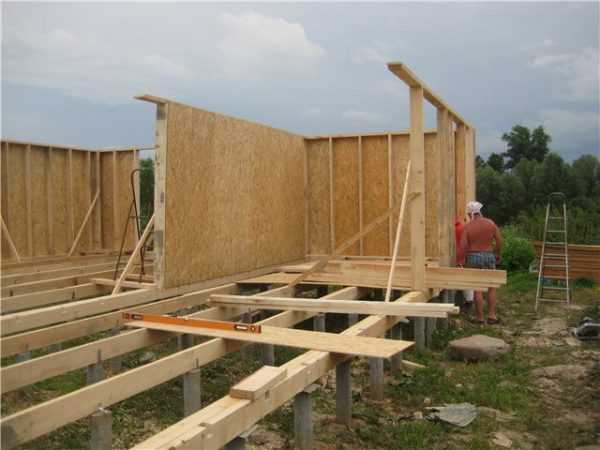

Укладка лаг на столбчатый фундамент

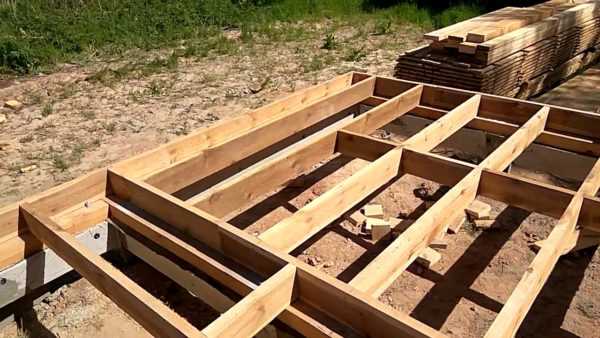

Лаги уложены на обвязку

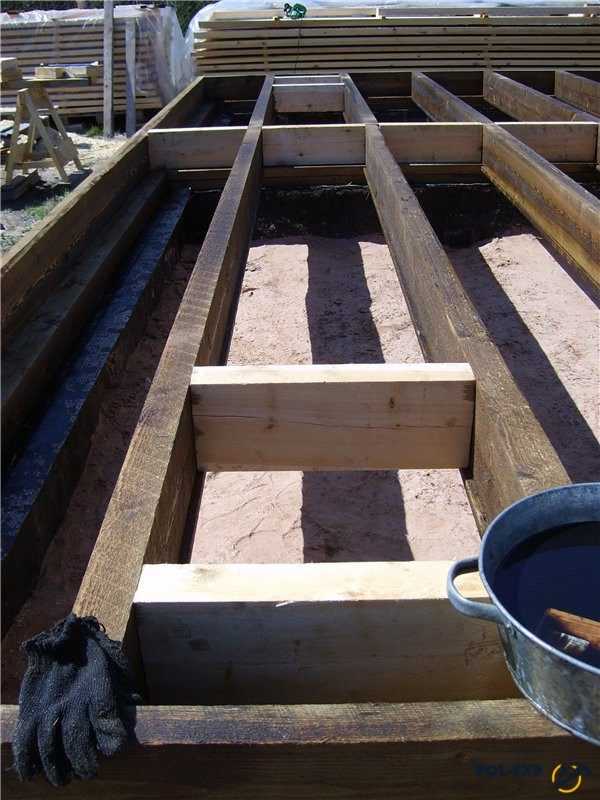

Лаги

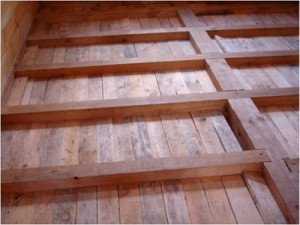

На фото видна подшивка лаг тонкой доской
К лагам прикрепите деревянные рейки размерами 3х3 см (можно больше). Для этого можете использовать гвозди, шурупы или другой подходящий крепеж. Бруски будут выполнять функцию опор для концов досок обустраиваемого пола. Для большего удобства дальнейшей укладки настила, соедините лаги поперечными перемычками из аналогичного бруса/доски. Перемычки крепите, выдерживая 125-сантиметровы
Проемы для лазов
Стяните доски нижней обвязки с помощью гвоздей, придерживаясь шахматного порядка и 0,5-0,8-метровог

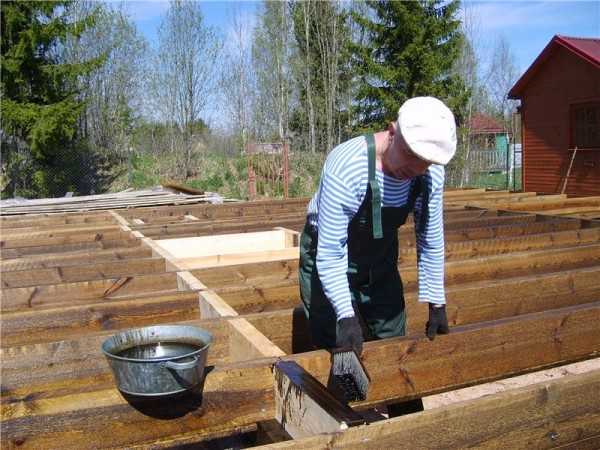

Пропитка лаг
Важное замечание! Традиционно в технологии каркасного строительства сначала обустраивается черновой пол, после чего возводятся стены и перегородки. Но при некоторых обстоятельствах или ввиду личных соображений владельца порядок выполнения упомянутых технологических мероприятий может меняться.
Устройство чернового настила

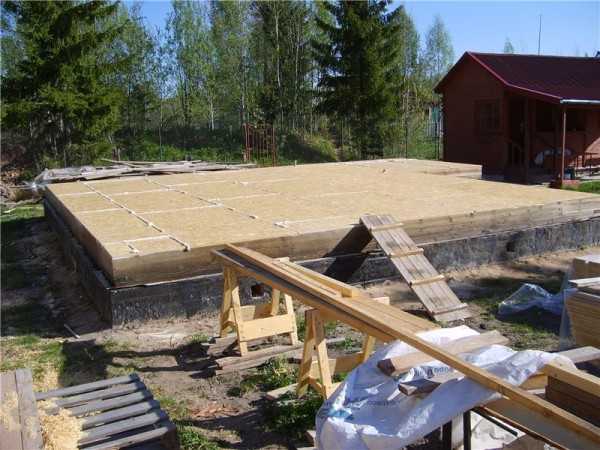

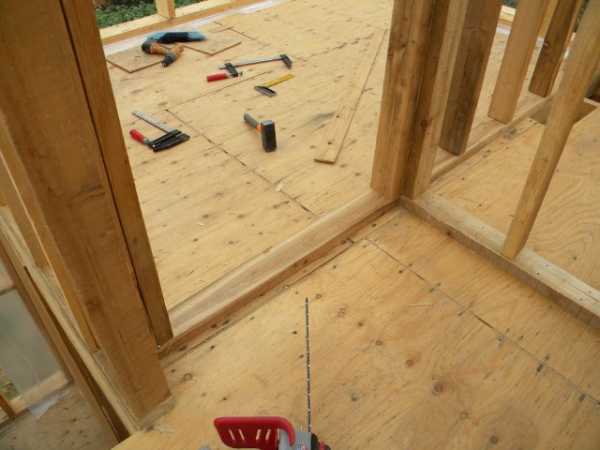

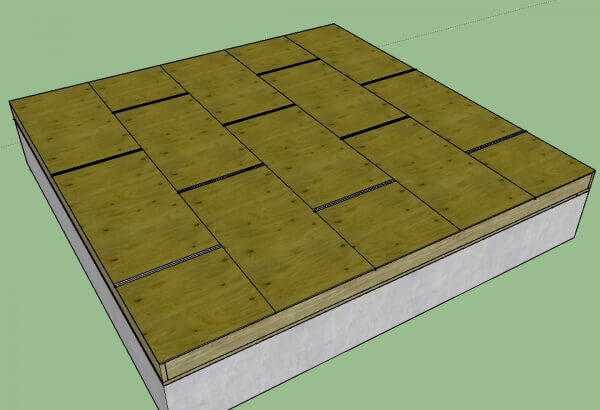

Настил чернового пола
Поверх упомянутых ранее опорных реек размерами 3х3 см укладываются плиты OSB (обязательно с влагостойкими свойствами) либо листовая фанера. Последняя, как правило, крепится не к опорным рейкам, а непосредственно поверх лаг. И если в случае с OSB никаких затруднений обычно не возникает, то к монтажу настила из фанеры нужно подходить со знанием ряда важных нюансов. Правила и рекомендации по правильной укладке настила из фанеры подробно описаны в следующей таблице.

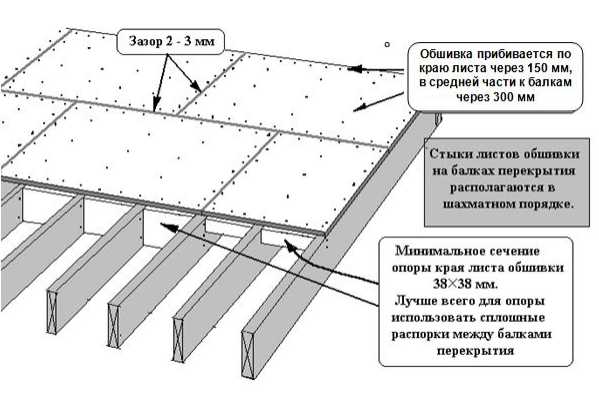

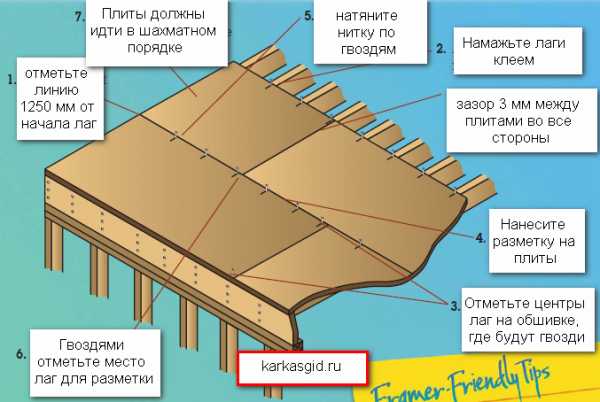

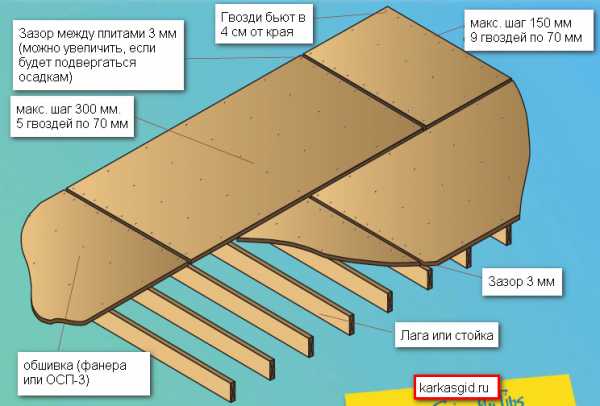

Таблица. Правила устройства черного пола из фанеры
| Требования | Пояснения |
|---|---|

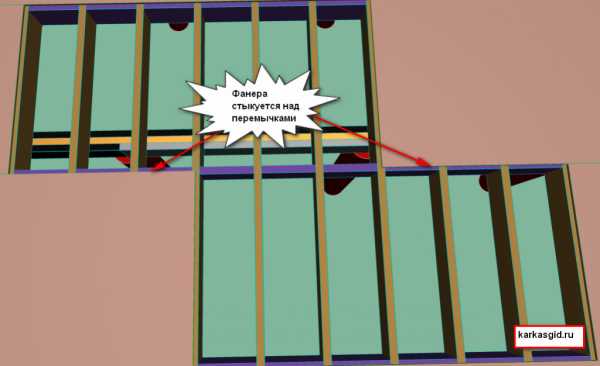

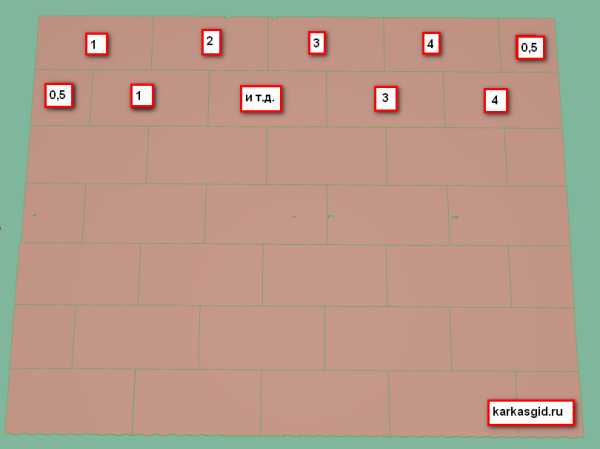

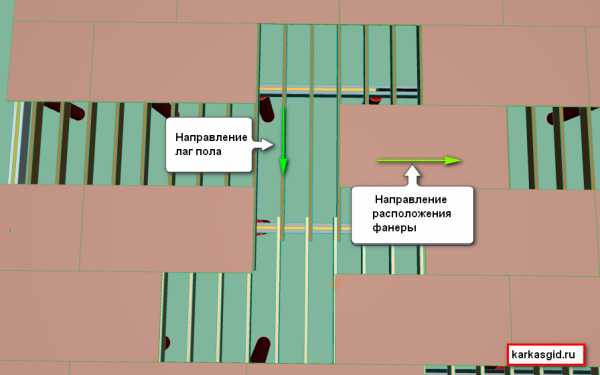

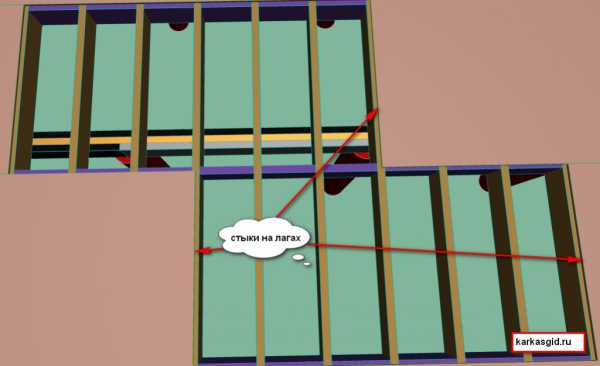

| Схема укладки | Листы фанеры нужно монтировать шахматно, т.е. каждый новый ряд должен быть смещен по отношению к предыдущему примерно на половину листового элемента. |
| Толщина листов | При выборе толщины фанеры ориентируйтесь на шаг установки опорных лаг. Эти параметры взаимосвязаны, т.е. вы можете продумать данный момент еще до монтажа опор. Так, если лаги установлены на расстоянии 30-45 см, используйте фанеру толщиной 16-18 мм либо плиты ОСП-3 толщиной 18 мм. В случае же установки опор с 50-сантиметровым шагом и более (максимальное значение традиционно не превышает 62,5 см), покупайте листы толщиной 18-21 мм либо плиты толщиной 22 мм. |
| Крепление настила | Для крепления фанеры подходит комплексный метод, предполагающий совместное использование клея и саморезов либо ершеных гвоздей. Саморезы обеспечат основную фиксацию листов, а клей дополнительно исключит появление скрипов. Фанера крепится по периметру и в середине (диагонально). Крепежи по краю листа размещайте с 15-сантиметровым шагом, в средней части рекомендуется выдерживать 30-сантиметровый промежуток. |
| Зазоры между листами | Фанера укладывается с соблюдением 2-3-миллиметровых зазоров. Чтобы промежутки были одинаковыми, вставляйте между листами гвозди соответствующего диаметра. После обустройства настила вы их уберете. |
В пространство между лагами укладывается слой гидропароизоляци
Работа по обустройству конструкции практически завершена. Остается выполнить лишь несколько завершающих мероприятий, а именно:
Теперь вы владеете всей необходимой информацией для самостоятельного обустройства конструкции пола в каркасном доме. Следуйте положениям изученного руководства и все обязательно получится.
Готовый пол

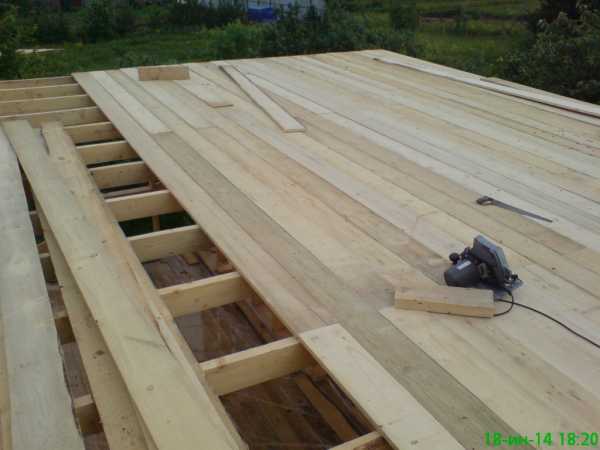

Настил дощатого пола
Дощатый пол в каркасном доме
Удачной работы!
Видео – Устройство пола в каркасном доме
Видео – Как устроен пол в каркасном доме
pol-spec.ru
Устройство пола в каркасном доме: конструкция, из чего состоит пирог в комнатах и в ванной при разных типах фундаментов
Вконтакте
Google+
Одноклассники
В технологическом процессе строительства каркасного дома одним из самых важных процессов остается правильное обустройство пола.
Грамотно спроектированный и созданный пол поможет избежать теплопотерь и сохранит в доме оптимальную температуру. Так как сделать пол в каркасном доме правильно?
Общая информация
Учитывая особенности технологии возведения каркасных домов, фундаментом таких конструкций могут быть:
- сваи, подходящие для более мягкой почвы и позволяющие легче подбирать нужный уровень;
- бетонные столбики, монтируемые в более твердые почвы;
- ленточный фундамент;
- плитный фундамент, представляющий собой монолитную армированную бетонную плиту, уложенную на плотной песочной подушке.
Собственно, исходя из этого и начинается монтаж основных несущих балок каркасного дома и пола в частности на опорный фундамент.
Внимание! Учитывая то, что каркасный дом является капитальной конструкцией, рассчитанной на долгий срок эксплуатации, к выбору древесины для его изготовления следует подходить обдуманно и исходя из будущих окружающих климатических условий.
Так, из экономически выгодных вариантов традиционно выбирается хвойная древесина, обладающая хорошими показателями долговечности. Дуб и осина более дорогие, однако характеризуются наилучшими показателями. Для обустройства пола следует выбирать только хорошо просушенный материал, так как влажный материал склонен уменьшаться в размерах, вследствие чего образуются зазоры.
Так как делается пол в каркасном доме, то наиболее частым способом монтажа является установка чернового и чистового пола. Черновой пол представляет собой плиты ОСП, прикрепленные к нижним частям обвязки и лаг, на которые затем укладываются остальные слои. Получается конструкционный пирог каркасного пола.
Чистовой пол — есть ничто иное, как финишное напольное покрытие в доме. Им могут быть:
- клееная паркетная доска;
- паркет;
- паркетная доска из массива;
- обработанная доска из древесины;
- ламинат;
- керамическая плитка.
Виды
Конструкция пола в каркасном доме выполняется несколькими способами, в зависимости от постоянства проживания в нем. Так, на даче он может быть проще, для постоянного же проживания зачастую необходимо дополнительное утепление и, соответственно, монтаж теплого пола.
В зависимости от предпочтений, устройства фундамента, экономических возможностей, выделяют следующие способы устройства пола:
- каркасный пол;
- монолитный пол.
Каркасный
Применяется при наличии свайного, столбчатого и ленточного фундамента. Он представляет собой систему несущих и промежуточных балок и лаг.
Начинают монтаж каркаса и подготовку к установке пола с укладки лежней. Они представляют собой доски, уложенные на верхнюю часть фундамента с гидроизоляцией, и прикрепленные к нему анкерными болтами.
Лежни выравнивают по внешней стороне фундамента и соединяют между собой, образуя жесткую единую конструкцию. В лежнях выполняют пропилы для лаг в соответствии с их шагом. По нормам и правилам такой шаг составляет 500 мм.
Сечение лаг определяется их применением для строительства первого этажа, второго этажа и ванной комнаты. Так, для первого этажа используют лаги или промежуточные балки сечением 100*250 мм, для второго этажа приобретаются лаги сечением 70*200 мм, в ванной комнате применимы балки сечением 50*150 мм. Лаги и промежуточные балки относятся к опорным элементам конструкции, на которых монтируется пол и возводятся стены.
После установки лаг в пропилы, к ним в нижней части крепятся доски. На них уложится впоследствии черновой пол.
Для наглядности рассмотрим все элементы в разрезе, то есть конструктивный пирог пола в каркасном доме на сваях:
- Первый слой — ОСП плита толщиной 6 мм, уложенная между лагами на доски.
- Желательно первый слой укрыть пленкой гидроизоляции и ветрозащиты.
- Утеплитель (чаще всего минеральная базальтовая вата), заполняющий всю толщину лаг.
- Щит из ОСП толщиной 18 мм.
- Утеплитель — экструдированный пенополистирол.
Далее, можно провести некоторые различия в зависимости от целей эксплуатации строения. Так, для дач и помещений, где не предполагается их постоянный обогрев и не требуется наличие теплого пола, продолжение «пирога» будет таким:
- Вспененная подложка.
- Подложка – ГВЛ (гипсоволоконные листы).
- Чистовое покрытие в виде паркета, ламината, керамической плитки.
Пол в ванной в каркасном доме и, желательно, на кухне, где возможна повышенная влажность и требуется отопление в холодное время года, будет содержать следующие элементы пирога:
- Слой пароизоляции.
- Армирующая металлическая сетка.
- Система контуров теплого пола.
- Гидроизолирующая пленка.
- Стяжка.
- Подложка в виде вспененного фольгированного пенополистерола в случаях последующего применения ламината или паркета.
- Керамическая плитка.
О полах в каркасной бане у нас также есть отдельная статья.
Для помещений дома, предназначенных для постоянного проживания, требуется организация теплого пола. Поэтому пирог пола в каркасном доме будет состоять из таких слоёв:
- Алюминиевые пластины.
- Система контуров теплого пола.
- Вспененная подложка.
- Подложка – ГВЛ.
- Чистовое покрытие в виде паркета, ламината, керамической плитки.
Внимание! Учитывая особенности возведения каркасных домов на сваях, столбах либо ленточном фундаменте, для предотвращения контакта нижней части чернового пола с окружающими погодными условиями весь периметр фундамента обшивается цоколем.
Вместе с тем, даже при правильном монтаже, каркасные деревянные полы все же подвержены воздействию влаги при образовании конденсата, менее устойчивы к механическим воздействиям, поэтому во многих случаях распространенной конструкцией является бетонный пол в каркасном доме на бетонном фундаменте. Такой метод применяется при строительстве капитальных сооружений, рассчитанных на постоянное проживание.

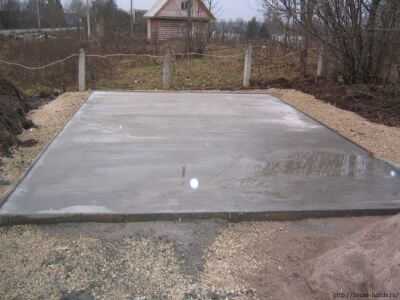

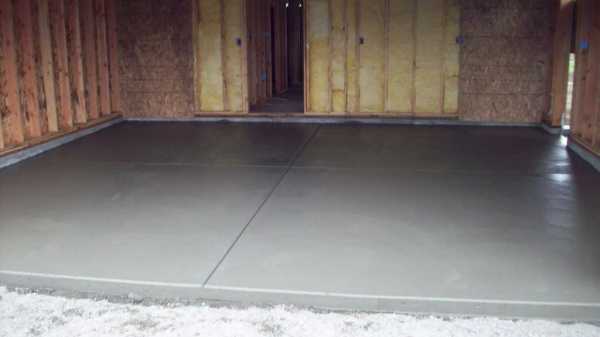

Монолитный
Пол на основе бетонной стяжки обладает рядом достоинств:
- Долговечность и большой срок эксплуатации.
- Выдерживает большие нагрузки.
- Является основой для теплого пола.
Создание бетонной стяжки предполагает проведение ряда подготовительных работ:
- Под местом создания стяжки разравнивается и тщательно утрамбовывается грунт.
- Засыпается песчаная подушка, которая также утрамбовывается.
- Песок покрывают слоем щебня, толщиной не менее 10 см.
Внимание! Перед залитием стяжки необходимо удостовериться, что все коммуникации, включающие канализацию, водопровод, электрические кабели, обозначены и выведены.
Таким образом, все готово к заливке стяжки. Раствор чаще всего привозится готовым в большом количестве, рассчитанном на единовременную заливку всей площади. Заливают стяжку так, чтобы не оставалось пустот. Сохнет черновая стяжка от 14 до 28 дней. Она служит прочным основанием, позволяющим конструировать на ней стены и пол каркасного дома. На готовую естественно высохшую стяжку можно укладывать остальные слои пирога. Теперь его разрез будет иметь следующий вид:
- Песчаная подушка.
- Слой щебня.
- Армированная стяжка.
- Гидроизоляция.
- Утеплитель.
- Пароизоляция.
- Теплый водяной либо электрический пол.
- Чистовая стяжка.
- Финишное напольное покрытие.
Инструкция
Как делать полы в каркасном доме? Насколько сложна технология? Возможен ли монтаж своими руками? Какие особенности следует учесть? Вопросов возникает много.
Каркасный пол своими руками следует возводить в том случае, когда вы обладаете необходимыми строительными навыками и имеете представление о существующих нормах и правилах.
Приведем технологию устройства в виде пошаговой инструкции для разных видов фундамента.
Для свайных, столбчатых и ленточных фундаментов
1. На фундамент укладывается несущая обвязка из балок.
2. К балкам прибиваются лаги.
3. На лаги прибиваются опорные доски — держатели чернового пола.
4. Укладывается черновой пол из ОСП толщиной 6 мм.
5. Вся площадь чернового пола застилается пленкой гидроизоляции.
6. Пространство между лагами заполняется минеральной ватой.
7. Поверх лаг укладывается второй слой ОСП толщиной 18 мм.
8. Кладется второй слой утеплителя – пенополистирола.
9. Настилается подложка в виде фольгированного пенополистирола для предотвращения теплопотерь.
10. Устанавливается армирующая металлическая сетка.
11. Проводятся контуры электрического или водяного теплого пола.
12. Заливается чистовая стяжка.
13. Вся площадь застилается вспененной подложкой в случае последующего настила паркета, ламината.
14. Настилается финишное напольное покрытие либо следует облицовка плиткой.
Бетонные полы
Бетонные полы в каркасном доме своими руками сооружаются по этапам:
- Подготавливается, расчищается, утрамбовывается грунт.
- Засыпается слой песка, который тщательно утрамбовывается.
- Засыпается слой щебня толщиной от 10 см. Разравнивается и трамбуется с помощью вибромашины для максимального уплотнения слоев.
- На щебень кладутся армирующие металлические пруты сечением не менее 10 мм.
- Заливается цементно-песчаный раствор полугустой консистенции. Им заполняются все пустоты, чтобы предотвратить последующее растрескивание черновой стяжки.
- Гидроизоляция пола каркасного дома укладывается через 28 дней на черновую стяжку.
- Настилается слой утеплителя в виде экструдированного пенополистирола или самого плотного пенопласта. Стыки между матами проклеиваются монтажным скотчем.
- Слой утеплителя укрывается пароизолирующей пленкой либо фольгированной лавсановой подложкой.
- Производится прокладка теплого пола.
- Заливается чистовая стяжка, заполняющая все пустоты.
- На высохший слой стяжки укладывается вспененная подложка с последующим настиланием напольного покрытия либо укладывается облицовочная плитка.
Полезное видео
Об устройстве половых лаг и чернового пола дополнительно рассказано на видео ниже:
Выводы
Таким образом, устройство пола в каркасном доме имеет определяющее значение. От того, насколько грамотно и качественно выполненным будет монтаж, зависит долговечность всей постройки, комфорт и тепло дома. Не стоит забывать, что дом — капитальное сооружение. Его не разберешь через год и кое-что не исправишь. Строить необходимо обдуманно, обращая внимание на все нюансы и мелочи.
Вконтакте
Google+
Одноклассники
ochag.online
теплый пол, лаги своими руками, как сделать пирог, из чего водяной пол, стяжка, конструкция, фото и видео
Данная статья о том, как произвести устройство пола в каркасном доме своими руками. Речь пойдет о монтаже – от трамбования грунта под опорные столбики, на которые монтируются лаги, до облицовки напольным покрытием.
Основные особенности устройства
В сравнение с другими строениями у каркасного дома имеется преимущество, одновременно являющееся недостатком. Работы по созданию пола начинают сразу после подготовки фундамента. Недостаток в том, что лаги в каркасном доме, используемые в качестве основания, могут быть намочены и нужно осуществлять монтаж исключительно в теплое и сухое время. При этом лаги должны быть выровнены по линии горизонта при помощи строительного уровня и крен не может быть более 1 сантиметра на метр покрытия пола.
Стоит отметить, что еще на подготовительном этапе при создании фундамента в него внедряются анкеры, на которых закрепляются лежни (доски). Их прокладывают с шагом до 2 метров за 30 сантиметров от углов. Они выступают функциональной частью при установке лаг. Что касается лаг, то интервал между ними должен составлять около 3 метров, если используются лаги размером 5×20 сантиметров.
Особенности укладки лежней
Начиная укладывать полы в каркасном доме своими руками, необходимо осуществить укладку лежней. Применять лучше всего доски 5-сантиметровой толщины с шириной, равняющейся толщине фундамента. Рекомендуется использовать древесину, устойчивую к воздействию влаги. Обычно используется лиственница, поскольку она слабо поддается гниению, но обработку антисептиком производить необходимо даже при использовании высококачественной древесины.
Процесс укладки выглядит следующим образом:
- для начала укладывается двухслойная гидроизоляция с использованием рулонного рубероида;
- далее производится разметка под вставку крепежей. Чтобы пометить доску, ее нужно уложить на анкер и ударить по поверхности, после чего на нижней части останется отметина в том месте, где нужно будет просверлить отверстие;
- просверленные доски насаживаются на анкера и затягиваются, прижимаясь к полу.
Установка столбов
Если лаги пола в каркасном доме установлены на расстоянии более 3 метров, потребуется оборудование специальных опор – столбов из кирпича. Основанием для такой опоры выступает армированный бетон, залитый в квадратной форме с пропорциями 40х40 сантиметров. Сам столб в сечение представлен квадратом со стороной 25 сантиметров – 1 кирпич.
Укладка при этом производится следующим образом:
- производится разметка с определением места закладки опор. Даже при максимальном расстоянии пролета между столбами лаги укладываются на расстоянии около 70 сантиметров. Использование досок при этом должно быть ориентировано на 4-сантиметровую толщину;
- для начала выкапываются неглубокие ямки 25-30 сантиметров и утрамбовываются. Можно создать ручной инструмент для трамбовки: бревно с закрепленным квадратным обрезком доски и ручками;
- в заготовленные углубления засыпается песок (слой –5 сантиметров) и его заливают водой, чтобы усадить;
- дно и боковые стенки покрываются полиэтиленовой пленкой, которая не позволяет жидкости в цементном растворе просочиться в грунт до полного застывания. По факту затвердевания основания пленка будет защищать его от воздействия влаги в грунте;
- в залитый раствор укладывается сетка из арматуры, а поверх углубления создается опалубка, которая позволит создать основания высотой большей на 5 сантиметров, чем сама яма;
- бетонная смесь, используемая для создания основания, изготавливается из цемента, песка и щебня в пропорции 1:3:3;
- застывший в течение 3 дней бетон покрывается рубероидом, и на его поверхности начинается укладка кирпичных столбиков. Необходимо придать им высоту по отмерянному ранее горизонту, а при недостаче уровня его повышают все тем же цементным раствором. Если опора будет неровной, то и покрытие на фото и при визуальном осмотре будет выглядеть низкокачественным, что еще хуже, возможны его деформации в местах особых искажений высоты;
- подготовленные столбики также укрываются гидроизоляционным материалом.
Основа из лаг и обвязка
Своеобразный пирог пола каркасного дома содержит на столбиках каркас из лаг, который, помимо всего прочего, придется обвязать. Использовать в качестве лага и материала для обвязки можно доску с толщиной в 5 сантиметров и шириной в 20-25 сантиметров.
Монтаж осуществляется путем установки элемента на ребро. Чтобы закрепить лежни, лаги и обвязку между собой рекомендуется применять оцинкованные уголки или простейший крепеж в виде гвоздя. Забивать гвозди нужно под углом в торцевую часть доски, но прочность каркаса при этом значительно снизится.
Монтируется конструкция пола в каркасном доме из лаг следующим образом:
- обвязка ставится вертикально на внешний край основания;
- далее при соблюдении определенного интервала производится установка и фиксация лаг;
- наконец каждый лаг закрепляется на столбике при помощи уже имеющихся оцинкованных уголков.
Не нужно задумываться о том из чего сделать пол в каркасном доме, если в наличие отсутствуют длинные доски, используемые в качества лаг. Элементы меньшей длины объединяются между собой таким образом, чтобы стыковка производилась на столбиках.
Создание теплоизоляционного слоя
Чтобы сделать теплый пол в каркасном доме можно использовать любой утеплитель с подходящими пропорциями. Популярно для этой процедуры использовать базальтовую, эко или стекловату. Помимо этого нужно будет уложить поверх утеплителя слой пароизоляции, а под материал подкладываются технические доски в качестве основания.
Процесс укладки выглядит следующим образом:
- поверх лаг устилается техническая доска, на которую будет уложен слой теплоизоляции. Доски закрепляются простыми гвоздями. Если недопустимо излишнее повышение поверхности пола, можно с торцевой части лага прибивать бруски, на которые будет укладываться доска;
- поверх настила укладывается гидроизоляционная мембрана;
- сверху настилается выбранный материал для теплоизоляции. Желательно не оставлять пустот в этом слое, но и мять вату не рекомендуется, чтобы сохранить ей высокую плотность, обуславливающую лучшее сохранение тепловой энергии.
Толщина слоя должна быть такой, чтобы оставался зазор для вентиляции конструкции пола.
Настил на лаги
Под теплый пол и напольное покрытие не заливается стяжка в каркасном доме, а применяется обычный дощатый настил (прочитайте: “Как сделать теплый пол по деревянным лагам своими руками”). Используются для этого обычно шпунтованные доски с толщиной от 3 сантиметров. Значение толщины доски увеличивается с расхождением в расстоянии между соседними лагами. Для минимального 3-сантиметрового изделия хватит 40 сантиметров интервала между лагами, а при 4 сантиметрах придется увеличивать шаг до 70 сантиметров.
Процесс укладки настила выглядит следующим образом:
- первая доска закрепляется шипом в сторону стены с отступом в 10-20 миллиметров. Такой зазор нужен, чтобы избежать деформации покрытия при расширении досок при воздействии температур и влаги. Подобное направление выбирается исходя из того, что доски стыкуются друг с другом путем подбивания и ударное воздействие лучше осуществлять на ровную сторону с пазом, а не деформировать шип;
- процесс стыковки цикличен и повторяется до тех пор, пока не будет осуществлен настил по всей площади, но между досками рекомендуется стыки делать в разбежку. В таком случае стыки должны располагаться на лагах, что позволяет повысить прочностные характеристики настила.
Фиксировать дощатый настил можно саморезами, шляпки которых утапливаются во избежание повреждения слоев, располагаемых выше.
Напольное покрытие в каркасном доме
До того как осуществить финишную отделку полов могут быть монтированы теплые водяные полы в каркасном доме, если существует необходимость в подобном способе обогрева помещения.
В качестве напольного покрытия при этом рекомендуется использовать ламинат, который лучше всего будет исполнять роль напольного покрытия, не влияя на структуру расположенных ниже слоев пола. Внешне покрытие выглядит очень эстетично и его не стыдно опубликовать на фото или представить гостям. Читайте также: “Делаем пол второго этажа по деревянным балкам своими руками”.
Итог
В статье подробно описано, как сделать пол в каркасном доме своими руками. Процедуру эту назвать сложной нельзя, но потребуется терпеливость и четкость выполнения работ. Если возникают определенные трудности в процессе монтажа, всегда можно обратиться к специалистам, которые возьмут на себя ответственность за все этапы работ – от подбора материалов до монтажа каждого слоя и наладки системы теплых полов.
polspec.com
Пол в каркасном доме – всё, что нужно знать о его устройстве + Видео
Устройство пола в каркасном доме требует особого внимания. О том, как сделать долговечный и качественный пол без лишних ошибок, и пойдет речь в этой статье.
Качественный фундамент – долговечный пол
Чтобы в каркасном доме пол был прочным и служил долго, этому должно предшествовать правильное возведение фундамента строения. Каркасный дом не является тяжелым строением, поэтому в качестве основания можно выбрать столбчатый фундамент. Этот вид опоры является одним из самых дешевых и простых в конструировании.
Как сделать качественный фундамент для каркасного дома – пошаговая схема
Шаг 1: Выравнивание поверхности на строительной площадке
Чтобы это сделать, потребуется замерить перепады на участке. На помощь может прийти специальный строительный инструмент – нивелир. В случае его отсутствия можно попробовать использовать лазерный уровень. Счесывать необходимо примерно 10–20 см верхнего слоя грунта. Это можно проделать при помощи обычной совковой лопаты. В завершении нужно провести хорошую утрамбовку.
Для этого лучше использовать специальную трамбовочную машину. При отсутствии такой техники можно провести трамбовку вручную – сделать самодельный инструмент. Для этого понадобится обрезанное круглое бревно, к которому прибивается с одной стороны ручка, а другой – доска толщиной в 5 см.
Шаг 2: Разметка участка
Все строительство начинается с разметки периметра строения. Здесь потребуется в углу будущего сооружения забить колышек. Затем при помощи лазерного уровня протянуть веревку к следующему колышку. Разметку нужно провести вдоль всех несущих стен дома.
Шаг 3: Создание опорных столбов
Размещать их необходимо в углах несущих стен и в местах их пересечения. Рекомендуется делать расчет на то, чтобы столбы находились на расстоянии друг от друга в 2,5 м. Для того чтобы создать такую опору, потребуется вырыть ямы или пробурить скважины. Глубину требуется делать ниже уровня промерзания земли. Как правило, это 1–1.5 м. Обязательно нужно сделать выступ над уровнем земли на 300–500 мм.
На дне пробуренной скважины необходимо создать “пирог” из песка и гравия. Благодаря этому, создастся подушка для фундамента. Толщину прослойки рекомендуется делать 200–300 мм. Засыпанный “пирог” не должен уменьшить рассчитанное заглубление столбов. Поэтому глубину ямы необходимо сделать с учетом подобной подушки. В случае, если грунт рыхлый, и стенки ямы осыпаются, перед заливкой бетона лучше сформировать опалубку.
Для этого потребуется ширину скважины сделать больше, чтобы внутри можно было разместить доски для опалубки. По окончании работ формируется арматурный каркас опорных столбов. Заливку бетона проводить надо поэтапно – заполнять раствором по 30–50 см. После чего необходимо проводить утрамбовку. Делать это нужно при помощи обычного металлического штыря или специального вибратора.
Шаг 4: Сооружение ростверки
Если принято решение повысить продольную жесткость фундамента и устойчивость строения, то на столбах потребуется создать горизонтальный железобетонный пояс. Для этого нужно, чтобы арматура выступала над столбами примерно на 300 мм. Это даст возможность провести обвязку горизонтальных и вертикальных прутьев между собой. По завершении внутрь собранной опалубки заливается бетон. Застывший раствор должен постоять 2–3 недели, чтобы набрать прочности.
Данный шаг является дополнительным в создании фундамента, так как пол можно конструировать прямо на опорных столбах. Ростверка, в свою очередь, может повысить несущую способность опоры каркасного дома.
Сооружение пола каркасного дома
Первым делом необходимо на опорные столбы или ростверку уложить гидроизоляционный материал. Теперь потребуется разметить места под анкеры. После их закрепления в опорах можно приступать к укладке лежней. Чтобы не ошибиться с местом отверстия в досках, можно положить их на анкера и ударить молотком. В лежнях останутся вмятины, которые будут служить ориентиром для отверстия.
Теперь можно спокойно укладывать доски отверстиями на анкера и затягивать их. Впоследствии черновой пол будет крепиться на эту основу. Обязательно перед проведением этой работы лежни нужно обработать антисептическими материалами. Чтобы конструкция пола была крепкой, надежной и долговечной, а стены каркасного дома простояли много лет, рекомендуем использовать доски из лиственницы. Они очень стойки к гниению.
После того, как лежни уложены и закреплены, можно приступать к установке лагов, на которые будет крепиться черновой пол. Крепеж начинать необходимо по краям фундамента. Лаги устанавливаются на ребро. Ширина таких досок – 200–250 мм. Толщина лучше всего подходит в 50 мм. Для крепежа используйте металлические уголки.
Не рекомендуем производить крепеж при помощи забивания под углом гвоздей. Это может уменьшить прочность напольной конструкции. Когда по краям фундамента произведены все крепежные работы, начинайте устанавливать лаги по всей площади сооружения. Размещать их необходимо на одинаковом расстоянии друг от друга. Как правило, шаг между лагами делают 400–500 мм. Такой «пирог» из горизонтально и вертикально расположенных досок из лиственницы будет скелетом будущего пола.
Утепление пола – важные мелочи
Прежде чем приступить к утеплительной процедуре, необходимо провести подготовительные работы. Для этого потребуется сбоку нижней части лаг прибить опорные бруски размером 50х50 мм. Подбивать их надо вдоль всей длины лаг. Следующим шагом будет укладка наката при помощи необрезанной доски второго сорта. Предварительно рекомендуется обработать ее антисептическими материалами.
Толщина досок в таком случае должна составлять 25 мм. Также можно применять для этой цели ОСП. Чтобы деревянный скелетный пирог был более прочным, рекомендуем накат прибить к опорным брускам. Далее необходимо произвести застил гидроизоляционной мембраной сконструированного деревянного настила. Не рекомендуется для такой цели применять обычные гидроизоляционные или пароизоляционные пленки.
Лучше всего подходит мембрана со способностью пропускать пар более 850 г/м2. Такой материал убережет от влаги утеплитель, и при этом деревянный «пирог» пола сможет свободно дышать. Теперь можно приступать к укладке теплоизоляционного материала. Рекомендуется использовать дышащие утеплительные материалы. Чаще всего применяют минеральную базальтовую вату.
Благодаря этой вате, пол будет хорошо вентилироваться и прослужит достаточно долго. Толщину утеплителя необходимо подбирать из расчета теплофизических качеств каркасного дома. Обычно кладут утеплитель в ширину лагов. Обязательно нужно брать во внимание, что черновой пол тоже должен дышать. Поэтому лучше сделать зазор 30–40 мм между теплоизоляционным материалом и полом.
Делаем водяной теплый пол – нюансы монтажа
Черновой пол делают из шпунтованной доски толщиной в 50 мм. Крепеж необходимо начинать шипом к стене. Отступ от нее лучше сделать 1–2 см. Следующие ряды крепятся при помощи пазов. Стыки досок должны находиться на лагах. Крепить их лучше желтыми саморезами. Шляпки желательно утопить заподлицо. Чтобы теплый пол в каркасном доме получился качественный, нужно сделать особый «пирог». Для этого потребуется по настилу разложить 30–50 мм пенополистирола.
В местах прокладки труб в этом материале проделайте пазы, в которые уложите алюминиевые пластины. После чего сверху в отверстия укладываем пластиковые трубы. Следующим шагом будет монтаж 15–20 мм влагостойких стекломагниевых листов. После их укладки необходимо сделать подложку из вспененного полиэтилена. Теперь можно приступать к монтажу напольного покрытия. Для этой цели используйте различные материалы: напольную плитку, ламинат, кварц-виниловый паркет, паркетную доску, линолеум.
remoskop.ru
Черный пол в каркасном доме
Важный элемент после лаг пола, стен и стропил в каркасном доме — черный пол. Черный пол в каркасном доме — это первоначальное покрытие пола, на которое потом будут укладывать чистовое покрытие пола: линолеум, ламинат, паркет, деревянную доску или плитку. Также черный пол необходим для удобства передвижения строителей по дому, по лагам ходить очень неудобно и опасно.
Из чего обычно делают черновой пол в каркасном доме?
Вариант 1. Классический. Фанера или OSB-3
В канадском классическом каркасном доме пол делают из шпунтованной фанеры. У нас часто делают так же, но иногда заменяют ее на более дешевую плиту OSB-3 (ОСП-3). Также ОСП-3 (18-22 мм) можно заменить на шпунтованную доску 36 мм.
В этом случае ее нужно укладывать обязательно поперек лаг и лучше на первое время положить ее черновой стороной вверх, а через год уже перевернуть и поставить чистовой (так вы ее испачкаете меньше.К тому же, все равно ее нужно перекладывать и перетягивать через год, чтобы не было щелей).
Существует ряд правил, которым нужно следовать при укладке фанеры в качестве черного пола .
1. Фанера кладется в шахматном порядке:
То есть следующий ряд по отношению к предыдущему смещен стыками на половину размера фанеры. Это делается для увеличения прочности черного пола. Кстати, вы заметили, что на первой фотографии в этой статье фанера расположена неверно и смещена на половину плиты друг к другу?
2. Фанера кладется сразу сверху лаг перпендикулярно их направлению:
3. Толщина используемой фанеры зависит от шала лаг.
Шаг лаг 300-450 мм — фанера 16-18 мм (ОСП-3 18 мм)
Шаг лаг 500-625 мм — фанера 18-21 мм (ОСП-3 22 мм)
4. Стыковаться фанера должна на стыках лаг (по короткой стороне):
5. Стыки фанеры по длинной стороне (перпендикулярно лагам) должны состыковываться на перемычках (бриджингах):
Таким образом, мы размещаем перемычки через каждые 1250 мм (или 1220 мм, или 1525 мм — в зависимости от размера фанеры).
6. Крепеж фанеры на лаги.
Крепят фанеры к лагам и перемычкам или саморезами (длина 50-60 мм) или ершеными гвоздями (60мм) и клеем (клей наносится для избежания скрипа), который наносится под фанеру на лаги. По краю листа фанеры крепеж идет с шагом 15 см, в средней части листа с шагом 30 см.
7. Зазор между плитами фанеры во все стороны должен быть 2-3 мм (см на картинке выше). Для этого можно на время крепления плит вставлять между ними гвоздик соответствующего диаметра.
Еще картинки с узлами черного пола каркасного дома:
Вариант 2. Скандинавский
УШП или УФП, описывал их в посте про фундамент для каркасного дома.
Вариант 3. Бетонная стяжка
Кладем фанеру как в первом варианте, можно минимально возможную толщину. После чего по фанере или ОСП-3 заливаем бетонную стяжку 3-5 см по гидроизоляции из пленки. В стяжку можно положить трубы теплого пола, тогда у нас черный пол будет отвечать также и за функцию отопления в доме. Я для себя присмотрел подобный вариант по определенным обстоятельствм.
Вариант 4. Деревянная доска
Черным полом (или даже чистым полом) в каркасном доме может быть также и деревянная доска. Конечно, скорость укладки доски гораздо ниже, чем при укладке фанеры. Обычно на пол кладут или обычную доску шириной 40-50 мм, либо шпунтованную доску 25-36 мм. В таком случае, стены каркаса не ставят поверх доски, а кладут прямо на лаги, чтобы доску можно было потом переложить (когда рассохнется).
Плюсы доски на полу каркасного дома:
— экологичность
— дешевизна
— доски легче носить к месту, чем фанеру (т.к. доска легче)
Минусы доски :
— щели в полу
— скрип пола (часто)
— трата времени (дольше колотить, чем фанеру)
Выбирайте сами, что использовать для черного пола в каркасном доме, главное, чтобы вам выбранный вариант был по душе!
P.S. Я для себя выбрал фанеру и пока не пожалел. На фанере у меня лежит теплый пол и все выглядит и ощущается монолитно.
А какой опыт у вас? Из чего вы сделали или собираетесь сделать пол в своем доме? Делитесь опытом в комментариях.
karkasgid.ru
Устройство пола в каркасном доме
Устройство пола в каркасном доме зависит от вида фундамента и конструкции перекрытия. В зависимости от того, опирается ли настил на плиту или стоит на сваях, имеет ли встроенные элементы отопления, выбирается тот или иной утеплитель, тот или другой «пирог» стяжки.
Как сделать пол в каркасном доме? Какие материалы использовать для несущего слоя, утепления и декоративного покрытия?
Устройство пола
Независимо от того, опирается ли дом на фундаментную плиту или стоит на сваях, конструкция пола будет состоять из несущего чернового и декоративного чистового настила. Черновой пол предназначен для несущих нагрузок. Он держит на себе вес утеплителя, а также коммуникаций, которые могут быть встроены в него. К примеру, в пол могут быть вмонтированы элементы системы обогрева, так называемый «тёплый пол» — электрические кабели или водные трубы.
Черновой пол из досок.Чистовой пол является декорирующим материалом. Он не несёт больших нагрузок, но закрывает основной несущий материал, элементы обогревательной системы, утеплитель и гидроизолятор, а также создаёт вид и поддерживает стиль. Материал чистового пола должен соответствовать общему декору помещения.
На заметку Вспомогательные материалы, – утеплитель, гидроизолятор, — являются узкофункциональными. Они выполняют определённые задачи, защищают от потерь тепла, предупреждают отсыревание. Их располагают в черновой стяжке пола или под ней.
Черновая стяжка
Черновая бетонная стяжка выполняется на плитном или ленточном фундаментах. В ленточном варианте черновая стяжка предполагает отсутствие подпола или другого пустого пространства под перекрытием первого этажа. В плитном фундаменте сама плита может выполнять функцию черновой стяжки.
Черновая стяжка пола.Бетонный черновой пол является самым прочным вариантом перекрытия пола. На нём можно устанавливать любое оборудование, устройства обогрева, тяжёлые музыкальные инструменты. В бетонную основу можно укладывать кабель и трубы тёплого пола.
Бетонный пол обладает низкой теплоизоляцией. Сам по себе бетон является «холодным» и требует утепления. Бетонный пол создаёт дискомфорт и «холодит» ноги, поэтому его закрывают «тёплым» покрытием – деревянным паркетом, пробковыми панелями, утеплённым линолеумом. Или обустраивают в нём систему обогрева «тёплый пол».
На заметку Если дом или внутренние помещения имеют площадь больше 4х4 м2, то бетонную стяжку упрочняют. Для этого перед заливкой укладывают армирующую металлическую сетку. Такое упрочнение также необходимо, если в доме будет стоять пианино, рояль, крупный газовый или дровянойугольный котёл, ванная, другие тяжёлые устройства, предметы.
Кроме того, упрочнением бетонной стяжки можно варьировать её толщину, и этим – экономить бетон. Так, использование армирующей сетки обеспечивает прочность тонкой бетонной стяжки толщиной 3 см на уровне более толстой стяжки толщиной 5-6 см.
Гидроизоляция пола
Бетон способен впитывать влагу и воду. Почвенная вода может подниматься по порам материала и вызывает отсыревание настила. Поэтому черновую стяжку пола в каркасном доме гидроизолируют одним из выбранных способов – добавляют в раствор водостойкие добавки или укладывают перед заливкой раствора изолирующий материал.
Гидроизоляция пола при строительстве.Варианты гидроизоляции черновой стяжки пола в каркаснике:
- Перед заливкой бетона добавляют в раствор влагостойкие компоненты типа Пенетрон. Они образуют с компонентами бетонной смеси нерастворимые комплексы, которые закрывают поры и препятствуют подъёму грунтовой влаги. Таким образом, бетон остаётся сухой, что предупреждает отсыревание настила, а также увеличивает долговечность бетонной стяжки.
- Перед заливкой бетона укладывают слой рулонной гидроизоляции (полиэтилена, рубероида) – этот метод менее эффективен, так как не обеспечивает 100%-ной и защиты от влаги, имеет ограниченное время изолирования. По его истечению – полиэтилен и рубероид начинают разрушаться, теряют сплошную основу.
Утепление пола
Утепление пола необходимо для ограничения теплопотерь при зимнем отоплении. Оно предусматривается для тех каркасных домов, в которые будут проживать круглогодично. Утепление также может использовать различные теплоизолирующие материалы:
- Керамзит – насыпной натуральный и самый недорогой вариант утепления стяжки пола. Его насыпают поверх грунта слоем 300-600 мм. Толщина насыпного слоя определяется зимними температурами. При средних температурах около 0°C достаточно 300 мм керамзита. При зимних температурах -30°C необходимы 600 мм насыпного утеплителя.
- Пенополиуретан – следующий недорогой теплоизолятор. Для напольного и фундаментного утепления рекомендуют использовать его влагостойкие формы – экструдированные плиты Пеноплекс. Они совмещают в себе функцию утеплителя и гидроизолятора, а также служат более длительный срок.
Тёплый пол
Существует два варианта обустройства пола с подогревом:
- Так называемый электрический пол, в котором функцию обогревательных элементов выполняют электрические провода, силовые кабели, проложенные в толще пола, в его черновой стяжке. Такой пол отличается низкой инертностью. Он быстро нагревается и также быстро остывает. Его очень удобно использовать для дачных и сезонных помещений, когда необходимо за час-полтора нагреть пространство дома для комфортной ночёвки.
Электрический пол.- Водный или водяной пол, в котором обогрев помещения выполняют водные трубы, уложенные в углубления в стяжке. Этот вариант отличается большей инертностью. Водный пол дольше прогревается и также дольше удерживает своё тепло. Поэтому водяной пол лучше использовать для домов с круглогодичным проживанием. Протапливать его иногда, изредка, от раза к разу – невыгодно и неэффективно. Ещё одно преимущество тёплого водяного пола – он может быть подключен к любому источнику тепла. Будь то газовый котёл, электрический или дровяной – к любому обогревающему устройству подводятся трубы отопления, по которым двигается горячая жидкость.
И ещё одна особенность: электрический пол обустраивают поверх бетонной стяжки (в целях безопасности и предупреждения возгорания). Поэтому для такого вида отопления необходима плита фундамента или лента с черновой бетонной стяжкой.
На заметку Для свайных фундаментов можно использовать другой вариант напольного электрообогрева – инфракрасный плёночный пол. Или, если перекрытие деревянное, уложить между досками водные трубы.
А теперь опишем подробнее, как сделать тёплый пол в каркасном доме?
Электрические кабели или ИК-плёнка
Для электрического обогрева пола используют специальные силовые кабели или ИК-плёнки, инфракрасные панели. Они отличаются от кабеля монтажом, применяются для различных полов. Кабель укладывают в стяжку, и потому используют для плитных и ленточных типов фундаментов. Плёнка не требует сооружения бетонной стяжки, и поэтому используется для обогрева пола в свайно-ростверковых каркасных строениях.
Электрический пол в бетонной стяжке.Электрический силовой кабель прокладывают внутри бетонной стяжки. Его заливают слоем бетона толщиной 50 мм, при необходимости – армируют. Выходы кабельных проводов подключают к регулятору температуры. В зависимости от выставленных показаний, регулятор осуществляет периодическое отключение подачи тока в кабель. Таким образом, происходит автоматическая регулировка температуры нагрева пола и помещения. Как только нагрев достигает заданной температуры, регулятор отключает электрический ток, стяжка которого продолжает излучать тепло без подогрева. Как только температура опускается, регулятор возобновляет подачу тока и нагрев стяжки.
На заметку Инфракрасная плёнка представляет собой тонкий слой наноуглерода и встроенных в него медных шин. С двух сторон нагревающий слой закрыт гибким полимером. Полимерная защита предупреждает намокание нагревательного элемента.
Плёнку укладывают поверх любых поверхностей, на бетонную стяжку или деревянный брус. Она также укладывается на пол перекрытия второго этажа, которое в каркасных строениях часто обустраивают досками, OSB и фанерой. Такой тёплый пол называют «плёночным», его часто обустраивают на лёгких межэтажных перекрытиях. Это наиболее удачный вариант отопления верхних этажей лёгких каркасных строений, мансардных помещений.
Инфракрасную плёнку не приклеивают к основе и не бетонируют в стяжку. Её кладут на имеющийся черновой пол – бетонную плиту, дерево, или плиту ЦСП, или OSB. А сверху закрывают чистовым напольным покрытием – ламинатом, линолеумом.
Для регулирования температуры нагрева пола и помещения используют выходы проводов ИК-плёнки. Их подключают к регулятору нагрева и автоматического включения/выключения аналогично кабелю.
На заметку Важное достоинство плёночного тёплого пола: его можно демонтировать и уложить в другом помещении.
Тёплый водяной пол
Водные трубы являются модификацией традиционного отопления металлическими батареями – радиаторами. Его можно укладывать на бетон и дерево, поверх бетонных плит первого этажа или между деревянных досок межэтажного перекрытия. На лаги пола в каркасном доме кладут черновое перекрытие, которое собирают из крепких досок толщиной 50-60 мм. Поверх досок – кладут водяные трубы. Поверх труб – декоративный настил.
На заметку При обустройстве водного отопления верхних этажей каркасных строений необходимо обеспечить достаточную прочность перекрытий верхних.
Для системы тёплый пол используют металлопластиковые трубы диаметром не меньше 20 мм. Их укладывают либо в стяжку пола первого этажа, либо в пазы между деревянными досками чернового пола второго этажа строения. Концы труб подключают к нагревательному устройству.
Схема работы водяного пола от котла.На каждую комнату предусматривают свою «петлю» отопления. На входе и выходе нагревательные устройства подключают к коллекторам. Они распределяют воду между помещениями каркасного дома, а также принимают её из тех же помещений. Далее – вода проходит в котёл, где нагревается, и заново выходит из коллектора.
Покрытие пола
На заметку
В качестве чистового настила «тёплого» пола используют те материалы, которые отличаются высокой теплопроводностью. Они должны хорошо проводить тепло, которое образуют нагревательные «подпольные» элементы. Лучше других этим требованиям удовлетворяют ламинат и линолеум.
Ламинат для пола
Ламинат – лучший вариант настила для системы отопления «тёплый» пол. Он представляет собой деревосодержащий материал, древесноволокнистую плиту под износостойкой синтетической плёнкой. Его производят в виде плит со специальным краем.
Край плиты имеет систему паз-шип, что позволяет удобно собирать пол, «вщёлкивать» соседние панели друг в друга.
На заметку: важное достоинство ламината – его рисунок может имитировать различные породы древесины, доску, паркет, пробковое покрытие.
Линолеум на пол
Линолеум – наиболее дешёвое полимерное покрытие для «тёплого» пола. Отличается некоторой водостойкостью, поэтому части используется для бытовых каркасных помещений – коридора, кухни. Также позволяет имитировать различные материалы и поверхности. При этом отличается более доступной ценой.
Для устройства напольного подогрева используют линолеум без подложки-утепления. Если же у вас бетонный пол без подогрева, лучше использовать линолеум со вспененной основой или укладывать его поверх фанеры.
1karkasnydom.ru
