Водяной теплый пол – виды, особенности монтажа своими руками
Каждый владелец жилья рано или поздно задумывается над тем как повысить эффективность отопления и его экономичность, снизив тем самым финансовые затраты на содержание своего жилища. Одним из способов сохранения семейного бюджета является установка так называемого теплого пола. Теплые полы разделяются на электрические и водяные. Сегодня мы не станем сравнивать эти системы, а просто рассмотрим вариант использования водяных теплых полов. Монтаж обогреваемого пола — штука довольно непростая, но тем не менее произвести эти работы самостоятельно вполне возможно, соблюдая ряд правил и строго следуя технологии.
Оглавление
Преимущества и недостатки водяного теплого пола
Виды монтажа и применяемые трубы
Бетонная система монтажа теплого водяного полов
Настильные системы монтажа теплых водяных полов
— Полистирольная и деревянно-модульная системы обустройства
— Монтаж коллектора
Преимущества и недостатки водяного теплого пола
Обратите внимание: система водяного теплого пола чаще всего применяется в индивидуальных домах и коттеджах. В многоквартирных домах установка данного вида отопления оправдана только в том случае, если система питается от автономного обогревательного котла. В случае, когда квартира подключена к общему отоплению, для обустройства подобного варианта требуется собрать довольно объемный пакет разрешительных документов и далеко не факт, что разрешение вообще будет выдано.
Основным достоинством подобного типа отопления безусловно является его экономичность — большие площади помещения обогреваются с минимальными энергетическими затратами. При соблюдении правил монтажа прогрев пола осуществляется равномерно, разница температур в различных частях помещения практически отсутствует. Немаловажным преимуществом можно назвать эстетичность теплых полов, ведь на стенах полностью отсутствуют батареи отопления и трубы. Поэтому пропадает необходимость в обустройстве декоративных коробов и решеток, что значительно удешевляет процесс, да и сами радиаторы весьма недешевы.
К недостаткам можно отнести существенную сложность монтажа отопительной системы и невозможность устранить протечки, которые могут возникнуть при нарушении технологического процесса, без серьезных разрушений. Следует учитывать, что понадобится обязательное применение насоса принудительной циркуляции воды, а высота полов вырастает примерно на десять сантиметров.
Виды монтажа и применяемые трубы
Возможны два варианта технологии монтажа теплого пола — бетонный и настильный.
При применении бетонного метода все нагревательные трубы находятся внутри монолитной бетонной стяжки. Этот вариант самый распространенный в виду относительной простоты и дешевизны, но требует гораздо больше времени и труда.
Настильным методом весь монтаж производится готовыми материалами, которые настилаются в несколько слоев.
В зависимости от того, какой материал применяется,настильная технология разделяется на полистирольную, деревянную модульную и деревянную реечную.
Трубы используются из сшитого полиэтилена или из полипропилена. Полиэтиленовая труба практически не подвержена тепловому расширению, благодаря чему они наиболее распространены в применении. Полипропилен, даже проармированный стекловолокном, при нагреве расширяется довольно сильно, поэтому такие трубы использовать гораздо сложней. Наиболее подходящий диаметр труб от шестнадцатидо двадцати миллиметров, с температурным пределом 95 градусов по Цельсию и рабочим давлением до десяти атмосфер. Такая труба способна прослужить долгое время, не создавая проблем во время эксплуатации.
Бетонная система монтажа теплого водяного пола
Существуют некоторые особенности монтажа теплых водяных полов, которые нужно изучить до того, как приступать к самому процессу.
Стоит помнить:
- Переоборудование отопления своего жилья необходимо начинать с подготовки пола. Старое напольное покрытие удаляется и если под ним находится земляной пол, то обязательна заливка бетонной стяжки. Если присутствует старая стяжка, то желательно проверить перепады уровня — допускается разбежка до пяти миллиметров, в противном случае возможно образование воздушных пробок. При обнаружении превышения допустимой погрешности поверхностьподлежит выравниванию.
- Затем следует утепление пола при помощи плотногопенополистирола либо пеноплекса толщиной не менее тридцати миллиметров — чем холоднее утепляемый пол, тем толще необходим слой теплоизоляции. По периметру стены прокладывается демпферная лента, которая компенсирует температурные деформации стяжки и предотвращает растрескивание и разрушение бетона. На утеплитель, с целью гидроизоляции, непременно необходимо настелить полиэтиленовую пленку.

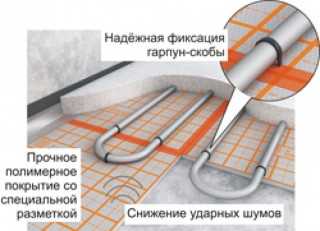

- Для прокладки и крепления труб существуют специальные маты с фиксаторами, которые позволяют расположить трубопровод аккуратно, с заданным шагом и без применения дополнительного крепежа.
Но такой вариант требует значительных капиталовложений, поэтому гораздо экономичней использовать арматурную сетку, которая вдобавок усилит конструкцию. Труба укладывается на сетку выбранным способом и прикрепляется пластиковыми одноразовыми хомутами. Для защиты компенсационных швов применяется гофрированная трубка.
- В каждом контуре используется цельный отрезок трубы, так как стыковка участков внутри контура категорически запрещается. Расположить теплоноситель можно змейкой либо двойной змейкой, правильной спиралью или спирально со смещением центра, выбор напрямую зависит от температурных характеристик, которых необходимо достичь. Расстояние между соседними трубками составляет от семидесяти до трехсот миллиметров. Ближе к внешним стенам шаг рекомендуется уменьшить, потому как вдоль наружных стен температура значительно ниже. Следует помнить, что радиус петли не допускается менее пяти диаметров трубы, иначе в месте сгиба трубная стенка может треснуть.
- На площадь в один квадратный метр требуется около пяти метров трубы при среднем шаге укладки двадцать сантиметров. После того как система отопленияокончательно смонтирована, она подлежит обязательной опрессовке под рабочим давлением в течении суток для выявления возможных повреждений и протечек.
Обратите внимание: трубы можно укладывать «улиткой» или «змейкой», а можно выбрать комбинированный вариант для усиленного обогрева. Схема «змейка» позволяет варьировать температуру нагрева отдельных зон в помещении, «улитка» обеспечивает равномерный нагрев поверхности по всей площади укладки.
- Только убедившись в целостности и исправности трубопровода, можно приступать к заливке стяжки пескобетоном. Толщина стяжки варьируется от трех до пяти сантиметров в зависимости от того, какое напольное покрытие планируется использовать для финишной отделки. Для керамической плитки стяжка в пять сантиметров вполне уместна, под ламинат или линолеум толщину желательно уменьшить до минимума, усилив конструкцию арматурной сеткой поверх труб и не применять теплоизоляционную подложку.Вовремя заливки давление в водопроводе не сбрасывается, чтобы при застывании бетона труба находилась в состоянии максимального расширения. Выполнять отделочные работы разрешается не ранее чем через двадцать восемь суток — через такое время стяжка достигнет максимальной прочности.
Настильные системы монтажа теплых водяных полов
Полистирольная и деревянно-модульная системы обустройства
При использовании полистирольной системы обустройства теплых полов отпадает необходимость в бетонной стяжке. Сами же полистирольные плиты совмещают в себе теплоизоляционные и крепежные функции. Благодаря выше описанным факторам,высота пола значительно понижается и за счет снижения общей массы, снижается нагрузка на основание. Поэтому применение данного метода рекомендуется в помещениях с низкими потолками и там, где межэтажные перекрытия имеют недостаточную прочность.
К пенополистирольным плитам прикрепляются алюминиевые пластинки со специальными канавками, в которые прокладываются обогревательные трубы. Пластины имеют отменную теплопроводность и обеспечивают равномерный прогрев поверхности. Сверху укладывается гипсоволокнистый лист (ГВЛ). Под паркетную доску одного слоя гипсоволокна вполне достаточно, но если для финишной отделки пола будет использован ламинат, линолеум либо керамика, то рекомендуется проложить дополнительный слой ГВЛ.
Деревянно-модульная система теплого пола монтируется на основаниях, изготовленных из дерева. Модули выполнены из древесно-стружечных плит, имеющих специальные выборки под алюминиевые пластины и трубы. Дальнейший алгоритм действий идентичен описанному выше.
Реечная система монтажа
При оборудовании теплых полов на втором этаже деревянного дома практичней всего применить реечную систему. Промежутки между лагами заполняются утеплителем – например, пенополистиролом или базальтовой ватой. Поперек лаг настилается доска толщиной тридцать миллиметров, между досками необходимо оставить зазор чуть больше двух сантиметров. В этих бороздах и монтируются пластины из алюминия, соответственно к ним прикрепляются трубы. Сверху располагаются гипсоволокнистые листы и проводится финальная отделка пола.
Монтаж коллектора
Оконцовки труб со всех отопительных контуров сводятся в одно место, где и устанавливается распределительный коллектор. Коллекторный шкаф устанавливается так, чтобы расстояние до контуров было примерно одинаково, либо располагается ближе к большему контуру. Коллектор подбирается с учетом количества подключаемых контуров.
Специалисты настоятельно рекомендуют установить распределитель с регулировочными клапанами — этот вариант дороже нерегулируемого устройства, но зато он позволяет регулировать циркуляцию воды и температуру каждой петли в отдельности, что заметно повышает экономичность системы. На коллектор в обязательном порядке устанавливается сливной отвод и воздушный клапан. Особое внимание уделяется высоте крепления коллекторного ящика и направлению отвода труб — если его закрепить ниже уровня обогрева пола или отвести трубы вверх, то система воздухоотвода окажется не работоспособной.
Котел для отопления помещения необходимо выбирать со встроенным водяным насосом, или устанавливать насос отдельно. Мощность отопительного котла должна превышать общую мощность теплого пола на двадцать процентов.
Теплый водяной пол – это практичный способ отопления помещений любой площади. А имея основное представление о технологии монтажа водяных полов, возможно выполнить работы по постройке системы самостоятельно.
Загрузка…okeymaster.ru
Описание системы водяной теплый пол
Описание системы водяной теплый пол
Водяной теплый пол это система обогрева помещения объединяющая в себе греющий трубопровод и узел смешивания теплоносителя(воды).
Греющий трубопровод закрывается слоем цементно-песчаной стяжки с добавлением пластификатора при толщине стяжки 30-50 мм и без пластификатора, при толщине стяжки более 50 мм. Материалом для трубопровода служат бесшовные металлопластиковые трубы; трубы из сшитого полиэтилена высокого давления; медные и нержавеющие трубы.

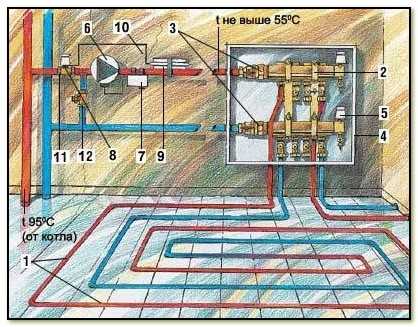

Узел смешивания теплоносителя это коллекторный блок, насос и термостатический смеситель.Последний предназначен для создания постоянной температуры воды циркулирующей по системе.
Примечание: Теплый пол с постоянной температурой воды в системе относится к «комфортной » системе обогрева и используется только совместно с радиаторным отоплением.
Водяной теплый пол подразделяется по методу монтажа теплоносителя.
1.Бетонная система теплый пол
2.Настильная система теплый пол. Которая подразделяется как:

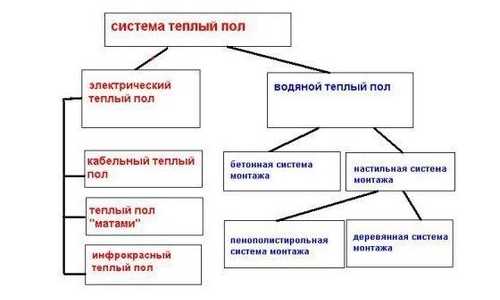

В схеме ниже эти системы показаны визуально.
описание системы водяной теплый пол в схеме
Бетонная система теплый пол
Рассмотрим подробнее бетонную систему теплый пол. Эта система наиболее популярна при устройстве водяного теплого пола. Сама система водный теплый пол состоит из узла смешивания греющей воды и самого греющего трубопровода.
- Трубопровод;
- Коллектор;
- Соединительные муфты;
- Коллекторный шкаф;
- Автоматический воздухоотводчик;
- Насос циркуляционный;
- Блок управления
- Термостатическая головка;
- Блок управления температурой;
- Термодатчик;
- Капиллярная трубка;
- Термостатический клапан;
- Обратный клапан
Обратный клапан
Слои водяного теплого пола
описание системы водяной теплый пол
На практике толщина «пирога» 10-15 см. На рисунке приведена схема укладки греющего трубопровода на специальные термоизоляционные плиты с встроенными,готовыми каналами укладки (см. фото).
Термоизоляционные маты
Армирующая стяжка ( электросварная противоусадочная сетка) укладывается сверху трубопровода. При использовании стандартного термоизолятора (пенопласт, пенополистерол, пенополиуретан), имеющего гладкую структуру, армирующая сетка для стяжки, укладывается под трубопровод, а сам греющий трубопровод прикрепляется с сетке хомутами.
Демпферная лента

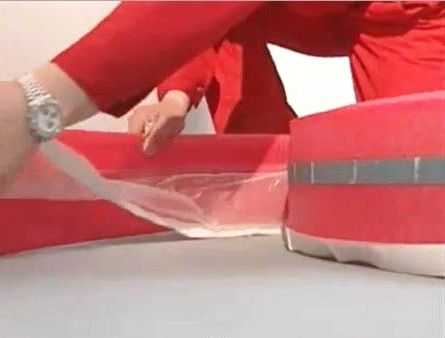

Демпферная лента(она же краевая, рантовая)-это полоса из вспененного полиэтилена толщиной от 5 мм при ширине 12-18 см. Служит для компенсации температурного расширения бетонной стяжки и не дает теплу передаваться от стяжки на стены.
Демпфеная лента
Демпферную ленту укладывают по периметру помещения,вдоль коробов,дверных коробок и т.д. Она должна подниматься на планируемым уровнем стяжки ,до 20 мм. Демпферная лента может иметь самоклеющейся слой.
Теплый водяной пол.Демпферная лента
На основание базового пола обязательно стелется пароизолятор. Это полиэтиленовая пленка толщиной от 200 мкр. Назначение пароизолятора защита термоизолятора от конденсирующейся влаги.
Укладка пароизолятора и демпферной ленты

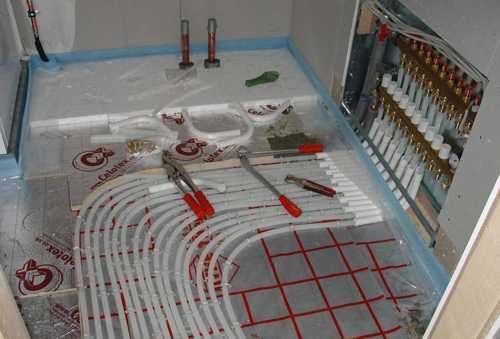

Укладка греющих труб водяного теплого пола
Для того чтобы пол наиболее комфортно прогревался и обеспечивал максимальный уют в помещении, не создавая холодных зон, необходимо правильно планировать раскладку греющих труб и понимать какие системы теплого пола существуют.
Планировка раскладки греющих труб водяного теплого пола
От успешного планирования укладки труб зависит равномерной,а следовательно комфортный прогрев пола. Для планирования укладки нужно знать некоторые правила.
- Чем плотнее уложены трубы,тем больше тепловая отдача теплых водяных полов.То есть,укладывать трубы вдоль наружных стен нужно более плотно,чем в середине помещения.
- Не нужно укладывать трубы плотнее чем через 100 мм.Иначе температура теплоносителя сравняется с холодным обратным потоком.
- Расстояние между греющими трубами не должно превосходить 250 мм.Тогда температурный перепад по длине стопы не будет боле 4*С,что обеспечивает именно тот комфорт,для которых и делается теплый водяной пол.
- Расстояние от греющих труб до наружных стен не должно быть больше 150 мм.
- Чтобы избежать больших гидравлических потерь не рекомендуют использовать греющие петли длинной более 100 метров.
- Запрещено укладывать трубопровод на стыки плит перекрытий.Если такой стык в помещении есть,необходимо организовать два отдельных контура теплого водяного пола. Трубы которые будут пересекать стыки перекрытия нужно уложить в металлические гильзы длиной 25-35 см.

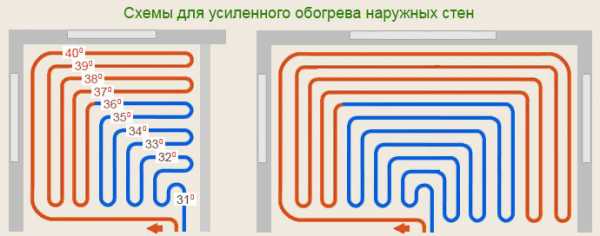

Виды укладки греющих контуров водяного теплого пола.
Классическими способами укладки греющих труб являются
- Бифилярная,по другому «улитка» или «двойная спираль»
- Меандровая, по другому «зигзаг» или «змейка»
укладка «спиралью»
Укладывая трубы «двойной спиралью» противоположенные потоки в трубах чередуются.»Холодное» соседствует с «горячим»,это приводит к равномерному прогреву пола.Что естественно хорошо!
При укладке простой «змейкой» горячий поток проходит вдоль наружной стены и постепенно охлаждаясь проходит по всему контуру. Это создает не равномерное распределение теплового потока. Для исправления этого недостатка, простую «змейку» лучше заменить на «двойную змейку». Ниже привожу примеры схем укладки водяного теплого пола.
Опрессовка системы теплого водяного пола
Опрессовка системы делается перед заливкой стяжки, когда уже смонтирован распределительный коллектор,уложены и подключены греющие контуры.
Каждый контур наполняется водой через коллектор подачи воды, до вытеснения всего воздуха. Для этого по отдельности откройте и закройте термостатные и регулирующие вентили. Или вместо этого можете открыть и закрыть водяные расходомеры.
1. Если трубопровод сделан металлопластиковыми трубами, то наполните систему холодной водой под давлением 6 бар сроком на 1 сутки. Если давление за сутки не измениться, то система испытание прошла и можноВажно! Давление более 4 бар! Не забывайте закручивать воздухоотводчики! В противном случае воздухоотводчики выйдут из строя сразу или в скором времени и будут пропускать воду.
2. Для водяного теплого пола смонтированного из труб из сшивного полиэтилена опрессовка делается по другому. 3. «Немецкая» норма требует еще и испытанием максимальной рабочей температурой (после испытания давлением холодной водой). Для более уверенной проверки испытайте систему максимальной рабочей температурой. Прогрейте систему до 80 °С, проверьте герметичность трубопровода, и соединений, главное проверьте цанговые соединения. При недостатках, соединения подтяните. После того, как трубы остынут, под опрессовочным давлением, залейте трубы раствором.В конце статьи приведу пиктограммы на упаковках покрытий для пола, разрешенных для укладки на водяной теплый пол.
Это всё описание системы водяной теплый пол! Успехов Вам, в ваших начинаниях!
Специально для сайта: Все про ремонт квартиры
Другие статьи раздела: Теплый пол
похожие статьи:
www.otdelochnik24.ru
Настильная система тёплого водяного пола, её особенности, способы монтажа
Содержание статьи:
Здравствуйте уважаемые друзья! Раз вы уж здесь, то скорее всего вас интересует вопрос настильной системы тёплого водяного пола. Почему именно настильная система, а не бетонная стяжка? Кто-то уже знает ответ на этот вопрос и его интересует сам процесс монтажа, а кто-то пока ещё хочет разобраться, что это, чем отличается и когда лучше сделать выбор в пользу именно этой системы.
Поэтому мы сначала разберём вопрос для людей, которые относятся ко второй группе, а потом уже саму технологию настильной системы тёплого пола. Кому не интересно, сразу переходите ко второму разделу нашей статьи.
Особенности настильной системы тёплого пола
Относительно с недавних пор при строительстве новых частных домов или глобальном ремонте уже послужившего жилища люди стали широко применять в качестве дополнительного или основного отопления полы с подогревом. Нельзя сказать, что раньше вообще не применяли, применяли, но не часто. Раньше просто было сложнее осуществить эту идею, сейчас же ввиду технического прогресса и производства современных материалов и систем для отопления, монтаж тёплого водяного пола стал проще и быстрее. Мы уже не говорим об электрических тёплых полах, так как здесь разбираем водяной.
Очень часто тёплый пол делают на основе бетонной стяжки, то есть заливают трубы раствором, дают время ему высохнуть и потом пользуются. Такой пол получается прочный и тёплый. Бетон хорошо проводит тепло, поэтому эффективность его в отоплении дома велика. Но существует ряд причин, по которым в доме нельзя смонтировать пол с подогревом таким способом. Это могут быть конструктивные особенности дома. Деревянный пол на первом этажи или деревянные перекрытия второго этажа, на которые нельзя монтировать бетонную стяжку, ведь вес одного квадратного метра такой стяжки может достигать 150 кг, зависит конечно от толщины слоя. Деревянные перекрытия попросту могут не выдержать такой вес.
Другой момент, когда дверные проемы, высота потолка, уровень окон, не могут позволить поднять уровень пола на 20 см, либо хозяин просто нехочет делать полы из бетона, а желает их иметь у себя из более лёгких материалов.
Плюсы и минусы настильной системы тёплого пола
И так, как уже было упомянуто первым плюсом настильного теплого пола является легкость всей его готовой конструкции, что позволяет применять его в деревянных домах, а также на вторых этажах и мансардах с деревянными перекрытиями.
В отличии от бетонного пола, настильный можно запускать в эксплуатацию непосредственно сразу после монтажа системы, не нужно ждать пока пройдет месяц и высохнет полностью стяжка. Работы по укладке такого пола можно осуществлять в любое время года, при минусовой температуре.
Готовая конструкция данного пола с жидкостным подогревом занимает значительно меньшую толщину, что бывает так необходимо в домах и помещениях с низким уровнем потолка, когда играет роль каждый сантиметр.
На ряду с плюсами, имеются и минусы. В отличии от того же, бетонного пола, настильный лишен тепловой инертности. То есть бетонная стяжка способна накапливать в себе большое количества тепла тогда, как настильная ограничивается тепловой аккумуляцией теплоносителя и небольшого процента напольного покрытия. Что в принципе одновременно является и минусом, и плюсом. Такой пол будет быстро прогреваться при включении отопления и обогревать помещение, но и остывать тоже будет быстро, что не очень хорошо при аварийном отключении вашего источника энергии.
Монтаж настильной системы тёплого водяного пола
Существует не один способ выполнить монтаж настильной системы теплого пола. Но все они сводятся на одних принципах. Это подготовить основание, произвести утепление, уложить рассеивающий тепло слой, уложить трубу и напольное покрытие. С помощью различных материалов и готовых решений, выпускающих специализированными фирмами, сделать это можно по-разному. Поэтому рассмотрим пару способов здесь, а в конце статьи мы дадим вам ссылку на материал, где рассматриваются ещё решения, как можно сделать водяной теплый пол не применяя бетонную стяжку.
Начало работ по монтажу зависит от того, производится ли укладка настила на старый пол или сразу строится новый. Если вы ремонтируете старый то нужно в первую очередь смотреть на его изношенность и ровность. Если пол ровный, не гнилой можно начинать. Если же пол имеет неровность, наклоны или он попросту изжил себя, то его нужно будет демонтировать, возможно придется поправить лаги или заменить их на новые.
Способ первый

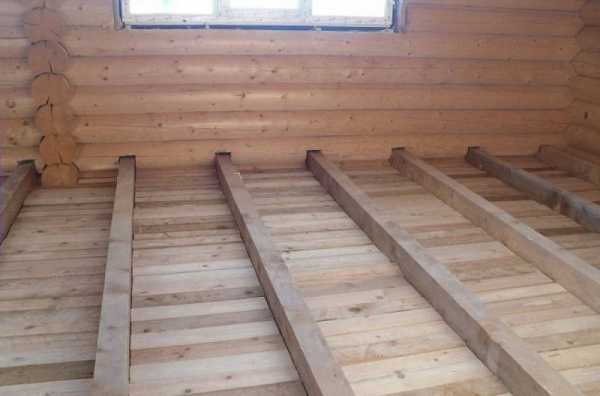

Выставляем лаги по уровню, рекомендуемый шаг 60 см, можно и больше.Чем больше расстояние между балками, тем толще придется брать доски на настил.
Снизу балок подбиваем фальшпол, можно из досок, а можно из ДСП или другого подходящего на это материал.
Между лагами закладывается утеплитель, любой, вата полистирол. К счастью сейчас широкий ассортимент утеплителей в магазинах. Толщина утеплителя 10 см.
Можно и сэкономить на строительстве фальшпола, вместо него к лагам прибиваются рейки или уголки, как показано на рисунке ниже.

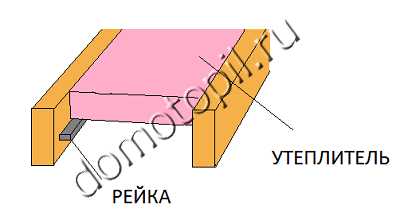

При этом на рейки или уголки ложится жесткий теплоизолирующий материал, как вы поняли каменная вата здесь держаться не будет.

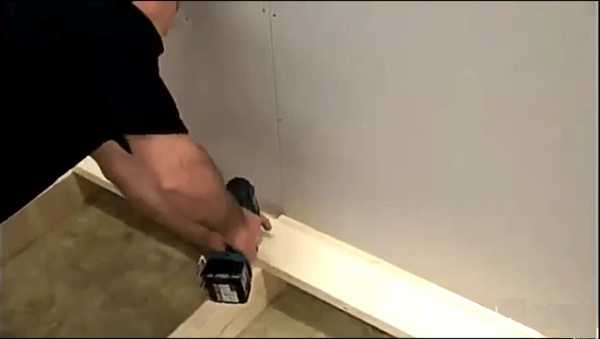

Дальше на балки прикручиваются доски толщиной минимум 30 мм, если лаги уложены на расстоянии 60 см друг от друга.
Ширина доски будет зависеть от ширины «лопастей» тепло-распредилительных пластин, о которых мы будем писать ниже. В нашем случае ширина составила 10 см. Первая доска ложится в двух сантиметрах от стены и дальше каждая последующая через такое же расстояние.

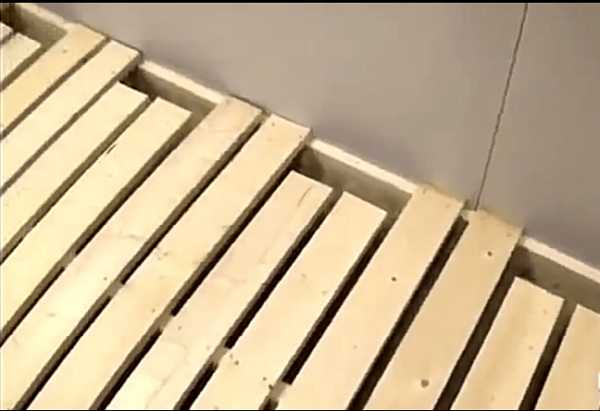

При этом доски должны парно чередоваться в шахматном порядке, относительно противоположных стен.
То есть одна сторона двух досок примыкает к стене, а другая сторона не доходит до стены 15 см.
В этом месте труба будет сгибаться в обратном направлении при укладке её «змейкой».

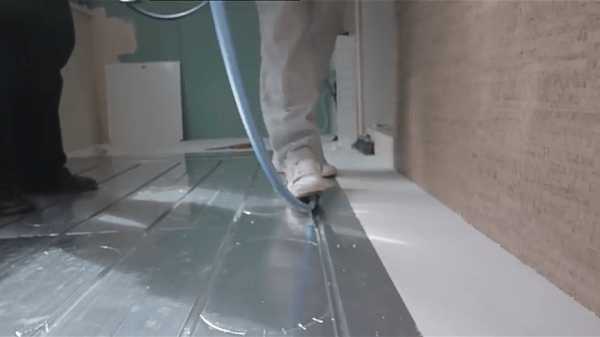

Прикрутив все доски по всей площади, начинаем вставлять между досок специальные пластины, которые применяются для распределения тепла от труб равномерно по всей площади пола.
теплораспределительная пластина
Крепятся они при помощи гвоздей или скоб. Как вы уже наверное догадались, трубы тёплого пола будет вставляться в эти пластины.

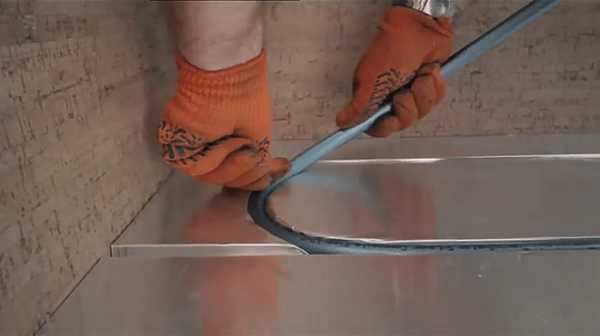

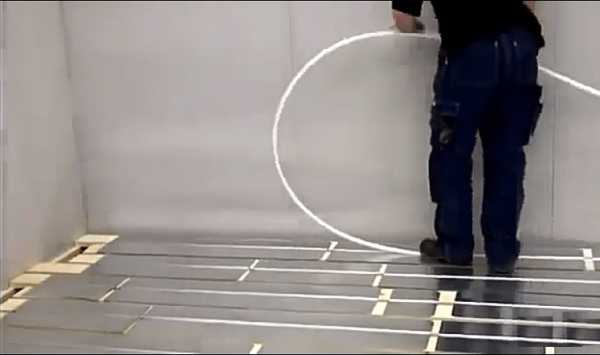

Вставлять трубу в пластины не представляет никакого труда.
Так как правила укладки трубы мы рассматривали ранее, здесь мы повторяться не будем, всю информацию по этой теме вы найдете здесь. Единственное, что касается конкретного случая, обратка петли контура возвращается вдоль стены, под досками.
Подключение трубы к коллектору так же, уже ранее рассматривалось. Перед дальнейшими действиями в обязательном порядке производится опрессовка тёплого водяного пола. (Все вышеуказанные ссылки, для вашего удобства открываются в новых вкладках браузера, что бы вы не потеряли исходную статью)
Заключительным этапом этого способа это настилание поверх опрессованной системы ДСП, либо OSB и укладка напольного покрытия.
Способ второй
Этот способ связан с готовыми системами производителей теплых полов. Его можно применить, когда поверхностью является старый, но ровный и не гнилой пол. Либо новый пол, покрытый древесно-стружечными листовыми материалами.

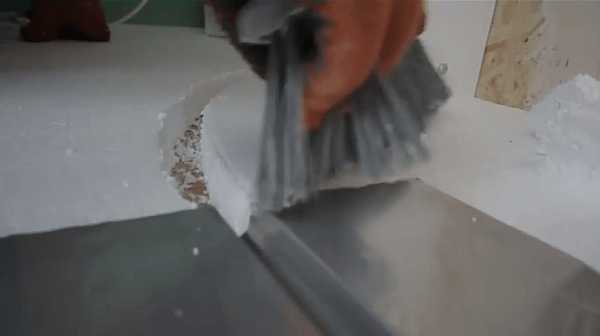

Для начала подготавливаем поверхность, очищаем её от мусора, выметаем. Обрабатываем поверхность грунтовкой. В качестве утеплителя здесь используется специальные теплоизоляционные маты с пазами под трубу. Сверху они покрыты металлизированным слоем для равномерного распределения тепла. С помощью них трубу можно уложить и «змейкой» и «улиткой».
На нижнюю сторону плит наносится клей «жидкие гвозди» и приклеиваются к основанию пола.
Плиты распределяются по всей площади и дожидаются полного высыхания клея.
Дальше укладывается труба тёплого пола.

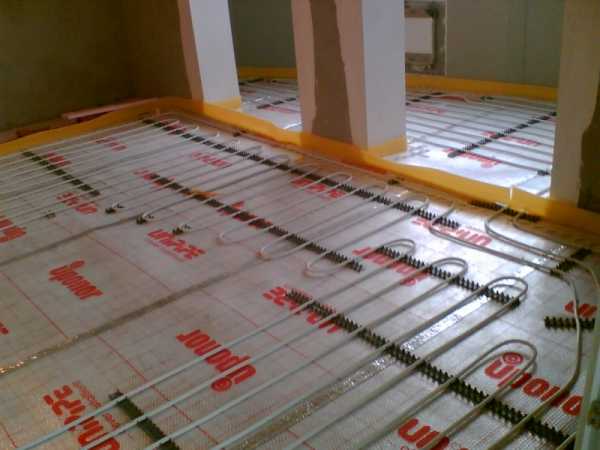

На теплоизоляционных матах имеются перфорированные углубления для разворота трубы. В нужных местах её просто прорывают, продавливая трубу в неё.
При необходимости данные теплоизоляционные профилированные маты можно легко прорезать в нужном месте для укладывания в неё трубы.
После опрессовки системы, можно сразу приступать к укладке напольного покрытия. Причем если это ламинат или паркет, материал укладывается непосредственно на утеплитель. Если же планируется уложить линолеум или плитку, то предварительно необходимо настелить ДСП.
Мы с вами разобрали два варианта монтажа настильной системы водяного теплого пола, реализовав их с помощью готовых решений для теплого пола, производящих специализированными фирмами. Как и обещали мы выставляем вам ссылку на дополнительную информацию о том, как еще можно осуществить монтаж водяного пола без бетонной стяжки.
domotopil.ru
Системы водяного теплого пола: вспомогательная и основная
Теплые полы вполне могут служить и дополнительной системой обогрева, и основной.
При наличии другого основного теплового источника в помещении, водяной теплый пол скорее обеспечивает комфорт, напольное покрытие при этом лишь немного прогревается. Подобный тип регулирования называют термостатическим, поскольку температура воды в системе поддерживается постоянной.
Если водяной пол выступает в качестве основного теплового источника, он должен полностью компенсировать теплопотери, поэтому степень нагревания воды оказывается в зависимости от перепадов температуры снаружи здания.
Системы обычно подключают или от низкотемпературных котлов, или высокотемпературных, но уже посредством смесительно-регулировочных узлов либо смесительных (трехходовых) клапанов.
На практике КПД нагревательных котлов, эксплуатируемых в низкотемпературных диапазонах, резко падает. Поэтому в некоторых современных теплогенераторах, которые подают воду с необходимой пониженной температурой, есть встроенный режим подачи теплоносителя, нагретого до порядка 30-50° С. И если такой котел оборудовать циркуляционным насосом, а воду для всех контуров нагревать до одинаковой температуры, можно получить, пожалуй, самый низкозатратный вариант обогрева здания системой водяных полов.
При отсутствии у котла низкотемпературного режима используется смесительный трехходовой клапан или узел. Нужное значение температуры задается с помощью термостата.
В доме могут быть покрытия, которые отличаются по взаимодействию с теплым полом (дощатые, керамическая плитка), тогда при одинаковых внешних условиях из-за их различной теплопроводности потребуется различная температура воды. Решение этой проблемы – в монтировании отдельных контуров.
Комбинированная система
Однако нередки случаи, когда обойтись только теплыми полами невозможно: есть помещения с большими тепловыми потерями или участки, где просто нельзя разместить их элементы. В подобных случаях комбинируют две системы, при этом применяют один котел, который эксплуатируется в высокотемпературном режиме.
Чтобы иметь возможность управлять процессом, теплые полы присоединять к обратке от радиаторов нельзя – контуры теплых полов и радиаторов разделяют, что касается подачи, ее производят посредством обычного трехходового крана. Чтобы объединить и нормально сбалансировать два достаточно разных контура в одной системе , применяют смесительно-регулировочный узел, который представляет из себя циркуляционный насос и регулирующий клапан. Первый постоянно прогоняет в контуре теплоноситель, а второй — подпитывает контур нагретой водой, удерживая таким образом желаемую температуру подачи.
Водяной теплый пол: характерные отличия
Большая протяженность отопительных контуров довольно часто приводит к внушительному повышению гидравлического сопротивления.
Бороться с этим негативным явлением и позволить нормально функционировать, т.е. дать возможность полу быть действительно «теплым», можно разными путями:
- выбирая насос или, наоборот,
- подгоняя под него параметры системы.
В первом случае или устанавливают через промежуточный коллектор мощный насос , или по отдельному насосу на каждом этаже. Насос выбирают на основе расчетных данных: необходимого количества закачиваемого те
prestigpol.ru
Энциклопедия сантехника Водяной теплый пол своими руками
Водяной теплый пол своими руками
Water Energy поможет Вам сэкономить на монтаже водяного теплого пола, так как мы ценим наших клиентов и готовы помогать в понятных для нас желаниях клиента уменьшить затраты на стройку.
Если у Вас есть уже на подряде действующая бригада, делающая общие строительные работы, которая справится с монтажом водоснабжения, то предлагаем следующий порядок нашего с Вами сотрудничества:
Мы делаем проект теплых водяных полов для Вашего дома.
Поставляем Вам оборудование для установки водяного теплого пола.
Берем Ваш объект под наш патронаж – шефмонтаж объекта (до 3 выездов, консультация по телефону).
Проверка системы водяного теплого пола.
Запуск системы водяного теплого пола.
Это предложение действительно, если у Вас рабочие владеют русским языком.
Технология монтажа водяных теплых полов
Существует две системы производства монтажа теплого пола водяного: Бетонная и Настильная системы.
Бетонная система водяного теплого пола – это самая распространенная на сегодняшний день система водяного тёплого пола, трубы контуров теплого пола водяного заливаются бетоном и дополнительных распределителей тепла не требуется.
Технология производства монтажа водяных теплых полов для бетонных систем включает следующие этапы:
Деление помещения на участки
Покрытие основания (почва) теплоизоляционным слоем
Укладка арматурной сетки и производство монтажа труб (контуров)
Опрессовка системы отопления и заливка бетонной стяжки
Чистовое покрытие
На первом этапе монтажа теплого пола водяного, производится деление помещений на участки(поля). Количество участков зависит от площади помещения и его геометрии. Максимальная площадь участка составляет 40 м2 при отношении сторон не менее 1 : 2. Обязательность создания таких участков вызвана температурными расширениями стяжки, которые безусловно нужно компенсировать, а встречном случае произойдет ее растрескивание.
На втором этапе монтажа теплого пола водяного, на заблаговременное очищенное основание укладывается теплоизоляционный слой. Его основное назначение – препятствие тепловым потерям вниз. Тепло должно идти вверх, в обогреваемое помещение. Может выполняться из любых материалов, разрешенных в строительстве в качестве теплоизоляционного слоя для применения в конструкции пола. Наиболее распространенным теплоизоляционным материалом в современном строительстве является полистирол (пенопласт) и пеноплекс. Укладка теплоизоляционного слоя производиться плотностью не менее 35кг/м³, а толщина слоя должна быть 30- 150мм в зависимости от теплопотерь пола и теплового режима помещения. По периметру помещения укладывается демпферная (рантовая) лента, служащая для компенсации теплового расширения бетонной стяжки. За тем расстилается полиэтиленовая пленка по всей площади всех участков.
На третьем этапе монтажа теплого пола водяного, укладывают арматурную сетку (как правило, 150х150мм, пруток 4-5мм) под контр трубы. При двойном армировании может дополнительно укладываться слой арм. сетки по верх труб теплого пола. За тем производиться монтаж труб в зависимости от проектного решения выбирается шаг укладки (75-300мм) и схема укладки труб контуров. Труба крепиться с помощью пластиковых хомутов, местах компенсационных швов на тепловую трубу надевается защитная гофрированная – труба для теплоизоляции и наружных механических повреждений. Существует несколько схем укладки трубы с образованием рабочей (греющей) петли. Это змейка, двойная змейка (или “меандр”), спираль и спираль со смещенным центром. При производстве монтажа петли в форме змейка подачу горячей воды идет со стороны наружной стены, рядом с которой теплопотери выше, чем в центре помещения. У такого контура неравномерное распределение тепла. Для того чтобы это исправить, необходимо монтировать петли в виде двойной змейки или спирали. Области вблизи наружных стен здания называют граничными зонами. Здесь рекомендуется уменьшать шаг укладки трубы, для того чтобы компенсировать потери тепла. Шаг укладки является расчетной величиной, но в любом случае не должен превышать 300мм – в противном случае возникнет неравномерный нагрев поверхности пола с появлением теплых и холодных полос. Чтобы “температурная зебра” не воспринималась ногой человека, максимальный перепад температуры по длине стопы не должен превышать 4°С. Это все показатели рассчитываются в проекте напольно-водяного отопления.
Расход трубы на 1 м2 поверхности пола при шаге 20 см составляет приблизительно 5 пог. м. В связи с тем что из-за гидравлических потерь в контуре петли длиной более 100 м укладывать не рекомендуется, несложно подсчитать, что при шаге укладки 20 см можно будет уложить трубу на площади 20 м2. Участки большей площади необходимо обогревать несколькими петлями, каждая из которых, в свою очередь, подключается к распределительному коллектору. При водяных теплых полах, в отличие от электрических, необязательно учитывать расположение мебели. Дело в том, что электрический кабель под мебелью может перегреться и выйти из строя, трубы с теплоносителем этого опасного недостатка лишены.
На четвертом этапе монтажа теплого водяного пола, после монтажа труб(контуров) производят опрессовку системы отопления – это гидравлическое испытание систем трубопроводов, котлов и сосудов на герметичность. Опрессовка систем отопления – это обязательное мероприятие, которое проводится после осуществления монтажных работ, она позволяет убедиться в отсутствие повреждений трубы, которые могут быть получены при параллельных работах по ремонту помещения, элементарно могут ее пробить или уронить на нее что-нибудь тяжелое… Опрессовка производится непосредственно перед заливкой бетонной стяжки. Заливка бетонной стяжки производится при комнатной температуре, при этом система находится, как правило под давлением 3-4 бар в течение 24 часов. Рекомендуется оставлять систему отопления под давлением до завершения всех монтажных работ теплого пола.
Бетонная стяжка в системе теплого водяного пола является теплораспределительным материалом. Для производства бетонной стяжки обычно применяют цементно-песчаный раствор или пескобетон, рекомендуемая марка бетона не ниже М-300(В-22,5). Толщина стяжки водяного теплого пола должна быть не менее 30мм над трубой. При толщине стяжки более 150мм требуется отдельные расчеты теплового режима отопительной панели с вводом специальных поправочных коэффициентов.
Для справки: вес 1 кв.м. стяжки при толщине 50 мм составляет 90-125 кг.
Включать систему можно только после полного “созревания” раствора (для составов на основе цемента этот процесс занимает не менее 28 дней). И лишь после того как раствор полностью наберет прочность, следует постепенно и плавно повышать температуру воды в системе – с постепенным выходом на рабочий режим в течение трех суток.
На заключительном этапе чистовое покрытие, укладывается поверх бетонной стяжки. Особого внимания заслуживает материал который должен обладать коэффициентом сопротивления теплопередаче не более 0,15 м2• К/Вт. С керамической плитой и другими подобными материалами никаких проблем не возникнет, а материалы как паркет, ковровые и эластичные покрытия должны иметь специальные обозначения, предназначенные для систем напольного отопления.
Если применение бетонной системы (песчано-цементная стяжка) не приемлемо, в связи с ограничением высоты помещений, мокрым процессом, критичными сроками работ и/или недопустимо существенное увеличение нагрузки на перекрытие, тут поможет настильная система.
Настильная система водяного теплого пола – основным отличием настильных систем от бетонных, является отсутствие мокрого процесса, что существенно сокращает время на монтаж и обеспечивает немедленную готовность системы к эксплуатации после монтажа. Настильные системы подходят для любых типов зданий (несущих конструкций), в том числе и для деревянных домов. Настильная система в свою очередь делится на две системы; полистирольная и деревянная.
Полистирольная система водяного теплого пола – самая легкая (по весу) на сегодняшний день система. Основу системы составляют полистирольные плиты 30х300х1000 с пазами (прямые и поворотные), в которые вкладываются алюминиевые теплораспределительные пластины. Для равномерного распределения тепла от труб по всей поверхности пола в настильных системах применяются алюминиевые пластины для шага укладки 150 и 300 мм. Они представляют собой металлические пластины с пазом для тепловой трубы, выполненные из алюминия 0.5(0.4)х270(130)х1200мм. Пластины имеют специальный профиль для плотного прилегания к трубе. Алюминиевые пластины укладываются (без приклеивания) в полистирольные плиты с пазами. На плиты настильного пола укладывается «чистовое» напольное покрытие. Паркет (обычный или ламинированный) толщиной 9-22 мм укладывается непосредственно на алюминиевые пластины через влагопоглощающую прокладку из картона или вспененного полиэтилена. При использовании линолеумного покрытия, керамической плитки или плитки ПВХ следует сначала на алюминиевые пластины положить плиту ГВЛВ (элементы пола) толщиной не менее 10-ти мм.
Компоненты полистирольной системы отопления:
основание (почва) пола
полиэтиленовая пленка
пенополистирольные плиты с пазами для труб, служат для предотвращения потерь тепла вниз
труба для систем водяного теплого пола
алюминиевые теплораспределительные пластины
слой ГВЛ (гипсо-волоконный лист, влагостойкий) или многослойной фанеры
Достойные внимания свойства полистирольной системы:
Отсутствует мокрый процесс, в отличие от бетонных систем
Система готова к эксплуатации сразу по окончанию монтажа
Минимальная высота системы 50 мм
Нагрузка до 30 кг/м²
Монтаж полистирольной системы водяного теплого пола
1. Основание пола тщательно очищается от мусора и грубых неровностей, и если необходимо, выравнивается при помощи заливки бетона или жидким полом.
2. На подготовленное основание пола производится укладка полистирольных плит с пазами для тепловой трубы. Укладка пластин из полистирола производится по принципу мозаики и строго по проекту, это позволяет впоследствии избежать эффектов выпуклости и вогнутости напольного покрытия. Шаг укладки тепловой трубы также рассчитывается на стадии проектирования исходя из многочисленных факторов, таких как общие теплопотери здания, наличие и размер оконных проемов, этажности здания и т.д. Суммарная толщина теплоизоляционного слоя (дополнительный полистирол + полистирол настильной системы) должна соответствовать расчетному термическому сопротивлению, рассчитываемому в ходе проектирования для данного объекта и как правило составляет 40-80мм.
3. Укладка пластин также производится согласно проекту в пазы полистирольных плит. Для равномерного нагревания всей поверхности пола теплораспределительными пластинами должно быть покрыто не менее 80% площади.
4. Далее на алюминиевые пластины ложится так называемая подложка из вспененного полиэтилена или картона, она позволяет сгладить неровности, образовавшиеся между участками занятыми пластинами и свободными от них.
5. И наконец, заканчивает данную систему слой ГВЛ или многослойной фанеры, на которую в, последствии, и ложится чистовое покрытие.
Данная система теплого водяного пола является универсальной и может монтироваться как на бетонное основание, так и на дощатый пол, уложенный на деревянные лаги.
Деревянная система водяного теплого пол
Существует два типа деревянной настильной системы:
деревянная система модульного типа
деревянная система реечного типа
Универсальным свойством для обоих типов является то, что они применяются, в основном, при строительстве деревянных (щитовых) домов, т.е. системы укладываются непосредственно на деревянные лаги или на черновой пол. Главное различие между двумя типами деревянной системы: в модульном типе используются готовые элементы (модули) из ДСП 22 мм с уже фрезерованными каналами для пластин и труб теплого водяного пола, а в реечном типе теплопроводные пластины и трубы контуров теплого пола укладываются между полосами ДСП или досками.
Деревянная система водяного теплого пола модульного типа
1. Полосы ДСП толщиной 22 мм, основное их назначение – фиксация алюминиевых пластин и создание жесткой поверхности. Теплоизолятор в данной конструкции пола должен быть предусмотрен в перекрытии.
Полосы ДСП укладываются строго в соответствии с проектом системы отопления “водяной теплый пол”, с промежутком 20 мм.
В соответствии с конкретным шагом укладки трубы (шириной алюминиевых пластин) используются полосы ДСП шириной 130, 180, и 280 мм.
2. Алюминиевые пластины. Пластина является теплосъемным и теплораспределительным элементом в настильной системе и имеет специальный профиль, благодаря которому пластина плотно прилегает к тепловой трубе и теплопередача производиться более эффективно. Монтируются в промежутки между полосами ДСП.
Используются алюминиевые пластины шириной 150, 200 и 300 мм
3. Труба водяного теплого пола. Защелкивается в специальные пазы алюминиевых пластин.
4. Один слой ГВЛВ (гипсо-волокнистый лист, влагостойкий). ГВЛВ служит для создания ровной поверхности на алюминиевых пластинах и ДСП.
В случае использования в качестве чистового покрытия паркета или ламината допускается не использовать ГВЛ, укладывать чистовой покрытие непосредственно на алюминиевые пластины.
Деревянная система водяного теплого пола реечного типа
В отличие от деревянной системы модульного типа, используются не готовые элементы (модули) с пазами, а пазы формируются путем укладки полос (досок) толщиной не менее 28мм с расстоянием (разбежкой) 20мм между ними. Система монтируется непосредственно на лаги (балки перекрытия) с максимальным шагом между лагами 600мм (300мм при использовании керамической плитки). Теплоизоляционный слой (минеральная или базальтовая вата, полистирол и т.п.) укладывается между лагами. В деревянной системе реечного типа теплоизоляционный слой гораздо тоньше, поэтому его целесообразно монтировать например на втором этаже 2х этажного коттеджа.
Применяются теплораспределительные алюминиевые пластины для шага укладки 150, 200 и 300 мм. В зонах наибольших теплопотерь (внешние стены, большое остекление и т.п.) применяется, как правило, шаг 150мм.
Для каждого объекта делается проект с расчетом нагрузки на систему водяного отопления, с указанием выбора шага укладки контуров водяного теплого пола, количества контуров, размещения распределительных коллекторов и автоматики, с таблицей балансировки и настройки контуров и системы в целом.
| Если Вы желаете получать уведомления о новых полезных статьях из раздела: Сантехника, водоснабжение, отопление, то оставте Ваше Имя и Email. | ||
Все о дачном доме
Водоснабжение
Обучающий курс. Автоматическое водоснабжение своими руками. Для чайников.
Неисправности скважинной автоматической системы водоснабжения.
Водозаборные скважины
Ремонт скважины? Узнайте нужен ли он!
Где бурить скважину – снаружи или внутри?
В каких случаях очистка скважины не имеет смысла
Почему в скважинах застревают насосы и как это предотвратить
Прокладка трубопровода от скважины до дома
100% Защита насоса от сухого хода
Отопление
Обучающий курс. Водяной теплый пол своими руками. Для чайников.
Теплый водяной пол под ламинат
Обучающий Видеокурс: По ГИДРАВЛИЧЕСКИМ И ТЕПЛОВЫМ РАСЧЕТАМ
Водяное отопление
Виды отопления
Отопительные системы
Отопительное оборудование, отопительные батареи
Система теплых полов
Личная статья теплых полов
Принцип работы и схема работы теплого водяного пола
Проектирование и монтаж теплого пола
Водяной теплый пол своими руками
Основные материалы для теплого водяного пола
Технология монтажа водяного теплого пола
Система теплых полов
Шаг укладки и способы укладки теплого пола
Типы водных теплых полов
Все о теплоносителях
Антифриз или вода?
Виды теплоносителей (антифризов для отопления)
Антифриз для отопления
Как правильно разбавлять антифриз для системы отопления?
Обнаружение и последствия протечек теплоносителей
Как правильно выбрать отопительный котел
Тепловой насос
Особенности теплового насоса
Тепловой насос принцип работы
Про радиаторы отопления
Способы подключения радиаторов. Свойства и параметры.
Как рассчитать колличество секций радиатора?
Рассчет тепловой мощности и количество радиаторов
Виды радиаторов и их особенности
Автономное водоснабжение
Схема автономного водоснабжения
Устройство скважины Очистка скважины своими руками
Опыт сантехника
Подключение стиральной машины
Полезные материалы
Редуктор давления воды
Гидроаккумулятор. Принцип работы, назначение и настройка.
Автоматический клапан для выпуска воздуха
Балансировочный клапан
Перепускной клапан
Трехходовой клапан
Трехходовой клапан с сервоприводом ESBE
Терморегулятор на радиатор
Сервопривод коллекторный. Выбор и правила подключения.
Виды водяных фильтров. Как подобрать водяной фильтр для воды.
Обратный осмос
Фильтр грязевик
Обратный клапан
Предохранительный клапан
Смесительный узел. Принцип работы. Назначение и расчеты.
Расчет смесительного узла CombiMix
Гидрострелка. Принцип работы, назначение и расчеты.
Бойлер косвенного нагрева накопительный. Принцип работы.
Расчет пластинчатого теплообменника
Рекомендации по подбору ПТО при проектировании объектов теплоснабжения
О загрязнение теплообменников
Водонагреватель косвенного нагрева воды
Магнитный фильтр – защита от накипи
Инфракрасные обогреватели
Радиаторы. Свойства и виды отопительных приборов.
Виды труб и их свойства
Незаменимые инструменты сантехника
Интересные рассказы
Страшная сказка о черном монтажнике
Технологии очистки воды
Как выбрать фильтр для очистки воды
Поразмышляем о канализации
Очистные сооружения сельского дома
Советы сантехнику
Как оценить качество Вашей отопительной и водопроводной системы?
Профрекомендации
Как подобрать насос для скважины
Как правильно оборудовать скважину
Водопровод на огород
Как выбрать водонагреватель
Пример установки оборудования для скважины
Рекомендации по комплектации и монтажу погружных насосов
Какой тип гидроаккумулятора водоснабжения выбрать?
Круговорот воды в квартире
фановая труба
Удаление воздуха из системы отопления
Гидравлика и теплотехника
Введение
Что такое гидравлический расчет?
Физические свойства жидкостей
Гидростатическое давление
Поговорим о сопротивлениях прохождении жидкости в трубах
Режимы движения жидкости (ламинарный и турбулентный)
Гидравлический расчет на потерю напора или как рассчитать потери давления в трубе
Местные гидравлические сопротивления
Профессиональный расчет диаметра трубы по формулам для водоснабжения
Как подобрать насос по техническим параметрам
Профессиональный расчет систем водяного отопления. Расчет теплопотерь водяного контура.
Гидравлические потери в гофрированной трубе
Теплотехника. Речь автора. Вступление
Процессы теплообмена
Тплопроводность материалов и потеря тепла через стену
Как мы теряем тепло обычным воздухом?
Законы теплового излучения. Лучистое тепло.
Законы теплового излучения. Страница 2.
Потеря тепла через окно
Факторы теплопотерь дома
Начни свое дело в сфере систем водоснабжения и отопления
Вопрос по расчету гидравлики
Конструктор водяного отопления
Диаметр трубопроводов, скорость течения и расход теплоносителя.
Вычисляем диаметр трубы для отопления
Расчет потерь тепла через радиатор
Мощность радиатора отопления
Расчет мощности радиаторов. Стандарты EN 442 и DIN 4704
Расчет теплопотерь через ограждающие конструкции
Найти теплопотери через чердак и узнать температуру на чердаке
Подбираем циркуляционный насос для отопления
Перенос тепловой энергии по трубам
Расчет гидравлического сопротивления в системе отопления
Распределение расхода и тепла по трубам. Абсолютные схемы.
Расчет сложной попутной системы отопления
Расчет отопления. Популярный миф
Расчет отопления одной ветки по длине и КМС
Расчет отопления. Подбор насоса и диаметров
Расчет отопления. Двухтрубная тупиковая
Расчет отопления. Однотрубная последовательная
Расчет отопления. Двухтрубная попутная
Расчет естественной циркуляции. Гравитационный напор
Расчет гидравлического удара
Сколько выделяется тепла трубами?
Собираем котельную от А до Я…
Система отопления расчет
Онлайн калькулятор Программа расчет Теплопотерь помещения
Гидравлический расчет трубопроводов
История и возможности программы – введение
Как в программе сделать расчет одной ветки
Расчет угла КМС отвода
Расчет КМС систем отопления и водоснабжения
Разветвление трубопровода – расчет
Как в программе рассчитать однотрубную систему отопления
Как в программе рассчитать двухтрубную систему отопления
Как в программе рассчитать расход радиатора в системе отопления
Перерасчет мощности радиаторов
Как в программе рассчитать двухтрубную попутную систему отопления. Петля Тихельмана
Расчет гидравлического разделителя (гидрострелка) в программе
Расчет комбинированной цепи систем отопления и водоснабжения
Расчет теплопотерь через ограждающие конструкции
Гидравлические потери в гофрированной трубе
Гидравлический расчет в трехмерном пространстве
Интерфейс и управление в программе
Три закона/фактора по подбору диаметров и насосов
Расчет водоснабжения с самовсасывающим насосом
Расчет диаметров от центрального водоснабжения
Расчет водоснабжения частного дома
Расчет гидрострелки и коллектора
Расчет Гидрострелки со множеством соединений
Расчет двух котлов в системе отопления
Расчет однотрубной системы отопления
Расчет двухтрубной системы отопления
Расчет петли Тихельмана
Расчет двухтрубной лучевой разводки
Расчет двухтрубной вертикальной системы отопления
Расчет однотрубной вертикальной системы отопления
Расчет теплого водяного пола и смесительных узлов
Рециркуляция горячего водоснабжения
Балансировочная настройка радиаторов
Расчет отопления с естественной циркуляцией
Лучевая разводка системы отопления
Петля Тихельмана – двухтрубная попутная
Гидравлический расчет двух котлов с гидрострелкой
Система отопления (не Стандарт) – Другая схема обвязки
Гидравлический расчет многопатрубковых гидрострелок
Радиаторная смешенная система отопления – попутная с тупиков
Терморегуляция систем отопления
Разветвление трубопровода – расчет
Гидравлический расчет по разветвлению трубопровода
Расчет насоса для водоснабжения
Расчет контуров теплого водяного пола
Гидравлический расчет отопления. Однотрубная система
Гидравлический расчет отопления. Двухтрубная тупиковая
Бюджетный вариант однотрубной системы отопления частного дома
Расчет дроссельной шайбы
Что такое КМС?
Конструктор технических проблем
Температурное расширение и удлинение трубопровода из различных материалов
Требования СНиП ГОСТы
Требования к котельному помещению
Вопрос слесарю-сантехнику
Полезные ссылки сантехнику
—
Сантехник – ОТВЕЧАЕТ!!!
Жилищно коммунальные проблемы
Монтажные работы: Проекты, схемы, чертежи, фото, описание.
Если надоело читать, можно посмотреть полезный видео сборник по системам водоснабжения и отопления
infobos.ru
