Комбинированная система отопления. Радиаторы и теплый пол, схема

Создание комфортного микроклимата – главная задача любого типа отопления. В нашей стране длительное время отопление делалось традиционными способами – печками и твердотопливными или газовыми котлами. Сегодня все более популярными становятся системы теплых полов, они имеют несомненные преимущества перед традиционными способами обогрева помещений. Но есть у них, к сожалению, и существенные недостатки, не позволяющие считать такой метод полностью универсальным. Умелое и технически обоснованное сочетание традиционных технологий с современными позволило создать лучший метод обогрева помещения – комбинированный.

Радиаторы и теплый пол

Содержание статьи

Где можно использовать комбинированные системы отопления

Комбинированные системы отопления имеют технические особенности, ограничивающие сферы использования. Каким требованиям должны отвечать помещения?

Наличие водяного отопления

Это главное условие монтажа. Системы теплых полов можно подключать двумя способами.

  1. К существующим отопительным котлам.
    Преимущества такого решения – уменьшение сметной стоимости оборудования, сокращение времени монтажа. Недостаток – дополнительное отопление не может функционировать в автономном режиме. Это становится причиной увеличения расхода тепловой энергии, эффективность использования теплого пола понижается.
  2. Устанавливать отельные котлы для обогрева пола. Недостаток – значительное возрастание стоимости. Преимущества – полная автономность, теплые полы можно использовать для незначительного обогрева помещений в случае кратковременного или незначительного понижения температуры на улице.

Отопительные котлы

В многоквартирных домах имеются свои индивидуальные требования: существующая инженерная система отопления должна позволять подключать отопление полов, требуется разрешение на монтаж оборудования от управляющих организаций.

Соответствие электрических коммуникаций новым показателям по мощности

Условие касается только тех случаев, когда в качестве дополнительного обогрева помещения используются электрические полы

. Мощность квадратного метра нагревательных элементов колеблется в пределах 150–200 Вт, с учетом площади помещений суммарная мощность достигает больших значений. Не все электрические проводки выдерживают значительное увеличение нагрузки, кроме того, нужно монтировать отдельную предохранительную электрическую арматуру.

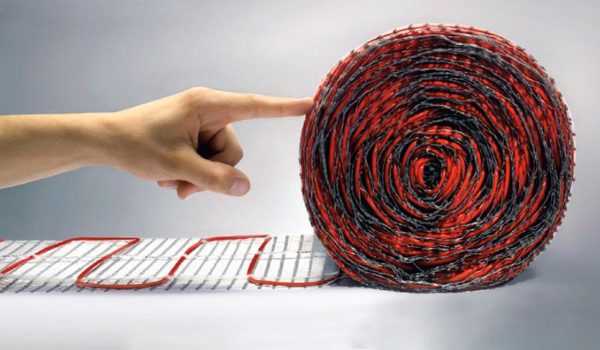

Электрический теплый пол

И еще одна проблема. В некоторых случаях для подключения потребуется разрешение владельцев электрических сетей. А выдают они его не всегда, нередко отказывают под различными предлогами: не позволяют технические возможности трансформаторной подстанции, не приспособлены воздушные и кабельные линии и т. д.

Мощность тёплых полов

Требования к напольным покрытиям

Несмотря на то что производители рекомендуют устанавливать системы обогрева пола на все виды финишных покрытий, теплотехники и профессиональные строители имеют другое мнение. Какие реальные ограничения выдвигают специалисты?

  1. Показатели теплопроводности финишного покрытия.
    Чем выше теплопроводность, тем быстрее передается тепловая энергия от теплоносителей в помещение, тем меньше потери, тем эффективнее обогрев пола. С учетом этих базовых данных теплые полы рекомендуется монтировать под керамическими плитками, искусственным камнем, обыкновенным без утеплителей линолеумом. Соответственно, системы под деревянными и утепленными финишными половыми покрытиями монтировать нецелесообразно.

    Теплый пол рекомендуют укладывать под плитку

  2. Материал изготовления половых покрытий. Не рекомендуется подогревать полы из штучного паркета, клееных и натуральных досок. Кроме низких параметров теплопроводности, эти материалы крайне негативно реагируют на высокую температуру и колебание влажности. Пиломатериалы неизбежно рассыхаются, в них появляются трещины. Половые покрытия приходится часто менять, а это большие финансовые потери.

    Штучный паркет — не лучшее финишное покрытие для теплого пола

Еще одно предостережение. Системы подогрева должны постоянно контактировать с холодным воздухом, за счет конвекции происходит теплообмен и одновременно исключается перегрев оборудования.

Не стоит устанавливать дополнительный обогрев в помещениях с большим количеством мебели, стоящей непосредственно на полу или комнатах, где в дальнейшем может меняться их расположение.

Оптимальный вариант – предусмотреть возможность комбинированной системы отопления на стадии проектирования здания. В случае установки оборудования в эксплуатирующихся помещениях лучше получить консультацию у специалистов, узнать о необходимых разрешениях и только после этого приступать к установке различных систем и дополнительного оборудования.

Лучше всего проектировать систему отопления на стадии строительства дома

По каким критериям выбирать котлы

Довольно сложный вопрос, для принятия правильного решения нужно на нем остановиться более подробно. С точки зрения монтажа дополнительных систем отопления технические показатели котлов не имеют большого значения, все они генерируют тепловую энергию в достаточном количестве, что дает возможность подключать системы. Но на практике не все так просто. Какие существуют отопительные котлы?

Тип котлаТехнические параметры

Газовый

Оптимальный выбор для комбинированных систем отопления. Может работать полностью в автоматическом режиме, имеет отличные показатели КПД. В реализации есть товары, отличающиеся по размерам, способу монтажа (напольный и настенный), тепловой мощности, количеству контуров (одно- и двухконтурные), установленному электрооборудованию и арматуры. Широкий диапазон технических параметров и стоимости позволяет всем покупателям выбрать подходящий для себя вариант. Единственная проблема – не во всех регионах нашей страны есть газовые магистрали.

Электрический

Современный котел, полностью отвечает жестким требованиям по технике безопасности, степени автоматизации и эффективности. Может подключаться к системам «умный дом», что существенно улучшает параметры микроклимата в помещениях и экономит энергоносители. Имеет два недостатка. Первый всем известен – большая мощность выдвигает особые требования к электропроводке, необходимы согласования с контролирующими организациями. Второй недостаток известен только практикам. Нагрев воды осуществляется специальным элементом теном, площадь его поверхности незначительна.
Во многих регионах вода очень жесткая, на нагревательном элементе откладываются твердые соли. Толщина отложений всего в один миллиметр понижает коэффициент полезного действия примерно на 5–10%. Кроме того, из-за них ухудшается процесс теплообмена между нагревателем и водой, температура его нагрева превышает критическую, это становится причиной быстрого выхода устройства из строя. Что касается различных фильтров очистки воды от растворов солей, то их фактические возможности очень далеки от рекламируемых.

Твердотопливный

Чаще всего используется на дачах или в загородных поселках, в которых отсутствует природный газ. Современные модели увеличивают время горения топлива, что упрощает эксплуатацию котла. Но подключать их к системам комбинированного отопления не рекомендуется из-за сложности регулировки температуры теплоносителей.

Все современные твердотопливные котлы имеют еще один существенный недостаток, о нем не упоминают производители.

Проблемы твердотопливных котлов

Почему профессионалы настоятельно не рекомендуют подключать к комбинированным системам обогрева твердотопливные котлы? Мы не будем останавливаться на том, что температура нагрева теплоносителя зависит не от пожеланий жильцов, а от физических характеристик и параметров горения топлива, это понимает большинство потребителей. Твердотопливные котлы имеют еще один неприятный недостаток.

Увеличения коэффициента полезного действия можно добиться одним способом – увеличить количество передаваемой энергии топлива (огня и дыма) емкости с водой. Достигается это путем увеличения площади поверхности контакта и длительности передачи энергии. Размеры емкости имеют прямое влияние на габариты котла, злоупотреблять этим параметром нельзя. Для повышения теплоотдачи конструкторы дополнительно замедляют процесс горения за счет ограничения подачи к топливу кислорода, так оно горит длительный период времени. Но уменьшение кислорода автоматически уменьшает тягу и температуру дыма.

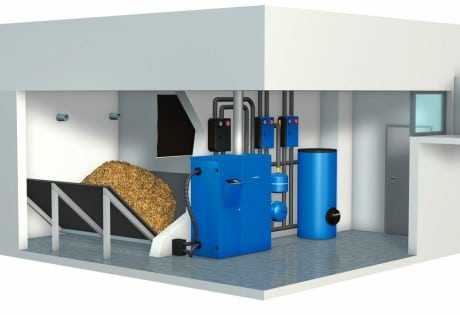

Котел длительного горения на твердом топливе

Все виды твердого топлива в результате горения продуцируют много пепла и сажи, при недостатке кислорода их количество еще более увеличивается. Топливо имеет определенную влажность, при горении выделяется пар. Пар конденсируется на стенках дымохода, к нему прилипает сажа и со временем тяга полностью исчезает. Такая ситуация может стать причиной трагических возникновения ситуаций.

Скопление сажи на внутренних стенках дымохода

Важно. Для твердотопливных котлов есть один важный показатель. Температуры дыма на выходе их дымохода не может быть ниже +120°С, при таких условиях трубы не забиваются. Ни один из существующих твердотопливных котлов не удовлетворяет это требование.

В домах с обыкновенным печным отоплением дымоходы периодически прочищаются сильным горением, в современных закрытых отопительных системах так сделать нельзя. Вода может закипеть, а установленные расширители закрытого типа. Как следствие – разрыв пластиковых труб, котла или нарушение герметизации фитингов.

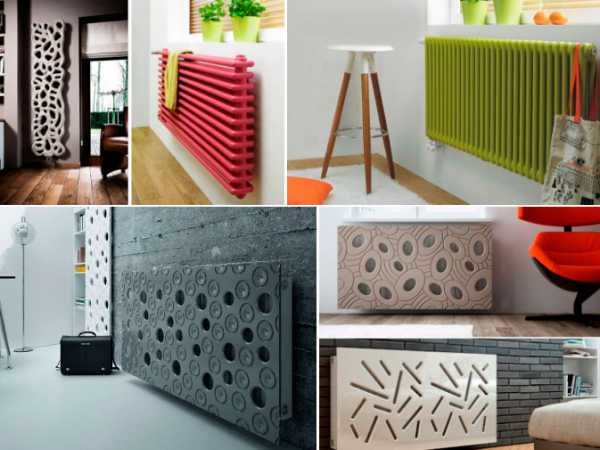

Отопительные радиаторы

Технические параметры отопительных радиаторов оказывают заметное влияние на эффективность всей системы.

Вид радиаторовТехнические и эксплуатационные параметры

Чугунные

Традиционные, но устаревшие элементы, имеют большие размеры и вес. Выдерживают рабочее давление до 10 атм., тестовое более 15 атм. Срок службы – не менее 50 лет, есть возможность изменять количество секций одной батареи. Совместимы со всеми стандартными трубопроводами, теплоотдача в пределах 120 Вт, но этот показатель может существенно изменяться в зависимости от количества слоев краски и толщины пыли. Минусы – некрасивый дизайн, особенности технологического процесса производства не позволяются создавать современный внешний вид.

Алюминиевые

Имеют небольшой вес и большую теплоотдачу. Рабочее давление до 12 атм., имеют более современный дизайн. Количество секций может изменяться с учетом размеров помещений. По стоимости существенно превосходят чугунные.

Биметаллические

Основной металл – алюминий, трубки из стали (повышается устойчивость к высокому давлению). Самые дорогие радиаторы, имеют отличный дизайн.

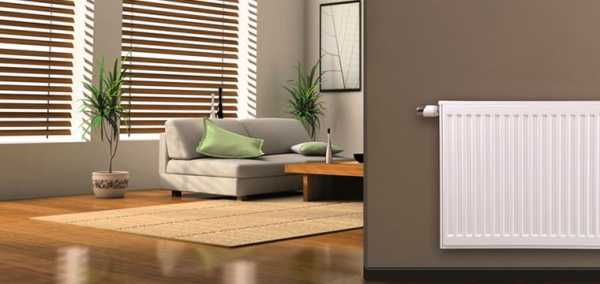

Стальные (панельные)

В настоящее время применяются довольно редко. Преимущества – невысокая стоимость. Недостаток – велика вероятность появления протечек в некачественных сварных швах, небольшая площадь теплопередачи. Еще один недостаток – стальные радиаторы имеют стандартные размеры.

Практический совет. Выбирайте радиаторы с самой большой площадью обогрева, все остальные преимущества – рекламные ходы производителей. Коэффициент всех без исключения металлов и сплавов почти одинаковый, незначительная разница никакой заметной роли не играет.

Виды систем для обогрева пола

Есть две принципиально разные системы, рассмотрим их сильные и слабые стороны. Выбор схемы повлияет на комфортность пребывания в жилых помещениях, имейте это в виду во время принятия решения, учитывайте не только технические параметры различных схем, но и особенности помещений и существующих отопительных систем.

Водяной теплый пол

Позволяет получать равномерный подогрев пола, совместим с некоторыми существующими системами отопления домов старой застройки. К недостаткам относится сложность оборудования и монтажных работ и высокая сметная стоимость. Кроме того, водяная система уменьшает высоту помещения минимум на 10 см за счет бетонной стяжки. Для создания монтажной схемы помещение разбивается на отдельные участки с учетом размеров и конфигурации пола, каждый контур должен иметь примерно одинаковую длину труб, в противном случае нагрев будет неравномерным по площади. В зависимости от технологии строительства водяной пол может иметь несколько схем монтажа.

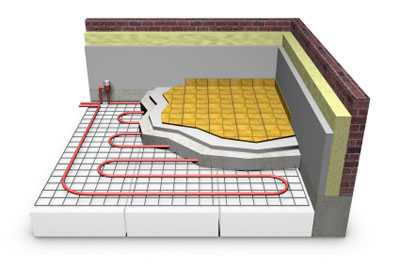

  1. По бетонному основанию. Состоит из слоя теплоизоляции по бетонному основанию, металлической сетки для укладки труб, трубопроводов, верхней стяжки и финишного полового покрытия.

    Укладка пенополистирола

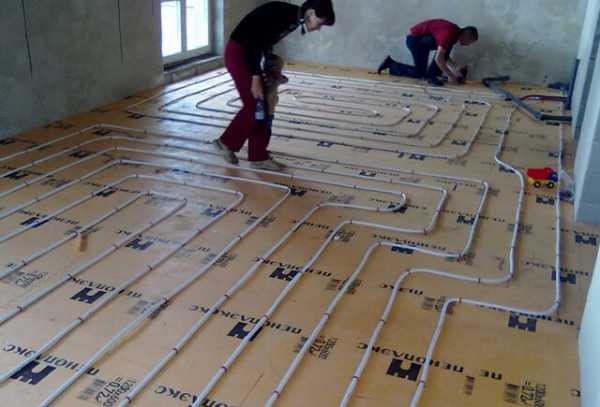

    Разводка труб

    Укладка сетки

    Крепление трубы к сетке

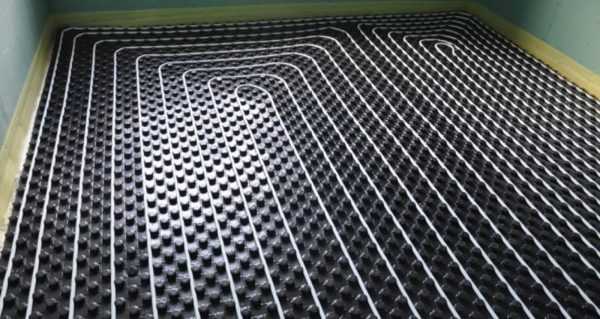

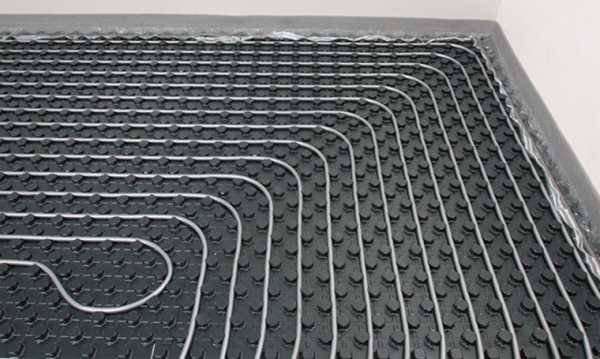

  2. Полистирольная. Более современный метод укладки водяного теплого пола, цементно-песчаной стяжки делать нет надобности. На теплоизоляционный слой укладываются специальные полистирольные плиты с местами для фиксации пластиковых трубопроводов. Готовая разводка накрывается гипсоволоконными плитами, на которые укладывается финишное половое покрытие.

    Маты IPS, укладка

    Маты для теплого водяного пола

Общий недостаток водяного подогрева пола – аварийные ситуации имеют очень серьезные последствия. Наиболее сложные элементы водяного теплого пола смесительный узел и коллектор.

Описание видов смесительных узлов

Смесительный узел обеспечивает постоянную и сбалансированную циркуляцию нагретой воды по уложенным контурам, изменяет скорость движения, самостоятельно поддерживает заданную температуру нагрева пола и теплоносителя. В зависимости от конструкционных особенностей может иметь несколько видов:

  • с последовательным соединением водяного насоса и двухходовым термоклапаном;
  • с последовательным соединением водяного насоса и трехходовым термоклапаном;
  • с последовательным соединением водяного насоса, трехходовой термоклапан функционирует со сходящимися в одном узле потоками;
  • с параллельным присоединением водяного насоса, термоклапан двухходовой;
  • водяной насос подсоединен параллельно, термоклапан трехходовой.

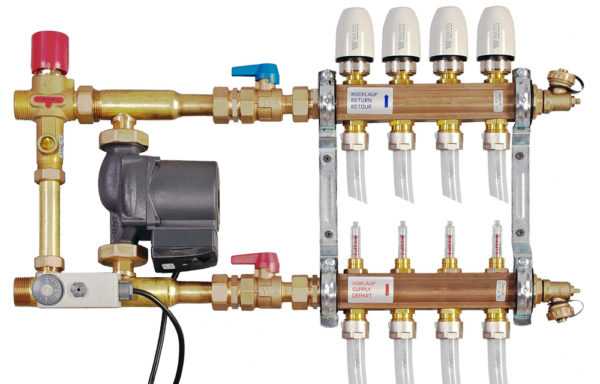

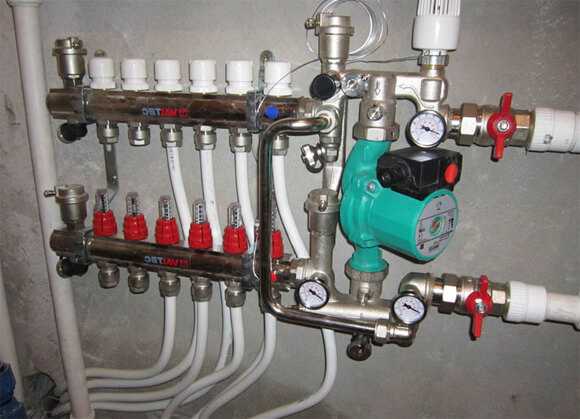

Смесительный узел для теплого пола

Каждая схема имеет свои особенности, подбор осуществляется с учетом технических параметров и количества контуров подогрева.

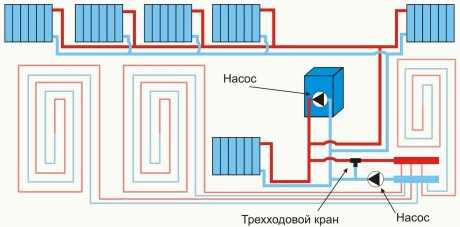

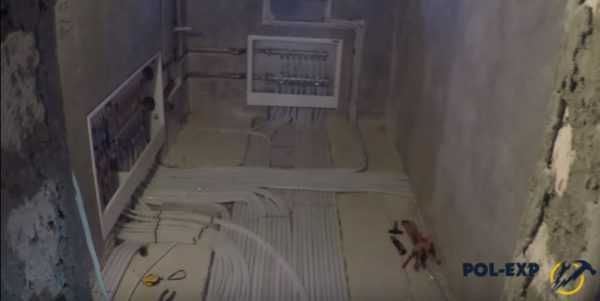

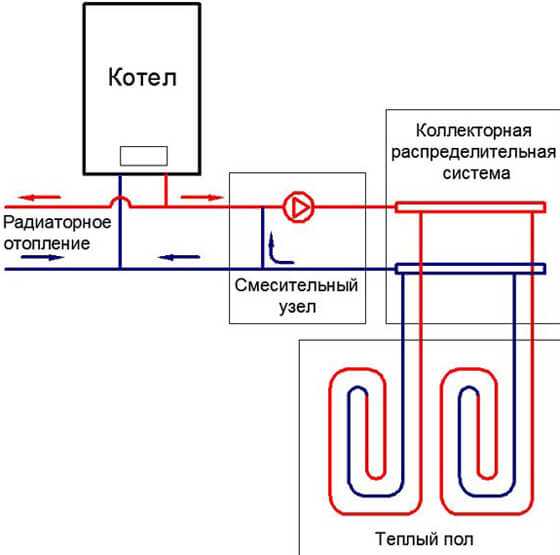

Разводка труб для радиаторов и теплого водяного пола

Видео — Комбинированные системы отопления и их подключение

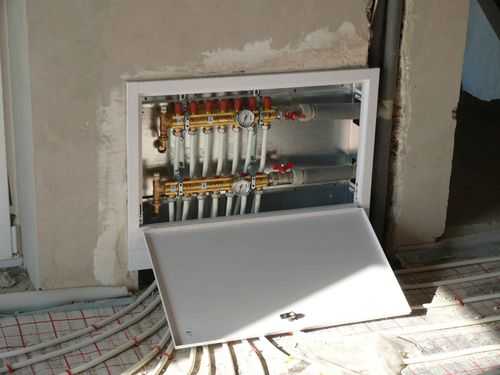

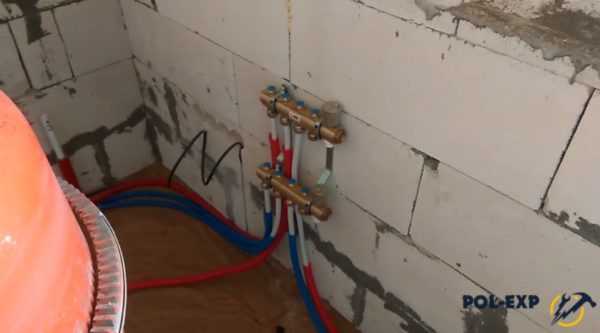

Распределительные коллекторы

Предназначены для подключения в одном месте всех отопительных устройств системы подогрева пола. В зависимости от номенклатуры и количества дополнительного специального оборудования могут быть простыми и усовершенствованными. Простые не имеют никакой арматуры и служат только для соединения фитингов. Усовершенствованные имеют датчики контроля, устройства исполнения, измерительные приборы и т. д.

Электрический и инфракрасный теплый пол

В электрических системах проводка делается кабелями, нагревающими половые покрытия. Этот вариант считается устаревшим, компании-производители предлагают более современное решение теплых полов с использованием электроэнергии – инфракрасные. Для подогрева применяются специальные пленки с карбоновыми нагревательными элементами.

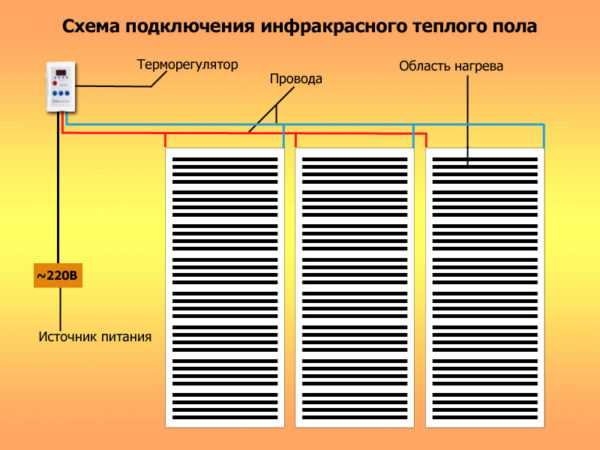

Инфракрасный теплый пол

Преимущества теплых полов с подогревом электроэнергией – простота монтажа и отсутствие мокрых этапов.

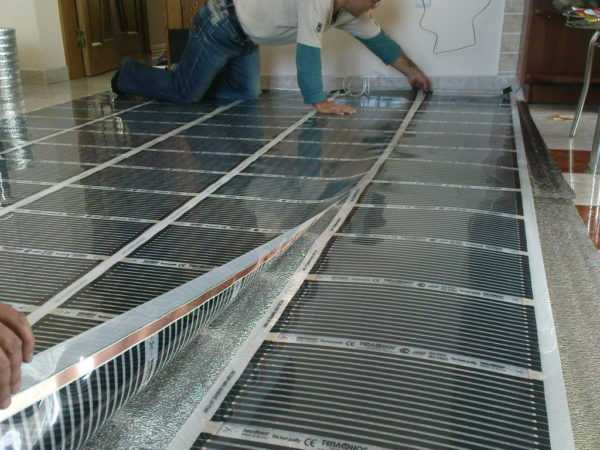

Монтаж инфракрасного теплого пола

Еще одно достоинство – терморегулятор можно установить в любом незаметном месте, габариты устройства всего несколько сантиметров.

Установка терморегулятора

Крепление подключенного терморегулятора

Для подогрева помещений требуется, чтобы нагреватели имели максимальную мощность в пределах 100 Вт на квадратный метр, а среднее значение потребляемой мощности 20–40 Вт. Такие эксплуатационные характеристики существенно упрощают процесс монтажа, незначительное увеличение потребления электрической энергии часто не требует предварительных согласований с владельцами компаний. Именно для этого варианта дадим пошаговую инструкцию установки.

Монтаж электрического подогрева пола в комбинированной системе отопления

В дополнение к основной системе отепления будет устанавливаться теплый пол с электроподогревом под керамическую плитку. Мы уже упоминали, что это оптимальный по всем показателям вариант. Принимаем во внимание, что слой теплоизоляции уже установлен.

Инструменты для работы

Шаг 1. Подсчитайте площадь помещения и купите систему теплого пола. Конкретная марка не имеет значения, все ответственные производители выпускают товары с похожими техническими характеристиками. Проверьте комплектность оборудования, изучите прилагаемую инструкцию.

Комплект теплого пола

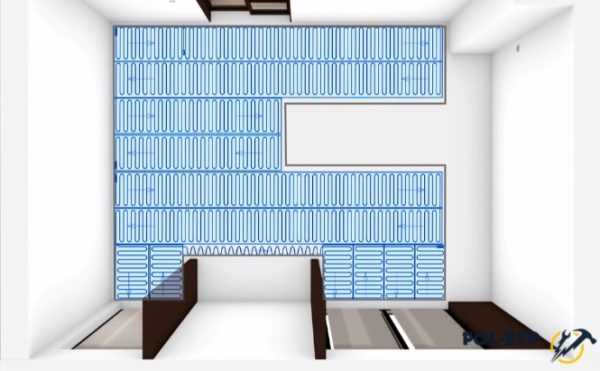

Шаг 2. Нарисуйте схему помещения с учетом расположения мебели и крупногабаритной бытовой техники. Продумайте раскрой отопительных пластин.

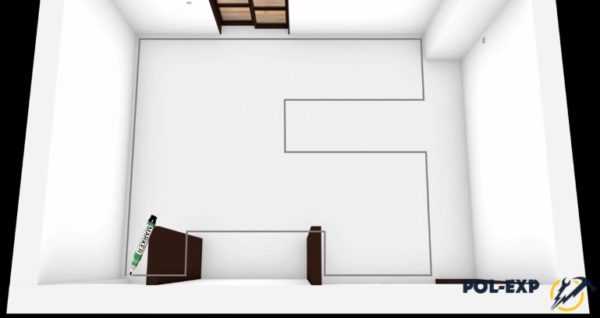

Схема помещения

По схеме будут уложены нагревательные элементы

Важно. Перед тем как начинать разрезать маты, ознакомьтесь с рекомендациями производителей. Неправильное разрезание может их полностью испортить.

Шаг 3. Подготовьте отверстие в стене под пульт управления системой, оно может располагаться в любом удобном месте. Но следует попытаться уменьшить расстояние от разводки для запитки, во время определения места монтажа пульта управления продумайте способ подключения питания. Одновременно сделайте канавки для подвода кабелей и датчика. Работать можно при помощи электрического перфоратора или вручную зубилом и молотком.

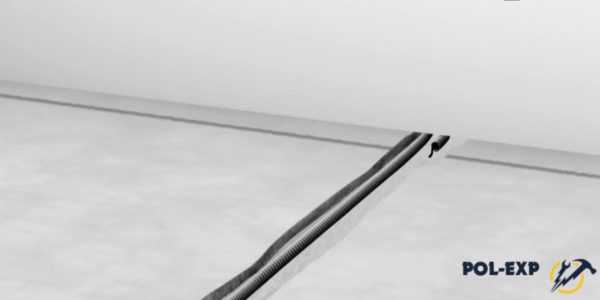

Штроба и коробка

Шаг 4. Временно при помощи гипсового раствора закрепите коробку пульта, подведите к ней гофрированные шланги электрических кабелей и установки датчика температуры. При этом имейте в виду, что датчик не может располагаться непосредственно у нагревающих элементов, такое положение будет искажать измерения.

Укладка гофрированных шлангов с датчиками

Штроба заделана раствором

Шаг 5. Уберите с поверхности пола пыль и строительный мусор. Для увеличения прочности поверхности стяжки можно ее прогрунтовать, выбирайте составы глубокого проникновения.

Нанесение грунтовки

Шаг 6. С учетом предварительно нарисованного эскиза раскладки нагревательных элементов разрежьте их и положите на основание. Работы выполняйте очень внимательно, не повредите токопроводящие элементы.

Укладка и разрезание нагревательных элементов

Полотно развернуто, продолжается укладка. Общий провод не поврежден

Практический совет. Если на участок пола нельзя уложить провода в сетке, то их можно растянуть волнообразно и зафиксировать положение скотчем.

Провод зафиксирован скотчем

Шаг 7. Присоедините к концевикам контакты для подключения питания. Для того чтобы концевики не выступали над плоскостью пола, под них нужно сделать небольшие углубления.

Подключен провод. В подложке сделано углубление

Шаг 8. Подведите кабели питания к коробке пульта управления. Рекомендуется их прокладывать под плинтусами, в этих местах они не будут перегреваться.

Кабели подведены к коробке

Шаг 9. Установите в гофрированную трубу датчик температуры и заведите его провод в коробку.

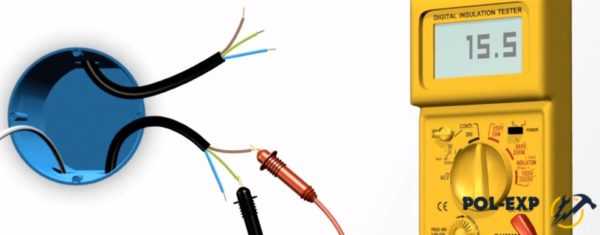

Шаг 10. При помощи тестера проверьте надежность и правильность всех соединений. Помните, что по европейским стандартам цвет изоляции провода заземления желтый с зеленой продольной полосой. Сопротивление изоляции должно быть не менее 10 мΩ, прозвоните ее омметром.

Проверка тестером

Проверка омметром



Шаг 11. Согласно прилагаемой схеме подключите все провода к пульту управления. На короткое время подайте питание и проверьте работоспособность всех элементов, отключите питание, подождите, пока нагревательные элементы полностью остынут.

Подключение терморегулятора

Шаг 12. Закройте систему тонким слоем наливного пола.

Заливка наливного пола

Пол отделан керамической плиткой

Включение комбинированной системы делайте в зависимости от температуры в помещении и климатических условий на улице.

Видео — Комбинированная система отопления. Радиаторы и теплый пол, схема

pol-exp.com

радиаторы плюс теплый пол (схемы, инструкции) » Аква-Ремонт

Тепловой комфорт – главное, что беспокоит владельцев домов зимой и в межсезонье. В последние годы все популярнее становится комбинированное отопление: радиаторы плюс теплый пол. Такая система максимально эффективна, удобна в эксплуатации, безотказна. Установив ее, хозяин дома расширяет собственные возможности: становится легче управлять температурным режимом, на случай неполадок всегда есть резервный вариант, а суммы за отопление не выше привычных. При правильном выборе схемы, источников энергии и отопительных приборов можно добиться существенной экономии на оплате счетов за энергоносители.

Где можно делать комбинированные системы?

Если правильно выбрано напольное покрытие и тип системы теплого пола, то комбинированное отопление можно монтировать в помещениях любого назначения и зданиях любой этажности. Это отличный вариант для двухэтажных жилых домов. При обустройстве теплого пола на первом этаже потоки теплого воздуха поднимаются вверх, прогревают весь этаж и перекрытия, служащие полом для комнат на втором этаже, где установлены радиаторы.

В качестве напольного покрытия для теплого пола первого этажа лучше всего использовать керамическую плитку. Для спален на втором этаже можно выбрать любое покрытие. Если установить терморегуляторы, то будет легко поддерживать нужный температурный режим в зависимости от времени суток. Например, днем можно устанавливать более низкую температуру, а в вечернее и ночное время – более высокую.

Примерная схема комбинированного отопления двухэтажного дома. Предполагается, что теплый пол будет смонтирован только на первом этаже, а второй будет отапливаться радиаторами. Возможны и другие варианты

Идеальный вариант – если обустройство комбинированной системы изначально заложено в проект многоквартирного дома. Но, как правило, такой идеал недостижим, приходится отталкиваться от реалий, учитывать ограничения. В квартирах нельзя обустраивать водяные теплые полы, если теплоноситель планируется брать от централизованных систем тепло-, водоснабжения, но при этом можно устанавливать системы с теплообменниками.

Для организации водяного напольного отопления в квартире требуется согласовать проект с компетентными службами. Это дополнительные временные затраты. Важно также определиться с видом покрытия, которое будет постелено на теплые полы. Специалисты рекомендуют ламинат или плитку. Паркет и ковролин непригодны для водяных теплых полов. Они являются хорошими теплоизоляторами и снижают эффективность работы системы.

Линолеум – вариант, который имеет смысл рассматривать только в том случае, если есть финансовая возможность купить по-настоящему качественный материал. Дешевые виды линолеума изготавливают из синтетического сырья. При нагревании материал может выделять токсичные вещества в атмосферу. Это потенциально опасно для здоровья людей, проживающих в квартире.

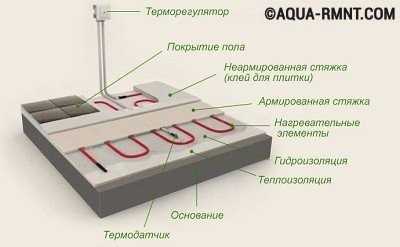

В квартирах многоэтажек нередко устанавливают электрические теплые полы как дополнение к централизованной системе отопления с радиаторами. Принимая такое решение, владельцу следует оценить, насколько электропроводка способна выдержать дополнительную нагрузку

Вам также будет полезен материал о вариантах разводки системы отопления в доме: https://aqua-rmnt.com/otoplenie/razvodka-otopitelnoj-sistemy/sxema-otopleniya-v-chastnom-dome.html.

Какие отопительные приборы выбрать?

Для газифицированных населенных пунктов этот вопрос не актуален, поскольку газ был и остается самым дешевым и доступным топливом. Установка качественного конденсационного котла решает проблему. А вот в местностях, где поблизости нет магистрали, выбор обычно сводится к твердому или жидкому топливу.

Сжиженный газ, как показывает практика, не выход, т.к. отопление обходится слишком дорого независимо от того, насколько экономичным будет котел. Но «для подстраховки» можно приобрести газовую модель, которую легко переоборудовать под отопление сжиженным газом, просто сменив форсунку.

Если у владельца дома есть возможность покупать солярку ниже рыночной стоимости, то жидкотопливный котел – хороший вариант для отопления дома большой площади. Если же такой возможности нет, то лучше всего остановиться на твердотопливном котле длительного горения.

При проектировании схемы отопления с теплым полом и радиаторами нужно учитывать, что напольный обогрев более экономичен. Но это не значит, что радиаторы бесполезны. Их задача – создавать тепловую завесу возле окон и предотвращать остывание дома. При правильном выборе элементов системы и продуманном контроле отопление будет максимально эффективным и при этом относительно недорогим.

Конденсационный котел – самое выгодное решение для частного дома. КПД устройств существенно выше привычных котлов, а топливо расходуется экономнее. Конденсационные модели энергозависимы, т.к. оснащены системами электронного розжига. Дополнительно отопление оборудуют насосами для принудительной циркуляции теплоносителя

Водяной или электрический пол – что лучше?

Если рассматривать системы с точки зрения эффективности, то они примерно одинаковы при условии, что спроектированы и смонтированы без грубых ошибок. Главный вопрос – стоимость систем. Оборудование водяного теплого пола обходится дороже электрического, но в эксплуатации эти системы дешевле.

Вопросы покупки и монтажа решаются только один раз, а за отопление приходится платить по 7 месяцев в году. Поэтому многие владельцы частных домов делают выбор в пользу водяных систем. Самый рациональный вариант – установка газового конденсационного котла, водяного пола и радиаторов отопления с высокими показателями теплоотдачи.

В многоквартирных домах с централизованным отоплением проектирование и обустройство водяного пола сопряжено с определенными трудностями, а стоимость установки и эксплуатации системы зависит от выбранной схемы.

Хозяева квартир в многоэтажках чаще подключают электрический теплый пол – двужильный электрокабель, карбоновые маты или инфракрасную пленку. Благо, на современном рынке отопительного оборудования можно найти приемлемые варианты. Дополнительный плюс электрического напольного обогрева – простой монтаж.

Обустройство двухтрубной системы отопления требует существенных финансовых затрат на материалы и комплектующие, поэтому многие владельцы домов проектируют однотрубные. Они тоже справляются со своими функциями, но если дом большой, лучше не экономить на системе обогрева

Монтаж карбонового пола в квартире – видеоинструкция

В квартирах с централизованным радиаторным отоплением нередко монтируют карбоновые полы. Их выбирают из-за простоты установки и экономичности. Как уложить карбоновый пол в квартире, показано в видеоинструкции, приложенной ниже:

Теплый пол в двухэтажном доме – учебный фильм

Как сделать теплый пол в 2-х этажном доме, можно узнать из учебного фильма:

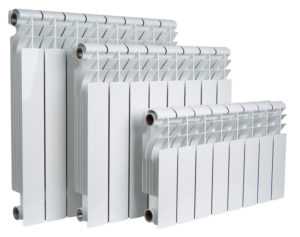

Несколько слов о выборе радиаторов

Самые «модные» радиаторы – биметаллические и алюминиевые. Они отличаются хорошей теплоотдачей, хорошо выглядят, а биметалл еще и прослужит многие годы. Сталь уступает алюминию и биметаллу по всем показателям, а вот старый добрый чугун – вполне приемлемый вариант. При выборе следует ориентироваться не только на показатели теплоотдачи, но и на устойчивость материалов к коррозии, долговечность.

Проще всего выбрать радиаторы для частного дома с автономным отоплением. Владелец может сам контролировать качество теплоносителя, а мощных гидравлических ударов в системе не бывает. Для дома можно выбрать любой вид радиаторов. Чугунные – дешевле и долговечнее, но более сложные монтаже и менее экономичные. Алюминий обойдется дороже и прослужит меньше, зато приборы из него теплоэффективны и очень красивы.

Если планируется комбинированная система в доме или квартире с централизованным отоплением, то выбор невелик – либо биметалл, либо чугун. Отопительные приборы из этих материалов достойно справляются с гидроударами и воздействием химически активного теплоносителя.

Если средства позволяют, лучше остановиться на биметаллических моделях. Лучшие европейские бренды – Sira, Global Style, Radena, Regulus-system. Радиаторы этих торговых марок адаптированы для рынка стран СНГ. Среди российских производителей Rifar вне конкуренции. Все модели собраны из качественных материалов по западным технологиям. Особенно популярна модель Rifar Monolit, по характеристикам не уступающая лучшим «итальянцам», зато гораздо более дешевая.

Благодаря удачному сочетанию материалов биметаллические модели долговечны, устойчивы ко всем видам воздействий и эффективны. При включении отопления они почти сразу начинают отдавать тепло, т.к. объем теплоносителя небольшой и корпус прогревается почти мгновенно. «Бонус» — стильный внешний вид

Трубы для теплого пола и подключения радиаторов

Для водяного теплого пола лучше выбрать трубы из сшитого полиэтилена. Их продают в бухтах, что упрощает транспортировку. Они удобны в монтаже, прочны и долговечны. Трубы из сшитого полиэтилена можно монтировать в стяжку. Их не обязательно прокладывать строго по прямой, поскольку изделия гибкие.

Преимущества полипропиленовых труб для подключения радиаторов – дешевизна и удобство установки. Для монтажа понадобятся специальные насадки, фаскосниматель, аппарат для раструбной сварки. Если выбраны трубы с алюминиевым армированием, то понадобится еще и шейвер. Для обустройства системы нужна также запорная арматура.

Во время установки полипропиленовых труб важно правильно нагревать сами трубы и фитинги. При перегреве можно материал деформируется и утрачивает свои свойства. Существуют специальные таблицы, по которым можно определить оптимальное время нагрева труб

Если вы ещё не определились, какое отопление сделать у себя в доме, обратите внимание на материал про однотрубную систему, её плюсы и минусы, технология монтажа: https://aqua-rmnt.com/otoplenie/razvodka-otopitelnoj-sistemy/odnotrubnaya-sistema-otopleniya.html.

Обустройство системы с газовым котлом

Главная сложность – организация разводки по двум контурам с разной температурой теплоносителя. Наиболее рациональные варианты – последовательное подключение или гидрострелка. Последовательное подключение более экономично, а гидрострелка – практична, т.к. ее использование позволит добиться оптимальной работы конденсационного котла. В контур теплого пола будет поступать теплоноситель более низкой температуры, чем в радиаторы.

Температура отопительных приборов регулируется автоматически, по мере их остывания в каждом из контуров должны запускаться циркуляционные насосы. Чтобы остановить работу одного из контуров, достаточно отключить насос. Для минимальной инерционности системы выбирают трубы с маленьким внутренним сечением, оптимально – 20 мм.

Газовое отопительное оборудование устанавливают в отдельных помещениях. Высота потолков в котельной должна быть не ниже 2 м, а объем помещения не менее 7.5 м.куб. Обязательно нужно позаботиться о вентиляции

Подробное описание схемы подключения комбинированного отопления с теплым полом и радиаторами есть в видеоролике ниже:

Отопительная система с твердотопливным котлом

При подключении твердотопливного котла схема отопления с теплым полом и радиаторами монтируется как закрытая гравитационная с теплоаккумулятором. Она может быть одно- и двухтрубной. Желательно на каждом из отопительных приборов установить дросселирующую запорную арматуру.

Теплоотдачу твердотопливного котла лучше не ограничивать, поскольку это станет причиной неполного прогорания топлива и, как результат, неэкономного расхода. Теплоаккумулятор нужен, чтобы вода в системе не перегревалась. Циркуляция теплоносителя останавливается после прогорания топлива в котле.

По мере остывания воды в системе она подается из теплоаккумулятора в контур с радиаторами. При отключении электроэнергии вентиль отсекает подачу из теплоаккумулятора и открывается байпас.

Пиролизный котел отлично подойдет для организации комбинированной системы отопления. Он надежен и экономичен. Благодаря системе двухступенчатого сжигания расход топлива существенно снижается. При работе такого котла выделяется меньше продуктов сгорания, что помогает сохранить окружающую среду

Несколько доступных вариантов разводки можно подсмотреть на видео:

Одна из часто используемых систем отопления — двухтрубная. В нашей следующей статье вы узнаете о принципах устройства и работы, как правильно рассчитать, и другие особенности: https://aqua-rmnt.com/otoplenie/razvodka-otopitelnoj-sistemy/dvuxtrubnaya-sistema-otopleniya-chastnogo-doma.html.

Оптимальную комбинацию отопительного оборудования каждый владелец дома выбирает самостоятельно. При принятии окончательного решения следует учитывать потребности, личные предпочтения, доступность и стоимость топлива, схему подключения, расход материалов на обустройство системы. Критериев выбора несколько. Если есть сомнения в том, что вы справитесь с проектированием и монтажом отопления, обратитесь за помощью к специалистам.

Оцените статью: Поделитесь с друзьями!

aqua-rmnt.com

радиаторы и теплый пол – Отзывы, фото видео, схемы для частного дома.

Возможность использовать различные источники тепла или, наоборот, отсутствие каких-либо, стали причиной разработки самых разных систем отопления и обогревательных приборов. При этом в качестве источников могут быть задействованы как традиционные котлы, так и довольно необычные устройства, например – солнечные батареи, а в роли собственно обогревателей – радиаторы, конвекторы, обогревающиеся полы и тому подобное.

Комбинированное отопление: классификация

Суть явления заключается в возможности использовать не один способ обогрева, а несколько, для того чтобы, с одной стороны, снизить расходы, применяя более экономичное топливо, а с другой, предотвратить ситуацию, в которой частный дом внезапно лишается источника тепла. Следует отметить, что рассматриваемые варианты более актуальны именно для загородных домов и дач, так как городские квартиры, как правило, не предусматривают возможности столь масштабной перестройки.

Системы отопления при комбинированном обогреве сочетаются различным образом.

  • Сезонное использование – наиболее правомочно по отношению к обогреву, где применяются солнечные батареи и коллекторы, так как их эффективность сильно зависит от продолжительности солнечного времени суток и интенсивности облучения. Летом коллекторы применяются для нагрева воды, а зимой – как вспомогательное средство для отопительного котла.
  • Использование по виду топлива – в зависимости от доступности и стоимости топлива устанавливается ни один определенный аппарат, а несколько для разных видов, или комбинированный, способный работать с разным топливом.
  • Постоянное – в этом случае обогрев помещения предполагает постоянную параллельную работу всех систем отопления. Наиболее распространенный, судя по отзывам, вариант для частного дома – это комбинация «теплого пола» и радиаторного отопления. На фото представлен рабочий момент монтажа.

Схема действия

Различают две возможные, вернее, наиболее популярные комбинации.

  • Электрический обогрев – в этом случае «теплый пол» сооружается из нагревательных кабелей или матов, а в качестве радиаторов используются масляные нагревательные приборы или электрические конвекторы. Описанный способ является наиболее пожаробезопасным, не нуждается ни в каком контроле, не требует оборудования котельной, дымохода, вентиляции и тому подобного. Но при этом является и самым дорогим, так как стоимость электроэнергии весьма ощутима.

  • Водное отопление – «теплый пол» представляет собой трубы малого диаметра, расположенные в полу под бетонной стяжкой и равномерно нагревающие поверхность пола. Система подключается к основному отопительному котлу, так же как и водное отопление с радиаторами. В зависимости от отапливаемой площади может быть реализован вариант как с принудительной, так и естественной циркуляцией. Поскольку вода является весьма емким теплоносителем, то параллельное применение двух способов обогрева не вызывает повышения мощности, или затрат на топливо, но обеспечивает высокий комфорт в помещении и наиболее приятный режим обогрева: +30 градусов у поверхности пола и +18 — +20 на уровне головы. Расходы по эксплуатации при этом, судя по отзывам, значительно ниже.

При небольших площадях помещений, что характерно для частных домов, «теплый пол» часто оказывается основным методов обогрева, а радиаторы выступают в качестве дополнительного и вспомогательного. Например: под окнами, особенно с большой площадью остекления – батареи в этом случае компенсируют создаваемую холодную зону и не позволяют образоваться конденсату. Также радиаторы необходимы в больших помещениях и в тех комнатах, где используются ковровые покрытия, и размещается много мебели – в этом случае «теплый пол» будет неэффективен.

При разработке схемы отопления следует обратить внимание также на покрытие пола. Материалы с высоким уровнем теплопроводности, например, керамическая плитка обеспечивают значительно лучший прогрев, чем традиционное дерево или тем более ковер, который будет служить поглотителем тепла, а не его проводником.

Способы подключения комбинированной системы отопления

Рассматривать схемы подключения необходимо с нескольких позиций, так как способ зависит от устройства радиаторной системы, типа котла, температуры теплоносителя, использования естественной циркуляции или принудительной, ну и, конечно, от финансовых возможностей.

Температура у теплоносителя для радиаторов и нагревательных труб в полу, конечно же, разная, и для того, чтобы обеспечить разный нагрев воды применяются два варианта.

  • Низкотемпературный котел – рассчитан в принципе на нагрев воды до 30–50 градусов. Также существуют модели, в которых наличествует опция низкотемпературного нагрева. Следует учитывать, что использование нагревателя в таком режиме заметно снижает его КПД и, например, исключает возможность естественной циркуляции.
  • Высокотемпературный – в этом случае «теплый пол» подключают через регулировочный узел или смесительный клапан, что позволяет задавать требуемое значение температуры.

При организации комбинированного способа обогрева следует учитывать, что большая протяженность отопительных трубок в полу создает высокое гидравлическое сопротивление. Последнее практически исключает возможность монтажа системы с естественной циркуляцией, особенно в тех случаях, когда радиаторы являются вспомогательным решением. Еще один трудно разрешимый момент – распределение тепла, которое из-за большой длины трубы становится неравномерным. Для разрешения этих двух вопросов предлагаются три основных варианта подключения.

  • Магистральный распределительный коллектор – судя по отзывам специалистов это идеальный вариант, так как позволяет наиболее полно регулировать температурные режимы для разных контуров, с учетом возможностей отопления и пожеланий жильцов. На фото – распределительный коллектор.
  • Трехходовой смесительный клапан – с ручной или автоматической регулировкой. Устанавливается перед насосом, позволяет поддерживать определенную температуру входящего теплоносителя.

  • Байпасный кран – вариант комбинированного обогрева, который чаще всего реализуется для небольших помещений. Суть его заключается в том, что «теплый пол» подключается в обратный трубопровод и использует уже остывший теплоноситель. Как правило, температура воды, подаваемая в радиаторный трубопровод, составляет 80–85 градусов, а в обратный – 30–35. Этой величины вполне достаточно для обогрева пола. Температура регулируется с помощью байпасного крана опытным путем.

На видео демонстрируются варианты подключения комбинированного отопления.

kamingid.ru

Теплый пол от батареи - Всё об отоплении

Теплый пол от батареи

Водяной теплый пол от полотенцесушителя или батареи можно сделать своими руками. Первое что нужно понять это принцип работы такого устройства. Любая напольная система отопления должна обладать нагревательным элементом.

Принцип работы теплого пола

Как правило, используют электрообогрев, но иногда отдают предпочтение обогреву горячей водой. Суть проста: в дом постоянно поступает вода, которой он обогревается. Если провести воду под полом, используя специальные трубы, у вас получится теплый пол.

Однако это всего лишь теория, существует еще и практика монтажа водяного теплого пола своими руками. Учтите, что электрообогрев по толщине намного меньше даже чем самые тонкие трубы. Из этого следует, что если вы планируете делать теплой пол своими руками в помещении с низкими потолками, то предварительно обдумайте все нюансы, возможно, вы решите все же нанять специалистов.

Варианты монтажа водяного теплого пола

Следующий вопрос заключается в том, что если это комната, то горячую воду нужно будет подвести прям туда, что зачастую не так-то просто. Откуда и как ее можно провести? Существует два варианта решения данной проблемы: или проводить от стояка, или подсоединится к батарее комнатного отопления.

Подвод воды от стояка

С точки зрения реализации первый вариант довольно громоздок. Только представьте весь этот процесс укладывания водной трубы от стояка до комнаты. К тому же сразу встает вопрос о ее маскировке. При этом нужно не забывать, о сечении трубы, поскольку по ней должна не просто течь вода, а происходить циркуляция по всей системе.

Подвод воды от батареи

Относительно варианта с батареей, то он, конечно, выглядит получше. Во-первых намного ближе будет расположен источник нагрева для водяного пола. Во-вторых определится с сечением трубы будет гораздо легче, ведь она просто должно быть таким же как сечение трубы батареи. А все остальное дело техники: вам надо будет уложить трубы под полом змейкой. Учтите, что чем меньше будет шаг трубы, тем теплее будет пол.

В данном случае рекомендуется просыпать все песком, после чего закрыть пол тонким слоем из сухой смеси. Не забывайте про выравнивание пола в соответствии с уровнем. И последним шагом будет укладка верхнего напольного покрытия.

О комбинированных системах отопления на видео ниже.

Водяной теплый пол больше подойдет для обустройства напольного отопления в дачном домике, где можно провести трубы непосредственно под деревянным полом. В случае необходимости легко можно будет поднять доски, для замены или ремонта деталей.

  • Теплый водяной пол от центрального отопления Преимущества водяного напольного отопления очевидны: он равномерно обогревают всю площадь пола, он не виден в интерьере, при его работе не…
  • Укладка теплого водяного пола своими руками Если вы хотите испытывать комфорт, при хождении в жилом помещении не надевая тапочки и носки, тогда вам необходимо провести водяной…
  • Трубы для теплого водяного пола Выбор труб для теплого водяного пола сводится к полимерным (из сшитого полиэтилена) и металлопластиковым трубам. Имеющие высокую прочность и устойчивость…
  • Теплый пол под керамогранит Как правило, люди боятся использовать напольное покрытие в виде керамогранита, поскольку считается, что этот материал холодный. Однако теплый пол под…
  • Гидроизоляция теплого водяного пола Водяной теплый пол имеет довольно простую конструкцию. Как правило, эта система представляет собой бетонную стяжку, в толще которой расположены трубы…
  • Расчет трубы и мощности для теплого пола Расчет трубы и мощности для теплого пола каждый может выполнить самостоятельно. Главное, что для этого нужно – определить свободную площадь…
  • Монтаж теплого пола под плитку Укладка плитки на теплый пол сегодня очень актуальна, поскольку большинство людей все-таки предпочитают сделать дополнительный обогрев в ванной комнате и…

Как сделать теплый пол от центрального отопления в квартире

Многие владельцы на сегодняшний день все чаще обращаются свое внимание на систему теплых полов и прибегают к ее укладке в собственном жилье. Наибольшую популярность имеет водяное отопление в полу в квартире, подключаемое к центральной отопительной системе, о котором и пойдет речь.

Водяной теплый пол в квартире

Имеется множество инструкций, которые рассказывают о том, как смонтировать систему теплого пола, но по большей части они написаны для владельцев частных домов. Как же быть жильцам многоквартирных домов, которые также хотят создать тепло и уют в своем доме.

В их случае теплый пол от центрального отопления в квартире может существовать, но процесс монтажа будет иметь ряд нюансов. В первую очередь укладка такой системы приведет к дисбалансу в температурном режиме с помещениями, расположенными по соседству.

Неграмотно смонтированный теплый пол будет замечен проверяющими из службы жилищно-коммунального хозяйства, что чревато санкциями для хозяина.

Проблемы, возникающие при монтаже в квартире

До того, как укладывать теплый пол от отопления в квартире рекомендуется ознакомиться со списком возможных проблем, возникающих перед хозяином:

  • температура теплоносителя в системе централизованного отопления очень высока. Вода температурой в 70-90 градусов по Цельсию не может быть использована в трубопроводах, проложенных в перекрытии. Допустимая норма находится в пределах 50 градусов по Цельсию. При нарушении данного параметра система будет повреждена и автоматически становится угрозой для напольного покрытия, которое не выдерживает высоких температур;
  • существует запрет на установку подобной системы подогрева в многоквартирных домах. Руководствуясь законодательством, любой проверяющий из жилищно-коммунальных служб может оштрафовать владельца;
  • отопление может быть подключено посредством элеватора, а теплый пол исключительно при помощи медных трубок, которые дорого стоят и требуют специальных навыков от человека, осуществляющего их укладку. Читайте также: «Что лучше теплый пол или батареи – плюсы и минусы систем «.

Альтернативное решение

Если невозможно уложить теплый пол водяной от центрального отопления, то на помощь владельцу приходит электрическая разновидность данной системы. Ее проще монтировать и произвести все работы можно самостоятельно. Преимущество заключается в том, что в многоквартирном доме, такая система не нарушает баланса и допускается к использованию.

Необходимо лишь учесть мощность такой системы, чтобы не возникало перегрузки электрической сети. Пространственно электрический теплый пол занимает значительно меньше места, что делает более эстетичными фото помещения и у любого входящего в квартиру не возникнет подозрения, что с полом что-то не так.

На законодательном уровне электрический обогрев разрешен и может быть применен в любое время года, в то время как водяной пол зависим от сезонной подачи горячей воды. Соответственно функционировать он может исключительно в период с осени по весну – отопительный сезон.

Способы подключения в квартире водяного теплого пола

Если же целью владельца все же стал теплый пол от батареи в квартире, то ему придется выбрать одну из модификаций системы, позволяющую осуществить соединение без нарушения функциональных параметров.

Известны следующие схемы монтажа:

  1. Присоединение контура напрямую к радиатору отопления. Подобный способ самый простой и для осуществления монтажа потребуется насос с невысокой мощностью. По финансовому состоянию хозяина такая система не ударит. Недостаток у системы множество, поскольку регулировать температуру в ней не получится, но в общем стояке многоэтажного дома температура воды уменьшится, что может вызвать недовольство у соседей.
  2. Подсоединение напрямую через балансировочный клапан на байпасе. Посредством такого метода можно уменьшить температуру воды, попадающей в трубы теплого пола. Использовать при этом рекомендуется трубки с диаметром в 1,6 сантиметра и общая длина контура не должна превышать 70 метров. Используемый для прокачки воды в системе насос должен иметь мощность, которой хватит на перемещение 5-10 литров воды в секунду с напором 1-2 метра в секунду.
  3. Также теплый пол может быть подключен посредством трехходового клапана. Его внедрение в отопительную систему позволит уменьшить расход тепла на контуре теплого пола. Термостат, вмонтированный в данный клапан, будет регулировать температуру и постоянно поддерживать необходимо значение. Дополнительная модификация системы посредством монтажа двухходового клапана позволяет блокировать подачу теплоносителя в систему при резком снижении его температуры в отопительном контуре квартиры.
  4. С использованием запорного и двух трехходовых клапанов. Подобная конструкция позволяет осуществлять регулирование температуры воды в отопительном контуре посредством «обратки». Двухходовой клапан позволяет насосу, перекачивающему воду, не работать впустую. В ином случае оборудование может быть поломано из-за перегрева, а сама система при эксплуатации будет расходовать значительно большее количество электрической энергии.
  5. Самым функциональным вариантом того, как сделать теплый пол от центрального отопления, является монтаж системы с выносным датчиком температуры. При перегреве теплоносителя произойдет автоматическая блокировка подачи теплоносителя в отопительный контур. Как только вода вернется к исходной температуре, и будет соответствовать требуемому значению, циркуляция возобновится. Подобная система монтажа позволит избежать переохлаждения отопительного контура квартиры. Иногда на такую систему устанавливают несколько температурных датчиков для большей эффективности. Читайте также: «Как сделать теплый водяной пол со стяжкой и без неё – последовательность действий «.

Стоит учитывать тот факт, что монтаж водяного теплого пола, подключенного к отопительному контуру, может быть осуществлен на любом основании. Лучше всего армировать перекрытие и на сетку закрепить используемые трубки теплого пола.

Древесное основание из лаг также допускает монтаж системы теплого пола в специально вырезанные в брусьях углубления. Иногда теплый пол может быть использован в качестве основного отопления. В таком случае преимущество системы заключается в том, что на фото и при визуальном осмотре не будет видно оборудование, используемое для обогрева помещения. Читайте также: «Как сделать теплый пол от отопления – хитрости из практики «.

Укладка теплого пола, подключенного к централизованной системе отопления, может быть осуществлена самостоятельно. Для качественной укладки рекомендуется заранее подготовить схему. Также стоит понимать, что альтернативные отопительные системы будут стоить гораздо дешевле и на их монтаж требуется куда меньше времени.

Если же выбор пал на водяной теплый пол, то помочь в укладке и подсоединении с соблюдением всех правил смогут специалисты. Профессионалы возьмут на себя ответственность за приобретение всех комплектующих и предоставят гарантию на оказанные услуги.

Что лучше: теплый пол или батареи?

В давние времена, во время зимних холодов, приятное тепло в дома давали открытые очаги. Хотя они очень привлекательны, но требуют частого ухода и добавления новых дров, которые быстро сгорают. Со временем появились кирпичные камины и печи, которые были гораздо более функциональными – они дольше держали тепло, меньше дымили и, что не менее важно создавали уют в домах.

Сегодня традиционные методы нагрева медленно уходят в небытие, и камины являются скорее украшением элегантных гостиных, чем средством обогрева. Какие же способы отопления домов выбирают сегодня чаще всего? Конечно в приоритете сегодня водяное отопление, которое осуществляется из центральной котельной или автономных котлов. Но набирает популярность и напольный обогрев и даже отопление «теплая стена». Что лучше: водяной теплый пол или батареи, в чем преимущества и недостатки каждого вида отопления – мы рассмотрим в этой статье.

Что лучше: теплый пол или батареи?

Многие люди, которые строят дом или делают капитальный ремонт, задаются вопросом, что лучше теплые полы или батареи отопления классические? Как оказалось, решение не такое уж простое! Поэтому перед тем, как сделать окончательный выбор, надо объективно рассмотреть, какая система имеет больше преимуществ, и какой тип конструкции подходит лучше всего для вашего дома.

Преимущества теплого пола

Водяной теплый пол характеризуется двумя основными особенностями:

  • низкая температура нагревающейся поверхности;
  • значительная тепловая инерция.

Что это значит на практике? В случае подогрева пола температура нагретой поверхности, как правило, находится в диапазоне 24-28 °C, в то время как температура радиаторов, по крайней мере, в два раза выше. То есть, в случае напольного подогрева нет сильной конвекции, или интенсивного движения теплого воздуха в вертикальном направлении. Пол нагревается очень равномерно, что обеспечивает значительный тепловой комфорт.

Основные преимущества теплого пола

  1. Комфорт. Равномерное отопление позволяет теплу греть в основном ноги, в то время как самым холодным будет воздух на уровне головы. Согласно физиологи, распределение температуры в обогреваемом помещении таким образом, является наиболее подходящим для человеческого тела. Это помогает нам дышать более холодным воздухом и чувствовать себя лучше. Люди, которые любят тепло, в полной мере оценят теплый пол – такая поверхность очень приятная на ощупь, даже если на ней нет лохматого ковра. В результате, на полу вы можете разместить, например, керамическую плитку, которая легкая в уходе и в осенне-зимний период будет греть ноги, а летом принесет приятную прохладу. Схема. Распределение температур в случае обогрева батареями и теплым полом
  2. Экономичность. Эксперты считают, что на вопрос, что лучше – теплый пол или радиаторы с точки зрения экономии можно с уверенностью утверждать: водяные полы с подогревом гарантируют значительную экономию тепла. Предполагается, что в помещениях с отоплением в виде водяного теплого пола, при меньших затратах на нагрев теплоносителя можно создать комфортную температуру воздуха за счет более рационального распределения тепла. Это означает, что в течение года, благодаря системе теплого пола можно сократить потребление энергии более чем на 8%.
  3. Эстетичность. Глядя на пол с подогревом, можно с уверенностью заявить, что он будет радовать эстетов, так как отсутствие радиаторов – это большой плюс в интерьере, который позволяет выполнить любой дизайн. Дизайнер не будет зависеть от расположения батарей, расставляя мебель и технику в комнате. Конструкция отопления пола полностью скрыта, а система управления установлена в технических помещениях (котельная, прачечная и т.д.).
  4. Подойдет для аллергиков. Хорошо подходит для людей, страдающих аллергией – с теплым полом в воздухе нет плавающей пыли. Напольное отопление передает тепло излучением, а батарея рассеивает тепло за счет конвекции, то есть интенсивного движения воздуха, при этом в воздухе появляется больше пыли. Если обратить внимание, то всегда можно увидеть грязь и пыль на стенах над батареями, телевизорами и другими устройствами, которые отдают тепло таким образом. При напольном отоплении возникает явление «припекания» пыли к теплой поверхности, поэтому подогрев пола особо рекомендуется для людей, страдающих аллергией.
  5. Равномерное распределение температуры. В каждой комнате теплый пол обеспечивает одинаковую температуру. При таком отоплении нет теплых и холодных зон. В случае традиционного топления, самый теплый воздух возле батареи и вверху, чем дальше от батареи, тем холоднее.
  6. Более высокая влажность воздуха. Более низкая температура воздушного потока при системе теплого пола не так сушит воздух, как батареи традиционного отопления. В результате не пересушиваются слизистые оболочки носа и горла, что особенно важно для детей раннего возраста.

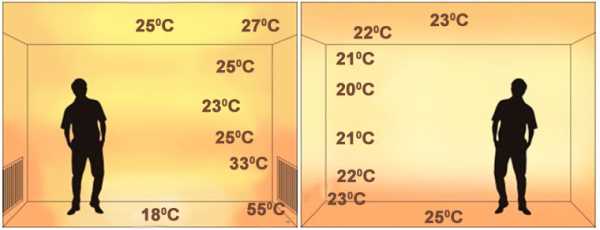

Схема распределения и циркуляции воздуха при разных видах отопления (традиционные радиаторы и теплый пол)

Недостатки теплого пола

  1. Более высокая стоимость установки. К сожалению, установка напольного отопления означает более высокую стоимость – иногда смета такого решения на 50% -60% дороже, по сравнению с традиционными радиаторами. В этом случае не стоит экономить деньги на специалистах. Непрофессиональный мастер может сделать существенные ошибки, например, при прокладке изоляции, а также не учесть тепловое расширения материалов, что может привести к неприятным последствиям, вплоть до растрескивания поверхности пола.
  2. Не все напольные покрытия подойдут под теплый пол. Следует учитывать, что каждый материал отличается и имеет различную теплопроводность. Таким образом, чтобы система напольного отопления была эффективной, надо еще до стадии установки узнать, какое подойдет наполное покрытие для теплого пола. а также определиться с выбором подходящего для вас варианта. Если вы выбрали такой вариант обогрева, лучше всего монтировать на полу отделочные материалы с хорошей теплопроводностью, например, керамическую плитку. Можно также использовать ламинат с сертификатом, где указано, что он подходит для подогрева пола. Не рекомендуется использовать толстые ковровые покрытия и другие материалы, снижающие теплопроводность.
  3. Тепловая инерция. Вышеупомянутая тепловая инерция также может быть недостатком теплого пола. Бетон аккумулирует большое количество тепла, в связи с этим инерция теплого пола велика. Он медленно реагирует на изменения в настройках температуры. Так как поверхность нагрева очень большая и в значительной степени изолирована равномерно, достаточно тяжело ее быстро охладить. Для того чтобы значительно снизить температуру в вашем доме может потребоваться до нескольких часов.
  4. Еще один недостаток состоит в том, что теплый пол подходит только для домов с очень хорошей теплоизоляцией. Если здание не имеет такой изоляции, стоит установить так называемую смешанную систему обогрева, которая сочетает в себе теплый пол и радиаторы классические.
  5. Сложное устранение поломок. В случае поломки теплого пола, например, прорыва трубы, придется снимать участок пола. Это включает в себя пыльную работу в течение 2-3 недель, так как придется подождать, пока высохнет бетон, необходимый для монтажа. Тем не менее, вероятность повреждения трубы незначительна.

Преимущества классических батарей (радиаторов)

Стандартные радиаторы также имеют ряд преимуществ:

  1. Прежде всего, они могут быстро нагреть комнату с плохой теплоизоляцией и не нуждаются в каких-либо вспомогательных источниках тепла. Теплому полу нужно несколько часов, в то время как конвектор нагревает помещение через несколько минут после его запуска.
  2. Во-вторых, установка батарей осуществляется намного быстрее и проще. Например, при замене системы отопления в старом доме, не придется срывать напольное покрытие.
  3. Не менее важно то, что батареи гораздо лучше покажут себя в редко используемых помещениях, а также в комнатах, где большую часть поверхности пола скрывают различные виды техники и мебели.
  4. Следующий аспект, который следует отметить – это деревянные полы. По данным статистических исследований, древесина является материалом, который по-прежнему очень любят и нередко выбирают в качестве напольного покрытия. Оказывается, что ценные породы дерева, особенно толстые, являются отличным теплоизолятором. Это означает, что на теплом полу дерево значительно снизит его эффективность. Кроме того, деревянные полы чрезвычайно чувствительны к изменениям влажности и температуры – доски под воздействием этих факторов расширяются и сжимаются. В этом случае, полы с подогревом могут привести к разрушению деревянного пола – его матированию, деформации и образованию неэстетичных зазоров. Поэтому люди, которые любят красивые деревянные полы, должны выбрать классические радиаторы.
  5. Тот факт, что радиаторы не обходят вниманием дизайнеры, делает их все более популярными. Соответственно спросу производители с каждым годом предлагают более привлекательные по внешнему виду батарей. Таким образом, радиаторы отопления для дома становятся все более и более интересными – можно найти модели, как геометрические скульптуры, а также варианты в энергичных цветах. На рынке можно найти также декоративные решетки для батареи. которые могут быть интересным элементом интерьера и спрятать старую и некрасивую батарею.

Недостатки обычных батарей (радиаторов)

К счастью, радиаторы имеют гораздо меньше недостатков, чем преимуществ.

  1. Самый большой из них – это неблагоприятное распределение температуры в комнате. В отличие от напольного отопления, в помещении, обогреваемом батареями, большая часть теплого воздуха поднимается вверх. К сожалению, в этом случае тепло находится на уровне головы и выше, а самая холодная область в комнате приходится на наши ноги, что не способствует комфорту, но способствует закалке. Безусловно, это не лучшее решение в доме, где есть маленькие дети, которые проводят много времени, не стоя, а сидя на полу. В этом случае придется задуматься о покупке ковров или ковровых покрытий.
  2. Кроме того, радиаторы не способствуют хорошему самочувствию людей, страдающих аллергией. По данным исследований, явление конвекции, то есть увеличения воздушного движения, увеличивает также движение частиц пыли, а вместе с ними неблагоприятных для здоровья пылевых клещей.
  3. Кроме того, интенсивный нагрев сушит воздух, что может привести к дискомфорту и пересыханию слизистой оболочки носа. Поэтому в осенне-зимний период должны применяться очистители от пыли и увлажнители воздуха. что поможет значительно уменьшить эти проблемы.
  4. Также надо знать, что радиаторы могут работать только с высокотемпературными котлами и системами нагрева воды. Теплый пол, наоборот, работает с низкотемпературными источниками тепла, такими, например, как конденсационный котел. тепловые насосы и солнечные коллекторы .

«О вкусах не спорят», — говорит известная поговорка. Точно так же не стоит спорить о том, что лучше батареи или теплые полы. Для каждого из нас лучшими могут быть совершенно разные решения. Чтобы правильно выбрать, что лучше между батареями и теплыми полами, необходимо тщательно анализировать не только преимущества и недостатки обоих решений, но и финансовые возможности. Кроме того, важными являются вид и характер, теплоизоляция здания, в котором будет размещена та или иная система отопления. Только тщательный, всесторонний анализ поможет вам принять правильное решение и насладиться уютной атмосферой в зимний период.

Источники: http://polgid.ru/teplyi-pol/montazh/teplyj-pol-ot-batarei/, http://polspec.com/teplyy-pol/kak-sdelat-teplyy-pol-ot-tsentralnogo-otopleniya-v-kvartire.html, http://rem-stroitelstvo.ru/chto-luchshe-teplyj-pol-ili-batarei

teplosten24.ru

как подружить печку с солнечным коллектором

Содержание статьи:

Когда говорят про комбинированное отопление частного дома, нередко имеют в виду разные понятия. Совмещать в пределах одной системы отопления можно различные типы обогревательных приборов с присущими им схемами разводки либо теплогенераторы, использующие различные виды топлива, либо вообще работающие на основе разных физических принципов.

Комбинация различных систем и приборов отопления

Сложно назвать комбинированной систему, в которой на одной ветке установлены чугунные батареи, на другой — алюминиевые радиаторы, а на третьей — стальные. По принципу нагрева, подключения и конструктивно эти отопительные приборы чрезвычайно схожи и полностью взаимозаменяемы. Не так уж сильно отличаются от настенных радиаторов конвекторы, встраиваемые в пол. Схема разводки у этих приборов идентична, более того радиаторы и конвекторы можно подключать на одну ветку (контур). Действительно серьёзное различие имеется между традиционными радиаторами и относительно новыми типами отопления, полностью встроенными в строительные конструкции — тёплыми полами и стенами.

Сочетание радиаторов и обогреваемых полов

Как радиаторы, так и водяные тёплые полы, наряду с достоинствами, имеют и некоторые недостатки. Сочетание этих двух типов отопления позволяет найти наиболее комфортное, удобное и эстетичное решение для каждого помещения либо зоны жилища. К примеру, зачастую лучший вариант для зимнего сада и прихожей — тёплый пол, спальни — панельный радиатор, а гостиной и бассейна — комбинированное отопление: основной нагрев осуществляют тёплые полы, радиаторы и конвекторы — дополнительный.

Условия и принципы работы радиаторов и тёплых полов значительно разнятся. Первые могут быть подключены по различным схемам: одно-двухтрубной, лучевой, система может быть открытой, закрытой, гравитационной либо циркуляционной. Греющие полы, если веток обогрева более одной, возможно подключить лишь по коллекторной (лучевой) схеме.

Вполне допустима комбинация различных схем отопления: разводка радиаторов двухтрубная, а веток тёплого пола — лучевая. Последний в любом случае подключается к стоякам не напрямую, а через смесительный узел, где трёхходовой кран смешивает для достижения нужной температуры горячую и охлаждённую воду из подающей и обратной линий

Комбинированная система отопления будет нести в себе ограничения, присущие тёплым полам: она может быть только герметичной (закрытой) и циркуляционной. Нет никакой сложности в том, чтобы совместить в одной системе отопления разные схемы: оба контура (радиаторы и пол) подключаются к общему стояку (контуру котла).

Теплоноситель поступает в контур полов не напрямую, а через смесительный узел, где к нему при необходимости подмешивается охлаждённая вода из обратной линии, чтобы температура пола не превысила комфортного уровня в 40 ºС. После смешивания теплоноситель поступает в гребёнки коллектора, откуда распределяется по отдельным веткам. Общего давления в системе недостаточно, чтобы «продавить» тёплые полы, поэтому они снабжаются отдельным циркуляционным насосом.

Но оптимального гидравлического баланса, а значит, наилучшего теплового режима можно достичь, если и полы и радиаторы подключать по лучевой схеме. При этом приборы отопления разного типа гидравлически должны быть разделены: у каждой системы свой коллектор на этаже.

Немного места и денег можно сэкономить, если подключить все приборы через универсальный коллектор для комбинированной системы отопления. Это устройство «два в одном», объединяющее коллектор для радиаторного отопления (внизу слева) и тёплых полов (справа вверху)

Всё же применение в одной системе разных типов отопления плюс к этому необходимость нагревать воду для горячего водоснабжения приводит к тому, что различные контуры начинают влиять на работу друг друга. Чтобы снизить это влияние и наилучшим образом сбалансировать комбинированную систему отопления, подключение контура котла к контурам радиаторов, тёплого пола и ГВС осуществляют через гидрострелку

Греем-охлаждаем стены и полы

Теплотехники утверждают, что чем больше площадь нагрева отопительного прибора и ниже его температура, тем более комфортные и благоприятные для здоровья условия создаются в доме. Практика многолетней эксплуатации тёплых полов подтверждает этот факт. Не зря в Германии 95% вновь строящихся домов оснащается комбинированной, с тёплыми полами на первом этаже и радиаторами на втором, системой отопления.

Но сегодня уже не ограничиваются обогревом пола, растёт популярность «тёплых стен». Принцип работы и конструкция достаточно схожа с системой тёплого пола: трубки с циркулирующим по ним теплоносителем встраиваются в строительные конструкции стен. Таким образом, в помещении, помимо окон, не остаётся холодных поверхностей, отсутствуют сильно нагретые предметы. Тепло распределяется равномерно и по большей части через инфракрасное излучение, что наш организм воспринимает самым положительным образом. Тёплые водяные стены так же, как и полы, подключаются отдельными ветками по лучевой схеме.

Поэтажные коллекторы обязательно оснащаются циркуляционными насосами и при необходимости  смесительными узлами (максимальная температура теплоносителя 60 ºС). Тёплые стены хорошо себя зарекомендовали не только в странах с холодным, но и с довольно тёплым климатом. Летом, в жару, по трубам запускают циркуляцию охлаждённой воды, система заменяет кондиционер.

Трубы настенного отопления смонтированы, осталось их только замонолитить, спрятав в слой штукатурки. Прекрасное с точки зрения комфорта решение, но нужно помнить о двух вещах: наружные стены должны быть хорошо утеплены, а забивать гвоздики, чтобы повесить картинку, нужно осторожно

Различные типы теплогенераторов в одной системе

Комбинированной может быть не только разводка с применением разных типов отопительных приборов, но и теплогенерация: для отопления одного дома могут применяться котлы на разных видах топлива и даже источники тепла, работа которых основана на разных физических принципах.

Использование нескольких видов топлива

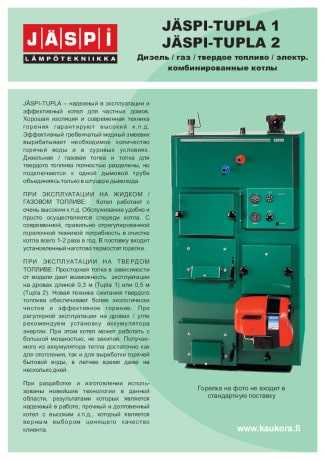

Применение в одной системе разнотопливных котлов может быть обусловлено несколькими соображениями:

  • Стремление повысить надёжность системы. Нередко практичные хозяева, подведя газопровод к жилому дому и установив газовый котёл, оставляют уже поработавший твердотопливный. В случае, если авария случится в газопроводе или с новым котлом, всегда можно принести дровишек и «раскочегарить» старый. В любом случае, чем больше способов обогрева имеется в доме, тем меньше его зависимость от внешних катаклизмов.

Возможность прямой интеграции двух разных водогрейных котлов в одну систему отопления нужно решать исходя из характеристик конкретного оборудования. К примеру, газовый котёл лучше проявит себя в закрытой системе, а многие твердотопливные предназначены для открытых. В этом случае нагрев теплоносителя от контура дровяного теплогенератора происходит опосредствованно, через дополнительный теплообменник

  • Желание сэкономить, не особо поступаясь комфортом. Это касается жилых домов, расположенных в негазифицированной местности. Как правило, в отсутствие природного газа выгоднее отапливать жилище местным топливом: дровами и древесными отходами, углём, топливными брикетами. Однако неравномерность теплогенерации при сгорании твёрдого топлива, необходимость постоянного обслуживания твердотопливных котлов делает такое отопление малокомфортным и хлопотным. В то же время очень удобное и поддающееся полной автоматизации электро и жидкотопливное отопление ощутимо опустошает хозяйский бюджет — дизтопливо и электроэнергия нынче в цене. К тому же солярка в баке может закончиться, а электричество в деревне отключат на денёк-другой.

При таком раскладе комбинированная система отопления частного дома может снизить остроту проблем, разные теплогенераторы частично компенсируют недостатки друг друга. К примеру, электрообогрев (электрокотёл, кабельные полы, электроконвекторы) можно включать только с вечера до утра, когда действует льготный тариф, почти вполовину меньший. Дровами топить, когда есть время и желание подбрасывать их в топку и выгребать золу. А дизтопливом — когда нет возможности возиться с твёрдым топливом, но есть деньги на солярку. В последнее время всё более популярным в тех домах, где нет газа, является тандем «пеллетный котёл днём + электроотопление ночью», это достаточно комфортное и не очень дорогое в эксплуатации сочетание.

Комбинированное отопление пеллетами днём и электричеством ночью (по льготному тарифу) — вполне рациональное сочетание: умеренная цена и минимум хлопот

Для того чтобы иметь комбинированное отопление, совсем необязательно устанавливать в котельной несколько теплогенераторов. Достаточно одного, но многотопливного. К примеру, финские котлы серии Jaspiот компании Tulpa практически «всеядные» — газ/дизель/масло/дрова/брикеты/электроэнергия

Комбинация водяного и воздушного отопления

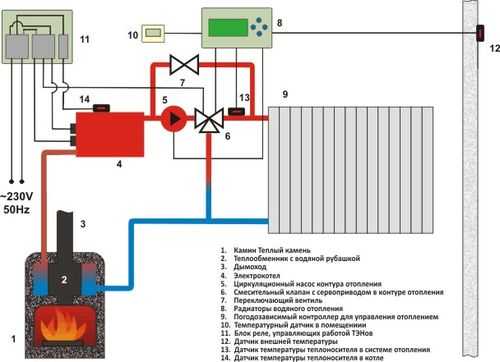

Никто не мешает иметь в доме одновременно водогрейный котёл и печку. Или камин, который будет служить дополнительным, а в случае поломки котла аварийным источником отопления. Можно приобрести каминную топку со встроенной водяной рубашкой и интегрировать её в водяную систему отопления. Но это стоит денег и финансово неоправданно, если очаг растапливают нечасто. Если ставится цель распространить воздушное отопление не только на гостиную, где установлен камин, но и на другие помещения, можно проложить в комнаты воздуховоды и принудительно, при помощи вентилятора подавать туда нагретый воздух. Забирают тёплый воздух из специальных конвекторов двойного корпуса топки либо из термоизолированного колпака облицовки.

Чтобы наиболее полно использовать тепло от дровяного камина, в комнаты можно провести воздуховоды. Воздушное отопление может дополнить водяное

Разные физические принципы теплогенерации

Комбинированная система отопления может быть построена и на разных физических принципах получения тепловой энергии. Мы уже говорили об отопительных котлах, использующих энергию сгорания топлива. Упоминали электрические отопительные приборы прямого нагрева, в которых электрическая энергия преобразуется в тепловую. На практике применяется ещё два типа перспективных теплогенерирующих устройств, использующих «дармовую» энергию возобновляемых источников: солнечные коллекторы и термодинамические тепловые насосы. Первые «ловят» солнечное тепло панелями-коллекторами. Физический принцип работы вторых более похож на холодильник или кондиционер.

Если очень упрощённо, то тепловой насос — это холодильник наоборот

Тем не менее, такие разные теплогенерирующие устройства прекрасно уживаются в одной системе, если правильно собрать схему. Как правило, солнечные панели используются для подогрева горячей воды, тепловой насос в качестве основного и очень дешёвого в эксплуатации отопления, а электрический или пеллетный котёл «дежурит на подстраховке».

При комбинации в одной системе отопления теплового насоса, водогрейного котла и солнечного коллектора не обойтись без накопителя тепла

Проектирование и монтаж комбинированных систем отопления частного дома требует особого подхода, эффективность зависит от грамотной взаимоувязки систем.

Рекомендуем всегда поручать основные работы по устройству инженерного оборудования собственного дома ответственным квалифицированным исполнителям.

Видео: комбинированные системы отопления и их подключение

Понравилась статья? Поделитесь с друзьями:

teploguru.ru

Схема отопления с теплыми полами: от простого к сложному

Содержание:

1. Схема коллекторного подключения
2. Насосно-смесительный узел
3. Трехходовой смеситель
4. Воздухоотводчик и сливной кран
5. Циркулярный насос
6. Типы смешивания: последовательный и параллельный

Обычно теплые водяные полы устанавливают в частных домовладениях, оборудованных отопительными котлами. В этом случае схема отопления с теплыми полами предусматривает подключение труб с теплоносителем через коллектор для теплого пола своими руками. Прежде необходимо уложить систему трубопровода и установить коллекторный шкаф (как он выглядит видно на фото).

Схема коллекторного подключения


Порядок выполнения работ следующий:
  1. Коллекторный ящик монтируют в месте, удобном для доступа и одновременно так, чтобы он не мешал. К шкафу подключают трубы, подающие подогретую воду, и обратку. Но до этого на коллектор следует поставить запорные вентили.
  2. С целью осуществления контроля над температурой и давлением в системе в непосредственной близости от вентилей помещают термометр и манометр.
  3. Для соединения труб, подведенных к коллектору, используют компрессионные фитинги, применяя резьбовое соединение.
  4. Если необходимо объединить трубы с разным диаметром, применяют переходники или универсальные фитинги, учитывая схему подключения теплого пола.

Наиболее простая схема соединения теплого пола выглядит следующим образом: один из коллекторов объединяет трубы, подающие воду, а второй – обратный ход уже остывшего теплоносителя (прочитайте также: "Коллектор отопления своими руками"). Подобная схема гребенки теплого пола не является оптимальной, поскольку в ней практически невозможно обеспечить регулировку температуры воды, поступающей от котла (прочитайте: "Распределительная гребенка системы отопления"). Максимально, что можно сделать при необходимости – это закрыть запорный клапан, но так проблему не решить. При этом не следует забывать, что напольные покрытия не желательно нагревать выше 30 градусов, поэтому регулировка подачи тепла требуется в обязательном порядке.

Полноценная схема отопления с теплыми полами имеет такие дополнительные элементы:

  • циркулярный насос;
  • смеситель трехходовой или насосно-смесительный узел;
  • кран, чтобы сливать воду;
  • воздухоотвод.

Насосно-смесительный узел


Запорные клапаны можно заменить термостатическими смесителями, которые регулируют пропускную способность в результате изменения объема парафинового стержня, расположенного внутри. Установка насосно-смесительного узла нужна для понижения температуры воды, которая не должна быть выше допустимой нормы (читайте также: "Как сделать отопление в гараже: варианты устройства").

Схема смесительного узла теплого пола наглядно показывает, что насос следует монтировать между трубой подвода и коллектором подачи. Третий выход от него будет направлен на вывод воды из отдающего коллектора. В результате смесительный насос станет подмешивать холодную воду в подачу.


Трехходовой смеситель


Часто вместо насоса ставят трехходовой смеситель, работающий аналогично. Обычно его используют, когда для обеспечения циркуляции воды не требуется дополнительный насос. Трехходовой смеситель устанавливают около подачи горячего теплоносителя, а третью сторону подключают через байпас к выводу.

Воздухоотводчик и сливной кран


Воздухоотводчик - элемент необходимый для удаления из воды пузырьков воздуха перед входом ее в систему, монтируют на коллектор подачи. На обратный смесительный узел устанавливают сливной кран, чтобы при проведении ремонта сливать воду (прочитайте также: "Схема водяного теплого пола - технология укладки").

Циркулярный насос


Когда температурный режим в системе оптимален и нет необходимости в использовании смесителя, для увеличения напора теплоносителя можно применить циркулярный насос (читайте также: "Как подключить насос к отоплению: монтаж и врезка").
При подключении его к центральному отоплению желательно это делать к обратке. Когда схема установки теплых полов предполагает установку насоса на трубу подачи, тогда радиаторы будут хуже нагреваться (прочитайте также: "Как сделать водяные теплые полы своими руками").

Водяной теплый пол своими руками, видео инструкция:


Типы смешивания: последовательный и параллельный


  1. Последовательная схема обвязки теплого пола к котлу имеет неоспоримое преимущество – данный способ считается наиболее правильным и производительным, исходя из законов теплотехники (прочитайте также: "Схема обвязки котла отопления: основные правила"). Он предусматривает, что выходной поток, направляемый в сторону котла, не только станет пониженным, но его температура будет аналогичной той, что и у пола (прочитайте: "Схема подключения электрического котла отопления: полезные нюансы").
  2. При параллельном смешивании байпас можно заменить пропускным клапаном, который востребован для спуска воды через себя, когда достигнут нужный напор. Подобное устройство позволяет не гонять через байпас воду в постоянном режиме, когда задействованы контуры (прочитайте также: "Теплый пол – почему не работает, как устранить неполадки"). После достижения в комнате оптимальной температуры для комфортного пребывания при наличии в доме климат контроля могут быть недоступны отдельные контуры. Тогда открывается пропускной клапан и пропускает через себя поток, чтобы насос не функционировал под нагрузкой, и тем самым экономилось электричество.

При перекрытии всех контуров, байпас с перепускным клапаном помогает подавать насосу расход. Пропускной клапан в механическом режиме регулируется на требуемый напор, под воздействием которого он начнет функционировать. У данного варианта имеется существенный недостаток – температура теплоносителя на выходе будет аналогична той, что есть у воды на входе в систему (прочитайте также: "Ленинградская система отопления: схема, устройство, монтаж").

Какая схема разводки теплого пола лучше? Ответ на данный вопрос однозначен: в последовательной системе насос будет работать на подачу в контур пола, а в параллельном типе смешивания насос функционировать будет не настолько эффективно по причине наличия входной циркуляции.

Максимальную отдачу на контуры от работы насоса способен обеспечить последовательный способ подключения. Также иногда используют узел подпитки отопления. Еще одно преимущество такого варианта заключается в том, что он позволяет подключить большее количество контуров.

При отсутствии опыта в правильном устройстве циркуляции теплоносителя специалисты рекомендуют приобрести уже готовый, в собранном виде смесительный узел. Его стоимость аналогична цене комплектующих элементов, входящих в него.

До заливки стяжки после сборки системы необходимо протестировать ее герметичность.

teplospec.com

Тёплый пол или радиаторы. Или тёплый пол плюс радиаторы?

Отопление через тёплый пол или радиаторы?

Система отопления через радиаторы на сегодня самая известная, практически во всех домах сегодня используется такое отопления, однако разберёмся что же лучше: радиаторное отопление или тёплый пол?

Для начала разберёмся в физиологии человека, а точнее просто вспомним как мы себя чувствуем, когда голова находится в жаре, а ноги в холоде? Голова “вареная”, а при этом всё равно холодно, если ноги мёрзнут. И неважно какая температура воздуха в помещении. Кроме этого батареи для эффективного отопления раскаляются до больших температур, если в доме дети, могут быть неприятные моменты, вплоть до ожогов. Пожалуй, единственный плюс в пользу радиаторов, так это их первоначальная стоимость. Решать конечно Вам, твердотопливные котлы в любом случае прекрасно подходят как для первого так и для второго вида отопления.

Радиаторное отопление

Повсеместно используемая система отопления. Основное преимущество — дешевизна монтажа, в сравнении с тёплым полом. Самый главный недостаток — неравномерное и противоприродное распределение тепла. Тем более, если плохо греют батареи в результате засорения системы. В то же время, если обратиться к грамотным специалистам, этот недостаток можно сгладить, если рассчитать работу системы на 60 — 70°С.  Конечно очень многое зависит и от того, какой радиатор выбрать. Различные радиаторы отопления обладают различными характеристиками. Монтаж батарей отопления также зависит от этих факторов.

Тёплые полы

При таком походе, находятся трубы отопления в полу. Всем известна фраза, что нужно держать голову в холоде, а ноги в тепле. Так и мозг работает получше и здоровее будете  Отопление тёплым полом без радиатора — именно тот случай! То есть тёплые полы нам советует делать сама человеческая природа. Для того, чтобы тепло не уходило просто в пол, под укладываемые трубы в тёплом полу закладывается теплоотражающая изоляция(например пенополистирол). Трубы водяного контура отопления нагреваются и отдают тепло материалу в котором находятся. Через материал тепло поднимается в помещение.  Тёплый пол имеет большую отдающую тепловую поверхность, размером с площадь отапливаемого помещения, в то время как у радиаторов это точечные излучения тепла. Такое преимущество помогает тёплому полу равномерно отдавать тепло.

Что выбрать: водяной тёплый пол или радиаторы отопления

Очень актуальный вопрос для тех, кто занялся реализацией системы отопления. Актуальный и очень важный. Поэтому рассмотрим основные недостатки и достоинства как одного вида отопления, так и другого: тёплого пола и радиаторов.

  •  Экономия. Экономичность на перспективу, наверняка один из самых нужных вопросов. Ведь от этого зависит сколько вы будете тратить в месяц/год на отопление. Как бы там ни было, здесь безоговорочное преимущество у тёплого пола. Ведь батареи ставят всегда под окно. Делается это для того, чтобы на окнах не образовывался конденсат. Как результат — тепло вылетает напрямую через самое теплотеряющее место в доме, окно. Кроме того, так как батарея висит на стене, за счёт резкой разницы температур, стена буквально вытягивает тепло наружу. При этом тёплому полу не нужно преодолевать пространство своим теплом, чтобы человеку было комфортно. А вот батареи должны нагреть воздух, на что тратится энергия. Короче говоря, экономия на тёплом полу составляет до 20% за время использования отопления.
  • Стоимость реализации. В данном вопросе очень много факторов. Во-первых всё зависит от объёмов вашей системы отопления, во-вторых от фирмы, которая будет реализовывать проект отопления по дому. Но скорее всего тёплый пол обойдётся Вам дороже, чем радиаторное отопление.

  • Возможность ремонта. Конечно, здесь выступают в лучшем качестве отопительные батареи. Их можно снять, почистить, перепаковать, заменить на более эффективные. Тёплый пол делается раз и навсегда и очень важно чтобы он был сделан ответственно и с умом. Правильная схема тёплого пола и радиаторов отопления очень важный момент, так как переделки в будущем будут стоить на порядок дороже.
  • Скорость изменения температуры. Инерционность тёплых полов и радиаторов отопления, также немаловажный вопрос. Дело в том, что при пользовании батареями, вы намного быстрее почувствуете изменения в температуре помещения. В то время как тёплый пол очень долго остывает и наоборот, очень долго нагревается.
  • Если говорить про интерьер и отделку, то во-первых тёплый пол накладывает определённые ограничения на материалы отделки пола, так как тёплый пол лучше не прокладывать под полом, который вы хотите сделать, деревянным например. Ведь низкая теплопроводность таких полов существенно будет «съедать» КПД отопления. Так что лучший вариант — это плитка. С другой стороны тёплый пол эстетичнее, если кому-то мешают радиаторы своим видом. Также перед пользователями встаёт вопрос о мебели, которую не очень-то на тёплый пол и поставишь, ведь она будет препятствовать поступлению тепла в помещение. В то время, как батарею вместе с окном никто шкафом закрывать не будет.
  • Человеческая природа. Говоря о том, что голова должна находится в холоде, а ноги в тепле и это намного полезнее человека(сегодня часто услышишь именно такое в пользу тёплого пола), нужно не забывать, что некоторым людям это не только не на пользу, но может и существенно навредить. Так тёплые полы противопоказаны людям с аллергией и варикозом. Также на тёплом полу будет некомфортно ребятишкам, ведь в маленьком организме кровь циркулирует намного быстрее и ребёнку будет попросту жарко находится долго на тёплом полу.
  • Микроклимат в помещении. На сегодняшний день бытует ошибочное мнение, что батареи сушат воздух в помещении, в то время как тёплый пол создаёт более здоровую атмосферу. Чтобы не углубляться в дебри исследований, почему тёплый пол больше сушит воздух чем радиаторы, стоит только сказать что при радиаторах молекулы ведут себя значительно активнее, в следствии больших температурных разниц в зависимости от удалённости от источника тепла, в то время, как тёплый пол приводит молекулы воды в движение равномерно. Так что, если Вы решились оборудовать тёплый пол, будьте готовы сразу приобретать увлажнитель воздуха.
  • Стоит сказать и про пыль. Тут тоже все довольно просто. Тёплый пол сушит пыль, лежащую на поверхности намного лучше, а значит и витать в воздухе она будет скорее. Радиаторы в этом плане лучше. Да и при влажной уборке, радиаторы не мешают нормально мыть пол, в то время время как водяной тёплый пол сушит поверхность быстрее, чем вы успеете пройтись при мытье пола второй раз влажной материей. Однако одновременно с этим тёплый пол лучше препятствует сквознякам, так что в этом случае пыль будет разноситься меньше, чем при батареях.

Вывод. Что же выбрать: водяной тёплый пол или радиаторы?

Взвесив все «за» и «против», надеемся Вы вынесете для себя единственно верное решение. Однако не забывайте, что к решению задачи можно подойти с умом и скомбинировать водяные тёплые полы с радиаторами. Например сделать тёплый пол лучше будет в гараже, бассейне и коридорах. Соединив в одной системе отопления и тёплый пол и радиаторы, у Вас появится возможность создания более гибкого микроклимата в помещениях. Также как ещё один вариант — есть много видов электрических настенных радиаторов. Однако вопрос стоит о цене. Если наличие средств позволяет Вам реализацию таких задач, то только пожелаем удачи!

tverdo-kotel.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
