Схема подключения теплый пол – Как теплый пол подключить к электричеству. Подключение тёплого пола к электричеству: виды полов, их установка и техника безопасности. Соблюдая все правила, можно выполнить монтаж теплого пола своими руками.

Содержание

Инструкция по подключению + Видео!

Нагреваемый пол в помещениях может быть основан на различных нагревательных элементах. Он может быть электрическим или водяным. Но в любом случае ключевым элементом его монтажа является подключение его к управляющей системе.

Управляющим элементом в электрическом теплом полу является терморегулятор. В настоящее время существует два основных типа терморегуляторов:

-механические, где желаемая температура нагрева выставляется механическим реостатом.
-электронные, где температура нагревательных элементов устанавливается при помощи электронного реле. В таких регуляторах может иметься программирующее устройство, которое может инициировать работу системы отопления в заданные временные периоды.

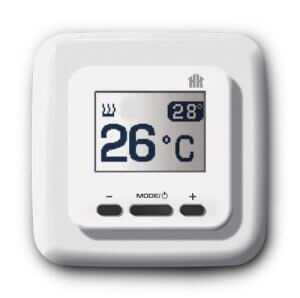

Таким образом выглядит электронный терморегулятор

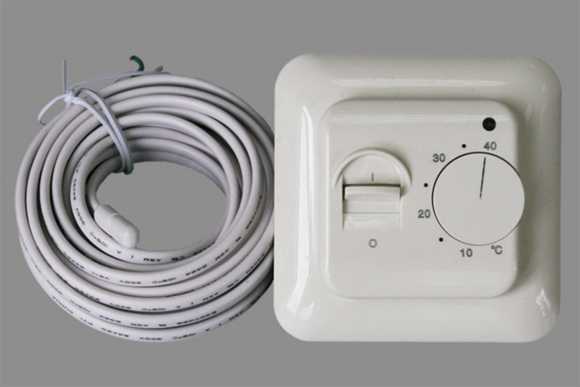

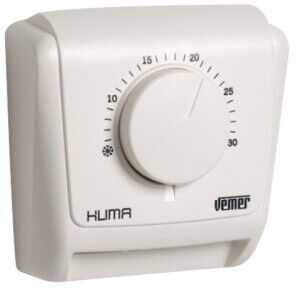

Механический терморегулятор

Терморегуляторы любых типов предназначены для регулировки следующих типов электрических нагревательных элементов:

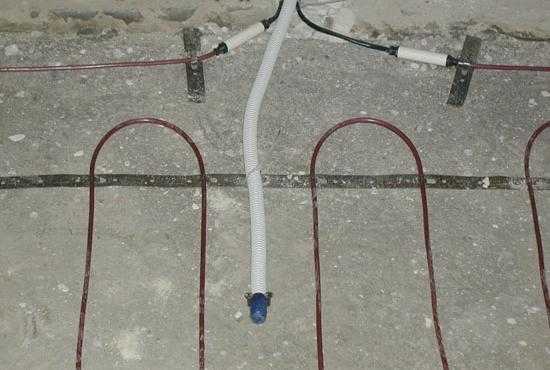

Нагревающий кабель. Он представляет собой электрический кабель с большим сопротивлением, размещаемый в надежной изоляции. При прохождении через кабель электротока он нагревается.

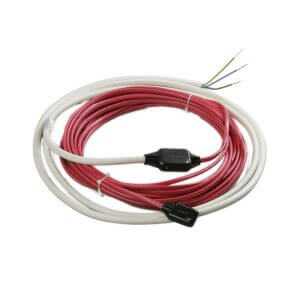

Нагревающий кабель для теплого пола — фото

Следующим типом электрического нагревательного элемента для пола является тепловой мат. В данной конструкции нагревательный кабель размещается на пленке теплоизоляции с заданным шагом.

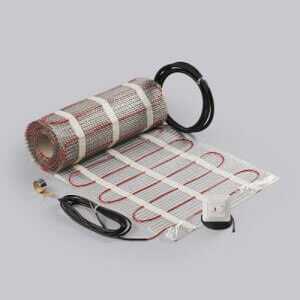

Образец теплового мата для теплого пола

И наконец нагревающим элементом может быть специальная пленка, испускающая инфракрасные лучи. Ее толщина не превышает полумиллиметра и в ее слое монтируется плоская полупроводниковая греющая полоса.

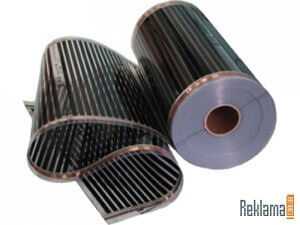

Инфракрасная пленка для теплого пола

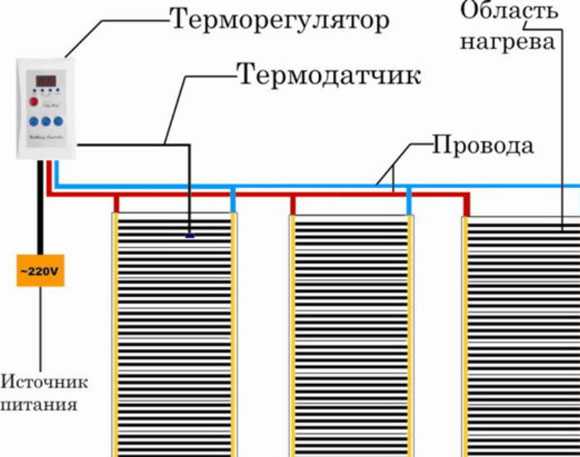

Схема подключения нагреваемого электрического пола через терморегулятор

Подключать нагреваемый электрический пол к кабелю питания необходимо через терморегулятор. Этим достигается экономия затрачиваемого на обогрев помещения электричества.

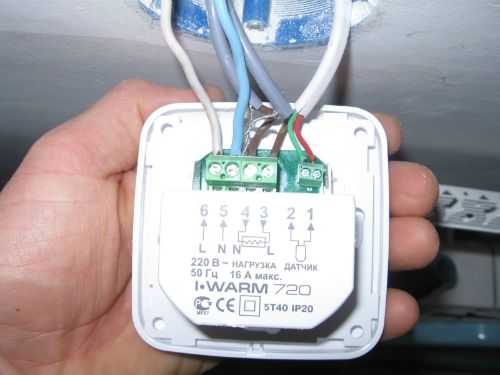

Как правило, схема подключения проводов изображена на корпусе терморегулятора или в его паспорте. Монтаж терморегулятора можно произвести самостоятельно, не прибегая к услугам сторонних организаций.

К терморегулятору кабель электропитания может быть подведен непосредственно через проводку. Также терморегулятор, а соответственно и сами нагревательные элементы теплого электрического пола могут быть подключены через обычную розетку.

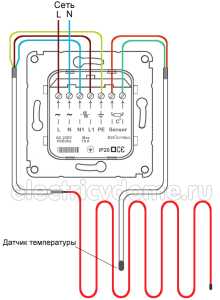

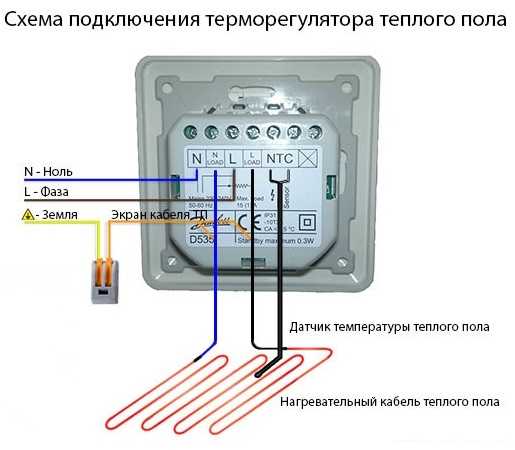

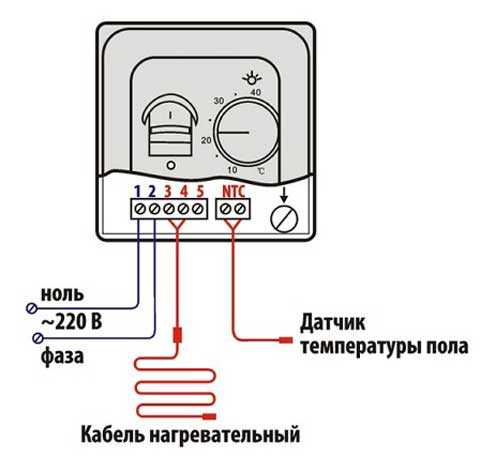

На рисунке ниже приведена принципиальная схема подключения терморегулятора.

Схема подключения терморегулятора — фото

Важно знать, что подключение терморегулятора к сети желательно проводить через отдельный автоматический выключатель.

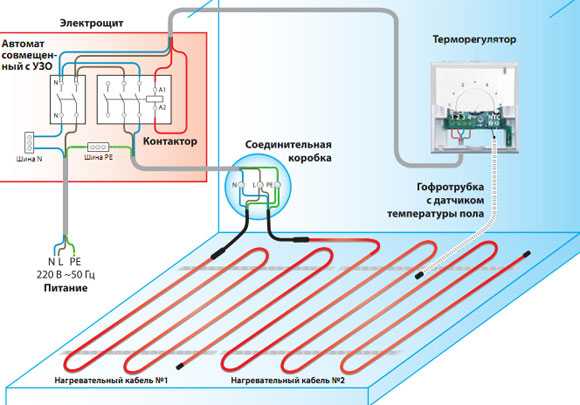

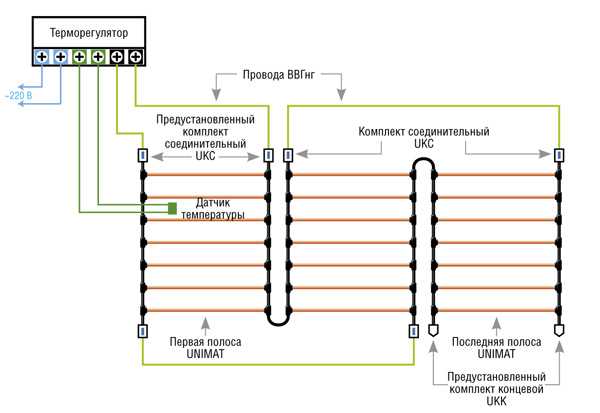

Один из вариантов схемы подключения приведен на рисунке ниже.

Схема подключения теплого пола

Расчет количества терморегуляторов

Возможно в вашем доме будет несколько помещений, в которых будут монтироваться теплые электрические полы. В этом случае целесообразно предусмотреть монтаж отдельных терморегуляторов и датчиков температуры к каждому контуру отопления. Это позволит избежать дополнительных нагрузок на электросеть. Особенно важно это в том случае, если у обогреваемых помещений имеются разные режимы эксплуатации. Так жилое помещение может обогреваться только во время сна, а ванная – только в период ее использования.

При раздельном монтаже терморегуляторов необходимо предусмотреть монтаж индивидуальных температурных датчиков на каждое обогреваемое помещение.

Схема подключения теплого водяного пола

Способ подключения теплого водяного пола несколько отличается от электрического пола. Рассмотрим способы подключения теплого пола с жидким теплоносителем к системам отопления.

Вы можете подключить свой теплый водяной пол к магистральному отоплению. Однако таким способом нужно пользоваться с известным вниманием. Возможно, большие теплопотери носителя приведут к тому, что на холод начнут жаловаться уже ваши соседи. Безу ущерба для соседей подключать теплый водяной пол в многоквартирных домах можно в помещениях, где стационарная система переходит на обратное течение. Также в этом случае температура воды в системе отопления не будет излишне горячей.

Большим минусом такой схемы подключения водяных теплых полов будет являться невозможность плавной регулировки температуры теплоносителя. Даже если вы смонтируете на входной и выходной участки нагревательного контура задвижки – все равно температура нагрева будет зависеть от нагрева магистральной системы.

Схема подключения нагреваемого водяного пола к индивидуальной системе отопления

Практически лишена недостатков схема подключения обогреваемого водяного пола к индивидуальной системе отопления. Однако, такой метод может быть использован только в частных жилищах.

Ниже приведена принципиальная схема подключения нагреваемого водяного пола.

Схема подключения нагреваемого водяного пола

На схеме представлены следующие элементы конструкции:

Термостатический управляющий клапанный механизм. Сигнал на данную деталь подается от дистанционно установленного датчика температуры. В том случае, если система достигает заданной температуры – он закрывает подачу теплоноситея.
Балансировочное клапанное устройство. Оно предотвращает холостой проход теплоносителя в контурах отопления. В случае отключения подачи теплоносителя он запускает его по малому кругу без котла.
Циркуляционный насос, обеспечивающий дополнительное давление теплоносителя в нагревательных контурах.
Предохранительный термостат. Он размещается на входной трубе теплоносителя и следит за уровнем температуры в системе.
Электрический привод клапанной группы водяного коллектора. Предназначен для управления клапанами нагревательных контуров.
Водяной коллектор системы обогрева пола, распределяющий поток теплоносителя по контурам.
Притворный клапан водяного коллектора (он же байпас), обеспечивает циркуляцию теплоносителя по малому кругу.
Выносной регулятор температуры теплоносителя системы нагреваемого пола Их в системе может быть установлено несколько, из-за чего вы можете индивидуально регулировать температуру в каждом помещении, оснащенном нагреваемыми теплыми полами.

Со схемой подключения нагреваемого пола с жидким теплоносителем вы также можете ознакомиться, посмотрев обучающее видео:

Видео — Схема теплого водяного пола

Еще одним вариантом подключения нагреваемого водяного пола может стать использование гидравлического разделителя. Он представляет собой специализированную емкость, в которой происходит накопление теплоносителя. Обычно такую емкость монтируют в коллекторном шкафу в специальной стенной нише.

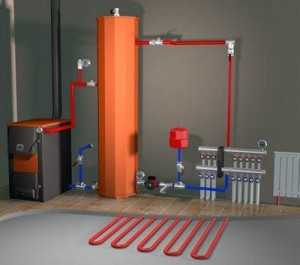

Теплый пол с гидравлическим разделителем

Примерная схема такого подключения приведена на рисунке.

Важным моментом в подключении нагреваемого пола с жидким теплоносителем является установка водяного коллектора. К нему выводятся все контуры отопительной системы, при этом температуру и рабочее давление теплоносителя в каждом контуре можно регулировать индивидуально.

Подключение коллектора

Схема размещения и подключения контуров с жидким теплоносителем

При составлении схемы подключения нагреваемого водяного пола необходимо также просчитывать места расположения отопительных контуров. Очевидно, что они не должны находиться в тех местах, где в помещении будет располагаться стационарная техника.

Существует две основных схема подключения контуров отопления водяного пола: это «змейка» и «улитка» (или «спираль»). В регионах с холодным климатом рекомендуется использовать схему подключения «спираль», так как в этом случае все помещение будет нагреваться достаточно равномерно и поверхность пола не будет испытывать сильных температурных деформаций.

Укладка труб методом — змейкой и улиткой

Подключение нагреваемого пола по комбинированной схеме

Система нагреваемого пола может использоваться как самостоятельная система отопления, так и в совокупности с традиционными отопительными радиаторами. При такой схеме подключения сначала к потоку теплоносителя подключаются отопительные радиаторы, а потом, на обратном ходе теплоноситель проходит через контуры напольного отопления.

Подключение нагреваемого пола по комбинированной схеме

На рисунке сверху представлена комбинированная схема подключения нагреваемого пола:

Насос, обеспечивающий циркуляцию теплоносителя.
Отопительные радиаторы,
Отопительный котел,
Бак с мембранной перегородкой.
Управляющее устройство,
Запорные краны.

stroyvopros.net

гайд по подключению системы к коммуникациям

Теплые полы водяного типа становятся все популярнее у владельцев частных домов, отапливаемых от котла. Комбинированная система, обустроенная по всем правилам, исправно работает на протяжении 15-20 лет. Удачно подобранная схема подключения водяного теплого пола (ВТП) обеспечивает подачу теплоносителя, нагрев его до нужной температуры и распределение по контурам.

Но для начала рассмотрим, когда водяной пол становится полезным, а когда устраивать его нецелесообразно.

Содержание статьи:

Когда можно и нельзя оборудовать ВТП?

Производители комплектующих для ТП не всегда уточняют, есть ли ограничения для установки водяных систем, однако они существуют. В некоторых случаях монтировать обогревательные конструкции запрещено.

Где не принято устанавливать водяные полы:

В многоквартирных зданиях. Централизованное отопление распределено между квартирами. Дополнительное подключение в одной из них приведет к обогревательному и гидравлическому дисбалансу.
В общественных местах. Подогрев пола считается неэффективным, так как велики теплопотери, и экономичные по сути системы становятся дорогостоящими в процессе эксплуатации.
В жилых помещениях с недостаточной теплоизоляцией в качестве главного источника тепла. Одно из условий установки теплых полов в северных районах – снижение теплопотерь за счет утепления стен и пола, а также установка радиаторов по периметру помещений, под окнами.

Наиболее эффективной системой отопления признана комбинация традиционного радиаторного обогрева с теплым полом, причем батареи отопления остаются основными источниками тепла.

Но иногда система, скрытая под напольным покрытием, играет главную роль:

Галерея изображений

Фото из

Просторные помещения с панорамными окнами

Интерьер в ретро стиле

Детские и игровые комнаты

Ванные комнаты и санузлы

Теплые полы, оборудованные с соблюдением норм и технологических нюансов, безопасны, гигиеничны и не влияют на эстетику помещений. А за функциональность и удобство эксплуатации отвечает выбранная схема подключения, на описании которой остановимся подробнее.

Разбор схемы подключения с коллектором

Существует несколько вариантов устройства системы ТВП. Но наиболее практичной и рациональной признана конструкция с коллектором – многофункциональным узлом, раздающим теплоноситель.

Принцип работы отопления

Главным источником теплоснабжения в доме, как правило, является автономный генератор, функцию которого обычно выполняет котел. Тип котла не имеет значения, однако подсчитано, что газовый обходится в 6-7 раз дешевле, чем электрический.

Котел может быть установлен в кухне, коридоре, подвале или специально выделенном помещении – бойлерной. Связь с радиаторами и теплым полом осуществляется посредством труб (полипропиленовых, металлопластиковых и др.)

Температура нагрева воды для отопления достигает 95°С. Система является замкнутой, и на обратке температура ниже – примерно 65-70°С. Но для теплого пола эти параметры не подходят, максимально допустимое значение — 55°С. На практике теплоноситель поступает в трубы ВТП еще более остывшим – 35-45°С.

Чтобы отрегулировать нужную температуру, к контурам подключают обратку и устанавливают смесительный узел, осуществляющий подмес потоков.

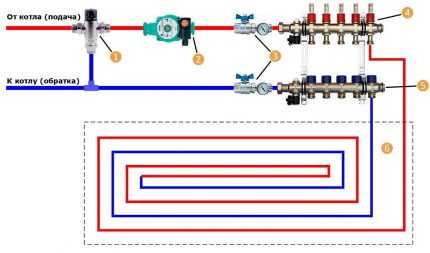

Схема подключения: 1 – клапан трехходовой; 2 – насос циркуляционного типа; 3 – шаровые краны с термодатчиками; 4 – коллектор для раздачи теплоносителя с расходомерами; 5 – коллектор с вентилями регулировки, установленный на обратке; 6 – теплый пол «улитка»

Температуру в системе можно отрегулировать вручную, ориентируясь на данные термодатчиков. Однако есть газовые котлы, предназначенные для прямого подключения ВТП. Они автоматически подают воду с заранее установленной температурой – 40-45°С.

Котлы на твердом топливе регулировать сложно. Чтобы теплоноситель в системе с твердотопливным генератором достиг нормы, требуется установка дополнительного буферного бака.

Электрокотлы подходят идеально, так как нужная температура поддерживается в автоматическом режиме, однако это наиболее затратный способ отопления, не выгодный экономически.

Выбор и сборка коллекторного узла

Контуры ВТП подключаются к системе отопления через распределяющий коллектор. Это узел, позволяющий производить регулировку подачи теплоносителя, контролировать температуру и расход, балансировать контуры, удалять из системы воздух. За каждую функцию отвечают отдельные элементы: насос, расходомеры, манометр, термостаты.

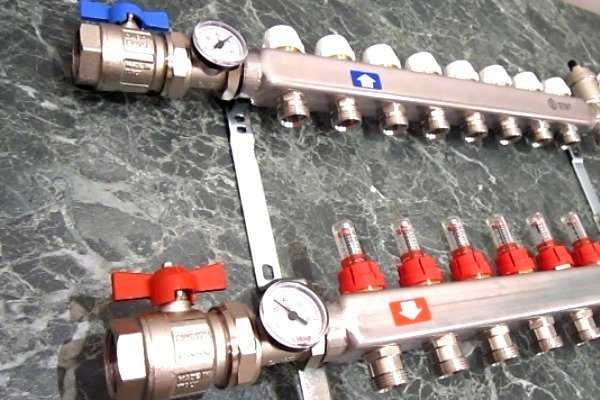

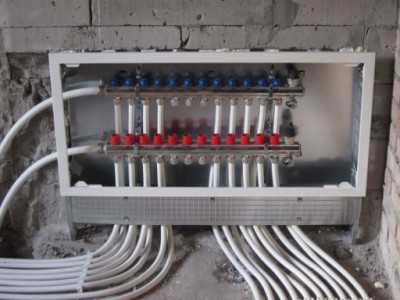

Образец коллекторного способа подключения. На стене закреплена гребенка, к которой с одной стороны подводятся магистрали подачи и обратки, с другой – водяные контуры из одного или нескольких помещений

Чтобы правильно подобрать комплектующие для сборки смесительно-коллекторного узла, лучше нанять специалиста, который хорошо разбирается в качестве представленных на рынке деталей.

Основные элементы узла:

Галерея изображений

Фото из

На подающей линии располагается коллектор с балансировочными клапанами, оснащенными расходомерами, на выпуске – такой же коллектор, но с обычными вентилями или термостатическими клапанами

На обоих коллекторах устанавливают краны, выполняющие 2 функции: удаление теплоносителя из системы и выпуск воздуха при первоначальном или очередном заполнении контуров водой

При отсутствии отдельного стояка необходим смесительный узел, включающий байпас, термостат и насос. Существует множество вариантов установки узла в зависимости от расположения коллектора, количества подключенных контуров и других условий монтажа

Существует несколько причин завоздушивания системы, поэтому установка автоматического воздухоотводчика необходима. Его монтируют сбоку, желательно в самой высокой точке коллекторно-смесительного узла, на подающей гребенке

Коллекторные гребенки с расходомерами и клапанами

Дренажные краны для аварийного слива теплоносителя

Смесительный узел для регулировки теплоносителя

Автоматический воздухоотводчик для выпуска воздуха из труб

Кроме перечисленных комплектующих понадобятся фитинги (аксиальные, компрессионные или пресс-фитинги), специальные кронштейны. Узел целиком обычно размещают в коллекторном шкафу, который может иметь различное исполнение и место монтажа.

Порядок действий: пошаговая инструкция

Подключение водяного пола к отопительной системе производится на заключительном этапе, когда полностью выполнены строительные работы, собран и установлен коллекторный шкаф.

Весь процесс монтажа системы ВТП включает следующие этапы:

Проектирование, расчеты, составление схемы.
Подготовка основания, монтаж утеплителя, труб, армирующей сетки.
Заполнение контуров теплоносителем, гидравлические испытания.
Заливка стяжки, укладка финишного напольного покрытия.
Подключение к системе, балансировка контуров.
Ввод в эксплуатацию, тестирование.

Как видите, мероприятия по подключению выполняются в самом конце. И здесь важную роль играет балансировка контуров. Каждая петля имеет различную длину, соответственно, все контуры отличаются гидравлическим сопротивлением.

Инструкция по подключению труб:

Галерея изображений

Фото из

Шаг 1 – надеваем на трубы защитные кожухи

Шаг 2 – устанавливаем зажимное соединение под евроконус на трубу

Шаг 3 – присоединяем фитинг к штуцеру коллектора

Шаг 4 – аккуратно затягиваем соединение

Шаг 5 – намечаем монтаж второго конца трубы

Шаг 6 – находим соответствующий штуцер на обратной гребенке

Шаг 7 – корректируем положение теплоизолирующих рукавов

Шаг 8 – поочередно подключаем все трубы

Если установить коллекторный узел без расходомеров, отопительная функция будет нарушена. При введении системы в эксплуатацию теплоноситель будет стремиться попасть в меньшие контуры, с минимальным сопротивлением. В результате помещения с короткими контурами будут обогреваться согласно проекту, а с длинными – останутся неотапливаемыми.

Балансировку следует начинать, когда коллектор подключен к подающей и обратной трубам.

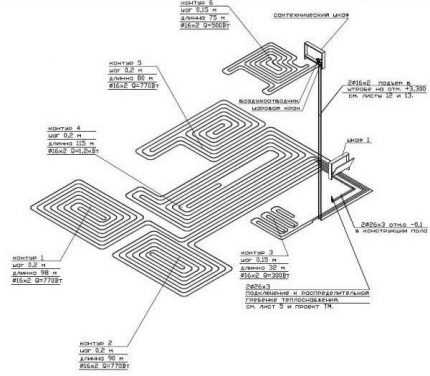

Схема теплого пола с различными по размеру отопительными контурами. Чтобы температура в них была примерно одинаковой, необходимо произвести балансировку, для которой и нужны расходомеры

Инструкция по балансировке:

Открыть поочередно клапаны подачи и обратки. Проследить, чтобы воздухоотводчики также находились в открытом состоянии.
При выключенном котле включить циркуляционный насос и настроить терморегулятор на максимальную температуру.
Довести давление в системе до нормы – 1-3 бара.
Закрыть вентили на всех контурах, оставить только самый длинный. Записать данные расходомера.
Открыть вентиль на второй по длине петле. Подогнать расход под первый результат, используя балансировочный вентиль.
Продолжить поочередно открывать вентили на контурах, от длинных к коротким, подгоняя расход к одному значению (первому).

С помощью удобного функционала всегда можно откорректировать параметры расхода. Но делать все придется вручную, ориентируясь на значение в самом длинном контуре.

Начинать эксплуатацию сразу на всю мощность запрещено, температуру теплоносителя в системе следует поднимать постепенно. В первые сутки осуществляют подачу воды чуть выше комнатной температуры – +25°С, затем каждый день прибавляют по 5-6°С. Нужную температуру выставляют на терморегуляторе.

При достижении подогреваемой водой температуры 30-45°С в комнатах должен установится максимально комфортный микроклимат. Если этого не произошло, можно прибавить еще максимум 5-10°С

Скорость насоса поднимать не обязательно, лучше, если он будет работать на первой. Нормальная разница температуры на подаче и обратке – 5-10°С, но если значение выше, то скорость насоса можно увеличить.

Подключение от радиатора отопления

Иногда вместо схемы «котел – смесительно-коллекторный узел – контуры», используют другие варианты подключения теплого пола. И наиболее распространенный из них – подключение контура ВТП к радиатору отопления. Схема выглядит так:

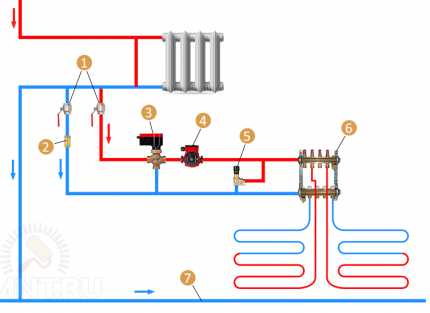

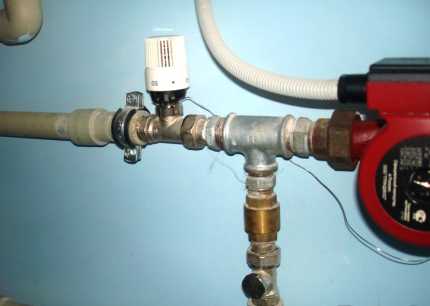

Подключение осуществляется к трубе обратки: 1 – отсекающие шаровые краны; 2 – обратный клапан; 3 – трехходовой смесительный узел; 4 – насос циркуляционного типа; 5 – воздушный клапан; 6 – коллекторный узел; 7 – труба к котлу

Минус схемы – сезонное использование теплого пола. Как известно, радиаторы отопления не используют летом, следовательно, пол также останется холодным.

Чтобы температура теплоносителя не поднялась выше нормы, в схему включают специальный датчик. Он в автоматическом режиме перекрывает поступление воды, как только она становится излишне горячей. Клапан снова открывается, когда теплоноситель остынет до приемлемой температуры.

Такой тип ВТП можно организовать и без насосно-смесительного узла. Единственным инструментом регулировки является термостатическое устройство, установленное на трубе подачи.

Выводы и полезное видео по теме

Обзор способов подключения:

Вариант подключения контура без коллектора:

Как собрать насосно-смесительный узел

При выборе схемы подключения ВТП к отопительной системе лучше проконсультироваться со специалистом, чтобы учесть все нюансы дальнейшей эксплуатации. Если нет навыков сборки коллекторно-смесительного узла, рекомендуем покупать готовый.

sovet-ingenera.com

Схема подключения водяного теплого пола

Водяной обогревающий пол подсоединяют к электрическому либо газовому котлу. Он, прогреваясь, подает комнате тепло с помощью циркуляции горячей жидкости. Схема подключения водяного теплого пола может выполняться несколькими способами.

Пирог водяного пола

Основные нюансы подсоединения водяного пола

Главным отличием водяной системы является температура циркулирующей жидкости, которая варьируется от 33 до 38 градусов. Тогда как в радиаторных батареях она достигает 80 градусов. С учетом способа теплового распределения и напольного покрытия при обустройстве такого обогревающего пола подобает соблюдать следующее:

независимо от схемы подсоединения контура пола к централизованной системе его закрепление к коллекторным выходам сбоку производится при помощи фитингов;
под ламинатом утеплительный слой значительно понижает тепловую отдачу, именно по этой причине его использовать крайне нежелательно;

под финишное покрытие стяжку делают тонкой, и усиливают ее армированной сеткой, которая выкладывается сверху труб;
при использовании керамики либо керамогранита стяжка имеет вышину в 3 – 5 см, а между трубками шаг варьируется от 10 до 15 см.

После того как подключен водяной теплый пол к системе отопления первое включение с целью прогрева делается на протяжении 2 дней. Зная, как правильно подключить водяные теплые полы, можно обеспечить себя необходимым теплом.

Коллекторная система

Полноценная коллекторная система включает не только вентили запора на трубках и сливной кран, отводчик воздуха, смеситель и насос для циркулирования, чтобы облегчить протекание воды.

Процедура подсоединения такого типа обогрева к котлу заключается в объединении труб с коллекторной группой, а непосредственно коллекторы подключаются к трубкам, исходящим от котла. Соответственно, при коллекторном подсоединении выполняется монтаж шкафа для коллекторов и выкладывание пола.

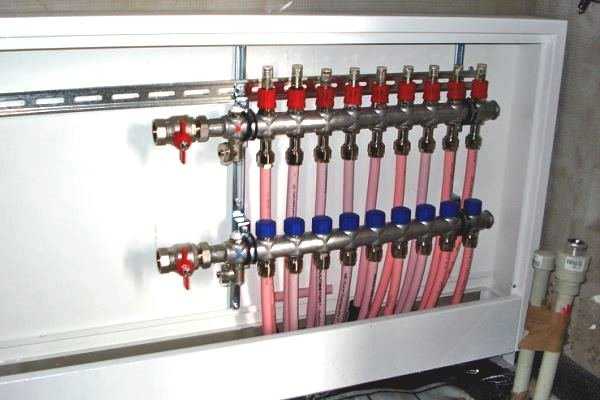

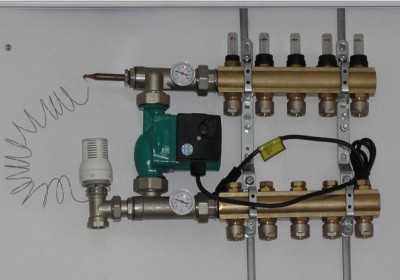

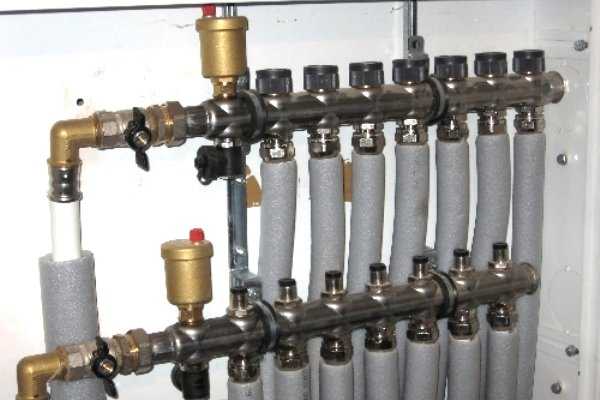

Коллекторная система водяного пола

Иногда клапаны запора на входе/выходе заменяют наладочными термовентилями. Их оборудуют термическим баллоном с парафином, благодаря которому выставляется пропускная вентильная способность.

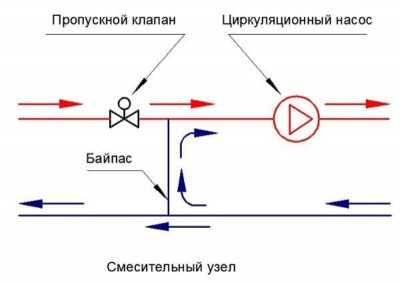

Узел смесительно-насосный используется с целью подмешивания остывшей воды из обратной трубы в подающую, понижая температуру чрезмерно нагретой воды. Тем, кто обустраивает водяной пол в области с холодной погодой, неизбежно необходим смеситель. Это объясняется тем, что устройство постоянно функционирует в порядке интенсивного нагрева, а нагрев жидкости не должен быть более 55 градусов.

Смесительный узел для водяного пола

Насос смесителя монтируется в зоне промеж коллектора и подающей магистрали. Насосный 3-й выход обеспечивает обратное протекание воды перед отдающей трубой. Следовательно, насос забирает воду с наименьшей температурой и отдает ее в подающую трубу.

При помощи особых соединителей осуществляется объединение с коллекторами трубок пола. Соединитель состоит из:

опорной втулки;
гайки из латуни;
кольца зажима.

Посредством компрессионных фитингов между собой связываются:

клапаны;
коллекторы;
трубы.

Когда соединение имеет неравные диаметры, то применяются переходные фитинги. Наиболее простой вариант схемы состоит из типовых коллекторов с клапанами запора. Подсоединяется обратка/подача с трубами и кранами запора, подключаются коллекторы и трубы для воды.

Коллекторный шкаф располагают в той зоне помещения, где можно легко подвести обратный и подающий трубопровод. К ним подсоединяются выходы коллекторов сбоку на:

подачу;
обратку.

Коллекторный шкаф в квартире

Но прежде устанавливаются краны запоров на коллекторы. В некоторых моделях запорного вентиля есть термометр, он сделан для удобства контролирования температуры.

Специалисты рекомендуют использовать уже собранный набор коллекторов от проверенных производителей. Обычно в него входят вентиля как на выходах подачи/обратки, так и на выходах для монтирования труб для жидкости обогреваемого пола. Это позволяет при возможном починке выключать только один контур от системы, а остальные будут работать.

Важно! После того как коллекторная система создана и подсоединена к трубкам обогревающего пола, надо протестировать работоспособность. Проверка осуществляется на протяжении ряда часов, чтобы увериться, что весь трубопровод герметичен.

Схема с 2 ходовым клапаном

Данный элемент называется еще питающим краном. Он состоит из термоголовки с термодатчиком жидкостного типа, которая открывает и закрывает устройство. Благодаря этому можно добавлять либо отсекать подачу нагретой жидкости, поступающей от отопительного аппарата.

Схема с 2 ходовым клапаном водяного пола

В данном случае подмешивание производится не все время, как в случае с 3 ходовым устройством, а лишь при открывании крана. Установка узла с 2 ходовым краном обязательно требует предусматривания в схеме обвязки монтаж байпаса, который оснащен предохранительным клапаном. Если повышаются критические параметры давления на входе в коллектор, то клапан открывается и сбрасывает определенную часть жидкости в обратную трубу.

Достоинством схемы с 2 ходовым клапаном является исключение возможности перегревания системы пола, что существенно увеличивает его срок функционирования. Такая схема обладает ограничением обогреваемой площади – не больше 200 м², что объясняется маленькой пропускной способностью крана.

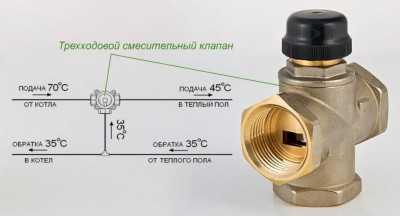

Система со смесительным 3 ходовым клапаном

Для того чтобы лучше управлять температурой теплой жидкости, лучше всего делать подключение водяного теплого пола к системе отопления с помощью 3 ходового крана. Его конструкция состоит из:

отдельного термодатчика;
термоголовки.

Использование такого устройства в схеме пола дает возможность обеспечения единой температуры воды в каждом контуре. Посредством циркуляционного насоса приводится в движение теплоноситель. А термостатический 3 ходовый клапан подмешивает определенное количество теплоносителя в подающую трубу.

Причем установка 3 ходового смесителя делается на коллекторной выходной ветке обратной трубы. Такая схема максимально простая, сложность состоит только в регулировке температуры в некоторых контурах.

Схема с 3 ходовым клапаном водяного пола

Важно! Смесительный 3 ходовый кран может иметь не только стандартный температурный датчик, но и подсоединяться к автоматической системе управления водяным обогревающим полом.

Бывает так, что неопытные монтажники выбирают данную систему из-за простоты, но потом не могут понять, почему пол плохо греет. Обязательно нужно учитывать, что трубопровод с запорным 3 ходовым клапаном без насоса обладает небольшой проходимостью. Именно по этой причине использование такой схемы ограничивается 2 — 3 параллельными магистралями нагрева. Из-за дополнительных требований длина труб в контурах достигает не больше 35 — 40 метров. Однако при использовании насоса циркулирования ограничения снимаются.

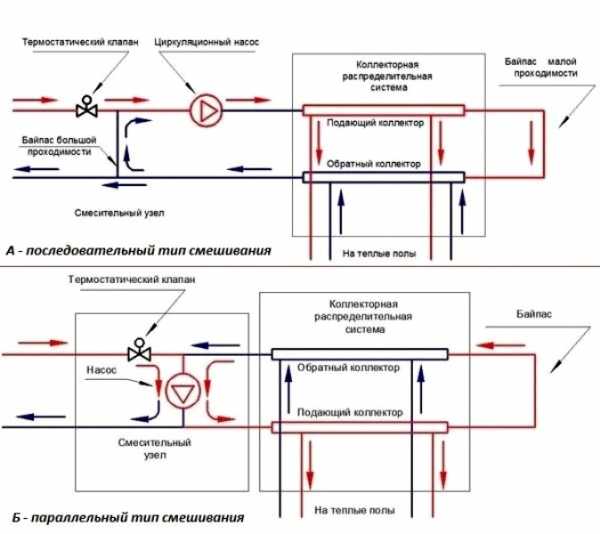

Параллельная и последовательная схема

Существуют схемы, где используется несколько видов смешивания. Параллельная схема подразумевает замену байпаса пропускным краном. Он необходим с целью пропускания сквозь себя теплоноситель при предопределенном напоре. Все это позволяет сквозь байпас не прогонять непрестанно жидкость, когда контуры работают.

В случае, когда не доступны контуры, то открывают пропускной кран и выпускают поток с целью разгрузки насоса и экономии электричества. При закрытых контурах байпас с перепускным краном подсобляет насосу в подаче расхода. Пропускной кран настраивается вручную на нужный напор. Есть у этой схемы особенность – жидкость на выходе имеет такие же показатели температуры, как и при входе.

Последовательная система подсоединения водяного обогревающего пола выполняется последовательно и отличается одним преимуществом. Такой вариант самый продуктивный и точный относительно тепловой техники, поскольку выходной поток понижен в котел, а температурные показатели – аналогичны полу.

Параллельная и последовательная схема водяного пола

Если сравнивать эти две схемы, то стоит отметить, что для получения наибольшего эффекта от функционирования насоса, лучше всего выбрать последовательное смешивание. К тому же оно позволяет подсоединять большее количество контуров, а насос не будет отдавать свою мощность другим циркуляционным кольцам.

Посмотрите небольшое видео про правильный смесительный узел для Вашего теплого пола:

Вас могут заинтересовать:

prokommunikacii.ru

Схема подключения электрического теплого пола

Как теплый пол подключить к электричеству

На сегодняшний день многообразие теплых полов может запутать любого. Для начала существует необходимость разобраться во всевозможных видах и типах таких полов.

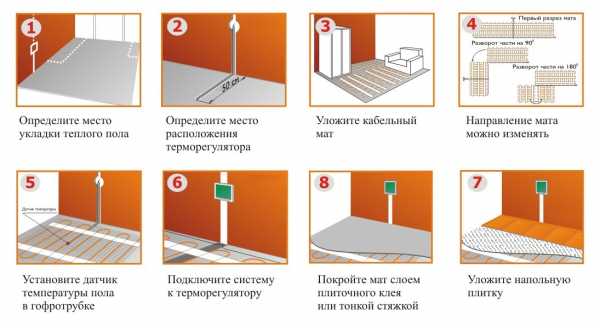

Схема последовательности работ при подключении теплых полов.

Виды и типы теплых полов
Существуют следующие типы теплых полов: водные и электрические. В водяных полах теплопроводником служит горячая вода (из котла или центрального отопления). И следовательно, в электрических полах используется электричество вместо воды. Электрические полы на данный момент делятся на такие виды: кабельные системы или нагревательные секции, нагревательные маты и пленочные или инфракрасные полы. У каждого из типов и видов полов имеются свои плюсы и минусы. Перед покупкой полов следует обязательно проконсультироваться с продавцом, который поможет выбрать оптимальный вариант для конкретного помещения.

Схема подключения терморегулятора.

Конечно же, основная составляющая теплого пола — нагревательный элемент, но сердце его заключено в терморегуляторе.

Подключение пола к электричеству осуществляется через терморегулятор.

Они делятся на несколько видов: начиная с механических и заканчивая интеллектуальными устройствами, которые контролируют температуру воздуха и непосредственно самого пола.

Монтаж и установка электрического теплого пола

Смонтировать электрический пол достаточно просто, это не вызовет особых сложностей у человека, который может своими руками забить гвоздь.

Такие полы укладываются либо под стяжку, либо прямо на нее (это зависит от технических характеристик теплого пола). Особую сложность составляет подключение такого пола к электричеству.

Как подключить электрический теплый пол к сети

Схема укладки и подключения теплых полов.

Подключение такого пола к сети происходит через терморегулятор. Конечно, это лучше доверить электрику, но, если присутствует уверенность в собственных силах, можно сделать и самому. В некоторых моделях схематическое изображение подключения пола к терморегулятору указана на корпусе этого же прибора. Подключение регулятора температуры к электрической сети может быть как непосредственным, от электрощита, так и через обычную розетку.

Следует отметить то, что необходимо предусмотреть отдельный автоматический выключатель для прямого подключения через электрощит. Он позволит отключить или подключить регулятор температуры, а также служит защитой при скачках напряжения в сети. Если же планируется подключить регулятор к обычной розетке, следует учесть и все электроприборы, которые будут подключаться к этой розетке.

Самыми популярными регуляторами температуры считаются механические и электронные терморегуляторы. Однако принцип их подключения схож с более сложными моделями. Как правило, в комплект входят датчик температуры, клеммы, монтажная коробка и инструкция монтажа и эксплуатации.

Ко всем видам электрического теплого пола подходит любой вид терморегулятора. Есть единственное условие, максимальный ток, который потребляет пол, должен соответствовать максимальному току, который пропускает через себя терморегулятор. Установка терморегулятора не займет большого количества времени. Следует в выбранном месте сделать углубление и подвести к нему провода сети, термодатчика и непосредственно самого теплого пола.

Провода нагревательного элемента имеют цветовую маркировку. Так, белый (коричневый или черный) провод — это фаза, на схемах обозначается L; синий провод — ноль, на схеме N; желтый или зеленый — земля. А вот провода, идущие из сети, не всегда промаркированы. Для того чтобы определить фазу и ноль в сетевых проводах, достаточно воспользоваться индикаторной отверткой.

При касании ее металлического наконечника к фазе на отвертке загорается лампочка. Чтобы подключить пол к электричеству, следует выполнить такие шаги в следующем порядке.

Подключить провода сети (220 Вт) к контактам регулятора температуры 1 и 2. Маркировка «гнезд» обычно указана на боковой крышке терморегулятора. Очень важно соблюсти правильную полярность: к «гнезду» 1 подключается фаза (L), а к контакту 2 следует подключить ноль (N).
Подсоедините провода нагревательного элемента к «гнездам» 3 и 4, где к контакту 3 подключается ноль (N), а к контакту 4 — фаза (L).
Подключение термодатчика. Обычно он подключается к «гнездам» 5 и 6 и соблюдение полярности здесь не обязательно.
Проверка исправности подключения регулятора температуры. Для этого следует включить прибор и выставить минимальную температуру нагрева, после чего увеличить температурные показатели до максимума. О правильности подключения сообщит щелчок замкнувшейся цепи.

В зависимости от вида терморегулятора схема его подключения может быть иной. Чтобы не допустить ошибки, следует подключать терморегулятор согласно схеме, указанной на его корпусе. Незначительные изменения вносит в процесс подключения и вид электрического пола.

Подключение кабельных систем (нагревательные секции и нагревательные маты)

Нагревательные секции и маты могут состоять из двужильного или одножильного кабелей, что диктует свои особенности в подключении теплого пола .

Двужильный кабель имеет три провода: землю (желто-зеленый), фазу (белый или коричневый) и ноль (синий). Он подключается к терморегулятору по основной схеме подключения с тем отличием, что «землю» следует подключить к «гнезду» 2, к которому подключается ноль из сети питания.

Одножильный кабель включает в себя один токоведущий провод (как правило, имеет белый цвет изоляции), второй провод — это заземление. Токоведущие провода обоих концов одножильного кабеля подключаются к «гнездам» 3 и 4, а оба конца провода заземления следует подключить к «гнезду» 2 (ноль (N) сети питания).

Подключение инфракрасного, или пленочного, электрического теплого пола

Схема подключения инфракрасного пола.

Пленочные системы теплых полов имеют несколько секций или полос пленки и от каждой секции выходит по два провода. Чем больше таких секций, тем больше проводов придется вести к терморегулятору.

Чтобы избежать этого, рекомендовано использовать распаечную коробку, которая позволит вывести к терморегулятору всего два провода и без затруднений проверить работоспособность теплого пола, не демонтируя напольное покрытие.

Специалисты рекомендуют нумеровать провода, что позволит сократить время проверки работоспособности всей установки и отдельных ее элементов. В распаечной коробке следует параллельно (фазы с фазами, а ноли с нолями) соединить провода, идущие от пола, методом спайки или скрутки.

А из распаечной коробки выводится только два провода, которые и подключаются к терморегулятору по основной схеме.

Итак, какие инструменты и материалы понадобятся для подключения систем полов к электричеству:

Перфоратор с победитовой коронкой (для высверливания отверстия под терморегулятор).
Штроба (для высверливания отверстий в стене под провода).
Терморегулятор (в комплекте с ним идут датчик температуры, клеммы, монтажная коробка, а так же инструкция монтажа и эксплуатации).
Индикаторная отвертка или другое приспособление для определения полярности сетевых проводов.
Шурупы для крепления терморегулятора к стене (если их нет в комплекте).
Отделочные материалы или кабельные короба для маскировки проводов.

Техника безопасности
Ни одна работа не должна начинаться без изучения техники безопасности. При подключении пола к электросети необходимо выполнить всего одно правило: обязательно обесточить квартиру или дом, где производится установка во избежание поражений электрическим током.

Как подключить теплый пол к электросети

В процессе монтажа электрического теплого пола, самым трудоемким считается подключение к электропитанию. Непосредственно устройство полов своими руками не представляет сложности даже для новичков, но, если подключение инфракрасного теплого пола, либо кабельного или стержневого, произведено неправильно, система не будет выполнять свои функции или выйдет из строя. Следует обратить внимание на устройство заземления, иначе система будет «биться» током.

Электрические теплые полы требуют установки термостата. Этот прибор нужен для поддержания стабильной заданной температуры в помещении. Термостат отключает и включает полы в соответствии с показаниями термодатчика.

Установка терморегулятора

Подключение теплого пола возможно без использования термостата. Однако в таком случае придется вручную организовывать режим работы системы. Во-первых, это неудобно; во-вторых, владельцы жилья лишаются следующих преимуществ:

Поддержание заданной температуры в автоматическом режиме;
Нагрев пола в определенные временные промежутки;
Экономия электроэнергии;
Поддержание комфортной температуры круглосуточно.

При выборе термостата нужно учитывать потребляемую мощность системы теплого пола. Обычно используют приборы мощностью 3 кВ. Подключать устройство можно напрямую к щитку или через розетку. К прибору всегда прилагается инструкция, в какой последовательности подсоединять силовые провода, а также заземления, фазы и нуля.

Термостат располагают на расстоянии 1,2-1,5 м от пола. Некоторые виды регуляторов можно устанавливать ниже – около 30 см от поверхности, обычно они оснащены сверхчувствительными термодатчиками.

Подключение через розетку

1 Установить термостат. Существует 2 варианта монтажа: накладной и скрытый. Соответственно, для скрытой установки в стене необходимо сделать отверстие и штробу для кабеля. Для накладной установки – только штробу.
2 К распределительной коробке подводится провод заземления, фаза, ноль из розетки.
3 В штробе располагают нагревательный кабель от теплого пола и одножильный провод термодатчика.
4 Подсоединить провода по схеме (инструкция со схемой прилагается к терморегулятору).
5 Осуществить подключение системы пола к термостату.

Подключение через щиток

Если терморегулятор предназначен для эксплуатации в большом помещении (20 кв. м. и более), то мастера рекомендуют устанавливать прибор на отдельной электролинии. В случае подсоединения напрямую через щиток, схема действия аналогична с вышеописанной (провода заземления, фазы и нуля) с той разницей, что необходим монтаж УЗО (устройство защитного отключения). УЗО устанавливается в щитке. После закрепления термостата следует процедура подключения теплого пола.

Подключение теплого пола без использования терморегулятора

Существует возможность монтажа теплого пола без использования термостата. В этом случае, обычно, нагревательный провод подключается к выделенной линии и при помощи УЗО полы работают в режиме вкл/выкл. Проще говоря, своими руками придется постоянно контролировать систему. В ходе «ручной» эксплуатации расход электроэнергии значительно возрастает. Кроме того, придется решить проблему заземления.

Подключение пленочного инфракрасного теплого пола к термостату своими руками

Пленочный ИК пол представляет собой нагревательный мат, на который нанесены полоски углеродного полимера. До монтажа системы необходимо выровнять поверхность и уложить теплоизоляцию.

Схема подключения электрического теплого пола:

1 Каждый инфракрасный пленочный мат разрезать по требуемой длине и раскатать по направлению к стене, на которой установлен терморегулятор.
2 Стыки ИК полотен проклеить скотчем не доходя до краев 10-20 см. Термоподложка также должна быть единым полотном с заклеенными стыками.
3 Поместить один конец клеммы между слоями ИК-пленки. Второй конец каждой клеммы должен находиться сверху, со стороны медной шины.
4 Зажать клеммы плоскогубцами.
5 Взять одножильный провод и подсоединить к клемме, зажать пассатижами.
6 Каждый нагревательный ИК-мат соединить последовательно таким образом, чтобы «фаза» и «ноль» двумя проводами подключались к терморегулятору. Затем подключается заземление.
7 Изолировать клеммы битумным скотчем.
8 Также изолировать концы медных шин с другой стороны полосы ИК-пленки.
9 Чтобы поверхность финишного покрытия легла максимально ровно, нужно проделать в изоляционном слое отверстия и «утопить» в них соединения клемм с проводами.
10 Подключить провод термодатчика к термостату.
11 Закрепить датчик к обратной стороне ИК-пленки при помощи скотча.
12 Проверить работу системы.
13 Процедуру монтажа инфракрасного пленочного пола можно считать завершенной. Далее выполняется укладка линолеума, ламината и т.д.

Совет! Настоятельно рекомендуется использовать плотную вспененную термоподложку перед укладкой ИК-пола. В таком материале удобно проделывать отверстия и канавки, чтобы можно было спрятать провода и места соединения. Нагревательный пленочный мат получится «гладким» и финишное покрытие ляжет идеально.

Подключение стрежневого теплого пола своими руками

Стержневой пол – разновидность ИК-системы отопления. Представляет собой маты, на которых закреплены параллельные стержни из карбона, меди и серебра. В отличие от пленочных полов, одножильный провод соединяет стержни между собой наподобие веревочной лестницы. Инструкция по подключению своими руками:

1 Разложить каждый мат параллельно друг другу.
2 Соединить провода последовательно при помощи термогильзы, изолировать термоусаживаемой трубкой и «запечь» соединение строительным феном.
3 Закрепить каждый нагревательный мат скотчем на полу, предварительно покрытом теплоотражающим материалом.
4 Подключить провод первого мата к терморегулятору.
5 Установить датчик температуры между двумя карбоновыми стержнями срединного мата.
6 Подключить датчик к терморегулятору.
7 Проверить работоспособность системы.
8 Залить стержневой пол стяжкой либо можно уложить сверху керамическую плитку.

Совет! Для качественной адгезии чистовой стяжки и черновой поверхности, в теплоотражающем материале необходимо сделать прямоугольные отверстия. На каждый квадратный метр – 3-4 выреза.

В терморегулятор также подключается провод заземления. Обычно производители прикладывают подробную инструкцию к устройству, где все четко расписано.

Подключение кабельного пола своими руками

Монтаж кабельного пола должен начинаться с укладки теплоизоляции. Материал можно расстилать непосредственно на стяжку либо спрятать в слой наливного самовыравнивающегося пола. Существует 2 варианта кабельного теплого пола: в виде отдельного провода либо это мат, с закрепленным на нем кабелем. В качестве рулонного материала используется армированная сетка.

Монтаж пола в виде отдельного кабеля:

1 Проложить специальную металлическую ленту поперек помещения с шагом 50 см, закрепить шурупами (можно гвоздями).
2 Уложить кабель по заранее продуманной схеме, избегая участков под мебелью. Витки не должны пересекаться друг с другом, шаг – 25 см.
3 Зафиксировать кабель на монтажной ленте (в ней предусмотрены специальные зажимы-скобы).
4 Между линиями кабеля устанавливается термодатчик, провод которого укладывается в гофру.
5 Один конец кабеля изолируется. К терморегулятору подключается входящий конец, провод термодатчика, ноль, фаза и провод заземления.
6 Контрольная проверка системы.
7 Сверху системы заливается бетон или выравнивающаяся смесь либо клеится плитка.

Нагревательный мат подключается по такой же схеме, но есть один важный нюанс. Кабель резать нельзя! Можно разрезать только сетку, на которой он закреплен. Поэтому придется просчитать заранее, где будут разрезы мата и в какую сторону разворачивать его части. Далее все по вышеописанной схеме: подключение к термостату непосредственно кабеля, проводов фазы, ноля, датчика и заземления.

Cхема подключения теплого пола

Схема подключения теплого электрического пола.

-механические, где желаемая температура нагрева выставляется механическим реостатом.
-электронные, где температура нагревательных элементов устанавливается при помощи электронного реле. В таких регуляторах может иметься программирующее устройство, которое может инициировать работу системы отопления в заданные временные периоды.

Таким образом выглядит электронный терморегулятор

Нагревающий кабель для теплого пола — фото

Образец теплового мата для теплого пола

Инфракрасная пленка для теплого пола

Схема подключения нагреваемого электрического пола через терморегулятор

На рисунке ниже приведена принципиальная схема подключения терморегулятора.

Схема подключения терморегулятора — фото

Один из вариантов схемы подключения приведен на рисунке ниже.

Схема подключения теплого пола

Расчет количества терморегуляторов

Схема подключения теплого водяного пола.

Схема подключения нагреваемого водяного пола к индивидуальной системе отопления.

Ниже приведена принципиальная схема подключения нагреваемого водяного пола.

Схема подключения нагреваемого водяного пола

На схеме представлены следующие элементы конструкции:

Термостатический управляющий клапанный механизм. Сигнал на данную деталь подается от дистанционно установленного датчика температуры. В том случае, если система достигает заданной температуры – он закрывает подачу теплоноситея.
Балансировочное клапанное устройство. Оно предотвращает холостой проход теплоносителя в контурах отопления. В случае отключения подачи теплоносителя он запускает его по малому кругу без котла.
Циркуляционный насос, обеспечивающий дополнительное давление теплоносителя в нагревательных контурах.
Предохранительный термостат. Он размещается на входной трубе теплоносителя и следит за уровнем температуры в системе.
Электрический привод клапанной группы водяного коллектора. Предназначен для управления клапанами нагревательных контуров.
Водяной коллектор системы обогрева пола, распределяющий поток теплоносителя по контурам.
Притворный клапан водяного коллектора (он же байпас), обеспечивает циркуляцию теплоносителя по малому кругу.
Выносной регулятор температуры теплоносителя системы нагреваемого пола Их в системе может быть установлено несколько, из-за чего вы можете индивидуально регулировать температуру в каждом помещении, оснащенном нагреваемыми теплыми полами.

Видео — Схема теплого водяного пола

Теплый пол с гидравлическим разделителем

Примерная схема такого подключения приведена на рисунке.

Схема размещения и подключения контуров с жидким теплоносителем

Укладка труб методом — змейкой и улиткой

Подключение нагреваемого пола по комбинированной схеме

На данном рисунке представлена комбинированная схема подключения нагреваемого пола.

Насос, обеспечивающий циркуляцию теплоносителя.
Отопительные радиаторы,
Отопительный котел,
Бак с мембранной перегородкой.
Управляющее устройство,
Запорные краны.

Схема подключения теплого пола: основные правила

Содержание:

1. Особенности подключения электрического обогрева
2. Подключение электрического пола через терморегулятор
3. Расчет необходимого количества терморегуляторов
4. Особенности подключения водяного обогрева
5. Схема контуров с жидким теплоносителем
6. Комбинированная схема подключения пола с обогревом

Напольное покрытие с обогревом, которое в последнее время стало так популярно в частном домостроении, бывает водяным или электрическим в зависимости от вида нагревательных элементов. Монтаж и подключение теплого пола к управляющей системе желательно доверить профессионалам, поскольку его обустройство требует наличия опыта проведения подобных работ. Чтобы грамотно их выполнить, необходимо иметь знания об основах гидродинамики или о правилах монтажа электроприборов.

Особенности подключения электрического обогрева

Одним из основных элементов, обеспечивающих оптимальное функционирование электрического теплого пола, является терморегулятор, он может быть:

механическим прибором – в нем желаемую температуру выставляют при помощи реостата;
электронным устройством – температурный режим устанавливается на нем благодаря использованию реле. В этих регуляторах теплого пола при наличии микропроцессорного программатора имеется возможность обеспечивать автоматическое управление процессом функционирования отопительной конструкции в соответствии с заданными параметрами.

И механические, и электронные терморегуляторы обладают способностью влиять на работу следующих электрических элементов систем обогрева пола:

нагревающего кабеля в надежной изоляции, имеющего большое сопротивление. Он вырабатывает тепло при прохождении через него электрического тока;
теплового мата – в данном случае кабель располагается на пленке теплоизоляции, предварительно выполнив расчет электрического теплого пола;
специальной тонкой пленки, излучающей термические волны (инфракрасные лучи). Ее толщина составляет не более 0,5 миллиметра. В слое пленки вмонтирована плоская полупроводниковая полоса, обеспечивающая нагрев.

Подключение электрического пола через терморегулятор

Чтобы обеспечить экономное расходование электроэнергии при обустройстве электрического пола для обогрева домовладения, его необходимо подключать к кабелю питания непосредственно через терморегулятор (как он выглядит видно на фото). Прочитайте также: “Схема подключения электрического теплого пола – варианты”.

Обычно схема подключения теплого пола изображается производителем на корпусе данного терморегулирующего прибора или в паспорте на него. При наличии практических навыков и соответствующих знаний подключение терморегулятора к теплому полу вполне можно выполнить самостоятельно. Кабель электропитания к устройству подводят либо через проводку, либо непосредственно к розетке, соблюдая схему отопления с теплыми полами. При подключении терморегулятора к сети задействуют автоматический выключатель, специально для этого предназначенный.

Расчет необходимого количества терморегуляторов

Обычно в частном доме полы с электрическим обогревом обустраивают в нескольких комнатах и помещениях, поэтому монтировать терморегуляторы и датчики температуры нужно отдельно к каждому из отопительных контуров. Благодаря этому в процессе функционирования системы отопления удается не допускать излишних нагрузок на электрические сети. Поскольку обогреваемые помещения не всегда эксплуатируются в одном режиме, наличие отдельных терморегуляторов – разумное решение. Например, спальню можно прогревать непосредственно перед отдыхом и во время сна.

Особенности подключения водяного обогрева

Способы подключения водяного пола для обогрева отличаются от обустройства электрической системы.

Подачу жидкого теплоносителя можно обеспечить при помощи подключения конструкции к магистральному отоплению. Но подобный вариант не всегда приемлем, поскольку это, скорее всего, приведет к большим потерям тепла у соседей, если квартира расположена в многоквартирном доме. Без ущерба подобное устройство обогрева пола допустимо только для помещений, в которых стационарная система предусматривает обратное течение. Кроме этого, температура теплоносителя будет недостаточной для обеспечения комфортного пребывания в комнате.

Еще такая схема подключения теплого пола не позволяет осуществлять в полной мере регулировку температурного режима жидкого теплоносителя. Даже при условии установки задвижек на входе и выходе нагревательного контура температура воды зависит от степени нагрева ее в магистральной системе, но регулировка водяного теплого пола всё же необходима.

Что касается схем подключения водяного теплого пола к индивидуальным отопительным системам, то они практически не имеют недостатков при условии использования их в частных домовладениях.

Вариант первый.

Как правильно подключить теплый пол водяной наглядно видно на принципиальной схеме, на которой элементами системы отопления являются:

управляющий клапанный термостатический механизм – на него сигнал поступает от установленного в контуре датчика температуры. В случае достижения необходимого температурного режима, прибор останавливает подачу теплоносителя;
балансировочный клапан – данное устройство позволяет не допустить холостого прогона воды в контурах отопления. При отключении подачи теплоносителя, благодаря данному элементу источник тепла запускается по малому кругу, минуя котел;
циркуляционный насос – обеспечивает дополнительное давление подогретой воды для прохождения ее через нагревательные контуры;
предохранительный термостат – его устанавливают на входе теплоносителя в трубу системы для контроля над температурой воды;
коллектор водяной системы пола с обогревом – он обеспечивает распределение водяного теплоносителя по контурам;
электропривод клапанной группы на водяном коллекторе – отвечает за управление клапанами, расположенными на нагревательных контурах;
байпас (притворный клапан коллектора) – необходим для надежной циркуляции жидкого теплоносителя по малому системному кругу;
несколько выносных регуляторов температуры воды конструкции пола с обогревом – позволяет в индивидуальном порядке поддерживать нужный температурный режим в каждом эксплуатируемом помещении, в котором отопление производится при помощи данной системы.

Вариант второй.

Существует схема подключения теплого пола водяного своими руками с использованием гидравлического разделителя, который представляет собой накопительную емкость, предназначенную для накопления теплоносителя. Его обустраивают в специальном коллекторном ящике в оборудованной для этого нише в стене.

Вне зависимости от того, какой выбран вариант подключения обогреваемого пола с использованием жидкого теплоносителя, важным этапом проведения монтажных работ является установка коллектора. К этому устройству подводят все контуры водяной отопительной системы. Коллектор позволяет выполнять регулировку рабочего давления и температуры теплоносителя для каждого контура индивидуально.

Схема контуров с жидким теплоносителем

Когда проектируется схема подключения водяного пола, непременно просчитывают места нахождения отопительных контуров (детальнее: “Длина контура водяного теплого пола: правила расчета”). Они не должны располагаться в помещении там, где планируется установка стационарной техники.

Двумя основными схемами подключения контуров, обеспечивающих функционирование водяного обогреваемого пола, считаются «змейка» и «улитка» (ее еще называют «спиралью»). Специалисты рекомендуют использовать второй способ в регионах с холодным климатом, поскольку тогда напольное покрытие прогревается более равномерно и не подвергается деформации по причине значительных температурных колебаний.

Особенности подключения комбинированной системы отопления, подробное видео:

Комбинированная схема подключения пола с обогревом

Водяные полы с обогревом могут функционировать:

в качестве самостоятельной системы отопления помещения;
в совокупности с традиционно используемыми радиаторами.

В последнем случае к трубам, по которым транспортируется теплоноситель, подключают в первую очередь батареи отопления, а обратный ход подогретой воды направляют через контуры системы теплого пола.

Основными элементами комбинированной схемы подключения пола с обогревом являются:

отопительный котел;
насос для обеспечения надежной подачи и циркуляции теплоносителя;
радиаторы отопления;
бак, имеющий мембранную перегородку;
устройство управления;
запорные краны.

В заключении следует отметить, что даже, несмотря на умение выполнить подключение теплого пола своими руками, без соответствующей схемы это сделать невозможно.

teplospec.com

Подключение теплого пола к электричеству: как подключить своими руками

Установка терморегулятора

Поддержание заданной температуры в автоматическом режиме;
Нагрев пола в определенные временные промежутки;
Экономия электроэнергии;
Поддержание комфортной температуры круглосуточно.

Подключение через розетку

Установить термостат. Существует 2 варианта монтажа: накладной и скрытый. Соответственно, для скрытой установки в стене необходимо сделать отверстие и штробу для кабеля. Для накладной установки – только штробу.
К распределительной коробке подводится провод заземления, фаза, ноль из розетки.
В штробе располагают нагревательный кабель от теплого пола и одножильный провод термодатчика.
Подсоединить провода по схеме (инструкция со схемой прилагается к терморегулятору).
Осуществить подключение системы пола к термостату.

Подключение через щиток

Подключение теплого пола без использования терморегулятора

Подключение пленочного инфракрасного теплого пола к термостату своими руками

h3_2

Схема подключения электрического теплого пола:

Каждый инфракрасный пленочный мат разрезать по требуемой длине и раскатать по направлению к стене, на которой установлен терморегулятор.
Стыки ИК полотен проклеить скотчем не доходя до краев 10-20 см. Термоподложка также должна быть единым полотном с заклеенными стыками.
Поместить один конец клеммы между слоями ИК-пленки. Второй конец каждой клеммы должен находиться сверху, со стороны медной шины.
Зажать клеммы плоскогубцами.
Взять одножильный провод и подсоединить к клемме, зажать пассатижами.
Каждый нагревательный ИК-мат соединить последовательно таким образом, чтобы «фаза» и «ноль» двумя проводами подключались к терморегулятору. Затем подключается заземление.
Изолировать клеммы битумным скотчем.
Также изолировать концы медных шин с другой стороны полосы ИК-пленки.
Чтобы поверхность финишного покрытия легла максимально ровно, нужно проделать в изоляционном слое отверстия и «утопить» в них соединения клемм с проводами.
Подключить провод термодатчика к термостату.
Закрепить датчик к обратной стороне ИК-пленки при помощи скотча.
Проверить работу системы.
Процедуру монтажа инфракрасного пленочного пола можно считать завершенной. Далее выполняется укладка линолеума, ламината и т.д.

Совет! Настоятельно рекомендуется использовать плотную вспененную термоподложку перед укладкой ИК-пола. В таком материале удобно проделывать отверстия и канавки, чтобы можно было спрятать провода и места соединения. Нагревательный пленочный мат получится «гладким» и финишное покрытие ляжет идеально.

Подключение стрежневого теплого пола своими руками

Разложить каждый мат параллельно друг другу.
Соединить провода последовательно при помощи термогильзы, изолировать термоусаживаемой трубкой и «запечь» соединение строительным феном.
Закрепить каждый нагревательный мат скотчем на полу, предварительно покрытом теплоотражающим материалом.
Подключить провод первого мата к терморегулятору.
Установить датчик температуры между двумя карбоновыми стержнями срединного мата.
Подключить датчик к терморегулятору.
Проверить работоспособность системы.
Залить стержневой пол стяжкой либо можно уложить сверху керамическую плитку.

Совет! Для качественной адгезии чистовой стяжки и черновой поверхности, в теплоотражающем материале необходимо сделать прямоугольные отверстия. На каждый квадратный метр – 3-4 выреза.

Подключение кабельного пола своими руками

Монтаж пола в виде отдельного кабеля:

Проложить специальную металлическую ленту поперек помещения с шагом 50 см, закрепить шурупами (можно гвоздями).
Уложить кабель по заранее продуманной схеме, избегая участков под мебелью. Витки не должны пересекаться друг с другом, шаг – 25 см.
Зафиксировать кабель на монтажной ленте (в ней предусмотрены специальные зажимы-скобы).
Между линиями кабеля устанавливается термодатчик, провод которого укладывается в гофру.
Один конец кабеля изолируется. К терморегулятору подключается входящий конец, провод термодатчика, ноль, фаза и провод заземления.
Контрольная проверка системы.
Сверху системы заливается бетон или выравнивающаяся смесь либо клеится плитка.

domotopim.ru

Подключение электрического теплого пола: кабельного, термомат и пленочного

Процесс устройства теплых полов предполагает монтаж нагревательных элементов и подключение теплого пола. Подсоединение к сети выполняется через терморегулятор. Он фактически является звеном, которое осуществляет управление режимом нагрева. После обработки информации, поступившей с термодатчиков, термостат либо включает, либо отключает нагрев.

Подключение электрического теплого пола сводится практически к подсоединению его к электричеству и терморегулятору. Надо сказать, что эти операции настолько просты, что их можно смело выполнять самому, хотя, как и в любом другом деле, здесь есть свои секреты. Попробуем разобраться во всех нюансах.

Схема подключения

Установка систем полов с обогревом зависит от таких параметров, как специфика помещений и тип используемых нагревательных элементов нагрева. Наиболее распространены:

резистивный кабель – это надежно изолированный кабель с высоким удельным сопротивлением, который выделяет тепло при прохождении электрического тока;
термомат – отличается от предыдущего только тем, что кабель уже смонтирован на особую капроновую сетку;
пленочный пол – тонкая пленка особого состава с вмонтированными полосами из карбона, которые и служат нагревательным элементом.

В любом варианте исполнения они имеют три основных компонента:
нагревательный, как уже было отмечено;
промежуточный , состоящий из соединительной муфты, через которую холодный конец нагревающих элементов входит в монтажную коробку – ее устанавливают на стене;
управляющий, основными компонентами которого являются термодатчик, установленный через гофротрубку и термостат.
Принципы работы и подключение терморегулятора
По своей конструкции терморегуляторы классифицируют на сложные электронные с программируемым управлением и простые механические. В последних, в отличие от электронных, снабженных электрическим блоком и табло, механическим способом устанавливается только температура. Однако, несмотря на разнообразие приборов принципиальная схема подключения регулятора теплого пола у них очень похожа. Нет никакой опасности ошибиться, так как конкретная схема каждого из них указана на корпусе.
Коммутируемая мощность прибора должна соответствовать выбранной системе обогрева.
По современным нормативам максимально допустимую мощность терморегулятора принимают равной 3 кВт.
Основная функция термостата в поддержании постоянной температуры в системе. Получив информацию от температурного датчика о достижении требуемого предела, он в автоматическом режиме отключает питание. При этом терморегулятор и термодатчик продолжают работать. Как только датчик подаст сигнал об изменении температурного режима, регулятор сразу же включит питание.
В теплом поле с водяным нагревом установка термостата необязательна. Тем не менее его рекомендуется включать в систему, если важен режим экономии или помещение нагревается от нескольких источников.
Установка терморегулятора
prestigpol.ru

Инструкция по подключению + Видео!

Схема подключения нагреваемого электрического пола через терморегулятор

Расчет количества терморегуляторов

Схема подключения теплого водяного пола

Схема подключения нагреваемого водяного пола к индивидуальной системе отопления

Видео — Схема теплого водяного пола

Схема размещения и подключения контуров с жидким теплоносителем

Подключение нагреваемого пола по комбинированной схеме

гайд по подключению системы к коммуникациям

Когда можно и нельзя оборудовать ВТП?

Разбор схемы подключения с коллектором

Принцип работы отопления

Выбор и сборка коллекторного узла

Порядок действий: пошаговая инструкция

Подключение от радиатора отопления

Выводы и полезное видео по теме

Схема подключения водяного теплого пола

Основные нюансы подсоединения водяного пола

Коллекторная система

Схема с 2 ходовым клапаном

Система со смесительным 3 ходовым клапаном

Параллельная и последовательная схема

Схема подключения электрического теплого пола

Как теплый пол подключить к электричеству

Как подключить теплый пол к электросети

Установка терморегулятора

Подключение через розетку

Подключение через щиток

Подключение теплого пола без использования терморегулятора

Подключение пленочного инфракрасного теплого пола к термостату своими руками

Подключение стрежневого теплого пола своими руками

Подключение кабельного пола своими руками

Cхема подключения теплого пола

Схема подключения нагреваемого электрического пола через терморегулятор

Расчет количества терморегуляторов

Схема подключения теплого водяного пола.

Схема подключения нагреваемого водяного пола к индивидуальной системе отопления.

Видео — Схема теплого водяного пола

Схема размещения и подключения контуров с жидким теплоносителем

Подключение нагреваемого пола по комбинированной схеме

Читайте также:

Схема подключения теплого пола: основные правила

Особенности подключения электрического обогрева

Подключение электрического пола через терморегулятор

Расчет необходимого количества терморегуляторов

Особенности подключения водяного обогрева

Вариант первый.

Вариант второй.

Схема контуров с жидким теплоносителем

Комбинированная схема подключения пола с обогревом

Подключение теплого пола к электричеству: как подключить своими руками

Установка терморегулятора

Подключение через розетку

Подключение через щиток

Подключение теплого пола без использования терморегулятора

Подключение пленочного инфракрасного теплого пола к термостату своими руками

Подключение стрежневого теплого пола своими руками

Подключение кабельного пола своими руками

Подключение электрического теплого пола: кабельного, термомат и пленочного

Схема подключения

Принципы работы и подключение терморегулятора

Установка терморегулятора

Добавить комментарий Отменить ответ
