Как сделать теплый пол под плитку в ванную своими руками в доме +Видео

Вы решились на ремонт в ванной комнате и перед вами встал давний вопрос, теплый пол в ванной комнате под плитку- это необходимость или роскошь? Ответ на него не столь очевиден. Начнем с того, что теплый пол в ванной – это не система отопления вашего помещения, это, скорее, дополнительный комфорт в вашей ванной.

Выбор теплого пола для ванной комнаты

Многие говорят, что теплый пол гарантирует защиту от образования плесени и грибка во влажном помещении, но при отсутствии хорошей вентиляции особой разницы в данном вопросе вы не увидите.

Конечно, выходить расслабленным и распаренным из горячей ванны на ледяную кафельную плитку ситуация неприятная, но и ее можно решить другими способами.

Можно точно рекомендовать оснастить пол вашей ванной комнаты обогреваемым полом в том случаи, если в вашем доме живут либо маленькие дети, либо, наоборот, пожилые люди, так как этот факт напрямую может влиять на состояние их здоровья.

Итак, решение принято – тёплому полу быть в вашей ванной.

Возникает следующий вопрос – какую конструкцию выбрать?

Принципиально различаются две технологии – водный или электрический обогрев.

Водяные теплые полы

Следует сразу оговориться, что данный вид запрещен в домах с централизованной системой отопления, поэтому если у вас квартира отапливается городскими коммунальными службами – это не ваш вариант.

Если же вы обладатель квартиры или частного дома с индивидуальной системой отопления, то вы можете рассматривать данную технологию как приемлемую.

Рассмотрим основные этапы монтажа водяных теплых полов:

  1. Требуется определить местоположение питающего коллектора, смонтировав и подключив его к системе отопления вашего дома. Это важно, так как всю систему труб придется ориентировать на подключение к месту монтажа коллектора.
  2. Подготовить пол к укладке труб, для этого необходимо обеспечить максимальную ровность пола, возможно, придётся сделать тонкую выравнивающую стяжку. Затем следует уложить пленку гидроизоляции с небольшим нахлёстом на стенки. По периметру стены необходимо закрепить демпферную ленту, которая предназначена для компенсации теплового расширения стяжки.
  3. Поверх гидроизоляции укладывается теплоизоляционное полотно из вспененного полиэтилена с фольгированным внешним покрытием. Затем монтируется армирующая сетка, предназначенная для закрепления водных трубок и в дальнейшем упрочнения бетонной стяжки.
  4. На армирующую сетку производится монтаж трубок водяного теплого пола. Самыми распространенными схемами монтажа трубопровода, это «змейкой» и «спиралью». В целях экономии следует воздержаться от укладки трубопровода в местах, где планируется монтаж сантехники и установка мебели. Расстояние между трубами может колебаться от 10 до 15 см. Трубы не должны проходить ближе 8 см от стен.
  5. После окончания монтажа труб и подключения системы к коллектору необходимо осуществить тестовый запуск теплого пола, что бы убедиться в его работоспособности. Система должна проработать без протечек и сбоев не менее 5 часов. После этого система отключается.
  6. На следующем этапе поверх системы водяного теплого пола необходимо уложить бетонную стяжку. Застыть она должна естественным образом, без дополнительного обогрева. После окончательного застывания стяжки можно приступать к укладке керамической плитки. При покупке плиточного клея необходимо убедиться в том, что он предназначен для укладки плитки на теплый пол.

Следует отметить, что после монтажа всех элементов водного теплого пола высота пола поднимитесь минимум на 40мм. Так же надо иметь в виду, что система управления и сам коллектор займет значительное место. Если вы планируете иметь несколько независимых контуров обогрева, то контрольное и распределительное оборудование для дополнительного контура потребует так же дополнительного места для монтажа.

Электрический теплый пол

Монтаж электрического теплого пола во многом идентичен монтажу водяного пола.

Но электротехнические компоненты такой системы гораздо компактнее – система управления представлена небольшой коробкой терморегулятора и подключенного к нему термодатчика, а трубопроводы заменены на рулонные маты, в которые уже вмонтирован термопровод.

 Монтаж такой системы значительно проще и займет меньше времени.

Подготовка к укладке и монтаж системы отопления, так же аналогична монтажу водяного обогрева:

  • Требуется очистить и выровнять плоскость пола.
  • Затем необходимо уложить термопокрытие вверх стороной, на которую нанесена фольга.
  • Далее следует расстелить маты с термопроводом с учётом покрытия площади необходимой для обогрева. Наши маты необходимо зафиксировать на термопокрытии. Это можно сделать специальным скотче.
  • После монтажа системы обогрева необходимо протестировать всю систему, что бы убедиться в ее работоспособности, и только затем приступать к укладке чистового пола.

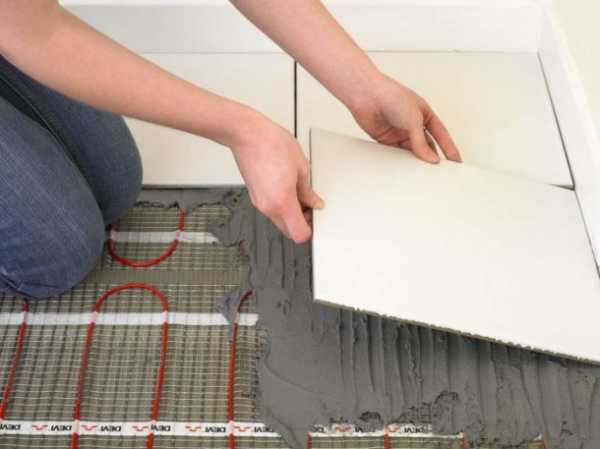

  • Чистовой пол в виде керамической плитки может быть уложен непосредственно поверх нагревательных матов, а можно сначала сделать цементную стяжку, а затем, поверх нее уложить плитку.

Как уже было сказано выше, монтаж электрического теплого пола гораздо проще водяного. Это связано ещё и с тем, что многие производители продают свою продукцию в комплекте, так что покупателю не потребуется тратить время и силы, что бы подбирать и подгонять разные детали системы. К отрицательным факторам стоит отнести относительную дороговизну такого пола.

Инфракрасный теплый пол

Следующим этапом развития систем отопления полов можно считать пол с инфракрасными элементами обогрева. В основе технологии этого пола лежит такой же принцип как им у электрического теплого пола.

 Отличием являются нагревательные маты, которые в данном случае представляют собой полотно с нанесенной на него термопленкой.

Эта пленка выполнена в виде карбоновой мембраны, под которой находятся медные провода. Такие маты можно разрезать на более мелкие фрагменты, так как технология позволяет в дальнейшем соединить фрагменты в целостное полотно.

Монтаж инфракрасного теплого пола аналогичен монтажу электрического обогреваемого пола. Стоимость такого пола ещё выше, чем электрического, но простота монтажа и удобство дальнейшей эксплуатации делают данную технологию все более популярной у потребителей.

При определенных навыках, вы сможете своими руками смонтировать любой из описанных теплых полов в своей ванной комнате.



9 лучших строительных и мебельных магазинов!
  • Parket-sale.ru- Огромный ассортимент ламината, паркета, линолеума, ковролина и сопутствующих материалов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  •  Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru - "Купистол" стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru-  гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня."
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Водяной теплый пол под плитку своими руками: укладка и монтаж (видео)

Водяной теплый пол под плитку можно установить своими руками. Монтаж и укладка водяного теплого пола не сложная процедура. Мы подготовили фото, видео и инструкции по укладке теплого пола.

Содержание статьи

  • 1 Порядок работ
  • 2 Утепление ванной
    • 2.1 Стены
    • 2.2 Шахты и вентиляции
  • 3 Теплый пол

Порядок работ

Схема устройства системы теплый пол

Но перед тем, как заняться утеплением пола, установкой системы под плитку, необходимо заняться утеплением остальных поверхностей — потолка, стен. Ведь от них также излучается холод, снижающий эффективность работы системы теплый пол.

В наше время большую популярность в качестве теплоизоляционных материалов получили следующие:

  • Минеральная вата;
  • Материалы, изготовленные из стекловолокна;
  • Пенопласт и пр.

Примечательно, что именно пенопласт специалисты считают наиболее эффективным материалом, поскольку он обладает отменными теплоизоляционными свойствами, а по своим водопоглощающим характеристикам существенно превосходит конкурирующие материалы.

Источником холода внутри помещения могут служить шахты канализаций, щели в дверях, холодные потоки воздуха и вытяжки и так далее. Чтобы добиться эффективной защиты от пониженных температур, следует провести грамотное утепление, а также использовать при этом материалы высокого качества.

Утепление ванной

Процесс утепления сантехнического узла можно разделить на два основных этапа:

  • Утепление пола;
  • Утепление стен.

Именно такую очередность работ следует соблюдать в обязательном порядке. Теперь о каждом из этапов мы расскажем более подробно, но начнем со стен.

Стены

Правильное утепление стен включает в себя несколько шагов:

  • Очистка поверхностей, покрытие их с использование антигрибковых составов;
  • Оклеивание на стены экструдированного пенопласта или пенофола;
  • Укладка гипсокартона поверх утеплительных материалов;
  • Укладка керамической плитки на гипсокартон.

Также можно пойти другим путем, установив нас тены металлический каркас, задействовав пару слоев утеплителя, два слоя влагостойкого гипсокартона, после чего монтируется плитка. Актуален такой вариант не для всех помещений, поскольку требует много пространства.

Не забывайте, что, помимо стен, утеплить желательно также потолок. Для этого специалисты рекомендуют использовать подвесные потолки из влагостойкого гипоскартона. Пространство, которое образуется между потолком и листами гипсокартона, заполняют пенопластом.

Если вам не хочется долго возиться с каркасами, крепить на потолок гипоскартон, можно пойти более легким способом. Он заключается в использовании влагостойких обоев или плитки, изготовленной из пенопласта. Эффективность с точки зрения теплоизоляции будет ниже, зато работы на десять часов меньше.

Шахты и вентиляции

Как мы уже говорили, через вентиляцию и шахты не только отводится отработанный воздух из помещений, но также попадает внутрь холод. С этим также нужно бороться. Только вот перекрывать вентиляцию ни в коем случае нельзя.

Чтобы вентиляция работала эффективно, но при этом не впускала внутрь холодный воздух с улицы, устанавливают решетку с вентилятором, который отводит пары из помещения, но при этом препятствует обратному процессу, когда воздух с улицы проникает в вашу ванную комнату.

Теплый пол

Процедура монтажа водяного теплого пола

Как ни крути, но именно керамическая плитка является оптимальным материалом для облицовки пола для ванной комнаты. Ее единственный, пожалуй, минус заключается в том, что пол становится холодным.

Избавиться от этого недостатка можно путем укладки электрического мата, способного прогревать поверхность и достигать необходимой, комфортной температуры. Эту систему логично называют «теплый пол». Она применяется не только в сантехнических помещениях, однако даже тут бывает очень кстати.

В состав системы входят нагревательные маты, которые могут иметь различные размеры. Маты выступают как текстильная база под нагревательные элементы, за счет которых происходит подогрев пола.

Однако система может использовать не только электричество. За последнее время существенно выросла популярность водяного теплого пола, для которого в качестве теплоносителя применяется горячая вода.

Для водяного теплого пола применяются трубки из следующих материалов:

  • Пластик;
  • Металлопластик;
  • Медь;
  • Сталь.

Каждые трубки имеют свои преимущества, недостатки. Так или иначе, именно по ним осуществляется циркуляцию теплоносителя, то есть горячей воды.

Процесс выполнения теплого пола с водяным теплоносителем выглядит следующим образом:

  1. Сначала проводится выравнивание пола, очистка от старых покрытий, полноценная уборка.
  2. Далее следует обязательная гидроизоляция поверхности, что позволит избежать неприятных последствий от водяных протечек.
  3. После гидроизоляции следует черновая стяжка — из раствора керамзита и цемента. Уровень стяжки должен быть примерно на 5-7 сантиметров ниже финального покрытия плиткой. В течение недели стяжку обязательно нужно поливать водой, чтобы она не дала трещины.
  4. Следующий шаг — укладка теплоотражающей фольги. Все стыки склеиваются при помощи алюминиевого скотча.
  5. Теперь можно приступать к монтажу теплого пола. Для этого установите трубки в соответствии со схемой укладки системы. Соблюдайте шаг между витками, который должен составлять минимум 15 сантиметров.
  6. Система подключается к стоякам подачи воды, на обратку через регулирующий кран.
  7. Не начинайте финишное покрытие, пока не проверили в действии систему. Включив воду удостоверьтесь, что все работает исправно.
  8. Теперь заливайте еще один слой стяжки, после чего начинается окончательное покрытие.

На самом деле выполнить установку системы теплого пола с использованием горячей воды в качестве теплоносителя не сложно.

Не забывайте, что для достижения оптимального результата важно не только хорошо выполнить каждый из этапов работы, но задействовать также при этом материалы высокого качества. Именно от них во многом будет зависеть эффективность, продуктивность, а также долговечность всей системы под названием теплый пол.

Кстати, учтите также все основные моменты перед тем, как устанавливать именно водяной теплый пол. Учитывая далеко не самую качественную очистку воды, которая попадает к нам домой, а также состояние трубопроводов, далеко не всегда уместно использовать данный тип утепления пола. Ряд случаев подсказывает, что правильнее и рациональнее применить электрические системы. Особенно, если помещение ванной небольшое по площади, тогда с серьезными затратами на оплату электроэнергии вы не столкнетесь, зато получите надежный и эффективный прогревающийся пол.

tavannaya.ru

Укладка теплого пола под плитку своими руками (видео)

Кафельные полы имеют массу преимуществ при выборе напольного покрытия в кухне, ванной комнате, туалете или на лоджии. Они более гигиеничны, долговечны и практичны, чем, скажем, ламинат и линолеум. Но один недостаток все же присутствует: кафель холодный, особенно для ходьбы босиком. Решить эту проблему поможет укладка под плитку теплого пола. Существует несколько вариантов исполнения такого подогрева, но технология монтажа каждого не так уж и сложна для самостоятельного выполнения.

Преимущества теплых полов

По сравнению с привычной схемой отопления с использованием обычных батарей теплый пол под плитку отличается рядом неоспоримых преимуществ:

  • Помещение прогревается более равномерно. Радиаторы отопления расположены по краям комнаты и приподняты над поверхностью. Теплый воздух, поднимаясь от них, слабо прогревает пол и дальние от радиаторов углы. Нагревательные же элементы теплого пола проходят под слоем кафеля равномерно по всей площади помещения.
  • Если установить теплый пол в квартире, можно меньше зависеть от прихотей ЖКХ. Как правило, такие системы автономны и способны обеспечить подогрев помещения в любой момент времени. В первую очередь это касается разновидностей с электрическими элементами обогрева.
  • Использование водяных теплых полов позволит даже сэкономить, если установить их вместо традиционных радиаторов, за счет понижения температуры теплоносителя.

Виды теплых полов

Перед тем как организовать такой вариант обогрева, требуется выбрать подходящий вариант исполнения. По характеру греющих элементов различают полы:

  • Водяные. Обогрев происходит за счет циркуляции горячей воды по трубкам, расположенным в толще покрытия. Установить водяной теплый пол под плитку довольно сложно. Сооружение коллекторного шкафа, заполнение и опрессовку системы лучше доверить профессионалам. Такой вариант подогрева больше подойдет жителям нижних этажей или владельцам индивидуальных домов: отсутствует вероятность затопить соседей снизу при нарушении герметичности трубок.

  • Электрические. Их технология укладки более проста, поэтому они чаще применяются при монтаже своими руками. Электрические теплые полы обычно служат дополнением к стандартной схеме отопления. Они предпочтительнее водяных не только по стоимости, но и по ряду других параметров: отсутствует вероятность протечек, элементам нагрева не грозит промерзание при отключении тока в холодное время года, более равномерное распределение тепла.

Особенности разных типов электрических полов

Сделать пол с электрическим подогревом можно при помощи кабеля, нагревательных матов или пленки с инфракрасным излучением.

Использование греющего шнура сопряжено с тщательными расчетами. Кроме того, толщина стяжки, которую предусматривает технология укладки, наибольшая среди всех электрических разновидностей устройств подачи тепла. Но и цена кабельного пола за м2 будет наименьшей.

Гораздо проще уложить нагревательные маты, представляющие собой кабель, закрепленный на стекловолоконной сетке. Кроме простоты укладки элементов, следует отметить и меньшую толщину необходимой стяжки. Он составляет не более 30 мм, в то время как при укладке кабеля – от 30 до 50 мм.

Нагревательные маты допускается помещать в плиточный клей, обходясь без стяжки.

Теплые полы с использованием пленочного нагревательного материала устанавливать совсем просто: они не требуют никакой стяжки. Но сама пленка стоит довольно дорого. Кроме того, ее не рекомендуется использовать для обогрева плиточной поверхности. Небольшая толщина пленки и ее характеристики определили применение материала с такими традиционными половыми покрытиями, как ламинат или линолеум.

Подготовка основания

Вне зависимости от того, какой тип нагрева выбран, технология укладки теплого пола обязательно включает в себя тщательную подготовку основания. Поверхность должна быть идеально гладкой и ровной как при полах с водяным подогревом, так и с электрическим. В противном случае существенно возрастает риск выхода теплоэлемента из строя, а это уже приведет к необходимости масштабных и дорогостоящих ремонтных работ.

  • Демонтируется старое напольное покрытие.
  • Проводится обследование базовой поверхности. Выступы убираются, а трещины заделываются. В особо запущенных случаях может потребоваться обустройство выравнивающей стяжки.
  • Вырезаются канавки под укладку проводов в стене или полу в зависимости от элементов, входящих в состав выбранной схемы обустройства системы обогрева.
  • Производится тщательная очистка основания от пыли и грязи. Лучше применить влажную уборку.
  • Базовая поверхность грунтуется.
  • Для повышения эффективности теплых полов необходима качественная изоляция, не позволяющая теплу покидать квартиру через перекрытие. Могут использоваться разные материалы, но чаще всего отдают предпочтение пенофолу, одна сторона которого покрыта фольгой. Изолятор укладывают этой стороной вверх, а стыки проклеивают металлизированным скотчем.

Теплоизоляцию не стоит размещать вплотную к стенам: необходимо оставить тепловой зазор, который проклеивается демпферной лентой. Она будет компенсировать возможные изменения геометрии стяжки под действием температуры.

  • Сверху укладывается гидроизоляционная пленка.

Особенности монтажа нагревательных элементов

Перед тем как установить тепловыделяющие части водяного или электрического теплого пола, необходимо составить схему их расположения. При ее составлении нужно учесть следующие рекомендации:

  • Не стоит размещать греющиеся элементы ближе чем на 5 см от стен, а также в местах расположения сантехники или тяжелой стационарной мебели. Это может привести не только к нерациональному использованию тепла, но и к перегреву или даже к поломке всей системы.

  • Греющий кабель крепится на специальную ленту, имеющую защелки, или на металлическую сетку при помощи пластиковых хомутов. Подобным образом можно закрепить на сетке и водяные трубки греющего пола, но лучше использовать специальные маты для их укладки.
  • При монтаже водяного теплого пола важно учесть, что температура теплоносителя неравномерно распределяется по трубам, поэтому надо подобрать подходящую схему, например «улитка» или «двойная змейка». Они гарантируют более равномерное прогревание поверхности.

  • При укладке электрических нагревательных элементов следует соблюдать правильное расстояние между витками, а также не допускать их соприкосновения. Необходимый контур из нагревательных матов создают, разрезая ножницами стекловолоконную сетку, на которой крепится кабель, и поворачивая отдельные элементы под нужным углом.

Монтаж греющих полов

Перед тем как приступить к формированию стяжки, следует проверить работоспособность системы. Для этого нужно осуществить подключение к коллектору при водяных полах или термостату при электрических. Установка этих устройств довольно сложна. Если нет твердой уверенности в своих силах, лучше обратиться к профессионалам. Также должен быть подключен датчик температуры, расположенный согласно инструкции. Обычно его размещают на равном расстоянии от тепловыделяющих элементов так, чтобы оставалась возможность его замены в случае выхода из строя.

Нагревательные элементы закрываются стяжкой или слоем плиточного клея очень осторожно. Надо быть внимательным и аккуратным, чтобы не повредить устройство подогрева. Одновременно следует постараться избежать возникновения в стяжке полостей с воздухом, которые могут существенно снизить эффективность работы полов.

Укладка кафеля на такие полы производится по обычной технологии с одной лишь особенностью: плиточный клей и материал для затирки швов  должны быть предназначены именно для обогреваемых полов. В противном случае возможно появление трещин по швам из-за температурного расширения. Тонкости монтажа теплого пола – на видео ниже.

openfile.ru

Укладка теплого пола под плитку своими руками (видео)

Кафельные полы имеют массу преимуществ при выборе напольного покрытия в кухне, ванной комнате, туалете или на лоджии. Они более гигиеничны, долговечны и практичны, чем, скажем, ламинат и линолеум. Но один недостаток все же присутствует: кафель холодный, особенно для ходьбы босиком. Решить эту проблему поможет укладка под плитку теплого пола. Существует несколько вариантов исполнения такого подогрева, но технология монтажа каждого не так уж и сложна для самостоятельного выполнения.

Преимущества теплых полов

По сравнению с привычной схемой отопления с использованием обычных батарей теплый пол под плитку отличается рядом неоспоримых преимуществ:

  • Помещение прогревается более равномерно. Радиаторы отопления расположены по краям комнаты и приподняты над поверхностью. Теплый воздух, поднимаясь от них, слабо прогревает пол и дальние от радиаторов углы. Нагревательные же элементы теплого пола проходят под слоем кафеля равномерно по всей площади помещения.
  • Если установить теплый пол в квартире, можно меньше зависеть от прихотей ЖКХ. Как правило, такие системы автономны и способны обеспечить подогрев помещения в любой момент времени. В первую очередь это касается разновидностей с электрическими элементами обогрева.
  • Использование водяных теплых полов позволит даже сэкономить, если установить их вместо традиционных радиаторов, за счет понижения температуры теплоносителя.

Виды теплых полов

Перед тем как организовать такой вариант обогрева, требуется выбрать подходящий вариант исполнения. По характеру греющих элементов различают полы:

  • Водяные. Обогрев происходит за счет циркуляции горячей воды по трубкам, расположенным в толще покрытия. Установить водяной теплый пол под плитку довольно сложно. Сооружение коллекторного шкафа, заполнение и опрессовку системы лучше доверить профессионалам. Такой вариант подогрева больше подойдет жителям нижних этажей или владельцам индивидуальных домов: отсутствует вероятность затопить соседей снизу при нарушении герметичности трубок.

  • Электрические. Их технология укладки более проста, поэтому они чаще применяются при монтаже своими руками. Электрические теплые полы обычно служат дополнением к стандартной схеме отопления. Они предпочтительнее водяных не только по стоимости, но и по ряду других параметров: отсутствует вероятность протечек, элементам нагрева не грозит промерзание при отключении тока в холодное время года, более равномерное распределение тепла.

Особенности разных типов электрических полов

Сделать пол с электрическим подогревом можно при помощи кабеля, нагревательных матов или пленки с инфракрасным излучением.

Использование греющего шнура сопряжено с тщательными расчетами. Кроме того, толщина стяжки, которую предусматривает технология укладки, наибольшая среди всех электрических разновидностей устройств подачи тепла. Но и цена кабельного пола за м2 будет наименьшей.

Гораздо проще уложить нагревательные маты, представляющие собой кабель, закрепленный на стекловолоконной сетке. Кроме простоты укладки элементов, следует отметить и меньшую толщину необходимой стяжки. Он составляет не более 30 мм, в то время как при укладке кабеля – от 30 до 50 мм.

Нагревательные маты допускается помещать в плиточный клей, обходясь без стяжки.

Теплые полы с использованием пленочного нагревательного материала устанавливать совсем просто: они не требуют никакой стяжки. Но сама пленка стоит довольно дорого. Кроме того, ее не рекомендуется использовать для обогрева плиточной поверхности. Небольшая толщина пленки и ее характеристики определили применение материала с такими традиционными половыми покрытиями, как ламинат или линолеум.

Подготовка основания

Вне зависимости от того, какой тип нагрева выбран, технология укладки теплого пола обязательно включает в себя тщательную подготовку основания. Поверхность должна быть идеально гладкой и ровной как при полах с водяным подогревом, так и с электрическим. В противном случае существенно возрастает риск выхода теплоэлемента из строя, а это уже приведет к необходимости масштабных и дорогостоящих ремонтных работ.

  • Демонтируется старое напольное покрытие.
  • Проводится обследование базовой поверхности. Выступы убираются, а трещины заделываются. В особо запущенных случаях может потребоваться обустройство выравнивающей стяжки.
  • Вырезаются канавки под укладку проводов в стене или полу в зависимости от элементов, входящих в состав выбранной схемы обустройства системы обогрева.
  • Производится тщательная очистка основания от пыли и грязи. Лучше применить влажную уборку.
  • Базовая поверхность грунтуется.
  • Для повышения эффективности теплых полов необходима качественная изоляция, не позволяющая теплу покидать квартиру через перекрытие. Могут использоваться разные материалы, но чаще всего отдают предпочтение пенофолу, одна сторона которого покрыта фольгой. Изолятор укладывают этой стороной вверх, а стыки проклеивают металлизированным скотчем.

Теплоизоляцию не стоит размещать вплотную к стенам: необходимо оставить тепловой зазор, который проклеивается демпферной лентой. Она будет компенсировать возможные изменения геометрии стяжки под действием температуры.

  • Сверху укладывается гидроизоляционная пленка.

Особенности монтажа нагревательных элементов

Перед тем как установить тепловыделяющие части водяного или электрического теплого пола, необходимо составить схему их расположения. При ее составлении нужно учесть следующие рекомендации:

  • Не стоит размещать греющиеся элементы ближе чем на 5 см от стен, а также в местах расположения сантехники или тяжелой стационарной мебели. Это может привести не только к нерациональному использованию тепла, но и к перегреву или даже к поломке всей системы.

  • Греющий кабель крепится на специальную ленту, имеющую защелки, или на металлическую сетку при помощи пластиковых хомутов. Подобным образом можно закрепить на сетке и водяные трубки греющего пола, но лучше использовать специальные маты для их укладки.
  • При монтаже водяного теплого пола важно учесть, что температура теплоносителя неравномерно распределяется по трубам, поэтому надо подобрать подходящую схему, например «улитка» или «двойная змейка». Они гарантируют более равномерное прогревание поверхности.

  • При укладке электрических нагревательных элементов следует соблюдать правильное расстояние между витками, а также не допускать их соприкосновения. Необходимый контур из нагревательных матов создают, разрезая ножницами стекловолоконную сетку, на которой крепится кабель, и поворачивая отдельные элементы под нужным углом.

Монтаж греющих полов

Перед тем как приступить к формированию стяжки, следует проверить работоспособность системы. Для этого нужно осуществить подключение к коллектору при водяных полах или термостату при электрических. Установка этих устройств довольно сложна. Если нет твердой уверенности в своих силах, лучше обратиться к профессионалам. Также должен быть подключен датчик температуры, расположенный согласно инструкции. Обычно его размещают на равном расстоянии от тепловыделяющих элементов так, чтобы оставалась возможность его замены в случае выхода из строя.

Нагревательные элементы закрываются стяжкой или слоем плиточного клея очень осторожно. Надо быть внимательным и аккуратным, чтобы не повредить устройство подогрева. Одновременно следует постараться избежать возникновения в стяжке полостей с воздухом, которые могут существенно снизить эффективность работы полов.

Укладка кафеля на такие полы производится по обычной технологии с одной лишь особенностью: плиточный клей и материал для затирки швов  должны быть предназначены именно для обогреваемых полов. В противном случае возможно появление трещин по швам из-за температурного расширения. Тонкости монтажа теплого пола – на видео ниже.

mr-build.ru

монтаж системы и укладка плитки

Теплые полы набрали в последнее время значительную популярность. И дело не только в недостаточном коммунальном отоплении квартир или попытках сэкономить на топливе в частных домах, используя альтернативные виды обогрева. Приятные ощущения, полученные от ходьбы босиком по теплой поверхности даже в холодную зимнюю пору, уже многие семьи оценили по праву. Существует несколько вариантов систем теплого пола: электрический, водяной и инфракрасный.

Схема теплого водяного пола.

Водяной обогрев считается самым удобным в эксплуатации с точки зрения безопасности жилища и возможности наиболее точно регулировать температуру поверхности.

Керамическая плитка для такой отопительной системы является наиболее приемлемым покрытием для пола. По сравнению с ламинатом, паркетной доской или другими напольными покрытиями, этот вид материала обладает самой низкой гигроскопичностью. Для помещений с влажностью, превышающей норму, водяной теплый пол под плитку — единственный вариант, не боящийся ни пролитой воды, ни частой влажной уборки с применением средств домашней химии.

Как грамотно установить теплый водяной пол

Водяная система отопления — это довольно сложная конструкция. Браться за такую нелегкую задачу стоит только при наличии определенных навыков работы с инструментами и минимальных знаний об основах электротехники. Грамотно установленная система прослужит долгие годы, а результатом работы неумелых рук может стать серьезная протечка, которая приведет к сложным ремонтным работам не только в своей квартире, но и у соседей снизу.

Схемы укладки трубопровода теплого водяного пола.

Если водяной теплый пол будет первым опытом в сложных ремонтных работах, рекомендуется пригласить специалиста в области теплотехники, который поможет советом на начальном этапе. Обязательное условие — прежде чем начать устанавливать теплый водяной пол, необходимо составить схему монтажа контура.

Материальные затраты и труд, вложенные в обустройство водяного отопления под плиточное покрытие, впоследствии окупятся значительной экономией. Теплый пол с водяным отоплением, покрытый плиткой, обладает очень высокой теплоотдачей. Приобретать для этой цели лучше гладкий кафель, шероховатая поверхность хуже отдает тепло. Учитывая, что водяной теплый пол имеет срок службы, измеряемый десятилетиями, декор кафеля нужно подбирать нейтральный, чтобы он гармонировал с любой обстановкой. В этом случае напольное покрытие удачно впишется в любое изменение окружающего интерьера.

Вернуться к оглавлению

Этапы работы по устройству водяной системы отопления

Схема подключения теплого пола.

Первый этап работы по устройству теплого пола — это подготовка основания. Эта работа заключается в выравнивании чернового пола, избавлении его от трещин, бугров и вмятин. Затем укладывается теплоизоляция. Для этой цели обычно используют пенополистирол, обладающий дополнительным свойством хорошей изоляции влаги. Листы пенополистрола сверху покрывают полиэтиленовой пленкой, укрепляя стыки широким скотчем. Следующий слой — металлическая сетка, на которую непосредственно укладывается водяной теплый пол. Трубы могут крепиться к сетке двумя способами: специальными хомутами или просто проволокой.

На втором этапе, на небольшом расстоянии от поверхности пола устраивается шкафчик, в котором будет располагаться коллектор. К нему подводится труба с горячей водой, а затем подключается возвратный трубопровод. Там же устанавливается циркуляционный насос, отвечающий за непрерывное движение воды в системе теплого пола.

После завершения этих работ и установки коллекторного шкафа производится стыковка отопительной системы теплого пола с нагревательным контуром. Когда работы по монтажу водяного пола закончены, проводятся испытания контура. При этом давление воды, которое будет подаваться в систему должно быть выше обычного в 1,5 раза. Если испытания водяного пола прошли успешно, можно переходить к устройству цементно-песчаной стяжки. Ее делают толщиной около 30 миллиметров, этого будет достаточно для того, чтобы надежно защитить водяной теплый пол. При устройстве стяжки можно использовать готовые смеси, имеющиеся в продаже в строительных магазинах.

Вернуться к оглавлению

Укладка плитки на водяной теплый пол

Установка теплого пола под кафель.

Прежде чем начинать укладывать кафель, нужно дождаться полного высыхания цементно-песчаной стяжки. Марка цемента для изготовления смеси должна быть не ниже 300. Полным высыхание теплого пола считается по истечении месяца. Не стоит торопиться и начинать работу с непросохшей массой бетона. Можно несколько ускорить процесс высыхания поверхности. Для этого устанавливается теплогенератор и поддерживается постоянная температура в помещении.

Перед тем как начинать укладывать плитку, поверхность еще раз очищают от мусора и грязи, внимательно осматривают на предмет обнаружения трещин и неровностей на поверхности теплого пола. Работы по укладке кафельной плитки проводятся по общепринятой технологии, с применением плиточного клея и последующей обработкой стыков между плитками затирочной смесью. Если планируется уложить плитку своими руками, желательно приобрести специальные гибкие смеси, подходящие для теплого пола.

Включать систему рекомендуется не раньше, чем через 20 дней после полного окончания работ по устройству водяного пола. За это время должна произойти полная полимеризация плиточного клея.

1poplitke.ru

Как уложить водяной теплый пол под плитку – правила укладки своими руками

Содержание:

Выбор напольного покрытия для помещений с повышенным уровнем влажности очевиден – лучше всего для таких ситуаций подходит керамическая плитка. Этот материал имеет все качества, необходимые для укладки во влажных комнатах, но у него есть один недостаток, который заключается в очень холодной на ощупь поверхности.

Чтобы нивелировать данный недостаток, можно воспользоваться системой водяного теплого пола. Подогрев, идущий сквозь напольное покрытие снизу, сделает пол теплым и обеспечит качественное отопление помещения. В данной статье речь пойдет о том, как уложить водяной теплый пол под плитку.


Последовательность укладки теплого пола

Арсенал достоинств водяных теплых полов достаточно обширен и включает в себя массу положительных качеств – в частности, при использовании такой конструкции тепло равномерно распределяется по всему помещению. Как правило, укладываемый под плитку водяной теплый пол представляет собой набор трубок, уложенных прямо в стяжку.


Теплые полы под плитку своими руками укладываются по технологии, включающей в себя следующие этапы:

  1. Подготовка поверхности.
  2. Установка коллектора.
  3. Укладка гидроизоляции.
  4. Монтаж теплоизоляции.
  5. Монтаж креплений и трубопроводов.
  6. Раскладка нагревательных контуров.
  7. Подключение системы и ее тестирование.
  8. Заливка стяжки пола.
  9. Укладка плитки.

Каждый этап имеет ряд нюансов, требующих более подробного рассмотрения.

Как всё сделать своими руками

Как понятно из описанной выше технологии, начинается монтаж водяного теплого пола под плитку с подготовки старого пола к предстоящим операциям. Подготовка включает в себя, во-первых, тщательную очистку от мусора и различных загрязнений, а во-вторых, выравнивание поверхности пола, для чего требуется заливка стяжки. Необходимость создания ровного пола обуславливается высокой требовательностью водяных теплых полов к этому параметру.


Следующий этап – установка коллектора. Он монтируется в специальный шкаф, расположенный на стене вблизи от того места, где будет располагаться конструкция. В шкафу коллектор подключается к подводкам отопительного оборудования и снабжается регулирующими элементами. Кроме того, здесь же устанавливается циркуляционный насос, обеспечивающий постоянное движение теплоносителя в контурах теплого пола.

Трубопроводы обязательно комплектуются запорными вентилями, которые делают теплый пол отдельным контуром, т.е. его при необходимости можно без проблем отключить от общей отопительной сети. Соединение трубопроводов и коллектора осуществляется именно за счет запорных элементов.

Гидроизоляция

Дальнейшее устройство водяного теплого пола под плитку предполагает укладку гидроизоляционного слоя. Как правило, в качестве гидроизоляции используется тонкая алюминиевая фольга или качественная полиэтиленовая пленка. В некоторых случаях можно обойтись без отдельной гидроизоляции – но это возможно только при использовании пенопластового утеплителя, на одной стороне которого уже имеется слой алюминия.


В любом случае, после укладки гидроизоляционного слоя устанавливается демпферная лента, которая устанавливается на 2 см выше уровня стяжки. Наличие данного элемента позволяет компенсировать температурное расширение самой стяжки при нагреве. Дальше можно монтировать утеплитель, в качестве которого чаще всего используется минеральная вата подходящей толщины (чем больше мощность теплого пола, тем больше должна быть толщина теплоизоляционного слоя).

Монтаж труб теплого водяного пола

Следующая операция – монтаж креплений и трубопроводов. Трубы могут крепиться при помощи арматурной сетки или же посредством плит утеплительного материала. Ячеистая сетка укладывается прямо поверх теплоизоляции, а трубопроводы фиксируются хомутами. Если же используются плиты, то их укладка осуществляется посредством рельс, которые крепятся к верхнему слою теплоизоляции при помощи специальной ленты.

В процессе укладывания водяного теплого пола под плитку технология монтажа должна соблюдаться очень внимательно. При проектировании нужно помнить, что трубопроводы рекомендуется укладывать возле стен, а не через центр помещения. Оптимальный шаг укладки составляет 10 см, а возле дверных и оконных проемов его можно увеличить до 12 см. Кроме того, для монтажа теплого пола настоятельно не рекомендуется применять трубы суммарной длиной свыше 100 м.


Очень важно выбрать подходящую схему монтажа контура, причем выбирать придется из следующих вариантов:

  • Параллельная схема, при которой трубы раскладываются змейкой, что позволяет создать эффективное отопление только в небольших помещениях;
  • Спиральная схема, в которой нагревательный и возвратный контур расположены через один, что дает возможность обеспечить равномерный прогрев любого помещения, независимо от его площади.

Один край контура подводится к коллектору, а второй размещается в соответствии с выбранной схемой, и только после этого соединяется с коллектором и обратным трубопроводом. На этом укладка водяного теплого пола под плитку окончена – остается лишь протестировать его на предмет герметичности и работоспособности. Чтобы убедиться в нормальном функционировании системы, ее нужно заполнить теплоносителем и оставить на сутки в условиях рабочего давления. Если по истечении указанного срока давление не изменится, то систему можно сдавать в эксплуатацию.

Заливка стяжки на водяной пол и укладка плитки

Впрочем, укладкой отопительных трубопроводов монтаж теплого пола не заканчивается, ведь нужно еще залить стяжку и уложить напольное покрытие. Сначала заливается стяжка, толщина которой должна быть не более 7 см. Важный момент – в процессе заливки отопительная система должна находиться под давлением.

Бетонный раствор застывает достаточно долго – обычно под этот процесс отводится целый месяц. Укладывать плитку поверх стяжки можно только по истечении этого срока. Сам процесс укладки выполняется по такому же принципу, как и обычная укладка плитки, в которой не участвует теплый пол. Перед монтажом плитки нужно еще раз убедиться в том, что поверхность пола не имеет неровностей и загрязнений.


Заключение

Водяной теплый пол под плитку своими руками укладывается без особых проблем – достаточно лишь хорошо продумать будущую конструкцию заранее и качественно выполнить все этапы работы. Если все было сделано верно, в итоге получится надежная и эффективная конструкция, обеспечивающая равномерный и полноценный прогрев всего помещения.


teplospec.com

укладка электрическая, как класть устройство, включить и положить

Благодаря водяному теплому полу можно существенно увеличить степень комфорта в помещении Как правильно уложить плитку на теплый электрический пол? Этим вопросом задаются многие, кто хочет установить в своей квартире или доме систему отопления пола, например, в ванной или спальне. В настоящее время теплый пол активно набирает популярность, особенно в новостройках, где высота потолков позволяет установить даже водяной теплый пол. В частных домах и квартирах старого плана дела обстоят по-другому, и монтаж там будет отличаться. Сегодня подробно расскажем о том, как правильно уложить плитку на электропол самостоятельно без помощи специалистов.

Укладка плитки на теплый пол

Приступать к монтажу плитки на электрический пол можно только после того, как вы полностью убедитесь, что система правильно работает. Все провода должны быть спрятаны, а поверхность для последующей укладки плитки должно быть абсолютно ровным, сухим и гладким. Чтобы уложить плиточный материал на электрический пол, вам понадобится простой плиточный клей, который может быть, как и сухой смесью для разведения водой или уже готовым раствором. Конечно, гораздо лучше покупать сухую смесь, она качественнее и доступнее.

Если вы не имеете опыта укладки плитки на теплый пол, то можно обратиться к профессионалам, которые быстро и качественно выполнят работу

Такая смесь может быть нескольких разных типов:

  • Стандартная – предназначена для гладких оснований и плитки маленького размера;
  • Сильная – предназначена для плитки большого размера;
  • Универсальная – предназначена для любой плитки и оснований;
  • Для особых оснований – предназначена для поверхностей из стекла и металла.

Укладывать материал на теплый пол самостоятельно нужно точно так же, как и на обычный пол из бетона. Для того чтобы провести работу, вам понадобятся: плиточный клей, шпатлевка, плитка, фуга, чтобы заполнить швы, различные шпатели, дрель с насадками, рулетка, линейка, губка. Производить работу следует после укладки и проверки электрического пола.

Теплый электрический пол под плитку своими руками

Теперь подробнее рассмотрим, как уложить электрический теплый пол под плитку самостоятельно. Теплый пол в настоящее время очень популярен, может являться как дополнением к основной системе обогрева, так и самостоятельным средством. Эта система отлично подходит для ванной комнаты, ведь приятно после душа пройтись не по холодному кафелю, а по теплому полу.

Среди преимуществ теплого электрического пола стоит отметить длительный срок службы и эффективность

Разнообразие плитки для теплого пола оставляет широкий простор для фантазии:

  1. Электрический пол во время нагрева создает приятное тепло на уровне пары сантиметров от плитки. Ноги не мерзнут, поэтому можно спокойно ходить босиком. Чаще всего эту систему устанавливают в спальных комнатах и в ванной.
  2. Также часто устанавливают электрический теплый пол в детской, ведь маленький ребенок ползает и играет на полу.
  3. Помимо плитки, подходит любое напольное покрытие, но лучше всего подходит все-таки плитка или паркет.
  4. Установить теплый пол под плитку сможет каждый своими руками.

Если вы все же сомневаетесь в своих силах, то можете обратиться в фирму, которая сделает за вас всю работу. Также помните, что в зависимости от типа пола, может потребоваться особое разрешение на проведение ремонтных работ по установке электрического пола.

Укладка теплого водяного пола под плитку

Водяной пол работает на основе установки системы трубопровода с основанием и плиткой. Однако эта система подходит только для коттеджей или частных домов, где площадь помещения куда больше. В квартирах такая схема не работает. Если вы планируете использовать водяной пол под плитку в своей квартире, то будьте готовы, что он «съест» примерно 10 см высоты помещения.

Перед укладкой теплого водяного пола стоит выровнять основание

Монтаж в таком случае такой:

  1. В первую очередь подготовить поверхность, она должна быть абсолютно чистой и гладкой. Добиться этого можно с помощью выравнивающей смеси.
  2. На высоте (до полуметра) устанавливается шкаф коллектор или ниша для него.
  3. Устанавливается коллектор, приборы и трубы от котла.
  4. На поверхность настилают изолирующий материал, заводя его на стены, соседние полосы фиксируются скотчем.
  5. По периметру помещения крепят демпферную ленту, чтобы компенсировать расширения бетона во время нагрева.
  6. Укладывается плитный утеплитель и теплоотражающий слой, который может быть пластиной или пленкой из фольги.
  7. Затем начинается монтаж труб, концы их нужно подсоединить к подающей гребенке коллектора.

Ширина некоторых материал зависит от места произведения работ, например, на цокольном этаже понадобится более широкий слой изоляционных материалов. Минус водяного пола в достаточно долгом и сложном монтаже, он также занимает много пространства.

Как класть плитку на теплый пол

Как самостоятельно класть плитку на теплый пол? Можно выделить следующие шаги укладки плитки. Сначала плитку раскладывают на сухую, чтобы в случае необходимости сделать подрезку, учитывая обязательно размеры швов. Тщательно очистить поверхность и обработать ее грунтовкой, как и обратную сторону каждой плитки.

Плиточный клей нужно развести или уже готовый нанести на маленький участок поверхности с помощью зубчатого шпателя.

Поверх теплого пола наносится клеящий состав, на который ложится плитка

Слой обязательно должен быть равномерным, намажьте на основания клея на 1 или 2 плитки, чтобы сразу же приклеить их, можно наносить клеевой раствор и на плитку. Аккуратно уложить первый ряд, между ними нужно расположить крестики, чтобы швы были равномерными. Если плитка лежит выше чем нужно, то медленным движением осадите ее, также воспользуйтесь киянкой. В противном случае оторвите плиточку и нанесите еще клея.

Таким же образом нужно уложить все остальные ряды плиток, обязательно проверяя уровень плиток. Если клея много, то плитку можно протереть влажной губкой, чтобы убрать излишки. Во время укладки последнего ряда, нужно совершить подрезку деталей и уложить оставшуюся плитку. Когда клей полностью высохнет, можно затирать швы, нужно развести фугу и нанести ее на швы с помощью шпателя из резины, потом быстро удалить с помощью влажной губки.

Эта инструкция поможет каждому самостоятельно уложить плитку на электропол. Сделать это несложно, гораздо сложнее уложить саму систему электрического пола. Включать его можно в любое время после того, как плитка высохнет.

Устройство водяного теплого пола под плитку своими руками (видео)

Устройство теплого пола и плитки на него – процесс несложный, если все сделать правильно. Чтобы положить плитку аккуратно и ровно, нужно разводить все материалы строго по инструкции, а работы выполнять не торопясь. Обязательно проверяйте уровень плиток, чтобы пол был ровным. Приобретайте только качественные материалы, тогда вы сможете сделать красивый пол своими руками и сэкономить деньги на услугах профессионалов. Электрический теплый пол с подогревом будет радовать вас в течение долгого времени. Удачи!

www.mdou34.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
